Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Выбор теплого пола для ванной комнаты

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

  1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
  2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
  3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
  4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
  5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
  6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

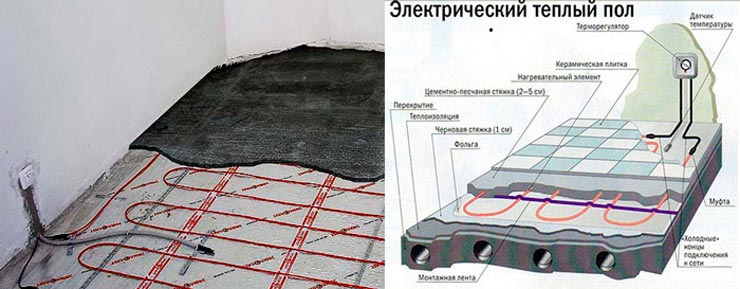

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

  • Требуется очистить и выровнять плоскость пола.
  • Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
  • Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
  • После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
  • Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



Водяной теплый пол в ванной своими руками + видео

Автор v-admin На чтение 6 мин. Просмотров 568 Опубликовано

Сложно говорить о том, какое из помещений квартиры или дома более значимо, но важность хорошо оборудованной ванной комнаты переоценить сложно. Вообще, с точки зрения условий эксплуатации, материалам отделки в ванной комнате приходится несладко.

Повышенная влажность и перепады температур вносят свои коррективы в вопрос выбора материалов и оборудования. Так в качестве напольного покрытия для этого помещения традиционно применяется, например, кафельная плитка, для работы с которой требуются некоторые навыки. Она обладает целым рядом положительных качеств, таких как водостойкость, невосприимчивость к воздействию химических веществ и прочих. Но есть один существенный минус – такой пол, как правило, очень холодный. Особенно это актуально, когда в доме есть дети.

Однако развитие строительных технологий позволило найти выход из этой ситуации, которым являются теплые полы. В данной статье мы расскажем как сделать водяной теплый пол в ванной своими руками, а также продемонстрируем видео в котором показан весь процесс монтажа.

Общее описание технологии

Вообще, технологий производства так называемых тёплых полов существует несколько, и водяные являются не самыми простыми с точки зрения монтажа. Но при этом они являются весьма эффективными и безопасными. Для наиболее полного понимания стоит описать суть технологии более подробно.

Система тёплых водяных полов представляет собой систему трубок, вмонтированных в сам пол, по которым циркулирует горячая вода, в результате чего достигается нагревание поверхности. Циркуляция теплоносителя достигается за счёт использования специальных насосов, входящих в состав системы.

Целесообразность применения технологии в ванной комнате обусловлена тем, что таким образом достигается целый ряд положительных моментов.

  • Пол помещения всегда остаётся тёплым при тактильном контакте. Это особенно важно, когда в доме есть дети.
  • Пол будет не только тёплым, но и сухим. Здесь имеется в виду, что при нагревании будет происходить более интенсивное испарение неизбежно попадающей на поверхность влаги, а значит, снизится и риск образования плесени.
  • Тёплые полы будут выступать в качестве дополнительного элемента отопления помещения.

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

  • Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей.
  • После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м2. В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут.
  • Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы. Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать.
  • Затем на поверхность основания укладывается гидроизоляция. Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади. Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены. Вполне достаточно будет 10 см.
  • Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением.
  • Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания.
  • Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см. Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см.
  • Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность. Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам.
  • После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола. Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания.
  • Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Правила выбора отдельных элементов пола

В заключение сказанного можно добавить лишь несколько правил выбора, как отдельных элементов, так и всей системы в целом.

  • Системы водяных тёплых полов отличаются по мощности, которая обусловлена толщиной труб и некоторыми технологическими особенностями монтажа. Расчёты необходимой мощности должны проводиться с учётом расположения квартиры, её размеров, типа напольного покрытия и прочего. Для более точного ответа на вопрос рекомендуется консультация специалиста.
  • При выборе нагревательного котла и коллектора системы стоит учитывать, что они тоже могут быть разными. Например, коллектор может быть как с функцией регулировки циркуляции жидкости, так и без неё, что будет заметно по цене на этот элемент. Если не планируется тонкая настройка системы, то и переплачивать за ненужные функции не стоит.

Водяные тёплые полы в ванной – это наилучший выбор. Конечно, это потребует дополнительных финансовых вложений, но разница будет заметна сразу же, и оно того стоит.

Если вы еще не определились относительно конструкции теплого пола, то можете прочитать статью о том, каким еще может быть теплый пол в ванной.

Видео

В этом видео показан монтаж водяного теплого пола на арматурную сетку:

монтаж своими руками с видео

Тёплый пол — прекрасный способ для отапливания помещения. Особенно важен такой обогрев в ванной, где повышенная влажность. Чаще пол в ванне выложен кафельной плиткой, она выглядит красиво и не пропускает воду. Встаёт вопрос — совместимо ли половое отопление с плиткой.

Мы попробуем разобраться в этом — рассмотрим виды тёплых полов, их положительные и отрицательные стороны. Вы узнаете — какой вариант лучше подходит для ванной с плиткой, и как осуществить монтаж своими руками.

Как сочетаются тёплый пол и плитка?

Плитка — прохладный материал, и без дополнительного обогрева стоять на ней не уютно, особенно после ванных процедур. В данном случае, на помощь приходят тёплые полы, они способны равномерно обогреть её до нужного уровня.

Обустраивать под плитку возможно как электрический, так и водяной обогрев. Утверждение о том, что электрический пол во влажной комнате опасен и возможен удар током не более чем миф. Ведь ещё с уроков физики известно, что керамика не проводит электрический ток. Кроме того, несомненна польза в этом плане изоляционного слоя.

Использование кабельных матов или инфракрасной плёнки для обогрева ванной, вообще сводит риск удара током к минимуму.

Керамика сохраняет свои свойства при нагревании до 60 градусов, поэтому в этом плане она так же отлично сочетается с греющими полами. А из-за небольшой её толщины, размер теплопотерь не значителен, а теплоотдача огромна.

Кроме того, керамическая плитка идеальный отделочный материал для водяного пола, так как имеет низкую гидроскопичность.

Какое напольное покрытие выбрать на теплый пол ↑

Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.

Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.

Теплый пол в ванной: мечты сбываются

Виды тёплых полов

Есть две разновидности греющий полов — электрические и водяные. В ванне, они могут использоваться как единственный или дополнительный обогрев.

ВИДЫ ТЕПЛЫХ ПОЛОВ. ВОДЯНОЙ, КАБЕЛЬНЫЙ, ИНФРАКРАСНЫЙ. СРАВНЕНИЕ ПО 10 ПАРАМЕТРАМ

Водяные

Водяной тёплый пол — устройство из труб, которые размещены на поверхности. Внутри них циркулирует горячая жидкость, именно она служит источником тепла.

Подпитывается система от центрального отопления или автономного котла, а циркуляция жидкости обеспечивается при помощи насоса. Конструкция заливается стяжкой из бетона, а поверх стелется отделочные покрытия, в качестве которой идеально подходит керамическая плитка.

Электрические

Электрический тёплый пол работает от электрической сети. Принцип его функционирования заключается в преобразовании электроэнергии в тепловую. Он делится на:

  1. Кабельный — провод имеющий токопроводящую жилу. Проходящий ток по ней приводит к нагреву кабеля. Кабельные модели бывают:
  2. От отдельного провода — он размещается по всей площади комнаты с определённым шагом;
  3. От кабеля, объединённого в маты — провод уже закреплён на полотне, обычно с шагом 9 см, что упрощает его укладку.

Укладываются кабельные отопительные системы под стяжку, или настильным способом. Хотя для размещения в ванной под плитку рекомендован первый метод. Удобны для такого помещения маты, так как они могут монтироваться в слой плиточного клея.

  • Инфракрасный — современный вид полов с обогревом, подразделяется на:
  • плёночные — двухслойная плёнка с карбоновым слоем внутри, толщина всего 0,4 мм;
  • стержневые — полотно, с размещёнными на нём карбоновыми стержнями.

Инфракрасные устройства обогревают поверхность за счёт инфракрасных волн, которые они излучают. Монтируются плёночные или стержневые тёплые полы в ванной под плитку в слой плиточного клея.

Как работает коллектор – основной узел системы теплого пола ↑

Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.

Схема работы коллектора

Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.

Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.

Упрощенная схема работы коллектора

Коллектор оснащается расходомерами, показывающими температуру в каждой секции водяного пола в ванной, значение которой можно выставлять самостоятельно. Байпасная линия стабилизирует давление теплоносителя, горячей воды, и позволяет слить ее из системы при аварии.

Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.

Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Минус — продолжительный монтаж для видов, укладываемых под стяжку (водяных или кабельных).

В каких домах разрешен монтаж водяного пола ↑

Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.

Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.

Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.

Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.

Схема теплого водяного пола

Критерии выбора теплого пола под плитку в ванную

Под плитку в ванну подойдёт любой греющий пол, но прежде чем покупать его, необходимо вычислить размер мощности устройства. На этот показатель влияет — будет он основным или дополнительным отоплением. Если дом многоквартирный, то там уже присутствуют радиаторы, и достаточно мощности 80 — 100 Вт/м2.

При наличии не отапливаемого помещения, мощность высчитывается с учётом теплопотерь. Но независимо от этого, для санузла рекомендовано 130 — 160 Вт/ м2.

После определения размера мощности, выбирается вид системы. Для данного помещения удобными считаются маты, они простые в установке, и не забирают высоту потолков, так как имеют малую толщину, и могут укладываться в плиточный клей.

Если потолки высокие, то подойдут кабельные модели в стяжку, хотя их монтаж займёт много времени. Ну, а если есть средства, то лучше приобрести инфракрасный стержневой, он не сложен в укладке и не заберёт полезную площадь.

В частных строениях, где позволяют потолки и есть автономный источник тепла, рекомендован монтаж в ванне под плитку тёплых водяных полов.

Приобретая обогревательный комплекс, следует убедиться в качестве материала и наличия гарантийного обслуживания. Так же будет полезным ознакомиться с отзывами в интернете. Специалисты не советуют брать самые дешёвые модели, лучше отдавать предпочтение средним по цене видам.

Как самостоятельно смонтировать систему «теплый пол» ↑

После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.

Общий вид системы теплого пола

Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.

Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.

  1. Тщательно очистить основание пола. Оно должно стать идеально чистым.
  2. По периметру ванной приклеить рантовую ленту.
  3. Уложить теплоизоляцию или материал с «каналами».
  4. Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.

Трубы, уложенные на специальную теплоизоляцию, укреплять не надо

После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.

Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.

Пошаговая инструкция укладки кабельных мат

Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.

Перед установкой кабельного пола в ванной под плитку, следует набросать чертёж расположения нагревательных элементов, подготовить материал и инструменты, чтобы не отвлекаться в момент работы.

Итак, делаем тёплые полы в ванной под плитку из кабельных мат, процесс состоит из нескольких этапов.

Подготовка основания

При наличии старого напольного покрытия — оно демонтируется. Поверхность выравнивается и очищается от мусора. Имеющиеся трещины заделываются, это будет способствовать качественному размещению материала.

Если есть большие перепады, то лучше установить тонкий выравнивающий слой стяжки.

Установка терморегулятора

Начинать следует с определения места для терморегулятора. Размещать рекомендуется недалеко от электрического счётчика, на расстоянии не меньше 30 см от пола. Производит установку в ванной не рекомендовано, могут окислиться контакты.

Проделывается углубление, в которое надо установить подрозетник, а от него на стене к полу провести штробы, для размещения кабеля. Для эффективной работы тёплого пола нужно установить отдельный выключатель.

Гидро и теплоизоляция

В качестве гидроизоляционного материала можно использовать полиэтиленовую плёнку, а как утеплитель пенополистирол или пенопласт толщиной 30 мм. Рекомендован материал с отражающим слоем, что повысит КПД конструкции.

Выбирать толщину теплоизоляции следует в зависимости от показателя теплопотерь в помещении. Если комната находится на первом этаже, то слой утеплителя нужен толще.

Укладка мат

Начинать надо с отрезания мат нужной длины. Для этого, маты разворачиваются и отрезается требуемый размер. Разрез следует делать по сетке аккуратно, чтоб не повредит кабель.

Укладывать маты нужно на расстоянии 5 см от стены, и 10 см от горячих стояков. Сетка фиксируется к основе на плиточный клей, есть маты с клеевой основой, это облегчает монтаж.

Подключение

Концы провода заводятся в подрозетник, их нужно зачистить и подключить к соответствующим фазам терморегулятора.

Затем, от подрозетника протягивается гофратруба. Она так же размещается в проделанном углубление в стене, и в утеплителе на полу. На втором её конце устанавливается заглушка. Гофра укладывается между петлями кабеля, в неё помещается датчик, он подключается к регулятору.

Последний этап — запитывание терморегулятора от элекросети.

Финишное покрытие

Плитку, при укладке мат в качестве отопительной системы, можно крепить на нагревательные элементы, для этого применяется плиточный клей. Но перед этим, прибор следует проверить в работе.

Разновидности электрической системы для ванной

Перед тем, как сделать электрический теплый пол в ванной, рекомендуется изучить имеющиеся варианты систем подогрева. Выделяют три типа:

  • Пленочный теплый пол;
  • Нагревательные маты;
  • Нагревательный кабель.

Рассмотрим каждый по отдельности.

Пленочные системы получили широкую популярность вследствие простоты своей установки и особенностей подключения. Инфракрасный подогрев легко установить собственными руками, вне зависимости от его модификации. При этом уровень пола остается, по сути, неизменным. Благодаря подключению к электричеству с помощью параллельной схемы, функционирование пленочной системы осуществляется бесперебойно. Даже выход одного из элементов из строя не сказывается на работе всего теплого пола.

На современном рынке существует большое разнообразие теплых полов

Мощность нагревательных матов является достаточно низкой, чтобы рассчитывать на полноценное отопление. Однако ее хватает для обогрева небольшой ванной. Установка осуществляется легко и просто, поскольку нагревательные маты изначально оснащены электрическим кабелем. Напольное покрытие можно устанавливать прямо поверх этих элементов.

А вот нагревательный кабель уже потребует от владельца серьезных усилий. Трудоемкий монтаж подразумевает обустройство стяжки, необходимой для защиты мощного нагревательного элемента. При этом схема разводки кабеля может незначительно отличаться, в зависимости от рекомендаций компании производителя.

Инструкция поэтапной укладки водяного теплого пола

Устройство водяных тёплых полов в ванной — более сложный процесс, чем установка электрического обогрева. Особое значение отводится трубам, они должны выдерживать высокие температуры и давление.

Укладка состоит их нескольких этапов.

Теплый пол своими руками не сложно!

Подготовка основы

Работы по подготовке основания под трубопровод такие же, как и при монтаже электрического отопления.

Поверхность очищается от старой отделки и гидроизоляционного слоя, выравниваются и заделываются трещины. При наличии больших перепадов рекомендовано залить слой черновой стяжки.

Утепление

На основание сначала кладётся гидроизоляция — полиэтилен. Она стелется с заходом на стены и имеющиеся трубы — 10 см.

Затем, по периметру помещения монтируется демпферная лента — это защитит бетонную поверхность от растрескивания при нагреве.

Монтаж теплоизоляционного материала — пенополистирольных плит, они минимизируют теплопотери. Если квартира находится на первом этаже, или над холодным помещением, то подойдёт керамзит.

Сверху утеплителя кладётся монтажная сетка, она улучшит сцепление стяжки, а так же, к ней будут фиксироваться трубы. Если в качестве теплоизоляционного материала используются плиты с бобышками, то решётка не нужна, нагревательный элемент будет крепиться в пазах.

Установка коллектора

Коллекторный шкаф размещается на месте с лёгким доступом. Он может крепиться прямо на стену, или в проделанном в ней углублении.

В шкафу устанавливается насосно-распределительный узел.

Монтаж трубопровода

Для облегчения укладки трубопровода нужно заранее подготовить чертёж. Укладка возможна по схеме «змейка» или «улитка», шаг для труб под керамику 200 мм. Для ванной комнаты рекомендована схема «спираль».

Начинать монтаж трубы следует от коллектора, и заканчивать так же нужно около него. Нагревательный элемент крепится с помощью хомутов к монтажной сетке, расстояние между крепежами 50 см, или размещается между бобышками.

Подключение

Коллекторная группа подключается к источнику тепла, это может быть центральное отопление или автономный бойлер.

Обратный и подающий трубопровод тёплого пола подсоединяются к соответствующим отводам гребёнки, с помощью зажимной муфты.

Проверка системы

Проверка заключается в наполнении труб водой, и устранения из них воздушных масс. Затем поступление теплоносителя перекрывается и монометром проверяется герметичность магистрали. При тестировании, давление в системе устанавливается больше на 50% чем рабочее. Если оно падает, то есть протечка, которую следует устранить.

Но если за сутки давление не упало, то можно переходить к возведению стяжки.

Заливка стяжки

Для заливки стяжки используется бетонно-цементный состав, или бетон из мелких фракций. Чтобы улучшить эксплуатационные показатели, рекомендовано в раствор, добавить пластификатор.

Стяжка выравнивается по установленным маячкам, допустимое отклонение по вертикальности ± 1 мм на 1 м2. Стандартная толщина стяжечного слоя 3 — 7 мм. Затем пол оставляется на 4 недели, чтобы он мог высохнуть полностью, только тогда можно переходить к укладке плитки.

↑ Водяной теплый пол в ванной

Водяной теплый пол в ванной — экономный вариант автономного отопления

Водяной теплый пол представляет собой систему пластиковых или металлопластиковых труб, уложенных в стяжку, по которым циркулирует теплая вода. Температурный режим можно контролировать с помощью термостата.

В коллекторный шкаф заводятся две трубы: одна – подающая, другая – возвратная. Подающая труба заполняется горячей водой, идущей от водонагревающего источника, и наполняет нагревательную систему. Возвратная труба собирает уже слегка остывшую воду, которая отдала свое тепло, и поставляет ее обратно в нагревающий элемент. В данном случае нагревателем может служить газовый котел. В нем вода снова становится горячей и направляется к подающей трубе. Циркуляционный насос обеспечивает постоянное движение жидкости в системе.

Водяной теплый пол имеет ряд существенных преимуществ перед электрическим: во-первых, отсутствие электромагнитного поля и излучения, во-вторых, экономия электроэнергии. Но при этом недостатками являются сложность монтажа и конструктивные особенности подключения.

Подключать водяной пол необходимо к источнику с горячей водой. В частном доме или квартире с индивидуальным отоплением это не составит больших проблем. На этапе строительства или ремонта предусматривается обогрев ванной комнаты системой «теплый пол», поэтому к коллектору подводятся соответствующие трубы от котла.

В квартирах старого образца запрещено подключать водяной пол к системе центрального отопления. Да оно и не предусмотрено в ванной. Возможно только подключение к трубе с горячей водой или полотенцесушителям. В данном случае необходимо будет получить разрешение соответствующих инстанций, так как это считается перепланировкой.

Важно! Если врезать систему теплый пол в трубу с горячей водой, из крана в ванной будет течь недостаточно горячая вода. Она остынет, пока пройдет по системе труб под полом.

Учитывая все вышесказанное, если в доме не предусмотрено индивидуальное отопление, стоит отказаться от идеи установить водяной теплый пол в ванной комнате. Лучше обратить внимание на его электрического собрата.

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.
В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

Если половой обогрев — это единственный источник тепла, то нужна плитка выдерживающая нагрев до +31 градуса. Рекомендованные виды — керамика, клинкерная плитка или керамогранит.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

  1. Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
  2. Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
  3. Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
  4. Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

Подготовка к монтажу пола с обогревом

Прежде всего, нужно решить, как утеплить полы в ванной комнате. В зависимости от выбора системы обогрева, составляют план и проект. На схеме отражают место, где будет смонтирован датчик, терморегулятор и подключен нагревательный элемент.

При этом следует учитывать нецелесообразность обогревать пол под ванной и в районе умывальника. Благодаря схеме, можно легко рассчитать количество материалов.

Какой Теплый Пол Лучше Под Плитку в Ванной (3 Варианта)

Электрический теплый пол в ванной


Подогрев полов в ванной посредством использования электричества – довольно популярный метод. Он используется гораздо чаще по сравнению с водяным. Один из его нюансов:
