Как заменить электропроводку в квартире своими руками: Замена электропроводки в квартире своими руками: от схемы до монтажа

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару. Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

1. Составление плана разводки электрической проводки всей квартиры.
2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
3. Демонтаж старой проводки и аксессуаров.
4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

1. тестер
2. отвертки
3. плоскогубцы
4. кусачки
5. монтажный нож
6. рулетка
7. изолирующая лента
8. молотки
9. перфоратор с различными сверлами и коронками разных размеров
10. пассатижи
11. уровень
12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

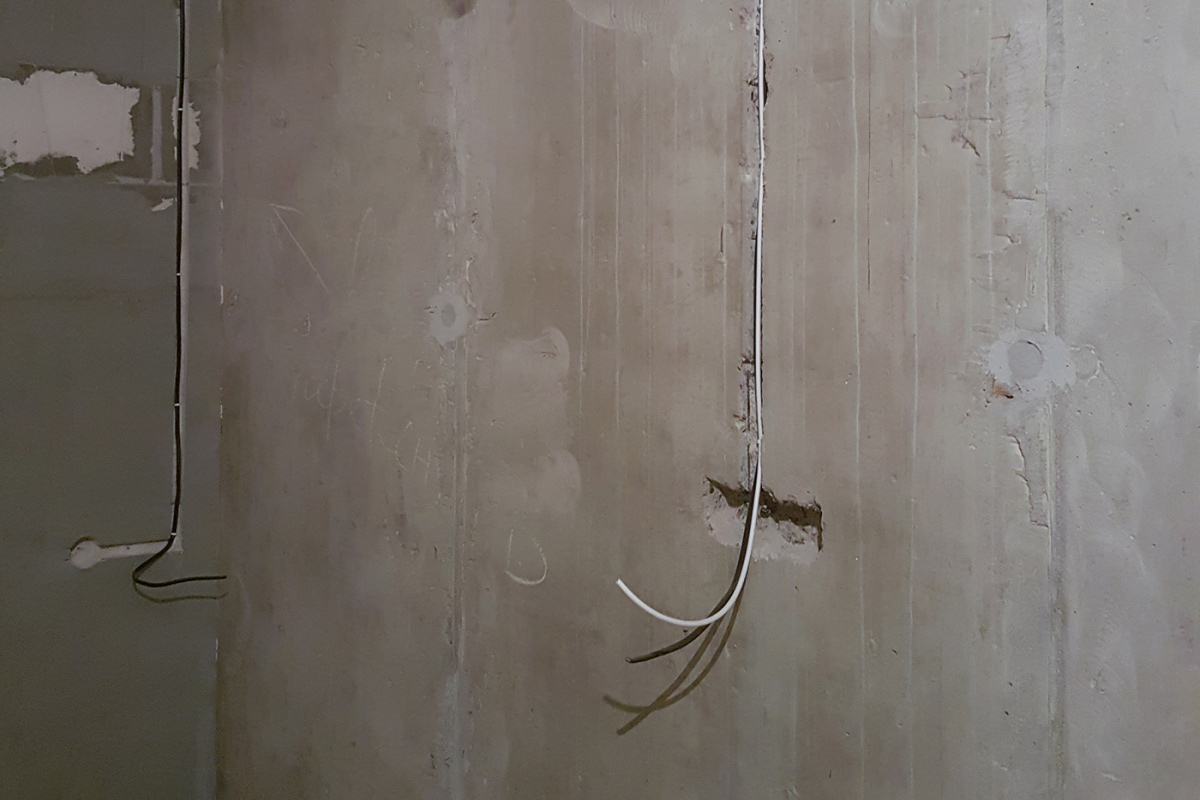

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

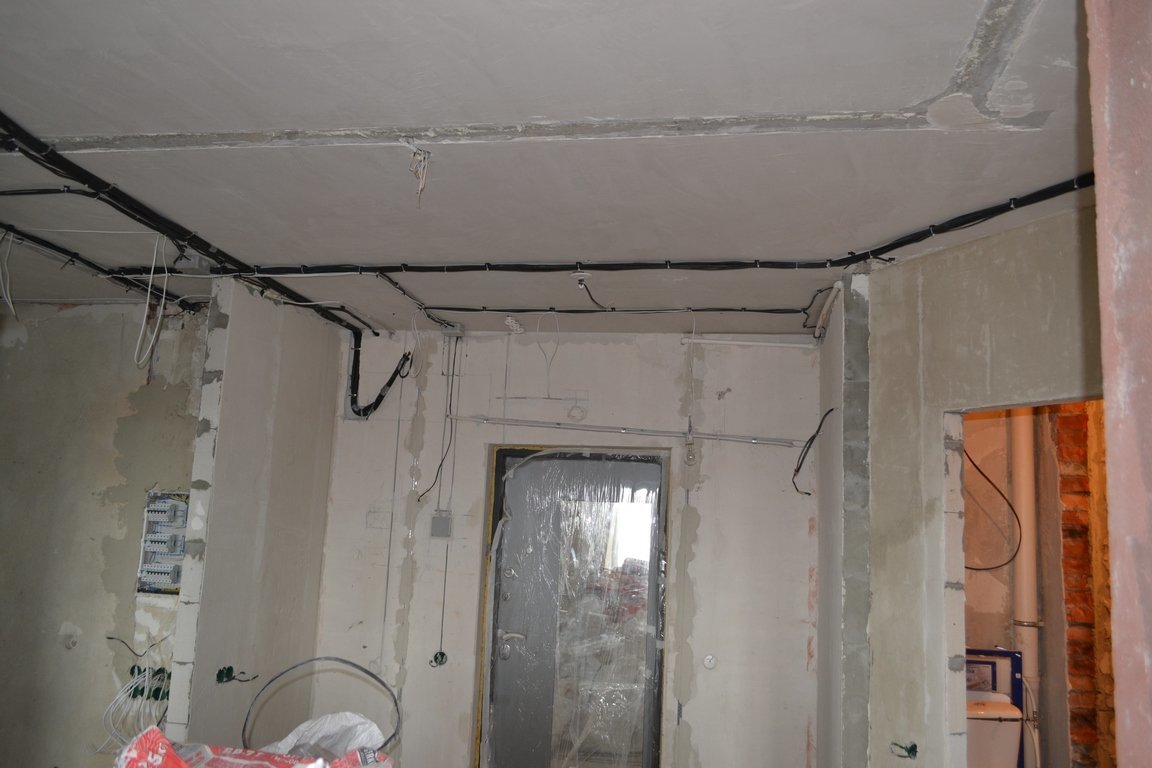

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

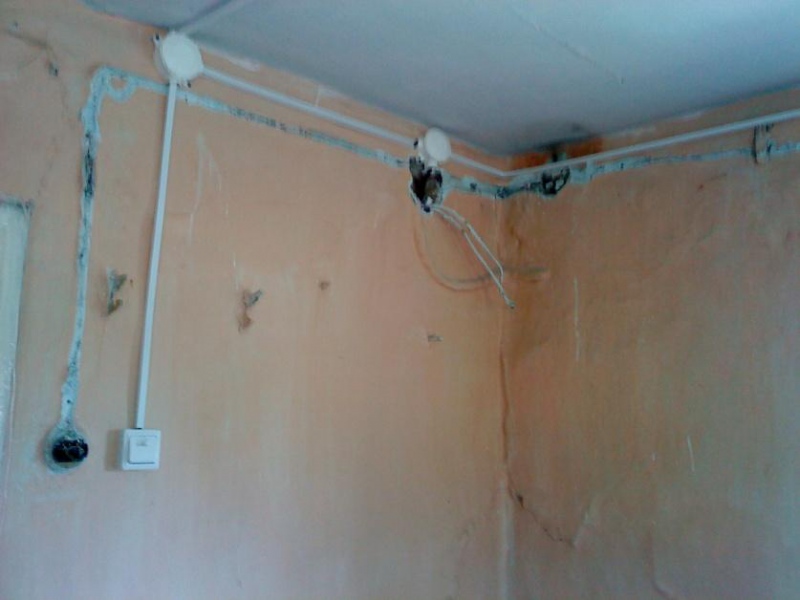

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

особенности обновления проводки в старых домах и квартирах (115 фото + видео)

В домах, возводимых по старым нормативам, часто требуется замена проводки. Со временем изоляция провода рассыхается, осыпается. Большой объем бытовых приборов создает большую нагрузку в сети, требуется мощный кабель, надежное заземление, новые точки подключения: розетки, выключатели. Если дому более 20-ти лет, требуется ревизия соединений. Замена старой проводки своими руками обойдется дешевле.

Краткое содержимое статьи:

Особенности старой проводки

Замена проводки бывает частичной и полной. В домах, построенных 20 и более лет назад, проводка может находиться под полом, существовал способ укладки кабеля под лаги. Разбирать ради проводки пол – проблематично. В этом случае проще пробросить новые линии.

В некоторых проектах предусмотрена прокладка проводов в швы между потолочными панелями, пустоты перегородок. Сориентируетесь по расположению розеток, доступен кабель или нет.

Иногда разводку можно обнаружить под штукатуркой. Это самый оптимальный вариант для замены: на месте старого прокладывает новый кабель, делая дополнительные точки подключения.

Выбор провода

С чего начать замену проводки? С покупки электрического шнура.

По техническим характеристикам кабель выбирают после суммирования максимальной нагрузки в каждой из комнат. Хотя одновременное включение всей бытовой техники и освещения вряд ли возможно, расчет максимальной нагрузки позволяет предусмотреть необходимый резерв мощности.

Медный провод надежнее, но дороже алюминиевого. Если делается частичная замена проводки, присоединять куски медного кабеля к алюминиевому проводу необходимо через клеммы, такое соединение не будет окисляться. Эконом вариант – обычный алюминиевый провод в ПВХ защите.

Для осветительных приборов малой мощности выбирают шнур с сечением не менее 1,5 мм, с учетом максимальной нагрузки не менее 4 кВт. Марка провода особой роли не играет.

Для мощного оборудования типа водонагревателей и электроплит нужен электрошнур от 2.5 мм. В кухню из коридорного щитка пробрасывают дополнительный многожильный толстый кабель, оптимальный запас обеспечивает провод с жилами не менее 6 мм в сечении.

Технология крепления провода

Кабель можно прокладывать наружно. Замена проводки без штробления осуществляется по плинтусам и кабель-каналам. Они выпускаются разной расцветки, отлично красятся. Вписываются в любой интерьер.

Короб крепится на саморезы, верхняя крышка защелкивается на фиксаторы. Сложнее сделать внутреннюю прокладку провода, под штукатуркой или грунтовкой.

Пошаговая замена электрической проводки методом штробления

Первым делом рисуется электросхема. Места выходов для розеток и выключателей выбираются с учетом расстановки мебели, бытовых приборов. Одна розетка рассчитывается для включения максимум 4-х агрегатов, шнуры по правилам безопасности не должны сильно провисать.

Выключатели располагаются в доступных для детей местах. Предусматривают установку УЗО (устройства защитного отключения) отдельно для кухни и комнат или один распределительный универсальный щиток.

Демонтируется старая проводка. Обязательно оставляют одну ветку, ведущую из коридорного щитка. Она нужна для подключения инструмента. Остальные ветки обесточиваются.

Производится разметка стен в соответствии со схемой: это вертикальные и горизонтальные линии, идущие от распределительных коробок. Учитывается, что в одну штробу можно укладывать несколько проводов сразу. При разметке делают привязку к имеющимся каналам, если можно выдернуть из них старый провод. Как вариант, прокладывают провод под накладным потолком, по стенам делю только выходы до розеток и выключателей.

При штроблении стен пользуются масками. Перед прокладкой кабеля каналы прочищаются и продуваются. Для прокладки пучков используют гофротрубы или фиксаторы. После укладки кабеля штробы заделываются. Стены выравниваются.

Розетки и выключатели монтируются после косметического ремонта стен.

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.

Располагать розетки в ряд нежелательно в целях безопасности. На 6 м2 должно быть не менее трех штук. Укладка кабеля в плинтус нежелательна, так как мебель плотно заставляется мебелью, доступ к проводу будет закрыт.

Важно

Работы по монтажу делаются только в зоне отключения. К ветке, оставленной для работы, подсоединяются от удлинителя. Соблюдают меры предосторожности при работе с ним: его укладывают на невоспламеняющиеся поверхности, сохраняют от влаги.

Не забывают про заземление каждого входного канала. Перед подключением розеток обязательно сначала проверяют, подходит ли к ним электричество. Если все в порядке, питание отключают, затем монтируют фурнитуру.

Фото замены электропроводки своими руками

https://youtu.be/su5kAHMOLeshttps://youtu.be/su5kAHMOLes

Вам понравилась статья? Поделитесь 😉

👀 Как заменить проводку в квартире своими руками

  Рейтинг: 5 из 5. Отзывов: 3. Просмотров:

Признаки того, что проводка нуждается в замене

К вопросу замены электропроводки рано или поздно придется прийти каждому. Очень повезло, если жилье находится в новостройке – как минимум двадцать следующих лет эта проблема волновать хозяев не должна.

Задуматься о смене проводки стоит если:

— возраст дома более двадцати лет;

— при включении электрических потребителей происходит нагрев кабеля, чувствуется запах жженой изоляции;

— в проводке используется алюминиевая жила;

— наблюдается искрение;

— розетки и выключатели не включаются или работают через раз.

Работа электрика стоит достаточно дорого. При наличии желания, вопрос «как заменить проводку самому», решается достаточно просто.

Подготовка к работе

1. Схема электросети в квартире

Перед началом работы следует визуально представить, как будет располагаться электрическая сеть в доме. Необходимо точно знать, где будут проложены кабели, находиться розетки, выключатели, светильники, датчики движения, УЗО, будет ли буриться штроба. Возможно, на данной стадии ремонта придется обойтись внешней проводкой. Идеально, если схема электросети со всеми элементами будет перенесена на бумагу. Не мешает также проконсультироваться с опытным электриком, который укажет на недочеты и исправит их. Времена, когда при выгорании предохранителя в пробке выключался свет во всем доме, давно прошли. Такого явления в современном доме быть не должно.

⇒ Закажи: Купить Иконы для крещения ручной работы в Киеве

Для отдельной цепи каждой комнаты должен быть выбран кабель идеального сечения с соответствующим автоматом в электрическом ящике. При разработке плана стоит учитывать, что для кондиционера, посудомоечной и стиральной машины необходимую проложить отдельную линию. Приобретая материалы, не стоит экономить на новых розетках и выключателях, даже если старые выглядят вполне рабочими. Во–первых, срок годности давно прошел и их использование может быть опасным, учитывая то, что рассчитаны они были на совершенно иные нагрузки. Во-вторых, выглядят современные устройства на порядок лучше.

2. Расчет мощности кабеля

Расчет сечения – второй по важности шаг после составления плана.  Тонкая жила будет неизбежно перегреваться и может привести к возгоранию. Излишняя толщина при сегодняшней стоимости кабеля – неоправданная роскошь, которая вряд ли окупится. Не стоит экономить и выбирать алюминий, даже если бюджет сильно ограничен. Согласно современным нормам, в помещениях, где проживают люди, можно использовать исключительно медный кабель. В случае возникновения короткого замыкания, жила внутри кабеля может расплавиться. Алюминий гораздо опасней меди в этой ситуации, ведь его температура в жидком виде составит 3500 градусов против пятисот. Пожар в первом случае намного реальнее. Хорошие автоматы и УЗО должны отработать при возможном замыкании. Но специалисты убедительно советуют не рисковать. За пределами жилого помещения, на лестничной площадке или хозяйственных помещениях можно и нужно выбирать алюминий в целях экономии. Для расчета стоит окончательно решить, будет проводка внутренней или наружной, после чего принимать решение, какое именно сечение выбрать, руководствуясь таблицами.

✏ Интересно: Как починить розетку своими руками

3. Расчёт сечения кабеля по нагрузке

Нагрузка на современную розетку составляет шестнадцать ампер. 16А (сила тока) х 220V = 3500 Ватта или 3,5 киловатта мощности. Для подавляющего большинства домашних приборов подойдут обычная розетка и стандартный кабель. Для мощных устройств необходимо будет прокладывать усиленную линию.

Линия розеток для 220V

Судя по данным таблицы, для силы тока в 16 ампер и мощности 3500 ватт достаточно сечения менее полутора квадратов. Но для каждого значения должен быть учтен дополнительный запас резерва на случай одновременного подключения нескольких энергоемких приборов. Согласно правилам СНиП, к современным розеткам в жилом помещении должен подходить кабель на 2,5 квадратных миллиметра.

Линия освещения 220V

Осветительные приборы современности достаточно мощные, что и стоит учитывать. Для этой линии необходимо подвести 1,5 квадратных миллиметра. Для снижения общей нагрузки в доме стоит отказаться от ламп накаливания в пользу диодных.

⇒ Закажи: Нужны строительные бригады для взаимовыгодного сотрудничества

Линия розетки 380V

Для мощных приборов (чаще всего – электрической плиты) должен использоваться четырех или пятижильный кабель. Три фазных сечением 4 кв.мм., один ноль в 2,5 кв.мм. и один «земля» 2,5 кв.мм. Формула имеет вид 3х4+2,5+2,5.

Заземление

Даже в новостройках заземление можно встретить не всегда, что уж говорить про старые дома. Замена всей проводки не имеет смысла без «земли», ведь не будет достигнут главный фактор – максимальная безопасность.

Наиболее правильный вариант – подключиться к специальному изделию, имеющему вид треугольника, установленного возле дома. Данный вид работ должны выполнять профессионалы, которые проверят правильную его работоспособность. В идеале – уговорить всех жильцов утвердить соответствующий проект.

✏ Интересно: Энергосберегающие лампы: реальная выгода или маркетинговый ход?

Расчет сечения:

— 6 квадратных миллиметров для применяемых в доме жил на 10 кв.мм;

— 10 для 16 кв.мм, 25 кв.мм, или 35 кв.мм;

— 16 для 50 кв.мм, 70 кв.мм, 95 кв.мм, 120 кв.мм;

— 25 до 240 кв.мм.

Чаще всего для стандартной квартиры или небольшого дома выбирают второй вариант на 10 кв. мм.

Вводной кабель

«Ввод» — наиболее важная часть проводки, ведь он должен выдержать нагрузку всех включенных одновременно приборов. Кабеля с сечением шестнадцать квадратных миллиметров лихвой хватит даже для большого частного дома, не говоря уже про обычные квартиры. Чаще всего выбор останавливают на шести и десяти кв.мм. Сопротивление увеличивается пропорционально протяженности электрических линий. Обязательно стоит ознакомиться с еще одной важной таблицей.

Инструмент для замены проводки в квартире

Для того, чтобы заменить электрику, стоит приготовиться к тому, что это достаточно многообразный процесс, который требует большого количества разнопланового инструмента. Обязательны: перфоратор с большим количеством насадок, отвертки разных размеров и диаметров, плоскогубцы, мультиметр, штроборез (или болгарка), изолента, уровень.

⇒ Закажи: Стойки ресепшн из искусственного камня!

Факторы, которые нужно учитывать пред работой

Вода и электричество – опасное соседство. Даже если человека не ударит током, провода могут поржаветь. В ванной комнате расстояние от смесителя или раковины до ближайшей розетки должно быть как минимум два с половиной метра. Кроме того, в ванной комнате и на открытом пространстве должно быть установлено устройство, исключительно с максимальным классом защиты. Если кабель частично находится вне стены, лучше всего его проложить через гофрошланг или специальную трубу.

Этапы работы

Работы по прокладыванию кабеля производятся в соответствии с четким алгоритмом:

• демонтаж старой проводки;
• составление плана;
• разметка;
• штробление;
• бурение отверстий под розетки и выключатели;
• установка «коробочек»;
• прокладывание и фиксация кабелей;
• установка выключателей и розеток;
• монтаж электрического ящика;
• подключение.

Меры электробезопасности

Не стоит забывать о защите – обязательно стоит приобрести защитные очки, перчатки и респиратор. Перед началом любых работ необходимо отключить подачу электрического тока и обязательно повесить табличку «работают люди» если доступ к щитку имеют посторонние. Розетки должны быть установлены на некоторой высоте от пола. Даже в случае наводнения или потопа воды не должна контактировать с электрическими линиями.

Заменить проводку своими руками совсем несложно! Стоит только захотеть.

Замена электропроводки в доме или квартире своими руками + фото и видео

При этом всем мы редко задумываемся о том, что такое большое количество техники в доме создает большую нагрузку на электросеть, электропроводку, будь то частный дом или квартира.

В современных зданиях, электроснабжение проведено с учетом нынешних потребностей в электроэнергии. Проводка в зданиях старше 20-ти лет не рассчитана на такие нагрузки, поскольку в то время надобности в таких мощностях не было.

При эксплуатации электропроводки есть и другие факторы безопасности. Изоляция проводки, со временем теряет свои качества . Под воздействием температур и времени, изоляция электропроводки рушиться, что нередко приводит к печальным последствиям. Согласно статистическим данным большой процент пожаров возникает именно по причине старой электропроводки. И в целях безопасности, старую проводку следует заменять во время, не дожидаясь, мягко говоря, неприятных последствий.

Как выбрать сечение и марку кабеля

Перед тем как приступить к замене электрической проводки, нужно определить сечение и марку кабеля .

Виды кабеля для проводки

В жилых зданиях, для монтажа электропроводки применяют два вида кабеля, алюминиевый или медный. По всем техническим параметрам, медный провод превосходит алюминиевый, но есть одно но, медь сильно окисляется, по этому в местах соединения такого провода его покрывают припоем ( другими словами – лудят).

Сечение кабеля для проводки

Далее, важным параметром при выборе кабеля электропередачи есть величина сечение кабеля. Большая площадь сечений электрического кабеля обеспечивает высокую потребляемую мощность, другими словами, мощность которую может выдержать кабель, напрямую зависит от его толщины. Для технических зданий специального назначения, сечение кабеля рассчитывают индивидуально. А для зданий жилого типа установлены специальные нормы, и площадь сечения по ним составляет:

скрытая электропроводка:

1,5 мм2 — медный провод;

2,5 мм2 — алюминиевый провод;

открытая электропроводка:

2,5 мм2 — медный провод;

4 мм2 — алюминиевый провод.

Демонтаж старой электропроводки

После того как необходимая марка кабеля выбрана, производится демонтаж старой электропроводки, сетевое напряжение, конечно, должно быть отключено.

По способу монтажа электропроводка бывает

По способу монтажа электрического кабеля различают открытую и скрытую электропроводку.

Открытая электропроводка

Открытый провод монтируют на поверхность стены, данный способ монтажа используют в основном в деревянных зданиях.

Скрытая проводка

Скрытую проводку используют в железобетонных и кирпичных зданиях, такую проводку укладывают в специально проделанные каналы, после чего их заделывают раствором.

Демонтаж скрытой электропроводки гораздо более трудоемкий процесс, чем демонтаж проводки открытой. Связано это с тем, что скрытую проводку чаще всего наглухо цементируют. Чтобы в будущем облегчить процесс демонтажа скрытой проводки, ее укладывают в железные или пластиковые трубы, которые скрывают в стене под слоем цемента.

Монтаж электрической проводки

Разметка новых электроточек и электролиний

После удачного демонтажа старой проводки, производится разметка новых электроточек и электролиний. Для этого, соответственно, нужно заранее определить месторасположения всех бытовых приборов. Часто в помещениях жилых зданий, розетки и выключатели размещены так, что в плане комфорта и эстетики не всегда удовлетворяют запросы владельцев. И по этому новые розетки нужно разместить так, чтоб они были скрыты бытовой техникой в будущем, а выключатели отлично вписывались в дизайн интерьера и были легко доступны.

Каналы в стенах для электропроводки

Что бы подвести кабель к электроточкам, можно использовать старые, и дополнительно сделать новые каналы в стенах. Если стена кирпичная, да и еще покрыта толстым слоем цемента, то проблем с новыми каналами возникнуть не должно, но если стена железобетонная то для такой работы понадобится специальный инструмент, так называемый штроборез.

Размещение каналов для электропроводки

Размещают каналы для укладки кабеля параллельно и перпендикулярно потолку, это делается для того, что бы можно было легко определить, где проходит кабель, когда придется проводить сверлильные работы.

Соединения электропроводки

Соединять электрическую проводку можно только в специальных коробках для соединения. Нельзя соединять алюминиевый и медный провода вместе, так как это уже будет гальваническая пара, такое соединение будет быстро нагреваться и даже искрить. Но если такого соединения избежать нельзя, то нужно использовать специальные переходники, или пропаять участок соединения медного провода.

Тестирование новой электросети

По завершении укладки всей электропроводки, и после того как произведены все соединения, нужно проверить всю систему на отсутствие короткого замыкания. Такую проверку проводят при помощи прибора под названием тестер. И только после того как такая проверка произведена и никаких замыканий не выявлено, электропроводку подключают к системе подачи электроэнергии. После этого проверяется работоспособность всех розеток и выключателей с помощью тестера или фазового индикатора.

Заделка каналов с электропроводкой

По завершению всех проверочных работ, все каналы с электропроводкой заделывают раствором, так чтобы швы не были заметны.

Совет

Стоит заметить, что работы по монтажу электропроводки, есть работой с повышенным риском для здоровья, и по этому лучше будет, если вы обратитесь к специалисту в данной области.

Но уж если вы взялись сами за эту работу, то возьмите себе за правило не работать с электричеством в одиночку, пускай один человек будет с вами постоянно во время работы для подстраховки.

Электропроводка в квартире своими руками, замена электропроводки

Электропроводка в квартире своими руками, замена электропроводки

Круглосуточно Ежедневно

ВЫЗОВ ЭЛЕКТРИКА ОТ 30 мин. УСЛУГИ ЭЛЕКТРИКА ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ ВЫЗОВ КРУГЛОСУТОЧНО

Электропроводка в квартире своими руками делается с учетом инструкций и схем приведенных в нашей статье. Вы можете самостоятельно заменить старую проводку или сделать разводку электрики с нуля, учитывая удобства местоположения розеток, бытовой техники и освещения, следуя нашим инструкциям и рекомендациям.

Замена электропроводки в квартире: когда это нужно?

Прежде всего, если дом старый, выстроенный несколько десятков лет назад, с проводкой устаревшего типа. Раньше во внутренних электросетях использовали алюминиевые провода, а они подвергаются коррозии, искажается структура металла, и поэтому сеть дает сбои. Вот почему возникают частые короткие замыкания, увеличивается риск возгорания, ощущается характерный запах от розеток. Это просто опасно и чревато пожаром. Поэтому при таких обстоятельствах нужно срочно проводить замену проводки, неважно, с помощью специалиста или самим.

Другая ситуация — когда нагрузка на приборы увеличивается, вы оптимизируете или полностью меняете освещение в квартире, проводите ремонт или отделочные работы. Тогда тоже нужна замена проводки, особенно если на розетки планируются повышенные нагрузки. К примеру, вы планируете дополнительно установить на кухне телевизор, посудомоечную машину, микроволновку, а в комнатах увеличить количество световых приборов или сделать натяжной потолок. Реально ли провести замену проводки своими руками? Однозначно, да. Но только с учетом техники безопасности. С чего же начать и к чему быть готовым?

План проводки в квартире

Как в квартире заменить электропроводку?

Разрабатываем схему внутренних цепей. Можно основываться на стандартных однолинейных схемах. Исходя из показателей мощности, нужно будет подбирать и кабель. Проще всего рассчитывать сечение кабеля так: суммировать мощность каждого прибора, приплюсовать еще по 100 Вт на каждый из них; и общую сумму поделить на 220. Если конечное число не выше 15, хватит проводов сечением 1,5 кв. мм. В стандартную квартиру площадью до 100 кв. метров нужны будут: главный автомат 25-32 А; общеквартирное УЗО 50 А 30 мкА. На кухню нужно вести две ветви из проводов по 4 кв. мм, установив на каждую автомат на 25 А и УЗО 20 А 30 мкА, розеток можно сделать больше. Если в помещении предусмотрена работа кондиционера, для него нужен провод 2,5 кв. мм. В комнаты направляют по две ветви: для освещения и для розеток. В туалет провода нужны только для освещения. У проводов для освещения сечение должно быть 1,5 кв. мм, для розеток – 2,5 кв. мм. для варочной панели не менее 4кв. мм. Для замены электропроводки кабель берется трех жильный: ноль-синий, земля-желтый, фаза- другого цвета. Третья жила всегда заземление. Не стоит забывать! Новые электроприборы имеют дополнительный защитный вывод и работают с использованием заземления. Для разводки и замены проводки лучше всего подходит кабель ВВГ , он меньше, чем ПВС или NYM и плоский, что удобнее в работе, это позволит делать штробы меньшего размера.

Работаем над планом разводки

По сути, разрабатывая схему, вы делаете план помещения, где отображены розетки, выключатели, осветительные лампы, распределительные коробки, силовой щит, точки электрических выводов для подключения оборудования, траектория трассы силовой части и освещения.
Создав схему, можно приступать к плану, содержащему расположение проводов и мест подключения в помещениях. Учтите, что и то и другое нужно утвердить в инспекции по энергоснабжению.

План электропроводки

Прокладываем проводку

Лучший способ понять, сколько понадобится проводов, – измерить дистанцию от щита до места подключения, со всеми углами, выступами и углублениями. Любой поворот трассы делают исключительно под углом в 90 градусов. Результат суммируется, прибавляется еще 15 %. Или можно еще проще: удвоить площадь квартиры и полученное число будет количеством проводки. Около трети уйдет на освещение, остальная – на обеспечение розеток. Потребуются еще клеммники, минимум 3 модуля по 10 контактов. Не стоит покупать те, которые находятся в корпусе из полиэтилена. В их проемы должны вместиться два кабеля диаметром 2,5 кв. мм. Вид крепления лучше предпочесть зажимный. Коробки для розеток должны быть с выступами наружу, потому что благодаря этому улучшается контакт с алебастром, да и внешний вид стены только выиграет. Нужно будет купить вводный щит с четырьмя клеммниками, четырьмя автоматами, металлические гофры, изоленту и специализированный смазочный раствор. Понадобится времянка — розетка с двумя или тремя выходами, зафиксированная на доске — для пробной подачи тока после завершения работ.

Схема электропроводки

Демонтаж устаревшей линии

До начала работы нужно отключить ток в основном автомате квартирной группы, а лучше всего – и все прочие, полностью. Любой провод до отключения тестируют фазоуказателем. Если Вы не можете это сделать самостоятельно, вызовите инженера электрика.Когда выявлено, что напряжения нет, можно приступать к работе. До прикосновения к проводке, снятия автоматов квартирных групп нужно всегда удостовериться в отсутствии тока. И даже после отключения следует еще раз убедиться в этом, применительно к розеткам и каждому выключателю. Затем проводку демонтируют, снимают все лампы, люстры, розетки и выключатели. Прежние провода допускается оставить. Если решено их удалить, используется механизм для выявления замаскированной трассы. Выявленную трассу вспарывают штроборезом и извлекают подлежащие утилизации провода.

Прокладываем новую электропроводку

Делаем прорези в штробах точно по вертикали или горизонтали. Болгаркой начинаем вырезать контуры канавок, и потом их выдалбливаем долотом. Выступы для коробок выключателей и розеток просверливаем в стенах из кирпича или пробиваем долотом в бетоне. Долото пригодится и для выдалбливания углубления для вводного щита.
Устанавливаем новую электрику. В выемки стен монтируем подрозетники. Режем провода и гофру требуемой протяженности, кабель пропускаем через гофр, который укладывается в штробу, вводя края провода в коробку для розетки. С применением алебастра укрепляем и выравниваем прилегание коробки для розетки к поверхности стены, штробу и гофр смазываем специализированным раствором с интервалами примерно в 50 см. Свободный край гофра вводим в щит. Края кабеля обрабатываем смазочным раствором, соединяем хомутом и фиксируем на заземляющей клемме вводного щита. Времянку отключаем, провода внутри квартиры висящими заводим в щиток.

По завершении монтажа включателей, розеток и электроприборов на клеммниках щитка собирается вся схема. Все ветви проверяем на то, чтобы не было короткого замыкания. Затем на короткий период запитываем помещение, с целью выявления ноля и фазы. После этого питание отключаем, разводим кабеля по клеммникам. Потом делаем еще один тест на короткое замыкание при выключенном и при включенном режимах, и, если все нормально, подключаемся к главному механизму.
Что нужно учесть? Все работы обязательно производятся инструментарием с изоляцией рукояток, в перчатках с резиновыми вставками. Для работы оптимально подойдут козлы либо лестница с верхней поперечной площадкой. Стремянка может быть опасна при работе ближе к потолку. Самое важное — выбирать современные материалы и механизмы, точно высчитать количество кабеля, чтобы не пришлось потом спешно его докупать, и корректно организовать электрическую трассу. Сами работы не займут много времени — всего несколько часов. Как видите, замена проводки в квартире своими руками — это вполне возможно. Искренне надеемся, что наша статья убедила Вас в этом!

Профессиональная замена проводки

Воспользовавшись нашей статьей Вы можете своими руками поменять электропроводку у себя в квартире. Если же Вы не имеете на это сил и времени, обращайтесь к специалистам «Электрик срочно». Профессионалы электрики приедут к Вам в назначенное время, помогут составить план схему электропроводки, демонтировать старую и сделать разводку новой проводки. Качественно. быстро и по разумной цене. Гарантия качества до 5 лет.

Заявка на услуги

×

видео урок о том, как поменять проводку в квартире панельного дома своими руками

Крайне важно и безопасно иметь исправную проводку в квартире или частном домовладении. Неисправная электрическая сеть зачастую становится причиной пожаров и несчастных случаев. Поэтому по истечении двадцати-тридцати лет приходится производить хотя бы частичную замену проводов или кабелей. С каждым годом в квартире появляются все более мощные бытовые приборы. Становится актуальной замена проводки в хрущевке и в домах старой постройки. В те времена никто не задумывался, что когда-то суммарная потребность в электроэнергии повысится настолько, что проводка перестанет справляться с нагрузкой.

Почему производится замена проводки в квартире, чем опасна старая электропроводка

Причин для замены проводки, на самом деле, много. Розетка искрит и плавится, она может просто греться или разломиться. А что же делать, если провод отломился непосредственно возле нее, либо около ввода в распределительную коробку или около люстры? Конечно же, стоит подумать о замене старой проводки в квартиру, скорее всего, проблема именно в этом.

Эксплуатация любой инженерной сети, включая электрическую, приводит к тому, что с «возрастом» проводка претерпевает изменения и приходит в негодность. Со временем розетки с выключателями и провода «стареют», их срок службы истекает. Кроме того, в современных квартирах появляется столько новой и энергоемкой техники, что старая проводка просто не выдерживает и начинает «плавится». Поэтому, начиная ремонт в любой квартире, стоит подумать не о частичной замене электропроводки в квартире, а о полной.

Старая изоляция оголяется, она трескается, концы проводов теряют свойства, подгорают и обламываются – все это ведет к тому, что приходит пора поменять электропроводку в квартире. Кроме этого, старая проводка из алюминиевых проводов не выдерживает нагрузки современных бытовых приборов. Начинает выбивать пробки, вместе с тем искрятся розетки, и время от времени мигает свет, одновременная стирка приводит к тому, что невозможно посмотреть телевизор или приготовить еду в электрической печи – все это наводит на мысль, что пора заменить электропроводку в квартире.

Чаще всего проводку меняют при перепланировке жилища или при переходе с одно- ,либо трехпроводную и пятипроводную проводку, а также замену делают при износе проводов и при их неисправности.

Замена электропроводки в панельном доме или хрущевке своими руками: обучающее видео

После решения по замене проводки в панельном доме, либо кирпичном, необходимо определиться с типом кабеля. Приоритет, конечно же, остается за медным проводом. Его характеристики намного выше алюминиевого аналога. Хотя он и подвержен окислению, но этого можно избежать, покрыв его концы слоем припоя. Обязательно стоит учитывать сечение жилы.

Проще происходит замена электропроводки в квартире открытого типа, потому что на скрытую проводку затрачивается намного больше времени и усилий. Облегчается процесс замены тем, что при открытой прокладке легче произвести замену проводки в квартире, видео в этой статье покажет поэтапную замену электросети.

После того, как демонтирована старая проводка, приступают к разметке новых электросетей. Намечают новые розетки, потому что старые не соответствуют требованиям владельцев, и выключатели, более удобные в эксплуатации. Их положение должно быть комфортным. Для проводки можно использовать и старые штробы в стене, но дополнительно сделать новые – станет неплохим вариантом.

Соединяют провода в распределительных коробках. Чтобы не было искрения контактов, медные проводники вместе с алюминиевыми рекомендуется стыковать только через специальные переходники. Это исключит перегрев и другие нежелательные эффекты.

После монтажа при замене проводки рекомендуется проверить ее на отсутствие короткого замыкания и работоспособность всей сети. В этом может помочь тестер, либо фазовый индикатор. Заделка каналов раствором штукатурки завершит этап замены электропроводки.

Узнайте больше о монтаже и замене электропроводки

[vc_row][vc_column width=”1/1″]
[vc_toggle title=”Какие ключевые этапы следует учесть при замене электропроводки своими руками?” open=”true”]

Проводка в квартире своими руками выполняется по правилам, которые регламентируются ГОСТами и противопожарными нормативами:

• Розетки, счетчики разделительные коробки для удобства обслуживания устанавливаются в легкодоступных местах.
• Выключатели крепятся на высоте 900 мм от пола.
• В санузлах разрешены только специальные влагозащищенные розетки.
• Эргономичная высота размещения розеток 300 мм от пола.
• Запрещено устанавливать розетки ближе чем на 500 мм от газопровода и металлических элементов: батареи, трубы, раковины и пр.
• На каждые 6 м² – 1 розетка, на кухне не менее 3.
• Если запланирована полная замена проводки, кабель прокладывается по вертикальным и горизонтальным линиям, должна быть составлена схема. По горизонтали – 200 мм от потолка, плинтуса, балок, по вертикали – 100 мм от стыка стен, окон, дверей.
• В санузлах рекомендуется скрытая проводка, или открытая с использованием кабеля.

[/vc_toggle]
[vc_toggle title=”Есть ли какие-то сложности и особенности при замене проводки в панельном доме?” open=”false”]

Замена проводки в панельном доме своими руками сопряжена с некоторыми сложностями. Главное ограничение –  штробить потолок и несущие стены строго запрещено!

Новая электропроводка в квартире панельного дома должна монтироваться в старые штробы и пустоты в перекрытиях, на видео эти особенности хорошо показаны. Если это по каким-либо причинам невозможно или требуется разместить розетки и выключатели по новой схеме, проводка ведется поверх стен, а затем зашивается листами гипсокартона или др. материалом. Конечно, это приведет к уменьшению площади квартиры, если вам это решение не подходит, остается только открытая проводка.

При монтаже обшивки применяются распределительные и установочные коробки, предназначенные для полых стен.

[/vc_toggle]
[vc_toggle title=”Как правильно рассчитать сечение провода при замене электропроводки?” open=”false”]

В связи с увеличением количества электроприборов, во избежание аварийных ситуаций в электросети, необходима замена проводки. Здесь важно выбрать правильное сечение провода. В квартирах максимальный ток при длительных нагрузках ≈ 25 ампер, согласно нормативам ПУЭ сечение медной жилы:

• Для розеток кабель диаметром 2,5 мм², соответственно сечение 5 мм², 25 А, 5,9 кВт.
• Для осветительных приборов можно использовать жилу диаметром 1,8 мм2, поперечное сечение 2,5 мм².
• Для электроплит и духовок – диаметр жилы 4,5 мм2, сечение – 16 мм², 38 А.

Алюминиевая проводка значительно уступает медной по длительности допустимых нагрузок. Например, для алюминиевых жил диаметром 2,5 мм² максимальная нагрузка 4,4 кВт, что соответствует 20 А.

Замена электропроводки должна осуществляться не только на основе расчета мощности и материала изготовления жилы, так же необходимо учитывать длину кабеля, количество жил, способ прокладки, вид изоляции.

[/vc_toggle]
[vc_toggle title=”Сколько надо проводов и расходных материалов, если требуется замена проводки в хрущевке?” open=”false”]

Для расчета необходимо сделать чертеж, с указанием мест, где будут расположены: выключатели, розетки, светильники, ТВ, посудомойка, бойлер, и т.д.

Например, нам требуется проводка в хрущевке, 2 комнаты. Считаем, сколько будет отдельных линий:

• плита;
• стиральная машина;
• розетки на кухне – 2 линии, по одной – в 1 и 2 комнате;
• свет;
• накопительный водонагреватель – 1.

Получается 8 электролиний. Считаем метраж провода:

• плита ≈ 20 м ВВГ – 3х4мм²;
• розетки ≈ 100 м ВВГ- 3х2,5 мм²;
• освещение ≈ 100 м ВВГ – 3х1,5 мм².

8 отдельных групп = 8 автоматов:

• свет – 16 А;
• плита – 32 А;
• водонагреватель – 16 А;
• розетки – по 25 А.

А также: вводной двухполюсный автомат – 50 А, УЗО общее – 63А, 30 мкА – ток утечки. Можно установить УЗО по группам или дифференциальные автоматы, но цена будет выше.

Расходники: подрозетники, саморезы, дюбеля, коробки электрические распаяные, гофротруба, если провода будут зашиты гипсокартоном, алебастр – 20 кг, изолента.

[/vc_toggle]
[vc_toggle title=”Сколько стоит поменять проводку в квартире?” open=”false”]

Ремонт и полную замену электропроводки лучше заказать у специалистов. Если взять в среднем, цена на услугу зависит от площади пола квартиры – 12$ за м², так если квартира 50 м2, то замена электропроводки встанет в сумму, эквивалентную 600$. Но в эту сумму не входит замена розеток, которая обойдется 3-4$ за шт, люстра – 13$, работа без учета расходников.

Приблизительно в одной комнате замена проводки обходится в 120$, столько же на кухне, в ванной – 80-90$, в прихожей – 100$. А дополнительно придется заплатить за штробление стен из кирпича 3$ м/п, из бетона 3,2$ м/п, проложить кабель-канал – 1,5$ м/п.

Если вы решили самостоятельно поменять проводку в квартире, придется потратится только на материалы, для 2-комнотной квартиры выйдет 150-200$, в зависимости от качества материала.

[/vc_toggle]
[/vc_column][/vc_row]

Монтаж электропроводки в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Внимание! Для качественного и долговечного ремонта необходимо выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью. Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подключение УЗО

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант. Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Внимание! Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Штробление стен под электропроводку

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
4. Укладываем в них провода и закрываем крышкой. Линия готова.
5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Видео об электропроводке в квартире

Монтаж электропроводки своими руками в деревянном доме и в квартире

В современном обществе невозможно представить дом без электричества, поэтому в каждой комнате необходима качественная проводка. Изготовление таких работ лучше доверить профессиональным электрикам, но можно провести монтаж электропроводки своими руками. Для этого необходимо хорошо разбираться в этом вопросе.

Прокладка электрического кабеля

Монтаж электропроводки начинается с подготовки раскладки выключателей, проводов, розеток, счетчиков и других устройств.Создав такой проект, вы сможете более точно рассчитать количество материала. В дальнейшем вам будет проще самостоятельно выполнить монтаж электропроводки по установленным нормам и ГОСТам. Схемы рисовать труда не будет.

При составлении плана необходимо учитывать следующее:

1. Все элементы должны быть расположены в доступном месте для удобства их дальнейшего обслуживания. Распределительные коробки должны быть постоянно доступны для повреждения.Не рекомендуется устанавливать элементы электропроводки в труднодоступных местах.
2. Выключатели следует размещать на открытых местах. Не загораживайте шкафы и другие предметы интерьера. Для того, чтобы включить свет, не нужно растягиваться или сгибаться. Существующие на сегодняшний день ГОСТы не предъявляют серьезных требований к высоте установки, поэтому электрики советуют устанавливать выключатели на высоте 100 см от пола. Это, несомненно, добавит удобства.
3. Перед сборкой розеток необходимо заранее продумать расположение электроприборов, чтобы в будущем не доставлять дискомфорта при использовании удлинителей.Устанавливать розетки ближе 50 см к металлическим предметам запрещено. По нормам нужна одна розетка на 6 м², на кухне, конечно, нужно больше. В целях собственной безопасности при установке необходимо отступить от пола не менее 25 см.
4. Электрический кабель может быть расположен в помещении сверху или снизу, а плинтус или потолок имеют отступ 15 см. Линии следует обозначать строго вертикально или горизонтально. Поскольку в деревянных домах выполняется внешняя разводка, необходимо заранее спланировать расположение карнизов.Все концы электролизеров выводятся в распределительную коробку, в которой они соединяются между собой.

Подготовив схематическое изображение электрических линий, можно приступать к монтажу электропроводки своими руками. Продумав мельчайшие детали, самое время приступить к приобретению необходимого материала. Монтаж электропроводки в квартире также потребует создания схемы перед работой.

Материал для электромонтажа в деревянном доме

Чтобы не бегать постоянно в магазин, чтобы купить необходимый для работы товар, следует сразу подготовить все необходимое.Если есть схема, это не составит большого труда. Для монтажа открытой проводки своими руками потребуется больше материала, чем для закрытой. Поскольку дом построен из дерева, о внутренних линиях электропередач нужно забыть. В любом случае следует уделить особое внимание качеству материала. Чем дешевле материал, тем вероятнее, что он некачественный.

Для работы нам понадобятся:

1. Инструменты с изолированными ручками, чтобы не допустить поражения электрическим током.Вам потребуются отвертки, плоскогубцы, молоток и острый нож, чтобы оголить кабель.
2. Электрощит. Изготовлен из пластика и металла. Для деревянного дома понадобится металлический щит. Размер зависит от количества реле. В жилых домах в основном используют охранников до 12 мест. Необходимо оставить 1 пустое место, если в дальнейшем будут какие-то изменения в проводке.
3. Кабель электрический. Для того чтобы определить сечение кабеля, нужно знать мощность электричества в доме.Для деревянного дома подойдет ВВГ 3 х 2,5, где 3 — количество прожитых в кабеле, а 2,5 — его сечение. Вам необходимо обзавестись трехжильным кабелем с жилой для заземления. Если в доме больше мощности, чем указано на этикетке кабеля, необходимо проложить двойную линию.
4. На количество розеток и выключателей заострять внимание не стоит, так как в схеме все уже учтено. Вам необходимо определиться с цветом и фактурой, которые подойдут к вашему интерьеру. В целях безопасности для деревянного дома лучше использовать элементы с керамической основой и латунными контактами.Разнообразие представленных на рынке розеток и выключателей не оставит равнодушным даже самого заядлого дизайнера.
5. Монтаж электропроводки в частном деревянном доме своими руками потребует дополнительных вложений в кабельные каналы или плинтусы. Несомненно, эти элементы придадут интерьеру больше красоты, чем просто подвесная проволока. В некоторых случаях необходимо будет поместить кабель в пластиковую трубку. Осторожно проведите кабель через дом и в гофре.
6. Потребуются распределительные коробки, в которых провода будут подключаться с помощью СИЗ (специальных зажимов).Кабель можно соединить в скрутку и обмотать изолентой.
7. Счетчик. Лучше выбирать с хорошим классом точности — от 2,0 и выше. Счетчик может быть однотарифным и двухтарифным. Первый считает потребление электроэнергии постоянно одинаковым, второй рассчитывается по двум тарифам: дневным и ночным. В плане экономии 2-й вид будет выгоден тем, что можно будет контролировать электричество в зависимости от времени суток.
8. Также для монтажа потребуются саморезы, зажимы нужного диаметра для гофры, дополнительный крепеж.
9. Так как для монтажа собственной электропроводки в новостройке потребуется большое количество материала, все можно приобрести в одном месте оптом.

Безопасность при работе

При производстве любых строительных работ необходимо уделять особое внимание личной безопасности. Перед началом работы позаботьтесь о наличии средств индивидуальной защиты. Работать нужно в каске и специальной облегающей одежде. Монтаж электропроводки производится с обесточенными линиями.Если работа связана с электричеством, вам потребуются резиновые перчатки, предотвращающие поражение электрическим током. Монтаж на высоте должен производиться со страховкой на полностью исправных опорах. Не позволяйте стоять на неустойчивых стремянках. К вопросу безопасности нужно подойти со всей ответственностью.

Монтаж электропроводки в деревянном доме своими руками

Выделяют несколько основных этапов работ:

1. Прокладка линий электрокабеля.
2. Монтаж распределительных коробок.
3. Установка розеток и выключателей.
4. Монтаж освещения.
5. Подключение панели.
6. Вывод и установка цепи заземления.

Прокладка электрокабеля

Электропроводка в квартире своими руками может производиться в плинтусах. Это полностью скроет проволоку от глаз. Особенно удобно монтировать кабель в плинтусе под розеткой. Линии электропроводки проложены в пластиковых трубах для большей безопасности. При желании провести свет в гараже, можно своими руками произвести электромонтаж в гофре, ведь в этом помещении эстетичный вид особо не нужен.

Монтаж распределительных коробок

В местах, где от магистральной линии электропередачи необходимо делать ответвление для подключения розетки, ставят распределительную коробку. Он должен располагаться там, где удобно обслуживать. Внутри распределителя кабели соединяются между собой различными способами:

1. С СИЗ. Один из самых простых способов. Для такого типа подключения каждый провод зачищается на 2-3 см, скручивается и надевается на них СИЗ. В коробке концы укладываются так, чтобы они не касались друг друга.
2. Подключение Wagami. Они различаются количеством и сечением отверстий. Для установки необходимо зачистить каждый провод на 10 мм. Затем концы нужно вставить в отверстия до щелчка. Отведите концы в разные стороны и уложите так, чтобы они не соприкасались друг с другом.
3. Конечно, самый дешевый способ — скрутить концы вместе и обмотать изолентой. Как и в предыдущих способах, здесь нельзя допускать контакта.

Установка выключателей и розеток

Электромонтаж своими руками в деревянном доме осуществляется прямо на поверхности стены.Соответственно к стене крепятся и розетки. Крепление надежно, чтобы розетка не болталась. Желтый или зеленый провод необходимо зажать в заземляющем контакте, а два других — в клеммах питания. Точно так же подключаются переключатели. Только в проводе, идущем к выключателю, может отсутствовать заземляющий провод. В целях экономии провод, идущий к выключателю, можно взять прочный и с меньшим сечением.

Установка освещения

В последнее время для освещения жилых помещений все чаще используются светильники.Красивое точечное освещение добавит изысканности дому. Яркость можно регулировать с помощью специальных устройств.

В большинстве случаев для домашнего освещения используют:

• встраиваемые светильники;
• счета-фактуры;
• ул.

Подключить лампы желто-зеленые жилы. Каждое устройство имеет зажим для этого типа подключения. Светильники одной группы необходимо подключать параллельно.

Экран подключения

Электрощит — основной элемент в электропроводке всех домов.От того, как он будет установлен, зависит работоспособность и безопасность всей проводки в целом. В приборной панели установлены автоматы, позволяющие обесточить группу простым нажатием кнопки. Для кабеля сечением 2,5 необходимо выставить реле на 25А. При обнаружении нарушений в работе автомат автоматически отключит цепь, либо просто выбьет ее. Электрощиты бывают разных типов, бывают с прозрачными окнами или сплошными.По завершении установки каждая группа внутри щита должна быть подписана. Для этого на большинстве коробок есть специальная наклейка. Для того, чтобы подключить сердечник к станку, необходимо его очистить и заткнуть в специализированное отверстие до щелчка. Это завершающий и самый сложный этап монтажа электропроводки в доме из дерева. Этому процессу стоит уделить особое внимание, ведь неправильная последовательность подключения проводов может привести к короткому замыканию.

Установка контура заземления

Монтаж проводки своими руками в частном доме необходимо производить с выводом на улицу контура заземления.Для этого отойдите от постройки на небольшое расстояние и выкопайте траншею длиной 2,5-3 метра и глубиной около полуметра. На одинаковом расстоянии друг от друга необходимо вбить 3 стержня арматуры, которые соединены между собой металлической проволокой. Затем в стену дома нужно вбить металлическую основу, к которой нужно вывести провод от стержней и провод заземления. При забитом основании все эти провода необходимо соединить между собой. Если на крыше дома стоит громоотвод, провод от него также следует присоединить к основанию.Выкопанный котлован следует засыпать песком, а верхний слой — землей.

Открытая проводка

В городских условиях дерево встречается редко. Дома. В основном дачные поселки строятся из дерева. Монтаж электропроводки на даче производится так же, как в деревянном доме. Поскольку деревянный дом является пожароопасным объектом, электропроводка должна быть открытой.

Способы прокладки кабеля в загородном деревянном доме:

1. Провод можно монтировать на изоляторах, как это делали раньше.Проволока делает надрез между проводниками и садится на ролик. В наше время такой прием будет смотреться неэстетично, если только вы не планируете ретро-дизайн.
2. Есть возможность крепления провода на скобах. В магазине большой выбор различных креплений для кабелей. Есть скобы, которые прибивают к поверхности маленькими гвоздями, а есть те, которые вставляются в просверленное отверстие.
3. Проволока наматывается в гофру и крепится к стене зажимами. Сложность процесса зависит от длины провода, который необходимо заправить в ПВХ-оболочку.Соответственно, чем дольше, тем сложнее. При использовании этого метода вам понадобится помощник.
4. Протянуть кабель через пластиковые трубы довольно просто. А доступ к кабелю будет практически закрыт для внешнего воздействия.
5. Металлические трубы защитят кабель от грызунов. В основном метод применяется в местах скопления крыс и мышей, например, на зерновых терминалах.
6. Через пластиковые коробки или широкие кабельные каналы. Когда сечение кабеля велико или необходимо проложить большое количество проводов, применяется этот метод.Все провода помещены в коробку и вместе с жгутами из ПВХ, так что провода не рассыпаются, а постоянно находятся в плотной связке.
7. Укладка проводов в кабельные каналы придаст аккуратный вид. Можно прорезать канавки под деревья размером с канал и вставить их заподлицо со стеной, но процесс очень трудоемкий.

Желательно, чтобы все элементы ПВХ были негорючими. Пропустить кабель или провода через деревянные стены можно только через заранее проложенный железный тоннель.На этом монтаж электропроводки завершен. Фотографии, представленные в статье, могут пригодиться в будущем.

Этот вид разводки обычно выполняется в нежилых помещениях. Монтаж электропроводки своими руками в гараже тоже открытый метод.

По окончании работ

По окончании всех работ необходимо проверить работоспособность вновь проложенных линий. Для этого можно пригласить специалистов электролаборатории для производства всех необходимых измерений.Специалисты в этой области сделают заключение о исправности электропроводки в деревянном доме.

Работникам электролаборатории необходимо:

• проверить сопротивление изоляции и сопротивление заземления;
• измерить УЗО и шлейф фаза-ноль;
• нагрузки машин первичного тока;
• Проверить работу всей системы электропроводки.

Цены на производство работ колеблются от 200 до 350 рублей за точку.К точкам могут относиться розетки, выключатели, коробки и другие элементы электропроводки. Если вы обратитесь в компанию, они будут взимать минимум 300 рублей за одно очко. Частники, конечно, более лояльно отреагируют на цену. Окончательную цену легко рассчитать по схеме. В любом случае мастер, выполняющий работу, должен дать гарантию качества. Чтобы быть полностью уверенным в качестве работы, лучше всего попробовать выполнить ее самостоятельно.

Как видно из статьи, монтаж электропроводки своими руками не займет много времени и сил.Но нужно очень серьезно подойти к этому процессу, особенно к технике безопасности. Обращайте внимание на каждую мелочь, потому что исправить это сложнее, чем делать это с самого начала. Поскольку деревянный дом более уязвим для возгорания, нужно позаботиться о безопасности. Не нужно игнорировать требования, установленные регламентом. В этой статье освещены все нюансы электромонтажа в деревянном доме. При определенных навыках выполнить всю работу не составит труда, да и семейный бюджет сильно не пострадает.Многие ошибаются, полагая, что открытая проводка некрасива. Если провести провод по плинтусу, его вообще не будет видно, как при замкнутой проводке. Кабельные каналы также скроют это, не навредив красивому внешнему виду вашей комнаты. Главное преимущество открытой проводки в том, что при любой неисправности ее можно сразу обнаружить и устранить.

Прокладка электропроводки в квартире своими руками

Прокладка электропроводки в квартире — ответственное занятие.От мастера потребуются определенные навыки и глубокие знания в этой области. От правильного монтажа напрямую зависит безопасность эксплуатации помещения, жизнь и здоровье людей, сохранность их имущества.

Процесс прокладки электрических коммуникаций регулируется СНиП. В соответствии с разработанными правилами, вам следует проделать всю работу. Это гарантирует высокое качество конечного результата, безопасность работы системы.

Общие принципы

Существуют определенные правила проведения электромонтажа в квартире.СНиП, ПУЭ регулируют этот процесс. Профессиональные организации, которые занимаются такой деятельностью, обязательно руководствуются этими нормами в своей деятельности.

Самостоятельный монтаж электросвязи возможен только в самом крайнем случае. Настоятельно рекомендуется доверить эту работу профессионалам. Есть много нюансов, которые мастер должен учитывать при ремонте проводки.

Как правило, такое действие приурочено к моменту капитального ремонта. Это одна из самых сложных частей.Мастер должен обладать не только поверхностными знаниями в области электрики. Он должен четко понимать, какие материалы и компоненты системы можно использовать для установки в каждом конкретном случае. Если план составлен неправильно, на провода будет действовать большая нагрузка. В результате можно стрелять, люди в шоке.

Стоимость прокладки электропроводки в квартире в Москве от 1 тыс. Руб. рублей за 1 м² общей площади помещения. Цена может увеличиваться при увеличении сложности работы.На этот показатель влияет множество факторов. Стоимость профессиональной замены электрических коммуникаций зависит от материала, из которого построено здание, выбора производителя розетки, выключателей, автоматов, проводов и других элементов системы.

Именно из-за дороговизны профессиональной замены проводов владельцы разной недвижимости решают все работы делать сами.

С чего начать?

Перед тем, как приступить к ремонтным работам, необходимо внимательно изучить СНиП, ГОСТ по устройству электропроводки в квартире.Также технологически следует рассматривать этот процесс в теории. Только после этого нужно приступать к практике. Также крайне важно усвоить правила безопасности при работе с электрическими системами. В противном случае мастер рискует своим здоровьем и жизнью.

Нормы электропроводки Нормы СНиП 31-02. В соответствии с действующими нормами и правилами, план системы. Процедура замены проводки в квартире требуется по нескольким причинам. Со временем общение и все элементы изнашиваются.Чтобы избежать неблагоприятных последствий, нужно своевременно обновлять проводку. В противном случае использование в квартире новой мощной техники запрещено.

Все алюминиевые провода, которые ранее использовались для создания электрических сетей, необходимо будет удалить. Вместо них устанавливают медные жилы. Также необходимо заменить схему глухозаземленного подключения на систему с заземлением всех потребителей.

Правила прокладки электропроводки в квартире также подразумевают устранение разветвленных цепей.Каждой группе клиентов необходимо вести отдельную линию.

Этапы работ

Правила прокладки электропроводки в квартире предполагают все работы в определенной последовательности. Четкое соблюдение этапов и особенностей их проведения гарантирует высокое качество конечного результата. Возможно, некоторые пункты рабочего плана придется доверить специалистам. Однако многие операции можно выполнять самостоятельно.

Сначала в квартире разрабатывается подробная схема электропроводки.В нем указаны точные размеры помещения, удаленность от всех точек подключения. Также обязательно учитывается суммарная мощность бытовой техники, которая будет подключена к каждой отдельной линии.

Созданный план нужно будет утвердить и зарегистрировать. При этом учитывается схема электроснабжения, ее детали. Соответствующие муниципальные органы рассматривают, правильно ли составлен план, где расположены точки снабжения потребителей и прочая информация.Часто составление и утверждение плана доверяют профессионалам.

Прокладка электропроводки в квартире своими руками от щита может потребовать надлежащей подготовки. Мастер должен приобрести необходимые материалы и оборудование. Чтобы снизить стоимость ремонта, нужно рассчитать потребность в кабелях, станках, розетках и других необходимых элементах в соответствии с планом.

Осуществляется дальнейшая установка всех компонентов системы. Установлены выключатели, автоматы, УЗО, розетки.Далее устанавливаются стационарные приборы.

Способы прокладки

Существуют различные способы прокладки электропроводки в квартире. Он может быть открытым, скрытым или комбинированным. Выбор зависит от ряда факторов. На этапе капремонта можно выбрать вариант, при котором провода будут проходить сквозь толщину стены под финишным слоем. Это поможет скрыть неподобающие коммуникации, сделать интерьер эстетичным.

Обводка каналов в основании стен — довольно сложная задача.Особенно это заметно, если стены помещения имеют повышенную твердость. После проведения подобной операции остается много строительной пыли. Перед дальнейшими отделочными работами необходимо провести очень качественную уборку помещения.

Если хозяева дома не планируют проводить в этом моменте капитальный ремонт, часто монтируют открытую проводку. В этом случае провода проходят по поверхности оснований стен, пола или потолка. Часто они закрываются различными ящиками. Это позволяет придать помещению более эстетичный вид.Однако на сегодняшний день существуют такие варианты установки открытой проводки, которые не следует закрывать пластиковыми панелями. Это, например, ретро-проводка. Проволока скручивается и соединяется с помощью специальных керамических изоляторов.

Дешевле устройство открытой проводки. Однако такое решение не всегда вписывается в существующий интерьер. Но этот способ — чуть ли не единственно верное решение при создании электрической сети в старом или деревянном доме.

Представленные варианты электропроводки в квартире можно совмещать в одной комнате.Чаще всего этот вариант используется для офисов.

Правила устройства открытой и скрытой электропроводки

Необходимо рассмотреть основные моменты, как сделать электропроводку в квартире. Правила электромонтажа для открытой и закрытой системы существенно различаются. Это необходимо учитывать перед началом установки.

Провода, спрятанные в толще стен, потолка или пола, проходят в специально подготовленных шахтах. Для создания таких пустот нужно проточить бороздки в соответствии с созданной схемой.Глубина таких мин должна быть около 2 см. Для выключателей и розеток также делаются соответствующие пазы (используется коронка для дрели или перфоратора).

Проволока внутри такой системы проходит в защитной гильзе. Это позволяет после завершения отделочных работ при необходимости получить все коммуникации и отремонтировать их.

Легкость монтажа характеризуется открытой электропроводкой в ​​квартире. Правила электромонтажа Предполагают, что проходят на любой удобной высоте в специальные швеллеры, плинтусы.Коммуникации следует устанавливать в местах, не подверженных механическим воздействиям. В одном канале не должно быть силовых, осветительных, слаботочных проводов.

При соединении скрытых и открытых систем следует использовать только подходящие материалы. Проволока должна иметь специальную защитную оболочку, предотвращающую возгорание.

Рекомендации специалистов

Перед началом работ необходимо произвести заземление. Также необходимо учитывать ряд рекомендаций.Итак, прокладка электропроводки в квартире своими руками по правилам не должна иметь загибов. Его можно установить только вертикально или горизонтально. Это позволит избежать случайного повреждения. Все повороты делаются исключительно под прямым углом.

Лучше, если линия будет проходить над стеной на расстоянии примерно 15-25 см от потолка. В этом случае будет проще отремонтировать систему в случае необходимости. На высоте вероятность механического повреждения коммуникаций значительно снижается.Также возможна прокладка электропроводки в квартире на этаже. Для этого используется специальный защитный плинтус.

Выключатели необходимо установить на входе в помещение. И правильнее установить их со стороны дверной ручки. Расстояние от переключателя до пола может быть разным. Если в доме есть дети, лучше установить этот элемент системы ниже.

Розетки также могут быть разной высоты. Их количество регулируется нормативными актами.На каждые 6 м² площади нужно сделать не менее 1 розетки. На кухне их может быть даже больше. Этот показатель зависит от количества бытовой техники.

Распределительная коробка должна быть в каждой комнате. В схему блока питания обязательно входит УЗО. Чаще всего для квартир выбирают прибор на 30 мА. Однако выбор зависит от характеристик электрической системы. Для ванной установлено отдельное УЗО на 10 мА.

Распределительная коробка

Прокладка электропроводки в квартире от щита требует выполнения всех требований ПУЭ, ГОСТ и СНиП.Эта конструкция устанавливается в сухих, защищенных помещениях. Щит всегда находится в доступном для владельцев недвижимости месте. Будут автоматы и другое необходимое электрооборудование.

Для каждой отдельной линии необходимо установить в щитке отдельный переключатель. Автоматы предназначены для аварийного отключения линии при ее перегрузке. При выборе этого оборудования необходимо будет рассчитать максимальную нагрузку, которая будет приложена к каждой линии. В соответствии с полученными данными приобретают автомат с номинальным показателем, который будет немного превышать расчетное значение.В этом случае, когда вы включите сразу всю бытовую технику этой линейки, прибор не выключит ее.

Прокладка электропроводки в квартире своими руками требует правильного подключения автоматики. Его необходимо подключить к цепи после счетчика. На качестве выключателей экономить не рекомендуется. От этого зависит безопасность работы всей системы.

Также необходимо будет установить в систему УЗО. Для каждой линии нужно отдельно устанавливать данное устройство.Он сможет обесточить линию в случае утечки. Это предотвратит поражение человека электрическим током в случае обрыва изоляции провода. Возможна установка комбинированных УЗО и автоматов.

Выбор кабеля

Жгут проводов Электропроводка в квартире требует правильного выбора материалов. Очень важно правильно выбрать кабель для установки. Перед покупкой нужно рассчитать максимальную номинальную нагрузку каждой линии. В соответствии с полученным результатом подбирается сечение провода.

Для скрытой и открытой проводки Не используйте алюминиевый кабель внутри помещения. В этом случае подойдет только изделие с медным сердечником. Этот тип проводника способен выдерживать большую нагрузку при меньшем поперечном сечении.

При покупке провода следует отдавать предпочтение кабелю типа ВВГ или NYM. Первый вариант дешевле. Однако провод NYM имеет дополнительный слой изоляции. В случае возникновения чрезвычайной ситуации это предотвратит возгорание.

Прокладка электропроводки в квартире своими руками предполагает подключение проводов к двухфазной сети.В этом случае провод будет трехжильным. Их называют «фаза», «ноль», «заземление».

Линии питания выходят из экрана. Для них рекомендуется выбирать трехжильный провод. В нем есть определенный раздел. Чаще всего для этих целей используют провод, жилы которого имеют сечение 2,5 мм². Этот провод идет от экрана к распределительным коробкам, а затем к розеткам.

Для подключения осветительных приборов и выключателей от распределительного щита провести трехфазный провод сечением каждой жилы 1.5 мм².

Создание скрытых проводок

Для выполнения монтажа электропроводки в квартире скрытого типа необходимо после создания плана и закупки соответствующих материалов выполнить ряд операций. Первые бороздки, в которые будет укладываться проволока. Их ширина должна быть около 2 см, а глубина — 2,5 см. Если диаметр гильз, по которым будут прокладываться жилы, больше, необходимо создать канавки, соответствующие размерам.

Далее в соответствующих местах сверлятся отверстия для установки розеток, выключателей и распределительных коробок.Для этого используйте перфоратор или дрель и насадки соответствующего диаметра.

Кабель разрезают в соответствии с подготовленным планом на отрезки подходящего размера. Нужно сделать запас около 10 см. Это позволит вам без проблем подключать коммуникации к сети. Обрезанные провода затягивают в гофрированную трубку. Она размещается в подготовленных каналах. С помощью строительной смеси гофрированная труба закрепляется в валу. Расстояние между участками со строительной смесью должно быть около 15 см.

В соответствующих местах устанавливаются распределительные коробки. Они соединяют провода. Далее монтируем подрозетники. Провод подключается к выключателям и розеткам.

Создание открытой проводки

Прокладка электропроводки в квартире также может производиться открытым способом. Для этого потребуется покупка пластиковых ящиков. Они закроют провода. В технических помещениях можно использовать гофрированные кабельные каналы.

Сначала на поверхности основания, по которой будет проходить кабель.Затем в соответствующих местах нужно просверлить места для крепления дюбелей. Расстояние между ними должно быть примерно 40-45 см. Затем по намеченному контуру устанавливаются ящики. В них прокладывают проволоку. Пластиковые защитные крышки фиксируются путем закрытия содержимого кабельного канала.

Выключатели и розетки в этом случае тоже будут счетами. В них не нужно сверлить отверстия. Современный рынок электротехники предлагает широкий выбор подобных розеток и выключателей. Раньше накладные виды выглядели громоздко.Сегодня существует множество изящных, красивых моделей, которые гармонично дополнят любой интерьер.

После подключения проводов проводится проверка с помощью специального оборудования. Только после этого можно подавать электричество в линию. Для этого вам потребуется получить разрешение от компании, поставляющей электроэнергию потребителям. После проверки системы на правильность установки, владельцы недвижимости получают право управлять электрическими коммуникациями.

Рассмотрев способ прокладки электропроводки в квартире, вы можете выполнить эту процедуру самостоятельно.Соблюдая все требования и правила, вы сможете смонтировать надежную, прочную систему своими руками.

p >>

Установка электрооборудования — Fine Homebuilding

Сводка: Пошаговое руководство по выбору, определению размеров, расположению и установке основных компонентов — основания счетчика, главного выключателя и панели выключателя — в новом жилом доме. электрическая система, включая обсуждение того, как рассчитать и установить различные типы кабелей, используемых в системе.

У большинства людей есть лишь смутное представление о том, как работает главная электрическая панель в доме, поэтому они с умом держат руки подальше от нее. Но прежде чем подать питание в новый дом, установка основания счетчика и панели выключателя представляет собой ряд простых задач. Требуется лишь несколько специализированных инструментов, и многие методы такие же, как и при разводке ответвленных цепей (см. «Грубый электромонтаж»).

Конечно, все дело в понимании Национального электротехнического кодекса (NEC), знания, которое электрик накапливает за годы обучения и практики.Я не могу написать статью, чтобы заменить многолетний опыт работы электрика, но я могу рассмотреть основные этапы процесса вместе с важными аспектами кода. В большинстве юрисдикций домовладельцы могут установить свои собственные электрические сети, если они выполняют домашнюю работу, получают разрешение и сотрудничают с инспектором и коммунальной компанией. Однако замена уже существующей службы под напряжением — это совсем другое дело, и ее лучше всего доверить квалифицированному лицензированному электрику.

Основные части и детали

Основание счетчика — это место, где коммунальное предприятие устанавливает свой счетчик, а панель выключателя — это место, где автоматические выключатели подключаются к своим индивидуальным цепям.У утилиты есть спецификации для приемлемых оснований счетчиков. Их можно настроить несколькими способами, как показано на рисунках ниже. Ключевым моментом является также главный выключатель, который встроен либо в основание счетчика, либо в панель выключателя. Я предпочитаю, чтобы главный прерыватель был в основании счетчика. Местный кодекс часто требует это место в любом случае, потому что в случае пожара в доме спасатели могут легко отключить электричество. В показанном здесь проекте основание счетчика и главный выключатель находятся снаружи, а панель выключателя находится в подвале.

Коммунальное предприятие и строительный отдел уточняют расположение измерительной базы в доме. Мое местное коммунальное предприятие хочет, чтобы он находился в пределах 36 дюймов от угла дома, ближайшего к трансформатору, с центром на 60 дюймов выше готовой отметки. Для NEC требуется свободное рабочее пространство шириной 30 дюймов, глубиной 36 дюймов и высотой не менее 80 дюймов перед любым счетчиком или панелью выключателя, внутри или снаружи. В NEC также указываются зазоры от земли, крыши и окон до погодозащищенного элемента (верха мачты, где подвесной электрический кабель доходит до дома) и инженерных кабелей.Основания счетчиков должны быть надежно закреплены, поэтому я привинчиваю их к каркасу.

В идеале панель выключателя монтируется вплотную к основанию счетчика, соединенному коротким отрезком металлического кабелепровода или фитинга, называемого патрубком, через который будут проходить питающие кабели. Однако такая конфигурация невозможна, когда панель выключателя находится в подвале, как показано здесь. В этой ситуации вам необходимо проложить фидерный кабель большого сечения от основания счетчика до панели выключателя.

Чтобы увидеть больше фотографий, рисунков и подробностей, нажмите кнопку Просмотреть PDF ниже.

From Fine Homebuilding # 150

Законно ли делать электротехнические работы самостоятельно?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого небольшого проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть склонность, электромонтажные работы — это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы при условии, что вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган разрешает вам, владельцу-арендатору, выполнять эту работу, вам может потребоваться получить временную лицензию на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы правил работы с электричеством, прежде чем приступить к электромонтажным работам.

Типичный язык юридических книг многих штатов:

Ничего такого…. должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ в своем доме … если только электромонтажные работы не связаны со строительством нового здания, предназначенного для аренды, продажи или арендовать.

Штат Вашингтон RCW 19.28.261

Почему вы можете сделать это самостоятельно

Электрики могут быть дефицитными

Легко найти людей, которые заменят ваши окна или установят сайдинг. Они практически падают с неба.Но найти электрика, когда он вам нужен, может быть непросто. Наряду с водопроводчиками бывает трудно найти хорошего электрика — особенно того, у кого есть время взять на себя работу по контракту с ремонтом своими руками.

Электрики дорогие

Если вы намерены сэкономить на затратах на реконструкцию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найме электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом — или любыми другими ремонтными работами — электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам, подпольям и т. д.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах — все очень логично. У вас есть книги и таблицы, которые помогут вам, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете — и не должны — импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них — вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую сервисную панель и установить новые цепи. Контакт с ушками внутри сервисной панели — очень серьезное дело. Но работа сервисного щита — это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они захотят, они могут нанять электрика для последней работы по подключению к сервисной панели.

Home Wiring 101 — Электропроводка дома для среднего домовладельца

Автор: Клинт К. Томас, эсквайр.

Фотография Зои Томас

Как подключить дом

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 А, а затем в домашний блок выключателей, который часто еще называют блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Калибр бытовых проводов

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер.Проводка калибра 12/2 рассчитана максимум на 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком маленького калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типы бытовых проводов

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим» проводом. Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединяет эти два провода и позволяет электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

Рекомендуемые статьи

17 способов, которыми вы разрушаете свой дом, по мнению электриков

Когда вы в последний раз думали об электрической нагрузке, которую может выдержать ваш удлинитель, или проверяли проводку в автоматическом выключателе? Если вы похожи на многих домовладельцев, ваш ответ, вероятно, «ну, никогда.«Однако, если вы хотите, чтобы ваш дом был в безопасности, это всего лишь пара вещей, которые вам следует задуматься. Почему? Потому что, по данным Международного фонда электробезопасности, ежегодно происходит около 51 000 электрических пожаров, приводящих к более чем 500 смертей и ущерб имуществу на 1,3 миллиарда долларов. С учетом этого мы собрали все электрические ошибки, которые, по мнению профессионалов, необходимо прекратить делать.

Shutterstock

Тот факт, что в нем есть место для нескольких розеток, не обязательно означает, что ваш удлинитель в гостиной оборудован для одновременного использования всех из них.

«Это небезопасно, потому что большинство этих шин питания не предназначены для работы с большими электрическими нагрузками и могут вызвать возгорание, расплавленный пластик и другие проблемы», — говорит Даррелл Ингевелд , генеральный директор Brighter Day Electric. Вместо этого он рекомендует добавить в дом дополнительные розетки, чтобы удовлетворить ваши потребности в электричестве.

Shutterstock

Эта ненадежная розетка по-прежнему будет вызывать проблемы, если все, что вы делаете, — это вставляете в нее удлинитель для питания приборов, не подключая их напрямую.

«Большинство удлинителей рассчитаны на устройства, потребляющие небольшой ток… и не предназначены для устройств, потребляющих большой ток, таких как нагреватели, кофеварки, тостеры, тостеры и машины для приготовления капучино», — говорит Ингевельд. Это может повысить риск возникновения пожара в вашем доме, поэтому попросите электрика решить проблему, прежде чем искать обходной путь.

Shutterstock / ronstik

Если у вас нет розетки на открытом воздухе, не пытайтесь найти опасный обходной путь, подвешивая праздничные огни или запитывая ландшафтное оборудование.

«Никогда не протягивайте удлинитель через окно, даже если он предназначен для временного использования», — говорит Николас Фаттицци из Paul Fattizzi Electric. Он также отмечает, что это может изнашивать его провода, что создает риск возгорания, и что большинство внутренних удлинителей изначально не предназначены для использования на открытом воздухе.

Shutterstock / Эльвира Конева

Использование удлинительных аккордов на долгосрочной основе, а не для конкретных, конечных ситуаций является серьезной ошибкой.

«Если у вас есть удлинители, проложенные по всему дому или квартире, вы подвергаете риску свою электрическую систему, а также подвергаете любопытных детей и домашних животных риску серьезных травм или чего-то еще хуже, — говорит Фаттицци.Они не только представляют серьезную опасность для путешествий, но и создают опасность возгорания при неосторожном или длительном использовании.

Shutterstock / Bart Sadowski

Соединение нескольких удлинителей вместе может помочь вам запитать электроприборы в местах, удаленных от розеток, но это также небезопасное решение.

«Все, что связано с электричеством, вы должны использовать его ответственно и осторожно», — говорит Дэвид Уолтер , основатель Electrician Mentor, который отмечает, что такое совмещение удлинительных аккордов потенциально опасно для возгорания.Вместо этого переместите бытовую технику ближе к розеткам или установите дополнительные.

Shutterstock / Sutiwat Jutiamornloes

Часто срабатывающий автоматический выключатель нельзя решить, просто заменив его на большую электрическую панель.

«Установка прерывателя большего размера может привести к перегреву кабеля и началу плавления окружающего материала», — говорит Ингевельд. По его словам, прежде чем что-либо делать, попросите электрика диагностировать причину проблемы.

Shutterstock

Наличие пяти розеток в спальне не означает, что у вас обязательно есть пять отдельных электрических цепей.Прежде чем подвергнуть себя опасности, стоит знать, сколько у вас цепей и — и какую электрическую нагрузку они могут поддерживать.

«Как правило, вы не должны превышать 80 процентов [электрической емкости] какой-либо отдельной цепи», — говорит Фаттицци. Однако есть простой способ избежать этой ошибки, говорит он: «Все, что вы подключаете, должно иметь этикетку с указанием количества потребляемой энергии».

Shutterstock / Alessandro Cancian

Возможно, ваш дом недавно был реконструирован, но как насчет электропроводки?

«Электропроводка, которая использовалась до 30 лет назад, очень хрупкая и имеет изоляцию ниже номинала, — говорит Фаттицци.«После многих лет злоупотреблений риск выхода провода из строя гораздо выше». Что вы должны сделать? «Если вы хотите перестраховаться, попросите электрика заменить вашу старую проводку и модернизировать электрическую сеть, чтобы приспособить ее к вашим приборам», — говорит он.

Shutterstock / hello_ji

Обогреватели потребляют огромное количество электроэнергии, поэтому лучше дать им отдельную электрическую цепь. «С этим единственным подключенным устройством у вас есть максимально допустимая цепь, и все, что подключено к сети, вызывает ее перегрузку», — говорит Фаттицци.

Shutterstock / Adurable Creations

Хотя преобразователи, которые позволяют вставлять трехконтактную вилку в двухконтактную розетку, существуют, их использование может вызвать больше проблем, чем любое удобство, для которого вы их изначально приобрели.

«На этих адаптерах есть небольшой круглый язычок, который предназначен для прикрепления к металлической части коробки в стене за ним», — объясняет Фаттицци. Пропуск этого шага означает, что ваша розетка не заземлена, что может быть «очень опасным».«

Shutterstock / NARONGRIT LOKOOLPRAKIT

Игнорирование мощности ваших ламп из-за того, что вы не хотите, чтобы вам приходилось выбегать и покупать подходящие лампочки, — это не лучший путь.

«Причина максимального размера лампы в том, что она выделяет тепло, — говорит Фаттицци. «Если вы перегрузите эту розетку, выделяемое избыточное тепло приведет к ухудшению изоляции проводки прибора, а также проводки, обеспечивающей питание этого прибора».

Shutterstock / Crowing Hen

Присоединение традиционной электрической вилки или переключателя к алюминиевому проводу в старом доме может показаться безобидным делом, но на самом деле это удивительно опасно.

«Алюминиевый провод и медные устройства расширяются и сжимаются с разной скоростью, что часто приводит к ослаблению соединений и может создавать тепло и вызывать возгорание», — говорит Джоэл Уилсон , совладелец Floodlight Electric, Inc.

Shutterstock / MaskaRad

Есть один простой способ сделать ваш дом безопаснее за считанные секунды: убрать весь беспорядок с разветвителей питания или шнуров электроприборов.

«Покрытие проводов может вызвать перегрев шнуров, что может привести к электрическому возгоранию», — объясняет Адриан Фаулл , директор Fix Electrical Contractors.

Shutterstock

Если у вас нет подходящих розеток во всех ванных комнатах, пора нанять электрика, чтобы исправить ситуацию.

«Все розетки в ванной должны быть оборудованы прерывателями цепи замыкания на землю (GFCI), которые могут определять неправильное заземление электрического тока и автоматически отключать электричество», — поясняет Марк Доусон , главный операционный директор Mister Sparky .

Shutterstock / William Hager

Продолжение использования проводов или электрических шнуров, находящихся в неудовлетворительном состоянии, может показаться не самой вопиющей ошибкой, которую вы можете совершить, но на самом деле это может быть серьезным риском для безопасности.

Будь то провод в ваших стенах или изношенная вилка прибора: «Если вы заметите изношенный или поврежденный провод, немедленно замените его», — говорит Кейт Пинкертон , владелец компании Mr. Electric в Хантсвилле, Алабама.

Shutterstock / Yurkovsky

Ваш дом посылает вам сигналы, которые, согласно Brianne Deerwester из Международного фонда электробезопасности, включают «частое отключение автоматических выключателей или срабатывание предохранителей, затемнение света при включении других устройств, жужжание». звуки из выключателей или розеток, обесцвеченные розетки и приборы, которые кажутся недостаточно мощными »- почему вы ничего не делаете для их устранения?

Shutterstock / Monkey Business Images

Электромонтажные работы могут стоить немалых денег, и вы относитесь к тому типу людей, которые любят делать что-то самостоятельно, но когда речь идет о безопасности вас, вашей семьи и вашего дома, иногда приходится должен доверить это профессионалам.

«Как бы вам ни хотелось думать, что вы можете решить свои собственные проблемы, но когда дело касается чего-то, что может навредить вам на всю жизнь, обратитесь к профессионалу», — говорит Уолтер.

Электромонтаж в квартире своими руками: Пошаговая инструкция

Во многих домах до сих пор сохранилась проводка советских времен, не соответствующая современным требованиям безопасности. Он был рассчитан всего на 4 кВт, а сейчас при проектировании требуется рассчитывать проводку на 10 кВт и выше.Новые кабели и провода возможны, но работа трудоемкая и сложная. Монтаж электропроводки в частном доме и квартире своими руками производится только при составлении четкого плана и наличии пошаговой инструкции.

Монтаж электропроводки своими руками

Замена проводки

Если электропроводка в квартире выполнена из алюминиевой проволоки, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только при ремонте квартиры.

В первую очередь необходимо учитывать мощность и количество устройств. План размещения системы освещения, розеток и распределительных коробок зависит от многих факторов, в частности от того, как в квартире расположены мебель, окна и двери. Необходимо создать точную схему электропроводки. Этапы работы должны быть следующими:

1. Устройство электропроводки: схема; Подбор марок и сечений проводов, защитных устройств и освещения каждого помещения.
2. Стойка стен; проводка; Связь жила в распределительных коробках; Монтаж квартирного щита, установка в него автоматов и подключение внешнего кабеля; Проверка проводки.
3. Установка крестьян, розеток и светильников; Подключение электроприборов, не имеющих розеток.

Проект электропроводки

Комфортность и безопасность использования электроприборов зависит от качественного проекта.

Разработка схемы

Монтаж электропроводки своими руками можно выполнить качественно при наличии схемы электроснабжения квартиры.

Схема электроснабжения дома

На рисунке пунктирной линией выделена внешняя планировка в головной части подъезда: заземление, основная машина и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика потребления электроэнергии (Е).

Провод фазы и нуля перечеркнут двумя черточками. Защитный провод следует проложить отдельно. Трехфазный вход обозначен тремя каплями. В щите групповые машины.На санузле электроплита и каменка сделаны отдельными линиями с защитой. Бренд Uzo можно выбрать по своему усмотрению.

Помимо схемы электроснабжения, проводка монтируется самостоятельно при наличии электрической схемы, которая накладывается на план квартиры и включает в себя следующие позиции:

• переключатели;

Розетки

• ;
• лампы;

Распределительные коробки

• ;
• квартирный щит;
• выводы для подключения электрооборудования: систем приточной вентиляции, кондиционеров, ветровиков и др.;
• расположение проводки, проложенной по помещению.

На рисунке ниже показан типовой проект электропроводки.

Схема электрификации трехкомнатной квартиры

Схема электропроводки определяет все ремонты по следующим причинам:

• любой грамотный ремонт можно и нужно делать с заменой проводки;
• последующая работа не позволит ничего изменить в электрической части;

Качественный ремонт

• предполагает наличие эффективного освещения и удобное расположение розеток, выключателей и электроприборов.

Если разводка смонтирована правильно, то пола будет не хватать, удлинителей и сетевых адаптеров. При правильном ремонте в квартире не должно быть мобильных передаточных устройств. Исключение составляет подключение к электроинструментам.

Если рассматривать распределение розеток по комнатам, план установки в большинстве случаев выбирается очень приблизительно и не всегда является правильным. Лучше всего провести их в разных концах комнаты. При этом необходимо составить план расположения электрооборудования и мебели, чтобы розетки и выключатели, которые необходимо поставить, находились в ведении постоянного доступа.Если этого не произошло, значит, разводка проводов выполнена правильно, а розетки используются оптимально. При этом придется провести новые провода поверх дорогой отделки стен.

Под телевизор нужно как минимум две розетки, т.к. потребуются дополнительные приставки: цифровая или спутниковая, а также видеоплееры.

Для компьютера и всего оборудования нужно установить не менее трех розеток. Расположение их от пола до высоты теперь 30-40 см.Благодаря этому розетки не видны из-за стола или дивана, что эстетично и практично. Значит, в старые отверстия придется лазить и делать новые, а к ним нужно приставлять канал.

Максимальное потребление энергии происходит на кухне. Электропечь, микроволновку и стиральную машину следует проложить отдельными кабелями, так как мощность каждого электроприбора превышает 1,5 кВт.

Каждое из этих устройств подключено к УЗО.

Рабочая зона требует наличия целого блока розеток, так как количество вспомогательного электрооборудования растет с каждым годом.Для маленькой кухни хватит двух розеток, так как многие устройства туда не поместятся. Их удобно иметь на столах, чтобы их было легко включить. Еще нужно сделать розетки для электромоторных газовых горелок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко подключиться. Если в шкаф встраивается какой-либо стационарный электроприбор, то здесь удобно использовать отдельный автомат, расположенный в пульте управления. Это будет надежной гарантией того, что соединения не закорочены при попадании воды.

Дизайн дизайнерских преобразований не должен негативно влиять на электробезопасность помещения. В непредвиденной ситуации дизайнеры никогда не обвинят. Если разводка электромонтажа выполнена с нарушениями, надо было проложить тот, кто за ней проложил.

Выбор провода

Провода и кабели проложены в стенах (скрытая проводка) или в коробах и трубах (открытые). Разводку кабелей допускается делать открытой, но их чаще размещают за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для бытовой электропроводки ВГ или ВДГГ (реже — ПУНП и НЙМ).

Подключение к магазинному щиту лучше сделать кабелем NY, как более надежным с точки зрения пожарной безопасности. Несмотря на дороговизну, его часто используют в качестве силового кабеля при проведении электропроводки в частном доме и квартире. Это не мешает им заменить дешевый и пожароопасный ввод ВГ, например, в новостройке.

Кабель ВВГнг не распределяет горение за счет использования огнеупорного пластика.Для укладки удобно применять, если она имеет плоскую форму.

ПУНП — самый дешевый плоский провод с 2-3 жилками. Имеет изоляцию, теряющую свойства от нагрева. Не рекомендуется включать решения в решения для домашней электрики.

Внутреннюю компоновку заслонки лучше делать ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж электропроводки, им понадобится коробка из пластика, фиксаторы, гофрированные и распределительные коробки. Желательно приобретать плинтус с кабельными каналами.

Вся нагрузка в квартире или дома ложится на вводный кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электроэнергии. Умножив его на коэффициент использования — 0,75, найдем потребляемую мощность. Также необходимо учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент Cos φ = 0,85. При этом следует учитывать, что водонагреватель в стиральной машине активен и существенно превалирует над нагрузкой.Если используются люминесцентные лампы, учитывается и их реактивная мощность (Cos φ = 0,8).

Когда делается разводка в доме своими руками, следует учитывать реактивную нагрузку, здесь она намного больше, чем в квартире: асинхронные двигатели станков и насосов (COS φ = 0,85), сварочный трансформатор. (COS φ = 0,5-0,7), электроинструменты.

Установив общую мощность в каждой цепи, вы можете выбрать провод или кабель подходящего сечения.В этом случае делается резерв на возможные дополнительные подключения в будущем.

Таблица сечений медных проводников или ток

Средства защиты подбираются под кабель.Если выдерживает ток 25 А, то УЗО или автомат выставляют на 16 А.

Мощность счетчика потребления электроэнергии и максимальное потребление электроприборов должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какой рассчитан расход энергии.

Выбор света

Освещенность измеряется в люксах (LM / M 2). На рисунке ниже представлены нормативы освещенности помещения.

Жилые световые нормы

При проведении разводки в квартире необходимо включить возможность использования дополнительной подсветки. В спальне или гостиной его используют для выделения деталей интерьера и зонирования помещения. К нормам освещения это не относится, но для него необходимо установить розетки с удобным доступом. На кухне подсветка сделана в шкафах, а также для рабочих и обеденных зон. Ванная должна быть светлой в месте расположения стиральной машины или возле зеркала.Выключатели и розетки используются с влагозащитой.

Прокладка электропроводки

Планировка скрытой проводки предусматривает ее размещение в штрихах или под штукатуркой. Крепится пластиковыми замками на 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с помощью алебастра. Также частично используйте старые, если они на трассе прокладки дорожек. Внешняя проводка размещена в кабельных каналах.

Прокладка делает строго по горизонтали и вертикали. Тогда будет меньше шансов попасть в проволоку саморезом при сверлении в стенке отверстий.

Концы жил, раненые в ложе, зачищают и соединяют, как требует схема. Желательно производить соединения клеммными колодками, пайкой или опрессовкой. Скрутка считается временным подключением, но в дальнейшем ее можно доработать.

Вся схема электроснабжения зависит от распределительного щита и от того, как будет работать проводка в частном доме или квартире. Ставится возле входной двери. Если стена из гипсокартона, выбирайте закладной вариант щита, а на железобетонном — устанавливайте уличный.Локация сделана на небольшой высоте (около 1,5 м). Крепление щита производится на дюбель-гвоздь или саморез. Размещение счетчика в щите не требуется, так как его необходимо установить в подъезде, а в частном доме — на опоре внешней электросети.

Купить щит можно в магазине, когда известно, сколько внутри оборудования нужно разместить, оставив свободное место. Стандартный экран содержит места для DIN-RESEK, которые легко вставляются и фиксируются всем электрооборудованием.Соединительные провода внутри установлены новые и без перекручивания. Фазы и нулевой провод различаются по цвету. Если он такой же, этикетка изготавливается из цветных тюбиков или с помощью надписей. Для вводного и выходного кабелей оставляют запас по длине не менее 120 мм для возможного ремонта.

Подключение вводного кабеля и счетчика потребления электроэнергии производят специалисты службы электроснабжения.

Установка мужиков, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Установка мужиков и розеток

Сделать в бетонной стене зазубрины под крошку — это трудоемкий процесс, для которого потребуется перфоратор со специальной коронкой. Затем к ним пробиваются туфли, и прокладывается проводка. Лучшее решение — прокладка индивидуальных проводов к каждой розетке. В погружении заглушка для проводов срезается и проверяется при входе в отверстие в стене. Затем машина грунтуется и наносится пространственная смесь на основе штукатурки.После лепешки вместе с вставленными в нее проводами вдавливают в раствор строго горизонтально. Монтажная коробка должна входить заподлицо с поверхностью стены. Ретроллеры и провалы вокруг погружных устройств смущают штукатуркой только после их полной фиксации.

Розетки устанавливаются на саморезы или саморезы после завершения ремонта стен с финишной отделкой. В этом случае напряжение в питающих проводах отключается. После установки каркасов и панелей розеток подача электроэнергии возобновляется.

Выводы из пластика можно использовать для установки выключателей. Их установка производится аналогично.

Розетки в конструкции из гипсокартона просты в установке за счет того, что материал хорошо обработан. Каркасные системы позволяют протянуть скрытую прокладку коммуникаций в любом количестве проводов.

Осветительные приборы равномерно распределены в помещении. Классическое решение — повесить люстру посреди комнаты. При его установке необходимо знать, что теперь заземляющий провод следует вставить к люстрам и люминесцентным лампам.При установке натяжного потолка или потолка из гипсокартона люстра монтируется через закладные элементы. Кажется, что это паром в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые ставят в подвесной потолок. Еще до его отделки необходимо определиться с местами установки. Светильники рационально разместить на расстоянии не менее 1 м друг от друга, а от стены — на 60 см.При этом они не должны попадать на детали каркаса. Электропроводка располагается между перекрытием перекрытия и натяжным потолком.

Установка. Видео

О монтаже электропроводки в квартире будет доступно в этом видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая разводка в квартире может быть произведена успешно. Такие работы должны быть включены в план следующего ремонта и должны выполняться в первую очередь.Здесь применяется пошаговая инструкция. От того, насколько правильно составлена ​​схема, как удалось рассчитать оборудование, зависит удобство, надежность и долговечность электросистемы, от качества комплектующих и соблюдения всех норм и правил.

главная »Электрика» Электромонтаж в квартире своими руками: Пошаговая инструкция.

.
