Установка анкерных болтов в фундамент при бетонировании

Анкерный болт – прочный крепежный элемент, который активно используют при возведении фундамента. Анкерные болты актуальны не только в работе при обеспечении надежных соединений, но и при возведении сложных конструкций, обладающих большими габаритами и весом.

Универсальный мощный анкерный болт подходит для работы с бетонными основаниями. В зависимости от типа детали определяют и сферу его применения. Определенные модификации производят для крепления в пористых материалах, отличающихся непрочной внутренней структурой.

Выделяют несколько разновидностей анкерных болтов по особенностям конструкции:

Составные болты. По своей структуре они имеют две части, которые соединены между собой муфтой. В процессе монтажа крепежной системы в фундамент нижняя часть болта уходит в бетонную поверхность, а верхняя остается снаружи для вкручивания в муфту.

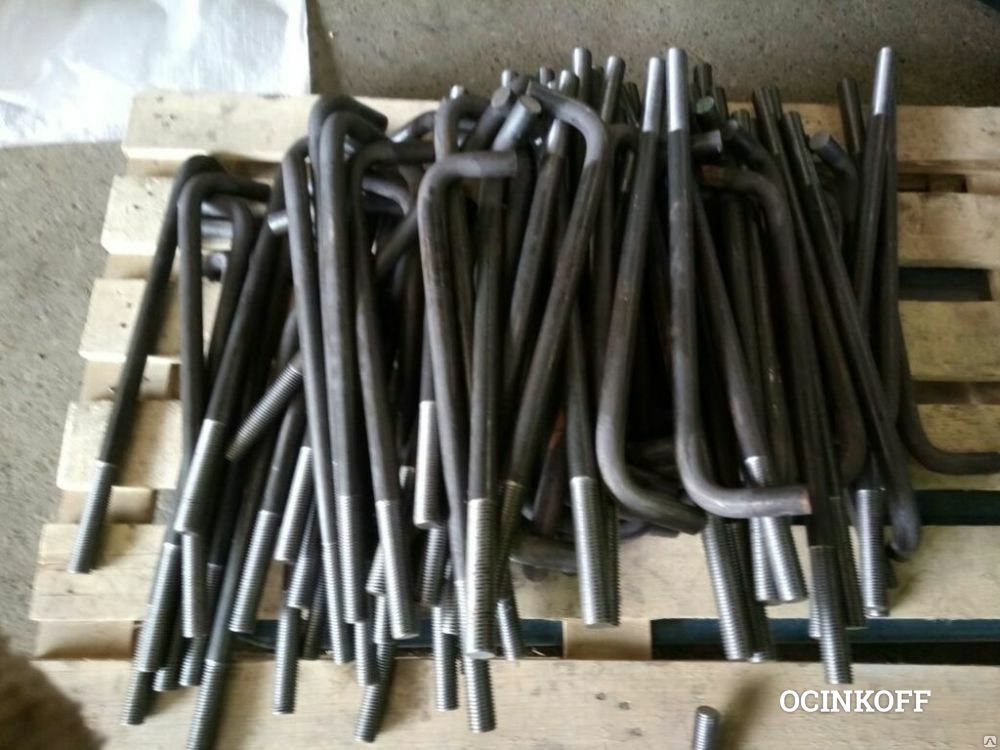

Изогнутые болты. Визуально они имеют форму крюка. В случае с фундаментными работами их сначала крепят к железобетонному основанию, после чего заливают бетонным раствором.

Прямые анкерные болты. Монтируют в уже застывший бетон. Для этого с помощью перфоратора проделывают отверстие в фундаменте, а затем устанавливают болт. Для надежной фиксации используют эпоксидный гель.

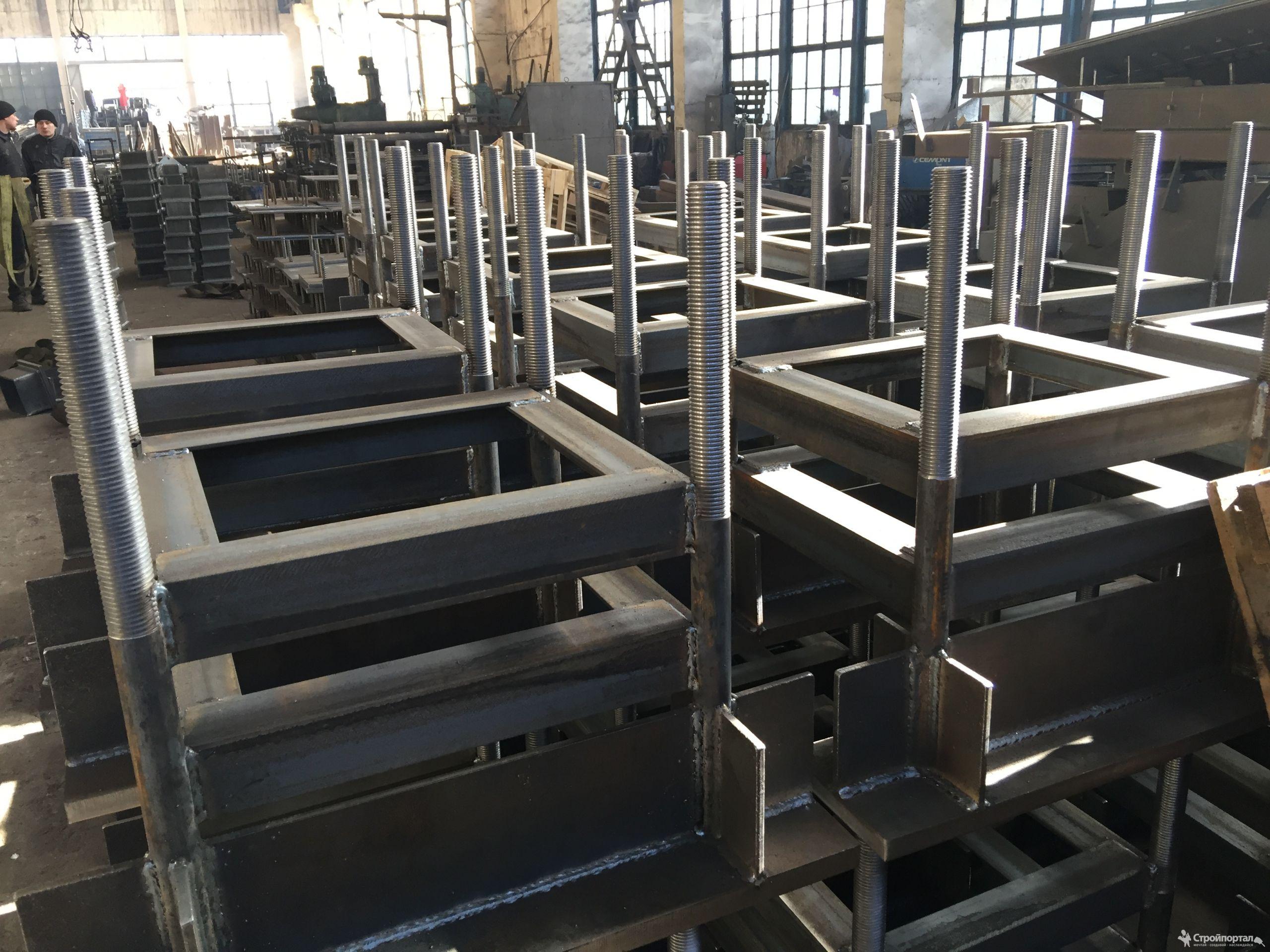

Болты анкерной плитой. Устанавливают перед заливкой бетонного раствора. Особенность конструкции болта в том, что он в нем есть металлическая пластина. Ее крепят с помощью сварки.

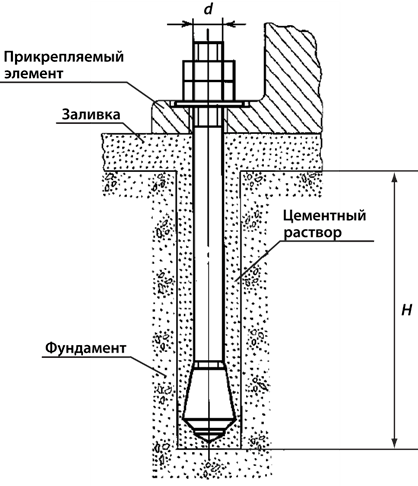

Болты с коническим концом анкерные. Крепеж монтируют уже после бетонирования. Надежная фиксация обеспечена за счет разжимной цанги. Конструктивный элемент позволяет использовать болты с коническим концом для крепежа мебели, сантехники.

Съемные болты. Этап монтажа проходит в два этапа. Нижняя обойма устанавливается в фундамент. А шпилька с резьбой монтируется уже после бетонирования.

Фундаментные анкерные болты по своему строению, выдерживаемым нагрузкам, материалу способны обеспечить надежное соединение. Все производители тестируют изделия на выдерживаемые нагрузки и эксплуатацию в условиях воздействия потенциальных внешних факторов. Стандарты производства болтов указаны по ГОСТу. Все болты должны иметь маркировку, согласно которой можно определить их технические особенности, сферу применения и условия окружающей среды.

Установка анкерных болтов в фундамент: пошаговая инструкция

Определяют три условия, благодаря которым фундаментные прочные болты обеспечивают надежное крепление в фундаменте:

Сила трения болта. Объясняется это тем, что неподвижность элемента зависит от распределения нагрузки на крепежный элемент и сам фундамент.

Упор. Анкерный прочный болт самостоятельно компенсирует нагрузки.

Склеивание. При соприкосновении с фундаментом образовываются касательное напряжение, которое тоже берет на себя часть нагрузки.

Также при работе с фундаментными поверхностями для усиления прочности используют болты на основе клея. Слоксановые и эпоксидные клеи применяют в случаях, если нужно закрепить конструкцию при асимметрии.

Если фундамент поддается постоянным нагрузкам в виде вибраций, лучше остановиться на распорных крепежах. Анкерные болты с коническим болтом отлично выдерживают статические нагрузки, но не предназначены для монтажа, где есть потенциальная угроза ударов.

Процесс установки фундаментного болта включает несколько этапов:

Для начала нужно изучить особенности фундаментных болтов, которые вы планируете использовать для работы. На изделиях есть маркировка. В соответствие с ней можно определить тип болта, предельно допустимые нагрузки.

Если анкерный качественный болт подходит по назначению, можно приступать к работам. На подготовительном этапе определяют местах фиксации болтов.

Существуют правила по монтажу анкерных болтов. Например, при расчете расстояния между ними ориентируются на глубину отверстия. Расстояние между болтами в два раза больше, чем само вхождение.

При установке анкерных болтов в мокрый бетон все работы должны быть выполнены до момента его застывания. Анкера должны входить ровно, поскольку даже несущественные наклоны могут привести к деформации в дальнейшем.

Заключительный этап установки прочных анкерных болтов. Необходимо скрепить болты. Для этого подойдет металлическая пластина или деревянное основание. Некоторые типы (по описанию выше) монтируются в уже застывший бетон. В этом случае достаточно будет просверлить поверхность и вставить крепеж.

Из чего изготавливают анкерные болты для фундаментных работ?

Учитывая нагрузки и функции, которые возлагают на анкерные болты, крепежи изготавливают из высокопрочных материалов. Преимущественно выбирают сталь. Также производители предлагают ее разновидности для повышенной стойкости к перепадам температур, осадкам. Дополнительно болты проходят термическую обработку. Благодаря этому удается снизить вероятность разрыва соединения.

В зависимости от конструкции болта, выдерживаемых нагрузок, производителя отличается и стоимость крепежных изделий. При покупке фундаментных болтов важно убедиться, что они соответствуют стандартам ГОСТа и прошли все необходимые тестирования. Только после контроля качества детали можно применять для фундаментных работ.

Фундаментные болты считаются долговечными и надежными. Из-за высокого спроса на высокопрочные болты выпускают различные виды крепежных систем, отличающиеся между собой функциями.

Анкер фундаментный крепится к опоре конструкции или элементами стен. В промышленных цехах с их помощью монтируют массивное оборудование.

Виды анкерных болтов

Анкерные стальные болты для фундаментных работ выпускают в соответствии с ГОСТом. Стандарты были прописаны еще в 1980 году. В 2012 на их основе разработали современный стандарт, на который обязаны ориентироваться все производители. Документ регламентируют типы болтов, их размеры, назначение.

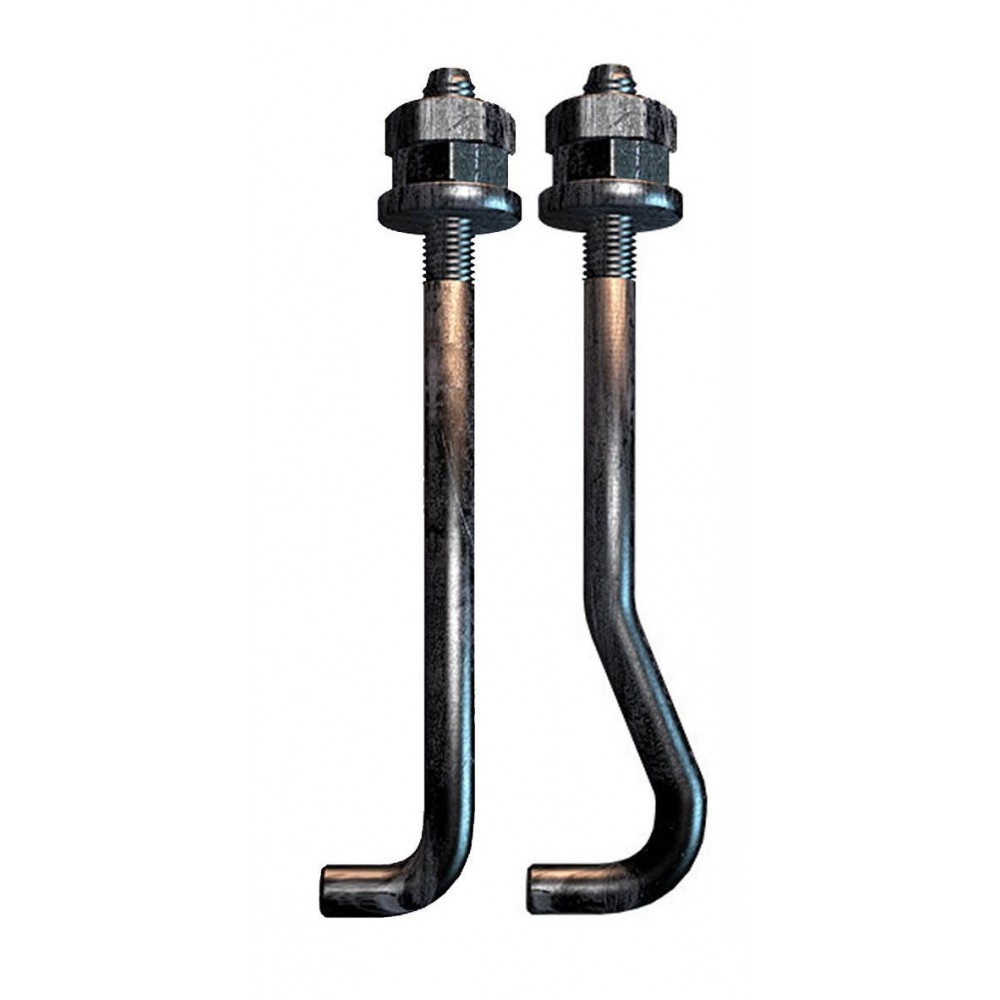

Изогнутые болты. Изготавливают из высокопрочной стали. По конструктивным особенностям они имею изгиб в нижней части изгиб. Он выполнен под углом 90 градусов или в форме Z. Диаметр изогнутых болтов колеблется в пределах от 1,6 до 4,8 см. По длине стержня – от 500 до 2500 мм. Крепится с помощью двух гаек и шайбы между ними.

Болт прямой с резьбой на концах. Этот вариант отличается анкерной плитой. Это платформа из стали с отверстием посредине. Через него проходит фундаментный болт. Этот вид имеет ряд модификаций по форме и диаметру стержней. Отличаются и сами шайбы по форме и размеру.

Болты-составные стрежни. Между собой стержни крепятся втулками с резьбой. Четвертый тип анкерных болтов считается легко извлекаемым, поэтому его используют при условии, если есть вероятность необходимости демонтажа конструкции.

Фундаментные болты пятого типа имеют резьбу со стержнем гладкой текстуры.

Болты с маркировкой 6.1, 6.2 и 6.3 отличаются утолщением в нижней части стержня. Для крепежа понадобятся вспомогательные элементы – втулка и разжимная цанга. Эти болты монтируют после затвердевания бетонного раствора.

Правила монтажа анкерных болтов

Существует два способа монтажа – в мокрый бетон и в фундамент после того, как бетон застынет. В обоих случаях важно грамотно разметить места установки болтов. Эксперты выделяют несколько базовых правил установки анкерных крепежей, которые обязательно нужно учитывать.

фундаментные болты, по стандартам ГОСТ, типа 1.2 с анкерной основой лучше монтировать до момента затвердения бетона. То есть, применяется технология установки в мокрый бетон. До момента затвердения вы должны зафиксировать анкер по правилам;

болты с маркировкой 1.2 подходят для установки в прочный фундамент после затвердения бетона. После монтажа их дополнительно укрепляют раствором аналогичного состава. По факту, бетонная смесь для изготовления фундамента и закрепляющая должны быть одного вида;

анкерный болт с расширением нижней части монтируют только в предварительно образованные отверстия. По диаметру лазейка должны соответствовать стержню;

допустимо только вертикальное расположение стержня;

расстояние между анкерными стальными болтами рассчитывается по формуле: глубина отверстия Х 2;

при фундаментных работах болты крепят посредине ленточного основания;

не рекомендуют использовать крепежные болты такого типа под перегородки.

Болты для фундамента изготавливают в виде прута с резьбой на одном конце и загибом на другом. За счет последнего удается получить соединение. Анкерные болты подходят для прочных строительных материалов. Для пористых поверхностей выпускают отдельные модификации с двумя втулками.

Преимущественно фундаментные болты выдерживают температурные «качели» от -50 до +50. Если же вы планируете монтировать их в температурных условиях, выходящих за эти рамки, нужно дополнительно учитывать особенности фундамента. По размеру конструкции, ее материала определяют наиболее подходящий тип анкерного болта.

Наиболее сложным этапом установки фундаментных мощных болтов является бурение в ограниченном пространстве. Если квадратура свободного места позволяет, можно использовать перфоратор. Для более ограниченного пространства требуется сверло под прямым углом. Обычно это занимает немного больше времени.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.

Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них. При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе.

Комплектация по ГОСТу

ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.

Что касается требований комплектации, крепеж должен состоять из следующих частей:

основной стержень;

анкерная арматура;

плитка и втулка;

муфта и шайба;

зажимная цинга;

гайка;

труба.

Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.

Преимущества и недостатки фундаментных болтов

Если вы намерены использовать анкерные болты для монтажа массивных конструкций, оцените их плюсы:

выдерживают большие нагрузки. Предельные показатели рассчитываются с учетом веса конструкции и особенностей фундаментного основания;

изобилие видов, которые отличаются между собой конструкцией. В зависимости от поставленных задач можно подобрать качественные крепежи с гарантированной долговечностью эксплуатации;

предусмотрено 2 вида монтажа (описывали выше). За счет этого устанавливать болты удобно не только во время бетонирования, но и после, уже на готовый фундамент;

используют надежный материал – высокопрочная сталь с возможностью оцинковки.

К недостаткам относят следующие характеристики крепежа:

ограниченная область применения. Фундаментные болты используют для монтажа конструкций к бетонным основаниям, из природного камня или кирпича;

для работы с анкерами нужен определенный опыт, грамотный расчет расстояния и изучение особенностей фундамента.

Условия эксплуатации болтов в ходе бетонирования

По специфике эксплуатации различают расчетные и конструктивные болты фундаментные. В первом случае анкер распределяет нагрузку и передает ее фундаменту. В конструктивных крепежах главной задачей становиться стабильность работы механизмов. То есть, болт предотвращает конструкцию от сдвигов, смещения и деформации.

В соответствии с методом установки фундаментных болтов классифицируют на:

устанавливаемые до затвердения бетонного раствора. Это наиболее распространенный способ монтажа;

путем сверления отверстия в готовый фундамент. Метод актуален для распорных болтов и прямых. Просверливается отверстие с расчетом диаметра крепежа, куда затем монтируется анкерный болт. Такой способ не подходит для соединения крепежей при возведении высоток. Они не смогут выдержать ветровую нагрузку.

Фундаментные анкерные болты можно использовать для монтажа к прочным основаниям. Поэтому, предварительно важна оценка качества фундамента. Например, в пустотелый кирпич устанавливать анкерные болты запрещено.

Область применения болтов:

для крепления промышленного оборудования. Это могут быть станки, технические агрегаты, прессовые машины и другие;

реконструкция фундамента. Для его укрепления понадобится параллельно со старыми болтами монтировать новые;

установка надежных болтов для укрепления цоколя;

крепление навесного оборудования (бытовое назначение).

Назначение фундаментного анкера

В фундаментных работах анкерный болт играет роль фиксатора. Нижняя его часть крепится в основание, а верхняя с помощью резьбы соединяется с самим фундаментом. Анкерные болты отлично зарекомендовали себя при строительстве быстровозводимых сооружений и монтаже массивного оборудования.

Свойства крепежей:

надежная фиксация стержня в фундаменте;

установка прочных болтов до того, как вы зальете бетонный раствор;

гарантия долговечности при монтажных работах.

Только при грамотном выборе установки болта можно рассчитывать на его преимущества. Чтобы сориентироваться в локации и правильно рассчитать положение крепежей, лучше исходить из проектировки объекта. Берется во внимание информация о несущих конструкциях. Только под ними можно монтировать анкера.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.

Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.

Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.

Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.

Установка фундаментных болтов, Москва. Качественный монтаж фундаментных болтов

Монтаж фундаментных болтов одно из заключающих действий в части монтажа оборудования. В приведенную в техническом задании и конструкторскую документацию комплектность оборудования обязательно включаются фундаментные болты, укомплектованные закладными деталями. При монтаже оборудование устанавливается на фундамент и фиксируется от перемещения в любой из плоскостей при помощи специальных болтов, выбор которых зависит от вида передаваемой на него нагрузки и специфики заделки.

По конструкции фундаментные болты могут выполняться наглухо заложенными в фундамент, закладными в специальные гнезда или колодцы, необходимость в которых появляется при монтаже вспомогательного оборудования, съемными, предполагающими использование анкерных плит, глухими, когда они монтируются накондуктор, служащий для задания нужного направления, после чего заливаются бетонным раствором на этапе строительства фундамента.

Материалом для изготовления кондукторного устройства служит сталь. Такой вид фундаментных болтов необходим для монтажа крупного оборудования и узлов, подверженным постоянным динамическим нагрузкам.

При необходимости регулировки установки оборудования по высоте тоже применяют фундаментные болты.

Чтобы добиться максимально жесткого закрепления агрегата на основании, сначала изготавливается и крепится на фундамент кондукторное устройство, на которое потом устанавливаются фундаментные болты. Кондукторные устройства – это система горизонтальных элементов, стоек и связей. Место крепления заливается бетоном, после его застывания зачищается. Кондукторные устройства после этого могут быть частично демонтированы. Допустимое отклонение на плоскости для болтов при этом не превышает 10 мм. При таком способе монтажа отношение израсходованного металла к весу болтов составляет около 2,5. Для не особо ответственного вспомогательного оборудования иногда используются кондукторы из дерева, которые можно крепить прямо к опалубке.

При других методах добиться такой точности установки фундаментных болтов невозможно, и отклонения могут быть довольно большими как в горизонтальной, так и в вертикальной плоскости. Меньшие затраты при достаточно высокой точности установки обеспечивается при плазово-блочном методе, предпочтительном при необходимости использования большого количества болтов. На плазах, представляющих собой специальные деревянные стенды, собираются блоки, гдегруппы болтов привариваются к опорным балкам, между которыми располагаются связи. Такая ферма обеспечивает неплохую жесткость, точность установки болтов до 3 мм и простоту монтажа при экономном расходовании металла. Для укладки этих блоков применяются порталы или другие подъемники. При таком способе кроме экономии материалов можно значительно снизить время установки фундаментных болтов, изготовив на отдельной площадке сразу все необходимое количество блоков, а затем погрузить их в машину, доставить к месту устройства фундамента и уложить при помощи подъемника.

При изготовлении деревянной обрешетки для блоков используются клеи на органической основе, что приводит к снижению прочности соединения со временем или при нагревании. Это уменьшает популярность использования блочного метода, оставляя первенство за заливкой бетоном. Ограничением здесь является применение для зачеканки болтов только безусадочных растворов.

Если устанавливается тяжелое оборудование, работающее с циклической динамической нагрузкой, может понадобиться дополнительное укрепление сцепки с фундаментом. В этом случае применяются анкерные болты, устанавливаемые через технологические отверстия в основании агрегата

Для часто перемещаемого на новое место используются конические фундаментные болты с цангами. Болты конической формы без цанг не предъявляют особых требований к точности отверстий и более просты при производстве. Недостаток таких болтов в необходимости выжидать после заделки не менее недели, прежде чем использовать анкерное крепление.

Удобны для дополнительного крепежа агрегата, особенно установленного в отдалении от другого оборудования, самоанкирующиеся болты. В фундаменте просверливаются отверстия, куда эти болты вставляются. Использовать их можно сразу после установки. Преимуществами самоанкирующихся болтов является снижение расхода металла, экономия на изготовлении кондукторных устройств, возможность уменьшения толщины фундамента, если это не регламентировано характеристиками оборудования, и ускорить процесс монтажа.

Иногда после установки оборудования через технологические отверстия в базе оборудования высверливается отверстие в основании и применяется цанговый анкерный болт.

Для крепления тяжелых агрегатов, работающих в тяжелом динамическом режиме, при ограниченном доступе для обслуживания следует использовать глухие или анкерные болты, часто применяются анкерные болты Hilti

Повышенные затраты на их установку окупаются высокой эксплуатационной надежностью, а для крепления мелкого, отдельно стоящего оборудования, технологических металлоконструкций рационально использовать самоанкерующиеся болты.

Нормативные документы используемые для работы с фундаментными болтами для монтажа технологического оборудования:

Руководство по креплению технологического оборудования фундаментными болтами (СН 471-75)

ГОСТ 24379. 0-2012.Болты фундаментные. Общие технические условия.

Установка анкерных болтов в фундамент

//
Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Установка фундаментных болтов — Энциклопедия по машиностроению XXL

Точность установки станков в плане относительно осей определяется теми же соображениями. Станки, не связанные с другими машинами, можно устанавливать в пределах норм точности на установку фундаментных болтов (обычно 5 мм). Станки, связанные с другими машинами или устройствами, нужно ориентировать по осям с допуском до 2 мм. [c.398]

Устанавливают следующий минимум строительных работ, которые должны быть закончены к началу монтажа выполнены фундаменты (с отверстиями для установки фундаментных болтов) под оборудование и приборы оставлены (в необходимых случаях) монтажные проемы в стенах здания для подачи оборудования выполнены перекрытия, стены и перегородки, на которых монтируют оборудование и трубопроводы оставлены отверстия в фундаментах, стенах, перекрытиях и перегородках зданий для прокладки трубопроводов проложены временные электросети для питания электроинструмента, трансформаторов и освещения обеспечен доступ ко всем местам производства монтажных работ. Кроме того, из котельного помещения должен быть полностью удален строительный мусор. Если в котельной предусмотрены подземные строительные работы, каналы, железнодорожные и подкрановые пути, то они также должны быть выполнены до начала монтажных работ. [c.110]

В местах расположения болтов применяют косые шайбы (табл. 10.22). Для усиления полки швеллера в местах установки фундаментных болтов приваривают косые накладки (рис. 10.93). В плитах с небольшой высотой швеллера фундаментные болты проходят через обе полки швеллера, усиленные ребрами жесткости (рис. 10.94). В местах расположения опорных площадок механизмов обычно приваривают накладки, поверхности которых обрабатывают. [c.352]

Для получения необходимой точности установки фундаментных болтов их рекомендуется устанавливать еще до укладки бетона. При установке болтов используют специальные кондукторы, которые представляют собой как бы основания машин, устанавливаемых на опорные конструкции. Во время укладки бетонной смеси фундаментные болты раскрепляют металлическими распорками, привариваемыми к болтам и арматуре фундамента. Этим обеспечивается их вертикальное положение. Бетонирование производится по схеме с точным нанесением положений болтов, проверенных геодезическим инструментом. Схема сдается специальной комиссии, которая дает разрешение на бетонирование. [c.376]

Эффективен способ установки и выверки оборудования на выверочных гайках (рис. 41), но он требует повышенной точности установки фундаментных болтов и нарезания резьбы на всей длине, выступающей над бетоном части болта. Положение станины по вертикали регулируется за счет упругой и пластичной деформации тарельчатой шайбы. [c.124]

УСТАНОВКА ФУНДАМЕНТНЫХ БОЛТОВ [c.58]

На изготовление поддер кивающих устройств и кондукторов расходуется значительное количество сортового проката — в среднем до 30 кг на один болт. Для уменьшения расхода металла применяют метод установки фундаментных болтов на поддерживающих устройствах с укороченными стойками и съемные кондукторы. При установке болтов в простые фундаменты поддерживающие устройства не изготовляют, а кондукторы прикрепляют к опалубке или к арматуре. [c.64]

Диаметры (в мм) скважин для установки фундаментных болтов [c.74]

Установка дополнительных пакетов подкладок между фундаментными болтами практической пользы не приносит, так как такие пакеты нельзя хорошо подтянуть, и, следовательно, они не могут служить надежной опорой. [c.69]

Затяжка фундаментных болтов — ответственная операция, в значительной мере определяющая качество установки и работы машины. Болты должны прижимать машину плотно и равномерно по всей площади соприкосновения. [c.74]

Как было уже указано выше, резьба болтов должна быть ровной и без забоин сопряжение гаек с болтами должно быть проверено заранее. Гайки больших диаметров (диаметр резьбы свыше 52 мм) изготовляются по предельным или нормальным калибрам, без применения метчиков. Резьба на стержне фундаментного болта нарезается по гайке, поэтому болты и гайки больших диаметров, как правило, оказываются невзаимозаменяемыми. Это нужно обязательно учитывать, отвинчивая гайки при установке машины. Лучше всего перед отвинчиванием гаек произвести маркировку болтов и гаек. После установки машины резьбовую часть болта следует вновь очистить, смазать маслом, после чего навинтить гайку. [c.74]

Монтаж дробилки начинают с установки рамы 1. У крупных дробилок рама состоит из двух частей — верхней и нижней. Сначала устанавливают нижнюю часть, предварительно опустив в колодцы фундаментные болты. Нижнюю часть выверяют на временных подкладках, затем устанавливают верхнюю часть, соединяют их болтами. Затягивание болтов должно быть надежным, рекомендуется окончательную затяжку делать с нагревом болта до 100°. Во всех стыках нужно установить контрольные валики. [c.306]

Предварительный набор и выверка верхней плоскости пакета подкладок являются обязательными при установке прокатных машин. Высоту пакета следует делать на 2—3 мм больше требуемой по расчету, чтобы компенсировать утяжку пакета при завинчивании гаек на фундаментных болтах. Предварительная выверка подкладок позволяет произвести установку самой машины с наименьшей затратой времени и сил. [c.364]

Перед установкой основания на фундамент в его отверстия нужно завести фундаментные болты и вместе с ними опускать на место. [c.413]

Монтаж насоса начинают с установки фундаментной плиты. Плиту нужно уложить на клинья, расставленные у фундаментных болтов, и выверить в горизонтальной плоскости и по осям с помощью уровня, системы осей и отвесов. Уровень нужно ставить на обработанные поверхности плиты, соприкасающиеся с лапами корпуса насоса. [c.466]

Пружинные опоры (фиг, 11) собирают и устанавливают на место с ослабленными установочными болтами, затем корпус конденсатора устанавливают на опоры и присоединяют его к цилиндру, Перед присоединение.м конденсатора к цилиндру фиксируют установку турбины. Затем производится центровка роторов по полумуфтам и расточкам уплотнений, центровка цилиндров и подшипников по струне и уровню, установка расширительных шпонок цилиндров н подшипников и проверка пригонки подкладок по. ч фундаментные плиты при отпущенных фундаментных болтах. [c.189]

После установки турбины на постоянные подкладки и затяжки фундаментных болтов полностью собранный конденсатор (с трубками, водяными барабанами и крышками), установленный на пружины, подводится к патрубку турбины путем равномерного подвертывания болтов пружинных опор. Зазор между свариваемыми частями должен быть I—2. я.н (фиг. И). Затем проверяют состояние верхней поверхности конденсатора. В случае волнистой поверхности производится подгибка верхних листов конденсатора ударами кувалды с предварительным нагревом автогенными горелками. [c.191]

После предварительного закрепления фундаментных болтов ставят корпусы подшипников генератора и возбудителя. Под корпусы заднего подшипника укладывают изоляционные листы (фибра, бакелит, текстолит и т. п.) толщиной 3—5 мм и прокладки из листовой стали толщиной 2—3 мм. Из-под стойки подшипника изоляцию выпускают во все стороны на 15—20 мм. После этого проверяют по струне и расточкам центровку корпусов подшипников с допуском + 0,2 мм. Затем устанавливают на место нижние вкладыши подшипников генератора и возбудителя, в них укладывают ротор генератора и якорь возбудителя и проверяют индикатором правильность установки валов. Вал ротора генератора проверяют на консолях и возле бочки в шейках газовых уплотнений крышек статора. Допуск на биение для роторов, делающих 3000 об/мин, не более 0,06—0,08 мм, а при 1500 об/мин не более 0,1—0,12 мм. Результаты проверки заносят в формуляр. [c.237]

После установки роторов и проверки зазоров в проточной части цилиндр турбокомпрессора закрывают на мастике. Порядок закрытия такой же, как и для турбины. После этого производится окончательное крепление фундаментных болтов, установка контрольных шпилек, провертывание вручную компрессора с двигателем. окончательная проверка центровки по полумуфтам и подливка фундаментных плит. [c.249]

Набор подкладок под плитой насоса и двигателя при установке его на фундамент должен состоять не более че. м из 3 шт. при толщине каждой от 25 до 30 мм. Плиты крепят затяжкой гаек всех фундаментных болтов и заливкой бетоном. [c.253]

До начала монтажа и сборки насоса проверяют размеры и расположение фундамента, отверстия для фундаментных болтов (по чертежам и нивелировочным данным) под закладные части насоса и путем нанесения осей и высотных отметок по струне и приспособлениям зачищают на фундаменте места под подкладки. Затем заводят в отверстия фундаментные болты, устанавливают на фундамент подкладки и фундаментные плиты. Установку плит проверяют по осям и высотным отметкам. [c.255]

Каждую из перечисленных работ можно производить независимо друг от друга по мере готовности помещения и фундаментов для монтажа оборудования станций и установки оборудования на фундаментные болты для монтажа магистральных трубопроводов и подливки оборудования для разводки труб по механизмам. [c.217]

Монтаж магистральных трубопроводов производится после установки оборудования на фундаментные болты. При монтаже магистральный трубопровод укладывается горизонтально, вертикально или наклонно. Прямые участки трубопровода, соединенные при помощи фитингов, фланцев или сварки, не должны иметь вида ломаной линии. Соединение трубопроводов гайками или муфтами производится на нитролаке, а сварка труб выполняется преимущественно в стык с тщательной подгонкой торцов труб друг к другу. [c.217]

Тяжёлые станки, передающие на фундамент большую удельную нагрузку при сравнительно небольших габаритных размерах по площади пола или же имеющие большую ширину и длину, крепятся после установки и выверки на клиньях сильным затягиванием фундаментных болтов и подливкой цемента. [c.552]

При установке экономайзера на металлические балки последние крепят к бетонному основанию фундаментными болтами. [c.123]

Монтаж начинается с установки фундаментных плит под главные подшипники с одновременной закладкой анкерных болтов. Производится тш,ательная выверка плит в отношении оси мельницы, высотных отметок и горизонтальности с регулировкой их положения при помощи железных клиньев и подкладок, после чего закрепляются анкер- [c.324]

Монтаж редуктора. Монтаж начинают с установки фундаментной плиты, общей для редуктора и электродвигателя, с одновременной закладкой анкерных болтов. Плиту выверяют по осям и уровню на железных клиньях, после чего предварительно закрепляют анкерные болты. [c.325]

На месте установки циклона в соответствии с размерами установочного чертежа провешивается вертикальная ось циклона и проверяется правильность разбивки отверстий в полу перекрытия для фундаментных болтов. Устанавливаются и выверяются по осям и по уровню на железных подкладках лапы циклона и закрепляются по окончании выверки на фундаментные болты. Затем устанавливается на выверенные лапы нижняя часть циклона (конус) с выверкой по отвесу и уровню. Выверенный конус приваривается электросваркой к ребрам опорных лап. [c.334]

Монтаж начинается с проверки с разметки фундамента и установки на него рам под кожух дымососа и электродвигателя. Затем производится выверка их на металлических. подкладках по уровню и их расположению по отношению к конструкциям здания и осям котлоагрегата, с установкой и закреплением фундаментных болтов и подготовкой их под заливку цементным раствором. [c.345]

С этой установки вертикальными суппортами (см. рис. 117) строгается площадка основания /, а боковым суппортом — облицовка отверстий под фундаментные болты 3 и торец 2 отверстия для спуска масла. Площадки основания 1 строгаются за два прохода — обдирочный и чистовой. При этом оба прохода выполняются одновременно двумя суппортами. [c.205]

Перед установкой насосов должны быть закончены фундаменты под них. При устройстве фундаментов в них оставляют гнезда для последующей установки фундаментных болтов. Глубина этих гнезд в зависимости от размеров насоса и мощности электродвигателя составляет обычно от 220 до 400 мм, размеры в плане 60×60 или 70×70 мм. [c.205]

Монтаж оборудования рабочей клети начинают с установки и выверки плитовин 4 (рис. 72), на которые лапами опираются станины. Плитовины устанавливают непосредственно на фундаменте на монтажные подкладки 5 или на опорные балки и закрепляют фундаментными болтами. Плитовины скрепляют между собой траверсами или стяжными болтами с распорными трубами, а у больших станов — специальными балками и клиньями. Перед установкой плитовин необходимо тщательно проверить правильность возведенного фундамента и установку фундаментных болтов, качество резьбы на болтах, а также установить необходимое число рабочих реперов 1, натянуть продольную и поперечную оси и при помощи отвесов совместить их с кернами 3, нанесенными на нлашках. Геодезическими инструментами необходимо проверить размеры в натуре и по чертежу между осями рабочей и шестеренной клетей и главным двигателем. При монтаже плитовин высотные отметки замеряют нутромефом с микрометрической головкой или штихмасом от рабочего репера, при этом допускаются отклонения 0,5 мм. [c.127]

Клеевые соединения. Используются для установки фундаментных болтов, стыковки пластмассовых и стальных технологических трубопроводов, крепления химзащитных и термоизоляционных материалов, соединения лент транспортеров. [c.40]

Наиболее надежное закрепление болтов в фундаменте достигается замоноличиванием (рис. 33, а). Это производится в следующей последов ательности изготовление и монтаж кондукторных устройств, установка фундаментных болтов на кондукторные устройства, демонтаж части кондукторных устройств после заливки фундаментов бетоном и очистка болтов от бетона. [c.110]

Установка фундаментных болтов и дюбелей Проверка состояния и установка опор и подвесок для трубопроводов Монтаж отдельно стоящих станков н машнн, поставляемых в собранном виде Разборка, очистка, промывка и смазка отдельных узлов оборудования при ревизии Мотаж обвязочных трубопроводов технологического оборудования Выполнение маркировки элементов металлоконструкций [c. 682]

В местах расположения фундаментных болтов к внутренним поверхностям нижних полок швеллеров приваривают косые шайбы (рис. 21.2, е) или высокие стойки (рис. 21.2, ж), увеличивающие жесткость рамы. Если выступающие над поверхностью рамы гайки не мешают установке на ней узлов привода и его чксплуатации, то фундаментные болты пропускают через обе полки и гайку опирают о верхнюю полку. В атом случае верхние и нижние полки швеллеров в указанных местах связывают ребрами (рис. 21.2, з), трубами (рис. 21.2, и) или уголками (рис. 21.2, к). -Это увеличивает жесткость рамы, которая воспринимает внешние нагрузки всей высотой, а не только нижними нежесткими полками. [c.337]

Современное машиностроение характеризует сравнительно частая замена и модернизация оборудования, что требует иногда перепланировки цехов. Появилась потрсбност , в быстро переналаживаемом способе установки оборудования. Обычное оборудование (металлорежущие етанки, приводы конвейеров и др.) теперь устанавпивак1т или на переносных виброопорах, или непосредственно на бетонном (железобетонном) полу цеха, используя специальные фундаментные болты. [c.339]

Фундаментные болты служат для крепления к фундаментам станин машин, станков и металлоконструкций, они не стандартизованы. Различают два вида фундаментных болтов короткие и длинные. Короткие фундаментные болты (рис. 28.4, г) применяются при установке машин уравновешенных и не требующих больших фундаментов. Болты закладываются в оставленные для них гнезда в кладке и затем заливаются цементом или расплав-лгнным свинцом. Длина таких болтов обычно не превышает 400 мм. Длинные фундаментные болты с закладной плитой и чекой или с молоткообразной головкой (рис. 28.4, д) применяются при установке машин, имеющих возвратно-поступательное движение частей и действующих с толчками и ударами. [c.466]

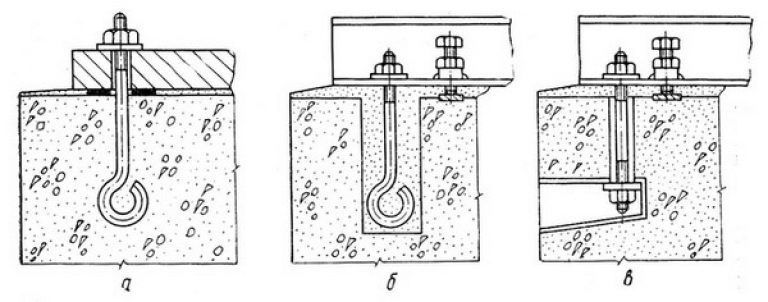

Анкерные болты с гайкой и плитой (фиг. 40, в) применяются реже, главным образом при установке крупного и тяжелого оборудования (прокатных станса и т. п.), требующих фундаментных болтов большого диаметра (60—100 мм и более). Изготовление таких болтов с молоткообразными головками представляет значительные трудности. Болты с гайкой и плитой значительно проще в изготовлении, так как совсем не имеют головки, а выполняются с резьбой на обоих концах. [c.56]

Автономный компрессор устанавливают на отдельном фундаменте аналогично установке маломощных двигателей внутреннего сгорания. Для установки компрессора снимают крышку цилиндра, разбирают мотылевый подшипник и вынимают поршень вместе с шатуном. Фундаментную рему, картер и цилиндры (или станины) ставят на фундамент так, чтобы фундаментные болты совпали с отверстиями в раме, и выверяют на подкладках. После достижения строго вертикального положения цилиндра затягивают гайки фундаментных болтов и подготовляют раму компрессора к подливке цементным раствором. [c.395]

Полная разборка насоса и его ревизия производятся в процессе монтажа. Насос и мотор, С01бранные на общей раме, устанавливаются на фундамент по уровню и регулируются металлическими подкладками по двум сторонам фундаментных болтов. После этого фундаментные болты должны быть надежно равномерно закреплены и насосную установку можно сдавать под подливку. При запуске насоса необходимо проверить правильность вращения ротора в направлении, указанном стрелкой на корпусе насоса. [c.206]

Грузовые аккумуляторы (рис. 78) монтиру ют в следующей последовательности. Основание с цилиндром 3 устанавливают на фундамент, в местах крепления основания фундаментными болтами устанавливают подкладки, которыми добиваются строго вертикального положения цилиндра. Ut-клонение цилиндра от вертикали допускается не более 0, мм на 1 м высоты. После того как будет обеспечена требуемая вертикальность цилиндра, основание окончательно закрепляется и сдается лод подливку. И дальнейшем иа основание устанавливают амортизаторы б, после чего mj-стЬвым краном надевают на цилиндр барабан 4 с закрепленными в нем штангами 7. Следующим этапом монтажа является установка плунжера 2 в цилиндр и завершающим [c.174]

Разбирают и притирают все краны и продувают воздухом все трубы. Затем нгсос, бак и фильтр устанавливают, выверяют по уровню и закрепляют на фундаментные болты, после чего производится прокладка маслопровода с установкой арматуры. Одновременно производится подводка охлаждающей воды. [c.327]

Высокопрочный крепеж. Установка фундаментных болтов

Качественный высокопрочный крепеж в строительстве используется особенно широко – огромные нагрузки и сложные условия эксплуатации выдвигают к характеристикам изделий особые требования. Одним из самых ответственных видов высокопрочного крепежа, используемого в строительстве, являются фундаментные анкерные болты.

Анкер переводится с немецкого как «якорь» и этот морской термин наиболее точно передает принцип работы этих изделий. Фундаментные болты служат для надежной связи несущего основания – фундамента, с другими строительными конструкциями, чаще всего со стенами постройки. Болты высокопрочные анкерные отлично справляются со своей задачей, если речь идет о соединении фундамента с прочными и не склонными к изгибу конструкциями из природного камня, кирпича или бетона. Сегодня анкерные болты высокопрочные цена которых вполне доступна, незаменимы при строительстве как гражданских, так и промышленных зданий и сооружений.

Что такое фундаментный болт

Фундаментный болт – это прут из высокопрочной стали, на одном конце которого расположена резьба, а на другом специальное разветвление. Эта часть болта, лишенная резьбы, замоноличивается в фундамент и надежно удерживается там благодаря свой форме. Болты подбираются при помощи точных расчетов, в которых учитывается способ монтажа, материал закрепляемой на основании конструкции, ее вес, условия эксплуатации и многое другое. Фундаментные высокопрочные болты, ГОСТ которых содержит информацию о подобных изделиях на все случаи жизни, эксплуатируются при температурах от +50 до -50 градусов и выполняют свои важные функции долгие десятилетия.

Виды и конструктивные особенности

Специалисты различают два вида болтов: расчетные и более распространенные — конструктивные. Анкерные болты конструктивного типа служат для закрепления массивного оборудования и неподвижных строительных конструкций. Расчетные болты выдерживают не только вес конструкций, но и нагрузки, которые возникают в процессе эксплуатации сооружения. Также различают фундаментные болты по способу установки, также на две категории: которые монтируются при заливке монолитного фундамента и устанавливающиеся в специально просверленные отверстия после устройства основания и схватывания бетона.

Существует множество различных конструкций фундаментных болтов. В продаже можно встретить эти высокопрочные метизы в следующих исполнениях:

— Прямые анкера;

— Болты с окончанием конусной формы;

— Анкера съемные;

— С анкерной плиткой;

— Анкера имеющие изогнутую форму.

Каждая из этих разновидностей анкеров широко используется в строительстве и машиностроении и имеет свои преимущества.

Как работает фундаментный болт

Правильно установленный фундаментный болт надежно держится в основании за счет всего трех сил:

— Трения;

— Упора;

— Склеивания.

Трение возникает вследствие распирания внутри фундамента, создающегося цангой болта или пластиковым дюбелем. Упор – это компенсация нагрузки, воспринимаемой анкером, силами, которые действуют в материале в самой глубокой точке анкерения. Склеивание – это сила, которая является компенсацией нагрузки напряжением касания, возникающим между анкером и фундаментом. Эти три важные силы надежно удерживают фундаментные высокопрочные болты, класс прочности которых позволяет с честью выдерживать самые серьезные воздействия, не изменяя форму и не разрушая окружающий монолитный материал.

Установка анкеров

Монтаж болтов производят сразу после заливки бетона или в отверстия в основании с замоноличиванием. В том случае, когда ведется строительство небольшого дома, важно следить, чтобы анкерный болт не попал в дверной проем. Устанавливают фундаментные болты строго по оси будущей стены по всему ее периметру. Расстояние между болтами обычно оговорено в проекте и изменять его самостоятельно не рекомендуется. Очень важно следить за тем, чтобы анкера были установлены строго вертикально – для контроля качества работы используют уровень.

Статьи о продукции

Обновлено: 03.12.2020 13:17:44

Источник: http://krepcom.ru:443/blog/products-articles/vysokoprochnyy-krepezh-ustanovka-fundamentnykh-boltov/

Наши контакты:

E-mail: [email protected]

Телефон: 8 (800) 333-21-68

Установка и монтаж фундаментных болтов

В процессе строительства или капитального ремонта основоположным являются прочность и устойчивость возводимого строения. Благодаря применению фундаментных болтов удаётся прочно закрепить несущие колоны в здании, а также надёжно закрепить необходимое оборудование. Принцип работы такого анкерного крепежа основан на «якоре».

Невзирая на тот факт, что каждый вид фундамента представляет собой прочную и надёжную систему, соединять его со стенами рекомендовано с использованием специально предназначенных крепёжных элементов. Ими являются фундаментные болты. Вставляются они в конструкцию ещё до момента заливки бетонного раствора либо же после нее. В данной статье мы детально расскажем о нюансах выполнения их установки.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
Расстояние между анкерами должно быть в два раза больше глубины вхождения.
После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Отличия в монтаже разных типов фундаментных болтов

Выделяют 6 основных типов фундаментных болтов:

изогнутые
съемные
с анкерной плитой
прямые
составные
болты с коническим концом.

Выбор того или иного типа болта зависит от конструкции. Монтаж болтов также производится по-разному:

Так, например, изогнутые болты устанавливаются как до бетонирования, так и после.
При установке съемных болтов в фундамент закладывается анкерная арматура, шпилька же устанавливается после непосредственной заливки.

Что собой представляют болты фундаментного типа

Болты фундаментные относятся к категории крепежных элементов анкерного типа, принцип действия которых определяется самим их названием. Слово «анкер», если перевести его с немецкого языка, означает «якорь». Не случайно по отношению к крепежным изделиям определенной конструкции используется такое определение.

Буквально врезаясь в структуру материала конструкции, такой крепежный элемент формирует надежное соединение с ней, способное выдержать значительные статические и динамические нагрузки. Естественно, что для того, чтобы несущие способности и надежность таких болтов находились на должном уровне, для их изготовления используются только качественные и прочные материалы, а их поверхность покрывается слоем цинка, защищающего их от воздействия негативных факторов внешней среды.

Фундаментные болты с разжимной цангой на конце (тип 6.1)

Учитывая то, что такие болты могут использоваться для монтажа в фундаментных конструкциях различных габаритов, длина этих изделий может серьезно разниться. Так, на современном рынке можно приобрести фундаментные болты анкерного типа с глубиной заделки от 15 сантиметров до 5 метров. Диаметр таких болтов, увеличивающийся вместе с их длиной, также может соответствовать различным значениям.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Особенности

В строительстве для крепления железобетонных либо же стальных конструкций к основанию применяют специальные крепёжные элементы – анкерные болты. Их применение даёт возможность существенно увеличить устойчивость самой строительной конструкции. Но также фундаментные болты позволяют надёжно скрепить несущие колоны и прочие необходимые элементы возводимого объекта. Их принцип работы основан по типу якоря, вмонтированного в конструкцию самого строительного материала, прочно скреплённого с ним. Очень важно правильно подобрать нужные анкерные элементы крепежа.

Производство данной крепёжной продукции осуществляется по специальному документу – это известный всем профессиональным строителям ГОСТ 24379.1-80. Врезаясь в основания здания, анкерные болты создают прочное соединение, которое способно выдержать большие нагрузки (динамические и статические). Но это при условии соблюдения технологии строительства. Чтобы обеспечить всё это, при изготовлении применяются исключительно высококачественные материалы. Сверху болты дополнительно покрываются слоем цинка, который уберегает от влияния окружающей среды.

Виды

Анкеровка применяется для возведения фундамента различного типа. Поэтому у таких изделий могут быть разными: размер, марка стали, вес и длина. Сегодня на отечественном рынке в данном сегменте представлена данная продукция от 15 сантиметров до 5 метров.

Что касается видов фундаментных болтов, то они классифицируются на несколько видов.

Изогнутые. Выполняются они в виде стержня металла, один конец которого обладает изогнутой формой. Внешне он похож на крючок. Предназначаются для установки в железобетонном фундаменте и соединения крупногабаритного оборудования.
Составные. Длина их может доходить до нескольких метров. Конструкция состоит из таких элементов, как резьбовая шпилька, анкерная плита, муфта, гайка и металлический штырь. Применяются эти крепежи в том случае, когда возникает необходимость в выполнении стяжки двух конструктивных элементов. Один конец находится в бетоне, а второй – вкручивается в муфту. Диаметр составного болта разный (М16, М20, М24, М28, М30, М36 и другие). Выбирать его можно из специальной таблицы.
Прямые. Конструкция болта похожа на обыкновенный металлический штырь. На одном конце находится резьба. Его длина может быть 140 сантиметров. Отличительной чертой тут является тот факт, что прямой болт может монтироваться в уже готовый фундамент. Для их надёжного закрепления применяется специальный клеевой состав либо же цемент.

Со специальной анкерной плитой. Изготовление такого крепежа выполняется, опираясь на действующий ГОСТ 24379.1-80. Одна часть болта фиксируется ещё до момента обоснования самого фундамента. Осуществляется это благодаря сварке или резьбовому соединению. Особенностью такого крепежа является размер. Он может доходить до 5 метров.
Съёмного типа. Тут присутствует специальная анкерная система. С её помощью осуществляется надёжная фиксация в железобетонный, кирпичный или каменный фундамент. Благодаря данному крепежу осуществляется возможность установки разных инженерно-технических конструкций. Нижняя обойма болта закладывается в фундамент, а верхняя шпилька с резьбой монтируется уже по завершении бетонирования.
С коническим наконечником. Цанговый болт монтируется непосредственно в фундамент. Область предназначения – крепление бойлеров к стене, предметов мебели и многого другого. Благодаря специальной цанге разжимного типа, расклиниваемой при закручивании, обеспечивается прочная и надёжная фиксация.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

Советы

Если вы сомневаетесь в своих силах, то установку анкерных болтов лучше всего доверить настоящим профессионалам своего дела. Это не только сэкономит ваши силы, нервы, время, но и деньги на ремонт всей конструкции.

Если же вы хотите подобрать максимально качественное анкерное крепление, то для этого стоит брать во внимание следующие основные характеристики:

нагрузка, которую способен выдержать болт;
требуемая длина;
вид крепления, опираясь на конструктивные особенности фундамента;
вид, прочность и сама структура основания;
расстояние между отверстиями;
громоздкость и объём конструкции, которую вам необходимо повесить.

Если у вас съёмная конструкция, то анкерная арматура монтируется ещё до бетонирования. Шпильки же устанавливаются по завершении заливки фундамента. Что касается размеров данного крепёжного элемента, то он выбирается исходя из веса и размеров самой конструкции. Чем она будет больше, тем длиннее обязан быть анкерный болт. Его размер всегда можно определить исходя из маркировки. Первая цифра тут показывает внешний диаметр, вторая – внутренний, и третья соответствует общей длине.

Что касается монтажа анкерных болтов, то он везде одинаков. Исключением является забивной крепёж. Тут не нужно крутить гайку, а забивать анкер молотком.

Рекомендации по подбоу и монтажу фундаментальных болтов в следующем видео.

Анкерные болты для фундамента

Как выбрать и установить анкерные болты (анкеры) для фундамента: основные виды, принципы крепления и правила установки в фундамент. Преимущества химического анкера для бетона.

Для обеспечения надежного крепления строительных конструкций к прочным монолитным основаниям используются специальные крепежные элементы – анкерные болты для фундамента. Они имеют вид прута с резьбой и специальным приспособлением в форме загиба или разветвления для закрепления в основании.

Основные виды анкеров для фундамента

Существует несколько видов анкерных фундаментных болтов, различающихся формой основания и конструкцией:

в форме изогнутой шпильки
прямые
составные
съемные
в виде анкерной плиты
с коническим наконечником

Кроме того анкеры, используемые для крепления к фундаменту, разделяются по методам монтажа, в зависимости от которого они бывают:

1. глухие – такие болты устанавливаются перед заливкой бетона. Глухими являются болты в виде изогнутой шпильки и анкерной плиты, конструктивные решения которых позволяют им очень надежно закрепиться в застывшем фундаменте. Во время монтажа их правильная фиксация обеспечивается с помощью специальных приспособлений – кондукторов, без использования которых невозможно добиться, чтобы положение анкеров полностью соответствовало проектным параметрам;

2. съемные – крепеж таких болтов выполняется с использованием закладных деталей и плит. Поскольку сам анкер не имеет сцепления с фундаментом, его закрепляют силоксановым или эпоксидным клеем либо цементно-песчаным раствором. В основании болты устанавливаются в пазы или крепятся разжимными цангами, вмонтированными в фундамент перед бетонированием.

Крепежный анкер для фундамента подходит для использования только в прочных негибких материалах – бетоне, камне, кирпиче. Большинство фундаментных болтов могут эксплуатироваться при температуре -50° – + 50° С. Если условия не соответствуют данным параметрам, то требуется дополнительный расчет конструкции.

В зависимости от допустимых условий эксплуатации болты разделяются на два типа:

конструктивные – применяются для крепления массивных конструкций, обеспечивающих устойчивость давлением собственного веса;
расчетные – берут на себя нагрузки, которые возникают при эксплуатации сооружения.

Выбор конкретного типа анкерного болта зависит от габаритов и особенностей конструкции, типа фундамента и способа монтажа.

Принципы крепления анкера в фундаменте

Удержание анкерного болта в фундаменте осуществляется за счет работы трех принципов:

трение
упор
склеивание

Трение – это те нагрузки, которые анкерный болт воспринимает и передает на фундамент путем своего трения о материал монолита. Этот процесс требует наличия распирающей силы, создаваемой за счет распора пластикового дюбеля или металлической цанги.

Упор – это нагрузки, воспринимаемые анкером и компенсируемые внутренними силами сопротивления его материала излому, которые создаются на глубине анкеровки.

Склеивание – это компенсация нагрузок внутренним касательным напряжением в месте контакта анкера с материалом основания. Этот принцип действует у химических клеевых анкеров и закладных деталей, не имеющих упорного приспособления и уширения.

Разрушение анкерного крепления обычно происходит в наиболее слабом месте. Существует несколько видов разрушений анкера:

вырыв
пластический изгиб
излом
коррозия
плавление
выгорание

Установка анкерного болта в фундамент

В идеальном варианте установка анкеров в бетон должна выполняться сразу после заливки фундамента – до застывания раствора. Расположение болтов определяется в соответствии с планом обустройства наружных стен, внутренних перегородок и дверей, поскольку анкеры можно и нужно ставить под внешними стенами, но нельзя под внутренними перестенками и в дверных проемах.

Болты погружаются в бетон ровно по центру стены и утапливаются не слишком глубоко, чтобы выступающая часть составляла около 6 см. При этом резьбу анкера рекомендуется обернуть пленкой, чтобы избежать загрязнения и последующей чистки болта от застывшего бетона. Монтируются анкеры по всему периметру стен с шагом в 40 см. Очень важно, чтобы они располагались строго вертикально. Для предотвращения крена анкеров во время застывания раствора следует использовать крепежное устройство, специально прикрепленное к опалубке. Если анкерный болт устанавливается до заливки фундамента, то его фиксируют путем крепления к арматуре.

Установка анкерных болтов в уже готовый (схватившийся) фундамент выполняется в посадочные отверстия, предварительно высверленные с помощью буров или сверл соответствующего диаметра.

Химический анкер

Помимо традиционных анкерных болтов для фундамента, которые соединяются с материалом за счет механической связи (трения, упора), существуют анкеры, связывающиеся с основанием посредством межмолекулярного взаимодействия под воздействием адгезионных и когезионных сил (склеивание). Такие болты называются химическими анкерами.

По сути, химический анкер – это металлический резьбовой стержень и клеевой связующий состав, в который он помещается. Как правило, химические анкера для бетона изготавливаются из оцинкованных или из нержавеющих коррозийностойких сталей.

В данном случае крепление выполняется путем приклеивания анкера. Для этого в посадочное отверстие сначала заливается специальный клеевой состав, а затем в него погружается болт. Химический состав после застывания образует очень прочную связь, устойчивую к атмосферным воздействиям и коррозии. Также он характеризуется высокими адгезивными свойствами и такой же прочностью, как большинство аналогичных стройматериалов.

Используемые клеевые составы являются двухкомпонентными: они изготавливаются из искусственных смол, которые застывают при смешивании с отвердителями. Одновременное использование органической и неорганической составляющей раствора выводят химический анкер на более высокий качественный уровень:

неорганический компонент (цемент) обеспечивает высокую совместимость с основанием;
органическая высокореактивная смола способствует достижению оптимального времени застывания.

Указанные компоненты способствуют надежной фиксации анкера практически в любом материале и обеспечивают повышенную термическую и химическую стойкость. Благодаря единому набору компонентов для всех материалов химические анкеры являются универсальными. Кроме того отсутствие распора позволяет выполнять установку этих болтов при минимальных краевых и осевых расстояниях, а простота монтажа и нетребовательность к размерам отверстий значительно облегчают выполнение работ.

Химические анкерные стержни могут быть самыми разными по размерам, конструкции и назначению. Самые сложные стержни и втулки могут применяться в тяговой зоне разорванного бетона, при наличии динамических и вибронагрузок, в пустотелых или «слабых» материалах.

Химическое крепление анкерных болтов в бетоне обеспечивает высочайшие нагрузочные характеристики, исключает создание напряжений в материале фундамента, не ослабляется со временем. Высокая эффективность химической анкеровки подтверждена многочисленными испытаниями и допусками, поэтому она считается лучшим вариантом крепления для фундамента.

Как установить бетонные крепежные детали

Купить якоря

Как работают бетонные анкеры

Бетонные крепежные элементы относятся к бетонным крепежным элементам расширяющегося типа. Они получают свои удерживающие ценности из-за трения. Трение достигается за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, чего нет, — это саморез по бетону.Шуруп для бетона или Tapcon® на самом деле врезается в основной материал или нарезает резьбу, когда он вставляется в отверстие.

Каждый тип анкера имеет минимальную глубину заделки — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы он мог получить свои удерживающие значения. Чем глубже заделка в основной материал, тем лучше показатели удержания. Максимальное заделывание кранов составляет 1–3 / 4 дюйма. Расширительные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе 5 диаметров анкера от неподдерживаемого края.Анкеры, используемые на открытом воздухе или в агрессивных средах / атмосферах, должны быть из нержавеющей стали или оцинкованы.

Этапы установки бетонных креплений

Для установки бетонного анкера необходимо просверлить отверстие в основном материале. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI), поскольку они имеют допуск, согласованный с конкретным крепежным элементом. Также необходимо использовать перфоратор *, потому что он правильно просверливает отверстие и предназначен для разрушения основного материала при его ударе.Отверстие следует просверлить на 1/4 — 1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставлен в отверстие. После того, как отверстие просверлено, его необходимо очистить от мусора, материала или пыли.

* Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителя при использовании электроинструментов.

Клиновой анкер — только для бетона

Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI.Размер долота = диаметр анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдаются минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемой коронки пройдет через отверстие в приспособлении.
Очистите отверстие металлической щеткой, сжатым воздухом, пылесосом, продувкой груши или другим способом.
Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения, когда клиновой анкер забивается в отверстие в бетоне).
Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотно — используйте молоток для завершения установки, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности основного материала или приспособления.
Поверните гайку по часовой стрелке до упора.
С помощью гаечного ключа поверните гайку 3–4 раза до плотного прилегания. Здесь можно найти рекомендуемые значения крутящего момента.

Анкер-гильза — для использования в бетоне, кирпиче или блоке

Используя сверло стандарта ANSI, осторожно просверлите отверстие в основном материале. Размер отверстия = размер долота при установке анкеров-гильз. Убедитесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза сможет проникнуть в основной материал. Также необходимо выполнить минимальные заделки. Отверстие можно просверлить с установленным приспособлением, убедившись, что бита проходит через отверстие приспособления.
Очистите отверстие от мусора, образовавшегося во время сверления.
Анкер-гильза поставляется в полностью собранном виде с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
Вставьте анкер втулки через отверстие для крепления в отверстие, которое вы просверлили в основном материале. Для вбивания анкера втулки в материал потребуется молоток, пока шайба и гайка не будут плотно прилегать к приспособлению.
Затяните гайку от руки, всегда поворачивая по часовой стрелке.
Используя гаечный ключ, поверните 2-4 раза, пока не убедитесь, что он плотно прилегает.

Диаметр забивного анкера относится к внутреннему диаметру. Просверливаемое отверстие равно диаметру анкера с внешней стороны. Необходимо использовать сверла с твердосплавными напайками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие нельзя просверлить, пока крепление находится на месте, так как отверстие больше диаметра вставляемого в него болта. Для использования анкерного крепления установите приспособление на место, отметьте, где следует просверлить отверстия, снимите приспособление, а затем просверлите отверстия.
Очистите отверстие от мусора, прежде чем продолжить.
Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Инструменты для настройки будут соответствовать внутреннему диаметру анкера. Пример: для установки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещают внутрь резьбовой части анкера и ударяют до тех пор, пока кромка установочного инструмента не коснется кромки врезного анкера.Это обеспечит полную фиксацию анкера в бетоне.
Поместите приспособление на анкер и проденьте болт через приспособление в анкер.

Диаметр анкера = размер отверстия при работе с забивными анкерами. Твердосплавное сверло подходящего размера должно соответствовать стандартам ANSI. Отверстие следует просверлить на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
Очистите отверстие от мусора перед продолжением установки.
Ударный анкер необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
Используя молоток подходящего размера для диаметра анкера, установите штифт несколькими прямыми / острыми ударами по головке штифта, пока штифт не окажется заподлицо с верхом анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

Lag Shields — для использования в бетоне, кирпиче или блоке

Щитки Lag — анкеры с внутренней резьбой.Назначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет вставлен в него. Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие 5/8 дюйма. Для сверления отверстий под анкеры защитного экрана необходимо использовать твердосплавные коронки ANSI подходящего размера.
Очистить отверстия от мусора.
Поместите защитный экран в отверстие так, чтобы закрытый конец защитного экрана был вставлен первым.
Затем приспособление помещают на защитный экран, вставляя винт с запаздыванием через приспособление и в винт с запаздыванием.С помощью гаечного ключа поверните стопорный винт по часовой стрелке до упора.

Вся эта информация должна помочь в безопасной и правильной установке и использовании бетонных анкеров и крепежных элементов независимо от того, в какой области вы находитесь.

Дополнительная информация:

Оцинкованные анкеры клиновые

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Гильзовые анкеры с цинковым покрытием

Анкеры с гильзой из нержавеющей стали

Купить якоря

31 июля 2009 Майк Писторино

ПРОЦЕДУРА УСТАНОВКИ ШАБЛОНА АНКЕРНЫХ БОЛТОВ

Используемые инструменты и оборудование Установка шаблона анкерных болтов

Инструменты и оборудование должны быть в хорошем состоянии и должны быть проверены Компетентным лицом
и соответствующим руководителем перед использованием на заводе.
Средства измерений должны иметь действующие свидетельства о поверке.
Инструменты и оборудование должны иметь цветовую маркировку в соответствии с цветом месяца. Неисправные инструменты и оборудование должны быть возвращены в центральный инструментальный цех и в отдел обслуживания оборудования во избежание случайного использования.
Инструменты и оборудование должны включать, но не ограничиваясь, следующее:

Мобильный кран или тележка со стрелой Автоматический уровень
Теодолит
Шлифовальный станок для ручных инструментов плотника
Электродрель
Монтажники конструкций Ручной инструмент Сварочный аппарат

ПРОЦЕДУРЫ ДЛЯ УСТАНОВКИ ШАБЛОНА АНКЕРНОГО БОЛТА

Обычно мы выполняем общие подготовительные работы для нашей деятельности.

Подтвердите оборачиваемость формы фундаментов / опор для установки.
Поддержка шаблона Anchorage. Обеспечьте действующий лист перевода на работу по гражданской дисциплине. Получите необходимое разрешение на работу еще до начала работы / деятельности.
Проверьте фундаменты и другие точки подключения, чтобы подтвердить местоположение, высоту ориентации и состояние.
Перед передачей убедитесь, что завершенные работы по арматурным стержням фундамента уже были проверены, а их размеры, уровень, выравнивание, высота бетонной поверхности и другие параметры соответствуют последней редакции чертежей и находятся в пределах допустимых допусков.

Предварительная сборка и монтаж

Дизайн опорной базы шаблона оборудования в зависимости от типа фундамента оборудования и фактического состояния площадки.
Тип I: Стойка и балка Тип — Временные опоры подвесного типа для шаблона оборудования рекомендуются до диаметра 4 метра и ниже.

- Все материалы должны быть размещены на специально отведенном месте рядом с местом сборки и монтажа.
- Установка структурных опор или других регулирующих устройств должна производиться таким образом, чтобы обеспечить правильное расположение элементов конструкции на правильной высоте и на нужной высоте.
- Разместите кран на специально отведенном месте перед подъемом и установкой шаблона крепления.
- Обеспечьте временные связи перед выравниванием шаблона анкерного болта.
- Установите внешнюю опорную стойку и распорку на первую залитую бетонную основу, закрепленную с помощью приспособлений для регулировки уровня, таких как распорный болт.
- Выполните осмотр отверстия в шаблоне для расположения анкерного болта, подъем анкерного болта перед установкой анкерных болтов.
- Поместите болты во все отверстия с установленными шайбами и навинченными на них гайками, чтобы завершить сборку.
- После завершения монтажа опоры шаблона следует начать проверку вертикальности и выравнивание возведенной опорной конструкции.
- Анкерные болты перед заливкой должны быть защищены полиэтиленовой пленкой на их резьбе. 8.2.2.10 Выполните заключительную проверку перед оборотом для заливки бетона, чтобы убедиться, что анкерный болт выравнивается по высоте.

3. Тип II: Встроенный тип — Этот тип опор для шаблонов оборудования рекомендуется для диаметров более 4,7 метра.В качестве арматуры с эпоксидным покрытием следует использовать арматурные материалы и опоры для заделки в фундамент. В соответствии с условиями площадки, здесь могут быть приняты Тип I и Тип III, хотя диаметр основания превышает 4,7 дюйма.

- Все материалы должны быть размещены на специально отведенном месте рядом с местом сборки и монтажа.
- Проверьте установленные арматурные стержни на предмет правильности размещения встроенных опор.
- Обеспечьте временные связи перед выравниванием шаблона анкерного болта.
- После совмещения шаблона на временных опорах.
- Постоянные материалы для опор и связей шаблона должны быть собраны и сварены на месте.
- Сварочный шов необходимо очистить и подкрасить эпоксидной краской.
- Разместите кран на специально отведенном месте перед подъемом и установкой шаблона крепления.
- Выполните осмотр отверстия в шаблоне для расположения анкерного болта, подъем анкерного болта перед установкой анкерных болтов.
- Поместите болты во все отверстия с установленными шайбами и навинтите гайки, чтобы завершить сборку
  .
- Анкерные болты перед заливкой должны быть защищены полиэтиленовой пленкой на их резьбе.
- Проведите заключительную проверку перед оборотом для заливки бетона, чтобы убедиться, что анкерный болт выравнивается по высоте.
- После заливки и выдержки бетона, что касается закладной арматуры, максимальная глубина 50 мм должна быть вырезана и удалена с конечной поверхности бетона. Поверхность разреза должна быть покрыта эпоксидной смолой.

4. Тип III: Комбинированный тип — этот тип опор для шаблона оборудования может применяться для любого типа фундамента с бетонным основанием.В качестве арматуры с эпоксидным покрытием следует использовать арматурные материалы и опоры для заделки в фундамент.

- Все материалы должны быть размещены на специально отведенном месте рядом с местом сборки и монтажа.
- Проверьте установленные арматурные стержни на предмет правильности размещения встроенных опор.
- Обеспечьте временные связи перед выравниванием шаблона анкерного болта.
- Постоянные материалы для опор и связей шаблона должны быть собраны и сварены на месте.
- Сварочный шов необходимо очистить и подкрасить эпоксидной краской.
- Поместите внешнюю опорную стойку и распорки на первую залитую бетонную основу, закрепленную с помощью приспособлений для регулировки уровня, таких как распорный болт, если требуется.
- Разместите кран на специально отведенном месте перед подъемом и установкой шаблона крепления.
- После совмещения шаблона на временных опорах.
- Выполните осмотр отверстия в шаблоне для расположения анкерного болта, подъем анкерного болта перед установкой анкерных болтов.
- Поместите болты во все отверстия с установленными шайбами и навинченными на них гайками, чтобы завершить сборку.
- Анкерные болты перед заливкой должны быть защищены полиэтиленовой пленкой на их резьбе.
- Проведите заключительную проверку перед оборотом для заливки бетона, чтобы убедиться, что анкерный болт выравнивается по высоте.
- После заливки и затвердевания бетона, в отношении закладной стали или арматуры, минимальная глубина 50 мм должна быть вырезана и удалена с конечной поверхности бетона. Поверхность разреза должна быть покрыта эпоксидной смолой.

Демонтаж шаблона

Минимум 7 дней после заливки бетона шаблон должен быть удален.

Как это:

Нравится Загрузка …

Установка анкерных болтов | Журнал Concrete Construction

Макетные работы все чаще выполняются с использованием тахеометров. Они быстрые и очень точные, а роботизированные тахеометры делают их работой одного человека.

Установка анкерных болтов может показаться простой задачей при подготовке плиты или фундамента к установке. Но для промышленных / коммерческих подрядчиков по бетону это может стать очень сложной и важной деталью. Некоторые подрядчики выбираются специально, потому что они могут точно и эффективно устанавливать анкерные болты для тяжелой техники и стальных колонн. Расположение и установка анкерных болтов может иметь огромное влияние на остальную часть проекта. Вот несколько шагов, которые предпринимают профессионалы.

Макет

К этой плите циновки будут прикреплены два силоса с летучей золой.Круглые шаблоны будут удерживать анкерные болты для крепления резервуаров.

Когда компания Lavy Concrete Construction, Пикуа, штат Огайо, решила приобрести роботизированный тахеометр (геодезический инструмент, сочетающий в себе функции цифрового теодолита и технологии электронного измерения расстояния (EDM)) для своего бизнеса по производству бетонных фундаментов для коммерческих и жилых помещений, она также начала работаем с другими строительными компаниями по разработке анкерных болтов для опор машин и стальных колонн. Бен Лави, специалист по планировке компании, говорит, что они начинают с рисования локаций с помощью программного обеспечения для автоматизированного проектирования (САПР), исправления любых ошибок в планах и внесения неизбежных изменений, которые происходят в большинстве проектов.Размеры включены для всех местоположений анкерных болтов, которые САПР автоматически преобразует в координаты x-y. Координаты загружаются в сборщик данных роботизированного тахеометра. Затем макетчик в одиночку выполняет макетирование на строительной площадке.

Традиционно анкерные болты располагаются с помощью струн и рулеток, но Лави говорит, что точность, эффективность и постоянство значительно улучшаются с помощью технологии тахеометров. Ошибки, связанные с человеческим фактором, и кумулятивные ошибки значительно уменьшены по сравнению с лентами.Целью Лави является точность в пределах 1/8 дюйма от истинной точки для большинства проектов, но он может добиться более высоких допусков.

Установка и закрепление

Анкерные болты в сборе надежно закреплены с помощью приварных опор-шаблонов. Нижний арматурный стержень устанавливается перед установкой анкерных болтов, затем анкерных болтов и, наконец, верхнего арматурного стержня.

Установка анкерных болтов может быть такой же простой, как вырезание стапеля из фанеры, чтобы удерживать болты, и размещение сборки прямо над плитой во время укладки бетона.Для большей точности требуются гораздо более сложные методы. Брайан Лонг, суперинтендант Lindblad Construction, Джолиет, штат Иллинойс, специализируется на высокоточной установке анкерных болтов. Цель его компании — выполнять работу правильно, чтобы не предпринимать никаких действий после укладки бетона.

Лонг говорит, что длина анкерного болта тоже важна. Более короткие болты закрепить намного проще, чем более длинные. В любом случае, прежде чем начать работу в поле, Lindblad создает рабочие чертежи САПР для каждого из шаблонов, необходимых для проекта.Его производитель стали использует файлы САПР, чтобы направлять машины в производство чрезвычайно точных шаблонов из стального листа толщиной дюйма. Шаблоны удерживают анкерные болты, и обычно две или три пластины шаблона удерживают каждый узел анкера на месте.

Для этой сборки использовалась универсальная распорка для размещения анкерных болтов, и не было стальных шаблонов.

На строительной площадке сначала под плиту закладывают бетонные «грязевые коврики». Расположение на грязевых ковриках определяет положение шаблонов.Лонг говорит, что его компания нанимает геодезистов, которые используют теодолиты для определения осевых линий в обоих направлениях для шаблонов. С нанесением осевых линий на грязевые коврики рабочие могут использовать рулетку, чтобы разметить места шаблонов.

После того, как места отмечены, монтируются жесткие стальные рамы и прикручиваются болтами к грязевым матам, чтобы удерживать шаблоны в нужном положении и на нужной высоте. В зависимости от размера и сложности шаблона для сборки каркаса используется угловая или универсальная распорка.Последний шаг — проверка. Установив линии в верхней части плиты на метках центра шаблона, рабочие могут легко проверить правильность расположения.

Несмотря на то, что анкерные болты очень надежны при укладке бетона, Лонг говорит, что бригаде укладчиков говорят: «Не касайтесь анкерных болтов». Во время размещения идет постоянный контроль. Лонг добавляет, что полезно иметь одну и ту же конкретную бригаду для каждого размещения.

Процесс начинается с установки грязевых ковриков.Компоновка сделана, и каркас для анкерных болтов прикручен к грязевым матам, чтобы не было движения во время укладки бетона.

Точное расположение фундаментных болтов

Вопрос:

Как лучше всего разместить анкерные болты фундамента в точных местах бетонной фундаментной стены?

Скотт Мэтьюз, по электронной почте, нет

А:

Джон Спайер, строитель домов по индивидуальному заказу на Блок-Айленде, Род-Айленд, отвечает: Во время заливки бетона сложно определить точное расположение анкерных болтов. Следовательно, анкерные болты часто оказываются повсюду: слишком высоко, слишком низко, слишком глубоко внутрь или наружу, часто под балками или шпильками. Если вам повезет, болты будут соответствовать коду для размещения и встраивания. Ключ к точной установке болтов — сделать это до начала заливки.

Я использовал несколько методов для установки болтов. Старый резервный — это небольшой отрезок материала 1x или 2x с отверстием в нем. Проденьте болт в пиломатериал, навинтите гайку и прибейте доску к форме.(Я часто использую этот метод для установки болтов в плиты с 2-мя формами.)

Этот метод установки анкерных болтов является быстрым и эффективным, но поскольку доска прибита к вершинам форм, этот метод работает лучше всего, если формы заполняются близко к верху. Хотя эта система более точна, чем простое введение болтов в бетон, что технически не соответствует нормативам, это все же не самый точный способ действовать.

Другой распространенный подход — это крепление фундаментных болтов к арматуре. По возможности я стараюсь прикрепить болтами к вертикальным частям арматуры. Этот метод устанавливает правильную высоту, но болты все еще имеют тенденцию шлепаться во время заливки, и их необходимо выпрямить, прежде чем бетон схватится.

Когда установка болтов должна быть более точной, чем сама опалубка, как, например, при установке прижимной арматуры или оснований колонн, я часто устанавливаю тестовые доски и веревки, чтобы определить точное размещение болтов. Затем простые деревянные планки удерживают болты на месте для заливки.

Еще один изящный метод, который я использовал на небольших проектах, — это предварительно вырезать и просверлить подоконники перед заливкой бетона.Закручиваю анкерные болты в плитах и опускаю готовые сборки на мокрый бетон. В результате получается идеальное размещение, простота выравнивания и отделки, отсутствие пустот и уплотнения порогов, а также значительная экономия времени.

Наконец, Simpson Strong-Tie (800-999-5099; www.strongtie. com) производит устройство под названием MKP Monkey Paw Anchor Bolt Holder. Эти устройства представляют собой многоразовые зажимы, которые прибивают к формам и удерживают фундаментные болты в точном месте и под определенным углом. Они разработаны для больших прижимных болтов Simpson SSTB, но я использовал MKP и для других типов болтов.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Как установить бетонные анкерные болты

Всем известно, что надежность сейфа зависит от его системы крепления.Если у вас нет встроенного сейфа в стене или в полу, подумайте о том, чтобы закрепить его болтами в бетоне, чтобы воры не смогли уйти со всем сейфом, где они могут взломать его на досуге и без давления нежелания быть нежелательным в другом. дом человека. Это описание от ConFast — нашего предпочтительного поставщика услуг по креплению бетона:

Техническая информация:

Вставной анкер состоит из оцинкованного стального трубчатого компенсатора расширения и твердой конической расширительной пробки.Заглушка расширителя закалена и отпущена для предотвращения истирания и заедания во время расширения. Щиток имеет четыре равноотстоящих паза на части его длины, а нижняя часть может иметь накатку. Экран также имеет гладкую безфланцевую верхнюю часть, что позволяет устанавливать как заподлицо, так и потайную. Нижняя кромка экрана сужается, чтобы обеспечить максимальную глубину и удерживающую способность.

Забивной анкер / крепеж для бетона — Установка:

Просверлите отверстие в бетоне, используя перфоратор и сверло по камню с твердосплавным наконечником, соответствующее стандарту ANSI B94, 12-77, согласовывая размер сверла с внешним диаметром используемого вставного анкера.Убедитесь, что глубина отверстия превышает минимальную глубину заделки.
Очистить отверстие от мусора.
Забейте анкер в отверстие до тех пор, пока он не будет на одном уровне с поверхностью бетона.
Используя установочный инструмент подходящего размера для анкера, расширьте анкер, вставив установочный инструмент в анкер и зафиксировав его несколькими твердыми ударами молотка. Якорь установлен правильно, когда заплечик установочного инструмента находится заподлицо с верхом якоря. Чтобы установить анкер под поверхностью: Просверлите отверстие глубже, чем длина анкера.Вверните болт в анкер. Забейте забивной анкер в отверстие до тех пор, пока головка болта не окажется на желаемой глубине. Снимите болт и установите анкер с помощью установочного инструмента подходящего размера, как описано выше.

Если вы думаете о том, чтобы сделать безопасную установку своими руками или позовете профессионала, который сделает эту работу за вас, хорошо знать, как это сделать лучше всего. Вы когда-нибудь предпринимали такой большой проект, как вбивание сейфа в бетон? Каким был твой опыт?

Анкерный болт — Полная информация и руководство по установке.

Анкерный болт — это крепеж, используемый для крепления объектов или конструкций к бетону. Это множество типов, состоящих из конструкций, которые в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу с внешней нагрузкой. Они широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для прочного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер. Существуют конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или изгиба другого типа, например V, U, J, L. Монтируемые на месте анкерные болты — самый прочный тип крепежа, но литье сложно, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Другой вариант использования — соединение бетонного фундамента здания со стеной. Благодаря этому здание более устойчиво к землетрясениям.В настоящее время существует несколько устройств, помогающих удерживать и размещать анкерный болт для закрепления в бетоне.

Бетонный нерв — это еще один способ крепления вещей к уже залитому и застывшему бетону.

Функция анкерного болта: —

Анкерные болты предназначены для передачи массы к кладке от насадок, включая выступы, пороги и несущие плиты. И сдвиг, и беспокойство передаются с помощью анкерных болтов, чтобы противостоять силам макета, которые включают подъем из-за ветра на вершине колонны или стены или сотен вертикальной силы тяжести на ригелях, поддерживающих балки или фермы.Значимость
этих нагрузок значительно варьируется в зависимости от утилиты

Некоторые из наших типов анкерных болтов включают:

U-образный болт
Болт с проушиной
J-образный болт
Шпилька-болт
L-образный болт
Болт V-образный

Мы производим фундаментные болты различных размеров и покрытые цинком, никелем и порошковой краской в соответствии с требованиями заказчика.

Как установить анкерный болт ??

Обеспечьте жесткое соединение анкерного болта и шаблона во время укладки бетона.Используйте деревянные шаблоны или другой удобный способ для точного позиционирования анкерных болтов.

Система затяжки анкерных болтов: — Затяните анкерные болты для столбов знаков посетителей на объекте, столбов освещения проезжей части
с основанием башмаков, столбов избыточного освещения мачты и конструкций вспомогательных знаков потолка
.

Сначала нанесите на резьбу анкерного болта немного электрической смазки.
Установите нижние гайки на болты, по одной на каждый болт.
Используя верхний шаблон в качестве направляющей, выровняйте шаблон вершины, отрегулировав нижние гайки так, чтобы шаблон опирался на каждую гайку.
Удалите шаблон.
Смажьте опорные поверхности нижних гаек и шайб смазкой.
Установите 1 шайбу и 1 верхнюю гайку на каждый болт, накрутите верхние гайки на болты так, чтобы все они были затянуты вручную напротив опорной плиты.
Используйте гаечный ключ, чтобы плотно затянуть каждую нижнюю гайку.
Не допускайте проворачивания гайки при полной затяжке верхней гайки.

Метод установки анкерных болтов и меры предосторожности при установке

Перенесено в декабре.10, 2020

Метод установки анкерных болтов и меры предосторожности при установке

Поставщики анкерных болтов ознакомят вас с общими правилами для анкерных болтов, такими как метод установки анкерных болтов, меры предосторожности при использовании анкерных болтов и общие правила , надеюсь помочь вам. И поставщик надеется, что каждый должен обратить внимание на безопасность при установке анкерных болтов

1. Способ установки анкерных болтов

1) Анкерные болты обычно закапываются в предварительно заглубленные и зарезервированные отверстия для вторичной цементации.Оба метода позволяют закапывать анкерные болты в бетон.

2) Метод непосредственного закапывания анкерных болтов подходит для строительства крупномасштабных машин и оборудования, таких как башни с большими вибрациями, высокие контейнеры и сферические резервуары.

3) Когда анкерные болты зарыты непосредственно в землю, размер кромки фундамента ≥100 мм от средней линии анкерных болтов. Если размер неудовлетворителен, установщик должен внести корректировки в соответствии с соответствующими правилами, чтобы усилить степень фиксации фундамента.

4) Вставьте анкерные болты в предусмотренные отверстия, затем залейте раствором и закрепите их. Этот метод подходит для стационарного оборудования, такого как горизонтальные резервуары, теплообменники, небольшие вертикальные резервуары, а также машины и насосы с меньшей вибрацией. Его характерно то, что его удобно регулировать, легко определять размер анкерных болтов и не нужно использовать шаблоны для позиционирования.

2. Меры предосторожности при установке анкерных болтов

Размер зарезервированных отверстий для анкерных болтов должен соответствовать требованиям гражданского строительства и монтажа оборудования.

1) Минимальный размер зарезервированного отверстия составляет 100 × 100 мм, размер крюка для болта от стенки отверстия должен быть больше или равен 20 мм, а размер стенки отверстия от края фундамента должен быть больше, чем или равный 100 мм. Если размер не может достигать 100 мм, установщик может использовать метод предварительной заделки или усилить арматуру фундамента.

2) Расстояние между крюком анкерного болта и дном отверстия составляет около 80 мм, а глубина отверстия = глубина заделки анкерного болта + расстояние между крюком болта и дном отверстия. .

3) Если оборудование установлено на бетонной балке, то анкерные болты обычно закладываются заранее. Если к фундаменту оборудования предъявляются особые требования, профессиональные установщики также могут предварительно заделать опалубку на бетонную балку.

4) Размер заделанной обсадной колонны должен обеспечивать, чтобы зазор между анкерным болтом и обсадной колонной составлял не менее 10 мм, чтобы положение болта можно было регулировать во время установки оборудования для заполнения песка и этапов уплотнения.

5) Следует отметить, что при установке анкерных болтов болты должны иметь надлежащую длину, хорошую амортизацию, высокую стабильность, отличное качество и простую замену.

Установка анкерных болтов в фундамент при бетонировании

Установка анкерных болтов в фундамент: пошаговая инструкция

Из чего изготавливают анкерные болты для фундаментных работ?

Виды анкерных болтов

Правила монтажа анкерных болтов

Стандарты ГОСТ

Комплектация по ГОСТу

Преимущества и недостатки фундаментных болтов

Условия эксплуатации болтов в ходе бетонирования

Назначение фундаментного анкера

Способы восстановления фундаментных болтов

Установка фундаментных болтов, Москва. Качественный монтаж фундаментных болтов

Установка анкерных болтов в фундамент

Классификация анкерных болтов

Установка анкерных болтов в фундамент

Установка фундаментных болтов — Энциклопедия по машиностроению XXL

Высокопрочный крепеж. Установка фундаментных болтов

Что такое фундаментный болт

Виды и конструктивные особенности

Как работает фундаментный болт

Установка анкеров

Установка и монтаж фундаментных болтов

Фундаментные анкерные болты: назначение, виды и монтаж.

Установка анкерных болтов в фундамент.

Отличия в монтаже разных типов фундаментных болтов

Что собой представляют болты фундаментного типа

Материалы для изготовления анкерных болтов.

Назначение крепежа.

Особенности

Виды

Классификация анкерных болтов.

Советы

Анкерные болты для фундамента

Основные виды анкеров для фундамента

Принципы крепления анкера в фундаменте

Установка анкерного болта в фундамент

Химический анкер

Читайте также:

Как установить бетонные крепежные детали

Как работают бетонные анкеры

Этапы установки бетонных креплений

Клиновой анкер — только для бетона

Анкер-гильза — для использования в бетоне, кирпиче или блоке

Lag Shields — для использования в бетоне, кирпиче или блоке

Дополнительная информация:

ПРОЦЕДУРА УСТАНОВКИ ШАБЛОНА АНКЕРНЫХ БОЛТОВ

Используемые инструменты и оборудование Установка шаблона анкерных болтов

ПРОЦЕДУРЫ ДЛЯ УСТАНОВКИ ШАБЛОНА АНКЕРНОГО БОЛТА

Как это:

Установка анкерных болтов | Журнал Concrete Construction

Макет

Установка и закрепление

Точное расположение фундаментных болтов

Вопрос:

А:

Как установить бетонные анкерные болты

Техническая информация:

Забивной анкер / крепеж для бетона — Установка:

Анкерный болт — Полная информация и руководство по установке.

Некоторые из наших типов анкерных болтов включают:

Метод установки анкерных болтов и меры предосторожности при установке

1. Способ установки анкерных болтов

2. Меры предосторожности при установке анкерных болтов

Leave a reply Отменить ответ
