Свайный фундамент чертеж: Чертеж свайного фундамента: принципы разработки, примеры

Содержание

Фото свайного фундамента чертежи и фотографии

ООО «ООО Богатырь» долгие годы занимается работами по забивке свай для дальнейшего строительства свайных фундаментов и является лидирующей компанией в этой области. Наши специалисты  всегда найдут оптимальное решение для любой проблемы и фундамент на забитых нами сваях  прослужит долгие годы и не подвергнется внешним воздействиям.

Фундамент может выполняться с помощью различных видов опор: цилиндрических, винтовых, буровых и др. Каждый из видов используется в зависимости от типа грунта, рассчитанного веса конструкции, площади, на которой будут производиться работы.

«ООО Богатырь» использует самую современную технику для погружения опор в грунт: сваебойные машины,  копры и т.д., которые качественно и быстро произведут все работы.

Фото примеры чертежей свайного фундамента

Наша компания разрабатывает схемы и чертежи свайного поля будущего строения. Так же мы производим анализ грунтов и на основе анализа определяем наиболее оптимальный тип сваи и количество свай.

Перед началом работ специалисты «ООО Богатырь» всегда детально изучают свайное поле и  чертеж свайного фундамента, который планируется строить  и если все в порядке, то  работы начинаются без промедления.

Благодаря высококлассным специалистам и точному профессиональному оборудованию, компания «ООО Богатырь» способна организовать проекты фундаментов любой сложности за разумные сроки и цены.

Компания «ООО Богатырь» имеет высокоскоростное  оборудование, используемое при проведении работ, и набирает опытных высококвалифицированных работников, поэтому результатом работы всегда удовлетворяют самым строгим требованиям и критериям. О качестве наших услуг можете судить по отзывам  наших клиентов. Оставьте заявочку и мы займёмся свайным фундаментом для Вас:

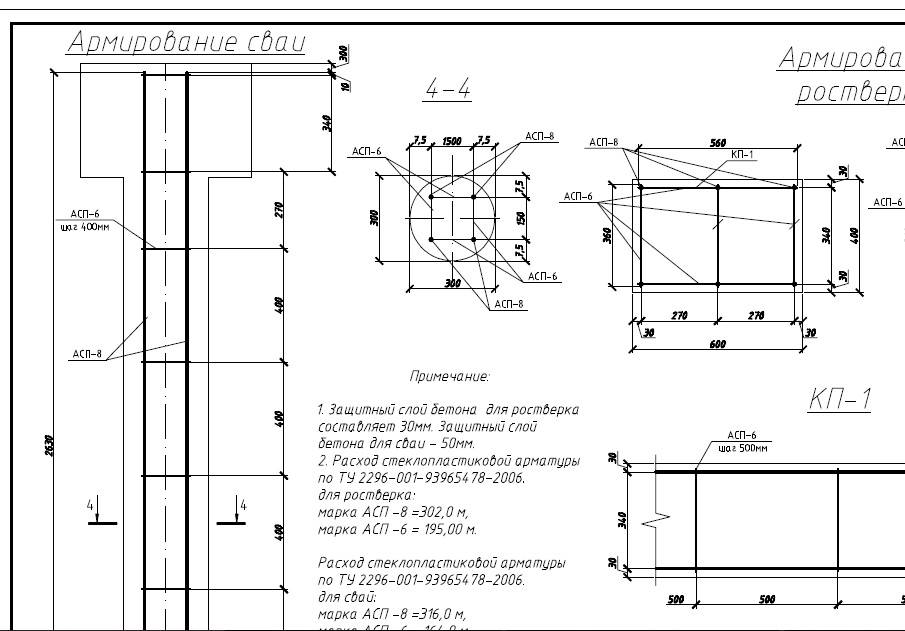

Армирование ростверка свайного фундамента чертеж

Как правильно армировать ростверк свайного фундамента.

Несмотря на то, что свайно-ростверковые фундаменты пользуются популярностью среди застройщиков, это специфическая конструкция основания. Расчет такого основания сделать самостоятельно очень сложно, для этого нужно подключать специалистов, которые имеют опыт работы в этой сфере, а также умеют создавать грамотный чертеж основания с четкими данными о типе ростверка, размеру и материалу свай, а также расстоянии между конструктивными элементами.

Армирование углов ростверка свайного фундамента чертеж.

Существует несколько популярных видов фундаментов с ростверком: ленточный, плитный и свайный. Все они отличаются конструкцией, несущими характеристиками и прочностью, используются на различных типах грунтов, поэтому и схема их монтажа существенно отличается. Но единственный элемент, который обеспечивает максимальную несущую нагрузку на основание такого типа – это правильное армирование. И оно должно обязательно быть указано в чертеже, также должен быть произведен расчет арматуры, ее длины и толщины, а также способа соединения прутьев. Соответственно, весь процесс армирования нужно выполнять строго по чертежу, соблюдать все расчеты, чтобы потом фундамент не разрушился через несоблюдение технологии.

Армирование ростверка свайного фундамента чертеж.

Схема армирования свайного ростверка.

Армирование плитного и монолитного ростверка.

Армирование ростверка свайного фундамента чертеж.

Типичная схема армирования такого типа оснований.

Если нужно сделать армирование монолитного ростверка, тогда укладка горизонтальных поясов делается в два отдельных ряда при расстоянии в 20-30 см. Между поясами нужно предусмотреть продольные линии связи с проволоки или арматуры, места соединения соединить болтовыми зажимами, сварку использовать не рекомендуется через деформацию стали.

При расчете арматуры берется во внимание количество горизонтальных поясов, а также наличие вертикальных соединительных групп.

Как правило, вертикали устанавливают с шагом в 20 см, но это правило иногда обходят за счет использования более мощной проволоки.

В схеме армирования монолитного ростверка всегда предусматриваются такие пояса. Каркас делается пространственным, тут используются вертикальные пучки нарезанной арматуры, но длину подбирают только такую, чтобы прутья не выступали за пределы ростверка.

Как правило, вертикальные стержни соединяются с горизонтальным поясом также гибкой проволокой. Армирование будет завершено, когда будут уложены и соединены между собой все стержни и тщательно защищен нижний слой. Если все правила и рекомендации соблюдены правильно, тогда можно начинать заливку ростверка бетонным раствором.

Армирование ленточного ростверка.

Армирование ростверка свайного фундамента чертеж.

Принципиальная схема устройства фундамента.

Схема армирования ленточного ростверка практически не отличается от монолитного, ведь такие основания похожи между собой. Единственное отличие – так монолитный имеет единую армированную плиту под периметром целого здания. А ленточный сооружается по периметру только несущих стен и там армируется. Соответственно, при расчете армирования ленточного фундамента учитывается меньшее количество арматуры, а также используемого бетонного раствора. Единственное отличие – это способ установки опалубки, ведь это двухсторонняя защитная плоскость, которая существенно ограничивает возможности доступа к арматуре. Армирование ленточного ростверка также делается только способом соединения вязальной проволокой, сварка недопустима.

При разработке чертежа армирования ленточного ростверка сразу учитывается полное отсутствие провисания прутьев, а также вертикальные армирующие пучки. Тем более, что во время заливки бетоном все прутья должны стоять именно в тех местах, где это указано на схеме. Любые смещения недопустимы, поэтому соединение должно быть жестким.

Единственное различие между ленточным и монолитным ростверком, это способ армирования. В монолитной конструкции соединяются все оголовки, а в ленточной – только соседние конструкции, поэтому расчет ленточного основания выходит дешевле.

Особенности выполнения работ.

Ключевая проблема, какая возникает при расчете и строительстве фундамента – это неправильный выбор сечения самого ростверка. Нужно всегда учитывать наличие воздушной подушки под плоскостью ростверка, вариант как на рисунке категорически запрещается делать.

Также некоторые проектировщики, особенно без опыта, могут в схеме совместить элементы плитной и ленточной конструкции. Если зимой возникнет вспучивание почвы, тогда лента фундамента поднимется, а плиты не будут давать это сделать. В результате случится разрыв свай и быстрое разрушение основания.

Если нужно сделать расчет поперечного сечения ростверка и размера свай, тогда нужно сначала разработать проект дома со спецификациями несущих стен и перекрытий. За счет этих данных проводится расчет допустимых нагрузок на будущее основание, подбирается тип заводский свайных элементов и уже затем подбирается толщина плиты ростверка.

Если выбор остановлен на ленточном типе основания, тогда толщина ростверка соответствует толщине несущих стен или может быть немного больше за счет утепления и декоративного оформления. Если такое основание строится на площадке с природным уклоном, тогда сразу подбираются сваи различной длины.

В некоторых случаях уклон площадки слишком большой. В таких случаях использовать сваи очень большой длины не рекомендуется, ведь возможно возникновение горизонтальных разрывов даже посередине сваи. В таких случаях строят ступенчатый фундамент. В такой конструкции предусмотрено углубление опорных стержней на глубину до 25 см, а опора вводится на 5-7 см. при выборе ступеней также определяются сразу с толщиной кладки стены, а также места расположения опор. Тут нужно помнить, что края ступеней не должны опираться на опоры. Поэтому сваи устанавливаются полностью в свободном порядке. Арматура устанавливается на одной плоскости со зданием, также расположение ее должно быть в самих ступенях, а соединение гибкое без элементов сварки.

Армирование плитного фундамента.

При расчете необходимого количества арматуры, нужно воспользоваться типом и формой будущего основания. Эти характеристики железобетонной основы можно получить, определившись из будущей нагрузкой на фундамент и несущими характеристиками почвы. Тут часто используются ребристые прутья в горизонтальных и вертикальных поясах, это арматура класса А3 с толщиной 10 мм. Но при обустройстве армирующих поясов можно использовать прутья и большей толщины. Ведь чем они толще, тем фундамент получится прочнее. Также проектировщик при расчете должен учесть особенности почвы, тип будущего здания,его высотность и периметр. Если грунт плотный, то степень деформации основания будет меньшей. Если же почва рыхлая, тогда в сваях и в ростверке нужно применять арматуру с диаметром 14-66 мм, или даже большую. А шаг сетки для всех типов армирования составляет 20 см.

Технология армирования свайного ростверка.

Свайный фундамент — универсальное основание для строительства кирпичных (об армировании кирпичной кладки — читаем отдельно), деревянных, газобетонных (про армирование газобетона — читаем отдельно) и пенобетонных малоэтажных домов в любых грунтовых условиях. Такие основания применяются и для других конструкций (к примеру — заборов, колонн ). Прочность и надежность свайного фундамента непосредственно зависит ростверка, о технологии армирования которого мы поговорим в данной статье.

Армирование пересечений лент ростверка свайного фундамента чертеж.

Вы узнаете, зачем необходимо армирование свайно-ростверкового фундамента, какие материалы для этого используются и как выполняется сам процесс. Будут приведены схемы и чертежи, объясняющие все нюансы армирования монолитного ростверка.

1 Какие функции выполняет ростверк и зачем нужно его армирование?

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Существует несколько разновидностей обвязки по материалу изготовления — стальная (из швеллера либо двутавра) деревянная (из бруса) и железобетонная. Именно в случае монтажа монолитного свайного ростверка, который используется при обустройстве домов из тяжелых материалов, необходимо выполнить армирование обвязки.

Потребность в укреплении монолитного ростверка арматурой обуславливается тем, что бетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом ему свойственно слабое сопротивление к нагрузкам на изгиб и растяжения, которые могут стать причиной его деформации.

Схема армирования ростверка свайного фундамента чертеж.

Схема свайно-ростверкового фундамента.

Размещенный внутри монолитного ростверка армокаркас воспринимает на себя вышеуказанные нагрузки, предотвращая риск его разрушения, что значительно увеличивает надежность и долговечность конструкции. Армирование необходимо не только при монтаже свайно-ростверкого фундамента, но и в столбчатом основании, которое имеет схожую конфигурацию.

Отметим, что армированию подлежат фундаменты, в которых используются сваи двух видов — забивные и буронабивные. Забивные сваи представляют собой конструкции заводского изготовления, которые по завершению монтажа с помощью копровой техники обрезаются специальной гидравлической сваерезкой.

После обрезки оголяется арматура на торцевой части сваи, которая впоследствии связывается с каркасом монолитного ростверка. При монтаже буронабивных опор их армокаркас делается так, чтоб над бетонным телом сваи находились выступы арматуры высотой 30-40 см.

1.1 Чем и как армировать?

Армирование ленточного ростверка выполняется посредством пространственного армокаркаса, состоящего из двух продольных поясов арматуры (верхнего и нижнего), соединенных между собой горизонтальными и вертикальными перемычками.

Продольные пояса выполняются из прутьев арматуры класса А3 (горячекатаный профиль рифленого типа), диаметр которой составляет 13-16 мм. Использовать стеклопластиковую арматуру можно, что подтверждают отзывы о успешной эксплуатации таких свайно-ростверковых фундаментов на специализированных форумах.

Соединяющие вертикальные и горизонтальные перемычки могут выполняться в двух вариантах — в виде отдельных прутков приваренной к продольных поясам арматуры (схема демонстрирует конфигурацию). В таком случае необходимо использовать стержни аналогичного типоразмера, что и при обустройстве продольного пояса.

Армирование ленточного ростверка свайного фундамента чертеж.

Чертеж соединения поясов отдельными перемычками.

Также каркас может соединяться перемычками из выгнутой в хомуты прямоугольной формы арматуры (нижеприведенная схема). При таком подходе используются гладкие стержни класса А2 (диаметр 8-10 мм). Гнутые хомуты трудоемки в монтаже, однако они за счет меньшего количества сварных швов они более надежны и долговечны. Стеклопластиковая арматура, не подлежащая гибке, для создания хомутов не применяется.

Армирование ленточного ростверка свайного фундамента чертеж.

Чертеж соединения поясов хомутами.

Согласно положениям СНиП №2.03.01 «Пособие по проектированию и обустройству свайно-ростверковых фундаментов». при монтаже армокаркаса необходимо соблюдать следующий шаг между составляющими элементами:

  • количество стержней в продольных поясах — минимум 4, расстояние между ними — до 10 см;
  • шаг между поперечными перемычками продольного пояса — 20-30 см;
  • шаг между вертикальными соединяющими перемычками — до 40 см;
  • защитный слой бетона — минимум 5 см.

Защитный слой представляет собой расстояние между крайними контурами армокаркаса и стенками бетонного тела монолитного ростверка. Если защитный слой не будет иметь требуемую толщину возникнет две проблемы — каркас не сможет правильно перераспределять действующие на ростверк нагрузки и арматура будет чрезмерно подвержена коррозии под воздействием влаги, проникающей в микропоры бетона.

Арматура для армирования ростверка свайного фундамента чертеж.

Пластиковая подставка под арматуру.

Чтобы сделать защитный слой по нижней грани ростверка используются специальные пластиковые подставки-грибки, которые поднимают арматуру над опалубкой. Применение в данных целях кусков кирпича не допускается.

1.2 Как рассчитать количество арматуры?

В качестве примера приводим расчет количества арматуры для монолитного ростверка периметром 8*6 м. Используем условные габариты обвязки 40*40 см. Армокаркас под такую обвязку будет состоять из двух продольных поясов по 3 стержня А3 диаметр 14 мм в каждом (шаг между прутьями 10 см, по 5 см с каждой стороны съедает защитный слой бетона). Пояса соединяются перемычками из арматуры А1 диаметр 11 мм, расположенных с шагом в 20 см.

Расчет выполняется по следующему алгоритму:

  1. В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0. 4 = 240 м.
  2. Для соединения прутьев продольного пояса нам потребуются перемычки длиной 30 см, которые будут расположены с шагом 20 см. Выполняем расчет их количество на оба контура ростверка: 2*(30/0.2) = 300 шт, после чего рассчитываем общую длину поперечных перемычек: 300*0,3 = 100 м.
  3. Осталось произвести расчет длины вертикальных перемычек, соединяющих верхний и нижний контуры каркаса между собой. Но поскольку в примере рассчитывается прямоугольный ростверк, их количество и длина будет идентичной поперечным перемычкам. Если же используется ростверк прямоугольной конфигурации, расчет выполняется по указанной в пункте №2 формуле.

В итоге расчет нам показал, что армирование ростверка требует 180 м арматуры класса А3 и 200 м (100+100) стержней А2 диаметром 11 мм. Также может потребоваться расчет вязальной проволоки. если вы не планируете использовать стыковку сваркой. Выполняется он с учетом того, что на одно соединение уходит около 40 см материала: определяем количество соединений: 4*(30/0,2) = 600 шт; и высчитываем расход материала — 600*0. 4 = 240 м.

1.3 Особенности армирования ростверка (видео).

2 Технология армирования монолитного ростверка.

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Армирование ленточного ростверка свайного фундамента чертеж.

Опалубка и сваи перед началом армирования.

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Читайте также: как армируют лестницы. и нужно ли это делать?

Армирование ростверка — пошаговая инструкция:

  1. К выступающей из сваи арматуре на высоте от 5 см от дна опалубки привариваются горизонтальные прутки.
  2. На прутьях с заданным шагом размещается и приваривается арматура нижнего продольного пояса.

Армирование ленточного ростверка свайного фундамента чертеж.

Первый пояс армокаркаса и хомуты.

  • В участках между сваями устанавливаются предварительно выгнутые прямоугольные хомуты, выступающие в качестве соединяющих перемычек.
  • На лицевых гранях хомутов-перемычек фиксируются элементы верхнего продольного пояса.

Армирование углов ростверка свайного фундамента чертеж.

Усиление углов на верхнем поясе каркаса.

Сборка армокакаркаса на прямых участках ростверка достаточно проста в исполнении. Трудности наступают при армировании углов, которое необходимо дополнительно усиливать, поскольку эта часть каркаса испытывает максимальные нагрузки.

Армирование ростверка свайного фундамента чертеж.

Схема правильного армирования углов и примыканий ростверка.

Углы и места примыкания внутренних стен обвязки к наружным нельзя армировать перехлестом арматуры. На данных участках необходимо укладывать цельные стержни, выгнутые в Г либо П-образной конфигурации. Схема правильного армирования углов свайного ростверка приведена на изображении.



Рекомендация: Хорошая обзорная статья, из нее узнаете об армирование ростверка свайного фундамента так же увидите чертежи. Перед тем как начать армирование ростверка нужно сделать точный и правильный расчет исходя из конкретно вашей ситуации и ваших нагрузок. Если будет ошибка в расчетах, то вы построите бракованный ростверк и потеряете много денег.

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

  1. Понятие свайного фундамента
  2. Причины выбора свайных фундаментов
  3. Конструкции свайного фундамента
  4. Расположение и материалы свай
  5. Технология строительства свайного фундамента.
  6. Бурение скважины
  7. Бетонирование и армирование свай
  8. Устройство ростверка
  9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

  • забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
  • буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
  • набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
  • винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

  • висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
  • стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

  • одиночные, которые выполняют роль отдельно стоящей опоры;
  • объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
  • объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.



Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

  1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
  2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
  3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

  • высота — не меньше 300 миллиметров;
  • при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

  • Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
  • При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Рекомендуем к прочтению:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

  • Монолитные;
  • Сборные;
  • Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

  • Суглинистые;
  • Лессовидные;
  • Песчано-глинистые;
  • Плаунные;
  • Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы  мы обязательно должны начинать с составления  эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Рекомендуем к прочтению:

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Свайное поле. Планирование, разметка и установка.

13 Ноябрь 2016      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:
9071

Современное домостроение различных масштабов и направленности (промышленное, гражданское, коммерческое) обладает большим выбором технологий, используемых на различных этапах строительства. Выбор оптимального варианта осуществляют проектировщики и собственники недвижимости на стадии разработки проектной документации. Один из самых популярных способов обустройства фундамента – это закладка свайного поля.

Свайное поле — что это и зачем нужно

Свайное поле – это основа свайного фундамента любого типа (винтовой, железобетонный, набивной). При возведении основания необходимо строго следовать прилагаемым схемам, так как правильная закладка свайного поля обеспечивает надежность всей конструкции и ее долговечность.

Обобщенно говоря: в точки на участке застройки монтируют специально подготовленные сваи, которые впоследствии обвязывают ростверками. Полученное основание и является свайным фундаментом. Ростверк является обязательным элементом для свайного фундамента. Он выполняет связующую функцию между всеми опорами и гарантирует равномерное распределение нагрузки между сваями. Создаваемая монолитная конструкция имеет отличные эксплуатационные характеристики для любого типа сооружений.

План свайного поля

Свайное поле передает нагрузку здания на грунт. Глубина заложения свай устанавливается в проекте и зависит от множества факторов:

  1. Тип и характеристики грунтов.
  2. Глубины грунтовых вод.
  3. Общего веса сооружения и мн. др.

Таким образом, строители выходят на плотный грунт и сваи передают напряжение на них. Возведение здания или сооружения допустимо только после правильной закладки свай, обвязки их ростверком и выжидания установленного периода застывания и трамбовки.

к оглавлению ↑

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

  1. Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
  2. Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
  3. Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

При определении совокупной нагрузки, возникающей после возведения здания или сооружения, учитывают характеристики всех строительных материалов, будущее использование сооружения и общую площадь здания, а также отдельных конструктивных элементов.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем 30-50 кг/м2
Стены из бревен и бруса 70-100 кг/м2
Кирпичные стены толщиной 150 мм 200-270 кг/м2
Железобетон толщиной 150 мм 300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом.

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м3 70-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3 150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3 100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3 200-300 кг/м2
Железобетонное 500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали 20-30 кг/м2
Рубероидное покрытие 30-50 кг/м2
Кровля из шифера 40-50 кг/м2
Кровля из гончарной черепицы 60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России 50 кг/м2
Для средней полосы России 100 кг/м2
Для сервера России 190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления. Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний.

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта

Расчетное сопротивление грунта *, кг/см2

Несущая способность винтовой сваи, кг
ВСГ-1 73/250 ВСГ-1 89/300
плотный ср. плотн плотн ср. плотн плотн ср. плотн
Крупный гравелистый песок 13.0 12.0 6378 5888 9185 8478
Песок средней крупности 12.0 11.0 5888 5397 8478 7772
Мелкий маловлажный песок 5.0 4.0 2453 1963 3533 2826
Мелкий песок, насыщенный влагой 3.0 2.0 1472 981 2120 1413
Супеси сухие 5.0 4.0 2453 1963 3533 2826
Супеси, насыщенные влагой 3.0 2.0 1472 981 2120 1413
Суглинки сухие 4.0 3.0 1963 1472 2826 2120
Суглинки, насыщенные влагой 3.0 1.0 1472 491 2120 707
Глины сухие 6.0 2.5 2944 1227 4239 1766
Глины, насыщенные влагой 4.0 1.0 1963 491 2826 707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

к оглавлению ↑

Разметка свайного поля

Схема свайного поля служит основой для выноса в натуру проекта. Эти работы выполняют квалифицированные геодезисты.

В чертеже определено положение всей конструкции и каждой сваи в отдельности на участке застройки. Инженер-геодезист, с помощью специального оборудования (электронный тахеометр, GPS-системы) определяет их фактическое расположение на участке и закрепляет арматурой с точностью до 1 см. В зависимости от сложности строения и требований точности, эти работы могут быть выполнены и рулеткой.

Тахеометр и GPS приемник геодезического класса

Процедура выноса в натуру (разбивки) свайного поля включает в себя несколько этапов:

  1. Вынос на стройплощадку базовых линий поля.
  2. Разбивка местоположения каждой сваи на участке.
  3. Определение нулевого уровня свайного поля (отметки, на которую должны выйти опоры после их закладки).

Важно надежно закрепить каждую точку и обеспечить их сохранность. В противном случае придется вызывать специалистов снова.

Для удобства рекомендуется использовать следующий метод: закреплять оси фундамента на обноски за пятном застройки. Затем между ними натягивают бечевку – точка пересечения двух нитей и есть место установки сваи. Так вы обеспечите их сохранность при перемещении людей и техники по площадке.

Разметка свайного поля с помощью бечевки

Обязательно используйте прошедший согласования план свайного поля – так вы избегаете нарушений и гарантируете законность выполняемых работ.

к оглавлению ↑

Установка свайного поля

После выполнения всех работ по проектированию и последующему закреплению точек свайного поля на участке, вы можете переходить к монтажу.

На практике сваи располагают в форме нескольких фигур:

  1. Свайный куст – малое число свай, расположенных рядом. Ростверк в таком случае может иметь соотношение сторон 1:5. Оптимальный вариант для высоких конструкций, колонн.
  2. Свайная полоса – опоры располагаются в ряд. Подходят для вытянутых стен.
  3. Свайное поле – большое число свай, равномерно распределенных на площадке. Для зданий жилого и промышленного комплекса.

Перед работой необходимо доставить на объект всю необходимую технику. Обязательно иметь в распоряжении достаточное количество свай необходимых характеристик. Перед закладкой опор выполняется вертикальная планировка пятна застройки.

Если выбранные вами сваи винтовые, то их можно «вкрутить» собственными силами с помощью специальных приспособлений для такой работы.

Закрутка сваи вручную

Для погружения железобетонных свай применяют копровую машину. В данном случае работа включает в себя следующие этапы:

  1. Машина устанавливается в месте битья свая, к ней подтаскивается свая.
  2. После строповки сваи, ее выводят в вертикальное положение. Соблюдение вертикальности обеспечивает прочность конструкции и снижает риск разрушения сваи и работе копра.
  3. После стыковки со сваебойным молотом, начинается забивка сваи в грунт до необходимой глубины. В проекте закладывается ориентировочный отказ сваи – глубина, при которой она перестает входит в землю.
  4. После забивки всех опор проводят их выравнивание до установленной высоты. Чаще всего это выполняют рабочие с помощью отбойных молотков.

При закладке на каждое свайное поле должен быть разработан чертеж. Этот документ служит своеобразной инструкцией по проведению всего комплекса работ. Следование указанным расчетам гарантирует выход на проектируемые показатели всего строения. Поэтому особенно важно правильно осуществить установку свайного поля.



Составление рабочего плана фундамента дома

    Дата: 31-01-2015Просмотров: 2433Рейтинг: 41

Рабочий чертеж опоры дома необходим для качественного выполнения строительных работ.

Для выполнения правильного чертежа фундамента дома необходимо инженерное образование, а вот читать проектные чертежи должен уметь каждый.

Общая документация по основанию дома объединяет комплекты чертежей, которые составляются в соответствии с планом проведения монтажных работ. Каждому отдельно взятому документу присваивают свой номер.

Первые листы рабочей документации фундамента должны включать в себя данные по всем рабочим чертежам:

Все незамаркерованные фундаментные балки-БФ2.

    сводную ведомость чертежей, которая включает в себя перечень основного комплекта конструкторской документации;ведомость спецификаций на материалы фундамента дома;условные обозначения в соответствии с ГОСТ и ЕСКД;общие указания, ссылочные документы и другие данные, включая эскизы, сметную документацию, сертификаты качества и документы на изделия.

Основанием для создания комплекта документов является задание на начало проектирования и утвержденный во всех инстанциях проект. Чертеж основания должен включать в себя следующие отметки:

    отметку о соответствии всем стандартам, нормам, правилам и действующему законодательству;список работ, для которых необходимо составлять акты на скрытые работы;отметку о прохождении контроля на патентную чистоту.

Содержание

  • 1 Принципы создания конструкторской документации на основание
  • 2 Условия точного переноса плана на местность
  • 3 Основные параметры расчетов
  • 4 Особенности выполнения плана ленточного фундамента
  • 5 Сечения в плане фундамента
  • 6 Общие правила выполнения сечений
  • 7 Дополнительная документация
  • 8 План свайного фундамента
  • 9 Чертеж плитного фундамента
  • 10 Подготовка участка к разметке
  • 11
    План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.
  • 12
    Для создания проектной документации необходимо дождаться окончания составления плана строения.Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.
    Создавая проект, необходимо опираться на технические характеристики будущего строения.
    Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.
  • 13
    Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования.Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.
  • 14
    Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.
    В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.
  • 15
    Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

    Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

  • 16
    Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.
    План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.
  • 17
    Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.
    Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.
    Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.
  • 18
    Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.
    А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

    Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:
    сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;развертку и план монтажа сборных опор;схему армирования участка с учетом нагрузки здания на основание;схемы расположения гидро- и теплоизоляционных слоев;таблицы с указанием эксплуатационных характеристик опор основания;данные о расположении откосов.

  • 19
    Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.
    О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Вернуться к оглавлению

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

Общий план фундамента с указанием размеров, материалов и необходимых отверстий.

Упрощает задачу переноса плана на местность и координатная сетка.

Основные параметры расчетов

Чертеж фундамента должен создаваться на основе расчетов, при выполнении которых принимаются во внимание:

    общий вес возводимого сооружения,степень увеличения нагрузки в процессе эксплуатации,тип грунта на участке (его плотность, обводненность и пр.).

На основании этих данных учитываются не только геометрические параметры опоры (заглубленность – для всех видов, форма сечения и ширина опоры дома ленточного типа, диаметр и толщина стенок свайных конструкций), но и материалы для изготовления (марка бетона и использование наполнителей, вид армирования, устройство гидроизоляции).

[warnig]Важно: Все расчеты для построения плана выполняются с обязательным запасом прочности.[/warnig]

Спецификация на дополнительные материалы с пояснительными записями для плана фундамента.

Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

    конфигурацию сечения,тип и устройство подбетонка,глубину закладки на каждом участке (при равной глубине всей опоры параметр указывается однажды, при преимущественно равной – однажды с дополнительным указанием мест фундамента с отличным от общего значения заглублением),места расположения инженерных коммуникаций (нижняя отметка отверстий и их диаметр могут указываться непосредственно по месту, на выносном виде или в экспликации).

Простой чертеж ленточного фундамента с указанием материалов и дополнительными пояснениями.

При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.

Примеры дополнительных схем армирования для планов ленточных фундаментов.

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

    геометрия (контуры опоры),гидроизоляция,отмостка (при изображении наружных стен),размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

    поверхности земли,подошвы фундамента,обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

    Сечения выполняют в масштабе 1:20, 1:25, 1:50.Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

    сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).таблица нагрузочных нормативов,развертка и монтажный план (для сборных опор),примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).

Чертеж ленточного сборного фундамента с выносным сечением и развертками для монтажа блоков.

План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

    сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),опоры необходимы под внутренними несущими стенами,расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).

План свайного фундамента с указанием размеров.

Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

    тепло- и гидроизоляция,схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

    для мелкозаглубленных опор возможна установка отдельных армирующих элементов,для повышения прочности рекомендуется их связка в единую конструкцию,для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.

Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства.

Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.Не все люди способны самостоятельно составить строительный чертеж.В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения.Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования.Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана.

Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.Серьезно облегчить перенос чертежа на местность позволяет осевая разметка.При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы. Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

До того, как будет составлена проектная документация строения, важно определиться с его назначением.

Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.В загородном или частном доме должно быть определено точное количество комнат.Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка.Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.Ленточный фундаментСвайный фундаментПлиточный фундаментТребует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения.

Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома.

От размера сооружения зависит нагрузка на грунт.Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.Ленточный фундамент 7х9Ленточный фундамент 9х9Ленточный фундамент 10х10Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор.

Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см.

По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

    сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;развертку и план монтажа сборных опор;схему армирования участка с учетом нагрузки здания на основание;схемы расположения гидро- и теплоизоляционных слоев;таблицы с указанием эксплуатационных характеристик опор основания;данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Источники:

  • moifundament.ru
  • rfund.ru
  • www.stroy-podskazka.ru

Столбчатый и свайный фундамент

Расчет количества материалов столбчатого фундамента


Выберите тип фундаментного столба

Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B — Ширина или диаметр.
H — Высота основной части.

A — Высота основания столба. Если свая без основания, то не указывайте этот размер.
D — Ширина или диаметр основания.

D1 — Длина для прямоугольного основания.
B1 — Ширина для прямоугольного столба.

При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента

X — Ширина фундамента.
Y — Длина фундамента.

X1 — Количество столбов по ширине, включая столбы по углам.
Y1 — Количество столбов по длине, включая столбы по углам.

S — Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка

E — Ширина ростверка.
F — Высота ростверка.

Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура

ARM1 — Количество прутьев арматуры в одном столбе.
ARM2 — Количество рядов арматуры в ленте ростверка.
ARMD — Диаметр арматуры. Указывается всегда в миллиметрах.

Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.

Укажите пропорции для изготовления бетона, по весу.
Эти данные различны в каждом конкретном случае.

Они зависят от марки цемента, размеров щебня и технологии строительства.
Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.


В результате программа автоматически вычислит:

Расстояние между фундаментными столбами и их количество.

Объем бетона для одного столба, отдельно для верхней и нижней части.

Количество бетона для ростверка.

Длину и вес необходимого количества арматуры.

Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.

Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени. Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткая характеристика

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика. Ростверк служит для усиления столбчатого фундамента, и имеет вид армированной перемычки между столбами.

Где не стоит применять столбчатый фундамент

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Преимущества

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Строительство фундамента

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции.

Строительство столбчатого фундамента протекает в 9 последовательных этапов.
1. Подготовительные работы, представляющие собой очистку строительной площадки.
2. Разметка фундамента, когда земельный участок размечается согласно проекту.
3. Рытье ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заливка столбов.
7. Изготовление ростверка.
8. Постройка так называемой забирки или заграждающей стенки между столбами.
9. Меры по гидроизоляции фундамента.

Важные моменты

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.
Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.
Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.

Свайные фундаменты — Руководство по проектированию, строительству и испытаниям

Свайные фундаменты сооружаются, когда невозможно построить конструкцию на мелком фундаменте. В зависимости от характера конструкции и по большему количеству причин выбор свайных фундаментов производится, как описано в статье.

Мы сконцентрируемся на следующих основных темах этой статьи.

Свайные фундаменты — обзор

Проектирование свайных фундаментов

Строительство свай

Испытания свай

Давайте начнем с понимания…

Что такое свайный фундамент?

Это тип фундамента, который закладывается глубоко в землю, при строительстве которого используются в основном круглые сечения.

Неглубокие фундаменты опираются на землю и передают вертикальные нагрузки непосредственно на почву. Пропускная способность грунта представлена ​​как допустимая несущая способность, и если приложенное давление меньше допустимого давления на опору, геотехнический расчет в порядке.

Однако в свайных фундаментах используются другие методы и другие параметры.

При проектировании учитываются поверхностное трение грунта (положительное и отрицательное), поверхностное трение выветриваемой породы, поверхностное трение в породе и концевой подшипник породы.

Почему сваи должны поддерживать конструкцию

  • Когда вертикальные нагрузки, прикладываемые к фундаменту, не могут переноситься мелкими фундаментами из-за низкой несущей способности.
  • При наличии слабых слоев почвы, таких как торф, в почве.
  • Для передачи растягивающих усилий, приложенных к фундаменту. Сваи могут быть закреплены в скале, чтобы выдерживать растягивающие усилия.
  • Для восприятия боковых нагрузок (сжатия), приложенных к фундаменту. Будет построена наклонная свая, способная выдерживать как сжимающие, так и растягивающие усилия.
  • Когда вертикальные нагрузки очень высоки, особенно в высоких зданиях, несущая способность грунта недостаточна для выдерживания таких нагрузок. нам нужны сваи.

Факторы, влияющие на проектирование и строительство свайных фундаментов

  • Нагрузки от надстройки
  • Состояние почвы. В зависимости от характера почвы трение кожи будет различным. Когда есть слои почвы, такие как торф, при геотехническом проектировании сваи необходимо учитывать отрицательное поверхностное трение.
  • Состояние породы. Значения RQD и CR, определенные в результате исследования ствола скважины, сильно влияют на вместимость сваи.
  • Стоимость строительства также является важным фактором при выборе свай в качестве опорной системы.
  • Доступность сайта должна быть проверена.
  • Необходимо проверить зазоры от границ.
  • Проверить ограничение вибрации и уровня звука. Чрезмерная вибрация может привести к повреждению прилегающих участков.

Типы свайных фундаментов

Эта категоризация была произведена на основе типа материала, используемого при строительстве свай, и на основе характера конструкции.

  1. Буронабивные сваи / монолитные сваи
  2. Забивные сваи / сборные сваи
  3. Микросваи
  4. Шпунтовые сваи
  5. Деревянные сваи
  6. Винтовые сваи

Буронабивные или монолитные сваи

Наиболее часто и широко б / у тип сваи.В большинстве построек, построенных на свайном фундаменте, наблюдается набивка досок.

Свая вбита в скалу. В зависимости от характера нагрузки и ее величины глубина заделки в скале будет варьироваться.

Кроме того, количество свай, необходимое для поддержки колонны, зависит от грузоподъемности сваи и приложенной нагрузки.

Во-первых, мы находим геотехническую способность и структурную способность сваи. Тогда минимальное из этих значений принимается за вместимость сваи.

Поскольку приложенная нагрузка известна, количество свай можно рассчитать.

Буронабивные сваи строятся как одиночные или групповые в зависимости от приложенных нагрузок. Как правило, групповые сваи требуются для поддержки сдвиговых стержней, стенок, лифтовых стержней и т. Д.

Забивные сваи / сборные сваи

Это сборные сваи.

Они сконструированы, когда прилагаемая нагрузка сравнительно мала по сравнению с буронабивными сваями.

Кроме того, сборные сваи не забиваются в скалу, а заканчиваются или вставляются в твердый слой почвы.Должен быть плотный слой почвы, чтобы поддерживать сваю и обеспечивать опору на конце.

Эти сваи в основном представляют собой сваи с преобладанием трения, хотя имеется концевой подшипник.

Забивку можно производить вручную путем падения массы в сваю или с помощью вибропогружателя.

Доступны сваи разных размеров от 400 мм. Далее, в зависимости от характера конструкции, могут изготавливаться даже меньшие размеры.

Кроме того, эти типы свайных фундаментов широко используются в малоэтажных зданиях, когда они не могут быть построены на мелком фундаменте.

Микросваи

Микросваи довольно популярны в малоэтажном строительстве.

Когда состояние грунта слабое и нет достаточной несущей способности, чтобы выдерживать нагрузки от надстройки, необходимо построить глубокий фундамент.

На этом фоне, если посмотреть на доступные варианты; мы должны выбрать тип фундамента из буронабивных свай, сборных свай и микросвай.

Из них буронабивные сваи в целом более дороги по сравнению с двумя другими типами.

В зависимости от характера и типа нагрузок от надстройки производится выбор типа сваи.

Кроме того, при строительстве фундаментов такого типа желательно получить рекомендацию инженера-геолога.

Проект должен быть выполнен на основе параметров, представленных в отчете по исследованию грунта, и они должны быть проверены после строительства путем проведения необходимых испытаний.

Микросвая представляет собой стальную оболочку, заполненную бетоном.При необходимости и по мере увеличения диаметра микросваи арматурный каркас также можно разместить внутри сваи, чтобы улучшить ее конструктивную способность.

Микросваи используются при строительстве устоев и мостовых опор. Боковые нагрузки, приложенные к опоре, могут передаваться на грунт наклонными микрошваями.

При строительстве опор стоят три сваи или шесть свай шестиугольной формы, используемые для несения вертикальных нагрузок.

Основным риском конструкции этого типа является коррозия стали.Если подвергнуть воздействию коррозии или дать ей возможность соответствовать требованиям по коррозии, свая может разрушиться.

Однако, с другой стороны, риск меньше, так как свая находится под землей, и меньше шансов получить все ингредиенты для коррозии.

Если конструкция должна быть построена в прибрежной зоне, особое внимание следует уделить защите стального кожуха.

Микросваи состоят из стальных обсадных труб 150, 200, 300 мм и т. Д.

Шпунтовые сваи

Шпунтовые сваи также могут рассматриваться как тип свайного фундамента, хотя в большинстве случаев они не используются для непосредственной поддержки конструкций, как другие типы. свай.

Например, шпунтовые сваи используются для поддержки почвы вокруг конструкции, а также действуют как постоянная конструкция. Удаление или рассмотрение как постоянных работ зависит от характера конструкции и состояния земли.

Кроме того, в строительстве широко используются шпунтовые сваи, чтобы удерживать землю для земляных работ. В конструкциях глубоких подвалов, также как указано выше, могут использоваться правильно закрепленные шпунтовые сваи.

Кроме того, он полезен также при строительстве коффердамов.

Существуют разные типы шпунтовых свай в зависимости от профиля и схемы соединения. Кроме того, мы можем выбрать подходящую шпунтную сваю на основе необходимого модуля упругости сечения согласно проектным требованиям.

В статье шпунтовая подпорная стена обсуждается конструкция устойчивости шпунтовой подпорной стены.

Деревянные сваи

Не только в нынешнем, но и в древнем строительстве использовались более совершенные технологии.

Они знали, что когда есть слабая почва, нужно делать сваи. Поэтому для этого они использовали экологически чистый материал.

Даже сейчас, когда строительство или расширение закончено, можно наблюдать забивание деревянных свай.

В частности, здания и мосты построены на деревянных сваях.

Деревянные сваи долговечны, экономичны и экологичны.

Используется специальная древесина с хорошими прочностными характеристиками.

Пожалуйста, снимайте нагрузку с кожного трения и концевого подшипника.

Конструкции в очень слабых местах, где нельзя приближаться к тяжелым машинам, используются деревянные сваи.

Винтовые сваи

Свая похожа на винт, как показано на следующем рисунке.

Тип винта зависит от типа конструкции.

Кроме того, бывают разные типы винтовых свай.

В соединениях зданий или любых других конструкций, таких как строительство мостов, можно использовать винтовые сваи.

Проектирование свайных фундаментов

После того, как сваи выбраны в качестве фундамента типа в соответствии с рекомендациями отчета о геотехнических исследованиях, выполняется оценка количества свай.

Тогда нам понадобится вместимость сваи.

В свайных фундаментах имеется двухкомпонентный фундамент для оценки несущей способности слоев.

Возьмем меньшее из нижеприведенных.

  • Геотехническое проектирование
  • Конструктивное проектирование

Геотехническое проектирование свай

Оценка геотехнических характеристик сваи выполняется на основе состояния грунта и состояния породы, в которой она закреплена. рок.

Геотехническая нагрузка сваи может быть представлена ​​следующим уравнением

Qu = Qp + Qs

Где

Qu — предельная геотехническая нагрузка сваи

Qp — предельная концевая опора сваи

Qs — Предельное поверхностное трение сваи

Допустимая нагрузка (Qall) может быть рассчитана как

Qall = Qu / FoS

FoS — коэффициент безопасности; варьируется 2,5 -4

Кроме того, существуют разные методы расчета допустимой вместимости сваи.Метод применения запаса прочности может отличаться от страны к стране в зависимости от местных стандартов.

Иногда применяется отдельный коэффициент безопасности как для концевого подшипника, так и для поверхностного трения, а также используется единичный коэффициент безопасности.

Замечено, что низкий коэффициент безопасности, такой как 2,0, также используется для трения кожи. При проектировании настоятельно рекомендуется соблюдать местные стандарты.

В основном есть пять компонентов, связанных с геотехнической емкостью сваи.

  1. Кожное трение грунта (положительное поверхностное трение и отрицательное поверхностное трение)
  2. Кожное трение выветриваемой породы
  3. Кожное трение камня
  4. Концевая опора скальной породы
  5. Концевая опора грунта

Если свая заканчивается в грунте (твердом слое), в случае сборных свай, используется торцевая опора в грунте. Если свая вставлена ​​в скалу (набивные сваи на месте), то опорный конец в скале используется для расчета несущей способности сваи.

Указанные выше пять параметров указаны в геотехнических рекомендациях, основанных на данных исследования скважин.

Если мы знаем параметры почвы, мы можем рассчитать значения поверхностного трения по уравнениям.

Для расчета поверхностного трения почвы доступны следующие методы.

Трение кожи в песке
  • На основе покрывающих пород и угла трения между грунтом и сваей
  • Корреляция со стандартным тестом на проникновение (SPT)
  • Корреляция с тестом на проникновение конуса (CPT)
Трение кожи в глине
  • λ метод
  • α метод
  • β метод
  • Корреляция с CPT

Концевой подшипник почвы также может быть рассчитан с помощью различных предложенных методов.Следующие методы широко используются дизайнерами.

Подшипник на конце грунта
  • Метод Мейерхофа (песок / глина)
  • Метод Васича (песок / глина)
  • Метод Койла и Кастелло (песок)
  • Корреляция с SPT и CPT
Кожное трение породы

Обшивка породы определяется в зависимости от состояния и типа породы.

Как правило, предельное поверхностное трение свежей породы и погодных пород указывается в отчете о геотехнических исследованиях.

Мы должны применить коэффициент запаса прочности для расчета допустимой мощности. Если указана допустимая мощность, мы можем использовать ее напрямую.

Точечный подшипник скалы (концевой подшипник)

Оценка основана на результатах испытаний. В большинстве случаев для определения прочности породы проводится испытание на прочность на одноосное сжатие (UCS).

Отношение между ПСК и концевым подшипником используется для определения окончательного значения.

Значения RQD и CR также должны проверяться при определении несущей способности сваи и длины раструба, поскольку они отражают состояние породы.

Таким образом, мы получим необходимые геотехнические параметры, такие как поверхностное трение и значения концевых подшипников, из отчета о геотехнических исследованиях. Что нам нужно сделать, так это применить необходимый запас прочности и рассчитать геотехнические возможности.

Расчет конструкции сваи

Допустимое напряжение бетона в буронабивных монолитных сваях в большинстве стандартов рассматривается как 0,25fcu . Есть лишь небольшие отклонения.

  • ACI 318: 0,25 fcu
  • EC2: 0,26 fcu
  • CP4: 0,25 fcu

Однако сваю необходимо проверить на коробление, особенно если она построена на слабом грунте. Таким образом, выполняется анализ продольного изгиба свайного фундамента.

И, учитывая то же, можно сделать конструктивный расчет или расчет арматуры.

Есть два метода / этапа проектирования сваи.

  1. Рассчитайте критическую нагрузку на изгиб и проверьте, превышает ли она приложенную нагрузку.
  2. Выполнение более тщательного анализа потери устойчивости и проектирования.

Сводка шагов расчета выглядит следующим образом. Дальнейшее чтение необходимо сделать перед выполнением проектирования.

Шаг 01

Рассчитайте критическую нагрузку потери устойчивости (Pcr).

Шаг 02

На основе Pcr, грунтовых пружин, вращения в верхней части сваи (может иметь некоторую фиксацию вращения) и т. Д. Найдите эффективную длину (Lcr).

Step 03

Поскольку нам известны приложенные нагрузки, эффективная длина и диаметр сваи, мы можем спроектировать сваю обычным методом или с помощью программного обеспечения.

Ключевые факторы, которые необходимо учитывать при проектировании свайных фундаментов, резюмируются следующим образом.

  • Оцените геотехническую способность и конструктивную способность сваи и примите меньшее значение в качестве несущей способности сваи.
  • Разделите грузоподъемность сваи на приложенную нагрузку (нагрузку на колонну или приложенную нагрузку; предельное состояние эксплуатационной пригодности), чтобы найти количество свай.
  • При проектировании группы свай индивидуальная нагрузка должна рассчитываться на основе центра нагрузки и геометрического центра каждой сваи.Нагрузки распределяются в зависимости от положения сваи.
  • Если имеется более одной сваи, минимальный зазор между ними должен составлять 2,5 диаметра сваи.
  • Увеличение зазора между сваями не позволит использовать анатомию фермы с конструкцией сваи . Поэтому зазор между сваями выдерживают в 2,5 — 3 раза больше диаметра сваи.
  • Следует обратить внимание на отрицательное трение кожи при наличии органических загрязнений. В противном случае оценка вместимости сваи будет неверной.
  • Устойчивость сваи должна быть проверена при наличии очень слабых грунтов, таких как торф, на большей глубине.
  • Обратите внимание на значения RQD и CR при выборе длины раструба.
  • Как правило, в соответствии с большинством стандартов допустимый допуск для конструктивных отклонений составляет 75 мм. Это необходимо учитывать при проектировании заглушки сваи. Особое внимание следует обращать на одиночную стопку. Момент центричности должен передаваться наземными балками.Следовательно, это необходимо учитывать при проектировании наземного луча.

Строительство свайного фундамента

Давайте обсудим основные шаги, которые необходимо выполнить при строительстве свай. Следующая процедура обсуждается в отношении свай, уложенных на месте.

Следующие допуски допускаются различными стандартами как допустимые отклонения во время строительства.

Код Допуск
ACI-336 4% диаметра или 75 мм; в зависимости от того, что меньше
BS EN 1536 100 мм; для диаметра сваи (D) ≤ 1000 мм

0.1D для 1000

150 мм D> 1500

Конструкция для граблей менее 1 из 15 пределов до 20 мм / м

Конструкция с граблями от 1 к 4 до 1 из 15 пределов до 40 мм / м

CP4 75 мм
BS 8004 Не более 1 к 75 от вертикали или 75 мм

Отклонение до 1 к 25 допускается для буронабивных свай, пробуренных с граблями до 1 к 4

Этапы строительства сваи и ключевые аспекты, требующие внимания

  • Выполнение разбивки
  • Приступите к удалению верхнего слоя почвы до уровня породы.Он всегда должен стараться поддерживать положение сваи, как указано на чертежах, хотя обычно существует приемлемый допуск 75 мм.
  • Начать выемку керна и контролировать глубину залегания керна. В этом случае он должен следить за тем, чтобы бурение керна происходило в свежей породе, а не в выветрившейся породе.
  • Он должен быть измерен с помощью образцов, скорости проникновения, данных каротажа скважины, других глубин сваи, если таковые имеются.
  • Из-за трудностей с поиском свежей породы первый пласт будет заброшен ближе к скважине.Затем можно оценить другие параметры. Исходя из этого, можно приступать к укладке свай.
  • Производятся визуальные наблюдения для проверки качества породы.
  • Кроме того, для проверки прочности породы можно использовать такие методы испытаний, как испытание точечной нагрузкой. Результаты испытаний на точечную нагрузку можно сопоставить, чтобы найти концевую опору сваи. Если это не дает удовлетворительных результатов, следует проводить отбор керна до тех пор, пока не будет найден здоровый камень. Для получения дополнительной информации о тестировании можно обратиться к статье методы испытания строительных материалов .
  • После завершения бурения породы в соответствии с длиной раструбов, будет проведена очистка.
  • Основная цель очистки — удалить грязь, песок и т. Д. Из бентонита. Это также называется промыванием.
  • Есть параметры, которые необходимо проверить, чтобы убедиться, что свая должным образом чиста. На следующем рисунке указаны предельные значения. Эти значения будут меняться от спецификации к спецификации.
  • Как только бентонит в выработке достигает заданных пределов, промывка прекращается.
  • Затем в котлован помещается труба.
  • Затем медленно заливается бетон. После того, как он заполнен, дрожь снимается на очень небольшое количество, позволяя бетону вытекать.
  • Этот бетон будет постепенно подниматься вверх вместе со всей грязью и нечистотами на дне сваи. Затем снова заполняют треми бетоном и дают возможность бетону вытекать.
  • Он должен следить за тем, чтобы конец дрожжевой трубы всегда находился в свежем бетоне.Это позволяет всегда свежий бетон смешиваться со свежим бетоном, и верхний слой бетона постепенно поднимается вверх.
  • Кроме того, очень важно контролировать скорость заливки бетона, чтобы избежать подъема арматурного каркаса. Если скорость выше, клетка будет поднята.
  • Повторяйте это до тех пор, пока бетонирование не будет завершено.

Испытания свайных фундаментов

В отличие от других фундаментов, мы не можем видеть, что происходит под землей.

Ничего не видно…

Как определить, правильно ли мы построили сваю с помощью..

  • Соответствующее покрытие арматуры
  • Без образования перемычек
  • Без выступов
  • Без бетонных смесей с бентонитом
  • Без полостей (например, сот) в бетоне
  • Без грязи на дне сваи
  • И т. Д.…

Поэтому нам необходимо провести испытания сваи, чтобы убедиться, что она построена правильно.

Подрядчик несет ответственность за проведение испытаний свай по согласованию с консультантом по проекту и сторонним испытательным агентством.

Методы испытания свай

В основном существует четыре типа методов испытания свай.

  1. Испытание на целостность сваи (испытание на целостность при низкой деформации)
  2. Испытание на динамическую нагрузку (испытание на высокую деформацию)
  3. Испытание на статическую нагрузку
  4. Звуковое испытание в поперечном отверстии
Испытание на целостность сваи

Самый простой метод прогнозирования целостности сваи.

С помощью этого теста можно предсказать выпуклости, шейки, углубления и т. Д.

Это лучший метод определения дефектного файла, но не может оценить вместимость сваи.

Обеспечивает начальное предупреждение о том, неисправна ли свая.

Испытание на целостность сваи используется для определения свай, подлежащих испытанию другими методами, такими как динамическое испытание сваи и испытание на статическую нагрузку сваи.

Кроме того, этот метод тестирования не требует больших затрат по сравнению с другими тестами. Далее все сваи испытываются этим методом.

Испытание динамической нагрузкой

Наиболее широко используемый метод определения несущей способности сваи в существующей конструкции.

В отличие от теста статической нагрузки, он дает результаты мгновенно. Емкость плие можно получить на месте сразу после тестирования. Однако будет проведен дальнейший анализ, чтобы дать точные ответы после анализа с помощью программного обеспечения, такого как CAPWAP.

Мы можем получить трение обшивки сваи и концевую опору, разработанную для испытательной нагрузки.

Первоначально испытание сваи будет смоделировано с помощью программного обеспечения, а высота падения молота будет определена таким образом, чтобы он не создавал растягивающих напряжений, превышающих допустимые или которые могут восприниматься арматурой сваи.

Это называется анализом волнового уравнения (WEAP). При использовании этого метода не требуется прикладывать ударную нагрузку несколько раз, пока мы не найдем испытательную нагрузку.

WEAP обеспечивает взаимосвязь между испытательной нагрузкой, сжимающим напряжением и развитием растягивающего напряжения.

Таким образом, тестирование может быть выполнено очень легко.

Испытание статической нагрузкой

Это более надежный и традиционный метод, используемый при испытании свай. Поскольку все измерения производятся вручную, мы имеем представление о том, что происходит с увеличением нагрузки.

Нагрузку на сваю увеличиваем до испытательной нагрузки, указанной в проекте сваи, и постепенно снижаем.

Деформация сваи отслеживается и проверяется, находится ли она в установленных пределах.

Акустический тест с поперечным отверстием

Этот тест используется для проверки состояния сваи. Его можно использовать для проверки состояния соответствующих работ в отверстиях, размещенных в свае.

Трубопроводы укладываются в штабель. Затем испытательный инструмент кладут в стопку и проверяют.Передатчик и приемник используются для проверки состояния сваи.

На основе скоростей волн прогнозирует состояние сваи. Дополнительную информацию о методе тестирования можно найти в статье Википедии Межскважинный акустический каротаж .

5. Фундаменты — Строительные исследования

Функции

·
Обеспечить ровную кровать, на которой
строить.

·
Для поддержки и передачи
нагрузка здания на недра.

·
Ограничить поселение.

·
Чтобы закрепить здание.

Нагрузки, приложенные к фундаменту, могут быть:

·
Собственные нагрузки = Вес
дом

·
Живые нагрузки = Вес
мебель, снег и др.

·
Ветровая нагрузка = вызванные напряжения
по ветру —

Фундаменты следует брать на такую ​​глубину, чтобы
позволяет избежать повреждений из-за движения грунта из-за морозного пучения, движения грунта и т. д.
Нагрузка через фундамент всегда вызывает оседание, поскольку сжимает парус.
под.Целью при выборе фундамента должно быть сохранение осадки
минимум и постараться избежать неравного урегулирования.

При проектировании зданий и, с большей
здания, в частности, инженер-строитель или инженер-строитель обычно проектирует
основы. Инженер посетит объект, проведет расследование и
проводить тесты, такие как тесты на просачивание, тесты уровня грунтовых вод, выкопать пробные ямы
через определенные промежутки времени вокруг участка, чтобы определить характер почвы. Когда
исследуя гораздо более крупные здания, инженер может глубоко проникнуть в
измельчите с помощью специального шнекового сверла и извлеките образец почвы, который будет
отправлено в лабораторию для анализа, который выявит его природу, несущую
емкость и т. д.

Затем инженер определит тип
наиболее подходящего фундамента, размера фундамента, а также типа и размера
арматуры и т. д. Инженер учтет большой запас прочности в их
технические характеристики. Когда здание
несколько сотен или тысяч тонн груза размещается на площадке, где будет
всегда должна быть определенная сумма урегулирования, этого следовало ожидать. Неравномерный, неравномерный или чрезмерный осадок,
однако это неприемлемо и проявляется в наличии трещин в
стены, щели между пешеходными дорожками и домом и т. д.Самый известный
Пример разрушения фундамента — падающая башня Пизы в Италии. Исправительные работы, такие как «поддержка» для решения
обрушение фундамента возможно в экстремальных обстоятельствах, но такая работа
обычно выполняется специалистами, стоит очень дорого и обычно не
экономически возможно в жилых домах.

Проблемы с почвой

Поселение в зданиях видео 1

Поселение в зданиях видео 2

Поселок

Поселение — это тенденция здания к
погрузиться в землю.Это естественно во всех новостройках и будет происходить.
медленно в течение многих лет. Пока здание устанавливается равномерно (все
при той же скорости), вообще нет проблем. Дифференциальный расчет
происходит, когда одна часть фундамента оседает с разной скоростью по сравнению с другой.
Это может привести к растрескиванию здания и даже обрушению фундамента.
Трещины всегда будут расти в направлении области большей осадки.

·
Разница в несущей способности

Если здание построено на базе,
содержит разные типы грунта с разной несущей способностью, одна сторона
здание может утонуть больше другого.

·
Морозное пучение

Если
Уровень грунтовых вод в местности особенно высок, в холодную погоду он может замерзнуть.
Это заставляет почву расширяться вверх и создает подъемную силу на
здание, известное как морозное пучение.

·
Усадка почвы

Во время
летом деревья впитывают влагу из почвы, вызывая ее сжатие или
сокращаться. Это движение в почве может оставить фундамент без опоры,
что приведет к растрескиванию и возможному разрушению фундамента.

·
Расширение почвы

Если
дерево возле здания (в пределах 30 м) вырублено, влажность
почва увеличивается, вызывая расширение / вспучивание почвы.

·
Фундамент перегрузочный

Если на одной стороне здания размещается
больший вес на фундаменты, чем другой, дифференциальная осадка может
происходить. Это может быть вызвано:

-Изменения в
здание, например снятие несущей стены перенесет дополнительную нагрузку
на ближайшую стену.Фундамент ближайшей стены, возможно, не был
рассчитан на дополнительную нагрузку.

-Дополнительная загрузка
из-за непредвиденной живой или статической нагрузки, например вес книг в библиотеке.

Деревья

Во избежание усадки и набухания
почву, деревья следует высаживать подальше от здания. Расстояние между
дом и дерево должны быть равны полностью созревшей высоте дерева. В случаях, когда это невозможно, это может быть
необходимо создать постоянную преграду между деревом и домом для черного
бесплатные крыши.

Анкоридж
Обычно здание настолько тяжелое, что его вес удерживает его на месте, опираясь на
земля. Для более высоких зданий, особенно небоскребов, их фундамент удерживает
они были прикреплены к земле, не позволяя ветру опрокинуть их.

Проблемы проектирования

Ширина / пропорции
Фундамент работает за счет распределения веса
стены на большей площади, чтобы уменьшить их общее воздействие на подпочву.Этот
распределяет нагрузку на большую площадь. Давление = сила на единицу площади. Этот
означает, что увеличение площади приводит к уменьшению силы, прилагаемой к
почва. Традиционный ленточный фундамент всегда в три раза шире, чем
общая ширина стены и глубина фундамента одинаковы
толщина как стена.

Жесткость

Когда груз помещается на бетонную балку или
фундамент, верхняя часть находится в сжатом состоянии. Нижняя половина находится в напряжении.
Средняя часть нейтральна.Это называется нейтральной осью. Бетон
слабый при растяжении и имеет тенденцию к растрескиванию в тех местах, где находится при растяжении. Для
по этой причине бетонные балки и фундамент армируют сталью,
сильный в напряжении. Чтобы получить лучший результат от армирования, следует
помещается в зону растяжения. Арматурные стержни располагаются на 75 мм выше
основание фундамента. Это гарантирует, что арматурные стержни имеют соответствующее покрытие.
для предотвращения коррозии.

Материалы
Фундаменты изготавливаются из бетона, обычно 1
используется бетонная смесь:

·
однокомпонентный цемент.

·
мелкий агрегат с тремя портами
(песок).

·
шесть частей грубого заполнителя
(гравий).

Удобоукладываемость смеси очень
важный. По этой причине, а также по соображениям скорости и трудозатрат бетон
не смешивается на объекте, а доставляется на объект грузовиком. Бетон
разливается в траншеи и выкладывается вручную. Затем его уплотняют и
выравнивается механическим или ручным способом, т. е. стяжкой или линейкой.
Это должно произойти до того, как бетон начнет схватываться.

Хардкор

Хардкор — это щебень, который используется в качестве
несжимаемый «наполнитель» для компенсации удаления верхнего слоя почвы. В
строительные нормы и правила гласят, что хардкор следует уплотнять слоями
минимальная глубина 150 мм и максимальная глубина 225 мм. Чтобы предотвратить хардкор
прокалывая радоновую мембрану, верхний слой засыпают слоем песка
называется ослеплением.

Вибрация
При использовании бетона воздушные пустоты в смеси будут
резко снизить прочность бетона.Бетон вибрирует
использование удара или механической вибрации для удаления этих воздушных пустот.

Факторы
влияющие на прочность бетона в фундаменте

·
Неправильное размещение и / или
калибровка арматуры.

·
Фонд размещен на
неправильная глубина, которая может привести к дальнейшему заселению.

·
Заливка фундамента
неподходящие погодные условия, например, мороз (вода в
бетон замерзнет перед схватыванием) или чрезмерно жаркой погоде (вода в
перед схватыванием бетон испарится).

·
Размещение блока на свежем
плита, прежде чем она успеет застыть.

·
Использование неподходящего водного цемента
соотношение.

·
Слишком много воздуха в смеси,
вызвано недостаточной вибрацией / уплотнением бетона.

Фонды
типы
Существует много типов конструкции фундаментов, используемых в
современные постройки. Каждый фундамент должен быть рассчитан на конкретное здание,
с учетом:

— загрузка здания.
— несущая способность почвы.
— стоимость.
— почвенно-температурный режим.

Основные типы фундаментов, используемых сегодня, могут
относиться к категории:

в ленточный фундамент.

Ленточный фундамент — самый распространенный тип фундамента, используемый для бытовых
жилища. Ленточный фундамент — это фундамент, проходящий по всей длине.
каждой несущей стены. Ленточный фундамент лучше всего подходит для ситуаций, когда:

·
вес здания
передается через несущие стены (в отличие от колонн).

·
вес здания
относительно низко.

·
структурный дизайн
постройка относительно проста.

Детали свайного фундамента — CAD Design

Деталь свайного фундамента

Деталь свайного фундамента DWG, деталь свайного фундамента Скачать файл.

Файлы .DWG обратно совместимы с AutoCAD 2000.

Эти чертежи САПР доступны для покупки и немедленной загрузки!
Тратьте больше времени на проектирование и меньше на рисование! Мы стремимся быть лучшим ресурсом САПР для архитекторов, дизайнеров интерьеров и ландшафтных дизайнеров.

Вопросы и ответы

Q: КАК Я МОГУ ПОЛУЧИТЬ БЛОКИ CAD И ЧЕРТЕЖИ СРАЗУ ПОКУПКИ?

A: ЧЕРТЕЖИ ЗАГРУЖАЮТСЯ ПОСЛЕ ПОДТВЕРЖДЕНИЯ ВАШЕЙ ОПЛАТЫ. ВЫ ТАКЖЕ ПОЛУЧИТЕ ПО ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОНУУ СКАЧИВАНИЮ ЧЕРТЕЖИ, КОТОРЫЕ ВЫ ПРИОБРЕЛИ.

Q: СКОЛЬКО БЛОКОВ CAD ИЛИ ЧЕРТЕЖЕЙ В КАЖДОЙ БИБЛИОТЕКЕ?

A: ВЫ ВИДИТЕ, ЧТО ВЫ ПОЛУЧАЕТЕ! Я ПРЕДОСТАВИЛ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР ВСЕХ БЛОКОВ ИЛИ ЧЕРТЕЖЕЙ, ЧТОБЫ ВЫ ТОЧНО УЗНАЛИ, ЧТО ВЫ ПОКУПАЕТЕ.

Посмотрите эти лучшие коллекции:

【Пакет архитектурных чертежей САПР】 (Лучшие коллекции !!) 【108 Лучшие архитектурные чертежи САПР】 【Дизайн интерьера Полные коллекции блоков САПР】 (Лучшие коллекции !!)

Набор из более 1000 блоков Photoshop PSD

【Все коллекции деталей САПР для архитектуры】 (Всего 40 лучших коллекций) ★ Более 20000+ комплектов блоков Photoshop PSD для оформления интерьера (всего 2.Файлы PSD 2 ГБ — рекомендуются лучше всего !!)

★ Набор цветов PSD из 18 лучших типов жилых ландшафтов (всего 2,25 ГБ файлов PSD — требуются !!)

★ Пакет PSD-блоков «Лучший дизайн интерьера» (всего 0,57 ГБ PSD-файлов — более 1000 PSD-блоков)

★ Комплект 14 лучших цветных изображений PSD для пейзажей (всего 0,94 ГБ файлов PSD — рекомендуется !!)
20 видов китайских моделей пейзажных набросков (рекомендуется !!) ★ Комплект цветных планов PSD из 10 лучших типов жилых ландшафтов (всего 1.Файлы PSD размером 24 ГБ — лучшие рекомендуемые !!) ★ Набор цветовых планов PSD из 56 лучших типов дизайна жилых интерьеров (всего 0,9 ГБ файлов PSD — требуются !!)
Более 500+ различных типов деталей стальных конструкций Чертежи САПР 【Лучшие 70 типов эскизов потолочных 3D-моделей деталей】 (Рекомендуется !!) Более 500+ неоклассических интерьеров Декор, декоративные элементы
24 типа 3D-моделей эскизов архитектуры Ле Корбюзье (рекомендуется !!) 16 проектов 3D-моделей эскиза архитектуры Фрэнка Ллойда Райта (рекомендуется !!)

17 проектов Мис Ван дер Роэ Архитектурный эскиз 3D-модели
【Все коллекции чертежей САПР для фасадов зданий】 (Лучшие коллекции !!) Более 500+ китайских декоративных элементов: рама, узор, бордюр, дверь, окна, крыша, решетка, резное дерево 【Все коллекции чертежей САПР городского дизайна】 (Рекомендуем!)
★ 【Более 170+ Архитектурные фасады, фасады зданий САПР, детали, коллекция фасадов】 ★ 【Кино, Театры CAD Детали Коллекция V.1】 @Auditorium, Кинотеатр ★ 【Дизайн интерьера Неоклассический дизайн стен V1】

【Все коллекции чертежей САПР фасадов зданий】 (Лучшие коллекции !!)

Более 500 деталей лестницы — компоненты лестницы, архитектура Дизайн лестницы

★ 【Коллекции деталей строительных САПР】 Все виды строительных деталей САПР
Пучок

★ 【Лучшая коллекция элементов дизайна САПР в неоклассическом стиле】 Неоклассический
интерьер, Домашний декор, Традиционное украшение дома, Украшение

★ 【Классический архитектурный элемент Autocad Blocks V.1】 Все виды архитектуры
украшения CAD блоки Bundle

★ 【Классический архитектурный элемент Autocad Blocks V.2】 Все виды архитектуры
украшения CAD блоки Bundle

★ 【Магазин CAD Design Elevation, Details Elevation Bundle】 @ Торговые центры,
универмаги, бутики, магазины одежды, женская одежда, мужская одежда, магазин
design-Autocad блоки, чертежи, детали САПР, фасады

★ 【All Gym, Фитнес-оборудование CAD Blocks Bundle-Gymnasium, спортивный зал, тренажерный зал,
тренажеры, тяжелая атлетика, гантели, йога, беговая дорожка, степпер】

★ 【Стадион CAD Blocks Bundle-Стадион, Гимназия, легкая атлетика, детская площадка,
спортивный зал】 @ баскетбольная площадка, теннисный корт, площадка для бадминтона, прыжки в длину, высота
прыжок, блоки САПР, блоки Autocad, чертежи, детали САПР

Более 500+ китайских декоративных элементов — рама, узор, бордюр, дверь, окна, крыша, решетка, резное дерево — бесплатный центр загрузки блоков и чертежей Autocad

Описание

Более 500+ китайских декоративных элементов: рама, узор, бордюр, дверь, окна, крыша, решетка, резное дерево

THE.ФАЙЛЫ DWG СОВМЕСТИМЫЕ С AUTOCAD 2000.

ЭТИ ЧЕРТЕЖИ AUTOCAD ДОСТУПНЫ ДЛЯ ПРИОБРЕТЕНИЯ И ЗАГРУЗКИ СЕЙЧАС!

Q&A
Q: КАК Я МОГУ ПОЛУЧИТЬ БЛОКИ CAD И ЧЕРТЕЖИ СРАЗУ ПОКУПКИ?

A: ЧЕРТЕЖИ ЗАГРУЖАЮТСЯ ПОСЛЕ ПОДТВЕРЖДЕНИЯ ВАШЕЙ ОПЛАТЫ. ВЫ ТАКЖЕ ПОЛУЧИТЕ ПО ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОННОМУ ЭЛЕКТРОНУУ СКАЧИВАНИЮ ЧЕРТЕЖИ, КОТОРЫЕ ВЫ ПРИОБРЕЛИ.

Q: СКОЛЬКО БЛОКОВ CAD ИЛИ ЧЕРТЕЖЕЙ В КАЖДОЙ БИБЛИОТЕКЕ?

A: ВЫ ВИДИТЕ, ЧТО ВЫ ПОЛУЧИТЕ! Я ПРЕДОСТАВИЛ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР ВСЕХ БЛОКОВ ИЛИ ЧЕРТЕЖЕЙ, ЧТОБЫ ВЫ ТОЧНО УЗНАЛИ, ЧТО ВЫ ПОКУПАЕТЕ.

Лучшие рекомендуемые коллекции:

【Комплект архитектурных чертежей САПР】

【115 Лучший дизайн интерьера CAD Детали

【Все 40 Архитектура CAD Детали Коллекции】

【108 лучших архитектурных чертежей САПР】

【Все коллекции чертежей САПР городского дизайна】 (Рекомендуем!)

【Дизайн интерьера Полная коллекция блоков САПР】 (Лучшие коллекции !!)

1000 Современный дом Autocad Plan Collection

Более 500+ неоклассических интерьеров Декор, декоративные

элементов

Более 500+ различных типов деталей стальных конструкций

Более 600+ типов блоков САПР для проектирования мощения

Более 500+ китайских декоративных элементов

Более 2000 комплектующих для оборудования CAD-блоков

Типы фундаментов и их применение в строительстве

🕑 Время чтения: 1 минута

Фундаменты делятся на мелкие и глубокие.Обсуждаются типы фундаментов под мелкие и глубокие фундаменты для строительства зданий и их использование.

Желательно знать пригодность каждого типа фундамента перед их выбором в каком-либо строительном проекте.

Виды фундаментов и их использование

В строительстве используются различные типы фундаментов:

  1. Фундамент мелкого заложения
    • Отдельная опора или изолированная опора
    • Комбинированная опора
    • Ленточный фундамент
    • Плотный или матовый фундамент
  2. Глубокий фундамент
    • Свайный фундамент
    • Валы или кессоны просверленные

Типы фундаментов мелкого заложения

1.Индивидуальные или изолированные стопы

Отдельное или изолированное основание — это наиболее распространенный тип фундамента, применяемый при строительстве зданий. Этот фундамент строится для одной колонны и также называется подушечным фундаментом.

Форма индивидуального фундамента — квадрат или прямоугольник, и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и допустимой несущей способности грунта.

Прямоугольная изолированная опора выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и безопасной несущей способностью 100 кН / м. 2 , тогда требуемая площадь основания будет 200/100 = 2 м 2 . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

2. Комбинированные опоры

Комбинированная опора создается, когда две или более колонны расположены достаточно близко и их изолированные опоры перекрывают друг друга. Это комбинация изолированных опор, но их конструкция отличается.

Форма основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

3. Раздвижные или ленточные и стеновые опоры

К основанию относятся те, у которых основание шире, чем у типичного фундамента несущей стены. Более широкое основание этого типа фундамента распределяет вес строительной конструкции на большую площадь и обеспечивает лучшую устойчивость.

Подкрылки

Раздвижные опоры и опоры стен используются для отдельных колонн, стен и опор мостов, где несущий слой грунта находится в пределах 3 м (10 футов) от поверхности земли.Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции над базовой площадью конструкции.

Их не следует использовать на почвах, где есть вероятность попадания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

4. Фундамент на плотах или матах

Плотные или матовые фундаменты — это типы фундаментов, которые распространяются по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен.

Плот или мат фундамент

Матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Это используется для предотвращения неравномерного оседания отдельных опор, поэтому они спроектированы как единый коврик (или комбинированная опора) всех несущих элементов конструкции.

Подходит для обширных грунтов, несущая способность которых меньше подходит для раздвижных опор и стеновых опор. Плотный фундамент экономичен, когда половина площади конструкции покрывается индивидуальными опорами и предусмотрены стенные опоры.

Эти фундаменты не следует использовать там, где уровень грунтовых вод находится выше несущей поверхности почвы. Использование фундамента в таких условиях может привести к размыву и разжижению.

Типы глубокого фундамента

5. Фундаменты свайные

Свайный фундамент — это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на пласты твердой породы, находящиеся намного глубже уровня земли.

Свайный фундамент

Свайные фундаменты используются для передачи тяжелых нагрузок от конструкций через колонны на твердые слои почвы, которые находятся намного ниже уровня земли, где нельзя использовать мелкие фундаменты, такие как раздвижные опоры и матовые опоры.Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясение и сила ветра.

Подробнее о Deep Foundations

Свайные фундаменты обычно используются для почв, где почвенные условия у поверхности земли не подходят для тяжелых нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент выдерживает нагрузки от конструкции за счет поверхностного трения и торцевых опор.Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

6. Просверленные валы или кессонный фундамент

Просверленные стволы, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, рассмотренным выше, но представляют собой монолитные фундаменты с высокой пропускной способностью. Он противостоит нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног и / или комбинации обоих этих факторов.Строительство просверленных валов или кессонов производится с помощью шнека.

Рис. Просверленные валы или фундамент кессона (Источник: Hayward Baker)

Просверленные валы могут передавать нагрузки на колонны, превышающие свайные основания. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Просверленные валы или кессонный фундамент не подходят при наличии глубоких залежей мягких глин и рыхлых водовмещающих сыпучих грунтов. Он также не подходит для почв, где обрушительные образования трудно стабилизировать, грунты, состоящие из валунов, существуют артезианские водоносные горизонты.

Резюме:

Каковы общие классификации фундаментов?

Фундаменты зданий в целом подразделяются на мелкие и глубокие фундаменты.

Какие бывают типы мелкого фундамента?

Типы фундаментов мелкого заложения: индивидуальные или изолированные, комбинированные, ленточные, плотные или матовые.

Какие бывают типы глубокого фундамента?

Типы фундаментов глубокого заложения — свайный фундамент и бурильные стволы или кессоны.

В чем разница между свайным фундаментом и просверленными валами?

Просверленные валы действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты с высокой пропускной способностью. Он может переносить нагрузки на колонны, превышающие свайный фундамент. Он используется там, где глубина твердых пластов ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

В чем разница между изолированным и комбинированным фундаментом?

Комбинированная опора создается, когда две или более колонны расположены достаточно близко и их изолированные опоры перекрывают друг друга.Это комбинация изолированных опор, но их конструкция отличается.

Когда используется плотный или матовый фундамент?

Плотный или матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Плоты используются для предотвращения дифференциальной осадки отдельных опор, поэтому они спроектированы как комбинированные опоры всех несущих элементов конструкции.

Подробнее: Исследование грунта и типы оснований на основе свойств грунта

Основные принципы и классификации свайных фундаментов

Введение

Неглубокие и глубокие фундаменты обозначают относительную глубину почвы, на которой построены здания.Когда глубина фундамента меньше ширины основания и меньше десяти футов, это неглубокий фундамент. Фундаменты неглубокого заложения используются, когда поверхностный грунт достаточно прочен, чтобы выдерживать приложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, это глубокий фундамент. Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

Условия, при которых используется глубокий фундамент

· Грунт у поверхности, который имеет относительно слабую несущую способность (700 фунтов на квадратный фут или меньше)

· Грунты у поверхности, содержащие экспансивные глины (усадка / набухающие почвы)

· Поверхностные почвы, уязвимые для удаления в результате эрозии или размыва

Классификация глубоких фундаментов

Глубинные фундаменты подразделяются на три категории:

· Свайные фундаменты

· Фундаменты скважин

· Фундаменты кессона

Типы фундаментов и базовые механизмы, участвующие в классификации глубоких фундаментов, рассматриваются в нашем обзорном курсе экзамена FE Civil для тех, кто готовится стать инженером в процессе обучения.

Свайный фундамент

Свайный фундамент определяется как серия колонн, построенных или вставленных в землю для передачи нагрузок на более низкий уровень грунта. Свая — это длинный цилиндр, состоящий из прочного материала, например, бетона. Сваи вдавливаются в землю, чтобы служить устойчивой опорой для построенных на них конструкций. Сваи переносят нагрузки от конструкций на твердые породы, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно уложенными в почву.Поскольку свайные основания закладываются в почву, они более устойчивы к эрозии и размыву.

Устройство свайного фундамента

Сваи сначала закладываются на уровне земли, а затем забиваются или забиваются в землю с помощью сваебойного станка. Сваебойщик — это машина, которая держит сваю вертикально и забивает ее в землю. Удары повторяются, когда тяжелый груз поднимается и опускается на сваю. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой сваю нельзя забивать в грунт дальше.Метод установки сваи является важным фактором структурной целостности свайного фундамента. Метод забивной сваи является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи. Поскольку у каждой сваи есть зона воздействия на почву вокруг нее, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

Категории свай

· В зависимости от назначения сваи подразделяются на несущие, фрикционные, фрикционные, несущие, направляющие и шпунтовые сваи.

· По составу материалов сваи классифицируются как деревянные, бетонные, песчаные или стальные.

1) Несущие сваи забиваются в землю до достижения твердого слоя. Несущие сваи опираются на твердые породы и действуют как столбы для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают нагрузку здания на твердый слой под ними.

2) Фрикционные сваи используются, когда почва мягкая и нет твердых слоев.Эти сваи длинные, а поверхности имеют шероховатую поверхность для увеличения площади поверхности и повышения сопротивления трения. Они оказывают сопротивление трению между своей внешней поверхностью и контактирующей почвой. Сваи трения не опираются на твердые слои.

3) Бетонные сваи забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

4) Направляющие сваи используются при формировании коффердамов для обеспечения устойчивых оснований для подводного строительства.

Основные принципы свайных фундаментов и их классификации — рекомендуемые темы для изучения перед сдачей экзамена FE Civil.

Типы свай в зависимости от формы и состава

Мелкий фундамент Плотный фундамент Услуги по чертежу свайного фундамента

Чертеж мелкого заложения, плотного и свайного фундамента

Строительное проектирование Индия специализируется на чертежах неглубоких фундаментов, чертежах фундаментов на плотах и ​​чертежах свайных фундаментов. Наши специалисты по проектированию структурных 2D- и 3D-чертежей поддерживают рентабельные услуги по чертежу неглубоких, свайных и плотных фундаментов для архитекторов, строителей, руководителей строительства, пользователей и жильцов сооружения — все зависит от точного структурного анализа при определении физической целостности конструкции.

Чертежи свайного фундамента

Назначение свайного фундамента — передавать и распределять нагрузку через материал или пласт с недостаточной несущей способностью, скольжением или подъемом на более твердый слой, способный выдержать нагрузку без вредного смещения. Доступен широкий диапазон типов свай для применения с различными типами грунтов и конструктивными требованиями.

  • Стальные двутавровые сваи
  • Сваи стальных труб
  • Сборный бетон
  • Монолитный бетон
  • Сваи забивные на оправке
  • Древесина
Чертежи неглубоких фундаментов

Неглубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как при глубоком фундаменте.

  • Фундамент на опорах
  • Фундамент мат-плита
  • фундамент плитный
  • фундаментов щебеночные
  • Фундаменты из мешков с землей.
Чертежи фундамента для плотины

Фундаменты на плотах используются там, где грунт изначально устойчив, но где условия глубоко под поверхностью, такие как горные работы, могут привести к смещению грунта. Усиленная рама отлита поверх консолидированной жесткой сердцевины и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.Широкое распространение получил плотный фундамент. Плотный фундамент был дешевле, проще в установке и, что самое главное, не требовал таких земляных работ, как обычный ленточный фундамент.

В течение почти 10 лет компания Aspire использовала профессиональный и индивидуальный практический подход, который не только помог нашим клиентам выразить свою индивидуальность и стиль у себя дома, но и завоевал уважение в отрасли. Для более простых проектов, когда бюджет не позволяет полностью выполнить проектирование и документацию, Aspect предлагает «Услуги по черчению неглубоких, плотных и свайных фундаментов».Это обеспечивает тот же уровень знаний в концепции дизайна, чтобы гарантировать достижение наилучшего уникального решения в соответствии с вашими требованиями и бюджетом. Свяжитесь с нами или по электронной почте: [email protected], чтобы узнать о требованиях к чертежам неглубокого, плотного и свайного фундамента. Наш представитель окажет вам помощь в течение 1 рабочего дня.

.

Leave a reply

Ваш адрес email не будет опубликован.
