ПС 60-12-2,0-3 л по стандарту: Серия 1.030.1-1/88
Стандарт изготовления изделия: Серия 1.030.1-1/88
Панели стеновые ПС 60-12-2,0-3 л представляют собой тяжелые железобетонные изделия, которые нашли широкое применение в современном строительстве. На сегодняшний день возведение жилых домов редко обходится без использования этих материалов. В качестве конструкционных элементов сборных зданий, панельные стены более практичны, чем железобетонные блоки, за счет большего размера.
ЖБ-материалы данного типа можно применять при строительстве как отапливаемых, так и неотапливаемых зданий. Они делятся на несколько видов, в зависимости от способности удерживать тепло, стойкости к погодным условиям и назначению: несущие и ограждающие панели применяются для строительства безкаркасопанельных зданий, а исключительно ограждающие – для каркасопанельных.
Наружную поверхность внешних стен, выполненных из этих материалов, отделывают декоративными растворами или бетоном, а также покрывают стойкой к атмосферным воздействиям краской. Их также можно облицовывать плиткой. Внутренние стены заштукатуривают и клеят на них обои. Поэтому качественные изделия обладают ровной гладкой поверхностью удобной для отделочных работ.
1. Варианты маркировки
Маркировка стеновых панелей строго соответствует правилам, прописанным в действующей Серии 1.030.1-1/88. Она несет исчерпывающую информацию о габаритах и технических характеристиках ЖБ-панелей и наносится следующими способами:
1. ПС 60-12-2,0-3 л;
2. ПС 60-12-2.0-3 л;
3. ПС 60-12-2,0-3.
2. Основная сфера применения
Применение таких железобетонных элементов как панели стеновые ПС 60-12-2,0-3 л широко распространено при строительстве многоэтажных жилых зданий панельного типа. Они могут служить материалами для возведения наружных, внутренних стен и перегородок.
3. Обозначение маркировки изделия
Как уже было сказано выше, порядок маркировки стеновых панелей ПС 60-12-2,0-3 л регламентируется действующим техническим документом Серия 1.030.1-1/88. Все тонкости прописаны в Выпуске 2-5 данного регламента. Марка содержит все технические особенности панелей. Она состоит из четырех групп обозначений, которые в свою очередь содержат буквенные и цифровые индексы, что расшифровываются следующим образом:
1. ПС – панель стеновая;
2. 60 – длина в дм.;
3. 12 – высота, в дм.;
4. 2,0 – толщина в дм.;
5. 3 – ступень ветровой нагрузки;
6. «л» – легкий бетон.
Что касается габаритов стеновых панелей этой марки, то они довольно универсальны:
Длина = 5980;
Ширина = 200;
Высота = 1180;
К дополнительным габаритным значениям также относят следующие показатели:
Вес = 2550;
Объем бетона = 1,129;
Геометрический объем = 1,4113.
Производитель железобетонных материалов обязан исправно маркировать готовые изделия стойкой краской прежде, чем они поступят на хранение или к покупателю. Это ускоряет сортировку продукции и способствует порядку на складах.
4. Изготовление и основные характеристики
В зависимости от того, какой тип бетона будет применяться для изготовления стеновых панелей ПС 60-12-2,0-3 л – легкий или ячеистый, основные требования к материалам несколько отличаются. Панели первого типа делаются из легкого бетона с пористыми заполнителями: керамзитобетон, перлитобетон, аглопорито- и шлакопемзобетон отлично подходят для этого. Их класс по прочности должен составлять не менее В3,5. Кроме того в конструкции таких панелей предусмотрены внешние и наружные фактурные слои из цементно-песчаного раствора.
Ячеистые бетоны класса В2,5 не так привередливы и не требуют дополнительной изоляции. Формование происходит в горизонтальных формах с закрытыми бортами, куда предварительно монтируют пространственный каркас будущего изделия, закладные элементы и строповочные петли. Для изготовления каркасов служит арматурная сталь класса А-ІІІ и проволока класса Вр-І. Все стальные элементы соединяются методом контактно-точечной сварки и покрываются специальными антикоррозийными веществами.
Для быстрого достижения сырцом необходимой прочности применяется технология виброформования. После изделия подвергают термической обработке (сушке), освобождают от форм и отправляют на прохождение ряда приемо-сдаточных испытаний.
5. Транспортировка и хранение
Условия хранения стеновых панелей должны исключать любые возможные повреждения. Их складируют на специальных крытых площадках, в полной изоляции от вредоносных воздействий окружающей среды. Вертикально расположенные элементы опирают на деревянные доски толщиной не менее 30 мм, а для погрузки применяется подъемное оборудование.
При транспортировке безопасность продукции обеспечивается путем их помещения в специальные кассетные стойки. Там они находятся в вертикальном положении, или немного под углом. Такое тщательное отношение позволяет гарантировать неподвижность изделий и доставлять панели стеновые ПС 60-12-2,0-3 л в полной целости и сохранности.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Панели железобетонные стеновые: размеры ГОСТы
Выполненные из железобетонных стеновых панелей дома не вызывают удивление. Такие здания возводятся быстро, по стоимости выгоднее кирпичных и деревянных. После отделки фасада не уступают изысканным дворцам, хорошо вписываются в дизайн современного города, образуя целые микрорайоны. Несмотря на то, что железобетонные изделия известны тысячу лет, пик популярности приходится на двадцатый век.
Преимущества стеновых железобетонных панелей
Стеновые панели из бетона изготавливаются в условиях промышленного производства. Представляют собою бетонную конструкцию с каркасом из арматуры. Могут использоваться при строительстве внутренних и наружных стен, быть монолитными или с теплоизоляционным покрытием. При их производстве задействованы два материала, а готовое изделие сочетает в себе все лучшие их характеристики:
- армированная конструкция добавляет прочность бетону, особенно при работе панели на растяжение и изгиб;
- стеновой железобетон легкий;
- не представляет труда изготовить стеновую панель любой формы;
- дешевые;
- надежные и долговечные;
- железобетонные панели для стен не разрушаются от действия атмосферных осадков, солнечных лучей, не боятся перепадов температур;
- при пожаре не горят и не плавятся;
- устойчивы к биологическому и химическому воздействию.
Преимущества использования плит из железобетона
Классификация стеновых железобетонных панелей
При классификации бетонных панелей для стен руководствуются назначением и конструкцией изделий. Существует несколько типов классификации.
По назначению разделяют:
- для строительства многоэтажных домов;
- идущие на изготовление цокольных этажей, подпольев, чердачных помещений;
- для жилищного строительства;
- на возведение промышленных объектов.
Схема стройки дома с использованием железнобетонной стеновой панели
По конструктивным особенностям:
Стеновые железобетонные панели по количеству слоев
- цельные;
- составные;
- из бетона нескольких видов.
По количеству слоев бывают в один, два и три слоя. Однослойные — самые легкие, при их изготовлении используется материал одной марки. Чтобы упростить дальнейшую обработку, на внутреннюю часть плиты наносится специальное цементное покрытие.
Двухслойные цельные состоят из двух слоев: несущего внутреннего из армированного бетона M150 и наружного — легкого теплоизолирующего материала марки M35 – M75. Трехслойные плиты напоминают сэндвич. Состоят из двух железобетонных плит с внутренним слоем утеплителя из экструдированного пенополистирола. Для соединения слоев используется сварной каркас из арматуры. Конструкцию отличает большой вес и стоимость, но, с точки зрения производства, повышенные затраты оправданы.
Строение некоторых марок трехслойных панелей
Железобетонные панели по-разному воспринимают нагрузки, разделяются на следующие типы:
- навесные;
- несущие;
- самонесущие.
Наименование стеновых плит
Стеновые железобетонные панели делятся на несколько типов.
Наименование | Описание | Маркировка |
Для надземных этажей | Однослойные цельные | 1НЦ |
Двухслойные цельные | 2НЦ | |
Трехслойные цельные | 3НЦ | |
Однослойные составные | 4НС | |
Двухслойные составные | 5НС | |
Трехслойные составные | 6НС | |
Для цоколей и технических подвалов | Однослойные цельные | 1НЦ |
Двухслойные цельные | 2НЦ | |
Трехслойные цельные | 3НЦ | |
Двухслойные составные | 5НЦ | |
Трехслойные составные | 6НЦ | |
Для чердаков | Однослойные цельные | 1НЧ |
Двухслойные цельные | 2НЧ | |
Двухслойные цельные | 3НЧ | |
Однослойные составные | 4НЧ | |
Двухслойные составные | 5НЧ | |
Трехслойные составные | 6НЧ |
youtube.com/embed/EgWC6Yzt5G8?enablejsapi=1&autoplay=0&cc_load_policy=0&iv_load_policy=1&loop=0&modestbranding=0&rel=0&showinfo=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=2&» title=»YouTube player» allow=»autoplay; encrypted-media» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/>
Размеры стеновых конструкций
При строительстве жилых домов применяются стандартные изделия шириною с высоту этажа и длиною на одну или две комнаты. Внешние стены могут иметь дверные и оконные проемы, в плитах для перегородок только дверные проемы. Для производственных помещений идут изделия длиною 6, 9 и 12 метров. В зависимости от количества слоев стеновые панели имеют толщину в пределах 20–50 см.
Изготовление бетонных панелей происходит в строгом соответствии с требованиями ГОСТ 31310-2005, ГОСТ 13015-2003
Размеры бетонных панелей для стен регламентированы ГОСТом. Они считаются главным параметром при проектировании зданий. Габариты и величины проемов задаются в проектах.
Марки бетона
К материалу стен предъявляются высокие требования по прочности и плотности, он должен хорошо прилегать к арматуре и предохранять от коррозии. В зависимости от условий эксплуатации стен, от материала дополнительно потребуется морозоустойчивость и жаростойкость, водонепроницаемость, устойчивость к агрессивной среде, перепадам температур и атмосферным осадкам.
Для изготовления ЖБ плит используют следующие виды бетона:
- на изготовление наружных стен жилых помещений идет тяжелый с утеплителем, легкий пористый или ячеистый бетон;
- для стен неотапливаемых строений применяют тяжелые бетоны класса от B15;
- однослойные выполняют из бетона легкого от M50, ячеистого автоклавного M25 и выше;
- на изготовление трехслойных панелей идет бетон тяжелый марки от M150 и легкий M100 и выше.
Таблица марок и классов бетона
Качество поверхности
Строение железобетонных стеновых панелей
Для оценки качества поверхности стеновых железобетонных панелей используется четыре класса: от A3 до A7. Они задаются по проекту, при отсутствии данных принимают A6 и A7. Критерием оценки качества выбраны допуски прямолинейности и величина неровностей. Чем меньше цифра, тем более высокие требования к поверхности.
На железобетонной плоскости не допускаются сколы, трещины, раковины, пятна жира и ржавчины. Не должны выступать участки арматуры, если это не монтажные петли или рабочие выпуски. Чтобы добиться требуемого качества A3 и A4, на поверхности выполняется шлифовка и затирка дефектов.
Железобетонные изделия относятся к самым популярным в строительстве. Они позволяют за короткие сроки возводить качественные жилые дома и промышленные помещения невысокой стоимости.
Маркировка панелей
Маркировка наносится на реберной поверхности изделия несмываемой краской. Включает в себя три группы из букв и цифр, для их разделения используется тире. Определен следующий порядок:
Таблица марки и размеров плоских железобетонных плит
- первая цифра относится к конструктивным особенностям, для монолитных конструкций — от 1 до 3, составные маркируются числами 4–6;
- буквы B и H указывают на принадлежность ЖБИ к внутренней или наружной поверхности соответственно;
- по месту установки наносятся буквы C — стены, Ч — чердак, Ц — цокольное помещение;
- габариты в дециметрах наносятся цифрами.
Видео по теме: Дом из железобетонных панелей

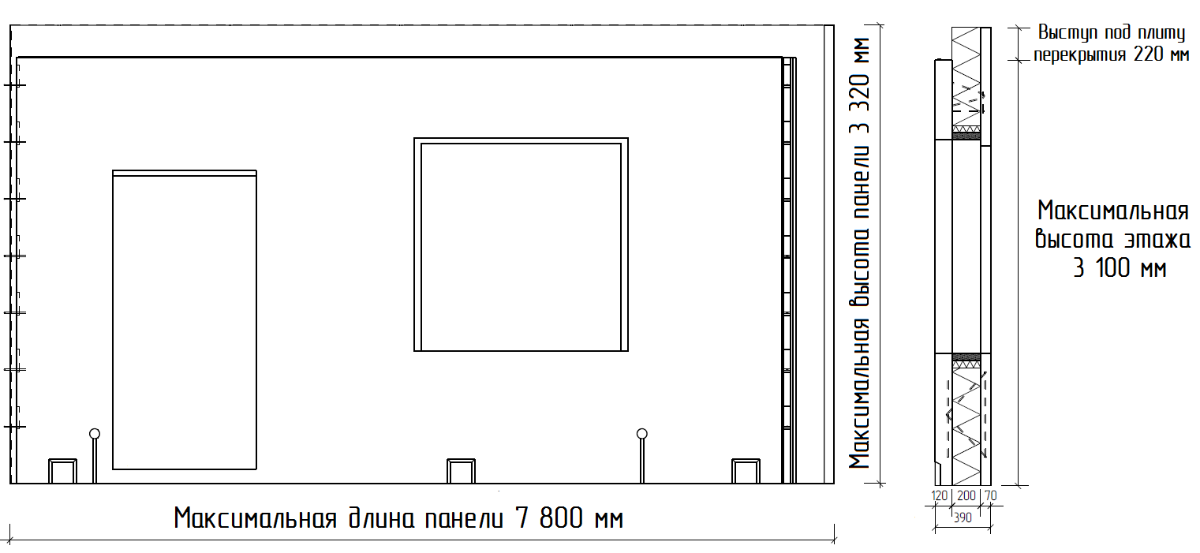

Трехслойные стеновые панели для стен: размеры
Трехслойные стеновые панели применяются при строительстве многоэтажных жилых домов, коттеджей и промышленных объектов.
Изготавливаются в заводских условиях из трех плит, которые соединяются между собой арматурным каркасом.
В свободное пространство укладывается теплосберегающий материал. Выпуск таких панелей позволил ускорить и оптимизировать процесс ведения строительства.
Рассмотрим виды железобетонных плит и их характеристики, достоинства и недостатки, нормативные требования к производству.
Особенности панелей
В зависимости от конструктивных особенностей железобетонные стеновые панели делятся на виды:
№ | Виды | Характеристики |
---|---|---|
1 | Однослойные | Изготавливают из бетона на пористых заполнителях: пенобетон, газобетон, зольный гравий. Заполнителями служат керамзит, шлак, и т.д. Наружная сторона покрыта облицовочным слоем толщиной 2—4 мм для защиты панели от воздействия влаги и других атмосферных воздействий. Внутреннюю часть штукатурят. |
2 | Двухслойные | Производят из двух слоев: наружного и утепляющего. На внутренней стороне плиты закрепляют утеплительный материал, покрывают его цементным раствором. Устанавливают конструкцию теплосберегающей стороной вовнутрь. |
3 | Трехслойные | Изготавливаются в виде сэндвича из двух наружных плит и утеплителя между ними. Обладают повышенными свойствами сохранять тепло и не пропускать уличный шум. |
В зависимости от своих конструктивных особенностей панели по-разному принимают и распределяют приходящиеся на них нагрузки.
В зависимости от устойчивости к нагрузкам делятся:
Вид в зависимости от устойчивости к нагрузкам | Характеристики | Материалы изготовления |
---|---|---|
Несущие | Принимают и распределяют нагрузки от своей массы, перекрытий, отделочных материалов. | Блоки от мелких до крупных. Внутренние панели изготавливают пустотелыми, сплошными, часто ребристыми или с ребрами, расположенными по контуру плиты. |
Самонесущие | Принимают нагрузки своего веса и ветровые воздействия и переносят их на каркасную часть постройки. | Крупные панели. |
Навесные | Выдерживают в пределах одного этажа ветровые нагрузки и собственную силу тяжести. | Многослойные легкие энергоэффективные материалы. Служат в качестве ограждающей конструкции. |
В качестве утеплителя служит минеральная вата, стекловолокно и др. пожаробезопасные материалы.
Наружный слой изготавливают в зависимости от требований к эксплуатационным, защитным, декоративным свойствам.
Он может быть отделан бетоном, плиткой, природным камнем, присыпан декоративным щебнем или окрашен фасадной краской.
Для монтажа стен и перекрытий в отапливаемых домостроениях применяют многослойные стеновые панели, в конструкцию которых входит: наружный защитно — отделочный, теплосберегающий и несущий слои.
Требования к стеновым панелям
Стеновые панели проходят строгий контроль качества и соответствования требованиям
Панели стеновые, применяемые в строительстве, должны соответствовать требованиям нормативных документов:
- строгое соответствие размеров и геометрических форм;
- высокие показатели по теплосбережению и шумоизоляции;
- высокая прочность, небольшой удельный вес;
- огнестойкость;
- качественное армирование, все места пересечений арматуры должны быть скреплены между собой при помощи сварки;
- качество выполнения стыковочных соединений;
- устойчивость к атмосферным и механическим воздействиям;
- экономичность.
Высокая устойчивость железобетонных стеновых панелей обеспечивается при их соединении между собой и с перекрытиями. Сами по себе ЖБИ панели недостаточно устойчивы за счет своей формы: большая длина, ширина и малая толщина.
Недостатки
К недостаткам железобетонных плит можно отнести то, что за счет большого веса и размеров приходится привлекать специальную технику при транспортировке и монтаже блоков.
Как отличить качественные ЖБИ
Не имея специального оборудования, качество используемого при изготовлении бетона определить не получится. Но есть несколько секретов, как визуально попытаться установить качество стеновой панели.
Марку бетона можно определить по цвету:
№ | Марка бетона | Цвет |
---|---|---|
1 | М 100 | Серый. |
2 | М 200 | Серый. |
3 | М 300 | Серо—голубой, синий. |
4 | М 400 | Синий, сине—зеленый. |
5 | Пористая смесь бетона с песком | Желтоватого или коричневатого оттенка |
Если при внешнем осмотре видны дефекты и тонкая арматура, то скорее всего, плита плохого качества
Поверхность плиты должна быть без трещин, сколов, и других дефектов. Арматура не должна выступать из бетонной плиты.
По ГОСТу петли изготавливаются из металла толщиной более 10 мм.
Если видите, что петли выполнены из тонкого металла, можно предполагать, что на внутреннем армировании тоже сэкономили.
Если при осмотре выявили хоть один из описанных недостатков, такие стеновые панели лучше не покупать. Сэкономив на материале, потеряете на том, что постройка прослужит намного меньше и будет нуждаться в выполнении частых ремонтных работ.
Маркировка панелей
Каждая стеновая панель промаркирована, что позволяет узнать ее характеристики
ЖБИ обязательно должны быть промаркированы буквами и цифрами, написанными через тире.
Первая группа символов указывает на назначение и габаритные размеры конструкции. Пример маркировки ПСТ 700—350—25, где длина 700 см, ширина 350 см, толщина 25 см.
Далее указывают класс и тип бетона, используемого при производстве: Я — ячеистый, Т — тяжелый, Л — легкий.
Последняя часть маркировки указывает на дополнительные параметры:
- устойчивость к сейсмическим колебаниям грунта больше 7 баллов обозначают буквой C;
- возможность эксплуатации при температуре ниже, чем 40 градусов, буквой М;
- проницаемость: нормальная — Н, пониженная — П, очень низкая — О.
Также в маркировке указаны следующие параметры:
- Форма, конфигурация торцевых сторон.
- Расположение и размеры дверных и оконных проемов.
- Тип и месторасположение армирования.
- Наличие и форма штроб в примыканиях смежных элементов.
Для строительства нужно приобретать железобетонные плиты, изготовленные по всем требованиям стандартов. В этом случае домостроение будет надежным и теплым. Подробнее о монтаже трехслойный железобетонных конструкций смотрите в этом видео:
Наиболее оптимальным вариантом для энергоэффективного строительства является применение трехслойных железобетонных панелей.
3.3. Железобетонные наружные стеновые панели
Железобетонные
наружные стеновые панели чаще всего
выполняют по однорядной разрезке, т. е.
высотой на один этаж и длиной на одну
или две комнаты, а по конструктивному
исполнению они бывают однослойными,
двухслойными и трёхслойными (рис. 3.4 и
3.5). Все стеновые панели снабжаются
подъёмными петлями и закладными деталями
для крепления одной панели к другой и
для связей с другими конструктивными
элементами зданий.
а) Однослойные
железобетонные наружные стеновые панели
Такие панели
изготавливают из лёгкого
конструктивно-теплоизоляционного
бетона на пористых заполнителях или из
автоклавных ячеистых бетонов (рис. 3.5).
С наружной стороны однослойные панели
покрывают защитно-отделочным слоем из
цементного раствора толщиной 20–25 мм
или 50–70 мм, а с внутренней стороны –
отделочным слоем толщиной 10–15 мм, т. е.
такие панели можно условно называть
«однослойными». Толщину наружных
защитно-отделочных слоёв назначают в
зависимости от природно-климатических
условий района строительства, и их
выполняют из паропроницаемых декоративных
растворов или бетонов либо из обычных
растворов с последующей окраской.
Отделка наружного фасадного слоя может
также выполняться керамическими,
стеклянными плитками или тонкими
плитками из пиленого камня либо дроблёными
каменными материалами.
Рис. 3.4. Наружные железобетонные
одно-, двух- и трёхслойные стеновые
панели:
а – однослойная; б – двухслойная; в –
трёхслойная; 1 –
лёгкий конструктивно-теплоизоляционный
бетон; 2 – наружный защитно-отделочный
слой; 3 – конструктивный бетон; 4 –
эффективный утеплитель
Рис. 3.5. Составные элементы поперечных
сечений наружных железобетонныхстеновых панелей: а – с наружным
защитно-отделочным слоем; б – с наружным
защитно-отделочным и внутренним
отделочным слоями; в – из ячеистого
бетона; г – двухслойная с внутренним
несущим слоем; д – трёхслойная с жёсткими
связями между бетонными слоями; е –
трёхслойная с гибкими связями между
слоями;1 –
конструктивно-теплоизоляционный или
ячеистый бетон; 2 – наружный
защитно-отделочный слой; 3 – внут-ренний
отделочный слой; 4 – наружный и внутренний
несущие слои; 5 – лёгкий теплоизоляционный
бетон; 6 – арматура; 7 и 8 – элементы
гибкой связи из антикоррозионной стали;
9 – эффективный утеплитель;δ– толщина утепляющего слоя
Однослойные панели
армируют по контуру сварным каркасом
из сеток, а над оконными проёмами –
сварным пространственным каркасом. Для
исключения раскрытия трещин в углах
проёмов снаружи укладывают перекрёстные
стержни или Г-образные сетки (рис. 3.6).
Однослойные панели
из автоклавных ячеистых бетонов не
могут изготавливаться размером по
высоте на всю этажную стену и из них
выполняют стены с линейной ленточной
разрезкой. Арматура таких панелей
защищается от коррозии путём покрытия
антикоррозионным составом.
Рис. 3.6. Схема армирования однослойной
легкобетонной панели наружной стены:
1
– каркас перемычки; 2 – подъёмная
петля; 3 – арматурный каркас; 4 –
Г-образная арматурная сетка в фасадном
слое
Из-за высокой
паропроницаемости лёгких бетонов и в
связи с этим возможностью образования
конденсата водяных паров внутри
однослойных панелей и его замерзания
при низкой температуре наружного
воздуха, такие панели целесообразно
применять для зданий с невысокой
относительной влажностью внутреннего
воздуха (не более 60 %). Толщина однослойных
панелей 240–320 мм, но не более 400 мм.
б) Двухслойные
железобетонные наружные стеновые панели
Двухслойные
стеновые панели состоят из внутреннего
несущего слоя, выполненного из тяжёлого
или лёгкого конструктивного бетона, и
наружного утепляющего слоя из
конструктивно-теплоизоляционного
лёгкого бетона. Толщина внутреннего
несущего слоя не менее 100 мм, а толщина
наружного утепляющего слоя определяется
расчётом на теплозащиту. Снаружи
двухслойные стеновые панели имеют
защитно-отделочный слой из цементного
раствора толщиной 20–25 мм с такой
отделкой, как и в однослойных панелях.
Так как внутренний
несущий слой из плотного бетона в
двухслойных панелях имеет низкую
паропроницаемость, то такие панели
могут применяться в зданиях с высокой
относительной влажностью внутреннего
воздуха. Армирование двухслойных
стеновых панелей выполняют аналогично
однослойным панелям, т. е. арматурный
каркас размещают в несущем и утепляющем
бетонных слоях, но рабочую арматуру
перемычек располагают в несущем бетонном
слое. Общая толщина двухслойных стеновых
панелей не более 400 мм (рис 3.7).
в) Трёхслойные
железобетонные наружные стеновые панели
Трёхслойные
наружные стеновые панели состоят из
внутреннего и наружного слоёв, выполненных
из тяжёлого или плотного лёгкого
конструктивного бетона, между которыми
укладывают утепляющий слой из эффективного
теплоизоляционного материала.
Толщина
утепляющего слоя определяются расчётом
на теплозащиту, а толщины внутреннего
и наружного бетонных слоёв зависят от
конструктивного решения стеновой панели
и величины воспринимаемых нагрузок.
Внутренний слой
панелей армируют пространственным
каркасом, а наружный слой – арматурной
сеткой. В зависимости от конструктивного
исполнения трёхслойные стеновые панели
бывают с гибкими или жёсткими связями
между внутренним и наружным бетонными
слоями (рис. 3.5 и 3.8). Гибкими связями
служат металлические стержни в виде
вертикальных подвесок и горизонтальных
подкосов, соединяющих арматурный каркас
внутреннего слоя и арматурную сетку
наружного слоя стеновой панели, т. е. их
крепят сваркой или привязывают к
пространственному арматурному каркасу
внутреннего слоя и арматурной сетке
наружного слоя. Металлические стержни
гибких связей выполняют из коррозионностойкой
стали или они имеют антикоррозионное
покрытие в зоне утеплителя.
Гибкие связи
обеспечивают независимую работу бетонных
слоёв стеновой панели и исключают
температурные усилия между слоями.
Наружный слой в панелях с гибкими связями
выполняет ограждающие функции и его
толщина должна быть не менее 50 мм. Толщина
внутреннего слоя в трёхслойных панелях
с гибкими связями в несущих и самонесущих
стеновых панелях – не менее 80 мм, а в
ненесущих панелях – не менее 65 мм.
Рис 3.7. Двухслойная бетонная панель
наружной стены: 1
и 2 – закладные детали для крепления
радиаторов отопления; 3 – подъёмные
петли; 4 – арматурный каркас; 5 –
внутренний несущий слой; 6 – наружный
защитно-отделочный слой; 7 – слив; 8 –
подоконная доска; 9 – легкобетонный
теплоизоляционный слой;Н–
высота этажа;В– длина панели;h– толщина
панели;δ– толщина теплоизоляционного
слоя
В трёхслойных
стеновых панелях с жёсткими связями
внутренний и наружный бетонные слои
соединяются с помощью вертикальных и
горизонтальных бетонных армированных
рёбер. Жёсткие связи обеспечивают
совместную статическую работу бетонных
слоёв стеновых панелей и защищают
соединительные арматурные стержни от
коррозии. Соединительные арматурные
стержни располагают в бетонных связевых
рёбрах и их прикрепляют сваркой или
привязывают к арматурному каркасу
внутреннего слоя и арматурной сетке
наружного слоя.
Недостаток от
устройства жёстких связей в наружных
стеновых панелях – это сквозные
теплопроводные включения, образуемые
рёбрами, что может приводить к выпадению
конденсата на внутренней поверхности
стен. Для уменьшения влияния теплопроводности
рёбер на температуру внутренней
поверхности стен их выполняют толщиной
не более 40 мм и желательно из лёгкого
бетона, а внутренний бетонный слой
утолщают до 80–120 мм. Толщина наружного
слоя не менее 50 мм. Наружная отделка
трёхслойных стеновых панелей выполняется
также как и одно- и двухслойных. Во всех
панелях наружных стен закладные детали
для крепления к другим конструктивным
элементам размещают в несущем слое.
Рис. 3.8. Трёхслойные бетонные панели
наружных стен и связи их бетонных слоёв:
а – схема расположения гибких связей;
б – то же жёстких связей: 1
– подвеска; 2 – распорка; 3 –
подкос; 4 – ребро из бетона внешних
слоёв; 5 – ребро из лёгкого бетона;
6 – внутренний бетонный слой; 7 –
наружный бетонный слой; 8 – арматурный
каркас внутреннего слоя; 9 – арматурная
сетка наружного слоя; 10 – арматура
рёбер; 11 – эффективный утеплитель
Стеновые железобетонные панели: ГОСТ, монтаж на видео
Привычный и распространенный строительный материал — стеновые железобетонные панели. Широко используются как для жилищного строительства, так и для возведения промышленных объектов. Особо популярны технологии панельного домостроения были в 70-е и 80-е годы, когда во многих городах появлялись целые районы панельных многоэтажек.
Выбираем стеновые панели
Основная причина востребованности панельного домостроения – скорость возведения конструкций: ЖБИ изделия представляют собой крупного размера панели, иногда стену целиком. Технология панельного домостроения называется индустриальным методом строительства. Все изделия стандартизированы ГОСТ, что облегчает монтаж.
В современном строительстве чаще стали применять другие методы строительства – к примеру, возведение монолитного каркаса здания с последующим заполнением фасадных стен более легкими материалами (газобетон, блоки из других материалов). Возможно, это связано с тем, что экономическая и политическая ситуация в России привела к массовому закрытию промышленных предприятий, в том числе, и заводов по производству ЖБИ. Вторая причина – технические требования к оборудованию строительной площадки для возведения конструкций из железобетона: наличие достаточных проездов для панелевозов, башенных кранов с большой грузоподъемностью, необходимых для монтажа, и пр.
Страничка истории
Впервые технология строительства с применением крупноформатных армированных панелей из бетона была применена в Америке, при строительстве Форест-Хилс Гарденс в 1910 году. В Европе подобная технология известна под названием системы Аттербери. Имя методу дал архитектор Гросвенор Аттербери.
Широкомасштабное использование унифицированных большеразмерных изделий при строительстве получило с урбанизацией и необходимостью сокращения сроков при массовой застройке. Новый взгляд на архитектуру, сформулированный Ле-Корбюзье потребовал новых материалов, таких как стекло, металл, бетон. Проблема восстановления городов после Второй Мировой войны также отлично решалась применением быстровозводимых зданий из стеновых железобетонных панелей. Концепция строительства для типовой массовой застройки, разработанная Ле-Корбюзье, повышает эффективность процесса возведения зданий и широко использовалась и продолжает использоваться во всем мире. В Советском Союзе отцом индустриального метода строительства считается архитектор В.И.Светличный.
Технология изготовления изделий из железобетона
Крупноформатные изделия из железобетона производятся в заводских условиях. В зависимости от назначения, панели выпускаются разных размеров. При производстве применяются различные марки бетона и способы армирования. ЖБИ изделия различаются способом армирования:
- обычное армирование;
- предварительно напряженное;
Выпускаются плиты для использования в качестве наружных стен и для внутренних перегородок. ГОСТ 11024–84 определяет стандарты для внутренних панелей, а ГОСТ 12504–80 описывает наружные. Для изготовления используются бетоны различных марок:
- особо тяжелые;
- тяжелые;
- легкие;
- особо легкие;
Наиболее распространенные размеры панелей, применяемых для жилищного строительства 600х120 и 1200х180 см. Стеновые плиты, используемые для зданий промышленного назначения, производятся размерами в 600, 900 и 1200 см. Для формирования дверных и оконных проемов выпускаются изделия меньших форматов – для простенков. ГОСТ 130-15.4—84 регламентирует размеры стандартных изделий. Пустотелая сборная железобетонная панель применяется для устройства перекрытий. Санузлы, лифтовые шахты изготавливаются цельными готовыми блоками.
Помимо использования ЖБИ заводского изготовления в некоторых случаях применяют изделия, изготовленные непосредственно на строительной площадке.
Панельное домостроение – новый взгляд
Однако новые способы строительства не вытеснили быстровозводимых строений из ЖБИ изделий. Новые требования, выдвигаемые строительной индустрией, воплощаются в новые стандарты для производства стеновых железобетонных плит. Производители уже не привязывают размеры железобетонных панелей к определенным нормам: изделия ЖБИ используются не только в многоэтажном жилом строительстве. Все чаще их применяют для строительства многоквартирных домов малой этажности, и даже для возведения частных коттеджей.
Разработаны двух и трехслойные железобетонные панели, в которых помимо несущей части используются слой теплоизоляции. Трехслойные панели представляют собой «сэндвич», в котором внутренняя и наружная часть делается из железобетона, а внутренняя – из утеплителя (минеральная вата, пеносиликат, фибролит, и др.). Наружная и внутренняя части трехслойных плит связаны между собой армированием и закладными деталями. Существуют варианты изделий с уже готовой внешней отделкой панелей. Толщина стеновых плит зависит от назначения и конструкции плиты.
Размеры плит, имеющих слой утеплителя, зависят от толщины теплоизоляционного слоя, который подбирается в зависимости от климата места строительства.
Технология возведения зданий из железобетонных плит
Производимые стеновые плиты имеют довольно значительные размеры и вес, поэтому для их перевозки требуется специальный транспорт. Специальной техникой осуществляется и монтаж железобетонных панелей.
Существуют бескаркасные и каркасные методы возведения панельных зданий. Для монтажа плит ЖБИ по каркасной технологии используются сварные и железобетонные каркасы. Сначала устанавливаются панели ограждения железобетонные, расположенные на дальнем конце от установленного крана, затем внутренние перегородки, потом ограждающие конструкции со стороны крана. Установка плит осуществляется:
- по имеющимся на перекрытиях отметкам;
- по технологии фиксированного монтажа: выставляют продольную и поперечную панели, их жестко фиксируют, а относительно выставленных элементов производят монтаж остальных;
- замковый способ – плиты скрепляются специальными монтажными элементами, заделанными в панель при изготовлении;
При возведении панельных строений особое внимание нужно уделять герметизации межпанельных швов и устранению мостиков холода.
Крупнопанельная технология строительства позволяет в сжатые сроки возводить капитальные постройки, имеющие длительный срок использования, высокие эксплуатационные качества. Эти особенности влияют на выбор технологии как застройщиков, так и заказчиков. А постоянное совершенствование процесса изготовления ЖБИ позволяет оптимизировать строительные расходы.
Смотрите также:
Железобетонные панели БЭНПАН | Строительная компания МОБИЛ СТРОЙ XXI.
Проектирование — Производство
БЭНПАН – это железобетонные ребристые утепленные панели, предназначенные для капитального домостроения. Ребра жесткости ж/б панелей БЭНПАН обращены внутрь; между ними оставлено пространство для проведения инженерных коммуникаций, которое затем закрывается гипсокартоном или другим листовым материалом.
Стеновые панели БЭНПАН
Железобетонная стеновая панель — это основной элемент технологии БЭНПАН, имеет двухслойную конструкцию, состоящую из наружного слоя фибробетона толщиной 50 мм и внутреннего теплоизоляционного слоя толщиной 60 мм. Выполняет роль как внешних, так и внутренних несущих стен, что обеспечивается ее структурной особенностью — ребрами жесткости.
Размер и форма железобетонной стеновой панели БЭНПАН, а также наличие оконных и дверных проемов определяются проектом. Технологические отверстия для прокладки инженерных коммуникаций предусматриваются на этапе производства. Максимальная высота панели может достигать 3,05 метра, а длина — 7 метров.
Фото ж/б панели БЭНПАН
Применение:
- Наружная стеновая панель
- Внутренняя стеновая панель
- Цокольная панель
Габаритные размеры:
- Высота – 1800, 2740, 3050 мм
- Длина – в пределах от 450 до 7000 мм
- Толщина – 260 мм
Используемые материалы:
- Фибробетон – В30
- Арматура класса А500С
- Утеплитель – минеральная вата или пенополистерол
- Металлический оцинкованный профиль 0,5 мм
Класс пожарной опасности материала – КМ0 (НГ)
Предел огнестойкости – REI 90
Вес ж/б панели – 250 кг/м2
Морозостойкость – F200
Коэффициент сопротивления теплопередаче — в пределах от 1,45 до 4,85 R*м2С/Вт (в зависимости от варианта используемого утепления)
Выпуск согласно ТУ 5831-001-54977622-2011
Плита перекрытия БЭНПАН
Плиты перекрытия БЭНПАН представляют собой двухслойную ребристую конструкцию, состоящую из наружного слоя фибробетона толщиной 50 мм и внутреннего теплоизоляционного слоя толщиной 40 мм. Плиты перекрытия БЭНПАН имеют продольные (с шагом 400 – 600 мм) и торцевые ребра жесткости (шириной в диапазоне 100 — 235 мм).
Технологические отверстия для прокладки инженерных коммуникаций предусматриваются на этапе производства. Ребра и полка плиты армируются стержневой арматурой класса А500 С и проволочной арматурой класса В500С.
Применение:
- Плита перекрытия
Габаритные размеры:
- Высота – 305 мм
- Длина – 3000, 3600, 4200, 4800, 5400, 6000, 6600, 8000 мм
- Ширина – 1200, 1800, 2400 мм
Используемые материалы:
- Фибробетон – В30
- Арматура класса А500 диаметром от 10 до 20 мм
- Утеплитель – минеральная вата, пенополистирол
- Металлический оцинкованный профиль 0,5 мм
Класс пожарной опасности материала – КМ0 (НГ)
Предел огнестойкости – REI 60
Вес ж/б панели – 320 кг/м2
Морозостойкость – не ниже F200
Расчетная нагрузка – 4,0 кПА, 6,0 кПА, 8,0 кПА
Выпуск согласно ТУ 5842-002-54977622-2013
Соединение ж/б панелей БЭНПАН
Соединение стеновых панелей между собой осуществляется при помощи оцинкованных болтов, которые ввинчиваются в инсталлированные закладные детали.
Связи плит перекрытий со стеновыми панелями осуществляется при помощи анкер-шурупов производства фирмы HILTI.
Данный способ соединения ж/б панелей позволяет исключить зависимость от погодных условий и значительно увеличить скорость монтажа.
Стеновые железобетонные панели — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков
Дата: 25.05.2014
Бетон и различные изделия, из него изготавливаемые, являются неотъемлемой частью современной индустрии строительства. Существует огромное количество марок и видов железобетона, а также разнообразных видов строительной продукции из него. Как для промышленного, так и гражданского строительства выпускаются панели стеновые железобетонные, о которых и пойдет речь в этой статье.
Оглавление:
- Виды
- Цены
- Маркировка
Основные характеристики
Железобетонные панели являются элементами стеновых конструкций и производятся они в заводских условиях из армированного металлическими арматурными каркасами либо специальными сетками бетона, и характеризуются высокой устойчивостью к огню и прочностью. Они выпускаются из бетонов разных марок, и могут быть как внешними, так и наружными. Стеновые панели наружные жби и внутренние, могут выпускаться с применением теплоизолирующих материалов – утепленный вариант, так и без что наиболее характерно для внутренних элементов железобетонных стеновых конструкций.
Типоразмер
Железобетонные панели для возведения стен бывают самых разных размеров. Конструкции, технические требования и типоразмеры определены в ГОСТах 11024–84 для внутренних и в 12504–80 для внешних, а также СНиПах, технических условиях, в отраслевых и местных стандартах.
Указанные в плане и учитывающие поэтажную планировку и конструктивные схемы здания габариты плит, величина и количество проемов, а также необходимая толщина слоев, все это определяется согласно с проектными документами заказчика и является основными параметрами при их выборе и покупке. Зная об этом, предложения купить б/у стеновые жби панели, не вызывает особого отклика у покупателей.
Выпускаются как для монтажа на стальном, так и на железобетонном каркасах, и могут быть использованы для возведения как неотапливаемых, так отапливаемых и сооружений. Они выпускаются для жилищного строительства и могут иметь размеры 6х1,2 и 12х1,8 метра. Панели стеновые для промышленных зданий выпускаются длиной в 6, 9 и 12 м. Из легких бетонов, для стен с отдельными оконными проемами, производят специальные простеночные плиты длиной 3 и 1,5 метра, а для дверных проемов изготавливают плиты размером 1,48 и 2,98 м.
В наружные конструкции могут быть вмонтированы дверные и остекленные оконные блоки. Климатические условия региона, где возводится сооружение, а также теплотехнические характеристики применяемых материалов определяют толщину жб панелей для стен, которая может варьироваться от 20 до 50 см.
Основные виды
Все панели из железобетона для стен, условно, классифицируют по определяющим их типы параметрам:
1. Функциональному назначению сооружений и зданий:
- для возведения многоэтажных домов;
- сооружения технического подполья и цокольных этажей;
- строительства чердачных помещений.
2. Применяемым конструктивным решениям:
- составные;
- с цельной структурой.
3. Числу основных слоев:
- однослойные;
- двухслойные;
- трехслойные.
Панели для строительства стен имеют различную структуру, из-за чего принимают и передают ложащиеся на них нагрузки по разному, что дает основания подразделить их на:
- навесные;
- несущие;
- самонесущие.
Особенности многослойных панелей
Железобетонные однослойные панели изготавливаются из таких легких ячеистых бетонов как газо- и пенобетон, с заполнителями как, к примеру, аглопорит, перлит, шлак, керамзит. Толщина внешнего защитного наружного слоя колеблется от 2 до 4 см. Внутреннюю их поверхность, в большинстве случаев, покрывают декоративным отделочным цементом, по которому, в дальнейшем, осуществляют финишную отделку.
Двухслойные панели изготавливаются в виде двух ребристых плит из крупнопористого керамзитобетона, на внутренней стороне которых закрепляются такие утеплители как пенокералит, минераловатные плиты, пеностекло или пенобетон. Теплоизоляционный слой располагают внутри здания и покрывают защитным слоем цемента.
Трехслойные — это железобетонные ребристые стеновые панели, между которыми проложен утеплитель. Соединяются между собой слои, выполненные из железобетона, арматурными сварными каркасами. Толщину внутреннего слоя утеплителя выполняют согласно теплотехническому расчету.
Сколько стоят?
Несмотря на высокий спрос, этот строительный материал стоит не очень дорого. Сегодня производители продают стеновые панели из железобетона, начиная от 3 500 руб/м2, за самые простые однослойные и от 5 000 руб/м2 за трехслойные.
Маркировка
На любом железобетонном изделии, в том числе и на панелях, выпущенных заводом-изготовителем и соответствующим требованиям ГОСТа, проставляется несмываемой краской маркировка, содержащая всю информацию об основных характеристиках продукции. Состоит она из трех групп буквенно-цифровых знаков и разделяющих их дефиса.
В первой группе определяется тип изделия, в нашем случае ПС — панель стеновая. Во второй группе указаны вид бетона, класс арматуры, несущая способность, к примеру, Я — ячеистый бетон. Третья группа раскрывает особые свойства бетонных изделий, соответствующие специальным условиям их применения, например, индекс «Н» — указывает низ, а «В» — верх.
В таблице представлена принятая в настоящее время маркировка:
Этаж | несущие цельные | ненесущие цельные | несущие составные | ненесущие составные |
Надземные | ПСВ | ПГВ | ПСВС | ПГВС |
Подвальные и цокольные | ПСП | ПГП | ПСПС | ПГПС |
Чердачный | ПСЧ | ПГЧ | ПСЧС | ПГЧС |
Железобетонные панели для возведения стен пользуются неизменным спросом, что обусловлено как высокой скоростью возведения сооружений и не очень высокой трудоемкостью строительства, так и возможностью практически круглогодичного строительства. Кроме того, такие эксплуатационные характеристики этих изделий, как высокая несущая способность, долговечность и хорошая теплоемкость также способствуют популярности этого материала среди строителей.
Железобетонные-Сборные-Стеновые-Панели-Анализ-Проект-ACI318-11;
Код
Строительные нормы и правила для конструкционного бетона
(ACI 318-14) и комментарий (ACI 318R-14)
ссылку
Примечания к зданию ACI 318-11
Требования норм для конструкционного бетона, двенадцатое издание, Портленд, 2013 г.
Цементное объединение, Пример 21.3
Руководство по программе инженерного программного обеспечения spWall v5.01,
СТРУКТУРА, 2016
Расчетные данные
f c = бетон нормального веса 4000 фунтов на кв. Дюйм (w c =
150 шт. Фут)
f y = 60000 фунтов на кв. Дюйм
Длина стены = 20 футов
Предполагаемая толщина стенки = 8 дюймов
Предполагаемое вертикальное армирование: одинарное
слой стержней №4 на расстоянии 9 дюймов (A с,
вертикальный = 0,20 / 9 дюймов x 12 дюймов = 0,27 дюйма 2 / фут)
ACI 318-14 (2. 2)
ACI 318-14 (Таблица 11.6.1)
ACI 318-14 (11.7.2.1)
Сборные железобетонные стены можно анализировать
используя положения Главы 11 ACI 318. Большинство стен, особенно
тонкие стены широко оцениваются с использованием Альтернативного метода для
Анализ тонкой стены вне плоскости в разделе 11.8. Требования этого
процедура кратко изложена ниже:
Поперечное сечение
должна быть постоянной по высоте стены ACI 318-14 (11.8.1.1 (а))
Стена может быть
спроектирован как просто поддерживаемый ACI 318-14 (11.8.2.1)
Максимальные моменты
и прогибы в середине пролета ACI 318-14 (11.8.2.1)
Стена должна быть
осевая нагрузка ACI 318-14 (11.8.2.1)
Стена должна быть подвергнута
на внеплоскостную равномерную боковую нагрузку ACI 318-14 (11. 8.2.1)
Стена должна быть
с регулируемым натяжением ACI 318-14 (11.8.1.1 (b))
Подкрепление
должен обеспечивать расчетную прочность, превышающую прочность на растрескивание ACI 318-14 (11.8.1.1 (c))
P u в средней части не
превышает 0,06 f c A g ACI 318-14 (11.8.1.1 (г))
Вне плоскости
прогиб из-за рабочих нагрузок, включая эффекты PΔ , не
превышает л c /150
ACI 318-14 (11.8.1.1 (c))
ACI 318 требует концентрированного
гравитационные нагрузки, прикладываемые к стене над расчетным изгибным сечением, должны быть
предполагается, что они распределены по ширине: ACI 318-14 (11.8.2.2)
a) Равно ширине подшипника плюс
ширина с каждой стороны, увеличивающаяся с наклоном от 2 по вертикали до 1 по горизонтали вниз
в раздел дизайна
б) Не больше, чем расстояние между
сосредоточенные нагрузки
c) Не выходит за края
настенная панель.
ACI 318-14 (11.8.2.2)
Используя положения 14,8, рассчитать
Факторизованные нагрузки для каждой из рассматриваемых комбинаций нагрузок:
Расчет максимальной
Фактор силы стены в соответствии с 11.8 суммировано на рисунке 2, включая
увеличение момента за счет эффектов второго порядка (P-Δ).
Фигурка 2 Стенка
Расчет конструкций по методу альтернативного проектирования тонких стен
(Примечания к PCA)
Для нагрузки
комбинация # 1 (U = 1,4 D) :
ACI 318-14 (11.8.3.1d)
Где M ua — максимальный факторный момент на средней высоте
стена из-за боковых и эксцентрических вертикальных нагрузок, не включая PΔeffects. ACI
318-14 (11.8.3.1)
ACI 318-14 (19. 2.2.1.b)
ACI 318-14 (11.8.3.1c)
ACI 318-14 (11.8.3.1)
Рассчитать эффективную площадь
продольной арматуры в тонкой стене для получения приблизительного
трещина момент инерции.
ACI 318-14 (R11.8.3.1)
Следующие расчеты выполняются с эффективным
площадь стали вместо фактической площади стали.
ACI 318-14 (11.8.3.1c)
Следовательно,
секция регулируемая по натяжению ACI
318-14 (таблица 21.2.2)
ACI 318-14 (Таблица 21.2.2)
ACI 318-14 (11.8.3.1d)
Указанные выше шаги повторяются для всех рассматриваемых нагрузок.
комбинаций, в таблице 1 показаны факторные нагрузки на средней высоте стены для всех
эти сочетания нагрузок.
Таблица 1 — Факторная нагрузка | |||||||||||
Сочетание нагрузок | П u , тысяч фунтов | M ua , дюйм. -кипы | E c , тысяч фунтов / кв. Дюйм | п | A se, w , дюймов 2 / фут | а, дюймов | с, дюймов | I cr , дюйм. 4 | ε т , дюймов / дюйм. | φ | М и , дюймов-кип |
1,4 D | 4,2 | 3,8 | 3,605 | 8 | 0. 34 | 0,50 | 0,59 | 32,5 | 0,0173 | 0,9 | 5,4 |
1,2 D + 1,6 L r + 0,8 W | 5,0 | 19.2 | 3,605 | 8 | 0,35 | 0,51 | 0.60 | 33,2 | 0,0170 | 0,9 | 28. 8 |
1,2 D + 0,5 L r +1,6 W | 4,1 | 32,4 | 3,605 | 8 | 0,34 | 0,50 | 0,59 | 32.5 | 0,0173 | 0,9 | 45,0 |
0,9 D + 1,6 Вт | 2,7 | 31,2 | 3,605 | 8 | 0. 32 | 0,47 | 0,55 | 31,1 | 0,0188 | 0,9 | 38,7 |
Для этой проверки используйте самый большой P и (5,0 тысяч фунтов)
от сочетания нагрузок 2 до охвата всех рассмотренных сочетаний.
Следовательно,
секция регулируемая по натяжению ACI
318-14 (таблица 21.2.2)
Определить f r =
Модуль разрыва бетона и I g = Момент инерции общего сечения бетона без трещин для расчета M cr
ACI
318-14 (19.2.3.1)
ACI
318-14 (24.2.3.5b)
Для комбинации нагрузок # 1:
Ранее было показано, что
сечение регулируется натяжением ϕ
= 0,9
ACI
318-14 (11.5.1.1 (б))
ACI
318-14 (11.8.1.1 (в))
Таблица 2 — Расчетный момент | |||||||
Сочетание нагрузок | M n , дюйм.-кипы | φ | φM n , тысячи фунтов | M u , дюймы-тысячи | 11.5.1.1 (б) | M cr , дюймы-тысячи | 11.8.1.1 (в) |
1,4 D | 76.5 | 0,9 | 68,9 | 5,4 <φM n | год. | 60,7 <φM n | год. |
1,2 D + 1,6 Lr + 0,8 Вт | 78.7 | 0,9 | 70,8 | 28,8 <φM n | год. | 60,7 <φM n | год. |
1,2 D + 0,5 Lr +1,6 Вт | 76.5 | 0,9 | 68,9 | 45,0 <φM n | год. | 60,7 <φM n | год. |
0,9 D + 1,6 Вт | 72.3 | 0,9 | 65,1 | 38,7 <φM n | год. | 60,7 <φM n | год. |
Так как комбинация нагрузок 2 обеспечивает
самый большой P u (5.0 тысяч фунтов), комбинация нагрузок 2 элемента управления.
ACI
318-14 (11.8.1.1 (г))
Сдвиг в плоскости
не оценивается в этом примере, так как поперечные силы в плоскости не применяются в
этот пример. Сдвиг вне плоскости из-за боковой нагрузки следует проверять по
прочность стены на сдвиг. Путем проверки максимальных поперечных сил для
для каждой комбинации нагрузок можно определить, что максимальная сила сдвига составляет
ниже 0.Ширина 50 тысяч фунтов / фут. Стена имеет прочность на сдвиг примерно 4,5 тысячи фунтов / фут.
ширина и никаких подробных расчетов не требуется по инженерной оценке. (Видеть
рисунок 8 для подробной диаграммы усилия сдвига)
Максимум
отклонение от плоскости (Δ с ) из-за бокового и
эксцентричные вертикальные нагрузки, включая эффекты PΔ, не должны превышать l c /150.
Где Δ с рассчитывается следующим образом: ACI 318-14 (11.8.1.1 (д))
ACI 318-14 (Таблица 11.8.4.1)
Где M a
максимальный момент на средней высоте стены из-за бокового обслуживания и
эксцентрические вертикальные нагрузки, включая эффекты PΔ.
ACI
318-14 (24.2.3.5b)
ACI
318-14 (11.8.4.3a)
Δ с рассчитаем методом проб и ошибок
метод, поскольку Δ s является функцией M a и M a
является функцией Δ с .
ACI 318-14 (Таблица 11.8.4.1)
Других итераций нет.
требуется
Стена подходит для # 4 @ 9 дюймов.вертикальное армирование
и толщиной 8 дюймов.
spWall — программа для анализа и
проектирование железобетонных стен со сдвигом, откидных стен, сборных стен и теплоизоляции
Бетонные стены (ICF). Он использует графический интерфейс, который позволяет пользователю
легко создавать сложные модели стен. Предоставляется графический пользовательский интерфейс.
для:
Геометрия стены
(включая любое количество проемов и ребер жесткости)
Материал
свойства, включая коэффициенты растрескивания
Стеновые нагрузки
(точка, линия и площадь),
Служба поддержки
условия (включая поступательные и поворотные пружинные опоры)
spWall использует Finite
Элементный метод для структурного моделирования, анализа и проектирования тонких и
не тонкие железобетонные стены, подверженные статическим нагрузкам.В
стена идеализирована в виде сетки из прямоугольных пластинчатых элементов и прямой линии
элементы жесткости. Стены неправильной геометрии идеализированы, чтобы соответствовать
геометрия с прямоугольными границами. Свойства пластин и ребер жесткости могут быть разными.
от одного элемента к другому, но программа предполагает, что они единообразны в пределах
каждый элемент.
Шесть степеней
свобода существует в каждом узле: три перевода и три вращения, относящиеся к
три декартовых осей.Внешняя нагрузка может существовать в направлении каждого
степеней свободы. Достаточное количество узловых степеней свободы должно
быть сдержанным, чтобы добиться устойчивости модели. Программа собирает
глобальная матрица жесткости и векторы нагрузки для конечно-элементной модели.
Затем он решает уравнения равновесия, чтобы получить прогибы и повороты.
на каждом узле. Наконец, программа рассчитывает внутренние силы и внутренние
моменты в каждом элементе. По желанию пользователя программа может выполнять вторую
заказать анализ.В этом случае программа учитывает влияние
силы в плоскости при отклонении от плоскости с любым количеством отверстий и
ребра жесткости.
В spWall требуется
армирование на изгиб рассчитывается на основе выбранного стандарта проектирования (ACI
318-14 используется в этом примере), и пользователь может указать один или два уровня
армирование стен. В элементах жесткости и граничных элементах spWall вычисляет
требуется стальная арматура на сдвиг и кручение.Прочность стенового бетона
(в плоскости и вне плоскости) рассчитывается для приложенных нагрузок и сравнивается
с кодом допустимой прочности на сдвиг.
Для иллюстраций и
В целях сравнения на следующих рисунках представлен образец входных данных.
модули и результаты, полученные из модели spWall, созданной для
железобетонная стена в этом примере.
В этой модели
следующие предположения моделирования были сделаны, чтобы точно представить пример
в справке:
1.5 широких секций
стена выбрана, чтобы представить ширину притока, эффективную под каждым из
ребра двутавровой балки.
2. Идеализированная непрерывная
границы стен с использованием опоры симметрии по вертикальным краям
3. Прикрепил основание
стена предполагает наличие опорного сопротивления в направлениях X, Y и Z
4. Роликовая опора была
используется для имитации опоры диафрагмы, обеспечиваемой двутавровыми балками крыши
5.Нагрузка приложена
как одноточечная нагрузка под ребро двойного тройника. Это также может быть применено как
линейная нагрузка или множественные точечные нагрузки, если моделируется вся стена.
Рисунок 3 Определение
Нагрузки для сборных стеновых панелей ( spWall )
Рисунок 4 Назначение
Граничные условия для сборных стеновых панелей
( spWall )
Рисунок 5 Фактор
Осевые силы Контур перпендикулярно Поперечное сечение сборной стеновой панели ( spWall )
Фигурка 6 Сборный железобетон
Контур бокового смещения стеновой панели (вне плоскости) ( spWall )
Фигурка 7 Сборный железобетон
Диаграмма осевой нагрузки на стеновую панель ( spWall )
Фигурка 8 Вне плоскости
Диаграмма сдвига ( spWall )
Фигурка 9 Сдвиг
Диаграмма момента стены ( spWall )
Рисунок 10 Сборная стеновая панель, вертикальная
Армирование ( spWall )
Рисунок 11 Поперечное сечение сборной стеновой панели
Силы ( spWall )
Рисунок 12 Требуется сборная стеновая панель
Армирование ( spWall )
Таблица 3 Сравнение сборных железобетонных изделий | ||||
Решение | M u (тысячи фунтов на фут) | N u (тысячи фунтов) | A s, вертикальный (дюйм. 2 ) | D z (дюймы) |
Рука | 2,40 | 5,0 | 0,27 | 0,072 |
spWall | 2.21 | 4,9 | 0,27 | 0,072 |
Результаты всех ручных расчетов
использованные, проиллюстрированные выше, точно соответствуют автоматическому
результаты, полученные с помощью программы spWall.
В столбце и
анализ стены, свойства сечения должны определяться с учетом
влияние осевых нагрузок, наличие трещин по длине
стержня и влияние продолжительности нагрузки (эффекты ползучести).ACI 318 разрешений
использование значений момента инерции 0,70 I г для стен без трещин
и 0,35I г для стен с трещинами.
ACI 318-14 (6.6.3.1.1)
В программе spWall эти эффекты учтены
где пользователь может ввести уменьшенный момент инерции с помощью взлома
значения коэффициентов для пластины и элементов жесткости для эффективного уменьшения
жесткость. Коэффициенты растрескивания вне плоскости (изгиб и кручение) и
Для пластинчатых элементов можно ввести жесткость в плоскости (осевую и на сдвиг).Потому что
значения коэффициентов растрескивания могут иметь большое влияние на анализ
и результатов проектирования, пользователь должен позаботиться о выборе значений, которые лучше всего
представляют собой состояние растрескивания на конкретной стадии нагружения. Растрескивание
коэффициенты больше 0 и меньше 1.
На пределе
нагрузки, стена обычно находится в сильно потрескавшемся состоянии. Пользователь мог ввести
значение коэффициента образования трещин вне плоскости для плит из I с трещинами / I брутто
на основе расчетных значений A s .после анализа и проектирования, если
вычисленное значение As сильно отличается от расчетного значения A s ,
анализ следует провести еще раз с новыми значениями трещин
коэффициенты.
При служебных нагрузках,
стена может быть или не быть в сильно потрескавшемся состоянии. Для отклонения служебной нагрузки
анализа, проблема должна быть смоделирована с коэффициентом растрескивания вне плоскости
для плит I эффективный / I брутто .
На основании предыдущего обсуждения соотношение
между I cr и I g может использоваться в качестве трещин
коэффициент для внеплоскостного случая для предельных сочетаний нагрузок. В
в этом примере I cr и I g оказались равными 32,5
дюймы 4 и 512 дюймов 4 . Таким образом, образование трещин вне плоскости
коэффициент для предельных комбинаций нагрузок можно найти следующим образом:
Для комбинаций служебных нагрузок было
обнаружил, что комбинация нагрузок № 2 управляет.M a для этого сочетания нагрузок
оказалось равным 21,9 дюйм-тысяч фунтов, что меньше M cr = 60,7
дюйм-кипы. Это означает, что секция не имеет трещин и коэффициент растрескивания может
принять равным 1.
Рисунок 13 Определение коэффициента растрескивания
( spWall )
In spWall, первого или второго порядка
можно провести анализ для получения расчетного момента.В этой модели
эффекты второго порядка были включены для сравнения результатов с
результаты ручного решения, включая эффекты PΔ.
Для дальнейшего сравнения результатов программы с
вычислений выше, модель была запущена снова без эффектов второго порядка, чтобы
сравните значения момента с M ua .
Таблица 4 показывает, что результаты также хорошо согласуются.
Таблица 4 — Сравнение сборных железобетонных изделий | ||
Сочетание нагрузок | M ua , дюйм.-кипы | |
Рука | spWall | |
1,4 D | 3,8 | 4,3 |
1,2 D + 1,6 L r + 0,8 W | 19,2 | 20.0 |
1,2 D + 0,5 L r +1,6 W | 32,4 | 32,7 |
0,9 D + 1,6 Вт | 31,2 | 31,1 |
Рисунок 14 Модуль решателя ( spWall )
Подъемный бетон
Подъемный бетон получил свое название от способа строительства: путем подъема или наклона панелей с помощью крана для формирования стен зданий.Панели могут изготавливаться разных форм и размеров, включая плоские и изогнутые секции. Укладка бетона выполняется быстро и легко, потому что она выполняется на земле. Поверхности пола служат литейными станинами или иногда сооружаются отдельные литейные станины. Панели можно ставить друг на друга, если пространство ограничено. Поскольку панели отливаются на месте, их размер не ограничивается соображениями автоперевозки. Панели обычно довольно большие по размеру, поэтому в зданиях относительно мало стыков.
Подъемно-поворотные конструкции строятся по разумной цене, не требуют значительного обслуживания и обеспечивают долгий срок службы и скорость строительства с минимальными капитальными вложениями.Панели обычно служат структурой и отделкой и могут быть изолированы по мере необходимости для повышения энергоэффективности.
Хотя эта отрасль возникла более 100 лет назад, ее популярность заметно возросла после создания в 1980 году комитета Американского института бетона (ACI 551), посвященного ей, и создания в 1986 году Ассоциации бетона с подъемом вверх. Гибкость конструкции, высококачественная отделка, лучшие методы изоляции и возможность более экономичного строительства меньших конструкций увеличили привлекательность подъема.Подрядчики, специализирующиеся на подъемно-поворотных механизмах, доступны по всей территории США
.
Следующие пункты описывают откидные бетонные панели для малоэтажных зданий:
- Преимущества
- Размеры
- Производство и физические свойства
- Установка, подключение и отделка
- Устойчивое развитие и энергия
- Строительные нормы
- Сравнительная стоимость
- Проектов
Преимущества
Подъемно-поворотное устройство — быстрое и экономичное.В то время как он стал популярным для больших зданий с простыми планами этажей («строительство больших коробок»), новые методы расширили рынок, улучшив гибкость проектирования, сделав их пригодными для небольших зданий и тех, которые имеют более сложную планировку. Ключ к успеху — это планирование. Теперь школы, магазины, коммерческие и общественные проекты, религиозные сооружения и жилые дома также являются обычным явлением.
Подрядчики ценят то, что большая часть работы выполняется на уровне земли, выполняется быстро и эффективно, а их повторение позволяет сэкономить время.Изготовление откидных бетонных панелей по сути похоже на заливку плит вместо стен. Установка опалубки происходит быстрее и проще, в том числе блокировка дверных и оконных проемов. Панели отливаются на месте, и если места мало, их можно складывать в штабель, чтобы свести к минимуму нарушение рабочего места.
Отделка бетона откидной панели после заливки
Владельцы обращают внимание на прочность и устойчивость к стихийным бедствиям, воде и насекомым. Большая масса и большой размер панели также приводят к хорошей энергоэффективности и звуковым характеристикам благодаря тепловой массе и воздухонепроницаемым корпусам.
Размеры
Неизолированные панели обычно имеют толщину от семи до 12 дюймов. Утеплители представляют собой сэндвич-конструкцию. Наружная поверхность имеет толщину от двух до трех дюймов, изоляция — от двух до шести дюймов, а внутренний слой представляет собой структурную часть стены с толщиной, аналогичной неизолированным панелям. Соединители вставляются через изоляцию, чтобы связать две бетонные поверхности вместе.
Достижения в подъемных вставках означают, что существует меньше ограничений на размер панелей: обычно используются панели высотой 50 футов.Площадь основания может быть одним из ограничений по размеру. А поскольку панели необходимо поднимать на место с помощью крана, их вес в зависимости от грузоподъемности крана является еще одним ограничивающим фактором, и для этой цели кран должен иметь запас прочности три к одному. Но панели не обязательно доставлять на площадку грузовиком, так что это не ограничение по размеру.
Производство и физические свойства
Фундамент и плита перекрытия (или отливка) должны быть подготовлены к укладке бетона. Опалубка обычно изготавливается из пиломатериалов, но может быть многоразовой из пластмассы или металла.Армирование — это обычная сталь, используемая в других бетонных работах. Подъемные вставки, сварные пластины и другое оборудование называются «закладными» и размещаются перед бетоном. Бондразрывы используются для покрытия отливки для облегчения подъема панелей. Если подъемный кран будет располагаться на части плиты, его толщину, возможно, потребуется увеличить больше, чем в противном случае потребовалось бы для здания.
Бетон обычно заказывают у производителя товарных смесей. Смеси могут быть определены как имеющие высокую прочность или раннюю прочность, чтобы удовлетворить потребности проекта.Бетон можно укладывать прямо из желоба грузовика или с помощью насоса для более точной укладки. Он уплотняется, обрабатывается шпателем и затвердевает.
Затирка бетона на откидной панели.
Нанесение отвердителя на откидную бетонную панель.
Наклон вверх не предусмотрен при заливке панелей, поэтому могут применяться процедуры бетонирования в холодную погоду.К счастью, цельнолитую отливку довольно легко защитить от перепадов температур.
Установка, подключение и отделка
После заливки лицевой стороной вниз панели устанавливаются путем снятия плиты и прикрепления к фундаменту / плите. Комбинация дюбелей из плиты и крепления к смежным панелям обеспечивает конструктивную целостность здания. Во время размещения панели скрепляются до тех пор, пока все они не будут соединены вместе, чтобы образовать стены. Планируются операции по подъему панелей в быстрой последовательности.Соединения, которые были залиты в бетон, позволяют сваривать панели. Затем вертикальные швы заполняются герметиками.
Стеновая панель lt-up крепится к бетонной плите.
Откидные стеновые панели закреплены на месте.
Архитектурная обработка бетона придает панелям богатство деталей и внешний вид.Ржавчина и откосы могут создавать видимость панелей различного размера и теневых линий. Отделка и конфигурации панелей претерпели значительные изменения в последние годы, поэтому эти панели обладают такой же универсальностью, как и другие системы бетонных стен. Обычная отделка включает цветной бетон, необработанный заполнитель и текстуры формовочного вкладыша. Облицовочные смеси могут сделать любую из этих отделок более экономичной, если поместить специальную бетонную смесь на внешние 1 или 2 дюйма поверхности панели. Доступны специальные вставки для создания тонких поверхностей из кирпича или тонких блоков.В качестве альтернативы, поверхность может быть окрашена или оштукатурена с текстурой штукатурки, хотя такая отделка может потребовать периодического ухода, ненужного при заливке.
Методы литья достаточно развиты, поэтому теперь можно отливать изогнутые панели. Для этого необходимо построить специальную опалубку на земле, но после первой заливки ее при необходимости можно сложить как плоские панели.
Устойчивое развитие и энергия
Откидные панели могут быть монолитными бетонными, а могут быть конструкциями типа сэндвич.Изоляция может быть встроена в откидную панель, чтобы обеспечить энергоэффективную конструкцию с твердыми поверхностями наружных стен. Обычно используют экструдированный полистирол толщиной от 2 до 6 дюймов. Стены могут иметь значение R от около 2 для неизолированных панелей до около 32 для стен, содержащих более толстые слои изоляции. Поскольку строительные нормы требуют большей энергоэффективности, толщина изоляции увеличивается. Но, как и все бетонные системы, подъемно-поворотный механизм обеспечивает высокую тепловую массу и воздухонепроницаемую конструкцию. Панелирование также означает меньшее количество стыков и меньшее проникновение воздуха.
Энергетические характеристики — важная составляющая экологичности подъемно-транспортного средства, но это еще не все, что он может предложить. Все другие аспекты устойчивости, которые применимы к любому типу бетонной конструкции, относятся к откинувшейся вверх. В откидном бетоне есть потенциал для вторичного использования. Стеновые панели можно снести, а бетон переработать по окончании срока службы. Он местного производства. Это прочный и неприхотливый в обслуживании.
Строительные нормы и правила
Подъемно-поворотная конструкция регулируется Международным строительным кодексом (IBC) в железобетонной части.Обычно он разрабатывается лицензированным инженером-строителем. Наклон вверх не рассматривается в международном жилом коде (IRC). Ассоциация Tilt-Up Concrete Association (TCA) предлагает руководства по проектированию. ACI публикует Руководство по проектированию бетонных панелей для подъемно-откидных панелей, ACI 551.2R-10, в котором представлена информация, позволяющая расширить возможности ACI 318, чтобы сделать его более конкретным для подъемно-поворотных конструкций.
Сравнительная стоимость
Откидная конструкция традиционно была наиболее экономичной для панелей больших размеров и больших зданий.Достижения и планирование сделали его более конкурентоспособным по стоимости даже для зданий меньшего размера в диапазоне 5000 квадратных футов. Для односемейного жилья это может быть экономичным для застройки подразделения, когда одновременно строятся несколько зданий. Как повторение, так и экономия на масштабе могут сэкономить время и деньги.
Tilt-Up Projects
Маленькие конверты, большие результаты: односемейные и подъемно-поворотные
Наклонная конструкция приобрела популярность для больших и простых зданий, поскольку этот метод является быстрым и эффективным, а это важные преимущества на этом рынке.Тем не менее, при подходящих условиях подъемный механизм также может быть эффективным методом строительства даже для односемейных домов самого скромного размера. Помогло наличие кранов меньшего размера. Также важно правильно использовать подъемное оборудование, как это может быть сделано в запланированных сообществах, где многие здания строятся последовательно. Описанный здесь прототип дома основан на утепленных откидных стеновых и потолочных панелях.
По размеру, масштабу и дизайну дом скромен. В его дизайне почти чувствуется юго-запад, но легко представить, как его внешний вид можно адаптировать к широкому спектру архитектурных стилей, от традиционного до современного.Площадь пола составляет 1754 квадратных фута, а простой прямоугольный план подходит для плоских секций стен. Всего 30 панелей потребовалось для создания всей конструкции, включая небольшой передний двор, который добавляет интерес к планировке. Панели различаются по размеру: самая высокая — 18 футов, самая широкая — 34 фута 8 дюймов, а самая большая — 324 квадратных фута. Максимальный вес панели составляет 32 450 фунтов.
Пол в доме монолитный, который, как обычно при откидном строительстве, служит станиной для стеновых панелей.Стеновые и кровельные элементы представляют собой сэндвич-конструкцию со встроенной изоляцией. Две бетонные облицовочные панели соединены пенопластом с помощью соединителей из волоконных композитов. Это обеспечивает отличные энергетические характеристики, поскольку нет теплового моста. Конструкция прочная, прочная и устойчива ко всем видам сил, включая сильный ветер и удары, что обеспечивает исключительную долговечность. Внешняя отделка может быть как простой, как, например, легкая лепнина, так и более детальной. Общие декоративные техники для наклона вверх включают текстуры и цвета лайнера с помощью красок, пятен или интегральных цветов.
Хотя этот дом можно было построить где угодно, он находится в Иордании, стране, где для военных и государственных учреждений необходимо современное жилье. Модель привлекла там пристальное внимание высокопоставленных государственных чиновников. В качестве еще одного свидетельства простоты этого метода строительства подрядчик смог преодолеть сложный языковой барьер, обеспечив надзор и обучение местных полуквалифицированных плотников и рабочих, обучая их укладывать и отделывать бетон, формировать и размещать панели, а также установить и закрепить конечный продукт.
Доступная эстетика воссоздает историческое очарование
Для Shelmore Village владельцу нужно было создать дизайн с гибкими жилыми / рабочими пространствами — функциональными для жилых помещений, офиса, а также для розничной торговли. Используя всего три планировки, дизайнеры создали планы этажей первого уровня с привлекательными витринами и двумя этажами комфортабельных частных жилых домов наверху — всего 41 квартира. Но владелец также хотел, чтобы каждая квартира имела ощущение индивидуальности, как в деловом районе Чарльстона в центре города.
Хотя владелец не имел опыта работы с подъемным механизмом, он выбрал его с помощью подрядчика по проектированию / строительству как экономичный способ строительства доступного жилья. Помимо конструктивного решения, откидной бетон также обладал превосходными характеристиками сопротивления сейсмической нагрузке, имел брандмауэры между блоками, которые также действуют как звуковые барьеры, высокую прочность и низкие эксплуатационные расходы, а также скорость доставки.
Ограниченный участок площадью менее четырех акров требовал значительного количества штабелируемых панелей — некоторые до пяти высотой — и детального согласования формования, заливки, отделки и монтажа.Самая высокая панель составляет 34 фута-1 дюйм. высокий и самый большой 715 квадратных футов. Из-за количества и размера панелей, необходимых для производства девяти трехэтажных зданий, строительство было организовано так, чтобы поднять некоторые панели, а затем повторно использовать литые плиты.
Tilt-up приобрел популярность в больших, простых зданиях, в так называемых розничных магазинах с большой коробкой, которые часто имеют квадратные или прямоугольные следы и не имеют большого количества украшений. Но усовершенствования в области откидывания вверх теперь позволяют создавать более сложные компоновки зданий и улучшенные архитектурные решения, которые повышают его привлекательность для более широкого круга приложений.Многие из этих техник использовались в деревне Шелмор. В данном случае перед дизайнерами была поставлена задача воссоздать очарование исторического Чарльстона, сохранив эстетически приятную природу архитектуры конца 17-го и начала 18-го веков, но по доступной цене. Они достигли этого, изменив линию крыши и отступы здания, материалы экстерьера и другие внешние элементы отделки и акценты. Сочетание кирпича, вагонки, штукатурки и систем внешней изолированной отделки (EIFS) и бетонного фасада придает уличный вид разнообразию, который маскирует лежащие под ним твердые бетонные стены.Другие детали отделки включают в себя входные навесы, кованые перила и отделку, ставни и круглые оконные проемы, а также многоуровневые подъезды. Результат — доступное жилье с деталями, которые можно найти в изысканных домах на заказ.
Введение в сборные железобетонные изолированные стеновые панели — PCI GULF SOUTH
Ответственность за дизайн: Из-за сложности конструкции сборного / предварительно напряженного бетона и различий в стандартных изделиях, поставляемых различными сборными железобетонными изделиями, ответственность за проектирование сборных компонентов обычно лежит взятые лицензированным строительным или профессиональным инженером, нанятым сборщиком железобетонных изделий.Если в здании есть только сборные наружные стены, то расчет поперечной нагрузки обычно выполняется ответственным инженером (EOR). EOR рассчитывает и отмечает все нагрузки, приложенные к панелям в контрактном конструктивном комплекте. Затем инженер по сборному железобетону отвечает за проектирование панелей. Для здания из сборного железобетона, такого как площадка для парковки, боковые нагрузки могут быть рассчитаны инженером по сборному железобетону. В этом случае EOR будет спроектировать только фундамент, используя нагрузки, предоставленные инженером по сборному железобетону. Обязанности инженера по проектированию сборного железобетона должны быть изложены в Общих конструктивных примечаниях, чтобы избежать конфликта.
Структурное планирование: Используйте повторение, чтобы минимизировать количество различных форм, необходимых для производства стеновых панелей. Придерживайтесь постоянной ширины панели; Ширина 12 футов обычно наиболее экономична и сводит к минимуму количество вертикальных герметизированных швов. Отрегулируйте расстояние между отсеками, чтобы оно соответствовало ширине панели, кратной ширине, чтобы соединения
происходили в одном месте на панелях. Например, используйте 36- или 48-футовые отсеки для панелей шириной 12 футов и 40-футовые отсеки для 10-футовых панелей.Панели с «перфорированными» отверстиями (рис. 14a) легче обрабатывать, чем панели L- или C-образной формы (рис. 14b).
Спрогнозируйте последовательность монтажа. Желательно, чтобы сборные железобетонные изделия возводились одновременно. Если сборщик сборного железобетона должен вернуться позже, чтобы разместить дополнительные панели, поддерживаемые стальным каркасом, то может быть желательно преобразовать этот стальной каркас в сборный. В качестве альтернативы, сборщик сборного железобетона может установить несколько стальных балок, чтобы избежать еще одной «ввоза».
«Конфигурируемые» стеновые системы — «Железобетонные» панели — ITLA
Наши комплекты настенных модулей «Железобетон» по шкале N и HO предназначены для того, чтобы вы могли построить промышленные сооружения любого размера и формы, подходящие для любого пространства!
Стеновые панели каждой линейки продуктов имеют стандартную ширину и специально разнесенные стыки типа «ласточкин хвост», которые позволяют соединять их как по горизонтали, так и по вертикали.
Следующие ниже «условные обозначения диаграмм» помогут вам визуализировать нашу стандартную ширину стеновых компонентов.
Стеновые модули шкалы
N имеют ширину 1,5 дюйма и высоту 4,75 дюйма (2 панели в комплекте), показанные выше.
Исключением является набор панелей-заполнителей N3057, который включает две стенки шириной 1,5 дюйма и четыре 0,75 дюйма (6 панелей в комплекте), показанные ниже.
————————————————- ————
Настенные модули в масштабе
HO имеют ширину 3 дюйма и высоту 9 дюймов. Ссылайтесь на те же изображения стен выше.
Исключением является набор заливных панелей HO4057, который включает одну 3 дюйма и две 1.Стены шириной 5 дюймов (3 панели в комплекте).
Наборы филенчатых панелей представляют собой «бетонную стену» и обеспечивают боковой разгрузку или закрытие задней стенки. Также они идут с отделкой пилястрами.
Понимая приведенные выше пространственные легенды, вы можете сослаться на некоторые из предлагаемых нами основных форм зданий ниже, но мы знаем, что вы создадите нечто более уникальное, если рассмотрите возможности.
————————————————- ————————————————— ——————————
Давайте посмотрим на несколько следов в масштабе N… (шкала HO см. Ниже) …
Мелкий рельеф # 1 … 2 комплекта стен (пары) и 1 заглушка N3057 (пара)
Мелкий рельеф № 2 … 2 комплекта стен (пары) и 1 заглушка N3057 (пара)
Мелкий рельеф № 3 … 3 комплекта стен (пары) и 1 заглушка N3057 (пара)
Полная стенка с комплектом док-станции N3060 … 3 комплекта стен (пары) и 1 заглушка N3057 (пара), а также док-станция N3060
Загрузите БЕСПЛАТНЫЕ ШАБЛОНЫ ДЛЯ ПЕЧАТИ, которые представляют все наши промышленные настенные модули масштаба N ЗДЕСЬ.
———————————————— ————————————————— ————-
HO Примеры отпечатка шкалы …
Мелкий рельеф # 1 … любые 4 комплекта стен и 1 набор заглушек HO4057
———————————————— ————————————————— ———
Мелкий рельеф №2… любые 4 набора стен и 1 набор заглушек HO4057
———————————————— ————————————————— ———
Мелкий рельеф № 3 … любые 6 комплектов стен и 2 комплекта заглушек HO4057
———————————————— ————————————————— ———
Полностенный прямоугольный с выемкой… 8 или 10 комплектов стеновых панелей
———————————————— ————————————————— ———
Угловая установка … 8 комплектов стен (добавлен 5-й этаж) и 1 набор заглушек HO4057
Загрузите БЕСПЛАТНЫЕ ШАБЛОНЫ ДЛЯ ПЕЧАТИ, которые представляют все наши промышленные настенные модули в масштабе HO ЗДЕСЬ.
Если у Вас возникнут вопросы, напишите нам.Мы будем рады помочь вам подобрать стеновые панели для создания вашей уникальной конструкции.
Основы конструкции Tilt-Up
Конструкция Tilt-Up сочетает в себе прочность и долговечность железобетона с точностью и эффективностью методологии Design-Build.
Этот метод «один-два» обеспечивает быстрое и экономичное строительство новых зданий, что может объяснить, почему ежегодно строятся более 650 миллионов квадратных футов подъемно-поворотных зданий.
Если вы планируете новое здание, функция Tilt-Up слишком практична, чтобы ее игнорировать.Но у вас могут возникнуть вопросы, на которые мы поможем ответить:
- Как работает конструкция Tilt-Up?
- Как давно это существует?
- Чем отличается метод наклона вверх по сравнению с альтернативными методами с точки зрения стоимости и качества?
- Каковы основные преимущества конструкции Tilt-Up?
- Когда Tilt-Up не подходит?
- Как компания Korte использует Tilt-Up?
Как работает конструкция Tilt-Up
Конструкция Tilt-Up представляет собой серию бетонных панелей, которые наклоняются вверх и образуют внешнюю стену здания. Эти панели создаются на рабочем месте из деревянных опалубок, арматуры и бетона. Формы и арматура вырезаются в соответствии с окончательными проектами. Далее в формы заливается бетон и готово.
Когда стены готовы, их наклоняют в вертикальное положение и устанавливают на фундамент, где они образуют внешнюю конструкцию здания.Каждая панель временно укрепляется до тех пор, пока крыша не свяжет конструкцию вместе. Как мы описываем ниже, обращенная наружу часть этих панелей представляет собой чистый сланец, на который можно нанести практически любой внешний сайдинг, облицовку или шпон. То же самое и с интерьером, который может быть дополнительно изолирован или покрыт другим покрытием в соответствии с конкретными потребностями объекта.
История строительства Tilt-Up
Люди, вероятно, ставили стены на место с тех пор, как строили их.К примеру, старинные сараи были построены с помощью системы Tilt-Up. Согласно журналу Concrete Construction, коммерческие здания с использованием конструкции Tilt-Up впервые появились в начале 1900-х годов. Этот метод стал популярным в годы бума после Второй мировой войны, когда нехватка рабочей силы привела к необходимости использовать экономичные методы строительства.
С тех пор Tilt-Up завоевал популярность в США и во всем мире. Достижения в области автоматизированного проектирования и оценки проектов резко повысили эффективность и гибкость процесса строительства Tilt-Up.
В следующем разделе мы обсудим способы, которыми владельцы могут добиться дополнительной экономии на проекте Tilt-Up с помощью расширенного программного обеспечения для оценки.
Наклон вверх: как это сравнить?
Конструкция с откидным верхом — жизнеспособная альтернатива:
- Конструкция с деревянным каркасом, которая может быть трудоемкой.
- Конструкция из стальных балок, которая стоит довольно дорого и поэтому лучше подходит для высотных зданий.
- Сборная стальная каркасная конструкция, которая также является экономичным решением, но имеет некоторые конструктивные ограничения.
- Кладка.
Нет ни одного сектора, который лучше всего подходил бы для строительства с откидным верхом. Хотя он чаще всего используется для крупных складов и распределительных центров, вы можете использовать его везде, где это имеет смысл. Мы даже построили церковь из бетонных панелей Tilt-Up.
Каждый проект уникален, поэтому сравнивать какой-либо из вышеупомянутых методов строительства по стоимости квадратного метра нереально. Но мы можем сделать следующие общие предположения:
- В целом конструкция с наклоном вверх становится более рентабельной по сравнению с другими методами по мере увеличения площади в футах.Это связано с тем, что за счет экономии на масштабе достигается большая эффективность.
- Поскольку сборка бетонных панелей Tilt-Up может быть выполнена быстро, новые конструкции быстрее закрываются. Как только постройки закрыты, рабочие, их инструменты и материалы оказываются вне элементов. Ключевое правило при выполнении любой работы — как можно быстрее «быть на суше», а функция Tilt-Up значительно ускоряет этот процесс.
- Подрядчики сохраняют больший контроль над проектами Tilt-Up, поскольку панели быстро собираются на месте с использованием местных материалов и рабочей силы.Другие методы, требующие более специализированных материалов или высококвалифицированной рабочей силы, сопровождаются более длительным сроком выполнения заказа и более высокими затратами.
Практический пример: Резервный центр вооруженных сил
Подъемное строительство стало ответом, когда военному департаменту Оклахомы потребовался новый резервный центр вооруженных сил для своего объекта в Мустанге недалеко от Оклахома-Сити.
Наша работа заключалась в установке подъемно-поворотных панелей для центра площадью почти 164 000 квадратных футов плюс центр технического обслуживания автомобилей площадью 17 663 квадратных футов.Эта работа показывает, насколько универсален метод наклона вверх. Центр отличается не простой структурой, он представляет собой открытое офисное пространство, в котором реализованы принципы дизайна дневного света для снижения затрат на освещение. Он также поддерживает инфраструктуру временных разделов, что позволяет использовать классы и учебные группы разных размеров для обслуживающего персонала.
Другие особенности включают в себя пространство для моделирования высокотехнологичного оружия и новейшую систему пожаротушения. И, как и в случае с большинством наших проектов военного строительства, Центр был построен в соответствии со строгими директивами Министерства обороны США по борьбе с терроризмом / защите сил.
Мы используем эту работу как пример того, на что способен Tilt-Up. И правильно: наша работа заслужила высокую оценку Ассоциации производителей бетона Tilt-Up. И это была не единственная работа Tilt-Up, отмеченная наградами. Мы также получили награды Ассоциации за нашу работу по строительству отдельного Резервного центра вооруженных сил в Нормане, Оклахома, а также за масштабное добавление к фабрике Hitachi Computer Products, также расположенной в Нормане.
Ключевые преимущества конструкции Tilt-Up
Конструкция Tilt-Up дает множество преимуществ, которые в совокупности сокращают общие затраты на проект, сокращают сроки строительства и повышают ценность для владельцев.
Скорость
Наклон вверх очень быстрый. Бетонные панели затвердевают всего за несколько дней, а их установка на место происходит намного быстрее и менее трудоемко, чем при использовании других методов. Более того, процессы строительства на более поздних этапах, такие как кровельные работы и интеграция инфраструктуры, могут начаться раньше в проектах Tilt-Up, потому что рабочие места быстрее закрываются.
Затраты на рабочую силу и материалы
Tilt-Up требует гораздо менее квалифицированной рабочей силы, чем другие методы. Рабочие заливают и отделывают бетонные стены, а крановщик поднимает стены на место.Для того, чтобы возвести стены здания, требуется всего несколько человек.
А что касается строительных материалов, гораздо дешевле и проще найти товарный бетон и арматуру у ближайших поставщиков. Вам не нужно месяцами ждать стальных балок или сложных компонентов. Кроме того, некоторые штаты предлагают стимулы для экономического развития, такие как отмена налога с продаж на материалы, приобретаемые в штате, что может еще больше сократить расходы. Пиломатериалы, арматуру и товарные смеси можно найти практически везде.
Энергоэффективность
Армированный бетон сам по себе является отличным изолятором, и вы можете улучшить тепловые свойства, создав стены с дополнительными изоляционными слоями для максимальной экономии энергии.
Несмотря на то, что изменение изоляционных свойств бетона приводит к увеличению затрат, анализ стоимости жизненного цикла показывает, что бетонные панели Tilt-Up помогают со временем сократить расходы на электроэнергию.
Но на более простом уровне энергия экономится дальше вверх по потоку, когда выбирается конструкция с наклоном вверх.Это потому, что производство бетона гораздо менее энергоемкое, чем методы, основанные на производстве стали.
Гибкость проектирования и экономия затрат
Компании, занимающиеся проектированием и строительством, используют программное обеспечение для проектирования в соответствии с вашими точными спецификациями и удаления дорогостоящих неизвестных из процесса строительства.
Лидирует 5-D Macro BIM, программное обеспечение, сочетающее в себе компьютерное моделирование и оценку проекта. Что касается конструкции Tilt-Up, владельцы могут применять обширную базу данных материалов программного обеспечения к рабочим проектам, чтобы найти подходящую внешнюю облицовку или шпон.
С помощью этого программного обеспечения изменения стоимости и сроков сообщаются в режиме реального времени по мере того, как владельцы выбирают альтернативы, что дает им возможность принимать решения, отражающие наилучший баланс функции и формы конструкции.
Когда Tilt-Up не подходит
Нам нравится Tilt-Up, но мы должны отметить, что это не идеальный метод для каждого строительного проекта.
Например, наклон вверх может дать вам «слишком много строений». Если вы строите сарай для сельскохозяйственного инвентаря или небольшой склад, лучше подойдут сборные стальные конструкции.Небольшие конструкции обычно не требуют такой несущей способности, как более крупные.
Tilt-Up становится лучшим вариантом с точки зрения стоимости по мере увеличения размера, но это не такой уж лучший выбор, когда квадратные метры идут в другом направлении. Другие типы материалов и конструкций, о которых мы упоминали выше, вероятно, лучше подходят для небольших конструкций. Каждый проект индивидуален, поэтому владельцы и подрядчики должны работать вместе, чтобы определить момент, в котором Tilt-Up станет более экономичным вариантом.
Наконец, бетонные панели Tilt-Up, естественно, являются лучшими изоляторами, чем другие типы зданий. Но в условиях, когда контроль температуры не имеет значения, не стоит тратить деньги на возведение здания с ненужной встроенной изоляцией.
Как мы используем Tilt-Up
Все, что мы создаем, является результатом нашей преданной философии дизайна и сборки. Мы сочетаем эту философию с передовыми технологиями и многолетним опытом, чтобы сократить критические дни и часы строительных процессов.Вот почему мы так хорошо успеваем вовремя и не укладываемся в бюджет.
Здесь мы любим говорить: «Работа — это начальник». Tilt-Up помогает нам претворить эти слова в жизнь.
Хотите узнать, подходит ли Tilt-Up для вашего следующего строительного проекта? Давай поговорим об этом. Вы также можете узнать больше о том, как этот метод может повысить вашу прибыль, прочитав наше руководство по повышению эффективности склада за счет более разумного проектирования.
Сборные железобетонные стеновые панели | Архитектурные Стеновые Панели
Изолированные архитектурные стеновые панели
Новое здание часто требует максимальной безопасности и функциональности по доступной цене.Изолированные архитектурные стеновые панели Molin противостоят элементам, обеспечивая при этом долгосрочную экономическую выгоду. Утепленные стеновые панели, доступные в широком разнообразии цветов, текстур и отделок, идеально подходят для любого строительного проекта, который требует стабильной защиты и универсальной функциональности.
Преимущества / преимущества:
- Быстрая установка для снижения трудозатрат и затрат на месте
- Заводское производство, обеспечивающее единообразие продукции и соответствие всем стандартам качества
- Доступен в полном диапазоне цветов, текстур и отделок практически для любого применения
- Обеспечивает постоянный воздушный барьер, замедлитель парообразования и установившееся значение R до R19
Приложения:
Изолированные архитектурные стеновые панели
популярны для школ, центров обработки данных, офисов, складов и штормовых убежищ.
Техническая информация:
- Изолированные архитектурные стеновые панели Molin обеспечивают устойчивые значения R до R19 и «эффективные» значения R до R27.
- Обеспечивают до 4 часов огнестойкости и защиты от множества опасностей.
- Свяжитесь с Molin по адресу [email protected] для получения рекомендаций и помощи по дизайну.
Сплошные архитектурные стеновые панели
Внешний вид здания требует правильного сочетания прочности и эстетики.Сборные монолитные архитектурные стеновые панели Molin могут сделать любое здание эстетически привлекательным, обеспечивая при этом долговечное и экономичное решение. Наши массивные архитектурные панели, доступные в различных цветах и фактурах, могут быть спроектированы как несущие элементы, чтобы создать универсальный продукт, сочетающий в себе структурную целостность и архитектурный фасад.
Преимущества / преимущества:
- Быстрая установка для снижения трудозатрат и затрат на месте
- Заводское производство, обеспечивающее единообразие продукции и соответствие всем стандартам качества
- Практически не требует обслуживания, не требует прокола и прошивки
- Доступен в различных вариантах отделки и различной толщины практически для любого применения
Приложения:
Массивные архитектурные стеновые панели идеально подходят для экстерьера практически любого типа здания.Эти сборные железобетонные элементы особенно хороши для зданий, требующих минимальных затрат на обслуживание и высокой эстетической привлекательности.
Техническая информация:
- Варианты архитектурной отделки включают литье тонкого кирпича, облицовки, абразивоструйную очистку, кислотное травление, незащищенный заполнитель, метлу, грабли и гладкую форму.
- Имеются раскрытия, ленты, русты, баллоны и карнизы.
- Свяжитесь с Molin по адресу [email protected] для получения рекомендаций и помощи по дизайну.
Изолированные стеновые панели фундамента
Когда ваш строительный проект требует энергоэффективных и рентабельных решений, изолированные фундаментные стеновые панели Molin являются идеальным материалом.Изолированные фундаментные стеновые панели обеспечивают все структурные преимущества сплошных панелей, а также гибкость включения до 4 дюймов изоляции в соответствии с энергетическими нормами или спецификациями проекта. Изолированные фундаментные стеновые панели, разработанные для того, чтобы противостоять давлению грунта и гравитационным нагрузкам от вышеупомянутой конструкции, обеспечивают непрерывный воздушный барьер и замедлитель парообразования, чтобы гарантировать, что ваша конструкция соответствует строительным нормам и работает эффективно.
Преимущества / преимущества:
- Быстрая установка для снижения трудозатрат и затрат на месте
- Заводское производство, обеспечивающее единообразие продукции и соответствие всем стандартам качества
- Непрерывный воздушный барьер и замедлитель парообразования в соответствии с нормами
- Собственная огнестойкость с рейтингом огнестойкости до 4 часов
Приложения:
Стеновые изолированные фундаментные панели
идеально подходят для любого проекта, который требует строгого соблюдения норм, включая жилищное строительство, здравоохранение, производство и т. Д.
Техническая информация:
- Изолированные фундаментные стеновые панели Molin включают до 4 дюймов изоляции в соответствии с энергетическими нормами или спецификациями проекта.
- Свяжитесь с Molin по адресу [email protected] для получения рекомендаций и помощи по дизайну.
Стеновые панели для сплошного фундамента
Эти сборные панели спроектированы таким образом, чтобы противостоять давлению грунта и выдерживать постоянные и постоянные нагрузки от конструкции выше.Сборный железобетон позволяет значительно сократить время строительства и может быть установлен даже в ненастную погоду и при низких температурах.
Преимущества / преимущества:
- Заводское производство на сертифицированном предприятии PCI для обеспечения стабильного качества продукции
- Быстрая установка для снижения трудозатрат и затрат на месте
- Более короткие сроки выполнения проекта без необходимости использования нескольких субподрядчиков
- Высокая прочность, позволяющая строить круглый год
- Повышенная энергоэффективность
Приложения:
Стеновые панели с массивным фундаментом идеально подходят для любого проекта, в котором требуется подвал или любые стены, расположенные ниже уровня земли.
Техническая информация:
- Свяжитесь с Molin по адресу [email protected] для получения рекомендаций и помощи по дизайну.
Стеновые панели из массивного материала, работающего на сдвиг
Без надлежащей конструкции конструкция может опрокинуться ветром или сейсмическими колебаниями. Сборные монолитные стеновые панели, работающие на сдвиг, придают конструкциям устойчивость, необходимую для того, чтобы оставаться в вертикальном положении, за счет передачи поперечных нагрузок от диафрагм перекрытия на фундаментную систему.Стены из сборного железобетона, работающие на сдвиг, способны противостоять даже суровым погодным условиям и идеально подходят для зимнего строительства в верхней части Среднего Запада.
Преимущества / преимущества:
- Быстрая установка для снижения трудозатрат и затрат на месте
- Заводское производство, обеспечивающее единообразие продукции и соответствие всем стандартам качества
- Важная опора для поддержания структурной целостности даже в суровых условиях
- Доступен в диапазоне толщины практически для любого применения
Приложения:
Стеновые панели из массивного срезаемого материала часто используются в ограждениях лестниц и лифтов, а также как часть внешнего фасада.Их долговечность и структурная целостность делают стены из сборного железобетона на сдвиг идеальным строительным материалом для любой конструкции.
Техническая информация:
- Сборные железобетонные стеновые панели, работающие на сдвиг, изготавливаются толщиной 8, 10 и 12 дюймов.
- Molin могут быть частью общего решения из сборных железобетонных изделий или как отдельный продукт, включенный в любую структурную систему.
- Свяжитесь с Molin по адресу [email protected] для получения рекомендаций и помощи по дизайну.
Стеновые панели
У вас недостаточно прав для чтения этого закона в это время
У вас недостаточно прав для чтения этого закона в это время
Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.
Public.Resource.Org
Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки
Этот документ в настоящее время недоступен для вас!
Уважаемый гражданин:
В настоящее время вам временно отказано в доступе к этому документу.
Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс),
DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]
Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.
Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата.
на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах.
в нашем реестре деятельности за 2015 год. [2] [3]
Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии.
Благодарим вас за усилия и приносим извинения за неудобства.
С уважением,
Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.
Банкноты
[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html
[2] https://public.
