Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.

В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).
Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:

— Отмечаем места расположения розеток/выключателей, светильников.

— От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.

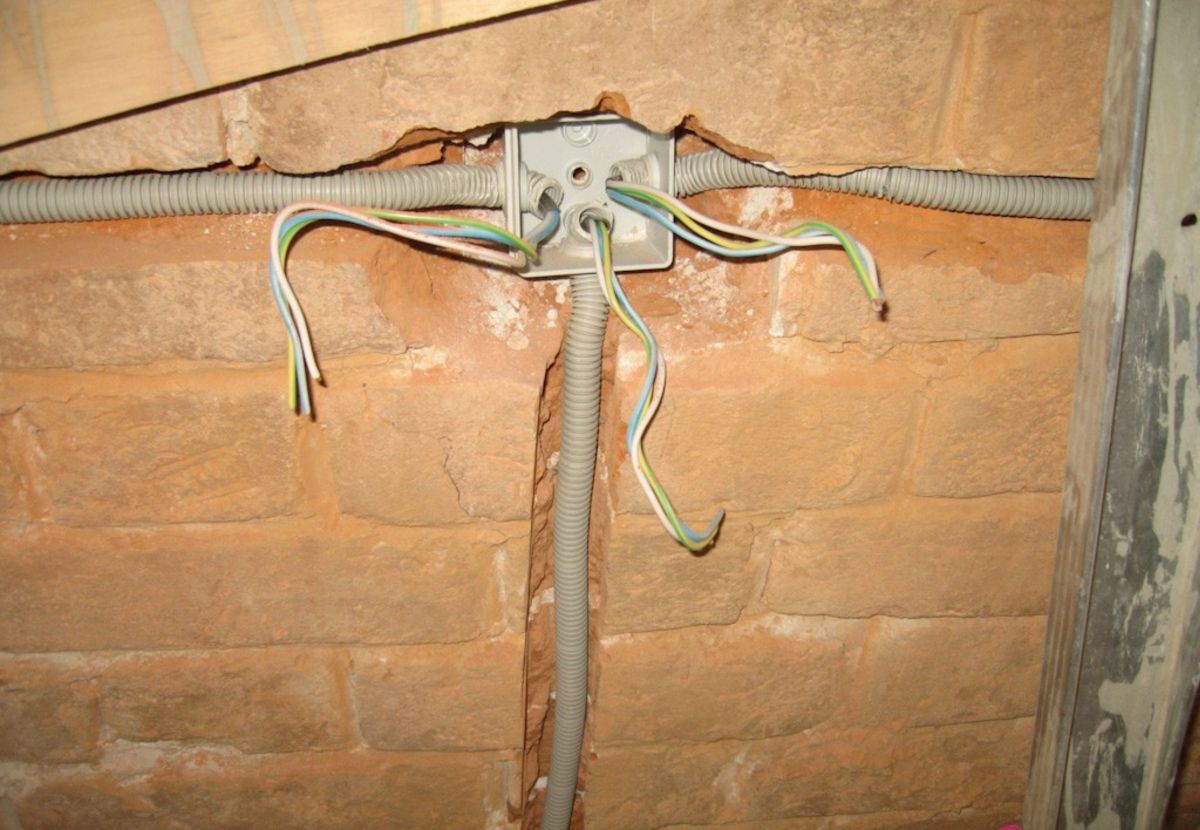

— В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
Планировать надо так, чтобы не было пересечения канавок.
При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
От любого другого угла, дверного и оконного проема отступают не менее 10 см.
От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

На участке небольшой длины — от 20 до 50 см — прорубают вдоль нанесенных линий штукатурку на глубину около 2 см. При этом зубило ставят перпендикулярно поверхности стены и просто пробивают толщу материала.
На обработанном участке убирают материал между двух получившихся канавок. Для этого будило ставят под углом, откалывая кусочки.
Продолжают на том же участке.

Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку. Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробление стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как правильно штробить стены под проводку?

Со штроблением стен приходится сталкиваться при прокладке проводки или ее замене, также штробят стены если необходимо установить новые розетки и спрятать провода в стену. Рассмотрим основные правила и способы штробления с применением различного инструмента.

Основные правила штробления стен

Перед началом работ необходимо представить и нарисовать план электрической разводки — где будут находиться выводы освещения, выключатели и розетки. К тому же необходимо учесть материал стен и то, каким способом штробление будет производиться. Все основные правила проведения работ можно найти в документе СНиП 3.05.06-85, из которого можно отметить следующие основные моменты:

Штробление обязательно должно производиться параллельно конструкции здания, за исключением являются наклонные стены.
Сведите к минимуму повороты штробы от коробки распределителя до розеток и выключателей. Для этого следует ограничиться одним углом перехода от вертикали к горизонтали.
Вертикальная штроба должна находиться на расстоянии в 10 сантиметров от всех стеновых проемов и углов. От газовой трубы она должна быть сделана не менее чем в 40 сантиметрах.
Горизонтальное штробление можно производить на расстоянии не более чем в 15 сантиметров от плит перекрытия.
Запрещается штробить горизонтальные борозды в несущих конструкциях.
По завершению создания плана проводки по правилам, можно приступать к работе.

Подготовка и разметка стен

Перед тем как приступать к штроблению, необходимо нанести разметку от распределительной коробки до предполагаемых мест нахождения выключателей, розеток и мест вывода освещения. После этого проверьте не находится ли скрытая проводка по маршруту штробы. Это можно сделать при помощи детектора скрытой проводки.

Чтобы исключить попадание пыли в другие помещения завесьте дверные проемы строительной пленкой или увлажненной тканью.

Штробление стен своими руками можно производить, используя следующий инструмент: перфоратор, болгарка, штроборез и зубило.

Штробление стен перфоратором

Для штробления перфоратором следует применять следующие насадки: лопатка, широкий и короткий бур. Первоначально по всей длине намеченных линий проделываются отверстия глубиной в 2.5 сантиметра с шагом в 1-1. 5 сантиметра. После чего, при помощи лопатки, можно приступать к штроблению. Следует отметить, что лопатку не стоит ставить поперек линии штробы, чтобы не захватить лишнее.

Если у Вас еще нет перфоратора и Вы только задумываетесь о его покупке, советуем при выборе обратить внимание на устройства с функцией реверса (обратного хода). Пусть и не часто, но возникает ситуация, когда бур (в особенности длиной более 400 мм) застревает в бетоне. Для этого как раз и пригодится инструмент с обратным ходом.

Штробление стен болгаркой

Если использовать для работы УШМ, то необходимо заранее позаботиться о наличии алмазного диска, который с легкостью справится с кирпичными и бетонными стенами. Первым делом, делаются два параллельных пропила по всей намеченной длине. После чего, при помощи зубила или перфоратора, удаляется весь материал находящийся между этими пропилами. Такой способ аккуратен и будет уместен там, где необходимо максимально сохранить целостность штукатурки. Также, при штроблении стен болгаркой скапливается большое количество пыли. Чтобы избежать этого вам понадобится помощник, который будет собирать ее при помощи пылесоса. Пылесос лучше выбрать промышленный, так как пыли будет очень много.

Штробление стен штроборезом

Штроборез – специально спроектированный инструмент, представляющий из себя болгарку с двумя режущими дисками, в которой можно регулировать расстояние между ними. Оба круга штробореза закрыты специальными кожухами, с помощью которых можно регулировать глубину реза. К тому же, штроборезы обладают отводом для подключения пылесоса. С его помощью можно создать идеально ровные срезы без пыли. Оставшийся материал между резами следует удалить при помощи зубила или перфоратора.

Штробление стен зубилом и молотком

Сначала при помощи зубила отмечаются углубления по краям будущей штробы. Далее установив зубило поперек выбивается часть стены на небольшую глубину. По завершению производится углубление штробы на необходимую глубину. Однако данный способ не подходит для бетонных стен — они требуют более серьезного оборудования.

По окончанию работ борозды очищаются пылесосом и грунтуются. После чего прокладываются и закрепляются кабеля. Когда кабель уложен, штробу заделывают — это можно сделать с помощью гипса, штукатурки или шпаклевки.

Штробление стен под проводку: инструменты, правила

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Содержание статьи

Правила штробления

Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Штробы делают только вертикально и горизонтально. Наклонные линии возможны только при прокладке в посещениях со скошенными стенками — на мансардах, жилых чердаках, на лестницах. В этом случае штробы делают параллельно наклонной поверхности.
Штробить стены под проводку можно только вертикально или горизонтально
От инженерных сетей — газовых труб и труб отопления — канавки для прокладки проводки должны находится на расстоянии не менее 50 см.
При прокладке штробы под потолком от угла вниз отступают 15-20 см. Если при модернизации проводки необходимо проложить еще одну ветку, ее тоже опускают на 15-20 см.
От углов и проемов (оконных и дверных) отступать надо не менее 10 см.
Глубина и ширина штробы зависит от габаритов монтируемой проводки, но обычно хватает до 20 мм. Максимально разрешено 25*25 мм. Такой глубины может не хватить, если укладывается провод в гофрорукаве или металлическом лотке. В этом случае канавку можно немного углубить. Но, если сверху будет слой штукатурки, можно и не углублять — несколько миллиметров легко закроются.
Только под прямыми углами и никак иначе
Если в стене есть металлический каркас, его резать нельзя категорически. Речь обычно идет о железобетонных конструкциях. В них карка — это стальная проволока, которая находится на глубине 4-5 см. Так что 2 см — это нормально, но даже при укладке кабелей большого диаметра нарушать металл нельзя
Если на стене достаточно большой слой штукатурки, провода можно уложить в толщу раствора. Это проще, чем делать канавку в основном материале.
При подводе к розетке или выключателю глубину штробы можно немного увеличить — чтобы провод хорошо зашел в монтажную коробку. Но и в этом случае нарушать металлический каркас нельзя.

Это общие правила, которые касаются штробления стен под проводку.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.
Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку
Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.
Сначала делают параллельные канавки, затем середину удаляют
Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Штроборез для газоблоков

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Штрабы в кирпиче делать проще

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

По готовому проекту штробление стен под проводку делать безопасно

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Штробить стены надо в респираторе и защитной одежде

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Как штробить бетонную стену под проводку

При выполнении ремонтных работ в квартире или ломе каждый домашний мастер сталкивается с необходимостью проведения проводки. Это нужно для монтажа новых розеток. Многие думают, что для проведения проводки достаточно купить кабель и пригласить электрика. Однако штробление может быть проведено и самостоятельно. Достаточно внимательно прочитать инструкцию, как штробить стены под проводку.

Как правильно штробить стены

Сначала требуется выполнить чертеж будущего расположения проводки. Для этого берется карандаш и чистая бумага. Нужно нарисовать схему, по которой будет монтироваться электропроводка. Однако перед ее составлением обязательно следует ознакомиться с правилами проведения проводки. Различные требования записаны в СНиП 3,05 06-85. Не всегда уверенность мастера в точности выполняемых действий подкреплена реальным опытом. В лучшем случае в такой ситуации домашний умелец окажется в тупике. Поэтому очень важно выяснить основные тонкости штробления еще на этапе планирования.

Важно соблюсти шесть основных требований:

Не следует выполнять штробы, расположенные горизонтально, дальше 150 мм от плит перекрытия.
Вертикальные борозды, расположенные возле газовых трубопроводов, должны выполняться очень аккуратно. Штробы необходимо располагать на расстоянии от них в 40-45 см. Необходимо, чтобы окна и углы располагались на удалении от борозды в 15 см.
Выполнять штробы в стенах разрешается только вертикальными или горизонтальными. Не следует выполнять борозды с наклоном. В чердачном помещении проводку монтируют под наклоном.
Сплошная штроба не должны быть длиннее трех метров. Оптимальной глубиной борозды является 25 мм.
При штроблении не следует допускать создание поворотов и наклонов штроб.

Важно! Запрещено выполнять в несущих конструкциях штробы горизонтального типа. Такой принцип работ применим для любого региона. Если это панельный дом, несущей является каждая стена.

При следовании таким правилам и составлении правильной схемы размещения проводки можно начинать штробление. Стоит помнить о правилах безопасности. Все строительные работы выполняются аккуратно и внимательно.

Подготовка стен перед штроблением

Сначала требуется понять, есть ли в стене скрытые провода, которые располагаются на пути выполнения штроб. Для такой работы необходимо найти специальный прибор. Он поможет определить, где точно располагается старая проводка. Сделать это следует из соображений безопасности. Так электроинструмент не наткнется на провод, который находится под напряжением.

На стене отмечаются линии разметки, представляющие собой маршрут проведения штроб. Начинается разметка с распределительной коробки и направляется к выключателям, розеткам, источникам света.

Перед началом штробления обязательно закрыть дверные проемы смоченной в воде тканью. Так пыль не будет разлетаться по дому.

Выбор инструмента для штробления

Существует множество инструментов, которыми может выполняться штробление в стене. Для этой цели может использоваться простое зубило и молоток, штроборез, болгарка и перфоратор. При использовании штробореза работы будут дорогими, но борозды получатся идеальными. При работе с перфоратором цена штробления окажется средней, а процедура будет выполнена довольно быстро. В случае с болгаркой можно получить довольно ровные борозды, но мусора при этом будет много. Самым дешевым является способ с использованием молотка и зубила. Однако это единственное его преимущество.

Выбор инструмента для штробления зависит от предпочтения хозяев дома и их возможностей. Стоит помнить, что лучше выбрать качественный инструмент, которым можно будет создать идеальную штробу. В этом случае не придется переделывать.

Штробление стен перфоратором

При выполнении штроб с использованием перфоратора не затрачивается много средств и времени. Подготовка стен проводится и при выборе других инструментов. Этапы процедуры являются очень простыми. Их сможет выполнить каждый домашний мастер:

Сначала проверяется наличие в стене старых кабелей. Нередко в стене можно найти кабели от старой проводки. Перед штроблением их следует удалить. Для этого применяют специальный прибор.
Разметка стены. Необходимо убедиться, что в стене нет проводов, на которые подается напряжение. Только после этого работа может быть начата. Следует нарисовать линии, по которым нужно выполнить штробы. Они будут вести от распределительного короба до розеток и выключателей.
Защита от пыли и грязи. Не следует забывать занавешивать двери и окна.

После окончания подготовки можно начинать штробление стен. Для этого берется перфоратор и по отмеченной линии просверливается несколько отверстий. Их необходимо располагать в 1,5 см друг от друга. Затем инструмент переключается в другой режим работы – специально для выполнения штроб. Для этого потребуется надеть на него определенную насадку. Отверстия соединяются друг с другом, в результате чего получается единая борозда.

Важно! При отсутствии опыта подобных работ не следует пренебрегать выполнением отверстий. Выполнить штробу ровной в противном случае не удастся.

Болгарка для штробления

Еще одним популярным инструментом для выполнения штроб является болгарка. Выполнить борозды, в которые убудет помещена проводка, с использованием этого инструмента – довольно просто. Как выполнить штробление бетонной стены с помощью болгарки? Необходимо подготовить диск с алмазным напылением. Это объясняется высокой прочностью стены из бетона. Основным преимуществом алмазного диска является его долговечность. Кроме того, работать с ним получается довольно быстро.

Сначала необходимо прорезать две полосы на участке стены, который уже размечен. Нужно, чтобы прорези располагались параллельно друг другу. Между ними следует сделать расстояние 2 см. Затем понадобится использовать перфоратор, чтобы удалить материал стены между надрезами. После выполнения штробы проводку можно укладывать в проем и заделывать штукатуркой.

Важно! Выемка для проводов должна иметь такую глубину, чтобы по завершении работ оштукатуривание стены было комфортным. Когда кабели скрываются под отделочным материалом довольно глубоко, стену отделывать намного проще.

Штробление стены зубилом

Если штробление выполняется в бетонной стене, применять зубило и молоток не стоит. Бетон представляет собой довольно крепкий материал, который такими средствами не пробить. Однако при работе с кирпичной стеной этот способ является оптимальным. Работы проводятся по следующей схеме:

Сначала необходимо наметить углубления по краям будущей борозды.
Зубило помещают поперек канавки и вбивают в стену молотком.
Послойно штробу углубляют на 2-2,5 см.

Когда штробирование будет окончено, бороздки следует очистить. Затем нужно вскрыть поверхность грунтом. Когда состав засохнет, в канавку следует уложить провода и заделать их штукатуркой. Только при правильно выбранном инструменте для выполнения штроб можно сделать работу быстро. При наличии современных приборов можно провести все процедуры самостоятельно. Это удешевит ремонт.

Штробление без пыли

Указанные способы штробления обладают общим недостатком – при их выборе образуется много пыли. Ее слой часто становится слишком большим, что не позволяет до конца очистить помещение даже при использовании специального оборудования. Тем, кому важно соблюсти чистоту во время работ, будет интересен метод выполнения штроб без пыли.

Для этого необходимо подготовить штроборез для выполнения прорезей. Этот прибор напоминает обычную болгарку. Однако он уже оборудован алмазными кругами. Аппарат оборудован кожухом, позволяющим регулировать толщину штробы. Кроме того, контролируется и глубина создаваемых борозд. В штроборез устанавливается пылесос, который втягивает образующуюся пыль во время работы. Это позволяет сделать ремонт максимально чистым.

Единственным недостатком такого инструмента является его высокая цена. Для одноразового выполнения штроб покупка штробореза является неразумным решением. Однако аппарат можно взять в аренду. Эти советы помогают разобраться, как штробить стены под проводку без пыли. Некоторые умельцы изготавливают штроборез из болгарки. Однако такой инструмент имеет некоторые ограничения в использовании.

Полезные советы

Перед работой важно удалить обои со стен, а также другие мешающие элементы. Если поверхность не подготовить, частицы обоев станут забиваться в кожух аппарата. Выход пыли в этом случае будет блокироваться, что может повлечь за собой аварийную ситуацию. Тщательная очистка стен поможет избежать такой ситуации.

Перед выполнением финишной отделки стен важно маркером обозначить расстояния от углов потолка и стен до борозд. Затем выполняется их фото. Когда в следующий раз возникнет необходимость ремонта, эти фотографии помогут найти места закладки проводов.

Выполнять отверстия для подрозетников или коробок следует в таком порядке:

в центре следует пробурить отверстие диаметром 8 мм;
при помощи коронки выполнить надпил, чтобы обозначить контуры будущего отверстия;
в соответствии с контуром выполнить 10 таких же отверстий;
коронкой добурить отверстие.

При создании таких отверстий можно попасть на прутья арматуры. В панельных домах категорически запрещено их повреждать. Это негативно скажется на прочности стен всего дома. Если розетку устанавливаются на небольшой высоте от пола помещения, объем работ сокращается. В этом случае проводка укладывается в пол.

Стоимость штробления

Процедура выполнения штроб в бетонной стене имеет определенную цену. Показатель может отличаться в зависимости от критериев выполнения работы. Выгоднее заняться процессом самостоятельно. Однако для этого необходимо подготовить инструменты и материалы. От их цены при создании штроб своими руками и зависит стоимость всего мероприятия. При выборе перфоратора в конечную сумму будет включена только цена проводов и материалов финишной отделки. Обычно такой прибор имеется в каждом хозяйстве.

Можно заказать штробление у профессионалов. Однако в этом случае стоимость работ нельзя назвать приемлемой. Придется отдать круглую сумму. Такая работа является опасной, поэтому и цена за нее выставляется соответствующая.

Выводы

При ремонте жилья не обойтись без выполнения каналов для проведения электричества. Поэтому главные правила штробления стен важно узнать заранее. Кроме того, нужно следовать требованиям безопасности.

Каждый домашний мастер может выполнить штробление стен для проводки в бетонной стене своими руками. Для этого надо подготовить определенные инструменты и финишную отделку. Время работы зависит от опытности мастера.

Отправить комментарий

Штробление стен | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В предыдущей статье мы рассмотрели способы прокладки скрытой электропроводки. Один из способов был способ прокладки провода в строительных углублениях (технологических пустотах) и штробах под штукатуркой.

В данной статье я Вам расскажу про способы штробления стен под электропроводку.

Для правильного выполнения электромонтажных работ по штроблению стен обращаемся к нормативной технической документации СНиП 3.05.06-85

Правила штробления стен под электропроводку

1. Штробы делаются либо горизонтально, либо вертикально. Штробы под произвольным углом (по диагонали) строго запрещены. Думаю не стоит объяснять почему?

2. Штробы под потолком выполняются на расстоянии 150-400 (мм) от него.

3. Штробы выполняются на расстоянии 100 (мм) от углов стен, оконных и дверных проемов.

4. Штроба, выполненная параллельно газопроводу, должна находиться на расстоянии 400 (мм) от него.

5. Глубина и ширина штробы не должна превышать 25 (мм).

6. Запрещено штробить несущие стены, балки и колонны.

Подготовка к работе

Подготовительные работы по штроблению стен под электропроводку необходимо начинать после завершения проекта электроснабжения квартиры, где указан план разводки всех кабелей и места установки розеток и выключателей.

Штробление стен сопровождается большим количеством пыли, поэтому рекомендую завесить вход в комнату увлажненной простыней, чтобы пыль не распространялась в другие помещения. Также при работе не пренебрегайте респираторами.

При штроблении под потолком необходимо приобрести устойчивые подставки или леса. Можно использовать и стремянку, но на ней проблематично сделать сильный упор из-за ее неустойчивости.

Кстати, сейчас в продаже появились специальные строительные ходули — интересная штука.

Карандаш, рулетка и уровень. Не так давно я приобрел лазерный уровень и скоро напишу о нем обзор, так что подписывайтесь на новости сайта, чтобы не пропустить интересное.

Молоток, зубило и специальный инструмент — перфоратор, болгарка (если правильно, то углошлифовальная машина) или штроборез.

Перед началом работ необходимо убедиться, что на пути трассы штробы нет старых проложенных в стене кабелей и проводов, находящихся под напряжением. Если таковы имеются, то стены нужно проверить специальным прибором — детектором. Для этих целей я применяю детектор Meet MS-158.

Штробление стен перфоратором

Штробление с помощью перфоратора или ударной дрели самый простой и распространенный способ. По разметке сверлим отверстия на расстоянии 10 (мм). Потом одеваем насадку «лопатка» и пробиваем канавки между отверстиями.

Достоинства:

не очень пыльный способ

Недостатки:

очень разрушительный способ
штроба получается не ровная и не аккуратная
требуется дополнительные средства на ремонт стен
долгий и шумный по времени процесс

Штробление стен болгаркой

Штробление стен с помощью болгарки (углошлифовальная машина) является тоже распространенным способом. После разметки трассы делаем два параллельных пропила. Затем берем перфоратор, одеваем насадку «лопатка» и выдалбливаем из канавы все лишнее.

При данном способе желательно работать с помощником — один делает запилы, а другой — пылесосом (желательно промышленным) убирает пыль.

Достоинства:

быстрый по времени способ
аккуратная и ровная штроба

Недостатки:

очень пыльный способ
требуется дорогостоящий алмазный диск

Штробление стен штроборезом

Штробление стен для электропроводки с помощью специального промышленного штробореза применяется реже, чем вышеперечисленные, по причине дорогой стоимости данного инструмента. Штроборез имеет два диска, поэтому делает одновременно два пропила, что ускоряет процесс работы. После пропила остатки в штробе удаляются перфоратором или при помощи молотка и зубило.

Достоинства:

идеально ровная и аккуратная штроба
практически нет пыли при наличии штробореза со строительным пылесосом
регулировка глубины и толщины штробы
ускоряется процесс работы в несколько раз

Недостатки:

большая стоимость штробореза, соответственно, дороже стоимость работ
требуется два дорогостоящих алмазных диска

Штробление стен молотком и зубилом

Если у Вас в наличии нет вышеперечисленного электрического инструмента, то можно воспользоваться молотком и зубилом. Этот способ штробления стен является самым старым и трудоемким.

Достоинства:

не требуется электроэнергии

Недостатки:

занимает очень много времени
очень сложный и трудоемкий способ
штроба получается не очень ровной
на железобетонных стенах использование данного способа не принесет результатов

P.S. Какой выбрать способ штробления придется решать Вам самим в зависимости от Ваших желаний и возможностей. А также хотел бы поинтересоваться у читателей сайта — кто чем штробит?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

в бетонной, кирпичной стене или монолите

На чтение 6 мин Просмотров 8.7к. Опубликовано 21.05.2019 Обновлено 29.03.2021

Неотъемлемой составляющей прокладки скрытой проводки являются штробы. Это специальные каналы (траншеи), проделанные на полотках и стенах, в них укладываются электрические кабели. После окончания монтажных работ, углубления в стенах нужно заделать с помощью затвердевающей, негорючей смеси.

Особенности прокладки штроб под электропроводку

Штроба в бетоне под электропроводку

Разный материал при штроблении ведет себя по-разному. Больше всего сложностей возникает при проделывании штроб в бетонных стенах, в данном случае используют штроборезы и перфораторы. Если речь идет о кирпичной стене, можно обойтись без выдалбливания траншем, кабели прикрепляют к стене дюбелями.

Если требуется проводку предварительно поместить в металлический кожух, горизонтальное выдалбливание каналов осуществляется с использованием болгарки или долота. Кирпичные стены, если и дробятся, то по шву. Обусловлено это тем, что раствор из цемента податливее и мягче кирпича.

Основные правила и особенности штробления:

Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
Углубления проводятся строго горизонтально или строго вертикально, наклоны допустимы лишь при наличии неровных плит дома.
Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Штробление несущих стен категорически запрещено.

Как заделать штробы в стене с электропроводкой

Чтобы определиться, чем лучше заделать штробы после укладки проводки, нужно ознакомиться с особенностями работ в стенах, изготовленных из разных материалов. Для заделывания отверстий требуется пульверизатор, резервуар для замешивания строительного раствора, мастерок, кисть и шпатель.

Бетон

Смачивание каналов штробы перед покрытием грунтовки с последующей заделкой

Прежде чем приступать к заделыванию канавок, нужно обильно смочить чистой водой само отверстие и место около него при помощи следующего рабочего инвентаря:

кусочек поролона или губка;
пульверизатор;
широкая кисть с синтетической ворсой.

Предварительно траншеи грунтуют и уже после заделывают строительной смесью. Наносится она при помощи шпателя широкими мазками крест-накрест. После затвердевания вещества излишки удаляются шпателем из железа. Движения должны быть поглаживающими, плавными. После полного высыхания поверхность шпаклюется.

Кирпич

Заделка штроб под проводку в кирпичной стене

Проведение работ в кирпичных стенах сопровождается большим количеством пыли. Прежде чем приступать к заделыванию канавок, нужно удалить пыль и обработать рабочую поверхность чистой водой.

Борозды рекомендуется заделывать алебастром или гипсовым раствором. Если канавка глубокая, допустимо использование небольших кусков камней, смоченных в строительном растворе. Далее оставшиеся пустоты тщательно заполняются раствором при помощи мастерка.

Монолитная стена

Работы в данном случае сходны с работами в стене из бетона, газобетона. Углубление заполняется вязкой замазкой. Раствором заполняется полость максимально плотно.

При необходимости строительная смесь наносится в несколько подходов. После полного высыхания поверхность выравнивают шпателем.

Материалы для замазывания штроб

Прежде чем замазывать штробы под проводку, нужно выбрать подходящий материал:

Гипсовая штукатурка. Используется в помещениях с повышенной влажностью, время полного высыхания -24-26 часов.

Стоимость гипсовой штукатурки

Штукатурная смесь на основе цемента и песка.
Готовые смеси, например, Волма, Основит и Ротбанд.

Стоимость цементной штукатурки

Гипсовый клей, например, Перлфикс.

Стоимость гипсового клея

Важно, чтобы провод был целым, а не заизолированным в нескольких местах. Настоятельно не рекомендуется использовать монтажную пену или герметики для заделывания отверстий.

Инструменты и материалы

Инструменты и материалы для заделывания штроб

Прежде чем приступать к строительным работам, нужно позаботиться о том, чтобы под рукой был весь необходимый рабочий арсенал, включая строительные материалы. Для правильной заделки траншей потребуется:

Резервуар для замешивания раствора.
Несколько металлических шпателей шириной 10-15 см и около 120 см.
Кисточка, которая по размерам подходит канавке.
Строительный гипс или алебастр, предназначенный для надежной фиксации проводки.

Если помещение характеризуется повышенной влажностью, дополнительно рекомендуется приобрести гипсовую штукатурку.

Подготовительные работы

К подготовительным работам относят отключение электроснабжения и проверку отсутствия напряжения. Из готовых канавок удаляют как можно больше пыли и грязи и обрабатывают чистой водой, грунтовкой. Для этого используют губку, пульверизатор и кисточку. Нужно обработать даже самые труднодоступные места.

Работы характеризуются повышенной опасностью, поэтому рекомендуется приобрести защитные очки и перчатки.

Этапы основного процесса

Гипсовую штукатурку следует наносить от центра «елочклой». Снимать излишки раствора нужно гладилкой, держа ее под углом 90°

После окончания подготовительных работ проверяют, чтобы помещенная в канавки проводка не выступала за вертикальную/горизонтальную поверхность. В местах, где провод недостаточно утоплен, нужно повторно пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

Развести строительную смесь в соответствии с тем, как это указано в прилагаемой инструкции по применению. Готовить ее лучше порциями, поскольку вещество быстро застывает. Наносить на поверхность в местах точечной фиксации.
После того как гипс застыл и надежно удерживает проводку, замешивают штукатурку. Каждая ее разновидность обладает своим пределом толщины слоя. Если требуется слой толщиной более 500 мм, процесс осуществляется в несколько этапов.
Наносится вязкая смесь небольшим шпателем перпендикулярно штробе и кабелю. Заделывается и разравнивается до тех пор, пока заделанная канавка не начнет совпадать с поверхностью стены.
Если домовладельцы далее будут красить поверхности, заделанные участки дополнительно обрабатывают полосками стекловолокна, армирующей лентой, строительным бинтом или серпянкой. Поверх накладывается еще слой штукатурки, это важно учитывать при выравнивании поверхности.
После того как все слои хорошо просохли, можно приступать к повторной грунтовке поверхности. Если штукатурка дала небольшую усадку, не стоит переживать, это нормальный процесс.

Завершающий этап всех работ – финальные шпаклевочные работы для выравнивания горизонтальных и вертикальных поверхностей. Если далее планируется наносить керамическую плитку на стены, проведение чистовых работ необязательно.

Штробление стен под проводку: способы и рекомендации

При выполнении капитального ремонта значительную часть времени, сил и средств занимают электромонтажные работы. На первом месте, как правило, стоит замена проводки и прокладка новых кабельных линий. В современных домах уже давно используется скрытый способ монтажа, позволяющий убрать все лишнее и не портить интерьер помещения. На определенном этапе приходится делать штробление стен под проводку в виде специальных канавок, прорезаемых различными способами.

Подготовительные работы

Каждая серьезная работа требует тщательной подготовки. Перед тем как штробить стены под проводку, следует заранее составить план будущей электропроводки. В нем отображается размещение розеток, выключателей и осветительных приборов, к которым будут подводиться провода. На этом же плане отмечаются трассы, проходящие по стенам и соединяющие между собой все обозначенные точки.

Готовую схему нужно перенести на стены, используя для этого маркер или простой карандаш. Вначале отмечаются все места, где будут располагаться светильники, выключатели, розетки. От них проводятся линии направленные вверх строго вертикально и заканчивающиеся возле границы стены и потолка. Кабель может подводиться как к отдельно взятой точке, так и к целой группе. На концах линий отмечаются места установки распределительных коробок, которые соединяет горизонтальная прямая, направленная в сторону электрощита.

Места будущих штроб под электропроводку и отверстий для подрозетников нужно заранее проверить и определить наличие или отсутствие старых проводов. Для этого используется специальный прибор – детектор проводки, который можно взять напрокат или попросить у знакомых электриков. Если возле трассы будут обнаружены провода или конструкции металлического каркаса, ее нужно сдвинуть и скорректировать первоначальный план.

Перед тем как начинать штробление стен под проводку, нужно подготовить и само помещение. Его нужно освободить от мебели, а все, что невозможно вынести, укрывается бумагой, тканью или полиэтиленовой пленкой, наиболее эффективной при защите от пыли и грязи. После работы пленка просто снимается и выбрасывается, а помещение остается чистым. В дверном проеме вывешивается мокрая простыня, не пропускающая пыль в другие помещения.

Как правильно штробить стены под электропроводку

Основным нормативным документом, определяющим порядок размещения проводки в стенах, является СНиП 3.05.06-85.

В соответствии с его установками, во время прокладки штроб необходимо соблюдать следующие правила:

Штробы следует вести строго в горизонтальном или вертикальном направлении, соблюдая параллель с основными конструкциями здания. Проводка канавок под углом допускается лишь при наличии наклонных стен в мансардах и на других аналогичных участках.
Горизонтальные штробы проводятся не далее 15 см от плиты перекрытия. Вертикальные канавки располагаются от углов помещения, оконных и дверных проемов не ближе 10 см, а от газопроводных труб – 40 см.
Размеры штробы в сечении должны быть не более 25 мм, а общая длина одной канавки – не более 3 метров.
Количество поворотов от распределительных коробок до размеченных точек нужно сделать минимальным.
Запрещается штробление несущих стен в виде горизонтальных канавок, особенно в панельных домах, где несущими конструкциями являются практически все стены.

Способы устройства штроб и выбор инструмента

Прорезать в стене канавку под провод или кабель можно разными способами. При отсутствии электроинструмента, для штробления стен под проводку очень часто используется молоток и зубило. Однако в этом случае потребуется очень много времени и сил.

Тем не менее, при отсутствии других вариантов приходится работать вручную, выполняя при этом следующие действия:

Берется отдельный участок, длиной 20-50 см, на котором по разметке прорубается штукатурка. Зубило устанавливается перпендикулярно плоскости стены и раствор просто пробивается на глубину до 2 см.
После этого на стене образуются две узкие канавки, расположенные параллельно между собой. Далее зубило устанавливается между ними под углом и под ударами молотка небольшие куски штукатурки начинают постепенно откалываться.
Таким же образом можно проштробить стены и на других участках.
штробы вручную производится очень медленно, поэтому при больших объемах работ желательно все-таки использовать электрический инструмент для штробления стен.

Использование болгарки

Наиболее часто применяется всем известная болгарка, называемая также углошлифовальной машинкой, способная выполнять множество разных функций. После установки специального диска, она легко прорезает борозды, выполняя штробление кирпичной стены и бетонных конструкций. При работе с таким инструментом следует соблюдать особую осторожность.

Главная опасность заключается в неоднородной структуре стен. Попадая на эти места болгарка легко выходит из-под контроля и вероятность получения травмы становится очень высокой. Поэтому при отсутствии практических навыков работы с болгаркой лучше не рисковать и воспользоваться другими способами.

Применение ударной дрели

Гораздо безопаснее использовать электродрель. К ней понадобится максимально толстое сверло, с помощью которого вдоль разметки сверлится цепочка отверстий глубиной до 2 см. Для контроля на сверло на это расстояние наклеивается цветная изолента или скотч. Используя эти метки, можно сделать отверстия одинаковой глубины. Далее перегородки между отверстиями срубаются зубилом, превращая их в цельную канавку.

Штробление стен перфоратором

Для более эффективной очистки будущей штробы, вместо зубила и молотка можно воспользоваться перфоратором. К нему идет специальная лопатка, шириной до 2 см. Для того чтобы быстро удалить лишний материал, жало устанавливается под углом относительно стены и постепенно продвигается вдоль штробы. В процессе работы материал может отваливаться большими кусками, поэтому необходимо быть осторожным.

Другой способ прорезки канавок под проводку перфоратором предполагает устройство штробы сразу же, без предварительной подготовки канавок или отверстий. В этом случае работа выполняется значительно быстрее, однако выемки получаются очень неровные, разной ширины.

Довольно часто приходится выравнивать стенки и дно зубилом и молотком. Тем не менее, красота совершенно не влияет на возможность использования такой штробы по своему прямому назначению.

Штробы с помощью штробореза

Наиболее профессиональным инструментом в данной области считается штроборез. Он создан специально для прорезки ровных параллельных канавок под штробы. Этот инструмент стоит довольно дорого, а его применение ограничено его целевым предназначением. Если требуется единственный раз сделать канавки в стенах, то приобретать его совершенно невыгодно. Поэтому для таких случаев существуют пункты проката, где штроборез можно не купить, а арендовать на короткое время.

Рабочая часть инструмента состоит из двух пильных дисков, выставляемых в нужное положение. Они могут быть разведены на определенное расстояние и настроены по высоте на требуемую глубину. Учитывая большой вес инструмента, прорезку вертикальных штроб рекомендуется выполнять в направлении сверху вниз, что существенно облегчает рабочий процесс.

В каких местах нельзя делать штробы

Этот вопрос волнует очень многих, особенно начинающих домашних мастеров, которые впервые делают штробление стен под проводку своими руками. Если наружные несущие стены и внутренние перегородки достаточно толстые, в них можно смело прорезать канавки, без каких-либо негативных последствий.

Исключение составляют конструкции в зданиях каркасно-панельного типа, где подобные работы проводятся лишь с разрешения соответствующих муниципальных строительных органов.

Таким образом, запрещается штробить стену и перекрытия в панельных домах. В подобных случаях в бетонной стяжке заранее планируется место для прокладки кабельно-проводниковых линий. Штробирование в потолках делается по самому короткому пути, ведущему к светильнику. Нежелательно делать канавки в перегородках из железобетона, поскольку от вибрации могут появиться микротрещины. В случае крайней необходимости можно обойтись неглубокой канавкой, чтобы избежать повреждения арматурного каркаса.

В банях, деревянных домах и других подобных объектах прокладку электропроводки желательно делать без штроб, открытым способом. Таким же образом следует поступать и с деревянными напольными покрытиями, укладывая провода за плинтусами и другими конструкциями.

Гипсокартонные стены вообще не следует трогать. Проводка здесь может быть уложена только скрытая, за гипсокартонными плитами и в гофрированной трубке. Исключения составляют круглые отверстия для установочных коробок, под розетку или выключатель.

Эффективная канавка для электрического провода — Alibaba.com

Купите канавку для электрического провода у проверенных продавцов на Alibaba.com и получите товары до порога. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.

Существует множество канавок для электрических проводов , изготовленных из разных материалов и разных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока — еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

Канавки для электрических проводов широко используются из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели предусматривают обогрев дорожек, подогрев полов и подогрев крыши.

Выберите из эксклюзивного набора канавок для электрических проводов , чтобы найти продукцию самого высокого качества, соответствующую требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

электрический — Какая сторона двухжильного кабеля должна использоваться для «горячего»?

НЭК 2008 400.22 (E и F) Для шнура лампы соблюдаются следующие условные обозначения:

Поляризованная сплошная изоляция черного, белого или коричневого цвета
Ребристая, рифленая или полосатая сторона заземлена (нейтраль), гладкая сторона не заземлена (горячая).

Шнур лампы с прозрачной изоляцией
Серебряный провод заземлен (нейтраль), медный провод незаземлен (горячий).

Заземленная (нейтраль) идет к резьбовому корпусу лампы и подключается без разрывов к широкому полюсу двухконтактной поляризованной вилки или, в случае подвесной лампы, к заземленному (нейтральному) белому проводу.Коммутация идет по незаземленной (горячей) стороне. Вы никогда не хотите, чтобы оболочка нити была горячей (выключите положение на нейтральной стороне с неповрежденной нитью).

Если проводников имеют одинаковый цвет, изоляция — одноцветная, и печать выполняется только на изоляции одного проводника без ребра (нащупайте его пальцами) или полосы, то это будет ваш непрерывный маркер и заземленный (нейтральный) индикатор. Вся идея zipcord заключается в том, что у вас есть определенный идентификатор того, что заземлено (нейтраль), чтобы поддерживать постоянное соединение и правильно подключать к розетке лампы и сетевой вилке.

СТАТЬЯ 400 Гибкие шнуры и кабели
II. Строительные спецификации
400.22 Идентификация заземленного проводника. Один провод из гибких шнуров, который предназначен для использования в качестве проводника заземленной цепи, должен иметь непрерывный маркер, который легко отличит его от другого проводника или других проводников. Идентификация должна состоять из одного из методов, указанных в пунктах с 400.22 (A) по (F).
(E) Луженые проводники.
Один проводник имеет луженые отдельные жилы, а другой проводник или проводники имеют незаполированные отдельные жилы для шнуров, имеющих изоляцию на отдельных проводниках, составляющих единое целое с оболочкой.
(F) Маркировка поверхности.
Один или несколько выступов, канавок или белых полос, расположенных на внешней стороне шнура, чтобы идентифицировать один проводник для шнуров, имеющих изоляцию на отдельных проводниках, составляющих единое целое с оболочкой.

Примечание. Национальный электротехнический кодекс (NEC) — это стандарт США, и его цитирование определяет этот ответ как относящийся к электросети США.Если ваша страна отличается, не стесняйтесь публиковать свой собственный ответ с указанием вашей страны или юрисдикции.

Монтаж электропроводки и система распределения электроэнергии — Электротехника 123

Электропроводка — это процесс систематической прокладки проводов для плавного прохождения электрического тока в различных местах, например, в домах, зданиях и гостиницах, с соблюдением максимальной безопасности и мер предосторожности. Электропроводка обычно относится к изолированным проводникам, используемым для передачи тока от главной панели к связанным с ними устройствам и оборудованию.

Если мы разделим электропроводку в общих зданиях и сооружениях, то мы можем сказать, что существует три класса электропроводки в зависимости от их использования:

Бытовая электропроводка: Используется для домашнего использования, например, дома, виллы, жилые дома и т. Д.
Коммерческая проводка: используется в коммерческих целях, таких как школы, торговые центры, гостиницы, высотные башни и т. Д.
Промышленная проводка: Используется в промышленных целях, таких как фабрики, заводы, подстанции, склады, мастерские и т. Д.

Какие бывают типы электропроводки?

Обычно существует пять типов проводки:

Проводка с зажимами
Проводка с планками: проводка CTS или проводка TRS или проводка с металлической оболочкой или проводка с свинцовой оболочкой
Система кожуха и заглушки
Система кабельной проводки

Тип клеммы Электрический Система электропроводки

В системе электропроводки с планками используются изолированные кабели, субстраты которых защищены фарфоровыми скобами, и рекомендуется только для временной установки.Шипы выполнены попарно, имеющими нижнюю и верхнюю половинки. Нижняя половина имеет паз для крепления провода, а верхняя половина предназначена для захвата кабеля. Изначально нижняя и верхняя планки крепятся к стене неплотно согласно схеме. Затем трос протягивается, натягивается и зажимы стягиваются винтом. Шипы бывают трех типов с одной, двумя или тремя канавками для одновременного приема одной, двух или трех проволок.

Прочие характеристики электропроводки с планкой включают:

Крепится к стене
Быстрая установка
Легко разбирается
Самая дешевая система электропроводки
Расстояние от полуметра до нуля.6 метров между двумя планками
Используется для временной электропроводки
Провода находятся на открытом воздухе и виден износ
Внешний вид плохой, требуется частая чистка и риск повреждения

Система электропроводки планок

В решетке В системе проводки используются провода, обшитые жесткой резиной, достаточно гибкие. Они прикрепляются к деревянным рейкам с помощью латунных зажимов (звеньев или шарниров) и крепятся к стенам или потолку винтами с плоской головкой.Эти соединительные кабели устойчивы к воздействию влаги и химикатов. Они подходят для влажного климата, но не подходят для использования на открытом воздухе при солнечном свете. Электропроводка TRS подходит для освещения в низковольтных установках.

Прочие характеристики системы проводки с планками:

Простая установка, но требует квалифицированного рабочего
Долговечная установка и меньший риск короткого замыкания
Дешевле, чем система проводки кожуха и заглушки
Хороший внешний вид при правильном монтаже и содержании в чистоте.
Не подходит для участков, подверженных воздействию солнечного света и опасности механических травм и пожара.

Существуют различные типы проводов, которые подходят для обрешетки, включая провода из ПВХ, провода TRS / CTS и провода с свинцовой оболочкой. Это очень прочные провода, кислотостойкие, водонепроницаемые и огнестойкие, если требуется.

Корпус и система электропроводки

Этот тип системы электропроводки состоит из изолированных проводов, проложенных внутри прямоугольных коробок из тикового дерева или ПВХ с пазами внутри.После помещения проводов внутрь прямоугольную полосу, называемую колпачком, шириной равной ширине кожуха, закрепляют на ней. И кожух, и колпачок привинчиваются друг к другу через каждые 15 см или также фиксируются. Основание крепится к стене.

Характеристики системы электропроводки кожуха и заглушки

Подходит для внутренней установки в домашних условиях
Для установки требуются квалифицированные рабочие
Дешевле по сравнению с проводкой в свинцовой оболочке и кабелепроводах
Сниженный риск короткого замыкания
Легко доступен для осмотра и ремонта
Провода безопасны от пыли, грязи и климатических изменений
Может быть легко воспламеняемым
Если используется необработанная древесина, она может быть повреждена термитами

Система кабельной проводки

Это очень известный и наиболее часто используемый тип электропроводки система, в которой кабели из ПВХ (поливинилхлорида) или VIR проложены через металлические или ПВХ трубы, обеспечивающие хорошую защиту от механических травм и пожара из-за короткого замыкания.Трубы либо встроены в стены (ПВХ), либо открыты и поддерживаются над стенами. Эти установки также называются скрытой электропроводкой или поверхностной / открытой проводкой. Этот тип системы лучше всего подходит для общественных зданий, промышленных предприятий, мастерских и т. Д.

Характеристики системы кабельной разводки

Для установки требуется квалифицированная рабочая сила, требует больше времени и денег
Защита от пожара и механических травм
Множественное прохождение проводов в одной трубке
Заземление и обеспечение непрерывности
Водонепроницаемость и простота устранения неисправностей
Ударопрочность при правильном заземлении и соединении
Долговечность и не требует обслуживания, но существует риск короткого замыкания из-за влаги.

Факторы, влияющие на выбор системы электропроводки:

Существуют различные факторы, которые помогают нам выбрать тип системы электропроводки.

Долговечность: Тип проводки должен соответствовать стандартным спецификациям в соответствии с местными нормативами, чтобы он был долговечным, т.е. не имел повреждений из-за погодных условий, дыма и т. Д.

Безопасность: Электропроводка должна обеспечивать защиту от утечки тока , опасность поражения электрическим током и возгорания обслуживающего персонала.

Внешний вид: Электропроводка должна придавать интерьеру хороший и приятный эстетический вид.

Рентабельность: Система проводки должна быть доступной для данного объекта использования.

Доступность: Предоставленные переключатели и розетки должны быть легко доступны. При необходимости должна быть предусмотрена возможность дальнейшего расширения системы электропроводки.

Стоимость обслуживания: Мы должны выбрать проводку, для которой стоимость обслуживания должна быть минимальной.

Механическая безопасность: Система электропроводки должна защищать провода и кабели от любых механических повреждений.

Как провести электричество на кухонном острове

Q: Мы реконструируем нашу кухню и добавляем остров. Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой. Как проложить провода через бетон, не повредив пол? — Эрика Венаски, Miller Place, NY

Просто чтобы вы знали, иметь розетку на кухонном острове не обязательно; это фактически требуется Национальным электротехническим кодексом на любом острове со столешницей более 12 на 24 дюйма.Ваше желание — их приказ.

Подвести электричество к вашему острову не должно быть слишком сложно, особенно если вы снимаете существующие шкафы. И для этого потребуется всего лишь удалить полоску или две напольного покрытия. Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

Как провести электричество на кухонном острове

Вам нужно будет прорезать траншею в бетоне для трубопровода из ПВХ, по которому электрический кабель будет проложен под полом.Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к месту, где будет находиться ваш остров.
Закройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит ваше пильное полотно.Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
Следующий шаг — аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне. Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажного / сухого пылесоса рядом с лезвием, это поможет уловить часть облака.
Продолжайте делать неглубокие проходы по каждому пропилу, пока все они не достигнут глубины не менее 2 дюймов.Затем отломите язычки бетона, ударив их вбок молотком.
Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце. Такой диаметр дает вам возможность проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучести, поместите его в траншею и затереть затиркой на одном уровне с плитой.
Двадцать четыре часа спустя возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей по ее нижней стороне и приклейте черновой пол к плите.
Теперь вы можете приклеить полосу сменного напольного покрытия к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок планки в паз соседней планки и установить замену заподлицо с существующим полом.

Показано: Каждый раз, когда остров устанавливается на кухне, код требует, чтобы он был оборудован как минимум одной розеткой.Для большинства островов предпочтительнее два.

Цилиндр с канавкой «ласточкин хвост» | MZK3

Цилиндр с пазом «ласточкин хвост» | МЗК3 | БОЛЬНОЙ

Обзор семейства продуктов
английский
Чешский
Датский
Немецкий
испанский язык
Финский
французский язык
Итальянский
Японский
Корейский
Голландский
Польский
португальский
русский
Шведский
турецкий
Традиционный китайский

Ваши преимущества

Простой монтаж на цилиндры с канавкой «ласточкин хвост» экономит время установки
Высокая устойчивость к ударам и вибрациям, что обеспечивает долгий срок службы и снижение затрат на техническое обслуживание
Высокая точность точки переключения снижает потери материала

Обзор

Магнитный цилиндровый датчик MZK3 может устанавливаться непосредственно на пневмоцилиндры с пазом «ласточкин хвост» без каких-либо дополнительных кронштейнов.Прочный металлический корпус MZK3 позволяет использовать его в суровых условиях окружающей среды.

Коротко о

Простой монтаж на цилиндры типа «ласточкин хвост»
Степень защиты IP 67
Промышленный алюминиевый корпус
Кабельное или соединительное соединение
Светодиодный индикатор состояния

Загрузки

Пожалуйста, подождите несколько секунд…

Ваш запрос обрабатывается и может занять несколько секунд.

Pyrak (Для стальных материалов в форме канавок для губ) | НЕГУРОСУ

11 дней или более

4 дня или более

11 дней или более

9000

4 дня или более

		11 дней или более	Гальваническое цинкование (C)	С приподнятой потайной головкой M5x25	40	40	10	50x32x48	—
			Гальваническое цинкование (C)	Поддон M6 × 16	60	30	10	55x40x72	—
		11 дней или более	Гальваническое цинкование (C)	Поддон M5 × 10	75	45	15	100x40x10	—
20 штук в упаковке	Гальваническое цинкование (C)	Поддон M5 × 10	100	50	20	100x40x10	—
20 штук в упаковке	Гальваническое цинкование (C)	Поддон M6 × 16	75–200	от 45 до 75	15–20	40x29x50	—
		11 дней или более	Гальваническое цинкование (C)	С потайной головкой M6x30	120, 125	60, 50	20, 20	135×46	—
	11 дней и более	Гальваническое цинкование (C)	С приподнятой потайной головкой M5x25	150	65	20	155×42	—
20 штук			в упаковке 9 дней или более	Нержавеющая сталь (SUS)	Поддон M6 × 12	75–200	от 45 до 75	15–20	60x29x56	—
20 штук	Покрытие расплавленным цинком (HDZ)	Поддон M6 × 12	75–200	45–75	15–20	60x29x56	Винт изготовлен из нержавеющей стали

Что нужно знать, если это у вас дома

Проводка с ручкой и трубкой — это ранний стандартизованный метод электропроводки в зданиях, широко использовавшийся в Северной Америке примерно с 1880 до начала 1940-х годов.Он состоял из медных проводов с одинарной изоляцией, проложенных внутри стен или потолка, проходящих через отверстия в балках и шпильках через защитные фарфоровые изоляционные трубки, и поддерживаемых по всей длине на прибитых гвоздях изоляторов с ручками из фарфора. Там, где проводники входили в проводное устройство, такое как лампа или выключатель, или были втянуты в стену, они были защищены гибкой тканевой изоляционной оболочкой, называемой ткацким станком. Первой изоляцией была хлопчатобумажная ткань, пропитанная асфальтом, затем резина стала обычным явлением. Соединения проводов в таких установках были скручены вместе для обеспечения хорошей механической прочности, затем спаяны и обернуты резиновой изоляционной лентой и фрикционной лентой (пропитанной асфальтом тканью) или сделаны внутри металлических распределительных коробок.

Проводка с ручкой и трубкой в конечном итоге была вытеснена из систем внутренней проводки из-за высокой стоимости установки по сравнению с использованием силовых кабелей, которые объединяли оба силовых проводника цепи в одном участке (и который позже включал заземляющие проводники).

В настоящее время установка новых ручек и трубок разрешена в США только в нескольких очень специфических ситуациях, перечисленных в Национальном электротехническом кодексе, например, в определенных промышленных и сельскохозяйственных условиях.

Компоненты ручки и трубки

Керамические ручки были цилиндрическими и обычно прибивались гвоздями непосредственно к стойкам стен или балкам перекрытий.У большинства из них была круглая канавка по окружности, хотя некоторые были сделаны из двух частей со сквозными канавками на каждой стороне гвоздя посередине. Кожаная шайба часто смягчала керамику, чтобы уменьшить поломку во время установки.

Обернув электрические провода вокруг ручки и закрепив их стяжками, можно использовать ручку для надежного и постоянного закрепления провода. Ручки отделяли проволоку от потенциально горючего каркаса, облегчали изменение направления и предохраняли проволоку от чрезмерного натяжения.Поскольку провода были подвешены в воздухе, они могли хорошо рассеивать тепло.

Керамические трубы вставлялись в отверстия, просверленные в стойках стен или перекрытиях перекрытий, и через них проводились провода. Это предохраняло провода от контакта с деревянными элементами каркаса и от сжатия деревом во время оседания дома. Керамические трубки иногда также использовались, когда провода пересекались друг с другом, для защиты на случай, если верхний провод сломался и упал на нижний провод.

Керамические планки, представлявшие собой блоки в форме блоков, служили так же, как и ручки.Не во всех установках с ручками и трубками используются шипы. Керамические втулки защищали каждый провод, входящий в металлическую коробку устройства, когда использовался такой корпус.

Ткацкий станок, тканая гибкая изолирующая втулка, надевается на изолированный провод, чтобы обеспечить дополнительную защиту всякий раз, когда провод проходит над другим проводом или под ним, когда провод входит в металлический корпус устройства, а также в других ситуациях, предписанных правилами.

Другие керамические детали обычно используются в качестве точки соединения между самой системой проводки и более гибкой тканевой проводкой, которая используется в осветительных приборах или других постоянных устройствах с жесткой проводкой.Когда требовалась обычная розетка, проводка могла проходить прямо в распределительную коробку через трубку защитного ткацкого станка и керамическую втулку.

Электромонтажные устройства, такие как выключатели света, розетки и патроны для ламп, монтировались на поверхности, на подвесе или заподлицо в стенах и потолках. Только в последнем случае всегда использовались металлические коробки, в которые вмещались проводка и устройство.

Преимущества

В начале 1900-х годов монтаж проводки K&T был дешевле, чем другие методы проводки.В течение нескольких десятилетий электрики могли выбирать между электропроводкой K&T, кабелепроводами, армированным кабелем и металлическими распределительными коробками. Было известно, что методы трубопровода были более качественными, но стоили значительно дороже, чем K&T. ^{В 1909 году гибкий армированный кабель стоил примерно в два раза дороже, чем K&T, а кабелепровод стоил примерно в три раза дороже, чем K&T. ^{Ручка и трубка сохранились, поскольку это позволяло владельцам подключать здание к электричеству с меньшими затратами.}}

Современные методы электромонтажа предполагают, что два или более несущих провода будут лежать очень близко друг к другу, как, например, в стандартном кабеле NM-2.При правильной установке провода K&T удерживаются от конструкционных материалов керамическими изоляторами.

Электропроводка K&T обычно изолировалась хлопчатобумажной тканью и мягкой резиной в дополнение к фарфоровым стойкам. Хотя фактическое покрытие проводов могло ухудшиться за десятилетия, фарфоровые стойки имеют почти неограниченный срок службы и будут надежно изолировать любые оголенные провода. Сегодня фарфоровые стойки по-прежнему широко используются с электрическими ограждениями с оголенным проводом для домашнего скота, и такие фарфоровые стойки несут гораздо более высокие скачки напряжения без риска замыкания на землю.

Короче говоря, проводка K&T, которая была установлена правильно, а с тех пор не была повреждена или неправильно модифицирована, достаточно безопасна при использовании в исходных пределах допустимого тока, около десяти ампер на цепь.

Недостатки

Исторически требования к монтажу проводки были менее строгими в эпоху трубчатой проводки, чем сегодня. По сравнению с современными стандартами электропроводки, это основные технические недостатки методов проводки с ручкой и трубкой:

никогда не включал защитный заземляющий провод
не ограничивал переключение на проводник под напряжением (так называемая система Картера размещает электрические нагрузки на общих выводах пары трехпозиционного переключателя). использовались в то время).

Со временем стоимость труда электрика росла быстрее, чем стоимость материалов. Это устранило ценовое преимущество методов K&T, особенно потому, что они требовали трудоемкой и умелой пайки прямых стыков и соединений, а также тщательной ручной обмотки соединений слоями изоляционной ленты.

Проводка с ручкой и трубкой может быть выполнена с высокой допустимой нагрузкой по току. Однако большинство существующих в жилых домах трубчатых установок, построенных до 1940 года, имеют меньше ответвлений, чем хотелось бы сегодня.Хотя эти установки были адекватны электрическим нагрузкам на момент установки, современные домохозяйства используют непредвиденное в то время диапазон и мощность электрического оборудования. После Второй мировой войны потребление электроэнергии в домашних хозяйствах резко возросло из-за широкой доступности новых электроприборов и устройств.

Современные покупатели жилья часто обнаруживают, что существующим системам K&T не хватает мощности для сегодняшнего уровня энергопотребления. Системы электропроводки первого поколения стали уязвимыми для злоупотреблений со стороны домовладельцев, которые заменили перегоревшие предохранители на предохранители, рассчитанные на более высокий ток.Это чрезмерное предохранение цепей подвергает проводку воздействию более высоких уровней тока и рискует тепловым повреждением или возгоранием.

Круглая проводка также может быть повреждена при ремонте здания. ^{Ткань и резиновая изоляция могут высохнуть и стать хрупкими. Он также может быть поврежден грызунами и небрежными действиями, такими как подвешивание предметов на проводке, проложенной в доступных местах, например в подвалах.}
