В этой статье вы узнаете, как построить основания для здания, какие они бывают, насколько широкими они должны быть (толщина) и с кем нужно связаться, с целью проверить их, чтобы они соответствовали нормам строительства.

Что такое ленточный фундамент?

Известно множество разновидностей фундамента. Различные характеристику грунта, близость размещения деревьев, засыпка земли, типы почв, близость водостоков, скорость ветра, — все это диктует технологию нашей работы над конструкцией основания. Этот проект затронет только ленточный фундамент, наиболее распространенный и широко используемый. Тут будут даны указания о том, что указанный тип структуры может оказаться неподходящим в каких-то условиях. Ленточный фундамент — это сплошная монолитная полоса бетона, помещенная в траншею. Минимальная толщина ее составляет 150 мм.

Обратите внимание на то, что все приведенные здесь значения по закладке могут не подойти к вашему проекту и должны быть проверены архитектором на сайте. Возможно, потребуются образцы и испытания почвы.

В какой ситуации стоит применять ленточный фундамент под дом?

Строительные нормы устанавливают понятную схему и перечень нормативов, соответствуя которым предпочтительно лить описываемый тип. Это обусловлено стенами конструкции фундаментов, размещающихся по центру на определенной полосе бетона. Вот основные из норм, необходимых для соблюдения:

• На площадке для постройки нет искусственного грунта (импортированная почва и т. д.), резкой смены плотности почвы в нагруженной зоне (область пола структуры или «нагрузки») либо рыхлых участки земли, которые могли бы вызвать разрушение конструкции;
• Ширина полосы фундамента соответствует установленным строительным нормам;
• Выбор химических веществ, подходящих конкретным условиям;
• Толщина залитого бетона равна или больше, чем выступ от поверхности стены, и не менее 150 мм;
• Верхний уровень ступенчатого фундамента перекрывает нижний уровень вдвое больше высоты шага, толщины основания или на 300 мм, какой бы он ни был;
• Высота шага не превышает толщину основания;
• Фундаментная лента выступает за грань любого устоя, опоры или дымохода, составляющего часть стены, по крайней мере, столько, сколько она выступает за пределы стены соответственно.

Если вы сможете выполнить все вышеизложенные требования, то нет никаких препятствий для закладки ленточного фундамента для своего домика.

Что лучше предпринять при заливке фундамента

Деревья:

Они высасывают значительное количество влаги из почвы, что особенно значительно в глинистых почвах. Земля будет подниматься и опускаться (даже без деревьев) при всяческих условиях, а в сухом лесу растения продолжают извлекать воду, а затем еще больше сжимать глину. Ее уровень может подняться и / или упасть до 40 мм вокруг дерева в промежутке «зима — лето».

Там, где дерево было срублено, в условиях глинистых почв земля иметь способность набухать до 150 мм, по той причине, что корни не могут тянуть влагу больше. Это естественно может повлиять на фундаменты и любые водостоки в корневой зоне дерева.

Существует общепринятый эмпирический закон, который гласит, когда такое может быть при построении ленточных оснований, что конструкция обязана находится на расстоянии от дерева / ьев, по крайней мере, которое будет больше его величины. Предполагается, что принимаются особые меры предохранения (если только исследование не показывает их нужность) с основаниями, обязанными быть построенными в пределах площади, равной высоте выросшего дерева в будущем. В местах расположения деревьев рядами такой промежуток может быть увеличен до значения, в 1,5 раза превышающего высоту дерева. Эти меры предосторожности могут включать укладку фундаментов или иные меры, которые, по мнению экспертов, считаются необходимыми. Следует также помнить, что мертвые деревья в итоге гниют под землей, и это может привести к образованию трещин и разрушению опоры. Чтобы избежать неприятных последствий, можно произвести армирование углов фундамента. Посмотрите пошаговую инструкцию, как совершить это своими руками в данном видео онлайн.

Добыча полезных ископаемых:

Если в этом районе когда-то проводилась добыча полезных ископаемых, нужно провести особую проверку с местными органами власти в отношении объема работ.

Размеры фундамента определяются нагрузкой на них. Эта нагрузка распространяется по всему зданию и стенам, которые фактически находятся на фундаменте… Например, вес крыши, практически самой тяжелой части конструкции, распространяется через стропильные фермы крыши к стенам здания. То же самое происходит с висячими полами, находящимися в доме. Эта «загрузка» рассчитывается для заливки, и фундамент обязан быть соответствующим ей. Однако качество земли тоже влияет на описываемый критерий. С этой целью в строительных нормативах для конструкций опоры создана таблица, определяющая масштаб фундамента для какой-либо нагрузки в конкретных грунтовых условиях. Эта таблица называется Таблицей 12.

Расчет нагрузки при проектировании монтажа ленточного фундамента

Нагрузка измеряется в Ньютонах, которые рассчитываются путем взятия веса конструкции в килограммах и умножения ее на 9,81 на калькуляторе, что представляет собой, по сути, максимальную гравитационную нагрузку на эту структуру. Поэтому для проектирования фундаментов необходимо знать нагрузку здания, которую можно измерить тремя способами:

1. Собственный вес: это сила, приписываемая общей структурной массе здания, как упомянуто выше, крыша и т. д. Это будет вес всех материалов, умноженных на 9.81.
2. Наложенная нагрузка: это сила, которая будет наложена на здание в качестве людей, мебели и фурнитуры. В эту категорию войдет снежная нагрузка, и при расчетах будет учитываться это во всех расчетах фундаментов. Как правило, для строительства зданий в среднем этот показатель равен 1,5 кН / квадратный метр, на плоские крытые здания оказывается снеговая нагрузка такого же значения, а на крышах, наклоненных более, чем на 30 градусов, обычно составляет 0,75 кН / квадратный метр;
3. Ветровая нагрузка: здесь очень много переменных, которые стоит учесть. В первую очередь вам нужно знать показатель «динамической силы». Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустима цифра 1 кН / квадратный метр.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и с учетом земельных условий), что общая нагрузка от среднестатистического двухэтажного дома на землю не будет превышать 50 кН / метр.

Глубина, на которую будет заложен ваш фундамент, должна определяться местными властями, которые будут принимать решение на основе наземных условий.

После того, как они были определены, рассчитаны нагрузки и вычислена ширина фундамента, необходимо найти значение глубины, на которую будет заливаться бетон. Это невероятно сложная процедура для обычного человека, связанная с расчетами перфорирования (склонность веса пробивать отверстие в бетонной основе) и натяжения (склонность основания к изгибу под весом), прочности конструкции и все виды математических подсчетов. Прочность на сжатие бетона в большинстве фундаментов измеряется как 15-20 Н на квадратный миллиметр. Номинальная смесь для фундаментов называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 грубого гравия. Общепринятым правилом считается то, что глубина конструкции основания должна быть равна или больше расстояния от передней части стены до края фундамента. Глубина заложения в любом варианте будет не менее 150 мм. В определенных ситуациях арматурная сталь может быть введена в ленточный фундамент, чтобы допустить меньшее углубление для бетона. Это будет проектная ситуация, называющаяся армирование. Следует также помнить, что при постройке фундаментов в работе с блоками и / или кирпичной кладке в яме нужно найти место, чтобы стоять и работать. Предполагается, что лучшими для закладки являются бетонные фундаменты, ширина которых равна 600 мм и глубина — 250 мм. Такие данные будут вписываться почти во всех предполагаемых случаях при строительстве частных домов. Выход из помещения значительно облегчается при условии, что основания более широкие, и позволяют наличие погрешности при земляных работах. Стоит также отметить, что 600 мм — это стандартный размер для ковша экскаватора!

Во множестве ситуаций выбирается заливка углубления фундамента бетоном, так как это во много раз дешевле. Оплата труда, связанного с укладкой кирпича, и кирпичей или блоков и других материалов обычно больше затрат на литье бетона на нужную высоту, которая в большинстве случаев определяется в пределах двух кирпичных ступеней над уровнем земли. Самой частой проблемой здесь оказывается подбор марки бетона. Существует много видов, позволяющих сделать фундамент. В строительных магазинах города Минска вы можете попросить совета у консультанта, который всегда поможет вам сделать правильный выбор.

На стены, заложенные под землей, производится давление с земли в обоих направлениях и они расцениваются как удерживающие стенки. Поэтому в большом числе частных домов указанного типа указывается, что любая полость заполнена жидкой смесью бетона (обычно указывается, как правило, 8 балласт = 1 цемент) до уровня почвы и во всех случаях на 150 мм ниже уровня течения грунтовых вод

Какой фундамент заложить под забор

Хороший ленточный фундамент представляет собой сплошную монолитную полосу, которая проходит через всю длину забора или по его передней части. Данная лента применяется с целью, чтобы ограда не деформировалась на рыхлых почвах. Лучшая конструкция основания под каменный или кирпичный забор – монолитный ленточный фундамент. Он выйдет прочным, долговечным и несложным в заложении, но стоимость может не порадовать.

Помимо всего вышеизложенного, советуем прочитать про выбор бетона для фундамента.

какой минимальнаый размер должен быть по нормативам

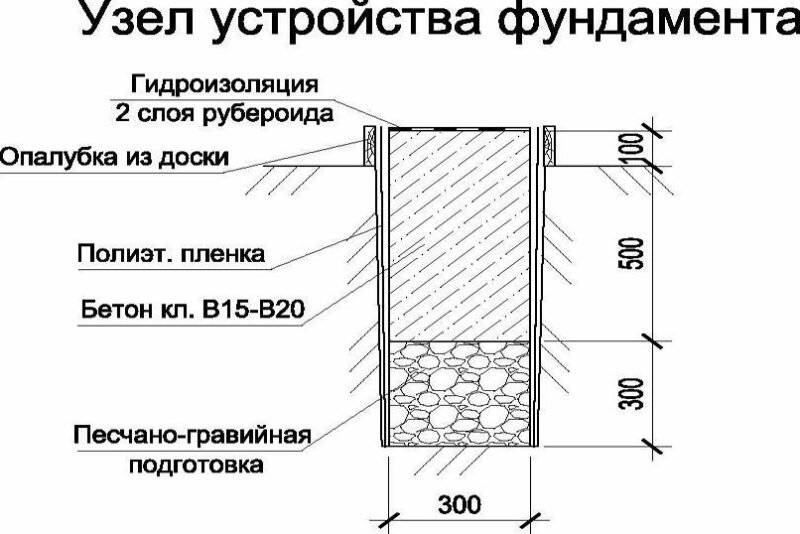

Схема с указанием необходимых для расчета величин фундамента

Любой фундамент, независимо от типа и устройства, характеризуется такими параметрами, как глубина заложения и ширина несущих конструкций. Многие застройщики принимают за ширину фундамента толщину несущих стен дома, но не всегда этот расчет бывает правильным. Также на глаз вычисляют глубину залегания подошвы, учитывая личный опыт и минимальные знания в этой области, но делать этого не стоит.

На самом деле, размеры ленточного основания зависят от многих факторов, тут длина ленты не принимается во внимание, ведь это размеры будущего дома. А вот ширина ленточного фундамента и глубина залегания рассчитывается отдельно, и делать это нужно для каждого здания индивидуально.

Важные параметры для определения размеров основания

Таблица с калькуляцией удельного веса элементов конструкций для расчета толщины и глубины основания

1. Конструкция будущего здания, а также строительные материалы, которые будут использоваться при возведении сооружения.
2. Масса всех строительных конструкций, с учетом веса несущих стен, перекрытий и крыши.
3. Внешних климатических факторов, таких как длительность и снежность зимы, налипание мокрого снега, продолжительность ливней.
4. Типа и устройства грунта.

Четких нормативов, где есть все необходимые формулы для расчета максимально допустимых размеров дома, не существует. Есть эмпирические расчеты, по которым затем и строится ленточный фундамент, а габаритные размеры сооружения предоставит архитектурная служба.

Определение типа грунта

Расчет ширины и глубины фундамента в зависимости от промерзания грунта

От типа грунта зависит не только глубина устройства основания, но и ширина несущей подошвы. Так как существует фактор пучения почвы в зимний период, а это свойство грунта может привести к непоправимым разрушениям фундамента и дома.

Определить тип грунта можно не только с помощью специалистов, но и кустарными способами. Для этого достаточно взять землю и смочить ее водой, а затем согнуть в кольцо. Глина сохранит свою структуру. Суглинок рассыпается на несколько частей, а песчаный грунт сразу рассыплется в порошок. Так можно определить структуру почвы. Песчаный грунт с фракцией 1,5 мм отлично выдерживает большие нагрузки, он оптимален для возведения ленточных фундаментов и не содержит много влаги.

Затем, нужно определить глубину залегания грунтовых вод. Для этого можно подойти к ближайшему колодцу и замерять глубину водного пласта, это должна быть максимальная высота залегания грунтового горизонта. С помощью небольших математических расчетов будет рассчитана глубина водоносного пласта.

Можно и не делать анализ состава почвы самостоятельно. Достаточно обратиться в геодезическую службу. Она даст полную карту состава почвы с учетом даже глубины промерзания почвы, а этот параметр для выбора глубины залегания подошвы будет считаться ключевым.

Как посчитать глубину и ширину основания

Таблица с рекомендуемой глубининой ленточного фундамента в зависимости от грунта

Как только будут четко определен состав почвы и глубина залегания грунтовых вод, можно приступать к расчету размеров основания. Если постройка достаточно массивная, высокая и имеет несколько этажей, тогда глубина погружения основания должна быть большой, вплоть до границы промерзания почвы.

Застройщики, которые имеют финансовые возможности, стараются фундамент углубить еще ниже, обеспечивая таким образом фундаменту большую прочность и надежность. Высота над нулевым уровнем должна составлять до 30 см, иногда – больше, для обустройства цоколя и отмостки.

Итак, минимальная глубина ленточного основания для массивных зданий должна быть ГПГ + 60 см. ГПГ – глубина промерзания почвы. Это табличное значение, отличается для каждого региона и состава почвы. Для легких построек достаточно обустроить фундамент на глубине границы промерзания или ниже до 50 см. В таких случаях считается, что за счет массы сооружения и ленты самого основания почва будет равномерно растекаться под подошвой, и вспучивание грунта должно быть минимальным.

Стандартная толщина полосы составляет 40 см, ее можно увеличивать по мере необходимости, но она не должна быть меньше толщины несущих стен здания.

Расчет площади подошвы фундамента

Таблица с расчетом минимальной подошвы и ширины ленточного основания

Площадь подошвы отвечает за равномерное распределение массы всего сооружения вместе с основанием на грунт. Поэтому далеко не всегда она будет отвечать ширине ленты, в большинстве случаев она больше. Более того, подошва также отвечает за такие функции:

1. Равномерное распределение массы здания.
2. Препятствует локальному пучению грунта из-за сейсмических толчков или воздействия глубинных грунтовых пластов.
3. Укрепляет своей массой слабые почвы и прижимает их к прочным грунтам.
4. Обеспечивает равномерность устройства самого здания по горизонтальной плоскости.

Рассчитывается площадь подошвы по формуле:

S = k(n)*F/k(c)*R

где:

• k(n) – коэффициент надежности, принимается за 1,2. Этот коэффициент означает, что уже изначально площадь подошвы будет больше расчетной на 20%;
• F – Расчетная нагрузка на основание. Она состоит из: массы здания, нагрузок от грунта, массы фундамента;
• k(c) – коэффициент условий работы, принимающий значение от 1 для глины и сооружений жесткой конструкции, имеющей каменные стены, до 1,4 для крупного песка и не жестких конструкций;
• R – расчетное сопротивление грунта (это табличные данные). Найти их можно в справочниках для всех типов грунтов.

Фактически все параметры справочные, поэтому останется только рассчитать нагрузку от самого здания.

Расчет нагрузки от здания

Таблица с расчетом ширины ленточного основания в зависимости от материала конструкции (для дома из пеноблоков и кирпича, дома из бруса) в средней полосе

Этот параметр рассчитывается методом суммирования всех нагрузок, которые создает здание на основание:

1. Массы несущих стен и перекрытий (тут рассчитывается необходимое для возведения количество строительных материалов и их суммарный вес).
2. Массы крыши с покрытием.
3. Массы снегового шара, который может закрепиться на крыше и давить своей массой передавая нагрузку на несущие стены и основание.
4. Вес всей мебели, техники и проложенных коммуникаций (этот показатель незначительный, им часто пренебрегают или задают коэффициент 1,1).
5. Вес самого фундамента. Вот тут уже возникает трудность в расчетах, ведь площадь подошвы также влияет на массу основания. Поэтому принимается ширина полосы 40 см, зная по проекту длину здания, плотность бетона (2400), все это умножается и получается вес фундамента.

Расчетная высота фундамента

Расчетная глубина, ширина и высота ленточного основания для дома из пеноблоков, кирпича или бруса в средней полосе

Высота такого основания должна быть достаточно большой, чтобы выдерживать горизонтальные грунтовые подвижки и воздействие грунтовых вод. Высоту ленточного фундамента, зная глубину промерзания грунта, также не составит труда посчитать. Но при начале строительства фундамента, высота будет совсем иной, и вот почему. Она состоит из следующих слоев:

1. Сначала нужно делать на дне траншеи песчано-гравийную подушку, на которой будет лежать сам фундамент. Толщина слоя варьируется в пределах 25 − 40 см (в зависимости от типа грунта), а это уже дополнительная высота конструкции.
2. Глубина промерзания почвы (справочные данные).
3. Также нужно делать цоколь в пределах до 30 см, иногда больше, что зависит от типа грунта и дизайнерских решений.

Теперь, когда есть все необходимые параметры будущего ленточного фундамента, посчитать необходимое количество арматуры и бетонного раствора для его обустройства несложно. Если провести заливку строго по технологии, тогда основание прослужит максимально возможный срок.

минимальные и максимальные ее значения, а также как правильно рассчитать размеры под кирпичный дом

Ленточный фундамент является основным и самым надежным типом основания, использующимся в строительстве.

Он известен уже много сотен лет, в течение которых отрабатывались приемы возведения, собиралась статистика использования, проверялись качества и свойства ленты.

Это является основной причиной высокой популярности среди строителей — длительная практика пользования позволила выявить и устранить слабые места в технологии, отработать методику до совершенства.

Просчитаны и проверены на практике все размеры и конфигурация фундамента. Рассмотрим один из наиболее важных показателей ленты — ширину.

Содержание статьи

От каких факторов зависит ширина ленточного фундамента

Параметры ленточного фундамента полежат тщательному расчету и обусловлены несколькими факторами:

• Типом грунта.
• Высотой уровня залегания грунтовых вод.
• Весом постройки.
• Величиной снеговой нагрузки в зимнее время.
• Материалом, из которого строится фундамент.

Ширина ленты привязана к несущей способности грунта. Рыхлый или неплотный грунт требует большой площади основания, при которой снижается удельное давление и возникает возможность строить достаточно крупные постройки.

В то же время, чем больше площадь основания, тем выше нагрузки пучения, воздействующие на него и создающие выталкивающее воздействие, заметно проявляющееся на типах ленты.

В сложных случаях используют составное сечение ленты, когда опорный элемент — бетонная — имеет большую площадь, позволяя рыхлому грунту прочно удерживать постройку без оседаний, а верхняя часть ленты намного уже, что позволяет уменьшить вес основания и существенно сэкономить стройматериалы.

ВАЖНО!

Обычная ширина ленты в числовом выражении находится в пределах 0,2-0,6 м. Наиболее распространенные варианты оснований имеют средние значения ширины, но в каждом конкретном случае необходим точный расчет с обследованием и учетом гидрогеологии участка.

Минимальная

В целом, минимальная ширина ленты — это расчетная величина, полученная в процессе вычисления параметров ленточного основания.

Методика расчета такова, что определяет не конкретный размер, а минимальное значение, меньше которого параметры ленты быть не могут.

Окончательный выбор обычно немного превышает минимум, на 10-15 % (иногда больше). Весь смысл расчетов заключается в определении минимально возможных значений, позволяющий наиболее экономичное и не затратное строительство.

Существует еще один способ определения толщины. Ленточный фундамент должен на несколько сантиметров (обычно 10 см) превышать толщину стен дома.

При этом, такое соотношение необходимо для того, чтобы стены имели надежное и достаточно широкое основание, позволяющее производить качественный монтаж или укладку.

В некоторых случаях применяют компромиссный вариант, когда верхняя площадка фундамента имеет увеличенную площадь для обеспечения условий строительства стен, а нижняя часть намного тоньше.

Это позволяется нормативами в случаях, когда, несмотря на большую толщину стен, их вес относительно мал и может удерживаться лентой малой толщины.

Для легких вспомогательных построек небольшого размера (баня, сарай) ширина ленты может составлять около 25 см на плотном грунте, а для кирпичного коттеджа в тех же условиях необходимо обеспечить ширину в 50 см.

Максимальная

Строительными нормами не регламентируется максимальная ширина ленты, поскольку в задачу любого проектировщика входит экономия, а не сверхнормативный расход строительных материалов.

Все методики расчета базируются на минимально возможных значениях и выбираются по принципу достаточности.

Предельных значений по максимуму не существует, так как из обычных соображений целесообразности никто не станет строить чрезмерно широкую ленту там, где достаточно гораздо меньших размеров. По образному выражению строителей, «никто не заинтересован закапывать деньги в землю».

Чаще всего принимают значения, на 10-15% больше расчетных, на случай изменения условий эксплуатации или с учетом гидрогеологических процессов, способных иногда преподносить не самые приятные сюрпризы. Единственным ограничивающим фактором может стать собственный вес ленты, оказывающий влияние на грунт.

ОБРАТИТЕ ВНИМАНИЕ!

Слабонесущие типы грунтов негативно реагируют на большие нагрузки, но в данном случае вопрос решается путем расширения площади подошвы без общего увеличения параметров ленты.

Как правильно все рассчитать

Формула расчета площади основания выглядит следующим образом S>γn F/γc R0, где:

• γn — коэффициент надежности, равный 1,2.
• F — нагрузка на основание, т.е. общий вес дома, фундамента, снеговая нагрузка, вес имущества, людей и т.д., воздействующий на подстилающие грунтовые слои.
• γc — коэффициент условий работы. В зависимости от типа грунта он составляет от 1 (глина) до 1,4 (песок).
• R0 — условное сопротивление грунта. Табличное значение, находится в приложениях СНиП для данного типа грунта.

В результате этого расчета будет получена величина общей площади ленты. Для определения ширины основания (средней) полученное значение S надо разделить на общую длину ленты, включая внутренние стены и прочие участки периметра. Полученное значение покажет расчетную толщину основания ленты.

Это значение является минимальным. На практике его увеличивают, иногда в несколько раз.

Следует учесть, что приведенная формула дается лишь для ознакомления с методикой расчета. В любом случае эту работу должен выполнить грамотный и опытный специалист. — важная и ответственная процедура, обладающая большим количеством сложностей и специфических моментов.

Неподготовленный человек не может рассчитать такой проект, не допустив ряд грубых ошибок, следствием которых может оказаться разрушение дома. Как вариант, можно использовать , который позволяет получить параметры ленты по известным данным (тип грунта, расчетное или табличное значения сопротивления и т.д.).

Для уточнения полученных данных следует перепроверить полученные результаты на других подобных ресурсах.

ВАЖНО!

Использование онлайн-калькулятора является рискованным шагом, при строительстве жилого дома такое решение весьма опасно. Заказ проектных работ в специализированных организациях обходится достаточно дорого, но безопасность имущества или жизней близких людей гораздо дороже и не должна измеряться деньгами.

Оптимальное расстояние для различным построек

Исходить только из величины или назначения построек нельзя, так как помимо веса дома важную роль играет тип грунта.

Чем плотнее подстилающие слои, тем меньшую ширину ленты можно делать при .

Для вспомогательных и хозяйственных строений ширина ленты допускается:

• Плотный (скальный) грунт, глина — 25 см.
• Суглинок — 30 см.
• Песок, супеси — 35 см.
• Мягкий слежавшийся песок — 40 см.
• Очень мягкий песок — 45 см.

Для одноэтажных легких домов (дача, каркасный дом):

• Плотный (скальный) грунт, глина — 30 см.
• Суглинок — 35 см.
• Песок, супеси — 40 см.
• Мягкий слежавшийся песок — 45 см.
• Очень мягкий песок — 50 см.

Для двухэтажных коттеджей:

• Плотный грунт — 50 см.
• Суглинок — 60 см.
• Остальные типы грунтов не имеют усредненных показателей и требуют отдельного специализированного расчета.

Необходимо учитывать, что средние значения редко годятся для конкретных ситуаций, поскольку всегда существует масса дополнительных факторов, не учтенных в таблицах.

Воздействие этих факторов способно радикально изменить условия эксплуатации и потребовать отдельного расчета, иногда произведенного по совершенно иной методике.

Полезное видео

В данном разделе Вы сможете узнать о том, как выбрать ширину :

Заключение

Ширина ленточного фундамента является наиболее важным показателем, определяющим его прочность и способность выдерживать нагрузки.

Расчетные значения нередко оказываются некорректными, так как учесть все виды воздействий крайне сложно, а иногда — невозможно.

Для гарантии прочности и соответствия несущей способности предстоящим воздействиям, толщину ленты принято увеличивать на 15-30 % от расчетной величины.

Это позволяет иметь некоторый запас, необходимый в случаях внезапного изменения состояния грунта или иных причин.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Какой должна быть ширина фундамента под дом

При возведении ленточного фундамента важно правильно провести все предварительные расчеты и определить параметры основания. Одним из них является ширина фундамента, которая напрямую связана не только с расчетным значением площади подошвы основания, но и значением толщины несущей стены, которая будет возводиться на ленте фундамента. В этой статье мы поговорим о том, какой ширины должен быть ленточный фундамент, и как ее нужно рассчитывать в конкретных случаях.

Что оказывает влияние на конечную ширину фундамента

В статье, где мы приводили пример расчета фундамента, немалое внимание уделено подбору основных параметров основания под дом — в том числе и толщины. Если рассматривать только ленточный фундамент, то ширина ленты зависит от:

• общей расчетной величины площади подошвы фундамента, которая считается исходя из нагрузок от постройки (как их рассчитать, можете прочитать здесь) и собственно грунта, а вернее его показателей несущей способности. Сначала рассчитываем общее значение площади, отталкиваясь от которого принимаем минимальное значение ширины фундамента;
• толщины несущих стен, которые планируется возводить на фундаментной ленте. Учитывая этот показатель, толщина фундамента должна быть как минимум на 100 мм больше толщины стен. Этого значения должно хватить на последующую отделку фасада дома;
• армирования бетонного монолита. Необходимо учитывать то, что арматура для фундамента должна работать в комплексе с бетоном, а для этого между продольными прутьями должно выдерживаться расстояние (не менее 200 мм). О том, как рассчитать арматуру для фундамента, мы писали в тематической статье – рекомендуем принять представленную информацию к сведению

Расчет ширины фундамента исходя из величины площади подошвы фундамента

Допустим, мы провели все расчеты по грунту и нагрузкам и получили, что минимальное значение площади подошвы фундамента под дом 6×9 м получилось равным 5 кв. м. Принимаем ширину ленты равной Х, тогда суммарная площадь ленты считается следующим образом:

2×9×Х+2×Х(6-2Х)=5,
18Х+12Х-4Х²=5

Откуда Х1=0,17 м и Х2=7,3 м. Очевидно, что в нашем случае актуально значение Х1=0,17 м. Это и будет минимально допустимой шириной ленты фундамента.

Какой должна быть ширина основания дома, если известна толщина стен

Однако полученное выше значение является лишь ориентировочным. Допустим, в проекте дома заложены несущие стены толщиной 300 мм, что почти вдвое больше расчетного значения ширины ленточного фундамента. С учетом того, что ширина ленты должна быть на 100 мм больше, получаем расчетное значение: 300+100=400 мм. Итого, запас ширины фундамента составит на: 0,4:0,17×100-100=135% больше минимального.

Зависимость от арматуры

Обычно для ленточного фундамента используют арматуру диаметром 12, 14 или 16 мм. Чтобы оценить, вписывается ли выбранный материал в выбранные параметры основания (в данном случае – в его ширину), необходимо просчитать площадь поперечного сечения ленты и процент, который отведен в монолите именно на арматурный каркас для фундамента. Для этого принимаем высоту ленты, например, 0,8 м (зависит от проекта) и, воспользовавшись таблицей, представленной ниже, подсчитаем, можно ли в данном случае использовать 4 продольных стержня арматуры диаметром 12, 14 или 16 мм.

Площадь поперечного сечения ленты будет равна: 40×80=3200 кв. см.
При условии, что арматура должна занимать 0,001 часть от площади сечения ленты, имеем: 3200×0,001=3,2 кв. см. По таблице выше видно, что данное значение актуально при использовании 4 прутков арматуры диаметром 12 мм.

Значение ширины фундамента подобрано верно.

Загрузка…

Какой ширины должен быть фундамент, расчёты, примеры, фото

Чтобы ленточный фундамент получился технологически правильным и надежным, необходимо рассчитать все параметры будущей конструкции. Какие главные характеристики есть у основания? Глубина и ширина фундамента. С глубиной все просто, главное правило – бетон должен находиться ниже уровня замерзания. А вот с шириной придется повозиться. Получить этот размер можно только в случае, если на руках есть толщина несущей стены и площадь подошвы основания.

Совет! Ленточный фундамент – это наиболее выгодное решение для частного дома, если сравнить со свайным или столбчатым основанием. Также ленточная конструкция проще в реализации своими силами.

Вы узнаете, какой должна быть ширина основания будущего жилища, как делать расчет и что нужно при этом учитывать. Над цифрами придется подумать, но если вы справитесь, вам не придется нанимать мастеров из строительных бюро.

Что влияет на ширину основания?

В этой статье мы разбираем ленточный фундамент, поэтому стоит ознакомиться с параметрами, от которых зависит показатель ширины:

1. Толщина несущих стен, возведение которых будет выполнено на ленте основания. Если вы уже знаете, какой будет толщина стен, то показатель ширины основания должен быть минимум на 100 миллиметров больше толщины несущих стен.
2. Площадь подошвы основания. Этот параметр высчитывается только тогда, когда известны нагрузки от будущей конструкции. В расчете площади понадобится и ширина основания, в этом случае необходимо брать минимальный показатель, пока истинная толщина не известна.
3. Армирование бетона. В основании без прутьев арматуры не обойтись. Расстояние между продольными прутьями арматуры должно быть не менее 250 миллиметров. Все эти показатели можно рассчитать самостоятельно, для этого нужно только формулы и средние знания алгебры.

Важно! Чтобы делать все качественно, начинать нужно с проектирования, независимо от того, какая стройка ведется – коммерческая или частная. Инженера проводят расчеты, отталкиваясь от рыхлости почвы, а также климатических особенностей. К примеру, если грунт рыхлый, то подошва основания расширяется.

Расчет ширины

Когда получены все характеристики, которые нужны для нахождения ширины, можно начинать делать расчет. Важным моментом является глубина основания. К примеру, для двухэтажного дома из кирпича или бетона лента должна быть помещена на глубину 0,3 метра ниже линии промерзания грунта.

Чтобы понять, какой будет дом в будущем, можно воспользоваться 3D-проектированием. 2=5

Теперь мы можем получить «Х», он равен 0, 17 м. Если Х=0,17 м, то Х2=7,3 м. Нас интересует «Х1» – это и есть минимальная ширина основания. Мы получили примерную цифру. Если известна толщина стен, то показатель может быть более точным. Для примера возьмем дом, где толщина стен будет 300 миллиметров. Вспоминаем правило: ширина фундамента должна быть минимум на 100 мм больше толщины несущих стен. 300+100=400 мм. Полученную цифру делим на минимальный показатель, выглядит это следующим образом:

0,4:0,17*100-100=135%.

Формула расчета площади

В итоге вам нужно получить площадь подошвы основания. Для этого понадобится эта формула:

Использование полученных параметров

Чаще всего проектировщики самостоятельно проводят расчеты ширины, чтобы получить точный показатель. Но перед этим строителям необходимо определить, какой будет объем работ и сколько на это уйдет денег. Для этих целей берется примерная ширина:

• 2-этажный кирпичный дом обычно строится на основании с шириной 650-750 мм;
• 1-этажной постройке хватает ширины 300-650 мм;
• Что касается хозяйственных построек (сарай, баня), то для них показатель находиться в пределах от 250 до 400 мм.

Если планирует делать тяжелый дом на рыхлом грунте, то предварительных расчетов быть не может. Сначала инженера проводят расчеты, а только потом получают данные о том, сколько нужно материалов для строительства. Также профессионалы проводят экспертную оценку конструкции, так как перед началом работ нужно знать несущие способности основания. Расчет должны выполнять профессионалы, так как критическая ошибка может не только разрушить дом, но и повлечь за собой жертвы.

Совет! Сейчас многие строители перешли на «прерывистый» ленточный фундамент. Он идет не сплошной лентой, а отрезками с небольшим расстоянием друг от друга. В итоге давление под подошвой основания увеличивается примерно на 30%. Какой лучше делать фундамент в вашем случае, лучше всего узнать у профессионального строителя.

Чтобы делать конструкцию надежной, нужно проследить за тем, чтобы фундамент не просел под будущими нагрузками. Именно для этого нужно делать анализ почвы. К примеру, если во время заморозков начнется пучения грунта, сооружение может быть вытолкнуто наружу. Ситуация может сложиться полностью наоборот – дом просядет под дополнительным весом от снега. К фундаменту нужно отнестись максимально ответственно, так как переделать его уже не получится.

Оптимальная ширина фундамента под дом: как определить её самостоятельно | ofundamentah.com

Строительство хорошего дома начинается с надежного фундамента. Если ваше основание будет правильно рассчитано, то дому не страшны пучения грунта, трещины стен, частые ремонты. Такая постройка успешно простоит более 100 лет и прослужит вашим детям и внукам.

Ленточный фундамент с кирпичным цоколем

Ленточный фундамент с кирпичным цоколем

Деформация фундамента

Деформация фундамента

Ограничения

Минимальная ширина железобетонных балок, которые служат перекрытиями, составляет 15 сантиметров. Для ленточных фундаментов, которые представляют собой свободнолежащие балки, ширина составляет минимум 25 сантиметров для легких построек, и 30 см для дачных домиков.

Первое, на что стоит обратить внимание при выборе ширины фундамента – это предполагаемая толщина стен. Ширина ленты фундамента должна быть либо равна, либо превышать толщину несущих стен.

Кроме конструкционных ограничений, есть еще и ограничения несущей способности грунта. Общая нагрузка дома не должна превышать 70% от несущей способности земли под фундаментом. Чтобы регулировать нагрузку на грунт, увеличивают площадь опирания. Другими словами – слишком маленькая ширина ленточного фундамента будет давать сильную усадку.

Методика расчета

Метод расчета нагрузки состоит в том, что величина нагрузки должна быть меньше несущей способности, минимум на 30%. Такой запас прочности подходит для отливаемых бетонных конструкций с весом менее 1600 кг/м3.

На фото ниже вы можете посмотреть какая должна быть ширина фундамента по расчётам Британских гос. строительных норм.

Ширина ленты МЗЛФ для разных типов зданий

Ширина ленты МЗЛФ для разных типов зданий

Делаем расчет самостоятельно

Однако не стоит особо полагаться на британские нормы, и перед строительством самостоятельно рассчитать все под свой проект.

Для получения минимальной ширины, необходимо посчитать все по следующей формуле:

1.3*(М+П+С+В) /Длина ленты/Сопротивление грунта

Где:

• М – Мертвый вес здания. Это общий вес всех строительных элементов дома. Для их расчёта нужно узнать нагрузку ваших материалов на 1 м2 для стен, перекрытий, бруса и досок (если используются), кровельных перекрытий, кровли.
• П – Полезная нагрузка. Это вес всей мебели, людей, оборудования. Например для жилой квартиры это 195 кг/м2.
• С – снеговая нагрузка. Не стоит ей пренебрегать, ведь нагрузка от неё может даже превышать мертвый вес. К примеру, снежной зимой на крыше площадью 150 кв. м может скопиться снег массой в 28 тонн.
  Снеговая нагрузка зависит от вашего региона, например, согласно СНиП 2.01.07-85 для Москвы это 180 кг/м2, а для Санкт-Петербурга – 240 кг/м2. При расчете этих данных был учтен запас прочности 40%.
• В – ветровая нагрузка. Она тоже зависит от региона – для Москвы это 32 кг/м3, а для Санкт-Петербурга – 42 кг/м3.

Почти все эти данные можно узнать в СНиП 2.01.07-85. После того, как вы получите все необходимые цифры, нужно сложить их и умножить на 1,3 – таким образом, вы прибавите запас прочности 30% для последующих расчетов.

Несущая способность грунта

Как вы заметили по формуле, там есть еще 2 значения – это длина ленты и сопротивление грунта. С первым все понятно, а вот для того, чтобы узнать сопротивление грунта, в идеале нужно пригласить эксперта на участок и сделать исследование земли. Это важно, поскольку большинство материалов для стен чувствительны даже к маленьким трещинам фундамента.

Скупой платит дважды, и если вы сэкономите на этом деньги – то потом цена ремонтных работ будет намного больше: могут перекоситься двери, треснуть стены, фундамент, завалиться печная труба.

Виды грунтов

Виды грунтов

Как минимум, нужно произвести исследование своими руками: сделать несколько ямок на месте строительство буром или лопатой, и узнать послойный состав грунта. Если точных данных о вашей почве нет, то стоит брать для подсчета минимальное значение.

Обратите внимание!
При проектировании и инженерно-геологических изысканий, нужно учитывать свойства вашего грунта, согласно ГОСТ 25100-95.
Всего их разделяют на 2 группы: с прочными связями и без прочных связей.

Ориентировочное значение сопротивления грунта

Ориентировочное значение сопротивления грунта

При этом значения могут зависеть от:

• Текучести грунта. Её можно приблизительно определить таким способом: если лопата легко входит в землю, но потом прилипает на неё, то грунт текучий. Если лопата входит в землю тяжело и легко отваливается от лопаты – грунт не текучий.
• Сухости. Комья сухой супеси должны легко крошиться от удара, они не должны лепиться в шар и быть непластичными.
• Пористости. Её можно определить, вырезав кубик 10*10 см и взвесить, а затем размельчить и мерным стаканом узнать объем без пор. Используя эти данные, нужно рассчитать пористость по формуле:

P = 1 – M1/M

M1 = G/V0

M = G/V1

Где:

• M, M1 – объемный вес почвы в плотном и естественном состоянии;
• G – вес единицы объема почвы.
• V0, V1 – объем почвы в плотном и естественном состоянии.

Обратите внимание!
При постройке фундамента на неуплотненном катком отсыпанном грунте, срок естественного уплотнения таких отсыпок из песка составляет 2-10 лет, каменистых – 2-5 лет, глинистых 10-30 лет.
При этом плановые насыпи уплотняются быстрее: из щебенки или песка 3-12 месяца, а глинистые за 2-5 лет.

Пример расчёта ширины фундамента

Теперь покажем, как используя описанные выше данные сделать реальный расчет оптимальной толщины фундамента:

• К примеру, у нас есть дом из газобетона размерами 9*10 метров.
• Мы посчитали общую нагрузку на грунт от дома, умножили на 1,3, и она составила 170 000 кгс.
• Длина ленточного фундамента по периметру с одной перемычкой — 47 метров.
• Земля на участке – суглинок, поэтому берем для расчёта его сопротивление в 1,8 кг/см2.

Считаем:

• Переведем длину фундамента в сантиметры: 47 метров = 4700 см.
• Находим ширину фундамента по упомянутой вначале формуле:

170 000 / 4700 / 1,8 = 20,1 см.

Итак, у нас получилось значение минимальной толщины – всего 20,1 см. Так как толщина газобетонных блоков 30 сантиметров, а фундамент не может быть меньше её, то оптимально будет сделать его толщиной 35-40 см.

Полученное значение будет давать запас несущей способности в 2 раза больше минимального, поэтому можно быть уверенным в надежности такого основания.

Что касается глубины фундамента, то по британским рекомендациям она составляет 45 см. Если хорошо утеплить фундамент, сделать дренажную систему и обсыпать песком, вы сможете снизить пучинистость суглинка в этом участке, и не заглублять ленту больше 45 см.

Утепление фундамента позволит не заглублять его ниже уровня промерзания почвы

Утепление фундамента позволит не заглублять его ниже уровня промерзания почвы

Видео в этой статье расскажет вам некоторые нюансы строительства ленточных фундаментов для коттеджей.

Также вы можете сделать расчет согласно Российским нормам ТСН МФ-97 МО и ВСН 29-85.

Заключение

Эта инструкция позволит вам заранее узнать, какой толщины должен быть ваш фундамент. При этом при подсчетах берите всегда значения с запасом, чтобы потом не ломать голову как нарастить фундамент в ширину и быть точно уверенным в его надежности. Также эта методика может вам пригодиться при достройке второго этажа для дома – нужно убедиться, выдержит ли основание новой нагрузки.

Читать далее…

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

1. состав грунта;
2. уровень грунтовых вод;
3. глубину промерзания почвы;
4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

• 1,3 — коэффициент запаса прочности;
• Р — вес дома и фундамента, кг;
• L — длина ленты, см;
• Rо — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Вариант монолитного фундамента(плита)

Толщина ленточного фундамента | Строительство и проектирование ленточного фундамента

Ленточный фундамент изготавливается из непрерывной ленты, обычно бетонной.В основном они разрабатываются под несущими стенами. Эту непрерывную полосу можно использовать в качестве ровного основания, на котором возводится стена, и она имеет ширину, необходимую для распространения нагрузки на фундамент на участок грунта, который может выдержать нагрузку без неправильного уплотнения.

Ширина бетонного ленточного фундамента зависит от несущей способности основания, а также от нагрузки на фундамент. Ширина фундамента для аналогичной нагрузки будет уменьшена, если несущая способность основания будет больше.

Различные факторы, такие как ухудшение состояния, типы грунта и глубина фундамента, в основном влияют на толщину ленточного фундамента. Ниже приводится подробная информация о толщине ленточного фундамента в зависимости от условий нагрузки и глубины фундамента.

Толщина ленточного фундамента, несущего легкие нагрузки

Обычно толщина ленточного фундамента эквивалентна выступу от поверхности основания или стены, но не должна быть меньше 150 мм.Эта минимальная толщина необходима для того, чтобы ленточный фундамент имел достаточную твердость и, как следствие, мог склеивать слабые карманы в почве.

Кроме того, он противостоит продольной силе, возникающей в результате теплового сжатия и расширения, а также увеличения влажности опорной стены. Если тип грунта основания — глина, то набухание глины должно быть большим и оказывать давление на фундамент. Следовательно, важно установить минимальный предел для ленточного фундамента.

Толщина ленточного фундамента, выдерживающего большие нагрузки

Если ленточный фундамент способен выдерживать большие нагрузки, то толщина фундамента определяется его прочностью с целью противодействия сдвиговым и изгибающим моментам, которые могут привести к обрушению выступа фундамента.

Если арматура не имплантирована в ленточный фундамент, разрушение основания ленточного фундамента будет регулировать его толщину.

Толщина бетона должна быть достаточной для устранения разрушения при изгибе. Ступенчатый или наклонный переход можно использовать до заданной толщины от лицевой стороны стены к нижней ширине.

Часто ленточный фундамент проектируется обычным образом, выбирая толщину, которая препятствует возникновению растяжения в основании ленты. Такая толщина обычно эквивалентна удвоенному выступу полосы.

И наоборот, обеспечивается 45-градусное распределение нагрузок у основания ленточного фундамента. Исходя из этого распределения нагрузки, небольшое напряжение растяжения у основания фундамента является допустимым, но его величина неизвестна.

Почему ширина ленточного фундамента на твердом грунте должна быть в три (3) раза больше его глубины

Одна из вещей, которую молодые инженеры узнают на стройплощадке в рамках необходимого опыта, заключается в том, что при закладке фундамента для стен ширина фундамента должна быть в три (3) раза больше ширины блока.Причина, которую обычно называют, состоит в том, чтобы дать каменщикам достаточно места для работы. При использовании блока толщиной 225 мм ширина основания должна быть (3 x 225) = 675 мм. При использовании блока толщиной 150 мм ширина основания должна быть (3 x 150) = 450 мм. Некоторые руководители объектов обычно рассматривают эти помещения как отходы. Некоторые могут использовать ширину 600 мм для блока 225 мм и ширину 400 мм для блока 150 мм.

При заливке бетона для ленточного фундамента на твердый грунт для малоэтажных зданий толщина бетона, принятая для ленточного фундамента, обычно составляет 225 мм, а для бунгало — обычно 150 мм.Напомним, что блоки толщиной 225 мм обычно используются для многоэтажных домов, а блоки толщиной 150 мм — для бунгало.

Ожидается, что в целях экономии и безопасности ленточный фундамент для малоэтажного здания из блоков толщиной 225 мм должен иметь ширину основания B (3 x 225) = 675 мм и глубину основания D 225 мм. Для бунгало, используя блок толщиной 150 мм, ширина основания B должна составлять (3 x 150) = 450 мм, а глубина основания D — 150 мм.

Причиной этого является плоскость сдвига , но это строго применимо к грунтам с хорошей несущей способностью (≥75 кНм ^-2 для бунгало и ≥100 кНм ^-2 для двухэтажных и среднеэтажных зданий.На рисунках 1–3 показаны различные плоскости сдвига у основания стены блока, изготовленного из блока толщиной 225 мм. На рисунке 1 показано, когда B = 3D. На рисунке 2 показано, когда B ˂ 3D, а на рисунке 3 показано, когда B ˃ 3D

.

Рисунок 1; Плоскость сдвига, когда B (675) = 3D (3 x 225)

Фигура 2; Плоскость сдвига при B (600) ˂ 3D (3 x 225)

Рисунок 3; Плоскость сдвига при B (900) ˃ 3D (3 x 225)

В связи с тем, что плоскость сдвига бетона находится под углом 45 ⁰ , очень важно, чтобы рисунок 1 был строго принят, если не предполагается усиление основания.Из рисунка 1 видно, что плоскость сдвига нагрузки блока не будет влиять на основание, поскольку площадь под плоскостью сдвига достаточно, чтобы противостоять силе сдвига. Рисунок 2 не следует использовать, поскольку он может быть неэкономичным. Рисунок 3 не следует использовать, если не нужно укреплять фундамент. Использование рисунка 3 без усиления опоры может привести к ее разрушению при сдвиге из-за недостаточной площади для сопротивления поперечной силе. Несмотря на то, что изначально можно принять рисунок 1, если не следить должным образом за раскопками вручную, можно получить рисунки 2 и 3.Необходимо, чтобы выемка фундамента контролировалась должным образом. Точно так же следует должным образом контролировать бетонирование фундамента, чтобы гарантировать достижение ожидаемой толщины.

Какова толщина бетонной стены подвала

Насколько толстая бетонная стена подвала

Какой размер ножек следует использовать для стены подвала?

Толщина основания стены. Для кирпичных или бетонных конструкций минимальная стена фундамента составляет 6 дюймов.Минимальная длина железобетонной опоры составляет 6 дюймов или 11/2 длины опоры, выступающей над фундаментной стеной, в зависимости от того, что больше.

Люди также задаются вопросом, какой толщины и ширины должна быть табурет для ног?

Глубина: ступня должна выступать минимум на 12 дюймов ниже ранее неповрежденной земли. Основание также должно выступать минимум на 30 см ниже линии промерзания (глубина, на которой земля промерзает зимой) или быть защищенным от мороза. Ширина: ступня должна быть не менее 12 дюймов в ширину.

Какие еще методы используются для определения размера стопы?

Как рассчитать размер стопы

• Определите ширину и длину бетонной доски в дюймах.
• Разделите ширину на 12, чтобы преобразовать ее в футы.
• Разделите длину на 12, чтобы преобразовать ее в футы.
• Определите глубину или толщину в дюймах, необходимую для опоры.
• Умножьте ширину на длину, а затем на глубину.


Точно так же люди спрашивают меня, какой размер бетонного основания мне нужен? Размер бетонной опоры Как видите, тяжелые дома на слабом грунте требуют опор шириной 2 фута или более. Но для более легких зданий на жестком грунте требуется всего 7 или 20 дюймов.Под 8-дюймовой стеной это все равно, что сказать, что у вас нет розетки.

Какой толщины у монолитной бетонной стены?

В общем, бетонные стены подвала восьми футов высотой или меньше и не более восьми футов грязи против них снаружи работают хорошо — восемь дюймов толщиной. Если в игру вступает более высокая стена или пол, или и то, и другое, толщина должна увеличиться до 10 дюймов.

Как определяется размер стопы?

Если вы умножите площадь этой секции на 5 x 5, вы получите 25 квадратных футов.Вы можете умножить эту площадь на 55 кг на квадратный фут груза, чтобы получить общую нагрузку 1375 кг. Как только вы узнаете общую экспозицию, вы можете использовать следующую таблицу, чтобы определить размер стопы для вашего типа местности.

Какой глубины должен быть фундаментный блок стены?

Как правило, стена фундамента из семи рядов блоков имеет ширину 24 дюйма и глубину 12 дюймов и должна быть на 30 дюймов ниже поверхности земли. Не забудьте построить плоское основание, на котором будет размещаться бетонный блок.

Насколько глубоким должен быть нижний колонтитул?

Нижний колонтитул должен быть не менее 24 дюймов в глубину.В нижнем колонтитуле должно быть не менее 6 дюймов бетона, в доме 2 этажа глубиной 8 дюймов.

Нужны ли опоры для несущих стен?

Балки перекрытия над этой стеной перпендикулярны стене и этому твердому бетонному блоку. Снимать основание с несущей стены необязательно, если оно не слишком высокое. Обычная практика заливать фундаментную плиту так, чтобы она лежала прямо на ней.

Каков типичный размер ноги жилого объекта?

Подставки для ног в жилых домах часто имеют толщину 15 см.Следующие ниже уравнения специально разработаны для оснований для несущих стен или квадратных колонн, поскольку такие основания широко используются в жилищном строительстве.

Какая стандартная глубина фундамента?

Как правило, фундамент для полосы одноэтажного дома имеет ширину 450 мм и глубину не менее 200 мм, а для двух этажей — ширину 600 мм и глубину 200 мм.

Как вы распределяете?

Ножки с прорезями обычно рассчитаны на использование 3 тыс. Фунтов / кв. Дюйм.

Какой толщины должен быть бетонный фундамент?

Литые бетонные фундаментные стены высотой менее 2 метров и с внешним полом глубиной от 2 до 2 метров на стене часто могут иметь толщину 20 см и хорошо работать.По мере того, как вы поднимаетесь выше или углубляетесь в пол к стене, увеличивайте толщину до 10 дюймов.

Сколько футов мне нужно для шины 10х10?

Используйте хороший нижний колонтитул на 12 кругов для шин 12×12. Исходя из размеров в нашем примере, собранному мосту размером 12 футов на 12 футов потребуется 12 футов в диаметре плюс еще как минимум два, если вы планируете построить лестницу.

Какой эхолот мне нужен?

Общее правило — использовать трубу диаметром в три раза больше ширины стержня. Затем используйте сонотрубку 12 диаметров для стержня 4×4.

Насколько глубока линия мороза?

Линия меняется с широтой, чем ближе она к полюсам, тем глубже. Согласно публикации Федерального управления шоссейных дорог номер FHWAHRT08057, максимальная глубина промерзания в соседних Соединенных Штатах составляет от нуля до 2,4 метра. Температура ниже глубины колеблется, но всегда выше 0 ° C (32 ° F).

Какова толщина залитой бетонной стены подвала

Строительство фундаментов — Ленточные фундаменты.

Ленточный фундамент состоит из непрерывной полосы, обычно из бетона, сформированной по центру под несущими стенами.Эта непрерывная полоса служит ровным основанием, на котором возводится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон — это материал, который в основном используется сегодня для фундаментов, поскольку его можно легко разместить, разложить и выровнять в траншеях фундамента, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдержать нагрузку на фундамент. До производства портландцемента ленточные фундаменты из кирпича были обычным явлением, причем кирпичный фундамент возводился непосредственно на твердом грунте или на пласте из натурального камня.

Ширина бетонного ленточного фундамента зависит от несущей способности основания и нагрузки на фундамент. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.

Таблица в Утвержденном документе А к Строительным нормам и правилам устанавливает рекомендуемую минимальную ширину бетонных ленточных фундаментов, относящуюся к шести определенным категориям грунтов, и рассчитанные общие нагрузки на фундаменты в виде готового счетчика.Ширина варьируется от 250 мм для нагрузки не более 20 кН / погонный метр стены на плотный гравий или песок до 450 мм для нагрузок 40 кН / погонный метр на твердую глину, до 850 мм для нагрузок, не превышающих 30 кН / погонный метр на мягком иле, глине или песчаной глине.

Приведенные размеры указывают на то, что может быть приемлемо в указанных условиях, а не на абсолютные значения, которые должны быть приняты, независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой внешней стены и сплошной внутренней несущей стены, показанный на рис.6 будет аналогична ширине, рекомендованной в Консультативном документе для твердого глинистого грунта, когда нагрузка на фундамент составляет не более 50 кН / погонный метр. На практике линейная нагрузка на фундамент дома будет заметно меньше 50 кН / погонный метр, и фундамент вполне можно сделать шире, чем минимальные требования для удобства заполнения более широкой траншеи бетоном для удобства укладки кирпича внизу. земля.

Фиг.6 Ленточный фундамент.

Наименьшая толщина бетонного ленточного фундамента частично определяется размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не высыхал слишком быстро и не терял прочность, а также во избежание разрушения бетон сдвигом.

Если бы толщина бетонного ленточного фундамента была значительно меньше его выступа с каждой стороны стены, бетон мог бы разрушиться из-за развития трещин сдвига под весом стены, вызывая трещину под углом 45 °, как показано на рис.7. Если это произойдет, опорная поверхность фундамента на земле будет меньше, чем это необходимо для устойчивости.

Сдвиг вызывается двумя противодействующими силами стены и земли, действующими на бетон и разрывающими или рассекающими бетон, когда ножницы или ножницы разрезают или расслаивают материалы.

Рис. 7 Разрушение при сдвиге.

Похожие сообщения по категориям:

Разница между мелким и глубоким фундаментом

Фундамент — одна из самых важных частей конструкции.Он передает общие нагрузки от конструкции на почву и обеспечивает устойчивость конструкции. Основание можно в первую очередь разделить на две части, такие как мелкое основание и глубокое основание. Их в основном классифицируют в зависимости от глубины, на которую закладывается фундамент.

Неглубокий фундамент и глубокий фундамент

Неглубокий фундамент и глубокий фундамент имеют несколько различий. Источниками основных различий между глубокими и неглубокими опорами являются определение, глубина фундамента, стоимость, осуществимость, механизм передачи нагрузки, преимущества, недостатки, типы и т. Д.

В следующей таблице приведены основные различия между мелким и глубоким фундаментом:
