Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.
Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении, к нему предъявляются специфические требования.
Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.
Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.
Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео – процесс настройки
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео – регулировка мощности блока термодатчика
Регулировка теплого пола используем терморегулятор для водяного теплого пола
Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Виды терморегуляторов
Смотреть видео – обзор датчиков для водяного пола
Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа
Watch this video on YouTube
Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

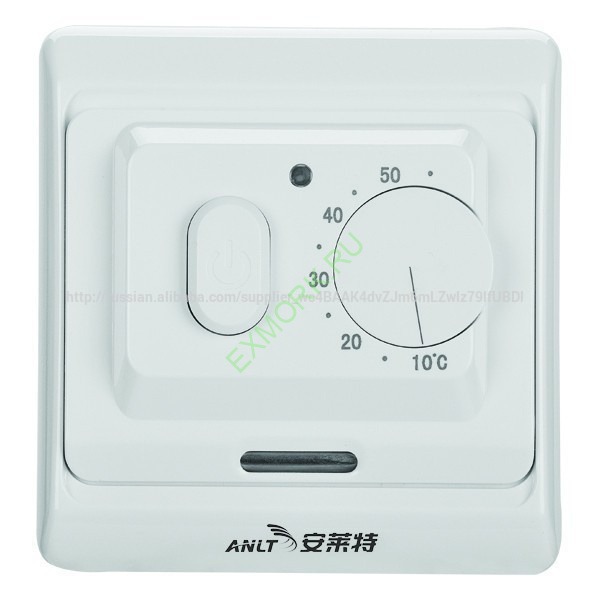

- Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.
Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.
Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.
- У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.
- Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
- Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.
На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.
Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.
- Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.
Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Схема подключения терморегулятора для водяного теплого пола
В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.
Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.
Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку
Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов
Watch this video on YouTube
В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.
Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.
Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.
Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.
А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.
Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.
Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.
Как выбирать терморегуляторы для водяного теплого пола
Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.
Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.
Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.
На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:
- Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
- Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.
Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.
Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.
Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.
Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.
Смотреть видео – автоматизации водяного пола
Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.
Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.
функции, типы регуляторов температуры, схема подключения комнатного термостата
Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.
Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.
Как и зачем регулировать водяной пол
Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.
Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.
Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.
Основная задача подобных устройств:
- Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
- Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
- Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
- Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
- Он создает комфортные условия для проживания на весь отопительный период.
Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.
Характеристики комнатных термостатов
Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:
- Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
- низкая стоимость;
- возможность ремонта при выходе из строя;
- легко монтировать;
- прост в управлении.
Недостатки механического терморегулятора для водяного теплого пола:
- Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
- Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
- Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
- Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
- Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.
Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно взаимодействовать следующие приборы:
- Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
- Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
- Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
- Управляющий модуль следит за работой котла и включает его при необходимости.
Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.
Типы датчиков для водяных теплых полов
Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:
- Датчики температуры пола.
- Контроллеры нагрева воздуха в помещении.
Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:
- Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
- Он не должен находиться под прямыми солнечными лучами.
- Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.
Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:
- Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
- Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
- Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
- Датчик заливается стяжкой вместе с элементами водяного теплого пола.
Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.
Критерии выбора терморегулятора для водяного пола
Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:
- Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
- Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
- Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.
Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.
Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.
Терморегуляторы для теплого электрического пола «Теплолюкс» в Москве
Применение терморегуляторов для теплого пола позволяет регулировать температуру в соответствии с индивидуальными задачами и предпочтениями.
Терморегуляторы производства компании «Теплолюкс» подходят для работы с различными типами теплого пола: – водяными и электрическими, а также с другим электрооборудованием – котлами, радиаторами отопления и т. д.
Применение таких приборов позволяет оптимизировать расходы на электроэнергию и экономить порядка 70 % средств.
Терморегуляторы для теплого электрического пола
Терморегулятор для теплого электрического пола является современным и удобным способом управления нагревательными системами. Устройства оптимально подходят для различных типов теплого пола. Они позволяют экономить электроэнергию, включая обогрев только в необходимые часы. Применение таких приборов позволяет оптимизировать расходы и экономить порядка 70 % средств.
У терморегулятора (например, модель MCS) может быть сенсорный дисплей, на котором выводятся основные показатели и настройки. Управление прибором, в зависимости от модели, может осуществляться механическим или электронным способом. Наиболее продвинутый тип устройства – беспроводной. Вы можете управлять им и задавать необходимые вам температурные показатели и режимы, даже находясь далеко за пределами офиса или квартиры. Электрический пол будет нагрет к моменту вашего прихода до наиболее комфортной для вас температуры.
Преимущества:
- управление из любой точки доступа,
- простой интерфейс,
- экономия энергии,
- универсальность,
- подсветка дисплея,
- защита от детей,
- устойчивость к механическим воздействиям.
Монтаж терморегулятора для теплого пола осуществляется в монтажную коробку. Изделия белого цвета и с современным дизайном органичны для любых помещений. Термостат может иметь различные дополнительные опции – часы, блокировку, самодиагностику.
Гарантийный срок составляет 2-3 года. В комплект входит терморегулятор, датчик температуры, клеммный соединитель, подробная инструкция по установке и правила эксплуатации.
Возможно Вас заинтересует:
принцип работы, установка, схема подключения
Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.
Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.
Предназначение
Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.
Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:
- Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
- Способ регулирования температуры – автоматический или ручной.
- Различия по способу монтажа — накладные или встраиваемые.
- Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.
Виды термостатов
Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.
- Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.
На заметку
Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.
- Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей.
- Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.
Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.
Где можно устанавливать
Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.
Внимание
Дело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.
При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.
Совет
ДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.
Сколько секций можно подключить
Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.
На заметку
Для секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.
Монтаж терморегулятора теплого пола
Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.
Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.
Инструкция к установке
Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии
Установка датчика
Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.
Внимание
Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.
Как подключить терморегулятор
Термостат устанавливают после окончания работ по укладке полов.
- В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
- Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.
- К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
- Устанавливают термостат на стену.
Внимание
В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении
Водяная система нагрева
Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.
Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.
Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.
Советы по выбору
При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.
В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.
Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.
© 2021 prestigpol.ru
Датчик температуры на водяной теплый пол. Датчики регуляторов водяного пола
Датчик температуры на водяной теплый пол. Датчики регуляторов водяного пола
В зависимости от отслеживаемой среды датчики терморегуляторов бывают:
- контроля температуры теплого пола;
- контроля температуры воздух.
Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:
Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.
Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.
Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять
При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.
Примерная схема устройства водяного пола с регулятором температуры и датчиком
В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).
Ошибки при монтаже теплого пола. Какие бывают ошибки при монтаже теплого пола
Сейчас теплый пол установлен во многих домах. При помощи греющего кабеля, термоматов или инфракрасной пленки, вы сможете установить подогрев напольного покрытия. Его не сложно установить и подключить, но только в том случае, если придерживаться правил. Также важно знать, что делаешь, иначе из-за мелочей ваша система выйдет из строя. Мы расскажем вам, какие ошибки при монтаже теплого пола совершают люди, чтобы вы не повторили их.
Основные ошибки при монтаже теплого пола
- Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
- Категорически запрещается разрезать резистивный кабель на подходящие вам куски. В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
- Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.
- Нужно обращать внимание на шаг укладки, отступами от стен. Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
- Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
- Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.
- Не игнорируйте рекомендации по прозвонке системы после монтажа. Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
- Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
- Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
- Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
- Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
- Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
- Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.
- Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
- Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.
Советуем посмотреть
Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.
Также читайте: как спрятать провода в доме.
Температура теплого пола.
Температура теплых водяных полов всегда должна создавать комфорт в помещении. Такая система отопления все больше набирает популярность на рынке. Благодаря ей тепло равномерно распределяется между полом и потолком, а показатель влажности всегда оптимальный.
Теплый пол легкий в установке и имеет большой срок эксплуатации. Специалисты считают, что оптимальная температура воды вдолжна быть 40С, чтоб пол не забирал лишнюю электроэнергию.
В данной статье мы рассмотрим информацию о том, какая должна быть оптимальная температура у теплых полов. Также рассмотрим рекомендуемую температуру для разных покрытий полов.
Наиболее комфортными для человека считаются такие условия, когда температура поверхности пола составляет 22-25°С, а нагрев воздуха на уровне головы 19-20°С.
Санитарные нормы ограничивают температуру воздуха: в жилых помещениях — величиной 18-24ºС (оптимальная 20-22ºС), в ванных комнатах и санузлах – величиной 18-26ºС (оптимальная 24-26ºС), в вестибюлях, кладовых и лестничных клетках — величиной 12-22ºС (оптимальная 16-18ºС).
В конструкциях систем напольного отопления, в частности, водяных теплых полов (ВТП), происходит распределение и передача тепловой энергии, которые зависят как от тепловой нагрузки, так и от параметров греющей панели (теплофизических и геометрических), диаметра труб контуров теплого пола, их материала и шага укладки, материала финишного покрытия, вида теплоносителя, настройки расходомера и т. д.
Как известно, на каждую единицу перепада температур (между значением поверхности пола и воздуха) теплоотдача с одного квадратного метра отопительной панели ВТП составляет 11 Вт. При этом около 45% передается за счет теплообмена конвекцией, а примерно 55% — за счет излучения.
Таким образом, для обеспечения температуры воздуха в 20°С при максимально комфортном значении 29°С, отопительная нагрузка, которую можно снять с поверхности ВТП составит порядка 100 Вт/м².
В большинстве случаев потребность энергии покрывает эффективная теплоотдача поверхности равная 80 Вт/м², однако для того, чтобы делать расчеты исходя из этого значения, здание должно соответствовать нормам теплозащиты.
При этом наружные стены зданий, в которых предполагается установка ВТП, должны иметь рекомендуемый коэффициент теплопередачи k
При использовании систем напольного отопления необходимо помнить об ограничении температуры поверхности пола.
Оптимальная температура составляет 24-26ºС и для обеспечения теплового комфорта по санитарным нормам не должна превышать: 29ºС для жилых и офисных помещений, где люди пребывают постоянно, 35ºС по периметру для приграничной зоны вдоль внешней стены, 33ºС для кухонь и ванных комнат, 27ºС в служебных и рабочих помещениях, где люди работают стоя.
Присистемы необходимо учитывается допустимая температура пола при том или ином расположении и длине контуров, шаге укладки труб, скорости подачи и нагреве теплоносителя.
Следует помнить, что максимально разрешенная температура теплоносителя для ВТП составляет 55ºС (рекомендуется 45°С), а перепад на прямом и обратном трубопроводах контура теплого пола должен составлять 5-10°С (на практике порядка 7°С).
Шаг укладки является величиной расчетной, но в любом случае не должен превышать 30 см, в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы эффект «температуно-полосатого пола» не воспринимался ногой человека, максимальный перепад температуры по длине стопы не должен превышать 2°С.
Существует несколько методик регулирования температуры теплоносителя. Если рассматривать ВТП как основную систему отопления и не брать в расчет помещения, где существенно именно поддержание постоянного нагрева пола, то основными способами регулировки теплоты являются следующие:
- Изменение нагрева подачи при постоянном потоке в зависимости от внутренней температуры.
По мнению некоторых экспертов, самым лучшим является способ контроля внутреннего нагрева. Причина в том, что большинство зданий имеет очень высокую тепловую инерцию. Это означает, что быстрые изменения наружной температуры влияют на внутреннюю очень медленно.
Другими словами, контролирование внутренней температуры гармонирует с тепловой инерцией дома. При применении этого способа регулирования, риск от влияния пиковых значении на внутренний климат помещения минимален.
- Изменение нагрева подачи при постоянном потоке в зависимости от наружной температуры.
Ряд экспертов, наоборот, считает лучшим способом регулирования контроль наружной температуры. Причина в том, что в этом случае можно работать с предварительно рассчитанными кривыми зависимости нагрева подающей воды от наружной температуры.
Главное преимущество заключается в том, что когда происходит повышение наружной температуры, контрольная система немедленно понижает нагрев подающей воды, доводя до минимума нежелательные потери тепла. С другой стороны, понижение наружной температуры всегда вызывает повышение нагрева подающей воды
- Переменный поток при постоянной температуре подающей воды.
Некоторые эксперты считают самым современным способом регулирования мкроллимата применение переменного потока подающей воды с постоянной температурой.
Как правило, отдаваемое тепло оценивается измерением разницы между подающей и обратной водой в отопительной системе. Большая разница температур указывает на низкую теплоотдачу и, следовательно, малая разница — на высокую.
Каждая из этих методик имеет своих сторонников и противников, однако, на наш взгляд, для обеспечения хорошего регулирования внутреннего климата оптимальным является комбинированное их использование.
Если использовать ВТП не только для отопления, но и для охлаждения помещений, то с точки зрения энергоэффективности важно, чтобы температурные уровни систем отопления и охлаждения составляли единоуправляемое целое, а не соперничали друг с другом.
Здесь наиболее эффективным будет применение погодозависимого регулирования, способного выключать одну систему и включать другую в зависимости от определенного уровня наружной температуры.
Максимальная температура теплых водяных полов
Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальный нагрев водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.
Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.
По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.
Оптимальная температура теплого пола
Водяная отопительная система, в отличие от электрических моделей предусматривает наличие бетонной стяжки, которая имеет более высокий показатель нагрева. Поэтому, прежде чем приступить к рассмотрению какая должна быть температура пола по финишному покрытию, сначала необходимо ознакомиться со стандартными показаниями потока теплоносителя.
Для приятной ходьбы по комфортному полу и во избежание деформации бетонной стяжки с трубопроводами, максимальный показатель температуры теплоносителя при входе в отопительную систему не должен превышать — + 60 градусов.
Оптимальным значением подающего потока жидкости считается + 40 — + 50 градусов. Перепад температуры теплоносителя для теплого пола и обратки, должен варьироваться в пределах 5 – 15 градусов. При несоблюдении этих норм, также могут возникнуть проблемы с напором теплоносителя.
Чтобы теплые полы были комфортными и приносили удовольствие, а не вред (а при их перегреве возможно и это, ведь слишком высокая температура воздуха может привести к утомлению и перегреванию организма), рекомендуем иметь в виду следующие моменты.
Нагревательная жила греющего кабеля может нагреваться до 60-70°C. Нагрев самого пола при этом может достигать 35-40°C. В то же время обычно не стоит нагревать пол до максимально возможной температуры.
Это связано с физиологическими особенностями тактильных ощущений человека. При температуре поверхности выше примерно 31°C, тепло перестает ощущаться ступнёй, как комфортное.
- Согласно СНиП 41-01-2003, п.6.5.12 рекомендуется, чтобы средняя температура пола не превышала:
- 26°C для помещений с постоянным пребыванием людей;
- 31°C для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов;
- температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°C;
- для детских учреждений и помещений с постоянным пребыванием детей, в том числе детских дошкольных учреждениях, согласно Санитарным нормам и правилам (ВСН-49-86), рекомендуемый нагрев полов – не выше 24°C. Подобные правила действуют и за рубежом.
Именно с целью исключения перегрева полов, большинство термостатов (терморегуляторов) ограничивают верхнюю температуру 40°C. Отметим, кстати, что параметр отслеживаемый термодатчиком, соответствует температуре в месте его установки.
При толстой стяжке она может отличаться от температуры на поверхности пола (на поверхности, как правило, немного ниже). Поэтому, кстати, рекомендуется устанавливать датчик как можно ближе к поверхности пола. Использование кабельных систем обогрева без термостатов с применением, например, простых выключателей, вообще говоря, запрещено ВТТКСО.
Если у вас возникли сомнения в том, что нагрев пола соответствует заданному вами на терморегуляторе, это можно проверить при помощи, например, инфракрасного термометра. Если теплый пол не греет или греет плохо (стал нагреваться значительно меньше, чем это было раньше), возможна неисправность датчика температуры пола.
Самостоятельно установить причину и устранить ее вам помогут материалы из раздела ремонт теплого пола. Если вы не обладаете достаточными навыками, рекомендуем обратиться за консультацием к нам, см. ремонт теплого пола: неисправности и стоимость.
Отдельным вопросом является температура пола при покрытиях типа паркет и ламинат. Использование теплого пола в этом случае требует большей осторожности и не всегда целесообразно, т.к. тот же паркет ощущается гораздо более теплым, чем керамическая плитка.
Также необходимо учитывать, что при нагреве до порядка 30°C у обычного паркета может происходить разрушение лакового покрытия и деформация, что никогда не произойдет, если вы установили теплый пол под плитку. Под ламинат укладывать теплые полы можно, это относится, прежде всего к пленочным полам, ограничивая их температуру 27 – 29°С.
При этом, необходимо обязательно проконсультироваться у продавца, подходят ли конкретный ламинат или паркетная доска для использования с теплыми полами и уточнить максимальную температуру, на которую нужно ориентироваться при использовании конкретного напольного покрытия.
Установленные стандарты для температуры поверхности теплых полов
В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальный и минимальный параметр теплого пола должен быть в диапазоне 26 и 35 °С.
Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С.
Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима.
Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая вызовет нежелательный перегрев системы и напольного покрытия.
Значения комфортной для человека в позе стоя температуры пола из различных материалов (в позе сидя люди предпочитают температуры на 1 ‘С — 2 *С выше) в зависимости от времени соприкосновения
Конструкция пола (толщина) | Потеря тепла кДж/м2 | Оптимальная температура пола °С | Рекомендуемый диапазон температур пола °С | |||
---|---|---|---|---|---|---|
1 мин | 10 мин | 1 мин | 10 мин | 1 мин (10 % неудовлетворенных) | 10 мин (15 % неудовлетворенных) | |
Бетонные плиты, отделанные деревянной гладилкой | 60 | 419 |
Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.
Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, нагрев воздуха будет максимальным по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.
Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.
Скорость нагрева теплых полов
- По своим особенностям системы отопления можно подразделить на два вида:
- Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля.
- Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.
Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.
Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.
Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см.
Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.
Комфортная температура теплого пола
Для кого возможно это будет открытием, но теплый пол практически не ощущается ногами. В прямом смысле этого слова. Вы можете ходить босым по полу в ожидании, что вот-вот я почувствую это тепло и познаю всю прелесть теплых полов. Но не тут то было.
Адекватный нагрев поверхности водяного теплого пола не превышает 28 градусов. Именно поэтому с трудом удается что-либо почувствовать ногами. Температура тела попросту выше. И все, что Вы испытываете – это комфорт от того, что ногам не холодно.
При этом нагрев теплоносителя на котле обычно не превышает 45 градусов. Само собой цифры не абсолютные и бывают корректировки в большую и меньшую сторону. Важным параметром такого рода системы является температура системы и покрытия.
Конечно же, каждой разновидности свойственны определенные показатели, однако стандартные пределы определяются СНиПом. В этом документе четко регламентирована максимальная и минимальная температура напольного покрытия. Она может варьироваться в пределах 26-35 градусов.
- Учитывая физиологические особенности человека, температура пола не должна превышать следующие границы:
- 29 градусов (при оптимальной 26) – коридоры, прихожие, кухни, гостиные. В спальных, детских и игровых помещения, температура должна быть на несколько делений ниже, что обусловлено условиями эксплуатации.
- 34 градуса – пол в ванной и санузле;
- 35 градусов – для мест, которым характерна высокая теплопотеря (окна, периметр по наружным стенам).
Подогрев пола до такого значения позволяет обеспечивать в помещении температурный режим на отметке 20 градусов, для жилых помещений, и 24, для комнат с повышенным уровнем влажности (ванная). Специалисты рекомендуют, в помещениях с высокой проходимостью, удерживать нагрев поверхности пола на значении 26 °С.
Если в комнате низкая проходимость, тогда температуру желательно поднять до 31 °С. Основным ограничением, которое указано в нормативных документах, является соблюдение температуры по осям подогрева. Она не должна превышать 35 °С, в противном случае происходит перегрев самой системы и напольного покрытия.
В случае с перегревами страдает не только система, но и человек, так как ходить по слишком теплой поверхности неприятно. Помимо этого, колебания температуры в высоких диапазонах может привести к нарушению целостности напольного покрытия. Для каждого типа отделки рекомендованы определенные границы, превышение которых нежелательно.
Почему температура у Вас сильно больше?
Довольно часто бывает, когда нагрев теплоносителя в котле достигает 60-70 градусов. При этом полы могут быть еле теплыми. Связано это в первую очередь с неправильно смонтированной системой.
Терморегулятор для водяного теплого пола подключение. Вариан. Прямое подключение к котлу
Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях , когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.
Прямое подключение к котлу
При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола , проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.
Схема обычного и конденсационного котлов
В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.
Расширительный бак
Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.
Принцип работы теплового насоса
При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.
Термоклапан для водяного теплого пола. Как происходит регулировка обогрева теплого пола
Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.
Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.
Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:
Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.
Итак, для контроля показателей температуры теплых полов нужны:
- коллектор, куда сводятся все контуры;
- терморегулятор;
- термодатчик;
- сервопривод, управляющий вентилями;
- насос для подкачки воды.
Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.
Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.
Терморегулятор для теплого пола. Терморегулятор в системе отоплениях. Что это за прибор?
Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.
Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.
На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.
Виды регуляторов температуры
Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.
Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:
- Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.
На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.
Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.
Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.
Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.
Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.
По своей функциональности все термостатические устройства можно разделить на три вида:
- модели, оснащенные индикаторами температуры воздуха;
- модели, оборудованные датчиками температуры нагрева водяного пола;
- устройства, имеющие на вооружении два датчика.
Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов
Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.
Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.
В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с высокой температурой. По практике от 70-85 градусов.
При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.
Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.
При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.
С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.
трехходовой смесительный вентиль
Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.
Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы. Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.
модуль подмеса
Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.
А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.
И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.
сервоприводы
Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.
Видео как без проблем завести датчик температуры пола
Выбор терморегулятора (термостата) для теплого водяного пола
Вы оборудовали свой дом теплым полом, и теперь возник вопрос – какой же терморегулятор использовать? Не лишним будет отметить, что выбор терморегулятора – очень и очень важен. Ведь именно от терморегулятора будет зависеть температура — как теплого водяного пола, так и в самом помещении; ваши затраты на содержание всей системы теплого пола; и ,наконец, ваше удобство и комфорт! Очень удобны в этом отношении программируемые термостаты – в отличие от механических терморегуляторов, вы можете не только регулировать температуру нагрева вашего теплого водяного пола, но и задавать его температуру – для определенного времени суток. Современные термостаты могут работать с графиком нагрева\охлаждения для задания конкретной температуры в конкретный час.
Виды терморегуляторов:
- механический;
- программируемый;
Механический терморегулятор
Механический терморегулятор – простейшее из доступных средств регулирования интенсивности нагрева теплого водяного пола. Чаще всего, он представляет собой колесико, при помощи которого вы можете установить желаемую температуру, и светодиод, который своим состоянием оповещает о работе нагревательной системы пола.
Система теплого пола поддерживает температуру, установленную на терморегуляторе, следующим образом:
- нагрев пола до заданной температуры;
- слежение за температурой пола при помощи датчика температуры – если она падает на 2-3 градуса от заданной – вновь включается нагрев.
Преимуществами такой системы является простота использования – механическим регулятором будет легко пользоваться даже пожилому человеку, далекому от современной электроники, а так же – более низкая стоимость в сравнении с программируемыми термостатами.
Недостатки столь же весомы – к сожалению, в виду такой простоты работы, невозможно организовать защиту от детей – кроме как размещения регулятора в недоступном от них месте. Так же недостатком является невозможность работы с программами нагрева помещения и некоторая энергонеэффективность работы механического терморегулятора.
Программируемый термостат (терморегулятор)
Рассмотрим сначала предпосылки появления программируемых терморегуляторов. Очевидно, что поддерживать одну и ту же температуру в течение каждого дня и часа – малоэффективно – как с точки зрения физиологии человека, так и с точки зрения экономии энергоресурсов. Известно, что для хорошего сна ночью человеку требуется температура несколько ниже, чем днем.
Все эти проблемы решились с появлением программируемых термостатов. Такие термостаты могут не только поддерживать одну и ту же, установленную, температуру – они так же поддерживают достаточно сложные графики нагрева теплого пола. Например, с 23.00 по 5.00 мы установим температуру в 20 градусов, затем с 5.00 до 8.00 в 26 градусов , с 8.00 до 17.00 – 22 градуса – наиболее комфортная температура для человека. И так далее.
Помимо улучшения самочувствия, мы получаем неплохую экономию энергоресурсов. Даже просто уменьшив температуру на ночь на 5 градусов, вы будете экономить около 5-7% на оплате счетов за энергоресурсы. Так же стоит иметь в виду тот факт, что чем выше температура воздуха внутри жилища, в сравнении с наружной температурой, тем выше теплопотери. Наличие программируемого термостата поможет нивелировать и этот источник потерь.
Имеются у программируемых термостатов и недостатки:
- Сложность освоения пожилыми людьми;
- Более высокая, чем у механических терморегуляторов, стоимость;
- Так как изменения температуры воздуха происходят не мгновенно, некоторые люди не видят эффекта от работы программируемого терморегулятора (уже сейчас имеются модели термостатов, которые учитывают мощность нагревательной системы и соответственно начинают нагрев).
Как выбрать терморегулятор для теплого пола?
Как видим, выбор терморегулятора – механический или программируемый – делается исходя из их достоинств и недостатков.
Если вам требуется недорогой, надежный и простой в освоении терморегулятор – ваш выбор механический терморегулятор.
Если же вы хотите, чтобы работа теплого пола учитывала ваши предпочтения в температуре в разное время суток и экономила энергию, несмотря на несколько более высокую стоимость и более сложный интерфейс, ваш выбор – программируемый термостат.
Терморегулятор для водяного теплого пола схема подключения
Как видно из рисунка, термостаты подключаются непосредственно к клапанам, отвечающим за соответствующую зону обогрева. Их, как и клапанов, может быть несколько – для разрозненного регулирования температуры в разных помещениях.
Что такое терморегулятор для теплого водяного пола?
Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.
Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.
Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.
Терморегулятор в системе отоплениях. Что это за прибор?
Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.
Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.
На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.
Виды регуляторов температуры
*
Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.
Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:
- Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.
На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.
Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.
Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.
Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.
Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.
По своей функциональности все термостатические устройства можно разделить на три вида:
- модели, оснащенные индикаторами температуры воздуха;
- модели, оборудованные датчиками температуры нагрева водяного пола;
- устройства, имеющие на вооружении два датчика.
Условия для монтажа термостатического клапана
*
Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.
Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.
Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.
Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.
К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.
Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.
*
Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.
На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.
На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.
Критерии выбора терморегуляторов для теплых полов
Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.
Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.
В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:
- делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
- допустимый температурный порог действия термостата составляет 600С;
- монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.
Заключение
Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.
Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.
Термостат для теплого пола — Руководство для термостата поверхностного отопления
В этой статье мы расскажем о термостатах полов с подогревом или термостатах лучистого тепла или термостатах полов с подогревом, которые являются термостатами, предназначенными для управления системами теплого пола. Прежде чем углубляться в различные модели термостатов, давайте подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «напольное отопление» часто называют «лучистым отоплением», обычно в США, а системы напольного отопления устанавливаются для нагрева полов до оптимальной температуры в течение зимнего сезона.
Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом. Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха по помещению. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вы почувствуете, как мерзнут ноги!
Решением здесь является «теплые полы» — система обогрева устанавливается под полом для поддержания надлежащей температуры зимой.Для создания «теплого пола» доступны два типа систем — электрическая или водяная (известная как водяное лучистое отопление). Эти системы теплого пола управляются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.
Термостаты для теплого пола
Как вы знаете, система подогрева пола настраивается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола.Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола. Термостат Nest — классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных систем отопления). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!
2 типа —
Электрические и гидравлические термостаты
Как мы писали выше, существует два типа систем теплого пола — электрическая и водяная.Термостат, разработанный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.
Электрические термостаты для теплого пола
Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения — 110 или 240 вольт.Итак, вам нужен термостат сетевого напряжения, совместимый с системами теплого пола.
Программируемый термостат для теплого пола
Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.
# 1 — Honeywell Th215-AF-GA / U — Термостат подогрева пола
Honeywell — Электрический термостат для подогрева пола
Honeywell (Th215-AF-GA / U) — один из самых продаваемых электрических термостатов для подогрева пола. Эта модель с 7-дневным программированием и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем с линейным напряжением. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно настроить в соответствии с предпочтениями вашей системы.
Проверить цену и просмотреть подробности
Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.
Следует помнить о технических характеристиках:
- Этот термостат подходит только для систем электрического теплого пола.
- Только резистивная нагрузка — убедитесь, что тип нагрузки вашей системы теплого пола резистивная.
- Максимальный ток составляет 15 А (в любом случае 120 или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
- Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.
# 2 NuHeat Термостат излучающего пола (двойное напряжение)
Nuheat Home — Термостат для излучающих полов
Наш выбор №2 — это термостат NuHeat для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором потребления энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об энергопотреблении) для экономии энергии и счетов.
NuHeat — Проверить цену
Хотя мы назвали Nuheat Home вторым выбором (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших доступных термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Защита GFCI включена для предотвращения поражения электрическим током из-за утечки тока снизу.
Основные моменты:
- Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
- GFCI — обнаружение и отключение замыкания на землю является встроенным и настроено на утечку 5 мА.
- Тип пола — подходит для полов из плитки и камня.Предел отсечки температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
- Поддержка языков: английский / французский / испанский
- Настройки — например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других параметров настройки.
- Автоматический / ручной режим — выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить собственную температуру.
- 3 режима измерения температуры — как и в модели Honeywell, описанной выше, этот термостат может регулировать температуру окружающего воздуха, температуру пола или и то, и другое вместе в комбинированном режиме.
# 3 WiFi термостат для обогрева полов от NuHeat
Nuheat Signature — Wi-Fi термостат для подогрева пола
Нашим выбором № 3 является вариант WiFi вышеупомянутой модели — NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию Wi-Fi наряду со всеми функциями вышеперечисленной модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature — это модель goto.
Проверить цену и подробности
Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если у вас дома есть термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.
# 4 SunTouch Command — Термостат для подогрева пола
SunTouch Command — термостат для подогрева пола
Наш выбор № 4 — это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также поставляется с датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.
Проверить цену и подробности
Регулируемый цветной дисплей и красочное кольцо под покраску можно настроить в соответствии с декором вашего дома.
Основные моменты:
- 3,5-дюймовый сенсорный экран с ярким дисплеем, 7 дней программирования и мониторинг потребления энергии.
- Совместим с электрическими системами теплого пола с номинальным током до 15 А.
- Совместимость с двумя напряжениями (120 В / 240 В) и защита GFCI включена.
- Доступны режимы измерения пола и воздуха.
- Датчик температуры пола — 15 футов 10K провод датчика, входящий в комплект поставки модели.
- К одному термостату можно подключить до 3 электрических матов для теплого пола (при условии, что комбинированная нагрузка находится в пределах спецификации)
Термостаты водяного теплого пола
Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы — в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Системы поверхностного монтажа — где трубы 1,2 см укладываются поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.
# 1 Aube от Honeywell — Th240-28-01-B / U — Программируемый гидравлический термостат
Эта модель от Aube (от Honeywell) — наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U — это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых обогревателей камина, водяных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.
Давайте посмотрим основные моменты:
- Совместим с широким спектром систем — 120 В, 240 В, милливольт и 24 В (низкое напряжение).
- Подходит для систем водяного отопления, газовых каминов, систем сетевого напряжения (например, обогрева плинтусов).гидросистемы котлов и многое другое.
- Номинальный ток — 5А (резистивный)
- Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
- Предупреждение о низком заряде батареи в течение 60 дней
# 2 Nest Smart Thermostat для напольных излучающих систем
Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest — лучший вариант. . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления вашей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинное излучение» , которая специально встроена в системы лучистого отопления под полом или системы радиаторного отопления.
Nest — хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления дома (в том числе системы лучистого отопления в полу). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).
# 3 Aube by Honeywell Th235-01-B / U — Непрограммируемый термостат водяного отопления
Наш выбор № 3 — непрограммируемый термостат жидкостного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без возможности программирования), эта модель — лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.
Давайте посмотрим на основные моменты:
- Совместимость с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
- Номинальный ток: 2 ампера (индуктивная нагрузка)
- Термостат низкого напряжения — 24 Вольт R, W
- Функция удаленного входа — изменение температуры по телефону (если у вас телефонный контроллер)
- Индикатор разряда батареи — до 60 дней.
- Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
Комплекты термостатов Комплекты термостатов Easy Heat Warm Tiles® и комплекты термостатов Honeywell Aube Warm Tiles® оснащены самой современной системой контроля температуры. Используя датчик пола, который встроен в раствор чуть ниже готового пола, датчик отслеживает фактическую температуру пола, чтобы обеспечить вам точный уровень комфорта.Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры. Для еще большей гибкости термостат модели Warm Tiles FGS Programmable представляет собой двойную В качестве опции для термостатов марки Warm Tiles®, термостаты Honeywell Aube предлагают модели, которые считывают температуру пола и окружающей среды в помещении для трех вариантов управления (Окружающая среда, Пол или Окружающая среда с ограничением температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой предлагают защиту от GFCI, управление включением / режимом ожидания для отключения в конце отопительного сезона и имеют 3-летнюю производственную гарантию.Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временной отмены без изменения программирования и полную 7-дневную программируемость. А если вам нужна непревзойденная технология дистанционного управления, обратите внимание на интерактивные сенсорные термостаты Warm Tiles ™ ES и ESW. Благодаря возможности Wi-Fi, ESW позволяет управлять им с вашего веб-браузера, смартфона или планшета. Этот блок обеспечивает гибкость, невиданную ранее в термостате для подогрева пола.С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше. Планируете ли вы установить ее на кухне, в ванной или в любой другой комнате в доме, система электрических лучистых полов — это эффективный способ обогрева дома. Добавьте программируемый термостат к своей системе полов с подогревом и потребляйте до 50% меньше энергии. В отличие от систем водяного отопления или водяного отопления, для которых требуется, чтобы бойлер непрерывно нагревал воду в течение дня, электрические лучистые полы Warm Tiles® можно включать в определенные часы дня с помощью программируемого термостата и отключать, когда в этом нет необходимости.На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и системами водяного теплого пола.
|
Комплекты термостатов Honeywell Aube Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру окружающей среды и пола, эти термостаты имеют усовершенствованный контроль температуры. |
Теплый пол с подогревом Часто задаваемые вопросы
Как охладить дом лучистым теплом?
Хотя некоторые системы теплого пола могут охлаждаться за счет циркуляции холодной воды по трубам, в большинстве домов потребуется отдельная система для обеспечения охлаждения.Причина в том, что в идеале отопление осуществляется снизу вверх, а охлаждение — через воздуховоды, расположенные под потолком.
Лучистое охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате. Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.
В конечном счете, попытка выполнить обе функции с одной системой сделает одну или другую менее эффективной. Кроме того, отдельная система, обеспечивающая только охлаждение, будет не такой дорогой, как комбинированная система отопления / охлаждения.
Найдите подрядчиков по бетонному полу для установки лучистого отопления.
Каковы оптимальные настройки термостата для водяного теплого пола?
Излучающий пол с подогревом обеспечивает температуру в помещении, очень близкую к идеальной: около 75 F на уровне пола, снижение до 68 F на уровне глаз, затем до 61 F на потолке.
По данным ассоциации Radiant Panel Association, пол с лучистым обогревом обычно кажется «нейтральным», при этом температура поверхности обычно ниже, чем нормальная температура тела, хотя общее ощущение комфорта.Только в очень холодные дни, когда система лучистого отопления задействована на максимальную мощность, пол действительно будет «теплым».
Сияющая температура пола намного приятнее, чем дуновение горячего, а затем прохладного бриза, которые часто ассоциируются с печами с принудительной подачей воздуха.
Можно ли зонировать теплый пол?
Да. Фактически, большинство гидравлических систем имеют элементы управления зонированием, которые могут регулировать уровень тепла, подаваемого в конкретное помещение или область пола, либо путем регулирования объема потока воды через каждый контур трубопровода, температуры воды, продолжительности импульсов потока. , или сочетание всех трех.Электрические системы обычно управляются с помощью программируемых термостатов с двойным датчиком, которые объединяют вход от датчика температуры пола с термостатом комнатной температуры.
Зоны плана этажа могут иметь разные потребности в обогреве в зависимости от того, для чего используется комната, как часто она используется, и даже от того, какое напольное покрытие используется. Квалифицированный подрядчик по обогреву полов возьмется за решение вопросов «зонирования» на этапе проектирования проекта.
Недавняя инновация — это беспроводная система зонирования с климат-контролем, которая позволяет отдельно контролировать каждую комнату в доме или здании.Разработанный для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладывать провода термостата через стены, что может значительно сократить время установки.
Сколько стоит установка лучистого отопления в пол?
Затраты на оборудование и установку могут широко варьироваться в зависимости от таких факторов, как тип системы (электрическая или гидравлическая), размер обогреваемой площади, тип пола, требования к зонированию и контролю, а также стоимость труд.Лучшая стратегия при сравнении затрат — это получить оценки у нескольких установщиков лучистого отопления в вашем районе. Всего:
- Установка на вновь залитых бетонных полах обычно дешевле, чем модернизация или разборка и замена существующего пола.
- Hydronic обычно имеют более высокие начальные затраты, потому что вам нужно покупать больше оборудования, включая бойлер и насос. Но если вы намереваетесь отапливать большую площадь или весь дом, использование гидравлических систем в долгосрочной перспективе может оказаться более рентабельным.
- С другой стороны, электрическое лучистое тепло зачастую более рентабельно для обогрева небольших площадей, в зависимости от затрат на коммунальные услуги в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (за электрический коврик, установленный на тонкозакрепленном цементе).
Системы
Итоговый результат по стоимости: В доме, где требуется система охлаждения, чистая стоимость получения лучистого теплого пола будет равна стоимости системы лучистого теплого пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного устройства в вашем доме. система воздушного охлаждения.
Как работает теплый пол?
Подумайте, как приятно гулять по песчаному пляжу, который весь день впитывает солнечные лучи. Даже ночью, когда воздух прохладный и солнце село, песок будет продолжать излучать тепло.
Ассоциация излучающих панелей
Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. По мере того как теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный и незаметный радиатор.Обычно в системах лучистого отопления полы нагреваются до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретый воздух. Эта естественная теплопередача более удобна и энергоэффективна.
Для систем лучистого отопления с бетонным полом трубопроводы теплой воды или электрические нагревательные элементы могут быть встроены в плиту на уровне грунта (в любом месте от нижней части плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки. техника) или крепится к верхней части бетонного пола, а затем покрывается накладкой.Лучистое отопление также может быть установлено в тонких бетонных плитах, помещенных поверх фанеры, со слоем декоративного бетона, помещенным сверху (см. Метод одного подрядчика по установке лучистого тепла).
Может ли трубопровод течь в гидравлической системе?
Утечки не вызывают беспокойства при правильной установке системы. Ожидаемый срок службы трубок из PEX составляет более 100 лет, и все трубки тщательно проверяются перед отправкой с завода-изготовителя.
Что такое тепловая масса?
«Термическая масса» означает способность материала сохранять тепло.Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень более плотный и, следовательно, содержит больше массы. Земную массу можно использовать как маховик, когда она нагревается под сияющей бетонной плитой. Это накопление тепла может переносить здание в то время, когда энергия недоступна. Там, где предлагаются «внепиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с теплоаккумулятором земли под плитой может привести к очень низким счетам за электроэнергию.
Тепловая масса в обогреваемом полу цеха или ангара быстро реагирует на изменение температуры воздуха при открытии большой потолочной двери. Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за внезапного резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу возвращается к нормальному уровню комфорта.
Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому требуется некоторая масса для распространения тепла по панели.Эта масса может быть в форме гипса или другого вяжущего материала или металлических пластин в панельной конструкции.
Некоторые системы под полом просто полагаются на потоки воздуха в пространстве балок и массу деревянного чернового пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой для модернизации существующего здания.
Информация любезно предоставлена ассоциацией Radiant Panel Association.
Honeywell делает излучаемое тепло более точным |
Гидравлический программируемый термостат Honeywell T6 Pro с датчиком перекрытия / пола — не совсем новая продукция компании Honeywell.Но это новая комбинация предметов, которые они предлагают. Мы очень рады этому, поэтому, наверное, возникает очевидный вопрос: почему? Что ж, читайте дальше, и вы увидите!
Во-первых, эта уникальная комбинация предметов подходит не для каждого дома; вас это заинтересует, только если у вас лучистое тепло. Вы спросите, что такое лучистое тепло? Проще говоря, лучистое тепло — это метод обогрева вашего дома, при котором в полу проложены трубы. Через эту установку проходит горячая вода, обычно с температурой 120 ° F.Тепло покидает воду и передается на предметы в комнате, в результате чего тепло остается равномерным. Это считается наиболее комфортным способом обогрева дома. Кроме того, его установка является самой дорогой.
Теперь, когда вы немного больше разбираетесь в лучистом обогреве, пора узнать, почему именно этот элемент специфичен для лучистого тепла. Датчик перекрытия является ключевым элементом здесь, поскольку он используется специально для измерения температуры пола, а не температуры воздуха в комнате с солнечным отоплением.Это ключевое отличие, которое выделяет датчик Honeywell Slab Sensor среди других. Хотя это не требуется для излучающего света, это очень важно для получения точных показаний температуры. При лучистом отоплении, если ваш термостат определяет только температуру воздуха вокруг него, он определяет температуру ниже, чем у пола, откуда исходит тепло.
По сути, это измерение температуры, неверное тому, что действительно важно для вашей системы лучистого отопления.Проблема здесь в том, что к тому времени, когда термостат определяет, что температура находится в нужной точке, пол нагревается, возможно, на 4 или 5 ° F сверх того, на что установлен термостат. Но с датчиком перекрытия или пола это больше не проблема; термостат перестает определять температуру и позволяет датчику делать это вместо этого. Теперь термостат отключится, когда пол достигнет заданной вами температуры, что приведет к более высокой точности показаний температуры, большему комфорту в вашем доме и снижению затрат на отопление.
Если в вашем доме установлено лучистое отопление, возможно, вам стоит обратить внимание на программируемый термостат Honeywell T6 Pro Hydronic с датчиком перекрытия / пола. Этот продукт обеспечит комфорт в вашем доме, а ваши расходы на отопление будут такими, какими они должны быть.
проблем, связанных с системами внутрипольного отопления
Все больше людей выбирают системы теплого пола. Преимущества делают очевидными причины такой популярности.Системы лучистого обогрева пола позволяют комфортно и равномерно обогревать всю комнату, требуя гораздо меньшего количества энергии по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха. Пол такой удобный, что можно ходить босиком даже в холодную погоду. У вас также есть преимущество зонального отопления. Это означает, что вы можете отапливать только те комнаты, которые используются, что снижает количество тепла, затрачиваемого на обеспечение комфорта. Другие преимущества включают низкие затраты на техническое обслуживание, более длительный срок эксплуатации и устранение систем воздуховодов и надоедливых настенных радиаторов.
Однако в процессе работы систем отопления могут возникнуть проблемы, требующие срочного ремонта. Некоторые проблемы очевидны, в то время как другие могут включать в себя несколько частей системы. Обратиться к сертифицированному специалисту, чтобы исправить это, — правильный путь. Ремонт также прост, поскольку к системе можно легко получить доступ после определения места неисправности. Хотя некоторые ремонты и проблемы являются обычными, другие зависят от типа системы лучистого отопления. Существует два типа систем обогрева полов, в которых используется излучение; в одном из них используется электричество в качестве обогрева, в то время как в другом, гидравлическом, для обогрева используется горячая вода или пар.Это отличает проблемы и подход к ремонту.
Проблемы с системами электрического лучистого отопления
- Отключение автоматических выключателей: электрическое лучистое отопление не требует большого количества электроэнергии; тем не менее, важно, в зависимости от вашего использования и масштаба дома, чтобы в коробке было достаточно электроэнергии для поддержки системы и предотвращения срабатывания автоматического выключателя. Средняя сила тока для современных домашних электрических панелей составляет 200 ампер. Если ваш бокс не поддерживает такую сумму, вам необходимо обновить его перед установкой.
- Повреждения электрического мата или кабелей: Кабели и электропроводящий мат сделаны прочными и долговечными. Кроме того, их размещение под полом гарантирует, что они не подвергаются большому риску повреждения. Однако треснувшая плитка, более тяжелые предметы или ремонт дома могут привести к их повреждению и потребовать ремонта. В таких случаях ремонт необходимо провести как можно скорее из соображений безопасности и удобства.
Проблемы с жидкостными излучающими системами
Гидравлические излучающие системы также имеют несколько общих проблем.В этой системе в качестве источника тепла необходим бойлер. Вот некоторые из проблем, с которыми вы можете столкнуться:
- Проблемы с зонными клапанами или циркуляционными насосами: Зональные клапаны и циркуляционные насосы используются для подачи горячей воды из котла во весь трубопровод. Если они сломаются или погнутся, они повлияют на качество отопления в вашем доме, поскольку в трубопроводе будет циркулировать меньшее количество воды.
- Проблемы с воздушной пробкой: Котельная система находится под давлением, и иногда в трубах могут образовываться пузырьки воздуха.Иногда эти пузырьки воздуха могут блокировать поток горячей воды, создавая воздушную пробку.
Устранение неисправностей излучающего теплого пола
Используете ли вы систему водяного отопления для пола, которая вырабатывает тепло, пропуская горячую воду через змеевик, или электрическое излучающее напольное отопление, в котором используются нагревательные кабели, узнайте, как Устранение неполадок в вашей системе важно. В этом посте мы рассмотрим некоторые из наиболее важных вещей, которые вам нужно сделать для устранения неисправностей вашего лучистого теплого пола.
Основная причина проблем с системами лучистого отопления пола — это дефект настенного термостата. Когда ваш термостат неисправен, он будет мешать нагреву работать должным образом. Из-за того, что термостаты не закрываются должным образом, в комнате всегда будет холодно. Лучше всего то, что неисправные термостаты довольно легко проверить и заменить.
Первое, что вам нужно сделать при поиске и устранении неисправностей термостата, — это проверить, нет ли на нем напряжения. Сделать это можно с помощью бесконтактного тестера напряжения.Если вы обнаружите отсутствие напряжения, есть большая вероятность, что вы отключили автоматический выключатель или перегорел предохранитель. Начните с повторного включения автоматического выключателя или замены перегоревшего предохранителя. Перепроверьте мощность. Если вы по-прежнему не получаете питание, проверьте напряжение на зонном клапане, если вы используете водяную излучающую систему. Что касается электрической системы, проверьте на соединительной коробке. Всегда выключайте автоматический выключатель перед заменой термостата. Снимите крышку с термостата, снимите проводку, ослабив винты, затем вытащите провода.Снимите старый термостат и возьмите его с собой, чтобы получить точную замену.
Заменить неисправный клапан зоны
Для этого необходимо сначала выключить автоматический выключатель. Отсоедините провода, а затем выключите зонный клапан, чтобы отключить подачу воды. Вы также должны открыть сливной кран, чтобы слить воду из нагревательного змеевика. После этого нужно отпаять старый вентиль от медной трубы подачи и горячей воды и трубы, ведущей к змеевику отопления.Не забудьте отнести свой старый клапан на дом, чтобы получить точную замену.
Заменить дефектный нагревательный мат или кабель
Нагревательные маты или кабели расположены под черновым полом или между черным полом и чистым полом. Чтобы получить доступ к нагревательному мату или кабелю, нужно снять верхний этаж. Затем вы можете определить, какую часть необходимо заменить, сняв показания каждой секции с помощью цифрового мультиметра. Установите мультиметр на диапазон Ом.Не забудьте взять с собой комплект старых кабелей / матов, чтобы получить точную замену.
Комната недостаточно нагревается
Если ваша комната недостаточно нагревается, есть вероятность, что ваш термостат откроется раньше, чем должен, или клапан зоны не откроется полностью. Также есть вероятность, что ваши нагревательные маты или кабели неисправны. Чтобы проверить, связана ли проблема с термостатом, отключите его с помощью перемычек. Что касается зонных клапанов, их можно разобрать и почистить, чтобы они хорошо открывались.Неисправные участки нагревательных кабелей необходимо разделять секциями, чтобы определить целостность каждой секции.
Насколько эффективен электрический теплый пол? Сколько энергии он использует?
Электрические системы лучистого теплого пола обычно очень эффективны и потребляют столько же или меньше энергии, чем другие системы отопления.
Большинство систем подогрева кафельных полов и систем электрического подогрева пола потребляют 12 Вт в час на квадратный фут, что означает, что комната площадью 100 квадратных футов будет потреблять в общей сложности 1200 Вт каждый час, или на 300 Вт МЕНЬШЕ, чем средний обогреватель.В этом случае система подогрева пола не только будет стоить дешевле, но и будет равномерно обогревать комнату. С другой стороны, обогреватель сделает одну сторону комнаты более горячей, чем другую.
Вы можете легко оценить мощность, необходимую для обогрева конкретного помещения, выполнив следующие действия:
- Подсчитайте площадь обогреваемой площади вашего помещения в квадратных футах. Вы можете оценить это, умножив площадь всей комнаты в квадратных футах на 0,9.
- Пример: 100 кв. Футов x 0.9 = 90 кв. Футов
- Затем умножьте отапливаемую площадь на 12, поскольку в большинстве систем используется 12 Вт на квадратный фут.
- Пример: 90 кв. Футов x 12 Вт на кв. Фут = 1080 Вт
- Теперь разделите общее количество ватт на 1000, чтобы получить количество киловатт, которое система будет использовать в час. (Киловатты — это единица измерения, которую взимают электрические компании.)
- Пример: 1080 Вт ÷ 1000 = 1,08 кВт
- Наконец, умножьте количество киловатт, используемых в час, на то, сколько электрическая компания взимает за киловатт в вашем районе.Средняя стоимость киловатт-часа в США составляет 0,12 доллара США, но в вашем регионе она может быть более или менее высокой.
- Пример: 1,08 кВт x 0,12 USD = 0,13 USD в час
В этом примере работа системы площадью 90 квадратных футов будет стоить 0,13 доллара в час. Но помните: системы теплого пола не обязательно должны работать 24 часа в сутки, чтобы поддерживать теплый пол.
Чтобы сделать месячную стоимость лучистого тепла еще более доступной, лучший способ управлять использованием энергии вашего теплого пола — это использовать программируемый термостат.Термостаты обладают множеством преимуществ, которые позволяют экономить энергию и затраты. Вот лишь несколько:
- Эти термостаты можно запрограммировать на обогрев пола только в то время дня, когда система будет использоваться, и они учатся компенсировать время нагрева в вашей конкретной комнате.
- WiFi позволят вам контролировать температуру, где бы вы ни находились.
- Лучистое тепло работает как ваша печь. Если вы установите его на 73F, он будет нагреваться, пока не достигнет этой температуры, а затем отключится, пока не станет достаточно холодным, чтобы снова работать.
- Кроме того, вы можете использовать программируемый термостат для нагрева только тогда, когда вам это нужно. Скажем, перед тем, как встать утром в душ. Затем вы можете установить гораздо более низкую температуру в остальную часть дня.
Термостаты
Так что инвестируйте в программируемый или WiFi-термостат для экономии энергии и затрат в долгосрочной перспективе.
Наилучший способ управлять использованием энергии вашего теплого пола — это использовать программируемый термостат. Эти термостаты можно запрограммировать на обогрев пола только в то время дня, когда система будет использоваться, и они научатся компенсировать время нагрева в вашей конкретной комнате.Более того, термостаты Wi-Fi позволят вам контролировать температуру, где бы вы ни находились. Поэтому инвестируйте в программируемый или WiFi-термостат для экономии энергии и затрат в долгосрочной перспективе.
Лучший термостат для теплого пола
Зимой сложно ходить босиком даже по дому, верно? Мы тебя чувствуем! Чтобы уберечь вас от этой леденящей боли, мы хотим рассмотреть одно прекрасное изобретение, известное как система теплого пола . Основной принцип заключается в том, что после установки этой системы под полом она будет автоматически поддерживать надлежащую температуру на всех этажах, на которые вы кладете ногу.Термостаты теплого пола также известны как термостаты лучистого тепла. Так, для обогрева полов используется технология теплых полов или лучистого отопления для снижения температуры во время холода.
Многие люди во всем мире пробовали тепловые насосы, но остались недовольны. Тепло от таких систем HVAC может циркулировать горячий воздух и сохранять тепло внутри, но они не могут нагреть пол до желаемой температуры. Доступны два типа систем для установки теплый пол.Один на электрической основе, а другой на водной основе. Водяное отопление известно как водяное лучистое отопление.
Лучший термостат для теплого пола
Эта статья посвящена термостату электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов. Под ним устанавливается хорошо изолированное электрическое гнездо, которое обычно работает от сети с напряжением 110 В или 240 В. Вы получите термостат сетевого напряжения, который подойдет для вашей системы теплого пола.
1. Домашний программируемый термостат Nuheat с сенсорным экраном
Согласно нашим исследованиям и отзывам клиентов, домашний программируемый термостат Nuheat — наш выбор №1. Эта система электрического теплого пола включает цветной сенсорный дисплей с диагональю 3,5 дюйма. Он имеет двойное напряжение и совместим с 120 В или 240 В.
Основные характеристики и характеристики
- Сенсорный экран с высоким разрешением позволяет легко управлять и программировать любую систему электрического теплого пола.
- Вы можете запрограммировать его по своему расписанию, так как этот недельный программируемый термостат является гибким. Это также снижает затраты на потребление энергии.
- Он отслеживает количество энергии, которое вы потребляете каждый день с помощью системы теплого пола. Он имеет физический переключатель включения / выключения.
- Термостат также включает встроенный GFCI — прерыватель цепи замыкания на землю. Он защищает от риска поражения электрическим током, вызванного утечкой тока.
- Его простой в использовании мастер настройки поможет вам выполнить основной процесс.Вы также можете контролировать температуру каменных полов и деревянных .
2. Honeywell Th215-AF-GA / U
Эта модель термостата Honeywell для теплого пола является одной из самых популярных и надежных систем для теплого пола. Он программируется на 7 дней и оснащен датчиком температуры пола, который обеспечивает лучший контроль температуры.
Основные характеристики и характеристики
- Этот термостат не подходит для водяного лучистого отопления.Он предназначен только для электрического обогрева.
- Компания предлагает три варианта управления температурой в одном термостате — Окружающий, Пол или оба Окружающего с ограничениями температуры пола.
- Обычно работает от сети с напряжением 120 В. Он может выдерживать нагрузку до 15 А и после этого не будет совместим. Перед установкой системы убедитесь, что ваша система теплого пола резистивная.
- Honeywell Th215-AF-GA / U изготовлен из твердого пластика, а тип лампы — ЖК-дисплей с задней подсветкой.
- Он прост в использовании и установке, в том числе в стиле цифрового дисплея. Для работы не нужны батарейки.
3. Программируемый термостат с сенсорным экраном SunTouch
Этот удобный для пользователя термостат для контроля обогрева пола отображает дату, день и время вместе с температурой пола. Благодаря сенсорному дисплею с диагональю 3,5 дюйма и множеству цветовых тем вы можете легко настраивать и управлять своей системой обогрева пола .
Основные характеристики и характеристики
- Он оснащен полными экранами справки и мастером настройки программирования.Совместима с электрическими системами теплого пола до 15А.
- Его интуитивно понятные недельные планы позволяют легко программировать время нагрева пола по вашему желанию. Вы можете легко следить за ним, когда захотите.
- В комплект входит провод датчика 10k длиной 15 футов. Соединения на задней панели термостата четко обозначены.
- Устройство предлагает двойное напряжение 120 В или 240 В и защиту GFCI. Он также позволяет ощущать пол и сэр и совместим с матовыми и кабельными системами.
- Технология SmartStart автоматически регулирует время запуска системы для достижения заданной температуры в запланированное время.
4. Программируемый термостат Nuheat Signature
Это устройство является одним из новейших и самых умных термостатов для лучистого тепла. В отличие от других продуктов, им можно управлять через соединение Wi-Fi. Также есть приложение, которое делает процесс мониторинга и контроля удобным.
Основные характеристики и характеристики
- Доступ к нему можно получить через приложение Nuheat iOS и Android или через веб-портал.Вы можете отрегулировать его в любое время в зависимости от вашего расписания.
- Программируемый термостат Nuheat Signature интегрируется с обучающимся термостатом Nest и управляет четырьмя системами одновременно.
- Это 7-дневный программируемый термостат электрического теплого пола. Это даст вам необходимую гибкость. Вы можете запрограммировать его в соответствии со своим временем.
- Это устройство снижает затраты на энергопотребление за счет двойной совместимости по напряжению 120 В или 240 В, включения / выключения и встроенной защиты класса A GFCI.
- Его высококачественный дизайн предлагает глянцевую акриловую рамку без рамок, а также трехлетнюю гарантию производителя.
5. Домашний термостат для теплого пола
Если вы ищете самый удобный, удобный и компактный термостат для теплого пола, то это устройство станет вашим подарком. Он поставляется с кнопкой включения / выключения, кнопками вверх и вниз, кнопкой OK, а также кнопкой сброса , а также большим ЖК-дисплеем.На все продукты предоставляется один месяц обмена, один год периода обслуживания, а также пожизненная поддержка.
Основные характеристики и характеристики
- Он может обеспечивать различное управление для различных систем отопления. В список также входят комнатный датчик, датчик температуры пола или датчик температуры помещения с ограничением пола.
- Вы можете установить постоянные настройки пользователя и программы. Таким образом, даже если у вас отключится электричество на определенный период, вы можете сохранить температуру.
