Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м³ цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

• воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
• воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

• в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
• засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
• после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
• добавляют оставшийся песок и перемешивают;
• добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.

Инструмент:
— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин

2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.

Пенощит WF16-50 — Маты для водяного теплого пола из пенополистирола от производителя

Завод производитель товаров под маркой Пенощит. Остерегайтесь подделок.

Теплоизоляционный монтажный мат Пенощит для водяного теплого пола. Удобный и практичный материал для систем водяных теплых полов с трубой теплоносителя диаметром 16 мм.

Маты Пенощит это сочетание эффективной теплоизоляции, плотной основы и удобной монтажной конструкции.

Основа подложки в 30 мм обеспечивает необходимую тепловую изоляцию между несущим перекрытием и бетонной плитой водяного теплого пола.

Монтажные проемы расположены с шагом 50 мм и надежно фиксируют трубу диаметром 16 мм. Это позволяет значительно увеличить скорость и качество монтажа труб теплоносителя. Нет необходимости в дополнительном креплении трубы. Расход трубы соответствует расчетному. При бетонных работах риск нарушения укладки труб сведен к минимуму.

• Размер мата: 1 000 × 1 000 × 50 мм
• Диаметр трубы: 16 мм
• Материал: ПСБ-С 35 ТУ

Установка системы напольного водяного отопления с использованием матов «Пенощит»

Шаг 1: Укладка демпферной ленты вдоль строительных перегородок помещения.

Шаг 2: Укладка матов теплого пола «Пенощит».

Шаг 3: Укладка труб теплого пола в пазы с выбранным шагом (кратным 5 см).

Шаг 4: Такой способ крепления труб является быстрым и надежным.

После размещения труб, подключения их к коллектору и после испытания давлением, можем приступить к заливке полов с применением пластификатора для бетона.

Скачать инструкцию в PDF

Установка системы напольного водяного отопления с использованием матов «Пенощит» и теплораспределительных пластин «Пенощит»

Шаг 1: Укладка демпферной ленты вдоль строительных перегородок помещения.

Шаг 2: Укладка матов теплого пола «Пенощит».

Шаг 3: В разложенные маты теплого пола укладываются термораспределительные пластины.

Шаг 4: В термораспределительные пластины укладываем трубу теплого пола.


После размещения труб, подключения их к коллектору и после испытания давлением, можем приступить к укладке листов ГВЛВ толщиной 10 мм в два слоя, это выравнивающий, несущий и термораспределительный слой, являющийся основой для финишной отделки пола.

При выборе финишного покрытия следует учитывать следующее. Массивная доска, паркет и паркетная доска должны иметь сертификацию для использования с теплыми полами.

Скачать инструкцию в PDF

Отличие от аналогов

Основные отличия от аналогичной продукции и преимущества матов Пенощит:

• Реальный теплоизоляционный слой не менее 30 мм
• Надежная фиксация трубы: во время монтажа руки и ноги свободны, стяжки и крепы не требуются
• По матам можно свободно ходить и работать: труба не выскакивает, бобышки не разлетаются
• Длина контура остается проектной, а не «плюс минус» на неровности монтажа
• Цена: в среднем в 2,5 раза ниже аналогов

Несмотря на всю простоту, форма и параметры матов Пенощит разработаны в тесном сотрудничестве с проектно-монтажными организациями. Были собраны все пожелания и найдены компромисы. Скорость работы с матами и качество результатов радуют и клиентов и сотрудников монтажных организаций.

Стяжка теплого водяного пола своими руками

Обустройство стяжки теплого пола имеет свои особенности. При выполнении работ, следует брать во внимание, что от качества стяжки зависит долговечность, привлекательность, эксплуатационные свойства напольного покрытия. Материал не будет быстро изнашиваться на ровной поверхности, если же основа под покрытием будет с буграми и выбоинами, пол быстро придет в негодность. Основа должна быть идеально ровной, без каких-либо дефектов.

Стяжка теплого водяного пола

Содержание статьи

Перечень инструментов для стяжки

Инструменты для стяжки пола

Работы по формированию стяжки будут проходить быстро и организовано, если работники будут обеспечены набором необходимых инструментов. Нужно заранее позаботиться о приобретении всего необходимого для создания стяжки. В процессе работы нужны будут такие инструменты:

• правило,
• строительный уровень,
• кусачки,
• отбивочный шнур,
• нож острый,
• проволока, которая потребуется для фиксации маячков,
• электроперфоратор,
• мастерок,
• резервуар для раствора,
• шуруповерт,
• терка,
• совковая лопата.

Материалы для стяжки

Стяжка будет соответствовать требованиям и хорошо выполнять свои функции, если правильно замешать цементный раствор. Но нужно сначала приобрести для него требуемые материалы. Можно также приобрести готовые сухие смеси и развести их водой в соответствии с инструкцией, которая к ним прилагается производителем. Но стоит стяжка, изготовленная из сухих смесей, дороже бетонной.

Готовая смесь для стяжки

Если делать цементный раствор самостоятельно понадобится:

• 50 кг цемента от М400 и выше;
• 200 кг песка фракции 0,8 мм;
• воды 5 ведер по 10 л, можно влить немного меньше, чтобы раствор не получился очень жидким, а при необходимости еще добавить нужное количество жидкости;
• пластификатор (жидкое мыло) для эластичности стяжки, рекомендуется добавить пластификатора 150 грамм;
• пенополистирольные плиты для создания теплоизоляционного слоя;
• металлический профиль 20х40 используют как маяки.

Когда делаем классический цементно-песчаный раствор, в бетономешалку сначала заливаем воду. Ее количество рассчитывается по количеству цемента. Если используется 3 ведра цемента, то доливаем 3 ведра воды. Чтобы не получился жидким раствор, немного воды оставляем. Выливаем остаток воды после того, как высыплем в бетономешалку все ингредиенты.

Для системы теплый пол специалисты рекомендуют применять плавающую стяжку. Она обустраивается на теплоизоляционном слое.

Выводим горизонт

Отмеряем на стенах 1,5 м и чертим горизонтальную линию по периметру. Для точности измерений применяем строительный уровень. Находим на полу самое низкое место и самое высокое таким способом: отвесим расстояние до основания от горизонтальной линии и проведем линию, которая будет обозначать верхний уровень стяжки.

Определение уровня пола

Основные этапы создания стяжки для системы теплый пол

Бетонная стяжка значительных затрат не требует поэтому пользуется популярностью и у профессионалов, и у частных лиц. Но при работе нужно учитывать некоторые нюансы. Раствор необходимо использовать в течение 1,5 часа. Нельзя заливать половину комнаты и оставлять раствор на другой день, чтобы залить вторую половину основания. Весь пол необходимо заливать сразу. Проводить работы по формированию стяжки нужно при температуре воздуха в помещении от +5 до +25 градусов.

Формирование стяжки проводим в такой последовательности.

1. Готовим основание. Тщательно проводим уборку помещения. Размещаем на поверхности основания гидроизоляционную пленку. Можно приобрести для гидроизоляции специальный раствор. Укладываем для теплоизоляции плиты из пенополистирола. На теплоизоляционном слое размещаем армирующую сетку. По схеме размещаем трубы системы теплый пол.

Подготовка пола

Пленка раскладывается на поверхности пол с фиксацией по углам с помощью двухстороннего скотча

Укладка пенополистирола

На фото армирующая сетка и уложенные трубы теплого пола

2. На стенах фиксируем дюбеля по линии.

3. Натягиваем шнур.

4. Устанавливаем маяки, необходимые для выравнивания поверхности. Металлический профиль устанавливаем с помощью деревянных клиньев. Верхний уровень маяка должен совпадать со шнуром. Маяки размещаем на расстоянии 0,5 м от стен. Расстояние между маяками должно быть меньше длины правила. Маяки фиксируются на основании. Профиль прочно устанавливается между креплениями, если он провисает, добавляются дополнительные опоры. Рядом с ним вкручиваем саморезы и жестко фиксируем к ним маяки проволокой.

Вариант фиксации маяка

На фото пример выставленных маяков

5. Демпфирующая лента укладывается по периметру. Она предотвращает тепловую деформацию стяжки.

Лента укладывается по периметру помещения

6. Замешиваем раствор. Последним компонентом в него добавляется жидкое мыло. Пластификатор добавляем крайне осторожно, чтобы не допустить его переизбыток, иначе это приведет к медленному затвердению массы бетона.

Замешивание раствора

Пластификатор для стяжки теплого пола

7. Раствор выливаем на основание. Укладывать его начинаем с дальнего угла, равномерно распределяя между маяками. Раствор должен быть по консистенции как полужидкое тесто или густая сметана, но на основании не растекаться.

Заливка теплого пола

8. Раствор выравнивается лопатой. Правилом сдвигаем излишки. Работать начинаем от дальней стены к себе, выравнивая таким способом стяжку.

9. Особое внимание следует уделить пустотам. В растворе образовываются воздушные полости, которые снижают качество стяжки. Чтобы избавиться от них, нужно подергать армирующий слой. Делать это следует перед выравниванием стяжки.

10. Выравниваем стяжку после ее затвердения. Когда стяжка уложена по всему основанию, ее оставляют на две недели для затвердения. Все это время ее смачивают водой. Затвердевшую, стяжку ровняем, удаляя скребком верхний слой, пока не покажутся поверхности маячков.

Смачивание стяжки водой

Пленка для стяжки

11. Извлекаем маяки из бетона. Выполняется это таким образом:

• слой цементной стяжки разрезается шпателем. Делать это необходимо аккуратно, чтобы не повредить трубы отопления;
• молотком легко простукиваем металлический профиль и аккуратно извлекаем маяки;
• образовавшиеся полости смачиваем водой, заполняем раствором, выравниваем. Используя правило, удаляем лишний раствор.

Удаление маяка

Удаление маяка из стяжки

Затирка канавки раствором

12. Когда все излишки раствора удалены с затвердевшей поверхности, бетон обрабатываем теркой.

13. Демпферная лента над стяжкой, удаляется ножом.

Обрезь демпферной ленты

Рекомендации

Толщину стяжки при удовлетворительном основании без значительных дефектов делают 5-10 см. Для основания в полуразрушенном состоянии, стяжку делают больше 10 см толщиной, а иногда даже до 20 см. Для армирования применяют сетку металлическую или прочное фиброволокно с полипропиленовыми волокнами. Для тонкой стяжки фибра – идеальный вариант для армирования.

Рекомендуется укладывать под стяжку полистирольные плиты плотностью не от 35 кг/м3. Плиты меньшей плотности не выдерживают нагрузок и разрушаются.

Плиты утепления укладываются по всему основанию, а внизу стен закрепляется рантовая лента, компенсирующая тепловое расширение. Армирующую сетку для стяжки используют с сечением 3 мм и с ячейками 10х10 см. Армирующий слой (сетка или фиброволокно) укладывается на теплоизоляцию и на нем закрепляется монтажная пластиковая планка с канавками. В канавки размещают и фиксируют трубы отопления. По линиям разбивки в компенсационные швы укладывается эластичный материал. После этого систему теплый пол тестируют и переходят к бетонным работам.

Проверять работу системы отопления можно после полного застывания раствора, для окончательного отвердения стяжки потребуется месяц. Температуру в системе теплый пол повышают постепенно, чтобы бетон не растрескался.

Под какие напольные покрытия необходима стяжка

Керамогранит идеален для систем теплого пола

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.

Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Стяжка «полусухая» с применением строительных смесей

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

• пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
• отсутствие усадки, при высыхании не образовываются отслоения и трещины,
• большую прочность;
• меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
2. Щели заделываются цементным раствором.
3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
5. Измеряется перепад высот.
6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Видео — Стяжка теплого водяного пола

Рекомендации по устройству водяного теплого пола по грунту

В своем доме может понадобиться устройство водяного теплого пола по грунту. При условии соблюдения существующих СНиП, можно самостоятельно выполнить работу, начиная от подсыпки и заканчивая чистовой стяжкой, с последующей отделкой напольным покрытием.

Можно ли делать водяной пол на грунт

Пирог водяного теплого пола по грунту можно выполнить при условии использования способа монтажа системы отопления с помощью бетонной стяжки. Укладка позволяет одновременно достичь нескольких целей: изготовить черновой пол и подготовить основание под финишное покрытие.

Конструкция водяного теплого пола по грунту предусматривает проведение работ, которые обычно применяются для приготовления бетонной плиты в промышленных и жилых зданиях. Результат работы во многом зависит от достижения нескольких задач:

• Обеспечения надежной теплоизоляции, предотвращающей промерзание пола.
• Защита помещения от появления сырости.
• Предотвращение растрескивания плиты спустя несколько лет эксплуатации.

Грамотная самостоятельная укладка водяного пола по грунту помогает выполнить все три задачи. Монтаж непосредственно на грунт допускается согласно СНиП.

Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
• Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
  Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Чтобы сделать водяной пол по грунту своими руками, потребуется время от 20 дней до 1,5 месяца. Ускорить процесс монтажа можно, заказывая уже готовые цементные смеси.

Основные ошибки при монтаже водяного пола на грунт

Выполняя работы на насыпном грунте, легко допустить ошибки, приводящие к разрушению плиты в будущем. Требуется неукоснительно соблюдать поэтапное изготовление пирога водяного подогрева пола, начиная с грунта.

Оптимально было бы предварительно выполнить теплотехнический расчет, позволяющий точно определить толщины присыпки, теплоизоляции и мощность системы отопления.

Распространенными ошибками во время монтажа являются:

• Нарушения технологии монтажа тёплого водяного пола на грунт. Отсутствие компенсационных промежутков в плите, плохо выполненные работы по трамбовке присыпки, неправильно уложенная гидроизоляция, впоследствии становятся причиной промерзания стяжки, скапливания конденсата и сырости в помещении.
• На грунтовую основу обязательно просыпать песок перед щебнем. При этом можно использовать любой вид сырья, но оптимальным будет речной песок крупной фракции. Минимальная плотность грунта после трамбовки зависит от погодных и атмосферных условий местности и рассчитывается по специальным таблицам.

Самостоятельный монтаж водяного контура отопления на грунт используется в частных домах, гаражах, автосервисах и других зданиях. Поэтапное соблюдение правил укладки позволит выполнить все работы самостоятельно.

Система укладки теплых полов в деревянном доме

На сегодняшний день, самой известной конструкцией водяного теплого  пола служит — бетонная система, обладающая  высочайшими эксплуатационными характеристиками и доступной ценой.

Однако существуют ситуации, в которых нет возможности установки «Бетонной » системы. Как пример, дома с деревянными перекрытиями. Масса «бетонной» системы высотой  5 см – около 150 кг/м2. Лаги из дерева не смогут выдержать такую  массу конструкции, в отличие от перекрытий из монолита или пустотелых плит у которых гораздо выше несущие характеристики.

В таких домах  выполняют «сухую» (по технологии укладки) и  «легкую» ( по массе систему), изготовленную  из дерева или пенополистирола конструкцию теплого пола .

Основным базовым элементом конструкции в обоих вариантах служит теплораспределительная пластина.

Основным элементом сухой, легкой настильной системы теплого пола служит  теплораспределительная пластина.

В первом  варианте – Пластины для распределения тепла  укладывается в пазы деревянных направляющих. А в паз пластины укладывается труба из сшитого полиэтилена. За счет плотного облегания пластиной трубы происходит максимальная  теплопередача к напольному покрытию.

Во втором варианте, в пазы  уложенных  полистирольных плит  как и в первом случае укладывается пластина с трубой

.

Сверху конструкцию теплого пола накрывают одним или несколькими слоями ГВЛ или ЦСП и напольное покрытие(плитка, ламинат)

Плюсами сухой  конструкции являются:
• Маленький вес.
• Быстрота выполнения. ( В связи с отсутствием бетонирования)
• Небольшая высота системы. (Вся конструкция высотой от 2 до 3 см.)
• Быстрый пуск системы.
• Отсутствие трудозатрат, связанных с заливкой стяжки.

Такие достоинства «сухих» систем определяют их выбор при:
• Ограничения по высоте пирога(слоев) теплого пола,
• реставрации  пола,
• ограничениях во времени сборки теплого пола,
• также для домов с деревянными лагами и в помещениях, где имеются ограничения по нагрузке на перекрытия.

Однако у таких конструкций есть и минусы:
1. Отдача тепла меньше чем у бетонной. Теплоотдача  сухой системы теплого пола 60-80 Вт/м2,    это достаточно для полноценного  обогрева в домах с хорошей  утепленностью .  Но в домах с плохой утепленностью или в северных регионах этого недостаточно.
2. Стоимость, которая на 30процентов дороже и  складывается в основном из цены пластин теплораспределения  и  установочных работ, поскольку укладка  конструкции сухого пола по лагам более трудозатратна.

Теплый пол по деревянным лагам (Лёгкая деревянная система)

Здесь в качестве основы применяют элементы из дерева, такие как: доска, ДСП, МФ, фанера и др. Важно применять изделия с влажностью не более десяти процентов и высотой около 20 мм.
Размер направляющей  полосы из дерева определяется расстоянием укладки труб, например, для шага трубы 150мм необходимо нарезать полоски шириной по 130мм. Это основные составляющие  слоя опоры, укладку, которого, выполняют  как на старый  пол, так и  на сами лаги, что в последнем случае позволит значительно уменьшить  высоту пирога.

К лагам предъявляют особые требования. Если конечным настилом пола будут ковролин или паркетная доска, то расстояние между лагами достаточно сделать  60см. Если применять покрытие из керамической плитки,  лаги стоит класть с расстоянием 30см. В полости между лагами необходимо поместить теплоизоляционный материал. Обычно это минеральный утеплитель или эковата. На лаги, если позволит высота, можно положить черновой пол, к которому предъявляют серьезные требования (неподвижность, идеальная поверхность, допускаются перепады высот до двух мм).

Далее устанавливают базовые направляющие  с учетом выбранного варианта вязки контуров или согласно карте укладки полов. С карты на пол переносят схему маршрута прокладки греющих труб, далее контура труб с обеих сторон выкладываются направляющими, чтобы промежуток составлял 2см. Доски, в местах поворотов трубы, важно округлить. Направляющие фиксируются саморезами к основанию.

Между опорными досками монтируются металлические теплораспределительные пластины, установка которых, производиться строго по проектной документации. Пластина представляет собой элемент теплораспределения, имеющий омегообразный паз, с помощью которого пластина плотно прилегает к трубе  и повышает эффективность теплоотдачи. Для сбалансированного нагревания полов  теплораспределительными пластинами нужно покрыть около 65-80 процентов поверхности.

Греющую трубу укладывают в профильный паз теплораспределительных пластин, без дополнительных креплений.  После укладки труб на покрытие  укладывают листы  ГВЛ, ЦСП, которые фиксируют  крепежом. Этот несущий, ровный слой теплораспределения, является базой для финишной отделки пола. В случае применения керамического покрытия, необходимо более прочный несущий слой(два слоя ГВЛ или ЦСП.
Деревянная конструкция в сравнении с системой из пенополистирола имеет несколько преимуществ: прочность (благодаря рейкам жесткости), небольшая толщина.

Теплый пол по полистирольным матам (Сухая полистирольная система)

Пенополистирольная система в отличие от  деревянной по лагам является более простой по исполнению и менее трудоемкой по времени. В данной конструкции пенополистирольные элементы являются теплоизолирующим  и базовым слоем для укладки теплораспределительных пластин.

В полистирольной системе существует два варианта изготовления теплого пола:

1.Готовыепенополистирольные маты с пазами.
Пенополистирольные маты заводской готовности имеют все необходимые элементы с пазами,    маты с различным шагом укладки, угловые и поворотные элементы. Главное преимущество данного варианта — быстрота сборки. Необходимо учитывать, что данную продукцию производят крупные и известные компании в области отопительного оборудования для теплых полов. Цена соответственно получается недешевой. При комплектации объектов можно столкнуться с отсутствием  отдельных элементов на складе. Ожидание прихода или покупка под заказ растягивают сроки выполнения работ.  А исполнение проектов с нестандартным шагом или в индивидуальном  варианте становится невозможным.  Соответственно главными недостатками является – цена, сроки монтажа и невозможность нестандартных решений.

2. Вырезание в пенополистирольных матах пазов термоножом.
В этом случае мы можем использовать любой пенополистирольный утеплитель  любой высоты, но не менее 22мм, разных габаритных размеров. Самое главное чтобы несущая способность соответствовала эксплуатационным нагрузкам или проектным данным.
Последовательность работ  по этому варианту:
— необходимо уложить пенополистирольный утеплитель
— прочертить предполагаемые контура  теплого пола
— вырезать термоножом пазы по расчерченной раскладке контуров
— уложить в пазы теплораспределительные пластины
— в пазы пластин уложить трубу

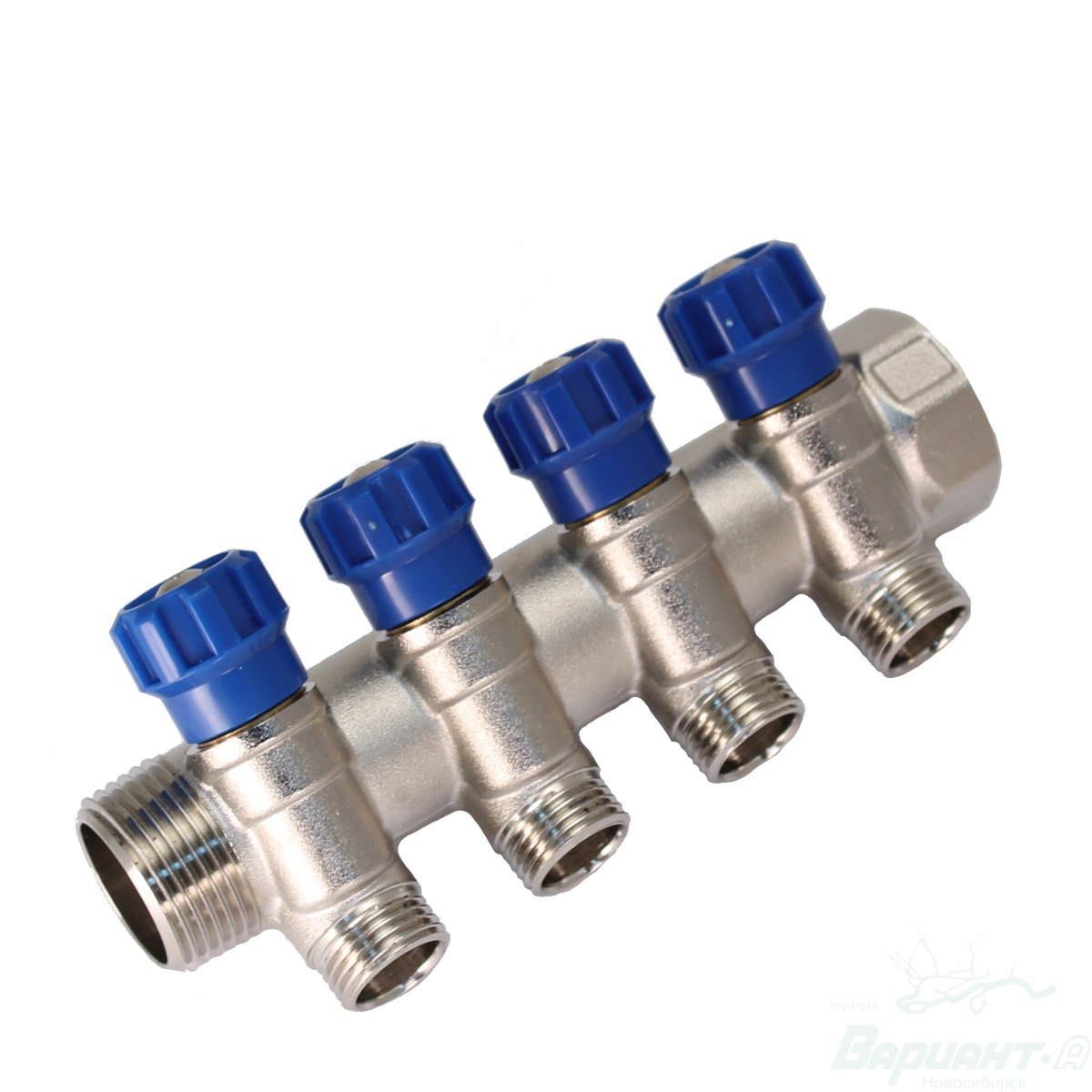

— подключить концы контуров к коллектору
Преимущество этого  метода – скорость монтажа и возможность делать нестандартные варианты.

Специалисты технического отдела нашей компании готовы оказать любую помощь организациям, частным лицам заинтересованным в освоению и  внедрению системы теплый пол по сухому(консультации, проектирование, шеф-монтаж, семинары)
А менеджеры торгового отдела предложат самые лучшие цены и максимальную комплектацию.

Минимальная толщина стяжки для водяного теплого пола: на перекрытии, над трубой

Напольная водяная отопительная система – отличный вариант утепления дома. Кроме этого, такой способ нагрева еще и экономичен, ведь за него не приходят большие счета по электроэнергии, как это бывает при оснащении электропола. Устройство скрытых теплоблоков – дело достаточно трудоемкое, но не сложное. И если провести монтаж по всем требованиям, то можно добиться высокой эффективности роботы нагревательного узла.

Одним из наиболее важных условий создания «правильной» системы выступает стяжка, для изготовления которой используют цемент и песок. А вот что касается толщины заливки, то тут много версий. Кто-то утверждает, что размер этой конструкции должен быть как минимум 60 мм, а кто-то уверен, что и 40 мм достаточно для обеспечения надежности работы оборудования. Какова же минимальная толщина стяжки для водяного теплого пола должна быть? Давайте разбираться вместе.

Слои отопительной установки

Чтобы сделать правильную установку внутреннего отопления, необходимо провести ряд процессов по созданию всех составляющих ее «начинки». Нарушение последовательности слоев или исключение какого-либо из них чревато выходом из строя всей системы.

Так выглядит теплый пол в «разрезе»

Итак, в целом теплый водяной пол состоит из 6 слоев, в числе которых:

•
  черновая стяжная конструкция, не требующей высокой точности;
•
  гидроизоляционное полотно для предупреждения попадания влаги из стеновых и межэтажных перекрытий в сам обогревательный узел;
•
  теплоизоляционный материал для исключения потери тепла;
•
  армирование напольной площади помещения, для чего используется армированная сетка или специальные маты с креплениями для создания монолитной конструкции;
•
  прокладка трубопровода по заранее согласованной схеме, которая отвечает всем требованиям СНиП и вместе с тем учитывает назначение и конфигурацию помещения;
•
  заливка самовыравнивающейся цементной основы;
•
  декоративное покрытие, в качестве которого может быть кафель, линолеум, паркет или ламинат.

Толщина стяжки под керамическую плитку может быть более 50 мм, поскольку кафель отличается высокой теплопроводностью. Для ламината или паркета – не более 30 мм, дерево – плохой проводник тепла.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Черновая основа является очень важной составляющей оборудования подобного рода. Благодаря ей происходит первичное выравнивание, что позволяет слой чистовой заливки сделать максимально равномерным. Причем черновая основа должна быть не только при оснащении пола по грунту, но и по плите перекрытия в квартирах многоэтажных домов.

Если пропустили черновую стяжку, финишная цементная поверхность получится неравномерной. Это в целом повлияет на надежность самого теплового источника и на эффективность его работы.

Для чего нужна финишная стяжная основа?

О функциях черновой бетонной заливки мы уже с вами поговорили, теперь давайте разберемся с тем, для чего же необходима чистовая стяжка пола:

1.
   Обеспечение защиты теплоносителя от механических воздействий. Трубопроводная система, несмотря на прочность металлопластиковых труб, которые являются в этом случае теплоносителями, достаточно уязвима к механическим воздействиям. А поскольку обнаружить наличие протечки в готовом узле практически невозможно, не говоря уже о проведении ремонтных работ, то лучше заблаговременно позаботиться о том, чтобы тепловой источник был надежно защищен от деформаций и повреждений.

Утепление и изоляция стяжкой

2.
   Дополнительная фиксация трубопровода. Водяная установка, как известно, обуславливается укладкой теплоносителя на армированную сетку, а также фиксацией первого с помощью специальных зажимов. Но вместе с тем опытные специалисты настоятельно рекомендуют фиксировать тепловой трубопровод посредством цементной базы, что позволит обеспечить действительно надежный крепеж системы.

Фиксация труб на арматурной сетке

Фиксация на матах – для крепежа используются плотные бобышки

3.
   Равномерное распределение тепла по всей площади пола. Любая схема выкладки источника тепла подразумевает монтаж труб на определенном расстоянии друг от друга. А благодаря стяжке над теплым водяным полом, размер которой зависит от многочисленных нюансов, происходит прогрев самой цементной основы, что и обуславливает равномерный нагрев поверхности.

Полностью готовые теплые полы – перед укладкой декоративного покрытия

Сама же толщина стяжного элемента зависит от ряда факторов, к основным из которых можно отнести такие критерии:

•
  тип декоративного покрытия – кафель, паркет, линолеум, ламинат;
•
  диаметральный размер теплового трубопровода;
•
  назначение скрытого обогревательного блока – единственный источник тепла в доме или дополнительный к централизованному отоплению;
•
  предполагаемая максимальная нагрузка, передаваемая поверхности.

Минимально допустимая толщина

Согласно данным СНиП (строительные нормы и правила), минимальная толщина стяжки над трубными коммуникациями, которые прокладываются во внутрипольной поверхности, должна быть не менее 40 мм. Добавив к этому значению диаметр трубы, получаем в среднем 60-70 мм. Именно на эту цифру и стоит полагаться при устройстве скрытого отопительного блока.

В настоящее время для финишной заливки используют не цементно-песочный раствор, как это было раньше, а самовыравнивающиеся смеси, которые обладают высокими показателями прочности. При использовании таких материалов, стяжную конструкцию выполняют самой наименьшей, то есть так, чтобы она не на много покрывала теплоноситель. Как правило, этот метод используется по дальнейшую укладку кафеля.

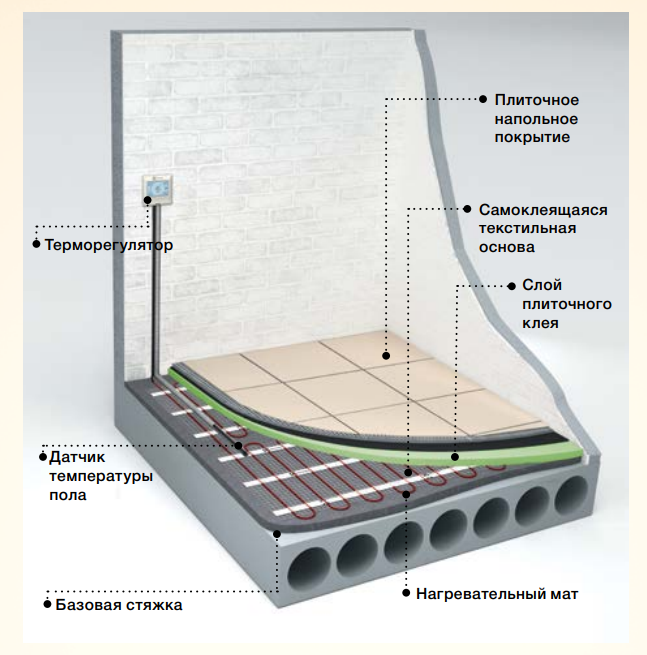

Несколько иначе определяется величина стяжки пола над электрическим скрытым нагревателем. Теплоэлемент, в качестве которого выступает греющий кабель, характеризуется более высокими прочностными характеристиками, в отличие от труб, применяемых для создания скрытых водяных обогревательных систем, а потому чистовая цементная основа в этом случае несет несколько меньшую защитную функцию. В силу этих обстоятельств величина заливки при устройстве электроплов не превышает 15 мм.

Это рекомендуемая толщина для жилых комнат и домов. Для технических помещений толщина должна быть не менее 40 мм, поскольку на полы приходится повышенная нагрузка.

С этой статьей читают: Как сделать теплый пол в гараже

ВИДЕО: Из каких слоев состоит стяжка теплого пола, ее толщина и при какой температуре можно заливать

Максимально допустимая толщина

Раз уж мы заговорили о наименьшем размере стяжной базы, то было бы не справедливо, если бы мы опустили вопрос о максимально допустимой величине этого слоя.

О том, сколько сантиметров может быть максимальный слой над обогревательной установкой, в СНиП ничего не сказано. Делать этот элемент чересчур толстым нет никакого смысла:

•
  в квартирах с невысокими потолками это приводит к уменьшению полезного жилого пространства;
•
  перерасход материалов, и, как следствие, удорожание самой отопительной системы;
•
  снижение эффективности работы отопительного блока – за счет увеличения объема бетона, тепло будет направлять на его обогрев, «донося» до пола лишь небольшую часть теплоэнергии.

Как правило, увеличение слоя обуславливается необходимостью выравнивания поверхности или создания пола на одном уровне в смежных комнатах. Однако для этих целей специалисты рекомендуют экспериментировать с черновой стяжной базой.

Существуют ситуации, когда превышение рекомендуемой толщины финишного бетонного слоя есть необходимостью. Так, благодаря утолщенной цементной конструкции удается защитить нагревательные элементы от деформации и повреждений в тех помещениях, где предусмотрена большая нагрузка на пол: гараж, технические постройки и пр.

Надеемся, наши рекомендации помогут вам создать качественную, эффективную и надежную отопительную установку в своем доме.

ВИДЕО: Как делать стяжку на тёплый пол — установка маячков

Мат теплоизоляционный профильный для теплого водяного пола монтажный

  мат для теплого водяного пола – предлагаем купить маты из пенопласта ПСБС по низкой цене

Основа подложки в 30 мм обеспечивает необходимую тепловую изоляцию между несущим перекрытием и бетонной плитой водяного теплого пола с трубой теплоносителя диаметром 16 мм.

Каналы для монтажа трубы расположены с шагом 50 мм и прочно закрепляют трубу диаметром 16 мм. Это позволяет значительно увеличить скорость икачество монтажа труб теплоносителя. Нет необходимости в дополнительном креплении трубы. Расход трубы соответствует расчетному. При бетонных работах риск нарушения укладки труб сведен к минимуму.

Поверхность теплоизоляционного мата выполнена в виде надежного крепления для трубы 16 мм. В отличии от традиционных матов с дистанционными держателями (шишечками), мат фиксирует и удерживает трубу. Дополнительных крепежных элементов не требуется.

Маты подходят под все виды труб для теплого водяного пола.

Большая площадь поверхности матов Флорплейт существенно улучшает качество и скорость работ по устройству бетонного слоя водяного пола. Можно свободно ходить по матам не боясь повредить трубу для теплого водяного пола. Структура и способ крепления трубы к мату уменьшает вероятность ошибкипри монтаже. Это особенно важно, если вы решили первый раз монтировать в доме водяной теплый пол своими руками.

Основные отличия от аналогичной продукции

• Теплоизоляционный слой 30 мм
• Надежная фиксация трубы: во время монтажа руки и ноги свободны, стяжки и крепы не требуются
• По матам можно свободно ходить

  Заходите на наш сайт для заказа matpol.ru

Hydronic Radiant Floor Heating, в системе подогрева пола от Comfort Products

Теплая вода, циркулирующая внутри замкнутого контура маленьких трубок, равномерно расположенных в полу, является основой водяного водяного отопления. Эта вода должна иметь источник тепла, насос для перемещения воды по трубам и простую систему управления, которая эффективно регулирует температуру в помещении. При использовании жидкостного отопления очень важен выбор поверхности пола; ковер, кафель, окрашенный бетон или дерево (или все это) можно установить в разных частях дома.Эти поверхности и пространства, которые они обслуживают, будут терять и нагреваться с разной скоростью. По этой причине следует проводить подробный расчет потерь тепла по помещению. Как только это будет завершено, можно будет разработать конструкцию трубки. Еще одно решение, которое необходимо принять, — какой вид топлива будет использоваться для нагрева воды, циркулирующей в полу. Небольшие газовые котлы популярны, потому что они очень эффективны и служат источником тепла для всей питьевой воды, используемой в доме, а также для обогрева пола.Другой выбор — пропан, геотермальный тепловой насос или масло. Солнечное водяное отопление является наиболее эффективным и, как правило, может обеспечить горячую воду для всех систем водяного отопления и до 70% необходимой питьевой горячей воды.

Свяжитесь с нами с вопросами

Сопутствующие документы

Infloor предлагает полную линейку средств управления системами электрического и водяного лучистого отопления. Infloor предлагает простое решение для вашей системы лучистого отопления — от термостатов до контроллеров зональных клапанов и реле переключения насосов.Позвольте Infloor помочь вам выбрать правильные элементы управления для вашей системы отопления.

Свяжитесь с нами с вопросами

Infloorboard ™ — это система полов, предназначенная для укладки поверх чернового пола. Он содержит достаточно тепловой массы, чтобы быть эффективным, но не настолько, чтобы его было трудно контролировать. Infloorboard ™ имеет толщину всего 5/8 дюйма, что позволяет устанавливать его на существующий пол с минимальным изменением существующей высоты пола.Ни один другой продукт не сочетает в себе характеристики, простоту установки и экономичность Infloorboard.

Свяжитесь с нами с вопросами

Сопутствующие документы

Infloor производит множество различных предварительно собранных механических плат для управления системами водяного отопления. Наши панели обеспечивают полное управление несколькими зонами и источником тепла системы. Их также можно настроить для управления водонагревателем косвенного нагрева, который течет из котла.Платы первичного контура, платы с 4-ходовыми смесительными клапанами, платы геотермального / замкнутого водонагревателя и высокоэффективные котельные платы могут быть сконфигурированы с несколькими зонами. Все платы включают датчики температуры и давления, воздухоотделители, наполнительные клапаны, устройства предотвращения обратного потока, расширительный бак, вторичные насосы, продувочные клапаны, зонные клапаны и дифференциальные байпасные клапаны.

Если у вас есть уникальная система, мы можем даже изготовить механическую плату специально для вас.

Свяжитесь с нами с вопросами

Infloor предлагает полную линейку средств управления системами электрического и водяного лучистого отопления.Infloor предлагает простое решение для вашей системы лучистого отопления — от термостатов до контроллеров зональных клапанов и реле переключения насосов. Позвольте компании Comfort Products, Inc. помочь вам выбрать правильные элементы управления для вашей системы отопления.

Свяжитесь с нами с вопросами

Warmboard объединяет структурный черновой пол и термодинамически сложную излучающую панель в элегантно простую систему. Warmboard начинается с жесткой, прочной, устойчивой к атмосферным воздействиям фанеры толщиной 1-1 / 8 ″, размером 4 x 8 дюймов с гребнем и пазом.На верхней поверхности вырезан модульный узор из каналов. Толстый лист алюминия штампуется в соответствии с рисунком каналов и прочно приклеивается к каждой панели.

Другие излучающие системы более трудоемки, потому что они добавляются либо над, либо под черным полом. Warmboard — это черный пол. С Warmboard, тот же труд, что и при укладке только чернового пола, устанавливает большую часть вашей излучающей системы. По мере установки панелей модульная структура каналов автоматически создает схему трубопровода, на выполнение которой с другими системами уходит так много времени.Рулон полудюймовой алюминиевой трубки PEX PEX (излучающий отраслевой стандарт прочности, надежности и производительности) легко вставляется в канал и замыкает гидравлический контур. Сниженная стоимость рабочей силы, разработанная в Warmboard, экономит ваши деньги на протяжении всего строительства.

Свяжитесь с нами с вопросами

Сопутствующие документы

• Руководство по установке Warmboard
• Брошюра Warmboard

Ищете полную солнечную тепловую систему? У Comfort Products есть несколько готовых систем для удовлетворения ваших потребностей.Эти системы имеют право на получение полной налоговой скидки в размере 30% и поставляются к вам со всеми необходимыми компонентами для легкой установки. Если вам нужно по отдельности, мы поможем скоординировать ваши усилия, чтобы вы могли получить ожидаемую окупаемость инвестиций.

От солнечных коллекторов, солнечных резервуаров, дифференциальных регуляторов солнечной энергии, насосных групп, RexRack, пластинчатых теплообменников и деталей, которые их соединяют, мы поможем вам начать работу и увидим, как вы закончите. Пожалуйста, свяжитесь с компанией Comfort Products для получения дополнительной информации.

Свяжитесь с нами с вопросами

Сопутствующие документы

Открытая система прямого нагрева обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая прямая излучающая система» — это значительный прорыв в области проектирования лучистого отопления. Открытая прямая излучающая система предлагает беспрецедентную эффективность при очень доступной начальной стоимости и наша предпочтительная система из всех систем лучистого отопления. Это одна система, которая работает двумя разными способами. .Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону лучистого теплого пола и возвращается в бак. Когда требуется горячее водоснабжение, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже.Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно на .
• Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор исключен, а другой уменьшен из-за эффективного использования.
• Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
• «Открытая прямая система» совместима с солнечной батареей .
• Бытовые водонагреватели потенциально более эффективны, чем котел . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

• Меньший расход топлива
• ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ ДЛЯ ВОДЫ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительные количества загрязняющих веществ растворяются в воде, и они безвредно спускаются в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Отсутствие котла экономит тысячи долларов
• В нашей конструкции используется на деталей меньше
• Простая установка экономит затраты на рабочую силу
• Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему не проблемой для мастера на все руки или для Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, и наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко достать детали для

У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки. — это система, которая долговечна и служит .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому требуется на меньше топлива. для нагрева воды, а наши водонагреватели конденсируют дымовые газы до , чтобы получить максимальный нагрев от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

совместим с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам по-дружески

Наша открытая прямая система — это простой и элегантный дизайн , в котором используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь при проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует коду

Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь мы должны отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система — это единая система , которая работает двумя разными способами :

• Работа в режиме отопления — в этом режиме он обогревает ваш дом.
• Работа в режиме горячей воды для бытового потребления — в этом режиме подается горячая вода.

Эта оригинальная система полностью автоматизирована . Это
без участия домовладельца.Вам не нужно выполнять какие-либо отдельные действия или настройки, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам в полу, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца трубной петли, которая значительно холоднее, чем была в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА — Работа в режиме обогрева

• Когда требуется тепло, включается насос, и вода вытекает из верхней части бака, через зону нагрева и обратно в нижнюю часть бака, чтобы снова нагреться.
• Эта система невероятно эффективна .Летом ограниченного естественного охлаждения используется , что позволяет сэкономить на счете за кондиционирование воздуха. Тепло поглощается из здания по мере того, как вода в вашей системе лучистого теплого пола нагревается до комнатной температуры. Вода комнатной температуры втягивается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется холодной водой в напольных излучающих трубах. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей отопительной системы, также требует меньших затрат на отопление, что снова позволяет сэкономить на счетах за газ!

Теплая вода выходит из резервуара и течет в ваши светильники, такие как раковина, душ и т. Д.Холодная вода из колодца или из городской водопроводной сети должна заменять использованную воду. Эта холодная вода проходит по напольным излучающим трубам к водонагревателю. Этот предотвращает застой воды в трубках летом и обеспечивает некоторое естественное охлаждение.

ОПИСАНИЕ ПОТОКА — ГВС

• Когда используется горячая вода (в раковине, душе и т. Д.), воды вытекает из верхней части резервуара к месту использования.Холодная вода заменяет объем горячей воды , который был использован , впадая в верхнюю часть системы через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
• Возможность застоя, особенно летом, когда нет тепла, полностью исключена .
• Зимой в этом режиме потока приоритет отдается использованию горячей воды для бытового потребления, если и тепло, и горячая вода запрашиваются одновременно (чтобы человек в душе не выбегал). Зимой потери КПД нет; Любое тепло, забираемое с пола, возвращается в резервуар, поэтому в системе нет нетто-потерь энергии.

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они приняты большинством основных строительных норм . Как и в любом строительном проекте, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Обратитесь к местным нормам и нормативам и, при необходимости, обратитесь за помощью в компанию Radiantec.Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

• Эта система очень низкая цена .
• Это , механически очень простой , элегантный и надежный.
• Превосходная энергоэффективность , особенно при использовании водонагревателя Polaris.
• Проблемы диффузии кислорода не имеют значения, потому что все материалы пригодны для питья.
• Использование внешнего смесителя для полива газонов, мытья машин и т. Д. Еще больше усилит охлаждение.
• Вы можете установить дополнительную солнечную батарею для горячего водоснабжения с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

• Вода во всех частях системы должна быть питьевой и пригодной для употребления. Деталь потока в наших инструкциях и в анимации здесь должна быть выполнена . Все материалы, используемые в системе, должны быть пригодны для питья.
• Вам может потребоваться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока предотвращают отток воды расширения в остальную часть системы водоснабжения.
• Вы должны убедиться, что давление в системе совместимо с пределами температуры и давления в трубке.

OPEN DIRECT — ЛУЧШАЯ СИСТЕМА

Мы считаем эту систему лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет умеренные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные нормы разрешают подавать отопление помещений и горячее водоснабжение через единую систему, мы рекомендуем открытую прямую систему.Вот почему:

КПД

Открытая прямая система использует один водонагреватель для отопления помещений и горячее водоснабжение , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» водонагреватели для дома , эффективность которых составляет 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытового потребления (см. Диаграмму).

Начальная стоимость

Наша открытая прямая система чрезвычайно проста и требует меньших затрат. Рассмотрим, например, дом площадью 2500 кв. Футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и его стоимость составит 7500 долларов, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо сохранения низких начальных затрат, более простая система обеспечивает более высокую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтиленового пластика и должны служить в течение всего срока службы. Кроме того, на наши компоненты предоставляются исключительно строгие гарантии.

Энергоэффективность

Этот тип системы может быть спроектирован для первоначального использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для лучистого отопления или горячего водоснабжения, солнечные тепловые панели будут более эффективными и менее затратными .

Щелкните здесь, чтобы увидеть, как открытая прямая система может использовать солнечную энергию.

СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ОБ ЭТОМ

Как работает теплый пол?

Технология лучистого теплого пола, также известная как «водяное напольное отопление», представляет собой исключительно энергоэффективный, удобный и здоровый способ обогрева. Лучистое напольное отопление делает ваш дом или здание более энергоэффективным за счет снижения потерь на инфильтрацию и обогрева только нижней части комнаты.При помощи солнечной тепловой системы экономия энергии еще больше!

Министерство энергетики США сообщает:

«Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде. Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции «.

Источник: https://www.energy.gov/energysaver/home-heating-systems/radiant-heating

ПРЕИМУЩЕСТВА ЛУЧЕВОГО НАГРЕВА

Излучающий пол с подогревом снижает эксплуатационные расходы до 30% по сравнению со стандартной системой принудительного воздушного отопления.

Лучистое отопление — это эффективная система распределения тепла, использующая весь пол для обогрева помещения, в отличие от принудительного выхода воздуха из небольшого вентиляционного отверстия для обогрева огромного пространства.

Система лучистого тепла устраняет необходимость в вентиляторах и вентиляционных отверстиях, обеспечивая тепло без создания шума или циркуляции частиц в воздухе (пыль, плесень, пыльца, аллергены и т. Д.)

Еще одно преимущество лучистого тепла — низкие требования к техническому обслуживанию — нет каналов, которые нужно чистить, или фильтров, которые нужно менять.

Системы лучистого теплого пола эффективно управляют теплом для каждой комнаты или каждой зоны с помощью распределительной системы VersaCor .VersaCor — это оригинальная разработка компании Sundance Power systems. Представленный в 2002 году VersaCor стал крупным нововведением в области лучистого тепла и с тех пор является ключевым элементом систем лучистого отопления, которые мы устанавливаем. Sundance собирает каждый VersaCor на собственном складе на нашем складе. Наши бригады по установке являются экспертами в применении VersaCor, и по всему региону существуют сотни систем лучистого отопления, которые полагаются на VersaCor.

VersaCor, инновация Sundance Power

VersaCor обеспечивает системный стандарт, сокращая время установки и уменьшая инвентарь.VersCor также приносит пользу подрядчикам, упрощая начисление платы за систему, сокращая количество обратных вызовов, а также упрощая использование и понимание клиентами. Доступны две стандартные модели VersaCor для 3–7 зон. Эти модели оснащены предварительно смонтированными зонными регуляторами, зонными клапанами коммерческого класса, насосами для тако, встроенным воздушным сепаратором и встроенным автозаполнением и расширительным баком на большинстве агрегатов.

Для этих моделей дополнительные опции пакета включают: предварительно смонтированное управление котлом, система переменной температуры, приоритетное зонирование, конструкция с поддержкой солнечной энергии, варианты изоляции, индивидуальные корпуса, индивидуальные панели для максимум 12 зон и выбор насосов.

Лучистое тепло: эффективность, надежность и долговечность

Эти системы подогрева пола обеспечивают непрерывный, идеально равномерный обогрев, который отличается от принудительного воздушного или электрического обогрева плинтуса. Лучистое тепло также имеет эстетическую ценность, поскольку практически невидимо. Компания Sundance Power признана лидером в области лучистого тепла в нашем регионе, имея многолетний опыт проектирования, установки и обслуживания этих гидравлических систем. Лучистое тепло — это энергоэффективный, надежный и фантастический метод производства тепла для вашего дома или бизнеса!

КАК РАДИАЦИОННАЯ СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ

Основная идея проста.Горячая вода проходит по трубам, которые либо прикреплены под полом, либо заделаны в бетонную плиту. Горячая вода, протекающая по трубам, нагревает пол и излучает тепло в здание. Нагревая пол, вы создаете тепловую инверсию, которая задерживает холодный воздух у потолка и направляет теплый воздух туда, где вы находитесь.

Детали конструкции вашего лучистого пола будут зависеть от вашей конкретной ситуации, например, от того, работаете ли вы с новым или уже существующим зданием, и какие материалы для пола вы используете.Sundance Power разработала системы лучистого теплого пола для сотен домовладельцев и предприятий по всему Юго-Востоку. Наш опыт работы с лучистым теплом позволяет нам работать с вами над оптимальной системой отопления для ваших нужд.

Sundance Power Systems: эксперты по лучистому теплу

Лучистое отопление — отличная система возобновляемой энергии. Эти гидравлические системы — проверенный и надежный способ обогреть дом или офис. Свяжитесь с нами сегодня, чтобы узнать больше о возможностях систем лучистого теплого пола от региональных экспертов Sundance Power Systems!

Геотермальное и лучистое тепло | Warmboard, Inc.

Наземные геотермальные тепловые насосы могут быть практическим решением для тех, кто хочет использовать возобновляемые источники энергии, чтобы не только снизить потребление энергии, но и снизить счета за электроэнергию.

Тепловой насос может принимать одну единицу тепла (1 киловатт-час, 3413 БТЕ) и преобразовывать ее в пять единиц тепла (5 киловатт-часов, 17065 БТЕ). Это преобразование тепла называется «КПД». Итак, в этом примере тепловой насос имеет КПД 5.Стандартный электрический бойлер или водонагреватель имеет КПД 1. КПД теплового насоса обычно варьируется от 1 до 6.

Когда работает тепловой насос, COP увеличивается при понижении температуры воды.

Пример экономии на геотермальной энергии

Представим, что резервуар с водой объемом 80 галлонов нагревается тепловым насосом, работающим на основе грунта, а требуемая температура воды для излучающего напольного отопления составляет 100 ° F (37,7 ° C). Когда этот накопительный бак достигнет этой уставки, тепловой насос отключится.В этом режиме работы тепловой насос будет иметь высокий КПД, равный 4,8.

Если для того же резервуара емкостью 80 галлонов требуется вода с температурой 130 ° F (54,4 ° C), эффективность теплового насоса снижается до 3,4 COP для достижения этой температуры.

В этом примере тепловой насос будет использовать на 29% меньше электроэнергии для достижения температуры воды 100ºF, чем 130ºF.

В некоторых случаях тепловой насос не может достичь этих более высоких температур воды, и потребуется дополнительный электрический бойлер или нагревательный элемент для удовлетворения потребностей в отоплении.Если вы используете геотермальную энергию в качестве источника тепла, убедитесь, что тепловая мощность достаточна для обогрева вашего дома.

Warmboard — идеальная нагревательная панель для взаимодействия с геотермальными тепловыми насосами типа вода-вода из грунтовых источников. Наши низкие температуры воды 100ºF (или ниже) являются обычным явлением, в то время как многие другие методы излучения требуют воды на 20–60ºF горячее. Это приводит к значительной экономии энергии! Warmboard — это проверенный продукт, который установил самые высокие стандарты в отрасли при оценке эффективности, комфорта и времени отклика.

Книга по лучистому отоплению: когда в этом есть смысл, а когда нет

Алекс делает здесь несколько замечательных моментов, но нужно помнить, что это исходит из точки зрения, что вы с ума сошли от своего дома. Даже если вы просто строите достаточно зеленый дом, стоит подумать о выгоде для себя, позвоните мне, если вы хотите обсудить свои варианты. -Wes

Следующая статья была написана Алексом Уилсоном для журнала Environmental Building News.Авторские права © 2002 by BuildingGreen, Inc. Все права защищены; перепечатано с разрешения. www.BuildingGreen.com

Лучистое отопление полов: когда оно работает — и когда нет — имеет смысл

Прошлой весной во время судейства на Северо-восточном конкурсе экологичных зданий я был поражен количеством заявок на жилые дома с действительно звездным пассивным солнечным дизайном и сверхвысокими характеристиками ограждающих конструкций. Очевидно, когда я начал рассматривать особенности, я прошел долгий путь в области высокоэффективного зеленого строительства жилых домов с момента моего первого опыта использования пассивной солнечной энергии в середине 1970-х годов.Но что-то тоже показалось странным. У большинства этих входов были сложные системы теплого пола. После всех усилий и затрат на то, чтобы обеспечить изоляцию ограждающих конструкций этих домов и обеспечить пассивную солнечную конструкцию, нужно ли им по-прежнему иметь системы отопления за 10 000 долларов? И действительно ли эти системы имеют смысл с точки зрения производительности? Я не был уверен и решил разобраться в этих вопросах.

Я давно являюсь поклонником комфорта, обеспечиваемого лучистым теплом пола, и часто приводят веские аргументы в пользу экономии энергии и улучшения качества воздуха в помещении.Но действительно ли это лучший вариант для высокоэффективных зеленых домов? В наиболее энергоэффективных зданиях ответ кажется «нет», хотя лучистые полы с подогревом могут обеспечить как комфорт, так и преимущества внутреннего воздуха в помещении. В этой статье дается краткий обзор лучистого напольного отопления, рассматриваются преимущества этого подхода к доставке тепла, а также рассматривается, когда эти системы имеют смысл, а когда нет, в домах и небольших коммерческих зданиях.

Обзор систем водяного отопления

Излучающие полы с подогревом возникли в Древнем Риме, где под полом вилл разводили костры.Ранние корейские здания аналогичным образом отапливались, направляя дымовые газы под полы, прежде чем выпускать эти газы через дымоходы. Фрэнк Ллойд Райт пропустил по трубам горячую воду, а не воздух, через полы многих своих зданий в 1930-х годах — практика, которая сегодня стала обычным явлением в обычных домах.

Теплый пол с подогревом превращает пол в большой низкотемпературный радиатор. В большинстве современных систем теплого пола теплая вода циркулирует по пластиковым трубкам, встроенным в плиту пола или прикрепленным к нижней стороне чернового пола.В системах перекрытий можно использовать либо стандартную бетонную плиту, либо более тонкую и легкую гипсобетонную плиту, уложенную на черный пол или поверх существующего готового пола. В любом случае тепловая масса плиты удерживает тепло и медленно излучает его в жилое пространство наверху.

Помимо горячей воды в качестве источника тепла, лучистые полы могут также использовать электричество или горячий воздух. Из-за высокой стоимости электричества в большинстве регионов лучистое электрическое отопление пола обычно имеет наибольший смысл, когда электричество в непиковые часы доступно для зарядки плиты в ночное время и в другие непиковые часы.Создание электромагнитных полей (ЭМП) также является потенциальной проблемой для лучистого электрического отопления (см. EBN Vol. 3, No. 2). Полы с лучистым воздухом иногда используются в коммерческих зданиях, но, как правило, они непрактичны и слишком дороги для жилых помещений.

Для водяных систем теплого пола в прошлом использовались медные трубы, но в большинстве систем сегодня используются трубы из резины или сшитого полиэтилена (PEX), причем последний является наиболее распространенным. Проектирование систем лучистого теплого пола довольно сложное и должно выполняться кем-то, имеющим соответствующую подготовку или опыт.Различные руководства по проектированию, руководства по установке для конкретных производителей и программные инструменты доступны для использования при проектировании и определении размеров систем лучистого теплого пола. Длина трубок, необходимых на квадратный фут пола, зависит от таких переменных, как диаметр труб, тип системы лучистого пола (толстая плита, тонкая плита, без плиты), климат, тепловая нагрузка здания, а также тип используемого котла и средств управления. . В последние годы производители проделали огромную работу по упаковке различных компонентов, чтобы упростить конструкцию систем теплых полов.

Ключевым требованием для большинства систем теплого пола является надлежащая изоляция под обогреваемой плитой или под трубой (когда трубка прикреплена к нижней стороне чернового пола). Большинство производителей рекомендуют минимум 1 дюйм (25 мм) экструдированного полистирола (XPS) для бетонных плит на уровне грунтовых систем лучистого отопления, но значительно более высокие уровни оправданы в холодном климате.

Зонирование теплых полов обычно выполняется с помощью усовершенствованных коллекторных модулей, которые позволяют варьировать температуру воды в разных зонах.Это обеспечивает гибкость для поддержания разной температуры в разных помещениях и для обеспечения дифференциальной подачи тепла в помещения с солнечным излучением и без него.

Наконец, часто устанавливаются сложные элементы управления, чтобы обеспечить оптимальный комфорт и максимизировать энергоэффективность. Некоторые системы излучающих полов полагаются на отдельные датчики температуры на открытом воздухе, внутри плиты перекрытия и в жилом пространстве — с микропроцессорным управлением, чтобы точно регулировать, когда и куда должна подаваться горячая вода.По словам консультанта по строительству, из-за длительного запаздывания с системами излучающего пола с бетонными плитами стандартные понижающие термостаты обычно неэффективны, хотя пониженные термостаты со встроенной функцией ожидания могут хорошо работать в этом случае. Энди Шапиро из Монтпилиера, штат Вермонт.

Преимущества водяного отопления

Лучистое отопление пола дает ряд существенных преимуществ:

Комфорт. Безусловно, самый большой аргумент в пользу лучистого теплого пола — это комфорт.Большая излучающая поверхность означает, что большая часть тепла будет доставляться за счет излучения — непосредственного обогрева людей, а не за счет конвекции (основной механизм передачи тепла от обычных «радиаторов» плинтуса). Более теплые поверхности в жилом помещении приводят к более высокой средней излучаемой температуре, показателю температуры поверхности в помещении, который влияет на скорость потери лучистого тепла от людей). При более высоких средних радиационных температурах большинству людей комфортно даже при более низких температурах воздуха.Подача тепла на уровне пола с помощью теплой поверхности пола также позволяет пассажирам ходить босиком даже зимой — очень популярная функция. Повышенный комфорт должен быть важным аргументом в пользу любого зеленого дома, поэтому можно привести веские аргументы в пользу такого подхода к отоплению.

«Пока вы не живете с этой формой тепла, — говорит исполнительный директор ассоциации Radiant Panel Association Ларри Дрейк (который увлекся лучистым отоплением после многих лет работы с солнечными домами), — трудно понять, насколько это удобно.Он утверждает, что, в частности, в «зеленых» домах после того, как были приложены все усилия и средства для включения здоровых и экологически чистых материалов, обеспечение высокого уровня комфорта с помощью лучистого тепла должно стать главным приоритетом.

Экономия энергии

Существует потенциал для экономии энергии с помощью лучистого теплого пола с помощью нескольких механизмов, включая более низкие настройки термостата, более низкие настройки котла и снижение инфильтрации. Домовладельцы, использующие излучающий пол с подогревом, скорее всего, будут чувствовать себя комфортно при более низких температурах воздуха из-за повышенной средней излучаемой температуры в таких домах, отсутствия значительного воздушного потока (как это происходит с системами конвективного водяного отопления и принудительного воздушного отопления) и наличия тепло на уровне пола.Сторонники лучистого теплого пола утверждают, что кому-то, кому обычно комфортно при 72 ° F (22 ° C), будет комфортно в здании с лучистым напольным отоплением, поддерживаемым на уровне 68 ° F (20 ° C). Если это так, можно ожидать, что люди, использующие излучающий пол с подогревом, будут устанавливать более низкие термостаты и, таким образом, получать значительную экономию энергии.

Вторая возможность экономии энергии с помощью лучистого напольного отопления заключается в поддержании температуры бойлера ниже, чем это необходимо при обычном распределении горячей воды на плинтусе.Типичный европейский подход к лучистому напольному отоплению заключается в том, чтобы циркулировать довольно низкотемпературную воду почти непрерывно, изменяя температуру воды по мере необходимости, чтобы удовлетворить нагрузку. Такая практика может снизить потери тепла в некондиционное пространство, если котел и трубопроводы расположены в неотапливаемом подвале, но эксперты EBN предполагают, что в лучшем случае экономия будет очень небольшой — особенно из-за дополнительного потребления электроэнергии для работы насосов в течение долгих часов. Консультант по экологическому строительству Марк Розенбаум, П.E. из Меридена, штат Нью-Гэмпшир, предлагает использовать котел с малой массой, который работает по требованию, а не котел с большой массой, работающий почти непрерывно.

Третья возможность экономии энергии (по сравнению с принудительным воздушным обогревом) заключается в том, что системы излучающего пола не увеличивают скорость проникновения воздуха. Стандартные системы воздушного отопления могут значительно увеличивать или уменьшать давление воздуха в различных частях здания, что, в свою очередь, может увеличивать скорость инфильтрации / эксфильтрации воздуха — по крайней мере, в обычном негерметичном здании.С водяным теплым полом, как и с водяным отоплением плинтуса, этого не произойдет. (Хорошо спроектированная, правильно сбалансированная система приточной вентиляции не должна увеличивать инфильтрацию.)

Возможность использования солнечной энергии

Относительно низкая температура, необходимая для циркуляции воды в системе водяного теплого пола, дает возможность использовать солнечную горячую воду. Этот подход лучше всего работает с системами бетонных плит; Вода с более высокой температурой обычно требуется, когда труба прикрепляется к нижней стороне деревянного пола.Хотя такие системы довольно сложны и дороги, излучающие плиты предлагают один из лучших способов использования солнечной энергии для обогрева частей здания без прямого доступа к солнечному свету. Наиболее практичными являются системы, в которых солнечная энергия нагревает воду в резервуаре для хранения, которая затем может циркулировать через плиту. Согласно информационному бюллетеню EREN Consumer Energy Information Brief (www.eren.doe.gov) под названием «Солнечное лучистое напольное отопление», такие системы обычно стоят не менее 14 000 долларов. Резервное тепло по-прежнему требуется, и его можно обеспечить с помощью дровяной печи, газового обогревателя с вентиляцией через стену, электрического резистивного нагрева или резервного нагревательного элемента в резервуаре для хранения солнечной энергии.

Увеличенный срок службы котла. Если котел эксплуатируется при более низкой температуре, его срок службы может быть продлен. В системах теплого пола обычно используется вода с температурой 85–140 ° F (30–60 ° C), по сравнению с жидкостными системами плинтуса, которые обычно работают при температуре 130–160 ° F (55–70 ° C). Согласно информации Министерства энергетики, при таких рабочих температурах срок службы котла может превышать 45 лет. (Однако Шапиро скептически относится к этому заявлению, указывая на то, что более новые котлы предназначены для работы с холодным запуском и должны хорошо выдерживать этот температурный цикл.)

Тихая работа

Излучающие водяные полы с подогревом работают очень тихо. В отличие от воздушного отопления, здесь нет шума от вентилятора или воздушного потока через воздуховоды; и, в отличие от водяного обогрева плинтуса, обычно нет бульканья воды через радиаторы плинтуса или скрипа от расширения или сжатия. Основным шумом будет звук циркуляционных насосов и вентилятора, используемого для удаления воздуха из котла. В системах теплого пола, в которых трубы прикреплены к нижней стороне деревянного пола, также может возникать некоторый скрип от расширения и сжатия.

Гибкая планировка помещений

Поскольку нет радиаторов на плинтусе или воздушных регистров с лучистым напольным отоплением, существует гораздо большая свобода в том, где можно разместить мебель. Системы теплого пола «невидимы».

Улучшение качества воздуха в помещении

Можно привести доводы в пользу улучшения качества воздуха в помещениях в домах с лучистым напольным отоплением. По сравнению с обычной системой принудительного распределения воздуха, вероятно, будет меньше циркулировать пыль по дому.И в отличие от электрического плинтуса или принудительного воздушного обогрева, здесь не будет достаточно горячих поверхностей, чтобы сжечь частицы пыли, которые могут вносить летучие химические вещества или токсичные частицы в воздух дома (даже проходя через фильтры). Это особенно опасно для людей с острой химической чувствительностью. Фактически, опытный строитель Макс Стрикленд из Burkholder

Construction в Траверс-Сити, штат Мичиган, впервые заинтересовался системами водяного отопления несколько лет назад после того, как его жена стала химически чувствительной.Он беспокоится о том, чтобы «поджарить воздух» с помощью обычных систем отопления, и считает, что обычные фильтры в системах с принудительной подачей воздуха неэффективны. Три года назад Стрикленд построил Дом здоровья Американской ассоциации легких (ALA) в Траверс-Сити, и теперь он включает теплые полы во всех своих домах (обычно от 4 до 6 специализированных домов высокого класса в год).

Так что же не так с теплым полом?

В правильном применении лучистые полы с подогревом представляют собой превосходную систему теплопередачи — на самом деле, возможно, самую лучшую.Обычно вы платите за это больше, но повышенный комфорт, потенциальная экономия энергии и другие преимущества могут легко оправдать дополнительные затраты. При этом, однако, супер-энергоэффективные «зеленые» здания могут не так хорошо подходить для систем обогрева полов. Вот почему:

Экономика

Можно обоснованно утверждать, что зеленый дом в умеренно-холодном климате должен иметь очень высокий уровень изоляции (как минимум стены R-25 и потолок / крыша R-40), чрезвычайно низкий уровень инфильтрации, высокоэффективное остекление. (Единичный U-фактор ниже 0.3), и, по крайней мере, некоторое пассивное солнечное усиление или закаливание на солнце.

Мы говорим не об обычных домах, заметьте, а о высокоэффективных зеленых домах. Такой дом будет потреблять очень мало тепловой энергии — вероятно, менее 2,0 БТЕ / фут2 · градус в сутки (41 кДж / м2 · ° C), что приведет к очень низким расходам на отопление. Для достижения такого уровня энергоэффективности требуются значительные вложения в ограждающую конструкцию здания (например, двойные стены 2 × 4). В таком доме ставить дорогую систему отопления не имеет большого экономического смысла.Как отмечает Розенбаум, «просто не имеет смысла устанавливать систему отопления за 10 000 долларов, чтобы обеспечивать теплом на 100 долларов в год».

Вложение стольких денег в ограждающую конструкцию здания и при этом установка дорогостоящей системы лучистого теплого пола исключает возможность компенсации значительной части дополнительных затрат на улучшение ограждающей конструкции здания за счет экономии на механическом оборудовании — один из ключевых принципов интегрированного, единого целого. -системное проектирование зданий. В большинстве домов с высокой энергоэффективностью такой же высокий уровень комфорта, который обеспечивает теплый пол, должен быть достигнут просто путем установки одного или двух небольших, тихих, высокоэффективных газовых обогревателей, проходящих через стену (например, производимых компанией Rinnai) или несколько коротких отрезков электрического обогрева плинтуса.При цене от 1000 до 2000 долларов за штуку для обогревателей Rinnai (установленных) или нескольких сотен долларов на электрическую плинтусу против 10 000 долларов для типичной системы теплого пола, возможна экономия от 6000 до 9000 долларов — и эта экономия может окупить большую часть улучшения оболочки, необходимые для снижения тепловой нагрузки настолько, что отопление помещений (вместо распределенного тепла) становится жизнеспособным вариантом.

Даже Ларри Дрейк, решительный сторонник систем лучистого теплого пола в качестве исполнительного директора Ассоциации лучистых панелей в Ловленде, штат Колорадо, признает, что лучистое тепло труднее оправдать в высокоэффективных зданиях.«Чем плотнее оболочка, тем меньше экономия от излучающей системы», — сказал он EBN.

Тепловая мощность при микронагрузках

Наряду с экономическими вопросами о целесообразности систем лучистого теплого пола для высокоэффективных зеленых домов, существуют причины, по которым строительная наука может не подходить для этого. Согласно Розенбауму, тепло передается от открытой плиты в пространство со скоростью около 2 БТЕ / фут2 · час · ° F (11 Вт / м2 · ° C). В хорошо изолированном доме такая скорость теплового потока означает, что даже когда на улице очень холодно, плита может быть только на несколько градусов теплее, чем остальная часть комнаты, иначе комната будет продолжать нагреваться.Однако для того, чтобы бетонная плита была теплой, она должна быть около 80 ° F (27 ° C). Таким образом, большую часть отопительного сезона не будет проявляться величайшая особенность лучистого пола — теплый пол. При умеренном притоке солнечной энергии отвод тепла от плиты перекрытия будет еще меньше. Поскольку пол снизу изолирован, ходить по нему будет удобнее, чем по большинству плитных полов, но преимущество будет заключаться в теплоизоляции, а не в тепловом излучении.

Временная задержка движения тепла через бетон также может быть проблемой.В очень хорошо изолированном доме это запаздывание может привести к перегреву, особенно если есть другие источники тепла, доставляемые в пространство, такие как пассивное солнечное излучение. Если бетонная плита «заряжена» теплом в ранние утренние часы, а поверхность нагревается до такой степени, что она не может легко поглощать падающее на нее солнечное излучение, это солнечное тепло будет более непосредственно нагревать воздух, увеличивая риск перегрева. То же самое происходит в гораздо большей степени в высокопроизводительных пассивных солнечных домах с каменными обогревателями, потому что поверхность работающего каменного обогревателя имеет более высокую температуру.В таких домах жильцам обычно нужно проверять прогноз погоды — если они загружают топку каменной каменной кладки утром и оказывается ясный солнечный день, то помещение, скорее всего, перегреется. Светлый пол поддерживает гораздо более низкую температуру поверхности, чем каменный обогреватель, поэтому пол будет эффективно «отключаться», когда комната нагревается за счет солнечной энергии. «Если температура пола составляет 76 ° F, — говорит Розенбаум, — то излучающая система не сможет обогреть помещение до более высокой температуры». Следовательно, это не большая проблема с системами лучистого теплого пола, но это может означать, что домовладельцам придется периодически открывать окна зимой, и их общая экономия энергии за счет солнечной энергии будет не такой большой.Шапиро не рекомендует использовать лучистые плиты в домах с пассивным солнечным отоплением. «Это пустая трата энергии», — говорит он, хотя точно не известно, сколько отходов происходит.

Риск перегрева систем обогрева полов с бетонными плитами в очень энергоэффективных зданиях побуждает некоторых проектировщиков использовать сложные системы управления. Вместо простого комнатного термостата многие дизайнеры излучающих полов устанавливают системы управления, которые также регулируют температуру циркулирующей воды в зависимости от температуры наружного воздуха и температуры плиты.Также может быть важно иметь разные зоны в системе теплого пола из бетонных плит, чтобы, например, можно было доставить меньше тепла к тем частям плиты, которые нагреваются за счет солнечной энергии. Однако, по словам Розенбаума, плита излучающего пола в некоторой степени саморегулируется, когда дело доходит до солнечной энергии. Если плита пола начинает поглощать солнечное тепло и нагреваться, она будет извлекать меньше тепла из циркулирующей воды; это тепло возвращается в котел и может циркулировать в несолнечных зонах.

Теплопотери в землю

При использовании систем лучистого теплого пола «плита на поверхности» существует вероятность значительных потерь тепла в землю. По словам Пола Торчеллини, доктора философии, П.Е. из Национальной лаборатории возобновляемых источников энергии, даже с изоляцией под плитой 20% тепла, попадающего в плиту, может уходить в землю. Это снижает общую эффективность системы излучающих плит, компенсируя потенциальную экономию, описанную выше. Стандартные рекомендации производителя для изоляции XPS толщиной 1 дюйм (25 мм) под излучающей плитой явно неадекватны; даже 2 дюймов (50 мм) может быть недостаточно.Shapiro рекомендует до 4 дюймов (100 мм) в холодном климате. Вместо озоноразрушающего XPS можно использовать пенополистирол высокой плотности (минимум 1,5 фунта на фут, рекомендуется 24 кг / м3 пены).

Как это ни парадоксально, большинство людей хотят лучистого тепла пола, потому что им не нравится холодный пол, однако уже давно существует сопротивление изоляции под бетонными плитами пола, что значительно уменьшило бы проблему холодного пола. Они решают проблему с помощью дорогостоящей системы теплого пола (включая жесткую изоляцию под плитой), когда одна только жесткая изоляция решает большую часть проблемы.(Чтобы быть справедливым по отношению к сторонникам лучистого теплого пола, единственный способ сделать плиточный пол действительно теплым на ощупь — это обеспечить лучистый пол, потому что высокая проводимость бетона делает плиту прохладной, даже когда она равна или немного выше комнатной температуры.)

Проблемы с охлаждением

Большинство систем лучистого теплого пола не могут обеспечить охлаждение, и большинство домов и небольших коммерческих зданий строятся сегодня для обеспечения охлаждения даже в относительно прохладном климате.Вот почему системы с принудительной подачей воздуха намного более популярны, чем системы водяного отопления по всей стране — воздуховоды, используемые для нагрева с принудительной подачей воздуха, также могут использоваться для подачи охлажденного воздуха (см. Дальнейшее обсуждение в разделе «Лучистое напольное отопление и принудительное воздушное отопление». ниже). Одна из проблем при превращении пола в теплоотвод — это риск образования конденсата на прохладной поверхности. (Конденсация возникает, когда температура поверхности опускается ниже точки росы, которая может быть довольно высокой в ​​более влажных частях страны.)

Лучистое охлаждение (обычно с потолочными панелями) довольно часто используется в Европе, где уровни влажности, как правило, не такие высокие, как в восточной части Северной Америки, и где комфортная зона обитателей здания (температурный диапазон, при котором они чувствуют себя комфортно) шире, чем здесь.Тем не менее, в США ведутся некоторые интересные исследования по лучистому охлаждению. Эта концепция опробуется, например, в студии архитектурной школы Пенсильванского государственного университета. Охлажденная вода циркулирует через потолочные панели, обеспечивая лучистое охлаждение, при этом 100% свежий воздух используется для вентиляции. Ключевым моментом является то, что вентиляционный воздух осушается перед подачей в кондиционируемое пространство, что исключает возможность образования конденсата на излучающих потолочных панелях. Эта система экономит энергию двумя способами: потому что для перекачивания воды требуется меньше энергии, чем для перемещения воздуха, и потому, что охлажденная вода должна снимать только явные тепловые нагрузки, а не скрытые нагрузки.При 100% подаче наружного воздуха общее количество циркулирующего воздуха уменьшается примерно на 80% по сравнению с обычными системами рециркуляции.

Прогнозируемая и фактическая экономия

Последняя проблема, связанная с системами теплого пола, заключается в том, что большая часть предполагаемой экономии энергии может не произойти. Существует очень мало достоверных данных, подтверждающих распространенное утверждение о том, что системы лучистого теплого пола экономят много энергии, потому что люди с этой формой тепла чувствуют себя комфортно при более низких температурах и, таким образом, держат свои термостаты на более низком уровне.Фактически, единственное исследование, которое мы смогли найти, показывает, что это не так.

Прошлой зимой Канадская ипотечная и жилищная корпорация (CMHC) провела исследование 75 домов в Новой Шотландии: 50 с лучистым напольным отоплением и 25 с другими системами распределения тепла — исследование, о котором впервые было сообщено в декабрьском выпуске журнала за 2001 год. Журнал легкого строительства. Эти дома посещались в светлое время суток по выходным, и настройки термостата регистрировались. Установки термостата в домах с водяным отоплением в среднем составляли 68.7 ° F (20,4 ° C), в то время как настройки в диспетчерских в среднем составляли всего 67,6 ° F (19,8 ° C). Хотя размер выборки был небольшим, это исследование не показывает доказательств того, что домовладельцы, использующие лучистые полы с подогревом, поддерживают более низкие настройки термостата; на самом деле это показывает обратное. Дон Фуглер из CMHC, который руководил исследовательским проектом, сказал EBN, что они начали исследование после того, как производитель оборудования для теплого пола связался с CMHC с просьбой предоставить более подробную информацию о стандартной информации, которую агентство давало об экономии энергии за счет излучающего теплого пола. .Он предупреждает, что это было очень поверхностное исследование, но оно указывает на необходимость дополнительных исследований распространенного утверждения об экономии энергии.

Ларри Дрейк из Radiant Panel Association говорит, что исследование CMHC было очень интересным, а выводы, сделанные на его основе, вводят в заблуждение. «Предположение, что люди не чувствуют себя комфортно при более низкой температуре, — это предположение», — сказал он. Он утверждает, что связь между комфортом и средней лучистой температурой была хорошо установлена ​​ASHRAE на протяжении десятилетий.Он предполагает, что, если домовладельцы, использующие лучистое тепло, предпочли держать свои термостаты там, где они хранятся, без излучаемого тепла, они предпочли повысить уровень комфорта, а не экономить энергию. Он также предполагает, что домовладельцы могут иметь тенденцию настраивать свои термостаты численно, независимо от комфорта — так что, если они раньше поддерживали свои термостаты на уровне 70 ° F, а затем включали излучающий пол с подогревом, они вполне могли поддерживать свои термостаты на 70 ° ( и в итоге будет удобнее).
Энди Шапиро предпочитает не заявлять об экономии энергии с помощью лучистого теплого пола. «Лучистое тепло может быть прекрасным удовольствием в доме, — говорит он, — но продавать его в качестве энергосберегающего средства — это большая проблема».

Лучистое напольное отопление и принудительное воздушное отопление

Многие люди, которые выбирают теплый пол, делают это, потому что им не нравится принудительное воздушное отопление. Бытует мнение, что системы воздушного отопления осушают воздух и выделяют пыль.«Ничто не может быть дальше от истины при правильно установленной системе приточного воздуха», — говорит Бетси Петтит, AIA, Building Science Corporation в Вестфорде, Массачусетс. Она утверждает, что системы с принудительной подачей воздуха предлагают то преимущество, что они «все для всех». Система приточного воздуха может обеспечивать тепло, кондиционирование, вентиляцию и фильтрацию — все через единую систему воздуховодов и с общими вентиляторами. С другой стороны, система теплого пола делает только одно, по словам Петтита, и делает это по цене, которая обычно выше, чем у системы с принудительной подачей воздуха, выполняющей эти многочисленные функции.«Для меня это просто непростая задача», — сказала она EBN. «Если вы изолируете плиту и правильно построите ограждающую конструкцию здания, то есть без утечек, вы можете чувствовать себя более комфортно за меньшие деньги с системой распределения с воздуховодами», — говорит она.

Петтит не мог придумать ни одного строителя жилых домов в США, который установил бы лучистые полы с подогревом, хотя есть много строителей по индивидуальному заказу и спецификациям, которые очень довольны лучистым теплом пола. Макс Стрикленд подтверждает, что затраты на лучистое тепло для пола действительно выше — обычно на 50% выше, чем на принудительный воздух, — но он отмечает, что если вы обеспечите такой же уровень зонирования с принудительным воздухом, затраты будут намного меньше.Он занимается кондиционированием воздуха в домах с лучистым теплом пола, устанавливая бесканальные мини-сплит-кондиционеры производства Fujitsu, Sanyo или Mitsubishi, которые, по его словам, очень эффективны. Дрейку не было известно ни о каких крупных строителях жилых домов, которые предпочли бы теплые полы с помощью систем с принудительной подачей воздуха.

Когда и где теплый пол имеет смысл

Было отмечено, что системы лучистого теплого пола могут быть не лучшим выбором для домов с очень хорошей изоляцией и пассивными солнечными батареями.Итак, когда они имеют смысл?

• В домах и небольших коммерческих зданиях с обычными уровнями теплоизоляции и стандартными окнами с изолированным остеклением — особенно в климате с минимальными охлаждающими нагрузками — где желателен дополнительный комфорт лучистого тепла, а бюджет позволяет.
• В зданиях с большими открытыми пространствами и высокими потолками.
• В зданиях, где распространена продувка воздухом, например, в гаражах, пожарных депо, ангарах для самолетов и промышленных помещениях (поскольку излучающий пол большой площади обеспечивает быстрое восстановление).
• Когда стоимость не является проблемой и удовлетворение большей части или всей тепловой нагрузки солнечной энергией является высшим приоритетом.
• Если жители здания имеют острую химическую чувствительность или аллергию — в этом случае может возникнуть опасение, что пыль может распространяться через систему принудительной подачи воздуха или что высокие температуры поверхности от газовой горелки или электрического нагревательного элемента будут сжигать частицы пыли и вызывать проблемы со здоровьем .

Последние мысли

Трудно выразить сомнения по поводу того, что действительно популярно.Подобно геотермальным тепловым насосам, лучистые полы с подогревом пользуются лояльными и рьяными поклонниками строителей, дизайнеров и домовладельцев, которые считают его лучшим вариантом отопления, подходящим практически в любой ситуации.

Одна из причин такой популярности лучистого напольного отопления заключается в том, что оно намного удобнее, чем то, с чем у большинства из нас есть опыт: старые, сквозняки в домах, в которых наблюдается значительное температурное расслоение от пола до потолка. Если бы большее количество людей осознало, что такой же — или, по крайней мере, подобный — уровень комфорта может быть достигнут просто путем создания действительно хорошо изолированной, плотной оболочки здания, мы могли бы обеспечить больший комфорт многих людей, одновременно сэкономив огромное количество энергии. энергии, не нуждаясь в тепле излучаемого пола.«Дом с достаточно хорошей оболочкой, чтобы называться« зеленым »- с хорошей изоляцией и герметичностью — будет иметь очень высокий уровень комфорта независимо от того, какой тип системы отопления используется, — говорит Шапиро, — при условии, что эта система отопления исправна. разработан. »

В домах с обычным уровнем изоляции и обычным остеклением лучистые полы с подогревом являются чрезвычайно удобным вариантом распределения тепла. Это не способствует возникновению проблем с качеством воздуха в помещении и может даже сэкономить немного энергии, если домовладельцев можно убедить снизить температуру своих термостатов до уровня, обеспечивающего тот же уровень комфорта, что и в доме без лучистого тепла.Но в очень хорошо изолированном зеленом доме лучистый пол с подогревом обычно не лучший вариант. Если вы приложили все усилия и потратили все деньги на создание действительно выдающегося энергосберегающего конверта с пассивным усилением солнечной энергии, почему бы не компенсировать эти затраты, резко снизив стоимость системы отопления?

— Алекс Уилсон

Для получения дополнительной информации:
Radiant Panel Association
P.O. Box 717
Loveland, CO 80539
800 / 660-7187, 970 / 613-0100
970 / 613-0098 (факс)
www.radiantpanelassociation.org
Для получения информации о подписке обращайтесь: Environmental Building News,
122 Birge St., Suite 30, Brattleboro, VT 05301 (США). Эл. Почта: ebn @
BuildingGreen.com. Собственный сайт: www. BuildingGreen.com

Автор: Уэс Дискин

Понедельник, 3 июня 2013 г., 19:20 | Категории: Алекс Уилсон, Комфорт, Энергоэффективность, InFloor Heat, Лучистое тепло, Сет Боуман, Wirsbo
|

Управление водяным теплым полом с помощью приложения для автопилота и смартфона

Для многих из нас сентябрь знаменует начало осени.Как листья начинают опадать, так и температура на улице. И снова мы обращаемся к нашим системам отопления, чтобы не допустить холода по мере приближения более холодных времен года. Один из вариантов отопления дома — это теплый пол.

Системы лучистого теплого пола приобрели популярность за последние пару лет, особенно среди домовладельцев, стремящихся сократить свои счета за электроэнергию. Кроме того, домовладельцы, страдающие аллергией, часто считают, что системы лучистого отопления предпочтительнее, поскольку они не распространяют аллергены, как некоторые системы принудительной вентиляции.

Не только это, но и системы лучистого теплого пола можно интегрировать с системами домашней автоматизации, такими как Loxone, чтобы предложить интеллектуальный и сложный климат-контроль, который действительно может сэкономить ваши деньги. Взгляните на преимущества, которыми вы можете наслаждаться, комбинируя свой лучистый пол с подогревом с Loxone:

Индивидуальное комнатное управление

По умолчанию, большинство систем лучистого теплого пола работают на основе одной зоны, используя воду, нагретую через встроенные трубы. Это означает, что все комнаты в доме отапливаются одновременно, даже если они не используются.С Loxone вы можете наслаждаться индивидуальным графиком отопления для каждой комнаты, эффективно экономя энергию и повышая общий комфорт в вашем доме.

Вот что мы обычно делаем дома:

• Отапливайте ванные комнаты только утром и вечером, а днем ​​понижайте температуру.
• Экономьте электроэнергию в гостиной и кухне в будние дни, когда мы работаем, и обогревайте ее только днем ​​в выходные и праздничные дни.
• Следите за тем, чтобы в спальнях всегда было прохладно, чтобы улучшить качество сна.
• и многое другое…

Автопилот с механизмом самообучения

Ваш умный дом Loxone узнает, как ведет себя ваша комната. Он точно знает, сколько времени потребуется, чтобы нагреть комнату до вашей комфортной температуры. Поэтому, если вы установите в комнате температуру 72 ° с 18:00 до 21:00, она знает, когда начинать нагрев, чтобы точно достичь установленной температуры к этому времени. Он также может обогревать ваш дом полностью автоматически в зависимости от количества людей (определяется простыми датчиками движения).И все это с нашей встроенной функцией автопилота.

Гидравлическое лучистое тепло для деревянных полов

Гидравлические лучистые полы с подогревом (HRF) обычно ассоциируются с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых трубок толщиной от 1/2 до 3/4 дюйма располагаются над слоем сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле.К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1). Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем второй подъемник заливается первым (4) и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру). Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными каркасными полами классифицируются как мокрые и сухие, в зависимости от того, используется ли в них подстилка, залитая на место.

Влажная система передает тепло жилому помещению через тонкую плиту, которую заливают после того, как трубка установлена. Материал плиты состоит из наливного гипса или легкого бетона на портландцементе. Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобки, так что ее коронка прижимается к трубке, не раздавливая ее.Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ. Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе.Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла. Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и перекачивающего оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки.Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом. Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещаемого за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед тем, как укладывать чистовой пол.Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Покрытия на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им особый «рецепт», который вы можете получить у производителя труб.Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу). Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Полы чистовые . Наливные подкладки служат хорошей основой для плитки, ковра или винила. Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать подстилку для заливки на месте, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба варьируются в зависимости от состава; вам нужно будет узнать фактические числа у производителя основы).Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки. Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков, оконных и дверных проемов, столешниц, дверных порогов и фланцев туалета.Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы.Перед укладкой готового настила плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать.Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также можно установить под настилом пола, как на изображениях выше. Есть два способа сделать это. В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется деревянными шпалами. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок.При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и поочередно вывести в отсеки балок (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не идеальна для всех установок, я обычно предпочитаю в новом строительстве влажную систему с гипсовым покрытием. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук.А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если для работы требуется сухая система — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной. Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия.Ограничение этого подхода состоит в том, что вам понадобится свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку. Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (затраты различаются для разных систем, но также и производительность). Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева. Проблема в том, что для этих нагрузок требуется очень разная температура воды.Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше). Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром.Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой из теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали. Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование зонного клапана на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рисунок B выше). Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом.Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставки» в конце статьи). Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубопроводе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда установка решает, что системе HRF требуется тепло, она открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.
