Подогрев пола на балконе своими руками: как сделать электрический, инфракрасный, водяной, видео-инструкция

Содержание

как сделать электрический, инфракрасный, водяной, видео-инструкция

Балкон в современной квартире постепенно из кладовки превращается в продолжение жилища со всеми вытекающими характеристиками: комфорт, отличные отделочные материалы и использование различных технологических идей. Многим мастерам приходит в голову мысль сделать теплый пол на балконе своими руками. Если знать основные принципы этой работы и запастись временем, то облагораживание балкона – не такая сложная в решении задача.

Содержание статьи

Подготовительные процедуры

Самое первое дело, которое требуется сделать до ремонтных работ, — очистка площади от мусора, старых и неиспользуемых вещей и т.п. После мастеру нужно определиться с видом будущего балкона: каким он станет после ремонта? Весь фронт работ во многом зависит от наличия свободного времени, желания творить и определенной суммы денег.

Стяжка балконного пола

Для выполнения стяжки для теплого пола домашнему умельцу потребуются следующие материалы:

При необходимости выровнять и укрепить поверхность выполняется стяжка пола

  • Сухая смесь – 2 мешка;
  • Цемент – из расчета 3 кг на мешок смеси;
  • Грунтовка с глубоким проникающим свойством;
  • Вода.

Грунтовкой проходят все основание балкона или лоджии. При смешивании сухой специальной смеси, цемента и воды необходимо стремиться к консистенции деревенской сметаны. Приготовленную массу выливают на балконе и начинают разравнивать с помощью мастерка.

Сушится стяжка от 48 до 72 часов. После затвердения опалубка снимается, все недочеты корректируются заново разведенной смесью.

Совет: Если прижимать правило поближе к полу, готовая поверхность получится гораздо ровнее.

Как выбрать электрический теплый пол

Теплые электрические полы вошли в жизнь современного человека сравнительно недавно. О такой роскоши поколение наших родителей и помыслить не могло. Монтаж такого пола сокращает затраты на обогрев пространства, а комфорт при хождении – дополнительный бонус. Все применяемые на сегодняшний день виды электрического подогрева пола можно подразделить на несколько видов:

  • Использование системы кабелей;
  • Применение нагревательных матов;
  • Монтаж инфракрасной пленки на полу.

К любым ремонтным работам относительно площади балкона или лоджии предъявляются повышенные требования относительно утепления стен, пола и потолка. Это необходимая мера для сохранения тепла внутри ограниченного помещения. На половое основание рекомендуется класть материал с пароизолирующими характеристиками, который плотно скрепляется друг с другом и стенами с помощью металлического скотча. Таким образом, балкон по принципу накопления тепла становится схож с термосом.

В статье «Как своими руками утеплить балкон» подробно рассматривается специфика утепления балкона как внутри, так и снаружи.

Определенной альтернативой теплому полу на балконе могут стать потолочные пленочные инфракрасные обогреватели. Более подробно о них мы рассказали на нашем сайте.

Кабельная система обогрева

Традиционная электрическая система на кабелях обязательно должна выполняться на слой теплоизоляции и предварительно выровненную стяжкой поверхность. Трудность монтажа такого теплого пола на лоджии обусловлена следующими причинами:

  • Перекрытия испытывают повышенную нагрузку;
  • Подъем готового пола на лишние 15 см;
  • Долгая монтажная работа (более 30 дней).

Схема укладки регулируемого кабельного теплого пола

Самая главная деталь при устройстве кабельного теплого пола – удержание вырабатываемого тепла. Именно с этой целью закладывается качественный утеплитель и делается слой гидроизоляции с заходом на стены. Толщина стяжки на таком полу не должна быть меньше 4,5 сантиметров, а при укладке цементно-песчаной массы стоит как можно тщательнее избавляться от воздушных пузырей.

Монтаж нагревательного кабеля производится на 3,5 см внутрь поверхности будущего пола. Крепеж кабелей происходит специальным элементами или монтажной лентой на армирующую сетку. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента.

Схема укладки кабеля электрического теплого пола следующая: по параллельным линиям проходят зигзагообразные, интервал между этими проводами всегда должен быть равным. Установка терморегулятора должна производиться в видном месте, а регулировка температурного режима подразумевает ручной ввод.

Использование нагревательных матов

Нагревательными матами пользуются тогда, когда цементно-песчаная стяжка не получается 4,5-см толщиной. Это может быть в старых домах, при недостатке времени и в других ситуациях. Тогда на смену кабелям приходят нагревательные электрические маты.

Маты не увеличивают толщину основания, создают минимум строительного мусора и не отнимают у мастера много средств. Монтаж нагревательных матов выполняется на клей, которым закрепляется кафельная плитка. Этот способ носит название «мокрого».

Подложка для теплого пола из матов – старая плитка или бетонная поверхность. Клей распределяется по всей площади. Окончательное высыхание нового покрытия происходит в течение первой недели.

Матами называют специальную сетку, изготовленную из стекловолокна с ячейками примерно 1 на 1 сантиметр. На нее крепится резистивный вид кабеля 2-3 мм в диаметре. Уложенный змейкой шагом от 5 см, этот кабель обладает высоким сопротивлением.

Установка такого варианта теплого пола на балконе своими руками предельно проста:

Схема монтажа нагревательных матов под плитку

1) Измеряется площадь пола;

2) Нагревательный мат разрезается на отдельные прямоугольные фрагменты без затрагивания схемы кабелей;

3) Крепежа к основанию не нужно;

4) Разложенный по покрытому клеем основанию, пол можно считать уже установленным.

Недостаток нагревательных матов – восприимчивость к механическим нагрузкам и отсутствие способности к тепловой аккумуляции. Поэтому такой пол может быть лишь дополнением к основной системе обогрева на лоджии.

Инфракрасный теплый пол

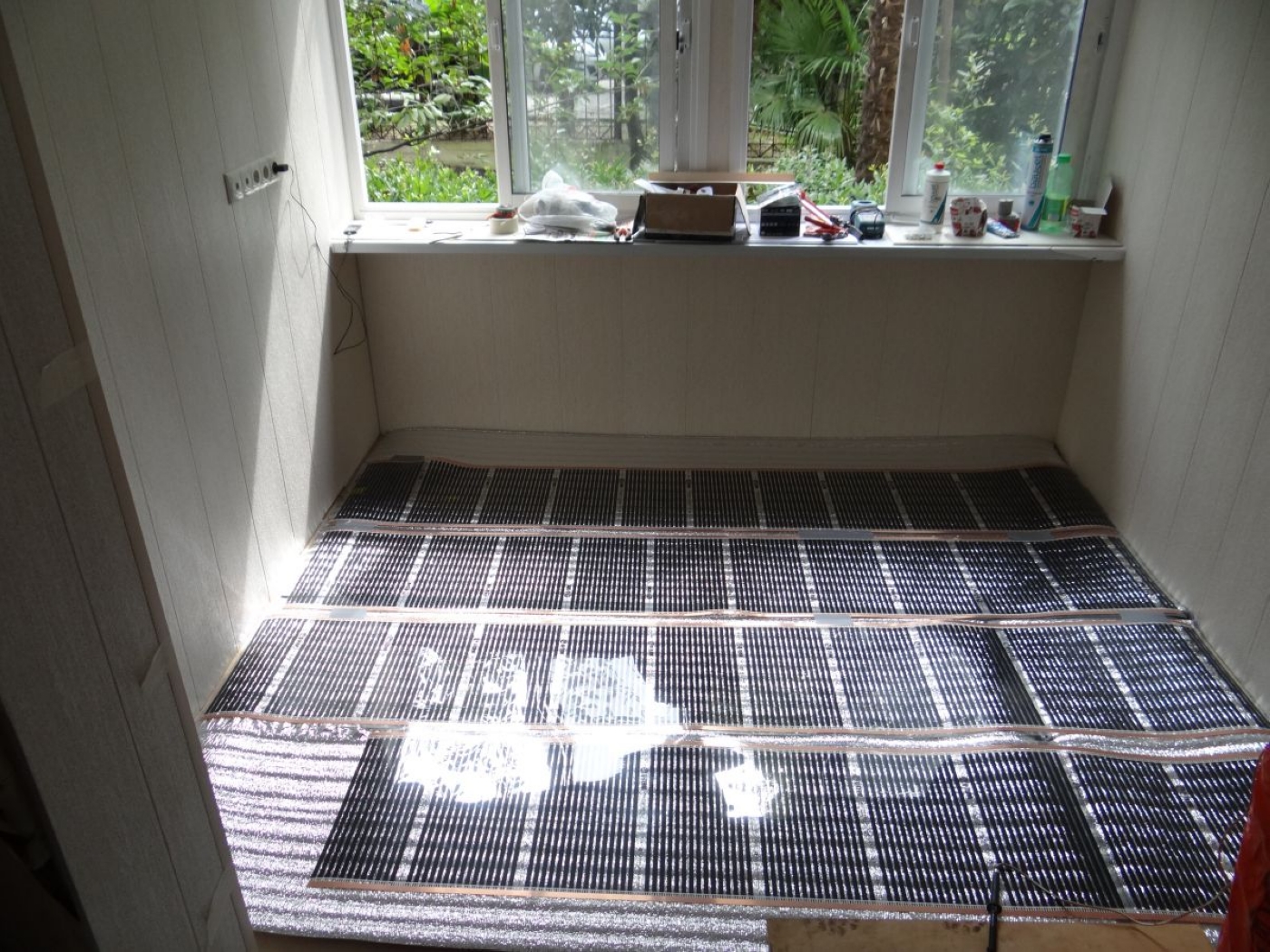

Укладка инфракрасного теплого пола на балконе

Инфракрасная пленка работает по принципу формирования длинноволнового теплового излучения. При таком обогреве тепло идет и на стены балкона, и на все окружающие предметы. Способность вторичной отдачи накопленного тепла характеризует такие полы как наиболее эффективные для обогрева балкона или пространства лоджии.

Нагревательные элементы пленки – углеродные полосы, запаянные между полиэстеровыми или лавсановыми слоями. Материал полос – карбоновая паста, получаемая из толченого грифеля. Проводники выполняются из чистой меди или сплавов меди с серебром. Полосы подключаются к проводникам параллельным способом, а сила сетевого напряжения – 220 вольт.

При устройстве инфракрасного теплого пола на балконе все операции выполняются поэтапно:

  1. Стяжка основания;
  2. Размещение подложки с теплоотражающими свойствами;
  3. Нагревательные элементы разрезаются по пунктирным линиям;
  4. Помещение инфракрасного материала на подложку;
  5. Монтаж терморегулятора, датчика температурного режима;
  6. Установка электроконтактов на пленке;
  7. Все места, где произведено подключение к сети, изолируют битумным составом.

Последовательность монтажа инфракрасного пола

На заметку: при монтаже теплого пола с мягким финишным вариантом отделки (ковролин) применяется мягкая подложка и наоборот.

Теперь, зная все нюансы устройства и монтажа теплого электрического пола, вы сможете сделать для себя правильный выбор.

Устройство водяного пола

Так выглядит система водяного пола на балконе

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

Схема монтажа водяного теплого пола

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

8) Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Теплый пол на балконе видео

Предлагаем вам посмотреть видеоролик по теме нашей статьи «Теплый пол на балконе своими руками». На видео вы увидите инструкцию по установке инфракрасного теплого пола.

Утепление балкона и лоджии (без совмещения с комнатой)

Если Вы не совмещаете балкон с комнатой или кухней, Вам не придется демонтировать дверь, следовательно, этот вариант экономит время и деньги.

Возможны четыре вида системы теплого пола для утепления лоджии или балкона. Выбор зависит от типа напольного покрытия и способа монтажа.

Греющий кабель – классическая система электрических теплых полов, надежная и долговечная. Подходит под любой тип напольного покрытия. В то же время это наиболее трудоемкий вариант, так как для его установки требуется заливка песочно-цементной стяжки толщиной 3-5 см.

Нагревательный мат представляет собой такой же кабель, но меньшего диаметра, уже закрепленный на монтажной сетке. Монтируется такой теплый пол в слой плиточного клея под плитку (1-1,5 см) или керамогранит.

В связи с тем, что балкон все-таки искусственно утепленное помещение, для его обогрева требуется мат большей мощности. Поэтому мы рекомендуем именно Thermomat 180, с которым температура в Вашей новой комнате точно будет комфортной.

Пленочный пол разработан специально для покрытий, устанавливаемых сухим способом – ламинат, паркетная доска, ковролин. Кроме того, теплый пленочный пол можно включать сразу после монтажа.

В совокупности этих двух характеристик заключается преимущество инфракрасного теплого пола.

Более подробную информацию об установке пленочного пола мы изложили в этой статье. Стоит упомянуть, что возможно дополнительное утепление стен и потолка на лоджии инфракрасной пленкой.

Стержневой пол также относится к инфракрасным системам обогрева. Он монтируется двумя способами: в слой плиточного клея (для плитки или керамогранита) и в слой тонкой стяжки в виде ровнителя (для ламината, ковролина, паркета).

Если Вы остановили свой выбор на этой системе теплого пола, то уделите особое внимание утеплению стен и потолка, чтобы избежать теплопотерь. Для холодных помещений, которыми являются лоджия и балкон, предназначен стержневой инфракрасный пол UNIMAT Boost. Монтаж теплого пола Unimat показан в нашей статье.

Также к каждому из вариантов теплого пола понадобится терморегулятор (термостат). Этот прибор предназначен для включения и выключения системы теплого пола, а также позволяет регулировать температурный режим и экономно использовать электроэнергию.

Подключать к одному терморегулятору можно только максимально похожие по микроклимату помещения. Это важно знать, если Вы решите совмещать балкон с комнатой, в которой уже установлен теплый пол: в этом случае Вам не понадобится второй терморегулятор.

Если же Ваша лоджия остается самостоятельным помещением, отдельный терморегулятор для нее необходим.

Источник: teplyypol.ru/publikacii/stati-i-obzory/teplyy-pol-na-lodzhii-i-balkone

Виды теплых полов

Электрический теплый пол на балконе

Уже никого не удивишь переоборудованием балкона в рабочий кабинет либо уютную зону отдыха. Такую идею все чаще используют хозяева не только новостроек, но и старых многоквартирных домов.

При обустройстве новой комнаты на лоджии нужно будет самостоятельно сделать в ней отопление, т.к. застройщики, как правило, не проводят сюда даже электричество.

Далее мы расскажем, как сделать электрический теплый пол на балконе своими руками, предоставив несколько небольших инструкций с видео примерами!

Греющий кабель

Наиболее трудоемкий процесс – укладка греющего кабеля на балконе либо лоджии. Если Вы решили сделать именно такой вариант электрического теплого пола (как на фото), то учтите, что высота комнаты сократиться на 12-15 см (из-за стяжки и утеплителя).

Также Вы должны понимать, что монтаж греющего кабеля и заливка стяжки под него займет достаточно много времени. Если Вы все это понимаете и все же решили сделать обогрев балкона кабелем, тогда действуйте по следующей инструкции:

  • Демонтируйте старое напольное покрытие и выровняйте поверхность под стяжку.
  • Сделайте утепление пола и стен с помощью вспененного полиэтилена с фольгированным покрытием. Стыки обязательно проклейте металлическим скотчем.
  • По периметру балкона проклейте демпферную ленту, которая во время теплового расширения стяжки защитит пол от деформации.
  • На слой утеплителя закрепите сетку либо монтажную ленту для крепления электрического теплого пола на лоджии.
  • Закрепите греющий кабель с одинаковым шагом, который нужно рассчитать, ориентируясь на площадь комнаты и рекомендуемую мощность обогрева – 250 Вт/м2.
  • Установите терморегулятор и термодатчик в подходящем месте.
  • Прозвоните цепь, чтобы убедиться, что все правильно подключено и работает.
  • Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
  • Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
  • Когда раствор застынет полностью (летом достаточно подождать несколько дней), можете переходить к укладке плитки либо настилу линолеума.

Если Вы решили сделать электрический теплый пол на балконе с использованием греющего кабеля, учтите – ламинат и паркетная доска в этом случае не может применяться, как напольное покрытие.

Нагревательные маты

Монтаж термоматов на балконе осуществить гораздо проще, т.к. для этого не требуется рассчитывать шаг укладки проводника и заливать бетонную стяжку.

Преимущество нагревательных матов заключается в том, что они не так сильно уменьшают высоту потолка.

Если Вы решили сделать обогрев лоджии электрическими термоматами, действуйте по следующей технологии:

  • Подготовьте подходящий кусок мата, чтобы он покрывал всю площадь комнаты. Как правило, термоматы выпускают шириной полметра и длиной до 30 метров. Вы можете вырезать подходящий кусок для своих условий. Главное – не заденьте греющий кабель на сетке.
  • Выполните укладку материала на старую плитку либо бетонную стяжку.
  • Подключите термодатчик и регулятор температуры.
  • Проверьте правильность подключения.
  • Поверх матов произведите мощение плитки на специальный плиточный клей.

Как Вы видите, монтаж электрического теплого пола на балконе своими руками в этом случае довольно простой. Обратите внимание на то, что термоматы укладываются без применения утеплителя!

Инфракрасная пленка

Ну и если Вы решили использовать в качестве напольного покрытия на балконе ламинат либо паркетную доску, тогда единственный вариант – укладка инфракрасного пленочного теплого пола. Его преимущество – минимальная толщина материала, что никак не скажется на высоте потолка.

Итак, самостоятельно сделать инфракрасный теплый пол на лоджии Вы можете по следующей технологии:

  • Выровняйте поверхность, сделав черновую стяжку (если старый пол имеет дефекты и неровности).
  • Простелите слой утеплителя.
  • Выполните укладку инфракрасной пленки.
  • Установите датчик температуры и терморегулятор.
  • Подключите провода к пленке, места подсоединения тщательно заизолируйте битумным составом.
  • Застелите готовый теплый пол на балконе ламинатом либо паркетом.

Данный вариант обогрева лоджии электричеством наиболее современный и экономичный. Пленка обладает лучшей теплоотдачей, т.к. часть тепла не будет затрачиваться на прогрев бетонной стяжки.

Как свидетельствуют отзывы на тематических форумах, монтаж пленочного теплого пола на балконе – самый эффективный вариант электрического отопления.

Вот мы и предоставили все существующие варианты обогрева комнаты через напольное покрытие. Надеемся предоставленный материал помог Вам узнать, какой материал выбрать для собственных условий и как сделать электрический теплый пол на балконе своими руками!

Источник: samelectrik.ru/kak-sdelat-teplyj-pol-na-balkone.html

Монтаж водяного пола на балконе

Теплый пол на балконе – замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Какой вариант теплого пола подходит для балкона?

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Из каких шагов состоит монтаж теплого водяного пола на балконе

  • Подготовка поверхности. Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности – их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.
  • Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.
  • Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки – размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.
  • Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.
  • Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема “Змейка” или “Спираль”. Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.
  • Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя – 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества – пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней. Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.
  • Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие – ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол – наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил – все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Источник: пол-своими-руками.рф/montazh-vodyanogo-pola-na-balkone

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Источник: dearhouse.ru/sistemy-otopleniya/teplyj-pol-ot-centralnogo-otopleniya/

Устанавливаем инфракрасный теплый пол на балконе своими руками

Решили утеплить балкон собственными силами? Пленочный инфракрасный теплый пол на балконе – отличное решение вашего вопроса. Всего за два часа без особых навыков и с минимальным набором инструментов Вы сделаете свой балкон еще уютнее.

Давно появилось желание оборудовать балкон не только для хранения велосипеда, санок и инструментов, но и попытаться использовать его с большей отдачей. Особенно если учесть его площадь – около 5 м2, практически целая комната!

На утепленном балконе можно запросто обустроить зимнюю оранжерею, игровую для детей или личный кабинет. Поделюсь собственным опытом, как самостоятельно устроить пленочный теплый пол на обычном балконе.

Оговорюсь сразу – вся работа выполнена женскими руками, что говорит о доступности новых технологий даже непрофессионалам (образование у меня гуманитарное). Так что не судите строго, мужчины!

Из множества вариантов утеплить балкон и сделать его уютным даже зимой, остановилась на инфракрасном пленочном теплом полу, так как его отличают экономичность в энергопотреблении, легкость в монтаже и приемлемая ценовая политика.

Расходные материалы

Из расходных материалов для монтажа теплого пленочного пола на балконе необходимо:

  • заказанное через интернет-магазин полотно пленочного пола необходимой длины (варианты ширины 0,5; 0,8; 1,0 м.)
  • терморегулятор (в комплект должен входить датчик для измерения температуры пола)
  • теплоотражающая подложка (полиэтилен с зеркальной поверхностью)
  • медный двужильный провод из расчета длина от края пленочного пола до терморегулятора (необходим сечением не менее 1,5)
  • набор изоляционный (продается в интернете дополнительно к пленочному полу).

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Приступаем к укладке полотна теплого пола

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой – край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.

Источник: rems-info.ru/teplyj-pol-na-balkone.html

Страница не найдена – Балконка 24




Всем привет! Не открою секрет, если скажу, что фурнитура в пластиковом окне играет ооочень большую роль. Именно ей, в большей степени, нужно уделять внимание при заказе пластиковых окон в квартиру…






Привет, друзья! Давно ничего не писал, некогда была. Пришла зима, атаковали клиенты – устранение продувания окон, регулировка фурнитуры, замена стеклопакетов. Поэтому особо за компом сидеть нет времени. Не так давно…






Здравствуйте, читатели! Сегодня я бы хотел поговорить про пользу проветривания своего жилья, ведь свежий воздух в квартире благотворно влияет на самочувствие человека. Но не всегда есть возможность проветрить свое жилище…






Привет, друзья! Давно не публиковал никаких записей. Исправляюсь. Ко мне все чаще обращаются клиенты за легким остеклением балкона. Многие из них не до конца понимают, что значит легкое, приходится им…






Привет, друзья! Начался сезон холодов и люди кинулись решать проблемы с продуванием окон. Как говорится, пока жареный петух не клюнет. Так вот, много запросов приходит от владельцев старых деревянных окон…






Заключение договора на установку пластиковых окон с организацией-продавцом, важный этап, к которому следует отнестись с особой ответственностью. Именно с момента его подписания, ваши отношения с оконной компанией вступают в силу….






Приветствую, читатели! Многие просили рассказать про регулировку фурнитуры Maco. Нашел время, добрался до ноутбука и набросал статейку с вариантами регулировки и описанием частых поломок данной фурнитуры. Надеюсь, что статья будет…






Привет, друзья! Как это бывает, зима наступила неожиданно. Мало кто к ней готовился. Начался зимний сезон и начали заваливать заявками на ремонт и обслуживание окон как жители квартир, так и…






Приветствую, читатели! Сегодня я хочу затронуть тему глухих пластиковых окон. Сейчас практически никто в квартирах не устанавливает глухие окна, потому что квартиру нужно как-то проветривать. Такие окна обычно ставят в…






Здравствуйте, читатели! Не так много пишу про двери да и дверную фурнитуру в частности. Но поступает много вопросов, рассказать о тех или иных замках для пластиковых дверей, нюансах выбора и…


Страница не найдена – Балконка 24




Всем привет! Не открою секрет, если скажу, что фурнитура в пластиковом окне играет ооочень большую роль. Именно ей, в большей степени, нужно уделять внимание при заказе пластиковых окон в квартиру…






Привет, друзья! Давно ничего не писал, некогда была. Пришла зима, атаковали клиенты – устранение продувания окон, регулировка фурнитуры, замена стеклопакетов. Поэтому особо за компом сидеть нет времени. Не так давно…






Здравствуйте, читатели! Сегодня я бы хотел поговорить про пользу проветривания своего жилья, ведь свежий воздух в квартире благотворно влияет на самочувствие человека. Но не всегда есть возможность проветрить свое жилище…






Привет, друзья! Давно не публиковал никаких записей. Исправляюсь. Ко мне все чаще обращаются клиенты за легким остеклением балкона. Многие из них не до конца понимают, что значит легкое, приходится им…






Привет, друзья! Начался сезон холодов и люди кинулись решать проблемы с продуванием окон. Как говорится, пока жареный петух не клюнет. Так вот, много запросов приходит от владельцев старых деревянных окон…






Заключение договора на установку пластиковых окон с организацией-продавцом, важный этап, к которому следует отнестись с особой ответственностью. Именно с момента его подписания, ваши отношения с оконной компанией вступают в силу….






Приветствую, читатели! Многие просили рассказать про регулировку фурнитуры Maco. Нашел время, добрался до ноутбука и набросал статейку с вариантами регулировки и описанием частых поломок данной фурнитуры. Надеюсь, что статья будет…






Привет, друзья! Как это бывает, зима наступила неожиданно. Мало кто к ней готовился. Начался зимний сезон и начали заваливать заявками на ремонт и обслуживание окон как жители квартир, так и…






Приветствую, читатели! Сегодня я хочу затронуть тему глухих пластиковых окон. Сейчас практически никто в квартирах не устанавливает глухие окна, потому что квартиру нужно как-то проветривать. Такие окна обычно ставят в…






Здравствуйте, читатели! Не так много пишу про двери да и дверную фурнитуру в частности. Но поступает много вопросов, рассказать о тех или иных замках для пластиковых дверей, нюансах выбора и…


Страница не найдена – Балконка 24




Всем привет! Не открою секрет, если скажу, что фурнитура в пластиковом окне играет ооочень большую роль. Именно ей, в большей степени, нужно уделять внимание при заказе пластиковых окон в квартиру…






Привет, друзья! Давно ничего не писал, некогда была. Пришла зима, атаковали клиенты – устранение продувания окон, регулировка фурнитуры, замена стеклопакетов. Поэтому особо за компом сидеть нет времени. Не так давно…






Здравствуйте, читатели! Сегодня я бы хотел поговорить про пользу проветривания своего жилья, ведь свежий воздух в квартире благотворно влияет на самочувствие человека. Но не всегда есть возможность проветрить свое жилище…






Привет, друзья! Давно не публиковал никаких записей. Исправляюсь. Ко мне все чаще обращаются клиенты за легким остеклением балкона. Многие из них не до конца понимают, что значит легкое, приходится им…






Привет, друзья! Начался сезон холодов и люди кинулись решать проблемы с продуванием окон. Как говорится, пока жареный петух не клюнет. Так вот, много запросов приходит от владельцев старых деревянных окон…






Заключение договора на установку пластиковых окон с организацией-продавцом, важный этап, к которому следует отнестись с особой ответственностью. Именно с момента его подписания, ваши отношения с оконной компанией вступают в силу….






Приветствую, читатели! Многие просили рассказать про регулировку фурнитуры Maco. Нашел время, добрался до ноутбука и набросал статейку с вариантами регулировки и описанием частых поломок данной фурнитуры. Надеюсь, что статья будет…






Привет, друзья! Как это бывает, зима наступила неожиданно. Мало кто к ней готовился. Начался зимний сезон и начали заваливать заявками на ремонт и обслуживание окон как жители квартир, так и…






Приветствую, читатели! Сегодня я хочу затронуть тему глухих пластиковых окон. Сейчас практически никто в квартирах не устанавливает глухие окна, потому что квартиру нужно как-то проветривать. Такие окна обычно ставят в…






Здравствуйте, читатели! Не так много пишу про двери да и дверную фурнитуру в частности. Но поступает много вопросов, рассказать о тех или иных замках для пластиковых дверей, нюансах выбора и…


Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

  • Водный подогрев;
  • Электрический теплый пол;
  • Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

  • Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
  • Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
  • Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
  • Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

  • Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
  • Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
  • Медленная регулировка температуры подогрева;
  • Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

  • Быстрый монтаж покрытия;
  • Удобная регулировка уровня температуры;
  • Приемлемая цена за установку;
  • Быстрое выявление и устранение неполадок;
  • Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

  • Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
  • Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
  • Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
  • Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
  • Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

  • Инфракрасное утепление пола экономней чем электрический способ обогрева;
  • Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Тёплый пол на балконе своими руками



Итак, рассмотрим третий вариант применения «теплого пола» на балконе, когда мы хотим получить «теплый балкон» с комфортной комнатной температурой даже в зимний период времени.

О всех нюансах, связанных с объединением балкона с жилым помещением и применением материалов для теплоизоляции и покрытия пола, читайте в нашей статье «Как утеплить лоджию? Электрический теплый пол на балконе».

После расчета тепловых потерь через ограждающие конструкции балкона или лоджии, с условием утепления и установки зимних стеклопакетов, мы получим мощностную характеристику, которую необходимо будет увеличить на 30%. Многолетний опыт компании DEVI по расчету и укладки «теплых полов» на балконах и лоджиях показывает, что эта цифра составляет 180-200 Вт/м2.

Стандартные нагревательные маты или плёночные нагреватели с удельной мощностью 100…150 Вт/м2 в данном случае не подойдут.

Для эффективной работы кабельной системы обогрева на балконе требуется бòльшая мощность. Поэтому для балконов и лоджий рекомендуется выбирать нагревательный кабель с погонной мощностью 18-20 Вт/м или нагревательный мат повышенной мощности 200 Вт/м2. Для соблюдения равномерного распределения тепла по поверхности пола толщина прогреваемой бетонной или цементно-песчаной стяжки, которой заливается нагревательный кабель, обычно выбирается в пределах 3…5 см. Отличие в укладке нагревательного мата от кабеля заключается в том, что мат укладывают в слой плиточного клея, на который будет уложена плитка.

Нагревательный кабель или мат надо укладывать на свободную площадь, не занятую мебелью. Например, если общая площадь балкона 6 м2 и будет установлен шкаф, который займет 0,6 м2, для укладки «теплого пола» мы получим 5,4 м2.

Слой теплоизоляции наружных стен обязательно должен смыкаться с теплоизоляцией пола. Иначе образуется мостик утечки тепла через стяжку на улицу, что приводит к тому, что вблизи наружной стены будет широкая полоса с «недогревом», несмотря на нормальную работу системы «теплый пол».

Особый подход к расчётам системы «теплый пол» на балконе нужен в случае, когда примыкающая к лоджии комната объединяется с ней в единое пространство. Поскольку стена в данном варианте отсутствует, расчётная температура воздуха должна быть +18…24 ºС, а к температуре пола обычно предъявляется простое требование: «чтобы ногам было не холодно!». В соответствии с существующими нормативами это означает, что температура на поверхности пола должна поддерживаться на уровне +26…27 ºС. Это требование обычно выполняется при толщине теплоизоляции в полу (ЭППС) 4…5 см и установленной удельной мощности 180…200 Вт/м2.

Рекомендации по установке системы «теплый пол» на балконе или лоджии сводятся к следующему:

  1. Определить конфигурацию и величину обогреваемой площади балкона или лоджии. Выбрать нагревательный кабель и необходимое количество монтажной ленты для его укладки или нагревательный мат. Рассчитать средний шаг укладки нагревательного кабеля. Изобразить план раскладки нагревательного кабеля или мата с учётом места установки терморегулятора и датчика температуры пола.
  2. Установить монтажную коробку в стене для терморегулятора. Вырезать штробу для прокладки выводов нагревательного кабеля и электротехнической гофротрубки с внешним диаметром 11…16 мм для датчика температуры.
  3. Разложить теплоизоляцию (пол + стены + потолок) и на полу сделать сверху теплоизоляции разделительный слой (чтобы нагревательный кабель или мат не лежали на самой теплоизоляции) при помощи армирующей стальной сетки или предварительной армированной стяжки 1-1,5 см.
  4. На сетке нагревательный кабель обычно крепят стяжными нейлоновыми хомутами. В случае стяжки устанавливается монтажная лента при помощи дюбель-гвоздей 3,5 мм х 35 мм, которые забиваются в бетонное основание молотком. Если ниже уровня установки кабеля имеется гидроизоляция, монтажную ленту следует крепить термоклеем или алебастром, чтобы не нарушить целостность гидроизоляции.
  5. Измерить фактическое электросопротивление нагревательного элемента кабеля и сравнить с номинальным значением. Сделать прикидочную раскладку нагревательного кабеля с расчётным шагом укладки. Точная укладка кабеля на площадь обогрева достигается корректировкой шага укладки. Закрепить кабель в зажимах монтажной ленты или хомутами к сетке.
  6. К выходу терморегулятора можно подсоединить несколько нагревательных секций, если их суммарная мощность не превышает максимально допустимой для данного типа терморегулятора. Обычно она равна 3,5…3,6 кВт. При большей мощности системы применяется контактор.
  7. Установить гофротрубку для датчика температуры, на том же основании пола, что и нагревательный кабель. Рекомендуется установить трубку с двумя поворотами на 90º (в плоскости стены и в плоскости пола), что даст гарантию для замены датчика, в случае выхода его из строя. Закрепить конец гофротрубки на полу симметрично относительно соседних линий кабеля. Недопустимо измерение температуры на краю зоны обогрева. Следует избегать действия постоянных сквозняков и попадания солнечного освещения на участок измерения температуры пола. Проверить «легкий ход» датчика температуры пола в гофротрубке и заглушить конец гофротрубки на полу скотчем или любым другим способом с целью избежания попадания раствора внутрь трубки. Верхний конец трубки должен входить в монтажную коробку.
  8. Вторично измерить электросопротивление нагревательного элемента кабеля. Измерить мегаомметром сопротивление изоляции между нагревательной жилой и экраном кабеля.
  9. Произвести заливку цементно-песчаным раствором, избегая образования воздушных пузырей, а также попадания острых твёрдых включений и кусочков теплоизоляции в раствор. Принять все меры предосторожности для сохранения целостности кабеля.
  10. Измерить в 3-й раз электросопротивление нагревательного элемента и сопротивление изоляции кабеля. Сделать соответствующие записи в Гарантийном сертификате и в Протоколе измерения сопротивлений.
  11. После высыхания раствора уложить покрытие пола, установить терморегулятор и подсоединить монтажные провода кабеля, сетевые провода и термодатчик к клеммнику терморегулятора.
  12. Выдержать стяжку 28-30 дней (для плиточного клея срок 3-7 дней) для полного затвердевания и включить терморегулятор.



Управление системой «теплый пол» на балконе, то есть поддержание требуемой температуры (на поверхности пола или воздуха) можно доверить современному электронному терморегулятору. Различный подход к выбору типа терморегулятора зависит от задачи, поставленной потребителем. Но, с точки зрения потребления электроэнергии, лучше устанавливать терморегулятор со встроенным таймером и адаптивной функцией.

Наружные системы лучистого отопления (Руководство для домовладельца)

Фото: istockphoto.com

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Если вам повезло, что у вас есть открытая площадка для развлечений, ваш внутренний дворик, вероятно, будет очень полезен летом и ранней осенью, но это только полгода. Как только ртуть падает и снежинки начинают летать, большинство домовладельцев быстро накрывают уличную мебель и выкатывают грили в навесы для хранения.Действительно, один из самых неприятных аспектов наличия патио — это иметь дело с ним в те долгие зимние месяцы неиспользования, когда держать его вдали от снега и льда часто бывает труднее, чем оно того стоит.

Хорошая новость в том, что так быть не должно.

Разве не было бы замечательно, если бы вы могли использовать свой внутренний дворик всю зиму, не счищая кучу снега и не беспокоясь о том, чтобы поскользнуться на его ледяной поверхности? Что ж, вы можете! Благодаря некоторому стратегическому планированию и небольшой помощи лучистого отопления вы сможете готовить барбекю на открытом воздухе, независимо от того, сколько снега у вас вчера вечером, без необходимости поднимать лопату.

Возможно, вы уже знакомы с внутренним лучистым теплом, в основе которого лежат электрические коврики, такие как SunTouch HeatWave TapeMats, и излучающие кабели, такие как SunTouch WarmWire Cable (оба доступны на SupplyHouse.com), которые работают под полом дома. Технология направляет тепло к каждому углу пола, на котором оно установлено, затем тепло излучается к объектам и, что более важно, людям наверху, сохраняя все в тепле. Возможно, вы не знаете, что эта технология не ограничивается использованием внутри помещений — ее также можно использовать для обогрева внешних патио и других мощеных поверхностей.«Вы можете поставить лучистое тепло где угодно, — говорит Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Бетон, камни для патио, брусчатка, грязь, трава — все готово».

Наружная технология лучистого обогрева

Если у вас есть любимый ресторан с обеденной зоной на открытом воздухе, которая, кажется, не имеет снега в течение всего года, то, скорее всего, он получит выгоду от системы лучистого обогрева под бетонной поверхностью. Рестораны с обедами на открытом воздухе одними из первых установили системы лучистого отопления на своих открытых площадках.Система обогрева тает снег при приземлении и предотвращает образование льда. Не менее важно то, что тепло поверхности внутреннего дворика излучается через столы и стулья, поэтому посетители могут комфортно есть на открытом воздухе в солнечные зимние дни.

Домовладельцы также могут использовать эту технологию повышения температуры в зимние месяцы, превращая свои жилые помещения на открытом воздухе в безмятежные зимние уединения. И это касается не только террас: лучистая технология под ногами может использоваться для защиты пешеходных дорожек, ступенек и даже проездов от снега и льда в течение всей зимы.

«Независимо от того, сколько вы вычищаете лопатой, если вы живете в месте, где много снега, почти всегда на подъездной дорожке скапливается утрамбованный снег и лед», — говорит О’Брайан. «Радиантные системы растопят это сразу, когда он приземлится, сохраняя вашу прогулку по дому красивой и безопасной». Любой, кто когда-либо откладывал уборку свежего снега, знает эту истину: как только кто-то идет по нему или проезжает по нему, снежный покров оседает, и последующие циклы замораживания-оттаивания превращают этот снежный покров в опасное ледяное пятно.Вот где появляется наружное лучистое тепло.

Фото: istockphoto.com

Преимущества наружного лучистого тепла

Расширение вашего удовольствия от отдыха на открытом воздухе — лишь одна из привилегий установки лучистого тепла под вашим внутренним двориком и другими мощеными поверхностями. Вот лишь некоторые из других преимуществ:

  • Вы сможете навсегда списать снегоуборочную лопату! Он вам больше не понадобится (и мышцы спины будут вам благодарны).
  • Вам больше никогда не придется использовать каменную соль или химикаты для плавления льда, которые повреждают мощеные поверхности, растения и автомобильную краску, а также представляют опасность для здоровья ваших домашних животных.
  • Вам больше никогда не придется звонить в снегоуборочную службу.
  • Вы обретете душевное спокойствие, зная, что ваши дорожки всегда будут свободны от скользкого льда, что особенно важно для пожилых людей или членов семьи с ограниченными возможностями. Фактически, бетонные пандусы для инвалидных колясок — главные кандидаты на лучистое тепло.
  • Вы будете тратить меньше времени на уборку талого снега в помещении или мытье полов, чтобы удалить пятна от соли, поскольку у каждого, кто входит в дом, будет более сухая обувь.
  • Мощеные поверхности вокруг дома прослужат дольше, потому что лучистое тепло снижает колебания температуры в материале дорожного покрытия. Это означает, что внешние удобства, такие как патио на заднем дворе, могут потребовать меньшего ухода, чтобы выглядеть как новые, а их внешний вид может даже стать важным аргументом в пользу продажи дома.

Сравнение электрического и водяного лучистого тепла

SupplyHouse.com предлагает два основных типа компонентов наружного лучистого отопления: гидравлический (в котором раствор горячей воды протекает по трубопроводу) и электрический, и каждый из них предлагает определенные преимущества.Выбор подходящей системы для ваших нужд во многом будет зависеть от того, готовы ли вы заплатить больше заранее или вы предпочитаете иметь меньшие начальные затраты с возможностью более высоких эксплуатационных расходов в будущем.

Фото: istockphoto.com

ЭЛЕКТРИЧЕСКИЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ

Электрические излучающие системы особенно универсальны. Электрические компоненты, такие как коврики для плавления снега Danfoss GX и кабели для плавления снега Danfoss GX (оба доступны в SupplyHouse.com) — может быть настроен для установки под патио, подъездной дорожкой или дорожкой практически любого размера. В зависимости от поверхности мощения система будет нагреваться, электрические нагревательные элементы могут быть установлены на нижнем слое песка с укладкой материалов для мощения (например, кирпичей, камней или брусчатки) сверху, или они могут быть встроены в мокрый бетон чуть ниже поверхность одновременно с заливкой бетона. Электрические коврики и кабели изолированы и спроектированы таким образом, чтобы противостоять коррозии, и при правильной установке они обеспечивают многолетнюю надежность при таянии снега.

ГИДРОННЫЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ

Гидравлические излучающие системы могут быть более дорогими в установке, чем электрические системы, но они дешевле в эксплуатации в долгосрочной перспективе при высоких ценах на электроэнергию. В этих системах используются трубки PEX, такие как ½-дюймовые трубки HePEX Uponor, которые можно приобрести различной длины, чтобы соответствовать объему вашего проекта. Трубы обычно закладываются в бетонные плиты и соединяются с бойлером, а затем закачиваются горячим водным раствором, содержащим антифриз пропиленгликоль, для обогрева мощеной поверхности.Гидравлические системы могут быть настроены для работы от альтернативных источников энергии, таких как солнечные батареи, тепловые насосы и геотермальные установки.

В настоящее время водяное наружное отопление чаще всего используется в коммерческих помещениях, таких как футбольные поля НФЛ и стадионы с натуральной травой, где постоянный мягкий жар защищает газон и позволяет траве расти круглый год. Тем не менее, он столь же эффективен в жилых помещениях. Например, водяное лучистое отопление отлично подходит для поддержания тепла в теплицах на заднем дворе, чтобы они могли перезимовать нежные контейнерные растения, сохраняя при этом свежий запас съедобной зелени и овощей в течение всего года.

Опции управления системой

Как жидкостными, так и электрическими системами излучающего таяния снега можно управлять либо ручным выключателем, либо установкой сенсорной системы обнаружения. Недорогие сенсорные элементы управления, такие как однозонная система контроля таяния снега Uponor, являются хорошим выбором для домовладельцев, которым требуется сенсорное управление на одной поверхности с тепловым обогревом, например, только во внутреннем дворике.

Более комплексная система управления, такая как Viega Advanced Snow Melt Control, включает датчики воздуха, влажности и температуры плиты, которые позволяют легко индивидуально контролировать несколько зон лучистого нагрева, например, патио, подъездной дорожки и пешеходной дорожки.При выборе компонентов, необходимых вашей системе, имейте в виду, что лучше работать с одним производителем, а не пытаться соединить термостат от одной компании с кабелем от другой; Обширный выбор SupplyHouse.com поможет сделать это возможным.

Установка наружного лучистого отопления

Какой бы вариант вы ни выбрали, система может быть установлена ​​подрядчиком по вашему выбору. Мастера, знакомые с электропроводкой, водопроводом и мощением, могут установить свои собственные системы, но из-за сложности, как правило, лучше поручить проект профессионалу.«Установка может быть очень трудоемкой и длительной работой, и, в конце концов, профессионалы все равно сделают ее лучше», — говорит О’Брайан.

Лучшее время для установки системы лучистого отопления — это установка нового патио или тротуара, но в некоторых ситуациях возможна модернизация. Однако выбор дооснащения часто приводит к аннулированию гарантии производителя, поэтому ее следует зарезервировать для ситуаций, когда новая установка невозможна.

Страдали ли вы этой зимой лихорадкой в ​​салоне? Подумайте о том, чтобы добавить этот проект к началу списка дел весной, и вы почти сразу сможете насладиться расширенным сезоном во внутреннем дворике.Независимо от ваших потребностей в наружном отоплении, у SupplyHouse.com есть компоненты для лучистого отопления, которые согреют ваши мощеные поверхности и защитят их от снега и льда до тех пор, пока не вернется более благоприятная погода. Посетите веб-сайт или позвоните по телефону 1-888-757-4774, чтобы поговорить со службой поддержки сегодня!

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Установите деревянный пол с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического подогрева пола под паркетный пол — отличный способ добавить тепла и уюта в любую комнату.Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается. Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней.Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, — это разделить существующий канал отопления, чтобы подвести немного тепла на крыльцо. К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку паркетного пола на соседнюю веранду и повысить комфорт отопления.В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы.Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу. Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Устранение проблем, связанных с влажностью пространства для ползунков

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность. Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в полозьях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке.Один из способов избежать этого — утеплить стены по периметру. Другой вариант — это наш метод заполнения всего пролета перекрытий пола и инкапсуляция системы перекрытий пола (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми порами.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на полосы 3 ″.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для люков, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но у нас были некоторые проблемы с высотой пола, которые нужно было решить в первую очередь.Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.

Спланируйте установку, как если бы вы выполняли любую стандартную работу по укладке полов, путем привязки линий для направления размещения досок и учета нестандартных размеров стен.

Соответствующая высота этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца.Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздезабивные ленты (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого обогрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, который необходимо закрепить в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, разнесенных на 3 дюйма.

Передовой опыт: установка кабелей лучистого нагрева для разогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

  • Используйте 1/4 дюйма.или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
  • Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг — установка крепежных лент Warmup.

Примечание: В зависимости от конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы они соответствовали опоре деревянного пола.

  • Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к крепежной планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами.Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

  • Прочный и устойчивый к растрескиванию.
  • Дешевле, чем самовыравнивающаяся смесь.
  • Есть в наличии.
  • Грунтовка чернового пола не требуется.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением.Бук, австралийский кипарис и многие изделия из бамбука — примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующим полам из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола. Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый пол с трещинами и четвертиками, который рекламируется как примерно на 30 процентов более устойчивый, чем полы из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом.Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

  1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
  2. Используйте пиленый на четверть пиломатериал для досок шириной более 3 дюймов для большей стабильности размеров.
  3. Акклиматизируйте свой деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
  4. Перед укладкой деревянного пола включите систему отопления до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в зоне, где будет установлен деревянный пол.Убедитесь, что влажность вашего пола соответствует вашему району. Как правило, среднее содержание влаги составляет от 6 до 8 процентов.
  1. Инженерные полы по своей природе более устойчивы.
  2. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
  3. Паркет: В целом паркетные полы меньше растягиваются и сужаются.
  4. Темные полы: их цвет делает зазоры между досками менее заметными.
  5. Напольное покрытие со скошенными краями делает зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов. При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup для уточнения стоимости. Определите расположение термостата и отметьте его на своем эскизе.

Мы использовали модифицированный латексом тонкий слой (LMT) для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Системы электрических лучистых нагревательных матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL.Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры. Это означает, что при выборе «деревянных полов» в программе настройки нагрева никогда не поднимутся выше 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкого слоя на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 ампер к месту расположения термостата. Перед заделкой любых стен я протягиваю трос, идущий от коробки термостата, вниз по полости стены и через вырезанную часть настенной колодки 2 × 4. После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для деревянных излучающих полов с подогревом, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Обмотайте нагревательный кабель на крепежной планке и проведите его вперед-назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

Когда система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного тонкоотверждаемого состава на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал.Выравнивающие составы / разбавитель / клей ДОЛЖНЫ содержать латексные компаунды и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальное значение 81 ° F (26.5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Сторона Примечание One

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание Два

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + — это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE для отслаивания и приклеивания. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без каких-либо специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры соответствуют друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.


Рекомендуемые статьи

сезонных веранд могут быть оборудованы лучистым теплом для круглогодичного использования

Сезонная веранда — также известная как трехсезонная комната — по сути является закрытой верандой.Как правило, он построен на плите из литого бетона, в нем много окон, нет отопления и кондиционирования воздуха. Вот почему здесь используются только три сезона в году, а не четыре. Однако установка в комнате лучистого тепла может сделать ее пригодной для использования круглый год. А поскольку все больше и больше домовладельцев проявляют интерес к расширению жилого пространства своего дома на открытом воздухе, возможность сделать крыльцо пригодным для использования в течение всего года с помощью лучистого отопления является захватывающим вариантом.

Как отапливать трехсезонную комнату

Легко понять, почему бетонная плита, множество окон и отсутствие теплоизоляции могут привести к очень холодной комнате в зимние месяцы.Обогреть неизолированную веранду — задача не из легких. Солнечные дни могут помочь немного согреть комнату, но это все равно будет самой холодной комнатой в доме. Итак, давайте узнаем, как сделать трехсезонное крыльцо теплее.

Сначала нужно утеплить комнату. Это позволит любому теплу, которое вы выделяете в комнате, фактически оставаться внутри комнаты. Используйте изоляцию из стекловолокна или пенопласта для внутренних стен и закройте окна жалюзи и / или шторами, когда не светит солнце.

Один из самых простых в установке вариантов обогрева крыльца — это лучистая панель.Если вы живете в части страны с мягкой зимой, излучающая панель может быть всем, что вам нужно в отношении системы отопления. Он крепится к стене как картина и либо подключается к розетке, либо может быть подключен к домашней электросети. Некоторые производители даже делают излучающие потолочные панели, которые можно устанавливать над головой (обязательно проверьте модель, чтобы узнать, рассчитана ли она на потолочную установку). Излучающие панели используются так же, как обогреватели, и могут обогреть до 143 квадратных футов, в зависимости от выбранной единицы и условий комнаты.Излучающая панель — наименее агрессивный вариант обогревателя для крыльца на 3 сезона.

Однако, если вы хотите, чтобы все крыльцо было равномерно отапливаемым, независимо от того, насколько суровая погода на улице, системы лучистого теплого пола могут быть более подходящим вариантом. По сравнению с гидравлическими системами, электрические полы с подогревом отлично подходят для реконструкции, потому что электрические системы легко подключить к существующим электромонтажным работам. Это действительно требует, чтобы вы заменили пол, чтобы установить систему подогрева пола под ним, но вы можете в любом случае удалить пол, чтобы изолировать черновой пол из бетонных плит.Особенно при установке полов с подогревом важно установить слой изолирующей подложки, чтобы предотвратить выход тепла через бетон. Электрические системы теплого пола обеспечивают равномерное отопление помещения, поскольку система (и нагревательные кабели) покрывает весь пол. В результате во всем помещении поддерживается комфортная температура.

Системы лучистого отопления подходят почти для всех типов полов. Ковролин, ламинат, плитка и камень — одни из самых популярных напольных покрытий для соляриев.Электрический подогрев пола также можно установить при заливке бетонной плиты, о чем следует помнить, если вы думаете о добавлении в свой дом новой трехсезонной комнаты. Эту плиту можно отполировать или отштамповать, а поверх нагреваемой плиты можно установить настил.

Как украсить солярий

Как правило, трехсезонные комнаты меблированы так же, как и патио на открытом воздухе. Обычно они включают в себя открытый стол и стулья для развлечения или диван на открытом воздухе для отдыха.При преобразовании в четырехсезонный номер возможностей гораздо больше.

Пол, мебель и светильники могут отражать стиль остальной части дома. Комнату можно превратить в комнату отдыха, где можно почитать и отдохнуть, или как веселое место, где можно поиграть в бильярд или настольный футбол. Если в доме нет большой комнаты, то эту функцию может взять на себя большая солярий с огромными диванами, привлекательными драпировками и телевизором с плоским экраном.

Короче говоря, при небольшом обогреве ваша трехсезонная комната может стать тем дополнительным пространством, о котором вы всегда мечтали.Чтобы узнать, сколько будет стоить обогрев вашего помещения, воспользуйтесь бесплатным конструктором расценок на теплый пол.

Как распределить теплые полы на балконе

О утеплении часто думают именно тогда, когда в квартире проводится капитальный ремонт. Это не случайно, так как его можно использовать как для зимнего сада, выполняя из него рабочий кабинет, так и для зон отдыха. Выбирать лучший результат должен каждый в зависимости от личных предпочтений. Некоторые думают, что, теплые ли совмещенные балконы системой электрического теплого пола.Есть как положительные, так и отрицательные отзывы, особенности монтажа.

Достоинства и недостатки

Электрический теплый пол радует своих потребителей достаточным количеством положительных качеств, среди которых можно выделить:

  1. Пол в помещении прогревается равномерно по всей площади, не покрывая участки холода.
  2. Установка

  3. Может проводиться самостоятельно и без использования дополнительного специального оборудования.
  4. Режим уровня температуры

  5. можно без проблем регулировать при использовании соответствующих компонентов электрического теплого пола.
  6. Вы легко обнаружите неисправность систем теплого пола, после чего в кратчайшие сроки произведете их ремонт и восстановление работоспособности.
  7. Выгодная цена, полностью соответствующая требуемому качеству.

Но это лишь самое главное из тех преимуществ, которыми может похвастаться теплый пол вне зависимости от того, из каких устройств произведены его устройства. Но у любой системы будут небольшие минусы, о которых стоит обязательно упомянуть, чтобы не вводить в заблуждение будущих художников.

Главный недостаток в том, что в результате использования электрической системы «теплый пол» вы получаете большие счета за электроэнергию.Это существенно отличает их от формы водяного теплого пола. Кроме того, существует электромагнитное излучение в помещении, где монтируется конструкция обогрева помещения. Правда, некоторые эксперты высказали мнение, что это никак не влияет на здоровье человека и окружающую среду.

Существуют и другие отрицательные по качеству теплые полы электрического типа, но они будут связаны с нарушением технологии монтажа и соединения всех компонентов между собой. Если неукоснительно следовать инструкциям, будут проявляться исключительно положительные стороны использования систем отопления.

Несмотря на большие счета за электроэнергию, для балконов часто выбирают вариант электрического отопления. Это связано с простой установкой, которая интересна многим, особенно начинающим исполнителям. Вам не придется тратиться на профессионалов и мастеров своими руками.

кабельная система

Необходимо индивидуально рассмотреть все возможные варианты электрического теплого пола, чтобы со временем выбрать наиболее подходящий. Самой популярной и считается популярной кабельной системой.Его можно использовать не только в качестве основной системы отопления на балконе, но и более (комфортно).

Установка

часто производится при использовании бетонной стяжки, в которую залиты все компоненты теплого пола, работающие от электричества. Обычно толщина заливки выбирается в пределах 40-50 мм. Кабель здесь можно выбрать однотонный или прочный, каждый из которых имеет свои особенности, в том числе при прокладке в конкретном помещении. Следует в обязательном порядке располагать стяжку теплого пола на балконе на глубине 30 мм.

конструкция теплого пола на балконе

Здесь важно устроить слой утепления и гидроизоляции, позволяющий создать уровень комфорта, находясь на балконе. При выборе напольного покрытия следует руководствоваться его отличной теплопроводностью. Самый популярный материал для пола — керамическая плитка или керамогранит. После стяжки и включения системы электрического теплого пола требуется время. Обычно это 28 дней, в течение которых стяжка набирает необходимый уровень прочности и схватывания.

нагревательные маты

Если выбор остановился на нагревательных матах электрического теплого пола, то зачастую они используются только как дополнительный источник тепла. Они подходят в тех случаях, когда нет возможности заливки бетонной стяжки, что создает дополнительную нагрузку на балконные плиты.

Маты из кабеля, помещаются в специальную сетку. У них есть змеиная схема. Проводники в этом случае имеют высокий уровень сопротивления. шаг прокладки кабеля около 50 мм.

Особенность нагревательных матов — простой монтаж, возможность укладки сразу на старый бетонный фундамент.Здесь чаще всего используется клеевой состав, подходящий для укладки керамической плитки. Как только клей полностью высохнет, можно запустить систему и наслаждаться необходимым уровнем температуры на балконе.

Выбор напольного покрытия несложный, ведь подойдет практически любой вариант. Но стоит обратить внимание на нагревательные маты при их штабелировании, так как велика вероятность их поломки и выхода из строя. Также к минусам можно выделить значительную стоимость изготовления и отсутствие возможности их использования в качестве основного источника отопления на балконе.Они не будут передавать тепло на первый этаж, так как будут отключены от электросети.

Конструкция теплого пола

Общая толщина теплого пола В этом случае будет больше 20 мм. И все это с уложенной плиткой на плиточный клей. Особой нагрузки на балконный плиточный пол нагревательные маты не создадут. При сложной форме конфигурации балконного пространства коврики очень легко разрезать на фрагменты. При этом необходимо обращать внимание на то, чтобы сохранялась целостность кабеля.

инфракрасный пол

Многочисленные отзывы свидетельствуют о том, что пленка теплого пола имеет небольшую толщину готовой конструкции, а также простой перечень работ по устройству. Достаточно даже следовать инструкции производителя, чтобы выполнить качественный монтаж. Ему подвластны даже начинающие исполнители.

от Инфракрасный теплый пол Утепляет не только основание балкона, но и все предметы мебели, находящиеся на нем, стены. От них и греется на воздухе в помещении.Отработанное тепло также обеспечивает необходимый температурный уровень.

Несмотря на все это, инфракрасный пол с подогревом на балконе или теплый пол на лоджии не всегда справляется со значительными отрицательными температурами, возникающими в зимний период. Это указывает на необходимость системы обогрева с использованием пленки матов в качестве дополнительного источника.

Инфракрасный секс

Утепление цокольного этажа на балконе настраивается на 10-20 минут после активации системы в рабочее состояние. При этом он не создает нагрузки на плиту перекрытия и сохраняет необходимое расстояние от потолка до земли.Затраты на электроэнергию несколько ниже, чем у других вариантов электрического теплого пола.

Среди наиболее популярных напольных покрытий линолеум, ковролин и теплый пол на балконе под ламинатом. Но окончательный выбор будет полностью зависеть от возможностей и условий установки теплого пола на балконе.

Особенности установки кабеля

Производительность теплого пола на балконе должна соответствовать технологии монтажа. Никаких отклонений от этого быть не должно, в дальнейшем производить ремонт компонентов всей системы.Порядок действий для описанных выше вариантов практически идентичен, но все же имеет свои особенности, на которые следует обратить внимание.

Самая распространенная кабельная система. Именно с этого следует начинать рассмотрение. Подложку необходимо качественно выровнять и довести до горизонтального положения. На имеющуюся или сформированную плиту из цементно-песчаной стяжки укладывается слой утеплителя. Важно выбрать оптимальный вариант субстрата. Монтажная лента крепится к подложке, что позволяет облегчить процесс фиксации нагревательного кабеля.При наличии обогреваемого нижнего пола балкона подойдет утеплитель пенофол или пенополистирол, каждый из которых имеет толщину от 20 до 50 мм. при отсутствии обогреваемого балкона толщину необходимо увеличить на 100 мм. Эти действия выполняются с одной главной целью — снизить теплопотери при работе теплого пола.

Поверх теплоизоляции в некоторых случаях устанавливается сетчатая арматура, которая крепится к кабелю с помощью специальных зажимов из пластика. При выполнении кабельной разводки выбранной ступеньки важно не повредить ее.Дополнительно аранжировку следует нанести на карту или сфотографировать. Также следует подключить кабелями все остальные компоненты системы, проверить их работоспособность.

Конструкция кабельного пола

По окончании всех действий проводится заливка бетонной стяжки всех компонентов. Воздуха в таком случае быть не должно. В противном случае эффективность системы отопления снизится. Цементный ситечко толщина должна быть более 30 мм. Изготовим только напольную плитку или другие варианты напольного покрытия. В ходе всего монтажа следует замерить сопротивление теплопроводного кабеля, чтобы вовремя обнаружить его неисправность.

Укладка нагревательных матов и напольной пленки

Основа для нагревательных матов — бетонный фундамент или старый пол, который надежно закреплен. Это будет накладка для системы отопления. Утеплитель не применяется. Их кладут по всей поверхности, которую необходимо прогреть. В случае необходимости отдельных отрезных частей следует соблюдать осторожность, чтобы не повредить кабель.

После этого подключить коврики регулятора уровня температуры с датчиком температуры. Необходимо проверить подключение по правилам.В конце этих шагов на нагревательный мат наносится плиточный клей и закрепляется керамическая плитка. Другие варианты напольного покрытия имеют особенности, которые следует уточнить перед началом монтажных работ.

Инфракрасный пол с подогревом подходит в случае выбора напольного покрытия, как паркетный или ламинатный пол с подогревом на балконе. Предварительно основание на балконе качественно выровнять с помощью черновой стяжки. Это выполняется при наличии перепадов высот, выбоин и других потенциальных дефектов.

Полы из изоляционного слоя, после чего по всей поверхности укладывается инфракрасная пленка. При дальнейшем расположении на балконе шкафа или других громоздких предметов, на этих участках следует избавиться от прокладки ТЭНов. Нельзя забывать и о расположении таких элементов пола, как терморегулятор и датчик температуры.

Для изоляции соединений проводки инфракрасной пленкой, Битумный состав, который можно приобрести в строительном магазине.Поверх полученного «торта» изготовим напольный вариант выбранного напольного покрытия.

Инфракрасный теплый пол — один из самых современных и эффективных. Он отличается отличным отводом тепла, так как не тратит энергию на обогрев бетонной стяжки пола, в кабельной системе. Ищу отзывы, которые можно найти на профильных форумах, именно пленочный пол больше всего подойдет для балкона или лоджии.

Каждый из вариантов теплого пола на балконе имеет свои особенности.Что-то будет дороже приобрести оборудование, а что-то более простое монтажное. В любом случае, покрывая всю конструкцию напольного покрытия, создайте комфортные условия для балкона. Требуемый уровень температуры также может изменяться, увеличивая или уменьшая градусы.

Видео:

Видео:

Видео:

Видео:

Гидравлическое лучистое тепло для полов с деревянным каркасом

Гидравлические лучистые полы с подогревом (HRF) обычно связаны с бетонными плитами.Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых труб диаметром от 1/2 до 3/4 дюйма размещаются поверх слоя сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле. К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1).Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем на первый (4) обливается второй подъемник и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру).Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными каркасными полами классифицируются как влажные и сухие, в зависимости от того, используется ли в них подстилка, залитая на место.

Влажная система передает тепло жилому помещению через тонкую плиту, которую заливают после того, как трубка установлена. Материал плиты состоит из наливного гипса или легкого бетона на портландцементе.Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее. Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ.Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе. Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла.Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют наличия большого смесительного и перекачивающего оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки. Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом.Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещаемого за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед укладкой чистового пола. Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete варьируются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Топпинги на основе цемента . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им особый «рецепт», который вы можете получить у производителя труб. Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу).Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Финишный пол . Наливные подкладки служат хорошей основой для плитки, ковра или винила.Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на их продукт для использования с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать залитую подстилку, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы поддерживать прогиб в допустимых пределах (пределы прогиба зависят от состава; вам нужно будет узнать фактические числа у производителя основы). Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки.Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков, оконных и дверных проемов, столешниц, дверных порогов и фланцев туалета. Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб в жилое пространство в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы. Перед укладкой готового напольного покрытия плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать. Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы.В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также могут быть установлены под настилом пола, как на изображениях выше. Есть два способа сделать это.В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок. При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не является идеальной для всех установок, я обычно предпочитаю при новом строительстве мокрую систему с подкладкой из гипсокритского материала.Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук. А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если для работы требуется сухая система — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной.Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия. Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку.Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, чтобы разработчик системы мог оценить различные компромиссы (затраты различаются для разных систем, но также и производительность).Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева.Проблема в том, что эти нагрузки требуют очень разной температуры воды. Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше).Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром. Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой с теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали.Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование зонного клапана на 24 В с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рисунок B выше).Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом. Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставок» в конце статьи).Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда агрегат решает, что системе HRF требуется тепло, он открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF.Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

Подробнее о Maxxon Corp

Найдите продукты, контактную информацию и статьи о Maxxon Corp.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным.Вы можете обогреть весь дом или дополнить только одну или две комнаты.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз, и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрическое лучистое отопление пола использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку.Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия поверх раствора.

В излучающих системах с горячей водой , также называемых водяным отоплением, используется нагретая вода, циркулирующая по трубкам из полиэтилена с поперечными связями (PEX). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Теплый пол — варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности.Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Системы электрического и водяного лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Маты могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые могут быть настроены на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров как экологически безопасная альтернатива химикатам или соли и удобная для людей альтернатива изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного лучистого отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым обогревом

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, посоветуйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что отопление следует включить и поработать не менее 3-6 дней перед укладкой напольного покрытия, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстый коврик.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старых линолеумных полов шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем.Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Древесина имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда речь идет о полах, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите древесину, высушенную в печи, которая распилена на четверть, а не на гладкую пилу. Четвертьугольный пиломатериал имеет тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации и растрескивания у него меньше. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола — дело непростое, но может дать теплый и красивый результат. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород древесины будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
