Фундамент плита своими руками

Закажите фундамент для дома на портале «Дача и Дом».

Фундамент плита по многим причинам является лучшим выбором для малоэтажного строительства. Кончено, еще более распространенный вариант фундамента для дома своими руками — это мелкозаглубленный ленточный фундамент. Но по многим показателям мнонлитная фундаментная плита превосходит ленточный фундамент. К сожалению, и по финансовым затратам на ее устройство. На пучинистых грунтах фундамент плита — возможно лучший выбор для малоэтажного строительства. Пункт 8.13 СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» гласит: При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов. Здания с черезмерной чувствительностью к деформациям — это дома с неэластичными стенами из кирпича, газобетона, керамзитобетона и других подобных материалов, нарушение целостности которых происходит при деформациях величиной 1-5 мм.

Монолитная плита для фундамента может быть ребристой или плоской. Ребристая плита фундамента лучше противостоит силам пучения и нагрузкам от задания, однако явлется более сложной в изготовлении. Часто приходится вначале заливать систему ребер для фундамента, которая конструктивно является аналогом ленточного монолитного фундамента с перемычками и поверх отливается собственно монолитная фундаментная плита. Пространство между ребрами фундамента заполняется песчаной или песчано-гравийной отсыпкой. Мы выбрали для строительства своими руками сравнительно легкого дома из газобетона (газосиликата) вариант фундамента — плоской плиты толщиной 25 см с двуслойным армированием 14-й арматурой в виде сетки с шагом прутов 200 мм. Такой фундамент плита отлично несет нагрузки, перераспределяя их на всю свою огромную площадь (до 0,1 кгс/см2) и может быть использован на слабонесущих грунтах. Незаглубленная монолитная фундаментная плита — лучший выбор для слабонесущих оснований. Грунт под мелкозаглубленной фундаментной плитой не отапливаемых постоянно зданий должен быть хорошо утеплен для предупреждения глубокого промерзания.

Кроме всего прочего, монолитная плита, после устройства поверхностной гидроизоляции с утеплением и заливкой выравнивающей стяжки может быть использована для устройства черного пола в доме. Единственный существенный недостаток плитного фундамента — высокая стоимость.



Для начала строительства фундамента своими руками мы подготовили грунтовую основу. Было произведено выравнивание рельефа местности подсыпка грунтом и трамбовка подсыпанного грунта виброплощадкой. После разметки фундамента на глубину 30 см был вынут грунт и устроено «корыто», которое мы выстлали геотекстилем плотностью 200 г/м2. Геотекстиль удержит песчано щебеночную засыпку, но пропустит воду. Для лучшего дренажа под «корытом» было устроено несколько магистральных дренажных траншей, выстланных геотекстилем, а в толще щебеночной подсыпки были уложены пластиковые гофрированные дренажные трубы в фильтре, которые сбрасывают воду в водоотводящую дренажную траншею.

Произведя укладку геотекстиля, мы засыпали в «корыто» щебень с песком, который пролили водой и утрамбовали виброплощадкой. Поверх подушки из щебня был уложен слой гидроизоляции из толстой полиэтиленовой пленки и уложен слой экструзионного пенополистирола. После чего была собрана опалубка для фундаментной плиты. Следовало бы и опалубку закрыть полиэтиленом, для предупреждения «утекания» бетонного молока, но мы просто поленились это сделать. Хотя следовало бы. Хорошо себя зарекомендовала несъемная пенополистирольная опалубка Штробер для строительства утепленных фундаментов плит толщиной до 25 см и устройства утепленных отмосток вокруг дома.

Установив опалубку для монолитной фундаментной плиты мы приступили к вязке арматуры. Мы собрали две сетки с ячейкой 200 на 200 мм из арматуры №14. расстояние между слоями арматуры 10 см Защитный слой бетона внизу плиты 3,5 см. Срез плиты снизу вверх: 3,5 см (грибок проставка) + 1,4 см +1,4 см ( 2 слоя арматуры крест накрест) + 10 см (грибок проставка) + 1,4 см +1,4 см (арматура) + 6 см (верхний защитный слой). Посля вязки арматуры вначале под нижний слой были подведены грибки 3,5 см, затем между слоями были установлены с опорой на нижние грибки размером 10 см. Процедура поднятия арматурной сетки достаточно трудоемкая, и требовала применения домкрата и лома с рычагом. Возможно, целесообразнее сразу устанавливать арматуру на грибки в процессе вязки. Чем меньше будет соединений арматуры в плите — тем лучше для ее прочностных характеристик.

Торцевые концы плиты армируются П-образными элементами, связывающими верхний и нижний уровень армирвания, длина которых не менее 2-х толщин плиты. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003, пункт 10.4.9: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры. Армирование фундаментных плит следует производить аналогичным образом. Под опоры, колонны и стены рекомендуется устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите [пункт 9.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования (0,3% — пункт 7.10 СП 52-103-2007), а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ. В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты. Смотрите стандартные ошибки армирования плитного фундамента.

Особое внимание следует уделить армированию внутренних углов в плитах сложносоставной конфигурации и армированию проемов в плитах. Мы составили сводную шпаргалку по основным правилам армирования проемов и внутренних углов монолитных плит:




Для заливки монолитной плиты мы заказали на заводе бетон марки М450. В этом случае точно можно быть уверенным, что на самом деле (дело происходит в России) привезут бетон марки никак не ниже М350 — чего вполне достаточно для нашей плиты. Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

Бетон подавали по лотку из миксера и раскидывали вначале на дальний край плиты. Затем бетонировали ближний край. Один из рабочих постоянно обрабатывал бетонную смесь глубинным вибратором, что обеспечивало равномерное проникновение смеси во всем объеме плиты, выравниванию поверхности и удалению пузырьков воздуха. Разницу между обработанным участком и необработанным — можно увидеть на фотографии внизу.

На следующий день мы обильно полили плиту водой. Если дело происходит в жаркую погоду, то плиту необходимо укрывать полиэтиленовой пленкой. Начинать дальнейшие работы можно при наборе бетоном 70% прочности. Если температура воздуха + 20 С и не опускается по ночам ниже — то выжидать нужно 7-10 дней. Если температура воздуха +10 С — то выжидать следует уже 20 дней. Имейте в виду, что ночные температуры могут сильно отличаться — в этом случае имеет смысл ориентироваться на среднесуточною температуру, а не на дневную.





Как сделать Плитный фундамент? Пошаговая инструкция своими руками +Видео

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

[contents]

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести  каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Подготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

Заливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

Фундамент монолитная плита под дом своими руками: важные правила

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – пропускает воду лишь в одном направлении, отводя ее от фундамента. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции, например, полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!

Как сделать плитный фундамент своими руками

В современном строительстве используется плитный фундамент, который представляет собой основу для сборки здания. Если конструкция прочная, цельная и выполнена под всем строением, то она не боится грунтовых подвижек, так как дом и фундамент перемещаются одновременно. Именно поэтому подобную базу называют монолитным плавающим фундаментом.

Краткое содержимое статьи:

Преимущества плитных фундаментов

Основным отличительным признаком монолитного фундамента является универсальность, так как его возведение возможно на участках с любыми почвами. В этом свайно-плитный фундамент отличается от ленточной и свайной разновидности фундаментального основания.

Конструкция, состоящая из плит, может устанавливаться на участках с торфяными, песчаными, болотистыми почвами. Основание, сделанное из плит, может эксплуатироваться в течение длительного срока даже там, где близко к поверхности располагаются грунтовые воды и наблюдается сезонное пучение, то есть изменяется объём конструкции в суровых условиях при понижении температурного режима.

Помимо вышеперечисленных свойств плитные фундаменты отличаются:

  • высокой несущей способностью, поэтому возможно возведение одноэтажных и многоэтажных домов, которые собираются из кирпичей, бетонных и газосиликатных материалов;
  • возможностью обустройства полноценного цокольного этажа;
  • технология плитного фундамента отличается простотой возведения, поэтому его может сделать любой человек, даже не имея каких-то специальных навыков;
  • возможностью эксплуатации в течение 150-200 лет;
  • почти полным отсутствием земляных работ.


Возведение плитного фундамента своими руками

Многие люди, мечтающие построить дом, интересуются вопросом, как сделать плитный фундамент своими руками? Сначала необходимо выкопать котлован и выровнять его. Особых навыков подобная работа не предполагает. Но стоит отнестись к процедуре с особым вниманием, так как от этого зависит судьба строения в будущем.

На следующем этапе необходимо установить своеобразную полушку, состоящую из песка и гравия, под плитный фундамент:

  • На дно выкопанного котлована засыпают песок. Выбирают такой, где отсутствует глина, мел, известь и какие-либо другие примеси, благодаря которым через некоторое время конструкция усаживается. Предварительно песок промывают. С помощью подобной подушки постройка равномерно воздействует на поверхность грунта.
  • Песок утрамбовывается послойно, то есть небольшое количество утаптывают, а потом насыпают следующий слой. Это поможет обеспечению монолитности конструкции.
  • Строителями проводятся коммуникации, необходимые для обеспечения лучших условий проживания в будущем.
  • Сверху песка расстилают геотекстильный материал, благодаря которому не будут перемешиваться предыдущий слой и щебень. Если игнорировать это, то возможно проседание дома.
  • Равномерное распределение гравия. Проверка горизонтальности происходит с помощью нивелира или обычного гидроуровня. Далее утрамбовывают щебень, чтобы предотвратить риск повреждения постройки в будущем, вызванного подвижкой и усадкой уровня.


Плитный фундамент в разрезе состоит ещё помимо вышеперечисленных слоёв из опалубки и гидроизоляционного материала. Опалубку устраивают из доски, имеющей 50-миллиметровую толщину. Её устраивают по периметру здания.

Опалубка выставляется на высоту, которая такая же, как толщина плитного фундамента. После этого, воспользовавшись шнурами и уровнем, выравнивается конструкция горизонтальным образом. В среднем используют фундаменты с плитой от 20 до 30 см.

Укладка гидроизоляции

После выставления и жёсткого закрепления опалубки строителями проводятся работы по укладке гидроизоляционного слоя. В основном для этого используют рулонные материалы, которые имеют битумную основу. Укладку гидроизоляционных материалов проводят с небольшим напуском, необходимым для опалубки.

Гидроизоляцию укладывают по всей высоте опалубки, а потом сваривают друг с другом. Это исключит попадание воды и влажности к поверхности фундаментной плиты. Лучшая гидроизоляция обеспечивается именно при напуске материалов на опалубку. Помимо прочего, это исключит пустоты и дыры между досками. Опалубка может быть легко разобрана после застывания бетона.

Для обеспечения лучших свойств гидроизоляции иногда под него проводят укладывание плитного утеплителя в виде экструдированного пенополистирола, имеющего большую плотность.

Армирование фундамента

После того, как полностью уложен гидроизоляционный слой, выполняют армирование плитного фундамента с помощью арматуры из металла, имеющей диаметр от 10 до 14 мм. Вязку арматурного каркаса проводят дважды. Сначала кладётся нижний слой на специальные фиксирующие элементы таким образом, что арматура и гидроизоляция имеют небольшой промежуток в 5-7 см. Затем проводят вязку арматурной сетки, имеющей шаг от 20 до 25 см, из вязальной проволоки.


После окончания первого слоя вяжут второй. Заливается бетон, скрывая под собой арматуру. Оба ряда конструкции связываются с помощью вертикальных стоек, которые изготовлены также из арматуры.

Подобные приспособления, поставленные вертикальным образом, помогают удерживать верхний ряд сетки. Помимо этого, плита не будет расслаиваться при негативном влиянии любых нагрузок.

Заливка бетона внутрь опалубки

После изготовления арматурного каркаса заливается внутрь опалубки бетон, имеющий марку М200 и выше. Обычно строителями используется при проведении работ по установке фундамента марка М300. Чтобы конструкция отличалась прочностью и надёжностью, следует заливку фундамента проводить сразу же после доставки бетона к месту проведения строительных работ.


После заливки бетона необходимо воспользоваться промышленным вибратором, который поможет избавиться от пустот. Далее выравнивается залитая плита горизонтально, что поможет возвести ровные стены и устроить полы. Выравнивание проводят с помощью ровной рейки или доски.

В дальнейшем плитному фундаменту стоит отстояться в течение месяца при температуре воздуха в 20 градусов Цельсия. При увеличении температуры залитая основа проливается водой и накрывается плёночным материалом, что предотвратит быстрое испарение влаги.

Если фундамент будет стоять в течение всего зимнего периода, то следует укрыть его, чтобы исключить негативное воздействие атмосферных явлений в виде дождя и снега.

Самостоятельно залить плитной фундамент можно легко, просмотрев фото этого процесса поэтапно. При отсутствии необходимых навыков воспользуйтесь услугами профессиональных строителей.

Фото плитного фундамента


Сохраните статью себе на страницу:

Пост опубликован: 01.12

Присоединяйтесь к обсуждению:










Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
***Сайт принадлежит Марии Козак




Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.
Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

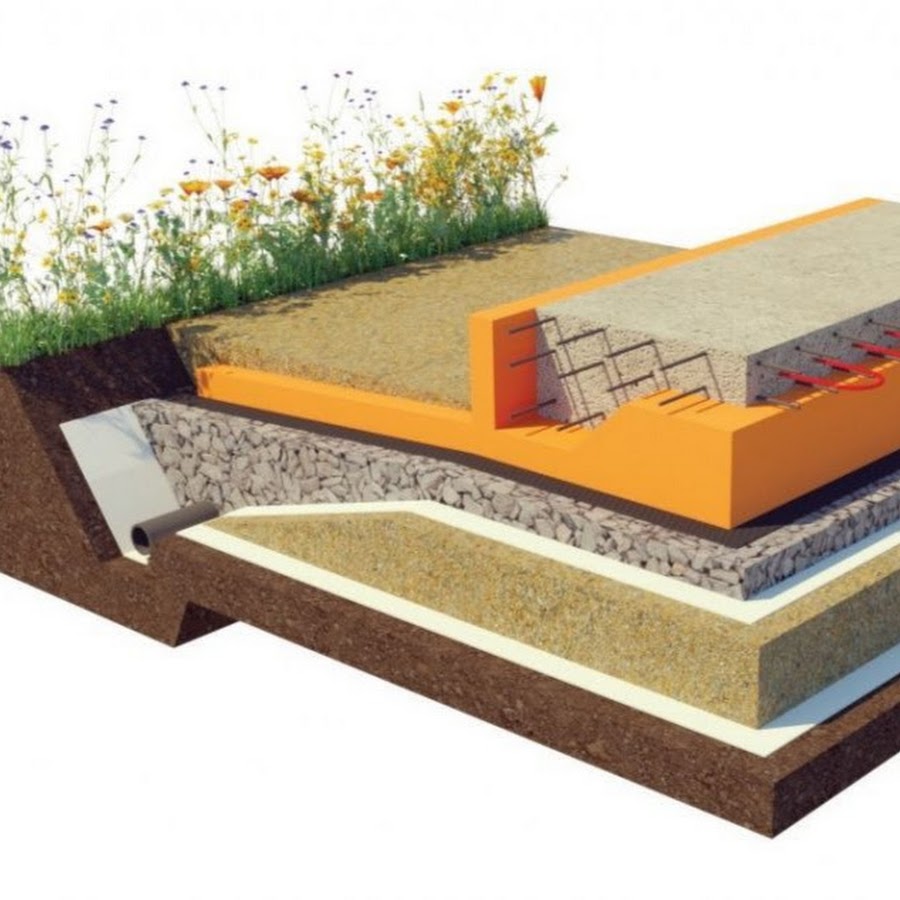

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Плитный фундамент своими руками: пошаговая инструкция

Использование в качестве фундаментной системы здания плитной формы, на первый взгляд, кажется очевидным и простым решением проблемы устойчивости коробки дома на непредсказуемых плывунах и пучинистых глинах. Настолько простым, что есть огромное искушение сделать плитный фундамент своими руками, по своему усмотрению. Если вникнуть в причины, по которым одни плитные фундаменты способны стоять десятки лет, а другие раскалываются в первую же зиму, вполне реально построить своими руками простенький и недорогой вариант плиты.

Можно даже сэкономить на услугах проектировщика, но если вас интересует результат, а не процесс, все же лучше иметь на руках грамотный проект фундамента, за который уплачены нормальные деньги.

Бюджетный вариант плитного фундамента, на что обратить внимание

Понятно, что на сложном рельефе с непонятным составом грунта высокое качество плитного фундамента получить сложно, особенно, если грунтовая вода близко к поверхности. В этом случае рисковать браться за работу своими руками, может быть,и нет смысла, лучше все же получить грамотный проект, с привязкой на местности, и одного дельного практика. Если в слое грунта на глубине в 100-120 см воды нет, можно рассчитывать на собственные руки и голову. Но обязательно нужен практический опыт, хорошо, если имеются материалы со стройки, реальные карты работ и пошаговая инструкция. В процессе обустройства монолитного фундамента своими руками пошаговые фото хорошо помогут сориентироваться даже в самых простых операциях, как пайка пленки или выкладка арматуры.

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

  • Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
  • Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
  • Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
  • Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

Строим плитный фундамент на простом грунте

Сразу стоит оговориться, что фундамент монолитная плита не является универсальным решением проблемы пучинистого слоя грунта. Но его использование позволяет значительно уменьшить риск расколоть основу фундамента и коробку здания, благодаря особенностям устройства плитной системы:

  1. Во-первых, прочность и устойчивость фундамента практически не зависит от того, какой толщины бетон в плитной конструкции;
  2. Во-вторых, неправильно уложенная и связанная своими руками арматура может вообще не воспринимать изгибающие усилия и не выравнивать напряжения на плитном фундаменте. Именно этот вид нагрузки становится основной причиной разрушения основания и стен здания;
  3. В третьих, как и в большинстве других конструкций фундаментов, устойчивость и долговечность зависит на 50% от того, насколько эффективно вы своими руками выполнили дренаж и утепление отмостки.

Важно! Пока нагрузки на тело плитного фундамента распределены равномерно, даже в условиях подтопления плита будет стоять прочно, как броненосец. Стоит любую из частей плитной основы вывесить на точечной опоре, даже при наличии арматуры плита даст трещину, невидимую глазу. Мороз и слой капиллярной влаги «разрежут» бетонное тело фундамента, как ножом.

Поэтому все, что делается своими руками на плитном фундаменте, должно быть направлено на обеспечение выравнивания нагрузок. Пошаговой инструкции в этом вопросе быть просто не может, поэтому многие вопросы, особенно при укладке слоя щебенки и арматуры, решаются из практического опыта.

Разметка и нарезка пятна фундамента

Перед разметкой и отбивкой контура будущей монолитной плиты фундамента на колышках потребуется соорудить своими руками временный ориентир на плане участка с помощью обычного песка. На практике обычно берут увеличенный в ширину на метр-полтора силуэт подошвы основы плитной системы и рисуют линии, отсыпая струей сухой песок из рук. После снятия поверхностного слоя обозначаем точные линии контура будущего фундамента.

Поверхность под плитный фундамент необходимо тщательно спланировать по горизонту. Если размер плитного пятна небольшой, то подрезать и подчисть слой грунта можно небольшим трактором, и далее начисто подчистить своими руками, ориентируясь по данным нивелира. Для плитных фундаментов больших объемов более рационально использовать бульдозер, чем копаться своими руками, лопатой много не сделаешь.

На следующем этапе, не откладывая дело в длинный ящик, необходимо своими руками выкопать траншею на глубину не менее 60-80 см, трубу вывести в дренажный сток за пределами участка. Теперь можно приступать к уплотнению без риска просачивания грунтовых вод. Уплотнение грунта, как и планирование участка, лучше выполнять катком или аналогичной техникой, даже обычной мототрамбовкой достичь нормального уплотнения на 10-15 см довольно сложно. Если грунт избыточно влажный, своими руками отсыпаем тонкий слой мелкого гравия и втрамбовываем его в слой почвы, пока поверхность пятна под плитный бетон станет настолько плотной, что на слое отсыпки не остаются следы от обуви на высоких каблуках.

Укладка слоев из гравия и песка, пошаговая инструкция

На утрамбованный грунт выкладываем слой геотекстиля, можно дорожного варианта или более плотного, под 150-200 г/м2. Полотна выкладываем на поверхность с перехлестом на стыках до 20 см. Чтобы уложенное полотно не смещалось при рассыпке песка, на стыках пришпиливаем геотекстиль скобами степлера. Для подушки фундамента потребуется отсыпать слой не менее 200-250 мм толщиной. Чтобы не рвать уложенную ткань, выложим в центре котлована дорожку из досок. Песок используем гравийный, очень крупный и хорошо промытый водичкой. По мере укладки в основание плитного фундамента выравниваем слой и трамбуем его. Окончательное уплотнение слоя производится вибромашинкой после выведения плоскости слоя по горизонту.

Аналогичным способом отсыпаем гравий слоем не менее 10-12 см. Первый слой в виде мелкой 4-20 фракции, далее сыпем щебень крупнее, размером в 20-40 мм.

Укладка гидроизоляции,установка опалубки и арматуры под плитную основу

Гидроизолирующий слой защищает плитный фундамент от капиллярной воды и одновременно служит барьером для удержания бетонной смеси, залитой в опалубку. Поэтому раскатываем полотнища стеклорубероида или аналогичного рулонного материала с перехлестом в 10 см и обязательно проклеиваем швы слоем битумной мастики. Если этого не сделать,слой «цементного молочка» может приподнять края полотен, в результате чего образуются многочисленные щели, через которые вода беспрепятственно проникнет к бетону. Для периферийных участков плитного фундамента это будет означать медленное разрушение с каждым морозом.

Далее собираем из заготовленных щитов простую и доступную конструкцию опалубки. Углы можно усилить набивкой горизонтальных распорок, края гидроизоляции аккуратно выпускаем на стены, чтобы потом закрепить их на стенах плитного основания.

Армирование плитного фундамента выполняется по стандартной схеме, в два слоя сетки, полученной перевязкой арматуры проволокой. Для армирования берем пруток 10-12 мм, окно сетки не более 20-25 см. Если грунт очень слабый, в дополнение к выполненному армированию укладываем по периметру слой из четырех прутков, разнесенных с шагом 30-35 мм, как на видео:

Таким образом, любые осадки краев плитного фундамента до момента его окончательного затвердевания будут подстрахованы дополнительным армированием. В среднем на один плитный фундамент уходит не менее двух тонн арматуры.

Важно! Слой бетона от нижней и верхней поверхности плиты до заложенной в тело фундамента арматуры должно составлять не более 4-5 см.

Как заливается плита своими руками

Для тонкой плиты в 200-250 мм лучше использовать высокопрочные марки бетона В25- В30. Покупая пару-тройку миксеров раствора, лучше не рисковать, а приобретать материал под плитный фундамент непосредственно на заводе или конторе, где его готовят на потоке. Перед заливкой устанавливаем доски и разливной желоб. Проще работать двумя парами– одна регулирует подачу бетона на желоб, вторая пара раскидывает льющуюся смесь слоями в нужный сектор опалубки плитной отливки.

Если исходить из того, что купленный бетон будет в лучшем случае марки М200, толщину плиты увеличивать не стоит, лучше использовать пластифицирующие добавки, останавливающие расслоение смеси. В этом случае недостаток прочности бетона плитного фундамента будет компенсирован лучшим сцеплением материала с арматурой,потерь несущей способности плитной основы быть не должно.

Заключение

Снять опалубку с плитной отливки можно будет не ранее, чем через две недели, если стоит жаркая влажная погода, то через 10 дней. Даже если между стенками опалубки и бетоном образовались щели, снимать дерево нельзя, так как еще продолжаются процессы осадки слоев грунта под давлением плитной фундаментной системы. При правильном подборе характеристик расчетная 80-ти процентная прочность плитного фундамента наступит через 20-25 дней.

Монолитный фундамент для дома своими руками

Как самому сделать монолитный фундамент для дома своими руками — инструкция по шагам.

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент для дома подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

Монолитный фундамент для дома.

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

Монолитный фундамент для дома разрез.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

Столбчатый монолитный фундамент для дома.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

  • Проблемные почвы.
  • Для домов из тяжелых материалов (бетон, кирпич, камень).
  • Для построек на ровной местности.

Монолитная плита фундамента для дома.

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

  1. 1. Разметим площадь будущего дома по схеме.
  2. 2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.
  3. 3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.
  4. 4. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.
  5. 5. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.
  6. 6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.
  7. 7. Уложим слой теплоизоляции.
  8. 8. Монтируем арматуру.
  9. 9. Устанавливаем опалубку.
  10. 10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.
  11. 11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Нюансы и рекомендации по заливке.

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

Гидроизоляция монолитной плиты фундамента для дома.

Действительно рабочий законный способ экономии.

Это нужно знать каждому!

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

Опалубка монолитного фундамента для дома своими руками.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

Заливка монолитного фундамента для дома своими руками.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

Монолитный ленточный фундамент для дома.

Надежный фундамент дома – это залог его прочности и надежности (при условии грамотной постройки здания). На сегодняшний день самым популярным видом является ленточный фундамент. Одна из его разновидностей – монолитный ленточный фундамент. Он представляет собой ленту из железобетона, которая размещена и под внешними несущими стенами, и под внутренними.

Монолитный ленточный фундамент может быть как мелкозаглубленным, так и погруженным на глубину ниже сезонного промерзания грунта. Цена этого основания для дома весьма высока, поскольку для него требуется большое количество материала высокого качества.

За и против.

Отдавая предпочтения какому-либо виду фундамента, важно правильно оценить все его достоинства и недостатки и решить – перекрывают ли первые вторые. Так, ленточный железобетонный монолитный фундамент обладает значительным количеством достоинств, на которые, несомненно, требуется обратить внимание при выборе.

Разрез монолитного фундамента для дома.

К плюсам конструкции относятся:

  • • повышенная прочность конструкции;
  • • возможность постройки на почвах практически любого типа;
  • • пригодность даже для очень сложных архитектурных решений;
  • • особая долговечность;
  • • простота при организации теплых подвальных помещений.

Но, несмотря на такие существенные достоинства, нельзя забывать и про отрицательные качества этого типа фундамента. К его минусам смело можно отнести: длительность процесса строительства, высокую цену фундамента и возможность его возведения исключительно в теплое время года. Однако прочность и удобство при постройке дома перекрывают недостатки, делая такую конструкцию очень востребованной.

Виды фундамента.

Как и все основания для дома, ленточный монолитный фундамент имеет несколько вариантов, среди которых и требуется подобрать оптимальный для себя. Виды монолитного фундамента следующие:

  • • классический бетонный монолитно-ленточный фундамент для дома – надежный, он может применяться даже для конструкций, имеющих очень высокий вес;
  • • ленточно-свайный монолитный фундамент – используется при грунте непригодном для строительства без применения свай и высоком весе возводимого здания. В этом случае ленточная часть фундамента обеспечивает постройке надежную опору, а сваи, доходя до прочных слоев, держат вес;
  • • сборный ленточный монолитный фундамент – используется, когда нельзя создать классический монолитный фундамент;
  • • столбчато-ленточный монолитный фундамент – представляет собой сочетание сразу двух видов основания для дома, является подвидом свайного, но предназначен для более легких построек.

Разрез монолитного фундамента для частного дома.

Определяясь с выбором, надо помнить и о том, что если постройка особо тяжелая, то для нее придется возводить ленточный фундамент выбранного типа еще и с монолитной плитой, которая обеспечит опору под всем основанием постройки. В этом случае в смете следует учесть дополнительные затраты на выкапывание котлована.

Особенности постройки и расчет.

Решившему самостоятельно возвести монолитно-ленточный фундамент человеку необходимо подробно изучить технологию строительства и строго следовать ей в процессе выполнения работ. Если этого не сделать, вместо надежного основания легко получить слабый фундамент, который не справится с нагрузкой от веса здания.

Строительство ленточного монолитного фундамента, как и любого другого, разделяется на этапы, которые необходимо соблюдать, как бы ни хотелось ускорить процесс строительства. Качественное возведение фундамента гарантирует его прочность и надежность.

Начинается строительство с расчистки участка под постройку. Затем производят разметку фундамента при помощи клиньев и веревки. После этого приступают в выкопке котлована под фундамент. Глубина его зависит от того, какой фундамент выбран – мелкозаглубленный или нет. Когда выкопка производится с применением техники, то копать следует на двадцать сантиметров меньше требуемого уровня, для того чтобы машина не нарушила опорный слой грунта.

До нужной глубины котлован доводится вручную. Следующим этапом устройства ленточно-монолитного фундамента является формирование подушки из песка или щебня. Далее монтируется опалубка и создается гидроизоляция. После этого устанавливается арматура и происходит заливка бетона. К следующему этапу работ приступают только после того, как цемент высохнет. При строительстве монолитного ленточного фундамента важно помнить, что чем сложнее его конструкция, тем серьезнее надо подходить к процессу заливки, чтобы избежать образования пустот внутри бетона.

Монолитный фундамент для дома своими руками.

Планируя строительные работы, следует правильно рассчитать необходимый объем материалов и финансовые затраты. Для этого при планировании ленточно-монолитного фундамента требуется воспользоваться специальным калькулятором, благодаря которому можно будет достаточно точно определить расход материала. Это позволит избежать лишних затрат при их покупке.

Кроме этого, для расчета стоимости строительных работ можно обратиться в фирму, занимающуюся профессиональным составлением смет. Там точно подсчитают затраты не только на монолитно-ленточный фундамент, но и на все работы. В этом случае придется оплатить еще и работу сметчиков, но зато в дальнейшем не возникнет проблемы нехватки или излишка материала.

Качественно сделанный монолитно-ленточный фундамент для дома является одной из самых надежных опор для построек с большим весом. На таком основании массивные здания могут стоять даже на рыхлых грунтах, непригодных для построек с фундаментами других видов.

Возведение монолитного фундамента для частного дома.

Монолитный фундамент для дома бывает простым или армированным, который в строительстве называется железобетон. Если при заливке бетона добавлять в него камни (их масса составляет 30-40%), такой бетон называется бутобетон. Его прочность не меньше обычного.

Монолитный фундамент для частного дома своими руками.

Железобетонный монолитный фундамент является наиболее прочным из всех видов, он легко выдерживает различные виды нагрузки.

При строительстве с использованием камня возможно существенно сократить расход цемента. что снижает расходы.

Рубероид для монолитного фундамента для дома.

Рубероид используют для устройства гидроизоляции.

Прежде чем начать заливку монолитного фундамента дома, нужно из досок собрать деревянную опалубку, можно воспользоваться инвентарными щитами. Для опалубки можно применить и стенки котлована, но тогда необходимо выполнить изоляцию пленками из ПВХ или рубероидом. В противном случае цементное “молоко” впитается в грунт, и это снизит прочность фундамента дома.

Фундамент из монолитного железобетона самый надежный. Он не разрушаются под воздействием влаги, к тому же монолитный фундамент отлично выдерживает все нагрузки, вертикальные и боковые. Это позволяет строить дома в два-три этажа, не боясь образования трещин в ограждающих конструкциях.

Для возведения понадобятся следующие инструменты и материалы: бетономешалка, тачка, лопаты, сварочный аппарат, болгарка, ведра, трубы, мастерок, расшивки, трамбовка, молоток-кирочка, отвес, рулетка, м, угольник, уровень; бетон, арматура, фиксаторы арматуры, гидроизоляционные материалы, добавки для бетона.

Изготовление опалубки.

Доски для опалубки частного дома.

Для изготовления опалубки лучше всего использовать древесину хвойных пород.

Опалубку возводят вокруг всего периметра дома. Основная задача, которую она выполняет, – придать фундаменту на время необходимую форму, пока не «схватится» бетон. Для монолитного фундамента изготовить опалубку можно из обрезных досок, но чтобы на стыках не образовывалось щелей. Если есть возможность, опалубку дома лучше изготовить из инвентарных щитов. Это позволит сократить трудовые затраты и время на создание конструкции.

Пиломатериал, применяемый для монтажа опалубки, лучше использовать из хвойных деревьев. В качестве креплений и распорок возможно применение древесины лиственной породы (осина, ольха и др.). Нужно брать доски не более 150 мм шириной, толщина досок для опалубки должна быть одинаковой. Для строительства опалубки необходимо применять сырые доски, поскольку сухие впитывают из бетона влагу, что снижает прочность бетона. При необходимости лицевую сторону опалубки можно отделать листами фанеры или металла. А чтобы уменьшить сцепление опалубки с бетоном и тем самым облегчить демонтаж конструкции, лицевую поверхность опалубки покрывают смазкой. С этой целью рекомендуется использовать раствор жидкой глины, известковое молоко или отработанные минеральные масла и др. Посредством внутренней облицовки опалубки возможно получить лицевую сторону фундамента с высокой чистотой поверхности.

Опалубка для монолитного фундамента для дома своими руками.

Опалубка фундамента должна быть надежно закреплена, чтобы она смогла выдержать нагрузку от залитой бетонной смеси.

Между щитами расстояние выбирают в зависимости от ширины. С наружной стороны щитов опалубки в землю вбивают колья для фиксации щитов в определенном положении. Колья дополнительно крепят, прибивая их к щитам гвоздями. При заливке бетона щиты могут разойтись, поэтому их тоже дополнительно укрепляют: по верхней кромке щитов прибивают деревянные планки. Каждый крепежный элемент должен быть расположен вне пространства, куда затем будет укладываться бетон. Иначе вытащить из затвердевшего бетона эти крепежные элементы будет невозможно.

Чем ровнее установлена опалубка, тем ровнее будет фундамент. Высокая точность установленной опалубки особенно важна для цоколя – надземной части монолитного фундамента. Его внешний вид влияет на вид всей постройки. После снятия опалубки надземную часть фундамента нужно затереть тонким слоем цементного раствора. В других облицовочных работах цоколь монолитного фундамента не нужен, ведь искусственные облицовки красиво будут смотреться первый год, а со временем декоративное покрытие отслоится.

Придать бетону высокую прочность, превращая его в железобетон, позволяет предварительное армирование. Без арматуры бетон устойчив к нагрузкам, направленным на сжатие конструкции, но не устойчив к нагрузкам, направленным на изгиб и растяжение. Этот минус устраняется армированием. Армирование можно выполнить сваренными для этого конструкциями из арматурной стали или отдельными металлическими стержнями. При этом используется стальная арматура с гладким или периодическим профилем.

Арматурный каркас.

Арматурная сетка для монолитного фундамента для дома своими руками.

Применение готовой сварной арматурной сетки значительно облегчит и ускорит процесс устройства монолитного фундамента.

Если правильно высчитать соотношение всех элементов (заполнителей, вяжущих компонентов, арматуры), можно построить мощную конструкцию, способную выдержать любые нагрузки. Железобетонный фундамент устойчив к просадкам грунта, надежно удерживает ограждающие конструкции дома. Стальная арматура, применяемая для армирования бетона. должна быть без коррозии и жира. Иначе загрязнения поспособствуют тому, что арматура с бетоном будет плохо сцеплена, что снизит прочность и жесткость.

При изготовлении арматурного каркаса следует применять круглую арматурную или горячекатаную сталь с периодическим профилем. Иногда применяют полосовую и квадратную сталь. Арматурная сталь, диаметром не больше 12 мм, – это легкая арматура, поступающая в продажу в бухтах. Арматура, диаметр которой больше 12 мм, продается в прутках. Такой тип относится к тяжелой арматуре.

Арматуру в железобетонных конструкциях по назначению делят на два класса: рабочую и распределительную. Первая арматура воспринимает и внешние нагрузки, и внутренние, возникающие от массы конструкции. Арматура второго типа распределяет нагрузки между основными стержнями рабочей арматуры, и работа всего арматурного каркаса происходит совместно. Арматуру можно соединить следующими способами: сваркой или проволочной скруткой. Для каркаса арматуру заготавливают в несколько этапов: правка, сортировка, резка и сборка каркаса.

Опалубка с армокаркасом для монолитного фундамента для дома своими руками.

Монтировать опалубку и арматурный каркас следует очень осторожно, чтобы не допустить их смещения.

Расход стали для армирования железобетонной конструкции для 1 кубического метра бетона в среднем около 100 кг. Сваривать арматуру должны квалифицированные специалисты прямо на месте строительства. Вязать проволокой арматуру можно только в некоторых случаях, когда требуется выполнить мелкие подготовительные работы.

Устанавливая опалубку, нужно следить, чтобы не сместились арматурные стержни. Смещение, превышающее 1/5 наибольшего диаметра стержня, не допускается. Наблюдайте за слоем бетона: недопустимо, если отклонения толщины защитного слоя бетона превышают 3 мм (при защитном слое бетона 15 мм) или меньше 5 мм (при защитном слое бетона 15 мм). Установив арматурный каркас, проверьте опалубки и устраните возникшие дефекты.

Бетонирование конструкции.

Фундамент бетонировать следует при плюсовой температуре воздуха. Если фундамент дома строится в морозную погоду, уложенную бетонную смесь нужно утеплить, поскольку промерзший бетон становится непрочным и даже при небольших нагрузках рассыпается. В сухую летнюю погоду опалубку перед бетонированием необходимо увлажнить, так как содержащаяся в бетоне влага может впитаться в доски опалубки.

Бетонирование монолитного фундамента для дома своими руками.

Для качественного бетонирования, работы следует выполнять при положительной температуре наружного воздуха.

Бетонирование выполняется послойно, каждый слой при этом уплотняя специальными вибраторами или штыкованием смеси. В место укладки смесь подают в металлической бадье вручную или автоматически бетоноукладчиком.

Читайте также: Советы по строительству дома из блоков

Монолитность конструкции бетонного фундамента, его высокая прочность возможна только при непрерывном бетонировании. В случае если непрерывное бетонирование производить не получается, делают рабочие швы. Они представляют плоскость стыка между старым, затвердевшим слоем бетона и свежеуложенным. Рабочие швы нельзя делать наклонными, только горизонтального или вертикального направления. Прерванное бетонирование можно возобновить, когда залитая бетонная смесь не получает прочность более 1 мПа. Возобновить заливку монолитного фундамента можно, когда ранее уложенный слой разжижается при вибрации. Перед началом укладки нового слоя бетона поверхность рабочих швов обязательно нужно промыть, а цементную пленку cчистить стальной щеткой.

При заливке нередко допускается ошибка – допущение попадания грунта, осыпающегося с котлована или бровки вырытой траншеи, в бетонную смесь. Попавший в монолитный фундамент грунт существенно снижает прочность конструкции, приводит к образованию трещин.

Уход за монолитом.

Важный этап бетонирования – уход за уложенным бетоном. Особенно это важно в первую неделю после заливки. Бетон нужно выдерживать, придерживаясь требуемого температурно-влажностного режима. Рекомендуемая температура – 18-25 градусов. Бетон необходимо оберегать от ударов, механических повреждений и других негативных воздействий, способствующих разрушению структуры бетона.

Полив фундамента водой для дома своими руками.

В жаркую погоду, чтобы избежать образования трещин в свежеуложенном бетоне, необходимо периодически поливать конструкцию водой.

Свежеуложенный бетонный фундамент необходимо защитить от ветра, мороза, прямых солнечных лучей. Под воздействием ветра или солнечных лучей монолитный фундамент быстро теряет влагу, что приводит к появлению трещин. В жаркое время бетон накрывают влагоемким материалом (опилки, плотная ткань, мешковина и др.) и поливают холодной водой. Опалубку следует тоже смачивать водой в жаркую погоду. Поливать необходимо так, чтобы поверхность бетона все время была влажной. При отрицательной температуре бетон нужно утеплять по принципу термоса, для этого сооружают утепленную опалубку, открытые поверхности закрывают специальными «теплыми» материалами (опилки, маты).

Строя дом с монолитным фундаментом при низкой температуре, необходимо обогревать бетон, обдувая его теплым паром или воздухом. В бетон, который укладывается при минусовой температуре, можно добавлять цементы с большим тепловыделением и быстротвердеющие цементы. Самый популярный способ – электрический подогрев свежеуложенного бетона.

Снятие опалубки.

Схема устройства железобетонного монолитного фундамента.

Демонтаж опалубки необходимо начинать не раньше чем через 10 дней после бетонирования. Нагружать фундаменты кирпичной кладкой или перекрытиями можно после того, как бетон полностью схватился. Если монолитный фундамент выполнен по технологии, то в процессе эксплуатации усадка дома будет идти равномерно, без трещин и перекосов. Чем дольше оставлять опалубку вокруг залитого бетона, тем лучше будет сцепление стенок опалубки с бетоном, и снять опалубку без повреждения верхнего слоя фундамента будет проблематично.

Конструкцию опалубки нужно разбирать очень аккуратно, не допускать осыпания углов фундамента, которые могут еще не набрать необходимую прочность. Дефекты, обнаруженные на бетонной поверхности после снятия опалубки (сколы), необходимо зачистить металлической щеткой, промыть сильным напором воды и затереть раствором цемента (соотношение цемента и песка для такого раствора составляет 1:2). Крупные каверны и раковины нужно расчищать на всю глубину, пока не будет удален «слабый» слой бетона и выступающие куски заполнителя. Затем поверхность снова обрабатывают металлической щеткой и промывают водой под напором. Большие раковины желательно обрабатывать жесткой бетонной смесью.

Перед началом бетонирования необходимо предусмотреть технологические полости для подземных коммуникаций (канализация, электрические кабели, водопровод). Для этого в определенных местах опалубки нужно вставить и закрепить пластмассовые или металлические трубы с соответствующим сечением диаметра. Во время строительства фундамента их прикрывают ветошью, просмоленной паклей или другим материалом с похожими свойствами. После протяжки всей коммуникации отверстия и зазоры следует заполнить силиконовым составом или зачеканить просмоленным канатом. Это необходимо, чтобы коммуникационная система была герметична и в нее не попадала влага.



Рекомендация: Из статьи можно понять общий принцип строительства монолитных фундаментов для дома и в общих чертах понять основные принципы строительства монолитных фундаментов для частного дома. Для строительства фундамента своими руками информации маловато, но не смотря на это, вы сможете не потерять кругленькую сумму своих кровно заработанных денег.

Как построить фундамент из плит

Фундамент из плит служит основанием для новых домов, гаражей, навесов, беседок и других строительных объектов. Чтобы построить такой фундамент, нужно иметь хотя бы базовый набор строительных навыков. Построение хорошо сделанного фундамента из плит определит долговечность вашего проекта и, возможно, стабильность вашего дома или другой конструкции. Для его создания требуется много терпения, знаний и навыков. Вот несколько основных шагов, которые нужно выполнить.

Шаг 1. Планирование проекта

Определите ширину фундаментной плиты. Его ширина будет зависеть от площади земли, а также от конструкции конструкции, которую он будет поддерживать. Фундамент из плит должен быть таких же размеров, как и планируемая постройка. Вам нужно будет быть точным в этих измерениях и изменить их, если дизайн дома будет развиваться.

Этап 2 — Подготовка земли

Тип почвы LBV на квадратный фут
Коренная порода 12 000
Осадочные породы 4 000
Песчаный гравий или гравий 3 000
Песок, илистый песок, глинистый песок, илистый гравий, глинистый гравий 2 000
Глина, песчаная глина, илистая глина, глинистый ил 1,500
