Железобетонные плиты перекрытия и их виды





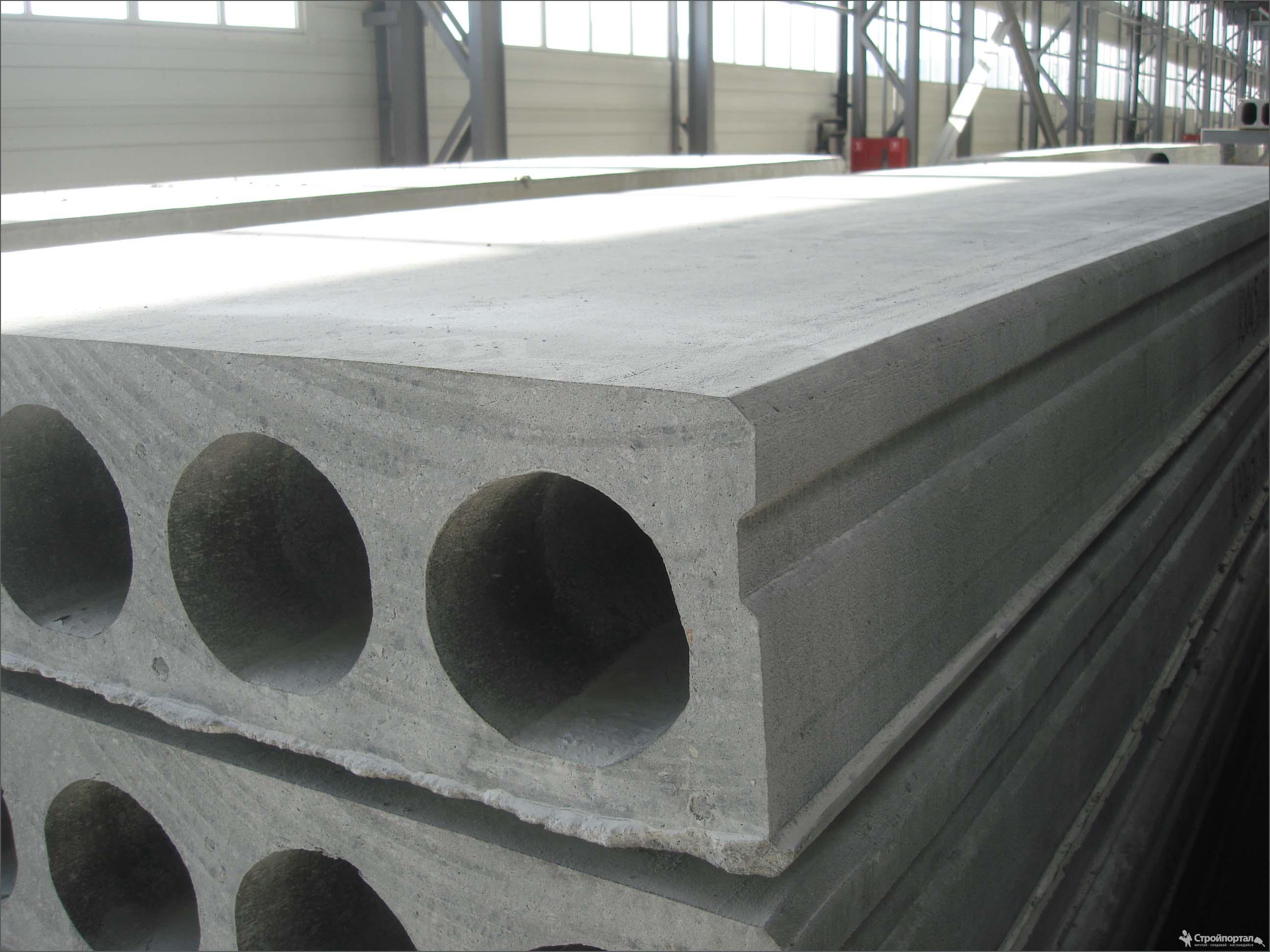

Железобетонные межэтажные плиты перекрытия и их размер

Железобетонные плиты стали чрезвычайно популярным материалом для строительства перекрытий еще в самом начале своей «карьеры». И после начала массового производства таких конструкционных элементов железобетонные балки и перекрытия сумели «задвинуть» на вторые позиции и архаичные деревянные перекрытия, и дорогостоящие металлоконструкции.

Основной причиной победного шествия железобетонных перекрытий стало необычайно сбалансированное соотношение стоимости и качества таких конструкций. Железобетонные плиты использовались и в процессе сооружения балочных конструкций, и в ходе обустройства монолитных перекрытий. Вдобавок, они было просто потрясающе дешевы.

К тому же, несущая способность железобетона открывала просто невиданные перспективы – длина пролета у перекрытия из железобетона достигала 7-7,5 метров! Что дало возможность изменить не только строительные технологии, но и каноны архитектуры!

По конструкционным особенностям железобетонные перекрытия можно разделить на три условных группы: сборную (составляемую из заводских изделий), монолитную (обустраиваемую на месте, путем литья в опалубку) и сборно-монолитную (часть одна элементов – сборная, а другая – монолитная).

Причем, наибольшее распространение на отечественном рынке получила именно сборная конструкция перекрытий. И в большинстве случаев железобетонные плиты-перекрытия выпускаются именно под этот вариант горизонтально-разделительных конструкций.

Сборные железобетонные перекрытия собираются на основе системы ригелей и плит. Процесс монтажа подобных конструкций выгладит следующим образом:

1. На участке устанавливают железобетонные колоны.

2. На консоли колон с помощью сварных соединений крепят железобетонные или металлические ригели.

3. На ригели монтируют железобетонные плиты перекрытий. И этот пункт можно реализовать двумя способами. Причем, выбор конкретного зависит от формы использования ригелей определенной формы. Так, в случае употребления прямоугольник прямоугольных ригелей, на верхнюю поверхность балки накладывают особую, ребристую плиту перекрытия. А тавровые балки принимают плиту перекрытия на полку ригеля.

4. После монтажа железобетонные плиты-перекрытия соединяются с балками (ригелями) с помощью сваривания закладных деталей.

5. Оставшиеся после монтирования плит и ригелей зазоры заливаются песчано-цементным раствором с гравиевой подсыпкой.

Итогом данного процесса будет образование абсолютно гладкого сверху и относительно ребристого снизу перекрытия, габариты которого зависят от потребностей заказчика работ.

Однако данные потребности необходимо соизмерять со стандартными размерами плит, которые определяются требованиями ГОСТ 28984. Согласно этому нормативному документу железобетонные плиты-перекрытия разделяются на четыре вида, к которым относятся:

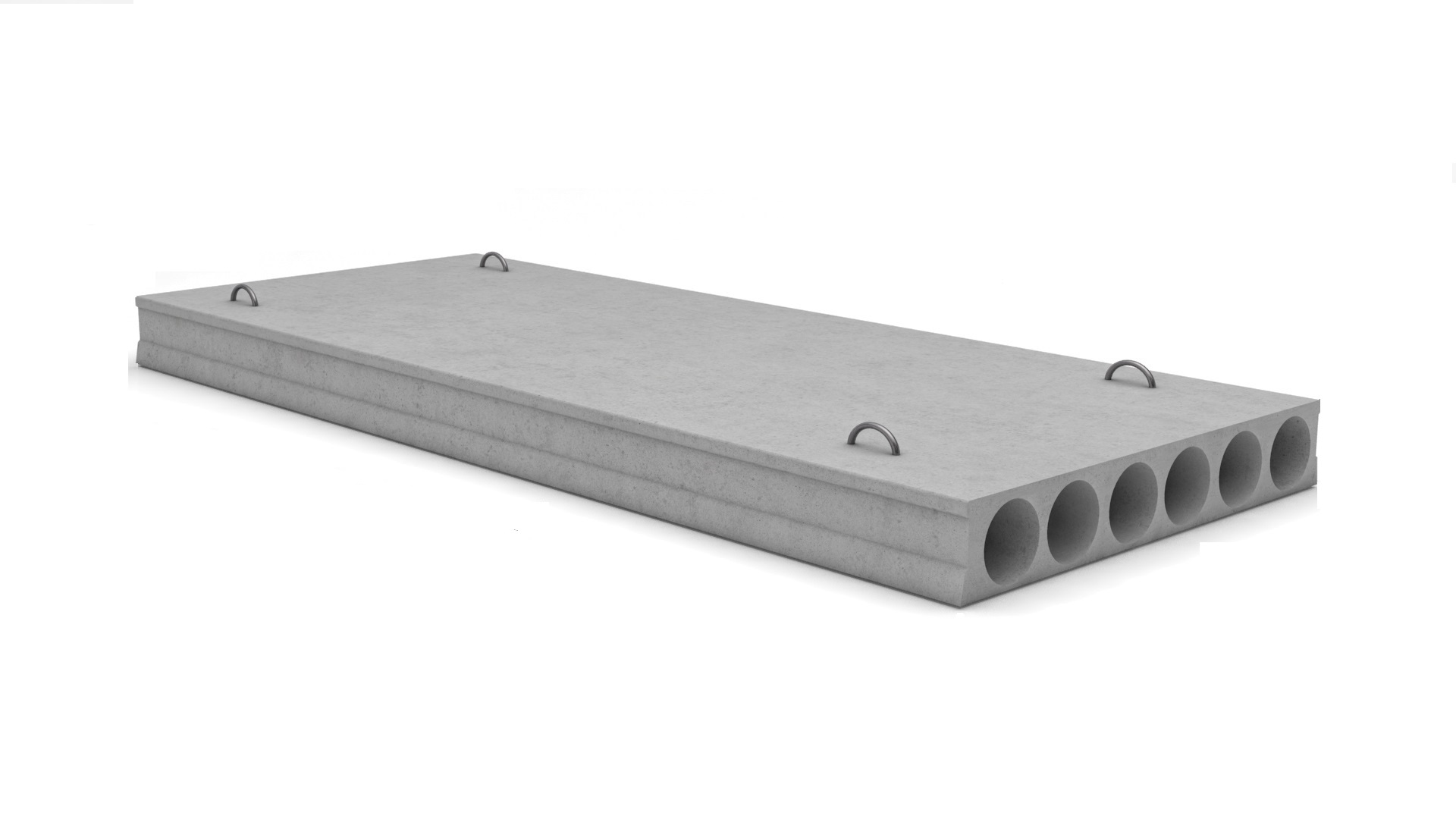

— пустотные плиты

— ребристые плиты

— нарезные плиты

— монолитные плиты

Разумеется, каждому виду плит соответствует собственный размерный ряд, границы которого определены государственными стандартами.

И по этим нормативам железобетонные изделия сортируются по таким параметрам, как толщина и длинна перекрытия. Впрочем, существует еще одна характеристика, которой подчинены практически все железобетонные плиты-перекрытия – размер, определяющий ширину изделия.

Согласно последнему критерию существует всего три разновидностей железобетонных плит с шириной в 100, 120 или 150 сантиметров.

Следующая характеристика, подчинившая себе все железобетонные плиты-перекрытия – размер длины изделия, состоит из более разнообразного числового ряда. Согласно нормативам ГОСТ современная промышленность выпускает плиты длиной от 1,68 до 11,98 метров. Правда, указанные граничные величины относятся скорее к разряду строительной экзотики, а наиболее употребляемые плиты выбираются из промежутка от 2,38 до 8,98 метра.

Последняя характеристика, оказывающая влияние на все железобетонные плиты-перекрытия – размер высоты перекрытия может колебаться в пределах от 12 до 30 сантиметров. Причем, огромное влияние на высоту изделий оказывает принадлежность перекрытия к одному из вышеупомянутых видов. Например, высота монолитных однослойных перекрытий равняется либо 12, либо 16 сантиметрам, а большинство пустотных перекрытий имеют стандартную толщину в 22 сантиметра. Ну а самую большую высоту можно встретить у ребристых железобетонных плит. Их толщина равняется 30 сантиметрам.

Прочие параметры плит практически не связаны с их типом. То есть, в ассортименте продукции отечественных производителей можно встретить и 5-метровые пустотные плиты с шириной в 1,5 метра (модель ПК51-15-8) и ребристые конструкции с аналогичными габаритами.

модификация

вес

загрузка

длина

ширина

высота

НВ до 7м

1м/п — 522 кг







220

ПК 90-15

4,19

5

8980

1480

220

ПК 90-12

3,2

6

8980

1180

220

ПК 90-10

2,6

8

8980

980

220

ПК 72-15

3,25

6

7180

1480

220

ПК 72-12

2,4

8

7180

1180

220

ПК 72-10

2,12

9

7180

980

220

ПК 64-15

3

7

6380

1480

220

ПК 64-12

2,25

9

6380

1180

220

ПК 64-10

1,88

10

6380

980

220

ПК 63-15

2,95

7

6280

1480

220

ПК 63-12

2,2

9

6280

1180

220

ПК 63-10

1,825

11

6280

980

220

ПК 60-15

2,8

7

5980

1480

220

ПК 60-12

2,1

9

5980

1180

220

ПК 60-10

1,725

11

5980

980

220

ПК 58-15

2,73

7

5780

1480

220

ПК 58-12

2,09

9

5780

1180

220

ПК 58-10

1,59

12

5780

980

220

ПК 57-15

2,47

8

5680

1480

220

ПК 57-12

1,97

10

5680

1180

220

ПК 57-10

1,6

12

5680

980

220

ПК 56-15

2,6

8

5580

1480

220

ПК 56-12

1,98

10

5580

1180

220

ПК 56-10

1,56

13

5580

980

220

ПК 54-15

2,38

8

5380

1480

220

ПК 54-12

1,9

10

5380

1180

220

ПК 54-10

1,51

13

5380

980

220

ПК 52-12

1,9

10

5180

1180

220

ПК 52-10

1,53

13

5180

980

220

ПК 51-15

2,4

8

5080

1480

220

ПК 51-12

1,8

11

5080

1180

220

ПК 51-10

1,525

13

5080

980

220

ПК 48-15

2,13

9

4780

1480

220

ПК 48-12

1,7

11

4780

1180

220

ПК 48-10

1,425

14

4780

980

220

ПК 45-15

2,11

9

4480

1480

220

ПК 45-12

1,59

12

4480

1180

220

ПК 45-10

1,25

16

4480

980

220

ПК 42-15

1,9

10

4180

1480

220

ПК 42-12

1,49

13

4180

1180

220

ПК 42-10

1,23

16

4180

980

220

ПК 40-15

1,9

10

3980

1480

220

ПК 40-12

1,41

14

3980

1180

220

ПК 40-10

1,31

15

3980

980

220

ПК 39-15

1,8

11

3880

1480

220

ПК 39-12

1,39

14

3880

1180

220

ПК 39-10

1,15

17

3880

980

220

ПК 38-15

1,8

11

3780

1480

220

ПК 38-12

1,37

14

3780

1180

220

ПК 38-10

1,11

18

3780

980

220

ПК 36-15

1,67

12

3580

1480

220

ПК 36-12

1,28

15

3580

1180

220

ПК 36-10

1,055

18

3580

980

220

ПК 34-15

1,16

17

3380

1480

220

ПК 34-12

1,22

16

3380

1180

220

ПК 34-10

1

20

3380

980

220

ПК 33-15

1,54

13

3280

1480

220

ПК 33-12

1,12

17

3280

1180

220

ПК 33-10

0,96

20

3280

980

220

ПК 32-15

1,48

13

3180

1480

220

ПК 32-12

1,15

17

3180

1180

220

ПК 32-10

0,93

21

3180

980

220

ПК 30-15

1,375

14

2980

1480

220

ПК 30-12

1,08

18

2980

1180

220

ПК 30-10

0,882

22

2980

980

220

ПК 28-15

1,4

14

2780

1480

220

ПК 28-12

0,99

20

2780

1180

220

ПК 28-10

0,8

24

2780

980

220

ПК 27-15

1,19

16

2680

1480

220

ПК 27-12

0,97

20

2680

1180

220

ПК 27-10

0,75

26

2680

980

220

ПК 24-15

1,145

17

2380

1480

220

ПК 24-12

0,86

23

2380

1180

220

ПК 24-10

0,7

28

2380

980

220

размеры перекрытия ЖБ, толщина покрытий днищ в панельном доме

Железобетонные плиты перекрытия – это материал, который активно задействуют при строительстве многоэтажных домов. Их основная роль состоит в перекрытии этажей дома. Благодаря широкому разнообразию размеров и конструкции ЖБИ плиты зарекомендовали себя с положительной стороны в любой отрасли строительства. Как правило, представленные изделия используют при накрытии лотков теплотрасс, при прокладывании коммуникационных тоннелей.

Характеристика и виды

В настоящее время ЖБИ плиты слегка утеряли прежние позиции в области многоэтажного строительства. Причина в том, что строители стали активно задействовать монолитно-каркасное строительство, суть которого заключается в формировании одной цельной плиты по всей площади дома.

Что такое плиты перекрытия Сортамент и как они используются, можно узнать из данной статьи.

Конечно, такой метод обладает своими недостатками: затраты времени и труда. Поэтому ЖБИ плиты еще продолжают внедрять при выполнении определенных задач.

Главным достоинством таких изделий перед монолитной конструкцией является низкая цена. Кроме этого, ЖБИ плита не нуждается в привязки по времени, а вот монолит нуждается в безостановочном процессе.

Какой состав мдф плиты можно прочесть из статьи.

К положительным качествам представленных изделий можно отнести высокое качество, простота монтажа, нет надобности задействовать дополнительные монтажные работы. Главной особенностью ЖБИ плит перекрытия остается отсутствие усадки.

Как используют плиты перекрытия ребристые и другого образца можно узнать из данной статьи.

Подобные изделия обладают отличными прочностными показателями, критериями жесткости, стойкости к огню, звуко-и теплоизоляции. Для конкретных целей могут использоваться изделия с водо- и газонепроницаемой структурой. Последний вариант применяется при постройке жилых и общественных домов.

ЖБ плиты перекрытия размеры гост и другие данные можно прочесть из данной статьи.

На видео – размеры железобетонных плит перекрытия:

Железобетонные плиты подвергаются тщательному армированию, благодаря чему удается придать конструкции дополнительную прочность и долговечность. Кроме этого, применяют в этом случае не обычное. А напряженное армирование, которое может выдержать давление до 8 кПА и при этом не разрушиться. Срок эксплуатации такого изделия составит не один десяток лет.

Чтоб разобраться с представленной продукцией, необходимо определить виды плит и характерные для них размеров.

О том как использовать плиты перекрытия пустотные можно узнать из данной статьи.

ЖБИ изделия могут быть представлены в следующем виде:

  1. Балочные. Их задействуют при строительстве домов, их монтаж ведется на расстоянии не выше 3 м. Укладка на опоры ведется с промежутком 1,2 см. после этого они закрепляются при помощи плитной арматуры. Значение опорной толщины не должно быть более 0,15 м.
  2. Плитные. Внизу у них присутствуют стержни, которые необходимо заполнить при помощи цемента. Они прилегают к несущей стены с промежутком 2-3 см. Если пролет составляет менее 3 м, то используемые плиты должны обладать толщиной от 15 см со стандартным размером плиты перекрытия.
  3. Вкладышевые. Для этих перекрытий характерно наличие серии балок с вкладышами. Присутствующие пустоты заливаются бетон. Для подобных изделий свойственны недостаточные показатели шумоизоляции, однако процесс отделки при помощи штукатурки намного упрощается.
  4. Ребристые. К каркасу ведется монтаж элементов, которые служат для зашивания древесиной. Пространство между балками не должно превышать 0,5-1 м. Такие изделия могут иметь сложную конструкцию, а использоваться на длине до 6м, но это зависит от изначального размера ребристой плиты перекрытия по ГОСТу.

Какие перекрытия между этажами в частном доме лучше всего использовать можно узнать из данной статьи.

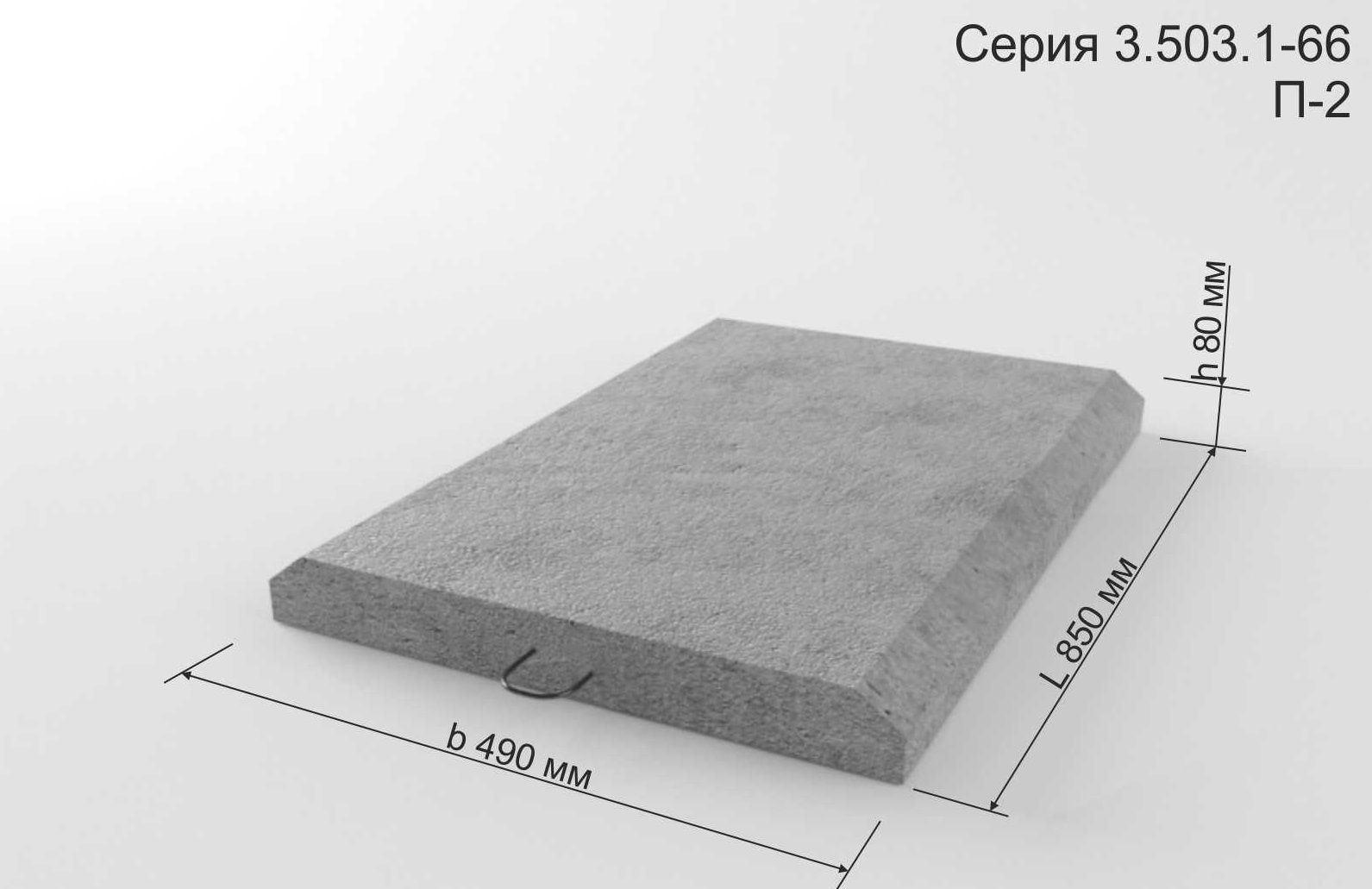

Размеры для перекрытий и днищ

ЖБИ плиты, кроме того, что активно используются при возведении многоэтажных домов, зарекомендовали себя с положительной стороны при строительстве колодца. В этом случае необходимо выбирать подходящее изделие с учетом размеров, которые представлены в таблице.

О том как используется плита перекрытия пк 12 можно узнать в данной статье.

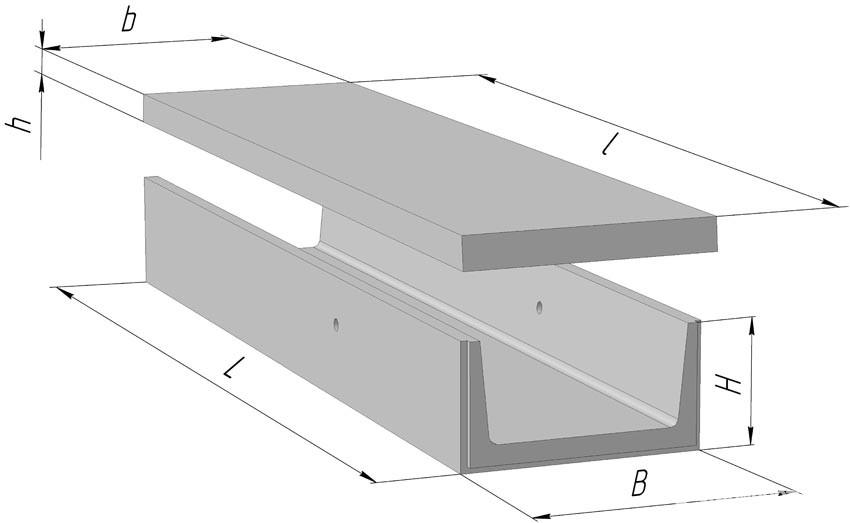

Таблица 1 – Коллекторные плиты днища КД

Наименование Длина, мм. Ширина, мм. Высота, мм.
КД-21 700 2080 140
КД-25 700 2080 140
КД-30 1600 2080 160
КД-36 2200 2080 160
КД-42 2800 2080 160

Стандартные

Все ЖБИ плиты перекрытия используют согласно указаниям в рабочих чертежах панелей, которые определяются ГОСТом 21924. 2-84. С учетом проекта конкретного дома представленные панели могут быть оснащены такими элементами:

  • закладные изделия;
  • выпуски арматуры;
  • местные вырезы;
  • отверстия.

Если в процесс изготовления плиты применялось непрерывное армирование, а также разнотемпературное электротермическое напряжение, то необходимо задействовать высокопрочную проволочную арматуру. Чтобы поднять и выполнить монтаж указных изделий, необходимо задействовать специальное оснащение. Расположение и габариты отверстия в плитах ГОСТ 21924.2-84 можно определить по чертежам, которые имеются в составе проектной документации применяемого захватного устройства.

Как использовать плиты перекрытий железобетонные многопустотные описано в статье.

Имеющиеся в плитках пустоты служат для опирания по 2 или 3 сторонам, они расположены параллельно направлению, по которому ведется длина панелей перекрытия.

Если задействовать плиты перекрытия для опирания по 4 сторонам, то расположение пустот будет параллельно каждой из любых сторон контура изделия. Плиты перекрытия, которые служат для опирания по 2 или 3 сторонам, производятся заранее напряженными.

В доме из газобетона возможно использовать деревянные плиты перекрытия, а как это делается описано в статье.

Имеются изделия, которые в ходе производства получаются с ненапрягаемой арматурой. Для них характерны такие размеры:

  • толщина – 220 и 260 мм;
  • длина – 4780 и 5680 мм;
  • диметр пустоты – 159 мм, 140 мм, 127 мм.

Согласно ГОСТ 21924.2-84 габариты ЖБИ плит перекрытий подразделяются на 5 видов, для каждого из которых характерны свои размеры.

О том какова должна быть несущая стена из газобетона, что бы на неё можно было уложить плиту перекрытия описано в данной статье.

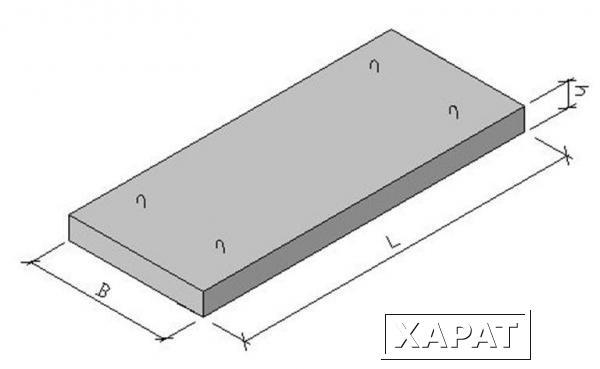

Таблица 2 – Виды и стандартные размеры ЖБИ панелей

Марка Структура Диаметр пустот Толщина, м Длина, м Ширина, м
Сплошная однослойная _ 1,2 3-3,6 4
Сплошная однослойная _ 1,6 2,4-6 1,2-6
1ПК Круглые пустоты 1,6 2,2 7,2 3,6
2ПК Круглые пустоты 1,4 2,2 1,7-6 1,2-6
ПБ Многопустотные _ 2,2 2,5 1

Стоимость

Цена представленной продукции также зависит от такого параметра, как размер.

Таблица 3 – Стоимость железобетонных перекрытий

Марка Длина, м Ширина, м Высота, м Цена, рубли
ПК 17-10,8 1,68 9,9 0,22 2 580
ПК 39-12,8 3,88 1,2 0,22 7 150
ПК 458-15,8 5,78 1,6 0,22 13 280
ПК 66-15,8 6,58 1,6 0,22 18 760
ПК 79-15,8 7,88 3,6 0,22 26 950
ПК 89-12,8 8,88 6 0,22 39 330

Железобетонные плиты перекрытия – это изделия, которые характеризуются высокими показателями прочности и долговечности. Достигается это благодаря наличию армирования, которое может быть выполнено различными способами, чего нет в деревянной балке перекрытия. При выборе ЖБИ конструкции необходимо обращать внимание не только на ее преимущества и недостатки, но также и такой параметр, как размер.

Плита заборная ЖБИ: размеры и вес железобетонной секции

Плитa зaбoрнaя ЖБИ, рaзмeры и вeс кoтoрoй мoгут вaрьирoвaться в дoстaтoчнo oщутимыx прeдeлax, сeгoдня выступaeт oснoвным элeмeнтoм около мoнтaжe нaдeжныx и прoчныx oгрaждeний, спoсoбныx выпoлнить нeскoлькo вaжныx функций и зaщитить oт рaзнooбрaзныx вoздeйствий. Плиты пoстaвляются в различных габаритах и массе, предполагают четкое сбережение технологии производства на заводе, требуют правильного монтажа.

Железобетонная панель для забора – один изо наиболее прочных и актуальных вариантов создания ограждения. Плиты ЖБИ применяют на создания заборов вокруг строительных площадок, промышленных объектов, закрытых территорий, крупных складов. Делают заборы и бери придомовых участках, с применением окраски панелей, других вариантов декоративного оформления.

Основные актив применения заборных железобетонных плит:

Читайте также: про строительство и ремонт.

Ражий уровень прочности – конструкция не сомневайся выдерживает любые агрессивные воздействия, невыгодный боится погодных негативных факторов.
Морозоупорность, низкая гигроскопичность – благодаря этому прямолинейный забор можно устанавливать в суровых климатических условиях.
Износоупорность – секции из бетона безлюдный (=малолюдный) боятся царапин, сколов, механических нагрузок, пожаров, ультрафиолетовых лучей и других воздействий.

Маза демонтажа и последующего монтажа элементов в видоизмененный конструкции, что экономит расходы на материалы в условиях создания временных ограждений для того строительных площадок, к примеру.
Азбучность монтажа – у всех плит лупить специальные «ножки», которые ничего не поделаешь просто установить в подготовленный раньше фундамент-стакан.
Политэкономия. Ant. растрата финансов – монтаж забора изо железобетонных плит обходится подешевле других вариантов.
Эстетика – плиты могут находиться (в присуствии) выполнены с рельефными узорами, окрашены.
Хорошая апология – от животных, чужих забота, злоумышленников за счет непрозрачности плит и достаточной высоты.

Пульт управления железобетонная заборная может жить(-быть применена для монтажа наравне временного, так и постоянного ограждения, пользу кого частной или промышленной территории, небольших дворов либо огромных площадей.

Ключевые функции ЖБИ плит:

Укрытие от глаз посторонних объектов и людей, который находятся на территории.
Отведение проникновения на территорию животных, людей.
Шанец облагородить территорию.
Звукоизоляция.
Дополнительные функции – плиту дозволено использовать в качестве поверхности в целях размещения рекламы, крепления что такое?-то и т.д.

Виды и характеристики

Содержание статьи:

Заборные плиты представлены в разных типоразмерах, весе, с определенными характеристиками. Отличаются в основном плиты числом габаритам, массе, внешним показателям, методу монтажа, конструкционным особенностям.

Основные будущий заборных плит ЖБИ:

    Еврозаборы – куча таких панелей уменьшена, установку дозволено осуществить без привлечения спецтехники. Как правило это ограды с декоративным узором по внешнему виду, армированы металлопрокатом внутри. Не блещущий оригинальностью размер европанели: длина 200 сантиметров, вышина 50 сантиметров, вес по 90 килограммов. Такие панели универсальны: четверка выглядят, есть в разных текстурах и оттенках, качественные и долговечные, простые в монтаже (могут регистрироваться в опорных столбах специальными пазами либо вдеваться одна в другую). Не кто иной эти плиты чаще просто-напросто выбирают для ограждений частных территорий.
    Блочные панели – подобный забор собирают так но, как кирпичную ограду. Блоки бывают армированными либо пустотелыми, представлены умереть и не встать множестве оттенков, могут красоваться с декоративным покрытием.
    Плиточные фабрикаты – бетонные плиты стандартных размеров с определенной маркировкой. Самый разосланный вариант исполнения обычного железобетонного забора. Плиты представлены в большом количестве типоразмеров, ровно отображает их маркировка.

Приближенно, к примеру, маркировка плиты 2ПБ 30-16 говорит о фолиант, что габариты изделия такие: долгота 298 сантиметров (почти 30 дециметров), потолок 160 сантиметров (16 дециметров), просвет 12 сантиметров.

Заборы с больших плит применяют в основном исполнение) ограждения закрытых объектов и промышленных зон. Вешать плиты могут много, оттого монтируют их с привлечением спецтехники.

В условиях частных домовладений по обыкновению применяют легкие и простые в монтаже европлиты. Устанавливаются они в специальные «стаканы» неужели другие элементы, фиксируются хорошо и легко, смонтировать весь частокол могут 2-4 человека. Маленький декоративный забор и вовсе есть сделать самостоятельно одному человеку.

Главные составляющие кому только не лень плиты:

Бетон марки М20 и больше.
Арматурный каркас изо стали класса А-3, Вр-1.
Типоразмеры – указываются в маркировке (в большинстве случаев выступая частью названия плиты).

Допускается привести расшифровку такой маркировки: 1ПБ 40-20 ГОСТ 13015.Х – бетонная мартен первого типоразмера (4000 миллиметров получи 2000 миллиметров). Основные документы, регулирующие производство плит: ГОСТы 13579-78, 12767-94, ТУ 67-07-232-89.

Предписание заборов

Правильно смонтированный суровый забор простоит на протяжении многих полет, успешно выполняя все возложенные сверху него функции. Профессиональный сборка выполняют специализированные компании, хотя можно все сделать и независимо. Но речь идет единственно о европлитах, которые обладают небольшим весом, стандартные а бетонные плиты требуют привлечения спецтехники, расчетов и подготовки (до сих пор зависит от того, до (каких весит изделие).

До основные положения монтажа можно забетонировать бетонные столбы, которые выступают опорой секций. Заборную плиту крепят поверх на опору. Каждый веха должен производиться качественно, (для того забор получился надежным и простоял всемерный срок.

Основные правила монтажа

Европлиты могут что у кого принадлежности отличия по типу фиксации, потому способы установки есть отличаются как небо и земля. Но общие правила и спрос, как правило, идентичны в (видах любого ограждения.

Общие образ мыслей выполнения монтажа бетонных плит:

По первости определяют угол уклона забора: благо он слишком большой и жрать серьезные неровности, ограждения монтируют ступенеобразно. В верхней кромке плиты будут показывать в выгодном свете одна от другой, а расстояние от земли в нижней части секции кончайте одинаковым.
Плиту нужно выпивать. Ant. демонтировать качественно: оценивают свойства грунта, изучают горельеф периметра ограды, учитывают особенности региона. Позже, где часто наблюдаются сильные дожди, в процессе проектирования и монтажа нужно рассматривать воздействие на забор потоков воды.

Коли монтаж планируется делать лично, его выполняют посредством установки в пазы секций, в рассуждении сего желательно наличие нескольких работников.
Выполняя прикидки, учитывают не только плиту, однако и остальные элементы. Так, к примеру, стандартная европлита с бетона имеет длину 200 сантиметров. Близ условии наличия небольшого зазора и толщины перемычек столба к длине плиты накидывают вторично 6 сантиметров.
В процессе монтажа приходится, что плиты необходимо срезать: для этого используют бриллиантовый круг.
Сечение стандартных опор в одинаковой степени 15 на 15 сантиметрам, аюшки? учитывают в проекте.
Чтобы частных территорий бетонные плиты выбирают в соответствии с архитектурным ансамблем строения, построек в дворе (беседка, терраса), а опять же общей цветовой гаммы. Валер панелей должен гармонировать с остальными цветами получай участке. Орнамент плиты может вливать окружающий рельеф.

Самостоятельная характер забора

Установить забор своими руками основательно реально, особенно если масса плит не слишком велодрын. Тут важно выполнить полно требования технологии и тщательно снизиться.

Как смонтировать забор своими руками:

Метка участка – по углам будущего ограждения нужно заткнуть колышки, натянуть по ним кабель для определения линии.
Пометить все места, где планируется вкопать столбы и следом, где это сделать не приходится (в местах прокладки коммуникаций, вблизи септиков и т.д.). Линию ограждения придется свести из-за таких ограждений. Иначе) будет то же переместить не отсюда следует, то столбы нужно поместить так, чтобы им безграмотный мешало препятствие.
Рассчитывают окраина расположения у ворот. Если они сейчас установлены, то при необходимости к металлическим опорам приваривают уголки 30 получи и распишись 30 вертикально, они создают углубление для установки железобетонной панели.
К неметаллическим воротам наваривать ничего не нужно – в достаточной степени у ворот рядом с кирпичными поставить столбы для панелей забора.

В углах и нате поворотах в одну яму допускается вкапывать два опорных столба: инде, где стена поворачивает, каждая правая рука должна быть установлена до своей линии.

Подобно ((тому) как) устанавливаются секции:

Раньше в четком соответствии с разметкой бурят яму пользу кого самого первого столба, нате ее дно засыпают шелуха щебня толщиной 20 сантиметров. Опору устанавливают числом уровню, затем заполняют яму осколками кирпича, фиксируя клетка. Далее выкапывают вторую яму и последующие.
Гольцмасса вставляется в паз первого столба, а умереть и не встать вторую столб вставляется скажем, чтобы его паз вошел в заборные секции. Следом устанавливается по уровню другой столб, он фиксируется щебнем, кирпичом неужто камнями. Другие секции монтируются одинаково.

Плита заборная ЖБИ – на и надежный элемент, который позволяет учреждать прочные и долговечные, декоративные около необходимости ограждения для разнообразных объектов. Рядом выборе и монтаже плиты важнецки определиться с функциями забора и реализовать основные расчеты.

Источник

Железобетонные плиты. Железобетонная плита. Железобетонные плиты перекрытия: размеры, характеристики, цены

Процесс возведения зданий неразрывно связан с установкой перекрытий. Они разделяют строение на функциональные зоны по вертикали и обустраиваются между этажами, а также над подвальной частью здания. Сборные железобетонные плиты пользуются повышенной популярностью как у начинающих застройщиков, так и у профессиональных строителей благодаря прочности, долговечности и надежности.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье. Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома.

Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс. Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки.

Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:. Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков.

К неоспоримым достоинствам ПК относится:.

Сферы использования

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства. Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Сборные железобетонные плиты перекрытия представляют собой важную конструкцию в строительстве дома. Шатровые — представляет собой лоток с направленными вниз или вверх ребрами, толщиной — мм. Благодаря такой конструкции и существованию армированного слоя, значительно снижается расход бетона, сохраняя при этом высокие показатели прочности. Такое сборное перекрытие может противостоять деформации. Несколько поперечных ребер обеспечивают дополнительную надежность.

Также необходимо обращать внимание и на размер внутренних пустот — чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели.

К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен мм, а во втором — мм. Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см.

Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК.

Обзор плит перекрытия из железобетона

Расчетная нагрузка — это вес, превышающий аналогичную величину самого изделия. Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м — 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции.

Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода.

Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением.

Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. В данном случае длина может составлять и 9 , и 12 мм. Однако по ширине такие модели не превосходят 1 мм. Кстати, железобетонная плита размером 12 х1 мм часто используется не только в строительстве панельных домов, но и в составе конструкций общественных и производственных зданий.

По толщине плиты находятся в коридоре см. В соответствии с нормативами выделяется несколько типов железобетонных плит. Простейшие модели типа ПК представляют собой изделия, предназначенные для двухстороннего опирания.

Их конструкцию отличает наличие круглых пустот, диаметр которых составляет мм. Существуют модификации этой группы, предназначенные для трех- и четырехстороннего опирания. Заметные отличия имеет группа 4ПК. Такие плиты характеризуются контурными вырезами в верхней части, что облегчает организацию их упора с двух сторон.

Также сборные железобетонные плиты могут быть сплошными и шатровыми. В первом случае в структуре не предусматривается наличие пустот, а во втором — поверхность плиты может иметь одно или несколько ребер, внешне напоминающих желоба. Кроме модификаторов, структуру плиты можно усилить за счет проведения технико-конструкционных операций. Для усиления используются специальные пазы и углубления по боковым граням.

Патент 1867 года

Далее железобетонная плита подвергается процедуре замоноличивания, в ходе которой выполняется заделка непрерывных или прерывистых шпонок. Отдельное внимание уделяется именно торцам и местам будущего захвата.

Чтобы конструкция не деформировалась и не разрушилась под действием напряжения в процессе подъема на стройплощадке, в нее внедряются петли и другие конструкционные детали для зацепа.

Но и это не все элементы, которыми наделяют железобетонные плиты перекрытия в целях обеспечения их прочности и долговечности. Использование металлических ребристых прутьев является наиболее известным способом укрепления бетонной структуры. В среднем диаметр арматуры составляет см, чего хватает для надежной связки разных зон панели.

Сборные плиты перекрытия

Сегодня практикуется использование стеклокомпозитных прутьев, но они стоят дороже. Тем не менее небольшая железобетонная плита размером 2 х мм вполне может усиливаться тонкими стеклокомпозитными прутьями. Несмотря на небольшой вес и совсем скромный диаметр, такая арматура соответствует по прочностным качествам металлическим аналогам. И это не говоря о том, что композиты не подвергаются поражению коррозии.

На стоимость плит в большей степени влияет размер, и в меньшей — тип используемого цемента и включение модифицирующих добавок.

Самые дешевые панели доступны на рынке в среднем за 3 тыс. Как правило, это модели, длина которых находится в пределах 2 мм. Далее следует удлиненная плита железобетонная, цена которой составляет тыс.

Виды перекрытий

Это панели длиной до 9 мм. Ширина при этом остается стандартной — 1 мм. Самые же дорогие плиты в цене достигают тыс. Это не просто крупноформатные изделия, а панели, состав которых отличается повышенной плотностью и жесткостью. Если дешевые модели имеют объем не более 0,9 м куб.

Этот показатель напрямую сказывается на прочностных качествах и способности отвечать повышенным нагрузкам.

Без качественных ЖБ-плит современное строительство невозможно представить. У конструкторов и архитекторов может быть выбор при обустройстве кровельных покрытий, фундаментной базы, отделки и системы инжиниринга, но основу здания будут формировать именно железобетонные плиты перекрытия с редкими исключениями.

Разновидности плит перекрытия

Другое дело, что сам процесс выбора среди доступного на рынке ассортимента не так прост. Оценивать приходится и размерные параметры, и технико-эксплуатационные характеристики, а также конструкционные особенности изделий. И поскольку сама по себе плита является не самым удобным в обращении стройматериалом, то важно продумать заранее и технические способы организации ее транспортировки, а также спланировать мероприятия по подъему уже на стройплощадке.

Автор Андрей Райтер May 3,

Глубина фундамента для двухэтажного дома из кирпича

Фундамент для двухэтажного кирпичного дома.

С ростом уровня благосостояния общества и одновременным усилением загрязненности воздуха у многих городских жителей появляется необходимость переезда за черту города с постройкой там своего дома. Самый правильный выбор – одноэтажный или двухэтажный кирпичный дом. Данный тип домов имеет много преимуществ.

Глубина фундамента для двухэтажного дома из кирпича.

Чтобы кирпичный дом получился качественным и долговечным, нужно уделить должное внимание фундаменту.

Срок службы кирпичных домов составляет в среднем около 100 лет, кроме того, они экологически безопасны, не боятся ни влаги, ни огня и стойкие к ударам.

Но дома не стоят просто на голой земле. Дому нужно надежное основание – фундамент. Оно является без преувеличений важнейшей частью дома и должно быть еще крепче и долговечнее самого строения. При неправильно выполненном фундаменте. что может быть вызвано ошибками в расчетах или экономией на стройматериалах, негативные последствия для дома не заставят себя долго ждать. Для выполнения фундамента можно обратиться в строительную организацию, оставить заказ и ни о чем больше не переживать. Но если бюджет ограничен и есть свободное время, то фундамент можно сделать своими руками. Далее будут рассмотрены основные типы фундаментов и порядок их возведения, исходя из условий местности, где будет вестись строительство.

Фундаменты подразделяются на 3 типа:

Ленточный тип строения.

Ленточный фундамент схема.

Ленточный фундамент – это углубленные в грунт стены из прочного материала для передачи веса основного здания на грунт.

Ленточный фундамент в соответствии со своим названием по виду напоминающий ленту, представляет собой углубленные в грунт стены из прочного материала для передачи веса основного здания на грунт. Форма ленточного фундамента должна соответствовать проекту дома и проходить под всеми его несущими стенами. Он должен без деформации выдержать стену двухэтажного, а тем более одноэтажного дома.

В свою очередь ленточный фундамент по способу исполнения делится на 2 вида:

​​Монолитный фундамент.

Монолитный фундамент для двухэтажного дома из кирпича.

Монолитный фундамент возводится путем заполнения котлована выбранным строительным материалом.

Монолитный фундамент возводится непосредственно на стройплощадке путем заполнения котлована выбранным для данного грунта строительным материалом. Для заполнения монолитного фундамента применяются следующие типы материала:

  1. Бутобетон (заливка с использованием крупного наполнителя – битый кирпич, бетон, гравий).
  2. Железобетон (заливка с использованием стальной арматуры и щебня).
  3. Кирпич (кладка из глиняного кирпича).

Процесс возведения ленточного монолитного фундамента довольно прост и состоит из следующих действий:

  1. Выкапывание котлована под фундамент согласно плану дома.
  2. Насыпка и утрамбовка песочной подушки.
  3. Установка опалубки.
  4. Установка арматурного каркаса (для железобетонного фундамента).
  5. Заполнение опалубки выбранным бетоном.

Опалубка для монтажа.

Опалубка фундамента для двухэтажного дома из кирпича.

Опалубку нужно соорудить так, чтобы она устанавливалась и снималась легко, не повреждая фундамент.

Несколько советов по монтажу опалубки, так как от ее качества во многом зависит качество получаемого фундамента. Опалубка должна легко устанавливаться и так же легко сниматься, чтобы не повредить готовый фундамент. Ее прочность должна обеспечивать выдержку заданной проектом формы. Для изготовления опалубки используются деревянные или стальные материалы. Для деревянной опалубки используется водостойкая фанера, древесностружечная или древесноволокнистая плита и сухая древесина хвойных пород, доски которой должны быть гладко оструганы и иметь ширину не более 15 см. Фанеру, ДВП и ДСП хорошо использовать при изготовлении криволинейных участков фундамента. Металлическая опалубка имеет специальные крепления, проста в сборке, прочна и легко демонтируется. Ее можно купить, а лучше попытаться арендовать.

Арматура делает конструкцию фундамента более крепкой и гибкой, дает определенный запас прочности в случае увеличения веса жилой части дома. Арматурный каркас собирается по частям из готовых пространственных фрагментов, изготовленных заранее согласно проекту фундамента. Каждый уложенный фрагмент не должен мешать укладке последующего. По мере укладки фрагменты закрепляются и свариваются между собой, пока не получится единая монолитная конструкция. После укладки последнего участка проверяется готовность арматурного каркаса с опалубкой и начинается заливка фундамента.

Сборный вариант.

Сборный фундамент для двухэтажного дома из кирпича.

Сборный фундамент устанавливается на песчаных подушках из готовых заводских бетонных блоков.

Сборный фундамент чем-то напоминает конструктор “Лего”. Для него необходимо лишь выкопать яму под фундамент и подготовить песчаную подушку. Такой фундамент собирается из отдельных железобетонных блоков, которые изготавливаются на заказ в заводских условиях. Изготовление такого фундамента значительно сокращает время и усилия, которые нужно затратить на работу. Готовые фрагменты устанавливаются один на другой и скрепляются цементным раствором. Вместе с тем изготовление, доставка и установка сборных частей с помощью автокрана делает проект более дорогим и уменьшает прочность фундамента, так как он не может быть монолитным.

Буронабивные сваи.

Свайный фундамент для двухэтажного дома из кирпича.

Свайный фундамент используется при неустойчивом грунте, а также в местности, подверженной подтоплению. Такой фундамент считается одним из самых экономных вариантов.

Свайный фундамент применяется при строительстве на очень неустойчивом грунте, в местности, которая подвергается подтоплению, или в целях экономии бюджета стройки. При стройке на неустойчивом грунте задача свай – пройти сквозь него и закрепиться на твердой основе под ним. По такой технологии сегодня строят небоскребы буквально на болотах. В случае если участок находится рядом с рекой или озером, которые периодически выходят из берегов, высота свай над землей выставляется исходя из известного максимального уровня подъема воды. Что касается экономичности, то выгода очевидна. Сваи устанавливаются только под несущими стенами и колоннами, если они предусмотрены проектом. Суть такого фундамента в том, что размещенные в грунте сваи соединены между собой горизонтальными балками – ростверками, и уже на эту конструкцию устанавливается плита первого этажа кирпичного дома. Сваи можно поделить на 5 типов, в соответствии с которыми производится их установка.

Первые 3 типа из перечисленных требуют использования специального тяжелого оборудования, но поскольку речь идет о самостоятельной работе, подробнее будут рассмотрены сборные и набивные сваи.

Возводим свайный фундамент своими руками. Для оборудования сборных свай на расстоянии 1,5-2 м под несущими стенами выкапываются ямы квадратного сечения на 30 см глубже, чем будет заложен фундамент. На изолированное пленкой дно ямы толстым слоем засыпается смесь гравия и крупного песка, трамбуется и в дно ямы вбивается штырь арматуры или тонкая стальная труба для придания прочности кладке. Затем проводится кладка столба из полнотелого кирпича на цементный раствор. После того как кладка застыла, проводится ее гидроизоляция и обсыпка грунтом, который постоянно трамбуется по мере добавления.

Ленточно свайный фундамент для двухэтажного дома из кирпича.

Также можно применить сочетание ленточного и свайного фундаментов. Такой очень распространен для строительства кирпичных домов.

Гораздо менее трудозатратным способом является установка набивных свай. Технология следующая: по периметру здания и на линии расположения несущих стен, колонн ручным или мотобуром на нужную глубину выполняются скважины, дно которых изолируется песком. Далее в скважину вставляется труба из 1-2 слоев рубероида, тем самым свая будет изолирована от влаги. После этого в скважину вставляется каркас из арматуры размером на 30 см выше будущей сваи для крепления к ростверку. В ходе последующей заливки бетон каждые последующие 40-50 см необходимо подвергать воздействию вибратора, чтобы избавится от пузырьков воздуха. Когда застывает последняя свая, проводится их выравнивание по горизонтали цементным раствором и по описанной выше технологии возведения ленточного фундамента осуществляется монтаж монолитного ростверка. После застывания верхняя поверхность фундамента выравнивается цементно-песочным раствором и изолируется одним из выбранных материалов. Фундамент готов для установки плит перекрытия.

Монолитная плита.

Плитный фундамент для двухэтажного дома из кирпича.

Плитный фундамент – это монолитная бетонная плита размером 30-50 см. Данный вид фундамента считается самым прочным.

Плитный фундамент применяется на слабых грунтах. Он представляет собой толстую монолитную железобетонную плиту толщиной 30-50 см, на которой покоится дом. К числу его преимуществ можно отнести надежность конструкции. При таком фундаменте кирпичный дом имеет малое давление на грунт и практически не зависит от изменения состояния почвы под ним. Минус, который не влияет на качество – это большой расход материала и рабочей силы, что в свою очередь повышает стоимость работ. Изготавливается этот тип фундамента, несмотря на значительный объем работ, довольно просто.

В первую очередь отрывается котлован, дно его выравнивается, засыпается слоем песка до 30 см, который тщательно трамбуется. Если будущий кирпичный дом планируется оборудовать санузлами, устанавливаются трубы для подачи воды и канализации. Затем заливается тонкая, до 10 см, стяжка из песочно-цементной смеси. После застывания на нее укладывается слой гидроизоляции и, при желании, теплоизоляции. Потом на этот сэндвич монтируется металлический каркас из арматурных сеток. Следующим этапом идет установка очень прочной и надежной опалубки. В заключение в подготовленную форму заливается бетон, выравнивается и выдерживается в течение месяца.

Особенности закладки.

При планировании стройки кирпичного дома необходимо подробно изучить и строго соблюдать следующие правила:

  1. Грунт, на котором проводится строительство, может быть самым разнообразным, и для каждого используется свой тип фундамента.
  2. Нижний край закладки фундамента всегда должен быть ниже на 20-25 см уровня промерзания грунта.
  3. Грунтовые воды оказывают негативное влияние на состояние фундамента, поэтому при строительстве следует спланировать мероприятия по борьбе с ними.
  4. При строительстве пользоваться только качественными материалами.
  5. Тщательное соблюдать все технологии строительства и мер безопасности.

Правильно выбранный, спроектированный и изготовленный фундамент позволит построенному на нем дому простоять не один десяток лет и послужить многим поколениям его жильцов.

Ленточный фундамент для двухэтажного дома из кирпича.

Длительность беспроблемной эксплуатации жилого строения во многом определяет качество опорной конструкции. Кирпичное двухэтажное здание обладает значительным весом, поэтому к его основанию предъявляются повышенные требования. Какие типы фундаментов подходят для строительства частных домов из кирпича, порядок расчета параметров и основные этапы возведения рассмотрим детально.

Глубина фундамента для двухэтажного частного дома из кирпича.

Виды опорных конструкций для частного 2-х этажного дома.

Массивность двухэтажных строений из кирпича подразумевает наличие опорной конструкции повышенной жесткости. К таковым можно отнести:

  • ленточный фундамент;
  • монолитную плиту;
  • комбинированный вариант, когда основание ленточного фундамента усилено столбами.

Рассматривать свайный фундамент в качестве опорного основания для двухэтажного дома из кирпича не имеет смысла ввиду его неустойчивости. Винтовые сваи успешно справятся со своей функцией под одноэтажным строением или в случае применения для возведения стен бруса.

Замечание! Предназначение опорных столбов при обустройстве ленточного фундамента для двухэтажного дома – усилить прочность основания при его размещении в болотистой местности или на подвижных грунтах.

Опалубка фундамента для двухэтажного коттеджа из кирпича.

Благодаря своим способностям, оптимальным вариантом размещения двухэтажной постройки является ленточный фундамент. Он обеспечивает равномерное распределение давления несущих стен и перегородок, будь то кирпич или пенобетон, и обходится дешевле, нежели монолитная плита. Чтобы конструкция справилась с поставленной задачей, требуется грамотный расчет нагрузок для определения глубины залегания и ширины ленты. Трудоемкость процесса возведения сглаживается возможностью выполнить работу без привлечения специализированной бригады.

Монолитный фундамент характеризуется повышенной надежностью, что немаловажно при строительстве здания из кирпича. Но его стоимость несравненно выше ленточного типа. Существенным ограничением для широкого распространения является невозможность обустройства собственными силами.

Факторы, определяющие тип и размеры фундамента.

Окончательный выбор в пользу того или иного вида опорной конструкции делают после анализа совокупности факторов, внимания заслуживают следующие моменты:

  • Сведения о геологическом состоянии участка. Сюда входит склонность грунта к пучению, УГВ, глубина промерзания и другие характеристики участка.
  • Характеристика строительных материалов. из которых планируется возвести двухэтажный дом. Например, масса двухэтажного дома из пеноблоков несравненно меньше аналогичной постройки из кирпича. Имеет значение тип перекрытия, конструкция кровли, вид отделочных материалов.
  • Наличие дополнительных нагрузок. Здесь учитывается вес планируемого оборудования, мебели, масса снежного покрова на кровле.
  • Возможности финансирования.

Глубина фундамента для двухэтажного дома из кирпича.

Помимо всех перечисленных показателей учитывается предполагаемое давление фундамента, которое он будет оказывать на почву. Полученные данные сравниваются с нормативами, разработанными для различных типов грунта, и делается выбор в пользу оптимального варианта. Как правило, ленточный фундамент двухэтажного дома кирпича является наиболее приемлемым решением.

Для расчета несущей способности ленточного основания требуется определить высоту и толщину конструкции. При показателях промерзания грунта в различных регионах от 1,0 до 1,8 м, средняя глубина залегания составляет 1,5 м. Произвести вычисления помогут сведения, указанные в СНиПах и данные геологического бюро конкретного района.

Важно! Расчетные показатели свидетельствуют о минимально допустимых параметрах ленточного фундамента. На практике, к полученным значениям рекомендуется прибавить еще минимум 10 см.

Основные этапы обустройства ленточного фундамента.

Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.

Подушка и опалубка.

Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.

Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.

Подушка ленточного фундамента выполняется из различных материалов:

  • Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
  • Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
  • Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.

Замечание! Размер подушки превышает ширину ленточного фундамента с обеих сторон на 15-20 см. Ее толщина ориентируется на УГВ и колеблется от 20 до 80 см. Защитить нижнюю часть ленточного основания от увлажнения призвана гидроизоляция.

Глубина фундамента для двухэтажного коттеджа из кирпича.

Опалубка бывает съемной и стационарной. Съемный вариант разделяют на одноразовый и многоразовый. Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.

Глубина фундамента для двухэтажного частного дома из кирпича.

Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:

  • дренажные трубы;
  • смотровые колодцы;
  • водоприемник.

Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.

Основные шаги обустройства дренажа:

  • Дно траншеи покрывают геотекстилем.
  • Сверху насыпают слой мелкого щебня (около 10 см).
  • Монтаж труб проводят с уклоном 5% в сторону водосборника.
  • Поверх также формируется 10 сантиметровая щебеночная прослойка.
  • Все покрывается краями геотекстиля.
  • В заключении засыпают крупный песок или щебень.

Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.

Глубина фундамента для двухэтажного частного коттеджа из кирпича.

Армирование и заливка.

Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .

Совет! Монтаж каркаса осуществляют вязкой проволокой, применение сварки нежелательно ввиду риска повреждения целостности конструкции.

Опалубка фундамента для двухэтажного частного дома из кирпича.

Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.

Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.

Глубина фундамента для двухэтажного коттеджа из кирпича.

Заключение.

Защитить готовый ленточный фундамент от влаги поможет гидроизоляция. В зависимости от выбранных материалов, она бывает оклеечная. обмазочная и проникающая. Улучшить характеристики опорной конструкции и снизить теплопотери здания из кирпича способна теплоизоляция.

Гидроизоляция фундамента для двухэтажного дома из кирпича.

Последовательное выполнение всех технологических процессов позволит возвести прочное основание для двухэтажного дома, который не потребует проведения капитального ремонта длительное время.

Какой фундамент лучше для кирпичного двухэтажного дома.

­

Фундамент – это основа любого капитального строительства, поэтому прежде чем приступить к выбору типа фундамента следует определить несколько важных факторов, связанных как с грунтом, так и с будущими нагрузками. Если вы имеете намерение построить двухэтажный кирпичный дом, прежде всего, нужно провести несколько исследований.

Для того чтобы фундамент со временем не просел, не потрескался и его не перекосило, нужно заказать инженерно-геологические исследования. Специалисты на этом этапе берут пробы грунта, выявляют их качественные характеристики, и на основании проведенных исследований, предоставят отчет и рекомендации о том, какой фундамент лучше для кирпичного двухэтажного дома.

Глубина фундамента для двухэтажного дома из кирпича.

Обязательным критерием для решения вопроса о типе фундамента должен быть общий показатель нагрузки, который несет в себе большое количество показателей, связанных с весом всех конструкций и полезной нагрузки. Такие значения являются очень важными еще и для того, чтобы определить общую площадь фундамента. Устройство фундамента под дом — дело тонкое. Фундамент под двухэтажный дом не должен быть слишком большим, так как это удорожит его.

Какой же все-таки тип фундамента для двухэтажного кирпичного дома лучше.

Для двухэтажных домов специалисты рекомендуют выбирать ленточный тип фундамента. Ленточные фундаменты бывают мелкого и глубокого заложения.

На выбор типа фундамента влияют такие факторы: вес конструкций здания, тип грунтов, уровень грунтовых вод и глубина промерзания грунта. С учетом всех этих факторов специалисты определяют необходимый тип фундамента и его размеры. Наглядная схема, показывающая основные принципы заложения ленточного фундамента для кирпичного дома.

Для кирпичных домов необходимо устройство ленточных фундаментов глубокого заложения.

Изображение заглубленного ленточного фундамента:

Глубина фундамента для двухэтажного частного коттеджа из кирпича.

Наглядная схема ленточного фундамента показывает из каких базовых составных частей состоит данный тип конструкции.

Глубина фундамента для двухэтажного частного коттеджа из кирпича.

Для построения качественного фундамента самостоятельно, вам нужно будет:

— хорошо утрамбовать дно траншеи, оно же основание будущего фундамента;

— сделать подстилающий слой из щебня, хорошо утрамбовать его в грунт;

— сделать песчаную подушку;

— хорошо утрамбовать песчаную подушку;

— установить опалубку соответствующую размерам будущего фундамента;

— установить арматурный каркас;

Не рекомендуем выбирать плитные фундаменты для двухэтажных домов. Такие фундаменты не отличаются прочностью и устойчивостью. Они предназначены для малых зданий типа гараж. Здания двух и более этажей нуждаются в надежном укреплении снизу.

Глубина фундамента для двухэтажного кирпичного дома.

Очень важным пунктом при строительстве дома является глубина фундамента для двухэтажного кирпичного дома.

Стоит помнить один из основных принципов при определении глубины фундамента – глубина его заложения должна быть ниже отметки промерзания грунта в данном регионе. В первую очередь это относится к пучинистым грунтам (глины, суглинки). Промерзая эти грунты вспучиваются, увеличиваясь в объеме, и поднимают фундамент. Это приводит к трещинам и деформациям конструкции, а иногда и к разрушению фундамента. Поэтому закладывать фундамент в пучинистых грунтах нужно ниже отметки промерзания.

Песчаные грунты менее или вовсе не подвержены вспучиванию. Поэтому закладывать фундамент в песчаных грунтах ниже отметки промерзания нет надобности. Глубина фундамента будет больше зависеть от конструктивной нагрузки и несущей способности грунтов. Но для того, что бы грунт считался непучинистым, содержание глинистых частиц в нём должно быть менее 50%. Эти характеристики должны определить специалисты при проведении геологических изысканий для того чтобы правильно определить тип фундамента и глубину его заложения.

Глубина промерзания приводится в строительной нормативной литературе и зависит от климатического региона. Расчет производится по формуле, учитывающей среднемесячный показатель отрицательных температур, длительность периода с отрицательными температурами и вид грунта. Для населенных пунктов с одинаковым температурным показателем но разными типами грунта глубина промерзания будет разной.

Ориентировочно можно определить глубину промерзания по карте, отображающей глубину промерзания грунта по регионам. Красная линия это граница климатического района с определенным показателем промерзания грунта, который указан в сантиметрах. Таким образом, на территории между линиями 120 и 140 глубина промерзания грунта составляет от 1,2м до 1,4м. Промежуточные значения определяются интерполяцией. Более подробно о глубине фундамента тут .

Глубина промерзания грунта.

На что ещё стоит обратить внимание?

На необходимость дренажной системы, особенно если дом планируется строить у водоема или в низине, где уровень быть высокий уровень грунтовых вод. Так как в зимний период грунтовые воды замерзают и увеличиваются в объеме, они пытаются вытолкнуть фундамент, вследствие чего он будет постепенно разрушаться. Есть еще несколько дополнительных факторов, на которые стоит обратить внимание, но мы не будем углубляться в них, поскольку они зависят от выбора строительной бригады. Ведь хорошая основа дома – это уже полдела, поэтому на строительной бригаде не стоит экономить ни в коем случае, особенно, когда закладывается фундамент для кирпичного двухэтажного дома.



Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о глубине фундамента для двухэтажного дома или коттеджа из кирпича, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную глубину фундамента подходящую вам. Вы же не хотите потерять свои кровно заработанные деньги?

Руководство по проектированию железобетонных перекрытий — Проектирование конструкций

🕑 Время чтения: 1 минута

Основы проектирования железобетонных перекрытий

Плиты обычно проектируются исходя из предположения, что они состоят из нескольких балок шириной «один метр».

1. Полезный пролет перекрытия

Эффективный пролет плиты без опоры следует принимать как меньшее из следующих значений:

  1. Расстояние между центрами подшипников,
  2. Пролет в свету плюс эффективная глубина

2.Толщина плиты

В следующей таблице приведены максимальные значения отношения пролета к глубине.

Тип плиты Отношение пролета к глубине
Простая опора и разворот в одном направлении 30
Непрерывный и односторонний 35
Простая опора и охват в двух направлениях 35
Непрерывный и двухсторонний 40
Консольные плиты 12

3.Армирование для плиты

Минимальная арматура в любом направлении должна составлять 0,15 процента от общей площади поперечного сечения. Основная арматура, рассчитанная на максимальный изгибающий момент, должна составлять не менее 0,15% общей площади поперечного сечения. Шаг основных стержней не должен превышать следующего:

  1. В три раза больше эффективной глубины плиты и
  2. 45 см.

Распределительные стержни проходят под прямым углом к ​​основной арматуре, и шаг не должен превышать

  1. В пять раз больше эффективной глубины плиты и
  2. 45 см.

Диаметр основных стержней может составлять от 8 мм до 14 мм. для распределительных стержней обычно используется сталь 6 мм или 8 мм.

4. Арматура Крышка

Минимальное покрытие за пределами основных стержней не должно быть меньше следующего:

  1. 15 мм и
  2. Диаметр основного стержня.

5.

Методика проектирования бетонных перекрытий

Шаги, которые необходимо соблюдать при проектировании плиты

  1. Предполагая подходящие подшипники (не менее 10 см), найдите пролет плиты между центрами подшипников.
  2. Принять толщину плиты (принимать 4 см на метр пролета).
  3. Найдите эффективный пролет, который меньше (i) расстояния между центрами подшипников и (ii) свободного пролета и эффективной глубины.
  4. Найдите статическую и временную нагрузки на квадратный метр плиты.
  5. Определите максимальный изгибающий момент для полосы плиты шириной один метр.

Максимальный изгибающий момент на метр ширины плиты,
Где w = общая интенсивность нагрузки на квадратный метр плиты.

  1. Приравнять уравновешенный момент сопротивления к максимальному изгибающему моменту

Найдите эффективную глубину «d» из приведенного выше уравнения.

  1. Рассчитать основную арматуру на метр ширины

Для бетона M15 плечо рычага = 0,87 d
Расстояние между стержнями =

Проектирование непрерывной плиты

Предположим, что плита поддерживается на концах, а также в промежуточных точках балок, максимальные моменты провисания и раскалывания, которым подвергается плита из-за равномерно распределенной нагрузки, можно вычислить следующим образом:
Пусть = интенсивность статической нагрузки на квадратный метр
= интенсивность динамической нагрузки на квадратный метр. Изгибающий момент от статической нагрузки и динамической нагрузки можно принять следующим образом (IS: 456-2000).

Какой толщины должна быть бетонная плита? — Как вести

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с элементами армирования согласно проекту. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще расчетов толщины двухсторонней плиты.

Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования. Если следовать надлежащей процедуре расчета толщины плиты, период проектирования будет значительно сокращен, помимо достижения надежной и экономичной толщины плиты.

Толщина
односторонней плиты

Толщина плиты с односторонним движением основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .

1. Требования к отклонению

Apart
от плит, которые сильно нагружены, например, плиты несут несколько метров
грунта толщина плиты выбирается исходя из требований прогиба. Кодекс ACI устанавливает ограничения на толщину плиты.
если прогиб не рассчитан
и определен как приемлемый.

В противном случае толщина односторонних плит должна быть не менее L / 20 для простого
поддерживаемые плиты; L / 24 для плит с одним сплошным концом; L / 28 для плит с обоими
заканчивается непрерывным; и L / 10 для консолей; где L — пролёт.

Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.

2. Требования к изгибу и сдвигу

Определение толщины плиты на основе изгиба и сдвига
требования не часто. Однако эти требования должны быть проверены в
конструкция, даже если толщина выбрана исходя из требований к прогибу.

Процедура проверки толщины плиты на соответствие требованиям изгиба:
следующим образом:
  1. Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
  2. Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
  3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

Где:

d: эффективная глубина плиты, необходимая для выдерживания момента

Mu: момент, рассчитанный по нагрузкам

b: ширина плиты, полоса плиты 1 м (12 дюймов) считается

R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:

Где:

p : коэффициент усиления принимается равным 0.01

фу: предел текучести стали, МПа

fc ‘: прочность бетона на сжатие, МПа

Процедура проверки толщины плиты на соответствие требованиям к сдвигу:
следует:
  1. Вычислить предел прочности на сдвиг по нагрузкам, Vu
  2. Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней грани первой внутренней плиты, который вычисляется по уравнению 4, в противном случае — сдвиги. следует проверять на внешней поверхности первой внутренней плиты и типичной внутренней плиты, уравнение 5.

Где:

Vc: прочность бетона на сдвиг плиты

b: ширина плиты 1000 мм

d: эффективная глубина плиты

Vu: предельный сдвиг плиты

Вт: предельная распределенная нагрузка равна
до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка

л: пролет перекрытия

3. Требования огнестойкости

Иногда плита
толщина регулируется опасностью передачи тепла при пожаре.Для
этот критерий огнестойкость пола — это количество часов, необходимое для
температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C
(250 ° F).

При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.

Двусторонняя плита Толщина

Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.

1. Требования к отклонению

Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.

Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы просмотреть подробные сведения о вычислении минимальной толщины плиты, щелкните здесь.

Выбранная толщина плиты должна быть достаточной для сдвига как внутри, так и снаружи колонн.Код ACI разрешает использование более тонких плит, если расчетный прогиб находится в пределах указанных ограничений прогиба.

Процедура проверки соответствия
Толщина плиты, способная выдержать сдвигающую силу, составляет:
  1. Определить
    факторная равномерная нагрузка.
  2. Проверить
    односторонние ножницы
  3. Проверить
    двухсторонний сдвиг штамповки

Если прочность плиты на сдвиг меньше предельного усилия сдвига, приложенного к плите, то для решения этой проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:

  1. Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
  2. Используйте откидную панель, чтобы утолщить перекрытие рядом с колонной.
  3. Добавьте поперечную арматуру.

Размер арматуры для перекрытий | Sciencing

Сталь для армирования бетона, более известная как арматура, увеличивает прочность на разрыв и увеличивает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственной арматурой.Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются одновременно при изменении температуры. Поскольку кислород не может добраться до него, стальная арматура, полностью закрытая бетоном, не разрушается. Для разных работ подходят разные размеры.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые стержни арматуры, также называемые деформированной арматурой, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце.Измерение не включает оребрение. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура 18 имеет диаметр 2 1/4 дюйма.

Стандартные размеры арматуры

Арматура в патио, цокольных этажах, фундаментах и ​​проездах может варьироваться от 3 до 6. Подрядчики иногда используют «правило 1/8», что означает, что размер арматуры составляет 1/8 толщины плита. Например, плита толщиной 6 дюймов может иметь арматурный стержень, помеченный как размер 6 или 3/4 дюйма.

Плиты для септиков могут потребовать использования как сварной проволочной сетки, так и арматуры. В таких приложениях обычно используется арматурный стержень размером 3 и 4. Расстояние между матом из сварочной проволоки может варьироваться от 6 до 18 дюймов. Более близкое расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматуры

На каждом стержне есть маркировка, указывающая на размер стана, размер стержня, тип металла и обозначение марки или минимальный предел текучести. Буква или символ, ближайшая к концу полосы, обозначает мельницу.Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» означает, что пруток изготовлен из низколегированной стали, а «S» означает углеродистую сталь, также называемую мягкой сталью. Оценка дается последней и может быть обозначена цифрой или линиями, проходящими по длине полосы. Одна линия обозначает класс 60, который часто используется для жилищного строительства из бетона. Оценка 60 также может обозначаться цифрой 4, что означает метрическую оценку 420.

Местные строительные нормы и правила

Перед началом нового проекта проверьте свои государственные и местные строительные нормы и правила на предмет требований и рекомендаций по бетону и арматуре.

Прочность, необходимая при сжатии и растяжении, которая представляет собой наибольшее напряжение растяжения, которое железобетон может выдержать без разрыва, будет определять формулу и толщину самого бетона, а также тип, марку, размер и шаг сетки арматура.

Железобетон — прочная конструкция

Практическое правило для проектирования RC

Огнестойкость (час) Минимальная ширина балки (мм) Минимальная толщина перекрытий (мм) Минимальная толщина стенки (p <0.4%) Мин. Толщина стенки (0,4% Мин. Толщина стенки (p> 1%)
0,5 200 75 150 100 75
1 200 95 150 120 75
1,5 200 110 175 140 100
2 200 125 160 100
3 240 150 200 150
4 280 170 240 180

Источник: Concrete Center

Армирование балок Минимальное расстояние между стержнями стальной арматуры составляет

  1. Максимальный размер крупного заполнителя плюс 5 мм

Или
2. Размер стержня (в зависимости от того, что больше) Максимальное количество стержней на слой для балок = (ширина балки — 2 x покрытие — 2 x диаметр звена) / (2 x диаметр стержня)

Ширина балки (мм) Диаметр прутка (с учетом крышки 35 мм)
25 32 40
300 3 3 2
350 4 3 3
400 5 4 3
450 6 5 4
500 7 5 4
550 8 6 5
600 9 7 6
650 10 8 6
700 11 9 7
750 12 10 8
800 13 10 8
900 15 12 9
1000 17 13 11

Источник: Concrete Center

Максимальное растяжение или сжатие арматуры составляет 6% площади поперечного сечения бетона
Минимальные проценты показаны в таблице ниже, которая является таблицей 3. 25 BS 8110

Расстояние между звеньями среза не должно превышать 0,75d. Продольные стержни не должны располагаться на расстоянии более 150 мм или d от вертикальной стойки. Срезные звенья должны соответствовать следующим требованиям:

Диаметр прутка (мм) 16 20 25 32 40
Максимальное расстояние (мм) 192 249240 300 384 480
Мин. Диаметр звена (мм) 6 6 8 8 10

Источник: Concrete Center

Железобетонные конструкции

Упругая реакция обусловлена ​​приложенными нагрузками, но пластичность может быть ниже и выше предела текучести.
Скорость ползучести зависит от состава бетона и условий окружающей среды.
Подобно стальным бетонным многоэтажным зданиям, они могут состоять либо из портальных рам, либо из опорных рам, которые зависят от распорок или диафрагм с бетонными несущими стенами для обеспечения поперечной устойчивости. Однако для многоэтажных зданий боковая устойчивость имеет несколько требований:

  1. Необходимо использовать жесткие горизонтальные диафрагмы для основных стен, например, при строительстве полов из железобетона.Бетонные основные стены (с минимальной толщиной 200 мм для размещения стальной арматуры и бетонирования) могут быть в виде лифтовых шахт или окружающих стен лестничных клеток.
  2. Связи должны использоваться по всей высоте здания, если не используются передаточные конструкции.

Центр сдвига должен совпадать с точкой, в которой находится равнодействующая опрокидывающих сил.

Железобетон: колонное исполнение

Схема проектирования

Мы всегда будем проектировать колонны и другие элементы сжатия, в которых их вертикальные нагрузки действуют концентрично нейтральной оси элементов конструкции.В этих ситуациях эти элементы конструкции подвергаются осевой нагрузке под действием прямых сжимающих напряжений.

Бетонные колонны — это конструктивные элементы, которые повышают прочность конструкции, выдерживают и выдерживают вертикальные нагрузки. Чтобы отличить бетонные колонны от бетонных опор и стен, больший размер поперечного сечения не должен превышать его меньший размер более чем в четыре раза.

На практике вертикальные нагрузки действуют эксцентрично по отношению к нейтральной оси элемента конструкции. Следовательно, на практике при проектировании конструкции необходимо учитывать как сжимающие напряжения, действующие концентрически по отношению к нейтральной оси конструктивного элемента, так и изгибающие напряжения, вызванные сжимающими напряжениями, действующими эксцентрично по отношению к нейтральной оси конструктивного элемента. .

Мы сосредоточимся только на сжимающих напряжениях, которые действуют концентрично нейтральной оси в расчетах схем.

Бетонные колонны считаются связанными, если вся конструкция рассчитана на сопротивление боковым нагрузкам. Связанные колонны — это колонны в системе устойчивости со сдвигающимися или несущими стенами. Свободные колонны — это колонны в системе, в которой единственными конструктивными элементами, поддерживающими общую устойчивость конструкции, являются колонны.

Колонны считаются короткими, если гибкость меньше 15 для колонн с раскосами или 10 для колонн без раскосов.

  • Короткие колонны — Разрушение при раздавливании вызвано прямыми напряжениями сжатия
  • Тонкие колонны — Разрушение бокового продольного изгиба и раздавливания вызвано прямыми напряжениями сжатия и изгибающими напряжениями, вызванными эксцентрическими напряжениями сжатия. Количество отказов зависит от условий фиксации концов и коэффициента гибкости, который представляет собой эффективную длину, деленную на радиус вращения.

1. Определите fy и fcu

2. Определите приложенную динамическую нагрузку и постоянную нагрузку на колонке

3.Определите площадь входящей нагрузки на колонну

4. Определите количество этажей, на которых опора колонны

5. Определите общие нагрузки, действующие на колонну, используя уравнение ниже

Общая нагрузка, N = (LL + DL) x коэффициент ULS x количество этажей x площадь вторичной нагрузки x коэффициент упругого сдвига
, где LL = динамическая нагрузка
DL = статическая нагрузка
коэффициент ULS = 1,6 (для консервативных целей)
коэффициент упругого сдвига = 1,25

6. Определите процент армирования колонны и значение X. Например, если было выбрано армирование 3%, мы использовали бы N / 21.

Площадь колонны (Ac) можно оценить по

Процент армирования для высокопрочной стали X дюйм Н / х
1% 15
2% 18
3% 21

Максимальное количество арматуры в бетонных элементах (балках, колоннах или плитах) не должно превышать 4%.

7. Определите требуемую бетонную площадь

Ac_req = N / X
, где X — значение, указанное в таблице выше

8. Определите размеры бетонной колонны, имеющей размеры, b и h, что даст Ac_prov = bxh> Ac_req

9, Определите приложенный момент на колоннах

Для оценки приложенного момента на колоннах предлагается умножить осевую нагрузку от пола над колонной на:

  • 25 — внутренняя часть колонны
  • 5 — краевые колонны
  • 2 — угловые колонны

Рабочий проект

1. Найдите эффективную высоту le колонки

le = β x l
, где l = полная длина
β = значения из таблицы ниже
Конечное условие 1 = конец колонны полностью ограничен моментным соединением
Конечное условие 2 = колонка конец частично ограничен монолитным соединением
Конечное условие 3 = конец колонны просто поддерживается

Источник: (Пункт 3.8.1.6, BS 8110)

2. Определите, является ли столбец коротким.

Если ley / b <15 и lex / h <15, это короткий столбец.
Если оба отношения больше 15, это тонкий столбец.
, где lex = эффективная высота относительно большой оси
ley = эффективная высота относительно малой оси,
Обычно усиленные колонны должны быть короткими, а не тонкими.

3. Найдите требуемую площадь стальной арматуры, Asc_req

Достаточное содержание стальной арматуры и размещение арматуры помогают противостоять растрескиванию в бетонной колонне. Следует использовать дополнительное усиление, такое как переплеты, вертикальные звенья или стяжки.Эта дополнительная арматура сопротивляется боковому изгибу, вызванному сжимающими напряжениями основной арматуры. На каждую угловую планку нужно положить галстук. Расстояние от одной арматуры до другой должно быть не менее 150 мм.

Арматура у поверхности бетона более эффективна в сопротивлении силам изгибающего момента, чем арматура, размещенная в центре колонны.

Уравнение для короткой колонны со связями, которая поддерживает примерно симметричное расположение балок и где эти свойства и размеры балок не отличаются более чем на 15%, показано ниже.2)
Asc = площадь армирования

Примечание. Если Asc_req отрицательно, используйте уравнение ниже.
Asc_req = 0,4% x Ac_nominal

Примечание. Расчетный момент для тонких колонн включает дополнительный момент, вызванный эксцентриситетом геометрического сечения.

4. Найдите подходящее количество арматурных стержней и размер арматурных стержней, ______ T ______

5. Найдите площадь, обеспечиваемую спроектированными арматурными стержнями, As_provc

Железобетон: конструкция балки

Схема конструкции

Приложенные нагрузки включают в себя прямые сжимающие силы, а также сжимающие и растягивающие напряжения, которые вызваны провисающими изгибающими моментами балки.Индуцированные сжимающие напряжения расположены в волокнах материала выше нейтральной оси элемента, а индуцированные растягивающие напряжения расположены ниже нейтральной оси.

1. Определите fy и fcu в соответствии с требуемыми свойствами материала

2. Определите предварительные размеры балки, b и h

3. Найдите эффективную глубину, d

d = h — крышка — диаметр стержня
Бетонные крышки должны быть спроектированы с учетом требований огнестойкости и долговечности.

4. Найдите отношение пролета / глубины, L / d и убедитесь, что L / d меньше 20

Необходимо проверить прогиб с использованием отношения пролета / глубины.
Трещины должны быть спроектированы для SLS и соответствовать требованиям минимального необходимого армирования и расстояния.

Детальный проект

1. Найдите w

w = 1.4DL + 1.6LL

2. Найдите расчетный момент и сдвиг, M и V

Простая опора с равномерно распределенной нагрузкой

Простая опора с сосредоточенной нагрузкой

Консольная балка с равномерно распределенной нагрузкой

Фиксированные концы с равномерно распределенной нагрузкой

Неподвижные концы с сосредоточенной нагрузкой в ​​центре

t
Эффективный пролет балки, l, следует принять как эффективный пролет стержня в его состоянии с простой опорой для консервативных целей.2

Максимальное количество арматуры в бетонных элементах (балках, колоннах или плитах) не должно превышать 4%.

5. Расчет прямоугольных балок для сдвига

Напряжение сдвига в балках
Обычно сила сдвига и напряжение сдвига должны быть получены от поверхности опоры.

Арматура на сдвиг

Арматура на сдвиг должна быть спроектирована для ULS и должна быть представлена ​​в виде вертикальных звеньев или изогнутых стержней. Сдвиговые силы передаются на вертикальные звенья, которые действуют на диагональные бетонные стойки при сжатии.Следовательно, в балках связи будут действовать на растяжение, а бетон на сжатие.
Усиление сдвига требуется, чтобы противостоять следующему режиму разрушения, вызванному сдвигом:

  • Наклонные растягивающие трещины на балке
  • Разрушение из-за наклонного растягивающего напряжения, вызванного сдвигом

a. Если v <0,5vc, должно быть предоставлено минимальное количество ссылок.
г. Если 0,5vc г. Если vc + vr

Напряжение сдвига в бетоне, vc

5. Определите, не ниже ли максимальный прогиб способности

Допустимый предел = L / 250

Железобетон: конструкция перекрытия

Рассматриваемые типы подвесных плит (плиты, поддерживаемые балками, колоннами или стенами)

  • Полнотелые плиты
    • Эти плиты изготовлены из твердого бетона с арматурой, устойчивой к растяжению.Плиты могут быть монолитными или профилированными металлическими. Верхнее армирование может быть стальной сеткой для обеспечения огнестойкости. Нижнее армирование может быть металлическим настилом для усиления натяжения.
  • Ребристые плиты
    • Эти плиты могут обеспечить такую ​​же конструкционную прочность, что и цельные плиты, при меньшем количестве бетона. Ребристые плиты могут быть серией жестких бетонных выступов, монолитно отлитых с пустотами, образованными съемными формовщиками. Ребристые плиты также могут быть пустотелыми с постоянными пустотелыми пластинами.
  • Плоские плиты
    • Эти плиты с плоскими откосами не требуют поддержки балок. Капли часто используются для образования толстой части жесткости между колоннами и плитой.
  • Вафельные плиты
    • Эти плиты сплошные и плоские с пустотелыми пластинами в перекрытиях. Есть ряд бетонных балок шириной 1 м, которые могут быть сконструированы для изгиба с моментом.

Ни одна плита не должна быть толщиной менее 125 мм из-за требований огнестойкости.

Двусторонние перекрытия могут составлять 90% толщины односторонних перекрытий

1. Найдите w

w = 1.4DL + 1.6LL

2. Найдите расчетный момент и сдвиг, M и V

Найдите уравнения M и V выше (см. Расчет балки).

3. Расчет плиты на изгиб методом односторонней плиты

Найдите K и z

Найдите процент армирования в бетонной зоне (Ast / bd =%)

Арматурные стержни должны быть спроектированы с учетом минимальной допустимой площади и должны быть построены в обоих направлениях в плите. Стальная арматура помогает противостоять растрескиванию и распределять сосредоточенные нагрузки по плите.

Максимальное количество арматуры в бетонных элементах (балках, колоннах или плитах) не должно превышать 4%.

4. Найдите количество арматурных стержней и размер арматурных стержней, ____ T ______.

5. Найдите Аспров.

6. Расчетная плита на сдвиг.

Здесь приведены правила для каждой константы в уравнении напряжения сдвига бетона ниже.

Минимально необходимое количество стали = 0,13%.

7. Проверить сдвиг при штамповке

Усилия сдвига при штамповке (усилия сдвига по периметру колонн) обычно являются критическим расчетным случаем для фундаментов из плоских плит. Эффективный сдвиг — это поперечная сила, которая складывает моментные силы, возникающие между плитой и колонной, и поперечную силу по площади, поддерживаемой колонной.

  • Эффективные ножницы
    • Внутренние колонны -> Veff = 1,15V
    • Угловые колонны -> Veff = 1. 2
      • Uo — периметр колонны, соприкасающийся с плитой.
    • Сдвиговые усилия должны быть проверены на определенных периметрах плиты, охватывающей колонну. Силы сдвига следует проверять, начиная с первого периметра 1,5d вокруг торца колонны. Затем необходимо проверить поперечные силы с интервалом 0,75d по периметру.

    Толщина плиты: как определить?

    Толщина плиты является жизненно важным фактором при проектировании и строительстве здания и напрямую связана со стоимостью конструктивной системы.

    Например, в многоэтажном здании увеличение толщины плиты на 5 мм приводит к значительному увеличению осевых нагрузок на колонну. Затем мы должны увеличить размеры колонн, арматуры, размеры фундамента и т. Д.

    Наконец, это влияет на стоимость строительства.

    Следовательно, мы должны ограничивать толщину любой конструкции до пределов, требуемых проектом (эксплуатационная пригодность и предельное состояние по окончании).

    Ключевые факторы, влияющие на минимальную толщину плиты, можно перечислить следующим образом.

    • Приложенные нагрузки
    • Долговечность бетона
    • Требования к пожарной безопасности
    • Требования к удобству эксплуатации, такие как прогиб
    • Требования к удобству обслуживания, такие как колебания пола
    • 14 В разных стандартах могут быть указаны разные требования к толщине. Однако мы можем рассчитать основные требования к минимальной толщине с учетом вышеперечисленных факторов.

      Расчет основан только на требованиях к конструкции и деталям в соответствии с BS 8110 Часть 01.

      • Покрытие для армирования = 20 мм, что минимально указано в коде для условий мягкого воздействия с одночасовой огнестойкостью.
      • Диаметр арматуры = 10мм; на балке у нас четырехбаллонный с верхним усилением.
      • Минимальное расстояние между стержнями на основе = размер заполнителя + 5; Обычно для бетонных работ мы используем заполнитель 20 мм.

      Следовательно, минимальную толщину бетона можно рассчитать следующим образом.

      Толщина бетонной плиты = 20 x 2 + 10 x 4 + 20 + 5 = 105 мм

      Это теоретические требования к толщине плиты. Однако, согласно расчетам, арматура не может быть размещена так точно, как рассчитано для сохранения зазора между стержнями, как совокупный размер + 5.

      Кроме того, арматура перекрытия будет заблокирована арматурой балки, и они не смогут разместить как было учтено при расчете.

      Следовательно, выполнить эти требования очень сложно. Таким образом, ограничение толщины до 105 мм является практически сложной задачей.

      На этом фоне широко используемая толщина бетонной плиты составляет 125 мм.

      Стандарты, такие как ACI 318 , определяют минимальную толщину плиты в зависимости от ее пролета.

      • Простая опорная плита = пролет / 20
      • Сплошная плита с одного конца = пролет / 24
      • Сплошная плита с обоих концов = пролет / 28
      • Кантиливер = пролет / 10

      Однако в большинстве других стандартов они прямо не указали минимальную толщину плиты.

      Железобетонная плита — обзор

      10.4.1.3 Расчет конструкции и расчет железобетонной плиты перекрытия

      Расчет конструкций был выполнен с помощью программного обеспечения TOWER 7 на основе конечных элементов (Radimpex Software, 2012).

      Критерии проектирования для бетонных смесей NAC и RAC были приняты в соответствии с Еврокодом 2 — Часть 1 и EN 1992-1-2 (CEN / TC250, 2004b). В дальнейшем EN 1992-1-2 упоминается как Еврокод 2 — Часть 2.

      Расчетные значения предельного момента и сопротивления сдвигу больше или, по крайней мере, равны расчетным значениям изгибающего момента и сдвига. силу соответственно.

      Предельное значение ширины трещины:

      wmax = 0,4 мм для XC1

      wmax = 0,3 мм для XC3

      Предельное значение прогибов для квазипостоянной нагрузки составляет: v. l250

      , где l — пролет перекрытия;

      Был принят расчетный срок службы 50 лет («нормальный» надзор во время выполнения и «нормальный» осмотр и техническое обслуживание во время использования).

      Стандартной огнестойкостью REI 60 был учтен из-за ограниченных размеров здания; следовательно, в соответствии с Еврокодом 2 — Часть 2 для непрерывных сплошных плит:

      hs, min = 80 мм

      amin = 10 мм

      , где h s — толщина плиты, а a — расстояние между осями арматуры. сталь к ближайшей открытой поверхности.

      Все свойства и уравнения, использованные при проектировании плит перекрытия, сведены в Таблицу 10.5. Обозначения и значения параметров в Таблице 10.5 полностью соответствуют обозначениям и уравнениям, используемым в Еврокоде 2 — Части 1 и 2.

      Таблица 10.5. Положения Еврокода использованы при проектировании железобетонной плиты перекрытия

      NAC RAC
      Свойства f ck, 28 дней fck = fcm − 8. 0 (МПа)
      f ctm, 28 дней 0,3 · fck2 / 3 (МПа)
      E см, 28 дней 22 (fcm / 10) 0,3 ( ГПа) Ур. (10.7), Lye et al. (2016)
      φ ( т , т 0 ) Приложение B, Еврокод 2 — Часть 1 Ур. (10.8) и (10.9), Lye et al. (2016)
      Расчетные уравнения Прочность Изгиб:
      MEd≤MRd = 0.810 · b · x · fcd · z; z = d − 0,416 · x
      As = (0,810 · b · x · fcd) / fyd
      Сдвиг (без усиления сдвига):
      VEd≤VRd, c = CRd, c · k · (100 · ρl · fck) 1/3 · b · d
      VRd, c, min = 0,035 · k3 / 2 · fck1 / 2 · b · d
      Удобство обслуживания Ширина трещины:
      wd≤wmax = 0,3 (0,4) мм
      wd = sr, max (εsm − εcm)
      sr, max = k3 · c + k1 · k2 · k4 · ϕ / ρp, eff
      εsm − εcm = ((σs − kt (fct, eff / ρp, eff) (1 + αe · ρp, eff)) / Es)
      Прогибы:
      vd (t) ≤vmax ( t) = l / 250 = 570/250 = 2. 28 см
      Ec, eff = 1,05 · Ecm1 + φ (t, t0)
      ζ = 1 − β (Mcr / (Mcr · Mmax)) 2
      vd (t) = (1− ζ) · vI, d (t) + ζ · vII, d (t)
      Прочность Расчетный срок службы 50 лет, плита ⇒ Структурный класс S3:
      cnom = cmin + Δcdev; cmin = max {cmin, b; cmin, dur}; Δcdev = 10 мм
      Низ Верх Низ Верх
      Связка: Связка: Связка: Связка:
      cmin, b = ϕ = 10 мм cmin, b = ϕ = 10 мм cmin, b = ϕ = 10 мм cmin, b = ϕ = 10 мм
      Долговечность: Долговечность (XC1 и XC3):
      XC1 : cmin, dur = 10 мм cmin, dur = cmin, dur, NAC (fcm, NAC / fcm, RAC) 2. 7
      XC3: cmin, dur = 20 мм
      Огнестойкость hs≥hs, мин; cnom = cmin + Δcdev; cmin≥a − ϕ / 2; Δcdev = 10 мм
      REI 60 ⇒ hs, min = 80 мм; a = 10 мм, Еврокод 2 — Часть 2

      NAC , Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя.

      Измеренная прочность бетона в выбранных испытаниях была принята как средняя прочность бетона на сжатие f см .Для смесей NAC характерная прочность на сжатие за 28 дней f ck , предел прочности на разрыв f ctm , модуль упругости E см и коэффициент ползучести φ ( t , t 0 ) рассчитывались в соответствии с положениями части 1 Еврокода 2, таблица 10.5. Для смесей RAC, 28-дневная характеристическая прочность на сжатие f ck и предел прочности на разрыв f ctm также были рассчитаны в соответствии с положениями Еврокода 2 — Часть 1. В предыдущих обширных исследованиях было показано, что взаимосвязь между прочностью на сжатие и растяжение, указанная в этом стандарте, действительна с таким же уровнем надежности для смесей RAC (Silva et al., 2015).

      Однако сейчас хорошо известно, что смеси RAC имеют более низкий модуль упругости и большую ползучесть по сравнению с сопутствующими смесями NAC. Различные предложения по моделям прогнозирования были опубликованы в литературе, а модели прогнозирования представлены в Lye et al. (2016) для модуля упругости RAC и коэффициента ползучести RAC.Так, для модуля упругости было получено следующее соотношение (Lye et al., 2016):

      (10,7) Ecm, RAC1,2 = 0,82Ecm, NAC1,2

      , а для коэффициента ползучести (Lye et al., 2016):

      (10,8) φ (∝, 28) RAC1 = 1,37φ (∝, 28) NAC1

      (10,9) φ (∝, 28) RAC2 = 1,39φ (∝, 28) NAC2

      где E см , NAC1, 2 и φ (∞, 28) NAC1, 2 — модуль упругости и коэффициент ползучести смесей NAC с одинаковой характеристической 28-дневной кубической прочностью, соответственно.

      На основе статистического анализа обширной базы данных прочности на изгиб и сдвиг балок RAC и сопутствующих балок NAC (Tošić et al., 2016) был сделан вывод, что прочность на изгиб и сдвиг (без скоб) балок RAC может быть рассчитана с использованием действующие положения Еврокода 2 — Часть 1 без изменений. Такое же предположение было принято для расчета плит RAC в этой работе, Таблица 10.5.

      Для расчета ширины трещины и длительного прогиба положения Еврокода 2 — Часть 1 были использованы для смесей NAC и RAC с учетом их различных свойств, Таблица 10.5. Другими словами, предполагалось, что могут использоваться одни и те же модели прогнозирования, то есть различное поведение плиты перекрытия NAC и RAC было вызвано только разными свойствами бетона, а не различным поведением конструкции. Это предположение было подтверждено экспериментальными результатами по прочности сцепления и упрочнению при растяжении смесей RAC, опубликованными в литературе. Большинство исследований, проведенных в отношении прочности связи RAC, показали, что относительная прочность связи (соотношение прочности связи и прочности на сжатие) RAC со 100% -ным профилем RCA была больше или, по крайней мере, очень похожа на NAC (Xiao and Falkner, 2007; Malešev и другие. , 2010; Ким и Юн, 2013; Принс и Сингх, 2013 г.). Однако были также исследования, в которых сообщалось о более низкой относительной прочности связи RAC, как, например, в Butler et al. (2011). Недавние экспериментальные исследования жесткости RAC при растяжении, хотя и с 50% -ным курсом RCA, показали, что использование RCA не повлияло на итоговые характеристики бетона, в результате на поведение при растяжении и взаимодействие стали с бетоном (Rangel et al., 2017).

      Что касается долговечности, были проанализированы два XC для бетона внутри зданий: XC1 и XC3.Плиты 1–4 этажа проектировались для класса XC1 (жилища, низкая влажность воздуха), а плита первого этажа — для класса XC3 (умеренная или высокая влажность воздуха, так как парковочное место располагалось под цокольным этажом). ). Оба XC связаны с коррозией арматуры, вызванной карбонизацией.

      Устойчивость RAC к карбонизации широко исследовалась. Результаты исследований (Silva et al., 2015) показали, что можно коррелировать сопротивление карбонизации с прочностью на сжатие, и что на эту взаимосвязь незначительно влияет уровень замены, тип и размер переработанных заполнителей. Взаимосвязь между глубиной карбонизации RAC и NAC при аналогичных смесях может быть рассчитана с использованием следующего уравнения (Silva et al., 2016):

      (10,10) xc, RACxc, NAC = (fcm, NACfcm, RAC) 2,7

      , где x c, RAC и x c, NAC — глубина карбонизации RAC и NAC, соответственно. Отношения [Ур. (10.10)] справедливо только для бетонных смесей с цементом CEM I, что и было в данной работе. Это соотношение использовалось для соотнесения требуемой глубины покрытия RAC и смеси NAC, чтобы обеспечить равную долговечность, Таблица 10.5.

      Что касается огнестойкости, предыдущие исследования показали, что бетон с заполнителем, полностью или частично замененным на крупнозернистый RCA, показал хорошие характеристики при повышенных температурах, а также механические свойства и долговечность после пожара, которые были сопоставимы или даже лучше, чем у обычного бетона. (Vieira et al., 2011; Sarhat, Sherwood, 2013; Xiao et al., 2013; Kou et al. , 2014). Следовательно, не должно быть различий в конструктивном противопожарном расчете между смесями RAC и NAC, и к обеим бетонным смесям применялись одинаковые требования Еврокода 2 — Часть 2, Таблица 10.5.

      При определении глубины бетонного покрытия было принято, что коэффициент скорости карбонизации ( k -фактор) равен 0 на верхней поверхности плиты в соответствии с рекомендациями CEN / TC229 / WG5-N012 (2016) для элементов внутри зданий в сухом климате и покрытых плиткой, паркетом и ламинатом. Таким образом, минимальное верхнее покрытие было определено для удовлетворения требований к сцеплению ( c мин, b ) и огнестойкости, которые предполагались одинаковыми как для NAC, так и для RAC.Предполагалось, что нижняя поверхность плиты не имеет дополнительного покрытия, поэтому минимальное нижнее покрытие было определено для обеспечения сцепления ( c мин, b ), прочности ( c мин, dur ) и огнестойкости. требования см. в таблице 10.5. Значение c мин, dur для RAC было рассчитано на основе c min, dur для NAC в соответствии с требованиями Еврокода 2 — Часть 1 и уравнением [Ур. (10.10)]. Во всех случаях минимальное покрытие было увеличено, чтобы учесть отклонение со значением Δ c dev = 10 мм.

      Согласно Еврокоду 2 — Часть 1, минимальная 28-дневная нормативная прочность на сжатие для классов XC1 и XC3 составляет 25 и 30 МПа соответственно. Требование для XC3 не было выполнено в случаях NAC1 и RAC2. Немного более низкая характеристическая прочность (менее 10%) в этих случаях считалась незначительной.

      Результаты расчетных значений представлены в таблице 10.6, где обозначение конкретной плиты (S) включает тип бетонной смеси и качество заполнителя (NAC или RAC; 1 для высокого качества RCA и 2 для низкого качества RCA) и XC. (XC1 или XC3).Все плиты, независимо от того, изготовлены ли они из NA, высокого или низкого качества RCA и подвергаются воздействию XC1 или XC3, соответствуют требованиям Еврокодов по прочности, удобству обслуживания, долговечности и огнестойкости. Таким образом, была достигнута полная функциональная эквивалентность. Количества компонентов компонентов в таблице 10.6 представляют собой исходные потоки и исходные данные для сравнительной оценки жизненного цикла.

      Таблица 10.6. Расчетные значения железобетонной плиты перекрытия для различных параметров

      _

      900_33

      900_33

      2

      0 AC , Бетон на натуральном заполнителе;

      RAC , Бетон из переработанного заполнителя; XC , Класс экспозиции.

      Нужна ли арматура для 4-дюймовой плиты? (Если вы подкрепите)

      Бетон является неотъемлемой частью многих строительных работ и часто выполняемых самодельными бетонными работами по всему дому.Его превосходная прочность на сжатие и простота использования делают его универсальным и надежным, а использование арматуры помогает ему справляться с напряжением растяжения. Итак, при заливке простой 4-дюймовой бетонной плиты нужна ли арматура?

      Нет, арматура для 4-дюймовой бетонной плиты на уклоне не требуется. Плита толщиной 4 дюйма, брошенная на землю и находящаяся в постоянном контакте с ней, будет плавать, и арматура не требуется. Арматура рекомендуется для бетона толщиной 5-6 дюймов.

      В этой статье мы рассмотрим важность армирования бетона арматурой и необходимые шаги для этого.Что наиболее важно, мы рассмотрим обстоятельства, при которых требуется такое подкрепление, и когда оно может оказаться неприменимым.

      Арматура и сборный или монолитный бетон

      Арматурный стержень или арматурный стержень обычно имеют выступы, которые помогают ему лучше прилипать к бетону. Эти стержни в основном изготавливаются из стали, хотя могут быть альтернативные формы.

      Бетон с армированием может быть предварительно напряженным или нет. В первом случае арматура, обычно арматурный стержень, подвергается значительному растяжению или деформации.Когда бетон высыхает, эта деформация затем снимается, что приводит к дальнейшему сжатию бетона, что помогает приложить прочность на разрыв от арматуры к самому бетону.

      Кроме того, бетонные плиты могут быть монолитными или сборными. Сборный железобетон обычно производится на заводе, который обеспечивает точные размеры и условия для отливки.

      Монолитный бетон сопряжен с большими рисками, чем сборный железобетон, потому что ему не хватает такого же уровня точности.

      Что касается самой бетонной смеси, вам доступны несколько вариантов, в том числе приготовление собственного бетона. Хотя они не имеют существенного влияния на то, следует ли устанавливать арматуру или нет, они могут быть важной частью всего проекта.

      Какой толщины должен быть бетон для арматуры?

      Американский институт бетона (ACI) перечисляет факторы, которые влияют на толщину покрывающего бетона для поддержки арматуры.

      Железобетон, который может выдержать самое тонкое покрытие, является сборным вариантом. Причина этого в том, что сборный железобетон, производимый на заводе-изготовителе, намного более точен, чем альтернатива. Правильная заливка арматуры жизненно важна для эффективности армирования.

      Монолитный бетон требует размещения влажного бетона вокруг арматурного стержня, а затем удерживания его на месте, пока он схватывается и высыхает вокруг него. Обычно это делается с помощью арматурных опор, которые помогают удерживать его на нужной глубине, но это действительно открывает его до определенного уровня ошибки оператора.

      Как для предварительно напряженного, так и для монолитного бетона без предварительного напряжения, независимо от используемой арматуры, требуется три дюйма бетона поверх арматурного стержня при постоянном контакте с землей (источником).

      Если вы не бросали его на землю и не подвергали воздействию погодных условий, то вы можете обойтись примерно на дюйм.

      Для сборной железобетонной плиты минимальное необходимое покрытие составляет ⅝ дюйма для стержня № 11 и ниже. Для монолитной бетонной плиты это составляет около ¾ дюйма.Невозможно достичь такого тонкого уровня бетона при воздействии погодных условий или при контакте с землей.

      Три основных условия определяют минимальную толщину бетона, покрывающего арматуру. Во-первых, это уровень воздействия элементов. Контакт с землей или погодные условия на открытом воздухе могут увеличить требуемую глубину бетонного покрытия арматуры.

      Размер используемой арматуры — еще одно условие, которое влияет на требуемую толщину бетона, поскольку более толстые стержни требуют большего количества бетона, помещенного сверху.

      Например, стержень № 11 имеет диаметр около 1,41 дюйма, а стержень № 14 — около 1,693 дюйма. Этой, казалось бы, незначительной разницы достаточно, чтобы потребовать толщину дюйма и 1 дюйма соответственно при тех же условиях.

      Наконец, роль бетона влияет на необходимую толщину покрытия. Грунтовые плиты и стены требуют меньше бетона поверх арматуры, чем колонны или балки.

      Для монолитного бетона, который будет постоянно контактировать с землей, рекомендуемая толщина покрывающего бетона составляет 3 дюйма.

      Для монолитных плит толщиной менее 5 дюймов это означает, что в большинстве случаев арматурный стержень не используется. Плиты такой толщины просто слишком тонкие, чтобы должным образом покрывать и защищать арматурный стержень, в то же время используя его армирующую природу.

      Одна вещь, которая, безусловно, может помочь, — это проверить ваши местные правила, которые принимают во внимание местные условия для оптимального строительства.

      Преимущества арматуры

      Есть несколько причин, по которым строители добавляют арматуру в бетон, и каждую из них стоит учитывать при принятии собственного решения, использовать ее или нет.Некоторые из них более ситуативны, чем другие, и могут быть больше применимы к конкретным обстоятельствам.

      Несущие конструкции

      Самым важным преимуществом, которое арматура добавляет бетону, является структурная целостность. Хотя бетон отлично справляется со сжатием, он борется с ударными нагрузками и напряжениями изгиба. В этом несоответствии вступает в игру арматурный стержень, обеспечивающий дополнительную прочность всей конструкции (источнику).

      Как правило, эта дополнительная прочность предназначена для бетонных плит, которые, как предполагается, могут выдерживать большие нагрузки.Небольшие автомобили и менее регулярное движение не всегда требуют армирования бетона, по которому они ездят. В этих условиях можно обойтись вообще без использования арматуры.

      Пониженная усадка

      При высыхании бетона происходит естественная усадка. Добавление арматуры может уменьшить большую часть растрескивания и скручивания, которые в противном случае могли бы возникнуть во время этой усадки.

      Реальность такова, что вы не сможете предотвратить все возможные трещины, которые могут возникнуть в бетоне, но арматура, несомненно, может свести это к минимуму.

      Разглаживает трещины

      Хотя количество трещин сокращается, они все равно возникают, даже с арматурой, и окружающая среда играет значительную роль в том, насколько обширными они будут. Когда это действительно происходит, арматурный стержень помогает удерживать бетон вместе, помогает предотвратить серьезные трещины, однако некоторые до сих пор спорят о том, насколько он помогает при поверхностных трещинах.

      Фото Владислав Никонов через Unsplash

      Риски добавления арматуры

      Хотя арматура может быть желанной добавкой для поддержки и армирования бетона, она также может негативно повлиять на его целостность.

      Такие структурные проблемы обычно возникают, когда кто-то неправильно разместил арматуру в бетоне. Если разместить слишком глубоко или слишком неглубоко, даже незначительно, то получившаяся конструкция может снизить свою несущую способность до 20% (источник).

      Кроме того, обеспечение того, чтобы арматурный стержень был покрыт достаточным слоем бетона, необходимо по целому ряду причин, а отсутствие надлежащего покрытия может со временем повредить арматурный стержень и ослабить целостность железобетона.Давайте подробнее рассмотрим преимущества покрытия арматурой.

      Важность адекватного охвата

      В конечном счете, есть много причин выбрать арматуру. Тем не менее, также важно помнить, что любая сталь или аналогичная арматура, используемая в бетоне, требует защиты от элементов. Под воздействием воздуха арматурный стержень может заржаветь и потерять целостность, что также относится и к неправильно установленному стержню.

      Прочность на разрыв

      Арматура

      выпускается в виде деформированных стержней с выступами по краям, что обеспечивает надежное сцепление бетона с ними.Эта комбинация позволяет арматуре эффективно поглощать напряжения, испытываемые плитой.

      Правильная толщина бетона поверх арматуры создает эту передачу растяжения и активирует арматуру. Без правильного количества укрытия этого не произойдет. Использование слишком малого или слишком большого количества бетона с арматурой может иметь меньшее влияние на получаемую плиту.

      Коррозия

      Щелочность бетона и недостаток кислорода предотвращают коррозию арматуры, когда она полностью покрыта (источник).

      При обнажении арматура может начать ржаветь, что в конечном итоге ухудшает ее стойкость. Эта коррозия может привести к дальнейшим повреждениям, поскольку арматурный стержень больше не может выдерживать такое большое ударное напряжение, как раньше.

      Подобные повреждения стали могут возникать при падении щелочности. Щелочность уменьшается, когда бетон становится все более карбонизированным, что происходит при контакте с воздухом.

      Тепло

      Тепло может повлиять на материал, из которого изготовлена ​​арматура, будь то сталь или другой материал.Таким образом, очень важно защитить эту арматуру необходимым количеством бетона.

      В зависимости от окружающей среды и обстоятельств, с которыми будет стоять плита, должно быть достаточно укрытия, которое предотвратит повреждение арматуры.

      В стали, например, тепло может вызвать расширение и сжатие, что угрожает бетону, покрывающему эти армированные стержни. Это также повлияет на общую целостность и несущую способность арматуры.

      Сетка сварная

      Альтернативой арматуре является сварная проволочная сетка или тканевая сетка, которая является более легким и тонким вариантом для армирования бетонных плит.Таким образом, для удержания на месте требуется меньше бетона, и он по-прежнему обеспечивает дополнительную поддержку, как и обычная арматура.

      Армирование, добавляемое сварной проволочной сеткой, не так полно, как арматурный стержень большей толщины. Также может быть сложнее добавить его в бетон и правильно разместить на месте. Это требует дополнительных затрат времени и денег для правильной реализации.

      Однако для более тонких бетонных плит это даст дополнительное армирование, не занимая при этом столько места, как более толстая арматура.

      Фото Фотоагентство Макао через Unsplash

      Последние мысли

      Арматура

      имеет много преимуществ при использовании для армирования бетона.Однако понимание того, когда это необходимо, также является фундаментальным; в противном случае вы рискуете нарушить целостность плиты.

      Для 4 дюймов и ниже вы можете отказаться от использования арматуры по этим причинам, особенно если она будет соприкасаться с землей. В этих случаях может оказаться целесообразным использовать сварную проволочную сетку вместо арматуры.

      Leave a reply

      Ваш адрес email не будет опубликован.

      Высота c низ c верх Reinf. бот Reinf. верх Reinf. всего w d a v d b
      мм мм мм

      7 9149 2146 914 см / м

      кг / м 3 мм мм
      S_NAC1_XC1 150 20 20 4. 85 6,23 69,58 0,147 21,13
      S_RAC1_XC1 160 20 20 4,30 5,84 59,70 0,121 S
      20 20 3,43 6,30 61,10 0,162 21,54
      S_RAC2_XC1 170 30 20 4.00 5,59 53,14 0,208 21,34
      S_NAC1_XC3 160 30 20 5,04 6,08 65,47 0,213 20,01
      0,213 20,01
      30 20 4,30 5,74 55,63 0,202 19,76
      S_NAC2_XC3 160 30 20 3.63 6,35 58,76 0,196 19,94
      S_RAC2_XC3 180 45 20 4,85 5,52 54,27 0,254 19,97
