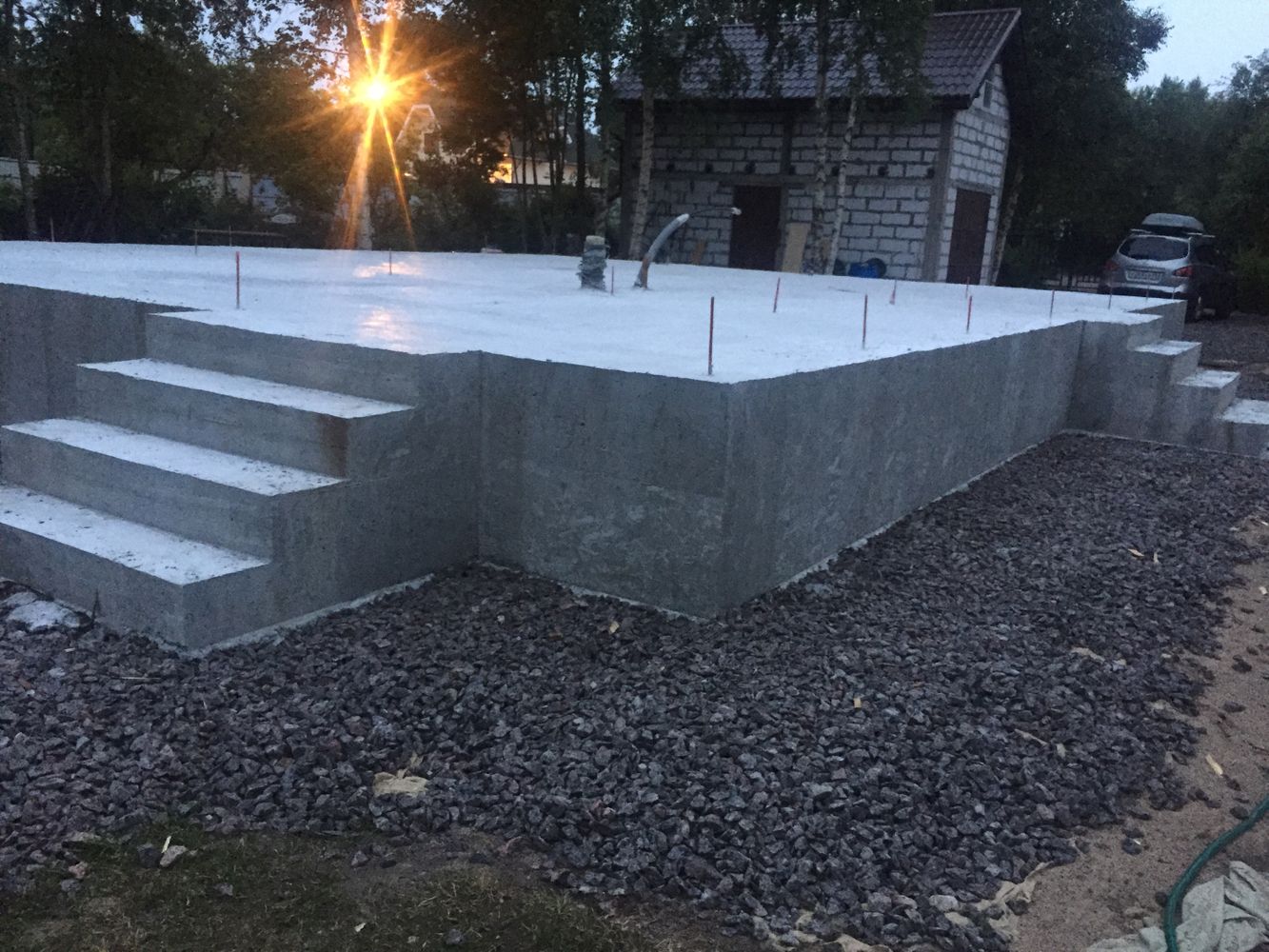

Фундаменты. Монолитная железобетонная плита — преимущества, применение, этапы монтажа

Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.

Характеристики

  • Грунт: любой, в том числе со слабыми несущими характеристиками.

    Противопоказание — ярко выраженный уклон.
  • Материал (вес) стен: любой.
  • Несущая способность: 6,0 МПа.
  • Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
  • Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
  • Класс бетона B25, толщина 300 мм.

*Видео с канала Youtube ForumHouseTV

Применение

Остановить свой выбор на таком фундаменте стоит, в случае:

  • Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
  • Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
  • Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.

Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.

Преимущества

Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.

Стойкость к сильным деформациям и прогибам.

Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.

Этапы монтажа фундамента

1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.

Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.

2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой. Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.

3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.

4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).

5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.

6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры. Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.

7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.

8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.

Особенности

При устройстве монолитной ж/б плиты следует помнить о том, что:

  • нельзя проводить работы на промороженных грунтах;
  • заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.

При соблюдении всех условий получается надежная монолитная фундаментная плита.

Недостатки

Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.

Железобетонная монолитная плита фундамента: виды и процесс установки

Тем, кто собирается заняться строительством дачного домика или гаража, нужно учесть, что основания под них могут быть самыми разнообразными. Монолитная железобетонная плита – наиболее простая, финансово малозатратная модель основы постройки. Она покрывает всю площадь под возводимым сооружением. Применяют монолитную плиту при строительстве гаражей, маленьких кирпичных, деревянных зданий, состоящих из одного этажа.

Основание из монолитных железобетонных плит многофункциональное, крепкое, имеет долгий срок эксплуатации. На него не влияют климатические условия, процессы, происходящие в грунте, оно не дает осадки и поэтому может быть применено на разнообразных видах почв.

Что собой представляет?

Железобетонные плиты фундаментов представляют собой литую конструкцию из цементно-песчаной смеси, которая залита в одной плоскости. Такие фундаменты занимают всю площадь под возводимым сооружением. На первый взгляд кажется, что укладывать такое количество раствора не экономно, однако прочность получившейся конструкции оправдывает расходные материалы. Как и другим строительным элементам, монолитному фундаменту из железобетона присущи как достоинства, так и недостатки.

Вернуться к оглавлению

Преимущества

Преимущества монолитного железобетонного фундамента:

  • возможность установки на любых грунтах за счет имеющейся плавающей платформы, которая исключает возможные передвижения грунта, не нанося при этом ущерб сооружениям;
  • при работе с монолитной плитой имеется возможность установки теплого пола, что позволяет сэкономить на дополнительном отоплении помещения;
  • обладает высокой стойкостью к большим нагрузкам и может выдержать различные массы транспортных средств;
  • конструкции, построенные на монолитной железобетонной плите, не поддаются воздействию высоколежащим грунтовым водам;
  • при работе с монолитными фундаментами из железобетона не возникает трудностей, а значит, монтаж можно провести собственноручно;
  • не требует дополнительных работ с полом, а разу предоставляет возможность переходить к отделочным работам;
  • экономия средств за счет долголетия конструкции, которая не требует постоянного ремонта;
  • отсутствует необходимость в рытье глубоких траншей, за счет возможности плиты равномерно распределять нагрузки на грунт;
  • монолитным плитам присуща прочность и надежность;
  • выступает барьером от проникновения насекомых или грызунов в помещение через пол.

Вернуться к оглавлению

Недостатки

Железобетонный монолитный фундамент имеет следующие недостатки:

  • Ограничения по монтажу. При работе с монолитным фундаментом из железобетона следует учитывать температуру воздуха, которая не должна опускаться ниже пятнадцати градусов по Цельсию. Таким образом, укладку раствора следует проводить в теплое время года, тогда смесь даст ожидаемый результат и не снизит долговечность и прочность.
  • Первоначальные расходы на материалы обойдутся дорого, но уже спустя несколько лет этот недостаток напомнит о себе с обратной стороны.

Вернуться к оглавлению

Виды

Монолитные железобетонные плиты подразделяются на следующие виды. В зависимости от области применения используются для возведения:

  • дорог;
  • плит перекрытий;
  • фундаментов.

Плиты также бывают плоские и ребристые.

Вернуться к оглавлению

Плоская

Плита плоская – популярный вид фундамента, не содержит в себе дополнительных выступов и имеет вид плоской подошвы.  Используют плоские плиты для перекрытий жилых и общественных сооружений, которые принимают на себя распределенную нагрузку по всей площади основания. Изготавливают плиты из бетонного раствора и армирующей сетки. Отличительной особенностью плоских плит является высокое качество, прочность и долговечность.

Вернуться к оглавлению

Ребристая

Плиты с ребристой структурой используются для строительства несущих конструкций или других промышленных сооружений. Отличаются ребристые плиты своей небольшой толщиной и возможностью переносить несущую способность плит на ребра изделия. Ребра плиты упрочняют возводимую конструкцию, но и усложняют строительный процесс. Собственноручное возведение плитного ребристого фундамента заключается в дополнительном рытье траншей. Образовавшиеся пустоты между рельефными изгибами засыпают щебнем и песком.

Вернуться к оглавлению

Процесс установки

Этапы строительства железобетонной плиты.

Устанавливая монолитное основание, используют следующие инструменты и материалы:

  • вибратор для уплотнения бетонного раствора;
  • ведра;
  • миксер для приготовления раствора или бетономешалка;
  • лопата;
  • строительный уровень;
  • веревка;
  • колышки;
  • деревянные доски для возведения опалубки;
  • армирующая сетка;
  • песок;
  • цемент;
  • щебень;
  • вода.

Процесс установки включает в себя следующие этапы:

  • выбор места под устройство фундамента;
  • расчет параметров участка и выбор типа армирования;
  • проводят геологический разрез почвы;
  • вычисляют габариты будущей конструкции;
  • проводят рытье котлована;
  • укладывают песчаную и гравийную подушку;
  • при необходимости укладывают слой гидроизоляции;
  • устанавливают опалубку;
  • укрепляют конструкцию армирующей сеткой;
  • выполняют бетонирование;
  • оставляют залитый раствор до полного его высыхания на 28 дней.

Вернуться к оглавлению

Подготовка

Монтаж железобетонной монолитной плиты начинается с подготовки основания. Для этого нужно избавиться от растений, сняв при этом верхний слой почвы с корнями растительности. Далее убирают мусор и другие лишние элементы, мешающие рабочему процессу.

После очистки строительного участка проводят разметку под будущую конструкцию и роют траншею. Вырытый котлован следует разровнять измерительными приборами и разравнивающими материалами, в качестве которых выступают песок и гравий. После выравнивая углубления песчано-гравийной подушкой, подготавливают материалы для монтажа опалубки, укладки армирующей сетки и заливки раствора.

Вернуться к оглавлению

Расчистка территории

Работы по установке плитного фундамента начинаются с расчистки территории. Для этого убирается верхний пласт грунта, который содержит растительность и корни. Снять такой слой можно бульдозером. В зависимости от свойств грунта, веса планируемой постройки, толщина монолитной основы может быть от 15 сантиметров до 40. Рабочий участок следует очистить от мусора и лишних инструментов и материалов. Инвентарь следует сложить в одном месте неподалеку от строительного участка таким образом, чтобы он не мешал дальнейшим работам и в то же время был под рукой.

Вернуться к оглавлению

Разметка

После подготовки участка приступают к его разметке. Разметку осуществляют забитыми колышками, которые соединяют между собой веревкой. При разметке участка важно соблюдать ровность сторон и центральных точек пересечения, которые проверяют как вручную, так и с применением нивелира.

Вернуться к оглавлению

Создание площадки

Подготовка участка к заливке фундамента.

После того как строительный участок очищен и размечен, приступают к созданию площадки путем рытья котлована. Роют котлован на глубину пятнадцать сантиметров и на его дно высыпают слой щебня и песка, образуя подушку. Щебень выбирают средней фракции, засыпают им дно и утрамбовывают обрезком бревна. Слой щебня покрывают песком и поливают водой. Песок следует тщательно утрамбовать. Далее выравнивают поверхность строительным уровнем до тех пор, пока не исчезнут уклоны.

Вернуться к оглавлению

Устройство опалубки

После укладки подушки из гравия и песка приступают к монтажу деревянной опалубки. Используют деревянные доски, которые устанавливают углом и крепят саморезами. Периодически проверяют горизонтальность конструкции с помощью строительного уровня.

Вернуться к оглавлению

Рабочий процесс

Процесс возведения железобетонного монолитного фундамента включает в себя работы по укладке гидроизолирующего слоя, армирующей сетки, которая усилит прочность в фундаменте и заливку раствора.  При необходимости прокладывают слой теплоизоляции с помощью пенополистирола.

Вернуться к оглавлению

Гидроизоляция

Перед возведением зданий и сооружений их рекомендуют изолировать от проникновения влаги, которая отрицательно сказывается на продолжительности срока службы постройки и его качественных характеристиках. Для гидроизоляции берут материал-рубероид и наклеивают полосами на стены и поверхность конструкции. Гидроизоляцию следует проводить в 2 слоя, укладывая при этом ленты рубероида внахлест.

Вернуться к оглавлению

Армирование

После установки опалубки и гидроизолирующего слоя приступают к укладке арматуры. Монолитную плиту армируют сеткой в два яруса. Стальные прутья соединяют между собой сварочным аппаратом или вязальной проволокой. Внутри опалубки вбивают арматурную конструкцию на нужную глубину и привязывают к ним сверху продольные линии арматурной сетки.

Вернуться к оглавлению

Заливка

Бетонирование основы должно осуществляться беспрерывно. Бетон используют марки не ниже 250. Приготовленный бетонный раствор подают по лотку в начальный дальний край плиты, постепенно переходя к ближнему. В процессе бетонирования раствор уплотняют, это позволит избавиться от пузырьков воздуха и сделать бетонный раствор с высокими прочностными характеристиками. Бетонную смесь можно изготовить собственноручно, однако на это потребуется больше времени и усилий. После того как раствор уложен, ему следует обеспечить оптимальные условия застывания.

Вернуться к оглавлению

Заключение

Применение монолитной железобетонной плиты актуально при возведении одноэтажных домов, гаражей и других сооружений с небольшой площадью на слабонесущих грунтах. Установка монолитной плиты подразумевает заполнение всей площади фундамента, что повышает прочность и надежность возводимой конструкции.

Несмотря на высокую стоимость сооружения, сложности при его возведении не возникают.

Монолитная плита перекрытия — устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

Основные достоинства монолитных плит:

  • Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
  • Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
  • Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
  • Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
  • Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
  • Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

  • Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
  • Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:

  • Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
  • Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
  • Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
  • Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

  • Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
  • Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:

  • Марка бетона
  • Размер расчетных усилий, которые воздействуют на единицу площади плиты
  • Толщина плиты из бетона
  • Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:

  • Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
  • Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
  • Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
  • Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
  • Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
  • Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:

  • Резка прутков на куски нужного размера
  • Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
  • Раскладка фиксаторов, укладка нижней сетки на них
  • Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
  • Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:

  • Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
  • Рабочий диаметр – от 8 до 16 миллиметров
  • Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
  • Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:

  • Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
  • Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
  • Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:

  • Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
  • Уплотнение слоя поверхностным или глубинным вибратором
  • Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:

  • 3 суток – 30% прочности по марке
  • 14 суток – до 80% прочности
  • 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

Железобетонная монолитная плита: технология возведения

В строительстве железобетонная плита, заливаемая по месту, применяется в качестве фундамента либо перекрытия. При самостоятельном изготовлении монолитной конструкции невозможно напрячь арматуру, сложно обеспечить необходимый класс бетона. Поэтому плита получается толще заводской, может уступать характеристиками промышленному ж/б изделию.

Область применения

Монолитная плита часто используется в качестве фундамента, так как обладает преимуществами:

  • простая технология – можно залить за один прием, для изготовления котлована снимается лишь верхний слой, опалубка несложная
  • универсальность – отсутствуют ограничения по грунтам, этажности здания, стеновым, кровельным материалам
  • ресурс – выше, чем у ленточных, столбчатых оснований

Плитный фундамент считается самым надежным, силы пучения не могут нарушить геометрию стен. Недостатки заключаются в высоком бюджете строительства, сложной конструкции подвальных этажей, необходимости защиты ж/б конструкций от влаги. Плита непригодна для эксплуатации на косогорах, сложном рельефе.

Монолитные плиты перекрытий позволяют проложить коммуникации при заливке, максимально учитывают планировку внутренних пространств, обходятся дешевле промышленных изделий ПК.

Основной проблемой при заливке является сложная пространственная конструкция опалубки. Палуба удерживается ригелями, балками, опирающимися на массивные стойки. Плюсом является использование пиломатериала после распалубки для стропильной системы.

Разновидности монолитных плит

Фундаментная железобетонная плита имеет несколько конструктивных решений. Наиболее популярны:

  • чашеобразная конструкция – прямая чаша для тяжелых кирпичных, бетонных стен, перевернутая чаша для срубов, каркасных зданий
  • кессонная плита – имеет встроенное техподполье, погреб, заливается за один прием, имеет сложную геометрию
  • гладкая плита – имеет плавающую конструкцию, толщину от 20 см, два армопояса

Последняя модификация используется чаще всего, имеет высокий ресурс, не требует ремонта. Плитный фундамент по умолчанию является полом по грунту, позволяя экономить бюджет строительства. В монолитную конструкцию укладывают инженерные системы, вмуровывают теплый пол для сокращения сметы, эксплуатационных расходов.

Конструкция ж/б плиты

При использовании классической технологии монолитная плита представляет собой конструкцию из нескольких слоев:

  • основание – песок, щебень, смесь ПГС или несколько слоев разного нерудного материала
  • подбетонка – стяжка для защиты гидроизоляционного материала
  • гидроизоляция – трехслойный ковер Технониколь либо любого другого рулонного материала с двумя слоями битума
  • бетон – конструкционный материал с высоким ресурсом
  • армопояс – две арматурных сетки, уложенных в бетон

Для повышения эксплуатационных характеристик после распалубки гидроизоляционным слоем покрывается вся поверхность плиты. По периметру проходят дрены, осушающие грунт, на уровне земли монтируется ливневка, чаще всего интегрированная в отмостку. Боковое промерзание пучнистых грунтов предотвращают утеплением отмостки на уровне подошвы плиты.

Изготовление монолитной фундаментной плиты

Самым экономичным вариантом для плитного фундамента является песчаный грунт с низким (больше метра) уровнем УГВ. В этом случае не нужно покупать нерудный материал, можно обойтись без гидроизоляции подошвы. Заливается железобетонная плита в опалубку после укладки двух арматурных сеток, ввода инженерных систем. Во всех остальных случаях потребуется стандартный комплекс работ, приведенный ниже.

Разметка, подготовка

Монолитная плита не может опираться на плодородный слой, богатый органикой. Без доступа кислорода она разлагается, почва просаживается, здание теряет стабильность геометрии. Поэтому слой чернозема (20 – 40 см) вынимается из котлована всегда. Для разметки применяют шнуры по кольям либо расчерчивание грунта известковым раствором. Конфигурация копирует проектный чертеж, размеры котлована увеличиваются по периметру на 1,2 м. Это позволит уложить дрены для отвода грунтовых вод, выполнить теплоизоляцию отмостки в уровне подошвы плиты.

На этом же этапе гораздо проще ввести в здание инженерные системы. Однако без опалубки невозможно определить расположение будущих стен, возле которых нужно установить стояки канализации, водопровода. Для этого обычно протягиваются шнуры внутри котлована по внутренним плоскостям ограждающих конструкций с учетом толщины стен, облицовочного материала.

Глубина залегания трубопроводов под подошвой плиты 0,7 – 1 м. Геотермальное тепло сохраняется конструкцией, независимо от уличной температуры, грунт не может промерзнуть в лютые морозы.

Фундаментная подушка изготавливается по технологии:

  • засыпка, выравнивание 10 см слоя песка
  • обильное увлажнение, трамбовка виброплитой
  • засыпка следующего слоя аналогично предыдущему
  • два слоя щебня по 10 см с виброуплотнением

Чтобы нерудный материал не смешивался с почвой, дно котлована предварительно застилают геотекстилем. Существуют проектные решения, в которых песок уложен поверх щебня, служащего дренажом подошвы плиты при высоком УГВ. В этом случае геотекстиль используется дважды – под щебнем, поверх него, чтобы мелкая фракция песка не перемешивалась с крупными камнями гранита, гравия.

В дополнение к указанным мероприятиям необходимо уложить экструдированый пенополистирол под отмостку, выкопать по его наружному периметру траншею глубиной 40 см с уклоном в одну сторону. На расстоянии 5 – 7 м от здания в грунт заглубляется резервуар, принимающий самотечные стоки из дренажной системы.

В траншею засыпается 10 см слой щебня по геотекстилю, края которого расправлены на боковых стенках. После уплотнения этого природного фильтра укладываются дренажные трубы (гладкие или гофрированные со щелевой перфорацией). Затем их засыпают щебнем, укрывают геотексилем, выравнивают поверхность фундаментной подушки.

При высоком УГВ необходима гидроизоляция подошвы плиты от грунтовых вод. Ее изготавливают следующим методом:

  • заливка подбетонки – 5 см стяжка без армирования
  • укладка рулонного материала – полосы Бикроста или любого другого материала раскатывают с учетом напуска на боковые поверхности плиты, создают 10см нахлест, герметизируют мастикой швы, необходимо 2 – 3 слоя

После этих операций основание качественно воспринимает нагрузки, защищает бетонную конструкцию от намокания.

Опалубка, армирование, заливка

В отличие от ленточного основания, монолитная плита имеет бюджетную опалубку простой конструкции:

  • щиты по периметру на высоту чуть больше проектного уровня для предотвращения расплескивания во время виброуплотнения, распределения смеси
  • подпорки через 60 см в виде укосин, закрепленных в грунте колышками, к щитам саморезами

Для повышения качества поверхности бетона внутренняя сторона опалубки может обтягиваться пленкой, рубероидом. Армирование производится сетками из прутков периодического сечения 12 – 16 мм (класс A-III горячекатаной арматуры). Защитный слой 4 см от края металлического стержня до любой грани плиты предотвращает коррозию.

Поэтому сетки приподнимают над слоем гидроизоляции бетонными или пластиковыми подкладками. Для фиксации верхней сетки на одинаковом расстоянии от нижнего армопояса используются специальные элементы. Их называют хомутами, столиками, пауками, конструкция отличается разнообразием. Простейший хомут изгибается способом:

  • П-образный изгиб стержня
  • разводка нижних концов в разные стороны под прямыми углами

Прутки стыкуются вязальной проволокой в местах сопряжений. Сварные соединения опасны образованием коррозии, ослаблением металла возле швов.

Залить конструкцию необходимо в один прием, время перерыва при подаче смеси ограничено 2 часами. После этого застройщик гарантированно получит несколько кусков бетона без жесткой связи между собой. Удаление воздуха, равномерное распределение смеси внутри опалубки производится насадками глубинных вибраторов. Зеркало бетона дополнительно выравнивается поверхностными виброплитами.

Даже в отсутствие солнечной погоды летом бетон увлажняется каждые 3 часа водой. В противном случае неизбежны трещины, снижающие эксплуатационные свойства плиты.

Гидроизоляция

Плита должна защищаться после распалубки непрерывным слоем гидроизоляции со всех сторон. Для этого используются технологии:

  • оклеивание – предпочтительнее 2 слоя рулонных битумных материалов на полимерной либо стекловолоконной основе
  • пропитка – мастики, праймеры с минимальным ресурсом
  • изменение структуры – пенетрирующие составы, действующие на молекулярном уровне, бетон на всей глубине получает водоотталкивающие свойства
  • обмазка – битумные или эпоксидные смеси
  • окрашивание – специальные ЛКМ на основе эпоксидной, битумной смолы

На практике используются комбинированные методы гидроизоляции, позволяющие достичь межремонтного периода 50 – 70 лет. При использовании Пенетрона необходимость в дублирующем слое полностью отсутствует. Измененная структура материала обладает водоотталкивающими свойствами весь срок службы.

Методика позволяет изготовить монолитную плиту с максимальным эксплуатационным ресурсом. Однако обладает высоким бюджетом строительства. На практике смету можно урезать за счет сокращения количества операций. Однако это может сделать лишь специалист с профильным образованием, обладающий регулярной практикой работ.

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.
Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Монолитная фундаментная плита — устройство, как залить, бетонирование, армирование, гидроизоляция, цены

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания. В этих случаях используется монолитная фундаментная плита, которая по конструкции может представлять собой:

  • Сплошное основание из железобетонной фундаментной плиты
  • Основание из сборных панелей, объединенных покрытием
  • Решетчатую плиту из перекрестных балок, выполненных из железобетона
  • Коробчатый фундамент

Монолитная фундаментная плита — общие сведения

Использование монолитной фундаментной плиты необходимо, когда грунт относится к неустойчивым, и существуют риски растрескивания или повреждения здания. Речь идет о грунтах:

  • Насыпных, размываемых, разрушенных
  • Испытывающих неравномерное сжатие, т.е. на границах различных геологических участков
  • В районах потенциальной сейсмической опасности
  • С большой глубиной промерзания
  • С высоко стоящими грунтовыми водами или затопляемых во время таяния снега

Также монолитный фундамент оправдан в случаях, когда здание не имеет подвальных этажей или строится из тяжелых материалов, оказывающий повышенное давление на почву.

Основные качества монолитной фундаментной плиты:

  • Простота монтажа
  • Способность сопротивляться максимальным нагрузкам
  • Устойчивость к вспучиванию грунта или его смещению
  • Минимальная усадка
  • Одновременно выполняет функции чернового пола для первого этажа
  • Универсальность для любых типов строений

Основной недостаток – высокая стоимость строительных материалов и большие трудозатраты на устройство песчаной подушки и подготовку основания.

Устройство монолитной фундаментной плиты

Основу конструкции составляет монолитная железобетонная плита, выполненная путем заливки бетона по всей площади строящегося здания. В процессе заливки монолитная фундаментная плита армируется металлической арматурой в виде прутов или балок различного диаметра. Благодаря сплошной конструкции она одновременно и равномерно поднимается при движении грунтов под ней, их вспучивании или усадке, обеспечивая целостность строения. Иногда такой фундамент называют плавающим.

Для различных видов зданий используются соответствующие виды монолитной фундаментной плиты, отличающихся по назначению и цене:

В жилых домах часто используются ребристые плиты или монолитную конструкцию составляют из перекрестных лент. При этом ребра, как и основная плита, выполняются из монолитного бетона или отдельных блоков и равняются по высоте размерам цоколя.

Если в здании предусматривается нижний этаж под уровнем земли и для высотных сооружений применяют коробчатые конструкции. Вертикальные части основания служат стенами подземных помещений. Вся конструкция, включая ребра, жестко соединяется для прочности. Несмотря на значительный общий вес благодаря большой площади опоры, такой фундамент оказывает минимальное давление на грунт.

В районах сейсмической опасности ребра жесткости заливаются монолитной конструкцией вместе с основной плитой, а каркас ребер сваривается намертво с металлическим каркасом плиты.

Устройство монолитной железобетонной фундаментной плиты состоит из нескольких стадий:

  • Подготовка котлована и песчаной подушки
  • Установка опалубки
  • Монтаж арматуры
  • Постепенная заливка бетонного основания послойно
  • Укладка гидроизоляционного слоя
  • При необходимости, утепление

Армирование монолитной фундаментной плиты

Процесс армирования монолитной фундаментной плиты представляет собой изготовление и размещение по всей площади основания двух арматурных сеток. Расстояние между отдельными деталями зависит от толщины прутьев и общего веса здания и может составлять от 200 до 400 мм. К первой сетке прикручиваются или привариваются в вертикальном положении металлические пруты одинаковой высоты, которые выполняют функцию соединения нижней и верхней арматурной сетки.

Армированный каркас выполняют на месте строительства. Для того чтобы он не соприкасался с грунтом, используют плоские специальные фиксаторы, толщиной не менее 50 мм. Каркас закрепляют внутри опалубки, чтобы он не смещался в процессе заливки.

Бетонирование монолитной фундаментной плиты, как залить?

Бетонирование монолитной фундаментной плиты начинают после того, как уложена и утрамбована песчаная подушка, уложены арматурные сетки. В ходе приготовления бетона в него можно добавлять вещества, улучшающие его морозостойкость, но немного повышающие стоимость монолитной фундаментной плиты.

Бетон заливают равномерно по всей поверхности, постепенно образуя слои толщиной не более 15 см. В процессе контролируют, чтобы металлическая арматура полностью была погружена в бетонную смесь во избежание ее дальнейшей коррозии. Во время бетонирования раствор постоянно разравнивают и дают полностью застыть. Не допускается быстрое застывание бетона, так как это сказывается на прочности всего фундамента.

Если конструкция предусматривает наличие ребер, то для них изготавливают отдельную опалубку и бетонируют в таком же порядке, как основную плиту.

Гидроизоляция монолитной фундаментной плиты

Гидроизоляция проводится под заливку или поверх нее. В первом случае гидроизоляция укладывается не предварительную бетонную стяжку, поверх которой монтируется каркас и производится окончательная заливка бетона. Также гидроизоляционные материалы используются поверх готового фундамента после застывания бетонной конструкции. Стоимость материалов для гидроизоляции монолитной фундаментной плиты невысока, а эффективность значительна.

Используются рулонные материалы, которые укладываются в один или два слоя по всей площади основания с небольшим захлестом (до 0,5 м) за его края. По стыкам все полосы скрепляются газовой горелкой или паяльной лампой, а выступающие края приклеиваются к торцам плиты. Также гидроизоляционный слой можно получить за счет заливки площади жидкой резиновой смесью.

Утепление монолитной фундаментной плиты

Морозостойкие фундаменты требуют обязательной дополнительной изоляции. Применение ее в других случаях также увеличивает теплозащитные качества здания.

Слой утепляющего материала укладывается поверх гидроизоляции. В качестве теплоизоляционного материала используется экструдированный пенополистирол. Поверх этого слоя укладывают еще один слой полиэтиленовой пленки для его фиксации и защиты.

Фундамент считается готовым после его полного высыхания и достижения необходимой прочности, т.е. через 3 недели после окончания строительных работ. Строительная компания «Проект» гарантирует профессиональный уровень устройства монолитной фундаментной плиты по доступным ценам в Москве и Подмосковье.

Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

  • мелкопесчаных, пылеватых, супесях;
  • глинистых, суглинках;
  • водонасыщенных;
  • насыпных;
  • слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

  1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
  2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
  3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

  1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
  2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

  1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
  2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
  3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
  4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

  • повышает устойчивость к изгибающим деформациям;
  • позволяет равномерно распределить вес от надземной части сооружения;
  • благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

  1. Большой расход материала.
  2. Значительные трудозатраты.
  3. Высокая стоимость конструкции.
  4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

  • расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
  • замены подстилающей породы на гравийно-щебеночные отсыпки;
  • снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
  • изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

  1. Бетон. В зависимости от толщины плиты 0,20-0,25 м3 на 1 м2.
  2. Гравий, щебень, песок. Для формирования подушки под плиту.
  3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
  4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м2 фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
  5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м3 на 1 м2 плиты фундамента.
  6. Обрезная доска для опалубки.
  7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы
  1. Строительная площадка очищается от растений и мусора.
  2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
  3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
  4. Формируется подушка под основание. Последовательно засыпаются следующие слои:
    • песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
    • гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
    • между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.
  1. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.
Тепло- и гидроизоляция
  1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
  2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).
  1. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
  2. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента — обзор современных материалов

Армирование
  1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
  2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
  3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.
Элементы отопления
  1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
  2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.
Формовка плиты и уход за ней
  1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.
  1. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
  2. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
  3. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
  4. Если в период гидратации цемента температура окружающей среды превышает 200С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
  5. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:
    • 0°С…-3°С – не менее полутора месяцев;
    • +10°С – 3 недели – месяц;
    • +20°С – 15-20 дней;
    • +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

Типы бетонных плит — конструкция, стоимость и применение

🕑 Время чтения: 1 минута

Железобетонная плита является важным элементом конструкции и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях. На основе предоставленного армирования, опоры балки и соотношения пролетов плиты обычно делятся на односторонние и двухсторонние. Первый поддерживается с двух сторон, а отношение длинного пролета к короткому больше двух. Однако последний опирается на четыре стороны, а отношение длинного пролета к короткому меньше двух.

Различные условия и положения требуют выбора подходящей и рентабельной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета. Таким образом, бетонные плиты подразделяются на плиты с односторонней балкой, плоские плиты, плоские плиты, вафельные плиты, пустотные плиты, сборные плиты, плиты на уровне уклона, выносливые плиты и композитные плиты.

1. Односторонние перекрытия на балках

Метод «заливка на месте» используется для устройства односторонних плит на балках, который включает в себя установку опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

Односторонние плиты на балках наиболее подходят для пролетов от 3 до 6 м и динамической нагрузки от 3 до 5 кН / м. 2 . Их также можно использовать для больших пролетов с относительно более высокой стоимостью и более высоким прогибом плиты. Однако необходима дополнительная опалубка для балок.

Рис.1: Односторонняя плита на балках

2. Односторонняя плита перекрытия (Ребристая плита)

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, с опорой.
железобетонными ребрами (или балками). Ребра обычно имеют конусообразную форму.
равномерно разнесены на расстоянии не более 750 мм.Ребра поддерживаются
на балках, опирающихся на колонны.

Бетонная плита с односторонней балкой подходит для пролетов 6-9 м и временных нагрузок 4-6 кН / м. 2 . Из-за глубоких ребер количество бетона и стали относительно невелико, но необходима дорогая опалубка.

Рис. 2: Ребристая плита с односторонним движением

3. Вафельная плита (сетка)

Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс строительства вафельной плиты включает в себя крепление форм, размещение коробов на опалубке, установку арматуры между опалубками, установку стальной сетки поверх опалубки и заливку бетона.

Сетчатые плиты подходят для пролетов 9-15 м и временных нагрузок 4-7 кН / м. 2 . Опалубка, в том числе с использованием противней, стоит довольно дорого.

Рис.3: Вафельная плита

4. Плоские пластины

Плоские плиты могут быть сконструированы как односторонние или двухсторонние плиты, и они напрямую поддерживаются колоннами или стенами. Его легко построить и требуется простая опалубка.

Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН / м. 2 .Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть сконструированы как плиты после напряжения.

Преимущества использования плоских плит включают дешевую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую стойкость к сдвигу и относительно низкую жесткость, что может вызвать заметный прогиб.

Рис.4: Плоская пластина

5. Плиты плоские

Обычно это армированная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок.Этот тип перекрытия, как правило, прост в изготовлении и требует небольшого количества опалубки. Нагрузки передаются непосредственно на колонны.

Плоские плиты лучше всего подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН / м2. Для них требуется больше опалубки, чем для плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Она может быть сконструирована как плоская плита, подвергнутая пост-натяжению.

Рис.5: Плоская плита

6. Двусторонние перекрытия на балках

Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, поскольку двусторонние плиты поддерживаются со всех сторон.Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН / м 2 . Балки увеличивают жесткость плит, обеспечивая относительно низкий прогиб. Нужна дополнительная опалубка для балок.

Рис.6: Двусторонняя плита на балках

7. Пустотная плита

Это
представляет собой тип сборных плит, через которые проходят сердечники. Мало того, что эти ядра
снизить собственный вес плиты и повысить конструктивную эффективность, а также действовать как
служебные каналы. Подходит для случаев, когда требуется быстрое строительство.

Нет ограничений на пролет блоков пустотных плит, их стандартная ширина составляет 120 мм, а глубина колеблется от 110 мм до 400 мм.

Блоки перекрытий обычно устанавливаются между балками с помощью кранов, а промежутки между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН / м 2 на пролете 16 м. Подходит для офисов, магазинов или парковок.

Рис.7: Пустотная плита

8.Харди Плита

Он построен из прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном итоге, собственный вес плиты. Толщина выносливой плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

возведение выносливой плиты предполагает установку опалубки, укладку выносливых блоков,
размещение арматуры в промежутках между блоками, размещение стальной сетки на
блоки и, наконец, заливка бетона.

Экономичен для пролетов длиной до 5 м, снижает количество бетона ниже нейтральной оси и требует применения умеренных временных нагрузок.Он построен в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

Рис.8: Харди Блок

Рис.9: Конструкция Hardy Slab

9. Bubble Deck Slab

Он конструируется путем размещения пластиковых пузырей, которые предварительно изготовлены, а затем арматура помещается между пластиковыми пузырями и поверх них, и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически чистым, поскольку уменьшает количество бетона.

Рис.10: Типы плит перекрытия из пузырчатого настила

Рис.11: Пузырьковая плита перекрытия

10. Плита композитная

Обычно он строится из железобетона поверх профилированного стального настила.Настил действует как опалубка и рабочая зона на этапе строительства, а также как внешнее армирование в течение всего срока службы плиты.

Для стального настила толщиной 50-60 мм пролёт плиты может достигать 3 м. Однако, если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

Рис.12: Композитная плита

11. Сборная плита

Сборные железобетонные плиты отливаются и выдерживаются на заводах-изготовителях, а затем доставляются на строительную площадку для возведения.Самым выдающимся преимуществом подготовки плит на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего нельзя достичь на месте.

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам и пролетами до 15 м.

Пазогребневой
панель может отличаться по размеру в зависимости от требований к дизайну. Когда они
При размещении шпунт одной панели помещается в паз соседней панели.

Что касается стоимости сборных плит, сообщается, что сборные бетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

Рис.13: Сборная плита

12. Плита по методу

Плита, отлитая на поверхность земли, называется наземной плитой. Обычно плиты по сортам делятся на три типа:

1. Плита на земле

Это самый простой тип плиты на уклоне, который представляет собой композит из балок жесткости, созданных из бетона по периметру плиты, и имеет толщину плиты 100 мм.Он подходит для устойчивых грунтов, которые в основном состоят из песка и камней и не подвержены влиянию влаги, а также для почв, которые под действием влаги подвергаются небольшому смещению.

2. Плотная плита жесткости

Аналогичен плите на земле, кроме
балки жесткости, которые устанавливаются в швеллерных каналах посередине плиты.
Следовательно, он создает своего рода опорную сетку из бетона на основе
плита. Почва с умеренным, сильным и сильным движением из-за влажности.

3. Вафельная плита

Он построен полностью над землей путем заливки бетона на сетку из полистирольных блоков, известную как «пустотные формы». Плиты вафельного плота обычно подходят для участков с менее реактивным грунтом, используют примерно на 30% меньше бетона и на 20% меньше стали, чем плита из усиленного плота, и, как правило, дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Рис.12: Типы плит на земле

Часто задаваемые вопросы

1.Какие основные типы бетонных плит используются в строительстве?

Основными типами бетонных плит, используемых в строительстве, являются плита с односторонним перекрытием, плоская плита, плоская плита, вафельная плита, плита с пустотелым сердечником, сборная плита, плиты на уровне грунта, прочная плита и композитная плита.

2. Что такое плита на грунте или плита грунта?

Плита, отлитая на поверхность земли, называется фундаментной плитой. Это может быть плита вафельного плота, плита усиленного плота или плита наземного типа.

3.Какое поперечное сечение сборных железобетонных плит является наиболее часто используемым?

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размерам и пролетами до 15 м.

4. Каковы важные особенности плиты настила Bubble?

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически чистым, поскольку уменьшает количество бетона.

Подробнее:

  1. Какой толщины должна быть бетонная плита?
  2. Гидроизоляция плит на земле

Железобетонная плита | Пол железобетонный

Бетон — широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

Его состав состоит из кварцевого песка, цемента, воды и гравия (иногда также дробленого или измельченного камня), а иногда добавляется некоторый дополнительный элемент, чтобы добавить некоторые дополнительные свойства.Смесь можно приготовить своими руками или в машине — бетономешалке.

Изменение пропорции элементов, используемых для приготовления этой смеси, будет определять желаемый результат. Смесь, в которой больше воды, будет легче обрабатывать, в то время как более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько видов отделки для бетонных полов , которые можно сделать после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко отполировать. Крупный гравий или щебень используются, когда целью является создание чего-то деревенского, не требующего окончательной обработки для улучшения эстетики проектируемой конструкции. Это не влияет на качество результата, это только что-то эстетическое , и это будет иметь разные характеристики использования.

Эффект гладкости обычно используется в интерьерах, где требуется изысканная и деликатная отделка.Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства перекрытий и столбов. Чаще всего эта форма имеет внутри стальные балки для создания сопротивления в плите.

Что такое железобетонный пол

Железобетонный пол — это пол, сделанный из плиты, — плоской бетонной плиты, обе поверхности которой параллельны друг другу, а внутри — стальные балки, которые поддерживайте структуру.

Один из аспектов, который следует выделить, заключается в том, что если стальные стержни встроены в бетон, образуется так называемый железобетон . Этот вид бетона идеален для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , который не является сложным, но должен строго соблюдаться. Перед тем, как приступить к приготовлению бетонной смеси, необходимо подготовить землю, на которой будет укладываться плита.Вам необходимо:

  • Удалить все элементы установки.
  • Выровнять землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать калиш (разновидность осадочной породы), потому что ее легко уплотнить. Выравнивают верхние части копанием. Этот шаг необходим для того, чтобы плита стала полностью плоской.
  • Найдите подходящий уровень влажности. Если будет слишком много влаги, земля станет вязкой массой, что сделает конструкцию нестабильной.Если влаги будет слишком мало, земля будет слишком влажной, что приведет к ее разрушению. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воду или почву необходимо аэрировать плугом для повышения или понижения уровня влажности.
  • Уплотните землю. После определения областей, в которых будет использоваться калише, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить роликами. Каждый новый слой сверху должен быть очень тонким, а затем использовать валик, пока не будет достигнут желаемый уровень.Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После того, как земля подготовлена ​​должным образом, необходимо изготовить деревянную форму. Затем внутрь помещают стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 x 15 см или 15 x 25 см. Эта сетка предназначена для распределения веса конструкции и обеспечения устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина для каждой железобетонной плиты будет варьироваться в зависимости от желаемого сопротивления:

  • Низкое сопротивление, подходит для людей: 10-12 см.
  • Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
  • Высокое сопротивление, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси вы можете создать черновую отделку или создать компенсационный шов железобетонной плиты , что рекомендуется для полов, которые будут подвергаться большому весу. Эту работу желательно выполнять со свежим бетоном, без сушки, потому что потом это будет сложно.

После того, как железобетонная плита высохнет, рекомендуется провести дополнительную обработку пола, чтобы обеспечить устойчивость к воде и истиранию. В результате получится высококачественный пол из железобетонных плит.

Преимущества железобетонной плиты

  • Долговечность. При правильном уходе железобетонная плита может служить бесконечно долго.
  • Сопротивление. Бетон — материал, который практически невозможно повредить даже в экстремальных условиях. Если она подвергается слишком большому весу, просто сделайте компенсационный шов плиты, и она останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
  • Простота обслуживания. Бетон можно очищать нейтральными средствами, он остается в идеальном состоянии.
  • Универсальность. Поверхность, оставшаяся на бетонной плите, ровная.Поверх этого этажа можно сделать любую конструкцию.
  • Доступность. Материалы легко доступны в любой точке мира.
  • Эстетические аппликации. Существует множество конструкций, которые можно применить к железобетонной плите. Швы, если они будут использоваться в эстетических целях, могут иметь любую конструкцию. А сейчас для окрашивания бетона используют химические вещества. Использование железобетонных плит широко распространено в архитектурных сооружениях, которые стремятся отдавать приоритет эстетике и не пренебрегать качеством.

Железобетонная плита — обзор

10.4.1.3 Расчет конструкции и проектирование железобетонной плиты перекрытия

Расчет конструкций был выполнен с помощью программного обеспечения TOWER 7 на основе конечных элементов (Radimpex Software, 2012).

Критерии проектирования для бетонных смесей NAC и RAC были приняты в соответствии с Еврокодом 2 — Часть 1 и EN 1992-1-2 (CEN / TC250, 2004b). В дальнейшем EN 1992-1-2 упоминается как Еврокод 2 — Часть 2.

Расчетные значения предельного момента и сопротивления сдвигу больше или, по крайней мере, равны расчетным значениям изгибающего момента и сдвига. силу соответственно.

Предельное значение ширины трещины:

wmax = 0,4 мм для XC1

wmax = 0,3 мм для XC3

Предельное значение прогибов для квазипостоянной нагрузки:

=

l250

, где l — пролет перекрытия;

Был принят расчетный срок службы 50 лет («нормальный» надзор во время выполнения и «нормальный» осмотр и техническое обслуживание во время использования).

Стандартной огнестойкостью REI 60 был учтен из-за ограниченных размеров здания; следовательно, в соответствии с Еврокодом 2 — Часть 2 для непрерывных сплошных плит:

hs, min = 80 мм

amin = 10 мм

, где h s — толщина плиты, а a — расстояние между осями арматуры. сталь к ближайшей открытой поверхности.

Все свойства и уравнения, использованные при проектировании плит перекрытия, сведены в Таблицу 10.5. Обозначения и значения параметров в Таблице 10.5 полностью соответствуют обозначениям и уравнениям, используемым в Еврокоде 2 — Части 1 и 2.

Таблица 10.5. Положения Еврокода, использованные при проектировании железобетонной плиты перекрытия

66

: cmin, dur = 10 мм
NAC RAC
Свойства f ck, 28 дней fck = fcm − 8.0 (МПа)
f ctm, 28 дней 0,3 · fck2 / 3 (МПа)
E см, 28 дней 22 (fcm / 10) 0,3 ГПа) Ур. (10.7), Lye et al. (2016)
φ ( t , t 0 ) Приложение B, Еврокод 2 — Часть 1 Ур. (10.8) и (10.9), Lye et al. (2016)
Расчетные уравнения Прочность Изгиб:
MEd≤MRd = 0.810 · b · x · fcd · z; z = d − 0,416 · x
As = (0,810 · b · x · fcd) / fyd
Сдвиг (без усиления сдвига):
VEd≤VRd, c = CRd, c · k · (100 · ρl · fck) 1/3 · b · d
VRd, c, min = 0,035 · k3 / 2 · fck1 / 2 · b · d
Удобство обслуживания Ширина трещины:
wd≤wmax = 0,3 (0,4) мм
wd = sr, max (εsm − εcm)
sr, max = k3 · c + k1 · k2 · k4 · ϕ / ρp, eff
εsm − εcm = ((σs − kt (fct, eff / ρp, eff) (1 + αe · ρp, eff)) / Es)
Прогибы:
vd (t) ≤vmax ( t) = l / 250 = 570/250 = 2.28 см
Ec, eff = 1,05 · Ecm1 + φ (t, t0)
ζ = 1 − β (Mcr / (Mcr · Mmax)) 2
vd (t) = (1− ζ) · vI, d (t) + ζ · vII, d (t)
Долговечность Расчетный срок службы 50 лет, плита ⇒ Структурный класс S3:
cnom = cmin + Δcdev; cmin = max {cmin, b; cmin, dur}; Δcdev = 10 мм
Нижняя Верхняя Нижняя Верхняя
Связка: Связка: Связка: bond =

cmin, b = ϕ = 10 мм cmin, b = ϕ = 10 мм cmin, b = ϕ = 10 мм
Долговечность: Долговечность (XC1 и XC3):
cmin, dur = cmin, dur, NAC (fcm, NAC / fcm, RAC) 2.7
XC3: cmin, dur = 20 мм
Огнестойкость hs≥hs, мин; cnom = cmin + Δcdev; cmin≥a − ϕ / 2; Δcdev = 10 мм
REI 60 ⇒ hs, min = 80 мм; a = 10 мм, Еврокод 2 — Часть 2

NAC , Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя.

Измеренная прочность бетона в выбранных испытаниях была принята как средняя прочность бетона на сжатие f см .Для смесей NAC, 28-дневная характеристическая прочность на сжатие f ck , прочность на разрыв f ctm , модуль упругости E см и коэффициент ползучести φ ( t , t 0 ) рассчитывались в соответствии с положениями части 1 Еврокода 2, таблица 10.5. Для смесей RAC, 28-дневная нормативная прочность на сжатие f ck и прочность на разрыв f ctm также были рассчитаны в соответствии с положениями Еврокода 2 — Часть 1.В предыдущих обширных исследованиях было показано, что взаимосвязь между прочностью на сжатие и растяжение, указанная в этом стандарте, действительна с таким же уровнем надежности для смесей RAC (Silva et al., 2015).

Однако сейчас хорошо известно, что смеси RAC имеют более низкий модуль упругости и большую ползучесть по сравнению с сопутствующими смесями NAC. Различные предложения по моделям прогнозирования были опубликованы в литературе, а модели прогнозирования представлены в Lye et al. (2016) для модуля упругости RAC и коэффициента ползучести RAC.Так, для модуля упругости было получено следующее соотношение (Lye et al., 2016):

(10,7) Ecm, RAC1,2 = 0,82Ecm, NAC1,2

, а для коэффициента ползучести (Lye et al., 2016):

(10,8) φ (∝, 28) RAC1 = 1,37φ (∝, 28) NAC1

(10,9) φ (∝, 28) RAC2 = 1,39φ (∝, 28) NAC2

где E см , NAC1, 2 и φ (∞, 28) NAC1, 2 — модуль упругости и коэффициент ползучести смесей NAC с одинаковой характеристической 28-дневной кубической прочностью, соответственно.

На основе статистического анализа обширной базы данных прочности на изгиб и сдвиг балок RAC и сопутствующих балок NAC (Tošić et al., 2016) был сделан вывод, что прочность на изгиб и сдвиг (без скоб) балок RAC может быть рассчитана с использованием действующие положения Еврокода 2 — Часть 1 без изменений. Такое же предположение было принято для расчета плит RAC в этой работе, Таблица 10.5.

Для расчета ширины трещины и долговременного прогиба положения Еврокода 2 — Часть 1 были использованы для смесей NAC и RAC с учетом их различных свойств, Таблица 10.5. Другими словами, предполагалось, что могут использоваться одни и те же модели прогнозирования, то есть различное поведение плиты перекрытия NAC и RAC было вызвано только разными свойствами бетона, а не различным поведением конструкции. Это предположение было подтверждено экспериментальными результатами по прочности сцепления и упрочнению при растяжении смесей RAC, опубликованными в литературе. Большинство исследований, проведенных в отношении прочности связи RAC, показали, что относительная прочность связи (соотношение прочности связи и прочности на сжатие) RAC со 100% -ным профилем RCA была больше или, по крайней мере, очень похожа на NAC (Xiao and Falkner, 2007; Malešev и другие., 2010; Ким и Юн, 2013; Принс и Сингх, 2013). Однако были также исследования, в которых сообщалось о более низкой относительной прочности связи RAC, как, например, в Butler et al. (2011). Недавние экспериментальные исследования жесткости RAC при растяжении, хотя и с 50% -ным курсом RCA, показали, что использование RCA не повлияло на итоговые характеристики бетона, в результате на поведение при растяжении и взаимодействие стали с бетоном (Rangel et al., 2017).

Что касается долговечности, были проанализированы два XC для бетона внутри зданий: XC1 и XC3.Плиты 1–4 этажа проектировались для класса XC1 (жилища, низкая влажность воздуха), а плита первого этажа — для класса XC3 (умеренная или высокая влажность воздуха, так как парковочное место располагалось под цокольным этажом). ). Оба XC связаны с коррозией арматуры, вызванной карбонизацией.

Устойчивость RAC к карбонизации широко исследовалась. Результаты исследований (Silva et al., 2015) показали, что можно сопоставить сопротивление карбонизации с прочностью на сжатие, и что на эту взаимосвязь незначительно влияет уровень замены, тип и размер переработанных заполнителей.Взаимосвязь между глубиной карбонизации RAC и NAC при аналогичных смесях может быть рассчитана с использованием следующего уравнения (Silva et al., 2016):

(10,10) xc, RACxc, NAC = (fcm, NACfcm, RAC) 2,7

, где x c, RAC и x c, NAC — это глубина карбонизации RAC и NAC, соответственно. Отношения [Ур. (10.10)] справедливо только для бетонных смесей с цементом CEM I, что и было в данной работе. Это соотношение использовалось для соотнесения требуемой глубины покрытия RAC и смеси NAC, чтобы обеспечить равную долговечность, Таблица 10.5.

Что касается огнестойкости, предыдущие исследования показали, что бетон с заполнителем, полностью или частично замененным на крупнозернистый RCA, показал хорошие характеристики при повышенных температурах, а также механические свойства и долговечность после пожара, которые были сопоставимы или даже лучше, чем у обычного бетона. (Vieira et al., 2011; Sarhat, Sherwood, 2013; Xiao et al., 2013; Kou et al., 2014). Следовательно, не должно быть различий в конструктивном противопожарном расчете между смесями RAC и NAC, и к обеим бетонным смесям применялись одинаковые требования Еврокода 2 — Часть 2, Таблица 10.5.

При определении глубины бетонного покрытия было принято, что коэффициент скорости карбонизации ( k -фактор) равен 0 на верхней поверхности плиты в соответствии с рекомендациями CEN / TC229 / WG5-N012 (2016) для элементов внутри зданий в сухом климате и покрытых плиткой, паркетом и ламинатом. Таким образом, минимальное верхнее покрытие было определено для удовлетворения требований к сцеплению ( c мин, b ) и огнестойкости, которые предполагались одинаковыми как для NAC, так и для RAC.Предполагалось, что нижняя поверхность плиты не имеет дополнительного покрытия, поэтому минимальное нижнее покрытие было определено для обеспечения сцепления ( c мин, b ), прочности ( c мин, dur ) и огнестойкости. требования см. в таблице 10.5. Значение c мин, dur для RAC было рассчитано на основе c min, dur для NAC в соответствии с требованиями Еврокода 2 — Часть 1 и уравнением [Ур. (10.10)]. Во всех случаях минимальное покрытие было увеличено, чтобы учесть отклонение, на величину Δ c dev = 10 мм.

Согласно Еврокоду 2 — Часть 1, минимальная 28-дневная нормативная прочность на сжатие для классов XC1 и XC3 составляет 25 и 30 МПа соответственно. Требование XC3 не было выполнено в случаях NAC1 и RAC2. Немного более низкая характеристическая прочность (менее 10%) в этих случаях считалась незначительной.

Результаты расчетных значений представлены в таблице 10.6, где обозначение конкретной плиты (S) включает тип бетонной смеси и качество заполнителя (NAC или RAC; 1 для высокого качества RCA и 2 для низкого качества RCA) и XC. (XC1 или XC3).Все плиты, независимо от того, изготовлены ли они из NA, высокого или низкого качества RCA и подвергаются воздействию XC1 или XC3, соответствуют требованиям Еврокодов по прочности, удобству обслуживания, долговечности и огнестойкости. Таким образом, была достигнута полная функциональная эквивалентность. Количества компонентов компонентов в Таблице 10.6 представляют собой эталонные потоки и исходные данные для сравнительной ОЖЦ.

Таблица 10.6. Расчетные значения железобетонной плиты перекрытия для различных параметров

90 см 2 /2 / м

63

Высота c низ c верх Reinf. бот Reinf. верх Reinf. всего w d a v d b
мм мм мм кг / м 3 мм мм
S_NAC1_XC1 150 20 20 4.85 6,23 69,58 0,147 21,13
S_RAC1_XC1 160 20 20 4,30 5,84

20 20 3,43 6,30 61,10 0,162 21,54
S_RAC2_XC1 170 3000 5,59 53,14 0,208 21,34
S_NAC1_XC3 160 30 20 5,04372 6.08

5,04372 6.08

30 20 4,30 5,74 55,63 0,202 19,76
S_NAC2_XC3 160 30 30 6,35 58,76 0,196 19,94
S_RAC2_XC3 180 45 20 4,85 5,52

4,85 5,52

4,85 5,52

, Бетон на натуральном заполнителе; RAC , Бетон из переработанного заполнителя; XC , Класс экспозиции.

Армирование в бетоне — зачем это делать, как это делать и когда это нужно

Связанные темы: [Что такое цемент] [Что такое бетон] [Изготовление бетонной плиты]

О стальной арматуре в бетоне

Иногда в бетон кладут стальную арматуру, чтобы усилить его, помочь скрепить бетон и ограничить растрескивание.

Во многих случаях для более крупных бетонных работ, требующих армирования стали, обычно также требуется разрешение на строительство определенного вида, и в этом случае требования к арматурной стали будут задокументированы на планах. Бетон, несущий большие нагрузки (например, опоры, фундаментные стены и колонны), почти всегда требует армирующей стали.

Однако не все бетонные работы требуют армирования. Бетонные конструкции, такие как дорожки, некоторые проезды и полы небольших сараев или игровых домов, как правило, вообще не требуют армирования сталью.

Следует отметить, однако, что, хотя для некоторых более крупных работ (например, проезды с интенсивным движением транспорта, полы навесов для автомобилей и полы больших навесов) может не потребоваться разрешение, вполне может быть хорошей идеей включить стальную арматуру. А иногда более мелкие работы также выигрывают от армирования стали, особенно если грунт менее твердый, чем должен быть, или есть участки рыхлого грунта. Фактически, даже для пола сарая меньшего размера не помешает бросить стальной стержень (арматуру) по периметру пола, чтобы придать ему большую дополнительную прочность.

Средний армированный пол обычно представляет собой сплошное основание (траншею, заполненную бетоном) по периметру, а остальная часть бетонной плиты имеет толщину 100 мм (4 дюйма). Стальные стержни арматуры огибают фундамент, а сварная проволочная сетка входит в основную плиту. Сетка должна располагаться в верхней половине толщины (немного выше середины) бетонной плиты. В местах соединения стержней арматуры они должны перекрываться и быть связаны проволокой.

Арматура (сокращенно от «арматурного стержня») представляет собой стержень из мягкой стали различной толщины.Арматура обычно изготавливается деформационной, т.е.ребристой. Это означает, что он не гладкий и поэтому будет лучше сцепляться. Чаще всего используется арматурный стержень № 3, который составляет 10 мм (3/8 дюйма), и арматурный стержень № 4, который имеет толщину 12 мм (1/2 дюйма).

Сварная проволочная сетка — это стальная проволока, сваренная вместе в плоский лист с квадратной сеткой. Обычный размер сетки составляет 150 мм x 150 мм (6 ″ x 6 ″), а обычная толщина стальной проволоки составляет 4 мм (1/8 ″).

Несмотря на то, что арматурная сталь изготовлена ​​из «мягкой» стали, она не ржавеет внутри бетона.Это связано с тем, что сталь нуждается в кислороде для ржавчины, а после того, как бетон затвердеет, сталь испытывает недостаток кислорода. Вот почему особенно важно обеспечить достаточное количество бетона вокруг арматурной стали.

Разница между конструкционной бетонной плитой и простой бетонной конструкционной плитой

A : Конструктивно армированная плита на земле состоит из смеси бетона и конструкционной стали, чтобы выдерживать расчетную нагрузку. Конструкционная сталь может быть арматурной или WWF.Площадь поперечного сечения стали вводится в инженерные формулы, приведенные в ACI 318, для определения несущей способности для данной конструкции плиты. В конструкционной бетонной плите толщина плиты не является фактором, определяющим несущую способность этой плиты. Площадь поперечного сечения стали, расстояние между ними и ее свойства при растяжении — это параметры стали, используемые в расчетах.

Подчеркнем, что несущая способность конструктивно железобетонной плиты определяется свойствами указанной конструкционной стальной арматуры.ACI 301- «Стандартные спецификации для конструкционного бетона» и 318 являются источниками для выбора подхода к проектированию плиты. Для расчета свойств плиты используются методы проектирования Вестергаарда и / или Майерхофа.

Обычная конструкционная бетонная плита на земле использует свойства бетона, чтобы выдерживать расчетные нагрузки. Здесь толщина плиты, а также характеристики прочности бетона на сжатие и изгиб, основанные на 28-дневных испытаниях, являются контролирующими параметрами. По определению, вторичная / термоусадочная арматура используется для контроля трещин после их образования в поперечном сечении бетона.Вторичная арматура не учитывается при определении несущей способности плиты.

Толщина простой бетонной плиты определяется свойствами бетона, используемого в плите. Гильдия ACI 302 для строительства бетонных перекрытий и перекрытий и ACI 360 Design of Slab on Grade предоставляет методологию проектирования для этого типа перекрытий. Существуют дополнительные протоколы проектирования бетонных конструкций ACI, такие как ACI 330 для парковок.

Обычно дороги и автостоянки, а также большинство промышленных, складских и коммерческих плит перекрытия проектируются из простого конструкционного бетона.Плоские бетонные плиты будут толще, чем структурные плиты, но в большинстве случаев экономически эффективны по сравнению со структурными плитами. Использование бетона, армированного волокнами, по сравнению с обычной сталью в качестве вторичного армирования в большинстве случаев очень рентабельно, поскольку нет никаких затрат на строительство, связанных с волокнами. Мы можем сжать график проекта, избавившись от необходимости предварительно размещать проволочную сетку. Мы также можем снизить затраты, устраняя необходимость в бетононасосе, когда вместо проволочной сетки в плитах на земле используются волокна.Здесь использование волокон позволяет автофургону готовой смеси выгружать прямо на основание плиты в месте использования.

Уровень дозировки микросинтетических волокон в качестве вторичного армирования в жилых плитах на земле может варьироваться от 1,0 фунта на кубический ярд для моноволоконных волокон и до 1,5 фунтов на кубический ярд для фибриллированного полипропиленового волокна. Более низкие уровни дозировки для каждого материала могут использоваться, когда единственная ответственность заключается в растрескивании пластической усадки и оседании пластика.Например, спроектированная доза для моноволоконных полипропиленовых волокон с большим количеством волокон в качестве пластической усадочной арматуры составляет ½ фунта / с.

Макросинтетические волокна используются при строительстве плит перекрытий коммерческих, промышленных и складских помещений. Здесь средняя остаточная прочность, определенная в соответствии с ASTM C1399, может использоваться для установления минимальной требуемой дозировки макросинтетических волокон.

Некоторые измеримые характеристики прочности бетона могут быть улучшены при использовании волокон.Методы испытаний, используемые для получения этих данных, можно найти в документах ASTM, ACI или других согласованных групп или правительственных агентств. ICC ES AC32 представляет собой отличный источник методов испытаний бетона, армированного синтетическим волокном, как для армирования пластических усадочных трещин, так и для армирования термической усадки. ICC ES AC208 доступен для бетона, армированного стальным волокном.

Вторичная арматура, как определено в нескольких документах ACI, в том числе 302, 318 и 330, ограничивает ответственность «удержанием бетона вместе после его растрескивания».Кроме того, количество обычного вторичного армирования определяется по одной из 5 эмпирических формул. Параллельное чтение должно включать статью, написанную для WRI Робертом Андерсоном, PE, в которой обсуждается применение этих формул. В документе г-на Андерсона есть таблица, в которой указано количество вторичного армирования, которое будет обеспечивать каждая формула. Ни одна из пяти формул не дает одинакового ответа.

Основной проблемой при использовании проволочной сетки или арматуры № 3 или № 4 в качестве вторичного армирования является необходимость иметь эту арматуру на надлежащей высоте в пределах поперечного сечения бетона для выполнения работ.Если стулья / опоры не указаны и не используются, WWF обычно не выполняет свои функции. С другой стороны, волокна могут быть обнаружены по всей массе бетона, распределены в трехмерном пространстве, и было доказано, что они обеспечивают усиление вторичной / температурной усадки, а также некоторые другие измеримые преимущества в долговечности, которые продлят срок службы конкретный.

R.C. Зеллерс, ЧП / ПЛС

Директор по инженерным услугам

Железобетон | Что такое железобетонная плита? | Бетонный подрядчик | Уолнат-Крик, Калифорния

Железобетонная плита является ключевым элементом конструкции и используется в зданиях для обеспечения плоских поверхностей (полов и потолков).Как правило, плиты делятся на односторонние и двусторонние в зависимости от арматуры, заданной опорой балки, и отношения пролета. Первый поддерживается с двух сторон, а отношение длинного пролета к короткому больше двух. Последний, однако, поддерживается с четырех сторон, и отношение длинного пролета к короткому меньше двух.

Различные критерии и условия включают выбор подходящих и рентабельных бетонных плит, рассмотрение, форму здания, архитектурный стиль, эстетические характеристики и длину пролета.Таким образом, бетонные плиты далее подразделяются на плиты с односторонней балкой, плоские плиты, плоские плиты, вафельные плиты, пустотные плиты, сборные плиты, плиты с укладкой, выносливые плиты и композитные плиты.

1. Односторонние перекрытия на балках

Метод «заливка на месте» используется для строительства односторонних плит на балках, требующих закрепления опалубки с последующей установкой арматуры и заливкой свежего бетона.

Односторонние плиты на балках идеально подходят для интервалов 3-6 м и временных нагрузок от 3 до 5 кН / м2.Их также можно использовать со сравнительно более высокой стоимостью и более высоким прогибом плиты для более широких пролетов. Но для балок потребуется дополнительная опалубка.

2. Односторонняя плита перекрытия (Ребристая плита)

Он состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой ребрами (или балками) из железобетона. Обычно ребра имеют коническую форму и равномерно расположены на расстоянии не более 750 мм. Ребра несут на балках с колоннами.

Бетонная плита с односторонней балкой идеальна для пролетов 6–9 м и временных нагрузок 4–6 кН / м2.Количество бетона и стали относительно невелико из-за глубоких ребер, но необходима дорогостоящая опалубка.

3. Вафельная плита (сетка)

Он состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой ребрами (или балками) из железобетона. Обычно ребра имеют коническую форму и равномерно расположены на расстоянии не более 750 мм. Ребра несут на балках с колоннами.

Бетонная плита с односторонней балкой идеальна для пролетов 6–9 м и временных нагрузок 4–6 кН / м2.Количество бетона и стали относительно невелико из-за глубоких ребер, но необходима дорогостоящая опалубка.

4. Плоские пластины

Плоские плиты могут быть установлены как односторонние или двухсторонние плиты и поддерживаются непосредственно колоннами или стенами. Его легко спроектировать и нужно просто придать форму.

Плоские плиты идеально подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН / м2. Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть установлены как плиты после напряжения.

Преимущества использования плоских пластин включают дешевую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины обладают низкой способностью к сдвигу и относительно низкой жесткостью, что может вызвать видимый прогиб.

5. Плиты плоские

Обычно это железобетон, защищенный непосредственно колоннами или крышками, без использования балок. Плиты этого типа обычно легко построить, и их не нужно придавать особой формы. Грузы перемещаются прямо к колоннам.

Плоские плиты идеально подходят для интервалов от 6 до 9 м и 4-7 кН / м2 для временных нагрузок.Для них требуется больше опалубки, чем для плоских листов, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Это может быть построено как плоские плиты, подвергнутые последующему натяжению.

6. Двусторонние перекрытия на балках

Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, поскольку двухсторонние плиты поддерживаются с обеих сторон. Балочные плиты идеальны для пролетов от 6 до 9 м и временных нагрузок 3-6 кН / м2. Балки увеличивают жесткость плит, что приводит к относительно низкому прогибу.Для балок необходима дополнительная опалубка.

Монтаж бетона: когда требуется армирование?

Железобетон стал популярным материалом для многих видов строительства. Однако до сих пор не утихают споры о необходимости армирования бетона, когда он используется для плит, укладываемых на землю. Чтобы понять, почему существуют разногласия, может быть полезно сначала обсудить свойства бетона и типы имеющихся систем армирования.

Монтаж бетона: когда требуется армирование?

Каковы свойства бетона?

Бетон содержит щебень и песок, и эти заполнители помогают бетонным плитам противостоять повреждениям, вызванным сжатием.Однако прочность бетона на растяжение составляет лишь около одной десятой его прочности на сжатие. Практически во всех случаях разрывы и трещины вызваны нарушением прочности бетона на растяжение. В большинстве случаев системы, используемые для армирования бетона, направлены на повышение прочности плиты на разрыв.

Какие системы армирования доступны?

Наиболее распространенные системы армирования основаны на арматуре и / или арматурной сетке. При укладке в бетонную плиту эти добавки помогают более равномерно распределять растягивающий вес.Другой метод армирования бетона — добавление в смесь стальной фибры.

Насколько эффективны системы армирования?

Как правило, системы армирования не увеличивают способность плиты выдерживать более тяжелые нагрузки и не предотвращают образование трещин. Однако они могут удерживать трещины более плотными и часто могут предотвратить выкрашивание. Во многих случаях меры по армированию не так эффективны, как обеспечение постоянной толщины плиты, правильное расположение стыков, использование смеси, рассчитанной на низкую усадку, введение дюбелей в стыках и хороший контроль основания.

Какие примеры приложений требуют усиления?

Если плита устанавливается на высококачественное основание с равномерной опорой, обычно нет необходимости в армировании бетона. Однако, если основание проблематично или расстояние между стыками превышает 15 футов, следует использовать усиление. Если усадочные швы не устанавливаются, например, когда заказчик желает получить непрерывный бетонный пол, плиту необходимо укрепить.Бетонные плиты, которые будут выдерживать большие нагрузки, в том числе столбы или опоры, должны быть усилены. Бетонные плиты также необходимо укрепить, если местные строительные нормы и правила требуют использования железобетона.

Где находится арматурный стержень внутри плиты?

Расположение арматуры рядом с нижней, средней или верхней частью плиты зависит от конечного использования плиты, размера используемой арматуры и расстояния между стыками. Поэтому ваш подрядчик лучше всего ответит на любые ваши вопросы по установке арматуры.

Где получить дополнительную помощь

Alpha Paving — это подрядчик по укладке асфальта и бетона, который предлагает полный спектр услуг, связанных с бетоном, включая бетонные проезды, бетонные автостоянки, бетонные пандусы, бетонные тротуары и бетонные бордюры. Мы — очень уважаемая компания, обслуживающая Остин и большую часть Центрального Техаса, и заработали свою репутацию благодаря качеству нашей работы, профессионализму и исключительному обслуживанию клиентов.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
