Водоотводной лоток бетонный размеры: классификация, размеры, и водоотводное ценообразование

Водоотводный лоток железобетонный: характеристики, рамзеры, ГОСТ

Система орошения, отведения ливневых вод и вод таяния снегового покрова предусматривает изделие – лоток железобетонный водоотводный. С помощью бетонных лотков и соответствующей инфраструктуры, системы орошения и водоотведения транспортируют полезный либо вредный продукт – поливочная либо сточная вода на поля, ливневые или канализационные коллекторы.

СодержаниеСвернуть

Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки оросительных систем и Лотки дорожные водоотводные комплектуемые защитными решетками. Соответственно названию первый тип изделий используется для строительства систем орошения сельскохозяйственных площадей, а второй тип для обеспечения быстрого отвода дождевых и талых вод от шоссе, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем орошения регламентирует ГОСТ 21509-76 «ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ОРОСИТЕЛЬНЫХ СИСТЕМ», а основные характеристики и размеры изделий для комплектации систем водоотведения дорог и пешеходных переходов нормативный документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки железобетонные водоотводные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем рассчитанных на прокачку воды в количестве до 5 метров кубических в час. Изделие представляете собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в почву.

В зависимости от способа монтажа лотки для оросительных систем маркируются как ЛВ или ЛРГ. Лотки ЛВ устанавливаются на опоры или плиты, а изделия ЛРГ укладываются непосредственно в почву.

Пример обозначения железобетонного водоотводного лотка серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к продаже следующие виды и габариты лотков для строительства оросительных систем, приведенные в Табл1.

Табл.1

Лотки железобетонные водоотводные ГОСТ 21509-76 изготавливаются из тяжелого бетона марки М300, усиленного стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие оснащается закладными изделиями под сварку и параболической выемкой под укладку уплотнения.

Дорожные лотки железобетонные водоотводные ГОСТ 32955-2014

Изделия этого типа используются для приема поверхностных вод для дальнейшего направления в системы канализации. Имеется ввиду сточная вода, поступающая с проезжей части, пешеходных тротуаров, обочин дорог или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект – лоток железобетонный водоотводный с решеткой, изготовленной из чугуна.

Нормативный документ определяет оседающие конструктивные типы дорожных водоотводящих лотков: коробчатые, щелевые, открытые, прямоугольные, U-образные, бордюрные, кольцевые и другие виды.

При этом лотки могут изготавливаться как на заводах ЖБИ и доставляться на строительные площадки готовыми к установке, так и изготавливаться непосредственно на строительных площадках методом заливки армированного бетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных водоотводных дорожных. Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и протяженности линии водоотведения:

• Длина от 400 до 4 000 мм и более.
• Ширина от 500 мм и более.
• Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТовских. Другими словами, габариты, конфигурация, типы дорожных водоотводящих лотков и решеток оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый армированный бетон марки М300 приготовленный на цементе марки не ниже ЦЕМ I 32,5Н ПЦ.

Заключение

Водоотводящие лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции должны изготавливаться специализированными заводами, обладающими соответственной материально-технической базой позволяющей выпускать изделия соответствующие требованиям действующих нормативных документов.

технические требования и классификация, цены

Для отвода воды от дорог и зданий, прокладки различных видов коммуникаций и теплотрасс используют специальные защитные конструкции – лотки, изготовленные из высококачественных антикоррозионных материалов. Важным преимуществом ЖБИ конструкций является их доступная цена, заметная экономия времени на проведение строительных и монтажных работ. Ознакомление с классификацией защитных изделий поможет выбрать нужный тип и размер железобетонных лотков для решения конкретной инженерной задачи.

Оглавление:

1. Технические требования
2. Виды лотков
3. Размеры
4. Расшифровка маркировки
5. Расценки

Особенности и назначение

Материалом служит бетон плотностью не менее 2400 кг/м3, упрочненный арматурой класса А-I, A-II или арматурной проволокой B-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй тип более устойчив к агрессивному влиянию внешней среды, бетон на вибропрессе получается плотным, с равномерной структурой и низкой водопроницаемостью. Стенки изделий иногда упрочняют с помощью накладок из оцинкованной стали.

К лоткам, согласно ГОСТ 13015.0-83, 10268-80, предъявляются следующие требования:

• прочность бетона на сжатие – не менее М300;
• размер частиц заполнителя бетонной смеси – максимум 15 мм;
• применяемый портландцемент – марка не ниже М400;
• толщина слоя бетона над арматурой – минимум 15 мм;
• на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
• на наружной поверхности возможно наличие усадочных трещин не толще 0,1 мм.

По выполняемым функциям защитные ЖБИ изделия классифицируют следующим образом:

1. водоотводные лотки (тип Л, серия 006.1-2/87) – применяются для создания дренажных, канализационных и коллекторных сетей, служат для транспортирования сточных, подпочвенных и дождевых вод;

2. кабельные (тип УБК, УБС, серия чертежей 3.006.1-2,87) – предохраняют от повреждения кабельные каналы (электротехнические, информационные, связи) и шины, прокладываемые под землей, а также являются надежными электроизоляторами, предотвращая контакт высоковольтных силовых линий с почвой;

3. лотки теплотрасс (тип Л, серия 006.1-8) – защищают трубы, заполненные паром или горячей водой, от потерь тепла, давления и смещения грунта, коррозионного разрушения, грызунов;

4. дренажные (МЖБЛ) – для отвода подпочвенной, талой и дождевой влаги от фундаментов домов, автостоянок, пешеходных зон, автомобильных трасс, железнодорожного полотна;

5. автодорожные (тип Л, Б; серия 503.1-66) – удаляют воду с автодорог к откосам;

6. междушпальные, межпутевые (МПЛ, МШЛ, серия 501-68) – для отведения воды от железнодорожных линий.

Железобетонные водоотводные лотки могут выполнять различные функции. В зависимости от цели применения, исполнения и способа монтажа их делят на следующие группы:

• ливневые – для сбора и отведения большого объема воды, образующегося во время проливных дождей;
• канализационные – транспортируют стоки к коллекторам;
• телескопические – для сбора воды на склонах и насыпях и ее сброса на специально отведенном участке; при строительстве дорог с их помощью создают поперечную дренажную систему;
• водопропускные – являются желобами для обеспечения самотечного движения воды.

Разновидности лотков

Промышленностью выпускаются изделия с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Нужную форму подбирают в зависимости от решаемых технических задач.

1. Квадратные или прямоугольные. Наиболее распространенный тип – короб П-образного сечения, напоминающий желоб. Такой профиль имеют канальные лотки: в них укладываются пучки кабелей, промежутки заполняются бетонной смесью, а гидроизоляция производится с помощью мастики. В дренажных системах тоже чаще всего используют железобетонные водопропускные лотки прямоугольного сечения.

2. Треугольные. Это оптимальный вариант для ливневой канализации, проложенной вдоль автодорог, предпочтителен треугольный профиль.

3. Трапециевидные. Такая форма свойственна телескопическим водоотводным лоткам: укладывая вдоль склона, их вставляют друг в друга. Это позволяет выдержать напор воды, возникший из-за разности высот.

4. Параболические. Они служат для водоотведения, дренажа, удаления стоков и дополняются решетками из чугуна, нержавеющей стали, пластика. Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются преградой для мусора. ЖБИ лотки параболического сечения устанавливают на «подушку» из бетона, стыки заделывают раствором.

В каждой из названных групп встречаются разные модификации – цельные, сборные, широкие, узкие, доборные.

Габариты лотков

Размер изделия зависит от его функционального назначения, марки и расчетной нагрузки. Варьируются длина, ширина, высота, толщина стенок, объем. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованными являются ГОСТовские ЖБИ с такими габаритами:

• прямоугольные и квадратные – 2970х420х360; 2970х1840х570; 2970х2780х1060 мм;
• трапециевидные – 2990х280х280; 2990х1180х430; 2990х2080х880 мм;
• параболические – 720х420х360; 720х1160х1310; 720х2780х1060 мм.

Нестандартные лотки имеет смысл заказывать для крупных объектов, чтобы окупилась стоимость проектирования и изготовления оснастки. При этом основные параметры должны отвечать общим техническим требованиям.

Как маркируются изделия?

Каждая серия имеет определенное обозначение, представляющее собой сочетание букв и цифр. В маркировке, регламентируемой государственными стандартами, зашифрован тип, размер, особенности конструктивного исполнения, индекс нагрузки. Далее приводится несколько примеров обозначений ЖБИ.

1. Для изоляции теплотрасс (например, Л-12-8/2). Буква Л с номером из серии (12) обозначает типоразмер, цифра 8 – расчетную нагрузку в тс/м2. Цифра 2 после штриха свидетельствует, что длина не совпадает со стандартным габаритом (6 м), а составляет ½ от этого показателя – 3 м.

2. Лотки водопропускные. Они маркируются буквами Б или ЛТ. К серии Б относятся изделия с такими габаритами: длина – 1000-2500 мм, ширина – 375-750, высота – 215-450 мм. Размер ЛТ несколько больше: длина – 1000-5980, ширина – 360-1700, высота – 80-1000 мм.

3. Кабельные (например, УБК.2А). Буквенный шифр обозначает, что изделие относится к универсальным кабельным, цифра 2 – типоразмер (1990х500х160 мм). Литера А обозначает, что имеются закладные элементы (сетка и стержни).

Стоимость

ЖБИ являются самым доступным вариантом обустройства системы водоотведения или дренажа. Цена зависит от конструктивных особенностей, класса расчетной нагрузки, пропускной способности (ширины гидравлического сечения), технологии изготовления. Желательно приобретать продукцию от производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, приведены в таблице.

Бетонные водоотводные лотки: виды и характеристики

Бетонные лотки для отвода воды

Чтобы улицы не затопили потоки талой и дождевой воды, обязателен монтаж таких незаменимых изделий, как бетонные водоотводные лотки. С их помощью можно грамотно устроить ливневую канализацию, тем самым обеспечив вокруг себя чистоту и порядок. Сегодня поговорим о том, какие бывают дренажные лотки, о критериях их выбора и тонкостях монтажа.

Содержание статьи

Разновидности водоотводных лотков

Бетонные лотки для водоотвода

Основные признаки, по которым можно классифицировать лотки дождевые – материал изготовления и типоразмер. Именно на них стоит опираться при выборе сливных лотков.

Из чего изготавливаются лотки для водоотведения

На строительном рынке можно выделить три основные группы лотков, классифицирующихся по материалу изготовления:

• бетонные;
• полимерные;
• полимербетонные;
• полимерпесчаные.

Рассмотрим конкретнее изделия из разного сырья.

Лотки для водоотведения

Наиболее традиционными на просторах постсоветского пространства, считаются лотки ливневые бетонные. Они обладают хорошей прочностью, долговечностью и износостойкостью. Также их отличает немалый вес, что затрудняет их монтаж на подвижных грунтах.

Особенно, это характеризует железобетонные лотки, масса которых может доходить до 2,5 тонн. Такие крупноразмерные железобетонные ливневые лотки незаменимы при обустройстве рассматриваемой системы на трассах и загородных участках.

Ливневые железобетонные лотки

Однако, этого нельзя сказать про малые лотки из бетона, или отливы, как их еще называют. Они монтируются непосредственно на тротуарных дорожках.

Такая модификация лотков имеет малый вес – до 3 кг, небольшую проходимость и долговечность, так как при их создании использовалась невысокая марка обычного пескобетона, неукрепленного арматурным каркасом.

Отливы бетонные

Подобные изделия рекомендуется монтировать не как основные, а как дополнительные элементы системы дренажной на садовом участке или парковой дорожке.

Полимерные лотки для водоотведения

• Полимерные лотки для отвода воды решили проблему немалого веса бетонных изделий. Даже при внушительных размерах они имеют небольшую массу, что дает возможность их установки на нестабильных грунтах своими руками.
• Они также характеризуются хорошей проходимостью, стойкостью к агрессивной среде и разнообразием типоразмеров.
• В сравнении с лотками из бетона, полимерные менее долговечны. Но это не никого не останавливает и все чаще их можно увидеть в системах частных домовладельцев.
• Последним словом в области изготовления лотков дренажных, является использование композитных материалов.

Бывают подобные лотки двух видов:

1. полимерпесчаные – смесь песка, пластика и добавок;
2. полимербетонные лотки водоотводные – в бетон добавляют полимерные составляющие. Например, лоток полимербетонный aco от европейского производителя. Он считается образцом качественного и долговечного полимербетонного изделия.

Полимерпесчаные лотки с пластиковой решеткой

Если сравнивать по характеристикам оба вида, то полимербетонные лотки выигрывают большими показателями прочности и износостойкости. Полимерпесчаные изделия обладают меньшим весом, но и незначительной устойчивостью к агрессивным средам.

Оба эти вида лотков являются хорошим решением для обустройства ливневой системы канализации на частных участках. Хотя их немалая цена может отпугнуть многих.

Полимербетонные водоотводные изделия

Если сравнивать все виды водоотводных лотков между собой, по старому доброму соотношению цены и качества, то изделиям из тяжелого бетона и пескобетона присваивается первое и безоговорочное место. Наверное поэтому, несмотря на достойных конкурентов, именно бетонные лотки непоколебимо остаются на вершине популярности многие года.

Типоразмеры

Виды лотков

Типы и размеры лотков также играют не последнюю роль при монтаже обсуждаемой системы. Подробнее можно узнать о размерах и конструктиве, которым должны соответствовать лотки, в ГОСТ 21509-76 и ГОСТ 32956-2014.

ГОСТ «бетонные лотки», регламентирует их типы, маркировку, устанавливает методы контроля их качества, приёмки и хранения.

Если вкратце рассматривать типы и виды лотков, то можно выделить несколько «семейств» этих изделий:

• Отливы – не более метра в длину и небольшой глубиной. Применяются для отвода небольшого количества воды. Применяются в основном на загородных участках.
• П−образной формы — для монтажа подобных систем различного назначения. Все зависит от размера изделий. Например, лоток водоотводный бетонный Л 1, длиной 1990 мм, высотой 680 мм и шириной 1660 мм, предназначается для устройства подземной системы отвода воды.
• Лоток водоотводный телескопический из бетона – элемент наземной водоотводной системы. Применяется для сбора и вывода воды с проезжей части автомобильных дорог, и на дорожно−мостовых конструкциях.

Телескопический сборный железобетонный лоток для водоотведения

С решеткой или без нее?

Лотки с решеткой

Водоотводные бетонные лотки выпускаются также с дренажной решеткой и без нее. Особо они ничем не отличаются от открытых. Единственная особенность – наличие пазов или иной системы крепления решетки.

Пластиковые лотки с металлической решеткой

Лоток бетонный с пластиковой решеткой

Водоотводный лоток бетонный с чугунной решеткой, был популярен до недавнего времени. Но охотники за цветным металлом не оставили выбора разработчикам и ученым. Чтобы лишить любой возможности снять и сдать в пункты приема цветного металла чугунное дренажное изделие, разработали их полимерный аналог.

Сегодня на улицах города можно встретить лоток водоотводный бетонный с решеткой из пластика. Она, конечно, не настолько долговечна как чугунная, но обладает хорошей износоустойчивостью, малым весом, неподверженностью к ржавлению и эстетичностью.

Лотки с полимерной решеткой

Для домовладельцев дизайнеры постарались на славу, и выпустили изысканные металлические решетки различного дизайна.

Плюсом таких решеток является предотвращение попадания крупного мусора в дренажную систему, и конечно, эстетичный вид. Но если уронить туда телефон, ключ, или иную небольшую и узкую вещицу, то достать ее будет сложно, а то и вовсе невозможно.

Особенности выбора бетонных лотков для отвода воды

Лоток из бетона для отвода воды

Чтобы качественно устроить ливневую канализацию, нужно сделать правильные расчеты не только всей системы, но в первую очередь, лотков для водоотведения. Ведь если они не будут справляться с потоком воды, то и смысла в их устройстве нет.

Лоток водоотводной размеры имеет самые разные. В каждом конкретном случае, стоит использовать изделие с определенными параметрами. Размер лотка рассчитывается по простой формуле:

Формула расчета лотков

Где:

Расшифровка формулы расчета водоотводных лотков

Получившееся значение, конструкция и материал, из которого сделан лоток – основные критерии, на которые стоит опираться при выборе подобных изделий. Если затрудняетесь с расчетами, обратитесь в фирму, специализирующуюся на продаже дренажных систем и их монтаже. Опытные сотрудники помогут с решением подобных вопросов.

Самостоятельный монтаж дренажных лотков

На фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

1. Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
2. По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
3. На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
4. На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
5. Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
6. Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

Лоток бетонный водоотводной (ливневый желоб)

Фирма DRENLINE является производителем качественных систем линейного водоотвода, бетонных лотков для водоотведения серии Стандарт. Мы предлагаем вам продукцию с рекордно большим сроком эксплуатации и по выгодным ценам. Множество строителей уже сделали выбор в нашу пользу и не пожалели об этом!

Бетонные лотки Стандарт от компании .

..

Фирма DRENLINE является производителем качественных систем линейного водоотвода, бетонных лотков для водоотведения серии Стандарт. Мы предлагаем вам продукцию с рекордно большим сроком эксплуатации и по выгодным ценам. Множество строителей уже сделали выбор в нашу пользу и не пожалели об этом!

Бетонные лотки Стандарт от компании DRENLINE

Грамотный проектировщик, перед тем как приступить к возведению здания, проводит обязательную планировку системы водоотведения. Если этого не сделать, постройка будет подвергаться систематическому подтоплению.

Основным элементом системы является бетонный лоток, который и служит водоотводом. Наша компания обладает обширными производственными мощностями. Это позволяет нам выпускать бетонные конструкции, имеющие класс нагрузки до С250 (до 25 тонн).

Применение и производство

Лотки бетонные Стандарт, относящиеся к этому типу бетонных изделий, прекрасно подходят для монтажа в области парковой зоны, стоянки или вспомогательных подъездных дорогах. С их помощью вы сможете соорудить эффективную систему водоотвода на придомовой территории.

Данный вид лотков производится с применением метода вибролитья. Это обстоятельство позволяет получать изделия с достаточно малым количеством внутренних дефектов и с высокими показателями прочности и морозоустойчивости.

Почему вам стоит выбрать нашу продукцию?

Наша продукция пользуется широким спросом, как на отечественном рынке, так и просторах ближнего зарубежья. Лотки производства DRENLINE активно используют в промышленном и гражданском строительстве.

Благодаря высокой устойчивости к нагрузкам и погодным условиям, лотки от DRENLINE являются оптимальным решением при проведении благоустройства территории. Экологически чистые, безопасные и долговечные конструкции прослужат вам верой и правдой не один год.

Мы предлагаем вам сэкономить деньги и при этом не потерять в качестве. Приобретите продукцию от прямого производителя DRENLINE по доступной цене!

Бетонные водоотводные лотки по цене от 180 рублей с доставкой по Москве и области

• Морозостойкость и устойчивость к резким температурным перепадам;
• Влагоустойчивость, устойчивость к УФ-лучам;
• Ударопрочность, возможность выдерживать механическое воздействие;
• Простота и оперативность в производстве.

Предельно допустимая нагрузка на бетонный водоотводный лоток наивысшего класса прочности достигает 90 т.

Для защиты бетонного водоотводного лотка от загрязнения рекомендуется монтировать к нему чугунную решетку. Этот прочный материал способен выдерживать значительные нагрузки. Он хорошо защищает саму конструкцию от засорения, а также людей и животных от получения травм. Такие решетки устойчивы к коррозии, морозам и повышенной сырости.

Мы предлагаем щелевые чугунные решетки к водоотводным бетонным лоткам, это простые, но надежные конструкции, не допускающие попадания в лоток листвы и бытового мусора.

Среди нашего ассортимента вы найдете следующие стандартные размеры водоотводных бетонных лотков:

• 500х140х60
• 500х140х125
• 500х140х160

Производство бетонных лотков для дренажных систем

Для производства применяется технология вибропрессования, которая обеспечивает высокий класс прочности, влагостойкости и гладкости бетона. Шероховатость поверхности имеет значение для установки безнапорных систем, где отвод воды происходит самотеком.

Бетон – доступный и прочный материал, за счет которого можно изготавливать продукцию большими партиями. Поэтому наша компания предлагает лучшую цену на лотки бетонные водоотводные на производственном рынке с учетом бесплатной доставки в любую точку РФ.

Будьте бдительны при выборе технологии производства: в отличие от вибропрессования, вибролитье имеет сниженные показатели износостойкости и влагоустойчивости. При этом цена на лотки может не отличаться от нашей.

Применяемая технология вибропрессования позволяет изготавливать продукцию высокой точности за счет минимизации человеческого фактора на производстве. Уменьшенное число сотрудников и операторов на заводе выгодно отражается и на стоимости бетонных лотков.

Лоток бетонный. Размеры. Виды

Лоток бетонный выполняет защитную функцию для всех видов коммуникаций. Они защищают их от коррозий и механического воздействия. Всего существует 4 вида лотков:

• водоотводные;
• дренажные;
• кабельные;
• для теплотрасс.

Водоотводные лотки активно используются при прокладывании канализации. Они наиболее популярны в ливневой канализации. С их помощью убирается лишняя вода с дорог и частных участков.

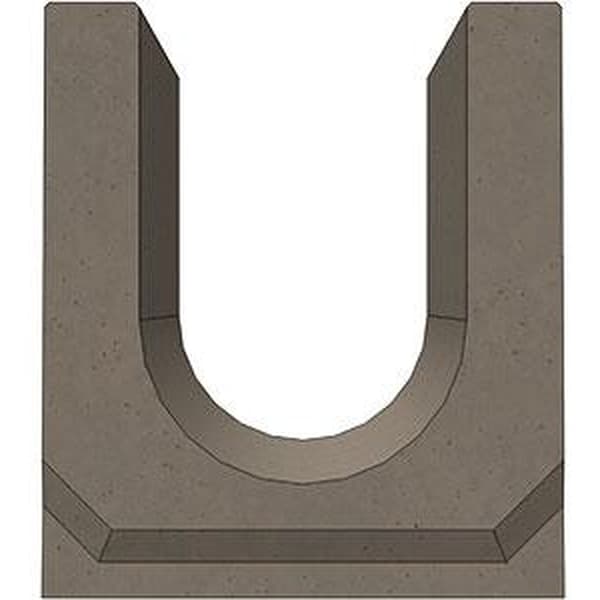

Такая конструкция может иметь разные формы и размеры. Что касается форм, то они бывают следующими:

• п-образные;
• параболические;
• трапециевидные;

Размеры лотков напрямую зависят от производителя. У нас вы сможете купить бетонные лотки в Новороссийске любых размеров. Каждый покупатель сможет найти для себя материал по вкусу. В продаже есть монолитные и сборные лотки. Что касается назначения, то бетонные лотки делятся на следующие виды:

1. Прикромочные.

Они защищают дорогу от вымываний. Монтаж бетонных лотков осуществляется между дорогой и тротуаром.

2. Телескопические.

Чаще всего используются в горной местности. Собирать такую конструкцию легче всего.

3. Линейные.

Могут применяться в любой местности. Чаще всего имеют только одну форму.

Если говорить про производство, то оно так же бывает двух типов:

1. Вибролитье.

Самая старая и дешевая технология изготовления бетонных лотков. Сначала раствор помещают в специальную форму, а потом перемещают на вибростол. Невооруженным глазом становится заметно, что края получаются неровные. В настоящее время такая технология считается устаревшей и практически нигде не применяется.

2. Вибропресованные.

Самый современный и качественный способ. Для изготовления используется только высококачественный раствор. Кроме вибрирования масса прессуется. Это дает ей дополнительную надежность и прочность. Купить бетонные лотки в Новороссийске можно на нашем сайте.

Лотки бетонные BetoMax DN500 (комплект) с доставкой по Москве

Рынок-Строй.РФ →
Системы линейного водоотвода →
Бетонные и полимербетонные ливневые лотки серии SUPER (MAXI) DN100-500 →

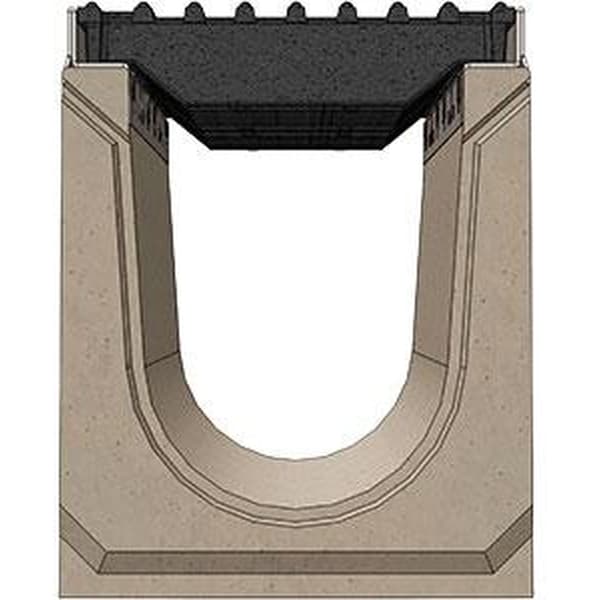

• Комплект: Лоток BetoMax ЛВ-50.64.51–Б с РВ щель ВЧ


  Параметры: Артикул:04940, 04941 Материал: фибробетон Размер:1000x640x510 Гидравлическое…

  Тип товара	Комплекты лотков с решетками
  Материал решетки	чугун
  Класc нагрузки	F (до 90 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	423. 63 кг
  Длина	1 м

• Лоток водоотводный BetoMax ЛВ-50.64.56-Б бетонный с решёткой щелевой чугунной ВЧ (комплект)


  Параметры: Артикул:04950, 04951 Материал: фибробетон Размер:1000x640x560 Гидравлическое…

  Тип товара	Комплекты лотков с решетками
  Материал решетки	чугун
  Класc нагрузки	E (до 60 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	445. 5 кг
  Длина	1 м

• Лоток водоотводный BetoMax ЛВ-50.64.61-Б бетонный с решёткой щелевой чугунной ВЧ (комплект)


  Параметры: Артикул:04900, 04901 Материал: фибробетон Размер:1000x640x610 Гидравлическое…

  Тип товара	Комплекты лотков с решетками
  Материал решетки	чугун
  Класc нагрузки	E (до 60 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	457 кг
  Длина	1 м

• org/Product»>


  Комплект: лоток водоотводный Maxi BetoMax ЛВ-50.64.61-Б-У01 бетонный с уклоном решеткой чугунной ВЧ-50


  Размеры (ДхШхВ), мм: 1000х640х460-610 Сечение: DN400 Артикулы: 04900/01-01…30, 04901/01-01…30…

  Тип товара	Комплекты лотков с решетками
  Материал решетки	чугун
  Класc нагрузки	E (до 60 тонн), F (до 90 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	480 кг
  Длина	1 м

• org/Product»>


  Комплект: лоток водоотводный Maxi BetoMax ЛВ-50.64.61-Б-К01 бетонный каскадный решеткой чугунной ВЧ-50


  Система «Каскад» для установки бетонных комплектов серий MAXI Размеры (ДхШхВ), мм:…

  Тип товара	Комплекты лотков с решетками
  Материал решетки	чугун
  Класc нагрузки	E (до 60 тонн), F (до 90 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	480 кг
  Длина	1 м

• org/Product»>


  Пескоуловитель BetoMax ПУ-50.64.95-Б с РВ бетонный комплект


  Тип товара	Комплект пескоуловитель
  Материал решетки	чугун
  Класc нагрузки	E (до 60 тонн), F (до 90 тонн)
  Материал	бетон (фибробетон)
  Гидравлическое сечение	DN 500
  Вес	603 кг
  Длина	0. 5 м

• Дождеприёмный колодец секционный BetoMax ДК-50.64.65-Б-В бетонный с решёткой щелевой чугунной ВЧ ( комплект)


  ПараметрыАртикул: 04970/1, 4970/2, 4970/3 Материал: фибробетон

Водоотводные каналы увеличенной пропускной способности с шириной гидравлического сечения 500 мм. Изготовлены из фибробетона, усилены стальными оцинкованными насадками.

Бетонные лотки серии BetoMax DN500 применяются для отвода воды на протяженных поверхностях, а также в регионах с обильным количеством осадков. Кроме этого, могут использоваться на холмистой местности как лотки-перехватчики при благоустройстве городских территорий или в качестве сточного лотка в дорожном строительстве.

Поставляются стандартными комплектами:

• лоток с усиливающими насадками, впрессованными в тело лотка
• 2 решетки длиной 500 мм
• крепеж (болты и гайки)

Варианты высот: 510, 560, 610 мм.

Системы DN 500 (Max) — КОМПЛЕКТЫ
Бетон класса E
04900	Лоток BetoMax ЛВ-50. 64.61–Б с РВ щель ВЧ кл.Е (к-т) 04900	A-E	1000	640	610	461,5	2
04950	Лоток BetoMax ЛВ-50.64.56–Б с РВ щель ВЧ кл.Е (к-т) 04950	A-E	1000	640	560	445,5	2
04940	Лоток BetoMax ЛВ-50.64.51–Б с РВ щель ВЧ кл.Е (к-т) 04940	A-E	1000	640	510	429,5	2
04900/1-04900/30	Лоток водоотводный BetoMAX ЛВ–50.64.61-Б-У01 бетонный с уклоном 04900/1……Лоток водоотводный BetoMAX ЛВ–50.64.61-Б-У30 бетонный с уклоном 04900/30	A-F	1000	640	610-465	449,73	2
Бетон класса F
04901	Лоток BetoMax ЛВ-50. 64.61–Б с РВ щель ВЧ кл.F (к-т) 04901	A-F	1000	640	610	466,94	2
04951	Лоток BetoMax ЛВ-50.64.56–Б с РВ щель ВЧ кл.F (к-т) 04951	A-F	1000	640	560	450,92	2
04941	Лоток BetoMax ЛВ-50.64.51–Б с РВ щель ВЧ кл.F (к-т) 04941	A-F	1000	640	510	434,92	2
04901/1 04901/30	Лоток водоотводный BetoMAX ЛВ–50.64.61-Б-У01 бетонный с уклоном 04901/1……Лоток водоотводный BetoMAX ЛВ–50.64.61-Б-У30 бетонный с уклоном 04901/30	A-F	1000	640	610-465		2

Сборные железобетонные дренажные каналы Архив

НАША ПРОДУКЦИЯ

ABT разрабатывает и производит одни из самых обширных, надежных и универсальных линий канала
водостоки, решетки и решения для управления водными ресурсами в промышленности.

• Стандарт для предварительно спроектированных траншей

  PolyDrain® — дренажный желоб, выполненный в виде модульных предварительно наклонных секций из полимербетона.Комбинируйте взаимосвязанные секции для создания участков практически любой конфигурации и длины. Помимо универсальности и точности предварительного литья, вы получаете высококачественный продукт, который требует меньше труда на месте.

  Замените дренажные изделия, изготовленные на месте, производительностью, единообразием и надежностью заводского изготовления.

  Узнать больше>

• Полимербетон на заказ

  PolyDrain PDX® сочетает в себе точность и аккуратность готового полимербетона с конструктивной гибкостью монолитного строительства. Построенные на заказ секции каналов подходят практически для любой нестандартной компоновки; структурная или гидравлическая нагрузка; и требования к химической стойкости. Бетонные дренажные каналы также имеют шпунтовые и пазовые соединения для точного совмещения и превосходной совместимости с любым необходимым герметиком для швов.

  PDX доступен с 7 различными вариантами внутренней ширины от 6 дюймов [152 мм] до 24 дюймов [609 мм] и с шагом глубины 0,197 дюйма [5 мм] до 19,69 дюйма [500 мм]. Уклоны каналов также могут быть адаптированы для любого проекта с уклоном до 4%.

  Узнать больше>

• Незаметный дренажный канал для архитектурных асфальтоукладчиков

  PolyDrain PaverGrate® обеспечивает незаметный вид при использовании в сочетании с брусчаткой из кирпича или камня.

  PaverGrate® с отверстием 5/16 ″ (7,9 мм) является одновременно ADA и Heel Proof.

  Узнать больше>

• Каналы из полимербетона экономичные

  Когда производительность вашего проекта имеет значение, наши неглубокие дренажные каналы PolyDrain® предлагают практичное и экономичное решение для дренажа.Первоначальная стоимость траншейного водостока из пластика и стекловолокна может выглядеть привлекательно; однако разные коэффициенты теплового расширения между разнородными материалами и окружающим бетоном постоянно вызывают экстремальные термические напряжения. Эти напряжения могут привести к разрушению или деформации дренажных каналов. Большинство стекловолоконных и пластиковых материалов также чрезвычайно восприимчивы к разрушению под воздействием ультрафиолета.

  При допустимой расчетной нагрузке и правильной установке полимербетон часто может прослужить дольше, чем бетонная плита.Это превосходное качество делает наши дренажные каналы малой глубины лучшими в линейке.

  Узнать больше>

• Слив экономичного паза

  VectorDrain® — это щелевой дренажный канал, соответствующий требованиям ADA, с узким профилем и четкими линиями.Впускное отверстие для полимербетона также выдерживает суровые условия окружающей среды, которые часто разрушают пластиковые системы. VectorDrain® — это умное и экономичное решение для самых разных ситуаций, связанных с водоотведением, способное справиться с самым интенсивным пешеходным движением.

  Поверхность из полимербетона также сцепляется с большинством покрытий бетонных поверхностей и создает непревзойденный, практически невидимый, законченный вид. Таким образом, VectorDrain® является идеальным сливным отверстием для внутренних двориков, террас у бассейнов, беговых дорожек, тротуаров и павильонов.

  Узнать больше>

• Типичная система дренажа автомагистралей

  Мы разработали Interceptor® в сотрудничестве с многочисленными государственными департаментами транспорта для решения общих и давних проблем, связанных с дренажем проезжей части.Interceptor® A-67 ограничивает чрезмерное разбрасывание и опасные условия аквапланирования, когда существуют проблемы с стоячей водой, швом и байпасом на входе. Наши дренажные системы Interceptor® включают усовершенствованные встроенные рамы и решетки, которые могут выдерживать высокоскоростное движение по шоссе и лезвия снегоочистителя. Не менее важно, что обычные траншеи очищаются через решетку с помощью обычного оборудования для мойки под высоким давлением и грузовиков.

  Характеристики и технический дизайн магистральной дренажной системы Interceptor® A-67 установили стандарт для транспортных департаментов Северной Америки.

  Узнать больше>

• Уточнение на входе

  Interceptor® SuperSlope дополняет преимущества PDX за счет нашей встроенной рамы и решетки.SuperSlope идеально подходит для приложений, требующих продольного уклона или где требуется дополнительная пропускная способность. Было показано, что при размещении в отстойнике фланкирующие входные конструкции с SuperSlope ограничивают байпас на входе и снижают стоимость за счет уменьшения количества необходимых конструкций.

  Узнать больше>

Как сформировать дренаж из бетонной траншеи

Нам часто задают вопрос «как сделать дренаж из бетонной траншеи».Люди часто думают, что они сэкономят много денег, создав водосточную дренажную канаву из бетона. Старый добрый бетонный желоб ручной формовки трудоемок, но очень гибок с точки зрения конструкции. Подрядчик может легко отрегулировать ширину, глубину, уклон и добавить практически любую желаемую функцию. Обратной стороной работы по формированию дренажа бетонной траншеи является то, что требуются навыки и время, чтобы сделать это правильно. На этой странице я расскажу о некоторых основах создания дренажной канавы из бетонной траншеи. Мы также продаем рамы и решетки для ручного дренажа траншей.Если вы не уверены, что обладаете навыками создания дренажа из бетонной траншеи, рассмотрите возможность использования одной из наших сборных систем дренажа траншей или систем формирования дренажа траншей. Эти сборные траншейные дренажные системы позволяют легко получить качественный траншейный дренаж.

Поскольку вы дошли до этого места, мы предполагаем, что у вас есть столярные навыки, чтобы формировать и заливать собственный залитый бетонный дренаж траншеи. Давайте начнем с того, как сформировать дренаж из бетонной траншеи. Начнем с конструкции дренажа бетонной траншеи.Выберите раму и решетку для дренажа траншеи в соответствии с вашими проектными критериями. Это нужно сделать перед тем, как формировать слив. Фактически, к нам поступает много звонков от подрядчиков, которые сформировали дренаж траншеи на месте и теперь не могут найти решетку, которая соответствовала бы размерам дренажа траншеи, которые они сформировали. В конце концов, это будет стоить вам дороже, потому что вам понадобится изготовленная на заказ решетка для дренажа траншеи. Кроме того, может быть трудно достичь требуемой грузоподъемности из-за неправильного размера посадочного места траншеи.

Бетонный трап ручной формовки может иметь формованное гнездо для бетонной решетки или встроенную раму. Мы рекомендуем встроенную рамку. Без рамы решетки садятся прямо на бетон. Это может вызвать чрезмерную нагрузку на бетон и со временем привести к срезанию бетонного выступа. Верхняя кромка рядом с решеткой также не имеет опор, поэтому верхний край дренажа траншеи подвержен растрескиванию и разрушениям при сдвиге. Хорошая рама для заделки траншеи даст вашим решеткам подходящий выступ, на котором можно будет сидеть, что обеспечит долгий срок службы бетонного дренажа, сформированного вручную.

После выбора рамы и решетки дренажа траншеи необходимо определить ширину трапа. Сиденье решетки — это выступ, на котором решетка сидит, чтобы она не упала в траншею. Этот выступ должен быть правильной ширины и должен быть копланарным (что означает одинаковую высоту — подробнее об этом, когда мы будем обсуждать фактическое формирование). Ширина посадочного места решетки обычно равна ширине решетки плюс 1/4 дюйма. Это должно определять ширину вашей работы по формированию дренажа траншеи. Формы будут установлены таким образом, чтобы внутренняя поверхность дренажной рамы траншеи была на 1/4 дюйма шире решетки. Если отверстие слишком узкое, решетки траншеи не войдут в отверстие, и их будет трудно удалить для очистки. отверстие слишком велико, решетки соскользнут, будут выглядеть некрасиво или упадут в отверстие.

Теперь давайте обсудим основы ручной формовки дренажа из бетонной траншеи. Сначала выкопайте канаву на глубину водостока плюс толщину бетона.Затем установите любую необходимую арматуру. Обратите внимание, что для залитого бетонного желоба вам понадобится U-образный арматурный стержень, который скрепит стенки желоба и нижний колонтитул вместе. Затем вам нужно установить высоту верхней части бетона нижнего колонтитула. В конечном итоге это будет линия отвода дренажного канала из бетонного канала. Это может быть сделано с помощью лазера на склоне или формовочная древесина может быть размещена за пределами арматурного каркаса и установлена ​​на правильном уклоне, чтобы показать вам, на какой высоте заливать бетон. Обратите внимание, что нижний колонтитул дренажа из бетонного канала ручной формовки обычно на 6 дюймов шире с каждой стороны, чем общая ширина стен траншеи.Это позволяет установить опалубку стен траншеи поверх бетонного нижнего колонтитула.

Затем залейте бетонный нижний колонтитул желоба. Если водосток из траншеи глубокий или находится внутри здания, вам необходимо установить водяной затвор. Если вы решите использовать водостойкий ПВХ, вы можете установить его в бетон до того, как он затвердеет. Если вы используете ограничитель набухания, его можно установить после бетонных фирм. Обратите внимание, что внутренняя часть бетона должна быть гладкой. Внутри будет линия потока дренажа из бетонной траншеи ручной формовки, и она должна быть очень гладкой, чтобы улучшить поток и уменьшить количество мусора.Внешняя сторона должна быть достаточно плоской для размещения форм, но не обязательно идеально гладкой. За пределами каркаса арматуры можно использовать простую плавающую отделку.

Затем вам нужно сформировать внутреннюю часть дренажного канала бетонной траншеи. Установите две формы гладкой стороной наружу (в сторону каркаса арматуры). Обычно они прибиваются или привинчиваются ко дну нижнего колонтитула дренажного канала траншеи. Теперь прикрепите эти формы друг к другу по внутренней стороне дренажа траншеи. Обязательно перекрестите распорку от нижней части одной формы к верхней части другой.Это предотвратит перекатывание форм во время укладки бетона. Это критический шаг, потому что любой перекос опалубки приведет к неправильной посадке решетки дренажа траншеи.

Теперь установите верхнюю часть рам дренажа траншеи на финишной отметке (верх бетонной поверхности). Для этого вам понадобится полоска дерева толщиной с решетку и шириной рамы. Прибейте это к формам на предписанной высоте. Очень важно, чтобы обе стороны имели одинаковую высоту.Если они этого не сделают, решетки дренажа траншеи будут раскачиваться и дребезжать, когда их пересекает транспорт. Это очень распространенная проблема для водостоков из бетонных каналов ручной формовки. Такое раскачивание решеток создает дополнительную нагрузку на дренаж бетонной траншеи и может вызвать преждевременный выход из строя. После того, как они установлены правильно, дважды и трижды проверьте ширину от внутренней части рамы до внутренней части рамы, чтобы убедиться, что она равна ширине решетки плюс 1/4 дюйма. Также убедитесь, что формы не двигаются, не изгибаются, не скручиваются и не имеют других движений. когда вы их толкаете и тянете.Стены дренажной канавы ручной работы должны быть полностью устойчивыми, прежде чем вы даже подумаете о заливке бетона.

Следующим шагом является установка форм внешнего края. Лучше всего установить верх этих форм на точную высоту отделки. Обратите внимание, что они должны быть немного выше, чем верхняя часть дренажной рамы траншеи. Это гарантирует, что вода течет в канализацию, и не задерживает воду за стоком канала. Бетон должен наклоняться к решеткам дренажа траншеи с минимальной скоростью 1/8 дюйма на фут (предпочтительно 1/4 дюйма на фут). Закрепите эти формы, чтобы они не двигались во время заливки бетона. Лучше всего прикрепить их к земле сзади, чтобы не было распорок, выходящих на работы по опалубке дренажа траншеи. Любые распорки в этой области будут препятствовать отделке бетона.

Наконец, пора залить дренажную канаву ручной работы. Перед заказом бетона мы рекомендуем вам окончательно проверить ширину рам и высоту этих рам. Это критическая часть, и если они слишком широкие или слишком узкие, решетки дренажного канала не подойдут.Отмерьте 3 раза и залейте один раз. Дважды убедитесь, что вся опалубка очень жесткая и не может двигаться. Как только все будет проверено, закажите бетон и поместите его в верхнюю часть рамы. Обязательно хорошенько встряхните бетон, чтобы удалить весь воздух. Любой захваченный воздух появится на внутренней стороне сливных стенок после того, как формы будут удалены. Как только бетон застынет, снимите все формы и установите дренажные решетки траншеи. Теперь ваш ручной дренаж из траншеи готов.

Купить Сборные дренажные желоба I Dura Trench

Продукты Dura Trench разработаны для тяжелых дренажных систем.Мы являемся ведущим производителем коммерческих систем дренажа траншей. Наши траншейные дренажные системы для тяжелых условий эксплуатации были спроектированы так, чтобы превосходить все другие коммерческие траншейные дренажные системы. Чтобы стать настоящим коммерческим дренажем траншей, у вас должен быть широкий выбор решетки дренажных каналов для тяжелых условий эксплуатации, из которых проектировщики могли бы выбирать. Ваша коммерческая дренажная система траншей должна иметь полную линейку мощных дренажных рам для траншей для любого применения. Ваши коммерческие дренажные каналы должны иметь широкий спектр мощных дренажных систем.Корпуса дренажных каналов должны предлагаться как для неглубоких траншей, так и для глубоких траншей. Наконец, настоящая коммерческая траншейная дренажная система будет иметь широкий выбор материалов выпускных труб и вариантов размеров для удовлетворения любых потребностей. Eric’sons Dura Trench произвела промышленную линию дренажа траншей для тяжелых условий эксплуатации из продуктов, которые подходят для этой формы.

Наши траншейные дренажные системы для тяжелых условий эксплуатации бывают различной ширины: коммерческие дренажные дрены 2 дюйма, коммерческие дренажные трапы 4 ‘, коммерческие трапы 6’ ‘, коммерческие трапы 8’ ‘, коммерческие трапы 10’, коммерческие трапы 12 », 18-дюймовые коммерческие дренажные каналы, 24-дюймовые коммерческие дренажные каналы, 36-дюймовые коммерческие дренажные каналы и 48-дюймовые коммерческие дренажные каналы.Наши дренажные каналы для тяжелых условий эксплуатации также могут быть установлены в траншеях небольшой глубины. Мы можем изготовить неглубокие дренажные каналы глубиной до 2 дюймов. Многие другие коммерческие дренажные системы предлагают только неглубокие дренажные каналы без уклона и часто только в коммерческом дренажном канале шириной 4 дюйма. Dura Trench может изготавливать траншейные дренажные системы любой ширины в качестве дренажных систем для неглубоких траншей. Мы можем изготовить прямоугольное дно на любом из наших желобов, чтобы все наши системы были неглубокими желобами. Мы изготовили неглубокие траншеи шириной 48 дюймов и глубиной всего 2 дюйма.Мы также можем обеспечить уклон любой из наших неглубоких траншей. Системы дренажа неглубоких траншей Dura Trench могут иметь любой уклон. Дренажная система Dura Trench может работать над гидроизоляционной мембраной или может иметь зажимную манжету для установки гидроизоляционной мембраны. Для получения дополнительной информации о дренажных системах неглубоких траншей и мембранных дренажных системах нажмите здесь. Проектировщику нужно только указать глубину на глубоком и мелком концах дренажной системы траншеи. И наоборот, мы также можем изготовить любой из наших канальных трапов для тяжелых условий эксплуатации на очень большой глубине.Мы изготовили сверхмощные дренажные системы траншей для аэропортов и автомагистралей, глубина которых превышает 8 футов.

Линия коммерческих дренажных желобов Dura Trench предлагает широкий выбор решетчатых дренажных систем. У нас есть все: от решетки для пешеходов и дренажных решеток для тяжелых условий эксплуатации. Траншейные водостоки, предназначенные для пешеходов, часто имеют более декоративные решетки из таких материалов, как пластмасса, нержавеющая сталь, латунь, бронза, камень и т. Д. В траншейных дренажах для тяжелых условий эксплуатации обычно используются решетки из высокопрочного чугуна, чугуна или оцинкованной стали.При использовании неглубоких траншей необходимо учитывать нагрузку на решетку. Чем тяжелее нагрузка, тем толще будет решетка. Толстые решетки увеличивают минимальную глубину неглубокого дренажа траншеи. Независимо от материала, траншейные дренажные системы Dura предлагаются в широком разнообразии моделей, чтобы соответствовать любому коммерческому применению траншейного дренажа. Если у нас нет шаблона, который вы хотите, позвольте нам построить его для вас.

Чтобы обеспечить действительно прочный дренаж траншеи, система должна передавать нагрузку с решетки на окружающий бетон. Хорошая коммерческая дренажная система траншеи для частого и интенсивного движения будет иметь несущую раму. Он не будет полагаться на корпус дренажа канала для передачи этой нагрузки. Предлагаемые нами дренажные рамы для тяжелых условий эксплуатации толстые и жесткие. Толщина каркаса делает его жестким и прочным. Все траншейные дренажные системы для тяжелых условий эксплуатации должны иметь рамы, которые также должны быть надлежащим образом закреплены в окружающем бетоне. Делается это с помощью бетонных анкеров. Для тяжелых условий эксплуатации важны диаметр, длина и угол этих анкеров.Хорошая рама также должна иметь надлежащую обработку концов или концевые рамы для завершения системы. Концевые рамы водостока Dura Trench имеют большую толщину и приварены к рамам, чтобы защитить край водостока от повреждений. Многие «коммерческие траншейные дренажные системы» действительно сконструированы так, чтобы их производство было экономичным. Мало беспокойства действительно уделяется тяжелому характеру дренажной системы траншеи. Мы не жертвуем дизайном наших канальных дренажных систем для тяжелых условий эксплуатации, чтобы разместить еще одну деталь на поддоне и сэкономить на транспортных расходах.Мы считаем, что продукты настоящего качества имеют лучшую жизненную ценность. Клиенты, которым нужна прочная канальная дренажная система, хотят что-то долговечное. Мы без компромиссов строим наши коммерческие траншейные дренажные системы для этого типа применения.

Линия коммерческих желобов Dura Trench легко герметизируется. Мы предлагаем различные варианты применения герметиков для наших дренажных систем траншей, независимо от вашего применения. Чтобы узнать больше о наших коммерческих герметиках для дренажных канав, нажмите здесь.

Наконец, мы являемся единственным коммерческим производителем траншейных водостоков, который поставляет нашу продукцию с выпускными трубами любого размера и типа. Какая польза от хорошего дренажного канала для тяжелых условий эксплуатации, если он не может нести воду? Установка дренажного канала для тяжелых условий эксплуатации шириной 12 дюймов с выпускной трубой диаметром 6 дюймов немного бессмысленна. Мы можем поставить наши коммерческие траншейные дренажные трубы с выпускными трубами любого размера и типа. Мы залили выпускные отверстия для труб от 1 до 24 дюймов в корпуса каналов из таких материалов, как ПВХ, ПЭНД, чугун, нержавеющая сталь и ХПВХ.На неглубоких дренажах траншей будем отливать трубы небольшого диаметра с торца или сбоку. В большинстве случаев лучше всего отливать нижние выпускные отверстия на неглубоких дренажах траншеи, чтобы закрывать трубу не было проблемой. На более глубоких дренажных каналах коммерческих траншей не так важно, где будет располагаться выпускная труба. Просто убедитесь, что труба имеет надлежащее покрытие, особенно в случае использования траншейных дренажных систем для тяжелых условий эксплуатации.

Dura Trench потратила годы на разработку и совершенствование наших дренажных каналов для тяжелых условий эксплуатации.Фактически, мы еще не закончили совершенствовать наши системы. Мы считаем, что по мере изменения рынка, производственных технологий и требований мы должны продолжать вводить новшества, если хотим оставаться лидером на рынке коммерческих траншей. Свяжитесь с нами, и мы покажем вам разницу в качестве и скорости установки наших траншейных дренажных систем для тяжелых условий эксплуатации!

Полное руководство по дренажным системам 101

По данным Института страховой информации, каждый 50-й домовладелец предъявляет претензии в связи с ущербом, причиненным водой каждый год.Средние расходы по этим претензиям составляют ошеломляющие 6 965 долларов.

К счастью, многие случаи повреждения водой можно предотвратить. Фактически, траншейные дренажи могут сыграть значительную роль в этом предотвращении.

Прочтите, чтобы узнать больше о системе дренажа траншей . В этом руководстве рассматриваются их основные функции, типы и преимущества, чтобы вы могли выбрать лучший вариант для своего приложения коммерческий , муниципальный или жилой .

Проблемы с дренажом взлетно-посадочной полосы аэропорта можно решить за счет дренажа траншей

Что такое траншейный дренаж?

Траншейный дренаж — это линейный дренажный канал , используемый для улавливания, сбора и транспортировки воды от исходного места к выходному отверстию или водосборному бассейну.

Эти линейные водостоки состоят в основном из каналов , , заглушек , , выходов , выходов , решеток , решеток , сборных бассейнов и некоторых других монтажных принадлежностей.

Канал включает в себя бетон, армированный волокном, полимербетон, нержавеющую сталь и полиэтилен высокой плотности.

Решетка включает: ковкий чугун, чугун, оцинкованную сталь и полимер.

Технические характеристики можно посмотреть здесь .

Что такое траншейные дренажные системы?

Траншейные дренажные системы — это линейные системы поверхностного дренажа , используемые для удаления воды из мест, где она склонна собираться.Эти водостоки можно установить внутри или снаружи вашего дома или офиса.

Общие внутренние места для дренажа траншей включают душевых , бассейнов и гаражей . Общие внешние местоположения включают:

Желоба также важны в промышленности, сельском хозяйстве и государственном планировании. На дорогах общего пользования канализационные стоки удаляют воду после проливных дождей. На промышленных предприятиях и других рабочих площадках траншеи удаляют воду и другие жидкие отходы, производимые машинами.В учреждениях, где ухаживают за животными, траншейные дренажные канавы могут защитить будки или стойла от отходов.

Как работают дренажные системы траншей?

Во всех случаях линейные водостоки полагаются на силу тяжести , чтобы отводить воду от мест, где она собирается. Таким образом, работая с установщиком над проектированием дренажной системы траншеи , вам необходимо обсудить , пролет , уклон и шириной .

Дренажные каналы траншей из ПНД имеют анкеры для арматуры для предотвращения всплытия

Участок относится к длине вашей дренажной системы, которая должна проходить через область бассейнов с водой.

По этой длине или по длине траншея также должна будет постепенно спускаться к месту захоронения. В зависимости от типа выбранной системы и места ее установки установщики могут:

• Сделайте этот откос вручную на месте
• Построить из предварительно наклонных участков
• Положитесь на естественный уклон земли, который уже засыпан

Если вы устанавливаете линейную дренажную систему на участке, где уже есть уклон, вы можете выбрать траншейный поезд с нейтральным каналом .Нейтральные каналы также могут быть необходимы, когда ограничения глубины не позволяют установить более глубокие каналы.

Т-образное соединение с перекрестком для наклонной дренажной системы пивоварни

Однако, когда они могут быть установлены на ровных участках, траншейные дренажные системы с уклоном имеют определенные преимущества. В то время как нейтральные каналы по-прежнему дренируют большинство плоских участков, наклонные дренажные каналы увеличивают скорость. Они также предотвращают скопление мусора, который может привести к засорам.

Наконец, эффективность траншейной дренажной системы зависит от ее ширины. Общая ширина составляет 5 дюймов, 6 дюймов, 8 дюймов и 12 дюймов. Более широкие каналы увеличивают скорость потока и могут пропускать больше воды. Таким образом, ширины канала 5-8 дюймов обычно достаточно для умеренного объединения. Двенадцатидюймовые каналы лучше подходят для участков со значительными проблемами дренажа.

В конечном итоге, дренаж траншеи предназначен для отвода воды на свалку. Следовательно, вам также необходимо учитывать ширину и расположение выпускной трубы, чтобы обеспечить надлежащий отток.

При выборе материалов для линейного водостока эксперт может помочь вам определить варианты, которые наилучшим образом соответствуют вашим потребностям.

Преимущества траншейных дренажных систем

Дренажные системы защищают и улучшают вашу собственность различными способами.

Во-первых, они защищают вашу собственность от повреждений водой . Вода в лужах может повредить ваш газон. Если он собирается регулярно, он также может просочиться в фундамент вашего дома и вызвать внутренние и структурные повреждения.

На потенциально скользких поверхностях, таких как настилы бассейна и террасы , дренаж траншей также повышает безопасность. Быстрый отвод воды снижает опасность скольжения . Это верно — и важно — при любой погоде. Зимой вода в лужах замерзает, образуя опасно обледеневшие поверхности.

Мощеные поверхности вокруг вашей собственности также имеют тенденцию служить дольше, если в них используется траншейный дренаж. К ним относятся внешние поверхности, , такие как проезды и тротуары, и внутренние поверхности, такие как полы в подвалах и гаражах.Подобно тому, как объединенная вода может просачиваться и ослаблять структуру вашего дома, объединенная вода может просачиваться и ослаблять мощеные поверхности. Дренаж траншеи предотвращает скопление .

Повышение безопасности при использовании траншейных поездов также включает санитарные меры. Бассейн с водой может привести к повреждению имущества и травмам. Однако стоячая вода также является питательной средой для комаров, бактерий, вирусов и паразитов. Установка траншейной дренажной системы может помочь избежать этих опасностей для здоровья в вашем доме.

Хотя вы их не видите и, следовательно, воспринимаете как должное, траншейные дренажные каналы, наконец, защищают вас на дорогах общего пользования. После проливных дождей, лужи на шоссе, дорогах и мостах. Дренажные канавы удаляют эту воду и снижают риск аквапланирования. .

Глубина канала и размеры слива с уклоном

Терминология и альтернативы дренажу траншеи

Изучая варианты дренажа траншеи, вы можете обнаружить, что некоторые термины используются как взаимозаменяемые. К ним относятся «дренаж траншеи », «дренаж канала » и «дренаж линии ». Каждый из этих терминов описывает дренажную систему, которая удаляет воду через желоб — или открытую траншею — со съемными решетками.

Французские водостоки и щелевые водостоки иногда путают с траншейными стоками. Хотя у них схожие цели, их структуры различны.

Французская дренажная конструкция заглубляет перфорированную трубу, окруженную гравием, в канале. Подобно дренажу траншеи , эта конструкция собирает и удаляет воду из области, где она собирается.

Щелевые дренажные отверстия также удаляют скопившуюся воду. Однако они используют щели в тротуаре, которые соединяются с подземными трубами. В отличие от желобов, щелевые желоба не имеют съемных решеток.

Другими вариантами удаления поверхностных вод являются слив для водосборника и слив .

Дренажные трапы аналогичны линейным трапам по использованию съемных решеток. Однако решетки дренажного бассейна обычно квадратные или круглые.Таким образом, они покрывают гораздо меньшую площадь поверхности, чем линейный дренаж из траншеи.

Дренажные дренажи для водосборных бассейнов также требуют более глубоких земляных работ для установки. Кроме того, их сложнее обслуживать. В то время как дренажные трубы траншеи относительно доступны, дренажные трубы водосборного бассейна — нет. Эта проблема усугубляется тем фактом, что стоки водосборных бассейнов более подвержены засорению. По этой причине водосборные бассейны, как правило, менее эффективны при удалении скопившейся воды.

Типичный вход в водосборный бассейн

Дренажные желоба также могут быть оборудованы встроенными или бесшовными уловителями для сбора мусора перед выпуском.

Наконец, трапы для водосборных бассейнов являются одними из самых простых вариантов дренажа. Они состоят из широкой неглубокой канавы, выстланной травой, камнями или другим почвенным покровом. Подобно линейным водостокам, эти канавы собирают воду и уносят ее. Однако канализационные стоки могут быть затоплены стоком от сильных штормов . Они также менее эффективны в предотвращении загрязнения почвы бактериями и химическими веществами в сточных водах.

Какие у меня варианты дренажа траншеи?

После того, как вы решили, что желоб из траншеи лучше всего соответствует вашим потребностям, вам нужно найти лучший дренаж для вас.

Линейные трапы изготавливаются из разных материалов для разных областей применения. Два основных типа включают дренаж траншеи из бетона , и дренаж из полиэтилена высокой плотности (HDPE) или из полимера .

Бетонные желоба

Для участков, которые выдерживают значительные и продолжительные весовые нагрузки, в том числе движение автотранспорта, бетонные траншеи могут быть хорошим вариантом. Бетонные желоба могут быть монолитными или сборными.

Водосточные системы для бетонных траншей

Монтируемые на месте дренажные системы траншей представляют собой оригинальные дренажные системы траншей. Однако они также являются одними из самых трудоемких и дорогих.

Как и любая дренажная система из траншеи, строительство дренажной системы из бетонной траншеи на месте требует, во-первых, рытья траншеи. После того, как траншея выкопана, монтажники выстраивают ее деревянным каркасом перед заливкой бетоном. Этот процесс занимает много времени, что значительно увеличивает затраты на рабочую силу.

Поскольку эти водостоки изготовлены вручную, их наклон может также отличаться. Это может повлиять на дренаж, поскольку дренажные системы траншей полагаются на силу тяжести для удаления скопившейся воды. Более широкие трубы в этих системах также могут способствовать скапливанию мусора, что, в свою очередь, замедляет дренаж.

Наконец, бетон — пористый материал. Таким образом, он впитывает воду. Это означает, что дренажные канавы из бетонных траншей могут оказаться не столь эффективными в удержании загрязняющих веществ в почве. Они также могут со временем потребовать ремонта или корректировки, поскольку бетон разрушается.Исправление может быть трудным и трудоемким.

Сборные железобетонные желоба

Траншейные желоба из сборного бетона имеют структуру, аналогичную монолитным системам. Однако бетонные траншеи в этих системах изготавливаются на заводе и доставляются к месту установки секциями. Эти сборные детали сокращают время установки и затраты на рабочую силу, но производственные затраты могут быть выше. Поскольку они не сформированы вручную, они также имеют более равномерный наклон.

Подобно монолитным желобам из бетонных траншей, сборные системы способны выдерживать значительный и устойчивый вес. Поэтому для дренажа траншей на дорогах общего пользования используются бетонные материалы. Траншейные трапы, рассчитанные на вилочные погрузчики, также могут выдерживать нагрузки, создаваемые тяжелой строительной техникой.

Также, как и монолитные системы, сборные бетонные желоба могут пропускать воду в почву. Они также подвержены эрозии и со временем могут нуждаться в ремонте или корректировке.

Однако в большинстве дренажных желобов из бетона для тяжелых условий эксплуатации используется фибробетон.В этой конструкции бетон укрепляют волокна из стали, стекла и других синтетических и натуральных материалов. Это предотвращает растрескивание, рассыпание, разрушение, разрушение и эрозию. Это также снижает проницаемость, что предотвращает загрязнение почвы. Ознакомьтесь с техническими характеристиками здесь.

Ресурсов:

1. Каталог
2. Руководство по установке

Траншейные желоба из полиэтилена высокой плотности (HDPE)

Подобно сборному бетону траншейные дренажи, HDPE или полимер , траншейные дренажные системы изготавливаются на заводе и доставляются к месту установки по частям. Трубы, используемые в желобах из полиэтилена высокой плотности, изготовлены из легких, но очень прочных полимеров.

Этот легкий материал означает, что монтаж стал проще и быстрее. Это также имеет тенденцию быть более рентабельным.

Важно отметить, что если вы собираетесь установить линейный слив из полимера на поверхность, которая выдерживает вес автомобиля, вам необходимо укрепить его бетонным ограждением.

Полимерный трубопровод с бетонной оболочкой сочетает в себе превосходные несущие свойства бетона с непроницаемостью пластика.

Полимерная обвязка также не впитывает воду. Это означает, что сами трубы долговечны. Кроме того, это означает, что вода или отходы, содержащие бактерии, химические вещества и другие токсины, не достигают почвы. Поэтому полимерные желоба особенно полезны в промышленных условиях. Ознакомьтесь с техническими характеристиками здесь.

Ресурсов:

1. Каталог
2. Руководство по установке
3. Деталь корпуса
4. Детализация уклона

Решетчатые материалы

Независимо от того, используются ли бетонные или полимерные трубопроводы, ваша новая линейная дренажная система также потребует решетчатого покрытия. Материалы решеток включают чугун, высокопрочный чугун, оцинкованную сталь и нержавеющую сталь.

Решетки чугунные

Чугун и ковкий чугун — это экономичные и долговечные варианты решеток для дренажа траншей. Они также предлагают все больше декоративных вариантов .

Поскольку решетка является частью траншейной дренажной системы, которую вы чаще всего увидите, внешний вид является важным фактором. Необработанный чугун естественно ржавеет.В результате со временем он приобретает красноватый оттенок. В конце концов, эта ржавчина может потечь и обесцветить окружающий бетон.

Покрытие чугунной решетки порошковой или эпоксидной краской может предотвратить появление ржавчины, по крайней мере, на время. Когда эстетика вызывает беспокойство, порошковое покрытие и эпоксидная краска также могут помочь вам согласовать решетку с окружающей поверхностью.

Из двух материалов эпоксидная краска имеет тенденцию быть более прочной. Тем не менее, исследования продолжают делать успехи в долговечности и экологичности обоих покрытий.Тем не менее, любые изменения цвета со временем изнашиваются. Таким образом, они требуют дополнительного обслуживания.

Если способность решетки выдерживать значительный вес или удар так же важна, как и ее внешний вид, можно рассмотреть ковкий чугун. Решетки из ковкого чугуна сочетают в себе эстетику железа и прочность стали.

Декоративные решетки из высокопрочного чугуна

Решетки стальные

Нержавеющая сталь и оцинкованная сталь обладают высочайшими характеристиками.Они также устойчивы к ржавчине, сохраняя свой серебристый вид в большинстве условий.

Если вы выберете стальную решетку, имейте в виду, что некоторые типы все еще могут вступать в реакцию с солью и кислотами в дождевой воде или воде бассейна. Оцинкованная сталь и некоторые марки нержавеющей стали плохо выдерживают длительное воздействие соленой воды. Химикаты для удаления льда также могут разрушать гальванизированную сталь. Таким образом, вам может потребоваться выбрать другую марку стали для решетки в сливном отверстии для душа, чем для решетки на подъездной дорожке или на террасе у бассейна.

Многие домовладельцы считают, что блестящий вид нержавеющей стали хорошо сочетается с элегантным современным дизайном в их домах. Он также может дополнять светлый бетон и другие мощеные внешние поверхности. Нержавеющая сталь используется в таких отраслях, как пивоваренные заводы , химическая переработка , пищевая и напитки и тому подобное.

Оцинкованная или нержавеющая сталь труднее лить, чем другие материалы. Таким образом, решетки, как правило, включают в себя более простые образцы пазов, стержней или отверстий.

По мере того, как вы разбираетесь в различных вариантах и ​​соображениях — от эстетических до функциональных, эксперт по дренажу траншей может помочь вам выбрать материалы, которые лучше всего подходят для ваших нужд.

Полимер (слева)

Нержавеющая сталь — ADA, с защитой от пятки, с перфорацией (по центру)

Ковкий чугун — Номинальный вилочный погрузчик, класс D (правый)

Деньги, вложенные в канализацию, — это не деньги, выброшенные на ветер

Линейная дренажная система — это инвестиция.Однако в долгосрочной перспективе это может сэкономить вам деньги и сэкономить проблемы. Инвестиции в канализационную дренажную систему могут защитить вашу собственность от серьезных и дорогостоящих повреждений водой. Он также может защитить вас и вашу семью от травм и болезней из-за скользких поверхностей и стоячей воды.

Выбор правильной дренажной системы траншеи для ваших нужд максимизирует окупаемость ваших инвестиций. Изучая различные дренажные системы траншей, рассчитывайте на экспертов Swiftdrain. Свяжитесь с нами сегодня, чтобы задать вопросы или запросить ценовое предложение.

Выбор материалов и компоненты

Как уже говорилось, есть две основные группы траншейных дренажных систем. Полимерные каналы и бетонные каналы. Каналы на основе полимеров могут быть из полиэтилена высокой плотности или стекловолокна. Каналы на основе бетона могут быть в виде фибробетона или полимербетона. Полимерные каналы имеют анкеры для арматуры , которые предотвращают всплытие при установке.Бетонные каналы имеют шарнирно-сочлененные механические анкеры , которые предварительно сформированы в дренажном канале траншеи, что обеспечивает дополнительную устойчивость во время установки.

Ширина слива обычно составляет 4 дюйма, 5 дюймов, 6 дюймов, 8 дюймов или 12 дюймов. Все, что больше 12 дюймов, обычно является излишним. Они бывают разной глубины, с мелкими профилями , , глубокими профилями , или предварительно наклонными системами. Предварительно уклонные траншейные дрены обычно имеют внешний уклон 0,75% или 1%. Это означает, что каждый канал пронумерован и немного глубже, чем предыдущий.Например, канал 1 может быть от 4,25 до 4,75 дюйма. Который будет подключаться к каналу 2, глубина которого будет от 4,75 дюйма до 5,25 дюйма.

Дренажи траншеи и канала в основном состоят из:

Канал:

Решетка:

Решетки чугунные на желобе из ПНД (слева) Решетки перфорированные из оцинкованной стали на бетонном желобе (справа)

Заглушка / выходное отверстие:

или нижний выход:

Дополнительный уловитель:

Входной бассейн

Квадратный бассейн

Большинство этих деталей находятся под поверхностью , и после их установки их не должно быть видно или слышно, если они установлены правильно. Каналы могут поставляться с креплениями для арматуры сбоку, которые прикрепляют канал к бетонной платформе, которая будет заливаться, как показано в следующем клипе.

Траншейные дренажные каналы представляют собой длинные трубчатые каналы U-образной формы.

Канал может быть выполнен из:

• HDPE / стекловолокно / полимер
• Полимербетон
• Бетон, армированный волокном
• Чугун,
• Нержавеющая сталь

Пластиковые производные каналы более чем достаточно для большинства жилых помещений.Одним из основных факторов, которые следует учитывать при определении материала канала, является несущая способность.

Нагрузка — это то, какой вес может выдержать слив. В большинстве жилых помещений самые тяжелые вещи, которые будут проходить через эти стоки, — это грузовики для доставки, нефте- и газовые грузовики и типичное «движение по шоссе». В большинстве случаев достаточно полимерного канала. Материалы более высокого качества не добавят системе особой функциональной или структурной целостности. Полимерные каналы экономичны, долговечны и просты в сборке.

Есть некоторые различия между каналами . Как упоминалось ранее, у некоторых есть анкеры для арматуры, чтобы предотвратить плавание дренажа во время установки. Dura Slope имеет предварительно изготовленные круглые анкеры для арматуры. Эта продуманная мера позволяет установщику закрепить арматуру рядом с каналом в каждой секции, и бетон будет заливаться вокруг арматуры, чтобы предотвратить ее «плавание» или перемещение во время процесса установки.

Вместо арматуры другие производители решили использовать корпуса с шарнирно-сочлененными швеллерами, чтобы бетон мог образовывать естественное «мокрое покрывало» вокруг заклепок во время заливки.Эти углубления позволяют заливному бетону лучше формироваться, а также создают дополнительный слой фундамента.

Бетонные каналы имеют вентилируемые шарнирно-сочлененные конструкции, соответствующие бетонной заливке

Подробнее о стандартах и ​​рейтингах ASTM можно посмотреть здесь .

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.»

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. «

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился и их было

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт. «

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П. Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

по «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация . «

Иван Харлан, P.E.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставлено фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен. Модель

Тест действительно потребовал исследований в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П. Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

пора искать где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

единиц CE «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% «

Конрадо Казем, П. E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация . «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P. E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Здание курс и

очень рекомендую . «

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P. E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом возвращаться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал . «

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

Свидетельство

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

многие различные технические зоны за пределами

по своей специализации без

надо ехать. «

Гектор Герреро, П.Е.

Грузия

Дренажный канал — Дренаж — Линейные дрены

Использование и классы

Линейный дренаж относится к системам, которые дренируют по всей своей длине, а не в одной конкретной точке, как в овраге. Большинство из них представляют собой вариации на тему закрытого канала, как правило, с U-образным поперечным сечением и некоторой формой решетки наверху.

Доступен огромный ассортимент, от простых полимербетонных блоков длиной полметра или метра для частных проездов до блоков из нержавеющей стали для медицинских помещений или помещений для приготовления пищи и комбинированных систем бордюров и дренажа.

Идеализированный линейный дренаж

Типичное применение: водосточный желоб на пороге гаражных ворот

Они бывают разных размеров, от водостока с крыши глубиной 50 мм до водостока на автомагистралях глубиной 250 мм, и из постоянно расширяющегося диапазона материалов, включая полимербетон, бетон для мокрого прессования , HDPE и нержавеющая сталь. Конечное использование слива определит, какой тип наиболее подходит для конкретного применения.

Бетонный линейный канал для использования на автостоянке Heavy Duty

Пластиковый линейный канал для бытового использования

Линейный канал из полимербетона для широкого спектра применений

Щелевой слив из оцинкованной стали

Прорезь дренажного конца вид

Классы нагрузки

Классы линейного слива

Доступно 6 «классов нагрузки», соответствующих европейскому стандарту DIN 19580 (эквивалент BS не существует), и они показаны в таблице выше.

Обратите внимание, что общий рейтинг класса линейного слива зависит от того, соответствуют ли канал и решетка этим испытательным нагрузкам, а «вся конструкция» предполагает класс нагрузки более слабого компонента. Таким образом, решетка класса D на канале класса B будет иметь в целом рейтинг только класса B.

Существует два основных типа: со встроенным водопадом и с водопадом постоянной глубины по всей длине, поэтому их необходимо укладывать на водопад. Агрегаты со встроенным водопадом, как правило, используются для дренажа больших плоских площадей, таких как автостоянки, грузовые дворы, аэропорты и т. Д., А тип с «обычной глубиной» используется для дренажа небольшой длины и на участках с водостоком. естественный уклон или водопад.

Два основных типа линейного слива

Решетки:

Можно с уверенностью сказать, что решеток больше, чем типов каналов. Независимо от области применения и бюджета, решетки найдутся подходящие, начиная с дешевых оцинкованных решеток класса A, которые входят в стандартную комплектацию каналов, продаваемых в навесах для дома, через сверхпрочный пластик (полипропилен), высокопрочный чугун, нержавеющая сталь, полимерные смолы и фрезерованный алюминий.

Алюминиевая решетка с узким проемом

Решетка из ковкого чугуна класса C

Декоративная решетка из ковкого чугуна

Решетка из оцинкованной стали класса А

Щелевые решетки из оцинкованной стали

Решетка из нержавеющей стали с защитой от пяток

Сдержанная щелевая решетка из полипропилена

Стандартная решетка из полипропилена класса B

Решетки обычно имеют длину, соответствующую длине канала, обычно 500 мм или 1000 мм, с одним или двумя блоками на каждый канал.

Решетки имеют такой же класс прочности, как и каналы (см. Таблицу 1 выше), поэтому канал класса C должен иметь решетку как минимум класса C.Установка решетки с более низким рейтингом на канал, например решетки класса B на канал класса D, дает готовому устройству более низкий рейтинг прочности, то есть в этом примере готовый дренаж будет иметь рейтинг B, несмотря на то, что канал имеет рейтинг. как класс D.

Для более увесистых металлических решеток обязательно стоит выбрать тип с запорным механизмом. Кажется, что у каждого производителя есть своя собственная система запирания с защитой от воров для своих элитных продуктов, но большинство из них полагаются на какой-то способ прикрепить решетку к каналу и, таким образом, обезопасить их от металлических бандитов, которые рыщут по нашему городу. и центры городов ночью в поисках всего, что они могут «взвесить».

Самая распространенная система запирания — это запорная планка, которая вставляется в выемку в канале, которая затем использует болт, чтобы прикрепить решетку к запорной планке. Обычно к каждому решетчатому элементу прикрепляют два таких запорных стержня.

Запорная планка для решеток

Выбирайте решетку правильного сорта — изогнутая решетка может стать причиной неудобства и опасности споткнуться!

Дешевая решетка класса А, вероятно, была не лучшим выбором для этого водостока за пределами дверей, где они загружают и выгружают пивные бочонки!

Принадлежности и приспособления

Скошенный угол

Соединить линейные дренажные каналы одной прямой линией относительно просто и просто, но как насчет изгибов, углов, углов и соединений? Многие из доступных в настоящее время систем предлагают стандартные угловые блоки 90 °, а также блоки с Т-образным соединением 90 °.Некоторые диапазоны включают единицы радиуса для укладки на указанные дуги или предлагают изготовленные на заказ углы. Если ваш проект включает в себя несколько таких фитингов, вам следует проконсультироваться с производителями, чтобы определить, какие фитинги доступны в различных диапазонах на рынке.

Штуцер распределительной коробки для линейного канала

Концевой желоб 300×300 м для щелевого дренажа

В некоторых проектах допустимо срезать такие углы, разрезая узел канала с помощью бензопилы. Важно, чтобы смежные концы обоих каналов, встречающиеся под углом, были обрезаны до угла скоса, чтобы обеспечить сохранение ширины канала и отсутствие зазоров в канале.Полученный шов следует заделать подходящим герметиком, например полисульфидом или силиконовым каучуком, для сохранения водонепроницаемости.

Вид в плане скошенного угла

Чтобы создать угол 45 ° …..

…. отрежьте две секции (канал + решетка) под углом 22½ °

А чтобы создать угол 90 ° …..

…. разрезать секции (канал + решетка) под 45 °

Расчет требований

Существует стандартное уравнение, используемое для расчета требований к линейному дренажу, основанное на интенсивности дождя (r мм / час) и размере осушаемой площади (A м²).Пропускная способность (Q) измеряется в литрах в секунду и рассчитывается таким образом . …

Q = (A x r) / 3600

В Великобритании используется типичная интенсивность дождя (r) 75 мм в час, поэтому для покрытия площадью 120 м² ……

Q = (120 x 75) / 3600 = 2,5 литра в секунду

Это означает, что линейный сток для рассматриваемого здесь небольшого проекта должен иметь пропускную способность не менее 2,5 л / с, что вполне соответствует возможностям большинства систем.Некоторые из более крупных коммерческих систем способны обрабатывать потоки 200–1000 литров в секунду и более.

Однако мозговая работа еще не закончена. Пропускную способность любого заданного линейного слива можно рассчитать с помощью другого уравнения, которое учитывает размеры канала, шероховатость материала и уклон. Это уравнение выходит за рамки этих страниц, и обычно оно не требуется, поскольку производители предоставляют полную техническую поддержку для своих продуктов и имеют таблицы и графики, которые можно использовать для определения правильного слива и градиента для любой заданной пропускной способности. требование.Если у вас есть тротуар площадью 250 м² или более, мы рекомендуем вам связаться с одним из производителей, перечисленных на страницах с ссылками, для получения дополнительной информации.

Для небольших работ, таких как тротуар площадью 120 м², использованный в приведенном выше примере, обычно можно предположить, что стандартный канал глубиной 100 мм имеет пропускную способность около 4-5 л / с даже при относительно небольших уклонах, таких как 1 к 300. , поэтому подходят для большинства тротуаров площадью 200 м² или меньше.

Для проектов по укладке дорожного покрытия внутри дома эти готовые устройства можно легко приобрести у уважаемых поставщиков, таких как наш предпочтительный поставщик, дренажный канал.co.uk по цене менее 20 фунтов стерлингов за метр идеально подходят для использования на порогах гаражей или для мест, где вы хотите помыть автомобиль, фургон, лодку или что-то еще. Однако одно предупреждение; Типы «недорогих» линейных водостоков, которые можно получить из цепочек «сделай сам», как правило, имеют дешевые, тонкие и дрянные решетки. По-настоящему хороший поставщик сможет поставить линейный водосток с решеткой для тяжелых условий эксплуатации класса B, как указано в таблице выше.

Типовой жилой линейный канал

Фугование

Линейные трапы являются секционными, поэтому между соседними агрегатами имеется стык.Многие типы включают ту или иную форму соединения внахлест, так что отрезки канала имеют разные «охватываемый» и «охватывающий» конец, обычно это некоторая форма расположения пазов и гребней. Эти стыки можно оставить «сухими» в большинстве небольших приложений, поскольку они со временем запечатываются илом и детритом, но их следует герметизировать подходящим силиконовым или полисульфидным герметиком, если водонепроницаемость является проблемой.

Соединение внахлест

Применяемая битумная шпаклевка

Другие системы, как правило, большие дренажные системы для тяжелых условий эксплуатации, используют полисульфидный, силиконовый или битумный герметик между соседними блоками для образования водонепроницаемого соединения, и этот метод соединения также используется там, где участок дренажа обрезан по размеру, тем самым потеря совместных возможностей «перекрытия». В некоторых специализированных областях применения, например, в зонах обработки химикатов или в зонах приготовления пищи, непрерывные или бесшовные сливы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями конкретного проекта.

Подключение к канализации

Очевидно, что линейный сток должен куда-то сливаться, и в этом разделе рассматриваются некоторые из наиболее распространенных методов, используемых для соединения линейного стока с канализационной системой поверхностных вод.

Нижний выход

В небольших домашних условиях линейный слив обычно соединяется с основным канализационным каналом через торцевую заглушку соединения трубы или нижнюю выпускную секцию.Оба этих метода позволяют преобразовать дренаж из линейного дренажа в стандартную круглую канализационную трубу, которая заглублена под землю и подключена к системе SW, как описано на странице дренажа прокладки.

Торцевая крышка соединения трубы

Коробка выхода

Для более крупных проектов доступны специальные отводящие устройства и ящики для ила, соответствующие ассортименту каждого производителя. Они разработаны, чтобы справляться с самыми сильными потоками и подключаться к дренажам различных размеров и типов. Подробное описание обширного ассортимента иловых ящиков, грязеуловителей, жироуловителей и других фитингов, доступных в каждом диапазоне, выходит за рамки этих страниц, и мы рекомендуем вам связаться с производителями, указанными на странице ссылок, или поговорить со специализированным поставщиком линейных каналов, например как дренажный канал.co.uk.

Некоторые линейные каналы имеют простые «выбивные» отверстия в основании каждой секции, которые можно удалить постукиванием молотком (как показано напротив) или распилом, чтобы обеспечить легкое соединение с подповерхностной трубой. В приведенном ниже примере канал Clark-Drain 400 подключен к 100-миллиметровой трубе из ПВХ через фитинг с защелкой. Хотя фитинг с ловушкой не является необходимым при установке в SW-систему, в данном случае он использовался для устранения любых проблем с запахами и канализационными газами, исходящими из канализации.

После присоединения к трубе канал укладывается на бетонную подушку и опускается до необходимого уровня.

Застрявшее соединение с дренажной системой

Линейный канал подключен к ловушке

Щелкните здесь, чтобы получить подробное руководство по установке линейной системы дренажа Aco Drive Drain на подъездной дороге к жилому дому.

Строительство

Метод строительства в целом идентичен для большинства форм линейного дренажа. Их необходимо уложить на бетонное основание C25 толщиной не менее 100 мм, а затем загнуть в зависимости от типа используемого покрытия.В качестве альтернативы их можно укладывать на слой раствора толщиной 12-40 мм поверх подготовленной бетонной дорожки.

Типичное наращивание для линейного дренажа канала — обратите внимание, решетка на 6 мм ниже уровня дорожного покрытия

Ниже показаны три конструкции, которые в сочетании с приведенной выше покрывают большинство обычных типов мощения; Обратите внимание, что толщину бетонной основы, возможно, потребуется увеличить для классов D, E и F, в зависимости от условий площадки и конечного использования.

Обратите внимание, что канал и решетка находятся на 3-5 мм ниже уровня дорожного покрытия, чтобы вода могла попасть в канализацию.Это стандартная практика для всех дренажных фитингов, которые, как правило, устанавливаются на жесткое основание или основание (например, бетон), которое вряд ли осядет, тогда как многие формы мощения включают несвязанный слой или подслой, который со временем может осесть. хоть немного. При наличии дренажного фитинга, который на несколько миллиметров ниже, чем дорожное покрытие, даже если возникнет небольшая осадка дорожного покрытия, поверхностная вода все равно сможет попасть в канал / овраг / бункер.

Создание линейных каналов для мощения блоков

Наращивание линейных каналов в битмач-дорожном покрытии

Линейный канал в бетонном покрытии

Каналы укладываются на подготовленное основание и стучиваются до уровня с помощью небольшого тротуара или резинового молотка.После того, как все каналы проложены, их загибают, чтобы они не двигались, затем подключают к системе поверхностных вод с помощью одного из методов, показанных выше, и, наконец, устанавливают решетки.

Конструкция линейного канала у стены или порога

Прокладываемый линейный канал

На фотографии напротив показан типичный линейный водосток класса B, укладываемый на бетонное основание и наклоненный в обе стороны. Пластиковая решетка класса B, подходящая для случайного движения, была установлена ​​на блоке канала вместе с запорной планкой.

Полная инструкция по установке аналогичного канала у порога гаража находится на отдельной странице.

Детализация блочного тротуара

Если линейный дренаж проходит через площадку, вымощенную блоками, дорожное покрытие следует подвести прямо к краю канала, как показано выше, вместо того, чтобы допускать использование «галтели» из бетона или раствора между дорожным покрытием и каналом. . Во многих случаях для добавления деталей вокруг линейного водостока используется ряды, которые могут быть размещены в том же блоке или контрастного цвета, в зависимости от схемы.Как вариант, блочный узор можно сохранить вплоть до края канала.

Предложения по врезке линейных водостоков при блочной укладке.

Тротуар укладывается плотно к линейному каналу, создавая аккуратный и аккуратный вид.

Вблизи линейного канала мощение остановлено и заделано ужасным строительным раствором.

Огромное спасибо дренажу-channel.co.uk за спонсирование этой страницы и за то, что сделали все это возможным.

Пожалуйста, учитывайте их при покупке линейных желобов для вашего проекта

страниц SUDS

дренажные системы для дренажа из полимербетона ULMA | Системы дренажа траншей

аэрирующие фонтаны

борьба с водорослями

дренажные аксессуары

дренаж, решетки

электрические шкафы

электрическая проводка

фильтрация

гидранты

орошение, предотвращение обратного слива

ирриг, контроллеры

ирриг, диагностическое оборудование

иррига, вольеры

орошение, инжекторы удобрений

орошение, малый объем

орошение, датчики влажности

ирриг, трубы и фитинги

орошение, регуляторы давления

ирриг, Ремонт ПВХ

орошение, датчики осадков

ирриг, устройства дистанционного управления

ирриг, соленоиды

ирриги, аксессуары для дождевателей

орошение, оросители

ирригация, подземные системы

оросительная система, клапанные коробки / крышки

ирриг, клапаны

озерные лайнеры

насосы, насосные системы

системы стерилизации

ливневая канализация

очистка ливневых вод

системы водоподготовки

сбор / хранение воды

счетчики воды

оптом ирригационные принадлежности

.
