Установка внутренней розетки своими руками в квартире, доме

Этот тип розеток, считается самым распространенным. Со времен СССР их конструкция практически не изменилась. Почему же они столь популярны? Во-первых, их небольшая толщина корпуса, позволяет не выделяться приборам на фоне общего интерьера, что иногда портит последний. Во-вторых, их рабочая часть скрыта в несгораемых монтажных коробках, что предотвращает их возгорание и пожары.

Также цена внутренней розетки на порядок ниже наружной такого же класса, но у них есть и недостатки: это трудности в монтаже, требующие трудоемкой работы и специального инструмента.

Особенности коробок для внутреннего монтажа

Помимо одиночных и двойных внутренних розеток, которые устанавливаются в одно посадочное место, существуют еще блоки по три, четыре и более розеток, установленных в одну специальную коробку. Длина этой блочной коробки зависит от количества установленных в ней приборов. В этом случае используются только внутренние (рабочие) части одинарных розеток, а декоративная рамка покупается отдельно, также по количеству штук.

Важно! Рамка должна быть обязательно того же производителя, что и розетки, иначе они не подойдут.

Монтаж одинарной внутренней розетки

Подготовка.

Если вы собрались установить внутреннюю розетку у себя дома, то вам понадобится: сама розетка, монтажная коробка, алебастр, перфоратор с буром и зубилом, а также если есть, насадка на перфоратор «корона» для быстрого монтажа.

Перед тем как определить в каком месте будет стоять будущая точка, подумайте, как вы ее запитаете. Можно от рядом стоящей, с другой стороны стены, — если там есть поблизости точка или с распределительной коробки вверху стены. Желательно, чтобы расстояние до источника питания было минимальным, так как вам придется вскрывать крепкий бетон для штробы. Эта работа грязная, пыльная и тяжелая. В связи с этим желательно из комнаты все вынести или накрыть полиэтиленовой пленкой.

Итак, с местом вы определились, выбираем высоту установки. Тут вопрос предпочтений и удобств. Некоторые делают по евростандарту (10—20 см от пола), другие по старинке — где-то на уровне пупка. Разумнее было бы сделать на той высоте, как все остальные в этой комнате. Тогда не будет бросаться в глаза асимметрия.

Начало монтажа

Ставим крестик в месте установки. Если есть корона по бетону, то высверлить место для коробки не составит особого труда. Ставим «сверло короны» ровно в центр крестика, и потихоньку начинаем бурить перфоратором. Жать на перфоратор сильно не стоит, иначе «корону» может заклинить, что приведет к ее поломке или выкрученным рукам от отдачи перфоратора. Глубина отверстия должна быть соразмерна толщине коробки.

Важно! При работе перфоратором, обязательно использовать защитные очки.

В случае отсутствия «короны», высверливать придется буром. Для этого прикладываем коробку к разметке и обводим карандашом или маркером. Теперь буром 6—10 мм сверлим по кругу и по центру. Чем больше отверстий, тем легче будет подготовить посадочное место для коробки. Глубину отверстий также контролируем по метке на буре, заранее сделанной маркером.  Когда отверстий достаточно, переключаем перфоратор в режим «молоток» и тем же буром или зубилом выбиваем перегородки между отверстиями.

Конечно, короной будет аккуратнее, но и по второму способу должно получиться неплохо. Все равно неровности впоследствии выровняются раствором. Когда посадочное место готово, подводим к нему провода.

Предположим наша розетка будет запитываться от рядом стоящей. Делаем штробу от соседней к новой. Это можно сделать как болгаркой, так и тем же перфоратором с буром. Глубина штробы должна скрыть провода заподлицо со стеной. Когда штроба готова, то устанавливаем коробку. Для этого заводим в нее провода и набросав немного алебастра в посадочное место, вставляем в него коробку. Лишний раствор выдавится и заполнит все пустоты. Дополнительно шпателем подмазываем торец коробки.

Монтаж блочной коробки на несколько приборов

Следует отметить, что блочные коробки на несколько розеток, устанавливаются таким же образом, как и одиночные, но подготавливается посадочное место в размер коробке. Контактная часть в таком случае соединяется перемычками из провода сечением 2,5 мм².

Подключение проводов

Теперь ждем пока алебастр схватиться. Можно его периодически обрызгивать водой, чтобы он не трескался. Когда коробка будет держаться, можно подключать арматуру. Начинаем с подключения проводов, заканчиваем зажимами распорок или винтами для крепления розеток к коробке. Это кому как нравится. Когда арматура розетки зажата и не сдвигается, можно ставить крышку. В случае если позднее будут клеиться обои, крышку можно не ставить.

Важно! Лучшие результаты можно получить, сначала поклеив обои, а потом уже полностью установив розетки.

Теперь закрепляем провода. Аккуратно вкладываем их в штробу и замазываем алебастром. Делать это нужно от новой к соседней розетке. Чтобы подключить провода, нужно обесточить этот участок и, сняв соседнюю розетку, подключиться в параллель. После устанавливаем ее на старое место. Подаем напряжение и проверяем его присутствие в обеих точках.

Установка внутренней розетки в гипсокартоне

Следует также обратить свое внимание на установку внутренней розетки в гипсокартонной плите. Для этого необходимо до монтажа этих плит, провести проводку за ними и закрепить концы в том месте, где примерно будет установлена розетка. Когда плита будет установлена, специальной «короной» по гипсокартону вырезаем в ней отверстие под коробку.



Важно! Диаметр короны следует выбирать точно в наружный диаметр коробки, иначе она или не влезет, или просто провалиться внутрь.

Перед тем как сверлить, определите магнитом нет ли в том месте профиля, чтобы не попасть в него. Вот отверстие готово, можно рукой или крючком достать провода наружу. Пропускаем их в коробку. Далее вставляем ее в отверстие гипсокартона, и зажимаем крепежными лапками. В этом случае применяется коробка для монтажа в гипсокартоне, имеющая длинные винты и зажимные лапки.

На этом все, будьте осторожны с электричеством и успехов вам.

Как установить внутреннюю розетку?

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики…

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки…

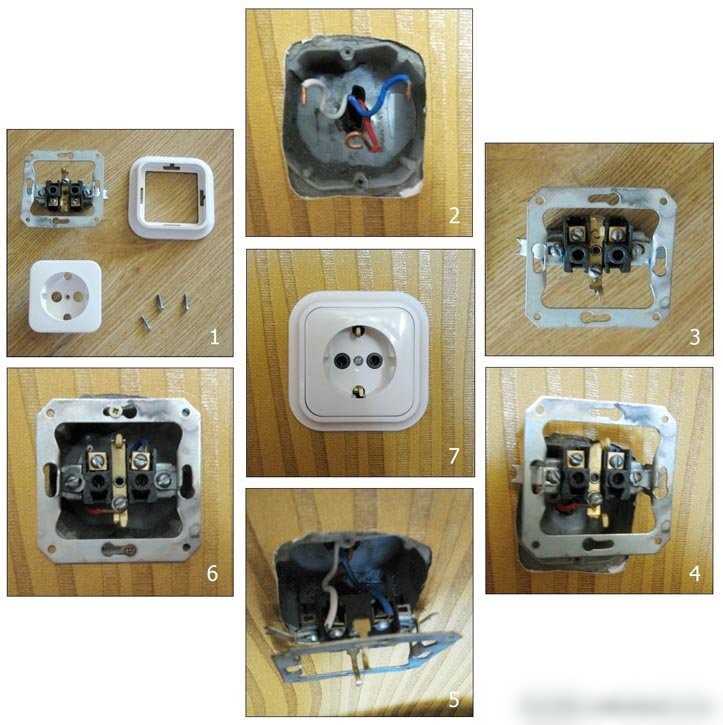

Берем новую розетку и подключаем ее. В данной модели розетки фирмы «Makel» болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену…

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым…

Теперь берем рамку с корпусом розетки и ставим на место…

 Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Читайте также: как установить наружную розетку с заземлением и как установить наружную розетку без заземления.

Улыбнемся:

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
— Дед, а чегой-то они там молчат?
— Вот сейчас покурят, потом, глядишь, чего и скажут…

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Установка розетки в бетонную стену

Установка розетки в бетонную стену – это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:

1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6. Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.



Вырезаем заглушки, в местах, предназначенных для ввода кабеля.





Удаляем все лишние соединительные элементы, которые мешают установке.





После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.е. он не должен торчать, выпирать, быть наклоненым и т.п.





4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.





После чего, “вдавливаем” подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.





5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.



После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.





И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.





6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.





Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.



Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.





После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.





Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену делается в несколько этапов, самым тяжелым из которых является вырезание отверстия в стене, куда и будет монтироваться устройство. Если есть нужные инструменты, опыт, или хотя бы большое желание сделать все самому, то эта задача будет вполне по силам любому домашнему мастеру.

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

  • Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
  • Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
  • Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
  • Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
  • Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
  • Подрозетник – обеспечивает жесткое крепление устройства в стене.
  • Замазка – гипс, алебастр или цементный раствор.
  • Шпатель, который можно поместить в подрозетник.
  • Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
  • Дополнительные провода – нужны, если производится монтаж нескольких точек.
  • Нож – можно самый маленький.
  • Плоскогубцы – желательно с кусачками.
  • Розетка – ради нее все и затевается.
  • Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивания штроб в бетоне молотком и зубилом гарантированно будет лишним – обладание такими знаниями никогда не компенсирует времени затраченного на их приобретение.

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стене, то по большому счету разметка не нужна. Нет особой разницы, если она будет расположена плюс-минус сантиметр. Другое дело, если рядом расположены другие розетки и у владельца помещения «взгляд перфекциониста». У некоторых людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как итог – лучше потратить лишние несколько минут, чтобы высчитать и расчертить на стене место расположения будущей розетки. В обязательном порядке это надо сделать при монтаже блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, правда если в помещении кривой пол, то придется подумать как сделать разметку – по уровню или параллельно поверхности пола.

Правильно сделанный «чертеж» разметки это горизонтальная линия, на которой отмечены центры отверстий для подрозетников. Чтобы следить, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее диаметра. Самый надежный способ вычислить расстояние между центрами – сложить вместе крышки розеток и замерить расстояние между их серединами.

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

  • Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
  • Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
  • Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
  • В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

Подключение проводки

Самая ответственная часть всей работы – подключить надо всего два или три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом с помощью индикаторной отвертки следует убедиться, что проводка обесточена. Одна или две минуты, потраченные на отключение автоматического выключателя и проверку наличия напряжения, сделают работу гораздо комфортнее и безопаснее.

Зачистка проводов. С концов жил надо снять по 1,5-2 см изоляции. Далее оголенный кусочек загибается кольцом, а если это многожильный, то его еще можно разделить надвое, чтобы кончики проводов приобрели форму буквы «V».

Для увеличения площади контакта провода с клеммой, жилу надо немного сплющить плоскогубцами.

Подключение проводов. На розетке есть всего две клеммы токоведущих контактов и третья для заземления. Все они зажимаются болтами и вставить провода больше просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт заземления (он «висит» на пластине с «усами», торчащими вперед), синий на ноль и оставшийся на фазу (может быть любого другого цвета). Заземление обязательно надо подключать к предназначенному для нее контакту, а фазу с нолем к оставшимся – неважно в каком порядке.

Блок розеток подключается шлейфом или звездой. В первом случае к контактам одной розетки приходят провода от предыдущей и тут же уходят на следующую. Во втором – провода от каждой розетки идут в общую «точку сбора» и там соединяются – фаза к фазе, ноль к нолю. При этом надо учитывать, что ПУЭ запрещают подключение заземления шлейфом – так можно подсоединить фазу и ноль, а «землю» надо вести обязательно звездой.

Окончание монтажа

Когда проводка надежно «сидит» в контактах, внутреннюю часть розетки можно вставлять в подрозетник. Для этого надо подогнуть провода, чтобы они были параллельны задней стенке и затолкать все вовнутрь.

Фиксируется внутренняя часть в подрозетнике распорными лапками – чтобы они разошлись в стороны, надо затянуть крепежные болты, которые всегда расположены в лицевой части. Когда болт крутится по часовой стрелке, лапка уходит в сторону, а наоборот – просто обвисает вдоль корпуса. Иногда лапки мешают вставлять розетку в подрозетник, раскрываясь раньше времени, поэтому их или приматывают к корпусу ниткой или стягивают между собой канцелярской резинкой.

Дополнительно розетка может фиксироваться болтами, которые вкручиваются в лицевую часть подрозетника.

Последний шаг – прикручивание крышки. На ней есть центровочные штыри, поэтому закрепить ее на розетке неправильно достаточно проблематично. Когда все готово, то включается электричество и проверяется работа розетки, а также заземления. Проверка может быть сделана еще до установки внутренней части в подрозетник, но это уже кто как чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

Как итог – установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если же их придется устанавливать несколько штук, то все нюансы точно отложатся в памяти – впоследствии можно будет выступать уже в роли инструктора.

Как установить розетку своими руками

Чтобы знать как установить розетку не обязательно быть электриком по профессии – достаточно тех знаний про электрические цепи, что получены еще в школе на уроках физики. Оттуда же надо помнить первое правило таких работ – все они делаются при отключенном напряжении и только после окончательной проверки результатов работ питание включается.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы. Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.

наружная розетка — слева, внутренняя — справа

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается только мелкими деталями. Главная же последовательность действий всегда одинаковая.

Подготовка основания



Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.



Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, которая оставляется в подрозетнике, периодически становится предметом жарких споров. С одной стороны, желательно оставлять его как можно длиннее, ведь при ремонтных работах конец провода с большой вероятностью придется откусывать и нужен запас. С другой стороны, розетка будет меняться или один раз во много лет или в случае ее перегрева и оплавления, когда часть провода скорее всего придет в негодность. При этом далеко не факт, что это будет маленький его кусок, ведь в подрозетнике все сжато вместе.

Совет здесь может быть только один – оставлять провод такой длины, чтобы с ним было удобно работать и он помещался в подрозетник сзади внутренней части розетки.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет проводов

Правильно установленная проводка для розеток характеризуется применением проводов определенного цвета. Это не обязательное условие для ее нормального функционирования, но оказывает неоценимую помощь при монтаже и ремонте.

Два самых главных цвета, которые надо правильно подключать – синий и желто-зеленый. Первый обозначает ноль, а второй заземление – тот же ноль, но подведенный не для работы оборудования, а защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разные и на них «вешается» фаза.

Если же установленный провод бесцветный, то придется его дополнительно прозванивать пробником или тестером – какая из жил куда подключена.

Очистка изоляции

У профессиональных электриков для этой цели есть специальные инструменты, но если делается установка розеток своими руками, то вряд ли они будут под рукой. Дома для этой цели применяется нож или плоскогубцы, в которых есть кусачки.

Чем бы ни снималась изоляция проводов, главное, за чем надо следить – чтобы не повреждалась металлическая основа – если на ней будет даже минимальный надрез, то жила скоро переломается.

Если применять нож, то лезвие надо держать под острым углом, чтобы не зацепить провод. Когда используются плоскогубцы, то изоляция немного сжимается кусачками и отрывается. Если попался сложный случай, то краешек провода прогревается огнем зажигалки и потом отрывается.

Работа с профессиональным инструментом электрика для разделки проводов и снятия изоляции хорошо показана в этом видео:

Подготовка жилы

Несколько различается при использовании одножильной и многожильной проводки. Общий принцип один – надо сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике для этого надо сделать так, чтобы к клемме прилегал как можно больший участок провода. Дополнительно жила обжимается плоскогубцами – она при этом немного сплющивается и площадь контакта увеличивается.

Для увеличения длины части одножильного провода, который касается контактов розетки, он закручивается колечком, чтобы его внутренний диаметр подходил под клеммный болт. При его монтаже придется полностью выкручивать крепежный болт, вставлять провод и закручивать болт назад, но зато контакт при этом будет максимально надежный. Многожильный провод обрабатывается точно так же, но есть для него и другой способ. Для этого все жилки делятся на две группки, каждая из которых скручивается между собой – кончик провода получается в виде буквы «V». Теперь проводки надо сплющить плоскогубцами и их можно вставлять в контакты розетки, даже не выкручивая болт полностью.

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать как правильно установить мощные розетки, или как подключить провода максимально надежно, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них расшатываются, особенно если они многожильные. Также надо учитывать, что со временем медный провод при контакте с воздухом понемногу окисляется и расшатанные жилы будут портиться.

Чтобы по возможности минимизировать это воздействие, перед тем как выполнять подсоединение проводов их кончики обрабатываются. Лужение это покрытие жилы оловом, а для опрессовки или обжимки приобретаются специальные наконечники, которые надеваются на провод и вжимаются в него плоскогубцами или опрессовочными клещами. Наконечники могут быть в виде обыкновенной трубки или с дополнением в виде шайбы на конце, которая прижимается болтом к контакту.

Подключение проводов

Если известно на каком проводе находится заземление и где фаза с нулем, то здесь проблем быть не должно. На каждой розетке визуально видно какая клемма от какого контакта – посадить на одну токоведущую пластину два провода просто не получится (если не задаться конкретной целью). Главное – это правильно подключить заземление (если оно есть) – обычно этот контакт находится посередине и относится к усикам, что торчат сверху и снизу розетки. Фаза с нулем подключаются к крайним контактам, соединенным с пластинами в которые включается штепсель. Затем болты затягиваются – подключение завершено.

Есть много диаметрально противоположных утверждений, когда безапелляционно заявляется, что фаза обязательно подключается справа или слева, но никто и никогда из заявителей не сможет объяснить почему надо делать именно так, как он говорит.

В ПУЭ нет ни одного положения регламентирующего этот параметр и все подобные заявления рассыпаются об один неоспоримый факт – вилку в розетку можно вставлять как угодно. Соответственно, нет никакой разницы как правильно установить розетку – с фазой слева или справа – любой вменяемый электрик, перед тем как лезть в розетку, обязательно использует свой индикатор напряжения и проверит ее расположение, даже несмотря на цветную маркировку проводов.

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Установка крышки

Здесь все совсем просто – крышка ставится на свое место и прикручивается болтом (иногда двумя). Единственное что надо учитывать – возможное наличие декоративной накладки. Она ни к чему не прикручивается и удерживается крышкой. Ее задача это скрывать возможные дефекты стены, вследствие установки подрозетника. На некоторых розетках размеры декоративной накладки больше стандартных, поэтому они не позволяют собирать блоки розеток со стандартным расстоянием между корпусами. Если будет устанавливаться такая конструкция, то на этот момент надо обращать отдельное внимание.

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Установка розеток и выключателей в откосах из пластиковых панелей:

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

Внутренняя тройная розетка: как выбрать и подключить

Монтируем тройную внутреннюю розетку

Если вам необходимо решить задачу подключения сразу нескольких электроприборов в одном месте, то тройная внутренняя розетка придется как нельзя кстати. Она позволяет одним махом решить проблему подключения большого количества электроприемников, причем, номинальная мощность приборов не представляет особых проблем.

Такие розетки нашли широкое применение в местах подключения видео и аудио аппаратуры, на кухне и в местах установки компьютера.

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению розеток, вам следует определиться с местом монтажа, номинальными параметрами розетки и сечением кабеля, который необходим для подключения.

Место расположения розеток

Прежде всего нам следует определиться с местом, в котором мы планируем установить внутренние розетки тройные. Особых ограничений здесь нет, и простая логика не позволит вам ошибиться.

Итак:

  • Прежде всего, п.7.1.37 ПУЭ запрещает устанавливать розетки в ванных комнатах. Допускается их установка только через автомат УЗО.
  • Кроме того, п.12.29 ВСН 59 – 88 не допускает установку розеток в местах, неудобных для эксплуатации. Так же нельзя размещать розетки под и над мойками.
  • Других требований нет. Поэтому выбор места установки розетки определяется только целесообразностью. Обычно розетки устанавливают на высоте в 30 см от пола. Но это не является правилом и, если вам необходимо подключить, например, установленный под потолком кондиционер или вентиляцию, целесообразней розетку расположить под потолком.

Выбор розетки

Об этом аспекте выбора частенько забывают, но ему следует уделить самое пристальное внимание. Ведь работоспособность и долговечность розетки напрямую зависит от ее соответствия подключаемым электроприемникам.

Виды розеток

Итак:

  • Прежде всего, это номинальный ток розетки. Он может быть 6, 10, 16 и 25А. Но последние два номинала в основном предназначены для подключения электрических плит (см. Розетка для электроплиты legrand: особенности, выбор и монтаж). Зачастую они имеют несколько отличную форму, специально под вилку печи.
  • Для того, чтобы выбрать розетку, соответствующую вашим номинальным параметрам, вы должны знать номинальный ток самого мощного прибора, который будет запитывать эта тройная розетка внутренняя.

Обратите внимание! Что, согласно п.3.15 ВСН 59 – 88, мощность ни одного отопительного агрегата не должна превышать 2 кВт. А именно отопительные приборы зачастую являются наиболее мощными источниками энергопотребления в квартире. Для устройств такой мощности достаточно 10А розетки, поэтому аналоги с большим номинальным током рассматривать не целесообразно.

  • Если вы планируете устанавливать розетку вне помещения (см. Как выбирается и подключается наружная розетка тройная), то должны обратить внимание на ее защиту. Этот параметр обозначается аббревиатурой «IP» после которой идут цифры. Первая цифра может быть от 0 до 6 и демонстрирует уровень защиты от проникновения пыли. Вторая цифра может быть от 0 до 8 и демонстрирует уровень защиты от проникновения влаги. Чем выше цифра, тем лучше защита.

Подбираем кабель

Чтобы ваша розетка внутренняя тройная работала бесперебойно и как можно дольше, важно правильно подобрать провод, которым она будет подключаться к электрической сети. Особенно это важно при монтаже скрытой проводки, когда для того, чтобы заменить перегоревший провод, вам придётся раздолбать пол стены.

Провод во всех местах подключения должен иметь запас и не иметь натяжки

  • Прежде всего, следует выбрать сечение кабеля или провода (см. Выполняем расчет сечения провода по мощности). Этот параметр зависит от нагрузки, которая будет подключаться к розеткам. Причем, нам следует учесть возможную суммарную нагрузку всех трех розеток. Особенно расписывать процесс выбора не будем, так как это довольно подробно описано в других статьях нашего сайта.

Обратите внимание! Согласно п. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм2 для медных проводов и 2,5 мм2 для алюминиевых.

  • Так же отметим, что, выполняя подключение розеток своими руками, часто допускается ошибка при выборе длины провода. Согласно п.2.1.22, во всех местах соединения кабеля или провода должен иметься запас, достаточный для повторного подключения. Часто этим пренебрегают, что приводит к проблемам в дальнейшем. В любом случае провода не должны быть натянуты.
  • Что касается количества жил, то желательно использовать трехжильный провод. Одна жила будет использоваться для подключения фазного провода, обычно она черная, но не принципиально. Вторая жила, синего цвета, используется для подключения нулевого провода. И третья, желто-зеленая, для подключения защитного провода.
  • Отметим также необходимость дополнительной защиты провода при его способе монтажа открытым способом. Если монтаж осуществляется открытым способом, то обычно применяют самозатухающую пластиковую гофру (см. Автомобильная гофра для проводки в домах и квартирах). Если же применяется скрытый способ прокладки по сгораемой основе, то вам потребуется металлическая гофра.

Монтаж и подключение тройных розеток

Конечно, на данный момент вы можете найти розетки тройные внутренние, рассчитанные на одну закладную коробку. Но их качество далеко не всегда находится на должном уровне и соответствует указанным номинальным параметрам.

Поэтому целесообразней устанавливать три розетки, которые затем могут закрываться декоративной накладкой. Благодаря этому они выглядят, как единое целое.

Монтаж закладных коробок

Согласно п.6.5.20 ПУЭ, все аппараты, устанавливаемые скрытым способом, должны иметь специальные кожухи или быть заключены в коробки. Эти коробки называют закладными. И именно их правильная установка позволит вам красиво и правильно разместить розетку.

Правильная установка закладных коробок

Итак:

  • На первом этапе важно все правильно вымерять и разметить. Ведь ошибка может не позволить закрепить декоративную накладку на розетке или приведет к неперпендикулярности к полу или стене.
  • Для установки закладной коробки мы предварительно должны высверлить нишу под них. Делается это с помощью специальных насадок на перфоратор. Они достаточно неплохо справляются с кирпичными и некоторыми бетонными стенами. Но иногда и они пасуют. В этом случае советуем предварительно просверлить много отверстий по периметру ниши обычным сверлом по бетону. А уж затем использовать насадку.
  • После того, как все три ниши готовы, можно закрепить закладные коробки. Наша инструкция рекомендует делать это при помощи самореза в центральной части коробки. Но допустимо закрепить и при помощи обычного гипсового раствора или алебастра.

Обратите внимание! На момент крепления закладных коробок питающий провод уже должен быть заведен в них. В противном случае вам придётся запускать его поверх коробок, что некрасиво, да и неправильно.

Подключение розетки

Теперь наша розетка тройная внутренняя может быть подключена. Сделать это достаточно просто и не требуется особой квалификации.

Следует только соблюдать правила безопасности и не геройствовать. Помните, не один профессиональный электрик не будет выполнять работы под напряжением, если его можно снять. И вам делать этого тоже не стоит.

На фото представлена схема подключения тройной розетки

  • Поэтому первым пунктом снимаем напряжение на той группе, к которой планируется производить подключение, а также со всех соседних, которые проложены в данной распределительной коробке.

Обратите внимание! Если производится монтаж дополнительных розеток в уже существующую группу освещения, то вам следует заменить групповой автомат на более мощный. Если и так стоит автомат в 25А (автоматы большего номинального тока не допускаются, согласно п.6.2.6 ПУЭ), то вам следует с ограничениями использовать розетки данной группы. Ведь в следствии перегрузки может не только отключаться групповой автомат, но и перегореть проводка.

  • Теперь можно вскрыть распределительную коробку, в которой предстоит подключение. Находим фазный, нулевой и защитный провод, питающий данную группу. Подключаем соответственно жилы нашего кабеля.
  • Теперь на розетке подключаем фазный и нулевой провод к силовым контактам, а защитный к заземляющим. Практически для всех розеток не принципиально к какому силовому контакту будет подключен фазный провод. Но обычно его сажают на левый вывод. Исключение составляют только электрические печи, но об этом вы можете прочитать в других статьях на нашем сайте.
  • На этом подключение окончено. Устанавливаем розетки. Закрываем их декоративной накладкой. Закрываем распределительную коробку и подаем напряжение. Если вы сделали все согласно нашим рекомендациям, то все должно работать безупречно.

Блок розеток без декоративной накладки

Вывод

Как видите, подключение тройных розеток — достаточно простое занятие. Оно не требует особых навыков и познаний. Но если вы не знаете, что такое фазный провод, а что такое нулевой, то лучше не геройствовать и вызвать профессионала. Ведь цена ошибки может быть очень велика.

Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ней.
ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому
установка не потребовала особого труда ловить проволоку через стены.
Поэтому я знал, что все это можно сделать в рамках относительно детерминированного
количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила.Я начал с небольшого отверстия, чтобы убедиться, что там, где я хотел, было пустое пространство.
гнездо, чтобы идти, а также чтобы нащупать точное расположение шпильки, прежде чем разрезать ее
намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить непосредственно в гипсокартон, она
Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкручивать прямо в
древесина для хорошей меры.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал
часть контура слева — вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют откидные крылышки на концах для фиксации розетки прямо в гипсокартоне.
Крыло разворачивается, когда винт, к которому оно прикреплено, поворачивается.
по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой.
крыло и фланцы большего размера на обоих концах распределительной коробки. Это аккуратная система,
хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке только
к краям гипсокартона вот так.

Откидное крыло Положение крыла при вставке Положение крыла после установки

Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия.На самом деле, я обычно предпочитаю делать немного меньше контура. Достаточно легко увеличить
дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера
крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям,
затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом
чтобы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для
розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пора установить розетку, расширив отверстие, чтобы учесть все
неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда,
и согнул металл, чтобы я мог прикрутить эту сторону прямо к шпильке.

И проверяем посадку в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны.
чтобы освободить место для откидного крыла. Отверстие все равно меньше, чем то, что было в шаблоне
предложил бы.


Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже.
новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите
довольно тревожное напоминание об этом, когда вы берете розетку за клеммы (говорит из
опыт, правда не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, так как он
не разделенная розетка, но к ней подключены два кабеля, один для питания, другой
переходя к следующему сокету.Они использовали розетку для
соедините провода вместе — это может соответствовать, а может и не соответствовать существующим электрическим
коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно
испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока
оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия
в металлическом ящике уже было полно.
Я мог бы попробовать протянуть второй провод в одно из отверстий, но это
это некрасиво и, вероятно, также является нарушением правил электротехники.

Вот и решил попробовать пропустить провод за розетку, поймать с помощью
через отверстие на дне хирургических щипцов и втяните его.
Хирургические щипцы подходят для
такого рода работы, потому что они узкие, с достаточно близко расположенными петлями
вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открыть их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов за штуку.

Чтобы было легче ловить провод, снял внешнюю изоляцию
конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию.
с самого конца проводов.
Щипцы были едва достаточно сильными, чтобы ввести одну проволоку в отверстие за раз.

После того, как у меня были провода, я использовал плоскогубцы, чтобы протянуть их дальше.
в розетку достаточно глубоко, чтобы основная изоляционная оболочка
розетка.

Следующим шагом было возвращение устройства снятия натяжения на нижнюю часть гнезда, хотя
Я забыл сфотографировать этот шаг.

на всякий случай решил сделать подключение нейтральных проводов
все с одной проволочной гайкой.
С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и
короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех и более проводов винтовые клеммы
работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать
латунную втулку в плоскогубцах, затягивая установочный винт,
просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковый колпачок.

Что касается горячего (не нейтрального) провода, я оставил его в розетке, поэтому у меня было только три
провода, чтобы бороться, и использовал обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе с парой квадратов.
плоскогубцы перед закручиванием проволочной гайки .

Когда провод, подключенный к нижнему разъему, установлен и закреплен, пришло время подавать
провод через переделку гнезда, а потом воткнуть
переделайте гнездо обратно в отверстие и вкрутите его.

Большим преимуществом переделанных розеток является способ подачи в них проволоки.
сзади, что позволяет вставить розетку в отверстие в стене с проводами
уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог прикрутить гнездо.
прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки
чтобы продеть даже шуруп для гипсокартона.

И с разводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем «decora».
крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы.
переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы
освободите место для шурупов. Вот я немного открываю пространство отверткой.
Другой подход — обжать фланец немного уже в том месте, где идет винт.
с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленным к стене.
Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит противопоставление фантазии
новый HDTV и кроличьи уши. Планирует установить полку для DVD-плеера.
чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания
шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить
на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур
вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:


Еще Проекты по благоустройству дома на моем
Деревообработка сайт

Стоимость установки внешней розетки

Установка розетки для улицы будет стоить около £ 100 , но это будет зависеть от того, какую розетку вы выберете.Прочтите наше удобное руководство по стоимости, чтобы узнать все, что вам нужно знать об установке внешней розетки.

Средняя стоимость установки внешней розетки:

В зависимости от сложности работы обычно занимает: 1-2 часа
£ 120

Сколько стоит установка внешней розетки?

Основные затраты на установку уличной розетки — это почасовая оплата вашего электрика.Это простая работа, которая в целом займет не более 2 часов. Для дешевой розетки, которая находится в легкодоступном месте, вы должны ожидать, что ее стоимость составит около фунтов стерлингов 85 . За более сложную розетку, которую может быть немного сложнее установить, вы должны ожидать, что заплатите не более 245 фунтов стерлингов.

Расположение розетки на открытом воздухе может повлиять на сложность и, следовательно, на стоимость вашей работы. Если вы можете проявить гибкость и работать с электриком, чтобы выбрать место, это поможет снизить ваши расходы.

Цены на внешние розетки

Тип розетки Средняя стоимость
Одиночный £ 85 — £ 200
Двойной 85–215 фунтов стерлингов
Розетка с таймером 125–245 фунтов стерлингов
Розетка с УЗО 95–245 фунтов стерлингов

Затраты на рабочую силу и сроки

Установка наружной розетки — простая и легкая работа для квалифицированного электрика.Это займет всего 1-2 часа, независимо от типа розетки, которую вы выберете. Средняя почасовая стоимость найма электрика составляет 75–150 фунтов стерлингов. Однако в таких местах, как Лондон, эта сумма может достигать 250 фунтов стерлингов .

Только затраты на снабжение

Тип розетки Средняя стоимость
Одиночный 10–15 фунтов
Двойной 10–30 фунтов стерлингов
Розетка с таймером 50–60 фунтов стерлингов
Розетка с УЗО 20–60 фунтов стерлингов

Дополнительные расходы

Установка наружной розетки — несложная работа.Однако было бы выгодно объединить эту работу с другими электромонтажными работами в вашем доме. Приезд электрика в ваш дом может также выявить другие проблемы с домашней проводкой, которые необходимо будет устранить.

Осмотр электрооборудования

Если ваш дом старше, вам нужно пройти полное электрическое обследование. Это стоит от до 150–300 фунтов стерлингов. Это комплексная проверка состояния электрики в вашем доме. В конце концов, вы получите отчет, в котором будут указаны все области, требующие исправления.Другой вариант — получить сертификат электробезопасности. Это может быть полезно при продаже вашего дома. Это стоит фунтов стерлингов от 80 до 150 фунтов стерлингов.

Замените потребительский блок

Если у вас старый потребительский блок, это может быть небезопасно. Возможно, потребуется заменить его, прежде чем вы сможете установить внешнюю розетку. Если ваш потребительский блок заполнен, вам может потребоваться отдельный блок для внешней розетки или необходимо обновить его для более крупного блока. Эта работа стоит 470 фунтов стерлингов — 650 фунтов стерлингов.

Ремонт дома

Если проводка в вашем доме очень старая и не обновлялась, возможно, ее нужно заменить.Это большая работа, но она делает дома намного безопаснее и снижает риск поражения электрическим током и пожаров. В зависимости от размера вашего дома цена составит 2400 фунтов стерлингов — 5 500 фунтов стерлингов .

Установить садовое освещение

Если вы устанавливаете внешнюю розетку, возможно, самое время подумать о том, как подобрать освещение для вашего сада. Это сделает ваше садовое пространство более пригодным для жизни и позволит вам проводить в нем больше времени. В зависимости от выбранного вами освещения, это может стоить от до 120 фунтов стерлингов — фунтов стерлингов.

Электричество в хозяйственные постройки / навес

Если у вас есть пристройка, сарай или мастерская, и вы хотите иметь освещение и электрические розетки, то было бы неплохо настроить выделенное кольцо для вашего потребительского блока. Если вы поместите его на то же кольцо, что и внешний разъем, это может сэкономить вам немного денег. Стоимость будет зависеть от объема работы и расположения надворной постройки.

Факторы затрат на установку внешней розетки

Двумя основными факторами, влияющими на стоимость установки наружной розетки, являются стоимость розетки и время, которое займет работа.Все, что влияет на них, повлияет на цену.

Размер внешней розетки

Обычно для наружных розеток выбирают одинарную или двойную розетку. Все одинарные розетки находятся в диапазоне от £ 10 до 15 фунтов стерлингов. Если вы выберете двойную розетку, вы можете найти простые варианты по цене от £ 10. Некоторые варианты будут стоить целых 60 фунтов стерлингов .

Тип внешней розетки

Есть функции, которые вы можете выбрать для своей уличной розетки, которые повысят цену.Например, УЗО или таймер. Оба эти варианта сделают вашу розетку дороже

.

Расположение внешней розетки

Расположение розетки относительно внутренних розеток и вашего потребительского блока повлияет на цену. Если найти уличную розетку несложно, работа будет быстрее и проще. Если вам нужна розетка в месте, удаленном как от внутренних розеток, так и от потребительского блока, то установка новой розетки займет больше времени.

Простота доступа

Если трудно получить доступ к местоположению вашей новой внешней розетки, это может повлиять на цену.Вы должны учитывать это при выборе своего местоположения. Возможно, ваш электрик не установит розетку в выбранном вами месте, если это сделать слишком сложно. Итак, будьте готовы к гибкости.

Что нужно для установки внешней розетки?

Первым делом отключите электричество в вашем доме. Это может быть только одно кольцо или весь ваш дом. Это будет зависеть от проводки в вашем доме и расположения новой внешней розетки.

Внешняя розетка может быть запитана одним из двух способов. Его можно либо присоединить к существующему электрическому кольцу в вашем доме, либо дать ему собственное независимое кольцо. Единственная разница в том, где будет начинаться провод.

Если рядом с тем местом, где вы хотите установить розетку, есть удобное место, можно просверлить отверстие. Это отверстие соединит внутреннее гнездо с внешним. Затем из розетки будет снята шпора для питания внешней розетки.

В некоторых случаях может быть безопаснее проложить кабель напрямую от вашего потребительского блока к месту расположения внешней розетки.Провод будет проложен так, чтобы он не мешал и не повредился. Возможно, эту проволоку удастся проложить внутри стен. В противном случае он будет прикреплен к стене в сторону.

Когда провода будут на месте, коробку прикрепят к стене. Розетки будут подключены, и электричество снова включено.

Могу ли я самостоятельно установить внешнюю розетку?

Установка электрической розетки должна выполняться только компетентным лицом. По сути, если вы не являетесь сертифицированным электриком, то это не работа своими руками.Это по двум причинам. Во-первых, безопасность. Работа с электрикой может быть очень опасной, если вы не знаете, что делаете.

Вторая причина — обеспечить соответствие строительным нормам. Работа не требует осмотра. Однако, если позднее у вас будет проведена какая-либо работа над вашим домом, требующая осмотра здания, то все, включая эту работу, будет проверено. Замена розетки на более позднее время может оказаться более дорогостоящей, чем ее профессиональная установка в первую очередь.

Типы внешних розеток

У вас есть несколько вариантов выбора сокета, который вы устанавливаете. Все эти розетки входят в корпус, чтобы обеспечить их защиту от атмосферных воздействий.

Одинарная розетка

Это самый простой вариант, и он хорош, если у вас ограниченный бюджет. Это даст вам место для одной вилки снаружи. Средняя стоимость составляет фунтов стерлингов — 15 фунтов стерлингов.

Плюсы

✔ Компактный

✔ Дешево

Минусы

✖ Только одна розетка

Двойная розетка

Это внешний корпус с местом для двух вилок.Средняя стоимость составляет £ 10 — £ 30

Плюсы

✔ Более одного штекера

✔ Дешевые варианты

Минусы

✖ Занимает больше места

Розетка с таймером

Если вы хотите использовать уличную розетку для чего-то вроде освещения, которое вы хотите использовать только в определенное время, встроенный таймер может быть очень полезной функцией. Средняя стоимость составляет фунтов стерлингов — 50 фунтов стерлингов.

Плюсы

✔ Встроенный таймер

Минусы

✖ Дороже

Розетки с УЗО

В эти розетки встроены УЗО.Это делает их более безопасными, чем те, у кого нет. Они бывают как с двойной, так и с одной розеткой. Средняя стоимость составляет фунтов стерлингов — 20 фунтов стерлингов.

Плюсы

✔ Намного безопаснее

Минусы

✖ Дороже

Преимущества внешней розетки

У уличной розетки есть несколько преимуществ.

Всепогодный

Одним из больших преимуществ розетки для улицы является знание того, что у вас всегда есть доступ к розетке, защищенной от атмосферных воздействий.Это означает, что вы случайно не оставите удлинитель под дождем и не будете волноваться, если во время стрижки газона неожиданно начнется дождь. Атмосферостойкая уличная розетка — это быстро, просто и надежно.

Без продольных проводов

Когда у вас есть уличная розетка, вам больше не нужно протягивать провода через окна или двери, когда вы работаете на улице. Эти провода могут не только споткнуться, но и пропускать нежелательных вредителей и пыльцу.

Просто и быстро

С садовой розеткой вы можете быстро и легко завершить работу в саду.Подключить электрические устройства к электросети легко, а навести порядок — просто.

Для чего можно использовать внешнюю розетку?

Наружную розетку можно использовать для любого электрического устройства по вашему желанию. Нет никаких ограничений на то, для чего вы можете их использовать. Есть некоторые устройства, которые вы, возможно, захотите иметь в своем саду, которые должны подключаться к специальной садовой розетке.

Гидромассажная ванна

Если у вас есть стационарная или надувная гидромассажная ванна, вам потребуется электрическое питание для насоса.Для этого идеально подходит наружная розетка, поскольку она рассчитана на то, чтобы вода из гидромассажной ванны не повредила ее.

Водное сооружение

Для водоснабжения со встроенным насосом потребуется электропитание. Наружная розетка — простой и безопасный способ обеспечить это. Его можно не беспокоить. Если вы хотите, чтобы он работал только днем, вы можете выбрать уличную розетку с таймером.

Насосы для прудов

Если у вас есть небольшой пруд, для которого требуется насос, вам необходимо подключить его к розетке.Уличная розетка позволит вам сделать это без опасений. Его можно постоянно оставлять подключенным к розетке, и он будет защищен от брызг из пруда.

Наружное освещение

Наружное освещение может сделать ваш сад более удобным для использования. Если вам нужно надежное освещение, то лучше использовать электрические, а не солнечные светильники. Уличная розетка позволит вам легко запитать этот вид освещения.

Наружное отопление

Если вы хотите наслаждаться своим садом осенью и зимой, возможно, вам понадобится система наружного отопления.Электрические более безопасны, чем газовые. Они просты и удобны в использовании с наружной розеткой.

Газонокосилка

Чаще всего розетка для улицы используется для газонокосилки. Это позволяет легко и быстро косить газон. Больше не нужно прокладывать удлинительный кабель по дому.

Мойка высокого давления

Мойки высокого давления используются для мытья автомобилей и дорожных покрытий. С наружной розеткой вы можете легко и безопасно включить мойку высокого давления, не беспокоясь о том, что вода попадет в ваш дом через двери или окна, открытые для розетки.

Строительные нормы и правила для внешней розетки

Любые электромонтажные работы, проводимые на вашем участке, регулируются строительными нормами Части P. Это означает, что работа должна выполняться в соответствии с подходящими стандартами. Вам не нужно подавать заявку на соблюдение строительных норм или посещать объект, если вы пользуетесь услугами установщика, который может самостоятельно подтвердить, что их работа соответствует стандартам.

Дополнительная плата за эту сертификацию не взимается. Все это должно быть включено в стоимость, которую взимает с вас установщик.

Разрешение на планирование для внешней розетки

Для установки внешней розетки запрашивать разрешение на строительство не требуется.

Что такое рейтинг IP?

IP означает степень защиты от проникновения. Это показатель того, насколько водонепроницаемая и пыленепроницаемая розетка. По сути, это говорит вам, насколько вероятно, что сокет будет поврежден. Рейтинг IP должен состоять из двух цифр и может иметь дополнительную букву в конце. Например. IP24 или IP56K.

Первое число указывает на устойчивость предмета к твердым частицам.Итак, насколько хорошо он предотвращает попадание пыли, песка, грязи. Цифры варьируются от 0 до 6. Ноль означает, что защиты нет. Шесть означает, что вообще ничего не может войти.

Второе число говорит о водостойкости. Цифры от 0 до 9. Защиты суммируются до 6. После этого они указывают отдельные тесты, поэтому будут перечислены отдельно. Нулевой рейтинг означает отсутствие водонепроницаемости.

Шесть означает, что он может противостоять мощным струям воды, падающей на него.Оценки 7 и 8 относятся к погружению в воду, поэтому вряд ли применимы к внешней электрической коробке. 9K дается, чтобы показать, что электрическое устройство устойчиво к воздействию высокотемпературной струи воды, поэтому вы можете увидеть это на внешней вилке.

Для нахождения вне розетки должна быть минимальная степень защиты IP 56. Это означает, что количество грязи, которая может проникнуть внутрь, не будет мешать работе, и она может противостоять мощным струям воды с любого направления.

Удаление внешней розетки

Причин для снятия наружной розетки не так много.Даже если вы не используете его, это не повлияет ни на что другое в вашем доме, и они часто находятся в стороне. Однако, если вы хотите переместить розетку или вам необходимо отремонтировать ее после того, как она была повреждена, возможно, потребуется удалить розетку.

Удаление наружной розетки — это работа, которую должен выполнять электрик. Работа выполняется довольно быстро и занимает менее часа. Вам нужно будет оплатить только время электрика. Большинство электриков взимают минимальную плату для покрытия своих расходов и дорожных расходов.Таким образом, вы можете рассчитывать заплатить фунтов стерлингов от 80 до 150 фунтов стерлингов. Может быть более рентабельно выполнять эту работу в то время, когда у вас выполняются другие электромонтажные работы, поскольку это будет более рентабельным вариантом.

Ваш электрик обычно утилизирует старую розетку. В противном случае вы можете довести дело до конца самостоятельно. В большинстве случаев его можно будет выбросить бесплатно.

Контрольный список для найма установщика внешних розеток

Вам нужно нанять электрика для установки розетки снаружи.Вот некоторые из ключевых вещей, на которые вам следует обратить внимание:

  • Они должны быть «компетентным лицом» или фирмой, зарегистрированным в Части P. Это означает, что они подтвердят, что их работа соответствует строительным нормам, и заполнят все необходимые документы.
  • Электрики могут быть зарегистрированы в Национальном инспекционном совете по электромонтажным работам (NICEIC), ELECSA, NAPIT или в другой утвержденной правительством схеме. Выбор того, кто есть, даст вам дополнительную защиту на случай, если позже возникнет спор.
  • Вы должны ожидать, что у компетентного электрика будет определенная квалификация. Они могли пройти обучение или получить другую квалификацию 3-го уровня, например, City & Guilds.

Часто задаваемые вопросы

Как узнать степень защиты IP внешних розеток?

Степень защиты IP должна быть на видном месте на упаковке любых внешних розеток. Он может быть указан в технических характеристиках продукта, если вы найдете его в Интернете.

Что делает УЗО?

УЗО — это устройство остаточного заряда.Он определяет, есть ли неисправность в устройстве, использующем розетку. Затем он может отключить питание до того, как произойдет травма или несчастный случай. Эти устройства легко восстановить, и их не нужно заменять, как предохранитель. Они могут быть как в самой розетке, так и в вашем потребительском блоке. Все современные блоки бытовой техники должны иметь УЗО.

Есть что-нибудь, что нельзя подключить к уличной розетке?

Наружные розетки работают точно так же, как и внутренние розетки. Просто они более защищены от непогоды.Это означает, что вы можете использовать их с любого электрического устройства, которое вы можете подключить.

Нужен ли мне отдельный потребительский блок для внешних источников питания?

Если у вашего существующего потребительского блока есть емкость, вы можете запустить любое внешнее питание от этого блока. Сюда входят наружные розетки и хозяйственные постройки.

Является ли удлинитель безопасной альтернативой уличной розетке?

Удлинитель может быть безопасным вариантом при правильном использовании. Однако со временем удлинители могут повредиться.Это означает, что их следует проверять перед каждым использованием. Обратите внимание на место прокладки удлинителя, так как об этом можно споткнуться.

Было множество примеров, когда людей ударили током, коснувшись удлинителя. Если удлинитель не предназначен для использования на открытом воздухе, он не может быть водонепроницаемым.

Таким образом, да, вы можете использовать удлинитель, но вы должны делать это с осторожностью. Внешняя розетка — более простой вариант безопасного использования.

Источники

https: // www.Planningportal.co.uk/info/200130/common_projects/16/electrics/3

Последнее обновление MyJobQuote 30 сентября 2020 г.

Физическая установка вашего Ring Video Doorbell Pro — Ring Help

В этой статье подробно рассказывается, как физически установить ваш Ring Video Doorbell Pro.

Щелкните здесь, чтобы получить дополнительную информацию о настройке видеодомофона Pro в приложении Ring.

Шаг первый — Удалите существующую кнопку дверного звонка

  • Отключить питание выключателем
  • Снимите имеющуюся кнопку и отсоедините провода

Шаг второй — установка Pro Power Kit

  • Снимите крышку домашнего дверного звонка
  • Убедитесь, что он совместим с видеодомофоном Ring Video Doorbell Pro
  • Убедитесь, что ваш трансформатор имеет выходную мощность не менее 16 В 30 ВА (40 ВА макс.) И 50/60 Гц.Не используйте галогенный трансформатор или трансформатор для садового освещения, а также трансформатор постоянного тока / источник питания.
  • Установите Pro Power Kit или Pro Power Cable (на фото ниже)

Шаг третий — Установка дверного звонка

  • Сначала снимите лицевую панель устройства
  • При установке на каменную поверхность перед продолжением выполните следующие действия:
    • Используйте устройство в качестве шаблона для разметки пилотных отверстий.
    • Просверлите отверстия и вставьте анкеры.
  • Подсоедините провода к винтам на задней панели устройства
    • Не имеет значения, в каком порядке подключаются провода, просто убедитесь, что провода не касаются друг друга.
    • Будьте осторожны, не перетягивайте и эти винты.
  • Поставьте устройство на уровень стены и ввинтите винты

Примечание: Видеодомофон Pro никогда не требует установки диода.

Шаг четвертый — Настройка дверного звонка в приложении Ring

  • Дважды проверьте каждую часть проводки, а затем снова включите питание

Примечание: Устройству потребуется до часа для зарядки внутреннего элемента питания.После зарядки устройство автоматически перейдет в режим настройки.

Щелкните здесь, чтобы получить дополнительную информацию о режиме настройки.

Теперь, когда устройство установлено, пора продолжить настройку в приложении Ring.

Щелкните здесь, чтобы получить дополнительную информацию о настройке Ring Pro в приложении. Продолжить.

Шаг пятый — прикрепите лицевую панель

  • Установите лицевую панель на дверной звонок и убедитесь, что она прикреплена к устройству.
  • Установите стопорный винт в нижней части устройства.

Установка розетки для улицы | Советы, проекты и советы своими руками UK

Краткое описание: Подключение наружной розетки: узнайте, как подключить наружную розетку, вывести ответвление от розетки и установить наружную розетку.

Установка должна соответствовать Строительным нормам.

Во избежание включения наружных приборов от внутренних розеток можно провести ответвление от внутренней цепи к защищенной от атмосферных воздействий наружной розетке. Если возможно, просверлите заднюю часть существующей розетки так, чтобы новая розетка прилегала к ней на внешней стене.В противном случае протяните кабель от внутренней розетки вдоль стены или плинтуса в нужное положение.

Вывод ответвления от розетки

С помощью прибора для проверки целостности цепи убедитесь, что розетка, от которой вы хотите запустить ответвление, не питается от ответвления или другого ответвления.

  • Снимите лицевую панель и монтажную коробку внутренней розетки.

  • Используя дрель с ударным действием, снабженную 10-миллиметровым (2/5-дюймовым) сверлом по камню и длиной не менее 300 мм (12 дюймов), просверлите отверстие в стене. При отключенном питании вам понадобится аккумуляторная дрель.
  • Установите монтажную коробку на место и пропустите трехжильный кабель длиной 1 мм 2 через заднюю часть монтажной коробки и через отверстие в стене.

  • Если жила заземления оголена, наденьте на ее конец желто-зеленую изолирующую оболочку.

  • Подключите все жилы к лицевой панели: токоведущие жилы (красные) к клемме L; нейтральные жилы (черные) к клемме N; и заземляющие жилы (желто-зеленые) к клемме E. В каждом терминале должно быть по три жилы одного цвета.

  • Убедитесь, что к клемме заземления на пластине розеток и клемме заземления в монтажной коробке подключена «летающая земля».
  • Прикрутите лицевую панель к монтажной коробке.

Пропустите кусок кабеля через заднюю часть монтажной коробки и подсоедините все жилы к лицевой панели.

Установка наружной розетки

Используйте всепогодную наружную розетку с отверстием для ввода кабеля на задней панели и высокочувствительным УЗО на 30 мА (устройство защитного отключения).

  • В идеале кабель от внутренней розетки должен проходить прямо в заднюю часть внешней монтажной коробки.В противном случае любой оголенный кабель, идущий от отверстия к внешней монтажной коробке, должен быть защищен кабелепроводом.
  • Выдавите один из выступов в задней части монтажной коробки и вставьте втулку в отверстие, которое обеспечит водонепроницаемое уплотнение с кабелем. Просверлите дренажные отверстия в нижней части монтажной коробки, чтобы уменьшить конденсацию.

  • Вставьте кабель в монтажную коробку и отметьте положение отверстий для винтов на стене.

  • Прикрутите монтажную коробку к стене.

  • Подключите жилы к лицевой панели гнезда: токоведущий сердечник (красный) к клемме L; нейтральный провод (черный) к клемме N; и заземляющая жила (желто-зеленая) к клемме E.

  • Если у вас металлическая монтажная коробка, убедитесь, что она заземлена: заземляющая жила должна быть подключена как к клемме заземления на пластине розетки, так и к клемме заземления на монтажной коробке. Пластиковую внешнюю монтажную коробку заземлять не нужно.
  • Прикрутите лицевую панель к монтажной коробке.

  • Перед каждым использованием розетки следует проверять УЗО, подключая прибор, включая его и нажимая кнопку проверки. Если УЗО отключает питание, нажмите кнопку сброса на розетке и продолжайте использовать розетку. Если цепь не сработала, вызовите электрика для устранения неисправности.

Подготовьте кабель и изолируйте любую оголенную жилу заземления зелено-желтой оболочкой, затем подсоедините жилы к лицевой панели розетки.

%% Встроить? ~ / Постоянная ссылка / b61bf125-473c-4fed-9c87-b17cf033a660.aspx%

Автор: Си Джей Миллс Google+

Вернуться к началу страницы

Как установить жесткий диск или SSD в ПК

Независимо от того, выберете ли вы традиционный жесткий диск или новый (и более дорогой) SSD, установка хранилища на ПК — относительно простая задача. Вы ввинчиваете его в один из специальных разъемов корпуса ПК, а затем подключаете кабели питания и данных.

СОВЕТ. Если вы устанавливаете несколько жестких дисков, подключите тот, с которого вы хотите загрузиться, в порт SATA с наименьшим номером.BIOS выберет этот жесткий диск в качестве загрузочного по умолчанию.

1. Установите жесткий диск в отсек

Чтобы установить жесткий диск, вам понадобится запасной отсек для 3,5-дюймового диска. Будьте осторожны, чтобы не использовать один из внешних отсеков, в которых есть вырез на передней части корпуса, поскольку они предназначены для устройств чтения карт памяти и дисководов для гибких дисков.

Если в вашем корпусе есть направляющие для привода или безвинтовые соединения, вам необходимо прочитать руководство по корпусу, чтобы узнать, как установить привод. В других случаях вставьте жесткий диск в отсек для запасного диска, пока отверстия для винтов на боковой стороне диска не совпадут с отверстиями в отсеке для диска.Затем диск следует закрепить четырьмя винтами, по два с каждой стороны. Подходящие винты должны быть в комплекте с жестким диском или корпусом. Плотно закрутите их, чтобы диск не раскачивался.

2. Подключите кабель питания SATA

На рисунке ниже вы можете увидеть разъем питания SATA на жестком диске и на блоке питания. Найдите правильный разъем от источника питания и подключите его к задней части жесткого диска. Он работает только в одном направлении и щелкает при подключении.Будьте предельно осторожны при подключении, так как давление вниз может сломать зажим, окружающий разъем питания. В этом случае вилка питания не останется на месте.

3. Подключите кабель данных SATA

В отличие от IDE, SATA использует простой и тонкий разъем для передачи данных. Ваша материнская плата будет поставляться с несколькими кабелями SATA, поэтому возьмите один из них из коробки. Осторожно вставьте его в заднюю часть жесткого диска. Он подключается только одним способом и щелкает при правильном подключении.Будьте осторожны при подключении, так как давление вниз может сломать разъем и помешать правильному подключению кабеля SATA.

4. Подключите кабель данных SATA к материнской плате

Затем вам нужно найти запасной порт SATA на материнской плате. Обычно они расположены в правом нижнем углу доски и пронумерованы. Чем меньше число, тем выше в загрузочной цепочке находится ваш жесткий диск. Если вы устанавливаете более одного жесткого диска, убедитесь, что диск, с которого вы собираетесь загружаться, подключен к порту с наименьшим номером.Обратитесь к руководству по материнской плате, чтобы убедиться, что все порты работают одинаково; на некоторых платах есть порты, зарезервированные для RAID.

Подключить кабель SATA очень просто, так как он подключается только одним способом. Он будет щелкать при правильном подключении кабеля.

Если вы хотите добавить или заменить жесткий диск, вы можете купить внутренние жесткие диски на Amazon прямо сейчас или выполнить поиск в Google Покупках.

Уличные гаражные фонари: 8 шагов по установке

Детали проекта

Навык

3 из 5
Умеренный
Все детали маленькие и легкие, но их много, и сборка кабелепровода требует времени и терпения.

Стоимость

От 40 до 80 долларов в зависимости от светильника

Расчетное время

От 4 до 6 часов

Один из самых простых и эффективных способов повысить безопасность вашего дома — это установить в гараже прожектор с датчиком движения.Модель с двумя лампами, установленная здесь, включается автоматически, если что-то или кто-то пересекает ее поле зрения.

Если вы не решаетесь работать с электричеством, не волнуйтесь. Мы значительно упростили этот процесс, безопасно подключившись к существующей цепи гаража и пропустив провода через металлические трубки, установленные на поверхности, которые называются кабелепроводами. Этот метод ускоряет установку, устраняя необходимость вслепую протягивать провода через стены и потолок.

Все материалы, необходимые для этого проекта, продаются в хозяйственных магазинах и домашних центрах, в том числе тонкостенный металлический трубопровод, называемый EMT для электрических металлических труб.

Наружный гаражный светильник с обзором датчика движения

Иллюстрация Грегори Немека

Показанный здесь уличный светильник для гаража имеет две лампы и инфракрасный датчик движения, который автоматически включает свет, если к гаражу приближается человек или транспортное средство (они выключаются через несколько минут). Подобные домашние электрические проекты обычно требуют, чтобы вы подключили провода к главной электрической панели, а затем выловили их за стенами, под полом и над потолком — задача не из легких.

Однако проводка этого прожектора на подъездной дорожке ограничена гаражом, поэтому вы можете подключиться к существующей электрической розетке, а затем использовать простой в установке металлический кабелепровод для поверхностного монтажа для прокладки проводки.

Труба диаметром 1⁄2 дюйма, известная как EMT (электрическая металлическая трубка), продается в домашних магазинах и у поставщиков электроэнергии примерно по 20 центов за фут. Вы также можете приобрести угловые соединители для кабелепровода (4 доллара США) и предварительно отформованные изогнутые колена (3 доллара США), которые позволяют поворачивать углы с помощью жесткого металла.

Мастер-электрик Аллен Галлант предлагает заменить розетку с двумя вилками комбинированной розеткой GFCI и выключателем (22 доллара США), вынесенным из стены с помощью удлинительной коробки (4,50 доллара США). Он предпочитает собирать приспособление из отдельных частей (всего около 60 долларов), а не покупать единицу, потому что таким образом он может улучшить качество датчика движения.

ПРЕДУПРЕЖДЕНИЕ: Перед тем, как начать этот проект, отключите электричество в гараже на главной электрической панели.Затем проверьте розетку в гараже, подключив радио или лампу, чтобы убедиться, что питание отключено.

Как установить наружное гаражное освещение (с датчиками движения)

1. Присоедините удлинительную коробку

Фото Ричарда Ховарда

  • После отключения электричества в гараже удалите одну из имеющихся настенных розеток.
  • Прикрутите металлическую монтажную пластину, поставляемую с удлинительной коробкой, к электрической коробке в стене.
  • С помощью отвертки подденьте круглую заглушку на верхней части удлинительной коробки. Присоедините металлический соединитель кабелепровода 1/2 дюйма к верхней части коробки.
  • Прикрепите удлинительную коробку к монтажной пластине двумя длинными винтами из комплекта.

2. Подсоедините кабелепровод

Фото Ричарда Ховарда

  • Измерьте расстояние от верхней части удлинительной коробки до потолка гаража, а затем вычтите 1 1/2 дюйма.Выпилите кусок кабелепровода нужного размера и зачистите все острые заусенцы напильником.
  • Наденьте угловой соединитель на один конец кабелепровода. Другой конец вставьте в разъем на коробке расширения.
  • Поместите скобу для кабелепровода. Убедитесь, что кабелепровод ровный, затем отметьте положение подвески.
  • Переместите кабелепровод и прикрутите кронштейн к стене. Вставьте кабелепровод на место и закрепите, затянув винт на подвеске.

Наконечник: Используйте магнитный торпедный уровень, который прилипает к кабелепроводу.

3. Установите предварительно отформованный отвод кабелепровода

Фото Ричарда Ховарда

  • Прижмите колено кабелепровода к углу стены и отрежьте кусок кабелепровода, чтобы он поместился между коленом и прямоугольным соединителем.
  • Вставьте кабелепровод в угловой разъем; если он длиннее 12 дюймов, установите кронштейн для кабелепровода.
  • Присоедините колено к кабелепроводу с помощью прямой муфты.
  • Продолжайте прокладывать кабелепровод через переднюю стену, заканчивая его над центром ворот гаража. Используйте вешалки каждые 12 дюймов.

4. Просверлить стену гаража

Фото Ричарда Ховарда

  • Измерьте расстояние от верха дверного проема до потолка и вычтите 1 дюйм. Затем выйдите наружу и отметьте сайдинг на этот размер выше от центра двери.
  • Просверлите ровное отверстие в стене гаража с помощью лопаты диаметром 7/8 дюйма.
  • Внутри подсоедините распределительную коробку к кабелепроводу, проходящему через переднюю стену. Затем прикрутите короб к потолку.
  • Пропустите неметаллический кабель 14/2 (Romex) от распределительной коробки через отверстие на улицу.

5. Присоедините круглую выпускную коробку

Фото Ричарда Ховарда

  • Прикрепите кабельный разъем к отверстию в основании круглой выпускной коробки.
  • Пропустите неметаллический кабель через разъем, затем затяните винт разъема.
  • Заполните отверстие в стене силиконовым герметиком или шпатлевкой.
  • Прижмите круглую выпускную коробку к сайдингу и закрепите двумя шурупами с гальваническим покрытием длиной 2 дюйма.

Совет: Используйте разъем везде, где кабель или провод входит в коробку.

6. Протяните провода через кабелепровод

Фото Ричарда Ховарда

  • Снимите крышку с углового соединителя кабелепровода, ближайшего к удлинительной коробке настенной розетки.
  • Вставьте ленту электрика в этот разъем и протолкните ее через кабелепровод, пока она не выйдет из удлинительной коробки.
  • Используйте ленту электрика, чтобы прикрепить по одному черному, белому и зеленому многожильным медным проводам 14 калибра к рыболовной ленте.
  • Потяните за ленту, пока провода не выйдут из разъема, затем расстегните ленту.
  • В распределительной коробке протолкните ленту в кабелепровод. Подключите к нему три провода, затем протяните их в коробку.

7.Соберите уличное гаражное освещение

Фото Ричарда Ховарда

  • Осторожно ввинтите датчик движения в центральное отверстие в круглой крышке патрона лампы.
  • Вставьте два держателя лампы в отверстия с обеих сторон датчика движения.
  • Затяните от руки датчик движения и патроны лампы; не пользуйтесь плоскогубцами. Окончательная затяжка и регулировка не выполняются до тех пор, пока гаражный светильник не будет установлен на стене гаража.

Совет: При желании покрасьте распылением наружные гаражные фонари в тон дома. Но только не сенсор — краска может помешать его работе.

8. Выполните подключения

Фото Ричарда Ховарда

  • Обрежьте кабель, идущий от круглой выходной коробки, до 6 дюймов и с помощью канцелярского ножа срежьте пластиковую оболочку.
  • Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов.
  • Присоедините кабель к гаражному фонарю.
  • Прикрепите светильник для гаража с помощью крепежных винтов и вставьте лампочки.
  • Подключите провода к распределительной коробке и переключателю. Затем включите питание и отрегулируйте патроны лампы и датчик движения.

Инструменты

Как установить процессоры LGA115x и LGA1200 в Socket

Эти инструкции применимы к процессорам на базе LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 в штучной упаковке и радиаторам вентилятора из-за схожести процесса установки.Обратите внимание, что эти процессоры несовместимы между разными сокетами из-за электрических, механических различий и различий в ключах.

Посетите Центр установки процессоров Intel® для получения дополнительной информации об интеграции процессоров для настольных ПК.

В этих инструкциях предполагается, что процессор в штучной упаковке и радиатор вентилятора являются новыми, а материал термоинтерфейса, нанесенный на заводе-изготовителе, нанесен на нижнюю часть радиатора вентилятора.

Внизу страницы есть ссылки на документы по установке некоторых розеток.Эти документы включают информацию о том, как сбросить фиксаторы радиатора вентилятора, как повторно нанести материал термоинтерфейса, а также ссылку на видео по установке.

  1. Нажмите на рычаг, чтобы отсоединить его (1), и поднимите (2).

  2. Открытая грузовая пластина.

  3. Не касайтесь контактов разъема или нижней части процессора

  4. Держите процессор большим и указательным пальцами.Убедитесь, что контакт 1 разъема совмещен с контактом 1 процессора. Также убедитесь, что выемки разъема совпадают с выемками на процессоре. Опустите процессор прямо вниз, не наклоняя и не сдвигая процессор в разъеме. Осторожно отпустите процессор, убедившись, что он правильно вставлен в гнездо.

  5. Откройте пластину нагрузки. Снимите защитную крышку с нагрузочной пластины. Не выбрасывайте защитную крышку. Всегда заменяйте крышку сокета, если процессор извлекается из разъема.

  6. Чтобы закрыть нагрузочную пластину, требуется очень небольшое усилие. Нажмите на пластину нагрузки, закройте и включите рычаг розетки.

  7. Установив материнскую плату в корпус, поместите радиатор вентилятора на материнскую плату, совместив крепежи через отверстия. Правильно выровняйте застежки через отверстия, иначе вы рискуете повредить нижнюю часть застежек. Также будьте осторожны, чтобы не повредить материал термоинтерфейса, прикрепленный к нижней части радиатора вентилятора.

  8. Нажмите на верхнюю часть каждого крепежа в альтернативном порядке, как показано ниже, удерживая радиатор вентилятора на месте. Вы должны услышать щелчок при нажатии на каждую застежку. Осторожно потяните вверх каждую застежку, чтобы убедиться, что все четыре застежки надежно закреплены. Незакрепленная застежка препятствует хорошему уплотнению между радиатором вентилятора и процессором и может привести к ненадежной работе процессора.

Leave a reply

Ваш адрес email не будет опубликован.
