Пустотные железобетонные плиты перекрытий ПБ

Новая недвижимость все меньше походит на типовую застройку, большинство проектов являются индивидуальными, отсюда возникли новые требования к поставщикам материалов. Серия конструкций со строго установленными размерами перестала удовлетворять требованиям заказчиков.

Конечно, плиты перекрытия ПБ сейчас можно заказать и нетиповые, но это значительно удорожает конструкцию. Плиты типа ПБ являются многопустотными плитами непрерывного формования. Буква «Б» в серии означает, что плиты производятся без опалубки.

Плиты перекрытия ПБ изготавливаются на длинных стендах и нарезаются на любые отрезки. Длина может варьироваться от 1,8 до 9 метров с точностью до 10 см (типовые конструкции выпускаются от 2,7 до 7,2 метра с шагом типоразмера 0.3 метра). Здесь можно купить ЖБИ http://mixmaterials.ru/konstrukcii-zhbi. html по ценам производителя.

Плиты перекрытия ПБ появились в строительстве сравнительно недавно, но их более привлекательные размеры и цена, по сравнению с нетиповым изготовлением серии ПК, приводят к тому, что часто эти плиты вытесняют привычные круглопустотные аналоги. Но все-таки сравнительно малый срок использования не дает точно и полноценно изучить поведение данных конструкций под нагрузкой в реальном здании в течение времени.

Основные достоинства плит ПБ:

• За счет наличия пустот, которые гасят вибрации, обеспечиваются хорошие звукоизоляционные характеристики, уменьшение расхода сырья, облегчение всей конструкции (это достоинство также применимо и к плитам ПК).
• Хорошее качество наружных поверхностей, гладкость и ровность.
• Идеальная форма готового изделия.
• Большой ассортимент размеров.
• Возможность приобретения плиты, рассчитанной на различные нагрузки (данные плиты перекрытий могут выдерживать нагрузку от 600 до 1450 килограмм на метр квадратный).
• Предварительное напряжение стальной арматуры в конструкции любой длины.
• Огнестойкость и влагостойкость.
• Возможность нарезать плиты под углом 45 градусов для перекрытия помещений сложной формы, что позволяет сократить количество монолитных участков в сборном перекрытии.

Недостатки плит ПБ:

• Отсутствие монтажных петель усложняет связку плит между собой и процесс установки их в проектное положение, появляется необходимость использовать чалки.
• Невозможность пробивки отверстий в плитах ПБ из-за недостаточной ширины отверстий, что затрудняет устройство внутридомовых коммуникаций, в отличие от плит ПК, круглая форма и достаточно большой диаметр пустот которых, позволят пробивать отверстия для труб, не затрагивая армированные ребра.

Для сравнения, ширина отверстия в плите перекрытия ПБ 60 миллиметров, тогда как по плитам серии ПК ширина отверстия составляет 159 миллиметров, что позволят без сложностей пропускать через них трубы диаметром 100 миллиметров. Иногда специалисты допускают пробивку отверстий для малоэтажного строительства, но данная процедура является нежелательной. По данной ссылке можно купить фундаментные блоки ФБС http://mixmaterials.ru/prodazha-fundamentnyih-blokov.html по цене завода производителя.

Итоги:

После монтажа, отличия плит серий ПБ и ПК практически незаметны, долговечность у изделий одинакова. Обе серии имеют толщину 220 миллиметров и отличаются количеством и размерами пустот, а также арматурными каркасами, установленными в ребрах. Плиты перекрытия ПК могут применяться как в кирпичных, так и в каркасных зданиях, плиты ПБ лучше применимы в каркасных домах. Прочность плит ПБ ниже, чем у ПК.

По сравнению с плитами ПК, изготовленными по типоразмерам, имеющимся в серии, плиты перекрытия ПБ выходят дороже. Из всего этого можно сделать вывод, что, скорее всего, железобетонные плиты серии ПБ не смогут окончательно потеснить более надежные, дешевые и проверенные плиты ПК, но в некоторых случаях применение данных плит более выгодно.

Пустотная плита перекрытия в разрезе: производство, стандартные характеристики

Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Вернуться к оглавлению

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Вернуться к оглавлению

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Вернуться к оглавлению

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

Плиты перекрытия размеры

В настоящее время, многопустотные плиты являются наиболее востребованными ЖБ изделиями. Благодаря пустотам, плиты ПК обладают низкой теплопроводностью, отличной звукоизоляцией, снижается вес изделий, без потери прочности/жесткости продукции, так же в технологических отверстиях возможна укладка инженерных коммуникаций. Это выгодно отличает данный вид товара, от монолитных и ребристых плит перекрытия, не предусматривающих пустот в своей конструкции.

Основные размеры плит перекрытия

Надо отметить, что пустотные плиты имеют стандартную ширину: 1,5 метра, 1,2 метра, 1 метр, а типовая длина варьируется от 1,8 метров до 9 метров. На стадии проектирования, необходимо учесть, что большинство производителей в Новосибирской области, выпускают несколько суженный ряд продукции, шириной 1,2 и 1,5 метра, длинной от 2,4 до 7,2 метра с шагом длины в 30 см.

Согласитесь, что намного проще выбрать лучшего поставщика из нескольких ближайших заводов, чем везти товар с соседнего региона или договариваться с монополистом.

Расшифруем маркировку плиты ПК 48.12-8 АтVта

• ПК – плита кругло-пустотная, толщиной «H» = 220 мм, диаметр отверстий 159 мм, опирается по двум сторонам.

• Первая цифра – обозначает округленную длину «L» в дециметрах (48 дм = 4 метра 80 сантиметров). Фактическая длина плиты по ГОСТ 9561-91 составляет 4,78 метра – на 2 см меньше нормативной.

• Второй символ – округленная ширина «B» в дециметрах (12 дм = 1 метр 20 сантиметров). В соответствии с ГОСТ 9561-91, реальная ширина плиты 1,19 метра, на 1 см короче номинальной.

• Последняя цифра – указывает несущею способность (без учета веса плиты) в центнерах на квадратный метр (8 центнеров/м2), в переводе на килограммы 800 кг/м2.

• Ат V – в изделие закладывается предварительно напряженная арматура.

• т – при производстве применяется тяжелый бетон.

• а – в торцевых отверстиях, установлены уплотнительные вкладыши.

Запомнив эти нехитрые обозначения, Вам не составит труда, подобрать плиты перекрытия в Новосибирске, по маркировке местных заводов-производителей. Желаем Вам строительных успехов!

РАССКАЖИ ДРУЗЬЯМ

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

• толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
• толщ. 260 mm; при длине до 5680 мм;
• толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

• какую нагрузку выдерживает та или иная панель;
• какую несущую способность имеет изделие;
• подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
   Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали.  Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63.15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63. 15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

• для кирпичного сооружения – 9 см;
• для газобетона и пенобетона – 15 см;
• для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

Различия монолитных и пустотных плит перекрытий

Перекрытие — это неотъемлемая часть конструкции здания, суть которой заключается в разделении этажей. Не так давно при строительстве зданий материалом для перекрытий служило дерево, такие перекрытия не отличались прочностью и имели довольно недолгий срок службы.

Сделав оценку по таким параметрам, как влагоустойчивость и пожаробезопасность, у перекрытий из дерева выявляются очень низкие показатели, по причине чего от применения их в строительстве пришлось отказаться. На замену деревянному перекрытию пришло перекрытие из железобетона. Из железобетона на сегодняшний день выполняются монолитные, комбинированные и сборные перекрытия разнообразного предназначения.

Плиты перекрытия — один из наиболее востребованных вариантов железобетонных изделий. Производством их занимаются многие предприятия. Плиты перекрытия можно приобрести в Ростове, Краснодаре и других городах и на нашем заводе. В данной статье мы разберёмся в различиях монолитных и пустотных плит, а также узнаем, какая у плиты перекрытия цена Ростов.

В целом плиты перекрытия представляют собой железобетонные изделия (ЖБИ), которые в свою очередь предназначаются для установки перекрытий в процессе постройки разного рода зданий. В тоже время одна половина плиты является потолком для ниже находящегося этажа, а вторая основанием пола для выше находящегося этажа. Также в строительстве чердаков и подвалов используются соответственно чердачные и подвальные перекрытия.

Ассортимент железобетонного изделия плиты перекрытия достаточно широк. Диапазон выбора плит для перекрытий довольно большой, начиная от 1,0 до 9,0 метров в длину с шагом выбора 0,1 метр. Такое многообразие выбора расширяет круг возможностей употребления плит при устройстве сооружений различных типов и конструкций, а также ценовые возможности. По индивидуальной просьбе заказчика плиты перекрытий могут изготавливаться с размерами, отличающимися от стандартных. Однако плиты перекрытия цена Ростов в таком случае будет выше.

Виды плит

Существует два основных вида железобетонных плит перекрытий — это монолитные и пустотные. Монолитные отличаются от вторых более высокой прочностью, практически не деформируются и не поддаются провисанию. Помимо плюсов железобетон как материал для плит перекрытий имеет и существенные недостатки: большая масса, высокая теплопроводность, низкая шумоизоляция. Все эти недостатки можно свести к минимуму, изготавливая пустотные плиты перекрытия. Пустотелые плиты перекрытия слабо проводят звуковые волны за счёт гашения волн внутри воздушной полости плиты. Также уменьшается теплопередача у такого типа плит за счёт внутренней теплоизоляций, роль которой выполняет воздух. Оба типа плит пользуется спросом при строительстве. Каждый тип имеет свои преимущества в определённых условиях. Например, монолитные плиты используются в сейсмо нестабильных районах постройки зданий, либо в местах, где нужна высокая прочность и стойкость к агрессивным средам. При строительстве зданий и сооружений в нормальных условиях чаще всего используются пустотные плиты перекрытия.

С экономичной точки зрения внедрение железобетонных плит перекрытий пустотных значительно снижает общую стоимость строительства, снижает нагрузку, оказываемую плитой на опоры, способствует значительному снижению требований к несущим конструкциям. Таким образом, пустотной плиты перекрытия цена Ростов будет ниже, чем монолитной в несколько раз. Ещё одно весомое преимущество — это более низкая стоимость пустотных плит перекрытий нежели монолитных, которая обусловлена меньшим расходом сырья при их производстве. Малая теплопередача у пустотелых плит перекрытий помогает сэкономить на затратах на отопление зданий за счёт эффективного теплосбережения.

Размеры пустотные плиты перекрытия колеблются от 2,3 до 11 метров длиной и от 1,0 до 7,5 м шириной и так же могут варьироваться в случае индивидуального заказа.

Плиты перекрытия

Плиты перекрытия

Технология строительства из сборных ЖБИ изделий была прежде всего разработана для возведения многоэтажных зданий, однако со временем такие ЖБИ изделия, как плиты перекрытия, стали довольно популярны и в сфере частного домостроения. Перекрытие из сборных железобетонных плит считается наиболее выгодным решением, так как изделия обладают высокими прочностными характеристиками и не требуют каких-либо дополнительных мер в процессе укладки. Плиты перекрытия являются одновременно потолком нижнего этажа и полом верхнего этажа. Благодаря продольным пустотам внутри, железобетонные плиты обладают хорошей звуко- и теплоизоляцией. Перекрытие из ЖБИ плит может устанавливаться совместно с балками или без них, с укладкой на поперечные либо продольные железобетонные ригели. Монтаж плит перекрытия рекомендуется производить на несущие стены из кирпича, блоков или бетона.

Конструкция небольшого частного дома подразумевает использование плит перекрытия как минимум в двух частях здания: для отделения подвального (цокольного) этажа от основного помещения; и для отделения основного помещения от чердачного. Наиболее подходящим перекрытием для подвального помещения являются именно железобетонные плиты перекрытия, так как они отличаются достаточной прочностью и жесткостью, что способствует равномерному распределению нагрузки от мебели и людей на стены и фундамент дома. Для создания чердачного перекрытия можно использовать как сплошные, так и пустотные железобетонные плиты. Изделия укладываются вплотную друг к другу, выполняя функцию несущей и ограждающей конструкции одновременно. Железобетонные плиты перекрытия имеют довольно обширный размерный диапазон по длине, однако шире, чем 1800 мм, в частном домостроении применяются крайне редко.

Чтобы выдерживать нагрузки целого здания с людьми и мебелью, ЖБИ плиты перекрытия должны иметь размеры и характеристики, соответствующие расчетным чертежам, поэтому в зависимости от места расположения ЖБИ изделий, составляется точный чертеж с размерами и нагрузкой, которую должны выдержать изделия. Возведение собственного дома дело важное и ответственное, поэтому требует особого внимания к деталям уже на стадии проектирования.

Обращаем Ваше внимание, что в нашей компании можно совершенно бесплатно заказать раскладку плит перекрытия. Для этого позвоните нам по телефону, указанному в шапке сайта, либо напишите в чат или на почту: [email protected]

Конструкционно железобетонные плиты перекрытия можно разделить на сплошные (полнотелые) и пустотные. Все они обладают разными эксплуатационными характеристиками и подходят для конкретных типов строений. Заводы ЖБИ выпускают широкий ассортимент плит перекрытия всех типоразмеров, среди стандартных параметров выбора которых можно выделить длину (от 1. 6 до 10.8 метров), ширину (от 1 до 1.8 метра), толщину (220 мм для стандартных плит, 160 мм для облегченных и 265 мм для утолщенных) и несущую способность (от 300 до 1600 кг/м2).

Если для Вашего проекта необходимы плиты перекрытия нестандартных размеров, смело обращайтесь к нашим менеджерам, они помогут решить эту проблему и подобрать необходимые ЖБИ изделия. Для заказа звоните +7 (495) 648-55-57

Разновидности плит перекрытия

Полнотелые железобетонные плиты перекрытия представляют собой сплошное монолитное изделие без пустот, которое можно устанавливать как на несущие стены здания, так и на колонны. Это прочные и массивные железобетонные плиты, лучше других защищенные от трещин и нежелательных прогибов, однако обладающие низким уровнем звуко- и теплоизоляции. В основном, полнотелые плиты используются при возведении небольших малоэтажных построек. Поверхность у изделий достаточно ровная, что позволяет сократить временные затраты на отделку потолка. К полнотелым плитам относится такой вид ЖБИ изделий, как ребристые плиты. Они оснащены боковыми и вспомогательными продольными ребрами жесткости, которые позволяют выдерживать значительные нагрузки и обеспечивают высокую несущую способность изделий. Основная сфера применения ребристых плит — промышленные объекты, торговые комплексы, площадки для размещения тяжелого оборудования или техники. Ребристыми плитами удобно перекрывать проемы большой длины.

Пустотные железобетонные плиты перекрытия наиболее универсальный и распространенный вид ЖБИ изделий, не ограниченный в использовании типом сооружения. Пустотные плиты обладают повышенной звуко- и теплоизоляцией благодаря продольным сквозным отверстиям (пустотам). Вес у пустотных плит меньше, чем у сплошных, однако по прочностным характеристикам они ни чуть не уступают. Через пустоты внутри плит удобно проводить различные кабели и инженерные коммуникации. Среди многопустотных плит перекрытия можно выделить:

• Плиты ПК, которые изготавливаются в специальных металлических формах (опалубках) с последующим виброуплотнением. Ширина у плит ПК варьируется от 1000 до 1500 мм, длина от 1500 до 9000 мм, а коэффициент нагрузки от 600 до 1200 кг/м2. Толщина у изделий стандартная и равна 220 мм
• Плиты ПБ, изготовленные более современным методом безопалубочного формования, который позволяет создавать изделия с максимально точными линейными размерами и монтажными петлями, что значительно облегчает процесс укладки плит. Изделия имеют стандартную ширину 1200 мм и толщину 220 мм. Нарезать по длине плиты ПБ можно как в поперечном сечении, так и вдоль, или под углом в сорок пять градусов, исходя из требований проекта
• Плиты ПНО (или ПБО, 3.1ПБ) толщиной 160 мм относятся к типу облегченных железобетонных многопустотных плит. Они отличаются меньшим весом и толщиной, в сравнении со стандартными пустотными плитами, и обычно используются при малоэтажном строительстве
• Плиты НВ, НВК, НВКУ, 4НВК изготавливаются из тяжелого бетона с применением предварительно напряженной арматуры, однако не предусматривают наличие монтажных петель и закладных деталей. Монтаж изделий производится с помощью канатных строп. В зависимости от количества рядов армирования, веса, длины и нагрузки, плиты перекрытия подразделяются на:
  • Плиты НВ — с одним рядом армирования, длиной до 7000 мм и максимальной нагрузкой до 2200 кг/м2
  • Плиты НВК — с двумя рядами армирования, длиной до 9000 мм и максимальной нагрузкой 2200 кг/м2
  • Плиты НВКУ — с двумя рядами армирования, длиной до 12000 мм и максимальной нагрузкой 1250 кг/м2
  • Плиты 4НВК — с двумя рядами армирования, длиной до 16200 мм и максимальной нагрузкой 2500 кг/м2

Стандарты маркировки плит перекрытия

Чтобы разобраться, какая именно плита перекрытия Вам подойдет по размерам и характеристикам, рассмотрим детально маркировку данных ЖБИ изделий. Согласно ГОСТ 9561-2016, маркировка плит перекрытия состоит из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например ПК, ПБ, ПНО, НВ. Еще одна буква после типа изделия говорит о наличии дополнительной стороны для опирания, например «Т» — опирание плиты осуществляется на три стороны, или «К» — опирание плиты осуществляется на четыре стороны. Далее следуют две цифры, обозначающие длину плиты в дециметрах. После длины идут еще две цифры, обозначающие ширину (этот параметр завышают на 10-20 мм). Последняя цифра характеризует расчетную нагрузку изделия. Во второй группе может содержаться информация о классе арматуры (например AtVt), левой или правой стороне изделия (Л или П), особых климатических условиях использования (С — сейсмическая устойчивость), стойкости бетона в условиях воздействия агрессивных сред (Н — нормальная проницаемость бетона; П — пониженная; О- особо низкая), типе бетона (Я — ячеистый; Л — легкий; С — плотный силикатный; М — мелкозернистый; П — пескобетонный; Ж — жаростойкий), наличии монтажных петель (П — петли обычные; А — анкерные петли) и так далее.

У некоторых плит перекрытия в маркировке перед буквенными обозначениями можно встретить начальные цифры, обозначающие толщину изделия:

• 1 — 100 миллиметров
• 2 — 120 миллиметров
• 3 — 140 миллиметров
• 4 — 160 миллиметров
• 5 — 180 миллиметров
• 6 — 200 миллиметров

Существует также разделение маркировки плит перекрытия по способу опирания:

• Плиты маркировки 2ПД — 6ПД опирают на две стороны
• Плиты маркировки 3ПТ — 6ПТ опирают на три стороны
• Плиты маркировки 1П — 6П опирают на четыре стороны

Если у Вас остались вопросы или Вы сомневаетесь с выбором плит перекрытия — звоните или пишите нам! Мы проконсультируем по чертежам, бесплатно сделаем раскладку плит и ответим на все интересующие вопросы 🙂

Основные характеристики плит перекрытия

Стандартные плиты перекрытия производятся на ЖБИ заводах преимущественно из тяжелого силикатного бетона, либо из легкого конструкционного бетона с уплотненной структурой. Изделия рассчитаны на применение в неагрессивной среде, однако если плиты необходимо устанавливать в условиях критических температур или повышенной влажности, при изготовлении будет использоваться бетон специальных марок и немного другое армирование. В зонах с высокой сейсмической активностью применяются изделия с повышенным классом прочности. Практически все железобетонные плиты перекрытия имеют готовую к отделке поверхность как снизу, для потолка помещения, так и сверху, для последующей укладки пола. Перед установкой плит крайне важно просчитать схему опирания с учетом всех весовых нагрузок.

В силу того, что плита перекрытия является несущим элементом конструкции дома, к ней предъявляют особые требования, которые должны соответствовать нормам строительства и регламентам ГОСТ. Наши заводы-производители ЖБИ строго следят за соблюдением контроля качества при изготовлении всех железобетонных изделий. Среди основных таких требований можно выделить:

• Прочность ЖБИ изделий. Плита перекрытия является одним из наиболее нагруженных элементов конструкции, поэтому её прочность рассчитывается с максимальным запасом, включающим постоянные нагрузки от веса самого здания и динамические нагрузки от веса мебели и людей
• Жесткость ЖБИ изделий. Плиты перекрытия должны выдерживать нагрузки на сжатие и растяжение (изгиб), поскольку любая деформация может привести со временем не только к разрушению перекрытия, но и к обрушению всего здания
• Огнестойкость ЖБИ изделий. Немаловажный фактор для плит перекрытия, позволяющий в случае ЧП покинуть здание до того, как произойдет обвал перекрытия. Железобетонные изделия в среднем выдерживают воздействие открытого огня на протяжении 60 — 120 минут

При выборе пустотных плит перекрытия стоит обращать внимание еще и на такие характеристики, как гидроизоляция, звукоизоляция и теплопроводность.

Если Вы сомневаетесь с выбором и не знаете, какие именно плиты перекрытия подойдут для Вашего проекта — звоните нам! Мы всегда проконсультируем Вас по любому интересующему вопросу и поможем выбрать самый оптимальный вариант по цене и скорости доставки.

Звоните: +7 (495) 648-55-57

Как выбрать плиты перекрытия для частного дома?

При выборе междуэтажного перекрытия довольно часто возникает вопрос, какой именно материал будет наиболее подходящим по качественным характеристикам и ценовым параметрам. Прежде всего стоит отметить, что существует три типа междуэтажных перекрытий: из дерева, из монолитного железобетона и из сборного железобетона. В данной статье речь пойдет о перекрытии именно из сборных железобетонных изделий, изготовленных на заводах ЖБИ.

На первый взгляд, все ЖБИ плиты перекрытия довольно сильно схожи между собой и отличаются разве что параметрами длины, ширины и толщины. Но в действительности железобетонные плиты обладают целым рядом отличительных характеристик, которые подробно перечислены в ГОСТ 9561-91. Одной из таких отличительных характеристик является способ армирования ЖБИ изделий. В зависимости от типа плиты перекрытия, армирование может быть выполнено из предварительно напряженной либо обычной, ненапряженной, арматурной стали. Предварительно напряженное армирование ЖБИ изделий используется чаще, так как позволяет плитам перекрытия выдерживать повышенные нагрузки.

К следующему, не менее важному параметру, относится допустимое количество сторон опирания плиты перекрытия. Как правило, большинство железобетонных плит опирается только на две короткие стороны, но существуют плиты с допустимым опиранием на три и четыре стороны. Для примера, плиты перекрытия ПК и ПБ можно опирать только на две стороны; у плит перекрытия 1ПКТ допускается опирание на три стороны; а у плит перекрытия 1ПКК возможно опирание на четыре стороны.

Способ производства ЖБИ плит перекрытия тоже имеет свои отличия, которые заключаются в технологии изготовления. Плиты ПК отливают в металлической форме (опалубке) с закрепленным внутри стальным арматурным каркасом. Плиты ПБ изготавливают более современным методом непрерывного безопалубочного формования на специальным стендах-дорожках. Такой метод производства ЖБИ позволяет изготавливать изделия с ровной, гладкой поверхностью. Плиты ПБ меньше подвержены растрескиванию и имеют более высокий свободный прогиб. Кроме того, изделия можно нарезать любой необходимой длины в соответствии с требованиями заказчика.

Допускается разрезка плит вдоль и под углом от 30 до 90 градусов. Несущая способность ЖБИ изделий при этом сохраняется. Возможность нарезать плиты по индивидуальным размерам значительно упрощает их установку, а, главное, дает свободу при проектировании дома, ведь размеры коробок здания и несущие стены могут быть не привязаны к стандартным размерам тех же плит ПК.

При покупке плит перекрытия ПК длиной более 4200 мм с предварительно напряженной арматурой, важно знать, что заводские изделия оснащены специальными упорами, которые расположены по обеим сторонам плиты. Если сделать торцевой срез, отсекающий один конец плиты вместе с вертикальной арматурой, упор потеряет свою функциональность и перестанет работать, а цепляться за бетон будет только боковая поверхность рабочей арматуры внутри плиты. У плит ПБ тоже есть свой нюанс: хоть они и имеют ровную, гладкую поверхность, хорошую геометрию и высокую несущую способность, диаметр пустотного отверстия у этих изделий составляет всего 60 мм. У плит перекрытия ПК пустоты варьируются от 114 до 203 мм в диаметре, что позволяет без какого-либо труда пробивать отверстия для канализационного стояка, диаметр которого равен 100 мм. Поэтому, если Вы остановили свой выбор на плитах ПБ, следует сразу выяснить у персонального менеджера, каким образом будет лучше создать отверстие у плиты, чтобы не повредить арматуру внутри изделия.

Случаются ситуации, когда плиты перекрытия приходится складировать на участке из-за того, что монтировать изделия сразу же нет возможности. В такой ситуации самое главное соблюдать несколько простых правил, которые помогут сохранить плиты перекрытия в первозданном виде. Прежде всего необходимо подготовить место с твердой и ровной поверхностью для складирования плит. Ни в коем случае нельзя оставлять изделия на голой земле, так как это может привести к их деформации, трещинам и переломам, которые возникают в следствие неравномерных нагрузок. Укладывать плиты друг на друга необходимо штабелями, но не более десяти штук в один ряд. Под самую нижнюю плиту устанавливают деревянные бруски толщиной примерно 200 на 200 мм, а последующие ряды прокладывают дощечками толщиной 25 мм. Дощечки должны располагаться строго друг над другом для обеспечения равномерной нагрузки на плиты. При установке деревянных прокладок со стороны торцов, необходимо отступать от края на 300 — 450 мм.

Наша компания бесплатно предоставляет услугу по раскладке плит перекрытия с учетом всех особенностей изделий и требований заказчика. Мы умеем читать чертежи и всегда готовы помочь с поиском плит перекрытия нестандартных размеров!

Звоните: +7 (495) 648-55-57

Применение плит перекрытия в промышленном строительстве

В промышленном строительстве особой популярностью пользуются такие железобетонные изделия, как плиты перекрытия, балки, ригели, колонны и сваи. Именно благодаря высокой прочности ЖБИ изделий, застройщики могут возводить надежные, устойчивые постройки любой этажности. Для создания междуэтажных перекрытий в промышленных зданиях используют железобетонные плиты, способствующие отличной звуко- и теплоизоляции помещений. Плиты перекрытия являются одними из базовых конструктивных элементов, разделяющих пространство внутри здания на этажи и воспринимающих нагрузки от собственного веса, веса людей, тяжелых предметов (мебели) и технического оборудования, равномерно распределяя его на стены здания. Высокие прочностные характеристики ЖБИ плит перекрытия делают их устойчивыми к деформации и механическому воздействию. Кроме того, изделия связывают между собой отдельные стены, повышая пространственную жесткость всей конструкции.

Для плит перекрытия не существует ограничений по температурному режиму, поэтому их можно устанавливать как в отапливаемых, так и неотапливаемых промышленных помещениях. Применение морозостойких марок бетона позволяет использовать ЖБИ изделия в различных климатических условиях, а дополнительная гидроизоляция — в помещениях с повышенным уровнем влажности. Для районов с сейсмической активностью до девяти баллов по шкале Рихтера изготавливаются плиты с дополнительным защитный поясом из арматуры.

На заводах ЖБИ производят ребристые плиты перекрытия, основным преимуществом которых является повышенная прочность за счет наличия продольных ребер жесткости, а также устойчивость к значительным механическим нагрузкам. Изделие представляет собой сплошную цельную плиту с продольными элементами по бокам, которые выполняют роль балок, работающих на изгиб. Выпускаемые заводом ЖБИ плиты отличаются устойчивостью к появлению трещин, огнестойкостью, шумоизоляцией, точностью геометрических размеров и высокой несущей способностью. Такой уровень технических характеристик возможен благодаря использованию современных методов производства ЖБИ изделий, строгому контролю качества изготовляемой продукции, соблюдению строительных норм и правил, требований ГОСТ. Ребристыми плитами перекрывают не только промышленные здания, но и чердачные помещения в жилых домах, при условии что шаг несущих конструкций не будет превышать шести метров.

Помимо ребристых плит в промышленном строительстве можно встретить длинномерные плиты внутреннего настила от девяти до двенадцати метров, которые используются при обустройстве перекрытий различных крупных сооружений. Маркируются эти изделия как НВ (настил внутренний с нижним однорядным армированием), НВК (с двухрядным армированием), НВКУ и 4НВК. Дополнительный индекс «К» в маркировке длинномерных плит НВ обозначает, что было установлено двухрядное армирование (сверху и снизу плиты). Длинномерные плиты настила производятся на заводах ЖБИ методом непрерывного безопалубочного формования с применением предварительно напряженной арматуры одного из трех типов (минимального, среднего или усиленного). В качестве основного материала используется тяжелый, плотный бетон с высокой степенью трещиностойкости. Плиты имеют продольные пустоты круглого сечения, однако не предусматривают наличие закладных деталей. Монтаж изделий осуществляется с помощью двухпетлевых канатных строп.

Преимущества использования плит перекрытия:

• Сокращение не только денежных затрат, но и сроков на строительство
• Разнообразие типоразмеров позволяет подобрать изделия для любого проекта
• Плиты перекрытия можно использовать в зданиях любой этажности
• Благодаря пустотам внутри, изделия обладают повышенной звуко- и теплоизоляцией
• Плиты не деформируются в процессе эксплуатации
• Арматура внутри плит перекрытия обеспечивает надежность и долговечность всей конструкции
• Использование ЖБИ плит позволяет заново обустраивать перекрытия при реконструкции или ремонте уже готового здания

Компания «ДСК-Столица» предлагает покупателям огромный выбор железобетонных плит перекрытия с быстрой доставкой. В нашем каталоге представлен широкий ассортимент изделий всех типоразмеров. Мы всегда обеспечиваем своим клиентам самые выгодные цены, быструю доставку и точное соответствие изделий действующим стандартам ГОСТ.

Срочно нужны ЖБИ? Звони! +7 (495) 648-55-57

Вес плиты перекрытия

В ходе возведения жилых и административных зданий, промышленных и бытовых комплексов, теплотрасс широко применяются стандартные железобетонные перекрытия. Их актуальность обусловлена набором высоких эксплуатационных характеристик в области надежности, прочности, долговечности, безопасности и огневой стойкости. При этом строительные элементы имеют различную массу, которую необходимо учитывать при нагрузках на стены и основание, при проектировании и возведении построек и сооружений на этапе выбора плит.

Масса, габариты и объем железобетонных плит перекрытий зависит от назначения изделий. В настоящее время рынок строительных материалов располагает широким выбором продукции, который может быть использован при возведении стен, перекрытий, строительства подвалов, чердаков, применения при сооружении малоэтажной и многоэтажной недвижимости. При этом необходимо помнить, что плиты перекрытия рассчитаны на определенную величину нагрузок, представляя собой элементы строительной конструкции, которые, помимо всего прочего, формируют жесткость всего здания и упрочняют его. Вне зависимости от габаритов на прочностные свойства и несущие возможности оказывает непосредственное влияние применяемый при производстве материал в виде бетонной смеси. Также плиты классифицируются по конструктивным особенностям, которые отражаются на технических характеристиках и их стоимости. В связи с этим для экономической эффективности строительных работ рационально произвести правильный выбор железобетонных плит, исходя из их размера, назначения и величины испытываемых нагрузок.

Особенности изготовления

Железобетон образуется в процессе усиления обычного бетона при помощи армирования, которое подразумевает применение каркасов из стержней или проволоки. Благодаря сочетанию железа с бетоном в разных пропорциях, достигается различный уровень прочности. При этом конструктивно арматурный каркас скрыт внутри бетона, который защищает его коррозионных процессов, разрушения и пагубного влияния внешней среды. При этом армирование в значительно мере усиливает хрупкий без того бетон, благодаря чему изделия могут выдерживать значительные нагрузки на сжатие. Составляющими изделий являются следующие компоненты:

•
  бетон, который дифференцируется на силикатный, тяжелый и легкий;

•
  стальной каркас.

В свою очередь арматура может представлять собой рабочий каркас, который располагается снизу и служит для усиления ЖБИ при работе на изгиб, а также монтажные конструкции, необходимые для фиксации стержней и формирования объема.

В качестве бетонного материала используются различные смеси с мелкозернистым наполнителем из кварцевого песка, а также крупнозернистого — известняка и щебня. При этом вид заполнителя сказывается не только на структуре бетона, но и участвует в формировании прочностных характеристик.

Разновидности перекрытий

В настоящее время высокой популярностью пользуются монолитно-каркасные сооружения, при строительстве которых используется плита, которая занимает всю поверхность этажа. При возведении таких зданий используется технология непрерывной заливки бетона, которая характеризуется дороговизной неприемлемой для целого ряда объектов и частного строительства. В связи с этим готовые плитные изделия остаются актуальными и не теряют свою популярность. Их монтаж занимает минимальное количество времени, что способствует сокращению сроков выполнения работ. При этом прочные изделия практически не дают усадку, имея повышенную жесткость, выделяются высокой устойчивостью к температурным изменениям внешней среды, обладают высокими звуко- и теплоизоляционными качествами. Для возведения жилых зданий используются плиты с газонепроницаемой структурой. При этом в большинстве проектов допустимая нагрузка ограничена и составляет 800кг/м2 при давлении от 8кПа. В настоящее время различают следующие виды плит перекрытий, которые изготавливаются по требованиям действующих отраслевых стандартов:

•
  ребристы сборные, ширина которых составляет от 3 метров, а высота от 40 см. При этом длина варьируется в широких пределах от 6 до 18 метров;

•
  многопустотные изделия, для которых длина может изменяться в пределах 1,7 – 9 метров, толщина насчитывать 160 – 300 мм при ширине от 1 до 3,6 метров. Отдельные изделия, в зависимости от конструкции могут иметь полые сквозные отверстия в корпусе;

•
  доборные сплошные плиты с габаритами высоты от 120 мм до 160 мм, длиной от 1800 мм до 5000 мм. Как правило, масса таких элементов не превышает 1500 кг.

Габаритные размеры и требования к плитам перекрытий устанавливаются нормами отраслевого стандарта ГОСТ 21924.2-84. При выборе, установке и монтаже плит необходимо учитывать их массу, от которой будет зависеть не только результат расчетов, но и выбор грузоподъемной техники. Чаще всего на строительных площадках используются краны с грузоподъемностью до 5 тонн, которых может оказаться недостаточно для перемещения более массивных изделий.

Монолитные перекрытия

Монолитные панели перекрытий задействуются в крайних случаях. При этом геометрия изделий, а именно: толщина изделий тесно связана с параметром длины. Как правило, для толщин до 160 мм длина элементов не превышает 6,6 метра, а при длине от 3,6 до 4,2 метра толщина не должна быть более 120 мм.

Панельные перекрытия монолитного типа являются менее экономичными по сравнению с многопустотными, поскольку имеют наибольшую массу и материалоемкость. Материалом для их изготовления чаще всего служит тяжелый бетон. Масса изделий в значительно мере зависит от их габаритов. Плиты разделяются по толщине на два типа:

•
  1П – изделия с толщиной 120 мм, масса которых насчитывает от 4300 кг до 7100 кг;

•
  2П элементы толщиной 160 мм и массой о 8700 кг.

Монолитные перекрытия обладают наибольшей механической прочностью и максимальной массивностью. Такой вариант строительства принимается к установке в зданиях и сооружениях с высокими нагрузками, где будет востребована высокая несущая способность плит. Выбор в пользу установки монолитных перекрытий основан на эффективности их использования, а не экономичности самих изделий и их доступной стоимости.

Существуют варианты применения облегченных элементов монолитного типа. При этом такие изделия для эксплуатации в жилых зданиях и сооружениях нуждаются в дополнительном утеплении и формирования слоя шумоизоляционного покрытия. В соответствии с регламентом ГОСТ 19570-74 полнотелые перекрытия могут быть изготовлены на основе ячеистых автоклавных марок бетона с объемным весом от 800 до 1200 кг/м3 с маркой прочности 25 – 50. Их длина при этом может варьироваться от 600 мм до 6000 мм, ширина достигать 1500 мм, а толщина составлять 200 – 250 мм.

Характеристики пустотных плит

Пустотные плитные изделия получили наиболее широкое распространение, имея широкий ассортимент моделей, выполненных в различных размерах и исполнениях. Не случайно данный вид продукции востребован не только для реализации частных проектов малоэтажной недвижимости, но и при возведении многоэтажных жилых зданий и промышленных объектов, а также теплотрасс.

Плиты имеют гладкую и ровную поверхность, которая позволяет минимизировать отделочные работы, сократить расходы на выравнивание полов и формирование стяжки. Конструкция изделий предусматривает формирование внутренних полостей, которые могут иметь как круглое, так и полукруглое или овальное сечение. При этом полости позволяют снизить вес строительных элементов, не снижая их механическую прочность, позволяя иметь ряд существенных преимуществ, среди которых:

•
  экономия материала на стадии производства;

•
  снижение себестоимости;

•
  простота монтажа;

•
  высокие характеристики в области шумоизоляции и теплосбережения.

Пустотные плитные элементы по технологии изготовления делятся безопалубочные, облегченные и опалубочные. Процесс производства изделий включает в себя несколько этапов по размещении. Внутри опалубки или формы арматурной решетке, заливке бетонного раствора и его уплотнению. При этом изделия с облегченной конструкцией имеют на треть меньшую массу.

Длина плит перекрытий многопустотного типа, выполненных по регламенту стандарта ГОСТ 9561, находится в пределах от 1,5 до 9 метров, ширина изменяется от 1 до 1,8 метра. При этом масса изделий в зависимости габаритов составляет от 500 до 4000 кг. Для плит ПК масса изменяется в пределах от 610 до 1830 кг.

Для плит ПБ масса изменяется от 1910 до 3190 кг

Плиты облегченного типа имеют вес от 550 до 1700 кг

Пустотные плиты являются наиболее удобными и приемлемыми для строительства жилых зданий. Обеспечивая набор высоких эксплуатационных характеристик в области огнестойкости, прочности, теплопроводности, звукопоглащения, изделия позволяют удобно использовать каналы для прокладки электропроводки, обеспечивая максимальную экономию на стадии монтажных и отделочных работ.

Параметры ребристых плит

Плитные изделия П-образного сечения принято называть ребристыми. В их конструкции заложен арматурный каркас с параллельно расположенными ребрами жесткости, благодаря которым удается избежать лишних затрат на бетон, снизить массу изделий и повысить их прочность, а также несущую способность. При этом элементы обладают высокой прочностью при нагрузках на изгиб. Для изготовления находят применение бетоны марок В15 и В20. По внешним признакам плиты дифференцирую на две категории:

•
  изделия ПВ с технологическим проемом, которые чаще всего задействуются при необходимости монтажа вентиляции или воздуховодов;

•
  плиты марки ПГ выполненные без проемов в конструкции полки.

Данная категория изделия находит применение при конструировании зданий и помещений нежилого комплекса: складов, хранилищ, гаражей и т. д. Элементы с большей величиной толщины используются при строительстве перекрытий и поверхностей крыш в промышленных цехах и помещениях. При этом плитные изделия ребристого вида отличаются от других элементов по длине, значительно выделяясь и позволяя конструировать здания и сооружения с широкими пролетами. Длина панелей варьируется от 6 до 12 метров, при этом масса изделий может составлять от 1500 кг до 12 тонн. Вес изделий зависит от вида, использованного для заливки материала. Для плиты с габаритами 3000х6000 мм масса составит 4,73 т, если за основу был взят тяжелый бетон, 4,0 т при использовании плотного силикатного раствора и 3,8 т в случае применения легких смесей.

Значение максимальной нагрузки на такие плиты находится в пределах 180-830 кг/м². Стоимость ребристых панелей несколько ниже по сравнению с монопустотными по причине более низкой массы. При этом они не настолько актуальны и популярны, прежде всего, ввиду низкой термостойкости. Тонкие плиты пропускают холод и не могут использоваться в жилых зданиях без дополнительного утепления.

Что такое пустотные плиты и зачем они нужны?

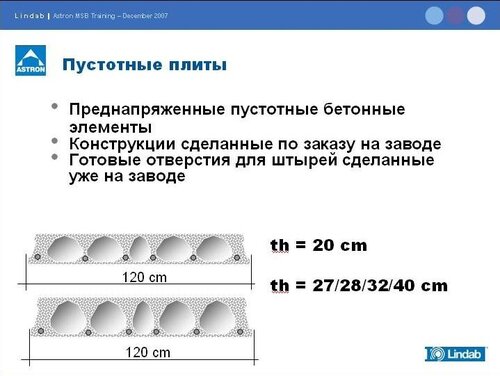

Пустотные плиты перекрытия представляют собой предварительно напряженные сборные железобетонные элементы, которые изготавливаются с использованием длинномерных стальных литейных поддонов. Предварительно напряженные пустотные плиты используются для бетонных каркасов, выдерживающих чрезмерные весовые нагрузки, и на больших открытых пространствах. При использовании пустотных плит в процессе будут сэкономлены материалы и трудозатраты бота.

Пустотные плиты перекрытия позволяют создавать бетонные каркасы, которые невозможно реализовать с помощью других систем.Конструкции из предварительно напряженных пустотных плит являются идеальным строительным решением для промышленных зданий, жилых домов и строительных работ. Для уменьшения веса бетонного каркаса предварительно напряженные плиты имеют продольные пустотелые стержни в нижней части, что означает, что они не требуют поперечного армирования. При использовании предварительно напряженных пустотных плит и балок вы гарантированно сэкономите деньги, а также балки, колонны, материал и, что наиболее важно, затраты на рабочую силу.

Ниже приведены преимущества многопустотных плит

.

1. Скорость возведения

Пустотные плиты могут быть установлены в кратчайшие сроки и безопасно на месте в изменчивых погодных условиях. Количество рабочих, необходимых на месте, минимально, а также обеспечивает немедленную рабочую платформу. Эти преимущества позволяют намного быстрее завершить укладку полов и быстрее возводить здания, увеличивая прибыль подрядчика.

2. Меньшее использование материала

Пустотные плиты перекрытия представляют собой предварительно напряженные элементы, которые позволяют использовать более мелкие элементы, тем самым уменьшая количество стали и бетона, используемых в строительстве.Опорные элементы каркаса, колонны и балки также могут быть уменьшены.

3. Структурная эффективность

Пустотелый сердечник предлагает универсальное решение для стальных и бетонных конструкций. Это делает их пригодными для широкого спектра применений: от жилых домов до коммерческих и промышленных зданий, автостоянок и спортивных стадионов.

4. Качество

Предварительно напряженный пустотелый сердечник изготавливается с использованием высококачественного сырья, такого как высокопрочный бетон и стальная проволока / прядь с низким коэффициентом релаксации, в соответствии со строгими процедурами и контролем качества, которые соответствуют требуемым национальным и международным стандартам. Таким образом сохраняется качество плит.

5. Звукоизоляция

Предварительно напряженный полый сердечник обеспечивает превосходную звукоизоляцию, что является важным фактором при использовании в жилых зданиях.

6. Тепловой КПД

Пустотные плиты перекрытия обладают отличными тепловыми характеристиками, помогая снизить потребление энергии, используемой при нагреве и охлаждении конструкций.

7. Устойчивое развитие

Пустотные плиты — это чрезвычайно прочная строительная продукция, обеспечивающая исключительный срок службы благодаря устойчивости к коррозии и растрескиванию.Поскольку он производится в контролируемой заводской среде, он также позволяет снизить количество отходов, шума и выбросов в течение всего процесса строительства.

Мы, компания по производству сборных блоков, являемся ведущими производителями сборных железобетонных конструкций из пустотных плит. Посетите нас по адресу www.precastblocks.com для получения информации.

(PDF) Современный обзор пустотных плит

VOL. 13, НЕТ. 9, МАЙ 2018 ISSN 1819-6608

ARPN Журнал инженерных и прикладных наук

© Азиатская исследовательская издательская сеть (ARPN), 2006-2018.Все права защищены.

www.arpnjournals.com

3242

Дизайн модели пришел из оптимизированной прямоугольной плиты

анализа.

Махди в 2011 году [11] выполнил нелинейный анализ

пустотных железобетонных плит с помощью метода конечных элементов

изгиба пластин и балок

элементов.По сути, исследование состояло в том, чтобы разделить HCS на

, две главные части, которые представляют собой полые пластины, представляющие верхнюю и нижнюю полки

, и балки жесткости, которые

представляют собой вертикальные перемычки между стенками. Результаты

модифицированных компьютерных программ

, которые позволяют анализировать различные типы армированных предварительно напряженных пустотелых плит

в дополнение к решениям конечных элементов, были сравнены

с экспериментальными результатами.Это должно доказать способность

и потенциал вычислительных нелинейных моделей для получения

результатов, аналогичных результатам, полученным экспериментально. Поведение полых армированных и предварительно напряженных плит

в сравнении с некоторыми изменениями в модели и параметрах материала

было определено с помощью параметрических исследований, когда была получена реакция на прогиб

. Эти параметры

содержали в себе влияние прочности бетона, предварительно

напряженной арматуры, наличия отверстий, размера отверстия, формы отверстия

и деформации разрушения бетона.Как правило, приемлемый уровень соответствия

между результатами, полученными

из конечных элементов и исследовательской работой.

Rahmanet al.in2012 [12] испытал натурные

сборных предварительно напряженных пустотных плит (PPHC), используя

различных (a / d). Чтобы определить разрушающую нагрузку на плиты,

плиты нагружали до тех пор, пока она не достигла точки разрушения.

Около 15 плит с пролетами от 5 до 2,5 метров и глубиной 200,

250 и 300 миллиметров, они были испытаны с использованием испытания на четырехточечную нагрузку

.Для глубины более 200 мм результаты

были интересными, так как тип отказа HCS

варьировался от чистого изгиба до изгибно-сдвигового режима.

Кроме того, прочность на сдвиг (PPHC) плит уменьшается на

с увеличением глубины. Кроме того, во время испытаний на нагрузку

было отмечено, что переход от сдвига при изгибе

к разрушению стенки при сдвиге в зависимости от (a / d) имел

.Окончательный анализ результатов показал, что полученная формула кода ACI318M

неверно рассчитала прочность на изгиб и сдвиг

HCS. Наконец, в зависимости от полученных результатов

, была предложена модификация для существующих кодовых уравнений ACI318M

, чтобы точно

зафиксировать режим отказа и допустимую нагрузку на отказ

плит.

Allawi в 2014 году [13] проверил одну

пустотных плит для проверки структурных характеристик

пустотных железобетонных плит.Отверстия

заняты стиропором в качестве изолятора; он был имплантирован на

в средней части глубины плиты относительно

зон сжатия и растяжения. Основными факторами были длина и ширина отверстий

, а также способ нанесения стиропора

. т.е. как изолированные порты из стиропора, разделенные

бетонными ребрами. Характеристики пустотелых плит составили

, рассчитанные на основе соотношений нагрузка-смещение,

,

силы разрушения и виды разрушения, связанные с эталоном плиты

.Кроме того, с помощью ANSYS был проведен нелинейный анализ методом конечных элементов

(FEA), чтобы проверить авторитет

предложенного числового идеала и провести полное сравнение

между исследовательской работой и

теоретическими случаями.

Окончательные результаты показали, что наибольший процент уменьшения веса

составил 13,7%, тогда как

предлагал максимальную нагрузочную прочность, которая составляет почти 96,8% и около

97% от исходной эталонной жесткости плиты.Полученные значения нагрузки и предельного прогиба

(FEA) соответствуют лабораторным

, разница между ними составляет менее

, чем 10%.

Mansour et al. В 2015 году [14] исследовали характеристики изгиба

сборного железобетонного перекрытия

или плиты с бетонным покрытием из стальных волокон. Характеристика

для стальных волокон с крючковатым концом длиной 30

мм и диаметром 0.75 мм. Начиная с

, поведение плиты основано на взаимодействии между новым и старым бетоном

, различные виды шероховатости поверхностей

на границе раздела были использованы для обеспечения тонкого соединения

между двумя слоями. Зависеть от результатов расследования;

было показано, что поведение при изгибе определяется с помощью

не только по добавлению стальных волокон в верхний слой плиты, но и по

также по типу шероховатости поверхности раздела.Для исследования образцов композита

в ходе эксперимента также было рассчитано скольжение межфазной связи

. Результаты показали тонкую консистенцию шероховатости

при условии, что прочность границы раздела

склеена. Было показано, что шероховатость в поперечном направлении

обеспечивает хорошую прочность соединения

. Хотя результаты показали сдвиг интерфейса

в центре, скольжение не было замечено ни на одном конце образца.

Foubertet al, в 2016 году [15] исследовали поведение

усиленных на изгиб многопустотных плит.

Эти плиты были усовершенствованы с использованием углеродного волокна NSM

, армированного полимерной полосой для увеличения прочности. Было 7

полноразмерных образцов, которые были просто поддержаны и подвергались нагрузке

(монотонная схема нагружения) вплоть до разрушения. Переменные

в этом испытании заключались в использовании различных коэффициентов внутреннего армирования до

в дополнение к трем различным коэффициентам усиления NSM.В этом типе исследования

были внимательно изучены режимы разрушения, трещины

, прогибы, соотношение нагрузки и деформации и

прочности. Это исследование также включало сравнение

между лабораторными результатами и теоретическим анализом

или оценками, которые были приняты соответствующими стандартами

, такими как канадский и американский стандарты

. На рисунке 2 ниже представлены виды отказов

испытанных образцов.

% PDF-1.4
%
308 0 объект
>
эндобдж

xref
308 92
0000000016 00000 н.
0000002768 00000 н.
0000002915 00000 н.
0000003503 00000 н.
0000003948 00000 н.
0000004566 00000 н.
0000004614 00000 н.
0000004728 00000 н.
0000004817 00000 н.
0000005214 00000 н.
0000005729 00000 н.
0000005828 00000 н.
0000006394 00000 п.
0000007042 00000 н.
0000007667 00000 н.
0000008153 00000 н.
0000008672 00000 н.
0000009093 00000 н.
0000009178 00000 п.
0000009539 00000 п.
0000010009 00000 п.
0000010442 00000 п.
0000010997 00000 п.
0000011514 00000 п.
0000012036 00000 п.
0000012586 00000 п.
0000012698 00000 п.
0000016701 00000 п.
0000022607 00000 п.
0000025741 00000 п.
0000025794 00000 п.
0000025817 00000 п.
0000025846 00000 п.
0000025921 00000 п.
0000026180 00000 п.
0000026246 00000 п.
0000026362 00000 п.
0000026397 00000 п.
0000026426 00000 п.
0000026501 00000 п.
0000044223 00000 п.
0000044554 00000 п.
0000044620 00000 п.
0000044736 00000 п.
0000044759 00000 п.
0000044834 00000 п.
0000045180 00000 п.
0000045553 00000 п.
0000045921 00000 п.
0000045987 00000 п.
0000046103 00000 п.
0000046167 00000 п.
0000046280 00000 п.
0000046315 00000 п.
0000046390 00000 н.
0000063481 00000 п.
0000063813 00000 п.
0000063879 00000 п.
0000063997 00000 п.
0000064032 00000 п.
0000064107 00000 п.
0000076413 00000 п.
0000076745 00000 п.
0000076811 00000 п.
0000076929 00000 п.
0000076964 00000 п.
0000077039 00000 п.
0000088431 00000 п.
0000088763 00000 п.
0000088829 00000 п.
0000088947 00000 п.
0000089309 00000 п.
0000089384 00000 п.
0000089509 00000 п.
0000089775 00000 п.
0000089839 00000 п.
0000089874 00000 п.
0000089949 00000 н.
0000106345 00000 п.
0000106670 00000 н.
0000106736 00000 н.
0000106862 00000 н.
0000107208 00000 н.
0000107581 00000 п.
0000107991 00000 н.
0000110063 00000 н.
0000206396 00000 н.
0000217444 00000 н.
0000217830 00000 н.
0000428398 00000 н.
0000002586 00000 н.
0000002179 00000 п.
трейлер
] / Назад 1899389 / XRefStm 2586 >>
startxref
0
%% EOF

399 0 объект
> поток
hb«`f`0! *] Q8 «’00LDRY4SNt> Uc — + \
py, mlfIЈqH z8} $ (`| ̠SCy6; lL»
6̏7ап
l, A, D’0aer`]

Пустотные плиты

Февраль.16.2016, Мохаммед Заид, CEng.M.ASCE

Взято из руководства PCI для проектирования пустотных плит

Пустотная плита представляет собой сборный предварительно напряженный бетонный элемент с непрерывными пустотами, обеспечиваемыми для снижения веса и, следовательно, стоимости и, в качестве побочного преимущества, для использования для скрытых электрических или механических трасс. В основном используемые в качестве систем перекрытия или кровли, пустотные плиты также находят применение в качестве стеновых панелей, перемычек и элементов настила мостов.

В настоящее время для производства пустотных плит используются два основных метода производства.Одна из них — это система сухого литья или экструзии, в которой бетон с очень низкой оседлостью продавливается через машину. Ядра формируются с помощью шнеков или труб, при этом бетон уплотняется вокруг сердечников. Вторая система использует бетон с более высокой осадкой. Боковые стороны формируются либо с помощью стационарных фиксированных форм, либо с помощью форм, прикрепленных к машине, при этом боковые стороны формируются скольжением. Сердечники в системах нормального оседания или мокрого литья формируются либо с помощью легкого заполнителя, подаваемого по трубам, прикрепленным к литейной машине, пневматическим трубкам, закрепленным в фиксированной форме, или длинным трубам, прикрепленным к литейной машине, которые соскальзывают с литейных стержней.

Экономия обобщенной системы пустотных плит заключается в количестве плит, которые могут быть изготовлены в данный момент времени с минимальными затратами труда. Каждая плита на данной линии разливки будет иметь одинаковое количество прядей предварительного напряжения. Таким образом, наибольшая эффективность производства достигается за счет смешивания плит с одинаковыми требованиями к армированию из нескольких проектов на одной производственной линии. Это означает, что наилучшая эффективность для одного проекта достигается, если требования к плитам повторяются.

Применение настенной панели

Некоторые системы пустотных плит могут также использовать плиты в качестве стен. Производство на длинных линиях может привести к созданию экономичных облицовочных или несущих панелей, используемых в производственных или коммерческих целях. Стеновые панели с пустотелым сердечником предварительно напряжены двумя слоями прядей для учета манипуляций, структурных нагрузок и изгибов. Некоторые производители могут добавить от 2 до 4 дюймов (51-102 мм) изоляции к полой секции сердечника с бетонной облицовкой толщиной от 1,5 до 3 дюймов (38-76 мм) для создания изолированной сэндвич-панели.

Пустотелые бетонные плиты для ремонта утечки воды SealBoss Corp.

Проблема

Клиент столкнулся с проникновением воды через пустотные бетонные плиты и вдоль холодных стыков наружных стен и подоконников под гаражом, из-за чего вода капала на автомобили и создавала неприглядные водяные знаки на стенах.

Подрядчика по гидроизоляции попросили заделать холодные швы и трещины в поврежденных пустотелых бетонных плитах, а также определить и устранить источник утечки.

Решение

Чтобы решить проблему протечки пустотных плит, подрядчик обратился к техническому менеджеру по продажам SealBoss Чаду Симонеку, чтобы он посоветовал провести инъекцию в пустотную плиту.

После быстрой прогулки по улице стало ясно, что существуют проблемы с дренажем, когда водосточные трубы направляют сток на травянистую площадку без уклона, чтобы направить воду от здания.

После того, как источник утечки был определен, двухэтапная стратегия закачки была принята как лучшее решение.Первоначальная закачка заключалась в том, чтобы образовать трещины в пустотной плите, где вода просачивалась и капала на автомобили. Последующий впрыск должен был закрыть торцевые крышки ячеек с полой сердцевиной, где возникла утечка.

Когда подрядчик начал бурение отверстий для пакеров для нагнетания, вода вылилась, и было очевидно, что полый керн полностью заполнен водой. После слива воды трещина была закачана и заделана.

Чтобы убедиться, что вода не перемещалась между ячейками, в соседних ячейках просверливали дренажные отверстия.Было обнаружено, что вода заполнила еще одну ячейку полого ядра, и ее необходимо было слить.

Используя бороскоп , было подтверждено, что было проникновение воды там, где полый сердечник был закрыт пластиковой крышкой (см. Видео ниже).

Сливные отверстия были оставлены открытыми, чтобы доказать, что утечка исчезла.

Заказчику посоветовали установить дренажные ящики, чтобы направить поток от здания в области, где скапливалась вода, и уведомить подрядчика о любых новых утечках этой весной, когда земля начнет таять.

SealBoss 1510 NSF / ANSI 61 Water Stop Foam вводили во внешний холодный шов вдоль участков, где было видно проникновение воды из высолов или пятен ржавчины. Все видимые утечки были устранены с использованием метода 1, 2, 3, 45 градусов с помощью инъекционных пакеров, которые были размещены на расстоянии примерно 12 дюймов от стыка, где отверстия диаметром 1/2 дюйма были просверлены под углом 45 градусов обратно в стык. 1510 вводили до тех пор, пока по холодному стыку не стал виден положительный отказ от гидроактивной смолы.

Все затронутые ячейки пустотных бетонных плит были закачаны примерно в 6 дюймах от торцевой крышки и герметизированы с помощью системы впрыска воды SealBoss 1510 NSF / ANSI 61 Water Stop Injection Foam System.

Прикладные науки | Бесплатный полнотекстовый | Испытания на сдвиг глубинных пустотных плит с сердечником, усиленных заполнением сердечником

1. Введение

Предварительно напряженные пустотные плиты (PHCS) могут снизить собственный вес из-за наличия пустот в секции, а также потому, что они предварительно изготавливаются на заводе в виде сборных железобетонных изделий. элементы, обеспечивают отличное качество и сокращают продолжительность строительства [1,2,3,4]. Кроме того, PHCS демонстрируют высокую прочность на изгиб и отличные характеристики контроля прогиба, поскольку пряди предварительного напряжения помещаются в нижний фланец элемента, и, следовательно, они широко применяются в длиннопролетных конструкциях [5,6,7,8].Однако из-за характеристик PHCS, который имеет большой коэффициент пустот, перемычка очень тонкая, и предварительное напряжение не полностью эффективно в области длины переноса, что приводит к недостаточной прочности на сдвиг на концах элемента, подвергнутых воздействию. к высоким поперечным силам [9,10,11,12,13,14]. Hawkins и Ghosh (2006) [13] сообщили, что чем толще глубина PHCS, тем ниже прочность на сдвиг полотна, и, следовательно, следует применять дополнительный коэффициент снижения прочности, чтобы обеспечить адекватную безопасность для PHCS с толщиной более 315 мм. .Кодекс ACI 318-08 [15], отражающий их выводы, предусматривает, что прочность на сдвиг стенки PHCS толщиной более 315 мм без минимального усиления сдвига должна быть уменьшена до половины расчетной прочности на сдвиг (ϕVcw), рассчитанной с использованием уравнение кода, и это также относится к коду ACI 318-14 [16]. В частности, поскольку сдвиговая арматура не может быть размещена в PHCS, изготовленном с использованием метода экструзии, случай глубокого PHCS с толщиной более 315 мм может привести к очень неэкономичным результатам проектирования.Многие предыдущие исследователи [3,4,5,6,7,8,9,10,11,12,13,14] предпринимали различные попытки увеличить прочность на сдвиг без использования армирования на сдвиг и исследовали рациональность дополнительных коэффициент снижения прочности для глубоких элементов PHCS, указанный в нормах проектирования. Ли и др. [5] и Park et al. [6] собрали множество результатов испытаний на сдвиг полотна на PHCS, на основании которых они указали, что дополнительный коэффициент снижения прочности (0,5), указанный в ACI 318-14 [16], может обеспечить чрезмерно консервативные результаты проектирования.Кроме того, Ли и др. [5] выполнили регрессионный анализ и предложили упрощенное уравнение для точной оценки прочности на сдвиг стенки PHCS, независимо от толщины элемента, даже если дополнительный коэффициент снижения прочности не принимается во внимание. Brunesi и Nascimbene [17] провели анализ методом конечных элементов (FE) для определения распределения напряжения сдвига и структуры трещин в PHCS в соответствии с высотой элементов и деталями сечения, включая формы пустот. По результатам их анализа было обнаружено, что распределение касательного напряжения чувствительно к формам сечения PHCS, и для анализа распространения сдвиговых трещин целесообразно применить подход механики разрушения.Гирхаммар и Паджари [18] провели испытания на отрыв и сдвиг композитов PHCS с верхним слоем бетона, на основании которых они проанализировали усиливающий сдвиг эффект от верхнего слоя бетона с учетом прочности связи между блоком PHCS и верхним бетоном. Согласно их анализу, прочность на сдвиг PHCS толщиной 200 мм увеличилась до 35% при заливке верхнего слоя бетона толщиной 80 мм, и это хорошо согласуется с результатами испытаний. Nguyen et al. [19] сообщили о результатах испытаний на сдвиг четырех глубоких систем PHCS высотой от 320 до 500 мм и разработали модель FE для моделирования их поведения при сдвиге.Однако результаты анализа КЭ были очень чувствительны, в зависимости от угла расширения, используемого в их модели пластичности повреждений бетона. В целом, существует множество эмпирических и численных подходов для точной оценки поведения при сдвиге и прочности PHCS, и они внесли свой вклад в лучшее понимание механизма сопротивления сдвигу PHCS. Тем не менее, было проведено несколько исследований поведения при сдвиге систем PHCS, усиленных бетоном с заполнением сердцевиной. Исследование эффекта упрочнения при сдвиге метода заполнения сердечника очень важно, поскольку он широко применяется в качестве метода упрочнения при сдвиге для PHCS в строительных областях из-за его простого рабочего процесса [12,20,21].В таблице 1 показаны уравнения прочности на сдвиг для элементов из железобетона (RC) и предварительно напряженного бетона (PSC), указанные в действующих нормах проектирования [16,22,23]. На практике вклад бетона на сдвиг (Vc) в PHCS с бетоном, заполняющим сердцевину, часто просто рассчитывается как VPHCS + Vcore, но в этом случае Vc может быть завышен. Палмер и Шульц [12] провели испытания на сдвиг стенки. на PHCS толщиной 400 мм, усиленных методом заполнения сердечником, и проанализировали уравнение прочности на сдвиг полотна, представленное в ACI 318-05 [24].Обратите внимание, что в ACI 318-05 нет положения о дополнительном коэффициенте снижения прочности (0,5). Основываясь на результатах своих испытаний, Палмер и Шульц сообщили, что при расчете прочности на сдвиг в стенке PHCS с заполненными сердцевинами вклад наполненных сердцевин на сдвиг должен быть уменьшен на 50% от прочности на сдвиг, рассчитанной с использованием кодового уравнения, для получения точных результатов анализа. Таким образом, оказалось, что заполненные сердечники внесли частичный вклад в сопротивление сдвигу элемента, но не смогли достичь 100% своей прочности на сдвиг в испытании.С другой стороны, Hegger et al. [25] провели испытания на сдвиг PHCS, применяемых в системе тонкого пола, в которой два образца были усилены бетоном, заполняющим ядро. Однако в своих испытаниях прочность на сдвиг PHCS не увеличивалась за счет бетона, заполняющего сердцевину. Как упоминалось выше, предыдущие исследователи сообщили о различных результатах испытаний прочности на сдвиг PHCS с заполненными сердцевинами, что, как считается, связано с очень разные условия сцепления, часто плохие, между блоком PHCS и заполненными сердцевинами.Таким образом, очень сложно оценить эффект упрочнения при сдвиге метода заполнения сердечника. В нормативных документах по проектированию конструкций, таких как ACI 318-14 [16], CSA-A23.3-14 [22] и Eurocode2 [26], оценка прочности на сдвиг PHCS с заполнителем из бетона не предусмотрена.

В этом исследовании было проведено экспериментальное исследование для изучения механизма сопротивления сдвигу ПГСО, усиленного методом заполнения сердечника. Всего было изготовлено пять образцов PHCS толщиной 400 мм с использованием метода экструзии, при котором машина выдавливает бетон с низкой оседанием и уплотняет его, чтобы сформировать полый профиль вдоль продольного слоя предварительного напряжения.Основные переменные испытания были установлены на количество заполненных стержней и коэффициент усиления сдвига. Во время испытания были детально измерены поведение элемента и характер трещин на образцах PHCS.

После испытания элементы были разрезаны канатной пилой для наблюдения за рисунком трещин в заполненных сердечниках и для определения того, действительно ли заполненные сердечники способствуют механизму сопротивления сдвигу. Основываясь на результатах испытаний, это исследование также проверило, адекватно ли текущие нормы проектирования оценивают прочность на сдвиг PHCS с заполненными сердцевинами, и предложило модифицированное уравнение для точной оценки прочности на сдвиг элементов PHCS, усиленных методом наполнения сердцевиной.

Значимость этого исследования резюмируется следующим образом:

• Изучение сдвигового усиливающего эффекта бетона, заполняющего сердцевину.

• Определение эффектов сдвига арматуры, помещенной в бетон, заполняющий сердцевину.

• Исследование взаимодействия композита между блоком PHCS и бетоном, заполняющим сердцевину, путем наблюдения за их структурой трещин при сдвиге.

• Разработка простого уравнения для точной оценки прочности на сдвиг PHCS, армированного методом заполнения сердечника.

2. Программа испытаний

В этом исследовании были изготовлены пять образцов PHCS толщиной 400 мм, как показано в Таблице 2 и на Рисунке 1. Ширина блока PHCS (b) составляла 1200 мм, ширина одного полотно (bw1) составляло 55,2 мм, общая ширина полотна (bw) составляла 276 мм, а коэффициент пустотности составлял 56%. Одиннадцать прядей предварительного напряжения диаметром 12,7 мм были размещены в нижней части секции, в то время как три пряди диаметром 9,5 мм были уложены в верхней части секции, чтобы контролировать растягивающее напряжение, возникающее при введении предварительного напряжения.Как показано в таблице 2, первый символ в названии образца указывает коэффициент усиления сдвига (ρv). NR — образец без поперечной арматуры. LR означает образец с относительно низким значением ρv (т. Е. Ρv = 0,175%), а HR означает образец с относительно высоким значением ρv (т. Е. Ρv = 0,395%). Число, которое следует за этим, представляет собой отношение количества заполненных жил к количеству целых жил. Например, LR-2/4 представляет собой образец, в котором две из четырех пустот заполнены бетоном нормальной прочности.Предел прочности на разрыв (fpu) прядей предварительного напряжения, используемых в образцах, составлял 1860 МПа, а эффективное предварительное напряжение, введенное в блок PHCS, составляло приблизительно 1200 МПа, что составляло около 65% от fpu. На рис. 1b – d показано, что верхние фланцы были открыты, и залитый бетон был залит в образцы, за исключением эталонного образца (NR-0/4). Кроме того, как показано на Рисунке 2, бетон, заполняющий сердцевину, был помещен в положение секции, которая находится на расстоянии до 1500 мм от обоих концов элемента.Таблица 3 показывает пропорции смеси блока PHCS и бетона, заполняющего сердцевину. Прочность бетона на сжатие блока PHCS (fc, pc) и заполненных стержней (fc, core) составила 66,0 и 25,1 МПа, соответственно, которые были измерены при испытаниях цилиндров. На рисунке 3 показаны детали армирования на спиральный сдвиг в LR-2 / 4 и ХР-2/4. Было определено, что количество сдвиговой арматуры превышает минимальный коэффициент сдвиговой арматуры (ρv, min), указанный в ACI 318-14 [16], где ρv, min рассчитывается следующим образом:

ρv, min = 0.0625fc, pcfyt≥0.35fyt,

(1)

где, fyt — предел текучести арматуры на сдвиг, который составил 400 МПа. Минимальный коэффициент усиления сдвига (ρv, min), рассчитанный с использованием уравнения (1), составлял 0,127%, а диаметры сдвигового армирования, помещенного в образцы LR-2/4 и HR-2/4, составляли 8 и 12 мм, что соответствует коэффициент усиления (ρv) 0,175% и 0,395%, соответственно. На рисунке 4 показаны детали нагружения образца. В этом исследовании длина (L) образца PHCS составляла 7000 мм, и испытания на сдвиг проводились на обоих концах элемента.Другими словами, для каждого образца были получены два результата испытаний на сдвиг. В испытании на сдвиг длины левого и правого пролетов сдвига были установлены по-разному, чтобы вызвать разрушение сдвига в области длины переноса. Отношение пролета к глубине сдвига (a / d) составляло 2,78, и сосредоточенная нагрузка была приложена к верхней части образцов на расстоянии 1000 мм от внутреннего конца опорной плиты со скоростью нагрузки 1,0 мм / мин. Для измерения прогиба образцов в нижней части секции, расположенной в точке нагружения, был установлен линейный регулируемый дифференциальный трансформатор (LVDT).Кроме того, вклады сдвига спиральной арматуры в образцах LR-2/4 и HR-2/4 были измерены с помощью тензодатчиков. Как показано на рисунке 5, места крепления датчика были определены с учетом трех схем трещин, которые могут возникнуть в пролете [4,22,26,27]: (1) прямая линия, которая составляет угол 35 ° к элементу. ось от опоры; (2) прямая линия, соединяющая опору и точку загрузки; и (3) прямая линия от нижней части критического сечения, которая находится на расстоянии dv от опоры, до точки нагружения [22].

Что такое пустотная плита?

19 апреля 2018, 16:22
Опубликовано Writer

В Benchmark Fabricated Steel в Индиане одним из специализированных стальных продуктов, которые мы производим для наших клиентов по стальным конструкциям, являются многопустотные плиты. Также иногда называемые пустотными досками, пустотными плитами или бетонными досками, это сборные плиты из предварительно напряженного бетона, которые обычно используются в полах зданий для многоэтажных многоквартирных домов и кондоминиумов. Хотя этот вид материала может использоваться практически в любой среде, он особенно популярен в странах, где основной упор делается на сборный железобетон для целей жилищного строительства, в том числе в странах Северной Европы и некоторых бывших коммунистических странах Восточной Европы.

Почему сборный железобетон так популярен? Возможно, самая большая причина в том, насколько он экономичен. Для его изготовления требуется меньше материала, что делает его легче, чем другие типы строительных материалов. Также его можно довольно быстро собрать. Это означает, что владельцы недвижимости, желающие быстро построить крупномасштабные жилые или коммерческие здания, могут эффективно использовать многопустотные плиты.

Характер сборного железобетона

Сборная бетонная плита имеет трубчатые отверстия или пустоты, которые проходят по всей длине плиты, обычно с диаметром, который составляет от двух третей до трех четвертей плиты.Это то, что придает плите ее легкий вес — значительно легче, чем плиты перекрытия из цельного бетона, которые были бы такой же толщины, без ущерба для прочности.

Уменьшение веса этого строительного материала важно, поскольку оно помогает сократить расходы, связанные с транспортировкой, а также общие затраты на материал.

Плиты обычно имеют ширину около 120 см и толщину от 15 до 50 см. Стальной трос укрепляет бетон и предотвращает его изгиб под тяжестью нагрузок, которые он несет.Плиты также обычно изготавливаются длиной до 200 метров.

При изготовлении многопустотных плит рабочие выдавливают влажный бетон с помощью предварительно напряженного стального троса из движущейся формы. Затем эта плита разрезается массивной циркулярной пилой с алмазным лезвием, чтобы убедиться, что она достаточно твердая, чтобы эффективно разрезать материал. Такое производство в заводских условиях обеспечивает гораздо более эффективный производственный процесс и лучшую рабочую силу.

Существуют и другие способы изготовления многопустотных плит.Одним из примеров является изготовление пустотных плит перекрытия из железобетона, который не подвергается предварительному напряжению. Эти плиты изготавливаются на производственных линиях карусельного типа до их точной длины в качестве стандартного продукта. Эта длина обычно составляет семь или восемь метров. Это один из самых распространенных методов изготовления многопустотных плит для жилищного строительства в Европе.

Затем, чтобы обеспечить звукоизоляцию пола и соответствие всем современным стандартам, необходимо использовать какое-то мягкое напольное покрытие, чтобы заглушить звук шагов.Иногда в качестве альтернативы используются плавающие стяжки пола или резиновые полоски под плитами.

Для получения дополнительной информации о многопустотных плитах и ​​их месте в строительной отрасли свяжитесь с Benchmark Fabricated Steel, чтобы узнать о продукции из специальной стали в Индиане.

Категория: Продукция из специальной стали

Этот пост написал Writer

.

Пустотные плиты перекрытия

Пустотные плиты перекрытия  отличаются от аналогичных изделий наличием внутри трубовидных пустот.

Назначение, характеристики пустотных плит перекрытия

Используя железобетонные пустотные плиты перекрытий, формируется несущая конструкция любого строения. Для производства подобных плит перекрытия компании используют тяжелые марки бетона, плотный силикатный бетон и плотный конструкционный бетон. Главная область использования пустотных плит – монтаж несущего элемента перекрытий крепнопанельных строений. Расчет веса, который может выдержать плита, не допускает превышения показателя в 6,0 кПа. Непосредственно вес плит не важен. Пустотная жб-плита, благодаря доступной стоимости, нашла обширное применение во многих строительных сферах, включая проектирование и постройку объектов различного типа. Монтаж пустотной плиты перекрытия производят в условиях неагрессивной, нормальной температурно-влажной среды.

Отличительные особенности пустотных плит:

• размеры, форма, внесенные в чертеж, должны в точности отвечать размерам, формам непосредственно изделия;
• стандартные типоразмеры (длина, ширина, высота) плит перекрытий и отверстий изготавливаются согласно ГОСТу. ГОСТ также иллюстрирует:
• сортамент;
• технические характеристики: плотность, теплопроводность (специальная таблица показывает коэффициент теплопроводности. Способность многопустотной плиты  к теплопроводности также рассчитывается по таблице или в специальной компьютерной программе), сечение отверстия.

Стандарты также контролируют армирование железобетонных пустотных плит. Процедурой армирования «руководит» специальная схема. Арматура, находящаяся в сборных пустотных плитах, не поддается предварительному напряжению.

Маркировка, серия – сокращенное обозначение всех параметров, необходимых строителям при проектировании и дальнейшего монтажа. Отдельного внимания требует пробивка и укладка перекрытий. Плитам приходится выносить значительные нагрузки, поэтому необходимо минимизировать риск обвала перекрытий здания.

Дешифровка маркировки многопустотных плит перекрытия

Разновидности пустотных плит для перекрытий разделяет маркировка. Благодаря маркировке, нанесенной на плиту, можно без труда узнать основные технические характеристики изделия: высоту, длину, ширину, параметры сечения отверстий. Но, если с определением габаритов проблем не возникает, то с информацией о максимальной нагрузке, которую может выдержать пустотная плита, визуально достаточно сложно. Разобраться с градацией, характерной пустотным плитам на перекрытие поможет расшифровка. Зная значение каждого символа, реально получить сжатое, подробное описание всего, что необходимо знать о конкретной пустотной плите. Первые буквы на плитах обозначают тип изделия (для пустотного перекрытия – ПБ). Далее следует набор цифр, разделенных дефисом. Подобное разграничение помимо типа, габаритов, указывает максимальные нагрузки, выдерживаемые плитами, и, соответственно, перекрытиями. Где допустимо пользоваться пустотным перекрытием, иллюстрирует порядковый номер, определяющийся по несущей способности.

Продажа плит перекрытия налажена многими компаниями, производящими стройматериалы. Стоимость изделий, доставки можно увидеть в прайс-листе, размещенном на сайте компании.

Плита перекрытия пустотная характеристики. ГОСТ 26434-2015 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 — 1ПК Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон.

Виды нагрузок на железобетонную конструкцию

Тяжелые бетоны не имеют обозначения в маркировке. Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение. Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие кг на м2 включен вес мебели, жильцов и оборудования.

Несущая способность пустотной плиты стандартного вида находится в интервале от до кг на м2. Сопоставляя норму кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены. При недостаточной площади опирания возможна деформация стен, при излишней площади — повышается их теплопроводность. Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:. При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см — для железобетонных и бетонных конструкций.

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены. Кроме того, при обустройстве плит на хрупкие стены пенобетон, газоблоки выполняют армирование смеси, что позволит исключить выгибание блоков.

Нажмите, чтобы отменить ответ. Главная Содержание Калькуляторы. Заказать обратный звонок. Ваш e-mail:. Ваш вопрос:. Технические характеристики пустотных плит перекрытия.

Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа

Содержание: Размеры и классы пустотных панелей Особенности производства и использования пустотных плит перекрытия Объяснение маркировки пустотных плит перекрытия Особенности монтажа пустотелых панелей Похожие статьи. Применение многопустотных плит перекрытия.

При возведении зданий используют панели перекрытия пустотные. Они представляют собой бетонные элементы в форме прямоугольного параллелепипеда, усиленные арматурой.

Технология армирования плиты перекрытия. Наклейка потолочных плит из пенопласта и пенополистирола. Пластиковые окна ПВХ — монтаж и ремонт.

Пустотные плиты перекрытия

Похожие записи: Применение многопустотных плит перекрытия Технология армирования плиты перекрытия Наклейка потолочных плит из пенопласта и пенополистирола Пластиковые окна ПВХ — монтаж и ремонт.

Добавить комментарий. Популярные записи.

Самостоятельная регулировка пластикового окна. Как и чем мыть натяжной потолок? Этапы ремонта в новостройке с нуля. В зависимости от длины плит, расхождение торцов не должно превышать мм.

Назначение

Если же подобной раскладки избежать не удаётся, для снятия напряжения, по верхней поверхности панелей, точно над средней перегородкой стеной делается пропил болгаркой. У ПК анкер цепляется за монтажную проушину, после чего пустота также заделывается цементом. Это позволит избежать попадания в неё воды и строительного мусора. Ещё один момент, на котором следует заострить внимание — как перекрыть лестничный пролёт между плитами перекрытия, если их не на что опереть. Поставить опалубку и залить монолитный участок.

Привязывать швеллер к плитам перекрытия не надо. В идеале, если панели привезли на участок, их сразу нужно монтировать. Если по каким-либо причинам это сделать невозможно, возникает вопрос: как их правильно складировать.

Для складирования плит необходимо заранее подготовить твёрдую и ровную площадку. В этом случае нижняя плита может опереться на грунт, и, из-за неравномерной нагрузки, под весом верхних плит она переломится. Изделия должны укладываться штабелем не более шт.

Что представляют собой плиты перекрытия с пустотами?

Причём под нижний ряд ставятся прокладки из бруса х мм и т. Прокладки должны располагаться не далее, чем в см от торцов плит, и выставляться они должны строго по вертикали друг над другом. Это обеспечит равномерное перераспределение нагрузки.

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий. Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение. Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.

В результате прокладки-тумбы полностью ушли в землю. Чтобы нижняя плита не треснула, мне пришлось в течение 6 месяцев пока их не уложили подкапывать их, чтобы выдержать необходимый зазор между плитой и грунтом. Здесь рассказывается, как правильно перекрыть пролёт между плитами перекрытия.

Если вы хотя бы раз сталкивались с процессом строительства или осуществляли ремонт квартиры, то вам должно быть известно, что собой представляют пустотные плиты перекрытия. Их значение сложно переоценить. Особенности конструкции, ее основные характеристики и маркировки учитываются в процессе работ.

Вы можете узнать, что выбрать — плиту ПК или ПБ , и прочитать про ребристое монолитное железобетонное перекрыти е. Видеосюжет раскрывает все секреты создания бетонного перекрытия для больших безопорных пролётов.

Отменить Найти. Главная Статьи Дом и стройка. Сборное железобетонное перекрытие из пустотных плит: нюансы выбора и монтажа Как правильно укладывать перекрытия.

Как избежать ошибок при монтаже. Как складировать плиты перекрытия.

Как выбрать пустотную плиту перекрытия При первом взгляде на пустотные перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. Пустотная плита перекрытия, частный дом. Главное отличие плит кроется в технологии их изготовления. ПБ, за счёт предварительного напряжения сжатой и растянутых зон преднапряжение арматуры делается при любой длине плиты , меньше подвержены растрескиванию, чем ПК.

Технические характеристики пустотных плит перекрытия

ПК при длине до 4. Монтаж плит ПБ допускается только с использованием мягких чалок или специальной траверсы. Теги плиты перекрытия бетонное перекрытие каменный дом укладка плит армопояс газобетон мауэрлат утепление дома экструзионный пенополистирол опалубка пустотные плиты арматура. Проверьте свои знания Сможете ли вы купить хороший недострой?

Семь водяных вопросов Что вы знаете о каркасниках? Сколько простоит ваш дом? Семь фундаментальных вопросов Какой у вас теплый пол? Смотреть все. Популярное видео. Строим дуплекс: что нужно учесть, чтобы построить комфортный дом для жизни и бизнеса 0 Каменный дом в Новороссийске 0 Новости от партнеров.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

• безопалубочным, который подразумевает применение вибрационных трамбовок;
• заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

• увеличение прочности;
• улучшение теплоизоляции;
• облегчение процедуры прокладывания коммуникаций инженерами;
• уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

• прочностью, безопасностью и долгим сроком эксплуатации;
• стойкостью к влаге и жидкости;
• стойкостью к пожарам до 3 часов;
• простотой и быстротой монтажа;
• возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

• высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
• простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
• возможность применения в сейсмоопасных зонах;
• высокий уровень несущей способности;
• простота перевозки и монтажа;
• увеличение полезного объема возводимого сооружения;
• нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
• невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

• ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
• при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

• длиной плиты – 1,68-12 м;
• шириной – 0,98-1,48 м;
• толщиной конструкции – 22 см;
• диаметром плоскости цилиндра – 11,4-15,9 см;
• маркой бетона – М200-М400;
• количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
• весом – 0,75-5 тонн;
• показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

• ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.

• ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.

• ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.

• НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.

• НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

• для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
• для конструкций типа 5ПК – 235 миллиметров;
• 6ПК – 233 миллиметров;
• 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

• т – бетон тяжелого типа;
• а – наличие вкладышей для уплотнения;
• э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

• для кирпичного сооружения – 9 сантиметров;
• для газобетонного и пенобетонного – 15 сантиметров;
• для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Конструкция плиты перекрытия пустотные

Обзор плит перекрытия

Железобетонные плиты перекрытия в настоящее время являются неотъемлемым элементом при строительстве различных зданий и сооружений. Простота конструкции, а также относительно невысокая стоимость сделала эти плиты самым популярным материалом для строительства любых объектов.

Схема пустотной плиты перекрытия.

Пустотные железобетонные перекрытия серии ПБ имеют множество преимуществ над другими материалами. Если сравнивать их с полнотелыми изделиями, становится понятно, что пустотная конструкция при практически таких же прочностных характеристиках имеет более низкую теплопроводность, а это важный аспект при использовании железобетонных изделий в среднем климатическом поясе. С точки зрения инженерного подхода, пустотные конструкции значительно легче полнотелых, данный факт позволяет коренным образом облегчить несущую способность стен. Это очень актуальный момент в строительстве частных домовладений. Естественно, и цена пустотных плит меньше, чем полнотелых.

На фото представлена пустотная железобетонная плита в разрезе. Хорошо заметно, что шесть отверстий в профиле плиты значительно облегчают конструкцию, сохраняя при этом ее прочность.

Выбор между пустотными плитами и монолитными конструкциями

Схема перекрытия из крупных панелей.

Еще на стадии проекта встает вопрос, какого типа должны быть перекрытия в будущем здании. Как правило, различают три основных типа. Это железобетонные пустотные конструкции, перекрытия монолитного типа и деревянные. Конечно, у каждого типа есть и преимущества, и недостатки. Но пустотные плиты выигрывают по нескольким показателям. Так, перекрытия, имеющие в разрезе отверстия, являются отличным теплоизолятором, довольно хорошо гасят звуковые волны. Монтаж такого изделия никак не связан с погодными условиями, тогда как работы с монолитными перекрытиями нельзя проводить при низких температурах. Плиты пустотные типа ПБ после своего изготовления уже готовы воспринимать расчетные нагрузки, монолитные же сооружения положено выдерживать определенный период времени до того, как окончится процесс высыхания и упрочнения бетона.

Плиты серии ПБ имеют гладкую поверхность, горизонтальный уровень выдержиается еще при их производстве.

Деревянные перекрытия используются в основном в малоэтажном частном строительстве в силу своих ограниченных прочностных характеристиках.

Размеры и классификация пустотных плит

Схема плитного перекрытия.

Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 – это приблизительна длина изделий в дм соответственно, а 12 – значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание “приблизительная длина” означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм – одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

Производство железобетонных пустотных перекрытий

Плиты перекрытия пустотного типа ПБ производят методом безопалубочного формования. Расчет пустотной конструкции предлагает тяжелый высокопрочный бетон. Изделия выпускаются предварительно напряженными, армируются высокопрочной арматурой. Армирование проводится в продольном направлении. На специализированном стенде производится формовка будущей плиты на натянутые армирующие канаты. Полученное изделие имеет длину до 200 м, после застывания и просушки бетона изделие режут на заданные длины. Современные заводы железобетонных изделий выпускают плиты методом безопалубочного формования длиной от 2,4 до 9,6 м. Эта возможность позволяет крупному заказчику произвести заказ на конкретное количество плит. Расчет армирования стальными канатами зависит от толщины будущего изделия.

Допускается изготовление перекрытий с косым разрезом по специальным заказам. Существуют линии старого образца для выпуска перекрытия типа ПК с помощью использования металлоформ. Данная технология считается устаревшей и не дает тех преимуществ, которые есть у изделий типа ПБ. Шаг нарезки плит составляет 10 см, такие недостижимые ранее значения дают возможность производить расчет конструкции здания без привязки к типичным размерам. Усиление таких конструкций достигается путем преднапряжения бетона. Также плиты для некоторых заказчиков изготавливают утепленными, используя пенополистирол.

Применение пустотных перекрытий в различных областях строительства

Схема пустотелой плиты в разрезе.

Железобетонные пустотные изделия шириной 12 дм часто используют в строительстве панельных домов, гаражей различных учреждений. Плиты ПБ60-12 применяют для межэтажных перекрытий рядовых жилых объектов. Плиты, имеющие ширину 12 дм, являются самым ходовым изделием. При проектировании большинства зданий формируют межэтажные перекрытия именно под этот размер. Новая технология производства изделий серии ПБ, конечно, позволила осваивать более сложные проекты, избегая при этом возведения монолитных перекрытий. Понятно, что в сложнейших неординарных проектах без монолитных технологий не обойтись, но многие здания стало проектировать и возводить значительно проще с использованием плит, произведенных по технологии безопалубочного формования.

Если сравнивать, к примеру, перекрытия ПК60-12 и ПБ60-12, ясно, что использование конструкции серии ПБ предпочтительней в силу того, что плита, произведенная по новой технологии, будет иметь значительно более точные геометрические размеры, идеальную плоскость. А это немаловажное качество при дальнейшей отделке здания. Другим важным моментом является повышенная прочность плиты, это позволяет не проводить дополнительные расчеты для усиления конструкций.

Расчет железобетонных изделий включает в себя несколько пунктов. Это расчет по деформации, расчет по раскрытию трещин. Усиление конструкции подразумевает технологию предварительного напряжения бетона. То есть предварительно натянутые стальные канаты после укладки бетона и его схватывания освобождают от нагрузок, а усилие натянутых канатов передается застывшему бетону. Изделие получается напряженным на сжатие, что позволяет выдерживать при строительстве значительно большее усилие, чем обычная конструкция.

Проект любого здания включает расчет всех возможных нагрузок еще до начала строительства. Иногда возникают ситуации, когда построенное здание расширяют путем добавления этажа либо пристраивают дополнительные корпуса и сооружают переходы. Данное мероприятие требует произвести тщательный расчет нагрузок на несущие конструкции, почти всегда приходится производить усиление перекрытий между достраиваемым этажом.

Объем проведенных работ должен полностью соответствовать проекту, предусматривающему расчет усиливающих конструкций. Любые работы, подразумевающие усиление перекрытий, положено производить только имея полный расчет нагрузок и сил, действующих на плиту. Любой кустарный метод, такой как обычная укладка бетона в пустоты, категорически недопустим.

В настоящее время объем производства пустотелых плит перекрытия серии ПБ возрастает, так как современные жесткие требования при проектировании зданий требуют наиболее качественных и прочных изделий из железобетона.

Пустотные плиты перекрытия: масса, размеры по ГОСТ и другие технические характеристики, а также виды, маркировка и технология монтажа

Где используются пустотные плиты перекрытия, по каким ГОСТам их производят. Зачем необходимы пустоты, их функции, разновидности конструкций и технология монтажа.

Пустотные плиты перекрытия широко распространены в промышленно-гражданском строительстве. Их функция – разделение на этажи внутреннего пространства строящихся зданий, а также передача нагрузки от выше лежащих конструкций на стены и фундамент. Плиты – это часть сборного железобетонного перекрытия, которое на сегодня считается наиболее популярным и практичным как в мало-, так и в многоэтажном строительстве.

Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

• Нагружать перекрытие сразу после монтажа без бетонной стяжки.
• Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
• Упростить процесс транспортировки и монтажа.
• Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

• Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
• Создание условий для проведения коммуникаций, что сокращает время на отделку.
• Увеличение полезного объема сооружения.
• Возможность строительства в сейсмоопасных зонах.

Вес пустотной плиты перекрытия на 1 м 2 достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м 2 – 712/2,4 · 1 = 297 кг/м 2 . Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

• Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
• Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
• Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т.д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

• ПК – плита круглопустотная.
• 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
• 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
• 8 – несущая способность, кгс/м 2 .
• AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Схема армирования пустотной плиты

Дополнительно в маркировке могут присутствовать:

• Буква «Л» – означает легкий бетон.
• Буква «С» – плотный силикатный бетон.
• Индекс «1» – отверстия плит заделаны с торцов.

В целом принципы маркировки пустотных плит перекрытия определяются ГОСТ 9561 «Железобетонные многопустотные плиты перекрытия» и ГОСТ 26434 «Железобетонные плиты перекрытий – основные параметры и типы».

В реальности размеры плиты несколько отличаются от указываемых в маркировке:

• 10 – 990 мм;
• 12 – 1190 мм;
• 15 – 1490 мм;
• 24 – 2380 мм;
• 48 – 4780 мм;
• 60 – 5980 мм и т. д.

Пустотные плиты могут иметь длину от 980 до 8990 мм, что в маркировке фиксируется числами от 10 до 90. По конкретным размерам определяется вес и объем пустотных плит перекрытия.

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

• ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
• ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
• НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
• НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

1. В металлическую опалубку укладывают арматуру.
2. Производят бетонирование металлической формы.
3. Для удаления пузырьков воздуха производят вибрацию всей формы.
4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
4. Производят сушку изделий.
5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Где применяют пустотные (многопустотные) плиты перекрытия: технические характеристики, виды и размеры

Пустотные плиты перекрытия являются важной строительной конструкцией, которая создается с помощью передового оборудования и обладает массой эксплуатационных отличий. Изделия на основе железобетона достаточно легкие в сравнении с монолитными вариантами, надежные и долговечные. Они не боятся больших статичных и динамичных нагрузок.

Сферы применения

Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.

Конструкция нашла применение в строительстве многоэтажных помещений и частных жилищ. Железобетонные варианты могут выполнять роль несущих каркасов. При возведении промышленных комплексов используются многопустотные плиты перекрытия.

Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.

В зависимости от конструкционных особенностей плиты бывают:

1. Пустотными.
2. Ребристыми.
3. Полнотелыми.
4. Монолитными.
5. Сплошными доборными.
6. Облегченными.

Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.

Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.

Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:

1. Складах.
2. Производственных гаражах.
3. Ангарах.

Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.

Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.

Конструктивные особенности

На строительном рынке предлагаются разные плиты перекрытия (ПК), которые отличаются конструктивными особенностями и характеристиками. Однако каждый тип основывается на следующих составляющих:

1. Бетон. Создается на базе портландцемента марки М300 или выше. Качественная смесь способствует повышению прочности и надежности конструкции.
2. Стальная арматура класса А3 или А4, которую устанавливают в напряженном или свободном положении. Применение армированных элементов обеспечивает высокую устойчивость к нагрузкам.

Многопустотные плиты перекрытия характеризуются такими конструктивными свойствами:

1. Правильная геометрия. Изделию придают форму параллелепипеда с ровными гранями.
2. Наличие сквозных полостей в торцевой зоне. Их задача заключается в улучшении свойств звуко- и теплоизоляции.
3. Специфическая конфигурация поперечного сечения полостей. Их делают круглыми или овальными.
4. Размеры. Показатели длины, ширины и диаметра отверстий определяются особенностями и типом плиты.
5. Количество отверстий. Оно выбирается с учетом регламентированных стандартов и требований.

Наличие продольных каналов улучшает эксплуатационные характеристики плит, способствуя таким преимуществам:

1. Упрощение монтажа инженерных коммуникаций.
2. Повышение теплоизоляции перекрытия между этажами.
3. Защита постройки от проникновения шумов извне.

Пустотные панели отличаются от цельных вариантов облегченным весом и отсутствием дополнительной нагрузки на основание. Еще они гарантируют хорошие звукоизоляционные свойства и теплозащиту.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

1. Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
2. С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Достоинства и слабые стороны

ПК-плита перекрытия характеризуется такими достоинствами:

1. Уменьшенный вес. В отличие от цельной панели пустотелая конструкция демонстрирует повышенные прочностные свойства при одинаковых габаритах. При этом изделие не оказывает больших нагрузок на коробку и основание.
2. Доступная стоимость. Плита перекрытия многопустотная дешевле цельной, поскольку для ее изготовления нужно меньше исходного сырья. Это снижает затраты ресурсов на производственный процесс.
3. Улучшенная теплозащита и поглощение внешнего шума. Подобные свойства связаны с наличием воздушной прослойки, которую обуславливают продольные полости в бетоне.
4. Соответствие современным требованиям качества и надежности. Продукция, выпущенная на промышленных предприятиях, не может быть низкокачественной, поскольку ее производство выполняется по заданной технологии.
5. Ускоренный монтаж. Обустройство многопустотных панелей требует меньше времени, чем установка цельных массивных конструкций.
6. Широкий выбор изделий с разными типоразмерами и конфигурацией.

Современные плиты основываются на базе высокопрочного бетона и производятся по инновационным технологиям. Благодаря этому их можно применять в условиях высокой сейсмической активности. При соблюдении правил монтажа стройматериал будет обеспечивать защиту постройки от проникновения влаги, пара и газа.

Если грамотно разместить опоры, все поверхности в доме будут максимально ровными. Материал достаточно надежный и долговечный, а уход за ним не требует больших усилий.

За счет правильной конфигурации в плите можно размещать различные инженерные коммуникации и каналы. Еще многопустотные конструкции не боятся усадки и устойчивы ко всевозможным коррозийным процессам. При их использовании строителям не приходится обустраивать дополнительные опорные стойки.

Однако кроме плюсов у панелей имеются и минусы. В первую очередь это необходимость внедрения профессиональной грузоподъемной техники для проведения монтажных работ, что влечет за собой увеличение расходов и площади строительной площадки. Еще плита нуждается в выполнении математических расчетов с целью определения прочности. Перед установкой необходимо определить допустимую нагрузку и нагрузочную способность стены.

Чтобы сформировать перекрытия на основе пустотных панелей, следует провести бетонирование армопояса по периметру коробки.

Технические характеристики

Панель перекрытия многопустотная обладает такими характеристиками:

1. Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
2. Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
3. Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
4. Степень морозостойкости соответствует F200.
5. Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
6. Размеры пустотных плит ЖБИ определяются их конструкцией.

Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.

Нагрузка, которую способны выдержать пустотные панели

Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:

1. Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
2. Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.

Усиление

С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.

Еще производится усиление методом армирования, которое состоит из таких этапов:

1. Натягивание прутьев из нержавейки.
2. Монтаж стальной сетки.
3. Заливка бетонной смеси опалубки с армированными элементами.
4. Обрезка остатков арматуры, выступающих из затвердевшего бетона.

Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.

Размеры

Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:

1. Показатели длины варьируются от 168 до 12000 см.
2. Ширина может составлять 98-148 см.
3. Диаметр внутреннего канала равен 114-159 мм.

При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.

Маркировка

На практике серии пустотных плит нет регламентированных марок. Однако в их описании могут указываться некоторые параметры.

Так, маркировка ПК 15-13-10 ПК — это ряд технических характеристик, таких как:

1. 15 — длина конструкции в дециметрах.
2. 12 — толщина в дециметрах.
3. Цифра 10 является наиболее важной и указывает на допустимую нагрузку в 10 кг на 1дм2.

Монтаж

1. Прокладку панелей на капитальные стены без больших зазоров.
2. Заделку швов цементом.
3. Использование анкерных болтов для повышения жесткости монтажа.

Если производятся монтажные операции, необходимо обеспечить величину опорной поверхности в диапазоне 100-120 мм. Чтобы монтаж был благополучным, важно задействовать подъемные приборы и специальную технику.

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

• безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
• путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

• положительно влияет на прочностные характеристики;
• улучшает теплоизоляционные характеристики;
• облегчает процесс прокладки инженерных коммуникаций;
• снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

• повышенные прочностные характеристики;
• уменьшенный по сравнению с полнотелыми конструкциями вес;
• приемлемая цена;
• высокая степень надежности;
• теплоизоляционные свойства;
• надежная звукоизоляция;
• стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H

Нормативным документом регламентируются следующие параметры:

• длина изделия, составляющая 1,68–12 м;
• ширина панели 0,98–1,48 м;
• толщина плиты, равная 22 см;
• диаметр цилиндрических полостей, находящихся в интервале 11,4–15,9 см;
• марка бетона, из которого изготовлена строительная продукция М200–М400;
• расход бетона, а также стальной арматуры для изготовления продукции;
• масса конструкции 0,75–5 т;
• величина расчетного усилия, выраженного в кгс/м2 800–

В зависимости от требований заказчика и области применения длина, ширина, толщина, а также диаметр каналов могут изменяться. Соответствие изделий требованиям государственного стандарта, соблюдение технологии изготовления являются гарантией надежности продукции, применяемой для формирования межэтажных оснований.

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

• постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
• динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

• локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
• распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

• межкомнатных перегородок;
• цементной стяжки;
• материалов для утепления;
• напольного покрытия;
• мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Большинство выпускаемых панелей рассчитаны на восприятие стандартной нагрузки, равной 800 кг/м2. Указанное значение является оптимальным для большинства жилых помещений. Однако, при необходимости, можно использовать изделия, способные воспринимать на квадратный метр поверхности нагрузку, равную 1–1,6 тонны.

Плиты пустотные – преимущества продукции

Главными достоинствами популярного строительного материала является:

• отсутствие необходимости в монтаже промежуточных опорных балок при возведении строительных конструкций;
• ускоренные темпы выполнения строительных мероприятий;
• повышенная прочность произведенных промышленным образом изделий;
• расширенная номенклатура выпускаемой продукции, позволяющая выбрать стройматериал требуемого размера;
• отсутствие усадки, обеспечивающее соответствие размеров;
• повышенная плоскостность, облегчающая процесс дальнейшей отделки;
• устойчивость к воздействию вибрации, повышенной влажности, коррозии;
• стойкость к повреждению грызунами и различными насекомыми;
• возможность применения в различных климатических районах;
• сохранение целостности при сейсмическом воздействии до 9 баллов.

К недостаткам относится только повышенная масса изделий, которые нуждаются в специальном грузоподъемном оборудовании для перемещения.

Итоги

Высокие эксплуатационные характеристики, которые имеют пустотелые элементы, в полном объеме оценили специалисты проектных организаций и профессиональные строители. Это позволяет широко применять их в строительстве. Материал статьи поможет более детально ознакомиться с необходимой в многоэтажном строительстве продукцией.

Монолитная железобетонная плита перекрытия

Что такое плита перекрытия? Так называют изделия из железобетона, которые применяются в качестве перекрытий между этажами жилых домов, промышленных объектов и общественных зданий. Одна сторона такой плиты становится элементом потолка одного этажа, а вторая – частью пола другого этажа. Их также часто используют в процессе прокладывания теплотрасс и постройки тоннелей.

Материалом для производства перекрытий могут быть такие разновидности бетона:

• тяжелый бетон;
• плотный силикатный бетон;
• конструкционный бетон с плотной структурой и небольшой массой.

Существуют также перекрытия, которые работают на изгиб. Для их производства применяют напряженный железобетон. Материал класса В15 и В25 используется в предварительно напряженных плитах, а плиты без такого напряжения делают из бетона классов В15 или В20.

В целом железобетонные плиты перекрытия делят на монолитные (ребристые) и пустотные. Характерной особенностью монолитных конструкций является их высокая прочность и стойкость к внешним воздействиям. Такие изделия почти не провисают и не деформируются со временем. Однако железобетон имеет серьёзные недостатки – очень большой вес, высокий уровень теплопроводности и плохая звукоизоляция.

Пустотные плиты

Железобетонное перекрытие

Форма пустот может быть круглой или овальной. Пустоты зачастую расположены горизонтально, но можно встретить и вертикальные. Нижняя часть обычной пустотной плиты, которая становится потолком нижнего этажа, готова к отделке. Верхняя же сторона будет основанием для пола верхнего этажа.

Пустотные железобетонные перекрытия имеют такие преимущества:

• Прочность таких конструкций не уступает монолитным, а их вес за счет пустот становится намного меньше;
• Благодаря воздушной прослойке в каналах улучшаются тепло- и звукоизоляционные свойства помещений;
• Плиты хорошо защищены от мороза, поэтому помещения с такими плитами могут обходиться без отопления;
• Пустотные перекрытия обладают хорошей влагостойкостью, что позволяет использовать их в условиях повышенной влажности;
• Пространство между плитами можно использовать для скрытия коммуникаций.

Ребристые (монолитные) плиты

Монолитное перекрытие с установленной опалубкой

Ребра таких плит могут быть направлены вниз или вверх. Железобетонные перекрытия с ребрами вниз в основном используются в зданиях промышленного типа. Плиты с ребрами вверх предназначены для устройства пола.

Достоинства ребристых ЖБ перекрытий:

• Расположенные вдоль ребра жесткости позволяют значительно повышают прочность плит и их стойкость к механическим воздействиям. Таким образом, они могут выдержать огромный вес, не деформируясь при этом.
• Можно найти монолитные конструкции больших размеров, предназначенные для перекрытий над большими торговыми залами, развлекательными центрами и общественными зданиями.

Недостаток таких плит состоит в их не очень эстетичном виде. Это единственная причина, по которой их пока что редко используют в строительстве многоэтажных домов.

Размеры ЖБ плит

В целом длина сборных пустотных плит перекрытия составляет от 2,8 до 6,4 м. В некоторых случаях ширина может достигать 3,2 м, а высота 0,22 м. Не менее важный показатель – толщина панелей. Так, для пустотных конструкций толщина самой плиты составляет от 25-30 мм, ребер – от 30-35 мм. Монолитные изделия имеют толщину около 50-60 мм. Их ширину часто определяют в зависимости от длины – чтобы градация массы не была больше грузоподъемности кранов 3-5 т. Например, если полка с пустотами имеет ширину 3,2 м и длину 6 м, она весит примерно 5-6 т. Такая плита может полностью перекрыть жилое помещение.

Монолитные железобетонные перекрытия сооружают на месте строительства. Они могут приобретать любую форму, поэтому их использование даёт возможность проектировать дом как угодно, не придерживаясь канонов, которых требуют сборные железобетонные перекрытия. Монолитную плиту сооружают в несколько этапов – монтаж опалубки, создание каркаса из арматуры, заливка цемента и разборка опалубки после застывания конструкции.

Опалубку можно сделать из фанеры или обрезной доски. Лучше всего отдать предпочтение первому варианту, так как фанерная поверхность будет ровнее и потребует меньше швов. Хорошим выбором станет также металлическая опалубка. Сначала плоские детали опалубки устанавливают на горизонтальных балках из дерева или металла, расположенных на вертикальных опорах. В качестве опор желательно выбрать металлические стойки с регулирующейся высотой – так можно будет точно установить горизонтальную плоскость для заливки бетона. Стойки не обязательно покупать, можно взять в аренду. Собранная опалубка должна иметь жесткую форму и в процессе работы выдерживать вес залитой плиты, арматуры, а также любые другие нагрузки.

Собранный арматурный каркас должен быть ровным. Первый его слой – защитный – должен возвышаться над опалубкой на 20-50 мм. Его высота зависит от толщины ЖБ конструкции, а также её параметров. Защитный слой получил такое название, потому что она защищает арматуру от коррозии и делает каркас огнеустойчивым. Арматуру устанавливают на пластиковые опоры, которые и держат её на определённой высоте над опалубкой. Существует много видов этих опор, или фиксаторов, которые подбирают в соответствии с толщиной первого слоя бетона и разреза арматуры. Благодаря специальным арматурным элементам второй слой каркаса поддерживается над первым.

Хранение ЖБ перекрытий

С момента покупки и до монтажа железобетонных плит может пройти много времени, в течение которого их нужно где-то хранить. Таким образом, неправильное хранение может испортить материал и сделать его непригодным для использования. Например, категорически запрещено держать бетон на земле или под открытым небом: бетон имеет пористую структуру, и легко впитывает влагу от грунта или дождевую воду. Резкие изменения температуры – из минусовой в плюсовую и наоборот – приводят к необратимым разрушениям материала. Периодическое намокание может также вызвать так называемое «выщелачивание», или коррозию бетона, что также уменьшает его прочность.

Штабель плит перекрытия при правильном складировании и хранении

Примечание

Если перекрытия подлежат длительному хранению, их нужно накрыть, к примеру, полиэтиленовой плёнкой, рубероидом, шифером и тд. Плиты должны храниться на ровной поверхности, при этом их нужно укладывать штабелями (стопками) так, чтобы высота штабеля не была выше 2,5 м, а монтажные петли находились вверху.

Чтобы в теле изделий не появились трещины, между ними нужно проложить деревянные бруски в местах размещения монтажных петель. Бруски на разных уровнях в этом случае будут находиться друг под другом. Такое хранение железобетонных плит будет соответствовать принятой расчетной схеме во время подъема плиты монтажным краном.

Плита перекрытия — это горизонтальная строительная конструкция, которая разделяет этажи друг от друга. Эта конструкция является несущей, она распределяет нагрузки и обеспечивает жесткость здания. Монолитная плита перекрытия — это конструкция, изготовленная на месте строительства здания путем заливки арматуры бетонной смесью.

Нельзя изменять проект дома без согласования с архитектором, потому что эти плиты проектируются специально для конкретного здания, так как для них нужно определить расположение арматуры и способ опоры.

Сталь намного прочнее бетона, именно потому арматурная сетка находится внизу плиты. Эта сетка не должна быть впритык к опалубке, расстояние между арматурой и опалубкой должно быть больше 3 см. Арматуру используют сечением 8−12 мм. Бетон должен иметь толщину не менее 10 см. Плита должна быть забетонирована за один раз. Опалубка выполняется в виде дна и стен будущей плиты. Для долговечности, прочности и надежности перекрытия используют бетона марки М200 и выше. Для этого лучше покупать готовую бетонную смесь на заводе.

Этот тип перекрытий имеет преимущества перед готовыми железобетонными плитами:

• монолитное перекрытие используют в тех случаях, когда сложно организовать работу подъемного крана на стройплощадке, а также если здание имеет нестандартные размеры и архитектурные формы;
• благодаря прочной связи элементов плиты обеспечивается высокая жесткость конструкции;
• экономия денежных средств на электроэнергию, погрузочно-разгрузочные работы, сварочные работы по устранению стыков, меньшие затраты на материалы;
• все необходимые материалы есть в свободной продаже;
• нижняя поверхность плиты гладкая и ровная, поэтому проводить штукатурные работы легче;
• отсутствие стыков повышает звукоизоляцию здания;
• материал не горит и не подвержен гниению;
• такой метод построения здания позволяет делать выносные конструкции (балконы), основание которых — единая плита с межэтажным перекрытием. Это повышает прочность и надежность балкона.

Главный недостаток такого типа перекрытия состоит в повышенной сложности работ в холодное время года. Необходимая прочность достигается через 28 дней. Из-за высокой влажности и пониженной температуры бетон будет застывать дольше, что увеличивает сроки строительства. Для исполнения монолитного перекрытия требуются специалисты высокого класса, так как плиты надо усиливать дополнительными опорами.

Еще один недостаток заключается в том, что перед тем, как заливать арматуру бетоном, нужно сделать опалубку. Обычно это занимает много времени и древесного материала. В настоящее время этого недостатка можно избежать. На рынке стройматериалов продают или сдают в прокат готовые элементы щитовой опалубки (фанерные плиты).

Классификация монолитных плит перекрытия

Монолитное перекрытие бывает балочным, безбалочным и ребристым (кессонным).

Балочное перекрытие укладывают двумя способами, в зависимости от типа плиты: ребристая она или гладкая. Если плита ребристая, то балки укладывают перпендикулярно ребрам. Если гладкая, то для достижения большей жесткости балки укладывают перпендикулярно друг другу.

Используют два типа балок: главные (с большим диаметром сечения) и второстепенные (с меньшим диаметром). Балки делают стальными или монолитными. Монолитные балки, в свою очередь, могут иметь разные схемы устройства. Они могут быть уложены в несколько рядов или слоев. Иногда плиту дополнительно усиливают в месте балки дополнительной арматурной сеткой. Стальные балки подпирают само перекрытие или могут находиться в самой монолитной плите. Несущий элемент в балке — двутавр.

При устройстве безбалочного перекрытия используют колонны с капителями. Последние выполнены в виде перевернутой пирамиды. Сечение арматурных штырей 8−12 мм. Капители имеют выпуски штырей с двух сторон, которые входят в сами плиту и укрепляют конструкцию. Плиты имеют каркас в два слоя арматуры. В этом случае плиты имеют толщину от 1/35 до 1/30 длины пролета. В последнее время распространена технология одновременного бетонирования колонн и плит.

Кессонное перекрытие отличается от ребристого количеством направлений ребер: они располагаются в обоих направлениях. Преимущества такого устройства перекрытия в легкости конструкции и прочности на изгиб из-за сетки ребер. При строительстве широкого пролета на месте стыка колонны и перекрытия устанавливается дополнительное арматурное усиление. Штыри колонны проникают в полость опалубки. Кессонное устройство предполагает верхний ряд сплошной арматурной сетки. Диаметр сечения штырей 8 мм.

Расчет параметров монолитной плиты перекрытия

Проект стоит доверить проверенным специалистам, которые грамотно его составят. В проекте приведены расчеты максимальной нагрузки на поперечное сечение плиты. Расчеты будут производиться с учетом индивидуальных предпочтений хозяина будущего здания. Помимо расчетов, в проекте специалисты предоставят свои рекомендации, какие материалы использовать.

Очень важно не допустить ошибку в проекте, поскольку от прочности перекрытия зависит надежность строения. Перекрытие может выдержать определенную нагрузку, выраженную в килограммах на один квадратный метр. Поэтому важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа. Поэтому в расчетах учитываются характеристики используемых материалов, их общий вес, а также закладывается запас прочности монолитного перекрытия.

В случае усиления монолитного перекрытия железобетонными балками, которые пропускают под перекрытием, рассчитывают такие параметры, как высота, длина и ширина. Для расчетов параметра плиты необходимо знать толщину и площадь заливки бетона.

Расчеты монолитного перекрытия состоят из расчетов его отдельных элементов. В первую очередь делается опалубка. Она должна быть качественной с ровным дном и боковыми стенками. Лучше всего использовать толстую ламинированную фанеру. Для подпорок используют брус сечением 10 на 10 см.

На втором этапе делается армирующая сетка. Для нее используют металлические прутки сечением 8−12 мм, которые перевязывают проволокой. Размер ячеек должен быть 20 см. Ячейки не должны быть частыми, поскольку это увеличивает массу плиты.

Запас прочности рассчитывается исходя из характера эксплуатации здания: нагрузка на перекрытие у частного дома и промышленного здания совершенно разная.

Разработаны специальные компьютерные программы для расчета перекрытий. Однако они не учитывают характеристик используемых материалов. Поэтому прибегнуть к помощи проектировщика придется в любом случае. Это позволит правильно сделать все расчеты и не переплатить за строительство.

Прочность перекрытия рассчитывается исходя из двух факторов: нагрузки плиты и прочности арматуры. Причем прочность арматуры должна быть больше нагрузок на плиту.

Нагрузка на 1 квадратный метр перекрытия рассчитывается исходя из следующих данных:

• собственный вес перекрытия;
• временная нагрузка на перекрытие.

В качестве наглядного примера будут приведены расчеты для жилого помещения размерами 6 на 10 метров. Балки расположены на расстоянии 2,5 метра друг от друга. Толщина перекрытия будет равна 80 мм, что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Временная нагрузка для жилого дома по нормативам составляет 150 кг/м2. Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м2.

Нагрузка от собственного веса перекрытия рассчитывается таким образом: толщина плиты 20 см умножается на величину 2500 — получается 500 кг/м2.

Максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м2.

После получения этих данных просчитывается шаг балок. Это необходимо для оптимального использования материалов (бетона и металла) и правильного распределения нагрузок на балки. Балки должны укладываться через равные расстояния. Обязательно надо выполнять следующее условие: L 1 /L 2 >2, где L 1 — это длина балки, а L 2 — расстояние (шаг) между балками. Длина балок 6 метров. Условие выполнено: 6/2,5=2,4.

Для расчета максимального изгибания плиты необходимы такие данные:

• расчетное сопротивление бетона R b = 7,7 МПа;
• арматура класса А400С;
• расчетное сопротивление арматуры R s = 365 МПа.

Расстояние от арматуры до края плиты 35 мм.

Максимальный изгибающий момент рассчитывается так:

М = q*L 2 2/11. М=695*2,52/11=395 кг/м.

Перекрытие с нижней армированной сеткой должно выполнять следующее условие: a m 0,440.

В противном случае, когда a m >a r, надо повышать марку бетона или увеличивать сечение арматуры.

При значении am=0,042 коэффициент, а равен 0,98.

Площадь рабочей арматуры

Аs = М/(R s * а*h 0) = 395/(36500000*0,98*0,045) = 0,000245 м2 =2,45см2.

На один метр монолитной плиты приходится 5 стержней диаметром 80 мм и площадью 2,45см2.

Погонная нагрузка на балку

695*2,5=1737,5 кг/м.

Балки опираются на стену на 20 см. Расчетная длина балки 6+2*0,2=6,4 м.

Максимальный момент в сечении балки

Мр=q*L2/8.

Мр=1737,5*6,42/8=8896 кг/м.

Требуемый момент сопротивления

Wтр=Мр/(1,12*R).

Wтр=8896/(1,12*21)=378 см3.

Для такого сопротивления подходит двутавр № 27 с моментом сопротивления W=371 см3 и инерцией I=5010 см4.

Прочность балки проверяется таким образом:

R=Mp/1,12*Wtp

R=8896/(1,12*378)=21.

Расчетная R равна нормативной, что говорит о хорошей прочности балки.

Все константы и формулы можно найти в пособии к СНиП 2.03.01−84 «Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры».

Как видно, все формулы достаточно сложные и требуют определенных знаний, поэтому правильным решением будет обратиться к проверенной фирме, которая имеет высококвалифицированных специалистов в области проектирования и строительства.

Участник forumhouse ontwerper делится своим опытом устройства монолитных железобетонных перекрытий

По мнению участника форума ontwerper из Москвы,  монолитные железобетонные перекрытия не так уж сложно сделать своими силами. Он приводит в качестве аргументов  общеизвестные и малоизвестные соображения по их изготовлению. По его мнению, делать перекрытия своими руками выгодно по нескольким причинам:

1. Доступность технологий и материалов;
2. Удобство и практичность с архитектурной и инженерной точек зрения;
3. Подобные перекрытия долговечны, пожаробезопасны и обладают шумоизолирующими качествами;
4. Финансовая целесообразность.

Монолитные работы

Перед тем как заливать бетон ontwerper советует тщательно продумать весь процесс и прежде всего заказать бетон на заводе. Он лучше самодельного — там есть контроль качества и количества наполнителей, улучшающих бетон и долго не дающие ему расслаивается. Состав должен состоять из тяжелых заполнителей, иметь класс прочности В20-В30 (М250-М400), и морозостойкость от F50.

Не ленитесь и проконтролируйте по документам отпускные параметры, класс-марку и время до момента схватывания бетона.

Если вам нужно подать бетон на второй, третий этаж или на большое расстояние то сделать это без бетононасоса вам не удастся, а перекатывание бетона лопатами по бесконечным желобам очень тяжёлое и неудобное занятие.

В зимнее время бетон можно заказать с противоморозными добавками, учитывая, что добавки обычно повышают время набора прочности, некоторые из них провоцируют коррозию арматуры, но это допустимо, если добавка заводская.

ontwerper предпочитает зимой строительство не вести, и вам не рекомендует. В крайнем случае сами раствор не готовьте, воспользуйтесь заводским бетоном.

Монтаж опалубки

Главное назначение опалубки — выдержать массу свеженалитого бетона и не деформироваться. Для вычисления прочности нужно знать, что один 20 сантиметровый слой бетонной смеси давит на квадратный метр опалубки с силой 500 кг, к этому нужно добавить давление смеси при её падении из шланга, и вы поймете, что все элементы конструкции должны быть надёжными.

Для её изготовления ontwerper советует использовать фанеру 18-20мм ламинированную (с покрытием) или простую (но она сильнее прилипает). Для балок, ригелей и стоек опалубки следует использовать брус толщиной не менее 100х100 мм.
После её сборки нужно обязательно проверить горизонтальность всех конструкций. В противном случае в дальнейшем вы потеряете много времени и средств для исправления ошибок.

Армирование

Для этого ontwerper рекомендует призвать на помощь арматуру периодического профиля A-III, А400, А500. В плите перекрытия всегда имеется четыре ряда арматуры.

Нижний — вдоль пролета, нижний — поперек пролета, верхний — поперек пролета, верхний — вдоль пролета.

Пролет – расстояние между опорными стенами (для прямоугольной плиты по короткой стороне). Самый нижний ряд укладывается на пластиковые сухарики, специально предназначенные для этого, их высота составляет 25-30мм. Верхний ряд – перекрывает его поперек и вяжется проволокой во всех пересечениях.

Затем на очереди – установка разделителя сеток – детали из арматуры с определенным шагом, её можно сделать по своему желанию. На разделители – верхняя поперек, — вязать, на нее верхняя вдоль, — вязать проволокой во всех пересечениях. Верхняя точка каркаса (верх верхнего стержня) должна быть ниже верхней грани стенки опалубки на 25-30 мм, или толщина бетона выше верхней арматуры на 25-30 мм.

После окончания армирования каркас должен представлять жёсткую конструкцию, которая не должны сдвигаться при заливке бетона из насоса. Перед заливкой проверьте соответствие шага и диаметра арматуры проекту.

Заливка бетона

После всей подготовки нужно принять и распределить по всей площади бетон, провибрировать его. Лучше всего плиту заливать целиком за 1 раз, если это невозможно, поставьте рассечки – промежуточные стенки внутри контура опалубки, ограничивающие бетонирования. Их делают из стальной сетки с ячейкой 8-10 мм, устанавливая ее вертикально и прикрепляя к арматуре каркаса. Ни в коем случае не делайте рассечек в середине пролета и не делайте их из доски, ППС.

Уход за бетоном

После заливки плиты её нужно укрыть,  чтобы предотвратить попадание осадков,  и постоянно поливать внешнюю поверхность, чтобы она была влажной. Приблизительно через месяц можно снять опалубку, а в случае крайней необходимости это можно сделать не раньше, чем через неделю и снимать только щиты. Для этого нужно осторожно снять щит, а плиту обратно подпереть стойкой. Стойки поддерживают плиту до её полной готовности, около месяца.

Прочность монолитного перекрытия: расчет

Он сводится к сравнению между собой двух факторов:

1. Усилий, действующих в плите;
2. Прочностью ее армированных сечений.

Первое должно быть меньше второго.

Стены на монолитную плиту перекрытия: рассчитываем нагрузки

Произведем расчеты постоянных нагрузок на монолитную плиту перекрытия.

Собственный вес плиты монолитной перекрытия с коэффициентом надежности по нагрузке 2.5т/м3 х 1.2 =2.75т/м3.
— Для плиты 200мм — 550кг/м3

Собственный Вес пола толщиной 50мм-100мм – стяжка – 2,2т/м2 х 1,2= 2,64т/м3

— для пола 50мм — 110кг/м3

Перегородки из кирпича размером 120мм приведите к площади плиты. Вес 1-го погонного метра перегородки высотой 3м 0.12м х1.2х1.8 т/м3 х 3м = 0,78т/м, при шаге перегородок длиной 4м получается примерно 0,78/4= 0,2т/м2. Таким образом приведенный вес перегородок = 300 кг/м2.

Полезная нагрузка для 1-й группы предельных состояний (прочность) 150кг/м3 – жилье, с учетом коэффициента надежности 1.3 примем. Временная 150х1,3= 195кг/м2.

Полная расчетная нагрузка на плиту — 550+110+300+195=1150кг/м2. Примем для эскизных расчетов нагрузку в — 1.2т/м2.

Определение моментных усилий в нагруженных сечениях

Изгибающие моменты определяют на 95% армирование изгибных плит.  Нагруженные  сечения– это середина пролета, другими словами – центр плиты.

Изгибающие моменты в квадратной в плане плите разумной толщины, шарнирно опертой — незащемленной по контуру ( на кирпичные стены ) по каждому из направлений Х,Y примерно могут быть определены как Mx=My=ql^2/23. Можно получить некоторые значения для частных случаев.

• Плита в плане 6х6м — Мх=My= 1.9тм;
• Плита в плане 5х5м — Мх=My= 1.3тм;
• Плита в плане 4х4м — Мх=My= 0,8тм.

Это усилия, которые действуют и вдоль и поперек плиты, поэтому нужно проверить прочность двух взаимно перпендикулярных сечений.

Проверка прочности к продольной оси

При проверке прочности к продольной оси сечения по изгибающему моменту (пусть момент положительный, т.е брюхом вниз) в сечении есть сжатый бетон сверху и растянутая арматура снизу. Они образуют силовую пару, воспринимающие приходящее на нее моментное усилие.

Определение усилия в этой паре

Высота пары может быть грубо определена, как 0.8h, где h – высота сечения плиты. Усилие в арматуре определим как Nx(y)=Mx(y)/(0.8h). Получим в представлении на 1 м ширины сечения плиты.

• Плита в плане 6х6м -Nx(y)= 11,9т;
• Плита в плане 5х5м — Мх=My= 8,2т;
• Плита в плане 4х4м — Мх=My= 5т.

Под эти усилия подберите арматуру класса A-III (А400) – периодического профиля. Расчетное сопротивление арматуры разрыву равно R=3600кг/см2. площадь сечения арматурного стержня при диаметре Ф8=0,5см2, Ф12=1,13см2, Ф16=2,01см2, Ф20=3,14см2.

Несущая способность стержня равна Nст=Aст*R Ф8=1,8т, Ф12=4,07т, Ф16=7,24т, Ф20=11,3т. Отсюда можно получить требуемый шаг арматуры. Шаг= Nст/ Nx(y)

• Плита в плане 6х6м для арматуры Ф12 Шаг=4,07т/ 11,9т=34см;
• Плита в плане 5х5м — для арматуры Ф8 Шаг=1,8/ 8,2=22см;
• Плита в плане 4х4м — Ф8 Шаг=1,8/ 5=36см.

Это армирование по прочности по каждому из направлений X и Y, т.е квадратная сетка из стержней в растянутой зоне бетона.

Кроме прочности необходимо уменьшить образование трещин. Для плит домов и жилых помещений пролетом до 6м толщиной 200мм, опертых по контуру (т.е. по четырем сторонам) при любом соотношении а/b можно принимать нижнее рабочее армирование из стержней А III по двум направлениям с шагом 200х200 диаметром 12мм, верхнее (конструктивное) — то же из Ф8, тоньше и меньше не следует.

Все это является частным случаем общего подхода, демонстрирующим специфику задачи, но для её реализации необходимо смотреть глубже и обращаться к специалистам.

Размещено участником FORUMHOUSE ontwerper.

Редактор: Адамов Роман

Оглавление:

• Расчет железобетонной монолитной плиты перекрытия
• Первый этап: определение расчетной длины плиты
• Определение геометрических параметров железобетонного монолитного перекрытия
• Существующие виды нагрузок, сбор которых следует выполнить
• Определения максимального изгибающего момента для нормального (поперечного) сечения балки
• Некоторые нюансы
• Подбор сечения арматуры
• Количество стержней для армирования монолитной железобетонной плиты перекрытия
• Сбор нагрузок — некоторый дополнительный расчет

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП 52-1001-2003 «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Вернуться к оглавлению

Первый этап: определение расчетной длины плиты

Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) — совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет железобетонного монолитного перекрытия довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Вернуться к оглавлению

Определение геометрических параметров железобетонного монолитного перекрытия

Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

Высота плиты задается как h = 10 см, условная ширина — b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

Класс бетона будет принят B20, а класс арматуры — A400.

Далее происходит определение опор. В зависимости от ширины опирания плит перекрытия на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия — это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку — динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

Вернуться к оглавлению

Существующие виды нагрузок, сбор которых следует выполнить

Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка — в кгс/м.

Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

Чаще всего плиты перекрытия в частных домах рассчитываются на определенную нагрузку: q1 = 400 кг на 1 кв.м. При высоте плиты, которая равняется 10 см, вес плиты добавит к данной нагрузки еще порядка 250 кг на 1 кв.м. Керамическая плитка и стяжка — еще до 100 кг на 1 кв.м.

Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что никто не запрещает рассчитывать конструкцию на большие нагрузки.2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП 52-101-2003 и СНиП 52-01-2003 основывается на следующих расчетных предпосылках:

Схема пустотелой армированной плиты перекрытия

1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

Вернуться к оглавлению

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a — расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B < Rb*b*y (h0 — 0.5y).

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M < RsAs (h0 — 0.5y).

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 — 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее. Обращая внимание на случайную природу данных факторов, естественно считать предел бетонной прочности случайной величиной.2 * 1170000) = 0.24038.

Арматуры имеет два размера, условный и реальный размеры.

В связи с тем, что момент был определен в кг/м и размер поперечного сечения удобно подставлять в метрах тоже, значение расчетного сопротивления будет приведено кг/м кв. для того, чтобы соблюдалась размерность.

Подобное значение меньше предельного для такого класса арматуры согласно таблице (0.24038 < 0.39). Соответственно, арматура в сжатой зоне по расчетам не нужна. Следовательно, по формуле площадь сечения арматуры, которая требуется:

As = 117 * 100 * 8 (1 — корень кв. (1 — 2 * 0.24038)) / 3600 = 7.265 кв.см.

В подобном случае использовались размеры поперечного сечения в сантиметрах. Значение расчетных сопротивлений при этом было в кг/см кв. для того, чтобы упростить вычисления.

Для армирования 1 п.м имеющейся плиты перекрытия следует использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм. Площадь сечения арматуры будет 7.69 кв.см. Подбор арматуры достаточно удобно производится согласно следующей таблице.

Вернуться к оглавлению

Количество стержней для армирования монолитной железобетонной плиты перекрытия

Для того чтобы армировать плиту, есть возможность использовать 7 стержней, которые имеют диаметр 12 мм с шагом 140 мм. Есть и другой вариант — 10 стержней, которые имеют диаметр 10 мм и шаг 100 мм.

Прочность бетона проверяется согласно следующей формуле:

y = 3600 * 7.69 / (117 * 100) = 2.366 см.

E = 2.366 / 8 = 0.29575. Данное значение меньше, чем граничное 0.531 согласно формулам и таблице, помимо того, оно меньше рекомендуемого 0.531/1.5 = 0.354, то есть удовлетворяет всем имеющимся требованиям.

117 * 100 * 2.366 (8 — 0.5 * 2.366) = 188709 кг на см > M = 180000 кг на см, согласно формуле. 36

3600 * 7.69 (8 — 0.5 * 2.366) = 188721 кг на см > M = 180000 кг на см, согласно формуле.2 * 1480000) = 0.19003.

As = 148 * 100 * 10 (1 — корень кв. (1 — 2 * 0.19)) / 3600 = 6.99 кв.см.

Таким образом, для того, чтобы армировать 1 п.м имеющейся плиты перекрытия, все равно понадобится использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм либо продолжать подбирать сечение.

Стоит сделать вывод, что сами расчеты достаточно просты, помимо того, они не займут большое количество времени. Однако при этом формулы понятнее не становятся. Совершенно любую железобетонную конструкцию теоретически можно рассчитать, исходя из классических, то есть предельно простых и наглядных формул.

Вернуться к оглавлению

Сбор нагрузок — некоторый дополнительный расчет

Сбор нагрузок и расчет прочности монолитных плит перекрытия часто сводится к сравнению двух факторов между собой:

• усилий, которые действуют в плитах;
• прочностью армированных ее сечений.2 / 23.

  Для частных случаев можно получить некоторые определенные значения:

  1. Плита в плане 6х6 м — Mx = My = 1.9тм.
  2. Плита в плане 5х5 м — Mx = My = 1.3тм.
  3. Плита в плане 4х4 м — Mx = My = 0.8тм.

  При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

  Сколько может выдержать плита перекрытия?

  Максимальная нагрузка на пустотные плиты перекрытия может быть рассчитана даже тем, кто никогда ранее не сталкивался со строительством и подобными задачами в целом. Здесь работает простая арифметика, на требующая глубоких знаний ни в строительстве, ни в высшей математике.

  В первую очередь необходимо определить, с какой плитой мы имеет дело.

  Блок: 1/9 | Кол-во символов: 368
  Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

  Хранение строительных материалов

  При производстве ремонта используют сухие смеси (М:300, пескобетон, штукатурки, наливные полы и т.д.). Как правило, это мешки с весом 30-50 кг.

  Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

  В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

  Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

  В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т.д.).

  Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

  Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв.м.

  Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

  Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

  Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

  В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

  так нельзя

  Блок: 2/4 | Кол-во символов: 1780
  Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

  Особенности

  Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

  Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

  Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

  Блок: 2/8 | Кол-во символов: 2471
  Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

  Виды пустотных панелей перекрытия

  Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

  Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

  В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

  Виды плит и конструкция перекрытия

  Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

  По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

  Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

  По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

  Основные характеристики пустотных панелей перекрытий

  Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

  Расчет на продавливание плиты межэтажного перекрытия

  Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

  Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

  Блок: 2/6 | Кол-во символов: 2690
  Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

  Материалы и конструкционные находки

  Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

  Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве — это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

  Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек — нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

  Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

  Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от — 40˚ до + 50˚, что очень важно для нашей страны.

  При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

  Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

  Блок: 3/9 | Кол-во символов: 1711
  Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

  Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

  При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

  Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

  Блок: 3/4 | Кол-во символов: 360
  Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

  Преимущества и слабые стороны плит с полостями

  Плиты перекрытия с полостями

  Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

  К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

  Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

  Пустотные плиты перекрытия

  Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

  Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

  Расчет нагрузки на плиту перекрытия

  Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

  Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

  Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

  Многопустотная плита перекрытия ПК 60.15-8

  Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

  Плита перекрытия – нагрузка на м2

  Методика расчета позволяет определить нагрузочную способность изделия.

  Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

  Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

  Блок: 4/6 | Кол-во символов: 3875
  Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

  Как правильно делать ремонт (распределение нагрузок):

  • Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
  • Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
  • Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

  В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

  • Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
  • Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.
  • Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
  • Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

  Источник

  Блок: 4/4 | Кол-во символов: 1845
  Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

  Виды нагрузок

  Независимо от типа, любое перекрытие состоит из:

  1. 1. Верхней части – напольное покрытие, утепление полов, бетонные стяжки, если сверху расположен жилой этаж.
  2. 2. Нижней части, которая создается из обшивочных материалов, штукатурки, плиточных покрытий, к примеру, отделка потолка и подвесные конструкции, если снизу находится жилой этаж.
  3. 3. Конструкционной части, состоящей из монолитных или сборных плит.

  Конструкционной частью является любой тип плит перекрытия, при этом верхняя и нижняя часть создают определенную статическую (перегородки, подвесные потолки, мебель) и динамическую нагрузку (нагрузка от перемещающихся по полу людей, домашних питомцев). Помимо этого также существуют точечные нагрузки и распределенные. Для жилых строений, помимо статических и динамических рассчитывают распределенные нагрузки, которые измеряются в килограмм-силах или Ньютонах на метр (кгс/м).

  Блок: 5/9 | Кол-во символов: 896
  Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

  Маркировка

  Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

  В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

  Показатель этот также округляется.

  Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК ,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

  Блок: 6/8 | Кол-во символов: 2646
  Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

  Разновидности конструкций

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

  При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

  Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

  ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

  Оптимальным количеством пустот в данной конструкции считается 6 штук.

  Блок: 5/8 | Кол-во символов: 4073
  Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

  Примерный расчет предельной нагрузки на пустотную плиту перекрытия

  Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.

  Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

  Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

  В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

  Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

  QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

  Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

  Блок: 6/7 | Кол-во символов: 2267
  Источник: https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html

  Максимальная нагрузка на плиту перекрытия в точке приложения усилий

  Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

  Блок: 5/6 | Кол-во символов: 434
  Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

  Нагрузка на плиту перекрытия в панельном доме старой постройки

  Определяя, какой вес выдерживает плита перекрытия в квартире старого дома, следует учитывать ряд факторов:

  • нагрузочную способность стен;
  • состояние строительных конструкций;
  • целостность арматуры.

  При размещении в зданиях старой застройки тяжелой мебели и ванн увеличенного объема, необходимо рассчитать, какое предельное усилие могут выдержать плиты и стены строения. Воспользуйтесь услугами специалистов. Они выполнят расчеты и определят величину предельно допустимых и постоянно действующих усилий. Профессионально выполненные расчеты позволят избежать проблемных ситуаций.

  Originally posted 2018-03-05 17:23:17.

  Блок: 6/6 | Кол-во символов: 677
  Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

  Способ пересчета нагрузок на квадратный м

  Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

  Нагрузку на ту же плиту перекрытия можно рассчитать и по-другому. Берем все ту же ПК-60-15-8.

  При площади поверхности в 9 кв.м на 1 кв.м поверхности плиты приходится: 2850 кг : 9 кв.м = 316 кг/кв.м Вычитаем собственный вес из максимально допустимой нагрузки: 800 кг/кв. м — 316 кг/кв.м = 484 кг/кв.м.

  Теперь вычитаем отсюда вес напольного покрытия, стяжки или утепления, то есть всего того, что ляжет на пол. Пусть оно будет приблизительно равно 150 кг/кв.м: 484 кг/кв.м — 150 кг/кв.м = 334 кг/кв.м.

  Небольшая разница в 1 кг получается за счет того, что здесь не проводилось деление, которое в первом случае приводит к периодической дроби. Из остающихся 334 кг/кв.м нужно вычесть 150 кг/кв. м, отпущенные на мебель и людей, а потом распланировать перегородки и двери из расчета 184 кг на 1 кв.м.

  Блок: 7/9 | Кол-во символов: 912
  Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

  Сколько может выдержать плита перекрытия?

  Не стоит устанавливать в старых домах слишком массивную сантехнику или другие предметы, которые приведут к утяжелению конструкции. Помимо этого статические нагрузки со временем могут накапливаться, что в свою очередь может привести к прогибам и провисанию плит перекрытия. Чтобы не ошибиться в измерениях, рекомендуется пригласить специалиста для проведения детальных расчетов. Расчеты должны соответствовать установленным нормам (СНиПу).

  Блок: 7/9 | Кол-во символов: 482
  Источник: https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/

  Точечная нагрузка с точностью до грамма

  Этот вид нагрузки требует особой осторожности. От того, сколько будет подвешено или нагружено на одну точку, будет зависеть срок службы всего перекрытия.

  Некоторые справочники предлагают рассчитывать предельно допустимую точечную нагрузку по следующей формуле: 800 кг/кв.м × 2 = 1600 кг То есть на одну точку можно навесить или поставить 1600 кг. Однако более разумным будет подсчет точечной нагрузки в соответствии с коэффициентом надежности.

  Для жилых помещений он обычно равен 1-1,2. Исходя из этого, получаем: 800 кг/кв.м × 1,2 = 960 кг Такой расчет более безопасен, если речь идет о длительной нагрузке на одну точку. Однако следует помнить, что точечную нагрузку лучше располагать ближе к несущим стенам, возле которых армирование плиты усилено.

  Блок: 8/9 | Кол-во символов: 793
  Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

  Правила монтажа

  Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

  В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

  До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

  Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

  Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

  Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

  О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

  Блок: 8/8 | Кол-во символов: 4118
  Источник: http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

  Нагрузки при ремонтах старых квартир

  Плиты перекрытия можно делать своими руками. Чтобы сделать их прочнее делается армирование.

  Планируя роскошные ремонты в старых домах, лучше заранее изъять старое утепление полов и напольное покрытие. Затем следует хотя бы приблизительно оценить его вес. Новые стяжки, плиты или паркет, которые придут им на смену, желательно подобрать так, чтобы вес нового напольного «одеяния» был примерно равен массе прежней верхней части перекрытия.

  Следует быть особо осторожным, размещая в старых квартирах новую сантехнику с увеличенными объемами — ванны на 500 л и более, джакузи. Лучше всего пригласить специалиста и попросить его провести детальные расчеты. Следует помнить, что кратковременная нагрузка и постоянная статическая нагрузка отличаются друг от друга.

  Статические нагрузки имеют свойство накапливаться, приводя со временем к значительным прогибам и провисаниям плиты. А кратковременная нагрузка всего лишь испытывает ее на прочность.

  В заключение хотелось бы сказать, что только точное соблюдение всех правил и тщательность в расчетах обеспечат плитам перекрытия долгую жизнь.

  Блок: 9/9 | Кол-во символов: 1153
  Источник: https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html

  Кол-во блоков: 21 | Общее кол-во символов: 33856
  Количество использованных доноров: 6
  Информация по каждому донору:

  1. https://1popotolku.ru/perekrytie/skolko-vyderzhivaet-plita-perekrytiya.html: использовано 4 блоков из 9, кол-во символов 4569 (13%)
  2. https://shtyknozh.ru/nagruzka-na-plitu-perekrytija/: использовано 3 блоков из 9, кол-во символов 1746 (5%)
  3. http://www.stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/: использовано 4 блоков из 8, кол-во символов 13308 (39%)
  4. https://zamesbetona.ru/zhelezobetonnye-izdelija/nagruzka-na-plitu-perekrytija-pustotnuju.html: использовано 2 блоков из 7, кол-во символов 2572 (8%)
  5. https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya: использовано 4 блоков из 6, кол-во символов 7676 (23%)
  6. http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/: использовано 3 блоков из 4, кол-во символов 3985 (12%)

  Поделитесь в соц.сетях:

  Оцените статью: Загрузка…

  Применение активных пустотных плит и стен из изолированного пенобетона в качестве аккумуляторов тепла в жилых домах с холодным климатом

  % PDF-1.7
  %
  1 0 объект
  >
  >>
  эндобдж
  6 0 obj
  >
  эндобдж
  2 0 obj
  >
  транслировать
  application / pdf10.1016 / j.egypro.2015.11.698

• Применение активных пустотных плит и стен из изолированного пенобетона в качестве накопителя тепла в жилых домах с холодным климатом
• Навид Экрами
• Рагад С. Камель
• Анаис Гарат
• Афарин Амирад
• Алан С.Фунг
• Вентилируемая бетонная плита (VCS)
• Накопитель тепловой энергии (TES)
• Изолированная бетонная форма (ICF)
• Энергетические процедуры, 78 (2015) 459-464. DOI: 10.1016 / j.egypro.2015.11.698
• Elsevier B.V.

journalEnergy Procedureia © 2015 Авторское шоу Опубликовано Elsevier B.V. Все права защищены.1876-610278Ноябрь 20152015-11459-46445946410.1016 / j.egypro.2015.11.698http: // dx.doi.org/10.1016/j.egypro.2015.11.6982010-04-23true10.1016/j.egypro.2015.11.698

• elsevier.com
• sciencedirect.com

VoR6.510.1016 / j.egypro.2015.11.698noindex2010-04-23truesciencedirect.comↂ005B1ↂ005D>
elsevier.comↂ005B2ↂ005D>

• sciencedirect.com
• elsevier.com

Elsevier2016-03-02T21: 57: 17 + 05: 302016-03-02T20: 35: 07 + 05: 302016-03-02T21: 57: 17 + 05: 30TrueAcrobat Distiller 10.1.16 (Windows) uuid: 26e07fa2-bdec- 4533-88ac-717e514b4178uuid: bcef2ebd-1352-410f-a1ce-479cfdadff7b

• http: // creativecommons.org / licenses / by-NC-nd / 4.0 /

конечный поток
эндобдж
3 0 obj
>
эндобдж
4 0 obj
>
эндобдж
5 0 obj
>
эндобдж
7 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB]
/ Свойства>
/ XObject>
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742,677]
/ Тип / Страница
>>
эндобдж
8 0 объект
>
эндобдж
9 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742.677]
/ Тип / Страница
>>
эндобдж
10 0 obj
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ XObject>
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742.677]
/ Тип / Страница
>>
эндобдж
11 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC]
/ XObject>
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742.677]
/ Тип / Страница
>>
эндобдж
12 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageC / ImageI]
/ XObject>
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742,677]
/ Тип / Страница
>>
эндобдж
13 0 объект
>
/ ExtGState>
/ Шрифт>
/ ProcSet [/ PDF / Text]
>>
/ Повернуть 0
/ TrimBox [0 0 544.252 742.677]
/ Тип / Страница
>>
эндобдж
14 0 объект
>
эндобдж
15 0 объект
>
/ Граница [0 0 0]
/ C [0 0 0]
/ Rect [106,95 658,235 143,439 702,388]
/ Подтип / Ссылка
/ Тип / Аннотация
>>
эндобдж
16 0 объект
>
/ Граница [0 0 0]
/ C [0 0 0]
/ Rect [106,95 658,235 143,439 702,388]
/ Подтип / Ссылка
/ Тип / Аннотация
>>
эндобдж
17 0 объект
>
/ Граница [0 0 0]
/ C [0 0 0]
/ Rect [106.95 658,235 143,439 702,388]
/ Подтип / Ссылка
/ Тип / Аннотация
>>
эндобдж
18 0 объект
>
транслировать
HVms6 + H «HJql] z [) ⨕LR Ҏw; b / x` 6_J (P

Идентификация тепловых свойств бетона для расчета температуры бетонных плит и колонн, подвергшихся стандартному возгоранию — Методология и предложение по упрощенным формулировкам »

https://doi.org/10.1016/j.firesaf.2016.12.003Получить права и контент

Основные моменты

•

Термический анализ бетонных элементов согласно EN 1992-1-2 показывает ошибки.

•

Указаны улучшения задействованных физических параметров.

•

Анализ чувствительности выполняется для определения управляющих параметров.

•

Для улучшения теплопроводности применяется метод нелинейной оптимизации.

•

Предложение частично подтверждено пересчетом лабораторных испытаний.

Abstract

Огнестойкость бетонных элементов контролируется распределением температуры в рассматриваемом поперечном сечении.Термический анализ может быть выполнен с использованием расширенных физических свойств, зависящих от температуры, предусмотренных EN 1992-1-2. Но пересчет лабораторных испытаний колонок от TU Braunschweig показывает, что есть отклонения между расчетной и измеренной температурами. Таким образом, можно предположить, что математическая формулировка этих термических свойств может быть улучшена. Анализ чувствительности выполняется для определения определяющих параметров расчета температуры, а метод нелинейной оптимизации используется для улучшения формулировки тепловых свойств.Предлагаемые упрощенные свойства частично подтверждаются пересчетом измеренных температур бетонных колонн. Эти первые результаты показывают, что разброс разностей расчетных и измеренных температур можно уменьшить с помощью предложенной простой модели термического анализа бетона.

Ключевые слова

Огнестойкость

Тепловые свойства

Оптимизация параметров

Анализ чувствительности

Рекомендуемые статьиЦитирующие статьи (0)

© 2016 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирование статей

Исследование теплового поведения гибридного сборного бетонного пола с использованием встроенных датчиков | Международный журнал бетонных конструкций и материалов

Результаты, представленные в этом документе, сосредоточены на этапах производства и строительства HBB и относятся к периоду времени примерно в 1 год. Использование датчиков для контроля температуры бетона в течение первых нескольких дней — обычная практика, но долгосрочный мониторинг реализуется не всегда.Знание температурного профиля в бетонных элементах может быть использовано для определения зрелости, развития прочности, когда опалубка может быть снята и потенциального теплового растрескивания в раннем возрасте. Кроме того, на многие датчики влияет температура и требуется корректировка температуры, поэтому температура является очень распространенным параметром при мониторинге конструкций. В этом проекте температура бетона контролировалась во время изготовления сборной доски и заливки монолитного бетонного покрытия второго этажа.Как указывалось ранее, температура окружающей среды также контролировалась во время производства сборных панелей и на этапе строительства HBB. Температура бетонной плиты постоянно контролируется на этапе эксплуатации HBB с помощью встроенных датчиков.

Термические эффекты в раннем возрасте

Прогнозирование термического растрескивания в раннем возрасте очень сложно, поскольку существует множество факторов, которые влияют на возможность растрескивания, а свойства бетона (модуль упругости, прочность на сжатие, прочность на растяжение) быстро меняются в раннем возрасте. этапы отверждения.Использование приборов на месте в этом проекте позволило записать термическое поведение плиты второго этажа, и эти данные можно использовать в процессе проектирования для проверки раннего термического растрескивания. Два важных температурных фактора для контроля над ранним термическим растрескиванием (Bamforth 2007):

1. а.

   Температура повышается над прилегающим бетоном или основанием, и это применимо к условиям внешнего ограничения.Внешнее ограничение возникает, когда внешний элемент сдерживает ранние тепловые движения отливаемого элемента. Внешнее ограничение может быть классифицировано как непрерывное ограничение по краю, ограничение по краю или прерывистое ограничение (может применяться более одного типа внешнего ограничения). Степень внешнего ограничения будет зависеть от отливаемого элемента (стена, плита, балка и их размеров) и процесса строительства (опорные элементы, арматура и последовательность строительства).

2. б.

   Максимальный перепад температур и температурный градиент в пределах секции. Это состояние внутреннего ограничения, которое возникает, когда одна часть бетонной смеси расширяется или сжимается с разной скоростью по отношению к другой части того же сечения. Обычно это происходит в толстых секциях, в которых может быть большой перепад температур по секции и может привести как к поверхностному, так и к внутреннему растрескиванию (которое может не наблюдаться с поверхности).Внутреннее ограничение может также возникнуть, когда большой процент арматуры сдерживает бетон.

Обычно преобладает внешнее или внутреннее ограничение; однако есть некоторые ситуации, в которых необходимо учитывать оба типа ограничения.

Вторая плита перекрытия в HBB состоит из планки решетчатых балок толщиной 65 мм и покрытий из монолитного бетона толщиной 335 мм (общая толщина 400 мм).Как отмечалось ранее, в большинстве мест было четыре тензодатчика VW, расположенных по глубине плиты (верх на месте, средний на месте, низ на месте и сборный железобетон). Температура бетона в одном месте плиты показана на рис. 9 в течение первых 2 недель после заливки. Влияние теплоты гидратации на температуру бетона отчетливо наблюдается в первые дни отверждения. Пиковая температура наступает примерно через 10 часов после заливки, когда разница между температурой бетона и окружающим воздухом составляет примерно 13 ° C.Концентрируясь на трех датчиках VW в структурном покрытии на месте, «средний» датчик регистрирует самую высокую температуру бетона (28 ° C), поскольку он изолирован окружающим бетоном и медленнее всего остывает. Как и ожидалось, «верхний» датчик в покрытии на месте регистрирует самую низкую пиковую температуру из-за передачи тепла от / к внешней поверхности бетона воздуху посредством конвекции. Эффект теплопередачи за счет теплопроводности между верхним слоем на месте и сборной панелью также отмечается, поскольку температура в сборной панели повышается примерно на 9 ° C примерно через 14 часов с момента начала заливки.Относительно низкий максимальный перепад температур (13 ° C) между бетоном и окружающим воздухом можно частично объяснить составом смеси для бетонного покрытия в HBB. Состав смеси для структурного покрытия на месте состоял из 70% цемента CEM I и 30% GGBS (измельченный гранулированный доменный шлак) с общим содержанием цемента 330 кг / м ³ . Обычно смешивают GGBS (обычно 30–50%) с цементами CEM I, чтобы уменьшить теплоту гидратации и вероятность термического растрескивания в раннем возрасте. В отчете CIRIA C660 Бэмфорта (2007) содержится руководство по контролю растрескивания, вызванного термическим растрескиванием в раннем возрасте, но в нем говорится, что прямое измерение является наиболее надежным методом определения повышения температуры во время теплоты гидратации из-за большого количества параметров, которые может повлиять на его стоимость.Документ CIRIA в первую очередь ориентирован на строительство стен и не дает четких указаний по определению превышения температуры для бетонного покрытия, залитого поверх сборной доски. Прогнозируемое максимальное повышение температуры с использованием документа CIRIA составляет примерно 19 ° C, и это определено при условии, что покрытие на месте аналогично подвесной плите перекрытия с неизолированной верхней поверхностью (толщина стены увеличена в 1,3 раза, а сталь предполагается опалубка).

Фиг.9

Температура бетона в структурном перекрытии на месте 335 мм (14 дней после заливки).

Окончание фазы гидратации трудно определить точно, но после первых нескольких дней выясняется, что тепловой отклик плиты в основном определяется температурой окружающего воздуха и солнечной энергией (раздел 3.5). По истечении первого дня максимальная и минимальная температура бетона были зафиксированы датчиками, расположенными в верхней части кровельного покрытия на месте. Пиковые суточные температуры бетона после первого дня снижаются по глубине плиты, самые высокие в верхней части и самые низкие в сборных плитах в нижней части плиты.Точно так же временной интервал между пиковой температурой окружающей среды и пиковой температурой бетона увеличивается сверху вниз через плиту толщиной 400 мм. Это показывает, что верхняя поверхность плиты подвергается лучистому нагреву от солнца, а бетонная плита может действовать как тепловая масса для хранения и выделения тепла. Промежуток времени между максимальной температурой окружающей среды и максимальной температурой бетона в верхней части плиты в первые несколько дней после начального тепла гидратации колеблется от 2 до 6 часов.Отмечается, что после 30 июля 2015 г. (рис. 9) разница между температурой бетона и окружающего воздуха значительно уменьшилась. Это объясняется тем, что сборные доски для третьего этажа (над вторым этажом со встроенными датчиками) были возведены 31 июля 2015 года и, следовательно, затемнили плиту второго этажа, что уменьшило приток тепла от летнего солнца.

Большой перепад температур между поверхностью и центром бетонных элементов может привести к внутреннему ограничению, которое может привести к растрескиванию, что имеет решающее значение для толстых бетонных элементов.Количественная оценка и контроль разницы температур внутри бетонной секции — одна из важнейших проверок проекта при рассмотрении термического растрескивания на ранних стадиях. Максимальный зарегистрированный перепад температур в бетонном покрытии толщиной 335 мм во второй плите перекрытия из HBB никогда не превышал 3 ° C. Согласно отчету CIRIA C660 (2007), прогнозируемая максимальная разница температур составляет 13 ° C, но эта цифра основана на применении температурных данных для стен и корректировке для подвесной плиты перекрытия с неизолированной верхней поверхностью.В отчете CIRIA рекомендуется тепловое моделирование для надежного прогнозирования теплового поведения бетонных элементов. В этой статье подчеркиваются преимущества использования встроенных приборов для регистрации фактического теплового поведения бетонных элементов и то, что его можно использовать для улучшения процесса проектирования для контроля над ранним термическим растрескиванием.

Температурный профиль по глубине плиты (общая толщина 400 мм) в месте посередине плиты показан в течение первых 24 часов после заливки на рис.10. Температура окружающего воздуха во время заливки составляла приблизительно 15 ° C, и следует отметить, что температура бетона в сборной доске перед заливкой бетонного покрытия примерно такая же (температуры окружающей среды показаны в нижней части рис. 10). ). Максимальная температура бетона во время фазы отверждения наступает через 10 часов после заливки в 20.00, а самые высокие температуры регистрируются в середине плиты. Температура в сборной планке отстает от температуры покрытия на месте, и самые низкие температуры в кровле на месте регистрируются в верхней части плиты, поскольку тепло передается на открытую верхнюю поверхность.Во время фазы охлаждения наблюдается, что через 24 часа середина плиты имеет самые высокие температуры, так как это самая медленная часть плиты остывает. В течение первых 24 часов перепады температур между датчиками VW никогда не превышают 3 ° C, но, вероятно, максимальные различия между верхней поверхностью бетонной плиты и серединой покрытия на месте были значительно выше. Они относительно низкие, так как толщина покрытия на месте (335 мм) относительно тонкая и позволяет теплу относительно быстро рассеиваться.Для массового бетона часто используется предел перепада температур 20 ° C, но бетон может треснуть при более высоких или более низких перепадах температур.

Рис. 10

Температурный профиль бетонной плиты за первые 24 часа.

Как отмечалось ранее, на рис. 9 наблюдаются колебания температуры по глубине плиты во время фазы отверждения и на всех последующих этапах строительства. Температуры, зарегистрированные тензодатчиками VW, встроенными в глубину плиты, показывают, что они достигают разных максимальных и минимальных температур и возникают в разное время.

Прогнозируемый профиль температуры через плиту с использованием 1-D численной модели через 24 часа также показан на рис. 10. Модель предсказывает максимальную температуру в покрытии на месте 30 ° C через 10 часов после начала заливки и максимальный перепад температур 8 ° C. Как отмечалось ранее, максимальная измеренная температура бетона 28 ° C была зарегистрирована примерно через 10 часов, а максимальная зарегистрированная разница температур составила 13 ° C. Можно выдвинуть ряд факторов для ошибки 7% (~ 2 ° C) при прогнозировании максимальной температуры с использованием одномерной модели:

• Подобно другим моделям, численная модель, описанная в этой статье, использует модели адиабатической гидратации (т.е. передача тепла не теряется в / или извлекается из окружающей среды). Предыдущие исследования (Vitharana и Sakai 1995; Bamforth 2007) показали, что модели, основанные на моделях адиабатической гидратации, более надежны при прогнозировании повышения температуры в толстых, а не в тонких разрезах. Верхний слой из ГББ имел толщину 335 мм и считался «тонким» сечением.

• Тепловые свойства бетона (удельная теплоемкость, теплопроводность и коэффициент диффузии) предполагались постоянными в модели и основывались на типичных значениях из литературы.Однако тепловые свойства бетона меняются в процессе твердения (ДеШуттер и Таэрве, 1995), и точность прогноза температуры зависит от тепловых свойств, используемых в численной модели.

• Численная модель предполагает, что процесс доливки и гидратации на месте начинается в определенный интервал времени. На практике покрытие на месте было залито слоями на месте в течение примерно 1 часа, и поэтому могут возникать некоторые расхождения между расчетной и измеренной температурой бетона.

• Тензодатчики VW для измерения температуры бетона имеют точность ± 1 ° C.

Температурные градиенты

Температурные перепады или температурные градиенты между верхом и низом плиты во время фазы отверждения вызывают внутреннее ограничение в бетоне, которое может привести к поверхностному или внутреннему растрескиванию (ранние термические трещины).На этапе строительства HBB как верхняя, так и нижняя часть плиты обнажены и, следовательно, подвержены ежедневным и сезонным изменениям окружающей среды. Температурные градиенты могут привести к кривизне плиты (искривление или коробление плиты), и, поскольку обычно плита подвержена некоторой форме внешнего ограничения, возникают дополнительные температурные напряжения, которые могут создавать трещины в бетоне. Кривизна направлена ​​вверх, если градиент температуры положительный (температура снижается сверху вниз), и вниз, если он отрицательный.Ограничение кривизны плиты является причиной большинства термических трещин в дорожном покрытии в раннем возрасте (Bamforth 2007).

Можно наблюдать отчетливые различия в суточных градиентах температуры в плите в ответ на изменения температуры окружающего воздуха. Температурный градиент в плите обычно нелинейный по глубине плиты и приблизительно параболический по форме на пиках перепада. Профили температуры через плиту показаны на рис. 11 для двух дней, в течение которых наблюдается отрицательный перепад температур (30 декабря 2015 г.) и положительный перепад температур (19 июля 2016 г.).30 декабря 2015 года температура окружающего воздуха снизится на 5 ° C, а 19 июля 2016 года температура окружающего воздуха повысится на 15 ° C. Можно видеть, что при значительном снижении температуры окружающего воздуха (обычно в ночное время в зимние месяцы) температурный градиент является выпуклым, поскольку как верхняя, так и нижняя открытые поверхности плиты охлаждаются быстрее, чем внутренняя сердцевина плиты. 30 декабря температурный градиент меняется с выпуклого на вогнутый, поскольку температура окружающего воздуха снижается, а температура открытых поверхностей плиты становится ниже, чем внутренняя сердцевина плиты.И наоборот, когда температура окружающего воздуха значительно повышается (обычно в дневное время в летние месяцы), температурный градиент является вогнутым, поскольку как верхняя, так и нижняя открытые поверхности плиты нагреваются быстрее, чем внутренняя сердцевина плиты. Зарегистрированные температурные градиенты в плите редко бывают линейными или однородными на этапе строительства, поскольку температура плиты непрерывно изменяется в зависимости от суточного температурного цикла.

Рис.11

Профиль температуры в бетонной плите для отрицательного перепада температур ( a ) 30 декабря 2015 г. и положительного перепада температур ( b ) 19 июля 2016 г.

Прогнозируемые профили температуры на 30 декабря 2015 г. и 19 июля 2016 г. с использованием одномерной модели также показаны на рис. 11 (a, b соответственно). Входные температуры для бетона для начального временного шага каждый день были основаны на температурах, измеренных четырьмя встроенными датчиками в плите. Температура окружающей среды была основана на внутренней температуре в здании, измеренной датчиком, который был расположен рядом с плитой, когда началась внешняя облицовка (разд.3.3). Прогнозируемые с помощью модели температуры указывают на аналогичные изменения с измеренными температурами, и в обоих случаях прогнозируемая температура находится в пределах 1 ° C от измеренных температур через 24 часа (примечание: точность датчиков VW составляет ± 1 ° C). Подобно измеренным профилям, прогнозируемый профиль температуры изменяется с выпуклого на вогнутый 30 декабря 2015 года в течение дня по мере снижения температуры окружающей среды.

Хотя одномерная конечно-разностная численная модель, описанная в этой статье, относительно проста, ее можно использовать для прогнозирования температурного профиля во время начальной фазы высокой температуры гидратации и на более поздних стадиях, когда условия окружающей среды являются доминирующим фактором. от температуры в бетонной плите.Во время отверждения бетонной плиты модель будет склонна прогнозировать повышение температуры, которое является консервативным, но может использоваться для определения потенциального термического растрескивания в раннем возрасте. Точный прогноз температуры бетона в плитах имеет решающее значение, если тепловая масса бетона используется в качестве одной из пассивных стратегий проектирования для устойчивого управления комфортом (нагрев и охлаждение). Использование потенциала открытого бетона в зданиях может привести к повышению энергоэффективности и экономии углерода на протяжении всего срока службы здания.

Горизонтальное пространственное распределение температуры

Температурные градиенты были также зарегистрированы горизонтально в плите в дополнение к вертикальным по глубине плиты, как описано выше. Распределение температуры вдоль линии сетки (GL) H (см. Рис. 5), зарегистрированное датчиками VW, расположенными в верхней, средней и нижней частях структурного перекрытия и в сборной плите, показано на рис. 12 через 10 часов после установки на месте. заливка топпинга (10.00 20 июня 2015 г.). Этот период времени (20.00) приблизительно соответствует пиковой температуре бетонной плиты во время фазы гидратации.Отставание в повышении температуры в сборной плите четко показано после заливки на месте покрытия, и, как отмечалось ранее, максимальные температуры в бетонной плите регистрируются в середине плиты.

Рис. 12

Распределение температуры в бетонной плите вдоль GL H примерно при пиковой температуре во время фазы гидратации (20.00, 20 июня 2015 г.).

После фазы отверждения горизонтальные распределения температуры в инструментальной части второй бетонной плиты перекрытия относительно однородны и не превышают 3 ° C разницы между датчиками вдоль GL H или GL 22 (встроенные датчики расположены вдоль приблизительно 9 м длины плиты в ортогональных направлениях).Однако локальные отклонения в горизонтальном распределении температуры отмечаются по периметру плиты по GL 22. Горизонтальные распределения температуры для плиты по GL 22 показаны на рис. 13 для 19 июля 2016 г. (18.00), что соответствует максимальному зарегистрированному значению. суточная температура окружающей среды на этапе строительства. Наблюдается заметное снижение температуры плиты вдоль GL 22, и это типично для горизонтального распределения температуры в дни с высокой температурой окружающей среды на этапе строительства.19 июля 2016 г. был зарегистрирован перепад температур в 3 ° C по ширине плиты (общая ширина по GL 22 = 8,5 м от GL E до L), что соответствует горизонтальному градиенту температуры 0,37 ° C / м. . Периметр плиты по GL E находится на юго-западном внешнем фасаде здания, а периметр плиты по GL L является внутренним (примыкает к атриуму). Предполагается, что более высокие температуры, зарегистрированные по периметру плиты, прилегающей к GL E, связаны с солнечным излучением в течение дня (разд.3.5 представлен дальнейший анализ солнечного излучения), так как вдоль GL E имеется сплошное остекление. Это предполагает, что ориентация конструктивных элементов и условия воздействия могут иметь значительное влияние на пространственное распределение температуры в бетонных плитах, особенно в регионах, которые могут подвергаться воздействию значительная солнечная радиация.

Рис. 13

Распределение температуры в бетонной плите в 18.00, 19 июля 2016 г. по GL 22.

Коэффициент теплового расширения

Коэффициент теплового расширения бетона (α _c ) — это мера свободной деформации (неподдерживаемого бетона), вызванной единичным изменением температуры, и его величина будет определять расширение и сжатие бетона. в ответ на заданное изменение температуры.При проектировании бетонных конструкций значение α _c может влиять на контроль раннего термического растрескивания, обеспечение деформационных швов и строительные допуски для элементов, соединенных с бетоном. Бетон с низким коэффициентом теплового расширения желателен при попытке снизить риск термического растрескивания в раннем возрасте; Тип заполнителя, используемого в бетоне, является доминирующим фактором по отношению к коэффициенту теплового расширения бетона. Значение α _c может варьироваться от 8 до 13 με / ° C в зависимости от типа заполнителя, используемого в смеси.Еврокод 2 (BSI (Британский институт стандартов) 2004) рекомендует значение 10 με / ° C для бетонов с нормальным весом, если нет информации. В проекте HBB известняковые заполнители использовались для бетона как для сборных железобетонных панелей решетчатых балок, так и для структурного покрытия на месте, и, следовательно, значение 9με / ° C было принято для рекомендаций, основанных на бетоне, Bamforth et al. (2008). Также следует отметить, что α _c изменяется со временем и с содержанием влаги.

В CEN нет стандартного метода для определения коэффициента теплового расширения бетона, хотя есть метод, предусмотренный в BS EN 1770 (BSI 1998), относящийся к ремонтным материалам.Для крупных проектов, особенно когда критическое значение имеет термическое растрескивание, рекомендуется точно определять тепловые свойства бетона на месте, чтобы проект основывался на фактических свойствах бетона, а не на предполагаемом поведении. Встроенные тензодатчики VW в бетонный пол в HBB позволяют измерять ограниченный на месте коэффициент теплового расширения бетона (α _r ) для внутреннего покрытия, которое заливается поверх сборной доски. Наклон зависимости деформации от температуры на месте во время фазы охлаждения температурного цикла можно использовать для определения α _r в ряде мест в плите и на разной глубине в плите.На рис. 14 кривые деформации-температуры построены для трех тензодатчиков VW в верхней, средней и нижней части в одном месте в покрытии на месте. Наблюдается, что α _r ниже в середине (4,7 με / ° C) бетона по сравнению с верхней (6,0 με / ° C) и нижней (5,9 με / ° C), и этот результат согласуется с все места в плите.

Рис. 14

Кривая зависимости деформации от температуры на месте для перекрытия на месте в одном месте плиты.

Изменение α _r по глубине плиты показано на рис.15 на основе значений α _r , определенных ранее на графике деформация – температура (рис. 14). Средний ограниченный коэффициент теплового расширения бетона на месте (α _r ) с использованием встроенных датчиков в покрытии на месте толщиной 335 мм составил 6,6 με / ° C с коэффициентом вариации (Cv) 13% (макс = 8,1). με / ° C, min = 4,7 με / ° C). Среднее значение α _r для датчиков, расположенных в середине верхнего слоя на месте, составляло 5,7 με / ° C (Cv = 11%), а среднее значение α _r для датчиков, расположенных в верхней и нижней части верхнего слоя покрытия на месте, было 6.9 мкЕ / ° C (Cv = 10%).

Рис. 15

Изменение удерживаемого на месте коэффициента теплового расширения в плите.

В предыдущих экспериментальных исследованиях фундаментов из массивного бетона (Bamforth 1980) было обнаружено, что изменение α _r с глубиной заливки приблизительно представлено параболической кривой, и это коррелирует с данными на месте для плиты в HBB даже хотя верхняя часть кровельного покрытия на месте обнажена, а нижняя часть кровли на месте частично изолирована сборной доской.Изменение α _r с глубиной коррелирует с изменением температуры бетона, при этом центральная сердцевина подвергается большему повышению температуры и вызывает движение более холодных участков поверхности. Приведенное значение сдерживаемого коэффициента теплового расширения бетона (α _r ) в середине кровельного перекрытия in situ по сравнению с верхом и низом (рис.15) указывает на то, что центральная сердцевина плиты подвержена большему воздействию сдержанность во время фазы охлаждения.Когда сердцевина бетона охлаждается, ее тепловое сжатие сдерживается уже более холодными внешними участками кровельного покрытия на месте и возможностью внутреннего растрескивания. В бетоне произойдет раннее термическое растрескивание, если сдерживаемая деформация превышает способность бетона к деформации растяжения.

Коэффициенты ограничения (R) используются во многих нормах проектирования для количественной оценки степени ограничения, когда два бетонных элемента приливают друг к другу (R = 0,0 без удержания; R = 1,0 с полным удержанием).Приложение L Еврокода 2 (BSI 2006) содержит руководство по определению факторов ограничения для обычных строительных ситуаций, но по подвесным плитам мало указаний; тем не менее, BS 8110 (BSI 1985) (замененный стандарт) предлагал использовать фактор ограничения от 0,2 до 0,4 для подвесных плит. Нет информации о факторах ограничения для гибридных бетонных плит, таких как сборная железобетонная система с решетчатыми балками, используемая в HBB. Неправильные значения ограничивающих факторов, используемых при проектировании, могут привести к неэффективному чрезмерному проектированию или недоработке с потенциальным растрескиванием.Следовательно, точная оценка факторов сдерживания имеет решающее значение для проектирования и контроля теплового растрескивания в раннем возрасте.

Отчет CIRIA C660 (Bamforth 2007) описывает, как факторы сдерживания могут быть определены с использованием данных измерений на месте. Фактор ограничения (R) можно рассчитать следующим образом:

$$ R = \ frac {\ left ({{\ alpha} _ {c}} — {{\ alpha} _ {r}} \ right)} {{ {\ alpha} _ {c}}} $$

(7)

, где α _c — коэффициент теплового расширения свободного бетона (свободная деформация), а α _r — сдерживаемый на месте коэффициент деформации расширения, который можно измерить, как описано выше.Предполагая, что α _c составлял 9 με / ° C для покрытия на месте в HBB с использованием известняковых заполнителей, значения факторов сдерживания могут быть определены с использованием значений факторов сдерживания на месте для ограниченного коэффициента деформации расширения (α _r ). Средний коэффициент удержания в нижней части кровельного покрытия на месте, которое заливают поверх сборной плиты, составлял 0,25 (Cv = 34%). Метод оценки фактора ограничения на стыке (R _j ) был предложен ACI (Американский институт бетона) (2002):

$$ {{R} _ {j}} = \ frac {1} {1 + \ frac {{{A} _ {n}}} {{{A} _ {o}}} \ frac {{{E} _ {n}}} {{{E} _ {o}}}} $

(8)

где: A _n — площадь поперечного сечения новой (ограниченной) заливки; A _o — площадь поперечного сечения старого (сдерживающего) бетона; E _n — модуль упругости нового заливного бетона; E _o — модуль упругости старого бетона.

Рекомендуется, чтобы для плиты, отлитой против существующей плиты, относительная площадь (A _n / A _o ) была пропорциональна относительной толщине двух плит (h _n / h _o ). ). Используя вышеприведенное уравнение, расчетное ограничение на границе между покрытием на месте и сборной планкой через 12 часов рассчитывается как R _j = 0,24. Это выгодно отличается от фактора сдерживания, определенного с использованием данных in situ (R = 0,25) от встроенного оборудования во время фазы охлаждения после теплоты гидратации, даже несмотря на то, что существует большая изменчивость.Таким образом, уравнение, разработанное ACI, может быть полезным методом для определения факторов сдерживания в гибридных бетонных плитах.

Солнечное излучение

Помимо учета температуры окружающего воздуха, необходимо учитывать влияние солнечной радиации на поведение бетонных полов, особенно в регионах, в которых открытый бетон может подвергаться воздействию высоких уровней солнечной радиации во время строительства и / или или в сервисе. Лучшее понимание и прогнозирование теплового поведения бетонных плит и их способности накапливать и отдавать тепло также очень важно для лучшего проектирования зданий с открытыми бетонными поверхностями (с использованием тепловой массы).

Автоматическая метеостанция (IRUSE 2017) в кампусе NUI Galway измеряет как общую, так и диффузную солнечную освещенность (Вт / м ² ), что позволило определить дневную общую солнечную освещенность (кДж / м ² ) и по сравнению с термическим поведением плоской плиты из сборных железобетонных панелей и гибридных бетонных решетчатых балок во время строительства. Вся площадь плиты второго этажа, которая была оборудована приборами, подвергалась ограниченному воздействию солнечного излучения во время строительства, поскольку через 11 дней после заливки на месте (31 июля 2015 г.) были возведены сборные доски для третьего этажа.Сборные доски третьего этажа, расположенные непосредственно над вторым этажом, обеспечивали затенение большей части плиты, за исключением периметра, который все еще подвергался частичному солнечному излучению.

Сборные доски толщиной 65 мм для второго этажа были возведены 6 июля 2015 года, данные были записаны после 10 июля 2015 года. Девять тензодатчиков VW были встроены в одну из сборных досок толщиной 65 мм (доска 237, рис. 5), и это позволило проанализировать термическое поведение сборной плиты за 9 дней до заливки настила на месте 20 июля 2015 года.Температура бетона на доске 237 и дневная солнечная энергия показаны на рис. 16 за 9 дней до заливки на месте покрытия. В дни низкой солнечной освещенности (11 июля, 16 июля и 18 июля) температура бетона и температура окружающего воздуха практически совпадают, а максимальная разница между температурой бетона и температурой окружающего воздуха составляет менее 2 °. В эти дни существует очень хорошая корреляция между суточным температурным циклом и температурой бетона, потому что доска относительно тонкая и мало солнечного излучения.

Рис. 16

Сравнение температуры бетона и солнечного излучения в сборной доске.

Это контрастирует с днями высокой солнечной радиации, когда температура бетона в доске значительно превышает температуру окружающей среды. 15 июля, когда было самое высокое солнечное излучение до заливки на месте покрытия, температура в доске была почти на 12 ° выше, чем температура окружающей среды. Это подчеркивает возможность создания значительных индуцированных тепловых деформаций в бетонных элементах во время строительства, особенно в регионах с высокой солнечной радиацией.В ночное время сборная плита возвращается к температуре окружающей среды, и это демонстрирует эффективность бетона в отношении теплообмена с окружающей средой (пропускная способность) и возможность использования бетона для управления потоками тепловой энергии в здании.

Температура бетона в кровельном покрытии в центре плиты и суточная освещенность солнечным светом показаны на рис. 17 в течение 16 дней после заливки внутреннего покрытия (20 июля — 4 августа 2015 г.). Открытая поверхность перекрытия перекрытия перекрытия не была покрыта ни на одном этапе строительства.Это типично для бетонных плит, заливаемых летом в Ирландии и Великобритании, если не ожидается высоких температур или сильного ветра. Влияние на приток солнечного тепла можно наблюдать 22 июля 2015 г. (через 3 дня после заливки), когда пиковая температура в верхней части плиты превышает пиковую температуру предыдущего дня (21 июля 2015 г.), даже если температура окружающей среды была в целом аналогично в течение 2 дней. По мере рассеивания тепла гидратации можно ожидать, что температура бетона на этом этапе снизится и будет коррелировать с температурой окружающей среды; однако из-за высокой солнечной радиации 22 июля 2015 года температура бетона в верхней части плиты перекрытия повысилась.Как и ожидалось, поскольку верхняя часть плиты подвергается прямому воздействию солнечных лучей, температуры по глубине плиты снижаются сверху вниз, и самые низкие температуры бетона регистрируются в сборной доске внизу плиты. Наибольшая дневная освещенность солнечного света зафиксирована 29 июля 2015 года, и в этот день наблюдается заметное повышение температуры бетона. Пиковая температура бетона 21 ° C зафиксирована на верхнем датчике VW (90 мм ниже верхней поверхности плиты) в 18:20, и это примерно на 6 ° C выше температуры окружающей среды (15 ° C).В это время температура в сборной плите почти на 4 ° C ниже, и это представляет собой вертикальный температурный градиент 0,13 ° C / см по глубине плиты. Значительный эффект затенения сборных досок третьего этажа после 31 июля 2015 года очень заметен, так как после этой даты температура бетона стабилизируется по глубине плиты, и температура не превышает температуру окружающей среды, даже несмотря на то, что на поверхность 1 и 3 августа 2015 г.

Рис.17

Сравнение температуры бетона и солнечной радиации в покрытии на месте.

Тепловые нагрузки

Величина и источник тепловых нагрузок будут меняться в течение срока службы бетонных конструкций. Первоначально тепло, выделяемое во время фазы гидратации, может вызвать деформации, которые могут привести к трещинам, которые повлияют на долговечность и характеристики бетонных элементов. После фазы отверждения взаимодействие бетона с окружающей средой (температура окружающей среды и солнечное излучение) может привести к суточным и сезонным изменениям температуры внутри конструкции, что приведет к расширению и сжатию материала.Если движение в конструкции ограничено, могут возникать напряжения, которые могут способствовать растрескиванию конструкции. В некоторых случаях тепловые индуцированные напряжения могут превышать напряжения, вызванные эксплуатационными нагрузками (постоянная и переменная нагрузка).

Оценка тепловых деформаций, возникающих в бетонной плите, может быть определена путем принятия коэффициента теплового расширения для бетона 9με / ° C. Как отмечено в разд. 3.1, измеренная пиковая температура во время отверждения бетона составила 13 ° C, и, следовательно, это соответствует термическим деформациям приблизительно 117με в покрытии in situ.В бетоне произойдет растрескивание, если способность бетона к деформации при растяжении в это время будет меньше, чем деформации, вызванные изменением температуры во время фазы гидратации. После начального периода отверждения (первые 7 дней) растрескивание из-за термического растрескивания в раннем возрасте маловероятно, поскольку способность бетона к деформации растяжения со временем увеличивается.

Открытые бетонные поверхности подвержены повышению температуры из-за солнечного излучения, которое может вызвать искривление плиты из-за создания перепада температур через бетон (разд.3.5), а также увеличить среднюю температуру всей секции, что увеличит линейное расширение по сравнению с расширением только за счет температуры окружающей среды (бетон в тени). Термические напряжения, вызванные солнечным излучением, особенно важны для конструкций из открытого бетона, таких как многоэтажные автостоянки, мосты и резервуары. Встроенные датчики в плите из HBB указывают на то, что учет солнечного излучения во время строительства может также потребоваться во время проектирования в регионах с высоким уровнем солнечного света.

Плоские крыши: пустотные бетонные плиты

Paroc Air — это простое и безопасное решение для изготовления сухих плоских крыш. PAROC Air сохраняет конструкцию крыши сухой без каких-либо механических систем. В основе этого простого, но эффективного решения лежит естественное давление воздуха.

Эффективная изоляция кровли состоит из трех или четырех слоев изоляции. Самый нижний слой изоляции образует однородную основу для пароизоляции. Пароизоляция предотвращает попадание влажного воздуха в слой утеплителя.Благодаря сплошной основе из каменной ваты пароизоляция остается неповрежденной даже при небольших подвижках конструкции.

В верхней части промежуточного изоляционного слоя имеется ряд канавок, образующих сеть вентиляционных каналов. Пористая каменная вата с высокой паропроницаемостью не впитывает влагу в изоляцию, но позволяет влаге перемещаться в вентиляционные канавки, где она выводится из конструкции через вытяжные колпаки.

Поверх рифленого изоляционного слоя находится тонкая и жесткая плита из каменной ваты.Он перекрывает вентиляционные каналы и выдерживает нагрузку от движения людей во время установки и обслуживания.

Вот несколько примеров эффективных кровельных конструкций:

Кровельная мембрана Крепеж механический PAROC ROB 80 (т) (или ROS 50 т) PAROC ROS 30 г PAROC ROS 30 Пароизоляция Несущая конструкция; Плита бетонная пустотная

Изоляционный раствор со значением U
PAROC ROB 80t или	20 мм	–
PAROC ROB 50 т	–	50 мм
PAROC ROS 30 г	180 мм	190 мм
PAROC ROS 30	170 мм	–
Значение U, Вт / м 2 K	0.09	0,14

Строительство пассивного дома

Пассивная изоляция дома требует системы многослойной изоляции, при которой нижний слой изоляции делится на три плиты. Это решение полезно для вентилируемых крыш Paroc, у которых верхний промежуточный слой имеет бороздки на поверхности. Мы рекомендуем вентилируемое решение как решение номер один, потому что оно обеспечивает дополнительную безопасность здания.

Мембрана кровельная Крепеж механический PAROC ROS 80т (д 1 ) PAROC ROS 30г (д 2 ) PAROC ROS 30 (д 3 + д 4 ) Пароизоляция Несущий бетон

		Жилой дом
Рекомендуемое значение U	Вт / м 2 K	0.06 — 0,09
д 1	мм	20
д 2	мм	170
д 3 + д 4	мм	180 + 180
Общая толщина изоляции	мм	550

Примечания:
Согласно определению пассивного дома, предоставленному Институтом пассивного дома, годовой спрос на отопление, охлаждение и первичную энергию не должен превышать определенных значений.Хотя хорошая теплоизоляция играет важную роль в достижении стандарта пассивного дома, сама по себе она не может гарантировать соответствие. Требования к другим компонентам и устройствам здания можно определить с помощью различных расчетных инструментов, таких как Пакет планирования пассивного дома (PHPP), доступный на сайте www.passiv.de.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.
  Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
  браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.
  Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Подъемное устройство зданий из сборных пустотных железобетонных плит

Фото © Стив Эванс

Джек Лакен, П.Eng., B.Sc.
В связи с растущим беспокойством, связанным с изменением климата, стихийными бедствиями и перебоями в энергоснабжении, здания должны быть устойчивыми. Архитекторы и лица, принимающие решения, часто ищут новые способы улучшения строительных проектов, особенно когда речь идет о комфорте, энергоэффективности и безопасности. Бетонные пустотные плиты помогают создать основу с добавленной стоимостью для устойчивого здания, поскольку этот материал хорошо известен своей прочностью, упругостью и термической массой. Выбор сборного железобетона заводского изготовления также обеспечивает однородность продукта по всей конструкции.Ранее использовавшиеся для многоэтажных зданий, пустотелые профили теперь используются во все большем количестве проектов.

Эти изделия представляют собой предварительно напряженные бетонные плиты с круглыми отверстиями, образующими внутри пустотелые силосы. Это отверстие проходит по всей длине плиты, что делает установку идеальной для установки электропроводки или механической вентиляции. Универсальные пустотные плиты также могут быть изменены, чтобы включить в них водопроводные и даже спринклерные системы внутри здания, что полезно для многоэтажных многоквартирных домов, классных комнат и учреждений, требующих от одного до двух часов огнестойкости между этажами.Обычно ширина 1,2 м (4 фута) и длина 9,1 м (30 футов), эти блоки толщиной от 203 до 254 мм (от 8 до 10 дюймов) идеально подходят для школ, промышленных зданий, офисов, гостиниц и многоэтажные квартиры.

Зачем нужны многопустотные плиты?
Сборные полые бетонные доски для доставки и установки требуют транспортировки и установки кранов, что может стать препятствием для некоторых строителей. Однако традиционно заливка бетона и другие системы полов сопряжены со своими собственными проблемами, такими как перебои и задержки из-за плохих погодных условий, увеличение рабочего времени и нестандартные формы.Поскольку многопустотные плиты производятся внутри помещений в условиях, контролируемых заводом-изготовителем, они повышают эффективность, обеспечивая единую форму для использования строителями. Их можно доставить и установить в любую погоду.

Школа доктора Фрэнка Дж. Хайдена (Берлингтон, Онтарио) извлекает выгоду из улучшенной вентиляции и накопления энергии за счет использования пустотных плит.
Фотография любезно предоставлена ​​Svedas Architects

В качестве дополнительного преимущества пустоты в пустотных бетонных плитах не только уменьшают количество используемого материала, но и делают их легче, чем непустые сборные железобетонные конструкции.Сборные многопустотные плиты с использованием меньшего количества сырья вносят положительный вклад в устойчивость проекта.

Кроме того, интеграция пустотных досок с традиционной системой отопления, вентиляции и кондиционирования здания может улучшить естественные тепловые свойства, присущие бетонным полам, находящимся в неактивном состоянии. Это означает, что можно использовать более экологичные и эффективные методы нагрева и охлаждения без необходимости в новых компонентах. Достаточно простого комбинирования пустотных сборных железобетонных изделий и уже существующего или легкодоступного оборудования HVAC.

Эти предварительно отформованные блоки также позволяют строителям уложиться в сжатые сроки, поскольку их согласованность позволяет легко разместить их. Учитывая тот факт, что эти плиты формируются в контролируемой среде, строители могут быть уверены, что высококачественная продукция будет доставлена ​​на строительную площадку. Это означает, что многопустотные бетонные плиты могут избежать некоторых проблем, характерных для заливного бетона — например, их стабильное качество позволяет быстро устанавливать, при этом некоторые строители устанавливают до 929 м ² (10 000 квадратных футов) в день.

Хотя многие здания, в которых используются многопустотные плиты, имеют прямоугольную форму (, например, школы, учреждения и многоуровневые комплексы), блоки также могут быть адаптированы на месте к нетрадиционным формам, таким как кривые и наклонные крыши, если они распилены. резать алмазными дисками.

Активация тепловой массы бетона
Использование бетона в коммерческих, административных и жилых зданиях идеально подходит для проектирования с низким энергопотреблением и позволяет зданию поглощать и накапливать энергию благодаря высокой тепловой массе материала.Это качество также означает, что для изменения температуры бетона требуется большое количество энергии, что делает его идеальным для здания, целью которого является поддержание постоянной внутренней среды. Бетон хорошо работает в пассивных конструкциях, которые используют альтернативный источник энергии (, например, солнечная или геотермальная), а также в активных зданиях, в которых многопустотные плиты интегрируются с системой отопления, вентиляции и кондиционирования воздуха для хранения энергии.

Тепловая масса пустотного бетонного здания также делает его более устойчивым, чем более легкие конструкции, что позволяет ему выдерживать резкие перепады температур и поддерживать комфорт даже при выходе из строя систем отопления или охлаждения.Большая площадь поверхности этих плит помогает сохранять внутреннюю температуру здания в течение длительного периода времени. Объемная теплоемкость бетона плотностью 2300 кг / м ³ (143 фунт / куб. Фут) составляет 2,07 МДж / м ³ на K
(30,89 БТЕ / куб. Фут на фут). Другими словами, если здание требует, чтобы температура бетона на 1 м ³ (35 кубических футов) была повышена до 1 K (1,8 F), это потребует приблизительно 575 Вт-ч (1962 британских тепловых единицы). Преимущество этого заключается в том, что в случае отказа системы HVAC здание все еще может функционировать и оставаться комфортным.

Фактически, теплоемкость сборных пустотных плит оценивается примерно в 100 Вт-ч / м ² на К (17,6 БТЕ / кв.фут на фут на фут). В традиционной системе (, например, стальные стойки и гипсокартон) теплообмен между воздухом комнаты и стенами имеет значение теплопередачи только около 10 Вт / м ² на K (1,76 БТЕ / час / кв.фут на фут на фут). ). (Важно отметить, что первые единицы — это энергия или теплоемкость пустотной плиты, показанная в британских тепловых единицах или Вт-ч. Вторая — это скорость передачи энергии, выраженная в британских тепловых единицах / час или Вт.)

Управляйте контентом, который вы видите на ConstructionCanada.net! Учить больше.

Пустотная доска значение r

ELEMATIC® Пустотная доска — Инфраструктура Oldcastle

Иногда проектировщику требуется значение термического «R» для сборного железобетона … значения испытаний могут быть использованы для перекрытий другой толщины и для сборных пустотных плит.

Получить цену

Тепловые полы, пустотные плиты для перекрытий

28 апреля 2020 г… Бетонные пустотные плиты для теплого пола O’Reilly представляют собой предварительно напряженные бетонные элементы … Стандартная ширина блока перекрытий составляет 1200 мм. … и такие же плиты с открытыми пустотами; низкий коэффициент теплопроводности означает лучшую теплоизоляцию: …

Узнать цену

Плоские крыши: пустотные бетонные плиты — Paroc.com

Эффективная изоляция кровли состоит из трех или четырех слоев изоляции. … ROS 30 г; PAROC ROS 30; Пароизоляция; Несущая конструкция; Пустотная бетонная плита … годовые потребности в отоплении, охлаждении и первичной энергии не должны превышать определенных значений.

Получить цену

Пустотная доска | Flexicore & Extruded Hollow Core Slab …

В основном используется для полов и настилов крыш, Hollow Core — это сборные плиты из предварительно напряженного бетона, разработанные для большей структурной эффективности. Molin Concrete предлагает …

Получить цену

Elematic Пустотная доска Технические данные — Балка …

Сборная железобетонная пустотная доска с подробным описанием и детализацией производства. Олдкасл … Класс (IIC). Были определены значения для класса ударной изоляции (IIC).

Получить цену

Тепловой расчет зданий из сборного железобетона

8,2 Эквивалентные значения R для бетонных стен и крыш. 8.3 Конструкция … t Толщина тройников — это толщина части плиты, включая верхушку, если она используется. Эффект … Стены U Значения: предварительно напряженные тройники, многопустотные плиты, массивные и многослойные. Панели …

Узнать цену

Пустотные полы и бетонные изделия — Сборные полы Bison

Идеально подходят для строительства на уровне первого этажа, где указаны повышенные значения U… Наш сборный пустотелый композит сочетает в себе пустотные плиты с …

Узнать цену

Тепловые характеристики вентиляции с пустотными перекрытиями … — MDPI

22 фев 2019 … встроен в приточный воздуховод пустотного сердечника плиточная система вентиляции. … различных параметров (например, изоляция на поверхности, изменение … значение коэффициента производительности (COP) превышает минимальный предел.

Получить цену

HC Брошюра — Пустотный бетон

Доски пола: пустотелые Core и Minislabs (тонкие плоские плиты)… Пустотные доски используются для экономичного строительства мостов. … Школы и университеты р.

Получить цену

Пустотелый сердечник — Сборный железобетон Стуббе

Свойства плиты с пустотным сердечником … Таблица метрических нагрузок с полым сердечником 203 мм — Общая равномерно распределенная нагрузка — кПа (кН / м2) … B) Класс ударной изоляции (IIC) составляет 28

Получить цену
.
