особенности устройства и монтажа, технология возведения, как сделать своими руками

Подпорные стенки часто используются для благоустройства приусадебных участков, расположенных на склонах. С их помощью можно воплотить оригинальный ландшафтный дизайн, устраивая террасы различной высоты, создавая искусственный рельеф или приподнятые цветники.

Часто на приусадебных участках можно заметить подпорные стенки. Они в основном строятся на неровной местности.

Соблюдая технологию возведения подпорных конструкций, их можно соорудить самостоятельно на устойчивых грунтах.

При этом уровень залегания грунтовых вод должен быть не менее 1-1,5 м.

Строительство подпорных стенок своими руками

Решив самостоятельно построить на своем участке подпорные стенки, следует придерживаться следующих рекомендаций:

Расчетная схема подпорной стены.

  1. Если высота будущей подпорки превышает 1,5 м, необходимо в обязательном порядке проводить специальные расчеты. Для этого лучше пригласить специалистов, которые составят ее проект, гарантирующий необходимую прочность и долговечность.
  2. Для устройства небольших террас, максимальная высота которых составляет 1,4 метра, а ширина – 4 м, не обязательно проводить расчеты. Такие подпорные стенки можно строить своими руками.
  3. Минимальная толщина подпорных стен должна составлять:
    • для железобетонных – 10-15 см;
    • для каменных и бутобетонных – 60 см;
    • для кирпичной кладки – 25-40 см.
  4. При сооружении подпорных конструкций из природного камня, керамического кирпича или бетона высотой до 30 см устройство фундамента под них не обязательно, достаточно немного заглубить их в грунт.
  5. Глубина заложения и толщина фундамента зависит от свойств грунта на участке и конструкции стенки. Толщина гравийно-песчаной подушки под фундаментом зависит от глубины промерзания грунта и может составлять 20-60 см.
  6. Технология строительства подпорной стены предполагает ее заглубление в грунт на треть от общей высоты. Это необходимо для обеспечения необходимой устойчивости всей конструкции:
    • если высота будущей террасы будет составлять 30-80 см, то глубина закладки фундамента должна составлять 15-30 см;
    • если проектная высота стенки – 80-150 см, то глубина закладки фундамента – 30-50 см;
    • при высоте подпорной стенки 150-200 см глубина бетона должна превышать 70 см.
  7. Подпорка для террасы должна иметь максимальную ширину у основания и постепенно сужаться к верху.
  8. Толщина основания зависит от плотности грунта на участке:
    • на плотных глинистых грунтах она должна составлять ¼ от ее высоты;
    • на средних суглинистых грунтах – 1/3 от высоты стенки;
    • на рыхлых песчаных почвах – ½ от высоты подпорной стены.
  9. Для уменьшения нагрузки на подпорную конструкцию рекомендуется применять ломаные или фигурные конструкции, обладающие большей жесткостью.

Вернуться к оглавлению

Конструктивные особенности подпорных стенок

Основными элементами подпорных стенок являются:

  • фундамент;
  • тело стенки;
  • дренаж.

Схема устройства подпорной стенки.

Технология строительства подпорной стены предусматривает использование ленточных фундаментов. Это могут быть монолитные, сборные или блочные конструкции. Глубина его заложения должна быть ниже уровня промерзания грунта. Перед заливкой фундамента на дне траншеи лучше устроить подушку из песка и гравия, плотно ее утрамбовав.

Для возведения тела стенки может применяться различный строительный материал:

  1. Деревянные подпорные стены выглядят очень декоративно, однако именно они являются самыми недолговечными. Использование этого материала требует дополнительных трат на специальные средства для защиты от воздействия внешней среды;
  2. Бетонные стенки долговечные и прочные, а также сравнительно недорогие. Их недостатком является однообразный внешний вид, требующий дополнительной отделки. Рекомендуется использовать бетон класса В10 – В30. Если в зимнее время температура опускается от -5 до -20 градусов по Цельсию, то для устройства стенок следует использовать морозостойкий бетон F50, при более сильных морозах – F75;
  3. Подпорные стенки из природного камня очень декоративны, хорошо вписываются в любой стиль ландшафтного дизайна, но требуют значительных материальных затрат. Для их кладки используют камень, марка которого не ниже М150, и портландцементный раствор марки М50;
  4. Кирпичная кладка является лучшим вариантом, если строения на участке возведены из такого же кирпича. Технология строительства таких стен предполагает использование только полнотелого кирпича марки М200 и выше. Для кладки должен использоваться раствор М25-М50. Использовать силикатный или пустотелый кирпич нежелательно.

Вернуться к оглавлению

Устройство водоотвода для подпорных стенок

Для того чтобы за стенкой не скапливалась вода, необходимо устройство дренажа для водоотвода.

Схема устройства дренажа для подпорной стенки.

  1. Поперечный дренаж предусматривает закладку дренажных трубок в нижней части стены. Их диаметр должен составлять 5-10 см, а расстояние друг от друга – не превышать 1 м.
  2. Технология устройства продольного дренажа предусматривает укладку гофрированной или асбоцементной дренажной трубы с перфорацией вдоль стенки на уровне фундамента.
  3. В кирпичных подпорных стенах для устройства дренажа можно оставлять незаполненным цементным раствором каждый четвертый вертикальный шов в первом ряду кладки.

В обоих вариантах пространство между стеной и грунтом необходимо засыпать гравием, битым кирпичом, песком, устроив дренирующий слой, который хорошо пропускает воду. Работы по засыпке проводят не раньше чем через 5-7 дней после строительства стенки. Внизу следует укладывать крупные камни, битый кирпич, а потом – грунт, который легко пропускает воду: песок, суглинки или супеси. Засыпаемый грунт необходимо периодически плотно утрамбовывать. Для верхнего слоя используют плодородную почву. Через некоторое время может произойти небольшое оседание грунта. В этом случае необходима дополнительная подсыпка плодородной земли. Также можно дополнительно устроить водоотводящий желоб, расположенный сразу за вершиной тела подпорной конструкции.

Подпорная стена из бетона: технология строительства

В рамках рассмотрения различных конструкций. Изготавливаемых из бетона, было бы просто преступлением оставить без внимания устройство подпорной стены. Что такое подпорная стенка и как ее своими руками соорудить, мы подробно рассмотрим ниже.

Для начала, что же представляет собой эта конструкция? Каждый владелец дома стремится сделать свой участок облагороженным. Но что делать, если у вас разновидность земельного участка со сложным ландшафтом? Именно в таком случае и уместно применить технологию взведения подпорных стен. Главная функция их при этому будет заключаться в предотвращении и приторможении сползания грунта. Вы сможете сделать нужный декор, при этом надежно закрепив откосы, а также крутые склоны. Не забывайте и про отличные декоративные функции самих подпорных стен.

Разновидности конструкций и материалы

Подпорные элементы станут основой для самых разнообразных элементов декора, например, террасы, клумбы или цветника. Это вообще наиболее разумное решение для участков со склонами. Строительство такого подпорного сооружения сделает вид наиболее привлекательным, но кроме этого и крайне необычным.

Подпорный блок могут возводить и на ровных поверхностях, не многоуровневых. А все ради необычного дизайна участка. Монолитные стены создают часто защиту для укрепления траншеи, котлована или же ограждения от оползней разных инженерных объектов.

Используемые материалы в технологии

Технология строительства такого типа сооружений будет предусматривать использования разных материалов. Главное требование, предъявляемое к ним при этом – это повышенная прочность. А вот отталкиваться при выборе любой домовладелец или строитель будет преимущественно от сметы и личных предпочтений.

Обычно технология строительства предусматривает использование таких видов материалов, как:

  • стены кирпичные;
  • использование натурального камня;
  • бетонные блоки, в том числе железобетонные блоки, ячеистые и т.д.;
  • бревна (дерево).

Самое приятное в технологии, что все это можно сделать своими руками, если знать как. Для этого уже давно можно найти множество схем, а также подробно заняться изучением тематических данных по этим вопросам.

Правила создания укрепления

Общие правила технологии обустройства подпорной стены расскажут вам о необходимости постройки таковой стенки примерно не выше двух метров выстрой на частном участке. Обычно делают ее длиной не превышая четырех метров, а высотой в 1,5 метра и ниже. Такую стену вы сможете соорудить и самостоятельно.

Для того, чтобы конструкция служила вам долго и не разламывалась, тщательно соблюдайте технологию строительства стены. Опустим подробности расчетов и перейдет непосредственно к тому, что можем выполнить сами.

Технология строительства бетонной стены подпорного типа будет включать такие особенности укрепления:

  1. Технические особенности и размеры

Лучше всего строить именно из бетонных блоков. Бетон –самый лучший материал для этого. Поэтому производится расчет количества блоков. Будем ориентироваться в этих показателях по:

  • Высоте стенки;
  • Параметрам влагоустойчивости;
  • Подвижности грунта, устойчивости его.

Необходимо, чтобы бетонный раствор хорошо удерживал влагу и был пластичным. Поэтому в бетон часто добавляются пластификаторы.

Параметры стены будут зависеть от типа грунта. Для этого ниже мы предлагаем вам таблицу, указывающую на зависимость высоты и толщины от подвижности земли:

  1. Фундамент. Выбирая стену из бетона, важно сделать качественное основание под него. Исключение будет бетонная подпорная стенка высотой не выше 30 см. но избавления от гравийно-песчаной подушки вы не получите. В остальных случаях делаем расчет и проводим монтаж полноценной основы под бетонный элемент, отталкиваясь также на параметры местности.
  2. Дренаж. Из внешнего вида подпорной стенки вы уже можете сделать вид, что одна ее сторона будет непосредственно активно взаимодействовать с грунтом. Причем данное оказывает на нее большую нагрузку, нежели обычно.

Чтобы избежать повышенного негативного воздействия влаги, применяется дренаж. Существует он трех типов:

  1. Продольный.
  2. Поперечный.
  3. Продольно-поперечный.

Процесс монтажа подпорной стены

Проведя подготовительные работы, начинаем непосредственно установку самой конструкции. Далее рассмотрим поэтапно технологию строительства подпорных стенок:

  1. Мы определились в необходимости сделать фундамент под данное основание, именно поэтому нужно вырыть траншею под основу. Далее на ее дно мы укладываем подушку из песка и гравия. Не забываем и про армирование.
  2. На следующем этапе следует провести опабулку. Пусть это будет конструкция массивная, достаточно массивная, чтобы выдержать тяжесть бетона, с целью чего целесообразно применять щиты дощатые. Делаем установку опалубки, начиная с ее задней стенки. Следите, чтобы каркас из дерева не прогибался. С этой целью нужно вкопать металлические пруты вдоль конструктивного элемента.
  3. Не забываем, что обязательно стоит смастерить дренаж для защиты подпорной стены.
  4. Далее подходим к замесу раствора бетона. Как нам известно – это самый важный этапе. От качества раствора непременно будет зависеть качество всей конструкции. Это важно, дабы уберечь стену от разрушений и трещин, негативного воздействия влаги и мороза, перепада температуры и т.п.

Рассчитать компоненты просто. Мы рекомендуем брать на часть цемента три части песка, одну – щебенки и одну часть воды. Воду доливаем по мере надобности. Смешиваем все это в бетономешалке. Заливаем стены.

  1. Подпорные стены будут готовы после высыхания только. Следите, чтобы в процессе высыхания раствор бетона не подвергся пересыханию, либо же излишней влажности. Для этого стену накрыть пленкой, которую периодически приподнимать для контроля. Чтобы не допустить растрескивания от жары, конструкцию поливают водой время от времени. На высыхание уйдет примерно 4 недели в среднем.
  2. Зачищаем поверхность бетонаот дефектов и проводим отделку. Подпорная стена будет и так нормально смотреться, но можно и украсить ее лицевую сторону плиткой, камнем, краской и т.д.

Надеемся, что наш материал стал для вас полезным! Рекомендуем также посмотреть видео по теме:

Технология строительства подпорных стенок из бетона. Подпорные стенки из бетона. Способы укладки каменных подпорных стенок

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подпорная стенка своими руками.

Подпорная стенка
представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень давно, и далеко не обязательно возводить дорогие подпорные стенки на даче, ведь всегда можно создать их самостоятельно, и даже из подручных материалов.

Дизайнеры, архитекторы и клиенты должным образом оценили возможности, предлагаемые бетоном, для создания разнообразных декоративных поверхностей. Использование декоративной бетонной технологии позволяет создавать желаемые эффекты текстуры намного быстрее и дешевле, чем использование мрамора, терракоты, камня или плитки.

Предполагается, что когда человек проходит более 30 процентов своего времени, наблюдая за его ногами, он неравнодушен к полу, тротуару или дорожкам. Это важно, потому что поверхность земли видна и воспринимается не только с уровня человеческого глаза, но и с других точек зрения: смотреть через окна здания или с балкона, с верхней части плоских крыш или башен. Для пешеходов важны комфорт и информативность тротуара.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стенку, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Как устроена правильная подпорная стенка?

По большому счету, можно сделать стенку из практически любого материала, который подходит для службы в природных условиях грунта и атмосферных явлений, но сегодня мы предлагаем изучить правильное сооружение, которое точно не упадет, и будет годами нести службу на даче во благо ее красоты и практичности.

Покрытие текстуры, цвета и рисунка облегчает ориентацию в пространстве: обозначенные проходы, места для парковки и остановки, зоны отдыха и шоппинга и т.д. городские улицы и площади заполнены множеством элементов городского дизайна. Очень важно объединить в одном ансамбле, часто стилистически, совершенно разные светильники, стрелы и небольшие архитектурные формы. Различные архитектурные и ландшафтные трюки помогают выполнить эту работу: озеленение, низкие колебания уровня земли, подпорные стены, пандусы, лестницы, а также декоративное извлечение.

Подпорная стенка устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Несомненно, наиболее привлекательными являются природные материалы: гранит, мрамор и т.д. Когда-то использование бетонных плит было шагом вперед. Однако со временем большие площади, покрытые плиткой, начали формировать типичную среду. Кроме того, существующие бетонные покрытия иногда добавляют окрашенные красители к оттенкам пены, которые совершенно ненатуральны по своей природе.

Новые технологии для бетонных покрытий позволяют производить поверхности, которые полностью отражают свойства природных или непромышленных материалов. Последнее условие очень важно для практики восстановления, когда необходимо восстановить не только внешний вид памятника, но и исторически реальную среду, в том числе ландшафтную архитектуру. Декоративные покрытия, имитирующие натуральные материалы, относительно недороги. В дополнение к эстетическим качествам, бетонное покрытие, выполненное по новой технологии, также имеет ценные характеристики.

Из каких материалов возможна подпорная стенка на даче?

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ подпорной стенки профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее, ведь строительство подпорной стенки – процесс увлекательный.

В отличие от асфальтовой и бетонной плитки это покрытие устойчиво к агрессивным средам, не оставляет трудноизвлекаемых бензина, смазочных материалов, пятен разбавителя, его легко стирать. Кроме того, декоративный бетон чрезвычайно устойчив к давлению и износу. Варианты приложений.

Технология декоративных покрытий из бетона по существу проста: бетонный слой выливают на предварительно налитые щебеночные и песчаные слои. Бетонную смесь наносят обычным способом, затем поверхность сравнивают и покрывают цветным отвердителем. Вышеупомянутый отвердитель представляет собой смесь стойких пигментов, связующего и измельченного микрочипа из кварцевого песка и гранита. Цветные отвердитель смесь дисперсности увеличивает плотность бетонного фундамента, так же возникает возможность микропоры, и, самое главное, дает стабильный цвет.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

На следующем этапе, не дожидаясь полного высыхания бетона, используются определенные формы, имитирующие камни, кирпичи или другие материалы, и мягкая поверхность подавляется. После высыхания поверхность покрывается защитным покрытием, химический состав которого гарантирует хорошие адгезионные свойства и защищает от износа, ультрафиолетовых и агрессивных веществ.

При нажатии рельеф может быть получен также на уже закаленном бетоне. В этом случае потребуется дополнительное полимерное покрытие толщиной 6-7 мм, которое затем будет отремонтировано с использованием полиуретанового рисунка, так что поверхность будет неравномерной. Этот метод незаменим, закрывая лестницу и различные вертикальные поверхности, когда сжатие сочетается с другими технологиями и как самостоятельный способ очистки бетонных покрытий.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Возможно, наиболее популярным является покрытие распылением. Он применяется как к горизонтальной, так и к вертикальной поверхностям. Распылительное покрытие обычно изготавливают в двух слоях. Первый, известный как слой «база» может наноситься резиновым валиком, шпателем или лопаткой. Базовый слой окрашен в цвет, то, что собираетесь делать декоративные швы.

Подходит для внутренних отделочных работ. Раствор выливают на стык пола и стяжку шпателем. Получают 2 мм слой, который имеет более высокую жесткость и стойкость к истиранию. Цвет получается путем химических реакций или путем окрашивания. Одним из возможных способов является просто хаотическое покрытие поверхности небольшими порциями раствора, и, как только раствор затвердеет, выровняйтесь с шпателем.

Подпорная стенка из камня

Довольно редкий вариант, так как процесс устройства стенки из камня считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Строительство подпорной стенки из камня – особенный процесс, и начинается он с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

Подпорная стенка из габионов

Популярный сегодня вариант создания не только подпорных стенок, но и ограждений разнообразного назначения. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Подпорная стенка из кирпича

Стенки из кирпича, как обыкновенные стены, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стенка будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади стенки необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Подпорная стенка из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стенка может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Как сделать водоотвод подпорной стенки?

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

  • Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
  • Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
  • Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания
, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Строим подпорную стенку своими руками (видео)

Рейтинг 3.50 (5 Голосов)

Внимание, только СЕГОДНЯ!

Были рассмотрены сферы применения и виды подпорных стен. В этой статье разберем устройство основных конструктивных элементов подпорной стенки, а также условия при которых возможно самостоятельно строить подпорные стенки.

Условия для самостоятельного строительства подпорных стенок. Основные конструктивные элементы стенок

Подпорные стенки своими руками можно возводить на устойчивых грунтах (глины, суглинки, супеси, галька, щебень, гравий и т.д.), минимальной глубине залегания грунтовых вод на уровне 1-1,5 м от поверхности, а максимальная глубина промерзания до 1,5 м.

Принципиальная схема и основные элементы конструкции подпорной стенки

1 — водоотвод; 2 — дренаж; 3 — фундамент; 4 — тело.

Общие рекомендации и важные моменты для всех типов подпорных стен

  • Чаще всего на приусадебных участках строят подпорные стенки высотой от 30 см до 2 м. Когда уступы (террасы) небольшие (по высоте до 1,4 м и ширине до 4 м), делают стенки высотой 1,2-1,4 м (оптимальная высота стенки). Их можно построить самостоятельно без специальных расчетов. Если же высота стенки превышает 1,5 м, для выбора ее конструктивного решения и параметров (толщины, длины, высоты, формы, материала) нужно приглашать специалиста.
  • Рекомендуемая толщина подпорной стенки должна быть не менее: для каменной кладки и бутобетонной 0,6 м; для бетонной кладки 0,4 м; для железобетона 0,1 м.
  • Подпорная стенка из бетона, камня или кирпича при высоте более 30 см должна иметь фундамент. Он может быть разной толщины и глубины, в зависимости от конструкции стенки и грунта, на котором она возводится. При высоте стенок менее 30 см фундамент практически не нужен. Они возводятся с заглублением в грунт. Для предотвращения отрицательного влияния вспучивания грунта на стенку зимой, необходима тщательная песчано-гравийная подготовка основания стенки. Подготовка может достигать толщины 40-60 см. Величины глубины заложения фундаментов:
    • при высоте стенки от 30 до 80 см фундамент закладывают глубиной от 15 до 30 см;
    • при высоте стенки от 80 до 150 см — глубиной от 30 до 50 см;
    • при большей высоте, до 200 см — глубиной до 60 — 70 см.
    • если высота стенки превышает 2 м, то необходимо усиление фундамента с помощью арматуры. Фундамент можно выполнять из бетона, а также гравия, щебня, песка при уплотнении их тяжелой глиной или скрепленные цементным раствором. Если грунт подвижный, близко залегают грунтовые воды (1,0-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорные стенки должны заглубляться с расчетом в 1,5 раза больше ее ширины.
  • Целесообразно, чтобы стенка (от ее общей высоты) минимально была заглублена на 1/3, а 2/3 находилось над поверхностью грунта. Это позволит с достаточной уверенностью обеспечить устойчивость стенок;
  • Зная высоту стены, можно определить ее ширину. На прочных глинистых почвах толщина основания стены должна составлять 1/4 ее высоты. На среднерыхлых — 1/3 высоты. На рыхлых песчаных или на влажных почвах — 1/2 высоты. Обычно подпорная стенка сужается кверху, образуя «корону» (верхняя часть подпорной стенки). Например, толщина короны у каменной стены рекомендуется в пределах 30 — 50 см.
  • При строительстве стенок необходимо учитывать, что их криволинейные или ломаные конфигурации обладают большей жесткостью и выдерживают большую нагрузку. Это связано с тем, что выполняя ломанную или скругленную линию стены, уменьшается длина пролета и соответственно нагрузка на стену. При этом они смотрятся более привлекательно и эстетичней.
  • За подпорной стенкой скапливается вода, которая оказывает гидростатического давления на конструкцию, что снижает прочность и устойчивость конструкции. Поэтому, независимо от материала, высоты и формы стены, для предупреждения застойного переувлажнения почвы вдоль внутренней стороны стенки во всех случаях необходима организация дренажа и водоотвода. Также в зависимости от конструкции стенки применяется гидроизоляция ее внутренней стороны (см. ниже).

Дренаж подпорной стенки

  • Дренаж может быть продольный, поперечный или комбинированный — продольно-поперечный.
  • При поперечном дренаже в толще стены оставляют отверстия диаметром до 10 см или встраивают трубки диаметром 5 см с уклоном, чтобы вода уходила за пределы террасы в близлежащий водоприемник. Также можно в 1-3 рядах кирпичной или каменной кладки оставлять незацементированным один вертикальный шов. Шаг установки дренирующих труб (отверстий) рекомендуется -1,0 м.
  • При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстильный материал. При ее отсутствии также применяются керамические или асбоцементные трубы диаметром 100-150 мм с перфорацией.

Схема продольного дренажа стенки

1 — тело стенки из бетона; 2 — бетонный фундамент; 3 — дрена; 4 — щебень; 5 — геотекстиль; 6 — песок; 7 — грунт.

Схема поперечного дренажа стенки

1- щебень; 2 — тело стенки из бетона; 3 — дренажная трубка.

Вода впитывается геотекстильным материалом, затем попадает через отверстия в трубу и отводится за пределы террасы.
В обоих вариантах, между стенкой и грунтом укладывают дренирующий слой в виде фракционных материалов (гравий, галька, битый кирпич и т.д.) или крупнозернистый песок толщиной 70-100 мм. Слой устраивают одновременно с подсыпкой грунта. Несмотря на то, что, например гравий, создает значительное давление на стенку, он служит дополнительным дренирующим слоем, хорошо пропускающим воду к водосточным отверстиям.

В качестве полноценной замены фракционным материалам применяют дренажные полотна (дренажный объемный геотекстиль, дорнит, и др.).

Схема работы продольного дренажа

Примечание:
Дренажные гофрированные трубы применяются при осушении земель в дорожном строительстве, в коммунальном и подсобном хозяйствах. Они изготовлены из полиэтилена низкого давления (ПНД). Префильтр препятствует проникновению в трубу частиц песка или грунта и предохраняет систему от заиливания. Хорошо гнутся. Соединяются друг с другом муфтами.


Образец гофрированной дренажной трубы

Образец гофрированной дренажной трубы с фильтром

Соединительные элементы гофрированной дренажной трубы

Заполнение пространства за подпорной стенкой

После того как стенка сложена и простояла несколько дней, следует заполнить пространство между ней и склоном сначала дренирующими грунтами — песчаными или крупнообломочными. Можно использовать битый кирпич, куски бетона и т. д. образовав дренирующий слой. Затем, послойно, толщиной 20-40 см засыпается ранее вынутый грунт и трамбуется. Желательно чтобы это были местные крупнообломочные грунты, пески супеси, а иногда и суглинки. Такие грунты предпочтительны для всех типов подпорных стен. Сверху укладывается слой растительного грунта.

Если через некоторое время (несколько недель) грунт осядет, надо его добавить и затем восстановить полностью на террасах нарушенный плодородный слой почвы. Важно чтобы сверху был заложен богатый гумусом ранее снятый слой почвы. После этого можно приступить к благоустройству террасы.

Важно!

Глины, торфы, илы, плывуны, грунты, содержащие органические и растворимые включения более 5% по весу и мерзлые грунты для обратной засыпки НЕ пригодны.

Для предотвращения просачивания атмосферной воды в швы кладки, что ведет при ее замерзанием к разрушению стены, необходимо в монолитных стенах предусматривать козырек (б) со слезником, а в сборных устанавливать карнизный блок (а) с небольшим уклоном. На косогорных участках с целью отвода атмосферных вод за тыльной гранью стены должен быть устроен водоотводный кювет.

Устройство карниза стены: а — бетонный карнизный блок; б — железобетонный козырек

Выбор материала для подпорных стен обусловливается технико-экономическим расчётом, требованиями долговечности, охраны окружающей среды, условиями производства работ, наличием местных материалов и другими факторами.

Материалы для подпорных стенок

Подпорные стены могут быть выполнены из разных материалов. Каждый из применяемых материалов, по-своему влияет на их прочностные данные и на эстетическое восприятие территории участка в целом:

  • деревянные подпорные стены выглядят красиво. Но срок их службы меньше, чем каменных или бетонных. Древесину необходимо тщательно защищать от воздействий окружающей среды;
  • бетонные стены выглядят однообразно. Поэтому их стараются декорировать снаружи различными материалами (галькой, кусками черепицы, плиткой и т. д.). Хорошо смотрятся, например нескольких вставок из горшков с цветами, замурованных в стену;
  • стенки из природного камня самые дорогие, зато выглядят привлекательно и служат долго;
  • кирпичные стенки смотрятся хорошо, если выложены аккуратно и из качественного материала, долговечны.
  1. Кладка кирпичных подпорных стен должна выполняться из хорошо обожженного полнотелого кирпича марки не ниже М200 на растворе марки не ниже М25, а при очень влажных грунтах — не ниже М50. Применение пустотелого и силикатного кирпича не допускается;
  2. Для бутовой кладки подпорных стен следует применять камни с маркой не ниже М150 на портландцементном растворе марки не ниже М50;
  3. Для бутобетона аналогичный камень как для бутовой кладки на бетоне класса В 7,5;
  4. Монолитные железобетонные тонкостенные конструкции выполняются из бетона В10…В15, сборные из бетона В15…В30.
  5. Для подпорных стен, подвергаемых попеременному замораживанию и оттаиванию, класс бетона должен быть определенной морозостойкости. При температуре от минус 5 до 20°С минимальный класс по морозостойкости F50, ниже 20 до 40°С F75, ниже 40°С F 150.

Гидроизоляция поверхности подпорных стенок

Поверхность подпорных стенок (кроме подошвы фундамента) со стороны грунта защищается гидроизоляционным слоем. В качестве гидроизоляции можно применять различные материалы — рубероид, толь кровельную (в один — два слоя). Они наклеиваются по горячей битумной мастике. Синтетические гидроизоляторы и т.д. При сухих грунтах достаточно обмазать поверхность горячей мастикой, битумом (как правило, в 2 слоя).

Для продления срока службы, необходима гидроизоляция для подпорных стенок выполненных из дерева, кирпича, бутобетона, железобетона, бетона и металла.

Фундаменты подпорных стенок

По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения, которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров конструкции подпорной стенки, характеристик подстилающих грунтов, глубины залегания подземных вод и глубины промерзания грунта. Применяются, как правило, фундаменты ленточные и свайные. Ленточный фундамент представляет собой монолитную, сборную или состоящую из отдельных блоков конструкцию, повторяющую линию подпорной стенки. Глубина залегания такого фундамента, как правило, не менее 60см. При промерзании грунта, глубину фундамента связывают с глубиной промерзания. Свайные фундаменты более глубокие, чем ленточные. Ряды свай заглубляют могут быть заглублены в грунт на несколько метров. Такой метод используют при слабонесущих грунтах, и обеспечивает проникновение под телом стенки потока грунтовых вод. В этом случае грунтовые воды свободно проходят между сваями, не создавая подпора для стенки и склона.Технология строительства этих фундаментов схожа с их строительством для домов и хорошо изложена в статьях: ; ; .

Тело подпорной стенки

Тело подпорной стенки — это надземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой.

Примечание:

Гравитационные подпорные стенки обеспечивают устойчивость за счет своей массы и массы грунта, находящегося над подошвой конструкции стенки, а также силы трения, возникающей в плоскости подошвы стенки.

Стенка может быть как жестко закрепленной в грунте, так и упругой конструкцией.

Стенки с жестко закрепленной конструкцией
— это монолитные стенки из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

К упругим конструкциям
относятся подпорные стенки, которые выдерживают небольшие деформации без растрескивания. К этой группе относятся стенки сухой каменной кладки, ряжевые, габионные стенки. Ширина верхней части таких стенок не должна быть меньше 45 см, обычно она составляет 45-60 см.

В зависимости от конструкции и высоты подпорной стенки определяют необходимость наклона ее передней и задней граней. Для гравитационных подпорных стенок жестко закрепленной конструкции, высота которых вместе с фундаментом не превышает 1,5 м, наклон передней грани не требуется. При увеличении высоты, небольшой наклон (10 -15 град. от вертикали в сторону склона) передней грани стенки позволяет создавать оптическую иллюзию вертикальности, что улучшает ее визуальное восприятие и позволяет скрыть недостатки в отделке фасада (незначительные неровности при наклоне становятся менее заметными). Помимо этого, наклон может повысить устойчивость стенки к опрокидыванию. Как уже отмечалось выше — наклон задней грани стенки в сторону засыпки снижает давление грунта на нее. Величина наклона зависит от грунта и технологических возможностей при строительстве и определяется расчетом.

Определение угла наклона задней грани подпорной стенки

Очень приблизительно максимальный угол наклона задней грани стенки (град.) можно определить самому по формуле:

tg e=(b-t)/h,
(1)

e — угол наклона расчетной плоскости к вертикали; b — ширина подошвы фундамента; h — расстояние от поверхности грунта до подошвы фундамента; t — толщина стенки; j — угол внутреннего трения.

Угол наклона расчетной плоскости к вертикали e определяется из условия (1), но принимается не более (45° -j /2)
.

Исходя из вышесказанного, угол наклона стенки также приблизительно можно определить по формуле:

e=45°-j /2

Примечание:
Угол внутреннего трения — угол трения между частицами внутри сыпучего тела. Ввиду трудности определения этого угла его обычно принимают равным углу естественного откоса, что допустимо для песчаных грунтов. Угол естественного откоса — предельный угол, образуемый поверхностью свободно насыпанного грунта с горизонтальной плоскостью. Он характеризует трение между частицами сыпучего тела на его поверхности.

В зависимости от пористости грунтов нормативные значения угла внутреннего трения j (град) составляют.

Для песчаных грунтов:

  • Гравелистые и крупные 43-38;
  • Средней крупности 40-35;
  • Мелкие 38-28;
  • Пылеватые 36-26.

Для пылевато-глинистых нелессовых грунтов:

  • Супеси 30-18;
  • Суглинки 24-12;
  • Глины 18-11.

К понятию угла естественного откоса

В данной статье мы рассмотрели основные конструктивные элементы подпорных стен, и основные важные моменты для стен из различных материалов. В следующей статье цикла будут рассмотрены конкретные примеры подпорных стен из разных материалов, и технология их строительства.

Уникальная технология подпорных стен разработана для Владивостока

28.06.2013 — Уникальная технология подпорных стен разработана для Владивостока

Чаще всего для создания подпорных стен и строительства подпорных фундаментов используют железобетонные изделия – плиты подпорные. Подпорные плиты бывают массивные и тонкие. Последние из-за небольшой толщины «щита» не могут достойно противостоять напору грунта. Уравновешивание сил происходит за счет особой конструкции фундаментной плиты (L-образная), удлиненная часть которой направлена в сторону насыпи грунта, что заставляет работать его противовесом.

Именно устройство этого противовеса или «башмака» и доставляет массу хлопот строителям. Для его установки приходиться усекать уклон рельефа, вынимать грунт, затем внедрять подпорную плиту с основанием, и укреплять основание плиты грунтом. Технология, разработанная группой компаний «Захар», опираясь на опыт японских коллег, разработала пустотелые конструктивные блоки для подпорной стенки, которые заполнены щебнем, обеспечивающим стенам необходимую гибкость и антисейсмическую стойкость. Установка стен из таких блоков позволяет значительно уменьшить объемы выемки грунта и сократить время строительства: скорость монтажа в пять раз выше традиционного.

Коробчатая конструкция зарекомендовала себя как антисейсмическая в префектуре Ниигата (Япония), когда 23 октября 2004 года произошло сильное землетрясение 6,8 баллов. Расположенная на расстоянии 450 метров от эпицентра коробчатая стена высотой 11 метров получила незначительное повреждение. Был разрушен участок всего в 1 метр.

Прочность конструкции достигается равномерным распределением сопротивления по всей поверхности стыка стены с грунтом, когда каждый блок имеет собственный центр тяжести. Скольжение также практически исключено, так как сопротивление ему оказывают нижние горизонтальные плоскости всех блоков. Для примера, в L-образной конструкции устойчивости меньше из-за высокого расположения центра тяжести, а скольжение более вероятно, так как сопротивление оказывает только нижняя горизонтальная плоскость стены.

По мнению разработчиков именно такая конструкция наиболее безопасна и долговечна в условиях сложного рельефа нашего города. Подпорные коробчатые стены кроме прямой своей функции закрепления грунта, обладают дренирующими свойствами — при грамотном монтаже блоки для подпорных стен выдерживают ливни любой интенсивности. Совокупность этих характеристик, позволили применить технологию подпорной стены из конструктивных блоков при строительстве жилого микрорайона во Владивостоке «Снеговая падь» (фото приведены ниже).

Таким образом, конструктивный блок подпорной стенки и подпорная стенка выполненная при помощи этих блоков является уникальным и универсальным решением, по устройству подобных сооружений обладающим существенным рядом преимуществ перед традиционными конструкциями, используемыми в настоящее время в строительной отрасли России.

Для справки:

Группа компаний «Захар» работает на строительном рынке Приморья и Дальневосточного региона с 1994 года. Производит брусчатку, декоративную фасадную штукатурку «Эстетика», стройматериалы, товарный бетон, занимается ландшафтным проектированием и озеленением.

ООО Компания «Захар», г.Владивосток, ул. Сельская, д.1, тел: (423) 2-300-155.

Дата и время размещения: 28.06.2013 16:39:12

Дата и время изменения: 28.06.2013 16:39:12

Вернуться в раздел новостей

устройство и функции, устойчивость и дренаж, расчет

Чтобы обеспечить несущую способность сооружения и удержать большое количество земляной массы, необходимо правильно подобрать строительный материал с максимальными прочностными характеристиками.

Проектирование и расчет подпорной стенки

Подпорные стенки возводятся с целью предотвращения оползней

Прежде чем делать проект стены, нужно оценить факторы, способные влиять на ее устойчивость. Сюда относятся сейсмические явления, зимнее набухание грунта, вибрации (к примеру, от железнодорожных путей), подмывание дождем. Толщина конструкции выбирается сообразно высоте и характеристикам грунта. К примеру, высокая подпорная стена, стоящая на относительно мягкой почве, должна быть достаточно толстой. Возводить конструкцию нужно на устойчивом грунте из щебня, гравия или глины. Глубина промерзания не должна превышать 1,5 м. Нельзя, чтобы грунтовые воды поднимались выше, чем на 1-1,5 м ниже поверхности.

Если высота постройки больше 2 м, на ее устойчивость также оказывает влияние сила ветра. Такие стены особенно требовательны к точности расчетов, требующих внимания к ряду факторов: подвижность грунта, плотность стройматериала, подверженность возникновению трещин. Проводить их должны специалисты, опираясь на профессиональные руководства. Своими руками можно монтировать невысокие конструкции (не более 1,4 м надземной части).

Наклон у задней части сооружения бывает крутым и пологим. Форма конструкции сбоку, как правило, прямоугольник либо трапеция. Габариты подошвы должны составлять 50-70% от высоты стенки. Толщину подбирают в зависимости от особенностей грунта. Если он пластичный и состоит в основном из частиц песка и глины, подпорка должна быть массивной. В этом случае толщина равна половине высоты. Для твердых почв (кварцевых, шпатовых и подобных) соотношение параметров будет 1:4, для промежуточных вариантов – 1:3.

Особенности конструкций подпорных стен

При строительстве высоких опорных сооружений используется прочный фундамент, а сами конструкции, как правило, изготавливают из бетона с армированием.

При незначительном перепаде рельефа применяют различные методыустройства подпорных стен. Например, существует способ укладки плоских камней друг на друга с цементным раствором или без такового, но со скосом фронтальной стороны в 5–10 градусов (метод сухой кладки).

Помимо этого, в некоторые ландшафтные проекты включают декоративные стенки-бордюры, габионы, а также опорные конструкции из обработанного бруса. Не исключены варианты кирпичной, бутовой и бутобетонной кладки подпорных стенок, а также их выкладывание из бетонных блоков.

Выбор материалов и способов их использования зависит исключительно от полета фантазии владельца участка, а также от его финансовых возможностей.

Методы устройства стен и используемые для этого материалы разные, но есть ряд требований, которые одинаково необходимо учитывать при строительстве практически всех садовых опорных конструкций. К ним относится правильно подготовленное основание, так называемый подстилающий слой, а также наличие дренажа для отвода лишней влаги.

Способ строительства подпорных стен из бетона с применением деревянной опалубки и дальнейшей облицовкой подходит для опорных сооруженийот 0,4 м и выше на участках со средним и большим уклоном. Позволяет удерживать большое давление грунта и более долговечен по сравнению со способом, при котором стенки полностью выкладываются из натурального камня. В зависимости от финансовых возможностей стенку с бетонной сердцевиной можно облицевать песчаником, известняком, гранитом, гнейсом, мрамором, клинкерным кирпичом либо искусственным материалом, имитирующим любой вид камня или плитки.

Разновидности подпорных стенок

Подпорную стенку сооружают в случаях, когда откос грунта или насыпи превышает предельную величину. Они подразделяются по высоте, конструкции и материалу.

По высоте:

  • низкие — перепад планировочных отметок менее 10 м;
  • средние — перепад составляет от 10 до 20 м;
  • высокие — при перепаде высот более 20 м.

По конструкции:

  • массивные;
  • тонкостенные;
  • анкерные.

1. Гибкая подпорка с анкерным прекплением. 2. Массивные подпорные стенки: а — с вертикальными гранями; b — с вертикальной лицевой и наклонной тыльной гранью; c — с наклонной лицевой и вертикальной тыльной гранью; d — с двумя наклонными в сторону насыпи гранями; e — со ступенчатой тыльной гранью; f — с ломаной тыльной гранью. 3. Тонкостенные подпорные стенки: a — уголковая консольная; b — уголковая консольная с зубом; c — уголковая контрфорсная; d — уголковая с анкерными тягами

По материалу:

  • железобетонные;
  • бетонные;
  • кирпичные;
  • каменные;
  • деревянные;

Кирпичная подпорная стенка

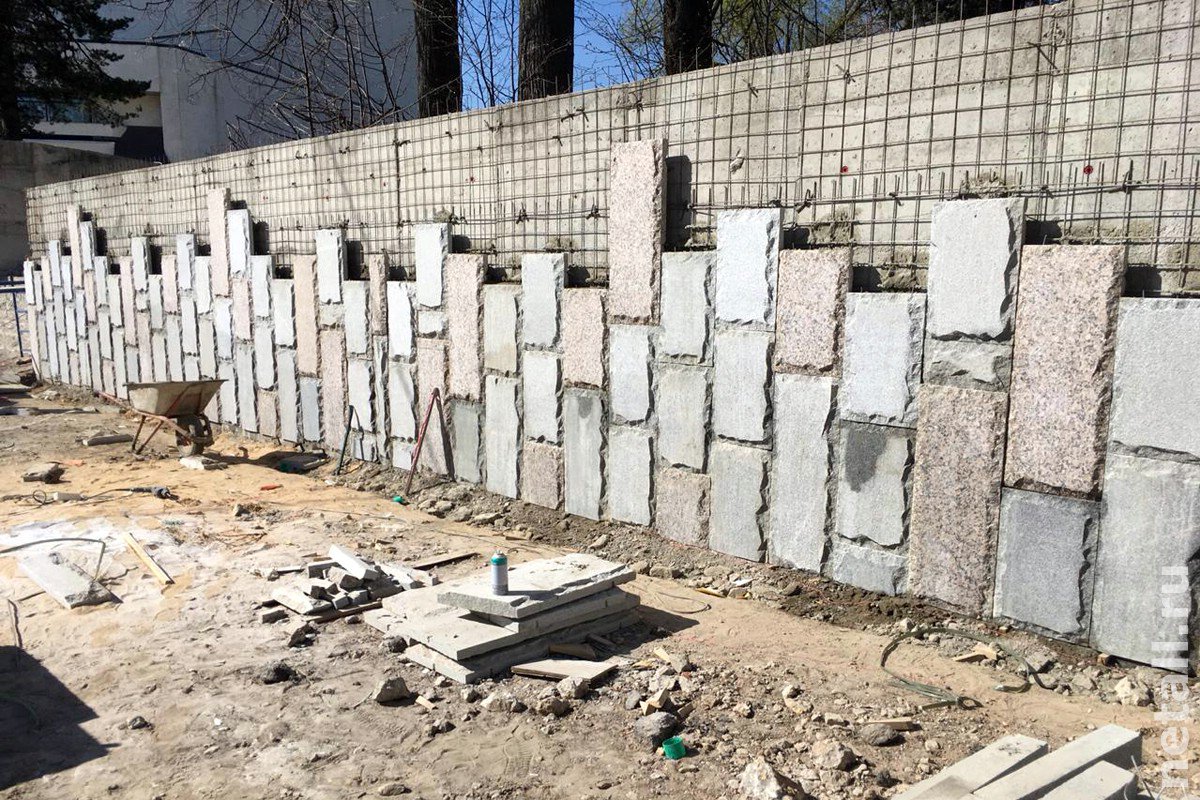

Каменная подпорная стенка

Деревянная подпорная стенка

Габионная подпорная стенка

Массивные подпорные стенки обеспечивают устойчивость от сдвига и опрокидывания собственным весом. В тонкостенных кроме собственного веса учитывается вес грунта, который включается в работу в соответствии с конструкцией стенки.

Подпорные стенки бывают монолитными, сборными и сборно-монолитными. Конструктивно тонкостенные подпорные сооружения по форме подразделяются на:

  • уголковые консольные;
  • уголковые анкерные;
  • контрфорсные.

Анкерные подпорные стенки применяются при высоких перепадах планировочных отметок. Каждый грунт имеет свои физико-механические свойства. Например, если для него существует понятие призма обрушения, то анкерная плита должна располагаться за её пределами.

Гибкие подпорные конструкции могу иметь небольшой прогиб и смещение, которые ограничиваются нормами. Если в основании подпорного сооружения имеются слабые грунты, применяются для стенок свайные фундаменты.

Размеры подпорных стенок принимаются в ходе расчёта, в котором учитывается:

  • вес стенки;
  • давление грунта;
  • нагрузки, находящиеся в пределах призмы обрушения;
  • нагрузки на лицевую часть стенки и другие возможные силы, возникающие в каждом конкретном случае.

Подпорная конструкция рассчитывается на несущую способность грунта и самой стенки, устойчивость против сдвига. Для сложных условий строительства расчёт учитывает все дополнительные нагрузки.

В случае водонасыщенных грунтов делается дренаж . При этом уменьшается нагрузка от грунта на стенку. Иногда грунт содержит агрессивные составляющие по отношению к бетону или металлу. В этом случае возведение сооружения делается с учётом защиты конструкций от коррозии.

Высота подпорной стенки напрямую зависит от высоты перепада планировки. Для массивных сооружений размер подошвы можно принять 0,5-0,7 высоты стенки. Наименьший размер сечений стен допускается для:

  • бутобетонных — 600 мм;
  • бетонных — 400 мм;
  • железобетонных — 100 мм.

При определении глубины заложения подпорных стенок учитываются все требования, как к фундаментам, но не менее 600 мм для нескальных грунтов и 300 мм для скальных.

Подпорные стенки из металлического гофрированного листа

ЗАО «Гофросталь» является первым и единственным на данный момент производителем подпорных стен из гофрированных стальных листов в Российской Федерации.

Подпорная стенка нового поколения от ЗАО «Гофросталь» – это удачное решение множества строительных задач. Она представляет собой одну или несколько секций, связанных при помощи стоек. Каждая секция имеет вид засыпной металлоконструкции коробчатой формы («бездонный ящик») и состоит из гофрированных оцинкованных профилей, соединенных болтами.

При монтаже выполняется засыпка секций и застенного пространства дренирующим грунтом для плотной и жесткой посадки элементов конструкции. Для предотвращения вымывания грунта водами, рекомендуется укладывать специально предназначенный для подобных целей геотекстильный материал. Засыпанная при помощи грунта и геотекстиля конструкция подпорной стенки работает по надежному принципу классической стены гравитационного типа.

ПОДПОРНЫЕ СТЕНЫ: ЭЛЕМЕНТЫ КОНСТРУКЦИЙ

Основной элемент конструкции подпорной стены — ригель, представляющий собой горизонтальный элемент трапецеидального профиля. Из него и собираются передняя и задняя грани и диафрагмы стены.

Пространственный каркас формируется при помощи сборной стойки. Она представляет собой два холодногнутых неравнополочных уголка и лицевую пластину. Окончательная сборка конструкции в готовый продукт выполняется болтами на площадке.

МАТЕРИАЛ ЗАСЫПКИ ЯЧЕЕК

В процессе засыпки конструкции рекомендуется использовать хорошо дренирующий фракционированный материал (возможно использование местного грунта), который легко поддается уплотнению классическим способом.

Оптимальные физико-механические характеристики:

  • Размер частиц материала не должен превышать 75 мм (на расстоянии до 300 мм от стен).
  • Количество частиц размером менее 0,075 мм должно быть не более 10%.
  • Угол внутреннего трения не менее 27 градусов.

Этим требованиям в полной мере удовлетворяет песчаный грунт от средне- до крупнозернистого или песчано-гравийная смесь.

Если необходимо построить сооружения на скальном и плотном основании, то под опорными пластинами нужно соорудить неуплотненную грунтовую подушку с толщиной около 200 мм.

В условиях воздействия грунтовых вод на опоры требуется устройство застенного линейного дренажа из перфорированной трубы.

СБОРКА КОНСТРУКЦИИ

Простота конструкции делает время сборки минимальным. Кроме того, не требуется использование сложной профессиональной техники и высококвалифицированных рабочих. Все элементы конструкции поставляются на стройплощадку в полной заводской готовности.

Сборка всей металлоконструкции – это соединение болтами отдельных элементов. Для ее монтажа будет достаточно небольшой бригады. Сборку конструкции следует осуществлять строго по специально выполненной монтажной схеме. Монтажная схема включает в себя: порядок установки элементов и объединения секций, порядок установки болтов и схему специальных монтажных стяжек, оснастки и подмостей на время сборки.

Установка секций диафрагмы в проектное положение

Подготовка к засыпке ячеек и застенного пространства

Засыпка секций грейфером

Уплотнение грунта внутри ячеек

ПРЕИМУЩЕСТВА ПРОДУКЦИИ ЗАО «ГОФРОСТАЛЬ»

Как прямой производитель ЗАО «Гофросталь» может предложить высококачественную продукцию по выгодным ценам, значительно ниже, чем их аналоги.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Проверенная временем устойчивость к большинству видов воздействий, надежность и долговечность, позволяет применять подпорные стены из МГК практически в любых случаях:

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Тел.: 8-800-775-57-66 бесплатная линия E-mail: [email protected]

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

  • камень;
  • древесина;
  • кирпич;
  • бетон;
  • газобетон;
  • габион;
  • всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:

Конструкция состоит из нескольких спроектированных уровней.

  • Дренаж (защита). Служит для отвода лишней влаги, которая накапливается за внутренней стороной стенки. Он увеличивает срок эксплуатации строения.
  • Подземная часть фундамента. Основание стены, которое находится ниже уровня поверхности. Обеспечивает поддержку и устойчивость конструкции.
  • Цоколь (наземная часть фундамента). Продолжение основания, на которое выкладывают последующую кладку.
  • Стена из кирпича. Надземная часть конструкции, которая поднимается от оснований цоколя. Имеет высоту и толщину, определяемую в соответствии с нагрузкой, которую выдерживает фундамент. Ее внутренняя сторона контактирует с грунтом. Предотвращает движение высокой части почвы на участке.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

  • массивные;
  • комбинированные;
  • тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Создание подпорной стенки из кирпича

Одним из самых распространенных и бюджетных материалов считается подпорное ограждение из кирпича, сделанное своими руками. Плюсом для выбора такого строительного изделия служит то, что можно использовать кирпичи, оставшиеся после строительства дома или менее крупных построек во дворе, а кладка самой стенки требует тех же навыков.

Расчеты, материалы и инструменты

Если планируемая постройка будет достаточной высокой, то лучше проконсультироваться со специалистом.

Для того чтобы правильно построить кирпичную стенку, необходимо учитывать некоторые особенности. Прежде всего, необходимо выбрать устойчивую область почвы, где глубина грунтовых вод от поверхности превышает 150 см. Нужно учитывать и температуру воздуха. Если промерзание земли глубже 150 см, то строительство подпорной стенки лучше отложить пока температура не повысится. Стоит помнить, что строительство стенки выше 1,4 м над поверхностью почвы требует специфических расчетов, учитывающих подвижность грунта, его давление и общего веса конструкции. Такие расчеты сложно провести самостоятельно, поэтому необходима консультация специалиста.

В зависимости от высоты конструкции необходимо выбрать толщину кирпичной кладки. Основные параметры расчетов представлены в таблице:

Толщина стены в кирпичахВысота стены, см
0,5до 50
1от 50 до 100
1,5от 100

Устройство подпорной стенки своими руками не составляет особой сложности, однако требует конкретных знаний и навыков.

Список дополнительных материалов и инструментов для выкладки стенки зависит от того, какой дренаж и раствор будет применяться. В основном для этого используется цемент, гравий или щебень, песок, кирпич, армированная сетка или рубероид. Инструменты, которые должны быть в наличии при возведении опорной кирпичной установки:

При сборе инструментов для работы нужно подготовить мастерок.

  • лопата;
  • молоток;
  • мастерок;
  • уровень;
  • измерительная рулетка;
  • канцелярский нож;
  • колышки;
  • шнур.

Фундамент

Ширина основы должна быть на 20—30 см больше, чем ширина самой кладки, а необходимая углубленность для устройства подпорной стенки из кирпича составляет не менее 30 см. Правильно рассчитывать нужное значение необходимо в зависимости от рыхлости грунта. Соотношение глубины фундамента от высоты стены изложено в таблице:

Вид грунтаНеобходимое значение глубины фундамента от высоты стены, в частях
Мягкий грунт, рыхлая песчаная или влажная почва1 /2
Почва средней рыхлости1 /3
Твердая, глинистая почва1 /4

Для того чтобы основание прослужило долгие годы, необходимо использовать качественные материалы. В состав фундамента входит бетон, щебень и гравий, которые уплотняются глиной или цементом. Если высота ограждения составляет меньше 70 см, можно использовать раствор на основе цемента и песка (в пропорции 1:3). Его следует хорошо размешать и добавить воды пока не получится нужная консистенция.

Как построить?

Для возведения фундамента конструкции нужно вырыть траншею.

На месте, где будет находиться подпорная стенка, необходимо сделать траншею. По ее периметру строится опалубок. Дно нужно хорошо разровнять и утрамбовать. Затем засыпать 15 см гравия или щебня. Следующий слой — это армирующая сетка или один слой рубероида, размер которого равен размеру будущей опорной стенки. Последний слой — бетон. Его нужно залить и ждать несколько дней для того, чтобы конструкция просохла.

Кирпичная кладка

Следующий этап строительства подпорной стенки — это кладка кирпича. Для этого по обеим сторонам основания вбиваются колья. На них натягивается шнур. Кирпич следует класть на цементный раствор. Для приготовления смеси для выкладки кирпичных рядов берут одну часть цемента и по три части мелкого песка и воды. Кирпичную кладку выравнивают по шнуру. Выкладывать нужно по шахматному принципу. После окончания строительства швы готовой конструкции можно заделать, это продлит срок эксплуатации кирпичной стенки.

Украшаем подпорную стенку растениями

Чтобы создать более естественный, природный вид, добавьте цветочные культуры в разных местах стены. Грубый камень автоматически будет иметь достаточно большие зазоры для укладки в почву и посадки. Если вы используете резанный камень, планируйте зазоры при строительстве стены. Они не должны быть большими и не должны нарушать целостность стены. Каскадные растения, такие как ползучий тимьян, многолетний желтый Алиссум выглядят очень привлекательно, расползаясь по сторонам каменных стен. Декоративные травы и некоторые виды суккулентов также хорошо растут на каменных стенах или рядом с ними.

Что такое подпорная стена?

Эта конструкция представляет собой на вид обычную стену, выполненную из прочного материала, на которую возложены функции опоры для неустойчивых грунтов.

Если участок имеет неровный рельеф, предусматривает возвышенности и большое количество склонов, то в наиболее проблемных местах рекомендуется установить опоры, что позволит избежать обрушения и сползания грунта.

Не стоит не замечать неровности на вашем участке. Необходимо как можно скорее предпринять соответствующие меры, которые помогут обезопасить сам участок и вас от неприятностей. И в этом вам сможет помочь подпорная стенка, которую можно изготовить своими руками. Если грамотно подойти к выбору материала для этой конструкции, то эта стенка может превратиться в красивый элемент дизайна вашего участка, в результате ваша дача приобретет оригинальный облик.

При выборе конструкции подпорной стены необходимо учитывать ее назначение. Поэтому перед ее изготовлением необходимо выяснить, будет ли она выполнять лишь декоративную роль или же ей предстоит решать задачу по укреплению участка. Сам же процесс создания подпорной стенки включает себя три основных этапа:

  1. Изготовление фундамента, который будет выполнять роль поддержки для опорной стенки;
  2. Сооружение стены. Здесь имеется в виду непосредственно сама опора, которая внутренней стороной будет обеспечивать поддержку грунту, а внешней обеспечивать участку декоративные свойства;
  3. Устройство водоотвода и дренажа. Эти меры необходимы для того, чтобы предотвратить избыточное увлажнение. Между стеной и грунтом обязательно будет скапливаться влага, поэтому владельцу придется подумать о том, как обеспечить эффективное ее удаление.

Что может повлиять на устойчивость подпорных стен

Наиболее важные характеристики, которыми должны обладать опорные стены из бетона – это устойчивость и переносимость высоких нагрузок от давления грунта. Это гарантия того, что конструкция не будет разрушена в результате обвала почвы.

На опорную конструкцию возможно влияние следующих факторов:

  1. Уровня вибрации, которая имеет место быть при расположении земельного участка в непосредственной близости к автомобильной дороге с интенсивным потоком движения автотранспорта или вблизи железной дороги;
  2. Сейсмических явлений разного характера при строительстве в сейсмоактивных регионах;
  3. Уровня прохождения грунтовых вод и их активностью в дождливые периоды, а также паводковые явления в регионе;
  4. Уровень набухания грунта в зимние месяцы.

Подпорная стена из бетона будет устойчива при правильном подборе ее толщины, которая зависит от высоты сооружения и характеристик почвы. При устройстве стены на мягком грунте рекомендуется увеличение ее ширины.

Важно! При строительстве подпорной стенки свыше 2 метров в высоту, необходимо учитывать ветровые нагрузки конкретного региона строительства.

Подпорная стенка из железобетона

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

  • сооружение нужно возводить на устойчивом грунте: гравий, щебень;
  • для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
  • желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
  • грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Деревянная подпорная стенка

Конструкцию, выполненную из дерева, многие считают дешевой и ненадежной, однако это совсем не так. Для монтажа качественной конструкции, выполненной из горизонтальных бревен, потребуется хорошо высушенная древесина. Клееный брус для этих целей не используется, а вот бревна и цельный брус позволят создать не только красивую, но и прочную конструкцию. Укладку древесных материалов можно проводить, как горизонтально, так и вертикально. В первом случае важно, чтобы все бревна имели одинаковую длину и толщину, при вертикальном монтаже таких требований нет.

Альтернативное решение, позволяющее снизить затраты на строительство подпорной стенки – использование стволов и веток спиленных старых деревьев (если они еще крепкие). Конечно, стволы большинства деревьев сложно назвать ровными, но для невысокой стенки, выполняющей декоративную роль, это и не требуется. Важно помнить о том, что дерево – это материал, который подвергается воздействию внешних факторов. Исходя из этого, перед началом строительства бревна нужно обработать, используя для этого спецсредства (антисептики, пропитки и т.д.).

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

  • специальную водостойкую краску, предназначенную для цементных поверхностей;
  • декоративную плитку для внешней отделки;
  • штукатурку;
  • панели из дерева;
  • камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Габионы

Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер. Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

Гармоничное сочетание габионов с местным ландшафтом

Материалы для подпорной стенки

На открытых пространствах для борьбы с ветровой и водной эрозией широко используется растения. Деревья и кустарники с цепкой корневой системой оплетают склоны, не давая оврагам разрастаться, менять ландшафт и терять плодородный слой почвы.

На ограниченной территории дачи такое использование многолетников – не слишком удачное решение. Растения не только занимают много драгоценного места, но и затеняют значительную площадь. Да и ждать, когда они подрастут, придется не один год. Гораздо проще и выгоднее для устройства подпорных стенок на даче использовать традиционные строительные материалы:

  • кирпич;
  • природный камень разных пород;
  • бетон;
  • дерево.

Они отлично подходят для возведения подпорной стенки на участке своими руками. Тем не менее, при расчете конструкции нужно помнить, что стена должна простоять не один год, выдерживая:

  • воздействие поступающей в почву влаги;
  • собственный вес конструкции;
  • вес грунта в любое время года;
  • годовые колебания температур и влияние других внешних факторов.

У каждого из вариантов есть своя специфика, плюсы и минусы, а также общие черты. Это касается устройства подпор, кроме стены, включающего надежный фундамент и дренаж, обеспечивающий отток излишней влаги.

Особенности конструкции

Опорные конструкции, изготовленные из дерева, камня искусственного, блочных изделий, в отличие от аналогичных бетонных конструкций уже имеют декоративный внешний вид, т.е. не требуют финишной отделки.

Но они ограничиваются габаритами исполнения:

  • высота стенок, возведенных с помощью блочных изделий (кирпич, камень и пр.) зависит от мощности обустроенного фундамента и толщины самой конструкции;
  • деревянные стены требуют наращивания.

При возведении монолитных конструкций из бетона подобная проблема отсутствует. Их можно строить высотой до 15 м. При этом они способны выдерживать большие грунтовые нагрузки и отличаются продолжительным периодом эксплуатации.

Единственный недостаток — бетонная поверхность требует финишной отделки, а это дополнительные расходы. Отделочный материал можно использовать любой, т. к. на прочностные характеристики он не влияет. Но поверхность бетона обрабатывается обязательно из-за его пористой структуры. Если не выполнить финишную отделку, в поры материала будет проникать влага, и строение быстро разрушится.

Варианты возведения подпорной стены для наклонных грунтов:

  1. Из сборного железобетона. Такие изделия отличаются повышенными прочностными характеристиками и правильной геометрией.
  2. Опалубочные конструкции. Для их монтажа предварительно изготавливается деревянная опалубка, в которую заливается раствор. Эта технология предоставляет возможность монтировать строения нестандартных форм.
  3. Использование блочных материалов. Кладку можно оставлять открытой, а монолитные поверхности требуют покраски или облицовки.
  4. Возведение строения из железобетонных блоков. Преимущество данной методики строительства — быстрота выполнения строительных работ.

Цементные стенки оборудуются на устойчивых и стабильных грунтах.

Проблемы и ошибки

Подпорная стена только на первый взгляд кажется простым сооружением. На самом деле важно не допустить нарушений технологического процесса и адекватно оценить возможность применения ФБС для подпорных стен, особенно если высота сооружения превышает допустимую величину.

Во время строительства могут возникнуть некоторые сложности:

  • Высокий уровень грунтовых вод.
  • Неустойчивая почва.
  • Невозможность подъезда грузоподъемной техники.

В первом и втором случае потребуются дополнительные мероприятия, направленные на водопонижение участка или усиление нестабильных грунтов. В третьем случае следует отказаться от решения использовать бетонные блоки и выбрать другой тип укрепительного сооружения.

В процессе строительства могут возникнуть следующие ошибки:

  • Отсутствие дренажа.
  • Отсутствие гидроизоляционного слоя.
  • Неправильное заглубление нижней части стены.
  • Неровное и плохо подготовленное основание.

В строительстве не бывает мелочей и если на каком – то этапе допущена ошибка придется разбирать строение и начинать все заново. Только правильно возведенная укрепительная стенка из ФБС может выдерживать собственный вес и давление сдерживаемых грунтов.

Деревянная стенка

Дерево является не лучшим материалом для подобных строений из-за недолговечности. Но все же это неплохой вариант, особенно если участок находится вблизи леса. Из предварительно подготовленных бревен можно соорудить своими руками красивую подпорку для грунта:

  1. Работу начинаете с подготовки материала. Для строительства подойдут только ровные бревна диаметром 12-18 см. Их необходимо нарезать требуемой длины с учетом 50 см, которые будут зарыты в грунт. Чтобы увеличить срок службы древесины, бревна пропитайте составом против гниения.
  2. В вырытую траншею глубиной 50 см установите вертикально бревна плотно друг к другу. Сверху их свяжите проволокой, а по бокам скрепите гвоздями. Это предотвратит их смещение. Для устойчивости бревен прикрепите сбоку временные распорки;
  3. После того, как вся стена выставлена и выровнена, траншею засыпьте гравием. Сверху залейте цементным раствором. После полного застывания удалите поддерживающие распорки.

Дерево – это тот материал, с которым можно поэкспериментировать. Имея навыки работы с древесиной, несложно соорудить своими руками маленький заборчик-подпорку из бревен разной толщины. Элегантно украсит ландшафт на даче стена из горизонтально уложенных бревен. Такая конструкция состоит из вертикально забетонированных бревен на определенном расстоянии. Пролеты между опорами закрывают бревнами, укладывая их горизонтально друг на друга.

Строительные блоки и покрышки для стенок

Необычным, но интересным материалом для подпорной стены являются покрышки. Их укладывают горизонтально с небольшим уклоном. Чтобы зафиксировать старые шины, применяют сваи, которые устанавливают вертикально. К покрышкам их крепят с помощью специальных гибких хомутов. Сами же автомобильные шины между собой соединяют проволокой из пластика. Для дополнительной фиксации используют в качестве наполнителя большие камни. А устойчивость увеличивается за счет почвы, ее засыпают внутрь покрышек. Для придания красок в шины можно высадить различные декоративные растения.

Также для конструкции подпорных стенок используют разнообразные строительные блоки. Это могут быть шлакоблоки, пеноблоки, малые блоки из бетона, различный искусственный камень. Укладываются такие опоры тем же способом, что и стенки из валунов. Основные преимущества — легкость укладки материала, прекрасные декоративные качества, способность выдержать большие нагрузки.

Подпорная стена своими руками

Подпорная каменная стена, высота которой составляет 1 метр, с наличием продольного водоотвода.

1) Нужно сделать разметку участка.

Заранее выбирается подходящее место для опоры (с уклоном у террасы, которая располагается выше, чем уровень земли). По краям выбранной области вбиваются колья и натягивается шнур.

2) Подготавливаем траншею.

С помощью садового ножа прорезается почва по разметкам. А при помощи лопаты снимается тонкий слой земли. После этого последует выкапывание самой траншеи, глубина которой составит 40 см.

3) Закладывание фундамента.

Дно траншеи хорошенько выравнивается и утрамбовывается.

Потом заливается слой бетона с глубиной не меньше 30 см. Бетонная смесь для фундамента состоит из одной части бетона, 6 частей песка и гравия. Такова должна быть пропорция.

Если почва рыхлая, то перед тем, как заливать бетонную смесь, следует сделать деревянную ограду. Дайте бетонной подушке обсохнуть до конца что займёт около трёх дней.

4) Создание известкового слоя.

Когда фундамент полностью высохнет, прежде, чем укладывать камень, нужно его вымазать известковой смесью слоями в 2-3 см.

В состав смеси входит песок, вода цемент и известь. Для одной части негашеной извести надо 3-4 части песка. Для каждого килограмма подобной смеси требуется 300 мл воды.

Чтобы не получались комки, вода добавляется постепенно. Потом можно добавить цемент. Получаем соотношение: 1 часть цемента на 7 частей смеси.

5) Укладываем камень.

Камни аккуратно очищаются от грязи и смачиваются водой.

Нельзя класть камень один на другой. Иначе постройка развалится из-за малейшего внешнего воздействия. Стык двух камней располагается в центре камня, находящегося в предыдущем ряду.

По краю всегда кладётся более крупный камень с правильными формами. Для середины подойдёт камень меньше. Надо стараться для всех камней найти устойчивые положения.

Для следующего ряда стены используется тот же принцип с применением известкового раствора. Смесь должна быть с минимальной толщиной 1-1,5 см, а то слишком крупные швы ждёт быстрое разрушение. Для устойчивости и прочности конструкции та грань, что сзади, делается с некоторым уклоном в сторону удерживаемого грунта (примерно 5-10 градусов).

Ломаная криволинейная конфигурация подпорной стены является более прочной и надёжной, поскольку подобные линии стен характеризуются уменьшенной длиной пролётов. На них нет огромной нагрузки, а благодаря шероховатой поверхности задней стены происходит более плотный контакт с почвой.

6) Использование дренажа и водоотвода.

Каждый установленный ряд опоры между почвой и стеной требует засыпания слоя щебня с гравием либо мелких камушков с гравием. После этого всё аккуратно трамбуется. Когда уложите второй ряд опоры, Вам понадобится дренажная труба.

Когда подпорная стена будет установлена, следы известкового раствора удаляются водой, губкой и щёткой.

Подпорные стенки в ландшафтном дизайне. Материалы, технология строительства, услуги.

В ландшафтном строительстве подпорные стенки играют не только декоративную роль. Подпорные стенки зачастую являются единственно верным решением на участках со склонами. Если Ваш участок имеет естественный склон или расположен на холмистой местности, стоит задуматься об устройстве подпорных стенок. Это эффектный декоративный элемент ландшафтного дизайна, одновременно выполняющий ответственную роль в охране земель от эрозии. Особенно это актуально, если на участке протекают ручьи.  Подпорные стенки — это мощный декоративный элемент ландшафтного дизайна, выполняющий в то же время ответственную роль в террасировании территории, охране земель от эрозии и направлении водяных масс (талых и ливневых вод) по правильному, удобному нам пути.

Без подпорной стенки не обойтись, если на участке имеются значительные перепады рельефа (более 0,5 м). С помощью подпорных стенок садовый участок с достаточно большим уклоном можно сделать горизонтальным, используя для этой цели привозной грунт. Их с успехом Используют для того, чтобы разделить участок на зоны — функциональные и эстетические.

Устройство подпорной стенки обычно нужно для основных целей:

  • чтобы рационально использовать садовую площадь;
  • для наполнения площадиплодородным слоем и создания тем самым лучших условий для роста растений
  • для террасирования территории;
  • с целью направления водяных масс (талых и ливневых вод) по правильному, удобному вам пути;
  • в связи с желанием подчеркнуть неровности рельефа при ландшафтном дизайне.

Подпорные стенки — это находка для создания многих вариантов причудливой рельефности. При ландшафтном дизайне с помощью подпорных стенок можно красиво оформить ручьи, направив их русла красивыми изгибами и украсив террасами и водопадами. Любой неровный рельеф – это прекрасная возможность для реализации самых невероятных ландшафтных проектов и идей. Казалось бы, невыгодное расположение вашего участка на склонах можно удачно использовать, создавая на нем шикарные ступенчатые террасы с каскадами и водопадами, которые превратят территорию в райский уголок. В этом случае непременным элементом являются подпорные стенки.

Материалы для строительства подпорных стенок

Оригинально и красиво будут выглядеть подпорные стены при сочетании разных материалов в кладке этих стен. Например, кирпич и валуны, кирпич и песчаник. Разбивка фона стенки на части другими материалами вносит элемент разнообразия и создает ощущение движения. Часть подпорной стенки можно использовать в качестве одной из стен беседки или перголы. В промежутке между стенками можно устроить водоем или пристенный фонтан. При помощи подпорных стенок можно красиво обыграть ручьи, построив их русла красивыми изгибами, с террасами и водопадами. Подпорные стенки могут быть и деревянными, и каменными, и бетонными. С декоративной отделкой тем же деревом или, к примеру, клинкером или камнем. Независимо от того, из какого материала Вы решите сделать подпорную стенку, она должна обязательно оборудоваться дренажной системой.  Дренаж защитит подпорную стенку от разрушения грунтовыми водами и обеспечит ей прочность и долгую жизнь. Элементы подпорных стенок могут включать в себя керамику, деревянные элементы (балки), водопады и ручьи, галечник и ракушки, рокарии, имитацию развалин, например, остатки стены и ворот. Выбор варианта во многом зависит от общего дизайнерского решения дома и сада.

Технология строительства подпорных стенок

При кладке подпорной стены камни связывают известковым раствором. Их можно укладывать и без него, в виде сухой кладки. Применять известковый раствор следует в том случае, если необходимо создать особенно устойчивую поверхность. В местах, где почва более влажная, подпорная стена должна быть намного массивнее. Минимальная толщина, которую должна иметь подпорная стенка из естественного камня, примерно составляет около полуметра, а если высота ее невелика, то она может быть толщиной 30-35 см. Внешняя сторона подпорной стены строится с небольшим наклоном назад, от этого повышается ее устойчивость. Причем наклон больше чем 10- 15 см на 1 м делать не следует.

Подпорные стены не рекомендуется строить на насыпном грунте, потому что при дальнейшем оседании почвы они будут растрескиваться. В случае, если это все-таки необходимо, придется насыпать землю послойно, при этом сильно утрамбовывая каждый ее слой и увлажняя водой. Устанавливать стенку на такой поверхности можно не раньше, чем через год, в течение которого периодически дополнительно утрамбовывать данную поверхность.

Для строительства подпорных стен оптимально использовать четырехугольные, регулярно расположенные камни. Для повышения прочности и для украшения по углам стен укладывают большие камни. В целях защиты стены от проникновения влаги из почвы, наземную часть конструкции нужно отделить от фундамента слоем битума или толем. С этой же целью необходимо сделать дренаж для стока воды.

Если планируется устройство подпорной стенки шириной меньше 60 см, то можно делать ее без фундамента. В данном случае достаточно подобрать наиболее крупные камни для основания стены и уложить их в грунт (на глубину примерно 10-16 см.).Вполне понятно, что дно основания перед этим хорошо утрамбовывают и под камни подсыпают щебень или гравий слоем 10 см. Стенки сухой кладки от 60 см до 1м можно устраивать с фундаментом, который строят без известкового раствора. В швы стен сухой кладки хорошо прокладывать светолюбивые высокогорные растения. Северная сторона стены, предназначена для некоторых теневыносливых растений.

Наши услуги по устройству подпорных стенок

Нет сомнения в том, что качественная укладка подпорной стенки требует знаний профессионального каменщика, иначе со временем может произойти сползание грунта или другие неприятности. Подпорные стенки несут не только функциональную нагрузку, но и в первую очередь декоративную. Они украшаются многолетними растениями, по их отвесной площади может струиться вода, используются и другие дизайнерские находки. Современные технологии предлагают как искусственный, так и натуральный материал для создания этих устройств. Специалисты нашей компании четко представляют себе, как правильно построить то или иное сооружение в зависимости от глубины залегания грунтовых вод, от типа почв и многих других факторов.

Наша компания имеет в своем штате искусных мастеров, имеющих богатый опыт укладки подпорных стенок из натурального камня, дерева, кирпича. Специализированные знания позволяют нашим мастерам создавать не только привлекательные, но и долговечные подпорные стенки в стиле Вашего сада. Как правило, мы предлагаем несколько вариантов решений для дизайна территории. После работы наших квалифицированных ландшафтных дизайнеров недостатки вашего участка превратятся в неоспоримые преимущества. Подробные консультации специалистов помогут определиться с выбором, и Ваш сад станет неповторимым и радующим взгляд. Звоните, мы c с большим вниманием относимся к каждому клиенту и стараемся подобрать варианты для любых финансовых возможностей. Наша компания не боится давать столь долгую гарантию на инженерные и строительные работы в ландшафтной архитектуре, потому что мы знаем как правильно построить то или иное сооружение в зависимости от типа почв, от глубины залегания грунтовых вод и многих других факторов.


Фото ландшафтного дизайна

Посетите раздел «Фото ландшафтного дизайна». В разделе представлены фотографии разных этапов ландшафтных работ, фотографии благоустройства и озеленения частных и городских территорий.

Наше портфолио — Fast Tilt

клиентов, с которыми мы работали

Узнайте, что наши клиенты говорят о Fast Tilt

Монте-Фуэго
Ранчо Санта-Фе, Калифорния

Этот проект был построен в городе Ранчо Санта-Фе; конклав высокого класса. Подъемная концепция строительства подпорной стены по горизонтали и ее вертикального возведения — это быстрый и проверенный способ экономичного строительства стены.Приложение для откидывания вверх, наполненное декоративными элементами, требует большого мастерства.

«Я очень доволен результатами этого проекта. Когда я понял, что нам нужна подпорная стенка вокруг бассейна, меня беспокоила эстетика. Fast Tilt был идеальным решением с точки зрения конструкции и эстетики! »

Этот проект был очень сложным, так как он был ограничен дорогой и недвижимостью со всех сторон. Скорость была фактором, так как стены должны были быть установлены до строительства этого высококлассного жилого комплекса.За один день было возведено 150 футов 16-футовых стен Fast Tilt Wall.

«Нам нужны были красивые и инновационные стены, и мы получили это с помощью Fast Tilt Walls. Мы закончили с опережением графика, что сэкономило нам время и деньги. Fast Tilt справился с этим и отлично поработал! »

Franklin Ridge Road at Civita
San Diego, CA

В этом проекте существующее состояние уклона требовало подпорной стены.Условия позволили сделать временный 12-футовый вертикальный разрез, достаточно длинный для возведения Fast Tilt Wall. Наклон прицела составлял 10% с учетом наклона опоры, что избавляло от необходимости делать трудоемкие шаги. Нижняя часть панелей легко профилировалась, чтобы соответствовать верхней части фундамента. После того, как фундамент был залечен, за 3 дня было возведено 430 футов стены.

«Система Fast Tilt была подходящей системой из-за ограничений прицела. Fast Tilt был не только быстрее: мы сэкономили более 20%, что составляет более 100 000 долларов.Они проделали отличную работу по отличной цене. В конце концов, у нас прекрасная стена в красивом сообществе! »

AIA Непрерывное образование — Fast Tilt

В качестве авторизованного провайдера непрерывного образования для Американского института архитекторов (AIA) Fast Tilt теперь предлагает курсы для лицензированных архитекторов, чтобы узнать о преимуществах систем подпорных стен Fast Tilt. Эти курсы одобрены AIA и учитываются при выполнении требуемых ежегодных учебных единиц (LU), включая те, которые относятся к здоровью, безопасности и благополучию.

Первый курс повышения квалификации

Fast Tilt будет охватывать преимущества для здоровья, безопасности и благополучия (HSW) новой системы подпорных стенок с откидным верхом. Курс предоставит 1 кредит HSW для годовой потребности AIA в 12 кредитов HSW.

Кроме того, мы предложим факультативный курс, который подробно расскажет о дизайне, полезности и преимуществах нашей системы откидных стен, в том числе о снижении затрат, повышенной скорости и превосходном эстетическом потенциале.

Представление любого из этих курсов вашим сотрудникам в вашем офисе является бесплатным. Обычно мы делаем это во время обеденного перерыва и приносим упакованные ланчи и безалкогольные напитки, чтобы участники могли есть во время урока, но мы также можем сделать это в другое время, если хотите. Все, что нам нужно от вас, — это конференц-зал или конференц-зал и доступ к вашему HD-телевизору или проектору, чтобы делиться нашими визуальными материалами. За день до мероприятия нам нужно знать обновленное количество ожидаемых посетителей, чтобы иметь в наличии нужное количество обедов.

Курсы повышения квалификации

Fast Tilt будут проводиться с очным обучением по всей Южной Калифорнии, включая округ Сан-Диего, округ Ориндж, округ Риверсайд, округ Сан-Бернадино и округ Северный.

По мере того, как мир адаптируется к воздействию COVID-19, Fast Tilt продолжает проводить очные учебные занятия с инструкторами, которые стремятся следовать всем федеральным, государственным и корпоративным правилам безопасности, включая ношение лицевых масок, обеспечивая достаточное расстояние между участниками для требования социального дистанцирования, а также очистка и дезинфекция всех контактных поверхностей до и после каждого сеанса.

Fast Tilt в настоящее время принимает заявки на регистрацию на курсы повышения квалификации AIA.

Чтобы узнать больше, свяжитесь с Fast Tilt по телефону (858) 679-5550 и спросите Джо Баумгартнера или напишите Джо напрямую по адресу [email protected].

Изменение внешнего вида подпорных стен с помощью совершенно новой стеновой системы Unilock U-Cara ™

  • Дом
  • |
  • Изменение внешнего вида подпорных стен с помощью совершенно новой стеновой системы Unilock U-Cara ™

Unilock на протяжении десятилетий является лидером в области инновационных технологий хардскейпинга, и в этом году мы сделали это снова.Unilock недавно выпустила революционный продукт в области строительства сложных ландшафтов: многослойную стеновую систему U-Cara.

Почему вам это нужно?

Стеновая система U-Cara открывает невероятные возможности дизайна без ущерба для простоты использования и установки. Это система:

  • Просто учиться
  • Простота обращения
  • Быстрая установка
  • Чрезвычайно универсальный

Архитекторы и ландшафтные дизайнеры: дайте волю своему творчеству с неограниченными возможностями дизайна, раскрытыми благодаря гибкости этой технологии.Подрядчики по установке: предоставляют клиентам уникальные высокоэффективные функции, которые они ищут, с помощью этой простой в освоении и быстрой установки системы. Многосторонняя настенная система Unilock U-Cara действительно меняет правила игры в индустрии хардкейпа.

Как это работает?

U-Cara состоит из системы блокировки, состоящей из двух частей, состоящей из опорного блока Sure Track и панелей U-Cara Fascia. Работая вместе, эти два компонента могут создавать множество дизайнов для сложных ландшафтов всех видов и размеров, включая стены сидений, колонны, камины, островки для гриля и многое другое.

Блок поддержки Sure Track ™

На обеих сторонах опорного блока Sure Track установлены рельсы Sure Track, изготовленные методом точной формовки. Их высота составляет шесть дюймов — идеальная высота для создания сложных ландшафтов. В этих блоках есть:

  • Скользящая конструкция для сохранения постоянной высоты
  • Ключ для быстрой центровки
  • Канал понижения для переменного положения

Каждый подкладной блок U-Cara имеет ключ и канал, которые упрощают укладку и выравнивание.Канал на одной стороне похож на передний, но используется для размещения направляющей упорного блока. Просто поместите нижний канал каждого блока над верхним ключом блока ниже, чтобы построить вертикальные стены.

Опорный блок Sure Track доступен в двух размерах: стандартном и большом. Стандартный опорный блок Sure Track Backer Block разработан для строительства стен высотой менее 18 дюймов. К ним относятся такие конструкции, как двусторонние стенки сидений и камины, требующие полого внутри.Большой блок Sure Track Backer Block используется для строительства стен и горшков высотой более 18 дюймов — например, углов, ступенек, столбов и ограждений. Помимо этих конструкций, большие подкладки также предназначены для более высоких инженерных стен с использованием армирования георешеткой.

Фассовая панель U-Cara

Лицевые панели предназначены для надежного крепления на направляющих опорного блока Sure Track. Эта простая в установке система быстро и эффективно создает потрясающие и безопасные стены.

Панели фасции обладают рядом инновационных функций, в том числе:

  • Доступен в широком ассортименте отделок Unilock EnduraColor ™ для эксклюзивных цветов и текстур стен.
  • Сменные съемные панели, обеспечивающие свободу творчества и свободу движений
  • Высокая прочность на сжатие для впечатляющей прочности и долговечности
  • Каналы Sure Track для гибкости позиционирования и точного совмещения

Панели U-Cara Fascia имеют толщину всего 2 и ⅜ дюйма, что делает их очень легкими и удобными в обращении.Запатентованная система крепления панелей Sure Track обеспечивает простое и точное размещение фасадных панелей в любом месте стены, вертикально или горизонтально, и в любом порядке, в зависимости от сложности конструкции.

Особенности конструкции

Дизайн настенной системы U-Cara Wall System дает возможность действительно использовать каждый аспект блоков. Например, при использовании большой подложки для создания углов или столбов зажим для подвески Sure Track вставляется в каналы, расположенные на одной стороне блока.Использование этих зажимов позволяет подрядчикам вешать лицевые панели сбоку блока, а не только спереди или сзади.

При строительстве вертикальных стен просто вставка ключа в канал — не единственный вариант. Подрядчики также могут сместить канал, чтобы создать отступ на 5 ½ градусов для более высоких стен.

Также доступны закрытые панели U-Cara Fascia с левой и правой стороны. Подрядчики могут легко построить углы под углом 90 градусов для стен, столбов и противопожарных конструкций с минимальными сокращениями.

Готовьтесь к работе

Многослойная настенная система U-Cara необходима подрядчикам, ландшафтным дизайнерам и архитекторам в быстро модернизирующейся индустрии хардскейп-индустрии. Чтобы начать знакомство с инновационной технологией стеновых систем U-Cara, посмотрите обучающие видеоролики Unilock U-Cara, в том числе «Основы установки» и «Столбы, ступеньки и другие особенности ландшафта».

Semma — Сад и подпорные стены

Semma — Сад и подпорные стены | Техо-Блок

Сад и подпорные стены


Приложение

  • Патио и терраса
  • Сад
  • Декоративная стенка
  • Палуба у бассейна
  • Внешний водный элемент
  • Наружное пожарное устройство

Двухсторонняя сегментная подпорная стена размером 6 ″ x 16 ″ со скошенными сторонами и независимой механической блокировкой, позволяющей установить вертикальную или поврежденную стену.Semma также обладает огромной прочностью на сдвиг (от блока к блоку контакта), блокировкой заполнения пустот (система с четырьмя сердечниками с заполненными гравием ядрами подрядчика) и связкой ½ дюйма для совместного диспергирования. Стена Semma с интегрированной монетой на каждом уровне является отличным решением проблемы приподнятого внутреннего дворика: сооружение несущей стены и завершение ее парапетом (отдельно стоящая стена). Используйте колонны Semma, чтобы закончить или добавить драматические или световые элементы к вашей стене. Полированная отделка доступна только в Канаде. Semma входит в коллекцию сухого литья.

Формы и размеры

Формы и размеры

Начните планировать задний двор своей мечты

Нужна помощь в реализации своей мечты?
Найдите свою идеальную пару

Найдите профессионала

Подпишитесь на наши сообщения!

Нужна помощь? Мы доступны

Понедельник — Пятница, 8 а.м. — 17:00 EST

Mini-Creta — Садовые и подпорные стены

Mini-Creta — Садовые и подпорные стены | Техо-Блок

Сад и подпорные стены


Приложение

  • Патио и терраса
  • Сад
  • Декоративная стенка
  • Палуба у бассейна
  • Внешний водный элемент
  • Наружное пожарное устройство

Самый универсальный стеновой камень Техо-Блок.Mini-Creta может похвастаться состаренной отделкой с обеих сторон блока, что делает его идеальным для отдельно стоящей стены вокруг вашего патио или в качестве перегородки между многоуровневыми участками вашего ландшафта. Это также популярный выбор для отдельно стоящих элементов сложных ландшафтов, таких как элементы воды и огня, бары, островки для гриля и т. Д. Как бы вы ни смотрели на него, Mini-Creta — красивый камень. Mini-Creta также доступен как Pillar Kit. Mini-Creta является частью коллекции сухого литья.

Таблица вариаций цвета

Таблица вариаций цвета

Формы и размеры

Формы и размеры

Начните планировать задний двор своей мечты

Нужна помощь в реализации своей мечты?
Найдите свою идеальную пару

Найдите профессионала

Подпишитесь на наши сообщения!

Нужна помощь? Мы доступны

Понедельник — Пятница, 8 а.м. — 17:00 EST

G-Force — Садовые и подпорные стены

G-Force — Садовые и подпорные стены | Техо-Блок

Сад и подпорные стены


Приложение

  • Патио и терраса
  • Сад
  • Декоративная стенка
  • Палуба у бассейна
  • Внешний водный элемент
  • Наружное пожарное устройство

Этот новый пустотелый стеновой блок представляет собой экономичную систему подпорных стен, обеспечивающую такое же высокое качество и допуски по размерам, которые вы ожидаете от систем сухого литья Techo-Bloc.Гладкая текстура создает современный вид и доступна в двух серых тонах и двух коричневых тонах, что обеспечивает большую универсальность дизайна. Легкие, простые в установке и прочной конструкции, эти одинарные блоки с квадратной опорой обеспечивают максимальную производительность на рабочем месте без ущерба для качества или эстетики. G-Force является частью коллекции сухого литья.

Формы и размеры

Формы и размеры

Начните планировать задний двор своей мечты

Нужна помощь в реализации своей мечты?
Найдите свою идеальную пару

Найдите профессионала

Подпишитесь на наши сообщения!

Нужна помощь? Мы доступны

Понедельник — Пятница, 8 а.м. — 17:00 EST

Небоскреб — Сад и подпорные стены

Небоскреб — Сад и подпорные стены | Техо-Блок

Сад и подпорные стены


Приложение

  • Патио и терраса
  • Сад
  • Декоративная стенка
  • Внешний водный элемент
  • Наружное пожарное устройство

Наш самый большой стеновой блок КОГДА-ЛИБО с современным внешним видом.Эти блоки буквально весят полтонны. Вот почему вы можете складывать их, без усиления георешетки, как можно выше, не сталкиваясь с проблемами стабильности. Отлично подходит для строительства больших подпорных стен с современным внешним видом для использования вокруг домов, коммерческих зданий и городских ландшафтных проектов. Небоскреб — часть коллекции сухого литья.

Таблица вариаций цвета

Таблица вариаций цвета

сланцевый серый

серый

каштановый

Формы и размеры

Формы и размеры

Начните планировать задний двор своей мечты

Нужна помощь в реализации своей мечты?
Найдите свою идеальную пару

Найдите профессионала

Подпишитесь на наши сообщения!

Нужна помощь? Мы доступны

Понедельник — Пятница, 8 а.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
