Установка выключателей и розеток в одном корпусе.

Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:
Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:
  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:
  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Схема Подключения Розетки И Выключателя —

Схема Подключения Розетки И Выключателя

Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.

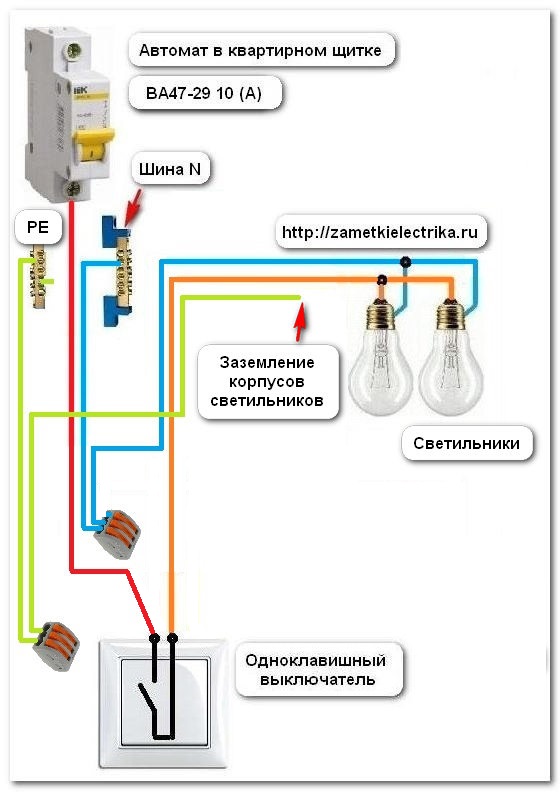

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы

Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.

Разновидности, дизайн и средние цены

Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.

Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.

Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Розетка с выключателями в одном корпусе

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

  1. Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
  2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
  3. Установка совмещенного блока соответствует современным европейским стандартам качества.
  4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
  5. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

блок



Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

  1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
  2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
  3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
  4. После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
  5. Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
  6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
  7. Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

  1. Редкое использование розетки по назначению.
  2. Подключение к розетке потребителей, которые требуют частого включения и выключения.
  3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выгляд

Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

  • для розеток – 30см от пола
  • для выключателей света – 60-90см
  • все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

  • средний перфоратор с алмазной коронкой
  • большой перфоратор с ударной коронкой
  • штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

  • плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

  • стиральная машинка
  • сушильная машина
  • варочная панель

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

  • для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2
  • для розеток и кондиционирования — 3*2,5мм2
  • духовка – 3*4мм2
  • эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

  • сварка с предварительной скруткой

Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

  • кабель 3*1,5мм2 – 10А
  • кабель 3*2,5мм2 – 16А
  • кабель 3*4мм2 – 20А или 25А
  • кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

  • реле напряжения
  • выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

  • охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Глава 4. Элементарные сокеты TCP

Переключить навигацию
Заметки Шичао

  • APUE

    • Содержание
    • Глава 1.Обзор системы UNIX
    • Глава 2. Стандартизация и реализации UNIX
    • Глава 3. Файловый ввод-вывод
    • Глава 4. Файлы и каталоги
    • Глава 5.Стандартная библиотека ввода / вывода
    • Глава 6. Файлы системных данных и информация
    • Глава 7. Технологическая среда
    • Глава 8. Управление процессом
    • Глава 9.Отношения процессов
    • Глава 10. Сигналы
    • Глава 11. Потоки
    • Глава 12. Управление потоком
    • Глава 13.Демонические процессы
    • Глава 14. Расширенный ввод-вывод
    • Глава 15. Межпроцессное взаимодействие
    • Глава 16. Сетевой IPC: сокеты
    • Глава 17.Расширенный IPC
  • UNP

    • Содержание
    • Глава 1 Введение
    • Глава 2. Транспортный уровень: TCP, UDP и SCTP
    • Глава 3.Сокеты Введение
    • Глава 4. Элементарные сокеты TCP
    • Глава 5. Пример TCP-клиент / сервер
    • Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
    • Глава 7.Опции сокета
    • Глава 8. Элементарные сокеты UDP
  • TCPv1

    • Содержание
    • Глава 1.Введение
    • Глава 2. Архитектура Интернет-адреса
    • Глава 3. Канальный уровень
    • Глава 4. ARP: протокол разрешения адресов
    • Глава 5.Интернет-протокол (IP)
    • Глава 6. Конфигурация системы: DHCP и автоконфигурация
    • Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
    • Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
    • Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)

sklibfun.mif

% PDF-1.4
%
1 0 obj
>
endobj
9 0 объект
>
endobj
2 0 obj
>
endobj
3 0 obj
>
endobj
4 0 obj
>
ручей
Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

  • sklibfun.mif
  • ccimr_migadm.gen
  • uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c
    конечный поток
    endobj
    5 0 obj
    >
    endobj
    6 0 obj
    >
    endobj
    7 0 объект
    >
    endobj
    8 0 объект
    >
    endobj
    10 0 obj
    >
    endobj
    11 0 объект
    >
    endobj
    12 0 объект
    >
    endobj
    13 0 объект
    >
    endobj
    14 0 объект
    3510
    endobj
    15 0 объект
    >
    endobj
    16 0 объект
    >
    endobj
    17 0 объект
    >
    endobj
    18 0 объект
    >
    endobj
    19 0 объект
    >
    endobj
    20 0 объект
    >
    endobj
    21 0 объект
    >
    endobj
    22 0 объект
    >
    endobj
    23 0 объект
    >
    endobj
    24 0 объект
    >
    endobj
    25 0 объект
    >
    ручей
    HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

    C ++ Tutorial: Sockets — Server & Client

    Сокеты — Сервер и Клиент — 2020


    Боготобого.com поиск по сайту:


    Розетка

    Серверные / клиентские приложения

    Основные механизмы настройки клиент-сервер:

    1. Клиентское приложение отправляет запрос серверному приложению.
    2. Серверное приложение возвращает ответ.
    3. Некоторые из основных способов передачи данных между клиентом и сервером:
      1. Передача файла — отправляет имя и получает файл.
      2. Веб-страница — отправляет URL-адрес и получает страницу.
      3. Echo — отправляет сообщение и возвращает его.

    Серверная розетка

    1. создать сокет — Получить дескриптор файла!
    2. привязать к адресу -Какой порт у меня?
    3. слушает на порту и ждет установления соединения.
    4. принимает соединение от клиента.
    5. send / recv — так же, как мы читаем и пишем для файла.
    6. выключение для завершения чтения / записи.
    7. закрыть для выпуска данных.

    Клиентская розетка

    1. создать гнездо .
    2. bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
    3. подключить к серверу.
    4. send / recv — повторять до тех пор, пока мы не получим или не получим данные
    5. выключение для завершения чтения / записи.
    6. закрыть для выпуска данных.

    Ссылки для программирования розеток и сетей

    Для программирования сокетов с Boost.Asio , пожалуйста, посетите:

    1. Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
    2. Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
    3. Boost.Asio — 3. Многопоточность, синхронизация и обработчик
    4. Boost.Asio — 4. Программирование сокетов TCP

    Для программирования сокетов с Qt посетите
    http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.

    Qt 5 Учебники:

    1. Qt QHttp — Загрузка файлов
    2. Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
    3. Qt 5 QTcpSocket
    4. Qt 5 QTcpSocket с сигналами и слотами
    5. Qt 5 QTcpServer — Клиент и сервер
    6. Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
    7. Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool

    Розетка — сводка

    Вот краткое изложение основных концепций:

    1. Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
    2. Где взять дескриптор файла для сетевого взаимодействия?
      Итак, мы вызываем системную подпрограмму socket () .
      После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () .
    3. Сокет TCP — это экземпляр конечной точки
    4. Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
    5. TCP соединение определяется двумя конечными точками или сокетами.
    6. Назначение портов различать несколько конечных точек на заданном сетевом адресе.
    7. Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
    8. Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
    9. Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.

    Для подключения к другой машине нам понадобится розетка .

    Что такое связь?

    Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .
    Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).

    Сокет — это объект, похожий на файл, который позволяет программе принимать входящие
    соединения, исходящие соединения, а также отправка и получение данных. Перед двумя
    машины могут обмениваться данными, обе должны создать объект сокета
    .

    Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.

    TCP против UDP

    Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.

    TCP (потоки) UDP (дейтаграммы)
    Подключения Сокеты без установления соединения
    Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами.
    Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его.
    Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP

    * примечание: может быть connect () ‘d, если мы действительно хотим.

    SOCK_STREAM SOCK_DGRAM
    Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце.
    Они также будут безошибочными.
    Если мы отправим дейтаграмму, она может прийти.
    Но может прийти и не в порядке.
    Однако, если он прибудет, данные в пакете будут безошибочными.
    Зачем нам использовать ненадежный протокол?
    Скорость! Мы просто игнорируем отброшенные пакеты.
    Содержание произвольной длины Ограниченный размер сообщения
    Контроль потока сопоставляет отправителя с получателем Может отправлять независимо от состояния получателя
    Контроль перегрузки сопоставляет отправителя с сетью Может отправлять независимо от состояния сети
    http, telnet tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь

    * примечание: они используют дополнительный протокол поверх UDP для повышения надежности

    1. Потоковые сокеты
      Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону.Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
      Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
      используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
      Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.
    2. Датаграммные сокеты
      Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
      Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
      Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
      Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
      Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
      Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.

      UDP используется приложением, которому не нужна надежность или байтовые потоки.

      1. Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
      2. DNS, RPC (ориентированный на сообщения)
      3. DHCP (начальная загрузка)

    Клиент / Сервер

    Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .

    Например, поговорим о telnet .
    Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.

    Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.

    Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.

    Шаги по установке сокета на стороне сервера :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
    3. Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
      Машина, получающая соединение (сервер), должна привязать свой объект сокета к
      известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет
      операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть
      зарезервировано системой и используется общими сетевыми протоколами.
    4. Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
      Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет
      используется для последующего общения с клиентом.В частности, accept ()
      Системный вызов возвращает новый объект сокета, который фактически используется для соединения.
      Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
    5. Отправка и получение данных.
    6. Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.

    Шаги по установке сокета на стороне клиента :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Подключите сокет к адресу сервера с помощью системного вызова connect () .
    3. Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .

    TCP-связь

    UDP-связь — клиенты и
    серверы не устанавливают соединение друг с другом

    * блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.

    Розетки для помещений | Выключатели и розетки

    перейти к содержанию
    Перейти в меню навигации
    Wickes

    • Строка заказа 0330123 4123


    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь


    Поиск

    Корзина

    Корзина
    0
    вернуться наверх

    Просматривать


    Назад

    • Магазин

      • Новое в

        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение

        Просмотреть все Новое в

      • Кухни

        • Выставочный зал кухонь

          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни

          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики

          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары

          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины

          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника

          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы

          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы

          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки

        Посмотреть все кухни

      • Ванные комнаты

        • Ванная комната выставочный зал

          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы

          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики

          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения

          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины

          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны

          • Подставка для бассейна
        • Ванны и аксессуары

          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары

          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары

          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец

          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец

        Посмотреть все ванные комнаты

      • Строительные материалы

    Коммутаторы для внутренней установки | Выключатели и розетки

    перейти к содержанию
    Перейти в меню навигации
    Wickes

    • Строка заказа 0330123 4123


    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь


    Поиск

    Корзина

    Корзина
    0
    вернуться наверх

    Просматривать


    Назад

    • Магазин

      • Новое в

        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение

        Просмотреть все Новое в

      • Кухни

        • Выставочный зал кухонь

          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне

          • Продажа кухни
          • Офисная мебель
        • Готовые кухни

          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики

          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары

          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины

          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника

          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы

          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы

          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки

        Посмотреть все кухни

      • Ванные комнаты

        • Ванная комната выставочный зал

          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы

          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики

          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения

          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели

          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины

          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары

          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары

          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты

          • Низкие и высокие туалеты
        • Аксессуары

          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец

          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец

        Посмотреть все ванные комнаты

      • Строительные материалы

        • Древесина

          • Строганная древесина с квадратными кромками
          • Обработанные пиломатериалы
          • CLS Studwork Древесина
          • Обработанный пиломатериал C16
          • Сушеные пиломатериалы в печи
          • Сушеный Пиломатериал C16
          • Доска для строительных лесов
        • Листовые материалы

          • Листы фанеры
          • Листы МДФ
          • Декоративные панели
          • Листы OSB
          • ДСП
          • Оргалит
        • Гипс и гипсокартон

          • Угловой бус и арочные углы
          • Ковинг
          • Соединения Соединения
          • Штукатурка
          • Гипсокартон
          • Ленты и клеи для штукатурки
          • Дюбели и крепления для гипсокартона
        • Цемент и агрегаты

          • Балласт и вспомогательная база
          • Цемент
          • Бетон
          • Строительство и ландшафтный дизайн
          • Декоративный камень и гравий
          • Миномет
          • Песок
        • Кровля

          • Битумные гофрированные листы
          • Стеклопластик и плоская кровля
          • Листы поликарбоната
          • Гофрированные листы ПВХ
          • Кровельный Войлок
          • Клеи и грунтовки для кровельного войлока
          • Черепица
        • Изоляция

          • Утепление чердака
          • Изоляционная плита
          • Акриловые листы
          • Исключители проекта
          • Изоляция стен полостей
          • Трубы и куртки
        • Желоба и дренаж

          • Эффект чугуна
          • Канальный дренаж
          • Водосточные желоба большой емкости
          • Водосточный желоб Mini Line
          • Водосточные желоба круглой линии
          • Почва и вентиляция
          • Квадратная линия водостока
        • Облицовка

          • Внешняя деревянная облицовка
          • Наружное покрытие из ПВХ
          • Внутренняя деревянная облицовка
          • Внутренняя облицовка ПВХ
          • Оконные доски
        • Кирпичи, блоки и перемычки

          • Блоки
          • Кирпичи
          • Бетонные перемычки
          • Стальные перемычки
        • Фасции и софы

          • Фасции и крышки
          • Доски для Софита
          • Профили и стыки
          • Вентиляторы и крепления
        • Защита от воды и влаги

          • Курс защиты от влаги
          • Влагостойкие мембраны
          • Защита от наводнений
          • Жидкости для ремонта крыш
          • Жидкости для защиты от воды и влаги

        Посмотреть все строительные материалы

    Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя

    Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    схемы и как правильно подключить

    Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

    Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

    Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

    Содержание статьи:

    Подключение розеток с выключателем на 1–3 клавиши

    С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

    Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

    Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

    С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

    Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

    Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

    Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

    #1: Способы подключения блока выключатель-розетка

    Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

    Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

    Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

    При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

    1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
    2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
    3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

    Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

    Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

    Перечислим некоторые из них:

    • Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
    • Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
    • Высококачественные приборы могут использоваться снаружи и внутри помещений.
    • Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

    Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

    Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

    Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

    Галерея изображений

    Фото из

    Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

    Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

    После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

    Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

    Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

    Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

    Освобождаем провода, подключенные к линии освещения, от испорченного механизма

    Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

    Шаг 1: Демонтаж испорченного блока

    Шаг 2: Извлечение клавиши выключателя

    Шаг 3: Удаление фиксирующей рамки

    Шаг 4: Удаление рамки розеточного механизма

    Шаг 5: Повторная проверка отсутствия напряжения

    Шаг 6: Отделение проводов от розеточного механизма

    Шаг 7: Удаление механизма выключателя

    Шаг 8: Обрезка и зачистка проводов от изоляции

    Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

    Галерея изображений

    Фото из

    Шаг 9: Монтаж механизма выключателя

    Шаг 10: Подсоединение механизма розетки

    Шаг 11: Установка удерживающих рамок

    Шаг 12: Крепление лицевых деталей блока

    #2: Подсоединение и коммутация розетки через выключатель

    Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

    Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

    Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

    1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
    2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
    3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
    4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
    5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
    6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
    7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

    Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

    Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока

    Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

    #3: Монтаж соединенных розетки с выключателем

    Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

    Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

    1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
    2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
    3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
    4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
    5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
    6. Заземление также подключается при помощи соответствующего кабеля.

    Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

    Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

    Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

    #4: Присоединение розетки с двухклавишным выключателем

    Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

    Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

    Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

    1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
    2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
    3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
    4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
    5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
    6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
    7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

    Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

    Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

    #5: Монтаж блока с розеткой и трехклавишным выключателем

    Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

    Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

    Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

    • основной;
    • дополнительные источники света;
    • декоративные.

    Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

    Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

    Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

    • в месте, где планируется многоярусное освещение;
    • в комнатах с большой площадью и сложной формой;
    • в нешироких и длинных переходных помещениях;

    Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

    Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

    Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

    Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

    Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

    Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

    • клавиши не западают;
    • не издают посторонних звуков при нажатии;
    • внутренняя часть выключателя содержит схему его подключения;
    • гладкая и ровная поверхность.

    Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

    Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

    При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

    • пассатижи для зажима и захвата деталей;
    • стриппер для удаления изоляции с края провода;
    • плоская и крестовая отвертки.

    Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

    Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

    Рассмотрим их еще раз:

    1. Перед началом работ надо убедиться, что сеть полностью обесточена.
    2. Нулевые и фазные кабели необходимо распределить.
    3. Проверить фазу специальной отверткой с индикатором.
    4. Подсоединить кабель к распределительному боксу.
    5. Протестировать соединение.

    Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

    Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

    Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

    Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

    Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

    Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

    Выводы и полезное видео по теме

    Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

    Ролик #1. Как подключить розетку и выключатель:

    Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

    Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

    Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

    Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

    Как подключить розетку от выключателя: можно ли запитать, последствия

    На чтение 9 мин Просмотров 5.6к. Опубликовано Обновлено

    Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

    Устройство квартирной или домовой электросети

    Во время ремонта часто возникает необходимость обустройства новой электроточки

    Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

    Главная схема квартирной электросети

    Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

    Возможная схема электропроводки в квартире

    Подключение выключателей и розеток

    Подключение розетки

    Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

    При подключении розеточного гнезда используют кабели:

    • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
    • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
    • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

    Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

    Подключение выключателя

    В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

    Изменение назначения электроточки и подключение одной от другой

    Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

    Замена розетки на выключатель

    Замена розетки на выключатель делается без заземления

    Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

    Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

    Замена выключателя на розетку

    Замена выключателя на розетку требует добавочных кабелей

    Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

    Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

    Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

    Подключение от розетки выключателя

    Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

    Подключение выключателя от розетки без распредкоробки

    Схема подключения без распределительной коробки

    Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

    Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

    Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

    Подключение выключателя и розетки от одного провода

    Схема подключения от одного провода

    Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

    Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

    Подключение от выключателя розетки

    Подключения выключателя от розетки

    Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

    Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

    • замкнуть накоротко кабели осветительного прибора;
    • выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

    Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

    Как подключить светильник через выключатель от розетки

    Подключение светильника через выключатель от розетки

    Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

    Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

    Схема подключения розетки, выключателя и светильника в распределительной коробке

    При монтаже электропроводки в квартире или частном доме, проводку необходимо разделять по группам. В этом случае нет необходимости всю проводку расключать по схеме подключения розетки, выключателя и светильника в одной распределительной коробке. Должны быть распределительные коробки для розеточных групп и коробки для групп освещения.
    Но, при разделении проводки по группам, всё же могут быть отдельные группы электропроводки, в которые входят розетки, выключатели и светильники. Например, группа электропроводки санузла или группа розеток кухонного рабочего стола, в блоке которых удобно установить выключатель подсветки стола.
    Для монтажа необходимо знать схемы подключения. Надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
    Принципиальная схема состоит из одноклавишного выключателя, светильника и розетки, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

    Скачать принципиальную схему подключения розетки, выключателя и светильника.

    Монтажная схема соединений в распределительной коробке:

    Скачать схему соединений в распределительной коробке для розетки, выключателя и светильника.
    Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, проводами на светильник и розетку, проводом на одноклавишный выключатель. На выключатель — двухжильный провод, остальные трехжильные.

    1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель и розетку.
    2. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильник и розетку.
    3. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильник и розетку.
    4. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
    5. Уложить в коробку скрутки и закрыть крышкой.

    Похожие статьи

    1. Схема подключения вентилятора в ванной и туалете, санузел: вентилятор, выключатель и светильник.
    2. Схема подключения звонка и кнопки в квартире и доме: подключение в распределительной коробке.
    3. Схема подключения розетки в распределительной коробке.

    Какие существуют схемы для подключения розеток в доме и квартире

    Сразу стоит зафиксировать внимание читателя, что современный человек живет по двойным стандартам, одновременно действующим в мире электричества.

    Такая объективная реальность сложилась в переходный период, когда:





    • еще продолжают эксплуатироваться здания со старой системой электроснабжения, выполненной по схеме TN-C, которой длительно пользовались наши родители и дедушки;
    • новые жилища строятся по более безопасной схеме заземления— TN-S;
    • происходит плановый, но медленный перевод старых домов с системы TN-C на TN-C-S.

    Разницу между ними подробно излагает статья по обзору схем заземления для здания, дома, дачи.

    Необходимость подобного перехода назревала постепенно, а стала осуществляться благодаря настоятельным требованиям со стороны международной электротехнической компании. Люди начали массово пользоваться мощными электрическими потребителями в быту, которые создают максимальную нагрузку на домашнюю сеть. Участились поломки электрооборудования, неисправностей проводки, стали возникать пожары.

    Электрическая безопасность жилищ и людей стала серьёзно нарушаться.

    Пришлось разрабатывать и внедрять новые системы защит, которые потребовали изменить схему подключения бытовых приборов к контуру заземления. С этой целью конструкции электрических розеток и кабелей для новых стандартов претерпели изменения.

    Кабели и розетки для зданий с системой TN-C

    В старой проводке однофазной сети используется всего две токопроводящих жилы кабеля:

    1. фазного потенциала;
    2. рабочего нуля.

    Они подключаются на внутренние контакты розетки. Во многих странах принято рабочий ноль располагать слева, а фазу — справа, если смотреть на механизм с лицевой стороны. Однако у нас на это правило редко кто обращает внимание. Даже в отдельной комнате не часто соблюдается однообразие монтажа, что неправильно.

    Для трехфазного питания, которое подается на этажный щиток многоквартирного дома, применяется четырехжильный кабель, через который передаются три фазных потенциала и рабочий ноль.

    Кабели и розетки для зданий с системой TN-C-S и TN-S

    В этих схемах все корпуса электрических приборов дополнительно подключаются на контур заземления. С этой целью внутри кабеля используется еще одна жила защитного нуля (РЕ проводник), которая к розеткам монтируется на клемму добавочного разъема.

    В итоге у однофазной сети используется трехжильный кабель, а у трехфазной — пятижильный.

    Рекомендации владельцам старых квартир по переходу на новый стандарт

    Перевод зданий на безопасную схему электропитания в масштабе государства требует больших материальных затрат. Он осуществляется поэтапно и произойти быстро не может. Причем электроснабжающие организации будут выполнять реконструкцию схемы от источника питающей трансформаторной подстанции вплоть до каждого квартирного щитка многоэтажного дома.

    На этом их функция закончится. Доработка домашней проводки внутри квартиры возложена на ее владельца. Время для этого есть. Его надо приурочивать к проведению очередного ремонта и полностью заменять старую проводку, розетки и оборудование.

    Схемы подключения квартирных розеток

    В практической деятельности встречается много вариантов прокладки домашней проводки. В зависимости от выбранного способа подключают розетки и выключатели.

    Кабели питания подводятся от автоматического выключателя, расположенного внутри квартирного щитка одним из способов:

    • радиально;
    • по кольцу;
    • смешанно.

    Внутри небольших помещений оптимальным считается разделение проводки на две группы, как выполнялось издавна в одноквартирной схеме подключения:

    1. силовую розеточную группу;
    2. осветительную часть.

    Каждую из них запитывают через свои защиты. Не стоит забывать и про УЗО или дифавтомат. Причем розетки для мощных потребителей типа стиральных машин, электрических плит подключают отдельной линией по возможности целым куском кабеля без каких-либо соединений.

    Распределительные коробки розеточной группы используют для последовательного подключения потребителей к своим защитам в квартирном щитке. От них же идет к розетке всего один кабель.

    Следует учитывать, что необходимое число розеток в современной комнате с учетом количества работающих электроприборов может достигать до десяти штук. Пользоваться постоянно удлинителями и тройниками не удобно, да и опасно.

    Поэтому вместо единичной розетки устанавливают смонтированные через накладную рамку механизмы или целые блоки.

    В этом случае следует четко представлять различие электрических характеристик применяемой схемы.

    Что такое розеточный блок

    Его конструкция может включать до четырех отдельных розеток и собирается в заводских условиях с выполнением всех внутренних электрических соединений. Подключение проводов для блока выполняется как у единичной розетки.

    Этим он отличается от накладной рамки, в которой каждая розетка собирается обычно в последовательный шлейф с подключением проводов от одной к другой. Это экономически выгоднее и технически проще: не требуется прокладывать много кабелей и использовать дополнительные защиты.

    Однако, мощные потребители, подключаемые к отдельным розеткам накладных рамок необходимо запитывать индивидуальным кабелем.

    Как подключить защитный провод к розетке

    К монтажу РЕ проводника всегда предъявляются повышенные требования по надежности подключения и механической прочности. С этой целью способ шлейфа здесь запрещен. Допускается исключительно метод ответвления, когда вся магистраль защитного нуля выполняется цельным проводом от начала до конца. Сборка ее кусками при соединении их любыми методами не допускается.

    Причина такого жесткого требования в том, что аварийные токи достигают очень больших значений. Они способны сжечь любое ненадежное соединение. В этой ситуации подключенные потребители останутся без защит.

    Этот пункт правил не всегда выполняют даже электрики, когда провод РЕ проводника заводят под винт с целой металлической жилой, но снятой изоляцией, используя петлю.

    Это ошибочное действие, оно не считается ответвлением.

    Способы создания ответвлений для розеток

    Существует два технических решения, позволяющих снизить материальные затраты по прокладке РЕ проводника к розеткам:

    1. методом спец соединителей;
    2. дополнительной соединительной коробкой.
    Способ №1

    Чтобы упростить монтаж защитного нуля для соединения розеток шлейфом можно воспользоваться специально разработанными для таких целей соединителями типа Scotchlok TM, использующими врезные контакты. Его часто называют «клипсой».

    Такое место подключения можно разместить непосредственно внутри установочной коробки между розеточным механизмом и днищем. Достаточно при выборе деталей предусмотреть возможность обеспечения небольшого резервного пространства.

    Способ №2

    Рядом со шлейфом розеток создается дополнительная ответвительная коробка, скоммутированная РЕ проводником со щитком. Внутри нее сваркой подключаются ответвления к каждой розетке. Допускается использовать соединительную колодку.

    В обоих случаях при подключении проводов фазы и нуля для розеток образуется шлейф, а РЕ-проводника — ответвление.

    Заканчивая изложение материала предлагаю к просмотру видеоролик владельца elektrik-sam.info “Схема подключения розетки”.

    Жду комментариев и вопросов. Напоминаю, что вы можете поделиться этой статьей с друзьями в соц сетях.

    Полезные товары

    Полезные сервисы и программы

    Схема электропроводки в квартире. Монтаж открытой и совмещенной электропроводки.

    Не каждый домашний умелец умеет правильно делать электропроводку в доме своими руками. Поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

    1

    Электросвязь устройства может быть открытой или закрытой. На поверхность стены укладывают открытый вид, прикрывая кабели пластиковыми трубами или плинтусами.Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении запрещается совмещать в одном цоколе кабели разной мощности. Причем эти элементы декора необходимо выбирать из негорючего материала, который к тому же обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляются специальными скобами.

    Электропроводка скрытого типа размещается в специально отведенных для этого пустотах, внутри конструкций подвесных потолков или перегородок.Прокладку силового кабеля рекомендуется производить одновременно с устройством перекрытий. Если готовых ниш нет, то ее изготавливают, а в полученные борозды укладывают проволоку. При устройстве электросистемы осветительных приборов под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

    2

    Делая разводку в частном доме, нужно помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали.Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод. Монтируя электричество в конструкции подвесного потолка, необходимо использовать материалы, не поддерживающие горение. При установке в помещениях с повышенной влажностью нельзя использовать провода с защитной оплеткой из металла.

    Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила безопасности. Ведь неправильная работа может иметь неприятные последствия.В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания. При выполнении необходимо установить розетки и выключатели особого вида.

    Высота электрического кабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для защиты жителей дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном удалении от раковин и радиаторов отопления.Расстояние между этими предметами должно быть не менее 50 см.

    Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2,6 м от источника воды.

    При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов. Для подключения бытовой техники и электрических плит необходимо использовать кабель подходящего сечения и обязательно покрытый металлической оболочкой.Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

    Перед тем, как прокладывать электропроводку в доме, необходимо составить на бумаге подробный план, обозначив на нем каждый выключатель и расположение приборов отопления и питания. С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что существенно сэкономит деньги. Далее мы расскажем, как сделать электропроводку в доме, причем даже самый далекий от электричества человек сможет это сделать самостоятельно.

    3 Электромонтаж в доме своими руками — приступаем к работе

    В установке электрических коммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все точно получится. Так что теперь самое время начать непосредственно обсуждать процесс того, как делать электропроводку в доме.

    Как сделать электропроводку в доме своими руками — пошаговая схема

    Шаг 1: Макет

    Перед началом монтажа, вне зависимости от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки.Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться. Разметка выполняется мелом или маркером и длинной линейкой. В упрощенном варианте можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы отметить места, где проложен кабель.

    Шаг 2: Подготовка седла

    С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается ввод провода, делаются дополнительные выемки для облегчения монтажных работ. При работе с перфоратором желательно периодически увлажнять место сверления водой. Это поможет сохранить сверло, и пыли будет намного меньше .

    В местах электрического освещения через стену в другую комнату необходимо проделывать отверстия небольшого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, необходимо выдавить в ней пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные нарезчики стен.При работе болгаркой или перфоратором для сохранения здоровья необходимо соблюдать определенные меры безопасности.

    Шаг 3: Монтаж проводки

    При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Крепление кабеля к стене следует производить с помощью крепежа, который устанавливается на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы фиксируются дополнительно.Для крепления можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватив монтируемый кабель. Также можно зафиксировать коммуникации, проложенные в нишах, с помощью раствора с добавлением алебастра.

    Шаг 4: Установите установочные коробки

    Дом сделан до штукатурки помещения. Распределительные коробки устанавливают раствором алебастра, небольшое количество которого закладывается в нишу. Перед установкой этого элемента в него вводят провода, затем с определенной силой вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены.Все такие элементы должны располагаться на одной горизонтали для равномерного распределения переключателей.

    Шаг 5: Подключение проводов

    В первую очередь снимаем слой изоляции с проводов на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, стараясь ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, оставляя закрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обыкновенной лентой и закрывают крышками коробок.Проделав такую ​​установку, вы сможете подключить проводку в доме к сети центрального питания.

    С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии с каждым годом увеличивается: сложно представить дом современного человека без компьютера, кондиционера, микроволновой печи и прочих помощников по дому, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие думают, что электромонтаж в доме — это задача, которую могут выполнить только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самому вполне реально.


    Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

    Сборка инструментов для установки

    Самым трудоемким занятием считается выполнение канавок (штроб) для проводов и подготовка отверстий для розеток и выключателей. Работу значительно облегчают электродрель и нарезчик стен. Стенорез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

    Также необходимо подготовить кусачки с изолированными ручками, плоскогубцы, индикатор для проверки наличия напряжения в сети, алебастр, изоленту, выключатели, розетки, лампы, монтажные и распределительные коробки, провода.Каналы для разводки, может понадобиться кабель.

    Расчет электропроводки

    Расчетные работы — важный момент в решении, как провести электропроводку в доме.

    При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет применяться мощная техника, секция должна быть больше.

    Важно!
    Мощность электроприборов указана в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

    Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используются двух- или трехжильные провода типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель применяется при соединении люстр с двумя режимами работы.

    Рассчитывая длину провода, не забываем о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку понадобится не менее 10 см проволоки. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

    Как разметить территорию

    Одним из важнейших моментов электромонтажных работ является составление схемы — чертежа вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

    Первый шаг — подготовить основную жгуту проводов. Горизонтальные участки укладываются на расстоянии 20 см от потолка, угол поворота должен составлять 90 градусов.Разметку креплений проводов можно производить с крайних точек.
    Улучшите характеристики маркировочного шнура, окрашенного в синий или угольный цвет. Один конец фиксируем, а другой, отрывая от места разметки, резким движением руки закидываем вниз. По правым дорожкам, оставленным шнуром, разметить места крепления проводов к потолку и стенам не составит труда.

    В местах спуска к выключателям и розеткам установлены ответвительные коробки. Скрытая разводка электропроводки в доме предполагает использование аналогичных розеток и выключателей, установленных в монтажных коробках диаметром 70 мм.

    Важно!
    Выключатель размещен сбоку на дверной ручке, но таким образом, чтобы дверь не касалась его. Расстояние от пола 50-80 или 150 см. Высота от пола при установке розеток не регулируется.

    На кухне лучше установить тройную розетку, не забывая кранов для подключения воздухоочистителя и дополнительного освещения в зоне мойки. В жилых комнатах на каждые 4 метра должна быть 1 розетка. Не устанавливайте розетки возле газовых / электрических плит, раковин, водопроводных труб.

    Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душ, раковина). Здесь допускается установка сосудов, защищенных УЗО, на расстоянии 2,4 метра от раковины.

    Немного о проводах, УЗО и автоматах

    Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной желательно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО 30 мА.Для линии освещения хватит станка на 10А типа Б.

    Что касается проводов, то, как уже было сказано, лучше обзавестись медными образцами. Принято различать три способа подключения: пайку, скручивание и с помощью клемм. Скручивания из-за ненадежности сегодня практически не применяют. Как вариант, бандаж используется, когда кабели скреплены медной проволокой меньшего сечения. Оптимальный вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

    Типы бытовой электропроводки

    Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
    Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. В слое пола из несгораемых материалов укладываются горизонтальные участки.

    Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые прокладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
    Для электромонтажа под натяжными потолками из материалов класса горючести G1 необходимы кабели с индексом NG (нераспространяющееся горение). Материалы класса G2, G3, G4 предполагают использование проволоки в металлических шлангах. Если разводка проводится в сауне или ванной, то специалисты советуют использовать только кабели с ПВХ-оболочкой.

    Открытая электропроводка проводится по стенам, в плинтусах кабелей, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Каналы и плинтусы должны обладать электроизоляционными свойствами.

    Рассмотрим основные этапы электромонтажных работ.

    Установка розеток и выключателей

    Розетки и выключатели скрытые и открытые. Для установки розеток и выключателей открытого типа необходимы подозетники из токонепроводящих материалов (оргстекло, дерево, гетинакс и др.).

    Крепятся саморезами или с помощью клея КНЕ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

    Розетки и выключатели скрытые в пластиковых или металлических коробках типа КП-1,2, У-196.

    Коробка ответвительная, соединительная, установочная

    При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть из несгораемых материалов. Кабели соединяются сваркой, опрессовкой или зажимами.

    Важно!
    Кабельные вводы в монтажных коробках защищены втулками из негорючего материала или отрезками ПВХ-трубки.

    В помещениях с пониженной влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.

    Монтаж распределительного щита

    Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При установке проводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

    Продумывая дислокацию распределительного щита, недостаточно учитывать только внутренние и эстетические особенности, необходимо соблюдать стандарты. Главное требование — доступность, т.е. организация оперативного доступа при необходимости. Щиток следует закрепить на высоте, удобной для визуального осмотра (1,5 метра).

    Важно!
    Распределительный щит нельзя ставить в котле, а также в сырых и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.

    Важным нюансом является подключение

    Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. эти действия в основном проводят организации, имеющие соответствующие разрешения.
    Это означает, что вам придется побеспокоиться о наличии каких-то бумаг — акте скрытых работ по заземляющему устройству (если дом новый), чтобы заверить схему подключения или получить разрешение на замену того или иного элемента сети, для Например, метр.
    В процессе строительства загородного дома все намного проще — подключение к сети осуществляет «свой» электрик, все моменты регистрации проводятся в упрощенном порядке.

    Видео: проводку делаем самому

    Вот и все.По окончании процесса следует закрыть образовавшиеся в процессе работы зазоры и отверстия, соединить провода между собой и подключить проводку к распределительному щиту.


    В отличие от бетонных конструкций, кратковременного воздействия дуги на строительный материал из дерева может быть достаточно, чтобы вызвать пожар.

    Следовательно, для защиты легковоспламеняющихся зданий используются различные защитные конструкции, которые обладают локализующим действием, то есть не позволяют образовавшейся дуге контактировать с деревом, окружающим кабель.

    Также электромонтаж в деревянном доме проводят соответствующим сечением кабеля с индексом «нг», что означает: негорючий.

    Например: ВВГнг, ВВГнг LS, ВВГнг ФРЛС. Приставка LS расшифровывается как низкая дымность (low smoke). Индекс FR означает огнестойкость (огнестойкость).

    Кабель FRLS

    То есть обозначение FRLS означает, что кабель снабжен дополнительным тепловым барьером, который делает его максимально огнеупорным по отношению к эффекту внутреннего тепловыделения и, в то же время, не выделяет ядовитые газы при воздействии окружающей древесины. жжение.

    Выберите тип подключения

    Говоря о разводке в здании из дерева, составив план действий, невозможно однозначно определить тип электропроводки и способ монтажа без указания типа деревянной конструкции.

    Например, правильно выполнить скрытую проводку в деревянном доме, стены которого выполнены из круглого бруса, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетичный вид, но и ухудшает прочностные характеристики материала.

    В случае штукатурки, деревянной облицовки или фальшивых стен установка скрытой проводки немного проще, но также имеет свои специфические сложности. Открытая электропроводка в деревянном доме — более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

    В любом случае, электромонтаж различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельные и электроустановочные изделия не должны соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

    Обрыв проводки

    С помощью огнеупорных материалов кабель защищен от внешних физических воздействий, а изоляция деревянных конструкций — от кратковременного воздействия электрической дуги. Такими материалами являются:

    • гофра, труба, коробка ПВХ;
    • кабельный канал;
    • металлический шланг;
    • металлическая труба;

    Материалы для скрытой проводки

    Металлический гофрированный шланг из ПВХ, металлическая труба или труба из ПВХ с проложенным внутри кабелем, закрепленная на деревянной стене с помощью скоб.

    фиксация гофры зажимами

    Кабельная коробка обеспечивает самый быстрый доступ к проводке, открыв крышку. Таким образом обеспечивается максимально простой оборот проводки.

    Кабельный канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепление проводки на некотором удалении от стены, то между ними устанавливается металлическая пластина.

    Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, имитирующую только деревянную фактуру — использование ящиков или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

    Из всех материалов, защищающих проводку, наиболее надежными считаются трубы (медные или стальные). Этот метод часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.

    Обрыв проводки в трубе красно-медного цвета

    Также набирает популярность ретро-проводка в деревянном доме, выполняемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

    Так как завершение стиля потребует также приобретения различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую ​​проводку нельзя назвать выгодной.

    Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
    Все контактные выключатели, розетки, распределительные коробки следует монтировать на деревянной стене с установленной между ними металлической прокладкой.

    Для того, чтобы протянуть проводку через стену, в ней просверливается отверстие и в него вставляется металлическая втулка в виде надреза трубы, при этом сняты фаски, чтобы не повредить кабель об острые кромки.

    Внутренняя проводка

    Скрытая электропроводка в деревянном доме выполняется прокладкой кабеля в стальные или медные трубы, что требует сварки и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.

    Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезается резьба, на которой стенка коробки закрепляется двумя гайками.

    скрытая проводка с трубами

    Концы медных трубок либо припаяны к коробкам, либо развальцованы. Протягивание кабеля осуществляется при помощи стальной проволоки, вставленной в трубу. Чтобы предотвратить повреждение изоляции при протягивании кабеля, в трубу вставляют пластиковую втулку.

    Все металлические системы защиты кабелей должны быть заземлены с помощью непрерывного заземляющего провода.

    Поэтому, чтобы не протягивать к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие проводники, сделать в этом месте катушку и заранее прикрутить неизолированный провод к приваренному к трубе болту.

    Распределительная коробка со скрытыми металлическими трубами

    Сварка труб при установке в непосредственной близости от деревянных конструкций категорически запрещена. Доступ к распределительным коробкам должен быть гарантирован. декоративные панели или люки должны легко открываться.

    Запрещается шить соединительные коробки из дерева или других материалов.

    соединительная коробка проводное соединение

    Возможность использования других материалов для скрытой проводки

    Обустраивая скрытую проводку в частном деревянном доме, ее хозяева часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней проводки в гофре, металлическом шланге или кабельном канале без дополнительной защиты.

    Это строгое требование основано на том факте, что пустоты, на которые укладывается кабель, имеют поверхности, которые особенно подвержены возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

    Устанавливается на деревянный каркас внахлест незащищенной проводки, в последствии сшитые облицовочные материалы, часто повреждаемые грызунами, которые оголяют проводники, иногда закрывают их и загораются.

    Такое возгорание трудно обнаружить, тление распространяется без кислорода, нагревая при этом окружающую древесину, что приводит к интенсивному горению, когда тление достигает поверхности.

    Единственная возможность использования металлических шлангов и кабельных каналов — это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из жаропрочных материалов с гарантированными огнестойкими свойствами или сертификатом пожарной безопасности.

    Для скрытой проводки, выбор трубы из участка провода

    К таким материалам относятся: цемент, алебастр, гипс, бетон и другие.Поскольку этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, оснащенной использованием металлических труб, затраты будут соизмеримы, но безопасность может ухудшиться в случае некачественно выполненных работ.

    Но, если внутренняя электропроводка в деревянном доме устроена своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ — единственно возможный способ соответствовать требованиям норм, и быть уверенным в пожарная безопасность вашего дома.

    После завершения работ сотрудники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, переключение выключателей, ток утечки УЗО) для проверки надежности и документации.

    Древесина — горючий материал, поэтому существует целая программа мероприятий по обеспечению пожарной безопасности в бревенчатом доме:

    • обработка деревянных конструкций специальными растворами — антипиренами, делающими древесину более огнеупорной;
    • специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и бруса;
    • покрытие внешних поверхностей из различных деревянных материалов специальными лаками, которые сохраняют текстуру древесины и затрудняют ее возгорание от открытого огня.

    Опасность поражения электрическим током в деревянном доме

    Но вышеуказанные методы не могут выдержать температуру (5000К) электрической дуги, возникающую при коротком замыкании (КЗ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках с сверхтоками.

    В проводке, проложенной в деревянных домах, есть еще одна причина разрушения изоляции — ее повреждение грызунами, которые грызут изоляционные многослойные оголенные жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, замыкая оголенные проводники.

    Защита деревянных зданий от электрической дуги

    Для организации электрической сети в деревянном доме, будь то внешняя или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

    Пример схемы подключения помещения

    Следовательно, рациональную разводку в деревянном доме следует спланировать еще на этапе проектирования дома, а если деревянная постройка будет готова, нужно будет расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

    Предисловие

    Монтаж электропроводки Осуществляется по заранее продуманной схеме расположения точек доступа к электричеству для подключения бытовых и осветительных приборов.

    Необходимые инструменты и материалы

    СверлоИзолентаИндикатор ОтверткаКарандаш Клеммные колодки КусачкиНож перфоратораОтвертки ОчкиПассатижиПаяльникПерфораторПровода РулеткаЛестница УдлинительУровень Отвертка

    Expand

    Content


    Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме точек доступа к электричеству для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. публикация может осуществляться как в открытом, так и в скрытом виде. В частных деревянных домах предпочтение отдается второму варианту. Если стены бетонные, разводка дома выполняется скрытого типа.Как устроена проводка в доме, вы можете прочитать на этой странице.

    Для того, чтобы в розетках появилось электричество, и в вашем доме загорелся свет, необходимо подвести к нему электричество и провести внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажность или двухэтажность, наличие подвала, гаража и т. Д.), Материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

    Правила монтажа и способы разводки в доме

    В загородном доме по правилам электромонтаж, проводимый от электрощита, на котором установлен счетчик, до места расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительной машины.

    При подаче электричества в дом необходимо учитывать, что в жилом массиве, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж). , так далее.) — не менее 2,5 м.

    Существуют различные способы разводки в зданиях разного типа. В деревянном доме проложена открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме ведется на расстоянии 15-20 см от потолка, при приближении к люстрам они проходят прямо через потолок. Если выполнить вышеперечисленные требования сложно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

    Для защиты проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия закладываются небольшие кусочки металла или изоляционные трубы. При этом не допускается отклонение проводки от дороги. Убедитесь, что провода не раздавлены при входе в трубу. Труба должна выступать из потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции необходимо заземлить во избежание поражения электрическим током. Если вы планируете отделать стены гипсокартоном, следует дополнительно утеплить провода — так вы повысите пожарную безопасность дома.

    Кроме того, выполняя электромонтаж внутри дома, необходимо соблюдать некоторые правила.

    Провода, идущие к распределительным коробкам, припаяны без использования кислоты. Лучше использовать канифоль.

    Чтобы провода не нагревались при прохождении через них электрического тока, их подключают таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

    Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение.

    Для кухонной вытяжки, электроплит, стиральных машин, освещения крыльца, кнопок электрического набора, автоматических гаражных ворот, отдельных ответвлений проводки.

    Подбор сечений проводов и кабелей по току и мощности

    Самым важным этапом является выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, необходимо правильно подобрать и правильно уложить провода и кабели.

    При выборе проводов и кабелей следует учитывать следующие факторы.

    Никогда не приближайте номинальную мощность проводки к потребляемой, выбирайте сечение жил кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможных отклонений в конструкции, перепадов температуры и т. Д.

    Мощность всех энергопотребляющих устройств, которые будут установлены в доме, существенно влияет на выбор сечения провода по току.Для начала нужно выяснить, какая максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

    Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электрическую плиту, а также еще один компьютер и доработать схему освещения.

    В результате увеличится потребление энергии и потребуется замена проводки. Чтобы избежать подобных проблем, лучше сразу внести в проект все желаемые изменения и исходя из этого выбрать тип электропроводки.

    Допустим, на кухне используется провод ПУГНП 3х1,5, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения — предел возможностей. Если его проложить за холодильником, он может нагреться от решетки, повысится его температура и сопротивление, при плохо скрученном соединении может появиться искра, а при повышенной нагрузке — выгореть.В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и снова тянуть.

    В настоящее время для освещения распространены провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с повышенным энергопотреблением (электроплиты, мощные кондиционеры и т. Д.) Существуют специальные типы проводников, сечение для них выбирается с учетом мощности устройства. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, например ПВА 3х4 или 3х6.Лучше всего к таким устройствам подвести отдельные трехфазные линии.

    Следует отметить, что чем толще TPG, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорел слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и все заново ремонтировать. Лучше потратить больше, но быть уверенным, что выбранный кондуктор прослужит не один десяток лет и справится с любой нагрузкой.

    Способ укладки: внутренний или внешний.Провода и кабели с монолитной жилой и плоским сечением (например,) подходят для использования внутри помещений, для использования вне помещений — гибкие провода или провода с круглым сечением (например,). Это разделение не строгое. Однако для круглого кабеля NYM потребуется более глубокий стробоскоп, чем для плоского GDH, что увеличит трудоемкость. К тому же гибкие провода ПУГНП отлично входят в кабельный канал и протягиваются через гофру, а вот с монолитным кабелем придется повозиться, особенно если он большого сечения.

    Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземлитель всегда имеет желто-зеленую окраску. Цвета фазных и нулевых проводов могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазовода — коричневый, красный и белый, нулевой — синий или черный.

    Если все жилы кабеля окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если соединены два кабеля с разным цветом изоляции проводов. Лучше всего, когда жилы провода разных цветов. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

    Материал проводника. В наши дни старые повсеместно заменяют на медные, так как последние по многим параметрам во много раз лучше. Негибкие хрупкие алюминиевые провода требуют больших усилий при установке.С медью работать намного проще и безопаснее. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

    Схема подключения

    Рассмотрим способы подключения электрической цепи. Параллельный тип имеет минимальное влияние на схему подключения. При таком способе элементы, входящие в схему, не соединяются между собой, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как ток будет иметь «обходные» пути.

    Последовательно. Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется, и все остальные погаснут.

    Схема подключения также зависит от типа проводки.

    «Звезда» — Этот тип иногда называют безбоксовым, или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля к экрану.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, идущую прямо в экран, и, в идеале, отдельный автоматический выключатель. Преимущества этого типа подключения — безопасность и возможность контролировать каждую электрическую точку. Более того, в этом случае не требуется установка распределительных коробок. Исключение этого типа используется в системе «умный дом». К недостаткам «звезды» можно отнести как минимум трехкратный расход провода по сравнению с другими видами электропроводки и соответственно увеличение трудозатрат на ее монтаж.Самостоятельно установить такой щит сложно, да и стоит он дороже обычного.

    «Шлейф» . Он похож на предыдущий тип, но отличается экономичностью. Изобразить это можно так: розетка — розетка — розетка — коммутатор или пайка

    .

    Несколько электрических точек подключаются последовательно к одному кабелю, от которого общий питающий провод идет либо к экрану, либо к паяльной коробке.

    Распределительные коробки сквозные. Самый распространенный метод, не требующий особых затрат. Так делали макет в советское время. От общего питания отходит стояк ответвления, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в приборной панели. Силовой кабель входит в дом, затем с помощью распределительных коробок — в помещение к каждой электрической точке.

    В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

    Силовой кабель входит во вводную распределительную коробку здания, где расположено несколько групп машин и устройств защиты.

    Здесь он разделен на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на ванную, ванную и кухню. В каждой зоне проводка разделена на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в экране проложена разводка кабеля типа «звезда». Далее в комнату входят силовые кабели отдельной зоны, где для них используются собственные варианты подключения.Например, линия силового кабеля, идущая к розетке, подключается к другим выводам «петли» помещения, а кабельная линия освещения подводится к люстре и выключателю через распределительную коробку.

    Чтобы грамотно выполнить разводку и расставить электрические точки, стоит заранее составить подробный план расстановки мебели и размещения электроприборов в доме.

    С учетом пожеланий ведущих специалистов-электриков они составят такие схемы подключения согласно правилам электромонтажных работ, с учетом их хода, параметров безопасности, типа проводки, размера строба и т. Д.Этот рисунок является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для гостиной, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

    Прокладка и установка скрытой проводки

    Для выполнения монтажа скрытой проводки можно самостоятельно нарисовать схему. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, хотя она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки:, розетки и т. Д. После того, как вы проведете линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрыта.

    Приведите пример электросхемы дома. На нем показаны осветительные провода, силовые кабели и заземляющий провод. Условные обозначения обозначают лампы, розетки, выключатели и распределительные коробки. Схема эта очень понятная, с ней все можно делать.необходимые расчеты и позже при необходимости узнайте точное место расположения проводки.

    Монтаж наружной наружной проводки

    Выполнение монтажа открытой проводки Необходимо соблюдать следующие типовые правила. Они влияют не только на монтаж внешней электропроводки, но и на все остальные способы электропроводки в доме.

    1.
    Проволока укладывается строго вертикально или горизонтально и под прямым углом.

    2.
    Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой должен соблюдаться зазор не менее 3 см.

    3.
    При прокладке проводов следите за тем, чтобы они не пересекались. Если это сложно, то расстояние между кабелями должно быть не менее 3 мм.

    4.
    Все выключатели и розетки имеют одинаковый уровень — это упрощает расчеты. Как правило, выключатели устанавливают слева от двери на высоте 80-90 см, чтобы до них можно было дотянуться, опустив руку вниз.Розетки монтируются на высоте 25 — 30 см. Однако на кухне и для подключения высоко висящей техники расстояние может варьироваться. Лучше всего подключать провод к выключателям сверху, а к розеткам — снизу.

    5.
    Для простоты монтажа длина проводника, выходящего из электрического пункта, должна составлять 15–20 см при скрытом типе проводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

    При проведении капитального ремонта квартиры или внутреннего обустройства частного дома одной из важнейших работ является разводка электричества. К этому нужно отнестись серьезно! Если вы не хотите доверять такую ​​ответственную работу постороннему человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

    В самом начале, перед работой, необходимо четко продумать, сколько розеток у вас будет в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Для разводки используйте медный провод, он намного надежнее. А сечение провода подбирайте так: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они больше 2 кВт — 4 мм. Используйте провод с двойной изоляцией, и он должен быть трехжильным. Сейчас в электроприборах применяется защитный ноль.

    Начать работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на световые и силовые. Используйте каждый из силовых автоматов для группы розеток, расположенных в одном помещении, и к осветительному автомату можно подключить две или три комнаты. Для каждой системы отопления установите отдельный выключатель безопасности и проложите отдельный провод, ни к чему не подключенный.

    Далее от щита прокладываете провода по вашей схеме в каждой из комнат. Проволока на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в комнату ставят распределительную коробку, где выполняют необходимые соединения проводов.Если вы соединяете провода скруткой, их необходимо спаять. Не соединяйте розетки петлей — это снизит надежность вашей разводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой — последовательно.

    Для установки розетки или выключателя сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных зажимов или залить раствором алебастра в кирпичную стену.Розетки и выключатели после отделочных работ кладут в ящики.

    Теперь осталось правильно подключить провода в электрощите. Подключите один провод от каждого провода к защитному автомату, другой — к нулевой рабочей клемме, а третий — к нулевой защитной клемме. После этого еще раз все проверьте (лучше провести лабораторные испытания) и включите блок питания.

    Как видите, работа сложная, но под силу домашнему мастеру.Главное — не торопиться и не бояться, а подходить к работе вдумчиво.

    Символы электрических чертежей

    Ниже приведен рисунок, на котором показаны наиболее часто используемые символы электрических схем жилых домов.

    Другие символы жилых домов см. На нашей странице с символами чертежей.

    Чтение электрических чертежей

    Наиболее часто используемые символы электрических схем, включая розетки, выключатели, фонари и другие специальные символы, такие как дверные звонки и датчики дыма, показаны на рисунке ниже.

    Примечание: Пояснения к обычным бытовым электроприборам, таким как трехпозиционные переключатели и переключаемые дуплексные розетки, приведены под рисунком.

    Примечания:

    Двойная розетка: Стандартная розетка с двумя розетками для вилок.

    Двойная розетка с раздельной вилкой: Обычно используется на кухнях или в любом другом месте, где нагрузка на данную розетку будет высокой. Две розетки дуплексной розетки находятся на отдельных автоматических выключателях на электрическом щите.Это снижает вероятность того, что два прибора, подключенные к одной розетке, отключат автоматический выключатель.

    Переключаемая дуплексная розетка: Эту розетку можно включать и выключать с помощью переключателя. Часто используется для ламп.

    Тумблер: Общий выключатель света.

    3-позиционный переключатель: Немного сбивает с толку, но это означает, что в доме есть два переключателя для управления одним и тем же элементом (обычно это свет или группа огней). Например, у вас может быть два входа в гостиную и выключатель на обоих входах, чтобы включить свет в гостиной.Чтобы эта электрическая цепь работала, вам нужно использовать трехпозиционные переключатели на обоих входах в гостиную. Термин 3-позиционный фактически описывает внутреннюю работу физического переключателя, который отличается от стандартного тумблера.

    4-позиционный переключатель: То же, что и трехпозиционный переключатель выше, но здесь три переключателя обычно управляют светом или группой огней. Если у вас было три входа в комнату, вам может понадобиться выключатель света на каждом входе. Для этой схемы вам нужно будет купить один четырехпозиционный переключатель и два трехпозиционных переключателя.

    Двухполюсный переключатель: Обычно используется для переключения розеток и приборов в цепях с напряжением 240 В.

    Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

    Схемы подключения коммутируемых настенных розеток

    Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

    Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

    Подключение переключателя к розетке

    На этой схеме показана схема коммутируемой розетки, в которой сначала находятся источник и выключатель. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с заземлением на выходе.

    Подключение раздельной коммутируемой розетки

    Здесь розетка розетки разделена путем удаления соединительной перемычки между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

    Источник горячего на коммутаторе соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля идет от выключателя к нижней половине розетки

    .

    При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая.Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

    Подключение розетки к шлейфу переключателя

    На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой. Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю.Черный провод от переключателя подключается к горячей розетке.

    Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается колпачком, если он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

    Подключение разделенной коммутируемой розетки к коммутационному шлейфу

    На этой схеме показано подключение к разделенной половинной розетке, управляемой с помощью контура переключения.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подключения подключается к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

    Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

    Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника соединяется с розеткой и белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок, так как код NEC изменился в 2011 году.

    Схема электрических соединений выключателя настенной розетки

    Здесь добавлен переключатель для управления существующей розеткой.Коммутатор получает тепло от средней розетки здесь, а 3-проводный кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

    Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Аналогичным образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячему выводу на розетке.

    На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

    При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

    Схема подключения

    для нескольких переключаемых розеток

    На этой схеме показана проводка для нескольких переключаемых розеток на одном коммутаторе.Источник для цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

    Еще подобное на Do-It-Yourself-Help.com

    Как отключить электричество в вашем доме

    Знание того, как отключить электричество в вашем доме, является правилом безопасности, которому должны научиться все семьи.

    Кратко:

    Чтобы отключить электричество во всем доме, найдите главную электрическую панель (стоит знать, где она, прежде чем она вам понадобится!) И переверните главные автоматические выключатели вверху (обычно пара) в положение ВЫКЛ.

    Чтобы отключить питание отдельных комнат или цепей, отключите автоматические выключатели ответвления.

    Если в вашем доме установлена ​​более старая коробка предохранителей, потяните главный выключатель или вытащите блок предохранителей, чтобы отключить подачу электроэнергии в дом. Отвинтите (против часовой стрелки) отдельные предохранители, чтобы отключить отдельные цепи. Осторожно: не прикасайтесь к электрическим проводам, соединениям или розеткам!

    Верхние автоматические выключатели обычно отключают электричество во всем доме. Нижние автоматические выключатели предназначены для отдельных параллельных цепей.© Дон Вандерворт, HomeTips

    Подробно:

    Главный автоматический выключатель, обычно расположенный внутри главной панели вверху, отключает все электричество в доме. В случае крайней опасности это тот, который нужно выключить. В противном случае отключите только выключатель, который обслуживает неисправную цепь — в этом случае в других частях вашего дома будет продолжаться свет и питание. Главный автоматический выключатель не отключает провода, идущие от выключателей главной панели к электросчетчику — они всегда горячие (электрически заряжены).

    Когда вы открываете крышку главной панели, убедитесь, что нет оголенных электрических проводов, за исключением оголенного (неизолированного) сплошного медного заземляющего провода. Защитная панель должна скрывать всю проводку — должны быть открыты только автоматические выключатели или предохранители.

    Если это не так, вызовите электрика, чтобы он обезопасил вашу электрическую панель. Прикосновение не к тому проводу или к оголенному металлическому контакту на открытой электрической панели может привести к поражению электрическим током. . Никогда не касайтесь оголенных металлических контактов внутри отключаемой панели.

    Чтобы отключить автоматический выключатель , просто переведите его в положение «Выкл.». Полностью выключите автоматический выключатель, затем снова переведите его в положение «ВКЛ.». © HomeTips

    Чтобы сбросить автоматический выключатель, сначала выключите его, а затем включите.

    Чтобы отключить цепь, защищенную выдвижным блоком предохранителей , возьмитесь за ручку блока и потяните ее на себя. Как только блок извлечен, вы можете извлечь предохранитель из его монтажных зажимов в блоке — специальный инструмент, называемый съемником предохранителей, облегчает эту работу.

    Чтобы отключить цепь, защищенную вставным предохранителем , возьмитесь за стеклянный край предохранителя и открутите его (против часовой стрелки). Не приближайте пальцы к розетке. Специальный инструмент для извлечения предохранителей с изоляцией в виде плоскогубцев, доступный в домашних условиях, делает эту работу более безопасной.

    Чтобы открутить предохранитель, поверните его против часовой стрелки.

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее об однополюсных и двухполюсных коммутаторах Don Vandervort

    | Что такое двухполюсные переключатели

    Планирование розеток и выключателей
    что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг
    отделка, стиль и функциональность. Один общий вопрос о функциональности
    это «Нужны ли мне однополюсные или двухполюсные переключатели?»

    Просмотреть все двухполюсные переключатели

    Что такое полюс?

    Полюс переключателя относится к количеству
    отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять
    только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной
    полюсный переключатель почти как два однополюсных переключателя, управляемых
    такой же переключатель.

    Что такое однополюсные переключатели?

    Однополюсные переключатели обычные, простые
    выключатели света. Они управляют одной цепью и предлагают постоянное включение и выключение.
    функция. Большинство выключателей в обычном доме, как правило, однополюсные. Двойной полюс
    переключатели более распространены в промышленных условиях или на заводах, однако они могут
    использоваться в качестве защитного отключения для бытового прибора.

    Что такое двухполюсные переключатели?

    Провода, питающие электричество вдвое
    полюсные переключатели имеют тенденцию быть больше, чем провода, идущие к однополюсному
    переключатели, поскольку двухполюсные переключатели часто используются для управления цепями 240 В.

    Двухполюсные выключатели позволяют
    надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками.
    как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего
    продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А
    полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные
    духовкам, вероятно, понадобится переключатель DP на 45 А.

    Еще одна причина использовать двойной полюс
    переключение связано с правилами, которые означают, что вам нужно иметь местные средства
    изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один
    конкретная розетка, например, за холодильником.

    Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

    Что такое двухполюсная розетка?

    Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию подключенного прибора.

    Как работает двухполюсный переключатель?

    Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

    Сколько проводов может быть на однополюсном переключателе?

    Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

    Нужно ли заземлять однополюсный выключатель?

    Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых коммутационных панелей не нуждаются в заземлении, поскольку они относятся к классу 2.

    Нужна ли мне двухполюсная или однополюсная розетка?

    Хотя однополюсные розетки, как правило, дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

    В чем разница между двухполюсным и трехполюсным переключателем?

    Разница просто в количестве переключаемых полюсов.

    Безопасны ли однополюсные розетки?

    Однополюсные розетки совершенно законны и безопасны для многих устройств, но безопаснее использовать двухполюсные розетки.Поэтому всегда лучше использовать двухполюсные розетки во всех ситуациях.

    Связанные категории

    электрических символов на чертежах

    Мэг Эскотт

    Если вы хотите разобраться в электрических символах на своих чертежах, то вы попали в нужное место. Размещение розеток для всех электрических устройств в вашем доме может существенно повлиять на дизайн вашего дома.

    Если вы хотите получить бесплатный PDF-файл со всеми чертежами и обозначениями планов этажей, зарегистрируйтесь ниже.

    Я включил символы (вместе с небольшими пояснениями) и контрольный список. Вот и …

    Большинство электрических символов, используемых на чертежах, стали стандартными. Некоторые архитекторы или дизайнеры могут использовать немного другие символы. Всегда сверяйтесь с ключом на своих чертежах.

    Несколько пояснений …

    Вы заметите, что у некоторых символов есть нижний индекс (эта маленькая надпись внизу символа), которая помогает объяснить, для чего предназначена розетка.Вы можете встретить символ с нижним индексом, который здесь не объясняется. Если да, то это следует объяснить где-нибудь в ключе чертежа.

    Все розетки относятся к розеткам в стене, если они не заключены в квадрат, что означает, что они розетки в полу.

    Обозначения настенных и напольных розеток

    Совет для мобильных браузеров — эти таблицы лучше всего просматривать на телефоне в альбомной ориентации.

    Отдельная розетка

    Двойная розетка

    Несколько розеток (число означает количество розеток)

    Двойная розетка с выключателем

    Квадратный выход

    Розетка 220 В

    Розетка GFCI (более подробное объяснение ниже)

    Специальная розетка (некоторые примеры ниже)

    Выход холодильника

    Выход для стиральной машины

    Выход для посудомоечной машины

    Розетка для сушилки для белья (примечание 220 В)

    Выходной диапазон

    Напольный выход

    GFCI расшифровывается как прерыватель цепи при замыкании на землю или, для краткости, прерыватель цепи.Эти розетки необходимы в местах с водой — например, в ванных комнатах, кухнях и, возможно, на улице — особенно возле бассейна. Так что, уронив фен в ванну, никого не ударишь электрическим током!

    Общие торговые точки

    Общие розетки — это места, где требуется провод для питания прибора, при этом прибор будет подключаться, а не вставляться в розетку.

    Маленькая горизонтальная линия слева от круга указывает на то, что розетка монтируется на стене.

    Круг без горизонтальной линии означает, что розетка установлена ​​в потолке.

    Световая розетка

    Заглушенная (неиспользуемая) розетка

    Выход вентилятора

    Распределительная коробка

    Патрон

    Патрон лампы с выключателем

    Символ тягового выключателя

    Символ выхода часов

    Схемы и панели

    Панель питания

    Ответвительная цепь скрыта в потолке или стене

    Ответвительная цепь скрыта в полу

    Открытая ответвительная цепь

    Больше электрических символов…

    Символ кнопки

    Символ колокола

    Символ зуммера

    Символ термостата

    Обозначение дымового извещателя

    Обозначение детектора окиси углерода

    Символ тревожной кнопки

    Контрольный список электрических символов

    • Убедитесь, что вас устраивает расположение торговых точек — сравните с запланированными расстановками мебели.Убедитесь, что они указаны на правильной высоте.
    • Довольны ли вы расположением главного блока предохранителей? Это доступно? Потому что меньше всего вам нужно бороться с факелом и лестницей, если перегорел предохранитель.

    Другие символы плана дома для вас …

    Электросистем в доме: от старого к новому

    Электричество легко принять как должное. Мы ожидаем, что он будет доступен круглосуточно и без выходных, и зависим от этого удивительного, невидимого движения электронов в бесчисленных повседневных делах.Важность электричества становится очевидной всякий раз, когда происходит отключение электричества, или когда неисправность вызывает электрический ток или пожар.

    Старые дома особенно подвержены проблемам с электричеством. Во-первых, они почти всегда имеют недостаточную мощность, полагаясь на службу 60 или 100 ампер, а не на службу 200 ампер, которую сегодня используют многие новые дома. Другие распространенные проблемы включают незаземленные цепи, проводку с поврежденной или отсутствующей изоляцией, а также цепи, управляемые устаревшими предохранителями, а не современными автоматическими выключателями.

    Хорошая новость заключается в том, что современные электрические компоненты разработаны, протестированы и сертифицированы для обеспечения безопасной, надежной и долговечной работы. Строительные инспекторы по всей стране полагаются на одни и те же строгие и подробные стандарты для электромонтажных работ в проектах нового строительства и реконструкции, предусмотренные Национальным электротехническим кодексом.

    Понимание нескольких основных терминов, связанных с электричеством, полезно при оценке любого вида электромонтажных работ в жилых помещениях.

    Основные электрические термины

    Ток — это поток электричества через проводник (электрический провод или любой материал, по которому может течь ток).Тип тока, подаваемого вашей электросетью: переменного тока (AC). Но для небольшого количества устройств (таких как ноутбуки, беспроводные телефоны и низковольтные фонари) требуются подключаемые адаптеры, которые преобразуют переменный ток в постоянный (DC).

    Электричество можно измерить несколькими способами. Мы используем ампер (ампер или ампер) для измерения силы тока (сродни объему воды, прокачиваемой по трубе). Электроснабжение дома часто описывается максимально доступным током в амперах (например, 200 ампер). .Напряжение — это мера электрического давления — мощность, которая «прокачивает» электричество по проводнику. Если вы умножите ампер на вольты, вы получите Вт — мера электрической мощности, приложенной к цепи.

    ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: В отличие от других аспектов строительства и реконструкции, электромонтажные работы могут привести к опасным для жизни травмам при неправильном обращении и установке. Это может привести к сильному удару электрическим током или возгоранию. Если вы не уверены в деталях проводки, обратитесь к лицензированному электрику для выполнения электромонтажных работ.

    Электропроводка в жилых домах: основные элементы и принцип работы

    Хороший способ понять, как работает электричество в вашем доме, — это проследить путь, по которому проходит ток, начиная с линий электропередач, которые проходят вдоль вашей улицы. Во многих домах линии электропередач входят в дом через служебную мачту, которая поднимается вверх с одной стороны дома. Но эта основная подача энергии также может проходить через подземный канал (полую трубу). Перед тем, как линии электропередач входят в дом, они проходят через коробку для счетчиков, где установлен электросчетчик для регистрации потребления энергии.Отсюда мы переходим к основным элементам, описанным ниже.

    Главный сервисный щит

    Эту большую металлическую коробку с откидной крышкой иногда называют коробкой выключателя или (в старых домах с цепями с предохранителями) коробкой предохранителей. Какое бы имя вы ни называли, это центр распределения всей электроэнергии, потребляемой в вашем доме. Там будет главный выключатель, который может отключить (или включить) всю мощность, поступающую от электросети, а также отдельные выключатели (автоматические выключатели; см. Ниже), которые управляют мощностью, поступающей на отдельные цепи.

    Дополнительная панель

    Некоторым домам требуются дополнительные сервисные панели (так называемые субпанели), которые распределяют электричество по группе цепей. Дополнительную панель можно установить в гаражной мастерской, домике у бассейна или во флигеле, где есть освещение и электрические розетки.

    Электрический кабель

    Электрический кабель, который сегодня используется в большинстве жилых помещений, часто называют кабелем Romex. Этот вид неметаллического (NM) кабеля имеет гибкую пластиковую оболочку, покрывающую несколько проводов.Калибр провода и другая информация будут напечатаны на внешней оболочке. Оболочка также может иметь цветовую маркировку для дальнейшего облегчения определения калибра и использования проволоки.

    Кабель

    Romex, используемый в цепях освещения (белая оболочка), будет иметь обозначение NM 14-2; этот маломерный кабель подходит для цепей на 15 ампер. Кабель НМ 12-2 (желтая оболочка) применяется для розеток и цепей на 20 ампер. С любым типом Romex вы можете ожидать найти три провода внутри оболочки: оголенный провод заземления, провод, заключенный в белую изоляцию, предназначенный для использования в качестве нейтрального провода в цепи, и провод с черной изоляцией, который обычно является проводом. горячий провод.

    Электрический кабель для крупных бытовых приборов (сушилки для одежды, электрические плиты, системы отопления и охлаждения) имеет различные обозначения, которые соответствуют большему сечению проводов, дополнительным проводам и специальным применениям, таким как пригодность для подземного захоронения.

    В старых домах почти наверняка будет кабель в металлической оболочке, обычно называемый кабелем BX. С кабелем BX труднее работать, чем с кабелем в пластиковой оболочке, особенно когда нужно протянуть проводку через отверстия в балках или шпильках.Вот почему с годами его использование уменьшилось. Это все еще может быть хорошим вариантом при прокладке электрического кабеля в незащищенных местах (например, у стены подвала), где использование кабеля в пластиковой оболочке запрещено правилами.

    Трубопровод

    Электрические нормы и правила позволяют использовать кабель «BX» в металлической оболочке в некоторых открытых местах. Но сегодня более распространено установка полых труб (кабелепроводов) в этих приложениях и прокладка электрического провода внутри трубки от одной точки соединения к другой.Электропровод может быть изготовлен из стали или пластика ПВХ и включает в себя широкий спектр фитингов для подключения к сервисным панелям и монтажным коробкам.

    Автоматические выключатели

    Ваша сервисная панель будет содержать серию переключателей, которые управляют различными электрическими нагрузками, используемыми по всему дому. В доме среднего размера, вероятно, будет как минимум несколько цепей освещения, несколько цепей розеток (или розеток), а также цепи, управляющие основными приборами, такими как печь, сушилка для одежды, водонагреватель и т. Д.

    Все автоматические выключатели можно включить вручную на сервисной панели, если вам нужно отключить электрическую цепь, в которой работают. Но эти устройства также предназначены для автоматического отключения (срабатывания) при обнаружении потенциальной угрозы безопасности. Стандартные автоматические выключатели срабатывают в ответ на чрезмерное потребление тока, которое может повредить проводку и вызвать опасность пожара из-за перегрева.

    Автоматический выключатель, обозначенный как GFCI (прерыватель цепи замыкания на землю), также автоматически срабатывает при обнаружении утечки тока (угроза безопасности, которая может возникнуть при намокании электрических проводов).Прерыватель, обозначенный как прерыватель цепи дугового замыкания (AFCI), сработает в ответ на перегрузку и искры.

    ПРИМЕЧАНИЕ: Начиная с 1960-х годов, блоки предохранителей были заменены электрическими системами, управляемыми автоматическими выключателями. Важно как можно скорее заменить старый блок предохранителей автоматическим выключателем — не только для соответствия нормам, но также для безопасности и удобства.

    Требования Кодекса бытовой электротехники

    Требования электрического кодекса оговаривают, где используются различные типы выключателей.Например, цепи розеток в ванных комнатах, кухнях, гаражах, подвалах и других влажных (или потенциально влажных) местах нуждаются в защите от GFCI. Строительные нормы и правила во многих областях теперь требуют выключатели AFCI для других бытовых цепей, потому что их схемы обнаружения искры могут защитить от электрических пожаров.

    Автоматические выключатели, питающие розетки, рассчитаны на 15 или 20 ампер; это означает, что они автоматически отключатся, если ток превышает эти значения. Цепи освещения управляются автоматическими выключателями на 15 ампер.Ваша сервисная панель также будет содержать ограниченное количество более крупных «двухполюсных» выключателей с более высоким номинальным током для больших приборов, таких как печи и сушилки для одежды.

    Освещение

    Сегодня лампы накаливания, на которых мы выросли, в значительной степени были заменены люминесцентным и светодиодным (светодиодным) освещением. Легко понять почему. Лампы накаливания не могут сравниться по эффективности с люминесцентными и светодиодными лампами. Более того, лампы накаливания не работают так долго; они перегорят и потребуют замены, пока продолжают работать люминесцентные или светодиодные лампы.Трудно игнорировать преимущества экономии денег на счетах за электроэнергию и помощи в сохранении окружающей среды за счет энергосбережения.

    Реконструкция старого дома обязательно потребует улучшения освещения. Следующие советы могут оказаться полезными при выполнении этих обновлений. По возможности начните с использования светодиодных ламп. При установке новых встраиваемых (также называемых банок) светильников в потолок под чердачным помещением обязательно используйте светильники с рейтингом IC (изоляционный контакт), чтобы изоляция чердака могла быть установлена ​​в непосредственном контакте с осветительным прибором.

    Кроме того, обеспечьте герметичность вокруг светильников на чердаке, чтобы предотвратить потерю теплого воздуха из жилого помещения зимой. Включите диммеры в план освещения. Возможность регулировать степень освещенности (особенно в потолочных светильниках) — простой и эффективный способ изменить атмосферу жилого пространства.

    Дымовая сигнализация и сигнализация C0

    В новых домах должно быть установлено этих предохранительных устройств, и в старых домах они должны быть установлены. Оба сигнала тревоги громко звучат при обнаружении дыма или угарного газа.На каждом этаже дома должен быть детектор CO (угарного газа).

    В каждой спальне должна быть дымовая сигнализация; Также рекомендуется установить дымовую пожарную сигнализацию вне спальной зоны. Если вы хотите добавить эту защиту в свой дом, возможно, имеет смысл купить сигнальные устройства, сочетающие в себе обе функции. И хотя эти будильники могут быть проводными, большинство домовладельцев предпочитают экономить время, устанавливая устройства с батарейным питанием. Когда батареи разряжаются, устройство автоматически подает звуковой сигнал, указывая на то, что пора заменить батареи.

    Резервный источник питания

    Перебои в подаче электроэнергии — это реальность для многих домовладельцев. В районах, где возможны длительные перебои в работе, многие домовладельцы устанавливают системы резервного питания. Наиболее распространенная форма резервного питания — это домашний генератор, который может питать устройства напрямую или через передаточный переключатель, подключенный к главной сервисной панели вашего дома.

    Генераторы

    С генераторами действует правило: чем больше мощность, тем больше денег. Небольшие портативные генераторы (производящие до 2000 Вт электроэнергии; цены начинаются от 300 долларов) могут питать холодильник, ноутбук, зарядное устройство для телефона и домашнее освещение.

    Мобильные устройства большего размера (от 1000 долл. США и мощностью до 7 500 Вт) могут подавать электроэнергию непосредственно на вашу сервисную панель через переключатель. Эти блоки могут поддерживать работу основных проводных устройств (водяной насос, печь, кондиционер), а также включать освещение и бытовые приборы, если все не включено одновременно.

    Самый большой тип генератора — это стационарный блок (также известный как резервный генератор), который устанавливается на платформе вне дома. При ценах от 5000 долларов эти генераторы постоянно подключены к главной сервисной панели и включают схему, которая автоматически включает генератор при обнаружении отключения электроэнергии.

    ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: Небольшие генераторы обычно работают на бензине. Более крупные модели обычно работают на природном газе или пропане. Все модели производят окись углерода и другие опасные выбросы. Запрещается использовать переносные генераторы в помещении, а все топливо следует хранить в безопасном и надежном месте.

    Фотоэлектрические системы

    Использование солнечной энергии для производства электроэнергии — отличный способ сократить расходы на коммунальные услуги и одновременно помочь спасти планету. Чтобы еще больше подсластить сделку, государственные стимулы для возобновляемых источников энергии могут помочь домовладельцам компенсировать стоимость фотоэлектрической системы.Чтобы узнать, какие стимулы применяются в вашем районе, посетите Базу данных государственных стимулов для возобновляемых источников энергии.

    Если солнечная ориентация благоприятна, фотоэлектрические панели могут быть установлены на крыше здания или на наземном массиве. Электроэнергия, вырабатываемая фотоэлектрической системой, может использоваться несколькими способами. Он может подключаться к вашей основной сервисной панели для обеспечения бытового электричества. Если ваша фотоэлектрическая система вырабатывает больше энергии, чем вы можете потребить, эта избыточная электроэнергия подается в вашу электрическую сеть.В штатах, где действуют законы об измерении нетто, ваша электроэнергетическая компания должна платить вам за эту избыточную мощность.

    Последний вариант для вашей фотоэлектрической системы — хранить солнечную электроэнергию в резервной батарее. Это позволяет использовать солнечную электроэнергию после захода солнца. Комбинируя фотоэлектрическую систему с резервным аккумулятором, вы можете поддерживать электроснабжение в случае отключения электроэнергии — это альтернатива резервному питанию от генератора.

    Общие электрические проблемы

    Устаревшие системы

    Есть веские причины сделать модернизацию электрооборудования главным приоритетом при ремонте старого дома.Опасность поражения электрическим током и возгорания возможна при использовании старой проводки с отсутствующей или поврежденной изоляцией. Двухконтактные розетки представляют опасность поражения электрическим током или поражения электрическим током из-за отсутствия защиты от заземления. Блок предохранителей не обеспечивает такой же уровень защиты, как современные автоматические выключатели.

    Ошибки ремоделирования

    При оценке любого более старого дома разумно обратить внимание на установленные присяжные электромонтажные работы, выполненные более ранним владельцем. Многие из этих ошибок очевидны — например, розетки в цокольном этаже без заглушек или кабель Romex, торчащий из стены.Но есть и другие небезопасные модификации, которые может определить только опытный электрик или строительный инспектор. Если вы новый владелец старого дома, будет разумным нанять профессионала, который тщательно обследует вашу электрическую систему.

    Перегруженные контуры

    Слишком много устройств, подключенных к одной цепи, может привести к перегреву проводки, а также к повреждению устройств в цепи. Иногда эту проблему может решить обновление до службы с более мощным усилителем. В других случаях может просто потребоваться добавить больше цепей и установить новые розетки.

    Скачки напряжения

    Ваша электрическая система может иногда получать высоковольтные удары в электросети, вызванные ударами молнии или неисправностью в электросети.

    Leave a reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
