Содержание

Схема подключения счетчика воды в квартире

Виды счетчиков и схемы подключения

С целью экономии средств на оплату коммунальных услуг, да и в соответствии с законом многие поспешили установить водоучетные приборы на территории своей жилплощади. При этом многие воспользовались услугами работников ЖЭКа или специализированных компаний. А большая половина потребителей холодной и горячей воды приготовились установить приборы сами. Поэтому схема установки счетчика воды так интересна нашим читателям.

Важно: если возникают сомнения по поводу правомерности самостоятельного монтажа водомера, то стоит знать, что в законе чётко прописано о том, что приобретение и подключение счетчика на воду производится за счёт потребителя и его силами. То есть, конкретного регламентированного запрета на самостоятельное проведение работ нет. А, как известно, что не запрещено, то разрешено.

Типы счетчиков для квартиры

Если вы решили самостоятельно заняться оборудованием квартиры водоучетными приборами, то, наверняка, сначала задались вопросом, какой же из видов оборудования приобрести. На современном рынке представлено большое множество счетчиков на воду от электромагнитных до самых простых крыльчатых.

Счетчик электронный — проблема с постоянными значениями. Поскольку электроника имеет свойство быстро выходить из строя и при этом электронные водомеры ремонту практически не подлежат. То же самое относится и к дорогим ультразвуковым приборам.

Для подключения водоучётного прибора в квартире лучше приобрести самый простой крыльчатый механизм. Такое устройство проверено в эксплуатации годами, проходит обязательную сертификацию и требует проверки раз в шесть лет (для холодной воды) и раз в четыре года (для горячей воды).

Важно: на каждую систему водоснабжения нужно приобретать «свой» счетчик, заключенный в корпус определенного цвета или имеющий пояс определенного колера. Так, для холодной воды — синий цвет, для горячей — красный соответственно.

Важно при покупке проверить прибор на комплектацию. Как правило, полный комплект должен содержать сам водомер, обратный клапан, сетчатый фильтр грубой очистки и прокладки для него. Просто иногда недобросовестные продавцы пытаются сбыть с рук товар в разрозненном виде. Запорный кран в комплекте может быть, а может и не быть. Если таковой имеется, то стоит обратить внимание на материал его изготовления. Кран силуминовый не подходит совсем. Такой элемент полностью выйдет из строя в ближайшее время. Лучше если запорный кран будет латунным или металоопластиковым. При этом желательно покупать рычажный механизм или кран-бабочку. Вентильный давно выходит из употребления ввиду своего «старения».

Важно: чтобы не возникало спорных ситуаций в момент установки оборудования или его некачественного исполнения, покупать счетчик на воду лучше в специализированных точках продаж и только с чеком. При этом важно сверить серийные номера самого водомера на корпусе и указанные числовые значения в паспорте к устройству.

Технические рекомендации

Установку и подключение счетчика на воду нужно проводить в соответствии с правилами, регламентируемыми водоканалом. То есть, место под монтаж учётного прибора в санкомнате должно выбираться продуманно, а не по принципу «монтирую, где удобно».

  • Так, в правилах прописано, что подключение учетного прибора должно проводиться максимально близко к патрубку входящей в квартиру трубы. При этом конкретное место в правилах не указывается. Но монтаж и подключение водяного учетного прибора должны производиться в таком месте трубопровода, в котором несанкционированный врез будет технически невозможен. То есть у инспектора не должно возникнуть сомнений насчет вашей порядочности, как потребителя.
  • Немного сложнее дело обстоит с подключением водомера в частном доме. Здесь водосчетчик должен устанавливаться исключительно не далее чем 20 см от начала входящей трубы к дому от центрального водопровода.
  • Случается, что в квартире, в которой будет проводиться установка водомера, имеется пожарный водоотвод. В этом случае необходимо пригласить сотрудников пожарной службы, чтобы они установили специальную задвижку на обводной трубе. Впоследствии и задвижка будет пломбироваться вместе с счетчиком. Но часто пожарники не спешат по вызову, поэтому можно установить такую задвижку и самостоятельно.
  • Если в квартире имеется двухтрубная система горячего водоснабжения, то обладателям такой коммуникации для подключения счетчика придётся докупить еще и перепускной клапан. Если его не установить, то вода по трубе будет циркулировать постоянно, а это значит, что счетчик будет постоянно мотать, даже если вода не расходуется.

Важно: на монтаж подобного элемента разрешение у пожарной службы брать не нужно.

  • Также стоит помнить, что при установке счетчика на воду в квартире температура в помещении должна составлять не менее +5 градусов по Цельсию.

Схема монтажа счетчика

Для того чтобы установить водяной учетный прибор на ХВС и ГВС в квартире, придется для начала понять принцип работы всей считающей системы. А составляющими коммуникации будут являться:

  • Запорный кран . Такой элемент устанавливается перед счетчиком и позволяет перекрыть подачу воды на квартиру в случае необходимости проведения ремонтных работ. Лучше всего приобретать простой рычажный кран или кран-бабочку. Но всегда стоит помнить, что этот тип крана нельзя держать в полузакрытом или полуоткрытом состоянии. От такого обращения кран быстро выйдет из строя. Если есть цель подавать воду в квартиру в экономном режиме, то лучше установить вентильный запорный кран.
  • Фильтр грубой очистки (косой) . Этот элемент дополнительно защищает водяной счетчик от попадания в него мелкого мусора, возможно, песка или ржавчины. В патрубке фильтра собираются эти включения. Устанавливать фильтрующий элемент нужно исключительно патрубком вниз. Это облегчит сбор мелкого мусора в отсеке.
  • Счетчик на воду . Монтируется следом за фильтром циферблатом вверх. Причём и на горизонтальных, и на вертикальных трубах водопровода циферблат должен быть хорошо виден.
  • Обратный клапан . Препятствует обратному току воды и его соответственному протеканию через учетный прибор. Если не установить такой элемент, то вода после закрытия водопроводного крана в ванне или раковине будет сливаться назад по трубе, вынуждая тем самым счетчик наматывать лишние литры и кубы расходуемой воды.

Важно: в том случае если входящая труба в квартире вертикальная и вода подаётся по высоте снизу вверх, то обратный клапан монтируют с отклонением от стандартной схемы. В этом случае он устанавливается за запорным краном, но перед учетным прибором.

Таким образом, вода поступает в водоприёмную трубу и продолжает своё движение в заданном направлении. В фильтровальном элементе оседают частички мусора, а вода проходит через водяной счетчик и далее в кран или бачок унитаза. После закрытия крана вода полностью останавливает своё движение благодаря обратному клапану.

Подключаем счетчик своими руками

Перед тем как смонтировать учётный прибор, сначала нужно собрать все элементы в единую конструкцию. Это позволит измерить длину всей конструкции с тем, чтобы вырезать кусок трубопровода нужной длины.

Итак, в первую очередь необходимо разложить на полу все элементы будущей системы. Причём здесь важно отследить направление всех стрелочек на каждом из элементов. Порядок расположения элементов таков:

  • Запорный кран;
  • Фильтр очистки;
  • Счетчик на воду;
  • Обратный клапан.

Их нужно располагать по ходу тока воды в вашей системе водопровода, то есть горизонтально слева направо или справа налево, или вертикально сверху вниз или снизу вверх. Они все должны быть направлены в сторону тока воды в вашей системе.

Важно: если этим пренебречь, то счетчик будет неправильно производить подсчёты.

Для соединения всех резьбовых участков конструкции нужно подготовить паклю, накидные гайки с прокладками и специальную сантехническую пасту. Стоит помнить, что герметик в этом случае не подходит. Он имеет свойство грубеть и трескаться под нагрузками, что в свою очередь приведёт к нарушению герметизации всей системы.

  • Сначала соединяем запорный кран с фильтром. Необходимо накрутить его на паклю и сантехпасту так, чтобы патрубок для мусора смотрел вниз. При этом не стоит сильно зажимать резьбу, иначе она лопнет под нагрузкой.
  • Теперь нужно взять подготовленную накидную гайку и вместе с прокладкой смонтировать её на патрубок фильтра.
  • Далее к накидной гайке прикручиваем счетчик таким образом, чтобы циферблат смотрел вверх.
  • После этого со второй накидной гайкой нужно соединить обратный клапан, также используя паклю и сантехническую пасту.
  • Осталось подключить второй патрубок счетчика к накидной гайке с обратным клапаном. Не забываем о прокладке.

Важно: для холодной воды подойдут резиновые прокладки, а вот для ГВС нужно покупать специальные прокладки из паронита.

Когда вся конструкция собрана и имеет правильный вид, необходимо изменить её длину. Эту же длину откладываем на трубопроводе и отрезаем кусок трубы, начиная от предыдущего запорного вентиля, не забыв подставить тазик.

Важно: перед началом работ согласуйте с ЖЭКом отключение воды по стояку на определенный период. Иначе вы просто зальете соседей.

Теперь останется соединить всю систему с трубой. Если труба пластиковая, то просто используем фитинги для перехода с пластика на металл. Если же труба металлическая и замену производить в ближайшем будущем не планируете, то необходимо при помощи лерки нарезать резьбу, после чего соединить всю конструкцию с трубопроводом.

По окончании работ не спешите резко открывать краны в ванной. Необходимо понемногу открутить краны в раковине, чтобы избежать гидравлического удара или нарушения в работе оборудования для учета воды. Только после того как вода пройдёт через счетчик и тот начнёт мотать, можно открывать краны на всю.

Опломбирование учетного прибора

После самостоятельного подключения водяного счетчика нужно как можно скорее заявить об этом представителям ЖЭКа или ДЭЗа и пригласить их на опломбировку. Только опломбированный водомер с наличием у вас акта о вводе его в эксплуатацию является пригодным для снятия показаний и предоставления их в водоканал.

При этом стоит знать, что если представитель организации не явился в течение 15 дней по вашему заявлению, стоит подать еще одно. Если и в этом случае в течение 15 дней сотрудник не пришёл, счетчик можно считать введенным в эксплуатацию с момента подачи первого заявления. Но для этого на руках должна быть копия заявления с проставленным на нём входящим регистрационным номером.

Как установить счетчик на воду в квартире

Установка водосчетчика на воду затрудняет и ставит в тупик людей неопытных в вопросах коммунального хозяйства. По данным Городского центра учета и экономии ресурсов 30% граждан России до сих пор не решились установить счетчики воды и упускают возможность значительно уменьшить стоимость на горячую и холодную воду. Когда одни россияне игнорируют необходимость установки водомеров в квартире намеренно, другие боятся самой процедуры и сомневаются, смогут ли разобраться в эксплуатации датчиков. ГЦУиЭР считает эту проблему надуманной и готов оказать гражданам помощь в этом вопросе.

На сегодняшний день существует только два варианта, как поставить счетчики на воду в квартире:

  • обратиться к специалистам;
  • провести монтаж и наладку прибора своими руками.

Российское законодательство и положения, регламентирующие порядок монтажа измерительных установок, не запрещают гражданам самим заниматься фиксацией и наладкой расходомеров. Обязательным критерием является соблюдение правил установки и регистрация водосчетчика в расчетном органе. Если произвести бесплатную установку счетчиков на воду своими руками, вы не только полностью берете на себя процесс выбора датчика и его настройку, но и обязаны вызвать специалистов, которые проведут процедуру освидетельствования счетчика для контрольной организации Санкт-Петербурга. Без этого показания будут считаться недействительными.

Ответственно нужно подойти и к выбору самого оборудования расхода воды. Сегодня рынок предоставляет большой ассортимент систем в разных ценовых категориях. Срок службы современного счетчика воды достигает 12 лет. После истечения этого времени прибор подлежит замене. Подробнее о сроке функционирования прибора написано в паспорте устройства – обязательном документе.

Счетчики воды различаются температурными нагрузками, на которые они рассчитаны. Водосчетчик, предназначенный для определения показателей холодной воды, не выдержит высокой температуры горячего крана. Рекомендуется устанавливать универсальные счетчики. Они более долговечны и успешно работают как с небольшими температурами, так и с высокими.

Водоизмерители не сложны в повседневном использовании. После освидетельствования энергосберегающей системы расчет стоимости коммунальных услуг определяется в индивидуальном порядке. Хозяин квартиры производит самостоятельное снятие показателей и передает их в информационно-расчетный центр по телефону или в электронном виде.

Владельцам необходимо знать, что расходомеры должны проходить регулярную проверку. По истечению 6 лет с момента производства, собственник жилья должен обеспокоиться о состоянии измерителя и пройти процедуру проверки.

Схема установки счетчиков воды

В быстром темпе современной жизни не каждый может позволить себе самостоятельно заниматься сантехникой и вникать в правила установки счетчиков воды. Городской центр помогает оперативно и качественно установить энергосберегающие системы. Алгоритм установки прост.

  1. Владелец квартиры выбирает компанию и заполняет заявку.
  2. В обозначенный срок мастер связывается с клиентом и выезжает на объект, имея при себе все необходимое оборудование. Заказчик ничего не приобретает сам – подключение происходит «под ключ».
  3. После установки водоизмерительного датчика мастер выдает собственнику полный пакет документов: договор и акт выполненных работ, акт ввода водосчетчика в эксплуатацию, сертификат и паспорт на аппаратуру.
  4. Владелец обращается в расчетный орган Санкт-Петербурга для регистрации водосчетчика.

Требования к установке счетчиков воды в квартире регламентируются государственными стандартами (ГОСТ P 50193.3-92 и ГОСТ Р 50601-93), а также положениями статьи 9 Федерального Закона №102. Документы определяют критерии выбора водоизмерительного оборудования, общий порядок его фиксации и ввода в эксплуатацию, правила расположения расходомера.

До установки водоизмерительной аппаратуры следует обратить внимание на состояние трубопровода и сантехнической системы квартиры. Ржавчина, неудовлетворительный внешний вид металла и подтеки могут отложить подключение водомера. В этом случае не стоит медлить и обратиться к специалистам ГЦУиЭР, которые за короткое время проведут мероприятия по устранению проблем и помогут установить счетчик.

Установка счетчиков на воду: 6 главных правил

Водный счетчик считается обязательным элементом в домах и квартирах. Отличают установку общедомовых и индивидуальных вариантов. Устанавливает и пломбирует счетчик специальная компания, которая имеет на это лицензию. Но при желании все работы можно выполнить своими силами.

Правила установки водосчетчиков в квартире: нормативные документы

Когда счетчик на воду в квартире смонтирован, составляют акт сдачи-приемки установленного прибора. Документ прописывает заводские номера водяных счетчиков, дата монтажа, данные о компании установщике, дирекции единого заказчика и водопотреблении. В акте ставятся подписи обоих сторон.

Нормативные документы на счетчик:

  1. Технический паспорт прибора учета воды, где указан первичное значение расхода. Кроме этого там же прописана дата установки и ввод в использование.
  2. Свидетельство поверки прибора. В нем указана дата следующих испытаний счетчика. Как правило, проверка проводится каждый 4-6 лет.

Поверка предполагает разборку прибора и доставку в специализированное учреждение. Выполнить испытание может устанавливающая компания. Она будет следить за работоспособностью и полностью обслуживать прибор.

При обращении к специалистам все оформление бумажной работы выполняется ими. Не нужно переживать о правильности установки и составлении документацию. Профессионалы выполнят все быстро и правильно.

С монтажной компанией составляется договор. За ним установщик обязательно отвечает за качество работы водомеров. Найти подходящую компанию можно, ознакомившись со списком в дирекции единого заказчика.

Удобное в использовании и несложное в установке устройство — гигиенический душ. Если внимательно прочитать инструкцию и следовать нашим советам, то его сможет установить даже новичок: https://homeli.ru/komnaty/vannaya-i-tualet/gigienicheskij-dush

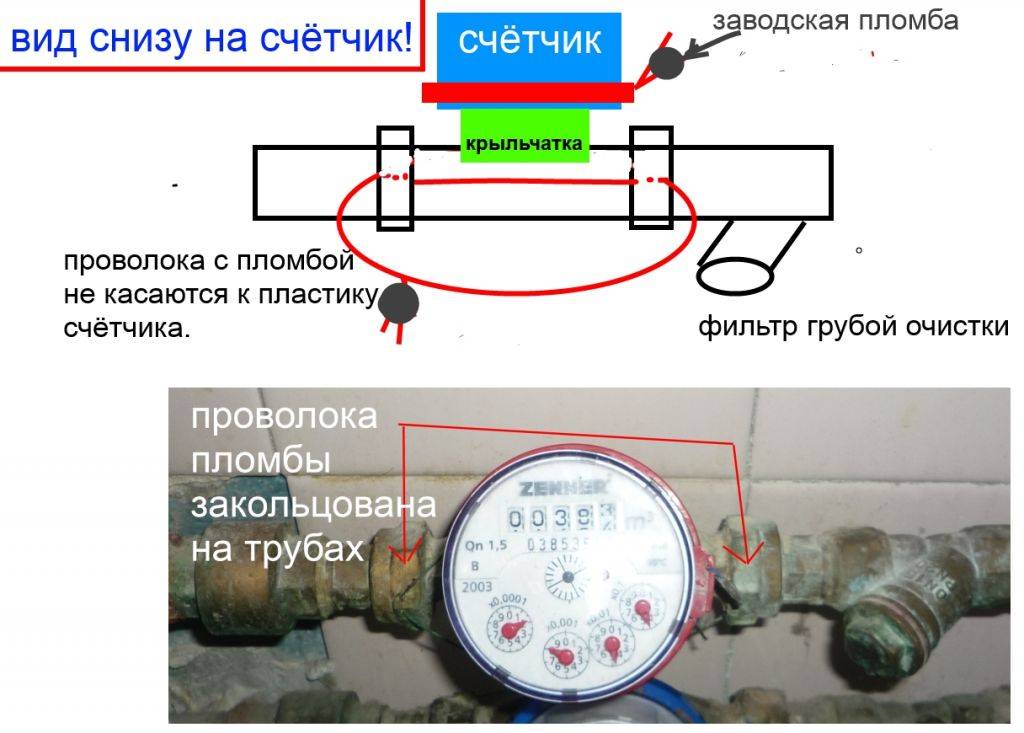

Кто и когда пломбирует счетчики на воду

Закон предусматривает использование только точных приборов. Пломбировка подтверждает правильность показаний. Обвязка говорит о отсутствии постороннего доступа и точности показаний.

Когда необходимо опломбировать счетчик:

  • После первой установке;
  • Когда требуется замена;
  • При повреждении пломбы;
  • При аварийных ситуациях на линии водоснабжения.

Опломбирования может проводить любая компания, которая имеет лицензию на данную процедуру. Фирма установщик обычно опечатывает счетчик бесплатно, согласно договору. Но если потребуется поменять пломбу, то придется внести определенную плату.

Для насыщения воды кислородом кв кране предусмотрен аэратор. Обязательно ли его присутствие и какие бывают виды вы узнаете, прочитав материал: https://homeli. ru/komnaty/vannaya-i-tualet/aerator-dlya-smesitelya

Составляющие элементы счетчиков ХВС и ГВС

Чтобы установить счетчики холодной или горячей воды, следует правильно подобрать элементы конструкции. Сам счетчик может уже быть в наличии, но комплектующие детали придется покупать отдельно. Важная часть конструкции – запорный кран.

Виды запорных кранов:

  • Шаровой вариант бабочка;
  • Шаровая разновидность с рычагом;
  • Вентильный тип.

Первые варианты отличаются наибольшей прочностью и длительным сроком эксплуатации. Главное, чтобы был качественный сам, а на самом изделии не наблюдалось сколов и трещин. Оптимальный материал – латунь. Пластиковые краны не используются, так как не особо крепкие.

Запорный кран используется исключительно в закрытом или открытом положении. Нельзя оставлять прибор в полуоткрытом состоянии.

Фильтр в системе ХВС или ГВС нужен для очистки воды. Есть прямые и косые фильтры. Для водосчетчиков применяют только косые варианты. Важно правильно смонтировать элемент, чтобы сетка смотрела вниз.

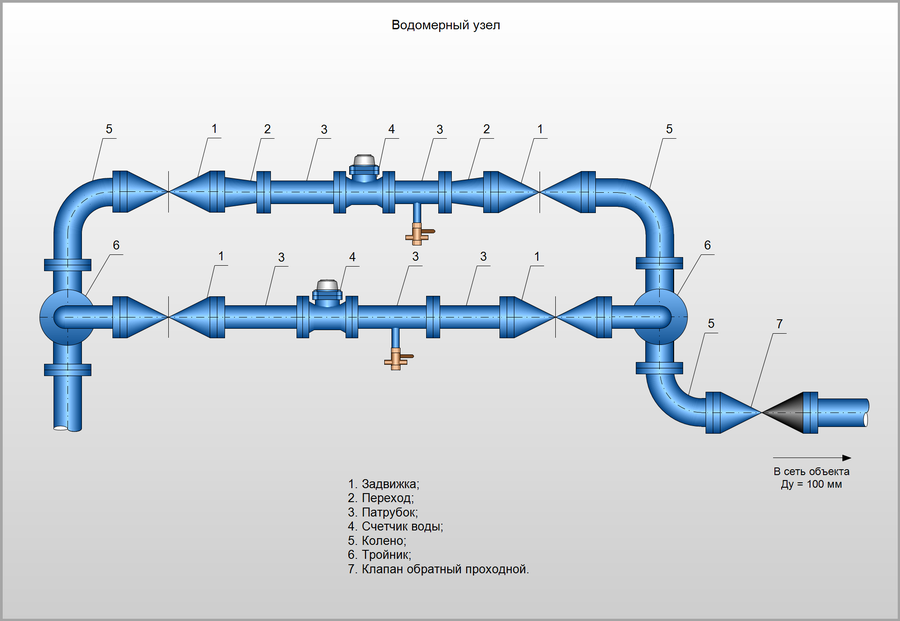

Схема установки водяного счетчика в квартире

Соединение деталей зависит от условий места установки. Имеет значение разводка труб: горизонтальная или вертикальная. Также учитывают наличие свободного места после установки.

Стандартная схема монтажа водомеров:

  • Запорный кран;
  • Сетчатый фильтр;
  • Счетчик;
  • Обратный клапан.

Именно в такой последовательности необходимо собрать счетчик с вертикальной или горизонтальной разводкой на участках с подачей жидкости сверху вниз. На вертикальных местах с подачей воды снизу вверх установка обратного клапана проходит до счетчика. Дело в том, что СНИП предполагает опускание крыльчатки в воду. При несоблюдении данного правила, когда отключаю воду, жидкость будет перетекать в магистраль и кран останется сухим.

Важной деталью любого крана является кран-букса. О том, как её заменить, читайте на сайте: https://homeli.ru/komnaty/vannaya-i-tualet/kran-buksa

Основные правила установки счетчиков воды

После принятия решения необходимо обратиться в компанию, которая устанавливает счетчики. В некоторых регионах запрещено выполнять установку своими руками. В случае самостоятельного монтажа пишется заявление. ЖКХ на это должен предоставить технические условия.

Техусловия прописывают процедуру сборки, схему водосчетчиков, метрические характеристики.

Следует заранее перечитать перечень разрешенных счетчиков. Некоторые варианты не удается запломбировать из-за запретов компании. При установке несертифицированного счетчика утрудняется оформление, ведь приходится проходить сертификацию прибора.

Правила установки водомерных счетчиков:

  1. Монтаж счетчиков лучше проводить близко к вводу трубопровода поступающей магистрали. Лучше всего на горизонтальном участке. Не должно возникать подозрений на незаконный водозабор.
  2. Перед счетчиком следует установить фильтр грубой очистки и обратный клапан. Это защита прибора от грязи и жульничества.
  3. Ставить прибор нужно в помещении, где температура составляет не меньше 5 градусов.
  4. В частных строениях водомер стоит монтировать у наружной стены дома, не дальше, чем 20 см от выхода трубы. Участок установки должен быть хорошо освещенным.
  5. При наличии колодца с отводом трубы от центральной магистрали, источник оборудуется крышкой с запорами и проходит процедуру пломбирования. Срывать пломбу можно только в критических случаях.
  6. Счетчики обязательно нужно пломбировать. Зарегистрировать прибор сможет только управляющая компания.

Все рекомендации к установке определяет управляющая фирма. Заранее потребуется ознакомиться со стоимостью приборов. Не стоит экономить, а доверить все работы профессионалам.

Как поставить счетчики на воду: предварительная сборка

Для правильной врезки счетчика следует знать, как выглядит собранная система. Это поможет определить протяжность системы на горячую или холодную воду. Процедура прокладки включает предварительную сборку конструкции.

Для начала выполняется постановка всех элементов схемы на полу. Важно, чтобы стрелки указывали на водопроводный ход воды. Кладут запорный кран, фильтр, счетчик и обратный клапан за направления движения воды.

Проект выполнения предварительной сборки:

  • Запорный кран направлен рычагом вверх;
  • Конец фильтра направлен вместе с сеткой вниз;
  • Табло водомера в свободном доступе и направлено вверх.

Сначала соединяется запорный кран и фильтр без обмотки. Патрубок фильтра должен смотреть вниз. Следует учитывать количество витков при скручивании деталей. Дальше снимают фильтр и замеряют паклю. Обмотка наматывается на патрубок фильтра. Пакля обмазывается мастикой и соединяется с запорным краном и фильтром. Важно делать это аккуратно, чтобы кольцо не лопнуло.

Вместо мастики нельзя применять силиконовый герметик. Данное вещество высыхает и лопается.

Дальше на второй конец фильтра наматывается пакля и обмазывается мастикой. Дальше монтируется американка и прокладка. Затем счетчик накручивается на резьбу. Вторая гайка соединяется с обратным клапаном. Дальше конструкция соединяется со вторым патрубком. На этом работы окончены.

Последовательность установки счетчиков воды своими руками

Перед тем, как поставить счетчик, потребуется подключить к нему сетчатый фильтр. Так прибор защищен от крупных загрязнений. А они могут стать причиной серьезных поломок.

Также устанавливается обратный клапан. Это защитный механизм от отматывания показаний. Без данного прибора невозможно оформить счетчик в частном доме или квартире.

Для удобного снятия прибора монтируется накидная гайка американка. Герметизация соединений с обратным клапаном и фильтром осуществляется с помощью ленты ФУМ, а также пакли.

При монтаже лучше использовать полипропиленовые или металлопластиковые трубы. Данные материалы легко режутся и соединяются. Для этого используется компактный паяльник.

Порядок выполнения работ:

  1. Выполняется разрез трубы и подключения к отсекающему крану водопровода блока водомера. Важно обеспечить герметичность соединений.
  2. Дальше замеряется и определяется ответная резьба.
  3. Лишняя часть патрубка отрезается, и на конце выполняют резьбу. Соединить детали можно с помощью пресс фитингов. Полипропилен скрепляется паяльником.
  4. От счетчика отключают обратный клапан и американку и навинчивают на выполненную резьбу.
  5. Далее следует подключить американку и клапан обратно.
  6. Потом открывают кран, который отсоединяет водоканал квартиры от стояка. Следует проверить надежность соединений.
  7. Когда протечек не обнаружено, то работы выполнены правильно.
  8. Далее потребуется обращаться в водоканал, где предоставят инспектора, который поставит пломбу.

Металлические трубы имеют большие сложности и требования к организации и установке прибора учета воды. Резка труб требует специальной пилы и станка. Выполнить работы бесплатно самому можно, но лучше доверить сборку индивидуальных и общедомовых счетчиков профессионалам.

Установка водяного счетчика своими руками (видео)

Сборка счетчика включает детальный регламент, который описывает каждый последовательный этап. Кому доверить установку решают сами жильцы. При этом прибор обязательно подлежит опломбировки, а все детали должны соответствовать строительным нормам и правилам. Регистрация счетчика проводится устанавливающей компанией.

Установка счетчиков воды в квартире: требования водоканала

Известно, что установка счетчиков воды своими руками позволяет полностью контролировать расходы по потребляемой воде, а также производить оплату лишь за использованные ресурсы. Как правило, положительный эффект виден уже через пару месяцев — оплата за воду снижается в два, а то даже и в три раза. Но как самостоятельно выполнить такую процедуру, что конкретно из себя представляет установка счетчика?

Требования водоканала касательно к установки счетчиков

Следует отметить, что существуют определенные требования водоканала к установлению счетчика:

  • необходимо, чтобы была защита счетчика от его повреждения находящимся в водопроводе мелким или крупным мусором;
  • должен был произведен монтаж обратного клапана. Он используется для того, чтобы пресечь все попытки владельца отмотать счетчик назад;
  • проведение опломбировки специалистом. После того, как счетчик установлен, необходимо подать свою заявку в водоканал по месту проживания, после чего придет специалист и проведет опломбировку.

Выбор счетчика

Одним из наиболее хорошим вариантов считается турбинный счетчик с крыльчаткой, спросом пользуются также обычные механические счетчики – они совсем недорогие и простые в использовании.

Электронные счетчики – тоже неплохой вариант, но электроника может выйти из строя, а замена такого счетчика заново приведет за собой кучу бюрократических формальностей.

Следует учитывать, что счетчики для горячей и холодной воды отличаются друг от друга: они отмечены поясами красного и соответственно синего цвета.

Не стоит рисковать и покупать неподходящий для воды счетчик: например, поставить на горячую воду «холодный» будет и вовсе бессмысленной затеей – специалист его просто не введет в эксплуатацию.

При покупке водомера необходимо убедиться, что он имеет полную комплектацию. Особое внимание следует уделить техническому паспорту изделия, правильно, чтобы он был напечатан типографским способом, серийные номера в нем и на водосчетчике не должны совпадать. Кроме того, такой паспорт должен быть скреплен заводским штампом.

Комплектующие, необходимые для установки счетчиков:

  1. Запорный кран. Необходимо обратить внимание, чтобы такой кран был качественным, в ином случае он может прорваться и привести к потопу. Если у вас в наличии такой старый кран, лучше не рисковать и заменить его на новый.
  2. Фильтр очищающий. Бывает двух разновидностей: прямой или косой. Второй вариант периодически нуждается в чистке.
  3. Собственно водный счетчик.
  4. Обратный клапан. Необходим для того, чтобы в случае прекращения подачи воды счетчик «не отматывал» обратно.

Запорные краны

Такой запорный кран должен иметь одну особенность: в наличии должно быть ушко с отверстием на самом исходящем патрубке. Если такой запорный кран – комплектный, проверьте, не силуминовый ли он. Дело все в том, что такие краны сильно подвержены действию межкристаллитной коррозии, и может так случиться, что вскоре придется спасать помещение от потопа. Не плохим вариантом является обычный металлопластиковый кран.

Место в доме для счетчика

Желательно, чтобы водомер находился как можно ближе к вводу самого трубопровода в комнате. При вводе такого счетчика в эксплуатацию специалист из водоканала посмотрит, можно ли как-то еще врезаться в саму трубу до счетчика. На практике, вопросов не возникает, если водомер установлен в туалете около унитаза, даже в том случае, когда запорный кран находится за полметра назад. Если в помещении трубы идут по полу, то установка счетчика тоже будет одобрена, ведь в случае чего скрыть следы работы на трубах будет практически невозможно.


Строже обстоит дело при проверки частного дома. Здесь обязательно должно быть соблюдено правило: установка должна происходить на расстоянии не более чем 20 см от выхода такой подводящей трубы. Если на территории дома находится колодец – необходимо, чтобы он был капитальный и с запираемой крышкой, иначе она тоже будет опломбирована.

Технические особенности при установке:

  1. Если в помещении, где будет произведена установка счетчика, находится пожарный водоотвод, необходимо установить задвижку на обводной трубе. Когда придет специалист из водоканала — он опломбирует и ее.
  2. Редко, но бывает так, что система ГВС работает по двухтрубной системе. Для такой квартиры при установке счетчика именно для горячей воды потребуется купить перепускной клапан для циркулярной трубы. В ином случае счетчик будет постоянно и слишком много мотать.
  3. Температурный режим воздуха в помещении, где будет произведена установка счетчика, не должен быть ниже + 5 градусов по Цельсию. Такой вопрос с температурой может возникнуть, если установка будет производиться в неотапливаемом и холодном подвале частного дома. При этом вопрос необходимо решить с водоканалом, возможно, проще и дешевле будет утеплить трубу в подвале, а счетчик поставить в самом туалете.

Процесс установки

Прежде чем приступить к процессу под названием установка счетчика своими руками, необходимо ознакомиться с инструкцией всех ее составляющих. Необходимо проверить в техпаспорте счетчика, какое именно расстояние прямой трубы должно находиться до него и после.
Процесс установки состоит из нескольких этапов:

  1. Для того, чтобы не запутаться, изначально лучше выложить все изделия в линию: обратный клапан, затем счетчик, фильтр, а после – запорный кран. На всех деталях есть стрелочки, их необходимо расположить так, чтобы они указывали в одну сторону.
  2. Затем соедините все детали в «сухом» виде для того, чтобы просчитать витки. Для этого нужно взять фильтр и закрутить его на кран, считая при этом витки. Обычно их бывает не больше пяти. Обратите особое внимание, на каком именно из витков отстойник будет находится внизу. Затем все снова раскрутите, возьмите уплотнитель и тщательно намотайте его на фильтр самого запорного крана. Наматывать его необходимо так, чтобы полностью все канавки были закрыты. После этого сверху уже можно будет нанести сантехническую пасту и аккуратно закрутить запорный кран.
  3. В том случае, если водомер используется именно для горячей воды – лучше приобрести паронитовые прокладки, если он нужен для контроля холодной воды – следует взять резиновые. Очень часто в одном комплекте со счетчиком идут кольца-уплотнители и американки. Такие кольца не подойдут, лучше купить новые, а вот американки (специальные патрубки, используются для соединения труб) подойдут. Такой патрубок необходимо прикрутить к фильтру, снова используя при этом уплотнитель (подойдет также обычная льняная пакля), а затем уже счетчик. Второй парубок следует соединить с обратным клапаном.
  4. Полученную конструкцию следует прикрепить к водомеру. В итоге должно получиться так, чтобы отстойник фильтра, циферблат счетчика и выключатель запорного крана «смотрели» вверх, а крыльчатка – вниз.
  5. После того, как все детали будут соединены, можно уже врезать их в сам трубопровод. При этом, не забудьте заранее перекрыть воду, если ваш дом многоквартирный – самостоятельно делать такую процедуру нельзя, следует вызвать мастера из водоканала.
    Измерьте, какой именно длины получилась конструкция. Такое же расстояние следует отмерить и на трубе до самого стыка. Подставив тазик на пол (могут политься остатки воды), отрезайте отмерянный участок.
  6. В том случае, если трубопровод – металлический, закрепить конструкцию к подводящей трубе можно будет с помощью резьбы. Очень важно при этом правильно отмерить расстояние, ведь такой трубопровод не будет гнуться. Можно заменить весь участок полипропиленовыми трубами, при этом металлический трубопровод соединить с пластиком можно будет при помощи специальных фитингов для соединения.
  7. После завершения такой процедуры, как установка счетчика своими руками, необходимо проверить работоспособность системы. Следует включить воду и медленно открутить шаровой кран. Нужно проверить следующие моменты: нет ли где-нибудь течи, правильно ли работает сам счетчик и не дает ли он сбоев. После этого уже можно вызвать представителя водоканала для опломбирования. В итоге вам выдается техпаспорт и документ, подтверждающий опломбирование данного счетчика. После этого вы уже будете платить за воду лишь в соответствии с показаниями водомера.

Схема установки счетчиков воды в квартире и подключение

С целью экономии средств на оплату коммунальных услуг, да и в соответствии с законом многие поспешили установить водоучетные приборы на территории своей жилплощади. При этом многие воспользовались услугами работников ЖЭКа или специализированных компаний. А большая половина потребителей холодной и горячей воды приготовились установить приборы сами. Поэтому схема установки счетчика воды так интересна нашим читателям.

Важно: если возникают сомнения по поводу правомерности самостоятельного монтажа водомера, то стоит знать, что в законе чётко прописано о том, что приобретение и подключение счетчика на воду производится за счёт потребителя и его силами. То есть, конкретного регламентированного запрета на самостоятельное проведение работ нет. А, как известно, что не запрещено, то разрешено.

Типы счетчиков для квартиры

Если вы решили самостоятельно заняться оборудованием квартиры водоучетными приборами, то, наверняка, сначала задались вопросом, какой же из видов оборудования приобрести. На современном рынке представлено большое множество счетчиков на воду от электромагнитных до самых простых крыльчатых.

Счетчик электронный — проблема с постоянными значениями. Поскольку электроника имеет свойство быстро выходить из строя и при этом электронные водомеры ремонту практически не подлежат. То же самое относится и к дорогим ультразвуковым приборам.

Для подключения водоучётного прибора в квартире лучше приобрести самый простой крыльчатый механизм. Такое устройство проверено в эксплуатации годами, проходит обязательную сертификацию и требует проверки раз в шесть лет (для холодной воды) и раз в четыре года (для горячей воды).

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Важно: на каждую систему водоснабжения нужно приобретать «свой» счетчик, заключенный в корпус определенного цвета или имеющий пояс определенного колера. Так, для холодной воды — синий цвет, для горячей — красный соответственно.

Важно при покупке проверить прибор на комплектацию. Как правило, полный комплект должен содержать сам водомер, обратный клапан, сетчатый фильтр грубой очистки и прокладки для него. Просто иногда недобросовестные продавцы пытаются сбыть с рук товар в разрозненном виде. Запорный кран в комплекте может быть, а может и не быть. Если таковой имеется, то стоит обратить внимание на материал его изготовления. Кран силуминовый не подходит совсем. Такой элемент полностью выйдет из строя в ближайшее время. Лучше если запорный кран будет латунным или металоопластиковым. При этом желательно покупать рычажный механизм или кран-бабочку. Вентильный давно выходит из употребления ввиду своего «старения».

Важно: чтобы не возникало спорных ситуаций в момент установки оборудования или его некачественного исполнения, покупать счетчик на воду лучше в специализированных точках продаж и только с чеком. При этом важно сверить серийные номера самого водомера на корпусе и указанные числовые значения в паспорте к устройству.

Технические рекомендации

Установку и подключение счетчика на воду нужно проводить в соответствии с правилами, регламентируемыми водоканалом. То есть, место под монтаж учётного прибора в санкомнате должно выбираться продуманно, а не по принципу «монтирую, где удобно».

Рекомендуем к прочтению:

  • Так, в правилах прописано, что подключение учетного прибора должно проводиться максимально близко к патрубку входящей в квартиру трубы. При этом конкретное место в правилах не указывается. Но монтаж и подключение водяного учетного прибора должны производиться в таком месте трубопровода, в котором несанкционированный врез будет технически невозможен. То есть у инспектора не должно возникнуть сомнений насчет вашей порядочности, как потребителя.
  • Немного сложнее дело обстоит с подключением водомера в частном доме. Здесь водосчетчик должен устанавливаться исключительно не далее чем 20 см от начала входящей трубы к дому от центрального водопровода.
  • Случается, что в квартире, в которой будет проводиться установка водомера, имеется пожарный водоотвод. В этом случае необходимо пригласить сотрудников пожарной службы, чтобы они установили специальную задвижку на обводной трубе. Впоследствии и задвижка будет пломбироваться вместе с счетчиком. Но часто пожарники не спешат по вызову, поэтому можно установить такую задвижку и самостоятельно.
  • Если в квартире имеется двухтрубная система горячего водоснабжения, то обладателям такой коммуникации для подключения счетчика придётся докупить еще и перепускной клапан. Если его не установить, то вода по трубе будет циркулировать постоянно, а это значит, что счетчик будет постоянно мотать, даже если вода не расходуется.

Важно: на монтаж подобного элемента разрешение у пожарной службы брать не нужно.

  • Также стоит помнить, что при установке счетчика на воду в квартире температура в помещении должна составлять не менее +5 градусов по Цельсию.

Схема монтажа счетчика

Для того чтобы установить водяной учетный прибор на ХВС и ГВС в квартире, придется для начала понять принцип работы всей считающей системы. А составляющими коммуникации будут являться:

  • Запорный кран. Такой элемент устанавливается перед счетчиком и позволяет перекрыть подачу воды на квартиру в случае необходимости проведения ремонтных работ. Лучше всего приобретать простой рычажный кран или кран-бабочку. Но всегда стоит помнить, что этот тип крана нельзя держать в полузакрытом или полуоткрытом состоянии. От такого обращения кран быстро выйдет из строя. Если есть цель подавать воду в квартиру в экономном режиме, то лучше установить вентильный запорный кран.
  • Фильтр грубой очистки (косой). Этот элемент дополнительно защищает водяной счетчик от попадания в него мелкого мусора, возможно, песка или ржавчины. В патрубке фильтра собираются эти включения. Устанавливать фильтрующий элемент нужно исключительно патрубком вниз. Это облегчит сбор мелкого мусора в отсеке.
  • Счетчик на воду. Монтируется следом за фильтром циферблатом вверх. Причём и на горизонтальных, и на вертикальных трубах водопровода циферблат должен быть хорошо виден.
  • Обратный клапан. Препятствует обратному току воды и его соответственному протеканию через учетный прибор. Если не установить такой элемент, то вода после закрытия водопроводного крана в ванне или раковине будет сливаться назад по трубе, вынуждая тем самым счетчик наматывать лишние литры и кубы расходуемой воды.

Важно: в том случае если входящая труба в квартире вертикальная и вода подаётся по высоте снизу вверх, то обратный клапан монтируют с отклонением от стандартной схемы. В этом случае он устанавливается за запорным краном, но перед учетным прибором.

Таким образом, вода поступает в водоприёмную трубу и продолжает своё движение в заданном направлении. В фильтровальном элементе оседают частички мусора, а вода проходит через водяной счетчик и далее в кран или бачок унитаза. После закрытия крана вода полностью останавливает своё движение благодаря обратному клапану.

Подключаем счетчик своими руками

Перед тем как смонтировать учётный прибор, сначала нужно собрать все элементы в единую конструкцию. Это позволит измерить длину всей конструкции с тем, чтобы вырезать кусок трубопровода нужной длины.

Итак, в первую очередь необходимо разложить на полу все элементы будущей системы. Причём здесь важно отследить направление всех стрелочек на каждом из элементов. Порядок расположения элементов таков:

  • Запорный кран;
  • Фильтр очистки;
  • Счетчик на воду;
  • Обратный клапан.

Их нужно располагать по ходу тока воды в вашей системе водопровода, то есть горизонтально слева направо или справа налево, или вертикально сверху вниз или снизу вверх. Они все должны быть направлены в сторону тока воды в вашей системе.

Важно: если этим пренебречь, то счетчик будет неправильно производить подсчёты.

Для соединения всех резьбовых участков конструкции нужно подготовить паклю, накидные гайки с прокладками  и специальную сантехническую пасту. Стоит помнить, что герметик в этом случае не подходит. Он имеет свойство грубеть и трескаться под нагрузками, что в свою очередь приведёт к нарушению герметизации всей системы.

Рекомендуем к прочтению:

  • Сначала соединяем запорный кран с фильтром. Необходимо накрутить его на паклю и сантехпасту так, чтобы патрубок для мусора смотрел вниз. При этом не стоит сильно зажимать резьбу, иначе она лопнет под нагрузкой.
  • Теперь нужно взять подготовленную накидную гайку и вместе с прокладкой смонтировать её на патрубок фильтра.
  • Далее к накидной гайке прикручиваем счетчик таким образом, чтобы циферблат смотрел вверх.
  • После этого со второй накидной гайкой нужно соединить обратный клапан, также используя паклю и сантехническую пасту.
  • Осталось подключить второй патрубок счетчика к накидной гайке с обратным клапаном. Не забываем о прокладке.

Важно: для холодной воды подойдут резиновые прокладки, а вот для ГВС нужно покупать специальные прокладки из паронита.

Когда вся конструкция собрана и имеет правильный вид, необходимо изменить её длину. Эту же длину откладываем на трубопроводе и отрезаем кусок трубы, начиная от предыдущего запорного вентиля, не забыв подставить тазик.

Важно: перед началом работ согласуйте с ЖЭКом отключение воды по стояку на определенный период. Иначе вы просто зальете соседей.

Теперь останется соединить всю систему с трубой. Если труба пластиковая, то просто используем фитинги для перехода с пластика на металл. Если же труба металлическая и замену производить в ближайшем будущем не планируете, то необходимо при помощи лерки нарезать резьбу, после чего соединить всю конструкцию с трубопроводом.

По окончании работ не спешите резко открывать краны в ванной. Необходимо понемногу открутить краны в раковине, чтобы избежать гидравлического удара или нарушения в работе оборудования для учета воды. Только после того как вода пройдёт через счетчик и тот начнёт мотать, можно открывать краны на всю.

Опломбирование учетного прибора

После самостоятельного подключения водяного счетчика нужно как можно скорее заявить об этом представителям ЖЭКа или ДЭЗа и пригласить их на опломбировку. Только опломбированный водомер с наличием у вас акта о вводе его в эксплуатацию является пригодным для снятия показаний и предоставления их в водоканал.

При этом стоит знать, что если представитель организации не явился в течение 15 дней по вашему заявлению, стоит подать еще одно. Если и в этом случае в течение 15 дней сотрудник не пришёл, счетчик можно считать введенным в эксплуатацию с момента подачи первого заявления. Но для этого на руках должна быть копия заявления с проставленным на нём входящим регистрационным номером.



Схема установки и подключения счетчика воды: как правильно собрать и подключить водосчетчик в квартире своими руками — фото и видео

В этой статье мы разберем, как выглядит схема правильной установки и подключения счетчика воды своими руками в квартире. Многие владельцы частной собственности желают иметь приборы для учета затрат влаги в доме, так как платить по общим тарифам получается слишком много. Особенно это касается жилья, в котором живет один, а прописано несколько человек.

Сумма при этом начисляется на всех зарегистрированных жителей вне зависимости от того, пользовались ли они коммунальной услугой или нет. Получается, что поставить водосчетчик гораздо выгоднее и удобнее, чем оплачивать счета за неизрасходованные кубометры. Осталось разобраться, кто может заниматься этим вопросом — собственник или исключительно ЖЭК.

Установка водомера своими руками: нужно ли это делать

Регулярный рост тарифов на расход и нежелание платить просто так сейчас толкают большинство хозяев на монтаж дома личных приборов учета.

Есть и такие люди, которые не хотят приглашать специалиста. Им проще и быстрее заняться этим вопросом самим. Только непонятно, можно ли так делать.

Как правило, сотрудников ЖЭК мало волнует, есть ли у человека специальность или группа допуска. Обычно они легко разрешают собственникам самим крепить водомеры. Но они требуют, чтобы их пригласили устанавливать пломбы и заключать договор.

Поэтому в этой статье мы рассказываем, как поставить и подсоединить водяной счетчик в квартире, как выполнить его установку своими руками.

А ниже мы расскажем, как все это делается лично или силами специализированной компании, какие документы потребуется составить по завершении мероприятия и как правильно выбрать оборудование.

Наличие этой техники — начало рационального потребления коммунальных услуг. Пользователь может отследить, какие объемы и когда он действительно использовал. А работники водоканала не смогут больше списывать потери, которые появляются из-за изношенности сетей.

Но давайте рассмотрим, всегда ли это выгодно. Например, планируется монтировать расходомер на горячую и холодную воду. Но при этом каждый день, утром и вечером, приходятся спускать довольно много, пока она нагреется. В этом случае нужно мириться с томительным ожиданием и попутно переплачивать за использованные объемы, которые фактически просто ушли в трубу.

Еще один вариант, в котором монтаж и установка водяных счетчиков своими руками по видео не будет выгодной — если в доме живет больше народа, чем прописано. Когда в квартире поселилось 6-7 человек, а зарегистрирован при этом только 1-2, ставить устройство окажется невыгодно.

Что говорит законодательство

Юридически нет запретов на то, что собственник хочет все сделать аккуратно и без помощи.

Важно пользоваться здравым смыслом при выполнении этого мероприятия и думать, что и в каком порядке монтировать. А также в процессе рекомендуется соблюдать нормативы и правила согласно инструкции, которая часто есть в комплекте.

Если планируется привлечь к этому делу мастеров, то необходимо поинтересоваться наличием у них разрешения на подобные работы и допуска.

Помните, что если ЖЭК навязывает услуги какой-то конкретной фирмы, которая платно производит установку и монтаж прибора учета воды по схеме, то контора занимается этим незаконно. Всю процедуру каждый собственник имеет право выполнить без посторонних. В его обязанности входит только пригласить сотрудников на опломбировку и заключение договора.

Но есть пара нюансов, которые желательно учесть:


  • Приобретать оборудование рекомендуется лишь у проверенных сертифицированных компаний. Помните, что в упаковке обязательно должен лежать технический паспорт.

  • Перед началом действа придется перекрывать стояк. В многоквартирных домах это сделать часто проблематично без помощи сотрудников ЖЭК.

  • В процессе следует строго соблюдать схему сборки, установки и подключения водяного счетчика в квартире. Не допускайте выполнения операций не по нормативам. Иначе в случае прорыва трубопровода придется возмещать все затраты из своего бюджета. А они могут оказаться значительными при порче общедомового и частного соседского имущества.

Как водомер зарегистрировать и поставить на учет

Еще до того, как сделать свой выбор относительно конкретной модели, желательно обратиться в жилищную контору и попросить технические требования к оборудованию. После этого можно покупать любой прибор, который будет отвечать указанным пожеланиям.

После покупки его необходимо отнести в ЖЭК или управление водоканала вместе с техпаспортом, чтобы его осмотрели и заполнили пустующие поля. Одновременно с возвращением техники владельцу ему назначат день, когда будет произведена его опломбировка.

Схема установки, подключения водосчетчиков в квартире своими руками с видео

Если все разводки произведены стандартным способом, то система будет выглядеть примерно одинаково:


  1. запорный клапан — с него все начинается;

  2. фильтр — можно менять и ставить новые при подозрении на засоры;

  3. водомер — любой купленный собственником и одобренный специалистом ЖЭК;

  4. обратный клапан — на нем заканчивается цепь.

Чтобы все было сделано правильно, желательно подобрать подходящий участок в ванной или около входа в дом. Это должна быть точка до первого ответвления, чтобы техника могла учитывать все, что поступает в жилище. Иначе такую самодеятельность мастера не одобрят и пломбу не дадут.

Как поставить счетчики на воду самостоятельно: видео установки и выбор места

Выбирая определенную точку в помещении, желательно оценить, как расположена труба, и проверить, нет ли в этой точке разводки.

Стоит отметить, что прибор можно расположить как вертикально, так и горизонтально, в зависимости от пожеланий собственника. Главное — чтобы был свободный доступ к его осмотру в любой момент.

Рекомендуется крепить оборудование как можно ближе к вводу магистрали в санитарную зону. В частных домовладениях это обычно 20 см от выхода трубопровода.

Часто, если владелец ставит водосчетчик самостоятельно, то схема монтажа и установки проходит под умывальником или рядом с унитазом. Обратите внимание — в техпаспорте прописано расстояние прямого отрезка, который должен предшествовать врезке.

Еще одно требование — если стоит устаревшая или сомнительная арматура, то желательно заменить ее на более новую шаровую. Необходимо приобретать качественные запчасти от проверенных производителей. Их задача — выдерживать температуру от 100 и выше градусов, а также высокое давление. Иначе использование закончится прорывом трубы.

Закупаем нужные материалы

Сколько потребуется счетных устройств — зависит от количества стояков в здании. Обязательно приобрести шаровые запорные и обратные краны, а также фильтр. Инспекторы проверят наличие всех частей, и откажутся пломбировать, если чего-то не будет.

Из инструментов понадобятся:


  • болгарка — для срезания старых крепежей;

  • ножовка — подойдет для мест, куда не доберется предыдущее оборудование;

  • ножницы и паяльник — если соединение из пластика;

  • разводной ключ — для затягивания гаек;

  • ФУМ-лента и уплотнительные кольца — для изоляции;

  • сгоны и уголки — если нужно соединять с водопроводной трубой;

  • муфты — когда переходят на другой размер.

Как правильно собрать, установить и подключить счетчик на воду в квартире самостоятельно

Самый простой процесс — если трубопровод пластиковой. Полимер легко разрезается с помощью специальных ножниц. Верхняя часть у них острая, специально для резки, а нижняя состоит из небольшого держателя. А дальнейшее соединение выполняется паяльником, который предназначен для этой задачи. Разобраться в его технологии будет просто. Но не стоит брать для этих целей любой другой паяльный инструмент — высока вероятность прожечь стенку насквозь. Такой способ касается всех металлопластиковых и полипропиленовых материалов.

В случае если трубы металлические, то будет немного сложнее. Обычно правильная установка счетчиков воды своими руками, как на фото и видео, выполняется одновременно с полной или частичной заменой трубопровода в доме.

Чтобы собирать было проще, советуем разложить заранее все элементы в том порядке, в котором их следует соединять. Перед началом сборки нужно намотать уплотнитель на резьбу механизма. Постарайтесь максимально утопить его в витки. А при закручивании важно не перестараться, иначе соединение может лопнуть.

Последовательность действий довольно простая:


  • Отключается водоснабжение.

  • Отрезается участок трубы — стоит подставить тазик, чтобы туда слить остатки влаги.

  • К отсекающему элементу подсоединяют блок водомера — не забывайте вложить туда прокладку.

  • Следует развернуть прибор так, чтобы стрелка смотрела от врезанного крана.

  • Там, куда обращен хвост, располагают обратный клапан, а там, где острая часть — вкручивают «американку».

  • Когда счетное устройство будет закреплено, необходимо точно отмерить расположение, в котором находится ответная резьба.

  • Отрезается лишний элемент трубопровода.

  • В конце патрубка создается резьба и монтируется фитинг.

  • От водосчетчика откручивается кусочек «обратки» и фиксируется на подготовленном месте.

  • После того как все будет завершено, восстанавливается соединение.

Установка счетчика холодной воды на полипропиленовые и металлические трубы не должна вызывать сложностей, даже если ставим своими руками. Для этого мы написали подробную инструкцию со всеми важными моментами. Но если кажется, что это слишком трудно, то стоит вызвать мастера из ЖЭК. Большинство контор высылают специалиста бесплатно.

Есть нюанс. Чтобы оборудование работало долго и без сбоев, следует поставить перед ним фильтрующее устройство. Оно будет задерживать частицы и механические включения, которые часто содержатся в потоке. Приобрести такой фильтр можно на сайте компании «Вода Отечества» — ovteh.ru. Наши консультанты помогут выбрать подходящую модель в зависимости от ваших пожеланий.

Как устанавливать счетчики на воду видео: проверяем работоспособность прибора

Это делается довольно просто. Достаточно подключиться к водопроводу. Необходимо медленно открыть запор, который отвечает за отсечение квартиры от общего водоснабжения.

Когда система запущена, стоит открыть любой кран и понаблюдать, все ли соединения герметичны, нет ли где-то подтеканий.

Если все хорошо и функционирует, останется только составить заявку и подождать, когда приедет специалист для опломбировки.

В задачи приглашенного мастера входит проверка корректности подключения и размещения, а также расположения всех опознавательных знаков. Контролер произведет пробный запуск и проверит, как работает техника.

Как это сделать с помощью управляющей компании

Если в планах пригласить специально обученного человека для этой цели, то механизм значительно упрощается.

Все делается по этапам:


  • подается заявление в ЖЭК, также там могут предложить фирмы, которые имеют право на выполнение подобных действий;

  • если выбрана была организация, то заключается договор на установку;

  • когда все будет выполнено — подписывается акт приемки и ввода;

  • в тот же момент ставится пломба, которая подтверждает факт соответствия всем требованиям и нормам.

Как выбрать прибор учета

После того как мы рассмотрели, как правильно установить водосчетчики в квартире самостоятельно или с помощью специальной компании, осталось понять, как его найти.

В магазине требуется обратить внимание сразу на три параметра:


  • серийный номер — он обязан быть одинаковым на корпусе и в техпаспорте;

  • пломба от завода — а на ней оттиск от союза Госстандарта;

  • дата проверки — после выпуска всю подобную технику проверяют на качество, этот день проставляется в документах.

Когда покупатель оплачивает любую модель, продавец должен поставить штамп в бумагах и указать, какого числа товар был реализован.

Как установить счетчик воды в квартире своими руками: порядок действий и правила

Выше мы уже об этом говорили, поэтому теперь коротко по пунктам:


  • перекрывается стояк — обязательно, иначе будет потоп;

  • закрывается вентиль, который стоит после оборудования;

  • откручиваются удерживающие устройства — если ставится новая техника, которой раньше не было, просто срезается нужный участок;

  • снимается водомер — в случаях, когда его не было, пропускается шаг;

  • монтируется водосчетчик;

  • открываются запоры, проверяется на течи.

Что лучше установить в многоквартирном доме

Есть несколько разновидностей счетчиков, из которых придется выбирать собственнику. Чаще всего в ЖЭК выдают рекомендации. Обычно требуют, чтобы владелец монтировал крыльчатый, иногда прописывают даже конкретную марку и модель. Дело в том, что работники конторы хорошо знают, какие трубы и где проходят, да и просить приобретать технику из дорогих у них нет смысла.

При выборе необходимо помнить:


  • сечение трубопровода — оно должно точно совпадать;

  • надежность — основной показатель, ведь счетное устройство будет функционировать годами;

  • нет ли в жилье системы «умный дом» — это сильно сократит выбор разновидностей.

Образцы документов, по которым принимают на учет

Потребуется всего две бумаги:


  • заявление;

  • акт.

Первый бланк можно взять в ЖЭК, а второй принесут с собой люди, которые будут ставить пломбу.

Заполняется по типовому образцу, но можно и в свободной форме. В правом верхнем углу пишется, кому предназначено прошение. По центру крупно «Заявление». Ниже — прошу в установленном законом порядке обеспечить переход на подсчет водопотребления на основании имеющихся приборов. В конце — подпись и дата.

Кто и когда занимается опломбированием

Мы рассмотрели схему монтажа и установки водосчетчика как самостоятельно, так и с привлечением мастеров. Теперь остановимся подробнее на моменте, когда специалисты заверяют корректность техники.

Сам факт прибытия работника и составление акта является подтверждением правильности выполненных мероприятий. Именно поэтому подписывать его могут только люди из ЖЭК или специализированных компаний с лицензией.

Сантехник производит осмотр, контролирует наличие заводских пломб и смотрит, нет ли повреждений. Затем открывает краны и следит, чтобы показания менялись. Когда он удостоверится, что все корректно, тогда составит бумагу в двух экземплярах. Один из них он заберет с собой и передаст в управление, а второй будет храниться у собственника.

Как правильно собрать, установить и подключить водяной счетчик в квартире своими руками — видео

Основное правило, которое придется соблюдать всем владельцам недвижимости, на территории которых стоят такие устройства — соблюдение открытого доступа к ним сотрудникам ЖЭК в случае необходимости. Сейчас это происходит намного реже, чем раньше. Но иногда, если показания расходятся с теми, что должны быть по их предположению, они просят показать им рабочий прибор, чтобы свериться и проконтролировать пломбы.

Самим собственникам тоже будет удобнее, если эта часть интерьера расположится так, чтобы не было риска ее разбить. Кроме того, важно, чтобы проверять цифры к оплате было комфортно.

Мы разобрались, как выполняется установка, сборка и монтаж счетчиков холодной воды в квартире схема подключения вертикально своими руками по всем правилам. Сравнили, когда стоит крепить водомер, а когда его наличие не выгодно пользователям. Рассмотрели, можно ли делать это без мастеров, что необходимо для проведения этого непростого мероприятия и какие инструменты лучше держать поблизости. А чтобы техника прослужила как можно дольше — пользуйтесь фильтрами.

Установка счётчиков воды своими руками

Тарифы на услуги ЖКХ и водоснабжение отличаются в разных регионах, но растут неимоверными темпами повсеместно. Если раньше все, не задумываясь, платили «по среднему» и были довольны, то сегодня все чаще принимают решение экономить и платить строго за использованную воду. Для этого потребуется установка счетчиков воды на подводящие магистрали  холодной и горячей воды, которые в обязательном порядке должен опломбировать представитель управляющей компании, иначе у Вас просто не будут принимать оплату по их показаниям. В пользу установки средств учета воды говорит и то, что в планах правительства обязать всех пользователей центральным водоснабжением установить счетчики на воду и отопление, естественно, за свой счет. Так что, рано или поздно, а делать это все же придется.

  1. Целесообразность установки счетчиков воды
  2. Правила установки счетчиков воды
  3. Схема установки счетчика воды
  4. Что потребуется для установки счетчиков воды
  5. Установка счётчиков воды своими руками



Целесообразность установки счетчиков воды

Если Вас все еще мучают сомнения, обернется ли для Вас установка счетчиков экономией или наоборот, лишними растратами, просчитайте все расходы, взвесьте все «за» и «против».

Для квартиры, в которой живет 2 человека, а зарегистрировано (прописано) 4 – 5, начисление оплаты за воду производится из расчета «среднее» потребление на количество зарегистрированных. Вот и получается, что расходуется примерно 6 кубов в месяц, а насчитывается 20 – 25 м3. В таком случае установка счетчиков позволит сократить расходы в несколько раз.

Если же в квартире живет столько же, сколько и прописано, то экономия обычно составляет 20 – 30 %, конечно, в случае разумного потребления воды. Когда всю ночь течет вода из крана или унитаза, то ни о какой экономии речь не идет.

А вот в ситуации, когда в квартире реально живет больше человек, чем прописано, что тоже бывает, платить по счетчику придется намного больше, чем «по среднему», по понятным причинам. Ведь реальный расход будет отличаться от рассчитанного на зарегистрированных.

Большое значение также имеет планировка квартиры. Например, если в квартиру подходят несколько магистралей: две трубы (горячая и холодная вода) – в ванную комнату и две трубы – в кухню, то владельцу придется устанавливать по счетчику на каждую трубу. А если к унитазу тоже подходит отдельная магистраль, то в сумме получится 5 счетчиков. Такая советская планировка далеко не редкость, ведь когда такие дома возводились, планировалось, что платить все будут «смешные» деньги по «средней норме». Естественно, для одного жильца в квартире с такой планировкой установка 4 – 5 счетчиков, учитывая, сколько стоит установка счетчика воды, просто нерентабельна и не окупится даже спустя 15 лет.

Стоит также разузнать, как конкретно в Вашем доме происходит начисление оплаты за потребление воды. Например, бывают такие ситуации: после ввода магистрали в дом на ней устанавливается счетчик, так называемый общедомовой водомер, согласно показаниям которого и производится расчет. Все, у кого установлены счетчики, платят только за потребленное количество по тарифу за 1 м3 в конкретном населенном пункте. Это количество отнимается от того, что насчитал общедомовой водомер, остаток делится поровну на всех остальных жильцов. Если в доме много протечек и старые трубы, то такой расклад крайне невыгоден тем, у кого счетчиков нет. Так как все утечки оплачивают они. В то же время, если трубопроводы в хорошем состоянии, это может быть и выгодно, так как можно будет смело спускать воду из горячего крана (по утрам она течет холодная), не боясь, что придется спускать за весь дом и платить тоже за весь дом.

Бывают и ситуации прямо противоположные, когда распоряжением местного управляющего органа установлено максимальное ограничение на оплату «по среднему», т.е. жильцам без счетчиков нельзя начислять больше определенной суммы, тогда водоресурсная компания распределяет утечки между теми, у кого стоят счетчики. Вот такой беспредел.

Вывод такой: прежде чем устанавливать счетчики воды, обязательно все просчитайте и все разузнайте, чтобы позже это для Вас не было неожиданностью. Ну и не забывайте, что устанавливать их все равно придется в недалеком будущем. Можете пока копить деньги.

Правила установки счетчиков воды

Первое, что необходимо сделать, если приняли решение установить счетчики на воду, это обратиться в местную управляющую компанию. Разузнать, можно ли осуществить установку самостоятельно, в некоторых регионах это запрещено, а разрешается это делать только работникам ЖКХ и лицензированным подрядчикам. Если самостоятельная установка разрешена, необходимо написать заявление на разрешение установки, в ответ управляющая компания должна предоставить в письменном виде технические условия на это. В технических условиях должен быть указан порядок сборки элементов, какие именно элементы должны входить, метрические характеристики. Уточните, какие счетчики можно устанавливать. В некоторых компаниях к опломбировке принимают только счетчики из определенного списка сертифицированных. Если Вы установите другой, придется либо ссорится с представителями компании, либо отдавать свой счетчик на сертификацию, что займет время и будет стоит денег.

Общие требования к установке счетчиков воды такие:

  • Водомеры необходимо устанавливать как можно ближе к вводу трубопровода входной магистрали, желательно на горизонтальном участке, таким образом, чтобы не было возможности до него обустроить несанкционированный водозабор. Другими словами, расположить необходимо так, чтобы у управляющей компании не возникли подозрения, что Вы можете сливать воду мимо счетчика.
  • Перед счетчиком воды требуется устанавливать фильтр грубой (механической) очистки. Несмотря на то, что такой же фильтр, только большой, установлен на общедомовом счетчике, все равно в трубах остается окалина или хлопья ржавчины, которые могут повредить или заклинить счетчик, если попадут в крыльчатку. Даже если мусор чудом прошел через счетчик, не повредив, он застрянет в фильтре смесителя. Так что не стоит экономить на механическом фильтре, он удерживает частицы мусора на своей сеточке.
  • В некоторых регионах требуют после счетчика устанавливать обратный клапан, чтобы исключить возможность с помощью пылесоса отматывать счетчик в обратную сторону.
  • Температура в помещении, где установлен прибор учета, должна быть более +5 °С.
  • В частном доме счетчик воды необходимо устанавливать у наружной стены дома, не далее 20 см от точки выхода трубы из стены или пола. Помещение должно освещаться с помощью источника искусственного освещения или естественным способом.
  • Если на территории частной усадьбы установлен колодец с отводом трубы от центральной магистрали, то конструкция должна быть капитальной, колодец накрыт металлической крышкой, с запорами. Крышка колодца также пломбируется. Разрешается ее распломбировать только для тушения пожара или в случае аварии. В остальных случаях требуется вызывать инспектора водоканала для снятия пломбы.
  • После установки счетчики необходимо пломбировать. Это выполняет представитель управляющей компании, ни в коем случае не подрядчик. Без пломбы показания Вашего счетчика приниматься не будут.

Более детальные нюансы следует уточнять в управляющей компании. Не забудьте также спросить, какова на установку счетчиков воды цена. Возможно, не имеет смысла выполнять ее самостоятельно, а предоставить эту возможность профессионалу. Тем более что в таком случае будет намного меньше проблем с бюрократической волокитой и меньше претензий. В среднем установка одного водомера со всеми комплектующими обходится в 90 – 100 у. е., но бывает и дороже 150 у.е.

Схема установки счетчика воды

Последовательность установки элементов, сопряженных со счетчиком воды, может отличаться от стартовых условий: горизонтальный или вертикальный участок трубопровода, если вертикальный, то вниз или вверх идет подача воды, сколько свободного места остается после установки счетчика и другие нюансы.

Универсальная схема установки водомеров такова:

  1. Запорная арматура. Кран, перекрывающий подачу воды на квартиру.
  2. Фильтр грубой очистки.
  3. Прибор учета воды (счетчик).
  4. Обратный клапан.

Данная последовательность подходит для горизонтальных участков и вертикальных с подачей воды сверху вниз. Если счетчик монтируется на вертикальный участок с подачей воды снизу вверх, то обратный клапан необходимо установить до счетчика. Связано это с тем, что согласно паспортным требованиям счетчика его крыльчатка должна всегда находиться в воде. Если обратный клапан стоит после него, то в период отключения воды в стояке остатки воды из участка трубопровода до обратного клапана (кран, фильтр, счетчик) будут сливаться обратно в магистраль, а счетчик будет оставаться сухим.

Важно! Не забывайте, что монтировать элементы необходимо так, чтобы стрелка, указывающая направление тока воды, совпадала с реальным ходом воды. Если установить счетчик неправильно, он будет «мотать» в обратную сторону.



Что потребуется для установки счетчиков воды

Заказывая установку счетчиков воды в управляющей компании, можно понадеяться на честность и совестливость представителя, который к Вам придет, и не покупать комплектующие самостоятельно. В сумму, которую озвучивают в таких случаях, уже входит стоимость всего необходимого. Сантехник придет к Вам с полным «боекомплектом». Но здесь есть очень важный нюанс: чтобы сэкономить на материалах и побольше положить себе в карман, он может приобрести дешевые некачественные комплектующие.

Обезопасить себя можно, выбрав и купив все необходимое самостоятельно, и пригласив сантехника только для установки и опломбировки счетчиков. Это обойдется дешевле.

Установка счетчиков воды бесплатно может быть только, если Вы устанавливаете его самостоятельно. Хотя бывают исключения для неимущей категории населения: инвалидов, пенсионеров и т.д. Для них могут существовать льготы или даже производится установка за счет бюджета населенного пункта.

Итак, остановимся поподробней на том, что нам понадобится из комплектующих.

Запорный кран

Запорный кран на входящей магистрали – это первый форпост. В случае его неисправности будет самый настоящий потоп. Так что выбирать необходимо надежную и проверенную арматуру. Если Вы меняли кран раньше, достаточно просто проверить его исправность и осмотреть на предмет микротрещин. Если же кран еще советского периода, лучше не рисковать и заменить новым.

Чаще всего в качестве запорной арматуры используются шаровые краны из латуни или другого прочного металла. Для полипропиленовых труб допускается использование пластиковых кранов. Не стоит приобретать кран, который кажется слишком легким, скорее всего, он некачественный. Хорошо, если он сломается сразу при монтаже, а если во время эксплуатации?

Ручка шаровых кранов бывает «бабочкой» и рычагом. Устанавливать можно любой, просто прикинув удобство использования того и другого.

Важно! Шаровый кран нельзя использовать в полуоткрытом положении. Так он очень быстро выйдет из строя. Он предназначен для работы только в двух положениях: открытом и закрытом. Если есть необходимость ограничивать подачу воды частично, необходимо устанавливать кран вентильного типа.

Фильтр грубой очистки



Фильтры механической очистки бывают прямыми и косыми, последние еще называют «косой» фильтр. Прямые или перпендикулярные фильтры предназначены только для использования в горизонтальных магистралях, а косые – и в горизонтальных, и в вертикальных.

В фильтре механической очистки стоит сеточка, которая улавливает крупные взвеси. Время от времени ее необходимо чистить. Чтобы уловленная грязь не попадала снова в трубопровод, косой фильтр устанавливается всегда отстойником (крышкой) вниз. Также его удобнее разбирать и чистить.

Важно! Некоторые модели запорных кранов уже оснащены фильтром грубой очистки. Можно воспользоваться таким.

Водомер (счетчик)

По принципу работы можно выделить такие счетчики учета воды: механические, электромагнитные, вихревые и ультразвуковые. Для учета воды в квартире достаточно использовать механический счетчик, он надежнее и долговечнее.

Механические счетчики различаются для холодной (с синей маркировкой) и горячей (с красной маркировкой) воды. На одних написано до +40 °С, а на других – до +130 °С.

Хотя есть современные универсальные модели, которые отличаются серым цветом крышки.

Приобретать необходимо обязательно сертифицированный счетчик с паспортом. Чтобы не попасть впросак, не покупайте на барахолках, где вместо паспорта Вам могут подсунуть ксерокопию. Сверьте номер счетчика с номером, указанным в паспорте, он должен совпадать.

Помимо всего вышеперечисленного для установки счетчиков воды самостоятельно необходимо купить обратный клапан для каждой трубы, материалы для уплотнения соединений (лен, пакля, уплотнительная паста «Унипак» и «Мультипак» или полиамидные нити «Тангит Унилок» с силиконовой смазкой), фитинги для перехода с металлической трубы на металлопластиковую.

Установка счётчиков воды своими руками

После того как приобрели все необходимое для установки счетчиков, необходимо в первую очередь ознакомиться с инструкциями купленных приборов и комплектующих. В паспорте к счетчику всегда указывается длина прямого участка, которая должна быть до счетчика и после счетчика. Соблюдение этих условий обеспечит более правильную работу прибора.

Соединение элементов

Перед установкой, чтобы ничего не перепутать в спешке, раскладываем все комплектующие в линию: запорный кран, фильтр механической очистки, счетчик и обратный клапан. Обращаем внимание на стрелочки (они есть на каждом приборе), указывающие направление движения воды. Они должны быть в одну линию.

Затем начинаем соединять элементы «на сухую», чтобы просчитать количество витков. Накручиваем фильтр на запорный кран. Обычно число витков не больше 5. Замечаем, на каком по счету последнем витке фильтр находится отстойников вниз. Например, на 4. Тогда откручиваем соединение и наматываем уплотнитель на резьбу фильтра. Для этого можно использовать льняную паклю. Вытягиваем их мотка прядь, разравниваем ее, удаляя мелкие ворсинки, сматываем в шнурок диаметром до 1 мм. Плотно наматываем его по резьбе так, чтобы канавка была полностью закрыта. Берем пасту сантехническую и намазываем вращательными движениями на лен. Закручиваем фильтр в кран плотно, но не слишком, чтобы соединение не лопнуло.

Важно! Не стоит использовать вместо пасты силиконовый герметик, так как он засыхает и может лопнуть внутри. Сантехнические пасты не способны засыхать и менять своих свойств. Это также удобно тем, что соединение можно открутить, приложив небольшие усилия.

Счетчик чаще всего уже продается в комплекте с так называемыми американками (патрубками с накидной гайкой) и уплотнительными кольцами. Лучше последние выкинуть и купить новые. Установка счетчика холодной воды производится с использованием резиновых прокладок, а установка счетчика горячей воды с использованием паронитовых (они более прочные, но менее гнущиеся) или качественных резиновых. Сначала на фильтр накручиваем с помощью льна и пасты патрубок в накидной гайкой, а затем накручиваем счетчик, используя только прокладку.

Далее соединяем второй патрубок с обратным клапаном.

А уже после полученную конструкцию присоединяем к счетчику (только на прокладку).

У нас должно получиться так, чтобы ручка запорного крана была сверху, отстойник фильтра грубой очистки сверху, счетчик циферблатом кверху, крыльчаткой вниз.

Врезка счетчика в магистраль

Планируя заменить запорный кран, необходимо позаботиться о том, чтобы предварительно отключить подачу воды на стояк. Делать это самостоятельно в многоквартирном доме Вы не имеете права. Необходимо вызывать представителя управляющей компании. Чаще всего, если кран исправен и нет аварии, отключение стояка производится строго по определенным дням недели для проведения внутренних ремонтов.

Измеряем длину полученной конструкции из крана, фильтра, счетчика и обратного клапана. Откладываем это расстояние от места соединения подводящей трубы (там, где стоит старый запорный кран) в сторону внутреннего водопровода. Намечаем и отрезаем трубу. Подставляем тазик, скорее всего, из трубы потечет вода, хоть и не под напором.

Выкручиваем отрезок трубы из резьбы на старом кране. Выкручиваем старый кран.

Важно! Если старый кран прикручен «намертво» и не сдвигается с места от старости, придется его срезать, а затем нарезать резьбу на оставшейся трубе.

Скручиваем нашу конструкцию с подводящей трубой. А вот соединение с продолжением трубопровода может быть сопряжено с рядом проблем. Если труба металлическая, необходимо на ней нарезать резьбу с помощью лерки. Но это не самое сложное, самое сложное – точно рассчитать необходимый участок, ведь металлическая труба не гнется, в отличие от пластиковых. Разумнее будет и быстрее заменить весь внутренний водопровод на современные металлопластиковые или полипропиленовые трубы, или хотя бы только участок до ближайшей резьбы. Тогда понадобятся фитинги для перехода с металлической трубы на пластиковую.

После завершения монтажа необходимо проверить работоспособность системы. Включаем подачу воды. Первый раз шаровый кран открываем медленно, чтобы не повредить напором счетчик. Наблюдаем, есть ли течь. Если все хорошо, счетчик считает правильно, то можно вызывать представителя управляющей компании. Он должен прийти, осмотреть, что вы сделали и опломбировать счетчик, сделав соответствующую пометку в паспорте. Иногда пломбируют не только счетчик, но и фильтр грубой очистки, так сказать на всякий случай. На руки Вы должны получить бумагу о том, что счетчик опломбирован и принят в эксплуатацию, а также паспорт с пометками. С данного времени можете выполнять расчеты согласно показаниям счетчика.

Сама установка счетчиков в квартире не составляет большого труда и не занимает много времени. Значительно больше тратится на бюрократические согласования, написания заявлений, получение разрешительных документов и т.д. Не забывайте, что счетчик необходимо регулярно сдавать на поверку в специальную организацию, вдруг он уже неправильно считает. Счетчик холодной воды необходимо проверять раз в 4 года, а горячей воды – раз в 6 лет.

порядок, правила, монтаж своими руками

Согласно принятого закона все владельцы жилья должны установить у себя приборы учета воды. Крайние сроки постоянно сдвигаются, но ставить их все-таки рано или поздно придется. Есть приличное количество организаций, которые могут сделать это для вас. За плату, конечно. Некоторые эксплуатационные кампании предлагают сделать это бесплатно и готовы даже счетчик предоставить. Вот только счета по этим водомерам приходят космические — слишком велики показатели. Потому установка счетчиков на воду своими руками — лучший выход из положения, если не хотите платить фирме за услуги.

Что может случиться с водомером

Содержание статьи

Выгодно или нет

Раздумывать нужен счетчик воды или нет уже не приходится — принят закон по которому ставить его обязаны все. Но многие задаются вопросом, насколько это выгодно. Если в квартире проживает столько человек сколько прописано или меньше, установка счетчика выгодна. Также выгодна она если, скажем, кто-то на лето переселяется на дачу или проводит там отпуск. Если же ситуация диаметрально противоположная — прописано людей меньше чем проживает, вам ставить счетчик не выгодно. Но от этого уже никуда не деться.

Вы платите только за то, что использовали

Насколько большой будет экономия при постоянном проживании зависит от способа расчета, принятого в вашей управляющей кампании и того, насколько интенсивно вы пользуетесь водой. Минимально вы сэкономите порядка 30%, но были случаи когда платежи после установки снижались в разы. Это может быть, если на доме стоит общий прибор учета. В этом случае по результатам месяца, из общих показаний вычитается расход тех жильцов, у которых установлены счетчики, а остаток делится между оставшимися квартирами согласно количеству прописанных человек. Обычно не ставят счетчики те, у кого фактически проживает больше людей, чем прописано. В этом случае расход в месяц на человека может составлять и 8-10 кубов холодной и столько же примерно горячей воды. В действительности, даже если не особенно экономить, получается порядка 3 кубов холодной и 2 горячей. Так что смысл действительно есть.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как выбрать счетчик на воду читайте тут.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Как выбрать трубы из полипропилена читайте тут.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Как передавать данные

Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:

  • оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
  • оставляют  данные в личном кабинете на сайте водопоставляющей организации;
  • отправляют электронные письма с показаниями на специальный адрес организации.

Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.

Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик

Схема установки счетчика воды

Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно.

Где и как ставить: выбор места для водяного счетчика

Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».

Установка счетчиков воды желательна в горизонтальном направлении

Что и зачем должно быть в схеме

Стандартная схема установки водомера выглядит так:

Теперь подробнее о том, для чего необходим каждый элемент.

Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.

Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.

Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.

Какие бывают фильтры для воды и как получить чистую воду читайте тут.

Необязательные элементы схемы

Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.

Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.

Схема с обратным клапаном

Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.

Схема установки водяного счетчика с запорными кранами с двух сторон

Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.

Схема с редуктором давления

Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.

Как выбрать фильтр под мойку для получения питьевой воды читайте тут.

Некоторые тонкости и нюансы

При покупке счетчика вам надо убедиться в том, что номер в паспорте совпадает с номером, выбитым на водомере. На приборе также должен стоять знак того, что он прошел сертификацию. В паспорте должен быть штамп с датой заводской поверки. Чем «свежее» дата, тем лучше — больше вероятности, что вас не заставят его поверять перед установкой. Еще одна необходимая деталь — запись магазина о продаже с печатью. В случае неисправности счетчика вам выдадут акт, с которым вы сможете требовать его замены.

Знаки сертификации ЕС и России

Также очень желательно, чтобы дата заводской поверки была «посвежее» — вам дольше не придется нести прибор на поверку.

Особенности монтажа

При установке счетчиков на воду все резьбовые соединения надо уплотнить — давление в магистралях нешуточное. Для этого используется льняная подмотка или фум-лента. Если используете подмотку, намотав на резьбу, ее желательно смазать упаковочной пастой — проще будет работать. Фум-лента в смазке не нуждается, она сама эластична.

Один важный момент: при затягивании соединений, не применяйте чрезмерную силу — могут появиться микротрещины, которые затем приведут к протечке соединения.

Если от отвода стояка идут у вас стальные трубы, вам необходима будет сварка или болгарка, чтобы отрезать ненужный теперь кусок. Также вам надо будет нарезать резьбу на конце патрубка (если ее нет) — только так можно будет подсоединить запорный кран. С обратной стороны такая же ситуация — потребуется или переходной фитинг или нарезка резьбы.

Направление потока

При сборке всех деталей обратите внимание, что на корпусе каждой есть стрелка. Ее может не быть разве что на шаровом кране, так как ему все равно в каком направлении пропускать воду. Хотя, если установить неправильно, придется ручку поворачивать в другом направлении, но это не смертельно. Для других же устройств — счетчика, фильтра, обратного клапана и редуктора — направление потока критично. Потому, при сборке выставляйте их так, чтобы поток воды шел по стрелке. Это действительно важно.

Если на корпусе перечисленных деталей стрелки нет, скорее всего перед вами самая дешевая и, возможно, некачественная деталь. Если есть возможность, ее лучше заменить на нормальную, если нет, выясняйте направление потока самостоятельно, рассмотрев строение можно понять, куда должен двигаться поток.

Следите за направлением потока и предварительно сделайте разметку

Как видите, установка счетчиков на воду своими руками реальна, но есть достаточно большое количество особенностей. И еще: когда будете договариваться об отключении стояков, просите не два часа, а лучше четыре. И предварительно соберите все без подмотки, измерьте длину, прикиньте где и как все разместиться, нарисуйте где вам отрезать, приваривать, ставить удерживающие клипсы (если трубопровод из полипропилена) и т. д. В общем, проведите максимум подготовки. В этом случае самостоятельная установка счетчиков на воду пройдет с минимумом нервотрепки.

Видео по теме

Установка счетчиков воды своими руками: требования водоканала

Известно, что установка счетчиков воды своими руками позволяет полностью контролировать расходы по потребляемой воде, а также производить оплату лишь за использованные ресурсы. Как правило, положительный эффект виден уже через пару месяцев – оплата за воду снижается в два, а то даже и в три раза. Но как самостоятельно выполнить такую процедуру, что конкретно из себя представляет установка счетчика?

Требования водоканала касательно к установки счетчиков

Следует отметить, что существуют определенные требования водоканала к установлению счетчика:

  • необходимо, чтобы была защита счетчика от его повреждения находящимся в водопроводе мелким или крупным мусором;
  • должен был произведен монтаж обратного клапана. Он используется для того, чтобы пресечь все попытки владельца отмотать счетчик назад;
  • проведение опломбировки специалистом. После того, как счетчик установлен, необходимо подать свою заявку в водоканал по месту проживания, после чего придет специалист и проведет опломбировку.

Схема установки водосчетчика согласно требованиям водоканала

Выбор счетчика

Одним из наиболее хорошим вариантов считается турбинный счетчик с крыльчаткой, спросом пользуются также обычные механические счетчики – они совсем недорогие и простые в использовании.

Электронные счетчики – тоже неплохой вариант, но электроника может выйти из строя, а замена такого счетчика заново приведет за собой кучу бюрократических формальностей.

Следует учитывать, что счетчики для горячей и холодной воды отличаются друг от друга: они отмечены поясами красного и соответственно синего цвета.

Не стоит рисковать и покупать неподходящий для воды счетчик: например, поставить на горячую воду «холодный» будет и вовсе бессмысленной затеей – специалист его просто не введет в эксплуатацию.

При покупке водомера необходимо убедиться, что он имеет полную комплектацию. Особое внимание следует уделить техническому паспорту изделия, правильно, чтобы он был напечатан типографским способом, серийные номера в нем и на водосчетчике не должны совпадать. Кроме того, такой паспорт должен быть скреплен заводским штампом.

Комплектующие, необходимые для установки счетчиков:

  1. Запорный кран. Необходимо обратить внимание, чтобы такой кран был качественным, в ином случае он может прорваться и привести к потопу. Если у вас в наличии такой старый кран, лучше не рисковать и заменить его на новый.
  2. Фильтр очищающий. Бывает двух разновидностей: прямой или косой. Второй вариант периодически нуждается в чистке.
  3. Собственно водный счетчик.
  4. Обратный клапан. Необходим для того, чтобы в случае прекращения подачи воды счетчик «не отматывал» обратно.

Запорные краны

Такой запорный кран должен иметь одну особенность: в наличии должно быть ушко с отверстием на самом исходящем патрубке. Если такой запорный кран – комплектный, проверьте, не силуминовый ли он. Дело все в том, что такие краны сильно подвержены действию межкристаллитной коррозии, и может так случиться, что вскоре придется спасать помещение от потопа. Не плохим вариантом является обычный металлопластиковый кран.

схема запорного крана

При покупке рекомендуется также приобрести еще один запорный обычный кран. Он устанавливается после отвода на сам смывной бачок. Пригодится тогда, когда на кухне или в ванной если будет ремонт – в таком случае можно будет пользоваться туалетом как обычно.

Место в доме для счетчика

Желательно, чтобы водомер находился как можно ближе к вводу самого трубопровода в комнате. При вводе такого счетчика в эксплуатацию специалист из водоканала посмотрит, можно ли как-то еще врезаться в саму трубу до счетчика. На практике, вопросов не возникает, если водомер установлен в туалете около унитаза, даже в том случае, когда запорный кран находится за полметра назад. Если в помещении трубы идут по полу, то установка счетчика тоже будет одобрена, ведь в случае чего скрыть следы работы на трубах будет практически невозможно.


Строже обстоит дело при проверки частного дома. Здесь обязательно должно быть соблюдено правило: установка должна происходить на расстоянии не более чем 20 см от выхода такой подводящей трубы. Если на территории дома находится колодец – необходимо, чтобы он был капитальный и с запираемой крышкой, иначе она тоже будет опломбирована.

Технические особенности при установке:

  1. Если в помещении, где будет произведена установка счетчика, находится пожарный водоотвод, необходимо установить задвижку на обводной трубе. Когда придет специалист из водоканала – он опломбирует и ее.
  2. Редко, но бывает так, что система ГВС работает по двухтрубной системе. Для такой квартиры при установке счетчика именно для горячей воды потребуется купить перепускной клапан для циркулярной трубы. В ином случае счетчик будет постоянно и слишком много мотать.
  3. Температурный режим воздуха в помещении, где будет произведена установка счетчика, не должен быть ниже + 5 градусов по Цельсию. Такой вопрос с температурой может возникнуть, если установка будет производиться в неотапливаемом и холодном подвале частного дома. При этом вопрос необходимо решить с водоканалом, возможно, проще и дешевле будет утеплить трубу в подвале, а счетчик поставить в самом туалете.

Процесс установки

Прежде чем приступить к процессу под названием установка счетчика своими руками, необходимо ознакомиться с инструкцией всех ее составляющих. Необходимо проверить в техпаспорте счетчика, какое именно расстояние прямой трубы должно находиться до него и после.
Процесс установки состоит из нескольких этапов:

  1. Для того, чтобы не запутаться, изначально лучше выложить все изделия в линию: обратный клапан, затем счетчик, фильтр, а после – запорный кран. На всех деталях есть стрелочки, их необходимо расположить так, чтобы они указывали в одну сторону.
  2. Затем соедините все детали в «сухом» виде для того, чтобы просчитать витки. Для этого нужно взять фильтр и закрутить его на кран, считая при этом витки. Обычно их бывает не больше пяти. Обратите особое внимание, на каком именно из витков отстойник будет находится внизу. Затем все снова раскрутите, возьмите уплотнитель и тщательно намотайте его на фильтр самого запорного крана. Наматывать его необходимо так, чтобы полностью все канавки были закрыты. После этого сверху уже можно будет нанести сантехническую пасту и аккуратно закрутить запорный кран.
  3. В том случае, если водомер используется именно для горячей воды – лучше приобрести паронитовые прокладки, если он нужен для контроля холодной воды – следует взять резиновые. Очень часто в одном комплекте со счетчиком идут кольца-уплотнители и американки. Такие кольца не подойдут, лучше купить новые, а вот американки (специальные патрубки, используются для соединения труб) подойдут. Такой патрубок необходимо прикрутить к фильтру, снова используя при этом уплотнитель (подойдет также обычная льняная пакля), а затем уже счетчик. Второй парубок следует соединить с обратным клапаном.
  4. Полученную конструкцию следует прикрепить к водомеру. В итоге должно получиться так, чтобы отстойник фильтра, циферблат счетчика и выключатель запорного крана «смотрели» вверх, а крыльчатка – вниз.
  5. После того, как все детали будут соединены, можно уже врезать их в сам трубопровод. При этом, не забудьте заранее перекрыть воду, если ваш дом многоквартирный – самостоятельно делать такую процедуру нельзя, следует вызвать мастера из водоканала.
    Измерьте, какой именно длины получилась конструкция. Такое же расстояние следует отмерить и на трубе до самого стыка. Подставив тазик на пол (могут политься остатки воды), отрезайте отмерянный участок.
  6. В том случае, если трубопровод – металлический, закрепить конструкцию к подводящей трубе можно будет с помощью резьбы. Очень важно при этом правильно отмерить расстояние, ведь такой трубопровод не будет гнуться. Можно заменить весь участок полипропиленовыми трубами, при этом металлический трубопровод соединить с пластиком можно будет при помощи специальных фитингов для соединения.
  7. После завершения такой процедуры, как установка счетчика своими руками, необходимо проверить работоспособность системы. Следует включить воду и медленно открутить шаровой кран. Нужно проверить следующие моменты: нет ли где-нибудь течи, правильно ли работает сам счетчик и не дает ли он сбоев. После этого уже можно вызвать представителя водоканала для опломбирования. В итоге вам выдается техпаспорт и документ, подтверждающий опломбирование данного счетчика. После этого вы уже будете платить за воду лишь в соответствии с показаниями водомера.

схемы, правила и монтаж пошагово

На чтение 13 мин. Просмотров 2.9k. Обновлено

В данной статье подробно освещен вопрос – как правильно заменить или установить счетчик на воду самостоятельно, схемы установки, как выбрать водосчетчик, какие инструменты и документы понадобятся и т.д.

В сложившихся условиях еще не наступило время нормированного потребления воды, но первым шагом к тому становится учет ее потребления с использованием водосчетчиков.

Установить водомер в наши дни обязывает Федеральный закон (для принуждения населения к установке применяют штрафные санкции), а чтобы он работал правильно, разработана типовая схема подключения счетчика воды в квартире.

Можно ли установить счетчик расхода воды самостоятельно – что об этом говорит закон

Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

Единственно, чтобы избавить население от соблазна исказить показания водомеров, самостоятельное их опломбирование не разрешается. Все работы должны быть исполнены аттестованными для этого организациями, имеющими соответствующую лицензию.

В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми  не возникнет.

Самостоятельно установить водосчетчик разрешается, но устройство не будет опломбировано и зарегистрировано, так, что потребуются дополнительные усилия для его регистрации.

До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением – правилами  установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

Установить счетчик силами представителей управляющей кампании – порядок оформления

В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

  1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
  2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
  3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
  4. Одновременно с составлением акта производится опломбирование водомера.
  5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

Установить бесплатно – кому закон обеспечивает бесплатный монтаж приспособления

Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

Бесплатно данной услугой могут воспользоваться:

  • граждане с совокупным доходом ниже прожиточного минимума;
  • участники ВОВ;
  • недееспособные граждане относящиеся к первой и второй группе;
  • граждане воспитывающие детей инвалидов.

В некоторых регионах страны местное правительство может дополнять данный перечень граждан имеющих права на бесплатную замену по закону (например пенсионеры), для полноты информации это необходимо уточнить в местных органах самоуправления.

Схема установки счетчика на воду в квартире

Установить измерительный прибор общедомового назначения можно только с соблюдением всех требований СНиП и в точном соответствии с проектом. Такая работа выполняется только специализированными организациями. Несколько иначе обстоит дело с внутриквартирными водосчетчиками.

Правила их установки не разработаны по сей день, и вряд ли это случится в обозримом будущем. Единственное – необходимо строго следовать инструкциям по установке, изложенным в руководстве, прилагаемом к прибору. Вот некоторые положения, которых необходимо придерживаться:

  1. Водомеры в квартире должны устанавливаться в легкодоступных местах с обязательным условием прямой зрительной доступности.
  1. Надо выдерживать условие протяженности прямых участков трубопровода до прибора и за ним.
  2. Большинство контроллеров на воду для квартиры укомплектованы необходимыми патрубками для решения задачи, изложенной в предыдущем пункте.

Вода в него должна поступать через фильтр (2). Счетчик (1) через муфту (3) соединяется с трубной разводкой. В местах подключения такого узла к трубопроводу устанавливаются отсекающие шаровые краны, чтобы обеспечить отключение внутренней разводки при необходимости ремонта или замены без перекрытия стояка.

Следует заметить, что предпочтительно использовать два вида фильтров – грубой и тонкой очистки. Это обеспечит более длительную работу не только фильтров, но и всей системы в целом.

Чтобы не прерывать подачу воды на время ремонта или поверки прибора учета, в схему разводки желательно включить байпас с шаровым краном. Немного дешевле обойдется держать в запасе вставку необходимой длины, которую можно устанавливать на время ремонта.

Как правильно выбрать водосчетчик

При подборе контроллера расхода воды надо, прежде всего, учитывать диаметр трубы внутренней разводки. Рекомендуемые размеры указаны в технической документации на счетчик и это обстоятельство необходимо учитывать в первую очередь.

Не в последнюю очередь имеет значение стоимость счетчика. Приобретя самый дешевый из подходящих вариантов, можно прогадать в другом. Нужно так же учитывать:

  • срок гарантии и время эксплуатации;
  • длительность меж поверочного периода;
  • простота установки и монтажа;
  • дата выпуска водосчетчика, ведь за время нахождения на полке магазина его ресурс неумолимо снижается.
  • тип приспособления – ниже мы подробно рассмотрим основные модификации, тут можно кратко отметить что они бывают энергонезависимыми и работающие от электрической сети

Срок эксплуатации счетчиков холодной воды обычно составляет порядка 6 лет, а горячего – 4 года.

Надо заметить, что очередная поверка приборов учета (по истечении 6 лет для холодной и 4 года для горячей воды) редко дает положительный результат. Как правило, счетчики на воду признают непригодными для дальнейшей эксплуатации.

Место установки счетчика на воду в квартире

Общепринятым является место подключения на входном стояке. Сначала устанавливается запирающий кран, за которым следует все остальное оборудование.

Необходимо помнить, что кран на стояке находится в зоне ответственности управляющей компании. При обнаружении его неисправности следует обращаться именно к ним.

Замена водяного счетчика в квартире, за чей счет она производится? Бесплатно замена или установка не производиться. Необходимо для работы воспользоваться платной услугой профильных служб или компаний. По возможности работа может быть произведена самостоятельно, но постановка прибора на учет в квартире и установка пломбы на нем – это забота управляющей компании.

Правила замены водяных счетчиков просты:

  • после установки водомера необходимо подать заявление в управляющую компанию об опломбировании и взятии на учет нового прибора;
  • к заявлению приложить схему подключения в свободной форме;
  • нужна также ксерокопия паспорта счетчика.

Согласование времени прихода специалиста, который должен проверить правильность монтажа оборудования и установить пломбы на сам водосчетчик и рычаг байпаса, если таковой установлен. Нарушение целостности пломб автоматически препятствует использованию данных счетчика, и начисление платы производится на общих основаниях по усредненным данным.

Подписание акта ввода прибора в эксплуатации предусматривает обязательную ежемесячную передачу данных в управляющую организацию. В настоящее время выпускаются водомеры, подключаемые к сети управления и передающие данные в автоматическом режиме.

Также следует обеспечить доступ работников управляющей компании к счетчику для контроля.

По нормам такое посещение обязательно не чаще 1 раза в полугодие, но если вы не позволили работнику осмотреть водомер раньше, это может стать поводом для начисления по нормативам.

Инструменты и материалы для самостоятельной установки или замены счетчика воды в квартире

Перед тем, как установить или заменить приспособление, стоит определиться с потребностью в материалах и проверить наличие необходимых инструментов. И этому предшествует тщательное обследование состояния работающего водосчетчика:

  1. Запирающий кран между стояком и водомером. Надо убедиться в его работоспособности, если он не запирает, мероприятие по замене придется отложить до устранения неисправности силами управляющей организации, в ведении которой находится это изделие. Заявку в диспетчерский пункт можно направить по телефону.
  2. Фильтр грубой очистки воды необходимо проверить на пропускную способность. Для этого нужно снять крышку и вынуть фильтрующий элемент. Его необходимо тщательно промыть и прочистить, чтобы убедиться в целости сетки.
  3. Обратный клапан применяется в данном узле только при наличии в системе накопительного бака.
  4. Собственно прибор учета на воду. Его пригодность к дальнейшему использованию определяется результатами поверки. Как правило, по ее итогам водосчетчик признается непригодным к дальнейшему использованию.
  5. Шаровой кран с внутренней резьбой. Его работоспособность проверяется закрыванием и проверкой на протечку на ближайшей консоли.

Решение о пригодности и дальнейшем использовании перечисленных деталей принимается, исходя из их способности качественно выполнять свои основные функции.

Смотреть видео как произвести замену своими руками
[sociallocker]

[/sociallocker]

Если производится замена счетчика на воду, то в первую очередь необходимо произвести демонтаж старой системы. Резьбовые соединения в водопроводах склонны со временем «прикипать». При их разборке не исключено повреждение деталей в местах соединения.

Чтобы избежать этого, перед разборкой нужно обработать резьбовые соединения расклинивающей жидкостью (например – ВД-40). Нанеся ее на резьбовые соединения, нужно дать время отстояться минут 10, после чего повторить операцию. Затраты на это средство невелики, если удастся сохранить хотя бы одну деталь, их можно считать оправданными.

Из материалов необходимо также приобрести средства для уплотнения резьбовых соединений. Их применение обязательно. Для этой цели используются:

  1. Традиционный материал – льняная пакля.
  1. Лента ФУМ – фторопластовый уплотнительный материал. Выпускается в виде ленты на катушках. Наматывается на резьбу в несколько слоев. При установке сопрягаемой детали разрушается, заполняя все неровности на поверхности резьб и, таким образом, препятствуя просачиванию жидкости.
  1. Шнур «Тангит Унилок» – материал из того же фторопласта, но в виде шнура.

Кроме перечисленных средств активно применяется для этой цели силиконовый уплотнитель в виде геля, который желательно иметь при замене счетчика на воду.

Перед началом работ нужно приобрести уплотнительные шайбы из резины или силикона. Впрочем, у хорошего хозяина они всегда имеются в наличии.

Для выполнения работ по установке или замене водомера в квартире не нужен большой набор инструментов. Достаточно иметь несколько гаечных ключей.

Можно также использовать разводные ключи, но они менее удобны в работе. Следует понимать, что инструмент с рифлеными губками использовать нежелательно, поскольку они наносят серьезные повреждения поверхности деталей.

Замена счетчиков на воду в квартире, порядок действий

Прежде всего, нужно заметить, что с массовым распространением устройств учета воды появились и массовые попытки сделать на этом бизнес, построенный на обмане. Все чаще в квартирах владельцев водомеров раздаются звонки о наступлении времени очередной поверки и замены данных устройств.

Как правило, звонят представители частных организаций, причем вне зависимости от срока работы действующего устройства. Замена представляется как запланированная или принудительная под различными предлогами. При замене счетчика на воду в первую Насколько правомерны эти требования?

Следует знать, что:

  1. Сотрудники ЕРЦ или ДЭЗов никогда не обращаются напрямик к пользователям услуг. Просто, если в период с 23 по 26 число текущего месяца не поступили сведения о фактическом расходе воды, расчет производится по усредненным данным. Кроме того, работники этих подразделений не следят и не должны контролировать сроки поверки аппаратов. Внутриквартирный счетчик расхода воды находится полностью в ведении пользователя, и он несет полную ответственность за его корректную работу. Существовавшие ранее нормы об обязательной поверке в 4-х и 6-ти летний интервал работы отменены с 2012 года и ссылки на них неправомерны. На сегодняшний день о поверке должен беспокоиться сам хозяин, если у него возникают сомнения в его корректной работе. Срок службы устройства в соответствии с паспортными данными составляет порядка 12 лет.
  2. Регулярные звонки от различных частных компаний нужно воспринимать как мошенничество. Только имея на руках акт поверки, подтверждающий некорректную работу водоме6ра, нужно обращаться в ДЭЗ по поводу его замены. Счетчик приобретается заявителем.
  3. Не удивляйтесь, что мошенникам известны ваши персональные данные, их помощниками чаще всего становятся именно работники управляющих компаний.
  4. Водомер представляет собой простейший механизм, в котором практически нечему ломаться. А изготавливается он из пластика, на котором не оседают частицы, имеющиеся в воде. Чаще всего поводом для замены является случайное механическое повреждение прибора.

В этом устройстве практически нечему ломаться, он состоит из одной подвижной детали, не обладающей существенным моментом инерции. Изменение показаний происходит при прохождении магнита, укрепленного на вертушке. Ротор работает в водной среде, которая действует как смазка, обеспечивая длительную работу механизма.

Как мы уже установили выше, решение о замене учетного устройства принимает только владелец квартиры, в которой он эксплуатируется. Он же несет и ответственность за достоверность представляемых данных. Критичным показателем для принудительной замены водомера является предельный срок эксплуатации, указанный в паспорте.

Выше мы уже рассмотрели порядок действий при необходимости замены водомера в квартире. Физически установить счетчик воды своими руками абсолютно элементарно. Нужно отвернуть две гайки-американки старого устройства и завернуть две новых. Естественно, нужно воспользоваться уплотняющими средствами и заменить прокладки.

Различия в установке устройств на холодную и горячую воду нет. Вообще, эти два вида счетчиков практически ничем не отличаются, кроме предельно допустимых температур эксплуатации. Для холодных и горячих нижний уровень составляет 0,1 градусов, а верхний может значительно отличаться, поэтому его уточняют по паспортным данным.

Для горячей воды верхний предел ограничивается показателями 70-130 градусов. Очевидно, что устройство для горячей воды может использоваться и на трубопроводе холодной с теми же результатами.

Существенным различие является стоимость приборов, более высокая для аппаратов горячей воды. Это обусловлено использованием для них термостойких материалов, стоимость которых значительно выше.

Какой счетчик установить в квартире

Для измерения расхода воды можно использовать устройства различных типов:

  1. Индукционные или электромагнитные предусматривают подключение к электросети. К положительным сторонам можно отнести отсутствие механических составляющих, что определяет длительный срок службы. Принцип действия – использование электро проводимости воды. Очень требователен к чистоте жидкости, что не является отличительной особенностью наших водопроводов. Отличается высокой ценой, что не способствует его популярности.
  2. Ультразвуковые водосчетчики работают на принципе сравнения скорости прохождения ультразвука в направлении по течению и против него. Очень требовательны к чистоте воды, имеют высокую стоимость. Энерго зависимы, применяются редко.
  3. Тахометрические приборы работают от потока жидкости, воздействующего на крыльчатку. Циклом является каждый оборот, отмечаемый воздействием магнита. Энергонезависимые, стабильно работают в средах с взвешенными твердыми частицами. Но поскольку загрязнения способствуют повышенному износу крыльчатки, перед водомером нужно устанавливать фильтр грубой очистки жидкости. Доступны по цене и наиболее популярны.
  4. Импульсные – работают с использованием геркона, замыкающего слаботочную цепь на каждом обороте. Имеется стрелочный индикатор, дублированный цифровой шкалой с показателями расхода. Прибор энергозависим, требует подключения к сети. По ценовым показателям является бюджетным, чем обусловлена его популярность.
  5. Вихревые устройства работают по принципу измерения скорости потока за препятствием особой формы. Характеристики потока анализируются специальным электронным устройством. Энергозависимы, дороги.

Из приведенных характеристик, очевидно, что самыми приемлемыми устройствами для использования в наших условиях являются простые и надежные энергонезависимые тахометрические приборы.

Образцы документов для постановки на учет приборов учета воды

Предлагаемые формы документов по замене водомеров не являются обязательными. Во многих управляющих компаниях имеются свои способы оформления процесса. Поэтому лучше ознакомиться с ними непосредственно в этих организациях.

Завершающим актом оформления замены устройств учета на воду в квартире является опломбирование счетчика.

Опломбирование счетчиков на воду

Сам факт наложения пломбы на водосчетчик является подтверждением правильности выполненных работ, и  использования их разрешенного вида.

Поэтому право исполнения такого действия доверено специальным организациям – местному Горводоканалу или ТСЖ (может отличаться по регионам). Для инициации такого действия пользователь устройством подает заявление в эту организацию, где согласовывается дата и время прибытия специалиста.

После установки пломбы на водомер и байпас (при наличии) составляется соответствующий акт, который и является основанием для перехода управляющей компании на расчет оплаты за воду по ее фактическому расходу. Снятие показаний счетчика и передача данных УК производится самим потребителем.

Мы подробно рассмотрели, как поставить счетчики воды в квартире. Хлопотно это, но стоит вашего внимания, что отразится на счетах за воду. А установить приспособление своими руками сможет каждый домашний мастер.

Смотреть видео по монтажу своими руками

ПРАВИЛЬНАЯ УСТАНОВКА водяного счётчика своими руками за 13 минут

Watch this video on YouTube

Установка нового водоснабжения — OCWA

НОВЫЕ СЧЕТА
Следующая информация представляет собой руководство по облегчению подключения к водопроводу для нового строительства или по переходу с частного колодца на общественное водоснабжение.

Быстрые ссылки:
Процесс
Общая информация, правила, требования

Если у вас уже есть служба в OCWA и вы переезжаете в новое место, см. Существующие учетные записи водных ресурсов. Если объект еще не обслуживается OCWA, позвоните в технический отдел OCWA (315-455-7061 доб.3104), и они сообщат вам о наличии воды в вашем районе.

Для подготовки, пожалуйста, подготовьте следующую информацию, которая поможет в этом процессе.

• Адрес собственности (номер дома или идентификатор на налоговой карте)
• Расстояние от дома до дороги
• Ближайшая пересекающаяся улица
• Поселок

Стоимость подключения

OCWA зависит от объема необходимых вам услуг и размера соединительной магистрали. Оплата платы за подключение запустит процесс для вашей новой услуги.
Заполненная заявочная карта (лицевая и оборотная) требуется вместе с оплатой.

ПРОЦЕСС:

Чтобы обеспечить водоснабжение вашего недавно построенного дома или существующего дома, обслуживаемого колодцем, выполните следующие действия:

1. По крайней мере, за 6-8 недель до желаемой даты активации услуги водоснабжения позвоните в технический отдел OCWA (315-455-7061 доб. 3104). Они могут объяснить процесс и отправить вам исходные сервисные документы, которые будут включать:

А.Эскиз, показывающий стандарты установки для вашей части водопровода
B. Заявление на водоснабжение
C. Письмо с описанием элементов, необходимых для начала процесса обслуживания.

2. Ознакомьтесь с Правилами для клиентов OCWA на вкладке «Обслуживание клиентов».

3. Подайте заполненную заявку на водоснабжение с указанием всех необходимых платежей.

4. Сделайте ставку там, где вы хотите, чтобы услуга входила в собственность. Тогда позвоните в наш дистрибьюторский офис (315-455-7061, доб.3127), чтобы назначить им встречу для посещения вашего сайта. Они оценят предложенное место и свяжутся с вами, чтобы сообщить свое решение.

5. Попросите вашего сантехника / подрядчика установить линию обслуживания от здания до границы участка, оставив линию обслуживания не менее чем на 2 фута над землей.

6. Когда ваша часть службы будет установлена, позвоните в наш дистрибьюторский офис (315-455-7061, доб. 3127), чтобы они могли запланировать установку части службы OCWA.

7.После того, как часть OCWA установлена ​​и вам не понадобится вода примерно через неделю, обратитесь в службу поддержки клиентов (315-455-7061 доб. 3335), чтобы запланировать установку счетчика. Представитель назначит время, когда наш установщик приедет к вам домой, установит счетчик воды и включит воду.

Чего ожидать при установке счетчика:

A. OCWA устанавливает счетчик воды, когда у вас есть водопровод (внутри и снаружи вашего дома).

Б.OCWA во время установки счетчика также установит удаленное устройство, которое позволит нам считывать показания счетчика, не заходя в ваше здание. Обычно он устанавливается рядом с фасадом здания и должен быть легко доступен для нашего считывающего устройства. Пожалуйста, не ставьте кусты или постоянные конструкции перед этим устройством или не блокируйте его. Весь процесс установки счетчика и удаленного считывателя обычно занимает от 30 до 60 минут.

ОБЩАЯ ИНФОРМАЦИЯ, ПРАВИЛА И ТРЕБОВАНИЯ:

НОВАЯ ПОДКЛЮЧЕНИЕ ВОДОСНАБЖЕНИЯ:

Когда вы строите новый дом или хотите подключить общественную воду к существующему дому…..

Перед покупкой недвижимости, которую вы хотели бы подключить к водопроводу OCWA, позвоните, чтобы узнать, есть ли подключение (Бордюрный бокс) к собственности, и, если нет, чтобы подтвердить, что OCWA может обеспечить водой имущество.

Плата за подключение

OCWA зависит от объема необходимых вам услуг, а также от размера и расположения ближайшего водопровода. Оплата платы за подключение запустит процесс для вашей новой услуги. Заполненная заявка на водоснабжение требуется вместе с оплатой.

OCWA устанавливает все трубы и все необходимые от воды главной в вашу собственности линии (дороги права проезда), оканчивающийся бордюром запорного ящика (который ваша часть службы воды будет подключена к).

В зависимости от давления воды в вашем районе (его рассчитает технический отдел) вам может потребоваться установить редукционный клапан (PRV) на входной стороне счетчика. Назначение PRV — защитить оборудование, использующее воду в вашем доме, включая счетчик воды.Ответственность за приобретение, установку и обслуживание ложится на владельца.

Согласно правилам и положениям OCWA, строительство вашей новой линии водоснабжения должно соответствовать одному из следующих критериев:

1. Если ваш дом находится менее чем в 150’ назад от края границы участка дороги спереди, типа K медных труб с потребностями расширяющихся фитингов для установки из бордюрных запорных в ваш дом и до метра. Ваш сантехник или подрядчик (в зависимости от правил вашего местного департамента здравоохранения) установит трубу от линии вашего дома перед дорогой в ваш дом.Требуются два запорных клапана — один перед счетчиком, один после счетчика. Пожалуйста, смотрите установочный эскиз, чтобы узнать о требованиях к расстоянию.

2. Требуется установка приямка: (находится за пределами полосы отвода дороги)

A. Если ваш дом должен быть построен на высоте более 150 футов, ИЛИ
B. Если вы собираетесь использовать пластиковую водопроводную трубу, в любом месте между перекрытием бордюра и желаемым входом в систему водоснабжения в здание (OCWA не разрешает ничего другого чем медный трубопровод перед счетчиком воды).ИЛИ
C. Если у вас не будет отапливаемого и легкодоступного места для водомера.

Ответственность за переходник медь-пластик / PEX лежит на покупателе.

Для установки приямка для счетчиков вы можете поручить OCWA установить приямок для счетчиков за определенную плату (только во время установки вашей услуги), или вы можете поручить водопроводчику установить приямок для счетчиков.

Ответственность за воду

жителей | svmd

Округ поощряет жителей задавать вопросы и наводить справки об их обязанностях и потребностях в области водоснабжения.Если у вас есть какие-либо вопросы о районных службах водоснабжения, проектах и ​​связанных с ними программах, вам рекомендуется связаться с районным менеджером по телефону 303-858-9909 или по почте в районных офисах SVMD по почте на адрес 10252 Stonegate Parkway, Parker, CO 80134.

ОТВЕТСТВЕННОСТЬ ЗА ВОДОСНАБЖЕНИЕ ОКРУГА И ЖИЛЬЯ

Каждый собственник или житель собственности округа несет ответственность за систему водоснабжения, и очень важно понимать, когда и где начинается ответственность собственника.Конкретные принципы ответственности округа и владельцев собственности изложены в Правилах и положениях округа о системах водоснабжения. Понимание точки разделения между Округом и линиями обслуживания, за которые несет ответственность владелец собственности, описано на диаграмме ниже. Короче говоря, район поставляет воду через подземные водопроводные и распределительные сети. (См. Схему ниже)

  • Ответственность жильца или собственника собственности должна быть от тротуара (который обычно находится под землей рядом с тротуаром или рядом с ним вдоль улицы) до всей сантехники и оборудования внутри дома, включая, но не ограничиваясь этим: все сервисные трубы, арматура, клапаны и соединения (включая подключение водомера).См. Схему ниже, выделенную красными пунктирными линиями (внутри области), показывающими «служебную трубу и ответственность владельцев».

  • Ответственность округа будет заключаться в водопроводе, корпоративной остановке и линиях обслуживания до остановки у тротуара включительно. Округ также несет ответственность за оперативное обслуживание и обслуживание водомера и / или удаленного передатчика (только устройство, без подключения), которые обычно расположены в собственности владельца или на его территории.

Кроме того, Округ будет иметь доступ к бордюру, доступ к бордюру, все соединительные и водопроводные трубы к водопроводу, а также разрешенный владельцем доступ к счетчику воды и удаленному передатчику.

Схема обязанностей собственника или жителя округа

поддержка вашего
СООБЩЕСТВО.

Bloomfield Twp, MI — Счетчики вторичной воды

FAQ

1.Что такое вторичный счетчик?

По желанию и за счет собственника может быть установлен дополнительный счетчик воды, называемый вторичным счетчиком воды. Вторичный водомер должен позволять измерять воду, которая направляется исключительно в спринклерную систему или наружный патрубок или соединение, такое как, помимо прочего, плавательный бассейн.

2. Какую выгоду получит заказчик водоснабжения и канализации?

Вторичный счетчик будет измерять объем воды, используемой исключительно за пределами дома, которая не попадает в канализационную систему, поэтому это потребление воды не будет учитываться при расчете счета за удаление сточных вод для собственности.

3. Как это поможет сэкономить воду?

В летние месяцы около 65% общего объема воды используется на открытом воздухе, главным образом, для полива газонов и садов, а также для мытья автомобилей и других рекреационных целей. Вторичный счетчик будет определять количество воды, которая используется на улице, что позволяет клиенту лучше контролировать и контролировать использование воды за пределами дома.

4. Сколько стоит счетчик?

Размер вторичного счетчика должен быть не меньше или не меньше размера входящего водоснабжения.Отдел водоснабжения и канализации не несет ответственности за определение размера вторичного счетчика.

метр 3/4 дюйма $ 320
1 дюйм 410 $
1 1/2 «турбо-метр 550 долл. США

5. Есть ли другие расходы?

Установка вторичного счетчика потребует замены водопровода в доме. Стоимость этих изменений сантехники будет варьироваться в зависимости от сложности существующей сантехники в каждом доме. Эту работу должен выполнять лицензированный сантехник.

6. Требуется ли разрешение?

Все изменения в сантехническом оборудовании и установка счетчиков должны производиться в соответствии с Государственным сантехническим кодексом. Разрешение на сантехнику с заявлением о соответствии, подписанным как подрядчиком, так и домовладельцем, потребуется от Строительного Подразделения Тауншипа. Все работы должны быть проверены и утверждены инспектором по сантехнике перед использованием вторичного счетчика.

7. Как покупатель приобретает вторичный счетчик?

Вторичный счетчик можно приобрести в отделе водоснабжения и канализации, расположенном в здании коммунальных служб на Эксетере.Нажмите здесь для карты. Для получения дополнительной информации звоните по телефону 248-594-2800.

Этапы установки вторичного счетчика воды

  1. Определите размер вторичного счетчика воды. Лучше всего обсудить это с тем, кто будет выполнять эту работу. Отдел водоснабжения и канализации не несет ответственности за определение размера.
  2. Перед покупкой владельцу или водопроводчику необходимо знать размер существующего водопровода, а также тип клапана перед существующим счетчиком.
  3. Плата за счетчик вторичной воды в Отделении водоснабжения и канализации. Это можно сделать до или во время получения разрешения.
  4. Подрядчик (или домовладелец), выполняющий работы, должен получить разрешение на установку сантехники через Строительный отдел. Плата за разрешение на водопровод составляет 70 долларов за счетчик вторичного контура. Поднимите вторичный счетчик.
    • метр 3/4 дюйма $ 320
    • 1 дюйм 410 $
    • 1 1/2 «Турбомер $ 550
  5. Установите счетчик и произведите замену водопровода в соответствии с представленной схемой.Это необходимо сделать в течение 30 дней с момента покупки.
  6. После того, как оба счетчика установлены, подрядчик (или домовладелец) должен позвонить для проверки в Строительный отдел по телефону 248-594-2818. У вас должен быть номер разрешения, чтобы назначить осмотр.
  7. После утверждения проверки отдел водоснабжения и канализации должен иметь доступ для удаленной установки. Назначения следует назначить в течение 24 часов с момента утверждения инспекции по телефону 248-594-2800.

  8. Будет создан отдельный счет для выставления счетов для снятия показаний с вторичного счетчика, и будет выставлен счет только за воду за использование воды на открытом воздухе.

Правильная установка вторичного счетчика

Контрольный список для установки

Теперь, когда у вас есть вторичный счетчик, щелкните здесь, чтобы просмотреть контрольный список, чтобы завершить процесс.

Деталь установки счетчика

— Del-Co Water

На приведенном выше чертеже показана типичная кувшин для метра, который будет установлен компанией Del-Co Water на территории клиента. Обычно эта метровая яма устанавливается в 5 футах от дороги справа от линии, если ваша собственность не расположена в обшитом участке.В этом случае покупатель должен связаться с Del-Co, чтобы определить, где должна быть расположена чаша счетчика. Del-Co будет нести ответственность за счетчик, кувшин и линию обслуживания от кувшина до водопровода. Строительство и обслуживание линии обслуживания от посуды до дома, включая подключение к установке, является обязанностью заказчика.

Del-Co не регулирует материалы, используемые для клиентской части линии обслуживания. Тем не менее, мы предлагаем минимальные рекомендации по материалам и конструкции для типовых бытовых счетчиков 5/8 «X 3/4».

  1. ИСПОЛЬЗУЙТЕ ЖЕЛЕЗНУЮ ТРУБУ РАЗМЕРА 1-ДЮЙМ (l.P.S.) ПОЛИЭТИЛЕНОВУЮ ТРУБУ SOR 7 ПРИ МИНИМАЛЬНОМ РАБОЧЕМ ДАВЛЕНИИ 200 P.S.I. ДЛЯ СЕРВИСНЫХ ЛИНИЙ ДЛИНОЙ МЕНЬШЕ 500 ФУТОВ.
  1. ИСПОЛЬЗУЙТЕ 2-ДЮЙМОВЫЕ ПВХ ТРУБЫ SOR 21 С РАБОЧИМ ДАВЛЕНИЕМ 200 S.I. ДЛЯ ОБСЛУЖИВАНИЯ ЛИНИЙ БОЛЕЕ 500 ФУТОВ.
  1. ИСПОЛЬЗУЙТЕ ВСТАВКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И ЛАТУННЫЕ КОМПРЕССИОННЫЕ МУФТЫ ДЛЯ ВСЕХ ПОЛИЭТИЛЕНОВЫХ ТРУБ
  1. ЗАГРУЗИТЬ СЕРВИСНЫЕ ЛИНИИ МИНИМУМ 36 ДЮЙМОВ

Ответственность за подключение линии обслуживания клиента к счетчику несет заказчик.Однако, если заказчик строит линию обслуживания до установки глиняной посуды и использует трубу, указанную выше, Del-Co выполнит подключение в порядке любезности при установке глиняной посуды. Если используются трубы из других материалов, Del-Co может подключиться к линии обслуживания заказчика, если заказчик предоставит соответствующий переходник и предварительные договоренности с нашим отделом сбыта согласованы. Если Del-Co не может подключить вашу линию обслуживания к измерителю счетчика, Del-Co не вернется в вашу собственность, чтобы установить это соединение.

Если счетчик устанавливается до установки линии обслуживания клиента, Del-Co предоставит заказчику стальную трубу размером 4 фута 1 дюйм (I.P.S) или полиэтиленовый пигтейл длиной 7 футов для подключения к своей линии обслуживания. Если заказчик желает, чтобы кувшин для счетчика был установлен до установки его линии обслуживания, он должен указать желаемое место установки кувшина с помощью деревянного колышка с надписью «Del-co».

Загружаемая версия

WMIN01 АВТОМАТИЧЕСКИЙ ПЕРЕДАТЧИК ВОДОСЧЕТЧИКА Руководство пользователя Руководство по установке Sensus Metering Systems




 РУКОВОДСТВО ПО УСТАНОВКЕ ПЕРЕДАТЧИКА ВОДЫ
Следующая информация содержит инструкции по установке модуля трансмиттера (MXU).Проводка
соединения одинаковы как для внутренней установки, так и для установки в яме. Техники могут быть разными для
фактическое размещение MXU в каждом типе установки.
Рекомендуемые инструменты и материалы
•
•
•
•
•
•
•
•
•
•
•
•
Торцевая головка с предохранительным винтом SR II ® с гаечным ключом 1/4 дюйма или гаечным ключом с трещоткой
3M Scotchlok ® UY-2 стыковой соединитель «гелевые колпачки»
3M Scotchlok ® E-9Y ступенчатый обжимной инструмент с кусачками для проволоки
Инструмент для зачистки проводов
Отвертки (Phillips и стандартные лезвия)
Электродрель и сверло (1/4 ")
Винты для листового металла 8 x 1 дюйм
1/2 "электрические металлические трубки (EMT)
Инструмент для резки труб
Молоток
Драйвер кабелепровода
Трехжильный одножильный провод
Схема подключения
ИНСТРУКЦИЯ ПО МОНТАЖУ
Инструкции по подключению MXU предполагают, что счетчик коммунальных услуг с регистром кодировщика установлен и
правильный провод был проложен к месту установки MXU.Трехжильный, калибр 22, одножильный
кабель рекомендуется. (Для установки счетчика см. Информацию по установке, прилагаемую к счетчику.
картонные коробки.)
1. Используя защитную головку SR II с храповым ключом или гаечным ключом, откройте корпус MXU,
снятие предохранительного винта типа SR II. Нижняя часть корпуса будет содержать батарею MXU, а верхняя
развести электронику и соединительные провода. Подключите три провода от регистра энкодера к
провода соответствующего цвета на MXU. Если это еще не сделано, снимите примерно 2 дюйма с внешней оболочки
проводной кабель энкодера.Цвета проводов для каждого блока должны быть зеленым, красным и черным. Вставьте два совпадающих
цветные концы проводов - красный к красному, зеленый к зеленому и черный к черному в гелевый колпачок UY-2 с таким цветом
пуговица гелевого колпачка обращена в сторону. (Это обеспечивает лучший обзор позиций проводов внутри прозрачного пластика.
гелевый колпачок, позволяющий установщику видеть, что провода полностью и правильно вставлены.) Использование гелевого колпачка
плоскогубцами отожмите гелевый колпачок. Это соединит два провода и высвободит водостойкий гель для герметизации
связь.Соединение можно проверить, осторожно потянув за гелевый колпачок, удерживая провода, чтобы
убедитесь, что они тугие и надежные. Повторите эти действия для оставшихся двух проводных соединений. Если какой-либо провод
соединения не используются, они должны быть закрыты на концах гелевым колпачком. Это для предотвращения
проникновение воды через протекание оголенных концов проводов.
2. Подключите аккумулятор к электронике MXU. Используя описанную выше технику соединения гелевых крышек,
подключите красно-белый провод от аккумулятора к красно-белому проводу от MXU
электроника.Повторите процедуру для провода с черно-белой полосой от аккумулятора к черному и
белая полоса провода от MXU. Внимание: НЕ перекрестно соединяйте черный и белый, красный и
белые провода MXU и аккумуляторной батареи, так как это может привести к повреждению электроники MXU.
3. (Необязательно) Подключение TouchRead® - MXU включает в себя встроенный разветвитель TouchRead для подключения к
позволяет опрашивать регистр кодировщика как MXU, так и удаленной системой TouchRead
датчик.
Настенная сенсорная панель - с помощью двухжильного или трехжильного кабеля и гелевых колпачков подключите
к каждому из проводов с зеленой и белой полосой от MXU.Примечание. Если используется трехжильный проводной кабель.
используется, третий провод не используется для подключения TouchRead. При подключении сенсорной панели
подключите те же два провода к клеммным винтам на задней стороне сенсорной панели. Осторожно: обязательно
отсутствует оголенный межпроводной контакт. (Подключение TouchRead не чувствительно к полярности и будет
работают до тех пор, пока на обоих концах соединения используются провода одного цвета. Если трехжильный провод
убедитесь, что третий «мертвый» провод не подключен по ошибке с обоих концов.)
Датчик для установки в приямок - Датчик TouchRead в приямке включает трехжильный провод с заводской изоляцией.
кабель. Поэтому важны правильные соединения проводов. Чтобы активировать датчик TouchRead с пит-сеткой,
используйте только красный и черный провода от датчика. Примерно 2 дюйма внешней оболочки кабеля должны
быть зачищенным с его конца, чтобы получить доступ к этим проводам. Затем с помощью гелевых колпачков подсоедините черный провод от
датчик к одному из зелено-белых проводов от MXU. Далее подключаем красный провод от
датчик к другому зелено-белому проводу от MXU.4. Проверьте работу MXU перед окончательной сборкой. Для проверки чтения MXU используйте ручной терминал.
(HHT) для опроса регистра и сравнения с показаниями одометра регистра, идентификационным номером регистра,
и идентификационный номер MXU. Чтобы проверить чтение TouchRead, используйте визуальный ридер TouchRead для отображения
зарегистрируйте показания одометра и зарегистрируйте идентификационный номер (а). Если MXU не работает, проверьте все провода.
подключения, повторите подключения или замените аккумулятор. (Для полной установки TouchRead и
поиск и устранение неисправностей, см. бюллетени по установке: TR-728, TR-997 и TR-998.)
5. После завершения электрических соединений и проверки работы MXU выровняйте направляющие сверху и снизу.
части MXU и закрыть, вывести соединительные провода с передней стороны, используя сквозной
направляющие, расположенные по обе стороны от предохранительного винта. Закрепите верхнюю и нижнюю части MXU с помощью
винт безопасности. Осторожно: НЕ затягивайте стопорный винт слишком сильно.
ИНСТРУКЦИИ ПО МОНТАЖУ
Настенный монтаж: (внутри и снаружи)
1. Используя монтажный кронштейн MXU, найдите удобное место для крепления MXU.MXU должен быть
устанавливается в вертикальном положении так, чтобы верхняя часть с логотипом была обращена вперед. Крепление MXU
Кронштейн можно прикрепить к стене с помощью шурупов или прикрепить к объекту с помощью прочных стяжек.
На задней части кронштейна размещены пазы для установки на горизонтальной или вертикальной
(существующие) трубы.
2. После установки кронштейна MXU защелкните MXU (который уже должен быть подключен, как указано в
предыдущие инструкции по подключению) в кронштейн. Убедитесь, что фиксирующие выступы по обе стороны от MXU
защелкнулись в монтажном кронштейне.На этом установка завершена.
3. Монтаж сенсорной панели (необязательно) - при установке MXU на открытом воздухе и сенсорной панели TouchRead.
подключение должно быть включено, монтажные отверстия можно просверлить сбоку кронштейна MXU. С использованием
короткими винтами или пластиковыми заклепками установите сенсорную панель сбоку от кронштейна MXU. Осторожно: когда
Используя винты, убедитесь, что они не входят в корпус MXU при установке сенсорной панели. В
Сенсорную панель также можно установить вдали от MXU. Обязательно используйте винты, которые
разработан и применим к монтажной поверхности.Установка приямка:
1. Используйте 1/2 дюйма EMT. Выберите место для кабелепровода, где установленное положение MXU не будет мешать
с измерителем и позвольте MXU быть расположенным как можно выше внутри коробки измерителя. MXU
должен находиться на расстоянии примерно 1 дюйма от сторон коробки счетчика и располагаться так, чтобы счетчик регистрировался.
одометр остается видимым для визуального подтверждения показаний. Метод монтажа кабелепровода требует вождения
длина кабелепровода в землю на дне шкафа счетчика. (Если нижняя часть шкалы измерителя
не иметь отверстия, достаточного для вертикальной прокладки кабелепровода в землю под землей, другой
может потребоваться разработка метода монтажа.) Поместите шайбу на кабелепровод и ударьте молотком, забивая
опустите кабелепровод вниз, пока он не окажется на желаемой высоте. Правильная высота должна быть в той точке, в которой водитель
в большинстве случаев находится на уровне верхней части шкафа измерителя. После полной установки верхняя часть MXU
должно быть примерно на 1 дюйм ниже крышки измерительного блока.
2. После установки кабелепровода расположите отверстие в нижней части MXU над кабелепроводом и
нажмите на место. Установите крышку (крышку) дозатора на место. Установка приямка завершена.3. Монтаж сенсора TouchRead (необязательно) - при установке модуля TouchRead с отверстиями следуйте инструкциям TR / PL.
инструкция по монтажу в бюллетене TR-997 для монтажа в крышке коробки счетчика. Установите крышку отсека счетчика (крышку).
на место с установленным датчиком TR / PL.
Примечание по воздействию радиочастотного излучения
В соответствии с требованиями FCC к воздействию радиочастотного излучения, автоматическое считывание показаний
устройство должно быть установлено таким образом, чтобы расстояние между ними составляло 20 см.
и все люди во время нормальной работы.
Установщик этого радиооборудования должен убедиться, что антенна расположена или направлена
таким образом, что он не излучает радиочастотное поле, превышающее ограничения Министерства здравоохранения Канады для общих
численность населения; см. Код безопасности 6, доступный на веб-сайте Министерства здравоохранения Канады www.hcsc.gc.ca/rpb
ПРИМЕЧАНИЕ: ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ РАДИО ИЛИ ТВ ПОМЕХИ.
ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ МОДИФИКАЦИЯМИ ДАННОГО ОБОРУДОВАНИЯ. ТАКИЕ ИЗМЕНЕНИЯ
МОЖЕТ ЗАПРЕТИТЬ ПРАВО ПОЛЬЗОВАТЕЛЯ НА ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ.


счетчиков воды | Menomonee Falls, WI

Счетчики воды

Все жилые и коммерческие потребители, находящиеся в зоне обслуживания деревни, имеют водомеры, которые измеряют количество воды, переданной из водопровода деревни в водопроводную систему клиента.Счетчик по коду расположен перед домом или офисом, где боковая линия обслуживания входит в здание. Ваш водомер измеряется в галлонах.

В настоящее время коммунальное предприятие использует счетчики размером от ¾ дюйма для жилых помещений до 6-дюймовых коммерческих и промышленных приложений. Коммунальная компания управляется Комиссией по коммунальным услугам ( PSC ) и следует всем указанным там правилам. PSC требует, чтобы коммунальное предприятие ежегодно снимало и заменяло определенное количество счетчиков.В настоящее время коммунальное предприятие обслуживает и обслуживает все счетчики. Все счетчики воды принадлежат и обслуживаются водоканалом.

Батарейки используются для считывающей части счетчиков. Это также требует обновления по расписанию.

Пожалуйста, помните, что в обязанности заказчика входит техническое обслуживание клапанов до и после счетчика. Пожалуйста, держите счетчик воды доступным для обслуживающего персонала.

Показания счетчика

Каждые три месяца ваш счетчик считывается с помощью радиоустройства для получения показаний счетчика.Новые усовершенствованные счетчики отправляют беспроводной сигнал, который позволяет нам удаленно считывать данные с вашего счетчика. Это можно сделать, проезжая мимо дома или на работе с помощью компьютера. Этот компьютер (считывающее устройство) может получать несколько показаний одновременно в любой непосредственной области. После получения показаний они загружаются, и начинается процесс выставления счетов.

Предыдущие показания вычитаются из текущего, чтобы определить количество использованной воды. Помимо использования, также применяется ежеквартальная фиксированная плата (см. Тарифы и правила авторизованных коммунальных услуг).

Считывание показаний водомера может помочь обнаружить утечку в вашей системе водоснабжения. Чтобы проверить утечку, закройте все краны в доме и отметьте положение стрелки счетчика. Подождите примерно 15 минут и снова проверьте счетчик. Если стрелка развертки переместилась или показания изменились, вероятно, произошла утечка. В наши новые счетчики встроен течеискатель.

Счетчик дождевания

Вода, используемая для газонов и вне помещений и не попадающая напрямую в канализацию, может быть освобождена от платы за канализацию.Этот процесс требует установки отдельного счетчика для учета воды, используемой для наружного использования.

Показания основного счетчика и счетчика орошения снимаются ежеквартально. Во время процесса выставления счетов показания счетчика дождевания вычитаются из основного счетчика; таким образом, избегая расходов на канализацию. Чтобы установить счетчик дождевания, житель, владеющий домом, может провести водопровод самостоятельно при наличии соответствующих разрешений.

См. Схемы измерительных приборов для получения спецификаций по установке (PDF)

⅝ дюйма и ¾ дюйма $ 9.60 за расчетный период
1 дюйм 18,90 долларов за расчетный период
1 ½ дюйма 33 доллара за расчетный период
2 дюйма 54 доллара за расчетный период 3

долларов за расчетный период за расчетный период
4 дюйма 156 долларов США за расчетный период
6 дюймов 312 долларов США за расчетный период

долларов США 55 Плата за установку

Настройки и схемы счетчика

Установки счетчика | Биллерика, Массачусетс

Общие требования (все счетчики)

  1. Все линии обслуживания должны быть измерены до того, как вода будет включена Отделом водоснабжения.Единственным исключением будут выделенные линии по обслуживанию пожарных спринклерных систем.
  2. Соединения под пайку не допускаются до тех пор, пока не будет установлен хвостовой фитинг для сточных вод первичного счетчика.
  3. Устройства обратного слива и оборудование для регулирования давления не допускаются перед выпускным клапаном счетчика.
  4. Все счетчики должны быть совместимы с существующей системой учета в городе.
  5. Все метры должны отображаться в кубических футах.
  6. Все удаленные считыватели будут установлены рядом с подъездной дорожкой или, если это невозможно, рядом с дорожкой.В случае использования нескольких сенсорных панелей все сенсорные панели будут сгруппированы вместе снаружи здания.
  7. Все счетчики будут установлены горизонтально.
  8. Измеритель должен находиться на высоте не менее 1 фута от пола, но не более 4 футов. Расстояние до стены будет не менее 4 дюймов.
  9. Перед счетчиком и после него должен быть клапан; могут использоваться шаровые краны.
  10. Все счетчики должны быть физически доступны в здании.
  11. Установка в приямках и гаражах не допускается.
  12. Подразделение водных ресурсов определит, какой размер будет использоваться.

Пломбирование счетчиков
Когда установка счетчика (ов) будет завершена, обратитесь к следующим лицам, чтобы его опломбировали и записали:

  • Только первичный счетчик Обратитесь в отдел счетов за воду 978-671-0954
  • Первичные и вторичные счетчики обращайтесь в отдел счетов за воду 978-671-0954
  • Дополнительный счетчик, обращайтесь только в офис по счетам за воду 978-671-0954

Измерители первичной обмотки
Первичные счетчики должны иметь электрический байпас с медной проводкой (минимум 6 калибра).Первичные счетчики должны быть расположены как можно ближе к точке, где линия обслуживания входит в здание.

Вторичные счетчики
Плата за использование канализации основана на потреблении воды, измеренном первичным счетчиком.

Leave a reply

Ваш адрес email не будет опубликован.
