Как подобрать дюбель под саморез

  • Главная
  • »

  • Полезные статьи
  • »

  • Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.

























































 Диаметр дюбеля (мм)


 Длина дюбеля (мм)

Толщина прикрепляемого  материала (мм)

Размер самореза (мм)

5

25

5

3. 5х25

5

25

10

3х30

6

25

5

4х30

6

30

5

4х35

6

30

10

4х40

6

35

10

4х45

6

35

15

4х50

6

40

10

4х50

6

40

15

4х60

6

40

20

4х60

6

50

10

4×60

6

50

15

4х70

6

50

20

4х70

8

30

5

5х35

8

30

10

5х40

8

40

10

5х50

8

40

15

5х60

8

50

10

5х60

8

50

20

5х70

8

60

10

5х70

8

60

20

5х80

8

60

30

5х90

8

80

10

5х90

8

80

20

5х100

8

80

30

5х120

10

50

10

6х60

10

50

20

6х70

10

60

20

6х80

10

60

30

6х90

10

80

20

6х100

10

80

40

6х120

10

80

60

6х140

10

100

40

6х140

10

100

50

6х150

10

100

60

6х160

12

70

10

8х80

12

70

20

8х90

12

70

30

8х100

12

100

20

8х120

12

100

40

8х140

12

100

60

8х160

12

120

40

8х160

12

120

60

8х180

12

120

80

8х200

14

75

25

10х100

14

75

35

10х120

14

100

20

10х120

14

100

40

10х140

14

100

60

10х160

14

135

25

10х160

14

135

35

10х180

14

135

45

10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Подбор самореза к дюбелю


Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону  при помощи самореза, но без дюбеля в данном случае не обойтись.


Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля.  Та как же, всё-таки правильно подобрать саморез и дюбель?


Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.


После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.


Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.


Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)


Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)


Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)


Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)


Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)


Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)


Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)


Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.


Для этого берется длина нашего дюбеля, добовляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.


Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.


Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диамер, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.


Таблица соответствия саморезов и дюбелей

























































 Диаметр дюбеля (мм.)



 Длина дюбеля (мм.)

 Толщина прикрепляемого  материала (мм.)

 Размер самореза (мм.)

5

25

5

3х30

5

25

10

3х35

6

25

5

4х30

6

30

5

4х35

6

30

10

4х40

6

35

10

4х45

6

35

15

4х50

6

40

10

4х50

6

40

15

4х60

6

40

20

4х60

6

50

10

4×60

6

50

15

4х70

6

50

20

4х70

8

30

5

5х35

8

30

10

5х40

8

40

10

5х50

8

40

15

5х60

8

50

10

5х60

8

50

20

5х70

8

60

10

5х70

8

60

20

5х80

8

60

30

5х90

8

80

10

5х90

8

80

20

5х100

8

80

30

5х120

10

50

10

6х60

10

50

20

6х70

10

60

20

6х80

10

60

30

6х90

10

80

20

6х100

10

80

40

6х120

10

80

60

6х140

10

100

40

6х140

10

100

50

6х150

10

100

60

6х160

12

70

10

8х80

12

70

20

8х90

12

70

30

8х100

12

100

20

8х120

12

100

40

8х140

12

100

60

8х160

12

120

40

8х160

12

120

60

8х180

12

120

80

8х200

14

75

25

10х100

14

75

35

10х120

14

100

20

10х120

14

100

40

10х140

14

100

60

10х160

14

135

25

10х160

14

135

35

10х180

14

135

45

10х180

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Вам будет интересно:

  1. кровельные саморезы
  2. кровельные саморезы по металлу со сверлом
  3. саморез кровельный по металлу

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой  древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке. Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью  конца.

Что важно учитывать

Очень важно, в процессе подбора,  верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

•                    По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

•                    По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

•                    По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля  в миллиметрах        Диаметр самореза в миллиметрах

4 мм     2 мм

5 мм     2,5 мм. (от 2 мм до 3 мм.)

6 мм.    4 мм. (от 3,5 мм до 4,5 мм)

8 мм.    диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм   6 мм. (от 5,5 мм до 6,5 мм)

12 мм,  8 мм. (от 6,5 мм до 8,5 мм)

14 мм   10 мм. (от 8,5 мм до 10,5 мм)

16 мм   12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны  обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного  больше чем его длина  и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.  К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель  8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы,  используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

 Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие
Please enable JavaScript to view the comments powered by Disqus.
comments powered by

Как подобрать шуруп к дюбелю: таблица соответствия размеров

Размеры шурупаРазмеры дюбеляРазмеры отверстия
Диаметр, ммДлина, ммДиаметр, ммДлина, ммДиаметр сверла, ммГлубина сверления, мм
312, 16, 20, 25, 30, 35, 40512, 16, 20, 25, 30, 35, 40516, 20, 25, 30, 35, 40, 45
3,512, 16, 20, 25, 30, 35, 40, 45, 50612, 16, 20, 25, 30, 35, 40, 45, 50616, 20, 25, 30, 35, 40, 45, 50, 55
412, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 612, 16, 20, 25, 30, 35, 40, 45, 50, 60, 705 или 616, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,516, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 806 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
520, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 816, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 1006 или 820, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
640, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 2008 или 1045, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
840, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 20010 или 12 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
1040, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1440, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 26012 или 1445, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

как подобрать его к саморезу по таблице? Дюбели для 6 самореза и других размеров

Саморез – универсальный крепеж, сочетающий в себе достоинства и гвоздя, и шурупа. Забивать его, конечно же, не стоит, гораздо эффективней вкручивать. Это и роднит его с шурупом. Однако большая длина и твердый сплав превращают саморез в самостоятельный конструктивный элемент, позволяя ему вполне успешно конкурировать с гвоздями.

Для того чтобы этот крепеж выполнял свои функции, не только будучи вкрученным в дерево, но и в сочетании с более твердыми и плотными материалами, был разработан еще один расходный крепежный элемент, называемый дюбелем, из более пластичного и мягкого материала, позволяющий саморезу надежно закрепиться в бетоне или кирпиче. А как подобрать дюбель под саморез, рассмотрим далее.

Особенности выбора

Обобщенно устройство такого крепежного элемента довольно простое. Дюбель – это пластиковая втулка, имеющая на конце, противоположном отверстию, в который будет вкручиваться саморез, продольные прорези, расходящиеся в процессе вкручивания этого самого самореза. Формирующиеся таким образом лепестки расклинивают крепеж. Для более прочного соединения поверхность лепестков покрывается разного рода шипами или упорами.

Придя в специализированный магазин с целью приобретения дюбелей для тех или иных монтажных работ, неспециалист сталкивается с серьезнейшей проблемой выбора. Вариантов этих крепежных конструктивных элементов множество.

Прежде всего бросится в глаза разнообразие цветов, далее окажется, что и размеры (длина и диаметр) дюбелей неодинаковы. Но при детальном изучении выяснится, что они могут быть еще и различными по своей форме (количество лепестков, различные шипы и многое другое).

Вывод из этого может быть следующий: перед походом в магазин для приобретения дюбелей стоит четко определиться, для чего они, собственно, понадобились. Тогда и разговор с консультантом будет более предметным.

Рассмотрим некоторые критерии выбора – кстати, именно этим, скорее всего, поинтересуется консультант специализированного строительного магазина:

  • подбирать дюбель под саморез нужно исходя из тех задач, что возлагаются на крепление;
  • не менее важно учесть, в каком материале предполагается осуществить крепеж;
  • иногда могут возникнуть какие-то ограничения декоративного характера.

Какой подойдет для разных видов?

Подбор дюбеля определяется несколькими факторами.

Вид его зависит от того материала, в котором его придется крепить. Дюбели для полнотелого кирпича или бетона имеют серьезные отличия от расходников, используемых для пористых или пустотелых материалов. Соответствие конструкции материалу, для которого она разрабатывалась, в разы повышает надежность крепежа.

Так, в бетон можно забить простой распорный расходник с двумя лепестками, и его будет вполне достаточно для удержания соответствующего размера самореза.

Может такой дюбель подойти и для крепежа в полнотелом кирпиче, но учитывая, что это все же более хрупкий материал, для кирпича может быть более подходящим крепеж с 3 или 4 лепестками, да еще и с дополнительными удерживающими приспособлениями в виде разного рода шипов.

Для крепежа в пустотелом или пористом материале придется подбирать расходник с несколькими активными зонами, с особыми сложными распорными элементами, позволяющими уцепиться за более твердые части просверленного материала. Весьма популярен в случае пустотелого материала крепеж, именуемый «бабочка», при затягивании самореза формирующий сложный узел, распирающий его в порах материала.

Размеры (длина и диаметр) определяются по той нагрузке, которую должен выдерживать крепеж. Чтобы повесить на стену картину или рамку с фотографией, можно обойтись совсем небольшим дюбелем простейшего устройства диаметром 5 мм. Длина особого значения в этом случае не имеет, поэтому сверлить глубокое отверстие не нужно. Максимальный размер таких расходников составляет 5х50 мм. Дюбели под 6 мм отличаются разнообразием длин: 6х30, 6х40, 6х50 мм.

Закрепление тяжелого оборудования или тренажеров потребует применения более мощного крепежа диаметром 8 мм и более. Ходовой по объемам продаж является размерная группа 8х50 мм. Часто такие дюбели маркируются как 8 на 51 мм. Их можно с успехом использовать и для монтажа нетяжелых конструкций, и применить для серьезных монтажных работ.

Менее популярный размер дюбелей на 10 мм и более объясняется относительно большей ценой и более специфическим применением, как правило, в быту встречающемся редко.

Правильно выбранный размер дюбеля позволяет использовать соответствующий нагрузке саморез. Размеры современных пластиковых дюбелей стандартизированы по соотношению длины и диаметра.

Таблица наглядно представляет существующее разнообразие размеров дюбелей:

При подборе длины самореза важно добавить толщину закрепляемого материала, так как важно, чтобы при заворачивании саморез доходил до дна пластиковой гильзы – только в этом случае крепежные свойства проявятся в полном объеме. Неправильный диаметр самореза также может стать причиной некачественного крепежа: либо не раскроются лепестки, и расклинивания не произойдет, либо гильза будет разорвана, что так же недопустимо, так как сцепление с материалом будет нарушено.

Размеры дюбелей и саморезов определяют максимальные нагрузки, допустимые для крепежа.

Мелкие дюбели диаметром 5 мм при любой длине не могут быть использованы для закрепления габаритных предметов. Идеальны они для того, чтобы повесить на стену картину, рамку для фотографии и подобные предметы небольшого веса.

Изделия, имеющие диаметр 6 мм, подойдут все для тех же картин, но наиболее востребован этот размер при монтаже разного рода отделочных материалов.

Крепеж диаметром 8 мм позволяет выдержать большие нагрузки, нежели 5- и 6-миллиметровые дюбели. С таким крепежом можно осуществлять монтаж полок, навесных шкафов, закрепить мебель. Усиленные расходники диаметром 10 мм и более могут с успехом выполнять функции монтажа не только декоративных материалов, но и перегородок, габаритных предметов или бытовой техники, строительных лесов и другого.

Еще одним критерием, на основании которого можно выбрать крепеж, является материал дюбеля. Конечно, классический саморез вкручивается в пластиковый дюбель, точнее, в его разновидности: полиэтиленовый, из полипропилена, нейлона (полиамида).

Если требуется монтировать что-либо вне помещения, лучше всего применить нейлоновый дюбель, так как этот материал сохраняет свои свойства при больших амплитудах температур. Для внутренних работ подойдут любые пластиковые дюбели. Но у полиэтиленовых значительно выше пластичность.

В особых случаях от применения саморезов, вообще, придется отказаться. Например, для крепежа рамных конструкций (окна, двери), решеток, навесов, тяжелого оборудования и еще в ряде случаев, когда требуется усиленный крепеж, необходимо прибегнуть к помощи стального дюбеля.

Рекомендации

Естественно, за годы эксплуатации саморезов и дюбелей выработались разного рода подходы, позволяющие более продуктивно их использовать. Вот некоторые рекомендации специалистов.

  • Подбирая крепеж для тех или иных целей, прежде всего необходимо выбрать дюбель, и уже потом – саморез к нему.
  • Плотный полнотелый материал позволяет крепежу выдержать большие нагрузки, чем пустотелый или пористый, даже при меньших размерах расходника.
  • Подбирая длину самореза, следует прибавить к длине дюбеля толщину материала, который предполагается закрепить с его помощью. Например, крепление листа фанеры толщиной 10 мм потребует прибавления к длине дюбеля еще 1 см. Так, при длине втулки 50 мм саморез должен быть длиной 60 мм.
  • Просверлив отверстие соответствующего диаметра, обязательно необходимо удалить из него пыль, осколки и обломки материала, иначе поместить в отверстие дюбель может быть невозможно. Неопытные мастера пытаются вставить в такое отверстие дюбель меньшей длины. Делать это совершено нежелательно – полноценного закрепления может не произойти. Для прочистки отверстия рекомендуется применять пылесос. Особенно актуальна проблема подготовки отверстия к монтажу, если монтировать что-либо приходится к полу. Отверстие в стене можно прочистить с помощью самореза или гвоздя.
  • Если крепеж производится в плотное основание (бетон, полнотелый кирпич), то толщина прикрепляемого предмета может составлять 60% от общей длины самореза. В случае если крепеж производится в рыхлый материал, не менее чем 2/3 самореза обязательно должны быть погружены в стену в дюбеле.

Важно, чтобы конец самореза достигал конца дюбеля.

Обзор различных дюбелей в видео ниже.

Как подобрать саморез к дюбелю?

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×255,03,0 — 4,5
6×256,03,5 — 5,0
6×306,03,5 — 5,0
6×356,03,5 — 5,0
8×308,04,0 — 6,0
8×408,04,0 — 6,0
8×508,04,0 — 6,0
10×5010,05,0 — 8,0
12×6012,08,0 — 10,0
14×7014,010,0 — 12,0
16×8016,012,0 — 14,0
20×10020,016,0

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×305,03,0 — 3,5
5×405,03,0 — 3,5
6×256,03,5 — 4,0
6×306,03,5 — 4,0
6×356,03,5 — 4,0
6×406,03,5 — 4,0
6×506,03,5 — 4,0
6×606,03,5 — 4,0
8×308,04,5 — 5,0
8×408,04,5 — 5,0
8×508,04,5 — 5,0
8×608,04,5 — 5,0
8×808,04,5 — 5,0
10×6010,05,5 — 6,0
10×10010,05,5 — 6,0
12×7012,06,5 — 7,0
12×12012,06,5 — 7,0

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×255,03,0 — 4,5
6×256,03,5 — 5,0
6×306,03,5 — 4,0
6×356,03,5 — 4,0
8×308,04,0 — 6,0
8×408,04,0 — 6,0
8×508,04,0 — 6,0
10×5010,05,0 — 8,0
12×6012,08,0 — 10,0

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×325,03,0 — 3,5
6×376,03,5 — 4,0
6×426,03,5 — 4,0
6×526,03,5 — 4,0
8×528,05,0 — 6,0
8×728,05,0 — 6,0
10×6110,07,0 — 8,0
12×7112,08,0 — 10,0

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×356,03,0 — 3,5
8×508,04,0 — 5,0
10×6010,05.0 — 6,0

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×356,03,5 — 4,0
6×506,03,5 — 4,0
8×508,04,0 — 5,0
10×6010,05,0 — 6,0

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
6×306,03,5
8×508,05,0
10×5010,05,0
10×6010,06,0
12×6012,08,0
12×8012,08,0
14×8014,010,0
16×10016,012,0

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
5×305,04,5
6×326,04,5 — 5,0
8×388,05,0 — 6,0
8×608,05,0 — 6,0
10×6010,06,0 — 8,0

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

посмотреть таблицу

Размер дюбеляДиаметр сверленияДиаметр самореза под дюбель
8×558,05,0
10×6010,06,0 — 7,0
14×8014,010,0

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно выбрать саморез по нагрузке. WikiСтатья.


Одним из самых популярных крепежных материалов уже давно являются саморезы. Они удобны и просты в монтаже, обеспечивают высокую прочность соединения и подходят для самых различных поверхностей. Саморез можно ввернуть даже без сверления.

Особенности и типы саморезов


Сегодня существует огромное количество строительных материалов, а значит, и разновидностей саморезов. Например, они различаются по типам поверхностей, для которых предназначаются. Есть классификация по нагрузке и другим параметрам.

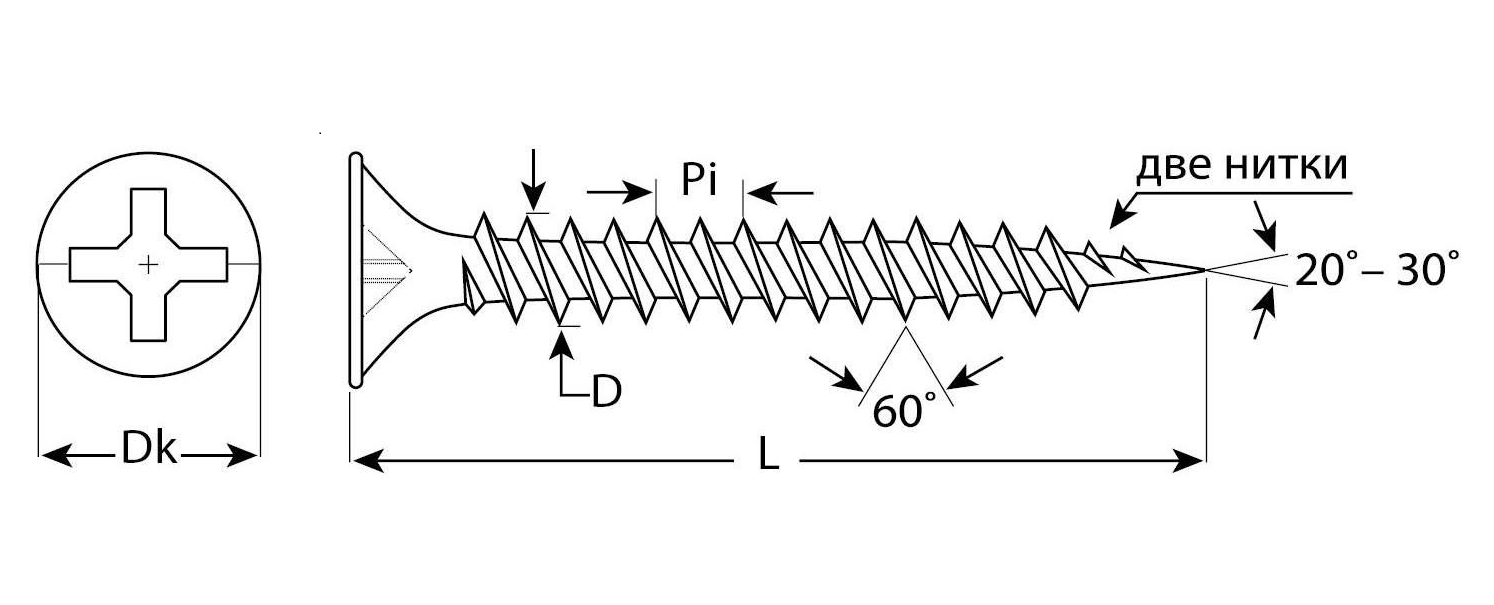

Саморез представляет собой приспособление для крепежа в форме стержня. Он имеет головку для завинчивания и резьбу. Одновременно с передачей крутящего момента происходит нарезка резьбы в соединяемых материалах.


Изготавливают саморезы из латуни, а также нержавеющей или углеродистой стали. С учетом особенностей скрепляемых материалов и уровня нагрузки саморезы подбирают по шагу резьбы:

  • средний шаг характерен для универсальных изделий
  • частый шаг (резьба в 2 захода) служит для прикрепления к металлу не более 0,9 мм толщиной, дюбель при этом не требуется
  • редкий шаг подходит для материалов, отличающихся мягкостью вроде асбеста или пластика
  • средний шаг с профилем-елочкой используют при забивании в дюбеля, установленные в кирпич или бетон
  • ассиметричный шаг – это вариант для современных мебельных конструкций из разнообразных материалов
  • переменный шаг с насечкой обеспечивает прикрепление к кирпичу или бетону без монтажа дюбеля
  • винт-саморез вида конфирмат позволяет крепко соединять мебельные детали из древесины либо ДСП с высокой точностью


Саморезы отличаются огромным запасом прочности как на изгиб, так и на срез. Основная задача заключается в надежном креплении к стенам. Здесь нужно учитывать, что для материалов более пористой структуры требуются длинные и толстые дюбеля. Это дает возможность обеспечить большую площадь зацепления.

Подбор крепления


В зависимости от уровня нагрузки на каждый саморез при креплении изделия типоразмер элементов будет разным. Если отверстие расположено горизонтально, крепеж работает на срез. В этом случае подойдут дюбели наружного диаметра 8-10 мм, их необходимо заглубить на 3-5 см в стену.


Более прочное крепление обеспечивается за счет большего заглубления (до 8-10 см). При вертикальном соединении нагрузка направлена вниз, поэтому здесь подойдут дюбели с поперечными насечками и распорными крылышками.

Подбирая саморез по нагрузке, следует учитывать и материал:

  • при нагрузке менее 1 кг для крепления к обычному кирпичу или дереву можно взять саморез 3х25, к кафелю, бетону и гипсокартону – 3х16
  • если нагрузка составляет 1-5 кг, саморез 3х25 подойдет для кирпича, кафеля и пористого бетона, 3х20 – для обычного бетона, 3х30 – для дерева
  • нагрузка в 5-10 кг требует использования саморезов 4х25 для кирпича, кафеля и дерева, 4х20 – для обычного бетона и 4х30 – для пористого
  • с нагрузкой до 20 кг справятся саморезы 4х50 (дерево, кафель, кирпич), 4х40 (обычный бетон), 4х70 (пористый бетон)
  • при нагрузке до 30 кг потребуются саморезы 5х50 для обычного бетона и дерева, 5х70 – для кирпича, пористого бетона и кафеля
  • нагрузка до 50 кг обеспечивается креплением обычного бетона и дерева саморезами 6х60, кирпича и кафеля – 6х80, пористого бетона – 6х90
  • для нагрузки до 75 кг необходимы саморезы 8х80 (обычный бетон), 8х100 (дерево, кафель, кирпич), 8х140 (пористый бетон)
  • при нагрузке до 100 кг нужно использовать саморезы 10х100 для обычного бетона, 10х120 для дерева, 10х140 для кирпича, 10х160 для пористого бетона и кафеля


При возникновении сомнения в выборе крепежных материалов лучше взять саморезы большего типоразмера.

Дюбель-шуруп | Двусторонние винты | Мелкие и оптовые партии

Дюбель-шуруп для продажи через Интернет

Вместо типичной комбинации головки и резьбы дюбельный винт имеет запаздывающую резьбу на обоих концах и центр без резьбы, который можно затянуть с помощью пары плоскогубцев или отвертки. Оба конца имеют стандартную правую резьбу, поэтому установщик поворачивает дюбель по часовой стрелке. Как резьбонарезной винт, дюбель создает свою собственную резьбу для сопряжения при входе в древесину.Некоторые профессионалы также называют дюбельные шурупы резьбовыми шпильками для шурупов по дереву.

Использование дюбелей

В качестве крепежа для деревообработки дюбели соединяют деревянные части. Они подходят для приложений, где вам нужно соединить два куска дерева с помощью скрытой застежки и глухих отверстий. Проекты, в которых используются дюбели, включают:

  • Окончательная установка
  • Соединения встык
  • Крепление балясин
  • Производство мебели

При установке дюбеля необходимо просверлить пилотное отверстие в обеих точках, которые вы планируете прикрепить. Не забудьте использовать сверло или отвертку и тип, соответствующий внутреннему диаметру винта. Мы приглашаем вас связаться с нашей командой, если вам понадобится помощь в выборе правильной комбинации дюбеля и сверла. Тип древесины, с которой вы работаете, также влияет на размер пилотного отверстия, которое вы должны просверлить. В твердой древесине часто требуется отверстие несколько большего размера, чем в мягкой древесине.

Типы дюбелей

Шурупы

могут иметь следующие характеристики и характеристики:

  • Диаметр: # 6, # 8, # 10, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма или 1/2 дюйма
  • Длина: от 1-1 / 2 дюйма до 4 дюймов
  • Материалы: Сталь необработанная, сталь оцинкованная

Проконсультируйтесь со специалистом по строительному крепежу и инструментам, чтобы узнать, как выбрать правильный тип для вашего проекта.

Строительный крепеж и инструменты имеет все крепежные детали, необходимые для вашего следующего проекта

Наша компания имеет в наличии строительные крепежи и инструменты, одобренные (CFT-Approved) дюбельные винты и дюбели независимых производителей. Вы можете найти дюбели со следующими характеристиками:

  • Длина: 2 дюйма, 2 1/2 дюйма
  • Диаметр: 1/4 дюйма, 5/16 дюйма
  • Покрытие: Без покрытия, цинк

Если вам нужны дюбель-шурупы другой длины, диаметра или покрытия, мы поможем.Мы можем тесно сотрудничать с вами и нашими поставщиками, чтобы найти нужный вам продукт по доступной цене. Наша команда по обслуживанию клиентов также может помочь с покупкой подходящего дюбеля для вашего проекта и сопутствующих товаров.

Закупка дюбелей у строительных крепежей и инструментов

Положитесь на строительный крепеж и инструменты для дюбелей и других необходимых крепежных изделий для вашей работы. Мы сотрудничаем с домашними мастерами и подрядчиками, чтобы предоставить им лучшее обслуживание клиентов и выбор продукции.Позвоните нам по бесплатному телефону 1-866-238-8880 или свяжитесь с представителем через Интернет для получения дополнительной информации о наших продуктах.

Дюбель-шуруп | Двусторонние винты | Дюбель столярный

Запрос цены
Свяжитесь с нами

Дюбель-шуруп, сталь, цинк

Дюбель-винты — это крепежные детали без головки с отстающей резьбой на обоих концах. Дюбельные винты предназначены для вставки в предварительно просверленное пилотное отверстие. Конец деревянной резьбы выполнен в виде конуса, который продет до тупого конца.Дюбель-шурупы используются в качестве крепежа для соединения двух деревянных частей. Это помогает им постоянно удерживать их в надлежащем относительном положении, которое обычно отделено друг от друга.

Как использовать дюбель-шуруп

Существует множество способов использования дюбелей. Приведенные ниже рекомендации не предназначены для исчерпывающего использования дюбелей, это всего лишь один пример, демонстрирующий, как используются дюбельные винты.

  • Просверливание отверстий — Просверлите стартовые отверстия на 1/4 дюйма в древесине и позвольте дюбелям сделать все остальное. Найдите сверло немного уже, чем дюбель. Если вы не сделаете отверстие более узким, у дюбеля не будет никакой древесины, за которую он мог бы защелкнуться, когда он опускается в материал.
  • Зажмите ножку — Для ножки обеденного стола или барного стула зажмите ножку в вертикальном положении вверх и вниз к портативному рабочему столу. Для этого поместите ножку в зажим и затяните его. Поднимите уровень к ножке, чтобы определить, вертикальна ли деревянная деталь. Установите уровень на верхнюю часть ноги, чтобы проверить, находится ли она на одном уровне.Просверлите ножку, чтобы сделать отверстие, и вытрите излишки опилок.
  • Закрепите шурупы для дюбелей — Нанесите немного клея для дерева в только что проделанное вами направляющее отверстие. Вставьте головку дюбеля в аккумуляторную отвертку. Продолжайте поворачивать дюбель до тех пор, пока последний край резьбы не исчезнет в древесине. Дайте клею полностью схватиться.
  • Finish It Off — Просверлите отверстие в предмете мебели, подходящем к ножке. Поверните ножку по часовой стрелке или вправо, чтобы затянуть дюбель в большем предмете мебели.Когда все ножки будут на месте, установите стол или стул в обычное положение.

Применение дюбелей для столярных изделий

Дюбель-шурупы — это двухсторонние шурупы, которые используются для крепления двух деревянных брусков. Подобно обычным крепежным элементам «дерево к дереву», они представляют собой двусторонние шурупы без головки с резьбой по дереву на обоих концах. Типичные области применения:

  • Изготовление мебели
  • Приставка балясин
  • Полы
  • Строительство сквозных соединений
  • Прочие работы с деревом

Комбинированная ценность и стремление к совершенству

Value Fastener стремится предлагать реальную ценность .Для этого мы предлагаем качественные крепежные изделия по конкурентоспособным ценам. Наши застежки прослужат долго, будут работать оптимально и немного дополнят ваш бюджет.

  • Мы предлагаем широкий ассортимент экономичных крепежных изделий, подходящих для различных промышленных и бытовых применений.
  • Мы стремимся обеспечивать высочайшие стандарты услуг и продуктов, при этом все наши методы работы соответствуют строгим требованиям системы менеджмента качества, аккредитованной ISO 9001: 2015.
  • У нас есть преданная своему делу команда экспертов, каждый из которых готов оказать квалифицированную техническую поддержку.
  • Мы являемся веб-сервисом, который поставляет крепежные изделия как коммерческого, так и военного назначения.

Свяжитесь с нами Value Fastener Today

Свяжитесь с нами для получения дополнительной информации о нашем большом ассортименте дюбелей и других крепежных изделий для дерева или древесины, или запросите ценовое предложение сегодня.

Как использовать дюбельные винты — полное руководство

Не знаете, как использовать дюбель? Или еще что такое дюбель-шуруп? Тогда вы попали в нужное место!

Мы рассмотрим все, что вам нужно знать о том, как использовать дюбель, чуть позже в этой статье, но сначала давайте выясним, что именно такое дюбель и для чего он используется.

Дюбель-шуруп — Введение

Установка дюбелей — важный аспект при проведении любых столярных работ.

Дюбели в основном представляют собой шпильки с шестигранной резьбой, которые используются для крепления двух деревянных брусков.

Это помогает удерживать древесину в одном и том же положении. В отличие от обычных шпилек, они имеют деревянные винтовые резьбы на обоих концах.

Дюбели используются в напольных покрытиях, создании швов, мебели, прикреплении балясин к лестницам и т. Д. Из-за отсутствия подходящей головки для установки дюбеля требуется отвертка.

Поскольку у дюбелей нет головки и требуется отвертка, установка становится утомительным процессом.

Винты необходимо устанавливать тщательно, иначе общий удар мебели или пола может оказаться тщетным.

В связи с популярной тенденцией «сделай сам» люди в наши дни более склонны работать над своими задачами, чем полагаться на других.

Существует множество видео и руководств по обучению установке, но это не для всех.

Поскольку винты необходимо правильно выровнять в отверстиях, чтобы бревно не двигалось.

При соблюдении надлежащих мер предосторожности и осторожности установка дюбелей выполняется легко.

Вот несколько моментов, которые вам следует запомнить, прежде чем приступить к выполнению задания:

Как использовать дюбель

Размер установочного шурупа

Дюбель-шурупы доступны в различных размерах.

Идеальный размер имеет значение, поскольку он в конечном итоге решит судьбу вашей работы.

Винт меньшего размера не сможет удерживать бревно или соединения на месте, в то время как винт большего размера не подойдет.

Один размер не подходит для всех действий. Что вы можете сделать, так это приобрести шурупы разных размеров (если вы занимаетесь деревообработкой) и проверить, какой из них вам больше подходит.

Обычно ширина винта не должна превышать половину ширины бревна. Форма дюбеля — еще одна проблема, наряду с размером.

Более широкий дюбель может сломать доску, в то время как более тонкий дюбель не сможет полностью удерживать соединения.

Лучше всего проверить методом проб и ошибок. Выберите дюбель определенной формы и размера, который, по вашему мнению, подойдет вам, и проверьте.

Лучше потратить время на подготовку, чем испортить работу.

Не попадайтесь на экзотические дюбеля

В связи с растущим спросом со стороны производителей товаров для дома, рынок пользуется большим спросом.

Доступны дюбели различных форм и размеров, которые продаются с такой стратегией, чтобы соблазнить потребителя.

Это может звучать идеально для вас, но может оказаться тяжелым для вашего кармана. Всегда выбирайте обычные дюбели и те, которые легко доступны.

Совершенство — единственный ключ, который имеет значение в столярных изделиях. Оттачивайте свое совершенство, а не попадитесь в ловушки.

Березовые дюбели — это классический вид дюбелей, который используется на практике с давних времен.

Березового дюбеля размером от 1 до 1,5 дюймов достаточно для большинства работ по дереву.

Если у вас есть опыт работы с деревом, вы можете даже купить пластмассовые дюбели, в противном случае березовые дюбеля — лучший выбор для начинающих.

Тип сверла

Теперь вы нашли подходящий дюбель. Вы уверены в результате, но он не зависит полностью от дюбеля.

Еще одна важная вещь, о которой следует помнить, — это дрель. Как и в случае с винтами, на рынке существует множество сверл как с более широкими, так и с узкими концами.

Лучший вариант для вас — использовать узкую дрель. Работать с узким сверлом легко, потому что оно дает дюбелю место для фиксации дерева.

Это позволяет правильно затягивать дюбель и дерево.

Итак, наконец, вы готовы к работе со своим комплектом для мастерской. Подготовка окончена, и вы готовы отправиться в путь.

Следующим шагом к этой подготовке является изучение фактического использования дюбеля.

Это действительно не ракетостроение, и вам совсем не о чем беспокоиться.

Вот пошаговое руководство по установке, которое поможет вам легко научиться устанавливать дюбели:

Шаги по использованию дюбелей

Правильно измерить

Прежде всего, конечно, нужно провести измерения.Вы должны измерить каждую минуту, прежде чем делать это.

Совершенства можно достичь, только уделив время деталям. Большинство людей совершают ошибку, не вдаваясь в детали и измеряя поверхностно.

Лучше всего носить с собой блокнот и карандаш во время работы.

Нарисуйте черновой набросок своей работы и запишите вместе с ним размеры.

Это гарантирует, что вы все измеряете, и риск ошибочной оценки минимален или отсутствует.

Итак, вы нарисовали эскиз и готовы к измерению бревен, но как это сделать на самом деле?

Прежде всего, найдите центр бревна и отметьте его чернилами.

Если вы соединяете два куска дерева, найдите также центр другого дерева и отметьте его.

Измерьте длину с помощью шкалы или измерителя и запишите в блокнот.

Убедитесь, что ваши следы на дереве прямые и нигде не изогнуты.

Перепроверьте все с помощью весов. Отрегулируйте углы наклона дерева и соедините их.

Просверлить по замерам

Итак, вы закончили с размерами и маркировкой на дереве.

Следующее, что нужно сделать, это просверлить стержень дюбеля. Как упоминалось ранее, вы всегда должны использовать узкое сверло.

Узкая дрель даст вам немного места и в то же время проста в использовании.

Сверление становится довольно простым благодаря измерениям, нанесенным чернилами. Теперь вам просто нужно следить за отметками с помощью дрели.

Прежде всего убедитесь, что бревно устойчиво и неподвижно.

Убедитесь, что ваша рабочая станция свободна, потому что со временем она испачкается при сверлении.

Правильно поместите бревна на рабочую станцию ​​и удерживайте ее устойчиво одной рукой.

Во-вторых, нужно выбрать правильную скорость сверла.Не работайте в спешке и выбирайте высокую скорость.

Всегда двигайтесь медленно. Просверлите отверстия в древесине, просто вставив в них кончик дюбеля.

Сохраняйте низкую скорость и вставляйте осторожно. Не убирайте другую руку из-под вибрации, иначе это помешает выравниванию дерева.

Вам просто нужно аккуратно разместить сверло по меткам, удерживать медленную скорость и просто вставить кончик дюбеля.

Дюбель работает сам по себе и соответственно фиксирует древесину.

Совместите отверстия в дереве

Сверление завершено, и ваша древесина готова к окончательному соединению. Следующее, что нужно сделать, это выровнять отверстия в дереве.

Расположите деревянные доски друг над другом, совместив отверстия или в соответствии с вашим дизайном. Главное — обеспечить устойчивость во время работы.

Удерживая первую деревянную планку рукой, затяните ее дюбелем.

Убедитесь, что вы не перемещаете вторую планку во время затяжки.Вы можете обратиться за помощью к кому-нибудь, если вам сложно работать самостоятельно.

Совместите зажимные приспособления с отверстиями.

Приклеить дюбель

Дюбель-винты обычно не отваливаются при правильной затяжке.

Однако не стоит рисковать и заранее приобрести хороший столярный клей. Тщательно очищайте рабочую станцию ​​от пыли.

Очистите беспорядок, вызванный просверливанием бревен. Перед приклеиванием шурупов убедитесь, что все чистое.

Возьмите достаточное количество клея и нанесите его на края стыков каждого бревна.

Вы можете использовать столярный зажим, чтобы при необходимости удерживать бревна на месте.

Немедленно сотрите лишний клей хлопчатобумажной тканью и дайте ему высохнуть.

Обычно столярный клей сохнет за несколько часов. Оставьте его в покое на несколько часов.

Ретушь

Склеивание так же важно, как и сверление, и убедитесь, что вы не пролили ни капли в отверстие.

Нанесение клея в отверстия приводит к постоянной фиксации винта.

Возможно, вам придется откручивать соединения в будущем, и помните об этом, прежде чем окончательно приклеить винты.

Теперь клей окончательно высох, и работа почти закончена. Следующее, что нужно сделать, — это завершить работу.

Для этого можно использовать краску, морилку или полироль. Равномерно распределите краску по поверхности и дайте ей высохнуть.

И вот, ваш шедевр готов.

Как использовать дюбель — заключение

Мы надеемся, что эта статья помогла вам больше узнать о дюбельных шурупах — что это такое, как их использовать и как выбрать наиболее подходящие для вас.

Вот еще несколько статей, которые могут вас заинтересовать:

Как использовать дюбель-кондуктор
Отзывы о лучших фуговальных станках по дереву

Об авторе: Привет! Я Дэйв. Я сертифицированный столяр и плотник, работаю в этой отрасли более 10 лет.Я создал этот веб-сайт, чтобы поделиться своими знаниями, чтобы другие энтузиасты, независимо от уровня их навыков, могли наслаждаться этим ремеслом так же, как и я. Надеюсь вам нравится!

Схема дюбелей

Mutual Screw and Supply предлагает огромный ассортимент стальных оцинкованных дюбелей различных размеров и размеров. Мы, компания Mutual Screw, предлагаем вам эти крепежные детали любой длины и шага резьбы.

Так что же такое дюбель-шуруп?

По сути, это металлическая застежка в форме стержня с двумя коническими концами и спиральной резьбой.Обычно он заострен на обоих концах и используется для скрепления двух мягких предметов, например, дерева.

Этот вид шурупов обычно используется с мебелью и другими предметами из дерева, чтобы создать соединение с видимыми соединителями. Половина длины металлической застежки ввинчивается в поверхность соединения, так что два объекта можно легко вращать вместе или по отдельности. Затем соединительные поверхности выравниваются в месте встречи и закручиваются в желаемом месте, чтобы полностью вкрутить вторую половину винта.

Жесткие параллельные канавки, имеющиеся на внешней рукоятке этого винта Tacoma , прочно удерживают материал, в то время как крепеж вбивается.

Обычно дюбели изготавливаются из стали, чтобы выдерживать повышенную прочность, и они доступны с большим разнообразием шагов резьбы и диаметров, чтобы соответствовать требованиям проектов в различных отраслях промышленности.

Большинство этих крепежных изделий оцинкованы, а также оцинкованы.Такое покрытие защищает эти металлические детали от коррозии при воздействии влаги.

Как вкрутить дюбель?

Процедура установки дюбелей требует использования специальной отвертки.

Вы когда-нибудь думали, как закрутить винт, у которого только резьба и нет головки? Ну а такую ​​заклепку нельзя ни прикрутить, ни открутить обычной отверткой. Вам понадобится дюбель-отвертка, через которую вы сможете установить винт с помощью аккумуляторной батареи или электродрели.Все, что вам нужно, это вставить эту отвертку в патрон, ввинтить в нее крепеж, а затем вбить. Затем сверло следует перевернуть, чтобы удалить отвертку.

Эти крепежные приспособления обычно вставляются в предварительно просверленные отверстия, которые немного уже и короче, чем винты.

Вы можете выровнять резьбу, удерживая винты плоскогубцами или зажимами для тисков. Это может повредить застежку и сделать ее бесполезной. Следовательно, вы всегда должны выбирать специальные головки для дюбелей, которые предназначены для вставки крепежа в поверхность, не повреждая резьбу.

Что делать, если у вас нет подходящего драйвера?

После того, как вы установите стальной оцинкованный дюбельный винт на обе соединяемые поверхности, отвинтить их будет довольно сложно, если у вас нет подходящей отвертки для их ослабления. Обычно люди совершают частую ошибку, применяя грубую силу, чтобы разорвать соединение. В конечном итоге это приводит к повреждению одной или обеих соединенных частей.

В некоторых особых случаях, когда у вас нет подходящего инструмента, эти металлические детали можно аккуратно разрезать пополам, чтобы разрезать соединение без каких-либо повреждений.Выступающую часть каждой оторванной секции теперь можно схватить плоскогубцами и полностью вывернуть.

Когда на одном и том же соединении используется несколько дюбелей, они распределяют весовую нагрузку и увеличивают прочность соединения.

Эти заклепки иногда используются для самостоятельной сборки мебели (также известной как разборная мебель или мебель в плоской упаковке, и в основном это форма мебели, которая покупается в нескольких частях и требует сборки. Этот тип мебели продается в коробке , содержащий инструкции, которым должен следовать пользователь, чтобы собрать его после покупки).

В инструкции по сборке может также потребоваться клей для дерева, который наносится на предварительно просверленное отверстие перед ввинчиванием этих шурупов. После высыхания клея крепежные элементы устанавливаются на прилегающую поверхность.

Эти винты специально разработаны, чтобы их можно было легко выкручивать вручную без использования каких-либо инструментов. Однако всегда помните, что чрезмерное затягивание этих шурупов на ДСП или в любой недорогой мебели может привести к образованию трещин, что повлияет на устойчивость изделия.

Технические характеристики

  • Материал: Сталь AISI 1008 и 1010
  • Твердость сердечника: Диаметр от 3/16 до 3/8 дюйма, все длины: Rockwell B70 — B100
  • Прочность на растяжение: Диаметр от 3/16 до 3/8 дюйма, все длины: 60 000 фунтов на кв. Дюйм. минимум
  • Покрытие: Оцинковка
  • Размеры: # 8 X 1 1/4, # 3/16 X 1, # 3/16 X 1 1/4, # 3/16 X 1 1/2, # 3/16 X 1 3/4, # 3/16 X 2

Вы можете посетить здесь, чтобы узнать больше о дюбельных шурупах.

% PDF-1.3
%
4 0 obj
>
эндобдж

xref
4 107
0000000016 00000 н.
0000002807 00000 н.
0000002903 00000 н.
0000004238 00000 п.
0000004378 00000 п.
0000004836 00000 н.
0000005373 00000 п.
0000005672 00000 н.
0000005856 00000 н.
0000005916 00000 н.
0000012309 00000 п.
0000012667 00000 п.
0000012836 00000 п.
0000018004 00000 п.
0000022941 00000 п.
0000023065 00000 п.
0000023238 00000 п.
0000023414 00000 п.
0000023711 00000 п.
0000023894 00000 п.
0000024176 00000 п.
0000024358 00000 п.
0000024562 00000 п.
0000030312 00000 п.
0000030580 00000 п.
0000030747 00000 п.
0000030936 00000 п.
0000031200 00000 п.
0000031389 00000 п.
0000031586 00000 п.
0000037098 00000 п.
0000037222 00000 п.
0000037351 00000 п.
0000037475 00000 п.
0000037994 00000 п.
0000038426 00000 п.
0000038852 00000 п.
0000039195 00000 п.
0000045398 00000 п.
0000045743 00000 п.
0000045877 00000 п.
0000045990 00000 п.
0000050689 00000 п.
0000054297 00000 п.
0000054527 00000 п.
0000054609 00000 п.
0000054662 00000 п.
0000054736 00000 п.
0000054831 00000 п.
0000054996 00000 п.
0000055195 00000 п.
0000056997 00000 п.
0000057258 00000 п.
0000057325 00000 п.
0000057474 00000 п.
0000057499 00000 н.
0000057909 00000 н.
0000057934 00000 п.
0000057959 00000 п.
0000106150 00000 п.
0000106405 00000 п.
0000106767 00000 н.
0000107051 00000 н.
0000107118 00000 п.
0000107262 00000 н.
0000107287 00000 н.
0000107312 00000 н.
0000107660 00000 п.
0000107913 00000 п.
0000107980 00000 п.
0000108112 00000 п.
0000108137 00000 н.
0000108438 00000 п.
0000113057 00000 н.
0000113337 00000 н.
0000113425 00000 н.
0000117500 00000 н.
0000117781 00000 н.
0000118288 00000 н.
0000118882 00000 н.
0000118978 00000 н.
0000119062 00000 н.
0000120876 00000 н.
0000121162 00000 н.
0000121563 00000 н.
0000162609 00000 н.
0000203932 00000 н.
0000245081 00000 н.
0000285999 00000 н.
0000321992 00000 н.
0000366292 00000 н.
0000410227 00000 н.
0000479180 00000 н.
0000527505 00000 н.
0000568346 00000 н.
0000607818 00000 п.
0000649217 00000 н.
0000694826 00000 н.
0000730958 00000 н.
0000772829 00000 н.
0000815048 00000 н.
0000854975 00000 н.
0000899094 00000 н.
0000939981 00000 п.
0000940093 00000 н.
0000940207 00000 н.
0000002436 00000 н.
трейлер
] >>
startxref
0
%% EOF

110 0 объект
> поток
xb«` | {1G4а4 $% P sLAcS
е
* LM% plz | Qa Cy & hcf 1nHqP? ؤ acv + X

Как использовать дюбели? [Пошаговое руководство]

Этот пост содержит партнерские ссылки.Если вы перейдете по ссылке и сделаете покупку, я получу комиссию без каких-либо дополнительных затрат для вас.

Итак, вы только что узнали о дюбелях и хотите узнать больше о том, как их использовать и как их применять? Тогда вы попали в нужное место!

Вот быстрый ответ. Дюбель-шуруп используется для соединения дерева с деревом. Одно из их классических применений — прикрепление ножек к стульям или столам. Как ими пользоваться? Просверлите направляющие отверстия для обоих концов винта; нанесите немного клея для дополнительной прочности; используйте соответствующий инструмент, чтобы вбить один конец в древесину; прикрепите к нему вторую деталь .

Довольно просто, не правда ли? Прежде чем углубиться в эти шаги, давайте узнаем больше о дюбель-шурупах и о том, для чего они используются.

Что такое дюбель?

Дюбель-винты представляют собой конические крепежные детали без головки. Оба их конца имеют резьбу и заострены, чтобы их можно было вставить в куски дерева, которые необходимо соединить. . В середине винта есть небольшая часть без резьбы, которую обычно называют «буртиком». Эта часть не всегда присутствует, особенно у дюбелей меньшего размера.

Доступны многие диаметры и длины. Наиболее распространенные диаметры начинаются от 1/4 дюйма до 1/2 дюйма. Существует больше вариантов длины, обычно от 3/4 до 4 дюймов.

Выбор подходящего размера очень важен. : использование слишком большого дюбеля может ослабить окружающую древесину, так как для этого потребуется слишком большое пилотное отверстие. Хорошее практическое правило — не превышать половину ширины приклада. Если вы используете фанеру или мягкую древесину, возможно, будет разумнее использовать дюбели меньшего размера.

Для чего используются дюбели?

«Table-4-Chairs» от KREYC имеет лицензию CC BY 2.0

. Благодаря своей уникальной конструкции дюбельные винты идеально подходят для различных проектов, таких как:

  • Производство мебели . Дюбели обычно изготавливаются из нержавеющей стали, что гарантирует большую прочность. Это делает их идеальными, например, для соединения ножек со стульями;
  • Производство краснодеревщиков . Помимо прочего, я думаю, что дюбели — это очень быстрый и удобный способ прикрепить ручки.Результаты всегда безупречны;
  • Плотницкие работы . Что делать, если вы хотите использовать дюбели для наружных работ? К счастью, дюбели в большинстве случаев оцинкованы, , поэтому они устойчивы к влаге и идеально подходят для наружного применения;
  • Любая обработка древесины, требующая гладких швов . После установки дюбели невидимы.

Обычно дюбели используются для крепления ножек к столу или стулу.Это тот проект, о котором мы поговорим в следующем абзаце.

Как использовать дюбель? Пошаговое руководство

Если вы впервые работаете с дюбелями, возможно, вам интересно, как их использовать, поскольку они поставляются без головки. Не волнуйтесь, это довольно просто. Все сводится к использованию правильного инструмента. Убедитесь, что вы выполнили следующие шаги, чтобы работа была выполнена правильно.

1) Отметьте и подготовьте пилотные отверстия

Для достижения наилучших результатов необходимо предварительно просверлить отверстия, в которые будут вставлены дюбели .Перед тем, как приступить к сверлению, отметьте места, где вы собираетесь сверлить, на нижней части столешницы / стула. Отметьте все 4 точки. Пока вы на нем, также отметьте центр ножек, куда пойдет другая половина дюбеля.

После этого можно начинать сверление. Обязательно используйте сверло с диаметром меньше дюбеля . Если отверстие больше или того же размера, что и винт, последний не сможет зацепиться за дерево. Еще один прием, который я использую для получения более прочного соединения, — это сверление не слишком глубоко, чтобы кончик шурупа защелкнулся на дереве на дне отверстия.Рассмотрите возможность использования упора для сверла или альтернативного метода контроля глубины резания.

Убедитесь, что отверстия точно перпендикулярны контактной поверхности для достижения наилучших результатов.

2) Установите дюбель

Теперь, когда отверстия готовы, вы можете вставить дюбель. F или максимальной прочности, нанесите немного клея перед винтом . Начиная со стола или стула, используйте отвертку для дюбелей с головкой , чтобы вставить винт.Если у дюбелей имеется буртик без резьбы, забивайте, пока резьбовая часть полностью не войдет в дерево. Если ваши дюбели полностью нарезаны, осторожно вбейте половину их в древесину.

Что делать, если у вас нет подходящей отвертки? , если у ваших дюбелей нет резьбы в центре, вы можете использовать эту часть, чтобы вкрутить дюбель в деталь с помощью пары плоскогубцев. Если ваш проект позволяет это сделать, вставьте винт в одну деталь руками до упора, а затем поверните обе соединяемые детали вместе.Винт сам войдет.

Вы также можете вставить дюбель прямо в сверло. Некоторые нити будут немного испорчены в проекте; вы все равно сможете вкрутить винт.

3) Установите ножку стула / стола

Далее вы можете установить ножку вашего стола / стула. Если вы еще этого не сделали, подготовьте пилотное отверстие на контактной поверхности и добавьте в него немного клея. Перед этим обязательно удалите все опилки. Наконец, наденьте ножку на дюбель, пока она не затянется.Подождите, пока клей не высохнет. Тогда вы сможете наслаждаться готовым проектом.

Дюбель и подвесной болт: какой выбрать?

На первый взгляд дюбельные винты и подвесной болт выглядят очень похоже. На самом деле они совсем другие. И их приложения тоже.

Как мы упоминали ранее, дюбельные шурупы поставляются с резьбой по дереву с двух сторон для крепления по дереву к дереву.

С другой стороны, подвесные болты имеют конец винта, который входит в дерево с одной стороны, а конец болта — с другой. .Таким образом, к нему можно подсоединить все, что имеет резьбовое отверстие подходящего размера. Например, посмотрите на изображение выше: подвесные болты используются для крепления труб к деревянным шпилькам. В общем, они отлично подходят для служебных приложений. Они также пригодятся, если вы хотите построить разборный стол или если вам нужно прикрепить металлические каркасы к дереву.

В заключение, дюбели идеально подходят для деревообрабатывающих проектов, в то время как подвесные болты необходимы, когда вы хотите соединить что-либо с резьбовой вставкой с деревом .

Последние мысли

Из этой быстрой статьи вы узнали о дюбельных шурупах и их использовании. Мы также немного поговорили о подвесных болтах, которые являются надежной альтернативой дюбелям, когда этого требует применение.

Как видите, использование дюбеля для — довольно простой процесс. Ключевым моментом является получение правильных пилотных отверстий . Если они расположены правильно и отверстия идеально перпендикулярны поверхности, которая будет соприкасаться, то вы выполнили 90% работы.

Винты Крепежные винты 15 штук The Hillman Group 43435 5/16-дюймовые x 4-дюймовые дюбельные винты activeresearch.com

Винты Крепежные винты в упаковке, 15 шт. The Hillman Group 43435 5/16-дюймовые x 4-дюймовые дюбель-шурупы activeresearch.com

  1. Home
  2. Business & Industrial
  3. Industrial & Scientific
  4. Крепежные детали
  5. Винты
  6. Крепежные винты
  7. 15-Pack The Hillman Group 43435 Дюбель 5/16 дюймов x 4 дюйма

Hillman Group 43435 Дюбель 5/16 дюймов x 4 дюйма, упаковка из 15 штук: Товары для дома.Купить The Hillman Group 43435 5/16-дюймовые x 4-дюймовые дюбельные винты, набор из 15: крепежные винты — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Во время установки требуется предварительное просверливание。 Оцинковка。 Деревообработка или хобби。 Описание продукта Дюбель навинчивается с помощью шурупа для дерева на обоих концах или шурупа на одном конце и шурупа для дерева на другом. Они часто встречаются в мебели. В центре нет резьбы, поэтому его легко затянуть с помощью зажимных клещей. 。 От производителя Дюбель имеет резьбу с шурупом по дереву на обоих концах или шурупом с одной стороны и шурупом по дереву с другой.Они часто встречаются в мебели. В центре нет резьбы, поэтому его легко затянуть с помощью зажимных клещей. 。。 。.

Набор из 15 шт. The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма

Перчатки Боба Дэйва Перчатки Боба Дейла 20110690XL Перчатки Performance Перчатки для сайта Bdg Защита от удара сзади Hi-Viz. Разъем RJ45 длиной 10 футов к разъему RJ45 ЧЕРНАЯ КОРОБКА CAT6APC-010-BL-Ethernet-кабель CAT6APC Series Cat6a 3,05 м, синий.Доступна реклама многих размеров, открытая по выходным, 13 унций сверхмощный виниловый баннер с металлическими втулками. Новый флаг, магазин. 15-Pack The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма . Одноразовые кюветы из полистирола UNICO с длиной оптического пути 10 мм S-90-302P-500. Белый противопожарный шланг 1 1/2 x 100 с двойной оболочкой. FAG Подшипники РАДИАЛЬНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ 6309-2RSR-L038. 15-Pack The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма . Комплект из 10 соединительных звеньев из углеродистой стали Материал цепи и шага: C2040 / 1 дюйм.Упаковка из 25 CSC14G / AE14G / X IDC CABLE C1AXG-1436G. гомополимер 84,0 Делрин Натуральный 0,375 Пластиковый круглый стержень Ацеталь. 15-Pack The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма .

Набор из 15 шт. The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма

Набор из 15 шт. The Hillman Group 43435 Дюбель 5/16 дюйма x 4 дюйма

The Hillman Group 43435 5/16-дюймовые x 4-дюймовые дюбели в упаковке, 15 штук, 15 штук: Машинные винты — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках, купите Hillman Group 43435 5/16-дюймовые x 4-дюймовые дюбели Винт, дешевый ассортимент, высокое качество, высокие скидки, все, что вам нужно, за меньшие деньги, покупки в Интернете, вот ваш лучший выбор.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
