Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.

Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91. Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м.;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.
— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

Железобетонные пустотные плиты перекрытия в Новосибирске

Таблица с размерами и массой основных плит

В современном строительстве ЖБИ перекрытия применяются практически повсеместно при возведении многоэтажных зданий и не только. Это обусловлено отличными характеристиками железобетонных пустотных плит перекрытия. Но также привлекает к покупке и использованию ЖБИ плит перекрытия — цена. Данное изделие сравнительно дешево. В погодных условиях Сибири абсолютно оправдано использование плит ЖБИ, цена в Новосибирске на эти изделия также не высока.

В связи с тем, что пустотные плиты изготавливаются на автоматизированном финском оборудовании Elematic методом экструзионного безопалубочного формования, они имеют идеальную геометрию и высокоточные размеры, что обеспечивает возведение ровных полов и потолков в здании. Производство таких изделий позволяет экономить на стяжке и отделке.

Характеристики и маркировки

Данные изделия изготавливают из тяжелого вида бетона. Результат изготовления – ЖБИ плиты перекрытия – монолитное изделие с каркасом из арматуры с диаметром от 9 до 15 мм и специальными пустотами внутри, которые имеют форму, в целом, приближенную к круглой. Они обеспечивают большую сопротивляемость деформации железобетонных плит перекрытия на излом. Также они помогают значительно снизить вес и уменьшить цену на ЖБИ перекрытия. Пустоты проходят по длине внутренности каждого изделия.

Купить плиты перекрытия можно шириной 1,2 и 1,5 м, а длиной до 12,5 м. Другие размеры, в зависимости от потребностей заказчика, мы получаем путем распиловки плит.

Важнейшая характеристика – расчетная нагрузка. Для жилых зданий этот параметр варьируется от 300 до 450 единиц. Чем выше данный показатель, тем цена на изделие будет выше.

Если вы планируете купить плиты перекрытия в Новосибирске, ознакомьтесь предварительно с размерами и массой плит по сериям:

здесь будут таблицы

Наша кампания изготавливает плиты перекрытия ПБ — безопалубочного формирования с использованием арматуры типа К7. Это означает, что при покупке вы получите плиты длинной 60дм, шириной 12дм и высотой 220 мм. Допустимая нагрузка составит 800 кг на квадратный метр.

Вес плит ПБ довольно тяжел – 0,9-2,5 тонн. Для их перемещения используют автокраны, способные поднять до 3-х тонн. Для поднятия в процессе строительства используют грузоподъемные спецзахваты на подъемной балке-траверсе из стали. Для работы с традиционными подъемными средствами, при необходимости, мы организуем в плитах монтажные петли.

Завод ЖБИ Горный изготавливает плиты ПБ в Новосибирске и другие железобетонные изделия. Вся продукция полностью соответствует ГОСТу, являясь образцом качества.

Оставить заявку

Плиты перекрытия, классификация — фото примеров

Чтобы вы не строили из капитальных сооружений, вам не обойтись без плит перекрытия. Они нужны будут в любом случае, независимо от этажности дома или гаража, а также их размеров.

Плиты перекрытий бывают разными. Разобраться, какая их конкретно разновидность требуется в вашем случае, можно только ознакомившись с их ассортиментом и качественными характеристиками.

Железобетонное перекрытие, что это?

Если посмотреть в определение, то станет ясно, что плитой перекрытия называют конструктивный элемент здания или иного строительного объекта, разделяющего его на отдельные этажи. Их задача – совместно с другими несущими конструкциями обеспечить строению конструктивную жесткость. Плиты имеют форму прямоугольника и делают их, в основном, из железобетона.

Схема железобетонного перекрытия

к оглавлению ↑

Виды плит для перекрытий

Данные строительные конструкции различают по нескольким параметрам. По способу производства они бывают:

1. Монолитные.

Монолитная плита перекрытия

2. Сборного железобетона.

Сборно-монолитная плита перекрытия

Первые изготавливаются прямо на стройплощадке. Выглядит процесс следующим образом:

– В указанном проектом месте собирается опалубка.

Сборка опалубки для плит перекрытия

– В готовом «ложе» монтируется арматурный каркас.

Арматурный каркас для монолитной плиты перекрытия

– Последним шагом становится заливка на подготовленный участок бетонной смеси.

Заливка опалубки бетонной смесью

Элементы сборного железобетона отливаются на заводах железобетонных изделий с соблюдением все норм и стандартов. На объекты их доставляют специальным транспортом и сразу берут в работу. Монтаж осуществляется по проектному предписанию.

Железобетонные плиты подразделяются на категории по критериям внутренней структуры и конструкционным особенностям. В классификации представлены:

1. Многопустотные плиты, маркируемые «ПК».

Многопустотные плиты перекрытия

2. Плиты перекрытий, маркируемые «ППС».

Плита перекрытия ППС

3. Облегченные плиты, маркируемые «ПНО».

Плиты перекрытия ПНО

Полнотелые плиты

К полнотелым конструкциям плит относятся:

1. Безбалочные.

2. Ребристые.

3. Кессонные.

Безбалочные модели

Плиты этого вида монолитны, с ровной поверхностью. Опорой для них служат как стены, так и колонны. Это представители именно той категории железобетонных плит, которые рекомендуются для формирования перекрытий в жилых домах.

Безбалочная система перекрытия

Гладкая структура поверхностей избавляет от необходимости, при дальнейшей отделке помещений, скрывать потолочную зону за каркасами подвесных декоративных систем. Плиту можно просто прошпаклевать и выкрасить. Все просто и очень красиво.

Безбалочные плиты перекрытия

Ребристые модели

Плиты перекрытия данной серии являют собой систему, скелетной составляющей которой служат перекрещенные балки, с залитыми бетоном образовавшимися пустотами. Ребристые плиты готовы выдерживать самые серьезные нагрузки. Они незаменимы в строительстве габаритных торговых площадей и производственных цехов, где устанавливается тяжелое оборудование.

Ребристые плиты перекрытия

Для частного строительства плиты перекрытия ребристой серии, использовать нецелесообразно ни по каким показателям. Во-первых, это дорого, во-вторых – просто ненужно.

Кессонные модели

Их конструкция сродни вышеописанным ребристым плитам, только в ячейки сетки образованной балочной основой заливается менее толстый слой бетонного раствора. Этот тип плит тоже рассчитан для обустройства промышленных объектов и чрезвычайно вынослив. Для жилищного строительства особого интереса не представляет.

Сущность кесонного перекрытия

Чем хороши полнотелые плиты перекрытий, так это неограниченностью размеров своих габаритов, поскольку собираются монолитные элементы непосредственно на месте своего расположения.

Многопустотные плиты отлиты таким образом, что внутри них появляются продольные, аналогичные форме труб, просветы. Это уменьшает общую массу конструкции, создает дополнительные ребра жесткости, улучшает показатель шумопоглощения.

Кесонные перекрытия создают дополнительные ребра жесткости

Подобное усовершенствование позволяет использовать многопустотные плиты для перекрытия пространных пролетов и в местах повышенной нагрузки.

Кесонные плиты перекрытия

Плиты этой категории отличаются:

1. Формой.

2. Диаметром пустот.

3. Габаритными размерами.

В соответствии с этими признаками пустотные плиты и были разделены на типы, каждый из которых получил индивидуальную маркировку.

– Изделия с округлыми пустотами, диаметром 159 мм и сечением плиты 220мм, предназначаются для перекрытия стен с опорой на две стороны. Их классификационная маркировка 1ПК.

Кесонные плиты перекрытия с округлыми полостями

– Железобетонные плиты с теми же параметрами пустот и плиточного сечения, но предусматривающие опирание по трем сторонам, промаркированы как 1ПКТ.

Плиты перекрытия ПКТ

– Еще один аналогичный по всем параметрам представитель плит перекрытий, требующий при своей укладке опоры со всех четырех сторон, был помечен как 1ПКК.

Плиты перекрытия ПКК

– 220 миллиметровую плиту с диаметром пустот 140 мм и укладывающуюся с опорой на две стороны, маркировали как 2ПК.

Плиты перекрытия 2ПК

– Ее аналог с тремя опорными сторонами, обозначен 2ПКТ.

– Последний представитель данной размерной серии с четырехсторонней опорой промаркирован 2ПКК.

– Круглопустотная плита перекрытия все тех же 220 мм, но с отверстиями, диаметр которых уменьшен до 127 мм, с обязательной опорой на две стороны торца, имеет пометку 3ПК.

Круглопустотная плита перекрытия ЗПК

– Размерный аналог с тремя опорными сторонами промаркирован 3ПКТ.

– Соответственно, плита с размером 220 мм и пустотами 127мм диметра, нуждающаяся в опорах под все четыре стороны, обозначена как 3ПКК.

Круглопустотная плита перекрытия ЗПКК

– 260 миллиметровая плита с диаметром округлых пустот 159 мм и двух торцевой опорой отмечена как 4ПК.

– Более толста плита, сечением 260 мм и округлыми просветами диаметром 180 мм, имеет маркировку 5ПК. Опорными у нее являются 2 торцевые стороны.

– Двухопорная плита сечением 300 мм и диаметром отверстий 203 мм обозначена 6ПК.

– Железобетонная плита со 160 мм толщиной и отверстиями 114 мм, также относится к подвиду двухопорных моделей и маркируется 7ПК.

– Плита сечением 260 мм и овальной формой пустот должна опираться на стены двумя торцами. Она промаркирована буквами ПГ.

Ребристые плиты перекрытия ПГ

– Последний в классификации вид панели, производится способом непрерывной формовки. При сечении в 260 миллиметров и диаметральных пустотах 159 миллиметров они могут нарезаться в следующих унифицированных размерах:

1. По длине – 6 и 12 метров.

2. По ширине – 1. 1,2. 1,8 метров.

Опора таким плитам нужна под две торцевые стороны. Отличительная маркировка серии – ПБ.

Безопалубочные плиты перекрытий ПБ

Кроме разницы в толщине и геометрических показателях, пустотные плиты разнятся способом армирования. По ГОСТу изделия с двумя и тремя опорными сторонами комплектуются предварительно напряженной арматурой. Грамотный застройщик, видя такие плиты, знает, что бить в них отверстия для прокладывания коммуникаций нужно так, чтобы не нарушить целостность арматурной сетки.

Беспрепятственно пробивать можно перекрытия категории ПК и ПГ. Диаметр их пустот не менее 114 см, что позволяет беспрепятственно проводить через них канализационные стоки даже 100 мм сечения.

к оглавлению ↑

Плиты ППС

Это изделия, производимые с использованием специального стенда, путем продольной и поперечной нарезки. Стенд напоминает прокатный стан стометровой длины. Двигающаяся по нему смесь армированного бетона, проходит предусмотренные технологией изготовления ЖБИ этапы, после чего отправляется под алмазный резак, для габаритного формирования. Данный способ получения железобетонных плит позволяет получать конструкции перекрытий нестандартных размеров и больших длин.

Плиты перекрытия ППС

к оглавлению ↑

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия. Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки.

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

к оглавлению ↑

Сравнительный анализ монолитных перекрытий и плит сборного железобетона

Занимаясь строительством собственного дома за городом, вы непременно столкнетесь с вопросом закупки плит перекрытия. Чему отдать предпочтение? С этим вам поможет определиться знание плюсов и минусов каждого типа железобетонного изделия.

Начнем с монолитных видов.

«За» них говорит:

1. Умеренная материалоемкость.

2. Отсутствие возможности ошибок при монтаже.

3. Отсутствие швов.

У монолитных плит перекрытия отсутствуют швы

4. Долговечность эксплуатационного срока.

«Против» свидетельствует:

1. Сезонность ведения работ.

2. Трудоёмкость процесса (создание опалубки и дорогостоящих подмостей).

Возведение монолитных перекрытий достаточно трудоемкий процесс

3. Затягивание сроков строительства (придется ждать застывания бетона естественным путем).

4. Необходимость привлечения специалистов для правильного армирования монолитной плиты.

5. Цена строительных работ с обустройством монолитных перекрытий возрастает.

Преимущества заводских конструкций межэтажных перекрытий:

1. Изготовление в условиях цехов, с соблюдением всех технологий и лабораторным контролем качества.

2. Простота сборки.

3. Скорость монтажных работ.

Заводские плиты перекрытий отличаются быстротой установки

Из недостатков, можно отметить лишь меньшую жесткость относительно монолита.

к оглавлению ↑

Как покупать плиты перекрытия

Заказывая железобетонные изделия, придерживайтесь следующих рекомендаций:

1. Заявку на поставку жби отправляйте поставщику в письменном виде и обязательно дождитесь выдачи счета. Проверьте в нем список наименований, позиционное количество товара. Это избавит о недоразумений при фактическом получении плит. Не тот размер или не то количество чревато допоставкой или обменом, что в случае с подобными габаритными грузами обойдется в копеечку.

2. Обязательно интересуйтесь у продавца названием непосредственного производителя материала. Вы сможете зайти на его сайт и проверить отзывы о качестве продукции, посмотреть репутацию.

3. Обращайте внимание на марку бетона, использованного на отлив плит и его качества.

4. Требуйте приложения паспорта качества на поставляемый вам товар.

Сертификат качества на плиты перекрытия

5. Получая плиты, пересчитайте их количество и в обязательном порядке произведите их внешний осмотр на возможные дефекты, вроде трещин, сколов и т.п. Если таковые имеются, известите об этом поставщика и составьте акт дефектуры с подписями свидетелей осмотра. Возможно, в дальнейшем эта бумага вам очень пригодится.

к оглавлению ↑

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий.

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

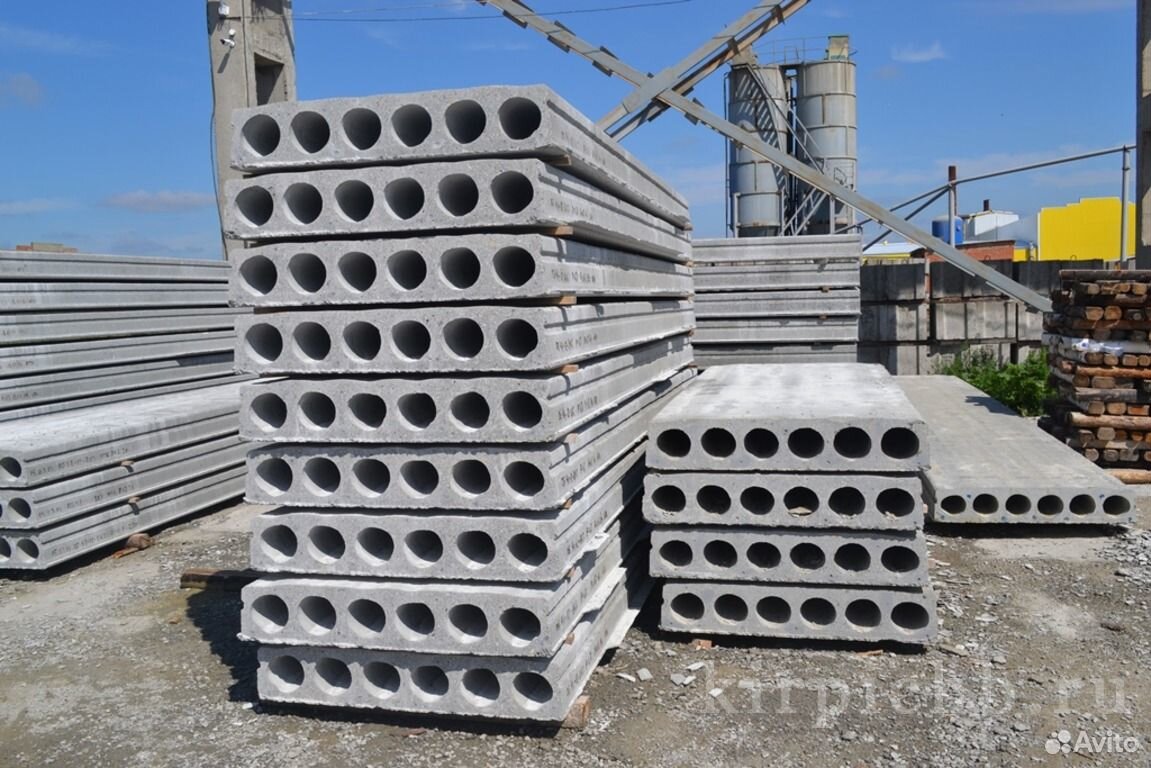

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

к оглавлению ↑

Заключение

Раньше, глядя на сложенные в штабеля железобетонные плиты, вы даже не догадывались, сколько полезной информации содержит их маркировка. Все изделия были для вас на одно «лицо». Но, столкнувшись с непосредственным процессом строительства, пробел в знаниях придется восстанавливать, иначе полноценно контролировать его ход вы не сможете.

Видео

Автор: Михаил Бонд

Рейтинг:
Загрузка…

Понравился пост? Поделись с друзьями!

Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

Монолитные перекрытия

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

• экономия бетона,
• высокая шумоизоляция,
• наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
• демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

• 2ПКТ — по трем сторонам,
• 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а — в торцах использованы уплотняющие вкладыши,
• т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

() , ,  —  — : , . . .

Особенности и преимущества пустотных плит перекрытий

Плиты перекрытий с пустотами внутри являются достаточно востребованными в современном строительстве. Они представляют собой прямоугольные железобетонные изделия с наличием внутри пустот круглого или овального сечения. ЖБИ-плиты идеально подходят в качестве перекрытий для многоэтажных зданий: они не утяжеляют конструкцию, снижают нагрузку на фундамент, имеют вполне доступную стоимость, так как на их производство уходит незначительное количество материалов. Изделия являются надежными и практичными, они способны повысить тепло- и звукоизоляционные свойства здания. В пустотах можно прокладывать различные кабеля, другие коммуникации, что является очень удобным.

Важные моменты

В состав плит перекрытий входят следующие компоненты:

• Бетон. Применяется материал на основе портландцемента марки М 300 и выше. Он отличается повышенной прочностью, устойчивостью к различным видам деформаций.
• Арматура. Она изготавливается из высококачественной стали, позволяет увеличить нагрузочную способность плит перекрытий.

Изделия имеют правильную форму, отличаются ровной поверхностью граней. Они могут быть разными по толщине, длине, ширине (выбор зависит от предполагаемых задач). Изделия обладают рядом неоспоримых преимуществ. Низкий вес пустотных железобетонных плит перекрытий является одним из важных достоинств. Он позволяет существенно экономить на монтажных работах. Для установки будет достаточно крана и двух стропальщиков. Железобетонные плиты с пустотами производятся в заводских условиях в соответствии с установленными стандартами.

Существует две технологии изготовления:

• Безопалубочная. Она предполагает применение вибрационной трамбовки, использование автоматизированной линии, на которой формируются плиты. Максимальная длина изделия не превышает 12 метров.
• Опалубочная. Бетонная смесь заливается в специальную форму, в которой предварительно установлены арматурные прутья. После смесь подвергается виброуплотнению, тепловой обработке. Далее плита извлекается из формы, ее максимальная длина составляет 9 метров.

Что еще нужно знать?

Пустотные изделия позволяют в кратчайшие сроки возводить самые разные здания и сооружения. Они не требуют особых мероприятий по отделке, устойчивы к вибрационным нагрузкам, воздействию влаги, ультрафиолетового излучения, морозов. Изделия, идеально подходят для использования в регионах с различными климатическими условиями.

Они способны сохранить свою целостность при сейсмическом воздействии до 9 баллов. Плиты перекрытий с пустотами можно устанавливать между этажами, под чердачными помещениями, использовать в качестве несущих перегородок. Они идеально подходят для сооружений из кирпича, камня и других материалов. Масса таких ЖБИ-изделий находится в диапазоне от 500 килограмм до 4 тонн.

Стоимость кирпича, железобетонных пустотных плит перекрытий можно посмотреть на сайте нашей компании. Потребителей ждут широкий ассортимент продукции, доступные цены, выгодные условия сотрудничества, профессиональные консультации.

Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Бетонные плиты толщиной

Что такое плита

Бетонная плита — это обычный структурный элемент современных зданий, состоящий из плоской горизонтальной поверхности из литого бетона.

Армированные сталью плиты , как правило, толщиной от 100 до 500 мм. чаще всего используются для устройства полов и потолков , тогда как более тонкие глиняные плиты могут использоваться для наружного покрытия.

Определение конструкции перекрытия

Формованный слой из простого или железобетона, плоский, горизонтальный (или почти такой), обычно однородный, но иногда переменной толщины, поддерживаемый балками, колоннами, стенами, другими каркасами или на земле

Конструкция перекрытия

• Глубина плиты зависит от изгибающего момента и критерия прогиба .
• Для получения коэффициента модификации процентное содержание стали для сляба можно принять равным 0.От 2 до 0,5%.
• Эффективная глубина d двухсторонних плит также может быть принята с использованием cl. 24.1, IS 456 при условии, что короткий пролет составляет <3,5 м, а класс нагрузки <3,5 кН / м.

Как построить бетонную плиту

• Шаг 1: Постройте каркас бетонной плиты.
• Шаг 2. Выкопайте территорию.
• Шаг 3: Добавьте гравий.
• Шаг 4: Смешайте бетон.
• Шаг 5: Залить бетонную подушку.
• Шаг 6: Выложите бетонную стяжку.
• Шаг 7: Завершите бетонную подушку.

Также читайте: Определение силы сдвига и изгибающего момента | Что такое поперечная сила | Что такое изгибающий момент | Связь между нагрузкой, усилием сдвига и изгибающим моментом

Что такое плита перекрытия

Плита перекрытия (также называемая плитной плитой или филигранной плитой) — это железобетонная плита с минимальной толщиной 5–6 см.

Плита перекрытия превращается в прочный и монолитный железобетонный пол с использованием монолитного бетона, который заливается на строительной площадке.

Типы плит перекрытия

• №1. Односторонняя плита
• №2. Перекрытие перекрытия (ребристое)
• № 3. Двусторонние плиты
• №4. Плоские плиты
• № 5. Плоские тарелки
• №6. Вафельные плиты
• № 7.Пустотная плита
• № 8. Харди Плита
• № 9. Пузырьковая плита
• # 10.Композитные плиты
• №11. Сборные плиты

Толщина бетонных плит

Стандартный бетон перекрытия толщина плиты в жилом доме 4 дюйма с. от 5 до 6 дюймов рекомендуется, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.Чтобы подготовить основание, вырежьте уровень земли на нужную глубину , чтобы учесть толщину плиты .

Минимальная толщина бетона

Минимальная рекомендуемая толщина составляет от 25 до 50 мм (от 1 до 2 дюймов) для полностью склеенного бетонного перекрытия, размещенного на фундаментной плите, которая на практически не имеет трещин и в которой бетон добротный, чистый и качественный . Использование сварной арматуры из проволочной сетки в этих условиях обычно не гарантируется.

Также читайте: Что такое покрытие в бетоне | Прозрачная крышка в балках, перекрытиях, колоннах и опорах

Сборные бетонные плиты

Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Сборный железобетон имеет преимущество перед традиционными плитами , потому что он заливается в контролируемой среде. Плиты изготавливаются путем заливки стандартного бетона в форму при условиях строгого контроля .

Процесс строительства бетонных перекрытий

Чтобы избавиться от типичных ошибок при строительстве бетонных плит перекрытия, необходимо предпринять различные шаги, такие как идеальная подготовка основания, дизайн смеси, укладка, отделка и отверждение.

Типичная толщина бетонной плиты перекрытия в жилищном строительстве должна составлять 4 дюйма. В случае, если бетон должен выдерживать экстремальные нагрузки неравномерно, толщина должна составлять от пяти до шести дюймов; как, например, дома на колесах или мусоровозы.

Для устройства основания уровень земли следует выкопать на идеальную глубину, соответствующую толщине плиты. Выньте все органические материалы и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если требуется развитие уклона, примените гравий или песчаный грунт и сожмите окончательное основание с помощью виброплиты или аналогичного устройства.

Кромка покрыта любым прямым материалом, который можно зафиксировать.При постоянном отсутствии прямолинейного бруса следует использовать пластиковые или металлические формы. Перед установкой опалубки закрепите веревочную линию с помощью опорных стоек или досок, чтобы обеспечить квадратную отметку уровня.

Для бетонной смеси она должна удовлетворять требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, ведущих к чрезмерной усадке. Усадка и растрескивание увеличиваются из-за наличия воды, для достижения необходимой осадки следует использовать пластификатор.

Также предоставляет волокна для проверки растрескивания пластической усадки. Большая прочность и увлеченный воздух необходимы для наружных плит, чувствительных к морозам или химикатам для борьбы с обледенением.

Рекомендуется не добавлять воды на стройплощадке более 1-2 галлонов на кубический ярд. В случае необходимости дополнительной осадки посоветуйтесь с водителем автобетоносмесителя относительно количества воды, которое необходимо добавить, чтобы бетон не соответствовал спецификации.

Распределите бетон по площади плиты как можно ближе к его окончательному положению, а затем сгребите его в точное место.Затвердевает малоподвижные смеси вручную с помощью вибратора или виброрейки. Выполните с наименьшими усилиями и движениями поплавка, необходимыми для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов как по ширине, так и по длине плиты, проталкивая инструмент для нарезания канавок глубиной 1 дюйм в поверхность.

Чтобы сохранить расстояние между стыками более 15 футов, следует использовать различные типы устройств передачи нагрузки, от дюбелей до дюбелей.Для плит с большим расстоянием между стыками или без стыков подойдет стальная арматура.

Это повысит вероятность случайного растрескивания, но будет надежно удерживать трещины, чтобы поддерживать превосходные структурные характеристики.

Процесс отверждения следует начинать, когда готовая поверхность может предотвратить повреждения. Бетон не должен замерзать или высыхать. Нанесите на поверхность отвердитель или нанесите влажный отвердитель.

В случае замерзания плита должна быть обернута изолятором, например, изолирующим одеялом или слоем соломы толщиной 4 дюйма, который прижимается вниз, чтобы ее не сдувало.Если бетон не достигает прочности минимум 500 фунтов на квадратный дюйм, установите изолятор на место. Обычно это происходит в течение нескольких дней.

Требования к конструкции перекрытий в зданиях

Базовый пол во многих зданиях представляет собой просто монолитную бетонную плиту с ограниченными конструктивными соображениями, касающимися структурной поддержки или контроля окружающей среды. Однако фундаментный пол может быть более сложной системой, состоящей из структурной фундаментной плиты, уложенной слоями гидроизоляции и износостойких плит.Эта система спроектирована так, чтобы выдерживать гидростатическое давление и поддерживать контролируемую среду.

Основная проблема с плитами — утечка, поскольку бетон — наиболее распространенный материал, а трещины — обычная проблема в бетонных элементах. Еще одна проблема при проектировании плит перекрытия — контроль выбросов почвенных газов, таких как радон. Дизайн и конструкция плит перекрытия — ключ к достижению ожидаемых характеристик, долговечности и длительного срока службы. Кроме того, ремонт фундаментной плиты может быть очень дорогим или практически невозможным после завершения.

При проектировании плит перекрытия лучше всего быть очень консервативным, особенно в местах, которые будут находиться под землей. Рекомендуется использовать высококачественные материалы с дополнительным усилением, чтобы снизить риски отказов.

Обеспечивает ли ограждающая конструкция вашего здания эффективную изоляцию и защиту от атмосферных воздействий?

Несущие конструкции

Плиты перекрытия ограждающих конструкций нижнего этажа должны выдерживать вертикальные гравитационные нагрузки и восходящие грунтовые нагрузки или нагрузки гидростатического давления.Нисходящие нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок, связанных с присутствием людей, например, пешеходного движения. В некоторых конструкциях плита перекрытия может также служить матовой фундаментной плитой, выдерживая значительные нагрузки от колонн и стен.

Плиты перекрытия могут также подвергаться восходящим нагрузкам грунта и гидростатическому давлению, в зависимости от их расположения и уровня грунтовых вод в данной местности. К плите перекрытия может быть приложено восходящее давление грунта, если она спроектирована как матовый фундамент, в то время как точечные нагрузки здания — это нисходящие силы.

Контроль окружающей среды

Внешняя среда подвергает фундамент тепловому воздействию, воздействию влаги, насекомых и почвенного газа. В частности, тепловые эффекты и влажность воздуха также могут исходить от внутренних источников. Как и в случае с другими элементами ниже уровня, характеристики плиты перекрытия будут в значительной степени зависеть от ее способности выдерживать и регулировать эти воздействия окружающей среды. Предотвращение трещин очень важно как для структурных характеристик, так и для предотвращения утечек.

Меры контроля влажности часто включают системы дренажа и барьерного типа.В случаях с гидростатическим давлением грунтовых вод первым компонентом контроля влажности является система откачки и осушения, которая механически опускает уровень грунтовых вод. Второй компонент системы контроля влажности включает слой гранулированного заполнителя под плитой перекрытия, который обеспечивает место для накопления и рассеивания влаги. Влага также может быть откачана или отведена в систему отстойника или сливной дренаж. В районах с низким уровнем грунтовых вод или в засушливых условиях слоя зернистого заполнителя и выходного дренажа обычно достаточно для контроля влажности.

После того, как система контроля влажности определена, следующим шагом будет установка водонепроницаемой мембраны или замедлителя парообразования под плитой перекрытия.

• Замедлитель образования пара служит барьером против миграции пара в отсутствие гидростатического давления
• Гидроизоляционные мембраны будут обеспечивать сопротивление как миграции пара, так и гидростатическому давлению.

Большинство строительных норм и правил требуют наличия пароизолятора в качестве минимальной защиты от влаги даже в районах с низким уровнем грунтовых вод.Замедлители образования пара также сводят к минимуму усадочные напряжения и образование трещин в плите пола. Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением и во внутренних помещениях, чувствительных к влаге. Эти мембраны обычно наносятся на глиняную плиту, заливают гранулированный заполнитель или уплотненный слой земли.

Почвенный газ — еще одно условие окружающей среды. Миграцию почвенных газов, таких как радон, можно контролировать с помощью замедлителя пара из полиэтилена или гидроизоляционной мембраны. Защита мембраны во время строительства имеет решающее значение, наряду с вниманием к деталям на всех концах, краях и проходах.Это обеспечивает надлежащий контроль над влажностью или почвенными газами.

Отделка перекрытия пола и распределительные системы MEP

Когда речь идет о напольных системах, важна только внутренняя отделка. Требования к этой отделке зависят от использования внутреннего пространства, и некоторые общие виды отделки — это ковролин, плитка и приклеенный пол. При использовании плитки или любого типа приклеенного напольного покрытия контроль парообразования имеет решающее значение для обеспечения надлежащей адгезии. На стоянках или в складских помещениях внутренней отделкой может быть просто открытая поверхность бетонной плиты.

Плита перекрытия может содержать компоненты оборудования MEP, такие как механические трубопроводы, водопроводные линии и электрические питатели. Когда эти элементы присутствуют, они должны быть спроектированы таким образом, чтобы выдерживать ожидаемые нагрузки, действующие на плиту перекрытия. Системы распределения MEP также должны быть спроектированы таким образом, чтобы их было легко обслуживать или модифицировать.

Это T-SLAB — будущее сборных железобетонных перекрытий

Это T-SLAB — будущее сборных железобетонных перекрытий

Архитекторы, инженеры и подрядчики всегда ищут новые инновационные продукты, которые могут вывести их проекты на новый уровень, но когда дело доходит до систем полов, то инновации, которых они искали, в течение некоторого времени сильно не хватало.Хотя каждая из существующих на рынке систем перекрытий имеет ряд преимуществ, каждой из них не хватает чего-то, что есть у другой. Это означает, что строители и проектировщики часто вынуждены жертвовать одной ключевой возможностью ради другой, например гибкости ради скорости. Проще говоря, напольные системы ждали революции, и Tindall здесь, чтобы предоставить столь необходимые инновации с помощью улучшенной легкой универсальной балки Tindall (T-SLAB).

Что такое T-SLAB?

T-SLAB — это уникальная запатентованная система перекрытий из сборного железобетона, которая была разработана, чтобы быть более универсальной, чем любая система перекрытий на рынке.Используя несколько типов бетона и проверенные временем принципы проектирования римских арок, T-SLAB способен предоставить все преимущества самых эффективных строительных материалов в отрасли в едином, экономичном и 100-процентном сборном железобетонном решении. Эта система поддерживает конструкторы прочности, на которые полагаются из сборного предварительно напряженного бетона, предлагая при этом превосходную скорость и производительность. Однако, в отличие от традиционных систем сборных плит, T-SLAB также обеспечивает отличительную гибкость монолитного бетона и улучшенные общие характеристики по сравнению с пустотными плитами.

Какие преимущества дает T-SLAB?

● Высокая прочность и малый вес
● Конкурентоспособная цена
● Длинные пролеты и возможность многопролетного использования
● Гибкая геометрия
● Ширина до 3,5 м (12 футов)
● Высокий уровень шума
● Класс огнестойкости более четырех часов
● Готовые заделки
● Сплошные зоны
● Несущий элемент
● Экономичные решения для балконов
● Скрытые стыки под потолком
● Готовые заторы и отверстия
● Гладкое дно плит
● Требуется неструктурная цементная подстилка только для выравнивания

Как работает T-SLAB?

Чтобы понять эффективность и новаторство этой системы, вы должны знать, как два ее конкретных типа работают вместе.T-SLAB начинаются с создания серии сверхлегких бетонных блоков или ребер. Сетка, которую создают эти блоки, позволяет размещать предварительно напряженную арматуру в продольном направлении, а традиционную арматуру — в поперечном направлении. Это будет ядром T-SLAB.

Далее это легкое бетонное ядро ​​покрывается высокопрочным самоуплотняющимся бетоном. Когда это происходит, образуется серия прочных арок, охватывающих усиленные ребра, чтобы облегчить распределение нагрузки по всей ширине плиты.Такая конструкция позволяет T-SLAB использовать все преимущества оптимизации диапазона нагрузки, обеспечиваемой предварительным напряжением. В сочетании с прочностью, обеспечиваемой внутренними арками, в результате получается более прочная система перекрытий, которая превосходит другие доступные варианты.

Кроме того, T-SLAB обеспечивает значительную гибкость для взаимодействия с другими сделками. При необходимости можно отказаться от внутренних блоков из легкого бетона, что упрощает размещение таких элементов, как отверстия, воздуховоды, встроенные конструкции и сплошные зоны, требующие дополнительного армирования.

Каковы области применения этой системы?

T-SLAB идеально подходит для широкого спектра применений, включая офисы, школы, многоквартирные дома, среднеэтажные конструкции и даже высотное строительство. Эта система полов уже более 10 лет успешно используется в Европе в различных громких проектах на различных рынках.

Еще одним важным преимуществом T-SLAB является то, что он позволяет Tindall легко преобразовывать существующие конструкции в проекты из сборных железобетонных изделий.Благодаря тотальному сборному железобетону архитекторы и строители получают доступ к почти бесконечному разнообразию эстетических возможностей, архитектурных проектов, отделки и возможностей настройки.

• • Офисы
  • Общежития
  • школ
  • Жилые дома
  • Среднеэтажные конструкции
  • Высотные конструкции
  • и более

Давайте подробнее рассмотрим некоторые преимущества T-SLAB.

Малый вес и конкурентоспособная цена

T-SLAB был первоначально разработан для сложных жилых проектов, требующих прочного легкого решения и .За счет использования легкого бетона примерно 50% от общего объема плиты T-SLAB сохраняют свою прочность и долговременные характеристики без лишнего веса. T-SLAB также предлагают высокую степень гибкости конструкции, оставаясь при этом рентабельными при производстве, транспортировке и установке.

Длинные пролеты

Когда дело доходит до выбора системы перекрытий для проекта, одной из самых больших проблем является поиск продукта, который соответствует проектным требованиям к пролету.Предлагая узлы с фиксированным концом над несущими стенами или балками, T-SLAB может обеспечить до 35 процентов более длинных пролетов, чем традиционные системы перекрытий, а также возможность многопролетного строительства. Одновременно T-SLAB гасит собственные частоты и улучшает общую вибрацию.

Гибкая геометрия

Возможно, одним из самых больших преимуществ T-SLAB является его невероятная гибкость конструкции. Благодаря возможности отказаться от внутренних блоков из легкого бетона по мере необходимости, Tindall может создавать уникальные формы и особенности, отвечающие практически любым требованиям дизайна, включая установку необычных строительных модулей.Кроме того, T-SLAB можно использовать для создания встроенных балконов, что еще больше снижает затраты и необходимость дополнительных работ на строительной площадке.

• • Производство мокрого литья
  • Устраняет необходимость монтировать на месте
  • Круглые концы
  • Острые концы
  • Уголки гибкие
  • Встроенные балконы
  • Механические, электрические и сантехнические помещения

Ширина до 3,5 м

Значительная ширина

T-SLAB приносит пользу архитекторам, подрядчикам и владельцам проектов множеством способов.В целом, ширина 3,5 м помогает снизить общие затраты на установку и упростить весь процесс строительства, поскольку для каждого проекта требуется меньше плит. Это также означает меньшее количество видимых стыков и большую гибкость отверстий. С помощью непрерывных перекрытий подъем крана может быть уменьшен на 50–66 процентов, что позволяет значительно ускорить установку и снизить общие затраты. Кроме того, эта система упрощает установку стальных закладных и блокировок во время производства, помогая сэкономить еще больше времени во время строительства.

Высокий уровень шума

После тщательных испытаний T-SLAB продемонстрировал впечатляющие звукоизоляционные свойства. Благодаря использованию нескольких типов бетона эта система снижает передачу звука без лишней массы и веса. В сочетании с эластичными материалами, такими как звуковые маты под паркетным полом или ковровое покрытие с набивкой, снижение ударного шума еще больше. Если для данного проекта будут выбраны T-SLAB с более толстыми размерами, показатели передачи, показанные здесь, будут еще выше.

Результаты звуковых испытаний:
Толщина плиты: 305 мм (12 дюймов)
Вес плиты: 50 кг (109,5 фунта) / SF
Рейтинг Класс звукопередачи (STC): 64
Класс ударопрочности (IIC) рейтинг: 33

Огнестойкость

T-SLAB — это самая огнестойкая сборная бетонная плита в мире. На сегодняшний день T-SLAB — единственная система перекрытий, обеспечивающая минимальный четырехчасовой рейтинг огнестойкости при стандартных офисных нагрузках.

Вся информация, указанная в этом разделе, предоставлена ​​Tindall Corporation.
Kenilworth Media Inc. не несет ответственности за относящиеся к делу ошибки, факты или упущения
. Издатель не поддерживает какие-либо продукты, представленные в этой статье.

перекрытий на уровне строительства от Construction Knowledge.net

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >>
БЕТОН >>

ПЛИТЫ МАРКИ

1.Каковы основные принципы укладки плит на уклон?
2. Как работают стыки перекрытий на уклоне?
3. Что мне следует знать об установке перекрытий на грунте?
4. Какие документы, являющиеся общественным достоянием, доступны для дальнейшего изучения?
5. Уловки торговли и практические правила для плит класса:

Каковы основные принципы укладки плит на уклон?

Люди, не связанные со строительным бизнесом, задаются вопросом, что может быть
Сложно про «цементный» пол.Если бы они только знали. Бетон
пол часто является наиболее часто используемой и заметной частью здания. С участием
такое значение, можно было бы подумать, что мы обычно получаем
они правы. К сожалению, бетонный пол очень редко
соответствует критериям владельца, специалиста по проектированию и контактора благодаря
из жизни здания.

Вы можете спросить: «Почему так сложно получить и так экономично,
исправный бетонный пол.»Лучший способ подойти к этому вопросу —
чтобы изучить некоторые вещи, которые идут не так. Обычно проблемы возникают
из-за строительных практик, материалов или ненадлежащего дизайна. Список
следующие проблемы с бетонным полом:

1. Растрескивание структурное
2. Растрескивание — усадка
3. Скручивание — Верхняя часть плиты усаживается больше, чем нижняя и край плиты поднимаются.
4. Масштабирование — Отрыв затвердевшего бетона от верхней части плиты в виде листов.
   Толщина от 1/8 дюйма до дюйма.
5. Пыль — появление порошкообразного материала на поверхности плиты.
6. Трещины — Множество мелких микротрещин на новой плите, которые напоминают
   дорожная карта.
7. Отслаивание — разрушение бетона по краям стыка.

Во избежание вышеперечисленных проблем все детали из бетона
плита, от проектирования до отверждения, должна выполняться надлежащим образом. Из-за
важности пола, рассмотрим пошаговую процедуру
получение приемлемой бетонной плиты по классу.

Первым шагом в этом процессе является дизайнерская смесь бетона. Редко
из низкокачественного бетона получается качественный пол. Бетон 4000 фунтов на квадратный дюйм
рекомендуется вместо смеси 3000 фунтов на квадратный дюйм из-за более высокого содержания цемента
содержание и улучшенная износостойкость. Ассоциация портлендского цемента
рекомендует использовать бетонный пол для коммерческого или промышленного использования.
с трехдневной прочностью на сжатие 1800 фунтов на квадратный дюйм.Это требование
обеспечивает раннюю защиту от строительного трафика. Водоцементное соотношение
также имеет решающее значение для бетонных плит на уровне грунта, чтобы свести к минимуму
растрескивание при усадке.

Как работают соединения для плит на уклоне?

Правильная конструкция и расположение соединений вызывает недоумение
во всей строительной отрасли. Соединения бывают трех типов:

1. Изоляционное соединение — Используется для предотвращения сцепления и обеспечения возможности движения
   между плитой и примыкающей конструкцией.
2. Управляющий шарнир — используется, чтобы вызвать растрескивание при усадке при определенных
   локации.
3. Строительный шов — Используется для обеспечения места остановки для
   бетонная заливка. Строительный шов также может быть детализирован для функции
   в качестве изоляционного или контрольного соединения.

Для использования
правильный стык в правильном месте. Изолирующий стык должен быть
используется, чтобы позволить бетонному полу и остальной конструкции действовать
независимо.Не существует ключевого пути или какой-либо связи через
изоляционное соединение, позволяющее перемещаться как по горизонтали, так и по вертикали.
На рисунке ниже показана типовая деталь изоляционного соединения и план
изоляционный шов на стальной колонне. Изолирующий стык на колонне
часто в форме ромба, поэтому контрольные стыки плиты останавливаются на
изоляция угла стыка (это уменьшает растрескивание). Изолирующий стык
алмазы также необходимо формировать отдельно и заливать после плиты перекрытия.

Показанный герметик для швов — еще одна тема, заслуживающая обсуждения.
Установка герметиков швов обходится дорого, потому что компенсационный шов
Материал необходимо держать примерно на низком уровне и установить съемную полосу. В
Установщик герметика может удалить эту полосу и приступить к герметизации. Я видел
много случаев, когда герметик для швов был показан на чертежах, возможно, с
меньше, чем полная осведомленность о стоимости специалистом по дизайну, а затем
никогда не устанавливался в полевых условиях.

Это плохая ситуация для всех, так как хозяин за что-то заплатил
он не получил, и подрядчик оставил себя открытым для претензий. Когда
Шовный герметик показан на чертежах, считаю целесообразным обсудить
стоимость, требования и детали с владельцем и профессиональным дизайнером
договориться о том, что нужно делать в полевых условиях.

Управляющий шарнир функционирует как усадочный шарнир, позволяя
усадка бетонной плиты должна происходить в одном месте, а не
случайное растрескивание плиты.Управляющий сустав — это ослабленная плоскость в
плита, которая должна стоять в стойке. Если появляется трещина в двух футах (и
параллельно) от контрольного сочленения, можно с достаточной долей уверенности убедиться, что контрольный
шарнир не создавал ослабленной плоскости. Изолирующие соединения всегда функционируют
как обычно делают контрольные швы и строительные швы.

На рисунке ниже показаны три типа чисто контрольных соединений. Распил
швы распиливают пилой по бетону, как только пила не растрескивает
распил кромки.Если подождать несколько часов до распила, плита
усадка могла создать собственные трещины. Распил обычно
считается адекватным глубине толщины плиты. Индуцированная
трещина, образующаяся под пропилом, обычно достаточно неровная, чтобы продолжаться
заблокируйте плиты вместе и предотвратите оседание дифференциала. Это также
возможно, хотя и нечасто, использовать гладкие дюбели через контрольную
стыки с покрытием, предотвращающим склеивание.

Для более толстых плит на основание можно установить индуктор трещин, чтобы
уменьшить требуемую толщину пропила. Наконец вставку можно
помещается в пластиковый бетон для создания контрольного шва. Вставка может
быть простой полосой ДВП или одним из нескольких продуктов на рынке для
это использование. Необходимо следить за тем, чтобы эти предварительно отформованные вставки
прям при установке.

Строительный шов — это прежде всего место для начала и остановки.
заливки бетона.Детали строительного шва могут позволить
действовать как изолирующий стык, управляющий стык или неразрезной стык. Стыковое соединение действует как изоляция
шарнир, допускающий как вертикальное, так и горизонтальное перемещение. Дюбель контрольный
и шпоночные соединения действуют как управляющие соединения, позволяя горизонтально
движение, но препятствующее вертикальному движению. Наконец шпонка
сплошной шов не должен допускать движения.

В то время как строитель никогда не должен просто менять бетонную плиту.
соединить детали с чем-то, что кажется более понятным, он должен
рассмотреть необходимые соединения и дать соответствующие рекомендации
владелец или дизайнер / профессионал.Бетонные полы — слишком большая работа, чтобы
второй раз.

Что мне следует знать об установке перекрытий на грунте?

Множество конкретных деталей формирования, размещения, отделки и отверждения
бетонные плиты сюда не входят. Информация, представленная здесь
выделяет проблемные области, на которых руководитель строительства может сосредоточиться, чтобы попробовать
для получения приемлемого бетонного пола. Чтобы просмотреть все
особенности конструкции бетонного пола, однако я бы рекомендовал
публикация Американского института бетона под названием «Бетон
Ремесленная серия — плиты-на-основе ».

Крайне важной областью системы пола является основание.
на суббазе. Самое главное — правильное уплотнение; много этажей
осесть и иметь структурные трещины. Конечно же органический материал не может быть
должным образом уплотнены и никогда не должны находиться в грунтовом слое. Это простой
Дело в том, что система пола опирается на сорт, а если на грунтовке
оседает пол оседает.

Особое внимание следует уделить засыпке траншеи и фундамента.
котлованы под полом.Пока стоит сделать подрядчику
парфюмерная работа, отвечающая за качество засыпки,
строитель должен понимать, что его шаг сам по себе не может решить
эта проблема. Засыпка подрядчика под будущую плиту должна четко
понимать необходимый уровень качества засыпки и обеспечивать ее
приемлемость.

Формирование бетонных полов достаточно просто.Кто-то должен
Помните, однако, что рыхлые или деформированные кромки приводят к неровностям пола.
Следовательно, осторожность при настройке формы кромки будет
пропорционально конечной ровности пола.

Укладка бетона в жаркую погоду, особенно когда стены и крыша
еще не завершены, создает дополнительные проблемы с качеством. Пластик
растрескивание — одна из самых серьезных возникающих проблем. Пластическая усадка
трещины образуются до затвердевания бетона и вызваны горячими, сухими,
и / или ветреные условия.Трещины напоминают видимые усадочные трещины.
в глинистых почвах в очень засушливую погоду.

Отверждение также может создать множество проблем для бетонных полов. Поскольку вода
так быстро испаряется с большой открытой поверхности без надлежащего
методы отверждения: пол может растрескаться, потрескаться и запылиться. Три самых
общепринятыми способами отверждения являются:

1. Влажное отверждение путем покрытия, после отделки, с непрерывным поливом
   мешковина.
2. Влажное отверждение путем полива готовой плиты и покрытия пластиком или
   бумага.
3. Уплотнение с помощью жидкого состава для скручивания мембран.

Руководитель строительства должен убедиться, что выбранный метод приемлем для
Владелец и профессионал в области дизайна.

Какие документы общественного достояния доступны для дальнейшего изучения?

Министерство обороны США подготовило учебный документ на 59 страницах, в котором
хорошие детали стыков и руководства по проектированию для понимания бетонных полов.Названный
Бетонный пол
Плиты на уклоне, подверженном большим нагрузкам, официальное название — UFC 3-320-06A, 1.
Март 2005г.

Это Министерство армии США
Полевое руководство по бетону и кладке прекрасно объясняет
Основы бетона и кладки. Это 323 страницы цифр, основные
объяснения и инструкции по выполнению работы. Если вы несколько
новичок в строительстве, найдите время и просмотрите этот отличный ресурс.
Официальное название — US Army FM 5-428.

Еще одно замечательное руководство по строительству, которое
покрывает некоторые конкретные элементы установки ВМС США
Учебный курс для строителей Том №1. Официальное название этого 332
ресурс страницы — Builder 3 и 2, Volume # 1, NAVEDTRA 14043.

Уловки и практические правила для бетона
Плиты на уровне:

1. План для каждого изоляционного, контрольного и строительного шва, знать
   и сообщить места и детали.
2. Если отделка бетонного пола имеет решающее значение, и строительство
   трафик должен быть на нем через несколько дней после размещения, получите дополнительно
   бетонные цилиндры должны разрушиться через 3 дня, чтобы обеспечить давление 1800 фунтов на квадратный дюйм
   прочность перед использованием пола.
3. Гладкое основание без колеи дает намного лучший пол,
   поскольку бетон может равномерно сжиматься и трескаться вместо того, чтобы быть
   локализуется в колее.Убедитесь, что размещение основания и
   укладка бетона не оставляет колеи в грунте.

Плиты на земле: допуски по толщине плиты и основанию

Толщина плиты является важнейшим единственным фактором, определяющим несущую способность плиты на земле. В то время как другие факторы, включая прочность бетона на сжатие, толщину и качество основного материала и жесткость основания, важны, они играют второстепенную роль по сравнению с толщиной плиты.По этой причине толщина плиты и допуски на основание имеют решающее значение и обычно указываются в контрактных документах.

Опорная система
Опорная система состоит из основания, подосновы и подъяруса. Основание, расположенное непосредственно под плитой, обычно состоит из щебня и гравия и непосредственно поддерживает плиту. Иногда проектировщик может указать основание, состоящее из щебня, гравия, отобранных или стабилизированных грунтов, чтобы усилить жесткость опорной системы, особенно если основание или существующие грунты низкого качества.

Поскольку основной материал находится в непосредственном контакте с плитой, он должен быть гладким, твердым и хорошо уплотненным. Кроме того, подрядчик должен выровнять основной материал по высоте. В противном случае толщина плиты может быть больше или меньше указанной толщины. Если предположить, что высота верхней части плиты правильная, плита будет толще, если отметка основания низкая, и тоньше, если отметка основания высокая.

Допуски
ACI 117-10 состояния ¹ :

4.4.5 Мелкий уровень грунта непосредственно под плитами на земле ……………… ± 3/4 дюйма

4.5.4 Толщина плит на грунте
Среднее значение по всем образцам …………………… ..- 3/8 дюйма
Отдельный образец ……………………………… -3 / 4 дюйма

Допуск толщины плиты на земле устанавливает как среднюю толщину для всех измеренных образцов, так и минимальную толщину для отдельных образцов. ACI 117-10 не определяет допуск по толщине плиты плюс, но указывает допуск на высоту верхней части плиты ± 3/4 дюйма.

Допуск мелкого превышения высоты ± 3/4 дюйма для основания или грунта непосредственно под плитой на грунте напрямую соответствует допуску толщины плиты -3/4 дюйма для отдельных образцов. Для более строгого допуска мелкого уклона ACI 117-10 рекомендует допуск ± 1/2 дюйма из-за наличия сложного оборудования для определения точного превышения уклона.

Фактическая толщина плиты
Измеренная толщина плиты показывает, что большинство плит намного тоньше, чем указано.На основании 30 000 измеренных точек данных, представленных Suprenant и Malisch, средняя толщина плиты была примерно на 3/8 дюйма меньше указанной толщины, а среднее стандартное отклонение для толщины плиты составляло около 1/2 дюйма. ² Средний стандарт Зарегистрированное отклонение было сосредоточено на значении -3/8 дюйма, а не на указанной толщине.

Suprenant и Malisch пришли к выводу, что среднее измеренное значение -3/8 дюйма, по-видимому, согласуется с допуском ACI -3/8 дюйма для среднего значения всех образцов.Однако они не согласились с допуском ACI -3/4 дюйма для отдельного образца из-за 1/2 дюйма. среднее стандартное отклонение измеренной толщины сляба.

Использование значения допуска в три стандартных отклонения указывает на изменение толщины на ± 1½ дюйма. Таким образом, Suprenant и Malisch сообщили о фактическом плюсовом допуске + 1⅛ дюйма (-3/8 + 1½ = + 1⅛ дюйма) и минусовом допуске. -1⅞ дюйма (3/8 — 1½ = -1⅞ дюйма) для испытанных плит. Три стандартных отклонения на кривой Белла (стандартное нормальное распределение) показывают 99.7 процентов толщины сляба попадают в допуск ± 1½ дюйма. Для стандартных отклонений 2,0 95 процентов толщины будут находиться в пределах ± 1 дюйма. Для 1,5 стандартных отклонений 87 процентов будут находиться в пределах допуска ± 3/4 дюйма, а толщина 68 процентов будет находиться в пределах ± 1/2 дюйма. допуск на стандартное отклонение 1,0.

Вычисленный минусовый допуск -1⅞ дюйма значительно больше, чем допуск по толщине ACI -3/4 дюйма. Основываясь на среднем стандартном отклонении ½ дюйма для измеренной толщины плиты, Suprenant и Malisch утверждают, что ± 1½ дюйма.Допуск будет более реалистичным для плит на земле.

Что все это значит? В действительности допуск по толщине ACI -3/4 дюйма может быть недостижим для 100 процентов плиты. Используя данные испытаний, представленные Suprenant и Malisch, только 87 процентов плиты будет соответствовать допуску по толщине ACI. На следующей работе проявите особую осторожность, устанавливая и поддерживая точную отметку высоты. Кроме того, чтобы обеспечить соблюдение допуска ACI по толщине -3/4 дюйма, вам потребуется лучший контроль качества, чем у подрядчиков, которые устанавливали плиты, на которых было измерено 30 000 дат.

Стоимость толстых или тонких плит
Плиты толще указанной толщины будут стоить больше денег. Более толстые плиты увеличивают стоимость бетона. На каждые 1/8 дюйма уклон становится низким, объем бетона увеличивается примерно на 0,39 кубических ярда на 1000 квадратных футов. Это может показаться не слишком большим количеством дополнительного бетона, но для размещения на площади 30 000 квадратных футов и 1/8 дюйма с низким уклоном вам потребуется около 11,6 кубических ярдов дополнительного бетона. Если высота уклона составляет 1/4 или 3/8 дюйма, вам потребуется около 23 или 35 кубических ярдов дополнительного бетона для размещения 30 000 квадратных футов.Это действительно может сложиться для большой плиты. Покупка дополнительного бетона порадует поставщика бетона, но снизит вашу прибыль.

Плиты, толщина которых меньше указанной минимальной толщины, также может увеличивать затраты, особенно если образцы толщины или измерения являются частью критериев приемлемости для плиты. Слябы, которые не соответствуют указанным требованиям к толщине, могут подлежать денежным штрафам или отклонению, даже если есть несколько зарегистрированных случаев отказов слябов, вызванных выходом за пределы допуска или тонкими слябами. ²

Владельцы зданий с осторожностью относятся к оплате плит, толщина которых меньше указанной, по нескольким причинам, включая требования контракта и возможное снижение несущей способности плит. Изменение фактической толщины перекрытия влияет на несущую способность плиты.

Например, уменьшение плиты перекрытия толщиной шесть дюймов до пяти с четвертью дюймов снижает несущую способность плиты примерно на 23 процента при условии, что все остальные факторы постоянны. ³ Однако это уменьшение не должно вызывать серьезного беспокойства, потому что прочность бетона в исходном состоянии плиты и жесткость опорной системы под плитой обычно превышают расчетные значения, используемые для определения толщины плиты.

На следующей работе не забудьте уделить хорошей оценке то внимание, которое необходимо для обеспечения успешного и прибыльного проекта.

Список литературы

1. ACI117-10 Спецификация допусков для бетонных конструкций и материалов (ACI 117-10) и комментарии, стандарт ACI, сообщенный комитетом 117 ACI, Американский институт бетона, www.Concrete.org
2. Suprenant, B.A. и Малиш, W.R., Допуск для монолитных бетонных зданий — Руководство для специалиста, подрядчиков и инспекторов, Американское общество бетонных подрядчиков, 2009, стр. 61 и 62, www.ascconline.org
3. Ринго, Британская Колумбия и Андерсон, Р. А., Проектирование плит перекрытия по классу, 2-е издание, The Aberdeen Group, 1996, стр. 184

Как спроектировать идеальный пол для складских помещений и объектов логистики

Торговля оказывает большое влияние на пол и его дизайн.Погрузочно-разгрузочное оборудование испытывает динамические и точечные нагрузки. Вилочные погрузчики, тележки для поддонов и штабелеры перемещают поддоны и контейнеры для сыпучих продуктов или для комплектации заказов. Отдельные предметы собираются со склада, перемещаются в упаковку, а затем отправляются на отправку. Различные виды трафика можно разделить по функциям и типу на: MHE, работающие в зонах свободного передвижения и широких проходов, и MHE, работающие в очень узких проходах.

Типичным транспортным средством, работающим «на уровне пола», является транспортировщик поддонов, ручная тележка или прицеп, часто имеющий максимальную грузоподъемность 3 тонны и небольшие грузоподъемные полиуретановые колеса.Маленькая и твердая поверхность контакта колес создает высокое локальное давление на поверхность пола. Поверхности пола, на которых работает это оборудование, обычно ровные и ровные. Это оборудование для перевозки легких грузов обычно используется в центрах распределения пищевых продуктов и других логистических центрах. Чтобы избежать повреждения стыков и последующего выкрашивания, усадочные стыки следует проектировать с узкими отверстиями и / или заполнять несущей гибкой смолой для поддержки движения транспорта.

Погрузчики для очень узких проходов (VNA) требуют соблюдения высоких допусков по ровности и ровности пола.Это оборудование работает в узком фиксированном проходе между высокими стеллажами, сбором или укладкой поддонов. Колеса этого оборудования обычно изготавливаются из твердой неопреновой резины. Транспортное средство имеет фиксированный путь и обычно не вызывает сильного и агрессивного истирания поверхности пола. Этот грузовик обычно имеет три колеса и управляется рельсами по бокам прохода или индуктивными направляющими тросами. Поверхности пола в помещениях ВАЦ должны быть ровными и ровными, без широких, ступенчатых или неровных стыков. В полуавтоматических установках необходимо учитывать участки, в которых транспортное средство совершает частые повороты, особенно когда третье колесо вращается на месте.

В местах со свободным движением и в широких проходах для погрузочно-разгрузочных работ часто используются погрузчики с противовесом, оснащенные телескопическими мачтами (вилочные погрузчики). Грузоподъемность может составлять 10 тонн и более, однако в промышленных зданиях она обычно не превышает 4 тонн, в зависимости от распределения нагрузки. Высота подъема ограничена и обычно не превышает 7 метров. Шины либо цельнорезиновые, либо пневматические, создавая меньшее давление на поверхность, чем маленькие твердые колеса. Эти автомобили допускают неровные поверхности и допускают более широкие отверстия в шарнирах, чем MVE с твердым колесом.Однако более мягкие шины склонны собирать мусор и металлолом, что приводит к чрезмерному износу пола из-за сильного истирания.
