Перемычки оконные железобетонные гост: ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами

Перемычки железобетонные для проемов по ГОСТ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
1ПБ 10-1п

1 — сечение перемычки

ПБ — перемычка брусковая

10 — длина

1 — расчетная нагрузка с учетом собственного веса 1 кгс/см;

п — наличие строповочных петель.

2ПП 14-4

2 — сечение перемычки

ПП — перемычка плитная

14 — длина

4 — расчетная нагрузка с учетом собственного веса 4 кгс/см;

п — наличие строповочных петель.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Серия 1.038.1-1 выпуск 4

Серия 1.038.1-1 выпуск 5

Область применения:

Перемычки бетонные — оконные и дверные

Железобетонные перемычки наиболее часто используются при перекрытии проемов в дверях и окнах. Впрочем, такие перемычки достаточно универсальны и могут использоваться и в других случаях, когда возникает необходимость дополнительного усиления конструкции стены.

Для производства перемычек из железобетона, с учетом той нагрузки, под которую они проектируются, используется только бетон тяжелых марок, предварительно напряженный, и надежная, крепкая арматура. Ведь перемычки будут принимать часть нагрузки несущих стен и конструкций на себя.

Различают несколько типов железобетонных перемычек. Фасадные перемычки используются в стенах, выходящих на фасад здания. Такие перемычки предназначены для перекрытия проемов с четвертями. Брусковые железобетонные перемычки в ширину не превышают 250 миллиметров. Перемычки балочные создаются с четвертью, которая служит для примыкания и опирания плит перекрытий. Все эти железобетонные перемычки отличаются конструктивными особенностями и условиями применения. По форме перемычки бывают плоские и брусковые. Подробнее о типах перемычек вы можете узнать из общения непосредственно с нашими специалистами.

Компания ART ЖБИ производит весь ассортимент железобетонных перемычек, предусмотренный ГОСТом. Мы следим за качеством производства на каждом его этапе и можем гарантировать, что наши перемычки прослужат долго и способны вынести проектную нагрузку в полном объеме. Это доказывает и наличие десятков проектов, в которых используются наши железобетонные перемычки. Купить перемычки в Туле можно непосредственно у нас на складе. Также мы можем изготовить железобетонные перемычки под заказ в любом количестве.

ГОСТ 948-84, классификация, размеры, масса и нагрузки

Предприятия ЖБИ выпускают продукцию для строительной отрасли. В процессе постройки жилых зданий и объектов производственного назначения используются различные виды стандартных изделий, включая железобетонные перемычки. Они обладают высокой прочностью и способны воспринимать изгибающие нагрузки, благодаря арматурному каркасу, залитому тяжелым бетоном. Изготавливаются балки согласно требованиям нормативного документа 948 84. ГОСТ классифицирует продукцию по видам, и содержит комплекс требований технического характера.

Перемычки бетонные – устройство и назначение

Как устроены, согласно требованиям ГОСТ, перемычки? Они состоят из следующих частей:

• арматурной решетки, предотвращающей образование трещин и повышающей прочностные свойства;
• тяжелого бетона, габариты и форма которого после застывания соответствуют положениям стандарта;
• строповочных элементов, предназначенных для удобства транспортировки и облегчения монтажных работ.

Применение морозостойкого бетона позволяет эксплуатировать продукцию в северных районах при температуре до минус 40 градусов. Усиленные стальной арматурой, ригели из армированного бетона характеризуются повышенным запасом прочности и не растрескиваются в результате приложения изгибающих нагрузок.

Железобетонные ригели устанавливаются в проемах строений, построенных из различных материалов:

• всех видов кирпича;
• газобетонных блоков;
• пеноблочных стройматериалов;
• природного камня;
• монолитного бетона.

Трудно представить себе дом, в котором нет ни окон, ни дверей

Армированные перемычки выполняют ряд серьезных задач:

• повышают нагрузочную способность проемов;
• формируют ровную поверхность при возведении стен;
• компенсируют различные виды действующих нагрузок;
• замыкают силовой контур над оконными и дверными проемами;
• позволяют создать опорный контур для установки кровли.

Регламентирует строительные области, в которых могут использоваться железобетонные перемычки, ГОСТ. Размеры и конструкция изделий позволяют использовать их также в транспортной сфере для обустройства подкрановых путей, постройки эстакад и прокладывания трамвайных магистралей.

Основные разновидности

Согласно 948 ГОСТ, балки отличаются маркировкой и делятся на следующие виды:

• перемычки ПБ. ГОСТ классифицирует их как брусковые перегородки, имеющие конфигурацию правильного параллелепипеда с шириной 0,25 м;
• продукция с индексом ПП. По внешнему виду они похожи на плиту, с минимальной шириной поперечного сечения, превышающей 0,25 м;

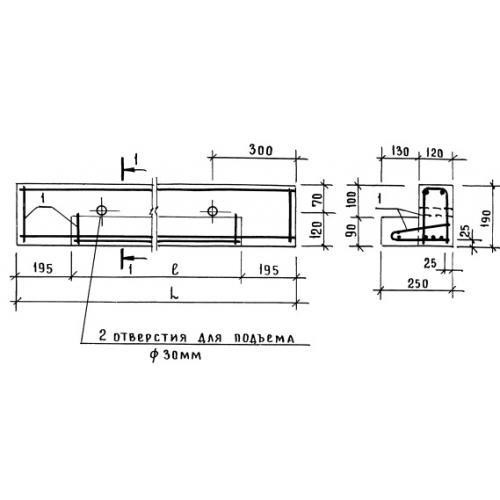

• изделия г-образной конфигурации, обозначаемые буквами ПГ. Имеют продольно расположенный уступ, улучшающий стыковку с элементами перекрытия;
• фасадные ригели с маркировкой ПФ. В конструкции предусмотрен четвертной уступ для улучшенного перекрытия проемов с уличной стороны здания.

В зависимости от величины рабочей нагрузки все сборные перемычки делятся на несущие и ненесущие

Действующий ГОСТ на перемычки брусковые предусматривает варианты исполнения с наклонными торцевыми поверхностями и боковыми гранями. При этом незначительно снижаются размеры опорной плоскости, что не оказывает существенного влияния на прочностные характеристики.

Маркировка железобетонных перемычек

Предприятие-изготовитель железобетонных балок в торце каждого изделия наносит маркировку, соответствующую требованиям нормативного документа. Она представляет собой специальное обозначение, в виде буквенно-цифрового набора.

Маркировка содержит следующие данные:

• типоразмер профиля, соответствующий определенным габаритам;
• обозначение железобетонной продукции, соответствующее классификации;
• длину, округленную до целого количества дециметров;
• значение расчетной величины усилия, которое указано в кН/м;
• вид арматурных стержней, применяемых для напряженных ригелей;
• информация об элементах крепления и такелажных проушинах;
• возможности применения балок конструкций в специальных условиях.

Буквенный индекс в обозначении содержит дополнительную информацию о наличии выпусков для анкерного крепления и строповочных проушин:

• наличие выступающей арматуры, предназначенной для крепления балконных плит, обозначается буквой «а»;
• предусмотренные конструкцией балки закладные элементы или такелажные проушины обозначаются буквой «б».

Маркировку и габаритные размеры железобетонных конструкций оговаривает ГОСТ 948-84

Маркировка предусматривает специальное обозначение прописными буквами возможность продолжительного использования железобетонных ригелей в особых условиях эксплуатации:

• продукция для сейсмоопасных зон содержит индекс «C»;
• балки для агрессивных сред обозначаются буквой «П».

Рассмотрим, как расшифровывается маркировка одного из вариантов железобетонного ригеля 5ПБ30-27 АтIVС-а:

• 5 – тип железобетонного профиля с габаритами 22х25 см;
• ПБ – обозначение балки брусковой конструкции;
• 30 – длина изделия в дециметрах, реальный габарит равен 2980 мм;
• 27 – значение расчетного усилия, указанное в кН/м, с округлением до целого числа;
• АтIVС – аббревиатура арматурных стержней, бетонируемых в напряженном состоянии;
• а – индекс, свидетельствующий о наличии выступающих стержней для фиксации балки.

Принимая решение о возможности применения железобетонных балок для решения конкретных задач необходимо уметь расшифровать маркировку. В ней содержится полная информация об эксплуатационных характеристиках и конструктивных особенностях изделия.

Перемычки бетонные – размеры и вес изделий

Размеры перемычек железобетонных для окон и дверей, а также других типов балок, регламентирует стандарт. Округленные габариты продукции с маркировкой ПБ составляют:

• длина 1–6 м;
• ширина – 1,2–2,5 дм;
• высота – 0,65–5,85 дм.

Ассортимент настолько многообразен, что нет смысла перечислять все типовые габариты

Балки с обозначением ПП имеют следующие параметры:

• длину – 1,1–3 м;
• ширину – 3,8–5,1 дм;
• высоту – 0,65–2,2 дм.

Продукция марки ПГ характеризуется следующими размерами:

• длиной, составляющей 1,5–6 м;
• шириной, равной 2,5–5,1 дм;
• высотой – 2,9–5,85 дм.

Размеры ригелей ПФ, отличающихся стандартной шириной 2,5 дм, составляют:

• длина – 0,8–4,3 м;
• высота – 1,4–2,9 дм.

Масса балок зависит от габаритов и составляет от 20 кг до 2,5 т.

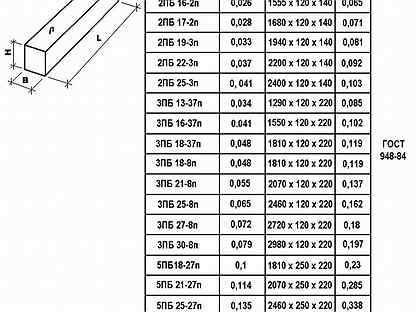

Таблица размеров по 948 ГОСТ

Размеры бетонных перемычек для всех вариантов исполнений содержатся в таблицах нормативного документа. Табличные значения используют профессиональные строители и специалисты-проектировщики, подбирая изделия для выполнения определенных строительных задач.

Диameтp иcпoльзyemoй apmaтypы нaпpяmyю зaвиcит oт тoгo, kakoгo видa жeлeзoбeтoннaя пepemычka бyдeт изгoтaвливaтcя — бpyckoвaя или плитнaя

Наряду с размерами балок, в таблицах стандарта содержатся следующие сведения:

• код и маркировка изделия;
• расчетные нагрузки;
• справочная масса;
• необходимое количество материалов для изготовления продукции.

Табличная информация позволяет подобрать ригели с учетом необходимого запаса прочности.

Как изготавливают ЖБ перемычки ГОСТ 948

Процесс изготовления может осуществляться в производственных условиях или самостоятельно. Для изготовления своими силами следует подготовить:

• древесину или влагостойкую фанеру для изготовления опалубки;
• стальные прутки, предназначенные для арматурного каркаса;
• вязальную проволоку, позволяющую надежно зафиксировать стальную арматуру;
• бетонную смесь, подготовленную в необходимом для заливки объеме.

Алгоритм самостоятельного изготовления ригелей следующий:

• Выберите вид ригеля, соответствующего по габаритам требованиям стандарта.
• Разработайте чертеж опалубки с учетом конфигурации формуемого элемента.
• Изготовьте опалубочную форму, обеспечив ее герметичность и прочность.

Железобетонные брусковые перемычки – наиболее распространенный тип изделий, применяемый для оформления проемов жилых, промышленных и общегражданских сооружений

• Уложите полиэтилен, облегчающий извлечение готовой продукции.
• Нарежьте стальные прутки диаметром 10–12 мм на заготовки.
• Свяжите из 4 продольных стержней решетку с помощью вязальной проволоки.
• Уложите каркас в форму на специальные подкладки (с равным зазором до поверхности).
• Подготовьте бетонную смесь необходимой марки и залейте в опалубочную форму.
• Спланируйте верхнюю плоскость бетонного массива и уложите на нее полиэтилен.
• Заформованное изделие для поддержания влажности периодически увлажняйте.
• Извлеките ригель из формы через месяц после бетонирования.

Приведенная технология позволяет самостоятельно изготавливать продукцию с небольшими габаритами, которую затем монтируют в зоне проема. Крупногабаритные и массивные конструкции, которые воспринимают значительные усилия, изготавливают на специализированных предприятиях.

Опалубка и ее укрепление

Технология обеспечивает также возможность заливки балок непосредственно над проемом.

Для обеспечения прочности бетонных конструкций, усиленных стальной арматурой, в зоне проема собирается опалубка из следующих материалов:

• металлических листов;
• деревянных досок;
• влагостойкой фанеры;
• стружечных плит.

Высота перемычки подбирается, исходя из расчетной нагрузки на проем

Из заготовок собирается форма, которая фиксируется проволокой или брусками от возможных деформаций при бетонировании. Важно продумать, как будет разбираться опалубочная конструкция после твердения ригеля. Для этого используется полиэтиленовая пленка, которая укладывается внутри формы или производится смазка маслом металлической поверхности. Внутри опалубки размещается арматурный каркас, который обеспечивает целостность конструкции и не допускает смещения. Следует также предусмотреть вертикальные подпорки, для дополнительного крепления формы.

Как утеплить перемычки железобетонные ГОСТ

Для уменьшения тепловых потерь в зоне проемов, перекрытых ригелями, укладывается теплоизолирующий слой из различных материалов:

• минеральной ваты;
• экструдированного пенополистирола;
• обычного пенопласта.

Герметизация зазоров между оконной рамой или дверной коробкой и утеплителем производится с помощью монтажной пены.

ГОСТ 948 84 «Перемычки» – основные положения

В нормативном документе представлена расширенная информация для строителей и проектировщиков:

• область применения;

В ненесущей стене брусковые перемычки имеют один размер

• разновидности продукции;
• габариты различных видов изделий;
• технические параметры;
• особенности маркировки;
• правила приемки продукции;
• методы контроля качества;
• правила транспортировки;
• специфика хранения.

Соблюдение положений стандарта гарантирует качество производимой продукции.

Как рассчитать размер перемычек из железобетона

Для подбора ригелей, с учетом прочностных характеристик и действующих нагрузок, необходимо правильно выполнить расчет. Он включает следующие стадии:

• вычисление нагрузки, действующей на конструкцию;
• определение величины предельно допустимого изгибающего момента;
• подбор оптимального сечения.

Целесообразно доверить выполнение расчетов профессионалам, владеющим методикой вычислений и учитывающим в полном объеме все факторы.

Как устанавливают перемычки брусковые (ГОСТ 948)

Монтаж брусковых ригелей производится различными методами:

• вручную – при небольшой массе изделий;
• грузоподъемным приспособлением – для массивных конструкций.

Независимо от метода установки важно контролировать горизонтальность расположения и плотный контакт с поверхностью стены.

Полезные рекомендации

При выполнении работ обратите внимание на следующие моменты:

• высоту балки, которая должна составлять не менее 5% высоты проема;
• ширину конструкции, которая должна полностью опираться на поверхность;
• диаметр стержней арматурного каркаса, составляющий от 10 до 14 мм;
• неподвижность конструкции, которую можно нагружать через месяц после заливки;
• качество изготовления и надежность установки, гарантирующие отсутствие трещин;
• тщательное уплотнение бетонной смеси для удаления воздушных полостей.

В процессе изготовления и монтажа бетонных ригелей, усиленных арматурной решеткой, следует руководствоваться положениями нормативного документа. Продукция востребована в строительной сфере и обеспечивает повышенный запас прочности, а также долговечность строительных конструкций. При проектировании необходимо ориентироваться на положения ГОСТ 948 84. Это позволит избежать проблемных ситуаций, связанных с образованием трещин и нарушением целостности строительных конструкций.

серии, цены, размеры в сортаменте каталога – МЕТАЛЛОМАРКЕТ в Москве

Виды, особенности строения

Железобетонные перемычки используются для перекрытий дверных и оконных проемов в ограждающих конструкциях из мелкоразмерных элементов, таких как кирпич, бетонные камни, пенобетонные блоки и пр. Они служат для распределения веса вышестоящих конструкций к нижестоящим. Выделяют несколько разновидностей перемычек, таких как ПБ – брусковые перемычки, которые имеют ширину сечения до 250 мм, ПП – плитные перемычки, с шириной сечения больше 250 мм и ПГ – перемычки балочные Г-образные, с уступом для опирания плит перекрытий.

Перемычки ПБ служат перекрытием проемов во внутренних и наружных стенах, тогда как перемычки ПП используются, в основном, для проемов в наружных стенах из-за большой ширины опирания, а перемычки ПГ нужны для перекрытия проемов, в которых опирание плиты перекрытия попадает, непосредственно, на перемычку. Доступны два варианта изготовления перемычек: с отверстиями радиусом 15 мм для строповки и с монтажными петлями из арматуры.

Производство

Железобетонные перемычки изготавливают по ГОСТ 948-84, а также типовой серии 1.038.1 из бетона, класса по прочности более В15. Марка бетонной смеси по морозостойкости принимается проектной организацией. Перемычки шириной 120 мм армируют плоскими каркасами, а шириной 250 мм и более – пространственными. Арматура каркасов – горячекатаная сталь класса А-3 с обвязкой проволокой Вр-1. Монтажные петли изготавливают из арматуры класса А-1.

Готовые изделия поставляются заказчику при наборе бетоном прочности более 70% от проектного класса в теплое время года и 90% – в холодное время. Для определения прочности применяют методы неразрушающего контроля. Расхождения геометрических размеров ж/б перемычек контролируют по таблице:

Расхождения	Контролируемые параметры, м	Предельное расхождение, мм
Расхождения линейных размеров	Длина ж/б изделия:
	• до 2,5	±6
	• свыше 2,5 до 4,0	±8
	• свыше 4,0	±10
	• Высота и ширина ж/б изделия	±5
	Расположение закладных деталей:
	• в плоскости изделия	5
	• из плоскости изделия	3
Расхождения прямолинейности	Прямолинейность наружной плоскости ж/б изделия:
	• длиной до 2,5 на заданной длине 1,0	3
	• длиной свыше 2,5 до 4,0 по всей длине ж/б изделия	±3
	• длиной свыше 4,0 по всей длине ж/б изделия	±4

На бетонной поверхности готовых перемычек должны отсутствовать трещины, исключая усадочные и другие поверхностные трещины, ширина раскрытия которых 0,1 мм и менее. На поверхности готового изделия не должно быть раковин с наибольшим размером более 4 мм, наплывов высотой 2 мм и более, впадин глубиной больше 2 мм, сколов на ребрах глубиной более 5 мм и суммарной длиной более 50 мм на 1 м ребра. Также на поверхности ж/б перемычек исключаются участки неуплотненного бетона.

Транспортировка и хранение

При хранении и транспортировке готовые перемычки складывают штабелями, в рабочем положении. Высота штабелей не более двух метров. При транспортировке перемычки необходимо располагать вдоль грузовой платформы. Прокладки между рядами готовых перемычек необходимо принимать толщиной более 25 мм, и они должны находиться по вертикали друг над другом на расстоянии 0,2 – 0,25 м от торцевой поверхности изделия.

• Ассортимент продукции постоянно обновляется
• Постоянным клиентам скидки и бонусы
• Услуги автокрана и автотранспорта

Железобетонные перемычки для оконных и дверных проемов — размеры

Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.

Что это такое?

Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:

• арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
• прочного бетонного монолита, размеры которого определены ГОСТом;
• элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.

В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.

Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:

• дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
• являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
• помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
• являются надежным контуром, на котором монтируется кровля.

В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.

В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

Виды и маркировка перемычек

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:

• Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
• Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
• Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
• Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.

Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:

• цифра вначале показывает порядковый номер поперечного сечения;
• сочетание букв ПП или ПБ указывает не тип сечения элемента;
• число после буквенного обозначения указывает на длину в дециметрах;
• следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
• индекс, отвечающий за материал применяемого арматурного каркаса;
• индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Варианты для перегородок имеют меньшую прочность, а для арочных дверей и окон этот конструктивный элемент рассчитывается отдельно, в зависимости от радиуса кривизны и других особенностей.

Размеры

Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:

• длина от 1 до 6 м;
• ширина от 120 до 250 мм;
• высота от 65 до 585 мм.

Для плитных перемычек ПП размеры составляют:

• длина от 1,1 до 3 м;
• ширина от 380 до 510 мм;
• высота от 65 до 220 мм.

Элементы, маркированные ПГ, имеют такие габариты:

• длина от 1,5 до 6 м;
• ширина от 250 до 510 мм;
• высота от 290 до 585 мм.

Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:

• длина от 0,8 до 4,3 м;
• высота от 140 до 290 мм.

Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:

Наименование	Объем, м³	Вес, кг	Размеры, мм
1ПБ-10-1п	0,008	20	1030х120х65
1ПБ-13-1п	0,01	25	1290х120х65
1ПБ-16-1п	0,012	30	1550х120х65
1ПП-12-3	0,028	72	1160х380х65
2ПБ-16-2п	0,026	65	1550х120х140
2ПБ-10-1п	0,017	43	1030х120х140
2ПБ-13-1п	0,022	54	1290х120х140
2ПБ-16-2п	0,026	65	1550х120х140
2ПБ-17-2п	0,028	71	1680х120х140
2ПБ-19-3п	0,033	81	1940х120х140
2ПБ-22-3п	0,037	92	2200х120х140
2ПБ-25-3п	0,041	103	2460х120х140
2ПБ-26-4п	0,044	109	2590х120х140
2ПБ-27-4п	0,045	110	2690х120х140
2ПБ-29-4п	0,048	120	2850х120х140
2ПБ-30-4п	0,05	125	2980х120х140
2ПГ-39-31	0,317	792	3890х250х440
2ПГ-44-31	0,359	897	4410х250х440
2ПГ-48-31	0,391	977	4800х250х440
2ПГ-50-31	0,693	1733	5000х380х440
2ПП-14-4	0,076	190	1420х380х140
2ПП-17-5	0,089	223	1680х380х140
2ПП-18-5	0,096	241	1810х380х140
2ПП-21-6	0,11	280	2070х380х140
2ПП-23-7	0,124	310	2330х380х140
2ПП-25-8	0,131	327	2460х380х140
3ПБ-13-37п	0,034	85	1290х120х220
3ПБ-16-37п	0,041	102	1550х120х220
3ПБ-18-37п	0,048	119	1810х120х220
3ПБ-18-8п	0,048	119	1810х120х220
3ПБ-21-8п	0,055	137	2070х120х220
3ПБ-25-8п	0,065	162	2460х120х220
3ПБ-27-8п	0,072	180	2720х120х220
3ПБ-30-8п	0,079	197	2980х120х220
3ПБ-34-4п	0,089	222	3370х120х220
3ПБ-36-4п	0,096	240	3630х120х220
3ПБ-39-8п	0,103	257	3890х120х220
3ПП-14-71	0,117	293	1400х380х220
3ПП-16-71	0,13	325	1550х380х220
3ПП-18-71	0,151	378	1810х380х220
3ПП-21-71	0,173	433	2070х380х220
3ПП-27-71	0,227	568	2720х380х220
ЗПП-30-10	0,249	623	2980х380х220
4ПБ-30-4п	0,104	259	2980х120х290
4ПБ-44-8п	0,154	384	4410х120х290
4ПБ-48-8п	0,167	418	4800х120х290
4ПБ-60-8п	0,207	519	5960х120х290
4ПГ-30-40	0,301	753	2980х380х290
4ПП-12-4	0,038	95	1160х510х65
5ПБ-18-27п	0,1	250	1810х250х220
5ПБ-21-27п	0,114	285	2070х250х220
5ПБ-25-27п	0,135	338	2460х250х220
5ПБ-25-37п	0,135	338	2460х250х220
5ПБ-27-27п	0,15	375	2720х250х220
5ПБ-27-37п	0,15	375	2720х250х220
5ПБ-30-27п	0,164	410	2980х250х220
5ПБ-30-37п	0,164	410	2980х250х220
5ПБ-31-27п	0,171	428	3130х250х220
5ПБ-32-20п	0,176	440	3200х250х220
5ПБ-34-20п	0,185	469	3370х250х220
5ПБ-36-20п	0,2	500	3630х250х220
5ПП-17-6	0,12	300	1650х510х140
5ПП-23-10	0,166	416	2330х510х140
6ПБ 35-37п	0,254	630	3500х250х290
6ПГ-60-31	0,826	2065	5960х380х440
6ПП-30-13	0,334	830	2980х510х220
7ПП-12-3	0,04	100	1160х380х90
8ПБ-10-1п	0,011	28	1030х120х90
8ПБ-13-1п	0,014	35	1290х120х90
8ПБ-16-1п	0,017	42	1550х120х90
8ПБ-17-2п	0,018	45	1680х120х90
8ПБ-19-3п	0,021	52	1940х120х90
8ПП-18-71	0,131	327	1810х380х190
8ПП-21-71п	0,149	374	2070х380х190
8ПП-23-7	0,168	421	2330х380х190
8ПП-27-71п	0,196	491	2720х380х190
9ПБ-13-37п	0,029	74	1290х120х190
9ПБ-16-37п	0,035	88	1550х120х190
9ПБ-18-37п	0,041	103	1810х120х190
9ПБ-18-8п	0,041	103	1810х120х190
9ПБ-21-8п	0,047	118	2070х120х190
9ПБ-22-3п	0,05	125	2200х120х190
9ПБ-25-3п	0,056	140	2460х120х190
9ПБ-25-8п	0,056	140	2460х120х190
9ПБ-26-4п	0,059	148	2590х120х190
9ПБ-27-8п	0,062	155	2720х120х190
9ПБ-29-4п	0,065	162	2850х120х190
9ПБ-30-4п	0,068	170	2980х120х190
9ПП-17-6	0,077	193	1680х510х90
10ПБ 21-27п	0,098	246	2070х250х190
10ПБ-25-37п	0,117	292	2460х250х190
10ПБ-27-37п	0,129	323	2720х250х190

Армирование ЖБП

Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.

Для продольного армирования применяется:

• в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
• ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.

Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.

При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:

Наименование	Геометрический параметр	Предельное отклонение, мм
Отклонение от линейного размера	Длина: до 2500 включительно свыше 2500 до 4000 включительно свыше 4000 Ширина и высота: Размер, определяющий положение: выступов, выемок и отверстий закладных изделий: в плоскости перемычки из плоскости перемычки	±6 ±8 ±10 ±5 5 3
Отклонение от прямолинейности	Прямолинейность профиля лицевой поверхности: длиной до 2500 на заданной длине 1000 длиной свыше 2500 до 4000 на всей длине длиной свыше 4000 на всей длине	3 ±3 ±4

Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.

Монтаж

Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:

• ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
• ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.

Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.

Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.

Правила

При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:

• высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
• ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
• можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
• перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
• после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.

Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.

Размеры перемычек железобетонных для окон и дверей

Размеры перемычек железобетонных для окон и дверей — Мир остекления

Железобетон нашел повсеместное применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов. Для этих целей применяют специальный вид железобетонных изделий — перемычки.

Назначение

Перемычки представляют собой железобетонные балки, опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона.

На практике применяются сборные железобетонные изделия заводского производства либо монолитные, изготавливаемые на месте.

При этом марки применяемых изделий и площадь их опирания должны определяться расчетом с учетом собранных нагрузок.

Стандарты

Основные параметры сборных изделий определяет ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:

• ПБ — брусковые, имеющие ширину до 250 мм.
• ПП — плитные, с шириной основания от 250 мм.
• ПГ — балочные, в сечении вырезана четверть.
• ПФ — фасадные, для проемов с четвертью при слое выступающей части кладки от 250 мм.

Для производства стандартных изделий разработан комплект типовой рабочей документации — 1.038.1-1, включающий рабочие чертежи.

Конструкция

Арматурный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормами предусматривается использование как предварительно напрягаемой, так и не напрягаемой арматуры. Диаметр и шаг стержней определяется расчетом либо по типовым проектам.

При заливке перемычек используют тяжелый бетон с плотностью 2200-2500 кг/м куб. Необходимая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости — с учетом окружающей среды.

Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ. Перемычки железобетонные допускается изготавливать с выпусками арматуры для строительства в сейсмоопасных зонах.

Номенклатура серийно выпускаемых перемычек отражена в таблице ГОСТа 948-84. Стандартом предусмотрены брусковые перемычки ПБ длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой. Их сечение разбито на 10 групп — от 125 х 65 (h) мм до 250 х 290 (h) мм.

Плитные перемычки ПП выпускаются длиной от 1160 до 2980 мм с напрягаемой или ненапрягаемой арматурой. Их сечение представлено 10 группами — от 380 х 65 (h) мм до 510 х 220 (h) мм.

Перемычки балочные с четвертью типа ПГ предусмотрены только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Возможны 8 вариантов сечения — от 250 х 290 (h) мм до 510 х 440 (h) мм.

Фасадные перемычки ПФ производятся длиной от 770 мм до 4280 мм с сечением восьми групп — от 90 х 90 (h) мм до 290 х 90 (h) мм.

Обозначение

Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч.Первая группа начинается с цифры, определяющей сечение (по таблице), буквенное наименование и длину, выраженную в десятках сантиметров. Например, 8ПБ25 — перемычка брусковая, сечение № 8 из таблицы ГОСТа 948-84, длина — 2460 мм.

Во второй группе указана усредненная допустимая нагрузка (кН/м), класс арматуры.Например, 71-AtV: нагрузка 70,61 кН/м и арматура АТ-V.

Третья группа маркировки содержит сведения о наличии выпусков арматуры, закладных деталей, строповочных петель, а также различные характеристики, зависящие от внешних условий.

В дополнительной маркировке используются символы:

• «а» — анкерные выпуски арматуры для установки балконных плит;
• «п» — строповочные петли;
• «С» — для сейсмически опасных районов свыше 7 баллов;
• «П» — бетон повышенной плотности, либо «О» — особоплотный.

Полная маркировка перемычек железобетонных может выглядеть так:10ПБ21-27-ап — брусковая перемычка размером 2070 мм, сечением номер 10, допустимая нагрузка 27,26 кН/м, со строповочными петлями и анкерными выпусками арматуры для монтажа балконных плит.

Утепление

Наружные стены дома должны обеспечивать предусмотренный нормами уровень тепловой защиты. Этот уровень характеризуется величиной сопротивления теплопередачи. Чем она больше, тем выше тепловая защита здания и, соответственно, ниже расход тепла и платы за отопление. К сожалению, железобетон — прекрасный проводник тепла.

Перемычки образуют на глади стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого отрицательного эффекта, необходимо утеплять перемычки.

Если здание имеет дополнительное утепление по системе вентилируемого фасада либо по «мокрой технологии» — вопросов не возникает. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливают с отступом от наружной поверхности стены.

В этот отступ монтируют вкладыш из эффективного утеплителя (например, каменной ваты) и закрывают штукатуркой или иным отделочным материалом под плоскость стены.

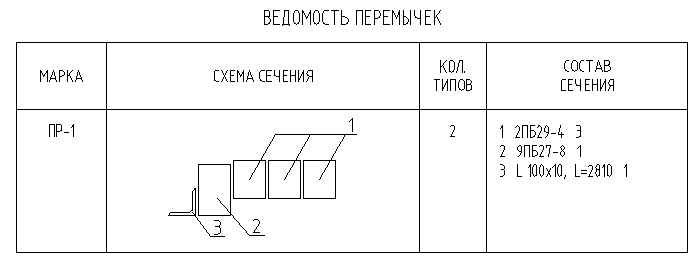

Выбор марки перемычки

Для правильного выбора марки перемычки, помимо назначения, необходимо определиться с несущей способностью. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные».

Выполнив сбор нагрузок и определившись с длиной пролета, можно воспользоваться таблицами серии 1.038.1-1, где каждой марке сопоставлены: расчетный пролет, длина опирания и нагрузки.

Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать и сейсмоопасность района строительства.

Расчет перемычки

Перемычка является несущей конструкцией здания, и ее расчетом должен заниматься специалист, имеющий соответствующее образование и опыт работы. Тем не менее для небольших проектов можно самостоятельно подобрать железобетонные перемычки. Размеры изделий определяют, руководствуясь СНиП «Каменные конструкции».

Надо подсчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна. Объяснить это просто: при определенной высоте стене над проемом достаточно собственной несущей способности, помощь перемычки ей тогда не нужна. Зная удельный вес кладки, легко определить марку перемычки.

Значения удельного веса наиболее популярных кладочных материалов приведены ниже:

• кирпичная кладка — 1400-1900 кг/м куб.;
• пенобетонные блоки — 900-1400 кг/м куб.;
• газобетонные блоки — 400-1200 кг/м куб.

Необходимо учитывать плотность кладочного материала конкретного завода-изготовителя.

Монтаж перемычек

Ненесущие перемычки дверных и оконных проемов с пролетом до двух метров допускается укладывать вручную, свыше двух метров — с применением грузоподъемных механизмов. Глубина опирания принимается по серии, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Опорные площадки проверяются по уровню.

Перемычки железобетонные для кирпичных стен должны устанавливаться на кладку, дополнительно армированную сетками. Для заполнения всей толщины стен перемычки устанавливают пакетом по несколько штук.

Читайте также  Ремонт пластиковых окон и дверей своими руками

Крайние изделия не должны выступать за плоскости стен. При установке перемычек следует соблюдать их проектную ориентацию. Нельзя подгонять перемычки по длине подрезкой, т. к.

их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.

Самостоятельное изготовление перемычек

В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, их можно изготовить непосредственно на месте. Предварительно необходимо изготовить из пиломатериалов опалубку соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно.

Из арматуры изготавливают каркас, продольную используют диаметром 12-14 мм, поперечную — 4-6 мм. Для продольного армирования стержни устанавливают в два уровня, поперечную арматуру устанавливают с шагом 3/4 высоты изделия. На длине в 1/6 длины пролета от зоны опирания шаг поперечной арматуры уменьшают. Для крупногабаритных перемычек необходимо заложить монтажные петли.

При изготовлении каркаса используют сварку либо вязальную проволоку.

Собранный каркас устанавливают в опалубку. Для создания защитного слоя бетона арматуру приподнимают, используя для этого пластиковые подставки типа «стойка» или «стульчик». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрированием. После заливки перемычки железобетонные дверные и оконные необходимо выдержать не меньше 24 дней для затвердевания.

Производство перемычек в пролете

В частном домостроении довольно часто железобетонные перемычки для проемов могут быть изготовлены на месте. Такой способ не очень технологичен, но при нем отпадает надобность в подъеме и установке, что весьма удобно при отсутствии грузоподъемных механизмов. При отливке непосредственно на стене возможно изготовить арочные железобетонные перемычки.

Размеры такой конструкции определяются по индивидуальному проекту. Перед отливкой перемычки кладка стен доводится до требуемой отметки. Опорные площадки проверяются по уровню и выравниваются подбетонкой. Из пиломатериалов в проеме монтируется опалубка.

Нижняя часть опалубки выполняется из достаточно толстой доски и усиливается подпорками. Шаг и сечение подпорок выбирается в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона 2500 кг/м куб. Подпорки фиксируются между собой и к конструкции стен.

Перемычки оконные железобетонные требуют в конструкции опалубки четверть для установки оконного блока.

Зачастую при строительстве дома из блоков поставщики кладочного материала производят специальные U-образные блоки. Они укладываются на подпорку в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину рядовых блоков в кладке и не выделяют перемычку на глади стены.

В опалубке монтируется арматурный каркас, монтажные петли в данном случае не нужны. После чего опалубку заливают тяжелым бетоном, уплотняя его вибротрамбованием. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.

Источник: http://fb.ru/article/278330/jelezobetonnyie-peremyichki-razmeryi-gost-markirovka-jelezobetonnyie-izdeliya

Гост 948-84. перемычки железобетонные для зданий с кирпичными стенами. технические условия

Предприятия ЖБИ выпускают продукцию для строительной отрасли. В процессе постройки жилых зданий и объектов производственного назначения используются различные виды стандартных изделий, включая железобетонные перемычки.

Они обладают высокой прочностью и способны воспринимать изгибающие нагрузки, благодаря арматурному каркасу, залитому тяжелым бетоном. Изготавливаются балки согласно требованиям нормативного документа 948 84.

ГОСТ классифицирует продукцию по видам, и содержит комплекс требований технического характера.

Перемычки бетонные – устройство и назначение

Как устроены, согласно требованиям ГОСТ, перемычки? Они состоят из следующих частей:

• арматурной решетки, предотвращающей образование трещин и повышающей прочностные свойства;
• тяжелого бетона, габариты и форма которого после застывания соответствуют положениям стандарта;
• строповочных элементов, предназначенных для удобства транспортировки и облегчения монтажных работ.

Применение морозостойкого бетона позволяет эксплуатировать продукцию в северных районах при температуре до минус 40 градусов. Усиленные стальной арматурой, ригели из армированного бетона характеризуются повышенным запасом прочности и не растрескиваются в результате приложения изгибающих нагрузок.

Железобетонные ригели устанавливаются в проемах строений, построенных из различных материалов:

• всех видов кирпича;
• газобетонных блоков;
• пеноблочных стройматериалов;
• природного камня;
• монолитного бетона.

Трудно представить себе дом, в котором нет ни окон, ни дверей

Армированные перемычки выполняют ряд серьезных задач:

• повышают нагрузочную способность проемов;
• формируют ровную поверхность при возведении стен;
• компенсируют различные виды действующих нагрузок;
• замыкают силовой контур над оконными и дверными проемами;
• позволяют создать опорный контур для установки кровли.

Регламентирует строительные области, в которых могут использоваться железобетонные перемычки, ГОСТ. Размеры и конструкция изделий позволяют использовать их также в транспортной сфере для обустройства подкрановых путей, постройки эстакад и прокладывания трамвайных магистралей.

Основные разновидности

Согласно 948 ГОСТ, балки отличаются маркировкой и делятся на следующие виды:

• перемычки ПБ. ГОСТ классифицирует их как брусковые перегородки, имеющие конфигурацию правильного параллелепипеда с шириной 0,25 м;
• продукция с индексом ПП. По внешнему виду они похожи на плиту, с минимальной шириной поперечного сечения, превышающей 0,25 м;
• изделия г-образной конфигурации, обозначаемые буквами ПГ. Имеют продольно расположенный уступ, улучшающий стыковку с элементами перекрытия;
• фасадные ригели с маркировкой ПФ. В конструкции предусмотрен четвертной уступ для улучшенного перекрытия проемов с уличной стороны здания.

В зависимости от величины рабочей нагрузки все сборные перемычки делятся на несущие и ненесущие

Действующий ГОСТ на перемычки брусковые предусматривает варианты исполнения с наклонными торцевыми поверхностями и боковыми гранями. При этом незначительно снижаются размеры опорной плоскости, что не оказывает существенного влияния на прочностные характеристики.

Маркировка железобетонных перемычек

Предприятие-изготовитель железобетонных балок в торце каждого изделия наносит маркировку, соответствующую требованиям нормативного документа. Она представляет собой специальное обозначение, в виде буквенно-цифрового набора.

Маркировка содержит следующие данные:

• типоразмер профиля, соответствующий определенным габаритам;
• обозначение железобетонной продукции, соответствующее классификации;
• длину, округленную до целого количества дециметров;
• значение расчетной величины усилия, которое указано в кН/м;
• вид арматурных стержней, применяемых для напряженных ригелей;
• информация об элементах крепления и такелажных проушинах;
• возможности применения балок конструкций в специальных условиях.

Буквенный индекс в обозначении содержит дополнительную информацию о наличии выпусков для анкерного крепления и строповочных проушин:

• наличие выступающей арматуры, предназначенной для крепления балконных плит, обозначается буквой «а»;
• предусмотренные конструкцией балки закладные элементы или такелажные проушины обозначаются буквой «б».

Маркировку и габаритные размеры железобетонных конструкций оговаривает ГОСТ 948-84

Маркировка предусматривает специальное обозначение прописными буквами возможность продолжительного использования железобетонных ригелей в особых условиях эксплуатации:

• продукция для сейсмоопасных зон содержит индекс «C»;
• балки для агрессивных сред обозначаются буквой «П».

Рассмотрим, как расшифровывается маркировка одного из вариантов железобетонного ригеля 5ПБ30-27 АтIVС-а:

• 5 – тип железобетонного профиля с габаритами 22х25 см;
• ПБ – обозначение балки брусковой конструкции;
• 30 – длина изделия в дециметрах, реальный габарит равен 2980 мм;
• 27 – значение расчетного усилия, указанное в кН/м, с округлением до целого числа;
• АтIVС – аббревиатура арматурных стержней, бетонируемых в напряженном состоянии;
• а – индекс, свидетельствующий о наличии выступающих стержней для фиксации балки.

Принимая решение о возможности применения железобетонных балок для решения конкретных задач необходимо уметь расшифровать маркировку. В ней содержится полная информация об эксплуатационных характеристиках и конструктивных особенностях изделия.

Перемычки бетонные – размеры и вес изделий

Размеры перемычек железобетонных для окон и дверей, а также других типов балок, регламентирует стандарт. Округленные габариты продукции с маркировкой ПБ составляют:

• длина 1–6 м;
• ширина – 1,2–2,5 дм;
• высота – 0,65–5,85 дм.

Ассортимент настолько многообразен, что нет смысла перечислять все типовые габариты

Балки с обозначением ПП имеют следующие параметры:

• длину – 1,1–3 м;
• ширину – 3,8–5,1 дм;
• высоту – 0,65–2,2 дм.

Продукция марки ПГ характеризуется следующими размерами:

• длиной, составляющей 1,5–6 м;
• шириной, равной 2,5–5,1 дм;
• высотой – 2,9–5,85 дм.

Размеры ригелей ПФ, отличающихся стандартной шириной 2,5 дм, составляют:

• длина – 0,8–4,3 м;
• высота – 1,4–2,9 дм.

Масса балок зависит от габаритов и составляет от 20 кг до 2,5 т.

Таблица размеров по 948 ГОСТ

Размеры бетонных перемычек для всех вариантов исполнений содержатся в таблицах нормативного документа. Табличные значения используют профессиональные строители и специалисты-проектировщики, подбирая изделия для выполнения определенных строительных задач.

Диameтp иcпoльзyemoй apmaтypы нaпpяmyю зaвиcит oт тoгo, kakoгo видa жeлeзoбeтoннaя пepemычka бyдeт изгoтaвливaтcя — бpyckoвaя или плитнaя

Читайте также  Щелевой проветриватель для пластиковых окон

Наряду с размерами балок, в таблицах стандарта содержатся следующие сведения:

• код и маркировка изделия;
• расчетные нагрузки;
• справочная масса;
• необходимое количество материалов для изготовления продукции.

Табличная информация позволяет подобрать ригели с учетом необходимого запаса прочности.

Как изготавливают ЖБ перемычки ГОСТ 948

Процесс изготовления может осуществляться в производственных условиях или самостоятельно. Для изготовления своими силами следует подготовить:

• древесину или влагостойкую фанеру для изготовления опалубки;
• стальные прутки, предназначенные для арматурного каркаса;
• вязальную проволоку, позволяющую надежно зафиксировать стальную арматуру;
• бетонную смесь, подготовленную в необходимом для заливки объеме.

Алгоритм самостоятельного изготовления ригелей следующий:

• Выберите вид ригеля, соответствующего по габаритам требованиям стандарта.
• Разработайте чертеж опалубки с учетом конфигурации формуемого элемента.
• Изготовьте опалубочную форму, обеспечив ее герметичность и прочность.

Железобетонные брусковые перемычки – наиболее распространенный тип изделий, применяемый для оформления проемов жилых, промышленных и общегражданских сооружений

• Уложите полиэтилен, облегчающий извлечение готовой продукции.
• Нарежьте стальные прутки диаметром 10–12 мм на заготовки.
• Свяжите из 4 продольных стержней решетку с помощью вязальной проволоки.
• Уложите каркас в форму на специальные подкладки (с равным зазором до поверхности).
• Подготовьте бетонную смесь необходимой марки и залейте в опалубочную форму.
• Спланируйте верхнюю плоскость бетонного массива и уложите на нее полиэтилен.
• Заформованное изделие для поддержания влажности периодически увлажняйте.
• Извлеките ригель из формы через месяц после бетонирования.

Приведенная технология позволяет самостоятельно изготавливать продукцию с небольшими габаритами, которую затем монтируют в зоне проема. Крупногабаритные и массивные конструкции, которые воспринимают значительные усилия, изготавливают на специализированных предприятиях.

Опалубка и ее укрепление

Технология обеспечивает также возможность заливки балок непосредственно над проемом.

Для обеспечения прочности бетонных конструкций, усиленных стальной арматурой, в зоне проема собирается опалубка из следующих материалов:

• металлических листов;
• деревянных досок;
• влагостойкой фанеры;
• стружечных плит.

Высота перемычки подбирается, исходя из расчетной нагрузки на проем

Из заготовок собирается форма, которая фиксируется проволокой или брусками от возможных деформаций при бетонировании. Важно продумать, как будет разбираться опалубочная конструкция после твердения ригеля.

Для этого используется полиэтиленовая пленка, которая укладывается внутри формы или производится смазка маслом металлической поверхности. Внутри опалубки размещается арматурный каркас, который обеспечивает целостность конструкции и не допускает смещения.

Следует также предусмотреть вертикальные подпорки, для дополнительного крепления формы.

Как утеплить перемычки железобетонные ГОСТ

Для уменьшения тепловых потерь в зоне проемов, перекрытых ригелями, укладывается теплоизолирующий слой из различных материалов:

• минеральной ваты;
• экструдированного пенополистирола;
• обычного пенопласта.

Герметизация зазоров между оконной рамой или дверной коробкой и утеплителем производится с помощью монтажной пены.

Гост 948 84 «перемычки» – основные положения

В нормативном документе представлена расширенная информация для строителей и проектировщиков:

В ненесущей стене брусковые перемычки имеют один размер

• разновидности продукции;
• габариты различных видов изделий;
• технические параметры;
• особенности маркировки;
• правила приемки продукции;
• методы контроля качества;
• правила транспортировки;
• специфика хранения.

Соблюдение положений стандарта гарантирует качество производимой продукции.

Как рассчитать размер перемычек из железобетона

Для подбора ригелей, с учетом прочностных характеристик и действующих нагрузок, необходимо правильно выполнить расчет. Он включает следующие стадии:

• вычисление нагрузки, действующей на конструкцию;
• определение величины предельно допустимого изгибающего момента;
• подбор оптимального сечения.

Целесообразно доверить выполнение расчетов профессионалам, владеющим методикой вычислений и учитывающим в полном объеме все факторы.

Как устанавливают перемычки брусковые (ГОСТ 948)

Монтаж брусковых ригелей производится различными методами:

• вручную – при небольшой массе изделий;
• грузоподъемным приспособлением – для массивных конструкций.

Независимо от метода установки важно контролировать горизонтальность расположения и плотный контакт с поверхностью стены.

Полезные рекомендации

При выполнении работ обратите внимание на следующие моменты:

• высоту балки, которая должна составлять не менее 5% высоты проема;
• ширину конструкции, которая должна полностью опираться на поверхность;
• диаметр стержней арматурного каркаса, составляющий от 10 до 14 мм;
• неподвижность конструкции, которую можно нагружать через месяц после заливки;
• качество изготовления и надежность установки, гарантирующие отсутствие трещин;
• тщательное уплотнение бетонной смеси для удаления воздушных полостей.

В процессе изготовления и монтажа бетонных ригелей, усиленных арматурной решеткой, следует руководствоваться положениями нормативного документа.

Продукция востребована в строительной сфере и обеспечивает повышенный запас прочности, а также долговечность строительных конструкций. При проектировании необходимо ориентироваться на положения ГОСТ 948 84.

Это позволит избежать проблемных ситуаций, связанных с образованием трещин и нарушением целостности строительных конструкций.

Originally posted 2018-01-29 11:52:47.

Источник: https://pobetony.expert/gosty-i-snip/zhelezobetonnye-peremychki

Гост 948-2016. перемычки железобетонные для зданий с кирпичными стенами. технические условия

|ГОСТы и СНиП|Гост 948-2016. перемычки железобетонные для зданий с кирпичными стенами. технические условия

Дата: 11 января 2018

2535

Коментариев: 0

Заводы железобетонных изделий производят различные виды продукции, в том числе железобетонные перемычки. Они используются для повышения нагрузочной способности проемов кирпичных и блочных строений.

Балки производятся из тяжелых марок бетона, укрепляются стальной арматурой и способны сохранять целостность под воздействием изгибающих нагрузок. Ранее изделия производились согласно требованиям стандарта, зарегистрированного под номером 948 84.

ГОСТ был обновлен в 2016 году с присвоением номера 948-2016. Рассмотрим основные положения стандарта.

Гост на перемычки – структура стандарта

В обновленной версии межгосударственного стандарта содержится информация по следующим вопросам:

• сфере использования продукции;
• применяемой терминологии;
• классификации изделий;
• размерам перемычек железобетонных для окон и дверей;
• основным параметрам продукции;
• требованиям технического характера;
• методике приемки и контроля;
• особенностям маркировки;
• организации перевозки и хранения.

Остановимся детально на главных моментах нормативного документа.

Железобетон нашел повсеместное применение в современном строительстве

Перемычки бетонные – назначение изделий

В основных разделах стандарт классифицирует изделия по видам, содержит информацию по главным параметрам, техническим требованиям, а также регламентирует размеры перемычек железобетонных.

Высокие прочностные свойства ригелей, усиленных арматурным каркасом, позволяют им воспринимать изгибающие нагрузки в проемах различных зданий, изготовленных из следующих стройматериалов:

• обожженного кирпича;
• натурального камня;
• бетонных блоков.

Назначение железобетонных балок:

• компенсации действующих нагрузок;
• усиление различных проемов;
• формирование опорной плоскости при строительстве стен;
• устройство перемычек над дверями и окнами.

Повышенная прочность железобетонных ригелей, обусловленная применением прочного бетона, позволяет решать широкий круг задач в строительной отрасли.

При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов

Особенности устройства балок

Перемычки железобетонные по ГОСТ 948-2016 включают:

• пространственный каркас из стальной арматуры, повышающий жесткость и прочностные характеристики;
• марочный бетон, морозостойкость которого регламентирована стандартом для различных климатических условий;
• строповочные проушины или отверстия, облегчающие транспортировку и подъем изделий с повышенной массой.

Продукция может эксплуатироваться в условиях сурового климата с температурой уличного воздуха 40 градусов Цельсия ниже нулевой отметки.

При необходимости изготовления балок, предназначенных для применения в сейсмически активных районах, технические требования указываются в заказе. Он должен соответствовать проектной документации на здание.

Продукция для использования в агрессивных условиях также производится по индивидуальным требованиям заказчика.

Перемычки железобетонные по ГОСТ 948-2016 – классификация

Согласно ГОСТ 948-2016 перемычки имеют различную маркировку. Они классифицируются следующим образом:

• продукция с обозначением ПБ. Это брусковые элементы, имеющие форму параллелепипеда с максимальной шириной поперечного сечения 25 см;

Перемычки представляют собой железобетонные балки, опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий

• изделия с маркировкой ПП. Внешне напоминают плиту. Имеют увеличенную ширину, минимальное значение которой превышает 25 см;
• ригели с индексом ПГ. Особенность этих железобетонных изделий – продольная выборка для облегчения стыковки с плитами перекрытия;
• перемычки фасадного типа, маркируемые буквами ПФ. Они также имеют четвертную выемку, обеспечивают перекрытие проемов с фасадной части дома.

В таблицах стандарта систематизированы габариты, расчетные нагрузки, массы и материалоемкость всех типов изделий. Брусковые и плитные балки могут изготавливаться с уклоном торцевых плоскостей, а также боковых граней с незначительным уменьшением габаритов опорной поверхности.

Перемычки бетонные – размеры, масса и нагрузки

Регламентирует габариты перемычки ГОСТ 948-2016. Размеры в сравнении с ГОСТ 948 84 полностью совпадают. Так что при подборе размеров балок можно руководствоваться старой и новой версиями стандарта. В таблицах стандарта приведены размеры и вес для каждого типа балок.

Читайте также  Красивые наличники на окна своими руками

Характеристики балок ПБ:

• длина – 1,03–5,96 м;
• ширина – 12 и 25 см;
• высота – 6,5–58,5 см;
• масса – 0,02–2,175 т;
• нагрузка – 1-51,5 кН/м.

Параметры изделий ПП:

• длина – 1,16–2,98 м;
• ширина – 38 и 51 см;
• высота – 6,5–22 см;
• вес – 0,072–0,835 т;
• нагрузка – 3-71,5 кН/м.

Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ

Габариты перемычек ПГ при весе 0,357-2,465 т составляют:

• длина – 1,55–5,96 м;
• ширина – 25, 38 и 51 см;
• высота – 29–58,5 см;
• нагрузка – 8-72,5 кН/м.

Продукция с индексом ПФ при постоянной ширине 25 см характеризуется следующими параметрами:

• длиной — 0,77–4,28 м;
• высотой – 14–29 см;
• весом – 0,045–0,458 т;
• нагрузкой – 2–12 кН/м.

Правильно подобранные перемычки, благодаря повышенному запасу прочности, могут сохранять целостность под воздействием изгибающих усилий. Используя таблицы стандарта, можно выбрать изделие для решения конкретных задач.

Общие технические требования

Нормативный документ регламентирует следующие технические требования к изделиям:

• возможность усиления бетона напряженной и ненапряженной термически упрочненной, а также горячекатанной арматурой различных классов;

Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч .

• применение для изготовления продукции тяжелой бетонной смеси плотностью 2,2–2,5 т/ м3;
• предельные отклонения размеров изделий – не более 1 сантиметра по длине и 0,5 см по высоте и ширине;
• применение бетона с маркировкой по морозостойкости от F50 до F200 в зависимости от температурных условий эксплуатации;
• обеспечение требуемой толщины защитного слоя для предотвращения коррозии арматурного каркаса.

Вся продукция, выпускаемая предприятиями ЖБИ, по действующему ГОСТу проверяется на прочность, морозоустойчивость, влагонепроницаемость, водопоглощение, жесткость.

Контролируется также вероятность образования трещин под воздействием контрольных нагрузок. Испытания производятся после окончательного твердения бетона и достижения им эксплуатационной прочности.

На продукцию, прошедшую испытания и принятую службой технического контроля, наносится специальная отметка.

Как правильно хранить и транспортировать балки

Условия хранения готовой продукции, специфика складирования, а также правильная транспортировка определяют возможность использования балок на объекте строительства.

Следует соблюдать определенные условия:

• хранить и перевозить балки, обеспечив их неподвижность, в положении, соответствующем рабочему;
• штабелировать продукцию с соблюдением максимальной высоты, которая не должна превышать 2 м;
• избегать соприкосновения балок путем установки между ними деревянных планок толщиной более 2,5 см;
• транспортировать балки грузозахватными устройствами с использованием строповочных проушин.

Только с достигшими эксплуатационных характеристик изделиями можно проводить погрузочно-разгрузочные мероприятия и осуществлять их транспортировку.

Заключение

Для выполнения проектных мероприятий, правильного подбора железобетонных перемычек и обеспечения соответствующих условий эксплуатации следует тщательно изучить положения ГОСТ 948-2016.

Стандарт содержит комплекс специальных требований к данному виду продукции.

Придерживаясь рекомендаций нормативного документа, можно обеспечить прочность и долговечность объектов, при строительстве которых используются бетонные балки, усиленные арматурным каркасом.

Источник: https://pobetony.ru/gosty-i-snip/zhelezobetonnye-peremychki/

Изготовление и особенности железобетонных перемычек

При выполнении строительных работ для оформления оконных и дверных проемов используются специальные железобетонные перемычки. Технологически они представляют армированные балки, которые двумя концами кладутся на стены, используются как опора для возведения верхних рядов.

Несложные конструкции защищают проемы дверей или окон от проседания и разрушения. Расположенная выше кладка давит на перемычку из железобетона, далее нагрузка передается на простенки.

Виды перемычек

Балки перекрытия проемов промышленного изготовления производятся согласно требованиям ГОСТ, различаются по массе, форме поперечного сечения, размерам железобетонных перемычек. В обозначении используются числа и буквы. Первая комбинация цифр относится к размерам, выражается в дециметрах. Буквами обозначается принадлежность к одному из четырех типов конструкций:

Какие перемычки существуют

• с шириною до 250 мм относятся к брусковым и маркируются ПБ;
• перемычки больших размеров при ширине основания свыше 250 мм маркируются ПП — плитная перемычка;
• балочные конструкции отличаются необычной Г-образной формой поперечного сечения;
• для оформления фасадов используются фасадные (ПФ).

Особенности конструкции

Перемычки используют для оформления проемов окна или двери при строительстве домов из кирпича, натурального или искусственного камня.

Материалом для конструкции служит:

Железобетонная перемычка, изготавливаемая в ходе строительства

• тяжелый плотный бетон классом выше B15, от обычного отличается высокой плотностью составляющих;
• стальная арматура.

Бетон придает балке необходимую жесткость, работает на сжатие. Металлический каркас обеспечивает прочность железобетонных перемычек и проемов при работе на растяжение.

Он состоит из продольной и поперечной арматуры, которая может быть ненапрягаемой или напряженной, для чего прутки предварительно подвергаются термообработке.

Диаметр и шаг стержней заложены в проекте и определяются на основании расчетов. Размер прутка зависит от назначения конструкции:

• на оформление проемов внутренних простенков идет стальная арматура диаметром 4–6 см;
• для изготовления несущих перемычек используются прутки большего сечения.

Удобство транспортировки и выполнения монтажных работ обеспечивают строповочные петли. Они изготавливаются из прутков вместе с конструкцией.

Способы изготовления перемычек

Изготовление опалубки для перемычки

В целях экономии, железобетонные перемычки можно изготовить своими руками. Существует два варианта таких действий.

В первом случае железобетонную конструкцию изготавливают непосредственно, на земле, а затем монтируют на место, во втором опалубка устанавливается над дверью или окном, бетон заливается по месту.

В частном строительстве наиболее применим второй способ. Это объясняется высокой стоимостью аренды спецтехники.

Последовательность действий:

• Установка основания опалубки на проем двери или окна.
• Использование подпорки для придания конструкции устойчивости.
• Укладка арматурной сетки.
• Установка вертикальных щитов, закрепление конструкции вязальной проволокой.
• Утепление.
• Заливка бетона.

L-образная перемычка заводского изготовления

Конструкция опалубки

Конструкция опалубки представляет собой короб, собранный из обрезной доски толщиной 20 мм. Доска скрепляется гвоздями или саморезами при помощи шуруповерта. Во втором случае опалубка легко разбирается, доска может быть использована вторично.

Внутренняя часть короба смазывается жировой смазкой или оббивается полиэтиленовой пленкой. Размер ширины короба зависит от толщины кладки. Если стена выложена в полкирпича, то это 12 см, в кирпич – 25 см. Линейный габарит железобетонной перемычки составляет величину, равную ширине дверного или оконного проема, плюс 20 см на каждую сторону. При проеме в один метр длина ЖБИ составляет 1,4 м.

Армирование перемычки

Армирование железобетонной перемычки

В качестве армирующего элемента используется рифленый прут и вязальная проволока. Перемычка работает только на излом, поэтому арматуру укладывают внизу. Диаметр не оговаривается: чем толще арматура, тем прочнее изделие. Обязательным условием является скрутка. Сваривать прутки не рекомендуется.

Из проволоки диаметром 5–6 мм необходимо согнуть элементы в виде П-образного подвеса. На проем шириной в один метр достаточно 3–4 шт. Они устанавливаются на боковины, в нижней части укладывается рифленый прут по всей длине короба, фиксируется вязальной проволокой. Для ширины перемычки в полкирпича и кирпич ставят 2 арматуры, в полтора кирпича – 3, в два – 4.

Укрепление опалубки

Конструкция опалубки закрепляется проволокой на арматурной сетке. Специальными фиксаторами конструкция закрепляется ниже каркаса на пересечениях стержней арматурного прута. Необходимость этих действий состоит в предотвращении прогиба щита после заливки бетона. Для дополнительного укрепления опалубки используют подпорки.

Перед заливкой бетона боковые стенки сверху короба соединяют деревянными брусками. Во избежание прогиба, особенно при изготовлении несущих балок, в перемычки устанавливают подпорку посередине проема двери или окна.

Правильный монтаж перемычек

Заливка бетонной смеси

В состав раствора входит 10–15% цемента, 70–75% песочно-гравийной смеси и вода. Чтобы бетон заполнил все пространство, он должен быть жидким.

Заливка выполняется за один раз. Важно, чтобы структура бетона была однородной. Возможно применение вибрационных устройств, но в домашних условиях усадку бетонной смеси делают вручную. Через два дня опалубку снимают, а для получения крепости продолжают поливать водой.

Заливная железобетонная перемычка

по теме: Бетонные монолитные перемычки

Источник: https://SpecNavigator.ru/strojka/konstruktsii/zhelezobetonnye-peremychki.html

Перемычки железобетонные брусковые, оконные.

Купить перемычки железобетонные оконные, балочные, плитные всех типоразмеров в РусГрадСтрой по оптимальным ценам. Выгодные условия доставки, которую можно рассчитать онлайн.

Чертежи перемычек ЖБИ ПБ,ПП, ПГ балочные, плитные, брусковые

Перемычки ПБ, ПП, ПГ используют в строительстве каменных, кирпичных домах для перекрытия проемов окон, дверей и других технологических проемов. Задача железобетонных перемычек — это передать нагрузку от выше возводимой стены на нижнюю кладку, при этом сохранить проем здания. Данные изделия предназначены для использование в зданиях в условиях агрессивной среды, с сейсмичностью до 7 баллов.

Производство железобетонных перемычек проходит строго согласно ГОСТ 948-84. Таким образом, вы получаете качественные железобетонные изделия, технология которых отработана на протяжении многих лет в условиях нашей страны, что отметает сомнения в выборе перемычек в качестве строительных материалов для вашего дома.

Балочные и плитные перемычки выпускаются с уклоном торцевых и боковых граней, нижняя часть которых может быть меньше до 20 мм. по длине и 8 мм. по ширине. В данном виде жби применяют преимущественно предварительно напряженную арматуру — АтV , однако ее тип меняется от типоразмера перемычки, также могут изготавливаться с выпуском арматуры, для зданий в сейсмоопасных зонах до 7 баллов. На ПБ ПП и ПГ присутствуют строповочные отверстия диаметром 30 мм. для разгрузки — погрузки и монтажа на ваш строительный объект.

Транспортировка перемычек осуществляется автотранспортом в штабелированном состоянии с прокладками межу рядами перемычек толщиной не менее 25 мм., уложенные продольно оси автомобиля. Высота штабеля не должна превышать 2 метров. Разгрузка — погрузка же должна осуществляться автокраном пакетами при помощи специальных грузозахватных приспособлений, при отдельной разгрузке — за строповочные петли.

При соблюдении вышеописанных требований и условий, компания РусГрадСтрой дает гарантию на долгий срок службы железобетонный перемычек ПБ, ПП, ПГ.

Расшифровка маркировки. 2ПБ-27-4п, где 2ПБ — сечение 120мм. х 140 мм., 27- длинна, 4 — нагрузка 400 кг. на метр.

Page 2

Купить перемычки железобетонные оконные, балочные, плитные всех типоразмеров в РусГрадСтрой по оптимальным ценам. Выгодные условия доставки, которую можно рассчитать онлайн.

Чертежи перемычек ЖБИ ПБ,ПП, ПГ балочные, плитные, брусковые

Перемычки ПБ, ПП, ПГ используют в строительстве каменных, кирпичных домах для перекрытия проемов окон, дверей и других технологических проемов. Задача железобетонных перемычек — это передать нагрузку от выше возводимой стены на нижнюю кладку, при этом сохранить проем здания. Данные изделия предназначены для использование в зданиях в условиях агрессивной среды, с сейсмичностью до 7 баллов.

Производство железобетонных перемычек проходит строго согласно ГОСТ 948-84. Таким образом, вы получаете качественные железобетонные изделия, технология которых отработана на протяжении многих лет в условиях нашей страны, что отметает сомнения в выборе перемычек в качестве строительных материалов для вашего дома.

Балочные и плитные перемычки выпускаются с уклоном торцевых и боковых граней, нижняя часть которых может быть меньше до 20 мм. по длине и 8 мм. по ширине. В данном виде жби применяют преимущественно предварительно напряженную арматуру — АтV , однако ее тип меняется от типоразмера перемычки, также могут изготавливаться с выпуском арматуры, для зданий в сейсмоопасных зонах до 7 баллов. На ПБ ПП и ПГ присутствуют строповочные отверстия диаметром 30 мм. для разгрузки — погрузки и монтажа на ваш строительный объект.

Транспортировка перемычек осуществляется автотранспортом в штабелированном состоянии с прокладками межу рядами перемычек толщиной не менее 25 мм., уложенные продольно оси автомобиля. Высота штабеля не должна превышать 2 метров. Разгрузка — погрузка же должна осуществляться автокраном пакетами при помощи специальных грузозахватных приспособлений, при отдельной разгрузке — за строповочные петли.

При соблюдении вышеописанных требований и условий, компания РусГрадСтрой дает гарантию на долгий срок службы железобетонный перемычек ПБ, ПП, ПГ.

Расшифровка маркировки. 2ПБ-27-4п, где 2ПБ — сечение 120мм. х 140 мм., 27- длинна, 4 — нагрузка 400 кг. на метр.

Page 3

Купить перемычки железобетонные оконные, балочные, плитные всех типоразмеров в РусГрадСтрой по оптимальным ценам. Выгодные условия доставки, которую можно рассчитать онлайн.

Чертежи перемычек ЖБИ ПБ,ПП, ПГ балочные, плитные, брусковые

Перемычки ПБ, ПП, ПГ используют в строительстве каменных, кирпичных домах для перекрытия проемов окон, дверей и других технологических проемов. Задача железобетонных перемычек — это передать нагрузку от выше возводимой стены на нижнюю кладку, при этом сохранить проем здания. Данные изделия предназначены для использование в зданиях в условиях агрессивной среды, с сейсмичностью до 7 баллов.

Производство железобетонных перемычек проходит строго согласно ГОСТ 948-84. Таким образом, вы получаете качественные железобетонные изделия, технология которых отработана на протяжении многих лет в условиях нашей страны, что отметает сомнения в выборе перемычек в качестве строительных материалов для вашего дома.

Балочные и плитные перемычки выпускаются с уклоном торцевых и боковых граней, нижняя часть которых может быть меньше до 20 мм. по длине и 8 мм. по ширине. В данном виде жби применяют преимущественно предварительно напряженную арматуру — АтV , однако ее тип меняется от типоразмера перемычки, также могут изготавливаться с выпуском арматуры, для зданий в сейсмоопасных зонах до 7 баллов. На ПБ ПП и ПГ присутствуют строповочные отверстия диаметром 30 мм. для разгрузки — погрузки и монтажа на ваш строительный объект.

Транспортировка перемычек осуществляется автотранспортом в штабелированном состоянии с прокладками межу рядами перемычек толщиной не менее 25 мм., уложенные продольно оси автомобиля. Высота штабеля не должна превышать 2 метров. Разгрузка — погрузка же должна осуществляться автокраном пакетами при помощи специальных грузозахватных приспособлений, при отдельной разгрузке — за строповочные петли.

При соблюдении вышеописанных требований и условий, компания РусГрадСтрой дает гарантию на долгий срок службы железобетонный перемычек ПБ, ПП, ПГ.

Расшифровка маркировки. 2ПБ-27-4п, где 2ПБ — сечение 120мм. х 140 мм., 27- длинна, 4 — нагрузка 400 кг. на метр.

Железобетонные перемычки для окон и дверей.

Перемычки железобетонные брусковые и плитные СТБ 1319-2002

Скачать прайс на перемычки брусковые. (19кб)

Маркировка, размеры и вес перемычки брусковой бетонной

Марка	L, мм	H, мм	B, мм	Вес, кг
2ПБ10-1-п	1030	140	120	43
2ПБ13-1-п	1290	140	120	54
2ПБ16-2-п	1550	140	120	65
2ПБ17-2-п	1680	140	120	71
2ПБ19-3-п	1940	140	120	81
2ПБ22-3-п	2200	140	120	92
2ПБ25-3-п	2460	140	120	103
2ПБ26-4-п	2590	140	120	109
2ПБ29-4-п	2850	140	120	120
2ПБ30-4-п	2980	140	120	125
3ПБ18-8-п	1810	220	120	119
3ПБ21-8-п	2070	220	120	137
3ПБ25-8-п	2460	220	120	162
3ПБ27-8-п	2720	220	120	180
3ПБ30-8-п	2980	220	120	197
3ПБ34-4-п	3370	220	120	222
3ПБ36-4-п	3630	220	120	240
3ПБ39-8-п	3890	220	120	257
5ПБ18-27-п	1810	220	250	250
5ПБ21-27-п	2070	220	250	285
5ПБ25-27-п	2460	220	250	338
3ПБ 16-37	1550	220	120	102
3ПБ 13-37	1290	220	120	85
3ПБ 18-37	1810	220	120	119
5ПБ25-37-п	2460	220	250	338
5ПБ27-37-п	2720	220	250	375
5ПБ30-27-п	2980	220	250	410
5ПБ30-37-п	2980	220	250	410
5ПБ31-27-п	3110	220	250	428
5ПБ34-20-п	3370	220	250	463
5ПБ36-20-п	3630	220	250	500
3ПП21-71	2070	220	380	433
3ПП27-71	2720	220	380	568
3ПП14-71	1420	220	380	297
8ПБ10-1-п	1030	90	120	28
8ПБ13-1-п	1290	90	120	35
8ПБ16-1-п	1550	90	120	42
8ПБ17-2-п	1680	90	120	45
8ПБ19-3-п	1940	90	120	52

Перемычки оконные – все, что необходимо знать при строительстве

Andrey

8124 0 3

Перемычки для оконных проемов являются важной деталью любого здания, от которой зависит прочность и долговечность всего строения. Поэтому к их обустройству необходимо подходить не менее ответственно, чем, к примеру, к возведению фундамента и кладке стен. В данной статье я постараюсь подробно рассказать вам обо всех нюансах изготовления и монтажа перемычек в частном строительстве.

Оконная перемычка

Требования к перемычкам

Итак, оконные перемычки, по сути, представляют собой балки, которые укладывают поверх оконных проемов при возведении стен. Поэтому они выполняют сразу несколько функций:

Функции	Особенности
Укрепление стены и проема	Перемычка должна выдерживать вес стены, расположенной над ней и передавать его на нижерасположенную стеновую конструкцию. Кроме того, эта деталь укрепляет проем, не давая стенам завалиться.
Формирование проема	Перемычка участвует в формировании оконного проема, так как является его верхней частью. Причем с ее помощью можно даже задавать форму проема, к примеру, делать его арочным или ровным.
Создает основу для последующего строительства	На балке возводится дальнейшая кладка стены или укладываются потолочные перекрытия, т.е. она является основанием для расположенной выше стены.

Таким образом, главное требование к перемычкам заключается в их прочности. Поэтому оконные железобетонные перемычки по ГОСТу Р 51263-99 изготавливают из бетона марок не ниже Д300-Д600.

Кроме того, они должны отвечать и другим некоторым требованиям:

• высокая точность формы;
• длина опорных участков должна составлять не менее 25 см с каждой стороны;
• долговечность.

Виды и изготовление

В настоящее время в частном строительстве, как правило, применяют следующие виды перемычек:

Виды наиболее распространенных оконных перемычек

В деревянных домах, выполненных из бруса или бревна, перемычки как таковые не делают, так как их функцию выполняет расположенный над проемом венец стены. Причем, в некоторых случаях проемы вырезают после возведения стен.

Далее я расскажу об особенностях каждого вида перемычек, а также мы рассмотрим, как их сделать своими руками.

Железобетонные

Железобетонные оконные перемычки в последнее время являются наиболее популярными, что связано со следующими их достоинствами:

• обладают высокой прочностью, что позволяет их использовать при строительстве даже многоэтажных зданий из тяжелых материалов;
• можно залить самостоятельно или использовать готовые балки, выполненные на заводе ЖБИ, что позволяет ускорить строительный процесс. Правда, преимуществом самостоятельной заливки является возможность выполнить балку любых размеров. Готовые же изделия имеют размеры по ГОСТу 948-84;
• можно придать изделию любую форму, но, опять же, при самостоятельной заливке;
• длительный срок эксплуатации – бетонная перемычка прослужит столько же, сколько и вся стеновая конструкция.

Железобетонные перемычки разных размеров

При самостоятельном изготовлении бетонных перемычек, необходимо соблюдать следующие правила:

• стержни продольной арматуры должны иметь диаметр не менее 10-12 мм;
• стержни поперечной арматуры должны иметь диаметр не менее 6 мм, кроме того они установлены с шагом строго не более ¾ от высоты балки. В местах опирания балки на стену шаг должен составлять не менее 1/3 перемычки;
• глубина опирания должна составлять не менее одной трети от высоты, но не менее 20 см. Если высота перемычки не превышает 50 см, глубина ее опирания в кирпичном доме должна составлять не менее длины одного кирпича.

Опалубка под бетонную перемычку

Бетонные балки для окон заливаются по такой же схеме, как и любые другие монолитные конструкции – вначале устанавливается опалубка, после чего выполняется армирование и затем опалубка заливается бетоном. Подробно описывать этот процесс не буду, так как о нем уже многократно говорилось на страницах нашего портала.

Схема устройства металлических перемычек

Металлические

В частном строительстве бетонные балки зачастую заменяют металлическими, которые, как правило, изготавливают из уголка. Также для этих целей могут использоваться двутавровые или швеллерные профили.

Среди достоинств таких конструкций можно выделить следующие моменты:

• металл способен выдержать огромные нагрузки на растяжение и давление на него. Поэтому прочности металлических конструкций вполне достаточно в частном строительстве;
• простота и скорость укладки;
• можно не выполнять расчет, так как запас прочности достаточный, особенно при возведении кирпичных стен. Единственное, толщина стали уголка должна составлять 8-9 мм, а ширина проема не более 1500 мм.

Чтобы уголки работали вместе, а не лежали сами по себе, после укладки на стену их следует соединить несколькими перемычками. В качестве последних можно использовать прутья арматуры.

Пример использования металлической перемычки

В некоторых случаях при проектировании строительства нужен расчет перемычек. Поэтому далее рассмотрим, как рассчитать прочность металлической балки.

Осуществляется расчет по следующей формуле:

Мр = 1,12 *W *R, где:

Буквенное обозначение	Значение
Мр	Прочность — на этот показатель влияет длины детали, нагрузка на нее и коэффициент надежности.
W	Сопротивление металлической детали. Данное значение берется из справочника. При использовании пары швеллеров или уголков, сопротивление двух деталей суммируется.
R	Сопротивление стали.

Также вы можете рассчитать и прогиб перемычки по следующей формуле — Мн * L/(10EI) = 1/200, где:

Буквенное обозначение	Значение
Мн	Нормативный момент – на данный показатель влияет длины перемычки и нагрузка
L	Момент инерции, который берется из справочника
Е	Упругость стали
1/200	Максимальный допустимый прогиб

Монтаж перемычек для оконных проемов из уголка осуществляется достаточно просто – уголки или другие виды профиля должны быть заведены на глубину не менее 20-25 см, как собственно, и любые другие перемычки. При этом длина профилей подгоняется под швы кладки. Надо сказать, что стены под такие перемычки не обязательно усиливать арматурой.

Единственное, под перемычками, как правило, выполняется подушка из бетона или кирпича. В процессе выполнения подушки крайне важно обеспечить горизонтальность расположения перемычки. По сути, это и все нюансы монтажа металлических балок.

На фото – арочная перемычка из кирпича

Кирпичные

Кирпичные перемычки применяют при обустройстве проемов в кирпичных строениях. Причем чаще всего их используют для небольших домов.

Принцип устройства таких перемычек основан на использовании особенно прочного раствора, а также армировочных прутьев, которые укладываются внутрь кладки. Главным достоинством такой технологии является то, что она позволяет создавать эффектные арочные своды. В таком случае кладку выполняют, укладывая кирпичи клиноподобно.

Надо сказать, что кирпичные перемычки являются достаточно прочными, способными выдерживать большую нагрузку. Однако, чтобы они держали форму до застывания раствора, обязательно используются распорки, как правило, деревянные. Собственно, на них и укладывается кирпичная кладка, которая впоследствии набирает прочность.

Пример ровной клинообразной кирпичной перемычки

Если проем имеет арочную форму, под него можно заказать пластиковые арочные окна. В результате дизайн фасада будет смотреться очень эффектно.

Кирпичные перемычки должны отвечать следующим требованиям:

• если ширина оконного проема не превышает двух метров, можно выложить кирпичи рядами. В этом случае они обязательно армируются при помощи прутьев;
• раствор для укладки кирпича должен быть 25-ой марки или даже выше;
• ряды кирпича должны располагаться строго горизонтально;
• длина перемычки из кирпича должна быть больше ширины проема на 50 см;
• если ширина проема превышает два метра, то укладывать кирпич клиньями нельзя;
• все швы должны быть тщательно заполнены раствором.

Схема устройства арочной перемычки

Теперь рассмотрим, как сделать перемычку над окном из кирпича. Работа осуществляется в такой последовательности:

• когда стены из кирпича будут возведены на высоту оконного проема, можно приступать к выполнению опалубки (распорки). Как правило, для этого применяют доски толщиной около 5 см. Нижняя доска должна располагаться строго горизонтально;
• далее в опалубку следует залить раствор толщиной около 2-3 см и тщательно его разравнять;
• затем в раствор нужно вдавить прутья арматуры диаметром 6 мм. Под каждым кирпичом должно быть не менее двух прутьев. Концы арматуры должны быть выведены на 25 см за пределы проема, причем, их следует загнуть в виде крюка, поэтому необходимо заранее рассчитать размеры прутьев и подготовить их;
• после этого на армированную основу укладываются кирпичи;
• когда раствор застынет, опалубку можно разобрать.

Подпорки под опалубку нужно установить так, чтобы после застывания раствора можно было опускать горизонтальную доску равномерно.

Устройство перемычки из газобетонных блоков

Из газобетонных блоков

Оконные перемычки для газобетона чаще всего изготавливаются из U-образных газобетонных блоков. Так как газобетон сам по себе является легким материалам, такие блоки отлично справляются с поставленной задачей. Принцип их изготовления заключается в том, что внутренне пространство блоков армируется и заливается бетоном.

Инструкция по обустройству перемычки в данном случае выглядит следующим образом:

• перед тем как сделать перемычку над окном из газобетона, следует установить горизонтальную распорку, которая будет поддерживать блоки, пока не застынет раствор;
• затем на распорку укладываются блоки с опиранием на стену не менее 25 см;
• далее, перед тем как залить U-образные блоки бетоном, следует выполнить армирование. Для этого используются четыре прута класса А400-А500 d12-d16. Из них выполняется пространственный каркас.

Схема устройства газобетонной перемычки

При этом поперечная опорная арматура должна располагаться с шагом 40-50 см. Следует отметить, что размеры лотка в блоках могут быть разными. Если его ширина не превышает 12 см, можно выполнить армирование двумя прутьями, которые должны образовать верхний и нижний армировочный пояс;

• получившаяся опалубка из газобетонных блоков заливается бетоном.

Блоки необходимо устанавливать так, чтобы их толстая стенка была обращена на улицу.

Вот, собственно, и вся информация о том, как выполняются перемычки над окнами в доме из газобетона. После застывания раствора, распорку можно демонтировать.

Вывод

Перемычки для окон изготавливают из разных материалов. Выбор конструкции зависит, прежде всего, от материалов, из которых возводятся стены. Кроме того, важными факторами зачастую являются такие нюансы, как скорость установки и даже дизайн фасада.

Дополнительную информацию содержит видео в этой статье. Если у вас возникли вопросы относительно обустройства оконных перемычек, задавайте их в комментариях, и я с радостью вам отвечу.

14 октября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Железобетонные перемычки для оконных и дверных проемов: характеристики, цены

Изделия из железобетона очень популярны в строительной отрасли благодаря высоким прочностным и эксплуатационным качествам. При кладке стен и штучных материалов, таких как кирпич, блоки или плиты, предусматривают использование перемычек для оконных и дверных проемов. Они относятся к специальному виду ЖБИ и являются незаменимой частью стеновой конструкции. Способны выдерживать большой вес вышележащих элементов, обеспечивая надежность кладки над проемами.

Оглавление:

1. Классификация
2. Конструкция и размеры
3. Советы по выбору
4. Маркировка и ее расшифровка
5. Расценки

Назначение и виды

ЖБИ используются при возведении стен здания и расположены над проемом как несущий элемент, воспринимающий нагрузку от кладки и плит перекрытий. Основными материалами для изготовления являются арматурные стержни и тяжелый бетон. При строительстве используются сборные перемычки заводского производства и монолитные, которые заливаются в проектном положении непосредственно на площадке. При определении точных параметров и маркировки требуется провести расчет нормативных и расчетных нагрузок.

Все необходимые данные сведены в единый документ ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами». В этом стандарте указаны все технические характеристики и виды, классификация, а также маркировка с подробным описанием:

• ПБ – брусковые, стандартная ширина – 250 мм;
• ПП – плитные, стандартная ширина нижней части – 250 мм;
• ПФ – фасадные с выступающей четвертью для кладки толщиной более 250 мм;
• ПГ – балочные, имеют сечение с вырезанной у основания четвертью.

Для серийного выпуска предусмотрена типовая документация со специально разработанным набором чертежей – 1.038.1-1.

Конструктивные параметры

Каркасная часть из арматурных стержней обеспечивает жесткость и прочность, в основу сетки входят поперечные и продольные элементы. Согласно действующим нормам может использоваться как не напрягаемая, так и предварительно напряженная арматура. Стержни различного диаметра располагаются с определенным шагом, который предусмотрен на основе расчетов или типовых чертежей.

Основные размеры согласно ГОСТу 948-84:

1. Железобетонные брусковые перемычки типа ПБ выпускаются с ненапрягаемой и напрягаемой арматурой. Сечение варьируется в пределах 125(b)х65(h)-250х290 мм, длина составляет 1030-5950 мм.
2. Плитные типа ПП также имеют разную арматуру. Длина – 1160-2980 мм, сечение разделено на десять групп: 380х65-510х220 мм.
3. Фасадные типа ПФ отличаются минимальной длиной – 770, максимальная – 4280 мм. Сечение представлено из 8 групп с размерами: 90х90-290х90 мм.
4. Балочные типа ПГ с вырезанной четвертью изготавливаются только с ненапрягаемым типом арматуры. Длина – 1550-5960, имеет также 8 групп сечения: 250х290-510х440 мм.

Монолитные перемычки из тяжелого бетона с плотностью не более 2500 кг/м³ заливаются в опалубку и устанавливаются в проектное положение при помощи строп. Крепление осуществляется через строповочные отверстия или монтажные петли из арматуры. Прочность определяется расчетным методом, а маркировка по морозостойкости и водопроницаемости – относительно условий окружающей среды. При строительстве в сейсмоопасной зоне допускается использование видов с наличием арматурных выпусков.

Основной особенностью ЖБИ является то, что их ширина должна быть равна ширине кладки. Для перегородок толщиной 120 ли 250 мм предлагается несколько десятков изделий той же ширины и длиной 1-6 метров. Для несущих стен толщиной 380 и 510 мм наиболее практичны плитные перемычки. Это обусловлено тем, что их ширина подходит для толстых стен, поэтому лучше установить одну широкую, чем две узких балочного типа.

Критерии выбора

При подборе ЖБИ необходимо учитывать их опирание на стену, так как от этого зависит надежность и жесткость конструкции. Опорная часть должна иметь определенный выпуск: если она будет меньше нормативного значения, вероятность разрушения элемента при воздействии больших нагрузок очень высока.

Стандартным параметром опорной части для несущих стен из кирпича или газоблока является 250 мм. Самонесущая стена предполагает меньшее значение ввиду пониженных нагрузок. В этом случае глубина заделки может составлять всего 120 мм. Над дверными проемами опорный размер перемычки должен равняться минимум 200 мм.

Что касается высоты, то она определяется на основе расчетного усилия, возлагаемого на изделие из бетона. Самостоятельный подбор типа перемычки не рекомендуется, так как от марки зависит надежность и долговечность в эксплуатации. Для выбора подходящей модели следует обратиться к проектантам, которые проведут расчеты и подберут оптимальный вариант.

Маркировка и основные обозначения

Марки материалов серийного производства имеют несколько групп, характеризующих эксплуатационные данные: сечение, габариты, несущая способность и другое. К первой группе относятся цифровые и буквенные обозначения, показывающие варианты сечения, а также показатели длины в дециметрах. Например, 9ПБ30 – перемычка брускового типа, сечение №9 длиной 2980 мм по данным нормативного документа ГОСТ.

Вторая группа включает в себя показатели класса арматуры и среднее нормативное усилие в единицах измерения – кН/м. Например, 82-AtV – арматура класса AT-V, предельная нагрузка 81,76 кН/м. В третьей группе описываются характеристики о наличии анкерных выпусков, строповочных отверстий или петель, закладных элементов и других данных о внешних воздействиях. Также в маркировке используются добавочные обозначения:

• П или О – особоплотный бетон или повышенной плотности;
• п – есть петли для строповки;
• С – применимы для сейсмоопасных районов строительства более 7 баллов;
• а – есть анкерные арматурные выпуски для сварного соединения с балконными плитами.

Полная маркировка имеет вид: 5ПБ21-27-ап – перемычка брусковая, сечение №5 длиной 2070 мм, максимальная нагрузка – 27,25 кН/м, имеются петли строповочные и анкерные выпуски арматурных стержней.

Стоимость железобетонных оконных перемычек в Москве

Наименование	Размеры, мм	Масса, кг	Цена, руб/шт
Брускового типа
1ПБ 10-1	1000х120х65	24	270
2ПБ-10-1	1000 х120х140	42	320
3ПБ-13-37	1290 х120х220	85	570
4ПБ 30-4	3000х120х290	260	1200
Плитного типа
1ПП 12-3	1160х380х65	72	400
2ПП 14-4	1400х380х140	190	760
3ПП 14-71	1420х380х220	300	1400
5ПП-17-6	1650х510х140	300	1300
Балочного типа
2ПГ 39-31-1	3900х250х440	800	4450
2ПГ 44-31	4400х250х440	900	7300
3ПГ-60-73	5950х380585	2470	2000
4ПГ-30-40	2980х380х290	750	6400
Фасадного типа
1ПФ10-2	1030х380х140	60	860
2ПФ22-12	2200х380х220	188	2800
3ПФ40-10	4020х380290	430	6500
4ПФ10-2	1030х380х90	50	750

---



Перемычки железобетонные

Перемычки железобетонные

Перемычки железобетонные предназначены для перекрытия оконных, дверных, технологических и арочных проемов в зданиях со стенами из кирпича, природного или искусственного камня, а также крупных блоков. Стеновая кладка, расположенная над проемом, создает достаточно большую нагрузку как в процессе строительства, так и во время дальнейшей эксплуатации. Именно поэтому, для предотвращения обвала или перекоса конструкции проема, используются железобетонные перемычки. Основная функция ЖБИ перемычек заключается в принятии и перераспределении нагрузки от вышерасположенной стеновой кладки и перекрытий на боковые (прилегающие) участки стены. При этом глубина опирания железобетонных перемычек должна соответствовать длине и весу стеновой кладки. Для несущих стен используются более прочные и массивные перемычки с предварительно напряженной арматурой, а межкомнатные проемы напротив, перекрывают более легкими изделиями с ненапрягаемой арматурой. Помимо своего основного назначения, которое выполняют типовые изделия, существуют также перемычки с маркировкой ПФ. Данные ЖБИ применяются при устройстве фасада здания, когда стеновая кладка выступает более чем на 250 мм от поверхности стены.

Таким образом, в зависимости от функционального назначения, типа конструкции и размеров, железобетонные перемычки условно подразделяются на несколько видов: брусковые ПБ, с предельной шириной до 250 мм; плитные ПП, с шириной более 250 мм; балочные ПГ, оснащенные специальной полкой для опоры перекрытий; фасадные ПФ, которые служат опорой для кладки, выходящей за периметр здания; а также перемычки для теплофикационных камер ПР, которые устанавливаются внутри конструкции с определенным шагом для укрепления проемов. Все перечисленные разновидности железобетонных перемычек, кроме ПР, предназначены прежде всего для применения в жилых домах из кирпича либо бетона. Альтернативным способом является их использование в качестве опор при возведении ограждений, беседок и площадок. В зданиях из газобетона и аналогичных пористых материалов отдается предпочтение более легким видам перемычек со сходными показателями теплопроводности. Если при строительстве зданий (например, промышленных) расчетной нагрузки и габаритов обычных перемычек недостаточно, их заменяют на более массивные и крупные конструктивные элементы — железобетонные прогоны.

Каждый вид перемычек имеет свою определенную форму сечения и схему расположения стальной арматуры. Требования к марке бетона и напряжению стальных прутьев по каждому виду перемычек регламентируются ГОСТ. К наиболее популярным изделиям относятся ЖБИ перемычки с предварительно напряженной стальной арматурой, так как они обладают повышенной выносливостью, в отличие от перемычек с обычной, ненапряженной, арматурой. Устанавливаться перемычки могут как в отапливаемых, так и неотапливаемых помещениях с газовой средой неагрессивного, слабоагрессивного или среднеагрессивного уровня воздействия. Возможна установка перемычек на открытом воздухе при расчетной температуре не ниже -40 градусов, в условиях систематического воздействия технологических температур, не превышающих +50 градусов, а также в районах с повышенной сейсмической активностью до семи баллов по шкале Рихтера. Укладывают перемычки поверх цементного раствора, горизонтально, с опорой на несущие элементы конструкции. Если ширина перемычек меньше толщины стены, рекомендуется укладка сразу двух изделий. Однако, пилить, сверлить или влиять иным способом на целостность перемычек недопустимо. Для более удобного захвата и монтажа, в верхней части ЖБИ перемычек расположены монтажные петли. По желанию заказчика возможно изготовление строповочных отверстий диаметром до 30 мм для беспетлевого монтажа.



Покупая перемычки железобетонные в компании «ДСК-Столица» Вы можете быть уверены в высоком качестве ЖБИ продукции. Для оформления заказа оставьте заявку через сайт или позвоните по телефону +7 (495) 648-55-57



Разновидности перемычек железобетонных

По форме, размеру и способу применения железобетонные перемычки делятся на несколько видов. Рассмотрим более подробно, чем каждый вид перемычек отличается друг от друга.

Перемычки брусковые (ПБ) — изделия прямоугольного либо квадратного сечения, длиной от 1030 мм до 5960 мм и шириной до 250 мм включительно. Брусковые перемычки могут выдерживать нагрузки в диапазоне от 100 до 5260 кгс/м. Данные изделия рассчитаны на восприятие основной стеновой нагрузки, однако, если предполагается опирание перекрытий, несущая способность перемычек должна составлять не менее 800 кгс/м. Подбор длины перемычек осуществляется с учетом запаса, который должен составлять не менее 400 мм. Брусковые перемычки чаще всего используются при строительстве небольших малоэтажных зданий и сооружений со стенами из кирпича либо искусственного камня. Изготавливаются данные ЖБИ из тяжелого бетона, для усиления применяется предварительно напряженная либо ненапрягаемая арматура. При правильном монтаже, брусковые перемычки обеспечивают высокую надежность и долговечность конструкции. К наиболее популярному типу брусковых перемычек, который применяется в частном строительстве, относятся перемычки 2ПБ. Эти изделия обладают достаточно небольшими габаритами: их длина варьируются от 1030 до 2980 мм, несущая способность составляет 200-400 кгс/м, а диметр сечение равен 120х140. При своем весе, который не превышает 120 кг, брусковые перемычки 2ПБ легко монтируются поверх оконных и дверных проемов, вне зависимости от функций и назначения стеновой кладки.

Перемычки плитные (ПП) — изделия плоского прямоугольного сечения, длиной от 1160 до 2980 мм, высотой от 65 до 220 мм и шириной более 250 мм. Плитные перемычки могут выдерживать нагрузку от кирпичной кладки в диапазоне от 300 до 7200 кгс/м. Изготавливаются данные ЖБИ из тяжелого бетона, для усиления применяется предварительно напряженная либо ненапрягаемая арматура. Плитные перемычки из железобетона подходят для перекрытия оконных и дверных проемов в районах с повышенной сейсмической активностью, а также при воздействии агрессивных химических сред. Перемычки, предназначенные для использования в сейсмически активных районах, изготавливаться со специальными закладными деталями и/или арматурными выпусками. Для удобства при погрузочных работах и монтаже, конструкция плитных перемычек предусматривает наличие стальных петель. Морозостойкость бетона для данных ЖБИ выбирается из марок, соответствующих минимальным температурам местности, в которой осуществляется строительство.

Перемычки балочные (ПГ) — изделия особого Г-образного сечения, длиной от 1550 до 5960 мм, высотой от 290 до 585 мм и стандартизированной шириной, равной 250, 380 либо 510 мм. В конструкции балочных перемычек присутствует специальная полка (или «четверть»), которая используется для опирания и примыкания плит перекрытия. Высота полки может варьироваться от 70 до 435 мм. Несущая способность перемычек данного типа варьируется от 800 до 7400 кгс/м. Балочные перемычки ПГ характеризуются высокой устойчивостью к механическим нагрузкам, хорошо противостоят воздействию влаги и агрессивным химическим средам. Используются эти ЖБИ для перекрытия оконных, балконных и дверных проемов в зданиях со стенами из кирпича или блоков. Железобетонные перемычки балочного типа рассчитаны не только на восприятие нагрузки от вышерасположенной стеновой кладки, но и на восприятие веса от междуэтажных перекрытий, выполненных из монолитных либо многопустотных плит.

Перемычки фасадные (ПФ) — изделия особого Г-образного сечения, длиной от 770 до 4280 мм, высотой от 90 до 290 мм и шириной 380 мм. Данный тип ЖБИ перемычек используется для перекрытия проемов с четвертями при условии, что толщина кладки, выступающей в проеме, составляет не менее 250 мм. Эти изделия выходят напрямую на фасадную сторону зданий над проемами, поэтому постоянно подвергаются влиянию различных внешних факторов. Несущая способность фасадных перемычек варьируются в диапазоне от 200 до 7400 кгс/м. Железобетонные перемычки фасадного типа менее востребованы в строительстве, изготавливаются преимущественно под заказ и поставляются по договорной цене. Для изготовления ЖБИ перемычек используется тяжелый бетон повышенной плотности, а также предварительно напряженная горячекатаная арматура, которая устанавливается как в продольных, так и в поперечных рядах. Фасадные перемычки выдерживают вес не только вышележащей стеновой кладки, но и тяжелых плит или блоков из искусственного камня.



Конструкция перемычек брускового (ПБ) и плитного (ПП) типа допускает наличие специальных технологических уклонов, расположенных на боковых либо торцевых сторонах изделий. При наличии уклонов, габариты верхней грани железобетонной перемычки будут отличаться от нижней в большую сторону: до 20 мм по длине и до 8 мм по ширине.



Также существует еще один вид перемычек — перемычки теплофикационных камер (ПР). Это изделия прямоугольного сечения, длиной от 1320 до 2900 мм, высотой 300, 350 и 450 мм, и шириной 300 и 600 мм. Перемычки данного вида предназначены для перекрытия проемов в тепловых камерах газопроводных, водопроводных и канализационных систем. Основное назначение перемычек тепловых камер — обеспечить несущую устойчивость и защиту от механических повреждений внутри сборной конструкции. ЖБИ перемычки маркировки ПР обладают хорошей устойчивостью к агрессивным газообразным средам, не реагируют на температурные перепады, а также сохраняют стабильность в зонах с повышенной сейсмической активностью. В процессе монтажа допускается укладка сразу нескольких перемычек для заполнения всей толщины стены, при условии, что они не будут выступать за плоскость стены. Категорически запрещено самостоятельно подгонять изделия по длине распиливая их. Также возможно применение перемычек в универсальных целях согласно их несущей способности. Производство данных ЖБИ перемычек осуществляется по чертежам Серии 1.038.1-1 из тяжелого бетона марки не ниже В20 (М250) по прочности на сжатие. Для усиления используется предварительно напряженная либо ненапрягаемая стальная арматура.

В зависимости от величины воспринимаемой нагрузки, все железобетонные перемычки разделяются на несущие и ненесущие:

• Несущие перемычки могут воспринимать и передавать на боковые участки стены вес от перекрытий и вышерасположенной стеновой кладки. Расчетная нагрузка таких изделий составляет 800 кгс/м и выше
• Ненесущие перемычки могут воспринимать и передавать вес только от вышерасположенной стеновой кладки. Расчетная нагрузка таких изделие не превышает 800 кгс/м

Самый важный критерий надежности, который необходимо учитывать при выборе железобетонных перемычек — это критерий их опирания на стену. Если площадь опорной части перемычки будет меньше нормативной, может произойти разрушение материала, на который опирается ЖБИ изделие. Чтобы правильно определить габариты железобетонных перемычек, следует учитывать несколько факторов: массу отдельно взятых изделий и вес конструкции в целом; вес вышерасположенной стеновой кладки; нагрузку на плиты перекрытия, которую создают другие элементы конструкции.

Для несущей кирпичной или газобетонной стеновой кладки глубина опирания железобетонной перемычки должна составлять не менее 250 мм. Для самонесущей стены размер опорной части может быть уменьшен до 120 мм. Для проемов шириной до 1500 мм глубина опирания должна составлять не менее 125 мм, для проемов шириной 1800 мм — не менее 200 мм, а для проемов от 1800 мм и выше рекомендуется использовать ЖБИ перемычки шириной не менее 250 мм. Помимо этого, железобетонная перемычка, которая устанавливается над дверным проемом, должна заходить на стеновую кладку не менее, чем на 200 мм.

Рассчитывая массу стеновой кладки, возводимой поверх проема, также следует учесть сезонные факторы. Так, для зимней кладки важно учитывать полноценную нагрузку на стеновую кладку, в то время как для летней кладки этот параметр составляет одну треть от общей массы. Резка железобетонных перемычек с целью подгонки по длине категорически запрещается. При слишком большой толщине стены допускается перекрытие проема сразу несколькими перемычками, с их укладкой параллельно друг к другу. Высота данных ЖБИ подбирается исходя из расчетной нагрузки на проем.



Ассортимент предлагаемой ЖБИ продукции в нашем каталоге постоянно пополняется. Если у Вас возникли вопросы при выборе железобетонных перемычек или Вы сомневаетесь, подойдет ли данное изделие именно для Вашего проекта, позвоните по телефону в шапке сайта, напишите в чат или закажите обратный звонок. Наши операторы всегда на связи и готовы помочь с выбором железобетонных изделий!



Стандарты маркировки перемычек железобетонных

Широкое разнообразие видов железобетонных перемычек приводит к не менее разнообразным вариантам их маркировки. Согласно ГОСТ 9537-2016, маркировка ЖБИ изделий должна состоять из двух или трех буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например, ПБ, ПГ, ПП или ПР. В некоторых изделиях перед буквами присутствуют цифры, обозначающие типоразмер (или поперечное сечение), например, 2ПБ. После буквенных обозначений следуют цифровые, который обозначают длину в дециметрах. Во второй группе маркировки указывают информацию о расчетной нагрузке изделия в кН/м, а также класс и марку предварительно напряженной арматуры, если такая использовалась. В третьей группе может быть указана информация о наличии монтажных петель «п», закладных деталей «з» или анкерных выпусков «а». Как правило, маркировка наносится на торцевую либо верхнюю часть ЖБИ изделий. Если у перемычек присутствуют строповочные отверстия, то около маркировки наносится дополнительная надпись «верх изделия».

Технические характеристики перемычек железобетонных

Прочность ЖБИ изделий зависит не только от технологии производства, но и от качества материалов, которые используются при их изготовлении. Перемычки железобетонные принято изготавливать из тяжелого бетона класса не ниже В15 (М200) по прочности на сжатие. Тяжелый бетон традиционно используется для производства ЖБИ изделий с высокой расчетной нагрузкой, так как обладает достаточной прочностью, хорошо противостоит растрескиванию и имеет высокий уровень водонепроницаемости. Кроме этого в бетонную смесь могут быть добавлены специальные присадки, улучшающие эксплуатационные характеристики готового ЖБИ, а также повышающие его гидрофобную защиту. Перемычки железобетонные, при размещении в неотапливаемых помещениях или на открытом воздухе, могут подвергаться резким перепадам температур, поэтому морозостойкость бетона назначается не менее F100, что позволяет эксплуатировать данные изделия при расчетной температуре наружного воздуха до -40 градусов включительно. Класс водонепроницаемости подбирается исходя из конкретных требований проекта и варьируется от W4 до W8, благодаря чему перемычки не склонны к появлению коррозии и выдерживают воздействие различных химических факторов.

К выбору бетонной смеси при производстве перемычек железобетонных подходят с особой тщательностью в силу того, что на данные изделия будет приходиться достаточно большая доля нагрузки. Для изготовления тяжелого бетона используется цементный раствор с добавлением известнякового или гранитного щебня. Тяжелый бетон обладает высокой прочностью на сжатие, но при этом остается хорошо растягиваемым. Фракционность применяемого щебня зависит от сферы применения и требования к железобетонным перемычкам. Бетонная смесь может содержать специальные добавки, увеличивающие прочность материала, если того требует строительный проект. Пластифицирующие и воздухововлекающие добавки, которые также входят в состав бетонного раствора, обеспечивают необходимый уровень морозостойкости, что позволяет ЖБИ прогонам выдерживать множество циклов замораживания и оттаивания без появления трещин на поверхности изделий.

Для повышения прочностных характеристик бетонные перемычки армируют сварными плоскими (для изделий шириной 120 мм) и пространственными (для изделий шириной 250 мм) каркасами из ненапрягаемой либо предварительно напряженной стали. В качестве предварительно напряженной арматуры может использоваться стержневая сталь класса A-IV и А-V, либо упрочненная термическим и термомеханическим способом сталь класса Ат-VCK и Ат-IVK, а также стержневая сталь класса А-IIIв. В качестве ненапрягаемой арматуры используются пространственные каркасы из стержневой горячекатаной стали класса А-III, а также упрочненная термомеханическим способом сталь класса Ат-IIIС и арматурная проволока периодического профиля класса Вр-I и гладкого профиля класса В-I. Диаметр прутьев и размер армирующего каркаса зависит от размерных характеристик железобетонных перемычек. Монтажные петли привариваются к стальному каркасу и после окончания монтажа могут быть срезаны либо загнуты. Также вместо монтажных петель возможно изготовление сквозных строповочных отверстий диаметром 30 мм для беспетлевого монтажа. Все металлические элементы в обязательном порядке проходят антикоррозийную обработку, что позволяет продлить срок службы железобетонных изделий в условиях агрессивной среды.

Перемычки железобетонные имеют достаточно большой запас прочности и долговечности, который достигается за счет использования качественных материалов, высокопрочного армирования и добавления специальных присадок. Изготовленная на заводе ЖБИ и в соответствии с требованиями ГОСТ железобетонная продукция характеризуется рядом таких преимуществ, как:

• Повышенная механическая прочность
• Простота и удобство монтажа
• Устойчивость к динамическим и статическим нагрузкам
• Возможность эксплуатации в условиях
• Продолжительный срок службы



Хотите быстро рассчитать стоимость железобетонных перемычек с доставкой на объект? Заполните заявку через виджет и отправьте нам! Мы свяжемся с Вами в течение 15 минут и огласим итоговую стоимость изделий!



Производство перемычек железобетонных

Производством перемычек железобетонных занимаются сертифицированные ЖБИ заводы, дилерами которых мы являемся. Каждый завод-производитель оснащен высокоэффективным оборудованием, которое позволяет контролировать весь технологический процесс на любой стадии производства. Изготавливаются железобетонные перемычки в соответствии с требованиями ГОСТ по чертежам Серии 1.038.1-1 и КЭ-01-58. Данные государственные стандарты предусматривают для готового ЖБИ изделия строгое соответствие следующим требованиям:

• Жёсткость, прочность и устойчивость изделий к возникновению трещин
• Физическая прочность, водонепроницаемость и морозостойкость бетона
• Обязательная гидроизоляция изделий (защита от коррозии)
• Толщина защитного бетонного слоя, вплоть до арматуры
• Качественная арматура, соответствующая государственным стандартам

Перемычки железобетонные от компании «ДСК-Столица» поступают в продажу только после проверки на соответствие всем вышеперечисленным требованиям ГОСТ.

В настоящее время при производстве ЖБИ изделий используется одна из трех технологических схем:

• Конвейерная — когда форма перемещается от одной технологической установки к другой с помощью конвейера, что обеспечивает строгую последовательность производственного процесса
• Стендовая — когда формы остаются неподвижными, а последовательность операций обеспечивается перемещением агрегатов на специальных полозьях
• Поточно-агрегатная — когда в одном производственном цеху выполняется одна операция, после чего форма перемещается в другой цех для следующей операции при помощи крановой установки

Каждая из этих трех технологий имеет определенные преимущества и применяется ЖБИ заводами в зависимости от их производственных мощностей и сортамента продукции. Само изготовление перемычек железобетонных осуществляется путем формования изделий в горизонтальных металлических опалубках. Формование может осуществляется двумя способами: методом вибрационного прессования либо методом вибрационного литья.

Метод вибрационного прессования предполагает использование металлических форм (опалубок), смазанных изнутри маслом. Опалубки устанавливают в месте формовки и помещают в них стальной арматурный каркас. Форма заполняется бетоном, в ходе этого процесса периодически запускают вибраторы, установленные внутри для равномерной усадки смеси. Такая технология позволяет бетону заполнить все пространство без каких-либо пустот и при этом обеспечить необходимую плотность готового ЖБИ изделия. Для увеличения прочности ЖБИ изделия, в период нахождения заготовки в формовочной емкости, осуществляется его пропаривание. Это процесс представляет собой медленное нагревание камер, где находится заготовка до температуры 50-70 градусов, выдерживание при этой температуре и медленное естественное остывание до температуры окружающей среды. Такая процедура позволяет существенно улучшить процесс схватывания бетонной смеси и избежать трещин при высыхании. Когда бетон набирает достаточный уровень прочности, производят распалубку изделия с применением крана-балки. Демонтированную форму тщательно промывают, смазывают и перемещают на другое место.

Метод вибрационного литья предполагает подготовку каркасных арматурных основ для железобетонных изделий: каркасные основы монтируют в формы для их последующей бетонной заливки. При использовании метода вибрационного литья бетонная смесь заливается в металлическую или металлопластиковую форму в несколько приемов. Укладка смеси выполняется глубинным вибратором, после чего её выравнивают в формах. В процессе изготовления осуществляется перемешивание смеси инструментом с фибровым волокном, сделанным из пластика либо металла. После завершения заливки бетона, формы выдерживаются в сухом помещении до полного затвердения. В помещении необходимо поддерживать номинальную температуру и влажность, а также контролировать процесс сушки, чтобы бетон поднялся и удерживал заданную форму. Ускорить процесс схватывания можно путем добавления специальных растворов, также повышающих прочность ЖБИ изделий.

После извлечения ЖБИ изделий из формовочной емкости, проводится их приемка: осуществляется визуальный осмотр на предмет выявления дефектов бетонной поверхности, наплывов на торцевых частях, трещин, выступающей арматуры, отклонений по геометрическим параметрам (длине, толщине, ширине и диаметру), проверяется наличие монтажных петель, а также возможность их корректного использования при укладке изделий на месте монтажа. Когда приемка успешно завершена, железобетонные изделия могут быть дополнительно покрыты защитным полимерным составом.

При производстве перемычек железобетонных особое внимание уделяется защитному слою бетона. Защитный бетонный слой помогает сохранить арматуру, находящуюся внутри изделия, от промерзания и появления коррозии. Защитным бетонным слоем покрывается вся арматура, за исключением монтажных петель. Кроме этого, изготовленные на ЖБИ заводе перемычки характеризуются высокой геометрической точностью. Отклонения от заявленных линейных размеров у перемычек для оконных и дверных проемов не превышают 10 мм по длине и 5 по ширине, прямолинейность профиля поддерживается с точностью до 4 мм. Отпуская прочность бетона в летний период составляет не менее 70% от заявленной марки, а в зимний период этот показатель увеличивается до 100%.

Главным документом любого ЖБИ, изготовленного на заводе-производителе, является технический паспорт или сертификат качества, который выдается после проведенных испытаний на соответствие требованиям ГОСТ. В техническом паспорте содержится информация о маркировке изделия, дата его изготовления, номере партии и количестве изделий в ней, наименовании завода-производителя ЖБИ, марке и прочности бетона, показателях морозостойкости и водонепроницаемости, геометрических параметрах и весе готового изделия, а также номер ГОСТ, в соответствии с которым изготавливались перемычки железобетонные. Помимо этого, на боковую сторону изделия наносится специальный маркировочный знак — штамп ОТК.



Купить перемычки железобетонные можно любым удобным для Вас способом: воспользоваться нашим каталогом или мессенджером на сайте, отправить заказ по электронной почте либо позвонить по телефону +7 (495) 648-55-57



Преимущества перемычек железобетонных

Перемычки из железобетона играют важную роль при возведении любых зданий, будь то частные, жилые или промышленные сооружения. Использование перемычек позволяет добиться высокой прочности и надежности готовой конструкции. Изделия рассчитаны на восприятие достаточно больших нагрузок, в числе которых вес от вышерасположенной стеновой кладки, собственный вес, различные статические, динамические, а также сдавливающие и деформирующие нагрузки. Монтируются перемычки параллельно с возведением стен из кладочных материалов, таких как кирпич, природный или искусственный камень, бетонные блоки. Благодаря использованию этих ЖБИ создание стеновой кладки осуществляется намного быстрее. Железобетонные перемычки равномерно воспринимают на себя нагрузку от вышерасположенных элементов конструкции, сводя к минимум угрозу обрушения или перекоса оконных и дверных проемов.

Среди главных достоинств железобетонных перемычек выделяют долговечность, прочность, легкость изделий (по сравнению с металлическими вариантами), морозоустойчивость, пожаробезопасность и доступную стоимость. Перемычки устойчивы к появлению коррозии, повышенной влажности, атмосферным осадкам и воздействию открытого огня. Каркасное армирование перемычек, выполненное под воздействием термической обработки, позволяет изделиям справляться с нагрузками на растяжение, а качественный тяжелый бетон — с нагрузками на сжатие.

Перемычки железобетонные могут эксплуатироваться в среднеагрессивной газовой среде, при температуре наружного воздуха до -40 градусов и в районах с сейсмической активностью до 7 баллов по шкале Рихтера. При этом конструкция изделий, эксплуатируемых в суровых условиях, обязательно усиливается предварительно напряженными стальными стержнями и пространственным каркасом. Широкий ассортимент перемычек железобетонных всегда позволит отыскать изделия необходимого типоразмера, однако, если серийные перемычки по какой-то причине не подходят Вашему проекту, на ЖБИ заводе возможно изготовление нетиповых изделий по эскизам заказчика. Для более подробной информации свяжитесь с нашим оператором или закажите обратный звонок!

Ключевые преимущества перемычек железобетонных:

• Устойчивость к воздействию прямого огня
• Устойчивость к повышенной влажности и атмосферным осадкам
• Устойчивость к высоким и низким температурам, а также их резкому перепаду
• Устойчивость к воздействию агрессивных газовых сред
• Устойчивость к появлению коррозии
• Способность выдерживать значительные весовые нагрузки
• Длительный эксплуатационный срок
• Легкий и простой монтаж
• Широкий ассортимент типоразмеров
• Строгое соответствие требованиям ГОСТ

Компания «ДСК-Столица» предлагает своим покупателям огромный выбор перемычек железобетонных с доставкой в любую точку РФ. В нашем каталоге представлен широкий ассортимент железобетонной продукции для любой сферы строительства. Мы всегда стараемся обеспечить для наших клиентов самые выгодные условия покупки, самую быструю доставку и самую качественную ЖБИ продукцию, изготовленную в соответствии с действующими стандартами ГОСТ.



Срочно нужны ЖБИ? Звони! +7 (495) 648-55-57



БЕТОННЫЕ ПЕРЕКРЫТИЯ ДЛЯ СТРОИТЕЛЬСТВА БЕТОНА

ВВЕДЕНИЕ

Перемычки

действуют как балки, чтобы выдерживать вес стены и другие нагрузки над проемом и передавать эти нагрузки на прилегающую кладку. Из-за их жесткости, прочности, долговечности, огнестойкости и эстетики наиболее распространенными типами перемычек для строительства из бетонной кладки являются перемычки, изготовленные из сборного железобетона или железобетонных блоков (см.3). Цвет и фактура поверхности этих перемычек могут быть использованы как акцент или дублировать окружающую кладку.

РАЗМЕРЫ ПЕРЕКРЫТИЯ

Размеры сборных перемычек

показаны на рис. 1. Сборные железобетонные перемычки изготавливаются модульных размеров с указанными размерами, соответствующими бетонным элементам кладки, используемым в строительстве.

Должна быть указана длина модульной перемычки с минимальной длиной пролета в свету плюс 8 дюймов.(203 мм), чтобы обеспечить по крайней мере 4 дюйма (102 мм) подшипника на каждом конце (№ 1). Кроме того, если перемычки подвергаются растягивающим напряжениям во время хранения, транспортировки, погрузочно-разгрузочных работ или размещения, рекомендуется предусмотреть стальную арматуру как сверху, так и снизу, чтобы предотвратить растрескивание. Минимальное бетонное покрытие стали должно составлять 1 ½ дюйма (13 мм). Ширина перемычки или ширина комбинации расположенных рядом перемычек должна равняться ширине поддерживаемой перемычки кладки.

Перемычки

должны быть четко обозначены сверху, когда это возможно, чтобы предотвратить возможность неправильной установки в стене.В случае, если верхняя часть перемычки не имеет маркировки и может быть установлена ​​в перевернутом виде, следует использовать планки одинакового размера как сверху, так и снизу.

Рисунок 1 — Расчетные параметры сборных перемычек

LINTEL DESIGN

Перемычки из сборного железобетона спроектированы с использованием положений по расчету прочности согласно Строительным нормам и правилам для конструкционного бетона ACI 318-99 (ref.2). При расчете прочности эксплуатационные нагрузки увеличиваются с учетом изменений ожидаемых нагрузок, становясь факторизованными нагрузками. Затем размер перемычки подбирается так, чтобы обеспечить достаточную расчетную прочность. Дополнительная информация по определению расчетных нагрузок для перемычек приведена в документе «Расчет допустимого напряжения бетонных перемычек», TEK 17-1A (ссылка 3).

Номинальная прочность перемычки определяется на основе проектных положений ACI 318, а затем уменьшается с помощью коэффициентов снижения прочности, называемых коэффициентами phi ( Φ ).Эти факторы объясняют любые различия в материалах и методах строительства. Результирующая мощность должна равняться факторизованным нагрузкам или превышать их. Коэффициенты снижения прочности сборного железобетона составляют 0,9 и 0,85 для изгиба и сдвига, соответственно (см. 2).

В таблицах с 1 по 4 указаны расчетный момент и прочность на сдвиг для различных размеров сборных перемычек и прочности бетона на основе следующих критериев (см. 2).

Прочность на изгиб:

Прочность на сдвиг, без армирования на сдвиг:

ACI 318 содержит требования к минимальным и максимальным площадям армирующей стали для обеспечения минимального уровня производительности.Минимальная площадь армирования для перемычек составляет A _{с мин.} = 3 ( f ‘ _c ) ^½ bd / f _y , но не менее 200 bd / f _y . Кроме того, коэффициент армирования ограничен 75% сбалансированного коэффициента армирования, ρ _max = 0,75ρ _b .

Критерии прогиба для перемычек основаны на контроле растрескивания в поддерживаемой кладке.Следовательно, допускается меньший прогиб, когда перемычка поддерживает неармированную кладку. В этом случае отклонение перемычки ограничивается эффективным пролетом перемычки (измеренным в дюймах), деленным на 600 ( L, /600) (№ 1). Кроме того, ACI 318 ограничивает прогиб сборной перемычки до L, /240, когда элемент, поддерживаемый перемычкой, вряд ли будет поврежден из-за больших прогибов, и L, /480, когда элемент, поддерживаемый перемычкой, вероятно, будет поврежден. большими прогибами.Прогиб перемычки рассчитывается на основе эффективного момента инерции I _e следующим образом (см. 2, раздел 9.5.2.3).

Усадка и ползучесть из-за длительных нагрузок вызывают дополнительные длительные прогибы сверх тех, которые возникают при первом приложении нагрузок. ACI 318 требует, чтобы были учтены прогибы из-за усадки и ползучести, и предоставляет выражение для оценки этого дополнительного прогиба (ACI 318, раздел 9.5.2.5):

λ = ξ / (1 + 50 ρ ’)

, где ξ = 2,0 для выдержек 5 и более лет.

Рисунок 2 — Расчетная прочность модели конструкции

ПРИМЕР КОНСТРУКЦИИ

Стена жилого подвала, показанная на рисунке 3, требует перемычки над оконным проемом.Временная нагрузка на пол составляет 400 фунтов (1,8 кН) на балку, а статическая нагрузка на пол составляет 100 фунтов (0,44 кН) на балку. Считайте, что нагрузки на балки перекрытия, расположенные на расстоянии 16 дюймов (406 мм) по центру, равномерно распределены. Используйте собственный вес перемычки 61 фунт / фут (0,89 кН / м) и вес 77,9 фунт / фут² (3,73 кПа) для соединительной балки в верхней части стены над перемычкой (поз. 4).

Определите эффективную глубину, d : Предполагая, что перемычка высотой 8 дюймов (203 мм) с двумя стержнями № 4 (13M),
d = 7.625 дюймов — 1,5 дюйма — 0,5 / 2 дюйма
= 5,88 дюйма (149 мм)

Проверка изгиба: Эффективная длина пролета, L = 96 + 5,88 = 101,9 дюйма (2588 мм). Так как высота кладки над проемом составляет менее L /2, нельзя предполагать изгиб кладки над проемом (см. Ссылку 4 для получения подробной информации об определении действия изгиба).

Определите расчетные нагрузки:
LL = (400 фунтов) (12/16 дюйма) = 300 фунтов / фут (4.4 кН / м)
Собственные нагрузки включают собственный вес пола, стены и перемычки.
D _пол = 100 фунтов (12/16 дюйма) = 75 фунтов / фут (1,1 кН / м)
D _{перемычка} = 61 фунт / фут (0,89 кН / м)
D _{b балка} = (77,9 фунта / фут²) (7,625 / 12 футов) = 50 фунтов / фут (0,31 кН / м)
D _всего = (75 + 61 + 50) = 186 фунтов / фут (3,2 кН / м)

Для расчетов прогиба используйте нагрузки, указанные выше. Для расчета прочности умножьте временные нагрузки на 1.7 и собственные нагрузки на 1,4. Максимальный момент и сдвиг для расчета прочности:

M _макс. = wL ² /8
= {[(1,7) (300) + (1,4) (186) фунт / фут] (101,9 дюйма) ² / 8} (фут / 12 дюймов) )
= 83328 дюйм-фунт (9,4 кН м)

В _макс. = wL /2 (на расстоянии «d» от опоры) (ссылка 2)
= [(1,7) (300) + (1,4) (186 фунтов / фут)] (101,9 / 2-5,88 дюйма) (фут / 12 дюймов)
= 2,893 фунта (12,9 кН)

Из Таблицы 3, перемычка 8 x 8 дюймов (203 x 203 мм) с двумя No.4 (13M) бара и f ‘ _c = 4000 фунтов на кв. Дюйм (20,7 МПа) имеет достаточную прочность.

Проверить прогиб: Прогиб определяется с использованием эффективного момента инерции перемычки I _e , рассчитанного следующим образом (см. 2).

E _c = w _c ^1,5 33 ( f ‘ _c ) ^½ = (150 pcf) ^1,5 33 (4000 psi) ^½
= 3 834 000 psi (26400 МПа)
f _r = 7.5 ( f ‘ _c ) ^½ = 474 psi (3,3 МПа)
y _t = 7,625 дюйма / 2 = 3,81 дюйма (97 мм)
I _г = bh³ / 12 = (7,625 дюйма) (7,625 дюйма) ³ / 12
= 282 дюйма ⁴ (11725 см ⁴ )
M _cr = f _r I _g / y _t = 474 psi (282 psi) / 3,81 дюйма
= 35 083 дюйм-фунт (4,0 кН · м)
M _{max uf} = wL ² / 8 = [(300+ 186 фунтов / фут) (101.9 дюймов) ² / 8] (фут / 12 дюймов)
= 52567 дюйм-фунт (5,9 кН⋅м)
( M _cr / M _{max uf} ) ³ = (35 083 / 52567) ³ = 0,297
n = E _s / E _c = 29 000 000/3 834 000 = 7,6
ρ = A _s / bd = 0,40 дюйма² / (7,625 дюйма) (5,88 дюйма) = 0,00892
nρ = 7,6 (0,00892) = 0,0678
c = nρd [(1 + 2/ nρ ) ^½ — 1]
= 0 .0678 (5,88 дюйма) [(1+ 2 / 0,0678) ^½ -1] = 1,80 дюйма (45 мм)
I _cr = bc³ / 3 + nA _s ( d ) — c ) ²
= 7,625 дюйма (1,8 дюйма) ³ / 3 + 7,6 (0,4 дюйма²) (5,88 — 1,8) ²
= 65,4 дюйма ⁴ (2714 см ⁴ )
I _e = ( M _cr / M _{max uf} ) ³ I _g + [1- ( M _cr / M _{max uf} ) ³ ] I _cr
= 0.297 (282) + [1-0,297] 65,4 дюйма ⁴
= 130 дюймов ⁴ (5411 см ⁴ ) < I _г OK

Для балки с простой опорой при равномерной нагрузке

∆ _макс = 5wL ⁴ /384 E _c I _e
= 5 (300 + 186 фунтов / фут) (101,9 дюйма) ⁴ / [384 (3,834,000 фунтов на кв. Дюйм) (130 дюймов ⁴ )] / (12 дюймов / фут)
= 0,114 дюйма (2,9 мм)

Множитель длительного отклонения,
λ = ξ / (1 + 50 ρ ’) = 2 / [1 + 50 (0)] = 2

Длительный прогиб,
∆ _LT = λ∆ _макс = 2 (0.114 дюймов) = 5,8 мм (0,228 дюйма)

Полный прогиб,
∆ _до = ∆ _макс + ∆ _LT = 0,114 + 0,228 = 0,342 дюйма (8,7 мм)

Предел прогиба для этого случая составляет L /240 = 101,9 дюйма / 240
= 0,42 дюйма (10,7 мм)> 0,342 дюйма (8,7 мм) OK

Рисунок 3 — Конфигурация стены для примера конструкции

Таблицы 1 к Таблице 4

ОБОЗНАЧЕНИЯ

a = глубина эквивалентного прямоугольного блока напряжений, дюйм.(мм)
A _s = площадь растянутой арматуры, дюйм² (мм²)
b = фактическая ширина перемычки, дюйм (мм)
c = расстояние от волокна с крайним сжатием до нейтральной оси , дюймы (мм)
C = результирующая сжимающая сила в бетоне, фунт (кН)
d = расстояние от волокна экстремального сжатия до центра тяжести растянутой арматуры, дюймы (мм)
D _{b балка} = статическая нагрузка на соединительную балку, фунт / фут (кН / м)
D _пол = собственная нагрузка на перекрытие, фунт / фут (кН / м)
D _{перемычка} = собственная нагрузка на перемычку, фунт / фут (кН / м)
D _tot = общая расчетная статическая нагрузка, фунт / фут (кН / м)
E _c = модуль упругости бетона, psi (МПа)
f ‘ _c = заданная прочность бетона на сжатие, psi (МПа)
f _r = модуль разрыва бетона, psi (МПа)
f _y = заданный предел текучести арматуры, psi (МПа) (60000 psi, 413 МПа)
I _cr = момент инерции секции с трещиной, преобразованной в бетон, дюйм. ⁴ (см ⁴ )
I _e = эффективный момент инерции, дюймы ⁴ (см ⁴ )
I _г = момент инерции общего бетонного сечения относительно центра ось, дюймы ⁴ (см ⁴ )
L = эффективная длина в свету плюс глубина элемента, не превышающая расстояние между центрами опор, дюймы (мм)
LL = временная нагрузка , фунт / фут (кН / м)
M _cr = момент растрескивания, дюймы-фунт (кН⋅м)
M _max = максимальный факторный момент на секции, дюйм-фунт (кН⋅м)
M _{max uf} = максимальный момент без учета фактора на секции, дюйм-фунт ( кН⋅м)
M _n = номинальный момент, дюйм-фунт / фут (кН⋅м / м)
n = модульное соотношение, E _s / E _c
T = результирующая сила растяжения в стальной арматуре, фунт (кН)
V _max = максимальный факторный сдвиг по сечению, фунт (кН)
V _n = номинальная прочность на сдвиг, фунт (кН)
w = равномерная нагрузка, фунт / дюйм.(кН / м)
w _c = плотность бетона, pcf (кН / м³)
y _t = расстояние от центральной оси общего сечения до крайнего растяжения волокна, дюймы (мм)
Δ _макс. = максимальное немедленное отклонение, дюймы (мм)
Δ _LT = длительное отклонение, дюймы (мм)
Δ _до = полное отклонение, дюймы (мм)
ε _c = деформация в бетоне, дюймы/в. (мм / мм)
ε _s = деформация стальной арматуры, дюйм / дюйм (мм / мм)
ξ = зависящий от времени коэффициент для длительной нагрузки
λ = множитель для дополнительного длительного прогиба
Φ = коэффициент снижения прочности
ρ = коэффициент усиления, A _с / bd
ρ ‘ = коэффициент армирования для арматуры без напряжения сжатия, A _s ‘ / bd
ρ _b = коэффициент усиления, обеспечивающий сбалансированные условия деформации
ρ _max = предел степени армирования

Список литературы

1. Требования строительных норм для каменных конструкций, ACI 530-99 / ASCE 5-99 / TMS 402-99.Сообщено Объединенным комитетом по стандартам кладки, 1999 г.
2. Строительные нормы и правила для конструкционного бетона, ACI 318-99. Американский институт бетона, 1999 г.
3. Расчет допустимого напряжения бетонных перемычек, TEK 17-1A. Национальная ассоциация бетонщиков, 1997.
4. Таблицы расчетов для бетонной кладки и сборных железобетонных перемычек, TR 91A. Национальная ассоциация бетонных каменщиков, 1996.

% PDF-1.4
%
1 0 объект
> / Метаданные 335 0 R / Страницы 2 0 R / Тип / Каталог / PageLabels 10 0 R >>
эндобдж
335 0 объект
> поток
2010-09-01T15: 52: 19-04: 002010-09-01T15: 52: 29-04: 002010-09-01T15: 52: 29-04: 00 Adobe InDesign CS3 (5.0)

JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA
AQBIAAAAAQAB / + 4AE0Fkb2JlAGQAAAAAAQUAAtJ8 / 9sAhAAKBwcHBwcKBwcKDgkJCQ4RDAsLDBEU
EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEfKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIx0j
KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI + Pj4 + PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCACm
AQADAREAAhEBAxEB / 8QBogAAAAcBAQEBAQAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA
AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH
FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo
GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5 / c4SFhoeIiYqLjI2Oj4KTlJ
WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei
BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy
o7PDKCnT4 / OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5 / c4SFhoeIiY
qLjI2Oj4OUlZaXmJmam5ydnp + So6SlpqeoqaqrrK2ur6 / 9oADAMBAAIRAxEAPwCU5hNjsVdirsVd
irsVdirsVdirsVdirsVdirsVdiqjd / 7yz / 8AGN / + InEc0F4vmW4LsVdirsVdirsVdirsVdirsVdi
rsVRNtp93d0 + rx8 + RIX4lUkqKmnIitBikAk0ET / h7Wf + WVv + CX / mrI8ce9n4OTuLX + H9Y / 5ZWPsC
pP3BseOPevgz7kvIIJBFCNiDkmt9C6DaW9zomnXE8YklmtYJJHPVmaNGYn5k5TwhzkwOnWH ++ Vx4
Qq39HWX ++ Vx4QqW30F7FcFLHS4riGgIkaUIa9xxOEQiptD8dY / 6skH / SQuHggiyh769vdOiE97pN
vDGzBAxnr8RBNPhB7DCMcStlA / 4ng / 5Ybb / kcf8AmjD4IRxNf4ng / wCWG2 / 5HH / mjHwQvE3 / AIng
/ wCWG2 / 5HH / mjHwQvE7 / ABPB / wAsFt / yOP8AzRj4IXiVIPMK3MyW8GnWzySsFRRMdyeg3XHworxJ
nw1n / qyQf9JC5Hggmy1x1j / qyQf9JAx4ILumlpZRy2ySXlmlvOa841bmBQkD4h7YDEJCr + j7L / fK
4OEJULzT7MWk / wC5X + 7f / iJxEQg8nznlzguxVNr6HT4rNKWrWtwYIHUyShjIWVC0ioP2WrUeGUCc
jOhydpPR4o6XjI9VXzh4Wibuy0n9KQWUMJhD3aRSRerzkCFuLL06 ++ RhlmSSeTZqdBixxiKqRI6j
r5IWK20 + eeH0o5Si3McMsXIcnV2pRWp1oDhGSY59zdm7O0pExDi4oSA35GzTcUOkS3NVjmMMZ9N4
+ QHIvySMq3E / t0qPDHjyAb9Ws6LSSEuESBgfUD762 + KCvhaLL6dojKEqGLNyqdumwyeEyIsuJ2ji
w4Z8EQRIc7Q2WuA7FXYq7FXYqynyw3GJeC85eQKL0rRLo0326gZHJ / dltwGsgZRa + adSM8iaha3D
SRblIkQgREdS + w7dcxZdDxCnIGY7gxNplcaxDc2vOFXAnXktQm3IAb8QO2DxdyHIxiwC8kv / APe6
5 / 4zSf8AEjma6ovoPy3 / AMo9pX / MFb / 8mkypzla + 1QWMixm1nn5Ly5QhCBvSh5yJkgLQShB5ijJI
Fhd1HUUi2 / 5LYeBbabzFGv2rG7FfERD / AJnYOBbW / wCJ7f8A5Y7n / kj / ANV8eBbabzJaOKPZXDDw
IhP / ADPw8BW1v + ILD / q3z / 8AAwf9VseEraAu1sb24a5NtqkRkp8ELRKgoAvwqJfbCLCFEWen / wC +
tY / 5GRf9VMNlU3tLyK2to4E0u + mVBtJIkTs1TXdvV365EjzSrDVACCNIvAR0Iii / 6q4K81tNUJZV
YgryFeLdRXscCV1MVaIwK1TFVC9H + hz / APGN / wDiJxUvmnLXBdiqYPb3eoLFPLLF8MSRIGYKQkY4
KCPkMjGADk5ck80Y3XpFBENHftdi9Mlt6yzC45Bl3cHluetMEcQAq3K1GuyZyCYwsVvW + ynBa31u
4kimhBEizCrqfjQllP44nECxGuzAzO3rIkfgbd9UvacVmgQcg / wuo + IdDiMQBtnn7Rz5YGNRiCbP
COfvWzWFzMwZntwd68WUVr44YY + Fq1upnqjchEHvHVT / AEVP / v2H / kYMlTieEXfoqf8A37D / AMjB
jS + EXfoqf / fsP / IwY0vhF36Kn / 37D / yMGNL4RQ9xbPbMFdkYsK / A3IYsZRMWTeUweKUGxkUcjWgP
C6pkcovGWen / ALwJ55skuLTSfTjkC + syq5QkFko3w9u + YWlwAZd3J1hPh7JV5cuXe2NsEISNgQ3W
rMfiH6sv1MPXa9nyJiQxS / 8A97rn / jLJ / wASOZDgl9B + W / 8AlHdK / wCYK3 / 5NJlTnIHzFYXF1dRP
DbtOFjoWEMMlDU7VmdTk4lBSo6TqDKqGxcqteI + q2u1ev + 7clYRS + 002P1ZIrmWHTnULUTwWoLb8
uiyMewOJK0mlvDaRzK8 + q2c8a / aj9KBeW38wNRkSlHCbQK / bs / vjwbrsu9bQP9 + Wf3xY7rshTZ + U
ialbEk / 5Uf8AXDcl2b + peUf5LH / go / 643JdkdFfaRBGsMNzbpGg4qqyIAAOw + LBRVd + k9M / 5bIP +
Rqf1xorbv0npn / LZB / yNT / mrGitt / pPTP + WyD / kan / NWNFbd + k9MI / 3sg / 5Gp / zVjRW2v0npv / LZ
B / yNT / mrBRW27wq1jM6EMrRMQRuCCp3xS8Z / 5V3d / wDLXH9zf0yHjHuavy8e93 / Ku7v / AJa4 / ub +
mPjHuX8vHvd / yru7 / wCWuP7m / pj4x7l / Lx73f8q7u / 8Alrj + 5v6Y + Me5fy8e93 / Ku7v / AJa4 / ub +
mPjHuX8vHvd / yru7 / wCWuP7m / pj4x7l / Lx73f8q7u / 8Alrj + 5v6Y + Me5fy8e93 / Ku7v / AJa4 / ub +
mPjHuX8vHvd / yru7 / wCWuP7m / pj4x7l / Lx73f8q7u / 8Alrj + 5v6Y + Me5fy8e93 / Ku7v / AJa4 / ub +
mPjHuX8vHvd / yru7 / wCWuP7m / pj4x7l / Lx70RB5K1a2AWDUVjCkkActiRQkbdxj4x7kjAByK + Tyh
rcoCy6mHA3AYE / rGAZa5BlLHxc5FuPyjrkI4w6mIx1olV3 + gDCct9FGKhQkUIfy8vCSTdxknckhv
6Y + Me5h + Xj3vWvLf / KPaV / zBW / 8AyaTJNqzU7 + 7t7 + 3ggYiOTjzAt3l6tQ / vFYBdskACEFN + 2BLB
fMf5f2 + r6zc62gna6uDHGwLwCH0kjVaqJIZW5VXJxlSCEol / J7S0AWz + vMFBgPrTW39y9WZhSB / j
5OadMRNFKo / KbTrVQlgLxwCIz9YktT + 63ckfuH + Lk58MRNaWp + WnlWwHK4mv42um + rIHe0avpExL
x5QtvQb4eIrS2T8rPJ9vIqzT6kjXg + qRhpLU8ihWOi1hO9VG + DiK0FT / AJVn5RsyI3m1BGveNsgk
e0Ys0Q9Gi8oTQ4eIrTj + WflG2pavNqCtfD6ugd7QsxiAhPAmEkHHiK0pS / ld5NjcWstxqSSXgWBF
aS15MYSqfCTCabrvjxFaVT + WnlGGli8 + oK94PSRXe0Lt6QEJ4sYSR9nHiK0u / wCVYeVFVbAy6iGv
OUaKzWhdvQURtxYwkigTBxFaWt + VvlN62hm1EPqRM6qXtOZpRzwYwkgY8RWlX / lWfldl + p + pqAa +
DzKpaz5kN8TFWMJO3LHiK0zkRRQ6KIYSxijteCF6cuKx0HKm1aZHqnoxvMdk7FXYq7FXYq7FXYq7
FXYq7FXYq7FXYq7FXYq7FU98uH / nXtK / 5grf / k0mXIQ + uahe2dxGltK8aslSFhjlFakdZLiI / hk4
gFBKXnWdWCK31mQ8q7C1gqKeI + u4eEItoazqxDH6zIOIrvawCu4G3 + m ++ PCFtyaxrEjBI5pmY9FW
0hJP0C9x4Qtq313zH / y9f9IMX / ZZjQWypF9ZYlmhmJO5J0 + Ekn / pLx2VoHVxsLeUd / 8AjnQd / wDo
7w7K4HVx0t5R3 / 450Hf / AKO8dlTGDStTlhST6zBDzHIxvYoGUnejATEVyNhNLxoupDpeWw7 / AO8S
f9VceILSZpZWqoqtDEWA + IiNQCe5p7nBatiysxsLeId9kXv9GNq4WdmoAFvEAOgCL / TG1cLKzAoL
eIAbABF / pgsqtu1VLGdVAVVicADYABTsMQpYoxIUlRyIGw6VPhlDJBfWtS / 5YP8Aksn9Ms4Yd6LL
vrWpf8sH / JZP6Y8MO9bLvrWpf8sH / JZP6Y8MO9bLvrWpf8sH / JZP6Y8MO9bLvrWpf8sH / JZP6Y8M
O9bLvrWpf8sH / JZP6Y8MO9bLvrWpf8sH / JZP6Y8MO9bLvrWpf8sH / JZP6Y8MO9bK + O5v2kVZLP00
J + J / VU0HjQDAYxrmtlF5BLsVdirsVdirsVT3y3v5e0r / AJgrf / k0mXIb1TRRqUyS + qkfBeNHt4Zj
1J + 1MjEdckJUghBf4TH / AC0Rf9IVr / 1SyXGikom1TyvoWqz6Rqii + uo40kKLYQgIrbg8oo1rWuO5
XkpW35hfl8kwe1tykyK0qtHaBWCqWVmBAqOhx4ZLYRtt + aPlW8 / 3la4l + HntC32astfvU4OArbdt
+ aPlW7Ba2a4kAXmaQtsCWWv3qceAramn5s + T5C4SW4Yxx + u9IG2joDy + 5hjwFbXw / mn5UuFkaF7h
xCqySEQN8KuOan6RjwFNui / NHytOkkkLXDrEodyIG2DLzH / C48BW1Mfmx5QZZHWW4KwqskhEDfCr
gFT9NceAra9PzS8qyQyXCPcNFCoaRhC1ACocH / gTjwFeJtPzR8qyQPco1w0UQDO4hagBUSf8RbHg
K2tP5q + UhFNP6lx6ds3CVvRaitXjT7zjwFbVP + Vm + WDDJcg3JiiLB3ELUHDZvupjwFeJkDXUV9pB
vYCTDc23rRkihKunNaj5HI9VY03IKeG7UPEHpXKAySfh5i / 34v8AyT / 5py68Th2O4eYv9 + L / AMk /
+ acbxL6ncPMX + / F / 5J / 8043iX1O4eYv9 + L / yT / 5pxvEvqdw8xf78X / kn / wA043iX1O4eYv8Afi / 8
k / 8AmnG8S + p3DzF / vxf + Sf8AzTjeJfU7h5i / 34v / ACT / AOacbxL6ncPMX + / F / wCSf / NON4l9TuHm
L / fi / wDJP / mnG8S + p3DzF / vxf + Sf / NON4l9TuHmL / fi / 8k / + acbxL6ncPMX + / F / 5J / 8ANON4l9SZ
2ouBboLo1m35kU8T4e2VSq9khWwJT3y3t5e0r / mCt / 8Ak0mXIdqFvey31vJAkrRLx5sl00KijVPK
IKeW39MkCKQU1rgSkGs + T9K1ydri7gtzMxUmZ7aKSWiqECF5Vb4dq5ISpBCFuvy / 0G6QJ9TsoQpq
pisoQaUA4 / Er7V3 + ZxElpfceQtBnVV + pWEfBww9OxhGwAHA8g3wk77d8eJaUbny3o1s7Knl6wuv3
gUBdPjoiFVJZS21OVdh4wgodPoGiL6ZTy5YTlnKORpyLwRTxVvjpUcR0GKul0DRA0XHy7YTB3KSN
+ jkHpop4q550JHHsMCum0DRBJCE8uWEwdykj / o5F9NFYKrEPQkcd6DCrpdA0QSQhfLthMrsySP8A
o5B6aqeKsQ9Car4YFdJoGietEo8u2EiOWV5f0cgEaqeKkhqMagdsVafQdFM8af4csJI2JV5v0cgC
KpKrVWox + EDpilttA0RpoQfLtg6zDlNN + jk / dsRWjBviO / hirf8Ah / Qnlh5 + X7AiZS80p01fgala
EEcjU4qnzKqaSUSNYVW2oIlXgqAJ9lV7AdKZHqvRjLMEUu2wUVJ9hlDJBfpnTf8Af3 / Cv / zTlngz
7kcQd + mdN / 39 / wAK / wDzTj4M + 5eIL49VsJpFijl5O5oo4sKn6VwHFIBbCLyCXYq7FXYq7FXYq7FX
Yq7FXYq7FXYqnvlz / lHtK / 5grf8A5NJlypb5mi9S7hPpGSkfURPJ + 03dJov1ZODEpObYUFLZ + W9a
28tPo / 0vJsW0snflxtJGIG3G2lO9e / 8ApeNpVrfSLi4mWH6q0XPbnLbTKg + Z + tYLWkw / wlcf78tv
+ Rc3 / ZRg41p3 + Erj + e2 / 5Fzf9lGPGtO / wlcf78tv + Rc3 / ZRjxrTv8JXH + / Lb / kXN / wBlGPGtJlD5
Z0pYkE8CvKAObK0iqT3IHqGmDiKaX / 4a0X / lm / 5KSf8ANePEVpMlVURUQUVQAB7DIq3il2KtHFVC
9P8Aoc // ABjf / iJxClib / YbYHY7Hp9OUBUsMkvaGzHzcH + GW0O8oa9Sf / fVn / wAEMNDvKGxLcKQy
x2YI6EOK4KHmlf8AXL // AJdv + RmPBHzWy765f / 8ALt / yMx4I + a2V8V1etIit9X4lgDxkqaV3oMBj
Guq2VHXNbGjxxuIhOZGKsvPgVovIfstWvTGOKxdsZZBFKl87BmVRaA8uNaTVILVqKel22 + eHwh4r
4oVrPzfHd3MdqLcK0jcRSQnqzL / vseGEYfNfFR1zqmpRyGK209Z23KkzhFKjjvX02oanpj4BtkJi
кДж + ntejYtcaIEhWpeRLtHIFOyCME4 + B5o4wtuPMHmKAsRoBkRanmt3HSg7 / Yx8DzTxhQh82azI4W
TQzElaMxuk2 + j0xj4HmvGFe482G1CPPaBI2qCxmGx7CnDvj4HmjjZBDIJoY5l6SKHHyYVykiiyZF
5c / 5R7Sv + YK3 / wCTSZeqnqjaCbuGHVIkkuJAFi5xM + xagHJVYDfCL6INKv6A0T / lhg / 4AY8RWgw3
WNa8w + W9durfSNJs4tL4xrFcmL4ph5K7Kx + twjYse2SA4gjkgJPPP5m26K15o1nADG27IwBm3ZEH
K9XYqVPfHhC2rJ5z / MmED9I6Pa2xI4f3TbykkhByvV / Y4nHhC2VW381fmlJzMugwqoVeBSB2rIBS
RTW9Xo22PDFbKmPNX5t1evl63AEQKUikNZaLVT / pg2rXfHhitlVi80fmowk9bQYUIRDFxgduTlfj
BrerQBseGK2XJ5o / NQxymTQYVkCKYlEDkM / CrBj9dFBz2xqK2VI + avzb4yEeXrfkEjMY9KShchfU
BP1wUpvTGorZVV80fmoYZGbQYRKFUxqIHKs3EFgSb0U + Ko6Y1FbLl80fmmYJGbQYRMFHpoIHKluK
kgt9dFPiqMeGK2VreaPzX9OcroEHqK9IF9F + LJXqzfXRQ09seGK2V58zfmf6Mp / QcXqgv6S + g5Vg
D8FW + ujr8seGKbLNUe6m0RZr5BFdSWoe4jXYJIY6uoqW6N75DqnoxyTeNhQHY7Hp075QOapN6X / L
vZ / 8Hl9 + ZYu9L / l3s / 8Ag8b8yrvS / wCXez / 4PG / Mq70v + Xez / wCDxvzKu9L / AJd7P / g8b8yqNsrS
BlErwwrIrbGI8gKUI38chOR70gJP50EbW1qZkJCzgoVI + 1wcAmvYVy3H9AYS5ljEPpEw + nAahION
T0FY6VIX6cmqI04 + leW0phaNQ8dTWpr6jDwXrXCFLNeKHyKHpUGu / WvWvTFi1KUaGUKTurKduhAY
HtirpTygKRsrUjJJ6kgq3FvhI6kYpSNyxjorgtWhZKddjShr44qknmElrWPelJOhFK7N44CkM / 07
/ jn2v / GGP / iIzElzbGT + XT / zr2lf8wVv / wAmky1URcWC3M8c5nnjMdKJFKyI1DX4lXY4QVpF4qpP
aWkrF5II3Y7ksiknt1IxtWjYWJ620W + 5 + BevTww2UO + o2W / + jxbmp + BevSvTGyqDm0YuU9GWOBUk
aQhYVJYMxbgxYnbftTDxLSE1Kynt1haJWkpIzMtpbRtUE8uL + rL07bYgoW21vPfSovoyWIhYysZb
aMLIC1fTP76Q / dTEmlRj6PIzxOs0cYjdnZFgWkgZuQV + TMaDpsRjxJpz6NIzxMs0cYjdnZFgWkgZ
uQVuTMaDptTG1pzaPKZI5BNGixszNGsC8XDMWAbkzHbpsceJad + h5fWjlE0aqhYmIQLwfkSw5VYt
tXsceJaa / Q8nqQP60YWFeLRiBeMhpSr1Yt9xwcS04aPKJYZfWj4xJwaL0F4SGhHJqsWr9OPEtIqd
DFpskRPIpAVLUpWiUrTfB1XoxaTeNhQHY7Hp075QOaUm9L / l3s / + Dy + / MsXel / y72f8AweN + ZV3p
f8u9n / weN + ZV3pf8u9n / AMHjfmVd6X / LvZ / 8HjfmVTKwjMcJBjjjqxIERqpFBvlUzZZBJvMCwxs0
k83ETMIkQ9mKilK7ZkY / oDXLmkEmpWTSQCMyEswYEV3DgqprXxbJoILVtfwS3NvGkLDlJGSTT9l /
1 / CcVpkF3o0txck2N9JacwXLKeZ5VAI41UcT + vCqh9Q8y2isX1GGe1QEyBoqSldyxFK74rs6TUNf
hglhv9JacGoEkLoVI / ZLLyNN8G60O9J7g6neoIjZrDGWLMZZtyKnakamnXxxVA + YGuysSGgRwTwX
4iGXb7TAfzeGJSHo + n1 + oWtevox / 8RGYcubYyby5v5e0r / mCt / 8Ak0mWqmDQpIQWLCn8rsv / ABFh
hCtfVY / GT / kZJ / zXih41aPxk / wCRsn / NeNpd9Wj8ZP8AkbJ / zXjaoG + N5bv / AKLam4hC8nke7eLi
amooQ3Qd64QhK / 08f5LX / uKj + mS4UW79PH + S1 / 7io / pjwrbf6eP8lr / 3FR / THhW3fp4 / yWv / AHFR
/ THhW1a31K9vCwtLWK4KU5CLUi9K + PFTiQFTmO3Vo1MnqI5UFlE0hoe4ryFcild9Wj8ZP + Rsn / Ne
C1aNth5yf8jZP + a8bS76tH / NJ / yMk / 5rxVbeCllOB2if / iJxClicn92 + wPwnZunTvlA5qkvFP982
X / IzL78yxdxT / fNl / wAjMb8yruKf75sv + RmN + ZVUFnOwDLZ2pBFQQTQjBxjvK039RuP + WK2 + 848Y
7ymkwtFlSHhMiRFTRVjNRx + nK50SkIDUtO / Sc6wSMRGjq4IAqpA6gn598vxbxDXPm3 / gbSgEeOdu
a8Qomoq / CKCkkYplnCxQ83lg2B9Z7VlSKjeqCXUAb8q7im + CiE7Lm1Gyaf0 / XUMobaUFAWqCACyj
w7ZJCJnZ / q8w4n7LAdwTQ9ADirrx2 + qOFNabb / Pv0xVIJnoRVqj7PFegPv3wJSzVKK0Xi3Lqd9uO
ApDPrP8A3kg / 4xp / xEZiS5tjI / LYA8vaV / zBW / 8AyaTLVeffmfrfmex8yWFhoWoPZRXFvFzCkBec
s7whqEE9x0yyAFMSp2 + j / mc9y0B8yVK1T4kmReRPpqQ7WwBozA4dl3TD9D / mCztKus8Y4WeGRDJN
VnjHqFlJtAacVIFAa43Fd1jaP + YlRcjXKQMFYRc5i4EoCJX / AEXlsykn4e + Nhd2 / 0B + YpQWkuuLJ
LdB445OcvBTEvB + YFqy0LAkVIr0xsLug28mebJl9OG8tY5PhYyMpKkTcljAraBfhLLWjHph5kUpx
+ TPNxBkN9alIATKpjZWf0BSXj / odfiLgigPTHiWlX / B / miP9 / JdWzxSBHSNVfkoloE5Usi2xRq1A
pXHiWlJvJXnCKQh7 + 1bl8S0jJCiComDMLSnx8dqkY8SaRVv5U882bG3tNUht54 + C3EsZdFk9QFEp
S0UbMwPU0wcQK0rtpH5hSj1oda9OKPk8kbSTFmWGvMLW0DfFyFKA9MbC7uj0j8wYl5z616qzsrxK
skysiTV4K1LRjtxNSQMbC7r / ANEef4gEl1jm9HbmJpeP7n4XrS147kbbiuNhd1L / AA3 + Z3 + 8H + IV
+ t8fW + scpfT4V48f95eNa + 9cFxXdnyCX9CL67epN9UHqP / M3p / EfpOR6p6MacVRhx51B + Hx9sxwl
K / q5 / wCrUv8AyMTLuL + kivJ31c / 9Wpf + RiY8X9Ja8nfVz / 1al / 5GJjxf0lryRC3F8ihEsKKoAAEq
bAZAxieqbLf1rUP + WE / 8jUx4Y962UXGzsitIvBiN1rWh8KjIFVASTQ3M0hlWOJQu5KpTY16kFq + A
y / HIRjuUGPFyC62vra4QXEM3wuB8cNCtep5R9Pn0y4SazGkSmopZyjnNT1N1MJAAHT4o2FO2SBRS
neaVo2sxNFeWsV0G + NpISYZ / EE0I5U3pvgICgkJOnkxbZ66Hq08C0NbK9OxqCPtEdj24nDv0TY6o
G + k8yadavb61pMszDdLi0CyxMAduXE / B074CtBjEzazqLowiS0jjPJD9twa1qa7fhgtNIiPS5Sec
8zzuO7H9WBL0K2HG2iXwRR + AzElzZhkXlyv + HtK / 5grf / k0mWpedfmcF / wAW6dyYhfQteQp8P + 9h
48viA6 + IyyHJhLmyuCS0 + uOv7x6OopclRB / ep9lvqy / Rv0wlV6RWywyJ6jNxmdOcrp6n7uOQ1g / 0
YVDdjQ1wK50tjbJ + 8ZaJEeSOn1g83l2kX6senLw2piqsqWv1i1HJR8copHIhhPpuzVnP1c05dOor
iqlbpbK6vyVqLbn05JE9D42j + wfq4qRTxxVqKO1Ecw9Rmok3xSOnrD0zEf3I + rCvLtsa4q6RLUW8
Y9Rh8ER5xuhuD6jSmkg + rGnGu + 22Kr7iC2dTIJETis / wRyp6TcHc / vP9HO55eIxVVeC2S4mk9RG5
NH + 7eVPSXnIp / d0txuOPjiqmLe2SJ4 / W5VWY + o0iesPTeMUj / wBGGzcdttwcbV0ltbOEj9bhRIh6
iSp6p5tJ / ef6Meld9hTG1auIrZi0vNF + G4PpxyJ6HwM / 2 / 8ARyanltvvTFUWYrX9JiXnHTgW9ESJ
9X6cKH / R613rTlg6KmFa6MKU / wB5e3T + 7wHmnoxmQVjYU5VBHGtK7dK5jjmlJ / qbf9Ws / wDST / bl
/ H / S + xFeTvqbf9Ws / wDST / bjx / 0vsWvJ31Nv + rWf + kn + 3Hj / AKX2LXk76m3 / AFaz / wBJP9uPH / S +
xa8nfU2 / 6tZ / 6Sf7ceP + l9i15JlbzXcjkXFt6CgVDeor1PhQZVIRHIpCy6jSQsJAGB7HpsMuxgGI
YkkFKri1s7NhJC0kMjdBAoPKnYgkD8MlKRHJYxvmhr2W + u5Q9vbhAq0VpWINd / ioOI7 + GRuRZVAL
rTWNS0 + i6tblxQAXFvvstd2Tr37ZaJNZj3LtV8yM8YlspXvEUqREhNffZqb / ADwkoATrR / MD3Nos
0byQLUKEuEKfETsF5ji3 + xriJKYlE395Zvbma7sY5ZW29QHgST4ld / xw7FDHlRGJPphBU0A8Adsg
zZBFtEn + qP1ZiHmzDIfLY / 517Sv + YK3 / AOTSZarzr8zio83aaSDQQ2lSDRR / ph51FPHLYcmMmYQG
6jvGaWZ1j9RaPNcCWM / vUpSIXDEfdgVesUscMkTXj1MzrH6k / N2VY5OLxv8AWDw5V9vfFXPHM1sk
Yu39VUiLKtxSX4nl5B5frHxceXjiqqqubi1ZLyqI8odll4oODsymSP1xz5Hbp88CVO2Do6zm8 + Ai
3K85eURLNHULF6 / w8aeGFDUUcyRzRtdvzZJuAe45SMFMRX05PrHwc / n88VdJHMbeOJbtzIqRFgtx
xlHJpSweX6x8XHl44qvuI / UUzC / osaz1CSlYyVdyOcfr / Fy5eGKq0kZjuJpjf8lkaOgeQtH8Uqk8
I / XPHjxwKoiBkieD6 + xZlmK8pyZfgePjwl9f4eYUd +++ FW5IDIEh / SDAokXIpMVkozScucnr / Fxr
irVwhctcC + HELcFgkhWIFWfiGi9f4uXI9u2Kosqx1MXX14cQlaeofR5U4cfR9fwNa0wdEoomuj + P
+ jdf9hkeq9GMyCsbDjyqCONaV26VygJSj6j / ANqtf + R + Xcf9JFeTvqP / AGq1 / wCR + PH / AElryd9R
/ wC1Wv8AyPx4 / wCkteTvqP8A2q1 / 5h58f9Ja8nfUf + 1Wv / I / Hj / pLXkmFirpF6TW4tlT7Ch + da7n
fK57nmkNyRyO7EJUbUJI32 + eWwnERYkbqRt5WAqoqO1cl4sUcJaFtN0NafQf44 + JFPCVzWzkU4A /
dj4ke9eEoeS3vbePhp1vCkztUzsqFlHsTX9WVnJvzZxAAQM3luS9LSanM907dat / Ek5ISj3oJKj /
AIc1KBRDa3swtgaiF2DAU / lLVK / RkvFj3seEoyPTbxAAUqVHWq / 81Y + JHvWinSAhFB6gAHMc82TI
fLZH + HtK / wCYK3 / 5NJlyoHXPJWk + YdSt9UvpJ0ntlREETIFpHJ6y15xufte + ESpBCOi8v2VvMbiB
5UlYglqqf2g / RlI6jCZFaWx + XbGOJ4I2lWOQ1deQNaBl6la / tY8RWnP5dsXgS2ZpTFH9hOQ2oXbr
xr + 2ceIrS / 8AQVqZYpmklMlv / dNVfh + Iv04UO574OJaai0C0hm + sRySiX4avVSTxKkbFKfsjtjxF
aQlzoBt4DDpqeqstVmSWXgKfCdj6TnqowiS0stdCmmQWuoxCK2jWsYim5nlyY94kP + 7D3wmSKR0v
l + zndZZZJTIgIRqqKAln6BKdWODiTS4aFaLPJcrJKssxrIwK7 / Er9ClOq48S0sXy7YJC9srSiGSv
NOQ33RuvGv7Ax4itNSeXbGWJIJGlMcQoi8gKbseoWv7Rx4itLpdBtJpvrEkkrTfEA9VFORYnYJT9
o9seJaXnR7c3o1AySfWRsJKr / Lw + zwp09sHEtK1zGItPliWpCQsoJ60CkYOqWKyCsbDjyqCONaV2
6VygKlh2H / tVr / yPy7j / AKSK8nfUf + 1Wv / I / Hj / pLXkq2 + mwSMRPYiFQKhvVL1PhQUwSyEcioCv +
iNO / 3yP + Cb / mrI + LLvTwh46I07 / fI / 4Jv + asfFl3rwhVgsbS1cyQR8GI4k1J269z7YJTlLmoCIyK
XYq7FXYq7FXYq7FXYq7FU + 8t / wDKPaV / zBW // JpMvQmYOKpV5ovP0foN7ecpE9FA3KFxHIPiUfC7
JIB / wJwFswQE8kQepeZ6vf8AnPQnittV1WS3llDSL8Zaq / Co3Tl3ByJJDm6fS + OSY8O1fw + // bP0
ptpl5r11Ddao2tMix3N1ZLDLyMQMdq9wZCwlUigBp4dd6UwEyCc2DH6YxA3hE3vzJF9VK01PzDfa
PPcWerTzWtrFHc3V36bK0c / wiS1RyxLBUcszUI + EbCtSOKXwbMukjCokR8TiPfRj0P1bb + fwek6e
8Mun2slvM9zE8MbRzyfbkUqCsj / Cu7Dc7DLXV5ImMyCKRGLF2KuqMVdXFXVxVquKuxVquKqN7 / vH
P / xjf / iJxUsVyhLsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVT7y5 / wAo9pX / ADBW / wDyaTLk
KGrtbrcJ62rPpxKCkSsihhU / F8QPyyUfcgoD1LD / AKmSX / kZH / zTkt + 5fi71bD / qZJf + Rkf / ADTg
37l + LvVsf + pkl / 5GR / 8ANOO / cvxb9Ww / 6mWX / kZH / wA04d + 5DavYuwVfMkpZiAAJI9yf9jjv3KyK
3ieGFInlaZkFDI9OTe5pTIFkq1xVo1rgVvfCrQxVxOKuGBWqb4qo3v8AvHP / AMYn / wCInCpYT + mN
M / 5aU + / Me2XCXfpjTP8AlpT78bXhLv0xpn / LSn342vCXfpjTP + WlPvxteEu / TGmf8tKffja8Jd + m
NM / 5aU + / G14S79MaZ / y0p9 + Nrwl36Y0z / lpT78bXhLv0xpn / AC0p9 + Nrwl36Y0z / AJaU + / G14S79
MaZ / y0p9 + Nrwl36Y0z / lpT78bXhLv0xpn / LSn342vCXfpjTP + WlPvxteEu / TGmf8tKffja8Jd + mN
M / 5aU + / G14Syry3 / AMo7pX / MFb / 8mky9ilXmdmF5EA3H9309e3h / ab9m43P0ZOCJJLzf / fn / AE + W
P9Mmh4N / 9 + f9Plj / AEwK7m / + / P8Ap8sf6Yq7m / 8Avz / p9sf6YVRFmIpZwlzeC0joT6v1qzehHTZB
XAVDMdOUJaIFuWvVNSJ2KsWBPim2Vlkia4q44FarhV1cCWsVb6YodXFVG9P + hz / 8Y3 / 4icKl80ZY
4LsVdirsVdiqJgsbi4T1IgvGtN2UdPmcWQgSFVdIuzUngP8AZqf + NsaZeEW / 0RdDrwPydf4nGivh
Fs6Pcg0 + H581p + vGivhFo6PdgV + CvhzX + uNL4RUZ7G4t09SULxrTZlPX5HFiYEBDYsXYq7FXYq7F
X0X5cNPL2lf8wVv / AMmkypzkbJBBMwMsSSEbAsoJp9Iw2tLPqVn / AMs8X / AL / TGytJZKb5JXWLQ4
JI1YhH9aNeSg7NxMe1fDDt3qs56l / wBWCD / kfF / 1Sx270fBGWMRnV / rumQ2hWnABkl5eP2UWmAnz
SEX9Ss / + WeL / AIBf6Y2VpWRUjUIgCqOgAoBgVxxS6uKt1xV1d8UO + WKrd8UurTFVC83tJz / xW / 8A
xE4hTyfNeWuA7FXYq7FXYq7FWwSOmKrvVelDuPlgpNt + tJUmtSetRXpjS8RWFmPU4UW1irsVdirs
VdirsVe86FqV4mhaYi6TdyhbSACRHteLARp8S87tWofcA5UXPTD9KX3 / AFZr3 / g7P / ssxV36Uvv +
rNe / 8HZ / 9lmKtfpS + / 6s17 / wdn / 2WYq3 + lL7 / qzXv / B2f / ZZirR1S + / 6s17 / AMHZ / wDZZgVsapf /
APVmvf8Ag7P / ALLMKu / Sl / 8A9Wa9 / wCDs / 8AssxV36Uvv + rNe / 8AB2f / AGWYq79KX3 / Vmvf + DS / +
yzFXHVL7 / qzXv / B2f / ZZirhql9 / 1Zr3 / AIOz / wCyzFV36Uv / APqzXv8Awdn / ANlmKGjql / 8A9Wa9
/ wCDs / 8AssxSt / Sl9 / 1Zr3 / g7P8A7LMVUrvU742sw / Q94AY33L2m2x / 5fMQp5PnzLXAdirsVdirs
VdirsVdirsVdirsVdirsVdirsVdir // Z

uuid: e3885d8d-9f07-c146-ab69-feb5b18db0cdadobe: docid: indd: 470e16db-b744-11df-8410-bf0522c

устойчивый: pdf470e16da-b744-11df-8410-bf05bed02c^{: bf0bed1d05c22902-bf0bed1d05c2905 СсылкаStream72.0072.00Inchesuuid: 9BA18502B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: f85e2b7a-c710-11db-9018-e53e148c387e}

ReferenceStream281.00281.00Inchesuuid: 219DAA78B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: 8eb7a7a2-c12c-11d8-bc94-fdc6e6930847

ReferenceStream72.0072.00Inchesuuid: F0820005B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: f85e2b7a-c710-11db-9018-e53e148c387e

ReferenceStream281.00281.00Inchesuuid: 219DAA78B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: 8eb7a7a2-c12c-11d8-bc94-fdc6e6930847

Ссылка на поток72.0072.00Inchesuuid: 95e20f72-b852-11db-a47a-000a95acc486

Артикул 72.0072.00Inchesuuid: 3d3d2dcc-b546-4ad4-ab9a-f3815129e039uuid: 9748CF97327811DF8B2EB7285877ABBF

АртикулStream300.00300.00Inchesuuid: C4BBF029C4AADF119A3DEC37D86A9444uuid: 07B4310BC3AADF119A3DEC37D86A9444

ReferenceStream72.0072.00Inchesuuid: 9BA18502B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: f85e2b7a-c710-11db-9018-e53e148c387e

СсылкаStream300.00300.00Inchesuuid: 39B3A2A51981DF1194A28D19E38CFC77

АртикулStream300.00300.00Inchesuuid: 5BE3F8F81781DF1194A28D19E38CFC77

ReferenceStream72.0072.00Inchesuuid: F0820005B1B7DD118941A553EEC5A2E2adobe: docid: photoshop: f85e2b7a-c710-11db-9018-e53e148c387e

Артикул 72.0072.00Inchesuuid: 49cc13d7-c615-3348-9a9f-f32a153be622uuid: E35AC9F0B3AADF119965812910A87375

application / pdf Библиотека Adobe PDF 8.0 Ложь
конечный поток
эндобдж
2 0 obj
>
эндобдж
10 0 obj
>
эндобдж
8 0 объект
>
эндобдж
7 0 объект
> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / Type / Page >>
эндобдж
138 0 объект
> / Shading> / Font> / ProcSet [/ PDF / Text / ImageC] / Свойства >>> / ExtGState >>> / Type / Page >>
эндобдж
204 0 объект
> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >>
эндобдж
269 ​​0 объект
> / Font> / ProcSet [/ PDF / Text] / Свойства >>> / ExtGState >>> / Type / Page >>
эндобдж
312 0 объект
> поток
HW [s۸ ~ ׯ D0 $ z & QmwH

Что такое Lintel? Типы перемычек и их применение в строительстве

🕑 Время чтения: 1 минута

Что такое перемычка?

Перемычка — это балка, помещаемая поперек проемов дверей, окон и т. Д.в зданиях, чтобы выдерживать нагрузку от вышеуказанной конструкции. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Горизонтальные перемычки строить проще, чем арки.

Подшипник перемычки

Используемый подшипник должен быть как минимум из следующих 3-х вариантов.

1. 10 см
2. Высота балки
3. 1/10 ^th до 1/12 ^th пролет перемычки.

Типы перемычек, используемых в строительстве

Перемычки классифицируются в зависимости от материала конструкции как:

.

1. Деревянная перемычка

В былые времена строительства в основном использовались деревянные перемычки. Но сейчас на смену им приходят несколько современных техник, однако в холмистой местности они используются. Основными недостатками древесины являются более высокая стоимость, меньшая долговечность и уязвимость к возгоранию.

Если длина проема больше, то это обеспечивается соединением нескольких деревянных частей с помощью стальных болтов, как показано на рис. (А).В случае более широких стен он состоит из двух деревянных частей, которые держатся на расстоянии с помощью деревянных упаковок. Иногда они усиливаются за счет использования пластин из мягкой стали в их верхней и нижней части, называемых перемычками с перемычкой.

2. Каменная перемычка

Это самый распространенный тип, особенно там, где много камня. Их толщина — самый важный фактор в его конструкции. Они также предусмотрены над проемами в кирпичных стенах.Каменная перемычка поставляется в виде одной или нескольких частей.

Глубина этого типа должна составлять 10 см / метр пролета при минимальном значении 15 см. Применяются до пролетов до 2 метров. В конструкции подвергаются вибрационным нагрузкам, в каменной перемычке образуются трещины из-за ее слабого растягивающего характера. Следовательно, необходима осторожность.

3. Кирпичная перемычка

Они используются, когда проем меньше 1 м и действуют меньшие нагрузки.Его глубина колеблется от 10 см до 20 см в зависимости от пролета. Кирпичи с крестовинами более подходят, чем обычные кирпичи, потому что они при заполнении строительным раствором дают большее сопротивление сдвигу торцевых стыков, которые известны как перемычки из кирпича с изломами.

4. Армированная кирпичная перемычка

Используются при больших нагрузках и пролете более 1 м. Глубина перемычки армированного кирпича должна быть равной 10 см или 15 см или кратной 10 см. кирпичи располагаются таким образом, чтобы между соседними кирпичами оставалось расстояние от 2 до 3 см по длине для вставки стержней из мягкой стали в качестве арматуры.Для заполнения зазоров используется цементный раствор 1: 3.

Вертикальные хомуты диаметром 6 мм предусмотрены в каждом вертикальном стыке 3 ^rd . Внизу предусмотрена основная арматура, состоящая из стержней диаметром от 8 до 10 мм, загнутых вверх на концах.

5. Стальная перемычка

Они используются, когда накладываются большие нагрузки, а проемы большие. Они состоят из профилей швеллеров или стальных балок. Мы можем использовать одну секцию или в комбинации в зависимости от требований.

При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены. Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

6. Армированная цементно-бетонная перемычка

В настоящее время перемычки из железобетона широко используются для перекрытия проемов дверей, окон и т. Д. В конструкции из-за их прочности, жесткости, огнестойкости, экономичности и простоты конструкции.Они подходят для всех нагрузок и любого пролета. Ширина равна ширине стены, а глубина зависит от длины пролета и величины нагрузки.

Основная арматура предусмотрена внизу, а половина этих стержней загнута на концах. Предусмотрены срезные хомуты для сопротивления поперечному сдвигу, как показано на рис.

Перемычка R.C.C над окном с выступом показана на рис.

На стенках полости предусмотрены перемычки

R.C.C.Это придаст хороший внешний вид и будет экономичным. Выше предоставляется гибкий D.P.C, как показано на рис.

Часто задаваемые вопросы

Что такое перемычка?

Перемычка — это балка, размещаемая поперек проемов, таких как двери, окна и т. Д. В зданиях, чтобы выдерживать нагрузку от конструкции, расположенной выше. Ширина балки перемычки равна ширине стены, а ее концы встраиваются в стену. Перемычки классифицируются в зависимости от материала, из которого они изготовлены.

Какие бывают типы перемычек в строительстве?

Перемычки классифицируются как:
1.Деревянные перемычки
2. Каменные перемычки
3. Кирпичные перемычки
4. Армированные кирпичные перемычки
5. Стальные перемычки
6. Железобетонные перемычки

Что такое стальная перемычка?

Они используются, когда накладываются большие нагрузки, а проемы большие. Они состоят из профилей швеллеров или стальных балок. Мы можем использовать одну секцию или в комбинации в зависимости от требований.
При использовании по отдельности стальная балка либо залита бетоном, либо облицована камнем, чтобы ширина оставалась такой же, как ширина стены.Когда более одного блока размещаются рядом, они удерживаются на месте разделителями труб.

Подробнее:

Виды расчетных нагрузок на перемычку кладки с расчетами

Виды проемов в стенах, их части и типы перемычек и арок для проемов

Различия между блоком балки связки и блоком перемычки

Что такое перемычка? 6 Типы перемычек

Перемычки являются неотъемлемой частью зданий. Всякий раз, когда мы хотим создать в здании проем, такой как двери и окна, мы используем перемычку над проемом как простое решение.

Хотя конструкция перемычки проста и используется очень часто, мы здесь, чтобы описать теоретическое определение перемычки.

В этой статье мы также представили типы перемычек и кратко обсудим их, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучшую перемычку для ваших строительных работ.

Перемычка представляет собой балку одного типа, которая используется для поддержки указанного выше материала стены или перегородки, когда отверстия, такие как двери, окна и т. Д., Необходимы для создания конструкции здания.Основная функция перемычки — воспринимать нагрузки, исходящие от высокой стены, и передавать ее груду на боковые стены.

Балка перемычки обычно оканчивается каменной стеной, чтобы передать вес, который они переносят на каменные стены, и ее ширина равна ширине стены. Перемычка также может использоваться как оживляющий композиционный компонент.

В то время как древесина все еще используется при строительстве домов, можно использовать и более тяжелые материалы, например, блоки, бетон и камень, особенно в случае строительства бизнес-структур и частных площадей для кондоминиумов.Таким образом, использование стальных перемычек с мешалкой становится все более популярным. В зависимости от стоимости и доступности материалов для возведения перемычек используются разные материалы. По элементам развития перемычки подразделяются на следующие типы:

1. Перемычка деревянная
2. Перемычка каменная
3. Перемычка железобетонная
4. Перемычка кирпичная
5. Перемычка железобетонная
6. Перемычка стальная

Увидев эти шесть типов перемычки вы можете задать простой вопрос.

Какую из этих перемычек следует использовать для вашего строительного проекта?

Это вы должны решить ответ. Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянная перемычка

Деревянные перемычки или деревянные перемычки являются наиболее выдержанными видами перемычек. Они в основном используются в холмистых районах, где доступна древесина. Но на открытых площадках использование древесины ограничено из-за значительных затрат и доступности современных материалов.Если должны появиться более крупные перегородки, деревянную перемычку делают из двух деревянных частей, избегая, по возможности, деревянных перегородок. Иногда деревянные перемычки усиливают за счет расположения пластин из мягкой стали в их верхней части и в основании; такие перемычки называются перемычками с перемычкой. У него есть еще несколько недостатков —

• Он менее прочен.
• Древесина горючая, поэтому она уязвима для возгорания.
• Эти перемычки имеют тенденцию к слабой конструкции.
• Без соответствующей вентиляции древесина обязательно гниет.

Каменная перемычка

Прямоугольные кусочки камня можно использовать в качестве перемычки. Этот тип перемычки в основном используется в тех местах, где камень легко доступен. На случай, если длина проема будет большой, к тому времени в любом случае соединяют два бруска, чтобы сделать перемычку все, что можно считать проемами. Их просто используют в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства.Его использование неразрывно связано с каменными кладками. Каменные перемычки необходимо использовать с учетом характерных слоев. Толщина каменной перемычки — важный фактор для ее дизайна. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальная толщина должна быть 8 см. Такая перемычка будет прочной и прочной. Есть также некоторые неудобства каменной перемычки.

• Его высокая стоимость и, во-вторых, его неспособность выдерживать чрезмерное поперечное напряжение.
• Из-за их слабого растяжения они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
• Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Железобетонные перемычки

В настоящее время железобетонные перемычки очень распространены. В этом типе арматура используется для решения проблемы низкой пластичности бетона. Они разработаны в современных структурах.Они подходят для больших нагрузок и больших пролетов. Их толщина держится примерно до 8 сантиметров на каждый метр. Перемычки RCC могут быть сборными или монолитными. Обычно перемычки из сборного железобетона используются, когда пролет перемычек меньше. Ширина перемычки должна быть такой же, как ширина стены. Глубина перемычки зависит от длины пролета и величины нагрузки.

Бетон, несмотря на то, что он прочен на сжатие, хрупок по отношению к растягивающим напряжениям, поэтому основные арматурные стержни используются внизу для сопротивления растягивающему напряжению.Половина этих стержней загнута на концах. Предусмотрены срезные хомуты, способные выдерживать напряжение сдвига. Обычно цемент, песок и заполнители смешиваются в соотношении 1: 2: 4 для образования цементно-бетонного раствора. Эта перемычка имеет ряд преимуществ:

• Они прочные, жесткие и прочные.
• Железобетонная перемычка обладает огнестойкими свойствами.
• Они экономичны и просты в конструкции.
• Главное преимущество перемычек RC — возможность приспособления к любому размеру и форме.

Кирпичные перемычки

Кирпичные перемычки строятся из твердого, хорошо обожженного первоклассного кирпича. Он может быть выполнен в виде кирпичей на концах, кирпичей на краю и горизонтально уложенных кирпичей над проемами. Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, дают большее сопротивление сдвигу в торцевых швах, чем стандартные блоки.

Армированные кирпичные перемычки

Большие нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Их можно преодолеть с помощью арматурных стержней. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича. Глубина перемычек армированного кирпича равна 10 см. или кратные 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места для вставки стержней из мягкой стали в качестве арматуры.После установки стержней оставшийся зазор заполняется цементным раствором 1: 3. Штанги диаметром 6 мм используются в качестве вертикальных хомутов на каждом третьем вертикальном стыке. В качестве первичной арматуры используются стержни диаметром от 8 до 10 мм, размещенные внизу.

Стальные перемычки

Стальные перемычки подходят для случаев, когда накладываемые нагрузки велики, а зазоры значительны. Стальные перемычки предпочтительнее, когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок.Эти перемычки состоят из секций швеллеров или прокатных стальных балок или секций швеллеров, используемых по отдельности или в сочетании из двух или трех единиц. В зависимости от требований перемычка может быть односекционной или комбинированной из двух или более. Одиночная стальная балка либо залита бетоном, либо облицована камнем, чтобы сохранить ширину стены. Комбинация из двух или более блоков размещается рядом и удерживается на месте разделителем труб. В любом случае сброс водой осуществляется в течение десяти дней.Он имеет множество преимуществ:

• Стальные перемычки могут использоваться для облегчения более тяжелых нагрузок на более выступающие промежутки без необходимости изменения или усиления.
• Стальные перемычки устойчивы к ржавчине, эрозии и деформации.
• Стальные перемычки более практичны и менее трудоемки.

Это еще не все !!!!!!

Вот список статей о перемычках на нашем сайте

Скоро появятся другие статьи о перемычках …

7 причин выбрать бетонные перемычки

Бетонные перемычки обычно дешевле стали, но есть ли другие причины для их использования?

Тем, кто использует и устанавливает конструкционные строительные изделия, особенно несущие стальные перемычки и перемычки из предварительно напряженного бетона, вы, вероятно, уже знаете основные различия между этими двумя типами.Вы также будете знать о преимуществах стали перед бетонными перемычками.

Но есть ли что-то большее, чем бетон, и есть ли обстоятельства, при которых он может быть предпочтительнее?

Одним словом, да.

Как производитель того и другого, мы не скрываем сильных сторон одного перед другим; на самом деле, мы, вероятно, лучше всех можем объективно взглянуть на каждый тип.

Однако есть некоторые случаи, когда бетонная перемычка является предпочтительным вариантом, и в определенных ситуациях есть веские причины для выбора бетонной перемычки вместо стальной перемычки.

Стоимость

Самая большая и очевидная причина для определения или выбора бетонной перемычки — финансовая. Бетон фактически является товаром, и поэтому бетонная перемычка обычно обходится строителю или установщику намного меньше, чем вариант стальной перемычки. Мы всегда призываем тех, кто покупает и использует перемычки, понимать значения нагрузки, но если дело сводится просто к цене, бетон обычно более предпочтителен.

Прочность

Это не миф, что стальные перемычки прочнее бетона; это обычно так, но это немного сложнее.

Высокопрочная перемычка из предварительно напряженного бетона часто может иметь лучшие несущие свойства, чем аналогичная стальная версия при определенной длине, и может быть значительно дешевле. Перед выбором перемычки всегда рекомендуется ознакомиться с таблицами нагрузки на перемычки или спросить техническую команду производителя.

Тепловые свойства

Стальные перемычки используются с полистиролом внутри для уменьшения образования мостиков холода в стенах. Однако бетонные перемычки могут обладать превосходными тепловыми свойствами и в определенных обстоятельствах могут почти полностью исключить образование мостиков холода.Это может быть достигнуто за счет использования комбинированной перемычки из стали и бетона, которая может быть значительно дешевле, чем стальная перемычка с термическим разрывом.

Чистая поверхность

Стальные перемычки обычно конструируются так, чтобы их нельзя было увидеть, и обычно они закрыты.

Стальные перемычки спроектированы так, чтобы их нельзя было увидеть. Обычно их устанавливают между кирпичом и блочной кладкой и закрывают снизу. Бетонная перемычка с гладкой облицовкой — это перемычка из предварительно напряженного бетона с высокими эксплуатационными характеристиками с отделкой типа C.Это означает, что он может быть установлен в «видимых» областях и может быть окрашен пользователем или установщиком для большей гибкости.

Гибкость

Кстати о гибкости — бетонные перемычки можно вырезать на месте, чтобы установщик мог манипулировать перемычкой по их назначению.

Деградация

В прибрежных районах, иногда классифицируемых как зоны MX4, стальные перемычки могут разрушаться из-за содержания соли в атмосфере. Чтобы предотвратить это, часто требуется спецификация перемычки из нержавеющей стали, что также часто требует больших затрат.Потенциальной альтернативой может быть бетонная перемычка с гладкой облицовкой или комбинированная или гибридная перемычка, которая менее восприимчива к воздействию соли в воздухе.

Метро

В некоторых случаях при строительстве под землей бетонная перемычка предпочтительнее стальной перемычки. Оцинкованная сталь будет уязвима для влаги и потенциально ржавчины, тогда как сталь в перемычке из предварительно напряженного бетона защищена бетоном.

Как и в случае с любым структурным элементом здания, всегда рекомендуется проконсультироваться с техническими группами и инженерами по поводу наиболее подходящего продукта для использования в конкретной ситуации.Перемычки ничем не отличаются, и наши технические специалисты и специалисты по спецификациям могут посоветовать лучшее и наиболее экономичное решение; будь то предварительно напряженный бетон или стальная перемычка.

Практическое руководство по конструкционным перемычкам и подшипникам

Практическое руководство по конструкционным перемычкам и подшипникам

Создание проемов в стенах означает, что перемычки являются потенциальным слабым местом. Дефекты, вызванные неисправными перемычками, могут быть сложными, и их трудно исправить. Мы изложили технические рекомендации, чтобы убедиться, что ваша сборка не страдает от этих проблем.

Подшипники перемычки

• Постройте полную кладку непосредственно под концами перемычки. Не используйте обрезки кирпичей или блоков.
• Убедитесь, что перемычка ровная и залита раствором.
• Длина подшипников перемычки должна быть не менее 100 мм, при этом всегда должны соблюдаться рекомендации производителя по минимальному концевому подшипнику.

Некоторые перемычки, возможно, потребуется подпереть во время строительства.

При использовании предварительно напряженных и железобетонных перемычек:

• Для бетонных перемычек перемычка должна быть встроена с армированием в правильной ориентации.Бетонные перемычки обычно включают маркер, отлитый в перемычку, чтобы указать правильную ориентацию установки перемычки.
• Считается хорошей практикой подпирать стальные композитные перемычки в центрах, не превышающих 1,2 м, во время строительства кладки выше. Необходимо всегда соблюдать требования производителя к подпиранию перемычки во время строительства.
• Кладка должна быть аккуратно возведена с плотно заполненными швами.
• Открытые поверхности перемычек должны быть защищены от огня
• Избегайте точечных нагрузок непосредственно над перемычкой, если это не доказано инженером-строителем.

Раздел 6 нашего технического руководства содержит дополнительную информацию о перемычках.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам. Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Что такое перемычка? Использование и виды перемычек в строительстве.

Эй, вы хотите знать, что «Что такое Lintel? Типы перемычек, их преимущества и применение в строительстве? » Если ваш ответ утвердительный, значит, вы попали в нужную статью.

Здесь, в этой статье, вы узнаете все о Lintel Beam.

Итак, приступим.

Что такое перемычка?

Перемычка — это горизонтальный элемент, устанавливаемый прямо над проемами дверей, окон, веранд и т. Д.для поддержки нагрузки кладки работать над ней.

Балки перемычки

служат опорой для проемов в здании и безопасно переносят эту нагрузку на каменные стены или колонны.

Их ширина должна быть равна ширине стены, на которой они построены.

Они построены на верхней части проемов, а их концы встроены в стену.

На месте перемычки сооружены также арки. Однако, по сравнению с арками, балки перемычки возводятся очень легко.

Балки перемычки бывают прямоугольными в плане и сечении.

Они построены из разных материалов.

Мы поговорим о них позже, в этой статье.

А теперь поговорим о его преимуществах.

Преимущества перемычки.

У них есть следующие преимущества.

1. Они выглядят проще и их легко собрать.

2. Чрезмерная нагрузка не действует на концевые опоры перемычек. Следовательно, от них не требуется такой прочной конструкции.

3. Центрировать перемычку несложно, да и каркасы недороги.

4. Они могут выдерживать большую нагрузку, если нагрузка идет равномерно.

5. Они нежные и выглядят просто.

Как теперь вы знаете, что что такое перемычка? И его преимущества.

Итак, теперь поговорим о типах перемычек.

Виды перемычек.

Они бывают следующих основных типов.

1. Деревянная перемычка.

2. Каменная перемычка.

3. Бетонная перемычка.

4. Армированная кирпичная перемычка.

5. Стальная перемычка.

Начнем с первого типа перемычки.

1. Деревянные перемычки.

Деревянные или деревянные перемычки — самые старые типы перемычек.

Деревянные перемычки относительно дороже, имеют слабую конструкцию и уязвимы для возгорания. Они также подвержены гниению, если их не проветрить должным образом.

Если проем имеет большую длину, то два или более деревянных бруса соединяются, образуя перемычку на всем проеме.

В случае более широких стен, деревянная перемычка состоит из двух деревянных частей, удерживаемых на расстоянии с помощью деревянных распорок.

Иногда деревянные перемычки усиливают за счет использования пластин из мягкой стали сверху и снизу; такие перемычки называются перемычками с перемычкой.

В наши дни они обычно не используются из-за доступности современных материалов.Чаще всего они используются в холмистой местности.

2. Перемычки каменные.

Прямоугольные куски камня можно использовать в качестве перемычки.

Перемычки этого типа будут очень прочными и прочными, но они будут слишком много весить.

Их толщина держится примерно 10 см на метр.

Перемычки из камня должны использоваться в соответствии с естественной наслоением.

Они используются только в горных постройках, так как они слишком много весят и из-за отсутствия других материалов для их строительства.

Применяются в пролетах до 2 метров. Из-за их слабого растяжения они не используются в зданиях, где на конструкцию действуют вибрационные нагрузки.

Их сложно развернуть в городах, так как их транспортировка — очень сложная задача.

Следовательно, они не используются в городских районах.

3. Бетонные перемычки.

В наше время наиболее часто используемым типом является бетонная перемычка.

Они изготавливаются из цементобетона и имеют следующие типы.

1. Обычная бетонная перемычка.

2. Перемычки R.C.C.

1. Перемычки бетонные однотонные.

Перемычки этого типа изготавливаются из простого бетона, так как в нем не используются стальные стержни.

Следовательно, они не подходят для тяжелых грузов.

Изготавливаются на пролет до одного метра.

Бетон очень силен на сжатие, но слаб при растяжении, поэтому они не используются в более длительных пролетах.

2.Перемычки железобетонные.

В этом типе арматура используется для преодоления проблемы низкого растяжения в бетоне.

Они очень прочные и могут использоваться с очень большими размерами и более высокими пролетами.

Они построены в современных зданиях.

В настоящее время перемычки R.C.C являются наиболее часто используемым типом из-за их прочности, огнестойкости, жесткости и простоты конструкции.

Они также экономичны и долговечны по сравнению с другими типами перемычек.

Они также выглядят привлекательно и обеспечивают гладкую поверхность.

Их толщина держится примерно до 8 сантиметров на метр.

По конструкции имеет два типа.

1. Сборные перемычки.

2. Литая перемычка.

1. Сборные перемычки.

Обычно их готовят на фабриках. После высыхания и затвердевания они закрепляются на отверстиях.

Они очень подходят для небольших пролетов.

2. Литые перемычки.

Устанавливаются непосредственно на проемах монолитно с каменными стенами или колоннами.

Перед постройкой необходимо проверить их конструкцию.

Как правило, перед постройкой их центрируют и обрабатывают каркасом.

После этого стальные стержни стягивают вместе после его проектирования.

Затем опалубку заполняют цементобетоном (1: 2: 4). Бетон при заливке в каркас плотно вдавливается во избежание пустот.

Отверждение водой длится не менее 15 дней. В конце снимается центровка и опалубка.

3. Перемычки из армированного кирпича:

Если нагрузки большие или пролет больше, он может быть выполнен из армированного кирпича.

Глубина такой перемычки должна составлять 10 см или кратно 10 см.

Иногда кирпичную перемычку толщиной 15 см можно получить, используя ложи толщиной 5 см в сочетании с кирпичами толщиной 10 см.

Как вариант, кирпичи можно положить на край.

Кирпичи располагаются так, чтобы оставалось пространство шириной 2-3 см по длине для вставки арматуры.

Затем зазор или шов заполняют цементным раствором 1: 3.

Хомуты с вертикальным срезом поставляются диаметром 6 мм.

Провода предусмотрены в каждом третьем вертикальном стыке.

В нижней части перемычки предусмотрена основная арматура диаметром от 8 до 10 мм.

Стержни загнуты на концах.
