Отличие узо от дифавтомат: Автоматический выключатель, дифференциальный автомат и УЗО: в чем отличие?

Содержание

Автоматический выключатель, дифференциальный автомат и УЗО: в чем отличие?


Сеть, которая постоянно находится под напряжением, рано или поздно может выйти из строя. Причин для этого много, а вот последствия такого сбоя не очень приятные. Во-первых, могут пострадать провода или подключенные к розеткам электрические приборы. Во-вторых, пользователь может получить разряд тока. Чтобы этого избежать используют различные средства защиты, которые прекрасно подходят для бытовых условий и снижают риск появления поломок.


К таким устройствам относят УЗО, автоматические выключатели и диффавтоматы. Они быстро отключают цепь питания, и напряжение не успевает перейти в разряд опасного, способного испортить приборы. Учитывая, что устройства выполняют похожую функцию, многим кажется не важным, какое из них будет установлено в помещении. На самом деле они отличаются и по назначению, и по конструкции. Поэтому перед покупкой рекомендуется изучить все важные нюансы, чтобы подобрать оптимальный аппарат.


От чего защищают.


Неисправности в электрической цепи чаще всего вызваны тремя основными факторами:


1. Короткое замыкание. Сопротивление электронагрузки снижается до минимума, из-за воздействия металлических предметов на цепь напряжения.


2. Токи утечек. Возникают, когда нарушена изоляция. При случайном возникновении цепей на земле.


3. Перегруз проводов. Если в помещении работают приборы большой мощности, это вызывает в цепи повышенное напряжение и, соответственно, перегрев проводов и самих приборов. В итоге страдает изоляция, повышается риск ее воспламенения.


Все эти факторы могут возникать по отдельности, а иногда и вместе. Например, перегрев проводов может вызвать короткое замыкание.


Отличие по назначению.


Автоматические выключатели.


Они предохраняют от короткого замыкания и токов утечек. Существует несколько разновидностей, отличаются они номинальным током и габаритами. Но у каждой модели в комплекцию включены:


Электромагнитная катушка – она отключает токи напряжения и способствует гашению электрической дуги.


Тепловой расцепитель (с выдержкой времени) – в основе биметаллическая пластина, которая начинает работать при возникновении перегруза внутри цепи.


Нужно учитывать, что для жилых зданий автоматический выключатель подключается только на одну фазу. А значит, он контролирует только напряжение этой фазы. Любые токи утечек прибор будет игнорировать.


УЗО (устройство защитного отключения).


Для подключения используется два провода: ноль и фаза. Устройство считывает токи, проходящие через них, и вычисляет разницу между ними. Если номинал, выходящий через ноль равен входящему в фазу – все нормально, УЗО не останавливает работу сети. Небольшие величины также игнорируются, поскольку не влияют на безопасность.


Но как только ток утечки превысит отметку оптимального, устройство снимает напряжение внутри работающей схемы. Прибор автоматически настроен на срабатывание, когда достигнута определенная разница токов уставки. Это позволяет избежать ненужных отключений и предотвращать только реально опасные ситуации.


Но нюанс в том, что само защитное устройство не застраховано от перегрузов и коротких замыканий. Поэтому его устанавливают в комплексе с автоматическим выключателем.


Дифференциальный автомат.


Наиболее надежная защита. По сути, он включает в себя оба описанных выше устройства и спасает от всех трех видов неисправностей. Плюс, в его конструкции тепловой и электромагнитный расцепители, которые защищают автомат от перегрева и коротких замыканий. Да, эта конструкция стоит дороже, но и защита более надежная. Кроме того, выполнен он одним модулем.


Внешние отличия.


Габариты.


Для начала стоит сказать, что каждый из аппаратов выполнен с возможностью монтажа на din-рейку. Это позволяет сэкономить место и легко пристроить прибор внутри этажного или квартирного щитка. Однако даже такая технология не спасает от нехватки места при укомплектовании электрических проводов. Автоматический выключатель и УЗО создаются с разными корпусами, поэтому их нужно монтировать отдельно. А вот диффавтомат закрепляется одним модулем, что существенно экономит и место, и время.


Также стоит учитывать, что при монтаже всегда нужно оставлять дополнительное пространство. Чтобы была возможность установить приборы при доработке схемы.


Маркировка.


Все три прибора имеют кнопку «Тест», рычаг ручного включения и похожий корпус. На каждом прикреплена табличка, на которой указаны основные данные: номинальный ток, напряжение в электропроводке, при котором устройство работает, контролируемые токи утечки, схема подключения внутренних деталей. Единственное отличие – на УЗО не отображены токовые защиты, поскольку они не предусмотрены. На лицевой стороне пропечатана модель аппарата, чтобы покупатель сразу мог понять, приобретает он автоматический выключатель или дифференциальный.


Важно: многие путают обозначения ВД и АВДТ. Первое – выключатель дифференциальный. По сути, это УЗО, которое защищает только от токов утечки. Второй – автоматический выключатель дифференциального тока. Здесь уже говорим о классическом диффавтомате, который предотвращает и КЗ, и утечки, и перегрев.


Дополнительные сведения.


Монтаж.


Легко монтируется как один модуль, так и два. Отличие только в том, что установка двух аппаратов займет больше времени. Основные трудности возникают при подключении проводов. УЗО и «дифференциалки» подключаются только к нулю и фазе. А вот автоматический выключатель требует дополнительного объема работы: придется прокладывать перемычки.


Долговечность.


Считается, что чем сложнее конструкция, тем быстрее она сломается. УЗО и выключатели довольно простые по конструкции, поэтому в случае неполадок детали можно легко найти и заменить. Сам ремонт аппарата не сильно ударит по кошельку, а в большинстве случаев неисправности можно починить и самостоятельно, без глубоких познаний в электрике.


Дифференциальный автомат в этом плане проигрывает. Конечно, судить о надежности по сложности конструкции нельзя. Все зависит от качества сборки деталей, добросовестности производителя и так далее. Но в случае поломки придется обратиться к профессионалу и потратиться.


Вывод.


Итак, какое из устройств выбрать зависит от бюджета и особенностей помещения. Тем не менее, надежную защиту обеспечат все три аппарата, которые обязательно нужно включать в схему электрической проводки.

Типы дифавтоматов | EKF


Появление и широкое распространение автоматических выключателей дифференциального тока (АВДТ) с одной стороны облегчило решение задач, связанных с организацией защиты и корректной работы электрических цепей, а с другой стороны усложнило выбор подходящего прибора, ведь АВДТ сочетает в себе функции сразу двух устройств: автоматического выключателя и УЗО. Т.е. АВДТ – это сложное устройство, в котором присутствуют как характеристики устройства защитного отключения, так и автоматического выключателя тока. В связи с этим мы предлагаем в данной статье рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

Виды и характеристики АВДТ


Прежде всего, АВДТ различают по классу входящего в его состав УЗО: электромеханические и электронные. Электромеханические УЗО (а значит, и дифавтоматы) являются функционально не зависящими от напряжения питания. Достигается эта независимость благодаря тому, что источником энергии, необходимой для функционирования – выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал — дифференциальный ток, на который оно реагирует. Такие устройства более надежны и этим обусловлена более высокая (по сравнению с электронными) цена. Электронные АВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае электронное УЗО, не имея питания, не функционирует.


Следующей характеристикой АВДТ, которая также продиктована свойствами его дифференциальной составляющей, является тип УЗО. По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.


УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространенный тип, применяемый в большинстве случаев.


УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие. Такие устройства применяются, когда необходимо защитить чувствительную электронную технику, работающую не на переменном, а на постоянном токе.


УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи. Довольно редкие и узкоспециальные устройства. Их используют там, где может появиться сглаженный постоянный дифференциальный ток (промышленные объекты или цепи со сложными медицинскими приборами).


УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько УЗО в линии,


причем таким образом, чтобы они срабатывали в определенной последовательности.


УЗО типа G – то же, что и типа S, но с меньшей выдержкой времени.


Все основные типы УЗО представлены в ассортименте компании EKF. Например, наиболее популярные у наших партнеров дифы АД-32. Они предлагаются как в исполнении АС, так и с УЗО типа А и селективным.

Сфера применения АВДТ


Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток, I?n, и собственно сфера применения устройства. АВДТ с I?n = 10 мА применяется во влажных помещениях, устройство с током уставки 30 мА имеет наиболее широкий спектр применения, такими приборами защищают розетки, кухонное оборудование, общие цепи, 100 мА – для защиты цепей большой протяженности, целых групп потребителей, 300 мА – защита от пожара.

Защита от короткого замыкания


Главной характеристикой АВДТ, благодаря которой этот прибор может защищать цепи и потребителей от токов короткого замыкания, является так называемая предельная коммутационная способность (ПКС). Это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным. Наиболее распространенными являются значения ПКС 3000, 4500 ампер. Также есть устройства, способные выдержать 6 или даже 10 кА, но они существенно дороже, поскольку требуют применения дорогих комплектующих.

Характеристика срабатывания АВДТ


Как и обычный автоматический выключатель, АДВТ обладает времятоковой характеристикой срабатывания – это диапазон срабатывания электромагнитной защиты.



Характеристика B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим, либо отсутствующим пусковым повышением тока, например, в осветительных.
Характеристика С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Характеристика D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Также характеристиками АВДТ являются: базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Схемы защиты полюсов АВДТ


Кроме того, для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространенным является исполнение 1P+N (или 3P+N в случае четырехполюсного АВДТ), когда защищен от перегрузок и короткого замыкания только проводник нагрузки. Тем не менее, порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и проводника нагрузки, и проводника нейтрали (например, в случае применения в специфических схемах заземления IT и TT). Именно для таких проектов в нашем ассортименте есть дифавтоматы АД-2 и АД-4 серии PROxima.


В качестве другого специализированного дифавтомата выступает АВДТ-63 М. Это устройство уникально благодаря своей компактной конструкции. УЗО и автоматический выключатель размещены в нем таким образом, что весь аппарат занимает всего один стандартный модуль, т.е. 18 мм. Порой, когда место в электрощите ограничено, а устройств требуется установить много, такое преимущество становится неоспоримым.


Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать условия, в которых будет применено устройство, характеристики и состояние сети, количество подключенных к ней потребителей, а также требования проектной и нормативной документации. Эти и ряд других факторов определяют выбор конкретных характеристик АВДТ. При этом оптимальное решение, которое можно порекомендовать рядовому пользователю – прибегнуть к помощи профессионалов.


Компания EKF предлагает модульные устройства, в том числе и АВДТ, которые отличаются высокой надёжностью и отличными потребительскими характеристиками. Постоянная работа над качеством продукции позволяет предложить пользователям расширенную гарантию на оборудование – 3, 7 и 10 лет в зависимости от выбранной линейки – Basic (эконом-сегмент), PROxima (оптима) и AVERES (премиум) соответственно.


Подобрать нужное устройство от компании EKF можно на сайте с помощью удобных фильтров, в мастер-каталоге или позвонив по номеру 8-800-333-88-15 (по России бесплатно).

Что такое дифавтомат Назначение устройство характеристики отличие от УЗО

В этой статье мы подробно разберем:

  • Что такое дифавтомат?
  • Его назначение, применение и характеристики.
  • Узнаем, чем отличается УЗО от дифавтомата?
  • Поговорим о существующий стандартах и типах АВДТ

Что такое дифавтомат?

Дифференциальные автоматы (их так же называют дифавтоматами или АВДТ) в технической литературе определяются, как автоматические выключатели, срабатывающие при появлении в сети дифференциальных токов. Кроме этого, в дифференциальном автомате обязательно имеется защита от сверхтоков в виде теплового и электромагнитного расцепителя. При этом дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его со значением уставки, и отключать защищаемую сеть, если дифф. ток превысил ее значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос – чем дифференциальный автомат отличается от УЗО со встроенной защитой от сверхтоков? Т.е. привычный критерий – компоновка явно недостаточен, поскольку УЗО со встроенной защитой имеет в своем составе и автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же отличие дифавтомата от УЗО?

Для того чтобы получить все ответы достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц из стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). В них содержится исчерпывающая информация, исключающая разногласия. Основываясь на этих данных можно ответить на еще один очень известный вопрос обывателей, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и сведена в таблицу представленную ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия УЗО, дифференциальных автоматов и выключателей дифференциального тока

УЗО или дифавтомат, что выбрать? – ответ на этот вопрос будет завесить от поставленной перед устройством задачей. Давайте разъясним.

Из данных, представленных выше, следует, что главное отличие дифавтомата от УЗО будет не столько компоновка, сколько возможности и назначение. Дифференциальный модуль АВДТ предназначен для защиты людей при КОСВЕННЫХ касаниях, а УЗО – при  КОСВЕННЫХ и НЕПОСРЕДСТВЕННЫХ** касаниях. Иными словами дифференциальный автомат не рассчитан на спасение человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

В остальном – защите от сверхтоков и последствий появления токов утечки возможности АВДТ и УЗО со встроенной защитой от сверхтоков идентичны. Соответственно ознакомиться с принципом работы АВДТ можно на страницах, описывающих работу дифференциального модуля (принцип работы УЗО) и автоматического выключателя.

Стандарты

Общие требования, основные характеристики и методики проверки бытовых и аналогичных АВДТ изложены в ГОСТ Р 51327.1-99, дополнения в ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих нормативов МЭК. Их действие охватывает АВДТ на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, зависимые и независимые от напряжения сети, с номинальными токами, не превышающими 125 А и с наибольшими коммутационными способностями, не превышающими 25000 А по номиналу.

Различные типы АВДТ

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по ключевым показателям. Для более удобного применения все типы сведены в таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Конструкция дифференциальных автоматов (диф автоматов)

В начале этой страницы уже приводилась информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция  не содержит каких-то особых элементов. Здесь в едином корпусе собраны: механический узел коммутации со свободным расцеплением, электромагнитный и тепловой расцепители, плюс – дифференциальный модуль. Срабатывание любого из них приводит к отключению автомата.  По отдельности эти узлы рассматривались в разделах посвященных автоматическим выключателям и УЗО. Зачастую производители используют унифицированные корпуса и основные узлы с небольшими вариациями.

Характеристики дифференциальных автоматов (дифавтоматов) бытового применения

В предыдущем списке описана классификация дифференциальных автоматов по их важнейшим конструкционным признакам и техническим показателям. Практически все из них входят также и в число важнейших характеристик, сообщаемых заводами изготовителями,  а стандартом ГОСТ Р 51327.1-99 даются их  предпочтительные значения. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных автоматов бытового применения

Применение дифференциальных автоматов (диф автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения используются главным образом в жилом секторе. Также они находят применение в электроснабжении небольших производственных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров за счет отключения при утечках. Также дифференциальные автоматы обеспечивают защиту персонала от поражения током при прикосновении к корпусам и частям электроустановок при выходе из строя изоляции.

УЗО и дифавтомат разница, отличие, что лучше


Если человек покупает электроприборы, то без наличия специального образования ему трудно решить, что же лучше: УЗО или дифавтомат. И вообще, чем различаются эти приборы? На первый взгляд они совершенно одинаковые. Может это и есть один прибор но с разным названием?


При внимательном рассмотрении видно, что многое в устройстве приборов похоже:




1. Оба прибора оснащены кнопкой с надписью «Текст».

2. Оба прибора имеют чётное количество модулей (два или четыре). Этим они и отличаются от автоматов, у которых количество модулей варьируется от 1 до 4.

3. Оба прибора указывают количество утекающего тока.








В чём же собственно разница? Разница в назначении данных устройств.


УЗО можно расшифровать как устройство защитного отключения. То есть данный вид техники предохраняет от утечки тока.


Дифавтомат – техника более сложного уровня. Простыми словами говоря, это модернизированное УЗО. В нём к УЗО добавлен выключатель, который работает в автоматическом режиме. Значит, дифовтомат работает и как УЗО, и как автоматический выключатель. Чтобы быстро различить эти приборы, надо осмотреть прибор на наличие выключателя. У УЗО, как понятно из вышесказанного, данная деталь будет отсутствовать.





Автоматические выключатели делятся на классы. Показателем класса служит скорость и величина тока, при которой автоматический выключатель срабатывает, и электрическая цепь размыкается. В технической документации данный показатель пишется перед номинальным значением выключателя. Рассмотрим применяемый в быту выключатель, работающий в автоматическом режиме для нескольких розеток. В сопроводительных документах его именуют С16. Буква «С» означает класс изделия. 16 – номинальное значение,


Если данное значение привысится, то автоматическая система обесточит розетки.


Это ещё одно отличие диавтомата от УЗО. Так как УЗО не имеет автоматического выключателя, то он и не пишется в технических документах.





Класс указывается только в документах на выключатели в автоматическом режиме и дифавтоматы. Не надо путать эти два прибора. Как говорилось выше, у дифавтоматов есть клавиша с надписью «Текст», автоматические выключатели её не имеют.








Как же разобраться во всех этих устройствах? Схема проста:


1. Определяем, есть ли в наличии кнопка «Текст». УЗО и дифавтомат оснащены ею, а автоматический выключатель нет.

2. Смотрим документы, где прописано номинальное значение. У выключателей и дифавтоматов будет указан класс, у УЗО – нет. Данный прибор при нагрузках больше заявленных производителями, просто ломается.





Теперь определить что есть что, вы сможете не хуже, чем профессиональный электрик. Проблема, как разобраться, где УЗО, где автоматический выключатель и где дифавтомат, легко получила своё разрешение.





Ответы на другие, интересующие вас вопросы по работе электроприборов, вы можете всегда узнать в нашем интернет-магазине, просто связавшись с продавцом. Наши консультанты также помогут вам правильно подобрать УЗО, дифавтоматы, выключатели в автоматическом режиме и многое другое.


Выбрать и купить дифавтоматы вы сможете на этой странице, а УЗО тут.

Отличие Узо от дифференциального автомата. Чем отличается УЗО от дифавтомата

В настоящее время существование человечества без электроэнергии практически невозможно. Несмотря на это, в некоторых ситуациях, эта самая электроэнергия помимо пользы может не только нанести вред здоровью, но и представляет собой реальную угрозу жизни.

Именно для таких ситуаций и были разработаны специальные приборы, такие как УЗО (устройство защитного отключения) и дифавтоматы (дифференциальный автомат). Эти устройства зарекомендовали себя как необходимые и надежные защитники не только электропроводки, но и жизни людей.

Узо и дифференциальные автоматы, различия между которыми заключается в нескольких отличиях, служат одной цели. Рассмотрим более внимательно назначение и область применения этих электротехнических приборов.

Для чего применяются УЗО и дифавтоматы

Оба этих изделия служат для экстренного размыкания цепи при возникновении критической ситуации. Основным отличим этих устройств, является то, что УЗО срабатывает только при возникновении в цепи токов утечки, а дифференциальный автомат обеспечивает размыкание цепи в случае появления тока утечки, а также при перегрузке проводки и коротком замыкании.

Судя по функциональным возможностям можно сделать вывод, что УЗО устанавливается для защиты от поражения человека током, а также для предотвращения перегрева и оплавления электропроводки. Если возникает перегрузка или короткое замыкание этот прибор не сработает, следовательно, его защитные возможности весьма условны.

Применение же дифавтомата, помимо дублирования возможностей, защищает проводку от перегрузок и КЗ. Таким образом, установка дифференциального автомата позволяет предохранить провода от всех рисков, в то время как самостоятельное использование УЗО не целесообразно.

Именно поэтому наиболее распространенным способом защиты Электра сетей является совместное использование этих аппаратов. Несмотря на внешнюю схожесть, по соответствующим надписям и другим особенностям вполне реально определить какой именно прибор используется.

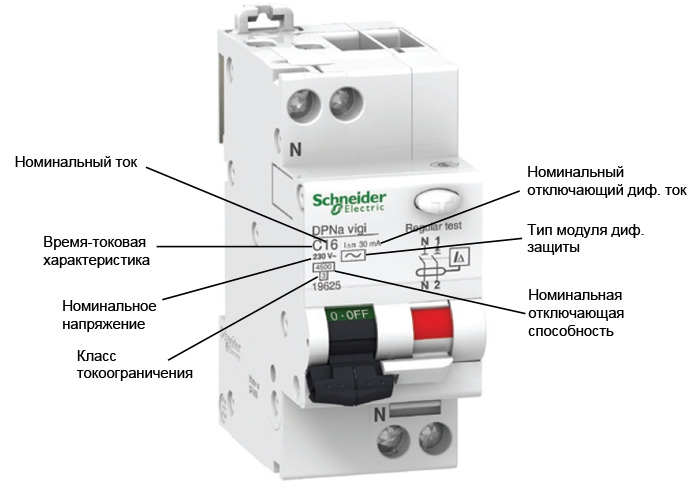

Надпись на корпусе устройства

Хотя, как говорилось выше, приборы визуально схожи, по надписям на корпусе можно без проблем определить тип. На УЗО первыми пишутся цифры, например 16А. Такая надпись свидетельствует, что это УЗО, с предусмотренным оптимальным током 16А.

Если на маркировке сначала написана буква, например, С16 это означает, что вы имеете дело с дифференциальным автоматом. В данном случае буквой обозначаются тип и свойства электромагнитного и теплового прерывателей, а цифра 16 говорит о том, что номинальный ток составляет 16А.

Кроме этого их разницу можно определить по специальной маркировке на корпусе.

По маркировке номинального тока

На любом электротехническом аппарате обязательно указываются параметры номинальной силы тока.

Для УЗО эта цифра ставится перед буквой, а для дифференциального автомата – на втором месте, после буквенного значения, обозначающего тип электромагнитного и теплового прерывателей. Кроме этого, чтобы внести определенную ясность в этот вопрос, некоторые производители методом штамповки указывают тип изделия, хотя встречается такая маркировка далеко не часто, и особо рассчитывать на нее не стоит.

Изображения устройств на электрической схеме

На корпусе как исполнительного, так и защитного элемента всегда присутствует принципиальная схема. В рассматриваемом случае эти схемы очень схожи, но все же имеют определенные различия. Помимо общих основных элементов приборов, на дифавтомате схематически показаны электромагнитный и тепловой прерыватель, предназначенные для защиты от короткого замыкания и перегрузки. Таким образом, если на схеме отсутствуют эти прерыватели, перед вами, вне всякого сомнения, УЗО.

Помимо указанных, существуют и некоторые другие отличия, заслуживающие внимания.

Другие различия

  • По стоимости, в зависимости от бренда, качественный дифференциальный автомат примерно равноценен связке УЗО и автомат. В этом вопросе, даже если и существует разница, она не принципиальна.
  • По размерам, дифавтомат несколько компактней, но опять же отличие в размерах не имеет стратегического значения.
  • По способу подключения дать конкретную рекомендацию практически невозможно. Подобрать эффективную защитную систему можно только с учетом конкретных требований и условий эксплуатации электропроводки. Однако, с уверенностью можно сказать, что с точки зрения ремонтопригодности применение УЗО в комплекте с автоматическим выключателем выгоднее, поскольку при выходе из строя достаточно замены одного элемента, а вот дифавтомат придется заменить полностью.

С учетом выше изложенного, УЗО и дифференциальные автоматы, отличие между которыми теперь очевидны. Их можно эффективно использовать в зависимости от требований к системе, условий применения и финансовых возможностей. При правильном расчете и выборе параметров существенную разницу между дифавтоматом и связкой УЗО с автоматом практически не найти.

Чем отличается УЗО от дифференциального автомата: основные признаки

Одна из важных составляющих безопасности жизни — безопасность жилья. Особенно это касается домашней электропроводки — объекта повышенной опасности. Так как современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, потребляемая мощность электроэнергии в квартире достаточно большая. Соответственно, растет и нагрузка на электрический кабель.

Зачем нужны средства защитного отключения

Известно, что любой материал по истечении времени изнашивается и приходит в негодность. Изолирующие свойства как домашней проводки, так и внутренних проводов электроприборов, со временем теряются. Возникающие в результате утечка электроэнергии, оголение проводов, окисление могут привести в итоге к самым непредсказуемым последствиям.

Также не исключено возникновение коротких замыканий из-за неисправности домашней электропроводки или электроприборов либо из-за халатности.

Внимание! Из-за множества используемых электроприборов, в том числе с высокой потребляемой мощностью часто происходит перегрев электропроводки домашней сети питания.

При отсутствии защитных устройств, все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) или УЗО (устройство защитного отключения).

Прежде чем выбрать, какое защитное устройство установить, следует понять, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что выбрать предпочтительнее, ведь разница между УЗО и дифавтоматом значительна.

Устройство защитного отключения (УЗО)

Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.

УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.

Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.

УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.

При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.

Дифференциальный автоматический выключатель

Дифавтомат отличается тем, что это устройство работает одновременно и как автоматический выключатель, и как устройство защитного отключения напряжения.

Внимание! Дифавтомат предназначен для защиты от поражения электрическим током при касании токоведущих частей электроприборов либо при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат также, как и УЗО, моментально сработав, отключает напряжение в сети.

Кроме этого, дифавтомат выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Обусловлено это тем, что конструкция дифавтомата схожа с обычным автоматическим выключателем — он содержит два расцепителя:

  • Тепловой расцепитель, отключает линию питания в случае возникновения перегрузки сети.
  • Электромагнитный расцепитель, срабатывающий при возникновении короткого замыкания.

Как это всё работает?

  1. Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стены).
  2. Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, например, шпильку для волос, или из-за неисправности изоляции произошло соприкосновение фазного и нулевого проводов в домашней сети или в электроприборах. В обоих случаях в результате короткого замыкания сработает электромагнитный расцепитель.
  3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16А . Включили несколько электроприборов, с суммарной мощностью, значительно превышающую разрешенную автоматом, например 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает тепловая защита, электроэнергия тут же будет отключена.

Чем отличается УЗО от дифавтомата

Для собственников жилья порою не играет роли, что именно у них установлено: УЗО или дифавтомат. Однако, как мы выше разобрали их свойства и назначение, разница между УЗО и дифавтоматом существенна и от того, что выбрать, зависит уровень безопасности жизни и жилья.

Функциональное отличие УЗО от дифференциального автомата

  1. Основная функция устройства защитного отключения — выявление в сети дифференциального тока — тока утечки. При возникновении такой ситуации прежде всего может пострадать человек, прикоснувшись к металлическому корпусу или деталям поврежденного оборудования. Также при появлении дифференциального тока изоляция электропроводки может нагреваться, а это одна из наиболее частых причин, из-за которых происходят бытовые пожары и возгорания. Наличие УЗО способно в этих условиях предупредить беду.
  2. Дифференциальный автомат одновременно выполняет функции и автомата-выключателя и ранее рассмотренного УЗО. То есть функционал дифавтомата значительно шире: защита электросети от коротких замыканий, перегрузки и последствий возникновения дифференциального тока.

Таким образом, спектр действий дифференциального автомата значительно шире узконаправленного действия УЗО.

При выборе, что и куда именно установить, следует помнить, что УЗО в отличие от дифавтомата, не рассчитано на выявление перегрузок и короткого замыкания. Некоторые ошибочно полагают, что установив УЗО, они защищены от всего – это совершенно не так.

Как визуально отличить УЗО от дифавтомата

На первый взгляд, оба устройства достаточно схожи между собой: подобен корпус, имеется переключатель, кнопка «тест», на корпусе изображена схема. Но при внимательном рассмотрении, можно обнаружить разницу между УЗО и дифавтоматом: схемы различаются, разные тумблеры, буквенно-цифровые маркировки также различаются.

Внимание! Один из способов, как визуально отличить устройства – это маркировка по току.

Маркировка в амперах, например, 16А, указывается на корпусе УЗО. Это обозначает номинальный ток 16А, на который рассчитано устройство. Если же в начале надписи имеются буквы В, С или D, и затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или дифавтомат? Ознакомившись с основными характеристиками, выбор, конечно, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если же у вас большой частный дом со сложной схемой электропроводки с множеством групп проводов, рассчитанной на большие нагрузки, тогда лучше применять УЗО и автоматический выключатель в комплексе, который отдельно устанавливается на каждую из имеющихся групп.

Видео об отличии УЗО от дифавтомата

Отличие между УЗО и дифавтоматом

Правильная организация электробезопасности является жизненно важным действием, которое необходимо проводить, максимально соответствуя принятым нормам и стандартам. Впрочем, для некоторых простых жителей данный вопрос стоит не столь остро, и они часто игнорируют правила безопасности подвергая тем самым свою безопасность и безопасность своих близких опасности. Если Вы всё же хотите достичь максимально высокого уровня электробезопасности и не допустить ошибку при выборе УЗО и дифавтоматов, или Вам просто интересен данный вопрос, то эта статья безусловно покажется Вам полезной и интересной.

Отличия в функционале

Несмотря на большую внешнюю схожесть У30 и дифавтомата в их функционале присутствует достаточно существенная разница.
В общем случае работа У30 основывается на срабатывании устройства реагируя на ток утечки.

ТОК УТЕЧКИ это ток, который протекает в землю или на сторонние проводящие части в электрической неповрежденной цепи.

В случае появления в сети тока утечки наибольшей опасности подвергается человек, который прикоснувшись к частям электрооборудования, подверженному току утечки, может в итоге получить удар данным током. Ещё одно возможное неприятное последствие появление тока утечки помимо его удара по человеку – это возможность повреждения изоляции проводов, которые начнут перегреваться под действием тока утечки, что в итоге может привести к поломке оборудования или даже к пожару.

Исходя из вышесказанного можно сделать вывод, что У30, обычно ставится для обеспечения защиты людей от удара током. Помимо защиты людей, У30 также выполняет защиту вашей электропроводки от перегорания. Случай возгорания электропроводки весьма опасная ситуация, которая в худшем случае может закончится пожаром в Вашем доме.

Далее давайте рассмотрим каким образом работает дифавтомат. Особо не вдаваясь в подробные объяснения, дифавтомат, по сути, это нечто обобщенное между автоматом и У30, получив функциональность как первого, так и второго. Поэтому главной особенностью дифавтомата является его способность защиты от тока утечки и также защита от возможного возникновения КЗ или перегрузки.

Вот здесь и кроется главное отличие. Некоторые потребители покупая У30 считают, что данным устройством сделают защиту от всего (будь то перегрузка, КЗ или ток утечки), хотя в действительности все эти функции способен выполнять лишь дифавтомат.

Поэтому выбирая между одним и вторым вариантом в общем случае, стоит сделать выбор в пользу дифавтомата, который защитит Вас от любой возможной непредвиденной ситуации. Однако если у Вас дома уже стоит автомат, то для защиты от тока утечки экономически целесообразно было бы выбрать У30 и включить его в сеть последовательно с автоматом.

Внешнее отличие между дифавтоматом и У30

Конструкция двух устройств довольно похожа. Однако если присмотреться внимательней, то Вы увидите, что указанные схемы на устройствах имеют большое отличие друг от друга, также имеется отличие в тумблерах и буквы, обозначающие тип устройства полностью другие.

Итак, к основным внешним отличиям У30 и дифавтомата относят:

1) Разница в обозначении номинального тока

Первый способ, которым Вы можете понять какое устройство перед Вами это обозначение номинального тока. Пример номинала на У30:


Выше Вы можете увидеть, что номинал У30 указан как «16А». Теперь давайте посмотрим, как выглядит дифавтомат:

 На фото номинальный ток дифавтомата обозначен как «С40».

Учитывая приведенный тип обозначения на У30, получим вывод, что в обозначении тока сперва идет цифра, а потом идет буква «А». Обозначение «16А» на У30 показывает, что номинальный ток У30 равен 16 ампер. На дифавтомате в обозначении «С40», первая буква «С» указывает, что в дифавтомате используется характеристика срабатывания расцепителей типа С (кроме характеристик С также часто указывают характеристики В и D), а второе значение число «40» указывает, что значение номинального тока будет равно 40 ампер.

В итоге становится понятно, что в обозначении номинального тока У30 сперва идёт цифра, а потом буква «А», а в дифавтомате наоборот сперва идет буква, а потом идет цифровое значение тока.

2) Обозначение электрической схемы

Как правило на любом защитном устройстве, должна быть нанесена его электрическая схем.
У У30 и дифавтома приведена немного похожая принципиальная схема, однако также присутствуют и немаловажные отличия.



Посмотрев на принципиальные электрические схемы двух устройств, Вы можете увидеть, что главный общий их элемент – дифференциальный трансформатор, который является важным элементом схемы предназначенным реагировать на токи утечки. Главной же отличительной особенностью схемы дифавтомата является наличие на ней теплового и электромагнитного расцепителя. Благодаря этому отличию Вы всегда можете легко опознать У30 или дифавтомат.

3) Наименование устройства

На некоторых У30 и дифавтоматах производимых российскими или украинскими производителями Вы можете также увидеть непосредственное название устройства на корпусе.




Увидев подобное обозначение думаю ни у кого не возникнет сомнений, что это за устройство.

4) Аббревиатура защитного устройства

На российских или украинских У30 и дифавтоматах Вы обычно можете увидеть аббревиатуру устройства типа BД и ABДT.


Благодаря этому Вы также можете определить тип устройства:

  • BД – выключатель дифференциальный, также известный как У30;
  • ABДТ – автоматический выключатель дифференциального тока, он же дифавтомат.

Итог

С экономической точки зрения дифавтомат выйдет немного дешевле нежели У30 + автоматический выключатель. Особенно это заметно в продукции импортных производителей.

На деле также есть ещё несколько важных моментов, которые стоит учесть при выборе между У30 и дифавтоматом.



Главные преимущества установки дифавтомата в сравнении с У30:

  • При установке защиты в электрощите один дифавтомат займет существенно меньше места нежели У30 + автомат, что повысит удобство монтажа в электрощите.
  • При установке одного дифавтомата Вам нужно будет сделать меньше электрических соединений нежели при присоединении У30 + автомат, что повысит безопасность защиты. Чем меньше электрических соединений, тем выше надежность.

Главные недостатки дифавтомата в сравнении с УЗО:

  • Поскольку дифавтомат обобщает в себе свойства как автомата, так и У30, то при его срабатывании трудно определить, что послужило причиной этого (не ясно было это КЗ или ток утечки, к примеру). Однако стоит отметить, что в более новых и, обычно довольно дорогостоящих устройствах устанавливается индикатор срабатывания по дифференциальному току.
  • Если у Вас произошла поломка защитного устройства, то заменить один поврежденный У30 или автомат выйдет дешевле нежели заменять один дифавтомат.

На практике при проектировании проводки в доме нету большой разницы будет использоваться У30 + автомат или дифавтомат. Если говорить об защите электроприборов со значительной мощностью и разной нагрузкой, в которых существует высокая степень опасности возникновения КЗ или перегрузки, то стоит использовать дифавтомат. Для группы розеток или освещения, где нету значительной опасности, можно установить У30 + автомат.


Вы можете купить УЗО и дифавтоматы прямо у нас на сайте по ссылке https://www.volta.com.ua/ustroystva-differentsialnoy-zashchity/

Дифференциальные переключатели узо. Тип катушки контроля тока

Прежде чем говорить о выборе дифференциального автомата, следует уточнить, почему этот вопрос заслужил такую ​​популярность. Чем хороши дифференциальные машины? Конечно, то, что дифавтомат — это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть защиту от поражения человека электрическим током.

Другими словами, одно устройство обеспечивает весь комплекс необходимых защит.Это очень удобно, так как позволяет сэкономить место в распределительном щите и упростить установку. В некоторых случаях достигается и экономия денежных средств, но это относительная величина, поскольку качественный дифференциальный автомат может оказаться дороже индивидуального автомата и (УЗО) автоматов.

Итак, дифавтомат какой хороший, понятно. Осталось определиться, как его выбрать.

1. Этап

Как и любое другое устройство защиты, буква набора должна выбираться в зависимости от фазы сети.Трехфазные дифференциалы имеют три полюса для подключения фаз и один полюс для нейтрального рабочего проводника. Трехфазный дифференциал по понятным причинам имеет большие габариты и занимает от шести до семи модулей. Однофазный диффузор может занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат будет занимать гораздо меньше места, чем обычный автомат и устройства УЗО вместе взятые.

2. Номинальное напряжение

Хотя в общем случае это сложно пропустить: три фазы — 380 вольт, и одна фаза — 220 вольт.Но все же неприятные исключения редки, и на номинальное напряжение на аппаратуру стоит обратить внимание.

3. Характеристики выпусков и стоимость станка

Как только разница есть, то, конечно, она тоже отображается буквой латинского алфавита перед числом, обозначающим рейтинг для текущей нагрузки. Что касается домашних сетей, то здесь традиционно наибольшей популярностью пользуются автоматы характеристики C.

.

Например, дифавтомат характеристики С16 (реже С25) подходит для торговой сети.Для сетей освещения используются автоматы С6 или С10. Реже используются автоматы характеристики B. Автоматически, C50, C63, C80 и C100 часто используются в качестве вводных общих выключателей дома или квартиры.

4. Номинальный ток утечки

Это характеристика устройства защитного отключения, входящего в состав дифавтомата. Номинальное значение обозначается символом «дельта» и цифрой, обозначающей фактический ток утечки, буквами мА (миллиампер).Для защиты электрических розеток и осветительных сетей обычно используют дифференциалы номиналом 10-30 мА. Чаще всего групповые сети защищают устройствами 30 мА, а одиночные розетки — 10 мА. Входной дифавтомат может иметь встроенное УЗО на 100-300 мА.

5. Тип или класс встроенного УЗО

Давно известно, что существуют АС типа переменного тока, реагирующие только на синусоидальный (переменный) ток утечки, и есть устройство остаточного тока типа А, которое реагирует на утечку постоянного тока в устройствах с электронными преобразователями. .Все это относится к УЗО, встроенным в дифакто. Так, для линий питания компьютеров, телевизоров и даже стиральных машин желательно использовать дифавтоматы именно со встроенным УЗО типа А, так как тип колонок может просто оказаться неэффективным.

6. Наличие / отсутствие защиты от обрыва нулевого проводника.

Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо питание блока дифференциальной защиты.Эта еда берется с устройства ввода. То есть для того, чтобы сработала дифференциальная защита дифавомат, необходимо, чтобы в сети было напряжение.

Это означает, что и нулевой, и фазный рабочий проводники должны быть в порядке. При этом, если нет «фазы» — то бог с ним, ведь негде взять ток утечки. Другое дело, если отсечь ноль. Тогда оставшаяся «фаза» может вызвать утечку, и встроенное УЗО перестанет работать из-за отсутствия питания.

Чтобы исключить такое явление, в некоторые дифавтоматы встроен блок защиты нулевого проводника, который по своей сути представляет собой реле напряжения, контакты которого разомкнуты.

Если в составе дифференциала такого блока нет, то есть все основания для самостоятельной установки реле напряжения на входе для контроля ситуации.

7. Производитель дифавтоматов

Каким бы сильным ни было желание сэкономить, лучше воздержаться от приобретения различий сомнительного происхождения.Известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже не оказывались автоматами: у них не было никаких выпусков, кроме механических ручных.

Вполне логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. Но diff — это устройство, функции которого часто не дублируются. То есть безопасность электросети в целом остается на совести разницы. И он просто должен быть качественным.Мы не будем давать конкретных инструкций по брендам и брендам, но все же лучше покупать устройства в проверенных магазинах и не идти по чрезмерно низким ценам.

8. Общие инструкции

Каждый дифавтомат имеет кнопку «тест», позволяющую проверить его работу путем создания преднамеренного тока утечки. После установки устройства всегда будет полезно выполнить небольшую проверку с помощью этой кнопки.

Кроме того, следует помнить, что не каждая линия обязательно должна быть оснащена дифференциальной защитой.Чаще всего дифавтоматы ставят на кабельную линию розеток, а также на общий ввод. Освещение и линии электропередач электроплиты зачастую не снабжены дифференциальной защитой.

Это не значит, что это можно было бы принять как руководство, если не помещать диалфавит в эти строки. Но можно учесть, например, при отсутствии достаточного места на панели, использовать простые автоматические выключатели сети освещения и кабельной линии электроплиты.

Дифавтоматы, как и УЗО, рекомендуются для установки в сетях с защитным нулевым проводом РЕ.Это требование ЭМИ. При отсутствии защитного заземления Защита от токов утечки может быть недостаточно эффективной и не спасет человека от поражения электрическим током.

Важно не только правильно подобрать дифарматику и УЗО, но и без ошибок их подключить. Как это сделать правильно описано в этой статье :. Следите за публикациями на нашем сайте!

Для защиты цепей от коротких замыканий и токов перегрузки распределительные коробки устанавливаются на DIN-рейку в распределительных коробках.Для защиты от дифференциальных токов утечки, возникающих при повреждении изоляции и случайном контакте персонала (людей) с токоведущими частями, к выключателям последовательно подключается устройство защитного отключения (УЗО). Для комплексного решения задач УЗО и автоматов создано устройство дифференциальных токовых автоматов. Дифференциальные выключатели находят применение в однофазных и трехфазных сетях. Они значительно повышают степень безопасности при эксплуатации различных электроприборов, а также предотвращают возгорания, вызванные возгоранием изоляции проводников электрического тока.

Дифференциальный (от латинского diffavtomats — разность, разность)

Диффавтоматы — это устройства, совмещающие в себе задачи автоматических выключателей и устройств защитного отключения (УЗО). Назначение УЗО — обнаружение тока утечки и случайного контакта с токоведущими элементами человека и размыкание клемм; автомат работает с токами перегрузки и короткими замыканиями. Можно сказать, что дифференциальные автоматы включают в себя рабочую (автоматический выключатель) и защитную часть (модуль дифференциальной защиты).Дифференциальные выключатели имеют двухполюсный или четырехполюсный выключатель, два расцепителя: электромагнитный (срабатывание при коротком замыкании) и тепловой (срабатывание при перегрузке). Модуль дифференциальной защиты обнаруживает ток утечки и сбрасывает переключатель с помощью специальной шины. Для питания модуля защиты он последовательно подключается к автоматическому выключателю. Проверить модуль diff. Защита осуществляется специальной кнопкой «Тест» на корпусе.

Как устроена дифференциальная машина

В дифференциальной машине, как и в устройстве защитного отключения, в качестве датчика утечки тока используется специальный трансформатор.Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электроэнергию в электроустановку, на которой предусмотрена защита.

Нет тока утечки, если нет повреждений изоляции электропроводки или токоведущих частей установки, которых никто не касается. В этом случае в нулевом и фазном проводниках нагрузки будут протекать равные токи. Эти токи в магнитном сердечнике трансформатора тока индуцируют встречные равные магнитные потоки.В результате ток вторичной обмотки равен нулю, а чувствительного элемента — магнитоэлектрической защелки не срабатывает.

В случае утечки, например, если человек случайно коснется фазового проводника или если изолирующие свойства диэлектрика нарушены, возникает дисбаланс тока и магнитного потока.

Во вторичной обмотке возникает электричество, которое приводит в действие магнитоэлектрическую защелку. Приведенная в действие защелка воздействует на механизм, разъединяя машину и контактную систему.

Основное отличие УЗО (его иногда называют Диффреле) от пишущей машинки заключается в аббревиатуре и названии устройства: УЗО — устройство защиты срабатывания, дифавтомат — дифференциальный (то есть в данном случае многофункциональный) автоматический выключатель.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) — это электрическое устройство, которое включает в себя модуль для определения разности токов, протекающих через устройство. То есть, если эта разница не соответствует указанному значению, контакты разомкнутся.Для обеспечения этого процесса в УЗО включены отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от короткого замыкания, перегрузок.

Дифавтомат — это, по сути, агрегат, в котором совмещены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электричества при коротком замыкании (коротком замыкании) или перегрузке.Выполнение таких функций обеспечивается наличием защиты от перегрева и сверхтоков по алфавиту, что гарантирует защиту схемы и оборудования.

Разница между дифавтоматом и УЗО

Функция предохранительного устройства — Отключение электрической цепи только при возникновении тока утечки, т.е. это просто сетевое устройство, которое нуждается в защите. УЗО — это модуль, который обнаруживает ток утечки (например, при повреждении изоляции) и дает команду силовому механизму на отключение цепи.При этом УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если у вас закорочена проводка или превышены все нормативы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальный автомат — электрическая сборка, включающая в себя защиту от утечки тока и защиту от короткого замыкания и перегрузок. В то же время дифавтомат защищает себя. Оба устройства можно отличить визуально. Diffrel обозначается большими буквами; например, «16A» обозначает номинальный ток.Если на корпусе прибора перед большим числом стоит латинская буква, например «С16», то перед вами дифавтомат («С» описывает тип расцепителя, рассчитанный на 16А) . Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если написано АВДТ, то это «автоматический выключатель дифференциального типа».

Устройство, предназначенное для отключения питания сети при нарушениях в ней, которые могут привести к выходу из строя электропроводки и подключенного к ней оборудования, в электрике называется автоматическим выключателем (АВ).Это устройство обычно называют попроще — автоматом. Одна из его разновидностей — устройство защитного отключения, которое обесточивает линию при обнаружении тока утечки, тем самым предотвращая поражение людей электричеством при прикосновении к кабелю. Особенность УЗО в том, что его нельзя установить без АВ, защищая линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее в себе функции УЗО и автоматического выключателя.


Особенности и назначение дифавтомата

Если почти все знают об обычных электрических машинах, то при слове «дифавтомат» многие спросят: «Что это? или шокировать людей.

Устройство состоит из нескольких основных частей:

  • Пластиковый корпус, устойчивый к плавлению и огню.
  • Один или два рычага подачи и выключения.
  • Обозначенные клеммы, к которым подключаются входящие и исходящие кабели.
  • Кнопка «Тест», предназначена для проверки исправности устройства.

В последних моделях этих автоматов также установлен сигнализатор тревоги, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, отключилось ли устройство из-за утечки тока или из-за перегрузки линии. Эта функция облегчает поиск и устранение неисправностей.

Визуально об устройстве на видео:

Дифференциальные автоматические выключатели могут устанавливаться как в однофазных, так и в трехфазных линиях.Предназначены для:

  • Защита электрической сети от перегрузки по току, короткого замыкания и перенапряжения.
  • Предотвращение утечки тока, которая может вызвать пожар или поражение электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых сетей с одной фазой и рабочим напряжением 220В имеет два полюса. Трехфазный четырехполюсный дифференциальный выключатель 380 В устанавливается в сеть 380 В. Квадруполи занимают больше места в распределительном щите, так как вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно увидеть, что они очень похожи по конструкции и размеру. Даже кнопка «Тест» доступна на обоих устройствах. Но это не значит, что они полностью одинаковые. Устройство безопасности не является автономным устройством и, как упоминалось выше, не должно монтироваться в цепи без защитного автоматического выключателя. Дифавтомат объединяет в себе УЗО и АБ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортные устройства можно отличить по другим признакам. Например, номинальный ток защитного устройства обозначается цифрой и буквой «А» (Ампер) после него — например, 16А. Текущий рейтинг дифактома пишется иначе: впереди ставится латинская буква, соответствующая характеристикам встроенных релизов.После идет цифра, обозначающая значение номинального тока — например, С16.

Работа дифференцированного АБ с утечкой тока

Защиту от протечек обеспечивает реле, входящее в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не препятствует подаче тока потребителям. При пробое изоляционного слоя происходит течь, в результате чего нарушается равномерность потока, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

А теперь поговорим о том, как работает дифференциальный выключатель при коротком замыкании в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен принципу действия обычного выключателя.

AVDT имеет два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при возникновении различных нарушений.

На видео внутреннее устройство дифифтомат:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает номинальное, пластина начинает нагреваться, что приводит к ее прогибу в сторону отключающего элемента. Прикасаясь к нему, он запускает АВ.

От сверхтока и короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком повышении токовой характеристики короткого замыкания возникает электромагнитный импульс. Под его воздействием за доли секунды расцепитель вызывает срабатывание автоматического выключателя и прекращение подачи электроэнергии в линию.

После устранения неисправности устройство можно включить вручную. Однако следует помнить, что если параметры сети после выключения AV были нормализованы очень быстро, устройству нужно дать немного времени, чтобы полностью остыть. Если включить нагретый аппарат, это отрицательно скажется на его сроке службы.

Процедура установки

Установка АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей.В бытовых однофазных линиях входной провод подключается к клемме под номером 1, а выходной провод вставляется в клемму под номером 2. Нейтральный провод подключается к клемме с маркировкой N. Выходные кабели подключаются к клемме. верхняя часть устройства и выходные кабели к нижней.

Вы можете подключать выходы к линии напрямую. Если параметры сети не отличаются стабильностью или вы хотите обеспечить высочайший уровень защиты, вам следует установить дополнительные антивирусные программы.

Нулевые провода от машин должны быть подключены к изолированной нулевой шине. Во избежание отказа устройства или неправильной работы необходимо убедиться, что выходной нулевой кабель не контактирует с другими проводниками или с корпусной частью электрического щита.

Ярко о подключении дифифтомата на видео:

AVDT Заземление

Заземлить нулевой кабель следует только перед устройством дифференциальной защиты. Неправильное подключение приведет к отключению источника питания даже при незначительной нагрузке.

Если несколько дифференциальных автоматов подключены параллельно, то нельзя поменять местами нулевые проводники на их выходах или подключить их к общей нулевой шине. Это также приведет к выходу устройства из строя.

Ноль

AVDT должен быть соединен с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другим фазным источником.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует нагрузке сети.

Если машина оборудована индикатором неисправности, причина срабатывания будет немедленно выяснена. При отсутствии «маяка» причину поломки придется искать методом «научного копья». Если AVDT заработал после подключения к сети дополнительной нагрузки, то, скорее всего, устройство вышло из строя или произошла ошибка при его подключении.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались в важных нюансах его подключения.Если вы собираетесь устанавливать AVDT самостоятельно, перед этим внимательно изучите процедуру установки и строго соблюдайте технику безопасности при работе.

Цены

на устройство защитного отключения и причины его эксплуатации.

Современные требования электробезопасности для бытовой сети, будь то в квартире или частном доме, предусматривают установку и подключение двух основных видов защиты. Первые — это автоматические выключатели, защищающие сеть от коротких замыканий и перегрузок.Второй элемент — это устройство. защитное отключение (УЗО), обеспечивающее безопасность жизнедеятельности человека от поражения электричеством в момент контакта с токоведущими частями или возникновения токов утечки. Такая защита особенно важна в помещениях с повышенной влажностью, то есть в ванной. Поэтому остановимся на вопросе, как выбрать УЗО для водонагревателя или стиральной машины.


Как работает УЗО и для чего оно нужно?

Во-первых, нужно понять разницу между УЗО и автоматическими выключателями.

Автомат — это основная защита линии электропередачи. В случае перегрузки по току во время перегрузки или короткого замыкания коммутационное устройство отреагирует на перегрузку по току и отключится, отключив аварийный участок и спасая всю сеть от повреждения.

Основная функция УЗО — защита не сети, а человека, и это устройство реагирует на небольшие токи утечки. Как это произошло?

В наших домах сейчас огромное количество различной бытовой техники, причем некоторые устройства имеют достаточно большую мощность.У электропроводки срок эксплуатации не вечен, чем дольше она находится в эксплуатации, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечет за собой подключение проводки к земле, в результате чего путь тока меняется, теперь он течет на землю. А в некоторых случаях проводником утечки тока может стать человек.

Более подробно о принципе работы устройства на видео:

Современные стиральные машины и водонагреватели считаются приборами с повышенным классом энергопотребления.Максимальную мощность они берут в тот период, когда работают ТЭНы и нагревается вода (около 3-3,5 кВт). Для электропроводки это очень большая нагрузка, которая может вызвать преждевременное старение изоляции.

Допустим, в стиральной машине произошел пробой изоляционного слоя, в результате чего на кожух было подано напряжение. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы обезопасить себя от такой ситуации, нужно поставить и УЗО для стиральной машины.

При появлении утечки тока на землю устройство выключится и прекратит подачу питания.

С потребителем УЗО включено в одну цепь последовательно, а принцип его действия основан на измерении разницы между значениями входного и выходного тока. В идеале он должен быть равен нулю, то есть какая величина тока ушла, вот что вышло. Как только произойдет утечка, выход будет еще одним индикатором, менее точным по величине тока, который прошел по другому пути.Соответственно изменится измеренная разница. Как только ток утечки достигнет значения, на которое рассчитано устройство, оно немедленно отреагирует и выключится.

Особых сложностей с подключением аппарата нет. В схеме сначала идет автоматический выключатель, после него УЗО, от выходных контактов которого провода идут к потребителю, то есть розетке питания к стиральной машине или бойлеру.

Особенности использования дифавтоматов

Чтобы не монтировать отдельно УЗО и автомат для стиральной машины или для бойлера, можно заменить эти два коммутационных устройства одним устройством.Это очень популярный дифференциальный автомат, широко применяемый в бытовых электрических сетях.

Устройство совмещено в одном корпусе и сочетает в себе защитное действие и УЗО, и автомат.

У

Difvautomat есть один недостаток — это высокая цена. Именно поэтому многие предпочитают два последовательно установленных переключающих устройства (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько автоматов и УЗО понадобится для ванной, если в некоторых из них есть стиральная машина, водонагреватель, электрокотел.А в частных домах к комнате часто примыкает баня, где стоит печь. Какой должна быть распределительная коробка, чтобы столько автоматов поместилось. Может случиться так, что на din-рейке не хватит места для всех устройств. Поэтому рекомендуется ставить на стиральную машину, бойлер и другую технику в ванную комнату отдельный дифавтомат.

Плюсы и минусы УЗО или дифавоматии на следующем видео:

Параметры и характеристики дифавтомата

Чтобы определиться, какое УЗО установить на стиральную машину или водонагреватель, предварительно ознакомьтесь с основными параметрами и характеристиками устройства:

  • В зависимости от того, в какой сети будет установлен дифавтомат (однофазный или трехфазный), выбирается двухполюсный (на рабочее напряжение 220 В) или четырехполюсный (380 В).Обратите внимание, что номинальное рабочее напряжение должно быть указано на корпусе устройства.

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутирующее устройство в течение длительного времени его работы. Стандартный ряд номинальных токов: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («B», «C» или «D»), этот параметр выражает зависимость времени отклика машины от тока, протекающего через нее.
  • Номинальный дифференциальный ток. Это величина утечки тока, на которую дифавтомат отреагирует и выключится. Также есть стандартные серии по дифференциальному току — 10, 30, 100, 300, 500 мА.
  • Номинальная отключающая способность. Этот параметр представляет собой максимальный ток короткого замыкания, который дифференциальный автоматический выключатель способен отключать и после этого оставаться в рабочем состоянии.
  • Диапазон температур. Обычно она колеблется от -20 градусов до +45.

Все эти параметры указаны на устройстве.

Там вы найдете схему подключения, значение номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трех типов, в зависимости от формы утечки тока, на которую они реагируют:

  • «А» — для переменного синусоидального и постоянного пульсирующего тока.
  • «AC» — для переменного синусоидального тока утечки.
  • «В» — для переменного синусоидального, постоянного пульсирующего и выпрямленного форм утечки тока.

Выбор охранного устройства

Исходя из вышеперечисленных характеристик выбирается УЗО, но не забываем учитывать условия в ванной (повышенная влажность).

Отдайте предпочтение устройствам типа «А», которые реагируют на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает переменный ток синусоидальной формы, современные бытовые приборы оснащены специальными источниками питания на электронных полупроводниковых элементах.За счет этой синусоиды переменный ток в блоке питания преобразуется в импульсный полупериод. А если протечка такого характера, то более дешевый прибор типа «AC» на нее не отреагирует и не подойдет.

Внимательно посмотрите паспорта на стиральную машину и водонагреватель, когда думаете о покупке УЗО.

Это для оборудования, устанавливаемого в ванной, производители указывают необходимый вам тип устройства, чаще всего это «А».

Некоторые дифференциальные автоматы имеют в своей конструкции дополнительный блок, с помощью которого отключаются потребители при обрыве в сети нулевого провода.

Если вы не уверены, что можете выбрать предохранительное устройство, отправляйтесь за покупками в магазины с хорошей репутацией. Квалифицированные продавцы-консультанты окажут вам необходимую помощь, посоветуют, какому производителю отдать предпочтение, подберут подходящее устройство с учетом ваших финансовых возможностей.

Неисправности

УЗО нередко отключается при включении водонагревателя или стиральной машины. На то есть несколько причин:

  • неисправен сам водонагреватель или автомат;
  • установленное УЗО или дифавтомат не соответствуют параметрам электрической сети;
  • короткое замыкание в шнуре питания;

  • поврежденный двигатель, блок питания или блок питания;
  • установка УЗО для стиральной машины или водонагревателя произведена с ошибками;
  • произошли скачки напряжения или утечки тока.

Пример поиска и устранения одной из неисправностей, при которой выбивает водонагреватель УЗО на видео:

Если правильно подобрать и установить УЗО на бойлер и стиральную машину, то вы надолго обеспечите работоспособность техники при стирке и нагреве воды, убережете от текущих протечек и возгораний. А главное — защитить людей от падения под действием электричества. Поэтому подумайте о защите заранее, чтобы не пришлось устранять последствия.

Есть большое количество устройств с автоотключением. Во время эксплуатации они защищают технику, электронику и даже спасают жизни. О том, что это за устройства, каковы их особенности, преимущества и недостатки использования, как правильно выбрать устройство, рекомендации по установке АОА для котлов вы найдете в статье.


Принцип работы устройства автоматического отключения

Использование специального устройства автоматического отключения важно и целесообразно в случаях, когда в жилом помещении одновременно работает много электроприборов.Есть несколько типов устройств автоматического отключения:

  • выключатели автоматические;
  • устройства дифференциального отключения;
  • выключатели дифференциальные.

Устройства защитного отключения (УЗО) — предотвратят развитие возгорания при замыкании, нарушение целостности электропроводки. В случае разницы электрического тока устройство аварийного отключения прекращает подачу напряжения. Такая конструкция не способна защитить от коротких замыканий, резких скачков напряжения.Крайне желательно активное использование устройств защитного отключения в наше время при наличии большого количества дорогостоящего оборудования.

Дифференциальные автоматические выключатели (ДАВ) — обладают некоторыми функциональными особенностями УЗО и АБ. Автоматический выключатель с дифференциальной способностью. Он основан на предотвращении перегрузок в электрической сети и предотвращении поражения электрическим током при контакте с частями токоведущего устройства.

Как выбрать предохранительный выключатель

Чтобы понять существующее разнообразие дизайнов и выбрать подходящий, запомните следующее:

  • автоматический выключатель защищает проводку системы освещения;
  • выключатель дифференциальный защищает выход в сеть: включение холодильника, компьютера, плиты.
  • Стиральные машины

  • должны иметь собственную розетку и индивидуальный автоматический выключатель с дифференциальной защитой;
  • К выключателю необходимо подключить силовое оборудование

  • .

На вводе необходимо установить автоматический выключатель. Защита линии розеток обеспечивается автоматическими выключателями с дифференциальной защитой.

Сейчас, когда в каждом доме имеется немалое количество дорогой бытовой техники и электроники, проводка подвергается большой нагрузке и защитное автоматическое отключение чрезвычайно важно.Экономия на средствах защиты может привести к таким серьезным последствиям, как выход из строя дорогостоящего оборудования. Но самое ценное — это человеческая жизнь.

Сфера применения защитных устройств

В электротехнике применяется предохранительное устройство с напряжением триста восемьдесят двести двадцать вольт.

УЗО используется для предотвращения поражения электрическим током. Наряду с этим, устройство защищает от возгорания из-за повреждения проводки, нарушения ее целостности, неисправностей в приборах.На практике доказано, что это защитное устройство, способное спасти жизнь человека при контакте с токоведущей частью устройства.

В литературе по охране труда и технике безопасности есть сведения о влиянии определенной силы тока на организм человека и его реакции:

  • есть ток около пяти миллиампер;
  • неразъемный (скачкообразное сжатие руки вокруг предмета) — около десяти миллиампер;
  • паралич дыхания — около тридцати миль ампер;
  • необратимых процесса — внутреннее кровотечение, остановка сердца — около пятидесяти миль ампер;
  • смерти — при силе тока около ста милиампер.

Защита должна быть уже на десять миллиампер.

Существуют две существующие категории УЗО:

  • электромеханический;
  • электронный.

Чтобы правильно выбрать одно из конкретных защитных устройств, желательно учитывать два основных параметра:

  • номинальный ток;
  • ток отключения.

УЗО используется независимо или параллельно с заземлением:

  • в передвижных электроустановках;
  • в стационарных установках для защиты при работе с ручным электроинструментом;
  • на установках, где обнуление нецелесообразно.

Область применения устройства с повышенным риском поражения электрическим током ограничена. Массивно распространенные конструкции, в которых существует опасность контакта с токоведущими частями мобильных электроустановок, ручным электроинструментом и т.п.

Отключение осуществляется быстродействующим защитным механизмом, по чувствительности и быстродействию опережающие автоматические устройства — выключатели.

Как выбрать защитное устройство котла

Во время использования котла устройство аварийного отключения неоценимо для предотвращения поражения электрическим током.

Используемые в настоящее время котлы следует разделить на два ведущих типа:

  • накопительный котел;
  • проточный котел.

Из защиты от поражения электрическим током важны энергопотребление и принцип действия. УЗО выбирают исходя из двух факторов: мощности водонагревательной системы и удаленности от места забора воды. Даже если котел оборудован заземлением, УЗО предохранит человека от поражения электрическим током.При подключении УЗО заземление не является обязательным требованием, но его наличие будет преимуществом системы электрозащиты. При использовании котла устройство УЗО гораздо ценнее заземления.

Для накопительного котла устройство аварийного отключения — шестнадцать ампер и десять миллиампер или УЗО — шестнадцать ампер и тридцать миллиампер.

Для проточного водонагревателя, который представляет большую опасность из-за электрической защиты. УЗО рекомендуется на десять миллиампер.

Подключение УЗО к котлу необходимо по нескольким причинам:

  • предотвращение поражения электрическим током;
  • перерасход электроэнергии;
  • уменьшение коррозии.

Установка предохранительного устройства

Встраивание устройства обычно не составляет труда. На щетке имеется специальная встроенная рейка и
отверстий для элементов станка.

Задача устройства защитного отключения — приостановить подачу электрического тока, когда ток пробивается в корпус устройства.Схема заземления такая же. Они по-разному обесточивают систему, но хорошо дополняют друг друга.

Если для одноуровневой защиты установлено УЗО, то для этого подбирается мощный автомат. Такая схема компактна и достаточно проста. Но обратная сторона — то, что УЗО сработает при выходе из строя одного из устройств. И узнать, что это за устройство, бывает сложно. Каждое устройство нужно будет проверить. Установлена ​​одноуровневая защита для аварийного отключения подогревателя.

При установке УЗО для многоуровневой защиты стоимость конструкции намного выше и она более громоздкая. Положительный момент в том, что при аварии обесточивается не вся квартира, а отдельный автономный участок. Дифференциальные выключатели желательно устанавливать на таких участках в квартире:

  • в ванной;
  • на кухне;
  • в подвале;
  • в гараже.

Цена такой системы намного дороже, но вы платите за свое спокойствие, комфорт и безопасность.

Иногда при подключении возникают ошибки:

  • переплетение жил — система срабатывает без объективных причин;
  • дилетантское подключение иногда становится причиной нарушения норм безопасности, при неправильном подключении ток через котел может ударить соседей;
  • неправильное подключение нейтрали и заземления в обход УЗО, это может привести к возникновению опасных напряжений в устройствах.

Как подключить защитное устройство для отключения котла можно посмотреть на фото в статье.

Следует помнить, что установку должен производить специалист. Если нет возможности воспользоваться услугами электрика, следует придерживаться следующих рекомендаций:

  • Приобретите достаточное количество машин и предохранительных устройств. Необходимо помнить, что переключатель должен быть мощнее автомата. УЗО следует разрабатывать с учетом ценностей, представляющих опасность для здоровья и жизни человека.
  • При большой площади квартиры и сложной электропроводке целесообразнее установить два устройства защитного отключения, иначе на одном УЗО произойдет ложное срабатывание.
  • В ванной должен быть установлен порог УЗО в десять миллиампер.
  • Установка дифференциального выключателя перед счетчиком запрещена, чтобы предотвратить несанкционированный прием электроэнергии.
  • УЗО для розеток требует установки автомата на шестнадцать ампер.
  • Для безопасности системы перед счетчиком следует установить биполярный автоматический выключатель.
  • Для подключения УЗО необходимо следовать инструкции и соответствовать надписям на корпусе прибора.
  • Дифференциальный выключатель должен быть расположен вне досягаемости детей и посторонних лиц.

Преимущества устройства отключения котла

Чтобы ограничить потребление электроэнергии и не перегружать систему, прибор поможет автоматически выключить ТЭН. Основу устройства составляет трансформатор, который вместе с накопительным конденсатором, диодом объединены в измерительный блок. В конструкции присутствуют следующие элементы:

  • транзистор;
  • Ограничительный резистор

  • ;
  • шунт утечки;
  • свет;
  • стабилитрон;
  • Потенциометр

  • .

При повышении напряжения цепь резистора срабатывает, ТЭН отключается. Светодиод указывает на горящий свет. Зажигание светодиода указывает на поступление электричества в водонагреватель через автоматическое устройство. В случае выхода из строя котла он начинает работать с биполярным переключателем.

Конструкция защитного отключения предназначена для автоматического отключения питания технического устройства от электрической сети после повышения допустимых значений электроэнергии.УЗО и предохранитель отличаются тем, что предохранитель срабатывает при коротком замыкании, а УЗО — при переходе электричества на устройство. Есть устройства, которые обладают способностью предохранителя и предохранительного устройства.

Правило работы простое: при сравнении показателей входящего и исходящего тока, при разнице в тридцать милиампер, цепь автоматически размыкается УЗО.

Среди причин срабатывания устройства защитного отключения котла можно выделить следующие:

  • контакт человека с токоведущей частью;
  • контакт человека с «землей»;
  • нарушение целостности изоляции;
  • замена проводника;
  • потеря «нуля» и контакт человека с токоведущей частью.

Устройство срабатывает по следующим причинам:

  • отказ безопасности;
  • замена проводников.

Самостоятельно отремонтировать такую ​​сложную систему, как устройство защитного отключения, невозможно. Для выполнения ремонта необходимы профессиональные знания. Чаще прибор не ремонтируют, а заменяют новым.

Снижение энергопотребления котла — очень важный вопрос, волнующий каждого потребителя электроэнергии.

Чтобы сэкономить на расходах на воду, сократите потребление воды и соблюдайте следующие простые правила:

  • устранить утечки, если они есть;
  • установить специальную сантехнику с минимальным забором воды;
  • правильно выбрать душ с расходом воды не более девяти литров в минуту;
  • установить аэратор;
  • принять душ, отказавшись от ванны;
  • для замены накопительного водонагревателя на проточный водонагреватель;
  • технологические изоляционные материалы — два метра впускных и выпускных труб;
  • уменьшить температуру нагрева воды;
  • удалить осадок, систематически сливая всю воду;
  • приобрести котел с программируемыми функциями нагрева воды;
  • комплект тепловых ловушек.

Устройства автоматического отключения помогают удерживать устройства при резких скачках напряжения и помогают сохранить жизнь и здоровье в случае возникновения нестандартных ситуаций.

Рекомендуется тестировать устройство защитного подключения раз в месяц, проверка проводится с помощью кнопки тестирования, расположенной на самом устройстве. Достаточно нажать на нее и в этот момент создается ситуация утечки тока, устройство должно мгновенно сработать и выключиться.

Одна из наиболее возможных причин выбивания УЗО при работе водонагревателя Термекс или Аристон:

  • Нарушение изоляции ТЭНа.Проблема в том, что его поверхность пришла в негодность, в результате чего находившаяся внутри нихромовая спираль вступила в контакт с водой в резервуаре. Как проверить, была ли эта проблема причиной поломки? Когда вы снимаете ТЭН и очищаете его от накипи, это видно при визуальном осмотре небольших трещин. Для решения проблемы вам необходимо заменить его на новый.
  • Возможно, в вашем блоке питания есть утечка. Причиной могла быть старая проводка, в которой со временем порвалась изоляция, а провода оголились.Другой причиной могла быть некачественно сделанная проводка при замене проводки. Также возможно нарушение целостности разводки при креплении любой конструкции на стене с помощью гвоздей, дюбелей.
  • Неправильное подключение УЗО, в результате вы наблюдаете его некорректную работу и частую срабатывание.
  • Может при покупке УЗО подобрали прибор неподходящей мощности В результате происходит периодическая работа.
  • Сам механизм вышел из строя, возможно, падение тестовой кнопки, или повреждение спускового механизма, который срабатывает при любой вибрации.
  • Неправильное размещение ТГВ в электросети.
  • Касание оголенного провода корпусом водонагревателя Это также может быть причиной выхода машины из строя. Эта неисправность в том, что провод, который находится в котле, имеет порванную изоляцию, есть пробой тока и срабатывает УЗО. Для решения проблемы разберите котел и проверьте целостность всех проводов. Если вы обнаружите провод с нарушенной изоляцией, замените его или отремонтируйте изоляцию изолентой.

При выборе защиты есть два варианта — УЗО или дифавтомат, постарайтесь учесть плюсы и минусы обоих.

Дифавтомат представляет собой комбинацию УЗО и автомата. Используется для предотвращения утечки тока, а также для предотвращения перегрузки проводки, нарушения ее при замыкании.

Как подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию котлов (водонагревателей) всех производителей, вы сможете, если пойдете.

В дополнение к конкретной информации на сайте, вы также можете изучить конкретные проблемы других людей по этой теме, которые уже купили бойлер (накопительный водонагреватель) и, таким образом, избегают их.Вы найдете регулярно обновляемый список таких проблем и способы их решения.

Возможны два варианта подключения:

  • Подключить к розетке. Такая схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним важным условием должно быть наличие в этой розетке заземления, а при установке в ванной оно должно быть влагостойким. Если прибор достаточно большой, розетка будет нагреваться, в результате плотность соединения вилки и розетки станет слабой, в контактах появится разрыв и возникнет искра.
  • Подключение через дополнительный медный кабель, подключенный непосредственно к распределительному щиту и оснащенный УЗО. В этой схеме отсутствует вилка и розетка, а отключение будет происходить через автоматический выключатель (автоматический выключатель), с помощью которого будет происходить защита водонагревателя, а защита пользователей напрямую будет возложена на устройство защиты.

Основная задача УЗО (устройство защитного отключения) — защита от поражения электрическим током. Его работа — постоянно сравнивать фазный и текущий токи.нулевые проводники при увеличении их разности

происходит обрыв цепи. При выборе того, какой из них поставить, учитываются два значения: сила тока (рекомендуется выбирать по величине немного больше, чем у автомата) и значение ее утечки не более 30 мА. Для установки котла подойдет устройство типа А или типа G. В настоящее время на рынке много производителей, но предпочтение следует отдавать более надежным, например: Legrand, ABB, AEG, ведь на безопасности экономить не стоит.

Основным условием безопасной и надежной работы котла является его правильное подключение к электросети с наименьшим количеством соединительных элементов. Все подключения необходимо производить в помещениях с минимальной влажностью, за исключением подключения провода непосредственно к водонагревателю. Лучшая точка подключения — это электрический щиток, он устанавливает все элементы.

По этому вопросу и не только, который вы нигде не найдете в первую очередь, потому что его задают конкретные люди, которые нигде не могли получить больше поддержки и советов (о которых они нам рассказывают).А во-вторых, их проблемы настолько сложные, что иногда наш эксперт Александр Холодов занимается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, во избежание денежных затрат в результате неправильной эксплуатации или ремонта котла. И здесь не имеет значения, какое устройство фирмы-производителя участвует в вопросе. Важно только то, что уникальная ситуация, в результате которой возник этот вопрос, потому что, как говорится в одной хорошей пословице: «если предупрежден, значит вооружен.«

Выделите жирным шрифтом УЗО на 10 мА с номинальным током не ниже 16 А (т.е. у вас УЗО можно выставить).
Зачем ставить УЗО на 10 мА читайте в таблице внизу поста. После прочтения можно сознательно поставить не менее 300мА — никто не запретит.
Если через 5 лет узо заработает, еще раз прочтите приведенную ниже таблицу и замените УЗО или отремонтируйте стиральную машину / бойлер / проводку.

Надеюсь помогли с выбором)

Характер воздействия электрического тока на организм человека:

0.6-1,5 мА

Переменный ток — Слабый зуд, покалывание кожи под электродами
Постоянный ток — не ощущается

2,0-4,0 мА

Переменный ток — Ощущение тока распространяется до запястье, слегка сжимая руку
DC — не ощущается

5,0-7,0 мА

Переменный ток — в руках усиливаются болевые ощущения, сопровождающиеся судорогами.Слабые боли во всей руке. Он способен преодолеть судорожное сокращение мышц и раскрыть руку, в которой зажат электрод.
D.C. — Слабое ощущение нагрева кожи под электродом

8,0-10 мА

Переменный ток — Сильная боль и судороги во всей руке. Трудно, но вы можете оторвать руку от электрода
DC — Усилить ощущение нагрева кожи

10-15 мА

Переменный ток — Трудно переносимые боли во всей руке со временем усиливаются .Не удается оторвать руку от электрода
DC — Еще большее усиление ощущения тепла как под электродами, так и в прилегающих участках кожи

20-25 мА

Переменный ток — Руки парализуются мгновенно , их невозможно оторвать от электродов. Сильная боль, затрудненное дыхание
D.C — Еще большее увеличение нагрева кожи, появление ощущения внутреннего нагрева. Незначительные сокращения мышц рук

25-50 мА

Переменный ток — Очень сильная боль в руках и груди.Дыхание крайне затруднено. При длительном течении тока может возникнуть паралич дыхания или ослабление сердца с потерей сознания.
D.C. — Чувство сильного жара, боли и судорог в руках. Когда руки снимаются с электродов, в результате сокращения мышц возникает едва переносимая боль.

50-80 мА

Переменный ток — Дыхание парализуется через несколько секунд. Нарушена работа сердца. При длительном течении тока может возникнуть фибрилляция сердца
D.C — Ощущение сильного нагрева поверхности и внутреннего тела, сильная боль во всей руке и в груди. Затрудненное дыхание. Руки нельзя оторвать от электродов из-за сильной боли в момент выхода из строя контакта

100 мА

Переменный ток
DC — Паралич дыхания при длительном токе

300 мА

Переменный ток — То же действие за меньшее время
D.C — Фибрилляция сердца через 20-30 с; через несколько секунд — паралич дыхания

Более 5000 мА

Дыхание парализуется сразу — за доли секунды. Фибрилляция сердца обычно не возникает, возможна временная остановка сердца в период протекания тока. При длительном протекании тока (несколько секунд) сильные ожоги, разрушение тканей. Результат обычно летальный.

О необходимости установки защитных устройств в местах повышенной опасности поражения электрическим током слышали, пожалуй, все.Однако многие электрики, среди которых часто бывают профессионалы, почему-то убеждены, что
в двухпроводной сети невозможно, чтобы это привело ни к дорогостоящей модернизации электросети в помещении, ни к отказу от УЗО вообще.

Однако это предубеждение ошибочно по самой своей сути, ведь на УЗО всего два контактных разъема, а заземляющий провод просто некуда прикрепить! А принцип работы таких устройств совершенно не требует подключения к заземлению.

Это подтверждается не только этой статьей, но и многими случаями, когда УЗО, подключенное к трехпроводной сети, в которой есть заземление, функционировало безупречно и долгое время, даже несмотря на повреждение заземления (например, заземление обрыв провода) продолжает выполнять свои защитные функции.

Можно ли подключить УЗО без заземления

Как мы уже поняли, есть смысл устанавливать УЗО даже при обычной двухпроводной схеме подключения, где присутствуют только фаза и ноль.И, для большей наглядности и лучшего понимания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а затем представим типичную бытовую ситуацию.

По сути, УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень простая — через устройство проходят фазный и нейтральный провода, нагрузка на которые тщательно контролируется и сравнивается.

При повреждении проводки или потребителя в сети появляется так называемый ток утечки — тот же ток, который протекает через поврежденную изоляцию.Величина этого тока обычно чрезвычайно мала — десятки и сотни миллиампер — но достаточна, чтобы нанести серьезный вред здоровью человека.

Итак, устройство защитного отключения сравнивает ток, проходящий по фазному и нулевому проводам, и при отклонении этих значений размыкает контакты, тем самым прерывая подачу электричества на поврежденный участок сети. От теории перейдем к вполне понятной повседневной ситуации.

Например, в вашей домашней стиральной машине установлена ​​ванная комната.Электропроводка двухпроводная фаза и ноль, без заземления. УЗО тоже пока не установил. А теперь представьте, что изоляция и фазные провода в машинке были повреждены, стали касаться металлического корпуса машинки, т.е. металлический корпус машины был под напряжением.

Теперь вы подходите к пишущей машинке и касаетесь ее корпуса. В этот момент вы становитесь проводником, и через вас будет течь электрический ток. Электрический ток будет проходить через вас, пока вы не отпустите металлический корпус. А пока вы трещите и стучите от протекающего тока, и нет никакой надежды на защиту, которая отключит поврежденный участок.Надежда только на вашу силу воли (иначе вы потеряете сознание и упадете).

Если бы это было с установленным УЗО , если бы к металлическому корпусу при подаче напряжения прикоснулись, то УЗО мгновенно обнаружило бы утечку тока и сработало бы, отключив поврежденную секцию.

Почему? Потому что при первых признаках «перекоса тока» на фазном и нулевом проводе автоматика сработает, и машина просто останется обесточенной! Человек едва успеет почувствовать легкое щекотание в теле и будет больше озадачен звонким щелчком реле в коридоре, чем необычными ощущениями.

Причем это время настолько короткое, что человек практически не ощущает электрического тока. В интернете есть видео об испытании УЗО и так там человек специально берет оголенный провод, который подключен к предохранителю, человек коснулся провода — УЗО моментально сработало (он даже не почувствовал никакого дискомфорт).

Как подключить УЗО без заземления

Надеюсь, понятен сам принцип работы УЗО и я вас убедил, что УЗО нужно устанавливать вне зависимости от того, есть у вас в доме заземление или нет.К тому же, если у вас двухпроводная система питания, то еще потребуется установка предохранительного устройства. Не прислушивайтесь к советам, что они говорят, что в такой сети работать не будет или будет работать всегда.

Вопрос, можно ли УЗО без заземления, надеюсь, разобрался. Теперь, прежде чем производить подключение УЗО без заземления , хочу напомнить один важный момент.

Особенностью защитных устройств является отсутствие защиты от перегрузок. Поэтому их нужно сочетать с обычным «автоматом».В этом случае схема подключения может быть другой.

Есть, в общем, два варианта. Можно поставить одно общее УЗО на весь дом, обезопасив тем самым даже прикроватные лампы. Но только устройства, способные пропустить через себя 40-60А, заметно дороже менее мощных аналогов, и даже если сработает реле, выяснить причину будет сложно — придется проверять каждое электрическое устройство.

К тому же отключение электричества по всему дому сразу доставляет массу неудобств — несохраненные документы в компьютере, «парящий» кондиционер, отключенный бак водяного отопления или стиральная машина — переносить можно надолго!

Если вы решили установить одно УЗО на всю группу потребителей, схема подключения УЗО без заземления будет выглядеть так:

Второй вариант — установка отдельного, менее мощного УЗО на каждой из «опасных» линий: санузел, подвал, гараж, кухня.В этом случае на панели потребуется больше свободного места, а цена трех-четырех устройств будет даже выше, чем одно, но мощное — зато повысится надежность всей энергосистемы, и поиск причины отключения сводится лишь к проверке одной-двух розеток.

Опытные электрики советуют так же разумно подойти к к выбору мощности УЗО — Оно должно быть немного выше, чем машина, которая будет с ним работать в паре.

Причина проста — автоматический выключатель с защитой от перегрузки срабатывает не сразу (от нескольких секунд до десятков минут), а превышение номинального тока, проходящего через УЗО, может вызвать его отключение.

Подключение УЗО в двухпроводной сети

Расскажу немного, почему решил написать на такую ​​тему, как подключение узо в двухпроводной сети. Я выбрал эту тему не случайно, так как поднимал этот вопрос и сам.

До недавнего времени жил в квартире, где проводка была трехпроводной (дом был новостройкой). присутствовала фаза, ноль и земля. А недавно переехал в другую квартиру, в которой проводка двухпроводная, ни какого нулевого защитного проводника РЕ и в помине нет.

Немного устроившись, решил заглянуть в щит, который находится на лестничной площадке, в мою сторону не было никакой защиты в виде УЗО или дифавоматов, был только переключатель дозирования на 40 А, счетчик и две новые машины на 16 А.

Почему я завел тему про подключение УЗО в двухпроводной сети Сейчас расскажу подробнее.

Смущало то, что в ванной был установлен бойлер (водонагреватель), который питался от одной из автоматов на 16 ампер (бойлер на 2 кВт).

Причем, этот водонагреватель был установлен, крайне небрежно: питался от отдельно брошенного кабеля, этот кабель в ванной пропустили открыто, без какой-либо защиты в виде гофр или каналов.

А когда принимаешь душ (как в фильме «Москва слезам не верит» — извините за такие интимные подробности ..) этот кабель вместе с бойлером покрывается влагой (конденсатом). Жену, конечно, это не смущало, так как она не разбирается в этих вопросах, но меня это очень волновало.Именно поэтому я решил установить УЗО в двухпроводной сети.

Итак, в панели приборов было два автомата, вся квартира была полностью запитана от одной (освещение и розетки), от второй запитался только котел. Поразмыслив, решил установить на каждую линию отдельно свое устройство защитного отключения: отдельное УЗО на розетки и отдельное УЗО не водонагреватель. Хотя, конечно, дороговато, но безопасность превыше всего.

А хотелось бы сеть разделить, т.е. подключить к отдельной машине все розетки в квартире и отдельное освещение. Но для освещения нужно было протянуть отдельный кабель от щита в квартиру.

Максимум, что нужно сделать, это протянуть отдельный кабель от панели до квартиры до первой распределительной коробки и подключить освещение только в коридоре, в остальных комнатах невозможно подключить освещение от этого кабеля, так как вся проводка в квартире замурован в стены.Таким образом, освещение и розетки остались на одной машине.

Для подключения устройства защитного отключения выбрал марку IEK серии VD1-63 с номинальным током 16 А и дифференциальным током 30 мА.

Я уже писал в статье ошибки при подключении УЗО, что нельзя совмещать нули после УЗО. В панели подключение выполнено таким образом, что фаза проходит через автомат, а ноль снимается с корпуса пластины. Для подключения УЗО отсоедините силовой кабель от выключателя (фаза) и от металлической части экрана (ноль).

Установка УЗО в панель приступаем к подключению. На выходных клеммах устройства сразу подключаем фазу и ноль силового кабеля (в квартиру к одному УЗО, к котлу — ко второму).

Запускаем ввод с выходной клеммы выключателя на вход предохранительного устройства, и снимаем ноль с корпуса экрана на нулевой вход.Таким образом, нулевые жилы проводов, вышедших из УЗО и уходящих в квартиру, больше не совмещаются с другими нулями (нет связи с корпусом щита).

Подключение завершено, можно проверить само защитное устройство, как оно ведет себя в работе, будут ли ложные срабатывания при неправильном подключении. Для этого включите автомат перед предохранителем и, конечно же, само устройство, затем создайте нагрузку (подключите любое устройство).Если отключения не произошло, можно считать, что все подключения выполнены правильно.

Также не забывайте, что после подключения дифавтомата или УЗО их необходимо обязательно проверить на герметичность. Как проверить работу УЗО в этом случае? Конечно с кнопкой ТЕСТ.

Для этого при включении устройства нажимается кнопка, если он выключается сразу при нажатии кнопки, значит он работает. Вот так я на личном примере подключил УЗО без заземления.

В чем принципиальные отличия электронного узо от электромеханического. Узо в частном доме. Отличия в эксплуатации

Как уже говорилось, УЗО бывают двух типов — электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или приспособления?

Всего можно выделить три основных способа различить УЗО:


  • по схеме на корпусе УЗО

  • с аккумулятором

  • с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:


  • нарисованный дифференциальный трансформатор

  • нарисовано реле, имеющее связь с трансформатором

  • нарисован отключающий механизм

  • также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые изображены на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисован в виде прямоугольника или треугольника, установленного между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника — фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО от аккумулятора

Необходимый инвентарь для проверки:


  • батарейка (палец или корона)

  • два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, перевернуть полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Прикасаться магнитом к разным местам корпуса нужно, так как у разных производителей дифференциальный трансформатор в разных частях УЗО (справа, посередине или слева).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет — электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

В этой статье будет рассказано, как можно определить УЗО какого типа у вас : электромеханическое или электронное , не подключая их к сети. Такая необходимость может возникнуть, например, при покупке в магазине или у вас уже есть УЗО, но вы не знаете, какого оно типа.

В данной статье мы не будем рассматривать устройство и принцип работы УЗО — это отдельная обширная тема, которой в ближайшее время будут посвящены отдельные публикации.Поэтому, если вы хотите не пропустить выпуск новых интересных материалов по этой теме — подписывайтесь на новости моего сайта, форма подписки вверху справа от этой статьи.

Кратко остановимся на конструктивных особенностях УЗО:

Электромеханические УЗО

не нуждаются в дополнительном питании. Для их работы достаточно наличия дифференциального тока утечки;

электронное УЗО им нужно питание для платы усилителя, которое они обычно берут от сети.

Эти два типа УЗО по-разному ведут себя при аварийной работе электросети, подробности см. В статье, поэтому важно уметь отличать эти типы УЗО друг от друга.

Для теста будем использовать батарейку, например пальчиковый АА или 9В типа «корона» и два провода. Для удобства желательно использовать провода разного цвета, в нашем примере мы будем использовать провода красного и синего цветов.

Перед тем как приступить к проверке, подключаем проводку к АКБ, предварительно фиксируем их изолентой, обматывая аккумулятор.К « +

«Аккумуляторы подключены к красному проводу, к«
»Подключите синие провода.

Затем взводим рычаг управления УЗО, переводя его во включенное положение.

Берем подготовленный аккумулятор с проводами и прикасаемся проводами к входным и выходным клеммам одного из полюсов УЗО. Электромеханическое УЗО должно работать при подключении проводов. Если не получилось, пробуем подключить провода другой полярностью, т.е. куда мы подключили плюс
батарейки, теперь подключаем минус
и наоборот, и посмотрите:

— если сработало — имеем УЗО электромеханическое;

— если бы не обе полярности — у нас УЗО электронное .

При проверке с аккумулятором, подключенным к одному из полюсов, электронные УЗО не сработают, так как отсутствует необходимое для их работы напряжение питания.

Почему работают электромеханические УЗО, я подробно объяснил в видео, которое вы можете посмотреть внизу этой статьи.

УЗО типа А должно работать при любой полярности подключения АКБ к полюсу УЗО.

УЗО типа AC будет работать с одной полярностью, поэтому, если УЗО не сработало, попробуйте изменить полярность подключения.Аккумулятор можно подключить к любому из полюсов УЗО.

Подробнее про как проверить тип УЗО — электромеханическое или электронное смотрите на видео:

Таким нехитрым способом можно проверить тип УЗО.

Полезные статьи

УЗО — для защиты человека от поражения электрическим током устанавливается устройство защитного отключения или дифференциальный выключатель. Однако не все знают, что УЗО бывают двух типов: электронные и электромеханические.В этой статье мы поговорим о том, чем отличаются разные типы УЗО и как определить тип при покупке.

Принцип действия

В целом принцип работы УЗО следующий: когда ток через фазный провод отличается от тока через нулевой провод, срабатывает реле, которое отключает нагрузку. Ток определяется с помощью дифференциального трансформатора и поляризованного реле.

Ситуация, когда по фазному и нулевому проводам протекают токи разной величины, может возникнуть при протекании электрического прибора к корпусу.Утечка в корпусе возникает, если изоляция любого из проводов электроустройства повреждена и касается корпуса, это касается как изоляции обмоточных проводов электродвигателей, так и внутренней проводки устройства.

Если корпус заземлен, УЗО сработает. Если корпус не заземлен, току сливаться будет некуда, но если прикоснуться к нему рукой, ток через ваше тело уйдет на землю, в этот момент сработает УЗО и защитит вас.Даже если вы случайно прикоснетесь к разомкнутому фазному проводу, вас ничто не сотрясет, т.к. УЗО разомкнет цепь, потому что по цепи будет утечка тока: Фазный провод — ваше тело — земля.

Каждое из УЗО настроено на какой-то ток утечки, это характеристика, которая описывает, при каком токе реле в УЗО отключит нагрузку от входа питания. Это основная характеристика.

Электронные и электромеханические

Electronic — как следует из названия, он содержит плату с электронными компонентами в корпусе, которые отвечают за его работу.Электромеханический — содержит в корпусе дифференциальный трансформатор. Оба типа УЗО имеют индикатор срабатывания и кнопку для проверки их исправности.

При нажатии кнопки замыкается фаза на ноль через резистор. В этом случае кнопка замыкает фазу перед трансформатором на ноль после трансформатора тока или наоборот, в зависимости от того, как вы подключаете провода. В результате трансформатор обнаруживает разность токов между фазой и нулем.

Ток этой схемы задается с помощью резистора, а для обеспечения правильного соответствия чувствительности УЗО номинальной подбирается соответствующее ему сопротивление, но как потребителей и пользователей эти тонкости нас особо не волнуют.

Отличия в эксплуатации

Для работы электронного УЗО на плату необходимо подавать питание, оно снимается напрямую с уже подключенной фазы и нуля. Электромеханическое УЗО будет работать без напряжения.Возникает логичный вопрос:

Если УЗО защищает от поражения электрическим током, то как оно возникает при отсутствии напряжения?

Речь идет о нештатных ситуациях в проводке. Например, если на распределительном щите в подъезде или на входе в дом / квартиру сгорел ноль. Никакой электроприбор в квартире работать не будет. Фаза останется в розетках, и если где-то произойдет пробой корпуса, и вы прикоснетесь к нему, то наверняка получите удар током, если конечно у вас на входе УЗО нет.

Но все не так однозначно. Электромеханическое УЗО подойдет, потому что полноценный блок питания для него не нужен, а нужна разница токов между проводами. То есть, когда вы касаетесь фазного провода или корпуса поврежденного электроприбора, ток утечки будет течь по фазовому проводу через ваше тело на землю, но не через нулевой провод. Есть разница в токах — реле сработало.

В случае использования электронного устройства защитного отключения защита не сработает, так как его плата обесточена.

Также не забываем, что в наших сетях довольно часто случаются скачки напряжения, а электроника не любит таких «аварий».

Как отличить разные типы УЗО при покупке

В первую очередь при покупке обратите внимание на схему, изображенную на корпусе, на рисунке она заключена в красный квадрат.

Электромеханическое УЗО показано слева, а электронное УЗО — справа. Но схемы очень похожи, различий на первый взгляд можно не заметить, давайте рассмотрим их поближе.

На этом рисунке представлена ​​расшифровка элементов схемы электромеханического защитного устройства. Обратите внимание на то, что выделено красным — это линия питания платы с электроникой.

Давайте взглянем на подборку цепей УЗО, чтобы это исправить.

Вот пример дифавтомата с электронным УЗО. Обратите внимание на две линии, питающие доску.

Устройство электромеханическое.На схеме видно, что на реле подается только сигнал с дифференциального трансформатора.

Метод испытания заключается в подключении АКБ к одному из полюсов УЗО, принцип работы такой же — ток АКБ пойдет по одной из линий, дифференциальный трансформатор будет работать, этот метод работает только с ЭЛЕКТРОМЕХАНИЧЕСКИМИ устройствами. Электроника в этом случае работать не будет, потому что плата остается обесточенной.

Ну не забываем про явления электромагнитной индукции, ведь если использовать поле постоянного магнита для направления ЭДС на дифференциальный трансформатор, то реле тоже сработает и УЗО выключится, опять же ЭЛЕКТРОМЕХАНИЧЕСКИЙ способ работает.

Подводя итог, электромеханическое УЗО обеспечивает более надежную защиту, чем электронное. Он будет работать, даже если нет питания. В жилых помещениях лучше использовать электромеханический. Чтобы проверить это при покупке, обратите внимание на схему, и если продавец разрешит, воспользуйтесь методом с аккумулятором, стоит отметить, что если не сработало УЗО на аккумуляторе, поменяйте его полярность.

Устройства дифференциального тока бывают двух типов по принципу внутреннего устройства.Это электромеханические и электронные. Это касается и дифавтоматов, так как УЗО являются их неотъемлемой частью. Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой — не может, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать, как их различать.

Отличить электромеханическое УЗО от электронного можно тремя способами.Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычной батареи и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

1. Используя схему подключения, которая изображена на корпусе устройства.

Я считаю, что это самый простой способ их различить, так как для этого не нужны никакие дополнительные элементы и инструменты. Здесь главное запомнить отличия схем и все.

Если вы возьмете в руки УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем. Это один тип для электромеханического типа и второй тип для электронного типа. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

В двух словах: электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в управляемой цепи возникает ток утечки, то он генерирует ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток запускает реле, которое воздействует на триггер, вызывая срабатывание устройства.

Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначается овалом вокруг фазного и нейтрального проводников, а реле обозначается квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирной линией обозначена механическая связь со спусковым крючком. Также на схеме часто изображена кнопка «Тест», а на изображенном на фото дифавтомате ее нет.

На фото ниже я подписал необходимые элементы на схеме.

Электронные УЗО и дифавтоматы

имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: если в контролируемой цепи возникает ток утечки, он вызывает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, от которого срабатывает реле.Реле уже воздействует на курок, тем самым выводя из строя устройство.

Электронные элементы намного компактнее, поэтому такие УЗО и дифавтоматы зачастую меньше по размеру. Существуют коммерчески доступные электронные одномодульные защитные устройства, размером с однополюсный автоматический выключатель.

Здесь на схеме нам нужно найти, помимо дифференциального трансформатора и реле, плату электронного усилителя. Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания.На фото ниже я подписала все необходимые элементы.

В результате получаем:

  • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
  • Если на схеме изображен овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО или дифавтомат.

2. Второй способ отличить электромеханическое УЗО от электронного — с помощью аккумулятора.

Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут устройство, чтобы вы к нему что-то подключили и поэкспериментировали. Еще много защитных устройств продаются в запечатанной упаковке (коробке), вскрыть которую в магазине тоже не разрешат.

Однако этот метод имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO Schneider Electric.

Здесь все просто. Надо один провод сверху прикрутить к одному, например к нулевому полюсу. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь нужно замкнуть другие концы проводов на любую заряженную батарею. Если устройство отключается, значит, оно электромеханическое.Если он не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

Почему электромеханические УЗО и дифавтоматы работают от аккумулятора? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

Если прибор не выключается, значит он электронный. Почему не выключается УЗО этого типа? Потому что для работы платы усилителя требуется питание, а этого нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

Эта операция может выполняться на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ отличить электромеханическое УЗО от электронного — с помощью постоянного магнита.

Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

Последовательность действий следующая:

  • подбираем УЗО или дифавтомат;
  • взведение рычага, т.е. включение;
  • вращайте магнит круговыми движениями рядом с передней и боковой частью устройства.

Если при таких движениях прибор отключается, значит, он электромеханический, а если нет, то электронный.Этот способ не стопроцентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Итак, мы проанализировали все три доступных способа определения типов УЗО и дифавтоматов.

Вы когда-нибудь использовали такие варианты, чтобы отличить электромеханическое УЗО от электронного?

Давайте улыбнемся:

«Да будет свет!» — сказал электрик и полез за спичками.

Наш дом — наша крепость. Однако со временем стареет не только наш дом, изнашивается и может выйти из строя проводка, появляется возможность ослабить контактные соединения. В результате увеличивается вероятность неприятностей с электричеством. Необходимо усилить безопасность.

Дети без присмотра могут «изучить» электрическое оборудование и получить серьезное поражение электрическим током. Обычные выключатели в этом случае не работают, они реагируют только на перегрузки и короткие замыкания.Устройства остаточного тока могут помочь превратить ваш дом в безопасное убежище. Качественный агрегат исключит удар человека и предотвратит возгорание.

Устройство, позволяющее избежать большого количества неприятных моментов, представляет собой корпус из диэлектрического материала, внутри которого находится трансформатор. Для надежности необходимо периодически проверять его исправность.

Для этого создана кнопка «Тест». Если на нее нажать, то создается эффект искусственной утечки мощности.Исправное устройство заработает сразу после нажатия этой кнопки. Эту проверку следует проводить раз в месяц.

Что нужно учитывать при выборе УЗО

Чтобы выбрать эффективное и безопасное устройство, необходимо знать несколько факторов:

  • Понимание назначения и принципа работы выбранного вами устройства;
  • Точно знать его параметры и характеристики;
  • Изучение прилагаемой к прибору нормативной документации.

Важную роль при выборе машины играет возраст вашей проводки, состояние и качество соединений. У вас новая квартира или старая, есть ли рядом трансформаторная подстанция, температурный режим помещения, где установлен электрощит — это факторы, влияющие на выбор устройства, которое защитит вас в любых неблагоприятных ситуациях.

Типичная электрическая схема дома должна выглядеть так:

  • Панель вводная электрическая;
  • Электрощит на первом этаже;
  • Электрощит на втором этаже;
  • На каждом этаже дома есть электрощит, оборудованный группой автоматов, причем индивидуально для каждой квартиры.

Есть типы УЗО, каждый из которых выполняет определенные задачи. Рассмотрим показатели классификации УЗО.

Градация:

  • род тока утечки;
  • время отклика;
  • Принцип отключения

  • ;
  • количество полюсов.

Перед совершением покупки следует определиться, для чего именно вам нужен автомат и какую нагрузку он должен выдерживать.

Виды аппаратов

В зависимости от типа тока, протекающего по вашим проводам, есть два типа устройств:

  • УЗО типа AC — защищает от воздействия переменного тока;
  • УЗО типа А — защита от переменных и импульсных токов;
  • УЗО типа B — предназначен для использования в промышленных установках.Он запускается утечкой переменного, постоянного и пульсирующего тока.

На первый взгляд кажется, что вопрос решен, во всех домах течет переменный ток, поэтому выбираем тип переменного тока. Однако современная бытовая техника, микроволновые печи, стиральные машины и большинство энергосберегающих ламп оснащены блоком питания, пропускающим через себя импульсный ток.

Следовательно, получить поражение электрическим током можно не только пытаясь разобрать неисправный блок под напряжением.Со временем любое оборудование изнашивается, что приводит к выходу из строя вторичной коммутации, из-за чего можно получить поражение электрическим током, прикоснувшись к основанию бытовой техники.

УЗО типа

переменного тока могут работать от импульсного тока, но с большой задержкой, а это может быть опасно для жизни человека. Европейские страны давно отказались от машин типа AC, устанавливая их в основном на устройства без электроники, такие как теплые полы или водонагреватели.

Часто встречаются неграмотные менеджеры, не знающие разницы между УЗО типа AC или A.Бывает, что они просто хотят избавиться от несвежих товаров. К сожалению, рекомендации электриков также не всегда грамотны. Протекторы переменного тока немного дороже, но не дороже вашей жизни. Ответ на вопрос, какой выбрать Ouzo Type A или AC, очевиден.

Классификация временных интервалов

  • УЗО типа S — имеет время срабатывания от 0,2 до 0,5 секунды. Его лучше использовать, если в схеме установлено несколько других защитных устройств;
  • УЗО типа G — срабатывание 0.06-0,8 секунды.

Селективные автоматические выключатели используются для защиты каскадных цепей. Их конечная цель — не допустить обесточивания всей линии, но отключить только те участки, где происходит утечка.

Разделение по технологическому проекту

По принципу своевременного отключения различают блоки электромеханические и электронные. Электромеханическое УЗО не зависит от того, есть напряжение в сети или нет, и срабатывает непосредственно от тока утечки.

Электронное УЗО, напротив, зависит от сетевого напряжения и требует для своей работы электроэнергии, в связи с этим стало менее распространенным из-за малой надежности.

При обрыве нулевого провода электронное устройство перестает работать, и опасный для жизни человека ток продолжит течь к потребителю.

Однако прогресс не стоит на месте, производители учли недостатки электронных защитных устройств и, благодаря этому, налажено производство узо-д.Эти устройства обеспечивают качественную работу при отсутствии напряжения.

Часто возникает вопрос, как визуально идентифицировать электронное и электромеханическое узо. Для этого необходимо внимательно изучить схему, изображенную на корпусе продукта.

Трансформатор электромеханического узо не имеет прямого подключения к питающему напряжению. Если перед вами электронное защитное устройство, то на схеме вы можете увидеть плату, к которой подключаются проводники.

Хотя электромеханическое устройство защитного отключения более дорогое, чем электронное устройство, оно должно быть предпочтительным для большей безопасности. Не экономьте на своем здоровье.

Деление приборов по количеству полюсов

Разновидности УЗО по количеству полюсов бывают двух типов: двухполюсные, которые устанавливаются в сети с мощностью 220 вольт и четырехполюсные для сети 380 вольт.

Наибольшее распространение в домостроении получили биполярные машины, которые устанавливаются в приборных панелях квартир.Четырехполюсные предназначены для защиты трехфазной проводки и чаще всего используются в промышленных электродвигателях.

Узо-розетка поможет повысить надежность вашей квартиры, что обеспечит вашу безопасность при использовании любой бытовой техники. А узо-вилка защитит вас при использовании устройств в любых неблагоприятных условиях, окружающей среде.

Установка в домовладении

Вы сделали свой выбор, остался финальный этап, установка и подключение устройства к сети.

Leave a reply

Ваш адрес email не будет опубликован.
