Обогрев бетона зимой — Монолит

Ведение круглогодичного строительства требует подогрева бетонной смеси в зимний период. Во время затвердевания бетона температура должна быть +20°С. Только в таких температурных условиях схватывание раствора будет равномерным и постоянным. Выполнить обогрев бетона зимой можно разными методами:

Провод для обогрева бетона

Обогрев бетона проводом ПНСВ зимой

Среди электрических методов обогрева бетона самым эффективным является нагревание ПНСВ проводом. Этот метод заключается в нагревании ж/б конструкции теплом, выделяемым проводом. Нагревательный провод со стальной жилой имеет ПВХ изоляцию и различное сечение.

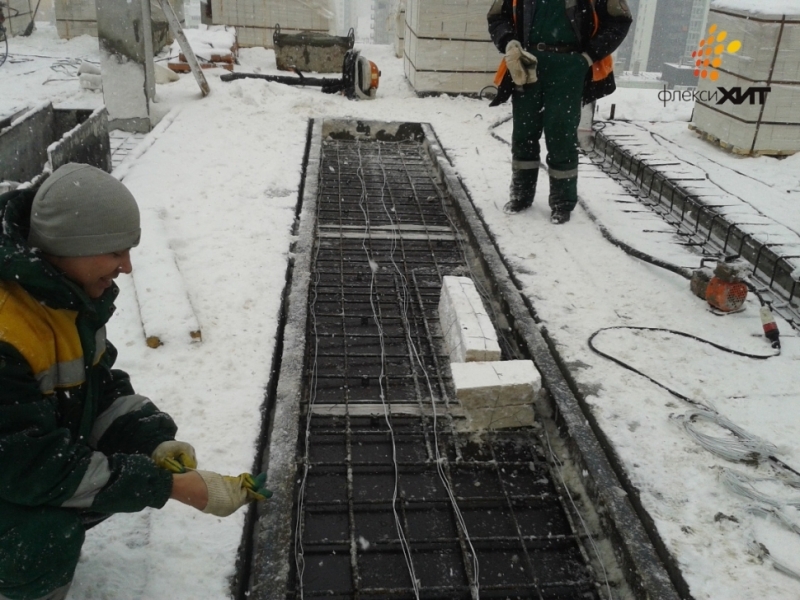

Для электропрогрева бетона провод укладывают на арматуру перед заливкой раствора и привязывают к ней. Это необходимо для избегания повреждения во время заливки. Закрепленный провод не должен касаться опалубки или земли и выходить на поверхность

Монтаж ПНСВ провода

бетона. Бетон крепят к арматуре кусочками самого ПНСВ провода, важно не повредить изоляцию во время монтажа иначе происходит замыкание всей системы и обогрев не работает. Необходимую длину ПНСВ определяют по его сечению, сопротивлению и наружной температуре. После монтажа провода и заливки раствора, концы провода подключают к трансформатору для подачи напряжения 50 В.

Существуют и другие виды провода, не требующие подключения к трансформатору. Но все же ПНСВ является более эффективным.

Обогрев бетона при помощи электродов

Разогрев бетона при помощи электродов был очень популярен раньше, но в последнее время его он существенно уступил место ПНСВ комутации. Он заключается в выделении тепла электричеством, проходящим через влажный бетон. Подведение напряжения к бетону осуществляют при помощи электродов. В зависимости от их расположения подогрев может быть двух типов:

• Для сквозного прогрева бетона электроды устанавливают по всему сечению бетонной конструкции;
• Для периферийного прогрева бетона установку электродов выполняют снаружи бетонной конструкции.

К электродам подключают только переменный ток, так как от постоянного тока на поверхности электродов образуются солевые отложения. Для ж/б конструкций с арматурным каркасом подают напряжение не более 127 В. Бетонные растворы без металлических каркасов подогревают подачей напряжения 220-380 В. Для подогрева раствора применяют несколько видов электродов:

• Стержневые электроды изготавливают из арматуры диаметром 8-12 мм. Их забивают молотком в просверленные отверстия на не большом расстоянии друг от друга и выполняют их коммутацию;
• Пластинчатые электроды изготавливают из широких металлических пластин или узких полос. Их укладывают на двух внутренних сторонах опалубка друг против друга и выполняют их подключение к разным фазам;
• Струнные электроды изготавливают из гладкой металлической арматуры диаметром 4-6 мм для подогрева бетонных столбов, балок и других аналогичных конструкций. Их укладывают в центральной части конструкции, а концы выводят через отверстие в опалубке и подсоединяют коммутирующие провода.

Во время подогрева бетон укрывают слоем гидроизоляции и теплоизоляции. Этот метод имеет недостатки в силу того что бетонная смесь

Утепление колонны

прогревается неравномерно, а в месте непосредственного контакта электрода может попросту пережигаться и терять свои свойства.

Обогрев опалубки

Этот метод похож на обогрев бетона пластинчатыми электродами. Но в данном варианте обогревается не внутренняя сторона опалубки, а наружная. Иногда электроды располагают внутри самой опалубки во время ее строительства.

Обогрев опалубки электричеством применяют редко. Это связано со сложностью конструкции и малым соприкосновением опалубки с бетоном. Например, в фундаменте будет прогреваться только та часть бетона, которая прилегает к опалубке, а середина останется холодной.

Паровая пушка для обогрева

Последнее время на рынке стали появляться опалубочные системы с уже продуманной внутренней системой обогрева, такие системы несколько дороже, но их эксплуатация существенно облегчает производственный процесс, потому-что монтаж любого обогрева — трудозатратные виды работ, а подключение уже продуманной системы обогрева внутри опалубочных элементов экономит массу времени.

Обогрев инфракрасными лучами

Этот метод основан на способности инфракрасных лучей нагревать непрозрачную поверхность бетона, и передавать тепло всей бетонной конструкции. Перед началом прогрева всю бетонную конструкцию укрывают прозрачной пленкой. Она пропустит лучи и сбережет тепло, не давая бетону быстро остывать.

Преимущество метода заключается в необязательном применении трансформаторов. Но инфракрасные лучи не способны равномерно прогреть большую толщину бетона, поэтому такой метод целесообразно применять для обогрева тонких конструкций.

Подогревание паром

Обогрев паром

Если электрические методы прогрева бетона невозможны, прибегают к эффективному способу прогрева паром. Прогретый паром бетон до температуры +70°С набирает прочность за 30 часов. При обычных условиях такой эффект можно достичь за 10 суток. Паровой метод заключается в следующем:

• С помощью низкого давления пара создают оболочку, покрывающую всю ж/б конструкцию вместе с опалубкой;
• Оболочку изготовляют из деревянных щитов и толи. Через отверстия в щитах вставляют шланги для подачи пара через каждые 5 м2, а все стыки герметизируют;
• Первую подачу пара выполняют за 30 минут до заливки раствора, чтобы прогреть конструкцию.

Прогрев по технологии термоса

Выполнить обогрев бетона зимой по методу термоса можно при помощи утепления опалубки. Вид утепления подбирают по качеству раствора и наружной температуре. Этот метод рассчитан на наборе прочности бетона, охлажденного до 0°С.

Для достижения лучшего эффекта прогрева в бетонный раствор добавляют противоморозные добавки и ускорители твердения. Точное исполнение последовательности процесса, позволяющего сделать равномерный обогрев бетона зимой, повлияет на качество бетонной конструкции и на все строительное сооружение в целом.

Типичные ошибки при прогреве бетона или как не испортить бетон

Заливка и прогрев бетона

У бетона, как и у любого другого строительного материала, есть не только огромнейшие плюсы, но и много минусов. Особенно это касается выполнения бетонных работ в условиях низких температур. Ведь строители продолжают возводить различные конструкции и зимой. Как показывает практика, многие портят материал. А ведь поведение бетона в критических для него условиях вполне предсказуемо.

Во-первых, он не способен затвердеть так, как полагается по нормам. Во-вторых, может замерзнуть в период схватывания.
Все это очень опасно. Ведь материал, меняя структуру, утрачивает важнейшие свойства, а самое главное – прочность. Что чревато разрушением возводимой бетонируемой конструкции.

Какие условия следует обеспечить, если градусник показывает минус 5 градусов и ниже или на улице минимальная суточная температура — ниже нуля? Какие шаги предпринять для правильного затвердевания свежеуложенного бетона? Что делать?
Первое, во избежание подобных ошибок, следует разобраться со всеми процессами, происходящими в бетоне. Второе, остановиться на самом верном и выгодном способе прогрева бетона.

Способы прогрева бетона

Есть несколько способов обойти температурные ограничения. Одни из них трудозатратны, другие стоят дорого или не могут обойтись без участия высококлассных специалистов (например, индукционный или инфракрасный).

Чтобы ускорить строительство и избежать при этом замерзания бетона, строители применяют электропрогрев бетона. Электродами, которые погружаются в залитый бетон и подключаются к сети переменного тока, греющими проводами, когда высокоомный кабель укладывают во время подвязки каркаса из арматуры.

Самые частые ошибки при твердении и прогреве бетона

Решив использовать тот или иной способ прогрева, строители допускают ошибки, которые в будущем решат судьбу всего сооружения не в его пользу. При прогреве электродами обычно фиксируются разные ошибки. Назовем самые частые, типичные их них.

Ошибка первая –  электроды некачественно контактируют с бетоном. Это чревато несвоевременным отключением электропрогрева. Работы, связанные с бетонированием рискуют сорваться из-за того, что плохое вибрирование бетонной смеси может спровоцировать появление воздушных пузырьков. Когда бетон частично контактирует с поверхностью электрода, в этих местах увеличивается удельное сопротивление и происходит закипание воды. В результате появляется пар, который блокирует поверхность, в итоге, ее прогрев не осуществляется.

Ошибка вторая – смещение элементов и контактирование с арматурой. Устанавливая разнофазные электроды, строители могут сместить их, даже не подозревая об этом, и допустить соприкосновение с арматурой. Если это произойдет, замыкания не избежать — провода расплавятся, перегорят и выведут из строя трансформатор.

Ошибка третья — выгорание электродной стали и вскипание бетона, в случае, когда плотность тока повышается в приэлектродной зоне. Здесь происходит ряд процессов, которые влияют на итоговую марочную прочность материала. Возможен локальный перегрев, обезвоживание бетона, процесс гидратации замедляется и образуется пористая структура бетона.

Вскипание бетона при электродном прогреве

При использовании греющих проводов (ПНСВ). При этом методе также допускается несколько ошибок. Вот самые распространенные из них.

Ошибка первая — отключение нагревательного элемента, вызванное его повреждением или обрывом. Это происходит в тех случаях, когда специалисты не проверяют целостность проводов и не контролируют процесс подключения схем питания нагревательных элементов. В итоге, какая-то часть бетонной конструкции лишена внешнего источника тепла. За счет чего меняется температурный режим твердения и не обеспечивается равномерный прогрев. Из-за такой ошибки, неравномерно прогретые части конструкции промерзают, на них появляются трещины, щели, углубления. В итоге бетон не добирает прочности и, как результат, конструкции постепенно разрушаются.

Ошибка вторая — нарушение правильности укладки проводов и их изоляции. Этим грешат многие, укладывая греющий провод. Первое, надо знать о том, что нельзя допускать излишней длины элемента. Это чревато не только его перерасходом, а и более плотной навивкой в теле конструкции, отсутствием подачи достаточной погонной нагрузки на греющий провод. В итоге, скорость прогрева бетона падает, а продолжительность работ увеличивается. Нельзя и уменьшать длину провода. Ведь в этом случае перегревается не только сам бетон, а и греющие элементы – изоляция плавится, а значит, короткое замыкание обеспечено. Среди минусов такого способа называют трудоемкость процесса, привязку к сложным расчетам, подводку более крупных мощностей электроэнергии для прогревания больших площадей.

Какой метод прогрева бетона лучше?

Не беда, если вам никто не сможет помочь и поддержать на этом этапе, а вы не уверены в том, что сами одолеете процесс. Чтобы подготовить все для прогрева свежеуложенного бетона электродами или проводом ПНСВ, воспользуйтесь одним из следующих способов.

Например, укройте бетон тентом. Это отличный выход при небольшом морозе. Но, что, если мороз крепчает, сроки окончания строительства поджимают, а тент не спасает ситуацию?

Универсальный подход к решению задачи — применение термоэлектроматов.

Прогрев бетонной стяжки термоэлектроматами

В чем состоят преимущества именно этого способа прогрева бетона.

Безопасность. Здесь исключен человеческий фактор, а значит, и любые ошибки, которые обычно допускает технический персонал. Никому не надо думать и о режиме прогрева. Прогрев проходит в автоматическом режиме. Термовыключатели встроены в каждый сегмент изделий. Высокий класс защиты от поражения током – это гарантия отсутствия опасных ситуаций.

Надежность. Работа матов, покрытых уникальным греющим слоем, осуществляется без остановок, независимо от влажности и температуры (минус 40 в зимние месяцы и плюс 40 — в летние). Если термомат не годен, он заменяется с сохранением качества всей конструкции. Кстати, сплошные нагревательные элементы за счет повышенной термостойкости более долговечны.

Равномерный прогрев. Его сложно добиться с использованием проводного или электродного способа прогрева. А термоматы способны поддерживать на всей площади одну и ту же температуру, не допуская появления зон локального перегрева. Более того, изделия последнего поколения могут прогревать бетон даже с помощью дистанционного управления, т.е. удаленно.

Увеличение темпов строительства и сдачи возводимых объектов. Ведь в идеальных условиях бетон может достичь за 10 часов той же прочности, что и за 28 суток при обычных условиях. Но в этом случае обойдется без температурных трещин, а значит, изделия и сооружения с их участием прослужат намного дольше.

Сокращение возможных издержек. Термоэлектроматы являются более экономичным методом прогрева бетона, т.к. при работе с ними (до 20%) сокращаются издержки. Во-первых, их регулярно отключает термовыключатель. Во-вторых, экономию обеспечивает глубокое проникновение в смесь ИК-излучения, т.е. обогревается не воздух, а только бетон. В-третьих, использование изделий в любое время года позволяет в разы сокращать издержки на оплату труда. Кроме того, ускоряя производство, вам не придется тратиться на приобретение дорогой техники.

Простой монтаж и перевозка. Удобные, относительно легкие и оперативно перевозимые секции очень просто и компактно укладываются на только что уложенный бетон. Плюс ко всему, они легко соединяются и отсоединяются.

Термоматы обладают саморегулирующим эффектом. Это значит, что когда повышается температура, сопротивление греющего слоя увеличивается. За счет этого:

• снижается мощность;
• потребление электрической энергии уменьшается.

Температура выше, а мощность ниже. Вы сможете решить основные проблемы, которые возникают при электрообогреве.

Снижается риск перегрева. В случае его возникновения, пленка сама снижает мощность, что предотвращает перегрев.

Экономятся средства за счет оптимальной скорости нагрева и снижения мощности в постоянном режиме.

Пленка с саморегулированием заменит несколько обычных пленок с разными мощностями. При включении пленка имеет мощность в 220Вт/м² и плавно нагревает поверхность, на которую уложены термоматы. По мере нагрева потребляемая мощность постепенно понижается до 180 Вт/м².
Получается такой эффект: с повышением температуры уменьшается мощность, следовательно, энергопотребление снижается. Инфракрасная пленка переходит в режим экономии. Термоматы выходят из режима интенсивного нагрева и переходят в рабочий режим поддержания заданной температуры.
Электросчетчик начинает медленней крутиться. Что экономит ваши деньги. Уменьшается расход денежных средств на оплату обогрева.

Саморегулирующаяся инфракрасная пленка, применяемая в термоматах, имеет следующие преимущества в сравнении с кабелями и проводами:

• локальный перегрев отсутствует;
• потребляемая электроэнергия уменьшается.

Каждый ответственный за своевременную сдачу строительного объекта в эксплуатацию может быть уверен, что при правильном использовании термоэлектроматов в зимних условиях ошибки при бетонировании исключены. Этот метод прогрева не разрушает бетон. Уникальная система сама отрегулирует режим твердения бетона, сделав тепловое поле равномерным. Все, что вам останется сделать, так это расположить термоэлектроматы поверх бетона и включить в электросеть.

Что бы еще почитать?

Обогрев бетона зимой

Бетон применялся еще во времена Римской Империи, но впоследствии технология была утрачена и «второе пришествие» материала состоялось лишь в середине 19-го века. Современное строительство представить без использования бетонной смеси практически невозможно. Однако стройка в зимний период создает определенные сложности, ведь материал необходимо правильно прогреть для получения качественного результата.

Особенности «зимнего» строительства

Низкие температуры создают существенные проблемы для возведения конструкций из бетона. Ведь материал представляет собой смесь цемента, песка и гравия с водой, которая расширяется при замерзании и способна просто «разорвать» монолит. Расчетная прочность бетона достигается только спустя 28 дней, поэтому для сохранения качества конструкции необходимо позаботиться о прогреве бетона. Если нормы подержания температуры выше 0 градусов не соблюдаются, материал становится гораздо менее прочным, а срок его эксплуатации сокращается в разы.

Технологии прогрева бетона

Существует несколько способов поддержания необходимой температуры материала, каждый из которых имеет свои преимущества.

Тепловые пушки для прогрева бетона

Данная «дедовская» технология подразумевает создание специального укрытия для конструкции. Над сооружением возводится тент, под который нагнетается разогретый воздух с помощью тепловых пушек. Используют подобный способ лишь на небольших объектах, поскольку процесс сооружения «палатки» слишком трудоемкий и затратный. Единственным плюсом подобной технологии можно назвать отсутствие необходимости использовать электричество. Если доступ к электросети отсутствует, применение автономных тепловых пушек может стать единственно возможным способом прогреть бетонную стяжку.

Термоматы для прогрева бетонного основания

Чтобы прогреть значительные по площади горизонтальные поверхности, рациональнее будет использовать специальные электрические нагреватели в форме матов. Для ускорения процесса в бетонную смесь добавляют особые присадки, предотвращающие кристаллизацию воды. Однако подобная технология будет бесполезной, если прогреть нужно колонны или другие сложные конструкции.

Опалубка с подогревом для прогрева вертикальных конструкций

Подобный способ применяется для прогрева стен из бетона и колонн. Вокруг конструкции возводится опалубка, которую дополнительно теплоизолируют, а с внутренней стороны устанавливают нагреватели. Плюсом технологии обогрева бетона с ТЭН является отсутствие необходимости использовать сложное оборудование.

Опалубка из электродов монтируется с использованием полос металла или стержней, которые крепятся с равными промежутками друг от друга. Систему подключают к трансформатору, и вот тут вода в растворе играет уже на руку строителям. Благодаря ей происходит нагрев материала. Способ оптимален только для сооружений стандартных размеров. А вот если речь идет о нестандартной конструкции, придется использовать другие технологии прогрева бетона.

Установка электродов в раствор

Метод также используется в основном для прогрева бетонной смеси при возведении колонн и наливных стен. Залив смесь в опалубку, прямо в раствор устанавливаются электроды (обычно группами) и подключаются к трансформатору. Струнные электроды также можно установить заранее, разместив их вдоль всего каркаса.

Вода в смеси и здесь играет роль проводника, обеспечивая нагрев материала. По мере затвердевания бетона необходимость в электрическом токе уменьшается. А после окончательного застывания арматура остается частью конструкции. Минусом данной технологии можно назвать существенные затраты электричества и необходимость закупать большое количество материала для электродов.

Греющий кабель ПНСВ

Один из самых доступных и универсальных методов прогрева бетона зимой. Для него вам понадобится высокоомный кабель и понижающий трансформатор. Провод укладывается при создании каркаса из арматуры. Причем способ одинаково эффективен, как при бытовом, так и при профессиональном строительстве.

Чтобы прогреть бетон в домашних условиях, вам потребуется лишь разложить кабель ПНСВ в форме змейки после увязки арматуры или установки маяков (если речь идет о наливных полах). Шаг «змейки» не должен быть меньше 20 см. А длина одного витка может доходить до 36 метров. Чтобы подключить к системе напряжение, можно взять обычный сварочник.

Важно запомнить, что подключать кабель нельзя до его заливки бетонной смесью, иначе вы рискуете получить лишь много метров перегоревшего провода. Избежать перегорания кабеля ПНСВ на выходе из раствора позволит его подсоединение к алюминиевому проводу. Контролировать показатели тока можно с помощью токоизмерительных клещей.

Для бытового использования достаточно будет провода 1,2 мм в диаметре. Температурный диапазон применения подобного кабеля составляет от -25 до +50 градусов. Рассчитать количество кабеля можно, учитывая, что на 1 м3 бетона потребуется около 60 метров провода. Рекомендуемая скорость повышения температуры, проверить которую можно любым термометром, составляет не более 10 градусов за 1 час.

Чтобы минимизировать траты на электричество, смесь перед заливкой рекомендуется разогреть до 5 градусов, а готовую конструкцию укрыть для предотвращения теплопотерь. Заменить провод ПНСВ можно кабелем ВЕТ.

Существуют и другие способы прогрева бетона зимой, однако все они не так распространены и имеют существенные недостатки. Использование же греющего кабеля позволяет добиться отличного результата при небольших затратах. К тому же благодаря своей универсальности провод ПНСВ можно применять не только для прогрева бетонной смеси во время строительства, но и для организации обогрева уже существующих конструкций.

Подогрев бетона при бетонировании зимой

При бетонировании конструкций при температурах ниже +5 °С процесс затвердевания бетона резко замедляется, а при отрицательных температурах не прореагировавшая с цементом вода переходит в лед и не вступает в химическое соединение с цементом. В результате этого полностью прекращается реакция гидратации и, следовательно, бетон не твердеет. Вместе с тем в бетоне развиваются значительные силы внутреннего давления, вызванные увеличением (примерно на 9%) объема воды при переходе ее в лед. При раннем замораживании бетона его неокрепшая структура не может противостоять этим силам и нарушается.

Замораживание свежеуложенного бетона сопровождается также образованием вокруг арматуры и зерен заполнителя ледяных пленок, которые благодаря притоку воды из менее охлажденных зон бетона увеличиваются в объеме и отжимают цементное тесто от арматуры и заполнителя. Все эти процессы значительно снижают прочность бетона и его сцепление с арматурой, а также уменьшает его плотность, стойкость и долговечность.

Для затвердевания бетона при отрицательных температурах широко используется электроподогрев. На крупных строительных площадках широко применяется подогрев бетона с помощью кабеля ПНСВ, однако его применение в частном строительстве сопряжено с рядом существенных расходов:

•
  Аренда понижающего трансформатора. Для использования ПНСВ нужен понижающий трансформатор или станция прогрева.
•
  Аренда дизель-генератора. Выделенная электрическая мощность, как правило, гораздо меньше чем требуется станции прогрева бетона.
•
  Покупка силовых кабелей для подключения питания к станции
•
  Покупка провода для подключения нагревательных кабелей к станции
•
  Сопутствующие затраты: транспорт, топливо, время на доставку и т.д.

Для зимнего бетонирования в малоэтажном строительстве в зимний период выпускаются специальные нагревательные кабели (например кабель 40КДБС — кабель для бетона в секциях), которые гораздо проще в использовании и которые можно подключать непосредственно к розетке 220 В. Применение таких кабелей не требует проведения сложных расчетов и использования какого-либо дополнительного оборудования в виде трансформаторов и станций прогрева. Это двужильные резистивные кабели (нагревательные кабели постоянной мощности) погонной мощностью 37-45 Вт/м, максимальная температура нагрева составляет 80-90 градусов по Цельсию. Прочная изоляция предотвращает возможность повреждения провода во время укладки и заливки бетона. Также допускается использование вибраторов и миксеров, что не допускается при работе с ПНСВ.

При заливке плит обычно расходуется 4-5 погонных метра кабеля на 1 кв. метр площади плиты (шаг укладки 20-25 см). Необходимая ориентировочная мощность для прогрева: на 1 куб. м монолитного бетонного изделия требуется в среднем 1,3 кВт (от 0,8 до 1,5 кВт) мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.

Документация

Способы монтажа

Кабель монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности.

Основные зоны использования:

•
  Заливка большого количества небольших монолитных элементов;
•
  Выполнение колонн, стенок, технологических подливок, не отвлекая основную бригаду по монолиту;
•
  Ответственные отливок с равномерным прогревом арматурных решеток без кипения и выгорания;
•
  Подача бетона из миксера;
•
  При использовании вибратора для дополнительной прочности без опаски повреждения кабеля;
•
  При авральных работах и без регулирования мощности прогрева;
•
  Кколичество монолитных элементов потребовало бы слишком большого количества прогревочных станций одновременно.

Прогрев бетона в зимнее время

Низкая температура негативно действует на любой строительный раствор, но работы не прекращаются круглый год. Поэтому от правильного прогрева бетона в зимнее время зависит его прочность и скорость строительства. Известно, что этот материал набирает оптимальные кондиции при температуре 20ºС, чего можно добиться только с применением специальных технологий.

Как происходит строительство зимой?

Обязательным компонентом любого бетонного раствора является вода, но при низких температурах она просто замерзает и гидратация цемента прекращается. Кристаллы льда расширяются, и монолит начинает крошиться. Даже при термоизоляции, вместо предусмотренных технологией 28 дней, бетон набирает твердость гораздо дольше, что негативно сказывается на себестоимости работ. Оптимальный выход – электропрогрев бетона, позволяющий ускорить работы и обеспечить нужную прочность.

Это наиболее экономичный метод прогрева бетонной смеси в зимнее время, не требующий больших расходов. Важно, чтобы весь объем прогревался одновременно, чего сложно достигнуть, применяя другие технологии обогрева монолитных конструкций в зимних условиях.

Как прогреть бетон?

Существует немало способов прогрева бетона в холодное зимнее время. Они требуют затрат, которые окупаются за счет сокращения времени работы и соблюдения технологических норм. Рассмотрим наиболее эффективные методики.

Нагревательным проводом

Электропрогрев бетона чаще осуществляется специальным греющим проводом. Для этого он закрепляется на арматуре змейкой, по схеме, схожей с теплым полом, зажимами. Затем заливается смесь температурой не менее 5 градусов. Выведенные концы кабелей присоединяются к источнику тока, применяя понижающий трансформатор.

Для прогрева бетона трансформатором обычно применяется провод ПНСВ разных диаметров со стальной или оцинкованной жилой. В более сложных условиях рекомендуется применять ПТПЖ с двумя жилами, он продолжает электрообогрев даже после повреждения одной из них. Благодаря невысокой стоимости и оптимальным характеристикам популярны провода диаметром 1,2 мм. Кабеля КДБС и ВЕТ могут подключаться и от бытовой сети 220 В, но они стоят дороже, поэтому используются на небольших объектах. Количество провода рассчитывается в зависимости от его характеристик и внешних факторов, но в среднем оно составляет 50-60 м на 1 м³ бетонного раствора.

После укладки провода в опалубку заливается бетонный раствор, по кабелям пускается электричество, они прогревают массу до 50-60ºС со скоростью не более 10 градусов в час. Далее подогретый монолит плавно остывает со скоростью 5 градусов в час. Важно не пренебрегать временем, чтобы температура менялась равномерно, это гарантирует прочность конструкции. После завершения работ провод остается в монолите. К преимуществам этого метода относят:

• Невосокая стоимость за счет экономии и электроэнергии, особенно если использовать понижающий трансформатор;
• При правильном подборе оборудования можно прогревать большие объемы и конструкции;
• Прокладывать провод можно до температуры -15ºС, а вести прогрев до -25ºС.

Электродами

Один из простых способов прогрева бетона – при помощи электродов. Для этого арматура перевязывается проволокой диаметром 8 мм, которая подсоединяется к проводам, выведенным на понижающий трансформатор. Расстояние между электродами, в зависимости от температуры 0,6-1 м.

Применение электродов для прогрева эффективно, когда они подключаются к колоннам или вертикальным конструкциям, поскольку для них достаточно одного электрода, подключаемого к фазе.

При схеме подключения с электродами, проводником выступает вода в бетоне. Но после высыхания сопротивление раствора резко увеличивается, что приводит к перерасходу электроэнергии – это является основным недостатком этого метода.

Инфракрасный прогрев

Инфракрасный прогрев бетонных конструкций осуществляется специальными излучателями. Они включают в себя ТЭН или другие источники тепла и отражатели. При этом способе подогрева бетона излучатель устанавливается на расстояние около 1,2 м от поверхности залитого раствора, которая покрывается полиэтиленом или другим материалом, препятствующим быстрому испарению воды.

Прогрев осуществляется в три этапа: разогрев монолита, прогревание всего объема, постепенное остывание. Эта методика достаточно энергозатратная, поэтому применяется для обогрева труднодоступных мест, сложных конструкций или при стыковке бетонных конструкций.

Метод термоса

Технология прогрева методом термоса проста и довольно экономична. Смесь на заводе разогревается до температуры от 25 до 45ºС, но не выше, чтобы она не начала схватываться заранее. После заливки опалубку обкладывают термоизоляцией. Теплоты, выделяющейся при гидратации достаточно для того, чтобы процесс затвердевания пошел нормально и бетон набрал нужную прочность. Среди преимуществ этого способа выделяют:

• Простоту технологии, термоизоляцию можно изготовить своими руками;
• Невысокая стоимость, в качестве защитного материала от мороза можно использовать опилки, солому и т.д.;
• Обеспечение технологических характеристик бетона.

К недостаткам относят невозможность применения метода для заливки больших площадей, он эффективен для компактных конструкций с ограниченными поверхностями.

Индукционный нагрев

Индукционный прогрев бетона в зимнее время осуществляется при помощи переменного магнитного поля, образующего переменный электрический ток. Металлические конструкции в бетоне нагреваются, передавая энергию раствору.

Изолированный провод (индуктор) прокладывается внутри конструкции, после он периодически включается для повышения температуры арматуры. Это обеспечивает равномерный прогрев всего монолита. Главное условие  – арматурный каркас должен быть замкнут.

Другие методы

Существуют и другие способы прогрева бетона, среди которых популярны опалубки с ТЭН и применение тепловых пушек. В первом случае раствор заливается в заранее прогретую опалубку, что сократит время отвердевания и предотвратит возможную деформацию конструкции. Непосредственно при заливке опалубка отключается, а свободная часть немедленно накрывается теплоизоляцией. Температура постепенно поднимается до 80ºС, затем опускается до 60ºС и удерживается до достижения 80% прочности.

Прогрев тепловыми пушками требует возведения вспомогательных теплоизолирующих конструкций над бетоном, куда будет направляться разогретый воздух. Эта методика оправдывает себя там, где нет надежного подключения к электрической сети. В этом случае используется дизельное оборудование, обеспечивающее нормальный прогрев. Нужно учитывать, что использование тепловых пушек стоит дорого. В промышленности используют прогрев бетона паром в специальной двустенной опалубке.

Сколько греть бетон?

Для экономии, время прогрева бетона требуется сократить к минимуму. Но в каждом случае время считается отдельно, что связано с определенными факторами. Это температура наружного воздуха, возможность и качество теплоизоляции, мощность обогревателей.

Обогрев бетона проводом зависит от того, как он проложен внутри конструкции и потребляемой мощности. В общем случае расчет времени зависит от температуры конструкции. В большинстве методик монолит разогревается до 60ºС, но делается это медленно, не более 10 градусов за один час нагрева. Это обеспечивает его равномерность, повышая качество материала. После набора смесью 50% прочности, ее постепенно охлаждают с еще более низкой скоростью в 5ºС за час, с использованием термоизоляции. Таким образом, прогрев может проходить как в течение нескольких часов, так и суток.

Прогрев бетона, оборудование для подогрева (обогрева) бетона в Санкт-Петербурге

Станции СПБ-20, СПБ-40, СПБ-63, СПБ-80 В НАЛИЧИИ!

Каждая станция по прогреву бетона имеет в своем составе:

• Входной автоматический выключатель и индикатор наличия сетевого напряжения.
• Токовые трансформаторы и амперметры для контроля выходного тока.
• Переключатели врубные для коммутации выходного напряжения.
• Салазки, проушины в салазках и рамы для транспортировки.
• Кнопку и конечные выключатели для аварийного отключения подстанции
• паспорт.

Прогревочные трансформаторы для бетона

Цена: 58464.00 р.

Купить

Цена: 128684.00 р.

Купить

Комплектные трансформаторные подстанции КТПТО-80-86У1 мощностью 80 кВА предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В в зимнее время, в условиях строительных площадок.

Прогревочный трансформатор представляет собой установку с трехфазным трехобмоточным трансформатором типа ТМТО-80 У1 с естественным масляным охлаждением. Термообработка бетона (подогрев) ускоряет процесс его твердения, а наличие автоматического регулирования температуры сокращает расход электроэнергии. Как правило, используется среднее напряжение (СН) 55-95 В. Имеется возможность подключения потребителей на трехфазное напряжение 380 В и 42 В.

Нормальная работа трансформаторной подстанции обеспечивается при:

а) верхнее рабочее и эффективное значение температуры окружающего воздуха составляет соответственно плюс 10 °С и 0 °С,;

б) нижнее рабочее значение температуры окружающего воздуха составляет минус 40°С эпизодически — до минус 45 °С.

Каждая трансформаторная подстанция имеет в своем составе:

• силовой трансформатор;
• паспорт;
• техническое описание и инструкция по эксплуатации;
• шкаф управления;
• салазки, проушины в салазках и рамы для транспортировки;
• техническое описание и инструкция по эксплуатации КТПТО;
• паспорт на КТПТО.

В ООО «ЭПИК Балтика» можно купить прогревочный трансформатор для прогрева бетона и грунта под ним в Санкт-Петербурге. Адрес склада: СПб, ул. Краснопутиловская д. 67. Стоимость уточняйте у менеджеров по тел: (812) 677-88-98.

Провод для прогрева бетона ПНСВ

Цена: 1500.00 р.

Купить

Цена: 2050.00 р.

Купить

Цена: 1900.00 р.

Купить

Провода обеспечивают прогрев бетона при фиксированном монтаже объектов нефтяной и газовой промышленности, моно- и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В. Провод ПНСВ используется для ускорения прогрева бетономонолитных конструкций и железобетона, а также для напольных нагревателей в зимнее время года.

1. Жила — стальная, однопроволочная, круглой формы.
2. Изоляция — ПВХ пластикат или полиэтилен.

Экплуатационные характеристики ПНСВ:

• Смене температуры окружающей среды: от -60°до +50°С;
• Максимально допустимая температура эксплуатации: +80°С;
• Прокладка проводов должна проводиться при тем-ре окружающей среды не ниже -15°С;
• Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH.;
• Радиус изгиба при монтаже должен быть: не менее 5 наружных диаметров
• Минимальный радиус изгиба: 25 мм;
• Смонтированные прогревочные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть: не менее 15 мм;
• Режим работы: повторно-кратковременный или длительный;
• Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны;
• Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации;
• Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм;
• Допускается изготовление нагревательных секций из 2-3 отрезков, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения;
• Электрическое сопротивление изоляции, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С: не менее 1 Мом;
• Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию;
• Срок службы кабеля ПНСВ: не менее 16 лет;
• Электрическое сопротивление изоляции провода прогревочного ПНСВ, пересчитанное на 1км длины и измеренное при температуре 20°С — не менее 1 МОм.

Провод ПНСВ:

Потребность в электроэнергии для обогрева определяется расчетами в зависимости от вида конструкций, которые характеризуются величиной, равной отношению площади охлаждения к объему бетонированной ямы. Как правило, на нее влияют температура окружающей среды, степень защиты конструкций от охлаждения, скорость подогрева бетона в течение одного часа.

При расчетах необходимо учитывать следующие показатели:

• 1 квт/час выделяет 860 ккал тепла;
• удельная теплоемкость 620 ккал/м3хоС, что при этом температура 1 м3 смеси поднимается на 1°С;
• при твердении 1 м3 выделяет в среднем 500 ккал/час.

Электропрогрев бетона с помощью греющего провода

Контактный способ электропрогрева бетона основан на передаче тепла от поверхности заложенных в строительный материал греющих проводов, нагреваемых сильным током до температуры 80°С. Тепло распространяется, т.к. материал имеет хорошую теплопроводность. Наибольшая эффективность достигается при использовании проводов со стальной жилой 1,8 — 3мм. Они допускают прогонную нагрузку на 1м от 80 до 160 Ватт, в зависимости от электрического сопротивления и диаметра жилы. Этот способ позволяет прогреть бетон до требуемой прочности. Греющий провод должен размещаться в теле используемого заливаемого материала, иначе он сгорит! В качестве нагревательных проводов применяют специальные провода марки ПНСВ со стальной оцинкованной жилой диаметром от 1,2 до 3,0 мм в поливинилхлоридной изоляции. Электропитание нагревательных проводов осуществляют через понижающие трансформаторные подстанции типа СПБ-80, КТПТО-80/86, которые имеют несколько ступеней пониженного напряжения, что позволяет регулировать тепловую мощность, выделяемую нагревательными проводами при изменении температуры наружного воздуха. Одной подстанцией можно обогреть 20-30 м3. Нагревательными проводами можно обогревать любые монолитные конструкции при температуре наружного воздуха до -30°С. В среднем для прогрева одного кубического метра бетона требуется 60 м нагревательного провода марки ПНСВ-1,2.

Прогрев необходимо выполнять при низком напряжении и высокой силе тока в греющих элементах. Для этого рекомендуем использовать специальные подстанции марок ТСДЗ, СПБ или КТПТО. Установочная мощность в подстанциях зависит от напряжения при обогреве строительных материалов. Так же, в некоторых случаях, возможно приминение прогревочного кабеля ВЕТ.

Количество греющих элементов, которые необходимо заложить в конструкцию, зависит от объема прогреваемого бетона и требуемой для этого электрической мощности. Для каждой конструкции необходимо выдавать технологическую карту. Продолжительность прогрева и выдерживание с учетом фактического времени остывания можно определить в результате регулярных замеров температуры и силы тока в греющих элементах, заносимых в журнал производства бетонных работ и графику твердения бетонированного котлована. Необходимы регулярные лабораторные наблюдения!

Также предлагаем большой выбор оборудования и комплектующих для опалубки —  фиксаторы для арматуры, станки для гибки арматуры, смазку для опалубки, укрывные тенты.

Зачем нужен прогрев бетона, прогрев бетона в зимнее время, электропрогрев

Содержание статьи:

Принято считать, что строительный сезон длится с плюсовых температур весной до первого «минуса» осенью. В реалии же приходится проводить строительные работы и в зимнее время, поддерживая комфортные условия для самих работ и материалов. Самую большую головную боль строителям приносит необходимость осуществлять заливку бетона при низких температурах. Если в советские времена такие работы избегали в принципе, в наше время существует масса средств и технологий, помогающих в поддержании необходимых условий круглогодично.

Прогрев бетона –это комплекс мероприятий, направленных на предотвращение замораживания свежеуложенного бетона и поддержания оптимальных термоусловий для его затвердевания.

Причины прогрева

Причина прогрева бетона в зимнее время одна – это низкие температуры (ниже 5С), вызывающие кристаллизацию воды в составе раствора, препятствующие высыханию состава и приводящие к замораживанию.

Кроме того, образование кристаллов льда в структуре бетона может послужить причиной образования давления в порах цементного раствора и возникновению трещин. Особое внимание нужно уделять моменту схватывания раствора и не допускать замерзания на этом этапе, потеря свойств может быть необратима. Поддержание влажности процессе укладки также очень важно. При недостаточно высоких температурах высокая влажность способствует усилению эффекта замораживания и уменьшает эффект затвердения.

Технологии и методы электропрогрева бетона в зимнее время

Выделяют несколько типов прогрева:

• Электродный метод
• Обогрев петлями ПНСВ
• Прогрев термоэлектроматами
• Электропрогрев опалубки
• Инфракрасный нагрев
• Индукционный обогрев
• Обогрев жидкостными установками

Выбор метода прогрева бетона определяется окружающими температурными условиями, а также характером бетонной конструкции. Мы остановимся на наиболее распространённых методов электропрогрева.

Прогрев бетона электродами

Суть метода в том, что тепло поступает в бетон при пропускании через состав электрического тока. Чаще так прогревают именно стены, а также в качестве предварительного прогрева бетона перед заливкой в опалубку.

Данный метод очень быстрый, надёжный и его легко провести, однако существует ряд недостатков в виде малого промежутка нагрева (необходимо после пропускания тока поддерживать температуру бетона после схватывания) и наличия больших электромощностей на объекте.

Прогрев греющими петлями ПНСВ

Данный метод требует монтажа термооборудования на конструкцию и подходит для прогрева некоторых стен и перекрытий. Обогрев происходит петлями (по принципу предельного тока на кабеле) или проводами, закрепляемыми на арматурном каркасе перед укладкой массы. Подача тока подаётся равномерно за счёт понижающего трансформатора и постепенно прогревает состав, поддерживая температуру даже после затвердевания (в чём отличие от первого метода). Кроме того, трансформатор помогает регулировать используемую мощность, что существенно экономит затраты электроэнергии. Но есть у этого метода и недостатки — это–возможность повреждения изоляции при бетонировании, а также монтаж, занимающий немало времени.

Прогрев термоэлектроматами

Данный метод помогает прогреть фундаменты, перекрытия и другие бетонные элементы. Здесь не требуется особое оборудование, и работать возможно напрямую от сети, при том, что электропотребление будет незначительным. Суть метода состоит в подачи инфракрасного тепла через термоэлектромат за счёт прохождения электрического тока через плёнку в его устройстве. Высокий срок службы, быстрый прогрев и лёгкий монтаж позволяют часто использовать термоматы. Но их высокая стоимость и наличие множества подделок ставит под сомнение экономичность и надёжность данного метода.

При обогреве бетонной конструкции можно использовать как единый метод прогрева, так и сочетать сразу несколько.

Стоимость прогрева бетона

Стоимость обогрева бетонных конструкций весьма высока и не только из-за необходимости приобретения дополнительных установок, кабелей и оборудования, но и из-за немалых электрозатрат. В настоящее время прогрев бетона может быть как на плечах владельца конструкции (Клиента), так и быть под надзором строительной компании и даже поставщика бетона. В любом случае мы советуем отнестись к этому с должным вниманием, так как безалаберное отношение к условиям заливки и твердения бетона может привести к негативным последствиям в виде непрочности конструкций и их деформации.

Это не просто трубы в бетоне | 2017-07-07

По крайней мере, на мой взгляд. Бетонная плита с лучистым обогревом имеет слишком много определений, чтобы ее можно было назвать «трубой в бетоне». На самом деле это надежная и высокоэффективная система отопления, которая должна служить в течение всего срока службы здания, которое она обслуживает. Сколько раз вы заходили в магазин или другое здание, где есть «давно выброшенные» излучающие плиты? Я видел довольно много. На самом деле, если количество, которое я видел, является показателем для остальной части страны, неудавшиеся заявки должны быть более обычным явлением, чем мы думаем.

Сбои, которые я вижу, неизменно являются результатом неправильной установки. Обычно из-за большой трещины в бетонной плите труба выходит из строя, что приводит к множественным утечкам. Еще более распространенным явлением является отсутствие надлежащей изоляции под плитой. Люди просто не могут позволить себе оплатить эксплуатационные расходы за систему, не имеющую надлежащей изоляции под плитой.

Вот еще одна неудача, которую я видел, и это заставляет меня хихикать. Скромный владелец бизнеса попытался установить свою собственную систему; у него было достаточно знаний, чтобы попасть в неприятную ситуацию.После того, как он выложил все трубки, он начал думать: «Эта трубка наполнена воздухом. Он будет плавать прямо до самого верха бетона. Я собираюсь наполнить его водой, чтобы он оставался внизу на своем месте ».

Так как он был начальником и не было никого, кто мог бы высказать свое профессиональное мнение, именно это и произошло.

Теперь это само по себе могло быть не так уж и плохо. Ненужный? Да, но не конец света. Но вот что произошло: наступили холода, а строительство не достроили.И лучистая плита не была подключена к источнику тепла. Вода в трубке замерзла и открыла все трубки под плитой. Все «бережливость», которую он вложил в свою лучистую плиту, было за окном, и ему пришлось прибегнуть к совершенно другому типу отопительной системы, которая обеспечивает гораздо меньший комфорт для магазина оборудования с высокими потолками.

Сколько раз вы слышали это от строителя или домовладельца: «Мы установили трубопровод, нам просто нужно, чтобы вы его подключили»?

Мы все это слышали.Ничто не заставляет меня терять интерес к работе быстрее, чем эта (слишком знакомая) фраза. Я не тороплюсь, чтобы узнать подробности установки, но чаще всего ухожу. Я не хочу, чтобы мое имя использовалось в плохо работающей, липкой системе. Гораздо лучше, когда вы, как лучистый подрядчик, можете принять участие в начале планирования строительства. Работа с архитектором, строителем и подрядчиком по бетонным работам на этапе планирования является ключевым элементом для получения хорошо установленного приложения для излучения, которое рассчитано на всю жизнь и не будет мешать внутреннему пространству здания.Это дает вам возможность выделить место для механического оборудования и установить коллекторы в таком месте, где они не пострадают и не будут засыпаны хламом.

Последний проект, который я сделал, занимал площадь 8624 квадратных фута. Это было для фермерского магазина, который будет использоваться для ремонта тяжелой техники. Похоже, владельцы магазинов оборудования все больше склоняются к лучистому отоплению плит. Когда зимой привозят снежную технику, снег быстро тает, а металл машин нагревается, что делает ремонт более приятным.Пол также быстро высыхает от таяния снега, создавая более безопасную рабочую среду. Еще одна важная вещь — восстановление комфорта после открывания и закрывания больших подъемных дверей. Когда большая потолочная дверь открыта, теряется гораздо меньше тепла, если у вас есть плита с подогревом. Кроме того, через несколько минут после закрытия двери в комнате снова становится комфортно.

У излучающих плит есть много преимуществ по сравнению с другими системами, но, опять же, наша работа как подрядчиков по излучающим системам заключается в том, чтобы эти системы приносили комфорт жильцам и прослужили им весь срок службы здания, так как их нелегко заменить.

Схема контура

Мне нравится начинать каждую работу с расчета тепловой нагрузки, за которой следует схема контура.

Я не могу не подчеркнуть, насколько ценным оказался точный макет петли. Я понимаю, что вы можете умножить квадратные метры здания на количество линейных труб на квадратный фут, а затем разделить это число на предложенную длину петли, но это только приближает вас и не учитывает лидеры петель и более близкое расстояние между трубками, ведущее к многообразие.Это также может привести к неправильному смещению расстояния между стенами. Короче говоря, у вас может оказаться недостаточно трубок для работы или до 15 процентов отходов из змеевиков.

С помощью программного обеспечения для создания петель вы можете поэкспериментировать с длиной петли и интервалом, чтобы точно попасть в желаемую точку. Это также дает вам точную карту, которую можно использовать при установке трубы.

Есть несколько целей, которые нужно поразить в петлеобразной конструкции.

Чтобы свести к минимуму количество требуемых трубок, вам нужно максимальное расстояние между трубками, которое будет поддерживать комфорт при сохранении низкой температуры воды, предпочтительно не выше 115-120 F.Эти температуры воды достаточно низкие, чтобы в будущем можно было использовать системы тепловых насосов на основе хладагента, даже если вы устанавливаете бойлер на этом этапе. В этой работе основная область размещена на расстоянии 18 дюймов. Две небольшие зоны расположены на расстоянии 15 дюймов, а ванные комнаты — на расстоянии 12 дюймов. Вообще говоря, это расстояние слишком велико для дома, так как возникнут термические полосы. Но в магазине, подобном этому, пассажиры всегда будут носить рабочие ботинки на толстой подошве и никогда не почувствуют разницу в температуре пола.

Еще одна цель, которую я пытаюсь достичь при проектировании контура, — это согласование требований к потоку в системе и потери напора с кривой производительности насоса. Вы должны ориентироваться на центр кривой насоса, так как это обеспечит наиболее эффективную рабочую точку и самый длительный срок службы насоса. Это требует баланса между длиной петли, размером трубы и расстоянием между трубками. Вы также не хотите забывать, какие размеры трубных змеевиков имеются в продаже, и ориентируйтесь на длину петли, чтобы получить как можно больше пригодного для использования материала из каждой спирали.

У верхних дверей я держу трубу от края примерно на два фута. Я не знаю ни одного метода установки термического разрыва в плите, который бы не нарушил структурную целостность бетона между нагретой плитой и бетонным фартуком на открытом воздухе. Если удерживать трубку на расстоянии двух футов, большая часть тепла должна рассеиваться от плиты, прежде чем достигнет края двери.

Установка трубопровода

После выполнения всех домашних заданий по дизайну установка оказалась несложной.Заказчик нанял рабочего, который помог разложить трубы. Мы начали с того, что отметили расстояние между трубками на поролоне оранжевой маркерной краской. Заказчик приобрел собственную пенопластовую изоляцию у строительной компании. Мне нравится идея повторного использования строительных продуктов. Он сэкономил на нем кучу денег, и он отлично послужит своему назначению. Единственное, что мне не понравилось, так это то, что на нем не было маркировки для использования в качестве направляющей трубки.

После того, как вся изоляция была размечена, я спросил своего помощника: «Вы бы предпочли снять трубку с разматывателя и удерживать ее на месте, или вы бы предпочли прикрепить ее к пене?»

Прежде чем он успел что-то сказать, я ответил «отлично», схватил степлер и стал ждать, пока он выполнит свою работу.

Его ответом была хитрая ухмылка, а затем, выплюнув еще одну струю табачного сока в свою плевательницу «Доктор Пеппер», он схватил конец трубки, выступающий из разматывателя, и мы начали.

После того, как все трубы были разложены и скреплены скобами, пришло время подготовиться к бетонным швам. Обычно я использую изоляцию из пенопласта толщиной 3/8 дюйма для защиты трубы в месте ее прохождения через бетонный стык. Я разрезаю их на шестидюймовые кусочки и зажимаю их на трубке в центре стыка.Это дает трубке некоторую гибкость для движения и растяжения. Это также предотвращает срезание трубы бетоном, если плиты в стыке имеют вертикальное перемещение.

Я спросил своего помощника, не будет ли он заинтересован в установке этой изоляции трубы.

Он с радостью согласился. Выполняя эту работу, было бы намного проще держать его бутылку доктора Пеппера под рукой. Казалось, это ему понравилось!

Еще одно замечание по поводу компенсационных швов в бетоне: Вы бы доверили кому-нибудь распилить швы после заливки бетона?

Я тоже! Они почти гарантированно где-нибудь попадут в трубку; это одно из правил жизни.И если они будут держать пильный диск достаточно высоко, чтобы он не задевал трубы, бетон треснет в каком-то случайном месте, где у вас нет трубных гильз — еще одно правило жизни (см. Фото выше для одного решения) .

Установка коллекторов

Пока мой помощник устанавливал рукава для трубок и развлекал его бутылку Dr. Pepper, я начал настраивать коллекторы. В этом случае коллекторы нельзя было прикрепить к стене, поэтому мне пришлось построить опорную конструкцию, чтобы удерживать их на месте.Требуются тщательные измерения, но стоит установить их именно в нужном месте, чтобы вам не пришлось сбрасывать настройки после того, как стены будут построены. Блоки PEX-Pal значительно упрощают эту задачу, не говоря уже о красивой работе после завершения проекта.

Еще одна важная и часто упускаемая из виду деталь: во время заливки бетона всегда должен присутствовать кто-нибудь, чтобы отремонтировать любые трубы, которые могут быть повреждены во время заливки.

Так что да, это не просто трубы в бетоне!

% PDF-1.3
%
227 0 объект
>
эндобдж
xref
227 479
0000000016 00000 н.
0000009932 00000 н.
0000010070 00000 п.
0000010142 00000 п.
0000011586 00000 п.
0000011837 00000 п.
0000011868 00000 п.
0000012075 00000 п.
0000012243 00000 п.
0000012427 00000 п.
0000016815 00000 п.
0000016870 00000 п.
0000016925 00000 п.
0000016980 00000 п.
0000017035 00000 п.
0000017090 00000 н.
0000017145 00000 п.
0000017200 00000 н.
0000017255 00000 п.
0000017310 00000 п.
0000017365 00000 н.
0000017420 00000 п.
0000017475 00000 п.
0000017530 00000 п.
0000017585 00000 п.
0000017640 00000 п.
0000017695 00000 п.
0000017750 00000 п.
0000017805 00000 п.
0000017860 00000 п.
0000017915 00000 п.
0000017970 00000 п.
0000018025 00000 п.
0000018080 00000 п.
0000018135 00000 п.
0000018190 00000 п.
0000018245 00000 п.
0000018299 00000 п.
0000018354 00000 п.
0000018409 00000 п.
0000018464 00000 п.
0000018519 00000 п.
0000018574 00000 п.
0000018629 00000 п.
0000018684 00000 п.
0000018739 00000 п.
0000018794 00000 п.
0000018849 00000 п.
0000018904 00000 п.
0000018959 00000 п.
0000019014 00000 п.
0000019069 00000 п.
0000019124 00000 п.
0000019179 00000 п.
0000019234 00000 п.
0000019289 00000 п.
0000019344 00000 п.
0000019399 00000 п.
0000019454 00000 п.
0000019509 00000 п.
0000019564 00000 п.
0000019618 00000 п.
0000019672 00000 п.
0000019726 00000 п.
0000019780 00000 п.
0000019834 00000 п.
0000019889 00000 п.
0000019944 00000 п.
0000019999 00000 п.
0000020054 00000 п.
0000020109 00000 п.
0000020163 00000 п.
0000020218 00000 н.
0000020273 00000 п.
0000020327 00000 п.
0000020382 00000 п.
0000020436 00000 п.
0000020491 00000 п.
0000020545 00000 п.
0000020600 00000 п.
0000020655 00000 п.
0000020710 00000 п.
0000020765 00000 п.
0000020819 00000 п.
0000020874 00000 п.
0000020928 00000 п.
0000020982 00000 п.
0000021036 00000 п.
0000021091 00000 п.
0000021146 00000 п.
0000021201 00000 п.
0000021256 00000 п.
0000021311 00000 п.
0000021366 00000 п.
0000021420 00000 н.
0000021475 00000 п.
0000021530 00000 н.
0000021584 00000 п.
0000021637 00000 п.
0000021691 00000 п.
0000021746 00000 п.
0000021801 00000 п.
0000021856 00000 п.
0000021911 00000 п.
0000021966 00000 п.
0000022021 00000 н.
0000022076 00000 п.
0000022131 00000 п.
0000022186 00000 п.
0000022241 00000 п.
0000022296 00000 п.
0000022351 00000 п.
0000022406 00000 п.
0000022461 00000 п.
0000022516 00000 п.
0000022571 00000 п.
0000022626 00000 п.
0000022681 00000 п.
0000022736 00000 п.
0000022791 00000 п.
0000022846 00000 п.
0000022901 00000 п.
0000022956 00000 п.
0000023011 00000 п.
0000023066 00000 п.
0000023121 00000 п.
0000023176 00000 п.
0000023231 00000 п.
0000023286 00000 п.
0000023340 00000 п.
0000023393 00000 п.
0000023448 00000 п.
0000023503 00000 п.
0000023558 00000 п.
0000023613 00000 п.
0000023668 00000 п.
0000023723 00000 п.
0000023778 00000 п.
0000023833 00000 п.
0000023888 00000 п.
0000023943 00000 п.
0000023998 00000 п.
0000024053 00000 п.
0000024108 00000 п.
0000024163 00000 п.
0000024218 00000 п.
0000024273 00000 п.
0000024328 00000 п.
0000024383 00000 п.
0000024438 00000 п.
0000024493 00000 п.
0000024548 00000 п.
0000024571 00000 п.
0000025800 00000 н.
0000025823 00000 п.
0000027010 00000 п.
0000027033 00000 п.
0000028206 00000 п.
0000029279 00000 н.
0000029709 00000 п.
0000030109 00000 п.
0000031182 00000 п.
0000031449 00000 п.
0000032519 00000 п.
0000032859 00000 п.
0000033933 00000 п.
0000034994 00000 п.
0000035218 00000 п.
0000036556 00000 п.
0000036579 00000 п.
0000037729 00000 п.
0000037752 00000 п.
0000039251 00000 п.
0000039273 00000 п.
0000040252 00000 п.
0000041371 00000 п.
0000041649 00000 п.
0000041671 00000 п.
0000042222 00000 н.
0000042244 00000 п.
0000043319 00000 п.
0000043593 00000 п.
0000044314 00000 п.
0000044723 00000 п.
0000045111 00000 п.
0000045434 00000 п.
0000045822 00000 п.
0000046661 00000 п.
0000047045 00000 п.
0000047368 00000 п.
0000047760 00000 п.
0000048530 00000 н.
0000049024 00000 н.
0000049433 00000 п.
0000050179 00000 п.
0000050872 00000 п.
0000051622 00000 н.
0000052165 00000 п.
0000052578 00000 п.
0000052978 00000 п.
0000053391 00000 п.
0000053800 00000 п.
0000054477 00000 п.
0000055251 00000 п.
0000055664 00000 п.
0000056219 00000 п.
0000057017 00000 п.
0000057279 00000 н.
0000058122 00000 п.
0000058445 00000 п.
0000058882 00000 п.
0000058964 00000 п.
0000059519 00000 п.
0000059932 00000 н.
0000060243 00000 п.
0000060306 00000 п.
0000060832 00000 п.
0000062074 00000 п.
0000062600 00000 п.
0000063293 00000 п.
0000064043 00000 п.
0000064092 00000 п.
0000064842 00000 н.
0000065096 00000 п.
0000078319 00000 п.
0000078342 00000 п.
0000078399 00000 п.
0000087401 00000 п.
0000093809 00000 п.
0000106502 00000 п.
0000139606 00000 н.
0000151889 00000 н.
0000151967 00000 н.
0000152753 00000 н.
0000153547 00000 н.
0000153870 00000 н.
0000154254 00000 н.
0000154630 00000 н.
0000155522 00000 н.
0000155837 00000 н.
0000156148 00000 н.
0000156235 00000 н.
0000156313 00000 н.
0000156709 00000 н.
0000157166 00000 н.
0000157243 00000 н.
0000157554 00000 н.
0000157963 00000 н.
0000158692 00000 н.
0000158771 00000 н.
0000159070 00000 н.
0000159803 00000 н.
0000160508 00000 н.
0000161026 00000 н.
0000161540 00000 н.
0000161936 00000 н.
0000162466 00000 н.
0000162960 00000 н.
0000163665 00000 н.
0000164431 00000 н.
0000164933 00000 н.
0000165646 00000 н.
0000166323 00000 н.
0000166829 00000 н.
0000167311 00000 н.
0000168130 00000 н.
0000168616 00000 н.
0000169138 00000 н.
0000169656 00000 н.
0000170345 00000 п.
0000170737 00000 н.
0000171267 00000 н.
0000171680 00000 н.
0000172093 00000 н.
0000172497 00000 н.
0000172889 00000 н.
0000173614 00000 н.
0000174018 00000 н.
0000174796 00000 н.
0000175209 00000 н.
0000175605 00000 н.
0000176371 00000 н.
0000176780 00000 н.
0000177574 00000 н.
0000178141 00000 н.
0000178598 00000 н.
0000179084 00000 н.
0000179777 00000 н.
0000180515 00000 н.
0000181265 00000 н.
0000181710 00000 н.
0000182228 00000 н.
0000182697 00000 н.
0000183106 00000 н.
0000183791 00000 н.
0000184533 00000 н.
0000184970 00000 н.
0000185281 00000 н.
0000185836 00000 н.
0000186383 00000 н.
0000186897 00000 н.
0000187216 00000 н.
0000187897 00000 н.
0000188440 00000 н.
0000188840 00000 н.
0000189557 00000 н.
00001

00000 н.
0000190447 00000 н.
0000191164 00000 н.
0000191463 00000 н.
0000192140 00000 н.
0000192439 00000 н.
0000192734 00000 н.
0000193407 00000 н.
0000193718 00000 н.
0000194435 00000 н.
0000195185 00000 н.
0000195654 00000 н.
0000196148 00000 н.
0000196524 00000 н.
0000197010 00000 н.
0000197406 00000 н.
0000198083 00000 н.
0000198577 00000 н.
0000199071 00000 н.
0000199776 00000 н.
0000200444 00000 н.
0000200930 00000 н.
0000201611 00000 н.
0000202137 00000 н.
0000202655 00000 н.
0000203047 00000 н.
0000203890 00000 н.
0000204359 00000 н.
0000204841 00000 н.
0000205331 00000 н.
0000205865 00000 н.
0000206478 00000 н.
0000207247 00000 н.
0000208130 00000 н.
0000209053 00000 н.
0000209938 00000 н.
0000210761 00000 п.
0000211591 00000 н.
0000212403 00000 н.
0000213235 00000 н.
0000214095 00000 н.
0000214978 00000 п.
0000215869 00000 н.
0000216772 00000 н.
0000217698 00000 н.
0000218638 00000 н.
0000219584 00000 н.
0000220527 00000 н.
0000221502 00000 н.
0000222451 00000 н.
0000223437 00000 н.
0000224423 00000 п.
0000225407 00000 н.
0000226163 00000 н.
0000226385 00000 н.
0000226667 00000 н.
0000226986 00000 н.
0000227333 00000 н.
0000227708 00000 н.
0000228096 00000 н.
0000228507 00000 н.
0000228928 00000 н.
0000229370 00000 н.
0000229824 00000 н.
0000230357 00000 н.
0000231148 00000 н.
0000231837 00000 н.
0000232526 00000 н.
0000233209 00000 н.
0000233900 00000 н.
0000234600 00000 н.
0000235308 00000 н.
0000236057 00000 н.
0000236812 00000 н.
0000237551 00000 н.
0000238301 00000 н.
0000239059 00000 н.
0000239792 00000 н.
0000240522 00000 н.
0000241250 00000 н.
0000241960 00000 н.
0000242674 00000 н.
0000243388 00000 н.
0000244096 00000 н.
0000244814 00000 н.
0000245537 00000 н.
0000246282 00000 н.
0000247017 00000 н.
0000247786 00000 н.
0000248514 00000 н.
0000249247 00000 н.
0000249998 00000 н.
0000250738 00000 н.
0000251479 00000 п.
0000252222 00000 н.
0000252953 00000 н.
0000253683 00000 н.
0000254423 00000 н.
0000255152 00000 н.
0000255865 00000 н.
0000256616 00000 н.
0000257352 00000 н.
0000258095 00000 н.
0000258815 00000 н.
0000259510 00000 н.
0000260195 00000 н.
0000260888 00000 н.
0000261577 00000 н.
0000262268 00000 н.
0000262951 00000 н.
0000263629 00000 н.
0000264315 00000 н.
0000265006 00000 н.
0000265697 00000 п.
0000266378 00000 п.
0000267048 00000 н.
0000267732 00000 н.
0000268415 00000 н.
0000269076 00000 н.
0000269746 00000 н.
0000270522 00000 н.
0000271346 00000 н.
0000272210 00000 н.
0000273051 00000 н.
0000273844 00000 н.
0000274697 00000 н.
0000275523 00000 н.
0000276322 00000 н.
0000277102 00000 н.
0000277942 00000 н.
0000278807 00000 н.
0000279579 00000 н.
0000280295 00000 н.
0000281097 00000 н.
0000281892 00000 н.
0000282618 00000 н.
0000283359 00000 н.
0000284095 00000 н.
0000284781 00000 н.
0000285440 00000 н.
0000286131 00000 п.
0000286803 00000 н.
0000287457 00000 н.
0000288098 00000 п.
0000288738 00000 п.
0000289403 00000 н.
00002

00000 н.
0000290626 00000 н.
0000291218 00000 н.
0000291884 00000 н.
0000292549 00000 н.
0000293151 00000 н.
0000293706 00000 н.
0000294326 00000 н.
0000295012 00000 н.
0000295618 00000 п.
0000296149 00000 н.
0000296683 00000 н.
0000297218 00000 н.
0000297913 00000 н.
0000298543 00000 н.
0000299044 00000 н. 22.rHdXl 9 & @ xi`fmdnUk9 \ Ttf X {O ܞ = ‘_

Системы лучистого отопления для бетонных полов | Типы

Водяной лучистый пол с подогревом

Как и зачем устанавливать лучистое отопление в бетонный пол. Лучистое отопление пола в бетонных плитах для обогрева вашего дома или проезжей части.

Виды и преимущества

Существует два типа систем лучистого обогрева бетонных полов; один использует большую тепловую массу бетонной плиты пола, а другой — легкую плиту поверх деревянного чернового пола.

Бетонное лучистое отопление — отличный вариант в качестве основной системы отопления; он самый дешевый, экономит энергию и обеспечивает более здоровую и комфортную жизнь. Это отличное решение для жилых домов.

Температура лучистого теплого пола в плитах стабильна, и ее легко контролировать — нет сквозняков и неприятного дуновения воздуха в лицо.

При водяном отоплении горячая вода циркулирует по трубам отопления, поэтому они известны как «мокрые установки».»

Электрическое отопление также можно использовать для лучистого отопления, и это экономически выгодно, если нагревает толстый бетонный пол, конечно, с доступными тарифами на электроэнергию. Более толстый пол дольше сохранит тепло и сделает ваш дом комфортно в течение нескольких часов без дополнительных подключений электричества.

Лучистое тепло в бетонных плитах сохраняется, поэтому открытые двери или большие окна не будут влиять на температуру внутри вашего дома так сильно, как в случае систем принудительного воздушного отопления. Бетонный пол с высокой плотностью ( высокий коэффициент сопротивления теплопередаче) теплоизоляция, размещенная под плитой, превращает пол в один большой радиатор.

Устройство поверхностного отопления бетонного пола

Лучшее время для установки бетонного теплого пола — при установке бетонной плиты.

Почему?

Установка водяного отопления в бетонный пол — это не сложный проект, сделанный своими руками, но он требует определенных навыков, знаний и подходящих инструментов. Это также известно как установка плиты на уровне грунта.

Вот видео-пример: Как установить тепловые трубки для теплого пола в плиту на грунте.

Если вы уже платите за установку плиты, рекомендуется также установить подогрев пола, так как единственная стоимость — это добавление очень доступных труб из полиэтиленгликоля, плюс, конечно, рабочая сила.

В этом случае при установке бетонного теплого пола во всем доме отпадет необходимость покупать трубы или обогреватели, которые будут занимать ценное пространство вашего дома.

Труба PEX — лучший вариант для установки и после установки внутри бетонной плиты; он должен быть защищен от повреждений и беспрепятственно транспортировать горячую воду.

Во время установки лучистого обогрева бетонного пола арматурная проволочная сетка должна быть надлежащим образом размещена в области плиты и перед заливкой бетона.Пароизоляция из полиэтилена и изоляция также необходимы для эффективного распределения тепла. Затем трубка PEX прикрепляется либо проволочными стяжками, либо специальными зажимами. Идея состоит в том, чтобы закрепить трубку, и лучше всего будет следовать инструкциям производителя.

Труба PEX будет петлей внутри бетонного пола, а расстояние между петлями будет обеспечивать большее или меньшее количество тепла. Рекомендуется держать петли на расстоянии одной фута, чтобы облегчить сгибание и обеспечить беспрепятственный поток горячей воды.

Глубина внутри бетонной плиты, на которую вы будете укладывать трубы PEX, также определит, будете ли вы использовать горячую воду с более высокой или более низкой температурой и сколько времени потребуется для нагрева пола. Рекомендуемая толщина бетонной плиты должна быть от 4 до 6 дюймов.

Место для наиболее эффективной и безопасной установки находится где-то посередине бетонной плиты, и установка должна производиться без швов. По возможности используйте всю длину трубки, так как всегда есть вероятность утечки в местах соединений.

С швами или без них, новую систему лучистого отопления пола необходимо проверить перед заливкой бетона, чтобы увидеть, есть ли какие-либо дефекты в системе. Для этого используется давление воздуха 50 фунтов на квадратный дюйм, при этом трубка должна выдерживать давление в течение 24 часов без утечки.

Покрытие для водяного теплого пола

Покрытие, идущее на цементный пол, также оказывает большое влияние на теплопередачу. У плиточного пола, например, теплопередача намного лучше, чем у ковра.Установка теплоизоляции под черновой пол позволяет контролировать эффективность лучистого отопления. Рекомендуется покупать и устанавливать изоляцию с R-значением выше, чем R-значение напольного покрытия, чтобы тепло могло повышаться, а не ниже.

Установка системы лучистого отопления тонкоплитного пола

Лучистое отопление для пола из тонкоплитного бетона — лучший выбор, чем описанное выше решение. Если у вас уже есть бетонный пол, над большей плитой устанавливается система лучистого отопления.На деревянный пол вы можете залить тонкую бетонную плиту поверх труб из PEX, что позволит переоборудовать существующий бетонный пол и без значительного увеличения высоты пола.

Труба PEX крепится к деревянному основанию пола, а не к армирующей проволоке, как в примере выше. Высота тонкой бетонной плиты обычно составляет 1,5 дюйма или 38 мм, поэтому трубы должны быть установлены плотно к полу, чтобы предотвратить выступание через бетон.

Система толстых бетонных плит, благодаря своей высокой теплоемкости, идеально подходит для хранения тепла от солнечных систем отопления, которые имеют переменную тепловую мощность.Недостатком систем лучистого отопления для толстых бетонных полов является их медленное тепловое время отклика.

Статьи по теме

статей> Ghostshield®

В связи с ростом стоимости природного газа и нефти во многих частях страны предстоящие зимы обещают поставить перед трудным выбором между отоплением дома и несколько некомфортным проживанием в многослойной одежде. Однако решение не обязательно должно быть однозначным. Новым явлением среди владельцев домов и предприятий с бетонными полами является лучистое отопление пола.

Теплый пол — это метод обогрева бетонных полов, стен и других поверхностей с помощью труб, проходящих под бетоном. Бетон может сильно замерзнуть, особенно зимой. Любой, кто ходил зимой по голому бетонному полу, знает то чувство льда, которое пронизывает подошвы ваших ног и проникает по всему телу. Лучистое напольное отопление предлагает оригинальный и экономичный способ обогрева этих полов, экономя ваши деньги на счетах за отопление, электричество и газ.

Хотя систему лучистого теплого пола проще установить перед заливкой бетонных плит, ее можно добавить к уже существующему бетонному полу. Однако, если вы еще не залили бетон, этот процесс так же прост, как установка сети небольших трубок, предназначенных для подачи горячей воды или электрического тока под ваш пол, что приводит к их нагреву и распространению этого тепла (или получению этого тепла. излучать, отсюда и название) по всей остальной части бетонной плиты.Не забудьте закрыть бетонную плиту специальным герметиком, например, Lithi-Tek 9500, для дополнительной защиты.

Если у вас есть уже существующий бетонный пол, к которому вы хотите добавить систему излучающего пола, вам просто нужно добавить тонкие маты системы электрического тока под другим слоем цементного или гипсового покрытия. Ладно, может быть, это не так просто, но это определенно возможно. Этот метод добавит в ваш дом систему лучистого теплого пола без значительного увеличения высоты бетонных полов.

Какой бы маршрут вы ни выбрали, система лучистого теплого пола — отличный и экономичный способ обогреть замерзшие бетонные полы и стены в холодные месяцы. Это даже не обязательно просто средство для тех, кто живет в местах с суровыми зимами. Бетон по своей природе является холодным материалом даже летом или в более теплом климате. Если вы или члены вашей семьи чувствительны к холоду, было бы неплохо изучить системы теплого пола в качестве потенциального решения.

Опубликовано 16 июля 2021 г. // Обновлено 26 апреля 2021 г.

Внутреннее и внешнее лучистое отопление для бетона

В Пенсильвании зима пришла в начале прошлого года и принесла один-два удара.За порывом холода последовал дождь, который быстро обледенел деревья, подъездные пути, тротуары и все остальное, что не имело способности или чувства, чтобы уйти с дороги.

Толстый лед скопился повсюду, когда армии муниципальных рабочих и домовладельцев трудились на передовой. Их оружие массового поражения: соль, химикаты, плуги и тяжелые ледяные лезвия. Увы, все эти красиво обработанные, штампованные, окрашенные и скульптурные бетонные поверхности были сколы, потрескались и подверглись химическому воздействию.

Но так быть не должно. Ваше мастерство можно легко защитить, и владельцы дома и бизнеса, на которых вы работаете, имеют право знать об этом. Ответ — метод, который годами применялся в закрытых помещениях: лучистое тепло. Это также отличный компаньон для наружного бетона. Почему бы не щелкнуть выключателем и не растопить эту хандру и боли в спине?

Технология снеготаяния — это, по сути, лучистое тепло, применяемое к наружным поверхностям. Между этими двумя методами нагрева мало различий, и оба могут использоваться для нагрева поверхностей из бетона с низкой или высокой массой, чтобы растопить лед и снег, сохраняя поверхности в безопасности и очищая их от скоплений льда.

Для декоративных бетонных поверхностей — особенно тех, на которых нанесен узор — технология таяния снега работает как чемпион и сохраняет нетронутыми обработки поверхности. Как вы хорошо знаете, химикаты, растворы, соли, лезвия, скребки и воздуходувки для снеготаяния могут быстро испортить вашу лучшую работу.

«Ключевая функция системы снеготаяния — поддерживать чистоту и сухость пешеходных дорожек, проездов и других участков», — говорит Колин Маршалл, системный разработчик Watts Radiant. «Для коммерческих приложений, особенно тех, которые считаются критически важными, таких как входные зоны в больницы и дома престарелых, площадки для вертолетов и пандусы для доставки, лучистое тепло выполняет ценную, возможно, спасающую жизнь функцию.”

Внутри помещений система лучистого отопления пола работает с использованием трубок, заполненных водой, или электрических нагревательных элементов для обогрева массы пола. Поверхность пола мягко излучает энергию, которая плавно перемещается ко всем предметам в комнате, делая их — и ноги ваших клиентов — уютно теплыми.

«Без сомнения, теплые полы являются наиболее комфортной формой обогрева», — говорит Джим Лемен, менеджер по рынкам HVAC / R, Vanguard Piping Systems. «Лучистое тепло от пола согреет все в здании, придавая каждой поверхности приятное ощущение, которое можно почувствовать.Пол становится самой теплой поверхностью в комнате, а не самой холодной ». Удивительно, но те поверхности, которые наиболее неудобны без лучистого тепла — бетон, камень и плитка — становятся наиболее комфортными с лучистым теплом, потому что они так хорошо переносят тепло.

Будь то водяное или электрическое, лучистое отопление пола стоит меньше в эксплуатации, чем любое другое тепло. Поскольку теплые полы обеспечивают больший комфорт при более низких настройках термостата, большинство людей считает, что им комфортно при более низких температурах в помещении.

В помещении? На открытом воздухе?
Использование декоративного бетона быстро развивается как внутри помещений, так и снаружи. Давайте посмотрим на уникальную совместимость лучистого тепла с теми искусно обработанными бетонными поверхностями, которые вы так хорошо знаете.

Наиболее вероятное применение декоративного бетона внутри конструкции — это монолитные плиты с большой массой и готовые цоколи, хотя сегодня, в значительной степени благодаря вашим усилиям по продажам и уникальной эстетике декоративного бетона, растет интерес к подвесному бетону. , тонкоплитные и легкие бетонные конструкции.Лучистое тепло, возможно, подтолкнуло использование тонких плит быстрее, чем какая-либо другая сила.

Все это и таяние снега тоже?
Рассматривая или рекомендуя систему лучистого отопления, внимательно посмотрите на план этажа, чтобы увидеть, может ли быть дверь, тротуар или вход в гараж, выходящие на север или подверженные накоплению льда или снега. Следует поощрять владельца дома или здания попросить проектировщика лучей добавить одну или несколько зон таяния снега в систему отопления.

Это влечет за собой перемещение нагретой воды / раствора антифриза из теплообменника, прикрепленного к вашему котлу отопления помещения или выделенному источнику тепла под землей, к холодным поверхностям снаружи.Вы можете активировать зоны таяния снега, когда прогноз погоды требует ледяных осадков, или просто подождать, пока микропроцессор выполнит свою работу.

Для системы снеготаяния проектировщик определяет трубы, встроенные в плиты для наружного освещения или гаража. Проектировщик должен учитывать влияние местных погодных условий, изоляции, расстояния между трубами, диаметра трубы и длины контура. Излучающие трубы из PEX (сшитого полиэтилена) или синтетического каучука EPDM должны иметь не менее двух дюймов бетона поверх трубы.Обычно строительные нормы и правила предоставляют для этого точные размеры.

Таяние снега имеет несколько преимуществ. Ледяные поверхности больше не вызывают беспокойства и не требуют ухода. Затраты на обслуживание оборудования снижаются, поскольку не требуются химикаты для плавления льда. Эти химические вещества убивают ландшафтный дизайн, увеличивают очистку здания, поскольку они обнаруживаются внутри, и могут разрушить бетон и асфальт. Затраты на обслуживание резко падают.

А в сегодняшнем сутяжническом обществе таяние снега не стоит денег; они его сохраняют! Стоимость системы более чем окупается после отмены одного судебного процесса.

Гидравлические системы
Гидравлические (на водной основе) системы излучающих полов используются на больших площадях или для всего дома или здания. Как правило, излучатели с горячей водой лучше всего подходят для помещений площадью 500 квадратных футов или более или там, где горячая вода уже используется в качестве источника тепла. Гидравлические трубы могут быть встроены в бетонные плиты, тонкие плиты над перекрытиями каркаса, скреплены скобами между балками перекрытия или установлены поверх чернового пола.

«Современные системы жидкостного лучистого отопления используют конструкцию с замкнутым контуром», — говорит Тим ​​Доран, менеджер по техническому дизайну Wirsbo.Вода нагревается от источника тепла — обычно бойлера или водонагревателя — и затем циркулирует по трубопроводу во все части здания или снаружи. Затем тепло подается в каждую зону по запросу термостата. «В системе с замкнутым контуром вода постоянно содержится в трубке, поэтому она не смешивается с бытовой водой. После того, как она нагреется, а затем циркулирует по всей излучающей системе, та же самая вода возвращается к источнику тепла для повторного нагрева и повторной циркуляции ».

Гидравлические лучистые полы с подогревом работают при низком давлении (обычно ниже 20 фунтов на кв. Дюйм) с температурами часто в диапазоне от 90 до 150 ° F.

Трубки PEX — отличный продукт для тепловых лучей и таяния снега. Необходимо соблюдать осторожность, чтобы защитить его от проколов на рабочем месте, раздавливания или воздействия солнечных лучей. Еще один лучший кандидат — это «Onix» компании Watts Radiant, прочная трубка из EPDM, которая более устойчива к неправильному обращению на рабочем месте и к УФ-излучению.

Система представляет собой сумму своих частей.
Специальные распределительные устройства, называемые коллекторами, направляют нагретую жидкость в несколько контуров труб излучающего пола.Коллекторы обычно располагаются вблизи отапливаемой зоны, хотя их можно установить в механическом помещении. В каждый комплект коллектора входят подающий (горячий) и обратный (охлаждающий) коллекторы. Коллекторы обычно включают балансировочные клапаны для управления потоком нагретой воды в каждый контур или контур. Цепи представляют собой петли из труб PEX или EPDM, которые начинаются на подающем коллекторе и заканчиваются на возвратном коллекторе. Комбинация коллекторов и контуров нагревает определенную область, которая называется зоной. Зона может быть одной комнатой или несколькими.

Одним из наиболее интересных продуктов для водяных лучей является высокотехнологичная подкладка Bekotec производства Schluter. Панели из пенополистирола с шипами кладут непосредственно на несущую основу для изоляции трещин и шума, а также для теплоизоляции. Трубки излучающего тепла помещаются между геометрическим узором «шпилек», которые возвышаются на нижнем уровне.

Электрические системы — еще один вариант.
Электрическая система может быть лучшим выбором для небольших помещений, таких как главная ванная комната.Конечно, если электроэнергия доступна на местном уровне, ее можно использовать для обогрева или обогрева пола всего дома или офиса. SunTouch — ведущий поставщик систем матов для внутренних работ.

Delta-Therm продает тяжелые электрические кабели, хорошо подходящие для работы на открытом воздухе. Для плит, лестниц и пандусов их тросы для плавления снега сделаны из неорганических материалов, поэтому они не портятся с возрастом. Кабельные сборки укладываются по серпантину и прикрепляются к арматурной сетке перед заливкой бетона или асфальта.Поскольку кабели имеют постоянную ваттность, возможность управления тепловыделением на квадратный фут обеспечивается за счет расстояния между кабелями, обычно на расстоянии от 6 до 9 дюймов.

С чего начать?
Всегда лучше привлекать таланты профессионального установщика, который знает и имеет опыт работы с лучистым теплом, желательно члена ассоциации Radiant Panel Association. Затем вы можете с уверенностью выбрать, в какой степени вы будете вовлечены в процесс.

Также проверьте сайты производителей, перечисленных в конце этой статьи.Возьмите интервью у нескольких профессиональных установщиков: обязательно спросите, принадлежат ли они к RPA. Также посетите один из лучших сайтов в отрасли. На этом сайте есть инструмент для поиска подрядчиков, который поможет вам найти ведущую фирму.

Есть еще вопросы о вашем проекте?

Как обогреть бетонный дом (7 эффективных советов) — Temperature Master

Temperature Master является партнером Amazon.Как партнер Amazon, мы зарабатываем на соответствующих покупках. Мы также можем получать комиссионные, если вы покупаете товары у других розничных продавцов после перехода по ссылке на нашем сайте.

Если вы живете в бетонном доме, вы, вероятно, испытывали озноб зимой, даже когда включено тепло. Эта проблема с сохранением тепла возникает из-за того, что бетон плохо изолирован, что позволяет холодному воздуху легко проходить через стены. К счастью, несколько простых шагов помогут вам согреться в холодные зимние ночи.

Хотите узнать, как утеплить бетонный дом? Вот 7 эффективных советов по обогреву вашего бетонного дома:

1. Изолируйте интерьер.
2. Изолируйте снаружи.
3. Попробуйте утепленные шторы.
4. Используйте обогреватель.
5. Покройте стены и пол.
6. Попробуйте лучистое отопление.
7. Закройте окна и двери.

Чтобы изучить эти советы и узнать, почему они успешны, продолжайте читать!

1.Утеплить салон.

Причина, по которой в бетонных домах так холодно, — это отсутствие теплоизоляции, обеспечиваемой бетонными стенами и полами. Добавление некоторой теплоизоляции в ваш бетонный дом поможет удержать горячий воздух внутри и заблокировать проникновение холодного воздуха.

Есть несколько типов изоляции, которые вы можете использовать для изоляции вашего бетонного дома. Жесткая изоляция из пластикового картона обеспечивает влагостойкую и прочную изоляцию. Этот способ наиболее экономичен.

Чтобы установить жесткую теплоизоляцию из плит, вам необходимо герметизировать стены, чтобы предотвратить утечку влаги.Затем нанесите клей на тыльную сторону жесткого пенопласта и прикрепите крепежные ленты для дерева к верхней части изоляции. Как только полосы изоляции будут прикреплены к бетону, прибейте гипсокартон к закрепленной полосе и используйте ленту, чтобы закрыть все зазоры.

В целом, установить изоляцию относительно просто, но перед тем, как продолжить, вам следует проконсультироваться со строительными властями, чтобы убедиться, что вы соответствуете требованиям вашего здания. Чтобы получить подробное руководство по установке изоляции на бетонные стены, посетите этот сайт с ресурсами правительства Канады.

2. Изолируйте снаружи.

Добавление теплоизоляции к внешнему виду вашего дома — еще один отличный способ сохранить тепло. Системы внешней изоляции и отделки (EIFS) — это тип изоляции, которую можно добавить снаружи существующей бетонной стены для сохранения тепла.

Имейте в виду, что установка внешней изоляции потребует разрешения от управляющего зданием, так как это увеличивает периметр здания примерно на 3 дюйма (7,62 см).

Наружная изоляция обычно устанавливается подрядчиком, который начинает с установки пароизоляции и пенопласта поверх бетонной стены.Затем они добавят базовое покрытие и верхнее покрытие. Финишное покрытие станет новым внешним видом вашего дома и может быть изменено по вашему желанию.

3. Попробуйте утепленные шторы.

Во всех домах горячий воздух легко выходит из помещения, так как холодный воздух проникает через стеклянные окна и двери.

Фактически, до двадцати пяти процентов вашего горячего воздуха может выходить через окно. Однако этот теплообмен может быть более заметным в вашем бетонном доме, где тепло уже трудно удерживать внутри.Изолированные шторы могут предотвратить эту замену и не дать окнам усугубить проблемы с отоплением.

Изолированные занавески блокируют попадание холодного воздуха в ваш дом, сохраняя при этом нагретый воздух внутри. Толстый слой поролона внутри занавесок помогает изолировать область окна, и, как дополнительное преимущество, эти занавески могут сохранять прохладу в вашем доме летом, блокируя проникновение горячего воздуха, когда вы держите их закрытыми в течение дня.

Шторы можно оставить открытыми даже в солнечные зимние дни, чтобы солнечный свет проникал внутрь и согревал комнату.Закрыв шторы на несколько часов на ночь, вы предотвратите попадание зимнего воздуха и максимально увеличите тепло внутри. Закройте окна изолирующими шторами, особенно ночью, когда воздух самый холодный, и это поможет сохранить тепло в бетонном доме.

Если вы хотите попробовать утепленные шторы, эти утепленные шторы NICETOWN станут отличным началом.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

4. Используйте обогреватели в проблемных местах.

Обогреватели мгновенно согревают близкое окружение. Установка обогревателей в самых холодных областях вашего дома может быстро согреть проблемные места. Хотя обогреватели вряд ли обогреют весь ваш бетонный дом, они могут облегчить холодные участки и помочь, когда вам это больше всего нужно.

Некоторые обогреватели, такие как электрический обогреватель Homegear мощностью 1500 Вт, созданы специально для обогрева больших помещений. Поместите этот тип обогревателя в гостиной или спальне, когда вы живете, и он согреет вас, особенно если вы сидите рядом.

5. Покройте стены и пол.

Если вы живете в квартире, вам может быть отказано в утеплении стен. Кроме того, у вас может не быть времени или денег на изоляцию. Если вы не можете полностью утеплить свои стены, попробуйте покрыть их другой изоляцией.

Подвешивание баннеров, картин и фотографий может обеспечить некоторую изоляцию между холодными стенами и интерьером вашего дома. Большие гобелены, особенно если они сделаны из плотной ткани, помогают сохранить уют в вашем доме, и вы даже можете использовать шерстяное одеяло для максимальной теплоизоляции. Наконец, шерстяные коврики согреют ваши ноги и пол, не допуская проникновения холода в комнату, так как холодный пол заставляет остальную часть комнаты чувствовать себя холоднее.

6. Попробуйте лучистое отопление.

Лучистое отопление — отличный способ нагреть бетон.Лучистое напольное отопление предполагает установку тепловых панелей под бетоном или между бетонным и готовым полом. Тепло исходит из-под пола, нагревая комнату, поскольку воздух в комнате поглощает тепло пола.

Кроме того, системы лучистого теплого пола экономят деньги, поскольку они более энергоэффективны, чем традиционные системы отопления. Традиционные системы конвективного отопления выделяют тепло в одном месте комнаты, теряя тепло в окружающую среду и делая большие комнаты или комнаты с плохой изоляцией (например, бетонные комнаты) трудными для обогрева.Теплые полы покрывают все пространство, сохраняя тепло.

В целом, эти системы лучистого отопления идеально подходят для бетонных домов, поскольку они равномерно нагревают все помещение, помогая предотвратить потери тепла из-за плохой изоляции.

7. Закройте окна и двери.

Холодный воздух может проникать в ваш дом через небольшие щели между окнами и стенами. Кроме того, холодный воздух просачивается под щель между полом и дверью. Один из способов предотвратить это — герметизировать окна.

Герметизация окон и дверей заключается в закрытии щелей, через которые холодный воздух проникает внутрь, а тепло выходит. Два простых способа закрыть окна и предотвратить попадание нежелательного холодного воздуха — это заглушки и уплотнители.

Заглушки для сквозняков представляют собой толстые изоляционные трубки, устанавливаемые непосредственно перед трещинами для защиты от ветра и холодного воздуха. Некоторые ограничители сквозняков, такие как ограничители сквозняков для дверей / окон Evelots, могут висеть, блокируя все стороны ваших окон и дверей.

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Гидроизоляция включает разрезание уплотнительной ленты по размеру окна, а затем заклеивание краев окна лентой, чтобы создать физический барьер для входа и выхода воздуха. Попробуйте эту толстую всепрофильную погодную ленту, чтобы заклеить окна и двери, если вам интересно!

Цены взяты из Amazon Product Advertising API по адресу:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Заключение

Попытка согреться в плохо изолированном бетонном доме может быть неприятной. Надеюсь, эти семь советов помогут вам и вашей семье согреться этой зимой. Помните, что самые эффективные и долгосрочные решения для отопления вашего дома — это установка теплоизоляции и теплый пол.

Еще один отличный способ предотвратить потери тепла до двадцати пяти процентов — это купить утепленные шторы.Хотя это наиболее эффективные методы, отопление помещений, герметизация окон и обшивка стен могут значительно улучшить вашу способность сохранять тепло и справляться с холодными зимними месяцами в вашем бетонном доме.

Как установить провод электрического лучистого обогрева на цементную плиту

22 июля 2008 г. | от Фреда (электронная почта) |

Использование электрических лучистых полов в качестве дополнительного источника тепла в комнате стало очень популярным в последние несколько лет.Мы решили установить 1000 кв. Футов электрического лучистого тепла в подвале нашего дома, чтобы снять холодную кромку бетонной плиты, которая в противном случае круглый год держится на отметке 55 градусов.

При установке электрических нагревательных проводов на плиту (или любую другую основу) профессиональный установщик (читай: DIYer) заинтересован в том, чтобы проволока излучающего нагрева и любая сетка были плотно прикреплены к плите. Плотное и надежное соединение с плитой обеспечивает:

• Нагревательная проволока сохраняет очень низкий профиль, что облегчает ее покрытие тонким слоем тонкого или самовыравнивающегося раствора.Это выгодно, потому что провода, которые торчат через начальный слой тонкой пленки или самовыравнивающего устройства, можно легко разрезать или перерубить, в результате чего весь нагревательный мат станет бесполезным. Кроме того, поскольку и SLM, и тонкая установка являются дорогостоящими, более низкий профиль проволоки обеспечивает минимальное количество SLM / тонкости, что снижает общую стоимость.
• Проволока не «отсоединяется» при разложении тонкослойной массы или SLM, что может привести к смещению проволоки таким образом, чтобы поставить под угрозу установку. Например, все системы электрического лучистого отопления требуют, чтобы нагревательные провода никогда не пересекались.Перекрещенные провода создают небезопасные условия и могут вызвать перегрев матов при эксплуатации. Склеивание проводов гарантирует, что они не двигаются.

Большинство излучающих нагревательных проводов имеют толщину приблизительно от 1/16 дюйма до 3/32 дюйма. Горячее склеивание матов позволяет заливать маты тонкой пленкой или SLM толщиной всего от 1/8 ″ до 1/4 ″.

Ступеньки для горячего приклеивания матов с подогревом

1. Разложите коврик в соответствии с планом комнаты. (Все продавцы полов с лучистым обогревом предоставят вам план прокладки излучающего провода, если вы сначала дадите им чертеж комнаты).
2. Подключите электрический клеевой пистолет и нагрейте его. Вы захотите использовать «профессиональный клеевой пистолет», который может работать с клеевыми стержнями 1/2 дюйма. Хобби-модели, которые используют стержни 1/8 дюйма, слишком быстро проходят через клейкие стержни).
3. Нанесите лужу горячего клея на плиту под тем местом, где будет проходить проволока. Вдавите проволоку в клей. Если у вас плита ниже уровня земли, вероятно, это 50-60 градусов. Горячий клей начнет быстро замерзать, создавая плотный захват вокруг проволоки. (Обратите внимание, что в некоторых местах вам, возможно, придется вырезать проволоку для лучистого обогрева из сетки, как показано на рисунке выше).
4. Переместите проволоку вниз, приклеивая проволоку через каждые 12-18 дюймов или в любом месте, где проволока выступает из плоской поверхности плиты.
5. После завершения установки внимательно проверьте все провода, чтобы убедиться, что они плотно прилегают к полу. Будьте осторожны при ходьбе по проволоке в обуви, так как камень или другой предмет, застрявший в ступенях, могут порезать проволоку.
