Объем бетонного кольца (жби, железобетонного)

Объем бетонного кольца – величина, которая нужна для вычисления оптимальных размеров изделия в процессе проектирования и монтажа той или иной системы, колодца. Бетонные кольца сегодня используются повсеместно, выступая основными элементами в монтаже колодцев разного типа (канализационные, водопроводные, смотровые, газопроводные и т.д.).

Кольца подбирают в соответствии с требованиями по массе, внутреннему диаметру, высоте. Все важные характеристики прописываются в маркировке изделия. Все бетонные изделия данного типа производят в соответствии с ГОСТом 8020-90, с применением высококачественного бетона, стальной арматуры. Благодаря этому бетонные кольца получаются прочными и надежными, стойкими к агрессивным средам и механическим нагрузкам, долговечными и не боящимися влаги.

Обустройство колодца и канализации может понадобиться в самых разных случаях, актуально как для многоэтажной застройки, так и для частного домостроения. К сооружениям предъявляются определенные требования по прочности, санитарно-гигиеническим нормам, объему и т.д. И обеспечивать все важные свойства колодцу может использование качественных и подходящих по размерам бетонных колец, крышек, опорных колец, днищ и всех конструкционных элементов.

Какие бывают кольца ЖБИ: виды и назначение

Железобетонные кольца – это конструкции круглой формы, без верха и дна (как правило), из которых собираются колодцы различных коммуникаций, септиков, систем, углубляемых в грунт. Это самый простой и экономически оправданный вариант. Бетонные кольца производят с металлическим армированием, поэтому они способны выдерживать немалые нагрузки и служить долго.

Основные виды колец ЖБИ:

  • С замковым соединением – наличие стыковочных выемок и специальных выступов на торцах обеспечивают плотное прилегание колец одно к другому. Целостность конструкции сохраняется даже при давлении грунта, поэтому можно обойтись без дополнительной герметизации.
  • Сквозные для канализации – их производят сплошными, с гладкими стенами и плоским торцом. Самые популярные кольца, соединяются металлическими скобами с заделкой зазоров цементным раствором.
  • Доборные кольца – нужны там, где нужно скорректировать высоту колодца (когда сделать это с использованием стандартных колец не получается). Высота может быть разной, как и масса таких элементов.
  • Фильтрационные – в изделиях есть равномерно распределенные отверстия (перфорация) по поверхности, что обуславливает их использование в обустройстве фильтрационных колодцев.
  • Дополнительные детали – плиты днища, крышки, цельные блоки с крышками и т.д.

По назначению бетонные кольца бывают канализационными и водозаборными, используемыми для монтажа подземных кабельных электрических сетей, газопроводными, а также используемыми в формате коллекторов. Изготавливаются кольца из бетона марок М200-М500 (выбор зависит от того, в каких условиях предполагается эксплуатация железобетонного кольца).

Технология производства

Изготавливают бетонные кольца из тяжелого бетона, который заливают в смонтированную опалубку. В форме предварительно выполняют армирование из стальной проволоки сечением 8-12 миллиметров. На противоположных концах изделия монтируют два вертикальных стержня, призванных выполнять функцию монтажных петель (для подъема краном). Размеры бетонных колец (как и масса) могут быть разными.

В опалубке весь объем бетона уплотняют вибрированием, чтобы убрать все пустоты и сделать бетон максимально плотным и прочным.

Через сутки опалубку демонтируют, потом готовые уже кольца складируют аккуратно на открытых площадках. Через 7 дней изделие набирает отпускную прочность (около 50% от заданной). Полный цикл прочности материал набирает через 28 суток.

Достоинства и недостатки

Железобетонные кольца используются в самых разных сферах, но практически всегда в грунте, когда нужно проложить под землей коммуникации, трубопроводы, инженерные системы и т. д. При выборе изделия обращают внимание на такие параметры, как объем кольца и его размеры, вес. Но до начала расчетов и монтажа желательно изучить основные плюсы и минусы элемента, его особенности.

Главные преимущества железобетонных колец:

  • Длительный срок эксплуатации – произведенные по ГОСТу в условиях завода кольца способны прослужить до 50 лет, сохранив целостность и прочность.
  • Разумная стоимость – что существенно удешевляет создание всего колодца.
  • Универсальность – в железобетонных кольцах обустраивают септики, питьевые колодцы, монтируют подземные коммуникации и т.д.
  • Быстрый монтаж за счет производства колец и доборных деталей, которые точно соответствуют друг другу и позволяют создать колодец любой конфигурации.
  • Высокий уровень механической прочности – кольца стойки к сдвигам грунта, давлению почвенных вод, имеют достаточный запас прочности, чтобы подходить для монтажа в любом типе грунта.
  • Простой уход – независимо от того, каковы диаметр и габариты бетонных колец, все они внутри выполнены с ровной поверхностью, легко и быстро чистятся при необходимости.
  • Экологичность – ввиду того, что бетонные кольца производят из полностью безопасных компонентов без вероятности выделения токсинов и вредных веществ, эксплуатация изделий даже для обустройства питьевых колодцев полностью безопасна.
  • Большой выбор элементов – объем колодца может быть любым за счет наличия в ассортименте колец множества размеров (диаметров, высоты).

Из недостатков бетонных колец стоит выделить такие, как большой вес и габариты (из-за чего смонтировать самостоятельно элементы может быть проблематично, обычно привлекают спецтехнику), гигроскопичность и необходимость выполнять гидроизоляцию.

Маркировка согласно ГОСТ (таблица)

На каждое бетонное кольцо (и остальные детали) наносят маркировку, представляющую собой набор букв и цифр, предоставляющих основную информацию об изделии.

Что включает маркировка бетонного кольца:

  • Буквы – для частного строительства обычно выбирают КС, ПП, ПД.
  • Цифры – говорят о габаритах элемента.
  • Дополнительные параметры – иногда производители указывают еще степень проницаемости бетона (нормальная Н, пониженная П, особо низкая О).

Условные обозначения типов колец по ГОСТу:

  • КЛК – для обустройства городских ливневых канализаций и водостока.
  • КВГ – для водопроводных колодцев и газопроводов.
  • КО – опорное кольцо, использующееся в качестве фундамента колодца.
  • КС – кольцо стеновое, которое устанавливается в качестве основного элемента колодца.
  • КФК – сети коллекторов, дренажные системы.

Числовые обозначения говорят о величине изделий, но лучше всего для поиска оптимального элемента обращаться к специальным таблицам, где все подробно указано.

Пример расшифровки маркировки изделия КС-7-9: стеновое кольцо высотой 900 миллиметров и с толщиной стенок 70 миллиметров.

Стандартные размеры железобетонных колец

Объем колодца зависит от размера колец, которые монтируются. Вариантов очень много, но есть определенные нормы ГОСТа, в соответствии с которыми производят элементы.

Размеры ЖБИ колец по стандарту:

  • Диаметр – показывает 1-я цифра маркировки (обычно указывают внутренний), варьируется в диапазоне 7-20 сантиметров. Диаметр должен быть одинаков для всех элементов колодца.
  • Высота – стандартная равна 90 сантиметрам, варьируется в диапазоне 10-100 сантиметров, указывается в самой маркировке (КС-10, к примеру, это кольцо с диаметром в 1 метр, КС-20 – 2 метра и т.д.). Если высота отличается от стандартной, то она идет в маркировке второй цифрой: КС 7-3 (диаметр 7 дециметров, высота 29 сантиметров).
  • Толщина стенок – может быть от 70 до 120 миллиметров.
  • Удельный вес – от 46 до 2900 килограммов (но вес может указываться в кг на м3).

Дополнительные элементы

Для выполнения расчетов и проекта необходимо учитывать все элементы, которые входят в конструкцию. Только из колец колодцы не строят, обычно для монтажа используют также различные доборные элементы, позволяющие реализовать любую конфигурацию системы.

Какие элементы применяются в монтаже конструкций колодцев:

  • Плиты днища – для создания надежного основания.
  • Доборные кольца – для получения нужного размера колодца, если не удается создать его из стандартных изделий.
  • Плиты перекрытия (они же крышки колодцев) – для накрывания сверху колодца и места под люк.

Также есть еще кольца с крышками, которые представляют собой объединение кольца и крышки в монолитную конструкцию в условиях завода.

Крышки для колодцев

Крышка представляет собой круглую плиту, которой накрывается кольцо, с наличием отверстия в центре или сбоку. В дренажных колодцах монтируют крышки с отверстием под люк в центре, для других целей – сбоку.

Производят крышки из тяжелого высокопрочного бетона класса минимум В15, водонепроницаемого и морозостойкого. Для осуществления монтажа, погрузки/разгрузки изделие оснащено петлями из арматуры.

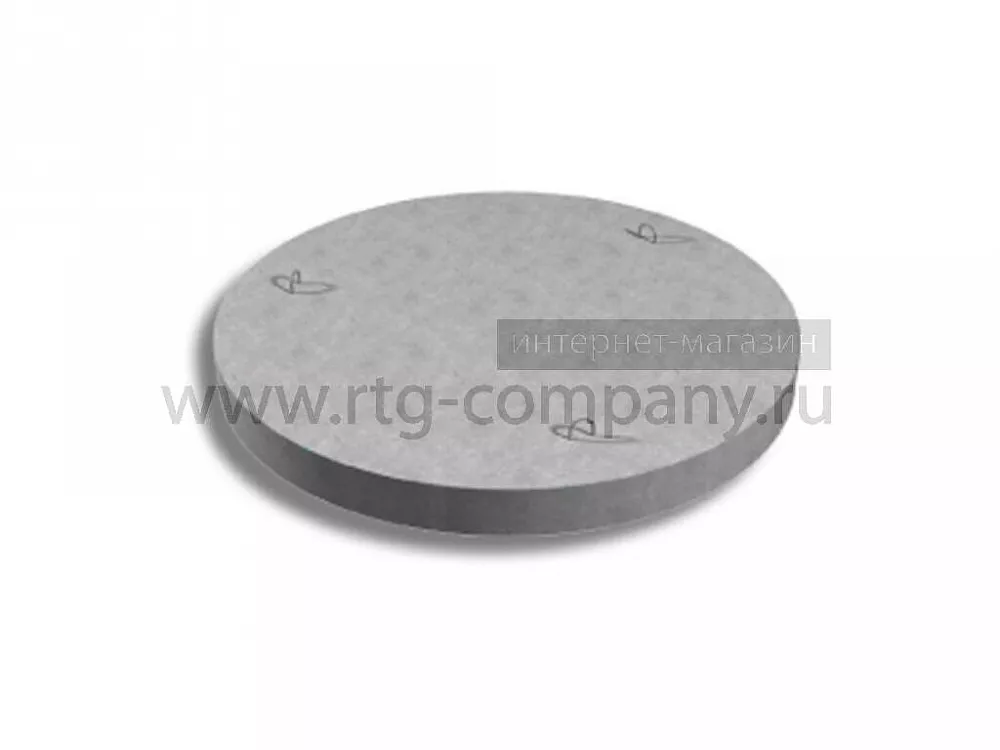

Плиты днища

Это сборные железобетонные элементы для монтажа подземных инженерный сооружений и коммуникаций. Плиты становятся основанием для камеры, на них сверху монтируют кольца. Благодаря плитам днища получается обеспечить герметичность колодца и защитить его от разрушений, попадания влаги и обвалов грунта. Перед выбором плиты днища нужно знать, сколько весит бетонное кольцо, чтобы правильно рассчитать нагрузку.

Плиты днища – круглое изделие по диаметру колодца. Выполняется из бетона с показателями морозостойкости минимум F100, водонепроницаемости минимум W6, прочности В15 и выше.

Опорные кольца

Это специальные элементы, на которые опирается люк колодца. Изделия круглой формы по внешнему диаметру колодца, небольшой толщины с диаметром внутреннего отверстия минимум 70 сантиметров, чтобы при необходимости вовнутрь мог попасть человек. Вес бетонного кольца составляет около 50 килограммов. Бетон соответствует всем требованиям и стандартам.

Кольца с крышками

Такие изделия предполагают объединение двух элементов – кольца и крышки в условиях завода. На объект поставляется уже готовое изделие, заменяющее собой два других.

Таким образом удается избежать лишнего соединения и добиться большей герметичности, уменьшить объемы монтажных работ и ускорить сборку колодца.

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:

  • Выбор места – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
  • Рытье котлована – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
  • Монтаж дна может осуществляться двумя способами: либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
  • Подводка коммуникаций, соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам.

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:

  • «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
  • «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
  • «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
  • «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
  • «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

Объем ж б колец для колодцев: высота бетонного кольца

Вес и объем бетонных колец

Если вы хотите узнать вес бетонных колец — посмотрите таблицу. В ней вы не только найдете нужную информацию, но и сможете рассчитать общий вес бетонных колец согласно вашей спецификации. Укажите нужное количество колодезных колец, и напротив количества вы увидите итоговый вес.

Также, в таблице вы найдете объем бетонных колец. Под объемом здесь имеется ввиду объем бетона, потраченного на изготовление. Если вы хотите узнать, объем жидкости, который может уместиться внутри, используйте формулу для расчета. Объем равен = 3,14 * радиус в квадрате * высоту колодца. (3,14*R*R*h).

Таблица-калькулятор веса и объема железобетонных колец

Все размеры в таблице указаны в миллиметрах.

Кольца бетонные колодезные: размеры

Используйте таблицу, чтобы выполнить расчет общего веса и общего объема бетонных колодезных колец. Сервис будет полезен и удобен людям, чья деятельность связана со строительством или составлением сопутствующей документации. Укажите нужное количество для каждого изделия — и результат будет высчитан мгновенно

Наименование Размеры Вес Объем Кол-во Итого, вес Итого, объем
(0.7 м) Кольцо КС 7.3 ᴓ 840 / 700 h 290 0.13 0.05
(0.7 м) Кольцо КС 7.9 ᴓ 840 / 700 h 890 0.38 0.15
(1 м) Кольцо КС 10.3 ᴓ 1160 / 1000 h 290 0.2 0.08
(1 м) Кольцо КС 10.6 ᴓ 1160 / 1000 h 590 0.4 0.16
(1 м) Кольцо КС 10.9 ᴓ 1160 / 1000 h 890 0.6 0.24
(1 м) Кольцо КС 10.9а ᴓ 1160 / 1000 h 890 0.55 0.22
(1 м) Перекрытие ПП 10-1 ᴓ 1160 отв 700 h 150 0.25 0.1
(1 м) Перекрытие ПП 10-2 ᴓ 1160 отв 700 h 150 0.25 0.1
(1 м) Днище ПН 10 ᴓ 1200 h 100 0. 43 0.18
(1,5 м) Кольцо КС 15.6 ᴓ 1680 / 1500 h 590 0.66 0.265
(1,5 м) Кольцо КС 15.6б ᴓ 1680 / 1500 h 590 0.55 0.22
(1,5 м) Кольцо КС 15.9 ᴓ 1680 / 1500 h 890 1 0.4
(1,5 м) Кольцо КС 15.9а ᴓ 1680 / 1500 h 890 0.88 0.35
(1,5 м) Кольцо КС 15.9б ᴓ 1680 / 1500 h 890 0.8 0.32
(1,5 м) Перекрытие 1ПП 15-1 ᴓ 1680 отв 700 h 150 0.68 0.27
(1,5 м) Перекрытие 1ПП 15-2 ᴓ 1680 отв 700 h 150 0.68 0.27
(1,5 м) Перекрытие 2ПП 15-1 ᴓ 1680 отв 700 h 150 0.68 0.27
(1,5 м) Перекрытие 2ПП 15-2 ᴓ 1680 отв 700 h 150 0.68 0.27
(1,5 м) Перекрытие 3ПП 15-1 ᴓ 1680 отв 1000 h 150 0. 53 0.21
(1,5 м) Перекрытие 3ПП 15-2 ᴓ 1680 отв 1000 h 150 0.53 0.21
(1,5 м) Днище ПН 15 ᴓ 1680 h 120 0.95 0.38
(2 м) Кольцо КС 20.6 ᴓ 2200 / 2000 h 590 0.98 0.39
(2 м) Кольцо КС 20.9 ᴓ 2200 / 2000 h 890 1.48 0.59
(2 м) Кольцо КС 20.9б ᴓ 2200 / 2000 h 890 1.1 0.44
(2 м) Перекрытие 1ПП 20-1 ᴓ 2200 отв 700 h 160 1.38 0.55
(2 м) Перекрытие 1ПП 20-2 ᴓ 2200 отв 700 h 160 1.38 0.55
(2 м) Перекрытие 2ПП 20-1 ᴓ 2200 отв 1000 h 160 1.2 0.48
(2 м) Перекрытие 2ПП 20-2 ᴓ 2200 отв 1000 h 160 1.2 0.48
(2 м) Перекрытие 4ПП 20-2 ᴓ 2200 отв 700 h 160 1.28 0. 51
(2 м) Днище ПН 20 ᴓ 2200 h 120 1.48 0.59
(2,5 м) Кольцо КС 25.6 ᴓ 2700 / 2500 h 590 1.2 0.48
(2,5 м) Перекрытие 1ПП 25-2 ᴓ 2700 отв 700 h 180 2.4 0.96
(2,5 м) Перекрытие 2ПП 25-2 ᴓ 2700 отв 700 h 180 2.31 0.92
(2,5 м) Днище ПН 25 ᴓ 2700 h 140 2.45 0.98
Плита ПО 10 1700 x 1700 отв 1000 0.8 0.32
Плита ПД 6 2500 x 1750 h 220, отв 580 2.1 0.85
Плита ПД 10 2800 x 1000 h 220, отв 1000 2.5 0.99
Кольцо опорное КО-6 ᴓ 840 / 580 h 70 0.05 0.02

Размеры бетонных колец для канализации: виды конструкций

  Канализационная система одна из главных коммуникаций, монтаж которой проходит в несколько этапов, детально подготавливая каждый шаг. Процесс проектирования включает в себя выбор строительных материалов. Качество выбранных изделий напрямую влияет на срок полезного использования. Одним из самых популярных видов материала, используемых в монтаже канализации – бетонные кольца. Использование бетона началось много десятилетий назад и по сей день не утратило свое значение в строительстве.

  Производители бетонных изделий изготавливают товары различных параметров, среди которых:

  • бетонные кольца;
  • бетонное дно;
  • прямые изделия;
  • бетонное изделие с замком;
  • цельное изделие с дном;
  • кольца фильтрации;
  • люк.

  Каждое изделие имеет свой ГОСТ, для железобетонных изделий 8020-90, строго оговорено для каких нужд используются специальные составы растворов, определенный вид арматуры. Бетонные кольца делят на основные – стеновые, вторичные – доборные кольца. Основные служат для формирования шахты колодца или другого сооружения, вторичные формируют горловину конструкции, благодаря нестандартным размерам добирается высота и объем изготавливаемого резервуара.

Производство бетонных колец

  Эксплуатация строительных материалов требует определенных технических качеств – прочности, достигаются такие высокие показатели производителями в процессе изготовления преимущественно благодаря раствору особого состава мелкозернистой фракцией. Подобный раствор можно изготовить из марок бетона М500, М200.

  Создание делиться на 6 основных этапов:

  • подготовительные работы – включают подготовку специальных форм и каркасов;
  • укладка в формы арматурного каркаса;
  • готовиться бетонная смесь;
  • заливаются формы;
  • используя вибрацию раствор усаживаю, избавляется от пустот в стенках изделия;
  • сушка изделия в специально подготовленных климатических условиях.

  После прохождения всех этапов, изделие вынимают, после чего можно использовать по назначению.

  Применяя различные каркасы, формы, получают различные изделия по габаритам (высота кольца, толщина стенки, внутренний диаметр, вес изделия).

Объем бетонного кольца

Именно от таких технических характеристик зависит классификация, стоимость.

  Маркировка изделия содержит буквы и цифры. Буквы обозначают вид изделия, цифры (сразу идут после букв) – внутренний диаметр, вторая цифра – высота. Рассмотрим на примере КС-7-1 имеет внутренний диаметр 70 см, высота 10 см, модель КС-7-10 изготавливается с внутренним диаметром 70 см, высотой 100 см, изделие КС-20-9 соответствует габаритам: внутренний диаметр – 200 см, высота – 90 см. Производители имеют классификационные таблицы, ознакомиться можно изучив требования ГОСТа 8020-90. Буквенная маркировка означает следующее:

  • КО – кольцо опорное;
  • ПО – плита опорная;
  • ПД – плита дорожная;
  • ПН – плита дна;
  • ПП – плита перекрытия.

  Водопроницаемость – главная характеристика, особенно для канализации, маркируется таким образом: О – особа малая, Н – нормальная, П – уменьшенная.

  Некоторые умельцы изготавливают бетонные кольца самостоятельно, где арматурную сетку заменяют мелким гравиев, но стоит напомнить, изготовленные бетонные изделия без соблюдения определенных технических требований, определенной техники не могут соответствовать заявленным характеристикам заводских моделей.

Преимущества ЖБИ колец

Железобетонные кольца для строительства канализационных коммуникаций выбраны не зря, большое количество преимущественных сторон:

  • арматура обеспечивает надежность конструкции на весь срок эксплуатации, который составляет 50 лет;
  • бетонное изделие устойчиво к различным температурным нагрузкам, отсутствуют такие процессы как расширение и сжатие материала;
  • монтаж проводиться рабочими различной квалификации;
  • широкий ассортимент позволяет создать резервуар с максимальной точностью заданного объема;
  • прочность;
  • стоимость изделия относительно невысокая;
  • поверхность изделия удобна для проведения различных работ по уходу;
  • бетон не вступает в химические реакции с различными веществами;
  • возможна установка в агрессивной среде, подвижном грунте;
  • безвредны для окружающей среды;
  • широкий спектр применения.

  Многие из качеств бетонного изделия увеличиваются за счет специальной обработки герметичными средствами. Обработка не только повышает водостойкость изделия, в целом увеличивает срок эксплуатации на десяток лет, несколько десятилетий.

  Среди положительных сторон, нашлось место отрицательным:

  • хрупкость изделия требует бережного обращения, во время проведения монтажных работ, удар о твердый предмет может привести к сколу, трещине и другим нарушениям первоначальной конструкции, некоторые из которых абсолютно делают изделие непригодным к использованию;
  • вес изделия велик, для транспортировки, работ погрузки, разгрузки нужна специальная техника, оборудованная подъемным механизмом;
  • монтаж без спецтехники невозможен, дополнительная аренда увеличивает стоимость;
  • использование в агрессивной среде требует специального покрытия, обычно изоляцию делают раствором битума.

  Сэкономить можно, нужно провести земельные работы до момента транспортировки, выгружая изделия сразу на место монтажа, можно избежать трат на повторный наем транспортного средства с краном.

Применение и расчет объема железобетонных колец

Применяются изделия из бетона в различных областях, касающихся прокладки различных видов коммуникаций:

  • колодцы различного назначения, питьевой источник, смотровой, ревизионный, поворотный и другие колодцы;
  • ливневая канализация;
  • шахты для прокладки кабеля;
  • септики.

  Канализационная система, особенно автономная, часто использует бетонные кольца для создания очистных сооружений. Традиционно для канализации применяют кольца высотой 90 см, внутренний диаметр колец может существенно отличаться от 1 до 2 метров. Выбор кольца основан на объеме который нужно получить в качестве резервуара. Грамотно подобрать материала для монтажа, облегчить задачу монтажа, кольца с замками обеспечивают максимальную устойчивость конструкции, тщательное соединение разных элементов. Крепление важная часть, именно от нее зависит стойкость конструкции в целом.

  Торцевое крепление не всегда применяется с цементным раствором, зависит от случая, но без крепления, осуществить прочную сцепку нельзя.

  Подбирать нужно изделие с одинаковым креплением, что касается расчета объема, делается несложно. За основу расчета берется количество постояльцев, число жильцов умножаем на норму, установленную государством, 200 литров в сутки. Полученную цифру нужно умножить на количество дней прохождения очистки стоками, трое суток, средний показатель современных очистных сооружений.

  Проведем расчет, 3 жильца х 200 литров воды на каждого = 600 литров воды в сутки, 600 л х 3 суток очистки = 1800 литров, переводим в м³, получаем 1,8 метров кубических. Нужно обязательно сделать запас, гости, новое оборудование или члены семьи увеличат расход воды, соответственно понадобиться больший объем резервуара. Набрать нужный объем из колец несложно, нужно знать на сколько секций будет делиться основная конструкция, соответственно, разбить по строительным нормам, первая секция или приемник самая большая, две другие могут быть одинакового объема.

  Рассчитать объем одного кольца проводиться по известной всем формуле, упрощает задачу таблица с указанным объемом для конкретного бетонного изделия. Ознакомимся с некоторыми из них: КС-15-5 0,22 м³, КС-15-6 объем 0,265 м³, КС-15-9 0,4 куб. метра, КС-20-9 объемом 0,56 м³, КС-25-1 объем 0,97 куб. метров. Есть модели изделий, которые называются вторичными, вспомогательными или доборными, используются в качестве деталей, заменяющие основной элемент, при нехватке незначительного объема.

  Табличные данные помогут подобрать нужное изделие для каждой секции очистной конструкции.

Размеры бетонных колец для канализации: виды конструкций

Виды и размеры бетонных колец

Стеновые канализационные кольца

Производство футерованных колец жб

Схема расположения дренажного колодца

Канализация из бетонных колец

Летом 2011 года я сделал септик из бетонных колец. Для того, чтобы определиться с типом и конструкцией канализации сейчас в сети море информации. К примеру, достаточно зайти на тот же самый Околоток и прочитать знаменитый цикл статей Андрея Ратникова (andrey R). Там же полно фотоотчетов на любой вкус — кто как делал и что в результате получилось. Если коротко, то система канализации для дома должна состоять из двух частей — септик-отстойник и фильтр той или иной конструкции. Объем септика должен равняться трехкратному суточному объему стоков. В качестве усредненного объема рекомендуют принимать 200 литров в сутки на человека. На мой взгляд, цифра сильно завышена, но пусть будет такой. Таким образом, на семью из 4-х человек потребуется септик объемом 2.4 кубометра, это оптимум. Меньше кагбэ неправильно по нормам, сильно больше тоже неправильно: будут создаваться не очень подходящие условия для жизнедеятельности бактерий, населяющих септик.

Уровень грунтовых вод у меня на участке, как оказалось, стоит на отметке около 2.4 метра.

Размеры железобетонных колец для колодца по ГОСТ. Какие бывают кольца. Как правильно установить

Кроме весны, по весне можно наблюдать примерно такую картину:

Видно, что имеет место яма, в которой собирается вся вода с округи. Раньше центр ямы был гораздо правее, за забором, но пару лет назад сосед выкупил этот участок и поднял его. Было завезено камазов 20, если не больше, строительного мусора и грунта. Место для канализации я определил напротив крайнего правого окна. Левее будет располагаться въезд, ворота и вход. В общем, место расположения канализации весной заливает водой. Лужа стоит примерно недели 2-3, пока земля не растает и вся вода не уйдет в грунт. А разрез грунта, кстати, такой: около 50 см плодородного слоя, потом 2 метра или чуть меньше коричневая глина, потом песок и вода. Это было выяснено по факту копания ямы под канализацию (когда делал скважину, выяснилось, что после 50 см песка идет несколько метров черной глины, но об этом расскажу в статье про скважину). Опять же, как оказалось, слой песка и его толщина сильно зависит от места. Сосед говорил, что на удалении 30-40 метров песок начинается с глубины в метр… А еще я помню, что когда по улице проводили воду, то в 5-ти метрах от этого места глубина траншеи была не меньше 2. 40 и воды в ней не было. Видимо, УГВ гуляет еще и от года и количества осадков.

Теперь, кажется, я все рассказал о местных условиях, перейдем непосредственно к конструкции канализации и ее воплощении. Дно септика нельзя и не имеет смысла закладывать ниже уровня грунтовых вод. Даже так: от дна септика до УГВ должно остаться (если не ошибаюсь) не менее 40 см. Для сооружения колодца септика можно использовать бетонные кольца диаметром 1 метр, 1.5 или 2 метра. Объем метрового кольца 0.7 куб.м., объем полутораметрового 1.5 куба, объем двухметрового больше 3 кубов. Кольца диаметром 2 метра применяются реже, их еще перекрыть надо. Самый ходовой размер — 1,5 метра. Вот в этой статье чуть подробнее о бетонных кольцах. Чтобы уложиться в минимальный объем анаэробной части септика, мне пришлось делать его из двух колодцев — одного полутораметрового и одного метрового. Понадобится еще третий колодец — фильтрующий. Т.е. канализация у меня сделана из трех колодцев. На каком то форуме встретилась конструкция, когда человек расположил колодцы вплотную друг к другу в виде треугольника, получилось достаточно компактно, только там были 3 метровых колодца, а у меня один из них 1. 5 м.

Для копания ямы был вызван мини-экскаватор. Приехала старая убиенная Газель, у которой в кузове стоят вот этот агрегат:

Шпионское фото сделано женой через забор 🙂 Я позже хотел сфоткать процесс работы, но чувак был против того, чтобы я запечатлел его физиономию, ну и ладно. Мини-экскаватор — удивительная машинка, работает почти бесшумно, совершенно без запаха, хотя мотор у нее дизельный. Проехать может, если есть место шириной 1 и высотой 2.4 метра. Экскаватор съехал с кузова Газели своим ходом по специальному трапу и приступил к работе. Расплатой за компактные размеры служит его производительность. Ковш у него объемом всего 60 литров, а шириной 40 см. Максимальная глубина копания, по словам водителя то ли 2.20, то ли 2.40, я не запомнил, но мне было достаточно. Яму расчетным объемом около 16 кубов он копал больше 4-х часов. Нормальный экскаватор справился бы за час. Так как приехал чувак под вечер, то закончил работу уже в темноте.

На следующее утро часть грунта обвалилась, я вручную полдня подчищал яму, потом вызвонил на следующий день доставщиков колец. Тем временем на дне ямы (дно ямы попало на слой песка) стала проступать вода. Чтобы зафиксировать кольца я хотел дно двух колодцев забетонировать сплошь, а для фильтрующего забетонировать только кольцо опоры с дыркой для ухода воды. Так как вода на дне ямы уже была, то я просто сыпанул туда сверху ПГСа и цемента, перемешал все прямо на месте и разровнял 🙂 Фотографировать желания не было, надо было делать все быстро, а работа тяжелая. Все это было сделано на следующий день после выкапывания ямы. На третий день привезли кольца в количестве 7 штук одним рейсом камаза-манипулятора. В итоге получилось так:

Это уже после того, как в септик были заведены канализационные трубы и началась подготовка для бетонирования перекрытия. Высота каждого из трех колодцев равна 2-м метрам, т.е. 2 кольца. Сверху они накрыты одним метровым кольцом для того, чтобы в каждый колодец был доступ для выкачивания. Ввод трубы в септик сделан на уровне 2/3 высоты верхнего кольца, перелив из первой камеры во вторую — на 5 см ниже, перелив из второй камеры в фильтрующий колодец еще на 5 см ниже. Рабочий объем первой камеры септика около 2 кубов, объем второй камеры 1 куб.метр, итоговый 3 куба, что согласуется с нормативом на семью из 4-х человек, и даже из 5-ти :).

Уровень верха смотрового кольца выставлен с таким расчетом, что после того, как земля вокруг будет поднята (не оставлять же яму), кольцо торчало бы сантиметров на 30. Деревянная конструкция на предыдущем фото — это опора для перекрытия. Крестовина опирается на деревянный брус, который стоит на дне колодца. Само перекрытие для всех трех колодцев я сделал единое, вот таким образом:

Опора для дна опалубки — фанера 6 мм. Толщина бетона 20 см., армирование арматурой 12 мм и сеткой 4 мм. Арматуры было мало, а сетки было много, вот сетки и наложил побольше. Недели через 3 после заливки я аккуратно залез в колодец и разобрал крестовину (а собрана она была без гвоздей, только на запилах). Разобрал и по одной дощечке вытащил наружу.

Вот фото готовой канализации:

Потом все было закидано землей. Вдоль трассы канализационной трубы и вокруг септика уровень земли был поднят до требуемого, смотровой колодец, как и планировалось, остался торчать оголовком высотой 30 см.

На всякий случай: дом пока не жилой, канализация не пущена, зимой я ее пока не раскапывал, но думаю, что там пусто. Еще думаю, что этой весной все зальет водой. Чтобы этого не было, надо поднимать участок не только в непосредственной близости от септика (тем более, что свеженасыпанный грунт еще просядет), но и на метров 10 в округе-радиусе. Что будет весной на самом деле — напишу.

Апдейт от марта 2013. Весной 2012 септик залило водой почти под крышку, вровень с окружающей лужой. Септик послужил своего рода дренажной канавой. Что поделать, участок такой, самое низкое место. Но летом 2013 я завез 8 камазов грунта, который заполним большую часть ямы. Наступает весна-2013, будем наблюдать, что будет теперь.

Кого заинтересовала конструкция септика, можете заглянуть на сайт Александра Егорышева — www. kanaluga.ru, именно после его отчета на http://www.forumhouse.ru/threads/79080/ я вдохновился строить подобный септик. На сайте kanaluga.ru вы найдете фотографии еще десятка септиков, построенных по такой технологии.

Добавить эту страницу в соц. сети: Опубликовано: 09.01.2012| Просмотров:73990 | Автор:Baloun | Рубрика: Моя стройка

Текущий рейтинг статьи: 8

Вы можете поставить свою оценку, нажав на соответствующую стрелку:

Компьютерная программа вычисления объема шара

При работе над задачами мы столкнулись со сложными вычислениями, и подумали: как можно их упростить? Мы решили написать компьютерную программу, позволяющую не только вычислять объем любого шара, зная радиус, но и выполнять построение самого шара.

На плоскости шаром является круг.

Железобетонные кольца. Виды, размеры, применение и цена железобетонных колец

Как вы все хорошо знаете, площадь круга радиуса R равна π•R². Чтобы посчитать площадь кольца, нужно из площади большого круга вычесть площадь неиспользуемого маленького —

Sкольца = π • (R²-r²).

Аналогично с шаром. Для подсчета объема «дырявого» шара, необходимо из всего объема вычесть объем «дырки»:

V = π • (R3-r3).

И так как все зависит от радиуса, да еще в квадрате, то, чем ближе к большему радиусу описано кольцо, тем больше, при той же ширине, его вклад в площадь.

В нашем трехмерном пространстве объём шара зависит от радиуса, возведенного в третью степень. А значит, и рассматриваемый эффект становится еще более выраженным: большая часть объёма шара сосредоточена рядом с границей!

Чего больше по объёму в этом апельсине — кожуры или мякоти? Кожура занимает, казалось бы, не очень толстый слой, но он расположен рядом с границей шара. И его объём на приведенном рисунке равен объему всей вкусной части апельсина. Покупая апельсин с толстой кожурой, по объёму Вы приобретаете в основном кожу.

Глава 3. Исследование.

Выберем апельсины нескольких сортов: Турецкий апельсин, Египетский,

Южно-Африканский, Испанский, Марокканский.

Практическая задача: определить радиус апельсина (на примере одного сорта).

Линейка Штангенциркуль Нить
Разрежем апельсин по «экватору», и диаметр измерим линейкой. Радиус – половина диаметра. D = 72 мм R = 36 мм   Для определения радиуса можно вначале с помощью штангенциркуля измерить диаметр. D = 72 мм R = 36 мм ИЛИ «Иглой» штангенциркуля для измерения диаметра можно проколоть апельсин. D = 72 мм R = 36 мм (Обязательно мокрая, чтобы не соскальзывала). Прикладываем нить вдоль экватора, и ее длину измеряем с помощью линейки. Полученная величина- длина окружности: С = 2 π R ; С = 226мм, 226 = 2·3,14· R R = 36 мм

Мы убедились в том, что объем апельсина не зависит от СПОСОБА ИЗМЕРЕНИЯ радиуса.

Вычислим объем мякоти содержащейся в каждом сорте апельсина

Vшара = 4/3π·R3, и сравним его с объемом кожуры, входящей в данный апельсин. Для нахождения объема кожуры, воспользуемся формулой для вычисления объема кольца: V = π • (R3-r3).

V=4/3πr3

Vм=4/3×3,14×53

Vа=4/3πк3

Vк=Vа-Vм

Турецкий апельсин: Vм=113см3, Vк=93см3

Египетский апельсин: Vм=113см3, Vк=163см3

Южно-африканский апельсин: Vм=112см3, Vк=88см3

Испанский апельсин: Vм=434см3, Vа=696см3, Vк=262см3

Марокканский апельсин: Vм=179см3, Vк=88см3

Вывод: южно-африканские апельсины содержат больше мякоти, чем кожуры.

Дата добавления: 2015-05-31; Просмотров: 1355; Нарушение авторских прав?;

Читайте также:

разновидности и расчет опорного элемента

Кольца из железобетона чаще всего изготавливают при обустройстве земельных участков. Нередко владельцам загородной территории приходится делать кольцо своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности бетонных изделий. Продукцию, выпускаемую для колодца, маркируют согласно требованиям государственных стандартов. Маркировка представляет собой символы, указанные на кольцах, по которым можно идентифицировать информацию о размере и массе материалов.

Для каждого бетонного изделия, выпущенного по требованиям госстандартов, предусмотрены испытания, которые позволяют подтвердить качество, заявленные эксплуатационные характеристики и устойчивость продукции к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозоустойчивость, влагопоглощение, прочность на сжатие.

Кольца из железобетона

Кольца из железобетона представляют собой специальные изделия, предназначенные для обустройства колодцев, применяемых в системах водоснабжения, а также отведения воды. Проще всего поручить работу над канализационной системой частного дома одной из фирм. Однако необходимо заранее посчитать, какая сумма на это уйдет. Если вы хотите сэкономить, то можно сделать канализацию, которая будет основана на бетонном кольце, самостоятельно. Производство таких изделий осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются высококачественные материалы, КЦД. Изготовление продукции подразумевает применение специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных стройматериалах такого типа указана маркировка, определяющая их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, для этого важно учитывать объем колец. Чем этот показатель выше, тем дороже и материал.

Вернуться к оглавлению

Разновидности колодезных деталей

Колодезные днища КЦД 10а.

Колодезные днища КЦД 10а – необходимая деталь сборного септика. От качества их изготовления и правильности установки зависит долговечность изделия. Днище КЦД 10а выпускают в виде монолитной плиты из железобетона с несколькими специальными петлями. В продаже представлены днища разного диаметра. Донышко КЦД 10а производят согласно утвержденному стандарту. Габариты КЦД рассчитаны так, чтобы днище выдерживало нагрузки жидкости, которая скапливается в емкости. При этом производители принимают во внимание возможную подвижность почвы и воздействие подземных вод. КЦД подбираются по диаметру других колодезных деталей – колец КЦ, крышек и пр.

Примеры параметров нескольких видов колец КЦ (высота и вес изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров, сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

У материалов КС, КЦ, вес которых превышает сто килограммов, должны быть специальные ушки. Изделие, которое имеет маркировку, например, КС10-6, называют стеновым. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Продукция, промаркированная КО6, имеет высоту в семь сантиметров, внутренний диаметр – пятьдесят восемь см, нар. диаметр – восемьдесят четыре см, вес – шестьдесят кг. Опорные изделия К06 также используются при проведении работ на участках.

Бетонные КЦ (КО6, КС10) позволяют точнее определять высоту емкости. Можно выравнивать ее с поверхностью земли или сделать так, чтобы кольца были выше уровня почвы. Монтаж бетонных деталей на специальную плиту позволит приподнять колодезный люк. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Важными при проведении расчетов для КЦ являются объемы колец. Кубический метр является основной единицей измерения.

Вернуться к оглавлению

Расчет опорного элемента из железобетона

Параметры для расчета объема бетонных колец.

Чтобы определить параметры изготовления колодезных элементов и других деталей из железобетона, необходимо для начала вычислить себестоимость их производства. Для проведения подсчетов понадобятся исходные данные: показатель объема бетонной смеси на создание колец, колодезного днища, крышки; общий расход арматуры и количество армирующей сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяют следующим образом:

  1. Прежде всего, следует выписать параметры.
  2. Затем вычисляют площадь окружности (наружный диаметр). Для этого используют формулу подсчета (¼ П d2). П обозначает 3,14, d – нар. диаметр. Необходимо перевести числа в значение метра.
  3. После этого при помощи вышеуказанной формулы высчитывают площадь окружности (внутренний диаметр).
  4. Площадь бетонного изделия определяют следующим образом: из значения площади окружности с нар. диаметром вычитают площадь окружности с внут. диаметром.
  5. Чтобы определить объем, нужно перемножить высоту и площадь.

Если у вас возникнут трудности при подсчете, вы можете прибегнуть к использованию калькулятора.

Вернуться к оглавлению

Заключение

Септики, тоннели, системы для отвода жидкостей – основные строительные объекты, при монтаже которых используются кольца из бетона. Широкое распространение эти элементы получили в области устройства колодезных емкостей разного назначения.

Расчет бетонного кольца — онлайн калькулятор

Инструкция к калькулятору по расчету бетонных колец

Размеры укажите в миллиметрах:

H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).

D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.

A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.

Черно-белый чертеж:

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета:

Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).

Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.

Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.

Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.

Кольца, крышки, днища | PSK-SK.ru


Маркировка пример:
КС 15-9
КС — кольцо стеновое
15 — внутренний диаметр кольца в дм
9 — высота кольца в дм























































КОЛЬЦО СТЕНОВОЕ КОЛОДЦЕВ, ГОСТ 8020-2016

Наименование изделия

D внеш, мм

D внутр, мм

высота, мм

объем,  м³

вес, т

БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС

НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС

КО 6 кольцо опорное

840

580

70

0,02

0,05

495

475

КО 1

900

600

100

0,046

0,084

1195

1095

КС 7-3

840

700

290

0,5

0,14

1175

995

КС 10-3

1160

1000

290

0,079

0,2

1395

1295

КС 10-6

1160

1000

590

0,16

0,4

2495

2095

КС 10-9

1160

1000

890

0,242

0,6

3195

2850

КС 15-6

1680

1500

590

0,3

0,75

3695

3295

КС 15-9

1680

1500

890

0,44

1,1

4795

4295

КС 20-9

2200

2000

890

0,77

1,93

7595

6895

КС 20-6

2200

2000

890

0,51

1,28

6895

6195

КС 25-3

2750

2500

300

0,29

0,7

8995

8195

КС 25-6

2750

2500

600

0,58

1,4

16995

15795

КС 25-9

2750

2500

900

0,88

2,2

21995

19995

КС 25-12

2750

2500

1200

1,15

2,8

22995

20995

ПЛИТА ДНИЩА КОЛОДЦЕВ, ГОСТ 8020-2016, чертеж ООО «ПСК»

Наименование изделия

D внеш, мм

D внутр, мм

высота, мм

объем,  м³

вес, т

БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20%

НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС

ПН 10

1160

1160

150

0,16

0,32

2195

1995

ПН 10 по ГОСТ

1500

1500

100

0,18

0,45

2595

2395

ПН 15

1680

1680

150

0,33

0,75

3995

3695

ПН 15 по ГОСТ

2000

2000

120

0,38

0,95

5295

4895

ПН 20

2200

2200

160

0,57

1,1

9595

8795

ПН 20 по ГОСТ

2500

2500

120

0,59

1,48

10995

9995

ПН 25

2750

2750

180

1

2,4

18995

17795

ПН 25 по ГОСТ

3000

3000

160

1,14

2,8

19995

17995

Д 25-20

3000

2500

120

0,9

2,25

16995

16995

Д 25-25

3000

3000

140

1,26

3

26995

26995

Д 30-20

3500

2500

120

1,05

2,62

18995

18995

Д 40-30

4500

3500

150

2,36

5,9

45995

45995

Д 45-40

5000

4500

150

3,38

8,4

65995

65995

ПЛИТА ПЕРЕКРЫТИЯ КОЛОДЦЕВ, ГОСТ 8020-2016

Наименование изделия

D внеш, мм

D горла колодца, мм

D отв, мм

высота, мм

вес, т

БЕЗНАЛИЧНЫЙ РАСЧЕТ С НДС 20%

НАЛИЧНЫЙ РАСЧЕТ БЕЗ НДС

ПП 7-1

840

-

-

70

0,09

1195

995

1ПП 10-1

1160

1000

700

150

0,25

1895

1750

1ПП 15-1

1680

1500

700

150

0,68

4595

4095

1ПП 20-1

2200

2000

700

160

1,38

8395

7695

1ПП 10-2

1160

1000

700

150

0,25

2195

1950

1ПП 15-2

1680

1500

700

150

0,68

4795

4295

1ПП 20-2

2200

2000

700

160

1,38

9395

8495

1ПП 25-2

2750

2750

700

180

2,4

17995

16795

2ПП 15-1

1680

1500

700

150

0,68

4695

4195

2ПП 15-2

1680

1500

700

150

0,68

4995

4495

2ПП 20-2

2200

2000

700

160

1,38

9495

8595

2ПП 25-2

2750

2750

700

180

2,4

18995

17795

3ПП 15-1

1680

1500

1000

150

0,53

4795

4295

3ПП 15-2

1680

1500

1000

150

0,53

5195

4595

3ПП 20-1

2200

2000

1000

160

1,2

8995

8195

3ПП 20-2

2200

2000

1000

160

1,2

9795

8995

4ПП 10-1 (дождеприемник)

1160

1000

800/400

150

0,25

2895

2495

4ПП 20-1

2200

2000

700

160

1,28

9195

8395

4ПП 20-2

2200

2000

700

160

1,28

9995

8995

*возможно изготовление крышки любых размеров, с нестандартным отверстием

Кольца железобетонные колодезные или кольца стеновые КС предназначены для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей. Кольца железобетонные применяются так же для монтажа смотровых, водоотводных, канализационных колодцев. При устройстве колодцев применяются днище колодцев и крышки колодцев Кольца железобетонные изготавливают из тяжелого бетона с применением армирующих сеток. Железобетонные колодезные кольца широко используются в строительстве. Их применяют для монтажа различных систем коммуникаций: канализационных, газопроводных, дренажных, сетевых и водопроводных колодцев. Также устанавливают при строительстве септиков — сооружений для очистки сточных вод. Используют для возведения колодцев и скважин в частном секторе. Кроме этого, стеновые кольца используются для строительства туннелей для последующей прокладки в них телефонных кабелей, тепло- и электросетей.


Кольцо опорное КО-6 — обязательная составляющая, без которой строительство круглых подземных колодцев не допустимо. Изготавливаются из тяжелого бетона B15, что обеспечивает прочность и долгую эксплуатацию. Основные свойства КО-6 — опора для колодезного люка, перекрытие колодца, защитные функции. При устройстве железобетонных колодцев на магистралях и автодорогах, когда необходимо чтобы поверхность сооружения и дорожного покрытия совпадали между собой, также применяется кольцо опорное КО-6, а в него устанавливается люк. Часто опорные кольца используются при строительстве городских коммуникаций и сетей, дренажных систем, а в домашнем хозяйстве — для питьевых колодцев и выгребных ям. Кольцо устанавливается прямо на грунт или вровень с поверхностью. Кольцо опорное КО-6 нередко называют горловиной, изготавливаются согласно ГОСТ 8020-90 и серии 3.900-1-14.


Кольцо стеновое колодцев КС 7.3 применяется как основа для строительства подземной части колодцев, различных коммуникаций, сооружения горловины и ствола колодца путем сборной конструкции. Связка колец производится при помощи цементного раствора. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления, что заметно уменьшает время на возведение колодца. В процессе строительства колодца из кольца КС 7-3 в стенки или стыки колец монтируются скобы или лестница для удобства спуска и подъема. Диаметр отверстия кольца 700 мм, чтобы при необходимости внутрь мог проникнуть человек. ООО «ПСК ПРОФИТ» производит прочные кольца колодцев КС 7-3 из железобетона.


Вместе с кольцами КС применяются плиты днищ и плиты перекрытий (крышки) колодцев. Днища предотвращают заиливание колодца и попадание сточных вод в водоносный слой. Как и кольца днища колодцев могут использоваться в сухих, мокрых и просадочных грунтах. Днища колодцев целесообразно устанавливать в септиках закрытого типа, для предотвращения попадания сточных вод в водоносный слой. Днища колодцев производятся по типоразмерам и стандартам, соответствующим размерам колодезных колец КС.


Учитывая тот факт, что днище колодца должно выдерживать вес всей конструкции (всех колец и крышки) при их производстве также используется тяжелый бетон. Днища производятся методом вибропрессования, что позволяет получить ровную поверхность для идеального примыкания днища к стеновым кольцам Крышки колодцев устанавливаются на любую колодезную систему во избежание случайного падения человека и загрязнения воды. Крышка должна надежно закрывать шахту колодца, быть целостной и прочной, способной выдержать серьезные нагрузки (наезд автомобиля).



Обращаем внимание,

что железобетонные кольца, несмотря на

то, что произведены из железобетона — достаточно хрупкий груз, требующий

аккуратной погрузки, перевозки и

выгрузки. Наша компания предлагает

доставить кольца, крышки, днища ЖБИ на

ваш объект бортовыми площадками,

гарантируя полную сохранность изделий.


Оформить заказ вы можете оставив заявку

на эл. почту: [email protected]

Сколько весит бетонное кольцо диаметр 1 метр: объем жб колец

Кольца жби 1,5 метра без замка и комплектующие

Кольца бетонные серии кс15 — самый востребованный типоразмер жби элементов колодцев. Обладая внушительным объёмом (ёмкость КС15-9 — 1510 литров) эти бетонные кольца универсальны в использовании и подходят и для строительства септиков, кессонов, смотровых колодцев и колодцев на воду. В этом разделе представлены жб кольца КС15 без замка, с ровной поверхностью. Технология монтажа предполагает установку крепежных металиических скоб на анкерах, для предотвращения смещения элементов конструкции в процессе эксплуатации, а сама сборка должна осуществляться с заполнеием швов цементным раствором.

Несмотря на некоторое усложнение процесса сборки конструкции по сравнению с аналогичными кольцами серии «с замком», эти бетонные кольца обладают одним неоспоримым достоинством — в бортах колец отсутствуют транспортировочные отверстия под стропы, имеющиеся во всех кольцах «с замком». Отверстия необходимо заделывать для устройства герметичной ёмкости. При этом перемещение каждого элемента осуществляется за проушины, представляющие собой выпуски арматуры.

Метки: Кольца жби 1,5 метра

Кольца для выгребной ямы: общая информация

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

  • Длительный срок эксплуатации изделия;
  • Устойчивы к нагрузкам;
  • Не пропускают влагу;
  • Простота монтажа и эксплуатации;
  • Невысокая стоимость;
  • Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
  • Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Как монтировать септик из ЖБ-колец:

  1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
  2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
  3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
  4. Стыки между кольцами заделать раствором цемента с песком.
  5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
  6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
  7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
  8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Разновидности выгребных ям

Все виды канализационных резервуаров данного типа могут быть разделены на несколько основных видов.

  • Модели с дном фактически не осуществляют какой-либо очистки стоков и служат лишь накопителями для последующей откачки с помощью ассенизаторской машины.Герметичная выгребная яма с дном нуждается в регулярной откачке
  • Конструкции с перетоком являются, по сути, двухкамерными септиками, в которых осуществляется осаждение твердых частиц в первом резервуаре и почвенная фильтрация во втором, а чаще всего – и аэробное разложение примесей микроорганизмами. Такая переливная выгребная яма из бетонных колец по качеству очистки стоков значительно выигрывает у конструкции, описанной далее.Схема выгребной ямы из бетонных колец из двух камер (простого септика)
  • Однокамерная модель без дна – это некий переходный вариант между обычным накопителем и септиком. Дешевые и простые конструкции обеспечивают в то же время частичную очистку стоков и их дренирование в грунт, за счет чего заполнение резервуара происходит намного медленнее, а услуги ассенизаторов и расходы на них требуются значительно реже.Устройство выгребной ямы из железобетонных колец без дна

В то же время существуют некоторые ограничения с точки зрения возможности установки такого очистного сооружения.

  • Вода через фильтр будет беспрепятственно уходить в грунт только в том случае, если почва на участке песчаная, рыхлая, с хорошей влагопроницаемостью. Глина или суглинок могут пропускать стоки в первое время, однако вскоре станут практически герметичным препятствием.
  • Еще одно условие – низкий уровень залегания грунтовых вод. Считается, что грунтовые воды должны пролегать не ближе, чем 50-100 см от нижней части очистной конструкции, чтобы избежать смешивания их с загрязненными стоками и распространения вредных веществ.

Выбор объема резервуаров любого типа нормируется санитарными нормами и правилами и должен быть не менее суточного объема стоков, умноженного на 3. Рассчитать такое количество можно, исходя из норм потребления воды на одного человека – 200 литров в сутки. Очевидно, что минимальный объем выгребной ямы для дачи может быть меньше из-за периодичности ее использования. В то же время следует помнить, что, чем меньше объем резервуара, тем чаще придется вызывать ассенизаторскую машину и оплачивать ее услуги.

Важно: Монтаж выгребной ямы из бетонных колец без дна возможен только при условии, что объем суточных стоков не превышает 1 м³.

В ямах без дна и в двухкамерных моделях можно использовать специальные биопрепараты, способствующие разложению органических примесей. Это будет способствовать снижению скорости наполнения резервуаров.

Место установки

Выгребная яма своими руками из бетонных колец может быть построена не на любом месте. Особенно сложно выбрать место на участке со сложным рельефом.

  • С одной стороны, размещение очистного сооружения в самом низком месте повышает риск загрязнения грунтовых вод.
  • С другой, расположив его на возвышенности, сложно обеспечить необходимый уклон канализационного трубопровода (2 см на каждый метр длины).

Существуют также санитарно-гигиенические и строительные нормы, оговаривающие необходимое удаление очистных сооружений от основных объектов. Решая, как сделать выгребную яму из бетонных колец, следует помнить, что для очистки ее будет необходим подъезд для ассенизаторской машины, в то же время нельзя располагать конструкцию ближе, чем 2 метра от основной дороги.

На фото схема расположения выгребной ямы на участке

Минимальное расстояние от выгребной ямы до других объектов составляет:

  • до входной двери дома и до любого из окон – не менее 5 метров,
  • до источника питьевой воды – не менее 30 м,
  • до плодовых деревьев и огорода – не менее 5 метров.

Монтаж выгребных ям из бетонных колец

Строительство выгребной ямы из бетонных колец требует привлечения грузоподъемной техники, например, автокрана. Кольца могут иметь различный диаметр (до 2 метров, но чаще используются модели с диаметром в 1 метр), но они в любом случае обладают слишком большим весом для того, чтобы их можно было установить в котлован вручную.

Аренда спецтехники требует дополнительных расходов, однако, использование готовых блоков существенно сокращает время выполнения работ. Установку колец, подводящей трубы и покрытие стенок резервуара герметизирующим составом можно выполнить в течение одного рабочего дня. После этого важно выдержать срок затвердевания герметизирующих составов перед тем как приступить к засыпке.

Установка железобетонных колец в котлован

При строительстве модели с дном (накопителя) определенное время может потребоваться для застывания и набора прочности залитой бетоном стяжки. Только после этого на нее можно устанавливать кольца.

Монтаж выгребных ям имеет свои нюансы в зависимости от особенностей конструкции.

    • Накопительные модели с дном предполагают выполнение бетонной стяжки, на которую впоследствии будут устанавливаться бетонные кольца. В качестве альтернативы можно приобрести для дна накопителя и нижней части первого резервуара двухкамерной ямы кольца с дном. Такие изделия также имеются в продаже.Для герметичных камер выгребной ямы или септика удобнее использовать бетонные кольца с дном
  • Выгребная яма из бетонных колец без дна нуждается в устройстве фильтрующего слоя. Для него могут использоваться различные сыпучие, не впитывающие воду строительные материалы, в том числе, щебень, гравий и пр. Наиболее эффективным вариантом является организация двух слоев: нижнего песчаного и верхнего из крупного щебня. Для повышения эффективности и предотвращения заиливания фильтрующих слоев практикуют укладку «прослоек» из термосклеенного геотекстиля под нижним слоем и между слоями. Вода проходит такие фильтры медленно, оставляя на его материале частицы осадка, таким образом в грунт уходят уже осветленные стоки. При необходимости для повышения интенсивности дренирования можно в нижней части устанавливать железобетонные кольца с перфорацией.Перфорированные жб кольца можно использовать для лучшего дренажа
  • Сливная яма из бетонных колец с двумя камерами представляет собой соединение первого и второго вариантов. В этом случае кольца первого резервуара монтируются на стяжку, а второго – на фильтрующий слой.

Возможна ли организация выгребной ямы без откачки своими руками? Этот вопрос мы разобрали в отдельной статье.

Инструкция по устройству выгребной ямы из автомобильных колес находится . Этот вариант является одним из наиболее простых в реализации.

О видах лотков для ливневой канализации мы рассказали на этой странице http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html

Общие правила монтажа выгребных ям из бетонных колец

При устройстве подобных очистных сооружений важно следовать определенным правилам и советам.

  • Отверстия для входных труб выполняются с помощью перфоратора.
  • Монтаж канализационной трубы и перетока (в случае выбора двухкамерной модели) осуществляется с использованием тройников.
  • Места установки труб тщательно герметизируются.
  • Для предотвращения появления неприятного запаха лучше герметизировать и вход вентиляционной трубы, а также обеспечить плотное закрытие люков в крышке.
  • Стыки между поставленными друг на друга бетонными кольцами (а также стык между нижним кольцом и фундаментом, если выбрана модель с дном) также требуют герметизации. Для лучшей герметичности конструкции рекомендуется использовать бетонные кольца с замком.
  • Бетонные кольца не являются 100% герметичными, поэтому следует покрыть их с внешней и внутренней стороны гидроизолирующим слоем там, где это необходимо: верхняя часть устройств без дна, полностью стенки и дно моделей-накопителей, первый резервуар двухкамерных конструкций.Гидроизоляция выгребной ямы из бетонных колец
  • Для повышения прочности стяжки конструкций с дном можно армировать фундамент ломом металла, камнем или кирпичом, однако, необходимо следить, чтобы все армирующие элементы находились полностью в растворе, не выступая на поверхность.

Функции и особенности пластиковых колец для выгребной ямы

Выгребные ямы – это замкнутые или открытые (без дна или с системой перфорации) емкости для сбора бытовых отходов. Основное отличие ям от септиков в том, что в их конструкции присутствует только 1 камера. В септике их может быть от двух и более. Хотя совокупный объем обеих емкостей обычно равен.

Несмотря на довольно внушительные габариты, выгребные ямы быстрее наполняются. Зачастую их приходится очищать раз в несколько недель. Делается это при помощи специальной ассенизаторской техники или посредством бытовых насосов. Более популярен первый вариант, ведь для него нужно всего лишь заказать соответствующую услугу. Далее приедет работник и сделает все остальные этапы очистки самостоятельно.

Выгребные ямы выполняют из самых разнообразных материалов. Наиболее популярный – это пластик, а если быть точнее, поливинилхлорид. Помимо него, яму можно сделать практически из любых подручных средств. Отлично подойдет кирпич, старые шины или металлические баки. При обустройстве емкости своими руками часто используются различные типы колец.

Для многих более известными являются кольца для выгребных ям, выполненные из бетона. Принцип использования пластиковых колец тот же. Перед бетоном у них есть несколько бесспорных преимуществ.

Посредством колец гораздо легче регулировать объем выгребной ямы. Нужно заранее рассчитать ее габариты, а затем поделить на 3 или 4, именно такое число колец обычно используется в одной конструкции. Исходя только из одного расчета, уже можно получить примерную смету на установку.

Кольца выполняют функцию только основного корпуса ямы. Для днища и верхушки потребуются дополнительные элементы.

Помимо своей основной задачи, кольца могут использоваться и в других целях. К примеру, с их помощью можно сделать более удобными и практичными выгребные ямы из других материалов. Пластиковые кольца используются как верхняя часть конструкции из еврокубов, на которой закрепляется люк.

Преимущества и недостатки пластиковых колец для выгребной ямы

Все преимущества пластиковых колец можно поделить на 2 группы. Одни достигаются за счет самого типа конструкции, другие зависят от материала.

Преимущества колец это:

  1. Возможность самостоятельно регулировать и выбирать объем конструкции.
  2. Простая и быстрая установка при помощи системы пазов и замков.
  3. Легкий демонтаж.
  4. Возможность реставрации конструкции посредством замены поврежденного кольца.
  5. Хорошая гидроизоляция конструкции.

Все эти преимущества можно отвести и к бетонным кольцам, но пластик дает конструкции еще несколько дополнительных плюсов:

  1. Пластик не боится негативного воздействия влажной среды, он не подвержен ржавчине и размоканию.
  2. Поливинилхлорид устойчив к продуктам жизнедеятельности бактерий, которые в большом количестве обитают как в почве, так и в отходах.
  3. При достаточно большой толщине стенок, пластиковые кольца очень устойчивы к повышенным нагрузкам.
  4. Внутренняя поверхность выгребной ямы более гладкая, чем у бетонных конструкций. Поэтому на стенках не скапливается налет из жировых и мыльных отложений.
  5. Пластик не боится воздействия ряда агрессивных химических веществ, которые встречаются в составе бытовых чистящих средств.
  6. Большой срок службы, начиная от 30 лет. Часто выдается десятилетняя гарантия от производителя.
  7. Приемлемая цена.
  8. Небольшой вес, что упрощает транспортировку и установку.

Последний пункт можно отнести как к преимуществам, так и к недостаткам. Из-за своего небольшого веса готовая к использованию, но пустая выгребная яма может сместиться с изначального места. Происходит это обычно из-за движения грунтовых вод. Решить проблему можно самым простым способом. При монтаже на дне котлована заливается бетонная стяжка, в которую монтируются металлические крюки. Дальше при помощи их и тросов, выгребная яма фиксируется на бетоне.

Некоторые поступают еще проще, опускают конструкцию в еще незастывший бетон. Правда, такое решение экономит вам время только на стадии установки. Если через несколько десятилетий вы решите поменять емкость, то потратите много времени и сил на демонтаж старой конструкции.

Виды выгребных ям из пластиковых колец

Кольца для выгребной ямы используются для создания разных типов конструкции, как с дном, так и без дна.

Выгребные ямы без дна заполняются гораздо дольше. Внизу котлована, в котором они расположены, выкладывается подушка из щебня, песка и геотекстиля. Канализационные стоки, проходя через своеобразный фильтрующий слой, очищаются от твердых примесей и впитываются в глубокие слои почвы. Постепенно яма самоочищается, выкачивать отходы из нее приходится гораздо реже.

С такой же задачей отлично справляются и конструкции с перфорацией. У них уже есть дно, но на верхней части корпуса находятся несколько отверстий. Отходы, попавшие в яму, постепенно отслаиваются. Внизу остается осадок из твердых примесей, а сверху – жидкость. Достигая определенного уровня заполнения, вода выходит через отверстия и впитывается в почву.

Для ускорения и облегчения процесса отслаивания используются различные средства на основе живых бактерий. Они позволят еще лучше очистить жидкость. Такие же препараты могут применяться и для ухода за выгребной ямой без дна. При регулярном использовании практически все содержимое ямы будет уходить в почву.

Живые бактерии питаются органическими отходами, перерабатывают их, делая более жидкими.

Выгребная яма с дном не обладает такой системой самостоятельной очистки. Вместо этого, все отходы из дома постепенно скапливаются и заполняют емкость. Откачивать ее приходится минимум один раз в месяц, в то время как с выгребной ямой без дна такую процедуру приходится повторять примерно раз в сезон.

Преимущества открытой выгребной ямы кажутся бесспорными, однако, специалисты настоятельно рекомендуют использовать только замкнутые емкости.

При сливе канализационных отходов в почву из выгребной ямы вы сильно вредите окружающей среде. Загрязненные грунтовые воды попадают прямиком в ближайший естественный водоем, который в вашем населенном пункте может использоваться для обеспечения питьевой водой. Та же ситуация происходит и с колодцами.

Установка выгребной ямы из пластиковых колец

Самый первый этап работы по установке выгребной ямы – это расчеты и выбор места. Минимальный объем выгребной ямы подсчитывается следующим образом:

V = X * Y * Z

где:
V – это объем.
X – средний расход воды на одного человека в день, 100 л.
Y – количество людей, постоянно проживающих в доме.
Z – временной промежуток в днях, по истечении которого необходимо произвести чистку.

Значение последнего числа вы выбираете самостоятельно. Обычно чистка проводится примерно раз в две недели, 14 дней, но вы можете взять и более крупные цифры, если не желаете пользоваться услугами специальной техники настолько часто.

Помните только о том, что при таком решении придется значительно увеличивать объем ямы, а следовательно, и расходы на материалы, ее установку. Более того, крупная конструкция требует и большего свободного пространства на участке. Будет сложнее подобрать наиболее подходящее место.

Для примера расчета возьмем стандартную ситуацию. В доме постоянно проживает 3 человека, очищать выгребную яму они могут раз в 20 дней. Получается, что объем равен 3 человека * 100 л * 20 дней = 60 тыс. литров или 6 кубических метров.

Такие расчеты относятся только к замкнутым выгребным ямам. Если вы собираетесь установить открытую конструкцию, то ее вместительность может быть в несколько раз меньше. Обычно при подсчете не учитывается регулярность очистки, количество постоянно проживающих людей умножается на средний ежедневный расход воды. Получается, что если семья из предыдущего примера решит установить открытую выгребную яму без дна, то ей потребуется конструкция вместительностью всего в 3 тыс. литров или 0,3 кубического метра.

После расчета объема остается составить примерную смету на материалы.

Подберите производителя, у которого вы хотите приобрести пластиковые кольца и запросите прайс-лист на продукцию, интересующую вас. Иногда эту информацию можно найти и на официальном сайте. Остается только рассчитать необходимое число колец, разделив объем на эту же характеристику, указанную в описании к продукции.

Иногда вам даже не потребуется производить подобные расчеты самостоятельно. Обращаясь в некоторые фирмы, достаточно дать исходные данные и представители компании самостоятельно рассчитают минимальный объем ямы и подберут тип и количество пластиковых колец.

Обратите внимание, что помимо классических колец, вам нужно будет приобрести дно, верхнюю часть, кольцо с отверстием для подключения к канализации, а также верхний люк.

Теперь нужно подобрать оптимальное место для расположения выгребной ямы. Все рекомендации и требования санитарных норм изложены в следующей схеме.

Расстояние от выгребной ямы до других строений

Дальше работа уже не такая сложная.

Нужно ограничить периметр котлована при помощи кольев и бечевки и приступить к его рытью. Все выгребные ямы из колец обычно имеют внушительные размеры, поэтому эту часть работы лучше всего автоматизировать и делать при помощи специальной техники.

Размер котлована должен быть на 20 см больше габаритов пластиковых колец в сборе с каждой стороны. Еще 20 см запаса нужно оставить снизу, но это только при установке конструкции с дном. Для открытой выгребной ямы внизу нужно оставить не менее 50 см.

Теперь приступаем к подготовке дна ямы. Проще всего уложить фильтрующий слой. Поочередно в яму засыпается песок и гравий, между слоями выкладывается геотекстиль. Он тоже выполняет фильтрующую функцию, а кроме того, не позволяет остальным слоям перемешиваться между собой.

Для установки выгребной ямы с дном на этом этапе нужно сделать больше работ. Смешайте 2 порции песка и 5 порций цемента, затем залейте эту смесь водой до достижения нужной консистенции. Бетонная смесь выливается на дно котлована. Ей нужно время немного схватиться, после этого в стяжку по бокам втыкается несколько металлических крюков. Их можно сделать самостоятельно, согнув соответствующим образом не толстые металлические прутья.

Теперь нужно подождать около суток до тех пор, пока стяжка полностью засохнет. На этом же этапе работ можно провести теплоизоляцию выгребной ямы. Обычно это необязательно, но если вы живете в местности, где особенно суровые зимы, дополнительная защита канализационной конструкции будет не лишней. Для теплоизоляции используется отражающий материал. Его нужно погрузить в котлован. Размер полотна должен быть таким, чтобы он мог полностью обхватить будущую готовую конструкцию.

Только после этого в котлован поочередно погружаются кольца. Делать это нужно в правильном порядке.

Обычно в котлован сначала погружается дно, потом одно или два обычных кольца, кольцо с отверстием под трубу (его расположение может меняться в зависимости от глубины котлована и расположения соединительной трубы внешней канализации), в конце устанавливается верхушка.

На каждое кольцо достаточно немного надавить, для того чтобы оно соединилось с предыдущим при помощи паза, который уже предусмотрен в конструкции. После этого к выгребной яме подключается переходник на внешнюю часть канализации.

Так как кольца весят совсем немного, для их погрузки в котлован не требуется дополнительная техника. Делается это при помощи тросов, которые в дальнейшем можно использовать и для закрепления выгребной ямы. Один конец троса фиксируется на металлическом крюке, перекидывается через установленную выгребную яму и закрепляется на противоположном.

Края теплоизоляционного материала поднимают так, чтобы полотно полностью покрыло всю внешнюю поверхность ямы. Отражающий слой материала будет сохранять собственное тепло конструкции, не позволяя ему уходить в почву. Края материала закрепляются вокруг верхней части выгребной ямы при помощи бечевки.

Остается только заполнить часть выгребной ямы водой для того, чтобы она не прогнулась под давлением почвы во время закрытия котлована. Закройте яму оставшимся грунтом, и она уже готова к использованию.

Популярные записи

  • Кольца для колодца размеры

    Технические или гидротехнические сооружения под поверхностью земли, расположенные горизонтально, вертикально или под углом называются колодцами.…

  • Сливная яма в частном доме

    Санитарные нормы относительно выгребных ям Согласно тексту нормативного документа, выгребные ямы (см. фото) нужно строить…

  • Сколько воды в ванной

    Объем стандартной ванны К стандартным вариантам исполнения ванн можно отнести как полноразмерные, так и сидячие…

бетонного, метр выгребной ямы, дно из железобетона, диаметр канализационной 1500, посчитать колодец

Выбирать бетонное кольцо следует в зависимости от целей, для которых оно будет применяться

Правильно оборудованная система канализации – залог полноценного комфорта. Даже на небольшом дачном участке можно пользоваться всеми благами цивилизации, оборудовав на участке выгребную яму из бетонных колец разного диаметра.

Кольца для выгребной ямы: общая информация

Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.

Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.

Канализационная система, оборудованная ЖБ-кольцами, надежно защищена от различных погодных условий и защищает грунтовые воды от утечки канализационных стоков.

Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.

Преимущества использования ЖБ-колец:

  • Длительный срок эксплуатации изделия;
  • Устойчивы к нагрузкам;
  • Не пропускают влагу;
  • Простота монтажа и эксплуатации;
  • Невысокая стоимость;
  • Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
  • Защищают от грунтовых вод.

К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.

Классификация и объем ЖБ-колец

Данные кольца изготавливаются из тяжелого бетона В25, морозоустойчивость которых F-100, водопроницаемость W4. ЖБ-кольца имеют маркировку, согласно которой можно определить классификацию кольца.

Железобетонные кольца подразделяются на сборные, доборные, с крышкой, с замком и с дном.

Вначале на маркировке указывается тип конструкции: КС – кольцо стеновое, КСД – кольцо стеновое с днищем. После типа прописывается размер кольца, первая группа цифр обозначает диаметр кольца, после дефиса – высота изделия. Например, КС-15 обозначает стеновое кольцо диаметром 1500 см.

При монтаже выгребной ямы на участке, прежде всего, учитывается размер будущих канализационных стоков. В зависимости от глубины сточной ямы высчитывается необходимое количество железобетонных колец и их виды.

Стандартная высота колец – 90 см, но при необходимости можно дополнить конструкцию кольцами других размеров. В зависимости от нужд выбирается и диаметр — от 70 до 200 см. Толщина бетонной стенки 7-14 см.

Прочность конструкции во многом зависит от нижнего колодезного кольца – специалисты рекомендуют устанавливать кольцо с дном. Далее идут стеновые кольца и закрывается выгребная яма крышкой с люком. Диаметр элементов септика везде должен быть одинаковым, в ином случае конструкция будет неустойчивой и возможно подтекание стоков в грунт.

Объем бетонного кольца 1 метр: нюансы постройки септиков

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Как монтировать септик из ЖБ-колец:

  1. Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
  2. Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
  3. Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
  4. Стыки между кольцами заделать раствором цемента с песком.
  5. С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
  6. Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
  7. Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
  8. Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Как посчитать объем кольца (видео)

Работа железобетонного септика во многом зависит от качества материалов, из которого он изготовлен. Все элементы в обязательном порядке должны иметь правильную маркировку. Соблюдая все нюансы и технологии монтажа, сточная яма прослужит довольно долго.

Объем железобетонных колец

Кольца из железобетона чаще всего производятся при обустройстве земельных участков. Часто владельцам дачного участка приходится делать кольцо своими руками. Для этого нужно знать формулы, по которым производится расчет, особенности бетонных изделий. Продукция, изготовленная для колодца, маркируется в соответствии с требованиями государственных стандартов … Маркировка представляет собой обозначение символов на кольцах, по которым можно идентифицировать информацию о размерах и весе материалов.

Для каждого конкретного изделия, изготовленного в соответствии с требованиями государственных стандартов, предусмотрены испытания, позволяющие подтвердить качество, заявленные эксплуатационные характеристики и устойчивость изделия к негативным факторам. При подведении итогов специалисты учитывают водонепроницаемость, морозостойкость, влагопоглощение, прочность на сжатие.

Кольца железобетонные — специальные изделия, предназначенные для устройства колодцев, используемых в системах водоснабжения, а также водоотведения.Проще всего доверить работу канализации частному дому одной из фирм. Однако необходимо заранее рассчитать, сколько на это уйдет. Если вы хотите сэкономить, то вы можете самостоятельно изготовить канализацию, в основе которой будет бетонное кольцо. Производство такой продукции осуществляется на предприятиях с соблюдением государственных стандартов. При создании используются качественные материалы, KCD. Изготовление изделий предполагает использование специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных строительных материалах этого типа указывается маркировка, определяющая их назначение, типоразмер. Если говорить о том, как рассчитать стоимость того или иного изделия, для этого важно учитывать объем колец. Чем выше этот показатель, тем дороже материал.

Разновидности деталей скважин

Забойные части скважин КЦД 10а.

Забойные части колодцев KCD 10a — необходимая часть сборного септика. Долговечность изделий зависит от качества их изготовления и правильного монтажа.Дно KCD 10a выполнено в виде монолитной плиты из железобетона с несколькими специальными петлями. Продаются днища разного диаметра. Дно KCD 10a изготовлено в соответствии с утвержденным стандартом. Размеры KCD рассчитаны таким образом, чтобы дно выдерживало нагрузку от жидкости, которая скапливается в емкости. При этом производители учитывают возможную подвижность почвы и влияние грунтовых вод. КЦД подбираются по диаметру остальных частей колодца — колец КЦ, крышек и т. Д.

Примеры параметров нескольких типов колец КС (высота и вес изделий КС):

  • КС-7-1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров, сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

Материалы КС, КС, вес которых превышает сто килограмм, должны иметь специальные ушки. Изделие, имеющее маркировку, например, KS10-6, называется настенным изделием.В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Изделия с маркировкой КО6 имеют высоту семь сантиметров, внутренний диаметр пятьдесят восемь см, лежаки. диаметр — восемьдесят четыре см, вес — шестьдесят кг. Продукты поддержки K06 также используются при работе на сайтах.

Бетонные КЦ (КО6, КС10) позволяют более точно определить высоту резервуара. Вы можете выровнять его по земле или сделать кольца выше земли. Монтаж бетонных деталей на специальной плите поднимет люк колодца.За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Объемы колец важны при расчетах CC. Кубический метр — основная единица измерения.

Расчет опоры из железобетона

Параметры для расчета объемных бетонных колец.

Для определения параметров изготовления элементов колодцев и других деталей из железобетона необходимо предварительно рассчитать стоимость их изготовления.Для проведения расчетов потребуются исходные данные: показатель объема бетонной смеси для создания колец, дна колодца, крышки; общий расход арматуры и количество арматурной сетки на каждый элемент. Расход бетонного раствора на колодезное кольцо определяется следующим образом:

  1. В первую очередь следует выписать параметры.
  2. Затем вычислите площадь круга (внешний диаметр). Для этого воспользуйтесь формулой счета (¼ П d2).P означает 3,14, d — койка. диаметр. Необходимо преобразовать числа в значение счетчика.
  3. После этого по приведенной выше формуле вычислите площадь круга (внутренний диаметр).
  4. Площадь бетонного изделия определяется следующим образом: от значения площади круга от двухъярусной кровати. диаметр вычтите площадь круга изнутри. диаметр.
  5. Для определения объема нужно высоту и площадь умножить.

Если у вас возникли трудности со счетом, вы можете прибегнуть к помощи калькулятора.

Заключение

Септики, тоннели, системы отвода жидкостей — основные строительные объекты, при устройстве которых используются бетонные кольца. Эти элементы широко используются в колодцевых контейнерах различного назначения.

Кольцо Плоская геометрическая фигура, являющаяся частью плоскости между двумя окружностями с общим центром, но разным радиусом.

Площадь кольца, выраженная через внешний и внутренний радиус

Пусть даны окружность радиуса R и окружности радиуса r. Причем R> r. Сопоставим центры этих кругов. Фигура, заключенная между этими кругами, будет кольцом, в котором R — внешний радиус, r — внутренний радиус.
Тогда площадь этой фигуры будет равна разнице между большим радиусом и площадью окружности меньшего радиуса.

Площадь круга радиусом r выражается формулой:

Площадь круга радиусом R выражается формулой:

Тогда площадь кольца будет равно:

Таким образом, площадь кольца равна произведению числа на разность квадратов внешнего и внутреннего радиусов:

Пример расчета площади кольца, если известны его радиусы.
Найдите площадь кольца, если его внешний радиус равен 3, а внутренний радиус равен 2

Площадь кольца, выраженная через внешний и внутренний диаметр

Иногда при решении задач удобнее пользоваться формулой площади кольца, выраженной через внутренний и внешний диаметры.

Пусть D — внешний диаметр кольца, d — внутренний диаметр кольца, тогда:

Выразим радиус через диаметр.Имеем:

Площадь кольца рассчитывается по формуле:

Подставляя радиусы, выраженные через диаметр, получаем:

Таким образом, площадь кольца равна четверти произведение числа на разницу квадратов внешнего и внутреннего диаметров:

Пример расчета площади кольца, если известны его диаметры.
Найдите площадь кольца, если его внешний диаметр равен 10, а внутренний диаметр равен 6.
Площадь кольца рассчитывается по формуле:

Подставляя значения из условия проблема, имеем:

Площадь кольца, выраженная через средний радиус и ширину кольца

Пусть k — ширина кольца, являющаяся разницей между большим и меньшим радиусом, то есть k = Rr — средний радиус кольца, равный

Площадь кольца рассчитывается по формуле:

Применяя формулу разности квадратов, имеем:

Но Rr = k, и
Подставляем правые части равенства в формулу площади кольца.
Получаем:

Площадь кольца равна удвоенному произведению среднего радиуса числа и ширины кольца.

Кольцо , это геометрическая фигура, имеющая внешний радиус R и внутренний радиус r с общим центром. В повседневной жизни кольца не так уж и редки, поскольку они являются необходимыми элементами многих технических устройств, которыми пользуется практически каждый. Все чаще с кольцами имеют дело инженеры и конструкторы , которые создают всевозможные машины, узлы и агрегаты.

Расчет площади кольца

Найдите площадь кольца по формуле:

S = π
(К 2 — К 2)

R — радиус внешней окружности

r — радиус внутреннего круга

S — площадь кольца

π
— 3,14

Кольца имеют форму шайб — крепежных элементов, которые устанавливаются между головками болтов или гаек и скрепляемыми изделиями с целью увеличения площади контакта, а также предотвращения самопроизвольного расшатывания.Если в том или ином случае требуется рассчитать или подобрать именно ту шайбу, которая нужна для установки в изделие, конструкторам нужно среди прочего найти площадь кольца … Эти детали являются чаще всего изготавливаются из стали, цветных металлов или пластмасс и могут иметь как плоские, так и специальные поверхности. Во втором случае шайбы изготовлены из пружинной стали, называемые пружинными шайбами, которые служат для предотвращения ослабления резьбовых соединений при встряхивании и вибрации.

Также широко используются в технике уплотнительные кольца … Они предназначены для герметизации соединений в трубопроводах, по которым транспортируются газы или жидкости, а также в пневматических и гидроагрегатах. Они устанавливаются на стыках различных деталей и благодаря своей эластичности очень плотно прилегают к поверхностям, между которыми находятся. Наиболее распространенным материалом для изготовления уплотнительных колец является резина различных марок и составов, а также некоторые специальные виды пластмасс.

Практически все современные двигатели внутреннего сгорания имеют в своей конструкции такие важные элементы, как поршневые кольца … Эти детали необходимы для достижения необходимой степени сжатия в камере сгорания и расположены между поршнями и стенками цилиндров. Поскольку при эксплуатации силовых агрегатов они испытывают постоянное трение, со временем изнашиваются и требуют замены. Поршневые кольца чаще всего изготавливают из качественного серого чугуна.

Другой тип колец — стопорные кольца … Они используются для крепления различных механических деталей и почти всегда устанавливаются в пазы, специально обработанные для них. Чаще всего стопорные кольца можно встретить на валах, но часто они находятся и в корпусах деталей. В зависимости от расположения они делятся на те, которые предназначены для вала, и те, которые устанавливаются в отверстия, а по материалу изготовления этих деталей чаще всего это сталь. После установки на «законное» место стопорное кольцо обычно немного расширяется и своими торцевыми поверхностями предотвращает перемещение деталей относительно друг друга.

Калькулятор формулы объемного кольца. Объем железобетонных колец

Кольцо Плоская геометрическая фигура, представляющая часть плоскости между двумя окружностями с общим центром, но с разными радиусами.

Площадь кольца, выраженная через внешний и внутренний радиус

Пусть даны окружность радиуса R и окружность радиуса r. И R> r. Центры этих кругов совместимы. Фигура заключена между этими кругами и будет кольцо, в котором R — внешний радиус, r — внутренний радиус.
Тогда площадь этой фигуры будет равна разнице между большим радиусом и площадью круга с меньшим радиусом.

Площадь круга радиуса r выражается формулой:

Площадь круга радиуса R выражается формулой:

Тогда площадь кольца будет:

Таким образом, площадь кольца равна произведению числа на разность квадратов внешнего и внутреннего радиусов:

Пример расчета площади кольца, если известны его радиусы.
Найдите площадь кольца, если его внешний радиус равен 3, а внутренний радиус равен 2

Площадь кольца, выраженная через внешний и внутренний диаметр

Иногда при решении задач удобнее использовать формулу площади кольца, выраженную через внутренний и внешний диаметры.

Пусть D — внешний диаметр кольца, d — внутренний диаметр кольца, тогда:

Выразим радиус через диаметр. Имеем:

Площадь кольца рассчитывается по формуле:

Подставляя радиусы, выраженные через диаметр, получаем:

Таким образом, площадь кольца равна четверти произведения номера на разность квадратов внешнего и внутреннего диаметров:

Пример расчета площади кольца, если известны его диаметры.
Найдите площадь кольца, если его внешний диаметр равен 10, а внутренний диаметр равен 6
Площадь кольца рассчитывается по формуле:

Подставляя значения из условия задачи, имеем:

Площадь кольца, выраженная через средний радиус и ширину кольца

Пусть k — ширина кольца, которая представляет собой разницу между большим и меньшим радиусом, то есть k = Rr — средний радиус кольца, равный

Площадь кольца рассчитывается по формуле :

Применяя формулу разности квадратов, имеем:

Но Rr = k, и
Подставляем правые части равенства в формулу площади кольца.
Получаем:

Площадь кольца равна удвоенному произведению числа среднего радиуса на ширину кольца.

Кольца из железобетона чаще всего делают при обустройстве земельных участков. Часто хозяевам на даче приходится делать кольцо своими руками. Для этого необходимо знать формулы, по которым производится расчет, особенности бетонных изделий. Продукция, выпускаемая для колодца, маркируется в соответствии с требованиями государственных стандартов.Маркировка представляет собой символы, указанные на кольцах, по которым можно идентифицировать информацию о размерах и массе материалов.

Для каждого конкретного изделия, изготовленного в соответствии с требованиями государственных стандартов, предусмотрены испытания, позволяющие подтвердить качество, заявленные эксплуатационные характеристики и устойчивость изделия к воздействию негативных факторов. При подведении итогов специалисты учитывают водонепроницаемость, морозостойкость, влагопоглощение, прочность на сжатие.

Кольца из железобетона — это специальные изделия, предназначенные для оборудования колодцев, используемых в системах водоснабжения, а также водоотведения. Проще всего доверить работу по канализации частного дома одной из фирм. Однако необходимо заранее рассчитать, сколько на это уйдет сумма. При желании сэкономить можно самостоятельно сделать канализацию, в основе которой будет бетонное кольцо. Производство такой продукции осуществляется на предприятиях с соблюдением государственных стандартов.При создании используются высококачественные материалы, КЦД. Производство изделий подразумевает использование специальной формы, бетона и арматуры, диаметр которой не должен превышать десяти миллиметров.

На железобетонных строительных материалах этого типа наносится маркировка с указанием их назначения и размеров. Если говорить о том, как рассчитать стоимость изделия, для этого важно учитывать объем колец. Чем выше этот показатель, тем дороже материал.

Типы деталей скважин

Забой скважин КЦД 10а.

Колодцы КСД 10а — необходимая часть сборного септика. От качества их изготовления и правильного монтажа зависит долговечность изделия. Дно КЦД 10а выпускается в виде монолитной железобетонной плиты с несколькими специальными петлями. В продаже есть днища разного диаметра. Дно KCD 10a изготовлено в соответствии с утвержденным стандартом. Размеры ПЗС рассчитаны таким образом, чтобы дно выдерживало нагрузку жидкости, которая скапливается в резервуаре.При этом производители учитывают возможную подвижность почвы и влияние грунтовых вод. КДК подбираются по диаметру других деталей колодца — колец КС, крышек и т. Д.

Примеры параметров нескольких типов колец КС (высота и масса изделий КС):

  • КС-7- 1; десять сантиметров, сорок шесть килограммов;
  • КС-7-1,5; пятнадцать сантиметров, шестьдесят восемь килограммов;
  • КС-7-3; тридцать сантиметров, сто сорок килограммов;
  • КС-7-5; пятьдесят сантиметров, двести тридцать килограммов.

Материалы КС, КС, массой более ста килограмм, должны иметь специальные ушки. Изделие, имеющее маркировку, например, КС10-6, называется стеной. В продаже также можно увидеть материалы с обозначением КО6 (опорное кольцо). Изделия с маркировкой КО6 имеют высоту семь сантиметров, внутренний диаметр пятьдесят восемь сантиметров, диаметр — восемьдесят четыре см, вес — шестьдесят кг. Продукты поддержки K06 также используются для работы на сайтах.

Бетонные БЦ (КО6, КС10) позволяют более точно определить высоту резервуара.Можно выровнять его с землей или сделать так, чтобы кольца находились выше уровня почвы. Установка бетонных деталей на специальную плиту поднимет колодец. За счет этого удастся исключить попадание талой, дождевой воды и затопление люка. Для расчетов KC важны объемы колец. Кубический метр — основная единица измерения.

Расчет железобетонного опорного элемента

Параметры для расчета объема бетонных колец.

Для определения параметров изготовления элементов колодцев и других деталей из железобетона необходимо предварительно рассчитать себестоимость производства. Для проведения расчетов потребуются исходные данные: объемный показатель бетонной смеси для создания колец, дна колодца, крышки; общий расход арматуры и количество арматурной сетки на элемент. Расход бетонного раствора на колодезное кольцо определяется следующим образом:

  1. В первую очередь нужно выписать параметры.
  2. Затем вычислите площадь круга (внешний диаметр). Для этого воспользуйтесь формулой счета (¼ P d2). P равно 3,14, d равно bp. диаметр. Необходимо перевести числа в значение метра.
  3. Затем, используя приведенную выше формулу, вычислите площадь круга (внутренний диаметр).
  4. Площадь бетонного изделия определяется следующим образом: от значения площади круга от нары. диаметр вычтите площадь круга изнутри.диаметр.
  5. Для определения объема нужно высоту и площадь умножить.

Если у вас возникли проблемы с расчетом, вы можете воспользоваться калькулятором.

Заключение

Септики, тоннели, системы слива жидкостей — основные строительные объекты, для устройства которых используются бетонные кольца. Широкое распространение эти элементы получили в области устройства колодцев различного назначения.

Этот вопрос чаще посещают те, кто занимается строительством, ремонтом или благоустройством дачных участков, но бывает и так, что обычному обывателю приходится искать на него ответ.В этой статье мы постараемся вам в этом помочь, мы расскажем не только о самих формулах и расчетах, но и немного поговорим о самих бетонных кольцах.

Кольца железобетонные

Разновидности железобетонных изделий для колодцев

Для наглядности приведем параметры всех типов производимых колец (параметры будут описаны в следующем порядке — высота, толщина стенки, внутренний диаметр и масса ):

Примечание! Маркировка КС означает следующее — настенное кольцо.

  • КС-7-1, 10 см, 8 см, 70 см, 46 кг.
  • КС-7-1,5; 15 см, 8 см, 70 см, 68 кг.
  • КС-7-3, 30 см, 8 см, 70 см, 140 кг.
  • КС-7-5, 50 см, 8 см, 70 см, 230 кг.
  • КС-7-6, 60 см, 8 см, 70 см, 250 кг.
  • КС-7-9, 90 см, 8 см, 70 см, 410 кг.

Обратите внимание на наличие усиленных ушей для изделий весом более 100 килограмм.

Изделие с маркировкой, например, КС-10-6 называется полностью настенным кольцом с размерами:

  • Высота 60 см.
  • Внутренний диаметр 100 см.

Есть изделия с маркировкой КО (опорное кольцо), эти изделия представлены в следующем исполнении:

  • КО-6, высота-7 см, внутренний диаметр — 58 см, внешний диаметр — 84 см, вес — 60. кг.

Еще одна модификация — футеровка под люк колодцев (кольцо К 1а объем бетона рассчитывается по параметрам ниже):

  • К — 1а, высота — 18 см, диаметр внутренний — 58 см, диаметр наружный — 100 см, вес — 160 кг.

Средство маркировки ПП — плита

Дополнительные изделия позволяют более точно регулировать высоту колодца, в одних случаях выравнивание с землей, в других — делая их более заметными. Поднять люк над его поверхностью поможет установка футеровки бетонных элементов на плиту покрытия колодца.

В связи с этим исключено:

  • Поступление дождевой и талой воды в колодец.
  • Попадание техники в люк, если колодец расположен под проезжей частью дороги.
  • Затопление самого люка.

Одним из важных параметров такого изделия является объем бетонного кольца — 1 метр кубический, это единица измерения всех подобных расчетов.

Совет! Часто можно встретить объявления о продаже б / у изделий из бетона, в том числе стеновых опор для колодца, вам совет — перед покупкой изучите товар. В частности, обратите внимание на внутренние стены, на которых видны неровности и разные оттенки бетона (так что трещины делают недобросовестные продавцы).

Заключение

Надеемся, что приведенная выше инструкция поможет вам найти правильный ответ на поставленный вопрос. Если в этом процессе возникнут трудности, вы всегда можете воспользоваться бесплатным электронным калькулятором, который можно найти в Интернете.

В представленных видео в этой статье вы найдете дополнительную информацию по этой теме.

Кольцо , это геометрическая фигура, имеющая внешний радиус R и внутренний радиус r с общим центром.В повседневной жизни с кольцами приходится встречаться не так уж и редко, поскольку они являются необходимыми элементами многих технических устройств, которыми пользуется практически каждый. Чаще всего с кольцами Есть инженеры и конструкторы, которые создают всевозможные машины, узлы и агрегаты.

Расчет площади

Найти площадь кольца можно по формуле:

S = π
(К 2-К 2)

R — радиус внешней окружности

r — радиус внутреннего круга

S — площадь кольца

π
— 3.14

Форма колец имеет шайбы — элементы крепления, которые устанавливаются между головками болтов или гаек и скрепляемыми изделиями с целью увеличения площади контакта, а также для предотвращения самопроизвольного откручивания. Если в том или ином случае требуется рассчитать или подобрать шайбу, которая необходима для установки в изделие, конструкторам, среди прочего, нужно найти площадь кольца . Эти детали чаще всего изготавливаются из стали, цветных металлов или пластмасс и могут иметь как плоскую, так и специальную поверхность.Во втором случае шайбы изготовлены из пружинной стали, называемые стопорными шайбами, которые служат для предотвращения расшатывания резьбовых соединений при встряхивании и вибрации.

Широкое распространение в технике получили также уплотнительные кольца . Они предназначены для герметизации соединений в трубопроводах, по которым транспортируются газы или жидкости, а также в пневматических и гидравлических агрегатах. Они устанавливаются в стыках различных деталей и благодаря своей упругости очень плотно прилегают к поверхностям, между которыми они расположены.Наиболее распространенным материалом для изготовления уплотнительных колец является резина различных марок и составов, а также некоторые специальные виды пластмасс.

Практически все современные двигатели внутреннего сгорания имеют в своей конструкции такие важные элементы, как поршневые кольца . Эти детали нужны для того, чтобы добиться необходимой степени сжатия в камере сгорания и располагаются между поршнями и стенками цилиндров. Поскольку при эксплуатации силовых агрегатов происходит постоянное трение, они со временем изнашиваются и требуют замены.Поршневые кольца чаще всего изготавливают из качественного серого чугуна.

Еще одна разновидность колец — стопорные кольца . Они используются для фиксации различных механических деталей и почти всегда устанавливаются в специально проделанные для них пазы. Чаще всего стопорные кольца можно встретить на валах, но чаще они находятся в частях корпуса. В зависимости от расположения они делятся на те, которые предназначены для вала, и те, которые устанавливаются в отверстия, а что касается материала для изготовления этих деталей, то чаще всего это сталь.После установки на «законное» место стопорное кольцо обычно немного разжимается и предотвращает перемещение деталей друг относительно друга своими торцами.

Характеристики железобетонных труб — Northwest Pipe Company

Geneva Pipe and Precast производит полную линейку железобетонных труб размером от 12 до 96 дюймов и больше по запросу. Наши трубы доступны в различных классах прочности, соответствуют или превосходят все применимые местные и национальные спецификации и производятся на предприятиях, сертифицированных NPCA.Бетонные трубы, являясь одним из самых надежных дренажных продуктов на рынке, обеспечат множество преимуществ для вашего проекта. Эта прочная и простая в установке труба — отличный выбор как для неглубоких, так и для глубоких подземных работ. Мы производим как стандартные, так и специально разработанные железобетонные трубы и специальные фитинги для труб для различных областей применения.

Обзор

Стандартный

ASTM C76, ASTM C655, ASTM C990, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198

Построить

Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.

Размер

Стандартные диаметры от 12 до 96 дюймов, длина от 8 до 12 дюймов.Доступны большие диаметры.

Вместимость

Соответствует или превышает 13 фунтов на квадратный дюйм для прямых соединений и 10 фунтов на квадратный дюйм для отклоненных соединений в соответствии с ASTM C443. Приблизительная пропускная способность указана в таблице ниже. Все пропускные способности рассчитаны при отсутствии напора, если вода течет на 100%, минимальный уклон 0,1%.

Соединения

Соединение с одинарным смещением и резиновым уплотнением согласно ASTM C443; Втулка раструба (12–72 дюйма) и гребень и паз (72–96 дюймов) в соответствии с ASTM C990.Профильные или предварительно смазанные прокладки.

Принцип использования

Обычно используется для отвода сточных вод, промышленных вод, ливневых вод и для строительства водопропускных труб. Применения включают ливневые стоки, канализационные коллекторы, водопропускные трубы, подземные системы задержания ливневых вод, ирригационные системы и трубопроводы очистных сооружений.

Эллиптическая железобетонная труба

Доступный в различных классах прочности, наш эллиптический RCP соответствует или превосходит все применимые местные и национальные спецификации и производится на предприятиях, сертифицированных NPCA.Эта труба — отличный выбор там, где существуют ограничения по высоте или ширине, или там, где требуется большая пропускная способность или более высокие скорости для условий неглубокого заглубления или при низких расходах, соответственно.

Стандартный

ASTM C507, AASHTO M207, ASTM C990

Построить

Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.

Размер

Стандартная вертикальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 18 до 54 дюймов.Стандартная горизонтальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 38 до 54 дюймов. Укладочная длина 8 футов для всех размеров.

Соединения

Соединение шпунта и паза эластичной бутиловой мастикой согласно ASTM C990.

Принцип использования

Эллиптическая труба

— отличный выбор, когда вы сталкиваетесь с ограничениями по высоте или ширине, или когда системе требуется большая пропускная способность для неглубоких заглубленных помещений.

Труба для микротоннелирования железобетонная

Качество трубы играет важную роль в успешной бестраншейной установке.Наша труба может быть изготовлена ​​по индивидуальному заказу в соответствии с требованиями конкретного проекта. Используя процесс производства мокрого литья, мы можем производить трубы с очень жесткими допусками, которые не уступают по качеству любой другой железобетонной трубе для микротоннелирования во всем мире.

Стандартный

ASTM C76, ASTM C655, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198, ASCE 27

Построить

Мокрая заливка с использованием самоуплотняющегося бетона.

Размер

Стандартные диаметры от 36 до 96 дюймов.Доступны дополнительные диаметры. По вопросам диаметра, выходящего за пределы этого диапазона, обращайтесь в наш отдел продаж.

Соединения

Конструкция соединения стальной раструбной ленты с ограниченным кольцевым уплотнением в соответствии с ASTM C443. Разработан, чтобы выдерживать давление 50 фунтов на квадратный дюйм.

Принцип использования

Труба для микротоннелирования

— лучший выбор, если вы пытаетесь избежать каких-либо нарушений, вызванных типичными методами строительства открытым способом.

типов и размеров колодезных колец. Размеры железобетонных колец для колодца по ГОСТу.какие кольца. как установить

Канализация — чуть ли не главный атрибут комфортного жилья, поэтому ее организации уделяется большое внимание. Канализационная система включает в себя канализационные колодцы, которых несколько. Одним из наиболее часто используемых материалов для сточных вод и канализации являются железобетонные кольца. Железобетонные кольца бывают двух видов: еврокольца с замком и кольца без него.

Первые имеют замки или складки, за счет которых происходит соединение конструкций. Обычные кольца без замков соединяются с помощью бетонного раствора и железных скоб. Еврокольца с замками имеют ряд преимуществ: вал вырытого колодца всегда будет плоским, кольца не нужны. скрепите между собой кронштейны , они бывают большего диаметра, чем просто железобетонные кольца.

Преимущества и недостатки

Преимущества:

Недостатки железобетонных колец для канализации:

  • большой вес затрудняет транспортировку;
  • установка колец невозможна без использования специального оборудования;
  • при установке колец на уже освоенном участке может привести к разрушению плодородного слоя почвы специальной техникой.

Важным показателем при эксплуатации железобетонных колец является уровень поверхностной проницаемости. Чем агрессивнее среда, в которой будут находиться кольца, тем ниже должен быть уровень проницаемости поверхности. Для канализации используют железобетонные кольца с особо низкой проницаемостью поверхности .

Классификация железобетонных колец

Кольца железобетонные изготавливаются из тяжелого бетона марки В25 и выше, имеет морозостойкость не ниже Ф-100 и водонепроницаемость W4.Согласно ГОСТ 23009 кольца железобетонные маркируются буквенно-цифровыми группами, разделенными дефисами. Первая группа букв обозначает тип конструкции .

По типу конструкции кольца сборные, дополнительные, с замком, с крышкой, с дном. Например, КС означает «стеновое кольцо», КСД — «стеновое дополнительное кольцо» и т. Д. Первая цифра после букв обозначает диаметр кольца в дециметрах, а вторая цифра показывает размер по высоте.Например, КС-15 означает «стеновое кольцо диаметром 1,5 м». Высота стандартных колец составляет 90 см, однако иногда необходимы кольца нестандартных размеров. Они называются сборными и имеют высоту 30 и 60 см.

Например, кольцо КС-10-6 означает «пристенное кольцо диаметром 10 дм = 100 см = 1м и высотой 60 см. После цифр иногда пишут составную часть кольца: КО — опорное кольцо, ПО — плита основания, ПД — плита дорожная, ПН — плита днище, ПП — плита перекрытия.Бывает, что указана и проницаемость бетона: H — нормальная проницаемость; П — пониженная проницаемость; О — особо низкая проницаемость.

Кольца канализационные железобетонные имеют стандартную высоту 90 см и диаметр 1-2 м. Хотя, в зависимости от потребностей семьи, могут быть установлены кольца меньшего диаметра. Чтобы определить, какой диаметр подходит именно вам, необходимо произвести следующие расчеты:

  1. Необходимо рассчитать точное количество людей, которые будут постоянно пользоваться канализацией.
  2. Это количество людей необходимо умножить на дневную норму потребления воды домохозяйством, равную 200 литрам.
  3. Рассчитайте количество дней, в течение которых колодец будет заполнен. Это значение составляет 3 дня. Именно в этот период бактерии полностью перерабатывают сточные воды.
  4. Умножаем все эти показатели друг на друга.

Например, канализацией будут пользоваться 5 человек, что означает 5 × 200 × 3 = 3000 и разделите это число на 100 (см 2).Получаем 30, т.е. объем колодезного кольца должен быть 3 м. Внутренний объем Железобетонные кольца рассчитываются по формуле, где R — диаметр кольца ,
и H — высота кольца. С учетом того, что колодцы вырыты на глубину 2,5-3 м, из них 2,3 рабочая длина м.

Подставляем наши показатели в формулу, чтобы рассчитать необходимый радиус скважины. 3 м 3 = 2,3 м × 3,14. Получается равным 0.65 м или 650 см. это число возведено в квадрат, тогда радиус будет 1,3 м. Зато дренаж хорошо копается шире и глубже, учитывая толщину стенки колец. Но колодцы такого диаметра отсутствуют, поэтому можно использовать кольца диаметром 1,5 м.

Таблица соотношения объема железобетонного кольца к его диаметру:

Основная проблема с монтажом железобетонных колец канализации заключается в том, что способ до сих пор не механизирован. Все работы необходимо сделать своими руками.

Необходимо составить смету и схему дальнейших работ по установке колец .

Копка вручную ямка для кольца. Он должен быть на 1-2 см больше внешнего диаметра кольца и на 10-15 см глубже высоты кольца. В яму опускают первое железобетонное кольцо (впоследствии оно будет самым низким).

Стык двух колец обрабатывается бетонным раствором. Кольцо, в свою очередь, защищает рабочего от обрушения земли.

Итак, установка всех колец сделана. С помощью специального оборудования на дно кладется железобетонное дно или фундаментная плита. Стыки днища и колец залиты бетонным раствором. Если такой плиты нет, дно котлована просто заливается бетоном.

Верх перекрывается специальной плитой перекрытия ,
с пластиковым люком канализации. Кольца небольшого диаметра перекрываются непосредственно люком. Горловина люка закрывается люком из чугуна или полимера.


Многие думают, что размер колодцев всегда один и тот же; на самом деле это далеко не так. Существует огромное количество разновидностей изделий, которые различаются не только размерами, но и особенностями конфигурации, технологией производства, используемыми материалами и назначением готовой конструкции.

Основные характеристики колец и их влияние на производительность

Продукция этой группы обычно производится на промышленных предприятиях с использованием современного оборудования, обеспечивающего высочайшее качество и надежность.Вся продукция проходит несколько стадий обработки, что придает бетону оптимальные эксплуатационные свойства.

Не пренебрегайте этим моментом, поскольку зачастую кольца изготавливаются кустарным способом, что чревато следующими недостатками:

  • Бетон высочайшего качества можно получить только путем автоматизации процесса дозирования и смешивания. При ручном способе далеко не всегда соблюдаются пропорции, да и раствор не так тщательно перемешивается.
  • Армирование элементов производится из некачественных материалов и с нарушениями технологии.В результате сопротивление деформации намного ниже.
  • Чаще всего в таких кустарных производствах качество форм не очень высокое, а геометрия может нарушаться, в результате чего размеры колодезного кольца могут быть некорректными.

Важно!
Изготовленные на заводе кольца утрамбовываются на вибрационном оборудовании, что обеспечивает высокую плотность конструкции, а сушка осуществляется в специальных помещениях с высокотемпературной обработкой водяным паром.
Естественно, кустарный метод не предполагает этих операций.

Диаметр изделия

Просто обратите внимание, что существует два из этих значений, и каждое из них многое расскажет о конструкции:

  • Внутренний диаметр — это размер, который является основным, он отражается в маркировка и показывает реальную полость, которая образуется при установке конструкции. Выбор того или иного варианта в первую очередь зависит от особенностей использования продуктов, этот аспект будет рассмотрен ниже.
  • Внешний диаметр указывает на размер вала под колодцем. В маркировке не указывается по той причине, что, зная толщину стенки, значение можно рассчитать своими руками простым арифметическим действием.

На что влияет этот фактор и какой вариант лучше выбрать?

Здесь все довольно просто:

  • Для канализационных коллекторов лучше выбирать элементы большого диаметра (чаще всего выбирается двухметровый вариант).Это способствует хорошему отводу сточных вод. К тому же, чем больше колодец, тем ниже уровень влажности в нем.
  • Для газовых и электрических трубопроводов диаметр колодца выбирается в зависимости от конфигурации и особенностей системы. Главный фактор здесь — удобство. монтажные работы и надежность защитной конструкции.
  • Для водоносных горизонтов выбирают малый диаметр, так как уровень воды в широкой шахте будет значительно ниже, чем в узкой шахте.При этом не стоит выбирать слишком маленький размер, так как колодец нуждается в периодической чистке и обслуживании, а делать это на ограниченном пространстве очень неудобно.

Высота элемента

Размер кольца для колодца обязательно отражает меру высоты.

Это значение влияет на следующие факторы:

  • Чем больше высота кольца, тем проще процесс установки и выше прочность конструкции.Это связано с небольшим количеством соединений. Но, в то же время, следует помнить, что бетон — довольно тяжелый материал, и с увеличением высоты вес элемента возрастает очень значительно — без специального оборудования проводить работы невозможно.
  • Для каждого вида работ найдется оптимальный размер деталей, который вам подскажут по месту покупки. Чаще всего это средний вариант. Изделия небольшой высоты используются как дополнительные элементы, если полное кольцо не подходит.

Толщина стенки

Очень важный параметр, обеспечивающий надежность и долговечность элемента. Чем толще стена, тем крепче кольцо. Кроме того, толстые стены делают колодец устойчивым к движущимся слоям почвы.

Не покупайте кольца, стенки которых тоньше 8 сантиметров. Такая толщина оптимальна по соотношению цена-качество. Иногда может понадобиться и большая толщина, но, как правило, достаточно восьми сантиметров.

Что еще стоит учесть

Есть еще один фактор, который не стоит упускать из виду — наличие специальных соединительных пазов или, как они есть. Благодаря этой системе сборка конструкции намного проще. Кроме того, колодец прочнее и устойчивее к деформирующему воздействию слоев почвы.

В отличие от колец с ровными концами, процесс заполнения швов намного проще: достаточно замесить специальный раствор по инструкции и закрыть узкие щели на стыках.

Совет!
Квадратные кольца намного удобнее в работе, и если вы будете делать колодец своими руками, лучше выбрать этот вариант.

Заключение

Подобрать кольца нужного размера очень просто. Главное, следовать советам, изложенным в этой статье, и учитывать мнение специалистов. Видео в этой статье более подробно разъяснит некоторые нюансы.

Строительство скважины — утомительный и трудоемкий процесс, требующий профессиональных навыков.Копать можно практически в любое время года, кроме периода паводков, а наиболее распространенным материалом для устройства котлована является железобетонное кольцо. Причем диаметр колец для колодца зависит от нескольких факторов, которые учитываются на этапе проектирования.


Колодец питается из верхних водоносных горизонтов, которые находятся на глубине от 2 м до 40 м (а в некоторых случаях до 100 м). От этого зависит глубина ямы.Если залегание водоносных горизонтов превышает 25 м, то копать будет сложно и не слишком экономично, поскольку ручным способом. В этом случае целесообразнее пробурить песчаную или артезианскую скважину.

Выбор диаметра колодца зависит от его глубины. Чем глубже источник воды, тем больше размеры колец. Поэтому очень важно знать участок почвы на данном участке перед непосредственным выполнением строительных работ.

Наконечник. Если нет подробной геологической карты, можно воспользоваться информацией от соседей в районе, где уже выкопан природный источник воды.

Еще одним фактором, влияющим на определение диаметра бетонных колец, является требование продуктивности скважины. Если использовать его как вспомогательный источник, то можно ограничиться небольшим размером. При организации автономной системы водоснабжение должно быть высоким, а значит, и диаметр колодца больше.

Оптимальный размер колец колодцев определяется на этапе планирования строительства.

Кольца колодезные

При производстве железобетонных колец используются тяжелые марки бетона и стальная арматура, поэтому данная конструкция отличается повышенной прочностью и долговечностью.

Особенности конструкции

Для колодцев обычно используют стеновые кольца, которые имеют маркировку КС. В этом случае торец может быть выполнен с гладкой поверхностью или в виде специального замка. Учитывая, что при монтаже и эксплуатации железобетонные блоки подвергаются не только вертикальным, но и боковым нагрузкам, замок помогает скрепить их между собой и придать необходимую целостность.

Интересно знать. Стеновые кольца можно использовать для возведения колодезных конструкций любого типа.Они достаточно универсальны, поэтому часто используются при обустройстве подземных коммуникаций.

Стеновые бетонные кольца с замком

Высота и внутренний диаметр железобетонных колец для колодца являются основными показателями при планировании строительства. Они указаны в стандартной маркировке. Например, блок КС 10-9 имеет диаметр 100 см и высоту 90 см.

Габаритные размеры таких изделий варьируются в следующих пределах:

  • диаметр: 70-200 см;
  • высота: 10-100 см;
  • Толщина стенки: 8-10 см.

Для информации. Помимо стандартных размеров иногда требуется использование нестандартных размеров. В этой ситуации используются так называемые дополнительные кольца, которые изготавливаются на заказ.

Вес одной конструкции зависит от ее габаритов и составляет от 46 кг до 2300 кг. Например, если взять тот же КС 10-9, его вес составит 700 кг.

Габаритные размеры блоков КС 10-9 и КС 20-9

Комплектующие для строительства колодца

В устройстве колодца не только железобетонные кольца, но и отдельные аксессуары, упрощающие монтаж и помогающие сделать конструкцию более крупной. надежный.Иногда они входят в комплект, но чаще такие комплектующие приходится приобретать отдельно.

  • Скобы стальные
    Применяются при отсутствии кольцевых замков на концах. Средняя толщина скоб 4-5 мм, а ширина 50-80 мм. Задача таких деталей — не допускать смещения бетонных изделий друг относительно друга.
  • Заглушка
    Изделие железобетонное с прорезью люка. Диаметр крышки колодца должен строго соответствовать габаритным размерам установленных колец.Иногда в качестве верхней защиты используют заводские пластиковые или самодельные деревянные накладки.
  • Опорное кольцо
    Аналогичное изделие устанавливается на горловину готовой конструкции для поднятия ее на запланированную высоту.
  • Домики-колодцы
    Имеют как декоративное, так и функциональное назначение. С одной стороны, они имеют оригинальный вид, а с другой — защищают от попадания внутрь посторонних предметов.

Колодец — красивый вид и надежная защита

Без необходимых знаний практически невозможно правильно определить глубину грунтовых вод и выяснить, какого диаметра должен быть колодец как источник бесперебойного водоснабжения дома .Профессионализм исполнителей — залог надежности и безопасности, поэтому лучше сразу доверить работу специалистам, чтобы получить результат, отвечающий всем требованиям.

Видео: колодец своими руками

Строительство шахтных колодцев предполагает изоляцию подземных вод от попадания грунта и загрязненных поверхностных вод путем отделки их стен качественными экологически чистыми материалами, не влияющими на вкус, цвет и запах добываемой жидкости.Производство колец для колодцев позволяет нам решить эту проблему наилучшим образом.

Почему выбирают железобетонные кольца

Раньше колодцы строили своими руками в основном из бревен толщиной около 25 см, нарубленных в бревенчатый дом. В отсутствие других подходящих материалов это был единственный способ добиться чистоты воды.
Но дерево — это материал органического происхождения, не способный в течение длительного времени выдерживать воздействие воды, солнечного света и других природных факторов.Со временем она начинает гнить, становится прекрасной средой для размножения различных бактерий, придает воде посторонний вкус и запах.
Отремонтировать такой колодец сложно, придется выкопать новый. Этого можно избежать, если использовать для его строительства. современные материалы, например, железобетон.

Преимущества железобетонных колец

Производство осуществляется из высококачественного железобетона высоких марок. Эти изделия представляют собой металлические ящики с бетонным покрытием, изготовленные из арматуры толщиной от 1 до 10 мм.
Они завоевали высокую популярность при строительстве колодцев благодаря своим характеристикам:

  • Водонепроницаемость;
  • Прочность — железобетон практически не разрушается под воздействием воды;
  • Сопротивление боковым сжимающим нагрузкам, возникающим из-за пучения грунтов;
  • Разнообразие размеров колодезных колец, что позволяет выбрать подходящие для конкретной конструкции;
  • Легкость и быстрота установки;
  • Многофункциональность — изделия могут использоваться не только для устройств любой глубины, но и для многих других инженерных сооружений;
  • Простота ремонта и обслуживания;

Области применения

Кольца железобетонные используются не только при строительстве колодцев.Они находят применение и в других сферах, где инструкция требует установки водонепроницаемых и прочных конструкций.
Сюда входят:

  • Колодцы дренажные;
  • выгребные ямы, септики, прочие очистные сооружения;
  • Люки;
  • Дренажные траншеи и др.

Для справки. В зависимости от назначения кольца имеют соответствующую маркировку. Например, КЛК предназначены для устройства камер ливневой канализации, а КС — как раз самые популярные настенные кольца, которые используются для создания рабочих камер колодцев.

Все о размерах

Размеры железобетонных колец для колодцев регламентируются ГОСТ 8020-90 «Конструкции бетонные и железобетонные для сетей водоснабжения и газоснабжения». Интересующие нас изделия обозначены КОС, за которыми следуют цифры, обозначающие внутренний диаметр колодцевых колец и их высоту в дециметрах.

Пример. В маркировке КС 10-9 указано, что диаметр кольца составляет один метр, а его высота — 90 сантиметров.

Наиболее популярные кольца, применяемые для строительства индивидуальных колодцев — КС10, КС15 и КС20 высотой 90 см. Шахты диаметром менее метра сложно копать вручную, а делать их более двух метров экономически невыгодно, так как стоимость напрямую зависит от количества материалов, используемых для их производства.

Как видно из таблицы, помимо перечисленных колец доступны и другие размеры. Они называются дополнительными или вспомогательными и используются при ремонте, углублении колодцев, установке надземных напоров необходимой высоты.
Они могут иметь высоту от 10 до 70 см и диаметр не менее 70 см.

Большое значение имеет также толщина стенки. Чем он больше, тем прочнее изделие и выше стоимость колодезных колец.
Толщина выбирается с учетом типа грунта, его способности к морозному пучению, чтобы при эксплуатации стенки шахты не разрушались от сжимающей нагрузки и не перемещались друг относительно друга, нарушая целостность колонны.

Самодельные кольца

Чтобы удешевить колодец, многие люди предпочитают делать колодцы самостоятельно. Это действительно выгодно, особенно если вы занимаетесь их производством прямо на месте (за вычетом затрат на транспортировку) и имеете металл для создания арматурного каркаса.
При этом диаметр колец для колодца можно сделать любым, для чего сделана съемная форма нужного размера. Устанавливается на ровную поверхность, заливается арматурой и заливается бетонной смесью.

Примечание. На производстве для уплотнения бетона используется вибрация. В кустарных условиях это невозможно, поэтому в процессе заливки необходимо хорошо утрамбовать раствор.

Опалубка удаляется после того, как бетон набирает хорошую прочность. Перед установкой кольца на вал должно пройти не менее 3-4 недель.

Заключение

Выбирая кольца для будущего колодца, обращайте внимание не только на их размеры, но и на толщину стенок и марку бетона.Наличие замковых или пазогребневых соединений на краю кольца значительно облегчит вашу работу.
Они позволят точно стыковать все элементы колонны и избавят от необходимости закрывать швы между ними. Посмотрев видео в этой статье, вам будет легче разобраться в разнообразии описываемых товаров, их маркировке и размерах.

Обновлено: 28.08.2018

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Ring Beam — обзор

1.14.4 Отказ силоса для мелкой руды

Этот отказ касается стального цилиндрического силоса диаметром 13 м и толщиной стенок 8 мм, закрытого сверху конической крышей с уклоном 40 °. Конструкция поддерживалась на четырех симметрично расположенных опорных точках на бетонных тренировочных стенах (рис. 11). В бункере не было пола, и мелкозернистая руда непрерывно текла из основания цилиндра (рис. 12), ограниченного с боков двумя тренировочными стенками. Легкие кольцевые балки швеллерного сечения 250 мм × 90 мм были приварены к цилиндрической оболочке на уровне днища и карниза.Вертикальные ребра жесткости выдвинуты на полную высоту 11 м и расположены над четырьмя опорными точками. Силос был правильно спроектирован с использованием обычных принципов, подходящих для симметричной загрузки и разгрузки, для которых основным напряженным состоянием является почти чистое окружное растяжение в оболочке из-за бокового давления руды и осевое сжатие из-за сил трения о стенку. . Первичная нагрузка, предусмотренная проектировщиками, учитывала эту симметрию.

Рисунок 11.Бункер мелкой руды — диаметр 13 м. Четырехточечная опора, расположенная на тренировочных стенках.

Рис. 12. Бункер для мелкой руды показывает непрерывный поток материала.

К сожалению, бункер отреагировал бы совсем иначе, если бы по какой-либо причине загрузка стала неосесимметричной. В этом случае оболочка будет подвергаться серьезным деформациям и перенапряжениям, главным образом из-за отсутствия значительного радиального ограничения в основании оболочки. Сварная конструкция крыши была эффективна в радиальном ограничении оболочки на ее верхнем конце, но в основании световой кольцевой луч не имел необходимой радиальной жесткости для выполнения этой функции.

Состояние сильно несимметричной нагрузки возникло, когда мелкодисперсная руда перестала свободно течь через нижнюю часть, что потребовало от экскаваторов удаления забитого материала между тренировочными стенками; выемка велась с одной стороны, что привело к сильному дисбалансу в стене силоса. Разрушение заключалось в отрыве крыши от корпуса и серьезном повреждении прижимных болтов, плит и опорного бетона в четырех точках опоры. В ходе ремонта потребовались новые кольцевые балки с гораздо большей жесткостью, чем у оригиналов, которые теперь способны обеспечивать необходимое радиальное ограничение на концах цилиндров.Вдвое увеличено количество вертикальных опор на тренировочных стенах.

Это разрушение является особенно хорошим примером конструкции, хорошо спроектированной для нормальных условий эксплуатации, но которой были нанесены тяжелые повреждения, когда условия нагрузки, не предусмотренные на этапе проектирования — в данном случае сильные, несимметричные давления на стенку оболочки — возникли в условиях это можно назвать необычным, если не исключительным. Казалось бы аксиомой либо то, что силос должен был быть спроектирован для случайной несимметричной загрузки под «особыми нагрузками», либо, в качестве альтернативы, во время операций следовало избегать возможности сильной несимметричной загрузки, в данном случае путем выемки руды с двух сторон.

Существует несколько других примеров конструкций силосов, которые также страдали от серьезных перегрузок или отказов из-за потери устойчивости, особенно из-за разгрузки, которая перестала быть осесимметричной из-за изменений режима разгрузки объемного твердого вещества: например, когда текущее твердое тело стало неоднородным из-за влажность или другие изменения материала.

Почему именно бетонная труба? — AmeriTex Pipe & Products

Прочность

Труба из сборного железобетона

— это самая прочная труба на рынке, которая может быть спроектирована и испытана для соответствия любым условиям нагрузки.В отличие от гибкой трубы, бетонная труба имеет большую часть необходимой прочности, заложенной в трубу, и гораздо меньше зависит от ее установки. Бетонные трубы производятся в соответствии с ASTM C-76 и AASHTO M 170 в классах прочности от Класса I до Класса V. Эти значения прочности подтверждаются испытанием на подшипник с 3 кромками или испытанием D-нагрузки, проводимым на заводе.

Прочность

В сегодняшних экономических условиях проектирование с расчетом на долгосрочную и устойчивую реализацию проекта является обязательным условием для инженера.В отличие от труб из других материалов, бетонные трубы доказали свою эффективность. Бетонные трубы не ржавеют, не горят, не рвутся, не деформируются и не деформируются, а также невосприимчивы к большинству элементов окружающей среды. Инженерный корпус армии США рекомендовал сборные железобетонные трубы с расчетным сроком службы 70–100 лет, и существует множество примеров установок, которые превышают эти параметры.

Надежность

Надежный продукт должен не только хорошо работать, он должен быть полностью понят и вызывать доверие тех, кто определяет и использует продукт.Понимание того, как работает продукт, способность предвидеть и предотвращать потенциальные проблемы, а также наличие опытных монтажных бригад жизненно важны для обеспечения хорошо спроектированного и построенного проекта. Ни один из представленных на рынке материалов для труб не является более понятным, более часто используемым и зависит больше, чем от железобетонных труб. Доказанный опыт использования, а также постоянные исследования и разработки в области производства бетонных труб внушают доверие в области машиностроения и строительства на протяжении многих десятилетий.

Конструкция и трубопровод

Все дренажные трубы служат одной цели; действовать как канал для перемещения определенного количества ливневой воды из одной точки в другую. Этот канал вместе с окружающей почвой обеспечивает структуру, которую должна обеспечивать установка. При использовании железобетонных труб в дополнение к трубопроводу вы получаете большую часть конструкции, необходимой для поддержки любого типа нагрузки, создаваемой поверх трубопровода.В отличие от гибкой трубы, где до 95% конструкции необходимо тщательно спроектировать и установить в полевых условиях, бетонная труба обеспечивает до 85% расчетной прочности конструкции.

Воспламеняемость

Бетонная труба не горит. Труба из термопласта легко воспламеняется. TxDOT выпустил директиву в 2009 году в ответ на лесные пожары в Техасе. Это потребовало от любого легковоспламеняющегося материала трубы использования негорючей обработки концов различной длины.

Значение

Скрытая инфраструктура — это актив, который финансируется и поддерживается государственными или частными организациями, которые вкладывают в проект доллары налогоплательщиков или акционеров.

Все затраты на первоначальное проектирование, строительство, стоимость материалов, осмотр и техническое обслуживание составляют общую стоимость или «стоимость» актива. Любой актив, требующий дополнительных инвестиций для ремонта, технического обслуживания и / или замены для поддержания своей стоимости в течение всего срока службы актива, фактически увеличивает стоимость актива для владельца.

Для того, чтобы сделать правильный первоначальный выбор материалов, владелец должен правильно понимать актив, а также стоимость или стоимость актива в течение расчетного срока службы. Затраты на проектирование, установку и осмотр гибкой трубы превышают сопоставимые затраты на бетонную трубу. Стоимость бетонных труб не упадет в течение всего срока реализации проекта.

Местное производство

Почти каждый крупный или средний муниципалитет имеет поблизости производителя бетонных труб.Это позволяет сократить время доставки и повысить доступность продукта. Это также означает, что местные производственные мощности производят продукцию, разработанную в соответствии с местными стандартами. Если возникает проблема, обычно есть инженерный и вспомогательный персонал. Эти производители также нанимают большое количество местных жителей и вносят свой вклад в налоговую базу, тем самым поддерживая вашу местную экономику.

Стоимость

Анализ наименьших затрат — это эффективный метод оценки двух альтернативных материалов с разным сроком службы или экономической эквивалентностью.Факторами, которые влияют на традиционный анализ, являются срок службы проекта, срок службы материала, первоначальная стоимость, процентная ставка, уровень инфляции, затраты на замену и остаточная стоимость. Первоначальная стоимость важна для инженера и владельца, но не раскрывает полную стоимость трубопровода. При анализе наименьших затрат следует также учитывать затраты для путешествующих людей и предприятий из-за объездных путей и замены потенциальных катастрофических отказов.

Изделия из гибких труб могут иметь более низкую начальную стоимость, но они не так рентабельны, как бетонные трубы.В долгосрочной перспективе гибкая труба имеет более короткий срок службы и требует высококачественной подстилки и засыпки. Процедура установки должна быть точной, чтобы подстилка и засыпка приобрели требуемые структурные характеристики. Во время и после установки осмотр систем гибких трубопроводов имеет решающее значение для производительности, и во многих юрисдикциях обязательными являются испытания оправки или лазерное / видеонаблюдение. Как правило, реальная стоимость (установка, техническое обслуживание и замена) гибкой трубы может быть вдвое больше, чем стоимость бетона, исходя из 50-летнего или более длительного срока службы.

Если гибкие изделия указаны правильно, железобетонные трубы могут конкурировать с ними по той же или более низкой цене! Бетонная труба — это самый прочный из имеющихся дренажных изделий, наиболее эффективный с точки зрения гидравлики и имеющий большую ценность в настоящее время и в будущем как инфраструктурный актив.

Установка

Бетонная труба вдалеке выполняется из пластика или металла. Жесткость и масса бетона позволяют легко и безопасно укладывать его в канаву, не нарушая линию или уклон.Кроме того, соединения сборных железобетонных труб легко собираются, что помогает минимизировать время, необходимое для установки. Когда время монтажа имеет значение или когда почва затрудняет монтаж, сборные железобетонные трубы — просто самый логичный и ответственный вариант.

Так как бетонная труба представляет собой жесткую систему труб, которая более чем на 85% зависит от прочности трубы 7 и только на 15% зависит от прочности грунтовой оболочки, установка выполняется легко. Во многих случаях установка пластиковых или металлических труб может занять больше времени, чем сборных железобетонных труб.Это связано с тем, что структурная и гидравлическая целостность гибких труб во многом зависит от того, насколько хорошо вы подготовите окружающую почву при установке, а не от присущей им грубой прочности. Обеспечение всех условий и установка в соответствии с национальными спецификациями может оказаться дорогостоящим и трудоемким делом при установке гибкой трубы.

Бетонная труба имеет неограниченный диапазон прочности труб, из которой можно выбирать, и прочность демонстрируется перед установкой.Указав бетонную трубу:

  • У проектировщика больше контроля над прочностью трубы, чем у любого другого аспекта проекта
  • Установщик меньше полагается на качественную установку
  • Снижена стоимость закладных материалов
  • Требуется меньшее уплотнение
  • Легче поддерживать уклон и соосность
  • Нет проблем с чрезмерным прогибом
  • Имеется меньшая стоимость жизненного цикла проекта
  • Имеется более низкая стоимость обслуживания в течение проектного срока проекта
  • Снижена вероятность отказа
  • Снижение риска для специалиста, проектировщика и владельца проекта, а также снижение общей ответственности перед общественностью после сдачи проекта в эксплуатацию

Стандартные установки — это термин, обозначающий технологию, используемую для строительства фундаментов сборных железобетонных труб.Расчет стенки трубы — ее толщина и количество армирования — основывается на напряжениях и деформациях в трубе. Этот подход более точен и может привести к созданию труб, требующих меньшего количества материала. Кроме того, стандартный подход к установке позволяет более широкий выбор материалов для засыпки, от гранулированных материалов до глины, и требует меньшего уплотнения засыпки.

Стандартные установки

были приняты Американским обществом инженеров-строителей (ASCE) в качестве Спецификации 15-93- Стандартной практики прямого проектирования подземных сборных железобетонных труб с использованием стандартных установок. Он был принят позже в 1996 (16-м) издании Американской ассоциации государственных служащих автомобильных дорог и транспорта (AASHTO). Стандартные технические условия для автомобильных мостов, раздел 17, Системы взаимодействия железобетонных конструкций с грунтом.

Стандартные установки

дают несколько преимуществ при использовании бетонных труб:

  • Обеспечивает гибкость для соответствия проектным требованиям и условиям на стройплощадке
  • Обеспечивает более узкие пределы выемки
  • Можно использовать менее дорогие материалы для засыпки
  • Может снизить уровень уплотнения
  • Повышает производительность подрядчика при установке железобетонной трубы

Существует несколько типов стандартных установок, которые обеспечивают универсальность для адаптации к полевым условиям.

  • Тип 1 : Установка высочайшего качества с использованием отборных сыпучих грунтов с высокими требованиями к уплотнению для набивки и подсыпки.
  • Тип 2 : Позволяет использовать илистые зернистые почвы с меньшим уплотнением, необходимым для окучивания и подсыпки.
  • Тип 3: Позволяет использовать почвы с менее строгими требованиями к уплотнению для окучивания и подсыпки.
  • Тип 4: Позволяет использовать местный природный материал для подвешивания и подсыпки без необходимости уплотнения.(При каменном фундаменте требуется 6 дюймов подстилки)

Короткие отрезки бетонных труб облегчают работу с существующими коммунальными службами. Монтаж бетонных труб с использованием траншейных коробов не требует особого внимания при перемещении траншейной коробки. На нарушение подстилки и засыпки в процессе перемещения траншейного ящика соблюдаются все стандарты монтажа и рекомендации производителей. Используя стандартные длины бетонных труб, можно часто проверять точность линии и уклона.

Гибкость конструкции и конструкции

В некоторых проектах элементы дизайна немного сложнее или запутаннее, чем в других. Сборные железобетонные трубы обеспечивают решения для этих проектов, будь то карьер, глубокие захоронения, туннели, бестраншейные, неглубокие захоронения, вертикальные конструкции или сложные изменения выравнивания. Конструировать бетонную трубу несложно; математика правильная и легко определимая.

Сборная железобетонная труба

дает вам силу и гибкость, чтобы обеспечить успех ваших самых требовательных приложений.Трубы производятся с различными размерами, формами, вариантами соединений и уплотнений. Также существует множество футеровок и покрытий, которые могут работать в самых агрессивных средах.

Основные характеристики бетонных труб относятся к канализационной, ливневой канализации и водопропускным трубам. Многие атрибуты также могут применяться к коробчатым секциям, используемым для ливневой канализации, водопропускных труб, туннелей, мостов и подземных систем задержания. Бетонные трубы и коробчатые секции вмещают большие объемы сточных вод, занимая крохотную площадь.

Бетонные трубы, произведенные в начале двадцать первого века, являются следствием

  • Компьютерное проектирование и анализ
  • Современные конструкции бетонных смесей
  • Автоматизированное дозирование с компьютерным управлением
  • Прецизионная арматура из проволоки
  • Технологии производства, ориентированные на качество
  • Швы улучшенные водонепроницаемые
  • Новые стандарты установки

Сборные железобетонные коробчатые секции также имеют преимущества, аналогичные преимуществам бетонных труб.

  • Лучший контроль качества по сравнению с гибкими трубами
  • Простота установки
  • Снижение опасности открытых траншей
  • Снижение воздействия на окружающую среду
  • Время объезда сокращено
  • Снижено время проектирования
  • Своевременная доставка с заводов производителей для небольших строительных площадок и сжатых графиков строительства
  • Бригады, знакомые с процедурами установки бетонных труб, могут установить коробчатые секции с минимальной подготовкой

Соединения бетонных труб

Бетонная труба предлагает различные соединения, от герметичных до герметичных.На них не влияет тип обратной засыпки, использованной при установке. Перед установкой трубы необходимо продемонстрировать характеристики соединения на заводе, а целостность соединения можно проверить в полевых условиях различными способами. В случае бетонной трубы прогиб не повлияет на возможность испытания стыков на месте. Жесткость поперечного сечения бетонной трубы делает сборку соединения простой операцией. Жесткая целостность соединения сводит к минимуму вероятность проникновения заделки и проседания переполнения, часто называемого инфильтрацией.

Герметичные герметичные соединения RCP выдерживают минимальный гидростатический внутренний напор 13 фунтов на квадратный дюйм, равный 30 футам воды. (ASTM C 443 или C 1628)

Типы соединений бетонных труб включают:

  • Прокладки уплотнительного кольца.
  • Профильные прокладки.
  • Растворы и мастики.

Уплотнительные кольца используются во всех санитарных и некоторых штормовых RCP, где требуются герметичные соединения. Эти прокладки могут использоваться в соединениях в соответствии с обозначениями ASTM, C 443, C 1628 или C 361 для приложений с низким давлением.

Профильные прокладки используются в ливневых водопропускных трубах, ливневых и бытовых канализационных коллекторах RCP. Труба изготавливается с одинарным смещенным гладким концом в соответствии с обозначением ASTM C 443 или C 1628.

Растворы из строительного раствора или мастики используются для ливневой канализации, водопропускных труб и горизонтальных эллиптических железобетонных труб. На нижнюю половину раструба и верхнюю половину прилегающего патрубка наносят раствор или мастику.

Мастика и бутиловые герметики наносятся в соответствии с обозначением ASTM C 990

В некоторых случаях качественным стыком может быть обертка, нанесенная на внешнюю поверхность стыка.Они могут быть указаны в соответствии со стандартом ASTM C 877.

Бетонная масса

В низинных или болотистых условиях плавучесть заглубленных трубопроводов зависит от массы материала трубы, веса объема воды, вытесняемой трубой, веса жидкой нагрузки, переносимой трубой, и веса материал засыпки. Когда уровень грунтовых вод находится выше переворота трубопровода, существует возможность плавучести или плавучести. Хотя траншея для установки труб в болотистой местности обезвожена, участок траншеи ниже по течению (после первоначальной засыпки) может стать насыщенным.Это привело бы к плавучести на трубе. Масса бетонной трубы обычно противодействует этой выталкивающей силе. Альтернативные материалы, такие как термопластическая труба и гофрированная металлическая труба, могут подниматься вертикально или изгибаться горизонтально в условиях водно-болотных угодий. Во время засыпки на одной стороне трубы может накапливаться больше, чем на другой. Масса бетонной трубы выдерживает боковые нагрузки, и конструкция остается верной линии и уклону.

Масса бетонной трубы позволяет:

  • Эффективное уплотнение засыпки и засыпки
  • Предотвращение смещения при засыпке, обеспечивающее соблюдение проектной отметки и выравнивания
  • Маловероятное перемещение конструкции после установки
  • Пониженная вероятность размещения
  • Снижение вероятности повреждений при последующем строительстве или ремонте в поэтапных проектах

Гидравлический КПД

Ключ к долгосрочным характеристикам и эффективности заключается в способности материала сохранять свою первоначальную форму и выравнивание.Жесткость и масса сборных железобетонных труб позволяют ей значительно превосходить гибкие трубопроводные системы в этой критической области, что, в свою очередь, помогает повысить гидравлический КПД за счет минимизации сопротивления потоку воды, которое часто возникает при нарушении формы или целостности гибкой трубы.

Гидравлическая мощность (количество воды, которое может передать труба) всех типов труб зависит от гладкости внутренней стенки трубы. Чем ровнее стенка, тем больше гидравлическая способность трубы.Гладкость трубы представлена ​​коэффициентом шероховатости Мэннинга, обычно называемым « n». ». Чем ниже значение« n »по шкале Мэннинга, тем больше объем воды, которая будет протекать по трубе.

Гидравлический анализ дренажных систем включает оценку проектного расхода на основе климатологических характеристик и характеристик водосбора. Гидравлический расчет дренажной системы всегда включает экономическую оценку. В течение проектного срока на площадке будет возникать широкий спектр паводковых потоков с соответствующими вероятностями.Выгоды от строительства системы большой пропускной способности, способной выдержать все эти штормовые явления без вредных последствий наводнения, обычно перевешиваются первоначальными затратами на строительство. Экономический анализ компромиссов выполняется с разной степенью усилий и тщательности. Анализ рисков уравновешивает стоимость дренажной системы с убытками, связанными с неадекватной производительностью. С бетонной трубой риска нет. Обладая долгим сроком службы и гидравлической эффективностью, бетонная труба удовлетворяет требованиям гидравлической конструкции системы.

При обсуждении коэффициента шероховатости трубы часто упоминаются два основных значения: значения лабораторных испытаний и расчетные значения. Разница между значениями лабораторных испытаний « n » Маннинга и принятыми расчетными значениями значительна. Значения Мэннинга « n » были получены с использованием чистой воды, гладких стыков, отсутствия нагрузок и прямых участков трубы без изгибов, люков, мусора и других препятствий. Результаты лабораторных исследований указывают только на разницу между трубами с гладкими и шероховатыми стенками.Грубая стенка, такая как гофрированная металлическая труба без футеровки, имеет относительно высокие значения « n », которые примерно в 2,5–3 раза больше, чем у гладкостенных труб.

Было обнаружено, что трубы с гладкими стенками имеют значение «n» в диапазоне от 0,009 до 0,010, но исторически инженеры, знакомые с бетонными трубами и канализацией, использовали 0,012 или 0,013. Этот проектный коэффициент от 20 до 30 процентов учитывает различия между лабораторными испытаниями и фактическими условиями установки различных размеров, а также учитывает коэффициент безопасности.Использование таких проектных коэффициентов является хорошей инженерной практикой, и для обеспечения единообразия для всех материалов труб применимое лабораторное значение Мэннинга « n » должно быть увеличено на аналогичную величину, чтобы получить сравнительные расчетные значения.

Исследования пришли к выводу, что конструкции, в которых используются бетонные трубы, в большинстве случаев можно уменьшить по крайней мере на один размер по сравнению со стальными, алюминиевыми и гофрированными гофрированными трубами из ПНД. Чтобы инженеры-проектировщики и владельцы могли выбрать подходящую дренажную трубу для конкретной водопропускной трубы или канализации, критически важно, чтобы применяемые значения Мэннинга « n » были расчетными значениями, а не лабораторными значениями

Согласно расчетным значениям, бетонная труба имеет превосходные гидравлические характеристики, а инженеры понимают и обладают надлежащей проверкой гидравлики бетонной трубы.

Качество и центрирование так же важны, как и характеристики поверхности ствола. Кроме того, регуляторы входа и выхода влияют на гидравлику дренажной системы. Поток воды в трубе дросселируется или ограничивается входом в трубу. Входное отверстие может иметь верхнюю стенку, расширяющийся конец или выступающую трубу. Это состояние существует почти во всех поперечных водостоках и типично для пересечений проезжей части подъездных путей и уездных проездов. Управление на выходе происходит, когда поток воды через трубу регулируется условиями на выходе из трубы.Выходной контроль обычно не существует, если выходной конец трубы не находится под водой или если отверстие было повреждено или ограничено. Выходы гибкой трубы легко повредить, что повлияет на гидравлику трубопровода.

Контроль качества и испытания бетонных труб

Дозирование и смешивание на ведущих заводах отрасли были модернизированы за последние 10 лет. Характеристики этой операции процесса производства труб обычно включают:

  • Системы взвешивания и дозирования с компьютерным управлением
  • Смесительные установки с компьютерным управлением
  • Автоматизированные системы регистрации
  • Испытания на абсорбцию

Американская ассоциация бетонных труб предлагает постоянную программу обеспечения качества, которая называется «Программа сертификации заводов по производству качественного литья».(http://www.concrete-pipe.org/qcast.htm)

Эта программа аудита и инспекций, состоящая из 124 пунктов, охватывает проверку материалов, готовой продукции и процедур обработки / хранения, а также документацию по испытаниям производительности и контролю качества. Заводы сертифицированы для обеспечения ливневой канализации и водопропускных труб или в рамках программы комбинированных санитарно-бытовых, ливневых и водопропускных труб.

Устойчивое развитие

Исторически сложилось так, что бетон является наиболее прочным и экологически безопасным материалом для инфраструктуры и крупного строительства.Он продолжает работать еще долго после завершения срока службы проекта, поддерживая структурную целостность, тем самым снижая затраты, связанные с ремонтом и заменой.

Сборная железобетонная труба имеет еще одно преимущество; это не мимолетная прихоть. Когда указана бетонная труба, проекты, которые вы строите сегодня, с большей вероятностью будут совместимы с любыми будущими расширениями или изменениями.

Экологически чистый

Сборные железобетонные дренажные изделия известны своей прочностью и долговечностью.Они не сгорают, не подвергаются преждевременной коррозии, не деформируются или не смещаются с уклона, что снижает гидравлические характеристики, а также не разрушаются под нагрузками, заложенными в конструкцию трубы. Инфраструктура сборного железобетона, состоящая из наиболее широко используемых в мире строительных материалов, быстро интегрируется в экосистемы. Это наглядно демонстрируется использованием трехсторонних сборных коробов, используемых для размещения естественных каналов ручьев на пересечениях дорог, и сборных бетонных труб для ливневой канализации и водостоков в долинах и на берегах.

Сегодня признание экологичности материала или продукта приобретает все большее значение для многих специалистов по спецификациям. Бетонные трубы подходят для проектов LEED и подходят для устойчивого развития.

В отличие от пластиковых труб, бетон изготавливается из безвредных, натуральных материалов. Производство бетона требует меньше энергии, чем производство пластика. Он также пригоден для вторичной переработки и практически не оказывает никакого воздействия на окружающую среду. А при использовании местных ресурсов бетон также может обеспечить более низкую стоимость топлива для доставки.

Факты о бетонных трубах

| Общий

Труба из железобетона — материал, не похожий на большинство других бетонных изделий. Он имеет уникальную историю, изготавливается с использованием специализированных процессов, и в результате получается материал, обеспечивающий прочность, долговечность и устойчивость. Приведенные ниже темы дадут вам много подробной информации о стальных железобетонных трубах.

История

Строительство труб и подземных трубопроводов насчитывает тысячи лет и является одной из самых ранних форм гражданского строительства.Римляне разработали цемент и бетон, аналогичные тем, которые используются сегодня. Они смешали гашеную известь с пуццолановым вулканическим пеплом с горы. Везувий производит гидравлический цемент, который затвердевает под водой и не портится под воздействием влаги. Некоторые трубопроводы и акведуки, построенные из этого бетона, используются до сих пор.

Самая старая из зарегистрированных современных бетонных труб — это канализационная труба, построенная в 1842 году в Мохавке в штате Нью-Йорк, США. Он проработал более 100 лет.Французы первыми внедрили стальную арматуру в бетонную трубу в 1896 году (известный как патент Монье). Эта концепция была привезена в Америку в 1905 году и в Австралию в 1910 году. С тех пор в Австралии и Новой Зеландии было проложено более 300 000 километров стальных железобетонных труб для дренажа, водопропускных труб, канализационных и напорных труб. Многие из этих труб до сих пор находятся в эксплуатации и свидетельствуют о долгом сроке службы центрифугированных железобетонных труб. Действительно, владельцы активов теперь могут с уверенностью планировать 100-летний срок службы железобетонных труб.

К началу

Стандарты Австралии и Новой Зеландии

Железобетонная труба признана долговечным и экономичным решением для дренажных трубопроводов. Это было дополнительно подчеркнуто последними стандартами Австралии и Новой Зеландии для бетонных труб, которые признают срок службы этого эталонного продукта более 100 лет.

Стандарты Австралии и Стандарты Новой Зеландии признаны ведущими органами по стандартизации в своих странах.Эти стандарты разработаны комитетами специалистов, обладающих знаниями и обширным опытом в области производства, исследований, разработок и оказания услуг.

Стандарты на бетонные трубы подробно описывают спецификацию продукта, чтобы гарантировать, что он будет обеспечивать предполагаемый срок службы в различных условиях. Нормы, в соответствии с которыми достигается качество железобетонных труб, весьма заметно отличаются от тех, которые установлены для других бетонных изделий, поскольку они изготавливаются с использованием уникальных производственных методов и размещаются в подземных условиях, не типичных для условий воздействия, ожидаемых для надземных элементов.

Промышленность железобетонных труб руководствуется двумя стандартами на этой основе в отношении производства, долговечности, проектирования и монтажа:

AS / NZS 4058 « Сборные бетонные трубы — напорные и безнапорные. » излагает минимальные требования для материалы и производство сборных железобетонных труб. Он классифицирует трубы по размеру, прочности и применению и устанавливает минимальные требования для отбора проб и испытаний. Стандарт является эталоном для производителей бетонных труб.Этот документ также важен для разработчиков и разработчиков, чтобы обеспечить правильную спецификацию для каждого приложения.

AS / NZS 3725 « Проект для установки подземных бетонных труб » устанавливает методы и данные, необходимые для расчета рабочих нагрузок на подземные бетонные трубы, связывая это с правильным выбором железобетонной трубы и уточняя детали монтаж. Стандарт подробно описывает критерии проектирования и установки для широкого спектра применений.

К началу

использует

Бетонная труба

имеет долгую историю отличных эксплуатационных характеристик в качестве долговечного продукта для ливневой канализации и канализации по всему миру. В Австралии бетонные трубы производятся более 100 лет, и до сих пор в эксплуатации находятся трубы, изготовленные более 90 лет назад.

Сегодня новые технологии делают бетонные трубы более надежными, чем когда-либо прежде. Десятилетия исследований и разработок многих аспектов бетонных труб позволили производителям бетонных труб реализовать бетонные смеси и конструкцию труб, чтобы обеспечить продукцию, которая может выдерживать полный спектр подземных сред и профилей сточных вод.

Это, в сочетании с применением рационального подхода к управлению активами к общественной инфраструктуре, делает выбор в пользу бетонных труб для устойчивых систем ливневой канализации. Дренажный трубопровод, построенный сегодня из стальных железобетонных труб, не требующих особого ухода, прослужит более 100 лет, если система будет спроектирована и спроектирована с полным знанием существующих и будущих характеристик сточных вод и нагрузки. Когда проекты разрабатываются с учетом затрат на жизненный цикл, бетонные трубы — это продукт, который легко подпадает под общепринятое общее понятие устойчивости, удовлетворяя потребности нынешнего поколения, не ставя под угрозу потребности будущих поколений.

Практика монтажа в соответствии со стандартами и общепринятыми нормами практики доказывает, что может значительно снизить затраты на монтаж в строительных проектах. Для трубопроводных систем, срок службы которых ожидается 100 и более лет, нет сомнений в том, что бетонная труба, изготовленная, спроектированная и установленная в соответствии с AS / NZS 4058 и AS / NZS 3725, будет продолжать работать еще много лет. Благодаря долговечности и характеристикам бетонная труба является уверенным выбором для систем ливневой канализации и напорных канализационных систем.

К началу

Гидравлика

Гидравлическая мощность (количество воды, которое может передать труба) всех типов труб зависит от гладкости внутренней стенки трубы. Чем ровнее стена, тем больше гидравлическая способность трубы. Гладкость трубы может быть представлена ​​любым из следующих значений:

  • Коэффициент шероховатости Коулбрука «ks» мм
  • Хейзен и Уильямс «c»
  • Коэффициент шероховатости Мэннинга «n»

В целом, чем ниже значение, тем больший объем воды будет протекать через трубу.

Гидравлический анализ дренажных систем включает оценку проектного расхода на основе климатологических характеристик и характеристик водосбора. Гидравлический расчет дренажной системы всегда включает экономическую оценку. В течение проектного срока на площадке будет возникать широкий спектр паводковых потоков с соответствующими вероятностями. Выгоды от строительства системы большой пропускной способности, способной выдержать все эти штормовые явления без вредных последствий наводнения, обычно перевешиваются первоначальными затратами на строительство.Экономический анализ компромиссов выполняется с разной степенью усилий и тщательности. Анализ рисков уравновешивает стоимость дренажной системы с убытками, связанными с неадекватной производительностью. С бетонной трубой риска нет. Обладая долгим сроком службы и гидравлической эффективностью, бетонная труба отвечает требованиям гидравлической конструкции системы.

Выбор подходящих коэффициентов шероховатости для ливневого дренажа неточен из-за необходимости оценивать влияние любого мусора, переносимого ливневыми потоками.К сожалению, но по понятным причинам, существует нехватка соответствующих данных испытаний действующих ливневых стоков. Проектирование системы ливневой канализации без учета мусора (то есть для чистой воды с «ks» = 0,06 мм для бетонной трубы) представляет собой маловероятную ситуацию. Точно так же влияние обломков на эквивалентную шероховатость трубы вряд ли будет столь же серьезным, как влияние биологических шламов в сильно зашламленной канализации. По этим причинам промышленность по производству бетонных труб рекомендует принять значение «ks», равное 0.6 мм для большинства конструкций ливневой канализации, но это значение «ks» следует изменить с помощью инженерной оценки, если доступны дополнительные данные. Значение «ks» 0,6 мм является консервативным по сравнению с диапазоном «ks» (от 0,15 мм до 0,30 мм), рекомендованным для осадков и стока в Австралии, но опять же следует отметить, что обычно штраф за принятие «ks» = 0,6 мм по сравнению с 0,06 мм — это не более одного шага в диаметре трубы.

Исследования пришли к выводу, что конструкции с использованием бетонных труб в большинстве случаев можно уменьшить по крайней мере на один размер по сравнению со стальными, алюминиевыми и гофрированными трубами из полиэтилена высокой плотности.Чтобы инженеры-проектировщики и владельцы могли выбрать подходящую дренажную трубу для конкретной водопропускной трубы или канализации, критически важно, чтобы применяемые значения коэффициента шероховатости были расчетными значениями, а не лабораторными значениями

Производство

Машины и оборудование, используемые для производства железобетонных труб в Австралии и Новой Зеландии, характеризуются способностью обрабатывать и уплотнять бетон с низким содержанием воды, но с высоким содержанием цемента и, следовательно, с низкой удобоукладываемостью.Методы, используемые в двух странах, включают:

  • центробежные валки для уплотнения и тяжелые вибрационные методы
  • центробежное прядение, при котором водоцементное соотношение бетона уменьшается за счет центробежного воздействия
  • Вертикальные методы сухой заливки с использованием двунаправленных роликов для уплотнения бетона

Водоцементное соотношение бетона в трубах, изготовленных с использованием этих процессов, всегда меньше 0,4 и чаще находится в диапазоне от 0,3 до 0.35. Такое сочетание таких низких водоцементных соотношений и высоких уровней уплотнения обычно обеспечивает прочность бетона на сжатие до 60 МПа и выше. Полученный таким образом бетон практически непроницаем для воды и имеет самый высокий уровень прочности, который может быть достигнут при любом промышленном процессе заливки бетона. Высокопрочный бетон с низкой проницаемостью признан органами по стандартизации как прочный материал.

К началу

Тестирование

AS / NZS4058 описывает ряд эксплуатационных испытаний, которые должны быть проведены производителями, чтобы продемонстрировать соответствие готовой бетонной трубы.

В стандарт включены следующие тесты:

  • испытание испытание под нагрузкой
  • Испытания под предельной нагрузкой
  • водонепроницаемость (прежнее название — гидростатические испытания)
  • Испытания под заданным и предельным давлением
  • водопоглощение
  • гибкое соединение в сборе
  • измерение бетонного покрытия до арматуры
  • измерение размеров, кроме бетонного покрытия

Кроме того, производители бетонных труб имеют строгие процедуры контроля качества, обеспечивающие учет всего производственного процесса.В частности, это включает смешивание и дозирование бетона с соответствующими заполнителями, добавками и вяжущими веществами, используя:

  • Системы взвешивания и дозирования с компьютерным управлением
  • Смесительные установки с компьютерным управлением
  • автоматизированные системы регистрации

Системы качества также необходимы для обеспечения того, чтобы сварка стальной арматуры в каркасы тщательно контролировалась и проверялась на соответствие.

К началу

Недвижимость

Бетонная труба известна как жесткая труба, которая обеспечивает как конструкцию, так и канал, когда она прибывает на место.Системы гибких труб, такие как дренажные системы из полиэтилена высокой плотности (HDPE) и поливинилхлорида (PVC), обеспечивают только кабелепровод. Засыпка должна быть правильно спроектирована и применена, чтобы обеспечить структуру. Импортная заливка обязательна; требуется для гибких трубопроводных систем.

Бетонная труба

известна качеством изготовления, неизменной прочностью, доступностью конструкции и размеров для большинства установок, простотой установки и обеспечением надежной и долговечной системы, особенно под нагрузкой.

Труба железобетонная, произведенная сегодня, это результат:

  • Компьютерное проектирование и анализ на основе стандартов Австралии и Новой Зеландии
  • перспективные конструкции бетонных смесей
  • автоматизированное дозирование с компьютерным управлением
  • Прецизионная арматура из проволоки
  • технологии производства, ориентированные на качество
  • соединения улучшенные водонепроницаемые
  • новые стандарты установки

Наверх

Прочность

Бетонная труба — это жесткая система труб, которая в основном зависит от прочности трубы и лишь незначительно зависит от прочности, полученной из грунтовой оболочки.Собственная прочность бетонной трубы может компенсировать проблемы на стройплощадке, не предназначенные для устранения недостатков конструкции, а также большую высоту засыпки и глубину траншеи.

Бетонная труба менее подвержена повреждениям во время строительства и сохраняет свою форму, не прогибаясь. Гибкая труба должна отклоняться для достижения максимальной установленной производительности. Гибкая труба как минимум на 95% зависит от грунтовой опоры и опыта монтажа подрядчика. Это самый важный фактор при использовании гибкой трубы.Специалисты по гибким трубам должны учитывать теорию дизайна, сбалансированную с практичностью установки продукции в каждом приложении. Бетонные трубы для сравнения имеют неограниченный диапазон прочности трубы, из которой можно выбирать, и прочность демонстрируется перед установкой.

Прочность бетонных труб стандартизована AS / NZS 4058 «Сборные железобетонные трубы». Ожидается, что бетонная труба будет испытана производителем на прочность на испытательные нагрузки или испытательные нагрузки, как указано в стандарте для определенного диаметра и класса.

Стальная арматура в бетонной трубе значительно увеличивает присущую ей прочность. Стальная арматура формируется в каркасы с использованием прецизионных мер для изготовления стальной сетки с помощью автоматических сварочных машин. Машины с сепаратором изготавливают детали машинной формовки, имеют стабильные размеры и жесткие конструктивные допуски.

К началу

Соединения

Бетонные трубы имеют множество стыков. На них не влияет тип обратной засыпки, использованной при установке.Перед установкой трубы необходимо продемонстрировать характеристики соединения на заводе, а целостность соединения можно проверить в полевых условиях различными способами. В случае бетонной трубы прогиб не повлияет на возможность испытания стыков на месте. Жесткость поперечного сечения бетонной трубы делает сборку соединения простой операцией. Жесткая целостность соединения минимизирует вероятность проникновения заделки и проседания переполнения, часто называемого инфильтрацией. Эти соединения включают:

Резиновые кольца качения начинаются круглыми и обычно натягиваются на цапфу и позиционируются (раскручиваются) в канавке цапфы.Затем они становятся сплющенными, когда закатывают конец трубы, чтобы герметизировать соединение. Они собираются всухую, без использования смазки для стыков. Поверхности трубы должны быть сухими, чтобы кольцо могло катиться. Если поверхность частично влажная, ее необходимо просушить.

Противоскользящие кольца могут быть круглыми или v-образными и удерживаются в кольцевой канавке при перемещении трубы на место. Смазка наносится на переднюю поверхность кольца и прилегающую поверхность ввода гнезда. Смазка поставляется производителем труб и представляет собой специальный раствор (часто смесь мягкого мыла).Продукты на нефтяной основе, такие как смазка, никогда не должны использоваться в качестве замены, так как они могут повредить резиновую смесь.

Наружные ленты («EB» или «песчаные ленты») используются на трубах, соединенных заподлицо, для предотвращения попадания почвы в трубопровод и размывания засыпки. Поэтому такие ленты применяются в условиях песчаной засыпки, проходящей через стык трубы, соединенной заподлицо.

К началу

Установка

Надлежащая практика монтажа необходима для обеспечения того, чтобы бетонный трубопровод работал с максимальной эффективностью.В целях анализа и проектирования обычно рассматриваются следующие варианты конструкции, обеспечивающие опору для бетонной трубы:

  • Состояние траншеи
  • Состояние набережной (положительная проекция)
  • Состояние набережной (негативная проекция)

Условия насыпи с отрицательным выступом и условия искусственной траншеи часто аппроксимируются либо условиями траншеи, либо положительной насыпью соответственно.

Состояние траншеи

Траншеи — это узкие выемки в земле или скале.Когда труба устанавливается в траншею и траншея засыпается, материал обратной засыпки со временем имеет тенденцию оседать. Эта осадка засыпки создает нагрузку на трубу. Эта нагрузка снижается за счет действующих вверх сил трения, которые возникают между насыпью и стенками траншеи. Насыпная (или статическая) нагрузка, действующая на верхнюю часть трубы, принимается как вес заполняющего материала в прямоугольной призме по всей ширине траншеи, за вычетом сил трения, возникающих на стенках траншеи. Прилегающий природный материал считается самонесущим и поэтому не передает нагрузку на трубу.

Чтобы минимизировать нагрузку на трубу, траншеи должны быть как можно более узкими. Принятая ширина траншеи и, следовательно, нагрузка будут зависеть от:

  • Ширина ковша экскаватора
  • глубина траншеи
  • Диаметр трубы
  • Необходим доступ со стороны трубы для установки и уплотнения опорных материалов для трубы
  • потребность в опоре траншеи

Состояние набережной

Состояние насыпи для трубы создается, когда труба укладывается на естественный грунт или рядом с ним (или в качестве искусственной траншеи), а насыпной материал укладывается сверху в виде насыпи.Независимо от природы наполнителя и метода его размещения, можно ожидать некоторой оседания наполнителя. В ситуациях положительного проецирования труба выступает над естественным уровнем земли, и происходит дифференциальное оседание насыпи на верхней части трубы по сравнению с осадкой на каждой стороне. Нагрузка засыпки, действующая на верхнюю часть трубы, принимается как масса материала засыпки в трапециевидной призме по ширине (диаметру) трубы плюс силы трения, возникающие между призмой грунта и прилегающей насыпью насыпи (сравните это с состоянием траншеи).Таким образом, нагрузка на трубу в условиях насыпи обычно зависит от:

  • Диаметр трубы
  • высота насыпи набережной

Условия поддержки

Устойчивый и однородный фундамент необходим для удовлетворительной работы любого подземного трубопровода. Фундамент должен поддерживать правильное выравнивание трубы и выдерживать вес земли, транспортных средств и строительных нагрузок на трубопровод. Кровать-зона — это область между трубой и фундаментом.Обычно он имеет толщину 100 мм и помогает обеспечить ровную опору вдоль трубы. Его функция — поддерживать нижнюю часть трубы и снижать интенсивность реактивных сил. Для бетонных труб с внешним диаметром более 1500 мм эту толщину следует увеличить до 150 мм. Зона врезки расположена непосредственно над зоной пласта и простирается до высоты от 10% до 30% внешнего диаметра трубы над зоной пласта. Он обеспечивает опору для нижней стороны трубы, тем самым уменьшая воздействие изгибающего момента в стенке трубы за счет более эффективного распределения приложенных нагрузок на фундамент.Боковая зона обеспечивает поддержку сторонам трубы и простирается от вершины вогнутой зоны до уровня не менее 50% внешнего диаметра трубы над вершиной зоны пласта. Зона перекрытия, простирающаяся до уровня 150 мм над верхом трубы, обеспечивает защиту от физического повреждения негабаритным материалом при засыпке или насыпи насыпи.

К началу

Прочность

Есть ряд свойств бетона, которые влияют на долговечность продукта. Эти свойства включают прочность на сжатие, плотность, водопоглощение, соотношение вода / цемент, щелочность (количество цемента в бетоне), тип цемента и заполнители.

Прочность на сжатие бетонных труб , изготовленных по стандартам Австралии и Новой Зеландии, обычно находится в диапазоне до 60 МПа и выше. Прочность трубы зависит от материалов, используемых в бетонной смеси, таких как заполнители, вяжущий материал и добавки. Это также зависит от дизайна смеси, технологий производства и процесса отверждения.

Водопоглощение в основном используется для проверки плотности и непроницаемости бетона, используемого в железобетонных трубах.На водопоглощение могут сильно влиять как агрегаты, так и используемый производственный процесс. AS / NZS4058-2007 определяет максимально допустимое поглощение 6% для всех бетонных труб и описывает соответствующие методы испытаний, которые должны использоваться производителями.

Низкое водоцементное (W / C) соотношение считается товарным знаком для прочных бетонных труб, особенно потому, что с этим критерием связана высокая прочность на сжатие. Типичная железобетонная труба в Австралии и Новой Зеландии имеет отношение W / C в диапазоне от 0.От 35 до 0,40. В некоторых случаях рацион W / C может быть даже ниже 0,35.

Щелочность зависит от содержания цемента в смеси и включает как цемент, так и летучую золу. Ключ к высокой щелочности и правильному содержанию вяжущего — в дизайне смеси с учетом всех свойств используемых материалов, а также процессов производства и отверждения. Щелочной бетон обычно обозначается значениями pH от 12 до 13.

Бетонная труба , заполнители , грубые и мелкие, соответствуют требованиям AS2758.Заполнители являются ключевым элементом в производстве качественного бетона и, в свою очередь, качественных труб. Что касается прочности, долговечности и производительности, следует учитывать все аспекты агрегатов. К ним относятся градация, абсорбция, удельный вес, жесткость и, в некоторых случаях, щелочность.

AS / NZS4058 утверждает, что стальная железобетонная труба прослужит 100 лет , если она спроектирована соответствующим образом. Это означает выбор трубы для правильного использования в определенных условиях, производства с хорошим контролем качества, квалифицированной установки и надлежащей и тщательной вулканизации.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
