Как сделать простой и надежный вибратор для бетона своими руками

Глубинный вибратор для бетона необходим на каждой строительной площадке. С его помощью из раствора удаляются влага и воздух, благодаря чему смесь приобретает однородность, пропадает пористость и улучшаются основные свойства.

Сегодня такое устройство можно купить на строительном рынке или в магазинах, но чтобы сэкономить денежные средства, рекомендуется сделать вибратор для бетона своими руками.

Видео руководство: что делать если нет вибратора для бетона

Самое простое устройство вибратора для бетона

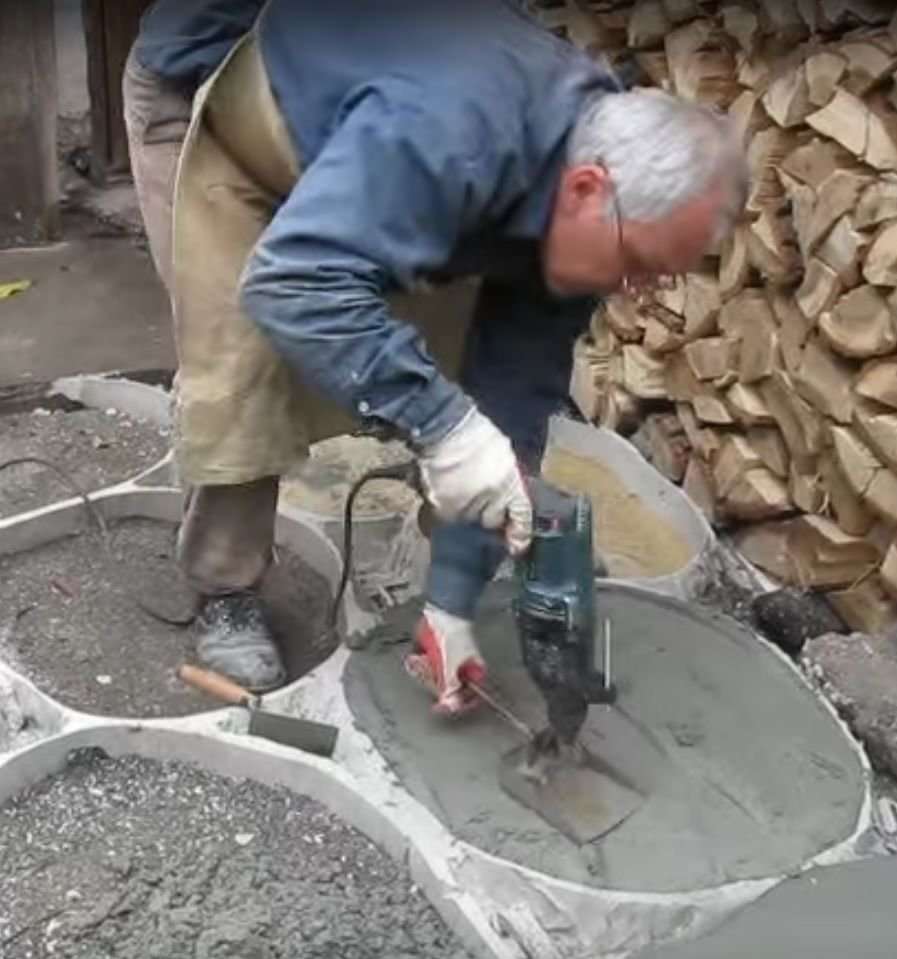

Самый простой глубинный вибратор можно изготовить из обыкновенного бытового перфоратора. Для этого понадобится устройство мощностью не менее 1.5 кВт, которое может исправно работать в режиме удара.

В качестве рабочей насадки будет использоваться обычная пика, которую можно опереть на опалубку. Чтобы достигнуть лучшего сцепления между ними, следует подложить шайбу из прочной стали. При этом бетонная смесь будет растекаться по всему объему равномерно.

Если требуется обработать большую по площади поверхность, то можно применить стыковочный метод. На конец пики надевается дополнительная насадка определенной длины, чтобы ее хватило достать до самого дна. Постоянно передвигая перфоратор, можно качественно обработать большую по площади поверхность.

Видео — принцип работы бетонного вибратора

Вибратор для бетона на основе дрели

Вместо перфоратора можно воспользоваться обыкновенной дрелью с возможностью удара, мощность которой более 1 кВт. Однако в этом случае потребуется изготовление специальной насадки с эксцентриком и прочным нержавеющим наконечником. Посмотрим как сделать такой вибратор для бетона своими руками.

В первую очередь необходимо подобрать нержавеющую стальную металлическую трубку длиной от 40 до 60 см и диаметром 3-4 см.

Для того, чтобы сделать внутренний стержень, нужно найти металлический штырь диаметром 12-15 мм, к которому надежно приварить прямоугольную пластину шириной 15-20 мм. Предназначение стержня – сдвигать весь механизм в сторону и поддерживать вибрацию.

Изготовив центральный элемент и подготовив стальную трубку, их нужно совместить между собой. Перед этим, на конце стержня просверливается поперечное сквозное отверстие, через которое будет крепиться привод.

Чтобы сердечник мог свободно вращаться, нужно использовать пару подшипников, во внутренний диаметр которых плотно сядет округлый конец стержня. Просаживаем последний внутрь трубки и с обоих сторон набиваем подшипники.

Если со стороны носовой части выступает слишком большой по длине конец стержня, его рекомендуется обрезать, оставив не более 5-10 мм. К тому же подшипники нужно с обоих сторон защитить от попадания пыли и грязи, в противном случае конструкция быстро прекратит вращаться и будет негодна для дальнейшей эксплуатации.

Выбирая подшипники, не стоит экономить, так как на них будет приходиться большая нагрузка.

На второй конец стержня следует надеть прочную втулку, которая сможет обеспечить полное закрытие вращательного тракта вибратора.

Теперь необходимо подготовить трубку из плотной резины или гибкого пластика, и внутренний стержень, который также сможет принимать свободную форму. С их помощью мы изготовим эксцентрический вал, который будет соединять дрель и уже сделанную насадку, обеспечивая вибрацию.

На вал надевается трубка таким образом, чтобы с обоих сторон осталось по 4-5 см. Когда стержень вращается, он обеспечивает вибрацию, благодаря чему будет достигается функционирование всего устройства.

С одной стороны стержень нужно посадить на подготовленную ранее втулку, затем упереть в стержень нашего сердечника, в котором было проделано отверстие и соединить их между собой. Затем набить втулку таким образом, чтобы она уперлась в подшипник и надежно скрыла соединение.

Теперь остается лишь довести рабочий инструмент до ума (на втулку натянуть шланг и сдавить хомутом, придумать защитный кожух для наконечника). Вот и все, глубинный вибратор для дрели полностью готов к использованию. Результат, который будет получен, выглядит следующим образом.

[Всего: Средний: /5]

Вибратор из перфоратора

вибратор для бетона своими руками из перфоратора

Самостоятельное изготовление вибратора для бетона

С помощью дрели или перфоратора несложно смастерить вибратор для бетона своими руками. Это позволит избежать финансовых затрат на его покупку. Использование данного устройства позволит улучшить качество строительной смеси: выгнать из нее лишний воздух, сделать массу более однородной, повысить ее текучесть, прочность при затвердевании.

Принцип работ глубинного вибратора для бетона

На всех строительных площадках применяются глубинные вибраторы для бетона. Они избавляют раствор от лишнего воздуха и влаги. Устройство создает высокочастотные колебания, под действием которых смесь становится однородной, уменьшается ее пористость. При заливке форма заполняется полностью, отсутствуют воздушные пустоты.

Агрегат состоит из мотора с валом и вибронаконечника. Его можно приобрести в строительном магазине, но несложно сделать самостоятельно. Потребуется качественный инструмент, на основе которого создается агрегат.

Принцип работы прибора основан на вращении рабочей поверхности с большой скоростью под действием электроинструмента, вращательные движения преобразуются в колебания. Вибрация заставляет строительную смесь двигаться, воздух поднимается и удаляется из раствора.

Изготовление вибратора своими руками из перфоратора

Вибратор для бетона своими руками несложно смастерить, взяв за основу перфоратор, мощность которого должна составлять минимум 1,5 кВт. Важную роль играет частота вращения мотора:

крупнозернистый раствор — более 3 500 об/мин. ,
среднезернистый — до 9 тыс. об/мин.:
смесь мелких фракций — 10—20 тыс. об/мин.

Насадкой для работы служит обычная пика, сломанный бур или что-то подобное. Она будет упираться в подготовленную опалубку. Сцепление обеспечивается с помощью стальной шайбы диаметром 5—7 см.

Вибратор для укладки бетона следует запускать после жесткой фиксации всех деталей и проверки соединений.

Для обработки строительного раствора на небольшой глубине применяют метод штыкования. Требуется приварить к основной насадке дополнительную. Длина штыка должна соответствовать глубине обрабатываемой формы. Насадку упирают в дно, перемещают по необходимости.

Если длина виброштыка не позволяет обработать весь объем смеси, заливка делается послойно.

В продаже имеются специальные насадки (вибробулавы) со смонтированным валом. Ее легко прикрепить к исходному инструменту, и начать работу.

Для этого к агрегату подходящим переходником крепится выход-шестигранник внутреннего гибкого вала. К инструменту нужно подсоединить металлическое кольцо, расположенное на конце резинового шланга. Следует сделать три отверстия для коротких шурупов, которые зафиксируют оболочку на головке перфоратора.

Самостоятельное изготовление вибратора из дрели

Для индивидуального изготовления вибратора для бетона можно использовать дрель мощностью от 1 кВт. Специальная насадка с эксцентриком, наконечником из стали изготавливается из куска трубки из нержавейки диаметром 30—40 мм и длиной 40—60 мм.

Вибрацию и перемещение механизма обеспечит внутренний стержень. Для его изготовления к штырю из металла длиной 125—150 мм приваривается металлическая пластина 15—20 мм. Элементы комбинируют друг с другом. На конце сердечника просверливается сквозное ушко для провода.

Вращение сердечника обеспечивают два подшипника, внутренний диаметр которых позволит плотно разместить внутри конец стержня. Они должны быть качественными: стальными с высоким содержанием углерода, т. к. примут на себя основную нагрузку. Важно беречь эти элементы от попадания пыли и грязи.

Штифт проводится в трубку, закрепляется с обоих концов подшипниками, при необходимости обрезается: он должен выступать на 5—10 мм с каждой стороны. С целью полного закрытия вращательного момента на один конец штыря одевается втулка подходящего размера.

Эксцентрический вал изготавливается из плотной резиновой либо гибкой пластиковой трубы, внутреннего штыря, способного гнуться и изменять форму. Вал совмещает дрель с насадкой. Сверху одевается трубка: с запасом 4—5 см с каждой стороны.

Вибратор для бетона работает благодаря колебаниям, вызываемым крутящимся стержнем. Одна его сторона надевается на втулку, вторая упирается в сердцевину со сквозным отверстием. Затем детали совмещаются. Для основательного скрепления соединения втулка должна заполнить подшипник до упора.

Завершающий этап

Для окончательно завершения работы над инструментом нужно:

натянуть шланг на втулку,
обжать трубку хомутами диаметром 5—6 см,
установить защитный кожух наконечника.

Итак, для самостоятельной заливки фундамента можно своими руками смастерить вибратор для бетона. Смастерить его удобно на основе перфоратора, дрели или иного инструмента с мотором достаточной мощности. Важно знать, что агрегатом длиной больше метра неудобно управлять в одиночку. При изготовлении инструмента необходимо надежно скрепить все стыки, т. к. бетонная смесь значительно давит на инструмент и противостоит вибрациям.

Как сделать из перфоратора вибратор для бетона

Если планируется заливать фундамент или стену из железобетона, то в таких ситуациях не обойтись без такого важного инструмента, как вибратор. Основным предназначением такого инструмента является удаление воздушных полостей и улучшение свойств раствора. При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ. Вибратор относится к категории тех инструментов, которые используются не очень часто. Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее.

Конструкция и принцип работы

Назначением такого инструмента, как вибратор, является изменение консистенции бетонной массы на более плотную, что необходимо для повышения прочности. Принцип функционирования устройства основывается на том, что инструмент создает высокочастотные импульсы, в результате чего консистенция бетонной массы просачивается между мельчайшими частичками.

Строительный вибратор позволяет разрешать такие задачи:

Осуществляется процесс удаления влаги и воздуха из смеси.
Повышение прочности бетона за счет заполнения пустот бетонной массой.
Увеличение степени текучести и однородности массы.
Ускорение процесса затвердевания за счет удаления влаги.
Повышение долговечности бетонной конструкции.
Равномерное заполнение формы.

Конструкция вибратора основывается на таких элементах, как вал с мотором, вибронаконечник, а также специальный механизм для создания импульсов. Функционирование устройства основывается на том, что одним концом стержень помещается непосредственно в бетонную массу, которая уже была залита в форму. При погруженной насадке запускается электродвигатель, который вырабатывает импульсы. Эти импульсы передаются в наконечник, в результате чего происходят колебания бетонной массы, и она заполняет все полости и пустоты. Наконечник можно погружать на различную глубину залитой бетонной массы, что является одним из существенных преимуществ.

Область применения устройства

Строительные или их еще называют глубинными вибраторами, применяются преимущественно в строительстве. Основная работа, которую невозможно выполнить без рассматриваемого приспособления – это заливка фундамента. Если слой фундамента относительно небольшой, то можно обойтись без специальных приспособлений, но если же нужно сделать основу максимально качественно и надежной, то обязательно потребуется использование вибратора для бетона.

Глубинные вибраторы позволяют растворять большой объем раствора, повышая его текучесть, и заполняя тем самым форму более качественно. Конструкция фундамента или стены из бетона, залитой с применением инструмента, получается боле крепкой и долговечной, нежели сооружения без применения этого специального агрегата.

Важно знать! Если осуществляется заливка фундамента большой глубины без применения вибратора, то такие работы следует выполнять поэтапно, на что потребуется немалое количество времени.

Кроме строительства, рассматриваемые агрегаты применяются в следующих сферах и отраслях:

энергетика,
промышленность,
машиностроение,
дорожное строительство,
сельское хозяйство.

При помощи данного инструмента осуществляется уплотнение не только бетонных смесей, но и сыпучих материалов. Его применение в большинстве сфер и отраслей позволяет существенным образом повысить эффективность механизированных работ. Сделать вибратор для бетона можно самостоятельно, если в хозяйстве имеется перфоратор или дрель. Как сделать такое приспособление, облегчив себе жизнь, рассмотрим подробнее.

Вибратор своими руками из перфоратора

Чтобы сделать вибратор для бетона из перфоратора, потребуется воспользоваться пикой или же взять шкворню из стали. Важно условие при сооружении такого устройства, как вибратор из перфоратора заключается в применении арматурных стержней необходимой длины. Это необходимо для того, чтобы знать, что изделие с эффективностью способно пробить толщу бетона.

Важно знать! Оптимальный вариант изготовления вибратора – это использование стальной трубки, которую необходимо приварить к старому хвостовику бура или другой насадке от перфоратора.

Если необходимо осуществлять вибрирование бетонных смесей, которые залиты в горизонтальном виде, например, опалубки, то инструмент необходимо устанавливать таким образом, чтобы насадка образовывала угол с горизонтом. Чтобы создать такой небольшой уклон или угол, прибегают к применению стальной шайбы соответствующего диаметра, устанавливаемой на деревянную опалубку. В получившуюся конструкцию устанавливается насадка перфоратора, после чего инструмент запускается на несколько минут. Процедура повторяется в различных частях бетонного основания по нескольку раз.

Для обеспечения эффективной работы, необходимо применять перфоратор мощностью минимум 1,5 кВт.

Рекомендации по применению

Если возникает необходимость сооружения бетонных конструкций в разовом виде, то приобретать вибратор заводского производства не имеет смысла. Можно обойтись и без него, изготовив из перфоратора самодельный инструмент.

Подводя итог, следует отметить, что рассматриваемый инструмент играет важную роль при выполнении различных работ по заливке бетона. Эффективность данного инструмента является попросту бесценной, так как до изобретения устройства приходилось пользоваться стальной проволокой.

Как самостоятельно сделать погружной вибратор для бетона

Для равномерного распределения бетона и полного заполнения опалубки строители используют специальные приспособления — вибраторы. Пузырьки воздуха в смеси способствуют коррозии арматуры, влага, которая в них накапливается в зимнее время превращается в лед, расширяется и вызывает появление трещин. Поэтому применение инструментов-уплотнителей — необходимость. Дополнительные преимущества: повышение текучести раствора и уменьшения срока затвердевания.

Различают два вида — поверхностные и погружные. Первые применяют лишь при заливке стяжек небольшой толщины, вторые уплотняют не только на поверхности, но и по всей глубине. Если приспособление нужно для маленького объема работ, то можно не покупать его, а сделать своими руками из подручного инструмента.

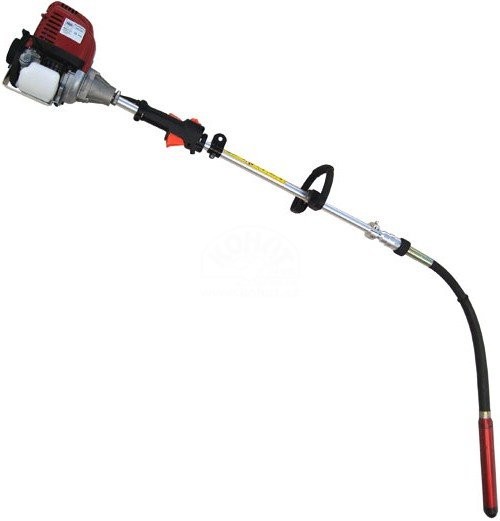

Устройство глубинного вибратора

Привод (220 В). При изготовлении своими силами в качестве него используют: однофазный электродвигатель мощностью 0,75-2 кВт и частотой вращения 1500-3000 об/мин, дрель мощностью от 1 КВт или перфоратор мощностью 1,5 кВт.
Гибкий шланг длиной до 7 м с валом внутри. Эта деталь предает крутящий момент с электродвигателя. Для ее изготовления обычно используют пружину для прочистки канализации (сантехнический трос), которую можно купить в магазине сантехники.
Рабочий наконечник (булава). Это деталь вытянутой цилиндрической формы с эксцентриком внутри, за счет движения которой и передается вибрация. Булаву делают из трубы, изготовленной из нержавеющей стали. Другие металлы не подходят из-за малой прочности или подверженности коррозии.

Делаем погружной вибратор для уплотнения бетонной смеси своими силами

Самодельное глубинное оборудование состоит из деталей, которые можно выполнить из имеющихся под рукой материалов без чертежей. Для изготовления из дрели или перфоратора понадобятся:

угловая шлифовальная машина (болгарка) с отрезными дисками по металлу,
сварочный аппарат с электродами 3-4 мм,
ножницы по металлу,
тиски,
плашка для нарезания резьбы,
плоскогубцы,
отвертка.

2. Инструкция по изготовлению насадки.

Схема действий при изготовлении насадки-булавы для глубинного вибратора из дрели или перфоратора:

На трубе из нержавеющей стали с минимальной толщиной стенок 2 мм, длиной около 50 см, диаметром от 32 до 60 мм нарезать с двух сторон резьбу.
Подобрать два подшипника качения такого диаметра, чтобы они плотно входили внутрь трубы. Один из них вставить с нижней ее стороны. Подшипники должны быть новыми и качественными, так как именно на них приходится основная нагрузка в процессе работы вибратора.
Накрутить на нижний конец трубки заглушку с резьбой и уплотнительной прокладкой.
Для изготовления вала подобрать стальной прут такого диаметра, чтобы он входил во внутреннюю обойму подшипников. Его длина должна быть на 5-6 см больше длины трубки.
Для эксцентрика взять еще один прут такого же диаметра, но меньшей длины и приварить его сбоку по оси к первому таким образом, чтобы он находился ровно по центру между концами трубки.
Прут с приваренным эксцентриком (вал) вставить внутрь трубы.
На выступающий конец вала (вращающегося элемента) надеть второй подшипник и плотно вставить в верхний торец трубки.
Надеть поверх выступающего конца вращающегося элемента втулку. Она должна плотно закрывать вал.

Для защиты готовой насадки коррозии и износа можно самому сделать и специальный кожух.

3. Инструкция по изготовлению шланга.

Схема действий при изготовлении гибкого шланга глубинного вибратора, соединяющего насадку-булаву с двигателем, дрелью или перфоратором:

Вставить внутрь втулки, установленной на валу, и приклепать сантехнический трос.
Взять вторую заглушку с резьбой и надеть на нее конец армированного шланга из плотной резины. Прочно закрепить шланг хомутом.
Пружину для прочистки канализации покрыть пластичной смазкой.
Надеть поверх смазанного сантехнического троса резиновый шланг, прикрепленный к заглушке.
Прикрутить заглушку с прикрепленным резиновым шлангом через уплотнительную прокладку к верхней части готовой насадки.

4. Присоединение шланга к приводу.

Соединение гибкого шланга глубинного вибратора с двигателем, дрелью или перфоратором должно быть выполнено таким образом, чтобы внутренняя часть троса (вал из пружины для канализации) вращалась, а наружная (резиновый шланг) оставалась неподвижной.

Если в качестве привода выбран электродвигатель, то можно поступить следующим образом:

Подобрать тонкостенную металлическую трубку такого диаметра, чтобы в нее входил свободно вал двигателя и гибкий шланг.
Найти широкую шайбу с отверстиями под крепежи.
Надрезать верхнюю часть трубки в виде лепестков и слегка загнуть их к центру.
Приварить шайбу к нижней части трубки.
Надеть полученную деталь поверх свободного конца шланга, прикрепленного к насадке.
Закрепить трос на валу двигателя.
Прикрутить трубку с шайбой саморезами к двигателю.
Металлическим хомутом зажать шланг между лепестками на трубке.

Вибратор из перфоратора

Для перемешивания бетонной смеси можно использовать обычный перфоратор мощностью от 1,5 кВт. Есть два варианта такого применения этого инструмента:

В качестве насадки на перфоратор устанавливают пику. С помощью такого приспособления выполняется штыкование в вертикальных конструкциях. Если нужно уплотнить бетон в горизонтальных элементах, то необходимо создать небольшой уклон. Для этого на опалубке закрепляют шайбу. В нее вставляют пику и выполняют штыкование. Затем шайбу снимают и перемещают на следующий участок. Таки образом обрабатывают весь залитый раствор.
Изготовить самостоятельно насадку для перфоратора из стального арматурного прута диаметром от 10 до 18 мм. Длину подбирают в соответствии с глубиной конструкции, которую нужно уплотнить. К одному концу арматуры приваривают круглую стальную пластину. Лучше сделать в ней вырез для прута и выполнить сплошной сварной шов катетом 6—7 мм с обеих сторон. Второй конец арматуры проточить под зажим патрона на перфораторе. Предложенная система значительно увеличивает эффективность уплотнения за счет сочетания вращательного и ударного воздействия.

Вибратор для бетона своими руками: из перфоратора, дрели

Необходимость сделать строительный вибратор для бетона своими руками может понадобиться в самых разных ситуациях. Вибратор представляет собой специализированное строительное оборудование, которое используется для улучшения свойств заливаемых из бетона конструкций. Благодаря вибратору из свежезалитого раствора можно удалить воздушные пузыри, распределив влагу равномерно и добившись однородной структуры, прочности монолита.

Сегодня рынок предлагает большой выбор вибраторов, но цены на них достаточно большие. Поэтому в случае проведения разовых работ или просто отсутствия желания тратиться на устройство можно сконструировать глубинный вибратор для бетона своими руками.

Обычно оборудование делают на базе перфоратора или дрели, добавляя определенные конструкционные узлы и дорабатывая некоторые механизмы.

Конструкция вибратора: варианты исполнения основных узлов

Вибраторы для бетона существуют разные. По способу взаимодействия с бетоном устройство может быть погружным (глубинным) либо поверхностным. Сделать самостоятельно можно прибор обоих типов. Независимо от того, каков принцип работы вибратора для бетона, конструкция включает такие основные элементы: привод как основной механизм всей системы (запускающий в действие остальные детали), вал и дебаланс, который создает вибрацию.

В качестве привода обычно работают гидравлические, электрические, топливные либо пневматические двигатели. Для сборки самодельного вибратора в домашних условиях обычно выбирают электродвигатели от перфораторов, дрелей, мотокос, болгарок либо другого инструмента.

Основные требования к двигателю: минимальная скорость 3000 оборотов в минуту и более, возможность подключения устройства к стационарной электрической сети с 220 V. Чем мощнее двигатель, тем более эффективным будет проведение работ и менее вероятным перегруз.

В качестве виброустройства используют специальную вибронасадку, которая состоит из стальной ударной части, гильзы, муфты из резины. Сделать такую дома самостоятельно будет трудно, поэтому обычно обходятся без этой детали.

Вибраторы глубинные оснащают гибким валом, передающим движение привода к наконечнику. В толщу бетонного монолита опускается вибрирующая насадка и по всему раствору распространяет колебания. Обычно гибкий вал делают из стальных трубок, подшипников, нержавеющих стержней.

Если работы с бетоном проводятся не в промышленных масштабах, самый простой вариант – самодельный вибратор для бетона из дрели/перфоратора.

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

Металлический стержень сечением 15 миллиметров
Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
Втулка и два качественных подшипника
Кусок стержня из металла прямоугольной формы
Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
Установка подшипников на дебаланс с обеих сторон.
Помещение конструкции в стальную трубку.
Обрезка круглого прута с одной из сторон точно вровень с трубой.
Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
В меньшем отверстии нужно сделать резьбу для зажимного винта.
Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
Соединение вибронаконечника и вала.
Одевание шланга на вибробулаву, фиксация хомутом.
Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
Защита пластиковым кожухом вибронаконечника.
Подключение электродрели к сети, проверка работоспособности вибратора.

Глубинный вибратор: описание, сфера применения, устройство

До того, как самому сделать вибратор для бетона, необходимо разобраться с особенностями конструкции, назначением, правилами применения инструмента.

Описание устройства

Вибратор нужен для проработки бетонного раствора после заливки с целью удаления из толщи монолита пузырьков воздуха, которые негативно сказываются на прочности и долговечности готовой конструкции. В процессе заливки избежать появления воздушных полостей в толще очень трудно, но до застывания бетона нужно обязательно от них избавиться. И выполнить это можно сделанным самостоятельно устройством.

Благодаря колебаниям высокой частоты из смеси выходит лишний воздух, бетон становится более равномерным, заполняет форму или опалубку полностью, без пустот. Даже не самый качественный бетон в процессе вибрирования приобретает положительные характеристики текучести и густоты.

По конструкции вибраторы бывают:

Вибропрессы наружные – устанавливаются на опалубке железобетонных конструкций вертикально.
Вибропрессы – используются для создания межкомнатных перекрытий и полов.
Глубинные – используются в частном строительстве методом погружения в толщу только что залитого бетона.

Обычно мастера выполняют именно погружной вибратор для бетона своими руками, так как делать прессы нецелесообразно.

Область применения глубинного вибратора

Инструмент используется в самых разных сферах ремонтно-строительных работ – в процессе возведения, литья разных бетонных, железобетонных конструкций. Актуален при заливке столбчатого, ленточного, винтового, свайного, плитного, мелкозаглубленного типов фундамента, при сооружении перекрытий, монолитных колонн и т.д.

Конструкция устройства

Любой вибратор бетонный (своими руками сделанный или приобретенный) состоит из трех основных частей: привода (благодаря которому работает виброустройство), гибкого вала с резиновой прокладкой и наконечника, выступающего в роли вибрационной булавы.

Принцип работы устройства простой: вибронасадка провоцирует колебания в бетоне, масса растекается по опалубке или форме равномерно, выходят воздушные пузыри и пустоты с водой, что существенно повышает прочностные и другие характеристики бетона.

Основные характеристики вибратора:

Мощность двигателя должна составлять минимум 1кВт.
Глубина вала – 1-7 метров.
Обязательно наличие всех защитных резиновых элементов.
Виброчасть инструмента может быть суженной книзу или цилиндрической, что зависит от густоты раствора.
Количество насадок может быть разным.
Вал должен быть защищен водонепроницаемой пленкой из специального полимерного материала.
Количество оборотов в минуту – 10000-20000.

Создание вибратора из перфоратора

Такой вариант наиболее простой – в данном случае воздух выгоняют в процессе штыкования залитого бетона круглой шайбой сечением 5-7 сантиметров, прикрученной к перфоратору. Для создания инструмента понадобятся: перфоратор мощностью 1.5 и более, кусок металлической арматуры сечения и длины, достаточных для погружения насадки в раствор.

С одной стороны отрезок арматуры подгоняют под форму хвостовика, а с другой крепят к пластине или кольцу. Включать инструмент можно лишь после надежной фиксации деталей и проверки узлов. Требуемый эффект достигается посредством появления возвратно-поступательного движения высокой частоты. Перфоратор, включенный в ударном режиме, качественно пробивает слои бетона любой толщины и плотности.

Собранный вибратор может использоваться для удаления воздуха из вертикальных конструкций (насадку с пластиной опускают в бетон, распределяя колебания внутри опалубочных ограждений) и горизонтальных стяжек (просто кольцо большего размера располагают плашмя).

Обычно обрабатывают один участок около 2 минут, потом переносят вибратор на следующие зоны. Если нужно, устройство может применяться как наружный вибратор, для чего его рабочую часть нужно приложить к опалубке.

Создание вибратора для бетона своими руками – несложная и выполнимая задача. При условии соблюдения технологии процесса и подбора качественных материалов сделать мощный и эффективный строительный вибратор самостоятельно не составит труда.

Вибратор для бетона своими руками: Технология создания вибратора

При заливке монолитных бетонных конструкций для уплотнения раствора и удаления из него пустот и воздушных пузырей применяют вибратор для бетона. На рынке представлено множество моделей вибраторов, и их покупка вполне оправдана, если вы планируете заливку больших объемов бетона. Но как быть, если размеры фундамента не так велики, и покупка оборудования сведет на нет всю экономию? Ответ прост: вибратор для бетона можно сделать своими руками из подручного инструмента и остатков материалов.

Вибратор для бетона

Содержание:

Как работает вибратор?

Принцип его действия основан на удалении пузырьков воздуха из раствора при перемешивании. Бетон, залитый в опалубку с арматурой, вручную перемешать очень тяжело, а порой и невозможно. Пробивание слоя бетона с помощью металлического прутка малоэффективно. Поэтому необходимо устройство, которое можно погрузить на достаточную глубину и придать ему высокочастотную вибрацию. Таким устройством и является самодельный вибратор для бетона. Благодаря колебаниям с высокой частотой вибратор перемешивает раствор, при этом пузырьки воздуха, более легкие, чем сам бетон, быстро поднимаются наружу. Толща бетона получается монолитной, влагостойкой, не имеет внутренних напряжений, раковин и слабых мест, подверженных разрушению.

В видео представлен процесс вибрирования бетона, при этом видно, как уплотняется и осаждается раствор.

Самодельный вибратор для бетона из перфоратора

Перфоратор, работающий в режиме удара, совершает возвратно-поступательные движения с высокой частотой. При креплении к нему насадки в виде арматурного стержня или пики необходимой длины он может с достаточной эффективностью пробить толщу бетона, что удобно при заливке вертикальных конструкций, например, свай в свайном фундаменте. Главное требование к насадке – достаточная длина.

При использовании перфоратора для вибрирования бетона в горизонтальных конструкциях его закрепляют на опалубке так, чтобы насадка под небольшим углом к горизонту. Сделать это можно с помощью стальной шайбы подходящего диаметра, закрепленной на опалубке. В шайбу вставляют насадку перфоратора и включают его на 2-3 минуты. Так поступают со всеми участками залитого бетона.

Процесс работы вибратора для бетона

Самодельный вибратор для бетона из дрели

Более сложная, но и более удобная модель самодельного вибратора из дрели может применяться для заливки монолитных бетонных конструкций. Ее принцип заключается в преобразовании вращения вала дрели в колебания. Достигается этот эффект с помощью внутренней насадки со смещенным центром тяжести, помещенной в запаянную гильзу из отрезка трубы.

Роль внутренней насадки играет стальной стержень круглого сечения, с диаметром 10-14 мм. Длина стержня зависит от глубины погружения вибратора, при этом учтите, что с увеличением длины стержня вибрация усилится. К стержню приваривают утяжелитель, смещающий центр тяжести, его можно сделать из стержня прямоугольного или квадратного сечения длиной 10-15 см. Утяжелитель приваривают вдоль стержня на самом его конце.

Стержень помещают в гибкий шланг с гидроизолирующими свойствами – он необходим для того, чтобы исключить попадание бетона на стержень. Вибратором является гильза из спецстальной трубы диаметром от 30 до 50 мм, длина гильзы – около полуметра. С одного конца трубу заваривают или закрывают подходящей заглушкой. С другого конца в трубу устанавливают втулку с подшипником, надетым на внутренний стержень. Длина стержня внутри гильзы должна быть такой, чтобы при вращении стержень ударялся о ее стенки и создавал вибрацию.

Стержень помещают в гибкий шланг с гидроизолирующими свойствами

Регулирование амплитуды колебаний достигается за счет изменения числа оборотов дрели. Дрель должна быть предназначена для длительной работы, оптимально выбирать устройство с мощностью более 650 Вт.

Дрель — как двигатель для вибратора

Самодельные вибраторы для бетона вполне могут заменить покупной агрегат при заливке небольшого фундамента, их изготовление поможет вам уменьшить затраты на строительство и покупку оборудования.

Похожие статьи

Вибратор для бетона: как сделать своими руками?

Все, кто сталкивался с заливкой фундамента, знают, чем коварна воздушная прослойка в бетоне. Используя дедовские методы, некоторые удаляют ее, вручную простукивая каждый сантиметр деревянной колотушкой или пробивая залитую толщу арматурой. Сегодня с этим нет проблем, и воздушные пузырьки удаляются вибраторами, изготовить которые можно из подручного инструмента.

Принцип работы

Нельзя занижать достоинств изобретений наших дедов, но мучить себя и бетон, такими методами нецелесообразно в свете развивающихся технологий. Да и не всегда удобно простукивать бетон деревянной лопаткой или пробивать слои армированного фундамента железными прутками. В этом случае, работа погруженного в бетон прибора, путем вибрации выгоняющего малейшие пузырьки воздуха, выглядит просто единственным решением.

Высокочастотные колебания, заставляют воздушные пузырьки подниматься из толщи наружу, освобождая свободное место, занимаемое смесью. При этом слой бетона становиться монолитным, влагостойким и без внутренних напряжений. Исключается образование раковин являющихся слабым местом, и первопричиной образования трещин и разломов.

Перфоратор как основа для вибратора

Такой инструмент, работающий в ударном режиме, будет лучшим вариантом. Чтобы изготовить вибратор, не нужно иметь никаких технических знаний. Переделывать сложные узлы и копаться в проводке не нужно. Необходимо просто взять любую насадку, и приварить к ней длинный арматурный стержень. Работа такого устройства до банальности проста. Стержень вставляется в толщу бетона и включается ударный режим работы. Высокочастотное вибрирование передается в слои залитой смеси и из него постепенно выходят все воздушные отложения.

Вибратор из дрели

Если приобретение дрели для изготовления будет дешевле покупки перфоратора, то процесс изготовления немного сложнее. Принцип работы такого вибратора заключается в преобразовании вращательных движений в колебательные. Это достигается путем использования самодельной насадки со смещенным центром тяжести. Ее помещают в своеобразную гильзу, изготовленную из запаянного с обеих сторон отрезка трубы.

Внутренняя насадка – это прочный стальной стержень, диаметром не более 14 мм, длина также подбирается согласно глубине залитого слоя бетона. Здесь есть небольшой нюанс: при увеличении длины стержня, повышается и сила вибрирования. Чтобы немного снизить ее, к нему приваривают противовес, роль которого – смещение центра тяжести. Место крепления, самый конец стержня. В качестве противовеса выступает обычный железный пруток, квадратного или круглого сечения. Также имеются ограничения по выбору инструмента. Бытовая дрель не может браться за основу и приобретать лучше профессиональный инструмент с мощностью не менее 650 ВТ.

Площадочный вибратор

Это устройство предназначено для уплотнения плитных фундаментов, а также используется при изготовлении бетонных блоков. В основе инструмента электродвигатель, установленный на железную площадку. На валу крепятся эксцентрики утяжеляющие устройство, за счет которых при вращении создаются колебания. По сути – это вибростол в уменьшенном виде. Площадка под двигатель подбирается согласно ширине фундамента. Эксплуатация производится путем установки вибратора на залитый фундамент и включением двигателя. Колебания передаются в толщу, выгоняя при этом воздушные пузырьки. Такой вариант применим с неглубоким фундаментом, и справиться с метровой толщиной бетона вибратор не сможет.

Вибратор для бетона своими руками — из дрели и из перфоратора — Всё про бетон

Принцип работы вибратора v
Как сделать самодельный вибратор? v
Делаем уплотнитель из дрели v
Вибратор из перфоратора v
Советы по использованию самодельного оборудования v
Заключение v

При строительстве важно чтобы материал был прочным и надежным. Для этих качеств важно, чтобы заливаемая смесь была однородной и делилась на отдельные фракции. Добиться такого состояния можно при помощи вибратора для бетона. Сделать его можно своими руками, и сегодня мы будем разбираться как.

Покупать профессиональное оборудование при небольших работах на своем не участке смысла нет. Поэтому нужно знать как можно самостоятельно изготовить вибратор для единоразовых процедур.

Принцип работы вибратора

Чтобы суметь сделать вибратор, надо знать как он работает. Среди его основных функций следующее:

придание раствору однородности;
вытеснение воздуха из бетонной смеси;
повышение качеств прочности и надежности бетона;
равномерное распределение влаги в растворе.

Все эти функции способствуют также и скорости схватывания бетона. Так что вибрирование оказывает эффект и на скорость строительных работ.

После вибрирования, бетон становится более плотным и податливым. Им становится легко и приятно работать.

Главный элемент вибратора — это его вибронаконечник. Именно с помощью этого вала происходит весь процесс. Его функцию работу можно реализовать при помощи дрели или перфоратора.

Чтобы облегчить процедуру вибрирования раствора, на этапе его приготовления надо следить за тем, чтобы в нем было минимальное количество воздушных полостей и комков. Уже при замесе надо постараться сделать его однородным. Тогда вибратор только усилит этот эффект.

Как сделать самодельный вибратор?

На рынке представлено большое количество разнообразных устройств для уплотнения бетона. Однако их стоимость довольно высока, особенно для рядового покупателя, которому вибратор нужен на 1-2 применения. Платить за инструмент большие деньги не стоит, ведь его можно сделать самостоятельно.

Почти у каждого хозяина на вооружении есть дрель или перфоратор. Из этих инструментов можно сделать самодельный вибратор для бетона. Задача в том, чтобы преобразовать вращательные движения аппарата в колебательные. Сейчас подробнее рассмотрим как можно сделать уплотнитель из данного оборудования.

Делаем уплотнитель из дрели

Для изготовления такого инструмента, будем действовать в несколько этапов. Первым делом надо подготовить все необходимые материалы и инструменты. Что нам потребуется:

дрель;
сварочный аппарат;
сверло по металлу;
ножовка;
стальная труба;
прямоугольный стержень;
подшипники;
резиновая трубка;
кожух, из которого будет делаться защита сопла;
втулка;
трос от спидометра.

Для работы можно использовать практически любую дрель. Если у вас несколько устройств, выберите то, которым пользуетесь реже всего.

Сперва надо подготовить металлическую трубу. Ее длина должна быть около 50 см. Она будет играть роль сопла. Бетонный раствор очень агрессивен, как механически, так и химически. Поэтому лучше всего брать трубу из нержавейки.

Внутренняя часть вибратора будет делаться из крепкого прямоугольного стержня, диаметром около 1,5 см. Он будет вращаться дрелью. К стержню нужно будет приварить небольшую стальную трубу. Такая конструкция обеспечит поперечное вращение, за счёт которого будет создаваться вибрация.

Когда механизм сделан, его надо закрепить внутри трубы при помощи подшипников. Механизм должен легко вращаться внутри трубы. Подшипники надо брать качественные, т. к. на них будет воздействовать большая нагрузка. На конце стержня надо сделать отверстие. К нему будет крепиться провод.

Подшипники надо максимально защитить от попадания внутрь аппарата грязи и раствора. Это отразится на долговечности.

Теперь резиновая трубка отрезается таким образом, чтобы из нее торчал металлический стержень. Именно он будет источником вибрации. На другом конце трубки крепится втулка. Она нужна для изоляции вращательного механизма.

На вал или трос спидометра устанавливается трубка. Длина свободных концов должна составлять около 4-5 см. Шланг фиксируется на трубке при помощи хомута. Сопло должно быть защищено кожухом. На этом изготовление вибратора из дрели завершено. Проверьте, все правильно собрано и закреплено.

Использовать такое устройство для чего-то кроме уплотнения бетона нельзя.

Вибратор из перфоратора

Для создания такого аппарата понадобятся такие материалы и инструменты:

перфоратор с мощностью не менее 1,5 кВт;
стальная шайба;
пика.

С помощью уплотнителя такого типа, можно работать с растворами М100, М200, М300. Они пластичны и хорошо поддаются вибрированию.

Насадкой для перфоратора будет пика. Ее можно сделать из прута, куска толстой проволоки, либо стального стержня. Чтобы ее надежно закрепить понадобится упор. Для этого отлично подойдет опалубка. Пику и опалубку можно соединить при помощи стальной шайбы.

Длина штыка должна быть примерно равна глубине емкости, где вы уплотняете раствор. Стержень перфоратора должен погружаться практически и до самого дна и регулярно перемещаться по раствору.

Советы по использованию самодельного оборудования

Если вы самостоятельно занимаетесь строительством на своем участке, и вам нужен вибратор, его будет гораздо дешевле сделать самостоятельно, чем купить. Для этого используются стандартные инструменты.

В некоторых случаях для самостоятельного изготовления лучше использовать перфоратор, а в некоторых дрель. Для монолитного строительства лучше всего использовать именно дрель, но ее минимальная мощность должна быть не менее 650 Вт. Так работа будет бесперебойной и стабильной.

Для любого агрегата лучше всего использовать материалы и детали из нержавеющей стали, так как бетон обладает довольно агрессивной средой. Оптимальный диаметр штыря составляет 8-14 мм. Для эффективной работы надо смещать центр тяжести аппарата. Опытные строители применяют для этого арматуру длиной в 10 см.

Насадка должна иметь хорошую изоляцию, чтобы в нее не попадал бетон. Это может привести к поломкам. Изоляцию удобно делать из шланга.

Все детали будущего агрегата должны быть надежно скреплены между собой. Так устройство будет работать надежно, и вы сможете обеспечить себе безопасность при выполнении процедуры.

Перед началом работ несколько раз проверьте надежность креплений и правильность сборки устройства. Если что-то не так, ошибку надо исправить, иначе аппарат быстро выйдет из строя.

Заключение

Для создания качественного и надежного бетонного раствора, нужно обязательно пользоваться уплотнителем. Это позволит избавиться от лишнего воздуха внутри смеси и создать однородную структуру, что положительно скажется на прочности и скорости твердения.

Насадка на перфоратор для вибрирования бетона

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры.

Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы.

Самое простое устройство вибратора для бетона

Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному. Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:.

Вибратор для бетона своими руками

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор.

Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Если работа проводится на глубине, превышающей 1 м, то один человек не справится, нужен помощник. Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном.

Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

Чтобы такое устройство, как вибратор для бетона своими руками, соответствовало требованиям, обеспечивающим его успешную работу, нужно знать технологию в общем, так как некоторых составляющих может не быть под рукой и их придется заменять.

Для этого необходимо представлять общую картину работы, чтобы отделить основное от второстепенного.

Дрель как основа для бетонного вибратора

Для сборки вибраторы необходимо иметь 3 базовых узла:. Первый компонент заменяет дрель, перфоратор, иной привод, передающий колебание насадке, погруженной в раствор. Есть определенные требования к техническим характеристикам двигателя: возможность работы от домашней сети В и число оборотов за минуту минимум Виброустройство — элемент довольно сложный.

В его конструкцию входит вибробулава, складывающаяся из гильзы, муфты резиновой, ударной части — непременно стальной и закаленной.

Виброуплотнители бетона и насадки недорого

Для собственноручно изготовленного вибратора допустимо и отсутствие этого узла, но он упрощает работу и улучшает результат. Гибкий вал, состоящий из нержавеющего стержня, соединенного с трубой из стали посредством подшипников, необходим для безопасного опускания наконечника в раствор и передачи ему вибрации, что делает спецобработку бетона качественной.

Если устройство потребовалось вам для разового применения, то сборка его на базе перфоратора или электродрели — лучший вариант, даже несмотря на то, что найти все компоненты, скомпоновать все это, получив работающий агрегат равноценный промышленному, непросто.

Глубинный вибратор для бетона необходим на каждой строительной площадке. С его помощью из раствора удаляются влага и воздух, благодаря чему смесь приобретает однородность, из нее исчезают поры и улучшаются основные свойства. Сегодня такое устройство можно купить на строительном рынке или в магазинах, но чтобы сэкономить денежные средства, рекомендуется сделать вибратор для бетона своими руками.

Самый простой глубинный вибратор можно изготовить из обыкновенного бытового перфоратора. Для этого понадобится устройство мощностью не менее 1.

Виброуплотнители бетона и насадки

В качестве рабочей насадки будет использоваться обычная пика, которая можно опереть на опалубку. Чтобы достигнуть лучшего сцепления между ними, следует подложить шайбу из прочной стали. При этом бетонная смесь будет растекаться по всему объему равномерно.

Если требуется обработать большую по площади поверхность, можно применить стыковочный метод. На конец пики надевается дополнительная насадка определенной длины, чтобы ее хватило достать до самого дна.

Постоянно передвигая перфоратор, можно качественно обработать большую по площади поверхность. Вместо перфоратора можно воспользоваться обыкновенной дрелью с возможностью удара, мощность которой более 1 кВт. Однако в этом случае потребуется изготовление специальной насадки с эксцентриком и прочным нержавеющим наконечником.

Посмотрим как сделать такой вибратор для бетона своими руками.

В первую очередь необходимо подобрать нержавеющую стальную металлическую трубку длиной от 40 до 60 см и диаметром см. Для того, чтобы сделать внутренний стержень, нужно найти металлический штырь диаметром мм, к которому надежно приваривается прямоугольная пластина шириной мм.

Его предназначение — сдвигать весь механизм в сторону и поддерживать вибрацию. Изготовив центральный элемент и подготовив стальную трубку, их нужно совместить между собой. Перед этим на конце стержня просверливается поперечное сквозное отверстие, через которое будет крепиться привод.

Чтобы сердечник мог свободно вращаться, нужно отыскать пару подшипников, во внутренний диаметр которых плотно сядет округлый конец стержня.

Просаживаем последний внутрь трубки и с обоих сторон набиваем подшипники. Если со стороны носовой части выступает слишком большой по длине конец стержня, его рекомендуется обрезать, оставив не более мм.

Как сделать вибратор для бетона своими руками: агрегаты для уплотнения смеси

К тому же подшипники нужно с обоих сторон защитить от попадания пыли и грязи, в противном случае конструкция быстро прекратит вращаться и будет негодна для дальнейшей эксплуатации.

С помощью погружного вибратора из бетонного раствора удаляют лишнюю влагу и воздушные вкрапления, благодаря чему смесь становится однородной. При проведении разовых строительных работ покупать профессиональное устройство не всегда целесообразно. Иногда проще и дешевле сделать глубинный вибратор для бетона своими руками, который ничем не будет уступать инструменту заводского производства.

Теперь необходимо подготовить трубку из плотной резины или гибкого пластика и внутренний стержень, который также сможет принимать свободную форму. С их помощью мы изготовим эксцентрический вал, который будет соединять дрель и уже сделанную насадку, обеспечивая вибрацию. На вал надевается трубка таким образом, чтобы с обоих сторон осталось по см. Когда стержень вращается, он обеспечивает вибрацию, благодаря чему будет достигается функционирование всего устройства.

На вал надевается трубка таким образом, чтобы с обоих сторон осталось по см. Когда стержень вращается, он обеспечивает вибрацию, благодаря чему будет достигается функционирование всего устройства.

Характер работы перфоратора отлично подходит для того, чтобы использовать его в качестве вибратора для бетона. Если правильно прикрепить к насадке пику либо стержень, выполненный из арматуры, то он сможет пробить раствор бетона, который используют при заливке сооружений вертикального типа.

С одной стороны стержень нужно посадить подготовленную ранее втулку, затем упереть в стержень нашего сердечника, в котором было проделано отверстие и соединить их между собой. Затем набить втулку таким образом, чтобы она уперлась в подшипник и надежно скрыла соединение.

Как сделать из перфоратора вибратор для бетона

Теперь остается лишь довести рабочий инструмент до ума на втулку натянуть шланг и сдавить хомутом, придумать защитный кожух для наконечника. Вот и все, глубинный вибратор для дрели полностью готов к использованию. Результат, который будет получен, выглядит следующим образом. Для очень большой поверхности, например заливается монолитный фундамент, рекомендуется изготовить плоский вибратор для бетона своими руками.

Для работы потребуется уже знакомый перфоратор, металлический каркас, на котором он будет закреплен, и площадка из нержавеющей стали.

С помощью обыкновенных подручных средств можно в своем гараже сделать вибратор для бетона. Безусловно, для профессионального использования он вряд ли сгодится, рекомендуется купить заводской прибор, но для возведения собственного дома с целью экономии средств его будет достаточно.

Если длина вибратора превысит метр, работать с таким устройством одному будет практически невозможно.

Чтобы приготовить прочный раствор строители прибегают к использованию специального вибратора для бетона — только так можно избавиться от воздуха и комочков, ведь неоднородная смесь становится причиной трещин и обвалов. Если вы проводите небольшие строительные работы, то необходимости в покупке профессионального приспособления нет.

Все стыковочные места должны быть сделаны тщательно и надежно, так как бетон будет противостоять вибрациям и оказывать со стороны сильное давление. Ваш e-mail не будет опубликован.

Содержание

Без выполнения такой процедуры в растворе остается много кислорода, из-за чего будущая монолитная конструкция получается недостаточно прочной. Нетрудно догадаться, что основная функция глубинного вибрационного агрегата — это разрушение пузырьков воздуха, образующихся в растворе цемента в процессе смешивания.

Кроме того, виброустройство способствует выходу лишней влаги. Как уже было отмечено, это становится возможным благодаря вибрационным движениям погружной насадки инструмента. После использования вибраторного устройства значительно улучшается консистенция раствора.

Бетонная масса становится более текучей, что позволяет беспрепятственно заполнять ею любую нишу. Для покрытия характерны высокая надежность и длительный срок службы.

С помощью простых подручных средств не так уж и сложно сделать вибраторное устройство для бетона своими руками. Для создания самодельного вибратора для бетона на базе ударной машины, обеспечивающей вращение инструмента, в качестве насадки используют металлический стержень любого шарнира.

Влияние износа долота на вибрацию рукоятки перфоратора и производительность

Использование больших электрических перфораторов подвергает строительных рабочих воздействию высоких уровней вибрации рук, что может привести к синдрому вибрации рук и рук и другим нарушениям опорно-двигательного аппарата. Целью этого лабораторного исследования было изучить влияние износа долота на вибрацию рукоятки сверла и производительность бурения (например, время бурения на одно отверстие). Система лабораторного испытательного стенда использовалась с 8.Электрический перфоратор на 3 кг и сверло по бетону 1,9 см (типичное сверло и сверло, используемые в коммерческом строительстве). Система автоматически продвигала активное сверло в состаренный бетонный блок под контролем усилия подачи на глубину 7,6 см, в то время как вибрация рукоятки измерялась в соответствии со стандартами ISO (ISO 5349 и 28927). Биты изношены до 4 уровней путем последовательного бурения отверстий на 4 совокупные глубины бурения: 0, 1900, 5700 и 7600 см. Вибрация ручки по оси Z значительно увеличилась (p <0,05) с 4.От 8 до 5,1 м / с ² (взвешено по ISO) и от 42,7-47,6 м / с ² (невзвешенное) при сравнении нового долота с долотом, изношенным на общую глубину бурения 1900 см. Вибрация рукоятки больше не увеличивалась, если кумулятивная глубина бурения изношенных долот превышала 1900 см. Износ долота не повлиял на вибрацию рукоятки по осям x и y. Время бурения скважины увеличилось на 58% для долота с накопленной глубиной бурения 5700 см по сравнению с новым долотом. Износ долота привел к небольшому, но значительному увеличению как взвешенной по ISO, так и невзвешенной вибрации рукоятки по оси z.Возможно, что более важно, износ долота оказал большое влияние на производительность. Влияние на производительность повлияет на допустимое ежедневное время бурения рабочего, если воздействие вибрации рукоятки сверла близко к пороговому значению ACGIH. ^[1] Строительные подрядчики должны реализовать программу замены долота на основе этих выводов.

Ключевые слова:

Сверление бетона; синдром вибрации руки-руки; скелетно-мышечные нарушения; инструментальный дизайн; вибрация инструмента.

Вибрирующие насадки для бетона

Вибрация — важный шаг на многих бетонных строительных проектах. При заливке бетона в нем могут образовываться сотни или даже тысячи пузырьков воздуха, которые могут существенно ослабить бетонную конструкцию. Вибраторы для бетона устраняют пузырьки воздуха, энергично встряхивая свежеулитый бетон. Использование вибратора для бетона во время заливки не только рекомендуется, но во многих случаях также является требованием строительных норм.

Как работают вибраторы для бетона

Бетонные вибраторы бывают разных форм и могут быть электрическими или пневматическими.Применения для вибрации бетона можно разделить на три основные категории:

Вибрация опалубки : Вибрация опалубки обычно используется при строительстве сборных железобетонных изделий и включает установку вибраторов снаружи бетонных опалубок. Для больших заливок внешние вибраторы формы часто находятся на расстоянии 6 футов друг от друга.
Поверхностная вибрация : При поверхностной вибрации большие вибраторы (иногда называемые «перемычками») направляются вручную на поверхность залитого бетона.Этот метод ограничен глубиной плиты примерно 6 дюймов или меньше, но он обеспечивает гладкую поверхность, что особенно желательно, когда важен внешний вид.
Внутренняя вибрация : Наиболее часто используются внутренние вибраторы для бетона. Со многими можно справиться одним оператором. Процесс относительно прост: рабочий быстро вбивает внутренний вибратор, похожий на зонд, во влажный бетон, а затем медленно вынимает его.

Как долго нужно вибрировать бетон?

Большинство бетонов недостаточно вибрируют или вибрируют неправильно.Лучший способ с использованием внутреннего вибратора — очень медленно извлекать вибратор со скоростью около 1 дюйма в секунду. Пока пузырьки все еще появляются, когда бетонный вибратор извлекается, требуется больше вибрации.

Подрядчики иногда убеждают рабочих выполнить эту трудоемкую задачу «эффективно», то есть быстро, но результатом может быть структурный отказ после затвердевания бетона. В то же время, если вы держите вибратор в бетоне слишком долго, вода и заполнители разделятся, создавая проблемы с прочностью и эстетикой бетона.

Будьте готовы, прежде чем заливать

Правильная вибрация требует навыков и опыта. Держите под рукой запасной вибратор для бетона на случай выхода из строя первого вибратора. Бетон не будет ждать, пока вы решите проблемы с оборудованием. Вставьте вибратор в вертикальное или почти вертикальное положение, чтобы добиться максимального эффекта.

Также не сгибайте вибратор слишком сильно, это может его испортить. Избегайте распространенной ошибки использования вибратора в качестве инструмента для укладки бетона.Это может создать неровную поверхность и другие проблемы.

Использование вибратора для бетона

Прежде чем приступить к вибрации, убедитесь, что определенные участки бетона не подвергались вибрации другими сотрудниками. Полностью погрузите головку вибратора в бетон и удерживайте в таком положении не менее 10 секунд. Не включайте вибратор, пока наконечник не будет полностью погружен в воду.

Поднимите вибратор со средней скоростью не более 3 дюймов в секунду; часто лучший результат дает 1 дюйм в секунду.Каждый раз, когда вы вставляете вибратор, перекрывайте предыдущий радиус вибрации. Хорошее практическое правило состоит в том, что радиус действия в четыре раза больше диаметра кончика вибратора. Прекратите вибрацию, когда воздух больше не выходит из бетона и / или бетонная поверхность приобретает блеск.

Подсказка

В некоторых ситуациях можно использовать орбитальную шлифовальную машинку в качестве импровизированного вибратора для бетона, удерживая шлифовальную машинку напротив опалубки.

Другие советы по использованию

Не вдавливайте вибратор в бетон; его можно поймать арматурой, арматурной сталью.Обязательно пробейте предыдущий подъем или уже уложенные слои бетона, чтобы предотвратить образование холодных швов. Вибратор должен проникать как минимум на 6 дюймов в предыдущий слой. Холодный шов возникает, когда новый слой бетона заливается на более старый слой, который сформировался и затвердел достаточно, чтобы предотвратить соединение двух слоев.

Будьте осторожны, чтобы бетон с низкой оседанием не подвергался недовибрации. «Просадка» — это показатель удобоукладываемости бетона. Поскольку бетон с низкой осадкой более жесткий, он требует большей вибрации.Рассмотрите возможность использования легкого портативного вибратора для небольших работ. При желании вы также можете устранить необходимость в вибрации, используя самоуплотняющийся бетон.

Hilti SDS-Max Комбинированный перфоратор — на 40% быстрее Бурение тяжелых условий в бетоне От: Hilti Inc.

Компания Hilti в Северной Америке расширила свой ассортимент перфораторов и комбинированных перфораторов новым поколением TE 70-ATC / AVR, SDS- Максимальный комбинированный молоток. Новый усовершенствованный инструмент поможет коммерческим подрядчикам и специалистам бурить железобетон на 40% быстрее.

Понимая важность безопасности рабочих на строительной площадке, комбинированный перфоратор SDS-Max включает технологию активного контроля крутящего момента (ATC) Hilti, которая предотвращает неконтролируемое вращение корпуса инструмента в случае заклинивания сверла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес в соответствии с процедурой EPTA: 22 фунта.
Расчетная энергия единичного удара: 10,7 фунт-сила-футов
Полная частота удара: 2830 ударов в минуту
Значение трехосной вибрации для ударного сверления в бетон: 8.3 м / с²
Оптимальный диапазон ударного бурения: 25/32 — 2-5 / 32 дюйма
Функциональные возможности: активный контроль крутящего момента (ATC), активное снижение вибрации (AVR), долбление съемного шнура питания, снижение мощности

«Мы знаем, насколько мощны инструменты Hilti, поскольку мы продолжаем предоставлять решения нашим клиентам, безопасность и производительность остаются на первом месте», — сказал Эрик Холлистер, старший директор по электроинструментам и принадлежностям Hilti в Северной Америке. «Инструмент обеспечивает пользователям самую низкую вибрацию в своем классе, сохраняя при этом лучшую в своем классе производительность.Это снизит риск потенциальной травмы во время нанесения и поможет повысить ежедневную производительность ». Инструмент также оснащен системой активного подавления вибраций (AVR) Hilti, которая делает его менее утомительным в использовании.

TE 70-ATC / AVR достаточно силен, чтобы справиться с самыми сложными задачами без ущерба для производительности или эргономики. С четвертым поколением заказчики Hilti получат превосходную производительность — надежный и быстрый буровой инструмент, который поможет выполнять работу быстрее, чем когда-либо прежде.Пользователи откроют для себя всю мощь комбинированного перфоратора SDS-Max с оптимизированной прочностью и исключительной прочностью бит TE-YX и новых плоских и заостренных долот TE-YPX, разработанных специально для того, чтобы выдерживать мощь этого нового инструмента. Ультрасовременная волновая конструкция, многоугольная конструкция и технология самозатачивания долот TE-YPX (SDS Max) обеспечивают высокое сопротивление разрыву, практически отсутствие прилипания или заклинивания и меньшее количество остановок для заточки или замены сломанных долот.

Комбинированный перфоратор SDS-Max также поставляется с универсальным съемным шнуром питания, который подходит для восьми других инструментов Hilti.Съемный шнур питания позволяет быстро менять шнур и сокращает время простоя при ремонте из-за порезанных или изношенных шнуров. Он также включает в себя бесщеточный двигатель, который увеличивает срок службы инструмента, его производительность и требует меньшего объема обслуживания по сравнению с другими моделями щеточного инструмента, представленными на рынке.

Описание:

Производители инструментов должны предоставлять декларации о величинах эмиссии вибрации, чтобы продавать свои инструменты в Европе.Чтобы пользователи могли сравнивать результаты, полученные от разных производителей, заявленные значения должны быть получены с использованием методологии, указанной в соответствующем коде испытаний (например, в серии стандартов ISO 8662). В большинстве случаев значения эмиссии вибрации, полученные с использованием тестовых кодов, недооценивают вибрацию, которой будет подвергаться оператор при использовании инструмента на рабочем месте. Еще одна проблема с данными производителей заключается в том, что обычно для инструмента предоставляется только одно значение. И это несмотря на множество факторов, влияющих на излучение вибрации, включая тип вставляемого инструмента, заготовку, технику оператора, состояние инструмента.Новые улучшенные тестовые коды находятся в процессе разработки. Чтобы предоставить пользователям руководство по интерпретации данных производителей, был разработан проект технического отчета CEN (проект CEN / TR 15350 (2005)). Часть CEN / TR предоставляет коэффициенты умножения для комбинаций задачи и типа инструмента. Например, данные, полученные от электрических перфораторов (испытанных в соответствии с EN 60745-2-6: 2003), следует умножить на 2 для ударных работ, чтобы получить оценку уровня вибрации во время работы.В ответ на обеспокоенность промышленности британская торговая ассоциация OPERC в сотрудничестве с компаниями по аренде и производителями инструментов создала свободно доступную онлайн-базу данных значений выбросов инструментов, основанную на независимых испытаниях, проведенных в смоделированных условиях рабочего места. В этой статье представлены некоторые данные, полученные с помощью электрических перфораторов, с указанием диапазона значений выбросов, которые могут быть получены для инструмента. В базу данных также включены данные от многих других типов инструментов.Методы Трехосная вибрация кисти руки измерялась на обеих рукоятках каждой из 19 электрических перфораторов в соответствии с ISO 5349-1 (2001). Каждый инструмент был измерен тремя опытными операторами, и было выполнено не менее 5 запусков для каждого оператора. Инструменты были испытаны с использованием ряда подходящих новых коронок диаметром от 4 до 40 мм. Минимальное количество бит для инструмента было 3; максимальное количество составляло 29. Здесь сообщается о 146 комбинациях инструмент / долото, что соответствует примерно 2200 отдельным 6-осевым измерениям.Операторы должны были просверлить вертикальное отверстие в бетонном блоке с прочностью на сжатие 40 Н / мм² через 28 дней. Две дрели (1 и 15) питались от батареи; другие питались от трансформатора на 110 В.

Как просверлить бетон

Бетон — один из самых популярных строительных материалов в мире. Он прост в изготовлении, очень прочен и легко принимает различные формы.Его используют для строительства патио, дорожек, тротуаров, проездов, фундаментов, столешниц и даже стен. Несмотря на то, что бетон — очень плотный материал, вы все равно можете просверлить его. И в какой-то момент вам, возможно, придется. Возможно, вы хотите повесить телевизор или картину на бетонную стену и вам нужно просверлить вешалки. Возможно, вы собираете колоду и вам нужно закрепиться на гроссбухе. Или, может быть, у вас есть внутренний дворик, и вы хотите закрепить якорь для паруса или набора для террасы. Какова бы ни была ваша причина, сверлить бетон не так сложно, если вы знаете, как это сделать, и имеете инструменты.

Все, что вам действительно нужно, это хорошая дрель и сверло по камню. Перфораторы работают лучше всего, потому что они не только просверливают сверло в бетон, но и одновременно забивают его. Перфораторы тоже хороши, потому что они обладают функцией вибрации, которая помогает сверлу проходить сквозь бетон. Но стандартная дрель тоже может с этим справиться. Немного о каменной кладке действительно необходимо. Без хорошей сверла, независимо от того, какой тип сверла вы используете, вы не пройдете сквозь бетон.

Бетонная смесь — еще один фактор.Если в вашем бетоне много крупного заполнителя (камня), просверлить бетон будет намного сложнее, потому что вы можете удариться о камень. Но если в вашем бетоне больше цемента и меньше заполнителя, его будет легче просверлить.

Теперь давайте обсудим, что вам нужно делать, шаг за шагом, а также несколько советов и приемов, которые сделают вашу работу немного проще.

Что вам понадобится

Если вы любитель или профессионал, скорее всего, в какой-то момент вам нужно будет узнать, как просверлить бетон.Бетон является настолько широко используемым строительным материалом как в жилом, так и в коммерческом строительстве, что в какой-то момент вы можете с ним соприкоснуться. И он все чаще используется в качестве отделочного материала для таких вещей, как заливка стен, внутренних полов и даже столешниц. Поскольку он используется чаще, нужно больше научиться с ним работать.

Просверливание бетона не так уж и сложно, если у вас есть подходящие инструменты. Все, что вам нужно, это дрель, перфоратор или перфоратор подойдет лучше всего и подходящая коронка.Стандартное сверло тоже подойдет, но оно должно иметь определенный крутящий момент.

Давайте подробно поговорим о каждом инструменте, который вам понадобится.

Лучшие сверла по бетону

Лучшим сверлом для сверления бетона является один из двух инструментов: перфоратор или перфоратор . По сути, они оба делают одно и то же, но представляют собой разные инструменты. Стандартное сверло или шуруповерт тоже подойдет для бетона, но им нужен большой крутящий момент.

Ударная дрель

Перфоратор выполняет две основные функции. Когда молоток отключен, он работает как обычная дрель. Но при включении дрель вибрирует при вращении. Эта вибрация помогает врезать сверло в бетон.

Перфоратор отлично подходит для сверления небольших отверстий в бетоне. Как настенный анкер для подвешивания картины или полки. Для большинства случаев сверления жилого бетона правильным инструментом является перфоратор. Но для более крупных проектов, таких как сверление стопорных болтов, вам понадобится перфоратор.
Перфораторы обычно дороже стандартных сверл такого же качества из-за дополнительных функций.

Перфоратор

Перфоратор работает как обычная дрель, когда функция отключена. Но когда вы его поворачиваете, он работает как крутящийся отбойный молоток: долото совершает возвратно-поступательное движение (линейно перемещается вперед и назад), что «вбивает» долото в бетон. Он также более плавный в эксплуатации, быстрее сверлит, работает тише и намного мощнее. Перфораторы могут просверливать большие отверстия и даже пробивать бетон.
Основная отраслевая классификация перфораторов — это вес и размер патрона. Например, 5 фунтов, 10 фунтов и т. Д. Чем тяжелее перфоратор, тем мощнее. Выберите тот, который подходит для той работы, которую вы выполняете. Все, что больше, будет излишним, и с ним будет труднее работать. Перфораторы могут стать довольно тяжелыми и громоздкими по мере увеличения их мощности и размеров.
Для 99% работ в жилых помещениях перфоратор весом около 5 фунтов с патроном ¾ дюйма выполнит практически любое сверление в бетоне, в котором вы нуждаетесь.
Перфораторы обычно дороже стандартных и перфорационных перфораторов. Это более тяжелые инструменты, которые обычно используются профессионалами, такими как каменщики. А вот меньшие по размеру отлично подходят для работы в жилых помещениях.

Обычная дрель

Для сверления небольших отверстий в бетоне подойдет стандартное сверло или даже шуруповерт. Но у них должен быть большой крутящий момент. Я бы не рекомендовал использовать маломощный бытовой инструмент, потому что вы можете сжечь двигатель.

Стандартные сверла предназначены для сверления металла или дерева.Они также могут просверливать бетон, если у вас есть подходящая коронка, но им нужна мощность. Я много раз просверливал бетон обычным сверлом, но он сложнее и требует большего давления.

Шуруповерты тоже могут это сделать, но опять же, вам понадобится хороший инструмент с большим крутящим моментом.

Я не рекомендую использовать традиционную дрель или шуруповерт, если только отверстие, которое вы сверлите, не очень маленькое. Для отверстий большего размера у них, вероятно, не будет мощности, и вы можете сжечь двигатель.

Если вы попробуете, не торопитесь и углубляйтесь понемногу за раз.Не пытайтесь сверлить сразу все сразу, как перфоратором.

подсказки

Вот несколько советов, которые следует помнить при использовании традиционной дрели.

Если вам нужно просверлить отверстия большого диаметра, сначала начните с небольшого отверстия и продолжайте продвигаться вверх. Стандартное сверло не сможет просверлить большое отверстие с одной попытки. Для этого потребуется куча сверл, но это облегчит жизнь.
Просверливать постепенно. Не пытайтесь просверлить сразу на всю глубину, как перфоратором.Попробуйте по четверть дюйма за раз, отступите и дайте долоту остыть, а также выдуйте бетонную пыль на ходу. Чистое отверстие с холодным сверлом потребует меньшего крутящего момента.
Держите насадку в прохладном месте. Насадки для каменной кладки, предназначенные для стандартного сверла, не так тяжелы, как перфораторы или перфораторы. Они, как правило, сгорают намного быстрее, что может стать дорогостоящим.
Купите несколько бит. Если ударить по камню, бит может легко выгореть. Имейте под рукой один или два запасных.
Носите с собой кладочный гвоздь.Если вы ударились о камень, вытащите сверло и забейте гвоздь. Разбив камень, при следующей попытке просверлить его будет намного проще. Этот метод сэкономит вам много денег на битах.

Лучшее сверло по бетону

Правильное сверло необходимо для сверления бетона. Без правильной насадки вы почти не сломаете поверхность. Бетон — очень плотный материал, особенно когда это конструкционный бетон с высоким давлением на квадратный дюйм. В некоторых случаях вам, возможно, даже придется просверлить каменные агрегаты.
Одна вещь, которую вы заметите почти во всех стилях бетонных битов, — это то, что они выглядят иначе, чем деревянные или металлические биты. Головка более плоская, потому что она предназначена для дробления и измельчения бетона при сверлении. С сверлом по металлу или дереву вы получите стружку материала при сверлении. С сверлом по бетону вы получите порошок. Сверло разбивает бетон по мере сверления, но не режет его. Для этого требуется очень прочная коронка с усиленной головкой, часто покрытая алмазной пылью.

Биты для кирпичной кладки

По крайней мере, вы должны купить сверло по камню, которое заявлено, что оно предназначено для сверления в бетоне.Биты, предназначенные для дерева или металла, не подлежат оплате. Но даже биты для каменной кладки являются минимумом и подходят только для отверстий меньшего размера. В общем, бит кладки будет достаточно для большинства жилых проектов, таких как развешивание картин. Я люблю покупать биты с алмазным покрытием. Если вы внимательно посмотрите на насадку, вы увидите блестящий порошок, покрывающий насадку. Это алмазная пыль. Это очень сложно и помогает пройти через бетон.

Биты по камню

имеют широкую, слегка наклонную головку, которая предназначена для скалывания бетона, а не ввинчивания в него, как у сверла по дереву.Наконечник насадки для каменной кладки изготовлен из твердого металла, способного выдерживать большее количество тепла и давления.

Эти биты не самого лучшего качества и обычно не служат долго. В большинстве случаев мне удается просверлить только несколько отверстий с помощью сверла, прежде чем оно выгорит от жары. Чтобы они прослужили дольше, я рекомендую сверлить медленно. Не пытайтесь сделать все одним выстрелом, как перфоратором. У них больше мощности и намного лучшие биты.

Свёрла для перфорации

Ударные сверла

выглядят так же, как обычные спиральные сверла, за исключением того, что у них есть твердосплавная стрелка на конце и более плотная канавка.Эти биты предназначены для работы при вибрации перфоратора. Они не только ввинчиваются в бетон, но и разбивают его на ходу.
Насадки лучше по качеству, чем стандартные насадки для кирпичной кладки, и служат немного дольше. У них есть головка аналогичной формы, которая позволяет отколоть бетон, когда он вкручивается. Вибрация превращает бетон в порошок. Вытащите насадку и вставьте ее обратно, чтобы высыпать порошок. Это снимает некоторое давление, что продлевает срок службы бита. Это также дает шанс остыть.

Биты для перфоратора

Перфораторы используют бит, называемый SDS. Это расшифровывается как Slotted Drive System. Биты SDS имеют толстый конец и канавки, по которым оно перемещается. Они дороже и служат дольше, чем перфораторы. Прорези допускают некоторое движение, когда дрель ударяет и превращает сверло в бетон. Они сделаны намного лучше, чем традиционные насадки для каменной кладки, и могут служить годами. Хотя они дороже.
Биты для перфоратора — это зверь. Если у вас есть хорошее сверло и сверло, вы сможете взорвать большую часть бетона за одну попытку.Иногда это может стать тяжелым, если вы ударите каменный заполнитель, потому что он намного плотнее, чем цемент, но перфоратор может прогрызть его насквозь.

Чтобы ваши биты служили дольше, дайте им остыть на ходу. Во время сверления внутри этого отверстия будет много тепла и давления. Несмотря на то, что биты сконструированы таким образом, чтобы выдерживать это, все же рекомендуется дать им немного остыть, прежде чем переходить от отверстия к отверстию. Эта небольшая дополнительная осторожность продлит срок службы ваших бит, что хорошо, потому что биты для перфораторов стоят дорого.

Прочие инструменты

Есть еще несколько инструментов, которые на самом деле не помогают просверлить отверстие, но немного облегчают работу.

Лента и карандаш: Сверление в бетоне является постоянным, поэтому вам нужно быть уверенным и сверлить точно в нужном месте. Перед сверлением отметьте область скотчем и карандашом.

Пылезащитная маска для каменной кладки: При сверлении бетона образуется много пыли, которая может нанести вред вашему здоровью, если вдыхать ее. Я рекомендую носить маску, предназначенную для фильтрации очень мелких частиц.

Защитные очки: Бетонная пыль также вредна для глаз. Защитное снаряжение всегда полезно при любых строительных работах.

Защита органов слуха: Сверление в бетоне может быть очень громким. Особенно, если вы находитесь в подвале или в подвале, где слышен эхо. Защитные наушники помогут предотвратить потерю слуха. В строительной отрасли это не редкость.

Гвоздь или зубило для каменной кладки: Они могут пригодиться по двум причинам.Если вы наткнетесь на действительно плотный камень, гвоздь или зубило могут его расколоть. Лучше сломать, чем пережевывать дорогой кусок. Гвозди и стамески также отлично подходят для проделывания стартового отверстия.

Сжатый воздух: Это полезно для очистки отверстия от бетонной пыли перед установкой анкера или болта.

Пылесос: Когда вы просверливаете бетон, пыль собирается повсюду. Сверла по бетону измельчают бетон и снова превращают его в мелкую пыль.

Шаг за шагом

Хорошо, сверло готово, сверла подобраны вместе с некоторыми дополнительными принадлежностями и защитным оборудованием, и что теперь. Ниже приведены пошаговые инструкции по просверливанию бетона.

1. Отметьте место, которое вы хотите просверлить

После того, как вы сделаете все свои измерения и найдете место, которое хотите просверлить, заклейте его липкой лентой и отметьте карандашом. Сверление в бетоне является постоянным, поэтому вам не нужно сверлить в неправильном месте.

После того, как вы разметили стену, вы также должны определить глубину отверстия, которое вы хотите проделать. Я люблю отмечать эту глубину на своей насадке маркером или куском ленты. Бурение на более глубину, чем вам нужно, — пустая трата труда.

2. Сделайте пилотное отверстие

Мне нравится пробивать пилотное отверстие с помощью очень маленького сверла или бетонного гвоздя, прежде чем я начну просверливать настоящее отверстие. Это немного облегчает жизнь.

Если я использую обычное сверло, я просверливаю пилотное отверстие на всю глубину.По ходу работы я увеличиваю диаметр сверла. Иногда я просверливаю одно и то же отверстие 3-4 раза, каждый раз используя более широкие сверла. Это будет намного проще, если у меня есть дрель с недостаточным приводом.

Если я использую перфоратор или перфоратор, то пилотное отверстие просто удерживает мое сверло в нужном месте во время сверления.

3. Начать бурение

Нажимайте, пока не достигнете необходимой глубины. Лучше не торопиться и сохранять контроль.

Сверление бетона может потребовать некоторых усилий, иначе сверло легко пройдет сквозь него.Все зависит от состава бетона. Если вы просто просверлите цемент, работа будет намного проще. Но если вы ударите много камней, это займет больше времени.

Камни намного плотнее бетона и требуют большего давления. Не спеши. Сверлите понемногу. Вытащите сверло и время от времени дайте ему остыть. Если вы продолжите нажимать на камень, вы легко можете обжечь кончик биты.

Расколите камень каменным гвоздем или зубилом, если не можете пройти. Это значительно упростит его сверление.

4. Если вы ударились о камень, используйте каменный гвоздь или долото

Если упражнение внезапно перестает прогрессировать, обычно это означает, что вы попали в камень. такое бывает, нужно прекратить сверление. Вытащите сверло и расколите камень каменным гвоздем или зубилом.

Обычно это не проблема с перфоратором, так как дрель всегда работает с молотком в бетон. Дрель будет молотить и раскалывать все, что попадется вам на пути.

Иногда проблема связана с перфораторами.Поскольку эти сверла только вибрируют, они могут иногда застревать на камне.

Традиционные сверла постоянно сталкиваются с камнями. У них нет дополнительной функции для их выполнения, поэтому вам придется делать это вручную.

5. Очистите отверстие

Когда вы достигнете необходимой глубины, с помощью сжатого воздуха выдуйте всю пыль из отверстия. Не ударяйте по анкерам, пока яма заполнена бетонной пылью, потому что она будет препятствовать установке анкера.

Вы также можете сдувать пыль прямо на ходу. Бетонная пыль внутри отверстия может забить сверло и увеличить нагрев. Если у вас возникли проблемы с просверливанием, потратьте минуту, продуйте отверстие и дайте сверлу остыть.

Выдувание пыли, установка анкеров и уборка — вот последние шаги.

Насадки для сверления в бетоне

Вот краткое описание и советы, которые помогут вам сверлить бетон.

Выберите подходящее сверло .Вам понадобится как минимум кусок кирпичной кладки. Если вы используете перфоратор или перфоратор, используйте сверло, соответствующее вашей функции сверления.
Выберите подходящее сверло . Для небольших отверстий подойдет стандартное сверло, но лучше перфоратор. Но для более крупных отверстий каменщику необходимо проделать, например, анкерные болты, перфоратор — отличный инструмент.
Используйте правильное давление . Если просверлить бетон сложно, это не обязательно означает, что нужно прикладывать больше усилий.Ваш бит мог быть бесполезным, или вы могли удариться о камень. Если просто надавить сильнее, мотор вашей дрели просто сожжет.
Используйте воду. Смачивание бетона перед сверлением поможет уменьшить пыль и охладить сверло. Обычно мы не делаем этого для маленьких отверстий, но обычно для больших.
Следите за чистотой отверстия . Возможно, вам придется удалить пыль во время сверления. Вытащите сверло и продуйте отверстие сжатым воздухом. Если у вас нет воздуха, подвигайте сверло внутрь и наружу, вращая сверло, без давления, просто чтобы удалить пыль.
Будьте готовы к заеданиям . Если вы просверливаете бетонный фундамент или стену, вы можете столкнуться с чем-то небетонным, например, с арматурой или каменным заполнителем. Если это произойдет, удалите бит и используйте бетонный гвоздь, чтобы сломать то, что вам мешает. Гвоздь не поможет, если ударить по арматуре, в этом случае отверстие придется сдвинуть.
Безопасность прежде всего . Надевайте защитные очки и респиратор, чтобы мусор не попал в глаза, нос и рот при сверлении отверстий в бетоне.Перчатки тоже неплохая идея.
Дайте инструменту сделать свою работу . Не всегда лучше нажимать сильнее. Вам нужно давление, достаточное для того, чтобы сверло и сверло сделали свое дело. Но слишком большое давление приведет к перегрузке двигателя.

Резюме: как просверлить бетон

Бетон — один из самых популярных строительных материалов в мире. Он прост в изготовлении, очень прочен и легко принимает различные формы. Его используют для строительства патио, дорожек, тротуаров, проездов, фундаментов, столешниц и даже стен.Несмотря на то, что бетон — очень плотный материал, вы все равно можете просверлить его. Возможно, вы хотите повесить телевизор или картину на бетонную стену и вам нужно просверлить вешалки. Возможно, вы собираете колоду и вам нужно закрепиться на гроссбухе. Или, может быть, у вас есть внутренний дворик, и вы хотите закрепить якорь для паруса или набора для террасы. Какова бы ни была ваша причина, сверлить бетон не так сложно, если вы знаете, как это сделать, и имеете инструменты.

Все, что вам действительно нужно, это хорошая дрель и сверло по камню. Перфораторы работают лучше всего, потому что они не только просверливают сверло в бетон, но и одновременно забивают его.Перфораторы тоже хороши, потому что они обладают функцией вибрации, которая помогает сверлу проходить сквозь бетон. Но стандартная дрель тоже может с этим справиться. Немного о каменной кладке действительно необходимо. Без хорошей сверла, независимо от того, какой тип сверла вы используете, вы не пройдете сквозь бетон.

Если у вас есть вопросы или комментарии, напишите нам в любое время. Мы хотели бы услышать от вас.

Свёрла для перфоратора SDS-Plus — Буровые коронки USA

Свёрла для перфоратора SDS-Plus | SDS62401P

с твердосплавными напайками, для малых перфораторов с системой привода SDS с 4 пазами

Характеристики:

Запатентованная усиленная геометрия канавки снижает вибрацию и быстро отводит мусор от отверстия.

Перфораторы

для системы привода с 4 пазами подходят для большинства перфораторов SDS-Plus.
Геометрия головки в форме долота является самоцентрирующейся и обеспечивает быстрое проникновение.
Головка предназначена для предотвращения разрушения в случае контакта с армированной сталью и бетоном.
Высокотемпературная пайка в вакууме с чистой медью обеспечивает прочность наконечника и выдерживает удары твердых агрегатов.
Обработка дробеструйной обработкой.
Сделано в соответствии со стандартами ANSI.
Сверла с тубусом 1 на каждом знаке соответствуют строгим допускам контроля качества и спецификациям Немецкого института Bautechnik в Берлине.
Для использования в бетоне, камне, каменной кладке, цементных плитах и заполнителях.

Эти перфораторы SDS-Plus также отлично подходят для сверления следующих материалов:

Часто задаваемые вопросы о сверлах для каменной кладки

Что такое сверло для каменной кладки?

Сверла по камню используются для сверления камня, бетона и других твердых материалов. Они могут работать как с обычной дрелью, так и с перфоратором.

Как определить сверло для каменной кладки?

Очень важно уметь различать сверла по камню и сверла по дереву.Есть несколько показателей, таких как форма, размер и режущие кромки. Если вы не уверены, всегда лучше спросить совета у профессионала.

Можно ли использовать сверло по камню с обычным сверлом?

Вы можете использовать сверло по камню с большинством обычных сверл, но всегда полезно проверить его заранее.

Из чего сделано сверло для каменной кладки?

Лучшие сверла по камню обычно делают из стали.

Как долго прослужат сверла для каменной кладки?

Это действительно зависит от качества используемых вами сверл.Вероятно, вы можете ожидать, что ваши цементные буровые коронки прослужат от двух до трех недель интенсивного использования, но это, очевидно, может варьироваться. Прочтите обзоры и поговорите с экспертами, чтобы получить лучшее представление о вашем конкретном сверле.

Заполните форму ниже или позвоните нам! (407) 385-3511

–

перейти к содержанию

Твиттер

YouTube

Facebook

О Фонде Ангела
- Закрыть
- Что мы делаем
- Кто мы есть
- Совет директоров
- Партнеры сообщества
- Корпоративные партнеры
- Ресурсы сообщества
Наши истории ангелов
Программа Foundation Angel
Втягиваться
- Закрыть
- Стать ангелом
- Стать спонсором
- Стать юным ангелом
- Ваши доллары имеют значение
- Список необходимых предметов
Календарь и события
- Закрыть
- Подписные мероприятия по сбору средств
- Вечер надежды
- Классический гольф-клуб Greater Brandon Charity
- Сетевые возможности
  - Закрыть
  - Обед с лидерами сообщества

LizBrewer

2021-03-18T19: 51: 40 + 00: 00

Авторское право 2019 Angel Foundation.

Как сделать простой и надежный вибратор для бетона своими руками

Видео руководство: что делать если нет вибратора для бетона

Самое простое устройство вибратора для бетона

Видео — принцип работы бетонного вибратора

Вибратор для бетона на основе дрели

Вибратор из перфоратора

вибратор для бетона своими руками из перфоратора

Самостоятельное изготовление вибратора для бетона

Принцип работ глубинного вибратора для бетона

Изготовление вибратора своими руками из перфоратора

Самостоятельное изготовление вибратора из дрели

Как сделать из перфоратора вибратор для бетона

Конструкция и принцип работы

Как самостоятельно сделать погружной вибратор для бетона

Делаем погружной вибратор для уплотнения бетонной смеси своими силами

Вибратор для бетона своими руками: из перфоратора, дрели

Конструкция вибратора: варианты исполнения основных узлов

Изготовление вибратора из дрели своими руками

Выбор материала для сборки вибратора

Инструменты и материалы

Последовательность сборки

Этапы изготовления

Глубинный вибратор: описание, сфера применения, устройство

Описание устройства

Область применения глубинного вибратора

Конструкция устройства

Создание вибратора из перфоратора

Вибратор для бетона своими руками: Технология создания вибратора

Содержание:

Как работает вибратор?

Самодельный вибратор для бетона из перфоратора

Самодельный вибратор для бетона из дрели

Вибратор для бетона: как сделать своими руками?

Принцип работы

Перфоратор как основа для вибратора

Рекомендации к устройству

Вибратор из дрели

Площадочный вибратор

Рекомендации по работе

Вибратор для бетона своими руками — из дрели и из перфоратора — Всё про бетон

Принцип работы вибратора

Как сделать самодельный вибратор?

Делаем уплотнитель из дрели

Вибратор из перфоратора

Советы по использованию самодельного оборудования

Заключение

Насадка на перфоратор для вибрирования бетона

Самое простое устройство вибратора для бетона

Вибратор для бетона своими руками

Дрель как основа для бетонного вибратора

Виброуплотнители бетона и насадки недорого

Виброуплотнители бетона и насадки

Как сделать вибратор для бетона своими руками: агрегаты для уплотнения смеси

Как сделать из перфоратора вибратор для бетона

Содержание

Влияние износа долота на вибрацию рукоятки перфоратора и производительность

Вибрирующие насадки для бетона

Как работают вибраторы для бетона

Как долго нужно вибрировать бетон?

Будьте готовы, прежде чем заливать

Использование вибратора для бетона

Подсказка

Другие советы по использованию

Hilti SDS-Max Комбинированный перфоратор — на 40% быстрее Бурение тяжелых условий в бетоне От: Hilti Inc.

Как просверлить бетон

Что вам понадобится

Лучшие сверла по бетону

Ударная дрель

Перфоратор

Обычная дрель

подсказки

Лучшее сверло по бетону

Биты для кирпичной кладки

Свёрла для перфорации

Биты для перфоратора

Прочие инструменты

Шаг за шагом

1. Отметьте место, которое вы хотите просверлить

2. Сделайте пилотное отверстие
