На сколько должна заходить плита перекрытия на стену: Минимальное опирание плит перекрытия на стену

Минимальная величина опирания плит перекрытия на стены

А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты перекрытия на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной.

Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.

При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя. Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.

Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.

Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.

Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.

Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.

Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.

Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм. Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.

У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.

Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».

Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.

На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм.

-25 %

1 768,80 грн

от 1 326,60 грн

-20 %

2 164,80 грн

от 1 731,84 грн

Опирание монолитных плит на стены. Ответы на вопросы

Данная статья появилась благодаря Евгению Н. В рамках консультации он прислал мне целую группу вопросов по конструированию железобетона, отвечаю на них в этой статье.

Если вы желаете заказать статью о железобетоне на волнующую вас тему, пишите мне Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Вопросы по схемам из руководства по конструированию железобетонных конструкций

Первая группа вопросов на рисунке ниже:

1. Подходит ли L₀/10 для рис. 104в?

Я в свое время задавалась вопросом, и пришла к четкому выводу – в рисунке ошибка. Есть четкое правило: при защемлении верхняя арматура должна заполнять 1/4 пролета, а при шарнирном опирании 1/10. Объясняется это тем, что при защемлении в приопорная зона вверху растянута (так действует изгибающий момент), и растянутую зону нужно заармировать. А при шарнирном опирании момент равен нулю, растяжения нет, но вступает в силу конструктивное правило, и мы все равно армируем небольшой участок у опоры. Дело в том, что идеальный шарнир, полностью допускающий беспрепятственный поворот, мы в конструкциях выполнить не можем – плита чуточку, но защемляется, и в ее верхней приопорной зоне возникают незначительные, но все-таки напряжения, могут возникать трещины, и поэтому плиту мы армируем, но всего лишь на длине 1/10 пролета.

2. Обязательно ли загибать арматуру в нижнюю зону?

Нет, не обязательно. Это решение связано с экономией, описано оно в п. 3.135 со ссылкой на рис. 104 (вообще очень рекомендую все рисунки в руководстве рассматривать совместно с текстом, который на них ссылается). Нижняя арматура требуется в пролете, но до опоры всю ее доводить не обязательно – часть отгибается в верхнюю надопорную зону.

3. А если высота плиты перекрытия больше толщины стены?

Вообще условие для шарнира – это чтобы на опоре был квадрат b = h, тогда плита и опирается надежно (не соскальзывает), и поворачивается без защемления.

Какой высоты бывают в основном плиты? От 60 до 250 мм, так? То есть глубина опирания тоже должна быть от 60 до 250 мм. Но здесь еще вмешивается правило анкеровки арматуры – мы ее не можем завести на опору менее, чем на 100 мм, то есть опирание у нас на самом деле в случае без приварки от 100 до 250 мм (бывают исключения, но их лучше избегать).

Если плита опирается на кладку, то очень сомневаюсь, что кладка будет меньше 250 мм – тогда это уже не несущая стена. Если на железобетон, тогда есть возможность перейти к защемлению плиты, и вопрос будет решен.

4. Почему на рис. 103 L/4, а на рис. 104 L/10?

На рисунке 104 ошибка: либо там должно быть L/4, либо нужно показать, что плита опирается на балку шарнирно. Вообще если есть сомнительные моменты и нет возможности разобратьс, лучше брать по худшему варианту (это касается использования действующих норм).

Нюансы в армировании узлов опирания монолитных плит на стену

Здесь Евгений дает несколько вариантов узлов опирания и просит помочь разобраться, какой из них лучше.

1. Корректно ли такое примыкание плиты перекрытия и монолитной стены?

Такое решение с П-шками используют, мне оно не особо нравится по надежности, дальше объясню, почему.

Для чего здесь П-образный стержень? Дело в том, что верхнюю арматуру плиты в жестком узле нужно заанкерить. Для этого есть четкое решение в руководстве по конструированию, показанное на рисунке 105 (там плита жестко связана с балкой, но на месте балки вполне может быть и стена).

В этом решении верхняя арматура перекрывает 1/4 пролета и заводится на длину анкеровки на опору. Это для армирования плиты самое надежное решение – арматура анкерится в сжатой зоне на ту величину, которая требуется.

Неудобство в этом случае для строителей: обычно рабочий шов бетонирования приходится на верх стены, и это неудобно, когда арматура плиты должна закладываться в стену (особенно, если она значительных размеров). Некоторые конструкторы Закладывают в этом случае Г-образные стержни из стены (далее такой узел я разберу), еще можно предусматривать анкеровку на конце (чтобы отогнутый стержень был короче, к нему приваривают анкерующие элементы), но это все усложняет производство работ. Поэтому для анкеровки некоторые конструкторы применяют П-образно отогнутые стержни, считая, что анкерят верхнюю арматуру в сжатой зоне плиты, и это нормально работает. Хорошо ли такое решение? Однозначно не сказать, мне не очень нравится, т.к. анкеровка осуществляется в самой напряженной зоне узла, а не заводится в сжатую зону стены. Единственное, чем можно улучшить это решение – это завести П-образный стержень на длину анкеровки в плиту, чтобы он все-таки анкерился не в самом узле (но это перерасход в сравнении с узлом из руководства, хотя установка дополнительной П-шки – это уже перерасход).

Далее по верхней анкеровке арматуры. В верхней зоне должен быть перенахлест, а не анкеровка. Причем там два варианта: либо соблюдать правила и делать П-шки разного размера, чтобы было не более 50% нахлестки в сечении плиты, либо пользоваться коэффициентом 2,0 для анкеровки (вместо 1,2) и делать П-шки одинаковыми (СП позволяет). Ведь по сути в данном узле П-шка – это продолжение верхней рабочей арматуры, установленное для ее анкеровки, значит оно должно соединяться с ней с перенахлестом (и тут, кстати, тоже нарушение нормативных требований, ведь нахлестки не должно быть в растянутом сечении – вот поэтому мне не нравится ни решение с П-шками, ни решение с Г-шками, т.к. и перерасход арматуры, и нарушение норм).

Идеальное решение – это непрерывный верхний стержень, заанкеренный на длину анкеровки, как положено, с отгибом вниз, и при этом либо попадающий в стену, либо нет.

Но тут всплывает еще одно требование норм, которое в силу своей не четкой формулировки, принуждает проектировщиков устанавливать П-шки везде на концах плит. Это требование СП63.13330

Это требование говорит нам о восприятии крутящих моментов, которые возникают на свободных краях плит (там действительно нужны П-образные хомуты – именно такие, как показано на рисунке в СП – охватывающие арматуру, идущую параллельно свободному краю плиты). И это требование объяснялось еще в бюллетене №87 (1975 г.), там четко сказано, что разговор идет о свободном конце плиты:

Также данный вопрос оговорен в Еврокоде (и в копирующих Еврокод украинских нормах), там тоже речь только о свободном крае плиты и нет речи об анкеровке арматуры:

Но в СП идет речь не только о свободных краях плиты, и получается, что для анкеровки стержней как бы тоже рекомендовано использовать те же самые хомуты. Но тогда эти хомуты должны идти в одной плоскости со стержнями, которые они анкеруют, а не разделяться с ними перепендикулярными стержнями. Далее, хомуты должны быть того же диаметра, что и арматура плиты, они должны иметь защитный слой такой же, как рабочая арматура – то есть никак они не могут быть расположены так, как показано в СП.

Каков же выход?

Во-первых, раз требование действующих норм железобетонно, то мы должны устанавливать П-шки, так?

Во-вторых, как думающие конструкторы, мы должны надежно заанкерить верхнюю арматуру, избежав нахлеста в растянутой зоне (запрещенного нормами) и постаравшись не пойти на сильный перерасход.

Я предлагаю следующее решение (на эскизе арматура диаметром 12 мм класс А400С):

• Верхняя арматура плиты (синяя) заанкерена и непрерывна в растянутой зоне.
• Нижняя арматура тоже заанкерена, т.к. у нее совсем маленькая длина анкеровки.
• В плите установлены П-образные хомуты из гладкой арматуры малого диаметра (кручения на опоре ведь нет) – они удовлетворяют требованию СП, не такие дорогие и трудозатратные, как из арматуры периодического профиля.
• Шов бетонирования опущен ниже плиты так, чтобы не пришлось делать выпуски из стены.

1. Если допустимо такое армирование, то П-шки должны идти по очереди – 1-й длинный, 2-й короткий (чтобы обеспечить условие «не более 50% в сечении»)?

Допустимо ли такое армирование, я описала в предыдущем ответе. Если все-таки решиться на такой узел, то в верхней зоне плиты П-шки должны чередоваться, их длина от внутренней грани стены должна быть равна одной и двум длинам нахлестки (не анкеровки, а нахлестки!) соответственно. А вот в нижней зоне вроде бы тот же принцип – стыкуем нижнюю арматуру с П-шками, но так как диаметр нижней арматуры значительно больше, чем требуется в приопорном сечении плиты, то можно пересчитать длины нахлестки с учетом реальной потребности в арматуре (и это будет значительно меньшая длина, полагаю, что минимально допустимой будет достаточно).

2. Lan для П-шки принимать как на рисунке?

Lan для П-шки – это по сути не длина анкеровки, а длина нахлестки (считается по другой формуле). Ее можно считать от внутренней грани стены, чтобы хотя бы выйти за пределы узла. Если вылизывать, то считать можно вправо от точки, в которой П-шка становится прямой.

3. Диаметр П-шки следует принимать по диаметру основной фоновой арматуры?

Если П-шку использовать для анкеровки арматуры, то ответ «да» – диаметр П-шки равен диаметру той арматуры, которую она анкерит.

Если арматура анкерится без помощи П-шки, а П-шка применяется для работы против выпучивания, для восприятия крутящего момента на свободной стороне плиты, для работы против растрескивания, то это может быть гладкая арматура меньшего диаметра. Насколько меньшего – тайна покрытая мраком, рекомендаций ни по конструированию, ни по расчету нет. Единственное, за что можно зацепиться – это определить крутящий момент и сделать расчет края плиты на его действие.

4. Как быть, если расстояние «а» очень маленькое? Допустим, порядка 50-60 мм – будет держать арматура? А если еще и вылет побольше при большем d?

Арматуру подвяжут к выпускам из стены, проблем не будет, строители найдут, как обеспечить проектное положение.

Хотя я бы понизила шов бетонирования, как предлагала выше. Тогда бы арматуру плиты не надо было устанавливать заранее, и работа строителей была бы значительно легче.

1. Как разместить П-шку при минимальном радиусе загиба R = 30 мм (например, для d = 12 мм), т.к. будет налезать на горизонтальную арматуру?

Радиус даже больше: для диаметра 12 мм он равен 36 мм.

Как вариант предлагаю сдвинуть горизонтальную арматуру и переместить ее внутрь. Расчетная площадь арматуры при этом не уменьшится, только шаг чуток поплывет, но не существенно. Зато вся арматура будет связана, плюс П-шка защитит горизонтальную арматуру от выпучивания.

Благодарю Евгения за вопросы!

От себя хочу еще добавить: в нормах все не так однозначно, как хотелось бы. На прямое нарушение норм я идти никогда не рекомендую. В спорных моментах советую всегда выбирать худший вариант. И конечно же думать, искать причины и анализировать: когда мы понимаем, что и зачем устанавливается, как это все работает, конструировать без ошибок становится в разы легче.

class=»eliadunit»>

Добавить комментарий

особенности, допустимые пределы, инструкция по укладке

Дата: 28 ноября 2017

Просмотров: 6103

Коментариев: 1

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

• по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
• на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

[testimonial_view id=»22″]

Запрещается производить установку следующим образом:

• опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
• на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

• на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
• на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
• с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

• крупнопанельные конструкции – 5–9 см;
• кирпичные опоры – 9–12 см;
• газобетонные стены – 12 см;
• пеноблочные элементы – 12 см;
• внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

• длины изделия;
• массы пролетной конструкции;
• толщины капитальной стены;
• наличия теплоизоляции и облицовки;
• сейсмостойкости строения;
• вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

• автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
• такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
• инвентарные подмостки, облегчающее выполнение работ на высоте;
• монтажный лом, позволяющий корректировать положение плит при установке;
• отвес и нивелир, необходимые для контроля расположения панелей;
• анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Нагрузки на стены из кирпича толщиной 250 мм и др. вопросы

Доброго времени суток. Меня зовут Максим. Впервые задаю вопрос(ы) на вашем сайте. Недавно приобрел участок в Белгородской области под строительство дома для проживания в будущем(сам я с другой области). Пришлось окунуться в дебри строительной темы, т.к. познания равнялись нулю. Параллельно c семьей формировали эскиз будущего строения: его планировки и размеры. Так со временем сформировался набросок проекта, но ни как не смог определиться с материалом стен. Хоть и перелопатил большое количество информации, но источники расходятся, встречается много «шлака» и анти- или наоборот саморекламы. Так например уже был готов остановиться на керамзитобетонных блоках, но встречается много информации что керамзит источает вредный газ (кстати это можно отнести к Первому Вопросу: так ли это?). От чего продолжил свои поиски материала для стен и наткнулся на то что в этом же населенном пункте есть  кирпичный завод  «Белкерамик». Кирпич конечно дорого, но если сделать несущие стены толщиной в кирпич 250 мм(естественно с последующим утеплением снаружи + фасад, но это дальше думать будем), то цифра не так пугает, как если бы в 370 мм. Кирпич пустотелый 250*120*65, картинку приведу ниже, марка продается м150 и м125 (но как я понял м150 тяжело урвать, толи перестали его производить, в общем стоит больше рассчитывать на м125, хотя на сайте указана цена одинакова. Если интересно то вот ссылка http://www.contract-msk.ru/factorybrick.aspx?ID=263&tabID=3). Для перекрытия хотелось бы использовать плиты перекрытия. Вот и сформировался чуть ли не главный вопрос: выдержит ли стены из пустотелого кирпича м125 толщиной 250мм нагрузку, с учетом армопояса (я так понял вещь полезная и лишним не будет).

Схемы с размерами привожу ниже. И задаю беспокоящие вопросы по порядку:

1. Вредны ли керамзитобетонные блоки , правда ли они источают вредный газ?

2. Выдержат ли стены из пустотелого кирпича м125 250*120*65 толщиной 250мм плиты перекрытия?

3. Не слаб ли будет такой фундамент для кирпича? Фундамент ленточный. Цоколь продолжение того же фундамента монолитом. И не нужен ли для центральной перегородки под несущую стену опорный столб, или же нужно увеличить всю высоту перегородки? В интернете пишут что глубина промерзания грунта в Белгородской области 1,2 метра и что в большинстве случаев на 1,2-1,3 м начинаются глинистые грунты.

4. Можно ли так опирать плиту перекрытия на цоколь с заходом по 100 мм или какой то размер более предпочтительней? Вес каждой плиты 1653 кг (4200*1200*220). Всего будет 18 плит на первом этаже, по 9 с каждой стороны. Нужен ли зазор между плитой и стеной?

5. Если утеплитель перекрытия первого этажа будет снизу, то как его крепить? И я так понимаю в цоколе надо делать вентиляционные отверстия (сполохи кажется называются?)?

6.  Так же нет ли замечаний по плитам перекрытия второго этажа, заходу плит на стены? А так же можно ли прям на плитах продолжать кладку стены второго этажа 1,4 метра высотой?  Крайние плиты должны заходить длиной стороной на кладку?  Для вопроса по нагрузке на стены тоже наверное пригодятся данные о плитах: вес 1770 кг размер 4500*1200*220.

7. Угол крыши 35 градусов является ли оптимальным?

8. Если ширины фундамента мала для стены (так например 250 кирпич+100 минвата+50-80 воздушная прослойка+120 лицевой кирпич=это уже 520-550 мм, а еще ведь плита съест 100 мм) стоит ли уширить его на уровне выше земли? Если да приведите пожалуйста схему, а то в интернете об этом информации не нашел и понятия не имею как это должно выглядеть.

9. Какого размера делать песчаную подушку под фундамент?

10. Есть различие между пустотелым и полнотелым кирпичом при нагрузке на изгиб?

За ранее большое спасибо за ответы и уж простите за такой объем писанины и вопросов за один присест 🙂

минимальная толщина стены, монтаж плит перекрытия

При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок — относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.

Плита перекрытия (ПП) — это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

• 1П — толщиной 120 мм;
• 1 ПК — толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

• под межэтажные перекрытия — 300 мм;
• под мансардные или чердачные — 200 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Глубина опирания ПП должна составлять не менее 120 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса — 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины — это мосты холода, поэтому стены начнут промерзать.

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

1. Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
2. От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
3. Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
4. Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

Схема установки плитных перекрытий на газобетонные блоки:

На схеме: 1 — анкерная металлическая скоба, 2 — плита перекрытия, 3 — кладка из газоблоков, 4 — доборный блок в кладке, 5 — раствор М35, 6 — кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды — на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

Монтаж плит перекрытия на газобетонные блоки — наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:

• закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
• расчистить место стоянки для грузоподъемной техники;
• плиты выгрузить так, чтобы удобно было выполнять строповку.

Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.

Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:

• прочность — должны воспринимать действующие нагрузки;
• жесткость — изделия не должны прогибаться выше нормативных пределов;
• шумоизоляция — шум между этажами не должен передаваться;
• пожарная безопасность — ПП должны препятствовать распространению огня между этажами;
• технологичность — должны легко монтироваться;
• экономичность — сметная стоимость не должна превышать 10% от сметы всего дома.

Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.

Монолитное перекрытие — Проектирование и строительство домов

В домах из кирпича, бетона или бетонных блоков перекрытия часто выполняются из железобетона нежели из дерева. Они обеспечивают прочность и сейсмоустойчивость строения, а также долговечны и не горят, что немаловажно. Существует несколько способов монтажа железобетонных перекрытий. Самый распространенный – это укладка плит перекрытия заводского изготовления. Плиты заказываются на заводах ЖБИ, а затем монтируются с помощью крана и бригады рабочих. Когда использование подъемного крана на стройплощадке затруднено, или дом имеет нестандартную планировку и сложно выполнить раскладку готовых плит, обустраивается монолитная плита перекрытия.

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит:

Во-первых, конструкция получается прочной и монолитной без единого шва, что обеспечивает равномерную нагрузку на стены и фундамент.

Во-вторых, монтаж монолитной плиты позволяет сделать планировку в доме более свободной, так как может опираться на колонны.

Для монтажа монолитной плиты перекрытия потребуется опытная бригада рабочих  и возможно спецтехника. Главное — соблюдать технологию и не экономить на материалах. И так во всем, что касается строительства.

Монолитное перекрытие начинается с проекта, без него тут точно не обойтись. Так как расчет плиты не сделаешь на глаз. Расчет включает в себя расчет поперечного сечения плиты на действие изгибающего момента при максимальной нагрузке. Как результат Вы получите оптимальные размеры для плиты перекрытия конкретно в вашем будущем доме, указания, какую арматуру использовать и какой класс бетона.

Для примера мы возьмем плиту рекомендованного размера: толщиной 200 мм «СП 63.13330.2012 Бетонные и железобетонные конструкции».

Материалы для изготовления монолитной плиты перекрытия

1. Опалубка;
2. Опорные столбы для поддержания опалубки из расчета 1 опора на 1 м2;
3. Арматура диаметром 12 мм;
4. Бетон марки М350;
5. Пластиковые «стаканчики» подставки под арматуру.

Технология заливки монолитной плиты перекрытия

После того как стены выгнаны на необходимую высоту, и их уровень выровнен, можно приступать к обустройству монолитной плиты перекрытия.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку. Итак, изготовление опалубки осуществляется с помощью деревянных досок или листов влагостойкой фанеры.

Толщина фанерных листов должна быть 20 мм, а толщина обрезных досок 25 – 35 мм. Если сбивать щиты из обрезных досок, то их нужно плотно подгонять друг к другу. Если между досками видны щели, то поверхность опалубки следует застелить гидроизоляционной пленкой.

Установка опалубки

Устанавливаются вертикальные опоры. В качестве опоры могут использоваться, деревянные столбы или металлические столбы. Шаг между опорами должен быть 1 м. Ближайшие к стене опоры должны располагаться на удалении минимум 20 см от стены.

Сверху на стойки укладываются (продольные лаги, которые будут удерживать опалубку, а именно двутавровая балка, швеллер или деревянный брус).

Сверху продольных лаг укладываются поперечные балки, на которые сверху кладут листы влагостойкой фанеры. Размеры горизонтальной опалубки должны быть подогнаны идеально, чтобы ее края упирались в стену, не оставляя щелей.

Регулируется высота опор таким образом, чтобы верхний край горизонтальной опалубки совпадал с верхним краем кладки стены.

Далее устанавливается вертикальное ограждение опалубки. С учетом того, что у монолитной плиты перекрытия размеры должны быть такими, чтобы ее края заходили на стены на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона, необходимо выполнить вертикальное ограждение именно на таком расстоянии от внутреннего края стены.

В последний раз проверяется горизонтальность и ровное расположение опалубки с помощью нивелира.

Для удобства дальнейших работ поверхность опалубки нужно застелить гидроизоляционной пленкой. В таком случае опалубка легко снимется, а поверхность бетонной плиты будет идеально ровной.

Армирование плиты

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток. Для изготовления арматурного каркаса используется стальная арматура А400 с диаметром 10 – 12 мм. Из этих прутов связывается сетка с размером ячейки 200х200 мм. Для соединения продольных и поперечных прутов используется вязальная проволока 1,2 – 1,5 мм. Чаще всего длины одного арматурного прута недостаточно, чтобы покрыть весь пролет, поэтому пруты придется соединять между собой вдоль. Чтобы конструкция получилась прочной, пруты должны соединяться с нахлестом в 40 см.

Арматурная сетка должна заходить на стены минимум на 150 мм, если стены из кирпича, и на 250 мм, если стены из газобетона. Торцы стержней не должны доходить до вертикальной опалубки по периметру на 25 мм.

Арматурные сетки, одна из них – нижняя – должна располагаться на высоте 20 – 25 мм от нижнего края плиты. Вторая – верхняя – должна располагаться на 20 – 25 мм ниже верхнего края плиты.

Чтобы нижняя сетка располагалась на нужном удалении, под нее подкладываются специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1 – 1,2 м в местах пересечения прутов.

Толщина монолитной плиты перекрытия берется из расчета 1:30, где 1 – толщина плиты, а 30 – длина пролета. Например, если пролет составляет 6 м, то толщина плиты будет 200 мм. Учитывая, что сетки должны располагаться на удалении от краев плиты, то расстояние между сетками должно быть 120 – 125 мм (от толщины плиты 200 мм отнимаем два зазора по 20 мм и отнимаем 4 толщины арматурных прутов).

Чтобы развести сетки на определенное расстояние друг от друга, из арматурного прута 10 мм с помощью специального гибочного инструмента изготавливаются специальные фиксаторы – подставки.  Верхние и нижние полки фиксатора равны 350 мм. Вертикальный размер фиксатора равен 120 мм. Шаг установки вертикальных фиксаторов 1 м, ряды должны располагаться в шахматном порядке.

Следующее что мы делаем – устанавливаем торцевой фиксатор. Он устанавливается с шагом 400 мм в торцах арматурного каркаса. Фиксатор служит для усиления опирания плиты на стену.

Заливка бетоном

Бетон  лучше заказывать на проверенном заводе. Это значительно облегчает задачу. К тому же, заливка раствора с миксера равномерным слоем обеспечит исключительную прочность плиты. Чего не скажешь о плите, которую заливали вручную с перерывами на приготовление новой порции раствора. Так что заливать бетон лучше сразу слоем в 200 мм, без перерывов. Перед заливкой бетона в опалубку необходимо установить каркас или короба для технологических отверстий, например, дымохода или вентиляционного канала. После заливки бетон необходимо провибрировать глубинным вибратором. После чего накрыть пленкой и оставить сохнуть до набора марочной прочности на 28 дней. Первую неделю поверхность необходимо увлажнять водой. Спустя месяц опалубку можно снимать. Монолитная плита перекрытия готова.

Толщина раствора под плиты перекрытия

Автор Евгения На чтение 28 мин. Опубликовано 08.02.2020

Толщина раствора под плиты перекрытия

Технология монтажа плит перекрытия-технические требования

Для монтажа плит перекрытия понадобится следующий инструмент:

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

СНиП 3.09.01-85 “Производство сборных железобетонных конструкций и изделий”,

СНиП 3.03.01-87 “Несущие и ограждающие конструкции”, СНиП III-4-80 “Техника безопасности в строительстве”, а так же требованиям требованиями серии 2.140-1вып. 1 и требованиям приведенным в рабочих чертежах и в проекте производства работ ГОСТ 23118-99 “Конструкции стальные строительные”.

15. Защита от коррозии:

– все металлические анкера и связи нужно защитить слоем эмали

ПФ-133 (ГОСТ926-82*) по слою грунта ГФ-020 (ГОСТ18186-79) или слоем

кладочного цементно-песчаного раствора ГОСТ28013-98* толщиной

– поверхности металлических закладных деталей должны быть оцинкованы;

– нарушенные в процессе производства работ антикоррозийные покрытия

должны быть восстановлены одним из перечисленных выше способом.

16. Анкера и связи после установки и сварки защищать бетоном В15

на мелком заполнителе толщиной 40мм.

17. Сварку производить электродами Э42А по ГОСТ 9467-75, толщина

швов 6мм, но не более толщины свариваемых элементов.

18. По периметру кровли выполнить ограждение высотой 600мм

(общая высота ограждения с парапетом -900мм).

Все элементы ограждения быть окрашены за 2 раза эмалью ПФ-115

Строительство домов

Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции. Всеми этими характеристиками обладают ЖБИ плитного типа. Они используются при возведении промышленных, многоквартирных и индивидуальных строений.

Содержание:

Они служат в качестве межэтажных перекрытий, где их нижняя поверхность выступает потолком, а верхняя полом верхнего помещения. Также плиты укладываются на гаражи, сараи и другие постройки хозяйственного назначения, таким образом, образуя крышу. Нередко их используют в качестве фундамента.

Виды плит перекрытий

Можно выделить 2 вида: монолитные плиты перекрытия и пустотные. Первые отличаются большим запасом прочности и несущей способностью. Среди серьезных недостатков можно отметить их вес, высокую теплопроводность и низкие звукоизоляционные свойства. Такие изделия зачастую применяются для строительства общественных и индустриальных сооружений.

Плиты перекрытия фото

• Пустотные ЖБИ используются при возведении частных домов ввиду их более дешевой стоимости и легкого веса по сравнению с монолитными аналогами. Этот фактор, конечно, не позволяет обойтись без специальной техники для доставки ПК на объект и монтажа, но, тем не менее, дает возможность значительно снизить нагрузку на несущие стены и фундамент. И как следствие сократить расходы на их обустройство, используя меньшее количество строительного материала.
• Пустоты, проходящие по всей длине бетонного изделия, могут иметь круглую, овальную и многоугольную форму. Ими можно воспользоваться при закладке коммуникаций, используя кабель-каналы, пластиковые короба или гофрированные трубы.

Многопустотные плиты перекрытия гарантируют:

• хорошие тепло и звукоизоляционные качества;
• огнестойкость;
• распределение нагрузки на несущие стены;
• высокую механическую прочность;
• долговечность.

Благодаря ровным поверхностям плит все дальнейшие отделочные работы пройдут с не только минимальным вложением средств на выравнивание потолка (пола), но и меньшими трудозатратами.

Плиты перекрытия размеры

• Плиты перекрытия выпускаются длиной от 1880 до 6280 мм с шагом с 100 мм.
• Толщина плиты перекрытия составляет 220 мм. Стандартная ширина изделия равна 990, 1190 либо 1490 мм, хотя можно найти плиты и с другими типоразмерами.
• Вес плиты перекрытия определяют ее габариты, ориентировочно данный показатель варьируется от 500 до 1500 кг. Что касается несущей способности единицы изделия, то в среднем она составляет 800 кг на 1 кв.м.

Что необходимо знать перед приобретением ПК

• Не допускается наличие следов ржавчины и жира на поверхностях изделия.

• Максимально допустимые трещины – 0,1 мм, но лучше – это их полное отсутствие.
• Все грани плит должны иметь максимально ровные поверхности, без выпуклостей и впадин.
• Допустимое отклонение от номинала по длине – 10 мм, толщине – 5 мм, ширине – 5 мм.
• Изделие должно иметь соответствующие сертификаты качества.

Перед началом укладки плит перекрытия необходимо знать, что:

• шершавая сторона плиты должна быть обращена вверх, а гладкая вниз;
• подгон изделий осуществляется по их нижним сторонам;
• ЖБИ должны опираться на 2 короткие стороны, длинную сторону не рекомендуется заводить на стену;
• понадобятся компоненты для песчано-цементного раствора;
• укладка плит производится вплотную друг к другу без зазоров;
• услуги крана почасовые, поэтому к его приезду подготавливается все необходимое, чтобы работы прошли без заминок;
• плиты должны опираться только на несущие стены, остальные внутренние перегородки (стены) возводятся после установки перекрытия;
• для слаженного монтажа в помощь крану понадобится как минимум 2, а лучше 3 человека;

• перед черновой отделкой пустоты плиты заполняются щебнем или керамзитом.

Подготовка стен перед установкой плит перекрытия

• Несущие стены подвергают нивелировке. Они должны быть максимально ровными по высоте, допустимое расхождение составляет максимум 10 мм. Выявить разницу высот можно посредством длинной балки, которая размещается на двух противоположных стенах. Поверх бруса ставится строительный уровень, и чем он длиннее, тем точнее полученный результат.
• Таким образом, проверяются все опоры под плиты перекрытия. При этом важно производить замеры как можно чаще. Для этого балка или брус устанавливается в углах строения, затем перемещается каждые 1-1,5 м. Соответствующие данные можно записать на стенах мелом или маркером.
• Далее находится самая высокая и низкая точка и выкладывается бетонная смесь с использованием ячеистой металлической сетки. Опоры, возведенные из пенобетонных, шлаковых, газосиликатных блоков, в обязательном порядке усиливаются. Это можно сделать посредством армирующего пояса высотой не менее 15 см.
• Армопояс равномерно распределяет нагрузку, предотвращает деформацию стен и защищает плиты перекрытия от излома.

• Опалубка собирается из максимально ровных досок в соответствии с полученными значениями, то есть грани могут иметь различные значения по высоте. Можно воспользоваться специальным П-образным профилем. Конструкция обустраивается по всему периметру коробки дома, включая и ненесущие стены, особенно, если строение выполнено из легких блочных материалов.
• Для замеса песчано-цементного раствора берется 1 ведро цемента (М500) и 3 ведра песка, воды необходимо столько, чтобы смесь получилась не жидкой, но и не густой. Песок обязательно просеивается для удаления камешков, которые поспособствуют разрушению слоя под весом плиты.
• После заливки раствор протыкается мастерком или отрезком арматуры для предотвращения образования воздушных прослоек. Трамбовке следует уделить повышенное внимание.

• Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания. Если ЖБИ хранились на стройплощадке долгое время, то рекомендуется в участках прохождения пустот просверлить одно-два отверстия, через которые уйдет лишняя влага. Следует отметить, что отверстия заделываются бетонным раствором, а при монтаже плита должна быть обращена ими вниз.
• Заводские пустоты заполняются керамзитом или просто вставляются крупные куски полуторного кирпича, а оставшиеся щели закрываются цементным раствором. Хотя в последнее время заводы выпускают плиты уже с закрытыми пустотами.
• Смесь в опалубке должна хорошо просохнуть, набраться прочности, для этого понадобится не менее 3 недель.

Площадка для крана

• Грунт, где будет стоять подъемная техника должен быть слежавшийся. Нельзя устанавливать кран вблизи строящегося дома при наличии подвала. Опорная «нога» спецтехники создает весьма значительную нагрузку на грунт, что может привести к обрушению стенки подвального помещения.
• При рыхлых или насыпных грунтах рекомендуется заказать кран с более длинной стрелой. Если работы проводятся весной или осенью, когда грунт насыщен влагой площадку под автокран выкладывают дорожными плитами (можно использовать бывшие в употреблении изделия). Потому как техника может увязнуть в слякоти под собственной тяжестью.

Разлиновка плит

• Не рекомендуется перекрывать одной плитой два пролета. Такая нагрузка при определенных обстоятельствах может привести к ее растрескиванию. Если была выбрана именно такая схема укладки, то в этом случае рекомендуется сделать надрез болгаркой с алмазным диском (на его глубину) ровно по центру средней стены.
• Если трещина все же возникнет, то она пойдет ровно по направлению надреза, что вполне допустимо.
• К сожалению, не всегда удается выполнить перекрытие целыми плитами. Иногда их приходиться разлиновывать и по ширине, и по длине. Здесь понадобиться кувалда, болгарка с алмазным диском, лом и мускульная сила.

• Для облегчения процесса используют соответствующей длины брус или доска. Пиломатериал подкладывается под плиту строго по линии будущего среза. В определенный момент бетонное изделие надломится под собственным весом.
• Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии. Далее посредством кувалды наносятся удары по всей длине ЖБИ. Удары следует наносить как можно чаще. Если срез приходится на пустотное отверстие, то плита сломается довольно быстро.
• При рубке плиты по ширине придется приложить немалые усилия. Попадающуюся арматуру срезают сварочным аппаратом или резаком. Использовать болгарку не рекомендуется, так как диск может «закусить». Но если в распоряжении имеется только этот инструмент, тогда не разрезайте металлический стержень до конца – оставьте 2-3 мм. Окончательный надлом выполните ломом или кувалдой.

Осуществляя рубку плиты, все возможные последствия ложатся на ваши плечи! Ни один завод-изготовитель не даст официального разрешения на проведение этих работ.

• Если целых плит не хватает для полного перекрытия, а оставшееся пространство невелико, то избежать трудоемкого процесса по рубке можно воспользовавшись двумя нижеперечисленными способами:
• Последняя либо первая плита по длине не примыкает к стене. Образованная пустота между плитой и опорной стеной закладывается кирпичом или блоками. Цементная стяжка, выполняемая по завершении строительства, надежно объединит и скрепит кладку с плитой.
• Этот способ хорош, если имеющиеся бетонные панели укладываются стык встык, а оставшееся расстояние распределяется между двумя опорными стенами и заполняется описанным методом.

• Следует помнить, что если пустующий проем составляет более 30 см, то при заливке стяжки выполняется армирование на данном участке.
• Плиты монтируются впритык к стенам, а пустой промежуток остается между самими плитами. К нижним поверхностям ЖБИ крепится толстая влагостойкая фанера, обязательно закладывается арматура с заходом на верхние поверхности плит.
• Таким образом, получится что-то в виде опалубки, которая заливается бетонным раствором. После полного высыхания, фанера демонтируется, а поверх плит выполняется общая стяжка.

Монтаж плит перекрытия

• Для работ понадобится кран и как минимум 4 человека (крановщик, стропальщик и 2 помощника). На несущие опоры с армирующим поясом выкладывается заготовленный бетонный раствор толщиной не более 20 мм. Плита поднимается в горизонтальном положении на нужной высоте. Все действия, а именно перемещение и направление груза проводятся под руководством стропальщика.

Монтажники принимают плиту перекрытия, регулируют оптимальное расположение. До снятия строп посредством ломов бетонную панель направляют к участку установки с максимальной точностью:

• от плиты до стены по длинной стороне оставляется минимальное расстояние равное 50 мм;
• между плитами должен отсутствовать какой-либо промежуток;
• ширина опоры с каждой короткой стороны плит должна составлять как минимум 150 мм.

Проверка бетонных плит перекрытия

• После монтажа перекрытия проверяется ровность поверхностей рядом стоящих плит по уровню. Если перепад высот составляет более 4 мм, то плиты подвергаются переустановке. ЖБИ поднимаются заново краном, и в соответствии с положением раствор убирается или добавляется.
• Нельзя схватившийся бетонный слой разводить водой, застывшая смесь полностью удаляется, а на ее место накладывается свежезатворенная. Как только нивелировка завершена, переходят к фиксации плит между собой и к несущим стенам.

Анкеровка железобетонных плит перекрытия

По завершении установочных работ и после того как была проведена нивелировка плит, осуществляется их анкеровка. Если имеется проект, то в документах должна присутствовать специальная схема. В противном случае, анкеровка производится следующим образом:

• анкерные петли монтируются к несущим стенам и заходят на плиты перекрытия примерно на 40-50 см. Как правило, двух креплений достаточно на всю длину панели (их располагают в метре от края плит). Таким же образом один анкер устанавливается по ширине;

• если стыковка плит происходит по их короткой стороне, то эти участки фиксируют по диагонали, используя рабочие отверстия, с расположенной в них арматурой. При их отсутствии можно воспользоваться специальными креплениями с Г- и П-образными формами;
• между собой бетонные плиты скрепляются в точках монтажных отверстий. Металлические пруты необходимо максимально натянуть и зафиксировать сваркой, как минимум в трех точках.
• После этого проушины и швы между плитами заполняются щебнем мелкой фракции, а затем заделываются песчано-цементным раствором. Затягивать с этими работами не стоит, так как в отверстия может попасть строительный мусор.

Особенности технологии монтажа плит перекрытий

• Пустотные плиты широко применяются при возведении малоэтажных и индивидуальных строений. Хотя они и отличаются меньшими размерами и более легким весом от монолитных аналогов, но, тем не менее, требуют утолщенных стен и усиленного фундамента. К тому же ими не удастся перекрыть сложные по архитектуре строения.
• Но, несмотря на эти недостатки, плиты обеспечивают надежное перекрытие, характеризующееся долгим сроком службы. Их применение оправдано в тех случаях, когда плиты становятся основой для настила кровельного материала, то есть они выступают в роли плоской крыши.

Плиты перекрытия видео

При подготовке и установке плит перекрытия важно учесть множество технических моментов, а значит необходимо обладать определенными знаниями и навыками. Если неуверены в расчетах – обратитесь в специализированную организацию, где составят проект согласно всем требованиям СНиП.

Как положить плиты перекрытия на газобетон

При строительстве двух- или трехэтажного дома из газобетонных блоков возникает вопрос: как укладывать плиты перекрытия на газобетон? Газоблок – относительно хрупкий материал, а бетонные изделия имеют большой вес. Если выполнить укладку неправильно, то перекрытие начнет выдавливать газоблок в стене, что приведет к разрушению конструкции. Можно ли класть плиты перекрытия на газобетонные блоки и как сделать это правильно? Расскажем в статье.

Можно ли класть плиты перекрытия на газоблок

Плита перекрытия (ПП) – это горизонтальная конструкция, разделяющая разные уровни здания. Перекрытия бывают не только межэтажными, но и мансардными, подвальными, чердачными. Расчет конструкций выполняется на этапе проектирования. В ходе расчета определяется прочность, жесткость, раскрытие трещин. При расчете инженеры руководствуются СТО 501-52-01-2007.

Использовать бетонные ПП при строительстве дома из газоблока можно при соблюдении определенных требований:

Использование легких плит. Для разделения этажей используются стандартные перекрытия, изготовленные по ГОСТ 26434-2015, следующих типов:

• 1П – толщиной 120 мм;
• 1 ПК – толщиной 220 мм с круглыми отверстиями 160 мм.

Не используются плиты перекрытия на газобетонные блоки, имеющие маркировку 2П и 2ПК, так как они изготавливаются из тяжелого бетона.

Достаточная толщина стены. Минимальная толщина стены из газобетона под плиты перекрытия зависит от марки газоблока. Для блоков D500 с классом прочности не ниже В2.5 этот показатель составляет:

• под межэтажные перекрытия – 300 мм;
• под мансардные или чердачные – 200 мм.

Глубина опирания ПП должна составлять не менее 120 мм.

Наличие армопояса. Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса – 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

При несоблюдении хотя бы одного из этих условий перекрытия выдавливают газоблок в стене. В результате в кладке появляются трещины, нарушается структура газобетона. В серьезных случаях дом становится опасным для проживания, возникает опасность обрушения несущих стен. Но даже если стены не разрушатся, то жить в таком доме будет некомфортно: трещины – это мосты холода, поэтому стены начнут промерзать.

Как сделать шов между газобетоном и плитой перекрытия

Сопряжение стен из газоблоков с ПП выполняется с учетом следующих правил:

1. Пустотные плиты нужно укладывать на слой цементно-песчаного раствора. Толщина слоя раствора должна обеспечивать заданную глубину опирания.
2. От торца ПП до газоблочной стены оставляется пустота толщиной 140 мм, которая заполняется утеплителем и закрывается воздухонепроницаемым материалом. Таким образом, получается эффективный демпфирующий шов, компенсирующий температурные и осадочные усадки. В качестве утеплителя используется жесткая минеральная вата.
3. Для предотвращения сколов и равномерного распределения нагрузок в местах опирания ПП в швы газобетонной кладки рекомендуется укладывать армирующие сетки. Армирование выполняется на этапе кладке стен. При монтаже перекрытий арматура плит связывается с армированием стены при помощи металлических скоб.
4. Оставшиеся швы и пустоты между ПП и газобетонными несущими стенами, межкомнатными перегородками заполняются цементно-песчаным раствором М35. Для заполнения мелких пустот можно использовать полиуретановую пену.

Установка плит перекрытия на газобетон

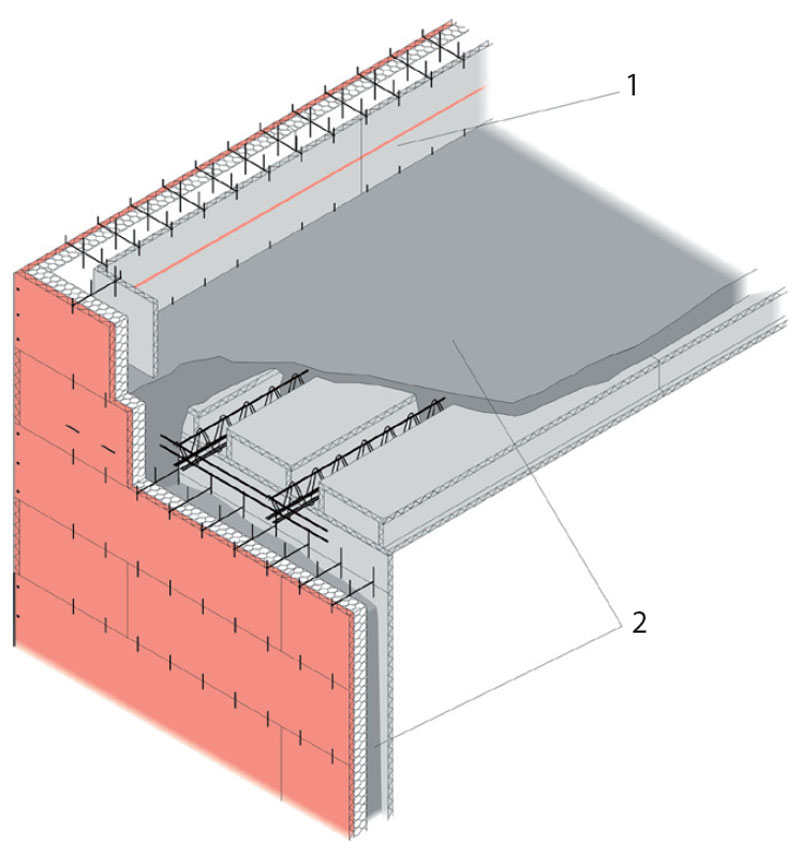

Схема установки плитных перекрытий на газобетонные блоки:

На схеме: 1 – анкерная металлическая скоба, 2 – плита перекрытия, 3 – кладка из газоблоков, 4 – доборный блок в кладке, 5 – раствор М35, 6 – кладочные швы.

Пошаговая инструкция: как укладывать плиты на газобетон:

1. В процессе кладки газобетонных стен на расстоянии 20-50 см от будущего перекрытия кладка армируется.
2. Поверх готовой стены заливается монолитный армопояс из бетона М200-М300.
3. На армопояс укладываются пустотные ПП, размер которых устанавливается проектом.
4. Между плитами и стеной выполняются демпфирующие швы, заполняются пустоты.

Уложенные межэтажные перекрытия утепляются с использованием легких теплоизоляционных материалов, изолируются. Кладка стен второго этажа выполняется по перекрытиям следующим образом: первый ряд блоков выкладывается на раствор, следующие ряды – на клей. Аналогично можно положить перекрывающие конструкции для мансардного этажа, жилого цоколя, подвала.

Материалы, инструменты и спецтехника для укладки плит

Монтаж плит перекрытия на газобетонные блоки – наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:

• закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
• расчистить место стоянки для грузоподъемной техники;
• плиты выгрузить так, чтобы удобно было выполнять строповку.

Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.

Требования к перекрытию

Межэтажные плиты перекрытия на газоблок должны обладать следующими характеристиками:

• прочность – должны воспринимать действующие нагрузки;
• жесткость – изделия не должны прогибаться выше нормативных пределов;
• шумоизоляция – шум между этажами не должен передаваться;
• пожарная безопасность – ПП должны препятствовать распространению огня между этажами;
• технологичность – должны легко монтироваться;
• экономичность – сметная стоимость не должна превышать 10% от сметы всего дома.

Бетонные изделия в полной мере соответствуют всем требованиям. При правильном монтаже такие плиты не разрушат газобетон и прослужат не менее 100 лет.

Технология монтажа плит перекрытия

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий. При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

• изделия с наличием продольных ребер;
• панели шатрового типа с ребрами по окантовке;
• плоские плиты;
• многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

• ПБ – непрерывного безопалубного формования;
• ПК – круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой. Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины. При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

• 70 мм для железобетонных перекрытий с длиной до 4-х метров;
• 90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Рубка плит

В случае, когда возникает необходимость укоротить железобетонные изделия, производится их рубка. Технология подразумевает последовательность операций:

• точка рубки фиксируется на бруске таким образом, чтобы часть подлежащая отделению располагалась навесу;
• для ровного шва контур разделения отмечается и пропиливается при помощи углошлифовальной машины;
• бетон, расположенный над пустотами ломается с использованием ударных инструментов;
• разрушаются перегородки в плите;
• арматура распиливается с помощью специнструмента и постепенно отделяется от ненужной части.

Плиты марок ПТ и ПК не допускается разрезать вдоль по длине по причине конструктивных особенностей. Поскольку в местах установки и концентрации силы располагается усиленное армирование изделий, их рубка вдоль может повлечь за собой значительное снижение нагрузочной способности и вызвать последующее разрушение. Разделять плиты по длине рекомендовано по месту ослабленного сечения – вдоль отверстия. Такой вариант рубки приемлем для изделий типа ПК, однако ввиду малого значения ширины стенок между отверстиями не рекомендован для плит марки ПБ.

В ряде случаев при реализации строительства по индивидуальным планам застройки в плите может понадобиться прорубить отверстие квадратной, прямоугольной или круглой формы. Его назначением может стать люк или, например, переход по лестнице с нижнего этажа на верхний. Учитывая разнообразие форм и конструкций малогабаритных винтовых лестниц, размеры таких окон в плитах могут быть довольно невелики. Длинная сторона такого выреза, как правило, может достигать размера 1400 мм. При этом используются те же инструменты и правила для вырубки отверстия, позволяя сохранить несущую прочность и надежность конструкции.

Максимальному риску потери несущей прочности при рубке подвержены железобетонные плиты большой длины, которая превышает 4780 мм при толщине 220 мм. Также нежелательно резать и рубить ЖБИ, конструкция которых предусматривает наличие анкеров, расположенных в торцевой части изделий.

Резка и рубка плит является длительным с точки зрения затрат времени и трудоемким процессом, в котором понадобится углошлифовальная машинка и диски для резки бетона, ударный инструмент в виде кувалды и даже автоген, с помощью которого можно будет устранять попадающуюся на пути реза арматуру.

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Толщина раствора под плиты перекрытия

В конструкции любого здания одним из элементов являются перекрытия. Для устройства междуэтажных перекрытий применяют железобетонные многопустотные панели, опирающиеся на продольные наружные и внутренние стены, прогоны, ригели.

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 мм
на железобетонные конструкции – 75 мм
на каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Падение уровня цокольного этажа

Q: У меня есть клиент, которому нужно больше места в подвале в доме, который я уже построил, поэтому плита должна опускаться ниже края фундамента. Как лучше всего детализировать края, чтобы плита не трескалась?

A: Рик Арнольд, автор книги Working With Concrete и частый докладчик на JLC Live, отвечает : Понижение уровня цокольной плиты для увеличения высоты нечасто выполняется — я был просили сделать это всего несколько раз.Если вы поймете проблему до того, как будет оформлен каркас террасы первого этажа, гораздо проще просто добавить слой или два грязи. Тем не менее, снижение уровня плиты может быть выполнено постфактум. Главное — изолировать плиту, чтобы она двигалась независимо от фундамента и стен фундамента или ствола. Если плита сцепляется с основанием и стеной, вероятность того, что при ее перемещении, возникнут дефекты (трещины).

Первый способ позволить плите двигаться независимо — это установить разрыватель сцепления (компенсатор) по периметру плиты.Такие продукты, как компенсатор Reflectix, доступны в большинстве строительных магазинов. Этот похожий на пену материал имеет ширину 4 дюйма и толщину ½ дюйма и поставляется в рулоне.

Затем я бы установил изоляционную мембрану или скользящую пленку между нижней стороной плиты и основанием. Это может быть что-то простое, например полоска полиэтилена толщиной 6 мил, покрывающая верх и боковые части основания и которую вы надеваете непосредственно перед заливкой плиты. Если вы все равно устанавливаете пароизоляцию из полимера по всей площади цокольной плиты, просто продолжайте ее вверх и поверх фундамента.

Хорошая новость заключается в том, что плиты подвала не подвергаются воздействию элементов или резких перепадов температуры, поэтому они гораздо менее подвержены движению, чем плиты снаружи, такие как плиты в неотапливаемом гараже. Это означает, что вам может сойти с рук уменьшение толщины плиты наверху фундамента до 2 дюймов — ситуация, которая обычно вызывает дефекты во внешней плите.

Полноразмерная плита действительно движется с другой скоростью, чем более тонкая часть, которая перекрывает основание, что делает точку перехода между двумя толщинами особенно уязвимой для растрескивания.Итак, вы можете попробовать создать скошенный край в верхнем внутреннем углу основания. Просто срежьте или отломите около 2 дюймов бетонного основания под углом примерно 45 градусов лопатой с плоским лезвием, пока бетон еще зеленый. (Если фундамент заложен, а пол уже обрамлен, есть вероятность, что бетонный фундамент будет слишком твердым, чтобы его можно было легко «сбрить»). Это может выглядеть не очень красиво, но скошенный край основания делает переход более плавным и снижает вероятность образования трещин в плите, когда она переходит на полную толщину.Но даже с этой дополнительной мерой предосторожности я никогда не смогу гарантировать, что плита не треснет.

Обычно я не использую арматуру из проволочной сетки в перекрытиях подвала. Если основание подготовлено правильно, в проволочной сетке нет необходимости. Подвальная плита не будет двигаться вверх или вниз, и, когда она закрыта со всех сторон, на нее не действуют боковые силы, в отличие от внешней плиты. Для тех, кто использует проволочную сетку, правильно разместить ее в центре 2-дюймовой плиты будет практически невозможно. Достаточно сложно разместить его в центре 4-дюймовой плиты.

Я тоже не верю, что фибробетон мне поможет. Волокна предназначены для предотвращения микроскопических трещин, которые возникают в процессе отверждения, но они, как правило, не повышают прочность бетона на изгиб, поэтому сомнительно, чтобы волокна предотвращали растрескивание в местах перехода толщины плиты. Кроме того, бетон, армированный фиброй, может стать настоящей головной болью во время затирки, и это значительно увеличивает стоимость бетона. Я бы просто выбрал стандартную смесь гороха и косточки весом 3000 фунтов.

Еще одна вещь, которую можно было бы сделать, если вы думаете, что вас могут попросить предоставить больше места для головы в подвале, — это потратить немного больше времени после заливки опор, чтобы затереть приличную отделку сверху. Затем я подготовил бы нижнюю часть отверстия так, чтобы верх 4-дюймовой плиты был на одном уровне с верхом основания. Эта стратегия обеспечивает полные 4 дюйма дополнительной высоты и поддерживает одинаковую толщину плиты по всему основанию, сводя к минимуму вероятность появления трещин.

Фундаменты и плиты фундаментов

— Домостроение

ПОДНОЖКИ

Опоры воспринимают нагрузки дома через столбы или фундаментные стены, а затем передают эти нагрузки на почву.Тип и размер опор должны соответствовать почвенным условиям и располагаться достаточно глубоко под землей, чтобы быть защищенными от воздействия мороза. Мороза также можно избежать, обеспечив хороший дренаж вокруг фундамента, чтобы отводить воду от здания. В некоторых случаях изоляция может использоваться для защиты фундаментов мелкого заложения от замерзания. При использовании этого подхода обычно требуется грамотный дизайн.

Расстояние между основанием фундамента и готовым покрытием обычно должно быть не менее глубины промерзания.В таблице 3 показаны минимальные глубины для нескольких почвенных условий. Если использовалась насыпь, фундамент должен проходить ниже насыпи до ненарушенной земли или быть спроектирован так, чтобы соответствовать состоянию насыпи.

Стеновые опоры

Размер опор стен должен соответствовать требованиям строительных норм. В таблице 4 представлены размеры бетонных оснований на среднем устойчивом грунте. Однако, если расстояние от уровня грунтовых вод от опорной поверхности такое же, как ширина опор, размеры опор, перечисленные в Таблице 4, должны быть увеличены вдвое.Если грунтовые условия и конструкция не допускают резко прорезанных траншей, в качестве опор следует использовать боковые опоры.

Опоры должны выступать за каждую сторону стены не менее чем на 4 дюйма (100 мм), без усиления их

Размер опор.

толщина стенки ключевой барьер влаги (рекомендуется)

глубина не менее выступа и минимальная ширина стенки 4 дюйма (100 мм) толщина стенки выступа ключевой барьер влаги (рекомендуется)

глубиной не менее выступа и минимум 4 дюйма (100 мм)

толщина

не должна быть меньше выступа за стену.Толщина опор никогда не должна быть меньше 4 дюймов (100 мм) (рис. 8). Если грунт имеет низкую несущую способность, могут потребоваться более широкие усиленные опоры. Местные строительные чиновники часто могут дать полезный совет относительно местных условий.

Шпонка, вырезанная в верхней части опор, является хорошей практикой, которая помогает фундаментной стене противостоять боковому давлению со стороны земли, давящей на нее.

Если выемка фундамента неровная и местами слишком глубокая, можно использовать уплотненный зернистый мат для выравнивания выемки.В качестве основы нельзя использовать выкопанный материал.

Траншеи для труб непосредственно под фундаментом стен следует залить бетоном.

Деревянные опоры

Для фундаментов из консервированной древесины сплошные деревянные опоры обычно более практичны и экономичны, чем бетонные. Деревянные опоры и зернистый дренажный слой действуют вместе, распределяя нагрузки от конструкции на ненарушенную почву. Размеры внутренних и внешних оснований и методы строительства приведены в публикации Канадского совета по древесине Permanent Wood Foundations.

Опоры колонн

Опоры для столбов или колонн (рис. 9 и 10) следует размещать так, чтобы элементы, которые они поддерживают, были по центру. Опоры различаются по размеру в зависимости от допустимого давления почвы и нагрузки, которую они поддерживают. На средней устойчивой почве обычные размеры составляют 4,3 кв. Фута (0,4 м2) (около 25 x 25 дюймов (640 x 640 мм)) для одноэтажных домов и 8 кв. Футов (0,75 м2) (34 x 34 дюйма). дюймов (870 x 870 мм)) для двухэтажных домов. Минимальная толщина опор колонн без армирования должна быть не менее 4 дюймов.(100 мм). Толщина также не должна быть меньше

.

Стальная колонна опирается на стальную несущую плиту, опирающуюся на опоры. Основание колонны заделано в бетонный пол. В таблице 4 приведены минимальные размеры опор для нормальных условий.

слой защитной мембраны или полиэтилена вокруг стальной колонны для разрыва связи бетона с плитой

Стальная колонна опирается на стальную несущую плиту, опирающуюся на опоры. Основание колонны заделано в бетонный пол. В таблице 4 приведены минимальные размеры опор для нормальных условий.

слой мембраны или полиэтилена вокруг стальной колонны для разрыва соединения бетона с плитой

стальная колонна бетонный пол влагозащищенный гранулированный заполнитель толщина стальной опорной плиты выступ бетонное основание

Толщина основания не должна быть меньше выступа и никогда не должна быть меньше 4 дюймов (100 мм).

Толщина основания не должна быть меньше выступа и никогда не должна быть меньше 4 дюймов (100 мм).

стальная колонна бетонный пол гидроизоляция гранулированный заполнитель стальная несущая плита толщина выступа бетонная опора o

Деревянная колонна на бетонных опорах.Слой полиэтилена отделяет дерево от бетона. Основание колонны можно пропитать консервантом для древесины для дополнительной защиты от влаги.

Деревянная колонна на бетонных опорах. Слой полиэтилена отделяет дерево от бетона. Основание колонны можно пропитать консервантом для древесины для дополнительной защиты от влаги.

деревянная колонна бетонный пол демпфирующий слой гранулированного заполнителя из полиэтилена вокруг выступа толщины деревянной колонны бетонная опора деревянная колонна бетонный пол гидроизолирующий слой гранулированного заполнителя из полиэтилена вокруг деревянного выступа толщины колонны бетонное основание, чем выступ основания колонны, измеренный от края основания колонны пластину к краю опорной площадки.Опоры для каминов и дымоходов обычно кладут одновременно с другими опорами.

Ступенчатая опора

На участках с крутым уклоном или там, где в части выемки встречается неустойчивый грунт, могут потребоваться ступенчатые опоры. Также они могут потребоваться в многоуровневых домах. Вертикальную часть ступеньки следует размещать одновременно с опорой. Нижний сорт

начальный сорт ниже линии мороза

Минимальная толщина ступени 24 дюйма (600 мм) для опоры на ненарушенном уровне входного слоя почвы ниже линии промерзания

Минимальная толщина ступени 24 дюйма (600 мм), опора на ненарушенной почве основания всегда укладывается на ненарушенный грунт или уплотненный гранулированный засыпь при каждом уровне прохода.

Вертикальное соединение опор на ступеньках должно быть бетонным, толщиной не менее 6 дюймов (150 мм) и такой же ширины, как и опоры (рис. M). На крутых склонах может потребоваться более одной ступеньки. За исключением скалы, расстояние по вертикали между ступенями не должно превышать 24 дюйма (600 мм), а расстояние по горизонтали между ступенями не должно быть менее 24 дюймов (600 мм). Для песка или гравия рекомендуется вертикальное расстояние между ступенями не более 16 дюймов (400 мм). Для очень крутых склонов, где эти ограничения не могут соблюдаться, могут потребоваться специальные опоры.

ФОНДЫ

Фундаментная стена несет нагрузку на пол, стену, крышу и другие строительные нагрузки (включая снег и нагрузки от людей) до опор. Обычно используются три материала: монолитный бетон, бетонные блоки и консервированная древесина. Также могут использоваться сборные железобетонные или стальные фундаменты.

Толщина бетонных стен и стен из бетонных блоков может варьироваться от 6 до 12 дюймов (от 150 до 300 мм) в зависимости от их глубины ниже уровня земли и боковой поддержки, обеспечиваемой системой каркаса пола.В таблице 1 указана минимальная толщина стенок фундамента для монолитных бетонных и бетонных блоков в устойчивых грунтах.

Там, где встречаются нестабильные грунты, строительство фундаментных стен должно осуществляться в соответствии с проверенными местными методами или быть специально спроектировано инженером.

Опалубка фундаментов

Щебень или крупнозернистый мат используется по периметру и под плитой подвала для дренажа и уменьшения воздействия радона, если обнаружится, что это проблема.Целесообразно заранее разложить слой камня вокруг опор, чтобы получить чистую и сухую поверхность для работы.

Опалубка для бетонных стен должна быть герметичной, хорошо закрепленной и связанной, чтобы выдерживать давление бетона. Опалубки многоразового использования изготавливаются из фанеры или стали, и для удержания двух сторон опалубки вместе используются стальные стяжки (рис. 12). Стяжки обычно разрывают, чтобы удалить формы, когда бетон застынет. Если эти формы недоступны, опалубка может быть изготовлена ​​из пиломатериалов (шпунт или шпунт) или фанеры вместе с необходимыми элементами каркаса.Их можно строить секциями, а затем возводить.

Комбинированные стальные опалубочные стяжки и разделители обычно используются для скрепления форм и поддержания необходимой ширины. При использовании проволочных стяжек между гранями формы кладут деревянные дистанционные блоки, длина которых равна готовой толщине стены. Если используются деревянные дистанционные блоки, их необходимо удалить, а не оставлять в бетоне. Проволочные стяжки жестко удерживают формы на распорных блоках. Меловые линии, полоски для заливки или гвозди можно использовать на деревянных формах, чтобы показать высоту, на которой будет укладываться бетон.

По всей Канаде появляются новые изделия с изоляцией из опалубки. Они служат как опалубкой, так и изоляцией бетонной стены. Они

устраняют необходимость в зачистке формы и в некоторых ситуациях дают реальные преимущества.

Рамы для подвальных окон, дверей и других проемов, а также коробки, которые образуют выемки для концов балок перекрытия, устанавливаются на место при установке опалубки. Каркас и распорки используются для удержания форм в вертикальном положении и на месте, пока бетон не затвердеет (рис.13). Важно проверить диагонали рамок, чтобы убедиться, что они квадратные.

, если деревянные балки на уровне или ниже не обработаны консервантом для предотвращения гниения, выемка в стене или карман для таких балок должны оставлять зазор не менее 1/2 дюйма (12 мм) по бокам и на концах балки для доступа воздуха

Бетонные рамы и распорки: (A) окно в монолитной бетонной стене; (B) обрамление / распорка вокруг дверной коробки.

Деревянная оконная рама установлена ​​на внутренней стороне временной распорки стены (створка снята)

уклон наружу

Линия минимального качества готовой продукции 3 дюйма (200 мм)

Деревянный каркас, обработанный консервантом

временная горизонтальная распорка для уплотнения пропитанного консервантом деревянного каркаса (рама)

временные горизонтальные распорки, конопатка o

Пазы или карманы балок в фундаментных стенах.

Зазор 2 дюйма (12 мм), если балка необработанная, если нижняя часть балки находится ниже стены фундамента

Зазор 2 дюйма (12 мм), если балка необработана, если нижняя часть балки находится ниже уровня выреза в стене фундамента или выемки для балки

Минимальная несущая стальная опорная плита 3 ‘/ z «(ход, мм)

Примечание. Отделите деревянные балки, установленные на высоте менее 6 дюймов (150 мм) над уровнем земли, от бетона с помощью гидроизоляционного материала, такого как полиэтилен толщиной 2 мил (0,05 мм).

паз или карман для балки

o циркуляции (рис.14). Эти требования к циркуляции воздуха не распространяются на стальные балки.

Если дымоход из каменной кладки должен быть встроен в наружные стены, на этом этапе следует предусмотреть его установку.

Опалубки не следует снимать до тех пор, пока бетон не приобретет достаточную прочность, чтобы выдерживать нагрузки, возникающие на начальном этапе строительства. Требуется минимум два дня, но предпочтительнее неделя, особенно в холодную погоду.

После того, как формы были сняты, все отверстия и углубления в анкерных стяжках должны быть заделаны цементным раствором или гидроизоляционным материалом.

Фундамент монолитный

Бетон следует укладывать непрерывно, без перерыва. Во время укладки его следует утрамбовывать или вибрировать, чтобы удалить воздушные карманы и обработать материал под оконными рамами и другими блокировками.

Анкерные болты для подоконников следует устанавливать, пока бетон не затвердевший. Крепление обычно осуществляется анкерными болтами толщиной 1/2 дюйма (12,7 мм), расстояние между которыми не превышает 8 футов (2,4 м) (рис.15). Анкерные болты должны быть встроены в фундаментную стену не менее чем на 4 дюйма (100 мм). Конец анкерного болта, заделанного в бетон, должен быть деформирован или изогнут, чтобы обеспечить надежное закрепление. Также убедитесь, что на болтах нет масла и что бетон затвердел, чтобы свести к минимуму выкручивание болта.

Суставы управления

В бетонных плитах и ​​стенах может возникать неконтролируемое растрескивание. Если это должно быть

Способ крепления системы пола к бетонной стене с использованием анкерного болта для деревянного подоконника.

Балка перемычки фундаментная балка

Минимальная гайка опоры балки диаметром 1 ‘/ 2 дюйма (38 мм) и анкерный болт с большой шайбой плита порога из раствора или прокладка из пеноматериала коллектор балка фундаментная балка

Минимальная гайка опоры балки диаметром 1/2 дюйма (38 мм) и анкерный болт с большой шайбой, пластина порога, слой раствора или прокладка из вспененного материала

При желании можно использовать различные комбинации изоляционных швов плита / фундамент и плита / стена.

оболочка мембрана полиэтиленовый лист предварительно отформованный заполнитель швов i «(25 мм) песчаная подушка стена или стык периметра колонны между плитой перекрытия и колонной стены.Подробнее о различных типах см. Рисунки ниже.

«| фундамент плиты перекрытия

— двойной слой гидроизоляционной мембраны реглет в плите, 1 герметичная гидроизоляционная мембрана

Контрольный шов в стене подвала.

Контрольная трещина со скосом 3/4″ (20 мм) полоса прибиты гвоздями к внутренней и внешней стороне лицевой стороны, чтобы сделать канавки заделать внешнюю поверхность стены в месте стыка, контрольная трещина скошена 3/4 дюйма (20 мм) полоса прибита к внутренней и внешней стороне формы для создания канавок

Примечание: Общая толщина внутренних и внешних полос должна составлять примерно одну пятую толщины стенки.Этот пример относится к фундаментной стене толщиной 8 дюймов (200 мм).

следует избегать или использовать контролируемые стальные арматурные стержни или правильно расположенные и сформированные вертикальные контрольные соединения (рис. 16 и 17). Швы для контроля трещин в стенах формируются путем прибивания деревянных полосок толщиной около 3/4 дюйма (20 мм) со скосом от 3/4 до 1/2 дюйма (от 20 до 12 мм) в ширину к внутренней части как внутренней, так и внутренней части. формы наружных стен. Их цель — проделать в стене бороздки, которые определят место появления усадочных трещин.Контрольные швы необходимы в стенах длиной более 82 футов (25 м). Более короткие стены также подвержены растрескиванию. Также рекомендуются контрольные швы в этих стенах.

Контрольные стыки должны располагаться сначала в естественных слабых плоскостях, таких как окна и двери, а затем в пределах 10 футов (3 м) от углов и 20 футов (6 м) друг от друга. Стороны окон или дверных проемов, если они есть, следует выбирать в качестве мест стыковки.

После снятия опалубки следует тщательно заделать паз на внешней стороне стены качественным герметиком для швов (рис.17). Гидроизоляционный материал, нанесенный после операции уплотнения, должен быть совместим с используемым материалом для уплотнения. Следует обратиться к поставщику за советом относительно совместимости материалов для уплотнения.

Фундамент из бетонных блоков Стены

Бетонные блоки доступны в различных размерах и формах, но наиболее широко используются модульные размеры 8 дюймов (200 мм) в высоту, 16 дюймов (400 мм) в длину и 6, 8, 10 или 12 дюймов (150). , 200, 250 или 300 мм) шириной. Фактический размер — 3/8 дюйма.(10 мм) меньше модульного размера, чтобы учесть строительный шов.

Ряды блоков (ряды) начинаются у фундаментов и укладываются строительными швами от 3/8 до 1/2 дюйма (от 10 до 12 мм). Ни одно соединение не должно превышать 3/4 дюйма (20 мм). Все стыки должны быть гладкими, чтобы противостоять просачиванию воды. В нижнем ряду следует использовать полноценные стыки ложа и изголовья. Последующие слои можно укладывать с помощью раствора, нанесенного на контактные поверхности блока. Пилястры — это выступы в виде колонн, которые обычно выступают в цокольное пространство.Строительные нормы и правила иногда требуют, чтобы они укрепляли стену или поддерживали балку. Убедитесь, что они размещены на высоте, на которой они могут надлежащим образом поддерживать балки, если это необходимо. В таких ситуациях часто требуется, чтобы их высота превышала верхнюю часть фундамента.

Специальные бетонные блоки, такие как универсальные, опорные или створчатые блоки, следует использовать для обрамления боковых сторон проемов дверей и окон подвала. Например, блоки створок (рис. 18) имеют фасонную поверхность или углубление, в которое вставляются рамы, что обеспечивает жесткость и предотвращает проникновение воздуха.Для достижения того же эффекта следует использовать соответствующие детали подоконника и перемычки.

Стены из блоков должны быть закрыты 2-дюймовым. (50 мм) из монолитной кладки или бетона, либо с заливкой строительного раствора в верхнем ряду блоков. В качестве альтернативы, если термиты не являются проблемой, можно использовать деревянную доску толщиной 2 дюйма (38 мм) и такой же ширины, как и стена. На уровне уклона следует ввести другое разделение, чтобы предотвратить конвекционные токи в сердцевинах пустотелых стен из кирпича. Это разделение может быть достигнуто с помощью полосы полиэтилена между двумя верхними слоями, заливкой верхнего слоя строительным раствором или использованием сплошной кирпичной кладки.

Во всех случаях сайдинг должен

Бетонные блоки для строительства фундаментов.

Бетонные блоки для строительства фундаментов.

(190 мм) Носилки

(190 мм) Носилки

Уголок

створка Сплошная верхняя часть

Примечание: все размеры являются номинальными размерами

Угол

Балка или перемычка

Балка или перемычка перекрывают фундаментную стену не менее чем на 1/2 дюйма (12 мм), так что дождевая вода не может достигать верхней части фундамента.Опорные балки пилястр должны быть закрыты сплошной кладкой 8 дюймов (200 мм).

Свежеуложенные блочные стены следует защищать от отрицательных температур. Замерзание раствора до его схватывания приведет к низкой адгезии, низкой прочности и разрушению швов. Пропорции растворной смеси должны соответствовать указанным в Таблице 5.

Стены из бетонных блоков должны быть покрыты снаружи штукатуркой из портландцемента толщиной не менее 6 мм. По внешнему периметру стыка между подошвами и стеной следует образовать бухту (рис.19). Затем стену следует гидроизолировать, нанеся, по крайней мере, один толстый слой битумного материала поверх вырубки до предполагаемого уровня земли. Для дополнительной защиты в местах скопления воды в почве можно протереть два слоя пропитанной битумом мембраны и покрыть в целом толстым слоем битумного материала. Это покрытие предотвратит протечки, если в блоках или стыках между блоками появятся небольшие трещины.

Фундамент из консервированной древесины

Фундаменты из консервированной древесины возводятся теми же методами, что и каркас дома, с некоторыми дополнительными требованиями к распоркам.Фундаменты обычно состоят из обработанной давлением деревянной опорной плиты, опирающейся на гранулированный дренажный слой, с обработанными давлением нижней и верхней пластинами, стойками и блокирующей фанерой, обработанной давлением снаружи.

Минимальная толщина стены фундамента для Изолированный облицовочный слой для наружных работ

При определении минимальной толщины фундаментных стен, указанной в таблице 1, важно учитывать:

как будут оформлены внешние стены;

толщина наружных изоляционных материалов:

ширина воздушного пространства; и толщину облицовки кирпичной или каменной кладки.

кирпичный шпон воздушное пространство внешняя изоляция смещенная каркасная стена i

Минимальная толщина

, требуемая в Таблице i минимальная толщина, необходимая для размещения изоляции и поддержки кирпичного шпона свыше

Прочтите главу «Обрамление стен», чтобы узнать о вариантах и ​​деталях обрамления. При расчете необходимой толщины фундаментных стен, поддерживающих кирпичную кладку

, см. Разделы «Обшивка стен», «Внешняя отделка» и «Теплоизоляция». Продолжайте читать здесь: Ning Ahead

Была ли эта статья полезной?

Какой зазор между цокольным полом и стеной?

Эта запись была добавлена ​​участником сообщества.Мнения, выраженные здесь, принадлежат автору.

Мне задали этот вопрос во время моего семинара «Помогая продавцу с их погребами» в Prudential New Jersey Properties в Вестфилде, штат Нью-Джерси, на прошлой неделе. В домах с подвалом часто бывает щель между стенами подвала и полом. Это довольно распространенное явление. Ответ на вопрос двоякий: это либо плавающая плита, либо французский водосток.

Что такое плавающая плита подвала?

Плавающая плита или плавающий пол является частью типичного стволового фундамента в районах с промерзшими и расширяющимися грунтами.Если фундамент монолитный, перекрытие представляет собой не плиту, а фактически часть самого фундамента. Если в доме есть фундамент на стебле, где стена построена на опоре, тогда у него может быть плавающая плита, которая также стоит на опоре.

Узнайте, что происходит в Мэдисоне, с бесплатными обновлениями в режиме реального времени от Patch.

Плавающая плита создается путем размещения жесткого объекта, такого как доска размером 1×6 дюймов, у стены перед заливкой перекрытия. После того, как бетонный пол застынет, плита удаляется, остается чистый ровный зазор между стеной подвала и полом. .Это плавающая плита или плавающий пол.

На некоторых участках почва очень обширная, что означает, что почва расширяется и сжимается. Эта обширная почва оказывает давление на стены, когда почва расширяется, и снижает давление, когда почва сжимается. Это давление почвы заставляет фундамент двигаться. Стена действительно раскачивается в очень медленном движении.

Узнайте, что происходит в Мэдисоне, с бесплатными обновлениями в режиме реального времени от Patch.

Когда плита или цокольный этаж непосредственно примыкает к стене фундамента ствола, сидя на опоре, она подвергается тому же движению, что и стена.Если плита касается стенок ствола со всех сторон и стена перемещается за тридцать секунд дюйма, плите некуда двигаться, и в результате этого давления она трескается. Наличие свободного пространства, которое обеспечивает плавающая плита, позволяет перемещать стены без растрескивания плиты перекрытия.

Что такое французский сток?

Французская дренажная система гидроизоляции подвала предназначена для предотвращения затопления подвала водой. Устанавливается внутри подвала, ниже пола, по периметру.Этот французский слив контролирует воду, подает ее к отстойнику (-ам) и сбрасывает ее из дома.
Если в вашем доме стены из пустотелых блоков, внутренняя французская дренажная система может улавливать воду, поступающую в блочную систему, и сливать воду в отстойник, откуда отстойный насос будет откачивать ее из здания. Сливные отверстия просверливаются в самом нижнем ряду блока, позволяя дренажу происходить.

Как я могу отличить плавающую плиту от французского водостока?

Хотя у обоих может быть зазор между цокольным полом и стенами, разницу между ними легко заметить.Плавающая плита является частью оригинальной конструкции, а французская водосточная труба является опорой.

Поскольку для французского водостока требуется дренажный канал под полом, плита должна быть вырезана по периметру, чтобы выкопать этот канал. Когда канал закрывается бетоном, он схватывается и застывает с другой консистенцией, чем исходный пол. Подвал с французской водосточной трубой будет иметь заметно другую полосу бетона по периметру.

Мнения, выраженные в этом сообщении, принадлежат автору.Хотите опубликовать в патче? Зарегистрируйтесь для получения учетной записи пользователя.

Какой зазор между цокольным полом и стеной?

Правила ответа:

• Будьте вежливы. Это место для дружеских дискуссий на местном уровне. Запрещается использовать расистские, дискриминационные, вульгарные или угрожающие выражения.
• Будьте прозрачными. Используйте свое настоящее имя и подтверждайте свои претензии.
• Сохраняйте актуальность и актуальность на местном уровне. Убедитесь, что ваши ответы соответствуют теме.
• Ознакомьтесь с Правилами сообщества по исправлению.

Ответить на эту статьюОтвет

Гидроизоляция плит и стен цокольного этажа

Преимущества наличия подвала очевидны: там, где стоимость земли высока, они становятся очень рентабельными, поскольку обеспечивают дополнительное пространство в доме, который можно переоборудовать в полезное пространство, либо в качестве жилого помещения, либо в качестве хранилища. В зависимости от типа здания и места его расположения может не потребоваться гидроизоляция подвала.Но там, где необходима или востребована гидроизоляция подвала, обязательно нужно сделать ее правильно.

Во многих частях страны, таких как юг и прибрежные штаты, редко есть подвалы. Это имеет смысл, потому что на юге почвенные условия песчаные, а уровень грунтовых вод может быть высоким. Там, где уровень грунтовых вод высок, может возникнуть гораздо больше проблем при копании глубоко под землей и строительстве пригодного для использования сухого подвала. На большей части Запада почвенные условия разнообразны, из-за сочетания камней, песка и глины строительство фундаментов становится дорогостоящим, а то и невозможным.И все же в других районах или там, где очень большие дома являются нормой, есть много земли, которую можно расширить по горизонтали, а в больших домах достаточно складских площадей без готового или недостроенного подвала.

Подполка против подвала?

Например, в Чикаго, где Мэтт Сток работает президентом и главным исполнительным директором U.S. Waterproofing, семейной компании по гидроизоляции и ремонту фундаментов третьего поколения, обслуживающей Чикаголенд с 1957 года, подвалы встречаются реже.

«Здесь, в районе Чикаголэнда, очень часто бывает, по крайней мере, есть лазейка, но не обязательно подвал», — говорит Сток.

Одна из причин этого заключается в том, что экстремальная зимняя погода требует, чтобы фундаментная стена заходила достаточно глубоко в землю, чтобы она располагалась на почве глубже, чем линия промерзания, которая должна составлять не менее 42 дюймов или не менее трех полтора фута в Чикаго.

Подвалы обычно имеют глубину 8 футов, но могут быть и глубже, иногда 10 или 12 футов. Но чем больше вы выкапываете грунт ниже уровня земли, тем больше потребность в гидроизоляции фундамента.

«В какой-то момент вы копаетесь в грунтовых водах», — говорит Сток.«В районах, где есть глинистая почва, что является обычным явлением в Чикаго, вода всегда найдет эту дыру». Другими словами, если вы выкопаете яму в земле и разместите фундаментные стены и пол, а затем снова засыпаете эту землю, вода всегда будет пытаться вернуться в эту яму.

Гидростатическое давление

Это называется гидростатическим давлением. Или, говоря более научным языком, гидростатическое давление описывает давление, создаваемое подъемом подземной воды. Когда почва под зданием становится перенасыщенной, образуется грунтовый слой.Когда уровень грунтовых вод поднимается, гидростатическое давление действует на все, что находится на его пути, например, на плиту пола в подвале. Во время первоначального строительства обычно устанавливается дренажная плитка (перфорированная труба) снаружи рядом с основанием. Обычно отстойник устанавливается внутри здания, а дренажные плитки соединяются таким образом, чтобы у них было место для слива воды. В то время как слово «плитка» в названии «сливная плитка» предполагает плоский продукт, например напольную плитку, сливные плитки на самом деле имеют круглую форму, как трубы, или С-образную форму.Плитка для слива сельскохозяйственных отходов изначально была изготовлена ​​из глины.

«Эти сливные плитки хорошо справляются с задачей снижения давления воды, которая находится на дне вырытой ямы», — говорит Сток. «Иногда, однако, этих сливных плиток недостаточно для снятия гидростатического давления под плитой цокольного этажа».

Почти в каждом старом домашнем проекте в США при гидроизоляции обнаруживается глиняная водосточная плитка. Хотя сливные плитки изначально были установлены в надлежащем месте, со временем между трубами появляется множество небольших зазоров.

«Плитки отлично справляются с отводом воды, но если они меняют положение и образуют промежутки между ними, они не справляются с задачей удерживать грязь или другой осадок от забивания этих сливных плит», — говорит Сток.

Воду, которая находится под полом, лучше всего улавливать с помощью внутренней дренажной плитки, которую обычно не устанавливают при первоначальном строительстве. Внутренняя водосточная плитка из гофрированной трубы или трубы из ПВХ с перфорацией — это проверенный метод сброса гидростатического давления из-под плиты перекрытия подвала.В новом домостроении идеально подходит для внутренней и наружной дренажной плитки вместе с отстойным насосом, который может обрабатывать большие объемы воды для регулирования гидростатического давления.

Гидроизоляция

Самый большой источник просачивания через стены — трещины. В то время как гидроизоляция предназначена для защиты от влаги и жидкой воды, гидроизоляция — это процесс, выполняемый во время первоначального строительства, чтобы уменьшить перенос влаги из почвы через фундаментную стену. Гидроизоляционный материал — это покрытие, которое наносится напылением или вручную на внешнюю сторону стены подвала.Президент DMX Plastics Стив Сенник говорит, что когда подвалы имеют гидроизоляцию, дешевым и распространенным методом является нанесение аэрозольной смолы на стены фундамента и стыки фундаментов.

EZ Breathe. Системы вентиляции, подобные той, что изображена выше, помогают удалить влагу, которая скапливается в подвале по разным причинам, и удаляют ее, так что остальная часть дома может быть более сухой.

«Подрядчики отказываются от гудрона в качестве средства защиты от влаги по следующим причинам», — говорит Сенник.«Во время установки дегтярный спрей выделяет очень вредные летучие органические соединения, которые представляют опасность для здоровья (при установке требуется защитная одежда и респираторы). Через 3-5 лет смола вступает в реакцию с химическими веществами в почве и становится хрупкой. Небольшие движения в почве заставляют хрупкую сухую смолу отколоть бетонную стену, оставляя ее уязвимой для влаги. Дегтярный спрей нельзя устанавливать в дождливую или очень холодную погоду. Инвестиции в распылительное оборудование — дело дорогостоящее и дорогостоящее в обслуживании ».

Подрядчики все чаще используют обертывание фундамента из-за преимуществ, включая мембрану с углублениями (в частности, DMX AG), не подверженную воздействию химикатов в почве из-за ее высокой устойчивости к растрескиванию под воздействием окружающей среды (ESCR).DMX AG полностью инертен, не выделяет опасных летучих органических соединений, не требует вложений в дорогостоящее распылительное оборудование, служит 50 и более лет, устанавливается в любую погоду (дождь, снег или мокрый снег), устанавливается быстро и эффективно, экономя время подрядчиков. и деньги, и, наконец, что не менее важно, сводит к минимуму дорогостоящие обратные звонки.

Предотвращение проблем с подвалом

Stock говорит, что предотвращение проблем с фундаментом подвала начинается сверху вниз, что уже известно большинству профессионалов в области гидроизоляции.. . содержите желоба в чистоте, водосточные трубы чистыми и используйте брызгозащитный блок, чтобы отводить воду от водосточных желобов и водосточных труб, уклонов от дома и т. д.

Для большинства гидроизоляционных материалов лучший способ справиться с просачиванием воды через цокольный этаж — это установить внутреннюю водосточную плитку, что увеличивает расходы домовладельца, поскольку система должна проходить под уже установленным бетонным полом. Если у домовладельца есть готовый подвал, расходы еще больше.

Stock также предупреждает домовладельцев и специалистов по гидроизоляции, чтобы они не устанавливали внутреннюю водосточную плитку, когда она не нужна. «Таким образом, хотя он предназначен для борьбы с водой, поднимающейся из-под цокольного этажа, это не поможет, если, например, в доме есть трещина в фундаментной стене, потому что она не предназначена для борьбы с этим, и в этом случае, сама трещина должна быть заделана ».

Подвалы стены из шлакоблока

Влага также проходит через шлакоблок. Влага в подвале может быть сезонной проблемой.Иногда, если влага находится в форме конденсата или исходит из невентилируемого душа или чего-то подобного, специальный осушитель для подвала может удалить ее.

«Шлакоблоки поглощают от шести до 10 галлонов воды в процессе термодинамики, потому что вода и почва за пределами этих стен мигрируют в относительно более сухое пространство подвала», — говорит Эрика Лакруа, президент EZ Breathe. . «Это закон термодинамики в физике, и его невозможно остановить, даже если нет утечек или трещин.”

Системы вентиляции EZ Breathe удаляют водяной пар из подвального помещения, что защищает фундамент от влаги, переносимой по воздуху, и улучшает качество воздуха в остальной части дома.

«Чистый эффект заключается не только в улучшении качества воздуха в помещении, удалении запаха и удалении влаги из подвала, но также в улучшении качества воздуха на верхних этажах, с уменьшением загрязнения, уменьшением количества аллергенов, уменьшением количества твердых частиц, переносимых по воздуху. влага и споры плесени.”

Сырые стены подвала

Мембраны с углублениями, которые часто называют дренажными плитами, являются обычным аксессуаром в гидроизоляции подвала для улучшения внутренней системы дренажных плиток. Эти мембраны обычно устанавливаются вдоль стены подвала вместе с системой дренажных плиток. Его цель — помочь в перемещении воды по стене в систему внутренней водосточной плитки, если таковая имеется.

Димпл-мембраны — хороший выбор для переоборудования влажных подвалов. Мембраны с ямочками представляют собой листы HDPE с крошечными «ямочками» на них.Их обычно устанавливают между фундаментной стеной и внутренними полосами опалубки, чтобы задерживать влагу и направлять ее к сливу фундамента, но они также могут быть установлены на полу с фанерным черновым полом или бетонным слоем. Влага, выходящая снизу, конденсируется на мембране с углублениями, которая перемещает ее во внутренний сток.

Здесь вы видите сливную плитку с тканевым фильтром вокруг нее. Ставится у фундаментной стены справа и засыпается щебнем.Это приводит к отстойнику.

Заключение

Есть несколько способов переоборудовать влажные подвальные полы, стены и плиты. Модернизация подвала может быть эффективной, но требует внимания, потому что почти во всех случаях усилия по гидроизоляции будут сосредоточены на том, что можно сделать внутри конструкции. Если вы домовладелец, работающий над модернизацией подвала, обязательно спросите, что сделает профессионал по гидроизоляции и как, в частности, это будет эффективно с вашей конкретной проблемой (чтобы вы не попали в такую ​​ситуацию, как Дэйв Хатчер, владелец компании Poseidon Waterproofing, описывает в этом выпуске «Отличная работа, неправильная проблема»).Σ

Плиты перекрытия | WBDG — Руководство по проектированию всего здания

Введение

Базовый этаж в здании может быть просто монолитной бетонной плитой на уровне грунта с ограниченными конструктивными соображениями в отношении структурной поддержки или функций контроля окружающей среды. Основание пола также может состоять из глиняной или структурной фундаментной плиты в комплекте с гидроизоляционной и износостойкой плитой с общей системой, предназначенной для несения структурных нагрузок гидростатического давления и поддержания контролируемой среды.Плиты перекрытия часто являются источником утечки в здание, причем основной причиной является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенного газа, такого как радон, также могут иметь значение.

Поскольку затраты на исправление фундамента или плиты при нарушении гидроизоляции либо чрезвычайно дороги (в 7 раз превышают начальную стоимость гидроизоляции), либо практически невозможно исправить вообще после завершения строительства, лучше ошибиться в сторону предосторожности при первоначальной установке.Подходите к критическим областям, которые позже будут похоронены застройкой, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на одну ступень больше, чем предлагают существующие отчеты о состоянии, то есть использовать более качественный материал и детализировать его с дополнительными усилениями и мерами предосторожности в отношении ремней и подтяжек, применяемых на каждом уровне воспринимаемого риска.

Описание

В этом разделе дается конкретное описание материалов и систем, часто используемых в системах перекрытий.Описания и инструкции представлены в следующих разделах:

• Финишные напольные покрытия
• Бетонная плита перекрытия
• Слои дренажного агрегата
• Замедлитель парообразования под плитой
• Гидроизоляционная мембрана
• Защитная доска
• Сборные дренажные слои

Отделочные покрытия пола

В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин.Многие клеи, используемые при нанесении напольных покрытий, чувствительны к влажности, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется поли-замедлитель образования паров.

Бетонная плита перекрытия

В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, если только не ниже уровня грунтовых вод, когда гидростатические напоры могут оказывать восходящее давление, что требует более прочной конструкции. .

Замедлители парообразования под плитой или гидроизоляционная мембрана

Замедлители парообразования под плитами могут включать полиэтиленовые листы, полиолефиновые листы, полиэтилен высокой плотности и композитные листы асфальт / полиэтилен или листы из модифицированного полимером битума.Полимерные листы обычно имеют толщину 15 мил с проклеенными лентой швами, краями и отверстиями. Замедлители образования пара следует выбирать в соответствии с ASTM E 1745 и E 1993, устанавливать и проверять в соответствии с ASTM E 1643.

Там, где высокие уровни грунтовых вод создают контакт с плитой на уклоне, необходимо сделать плиту водонепроницаемой на уклоне, чтобы противостоять гидростатическому давлению. Глиновую плиту можно использовать для облегчения установки мембран, замедляющих образование паров, и гидроизоляционных мембран. Грязевые плиты обычно представляют собой неармированные бетонные плиты толщиной от 2 до 3 дюймов с гладкой поверхностью.Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с гораздо меньшей вероятностью будут проколоты при последующих строительных работах.

В качестве меры предосторожности всегда рекомендуется выполнять гидроизоляцию элеваторной ямы независимо от почвенных условий.

Слой капиллярного разрыва

Слои капиллярных разрывов под плитами пола обычно состоят из слоя гранулированного материала толщиной от 6 до 8 дюймов, который имеет ступенчатые зазоры для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не будет поглощена окружающей почвой.

Основы

На рисунке 3 представлена ​​общая схема, которая характеризует четыре функции, то есть структурную поддержку, экологический контроль, отделку и распределение, поскольку они относятся к элементу ограждения нижнего уровня плит перекрытия.

Рис. 3. Схема плиты перекрытия

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, расширены в общих чертах для систем перекрытий.

Функции несущей конструкции — Плита перекрытия ограждающей конструкции здания, расположенного ниже уровня земли, должна быть спроектирована так, чтобы выдерживать вертикальные гравитационные нагрузки, направленные вниз, а также любые восходящие нагрузки грунта или гидростатического давления.

Нисходящие вертикальные гравитационные нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок, связанных с присутствием людей. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны здания и стены.

Плиты перекрытия могут также выдерживать восходящие нагрузки грунта или гидростатического давления. К плите перекрытия может быть приложено восходящее давление грунта в ситуациях, когда она действует как матовый фундамент, а точечные нагрузки здания на фундамент приводят к давлению снизу вверх на плиту перекрытия.

В таких местах, как подполья и незанятые подвальные помещения, конструктивный опорный элемент, включающий бетонную плиту, может не понадобиться. В этих областях все еще может потребоваться выполнение функций экологического контроля.

Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает в себя нагрузки по контролю окружающей среды, такие как температура и влажность.Рабочие характеристики системы перекрытий пола зависят от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на внутреннюю часть плиты перекрытия до желаемых уровней.

Как и в случае систем фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности решается с помощью дренажного и барьерного подхода к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первая фаза контроля влажности может быть достигнута с помощью систем откачки и осушения, чтобы искусственно снизить уровень естественных грунтовых вод.Второй компонент системы контроля влажности включает в себя слой капиллярного разрыва из гранулированного заполнителя под плитой перекрытия, позволяющий влаге накапливаться и рассеиваться или откачиваться или сливаться в систему дренажа или отстойника. Во многих ситуациях с плитами перекрытия с низкими отметками уровня грунтовых вод или в сухих условиях слой капиллярного разрыва из гранулированного заполнителя (с выходным сливом, если требуется) будет контролировать большую часть воды. Может и не потребоваться активная система откачки.

Ключевой вопрос, который остается, заключается в том, следует ли использовать водонепроницаемую мембрану или замедлитель парообразования под плитой перекрытия.Замедлитель образования пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению. Как правило, замедлитель образования пара может быть устранен только на хорошо дренированных участках, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, и при использовании отделки пола, не подверженной миграции пара. Однако большинство строительных норм и правил требуют, чтобы между гранулированным дренажем и плитой пола был установлен пароизоляционный агент. Этот слой имеет дополнительное преимущество, сводя к минимуму усадочные напряжения и образование трещин в плите перекрытия за счет уменьшения ограничения усадки.

Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или чувствительными к влаге внутренними средами. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на разрыв капилляров из гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходах имеет решающее значение.Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких условиях.

Другие условия воздействия окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутренние помещения можно контролировать за счет правильного использования и детализации полиэтиленового типа замедлителя пара или гидроизоляционной мембраны. Правильные нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля над миграцией почвенного газа.

Функции отделки —В случае систем полов единственная отделка, вызывающая беспокойство, — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузок, связанных с миграцией паров, имеет решающее значение для плиток или приклеенных полов, требующих надлежащей адгезии. В некоторых применениях, таких как внутренняя парковка или складское помещение, внутренней отделкой является просто внутренняя поверхность бетонной плиты перекрытия.В других случаях, например, в подпольях, отделка может быть замедлителем образования пара.

Функции распределения — плита перекрытия может содержать распределительные системы, такие как электрические питатели, электронные кабелепроводы, механические трубопроводы или системы отопления.

Приложения

Существует два основных типа отделки нижнего этажа, которые различаются требованиями внутреннего пространства и внешней среды:

• плита перекрытия основания — типовая система
• Плита основания пола — водонепроницаемая система

Плита фундаментного пола — типовая система

Типичная плита перекрытия основания, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не заботятся о гидроизоляции пола основания из-за нагрузок гидростатического давления, можно назвать несовершенной системой барьеров.Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле. Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Между гранулированной дренажной системой и бетонной плитой помещается замедлитель образования паров (см. Описание выше), чтобы минимизировать передачу паров влаги или почвенных газов в занимаемое пространство.Сама бетонная плита перекрытия обеспечивает структурную поддержку нагрузок на пол и подходящую опору для напольных покрытий и отделки.

Плита основания пола — водонепроницаемая система

Типичная плита перекрытия, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают хорошо уплотненную, но хорошо дренирующую систему капиллярных разрывов из гранулированного заполнителя, размещенную непосредственно на неоткрытой, ненарушенной земле.Система капиллярного разрыва гранулированного заполнителя обеспечивает место для сбора и рассеивания влаги, а также надежную опору для нагрузок на плиты. Чтобы обеспечить прочный основной материал, на который можно нанести гидроизоляционную мембрану, предусмотрена глиняная плита или уплотненный слой земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глиняной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой.В этом случае поверх защищаемой гидроизоляционной системы заливается изнашивающаяся плита перекрытия.

Глубокие проходы и кромки

Общим элементом, который является общим для всех зданий, но часто не детализируется полностью или не учитывается при проектировании, являются проходы и кромки. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или детализированными характеристиками.Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Края плит тоже нужно сделать паронепроницаемыми / водонепроницаемыми.

Когда поднимающийся уровень грунтовых вод часто соприкасается с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки системы дренажной плитки из параллельных, перфорированных дренажных плиточных труб или сетки из таких трубопроводов, чтобы отводить поднимающуюся воду и поддерживать уровень грунтовых вод ниже плиты на уровне, откачивая отстойник дренажной плитки от здания.

Изоляционные и компенсирующие муфты

Изолирующие соединения компенсируют незначительные перемещения между элементами конструкции и / или приспособлениями, проникающими сквозь них или вокруг них. Как первичное, так и дублирующее уплотнения эффективны как средство уменьшения утечки. Поднять профиль плиты тоже хорошо. Как и в случае с компенсационными швами, детализация уклона бетона или уклона на изоляционных швах для предотвращения прямого накопления переходной влаги также очень эффективна. Те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков к дренажным бассейнам, следует учитывать в процессе проектирования.

Общее правило, применяемое для обеспечения герметичности систем герметиков, — убедиться, что системы отвода влаги или дренажа находятся на своем месте и подключены к слоям земляного полотна. Устранение возможности накопления водяного напора на всех системах уплотнения стыков считается основной функцией вспомогательных дренажных систем.

Механические сливы в полу и насосные системы

Трапы в перекрытиях перекрытий требуют специальной обработки для обратных клапанов или специальной обработки для обеспечения пропускной способности в зависимости от использования конструкции.Там, где установлены отстойники, необходимы специальные обратные водяные клапаны или обратные клапаны давления для предотвращения обратного потока. Применение или установка насосных агрегатов и определенных отстойников требует надлежащей координации и эффективной обработки нагнетательной системы, чтобы избежать утечки через механические отверстия.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.

Плита ниже уровня земли — водонепроницаемая система (деталь 1.3.2) DWG | DWF | PDF

Новые проблемы

Информацию о возникающих проблемах см. В разделе «Общий обзор».

Стандарты

Существует большое количество стандартов, относящихся к кровельным системам. ASTM разработало большинство из них. Стандарты ASTM обычно касаются методов испытаний (лабораторных и полевых) и стандартов на продукцию. Однако есть несколько руководств по дизайну и применению:

Дополнительные ресурсы

WBDG

Продукты и системы

См. Соответствующие разделы в применимых спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications, Федеральное руководство по экологическим характеристикам строительства, MasterSpec®

Публикации

Ресурсы, включая тексты, руководства и веб-страницы, см. В разделе «Общий обзор».

ПРИМЕЧАНИЕ. Фотографии, рисунки и рисунки были предоставлены первоначальным автором, если не указано иное.

Несущие стены: проблемы при снятии и предупреждающие знаки

Удаление несущей стены может создать структурные проблемы в доме, включая провисающие потолки, неровные полы, трещины в гипсокартоне и торчащие двери. Важно распознать предупреждающие признаки этого. Даже удаление части несущей стены для создания более широкого дверного или оконного проема может стать проблемой, если все сделано неправильно.

Удаление несущих стен без должной поддержки несущей нагрузки может иногда приводить к обрушению конструкции и даже травмам.

Что такое несущая стена?

В доме есть два основных типа стен: несущие и ненесущие. Как следует из названия, один имеет вес выше, а другой — нет. Несущая стена — это несущая стена , стена , которая может выдерживать вес крыши, вес верхних этажей и даже вес потолка комнаты.Вес часто называют «грузом».

Нагрузка, начиная с крыши и всего, что находится под крышей, передается на опоры. Инженеры часто называют «путь нагрузки», который в основном представляет собой путь или маршрут, по которому вес переносится на фундамент и / или опоры дома.

Как правило, внешние стены являются несущими. Внутренние стены дома могут быть несущими, а могут и не быть несущими, в зависимости от того, как дом был спроектирован. В старых домах с коридором по центру одна или обе стены коридора могут быть несущими.Во многих более новых одноэтажных домах, построенных с использованием ферм, могут отсутствовать внутренние несущие стены, потому что все нагрузки передаются фермам на внешние стены.

Реконструкция

Наиболее вероятно, что несущая стена будет снята, когда в доме будут выполнены ремонтные работы. Владельцы старых домов часто хотят иметь более открытую планировку, поэтому они убирают стены, чтобы получить более открытый вид. При этом они снимают несущую стену и не понимают, что это несущая стена.Профессиональные подрядчики обычно сначала проверяют, выдерживает ли стена нагрузку, прежде чем снимать ее. Если это так, они обычно вставляют в проем жатку (деревянную или стальную), чтобы выдержать вес. Иногда инженеру может потребоваться произвести расчеты конструкции и размера коллектора.

Предупреждающие знаки о том, что несущая стена была снята

Провисание или падение потолка

Если стену между двумя комнатами убрать или даже переместить, чтобы увеличить комнату, потолок может провиснуть.Это происходит, когда не была установлена ​​надлежащая структурная опора, способная выдержать вес, который держала удаленная стена. Гипсокартонные и гипсовые потолки обычно соединяются с деревянными балками потолка, расположенными на расстоянии 12, 16 или 24 дюймов по центру, или соединяются с деревянными фермами. Когда снимается стена, удерживающая концы балок потолка или ферм, вес потолка и любая нагрузка над ним могут привести к провисанию или падению потолка. Потолок может провисать на полдюйма или более, а в некоторых случаях может рухнуть.

Прогиб на 1/4 дюйма или прогиб на 2 дюйма?

Потолки, прогибающиеся на четверть или даже полдюйма, не всегда являются признаком того, что несущая стена была снята, поскольку со временем потолки могут естественным образом провиснуть. Если потолок опускается на полдюйма сразу после снятия несущей стены, это вызывает беспокойство. Потолок, провисающий на дюйм или два, вызывает большую озабоченность из-за того, что несущая стена была удалена и потолок не был должным образом поддержан. Консультации с инженером-строителем могут предоставить ценную информацию.

Проседание пола или неровное

Если в двух- или трехэтажном доме снята несущая стена без обеспечения надлежащей структурной поддержки, то пол второго или третьего этажа может провиснуть в области над местом снятия несущей стены под полом. Если вы видите, что пол на втором или третьем этаже проседает, вам следует спуститься на один этаж вниз и посмотреть на потолок на предмет провисаний или прогибов.

Трение или заклинивание дверей и окон

Если несущая стена была снята на первом этаже без надлежащей опоры, установленной для нагрузки над ней; тогда двери или окна на полу над ним могут тереться, заклинивать или не открываться из-за того, что каркас в стене, в которой находится дверь или окно, мог сместиться.

Помните, что двери или окна могут прилипать или тереться по ряду причин, помимо снятия несущей стены. Эти причины могут включать смещение или движение фундамента, вздутие из-за влажности и влажности, слишком много слоев краски или даже плохое качество изготовления и монтажа.

Трещины в гипсокартоне или штукатурке

Обычно трещины появляются в гипсокартоне или штукатурке, когда несущая стена снимается без должной поддержки нагрузки, которую она несла.Это в основном потому, что потолок может опускаться или провисать, что приводит к появлению трещин. На некоторых участках стен также могут возникать трещины из-за напряжения, создаваемого движением каркаса, потолков и стен.

Примечание. Предупреждающие знаки о том, что несущая стена была удалена и не была установлена ​​надлежащая опора, могут не появиться сразу после завершения работы. На проявление предупреждающих признаков проблем могут уйти месяцы или даже годы.

Снятие несущей стены

При удалении несущей стены или даже ее части должен быть план того, как будет поддерживаться вес, который она несет.Демонтаж несущей стены должен выполняться профессионалом, который понимает, как вес, который она несет, будет временно поддерживаться во время установки постоянных модификаций опоры. Если удаляемая область небольшая и нагрузка не является чрезмерной, может не потребоваться поддержка или может потребоваться минимальная поддержка.

Обычно балка, деревянная или металлическая, устанавливается в том месте, где была снята стена, чтобы выдержать вес. Иногда подрядчик может называть эту балку «заголовком».

На каждом конце коллектора или балки подрядчик обычно имеет опору определенного типа, часто столб. Основание этого столба требует твердой поверхности или основания, на котором можно сидеть. Иногда требуется установка бетонной опоры или опоры, чтобы облегчить перенос веса.

У инженеров есть разные способы опоры потолка с удаленной несущей стены

Домовладельцы и покупатели обычно имеют несколько вариантов того, как выдержать нагрузку над несущей стеной после снятия.Естественно, одни способы сложнее или дороже других. Хорошо осведомленные и обладающие соответствующей квалификацией генеральные подрядчики и подрядчики по каркасу являются хорошими ресурсами, с которыми можно проконсультироваться, а также с инженерами-строителями.

Разрешения

Как правило, в большинстве строительных юрисдикций требуется разрешение на структурные изменения дома. Небольшие проемы для дверей и окон обычно легко и быстро получить. Когда собирается демонтировать длинную или большую несущую стену, строительным отделам обычно требуется набор планов, которые проштампует инженер-строитель.Если в стене есть электричество или водопровод, то для этих изменений может потребоваться разрешение на электричество и водопровод.

• Вам может потребоваться только профилактическое обслуживание
• Если совсем мелочь, то может просто надо следить
• Если требуется ремонт, его гораздо дешевле исправить на ранних стадиях, чем после того, как он превратился в большую проблему
• Если это серьезная проблема, возможно, вам потребуется проконсультироваться с квалифицированным специалистом.

Найдите минутку и просмотрите другие наши статьи, чтобы узнать, есть ли у вас какие-либо предупреждающие признаки потенциальных проблем.

Статьи и ресурсы по общим структурным вопросам в домах

Как скоро укладывать бетон для стен и колонн на опоры и плиты? | Журнал Concrete Construction

Q .: Два аналогичных вопроса были подняты относительно укладки бетона поверх недавно завершенных плит и фундаментов. В одном случае подрядчик хотел сформировать и разместить стены подвала на следующий день после завершения строительства фундаментов, но архитектор потребовал от него подождать 7 дней.В другом случае инженер отказал в разрешении на укладку бетонной колонны над полностью закрепленной и поддерживаемой плитой, которая была уложена 5–7 часами ранее в тот же день. Рассматриваемые столбцы располагались по центру над столбцами нижнего уровня. Какие правила ограничивают время заливки бетона в этих условиях?

A .: После долгих поисков и расследований мы пришли к выводу, что нет никаких письменных правил, регулирующих эти случаи. Бетон в значительной степени имеет свои собственные правила в отношении времени схватывания и затвердевания, и у строителей, соблюдающих эти естественные ограничения, не было проблем.Например, подрядчик не будет использовать готовую плиту для установки опалубки для колонн до тех пор, пока бетон не станет достаточно твердым, чтобы не повредить его в результате работ. Опалубка и опоры, поддерживающие плиту, обычно также рассчитаны на то, чтобы выдерживать нагрузки от строительных работ на плите.

Стены подвала : Обычной практикой является заливка стен на следующий день после заливки фундаментов, но вряд ли вы найдете ссылку, в которой говорится, что вы можете или не можете это делать. Одна из причин, по которой это относительно безопасно, заключается в том, что размеры опор часто соответствуют минимальным требованиям местных норм, которые на самом деле превышают размер по сравнению с нагрузкой, которую стена будет оказывать на опору.Помните также, что на этом этапе строительства единственная нагрузка на опору будет исходить от веса стены, поскольку конструкция, для которой она была спроектирована, еще не установлена.

Размещение колонн на новой плите : После проверки более десятка книг, технических отчетов и стандартов, касающихся опалубки и бетонных конструкций (из США и Европы), мы не нашли утверждения, ограничивающего время установки колонн на верх плиты.

Однако мы обнаружили ограничения на соответствующее условие размещения бетона в плитах и ​​балках поверх глубокого подъемника из свежего бетона в стенах или колоннах. Руководство Американского института бетона (ACI) по проверке бетона, ACI «Технические требования к конструкционному бетону для зданий (ACI 301-84)» и Строительный кодекс ACI (ACI 318-89) содержат утверждения, аналогичные намерениям следующего раздела. 8.3.2 из ACI 301-84: «Укладка бетона в опорные элементы не должна начинаться до тех пор, пока бетон, ранее помещенный в колонны и стены, не перестанет быть пластичным и будет оставаться на месте не менее двух часов.«

Ни один из трех документов ACI не устанавливает каких-либо ограничений для связанных условий размещения бетона над поддерживаемым элементом (балкой или плитой).

Мы обсуждали этот вопрос с бывшим председателем комитета 301 ACI, Дэвидом Густафсоном, техническим директором Института арматурной стали; и с нынешним председателем 301 Тимоти Мур из Gilbert / Commonwealth, Inc. Оба заявили, что не знают никаких правил или ограничений по времени укладки бетона колонн поверх недавно законченных плит.Мур далее заявил, что среди множества изменений, которые комитет рассматривает для будущих пересмотров ACI 301, такие положения не рассматриваются. Он сказал, что единственными другими положениями ACI 301, которые могут иметь какое-либо значение, будут те, которые касаются строительных швов. Раздел 6.1 ACI 301 (строительные швы) содержит положения о расположении строительных швов и склеивании в строительных швах, где это необходимо или разрешено, но ничего не касается сроков размещения.

Мы также опросили Рэнди Борднера, бывшего председателя комитета ACI 347, Опалубка для бетона.Борднер — профессиональный инженер и специалист в области проектирования и строительства многоэтажных зданий. Он заявил, что на его работах бетон колонн обычно укладывался поверх бетонной плиты, уложенной в тот же день, единственная проблема заключалась в удовлетворительной твердости плиты для крепления любых необходимых шаблонов и распорок.

Интересно, что П. Кумар Мета из Калифорнийского университета в Беркли говорит в своей книге Concrete Structure, Properties, and Materials относительно схватывания и твердения цементного теста в бетоне (стр. 191): «Время, затраченное на «solidify» полностью отмечает окончательный набор, который не должен быть слишком длинным, чтобы возобновить строительные работы в разумные сроки после укладки бетона.«

Это заявление подразумевает, что возобновление строительных работ может произойти во время окончательной установки.

.
