Устройство МЗЛФ на склоне
Леонид Константинович Гинзбург, кандидат технических наук, проектно-изыскательская контора «Укрспецстройпроект». Соавтор ряда изобретений в области фундаментов, автор большого числа статей по МЗЛФ.
Л.К.Гинзбург предлагает следующий подход к расчёту МЗЛФ для устройства на склоне:
- Сначала фундаменты и основания рассчитывают исходя из получения оптимальных размеров при условии обеспечения их устойчивости и экономичности.
- На втором этапе проектирования учитываются перепады высот на строительной площадке, полученные при геодезической съемке. При необходимости отдельные параметры запроектированных фундаментов и основания уточняют.
Ширину цоколя определяют из условия размещения на нем надфундаментных конструкций. Ширину подошвы фундаментов при известных нагрузках от дома определяют по условию допустимого давления на противопучинную подушку и на грунт в ее основании (см. калькулятор МЗЛФ 2.3).
При определении глубины выработок учитывают толщину плодородного слоя грунта, которая может достигать, например, в Подмосковье 40 см. Плодородный слой при устройстве фундаментов полностью удаляют (за исключением районов Черноземья, поскольку там мощность плодородного слоя может достигать 1,0 м и более).
Обычно глубину заложения всех фундаментов дома и дно выработок выполняют на одном уровне, а планировку — горизонтально. Чтобы наглядно показать влияние уклона строительной площадки на параметры фундамента, примем его заглубление равным 0,3-0,4 м. Толщину плодородного слоя зададим равной 0,4 м.
И рассмотрим 3 основных случая с уклоном участка в пределах пятна застройки:
Рис.1. Схемы устройства фундаментов на участках с уклоном: а — при малом уклоне; б — при среднем уклоне; в — при большом уклоне; φ — угол внутреннего трения грунта
В случаях малого уклона, когда перепад высот не превышает 0,15-0,2 м, вопрос решается вертикальной планировкой участка под застройку (рис. 1 а)
При среднем уклоне (рис.1 б), если перепад высот поверхности грунта между крайними частями фундамента равен их расчетному заглублению или несколько превышает его (не более чем на 0,2 м), (рис.1 б).
При разработке грунта на площадке со средним уклоном базовой является самая низкая поверхность в пределах застройки. Часто на площадках уклон идет по диагонали и тогда базовой является самая низкая поверхность на пересечении осей дома. Надежным решением является устройство фундамента в пониженном месте в уровне поверхности грунта (рис. 1б). В этом случае уплотняемая подушка ограничивается стенками траншей (котлованов) и этим обеспечивается качество ее уплотнения.
Траншеи в низкой части площадки откапывают на глубину заложения запроектированной противопучинистой подушки, но не меньше глубины залегания плодородного слоя грунта (рис. 2).
Рис.2. К определению глубины траншей (котлованов) с учетом толщины плодородного слоя грунта: 1 — плодородный слой грунта; 2 — вертикальная отсыпка; 3 — расчетная глубина выемки; 4 — практическая глубина выемки
Если перепад высот больше заглубления фундаментов, то заглубление следует принять равным величине этого перепада. При этом размеры подошвы фундаментов, учитывая большее заглубление, могут быть уменьшены.
Вертикальную отсыпку грунта производят сразу же после изготовления фундаментов. В пределах траншей для этого используют непучинистый грунт, который хорошо уплотняют. За пределами траншей это делают любым грунтом, в том числе и ранее извлеченным из выработок.
Если вокруг дома планировку и отмостку выполнить с уклоном в сторону естественного понижения участка, то несколько сократятся объемы земляных работ, но по ряду причин устойчивость фундаментов понизится, а стоимость их возрастет:
Рис.3. Схема промерзания основания под фундаментами при наличии уклона: df— расчетная глубина промерзания; d’f; d»f — глубина промерзания под подошвами фундаментов
Как видно из схемы (рис. 3), при одинаковой глубине промерзания грунта в верхней и нижней частях строительной площадки промерзание под фундаментами окажется разным. В пучинистых грунтах это создаст условия для возникновения неодинаковых деформаций пучения под различными частями дома, чего следует избегать.
Сохранение уклона целесообразно лишь при строительстве домов с цокольным этажом, особенно при устройстве под домом гаража.
В случаях большого уклона, если перепад высот между крайними частями мелкозаглубленного фундамента намного больше его рациональной глубины заложения (до 1,0 м и более), наиболее экономичным решением будет ступенчатое заложение фундаментов (см. рис. 1 в). Такое решение имеет свои преимущества и недостатки, усложняет и удорожает производство работ и поэтому целесообразно только при больших уклонах.
В нижней части строительной площадки фундаменты устраивают в уровне поверхности грунта, в верхней части — с заглублением по расчету. Переход с одного уровня на другой осуществляют одним или несколькими уступами. Длина каждого из уступов должна быть не менее чем в два раза больше его высоты (рис. 4), а высота — не более 60 см (см. Справочник проектировщика — «Основания, фундаменты и подземные сооружения», п. 5.4.).
Рис.4. Схема обеспечения устойчивости уступа: L — расстояние между выемками; Δh — высота уступа
В нашем примере при разнице в высотах 1,0 м и глубине заложения фундаментов 0,3 м высота уступа получится равной 0,7 м, что больше рекомендуемой. Чтобы выполнить требования норм, примем заглубление всех фундаментов равным 0,4 м.
Высоту фундаментов верхнего уровня в нашем примере увеличиваем до 1,2 м. На нижнем уровне высоту увеличиваем на разницу между перепадом высот и заглублением: 1,2 + (1,0-0,4) = 1,8 м.
Место перехода фундамента с одного уровня на другой для каждого дома зависит от расположения внутренних его частей в плане и величины уклона участка. Так как на фундаменты нижнего уровня расход бетона значительно увеличивается, следует проектировать дом так, чтобы максимально использовать фундаменты верхнего уровня, вплоть до их устройства на поверхности с последующей отсыпкой грунта.
Уклон отсыпаемого грунта, образующего призму перехода уровней, должен соответствовать углу внутреннего трения в материале отсыпки. С внешней стороны дома переход удобно выполнить ступеньками.
Вокруг фундаментов обратную засыпку производят непучинистым грунтом, за пределами траншей — любым грунтом, в том числе вынутым ранее. Мероприятия по отведению от дома ливневых и паводковых вод (планировка, отмостка, лотки) необходимы те же, о которых мы рассказали раньше.
В зависимости от геологических условий площадки строительства и примыкающей нагорной территории иногда требуется устройство дренажа. Устроенные фундаменты могут стать препятствием естественному перемещению грунтовых вод вниз по склону, что приведет к накоплению влаги и отрицательным последствиям для дома. В зависимости от характера напластования грунтов и величины уклона может потребоваться устройство дренажной завесы с нагорной стороны или дренажной системы вокруг дома на глубину нижнего уровня выработок под фундаменты. Дренажную систему при разработке траншей и котлованов делают до отсыпки противопучинной подушки.
характеристики, инструменты и материалы, планирование, инструкция по строительству по этапам
Строительство дома на склоне вызывает некоторые трудности. В том числе сложным становится выбор фундамента. К решению этого вопроса нужно подойти со всей ответственностью, поскольку с течением времени все погрешности при строительстве могут привести к негативным последствиям, например, оседанию фундамента, осыпанию грунта, затопление дома. Именно поэтому ленточный фундамент на склоне должен строиться с соблюдением четкой технологии.
Характеристика ленточного фундамента
Такой вид основы можно выбирать лишь в том случае, когда склон незначительный. Также стоит учитывать возможные противопоказания геодезистов. Если таковых нет, то мелкозаглубленный ленточный фундамент вполне пригоден для использования.
Если наклон существенный, то лучше выбрать ступенчатый ленточный фундамент. Его преимуществом является тот факт, что сооружается он в виде ступеней, которые идут по нарастающей высоте, в зависимости он уклона. Это поможет создать достаточно прочное основание своими руками, которое в силах выдержать значительную нагрузку, которая идет со стороны склона.
А вот на участках, которые характеризуются повышенной подвижностью, от использования такого типа основы дома лучше вообще отказаться.
Устройство ленточного основания на наклонной поверхности
Установка ленточного фундамента на склоне требует учета некоторых важных моментов. В частности:
- угол склона, который является главным параметром при выборе определенного типа фундамента;
- состав грунта, который влияет на уровень заглубления основания, а также особенности обустройства дренажной системы;
- уровень грунтовых вод. Данный параметр будет влиять на уровень закладки основания, а также особенности обустройства гидроизоляционного слоя.
Особое внимание нужно уделять обустройству дренажа, поскольку основной причиной порчи фундамента, расположенного на склоне остается вода, которая поступает сверху и способна подмывать основание дома.
Профилактические меры
Перед строительством здания на участке со склоном стоит подумать о профилактических мерах. Избежать осыпания грунта помогут специальные предпринятые меры по укреплению фундамента. Зачастую выбор делают из двух возможных вариантов:
- укрепление механическим методом. Для этого используются металлические распорки, которые вкапываются по склону;
- насаждения растений, которые обладают достаточно развитой корневой системой. Данный метод является наиболее эффективным и дешевым, который помимо практической функции выполняет и декоративную.
Перед непосредственным строительством фундамента желательно убедиться в высокой несущей способности конкретного грунта участка, а также уровень устойчивости откоса. Согласно нормам безопасным наклоном является угол от 27 до 31 градуса для песчаных грунтов и до 70 градусов для глинистых.
Опалубка для фундамента на склоне
Необходимые инструменты и материалы
Независимо от того, какой тип ленточного фундамента вы планируете строить самостоятельно, будто мелкозаглубленный или ступенчатый, список необходимых материалов и инструментов мало чем отличается. Итак, вам понадобится:
- лопата;
- деревянные колышки;
- песок, можно использовать мокрый;
- цемент;
- гравий;
- рулетка;
- арматурные пруты;
- сварочный аппарат;
- мастерок;
- материал для обустройства гидроизоляционного слоя;
- строительный уровень.
Планирование строительства
Данный этап работы является наиболее важным, поскольку от качества проведенных расчетов будет полностью зависеть качество постройки. На схеме необходимо четко расположить схему дома. Для этого нужно найти самую нижнюю точку почвы. От этой отметки вниз пойдет сам фундамент чуть ниже точки промерзания грунта. К этой величине нужно добавить около 50 см на слой щебня, песка и гравия.
Если земельный участок расположен в районе, где достаточно часто наблюдаются сильные ветра или заморозки, нужно учесть необходимость наличия траншеи около 2-2,5 м. Верхняя часть фундамента должна располагаться немного выше поверхности грунта.
Основные этапы строительства ленточного фундамента
Для самостоятельного эффективного возведения ленточного фундамента на склоне существует определенная технология, которая требует четкого выполнения этапности работы.
- Подготовительные работы. Перед непосредственной укладкой ленточного фундамента необходимо пробурить так называемые разведочные скважины. Они выполняют одновременно несколько функций. В первую очередь являются источником воды, и вместе с тем показывают уровень залегания грунтовых вод.
- Расчет фундамента. Для проведения этой процедуры необходимо определить возможный вес постройки, снеговую нагрузку, возможное давление на грунт, а также размеры фундамента. После нужно провести корректировку всех данных. Для получения веса дома нужно вычислить его объем математическим путем, даже если форма будущего строения достаточно сложная. В результате вычислений вы получите некоторое число в м3. Вычисляется количество строительных материалов, которое позволит определить удельный их вес. Зная две эти величины достаточно легко определить вес общей конструкции. Учитывать нужно и всю технику, которая будет расположена в доме, а также, в случае строительства гаража, весь автомобиля. Данная величина именуется полезной нагрузкой. Определить глубину залегания фундамента нужно из расчета грунта на участке. Если основной материал грунта песок, глубина должна быть не менее 0,7 метра, непучинистых грунтов – 0,5 м, глинистых – более глубины промерзания почвы.
Возведение фундамента лестничным типом
- Обустройство траншеи. Для качественного выполнения всех работ необходимо четко соблюдать порядок строительства подобного фундамента. Глубина траншеи полностью зависит от того типа почвы, который преобладает на застраиваемом участке. В случае, если основным материалом грунта является песок, глубина траншеи должна быть не менее 70 см. В целом можно сказать, что глубина должна быть около 20-30 см ниже возможного уровня промерзания грунта. Однако если строительство происходит на сухом грунте, залегание может быть и незначительно выше. Но все же минимальным остается размер в 50 см. Ширина вырытой траншеи должна соответствовать ширине стены и быть немного шире. Дно ямы ни в коем случае нельзя делать под наклоном, оно должно быть ровным. Помимо этого траншея не должна располагаться в непосредственной близости с котлованами или обрывами, поскольку такое расположение может стать причиной сдвига, и как следствие разрушение всего здания. В случае сильного уклона поверхности рекомендуется строить ступенчатый фундамент, однако инструкция требует строго горизонтальной подошвы. Если планируется монолитная подобная конструкция, необходимо провести армирование. Нижние пруты необходимо располагать отдельно на нижнюю ступеньку, а вертикальные нужно класть так, чтобы они практически поднимались до верхнего уровня фундамента. Помимо этого нужно дополнительно добавить два несущих уровня для обеспечения жесткой конструкции.
- Монтаж песчаной подушки. Этот элемент является обязательным. Основная функция песчаной подушки – это распределение нагрузки. Толщина должна составлять около 10-15 см. Уложенный песок требуется тщательно выровнять, после чего смочить и как следует утрамбовать. В ситуациях, когда основа строения несколько выше 40 см, слой песка нужно дополнительно покрыть слоем гравия или щебенки. Толщина данного слоя должна быть идентичной толщине песчаного слоя.
Заливка фундамента ленточного типа на склоне
- Процесс бетонирования. После процесса армирования можно переходить к самому бетонированию фундамента. Оптимальным будет выбор цемента марки М200, не ниже. Процесс заливки опалубки должен быть непрерывным, иначе железобетонная лента станет очень уязвимой в местах границ заливов. Особо тщательно нужно избавлять раствор от пузырьков воздуха. Этому может способствовать использование глубинного вибратора. После того, как бетон залит, нужно дать ему время для полной просушки. Обычно для этого требуется не менее месяца. И только после этого можно переходить к строительству самого здания.
- Гидроизоляция основы. Несмотря на то, что ленточный фундамент на склоне выполняют из бетона, он нуждается в качественной гидроизоляции. Как правило, для этих целей застывший бетонный фундамент требуется покрытие наплавляемой, обмазочной, напыляемой гидроизоляцией. Возможно применение и рулонной гидроизоляции. Также не стоит забывать про устройство дренажной системы. Бетонная лента станет препятствием возможному перемещению некоторого количества грунтовых вод с возвышенности, что может становиться причиной накапливания влаги. Дренажная же система будет препятствовать размыву основы. При монтаже водоотвода нужно учитывать напластование почвы, а также величину склона участка. В некоторых ситуациях достаточным будет монтаж системы лишь со стороны возвышенности, однако для более высокой надежности и уверенности в том, что подмыва не будет, лучше монтировать водоотвод вокруг всего дома. Длительный срок эксплуатации здания возможен лишь при условии высокого качества дренажа.
com/embed/8Y4NKX_xz8k?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Мелкозаглубленный или ступенчатый ленточный фундамент, который был возведен без нарушения строительных норм, способен обеспечить достаточно надежную опору для вашего жилья или гаража, что стоит на участке с уклоном, который будет служить длительное время. Все работы можно выполнить без помощи специалистов, главное четко соблюдать все советы профессионалов в этом деле.
Строительство дома на склоне в Сочи
Строительство дома на склоне в Сочи
Одной из первых проблем, с которой сталкивается счастливый обладатель земельного участка в городе Сочи, это склон участка, выбор фундамента и грамотное размещение жилого дома на этом участке. Зачастую земельные участки в Сочи, имея не высокую стоимость подразумевают в дальнейшем большие вложения в этот участок. А это подпорные стены, заезды на большом склоне и фундаменты. О последних и пойдет дальше речь.
Какой фундамент выбрать? Какой фундамент больше всего подойдет именно под ваш земельный участок?
Плитный, свайный, ленточный или блочный? Учитывая теплый климат Сочи многим приходит на ум ленточный фундамент, как самый экономичный и надежный вариант. Но оползневые и сейсмичные районы Сочи подразумевают некоторые технические доработки ленточного фундамента, а склон и вовсе исключение его из проекта.
МЗЛФ (мелко-заглубленный ленточный фундамент) в Сочи зачастую лучше всего опирать на сваи, которые в свою очередь должны заходить в коренную породу (серый аргилит) от 1,5м и больше. Эти мероприятия дают фундаменту надежность опирания и противооползневую способность. Но МЗЛФ подходит для более или менее ровных земельных участков.
Что делать, если участок на склоне? Существуют три варианта выхода из ситуации.
1. Выемка грунта, планирование участка под ленточный или плитный фундамент.
2. Строительство цокольного этажа.
3. Строительство двух уровневого, или ступенчатого фундамента.
Чаще всего в Сочи встречаются первые два варианта. Выемка грунта и планирование земельного участка действительно решают проблему склона, но появляеются новые конструкции, без которых дальнейшая деятельность на участке, либо опасна, либо невозможна. Это подпорные стены. Стоимость этих сооружений может превышать стоимость самого фундамента. Если же рассмотреть вариант с цокольным этажом, то он подразумевает либо полную, либо частичную выемку грунта и более масивную конструкцию, так как цокольный этаж является и основанием дома и подпорной стеной одновременно. Стоимость цокольного этажа в разы превышает стоимость фундамента и может быть самой затратной частью строительства дома.
На удивление, реже всего встречаются двух уровневые или ступенчатые фундаменты. В чем же преимущество ступенчатого фундамента?
1. Минимальная выемка грунта в районе 1 м. глубиной и такая же подпорная стена.
2. Отсутствие цокольного этажа.
3. Отсутствие балконов и терасс-балконов на уровне 1-го этажа. То есть, максимальное приближение к земле. Но, применение ступенчатых фундаментов возможно при уклоне участка не более 10%.
Ступенчатые фундаменты широко применяются в европейских странах скандинавии. Так финны, будучи маскимально рациональными, используют ступенчатые фундаменты на склонах. Ниже приведены примеры экстерьера и интерьера домов на склоне со ступенчатым фундаментом.
Закажите расчет фундамента прямо сейчас!
Ленточный фундамент на участке с уклоном
При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.
При строительстве дома на склоне необходимо особенно серьезно подойти к выбору типа фундамента и его строительству. В противном случае позднее могут проявиться такие неприятные явления, как проседание фундамента, осыпания грунта, затопление фундамента водой, приходящей с нагорной стороны склона.
Ленточный фундамент
При малоэтажном жилом строительстве часто используется монолитный железобетонный мелкозаглубленный ленточный фундамент. Железобетонная лента обладает хорошей жесткостью и успешно противостоит изгибающим моментам при неравномерных деформациях, вызываемых, например, пучением. Хорошо подходит такая конструкция и для строительства на склоне. Но в этом случае бетона потребуется больше, чем при строительстве на ровной поверхности.
Если планируется производить строительные работы своими руками, следует предварительно изучить вопросы, как сделать ленточный фундамент на склоне, на что обратить особое внимание. В ходе работ потребуются инструменты и материалы:
- песок;
- цемент;
- щебень;
- арматура;
- деревянные бруски;
- доски;
- гидроизоляционные материалы;
- бетономешалка;
- ведра;
- лопаты;
- мастерок;
- нивелир или лазерный уровень;
- рулетка;
- вибротрамбовка.
Специфика фундамента на склоне
Совершенно ровных участков практически не бывает – всегда есть небольшие перепады. Если уклон меньше 3% (перепад высот на 100 единиц длины равен 3 единицам), то участок считается ровным, если больше – то наклонным. Чем круче участок, тем больше придется приложить усилий, чтобы сделать надежный фундамент.
Верхний край монолитного ленточного фундамента должен лежать в горизонтальной плоскости. Опорная поверхность основания может иметь наклон, но не более 10%. Предпочтительнее рыть траншеи так, чтобы уклона вообще не было. В самой верхней по склону части бетонная лента должна немного возвышаться над грунтом.
Важно! Высота ленточного фундамента над уровнем почвы в нижней точке уклона не должна превышать учетверенного значения его ширины.
Если участок имеет большой уклон, необходимо делать ступенчатый фундамент. Опорная поверхность основания каждой ступени в этом случае должна быть строго горизонтальной. При этом высота ленты должна быть не менее 30 см, длина каждого горизонтального участка – не менее 60 см. Ступени должны перекрываться по длине на расстояние, равное двойной высоте ступени, но не меньше, чем на 30 см.
Траншеи
Прежде чем начинать копать траншеи, необходимо провести геодезическую съемку участка, чтобы определить перепады высот.
Зная их величину, можно будет определить необходимую глубину траншей и высоту опалубки в различных точках вдоль длины ленты.
Чтобы дождевые воды во время строительства не затопили траншеи, с нагорной стороны строительной площадки необходимо сделать временную защиту: водосборную канаву или земляной вал.
Ширина подошвы фундамента делается такого размера, чтобы не превысить допустимой величины удельного давления на подфундаментную подушку, а также на грунт, лежащий в ее основании. В соответствии с этой шириной выкапываются траншеи.
По всем дну траншеи засыпается песчаная подушка. Толщина ее должна быть 15-20 см. Для уплотнения ее обильно смачивают водой и трамбуют. На подушку укладывается рулонная гидроизоляция. Затем устанавливается опалубка. Вследствие наличия уклона высота ее будет переменной.
Бетонирование
Особое внимание необходимо уделить армированию бетона, так как ленточный фундамент на участке с уклоном может испытывать усиленные нагрузки. Горизонтальные слои арматуры (от 2 до 4 прутьев в каждом) размещаются вблизи нижней и верхней плоскостей бетонного монолита. Они соединяются вертикальной арматурой. Прутья не должны размещаться ближе 5 см от наружной плоскости бетона во избежание их коррозии.
После того, как готовы опалубка и арматура, заливается бетон марки не ниже М200. Процесс заливки должен быть непрерывным. Если делать его не за один раз, а в несколько заходов, то по границам слоев железобетонная лента будет ослаблена. Бетон подлежит тщательной трамбовке, чтобы удалить воздух. После заливки бетона необходимо подождать до полного его высыхания, прежде чем возводить дом. Это время составляет около месяца.
Защита фундамента от влаги
Непременно нужно защитить бетонный фундамент от влаги. Для этого после застывания бетона его покрывают наплавляемой, обмазочной, напыляемой, проникающей или рулонной гидроизоляцией.
Важно! Обязательно необходимо сделать дренажную систему.
Бетонная лента будет препятствовать перемещению грунтовых вод с нагорной стороны участка вниз по склону, вследствие чего будет накапливаться влага. Дренажная система необходима, чтобы вода не размывала основание дома. Устройство дренажа зависит от напластования грунтов, а также от величины уклона. Может быть достаточным устроить его только с нагорной стороны участка, но может потребоваться и вокруг всего дома.
Хотя вполне можно сделать ленточный фундамент на склоне своими руками, некоторые работы все-таки следует доверить специалистам. В частности, проектирование дренажной системы. Долговечность фундамента напрямую зависит от качества дренажа.
Построенный с соблюдением всех требований, ленточный монолитный фундамент обеспечит надежную и долговечную опору для дома, стоящего на склоне.
Читайте также:
Высота уступа ленточного фундамента на местности с уклоном должна быть
Ленточный фундамент на участке с уклоном
Ровным и идеальным практически ничего в жизни не бывает. Оттого она и разнообразная. Так и в нашей российской природе. В ней есть практически все: холмы и плоскогорья, низины и равнины. Создавая необычные сочетания, они не дают скучать вечно ищущим красоту глазам.
Схема ленточного фундамента на участке с уклоном.
А что если при очередной прогулке прохожему приглянулся участок с неповторимым пейзажем? «Вот бы построить здесь дом и жить припеваючи»,- мечтает одинокий путник и тут же отказывается от своих грез. Участок безумно красивый, но неровный, а значит, сложностей будет достаточно.
И совсем напрасно он отступает.
Особенности строения
Схема армирования ленточного фундамента.
Строения, возводимые на наклонных участках, как правило, находятся на возвышенности. Следовательно, из окошка дома, построенного на холмистой поверхности, можно не с унынием взирать на жилища соседей, а любоваться реальными пейзажными шедеврами.
Вообще, создавать фундамент приходится в многообразных условиях. И если схема предусматривает одно, то природные условия диктуют другое. Поэтому нередко запланированное приходится корректировать. Уклон участка, где будет строиться дом; наличие сейсмоопасных периодов в той местности, где он будет возводиться; то, какие еще постройки присутствуют поблизости и сколько их, – данные факторы нужно учитывать, чтобы однажды дом, в строительство которого было столько вложено, не треснул либо не разрушился.
От рельефа участка не убежать: от него зависит стиль и дизайн будущего здания и количество средств, которое необходимо израсходовать на его строительство. Ровный участок, где почвенные воды залегают глубоко, считается идеальным и выгодным. Абсолютно горизонтальных пространств не найти, ровными признаются такие, уклон которых не превосходит 3%.
Но отказываться от покупки наклонных участков земли не надо. По стоимости они намного уступают ровным. Конечно, повозиться с постройкой этого здания придется намного дольше, особенно при закладке основания. Зато если сделать все правильно, то можно удивить знакомых жилищем, имеющим вид своеобразного арт-объекта. К тому же дом на склоне меньше рискует оказаться под водой.
Основы планирования
Керамзит практически не горит и не теряет свою изначальную структуру.
Для возведения фундамента на уклоне необходимо подготовить:
- бетономешалка;
- ведра;
- лопата;
- мастерок;
- рулетка;
- нивелир или лазерный уровень;
- ровная рейка;
- вибротрамбовка.
Строительство дома, расположенного на склоне, нуждается в дополнительных мерах. Здесь ленточный фундамент будет кстати, но заранее надо запомнить, что бетонной массы понадобится гораздо больше, нежели на ровной поверхности. Расходы компенсируют другие плюсы. Например, в нижней точке склона было бы замечательным сделать помещение технического плана. Это удовлетворит тех, кто не любит терять, а только находить выгоду.
Схема фундамента на участке с уклоном.
Начинать нужно непосредственно с планирования участка. Если склон размещен на границе обрыва или на нем, то постепенно он будет осыпаться. Чтобы этого не случилось, придется заняться озеленением территории, посадить множество кустарников и деревьев. Своими мощными корнями, будто толстыми канатами, они будут держать землю и предотвратят осыпание. Лучше всего посадить растения заранее, чтобы корни как следует закрепились в толще земли.
Вода, бегущая со склона, может заливать строение. Причина – малое число водостоков. Значит, надо обеспечить участок достаточным их количеством.
Теперь следует заняться составлением плана. Приблизительно нужно обозначить схему жилого дома. Для начала стоит найти нижнюю точку почвы. Еще вниз от нее пойдет глубина ленточного фундамента, которая будет находиться чуть ниже уровня промерзания. Затем нужно добавить 50 см на щебень, песок и гравий. В период морозных и ветреных дней такому жилью будет непросто. По этой причине специалисты рекомендуют монтировать ленточный фундамент, расположенный на склоне, если на выбранной хозяином земле редко случаются сильные заморозки. Бывает, что на верхних точках склона, в связи с такими условиями, роют траншеи до 2-2.5 метров. Необходимо следить, чтобы все без исключения ленты фундамента шли ровно, а верхняя часть фундамента должна чуть-чуть превышать уровень грунта.
Уменьшение уклона участка
Схема уменьшения естественного уклона.
Чем круче участок достался покупателю, тем больше с ним придется повозиться. Если уклон порядка 3%, то можно обойтись подсыпкой почвы, но при этом укрепить грунт, используя силикаты. Там, где уклон мал, не превышает 8%, необходимо подсыпать ленточный фундамент грунтом, находящимся в подгорной части. На уклоне свыше 8% необходимо строить цокольный этаж, который будет вдаваться в склон. А на склоне, где крутизна более 10%, придется возводить сооружения, предназначенные для борьбы с оползнями, а также строить индивидуальные основания для определенных участков. В таких случаях не надо скупиться на денежные траты.
Купленный участок на склоне разделяют на террасы. Для каждой из этих площадок обеспечивают противооползневый заслон.
Вывод вырисовывается сам собой: чем выше уклон, тем больше дорогостоящих современных технологий нужно будет применить. К тому же об урожае сельхозкультур здесь мечтать не придется.
Ленточный фундамент

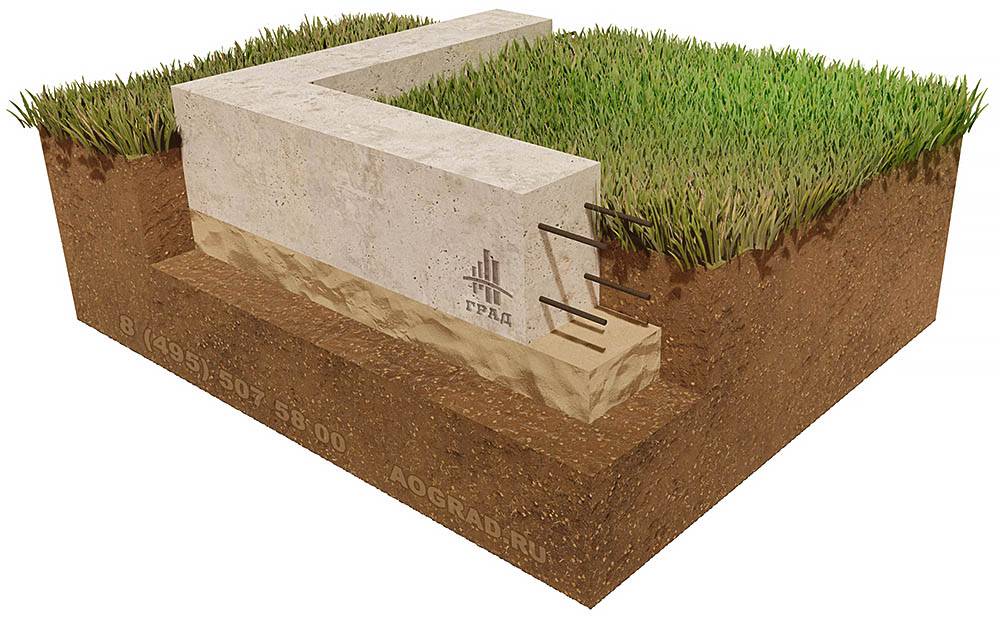

Мелкозаглубленный ленточный армированный монолитный фундамент.
Выбор фундамента зависит от степени уклона, вида грунта (пучинистый или нет) и от того, где будут возводить здание. Когда во главе угла стоит почва, то преимущественно выбирают ленточный фундамент или плитный (разновидность первого, более жесткий и устойчивый к несущей поверхности). Если строения стоят на склоне, то прибегают к двум типам ленточного фундамента: глубокозаглубленному и мелкозаглубленному.
Последний делают в виде целостной конструкции из железобетона и кирпичной надстройки. Лента находится на глубине порядка 80 см, в некоторых случаях даже меньше. Под лентой располагают песчаную подушку толщиной около 30 см.
Глубокозаглубленный ленточный фундамент считается одним из самых надежных и проверенных временем. Целая лента находится в этом случае на более низком уровне. Это обеспечивает стойкость фундамента почти на всех грунтах и уклонах. Одновременно освобождается место для погреба либо подвала.
Итак, что делать, если требуется построить ленточный фундамент для дачного домика, расположенного на склоне, с наименьшими земляными работами? Во-первых, запомнить, что почва должна быть слежавшейся и уплотненной, а уклон – незначительным. Сперва на склоне удаляют плодородный слой грунта на 15 см и на склоне роют траншеи, глубина которых – 50-100 см (чем больше глины содержится в почве, тем глубже). Ширина траншеи составляет около 70 см. Высота уступов террас одинакова с толщиной подушки из бетона 25 см. Длина нахлестов армированной ступенчатой подушки из этого же материала соответствует двум высотам ступени площадки. Подготовка укрепляется слоем арматуры в той нижней части, где бетон будет подвергаться наибольшему растяжению. Можно армировать подготовку в 2 слоя.
Необходимо учесть, что бетонная подушка помещается на полиэтиленовую пленку. Это гидроизоляция. Для ленточного фундамента, что на небольшом склоне, бетон, который понадобится, чтобы залить траншею, делают из цемента (1 часть), песка (1 ?) и щебня (3 части). Толщина закладываемой ленты определяется нагрузкой здания и вида почвы (от 30 до 70 см). Высота надземной части фундамента не может превышать 4 его толщин. Лента армируется 4 прутами с обвязкой через каждые полметра и связью арматуры с подготовкой, а также выпусками арматуры в плиту перекрытия, расположенную выше. Укрепление ступеней происходит с помощью наклонных арматурных прутов, которые связаны прямыми арматурами с перекрытием внахлест не менее 50-60 см.
Снаружи ленточный фундамент обязательно защищают наплавляемой и обмазочной гидроизоляцией, после этого он утепляется.
Если высота подъема толстого листа перекрытия над уклоном имеет величину до 60 см, внутреннее пространство ленточного фундамента, установленного на склоне, гидроизолируется, засыпается керамзитом и песком. Затем песок надо утрамбовать. Лучше всего дать грунту немного отлежаться. Потом на песчаную подушку нужно положить полиэтиленовую пленку, а следом отлить цельную плиту перекрытия. При высоте под плитой свыше 60 см плита становится висячей.
Далее залейте бетоном получившуюся конструкцию. Выполняется это постепенно, каждый слой трамбуется. После заполнения опалубки до необходимого уровня, нужно дать фундаменту застыть.
Снаружи ленточный фундамент обязательно защищают наплавляемой и обмазочной гидроизоляцией, после этого он утепляется. По бокам ленточного фундамента и со стороны склона основание заслоняют дренажным полотном. Вокруг всего ленточного фундамента по склону размещают дренажные трубы, предназначенные для отвода воды.
Грунтовые воды, расположенные на высоком уровне, не так редко осложняют строительные работы на участке. В таких случаях основание нужно будет сделать из влагостойкого бетона и провести качественную гидроизоляцию пола. Основание производится либо ленточным методом, либо с использованием фундаментных плит.
Не исключено, что через годы строение вместе с грунтом начнет потихоньку съезжать со склона. Когда все признаки указывают, что это обязательно случится, для укрепления дома стоит воспользоваться дополнительным способом – сделать подпорку с внешней стороны. В этих целях следует использовать массивные толстые бревна длиной 4-5 м и железные конструкции.
Сообщества › Строительство (и всё что с ним связано) › Блог › Фундамент на уклоне.
Доброго времени суток!
регион — Ростов на Дону.
У нас по СНИПу- глубина промерзания грунта 80см
gyazo.com/0e47914103ae36dba9ab4cabc85605b7
Грунты:
Изысканий не делалось. Судим просто по соседям и разрытым траншеям. Суглинок. Верховодка — до 1.2-1.3 метра не видно воды. (по опросу)
Участок находится на уклоне. Перепад по диагонали (на месте будущего дома) от самой высокой и самой низкой точки — 80см
Тип фундамента: монолитная лента.
Первый вариант самый правильный (вроде как) но дороже на 25%
Вот у соседей по улице несколько домов делают по 2 варианту.
Немного странно смотятся поднятые кирпичом цоколи где кирпичики то на ребре. то на искосок, местами толстые такие швы. Просьба не пинать. подсказать по моим вариантам.
Вот еще вопрос. если второй вариант — то как тогда армировать ? если в низкой участке ленты (950мм) у меня будет 6 рядов продольной арматуры (2 вверху 2 внизу рабочая и по середине конструкционная) то к другому краю (h=175) уже будет явно мало одного ряда конструкционной арматуры.
Смотрите также
Комментарии 59
Если у вас возникают вопросы на такие пустяки, то советую полистать книгу для домохозяек: dom.dacha-dom.ru/mzlf/mal…tochny-fundament-2012.pdf
Много полезного для себя найдете по фундаментным работам. Не смотрите, что она по МЗЛФ, принципы работ те же.
Однозначно первый вариант
Хотя бы потому, что величина осадки фундамента напрямую зависит от его собственного веса и веса расположенных на нем несущих конструкций
Объемный вес железобетона в районе 1800-2100 кгм3, а кирпич в среднем 1400 кгм3
Прикинь разницу массы жб и кирпича в этом треугольнике и если она более 15% — то я бы не стал рисковать
Для банальности приведу пример :
Сейчас пошла мода делать гаражи, примыкающие к дому на одном фундаменте — сделают, потом прибегают :
— Ой, трещина в стене ! Что делать ?
Все просто — вес самого дома, например 200т, а гаража 20т
Соответственно, фундамент под домом дал осадку на 10мм, а под гаражом на 2мм, а надо понимать, что фундамент не резиновый
А кроме того, учитывая, что, как правило, арматуры в фундамент заложено не по расчету, а три былинки, а под основание фундамента еще и щебня не утрамбованного сыпанули, да еще при неизвестной геологии …
Да и отмостку фундамента если и делают — то потом и зачастую неправильно, превращая область обратной засыпки в водосборник, соответственно, грунт под фундаментом резко теряет несущую способность при насыщении водой
Фундамент — основа дома и всякие эксперименты с ним всегда кончаются плачевно — деньги на ветер
я понял вас. спасибо!
Однозначно первый вариант
Хотя бы потому, что величина осадки фундамента напрямую зависит от его собственного веса и веса расположенных на нем несущих конструкций
Объемный вес железобетона в районе 1800-2100 кгм3, а кирпич в среднем 1400 кгм3
Прикинь разницу массы жб и кирпича в этом треугольнике и если она более 15% — то я бы не стал рисковать
Для банальности приведу пример :
Сейчас пошла мода делать гаражи, примыкающие к дому на одном фундаменте — сделают, потом прибегают :
— Ой, трещина в стене ! Что делать ?
Все просто — вес самого дома, например 200т, а гаража 20т
Соответственно, фундамент под домом дал осадку на 10мм, а под гаражом на 2мм, а надо понимать, что фундамент не резиновый
А кроме того, учитывая, что, как правило, арматуры в фундамент заложено не по расчету, а три былинки, а под основание фундамента еще и щебня не утрамбованного сыпанули, да еще при неизвестной геологии …
Да и отмостку фундамента если и делают — то потом и зачастую неправильно, превращая область обратной засыпки в водосборник, соответственно, грунт под фундаментом резко теряет несущую способность при насыщении водой
Фундамент — основа дома и всякие эксперименты с ним всегда кончаются плачевно — деньги на ветер
В корне не верное понимание распределение нагрузок. Берется не общий вес дома или гаража, а осевые нагрузки на погонный метр. Отсюда и пляшем. Диффшов ни кто не отменял. Армирование — расчетная величина — не менее 0,1% от площади рабочего сечения элемента. Замачивание основания недопустимо.
Как производится монтаж ленточного фундамента на склоне + каково его устройство и как правильно произвести расчет
Отношение строителей к ленточному фундаменту единодушно.
Лента — самый надежный и экономичный вариант конструкции основания, проверенный во всех условиях многолетней практикой.
Все технологические вопросы отработаны до полной ясности, возникновение ошибок возможно только при возведении ленты без должного обследования участка, использования недостоверных данных или неподготовленных строителей.
Рассмотрим один из наиболее сложных, но часто встречающихся случаев — создание ленточного фундамента на склоне.
Подобные ситуации встречаются достаточно часто, поэтому вопрос заслуживает детального рассмотрения.
Подходит ли ленточный фундамент для установки на склоне?
Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.
Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.
В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.
Достоинства и недостатки
К достоинствам можно отнести:
- Прочность, способность переносить разнонаправленные нагрузки.
- Высокая несущая способность, устойчивость к внешним факторам воздействия.
- Возможность самостоятельного строительства без участия сложной техники.
- Экономичность, относительно низкий расход строительных материалов.
Существуют и недостатки:
- Зависимость от строения слоев грунта.
- Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
- Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.
Существует множество противопоказаний по гидрогеологической или климатической обстановке, которые необходимо полностью прояснить до начала работ.
Какие виды подходят для склона
Возможно строительство разных типов ленты.
По конструкции могут быть выбраны:
По глубине погружения:
Специалисты рекомендуют строить монолитные конструкции, так как несущая способность и устойчивость к осевым растягивающим нагрузкам у сборных лент значительно ниже. Учитывая специфику размещения и возможность подвижек грунта под действием веса постройки, выбор вполне оправданный и очевидный.
Также существует общее мнение относительно глубины заложения ленты. Рекомендуется предпочитать заглубленный тип, так как нагрузки пучения в зимнее время направлены под углом и способны сдвигать основание вниз по склону.
Чем больше угол наклона, тем значительнее должна быть глубина погружения.
Что такое ступенчатый ленточный фундамент?
При строительстве фундаментов большой площади на склонах с достаточно большим углом наклона рекомендуется применять ступенчатый ленточный фундамент. Обычно он используется в случаях, когда перепад уровней в нижней и верхней точках превышает 1 м.
С точки зрения конструкции, ступенчатый ленточный фундамент представляет собой род террас, горизонтальных площадок, расположенных одна под другой.
Такое деление облегчает строительство в части земляных работ, поскольку обеспечить горизонталь на небольшой площадке значительно легче, чем на крупной площади — объемы грунта, который придется вынуть для выравнивания, уменьшаются в несколько раз.
При создании ступеней можно уменьшить их размер до получения вполне приемлемого значения перепада высот для каждого участка, но слишком уменьшать размер нельзя, так как это снижает прочность сцепления фундамента с грунтом.
Специфика уклона
Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.
Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.
Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.
Кроме того, каждая ступень, расположенная на следующем ярусе, должна перекрывать нижнюю на двойную ширину ленты или на 0,3 м (минимум).
Каково его устройство
При относительно небольшом угле наклона методика строительства мало отличается от общепринятой. Особенностью становится лишь необходимость обеспечить горизонтальный уровень дна траншеи под ленту.
При строительстве на развитых уклонах, где приходится использовать ступенчатую ленту, появляется несколько смежных ленточных оснований, расположенных друг над другом и опирающихся своими нижними частями на верхние участки ступеней, расположенных под ними.
Такая конфигурация требует определенного порядка строительства, которое производится по направлению снизу вверх и позволяет строить ступени последовательно. Одномоментная заливка всей ленты в данном случае не всегда возможна, поэтому необходимо обеспечить только монолитность отдельных ступеней.
Как рассчитать фундамент
Полноценный расчет ленты, расположенной на склоне, должен производить опытный и профессиональный специалист. Задача слишком сложна даже для профессионала, если он раньше не производил подобных вычислений.
Необходимо учитывать угол наклона, гидрогеологические факторы, прочие особенности участка и климата в регионе. В данном случае не помогут даже многочисленный онлайн-калькуляторы, поскольку сочетание факторов воздействия в каждом случае весьма специфично и усредненной методикой расчета тут не обойтись.
Если уклон невелик и не способен оказать воздействие на эксплуатационные качества ленты, расчет производится обычным способом. В данном случае вопрос решается обычной планировкой или нивелировкой участка.
Пошаговая инструкция по монтажу
Порядок действий при строительстве ленточного основания на склоне:
- Разметка участка, установка кольев по углам будущей траншеи.
- Рытье траншеи на необходимую по геологическим условиям глубину.
- Выравнивание дна траншеи по горизонтали.
- Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
- Тщательная трамбовка песчаной подушки.
- Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
- Укладка гидроизоляционного слоя.
- Сборка опалубки.
- Монтаж арматурного каркаса.
- Заливка бетона.
- Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
- Распалубка (производится через 10 дней после заливки).
- После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.
Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.
Полезное видео
В данном видео вы узнаете, как правильно произвести монтаж ленточного фундамента на склоне:
Заключение
Рельеф местности редко позволяет обойтись без планировки участка. Строительство на склонах — не редкость, поэтому знание о методах и технологии решения подобных вопросов полезно не только профессиональным строителям, но и людям, планирующим возведение частного дома на участке со сложным рельефом.
В любом случае, участие специалиста будет полезным на любой стадии работ, а в особенности — на этапе создания проекта. Поэтому, начиная работы, следует привлечь грамотного и знающего прораба, имеющего опыт в создании опорных конструкций на наклонной плоскости.
Выбор фундамента для домов на участке с уклоном
Иногда при распределении какой-либо территории остаются несколько участков с неправильным рельефом, которые продаются дешевле и позволят построить оригинальный дом со множеством архитектурных и конструктивных новшеств.
Строительство дома на участке с уклоном должно начинаться с правильного подбора фундамента. От качества основания сильно зависит долговечность строения, его устойчивость к воздействию внешних факторов. Правильным вариантом будет обращение к профессионалам компании ИнноваСтрой за помощью. Наши специалисты проведут строительство фундамента на достойном по качеству и технологичности уровне. При этом тип основания подбирается, исходя из:
- проекта коттеджа, который может потребовать даже облегченный вариант основания;
- пожеланий клиента – заказчик может сам подобрать тип фундамента, основываясь на видении будущего загородного дома;
- результатов геологических изысканий, способных, как упростить конструкцию фундамента, так и потребовать более серьезных работ по его устройству.
Что нужно учитывать, выбирая фундамент для дома на участке с уклоном?
Традиционно при определении вида основания коттеджа нужно провести полные геологические изыскания и изучение местности. Для участков с уклоном выше 5% это очень важное мероприятие. Принято считать, что изменение уровня территории между крайними точками участка до 3-5%, приемлемо для определения участка как «ровного». Все, что выше данного показателя, считается уже уклоном. Проведение изыскательных работ на неровных территориях позволяет определить основные параметры будущего фундамента.
Особенности выбора фундамента для дома на участке с уклоном заключаются в получении полной информации в разных направлениях, которые помогут обосновать тот или иной тип основания вашего коттеджа:
- состояние почвы – для определения ее прочности и предрасположенности к пучинистости. Качество грунта очень сильно влияет на определение типа фундамента. Некоторые варианты основания можно строить только на прочных и монолитных почвах. При изысканиях изучается нижний слой, который не подвержен тектоническим сдвигам;
- уровень залегания грунтовых вод – он не равномерный на участках с уклоном и может привести к постоянному заболачиванию, или к необходимости увеличения слоя гидроизоляции;
- направление и давление сдвигов почвы – данный параметр очень важен, так как фундамент будет первой конструкцией, которая воспримет на себя все силы селевого потока или межслойного сдвига грунта. Даже, если этого не видно невооруженным глазом, верхний слой почвы практически всегда находится в движении из-за сезонных перепадов температур, излишней или недостаточной влаги. Оценить возможные нагрузки – задача специалиста;
- метеорологические исследования – для определения уровня осадков в теплое время, толщины снежного покрова зимой, а также глубины промерзания. Все эти факторы влияют на прочность и выносливость грунта. Кроме этого снег и вода могут оказать разрушительное действие на сам уклон и вымыть почву из-под фундамента. Потому вместе с фундаментом производится проектирование и строительство дополнительных систем дренажа и укрепления почвы;
- топографические съемки – помогут определить неравномерность уклона, изменения рельефа. План территории с высотами позволит обосновать выбор фундамента для домов на участке с уклоном, их размеры, тип и количество земляных работ.
Какой фундамент для дома на неровной поверхности выбрать?
В практике возведения коттеджей и частных домов на территориях с уклонами разного типа нашей компанией выбраны несколько наиболее выгодных вариантов оснований. Все они позволяют превратить недостаток неровного участка в достоинства и подчеркнуть уникальность возводимого коттеджа или дома.
Ленточный
Применяется при достаточно небольших перепадах высоты участка. Это связано с достаточно высокими затратами на создание самого основания. В ситуациях, когда уклон более 20%, возведение ленточного варианта не очень рентабельно, если отсутствуют планы создавать цокольный этаж, который может послужить дополнительным пространством для жилых и хозяйственных помещений. Отличие данного типа основания состоит в том, что он должен иметь идеальный горизонтальный уровень по верхней точке. Укладка обычно происходит до уровня промерзания грунта, так как более глубокое залегание приводит к лишним тратам на стройматериалы.
Ленточный фундамент устраивается из высококачественного бетона с обязательным армированием. Возводить данный тип основания лучше всего на почвах, не предрасположенных к пучинистости и заболачиванию. При необходимости на участках с небольшим уклоном проводят подсыпание грунта для выравнивания части склона, выделенной для фундамента.
Ступенчатый
Очень популярный и оригинальный способ устройства фундамента на неровных участках. Он используется, когда перепад территории остаточно высокий и участок позволяет создавать зонированные террасы. Принцип устройства состоит в том, что используется технология возведения ленточного основания с некоторыми уточнениями. На участке сооружаются террасы, которые сглаживают уклон и образуют отдельные площадки. Ступенчатый фундамент для дома на участке с уклоном укладывается на одинаковую глубину на каждой террасе, и соединяется перемычками или подпорными стенками.
Такая конструкция позволяет сэкономить на стройматериалах и работе специалистов. При этом конструктивная часть коттеджа может повторять изменение уровня фундамента, что является дополнительным стимулом создать уникальный загородный дом. На открытых пространствах все террасы также укрепляются различными способами, о которых скажем ниже.
Свайный
Самый распространенный вид фундаментов для участков с уклоном. Он основан на простом и элегантном решении – создание подпорных колонн для основания дома. Таким образом, всей конструкции придается определенное впечатление воздушности и легкости. При необходимости, пространство под полом закрывается декоративной отделкой, что все равно дешевле, чем возводить цельные стены фундамента. В практике применяются винтовые сваи с последующим бетонированием и созданием перемычек.
Уникальность свайного типа фундамента основана на качествах, позволяющих применять его в различных случаях:
- на пучинистых и нестабильных грунтах – это единственный вариант вооружения фундамента на склонах;
- на твердых почвах – если нет надобности создавать цокольный этаж, или когда конструкция дома достаточно легкая;
- совмещать с другими типами фундамента – с ленточным, ступенчатым, если этого требует конструкция коттеджа;
- при любых углах уклона участка – для свай вообще не принципиален перепад в высотах между крайними точками пятна застройки.
Свайный фундамент под ключ от профессионалов нашей компании позволит решить любой вопрос с неровными участками, разжиженными или подвижными почвами. Сваи вбивают в самый нижний слой почвы, гораздо ниже уровня промерзания. Кроме этого строительство такого типа фундамента происходит быстрее, чем любого другого. Отличительная черта свайного фундамента в том, что он не нарушает целостность склона, если вы собрались строить дом в лесном массиве.
На чем основывать выбор фундамента для домов на участке с уклоном?
Основной совет – берите во внимание не столько личную предрасположенность, сколько объективные факторы. Описанные выше типы оснований прекрасно выдерживают различные типы нагрузок и их комбинации:
- давление конструкции дома, направленное точно вниз;
- влияние продольных и поперечных сдвигов;
- неравномерное приложение силы со стороны грунта и атмосферных факторов.
Правильно рассчитанный фундамент способен прослужить несколько десятилетий и сохранить прочности при любом воздействии. Профессиональные архитекторы и конструкторы ИнноваСтрой помогут выбрать лучший из вариантов конкретно для вашего участка.
Стоит отметить, что все основания на участках со склоном обязательно делаются с усиленным армированием. Использование высококачественных бетонов позволяет создавать монолитный фундамент, цены на который мало отличаются от оснований, возведенных на ровных территориях.
Фундамент для дома на участке с уклоном: дренаж и усиление
Оригинальность наклонной территории является и ее недостатком, который способен очень сильно испортить впечатление от использования построенного дома. При проектировании фундаментов обязательно нужно предусмотреть дополнительные действия:
- повышенная гидроизоляция – для всех подземных конструкций она необходима из-за постоянного изменения уровня грунтовых вод, проникновения вглубь дождевой и талой воды;
- дренаж – так как вся влага стекает вниз по склону, то она способна вымывать почву и даже подмыть основание дома. Устройство ливневой и дренажной канализации поможет направить стоки в сторону от строения;
- укрепление склона – необходимые работы, позволяющие сохранить конфигурацию участка. При незначительном уклоне достаточно невысоких подпорных стенок и высадки кустов с деревьями. За счет корневой системы они удержат почву на месте. При сильном изменении уровня лучше использовать геосетки и дополнительные сваи, вбитые перпендикулярно поверхности склонов.
К кому обратиться за советом, какой выбрать фундамент для дома на участке с уклоном?
Профессиональная команда ИнноваСтрой поможет вам быстро и качественно провести все проектные и строительные работы. Каким бы ни был уклон участка и пожелания заказчика, наши специалисты всегда возведут фундамент и коттедж с высшим качеством конструкции и оригинальной архитектурой. Обращайтесь к настоящим профессионалам, которые помогут реализовать ваши задумки и сэкономить деньги на строительстве.
Фундамент ступенями на склоне — OknaForLife.ru
Сообщества › Строительство (и всё что с ним связано) › Блог › Фундамент на уклоне.
Доброго времени суток!
регион — Ростов на Дону.
У нас по СНИПу- глубина промерзания грунта 80см
gyazo.com/0e47914103ae36dba9ab4cabc85605b7
Грунты:
Изысканий не делалось. Судим просто по соседям и разрытым траншеям. Суглинок. Верховодка — до 1.2-1.3 метра не видно воды. (по опросу)
Участок находится на уклоне. Перепад по диагонали (на месте будущего дома) от самой высокой и самой низкой точки — 80см
Тип фундамента: монолитная лента.
Первый вариант самый правильный (вроде как) но дороже на 25%
Вот у соседей по улице несколько домов делают по 2 варианту.
Немного странно смотятся поднятые кирпичом цоколи где кирпичики то на ребре. то на искосок, местами толстые такие швы. Просьба не пинать. подсказать по моим вариантам.
Вот еще вопрос. если второй вариант — то как тогда армировать ? если в низкой участке ленты (950мм) у меня будет 6 рядов продольной арматуры (2 вверху 2 внизу рабочая и по середине конструкционная) то к другому краю (h=175) уже будет явно мало одного ряда конструкционной арматуры.
Комментарии 59
Если у вас возникают вопросы на такие пустяки, то советую полистать книгу для домохозяек: dom.dacha-dom.ru/mzlf/mal…tochny-fundament-2012.pdf
Много полезного для себя найдете по фундаментным работам. Не смотрите, что она по МЗЛФ, принципы работ те же.
Однозначно первый вариант
Хотя бы потому, что величина осадки фундамента напрямую зависит от его собственного веса и веса расположенных на нем несущих конструкций
Объемный вес железобетона в районе 1800-2100 кгм3, а кирпич в среднем 1400 кгм3
Прикинь разницу массы жб и кирпича в этом треугольнике и если она более 15% — то я бы не стал рисковать
Для банальности приведу пример :
Сейчас пошла мода делать гаражи, примыкающие к дому на одном фундаменте — сделают, потом прибегают :
— Ой, трещина в стене ! Что делать ?
Все просто — вес самого дома, например 200т, а гаража 20т
Соответственно, фундамент под домом дал осадку на 10мм, а под гаражом на 2мм, а надо понимать, что фундамент не резиновый
А кроме того, учитывая, что, как правило, арматуры в фундамент заложено не по расчету, а три былинки, а под основание фундамента еще и щебня не утрамбованного сыпанули, да еще при неизвестной геологии …
Да и отмостку фундамента если и делают — то потом и зачастую неправильно, превращая область обратной засыпки в водосборник, соответственно, грунт под фундаментом резко теряет несущую способность при насыщении водой
Фундамент — основа дома и всякие эксперименты с ним всегда кончаются плачевно — деньги на ветер
я понял вас. спасибо!
Однозначно первый вариант
Хотя бы потому, что величина осадки фундамента напрямую зависит от его собственного веса и веса расположенных на нем несущих конструкций
Объемный вес железобетона в районе 1800-2100 кгм3, а кирпич в среднем 1400 кгм3
Прикинь разницу массы жб и кирпича в этом треугольнике и если она более 15% — то я бы не стал рисковать
Для банальности приведу пример :
Сейчас пошла мода делать гаражи, примыкающие к дому на одном фундаменте — сделают, потом прибегают :
— Ой, трещина в стене ! Что делать ?
Все просто — вес самого дома, например 200т, а гаража 20т
Соответственно, фундамент под домом дал осадку на 10мм, а под гаражом на 2мм, а надо понимать, что фундамент не резиновый
А кроме того, учитывая, что, как правило, арматуры в фундамент заложено не по расчету, а три былинки, а под основание фундамента еще и щебня не утрамбованного сыпанули, да еще при неизвестной геологии …
Да и отмостку фундамента если и делают — то потом и зачастую неправильно, превращая область обратной засыпки в водосборник, соответственно, грунт под фундаментом резко теряет несущую способность при насыщении водой
Фундамент — основа дома и всякие эксперименты с ним всегда кончаются плачевно — деньги на ветер
В корне не верное понимание распределение нагрузок. Берется не общий вес дома или гаража, а осевые нагрузки на погонный метр. Отсюда и пляшем. Диффшов ни кто не отменял. Армирование — расчетная величина — не менее 0,1% от площади рабочего сечения элемента. Замачивание основания недопустимо.
Как производится монтаж ленточного фундамента на склоне + каково его устройство и как правильно произвести расчет
10.10.2018 400 Просмотров
Отношение строителей к ленточному фундаменту единодушно.
Лента — самый надежный и экономичный вариант конструкции основания, проверенный во всех условиях многолетней практикой.
Все технологические вопросы отработаны до полной ясности, возникновение ошибок возможно только при возведении ленты без должного обследования участка, использования недостоверных данных или неподготовленных строителей.
Рассмотрим один из наиболее сложных, но часто встречающихся случаев — создание ленточного фундамента на склоне.
Подобные ситуации встречаются достаточно часто, поэтому вопрос заслуживает детального рассмотрения.
Подходит ли ленточный фундамент для установки на склоне?
Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.
Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.
В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.
Достоинства и недостатки
К достоинствам можно отнести:
- Прочность, способность переносить разнонаправленные нагрузки.
- Высокая несущая способность, устойчивость к внешним факторам воздействия.
- Возможность самостоятельного строительства без участия сложной техники.
- Экономичность, относительно низкий расход строительных материалов.
Существуют и недостатки:
- Зависимость от строения слоев грунта.
- Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
- Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.
Существует множество противопоказаний по гидрогеологической или климатической обстановке, которые необходимо полностью прояснить до начала работ.
Какие виды подходят для склона
Возможно строительство разных типов ленты.
По конструкции могут быть выбраны:
По глубине погружения:
Специалисты рекомендуют строить монолитные конструкции, так как несущая способность и устойчивость к осевым растягивающим нагрузкам у сборных лент значительно ниже. Учитывая специфику размещения и возможность подвижек грунта под действием веса постройки, выбор вполне оправданный и очевидный.
Также существует общее мнение относительно глубины заложения ленты. Рекомендуется предпочитать заглубленный тип, так как нагрузки пучения в зимнее время направлены под углом и способны сдвигать основание вниз по склону.
Чем больше угол наклона, тем значительнее должна быть глубина погружения.
Что такое ступенчатый ленточный фундамент?
При строительстве фундаментов большой площади на склонах с достаточно большим углом наклона рекомендуется применять ступенчатый ленточный фундамент. Обычно он используется в случаях, когда перепад уровней в нижней и верхней точках превышает 1 м.
С точки зрения конструкции, ступенчатый ленточный фундамент представляет собой род террас, горизонтальных площадок, расположенных одна под другой.
Такое деление облегчает строительство в части земляных работ, поскольку обеспечить горизонталь на небольшой площадке значительно легче, чем на крупной площади — объемы грунта, который придется вынуть для выравнивания, уменьшаются в несколько раз.
При создании ступеней можно уменьшить их размер до получения вполне приемлемого значения перепада высот для каждого участка, но слишком уменьшать размер нельзя, так как это снижает прочность сцепления фундамента с грунтом.
Специфика уклона
Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.
Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.
Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.
Кроме того, каждая ступень, расположенная на следующем ярусе, должна перекрывать нижнюю на двойную ширину ленты или на 0,3 м (минимум).
Каково его устройство
При относительно небольшом угле наклона методика строительства мало отличается от общепринятой. Особенностью становится лишь необходимость обеспечить горизонтальный уровень дна траншеи под ленту.
При строительстве на развитых уклонах, где приходится использовать ступенчатую ленту, появляется несколько смежных ленточных оснований, расположенных друг над другом и опирающихся своими нижними частями на верхние участки ступеней, расположенных под ними.
Такая конфигурация требует определенного порядка строительства, которое производится по направлению снизу вверх и позволяет строить ступени последовательно. Одномоментная заливка всей ленты в данном случае не всегда возможна, поэтому необходимо обеспечить только монолитность отдельных ступеней.
Как рассчитать фундамент
Полноценный расчет ленты, расположенной на склоне, должен производить опытный и профессиональный специалист. Задача слишком сложна даже для профессионала, если он раньше не производил подобных вычислений.
Необходимо учитывать угол наклона, гидрогеологические факторы, прочие особенности участка и климата в регионе. В данном случае не помогут даже многочисленный онлайн-калькуляторы, поскольку сочетание факторов воздействия в каждом случае весьма специфично и усредненной методикой расчета тут не обойтись.
Если уклон невелик и не способен оказать воздействие на эксплуатационные качества ленты, расчет производится обычным способом. В данном случае вопрос решается обычной планировкой или нивелировкой участка.
Пошаговая инструкция по монтажу
Порядок действий при строительстве ленточного основания на склоне:
- Разметка участка, установка кольев по углам будущей траншеи.
- Рытье траншеи на необходимую по геологическим условиям глубину.
- Выравнивание дна траншеи по горизонтали.
- Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
- Тщательная трамбовка песчаной подушки.
- Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
- Укладка гидроизоляционного слоя.
- Сборка опалубки.
- Монтаж арматурного каркаса.
- Заливка бетона.
- Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
- Распалубка (производится через 10 дней после заливки).
- После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.
Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.
Полезное видео
В данном видео вы узнаете, как правильно произвести монтаж ленточного фундамента на склоне:
Заключение
Рельеф местности редко позволяет обойтись без планировки участка. Строительство на склонах — не редкость, поэтому знание о методах и технологии решения подобных вопросов полезно не только профессиональным строителям, но и людям, планирующим возведение частного дома на участке со сложным рельефом.
В любом случае, участие специалиста будет полезным на любой стадии работ, а в особенности — на этапе создания проекта. Поэтому, начиная работы, следует привлечь грамотного и знающего прораба, имеющего опыт в создании опорных конструкций на наклонной плоскости.
Ступенчатый фундамент — особенности выполнения работ
Зачастую сооружения возводят на площадках со сложными рельефными условиями, и требуется тщательная геологическая разведка, чтобы подобрать надежное и устойчивое фундаментное основание. Ступенчатый фундамент особой сложности не вызывает, строительство его возможно собственными силами даже на проблемном участке.
Ступенчатый фундамент – что это
Такое основание представлено конструкцией с несколькими выступами, заглубленными в землю. Его устраивают, чтобы преодолеть высотные перепады на отведенной под строительство территории. Такое основание применяется исключительно на бугристой местности.
Заложение ступенчатого основания представляет обустройство обычной железобетонной ленты, имеющей определенные изменения в виде одинаковых по уровню высоты ступеней.
Основными отличиями между ступенчатым и ленточным фундаментом, заливаемых на склоне, являются:
- котлован устраивается не горизонтально, а в виде ступеней. Данная мера дает возможность устраивать плавные переходы по высотам в любом месте;
- при выставлении опалубочной конструкции поперечные стенки устанавливаются на торцевых участках ступеней;
- металлический каркас из арматуры тоже готовят в аналогичной ступенькам форме;
- бетонирование выполняется этапами – от нижней ступени.
Имеется еще одна особенность – расчетные данные на такое основание сможет выполнить только опытный строитель. Придется определять глубину протекания грунтовых вод, устанавливать тип почвенного состава и т. п.
Помимо правильно составленного проекта необходимо знать порядок проведения работ и их технологические особенности.
Преимущества и недостатки
Ленточный ступенчатый фундамент имеет определенные достоинства:
- обладает хорошей прочностью, переносит разнонаправленные нагрузочные воздействия;
- отличается высоким показателем несущей способности, устойчив к внешним воздействиям;
- такое основание можно залить самостоятельно, не привлекая специальную технику;
- на строительство потребуется оптимальное количество материалов.
К сожалению, застройщиками отмечены и определенные недостатки:
- фундамент обладает прямой зависимостью от строения грунтового состава;
- нагрузочные воздействия направляются под углами к ленточным осям, что приходится учитывать при выполнении предварительных расчетов;
- строительство подразумевает тщательное геологическое обследование территории, результаты которого оказывают непосредственное влияние на все рабочие этапы.
Технология строительства
Итак, ступенчатый фундамент – как сделать его правильно? Составление проекта – половина успеха. Остается все работы выполнить правильно, для чего необходимо знать, что представляет собой схема монтажа ступенчатого фундамента на склоне.
Фундаментное основание должно быть стабильным и защищенным от возможных оползаний, не поддаваться воздействию воды.
В ходе работ придется отслеживать устойчивость стен котлована, очередность монтажных мероприятий и качество их проведения.
Земляные работы
От правильности подготовки котлована зависит стабильность фундаментного основания. Вариант его формирования определяют по состоянию и разновидности грунтового состава.
Угол наклонности откосов выбирается с таким расчетом, чтобы грунт не осыпался. Для песчаной почвы этот показатель составляет тридцать – сорок пять градусов, на глинистом составе значение его увеличивается до пятидесяти – шестидесяти градусов.
Если вы устраиваете фундамент в виде ступеней, котлован под всей площадью объекта можно не копать, так как каждая из ступеней должна в качестве опоры иметь материковый грунтовый состав. Выкапывается только траншея под формирование ступени.
Изначально снимают грунтовый слой на откосе по линии фундаментного основания, несколько выше уровня его закладки, выдерживая при этом наклонный угол. Если встретится грунтовый участок, не отвечающий требованиям по несущей способности, его следует удалить полностью, дойдя до более плотной почвы.
Оставшуюся часть котлована, предназначенного под ступенчатый фундамент, выкапывают вручную. Работы начинают вести с самой нижней разметочной точки, постепенно перемещаясь вверх, выдерживая размерные параметры очередной ступени. По ширине траншея должна быть несколько больше фундамента.
Установка опалубки
Чтобы грунт не осыпался, в местах уступов закладывается сплошная опалубочная конструкция. Частично такое укрепление представляет собой несъемный вариант, так как после выполнения бетонирования не все щиты можно демонтировать.
Закончив подготовку и защиту траншеи, на дно ее заливают тонкий слой тощего бетона, чтобы предотвратить проникновение в землю цементного молочка.
Если дно траншеи получилось ровным, тощий бетонный раствор можно залить в выставленную опалубку.
Опалубка выставляется сплошной системой в зависимости от состояния почвы. Ее необходимо соединить с крепежными элементами, установленными во время подготовки траншеи.
Как правило, ширина фундамента ступенчатого на склоне достигает пятидесяти – восьмидесяти сантиметров, а значение высоты составляет не менее тридцати сантиметров. Как и при устройстве традиционных фундаментных оснований, размеры его определяются с учетом несущих возможностей почвенного состава. Чем слабее основа, тем шире будет фундамент в виде ступеней.
Гидроизоляция
Выполняется вертикально и горизонтально, как в случаях с обычным ленточным или плоским фундаментным основанием. Если с этой целью используется рулонный рубероидный материал, то предусматривается десятисантиметровый нахлест верхней полосы на нижнюю.
Армирование
Так как общий уклонный угол ступенчатой фундаментной основы должен быть максимально идентичен рельефному рисунку площадки или несущим слоям почвы, то определяется необходимая высота уступа для фундамента.
Если проектным заданием определена закладка бетонной основы, уступ не должен превышать тридцать сантиметров, и армирование выполняется обычным способом. Ступени армируют дополнительно в случаях, когда грунты в этих местах отличаются неоднородностью состава или слабостью. Фундаментные ступени, превышающие по высоте шестьдесят сантиметров, устраиваются редко, проектируются из железобетонного материала и дополнительно усиливаются поперечными металлическими прутьями, расположенными горизонтально.
При рельефном уклоне, превышающем восемнадцать градусов, планируется уступ более 0.3 м, и его следует укреплять анкерами. В более широкое фундаментное основание закладываются стальные арматурные стержни, размещенные поперек и продольно в соответствии с проектными расчетами.
Бетонирование
Бетонный раствор, предназначенный для заливки ступенчатого основания, рекомендуется готовить на строительной площадке самостоятельно. Заливку следует осуществить в течение рабочего дня, чтобы вся масса схватывалась одновременно.
Раствор подается слоями, периодически уплотняется, чтобы удалить пустотные участки. Как правило, они образуются в точках пересечений арматурных каркасов.
Опалубочная конструкция заполняется раствором до нужной отметки, поверхность бетона разравнивается.
Монолитная бетонная конструкция набирает необходимую прочность в течение четырех недель, и за это время опалубка должна оставаться на месте. В некоторых случаях разрешается выполнять демонтаж щитов через две недели, когда бетон набирает до семидесяти процентов прочности, определенной проектом. Несъемные опалубочные элементы остаются в фундаментной конструкции. Как только бетон окончательно затвердеет, приступают к возведению стен.
Дренаж
Фундаментные основания ступенчатого типа, частично заглубленные по причине обустройства подвального помещения, периодически подвергаются негативному воздействию грунтовых вод. Следовательно, вдоль оснований необходимо предусматривать дренажную систему.
Дренаж оборудуется по отдельному проектному решению, после завершения работ принимается в эксплуатацию. Если строительство объекта ведется на уклонном участке, то изменяются гидрологические местные особенности, и обустройство дренажа становится важным мероприятием.
Стекающая вниз влага оседает на стенах фундамента, впитывается в них, под сооружением образуются водные потоки, вымывающие почвенный состав и приводящие к просадке грунта. Предотвратить подобное явление негативного характера можно дренажными трубами, собирающими воду и выводящими ее за территорию участка. Как правило, такие элементы дренажной системы укладываются до момента засыпки фундаментного основания.
Определенные проблемы возникают, когда дренаж устраивается на большой строительной площадке, потому что часть труб должна прокладываться непосредственно под объектом. Данная мера ограничивает численность колодцев, что усложняет их очистку и ослабляет несущие возможности почвенного состава. Линии дренажа, проходящие под фундаментами, закладываются в специальные муфты.
Не стоит упускать из виду влагу, стекающую с кровельного перекрытия. Необходимо исключить ее просачивание в почву возле стен сооружения, но и делать ее отвод в дренаж тоже не рекомендуется. Будет лучше, если под нее предусмотрите отдельную водоотводную линию.
Дренаж – мера необходимая, но порой недостаточная. Только тщательное изучение гидрогеологических особенностей места позволит вам принять решение на необходимость проектирования и устройства дополнительных средств, защищающих от воды.
Заключение
Вы теперь знаете, как сделать ступенчатый фундамент. Как видите, все работы вполне можно выполнить самостоятельно.
Устройство ступенчатого ленточного фундамента на склоне
Очень часто здания могут возводиться на территориях с неспокойным рельефом: гористые местности, холмы, овраги. В таких случаях приходится тщательно изучать геологию участка, чтобы подобрать надёжный и устойчивый фундамент. Ленточный фундамент на склоне не отличается особой сложностью, при соблюдении технологии строительных работ, его можно возвести своими руками на проблемных участках.
Фундамент на склоне: разновидности
Фундаментное основание под здание на участке с уклоном должно удовлетворять следующим требованиям:
- Обеспечивать устойчивость, прочность, надежность и долговечность здания.
- Иметь защиту от возникновения возможных оползней.
- Противостоять пагубному воздействию грунтовых и паводковых вод, если такая опасность существует на участке застройки.
Ленточный фундамент на склоне — залог устойчивости строения
Для возведения усиленных фундаментов наиболее подходящими являются следующие типы фундаментных оснований:
- Ленточный фундамент (прямой конфигурации) – классический вариант опорного основания под здание, которое отличает большее усиление конструктивных узлов и элементов. Возведение этого типа фундамента на склоне повлечет значительные материальные и трудовые затраты.
- Ленточный ступенчатый фундамент – выполняется в зависимости от рельефа участка в трех вариантах, каждый из которых имеет свои плюсы и минусы. Более подробно о технологии выполнения ступенчатых опор под здание поговорим ниже.
- Столбчатое фундаментное основание – устраивается из отдельных столбов, установленных в заранее подготовленных шурфах. Отдельные столбы заглубляются до уровня устойчивого грунта, поэтому опору можно считать надежной. Между столбами устраивается цокольная обвязка, которая несет нагрузку как подпорная стенка.
- Свайное поле из винтовых свай – самый доступный и надёжный фундамент под дом или баню на склоне. Свайный фундамент из винтовых опор легко устанавливается вручную, при этом завинчиваемые сваи можно наращивать до значительной длины. Этот вариант свайного основания не подходит для домов с глубоким подвалом.
Технология возведения ступенчатого фундамента
На участках с уклоном и сложным рельефом, постройки располагают с учетом направления склона, не учитывая расположения сторон света и обеспечения наилучшего естественного освещения.
В данной ситуации в приоритетном порядке обеспечивается устойчивость и стабильность опорного основания.
Выкопать котлован на участке со склоном достаточно непросто, очень важно выбрать правильный угол наклона откосов.
При выполнении земляных работ по подготовке котлована необходимо предупредить возникновение осыпания и сползания грунта.
Обычно принимаются следующие нормативы:
- Песчаные почвы – от 30 до 45°.
- Глины, суглинки – от 50 до 60°.
- Промерзающие грунты — 70°.
Особенностью подготовки котлована под ступенчатый фундамент является необходимость возводить каждую отдельную ступень фундамента с опорой на материковый грунт, поэтому вынимается достаточно большой объем грунта, чтобы формирование ступеней не вызвало определенных затруднений.
Земляные работы и устройство опалубки
Начинают земляные работы по рытью котлована под фундамент со снятия верхней части грунта на участке со скосом. При выполнении работ обязательно соблюдают угол наклона, грунт снимают выше отметки заложения опорного основания.
При строительстве дома с подвальным помещением придется выкопать котлован под устройство фундамента. Для дома без подвала достаточно подготовки отдельных узких траншей, соответствующих по размерам отдельным ступеням.
Начать земляные работы удобнее всего с самой нижней отметки, продвигаясь по уклону вверх.
Очень важно предусмотреть траншею под устройство ступеней несколько шире, чем основание фундамента.
Высоту и длину отдельных ступеней отмеряют в соответствии с проектными чертежами. Опалубка устанавливается сразу во время подготовки ступеней, таким образом, удается избежать осыпания грунта на уступах. Установленные щиты редко убираются после окончания заливки фундамента, обычно опалубка предусматривается несъемной.
Подготовленные траншеи выравнивают по низу, утрамбовывая грунт на дне. Установленная опалубка выстилается слоем защитной гидроизоляции. Опалубка для ступенчатого фундамента, ее изготовление и установка являются достаточно трудоемким и сложным процессом, ведь часто фундамент располагается на большой глубине, что требует дополнительных работ по устройству надёжного дренажа.
Для устройства фундамента на склоне опалубка изготавливается из деревянных материалов, при этом важно следить, чтобы щиты не имели значительных зазоров.
Армирование фундамента для дома на склоне
Армирование фундаментного основания для дома на склоне – очень ответственная работа, требующая внимания. Предусматривая уступ из бетона, очень важно помнить, что его высота не должна превышать 0,3 м.
Армирование ленточного фундамента выполняется с помощью пространственного арматурного каркаса, связанного (или сваренного) из арматуры диаметром 10-20 мм. Опалубка должна быть выше установленного в нее каркаса из арматуры, чтобы при бетонировании на поверхности залитого фундамента не остались арматурные стрежни.
Усиленное армирование ступени предусматривается при подвижном или слабом грунте. В редких случаях возможно применение ступеней высотой более 0,3 м.
В этом случае применяются железобетонные изделия с дополнительным армированием продольными и поперечными арматурными стержнями. При необходимости уступ укрепляют анкерами, это делается в случае, если на участке наблюдается значительный наклон поверхности (более 18 градусов).
Бетонирование и уход за фундаментом
Бетонную смесь для заливки фундаментного основания придется готовить на строительном участке, ведь проехать на участок со сложным рельефом для тяжелых бетоновозов достаточно затруднительно. Залить фундаментную конструкцию желательно за один день, чтобы не допускать образования подсохших слоев бетонной смеси.
При укладке бетона в опалубку следует выполнять уплотнение смеси, чтобы избежать возникновения пустот внутри конструкции. Обычно такие «карманы» образуются в местах пересечения арматурного каркаса. Опалубка должна быть заполнена бетоном до надлежащих отметок, поверхность смеси тщательно выравнивается.
Монолитная конструкция из бетона будет набирать прочность до 28 суток, в это время опалубка не должна нарушаться. Допускается снять щиты с фундаментного основания через 2 недели, когда конструкция наберет до 70% прочности от проектных показателей. Несъемная опалубка должна оставаться в теле фундаментных опор.
После набора прочности ступенчатых опорных конструкций, можно приступать к возведению стен.
Устройство фундамента на участке с уклоном
Идеально ровные площадки для строительства домов встречаются довольно редко, новый участок, отданный под застройку, может быть отмечен ямами, косогорами, перепадами высот. Но если относительно незначительные погрешности можно выровнять и подсыпать небольшим трудом и затратами, то на участке с большим уклоном возведение дома требует усилий посерьёзнее.
Типовой столбчато-ленточный фундамент построенный на склоне
Особенности закладки фундамента на склоне
Первые значительные затруднения возникают на стадии закладки фундамента. Постамент для крепкого и надёжного дома должен тоже быть основательным, не разрушиться под воздействием грунтовых вод и не подвергнуться осыпанию грунта. Эти проблемы значительно усложняют укрепление подстенка именно на склонах.
Тем не менее, если правильно рассчитать свои материальные возможности, технические характеристики, вид почвы и выбрать правильный вид основания, то дом, красиво пристроенный на уклоне холма, порадует хозяев своими преимуществами: красивыми пейзажами из окон; возможностью оборудовать в одном помещении и дом, и гараж, и баню; чудесным природным ландшафтом.
Для укрепления постройки на уклоне чаще всего применяют следующие разновидности фундамента:
- ленточный прямой;
- ленточный ступенчатый;
- свайный;
- столбчатый.
Устройство любого из этих разновидностей постамента имеет ряд своих преимуществ и недостатков, поэтому однозначного совета, какой именно выбрать быть не может. Всё зависит от конкретного места и возможностей владельца территории.

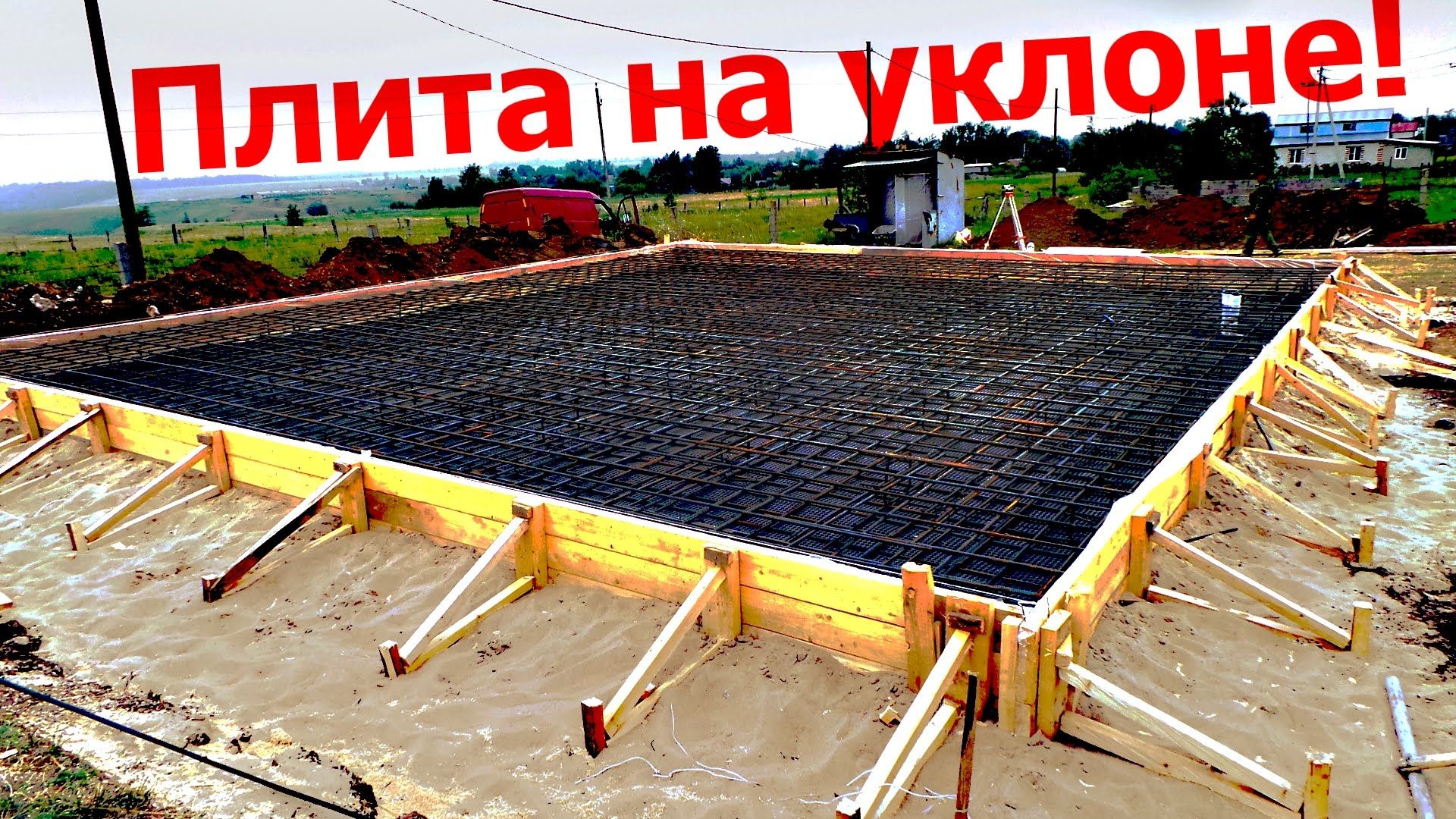

Плиточный фундамент на участке с уклоном не используется, так как требует очень большого масштаба земляных и укрепительных работ по выравниванию площадки.
На этом видео можете посмотреть пошаговую инструкцию строительства фундамента на склоне.
Ленточный фундамент на склоне
Ленточный фундамент – самая привычная разновидность возводимых оснований при строительстве зданий, который сооружают самостоятельно. Его можно залить и на уклоне, но необходимо учесть следующий нюанс: высота цоколя в самой низкой его точке не должна превышать четырёх значений его ширины. Чем уклон круче, тем выше будет основание, тем оно должно быть шире, и тем больше затрат на опалубку и бетонирование.
Устройство конструкции фундамента на участке с уклоном
Относительную простоту сооружения этого вида подстенка можно отнести к преимуществам. С небольшими затратами такой вид основания можно соорудить на участке с небольшим уклоном, под гараж или фундамент для бани. При значительном крутом склоне такое устройство будет связано со значительными трудностями.
- большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
- значительный объём земляных работ;
- мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.
Оправдывают себя эти затраты, если высокие стены заливки планируется использоваться для того, чтобы в подвальном помещении оборудовать мастерскую, гараж, баню. В этом случае экономится место и средства для сооружения этих или других подсобных помещений.
Схема для постройки ленточного фундамента на участке с уклоном
Особенности возведения ленточного прямого фундамента под уклоном:
- Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
- Обычным способом монтируется опалубка, нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
- Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
- Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.
Ступенчатый фундамент на склоне
Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент.
Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:
- Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
- Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
- Ступени располагаются по всей длине, ступенчатыми будут и стены дома.
Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.
Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше. Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке.
Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.
Свайный фундамент
Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.
- Трудоёмкие и затратные земляные работы сводятся к минимуму.
Земляные работы по подготовке к заливке фундамента на склоне
Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.
В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:
- Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.
Схема устройства свайного фундамента на участке с уклоном
Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.
В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:
- Забивание в грунт железобетонных, металлических или деревянных конструкций. Земляные работы здесь исключаются вообще;
Конструкция свайного фундамента на склоне
Устройство основы под дом на сваях сводится к следующим этапам:
- Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
- Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
- Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.
Готовый проект двухэтажного дома из бруса на свайном фундаменте
Вернуться к оглавлению
Столбчатый фундамент
Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.
Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.
Укрепление склона под фундамент
Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.
Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:
- Обязательное устройство дренажной системы с каналами, отводящими ливневые потоки от фундамента;
Устройство дренажа вокруг дома
Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция
Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.
Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы
Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.
Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.
К достоинствам этого типа оснований относят
- экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
- простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
- небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
- маленькая площадь соприкосновения конструкции с грунтом.
Среди недостатков МЗЛФ отмечают
- заливка ведется при устойчивых температурах выше +10 С;
- ограниченность применения ввиду небольшой несущей способности
- возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
- отсутствие подвального помещения в доме.
Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.
Дом из бруса
24.62%
Дом из кирпича
18.56%
Бревенчатый дом
14.55%
Дом из газобетонных блоков
16.25%
Дом по канадской технологии
11.53%
Дом из оцилиндрованного бревна
3.8%
Монолитный дом
4.08%
Дом из пеноблоков
3.29%
Дом из сип-панелей
3.32%
Проголосовало: 3286
Особенности конструкции мелкозаглубленного фундамента
Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.
В разрезе фундамент мелкого заложения выглядит следующим образом:
Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:
- Глубина заложения подошвы основания зависит от глубины промерзания грунта.
- Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
- При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
- Основание, на которое устанавливается монолитная лента, максимально уплотняется.
- Обязательно обустройство отмостки для отвода дождевой воды и снега.
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос
Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.
Расчет мелкозаглубленного ленточного фундамента
Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:
Глубина заложения
Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:
- при промерзании грунта менее 2 м — 50 см;
- при промерзании грунта на глубину до 3 м — 75 см;
- при промерзании грунта более 3 м — 100 см.
Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.
Ширина монолитной ленты
Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:
Материалы стен и перекрытий | Число этажей | Ширина подошвы МЗЛФ, м |
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями | 1 | 0,6 |
2 | 0,8 | |
3 | 1,2 | |
Деревянные каркасные стены с деревянными перекрытиями | 1 | 0,4 |
2 | 0,4 | |
3 | 0,6 | |
Бревенчатые стены с деревянными перекрытиями | 1 | 0,3 |
2 | 0,4 | |
3 | 0,6 | |
Стены из бруса с деревянными перекрытиями | 1 | 0,2 |
2 | 0,3 | |
3 | 0,4 |
Высота над уровнем земли
Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.
Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.
Расчет МЗЛФ на пучинистых грунтах
При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:
Наименование и степень пучинистости грунтов | Число этажей здания | Ширина поошвы фундамента b, м | Толщина подушки t, м | Вариант конструкции фундамента | Вариант армирования |
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые | 1 | 0,3 / 0,2 | 0,6/0,7 | г. | 3 |
2 | 0,3 / 0,2 | 0,5 / 0,6 | г. | 3 | |
3 | 0,3 / 0,2 | 0,4 / 0,5 | г. | 3 | |
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые | 1 | 0,3 / 0,2 | 0,7 / 0,8 | г. | 4 |
2 | 0,3 / 0,2 | 0,6 / 0,7 | г. | 4 | |
3 | 0,3 / 0,2 | 0,5 / 0,6 | г. | 4 |
В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.
Устройство мелкозаглубленного фундамента: технология строительства
Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:
- 1заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
- 2приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.
Монтаж МЗЛФ: пошаговая инструкция от А до Я
Подготовительные работы и разметка
Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.
Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.
Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.
Устройство траншеи и подушки
Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.
Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.
Монтаж опалубки и армирование
Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.
Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.
Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.
Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.
Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.
Заливка бетона
Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.
Послойная заливка фундамента
После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.
Утепление мелкозаглубленного фундамента
Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.
Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:
- Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
- Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
- Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.
Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.
Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.
Особенности строительства МЗЛФ на пучинистых грунтах
Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:
- Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
- Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
- Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
- Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.
При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.
Сборный МЗЛФ на песчаных грунтах
Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:
- ФБС — прямоугольные сплошные конструкции;
- ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.
ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.
Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.
При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.
Вы можете задать свой вопрос нашему автору:
Изменения движений глаз в ответ на секционирование MLF или ATD. Н.э., …
Контекст 1
… статистический анализ выявил различия между двумя разными разрезами и временем после повреждения ипсилатеральных движений глаз (двусторонний дисперсионный анализ ANOVA, F (2,3) 4,65 ; p 0,001, метод множественных сравнений Холма-Сидака). Таким образом, в краткосрочной перспективе (5 дней после поражения) диапазон движений уменьшился после частичной деафферентации, но это уменьшение было статистически большим (p 0.001) у животных MLF (19,9 0,9 °, n 27), чем у животных ATD (28,0 1,0 °, n 41; данные выражены как среднее SEM) по сравнению с контролем (33,5 0,4 °, n 135; фиг. 3G). Наблюдалось постепенное восстановление диапазона движений в обеих группах, которое было более выраженным у животных с ATD. Таким образом, в долгосрочной перспективе (25 дней после поражения) не было статистических различий между контрольными животными и животными с ATD (31,6 1,1 °, n 26), в то время как животные MLF по-прежнему демонстрировали более низкие значения в диапазоне перемещений по сравнению с контрольными животными. и долгоживущие животные ATD (26.0 0,6 °, № 29; р 0,001 для обоих сравнений; (Рис. 3H). У контрольных животных значение m составляло 0,90 0,01 (n 135). В течение первых 5 дней после повреждения это значение упало до статистически более низких (p 0,001) значений по сравнению с контролем (животные с ATD: 0,70 0,03, n 41; животные с MLF, 0,55 0,03, n 27), которые были ниже у животных MLF, чем у животных. у животных с ATD (p 0,001). Наблюдалось прогрессирующее выздоровление, и в долгосрочной перспективе животные с ATD демонстрировали значения m, которые были аналогичны таковым в контроле (0,88 0,02, n 26), которые были выше (p 0.001), чем полученные в краткосрочной перспективе, и у животных MLF в долгосрочной перспективе (0,74 0,03, n 29). Эффекты секционирования MLF также улучшились в долгосрочной перспективе по сравнению с краткосрочным периодом, но восстановление было неполным, а значения m были ниже по сравнению с контрольными значениями в любой момент времени (двухфакторный дисперсионный анализ ANOVA В целом эти результаты показали, что вестибулярный ввод депривация имела временный эффект на горизонтальный моторный диапазон, тогда как аксотомия межъядерного нейрона abducens имела более резкий эффект, который, хотя и улучшался со временем, никогда не достигал нормы…
Контекст 2
… Статистический анализ выявил различия как между двумя разными разрезами, так и между временным постразломом ипсилатеральных движений глаз (двусторонний дисперсионный анализ ANOVA, F (2,3) 4,65; p 0,001 , Метод Холма-Сидака для множественных сравнений). Таким образом, в краткосрочной перспективе (5 дней после поражения) диапазон движений уменьшился после частичной деафферентации, но это уменьшение было статистически больше (p 0,001) у животных MLF (19,9 0,9 °, n 27), чем у животных ATD. (28.0 1.0 °, n 41; данные, выраженные как среднее значение SEM) по сравнению с контролем (33,5 0,4 °, n 135; рис. 3G). Наблюдалось постепенное восстановление диапазона движений в обеих группах, которое было более выраженным у животных с ATD. Таким образом, в долгосрочной перспективе (25 дней после поражения) не было статистических различий между контрольными животными и животными с ATD (31,6 1,1 °, n 26), в то время как животные MLF по-прежнему демонстрировали более низкие значения в диапазоне перемещений по сравнению с контрольными животными. и долгоживущие животные ATD (26.0 0,6 °, № 29; р 0,001 для обоих сравнений; (Рис. 3H). У контрольных животных значение m составляло 0,90 0,01 (n 135). В течение первых 5 дней после повреждения это значение упало до статистически более низких (p 0,001) значений по сравнению с контролем (животные с ATD: 0,70 0,03, n 41; животные с MLF, 0,55 0,03, n 27), которые были ниже у животных MLF, чем у животных. у животных с ATD (p 0,001). Наблюдалось прогрессирующее выздоровление, и в долгосрочной перспективе животные с ATD демонстрировали значения m, которые были аналогичны таковым в контроле (0,88 0,02, n 26), которые были выше (p 0.001), чем полученные в краткосрочной перспективе, и у животных MLF в долгосрочной перспективе (0,74 0,03, n 29). Эффекты секционирования MLF также улучшились в долгосрочной перспективе по сравнению с краткосрочным периодом, но восстановление было неполным, а значения m были ниже по сравнению с контрольными значениями в любой момент времени (двухфакторный дисперсионный анализ ANOVA В целом эти результаты показали, что вестибулярный ввод депривация имела временный эффект на горизонтальный моторный диапазон, тогда как аксотомия межъядерного нейрона abducens имела более резкий эффект, который, хотя и улучшался со временем, никогда не достигал нормы…
Контекст 3
… вращение головы в горизонтальной плоскости (рис. 3I-L, красные линии представляют собой перевернутую скорость головы) вызывало компенсирующие движения глаз примерно с той же скоростью, но в противоположном направлении (Рис. 3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженного глаза). Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис. 3I-L).Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (то есть отношение скорости глаза во время медленных фаз к скорости головы) было уменьшено в пораженном глазу сразу после повреждения и в течение следующих 5 дней (рис. 3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлении полуциклов медленных фаз (рис.3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно аналогичны контролю через 15 дней после деафферентации и далее (рис. 3J, сплошной зеленый …
Контекст 4
… вращение головы в горизонтальной плоскости (Рис. 3I-L, красные линии представляют собой перевернутую скорость головы) индуцированные компенсирующие движения глаз примерно с той же скоростью, но в противоположном направлении (Рис. 3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженный глаз).Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис. 3I-L). Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (то есть отношение скорости глаза во время медленных фаз к скорости головы) было снижено в пораженном глазу сразу после повреждения и в течение следующих 5 дней (рис.3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлениях полуциклов медленных фаз (рис. 3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно аналогичны контролю через 15 дней после деафферентации и далее (рис. 3J, сплошной зеленый …
Контекст 5
… вращение головы в горизонтальной плоскости (Рис. 3I-L, красные линии представляют собой перевернутую скорость головы), вызванные компенсаторными движениями глаз примерно с той же скоростью, но в противоположном направлении (Рис.3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженного глаза). Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис. 3I-L). Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (т.е. отношение скорости глаза во время медленных фаз к скорости головы) в пораженном глазу снижалось сразу после повреждения и в течение следующих 5 дней (фиг. 3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлениях полуциклов медленных фаз (рис. 3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно подобны контрольным, начиная с 15 дней после деафферентации и далее (рис.3J, сплошной зеленый …
Контекст 6
… вращение головы в горизонтальной плоскости (рис. 3I-L, красные линии представляют скорость перевернутой головы) вызывало компенсирующие движения глаз примерно с той же скоростью, но в противоположное направление (рис. 3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженного глаза). Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис.3I-L). Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (то есть отношение скорости глаза во время медленных фаз к скорости головы) было уменьшено в пораженном глазу сразу после повреждения и в течение следующих 5 дней (рис. 3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлении полуциклов медленных фаз (рис.3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно аналогичны контролю через 15 дней после деафферентации и далее (рис. 3J, сплошной зеленый …
Контекст 7
… вращение головы в горизонтальной плоскости (Рис. 3I-L, красные линии представляют собой перевернутую скорость головы) вызывали компенсирующие движения глаз примерно с той же скоростью, но в противоположном направлении (Рис. 3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженный глаз).Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис. 3I-L). Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (то есть отношение скорости глаза во время медленных фаз к скорости головы) было снижено в пораженном глазу сразу после повреждения и в течение следующих 5 дней (рис.3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлениях полуциклов медленных фаз (рис. 3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно аналогичны контролю через 15 дней после деафферентации и далее (рис. 3J, сплошной зеленый …
Контекст 8
… вращение головы в горизонтальной плоскости (Рис. 3I-L, красные линии представляют собой перевернутую скорость головы), вызванные компенсаторными движениями глаз примерно с той же скоростью, но в противоположном направлении (Рис.3I-L, пунктирные черные линии для контроля скорости глаза, цветные линии для пораженного глаза). Эти медленные смещения чередовались с быстрыми фазами в том же направлении, что и вращение головы, которые возвращали глаз в центр орбиты (рис. 3I-L). Таким образом, при движении головы влево компенсаторные движения были направлены вправо, а быстрые фазы — влево. Вестибулярная деафферентация (поражение ATD) мотонейронов медиальной прямой мышцы живота изменяла качество вестибулоокулярного рефлекса. Таким образом, усиление рефлекса (т.е. отношение скорости глаза во время медленных фаз к скорости головы) в пораженном глазу снижалось сразу после повреждения и в течение следующих 5 дней (фиг. 3I, сплошная зеленая линия). Причем скорость быстрых фаз уменьшалась как во включенном, так и в выключенном направлениях полуциклов медленных фаз (рис. 3I, оранжевые и красные точки соответственно). После первоначальных изменений движения глаз постепенно восстанавливались и были качественно подобны контрольным, начиная с 15 дней после деафферентации и далее (рис.3J, сплошной зеленый …
Контекст 9
… кошки без повреждений совершают движения глазами с высокой степенью сопряженности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие входа MLF в мотонейроны средней прямой мышцы живота было разрушительным для движения пораженного глаза (рис.3С, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах.Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис.3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 10
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Точнее, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, не мог пересекаться в направлении контралатеральное глазодвигательное полуполе (рис.3С). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения.На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе дефицит спонтанных движений глаз, вызванный поражением ATD, исчез, и наклон вернулся к значениям, аналогичным контролю (рис.3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 11
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения.Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессивное восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных, пораженных ATD (рис.3 Б, Г). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис.3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений со временем увеличивалась, но пораженный глаз так и не достиг нормального диапазона (рис.3F, темно-синий …
Контекст 12
… кошки без повреждений совершают движения глазами с высокой степенью сопряженности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие входа MLF в мотонейроны средней прямой мышцы живота было разрушительным для движения пораженного глаза (рис.3С, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах.Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис.3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 13
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Точнее, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, не мог пересекаться в направлении контралатеральное глазодвигательное полуполе (рис.3С). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения.На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе дефицит спонтанных движений глаз, вызванный поражением ATD, исчез, и наклон вернулся к значениям, аналогичным контролю (рис.3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 14
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения.Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессивное восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных, пораженных ATD (рис.3 Б, Г). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис.3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений со временем увеличивалась, но пораженный глаз так и не достиг нормального диапазона (рис.3F, темно-синий …
Контекст 15
… кошки без повреждений совершают движения глазами с высокой степенью сопряженности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие входа MLF в мотонейроны средней прямой мышцы живота было разрушительным для движения пораженного глаза (рис.3С, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах.Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис.3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 16
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов медиальной прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Точнее, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, не мог пересекаться в направлении контралатеральное глазодвигательное полуполе (рис.3С). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения.На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе дефицит спонтанных движений глаз, вызванный поражением ATD, исчез, и наклон вернулся к значениям, аналогичным контролю (рис.3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 17
… безболезненные кошки совершают движения глаз с высокой степенью точности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения.Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие поступления MLF в средние мотонейроны прямой мышцы живота было разрушительным для движения пораженного глаза (рис. 3C, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессивное восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных, пораженных ATD (рис.3 Б, Г). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах. Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис.3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис. 3F, голубая линия). Амплитуда движений со временем увеличивалась, но пораженный глаз так и не достиг нормального диапазона (рис.3F, темно-синий …
Контекст 18
… кошки без повреждений совершают движения глазами с высокой степенью сопряженности. Однако отсутствие афферентной стимуляции мотонейронов средней прямой мышцы живота вызывало двигательный дефицит, который присутствовал с самого начала поражения. Более точно, в первые 5 дней после пересечения MLF глаз, ипсилатеральный по отношению к стороне поражения, был неспособен пересечься в направлении контралатерального глазодвигательного полуполя (Fig. 3C). Отсутствие входа MLF в мотонейроны средней прямой мышцы живота было разрушительным для движения пораженного глаза (рис.3С, синяя кривая). С другой стороны, поражение ATD также затронуло ипсилатеральный глаз, но в меньшей степени и в меньшей степени (рис. 3A, зеленая кривая). В последующие дни наблюдалось прогрессирующее восстановление двигательной функции как у животных с ATD, так и у MLF, но это восстановление было гораздо более выраженным у животных с поражением ATD (рис. 3 B, D). Спонтанные сходящиеся движения глаз можно было обнаружить в течение всего периода записи после обоих типов поражения. На рис. 3, E и F показаны линии линейной регрессии, полученные после представления горизонтального движения правого глаза по сравнению с левым глазом в различных группах.Наклон этих графиков (который мы назвали m) был близок к 1 в контрольных данных (рис. 3 E, F, черная линия). Кратковременное поражение после ATD показало небольшое уменьшение диапазона движений ипсилатерального глаза (рис. 3E, светло-зеленая линия). Интересно, что в долгосрочной перспективе индуцированный поражением ATD дефицит спонтанных движений глаз исчез, и наклон вернулся к значениям, аналогичным контролю (рис. 3E, темно-зеленая линия). Кратковременные записи у животных MLF показали серьезное сокращение диапазона движений пораженного глаза, что можно оценить как уменьшение значения m (рис.3F, голубая линия). Амплитуда движений увеличивалась со временем, но пораженный глаз никогда не достигал нормального диапазона (Рис. 3F, темно-синий …
Контекст 19
… средняя пиковая скорость глаза при направленных саккад была 101,2 2,2 ° / с (n 106). Во время вестибулярно индуцированных движений глаз мы будем называть on-саккады движениями, происходящими во время включенных полуциклов медленных фаз, а несаккады — движениями вне полушарий. Частичная деафферентация вызывала снижение скорости он-саккад в краткосрочной перспективе, что было статистически ниже у животных MLF (33.8 2,1 ° / с, n 50), чем у животных ATD (61,3 1,5 ° / с, n 245; p 0,001; рис. 3N). В случае животных, подвергнутых ATD-секциям, это значение вернулось к нормальному значению через 15 дней после поражения и оставалось таким же, как у контрольных животных, до конца экспериментов (99,8 2,2 ° / с, n 127, для интервала 15 дней). -25 д). В случае животных, подвергнутых MLF-секциям, это восстановление не было полным, и средняя амплитуда в долгосрочной перспективе (75,0 2,0 ° / с, n 60) привела к более высоким значениям, чем те, которые были получены между 0 и 5 днями после операции, но более низкими ( р 0.001), чем контрольные и долгосрочные данные ATD (двухфакторный тест ANOVA, F (2,3) 27,29; p 0,001, метод Холма-Сидака для множественных сравнений; рис. 3N). Данные, полученные во время отклоненных саккад, дали аналогичные результаты: в краткосрочной перспективе наблюдалось снижение (p 0,001) амплитуды саккад, которое было более резким для животных MLF по сравнению с животными ATD (контрольные животные: 96,7 1,9 °). / с, n 106; животные ATD: 74,2 0,9 ° / с, n 245; животные MLF: 53,5 3,5 ° / с, n 50; рис. 30). Эффекты частичной деафферентации были временными, а долгосрочные данные были разными (p 0.001) на основе краткосрочных данных между двумя типами поражения (животные с ATD: 94,7 1,4 ° / с, n 124; животные с MLF: 78,4 2,3 ° / с, n 60), хотя только животные с ATD восстановили нормальную амплитуду отклонений. направленные саккады (двухфакторный дисперсионный анализ, F (2,3) 13,44; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. …
Контекст 20
… средняя пиковая скорость глаза -направленные саккады составляли 101,2 2,2 ° / с (n 106). Во время вестибулярно индуцированных движений глаз мы будем называть он-саккадами те, которые происходят во время полусаккад медленных фаз, а несаккады — теми, которые происходят во время медленных фаз. внеполуциклы рефлекса (рис.3 Н, О). Частичная деафферентация вызвала снижение скорости он-саккад в краткосрочной перспективе, что было статистически ниже у животных MLF (33,8 2,1 ° / с, n 50), чем у животных ATD (61,3 1,5 ° / с, n 245; p 0,001; фиг. 3N). В случае животных, подвергнутых ATD-секциям, это значение вернулось к нормальному значению через 15 дней после поражения и оставалось таким же, как у контрольных животных, до конца экспериментов (99,8 2,2 ° / с, n 127, для интервала 15 дней). -25 д). В случае животных, подвергнутых MLF-секциям, это восстановление не было полным, и средняя амплитуда в долгосрочной перспективе (75.0 2,0 ° / с, n 60) приводили к более высоким значениям, чем значения, полученные между 0 и 5 днями после операции, но ниже (p 0,001), чем значения из контрольных и долгосрочных данных ATD (двухфакторный тест ANOVA, F (2, 3) 27,29; p 0,001, метод множественных сравнений Холма-Сидака; рис. 3N). Данные, полученные во время отклоненных саккад, дали аналогичные результаты: в краткосрочной перспективе наблюдалось снижение (p 0,001) амплитуды саккад, которое было более резким для животных MLF по сравнению с животными ATD (контрольные животные: 96.7 1.9 ° / с, n 106; ATD животные: 74,2 0,9 ° / с, n 245; Животные MLF: 53,5 3,5 ° / с, n 50; Рис. 3O). Эффекты частичной деафферентации были временными, и долгосрочные данные отличались (p 0,001) от краткосрочных данных между двумя типами поражения (животные ATD: 94,7 1,4 ° / с, n 124; животные MLF: 78,4 2,3 ° / с, n 60), хотя только животные с ATD восстановили нормальную амплитуду отклоненных саккад (двухфакторный тест ANOVA, F (2,3) 13,44; p 0,001, метод Холма-Сидака для множественных сравнений; рис. ..
Контекст 21
…. средняя пиковая скорость движения глаз для направленных саккад составила 101,2 2,2 ° / с (n 106). Во время вестибулярно индуцированных движений глаз мы будем называть on-саккадами те, которые происходят во время on-полициклов медленных фаз, а несаккады — теми, которые находятся во вне-гемициклах рефлекса (рис. 3 N, O ). Частичная деафферентация вызвала снижение скорости он-саккад в краткосрочной перспективе, что было статистически ниже у животных MLF (33,8 2,1 ° / с, n 50), чем у животных ATD (61,3 1,5 ° / с, n 245; p 0.001; Рис. 3N). В случае животных, подвергнутых ATD-секциям, это значение вернулось к нормальному значению через 15 дней после поражения и оставалось таким же, как у контрольных животных, до конца экспериментов (99,8 2,2 ° / с, n 127, для интервала 15 дней). -25 д). В случае животных, подвергнутых MLF-секциям, это восстановление не было полным, и средняя амплитуда в долгосрочной перспективе (75,0 2,0 ° / с, n 60) привела к более высоким значениям, чем те, которые были получены между 0 и 5 днями после операции, но более низкими ( p 0,001), чем у контрольных и долгосрочных данных ATD (двухфакторный тест ANOVA, F (2,3) 27.29; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. 3N). Данные, полученные во время отклоненных саккад, дали аналогичные результаты: в краткосрочной перспективе наблюдалось снижение (p 0,001) амплитуды саккад, которое было более резким для животных MLF по сравнению с животными ATD (контрольные животные: 96,7 1,9 °). / с, n 106; животные ATD: 74,2 0,9 ° / с, n 245; животные MLF: 53,5 3,5 ° / с, n 50; рис. 30). Эффекты частичной деафферентации были временными, и долгосрочные данные отличались (p 0,001) от краткосрочных данных между двумя типами поражения (животные с ATD: 94.7 1,4 ° / с, n 124; Животные MLF: 78,4 2,3 ° / с, n 60), хотя только животные с ATD восстановили нормальную амплитуду отклоненных саккад (двухфакторный тест ANOVA, F (2,3) 13,44; p 0,001, метод Холма-Сидака для множественных сравнения; Рис. …
Контекст 22
… средняя пиковая скорость движения глаз по направленным саккадам составила 101,2 2,2 ° / с (n 106). Во время вестибулярно индуцированных движений глаз мы будем ссылаться на on-саккады к тем, которые происходят во время on-полициклов медленных фаз, и off-saccades к тем, которые происходят во время off-полициклов рефлекса (рис.3 Н, О). Частичная деафферентация вызвала снижение скорости он-саккад в краткосрочной перспективе, что было статистически ниже у животных MLF (33,8 2,1 ° / с, n 50), чем у животных ATD (61,3 1,5 ° / с, n 245; p 0,001; фиг. 3N). В случае животных, подвергнутых ATD-секциям, это значение вернулось к нормальному значению через 15 дней после поражения и оставалось таким же, как у контрольных животных, до конца экспериментов (99,8 2,2 ° / с, n 127, для интервала 15 дней). -25 д). В случае животных, подвергнутых MLF-секциям, это восстановление не было полным, и средняя амплитуда в долгосрочной перспективе (75.0 2,0 ° / с, n 60) приводили к более высоким значениям, чем значения, полученные между 0 и 5 днями после операции, но ниже (p 0,001), чем значения из контрольных и долгосрочных данных ATD (двухфакторный тест ANOVA, F (2, 3) 27,29; p 0,001, метод множественных сравнений Холма-Сидака; рис. 3N). Данные, полученные во время отклоненных саккад, дали аналогичные результаты: в краткосрочной перспективе наблюдалось снижение (p 0,001) амплитуды саккад, которое было более резким для животных MLF по сравнению с животными ATD (контрольные животные: 96.7 1.9 ° / с, n 106; ATD животные: 74,2 0,9 ° / с, n 245; Животные MLF: 53,5 3,5 ° / с, n 50; Рис. 3O). Эффекты частичной деафферентации были временными, и долгосрочные данные отличались (p 0,001) от краткосрочных данных между двумя типами поражения (животные ATD: 94,7 1,4 ° / с, n 124; животные MLF: 78,4 2,3 ° / с, n 60), хотя только животные с ATD восстановили нормальную амплитуду отклоненных саккад (двухфакторный тест ANOVA, F (2,3) 13,44; p 0,001, метод Холма-Сидака для множественных сравнений; рис. ..
Контекст 23
…. средняя пиковая скорость движения глаз для направленных саккад составила 101,2 2,2 ° / с (n 106). Во время вестибулярно индуцированных движений глаз мы будем называть on-саккадами те, которые происходят во время on-полициклов медленных фаз, а несаккады — теми, которые находятся во вне-гемициклах рефлекса (рис. 3 N, O ). Частичная деафферентация вызвала снижение скорости он-саккад в краткосрочной перспективе, что было статистически ниже у животных MLF (33,8 2,1 ° / с, n 50), чем у животных ATD (61,3 1,5 ° / с, n 245; p 0.001; Рис. 3N). В случае животных, подвергнутых ATD-секциям, это значение вернулось к нормальному значению через 15 дней после поражения и оставалось таким же, как у контрольных животных, до конца экспериментов (99,8 2,2 ° / с, n 127, для интервала 15 дней). -25 д). В случае животных, подвергнутых MLF-секциям, это восстановление не было полным, и средняя амплитуда в долгосрочной перспективе (75,0 2,0 ° / с, n 60) привела к более высоким значениям, чем те, которые были получены между 0 и 5 днями после операции, но более низкими ( p 0,001), чем у контрольных и долгосрочных данных ATD (двухфакторный тест ANOVA, F (2,3) 27.29; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. 3N). Данные, полученные во время отклоненных саккад, дали аналогичные результаты: в краткосрочной перспективе наблюдалось снижение (p 0,001) амплитуды саккад, которое было более резким для животных MLF по сравнению с животными ATD (контрольные животные: 96,7 1,9 °). / с, n 106; животные ATD: 74,2 0,9 ° / с, n 245; животные MLF: 53,5 3,5 ° / с, n 50; рис. 30). Эффекты частичной деафферентации были временными, и долгосрочные данные отличались (p 0,001) от краткосрочных данных между двумя типами поражения (животные с ATD: 94.7 1,4 ° / с, n 124; Животные MLF: 78,4 2,3 ° / с, n 60), хотя только животные с ATD восстановили нормальную амплитуду отклоненных саккад (двухфакторный тест ANOVA, F (2,3) 13,44; p 0,001, метод Холма-Сидака для множественных сравнения; Рис. …
Контекст 24
… наоборот, пересечение MLF привело к большему и постоянному снижению как амплитуды быстрой фазовой скорости, так и усиления рефлекса (Рис. 3K , L, сплошные синие линии) .Статистический анализ подтвердил, что частичное истощение входных данных вызвало снижение усиления рефлекса в течение первых 5 дней после повреждения, которое было еще ниже у животных MLF (контрольные животные: 0.90 0,02, n 47; Животные с АТД: 0,78 0,03, n 27; Животные MLF: 0,52 0,03, n 20; р 0,001; Рис. 3M). Животные с ATD восстанавливали нормальные значения в более длительные периоды времени (0,90 0,01 в долгосрочной перспективе; n 28), но в случае животных с MLF значения прироста улучшались со временем, но никогда не достигали значений, описанных во время контрольных движений глаз (для долгосрочного прироста было 0,72 0,01, n 26, p 0,001; двусторонний тест ANOVA, F (2,3) 6,93; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. 3M …
Контекст 25
… Напротив, пересечение MLF привело к большему и постоянному снижению как амплитуды быстрой фазовой скорости, так и усиления рефлекса (рис. 3 K, L, сплошные синие линии). Статистический анализ подтвердил, что частичное истощение входных данных привело к снижению усиления рефлекса в течение первых 5 дней после поражения, которое было еще ниже у животных MLF (контрольные животные: 0,90 0,02, n 47; животные ATD: 0,78 0,03, n 27. ; Животные MLF: 0,52 0,03, n 20; p 0,001; фиг. 3M). Животные с ATD восстанавливали нормальные значения в более длительные периоды времени (0.90 0,01 в долгосрочной перспективе; n 28), но в случае животных MLF значения прироста улучшались со временем, но никогда не достигали значений, описанных во время контрольных движений глаз (в долгосрочной перспективе прирост составил 0,72 0,01, n 26, p 0,001; двухфакторный тест ANOVA, F (2, 3) 6,93; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. 3M …
Контекст 26
… напротив, рассечение МЗФ привело к более значительному и постоянному сокращению обоих амплитуда быстрой фазовой скорости и коэффициент усиления рефлекса (рис.3 К, Л, сплошные синие линии). Статистический анализ подтвердил, что частичное истощение входных данных привело к снижению усиления рефлекса в течение первых 5 дней после поражения, которое было еще ниже у животных MLF (контрольные животные: 0,90 0,02, n 47; животные ATD: 0,78 0,03, n 27. ; Животные MLF: 0,52 0,03, n 20; p 0,001; фиг. 3M). Животные с ATD восстанавливали нормальные значения в более длительные периоды времени (0,90 0,01 в долгосрочной перспективе; n 28), но в случае животных с MLF значения прироста улучшались со временем, но никогда не достигали значений, описанных во время контрольных движений глаз (для долгосрочного прироста было 0.72 0,01, n 26, p 0,001; двусторонний дисперсионный анализ, F (2,3) 6,93; p 0,001, метод Холма-Сидака для множественных сравнений; Рис. 3M …
Станция
% PDF-1.6
%
1 0 объект
> / Метаданные 4 0 R / Страницы 2 0 R / StructTreeRoot 28 0 R / Тип / Каталог >>
эндобдж
4 0 obj
> поток
2015-07-15T13: 42: 21-04: 002015-07-15T13: 42: 21-04: 002015-07-15T13: 42: 21-04: 00Microsoft® Word 2013application / pdf
uuid: b48af67e-3284-4d0a-964a-8f62de0281dbuuid: b26f0968-cc4c-469d-a4f0-00ddfb59f772 Microsoft® Word 2013
конечный поток
эндобдж
2 0 obj
>
эндобдж
28 0 объект
>
эндобдж
29 0 объект
>
эндобдж
742 0 объект
>
эндобдж
743 0 объект
>
эндобдж
30 0 объект
>
эндобдж
31 0 объект
>
эндобдж
146 0 объект
>
эндобдж
150 0 объект
>
эндобдж
152 0 объект
>
эндобдж
154 0 объект
>
эндобдж
156 0 объект
>
эндобдж
158 0 объект
>
эндобдж
160 0 объект
>
эндобдж
162 0 объект
>
эндобдж
164 0 объект
>
эндобдж
166 0 объект
>
эндобдж
168 0 объект
>
эндобдж
169 0 объект
>
эндобдж
172 0 объект
>
эндобдж
174 0 объект
>
эндобдж
176 0 объект
>
эндобдж
178 0 объект
>
эндобдж
180 0 объект
>
эндобдж
182 0 объект
>
эндобдж
184 0 объект
>
эндобдж
186 0 объект
>
эндобдж
188 0 объект
>
эндобдж
190 0 объект
>
эндобдж
191 0 объект
>
эндобдж
194 0 объект
>
эндобдж
196 0 объект
>
эндобдж
198 0 объект
>
эндобдж
200 0 объект
>
эндобдж
202 0 объект
>
эндобдж
204 0 объект
>
эндобдж
206 0 объект
>
эндобдж
208 0 объект
>
эндобдж
210 0 объект
>
эндобдж
212 0 объект
>
эндобдж
213 0 объект
>
эндобдж
216 0 объект
>
эндобдж
218 0 объект
>
эндобдж
220 0 объект
>
эндобдж
222 0 объект
>
эндобдж
224 0 объект
>
эндобдж
226 0 объект
>
эндобдж
228 0 объект
>
эндобдж
230 0 объект
>
эндобдж
232 0 объект
>
эндобдж
234 0 объект
>
эндобдж
235 0 объект
>
эндобдж
238 0 объект
>
эндобдж
240 0 объект
>
эндобдж
242 0 объект
>
эндобдж
244 0 объект
>
эндобдж
246 0 объект
>
эндобдж
248 0 объект
>
эндобдж
250 0 объект
>
эндобдж
252 0 объект
>
эндобдж
254 0 объект
>
эндобдж
256 0 объект
>
эндобдж
257 0 объект
>
эндобдж
260 0 объект
>
эндобдж
262 0 объект
>
эндобдж
264 0 объект
>
эндобдж
266 0 объект
>
эндобдж
268 0 объект
>
эндобдж
270 0 объект
>
эндобдж
272 0 объект
>
эндобдж
274 0 объект
>
эндобдж
276 0 объект
>
эндобдж
278 0 объект
>
эндобдж
279 0 объект
>
эндобдж
282 0 объект
>
эндобдж
284 0 объект
>
эндобдж
286 0 объект
>
эндобдж
288 0 объект
>
эндобдж
290 0 объект
>
эндобдж
292 0 объект
>
эндобдж
294 0 объект
>
эндобдж
296 0 объект
>
эндобдж
298 0 объект
>
эндобдж
300 0 объект
>
эндобдж
301 0 объект
>
эндобдж
304 0 объект
>
эндобдж
306 0 объект
>
эндобдж
308 0 объект
>
эндобдж
310 0 объект
>
эндобдж
312 0 объект
>
эндобдж
314 0 объект
>
эндобдж
316 0 объект
>
эндобдж
318 0 объект
>
эндобдж
320 0 объект
>
эндобдж
322 0 объект
>
эндобдж
323 0 объект
>
эндобдж
326 0 объект
>
эндобдж
328 0 объект
>
эндобдж
330 0 объект
>
эндобдж
332 0 объект
>
эндобдж
334 0 объект
>
эндобдж
336 0 объект
>
эндобдж
338 0 объект
>
эндобдж
340 0 объект
>
эндобдж
342 0 объект
>
эндобдж
344 0 объект
>
эндобдж
345 0 объект
>
эндобдж
348 0 объект
>
эндобдж
350 0 объект
>
эндобдж
352 0 объект
>
эндобдж
354 0 объект
>
эндобдж
356 0 объект
>
эндобдж
358 0 объект
>
эндобдж
360 0 объект
>
эндобдж
362 0 объект
>
эндобдж
364 0 объект
>
эндобдж
366 0 объект
>
эндобдж
367 0 объект
>
эндобдж
370 0 объект
>
эндобдж
372 0 объект
>
эндобдж
374 0 объект
>
эндобдж
376 0 объект
>
эндобдж
378 0 объект
>
эндобдж
380 0 объект
>
эндобдж
382 0 объект
>
эндобдж
384 0 объект
>
эндобдж
386 0 объект
>
эндобдж
388 0 объект
>
эндобдж
389 0 объект
>
эндобдж
392 0 объект
>
эндобдж
394 0 объект
>
эндобдж
396 0 объект
>
эндобдж
398 0 объект
>
эндобдж
400 0 объект
>
эндобдж
402 0 объект
>
эндобдж
404 0 объект
>
эндобдж
406 0 объект
>
эндобдж
408 0 объект
>
эндобдж
410 0 объект
>
эндобдж
411 0 объект
>
эндобдж
414 0 объект
>
эндобдж
416 0 объект
>
эндобдж
418 0 объект
>
эндобдж
420 0 объект
>
эндобдж
422 0 объект
>
эндобдж
424 0 объект
>
эндобдж
426 0 объект
>
эндобдж
428 0 объект
>
эндобдж
430 0 объект
>
эндобдж
432 0 объект
>
эндобдж
433 0 объект
>
эндобдж
436 0 объект
>
эндобдж
438 0 объект
>
эндобдж
440 0 объект
>
эндобдж
442 0 объект
>
эндобдж
444 0 объект
>
эндобдж
446 0 объект
>
эндобдж
448 0 объект
>
эндобдж
450 0 объект
>
эндобдж
452 0 объект
>
эндобдж
454 0 объект
>
эндобдж
455 0 объект
>
эндобдж
458 0 объект
>
эндобдж
460 0 объект
>
эндобдж
462 0 объект
>
эндобдж
464 0 объект
>
эндобдж
466 0 объект
>
эндобдж
468 0 объект
>
эндобдж
470 0 объект
>
эндобдж
472 0 объект
>
эндобдж
474 0 объект
>
эндобдж
476 0 объект
>
эндобдж
477 0 объект
>
эндобдж
480 0 объект
>
эндобдж
482 0 объект
>
эндобдж
484 0 объект
>
эндобдж
486 0 объект
>
эндобдж
488 0 объект
>
эндобдж
490 0 объект
>
эндобдж
492 0 объект
>
эндобдж
494 0 объект
>
эндобдж
496 0 объект
>
эндобдж
498 0 объект
>
эндобдж
499 0 объект
>
эндобдж
502 0 объект
>
эндобдж
504 0 объект
>
эндобдж
506 0 объект
>
эндобдж
508 0 объект
>
эндобдж
510 0 объект
>
эндобдж
512 0 объект
>
эндобдж
514 0 объект
>
эндобдж
516 0 объект
>
эндобдж
518 0 объект
>
эндобдж
520 0 объект
>
эндобдж
521 0 объект
>
эндобдж
524 0 объект
>
эндобдж
526 0 объект
>
эндобдж
528 0 объект
>
эндобдж
530 0 объект
>
эндобдж
532 0 объект
>
эндобдж
534 0 объект
>
эндобдж
536 0 объект
>
эндобдж
538 0 объект
>
эндобдж
540 0 объект
>
эндобдж
542 0 объект
>
эндобдж
543 0 объект
>
эндобдж
546 0 объект
>
эндобдж
548 0 объект
>
эндобдж
550 0 объект
>
эндобдж
552 0 объект
>
эндобдж
554 0 объект
>
эндобдж
556 0 объект
>
эндобдж
558 0 объект
>
эндобдж
560 0 объект
>
эндобдж
562 0 объект
>
эндобдж
564 0 объект
>
эндобдж
565 0 объект
>
эндобдж
568 0 объект
>
эндобдж
570 0 объект
>
эндобдж
572 0 объект
>
эндобдж
574 0 объект
>
эндобдж
576 0 объект
>
эндобдж
578 0 объект
>
эндобдж
580 0 объект
>
эндобдж
582 0 объект
>
эндобдж
584 0 объект
>
эндобдж
586 0 объект
>
эндобдж
587 0 объект
>
эндобдж
590 0 объект
>
эндобдж
592 0 объект
>
эндобдж
594 0 объект
>
эндобдж
596 0 объект
>
эндобдж
598 0 объект
>
эндобдж
600 0 объект
>
эндобдж
602 0 объект
>
эндобдж
604 0 объект
>
эндобдж
606 0 объект
>
эндобдж
608 0 объект
>
эндобдж
609 0 объект
>
эндобдж
612 0 объект
>
эндобдж
614 0 объект
>
эндобдж
616 0 объект
>
эндобдж
618 0 объект
>
эндобдж
620 0 объект
>
эндобдж
622 0 объект
>
эндобдж
624 0 объект
>
эндобдж
626 0 объект
>
эндобдж
628 0 объект
>
эндобдж
630 0 объект
>
эндобдж
631 0 объект
>
эндобдж
634 0 объект
>
эндобдж
636 0 объект
>
эндобдж
638 0 объект
>
эндобдж
640 0 объект
>
эндобдж
642 0 объект
>
эндобдж
644 0 объект
>
эндобдж
646 0 объект
>
эндобдж
648 0 объект
>
эндобдж
650 0 объект
>
эндобдж
652 0 объект
>
эндобдж
653 0 объект
>
эндобдж
656 0 объект
>
эндобдж
658 0 объект
>
эндобдж
660 0 объект
>
эндобдж
662 0 объект
>
эндобдж
664 0 объект
>
эндобдж
666 0 объект
>
эндобдж
668 0 объект
>
эндобдж
670 0 объект
>
эндобдж
672 0 объект
>
эндобдж
674 0 объект
>
эндобдж
675 0 объект
>
эндобдж
678 0 объект
>
эндобдж
680 0 объект
>
эндобдж
682 0 объект
>
эндобдж
684 0 объект
>
эндобдж
686 0 объект
>
эндобдж
688 0 объект
>
эндобдж
690 0 объект
>
эндобдж
692 0 объект
>
эндобдж
694 0 объект
>
эндобдж
696 0 объект
>
эндобдж
697 0 объект
>
эндобдж
700 0 объект
>
эндобдж
702 0 объект
>
эндобдж
704 0 объект
>
эндобдж
706 0 объект
>
эндобдж
708 0 объект
>
эндобдж
710 0 объект
>
эндобдж
712 0 объект
>
эндобдж
714 0 объект
>
эндобдж
716 0 объект
>
эндобдж
718 0 объект
>
эндобдж
719 0 объект
>
эндобдж
722 0 объект
>
эндобдж
724 0 объект
>
эндобдж
726 0 объект
>
эндобдж
728 0 объект
>
эндобдж
730 0 объект
>
эндобдж
732 0 объект
>
эндобдж
734 0 объект
>
эндобдж
736 0 объект
>
эндобдж
738 0 объект
>
эндобдж
740 0 объект
>
эндобдж
741 0 объект
>
эндобдж
33 0 объект
>
эндобдж
40 0 объект
>
эндобдж
37 0 объект
>
эндобдж
46 0 объект
>
эндобдж
45 0 объект
>
эндобдж
139 0 объект
>
эндобдж
138 0 объект
>
эндобдж
35 0 объект
>
эндобдж
38 0 объект
>
эндобдж
55 0 объект
>
эндобдж
56 0 объект
>
эндобдж
91 0 объект
>
эндобдж
57 0 объект
>
эндобдж
41 0 объект
>
эндобдж
140 0 объект
>
эндобдж
143 0 объект
>
эндобдж
39 0 объект
>
эндобдж
144 0 объект
>
эндобдж
60 0 объект
>
эндобдж
59 0 объект
>
эндобдж
90 0 объект
>
эндобдж
89 0 объект
>
эндобдж
106 0 объект
>
эндобдж
105 0 объект
>
эндобдж
121 0 объект
>
эндобдж
120 0 объект
>
эндобдж
61 0 объект
>
эндобдж
63 0 объект
>
эндобдж
65 0 объект
>
эндобдж
107 0 объект
>
эндобдж
109 0 объект
>
эндобдж
111 0 объект
>
эндобдж
132 0 объект
>
эндобдж
134 0 объект
>
эндобдж
136 0 объект
>
эндобдж
141 0 объект
>
эндобдж
47 0 объект
>
эндобдж
142 0 объект
>
эндобдж
66 0 объект
>
эндобдж
67 0 объект
>
эндобдж
42 0 объект
>
эндобдж
43 0 объект
>
эндобдж
48 0 объект
>
эндобдж
50 0 объект
>
эндобдж
52 0 объект
>
эндобдж
68 0 объект
>
эндобдж
70 0 объект
>
эндобдж
72 0 объект
>
эндобдж
81 0 объект
>
эндобдж
83 0 объект
>
эндобдж
85 0 объект
>
эндобдж
97 0 объект
>
эндобдж
99 0 объект
>
эндобдж
101 0 объект
>
эндобдж
112 0 объект
>
эндобдж
114 0 объект
>
эндобдж
116 0 объект
>
эндобдж
54 0 объект
>
эндобдж
74 0 объект
>
эндобдж
87 0 объект
>
эндобдж
103 0 объект
>
эндобдж
118 0 объект
>
эндобдж
92 0 объект
>
эндобдж
94 0 объект
>
эндобдж
96 0 объект
>
эндобдж
131 0 объект
>
эндобдж
130 0 объект
>
эндобдж
129 0 объект
>
эндобдж
75 0 объект
>
эндобдж
122 0 объект
>
эндобдж
76 0 объект
>
эндобдж
78 0 объект
>
эндобдж
80 0 объект
>
эндобдж
123 0 объект
>
эндобдж
125 0 объект
>
эндобдж
127 0 объект
>
эндобдж
126 0 объект
>
эндобдж
5 0 obj
> / MediaBox [0 0 792 612] / Ресурсы> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / ExtGState >>> / Type / Page >>
эндобдж
27 0 объект
> поток
xŝY% qp «{% ߞ8 a`B4x0!
o: k; #s: + Uy Y z ݟ_ z {g} _ ^ s 㳯}} 싗 ~ ˷߽ ٗ ۋ?} nJ ߾ nfdu} 7͗ mЧ n | ‘ݿ? 8> { sjP6x + Ћ & ̃_> wOiE ~ 4 м? | r379IHE> 3a ^ yL | LF | 72T) 7xr} IzoϾ
3/2021 (Подготовлено 26.07.2021 11:15) | |||||
Дата | Inc № | Имя | Тип | Место нахождения | Комментарий |
31.03.2021 18:03 | МОД-54 НВ1М | I70 MM191 | Wildfire | И-70 южная сторона ММ 191? 192 | . |
29.03.2021 12:29 | МОД-50 NWN0 | Карман | Wildfire | SR 211 & Creek Pasture Rd. | . |
28.03.2021 09:59 | SESPRI-49 NWC3 | Люк ложной сигнализации | Ложная тревога | . | . |
26.03.2021 08:18 | МОД-48 | Ray Mesa II RX | Предписанный огонь | . | 3/26 20 соток |
18.03.2021 13:29 | МФЦ-43 | FEMA R9 COVID-19 IMT Sprt CA-RO5-000004 | Заказ ресурсов | . | . |
18.03.2021 12:40 | МФЦ-42 | CY21 Поддержка AOICC AR-AOC-000005 | Заказ ресурсов | . | . |
15.03.2021 19:37 | МОД-40 NVJ6 | Конская голова | Wildfire | Хорсхед Поинт | . |
07.03.2021 16:27 | VLD-35 NU0G | Soldier Creek Rd | Wildfire | NE Веллингтона | . |
07.03.2021 14:26 | МОД-34 НУЗ7 | Ложная тревога Westwater | Ложная тревога | I70 ММ220 | . |
05.03.2021 08:24 | МФЦ-32 | H-0BR FF | Самолет | . | . |
03.03.2021 10:35 | МЛФ-28 | Куча ивы RX | Предписанный огонь | 5 миль к востоку от Ефрема, UT | . |
02.03.2021 22:21 | МОД-27 NT98 | I70 MM214 | Wildfire | Восток Cisco Выход | . |
02.03.2021 18:43 | СЕСПРИ-29 | Ложная тревога Грин Ривер | Ложная тревога | . | . |
02.03.2021 14:28 | МЛФ-26 | Западный склон RX | Предписанный огонь | . | . |
Новый нейтронный рефлектометр SOFIA в J-PARC / MLF для определения характеристик мягких поверхностей на месте
Рассел, Т. П. Отражательная способность рентгеновских лучей и нейтронов для исследования полимеров. Mater. Sci. Отчеты 5 , 171–271 (1990).
CAS
Статья
Google Scholar
Ким, Х., Рюм, А., Лурио, Л. Б., Басу, Дж. К., Лал, Дж., Люмма, Д., Мокри, С. Г. Дж. И Синха, С. К. Поверхностная динамика полимерных пленок. Phys. Rev. Lett. 90 , 068302 (2003).
Артикул
Google Scholar
Хосино, Т., Кикучи, М., Мураками, Д., Митамура, К., Харада, Ю., Ито, К., Танака, Ю., Сасаки, С., Таката, М., Такахара, А. Рентгеновская фотонная корреляционная спектроскопия частиц кремнезема, привитых полимерной щеткой в полистирольной матрице. J. Phys. Конф. Сер. 272 , 012020 (2011).
Артикул
Google Scholar
Mezei, F. Принципы нейтронного спинового эха. Конспект лекций по физике 128 , 1–27 (1980).
Артикул
Google Scholar
Дитрих, С.И Хааз, А. Рассеяние рентгеновских лучей и нейтронов на границах раздела. Phys. Отчеты 260 , 1–138 (1995).
CAS
Статья
Google Scholar
Крастева Н., Крустев Р., Ясуда А. и Фоссмейер Т. Сорбция пара в самоорганизующихся пленках наночастиц золота / дендримеров изучалась методом зеркальной нейтронной рефлектометрии. Langmuir 19 , 7754–7760 (2003).
CAS
Статья
Google Scholar
Бакнелл, Д.Г., Батлер, С. А. и Хиггинс, Дж. С. Измерение в реальном времени коэффициентов диффузии полимеров с использованием отражения нейтронов. Макромолекулы 32 , 5453–5456 (1999).
CAS
Статья
Google Scholar
Огава, Х., Канайя, Т., Нисида, К., Мацуба, Г., Маевски, Дж. П. и Уоткинс, Э. Измерения зеркальной и незеркальной отражательной способности нейтронов с временным разрешением на дейтерированном полистироле и поли ( винилметиловый эфир) смешивают тонкие пленки в процессе обезвоживания. J. Chem. Phys. 131 , 104907 (2009).
Артикул
Google Scholar
Торикай, Н., Фурусака, М., Мацуока, Х., Мацусита, Ю., Шибаяма, М., Такахара, А., Такеда, М., Тасаки, С., Ямаока, Х. Инструментальная музыка разработка и производство нового импульсного нейтронного рефлектометра (ARISA) в KENS для исследования свободных поверхностей. Заявл. Phys. A 74 (Дополнение 1), s264 – s266 (2002).
CAS
Статья
Google Scholar
Митамура, К., Yamada, NL, Sagehashi, H., Seto, H., Torikai, N., Sugita, T., Furusaka, M. & Takahara, A. Продвинутый нейтронный рефлектометр для исследования динамических / статических структур мягких интерфейсов в J -ПАРК. J. Phys. Конф. Сер. 272 , 012017 (2011).
Артикул
Google Scholar
Ямада, Н.Л., Торикай, Н., Митамура, К., Сагехаши, Х., Сато, С., Сето, Х., Сугита, Т., Гоко, С., Фурусака, М., Ода , Т., Хино, М., Фудзивара, Т., Такахаши, Х. и Такахара, А. Конструкция и характеристики горизонтального нейтронного рефлектометра SOFIA в J-PARC / MLF. Eur. Phys. J. Plus 126 , 108 (2011).
Артикул
Google Scholar
Нельсон, А. Совместное уточнение данных многократно-постоянной отражательной способности нейтронов с помощью MOTOFIT. J. Appl. Кристалл 39 , 2005, 273–276.
Артикул
Google Scholar
Heavens, O.С. Оптические свойства тонких пленок (Баттерворт, Лондон, 1955).
Google Scholar
Парратт Л. Г. Исследования поверхности твердых тел методом полного отражения рентгеновских лучей. Phys. Ред. 95 , 359–369 (1954).
Артикул
Google Scholar
Сирс В. Ф. Длины и сечения рассеяния нейтронов. Neutron News 3 , 26–37 (1992).
Артикул
Google Scholar
Торикай, Н. Рефлектометрия нейтронов в Нейтронах в мягкой материи (ред. Имаэ Т., Каная Т., Фусусава М., Торикай Н.) 115–145 (Jon Wiley & Sons, Inc, Хобокен, Нью-Джерси , 2011).
Глава
Google Scholar
Ротберг, Л., Хигаши, Г. С., Аллара, Д. Л., Гарофф, С. Термическое разупорядочение пленок Ленгмюра-Блоджетт стеарата кадмия на сапфире. Chem. Phys. Lett. 113 , 67–72 (1987).
Артикул
Google Scholar
Englisch, U., Peñacorada, F., Brehmer, L. & Pietsch, U. Анализ структуры и процесса молекулярного обмена с помощью рентгеновских лучей и нейтронов в простых и сложных слоях Ленгмюра-Блоджетт с солью жирных кислот . Langmuir 15 , 1833–1841 (1999).
CAS
Статья
Google Scholar
Фухимори, А., Сугита, Ю., Накахара, Х., Ито, Э., Хара, М., Мацуи, Н., Канаи, К., Оучи, Ю., Секи, К. Изменение упаковки и ориентации молекул от монослоя к многослойному гидрогенизированных и фторированных карбоксилатов изучены методом дифракции рентгеновских лучей в плоскости вместе с NEXAFS-спектроскопией на C K-крае. Chem. Phys. Lett. 387 , 345–351 (2004).
CAS
Статья
Google Scholar
Пенфолд, Дж., Ричардсон, Р.М., Зарбахш, А., Вебстер, JRP, Бакнелл, Д.Г., Ренни, А.Р., Джонс, РАЛ, Косгроув, Т., Томас, Р.К., Хиггинс, Дж.С., Флетчер, PDI, Дикинсон, Э., Розер, С.Дж., МакЛюр, И. А., Хиллман, А. Р., Ричардс, Р. У., Стейплс, Э. Дж., Берджесс, А. Н., Симистеро, Е. А. и Уайт, Дж. У. Последние достижения в изучении химических поверхностей и границ раздела с помощью зеркального отражения нейтронов. J. Chem. Soc. Faraday Trans. 93 , 3899–3917 (1997).
CAS
Статья
Google Scholar
Кэмпбелл Р.A., Wacklin, H.P., Sutton, I., Cubitt, R. & Fragneto, G. FIGARO: новый горизонтальный нейтронный рефлектометр в ILL. Eur. Phys. J. Plus 126 , 107 (2011).
Артикул
Google Scholar
Кузен, Ф., Отт, Ф., Гиберт, Ф. и Менелле, А. EROS II: рефлектометр с увеличенным временем пролета для многоцелевых приложений в Лаборатории Леона Бриллюэна. Eur. Phys. J. Plus 126 , 109 (2011).
Артикул
Google Scholar
Дубей М., Джаблин М. С., Ван, П., Моко, М. и Маевски, Дж. SPEAR — нейтронный рефлектометр ToF в Центре нейтронной науки Лос-Аламоса. Eur. Phys. J. Plus 126 , 110 (2011).
Артикул
Google Scholar
Перахиа, Д., Вислер, Д. Г., Сатия, С. К., Феттерс, Л. Дж., Синха, С. К., Милнер, С.Т. Нейтронная отражательная способность концевых полимеров: зависимость концентрации и качества растворителя в равновесных условиях. Phys. Rev. Lett. 72 , 100–103 (1994).
CAS
Статья
Google Scholar
Анастассопулос, Д. Л., Врадис, А. А., Топракчоглу, К., Смит, Г. С. и Дай, Л. Исследование нейтронной отражательной способности телехелатных полимеров с присоединенными концами в хорошем растворителе. Макромолекулы 31 , 9369–9371 (1998).
CAS
Статья
Google Scholar
Currie, E. P. K., Wagemaker, M., Cohen Stuart, M. A. & van Well, A. A. Структура привитых полимеров, исследованная с помощью нейтронной рефлектометрии. Physica. Б. 283 , 17–21 (2000).
CAS
Статья
Google Scholar
Марзолин, К., Арой, П., Деруэль, М., Фолкерс, Дж. П., Леже, Л.И Менелле, А. Нейтронное рефлектометрическое исследование профилей плотности сегментов в концевых и необратимо адсорбированных слоях полимера в хороших растворителях. Макромолекулы 34 , 8694–8700 (2001).
CAS
Статья
Google Scholar
Кобаяши, М., Митамура, К., Терада, М., Ямада, Н. Л. и Такахара, А. Характеристика набухшего состояния полиэлектролитных щеток в солевом растворе по отражательной способности нейтронов. J. Phys. Конф. Сер. 272 , 012019 (2011).
Артикул
Google Scholar
Кобаяши, М., Терада, М., Тераяма, Ю., Кикучи, М. и Такахара, А. Прямой синтез хорошо определенного поли [{2- (метакрилоилокси) этил} триметиламмонийхлорид] кистью с помощью ATRP, инициированный поверхностью, во фторспирте. Макромолекулы 43 , 8409–8415 (2010).
CAS
Статья
Google Scholar
Милнер, С.Т., Виттен Т. А. и Кейтс М. Е. Теория кисти из привитого полимера. Макромолекулы 21 , 2610–2618 (1988).
CAS
Статья
Google Scholar
Мильорини Г. О поправках к теории сильного растяжения заряженных полимеров с ограниченными концами в однородном электрическом поле. Макромолекулы 43 , 9168–9180 (2010).
CAS
Статья
Google Scholar
Sanjuan, S., Перрин, П., Пантутье, Н. и Тран, Ю. Синтез и набухание ph-чувствительных щеток из полиосновных материалов. Langmuir 23 , 5769–5778 (2007).
CAS
Статья
Google Scholar
Карим, А., Сатия, С. К., Дуглас, Дж. Ф., Анкнер, Дж. Ф. и Феттерс, Л. Дж. Исследование профиля плотности модельной полимерной щетки с привитым концами: влияние качества растворителя. Phys. Ред.Lett. 73 , 3407–3410 (1994).
CAS
Статья
Google Scholar
Field, JB, Toprakcioglu, C., Ball, RC, Stanley, HB, Dai, L., Barford, W., Penfold, J., Smith, G. & Hamilton, W. Определение конца Профили плотности адсорбированного полимера по отражательной способности нейтронов. Макромолекулы 25 , 434–439 (1992).
CAS
Статья
Google Scholar
Уир, М.П., Хериот, С. Ю., Мартин, С. Дж., Парнелл, А. Дж., Холт, С. А., Вебстер, Дж. Р. П. и Джонс, Р. А. Л. Набухание и отслаивание слабых многоосновных щеток под действием напряжения. Langmuir 27 , 11000–11007 (2011).
CAS
Статья
Google Scholar
Данлоп, И.Э., Томас, Р.К., Титмус, С., Осборн, В., Эдмондсон, С., Хак, В.Т.С. и Кляйн, Дж. Структура и разрушение прочного полиэлектролита, выращенного на поверхности.кисть по сапфиру. Langmuir 28 , 3187–3193 (2012).
CAS
Статья
Google Scholar
де Жен, П. Г. Конформации полимеров, прикрепленных к поверхности раздела. Макромолекулы 13 , 1069–1075 (1980).
CAS
Статья
Google Scholar
Феррейра П. Г., Адждари А. и Лейблер Л. Закон масштабирования для энтропийных эффектов на границах раздела между привитыми слоями и расплавами полимеров. Макромолекулы 31 , 3994–4003 (1998).
CAS
Статья
Google Scholar
Кавагути Д., Танака К., Такахара А. и Кадзияма Т. Поверхностный подвижный слой полистирольной пленки ниже температуры стеклования в объеме. Макромолекулы 34 , 6164–6166 (2001).
CAS
Статья
Google Scholar
Распределение суперпузырьков по размерам в межзвездной среде галактик — arXiv Vanity
Согласие нашего соотношения для N (R) с данными SMC
дополнительно предполагает, что большинство упрощающих предположений, сделанных в
§ 2.1, такие как постоянная ММП, однократное звездообразование в скоплениях,
однородная окружающая среда и т.д. У нас есть
подтвердили, что спектр MLF,
в частности, является критическим параметром для N (R) и влияет на
результирующая структура ISM. По сравнению с галактическими наблюдениями H I,
Брегман, Келсон и Эш (1993) обнаружили несоответствия в структуре ISM.
функции смоделированы из однородного распределения размеров отверстий HI.
Было бы интересно посмотреть, будет ли учёт степенного закона
N (R), как требует MLF, может
точнее воспроизвести наблюдения.
Мы предупреждаем, что Staveley-Smith et al. (1996) отмечают сильную
когерентность динамических возрастов SMC-оболочек, предполагающая короткое
образование взрыв. Это противоречит нашему предположению о
постоянная ψ. Мы предсказали форму N (R) для одиночного всплеска.
в п. 3.2, найдя, что N (R) ∝R1−2β при R
52 скачка прерывистая. Staveley-Smith et al. (1996) находят tb = 5 млн лет для сценария взрыва, что дает Rf = 160 пк.Данные в
Рисунок 3 расширяется до удвоенного радиуса без указания
прогнозируемый разрыв. Таким образом, наблюдения кажутся
несовместимо с этим одиночным всплеском.
Поскольку модель постоянного формирования подразумевает, что большинство снарядов остановилось, мы
предполагают, что Staveley-Smith et al. (1996) результат может быть результатом
это большинство застрявших объектов, имеющих ложные скорости расширения
приписывают им. Вместо этого застрявшие стенки оболочки могут отражать случайные
Скорости ISM. Мы планируем дальнейшее изучение распределения в
скорости расширения, которые прояснят этот вопрос.
6.1 Самая маленькая и самая большая оболочки
Режимы, при которых мы ожидаем существенного расхождения между прогнозом и
наблюдения будут в крайних пределах радиуса. Как описано выше,
самые маленькие оболочки должны соответствовать в основном индивидуальным отношениям сигнал / шум, чьи
эволюция существенно отличается от того, что предполагается
уравнение 24. Приближение непрерывного ветра также может
разбиваются на суперпузыри, созданные всего несколькими дискретными SN.
Размеры таких объектов могут быть занижены, поскольку наблюдательные
и теоретические данные свидетельствуют о том, что многие SNR ударяются о стенки суперпузырька,
поэтому преобразовывая свою энергию в прямые кинетические импульсы и
Рентгеновское излучение оболочки вместо тепловой энергии внутри оболочки
(е.г., Oey 1996; Чу и Мак Лоу 1990; Franco et al. 1991).
Кроме того, мы можем ожидать значительного вклада от Типа Ia.
СНе. Однако добавление SNR типа Ia к N (R) привело бы к
вызвать скачок пика, прогнозируемого при Rmin. Пока есть
нет доказательств такого скачка, что снова демонстрирует, что
Сам по себе Rmin еще не выявлен эмпирически.
При большом R мы ожидаем, что высота шкалы H I h будет равна
быть решающим фактором в эволюции суперпузырьков. В
рост радиуса сверхпузырька до h позволяет внутреннему горячему газу
вырваться из галактического диска и разгерметизировать оболочки.Heiles
(1990) предположили бимодальную эволюцию, где при R
рост описывался инерционной, сохраняющей импульс фазой с
R∝t1 / 3 (цилиндрическая геометрия). Такой эффект должен вызвать
крутизна наклона α распределения по размерам при больших R:
так как эти оболочки больше не могут вырасти до таких размеров, как если бы
адиабатически они накапливаются при меньших конечных радиусах. Тем не менее
наблюдения показывают уклоны, которые, как правило, меньше, чем αp,
а не круче, поэтому ограничивающий эффект h не очевиден
в данных для этих галактик.Как видно на рисунке 3,
N (R) действительно выглядит нерегулярным
в M31, особенно при R на несколько десятков пк выше h, намекая на
возможное влияние прорывов. Однако для M33 и SMC
N (R) довольно гладко следует степенному распределению даже при R> h.
Есть намек на перерыв в данных SMC около 300 пк, что могло
возможно, соответствуют эквивалентному h, которое не определено для
эта галактика.
Кажется вероятным, что какой-то другой механизм также может создавать суперпузыри.
с R> h, генерируя избыток больших суперпузырьков, и тем самым
сглаживание наблюдаемого наклона αo распределения по размерам.Как обсуждал Heiles (1990), среди прочего, два основных
возможные механизмы распространения звездообразования и падения
высокоскоростные облака (HVC). Распространение звездообразования (например, McCray
& Kafatos 1987) создает целые поколения ассоциаций акушерства в тесном сотрудничестве
пространственная близость, тем самым увеличивая механическую мощность L
и увеличение продолжительности ввода энергии за пределы te. Это может
поэтому приводят к сверхгигантским оболочкам с радиусами больше, чем вероятно
должны быть из-за отдельных ассоциаций OB.Воздействие HVC также было
продемонстрировано возможность изготовления оболочечных конструкций радиусом 102-103 шт.
(например, Tenorio-Tagle et al. 1987; Rand & Stone 1996). Но эти
механизмы, если применимо, очевидно, не создают достаточного количества оболочек для
четко различать их вклад в распределение суперпузырьков по размерам
в текущих данных и плавно смешивается с N (R), предсказанным
MLF для ассоциаций OB.
Также вполне возможно, что многие из более крупных оболочек созданы
путем слияния
из более мелких.Это привело бы к сглаживанию наклона α
распределения по размерам, так как более мелкие раковины будут устранены, чтобы
объедините более крупные. Межкластерное расстояние для OB
ассоциаций в этих галактиках обычно составляет несколько сотен пк, поэтому мы
ожидайте, что слияние будет важно для оболочек с радиусом больше этого
диапазон. Отметим, что наблюдаемые наклоны все
ниже, чем предполагалось, за исключением Холмберга II,
что имеет наихудшую неопределенность. Мы прокомментировали выше
возможность расхождения между предсказанным и наблюдаемым наклоном спирали
галактики против магеллановых иррегуляров; другой потенциал
объяснение такого несоответствия состоит в том, что концентрация
области звездообразования в спиральных рукавах усиливают слияние и
распространение звездообразования, предпочтительно поощряя производство
очень больших оболочек и, таким образом, уплощение результирующего α.
6.2 Пористость ISM
Благоприятное сравнение наблюдений и прогнозов
побудить нас применить этот анализ к глобальной структуре ISM
в галактиках. Основной нерешенной проблемой является относительная
важность горячего коронального газа, который предположительно происходит из
суперпузырьков и отношения сигнал / шум типа Ia по отношению к более холодным фазам
ISM. Этот вопрос традиционно решается с помощью
параметр пористости Q (Cox & Smith 1974), который представляет собой отношение
общий объем или площадь, занятая суперпузырьками, к общему объему или
область родительской галактики.Следуя непосредственно предыдущему разделу,
мы также можем оценить степень слияния или перекрытия оболочек, исследуя
Q.
Следуя Heiles (1987, 1990), мы вычисляем как двумерные
Q2D и объемная пористость Q3D. Q2D особенно
подходит для
дисковое распределение OB-ассоциаций в спиральных галактиках. Имеем,
Q2D = A − 1g ∫Ab N (Ab) dAb, | (73) |
, где Ab = πR2 — площадь проекции суперпузырька, а Ag —
площадь галактического диска.Переписывая это выражение в терминах
N (R) dR:
Q2D = (πRg) −2 ∫ReRminπR2 N (R) dR, | (74) |
напоминая, что мы находимся в режиме R
Q2D = R − 2g AψL1 − βe R2e {[B4−2β + C5−2β] — (RminRe) 4−2β [B4−2β + C5−2β (RminRe)]}, | (75) |
, где Rg — радиус галактического диска, а
C = 9−6β − 2 + 3β т.е. | (77) |
При β> 2 в Q2D преобладает Rmin, но для
β <2, преобладают самые крупные оболочки. Интересно, что
соответствующие значения β попадают в этот переход. Таким образом
для некоторых галактик несколько самых больших оболочек доминируют в Q2D, тогда как
в других случаях преобладают многие индивидуальные отношения сигнал / шум. Для
с β∼2 относительные размеры суперпузырьков
в равной степени способствуют определению Q2D.
Член C, соответствующий члену в уравнении 42 с
зависимость R2−2β, мала для интересующих параметров, а
будет доминировать только при β <1.Таким образом, мы можем приблизиться к
Q2D≃R − 2g AψL1 − βe R2e 2 (te + ts) 4−2β [1− (RminRe) 4−2β]. | (78) |
По аналогии вычисляем также параметр трехмерной пористости:
Q3D = 23hR2g AψL1 − βe R3e {[B5−2β + C6−2β] — (RminRe) 5−2β [B5−2β + C6−2β (RminRe)]}, | (79) |
, используя высоту h шкалы H I в качестве релевантной галактической вертикали.
степень.Rmin доминирует при β> 2,5, поэтому
В Q3D почти всегда преобладают самые большие оболочки. Опять же, мы
обнаруживаем, что член C обычно невелик и доминирует только для β \ la1, поэтому мы можем аппроксимировать
Q3D≃23hR2g AψL1 − βe R3e 2 (te + ts) 5−2β [1− (RminRe) 5−2β]. | (80) |
Мы принимаем Rg как расстояние, на котором обнаруживаются дыры H I.
в этих галактиках. Принятые Rg и результирующие Q2D и
Q3D приведены в таблице 4. Это точные значения,
вычислено из уравнений 75 и 79.Мы также перечисляем
наблюдаемые значения Q2D и Q3D, рассчитанные по дыркам H I
с R> Rmin. Мы предупреждаем, что прогнозируемая пористость может быть
завышает оценку, поскольку уравнения 75 и 79
Предположим, что распределение по размерам простирается до Re = 1300 шт. Из-за
предсказано небольшое количество крупных снарядов, неясно,
действительно, можно считать, что распределения распространяются на Re.
Таблица 4: Параметры пористости
Для M31 и M33 мы принимаем Q2D за соответствующую пористость.
параметр, а для SMC — Q3D.Значения в таблице 4
соответствующие параметры пористости для этих галактик все
значительно меньше 1. Мы
поэтому не ожидайте большого перекрытия суперпузырьков и
сливаются в эти галактики, тем самым ограничивая протяженность и сетевое взаимодействие
горячего газа, образующегося внутри оболочек.
С другой стороны, прогнозируемые параметры пористости для Holmberg II равны
\ ga1. Эта галактика имеет очень большой
высота шкалы, поэтому актуальны и Q2D, и Q3D, как и
обозначается их аналогичными значениями. Они предсказывают, что Холмберг II,
в отличие от других галактик, в ISM преобладает
корональный газ.Это подтверждает ожидание того, что
важность HIM зависит от уровня звездообразования
относительно размера галактики и межзвездных условий.
Важно помнить, что, как показано в §5.2,
нормализации N (R) неточны, и они влияют на
полученные параметры пористости, как и предположение о распределении
распространяется на Re. Однако, учитывая общую последовательность
со скоростями SN и возможным завышением коэффициента преобразования Ntot / NH {\ thinspace} II, мы предполагаем, что
пористость в Таблице 4 не следует сильно недооценивать.Тем не менее полученные нами значения Q2D по существу согласуются со значениями
по оценке Heiles (1990) для M31 и M33. Его анализ основан на
несколько иные критерии с большей неопределенностью. Например,
он исследовал в первую очередь суперпузырьки, которые выходят из
галактического диска, и включил специальную корректировку в его
L − N ∗ соотношение.
Отметим, что наличие спектра MLF, объясняющего Также важно учитывать вклад типа Ia Интересно применить наш анализ к пористости Млечного Таблица 5: Параметры для Galaxya a При Rg = 13 кпк, h = 100 шт. И b Значение для моделей E2.0 и E2.3 является эмпирическим К сожалению, это несоответствие прогнозируемой и наблюдаемой частоты SN Другие авторы оценили пористость Галактики на основе 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 10 штук в упаковке 4 дня или более 4 дня или более 4 дня или более 4 дня или более 4 дня или более 3 дня или более Land способность анализа с использованием MLF < strong> method Самый ограничивающий фактор ( MLF ), метод , используемый в этом исследовании, определяет биофизические факторы, имеющие решающее значение для производства или защиты среды .Биофизические факторы оцениваются в отношении уровня , на котором y становится ограничивающим для роста растений / животных или защиты окружающей среды. В конечном итоге этот подход присваивает рейтинг возможностей на основе самого ограничивающего фактора. Метод MLF для определения возможности земли основан на < strong> метод для определения возможностей земли, разработанный Министерством сельского хозяйства США (Hopkins 1977).Подход на основе земельных возможностей широко использовался в Виктории в течение последних 30 лет для облегчения планирования землепользования на уровне местных органов власти. MLF — это метод комбинации правил. Этот подход имеет дело с взаимозависимостью ландшафтных факторов (или взаимозависимостью факторов) (Hopkins 1977). Сочетание ландшафтных атрибутов (почва, растительность, уклон, дренаж и т. Д.)), которые встречаются в горизонтальном блоке, учитываются, а разным блокам присваивается одинаковый рейтинг возможностей , если y имеют одинаковые уровни атрибутов ландшафта. Значения, полученные для единиц, основаны на экспертных знаниях ключевых факторов (атрибутов) и уровня, при котором y становится критическим. Считается, что все факторы имеют равный вес в отношении их воздействия на рост или окружающую среду.Простота подхода позволяет применять метод через платформу ГИС или вручную. Компоненты, факторы и критические значения. Рейтинг возможностей земель для различных предприятий был определен на основе трех компонентов экосистемы: 1. Климат. рассматриваемый вид подходит для <сильного > количество осадков, температура и чувствительность к морозам на территории 2. Наземный ландшафт. Выращивание этих видов приведет к недопустимой водной эрозии суши. Будет природный ландшафт <сильной > земля приводит к проблемам с дренажем или затрудняет работу техники.
кластеризация SNe с коллапсом ядра, имеет потенциально важное влияние на
пористость. Тогда как N ∗ равномерно распределенные SN будут, на их
конечные радиусы, способствуют
Q3D просто как N ∗ L3 / 2min∝N ∗,
одни и те же SNe, сконцентрированные в одном кластере, будут вносить вклад как
(N ∗ Lmin) 3 / 2∝N3 / 2 ∗ (для N ∗ Lmin
SNR (например, Slavin & Cox 1993), хотя в большинстве галактик, образующих звезды,
их количество в 3–10 раз превышает количество сверхновых с коллапсом ядра.
(Ван ден Берг и Тамманн, 1991).
Heiles (1987) подчеркивает, что распределение SN типа Ia должно варьироваться.
с галактоцентрическим радиусом в дисковых галактиках из-за распределения
предшественников, и поэтому может вызывать важные радиальные эффекты в ISM
пористость. Этот эффект мог быть фактором несоответствия между
наблюдаемые и предсказанные наклоны для M31 и M33.Как уже упоминалось
в §6.1 данные H I еще не предоставляют
эмпирические доказательства вклада ОСШ типа Ia в
галактики, которые мы исследовали.
Способ. H II LF для Галактики был составлен McKee &
Уильямс (1996; далее MW96) и Смит и Кенникатт (1989;
далее SK89), где оба набора
авторы использовали в основном данные, собранные Smith, Biermann, & Mezger.
(1978). H II LF по оценке MW96 (их
Рисунок 2) показывает более пологий наклон a = 2.0 по сравнению с
a = 2.3, о котором сообщает SK89. Данные из этих статей
параметры урожая для Галактики приведены в таблице 5.
Значения β из H II LF предсказывают довольно крутой наклон.
для N (R) в Галактике 3,0 и 3,6.
Для данных SK89 мы основываем наши расчеты на
по оценкам, всего 145 областей H II, имеющих logL> 37,84 эрг-1 (см. их рисунок 1). Очевидно, что предсказанная SN
скорости ψSN на порядок меньше, чем
наблюдаемый ψSN ∼3 SNu, оцененный для коллапса ядра
SNe в Галактике
(Ван ден Берг и Тамманн, 1991).Поэтому мы также вычисляем
подразумеваемые параметры, основанные на эмпирической скорости SN, для β = 2,0
(модель E2.0) и β = 2.3 (модель E2.3). Результирующий
пористость рассчитывается исходя из предположения, что Rg∼13 кпк, на основе данных
Smith et al. (1978) и h = 100 пк (Kulkarni & Heiles 1987). Модель Всего ψ logA β αp ¯L (β) ψSNb Q2D Q3D (млн лет-1) (эрг-1) (СНу) MW96 6.5 × 103 1,4 × 102 35,90 2,0 3,0 6,3 × 1036 0,05 0,1 0,3 SK89 3,8 × 104 8,5 × 102 46,78 2,3 3,6 3,1 × 1036 0,14 0,2 0,4 E2.0 4,0 × 105 8,9 × 103 35,90 2,0 3.0 6,3 × 1036 (3,0) 6,7 19 E2.3 8,0 × 105 1,8 × 104 46,78 2,3 3,6 3,1 × 1036 (3,0) 3,9 8,1
L⊙, B = 2,3 × 1010.
оценка ψSN для Галактики (Ван ден Берг
И Тамманн 1991).
оказывает критическое влияние на параметры галактической пористости. Как видно
в Таблице 5 оценки пористости, основанные на наблюдаемых
Galactic H II LF согласуются с низкой пористостью, оцененной для
остальные галактики (таблица 4). Однако по галактическим оценкам
основанный на гораздо более крупных наблюдаемых ψSN, порождает пористость
≫1, что означает сильное преобладание горячего межзвездного компонента.
Непонятно, как устранить это несоответствие.На одном
стороны, наблюдаемая частота галактических SN согласуется с предполагаемым
Тип Хаббла вокруг Sb (ван ден Берг и Тамманн, 1991). С другой
стороны, ван ден Берг находит подобное несоответствие при прогнозировании
ψSN от местной IMF, что также недооценивает
наблюдали ψSN на порядок (van den Bergh & Tammann 1991). Мы
Отметим, что Тамманн не находит такого несоответствия, а также, что MW96
действительно находят соответствие между их H II LF и скоростью галактических SN.
Интересно отметить, что единственная другая галактика Sb в нашем исследовании,
M31 показывает аналогичное, но меньшее расхождение в наблюдаемых и
предсказал ψSN.
аналогичные анализы. Феррьер (1995) находит Q3D∼0.2 на основе
более сложная трехмерная модель эволюции оболочки в экспоненциальном газе
диск, включая важную фазу сжатия оболочки.
Slavin & Cox (1993) оценивают значение Q3D = 0,18 для индивидуальных SNR,
но исключить вклад более крупных суперпузырьков, которые мы обнаружили
выше, чтобы доминировать над пористостью в нашем анализе. Heiles (1990)
оценивает Q2D = 0,30, игнорируя вклад оболочек,
не вырваться из галактического диска.Поскольку измерения
β для Галактики попадают в режим доминирования малых оболочек.
Q2D, это значение также, вероятно, будет существенным.
недооценивать. Наши результаты в целом соответствуют
предыдущие исследования, но подчеркивают неопределенности в
Галактические параметры. По-видимому, мы просто повторили проблему
от того, должна ли горячая составляющая ISM сильно преобладать в
Млечный Путь, поскольку этот аргумент основан на наблюдаемой сверхновой
скорость в Галактике (Cox & Smith 1974; McKee & Ostriker 1977). Пурамору Аксессуар, свободный стык | МИРАЙ ПРОМЫШЛЕННОСТЬ
№ 1 Коричневый 19 (B) x13 (H) x165 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №1 Серый 19 (B) x13 (H) x165 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 1 Бежевый 19 (B) x13 (H) x165 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №1 Молочно-белый 19 (B) x13 (H) x165 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 1 Стена белая 19 (B) x13 (H) x165 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №2 Коричневый 25,8 (B) x13,2 (H) x175 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 2 Серый 25,8 (B) x13,2 (H) x175 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №2 Бежевый 25,8 (B) x13,2 (H) x175 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 2 Молочно-белый 25,8 (B) x13,2 (H) x175 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №2 Стена белая 25,8 (B) x13,2 (H) x175 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 3 Коричневый 28,6 (B) x16,4 (H) x180 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. №3 Серый 28,6 (B) x16,4 (H) x180 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 3 Бежевый 28,6 (B) x16,4 (H) x180 (L) Вставляется сверху крышки MORU и фиксируется двусторонним скотчем или клеем и т. Д. №3 Молочно-белый 28,6 (B) x16,4 (H) x180 (L) Вставляется сверху крышки MORU и фиксируется двусторонней лентой или клеем и т. Д. № 3 Стена белая 28,6 (B) x16,4 (H) x180 (L) Вставляется сверху крышки MORU и фиксируется двусторонним скотчем или клеем и т. Д. Анализ земельной площади с использованием метода MLF
