Монтаж встраиваемых светильников: Установка встраиваемых светильников – RozetkaOnline.COM

Содержание

Установка встраиваемых светильников – RozetkaOnline.COM

Вашему вниманию подробная пошаговая фото-инструкция – установка встраиваемых светильников. Ранее, в статье «Монтаж точечных светильников» мы рассмотрели какие бывают виды, точечных светильников, а в статье «Схема подключения точечных светильников 220в и 12в» – возможные варианты их подключения. В продолжение к этому, представляем, эту инструкцию – установка встраиваемых точечных светильников. В ней мы детально описываем процесс монтажа встраиваемых светильников, следуя данной инструкции вы сможете затем установить практически любой точечный встраиваемый светильник самостоятельно.

Устанавливать будем в потолочный короб из гипсокарона, в котором предварительно была проложена электропроводка для подключения точечных светильников на 220В, по схеме показанной на изображении ниже.

Схема подключения встраиваемого светильника



Конструкция встраиваемого светильника

Обычный точечный встраиваемый светильник состоит из:

– корпуса (с рассеивателем или без

– патрона с проводами для подключения

– фиксатора лампы в корпусе

– клеммной колодки

– лампа (продается отдельно)





Приступаем к монтажу точечного встраиваемого светильника:

1. Отмечаем центры положения светильников в месте установки.



2. Вырезаем в коробе отверстие, для установки точечного встраиваемого светильника, диаметром 68мм (самый распространённый размер для светильников). Для этого воспользуемся коронкой нужного диаметра…



…установленной в дрель (шуруповерт, перфоратор и т.п.).



 Если отверстие в гипсокартоне случайно попало на металлический профиль каркаса, обязательно прочитайте инструкцию, как его можно вырезать ЗДЕСЬ.

3. Отключаем электричество в месте установки. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока! Использовать для отключения подачи электричества выключатель освещения не рекомендуем, всегда есть вероятность, что он разрывает ноль, а фаза поступает постоянно.

4. Достаем питающие провода, заранее проложенные в коробе, проложенные по схеме из начала статьи.



Делаем тоже самое для всех мест установки.



5. Приступаем непосредственному подключению, для этого, провода патрона крепим в клеммной колодке.



Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

После этого, со второй стороны клеммой колодки, таким же образом присоединяем питающие провода.





6. Переходим к установке корпуса точечного светильника. Для надежной фиксации корпуса встраиваемого светильника в потолочном коробе служат специальные пружинные крепления:



Для того, чтобы закрепить корпус светильника в отверстии, отгибаем пружинные крепления, как показано на изображении ниже.



Затем, в таком состоянии, помещаем его в установочное отверстие. При этом пружинные крепления остаются отогнутыми.



7. После того, как светильник будет полностью в установочном отверстии, пружинные крепления раскроются и надежно его зафиксируют. После этого, необходимо достать из ниши патрон, который мы уже подключили к питающему проводу.



8. Следующим шагом, устанавливаем в патрон встраиваемого светильника лампу.



9. Теперь, для надежного крепления лампы в корпусе, берем фиксирующее кольцо.





Аккуратно, вставляем лампу в корпус и затем устанавливаем фиксирующее кольцо в паз, расположенный по внутреннему радиусу точечного встраиваемого светильника.



ВАЖНО: При установке лампы, не касайтесь голыми руками ее поверхности, тогда она прослужит вам заметно дольше.





Повторяем эти все пункты для всех необходимых встраиваемых точечных светильников.





На этом установка завершена, включаем подачу электрического тока и тестируем наши точечные светильники.





Теперь, следуя этой инструкции, вы сможете самостоятельно установить встраиваемые светильники практически любого вида.

Если у вас возникнут вопросы по статье или во время самостоятельной установки встраиваемых светильников, оставляйте их в комментариях к статье, будем рады ответить.

Монтаж и установка встраиваемых светильников в различные виды потолков

Установка светильника зависит от типа потолка и самого осветительного прибора, монтаж которого запланирован. Рассмотрим встраиваемый светильник. Существуют следующие его виды:

  • Поворотный
  • Неповоротный

Потолки делятся на:

  • Бетонные
  • Подвесные потолки (натяжные, гипсокартонные, реечные и т.д.)

Также принцип установки встраиваемого светильника и монтаж натяжного потолка зависят от типа использованных ламп. Каждая лампа предполагает определенную глубину погружения в потолок (натяжной, гипсокартонный и т.п.):

  • Галогеновая – от 60 мм врезки.
  • Лампа накаливания – от 100-120 мм. Сейчас эти лампы считаются устаревшими и практически не используются в точечном освещении.
  • Люминесцентная – от 80 мм врезки.
  • Светодиодная лампа – от 20 мм. Иногда полезно выбрать светодиодные встраиваемые в потолок светильники, но важно учитывать функции, которые ему предстоит реализовывать. Мощность подобного LED светильника около 1W — для общего освещения он не подойдет.

Не меняя глубину врезки, хозяева квартир имеют возможность заменить первоначальную лампу и установить другую, например, галогеновую на светодиодную при желании.

Как установить встраиваемый светильник

Для установки, сначала необходимо составить план:

  • Рассчитать уровень освещения в помещении (количество ламп, умноженное на мощность светильника и деленное на 20, ответ – количество квадратных метров, которые в силах осветить изделие)
  • Учесть все источники света в комнате (люстру, бра, торшеры и проч.)
  • Наметить расположение элементов освещения в потолке (фигурное, линейное, звездное небо, точечное и т.п.)
  • Приобрести сам светильник

ВАЖНО: Не вырезайте дыру в потолке до покупки самого светильника – вырезанное отверстие может не совпасть с указанным в характеристиках модели. В идеале — установка натяжных потолков и освещения проводится параллельно друг другу.

Проводка

Установка и подключение проводов является неотъемлемой частью монтажа. Требуется:

  • Наметить чертеж схемы, где отмечается число светильников, трансформатор (при наличии), выводы к выключателю.
  • Подобрать провод. Важно найти изолированный, защищенный от влаги провод. Рекомендуются ШВВП или ВВГ 3×1,5, поскольку они используются в первую очередь для подключения и выдерживают влажность воздуха до 98% и температуру до 35 градусов. В нашем климате это оптимальные показатели. Также эти провода подойдут для монтажа в ванной комнате, поскольку выдерживают нахождение в помещениях с повышенной влажностью.
  • Расположить сеть электропитания под потолком (натяжным, гипсокартонным и т.п.).

Монтаж встраиваемого светильника в потолок (натяжной, гипсокартонный)

Установка встраиваемых светильников не производится в бетонный поток. Объясняется это невозможностью закрепить его внутри потолка из бетона – изделие выпадает.

Встраиваются такие элементы освещения именно в подвесные потолки. В данной статье раскроем особенности установки в натяжных и гипсокартонных потолках.

Натяжные потолки. Наиболее часто предполагается использование текстильного полотна, которое натягивается с некоторым отступом от бетонного потолка. В натяжные потолки обязательно вставляется установочное кольцо, фиксирующее полотно и сам светильник. В полотняных натяжных потолках светильники при установке обязательно фиксируются установочным кольцом во избежание порчи материала.

Само кольцо крепится на металлической «ножке», спрятанной под натяжным потолком, а встраиваемый светильник цепляется прищепками за колечко. Перед этим подключается проводка.

Гипсокартонный потолок. В отличие от натяжного аналога не требует установки фиксационного кольца. Достаточно – вырезать в потолке отверстие, соответствующее диаметру врезки. В остальном, принцип установки не сильно отличается от ситуации с натяжным потолком:

  • Вырезается отверстие в потолке строго по диаметру врезки светильника (пишется в технических характеристиках изделия)
  • Подключаются провода
  • Светильник цепляется прищепками за потолок

Где используют потолочные встраиваемые светильники?

Использовать врезные потолочные светильники можно в любом помещении квартиры, например:

В спальне или гостиной для зонирования комнаты. Благодаря точечному освещению можно визуально разделить комнату на зоны (рабочую, отдыха и т.п.).

На кухне модели с неглубокой врезкой используются для подсветки рабочей зоны (там, где готовят).

В ванной комнате точечное освещение можно использовать как основное, если грамотно рассчитать необходимый уровень света (формула предложена выше). Однако, в ванне нужно учесть степень пыле- влагозащиты светильника IP (уровень нужен не менее 44).

Вообще встраиваемые светильники используются в любых помещениях – расположение зависит только от желания и фантазии владельца квартиры.

Большой выбор светильников, люстр и других осветительных приборов для интерьерного освещения можно найти на сайте магазина BasicDecor. Он располагает большим ассортиментом и позволяет покупателям выбрать именно то, что им нужно.

Установка встраиваемого светильника своими руками



Вступление

Встраиваемые светильники прочно вошли в интерьер современного дома. Большое количество типов встраиваемых светильников, различия по мощности и дизайну позволяют применять встроенный светильник, в различных помещениях дома создавая приятный направленный свет.

Лампы встраиваемых светильников

В качестве источников света во встраиваемых светильниках используются три основных вводов лампы:

  • Галогеновая лампа 220 вольт. Работает без трансформатора. Приятный мягкий свет. Срок службу около 2000 часов;
  • Лампа накаливания,220 Вольт. Привычное освещение. Срок службы 1000 часов;
  • Галогеновая лампа 12 Вольт. Работает от понижающего трансформатора. Безопасное низкое напряжение 12 вольт. Срок службы 2000 -4000 часов. Увеличеная стоимость из-за стоимости трансформатора.

Выбор количества светильников в зависимости от площади помещения

Рекомендуемое однородное освещение помещения соответствует 300 люксам. Чтобы добиться такой освещенности нужно в помещении установить несколько встраиваемых светильников. Для определения их количества воспользуйтесь этими таблицами.

В таблице показаны количество встраиваемых светильников в зависимости от длины (Д) и ширины (Ш) помещения с высотой потолка 2,5 метра.

Количество галогенных светильников 220В без трансформатора

Количество светильников 220В с лампами накаливания

Количество светильников низковольтного питания 12В

Как установить встраиваемый светильник

Важно! Перед любыми работами по электрике в доме обеспечьте собственную безопасность. Прежде всего, отключите электропитание в квартирном или этажном электрощите. Внимательно прочитайте инструкцию к элекроприбору. Используйте сертифицированные товары.

Разберем подробнее установку встраиваемого светильник.

Общие основополагающие принципы установки встраиваемых светильников

Встраиваемые светильники устанавливаются на подвесных или подшивных потолках при условии, что расстояние от него до чернового потолка не менее 10 см.

Электропроводка для светильников делается заранее при монтаже потолка. Проводка за подвесными потолками делается электрическим кабелем в двойной изоляции не распространяющем горение. Дополнительно кабель можно защитить специальной электротехнической гофрой.

Не видимую, рабочую часть встраиваемого светильника не должны окружать горючие строительные материалы на расстоянии 50 см, например хлопковый утеплитель. Расстояние от трансформатора, если такой предусмотрен, до светильника должно быть не менее 20 см.

Перед началом установки встраиваемых светильников сделайте полную разметку потолка. Для установки нужно отметить на потолке только расположение центров встраиваемых светильников. Расстояние между светильниками не должно быть меньше 50 см.

Важно! При разметке нужно помнить о направляющих, на которых крепиться потолок. Светильники не должны на них попадать.

Приготовьте инструмент для установки встраиваемых светильников

Для работ понадобится:

  • Дрель электрическая;
  • Насадка к дрели в виде круглой режущей коронки;
  • Кусачки;
  • Пассатижи;
  • Набор отверток:
  • Монтажный нож;
  • Изолента.
  • Для защиты глаз от пыли: защитные очки.

Установка встраиваемого светильника — работы для всех типов встраиваемых светильников

Установка любого типа встраиваемых светильников делается в три этапа:

1 — Электродрелью с установленной коронкой просверлить в потолке отверстие нужного диаметра. Диаметр установочного отверстия указан на паспорте к светильнику.

2 — Вынуть в получившееся отверстие электрический кабель подводки электропитания. Зачистить его и подключить к светильнику.

3 — Вставить в светильник лампу, отогнуть крепежные «усики» и вставить светильник в просверленное отверстие. Усики разогнуться и светильник закрепиться.

Примечание: При установке светильника с индивидуальным трансформатором, сначала подключается трансформатор, а потом подключается светильник. При монтаже одного трансформатора для нескольких светильников трансформатор лучше установить при прокладке электропроводки. Если этого не сделано заранее, то устанавливать трансформатор нужно у первого светильника в линии питающихся от этого трансформатора светильников.

Как подобрать трансформатор и выбрать сечение кабеля между светильником и трансформатором

Мощность трансформатора обозначается в Вольт×Ампер (ВА) и указывается на корпусе. Чтобы рассчитать количество светильников, которые можно подключить к трансформатору, нужно чтобы мощность всех ламп этих светильников в сумме была ниже мощности трансформатора. Или наоборот. Нужно сложить все мощности ламп планируемых светильников и купить трансформатор с большей номинальной мощностью.

Например: 7 Светильников по 20 Ватт нужно запитать от трансформатора мощностью 150 ВА. Этим же трансформатором можно запитать 4 светильника по 35 Ватт и 3 светильника по 50 Ватт.

Для электропроводки освещения с трансформаторами нужно помнить, что чем дальше трансформатор от светильника, тем больше должно быть сечение жил кабеля. Так для расстояния от трансформатора до светильника менее 1,3 метра достаточно кабеля с сечением жил 1,5 мм2.Для 2-2,5 метров нужен кабель с сечение жил 2,5 мм2. Речь идет об электрокабеле с медными жилами. Кабель с сечением жил толще 2,5 мм2 применять не следует.

Подключение и установка встроенного светильника с трансформатором

Разберем установку встроенного светильника на примере светильника с трансформатором 12 Вольт.

1.Подсоеденить провода освещения к трансформатору 12 Вольт

2.Подсоедените патрон к клеммам трансформатора. Уберите трансформатор в потолок, поместив его на расстоянии не менее 20 см от светильника

3.Отведите пружины вверх и вставьте светильник в отверстие

4.Вставьте лампу в патрон и зафиксируйте лампу в светильники. Патрон такого светильника отличается от простого электрического патрона. Лампу достаточно вставить усиками в отверстия патрона и она там закрепится;

5.Установите в светильник стопорное кольцо (если есть)

Особого внимания требует установка встроенных светильников в ванных комнатах

При выборе встроенных светильников для ванной комнаты нужно помнить об электробезопасности. Ванная комната это помещение с повышенной влажностью. Чем ближе светильник будет располагаться к зоне самой ванны или душа, тем большая степень защиты корпуса у него должна быть. Также, напомню, электропроводка в ванной должна защищаться УЗО (устройство защитного отключения).

Для информации, ванная разделена на три зоны безопасности.

Зона 0: Внутренняя часть ванны и душевой и пространство над ней. Здесь светильники ставятся только через разделяющий трансформатор. Причем трансформатор должен быть выведен из этой зоны.

Зона 1: Расстояние от Зоны 0 плюс 2,25 метра. В этой зоне встраиваемые светильники должны иметь степень защиты корпуса IP 54, не ниже. Подробно о зонах безопасности и электропроводке в ванной читайте статью: Как установить розетку в ванной.

©Domity.ru

Другие статьи раздела Электрика:





Расположение и монтаж точечных светильников

Точечные светильники – основной инструмент для создания оригинальных и красивых интерьерных композиций современного дизайна. Однако при недостатке знаний бывает практически невозможно правильно подобрать модель, правильно определить необходимое количество и мощность, а уж тем более – монтировать такие светильники.

В отношении люстры все намного проще: выбрал, повесил в центре комнаты и снабдил лампочками нужной мощности. А чтобы точечные светильники давали равномерный световой поток, нужно рассчитать определенные показатели. И сделать это необходимо правильно, иначе световая композиция будет загублена.

Определение необходимого количества точечных светильников

Итак, при расчете необходимого количества точечных светильников нужно знать:

  • тип применяемых в светильниках ламп;
  • мощность применяемых ламп;
  • назначение освещаемого помещения;
  • площадь помещения, где планируется монтаж точечных светильников.

Формула расчета необходимого количества светильников выглядит так:

N=(S*W)/P

При этом:

  • N – необходимое количество точечных светильников
  • S – площадь помещения (м2)
  • W – удельная мощность светового потока (Вт/м2)
  • P – мощность одного светильника (Вт).

Все данные нам известны, кроме удельной мощности светового потока. Данная величина зависит от категории помещения и вида применяемых ламп.








Значения удельной мощности светового потока в зависимости от типа помещения и вида ламп
Вид помещенияЛампы накаливанияГалогеновые лампыЛюминесцентные лампыСветодиодные лампы
Кухня26 Вт/м230 Вт/м29 Вт/м24 Вт/м2
Ванная20 Вт/м225 Вт/м27 Вт/м22 Вт/м2
Гостиная12 Вт/м227 Вт/м28 Вт/м23 Вт/м2
Коридор12 Вт/м212 Вт/м23 Вт/м21 Вт/м2
Спальня15 Вт/м216 Вт/м25 Вт/м22 Вт/м2
Детская60 Вт/м275 Вт/м220 Вт/м28 Вт/м2

Данные характеристики – не идеальный шаблон, ведь в каждой ситуации могут быть свои нюансы. Также далеко не всегда точечные светильники выполняют функцию основного освещения. А в случае с местным и зональным освещением в учет идет только освещаемая площадь, и расчеты становятся индивидуальными.

Выбор типа и мощности светильников всегда остается за хозяином, но стоит помнить, что при большой мощности сократится количество светильников, а это скажется на равномерности освещения.

После расчетов получаем величину и округляем ее в большую сторону. Количество светильников определено!

Расположение точечных светильников

Затем нужно выбрать место и расположение светильников. В этом деле все зависит целиком и полностью от фантазии дизайнера – шахматный порядок, ряды или же хаотичное размещение. Нужно только следить за тем, чтобы распределение было равномерным.

Ниже приведены возможные схемы расположения точечных светильников.

Так выглядят различные варианты расположения точечных светильников в интерьере:

Монтаж точечных светильников

В плане монтажа особых сложностей возникнуть не должно, если вы знакомы с принципами скрытой проводки. С точечными светильниками даже несколько проще, так как не приходится делать лишние штробы – основная проводка скрывается подвесным или натяжным потолком. Штробить придется только участки между ответвительной коробкой и выключателем.

В потолочных полостях проводка протягивается в гофрированных трубках – это поможет защитить ее от повреждений. Крепление гофры можно производить как с помощью специальных клипс, так и алюминиевыми полосками. Можно обойтись и вовсе без креплений – в таком случае гофра проводится между направляющими стойками пустотелых конструкций.

Стоит также упомянуть, что подключение к выключателю стоит производить группами – чтобы нескольким светильникам соответствовала одна клавиша. Это полезно в случаях, когда количество светильников достаточно велико, или же когда освещение производится с целью визуально зонировать комнату.

В целом порядок выполнения работ при монтаже точечных светильников выглядит следующим образом:

  • Планирование расположения осветительных приборов;
  • Разводка проводки;
  • Высверливание отверстий;
  • Подключение светильников;
  • Закрепление и окончательная проверка работоспособности.

Подготовка и планирование

Важные моменты при планировании будущей схемы расположения точечных светильников:

  • Для равномерного освещения рекомендуется устанавливать светильники на расстоянии не более 60 см от стены и 1 м друг от друга.
  • Лучше, если вы заранее сделаете разметку для расположения светильников. Сделать ее можно с помощью изоленты и рулетки.
  • Учитывайте места размещения других источников света: люстр, бра и других.

Подготовка проводов

Распределяем по потолку провода так, чтобы после формирования отверстий было возможно вытянуть петли провода. При этом оставлять петлю нужно размером примерно 10-15 см. Закрепить провода на каркасе можно, используя обычные стяжки. При этом важно не перетянуть провода.

Создание отверстий под светильники

Для проделывания отверстий понадобятся:

  • Дрель или шуруповерт
  • Коронка по дереву с нужным диаметром (чаще всего это 68 мм)

Надеваете коронку на дрель, а затем высверливаете в уже отмеченных местах отверстия.

Если коронки не оказалось, сделать это будет немного сложнее. Вместо нее понадобятся тонкое сверло по дереву или металлу и канцелярский нож.

Порядок действий:

  • На потолке рисуете круг нужного диаметра. При этом круг должен быть чуть меньшего диаметра, чем наружная часть светильника, иначе он провалится в потолок.
  • По линии окружности высверливаете маленькие отверстия.
  • Соединяете их, удаляя ножом оставшиеся перемычки. Края полученного отверстия обработайте напильником.

Подключение проводов

Для подключения необходимо вытащить из отверстия петли проложенного провода. Нужно разрезать их по изгибу и оголить.

Чтобы подключить каждый из приборов, используйте 2 провода 10-12 см в длину. Один из проводов подсоединяется к клемме светильника, второй соединяют с питающим проводом. Для определения назначения проводов посмотрите маркировку: L означает фазу, N – ноль, PE – заземление.

Важно!

Не забудьте обесточить помещение перед проведением работ!

Финальный этап

После проведения всех работ необходимо закрепить светильники. Для этого нужно отогнуть вверх имеющиеся у него скобы и в таком положении вставить его в отверстие. После этого можно подсоединять главный питающий провод к выключателю и коробке распределения и проверять работоспособность.

Выбрать модели точечных светильников

Установка точечных светильников в потолок своими руками

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света. С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка. Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты – точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка. Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку. Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками. Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Из материала понадобятся следующие элементы:

  1. точечные светильники;
  2. лампы;
  3. провод питающий;
  4. клемники или гильзы для соединения проводов;
  5. изоляционная термоусадка, изолента;
  6. выключатель.

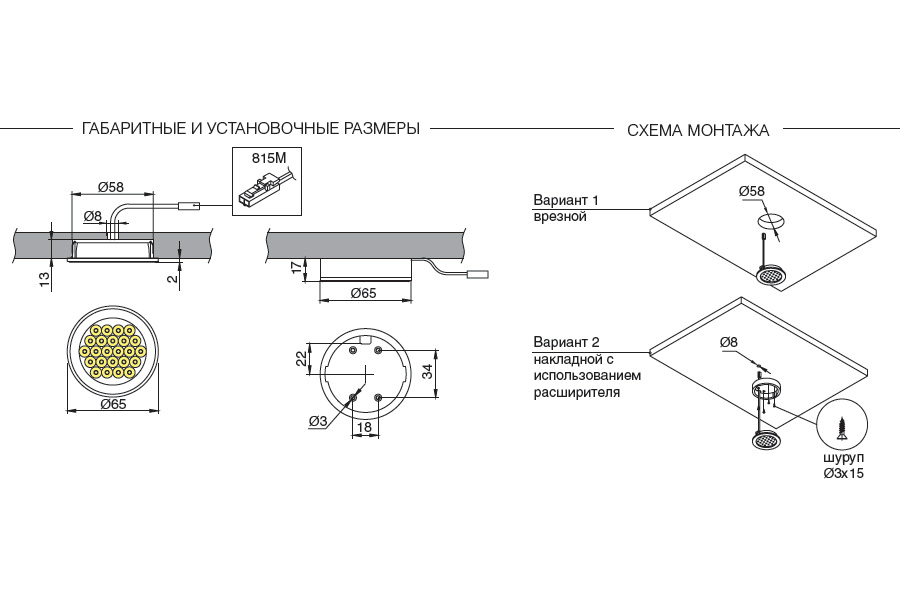

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества. Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Весь процесс монтажа светильников в потолок можно разделить на следующие этапы:

  • планирование освещения;
  • разводка проводки до места установки светильников;
  • формирование отверстий под них;
  • подключение;
  • закрепление и проверка.

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке. Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен – на 60 см. Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов. При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение. В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию. Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода. Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит. При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне. Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Важно: Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

Типичная схема подключения потолочных светильников



Подключение

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно: Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются. Для подключения каждого светильника используются два небольших проводка длиной 10-12 см. Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем. Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

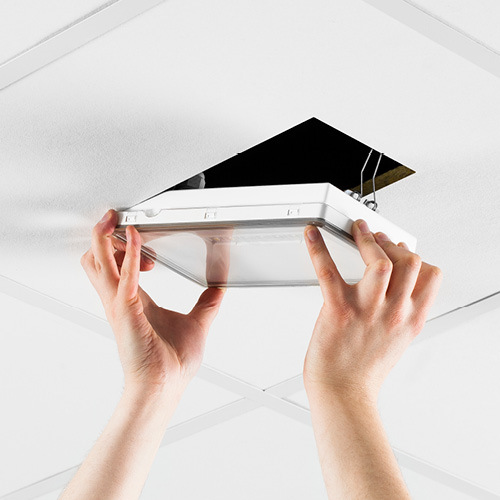

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам. Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там. После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Видео: монтаж точечного светильника в потолок

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…


что еще почитать:

Вывести все материалы с меткой:

Установка точечных светильников своими руками

Установка точечных светильников своими руками, вопреки расхожим мнениям, не является сложным электромонтажным процессом, занимает немного времени и не требует какой либо особой специальной подготовки. В данной статье подробно изложено пошаговое фото руководство по монтажу, прочитав которое, установка точечных светильников своими руками не вызовет у вас никаких вопросов и сложностей.

Стоит отметить, что основным преимуществом точечных светильников, относительно других осветительных устройств, (люстры, настенные и потолочные светильники), является равномерное освещение всей площади помещения и практически полное отсутствие тени от предметов, что очень благотворно влияет на наше зрение.

Существует много различных вариантов монтажа точечных светильников, в каждом из которых используются свои определенные марки проводов, методы их крепления к потолку,  соединения со светильниками и между собой. Так же светильники могут иметь различные лампы, например, на 12 вольт, где подключение выполняется через понижающий трансформатор тока, на 220 вольт, а так же очень большую популярность сейчас приобретают светодиодные лампы. В нашем примере мы рассмотрим вариант монтажа точечных светильников с лампами накаливания на 220 вольт, который является самым простым, безопасным, надежным и практичным.

Что обязательно  нужно учесть пред началом монтажа?

Как правило, львиная часть подвесных потолков монтируется из материалов подверженных горению, это  могут быть пластиковые панели, МДФ панели, все виды натяжных потолков, фанера или ДСП. В нашем примере, потолок выполнен из пластиковых панелей.

Данный вид потолка относиться к особо горючим, поэтому следует особое внимание уделить противопожарной безопасности. Для данного случая это:

  • негорючие, жаростойкие провода
  • надежный метод соединения проводов между собой
  • правильный выбор мощности ламп, которые будут устанавливаться в светильники

Требование к использованию негорючих проводов, относится ко всем видам подвесных потолков, особенно оно актуально при использовании в точечных светильниках ламп накаливания и галогенных ламп. Так как при их использовании идет сильный нагрев излучаемый лампой по обе стороны потолка. Провода постоянно подверженные сильному тепловому воздействию, должны выдерживать длительные температурные нагрузки, в противном случае возможно разрушение изоляции, короткое замыкание и пожар. Чем больше мощность лампы уставленной в точечный светильник, тем сильнее  нагрев, которому подвергаются провода.

Выбираем провод

Существует огромное множество негорючих или малоподверженных горению марок проводов, но нам нужно найти  соответсвующий конкретно нашим критериям:

  • не гореть
  • выдерживать длительное воздействие высоких температур

Данными характеристиками в полной мере обладает провод марки РКГМ.

Провод РКГМ — мягкий многожильный, медный провод, термостойкий, жаростойкий, негорючий.

Имеет два изоляционных слоя:

  • наружный, состоит из стекловолоконной лакированной обмотки
  • внутренний, изготовлен из кремнийорганической резины особой прочности

Температурные характеристики от -60 до +180 градусов Цельсия. В обширную область применения данного провода входят  бани и сауны, где нагрев воздуха и перепад температур достигают критических значений.

Соединение проводов

Для соединения проводов между собой, используем обжимной ручной пресс и медные или медно лужёные гильзы.

Для мягкого медного  провода, данный метод соединения является практически идеальным, конкуренцию которому может составить только пайка оловом.

Если под рукой нет пресса, альтернативой ему могут служить электромонтажные плоскогубцы или кусачки, принцип работы которых ничем не отличается от принципа работы электромонтажного обжимного пресса.

На каком расстоянии следует располагать точечные светильники на потолке

Так как точечные светильники конструктивно устанавливаются во внутрь потолка,  они имеют ограниченный угол освещения, непосредственно возле светильника он составляет 30 градусов, а далее начинает рассеиваться.

Для оптимального освещения, светильники нужно расположить таким образом, чтобы световые потоки, излучаемые ими, обязательно пересекались. Таким образом, достигается равномерное распределение светового потока.

Например; при высоте потолка 2,5 метра светильники желательно разносить друг от друга не более 1 метра и не более 60 сантиметров от края стены .

Для наглядности и визуального представления того, как светильники будут располагаться на потолке, нужно сделать предварительную разметку. Выполним ее с помощью изоляционной ленты.

Отрезаем от изоленты две небольшие полоски и наклеиваем друг на друга, так чтоб получился крест, который в нашем случае будет имитировать точечный светильник на потолке. Изготавливаем кресты по количеству светильников и наклеиваем их на потолок.

Теперь мы имеем возможность взглянуть на всю картину целиком и посмотреть, как  точечные светильники будут выглядеть и при необходимости подкорректировать  места их расположения. После того, как крестики имитирующее точечные светильники равномерно распределены по потолку, необходимо выполнить точную разметку с применением рулетки.

Делаем точную разметку светильников на потолке

Сначала отмеряем расстояние от стены до крайнего светильника. Далее  равномерно делим расстояние между остальными светильниками. При высоте потолка 2,5 м крайние точечные светильники, возле стен рекомендуется устанавливать на расстоянии не более 60 см, стена не должна остаться темной и не освещенной, между остальными не более 1 метра, для равномерного освещения световые потоки светильников должны пересекаться.

Если потолок состоит из состыкованных панелей, как в нашем случае и место расположения светильника попадает на стык, сместите его немного в сторону. Если этого не сделать, то изготовлении отверстия под светильник с очень большой вероятностью могут повредиться две панели.

Изготавливаем отверстия под точечные светильники

Приступаем к изготовлению отверстия под светильники.

Для его нам понадобится:

  • электрическая дрель или шуруповерт
  • коронка по дереву необходимого диаметра, у большинства светильников он равен 68 мм

В нашем примере используется именно такая коронка, 68 диаметра.

Здесь, все просто и понятно, вставляем коронку в дрель или шуруповерт и в заранее размеченных местах изготавливаем отверстия, высверливая кружки в потолке.

А вот если коронки нет, тогда процесс изготовления отверстий будет более трудоемкий.

Нам потребуется:

  • электрическая дрель или шуруповерт
  • тоненькое сверло по металлу или по дереву
  • канцелярский нож

Для этого рисуем круг необходимого для установки светильника диаметра. Отмечу, что диаметр наружной части светильника, которая будет находиться на лицевой части потолка, не должен совпадать с отверстием. Отверстие должно быть немного меньше, иначе светильник просто провалиться вовнутрь потолка. Наружная юбка точечного светильника заходя в отверстие, упирается в лицевую часть потолка, а пружины, предназначенные для фиксации светильника, упираться во внутреннюю часть потолка. Таким образом светильник будет с двух сторон надежно прижат к потолку.

Круг нарисовали, теперь тоненьким сверлом насверливаем отверстия по линии круга. Чем ближе будут отверстия друг к другу, тем легче будет выполнить отверстие. Для следующего действия нам потребуется канцелярский нож. С помощью ножа соединяем насверленные отверстия между собой, прорезая перемычки оставшиеся между ними. Получается круглое отверстие. Оставшиеся заусенцы удаляем ножом или напильником.

И так отверстия все отверстия готовы, переходим к следующему этапу.

Монтаж проводов

Все точечные светильники, должны быть соединены между собой проводами, по ним будет производиться подача электроэнергии.

Первым делом изготавливаем перемычки между светильниками. С помощью рулетки отмеряем расстояние между отверстиями.

 Прибавляем к полученному 40 сантиметров, по полученным размерам отмеряем провода и отрезаем. Нам потребуется два провода одинаковой длинны, один будет использоваться для подачи к светильнику ноля, другой для фазы.

Так как провод мягкий, с протяжкой  могут возникнуть проблемы. Для этого изготавливаем протяжку из  куска жесткого стальной или медной проволки крючок. С его помощью мы будем протягивать провода между отверстиями, которые мы изготовили под светильники. В нашем примере используется жесткий, медный, трехжильный провод, сечением 2,5 квадрата. Идеально для этих целей подходит провод марки ПВ1, сечением 6 квадрат.

Максимально выравниваем наш провод протяжку, так что бы он был ровный и прямой, как антенна. Теперь, изготавливаем на одном из его концов крючок.

Засовываем протяжку крючком в первое отверстие, так что бы его направление совпадало со вторым соседним и ловим в нем крючок провода протяжки. Если при протяжке возникают проблемы, можно сделать встречный крючок. Он изготавливается аналогично проводу протяжки, только имеет более короткий размер. Он запускается навстречу проводу протяжки и путем вылавливания цепляется за крюк протяжки, далее, в полной мере  просовывается между отверстиями.

Теперь, на заранее подготовленных, отмеренных по размеру проводах, на одной из сторон, делаем небольшую петлю.

Так как провод мягкий, петлю следует зафиксировать изоляционной лентой.

Зацепляем петлю за крюк провода протяжки и очень легко протягиваем его внутри потолка вытягивая протяжку вместе с проводом.

Аналогичные действия производим для всех светильников.

Провода прокладываются шлейфом соединяя все светильники между собой по цепочке. Для наглядности рассмотрим все на нашем примере. На картинке представленной ниже имеются четыре провода. Две фазы и два нуля. На первый светильник должно придти питание, фаза с выключателя и ноль напрямую с распределительной коробки. Для конкретного примера, включение точечных светильников будет производиться одноклавишным выключателем, подробное описание принципа работы схемы и ее наглядное, пошаговое выполнения, при необходимости вы можете изучить в статье схема подключения одноклавишного выключателя света. С питающего провода должен подключиться первый светильник, дальше должна пойти перемычка (ноль и фаза) на следующий второй светильник. Где все выполняется по аналогии с 1 светильником, два провода питания ноль и фаза пришли с первого на второй светильник, два ушли на третий, плюс к этим проводам, в дальнейшем подключится точечный светильник под номером два. В конце статьи можно посмотреть схему подключения точечных светильников.

Для простоты понимания сейчас на картинке ниже показаны только перемычки, два провода пришли (ноль и фаза), пусть это будет питание, его мы пометим желтой изолентой, и две жилы ушли (фаза и ноль) на второй светильник. Какой из проводов будет нулем, а какой фазой актуально только для светильников с резьбовым патроном, в нашем примере приведен именно такой. Для других видов патронов, как правило имеющих заводской патрон с уже заряженный проводами, это не принципиально. Исключения могут составить, только некоторые виды светодиодных светильников, на них должны нанесены быть обозначения контактов.

Данная картинка должна повториться на всех светильниках, то есть во всех отверстиях, кроме последнего, там будет только питание, фаза и ноль, перемычка с предпоследнего светильника.

В нашем примере примере будет всего два светильника.

Внимание! Перед выполнением электромонтажных работ, следует позаботиться о безопасности их проведения. Поэтому, все соединения, жилы и провода, к которым будет производиться подключение, следует отключить от подачи элетроэнергии. После чего, в обязательном порядке, убедиться в отсутствии на них напряжения и только после этого, приступать к работе. Проверить наличие или отсутствие напряжения можно с помощью указателя напряжения, как это сделать детально описано в статье указатели напряжения, разновидности и инструкции по использованию.

Подключение точечных светильников

Теперь, приступаем  к подготовке светильников к монтажу. Отрезаем два одинаковых куска провода длинной 20 см, снимаем с двух концов изоляцию. С одной стороны 7 мм, с другой 5 см.

Зачистка провода РКГМ имеет свои особенности, все дело в стекловолоконной лакированной обмотке, она очень плохо чиститься, лохматится и оставляет волоски стекловолокна, которые потом очень мешаются при соединении проводов между собой.

Что нужно сделать, чтобы избежать этих трудностей.

Отрезаем необходимой длины провод, в нашем случае это 20 см, подготавливаем изоляционную ленту и нож.

Отмеряем с двух сторон нужное расстояние, которое необходимо зачистить и наматываем изоленту вокруг провода. У нас эти размеры составляют 7 мм и 5 см.

Далее, делаем надрез по краю изоляционной ленты вокруг провода, и снимаем изоляцию с провода. Ненужно слишком сильно надрезать изоляцию, так как повредятся тоненькие жилки и наш провод из сечения 1,5 мм, превратиться уже в 1 мм. Наша задача аккуратно обрезать стекловолоконную обмотку, вторая изоляция жилы, состоящая из кремнийорганической резины, снимается хорошо.

После снятия изоляции с жилы провода изоляционную ленту, с той стороны, где мы зачистили 7 мм нужно снять, так как эта часть провода будет подключаться к светильнику. В эксплуатационном режиме, контакты точечного светильника подвержены длительному тепловому воздействию, особенно при использовании в светильниках ламп накаливания и галогеновых ламп. Некоторые виды изоляционной ленты , при воздействии на них тепла издают неприятный специфический запах.

Другая сторона провода будет соединяться с проводами, которые мы протягивали между отверстиями для светильников, здесь, изоляционную ленту можно не снимать.

Подключаем провода к контактам светильника. Как правило, точечные светильники бывают двух вариантов исполнения:

  1. Первые, с контактными клеммами, как в нашем примере.
  2. Вторые, с уже готовыми заводскими проводами, закрепленными на патроне. В этом случае провода уже имеют заводскую, негорючую и температуростойкую изоляцию.

Раскручиваем клеммные винты на патроне светильника, подготавливая контакты к подключению проводов.

Теперь, уплотняем многожильную жилу провода, состоящую из маленьких тонких волосинок меди, для этого скручиваем их  пальцами рук в плотную косу, а затем подтягиваем плоскогубцами. Это делается для того, чтобы винт контактной клеммы зажал максимальное количество жилок. Вставляем провод  в клеммы и закручиваем винты, после чего убеждаемся, что жила хорошо зафиксирована в контактом зажиме, для этого тянем ее в противоположную от контакта сторону.

В итоге всех проведенных манипуляций получается подготовленный к установке, заряженный проводами точечный светильник.

Наш светильник имеет стандартный патрон с винтовой резьбой, который имеет два контакта, один идет на резьбу, второй соединен с центральным лепестком контактом, находящимся внутри патрона. При правильном подключении ноль должен находиться на резьбе, а фаза на лепестковом контакте внутри патрона. Это нужно для того, что бы при замене лам не попасть под напряжение, случайно коснувшись резьбы.

Соединяем его с проводами питания.

Соединение жил будем выполнять методом опрессовки гильзами. Первым делом соединим нулевые жилы. Для этого берем по одной жиле с каждого направления, которые мы определили как ноль, одну с питающего провода, одну с перемычки, идущей на следующий светильник и одну со светильника. Соединяем их вместе скручивая между собой по часовой стрелке, сначала руками, затем плоскогубцам.

По аналогии с нулевой скруткой соединяем фазную. Должно получиться две скрутки по три провода.

 Выполняя соединения проводов. Будьте внимательны! Не скрутите вместе фазу и ноль, иначе при включении выключателя возникнет короткое замыкание. У нас имеется два приходящих провода, два отходящих и два на светильник, на каждом из направлений, одна жила фаза, другая ноль.

Для удобства дальнейшей опрессовки можно зафиксировать провода перед скруткой изолентой. После чего одеваем на скрутки гильзы. Они могут быть как медными, так и медно-лужеными.

Сечение гильз определяется по суммарному сечению проводов. В нашем примере, для освещения, мы применяем провод РКГМ сечением 1,5 мм квадратных. Считаем: 1,5+1,5+1,5=4,5 мм, берем размер гильзы в сторону увеличения, что бы ее можно было свободно одеть на скрутку, ближайший размер 6 мм квадратных.

Гильзы одеты. Теперь их необходимо обжать, для этого действия используется ручной пресс или плоскогубцы.

Делаем два сжимания, в начале гильзы и в конце, от края нужно отступить 2-3 мм, иначе гильза может порваться.

Откусываем, с помощью кусачек торчащие из гильзы жилки проводов и изолируем готовые соединения изоляционной лентой.

Аналогично соединяем все остальные провода со светильниками.

Светильники подключены, теперь, необходимо выполнить установку точечных светильников в отверстия на потолке. Прижимаем подпружиненные лапки к внутренней части светильника и аккуратно вставляем его в отверстие.

Теперь, вкручиваем лампочки. Для нашего примера используются лампы накаливания мощностью 40 Вт каждая.

При покупке ламп для точечных светильников обязательно обратите внимание на  наличие зеркального отражателя.

Для ламп  накаливания и галогеновых ламп, применяемых на горючих материалах потолка (пластик, натяжные потолки), не следует использовать лампочки мощностью больше 40 Вт. Так как при использовании более мощных ламп возникает риск, под воздействием ее теплового потока, разрушить материал потолка. В качестве альтернативы лампам накаливания и галогеновых ламп можно использовать светодиодные лампы.

Вкручиваем лампочки в светильники и включаем свет.

Установка завершена. Все работает, включается и выключается. В данной статье мы подробно рассмотрели вопрос как подключить точечные светильники своими руками.

Более подробно и наглядно про подключение и установку отдельных элементов электропроводки (розеток, выключателей, в том числе и выключателей с подсветкой, люстры, подвесного  светильника и вытяжного вентилятора ванной комнаты) здесь.

Схема подключения точечных светильников 220 вольт, через одноклавишный выключатель

Подключение двух светильников мы разобрали в статье, для большей наглядности и понятности ниже приведена схема подключения трех точечных светильников на напряжение 220 Вольт (без понижающего трансформатора тока).

советы по выбору и установке

Точечные светильники уверенно вошли в нашу жизнь, и уже трудно себе представить современный интерьер без этих источников света, особенно, если в квартире есть натяжной или подвесной потолок. О назначении, достоинствах и недостатках этих светильниках и некоторых нюансах установки мы и поговорим.

Где применяются точечные светильники

Сфера применения точечного освещения достаточно обширна. Может давать общий рассеянный свет, заменив люстру, а могут высвечивать только необходимую зону. Сила светильников в их многочисленности и узконаправленном свете.

Один светильник, даже очень яркий, не может осветить всю комнату целиком, обязательно останутся затененные углы. Точечные светильники прекрасно подсветят рабочую зону на кухне, при этом все остальное пространство будет в тени. Они сделают яркий световой акцент именно там, где нужно. Чем еще можно подсветить внутренность шкафа или ящиков? А ведь там всегда не хватает света. Наконец, они помогают зонировать пространство.

Плюсы и минусы точечных светильников

Точечным светильникам всегда найдется применение, и стоит подробнее остановиться на достоинствах и недостатках этих источников света. Преимущества:

  1. Помогают разбивать пространство на зоны. Эта проблема актуальна как для больших, так и для маленьких квартир.
  2. Излучают направленный свет. Это свойство особенно необходимо при освещении письменного стола, рабочей зоны на кухне, в кабинете.
  3. Компактность экономит пространство.
  4. Сгруппировав по Делаем расчетысмысловому освещению, вы можете подключать каждую группу отдельно и независимо от основного освещения. Допустим, подключив группу светильников над обеденным столом, вы обеспечите яркий свет во время трапезы, а все остальное помещение столовой будет в приятном полумраке.
  5. Если вы живете в загородном доме, то можно использовать в уличном освещении, подсветив ими ступеньки крыльца или дорожки.
  6. Наконец, широкий ассортимент форм, видов и расцветок позволит воплотить самые невероятные дизайнерские фантазии

Ну а теперь о недостатках:

  • Светят не равномерно. Если их использовать как единственный источник света, то пятен и разводов не избежать.
  • Узко направленный свет не везде хорош. Вы убедитесь в этом, если расположите их над диваном, а потом вам захочется прилечь на него отдохнуть. Точечный светильник будет пристально смотреть вам прямо в глаза.
  • Высокая стоимость. Чтобы осветить все помещение, придется закупать много лампочек, и еще с запасом, потому что они точно так же перегорают, как любые другие. А поскольку их много, то перманентная забота о замене лампочек вам обеспечена. Приходится потратиться не только на лампочки, но и на блок питания. Да и сам монтаж таких светильников – не дешевое удовольствие.

Это означает, что точечные светильники надо использовать грамотно и правильно располагать их в интерьере, тогда они будут прекрасным дополнением к световому фону.

Какими бывают точечные светильники

Если говорить о разновидностях точечных светильников, то их различают по внешнему виду и по способу монтажа. По внешнему виду бывают:

  • Подвесные – напоминают люстру, но излучают направленный свет.
  • Наружные – больше всего похожи на небольшой прожектор. Они применяются и на улице, и в помещениях, если нужно подсветить витрину или выделить экспонат в галерее, дома могут заменить настольную лампу.

А вот как они различаются по способу монтажа.

  • Встраиваемые в потолок, монтируются один за другим шлейфом или звездой, о чем еще будет сказано ниже. Они обычно имеют малый угол наклона.

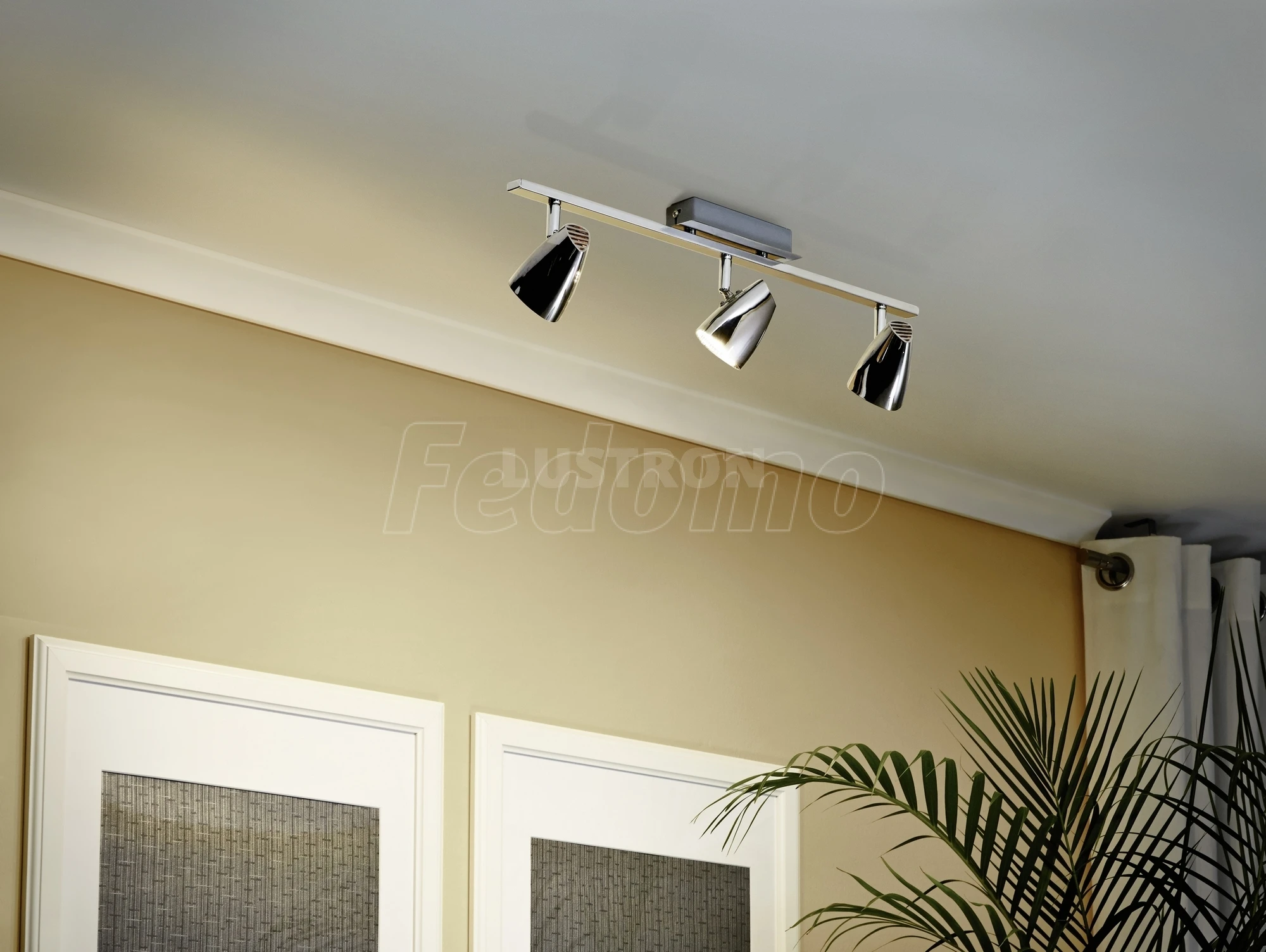

  • Накладные крепятся на специальный кронштейн.
  • Сложнокомбинированные – представляют из себя группу светильников, соединенных вместе, пучок, напоминающий люстру. Они включаются одновременно.

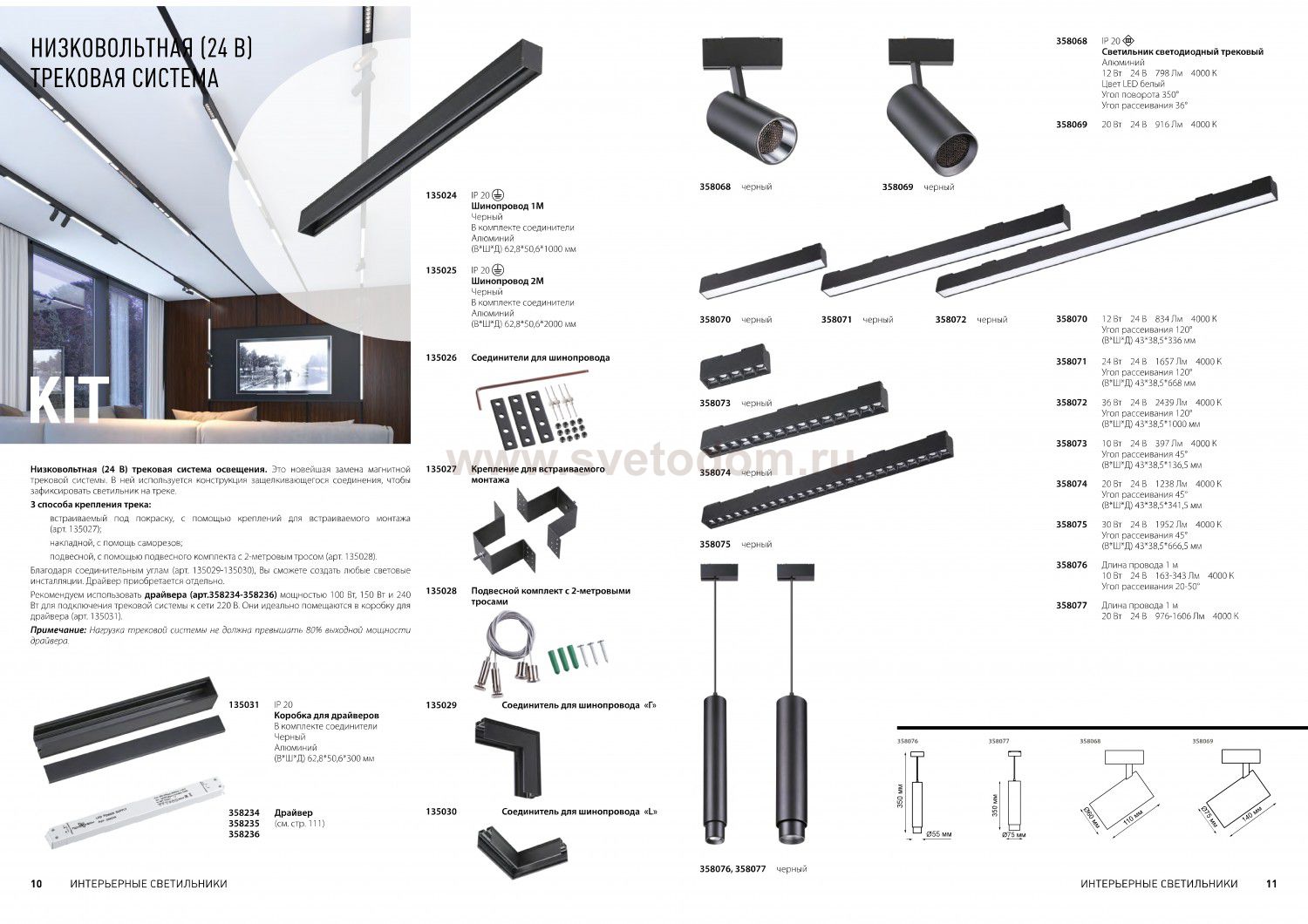

  • Натяжные – это та самая трековая система – шина, на которой светильники буквально танцуют – свободно передвигаются и крутятся вокруг своей оси.

Лампочки тоже используются разные, и это надо учесть, прежде чем приобрести точечный светильник. Это третий параметр, по которому их различают, и мы поговорим об этом более подробно.

Ламы в точечных светильниках

  • Лампы накаливания – такие еще встречаются в спотах. Привлекает их низкая цена и легкость замены, лишь бы патрон подошел. Но для натяжного и подвесного потолка ни лампы накаливания, ни схожие с ними галогенные лампы не подойдут: они сильно нагреваются при эксплуатации и могут повредить полотно, а подвесной потолок может даже загореться.
  • Люминесцентые энергосберегающие лампы не нагреваются, потребляют мало энергии, долго служат. Были в тренде до тех пор, пока их не вытеснили светодиодные лампы.
  • Светодиодные лампы лидируют на рынке. По многим показателям: экономия электроэнергии, высокий КПД, безопасность и долгий срок службы оставляют далеко позади своих предшественников и конкурентов. При этом имейте ввиду, что лампочку в светодиодном светильнике поменять нельзя, придется перепаивать светодиод.

Вот мы и подошли вплотную к практическим вопросам установки точечных светильников.

Самостоятельная установка точечных светильников

Монтаж точечных светильников – задача более сложная и кропотливая, чем монтаж люстры. Требуются довольно серьезные предварительные расчеты. Прежде всего обращаем внимание на показатель напряжения. Самые распространенные величины – 220 В и 12 В. Во влажных помещениях (в ванной, на кухне, где тоже много испарений) самые безопасные лампочки – двенадцативольтные, поэтому именно их рекомендуется там использовать. Однако, низковольтные лампочки потребляют больше энергии, значит, им нужен кабель большего сечения, а это еще удорожает монтажные работы. К таким лампочкам обязательно понадобится преобразователь напряжения – сетевой или электронный трансформатор. При этом сетевой трансформатор – вчерашний день, сейчас в основном используются электронные. Его мощность подбирается в соответствии с количеством и мощностью светильников.

Что еще важно знать перед тем, как приступить к работе по установке светильников? Что существуют два типа подключения – шлейф и звезда. Примерно, как два типа соединений лампочек на елочной гирлянде – параллельное и последовательное. И признаки те же: если при соединении шлейфом перегорит один из светильников, то все остальные тоже перестанут гореть, как в параллельной гирлянде, поскольку питающие провода подключаются к первому светильнику, а от него ко второму и так далее. При этом экономится кабель. При подключении звездой каждый светильник соединяется отдельными проводами. Это более трудоемкий и дорогостоящий процесс, зато звезда гораздо надежнее.

Предварительные расчеты перед монтажем

Ну а теперь пришла пора делать необходимые расчеты. При монтаже точечных светильников надо учесть:

  • какого типа лампочки вы собираетесь применять;
  • какой мощности будут эти лампочки;
  • какую функцию будут выполнять светильники – общее, декоративное или локальное освещение;
  • какова площадь освещаемой поверхности.

Исходя из этого вы рассчитываете необходимое количество светильников. Теперь составляем план расположения приборов освещения. А это целиком зависит от вашей фантазии. Светильники можно расположить параллельными рядами, в шахматном порядке, змейкой, кругами, хаотично – как душа пожелает.

Теперь пора эту схему нанести на потолок. Размечаем с помощью маркера, карандаша или кусков изоленты. По этим меткам вы будете потом сверлить отверстия. Диаметр отверстия будет зависеть от размера точечных светильников, поэтому с этим тоже надо определиться, и он должен быть чуть меньше диаметра светильника. Эти отверстия проделываются в материале потолка, к каждому подводится кабель и, наконец, монтируется осветительный прибор.

Монтаж на натяжной потолок имеет свою специфику. А именно: сначала устанавливаются маячки, показывающие уровень полотна натяжного потолка. На основной потолок наносится разметка, точки разметки помечаются нанесенными крест-накрест кусками изоляционной ленты, и затем на них монтируют опорные платформы. Это концентрические окружности разных диаметров. Вы можете вырезать ту, что подходит для ваших светильников. К монтажной платформе подтягивается кабель. После того, как натянуто полотно, к местам, где прощупываются монтажные платформы, клеят кольца по внутреннему диаметру платформ. Это необходимо сделать, чтобы полотно не порвалось при проделывании отверстия для светильника.

Систематизируем все этапы установки

Проводка в подвесных и натяжных потолках скрыта за ними. Это избавляет от необходимости штробирования. Штробы понадобятся только возле выключателей. Кабель защищен от повреждений гофрированными трубками. Гофру можно крепить клипсами или алюминиевыми полосками. Проделав отверстие нужного диаметра, вытаскиваем в него кабель петлей, чтобы впоследствии установить светильник.

Давайте попробуем теперь систематизировать все, что было изложено выше. Итак, первый этап подготовки к монтажу включает в себя:

  • Составление схемы расположения осветительных приборов.
  • Разводка проводки.
  • Высверливание отверстий.

При составлении схемы размещайте светильники на расстоянии, не превышающем одного метра друг от друга и не далее 60 сантиметров от стены. Тогда свет будет более равномерным. Если точечные светильники будут дополнять основной свет, то учтите, как будут расположены другие источники света: бра, торшеры, люстры.

Второй этап – подготовка инструментов и инвентаря. Вам потребуется:

  • высокая надежная стремянка с фиксатором ширины;
  • дрель или шуруповерт;
  • коронка по дереву для сверления отверстий;
  • тонкое сверло и острый нож, если коронки нет.

Все приготовили, место расположения светильников разметили, их количество рассчитали, проводку подвели, потолок натянули, осталось только подключить лампочки.

Для этого в потолке проделываем отверстие меньшего диаметра, чем лампа, края отверстия обрабатываем напильником. Вытаскиваем провод петлей, разрезаем его в месте сгиба и оголяем концы. Один конец провода подсоединяется к светильнику, второй – к питающему кабелю. Скромные познания в электротехнике и физике, хотя бы на уровне школьной программы, здесь необходимы, чтобы разобраться в маркировке проводов. Так, L означает фазу, N – это ноль, а PE значит заземление. Кстати, для пущей безопасности не пренебрегайте заземлением. Ну а теперь закрепляем светильники? Речь сейчас идет о встраиваемых светильниках в натяжной потолок. Он имеет пружинные скобы, которые надо отогнуть и вставить лампочку в приготовленное для нее отверстие. После этого подвести провод к лампе и выключателю и – да будет свет! Мы надеемся, что вы не забыли, прежде чем приступить к работе, обесточить квартиру?

Целью этой статьи было не только изложить вам информацию о точечных светильниках, но и заодно помочь сэкономить на дорогостоящем монтаже, рассказав, как можно сделать его своими руками. Надеемся, что мы достигли этой цели.

Как установить утопленное освещение

Встраиваемые светильники обеспечивают свет в ваш дом от осветительной арматуры, которая почти невидима под разными углами. Этот низкопрофильный светильник обрамляет потолок, открывая лишь небольшой выступ. Встраиваемые светильники, также называемые канистровыми светильниками или даунлайтами, можно найти во многих современных домах, потому что они подчеркивают чистую геометрию плоскостей и линий дома.

Если у вас есть поблизости источник питания, вы можете легко установить встраиваемые светильники самостоятельно.Использование источника питания добавляет проекту некоторое время, но это можно сделать, подключив собственную схему или наняв электрика.

Ель / Марго Кавин

Рассмотрим схемы

Электроэнергия для встраиваемых светильников может поступать либо от существующего источника, либо от электрической цепи, установленной специально для этого проекта. Стоимость, скорость и простота установки зависят от наличия электричества в начале пробега встраиваемых светильников.

  • Существующий контур : Существующий контур может уже питать потолочный светильник или потолочный вентилятор рядом с центром комнаты. Или, если у вас уже есть утопленные светильники, вы можете продолжить работу с ними. Поиск на чердаке может дать идеи для запасных цепей. Заглушки на потолке или стене часто содержат внутри электрические цепи.
  • Новая схема : Чтобы запустить новую схему, необходимо проложить электрический кабель от сервисной электрической панели до первого утопленного светильника в серии светильников.Кабель можно протянуть через потолок.

Выберите правильное освещение

Купите старые или переделайте встраиваемые светильники. Эти светильники не нужно крепить к балкам потолка. Вместо этого их крепят непосредственно к потолку из гипсокартона.

Утопленные светильники класса IC подходят для потолков с изоляцией, так как они могут быть покрыты изоляцией. Встраиваемые светильники без класса IC должны иметь зазор над корпусом светильника и вокруг него в области потолка.

Стоимость установки встраиваемого света

Установить собственное встраиваемое освещение будет намного дешевле, чем нанять электрика. Электрик будет брать от 200 до 300 долларов за лампу. Но поскольку большинство встраиваемых светильников устанавливаются многократно, общая стоимость будет составлять от 1000 до 1500 долларов за пять светильников и от 2000 до 3000 долларов за десять.

Когда вы устанавливаете свои собственные встраиваемые светильники, большая часть затрат связана с ценой самого светильника: от 15 до 30 долларов за светильник плюс небольшой электрический кабель 14-го калибра.

Коды и разрешения

Большинству сообществ потребуется разрешение на расширение, строительство или изменение систем освещения в жилых помещениях, т.е. на установку встраиваемого освещения. Обратитесь в местное бюро разрешений, чтобы узнать, нужен ли он вам.

Соображения безопасности

Выключите автоматический выключатель, обслуживающий электрический кабель, с которым вы работаете. Если цепь еще не была подключена, подождите, пока не будут установлены утопленные светильники, чтобы выполнить это окончательное подключение.Проверить схемы с помощью тестера напряжения.

При работе над потолком используйте средства защиты органов дыхания. Остерегайтесь выступающих из крыши кровельных гвоздей. Ходите только по стропилам или балкам, чтобы не провалить гипсокартон потолка. Во время работы на чердаке используйте кусок фанеры, чтобы стоять или сидеть на нем.

Установка встроенного освещения? Следуйте этим 6 советам

Фото: istockphoto.com

Ненавязчивое освещение, установленное заподлицо с потолком, встроенное освещение можно найти практически во всех типах домов, и не зря.Он излучает свет вниз, освещая всю комнату, не вторгаясь в обзор и не задевая полезные квадратные метры. Эти светильники, также называемые консервными светильниками, горшочными светильниками или потолочными светильниками, просто состоят из лампы внутри круглого корпуса («накладка»), который обычно имеет ширину от четырех до шести дюймов.

СВЯЗАННЫЙ: 8 распространенных ошибок освещения, которые делает почти каждый

Если вам нужно рабочее освещение над столом или столешницей или акцентное освещение, чтобы осветить темный угол, встроенное освещение может обеспечить.Но это не так просто, как выбрать мощность и тип лампы — ряд факторов влияет на создание окончательного эффекта. Вот что нужно учесть перед установкой встраиваемого освещения дома.

Встраиваемое освещение проще всего установить во время нового строительства, но его можно встроить в существующие потолки.

Поскольку встроенное освещение устанавливается в потолок, его проще всего установить до того, как материал потолка начнет подниматься — во время нового строительства или капитального ремонта.Утопленное освещение, предназначенное для нового строительства, сконфигурировано для размещения в потолке между балками с помощью монтажных кронштейнов, которые вбиваются в обвязку. Затем они подключаются к источнику питания, и гипсокартон (с тщательно вырезанными отверстиями) поднимается над ними. Если у вас нет полного доступа к балкам потолка, вы все равно можете установить встроенное освещение, не углубляясь в гипсокартон. Просто ищите встраиваемые светильники, предназначенные для прохождения через небольшое отверстие в потолке и крепящиеся к гипсокартону с помощью зажимов, а не балок и обвязок.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Размещение имеет ключевое значение.

Фото: istockphoto.com

Вы можете использовать утопленное освещение для общего освещения, рабочего освещения или акцентного освещения — или какую-то их комбинацию, но в отличие от торшеров или настольных ламп, у вас есть только один выстрел, чтобы расположить источники света. идеальное место. Подумайте о конкретных местах, которые вы хотите хорошо освещать, например, над стулом для чтения или кухонным островком.Если вам нужно рабочее освещение, убедитесь, что источник света расположен над рабочей станцией, а не над тем местом, где вы будете сидеть или стоять, чтобы вы работали в собственной тени. И не забудьте разместить утопленные светильники на расстоянии не менее двух футов от стен.

СВЯЗАННЫЙ: Какое освещение где? 9 советов профессионалов по улучшению освещения

Размер лампы также поможет вам правильно разместить. Типичное правило — располагать фонари на расстоянии в дюймах от диаметра колбы.Таким образом, лампочка диаметром четыре дюйма должна находиться на расстоянии четырех футов от следующего источника света. Четырехдюймовые лампы — хороший выбор для потолков нормальной высоты; Пяти- и шестидюймовые лампы, также широко доступные, хороши для высоких потолков, поскольку они излучают более мощный свет.

Подключайте фары по зонам для большей гибкости.

Для больших помещений с областями, которые могут нуждаться в разном освещении, или в помещениях, где важна атмосфера, рассмотрите возможность подключения источников света так, чтобы они работали друг с другом в стратегических группах.Пусть каждая зона может работать независимо от других. Если вы расположили общее освещение, рабочее освещение и акцентное освещение по слоям, это даст вам больше контроля над настроением и функцией пространства. Например, вы можете установить общее освещение на диммер, выключить рабочее освещение и позволить акцентному освещению выделить ваши произведения искусства или камин.

СВЯЗАННЫЕ С: 5 причин, почему утопленное освещение все еще круто

Взвесьте все «за» и «против» различных типов лампочек.

Выбирая лампу для встроенного освещения, вы, вероятно, будете поражены всеми вариантами. Каждому типу лампочки есть что предложить — от эстетики до энергоэффективности. Вот как некоторые из самых популярных встряхиваний.

Лампы A: Стандартная лампа накаливания, которая служит надежным и недорогим вариантом, особенно для общего освещения. Требуется использование накладок отражателя (корпуса, окружающего лампу) для усиления света.

Лампы «R»: Хорошо подходят для общего освещения, особенно в жилых помещениях, они популярны из-за встроенной отражающей поверхности, которая нагревает свет лампы накаливания и отбрасывает либо прожектор, либо прожектор.

Галоген: Этот тип лампы обеспечивает белый яркий свет с регулируемым лучом, отлично подходит для общего освещения (особенно на кухнях и ванных комнатах), а также для рабочего и акцентного освещения. Галогенные лампы низкого напряжения, для которых требуется трансформатор и специальный низковольтный корпус, являются отличным решением: энергоэффективность, отличное качество света и более длительный срок службы.

LED: Светодиодные лампы могут прослужить до 11 лет при 12 часах использования в день. Вы можете найти их в различных цветовых температурах, что делает их достаточно универсальными для всех комнат дома.Кроме того, они не выделяют тепло, обеспечивают энергоэффективность и привлекательное качество цвета. Имейте в виду: вы заплатите за них немного больше вперед.

Используйте подходящие инструменты, чтобы вырезать отверстия в гипсокартоне.

Фото: istockphoto.com

Если вы устанавливаете встраиваемое освещение самостоятельно, используйте кольцевую пилу — просто насадку для сверла — чтобы получить идеальное круглое отверстие нужного диаметра. Кольцевые пилы бывают стандартных и регулируемых размеров; Обратитесь к руководству пользователя осветительного прибора, чтобы определить точный размер отверстия, которое вам понадобится.В крайнем случае можно использовать небольшую ручную пилу для гипсокартона; Просто найдите время, чтобы измерить и очень тщательно разметить отверстие. Компас поможет убедиться, что вы делаете точный круг. Также держите поблизости приспособление для поиска гвоздей, чтобы убедиться, что вы не сверляете и не режете балку.

Рассмотрите возможность найма электрика.

Даже если у вас есть опыт монтажа осветительных приборов, установка встраиваемого освещения сопряжена с некоторыми проблемами, которые лучше всего доверить профессионалам. Некоторым источникам света требуется трансформатор для подачи пониженного тока электричества.Другим может потребоваться специальный корпус с рейтингом IC, который защищает от электрического пожара, если его помещают в потолок вместе с изоляцией. Фактически, местный кодекс может предписывать использование приспособления с рейтингом IC, что будет в курсе электрика. В некоторых городах даже требуется разрешение на установку встраиваемого освещения. Не говоря уже о том, что если вы устанавливаете свет в существующий гипсокартон и не уверены, какую проводку вы найдете или где расположены балки, электрик может немного покопаться и определить лучший курс действий для вашего дома. .

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как установить встраиваемые светильники

Детали проекта

Навык

3 из 5
Умеренный
Должен обладать базовыми электрическими навыками

Стоимость

Примерно от 20 до 60 долларов за свет

Расчетное время

От 4 до 6 часов

В этом видео электрик Чарльз Варгас показывает, как установить встраиваемые светильники.

Шагов:

1. Выключите электричество в цепи, над которой будете работать.

2. Отметьте места для встраиваемых светильников на потолке. Выбирайте места между балками и подальше от других препятствий.

3. Просверлите отверстие в потолке из гипсокартона в каждом месте освещения, используя дрель и кольцевую пилу диаметром 6 дюймов.

4. С помощью рыбной ленты протяните неметаллический электрический кабель 14/2 от светового отверстия к световому отверстию.

5.Присоедините кабельный соединитель к электрической коробке на осветительной арматуре, затем вставьте кабель в коробку.

6. Зачистите изоляцию с конца электрического кабеля, затем подключите провода к осветительной арматуре: белый провод к белому проводу, черный провод к черному проводу и неизолированный медный провод к неизолированному медному проводу. Закрепите каждое проводное соединение навинчивающимися разъемами. Установите крышку обратно на электрическую коробку светильника.

7. Вставьте корпус светильника в отверстие и плотно прижмите его к потолку.

8. Затем протяните руку внутрь корпуса и вставьте четыре металлических зажима. Надежно заблокируйте каждый зажим, постучав по нему молотком и шлицевой отверткой. Повторите эти действия для подключения и установки остальных корпусов для утопленных светильников.

9. Найдите над потолком существующий электрический кабель, идущий от настенного выключателя, и подключите его к новому кабелю, натянутому между встраиваемыми светильниками. Подключите провода внутри новой металлической распределительной коробки. Не забудьте установить крышку коробки после подключения проводов.

10. Установите светильник в утопленный корпус, сначала соединив провод заземления светильника с крыльчатой ​​гайкой заземления внутри корпуса.

11. Закрутите переделанный утопленный осветительный прибор в розетку, расположенную внутри корпуса, затем вдавите светильник в корпус до щелчка.

12. Включите электричество и нажмите выключатель света, чтобы проверить свою работу.


инструментов:

Как установить утопленное освещение за 5 шагов

Утопленное освещение сегодня можно найти почти в каждом доме.При правильной установке он может добавить идеальное количество света и атмосферы, необходимые для каждой комнаты в вашем доме. Выбор идеальных встраиваемых светильников также является ключевым элементом.

Установка встроенного освещения — это самостоятельный проект, который под силу большинству домовладельцев. Процесс планирования чрезвычайно важен, а инструменты, необходимые для установки, очень просты. Большая часть установки — это строительный проект, а не электрический.

Я расскажу вам, как установить утопленное освещение, которое иногда называют консервным, горшечным или хай-хэтом.Для существующих домов, которые вы ремонтируете, вам нужно будет выбрать старые рабочие консервы. Они продаются в нескольких разных размерах, поэтому, если вы планируете использовать небольшие светильники, примите это решение сейчас.

Вам также следует подумать о приобретении банок или корпусов с рейтингом IC, что просто означает, что их можно безопасно устанавливать против изоляции. Банки, не соответствующие требованиям IC, могут сильно нагреваться при использовании ламп накаливания или люминесцентных ламп, но светодиодные лампы выделяют очень мало тепла.

Я бы удостоверился, что ваши приспособления герметичны.Это поможет снизить потери тепла и энергии. См. Рекомендуемые мной встраиваемые осветительные приборы , если вам нужна помощь в принятии решения.

Инструменты, необходимые для установки встраиваемого освещения

  • Рулетка
  • Пила для гипсокартона
  • Инструмент для зачистки проводов
  • Поиск шпильки
  • Заглушки
  • Диммерный переключатель
  • Сверло Flex Drill Bit — в зависимости от вашей установки
  • Проволока — длина и калибр в зависимости от вашего проекта и кода.
  • Встраиваемые светильники — Нажмите, чтобы увидеть мои рекомендуемые светильники

Когда дело доходит до инструментов, необходимых для установки встраиваемого освещения, вы можете увидеть мои рекомендуемые осветительные инструменты и аксессуары здесь . Они были проверены мной лично.

Как установить утопленное освещение за 5 шагов

  1. Определите, как расположить встраиваемое освещение
  2. Разработайте план подключения
  3. Вырежьте отверстия для светильников
  4. Провода для скрытого освещения
  5. Установите встраиваемые осветительные приборы

Определите, как расположить встраиваемое освещение

Планирование планировки вашего проекта встраиваемого освещения, вероятно, является наиболее важной частью процесса.Я большой поклонник многократного планирования и измерения. Обычно я трачу на планирование столько же времени, сколько и на установку. У меня это работает хорошо, и я рекомендую вам тоже.

Прежде чем продолжить, вам нужно прочитать мою статью о , как расположить встраиваемое освещение . Он покажет вам, как именно рассчитать, сколько встраиваемых светильников вам понадобится и где их разместить.

После того, как вы закончите выяснять схему расположения встраиваемого освещения, отметьте место на потолке небольшим кусочком ленты.Эти рынки первичного размещения носят временный характер. Нам нужно убедиться, что места, которые мы только что отметили, не закрыты потолочными балками.

Используйте прибор для поиска стоек, чтобы найти потолочные балки. Оттуда выясните, нужно ли будет немного сдвинуть ваши первоначальные места размещения приспособлений, чтобы компенсировать расположение шпилек. Помните, что вам нужно пространство по всему диаметру приспособления плюс, по крайней мере, еще один дюйм пространства между приспособлением и стойкой. Если вам нужно переместить один на несколько дюймов, слегка переместите и другие, чтобы все они находились на равном расстоянии друг от друга.

Теперь вы можете делать больше постоянных отметок на потолке. Каждая отметка должна быть центральной точкой для каждого из ваших встраиваемых осветительных приборов.

Разработайте схему подключения встроенного освещения

Это следующая по важности часть вашего планирования, о которой вы, надеюсь, подумали, прежде чем размечать потолок для места размещения. Вот несколько ключевых моментов, о которых стоит подумать.

Найдите источник питания — Надеюсь, у вас есть существующий свет в вашем потолке, будь то арматура или даже дорожное освещение.Если это так, вы просто подключитесь к тому месту, где находится текущий прибор. Затем вы пропустите оттуда провода и закройте эту розетку для безопасности. Этот сценарий наиболее распространен.

Можно ли получить доступ к потолку с чердака? Если да, то это упростит прокладку проводов и ускорит установку.

Если вы не можете получить доступ к потолку с чердака, , тогда вам нужно будет протянуть провода от одной встраиваемой осветительной коробки к другой.Вероятно, это будет самая сложная часть установки. Вы уже знаете, где находятся стойки, поэтому планируйте проложить провода параллельно балкам потолка, чтобы избежать препятствий.

В какой-то момент вам нужно будет пересечь несколько потолочных балок. Выберите путь наименьшего сопротивления и спланируйте этот маршрут для вашей проводки.

Вырежьте утопленные отверстия для освещения

Вы отметили свои пятна, и теперь вы готовы к сокращению. Скорее всего, к вашему встроенному освещению прилагается бумажный шаблон, чтобы вырезать отверстие.Прикрепите его центр к центру вашей отметки. Обведите внешние края шаблона карандашом или маркером.

Просверлите отверстие в центральной метке достаточно большого размера, чтобы продеть сквозь него острие пилы для сухих стен. Затем возьмите стенорезную пилу и проткните ее, ударив по тыльной стороне пилы ладонью. Теперь вы выпилите край нарисованного круга, а затем аккуратно вырежьте круг.

Наконечник — Эта кольцевая пила создаст много пыли от сухой стены.Попросите кого-нибудь расположиться под вами с открытой коробкой для пиццы или чем-то подобным, чтобы поймать весь материал, который будет падать с потолка.

Провода для скрытого освещения

Отключите питание светильника, который сейчас находится в потолке, а затем отключите его. Позаботьтесь о проводах, которые идут в светильник с потолка, потому что они будут подключены к новому проводу, который будет идти к вашим встраиваемым светильникам.

Перед тем, как подключить провод к приспособлению или источнику питания, вы хотите пропустить провода и оставить их свисающими примерно на 1 фут от отверстий.Это даст вам достаточно места для работы с креплениями и крепления проводов.

С легкостью протяните провода через отверстия в потолке параллельно потолочным балкам. Чтобы пересечь балки потолка, используйте длинное сверло для гибкого сверления, чтобы просверлить отверстие на всем протяжении балок по направлению к банке с другой стороны. При сверлении первой балки убедитесь, что сверло находится абсолютно ровно. Таким образом, он будет оставаться ровным, когда вы перейдете к следующему.

Как только вы перейдете на другую сторону, выньте сверло из сверла, но оставьте сверло в потолке.Приклейте проволоку к задней части и к биту, а затем вытащите биту с другой стороны, одновременно протягивая проволоку. * важно — попросите кого-нибудь протолкнуть вам проволоку с другой стороны, чтобы вы не оторвали проволоку от бита.

Если вы не хотите использовать сверло для сверления отверстий, вы можете вырезать прорези в сухой стене там, где находятся балки потолка. Затем просверлите отверстие обычным сверлом. Таким образом вы можете легко протолкнуть провода через потолок, не покупая гибкую насадку для этой единственной работы.Если вам комфортно ремонтировать гипсовую стену, это может быть лучшим вариантом для вас.

Установка встраиваемых светильников

Теперь, когда ваши провода пропущены через отверстия и свисают с потолка, зачистите концы в соответствии с инструкциями по установке встраиваемых осветительных приборов. Большинство новых поставляются с проталкиваемыми проводами, которые чрезвычайно просты в использовании. В инструкции будет указано, какую часть провода нужно зачистить.

Может быть немного сложно удерживать приспособление при одновременном подключении проводов.Итак, подготовьте приспособление, открыв отсек и обнажив провода, чтобы все, что вам нужно было сделать, это плотно прижать первый провод, чтобы он выдержал вес приспособления. Затем вставьте остальные провода и перейдите к следующему приспособлению. Не вставляйте прибор в потолок, пока не будут выполнены все соединения проводов.

После подключения осветительных приборов присоедините новый провод к источнику питания в потолке с помощью гаек. Затем, если вам удобно, что все соединения выполнены правильно, снова включите питание, а затем нажмите выключатель света.

Если все ваши светильники работают правильно, снова отключите питание, а затем вставьте светильники в потолок для окончательной установки. У каждого встроенного светильника может быть свой способ установки на потолок. Все они чрезвычайно просты в установке. У некоторых есть подпружиненные язычки, удерживающие приспособление на месте, а у других — выступы, которые расширяются и затягиваются отверткой.

Некоторые встраиваемые осветительные приборы поставляются с накладкой и лампой в комплекте. Другой вариант — приобрести лампочку, а затем отделку, которая также приобретается отдельно.Есть преимущества обоих вариантов. Первый будет иметь более чистый вид и отделку, но второй дает вам возможность заменить лампочки, если вы предпочитаете другую температуру кельвинов .

Если вы собираетесь выбирать лампочки, то предлагаю прочитать , как правильно выбрать лампочку для каждой комнаты .

Наконец, замените текущий выключатель света на диммер, совместимый со светодиодами. Прочтите, как выбрать переключатель диммера , если вам нужна помощь с этим.Диммер всегда следует использовать с утопленным освещением, потому что вы захотите иметь возможность регулировать яркость в зависимости от потребности.

Связанные вопросы

Сколько стоит установка встроенного освещения?
Если вы выполняете установку самостоятельно, то ваша стоимость будет включать материалы, которые в среднем будут составлять около 35 долларов за приспособление, включая проводку. Если вам придется нанять электрика, то вы, вероятно, потратите не менее 150 долларов на приспособление.

Сколько встраиваемых светильников может быть на одном выключателе?
У каждого переключателя света будет общая мощность в ваттах. Чтобы определить, сколько встраиваемых светильников может быть на одном переключателе, вам нужно определить, на сколько ватт рассчитано каждое устройство, а затем разделить это на общую мощность вашего переключателя.

Можно ли установить встраиваемые светильники между этажами?
Встраиваемое освещение можно установить между этажами, но вам нужно будет использовать встраиваемый осветительный прибор небольшой глубины, поскольку пространство между потолком и полом будет ограничено.

Требуется ли разрешение на установку встроенного освещения?
В некоторых городах может потребоваться разрешение на установку встроенного освещения. Было бы неплохо проконсультироваться с вашим местным строительным отделом перед тем, как начинать проект. Как минимум, вы должны понимать и убедиться, что завершаете проект в соответствии с кодом.

Статьи по теме

Как сделать встраиваемое освещение энергоэффективным

Почему светодиоды загораются, когда я уменьшаю их яркость?

Встраиваемое освещение выходит из моды?

Как установить утопленное освещение

Встраиваемые светильники — также известные как светильники для горшков, светильников для банок или даунлайты — это востребованный выбор освещения, который произвел революцию в дизайне интерьера.

Неудивительно, что их популярность продолжает расти; минималистичные светильники равномерно освещают комнату, не нарушая эстетики — скрытые от глаз для стильной изысканной отделки.

Плоские утопленные лампы устанавливаются внутри круглого кожуха (обычно четыре или шесть дюймов) в потолке и направляют свет вниз в качестве рабочего или общего освещения.

Почти все недавно построенные дома имеют встроенное освещение, но что, если в вашем доме не хватает освещения или вы хотите установить встраиваемое освещение в другой части дома?

У нас есть хорошие новости: установить встраиваемые светильники проще, чем вы думаете, и это можно сделать в течение полудня, даже если вы обычно не являетесь мастером по дому.Установка встроенного освещения — это экономичный и современный способ обновить жилые помещения, стеллажи или коридоры.

Эта статья действует как удобное руководство по процессу, подробно описывая, как установить утопленное освещение, и объясняет, какие детали вам понадобятся для выполнения работы.

Что мне нужно знать перед установкой

Безопасность прежде всего

К любым домашним работам с электрикой следует подходить с осторожностью. Перед началом выключите свет, отключите питание в комнате с помощью главного предохранителя и используйте тестер напряжения, чтобы убедиться, что электричество не течет по проводам.

Заявление об ограничении ответственности: если вы считаете, что установка выходит за рамки ваших навыков, позвоните профессионалу, чтобы узнать цену.

Какие инструменты мне нужны?

  • Сверло с кольцевой пилой
  • Пила для гипсокартона
  • Плоскогубцы
  • Отвертка 4 в 1
  • Изолента
  • Катушка с рыболовной лентой
  • Полотно для ножовки
  • Молот
  • Бесконтактный тестер напряжения
  • Угловая дрель / шуруповерт
  • Стремянка
  • Поиск шпильки
  • Рулетка
  • Универсальный нож
  • Тестер напряжения
  • Инструмент для зачистки проводов / кусачки

Сколько времени это займет?

Установка встроенного освещения довольно проста и займет от 2 до 4 часов, в зависимости от того, сколько осветительных приборов вам нужно.

Сколько стоит установка встраиваемых светильников?

При использовании услуг профессионала обычно стоит от 240 до 280 долларов за встраиваемый осветительный прибор. Это составляет примерно 1440 долларов за шесть матчей. Конечно, ваша окончательная сумма может варьироваться в зависимости от типа корпуса, отделки и ламп, которые вы решите использовать!

Если у вас ограниченный бюджет, есть хорошие новости: с продуктами BAZZ и надлежащим оборудованием вы можете научиться устанавливать встраиваемые светильники бесплатно.

Шаг 1: Электромонтаж встраиваемых светильников: Найдите цепь для подачи питания

Начните с прорези в потолке, чтобы получить доступ к балкам потолка и верхней части стены, чтобы вы могли правильно подключить встраиваемые светильники. Затем убедитесь в правильном размещении и вырежьте отверстия для утопленных корпусов.

После этого найдите существующую коробку, которая будет служить источником питания, и выключите питание на главной электрической панели. Затем снимите коробку и протяните кабель питания через отверстие к новому месту переключателя.

Используйте коробку для ремоделирования со встроенными зажимами для кабеля для вашей новой распределительной коробки. Не устанавливайте коробку, пока не протянете световые кабели.

Шаг 2. Вырежьте отверстие в потолке

Измерьте свой встраиваемый осветительный прибор, чтобы определить, насколько большим должно быть отверстие в потолке.

Проведите линию вокруг приспособления (обычно четыре или шесть дюймов) на потолке, а затем используйте дрель с кольцевой пилой или пилу для гипсокартона, чтобы прорезать по начерченному кругу. Будьте осторожны, чтобы не порезать провода в полости потолка.

Шаг 3: грубая проводка

Отсоедините существующий осветительный прибор (если он уже был на месте) и проложите кабель от источника питания к распределительной коробке, а затем к отверстию, которое вы только что вырезали.

Шаг 4: Как подключить свет

Откройте распределительную коробку утопленного осветительного прибора и проложите кабели в коробку. Для установки встраиваемого освещения BAZZ подключите черный провод к цветному проводу, белый к белому и голую медь к неизолированному медному проводу. Рекомендуется использовать зажим для проводов, чтобы удерживать провода на месте.

После подключения сложите провода в коробку и закройте крышку.

Чтобы проложить кабели через более жесткие участки, приклейте их к металлической рыбной ленте и просто протяните их через промежутки между балками.

Шаг 5: Установите интеллектуальный встраиваемый осветительный прибор и отделку

А теперь самое интересное: пришло время установить встраиваемый светильник в потолок! К большинству моделей прикреплены зажимы, которые зажимают верхнюю часть потолка. Вытяните зажимы, проталкивая осветительный прибор через отверстие, а затем отпустите их.

Чтобы добавить обрезку, следуйте инструкциям производителя.

Шаг 6: Установите умные лампочки

После того, как приспособление будет на месте, просто вставьте лампочку по своему выбору и включите свет, чтобы проверить, работают ли огни!

Покупка встраиваемых светильников

Мы рекомендуем вам выбрать умную лампочку, чтобы вдохнуть жизнь в ваш дом. Интеллектуальная лампочка позволяет вам управлять мощностью, яркостью, цветом и режимами на вашем смартфоне — в любое время и в любом месте.

Если у вас уже есть стандартное встроенное освещение, но вы хотите преобразовать его в интеллектуальную светодиодную подсветку WiFi RGB, используйте комплект для преобразования светодиодов BAZZ. Просто снимите текущую лампочку и триммер, установите переходник (входит в комплект) и вкрутите светодиодную лампу. Включите и наслаждайтесь новыми интеллектуальными встраиваемыми светодиодными светильниками. Магия!

В BAZZ Smart Home у нас есть интеллектуальное встроенное освещение, которое может удовлетворить любые потребности, от стандартных четырех- и шестидюймовых встраиваемых светильников до более крупных 14-дюймовых встраиваемых осветительных приборов.В сочетании с прилагаемым приложением BAZZ Smart Home вашим недавно установленным встроенным освещением можно управлять одним нажатием кнопки, где бы вы ни находились!

Как установить встроенное освещение без выхода на чердак | Руководства по дому

Автор: SF Gate Contributor Обновлено 13 мая 2021 г.

Переделанные электрические коробки, или старые рабочие коробки, используются для добавления электрических розеток, выключателей и светильников в готовые комнаты в доме.Встраиваемые светильники можно установить снизу потолка, в отличие от доступа к верхней части потолка и потолочным балкам с чердака, с использованием определенного типа реконструируемой электрической коробки, называемой реконструируемым встраиваемым корпусом светильника. Эти типы переделанных электрических коробок состоят из металлической световой банки, прикрепленной к электрической коробке, которая удерживает провода осветительной арматуры. Банка перестраиваемого встраиваемого корпуса светильника имеет зажимы по бокам, которые расширяются, когда она проталкивается через потолок, чтобы надежно удерживать ее на месте.Установите свои собственные встраиваемые светильники с переоборудованным встраиваемым корпусом для светильников и добавьте окружающее освещение в любую комнату в вашем доме.

  1. Отключите питание в помещении с помощью главного выключателя. Проверьте, не отключено ли питание, вставив вилку тестера цепей в электрическую розетку в цепи, которую вы отключили. Если индикатор на штекере не загорается, можно безопасно работать.

  2. Удерживайте утопленный корпус светильника до потолка в желаемом месте установки.Обведите корпус карандашом. В качестве альтернативы вы можете проследить по предоставленному шаблону корпуса, если ваш встраиваемый светильник был с ним, говорит Home Depot.

  3. Просверлите отверстие диаметром 1/4 дюйма в центре отмеченной области. Это отправная точка для вырезания в потолке отверстия для встраиваемого светильника.

  4. Вставьте кольцевую пилу в просверленное отверстие и сделайте рез по намеченной линии. Вырежьте по начерченной линии, чтобы сделать отверстие для утопленного светильника.

  5. Найдите ближайшую электрическую розетку или распределительную коробку, к которой будут подключены утопленный выключатель света и утопленный светильник. Снимите лицевую панель с розетки или распределительной коробки. Выверните винты, которыми электрическая розетка крепится к распределительной коробке. Осторожно вытащите розетку из электрической коробки, чтобы оголить провода, или вытащите провода из распределительной коробки, — инструктирует Ремоделоголик.

  6. Найдите положение переключателя света посередине между утопленным светом и электрической розеткой.Отмерьте 52 дюйма от пола и сделайте отметку. Обведите электрическую коробку для выключателя света на стене по центру 52-дюймовой отметки. Просверлите отверстие в центре очерченной области. Вырежьте участок с помощью кольцевой пилы.

  7. Пропустите электрический кабель через потолок от утопленного отверстия для освещения к отверстию для выключателя. Вытяните конец кабеля из стены на 6 дюймов с помощью рыбной ленты. Обрежьте кабель кусачками. Отрежьте другой конец кабеля, который свисает с утопленного светового отверстия в потолке на 6 дюймов в длину, кусачками.

  8. Пропустите электрический кабель через отверстие в электрической коробке переделки. Вставьте реконструируемую электрическую коробку в отверстие для выключателя света и надавите на нее, чтобы зажимы защелкнулись на месте.

  9. Пропустите электрический кабель через кабельный зажим на реконструируемом утопленном корпусе светильника.

  10. Отрежьте 3 дюйма от внешней изоляционной оболочки каждого конца электрического кабеля универсальным ножом, чтобы обнажить внутренние изолированные провода и неизолированный медный заземляющий провод или зеленый изолированный заземляющий провод.

  11. Зачистите 3/8 дюйма изоляции с каждого провода с помощью приспособлений для зачистки проводов.

  12. Прижмите конец нового черного провода к черному проводу распределительной коробки и скрутите их вместе. Накрутите проволочную гайку, чтобы закрепить соединение, называемое сращиванием. Для подключения к электрической розетке оберните черный провод против часовой стрелки вокруг винта клеммы латунного цвета и затяните винт отверткой.

  13. Поднесите конец нового белого провода к черному проводу распределительной коробки, скрутите провода и накрутите гайку.В случае электрической розетки оберните белый провод против часовой стрелки вокруг винта серебристого цвета и затяните его отверткой.

  14. Скрутите вместе два неизолированных медных заземляющих провода с неизолированным металлическим концом зеленого изолированного гибкого провода. Навинтите гайку зеленого провода. Вверните винт гибкого кабеля в отверстие для винта на распределительной или электрической коробке. Повторите этот процесс, чтобы заземлить провода выключателя света.

  15. Оберните черный провод, идущий от розетки или распределительной коробки к электрической коробке переключателя света, вокруг винта клеммы медного цвета на переключателе света.Оберните белый провод, ведущий к розетке или распределительной коробке, против часовой стрелки вокруг винта клеммы серебристого цвета на переключателе света непосредственно под винтом клеммы цвета латуни, на той же стороне, что и винт клеммы цвета латуни. Выключатели освещения имеют две пары клеммных винтов, по одной паре с каждой стороны для провода, ведущего к розетке или распределительной коробке, а другой — для провода, ведущего к утопленному свету. Не перекрещивайте провода, когда подключаете их к выключателю света.

  16. Скрутите черный провод, ведущий к выключателю света, и черный провод утопленного светильника и накрутите проволочную гайку.Таким же образом соедините белый провод выключателя света и белый провод светильника. Оберните оголенный медный заземляющий провод или зеленый изолированный провод выключателя света вокруг зеленого винта заземления осветительной арматуры и затяните винт.

  17. Вставьте переделанный утопленный корпус светильника вверх в потолок до щелчка или защелкивания выступов на боковой стороне, чтобы удерживать его. Вставьте утопленную рамку светильника в утопленный корпус светильника и прикрепите винтами или пружинными зажимами.

  18. Прикрепите выключатель света к распределительной коробке винтами, затем прикрепите лицевую панель винтами.

  19. Вещи, которые вам понадобятся
    • Штекер для тестера цепей

    • Сверло с битом 1/4 дюйма

    • Пила для ключей

    • Измерительная лента

    • Ремонт распределительной коробки

    • 3-проводной электрический кабель или Romex

    • Рыболовная лента

    • Кусачки

    • Отвертка

    • Встраиваемый корпус светильника для модернизации

    • Универсальный нож

    • Зеленые инструменты для зачистки проводов

    • жгут проводов с винтом

    Предупреждение

    Всегда отключайте питание главным автоматическим выключателем перед работой с домашней электропроводкой, чтобы предотвратить случайное поражение электрическим током или поражение электрическим током.

Установка встроенного освещения | DoItYourself.com

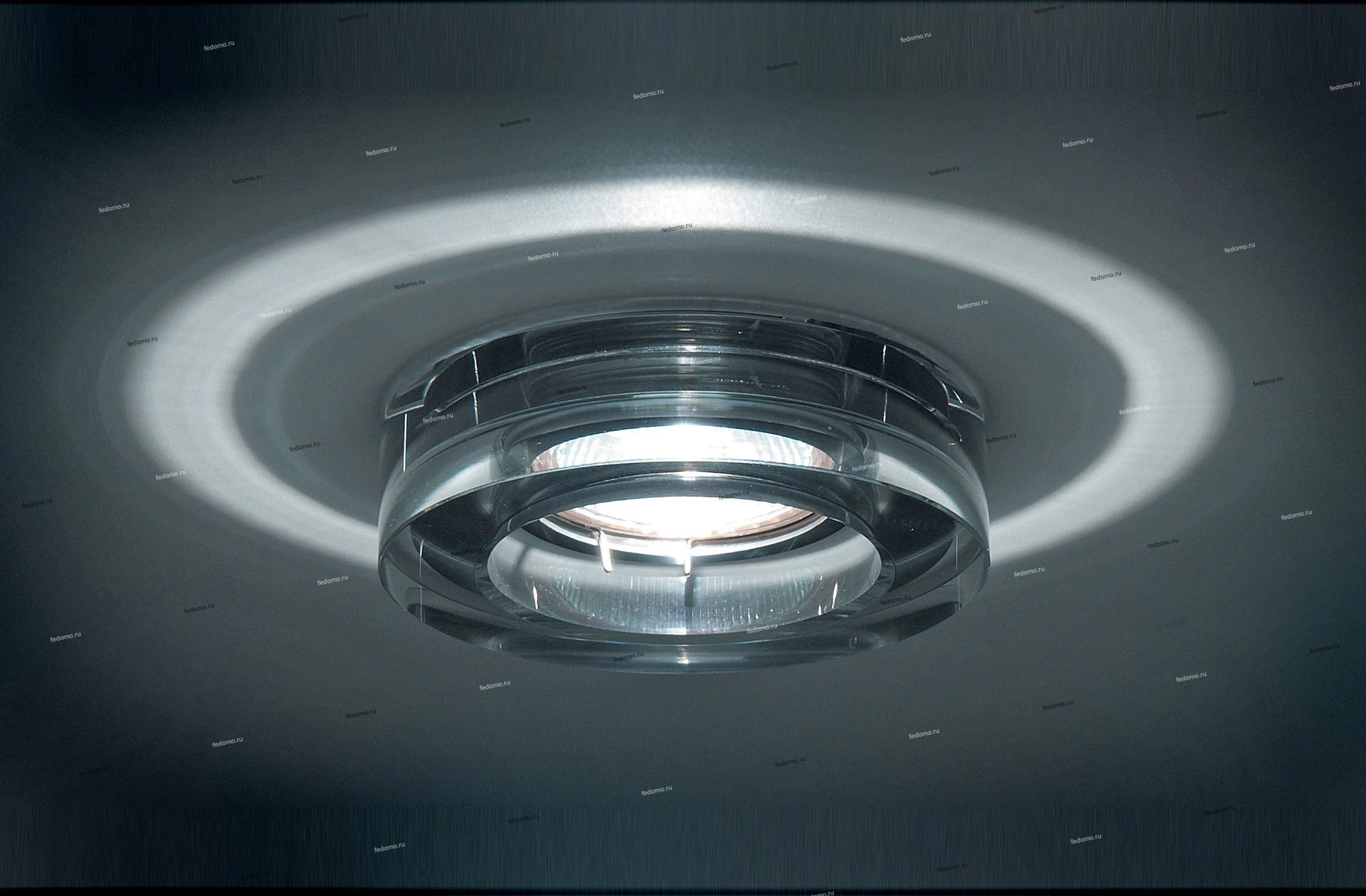

Встраиваемые светильники творят чудеса в любом месте, где требуется хорошее освещение и лаконичный вид. Они могут осветлить темные углы, выделить искусство или превратить ваш обеденный стол в эффектную обстановку. В отличие от трековых светильников, встроенные светильники незаметны, пока вы их не включите.

В настоящее время у вас есть выбор из множества стилей встраиваемого освещения. Эти модели доступны как в версии с низким напряжением (маленькая, но яркая галогенная лампа), так и с линейным напряжением (традиционная лампа с отражателем).

Стоит ли делать это самому или нанять профессионала?

Самостоятельная установка встраиваемых светильников не представляет большого труда. Проще всего, если у вас опущенные потолки или доступ сверху (например, с чердака). Работа немного сложнее, когда у вас нет доступа, но, к счастью, большинство производителей предлагают специальные приспособления для «ремоделирования», также называемые «врезными банками». Эти инструменты рассчитаны на безопасный контакт с изоляцией (обозначается буквами «IC»). Их лучше всего использовать, если вы будете вставлять светильники снизу, независимо от того, есть изоляция или нет.

Прежде чем принять решение, вам необходимо принять во внимание близость к власти. Если уже есть потолочная коробка, в которой вы хотите разместить свои светильники, просто отсоедините провода от коробки и снова прикрепите их к врезной банке. (Врезные банки поставляются предварительно подключенными к их собственным распределительным коробкам.) Как вы увидите ниже, вы просто делаете круглое отверстие в потолке, прикрепляете подводящие провода к распределительной коробке и вставляете прибор в потолок до тех пор, пока прибор не зафиксируется. монтажные зажимы защелкиваются.Имея источник питания на потолке и выключатель в стене, вы готовы к работе.

Если под рукой нет электрической розетки, вы можете нанять электрика, чтобы он проложил провод к новому устройству. Взгляните на Как ловить электрические кабели, чтобы узнать, можно ли это сделать самостоятельно. Немного дерзости, вы можете сэкономить связку и получить удовольствие, сделав это самостоятельно.

Безопасность

Убедитесь, что вы покупаете приспособление с изоляционным контактом (IC).Это важно, потому что, когда изоляция касается встраиваемого светильника с ненадлежащим номиналом, это может вызвать пожар. Если вы пропустите кабель в новую распределительную коробку и оттуда к новому свету, распределительная коробка должна находиться в доступном месте (обычно на чердаке или в подвале) и не может быть покрыта гипсокартоном или чем-то подобным.

Шаг 1 — Отключите питание

Убедитесь, что в комнате, в которой вы будете работать, отключено электричество, во избежание травм и повреждения схем.

Шаг 2 — Вырежьте проем

Используйте электронный прибор для поиска стоек, чтобы найти потолочные балки.Обведите контур светильника на потолке. Затем, накрыв брезент, используйте пилу для гипсокартона, чтобы вырезать отверстие (или увеличить существующее) для утопленного светильника между балками. Лобзик с лезвием для резки гипса облегчит работу, но будьте осторожны, чтобы не прорезать существующие кабели, спрятанные в потолке.

Еще один удобный инструмент, особенно если вы устанавливаете несколько встраиваемых светильников, — круглорез для гипсокартона. Он точен и прост в использовании.

Шаг 3. Подключите светильник

Вставьте электрический кабель в распределительную коробку прибора и закрепите его кабельным зажимом.Зачистите провода по мере необходимости, затем соедините их с проводами крепления с помощью скрученных соединителей. Подключите черный провод прибора к черному проводу дома, затем белый к белому, а землю к земле (это зеленый или оголенный провод). Вставьте провода в коробку и закройте ее крышкой.

Шаг 4 — Установите корпус приспособления

Поверните корпус приспособления на место в потолке, пока монтажные выступы не войдут в зацепление с потолком и приспособление не зафиксируется. Поскольку корпус и его встроенная распределительная коробка легкие, нет необходимости прикреплять распределительную коробку к балке.

Шаг 5 — Установите внутреннюю перегородку и накладку

Когда зажимы корпуса плотно прилегают, прикрепите внутреннюю перегородку и любую другую накладку к корпусу приспособления в соответствии с инструкциями производителя. Перегородка типична для встраиваемых светильников и крепится с помощью пружин. Все готово для установки лампочки и восстановления питания в комнате.

Поздравляем с успешной установкой нового встраиваемого освещения!

Контент предоставлен Ylighting

.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
