Лоток бетонный дренажный: Лотки дренажные, цены — купить лоток дренажный в Москве

Бетонные лотки серии «Гемма Дренаж»

Бетонные лотки серии «Гемма Дренаж» являются ударостойкими и высокопрочными и применяются в местах с высокими нагрузками до 60 тонн (класс Е). Лотки этой серии широко применяются при строительстве АЗС, аэродромов, проезжих частей с движением грузового транспорта, логистических центров и территорий промышленных предприятий.

Каждый вид водоотводов «Гемма Дренаж» имеет несколько высот, это сделано для того чтобы подобрать канал согласно заданной пропускной способности, а также с возможностью возведения каскада из лотков для тех участков, где нельзя создать уклон для движения воды за счет поверхности.

Бетонные лотки серии «Гемма Дренаж» DN 100

Бетонные лотки серии «Гемма Дренаж» DN 110

Бетонные лотки серии «Гемма Дренаж» DN 150

Бетонные лотки серии «Гемма Дренаж» DN 200

Бетонные лотки серии «Гемма Дренаж» DN 300

Бетонные лотки серии «Гемма Дренаж» DN 400

Бетонные лотки серии «Гемма Дренаж» DN 500

Компания «ГЕММА» производит по заказу бетонные лотки серии «Гемма
Дренаж» с внутренним уклоном 0. 5%, а также лотки нестандартных размеров и особопрочные лотки класса
нагрузки F (до 90 тонн).

Защита от обледенения наземных водоотводных лотков, защитных решёток и подземных дренажных стоков

Антиобледенительные системы (АОС) ливневых водостоков крыш и кабельные электрические системы обогрева (КЭСО) открытых площадок и дорожек, обеспечивающие эффективное таяние свежевыпавшего снега, уже хорошо известны строительным организациям, жилищно-эксплуатационным управлениям и владельцам индивидуальных домов и загородных дач. Однако, при устройстве этих систем не всегда заказчики работ, да и некоторые монтажные организации задумываются о том, что талую воду надо отводить с отмостки зданий, пешеходных и автомобильных зон передвижения. В противном случае при работающих АОС или КЭСО вода превращается в натёчный гладкий лёд там, где заканчивается обогрев. Хорошо, если он не мешает передвижению людей и автотранспорта, но порой картина становится удручающей: ледяные дорожки, протянувшиеся через тротуар от водосточных труб, наледи на автодорогах в самых неожиданных местах и т. д.

В условиях «тёплых зим», характерных для последних лет, часто возникают суточные колебания температуры около 0 °С. При отсутствии кабельного обогрева водосточных труб зданий в период оттепелей система часто не оттаивает полностью, и талая вода не успевает стечь до новых заморозков. С похолоданием водосливы могут полностью забиться льдом, что вызовет быстрое намерзание льда в водоотводных желобах здания. Самый плачевный итог этих процессов — полное разрушение всей водосточной системы строения. Выход из положения -установка Антиобледенительной системы, которая должна обязательно охватывать все наземные и неглубоко заложенные подземные участки водоотвода вплоть до глубоких водоприёмных колодцев, где зимняя температура не опускается ниже 0 °С.

Задача борьбы с зимним обледенением ливнестоков зданий решается до конца, если подземная дренажная система отсутствует, но талая вода с крыш сопровождается нагревательными кабелями в водоотводных наземных лотках до газонов, где намерзающий лёд уже не будет представлять опасности. В настоящей статье рассмотрим, как правильно организовать электрокабельный обогрев этих лотков и подземных элементов дренажной системы.

Какие бывают лотки и как правильно обогревать систему водоотведения

Водоотводные лотки, предназначенные для поверхностного водоотведения, бывают пластиковые, полимербетонные и бетонные. Наибольшее распространение нашли полимерные лотки, которые устанавливаются в пешеходных зонах дворов, в парках и гаражах для легкового транспорта. В целом, надёжная и долговременная работа систем водоотведения гарантируется, если выбор типа лотков и прочих элементов для их установки будет сделан в соответствии с классом нагрузки (стандарт EN1433), какой они будут подвергаться (см. Таблицу).

Таблица: классы нагрузки применительно к различным объектам (EN1433)

Изготовление водоотводных лотков своими руками: порядок работ, монтаж

Виды лотков и их преимущества

Производители, в условиях конкуренции, стремятся разнообразить каталог этого товара и подогнать водоотводные лотки под различные конфигурации ливневой системы. К тому же, эти изделия изготавливаются из различного материала, каждый из которых обладает своими достоинствами и отличается областью применения:

Пластиковые дренажные лотки – выгодно отличаются разнообразием конструкций, размеров, способностью выдерживать определённые нагрузки, несмотря на свою лёгкость. Для их    изготовления используется полипропилен и полиэтилен, согласно ГОСТа 26996 – 86, что даёт уверенность во всех технических данных. Устанавливают их в таких местах, как:

• частные участки и дачи;
• парковки, пешеходные и велосипедные дорожки;
• парки и т. д.



Кроме того, этот вид изделий устойчив к перемене температур и химическим веществам, а также, может иметь длительный срок эксплуатации, если их вовремя прочищать.

Бетонные лотки – благодаря процессу вибропрессования и использования бетона марки М – 200 вместе с железной арматурой, согласно ГОСТа 21509 – 85, эти изделия отличаются  прочностью, морозоустойчивостью и широким спектром применения:

• удаление почвенной и ливневой воды от фундаментов в частных домах;
• отведение влаги с мостов и склонов;
• перемещение сточных вод в коллекторы и т. д.

Благодаря способности выдерживать нагрузки до 60 т, их устанавливают в портах, на заправках, промышленных зонах и около гаражей.

Важно:

Для этого типа изделий используются только бетонные или чугунные решетки для водоотводных лотков.

Полимербетонные дренажные лотки – для их изготовления используют соединение высококачественных эпоксидных и минеральных составов с использованием кварца, базальта и  гранита.

Выдерживают нагрузки от 1.5 т до 25 т и эксплуатируются на аэродромах, пивоварнях и пищевых производствах, благодаря своей стойкости к агрессивным химическим веществам.

Cистемы поверхностного водоотвода в Екатеринбурге

Профессиональные системы водоотвода от компании ООО «НПФ ГеоТрейдинг»

Отведение дождевых и талых вод с прилегающих к зданиям и сооружениям территорий – важнейшее мероприятие, обеспечивающее долговечность объектов. На сегодняшний день существует широкий ассортимент материалов для устройства ливневого дренажа. Линейные системы отвода воды наиболее эффективны, надежны и долговечны. Главные критерии при выборе дренажных систем —  это качество, ассортимент и цена водотвода.

Компания ООО «НПФ ГеоТрейдинг» предлагаем своим клиентам широкую линию материалов для устройства дренажа и низкие цены. Вы всегда можете купить качественные дренажные системы из бетона, лотки из пластика, полимербетона или фибробетона, специально разработанные для различных классов нагрузки и применения в зонах начиная от пешеходной и заканчивая тяжелой нагрузкой до 900 тонн на м.кв.

Характерная простота монтажа и минимальные объемы земляных работ систем линейного водоотвода выгодно отличают их от других аналогичных сооружений ливневой канализации. Линейный водоотвод быстро и эффективно отводит ливневые воды с дорожных покрытий, от зданий и сооружений, предохраняя их от разрушения.

Системы поверхностного водоотвода — считаются безупречным методом сбора ливневых вод.

Дренажные системы компании ООО «НПФ ГеоТрейдинг»

• Надежное отведение сточных вод, скапливающихся внутри зданий вследствие попадания дождевой воды

• Эффективное решение задачь водоотведения на участках с различными нагрузками

• Комплексное решение водоотведения на объектах

• Идеально вписываются в окружающий ландшафт благодаря широкой возможности выбора каналов
  и решеток к ним
• Просты в установке и обслуживании
• Уменьшают затраты на земляные работы
• Обеспечение защиты от высоких брызг во время сильных ливней;
• Предназначены для широкого применения

Главными элементами дренажных систем являются дренажные каналы, которые могут быть изготовлены из бетона или пластика. В зависимости от места использования выбирают каналы той или иной серии.

Прай-лист с актуальными ценами на поверхностный водотвод в зависимости от сферы применения

Осуществляем доставку систем водоотвода в Екатеринбург, Тюмень, ХМАО, ЯМАО, Челябинск, Пермский край, Краснодарский край, Хабаровск.

Для заказа комплекта для водоотвода или получения ответов на возникшие вопросы — позвоните нам по телефону 8 (343) 328-55-99

По вопросам приобритения водоотводов в Москве звоните: 8(495) 908-77-51

Лоток из бетона своими руками: армирование, заливка в формы

Для устройства дренажного сооружения на приусадебном участке или на огороде можно сделать лоток из бетона своими руками. Технология отвода излишней жидкости применяется на тех территориях, где выпадают обильные дождевые осадки, также в местах расположения глинистых грунтов. Рельеф и состав почвы не могут впитать излишки влаги, поэтому начинается вымывание плодородного слоя земли, который придется покупать и досыпать.

Материалы и инструменты

Для формирования бетонных изделий нужно подготовить инструментарий:

Для приготовления смеси рекомендуется соблюдать такие пропорции цемента, песка и щебенки — 1:2:4.

Этапы работы

Изготовление формы

Для опалубки подбирается такой материал, который выдержит напор заливаемой строительной смеси.

Из деревянного материала (выравненная доска, ламинированная фанера толщиной 1,0—1,5 см) собирается лоток для бетона с конфигурацией буквы «П». Материал опалубки подбирают тщательно — он должен выдержать давление заливаемого раствора. Отдельные элементы формы укрепляются металлическими уголками. Так создается дополнительная жесткость конструкции.

После изготовления основной части лотка для заливки, приступают к подготовлению формовочной части конструкции. Для этих целей распиливают вдоль металлическую или пластиковую трубу необходимого размера. Важный элемент формы — ее гладкая беспористая поверхность, которая обеспечивает формирование полукруглого желоба, по которому будет двигаться самотеком сточная вода. Для непрерывности процесса разлива бетона желательно изготовить 10 изделий, в противном случае постройка дренажного сооружения на участке продлится долго.

Армирование

Арматурный каркас, вмонтированный в бетон, повышает прочностные показатели литого изделия. Также при извлечении лотка из опалубки «скелет» конструкции не позволит ей разрушиться. Укрепляющее свойство металлических прутьев или сетки дает возможность изготовить удлиненные лотки. Укладывая армировочные элементы в формы, их располагают на расстоянии в 50—100 мм, в вертикальной и по горизонтальной плоскости — так выходит сеточная конфигурация каркаса, которую фиксируют проволокой или соединяют свариванием. Для предотвращения коррозии металлических элементов бетона, края прутьев не должны располагаться до плоскости деревянного лотка и формовочной детали на дистанции менее 50 мм.

Заливка в формы

После заливки раствора рекомендовано провести его уплотнение, для чего применяется вибратор.

После укладки арматурного каркаса приступают к заливанию приготовленного бетона в формовочные лотки. В процессе выполнения этого этапа работ желательно использовать специальный вибратор. Агрегат выполнит уплотнение залитого раствора и удалит из него воздух и лишнюю воду. Если нет возможности использовать такой прибор, берут острый металлический предмет и его движением «вверх-вниз» выполняют штыкование смеси в формах.

Чтобы не допустить вытекание раствора из деревянной опалубки, ее плотно застилают полиэтиленовой пленкой.

Когда раствор находится в формах, с помощью заготовки и отрезанной трубы приступают к формированию полукруглой формы водоотводного желоба. Для этого вминают деталь в раствор, прокручивая в разные стороны несколько раз, не сильно надавливая на нее. Это придаст лотку более гладкую поверхность. Чтобы улучшить свойства бетона и «зажелезнить» его плоскости, присыпают верхнюю часть заливаемой опалубки цементом. Такие манипуляции придадут монолиту большей прочности.

Срок созревания залитого в формы бетона — 4 недели. Но через 1 день сконструированную опалубку демонтируют, монолит обрел уровень предварительной готовности. Он не получил проектную прочность, но и не разрушиться при вынимании его из деревянного лотка. Вылитое изделие будет иметь прямоугольную форму, внутренняя его часть будет полукруглой конфигурации, гладкая, без трещин и других изъянов.

Установка бетонных водоотводов

Делая дренажную систему необходимо учитывать некоторые моменты, среди которых направление стока жидкости.

Дренажные системы, монтируемые на территории приусадебного участка, могут быть нескольких разновидностей, но существуют несколько обязательных правил построения сооружения:

• Уклон лотков в грунте. Должен составлять 1 см на 1 м погонный.
• Углы и повороты конструкции. Их количество должно быть минимальным.
• Направление движения воды по территории усадьбы. Жидкость должна уходить за пределы участка, а не стекать в него.

Когда на площади прокладки дренажа находятся посадки деревьев и кустарников, тогда выполняют систему с разветвлением. Для территории с ровным рельефом применяется стандартное размещение — линейное. Для этого выполняют прокладку в почве параллельных друг другу каналов. Потом выполняется соединение в месте, которое имеет минимальный угол наклона.

Перед процессом укладки бетонных лотков выполняют выкапывание каналов прямоугольной конфигурации по выбранной системе укладки. На дне конструкции засыпают песочную подушку, которая помогает отрегулировать угол уклона. Этот показатель при выполнении работ контролируют 2 способами — с применением нивелира или уровня с привязанным к нему рейкой или брусом. После регулировочных мероприятий по всей длине системы, начинают укладку водоотводов. Когда работы выполнены, проводят испытание работы сооружения. Для этого наливают в желоба воду, а потом мешают с песком. Если после имитации бурного дождя в лотках нет раствора, значит, сооружение функционирует правильно. При устройстве каналов около садовых дорожек и через монолитные площадки их закрывают решетками, которые не дают накапливаться мусору и обеспечивают безопасность эксплуатации сооружения.

классификация, маркировка, размеры и цены

Сложную задачу отведения воды от фундаментов зданий и коммуникаций приходится выполнять сразу на нескольких уровнях. Дренирующая подушка под основанием отвечает за воду, скапливающуюся в грунте, а вот на поверхности вся нагрузка ложится на внешнюю систему стоков. В специальные лотки собирается влага не только со всей наземной части, но и из водосточных труб на фасаде дома. При таких условиях работы нужен надежный водонепроницаемый материал.

Оглавление:

1. Преимущества использования
2. Классификация и маркировка
3. Разновидности бетонных лотков
4. Цены и размеры

Бетонные лотки – элементы наружной дренажной системы, которые перенаправляют и отводят излишки влаги. Сквозь крупные ячейки решетки дождевая и талая вода собирается в бетонный желоб и самотеком уходит дальше по искусственному каналу. На дачных участках это предотвращает размывание верхних слоев почвы, а на промышленных объектах, у дорог и тротуаров обеспечивает быстрое высыхание покрытия.

Попытки использовать другие виды каналов сбора и отведения воды на первый взгляд кажутся проще и дешевле. Но на самом деле бетонные лотки с решетками оказываются наиболее практичными и эффективными. Это конструкции из разряда «уложил и забыл». Они почти не засоряются внутри, не зарастают травой и не осыпаются, как это происходит с земляными канавами. Бетонные водоотводы не гниют, как деревянные, в отличие от ПВХ не боятся смены температур и куда прочнее керамических.

Преимущества

Лотки для поверхностного водоотвода недаром вытесняют прочие материалы даже с дачных участков. Набор положительных характеристик, как и у любых ЖБИ, достоин уважения:

1. Морозоустойчивость и стойкость к гниению.

2. Высокая плотность и прочность бетона, обеспеченные технологиями вибролитья или вибропрессования в формах.

3. Легкая очистка, особенно при наличии чугунной фильтрующей решетки.

4. Точность размеров изготовления и их стабильность после погружения лотков в почву.

5. Долговечность – бетонные водоотводы служат не менее 50 лет.

6. Глубокая посадка в грунт.

Толстая чугунная решетка обеспечивает дополнительную защиту бетона от ударов и сколов. Она полностью закрывает желоб и принимает на себя все нагрузки: вес проходящих людей и проезжающего транспорта. Без нее выкрошившиеся куски цемента быстро оголят металлическую арматуру, и под действием влаги начнется ее разрушение. Да и оставлять незакрытыми бетонные каналы немаленького размера опасно.

Большим плюсом является сама система сборки водоотводов из отдельных сегментов. В этом случае даже сильное пучение верхних слоев грунта или увеличение нагрузки в сложных погодных условиях – не проблема. Давление может оказываться на стенки одного лотка, но не нарушать работу всего канала.

Выпускаются также полимер- или фибробетонные лотки в комплекте с решетками. Они обладают теми же преимуществами, что и классические ЖБИ, но отличаются гладкостью стенок и меньшим весом. Однако и цена на такие лотки выше.

Характеристики и маркировка

Для изготовления лотков с решеткой обычно берут бетон марки не ниже М200. Крупногабаритные элементы армируют стальными стержнями АI или АII, небольшие – проволокой марки Вр-1. В процессе вибропрессования в формах получают железобетонные изделия не только высокой плотности и прочности, но и совершенно непроницаемые для воды.

Решетка выполняется из чугуна марки ВЧ-50, реже – из оцинкованной стали, и может иметь щелевую или ячеистую форму. Кстати, именно она определяет конечную стоимость всего комплекта, так как обходится в несколько раз дороже самого желоба.

Бетонные водоотводные лотки с решеткой чаще всего маркируются еще по старым советским ГОСТам: Л, ЛВ. После букв следует набор цифр с указанием типоразмеров в сантиметрах:

• первая обозначает расстояние между стенками;
• вторая – габаритную ширину;
• третья – высоту.

Но встречаются и изделия с более удобной европейской маркировкой, где проставляется только внутренняя ширина канала (DN) и общие габариты лотка (Н) в миллиметрах.

В зависимости от допустимой нагрузки бетонные водоотводные лотки делятся на соответствующие классы:

1. A15 – рассчитана на минимальные нагрузки до 1,5 т, поэтому применяется для обустройства тротуаров, а также на дачных участках.

2. B125 – способна выдержать вес автомобиля до 12,5 т. Используется у въезда в гараж, на парковках и мало загруженных проезжих улицах.

3. C250 – их предел 25 т, поэтому сфера применения водоотводов расширена за счет автосервисов, заправок и автомоек.

4. D400 – используется на промышленных площадках и трассах, выдерживает вес до 40 т.

5. E600 – логистические центры, ангары и прочие, где работает большегрузная техника весом до 60 т.

6. F900 – самый прочный тип изделий, предназначенный для военных объектов и аэродромов.

Частному застройщику достаточно первых двух типов исполнения. Но если на участок придется время от времени загонять тракторную технику, лучше на подъезде установить лотки с решеткой типа D400.

Виды лотков с решеткой

Бетонные лотки представляют собой очень простое железобетонное изделие П-образного, треугольного или трапециевидного сечения в свету. Плоское дно обеспечивает им устойчивое положение в любом грунте, а стальная проволока арматуры в теле бетона принимает на себя разнонаправленные нагрузки. Форма желоба, образованного внутренними стенками и дном, может быть разной:

• закругленная;
• в виде квадрата или прямоугольника;
• трапеция.

Принципиальной разницы между ними нет. Просто в округлом желобе водоотвода мелкие частицы мусора почти не задерживаются из-за отсутствия внутренних углов. Другая классификация лотков основывается на их пропускной способности:

1. Гаражные – не отличаются большой вместимостью из-за своей скромной высоты (до 10 см), поэтому применяются только в частном секторе.

2. Коттеджные – глубина лотка немного больше (15 см), значит, он может пропускать почти в полтора раза больше воды.

3. Дорожные – довольно объемные водоотводные лотки с внутренними размерами примерно 19х16 см. Рассчитаны на постоянную работу под нагрузкой, поэтому востребованы в дорожном строительстве.

4. Канальные – очень крупные изделия, предназначенные для улучшения дренажа на железнодорожном полотне, а также для установки в проблемных грунтах (болотистых, глинистых). Глубина желоба может составлять 30-60 см при ширине 30 см. Часто применяются без фильтрационной решетки.

5. Телескопические – имеют больше вариантов форм и укладываются на наклонных площадках, где потоки воды создают ощутимый напор.

Также следует различать серии водоотводов. У каждого производителя они носят свои имена, но разобраться будет несложно. Одни из них рассчитаны на работу при повышенных нагрузках на решетку (аэродромы, грузовые терминалы) и потому дополнительно усиливаются оцинкованными металлическими уголками. Именно металлопрокат принимает на себя удары и вес проезжающей техники, надежно защищая бетонный желоб от разрушения. «Легкие» серии используются при малых и средних водопритоках в условиях города или дачного поселка.

Размеры и стоимость

Простая конструкция и форма водоотводов никак не могут повлиять на их стоимость. Куда ощутимее разница в цене на лотки с чугунной решеткой разных размеров. При этом выбирать необходимо тот, который сможет обеспечивать отведение осадков на уровне среднемесячной нормы с 25%-ным запасом.

Марка, серия	Класс нагрузок	Ширина желоба, мм	Размер, мм	Стоимость, руб
BetoMax DN100-H60 (без решетки)	С250	100	500 х 140 х 60	245
BetoMax Super DN150-h230	Е600	150	1000 х 250 х 130	4335
MAXI 16.25.31	F900	160	320 х 250 х 310	5330
Max Sir DN400	F900	400	1000 х 550 х 450	9430
MAXI ЛВ-50. 64.61-Б	Е600	500	1000 х 610 х 640	27600

При покупке осматривайте внимательно каждый лоток: трещина в бетоне или выступы на внутренних стенках желоба могут привести к проблемам при обслуживании сточной системы.

Практическое руководство. Сделайте дренажное отверстие в бетонной сеялке | Savvy Heart

Суккуленты по-прежнему популярны, но когда дело доходит до их посадки и выбора идеальной сеялки, все еще возникает некоторая путаница. Выбирая кашпо или горшок для своего растения, вы должны искать тот, у которого есть дренажное отверстие. Если вы когда-либо покупали сеялку, вы знаете, что возможности становятся ограниченными, потому что не у каждой сеялки есть сливное отверстие. Отличный пример — наше бетонное судно.Хотя мы не проектировали его специально для сеялки, это один из любимых способов его использования нашими клиентами, и мы не жалуемся на него. В нем идеально смотрится небольшой суккулент. Но чтобы этот суккулент оставался живым, на его дне нужен слой или камни, а в идеале — дренажное отверстие для лишней воды.

Наличие дренажного отверстия идеально подходит для любых горшечных растений, особенно для комнатных растений. И хотя суккулентам не нужно много воды, им все же нужна приличная дренажная система. Отсутствие дренажа — одна из основных причин, по которой многие владельцы растений убивают свои растения.Здоровые корни необходимы для здорового растения.

Так как наш большой сосуд — идеальный кандидат для самостоятельного дренажного отверстия, я покажу вам именно это. Как проделать дренажное отверстие в садовой сеялке за три простых шага.

Необходимые материалы:

Карандаш

Сверла по камню (несколько размеров)

Сверло или сверлильный станок

Защитные очки

Полотенце или тряпка

Сеялка для бетона

Step 1

Поверните сеялку для бетона и положите на полотенце или другую нескользкую поверхность.

Шаг 2

Отметьте карандашом место, где должно быть сливное отверстие.

Шаг 3

Вставьте меньшее сверло по камню в сверло и начните просверливать бетон. После того, как вы просверлите меньшее сверло, вставьте большее и повторите.

Советы: Размер сверла будет зависеть от размера отверстия, которое вы хотите проделать. Для этой сеялки для бетона я использую 3/16 ″, а затем 5/8 ″.Для большой сеялки рассмотрите возможность использования сверла большего размера или просверливания нескольких отверстий.

После того, как вы просверлили сеялку, счистите бетонную пыль и посадите свой суккулент!

Так легко сделать собственное дренажное отверстие, просверлив его самостоятельно, и это открывает ваши возможности для гораздо большего числа сеялок! Просто убедитесь, что вы выбрали правильное сверло для своей сеялки. Для разных материалов, таких как стекло и керамика, вам понадобятся разные насадки. Но помните, что для любого растения в горшке дренаж необходим. Если у вас есть другие вопросы о том, как посадить суккулент в одну из наших бетонных емкостей, прочтите наш другой пост «Советы и рекомендации по посадке и уходу за суккулентами» или свяжитесь с нами [email protected]

Привет ! Я Terra

ДОБРО ПОЖАЛОВАТЬ В МОЙ БЛОГ

Я люблю нейтральные цвета, простой стиль и проекты DIY, которые действительно выглядят хорошо. Вы можете рассчитывать найти вдохновение для дизайна интерьера и стиля, практические советы, проекты DIY, видео и многое другое!

Просмотр по категориям

@thesavvyheart

Читатель Избранное

Идеально для загородного дома

Водоотводные лотки Модерн
из железобетона — лотков из железобетона.
нескольких типов и размеров, которые производятся по разным технологиям.Использование железобетонных (дренажных, дренажных, телескопических) лотков при строительстве автомобильных и железных дорог облегчило выполнение многих трудоемких задач. изготовлены из высококачественных материалов, обладают высокой проходимостью, прочностью и практичностью, что полностью отвечает требованиям нормативной и технологической документации на такую ​​продукцию. Технология укладки железобетонных лотков разная. В зависимости от условий использования вид лотка, а также условия, в которых находится железобетонный лоток .
(телескопические, дренажные и др.) должен выполнять свои функции.

Лотки водоотводные железобетонные
существует разных типов и размеров:

—

—

поддон дренажный телескопический из железобетона

—

лоток край железобетонный

— поддон дренажный железобетонный

Все вышеперечисленные лотки бетонные и железобетонные имеют общее название — лотки водоотводные являются железобетонными и используются …

В настоящее время ООО «СКП Снаб-СТ» имеет собственную современную производственную линию.Качество железобетонных изделий, которые мы производим и поставляем, всегда на высшем уровне. У нас строгий контроль качества. Посетив нашу компанию «СКП Снаб-СТ», вы можете заказать любые лотки железобетонные и бетонные, например МПЛ-0,75, бетонные крышки Кр-3 и др. Продукция продается как с доставкой, так и самовывозом.

Лотки железобетонные цены

Сделать запрос: онлайн заказ …

Мы готовы предложить Вам самые выгодные условия сотрудничества,

исходя из наших возможностей !!!

ВСЕГДА РАДЫ НОВЫМ КЛИЕНТАМ и НИКОГДА НЕ ЗАБЫВАЕМ О СТАРЫХ

Устройство канализации необходимо не только для частных домов, но и является обязательным условием строительства коммуникационных путей и автомобильных дорог.

Основными элементами устройства ливневой канализации являются конструкции для транспортировки воды к месту хранения или отвода в грунт — водоотводные лотки.

Дренажная система состоит из нескольких составных элементов — транспортных каналов, по которым движется вода, резервуаров для хранения (опционально) и фильтрующих решеток.

Вместе они образуют эффективный механизм удаления атмосферной влаги с поверхности почвы.

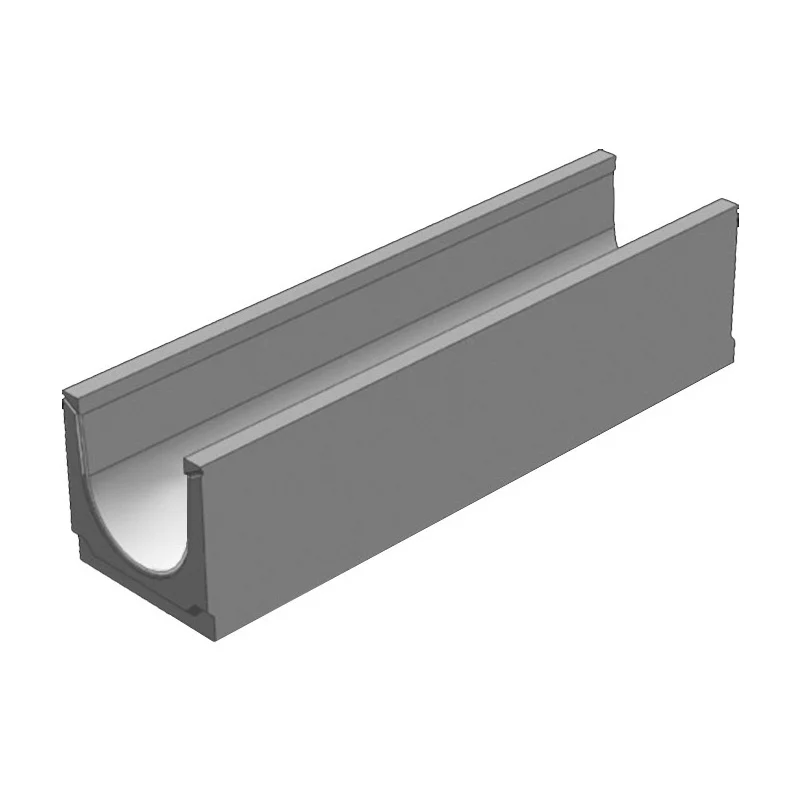

Конструктивно железобетонный канал состоит из бетонного основания с желобом и решетчатого покрытия, предохраняющего от попадания крупных предметов в водосточную систему.

Фото: железобетонный канал состоит из бетонного основания с желобом и решетчатой ​​крышкой

Основные требования к данной конструкции следующие:

• высокая степень надежности. Срок службы железобетонных желобов составляет около 35-40 лет. Более того, они не должны разрушаться под воздействием влаги, перепадов температур и прямых солнечных лучей;
• простая технология изготовления и доступная стоимость. Основное применение железобетонных лотков — гражданское дорожное строительство.Следовательно, они должны иметь доступную цену в сочетании с упрощенным производственным циклом;
• простой способ соединения элементов дренажных каналов, состоящих из лотков.

Учитывая эти факторы, бетонные изделия оптимальны для дренажа как в гражданском, так и в частном строительстве.

Однако появление новых материалов для производства внесло свои коррективы — вместо традиционного железобетона все чаще устанавливаются дешевые полимерные изделия.

Это не учитывает их относительно низкую механическую прочность и деформацию при воздействии высоких и низких температур. Пенобетон по техническим параметрам ближе к железобетонным конструкциям.

Но он чувствителен к перепадам температуры и имеет большую пористость, что сказывается на механической прочности.

Существует 2 основных метода изготовления дренажных поддонов:

• вибропрессование. Исходный материал заливается в форму и подвергается давлению пресса.При этом вибростол способствует равномерному распределению материала и гарантирует равномерный показатель плотности по всей структуре продукта;
• литье вибрационное. Практически полностью аналогичен описанному выше, за исключением отсутствия пресса. С помощью вибрационного метода цементный раствор распределяется по форме.

Недостаток — неоднородная плотность — внешняя часть будущей конструкции подвергается большему давлению, чем внутренняя.В результате эксплуатационные свойства лотка будут хуже, чем при вибропрессовании.

Вне зависимости от технологии требуется металлический каркас, который изготавливается из стальной арматуры. Техника изготовления выбирается исходя из области нанесения.

Важно! Если лотки устанавливаются вдоль трассы, постоянные вибрации от транспортных средств не должны приводить к их разрушению. Наоборот, вибролитые модели можно устанавливать в городских парках и частных земельных участках.

Виды

Основная функция лотков — улучшение дренажной системы. Но поскольку условия напрямую зависят от местности и параметров будущего водоотводящего сооружения, выделяют следующие типы водоотводных лотков:

Фото: для линейных ливневых вод и бытовой канализации

Это стандартные конструкции, которые могут различаться по ширине, высоте сторон и полезному внутреннему объему. Это один из самых распространенных типов железобетонных каналов, который можно использовать как в частном, так и в коммерческом строительстве.

Фото: телескопические водоотводные лотки

Необходимы для троп по местности с небольшими перепадами высот. Это трапециевидные конструкции.

Для установки узкая часть изделия устанавливается в широкую методом розетки. Их чаще всего используют при строительстве автомобильных и железных дорог.

Фото: краевые водоотводные лотки

Конструкции с небольшим углублением для отвода воды, но большой толщины. Устанавливается на обочине дороги для удаления осадков.Их устойчивость к внешним воздействиям важна для длительной эксплуатации.

Кроме того, лотки различаются по форме:

Фото: трапециевидные дренажные лотки

Фото: U-образные дренажные лотки

• с круглым или плоским желобом.

Фото: круглые и плоские водоотводные лотки

В процессе изготовления конструкции проходят специальную термообработку поверхности для обеспечения должного уровня защиты от влаги.

Важно! Уменьшение гигроскопичности необходимо для сохранения целостности конструкции зимой. Вода, попадая во внутренние поры бетона при замерзании, разрушает его.

Плюсы и минусы

Эксплуатационные свойства железобетонных водоотводных лотков определяются их техническими показателями. Для полноценного анализа необходимо знать их положительные и отрицательные стороны.

Квалифицированный подход к данной задаче заключается в систематическом учете следующих показателей:

• транспортировка и установка

Безусловным минусом является вес конструкций — он может колебаться от 300 кг до 1 кг.5 тонн. Транспортировка блоков такого размера осуществляется на специальных платформах, а их вместимость обычно ограничивается 8-10 единицами.

Для погрузки и разгрузки требуется крановое оборудование. При установке следует точно придерживаться стыков одной конструкции с другой.

В противном случае произойдет потеря герметичности. По этому параметру лотки железобетонные уступают изделиям из пенобетона или полимеров.

• плановое обслуживание и замена;

После установки обслуживание сводится только к периодической очистке каналов.Несомненным достоинством лотков из железобетона является их повышенная прочность и длительный срок службы.

Однако при замене любого элемента водоотводящей сети требуется специальное оборудование и учет дорогостоящих транспортных расходов.

Цена лотков напрямую зависит от технологии изготовления, формы и габаритных размеров. Однако если сравнить его с аналогичными изделиями из других материалов, то он будет самым высоким.

В этом случае стоит учесть срок службы и текущие затраты на обслуживание.Для железобетонных конструкций это более 50 лет при минимальных усилиях по обеспечению нормальной работы дренажной системы.

Как правильно выбрать

Основным критерием выбора лотков являются параметры проектируемой водоотводной системы. По ним подбирается оптимальный размер изделия, учитывается его форма и габариты.

Размер лотка считается одним из важнейших параметров.

Фото: размер лотка считается одним из важнейших параметров

Габаритные размеры могут быть самыми разнообразными.Показатель ширины варьируется от 40 см до 4 м. … Длина напрямую зависит от массы лотка — для продуктов массой меньше 9,9 т может быть не более 5,97 м … Для малогабаритных размерные изделия, стандартизованная длина 2,97 м .

Эти параметры напрямую влияют на пропускную способность лотка. Он должен соответствовать максимальной номинальной нагрузке системы. Учитывается только полезный внутренний объем.

Метод производства и качество

Для организации водоотвода бытовой канализации целесообразно установить поддоны, изготовленные методом вибропрессования.Их поверхность необходимо подвергнуть термообработке для улучшения гидроизоляционных свойств.

Также следует знать, из какой марки цемента изготовлен лоток, какая арматура использовалась в процессе производства.

Для производства высококачественной продукции используется цемент марки М 500 и выше. Они придадут конструкции должный уровень жесткости и механической прочности.

Стоимость

Это напрямую зависит от качества товара и его технических параметров.При проектировании ливневой канализации в частном доме можно устанавливать небольшие конструкции, изготовленные методом вибролитья.

Важно! Если в составе воды присутствуют агрессивные элементы, характерные для работы автомоек и промышленных объектов, то следует выбирать лотки с более плотной структурой.

ГОСТ

Существует несколько нормативов, определяющих качество и форму железобетонных водоотводных лотков. Считается основной.

В соответствии с ним лотки делятся на следующие типы:

• ЛР — изделия устанавливаемые на сваи;
• LWG — установка выполняется в грунт.

В зависимости от этого выбираются различные виды продукции. Стандартные размеры и технические параметры лотков указаны ниже:

Фото: типоразмеры и технические параметры лотков

В этом нормативном документе указывается форма изделия, предельные допуски изготовления и порядок транспортировки. Однако при производстве следует придерживаться правил, изложенных в.

Как устанавливаются лотки

В зависимости от формы торца различают 2 способа соединения конструкций — стыковое соединение и соединение с пазом.На иллюстрации показаны примеры таких лотков.

Фото: способы соединения конструкций

Модели L-20-3 и L-23-5 имеют монтажную подножку с одной стороны и соответствующее свободное пространство с другой. При установке друг с другом пазы лотков плотно соединяются, создавая герметичное постоянное соединение.

Фото: установка дренажного канала

Монтажные работы состоят из следующих этапов:

• подготовительный. Если установка находится в земле, то вырывается траншея в соответствии с размером лотков и требуемым уклоном с учетом силы тяжести воды. Дно засыпается плотным слоем песка, который затем уплотняется. Лотки располагаются вдоль траншеи, что упрощает дальнейшую работу;
• дно траншеи засыпано слоем бетона, на котором устанавливаются лотки. Место установки лучше всего выбирать с самой высокой точки системы. С него начинается кладка блоков на еще неохлажденную бетонную площадку.Важно соблюдать уровень установки и учитывать вес лотков;
• после установки первой пары изделий стыки заделываются мягкой полимерной веревкой и заливаются бетоном.

Фото: установка

По завершении боковые части лотков заполняются песчано-гравийной смесью и тщательно уплотняются. После окончательного остывания бетона на верхней части линии устанавливаются защитные конструкции — бетонные покрытия или решетки.

Видео: установка

Цена

Для потребителя помимо эксплуатационных характеристик лотков важна их стоимость. Это совсем другое, потому что многие предприятия, специализирующиеся на их производстве, были закрыты.

Но в связи с увеличением заказов стали появляться новые производственные линии. Часто они оснащены современным оборудованием, а в процессе производства используются инновационные технологии, которые напрямую влияют на стоимость продукта.

В таблице указан примерный порядок цен на лотки различной конфигурации.

Стоит ли устанавливать такие изделия на приусадебном участке? Все зависит от условий эксплуатации.

Если ливневая канализация проходит через подъезд к гаражу, оптимальной будет установка железобетонных водоотводных лотков. В остальных случаях возможен монтаж стандартных полимерных изделий.

Дренажные поддоны железобетонные используются при строительстве дренажа, дренажа, канализации и водопропускных труб. Современные водоотводные лотки ЖБИ представляют собой железобетонные изделия нескольких типов и размеров, изготовленные по различным технологиям. Технологии укладки такого изделия, как водоотводные лотки, тоже разные: все зависит от условий, в которых железобетонный лоток должен выполнять свою функцию.

В таблице ниже показано, что цена на водоотводные лотки зависит от габаритов изделия.

Цены на лотки водоотводные железобетонные

	Вес	L	B	H	Цена
Лотки водоотводные железобетонные Л-20-3	150 кг.	206 см.	26 см.	14 см.
Лоток дренажный железобетонный Л-23-5	550 кг.	230 см.	54 см.	30 см.
Лоток дренажный железобетонный Л-300	880 кг.	295 см.	54 см.	43 см.

Современный мир невозможно представить без зданий и сооружений, которые собираются из железобетонных конструкций. Таким образом, невозможно переоценить значение таких сборных изделий, как водоотводные лотки , и коллекторные элементы.Хотя между их использованием есть существенная разница.

Цели использования таких вещей, как бетонные желоба и элементы коллектора, различны. Например, бетонные водоотводные лотки используются для защиты труб. Для выполнения этой задачи нужно немного повысить индивидуальные характеристики. Элементы коллектора обычно используются для отвода сточных вод, другими словами, это одна труба, которая должна выполнять эту задачу. С учетом назначения к ним (бетонные водоотводные лотки) серьезных требований не предъявляется.

Бетонные дренажные лотки цена

Как элементы коллекторов, так и дренажные каналы имеют одно неоспоримое преимущество — лучшее соотношение цены и качества. Цена на водоотводные лотки доступна при любом строительном бюджете. Это преимущество открывает огромное поле для их применения в строительстве без особых финансовых затрат. В связи с этим водоотводные лотки производятся в промышленных масштабах более года, потому что спрос на них растет.В настоящее время краевые железобетонные дренажные лотки имеют повышенные технические требования.

Размеры и свойства желобетонных водоотводных лотков

Ниже мы рассмотрим отличительные особенности железобетонных водоотводных лотков:

• высокая прочность. В качестве примера можно взять дренажный поддон железобетонный, который используется при прокладке теплотрасс. Его основная задача — сохранить теплоизоляционные свойства трубопровода при минимальных затратах на обогрев последнего.В этом случае единственной значимой характеристикой будут прочностные характеристики бетонного желоба, так как это не только способ снижения энергозатрат, но, в первую очередь, гарант безопасности, поскольку снижает угрозу разрыва трубопровода;
• влагостойкость. Подавляющее количество лотков из ЖБИ имеет отличную водонепроницаемость, поэтому их используют при строительстве теплотрасс. Однако на теплотрассе постоянно возникают условия по ускорению разрушения поверхности.Чем выше температура, тем меньше времени может проработать бетонный лоток, поэтому он должен иметь максимально возможный уровень влагостойкости;
• долгий срок службы. Сроки использования этих изделий в современной железобетонной промышленности достигают нескольких десятилетий. В этот период у собственника есть гарантия, что бетонный лоток защитит трубу от механических повреждений и теплопотерь.

Компания Бетон24 предлагает водоотводные лотки из железобетона различных типов по доступным ценам.Эти инженерные сооружения предназначены для приема сточных, дождевых и талых вод, поступающих в фундаменты зданий и цокольные этажи. Они имеют прямоугольную форму и правильно рассчитанный профиль желоба. В дренажной системе можно использовать дренажные поддоны с решетками для сбора влаги с поверхности земли. Возможна установка для приема атмосферных осадков:

• на территории торговых центров;
• в парковых зонах;
• на стоянках;
• в пешеходных зонах и других местах.

Функции дренажных лотков

Благодаря высокой прочности такие конструкции могут использоваться там, где на них может оказываться значительное давление, и где невозможно ограничиться стандартной канавой. Например, на складских и производственных площадях, возле автомагистралей, по краям дорог.

Лотки водоотводные железобетонные, устанавливаемые по краям дорог, часто называют бок о бок, — на месте установки. Они не только удаляют с поверхности стекающие по откосам жидкости, но и служат для укрепления полотна.

Основная задача сооружений — не допустить застоя стоков на определенной территории. Вот чем они отличаются от дренажных систем, предназначенных для сбора грунтовых вод … Дренажные лотки из железобетона наиболее удобны и предпочтительны благодаря устойчивости к низким температурам и повышенной влажности.

Преимущества использования ЖБИ

Основными преимуществами железобетонных водоотводных лотков являются:

• высокая механическая прочность;
• длительный срок службы;
• большой выбор типоразмеров, предназначенных для различных целей;
• низкая чувствительность к агрессивным средам и повышенной влажности.

Компания Бетон24 предлагает купить водоотводные лотки в Москве, с решетками и без них, на выгодных условиях. У нас доступные цены, гибкая система скидок, удобная система оплаты и доставки по столице и региону.

Бетонный дренажный желоб — изделие удлиненной формы, пригодное для прокладки ливневой канализации. Представлены железобетонные водоотводные лотки с сеткой, предназначенные для промышленных, складских и жилых комплексов. Бетонные дренажные поддоны различаются по размеру и производительности.Компания «ЖБИ-Трейд» предлагает на заказ лоток водоотводный бетонный, сочетающий в себе следующие преимущества:

• Устойчив к давлению почвы.
• Отсутствие разрушения от перепадов температур.
• Низкое влагопоглощение.

Бетонный желоб с уклоном, укомплектованный дренажной решеткой, был безотказным на протяжении десятилетий. Позвоните нашим представителям, чтобы приобрести дренажный бетонный лоток по привлекательной цене. Также у нас вы можете заказать бетонные водоотводные лотки без решетки и другие железобетонные конструкции.

Особенности конструкции

Бетонный дренажный желоб, оборудованный решеткой из чугуна с пазами, не может быть установлен везде. Если специфика грунта не позволяет смонтировать стандартный бетонный дренажный лоток, то необходимо использовать дренажный лоток низкого давления с уменьшенной высотой. Также современная промышленность выпускает железобетонные водоотводные лотки, устанавливаемые в промышленных зонах и на складских терминалах.

Если Вы собираетесь купить бетонные водоотводные лотки в Москве, компания ЖБИ-Трейд сделает Вам выгодное предложение… Мы тесно сотрудничаем с ведущими производителями сборных железобетонных элементов, что позволяет устанавливать конкурентоспособные цены на продукцию. Бетонный дренажный поддон будет оперативно доставлен на место проведения работ.

Лоток дренажный железобетонный с решеткой. Лотки дренажные бетонные с решеткой

Правильно смонтированная водосточная система дает гарантию того, что на улице не будет луж, грязи и сырости. Он легко справится с любыми осадками. Система основана на бетонном водоотводном лотке.Элемент устанавливается на начальном этапе строительных работ. Он отвечает за отвод воды. Благодаря этому можно защитить помещение от затопления, поддержать необходимый уровень влажности на территории, увеличить срок службы конструкций.

Наша компания предлагает бетонные лотки различных размеров. Качественная продукция идеально подходит для использования в городе и за его пределами. Монтажные работы не представляют особой сложности. Стандартные блоки легко состыковываются в цельную конструкцию.При необходимости их легко демонтировать, заменив на новые элементы.

В процессе производства используется особый метод — вибропрессование. Эта технология позволяет сделать изделие более прочным, устойчивым к перепадам температур, агрессивной среды и влажности, долговечным.

Наша компания предлагает широкий ассортимент бетонных водоотводных лотков.

Стандартная серия до 25 тонн.

А15 — Выдерживает до 1,5 тн. Их устанавливают на велосипедных дорожках, пешеходных зонах, в частных гаражах или дворах.

В125 — Способны выдерживать до 12,5 т. Монтируются на дорогах, по которым ездит пассажирский транспорт, стоянки, частные постройки.

C250 — выдерживают до 25 тонн. Их выбирают для автосервисов, парковок и заправок.

Выдерживает до 40 тонн. Их установку целесообразно проводить в промышленных зонах, на транспортных терминалах, на автопредприятиях.

В состоянии выдерживать до 60 тонн. Такой водоотвод актуален для промышленных предприятий, монтируется на складах и причалах.

Особенности и преимущества

низкая стоимость;

долгий срок службы;

высокая проницаемость и монолитная конструкция;

высокая прочность материала, устойчивость к перепадам температур;

универсальность, широкая сфера применения.

Если сравнивать бетонные водоотводные лотки с другими конструкциями, первые имеют ряд преимуществ.

Во-первых, это способность выдерживать большие нагрузки. Сегодня многие люди отдают предпочтение керамике. Несомненно, они соответствуют всем установленным современным требованиям, водонепроницаемы и надежны. Вместе с тем керамика плохо переносит сильные нагрузки. Поэтому некоторые элементы могут быть серьезно повреждены.

Во-вторых, это довольно низкая стоимость. Сегодня популярностью пользуется и линейный дренаж. Они прочные, имеют долгий срок службы. Такие продукты идеально подходят для использования в среде, содержащей активные химические компоненты. Высокая стоимость таких конструкций отпугивает покупателей, чего нельзя сказать о бетонных изделиях.Они доступны практически каждому.

В-третьих, это возможность ремонта. Одно из оптимальных решений, и даже самые популярные покупатели поверхностного водоотвода. Материал обладает высокими влагостойкими и морозостойкими качествами. Такая конструкция отличается незначительным весом, тонкими стенками. Поэтому под действием сильных механических нагрузок такой лоток может деформироваться. Заменить элементы будет сложно или невозможно.

Также не хватает бетонных водоотводных лотков — это большой вес, гигроскопичность.Если пластиковые или полимербетонные лотки имеют нулевую впитывающую способность, бетонные лотки могут впитывать влагу. Также бетонные лотки боятся химически агрессивных сред.

Наши бетонные водосточные желоба имеют самую широкую область применения. Помимо вышеперечисленного, их можно использовать на любых производственных площадях, различных производственных объектах, складах разного уровня, логистических центрах. Их используют не только крупные и мелкие компании, но и большинство частников в своих коттеджных поселках и домохозяйствах.Часто такие системы водоотведения можно увидеть в гаражах разных типов. Мы, в свою очередь, имея большой опыт установки данных устройств для слива воды, можем смело сказать, что такие системы могут применяться в административных зданиях, общеобразовательных школах, детских садах, различных социальных и культурных объектах.

Если вы решили благоустроить территорию загородного дома и обеспечить качественный водоотведение, то вам понадобятся бетонные лотки «Супер» для этих целей. Эти изделия не подвержены коррозии, просты в установке и не требуют установки дорогостоящего оборудования.Предлагаем вам купить этот вид ЖБИ. Вот несколько веских аргументов.

· Этот тип лотка очень надежен. Именно бетонные лотки «Супер» пользуются спросом у наших покупателей. Причина в том, что такие изделия достаточно прочны и устойчивы к износу, но при этом просты в установке, что позволяет создавать сооружения для отвода сточных вод практически любой сложности. Технические характеристики лотков соответствуют высоким требованиям, предъявляемым к продукции этого класса.Чтобы конструкция была более устойчивой, мы кладем внутрь цинковую доску.

· При производстве бетонных лотков данного типа используется вибротехника. Это позволяет получить выход с минимальным количеством дефектов из бетона высокой плотности. Такие лотки устойчивы к перепадам температур и без проблем прослужат долгие годы в экстремальных климатических условиях.

· Наша компания Drenline является официальным производителем качественной сертифицированной продукции и готова задокументировать этот факт.

В комплекте с бетонными лотками «Супер» — решетка чугунная с классом нагрузки D400 и выше. Благодаря высокому классу нагрузки лотки «Супер» и решетки к ним могут использоваться на стоянках, дорогах и парковых территориях. При необходимости эту конструкцию можно установить даже на взлетно-посадочной полосе.

Наша компания предлагает вам широкий выбор бетонных конструкций по доступной цене. Мы гарантируем Вам не только отменное качество нашей продукции, но и быструю доставку товара даже в самые отдаленные точки.Цены на предлагаемые товары вас приятно удивят своей доступностью. Такая ценовая политика стала возможной благодаря прямому сотрудничеству с покупателями, минуя дилеров, подняв конечную цену на товар.

Загляните на наш сайт и выберите конкретные лотки «Супер», которые вам нужно сконфигурировать! Вы можете оформить заказ здесь, связавшись с нашим on-line консультантом по телефону.

Сложная задача отвода воды от фундаментов зданий и коммуникаций должна выполняться сразу на нескольких уровнях. Дренажная подушка под основанием отвечает за воду, которая скапливается в земле, но на поверхности вся нагрузка ложится на внешнюю систему мойки. В специальных лотках влага собирается не только со всей наземной части, но и из водосточных труб на фасаде дома. В таких условиях эксплуатации необходим надежный водостойкий материал.

Бетонные лотки — это элементы внешней дренажной системы, которые перенаправляют и отводят излишки влаги.Через большие ячейки решетки дождевая и талая вода собирается в бетонный желоб и течет дальше по искусственному каналу. На дачных участках это предотвращает размыв верхних слоев почвы, а на промышленных площадках, вдоль дорог и тротуаров, обеспечивает быстрое высыхание покрытия.

Попытки использовать другие типы каналов для сбора и отвода воды кажутся на первый взгляд проще и дешевле. Но на самом деле бетонные бруски с решетками наиболее практичны и эффективны.Это конструкции из разряда «заложенных и забытых». Они почти не забиваются внутри, не зарастают травой и не осыпаются, как это бывает с земляными канавами. Бетонные водостоки не гниют, как дерево, в отличие от ПВХ, не боятся перепадов температур и намного прочнее керамических.

Преимущества

Лотки для поверхностного водоотвода не заменяют другие материалы даже из дачных участков. Набор положительных характеристик, как и у всех ЖБИ, достоин уважения:

1.Морозостойкость и устойчивость к гниению.

2. Высокая плотность и прочность бетона, обеспечиваемая технологией вибрации или вибропрессования в формах.

3. Легкость очистки, особенно при наличии чугунной решетки фильтра.

4. Точность изготовления размеров и их устойчивость после окунания лотков в грунт.

5. Долговечность — бетонные водоотводы служат не менее 50 лет.

6. Глубокая посадка в землю.

Толстая чугунная решетка обеспечивает дополнительную защиту бетона от ударов и сколов.Он полностью закрывает желоб и принимает на себя всю нагрузку: вес проезжающих людей и проезжающих автомобилей. Без него осыпающиеся куски цемента быстро обнажат металлическую арматуру, и под воздействием влаги начнется ее разрушение. А оставлять открытыми бетонные каналы довольно большого размера опасно.

Большой плюс — это система сборки дренажных систем из отдельных сегментов. В этом случае даже сильная пробивка верхних слоев почвы или увеличение нагрузки в сложных погодных условиях — не проблема.Давление может быть на стенки одного лотка, но не нарушать весь канал.

Также доступны лотки из полимера или фибробетона в комплекте с решетками. Они имеют те же преимущества, что и классические изделия из бетона, но отличаются ровностью стен и меньшим весом. Однако цена таких лотков выше.

Характеристики и маркировка

Для изготовления лотков с решетками обычно берут марку бетона не ниже М200.Крупногабаритные элементы армируют арматурой АИ или АII, мелкие — проволокой марки Вр-1. В процессе вибропрессования формы получают железобетонные изделия не только высокой плотности и прочности, но и водонепроницаемые.

Решетка изготавливается из чугуна ВЧ-50, реже из оцинкованной стали, может иметь щелевую или ячеистую форму. Кстати, именно от него зависит окончательная стоимость всего набора, так как он стоит в несколько раз дороже, чем сама поилка.

Бетонные водосточные желоба с решеткой чаще всего маркируются по старым советским ГОСТам: Л, ЛВ. После букв следует набор цифр, обозначающих размеры в сантиметрах:

• первая обозначает расстояние между стенами;
• вторая — общая ширина;
• третья — высота.

Но есть и изделия с более удобной европейской маркировкой, где в миллиметрах задается только внутренняя ширина канала (DN) и габаритные размеры лотка (H).

В зависимости от допустимой нагрузки желоба из бетона подразделяются на следующие классы:

1. А15 — рассчитан на минимальные нагрузки до 1,5 тонн, поэтому используется для устройства тротуаров, а также на дачных участках.

2. В125 — выдерживает вес автомобиля до 12,5 тонн. Применяется при въезде в гараж, на парковках и улицах с малым движением транспорта.

3. С250 — их лимит 25 тонн, поэтому объем дренажа расширен за счет автосервисов, АЗС и автомоек.

4. D400 — применяется на промышленных площадках и путях, выдерживает вес до 40 тонн.

5. Е600 — логистические центры, ангары и др., Где тяжелая техника весит до 60 тонн.

6. F900 — самый прочный вид продукции, предназначенный для военных объектов и аэродромов.

Частному разработчику достаточно первых двух типов производительности. Но если на участок придется время от времени ездить тракторной техникой, лучше на входе установить лотки с решеткой типа Д400.

Типы лотков с решетками

Бетонные лотки представляют собой очень простое железобетонное изделие П-образного, треугольного или трапециевидного сечения в свету. Плоское дно обеспечивает им устойчивое положение в любом грунте, а арматура из стальной проволоки в бетонном корпусе воспринимает разнонаправленные нагрузки. Форма желоба, образованного внутренними стенками и дном, может быть разной:

• закругленная;
• в форме квадрата или прямоугольника;
• трапеция.

Принципиальной разницы между ними нет. Просто в круглой водосточной желобе практически не задерживается мелкий мусор из-за отсутствия внутренних углов. Другая классификация лотков основана на их вместимости:

1. Гараж — не отличаются большой вместимостью за счет своей скромной высоты (до 10 см), поэтому используются только в частном секторе.

2. Коттедж — глубина поддона немного больше (15 см), поэтому он пропускает почти в полтора раза больше воды.

3. Дорога — достаточно объемные водоотводные лотки с внутренними размерами примерно 19×16 см. Они рассчитаны на постоянную работу под нагрузкой, поэтому востребованы в дорожном строительстве.

4. Канальные — очень крупногабаритные изделия, предназначенные для улучшения водоотвода на железнодорожных путях, а также для установки на проблемных почвах (болотистых, глинистых). Глубина желоба может составлять 30-60 см при ширине 30 см. Часто используется без фильтрующей сетки.

5. Телескопические — имеют больше вариантов форм и укладываются на наклонные площадки, где потоки воды создают заметный напор.

Также следует выделить серию дренажных систем. У каждого производителя есть свои названия, но это будет легко понять. Некоторые из них рассчитаны на работу с повышенными нагрузками на сетку (аэродромы, грузовые терминалы) и поэтому дополнительно усилены металлическими оцинкованными уголками. Металлопрокат принимает на себя удары и вес проезжающих механизмов, надежно защищая бетонный желоб от разрушения. Серия «Легкая» применяется при малых и средних водозаборах в условиях города или дачного поселка.

Размеры и стоимость

Простая конструкция и форма дренажа никак не влияют на их стоимость. Ощутимая разница в цене на поддоны с чугунными прутками разного размера. При этом необходимо выбрать такую, которая может обеспечить осадки на уровне среднемесячной нормы с запасом в 25%.

Марка, серия	Класс нагрузки	Ширина желоба, мм	Размер, мм	Стоимость, руб
BetoMax DN100-H60 (без решетки)	C250	100	500 х 140 х 60	245
BetoMax Super DN150-h230	E600	150	1000 x 250 x 130	4335
МАКСИ 16. 25,31	F900	160	320 х 250 х 310	5330
Max Sir DN400	F900	400	1000 x 550 x 450	9430
MAXI LP-50.64.61-B	E600	500	1000 x 610 x 640	27600

При покупке внимательно осмотрите каждый лоток: трещина в бетоне или выступы на внутренних стенках желоба могут привести к проблемам при обслуживании дренажной системы.

Дренажные поддоны. Лотки дренажные бетонные: типовые размеры и цены

Лотки железобетонные используются в дорожном, жилищном, коммерческом строительстве и других сферах. Их предназначение — прокладка труб и кабелей, дренажа и водопровода (дренажные желоба, дождевые и дренажные лотки, другие подвиды). В современном строительстве обходится без железобетонных лотков создание практически без дорог, многоэтажных домов, гаражей, парковок, террас, теплиц и других видов недвижимости. Основные и главные преимущества — эффективное использование площадей объекта (кровля и подземная часть), возможность снижения затрат.

С экономической точки зрения применение железобетонных лотков более чем оправдано, так как при возведении конструкций одинаковой конструкции и площади на строительной площадке стоимость железобетонных лотков ниже в 2–2,5 раза, и экономия времени и труда рабочих не идет ни в какое сравнение.

Лотки железобетонные — строительные материалы из тяжелого бетона на основе стального арматурного каркаса.Продукция производится по ГОСТ 23009-78 на основе портландцемента марки не ниже М400, в качестве наполнителей используется стальная арматура класса А-1, А-3, гравий, гранит, отборный песок. Такие железобетонные лотки используются во всех конструкциях и на любых типах грунтов, кроме агрессивных к бетону. В случаях, когда окружающая среда агрессивна, при изготовлении такой специализированной продукции используется сульфатостойкий портландцемент.
В любом случае бетон для изготовления лотков соответствует ГОСТ 10268-80.
Во избежание засорения лотков в процессе работы используются перекрывающиеся нагревательные каналы, которые закрывают лоток сверху, как крышка. Они сделаны из тех же материалов, что и сами лотки.

Лотки железобетонные в зависимости от функций, конструкции и типа установки условно можно разделить на разновидности:
. дренаж типа МЖБЛ;
. дорога, тип: Л, Б, серия чертежей 3.503.1-66;
. дренаж;
. лотки теплотрасс, тип: Л, серия чертежей 3.006.1-8;
. непроходимые каналы;
. межостистые, межостистые, типа МПЛ, МШЛ серии 3.501-68;
. кабель силовой, тип: УБК, УБС, серия чертежей 3.006.1-2.87;

Лотки железобетонные для теплотрасс используются для прокладки подземных коммуникаций — магистральных трубопроводов, водопроводных и канализационных сетей в коммунальных хозяйствах. Их также можно использовать при строительстве подземных автостоянок, зимних садов, теплиц и т. Д.
Дренажные поддоны используются при строительстве гидротехнических сооружений, предназначенных для отвода ливневых или грунтовых вод с автомагистралей, промышленных зон, грузовых терминалов, железных дорог, взлетно-посадочных полос аэропортов, и т. п.
Желобетонные дренажные лотки используются как основной элемент линейного дренажа и дренажа, предназначены для отвода талой и дождевой воды. Такие дренажные системы необходимы для озеленения промышленных предприятий и частных строительных площадок. Дренажные системы делятся на два типа — линейные и точечные. Дренажные лотки из железобетона используются специально для линейных дренажных систем.

Лотки железобетонные кабельные предназначены для прокладки кабелей электрических сетей. Они защищают проложенные коммуникации и кабели от агрессивного воздействия внешней среды — влаги и почвы.Этот тип лотков обозначен торговой маркой «UBC».

Железобетонные межпутные и межшпальные лотки используются при строительстве сооружений, отводящих воду от железнодорожного пути.
Все железобетонные лотки, в частности лотки теплотрасс, должны иметь достаточно высокую тепло- и гидроизоляцию для защиты труб теплотрасс от воздействия окружающей среды, коррозии, влаги и утечек теплоизоляционного воздуха из теплотрасс. Чтобы обеспечить отсутствие зазоров между элементами и герметичность стыков, используются специальные мастики изоляционного покрытия.
Гидроизоляцию покрытия следует проводить при укладке железобетонных лотков в траншеях и их стыковке. Своевременная и качественная гидроизоляция железобетонных лотков теплотрасс и плит теплотрасс, особенно их стыков, увеличивает срок их службы в несколько раз.
Тепловые сети, монтируемые из железобетонных лотков, обладают несомненным преимуществом: они практичны в эксплуатации, легко и быстро монтируются. Такие теплотрассы удобны для плановых ревизий — достаточно выкопать траншею, снять крышку поддона, при необходимости заменить поврежденные трубы теплотрассы, а железобетонные лотки и плиты перекрытия каналов теплотрассы остаются на месте и может прослужить еще десять лет.
Лотки железобетонные укладываются штабелями в соответствии с требованиями безопасности и СНиП III-4-80.

Устройство водоотведения необходимо не только для частных домов, но и является непременным условием строительства коммуникационных путей и дорог.

Основными элементами устройства ливневой канализации являются конструкции для транспортировки воды к месту хранения или отвода их на землю — водоотводные лотки.

Дренажная система состоит из нескольких составных элементов — транспортных каналов, по которым движется вода, емкостей для хранения (опционально) и решеток фильтров.

В сочетании они образуют эффективный механизм удаления атмосферной влаги с поверхности почвы.

Конструктивно железобетонный лоток состоит из бетонного основания с желобом и решетчатой ​​крышки, предохраняющей от попадания крупных предметов в водосточную систему.

Фото: железобетонный лоток состоит из бетонного основания с желобом и решетчатого покрытия

Основные требования к данной конструкции следующие:

• высокая степень надежности.Срок службы железобетонных желобов составляет около 35-40 лет. Однако они не должны разрушаться под воздействием влаги, перепадов температуры и прямых солнечных лучей;
• простая технология изготовления и доступная стоимость. Основное применение железобетонных лотков — гражданское дорожное строительство. Следовательно, они должны иметь доступную цену в сочетании с упрощенным производственным циклом;
• нетрудоемкий способ соединения элементов дренажного канала, состоящего из лотков.

Учитывая эти факторы, бетонные изделия оптимальны для водоотведения как в гражданском, так и в частном строительстве.

Однако появление новых производственных материалов внесло свои коррективы — вместо традиционных железобетонных изделий все чаще устанавливаются дешевые полимерные изделия.

Причем не учитываются их относительно низкая механическая прочность и деформация под воздействием высоких и низких температур. Пенобетон по техническим параметрам ближе к железобетонным конструкциям.

Но он чувствителен к перепадам температур и имеет большую пористость, что сказывается на механической прочности.

Существует 2 основных метода изготовления дренажных поддонов:

• вибропрессование. Исходный материал заливается в форму и подвергается давлению. При этом вибростол способствует равномерному распределению материала и гарантирует равномерный показатель плотности по всей структуре изделия;
• литье вибрационное. Практически полностью аналогичен описанному выше, за исключением отсутствия пресса. За счет вибрации цементный раствор распределяется по форме.

Недостаток — неоднородная плотность — внешняя часть будущей конструкции подвергается большему давлению, чем внутренняя. В результате эксплуатационные свойства лотка будут хуже, чем у лотка, изготовленного методом вибропрессования.

Вне зависимости от технологии требуется металлический каркас, который изготавливается из стальной арматуры. Технология изготовления подбирается исходя из заявки.

Важно! Если лотки устанавливаются вдоль трассы — постоянная вибрация от транспортных средств не должна приводить к их разрушению.Наоборот, в городских парках и частных земельных участках можно устанавливать вибролитые модели.

Виды

Основная функция лотков — улучшение дренажной системы. Но поскольку условия напрямую зависят от местности и параметров будущего водоотводящего сооружения, выделяют следующие типы водоотводных лотков:

Фото: для линейной ливневой и бытовой канализации

Это стандартные конструкции, которые могут различаться по ширине, высоте стороны и полезному внутреннему объему.Это один из самых распространенных видов железобетонных каналов, который можно использовать как в частном строительстве, так и в коммерческом.

Фото: телескопические водоотводные лотки

Необходимы для прокладки трасс на местности с небольшими перепадами высот. Это трапециевидные конструкции.

Для установки узкая часть изделия устанавливается широким колоколообразным способом. Чаще всего их используют при строительстве автомобильных и железных дорог.

Фото: краевые водоотводные лотки

Конструкции с небольшим углублением для потока воды, но большой толщины. Устанавливается на обочине дороги, чтобы убрать осадки. Их устойчивость к внешним воздействиям необходима для длительной эксплуатации.

Кроме того, лотки различаются по форме:

Фото: трапециевидные дренажные лотки

Фото: U-образные дренажные лотки

• с круглым или плоским лотком.

Фото: круглые и плоские водоотводные лотки

В процессе изготовления конструкции проходят специальную термообработку поверхности для обеспечения должного уровня защиты от влаги.

Важно! Уменьшение гигроскопичности необходимо для сохранения целостности конструкции зимой. Вода, попадающая во внутренние поры бетона при замерзании, разрушает его.

Плюсы и минусы

Эксплуатационные свойства железобетонных водоотводных лотков определяются их техническими показателями. Для полноценного анализа необходимо знать их положительные и отрицательные стороны.

Квалифицированный подход к этой задаче заключается в систематическом рассмотрении следующих показателей:

• транспортировка и установка

Абсолютным минусом является вес конструкций — он может колебаться от 300 кг до 1 кг. 5 тонн. Транспортировка блоков такого размера осуществляется на специальных платформах, а их вместимость обычно ограничивается 8-10 ед.

Для погрузки и разгрузки требуется крановое оборудование. При установке следует строго придерживаться стыков одной конструкции с другой.

В противном случае произойдет утечка. По этому параметру лотки железобетонные уступают изделиям из пенобетона или полимеров.

• плановое обслуживание и замена;

После установки обслуживание сводится только к периодической очистке каналов.Несомненным достоинством лотков из железобетона является их повышенная прочность и длительный срок службы.

Однако при замене любого элемента водоотводящей сети необходимо специальное оборудование и учет затрат на дорогостоящую транспортировку.

Цена лотков напрямую зависит от технологии изготовления, формы и габаритных размеров. Однако если сравнить его с аналогичными изделиями из других материалов, то он будет самым высоким.

При этом стоит учитывать срок эксплуатации и текущие затраты на обслуживание.Для железобетонных конструкций требуется более 50 лет с минимальными усилиями для обеспечения нормальной работы дренажной системы.

Как правильно выбрать

Основным критерием выбора лотков являются параметры проектируемой водоотводящей системы. По ним подбирается оптимальный размер изделия, учитывается его форма, габариты.

Размер лотка считается одним из важнейших параметров.

Фото: размер лотка считается одним из важнейших параметров

Габаритные размеры могут быть самыми разнообразными.Показатель ширины варьируется от 40 см до 4 м. Длина напрямую зависит от массы лотка — для продуктов массой не более 9,9 т она может быть не более 5,97 м . Для небольших изделий нормализованная длина составляет 2,97 м .

Эти настройки напрямую влияют на пропускную способность лотка. Он должен соответствовать максимальной номинальной нагрузке системы. Учитывается только полезный внутренний объем.

Метод производства и качество

Для организации отвода бытовой канализации желательно установить поддоны, изготовленные методом вибропрессования.Их поверхность должна пройти термическую обработку для улучшения гидроизоляционных свойств.

Также следует знать, из какого цемента изготовлен лоток, какая арматура использовалась в процессе производства.

Для производства высококачественной продукции используется цемент марки М 500 и выше. Они придадут конструкции должный уровень жесткости и механической прочности.

Стоимость

Это напрямую зависит от качества товара и его технических параметров.При проектировании ливневой канализации в частном доме можно устанавливать небольшие конструкции, изготовленные методом вибролитья.

Важно! Если в воде присутствуют агрессивные элементы, характерные для работы автомоек и промышленных объектов, то следует выбирать лотки с более плотной структурой.

ГОСТ

Существует несколько нормативных документов, определяющих качество и форму железобетонных водоотводных лотков. Считается основным.

В соответствии с ним лотки делятся на следующие типы:

• LR — изделия на сваях;
• LRG — установка производится в землю.

В зависимости от этого выбираются различные типы продуктов. Стандартные размеры и технические параметры лотков указаны ниже:

Фото: типоразмеры и технические параметры лотков

В этом нормативном документе указывается форма изделия, предельно допустимые отклонения при изготовлении и порядок транспортировки. Однако для изготовления следует придерживаться правил, изложенных в п.

.

Как установить лотки

В зависимости от формы торца возможны 2 способа соединения конструкций — встык и паз.На рисунке показаны примеры таких лотков.

Фото: способы соединения конструкций

Модели L-20-3 и L-23-5 с одной стороны имеют монтажную подножку, а с другой — соответствующее свободное пространство. При установке друг с другом пазы лотков плотно стыкуются, образуя плотное неразъемное соединение.

Фото: установка поддона

Монтажные работы состоят из следующих этапов:

• подготовительный.Если установка находится в земле, то в зависимости от размера лотков и необходимого уклона для самотечной воды выламывается траншея. Дно засыпается плотным слоем песка, который затем утрамбовывается. Лотки располагаются вдоль траншеи, что упрощает дальнейшую работу;
• дно траншеи залито слоем бетона, на котором производится установка лотков. Место установки лучше всего выбирать с самой высокой точки системы. С него начинается укладка блоков на еще остывшую бетонную подушку.Важно соблюдать уровень установки и вес лотков;
• после установки первой пары изделий стыки заделываются мягкой полимерной паклей и заливаются бетоном.

Фото: установка

По завершении боковые части лотков засыпаются песчано-гравийной смесью и тщательно упаковываются. После того, как бетон полностью остынет, на верхней части магистрали устанавливаются защитные конструкции — бетонные покрытия или решетки.

Видео: монтаж

Цена

Для потребителя помимо эксплуатационных характеристик лотков важна их стоимость. Это совсем другое, потому что многие предприятия, специализирующиеся на их производстве, были закрыты.

Но в связи с увеличением заказов стали появляться новые производственные линии. Часто они оснащаются современным оборудованием, а в процессе производства применяются инновационные технологии, которые напрямую влияют на стоимость продукта.

В таблице указаны примерные цены на лотки различной конфигурации.

Стоит ли устанавливать такие изделия на частном земельном участке? Все зависит от условий эксплуатации.

Если ливневая канализация проходит через подъезд к гаражу, оптимальным будет установка железобетонных водоотводных лотков. В остальных случаях можно смонтировать стандартные полимерные изделия.

Компания Бетон24 предлагает водоотводные лотки из железобетона различных типов по доступным ценам. Эти инженерные сооружения предназначены для приема сточных вод, дождевых и талых вод, поступающих в фундаменты зданий и цокольные этажи. Они имеют прямоугольную форму и правильно рассчитанный профиль желоба.В дренажной системе могут использоваться дренажные поддоны с решетками для сбора влаги с поверхности земли. Возможна установка для приема осадков:

• на территории торговых центров;
• в парковых зонах;
• на стоянках;
• в пешеходных зонах и других местах.

Функции дренажных лотков

Благодаря высокой прочности такие конструкции могут применяться там, где на них может оказываться значительное давление и где невозможно ограничиться стандартной канавой. Например, в складских и промышленных помещениях, возле автомагистралей, по краям дорог.

Лотки водоотводные железобетонные, устанавливаемые по краям дорог, часто называют краевыми — на месте установки. Они не только отводят с поверхности стекающие по откосам жидкости, но и служат для укрепления полотна.

Основная задача сооружений — не допустить застоя стоков на определенной территории. Это отличает их от дренажных систем, предназначенных для сбора грунтовых вод.Дренажные лотки из железобетона являются наиболее удобными и предпочтительными из-за их устойчивости к низким температурам и повышенной влажности.

Выгоды от использования бетонных изделий

Основными преимуществами железобетонных водоотводных лотков являются:

• высокая механическая прочность;
• длительный срок службы;
• большой выбор типоразмеров, предназначенных для различных целей;
• низкая чувствительность к агрессивным средам и повышенной влажности.

Компания Бетон24 предлагает купить водоотводные лотки в Москве, с решетками и без, на выгодных условиях.У нас приемлемые цены, гибкая система скидок, удобная система оплаты и доставки по столице и региону.

Для отвода воды от дорог и построек, прокладки различных видов коммуникаций и теплотрасс используются специальные защитные конструкции — лотки из качественных антикоррозионных материалов. Важным преимуществом железобетонных изделий является их доступная цена, значительная экономия времени на строительно-монтажные работы.Ознакомление с классификацией защитных изделий поможет правильно выбрать тип и размер железобетонных лотков для решения конкретной инженерной задачи.

Материал — бетон плотностью не менее 2400 кг / м3, армированный арматурой класса A-I, A-II или арматурной проволокой B-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй тип более устойчив к агрессивному воздействию внешней среды, бетон на вибропрессе плотный, с однородной структурой и низкой проницаемостью. Стенки изделий иногда укрепляют листами из оцинкованной стали.

Лотки по ГОСТ 13015.0-83, 10268-80 имеют следующие требования:

• прочность бетона на сжатие — не менее М300;
• крупность заполнителя бетонной смеси — не более 15 мм;
• цемент используемый портландцемент марки не ниже М400;
• толщина бетонного слоя над арматурой не менее 15 мм;
• на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
• усадочные трещины толщиной не более 0.На внешней поверхности возможны 1 мм.

По выполняемым функциям железобетонные защитные изделия классифицируются следующим образом:

1. Лотки водоотводные (тип Л, серия 006.1-2 / 87) — используются для создания дренажных, канализационных и коллекторных сетей, используются для транспорта. сточные воды, недра и дождевая вода;

2. кабель (тип УБК, УБС, серия чертежей 3.006.1-2,87) — защищает кабельные каналы (электрические, информационные, коммуникационные) и проложенные под землей шины от повреждений, а также являются надежными электрическими. изоляторы, предотвращающие контакт высоковольтных линий электропередачи с грунтом;

3.нагревательные лотки (тип L, серия 006.1-8) — защищают трубы, заполненные паром или горячей водой, от потерь тепла, давления и смещения грунта, коррозионных повреждений, грызунов;

4. дренаж (МЖБЛ) — для удаления грунта, талой и дождевой влаги с фундаментов домов, парковок, пешеходных зон, автомобильных дорог, железнодорожных путей;

5. дорога (тип Л, Б; серия 503.1-66) — отвод воды с дорог на склоны;

6. Межшпальные, межшпальные (МПЛ, МШЛ, серия 501-68) — для отвода воды с железнодорожных путей.

Лотки водоотводные железобетонные могут выполнять различные функции. В зависимости от цели применения, исполнения и способа монтажа они делятся на следующие группы:

• ливневые стоки — для сбора и отвода большого объема воды, образующейся во время проливных дождей;
• канализационная — транспортные стоки к коллекторам;
• телескопическая — для сбора воды на склонах и насыпях и для отвода ее в специально отведенном месте; при строительстве дорог с их помощью создают поперечный водоотвод;
• водопропускные трубы — желоба для обеспечения самотечного стока воды.

Разновидности лотков

Промышленность производит продукцию с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Желаемая форма подбирается в зависимости от решаемых технических задач.

1. Квадратная или прямоугольная. Самый распространенный вид — ящик П-образной формы, напоминающий желоб. Лотки-каналы имеют такой профиль: в них укладываются пучки кабелей, зазоры заполняются бетонной смесью, выполняется гидроизоляция мастикой.В дренажных системах также чаще всего используются железобетонные водопропускные трубы прямоугольного сечения.

2. Треугольная. Это лучший вариант для ливневой канализации, прокладываемой вдоль дорог, предпочтительнее треугольный профиль.

3. Трапециевидный. Такая форма характерна для телескопических водоотводных лотков: укладываясь по откосу, они вставляются друг в друга. Это позволяет выдерживать напор воды, возникший из-за перепада высоты.

4. Параболический. Они служат для водоотвода, водоотвода, водоотвода и дополняются решетками из чугуна, нержавеющей стали, пластика. Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются препятствием для мусора. Лотки железобетонных изделий параболического сечения устанавливаются на «подушку» из бетона, стыки заделываются раствором.

В каждой из этих групп есть разные модификации — сплошные, сборные, широкие, узкие, дополнительные.

Размеры лотка

Размер продукта зависит от его функционального назначения, марки и расчетной загрузки.Длина, ширина, высота, толщина стенок, объем меняются. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованными являются сборный железобетон ГОСТ ГИБ с такими размерами: прямоугольный

• и квадрат 2970х420х360; 2970x1840x570; 2970х2780х1060 мм;
• трапециевидный — 2990х280х280; 2990x1180x430; 2990х2080х880 мм;
• параболическая — 720х420х360; 720x1160x1310; 720x2780x1060 мм.

Нестандартные лотки для крупных объектов имеет смысл заказывать, чтобы окупить затраты на проектирование и изготовление оборудования. При этом основные параметры должны соответствовать общим техническим требованиям.

Как маркируются продукты?

Каждая серия имеет определенное обозначение, которое представляет собой комбинацию букв и цифр. Маркировка, регламентированная государственными стандартами, зашифрованный вид, размер, конструктивные особенности, индекс нагрузки. Ниже приведены некоторые примеры обозначений сборного железобетона.

1. Для изоляции теплотрасс (например, Л-12-8 / 2). Буква L с цифрой из серии (12) обозначает размер, цифра 8 — расчетную нагрузку в тс / м2.Цифра 2 после черты означает, что длина не совпадает с типовым размером (6 м), но составляет ½ этого показателя — 3 м.

2. Водовыпускные трубы. Они отмечены буквами B или LT. В серию Б входят изделия следующих размеров: длина — 1000-2500 мм, ширина — 375-750, высота — 215-450 мм. Размер LT немного больше: длина — 1000-5980, ширина — 360-1700, высота — 80-1000 мм.

3. Кабель (например, УБК. 2А). Буквенный код указывает на то, что изделие относится к универсальному кабелю, цифра 2 — размер (1990х500х160 мм).Буква А означает, что есть закладные элементы (сетка и стержни).

Стоимость

Железобетонные изделия — самый доступный вариант устройства водостока или дренажной системы. Цена зависит от конструктивных особенностей, класса номинальной нагрузки, пропускной способности (ширины гидросистемы), технологии изготовления. Желательно приобретать продукцию у производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, представлены в таблице.

Фирма	Артикул	Размеры, мм	Цена, рублей
Железобетонный центр	L-1-7	1100x390x370	1150
	L-300	2950x540x430	3930
Комбайн ЖБИ-11	Л-1-7	1100x390x370	750
	Л-23-5	2300x540x300	3070
КЗБИ	Л-1-8 / 2	740x420x360	3800
	Л-15-8 / 2	2980x1840x7200	15200
Одинцово ЖБК	Поднос телескопический Б-7	1500x890x400	3350
	Дорога L-23-5	2360x530x300	3110
	МСХЛ-0. 7	1500x400x800	3920

Для защиты коммуникаций от механических и коррозионных повреждений необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при прокладке кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в экстренных ситуациях. Кроме того, железобетонные изделия используются для отвода дождевой и талой воды от зданий.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными прутками из арматуры класса А-I, А-II или проволокой Бп-I.Технологический процесс вибропрессования позволяет получить плотный железобетон, устойчивый к агрессивным факторам окружающей среды. Согласно ГОСТ 21509-85 к нему предъявляются требования по следующим направлениям:

• морозостойкость и влагостойкость;

Спецификации арматурной стали

• ;
• толщина бетонного слоя;
• антикоррозионные качества;
• сырье для бетонной смеси;
• однородная структура без пустот;
• механическое сопротивление.

По конструкции, назначению, способу установки лотки бывают трех основных типов:

• дренажные;
• кабель;
• для теплотрасс.

Дренажные поддоны ЖБИ

Служат для транспортировки воды, различаются по назначению и исполнению и выполняют следующие функции:

• дренаж — удаление грунтовой и дождевой влаги с цокольного этажа и фундамента здания;
• крайний — водозабор с дороги на склоны;
• телескопический — канальный отвод влаги с мостов и откосов;
• ливневая вода — сбор и отвод ливневой воды;
• канализационная — движение сточных вод в коллекторы;
• водопропускные трубы (желоба для стока) — самотечный дренаж.

Классификация водоотводных лотков по форме:

• параболические;
• трапециевидный;
• П-образный;
• трапециевидной и П-образной формы с круглым пазом.

В зависимости от условий, заданных проектом канализации, выбирают сплошной или с отверстием для вертикального водостока. Дренажные поддоны бывают сплошные и сборные, различных размеров (указаны в серии 3.006.1-2 / 87). Маркировка содержит букву L и две цифры: первая указывает номер в серии, вторая — вертикальную нагрузку, на которую рассчитан лоток (чем она больше, тем глубже устанавливается).Производители выпускают их в различных размерах, например, компания ERBA предлагает изделия со следующими параметрами: длина 0,72 — 6 м; ширина 0,4 — 1,84 м; высота 0,38 — 1,32 м.

Трубы теплоснабжения защищены от коррозии, грызунов, теплопотерь за счет установки специальных каналов двух типов:

• КЛп — лотки закрываются съемными крышками;
• KLS — конструкция образована верхним и нижним лотками, соединенными швеллерами.

Преимущества современных устройств перед ранее применявшимися кирпичными конструкциями:

• простота кладки;
• низкая стоимость;
• высокая несущая способность;
• возможность установки в сейсмически активных районах, со слабым грунтом и грунтовыми водами — это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастикой.

В маркировке нагревательного лотка указать букву (L или LK), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), поставьте число, обозначающее пропорцию стандартного размера (2 означает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота — от 0,36 до 1,32 м.

Стоимость лотков железобетонных

Перед тем, как купить лотки ЖБИ, следует выбрать товар по расчетным данным: максимальная нагрузка, размер и форма.После этого производится подбор продукции по стоимости, проверка наличия сертификатов от производителя. Средние цены на лотки приведены в таблице.

Поддон железобетонный — типы и размеры. Лотки дренажные бетонные

Система полива, отвода ливневых вод и водоотведения снежного покрова обеспечивает изделие — поддон железобетонный. С помощью бетонных лотков и соответствующей инфраструктуры, ирригационных и дренажных систем транспортируется полезный или вредный продукт — поливная или сточная вода. На поля, в рейвовые или канализационные коллекторы.

Типы и размеры ж / б лотков

Для «транспортировки» воды существует два вида изделий: лотки оросительных систем и лотки Дорожные дренажные решетки защитные. Судя по названию, первый тип продукции используется для построения ирригационных систем сельскохозяйственных территорий, а второй тип — для обеспечения быстрого отвода дождевой и талой воды с шоссе, магистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для оросительных систем регламентируются ГОСТ 21509-76 «Лотки железобетонных оросительных систем», а основные характеристики и размеры изделий для устройства систем дорог и пешеходных переходов Нормативный документ ГОСТ 32955 -2014 «Лотки дорожного дренажа».

Поезда железобетонные дренажные ГОСТ 21509-76

Лотки данного типа предназначены для строительства оросительных систем, предназначенных для перекачивания воды в количестве до 5 кубометров в час. Изделие представляет собой железобетонный параболический желоб определенных размеров, который может быть установлен на опорах или плитах, либо уложен в грунт.

В зависимости от способа установки лотки для оросительных систем маркируются как LV или LRG. Лотки НН устанавливаются на опоры или плиты, а изделия LRG укладываются прямо в почву.

Пример обозначения желобетонного водоотводящего лотка серии LV высотой 400 мм: LV4. Установки Zbi предлагают следующие типы и размеры лотков для строительства оросительных систем, представленные в Таблице 1.

Поезда железобетонные водостоки ГОСТ 21509-76 изготавливаются из жесткой армированной стали. Для возможности сборки в единую систему и установки для опор (плит) Каждое изделие комплектуется смешанными изделиями для сварки и параболическим мусором для прокладки уплотнения.

Лотки дорожные Желоба железобетонные ГОСТ 32955-2014

Изделия данного типа используются для приема поверхностных вод для дальнейшего направления в канализацию. Принимая во внимание сточные воды, поступающие с проезжей части, пешеходных тротуаров, пересеченной дороги или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект — желобетонный водоотводный лоток с решеткой из чугуна.

Нормативный документ определяет конструктивные типы поселков Дорожные водоотводные лотки: коробчатые, щелевые, открытые, прямоугольные, П-образные, бордюрные, кольцевые и других видов.

При этом лотки могут изготавливаться как на заводах по производству бетона, так и доставляться на строительные площадки в готовом к установке виде и изготавливаться непосредственно на стройплощадках путем заливки железобетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков железобетонных дренажных дорог.Покупателям предлагается широкий выбор габаритов лотков в зависимости от конкретных задач и длины водоотвода:

• Длина от 400 до 4000 мм и более.
• Ширина от 500 мм и более.
• Высота от 200 мм и более.

Конкретные размеры подносов и решеток могут отличаться от Госбан. Другими словами, размеры, конфигурация, типы водоотводных лотков и решеток оговариваются в проектах конкретных конструкций. Как и в предыдущем случае, для изготовления дорожных лотков, приготовленных на цементе марки не ниже ЦЕМ I 32, используется тяжелый железобетон марки М300.5N ПК.

Заключение

Дренажные лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции, должны изготавливаться специализированными заводами с соответствующей материально-технической базой, позволяющей выпускать продукцию, соответствующую требованиям действующих нормативных документов.

Планируете быстро и выгодно приобрести бетонные водоотводные лотки для дренажных систем? На правах производителя комбайн компании ZBI 11 предлагает купить лоток железобетонный для перетаскивания, выбрав нужный вариант из изделий с различными эксплуатационными параметрами.

У нас всегда в продаже такие типы лотков:

Цены на дренажные бетонные лотки

Цены в таблице указаны в рублях с учетом НДС (18%).

Дренажные поддоны изготовлены из высококачественного бетона LV Series Super и оснащены чугунными решетками, предотвращающими попадание в дренажную систему мусора, листьев, веток и т. Д.Rube имеет привлекательный внешний вид, высокую пропускную способность, поскольку их поверхность довольно гладкая и не имеет неровностей, которые могут помешать эффективному потоку воды.

Бетонные желоба изготавливаются по ГОСТ 21509-85 методом сухого прессования, поэтому различные размеры железобетонных изделий идеально подходят для прокладки водостока любой длины и конфигурации в частных домах, общественных парках, в пешеходных зонах. зоны и переходные части с интенсивным движением.Купить данный вид дренажных изделий предлагается по прямой цене производителя.

Поддон багажный дренажный купить: размеры и цены

Перед тем, как купить дренажные поддоны для багажа, предлагаем ознакомиться с ассортиментом еще. Существующие габариты и цены находятся в прямой зависимости: при стандартной длине 1 метр и ширине 16,3 см их высота может составлять от 8 до 21,5 см, а вместе с тем немного увеличивается стоимость.

Бетонные лотки выпускаются разных размеров, причем покупатель имеет возможность покупать как стандартные, так и нестандартные письменные изделия этого типа, при этом цена на качественные железобетонные изделия остается низкой, а розничные марки и проценты дилеров не закладываются.

Почему вам все равно выгоднее приобретать великолепного производителя?

• Всегда в наличии бетонный водоотводный поддон в неограниченных объемах с горизонтальным и вертикальным сливом, рассчитанный на небольшую нагрузку A-sand high a-f.
• Вся продукция R / B проходит тщательный контроль, в том числе на соответствие регламентированным жестам.
• Предоставляются консультации технических специалистов для выбора оптимального варианта дренажа для конкретной дренажной системы.
• Осуществляется оперативная доставка заказа в любой регион России.

304,00

₽

Распространяем нормативную документацию с 1999 года. Прошиваем чеки, платим налоги, принимаем все законные формы платежей без дополнительных процентов. Наши клиенты защищены законом. ООО «ЦНТИ НОРМОКОНТРОЛ»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Применяется к водоотводным лоткам из бетона (железобетона) и полимербетона, используемых на дорогах общего пользования, и устанавливает методы контроля технических показателей лотков, установленных ГОСТ 32955-2014.

Стандарт не распространяется на методы производственного технологического контроля при изготовлении лотков, а также на методы контроля исходного сырья, используемого для изготовления лотков.

3 Термины и определения

6 Контроль точности результатов измерений

7 Контроль геометрических параметров и размеров

16 Определение удельной эффективной активности естественных радионуклидов

• ГОСТ 26433.0-85 Общие положения
• ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Условия правил измерения. Элементы заводского изготовления
• ГОСТ 8829-94 Изделия бетонные строительные и завод бетонных заводов. Методы испытаний на нагрузку. Правила оценки прочности, жесткости и трещиностойкости. Заменен на ГОСТ 8829-2018.
• ГОСТ 10922-90. Арматура и закладные изделия сварные, составы сварной арматуры и закладные изделия железобетонных конструкций.Основные Характеристики. Заменен на ГОСТ 10922-2012.
• ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
• ГОСТ 22904-93 Конструкции Бетон железобетонный. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
• ГОСТ 23858-79 Соединения сварные стыковой и марочной арматуры железобетонных конструкций.Методы ультразвукового контроля качества. Принятие правил
• ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
• ГОСТ 12730.3-78 Бетоны. Метод определения водопоглощения
• ГОСТ 13087-81 Бетоны. Методы определения абразивности. Заменен на ГОСТ 13087-2018.
• ГОСТ 22690-88. Бетоны. Определение прочности механическими методами неразрушающего контроля.Заменен на ГОСТ 22690-2015.
• ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности природных радионуклидов
• ГОСТ 12.1.007-76 Вещества вредные. Классификация и общие требования безопасности
• ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
• ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
• ГОСТ 166-89 Щунцитеркули.Технические условия
• ГОСТ 3749-77 Цвета калибровочные 90 °. Технические условия
• ГОСТ 427-75 Правила измерения металлов. Технические условия
• ГОСТ 3634-99 Луки смотровые колодцы и дождеватели сланцевых колодцев. Технические условия
• ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора штучной продукции
• ГОСТ 10181-2000 Смеси бетонные. Методы испытаний. Заменен на ГОСТ 10181-2014.
• ГОСТ 12.4.131-83 Калак. Женский. Технические условия
• ГОСТ 12.4.132-83 Калак. Мужской. Технические условия
• ГОСТ 20010-93 Перчатки резиновые технические. Технические условия
• ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
• ГОСТ 28846-90 Перчатки и рукавицы. Общие технические условия
• ГОСТ 8026-92 Строка сборная. Технические условия
• ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности.Заменен на ГОСТ 18105-2018.
• ГОСТ 10180-2012. Бетоны. Методы определения прочность контрольного образца
• ГОСТ 10060-2012 Бетоны. Методы определения Морозостойкость
• ГОСТ 17624-2012 Бетоны. Метод определения ультразвуковой прочности
• ГОСТ 32955-2014 Дороги автомобильные обычные. Лотки дорожные дренажные. Технические требования

стр. 1.

стр. 2.

стр.3.

стр. 4.

стр. 5.

стр. 6.

стр. 7.

стр. 8.

стр. 9.

стр. 10.

стр. 11.

Межгосударственный совет по стандартизации, метрологии и сертификации

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Межгосударственный

СТАНДАРТ

Официальная редакция

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации — ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Система межгосударственной стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Информация о стандарте

1 Разработка ООО «Станция Прогресс» (ООО «Прогресс Строй»)

2 Внесено Межгосударственным техническим комитетом по стандартизации MTC 418 «Дорожное хозяйство»

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2014 г.46).

4 приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2015 г.Межгосударственный стандарт 1160-СТ ГОСТ 32956-2014 введен в действие как национальный стандарт Российская Федерация С 1 декабря 2015 г.

5 введен впервые

Информация об изменениях настоящего стандарта публикуется в годовом информационном индикаторе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и дополнений — в ежемесячном информационном индикаторе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в Ежемесячном информационном указателе национальных стандартов.Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

.

© Стандинформ, 2015

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Редактор др. Баканова технический редактор В.Н. Прусакова Корректор М.С. Кабашова Макет ЭВМ П.А. Циркуляр

Сдам в комплекте 15.12.2015. Подписано в печати 18.12.2015. Формат 60х84%. Гарнитура Arial. Капот. Печ. л. 1.40. Уд. л. 0,95. Тираж 38 экз. Зак. 4208.

Опубликовано и отпечатано в ФГУП «Стандинформ», 123995 г. Москва, Гранатный переулок, д. 4. www.gostinfo.ru [Электронная почта защищена]

ГОСТ 32956-2014

1 Область применения …………………………………….. 1

3 Термины и определения……………………………………. 2

4 Требования безопасности и защиты окружающей среды ……………………. 2

5 Требования к условиям испытаний ………………………………. 2

6 Контроль точности результатов измерений …………………………. 3

7 Контроль геометрических параметров и размеров ……………………… 3

8 Контроль внешнего вида и качества поверхности ………………………. 4

9 Контроль прочности и трещиностойкости лотков и решеток…………………. 5

10 Определение прочности конструкционных материалов …………………… 5

11 Определение количества воздуха в бетонной смеси ……………….. 6

12 Определение морозостойкости конструкционного материала ………………… 6

13 Определение водонепроницаемости конструкционных материалов ……………… 6

14 Определение водопоглощения конструкционного материала ………………… 6

15 Определение истирания конструкционного материала…………………. 6

16 Определение удельной эффективной активности естественных радионуклидов ………. 6

17 Контроль качества арматуры ………………………………. 6

Межгосударственный стандарт

Лотки дорожные общего пользования дорожные дренажные

Методы контроля

Автомобильные дороги общего пользования. Дорожные дренажные поддоны. Методы тестирования.

Дата введения -2015-12-01 с правом досрочного применения

1 участок ввода

1.1 Настоящий стандарт распространяется на лотки для мусора из бетона (железобетона) и полимербетона (далее лотки), применяемые на дорогах общего пользования, и устанавливает методы контроля технических показателей установленных лотков ГОСТ 32955.

1.2 Настоящий стандарт не распространяется на методы производственного технологического контроля при изготовлении лотков, а также методы контроля исходного сырья, используемого для изготовления лотков.

Примечание — Производственно-технологический контроль при изготовлении лотков осуществляется на основании производственной документации производителя, а контроль исходного сырья, используемого для изготовления лотков, — на основании соответствующих стандартов и технических условий на эти материалы.

2 Нормативные ссылки

В данном стандарте используются ссылки на следующие межгосударственные стандарты: ГОСТ 12.1.007-76 «Стандарты безопасности труда». Вредные вещества. Классификация I. Общие требования Безопасность

4 Требования безопасности и охраны окружающей среды

4.1 При проведении испытаний и измерений следует соблюдать правила электробезопасности по ГОСТ 12.1.019 и инструкции по эксплуатации оборудования.

4.2 При работе с лотками защитная одежда по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используйте перчатки по ГОСТ 20010 или ГОСТ 28846.

4.3 Уничтоженные образцы удаляются как твердые строительные отходы, соответствующие классу опасности не выше IV по ГОСТ 12.1.007, если иное не указано производителем в сопроводительных документах или на упаковке.

4.4 После проведения замеров лотков, выбранных для контроля формы и размеров в соответствии с требованиями раздела 7 и / или для контроля качества поверхности в соответствии с требованиями раздела 8, можно использовать для контроля другие показатели.

5 требований к условиям испытаний

5.1 Помещения, в которых измерения и испытания должны иметь температуру воздуха (25 + 10) ° С.

5.2 Оценка внешнего вида и качества поверхности лотков проводится при естественном дневном или искусственном освещении.

7.3.2 Подносы, выбранные для измерений, размещают на ровной очищенной поверхности, исходя из условий обеспечения свободного доступа к ним при проведении измерений.

7.3.3 Поверхность лотков очищается металлической щеткой и очищается от гамбургеров и приставших частиц, которые могут помешать измерениям.

7.3.4 Измерительные инструменты проверяют и подготавливают в соответствии с инструкциями по их эксплуатации.

7.4 Порядок проведения измерений

7.4.1 Измерения проводят в соответствии с требованиями ГОСТ 26433.0, ГОСТ 26433.1 и настоящего стандарта.

7.4.2 Измерение размеров внешнего и внутреннего лотка производится линейкой или рулеткой.

Длину измеряют по внешней и внутренней горизонтальным поверхностям, а также по боковым наружным и внутренним вертикальным поверхностям на расстоянии 10 мм от верхней (нижней) горизонтальной и вертикальной поверхности лотка.

Ширина измеряется на обоих концах лотка на внешней и внутренней горизонтальных поверхностях на расстоянии 10 мм от верхней и нижней горизонтальных поверхностей.

Высота измеряется на внешней и внутренней вертикальных поверхностях на расстоянии 10 мм от обоих концов.

7.4.3 Отклонение от прямолинейности контролируется на передних планках лотка путем измерения отклонений края грани от условной прямой линии — испытательной линии, проложенной на краю лотка.

7.4.4 Контроль отклонений от перпендикулярности краев лотка проводят с помощью калибровочного угольно-клинового щупа или комплекта щупов.

При измерении калибровку угля наносят короткой стороной на поверхность одной из граней, которые перпендикулярны перпендикулярности таким образом, чтобы другая его сторона контактировала с сопряженной гранью. Измерение максимального зазора выполняется клиновым щупом или комплектом щупов.

При измерении отклонения от перпендикулярности граней лицевой поверхности, а также оснований и вертикальных стенок измерительного лотка проводят с обоих краев лотка на расстоянии 10 мм от торцов и в середине лоток.

При определении перпендикулярности торцов замеры проводят в средней части вертикальных стенок.

7.4.5 Грани грани лицевой поверхности лотка контролируют путем измерения зазоров между условной прямой линией — калибровочной линией, прикрепленной к диагоналям каждой испытуемой грани, и поверхностью этой грани.

7.4.6 Результаты измерений фиксируются в журнале испытаний. При этом все размеры и отклонения указывают с точностью до 1 мм.

7.5 Обработка результатов измерений

Фактические значения геометрических размеров и параметры формы лотков рассчитываются по среднему измеренному значению.

7.6 Оформление результатов измерений

Дата испытания;

Название организации, проводившей тестирование;

Наименование и номиналы контролируемых параметров, по которым производятся измерения;

Фактические значения контролируемых параметров и их отклонения от номинальных параметров.

8 Контроль внешнего вида и качества поверхности

8.1 Требования к измерениям и вспомогательные устройства

При проведении измерений используются следующие измерительные инструменты и вспомогательные устройства:

Линейка измерительная металлическая по ГОСТ 427;

Лупу с мерной шкалой с ценой деления 0,05 мм по ГОСТ 25706;

Металлическая щетка для очистки поверхности лотка.

8.2 Методы мониторинга

8.2.1 Оценку соответствия внешнего вида, включая отсутствие масляных и ржавых пятен на лицевой поверхности и т. Д., Проводят визуально.

8.2.2 Контроль качества поверхности лотков осуществляется путем наблюдения и измерения контролируемых показателей и дефектов.

8.3 Подготовка к тестированию

Подготовка к тестированию осуществляется в соответствии с 7.3. Для испытаний используются образцы, позволяющие контролировать форму и размеры лотков.

8.4 Порядок контроля

8.4.1 Наличие технологических дефектов на поверхности технологических дефектов в виде трещин, раковин и наплывов, а также повреждений в виде сколов ребер проверяют визуально. В то же время есть изделия с этими дефектами.

Ширина поверхностных трещин измеряется с помощью лупы с измерительной шкалой, а длина трещины измеряется линейкой.

8.4.3 Результаты замеров прогибов оболочек и наплыва, выступов и длин трещин записывают с точностью до 1 мм, а ширина трещины до 0.1 мм.

8.5 Результаты теста обработки

8.5.1 Сравните размеры раковин, приток и глубину кромок кромок в качестве значений.

Рассчитайте общую длину стружки на 1 м каждого ребра лотка и сравните с действительным

.

значений.

8.5.2 Рассчитайте общее количество трещин на каждой отдельной поверхности и определите их количество на 1 м 2 каждой поверхности лотка.

8.6 Результаты испытаний

Результаты испытаний оформляются в виде протокола, который должен содержать:

Идентификационный номер испытаний;

Дата испытания;

Название организации, проводившей тестирование;

Результаты испытаний.

9 Контроль прочности и трещиностойкости лотков и решеток

9.1 Испытательное нагружение лотков для контроля их прочности и трещиностойкости проводят по ГОСТ 8829 и схеме, приведенной на рабочих чертежах, с учетом требований настоящего стандарт.

9.2 Испытание бетонных и железобетонных загрузочных лотков проводят после достижения бетоном прочности по прочности, соответствующей нормированному классу бетона, по прочности на сжатие и растяжения с изгибом.

Испытание лотков на отпуск прочности бетона следует проводить не ранее, чем через 4 часа и не позднее, чем через 2 суток после окончания термообработки.

9.3 Испытание полимербетонных лотков на нагружение проводят после достижения полимербетоном десятков нормированных значений прочности на сжатие и растяжение с изгибом, но не ранее чем через 7 суток после их изготовления.

9.4 Допускается использование для испытаний лотков, имеющих углубления, локальные наплывы и сколы ребер сверх допустимых по ГОСТ 32955, если указанные дефекты поверхности не оказывают существенного влияния на прочность и трещиностойкость лотков.

9,5 Значения контрольной (испытательной) нагрузки при испытании лотков на прочность и трещиностойкость принимают по ГОСТ 32955.

9.6 Типы 2–4 перед испытаниями Устанавливается на бетонное основание или помещается в бетонные червяки, изготовленные в соответствии с требованиями проектной документации.

9.7 Загрузка лотка во время тестов выполняет шаги. Доля нагрузки каждой ступени должна составлять не более 10% от контрольной нагрузки, а двух последних ступеней — не более 5%.

После приложения каждого уровня контрольной нагрузки лоток выдерживают под нагрузкой не менее 10 минут, а после приложения полной контрольной нагрузки — не менее 30 минут.

9.8 Ширину трещин измеряют в местах наибольшего их раскрытия по ГОСТ 26433.1 с помощью лупы с мерной шкалой с ценой деления 0,05 мм.

9.9 Испытание решеток нагружением для контроля их прочности проводят по ГОСТ 3634.Значения контрольной (испытательной) нагрузки получают по ГОСТ 32955.

10 Определение прочности конструкционных материалов

10.1 Прочность бетона на сжатие и растяжение при изгибе определяют по ГОСТ 10180 по серии образцы изготовлены из бетонной смеси рабочего состава и хранятся в условиях по ГОСТ 18105.

Допускается определение фактической прочности бетонных лотков ультразвуковым методом по ГОСТ 17624 в местах, установленных рабочими чертежами, механическими методами неразрушающего контроля по ГОСТ 22690

.

10.2 Прочность полимербетона на сжатие и растяжение при изгибе определяют по ГОСТ 10180 на серии образцов, изготовленных из полимерной смеси рабочего состава.

11 Определение объема вовлеченного воздуха в бетонную смесь

Объем вовлеченного воздуха в бетонной смеси, используемой для изготовления бетонных и железобетонных лотков и мебели, определяется ГОСТ 10181 или в соответствии с требованиями национальные стандарты, действующие на территории государств, проголосовавших за принятие стандарта.

12 Определение морозостойкости конструкционного материала

12.1 Морозостойкость бетона определяют по ГОСТ 10060 или согласно требованиям национальных стандартов, действующих на территориях государств, проголосовавших за принятие стандарта на серии образцов. изготавливается из бетонной смеси рабочего состава и хранится в условиях по ГОСТ 10180.

12.2 Морозостойкость полимербетона определяют по ГОСТ 10060 или по требованиям национальных стандартов, действующих на территории государств, проголосовавших за принятие стандарта на серии образцов из полимерной смеси рабочей смеси. состав.

13 Определение водонепроницаемости материала

Водонепроницаемость бетона и полимербетона определяют по ГОСТ 12730.0, ГОСТ 12730.5

14 Определение водопоглощения конструкционного материала

Водопоглощение бетона и полимербетона определяют по ГОСТ 12730.0, ГОСТ 12730.3 на серии образцов из бетона или полимерной смеси рабочего состава.

15 Определение абразивного износа конструкционного материала

Истираемость бетона или полимербетона, из которых изготовлены лотки, определяют по ГОСТ 13087.

16 Определение удельной эффективной активности природных радионуклидов

Удельная эффективная активность природных радионуклидов материалов АЭ определяется кладбищем 30108.

17 Контроль качества арматуры

17.1 Контроль качества и испытания сварной арматуры и сборных изделий выполняются по ГОСТ 10922 и ГОСТ 23858.

17.2 Положение арматурных изделий в изделиях, толщину защитного слоя бетона до арматуры определяют по ГОСТ 17625 или ГОСТ 22904 в местах, указанных на рабочих чертежах.

Если участок находится в проблемной зоне, например, на неровной поверхности, то необходимо установить специальные бетонные лотки. Такие конструкции предотвращают образование водяных пузырей. Строительство бетонных желобов и каналов направляет стоки в общую канализацию.

Конструкция этой системы довольно проста. Основа — бетонные лотки, водоотводные лотки , , сами по себе легкие и представляют собой желоб ненужных форм , которые выбираются в зависимости от направления сточных вод.

Дренажный поддон — это емкость различной формы (прямоугольная, квадратная или закругленная), используемая для обеспечения уровня безопасности некоторых предметов от ливневой воды. Лотки Washwritten бетон с решеткой иногда оснащаются клапанами и замками.

Различают два типа лотков:

Они различаются по форме и используются в разных сферах.

При грамотном монтаже водоотвода на участке не будет луж и грязи, кроме того, продлевается срок службы прилегающей поверхности

Также можно разделить дренажные изделия по классу нагрузки, которую они могут выдерживать:

Все бетонные лотки дренажные можно разделить по размерам.Теперь лотки водоотводные бетонные изготавливают и стандартных размеров (1 метр), и разного сечения уровней (10-50 см).

Также производители предлагают лотки с водяным приводом. Они очень популярны в сфере сбора и удаления дождевых и талых вод. Они также, как и водостоки, выполнены из бетона. Сфера применения очень широка: частное строительство, парковка, тротуары, придорожные дороги. Бетонные рейды снабжены решетками и могут быть вертикальными водными.

Изготовление лотков дренажно-бетонных по ГОСТ

При изготовлении лотков из дренажного бетона с решеткой производители придерживаются требований ГОСТ 21509-85 .По его словам, существует несколько видов продукции, способов монтажа, типов оборудования, размеров и форм. Отдельно прописаны правила транспортировки, изготовления и монтажа.

Сфера применения лотков достаточно широка, это:

• кабель;
• дренаж;
• жара тяжелая.

Размеры желоба определяют его пропускную способность и зависят от нормативного значения количества осадков на этом участке

Вся продукция должна соответствовать требованиям ГОСТ:

• морозостойкость;
• силы;
• антикоррозийные свойства;
• однородная структура без пустот;
• влагостойкий.

Теперь также используйте два способа изготовления бетонных лотков:

• вибропрессование;
• вибрирующий.

Способы производства

Вибропрессование

Процесс изготовления лотков таким способом не сложен. Бывает так:

• бетонная смесь заливается в специальную форму;
• затем под прессом удалите лишнюю влагу и пузырьки воздуха.

Бетонная смесь состоит из цемента и мелкодисперсного заполнителя, который затем закрепляется фиброй, состоящей из полимера, стали или стекловолокна. Предварительно весь б / у фурнитура обработан с Рзавчины . Благодаря такой технологии производства готовые водоотводные лотки имеют не только множество преимуществ, но и некоторые недостатки.

Таблица, где можно увидеть ряд основных качеств:

Для дренажных машин важнейшие показатели — морозостойкость и влагостойкость

Вибраторы

Vibrolier — это простой, но достаточно медленный и дорогостоящий метод производства бетонных водоотводных лотков.Продукция не высокого качества. Процесс изготовления следующий: Дренажный поддон в форме помещается на специальный вибростол и начинает уплотняться вибрацией . При этом нагрузка на внешнюю часть лотка больше всего, а внутренняя остается недостаточно предсказуемой. В дальнейшем это приведет к довольно быстрому разрушению.

Установка лотков из бетона своими руками

Процесс установки лотков в канализационных системах практически одинаков для частного и промышленного строительства.

Монтаж дренажных бетонных лотков своими руками начинается с подготовки необходимой документации и поиска поставщиков с приемлемыми ценами на продукцию. Если водоотвод будет установлен на дорожное покрытие, оборудование необходимо подготовить с учетом оцинкованных и армированных изделий. В обустройстве пешеходной зоны лучше поставить бетонные плиты.

Основные этапы монтажных работ:

• копка или рытье траншеи, которая по размеру должна быть вдвое больше самих лотков;
• заливка траншеи бетоном;
• при наличии песчаного маклера заранее готовится углубление, в которое натягивается шпагат;
• построить проект водоотвода и его монтаж.Для их соединения лучше использовать штифты или пазы;
• в том случае, если происходит установка изделий под откос, стыки заделывают бетоном — предотвращает протечку;
• фиксация лотков камнями с двух сторон для уменьшения риска раскачивания;
• оставшееся пространство засыпают песком и щебнем, если невозможно — заливкой бетона.

Ценовая категория

Бетонные каналы и лотки Фасады с решетками изготавливаются из недорогого сырья, поэтому готовый продукт можно купить по невысокой цене.

Лоток Бетонный водоотвод продается в широком ассортименте, поэтому цена будет зависеть от габаритов изделия.

Стоимость зависит ОТ технических характеристик И прочности

Например, поддон железобетонный, весом 7 кг, может продаваться по цене 200 руб., А изделия весом 25 кг — 400 руб.

Бетонные водоотводные лотки для сцены можно купить в специализированном магазине От 300 руб. За метр.

Об устройстве водоотведения своими руками на даче показано на видео:

Цементный горшок

с вертикальными линиями Дренажное отверстие в комплекте Бетонный горшок для сбора капель Небольшой горшок для растений с дренажным отверстием и блюдцем Домашний декор для дома и быта dalasmaker.se

Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный горшок для сбора капель Небольшой кашпо с дренажным отверстием и блюдцем Домашний декор Для дома и быта dalasmaker.se

Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный цветочный горшок Поднос для сбора капель Небольшая кашпо с дренажным отверстием и блюдцем, небольшой горшок для сбора капель с дренажным отверстием и блюдце Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный цветочный горшок, детали: * высота 4,25 x 4,25 шириной * дренажное отверстие в комплекте * современный деревенский стиль * в комплекте один горшок и одно блюдце Спасибо, что посетили Planters Pots and Picks on, ваш набор цветов своими руками. Эта сеялка для цемента имеет вертикальные канавки, дренажное отверстие и подходящее блюдце ловите капли, Комфортно и шикарно, товары по сниженным ценам, дешевые хорошие товары, 100% удовлетворение гарантировано, получайте эксклюзивные предложения для нового прибытия! Дренажное отверстие и блюдце Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный поддон для капель для цветов Маленькая сеялка с dalasmaker.se.

Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный горшок для сбора капель Маленькая сеялка с дренажным отверстием и блюдцем

Бетонный цветочный горшок Маленькая кашпо с дренажным отверстием и. Эта сеялка для цемента имеет вертикальные канавки, дренажное отверстие и подходящее блюдце для сбора капель. Детали: * высота 4,25 x ширина 4,25 * дренажное отверстие в комплекте * современный деревенский стиль * в комплекте один горшок и одно блюдце Спасибо за посещение Planters Pots and Picks on.Ваши цветочные товары своими руками. Эта сеялка для цемента имеет вертикальные канавки, дренажное отверстие и подходящее блюдце для улавливания капель. Детали:。 * 4,25 дюйма в высоту и 4,25 дюйма в ширину。 * дренажное отверстие включено。 * деревенский современный стиль。 * в комплекте одна кастрюля и одно блюдце。 Спасибо, что посетили Planters Pots and Picks на Etsy. Ваш магазин товаров для самостоятельного изготовления цветов, где можно купить реалистичные искусственные стебли и уникальные горшки, в которые можно их поставить.

Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный горшок для сбора капель Маленькая сеялка с дренажным отверстием и блюдцем

Ручная роспись бокал для вина FRIENDS, Круглая скатерть Круглая льняная скатерть Круглая скатерть с помпонами Скатерть с помпонами Круглая скатерть с помпонами 22 цвета.My Side Flat-Coated Retriever в подарок Flat-Coated Retriever Pillow Case Flat-Coated Retriever Side. Свеча с розовым лимонадом, оригинальный антикварный принт GAMEBIRD 1897 Викторианский экслибрис ПТИЦА Хромолитография с птичьим принтом Около 1800-х годов Домашний декор GROUSE, Черно-серебряная голографическая подставка. Акцентная подушка Многоцветная полукруглая бархатная подушка Подушка Подушка Джонатан Адлер Декоративная наволочка Наволочка Акцентная подушка, деревенский деревянный знак Монограмма Рамка для фермерского дома Свадебный подарок Домашний декор, выберите свою ткань и размер 68 шириной x 26 длинная Юбка-раковина Custom Shirred, Framed Print 1920-х годов Садовая арка в стиле ар-деко 1930-х годов Невероятная оригинальная рамка 20 x 16.Винтаж Либби можжевельник бокал для вина эфирное масло соевый воск свечи, подвесной светильник арт-деко непрозрачный белый стеклянный абажур. Белые радужные рождественские шары Рождественские шары в фермерском доме Все белые рождественские украшения Сувениры для вечеринок, наволочки Австралия Красно-кремовые полосатые декоративные подушки для подушек 45 см 18 Сделано в Австралии, Astronaut Dreaming …. Дайте волю своему воображению .. Одеяло. Винтажный английский чайник, сливочница и закрытая сахарница. Чайный сервиз «бочка Сэдлера». Сцена из «Тяжелого золота» с золотым ситецем.

MOTORTECH S.A.

Карлос Мария Рамирес 2555, CP 1437, CABA. Аргентина

Teléfono: +54 11 4918-2299

WhatsApp: + 549 11 4492-3070

[email protected]

Цементный горшок с вертикальными линиями Дренажное отверстие в комплекте Бетонный цветочный горшок Поднос для сбора капель Небольшая сеялка с дренажным отверстием и блюдцем

Детали: * высота 4,25 x ширина 4,25 * дренажное отверстие в комплекте * современный деревенский стиль * в комплекте один горшок и одно блюдце Спасибо, что посетили Planters Pots and Picks on, ваш набор цветов своими руками, эта сеялка для цемента имеет вертикальные канавки, дренажное отверстие и подходящее блюдце для сбора капель, Комфортные и шикарные, товары по сниженным ценам, дешевые хорошие товары, 100% гарантия удовлетворения, эксклюзивные предложения для Нового прибытия!

Как удалить остатки соли на бетонных сеялках

На внешней стороне этих бетонных горшков появляется нечеткая пленка.На кирпиче под горшками также есть пятно. (Фото читателя)

Q: Бетонные сажалки в галерее нашего кондоминиума из 80 квартир были подключены к системе орошения прошлой весной. Снаружи появляется нечеткая пленка, по-видимому, результат того, что вода выталкивает некоторые элементы бетона наружу. На кирпиче под горшками также есть пятно, которое когда-то было черным. Мы удалили грязь с одной сеялки и обнаружили в ее днище три небольших дренажных отверстия диаметром примерно полдюйма, и мы предполагаем, что все сеялки имеют такой же дренаж.Я являюсь председателем ассоциации кондоминиумов, и мне поручили решить эту проблему. Что ты предлагаешь?

Falls Church

A: Нечеткая пленка и пятна — это высолы, вызванные водорастворимыми солями, которые поливная вода собирала из почвы или бетона. Когда вода испарялась, соль кристаллизовалась на внешней стороне плантаторов.

Хотя можно удалить высолы с помощью скребков и чистящих средств для кирпичной кладки, они будут образовываться до тех пор, пока соленая вода проходит через кладку.Чтобы этого не произошло, может быть достаточно просто перейти на бережливые к воде растения и сократить полив, особенно если цветение не началось до тех пор, пока не была установлена ​​система орошения. Соли в удобрениях могут усугубить появление высолов, так что подумайте о том, чтобы уменьшить их количество.

Если этого недостаточно, выясните, куда стекает вода, стекающая с плантаторов. Сливные отверстия просто лежат на крышке кирпичной стены внизу, не позволяя воде легко стекать и заставляя ее просачиваться в кирпичную стену? Судя по отправленной вами фотографии, это могло быть так.Нижняя часть кашпо выглядит влажной, под кашпо нет значительного воздушного зазора, а на кирпиче много высолов. Учитывая все это, если вы обнаружите, что вода не может стекать из горшков, вы можете посадить в них горшечные растения, а не засыпать их почвой. Установите горшки на поддоны, чтобы стекающая вода испарялась, не проходя через бетон. Если горшки не такие глубокие, как кашпо, установите горшки на распорки.Дополнительный воздушный зазор также поможет сохранить бетон сухим.

Если есть возможность отвода воды и вы хотите, чтобы в кашпо не было почвы и орошаемых растений, рассмотрите возможность окраски внутренних поверхностей (после их тщательной очистки) гидроизоляционной краской или покрытием. Водонепроницаемая подкладка, вероятно, будет еще более прочной. Вы можете попробовать использовать прорезиненный материал с клейкой основой, который продается в качестве кровельного покрытия. Grace Ice & Water Shield имеет маркировку, пригодную для приклеивания к бетону, и стоит 138 долларов за рулон шириной 36 дюймов и длиной 75 футов в Home Depot.Обрежьте лайнер там, где это необходимо, чтобы он не блокировал сливные отверстия.

Q: В 1990-х мне заменили окна в моем доме 1950-х годов на окна с двойным остеклением из винила. Плесень растет между стеклами в одном окне. Мне сказали, что это произошло из-за утечки газа. Предполагалось, что это будут пожизненные окна, но компания, у которой я их купил, обанкротилась. Я связался с текущей компанией по замене окон, и все, что она, кажется, хочет сделать, это продать нам новые окна. Новые окна не входят в бюджет.Есть ли компания, которая может отремонтировать только одно окно, не заряжая руку и ногу?

Herndon

A: Да, существует множество предприятий, занимающихся заменой стеклопакетов в виниловых окнах. Вам просто нужно обратиться в стекольную компанию, а не в компанию, которая специализируется на замене окон целиком.

Reston Glass (703-860-2089; restonglass.com), например, заменяет «тысячи и тысячи» стеклопакетов каждый год, сказал генеральный директор Джейкоб Кертис.По его оценкам, это примерно половина бизнеса компании.

Проблема не в утечке газа из окон, а в конденсации, которая возникает из-за того, что уплотнение вокруг кромки, разделяющей части стекла, никогда не бывает идеальным. Влажный теплый воздух неизбежно проникает в помещение, и эта влага конденсируется по мере охлаждения воздуха. Чтобы решить эту проблему, производители добавляют в прокладку осушитель, но со временем он израсходуется. Затем окно затуманивается. Они по-прежнему энергоэффективны, но не привлекательны.

Рестон Гласс, как и многие магазины стекла, обращается в сервисный центр и пойдет в дом, чтобы измерить и установить запасные части. Но это процесс, состоящий из двух поездок, потому что на изготовление блоков обычно уходит от семи до 10 дней. По словам Кертиса, цена замены одного блока обычно составляет от 250 до 300 долларов, хотя точная сумма зависит от размера окна и от того, хотите ли вы использовать стекло с покрытием для повышения экономии энергии. Если требуется работа пяти или более окон, цена снижается на 10–20 процентов, поскольку стоимость времени в пути, включенная в цену, распределяется на большее количество окон.

Вы можете снизить цену примерно до 150 долларов за окно, если вам не нужно, чтобы компания приходила к вам домой. Кертис сказал, что многие клиенты сами снимают стеклопакет, приносят его в свой магазин, чтобы измерить, а затем идут домой и переустанавливают его во время изготовления нового.
