Сборные железобетонные лестницы | Все о ремонте и строительстве

Сборные железобетонные лестницы являются несгораемыми конструкциями и монтируются в специальном помещении — лестничной клетке. При наличии кранового оборудования для строительства дома такие лестницы позволяют работать рационально и быстро. Особенно целесообразны для скоростного строительства сборные лестницы из крупных железобетонных элементов. В практике строительства жилых зданий наибольшее распространение получили типовые железобетонные лестницы с уклоном маршей 1:2. Кроме них в коттеджах широко применяются и более крутые лестницы с уклоном 1:1,75 и 1:1,5 которые занимают существенно меньшие площади.

Лестничные марши (ГОСТ 9818–85*) изготавливаются нескольких типов: ЛМ — плоские без фризовых ступеней; ЛМФ — ребристые с фризовыми ступенями; ЛМП — ребристые с двумя полуплощадками либо с одной верхней полуплощадкой (рис. 18–20). Плоские и ребристые лестничные марши отличаются друг от друга тем, что в одних ступени изготовлены на армированной плоской плите, в других на двух армированных железобетонных балках — косоурах. И те, и другие лестничные марши представляют собой цельные железобетонные конструкции, ступени в которых отливаются вместе с плитой или косоурами. Лестничные марши типа ЛМП — более укрупненные железобетонные элементы, здесь в одну конструкцию объединены: ступени, косоуры и одна либо две лестничных полуплощадки.

рис. 18. Сборные (плоские) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами (площадки торцами или консольными выступами опираются на несущие стены лестничной клетки)

Для каждого типового марша на заводах железобетонных изделий изготавливаются лестничные площадки: 1ЛП — плоские для маршей типа ЛМ; 2ЛП — ребристые для маршей типа ЛМ; ЛПФ — ребристые для маршей типа ЛМФ; ЛПП — ребристые конечные полуплощадки для маршей типа ЛМП. Лестничные марши, лестничные площадки и ступени изготовляют в двух вариантах исполнения: правом и левом — для лестниц с подъемом соответственно против часовой и по часовой стрелке.

рис. 19. Сборные (ребристые с фризовыми ступенями) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами; и лестницы с двумя полуплощадками, используемые в зданиях с продольными несущими стенами

Все железобетонные лестницы должны быть запроектированы и нанесены на поэтажный план дома до начала строительных работ. Это не тот вид лестниц, работы по которым можно отнести «на потом». Такие лестницы строятся по рабочим чертежам проекта, где указываются все высотные отметки, горизонтальные размеры и монтажные зазоры. Установку лестниц производят одновременно со строительством стен. На монтаже работают три человека, которые по мере роста стен после промера горизонтальных и вертикальных размеров укладывают лестничные площадки и марши с помощью подъемного крана.

рис. 20. Сборные (ребристые) железобетонные лестницы без нижней полуплощадки и конечные полуплощадки для лестниц типа ЛМП

До начала монтажа лестничных площадок и маршей рулеткой проверяют их размеры и изготавливают деревянный шаблон, копирующий профиль опорной части лестничного марша. Затем на стенах лестничной клетки размечают места установки площадок, наносят слой раствора и устанавливают площадку. Проверяют положение установленной лестничной площадки по вертикали и в плане. При необходимости подправляют положение площадки монтажными ломами либо поднимают ее краном и устанавливают вновь, добиваясь проектного положения. Отметка верха площадок должна строго соответствовать проектной, иначе лестничный марш встанет криво либо провалится между площадок. Для выверки площадок по высоте и в плане используют деревянный шаблон (рис. 21).

рис. 21. Последовательность монтажа сборной железобетонной лестницы

Лестничные марши подают краном с помощью четырехветьвевого стропа с двумя укороченными ветвями, которые при подъеме придают элементам наклон немного больше проектного. Лестничные марши без монтажных петель монтируют вилочным захватом.

Перед установкой марша монтажники устраивают постель из цементно-песчаного раствора на опорных местах лестничных площадок, набрасывая и разравнивая его кельмами. При установке лестничных маршей один монтажник находится на нижней площадке, другой — на верхней или на подмостях рядом с лестничной клеткой. Он первым принимает лестничный марш и направляет его в лестничную клетку. На высоте 30–40 см от места посадки марша оба монтажника прижимают его к стенке, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний. Неточности установки исправляют ломиками, после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементно—песчаным раствором и устанавливают инвентарные ограждения. Если посадка марша на опорные площадки будет идти в обратной последовательности (сначала верх, затем низ), то марш может сорваться с верхней площадки. При такой посадке марша также может произойти заклинивание его между площадками.

Типовые лестничные конструкции позволяют устраивать двухмаршевые лестницы для большинства стандартных высот этажей (2,7; 2,8; 3; и 3,3 м). В лестничных клетках с поперечными несущими стенами применяют лестничные площадки типа 1ЛП, 2ЛП и ЛПФ, которые своими торцами или опорными ребрами (консолями) входят в кладку стен. Для площадок 1ЛП без опорного ребра может применяться и другой вариант монтажа, при котором этажную и междуэтажную площадки опирают на стальные «стулья» (консольные кронштейны), жестко заанкереные в стены лестничной клетки. В этом случае несущими могут быть все стены лестничной клетки. Лестничные марши типа ЛМП используют в зданиях с продольными несущими стенами, эти марши так же, как и полуплощадки ЛПП — консольные конструкции.

В малоэтажном коттеджном строительстве железобетонная лестница может быть построена в открытой лестничной клетке (в нише). При определенной планировке здания для экономии места этажные лестничные площадки не устанавливаются, а восхождение на лестницу и сход с нее устраиваться непосредственно с этажных плит перекрытия. Лестничный марш в этом случае должен быть оперт на несущую перемычку или железобетонную балку (прогон, ригель). Опирать лестницу на плиту перекрытия нельзя (рис. 22). Высоту установки перемычки (или балки) подбирают так, чтобы высота конечных ступеней получилась равной рядовым ступеням марша, то есть учитывают полную толщину напольного покрытия, устраиваемого по плитам перекрытия.

рис. 22. Нестандартное опирание сборных железобетонных лестничных маршей

Обычно лестничные марши поступают на стройку с гладкими ступенями, изготовленными из тяжелого бетона. Для придания лестнице нарядного вида (рис. 23) ступени могут быть облицованы мраморными или гранитными проступями, поставляемыми вместе с лестницей. Соответственным образом (проступями либо другими материалами той же толщины) отделываются и лестничные площадки. Толщина проступей должна быть учтена при проектировании высоты этажа, так как они, уложенные на ступени и площадки, поднимут уровень «чистого» пола.

рис. 23. Накладные проступи на ступени сборных железобетонных лестниц

Если вход в здание организован через лестничную клетку под первой промежуточной площадкой, то при высоте этажа в 2,8–3,0 м обязательно устройство цокольного марша в 3–6 ступеней, ведущего на первую этажную площадку. В этом случае применяется конструкция из наборных железобетонных ступеней, уложенных по стальным косоурам или кирпичным стенкам.

Сборные Железобетонные Лестницы: Монтаж и Оформление, ГОСТ

Лестница из готовых наборных элементов

Тема сегодняшней статьи — сборные лестницы железобетонные. Данные конструкции чаще встречаются в типовом многоэтажном строительстве, однако это вовсе не означает, что для частной застройки они неприменимы.

Да, элементы имеют стандартизированные габариты и форму, однако это никак не умаляет их основного достоинства – скорости монтажных работ и итоговую экономию. Бригада строителей — естественно, при помощи подъемного крана, установит в вашем доме эти элементы на несколько часов, и уже спустя несколько дней, вы сможете полноценно пользоваться подъемом. Но что самое главное – элементы практически сразу готовы к отделке.

Содержание статьи

Сборные железобетонные марши

Данная статья будет разделена на две тематические части. В первой мы поговорим про сборку лестниц из цельных маршевых пролетов, а во второй – про сборные железобетонные ступени. Однако давайте обо всем по порядку.

Основные типы маршей

Лестница сборная железобетонная — компьютерный проект

Итак, сборные железобетонные лестницы – это несгораемые конструкции, располагаемые на лестничных клетках многоэтажных домов. Применяться они могут и для крылец, так как бетон прекрасно справляется с эксплуатацией в уличных условиях. Также стоит отметить, что цена такого решения будет намного ниже, чем у монолитной конструкции.

Монтаж подобных конструкций допустим только при наличии кранового оборудования. Особенно рациональны для скоростной стройки модели цельных железобетонных маршей. Самыми распространенными на сегодня вариантами стали типовые лестницы из сборного железобетона, имеющие уклон 1:2 (22,5 градуса), однако применяются и другие модели с более крутым подъемом — 1:1,75 и даже 1:1,5.

Технологию изготовления таких лестничных маршей устанавливает ГОСТ 9818-2015, пришедший на замену ГОСТу 9818-85. Вариантов этих изделий существует несколько типов:

Типовая серия: ступени сборные железобетонные, марш без фризовых ступеней ЛМ

Самый простой вариант – это тип ЛМ (лестничный марш). Изготавливаются они плоскими, без фризовых ступеней.

Интересно знать! Фризовая ступень – это стыковочный элемент с межэтажными площадками определенной формы. Для лучшего понимания, выглядит это так – фризовая ступень встанет вровень с площадкой, а при ее отсутствии марш располагается выше на одну ступень снизу, а сверху финишная ступень будет краем площадки.

Ребристые, с фризовыми ступенями

Второй вариант называется ЛМФ – буква Ф в аббревиатуре означает – фризовые, то есть марш оснащен этими элементами, плюс имеются опорные ребра (косоуры).

Марши с полуплощадками

Следующая модель имеет кодовое название ЛМП. Она является самым крупным железобетонным изделием из рассматриваемых, так как помимо самого марша с косоурами, элемент оборудован и площадками. Площадок может быть одна или 2 штуки, в зависимости от конструкции.

Давайте внесем больше ясности и разберем, в чем отличие плоских моделей от ребристых. Первый вариант имеет в основании плоскую армированную плиту из бетона, тогда как во втором, ступени удерживаются за счет опорных балок, называемых косоурами. Оба вариант являются цельнолитыми изделиями.

Подступенки таких изделий обычно немного скошены внутрь конструкции, чтобы увеличить проступь

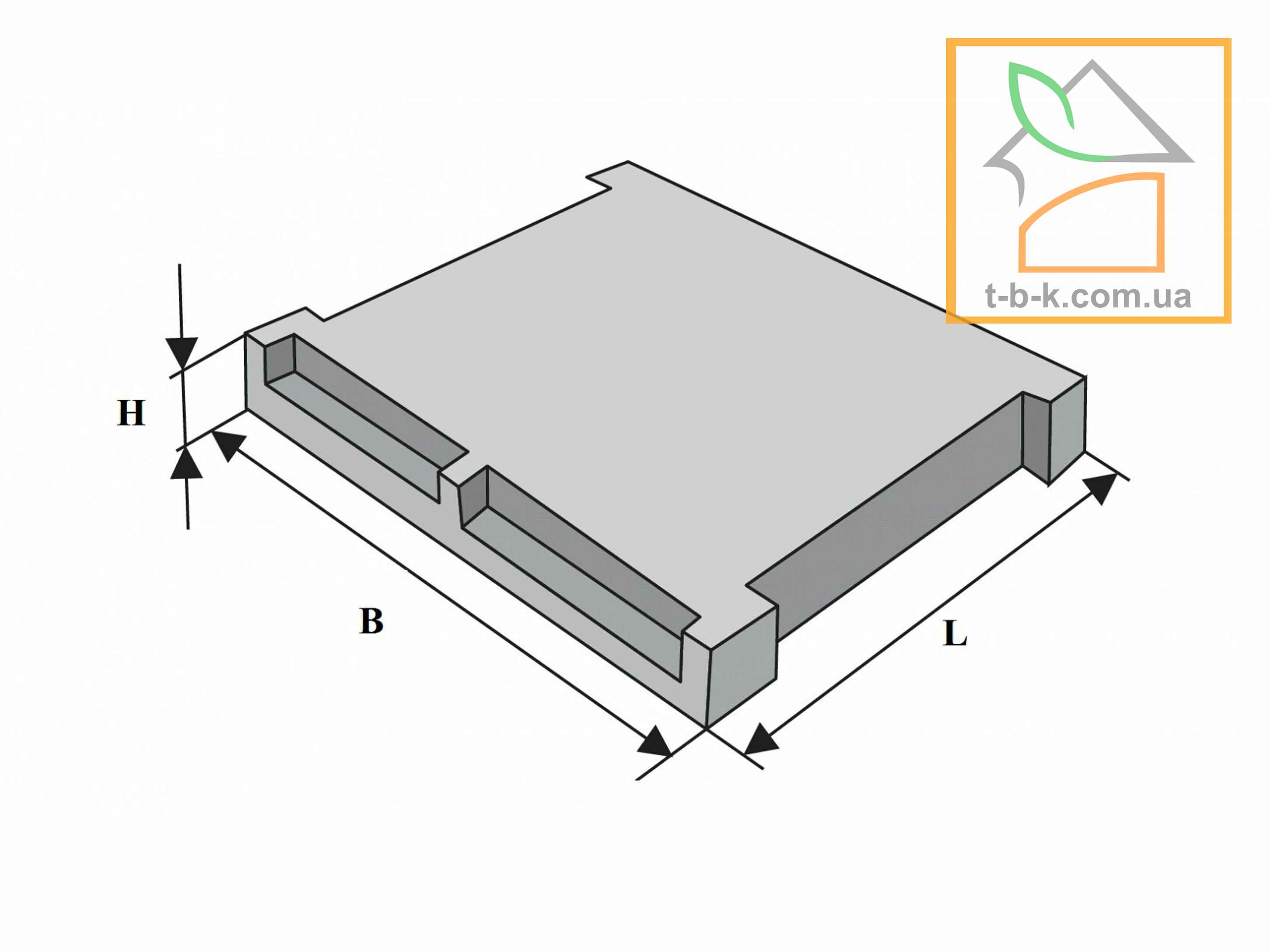

Лестничные площадки

Чтобы правильно выполнять стыковку элементов при монтаже, каждому типу рассмотренных выше маршей соответствует своя межлестничная площадка.

Обозначаются они следующим образом:

Площадки разных конфигураций под марши ЛМ

1ЛП – как и ранее, первый в списке оказывается модель для плоских маршей типа ЛМ. Сама площадка тоже плоская. На рисунке выше показано три варианта подобных изделий. Первые два отличаются между собой только габаритами (2,2 на 2,8м и 2,38 на 2,98м, соответственно), а последний является конечной площадкой, предусматривающей стыковку только с одним маршем.

Ребристые площадки

2ЛП – эти площадки, как и предыдущие тоже подходят для маршей типа ЛМ, однако сама их форма предусматривает наличие ребер – опорных балок. Тут вариантов меньше – показана промежуточная и конечная площадка. Обратите также внимание на элементы, обозначенные на чертеже как 1 и 2. Это консоли для опирания площадок и отверстия для мусоропроводов, соответственно.

Площадка для маршей с фризовыми ступенями

ЛПФ – предназначены для стыковки с маршами ЛМФ, так же как и предыдущие они имеют ребра. Цифрой 1 обозначена консоль в площадке конечного типа.

Ребристые полуплощадки

Ну, и последний вариант – это ЛПП. Представляют собой они как площадки, так и полуплощадки, на которые укладываются марши ЛМП. Вариант также в основании имеет опорные балки.

Интересно знать! Все перечисленные типы маршей и площадок для них разделяются на левые и правые. Делается это для того, чтобы иметь возможность организовать подъем как по часовой стрелке, так и против нее.

Также давайте назовем типовые проступи, выпускаемые для сборных железобетонных лестничных конструкций.

Имеется их 2 типа:

Рядовая проступь

1ЛН – элемент, предназначенный для укладки на рядовые и нижние ступени марша;

Верхняя проступь

И 2ЛН – которые укладываются на площадки и верхние ступени.

Установка сборных железобетонных лестниц

На фото — процесс установки лестницы

Сборный железобетон – лестницы, должны быть запланированы и внесены в рабочие чертежи еще на этапе проектирования строения. Их установку нельзя отнести на потом, так как нужно сооружать соответствующие проемы (четко вымерять высотные отметки, горизонтальные промежутки и зазоры для монтажа) и подавать элементы краном через открытый верх строения, то есть во время строительства. Плюс, обязательно учитывается нагрузка на фундамент, так как все элементы обладают внушительной массой.

Монтаж элементов выполняется силами трех людей, укладывающих их при помощи подъемного крана, вместе с ростом стен.

Процесс монтажа

Работа с шаблоном

Итак, вот основные рабочие этапы (инструкция), через которые проходит установка каждого марша:

Первым делом при помощи измерительных приборов (читай, рулетки), еще до установки лестничных площадок, проверяют их габариты, и из прочной доски изготавливают временный шаблон, который формой и размерами повторит профиль устанавливаемых лестничных маршей.
Далее, согласно полученным измерениям, на лестничных клетках выполняется разметка, по которой монтажники будут ориентироваться при установке площадок.
По консолям наносится цементный раствор, краном подается площадка, укладывается на место и регулируется по расставленным меткам.
Положение установленной площадки проверяется в плане и по вертикали. Если имеются расхождения, то при помощи ломиков выполняется корректировка, пока не будет достигнуто проектное положение.

Совет! Если ломиками работать не получается, то площадку можно приподнять краном и уложить снова.

Очень важно, чтобы отметка верха площадки соответствовала проекту, иначе возможны ситуации, когда марш не поместится в проем, либо в него провалится. Текущее положение установленной площадки проверяется при помощи изготовленного ранее шаблона.

Сборная бетонная лестница – установка марша

Далее строители переходят к монтажу самих маршей. Данные элементы подаются к месту установки при помощи того же крана, оснащенного четырехветьвевым стропом, две ветки которого должны быть укороченными. При перемещении таким способом, марш занимает положение под углом, который будет незначительно больше проектного.

Интересно знать! Если конструкция лестничного марша не предусматривает наличия монтажных петель, то подачу выполняют с помощью вилочного захвата.

Вилочные захваты

Итак, на консоль площадок укладывается постель из раствора, который накладывают и разравнивают кельмой.
Двое монтажников занимают свои позиции – один на верхней площадке, второй на нижней.
Первым принимает марш верхний рабочий, затем второй. Когда до площадки остается расстояние в 30-40 сантиметров, они прижимают деталь к стене.
Далее подается команда крановщику и выполняется стыковка сначала нижнего узла, а потом и верхнего. Если попробовать идти в обратной последовательности, то велика вероятность, что марш заклинит, или он проскочит монтажные консоли.
Также выполняется корректировка элемента ломиками – отцеплять стропы можно только после точной установки.
Затем все стыки с площадкой заделываются бетонным раствором, и устанавливается инвентарное ограждение на время сушки.

Лестничные площадки

Если на лестничных клетках несущими стенами являются поперечные, то могут быть применены площадки 1ЛП, 2ЛП, ЛПФ. Эти модели входят своими краями и консолями в кладку стен.

Площадка 1ЛП может устанавливаться и по-другому, когда в качестве основного несущего элемента выступают стальные консольные кронштейны, называемые «стульями». Данные элементы должны быть жестко заанкерены в стены лестничной клетки.

Если речь идет о малоэтажном частном строительстве, то железобетонные сборные лестницы маршевые могут быть установлены в открытой лестничной клетке (нише). Иногда планировка подразумевает экономию пространства и тогда проект не предусматривает наличия лестничных площадок, а восхождение и спуск начинаются прямо с плит перекрытия.

Схемы с нестандартным опиранием

Опорой для марша служит несущая перемычка или железобетонная балка (это может быть и ригель и прогон).
Опирать марш непосредственно на перекрытия запрещается.
Высота расположения перемычки подбирается таким образом, чтобы после установки марша, высота конечных ступеней была равна высоте его подступенков. А это значит, что проектировщики должны сразу учесть и толщину напольного покрытия, устраиваемого на лестничных площадках-перекрытиях.

Сборные лестницы на стальных косоурах

Лестница из наборных железобетонных ступеней

В принципе, несмотря на непритязательную внешность, многих может заинтересовать такой вариант решения лестничного вопроса. Но как быть застройщику, если ему, к примеру, требуется устроить вариант нестандартной длины. Ответ прост – можно смонтировать подъем из готовых наборных ступеней.

Здесь возможно тоже два варианта организации подъема: чтобы марш был оснащен фризовыми ступенями, или их не имел. Соответственно данные элементы можно также разделить по форме их профиля:

Рядовая ступень

Первые – это ступени типа ЛС. Представляют они собой элемент, из которого и набирается основная часть марша.

Фризовая верхняя ступень

Далее идут варианты ЛСВ, они же верхние фризовые ступени. Принцип тот же, что и в случае цельных маршей.

Вкладыш площадочный

ЛСП – площадочный вкладыш.

Ступень фризовая, нижняя

Еще один вариант, который мы сегодня рассмотрим – это нижняя фризовая ступень ЛСН.

Чтобы лучше понять схему укладки данных элементов посмотрите следующие схемы:

Как видите, фризовые элементы становятся частью площадки, фактически увеличивая ее габариты, что непременно должно быть учтено в расчетах. В варианте без таковых, верхняя ступень тоже сравнивается с площадкой – такая лестница будет длиннее на одну ступень.

Площадки для таких конструкций в большинстве случаев – это толстый монолитный железобетон. Толщина этого элемента должна составлять 8-10 сантиметров. Чтобы организовать такую тонкую конструкцию, нужно чтобы ступени выходили вровень с площадками.

Сборка конструкции

Последовательность сборки наборной лестницы из железобетона

Давайте разберем, как выполняется монтаж таких лестниц:

Косоуры для них изготавливаются из швеллерных или двутавровых балок. У этого элемента делается два перегиба, для чего в их теле делаются клиновидные вырезы, либо же готовятся отдельные короткие элементы.
Балки нагреваются при помощи горелки и сгибаются под нужным углом.
Швы тщательно провариваются. Поверх наваривается еще стальная пластина, чтобы усилить данный узел.
Балки, удерживающие площадки, изготавливаются из тех же элементов. На них навариваются коротыши, сделанные из стального уголка. В этих элементах имеется отверстие достаточного диаметра, чтобы выполнить болтовое соединение.
Балки заводятся в отверстия (ниши) на стенах лестничной клетки и выставляются по горизонтальному уровню на высоте проектной отметки. Далее они жестко расклиниваются, чтобы не произошло их выворота из плоскости или завала.
На данном этапе балки не монолитятся, так как возможно потребуется их дальнейшая перестановка.

Смонтированные косоурные балки

Следом происходит монтаж косоуров, которые могут подниматься как краном, так и вручную, при достаточном количестве этих самых рук.
Как и в случае с цельным маршем, сначала ставится нижний конец и выполняется болтовое соединение, а затем крепится верх. При необходимости положение горизонтальных подплощадочных балок можно подрегулировать.
Как только все детали выставлены согласно проектным значениям балки капитально замоноличиваются в стенах.
Болтовое соединение косоуров – временное, и требуется по понятным причинам. Окончательное крепление будет осуществлено методом сварки, которое и должно быть выполнено на следующем этапе.

Совет! Если в распоряжении строителей имеется кран, то стыковку элементов болтами можно пропустить, заменяя ее сварочной «прихваткой».

Приваривание косоура осуществляется не только по внешнему шву элемента, но и по всему периметру монтажного уголка (коротыша).

Хей, я вешу 80 килограмм, подними меня

Далее начинается укладка ступеней марша. Средняя ступень имеет вес от 60-ти до 80-ти килограмм, поэтому для их установки хватает и двух рабочих.
Набирается марш снизу вверх, при этом ступени удерживаются за счет специальных пазов под собственным весом.
На верхний край первой ступени кельмой набрасывается слой цементного раствора и разравнивается. Поверх кладется следующая ступень. Процедура продолжается до полного заполнения пролета.
В нижней части ступеней имеется металлическая закладная, которую прекрасно видно на представленном выше фото. С ее помощью ступени дополнительно связываются сваркой с несущими косоурами.
На следующем этапе приступают к заливке лестничных площадок. Данные элементы имеют мощный арматурный каркас, связанный из стальных рифленых прутов диаметром не менее 10 мм. Шаг между стержнями составляет 200 мм в двух направлениях.
Арматура уязвима к коррозии, поэтому должна быть защищена со всех сторон слоем бетона – снизу этот слой должен составлять 2 сантиметра.
Перед заливкой обязательно собирается опалубка. Кстати, при наличии фризовых ступеней боковые стенки для нее не требуются, так как их заменяют эти ступени и стены лестничной клетки. Чтобы осуществить подобный прием длина фризовых ступеней должна быть больше, чем у рядовых, и устанавливаются они так, чтобы, смыкаясь, образовывался замкнутый контур.

ОСП панели – прекрасный влагостойкий материал для опалубки

Нижняя часть опалубки собирается из отдельных досок либо цельного щита, в качестве которого могут выступать листы влагостойкой фанеры, ОСП плиты. Данные элементы заводятся между опорными балками площадки.
Чтобы избежать потерь цементного молочка, а значит и прочности конструкции, опалубка обтягивается слоем пергамина или плотной полиэтиленовой пленки.
Верх опалубочного щита устанавливается таким образом, чтобы он был заподлицо с верхом балок, образуя единую плоскость. В результате, после снятия опалубки, вы получите монолитную плиту, которая лежит на этих самых балках.

Облагораживание железобетонных лестниц

Нанесение штукатурки

После окончания монтажных работ и полного высыхания конструкции, косоуры и балки покрывается штукатурным составом, но для начала поверх натягивается штукатурная сетка, удерживающаяся за счет наваренных коротышей из стальной проволоки. Подобное мероприятие позволяет не только скрыть соседство металла и бетона, но и резко повысить огнестойкость всей конструкции.

Интересно знать! Для экономии штукатурки внутренняя часть балок и косоуров заполняется кирпичом, обрезанным под нужный размер. Кирпич закрепляют арматурной сеткой, чтобы избежать вываливания.

Бетонные лестницы, как уже говорилось, внешне малопривлекательны, если вы конечно не поклонник стиля лофт, поэтому их поверхность дополнительно облицовывается. Для этого могут быть использованы типовые гранитные (хороши для улицы) или мраморные проступи, или любая другая отделка, которую вы пожелаете. Бетон в этом плане универсален.

Варианты отделки бетонных ступеней

В соответствии с лестницами облагораживаются и лестничные площадки. В итоге можно все сделать так, что никто и никогда не заподозрит, что в целях экономии средств и времени были использованы готовые железобетонные изделия. Такая конструкция будет служить очень долго, что подтверждается подъездными лестницами, по которым ежедневно проходит не одна пара ног.

На этом подведем итог нашим изысканиям. Бетонные лестницы сборные – это практичное решение не только для многоэтажки, но и для частных коттеджей, если их строительство проходит по всем нормам и требованиям, с нормальной проектной документацией.

Несмотря на то, что своими руками их не установить, по итогу все равно экономится хорошая сумма. Подробнее о монтаже расскажет видео в этой статье.

Сборные железобетонные лестничные марши — конструктивные решения

Для дома или приусадебной территории

Лестницы являются неотъемлемой частью жилых построек вне зависимости от их этажности. Это и подъем на крыльцо, или способ попасть на чердак или в подвал. В статье речь пойдет о готовых типовых решениях междуэтажных конструкций серии: «сборные железобетонные лестничные марши», предлагаемых заводами ЖБИ и другими производителями.

Содержание статьи

Виды конструктивных решений

Лестничная клетка может быть выполнена из крупно- и мелкоразмерных составляющих.

В таблице представлены наиболее распространенные варианты:

Схема	Описание
Крупноразмерные сборные элементы
Марш П-образный кессонный	Конструкция ребристая с маршами кессонными П-образными
Марш П-образный складчатый	Конструкция с маршами складчатыми П-образными (ребристая)
Марш Н-образный складчатый	Ребристая конструкция с маршами складчатыми Н-образными
Марш Т-образный складчатый	Ребристая конструкция со складчатыми маршами Т-образными
Марш плитный	Плитная конструкция без фризовых ступеней
Марш с полуплощадками	Плитная конструкция полуплощадками
Марш ребристый П-образный	Ребристая П-образная конструкция с железобетонными плитами-поступями
Мелкоразмерные сборные элементы
Ступени, монтируемые по металлическим косоурам	По металлическим косоурам и балкам бетонные ступени
Ступени, монтируемые по бетонным косоурам	По железобетонным косоурам и балкам бетонные ступени
Марш с косоурами, опирающимися на перекрытие	С плитами-поступями по железобетонным косоурам, опертым на перекрытие

Классификация и маркировка изделий

Согласно ГОСТ 9818-2015, все элементы, площадки и поступи имеют свою маркировку.

Марши подразделяются:

Без фризовых ступеней, плоские – ЛМ;
С фризовыми ступенями, ребристые – ЛМФ;
С одной или двумя полуплощадками, ребристые – ЛМП.

Типы площадок:

Плоские, соответственно подходит для ЛМ – 1ЛП;
Ребристые, но также для ЛМ – 2ЛП;
Ребристые, для ЛМФ – ЛПФ;
Ребристые, для ЛМП – ЛПП.

Поступи накладные различают:

Для размещения на нижних ступенях – 1ЛН;
Для укладки в верхние позиции – 2ЛН.

На заметку: ступени должны быть выполнены согласно техническим требованиям ГОСТ 8717-2016.

Лестничный пролет

В первой группе указывают тип марша и его длину, ширину и высоту пролета, далее показатель расчетной нагрузки (цифрой 4 обозначают нагрузку в 360 кгс/м²для жилых помещений, а 5 – нагрузку в 480 кгс/м²для производственных и других с высокой интенсивностью использования).

Также могут встречаться дополнительные обозначения в конце:

Тип бетона.
1. Если элемент изготовлен из тяжелого бетона, дополнительное обозначение не вводится;
2. Л – для изделий, изготовленных из легкого конструкционного бетона (с плотностью в пределах 1600-2000 кг/м³).

Тип поверхности.
1. Если она бетонная гладкая, дополнительное обозначение не вводится;
2. Ш – мозаичная поверхность шлифованная;
3. К – облицованная керамической плиткой.

Лестница с облицовкой

Для ЛМП (маршей с площадками) цифрами обозначают:
1. 1 – с верхней полуплощадкой;
2. 2 – с нижней полуплощадкой;
3. 3 – без нижней площадки.

Стандартная лестница железобетонная сборная

Для конструктивных особенностей площадок вводится дополнительное обозначение следующими строчными буквами:
1. к – есть опорные консоли;
2. м – с отверстиями под мусоропровод;
3. у – с усилением опирания.

Для площадок и поступей:
1. в – означает расположение элемента вверху пролета, верхняя площадка или верхняя ступень.

Примеры маркировок

ЛМ27.12.14-4Л означает, марш плоский без фризовых ступенек, длиной 2,7 м, шириной 1,2 м, высотой пролета 1,4 м, рассчитанный на нагрузки 360 кгс/м^2, из легкого плотного конструктивного бетона.

Важно: в маркировке лестниц без нижней площадки, длина указана типовая для данной марки (т. е. с обеими полуплощадками).

ЛПФ 25.10-5-кК – ребристая площадка (для ЛМФ), длиной 2,5 м, шириной 0,99 м, под нагрузку 480 кгс/м^2, с консолями и керамической облицовкой.

Идея для компоновки

Техническая документация

Главный нормативный документ, устанавливающий основные параметры, типы и технические требования на лестницы сборные железобетонные – ГОСТ 9818-2015 (введен в действие в 2016 году, взамен ГОСТ 9818-85).

В соответствии с ним выпускаются изделия, по следующим типовым проектам (действующим с 1984 г.):

Серия 1.050.1 для зданий с различной высотой этажа, а точнее: 2,8; 3,0; 3,3; 3,6; 4,2; 4,8; 6,0; 7,2 м, ширина марша 1210 и 1350 мм;
Серия 1. 151.1 с высотой этажа 2,8 м, применяется для жилых домов, ширина марша — 1050 и 1200 мм соответственно;
Серия 1.251.1-4 с высотой этажа 3,3; 3,6; 4,2 м предназначена для общественных сооружений, ширина марша — 1200, 1350, 1500, 1650 мм соответственно.
Серия 1.050.9-4.93 выпуск 0-1 (выпущен взамен 1.450-1, 1973 г.) лестницы по стальным косоурам для многоэтажных производственных построек с высотой от 3,3 до 7,2 м, ширина марша 1,21; 1,35; 1,5; и 1,65.

Решение: сборные лестницы железобетонные по металлическим косоурам.

На заметку: инструкция по монтажу лестничных маршей и площадок описана в технологической типовой карте на производство соответствующих работ.

Однако не запрещается изготовление и по другим проектам, утвержденным должным образом.

Например, в продаже можно найти такие лестницы сборные железобетонные:

Серия ИИ-04-7 Рабочие чертежи (1964 г.) для гражданских и административно-бытовых зданий с высотой между этажами 3,3 и 4,2 м, шириной марша 1150 мм с шириной укладываемых поступей 1350 мм. Изготавливаются из легкого конструкционного бетона.
Серия 3.503.1-96.1-2 (1991 г.) лестничные сходы, предназначенные для спуска или подъема на земляную насыпь высотой от 2,1 до 12 м. Ширина марша 750 и 1500 мм.

Т-образные сборные железобетонные марши

На заметку: если документация уже недействительна, то изделия выпускают только применительно к такому типовому решению, чаще оставляя основные конструктивные размеры элементов, но материалы используют отвечающие современным требованиям.

Применение

На первый взгляд, сложно представить типовую лестницу в жилом помещении коттеджной постройки. Но это возможно, если знать, как гармонично вписать её в жилую зону и придумать соответствующий тип отделки. В видео в этой статье можно почерпнуть еще несколько оригинальных решений компоновки междуэтажных связей в доме.

Вариант размещения и облицовки лестничной клетки внутри помещения.

На заметку: если высота этажа в доме нестандартная, то можно взять лестничный марш меньше чем требуется, и устроить под него расширенное монолитное основание своими руками еще на 2-4 ступени, как на фото ниже.

Вариант оформления

Изделия из серии 3.503.1-96.1-2, это Т-образная конструкция, ступени которой размещаются по железобетонному косоуру. Отличаются от остальных типовых решений в первую очередь узлами опирания, здесь в условиях открытой местности ими служат опоры.

Но можно применить этот вид и для междуэтажного сообщения, должным образом подготовив места для опирания косоуров. А также сделать индивидуальную лестницу схожую по параметрам.

Но лучше всего, данное типовое решение подойдет, например, для организации спуска к воде на приусадебной территории. При использовании других ЛМ для обустройства уличной зоны необходимо обращать внимание на показатели морозостойкости, водонепроницаемости и трещиностойкости материала.

Для применения на открытом воздухе они должны быть выше. Так, для наружных работ лестницы следует использовать с маркой бетона не ниже В25, а для внутренних – подойдёт В15.

Ступени по ж./б. косоуру

Заключение

При необходимости использовать железобетонные сборные лестничные марши для частного малоэтажного строительства, стоит учитывать и вес конструкции. Так, у изделий из легкого плотного конструкционного бетона он будет ниже, так же как и цена.

А ребристые Т- и Н-образные варианты будут легче плитных. Дальше, дело за малым, облагородить их внешне.

Серый промышленный лестничный марш вписать в интерьер дома возможно вполне гармонично (покрасить, обить ковровым покрытием, использовать индивидуальные перила), нужно только проявить фантазию.

сборные и монолитные лестничные площадки (инструкция по монтажу, фото и видео)

Без такого архитектурного элемента как лестница, не обходится практически не одно здание, независимо от его предназначения. Сборные железобетонные лестницы представляют собой огнеустойчивые и функциональные в использовании конструкции.

Они вносят в дизайн дома элементы индивидуальности и неповторимости. Не требующие никакого дополнительного ухода, они являются долговечными в эксплуатации.

Фото лестницы из железобетона

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.

Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.

Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

необходимые высотные отметки;
горизонтальные (вертикальные) размеры;
все монтажные зазоры;
размеры железобетонных ступень для лестниц.

Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

ступеньки;
косоуры;
одна или две полуплощадки для ступеней.

ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

плоские 1ЛП – предназначенные для плоских маршей ЛМ;
ребристые 2ЛП – используются с маршами ЛМ;
ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры

Фото ступенек на металлических косоурах

Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Монтаж железобетонных элементов

При строительстве частного дома многие застройщики сталкиваются с проблемой установки железобетонной лестницы своими руками. Для обеспечения полной безопасности при установке и эксплуатации ступенек, необходимо четко выполнить все этапы монтажа.

Подготовительные работы до начала монтажа

Устанавливать лестницу необходимо одновременно с возведением стен дома.

Совет! Для безопасной установки ступеней из железобетона необходимо минимум три человека. Один монтажник будет находиться на нижнем, а другой на верхнем этаже. Третий человек управляет крановым оборудованием.

До начала работы с ЖБ секциями и опорами необходимо измерить их размеры и подготовить деревянный шаблон, который будет являться точной копией профиля опорной части ступенчатого пролета.

Монтажные работы

На стенах лестничной клетки отмечаются места для установки конструкций из ЖБ, наноситься слой цемента и монтируются площадки;

Совет! Установку каждой плиты необходимо проверят деревянным шаблоном и постоянно сверять с планом строительства. Цель — добиться проектного положения каждого элемента. В противном случае лестничный марш будет установлен криво с перекосом.

Далее на опорные места плит (полуплощадок) наносится и разравнивается цементно-песчаный раствор;
С помощью кранового оборудования подаются секции ступенек для установки;

Совет! Марши необходимо поднимать стропом из четырех ветвей, две из которых укороченные для придачи секции необходимого наклона. Если ступенчатые марши не оборудованы монтажными петлями, то используется вилочный захват.

Лестница на мансарду своими руками: советы по изготовлению

Монтажники, которые находятся на нижнем и верхнем этажах принимают лестничный пролет и контролируют его положение относительно опорных плит. На место устанавливается сначала нижний, а затем верхний конец марша;

Обратите внимание! При обратной последовательности установки ЖБ конструкции (сначала вверху, а затем внизу), возможный срыв марша с верхней плиты.

Если при установке допущены неточности, то положение конструкции можно корректировать ломами;
После придания маршу нужного положения, стыки между ним и плитами закрываются раствором;
На следующем этапе устанавливается инвентарное ограждение;

Схема монтажа ограждений

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

виды и формы, преимущества, изготовление, цена

Бетон широко применяется при строительстве домов, промышленных зданий, производстве ограждений и лестниц.

Уникальные свойства материала, такие как долговечность и доступность, позволяют изготавливать как прочные и надежные железобетонные балки перекрытия, так и железобетонные лестницы.

В большинстве случаев бетонные марши более практичны, потому что обладают рядом свойств, присущих только этому материалу.

Виды и формы

Кроме того, конструкции могут быть любой формы. Самые простейшие, монолитные бетонные лестницы с успехом применяются в помещениях и на улице.

Комбинированные бетонные марши представляют собой более сложное строение, которое, наряду с практичностью и прочностью, обладает эстетически привлекательным видом.

Бетонные марши прекрасно вписываются в интерьер загородного дома, дачи. В качестве остова в сложных конструкциях используется армирующая сетка.

Двух маршевая лестница хорошо вписывается в дизайн любого строения, но требует обязательного расположения вдоль одной из стен дома. Такая форма чаще всего используется в помещениях с большой площадью.

Дуговая (серпантинная) монолитная лестница отлично сочетает в себе изящность и надежность. Дуговые конструкции позволяют экономить полезную площадь и, при искусном оформлении, способны стать изюминкой интерьера.

Основными нормативами для расчетов индивидуальных железобетонных балок являются методики, изложенные в Пособиях к СНиП 2.03.01-84 и СП 52-101-2003.

Бетонные блоки стен подвалов сплошные (ФБС) — это керамзитобетонные, пескобетонные и пескоцементные элементы, призванные обеспечивать устойчивость здания. О бетонных балках для подвалов читайте тут.

Поворотная монолитная лестница – еще один вид маршей, требующих наличия свободного места в помещении. Действительно прочные сооружения способны стоять вечно, незаменимы в зданиях с высокой нагрузкой на конструкции.

Винтовые бетонные лестницы служат конструктивной альтернативой маршевым аналогам. Такие сооружения редко применяются в качестве основных ввиду сложности их устройства.

Лестницы с прямыми маршами – простые, безопасные и популярные. Они применяются в промышленных строениях и хорошо вписываются в дизайн жилых помещений.

Преимущества железобетонных маршей

Лестничные железобетонные марши обладают рядом преимуществ перед своими деревянными и железными аналогами. Они огнеупорны, долговечные и прочны.

Тип железобетонной конструкции может быть выбран еще на стадии проектирования здания или органично вписан в уже построенном помещении.

Физические свойства бетона наделяют изделия из него определенные свойствами, в том числе оригинальностью решения при одновременной доступности по цене.

Несмотря на большое разнообразие видов, бетонные лестницы отличаются высокой прочностью благодаря усилению изделий армирующей сеткой.

Строение маршей не требует создания промежуточных дополнительных железобетонных опор и позволяет эксплуатировать их еще на этапе строительства.

Данные конструкции обладают низким уровнем вибраций и шума, позволяют жестко закрепить перила, универсальны при выборе материала отделки.

Сборные железобетонные балки – оптимальное решение при создании перекрытий в жилом доме или промышленном здании. Благодаря своим свойствам сборные железобетонные балки надежны и долговечны.

Характеристики балок по фактической прочности бетона, морозостойкости, водонепроницаемости, величине толщины слоя бетона для защиты от арматуры должны соответствовать требованиям ГОСТ 13015.0. Подробнее о стропильных и подстропильных железобетонных балках читайте тут.

Кроме того, свободное пространство под лестницей, не загроможденное дополнительными опорами, может быть использовано для устройства небольшой кладовки и даже камина.

Продолжительный срок службы такого изделия (до ста лет) делает его практически идеальным выбором при решении вопроса создания в доме лестничного марша.

Изготовление бетонных лестниц

Проектирование – основополагающий этап в изготовлении бетонных лестниц. На этом этапе вычисляется равномерный шаг, высота подъемов и зазор, требуемый на укладку отделочных материалов.

Основой долговечного бетонного марша служит арматурный каркас. Именно он способствует упрочнению всей конструкции.

Стальные прутья, уложенные вдоль несущих пределов, соединяются поперечными связками. Армирующая сетка крепится при помощи сварки или вязальной проволоки.

Для отливки используется деревянная опалубка, выполненная из влагостойкой фанеры или строганных досок.

Чтобы изделие было предельно качественным все элементы опалубки должны быть максимально подогнаны. В противном случае застывающий цементный раствор будет проникать сквозь небольшие щели, что негативно скажется на внешнем виде изделия.

Прочность усиливается армирующей сеткой, которая укладывается перед финальной заливкой.
Перед окончательной заливкой по всей длине будущего изделия укладываются деревянные пробки, которые затем буду удалены, а на их место установлены крепления будущих перил. После застывания бетона монолитная лестница готова к эксплуатации.

Из чего складывается цена

Железобетонная лестница – это не просто изделие из бетона, это достаточно сложное изделие, от качества которого зависит долговечность и безопасность её эксплуатации.

Марши, отвечающие вышеуказанным требованиям, изготавливаются из высококачественного материала при соблюдении всех технологических особенностей. Как правило, бетонный марш в доме устанавливается еще на стадии строительства.

Цена бетонной лестницы зависит от количества ступеней, сложности и размеров конструкции, вида отделочных материалов и ограждения.

Отдельное слово стоит сказать об отделочных материалах: такие марши универсальные. Они могут быть отделаны абсолютно любым материалом, будь то дерево, натуральный мрамор или ковролин.

Работы по установке и усилению лестничного пролета и опор рассчитываются отдельно.
Окончательная стоимость без отделки рассчитывается отдельно для каждого конкретного заказа и напрямую зависит от количества ступеней подъема, конфигурации и размеров лестницы.

Мне нравитсяНе нравится

Сборные железобетонные лестницы, монтаж и оформление

Виды лестниц

Перед началом обустройства лестницы выберите подходящий вариант конструкции модульного типа. Существуют такие виды модульных лестниц:

Виды лестниц

маршевые. Обычные прямые конструкции с самыми простыми широкими ступеньками. Очень удобны в использовании и надежны, но довольно громоздки и некомпактны;
винтовые. Занимают минимальное пространство, однако не так удобны в плане эксплуатации как маршевые лестницы;
поворотные с площадками. Занимают сравнительно немного места, являются довольно удобными. Имеют 2 или большее количество маршей с промежуточными разворотными площадками.

Установка сборных железобетонных лестниц

На фото — процесс установки лестницы

Процесс монтажа

Работа с шаблоном

Итак, вот основные рабочие этапы (инструкция), через которые проходит установка каждого марша:

Первым делом при помощи измерительных приборов (читай, рулетки), еще до установки лестничных площадок, проверяют их габариты, и из прочной доски изготавливают временный шаблон, который формой и размерами повторит профиль устанавливаемых лестничных маршей.
Далее, согласно полученным измерениям, на лестничных клетках выполняется разметка, по которой монтажники будут ориентироваться при установке площадок.
По консолям наносится цементный раствор, краном подается площадка, укладывается на место и регулируется по расставленным меткам.
Положение установленной площадки проверяется в плане и по вертикали. Если имеются расхождения, то при помощи ломиков выполняется корректировка, пока не будет достигнуто проектное положение.

Совет! Если ломиками работать не получается, то площадку можно приподнять краном и уложить снова.

Очень важно, чтобы отметка верха площадки соответствовала проекту, иначе возможны ситуации, когда марш не поместится в проем, либо в него провалится. Текущее положение установленной площадки проверяется при помощи изготовленного ранее шаблона.

Сборная бетонная лестница – установка марша

Далее строители переходят к монтажу самих маршей. Данные элементы подаются к месту установки при помощи того же крана, оснащенного четырехветьвевым стропом, две ветки которого должны быть укороченными. При перемещении таким способом, марш занимает положение под углом, который будет незначительно больше проектного.

Интересно знать! Если конструкция лестничного марша не предусматривает наличия монтажных петель, то подачу выполняют с помощью вилочного захвата.

Вилочные захваты

Итак, на консоль площадок укладывается постель из раствора, который накладывают и разравнивают кельмой.
Двое монтажников занимают свои позиции – один на верхней площадке, второй на нижней.
Первым принимает марш верхний рабочий, затем второй. Когда до площадки остается расстояние в 30-40 сантиметров, они прижимают деталь к стене.
Далее подается команда крановщику и выполняется стыковка сначала нижнего узла, а потом и верхнего. Если попробовать идти в обратной последовательности, то велика вероятность, что марш заклинит, или он проскочит монтажные консоли.
Также выполняется корректировка элемента ломиками – отцеплять стропы можно только после точной установки.
Затем все стыки с площадкой заделываются бетонным раствором, и устанавливается инвентарное ограждение на время сушки.

Лестничные площадки

Схемы с нестандартным опиранием

Опорой для марша служит несущая перемычка или железобетонная балка (это может быть и ригель и прогон).
Опирать марш непосредственно на перекрытия запрещается.
Высота расположения перемычки подбирается таким образом, чтобы после установки марша, высота конечных ступеней была равна высоте его подступенков. А это значит, что проектировщики должны сразу учесть и толщину напольного покрытия, устраиваемого на лестничных площадках-перекрытиях.

Что нужно знать о косоуре

Косоур с фиксирующими винтами

Вне зависимости от выбранного типа модульной лестницы вам придется познакомиться с основным элементом рассматриваемой конструкции – цепным косоуром.

Косоур является главной центральной составляющей рассматриваемой разновидности лестниц. Собирается из ряда наборных элементов, установка которых может выполняться прямо либо под некоторым углом, что дает владельцу возможность создавать лестницы самых разнообразных форм.

Косоуры

Косоур скрепляется с опорными модульными элементами сверху и снизу, за счет чего достигается требуемая жесткость и прочность конструкции.

Для дополнительной жесткости через каждые 100-150 погонных сантиметров в конструкцию включается опорная труба.

При наличии рядом с местом размещения лестницы прочной бетонной либо кирпичной стены, от использования дополнительных элементов модульной конструкции можно отказаться, закрепив лестничные ступени непосредственно к стене.

Уклоны

Устанавливая изделие необходимо помнить, что уклон косоуров или тетивы определяет то, в какой степени устройство будет удобно для ежедневного использования и будет ли она безопасна в случае возникновения экстренных ситуаций. Идеальным для установки ступенек считается диапазон уклона от 25 градусов до 74 градусов.

Поворотная лестница

Если вы хотите установить лестницу у себя на даче или в другом помещении, где вы не пребывает ежедневно и хотите максимально сэкономить пространство, то можно использовать диапазон с 45⁰ и до 74⁰. Для жилых помещений, где конструкцией используются ежедневно, лучше всего придерживаться промежутка от 30 до 35 градусов.

Характеристики

многофункциональны;
множество различных конфигураций;
современный дизайн в проектировании;
достаточно низкая цена.

Последнее время достаточно часто обладатели дач, коттеджей или загородных домов обращают свое внимание именно на модульную конструкцию, благодаря ее современному виду, небольшой цене и возможности возвести такую лестницу своими руками. . Ступени, изготовленные из дерева, монтируются на модульной основе

Такое устройство считается универсальным и практичным, как видно на фото. Его главное преимущество заключается в широком выборе конфигураций и возможности реализовать множество дизайнерских решений в интерьере дома. Инструкция, которая идет в комплекте, делает возможным его возведение своими руками.

Ступени, изготовленные из дерева, монтируются на модульной основе. Такое устройство считается универсальным и практичным, как видно на фото. Его главное преимущество заключается в широком выборе конфигураций и возможности реализовать множество дизайнерских решений в интерьере дома. Инструкция, которая идет в комплекте, делает возможным его возведение своими руками.

Сборные железобетонные марши

Основные типы маршей

Лестница сборная железобетонная — компьютерный проект

Типовая серия: ступени сборные железобетонные, марш без фризовых ступеней ЛМ

Самый простой вариант – это тип ЛМ (лестничный марш). Изготавливаются они плоскими, без фризовых ступеней.

Интересно знать! Фризовая ступень – это стыковочный элемент с межэтажными площадками определенной формы. Для лучшего понимания, выглядит это так – фризовая ступень встанет вровень с площадкой, а при ее отсутствии марш располагается выше на одну ступень снизу, а сверху финишная ступень будет краем площадки.

Ребристые, с фризовыми ступенями

Второй вариант называется ЛМФ – буква Ф в аббревиатуре означает – фризовые, то есть марш оснащен этими элементами, плюс имеются опорные ребра (косоуры).

Марши с полуплощадками

Следующая модель имеет кодовое название ЛМП. Она является самым крупным железобетонным изделием из рассматриваемых, так как помимо самого марша с косоурами, элемент оборудован и площадками. Площадок может быть одна или 2 штуки, в зависимости от конструкции.

Подступенки таких изделий обычно немного скошены внутрь конструкции, чтобы увеличить проступь

Лестничные площадки

Обозначаются они следующим образом:

Площадки разных конфигураций под марши ЛМ

1ЛП – как и ранее, первый в списке оказывается модель для плоских маршей типа ЛМ. Сама площадка тоже плоская. На рисунке выше показано три варианта подобных изделий. Первые два отличаются между собой только габаритами (2,2 на 2,8м и 2,38 на 2,98м, соответственно), а последний является конечной площадкой, предусматривающей стыковку только с одним маршем.

Ребристые площадки

2ЛП – эти площадки, как и предыдущие тоже подходят для маршей типа ЛМ, однако сама их форма предусматривает наличие ребер – опорных балок. Тут вариантов меньше – показана промежуточная и конечная площадка. Обратите также внимание на элементы, обозначенные на чертеже как 1 и 2. Это консоли для опирания площадок и отверстия для мусоропроводов, соответственно.

Площадка для маршей с фризовыми ступенями

ЛПФ – предназначены для стыковки с маршами ЛМФ, так же как и предыдущие они имеют ребра. Цифрой 1 обозначена консоль в площадке конечного типа.

Ребристые полуплощадки

Ну, и последний вариант – это ЛПП. Представляют собой они как площадки, так и полуплощадки, на которые укладываются марши ЛМП. Вариант также в основании имеет опорные балки.

Интересно знать! Все перечисленные типы маршей и площадок для них разделяются на левые и правые. Делается это для того, чтобы иметь возможность организовать подъем как по часовой стрелке, так и против нее.

Также давайте назовем типовые проступи, выпускаемые для сборных железобетонных лестничных конструкций.

Имеется их 2 типа:

Рядовая проступь

1ЛН – элемент, предназначенный для укладки на рядовые и нижние ступени марша;

Верхняя проступь

И 2ЛН – которые укладываются на площадки и верхние ступени.

Изготовление самодельной модульной лестницы

Сборка лестницы

Подготовительный этап

На подготовительном этапе вам предстоит выполнить ряд расчетов и подготовить необходимые чертежи.

Первый шаг. Создайте чертеж комнаты, в которой планируется размещение модульной лестницы. Удобнее всего делать подобные чертежи в масштабе на миллиметровке либо в специальной программе.

Второй шаг. Измерьте высоту комнаты. Изобразите разрез комнаты по высоте возле ранее составленного плана комнаты на листочке. Отметьте в чертеже линии пола и потолка помещения.

Третий шаг. Схематично нарисуйте модульную лестницу. Ступеньки будут фиксироваться на расстоянии порядка 15-16 см. Чертеж поможет вам определить требуемое число ступенек. Если верхняя ступень будет иметь недопустимо маленькую высоту, «излишек» нужно равномерно распределить по всем ступенькам лестницы.

Как сделать модульную лестницу

К примеру, этаж имеет высоту равную 280 см. Вы делаете 15-сантиметровые ступеньки. Нехитрые вычисления показывают, что ступенек будет не целое количество, а, конкретно в данном случае, 18,6 штук. В этом примере нужно сделать 18 ступенек, увеличив расстояние между отдельными ступенями до 15,5 см.

Четвертый шаг. Нанесите горизонтальную проекцию лестничных ступеней на план комнаты. Оптимальная ширина модульной лестницы – 100 см. Ступени лучше делать шириной порядка 30 см.

Пятый шаг. Подготовьте чертеж модулей для крепления ступеней лестницы. Каждый модуль должен иметь одинаковые габариты и форму. Если планируется использование готовых модулей, этот чертеж не понадобится.

Основной этап

Первый шаг. Подготовьте материал для изготовления ступеней модульной лестницы. Желательно использовать твердую древесину. Оптимальная толщина досок – от 4-5 см. Для соединения досок используйте шурупы и клей. При желании можете приобрести ступеньки в готовом виде. В этом моменте ориентируйтесь на свои личные предпочтения и особенности конкретно вашей ситуации.

Установка первого модуля

Второй шаг. Подготовьте модули для крепления ступеней. Круглые модули изготовить в домашних условиях без соответствующих навыков практически невозможно. Поэтому лучше сразу закажите их изготовление специализированной компании по вашим расчетам и чертежам.

Несущие узлы — модули

Квадратные же модули вы можете сделать самостоятельно. Используйте для этого профильные трубы. Подходят трубы со стенками толщиной от 0,5 см. Для соединения элементов используйте болты и сварку.

Пометки под отверстия на стене

Третий шаг. Подготовьте бетонные площадки для установки несущих опор. Эти опоры следует сразу же забетонировать в площадки.

Установка фланцевых пластин

Четвертый шаг. Нарежьте подходящую трубу на нужное количество частей в соответствии с подготовленными ранее чертежами.

Пятый шаг. Сделайте в подготовленных элементах отверстия для болтового соединения модулей.

Шестой шаг. Соберите всю конструкцию, параллельно прикрепляя модули лестницы к опорам.

Установка поручней и больцов

Седьмой шаг. Усильте систему, создав несколько аккуратных сварных швов. На этом же этапе приварите металлический уголок к лестничным модулям, если вы хотите создать такую окантовку ступеней.

Сборка лестницы

Восьмой шаг. Покрасьте металлические элементы конструкции, предварительно очистив их от ржавчины.

Девятый шаг. Смонтируйте ступени.

Десятый шаг. Установите ограждение. Оно может быть кованным либо деревянным. Выбирайте на свой вкус.

Модульные лестницы

В завершении вам останется лишь еще раз убедиться в качестве и надежности всех соединений и провести тестирование собранной конструкции. На этом модульная лестница своими руками готова. Как видите, ничего сложного в ее сборке нет. Следуйте инструкции и все обязательно получится.

Удачной работы!

Видео – Модульная лестница своими руками

Варианты сборки лестниц

Изготовление самодельной модульной лестницы

Существует несколько методов сборки лестничных модулей. Каждый из существующих вариантов характеризуется своими сильными и слабыми сторонами, о которых нужно знать до начала работы по самостоятельной сборке лестницы модульного типа.

«Модуль в модуль»

Косоур можно собрать по методу «модуль в модуль» с дополнительным закреплением при помощи пластин и крепежных винтов. Это первое поколение таких лестниц с множеством недостатков, в числе которых:

жестко ограниченный шаг ступенек. Отрегулировать этот шаг нельзя;
некоторая кривизна собранной конструкции. Избавиться от этого дефекта невозможно даже путем затягивания винтов;
сравнительно низкая долговечность. Со временем крепежные пластины начинают разгибаться самостоятельно, что приводит к провисанию всей конструкции и доставляет дополнительные неудобства.

Единственными преимуществами этого варианта является высокая скорость и предельная легкость сборки.

Резьбовыми шпильками

Конструкция деревянной модульной лестницы

Этот метод предполагает использование резьбовых шпилек в процессе сборки. Такие лестницы не имеют недостатков, характерных для предыдущей конструкции, однако сборка с резьбовыми шпильками является довольно сложной. Высоту ступеней по-прежнему нельзя регулировать. Каждые 1-2 года нужно будет подтягивать разболтавшиеся резьбовые соединения, а это также доставляет немало хлопот.

По принципу струбцины

Это лестницы нового поколения. Среди главных преимуществ этого варианта нужно отметить возможность изменения длины ступени и расстояния между элементами. Можно разворачивать модули и фланцы.

Распределение нагрузки на крепежные элементы организовано по усовершенствованной технологии – соединения не разбалтываются с течением времени.

Каждую из рассмотренных выше лестниц можно собирать с использованием больцев – это элементарные крепежные детали, устанавливаемые между отдельными ступеньками и способствующие повышению жесткости и надежности конструкции. Чаще всего больцы применяются в лестницах последнего поколения.

Принципы сборки

Главным залогом успеха в возведении модельных устройств является специфика блоков, которые могут поворачиваться параллельно другим, как на шарнире. Это позволяет смонтировать лестницу, которая будет идеально подходить под индивидуальные требования каждого дома, ведь их можно поднять на необходимую высоту подъема, как видно на фото. Благодаря этим особенностям наборные лестницы завоевали такую популярность.

Конструкция крепиться к полу и на дополнительные промежуточные опоры. Но в некоторых ситуациях для удобства возможны варианты крепления системы и к стене. При этом необходимо учитывать материал, из которого возведена стена. Лучше всего если это будет:

бетон;
кирпич;
бревно.

Надежнее всего крепить такие сооружения именно в пол. Для этого необходимо правильно рассчитать проведение всех коммуникаций, чтобы не повредить их во время монтирования опор. Чаще всего для модульной лестницы оказываться достаточным использование всего одного косоура, учитывая, что он должен быть не меньше 120 сантиметров. Если необходимо увеличить прочность всей конструкции, то рекомендуют собирать на:

2-х косоурах;
3-х косоурах.

Если наборная лестница шириной от 95 сантиметров до 110сантиметров, то достаточно монтировать и один основной косоур. Для большей жесткости необходимо установить перила по краям, как показано на фото. Быльца в этой ситуации выступают элементом крепления краев ступенек друг между другом.

Существует большое множество видов конструкций. Их основными отличиями являются:

метод составления модулей друг с другом;
сечение модульных конструкций;
ширина стали;
цвет и дизайн;
нагрузка во время эксплуатации.

Подведем итоги

Конструкция наборной лестницы достаточно проста и ее можно возвести своими руками. Главное, что она не обязательно должна быть только с одним прямым маршем. К наборным лестницам относят еще винтовые и спиральные.

Особенности, плюсы и минусы

Модульная лестница своими руками

Особенности

Модульная лестница, как правило, имеет полукруглую форму. Для размещения такой конструкции нужно достаточно много свободного пространства. Однако это вовсе не означает, что готовая лестница будет выглядеть слишком громоздкой. Конструкция получается аккуратной и «воздушной», особенности сборки позволяют придать лестнице почти любую форму.

Модульные лестницы

Перед началом работы ознакомьтесь с преимуществами и слабыми сторонами модульных лестниц.

Достоинства

Модульную лестницу можно собрать без использования сварочного аппарата.
Модульная лестница может иметь разнообразную форму. Вы можете самостоятельно подобрать подходящую форму в соответствии с очертаниями стен помещения и вашими личными предпочтениями.
Вам не нужно тратить время на поиски или заказ лестницы подходящей высоты – из модулей можно собрать такую конструкцию, которая прекрасно подойдет именно для вашего помещения. Уклон тоже можно регулировать.Винтовая модульная лестница

Недостатки

Модульные лестницы не лишены недостатков. Прежде всего, модульная конструкция уступает цельносварным моделям по своим прочностным характеристикам. Все сборные соединения будут постепенно разбалтываться, поэтому владельцу придется регулярно следить за качеством конструкции и подтягивать соединения.

Модульные лестницы

Вторым большим недостатком модульных лестниц является высокая стоимость готовых комплектов. Однако вашему вниманию предлагается инструкция по самостоятельной сборке конструкции, поэтому данный недостаток не является актуальным. Главное, чтобы исходные материалы были максимально высокого качества.

Модульные лестницы из дерева

Железобетонные лестницы в частных домах и их особенности

Лестница для дома – это не только средство подъема на второй этаж, но и привлекательный элемент интерьера. Лестничные конструкции могут быть разных видов и типов, а также созданы из множества материалов.

Виды железобетонных лестниц

Железобетонные лестницы разделять по технологии исполнения. Они могут быть сборные или монолитные.

Сборная

Такая лестница собирается из отдельных штучных элементов непосредственно на месте использования.

Иногда лестницу складывают на производстве и уже в готовом виде поставляют на объект. Сборная конструкция имеет один недостаток – обязательное использование крана. Достоинство лестницы – возможность использования строения уже с первого для монтажа.

Монолитная

Лестница такого типа изготавливается непосредственно на строительной площадке. Для этого используют опалубку, бетон и арматуру.

Преимущество конструкции в том, что при изготовлении не используются никакие специальные инструменты и оборудование. Процесс изготовления железобетонной монолитной лестницы требует много сил и ее нельзя использовать на протяжении трех дней после установки.

Плюсы и минусы ж/б лестниц

Преимущества:

правильно сделанная лестница не скрипит и не прогибается;
конструкция стойко выносит любые механические воздействия;
изделие из железобетона может прослужить больше ста лет;
для ухода не требуются специальные средства.

Недостатки:

даже самая простая лестница будет стоить дороже, чем изделие из дерева или металла;
чтоб придать лестнице красивый вид, необходимо сделать отделку, которая тоже стоит приличную сумму;
ходить по такой лестнице босиком не очень приятно;
монтаж требует наличие грузоподъемной техники;
большой вес конструкции создает нагрузку на фундамент и перекрытие.

Размер конструкции

Сама конструкция включает в себя несущие балки и марш с определенным количеством ступеней – от 3 до 18. Ширина марша должна составлять не менее 90 см. Стандарты определяют не только размер самой лестницы, но и ее безопасность. Крутые бетонные марши должны быть оборудованы перилами.

Рассчитывая размер ступеней, необходимо учитывать пропорции – чем больше ширина проступи, тем меньше высота подступенка. Лестницы в домах из железобетона часто крутые и имеют высокие ступеньки. Чтобы по такой конструкции подниматься было легко, проступи делают шире, а проступенку меньше.

Железобетонные балки. Ж/б ступени по металлическим косоурам

Для строительства лестницы расчет элементов производится следующим образом – косоуры по 1 штуке на каждые 15 см по высоте, а ж/б балки – одна штука каждые 20 см по длине.

Лестничные косоуры делятся на пять типов: КС 135, КС 150, КС 165, КС 180, КС 195. Цифры в данном случае обозначают высоту подъема марша. Такие типы изделий используются в пределах высоты этажей от 2,3 до 4 метров. Все типы изготовлены в одной опалубочной форме.

Балки для косоуров делят на четыре типа: КБ240, КБ260, КБ280, КБ300, где цифры обозначают максимальный размер возможного пролета лестничной клетки между стенами.

Для строительства лестничных маршей

Балки и косоуры рассчитаны на нормативную нагрузку 300 Н/м2. Армирование изделий происходит сварными каркасами с рабочей арматурой и горячей сталью.

Сборные лестничные марши и площадки. Цена

Сборная конструкция железобетонной лестницы представляет собой одну или две бетонные балки, которые используются в качестве тетива или косоура. Их собирают на заводе и доставляют на объект уже в готовом виде. Такой вид строительства набирает обороты.

Сборные железобетонные конструкции уже давно пользуются популярностью, даже если дом строится по старым технологиям, лестница в нем, скорее всего, сделана по сборной системе заводского производства.

Сборная система состоит из блоков нескольких типов: площадок и маршей, весом около двух тонн. При установке лестницы изделия собирают из блоков маршей и площадок. Происходит этот процесс методом сваривания стальных уголков, которые встроены в блоки. После этого на бетонные ступени блоков-маршей кладут мозаичную проступь.

Использование сборной лестницы дает возможность значительно уменьшить себестоимость и время монтажа, ведь заводские блоки стоят намного дешевле, чем лестницы на стальных косоурах.

Серия лестницы

Самой популярной является сборная железобетонная лестница по серии 90.1. Она включает в себя две лестничные площадки и марш. Несмотря на то что для монтажа требуется множество элементов, чаще всего используют именно такой вид строения.

Для легкого монтажа есть лестница серии 1,050-1-2. Она состоит из единой конструкции. Такой вариант не очень популярен, так как для изготовления требуется сложная металлоемкая технология оснастки в производстве, которая занимает много места.

Ступени

Ступени являются важной частью всей лестничной конструкции. Они должны обладать некоторыми критериями:

удобный подъем;
нескользкое покрытие;
надежность.

Стандарты ступеней в лестничном марше

Самый лучший вариант для комфортного перемещения по лестнице – длина ступени 30 см, а высота 15 см. Даже незначительное изменение стандарта ощутимо.

Если сделать ступеньку высотой 15 см. создается ощущение ходьбы мелкими шажками, а это не очень удобно.

Когда лестница не влезает в отделенное для нее место, стандарт ступени можно изменить. В этом случае стоит увеличить высоту выступов и сократить их количество.

Длина ступени в более чем 30 см не испортит лестницу, тем более что такие пропорции можно встретить в детских садах и школах. В частном доме такой вариант использовать не рекомендуется.

Оптимальный вариант ширины лестничного марша – от 90 до 120 см. В случае крайней необходимости ее можно изменить.

Виды сборных ступеней. Основные. Фризовые

Сборные лестничные ступени можно поделить на такие типы:

основные;
верхние фризовые;
нижние фризовые.Кроме этого ни одна лестничная конструкция не обходится без площадочных вкладышей, иногда требуются сборные плоские ступени для сквозных маршей. Бетонные ступеньки часто изготовляются со специальными деталями для крепления перил.

Параметры бетона для ступеней

Согласно требованиям ГОСТ лестничные бетонные сооружения должны соответствовать таким качествам:

фактическая прочность бетона;
истираемость;
плотность;
марка стали для арматуры;
защита от коррозии.

При установке лестницы, опоры, ступени, ограждения и перила должны поставляться производителем в полном комплекте. Для монтажа подъемной конструкции в частном доме используют легкие марки бетона, например, серия В25 или В15. Такой вид проверен на прочность.

Смотрите также:

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Ступени из сборного железобетона | sheaconcrete.com

Ступени из сборного железобетона являются основным продуктом Shea Concrete Products из-за их долговечности, нестандартных размеров и своевременности производственного процесса. Здесь, в Shea, вы найдете подходящие ступени и лестницы из сборного железобетона, предлагая более 100 конфигураций различных размеров. Независимо от того, какие ступени из сборного железобетона вам нужны, мы выполним ваши требования и превзойдем все ожидания.

Преимущества

В отличие от бетонных ступеней, залитых на месте, наши сборные железобетонные ступени производятся на нашем заводе.Эти полые блоки легче, что снижает вероятность их оседания. Мы следим за тем, чтобы ступени, подступенки и площадки нашей лестницы были выполнены как одно целое. Это означает, что в отличие от ступеней из натурального кирпича или камня, здесь нет швов или щелей, в которые могла бы просачиваться вода.
Вес лестниц из сборного железобетона Shea распределяется равномерно на блоки, установленные под каждым углом, что значительно снижает подвижность. В тех редких случаях, когда происходит оседание, ступенями из сборного железобетона легко манипулировать и переустанавливать в основном из-за их меньшего веса.Облицовка наших лестниц из сборного железобетона защищена свесом 1 1/2 дюйма.

Адаптивность и гибкость

За последние 50 лет мы установили стандарты строительства бетонных ступеней. Огромный спектр стандартных конфигураций наших изделий из сборного железобетона для ступеней поддерживает самые сложные требования и приложения. Подрядчики, строители и домовладельцы по всей Новой Англии продолжают использовать Ши для строительства ступеней и изделий из сборного железобетона.

Выбор

Лестницы из сборного железобетона

Shea доступны с шириной от 4 до 10 футов и от 1 до 7 подступенков, чтобы предоставить клиентам выбор, необходимый для удовлетворения их конкретных требований. Наши сборные лестницы могут быть облицованы кирпичом и оснащены подступенками 7 или 7,5 дюймов, которые можно «штабелировать» в неограниченном количестве комбинаций. Более того, их можно разместить рядом, если требуется более широкий протектор.

Качество

Shea Concrete Products продолжает лидировать в отрасли строительства бетонных ступеней благодаря своей приверженности качеству и своим клиентам.Наши лестницы производятся с использованием лучших заполнителей и цемента, чтобы производить ступени из сборного железобетона и ступенчатые изделия, которые выдержат испытание временем. Мы также производим собственные формы и поручни, гарантируя, что каждый продукт однороден и соответствует самым высоким стандартам.

Что такое сборные железобетонные лестницы и технические характеристики

Сборные железобетонные изделия Бетонные лестницы и подступенки — самый удобный и лучший выбор .

Готовые сборные лестницы готовы на заводе и привезут на точное место для установки прямо они на месте.

Требуется только меньшее обслуживание Лестница из сборного железобетона и система подступенков из дерева или стали и установки.

Критическая часть лестницы из сборных железобетонных изделий состоит в том, что «стояки» в основном используются для поддержки сидений, например, на стадионах, театрах, , аренах и других типах площадок для публики .

Он может быть изготовлен в различных размерах, формах и других требованиях. Его также можно использовать в жилых и коммерческих помещениях.

Преимущества сборных лестниц

Сборные бетонные лестницы обладают множеством преимуществ в строительстве , и , архитектурном, целях.

Лестницы из сборного железобетона длинные прочные и прочные сохраняют свои функции и увеличивают долговечность конструкции.

Сборные лестницы легче материалов, на больше, чем обычные элементы здания, контролируют трещины, быстро и легко устанавливаются хорошо для здоровья конструкции.

Использование бетонных лестниц

Бетонные лестницы обеспечивают доступ к верхним этажам и цокольным этажам как в жилых, так и в коммерческих помещениях.

Посадочные плиты, отлитые вместе с лестничными маршами или отдельными блоками, зависят от области, на которой собирались построить.

Сборные железобетонные лестницы

Сборные железобетонные лестницы обеспечивают надежную, безопасную и мгновенную доступную строительную основу на привлекательной завершенной незавершенной конструкции.

Преимущества строительства из бетона по сравнению с тем, чтобы сделать бетонные лестницы фундаментальными в зданиях.

Существенным преимуществом бетонных лестниц является снижение шума, вызываемого перемещениями людей в здании.

Опорные плиты и бетонные лестницы устанавливаются вместе с перекрытиями и сопровождаются соответствующими быстрыми и безопасными решениями проблем доступа на верхние этажи.

Проектирование сборных лестниц

Сборные лестницы могут быть спроектированы как отдельные единицы, либо могут быть изготовлены как сборные сборные лестничных маршей.

Сборные лестницы могут прикреплять верхнюю и нижнюю часть сборных лестничных маршей и соединяться с как верхними, так и нижними этажами зданий.

Сборные лестницы в основном подходят для строительства в зонах с интенсивным движением, таких как Промышленные и коммерческие.

Высококачественная отделка придает бетонной лестнице долговечность и долговечность при минимальном уходе.

Бетонные лестницы идеально подходят для строительства качественных жилых и частных лестниц.

Лестницы из сборного железобетона дают отличные акустические свойства для решения проблемы передачи звука. проблемы решены с помощью стальных и деревянных лестниц.

Сборные лестницы — идеальный выбор для пожарных лестниц с ударным воздействием.

Бесплатное обслуживание e и невероятная долговечность — преимущества сборных лестниц для строительства.

Сборные бетонные лестницы

Сборные железобетонные лестницы имели фантастическое преимущество на этапе строительства . — , обеспечивая быструю долговечность и безопасный доступ к последующим этажам и материалам.

Ловля с поверхности сборных лестниц

Сборные бетонные лестницы изготавливаются с использованием высококачественных деревянных и стальных форм.

Обработка поверхности, верха, низа и одного края затиркой зависит от производственного процесса .

Лестницы из сборного железобетона

Многие лестницы остались с оригинальной отделкой, особенно это касается наружных лестниц.

Бетонные плиты, как правило, оставляют шероховатость и проходят проверку на месте.

Детали лестницы из сборного железобетона | Монтаж сборных лестниц

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Те, кто хочет иметь долговечные и привлекательные лестницы, могут выбрать винтовые лестницы из сборного железобетона.Кроме того, сборные лестницы можно размещать вместе с сборными бетонными перекрытиями, обеспечивая мгновенную безопасную доступность для более высоких этажей быстро и эффективно.

Бетонные лестницы предлагают надежное средство защиты в случае пожара и могут быть установлены / установлены сразу же; они используются во всех видах дизайна, в которых есть необходимость входа и выхода. Лестница не только привлекает внимание людей, но и помогает значительно улучшить состояние здания.

Последующие преимущества лестницы выделяют ее по сравнению с другими:

Долгосрочные: лестницы, созданные путем смешивания стали, бетона и различных твердых веществ / материалов, сохраняются в течение нескольких лет. Тем, кому важна прочная лестница, следует выбрать бетон в качестве основного вещества / материала для создания лестницы. Владельцам недвижимости не нужно снова и снова платить или ремонтировать лестницу. Одноразового вложения в лестницу достаточно, чтобы получить длительное удовольствие и полезность.

Маленькая консервация: Тем, у кого есть бетонные лестницы, нет необходимости сохранять их энергичными усилиями. Для эффективной и качественной консервации этих лестниц достаточно базовой очистки.

Обращение: Собственники, установившие бетонную лестницу; Особенно восхищают винтовые лестницы из сборного железобетона, потому что они привлекают внимание зрителей. Хорошо окрашенные бетонные лестницы привлекают внимание посетителей, которые им восхищаются.

Многочисленные дизайны и оттенки: Прекрасный дизайн и оттенки бетонных лестниц радуют владельцев и радуют их. Тем, кто хочет владеть ими в своем доме, предлагается выбрать очень привлекательные и увлекательные оттенки и дизайн лестниц.

Комфортность чистки и покраски — Равномерная структура бетонных лестниц облегчает жизнь владельцам, если чистка и покраска связаны. Не нужно беспокоиться о задачах, потому что здесь есть опытные уборщики и маляры.

Если это возможно, домовладельцы также могут выполнять эти два задания самостоятельно.

Источник видео: Betcalier Enterprises Inc.

Преимущества использования сборных бетонных лестниц

Сборные бетонные лестницы были спроектированы, изготовлены и установлены для нашего клиента Bennett Construction Ltd для их большого офисного здания класса А с общей внутренней площадью 25568 кв.м.

Что такое спецификация офиса класса A?

Офисное здание класса А — это высочайшее качество, которое может быть достигнуто. Эта собственность будет совершенно новой или подверглась полной перестройке с ремонтом с высокими техническими характеристиками, она будет хорошо расположена, с хорошим доступом и будет управляться профессионально.

Преимущества лестниц из сборного железобетона:

Есть много преимуществ лестниц из сборного железобетона:

Экономит время строительства: Сборное железобетонное строительство экономит время, а также уменьшается риск задержки проекта.Заливку сборного железобетона можно проводить одновременно с другими работами на объекте, что экономит время.

Обеспечение качества: Для сборного железобетона можно контролировать ключевые факторы, которые регулируют качество строительства, такие как выдержка, температура, состав смеси, опалубка и т. Д. Таким образом, можно производить строительство улучшенного качества.

Использование предварительно напряженного бетона: Использование предварительно напряженного сборного железобетона позволяет получить конструкционные материалы с высокой прочностью и несущей способностью, что может привести к увеличению свободного пролета, уменьшению размера поперечного сечения элементов конструкции и т. Д. .

Рентабельность: Упрощенный процесс строительства сокращает время, увеличивает производительность, качество и безопасность и, следовательно, снижает стоимость.

Прочность: Конструкция из сборного железобетона имеет более длительный срок службы и минимальные затраты на обслуживание. Сборный железобетон высокой плотности более устойчив к кислотному воздействию, коррозии, ударам, уменьшает поверхностные пустоты и противостоит накоплению пыли.

Эстетика: Поскольку конструкции изготавливаются заранее в контролируемой заводской среде, можно использовать несколько комбинаций цветов и текстур.Доступен широкий диапазон форм и размеров с гладкой отделкой, что увеличивает эстетическую ценность продукции.

Проект: 91-94 North Wall Quay, Дублин

Клиент: Bennett ( Construction) Ltd

Инженер: JJ Campbell & Associates

Архитектор: ABK Architects

Продукты: 75no Сборные лестницы и настил Wideslab.

Для получения дополнительной информации о нашем ассортименте бетонных изделий свяжитесь с нашей командой по телефону [email protected]

Не забудьте связаться с Flood Precast на LinkedIn

Concrete Fire-Pit — Century Group

Бетонная кострище

Сборное железобетонное место для костра

Камины Century из сборного железобетона станут идеальным украшением патио на заднем дворе и зон отдыха на открытом воздухе.

Легко устанавливаемая круглая кострище меняет атмосферу вашего открытого жилого пространства, добавляя тепла, стиля и безмятежности собраниям на открытом воздухе с семьей и друзьями.

Вся продукция Century Group производится в Америке и производится на пяти заводах по всей территории США.

Жаровни Century из сборного железобетона производятся в США и имеют следующие основные характеристики:

Минимальная сборка и настройка
В каждой костровой яме по 12 штук весом 45 фунтов.каждый
Внутренний диаметр 33 дюйма
Изготовлен из долговечного высокопрочного бетона
Внешний диаметр 46 дюймов
Можно использовать для барбекю на заднем дворе
Может быть окрашен кислотой, чтобы соответствовать окружающему декору

Каминные ямы из сборного железобетона Century добавят тепла и подчеркнут красоту вашего заднего двора и патио. Пусть костровище Century станет центральным элементом вашего патио и зоны отдыха и станет тихим оазисом, где вы сможете насладиться идеальной обстановкой для семьи и друзей, где можно расслабиться, посетить и насладиться красотой открытого огня в вечернее время.

Уличные кострища Century также оснащены решеткой из стальной сетки с отверстиями 1/2 дюйма, что позволяет готовить на открытом воздухе на заднем дворе и в саду. Вес отдельно стоящего гриля составляет всего 15 фунтов. что позволяет легко обращаться. Общая поверхность гриля составляет 24 x 25 дюймов и находится на высоте 4 дюймов над кострищем.

Century Group Inc. имеет производственные мощности по всей территории Соединенных Штатов. Наше подразделение в Оклахоме, расположенное в Маскоги, Оклахома, обслуживает штаты Оклахома, Техас, Арканзас, Канзас и Миссури.Наше подразделение в Алабаме, расположенное в Гринвилле, штат Алабама, обслуживает Миссисипи, Алабаму, Джорджию и Флориду. Наше подразделение Теннесси, расположенное в Ливане, Теннесси, включает Теннесси, Кентукки, Огайо, Индиану, Иллинойс, Мичиган и Висконсин. Наше подразделение в Северной Каролине, расположенное в Принстоне, Северная Каролина, включает в себя Южную Каролину, Вирджинию, Западную Вирджинию, Северную Каролину, Мэриленд, Пенсильванию, Нью-Йорк и Массачусетс. Наше предприятие в Луизиане находится в Сульфуре, штат Луизиана, и обслуживает Техас, Миссисипи и Луизиану.

Все сборные железобетонные изделия Century Group производятся в Соединенных Штатах и соответствуют требованиям «Покупайте в Америке». Железнодорожные переездные панели Century Group, системы локализации разливов на железных дорогах, ступени из сборного железобетона, ступени лестниц, знаки, охранные болларды, парковочные бордюры / колесные упоры, архитектурные и промышленные железобетонные изделия доступны на всей территории континентальной части США, а некоторые продукты могут быть доставлены по всему миру.

бетонных ступеней: сборные vs.Заливка на место

В последнее время в сфере жилищного строительства появился новый тип лестниц — ступени из сборного железобетона. Эти формованные на заводе лестницы могут многое предложить с точки зрения простоты установки, удобства и доступности. Но как они сочетаются с традиционными монолитными бетонными лестницами? Вот различные преимущества и недостатки каждого из них, а также ряд положительных характеристик, которыми они обладают.

Ступени с заливкой на месте: преимущества

Очевидным преимуществом ступеней с заливкой на месте (также «монолитными») является то, что авторитетные подрядчики знакомы с процедурой установки благодаря многолетнему опыту работы с этой традиционной метод.Они оборудованы для оптимальной установки этих конкретных шагов и устранения любых проблем, которые могут возникнуть.

Залитые лестницы будут очень прочными. Поскольку подрядчик копает землю, чтобы установить нижнюю ступеньку, нет необходимости беспокоиться о дополнительных распорках, как в случае сборного железобетона. Они также обладают необходимой прочностью, чтобы поддерживать поручни, обеспечивая как красивый внешний вид, так и безопасность. Это особенно важно для доступа в домохозяйствах с пожилыми людьми или членами с ограниченными физическими возможностями.

Ступени, залитые на месте, легко подсоединяются и ремонтируются. Они также предлагают вам гибкость, так как любые корректировки могут быть внесены на месте по мере необходимости.

Бетон — это универсальный материал, из которого можно придать огромное количество разнообразных форм. Вы сможете работать со своим подрядчиком, чтобы выбрать нужный размер и стиль.

Заливка ступеней на месте: недостатки

Однако эти традиционные лестницы очень трудоемки. Установка ступеней из монолитного бетона включает в себя заливку фундамента с последующим сооружением съемных форм для формования остальных ступеней (одна только опалубка составляет от 40 до 60 процентов стоимости цементных лестниц).Обычно для замешивания бетона на месте требуется цементовоз.

Кроме того, никто не сможет использовать ступеньки в течение нескольких дней после укладки, чтобы дать бетону время застыть.

Ступени из сборного железобетона: преимущества

С другой стороны, лестницы из сборного железобетона гораздо менее трудоемки, что приводит к более доступному продукту. Средняя стоимость ступеней из сборного железобетона составляет примерно от половины до трети стоимости монолитных.

Причина этой разницы в том, что сборные версии отливаются на заводе в больших количествах, что снижает затраты на рабочую силу.Они полые внутри, что делает их легкими и, следовательно, их легко доставить подрядчику к вам домой, а также несложно поднять и переустановить, если потребуется регулировка. (Однако для больших лестниц вам понадобится подъемное оборудование.)

Еще одно преимущество — удобство. Вам не придется ждать солнечного дня. Вместо этого установка может быть выполнена в любую погоду и обычно занимает менее часа. Ступени из сборного железобетона можно использовать немедленно, что позволит избежать серьезных сбоев в пешеходном движении.Установка ступеней не задерживает строительство в целом. Фактически, это упростит процесс; вы можете получить доступ к интерьеру вашего нового дома или другого здания этаж за этажом по мере строительства.

Кроме того, лестницы из сборного железобетона более долговечны и имеют более ровный внешний вид, поскольку они были отлиты и выдержаны в контролируемых внутренних условиях. Их бесшовная конструкция без зазоров и трещин позволяет им противостоять просачиванию воды.

С точки зрения воздействия на окружающую среду сборные железобетонные конструкции более экологичны, поскольку в них используется меньше материалов и часто используется переработанное содержимое.Установка этих бетонных лестниц также не приводит к образованию пыли, вызывающей аллергию или астму.

Сборные ступени: недостатки

Одним из недостатков является то, что, поскольку они отливаются на заводе по точным спецификациям, важно очень точно предварительно измерить размеры ступеней; они не могут быть скорректированы после применения. Если вы будете устанавливать их на пересеченной местности, на нижней стороне лестницы должны быть места для размещения любых неровностей на поверхности земли.(Это может быть выполнено с помощью специальной компьютерной программы.)

Преимущества, общие для обоих типов

Оба типа лестниц долговечны и обладают высокой пожаробезопасностью. Бетонные ступени можно установить внутри вашего дома или на открытом воздухе, и они хорошо выдерживают любой климат. Они не создают шума, как, например, металлические лестницы. Бетон — материал, не требующий особого ухода, его можно легко очистить с помощью садового шланга или мойки высокого давления. Он не требует покраски, если только вы не решите сделать это по эстетическим соображениям.

Для получения помощи в выборе подходящего типа бетонных ступеней для вашей собственности обратитесь к надежным подрядчикам по производству цемента в вашем районе.

Лаура Фирст пишет для networx.com.

Обновлено 29 января 2018 г.

Сборные железобетонные лестницы и ступени

Leesburg Concrete Company производит нестандартные системы лестниц из сборного железобетона в соответствии с современными принципами проектирования. Наши системы лестниц из сборного железобетона от пола до пола изготавливаются по индивидуальному заказу, чтобы соответствовать требованиям дизайна вашего проекта.Будь то малоэтажная или многоэтажная конструкция, наши системы лестниц и перил объединят широкие открытые пролеты; обеспечивают огнестойкость, а также привлекательный и функциональный дизайн. Перила и компоненты системы ограждений Leesburg Concrete соответствуют требованиям норм или даже превосходят их, обеспечивая максимальную безопасную доступность. Индивидуальные системы лестниц / перил имеют дополнительные встроенные соединения для крепления стоек поручней, индивидуальные выступы (при необходимости) и быстрый процесс установки, чтобы ваш проект соответствовал графику. Наши изделия для лестниц из сборного железобетона производятся на нашем заводе, сертифицированном PCI, и соответствуют их стандартам обеспечения качества.

Наш универсальный бетонный завод MobileMat предлагает широкий спектр применения. Производительность завода составляет от 20 до 160 ярдов3 / час. и оснащен миксером емкостью 2,25 ярда. Наше производственное предприятие на 18 000 единиц SF оснащено мостовым краном грузоподъемностью 3–20 тонн с высотой крюка 27 футов. Бетонные изделия изготавливаются из сборного железобетона под давлением 4000–9000 фунтов на квадратный дюйм в соответствии с вашими требованиями. Платформа управления PCS объединяет надзор за процессом, производственную отчетность, отслеживание запасов, управление рецептами и техническое обслуживание завода в одной надежной системе управления.

Стандартные функции PCS и ведение записей включают:

1000 рецептов с параметрами для гибкого производства различных бетонных смесей, включая SCC (самоуплотняющийся бетон)
Коррекция песка и воды для всех видов песка и заполнителей (автоматически с установка датчика влажности HYDROTESTER)
Ручная и автоматическая коррекция свободного падения для всех компонентов и контроль допуска и времени дозирования.
Статистика производства бетона для автоматически произведенного бетона, хранящаяся в течение всего срока службы.
Статистика расхода материалов для всех партий материалов (даже в ручном режиме) может быть вызвана в отдельные периоды времени
Администрирование запасов с расчетом содержимого бункера и графическим отображением на мониторе
Программный модуль напоминания о плановом техническом обслуживании
Отображает модуль диагностических тестов фактическое состояние ввода / вывода на ПЛК для упрощения поиска и устранения неисправностей
Веб-технология для онлайн-поддержки

Лестница сборная железобетонная: стоимость лестниц из бетона – цены, доставка по СПб

Сборные железобетонные лестницы | Все о ремонте и строительстве

Сборные Железобетонные Лестницы: Монтаж и Оформление, ГОСТ

Сборные железобетонные марши

Основные типы маршей

Лестничные площадки

Установка сборных железобетонных лестниц

Процесс монтажа

Сборные лестницы на стальных косоурах

Сборка конструкции

Облагораживание железобетонных лестниц

Сборные железобетонные лестничные марши — конструктивные решения

Виды конструктивных решений

Классификация и маркировка изделий

Примеры маркировок

Техническая документация

Применение

Заключение

сборные и монолитные лестничные площадки (инструкция по монтажу, фото и видео)

Особенности сборных и монолитных ЖБ конструкций

Лестничные марши

Опоры для ЖБ ступеней

Металлические косоуры

Монтаж железобетонных элементов

Подготовительные работы до начала монтажа

Монтажные работы

виды и формы, преимущества, изготовление, цена

Виды и формы

Преимущества железобетонных маршей

Изготовление бетонных лестниц

Из чего складывается цена

Сборные железобетонные лестницы, монтаж и оформление

Виды лестниц

Установка сборных железобетонных лестниц

Процесс монтажа

Что нужно знать о косоуре

Уклоны

Характеристики

Сборные железобетонные марши

Основные типы маршей

Лестничные площадки

Изготовление самодельной модульной лестницы

Подготовительный этап

Основной этап

Видео – Модульная лестница своими руками

Рекомендации

Варианты сборки лестниц

«Модуль в модуль»

Резьбовыми шпильками

По принципу струбцины

Принципы сборки

Подведем итоги

Особенности, плюсы и минусы

Особенности

Достоинства

Недостатки

Железобетонные лестницы в частных домах и их особенности

Виды железобетонных лестниц

Сборная

Монолитная

Плюсы и минусы ж/б лестниц

Размер конструкции

Железобетонные балки. Ж/б ступени по металлическим косоурам

Сборные лестничные марши и площадки. Цена

Серия лестницы

Ступени

Стандарты ступеней в лестничном марше

Виды сборных ступеней. Основные. Фризовые

Параметры бетона для ступеней

Ступени из сборного железобетона | sheaconcrete.com

Преимущества

Адаптивность и гибкость

Выбор

Качество

Что такое сборные железобетонные лестницы и технические характеристики

Использование бетонных лестниц

Проектирование сборных лестниц

Ловля с поверхности сборных лестниц

Детали лестницы из сборного железобетона | Монтаж сборных лестниц

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ
