Марка бетона для отмостки частного дома: технология приготовления, видео

Фундамент любого строения нуждается в защите от дождевых и талых вод. Лучшей преградой является отмостка из бетона. Это важный архитектурный элемент, который выполняет функции дорожки. Он продлевает долговечность здания и улучшает его эстетичность. Поэтому при замешивании раствора важно подобрать правильные компоненты с соблюдением рекомендованных пропорций. Какая марка бетона требуется для устройства отмостки вокруг частного дома?

Оглавление:

  1. Для чего нужна отмостка?
  2. Как подобрать марку бетона?
  3. Компоненты раствора и пропорции
  4. Технология изготовления
  5. Полезные рекомендации

Назначение

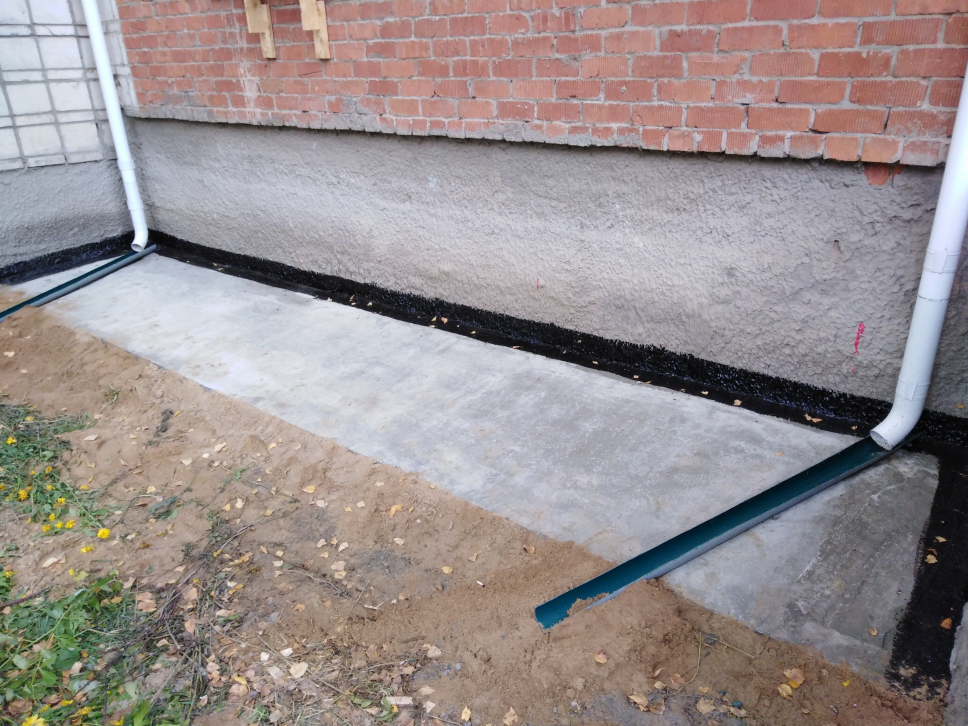

Отмостка представляет собой неширокую полосу, проложенную по периметру частного дома. С одной стороны она примыкает к стене, с другой – к грунту. Заливают после окончания отделки цоколя до наступления зимних холодов. Основной задачей является защита от размывания и отвод стекающей влаги.

У отмостки также имеются и другие функции:

  • Улучшение теплоизоляции здания.
  • Недопущение промерзания почвы.
  • Предохранение основания от прорастающих корней и вспучивания грунта.
  • Увеличение срока эксплуатации всех элементов постройки.
  • Создание удобной и красивой зоны прохода вокруг частного дома.

Отмостку заливают непрерывной лентой, ширина которой должна соотноситься с длиной выступающего карниза. Рекомендуется делать ее на 200 мм больше. Оптимальный размер составляет 800-1000 мм с обязательным уклоном в 1,5° от дома. Толщина варьируется от 100 до 150 мм в зависимости от наличия в растворе армирующих элементов.

Как выбрать марку?

Состав смеси и ее технические характеристики регламентируются ГОСТ 9128-97 и 7473-94. Марка является показателем прочности на сжатие.

При выборе бетона для заливки учитывают условия эксплуатации:

  • предполагаемая нагрузка;
  • параметры грунта;
  • климатические условия.

Конструкция должна обладать прочностью, достаточной для того, чтобы выдерживать механическое давление от ходьбы, температурные перепады и частые атмосферные осадки. Поэтому при определении соотношения компонентов в расчет принимают ожидаемую прочность, морозостойкость и водонепроницаемость. Чем выше эти параметры, тем надежнее и долговечнее результат.

Минимальные требования к бетону для отмостки частного дома:

  • Марка – М200.
  • Класс прочности – В15.
  • Норма морозостойкости – F150.

М200 – самый популярный вид раствора для строительных работ. Его приготавливают из цемента марки М400 или М500. Кроме отмостки используют для закладки фундаментов, дорожек, лестниц, стяжек. При устройстве на пучинистых грунтах требования к рабочим характеристикам возрастают. В таких случаях выбирают составы на 1-2 марки выше.

Если в зоне строительства отмечаются обильные осадки и большие перепады температур, то рекомендуется использовать М250. Промежуточная марка подходит для изготовления ленточных ограждений и слабонагруженных конструкций. Этот бетон проявляет устойчивость к растрескиванию и хорошо переносит сильный холод и жару.

При строительстве крупных промышленных объектов и многоэтажных зданий выбирают М300 или М400. Если использовать более низкие марки, то вибрации, исходящие от строения, быстро разрушат бетон.

Пропорции бетонного раствора

Чтобы рассчитать объем замеса, нужно перемножить между собой длину, ширину и толщину отмостки. Полученный результат увеличьте на 15 % – это запас на случай непредвиденных потерь.

При изготовлении марочного бетона для отмостки предусматриваются стандартные пропорции компонентов. Цемент, песок, щебень и воду отмеряют в соотношении 1:3:4:0,5. Точное количество жидкости зависит от фракции наполнителя. Чем крупнее зерна щебня, тем меньше нужно воды для замешивания.

Если перевести цифровые значения пропорции в абсолютные единицы, то для приготовления одного куба понадобится такое количество составляющих:

  • цемент М400 – 280 кг;
  • песок – 840 кг;
  • щебень – 1400 кг;
  • вода – 190-200 л.

Чем выше марка (от М450), тем меньше расход. Песок должен быть хорошо промытым, просушенным и без содержания глиняных примесей. В качестве наполнителя лучше использовать гранитный отсев кубических форм с размером зерен 5-10 мм.

Пропорции раствора зависят от марки вяжущего вещества. Например, при использовании портландцемента М300 (для бетона М200) соотношение компонентов – 1:1,9:3,7, а при выборе более прочного М400 – 1:2,8:3,9. Введение пластификаторов или полипропиленовых фиброволокон усиливает гидрофобность.

Технология приготовления

Готовый бетонный раствор для отмостки должен быть однородным и без комочков, иметь консистенцию густой сметаны. Чтобы сделать качественный замес, нужно соблюдать определенную последовательность действий.

  • Залить в бетономешалку или большую емкость (корыто, бак) чистую водопроводную воду.
  • Постепенно небольшими порциями вводить цемент, тщательно все перемешать.
  • После образования молочка засыпать щебень, а за ним – сухой просеянный песок.
  • Модифицирующие компоненты добавлять в последнюю очередь.

Советы

1. От качества цемента зависит срок службы конструкции. В его составе недопустимо наличие влаги и твердых частиц. Для уменьшения затрат некоторые недобросовестные производители добавляют золу, доломит, перетертую известь. Это приводит к снижению марки, поэтому стройматериал заказывайте только у надежных проверенных поставщиков.

2. Цемент сохраняет первоначальные свойства не дольше 3 месяцев. По истечении этого времени прочность материала снижается на треть. При покупке следует обращать внимание на дату выпуска. Еще лучше, если на упаковках присутствует посекундная маркировка. На двух мешках из одной партии будет указано разное время изготовления. Фальсифицированный товар содержит одинаковые параметры на всех упаковках.

3. Для отмостки бетон должен иметь однородный состав. В нем не допускается наличие слипшегося наполнителя или сухих комочков. При замешивании вручную, особенно в больших объемах, трудно добиться хорошего результата. Для этой работы лучше использовать бетономешалку.

4. При замешивании раствора самостоятельно не рекомендуется вливать весь объем воды сразу. Немного жидкости нужно смешать с частью цемента и добавлять ее в последнюю очередь. Это помогает избежать комков и контролировать плотность бетона.

5. Чтобы не допустить образования трещин, необходимо устраивать компенсационные швы между отмосткой и фундаментом здания. Желательно также прокладывать их поперек полосы через каждые 2 метра.

6. Чтобы отмостка для частного дома была прочной и надежной, следует дополнительно укрепить ее поверхность. Для этого заливку верхнего слоя выполняют бетоном высокой марки.

Марка бетона для отмостки — состав и пропорции смеси

Отмостка подвержена неблагоприятным воздействиям талой воды, атмосферных осадков и перепадов температур. В связи с этим к «гидроизолирующей ленте», опоясывающей здание по периметру, предъявляются довольно строгие требования. Хоть дорожки вокруг дома и не подвергаются сильным механическим нагрузкам, они должны обладать хорошими показателями морозостойкости и водонепроницаемости, поэтому марка бетона для отмостки имеет особое значение при самостоятельном возведении  конструкций этого типа.

Чтобы подготовить качественный бетонный раствор, который не начнет трескаться после первой зимы, необходимо обратить внимание на пропорции, качество и  прочность на сжатие основного и второстепенных компонентов смеси.

Качество компонентов бетонной смеси

В состав бетона для отмостки входят: песок, цемент, щебень и вода. Также в состав включают заполнители (до 70% от общей массы раствора) и вяжущие компоненты. Такие добавки позволяют придать материалу большую прочность и эластичность.

Если говорить о качествах, которыми должны обладать компоненты, то стоит выделить следующие рекомендации:

  • Песок должен быть без каких-либо примесей (глина, ил и прочие вещества). Если этот компонент будет содержать хотя бы минимальные добавки, то бетонная смесь будет неоднородной.
  • В щебне не должно содержаться извести. Самым качественным считается щебень, изготовленный методом измельчения речного гравия. Рекомендуемый размер зерен – 5-20 мм. Также, вместо щебня можно использовать гравий и пластифицирующие добавки.
  • Воду для смеси рекомендуется использовать только проточную.
  • В качестве заполнителя часто используется керамзит, который значительно облегчает вес будущего бетонного сооружения.

К цементу также не предъявляется строгих требований, однако для качественного замеса бетона необходимо обратить внимание на его маркировку.

Маркировка бетона

По маркировке бетона можно определить прочность на сжатие этого материала. Рассмотрим самые распространенные марки, которые рекомендуется использовать при строительстве частного дома:

Марка бетонаСфера использованияПрочность,кгс/см2Водонепроницаемость/Морозостойкость,W/FКласс прочности
М 200Бетонная стяжка;Отмостка;Лестница;Дорожки196,4W2/F50B 15
М 250Слабонагруженныеплиты перекрытий;Ленточный забор;Бетонная отмостка261,8W4/F100В 20
М 300Отмостка;Дорожки;Фундамент;Плиты перекрытия;Подпорные стены294,6W6/F200В 22,5

Марки 100-150 не подходят для обустройства уличных конструкций, а М 400-500 применяются для возведения многоэтажных построек, поэтому такой бетон редко используют для частного строительства. Также не рентабельными можно назвать составы М 250 и М 300, так как их стоимость «на порядок» выше. Оптимальным вариантом для отмостки будет бетон М 200, который отличается доступной ценой и высоким качеством.

Пропорции для бетона М 200

Чтобы самостоятельно приготовить бетонный раствор марки М 200 необходимо смешать следующие компоненты в определенной пропорции:

  • Портландцемент М 400 – 287 кг.
  • Щебень (размером от 5 до 20 мм) – 1135 кг.
  • Песчано-гравийная смесь (ПГС) – 751 кг.
  • Вода – 186 л.

Полезно! Стандартное соотношение песка, цемента (М 400) и щебня для отмостки составляет 1 : 2,8 : 4,8.

Также существует альтернативная рецептура:

  • Цемент – 287 кг.
  • Песок – 803,6 кг.
  • Щебень или гравий 1377,6 кг.
  • Вода – 186 л.

Полезно! Водоцементное соотношение (ВЦ) обычно составляет 0,65 :1, однако оно может быть изменено, если песок или ПГС будут слишком влажными.

Для получения наилучшей смеси рекомендуется приобретать цемент только у проверенных производителей. Важно учитывать тот факт, что ПЦ сохраняет свои свойства не более 3 месяцев (после этого он теряет до 30% прочностных качеств), поэтому если вы покупаете его в строительном магазине, обязательно обратите внимание на дату производства состава. Маркировка обязательно должна быть посекундной, если на упаковке с бетоном стоит только день и месяц, то – это подделка. Тоже самое касается и двух мешков с одной и той же посекундной маркировкой.

Полезно! Сегодня довольно часто встречается поддельный цемент, изготовленный из доломита или извести. Если использовать такие составы, чтобы приготовить бетон для отмостки, то вы рискуете получить конструкцию низкого качества.

Приготовление бетонной смеси

Для приготовления раствора для отмостки выполните следующие шаги:

  1. Налейте чистую воду в бетономешалку (старую ванну, таз или ведро).
  2. Добавьте цемент и перемешайте его с водой, до образования «цементного молочка» (жидкого раствора светлого цвета).
  3. Засыпьте в раствор щебень, подождите 30 минут и снова перемешайте все компоненты. Чем крупнее будет щебень, тем меньше воды вам потребуется для приготовления раствора.
  4. Добавьте песок и перемешайте смесь до получения густой однородной массы.
  5. Залейте бетон в опалубку для отмостки.

Полезно! Работы рекомендуется проводить при температуре не ниже +5 градусов. Если вы планируете возвести отмостку в холодное время года, то перед заливкой бетонного раствора, его необходимо прогреть.

Для того, чтобы рассчитать сколько сухой смеси вам потребуется, необходимо:

  • Определить общую площадь отмостки (для этого умножьте ее длину на ширину).
  • Полученное число умножьте на высоту отмостки.
  • Прибавьте к полученному числу 15% (это запас смеси).

Таким образом, если площадь отмостки составляет 20 м2, а ее высота – 17 см, то мы получаем:

20 х 0,17 = 3,4 + 15% = 3,9 м3 (столько смеси вам и потребуется для отмостки)

Если вы проживаете в регионе с довольно суровым климатом, где часто идут дожди, то рекомендуется повысить водонепроницаемость бетона. Для этого достаточно добавить в раствор такие добавки, как: Пенетрон, Акватрон или любые другие присадки, повышающие влагостойкость. Также заметно повысить устойчивость поверхности к влаге можно с помощью железнения.

В заключении

Бетонная отмостка, изготовленная из качественного строительного материала прослужит более 20 лет, но если вы хотите увеличить ее эксплуатационный срок, то рекомендуется покрыть ее тротуарной плиткой или брусчаткой.

в ведрах и своими руками

Пропорции бетона для отмостки штука не простая, но и не сложная. Их можно рассчитать самостоятельно. Не переживайте, я вам расскажу, как правильно сделать расчет площади бетонирования, какой должен быть состав бетона и все другие тонкости.

Отмостка защищает фундамент, предотвращая накапливание воды вокруг него. Эту нужную вещь мастерят кто из чего. Например, делают из асфальта, используют плитку тротуарную. А правильные люди заливают бетонную отмостку.

Состав и пропорции бетона для отмостки

Какой бетон нужен для отмостки вокруг дома? Желательно марки М200. Ну, есть отдельные случаи, когда используется М100, но нам нужно, чтоб марка бетона была М200. Если ее используют для изготовления несущих конструкций, то значит и нам подойдет.

Итак, для бетонной отмостки покупается готовый раствор бетона М200 с завода или делается собственноручно. При изготовлении раствора дома, нужен цемент, щебенка, песок, вода в строго определенных соотношениях. Учитывать нужно и размер щебенки. Он должен быть не меньше 5 и не больше 20 мм. Цемент для бетона покупайте М500 и будет вам счастье. Ниже рассмотрим более дешевый вариант М400.

Состав бетона для отмостки:

  • 1 часть — цемент М400;
  • 3 части — песок крупный;
  • 4 части — щебенка, размером 5-20 мм;
  • 0,5 части — вода чистая.

Основываясь на вышеуказанных данных, для замешивания 1 кубометра смеси, вам пригодится следующий рецепт бетона:

Все ингредиенты смешиваются в бетономешалке. Руками качественно смесь не промешать.

Расчет количества бетонного раствора

Отмостка, по сути, это бетонная плита вокруг дома, которую вы сделаете сами. Как рассчитать, сколько нужно бетона для этой самой плиты? Это секрет, но вам он откроется. Запоминайте, а лучше запишите:

  • Сперва вычисляем площадь, которую нужно залить. Формула вычисления площади какая? Правильно. Длина всего участка заливки умножается на его ширину;
  • Полученная цифра снова умножается на высоту будущей отмостки;
  • Эта цифра снова умножается на 10%. Это нужно для запаса.

Можно использовать калькулятор ленточного фундамента.

Требования к отмостке

Из рисунка понятно, что отмостку делают в разных вариантах. Какие-то из них более затратные, какие-то менее. Отмостка будет отрабатывать все вложенные в нее средства только тогда, когда соблюдены такие условия:

  • Раствор готовится согласно рецептуре и не иначе.
  • Бетонная отмостка должна выступать за конечную точку крыши, не менее чем на 20 см. Идеальная ширина полотна – 1 метр.
  • Полотно ложится вокруг дома сплошной лентой, не прерываясь. (Вот, я тут положил, а там не буду – так делать нельзя).
  • Минимальная толщина полотна 7 см. Если предполагается какая-то повышенная эксплуатация (ну, например, вы с соседом, шурином и деверем решите делать утренние пробежки по отмостке вокруг дома), тогда бетон не жалейте. Хорошая толщина — 15 см. Ничего не жалко, особенно для шурина.
  • Чтобы вода стекала от стен дома, соблюдайте градус наклона полотна от 1,5%.
  • Если сделаете плотно шире – это только к лучшему. Будет дополнительная защита от влаги.
  • Под отмосткой сделайте гидроизоляцию.
  • Еще одна важная деталь для отмостки – швы компенсации. Они отделяют стенку фундамента от бетона полотна. Также, сама отмостка разделяется компенсационными швами через каждые 2 метра длины. Особенно это нужно сделать, если вы не используете арматуру или сетку для укрепления. Для швов берется виниловая лента или отрезки ЭППС (пенопласт по-нашему).

Расположение шва компенсации.

От чего может зависеть качество бетона

Хотите качественную отмостку? Тогда следите за качеством ингредиентов и технологией закладывания смеси. Только неукоснительное соблюдение требований для бетонного раствора убережет вас и вашу отмостку от ее скорого разрушения.

Вот вам таблица по характеристикам качества для компонентов:

Песок должен быть чистый, без примесей, ила или глины. Желательно речной. При использовании песка с примесями строить лучше не начинайте. Все равно разрушится. А если уже строите – закажите молебен.
У щебенки та же беда с примесями. Известь, плохая порода, испортит все дело. Качественная щебенка только та, которая получается если измельчить речной гравий (5-20мм).
Используйте гравий вместо щебенки.
Не лишним будет воспользоваться пластификаторами, для повышения пластичности.
Вода должна быть только чистая.

На смеси тоже не экономим, делаем бетон М200, для которого используем марки цемента М400 и М500. Соблюдаем пропорции.

Таблицу пропорций ингредиентов для бетона лучше повесить на стену.

Какой марки цемент нужен для отмостки дома

Цемент в нашем деле – это семантическое ядро и связующая нить. Качество материала напрямую будет влиять на срок службы и прочность полотна. Какой же марки взять цемент? А цемент нужен марки М500, на крайний случай М400. Он идеально подойдет для изготовления раствора бетона класса В15. У материала прекрасные рабочие характеристики:

  • При t от +18 до +20 С схватывается за 2-4 ч;
  • Период эксплуатации 100 лет;
  • Диапазон предполагаемых температур от -60 до +300 С. На большей территории Российской Федерации такой погоды не бывает.

При использовании цемента марки М500 прочность набирается за месяц. Также у него высокая устойчивость к резким температурным перепадам и влагоустойчивость. Не замечен вступлением в порочную связь с химическими соединениями.

Еще следите, чтобы вам не подсунули просроченный цемент. Имейте в виду, что материал сохраняет свои качественные свойства на протяжении 3х месяцев с даты производства. Потом, увы, до 30% характеристик прочности теряется.

Прочность утрачивается и на проблемных почвах. Вы видели пучинистые грунты? А они есть. Так вот на таких участках, а также с близким залеганием грунтовых вод полотно отмостки может отжить недолго. Такие почвы слишком нестабильные. В этом случае не грустим, а думаем — какой цемент лучше подойдет. Подсказываю, в этом случае надежней выбрать портландцемент ПЦ500. Марка прекрасно себя чувствует в местах с высокой влажностью и резкой сменой температур.

Каким должен быть наполнитель

Наполнитель должен быть таким, чтоб за него не было стыдно: песок с реки и щебенка среднего помола. В отдельных случаях щебенку заменяют на мелкий гравий. Чтобы снизить массу, но при этом увеличить объем частенько добавляют секретный ингредиент керамзит. Он мало весит и отлично заполняет смесь.

Не берите известняк! Он снизит марочную прочность полотна!

Как подготовить песок

Не только связующий материал сильно влияет на прочность отмостки, но и один из компонентов. Речь идет о песке обыкновенном, семейства речных. Для качественной смеси идем на речку и ищем песок с песчинками крупного размера.

Если чистого песка нет ни на одной речке страны, то берем грязный и промываем его. Промываем по уму: песок закладываем в какую-нибудь большую посудину, заливаем водой, даем отстояться. Глина и всякая ерунда осядет на дно. Затем промываем песок до нужной степени чистоты (примерно, как на фото) и со спокойной душой замешиваем его в раствор.

Карьерный песок тоже годится. Просейте его через мелкоячеистое сито и вперед. Если марка прочности бетона нужна высокая, то пропорции цемента и песка (обычно это 1:2,5) меняются. Песка расходуется меньше.

Как добавлять воду

Сначала и вовеки веков смешиваются все сухие компоненты для раствора, а потом уже добавляется вода. Чаще всего нужный литраж воды для раствора берется в половину от объемной доли цемента. Но это правило работает не всегда. Здесь нужно следить самим, сколько взять воды чтобы сделать пластичный и поддатливый для заливки отмостки состав.

Для приготовления раствора берем только чистую воду. Подойдет любой источник: колодец, колонка, скважина. Самое главное в этом деле отсутствие мусора и грязи в виде глины, будь она неладна. Знайте! Пренебрежение этим правилом значительно понизит вяжущие характеристики раствора.

Вязкость проверяем специальным инструментом – лопатой. Консистенция должна быть такая, чтобы смесь бетона не прилипала к лопате и не стекала с нее. Если сравнивать с кулинарией, то для мужиков она должна быть густоты сметаны. Если бетонирует женщина (бывает и такое) — замешиваем как тесто на оладьи.

Рекомендации по замешиванию бетона

Приготовить цементный раствор для отмостки самостоятельно — плевое дело. Месите и учите, что объемная масса составляющих в сухом виде не будет равной объему готового раствора. По-простому: то на то – не выйдет. Смотрите, на 1 кубометр всей смеси составляющих, выйдет где-то 0,7 м³ бетонной смеси.

Для наглядности расчета берем измерительный инструмент – ведро, наполняем его цементом. Это будет эталон, от него будем плясать. Все ингредиенты также меряем ведрами. Пропорции в ведрах:

  • На 1 ведро цемента;
  • 4,5 ведер щебенки;
  • 2,5 ведер песка;
  • Полведра воды.

Если хотите самую лучшую на свете отмостку, следите не только за правильностью пропорций в бетонной массе, но и замешивайте строго по технологии с соблюдением очередности ингредиентов:

  1. Сначала засыпаем песок;
  2. Затем к нему радостно сыплется цемент;
  3. Смешиваем этих двух товарищей на сухую. 2-3 мин им достаточно чтобы подружиться. Затем подливаем воды, немного, мешаем тщательно 3-6 мин. Смотрим. Если видим консистенцию сметаны, то уже готово;
  4. Четвертой к компании присоединяется щебенка. Снова массу тщательно месим.

Для повышения антиморозных свойств бетонной массы – добавьте пластификаторы «незамерзайки». Да не месите руками. Бетономешалку для чего придумали? Правильно. Для перемешивания бетона. Вот и пусть наяривает. А вы следите за очередностью подачи ингредиентов.

Если бетономешалки нет совсем, раствор для отмостки мешайте руками в большом котле или корыте. Вашей первой помощницей в этом деле станет лопата. Штыковой или совковой лопатой можно отмерять нужные части компонентов, вместо мерки, а еще закидывать раствор в опалубку отмостки. Какая универсальная вещь.

На фото варианты в чем и чем замешивают бетонную смесь.

Делая смесь своими руками следите, чтобы цемент тщательно перемешался с водой. Больше нормы лить нельзя, потому что бетон получится не прочным. Влаге нужно время для впитывания в цемент. Мало помешаете – вода останется не связанной и испарится и будет воздушный пузырь. В межсезонье там будет конденсат. Из курса физики мы знаем, что влага при замерзании расширяется. А это значит, что пойдут трещины. Конечный итог плачевен – полное разрушение полотна бетона.

На Севере и крайнем Севере отмостки делают с добавлением в бетон присадок, которые повышают его влагонепроницаемость. Мастера этого дела рекомендуют брать морозоустойчивые компоненты. Добавляются также уплотнители. От плотности и пластичности бетонной смеси зависит прочность отмостки и ее срок службы.

Перед приготовлением раствора выясните уличную температуру. Ртутный столбик должен показывать +5 и выше. Если ниже – месить состав будет уже тяжелее. Готовую смесь обязательно израсходуйте за час. Ей еще нужно схватиться и застынуть.

Придать полотну прочности можно еще методом железнения поверхности. Просушивание проводится настиланием на отмостку ветоши, которую периодически необходимо увлажнять. Парадокс, но факт.

Когда готовая отмостка высохнет, покройте ее сверху еще пропиткой с свойством гидроизоляции. Потом уже кладите облицовку: брусчатый камень, плитку и т д.

Отделка, несомненно, добавит эстетики вашей версальской архитектурной композиции (как на фото), и удлинит время эксплуатации бетонного полотна.

Конец — делу венец. Отмостка важна и нужна. Кто согласен с прочитанным поставьте где-нибудь лайк. Кто не согласен – напишите почему.

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Состав бетона для отмостки — пропорции в ведрах

От качества фундамента зависит степень прочности и время службы всего сооружения; это самое уязвимое место, которое может пострадать от осадков и грунтовых вод. Если не будет качественной отмостки, в жилом помещении образуется плесень и сырость. Многие люди задаются вопросом, как приготовить цементный раствор для отмостки дома.

Особенности конструкции

Отмостка — это покрытие, плотно опоясывающее постройку по всему ее периметру. Имеет заданную непрерывную ширину. Сооружается данная конструкция на последнем строительном этапе, когда уже полностью закончены облицовочные работы на фундаменте.

Функции отмостки:

  1. Защитная функция — при выпадении большого количества осадков они попадают в специальную канализацию для слива, предотвращая контакт фундамента с водой. Если отмостки не будет, вода способна со временем разрушить основание всего дома.
  2. Препятствие вспучиванию грунтового слоя — фундаментное сооружение не нарушится, если промерзание грунта будет минимальным.
  3. Теплоизоляционная способность помогает удерживать тепло дома, не давая промерзнуть грунту в холодное время года.
  4. Декоративная роль улучшает внешний вид дома, делая его законченным и завершенным.

Требования к отмостке

Она должна выступать на 200 мм от дома, оптимальная ширина — 1 м, это позволяет ходить по отмостке вокруг дома, используя ее в качестве пешеходной дорожки.

Покрывать весь периметр сооружения необходимо беспрерывно, благодаря этому весь фундамент будет защищен. Толщина выбирается в зависимости от эксплуатационной нагрузки, в среднем это 7 см. При повышенной нагрузке слой бетона может достигать 16 см.

Сооружать отмостку рекомендуется под небольшим наклоном, угол которого составляет не меньше 1-2º, это обеспечит отток воды от дома во время выпадения большого количества осадков.

Чем шире будет конструкция, тем больше будет защита основания фундамента от попадания в него лишней влаги.

Компенсационные швы — это важная составляющая отмостки. Изготавливаются из виниловой ленты или отрезков ЭППС, толщина которых — 5-12 мм. Располагаются на стыке конструкции отмостки и фундамента.

Компоненты и пропорции

Хороший бетонный раствор для отмостки получится только в случае строгого соблюдения всех пропорций.

Классический способ, помогающий правильно определить пропорции бетона на отмостку:

  1. В смеситель помещается песок и цемент в пропорции 1:3.
  2. Добавляется вода, при размешивании должна получиться масса однородной консистенции, имеющая вид густой сметаны.
  3. Перемешивая, добавляют не менее 3 частей мелкого щебня или гравия.

Например, чтобы получить раствор из бетона, имеющий объем 1 м³, потребуется:

  • 300 кг цемента;
  • 1120 кг щебня, имеющего фракцию 5-10 мм;
  • просеянный и промытый от лишних примесей и земли песок в количестве 800 кг;
  • вода в количестве 180 л.

Замешивая бетонный раствор, все следующие компоненты нужно вносить только после равномерного растворения предыдущих.

В случае приготовления бетона ручным способом все компоненты смешиваются в большой емкости типа ванны или корыта. Сначала раствор мешается при помощи тяпки, а после добавления щебенки или гравия лучше мешать штыковой лопатой.

Применение качественных составляющих бетонного раствора, правильная технология замеса и строгое соблюдение пропорций сделают отмостку качественной и с большим сроком эксплуатации.

Бетон для отмостки частного дома своими руками

Некачественная отмостка проявляет себя после зимы: она просто распадается и раскалывается на небольшие части, а в некоторых случаях и полностью. Причина чаще всего в некачественном цементе, который применялся для изготовления бетона, и неправильная технология приготовления смеси из бетона.

Следует рассмотреть, как сделать бетон самостоятельно:

  1. Для этого берется материал марки М200, можно и выше, т.к. чем выше марка, тем более качественной получится вся конструкция.
  2. Песок берется очищенный, без примеси глины, известняка, ила. Лучше для этого подойдет песок в ведрах, принесенных из карьера или реки.
  3. Щебень или гравий должен быть мелкой фракции (от 5 до 20 мм).
  4. Чем больше воды, тем ниже прочность бетонной конструкции.
  5. Подбирая состав бетона для отмостки, пропорции надо соблюдать следующие: 1 часть цемента, 4 части щебня, 2 части песка, вода 0.5 части.

Качество компонентов

От качественной характеристики цемента во многом будет зависеть срок эксплуатации. В цементе не должно быть лишней влаги и различных частиц, особенно твердых. Стройматериал нужно приобретать только у проверенных поставщиков.э

При покупке необходимо обязательно смотреть на срок годности цемента, т.к. наиболее качественный он в первые 3 месяца после выпуска. После этого срока показатели прочности начинают снижаться.

Верхний слой конструкции лучше залить бетоном более высокой марки: это придаст дополнительную прочность всей конструкции.

Маркировка бетона

Марка бетона — это показатель его прочности в результате сжатия. Регламент по технической характеристике — ГОСТ 912897, 747394.

Выбирая ту или иную марку, необходимо учитывать нагрузку, характеристику грунта, условия климата. Отмостка должна соответствовать следующим требованиям:

  • марка М200;
  • прочность В 15;
  • морозостойкость F150.

Самый популярный раствор М200 чаще всего применяется в строительстве, готовится он из цемента М400. Его можно применять и для постройки фундамента дома, заливки стяжки, лестницы.

При стройке в местности с частым выпадением большого количества осадков и резкими перепадами температур лучше применять М250. Такая марка наиболее устойчива к сильной жаре и холоду, подвержена меньшей вероятности растрескивания.

Чем больше строительный объект, тем больше должна быть марка, т.к. слишком низкие могут разрушаться в результате вибрации.

Пропорции для бетона м 200

М200 — самый популярный раствор, изготавливаемый из М400 цемента. Перед тем как делать бетон этой марки, необходимо определить максимально точное соотношение всех компонентов. Для 1 м³ продукции потребуются:

  • цемент — 330 кг;
  • гравий — 1260 кг;
  • песок — 650 кг;
  • вода — 170-180 л.

Приготовление

Готовый раствор для изготовления отмостки должен быть качественным, без комочков, для этого все действия в приготовлении должны быть последовательными.

Сначала заливается в бетономешалку или емкость, при ручном способе приготовления чистая водопроводная вода, затем в небольшом количестве добавляется цемент, все перемешивается. Следующий этап — внесение щебня и песка.

Укладка

Вначале формируется подстилочный слой из глины и песка. Затем из щебня делается дренирующий слой. Для гидроизоляции подойдет рубероид или полиэтиленовая пленка.

Для формирования самой отмостки нужен строительный уровень, при его помощи проводится контроль ровности, рейка, размером в 2 м, инструменты для штукатурки и копания.

Рассчитывается площадь для будущей конструкции, ориентировка при этом должна быть на параметры ширины ленты. Следующим этапом является снятие слоя земли на глубину 200-220 мм. Затем выставляется опалубка и уплотняется грунт, который лежит в траншее. На все дно укладывается глина, толщиной не менее 50 мм, которая хорошо трамбуется. На слой глины кладется слой песка в 100 мм, трамбуется, затем идет 50 мм прослойки из щебня.

Следующий этап — армирующая сетка с установкой специального деформационного шва в месте соединения цоколя и ленты из бетона, все это уплотняется и выравнивается. Расстояние между деформационными швами должно составлять 2-3 м, при этом на углах постройки делать их нужно обязательно. Для этого можно применить рейки, расположив их на уровне, идентичном поверхности, учитывая ее наклонную силу.

Для придания дополнительной прочности бетонной конструкции можно провести железнение, которое делается мокрым способом.

Отмостка из бетона, которая изготовлена из качественных материалов с соблюдением необходимых пропорций и технологии, будет служить не менее 20 лет. Для еще большего срока эксплуатации можно покрыть конструкцию тротуарной плиткой. Она высокого качества, отлично переносит перепады температур и холодное время года, выдерживает большую проходимость.

Марка бетона для отмостки вокруг дома: состав компонентов, пропорции

Отмостка представляет собой горизонтальную дорожку, примыкающую к стене строения с одной стороны, и к грунту участка — с другой. Она заливается из бетона после возведения здания (в частности — по завершении отделки цоколя), но до начала первого зимнего периода. Данный вид строительных работ легко выполнить самому. В отличие от фундамента, эта конструкция не подвержена постоянным и значительным нагрузкам, но это не означает, что для ее укладки можно использовать раствор низкого качества. Именно отмостка из бетона защищает основание от прямого попадания влаги и, соответственно — увеличивает срок его эксплуатации. Поэтому, при приготовлении раствора для ее заливки, применяются правильно подобранные компоненты, соблюдаются все рекомендуемые пропорции и другие нюансы строительной технологии.

Оглавление:

  1. Функции и конструкция
  2. Критерии выбора бетона
  3. Расчет необходимого количества
  4. Рекомендации специалистов

Назначение и устройство

Основной задачей конструкции является защита фундамента от стекающей вниз влаги и ее отвод. Помимо этого, бетонная отмостка необходима для:

  1. усиления теплоизоляции здания;
  2. предотвращения промерзания грунта;
  3. защиты от корней растений и вспучивания почвы;
  4. увеличения надежности и срока службы остальных конструкций постройки;
  5. создания декоративной и удобной зоны прохода к дому.

Размеры бетонной полосы зависят от длины выступающего карниза, рекомендуется сделать ее на 20 см больше. Оптимальная ширина составляет 80–100 см, предусматривается обязательный уклон от здания в 1,5°. Толщина верхнего слоя из бетона зависит от наличия армирования: при использовании сетки достаточно 100 мм, без нее — 150. Отмостка выполняется в виде непрерывной полосы, основным требованием к которой является надежность и долговечность, важную роль играет выбранная марка бетона. Правильное устройство конструкции включает в себя укладку компенсационных швов между ней и фундаментом, также их желательно проложить поперек полосы, с шагом в 2 м.

Требования к бетону

Состав смеси и ее рабочие характеристики регулируются ГОСТ 9128-97 и 7473-94. При определении, какая марка нужна для отмостки, учитываются условия эксплуатации: планируемая нагрузка, параметры грунта, климат. Кроме механического воздействия при ходьбе конструкция должна выдерживать частые атмосферные осадки и температурные перепады, поэтому при выборе пропорций раствора берутся в расчет такие его ожидаемые характеристики, как: прочность, морозостойкость, водонепроницаемость, чем выше данные показатели, тем лучше. Для возведения требуется бетон с маркой не ниже М200, при строительстве крупных объектов со значительными нагрузками на фундамент — от М400.

В состав нельзя включать золу, доломитовые или известняковые наполнители. Крайне нежелательно заменять хороший цемент связующим плохого качества (или несвежим), это равнозначно нарушению пропорций. Используемый для отмостки бетон по нормам по морозостойкости соответствует критериям, обязательным для дорожных смесей (не ниже F150).

На пучинистых грунтах требования к прочности и другим характеристикам возрастают, нужны смеси как минимум на одну марку выше. Сухие комки цемента или слипшегося наполнителя недопустимы, для получения надежной отмостки важно сделать максимально однородный состав. При приготовлении раствора своими руками такого результата достичь трудно, понадобится бетономешалка.

Рецепт смеси

Рассчитать необходимое количество несложно: длина полосы умножается на ширину и высоту бетонного слоя, предусматривается запас около 15 %. Стандартные пропорции для замеса бетона хорошего качества включают в себя 1 часть цемента, 3 песка, 4 щебня и 0,5 воды. Количество жидкости при затворении раствора должно быть минимальным, чем крупнее наполнитель, тем оно меньше. Пропорции состава зависят от марки используемого связующего: так, если для приготовления М200 был куплен цемент М300, то рекомендуемое соотношение — 1:1,9:3,7, а при выборе более прочного М400 — 1:2,8:3,9 (то есть допускается замес с большим количеством наполнителя). Для усиления гидрофобных свойств в состав вводят пластификаторы или армирующую фибру.

Помимо соблюдения правильных пропорций бетона, для отмостки важно купить и подготовить основные компоненты. В переводе на абсолютные единицы, классическое соотношение 1:3:4:0,5 означает, что для приготовления 1 м3 раствора потребуется 280 кг цемента марки не ниже М400, 840 — песка, 1,4 т щебня и 190–200 л воды. Нельзя использовать известняковый наполнитель, лучше выбрать гранитные отсевы с размером фракций в пределах 5–20 мм, желательно кубической формы. Песок покупается без глиняных примесей, просушивается и просеивается. Для проверки качества сырья рекомендуется сделать предварительный замес раствора.

Часто возникает вопрос: как приготовить бетон правильно и в какой последовательности вводятся компоненты. Специалисты советуют вначале залить в емкость (или бетономешалку) воду, постепенно добавляя цемент и тщательно все перемешивая. После получения цементного молочка в состав включается щебень и только потом — подготовленный песок.

Для достижения максимальной однородности бетона наполнитель вводится порционно, в последнюю очередь добавляются модифицирующие примеси (при необходимости). Готовая к заливке смесь имеет консистенцию густой сметаны, разбавлять ее нельзя. Бетонный раствор для отмостки также подходит для заполнения лестниц, дорожек, наружных стяжек, колонн для кирпича, армирования перемычек, подушки под фундамент.

Общие рекомендации

1. Если работы проводятся самостоятельно или по другим причинам заливка занимает больше одного дня, для предотвращения трещин прокладываются конструкционные швы.

2. Чтобы сделать отмостку достаточно надежной, следует утрамбовать поверхность, для усиления эффекта выполняется железнение бетона. В данном случае лучше мокрый способ: нанесение верхнего слоя из жидкого цемента с высокой маркой прочности.

3. Для увеличения водонепроницаемости и морозостойкости бетона для отмостки, обеспечивается правильный режим высыхания (влажностный уход, укладка на бетонную полосу ткани).

4. При приготовлении раствора своими руками в емкость или в бетономешалку не вливают всю воду сразу, а смешивают с небольшой оставленной частью цемента и вводят в последнюю очередь. Это делается как для предотвращения комков, так и для контроля густоты бетона.

Рекомендуемый состав бетона для отмостки (пропорции)

Бетон для отмостки

Фундамент дома – это основная часть строения, от которой зависит прочность и долговечность всей конструкции. В то же время фундамент является самым ранимым местом, страдающее от дождя и грунтовых вод. Отсутствие защиты этой части строения может привести к появлению сырости в доме, не исключено образование плесени и гнили. Решить эту проблему поможет качественная отмостка из бетона.

Основное назначение отмостки

Отмостка – это единое и непрерывное покрытие определенной ширины, опоясывающее строение по всему периметру. Обустройство отмостки проводится на конечном этапе строительства, после облицовки фундамента.

Назначение бетонной отмостки

Бетонная отмостка вокруг дома выполняет несколько функций:

  1. Защита фундамента. Благодаря этому элементу строительства осадки отводятся в ливневую канализацию. Поэтому фундамент практически не контактирует с водой, которая способствует разрушению основания дома.
  2. Теплоизоляция. Отмостка помогает снизить промерзание грунта и фундамента, следовательно, тепло будет оставаться в доме.
  3. Предотвращение вспучивания грунта. Если промерзание грунта будет минимальным, то и вспучивание почвы может не произойти. Значит, фундамент не пострадает в результате движения грунта.
  4. Декоративная функция. Благодаря отмостке строение имеет законченный и завершенный вид.

к оглавлению ↑

Основные требования к сооружению отмостки

Выполнение задач, возложенных на отмостку, возможно при соблюдении ряда условий:

Условия для сооружения отмостки

  • Отмостка должна быть шире выступа крыши на 200 мм. Идеальным вариантом считается дорожка шириной 1 метр. Такой размер позволит свободно передвигаться по отмостке вокруг дома.
  • Покрытие выполняется по всему периметру дома без прерываний, так как в защите нуждается весь фундамент, а не его отдельные участки.
  • Толщина бетонной отмостки должна быть не менее 7 см, а в случае повышенной эксплуатационной нагрузки слой бетона может достигать 15 см.
  • Для обеспечения оттока воды от дома отмостка выполняется под небольшим углом, значение которого должно быть не менее 1,50.
  • Увеличив ширину отмостки, можно повысить защиту фундамента от попадания влаги.
  • Еще одним важным нюансом отмостки можно назвать компенсационные швы. Чтобы их сделать, можно задействовать ленту из винила или же отрезки ЭППС, имеющие толщину 5-10 мм. Их размещают на стыке фундамента и самой конструкции отмостки. Еще покрытие, сделанное из бетона, рекомендуют разделить таким образом с шагом в два метра. И эта процедура особенно эффективна, когда армирование не используется.

к оглавлению ↑

Устройство круговой отмостки

Проведение таких работ, состоит из целой вереницы специализированных работ.

Чтобы работа прошла гладко и быстро, нужно заранее запасти инструменты для работ и материалы, которые будут использоваться в ходе работ. И хотя о высоком качестве материалов, которые должны использоваться в отмостке, помнят все строители, важно понимать, что также важно соблюсти правильные пропорции при замешивании отмосточного бетона.

Итак, нам понадобится глина, для формирования слоя подстилки, а также песок, чтобы сделать разделительный слой на глине. Потребуются запасы щебня для создания дренирующего слоя, а его частицы должны быть размером не более 20 мм. Еще щебень будет использоваться и для подготовки бетона.

Для гидроизоляционных работ необходим материал с гидрофобными свойствами, идеально в таком случае подойдет рубероид или полиэтилен. А также обязательно следует позаботиться о наличии металлической армирующей сетки и опалубочных досок, имеющих толщину в 20 мм.

Из специализированных технических средств для создания отмостки нам потребуется строительный уровень для контроля ровности, двухметровая рейка, инструменты для оштукатуривания, а также копания и работ с деревом. А чтобы бетонная отмостка была максимально качественной, можно приобрести или взять в аренду вибратор, который используется строителями для уплотнения смеси.

Перед началом работ нужно разметить площадь для всей конструкции, при этом нужно ориентироваться на рекомендованные выше параметры ширины ленты. После этого по всему периметру строения снимается слой земли, глубиной около 200-250 мм. Далее делается опалубочная часть, а имеющийся грунт в траншее уплотняется. На дно рва кладется 50 мм слой глины и также трамбуется. На уложенную глину укладывается песок толщиной слоя 100 мм и тоже уплотняется, а уже на него кладется щебень слоем 60-70 мм.

Конструкция круговой отмостки

На следующем этапе, чтобы сделать конструкцию более крепкой, устанавливается армирующая сетка, а также обустраивается специальный деформационный шов в месте, где соединяется цоколь и бетонная лента. На уложенную полностью толщу материалов льется бетон, уплотняется с помощью вибратора, после чего выравнивается.

Деформационные швы для отмостки нужно делать с шагом 2-2.5 метра, и обязательно они должны присутствовать на углах строения. Для этой задачи можно применять рейки, располагающиеся на одинаковом с поверхностью уровне, при этом стоит учитывать силу ее наклона.

Максимальную прочность покрытию, сделанному из бетона, может дать процедура железнения, сделанная мокрым способом. Лучше всего, если просушка будет проходить с выкладкой на ленту куска ткани, который будет периодически смачиваться водой.

к оглавлению ↑

Расчет количества бетонного раствора

Отмостка представляет собой бетонную плиту, устроенную по всему периметру дома. Рассчитать количество бетона для изготовления этой плиты не сложно:

Расчет количества бетона

  • Вычисляют площадь заливаемой поверхности. Для этого умножают длину участка, подготовленного для заливки отмостки, на его ширину.
  • Полученный результат умножают на предполагаемую высоту отмостки.
  • Полученная цифра увеличивается еще на 10% для запаса, чтобы избежать дополнительного замеса раствора.

к оглавлению ↑

Бетон для отмостки

Отмостка эксплуатируется в очень сложных условиях: перепады температуры в различное время года и атмосферные осадки в виде дождя или снега. Следовательно, бетон для работы должен быть водонепроницаемым и морозостойким.  Самым ходовым считается бетон марки М200, так как в этом случае отлично сочетаются цена и качество. Цифровой показатель определяет максимальную нагрузку на конструкцию, то есть бетон марки М200 способен выдерживать 200 кг на 1см2. Покупка бетона на заводе гарантирует высокое качество раствора, но для этого потребуются значительные расходы. Бетонный раствор для устройства отмостки можно приготовить своими руками.

к оглавлению ↑

Готовим бетон своими руками

Часто можно видеть, что по прошествии зимы с бетонными элементами, которые постоянно испытывались на прочность изменениями температуры и влиянием атмосферных осадков, проходит распад на части или же и вовсе полностью.

Причиной этого может быть низкое качество цемента, из которого делался бетон, неиспользование в работе деформационных швов и неверно выбранная технология создания бетонной смеси.

Делаем бетон своими руками

Для раствора бетона на основе цемента приемлемо использование материала с маркой М200 и выше. Но строители не советуют рисковать качеством и рекомендуют применять цементы М400 или М500, которые более прочны на сжатие.

к оглавлению ↑

Особенности изготовления бетона для отмостки

Приготовление бетонного раствора требует соблюдения некоторые правила:

Изготовление бетонного раствора

  • Песок для работы нужно брать чистый, в нем не должны присутствовать ил, глина, известняк. Чаще всего используется речной или карьерный песок.
  • Щебень рекомендуется использовать мелких фракций в пределах 5-20 мм, можно заменить его гравием.
  • Нельзя использовать большое количество воды, ее избыток понижает прочность бетона.
  • Классическим рецептом создания раствора бетона для отмостки является 1 часть цемента, 3 части песка, 4 части щебня и 0.5 части воды.

к оглавлению ↑

Пропорции и технология замешивания бетона

Качественный бетон может получиться только при соблюдении пропорций. Классический вариант определения пропорции бетона на отмостку выглядит следующим образом:

  1. Берут цемент и песок в соотношении 1:3 и помещают в смеситель.
  2. Добавляют небольшое количество воды и размешивают до получения однородной массы. Воды необходимо столько, чтобы готовая смесь имела вид густой сметаны.
  3. Затем добавляют 3 части мелкого щебня или гравия и перемешивают до однородной консистенции.

Для получения бетонного раствора объемом 1 м3 необходимо взять:

  • 300кг цемента,
  • 1100 кг щебня (фракция 5-10 мм),
  • 800 кг просеянного и промытого от примесей и почвы песка
  • 190 л воды.

При замешивании бетона важно помнить, что каждый следующий компонент добавляется только после того, как будут смешаны предыдущие вещества.

При ручном приготовлении бетонного раствора песок, цемент и воду перемешивают в ванне или корыте. Для начала можно мешать раствор тяпкой, после добавления щебенки или гравия лучше воспользоваться штыковой лопатой.

Таким образом, качественные компоненты бетона, соблюдение пропорций и правильный замес обеспечат долгую эксплуатацию отмостки из бетона.



Марка бетона для отмостки — устройство, состав и заливка

Все, кто планирует строительство, должны понимать, что марка бетона зависит от того, в каких условиях её будут эксплуатировать. Выбранная отмостка должна быть экономичной и обладать хорошими свойствами прочности. Кроме того, процесс использования её для ремонтных и строительных работ не должен вызывать у вас трудностей.

Читайте инструкцию по заливке отмостки.

Отмостка из бетона вокруг дома” width=”402″ height=”295″ />

Отмостка – это водонепроницаемая полоса, которая имеет место вокруг всего здания. Она помогает отвести дождевую воду от фундамента.

Для того, чтобы сделать её из бетона стоит придерживаться таких правил:

  1. Верхний слой отмостки должен быть больше горизонтальной гидроизоляции на несколько сантиметров.
  2. Наружный край должен иметь длину на 30-50 см больше, чем свес карниза.
  3. Она должна иметь небольшой уклон от стен здания.

Несмотря на то, что бетонная отделка по периметру строения является простой смесью, условия её эксплуатации несколько труднее по сравнению с другими строительными материалами.

В зависимости от сезона, отмостка может быть подвержена таким воздействиям:

  • осадки;
  • температурные перепады;

Вот почему важно выбирать такой бетон, который имеет высокую устойчивость к морозам и хорошую водонепроницаемость. Покупая заводской бетон, вы можете не прокручивать его в миксере, так как в основу такого материала входит качественный цемент и щебень.

Также, в нём содержатся пластификаторы и вода. Однако, если вы рассчитывали на небольшую сумму и не можете приобрести качественный бетон, его можно приготовить собственноручно.

Марки цемента и требования

Марки бетона и их соотношение частей” width=”552″ height=”298″ />

Бетон марки М200 и цемент марки М 400 – лучшее решение для отделки любого дома. Выбирая такую марку, у вас получится создать прочную оградку, которая укрепит фундамент и сохранит дом.

Для максимальной защиты здания используются только самые качественные материалы. Для того, чтобы сделать отмостку не только красивой, но и качественной, необходимо выбрать правильную марку цемента, а также пропорцию ингредиентов в растворе.

Всё дело в том, что перепады погоды и смена температуры оказывает не совсем хорошее влияние на любую конструкцию. И если вы выберете слабый бетон, он не сможет защитить дом от возможного обвала.

Стоит отдавать предпочтение морозоустойчивому материалу, который даже в самый холодный зимний день не даст трещину. Марка бетона М200 и выше, отлично подходят для отмостки. Цемент стоит использовать марки М 400 – он обеспечит надёжность и долговечность конструкции.

Бетонная отмостка должна обязательно соответствовать общим стандартам и нормам. Уклон, правильное устройство и много других важных моментов – вот далеко не все важные составляющие, которые могут регулироваться нормативными документами.

Если у вас возникли трудности с тем, чтобы создать хорошую отмостку, вы можете изменить марку бетона. Для этого нужно приготовить смесь, в которой будет больший или меньший процент цемента или песка.

Изменить марку бетона можно до его укладки. Если вы залили смесь и поняли, что выбрали не ту марку, не стоит расстраиваться, поскольку вы можете использовать армирование, чтобы придать конструкции прочности.

Отмостка из бетона должна соответствовать определённым правилам и требованиям, а именно:

  1. Она должна примыкать к зданию по всему периметру.
  2. Уклон должен быть не больше 10%.
  3. Наружная кромка должна быть без искривлений.
  4. Качество бетона должно быть на уровне и соответствовать общепринятым стандартам.
  5. В качестве нижнего слоя выступает уплотнённый грунт.
  6. На стыке стен дома должен быть уплотнённый грунт.

Качественная отмостка должна не только соответствовать СНиП, но и иметь толщину не меньше 15 см. Если её используют в качестве стоянки для автомобиля или пешеходной зоны, она должна быть очень прочной. Слишком крутой уклон может разрушить края дома, поэтому очень важно соблюдать общие правила и рекомендации.

Строительные нормы и правила (СНиП) – это общепринятая информация по стандартам ремонтных работ. Бетонная отделка, как и все другие строительные объекты, должна соответствовать стандартам.

Придерживаясь строительных норм, вы сможете сохранить фундамент своего дома и придать самой конструкции надёжности. Таким образом, вам не будет страшен сильный дождь и другие осадки.

Состав смеси и особенности заливки



Массовое соотношение материалов должно быть таким:

  • 1 часть цемента;
  • 2,8 части песка;
  • 4,8 части щебня;

Всё это нужно тщательно перемешать, чтобы достичь однородной консистенции. Работать с такой смесью весьма удобно.

Бетон для отделки должен быть прочным и морозостойким, а также водонепроницаемым – только такая конструкция может иметь долгий срок службы. Материал с классом прочности В15 наиболее часто используют для таких целей.

Пропорции всех компонентов должны тщательно соблюдаться. Состав отмостки не сложен – важно лишь соблюдать пропорции и использовать качественные материалы.

Толщина бетонной ленты должна быть не меньше 7-10 см. Если вы будете использовать армирование, то полотно сетки должно перекрывать бетонную ленту и быть длиннее на 5 см. Если не соблюсти правила, металл может поддаться коррозии. Уклон ленты при укладке бетона должен составлять 1,5-3 градус – так вы сможете скрыть все швы по углам здания.

Область применения

Конструкция отделки, а именно её подстилающих слоёв, имеет зависимость от геологических условий. Необходимо принимать во внимание то, как организован водосток. Она имеет очень много областей применения.

Простую отмостку используют для дач, усадьб и домов в селе. Для того, чтобы сделать такое упрочнение постройки, используют слой мятой глины, а после, кладут на неё твёрдое покрытие. Глина является отличным гидроизолятором, она обеспечивает хороший отвод воды.

Самое дешёвое покрытие – слой щебени.

Бетоновая отмостка – более дорогой и долговечный вариант. Она позволит контролировать уровень осадков и убережёт любую конструкцию от деформации.

Преимущества и недостатки

Устройство отмостки из бетона

Твёрдая отделка весьма прочная и долговечная, однако, она также имеет свои недостатки. К ним можно отнести негативные воздействия воды. Когда на неё попадает вода и задерживается на поверхности, это может привести к частичному разрушению фундамента или к попаданию пыли и грязи в дом.

Мягкую отмостку довольно часто используют в строительстве, так как она имеет множество преимуществ перед твёрдой:

  1. Не боится каких-либо сдвигов грунта, которые могут стать причиной промерзания воды.
  2. В отмостке не образовываются трещинки, через которые влага может попадать в фундамент.
  3. Она не нуждается в постоянном ремонте, поэтому вы сможете сэкономить не только свои силы, но и средства, потраченные на ремонт.
  4. Технология укладки мягкой отделки облегчённая.
  5. Если использовать пеноплекс в качестве утеплителя, то почва не будет промерзать, а значит, дом простоит ещё дольше.

Мягкая отмостка имеет всего один недостаток – это постоянный уход. Сорняки, которые будут прорастать через отделку, нужно своевременно удалять, а также подстригать газонную траву.

Статья была полезна?

0,00 (оценок: 0)

Бетонная отмостка вокруг дома своими руками: пошаговая инструкция

Отмостка вокруг дома уже не выполняет декоративную функцию, она защищает почву возле фундамента от намокания и неравномерного размягчения. К устройству отмостки относятся свои хитрости и технические требования, которыми мы поделимся с читателями в нашем сегодняшнем обзоре.

Сроки и подготовка почвы

Работы по устройству бетонной отмостки следует проводить по мере необходимости. как можно раньше.С того момента, как фундамент принял на себя более трети расчетной нагрузки, он уже нуждается в защите от намокания. Поэтому не рекомендуется оставлять на зиму дом с облицованными стенами без отмостки. Свое «грязное» дело подъёмные силы способны совершить даже за один сезон. Планировать работы можно практически на любое время года, но с учетом погодных условий, соблюдая технологию работы с бетоном.

Первый этап — рытье траншеи по внешнему периметру.Дно должно располагаться на 30-35 см ниже конечного уровня покрытия, а оно, в свою очередь, должно быть на 50-80 мм выше прилегающего плодородного грунта.

Ширина отмостки не может быть меньше карниза и выступа над ним фронтона и не может быть меньше 60 см. Как правило, он определяется как 50% глубины фундамента. Для подвальных построек на грунтах первого типа просадки ширина отмостки может достигать двух метров.

Общая схема бетонной отмостки: 1 — почвенный грунт; 2 — опалубка; 3 — бетонная отмостка; 4 — глиняный замок; 5 — гравийная подготовка; 6 — подготовка песка; 7 — демпферная лента; 8 — арматура

Когда траншея открыта, на дне образуется глиняный замок из маслянистой глины толщиной 10–12 см.Сверху сделайте два слоя несжимаемого и непористого материалов: сначала щебень слоем 50–60 мм, затем до 100 мм песка. Обязательно выкопайте так называемый «зуб» по внешнему краю траншеи — бороздку примерно 20 × 20 см.

Уровень готового подслоя должен быть на 45–60 мм ниже планируемого уровня покрытия. При этом следует учитывать, что толщина слоев песка и щебня должна быть постоянной в каждой точке траншеи, чтобы углубление под «зуб» после засыпки оставалось.

Чтобы предотвратить смешение слоев нижележащего слоя, отделите их листом геотекстиля, а саму основу отделите от уплотненного грунта дренажным геокомпозитом. На сильно выветриваемых, а иногда и средних выветренных почвах может потребоваться утепление отмостки. Его можно сделать пластинами из экструдированного пенополистирола, которые поверх тонкой (10-15 мм) песчаной засыпки укладывают поверх слоя щебня, а затем покрывают еще слоем 50-60 мм сухого песка.

Опалубка, арматура

Считается правильным установка ливневой канализации для отвода атмосферных осадков и верхних вод в канализацию. Вода с отмостки собирается в поддон у края, откуда сбрасывается в дренажную траншею. Если для этих целей предусмотрена система скрытых каналов, то их устраивают еще на этапе подготовки нижележащего слоя. Во время подготовки армирующего слоя следует предусмотрительно уложить все необходимые элементы водосточной системы.

Опалубка для отмостки имеет простейшее устройство. Нужно всего лишь пару досок 20 × 100 мм сбить параллельно в щиты, соединяя их перемычками через каждые 50-60 см. Опалубка устанавливается под бортик траншеи, высота верхнего края регулируется по окончательному уровню перекрытия. Для удобства совмещения с интервалом 150 см с внешней стороны щитов забивают деревянные колья, в которые саморезами вкручивается опалубка.После этого снаружи щиты подпирают отвалом грунта с прилегающей территории.

Самым важным моментом при возведении отмостки является то, что она не должна быть монолитно соединена с цокольным этажом здания. Наилучшая схема отвода внешних вод, в том числе стекающих по стене, наблюдается при разделении двух слоев бетона материалом с достаточно высокой пластичностью при условии, что отделка цокольного этажа допущена к отмостке сверху. , предотвращая просачивание воды через разделительный слой.Если цоколь не планируется отделывать навесной обшивкой, его облицовку следует начинать с демпферной ленты EPPS, компенсирующей «плавающее» бетонное перекрытие.

Самый простой способ добиться такой схемы устройства — оклеить нижнюю часть основания полосой пенополиуретана толщиной около 20 мм. Сепаратор садится на клеевую мастику, по мере укладки верхний край совмещается со шнуром, задавая уклон покрытия в сторону прилегающего грунта не менее 3: 100.Однако разделительный материал можно разрезать по общей линии после высыхания клея, но принцип остается прежним: опалубка и разделительный слой служат маяками для выравнивания бетонной смеси.

Отмостка армирована стальной сеткой с толщиной стержня 8 мм и размером ячеек до 200 мм включительно. Арматура укладывается в один ряд и размещается на дистанционных опорах, регулирующих защитные слои железобетона минимум на 45 мм сверху и снизу и около 60 мм по бокам.

Приготовление бетонной смеси

Отмостку разрешается заливать бетоном, приготовленным на месте, но требования к качеству смеси достаточно высоки.

Требуемый класс прочности бетона — B25 или выше. Сырье следует измерять по объему, чтобы не вносить дополнительных поправок на влажность песка или гравия. Всего к 10 литрам цемента марки 500 для приготовления бетона добавляют 20 литров песка и 35 литров щебня или крупных гранитных отсевов.

Для обеспечения однородности смеси в бетономешалке сначала готовят цементное молоко с добавлением половины расчетного количества воды и песка. После 2–3 минут перемешивания можно добавить оставшийся наполнитель и при необходимости опрыскать смесь водой. Конечная консистенция бетона представляет собой рассыпчатую смесь с низким соотношением влаги и цемента, при этом все камни должны быть равномерно увлажнены.

Цикл непрерывного перемешивания одной порции должен занимать не менее 15 минут.Чтобы увлечь воздух и придать дополнительную пластичность, добавьте в воду одну столовую ложку жидкого моющего средства на ведро. В результате бетон имеет класс морозостойкости не менее F200 и сопротивление водопоглощению не менее W6. При необходимости усилить желаемые свойства добавками-модификаторами.

Оптимальная консистенция бетона для заливки опалубки

Заливка, выравнивание, глажка

Заливку отмостки следует производить с самой дальней части, постепенно приближаясь к месту приготовления бетона.Опалубка заполняется смесью почти до верха, после чего бетон подвергается байонетной или виброусадке.

Необходимость поперечного разделения отмостки компенсаторами определяется условиями эксплуатации. Для затененных сторон здания в этом нет необходимости, а вот на открытом солнце отмостку следует залить, разделив смесь полосками пенополистирола через каждые две ширины.

При выравнивании удобно проходить прямо через жидкую смесь в резиновых сапогах.Вооружившись линейкой-рейкой, проверьте степень заполнения опалубки и глубину погружения лотка коробки в бетон. При необходимости легкими ударами молотка опалубку опалубку, но не переусердствуйте: поднять кромку выше будет намного сложнее.

Когда оба маяка и края лотка находятся на одном уровне, добавьте небольшое количество смеси и растяните ее полоской. Гладить поверхность не нужно, достаточно обеспечить ее ровность и правильный уклон, убрать углубления, в которых может скапливаться вода.

После выравнивания на край опалубки и поддона ровно укладывают доску, на которую прикладывают небольшое давление на 10-12 часов предварительного схватывания смеси. Следующие 7-10 дней отмостку нужно будет один раз в день обрызгивать водой из шланга, а затем накрыть пленкой.

Через две недели после заливки опалубку можно сломать и гладить мокрым способом. Для него в равных пропорциях готовится смесь песка и цемента, вместо воды в раствор добавляются три части известкового молока и одна часть жидкого стекла.Готовая смесь должна иметь немного более густую консистенцию, чем сливки.

Перед утюгом отмостку необходимо хорошо смочить и протереть металлической щеткой, нарушив структуру корочки, образовавшейся на поверхности, затем подметать и снова ополаскивать. После предварительной сушки гладильная смесь разливается по поверхности от основания к внешней стороне, а затем разравнивается широким шпателем в продольном направлении. Слой железа должен быть не менее 1,5–2 мм, время застывания смеси не менее 3 суток при периодическом увлажнении поверхности.

Различий между фундаментными и монолитными фундаментами |

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных по частям, земля является ровной по всей территории и более плотно уплотнена, и требуется очень небольшое количество грунта для засыпки. В этом случае, если все отметки готового этажа одинаковы от партии к партии и имеется очень небольшой уклон, лучшим выбором могут стать монопластавтоматы.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не утрамбован достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься выше уровня наводнения, предоставленного вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка-стержень

Стеновые плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до уровня готовой плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями участка ствол-стены — гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Фундаментная стена здания может быть монолитной бетонной подпорной стеной или стеной подвала или несущей стеной в комплекте с несущими пилястрами.Используемые материалы могут быть бетонными или армированными. Система фундаментных стен может включать в себя систему удержания грунта из солдатских свай и деревянных утеплителей или торкретированных скальных пород, требующих рассмотрения гидроизоляции, применяемой к системе удержания грунта. Для большинства частей фундаментной стены удаление воды и контроль имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.Необходимо учитывать тепловую нагрузку в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения. При работе с полевыми условиями также может потребоваться совет эксперта.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом.Описания и рекомендации представлены по следующим темам:

  • Дренажные материалы
  • Ткани для фильтров
  • Гидроизоляция
  • Гидроизоляционные мембраны
  • Защитная доска
  • Изоляционные материалы
  • Гидрошпонки
  • Дренажная труба

Дренажные материалы

Дренажные материалы для нижних ограждений включают:

  • Слои дренажного агрегата
  • Сборные синтетические дренажные слои

Слои агрегатного дренажа. Слои агрегатного дренажа включают гранулированный щебень или крупнозернистый песок.Гранулированный мелкий гравий относится к естественно округленному камню диаметром от 3/16 до 3/8 дюйма. Подходит крупный песок с размером сита от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерен, что увеличивает скорость дренажного потока.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, включая нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, действующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемого расхода.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что они предназначены для использования с выкопанными грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полностью системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани также используются для разделения различных типов грунта в помещениях, находящихся ниже уровня грунта. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, где целью является предотвращение внутренней утечки воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные продукты. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования с положительной, отрицательной или слепой стороной. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая подвергается прямому воздействию влаги, как правило, на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

  1. Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, применяются в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стен фундамента типичные холодные системы с нанесением жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

  2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет трудно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

  3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые более распространены и более эффективны, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, таким образом, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Следовательно, бентонит наиболее эффективен при надлежащем ограничении объема, так что продукт может набухать, заполняя пустоты, и его невозможно вымыть. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

  4. Цементные системы — эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают в себя металлические (оксид металла), кристаллические системы, системы с химическими добавками и модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить как минимум на 12 дюймов выше готового слоя, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, чтобы ее можно было закончить и перекрыть гонт погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать его с кладочными стяжками и окантовками между стенами. Там, где уклон идет вниз вдоль внешней стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти накладки обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к фундаментной стене с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в дренажную плитку или отстойник подальше от фундамента.

Защитная доска

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпки при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между пропитанными асфальтом матами из стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Доступны плиты защиты асфальта толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких панелей из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист со стороны мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, вспенивающийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Как правило, в конструкционных швах устанавливаются проницаемые трубки для впрыска раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидроизоляции — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует придерживаться стандартных деталей производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут разрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

На рисунке 2 представлена ​​общая схема, характеризующая четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, раскрываются ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и боковых нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут использоваться в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают из-за грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление почвы обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием, или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, заставляющим фундаментную стену выдерживать в основном вертикальные нагрузки.

Особые нагрузки, такие как взрывные нагрузки, учитываются при проектировании парковок под зданиями и рядом с ними. Хотя первый контроль этих аномальных нагрузок осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает в себя нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки по контролю за окружающей средой, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее распространенной нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для нагрузок поверхностной влажности, таких как дождь и снег, первая линия контроля — это верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена ​​в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, следует ли обеспечивать гидроизоляцию или гидроизоляцию поверхности фундаментной стены или не делать ее вовсе. Гидроизоляция препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют наличия гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, нанесенную непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться по крайней мере на 6 дюймов ниже дна плиты на земле. Это можно сделать с помощью насосных систем. В областях с повышенной влажностью из-за гидростатического давления из-за высоких уровней грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует наносить гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к опорной стене котлована, что приводит к установке системы гидроизоляции с положительной стороны.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включающий компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других систем гидроизоляции. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть резервную систему питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, так как глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только для умеренных внутренних температур в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте фундаментной стены. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к образованию конденсата на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию на внешней стороне фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первая область — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные кладочные блоки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция в любых ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется какой-то тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам внутри самих фундаментных стен необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие участки по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за частого использования оконных проемов и непроницаемых материалов для фасадов стен, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум на 5% рядом с краем здания. Правильный дизайн для подключения водосточных труб к системам водостока по периметру непосредственно вместо того, чтобы течь в область, непосредственно примыкающую к стене фундамента, является разумным с точки зрения дизайна.

Важные конструктивные соображения включают уклон поверхности от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным дренажем, который обернут фильтровальной тканью для предотвращения попадания мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. Если вы сомневаетесь, очевидно, что разумно ошибиться в консервативном подходе и обеспечить водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо рассмотреть вопрос о том, следует ли использовать гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная боковая гидроизоляция является преимуществом с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная боковая гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины стены фундамента, гидроизоляция с положительной стороны может быть установлена ​​снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Для нанесения снаружи следующее дизайнерское решение — использовать жидкие или листовые материалы.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по перехлесту. Когда используются листовые материалы, предпочтительно, чтобы мембрана была полностью и непрерывно приклеена к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или прочного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого полиэтилена высокой плотности или ПВХ, бентонита или других аналогичных запатентованных листовых материалов.Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между утеплителем и внутренними формами или торкретбетон, наносимый распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест снаружи, если укладка бетона включает заливку сверху стены. Бентонитовые листы также обычно покрывают черепицей с поперечным направлением укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями, нанесенными строительством. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механических повреждений от последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. С осторожностью рекомендуется использовать более мягкие жидкие материалы, так как дренажный слой может врезаться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен нижнего фундамента необходимо вертикально ввести плоскость скольжения внутри сборки.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, сморщивание, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического крепления изоляции или других материалов, которые могут проникнуть в мембрану или оказать на нее напряжение.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная плита должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Окончание фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок окружающей среды, таких как поверхностные воды, сток и дренаж стен полости.

Концевая заделка фасада часто приводит к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к грунтовым элементам.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите перекрытия или рукава для электричества, газа или связи — все это обычные проходы, как правило, со своей собственной конструкцией или подробными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых свойств ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, обычно должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется откачке воды у основания стены, чтобы избежать скопления воды в системе обратного заполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным гидроизоляционным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, в том числе инжекционные трубки, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие детали можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (деталь 1.2.1) DWG | DWF | PDF
