Инструкция по установке маяков на стены перед штукатуркой.

В этой статье я подробно объясню как ставить маяки на стены. Опишу различные способы, после чего вы выберите наиболее
подходящий для вас.

Подготовка поверхности перед установкой маяков.

-Если стена кирпичная, поверхность без штукатурки, просмотрите внимательно швы между кирпичами. Крупные излишки застывшего
раствора отбейте молотком. Они могут мешаться во время штукатурки.

-Бетонная стена должна быть чистая (без шпаклёвки, краски, известкового раствора).

-Отштукатуренную стену проверьте простукиванием. Простучите сжатой в кулак рукой по всей стене так, как обычно вы стучите
в дверь. Когда звук меняется, становится более пустым, несомненно, тут пустота (штукатурка отошла от поверхности). Следовательно
её нужно отбить молотком с зубилом либо электроинструментом.

-Перед установкой маяков загрунтуйте стены. О том как грунтовать стены можно ознакомиться в статье -КАК ГРУНТОВАТЬ СТЕНЫ-

Проверка неровностей стен.

Проверьте стены по уровню и в плоскости.

Стена может быть развёрнута винтом, может иметь
плавный, незаметный бугор или яму. Для проверки понадобится пузырьковый уровень длиной 2.5м/п, прочная нить. Если нет
пузырькового уровня можно использовать отвес или просто приложить маленький пузырьковый уровень к правилу. Но самый лучший
вариант ставить маяки на стены с лазерным уровнем. Рассмотрим каждый из вариантов по очереди на примере стены длиной
шесть метров, высотой два метра шестьдесят сантиметров.

1. Вертикально прислоним пузырьковый уровень к стене примерно через метр. Выставляем его по уровню. Определим наклон, излом
стены, среднюю толщину будущего слоя штукатурки. Допустим, после выставления уровень касается верхом, а низ отходит на три
сантиметра.

Следовательно сверху слой будет минимальный. Далее проверим стену по горизонтальным линиям. Тут понадобится
помощь второго человека. Натягиваем нить от одного угла до другого, проверяем неровности. Повторяем эту операцию сверху,
снизу, по центру. Например, определяем по центру выпуклую неровность. Теперь мы знаем что наша стена наклонена в нашу сторону
и имеет бугор по центру.

2. Если мы имеем только отвес с нитью от первого варианта этот метод отличается лишь тем, что пузырьковый уровень заменим
отвесом. В остальном проделываем всё абсолютно так-же.

3. Проверяем стену с помощью лазерного уровня. Установим уровень, направим лазерный луч параллельно стене. Измеряем через
каждый метр вертикально и горизонтально рулеткой расстояние от стены до луча. Так мы поймём в какую сторону наклонена стена,
увидим все её неровности.

Установка маяков с пузырьковым уровнем.

Итак, при проверке мы выяснили что стена наклонена к нам, по центру выпуклая неровность. Следовательно монтировать маяки
плотнее к стене нужно в центре, сверху. Монтаж производится через одинаковое расстояние. Первый и последний маяки
устанавливаются через 20-40 сантиметров от углов.

Получается всего четыре маяка примерно через 1.8 м/п друг от друга.
Помните чем меньше маяков, тем меньше погрешностей (ровнее стена). Чертим вертикальные линии по уровню в местах будущих
маяков.

Сверлим отверстия под шурупы по крайним вертикальным линиям сверху и снизу.

Получаем по одному отверстию в каждом
углу. Прикручиваем верхние шурупы. Натягиваем нить через верхушки шурупов. Для этого нужно закрутить рядом дополнительные
саморезы, к которым привяжем нить.

Слегка открутив или закрутив саморез выставляем нить так, что-бы она не касалась стены,
но была как можно ближе к ней. Сверлим в оставшихся вертикальных линиях под нитью отверстия. Выставляем с помощью нити шурупы.

Теперь горизонтально натянем нить снизу. На пересечении нити с вертикальными линиями сверлим отверстия. Прикручиваем
саморезы.

Прикладываем пузырьковый уровень к крайним вертикальным линиям. Выставим нижние шурупы так, что-бы пузырёк внутри
колбы оказался в центре.

Выставим остальные саморезы под нижней нитью. Теперь сверлим во всех вертикальных линиях отверстия
через 30-40 сантиметров.

Упирая уровень в верхний и нижний саморез, выравниваем остальные шурупы. Затем перейдём к установке. Густо разведём гипсовую штукатурку. Рядом с каждым саморезом ставим
бугорок из штукатурки.

Затем ставим маяки упирая их в шурупы пузырьковым уровнем или правилом.

Лишнюю штукатурку
снимите шпателем.

Монтаж маяков с отвесом.

Порядок выполнения работ такой-же, как с пузырьковым уровнем. При помощи отвеса
выставляются вертикальные линии в одной или двух плоскостях. Две плоскости нужны например при установке дверей, столбов…
Нам нужна только одна плоскость. На месте предполагаемого маяка начертим линию по отвесу. Просверлим отверстия сверху и
снизу. Прикрутим шурупы. Над верхним шурупом сверлим ещё одно дополнительное отверстие. Прикручиваем длинный шуруп, крепим
к нему отвес. Когда отвес перестанет болтаться, возьмём рулетку с отвёрткой. Открутив или закрутив саморез, устанавливаем
одинаковое расстояние от нити отвеса до обоих шурупов.

Остальные шурупы этой линии выставляем по правилу. Таким методом
выравниваем саморезы только на крайних линиях. Все остальные саморезы выравниваются точно так-же, как с пузырьковым уровнем.

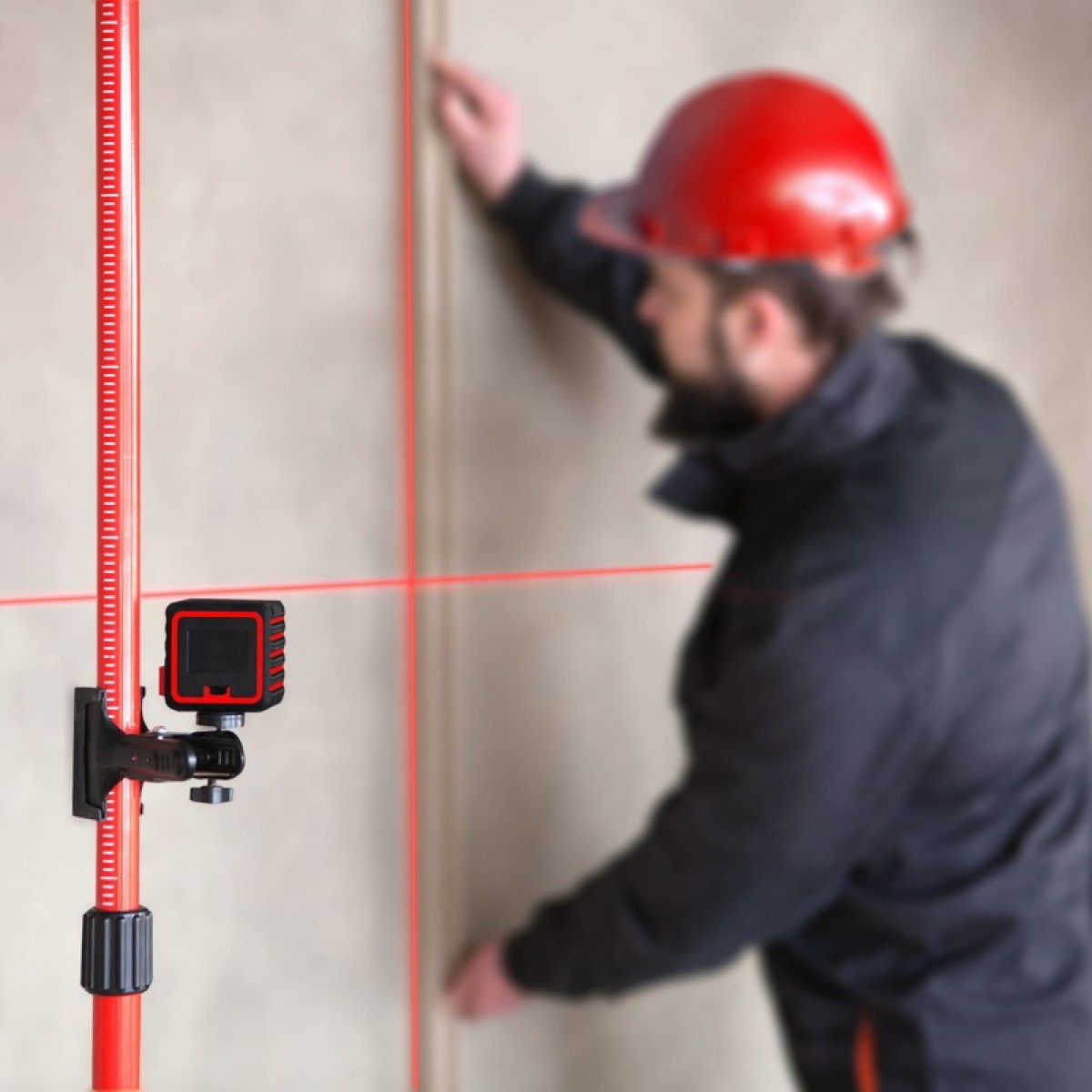

Монтаж маяков по лазерному уровню.

Таким способом пользуются чаще строители профессионалы. Ведь это очень просто и быстро.
Погрешности в этом случае самые минимальные среди всех способов установки маяков. Но есть один минус — цена. Не каждый решится
покупать лазерный уровень из-за его высокой стоимости. Моё мнение — стоит один раз потратиться, ведь такое лазерное
устройство понадобится ещё много раз. С ним вы можете повесить мебель, багет для штор, клеить плитку….
Итак, приступим. Ставим лазерный уровень так, что-бы его луч светил параллельно стене. Начертим на стене вертикальные линии
для монтажа маяков. Если лазерный уровень позволяет приблизить луч вплотную к стене, отлично, оставим минимальное расстояние от луча до стены
что-бы туда помещался наш маяк. Затем разведём гипсовую
штукатурку. Сделаем из неё холмики по всей длине линии через 20-30 см.

Прилепим маяк, затем давим его правилом. Маяк начнёт приближаться к лазерному лучу. Когда луч достигнет
верхушки маяка остановитесь.

Уберите излишки штукатурки шпателем. Если вы слишком сильно давили маяк и он встал глубже луча,
потяните его назад, пододвинув под него штукатурку и снова давим его правилом. Если конструкция лазерного уровня не позволяет
ему светить вплотную к стене установите лазерный уровень как можно ближе к ней. Направьте луч параллельно стене. Найдите
при помощи рулетки самое минимальное расстояние от стены до луча. Измеряйте расстояния только по начерченным линиям для будущих
маяков.

Отнимите от минимального размера три миллиметра, что-бы был запас хода и маяк не уперся в стену. В моём случае получилось
27 миллиметров. Теперь отнимем толщину маяка. Толщина моих маяков шесть миллиметров. Получаем 21 миллиметр.
Отмерим на правиле 21 мм и проведём линию.

Нанесём штукатурку на начерченную линию лепёшками.

Давим правилом маяк до совпадения лазерного луча
с отмеченной линией на правиле.

Когда вы будете ставить маяки советую средние маячки устанавливать чуть глубже чем крайние
(примерно на 0. 5-1.5 мм). Таким образом бугры после штукатурки будут полностью исключены. А яму вы не увидите даже приложив
двухметровый правил.

Установка маяков по лазерному уровню

Единственный способ сделать стену действительно ровной ― штукатурка по маякам. Такая работа выполняется опытными штукатурами с применением специальных инструментов.

Основная сложность состоит в выставлении маяков. Они представляют собой направляющую, по которой движется строительное правило и этим обеспечивается создание ровной поверхности стены вне зависимости от толщины штукатурного раствора. В последнее время распространение получила установка штукатурных маяков с помощью лазерного уровня.

Варианты применения

Удобство и универсальность этого устройства позволяет использовать лазерный уровень для стен, потолка и стяжки пола. С его помощью производится установка маяков в следующих случаях.

•
  Быстрое и удобное выставление маяков в единой плоскости по всему помещению.
•
  Точное отбитие двух плоскостей для создания ровного угла в 90 градусов.
•
  Получение горизонтального и вертикального уровней.

Правила установки маяков

Перед работой определяется степень неровности стен, для этого используется лазерный указатель. Штукатурка должна иметь слой, позволяющий скрыть все изъяны стены. Располагаться маяки могут как вертикально, так и горизонтально. Для большей точности они проверяются уровнем по диагонали.

Современные модели лазерных уровней с лёгкостью строят вертикальные и горизонтальные линии с высокой точностью, достигающей ±0,2 мм/м. Устройство прибора обеспечивает плотное прилегание прибора к стене. После определения наиболее выступающей части стены штукатур имеет возможность у

станавливать маяки таким образом, чтобы толщина слоя штукатурки была минимальной.

Как выставить маяки под штукатурку лазерным уровнем

Используя лазерный уровень, постройте плоскость параллельную стене. На расстоянии 200 мм от краёв стен разметьте вертикальные линии, около их концов просверлите отверстия и установите дюбеля.

Поделите стену на равные отрезки в соответствии с длиной правила. Установите промежуточные маяки, используя лазерный нивелир для определения вертикальной линии.

С помощью лазерного нивелира находим неровности стены, для этого устанавливаем нивелир в центре как можно ближе к стене и строим параллельную ей плоскость.

Наиболее выпуклая часть стены принимается за «ноль». Если это выпирающий фрагмент бетона или кирпича, то его лучше сколоть. После этого процедуру повторить. Это позволяет уменьшить слой штукатурки. На место установки нивелира закручивается саморез.

Его высота регулируется закручиванием. Шляпка самореза должна находиться на наименьшем расстоянии от стены. На отвёртку ставится отметка в точке пересечения с лучом нивелира. Это позволит располагать шляпки всех саморезов в одной плоскости.

В ранее подготовленные отверстия с дюбелями закручиваем саморезы, ориентируясь по метке на отвёртке. Эти саморезы нужны для монтажа будущих маяков.

По завершению всех операций приступайте к установке маяков из металла или раствора.

Примечание: Лазерный нивелир позволяет обойтись и без саморезов. Маяки монтируются с помощью длинного правила, которым растворные лепёшки придавливаются к стене. При этом луч лазерного уровня даёт нужную точность при установке маяков и используется в качестве уровня.

Узнав, как установить маяки лазерным уровнем, вы вполне можете сделать ремонт в своей квартире. Если вы доверили отделку своего жилья строительной компании, с этим прибором вы сможете проконтролировать качество выполняемых работ.

← Перейти к списку

Установка маяков для штукатурки стен с помощью лазерного уровня

При ремонте важно добиться ровности стен. Если поверхность гладкая, то можно приступать сразу к отделке: окрашивать, оклеивать, выкладывать плитку и так далее. Чтобы получить желаемый результат, недостаточно опираться только на собственные умения и глазомер. Эффективно и правильно выровнять плоскости помогут современные технологии, одна из них — установка маяков для штукатурки стен с помощью лазерного уровня. Придерживаясь ее, в ходе работ нивелируется человеческий фактор. Кроме того, сам процесс выравнивания станет проще для мастера. Ознакомимся, как правильно ставить штукатурные маяки и для чего вообще это делается.

Работы упрощает использование технологий

Подготовка

Прежде чем ставить маяки для штукатурки по лазерному уровню необходимо тщательно подготовить поверхность стен. Неважно, из какого материала они сделаны: кирпич, пено- или газоблок, гипсокартон, бетон и так далее. Подготовка – важная процедура, состоящая из нескольких этапов, которыми не нужно пренебрегать.

В первую очередь с поверхности снимают старое покрытие: обои, штукатурку или что-то иное. Процедура специфична для каждого случая. Например, обои или водоэмульсионная краска снимаются в обязательном порядке. Если для покрытия стен использовалась масляная краска (удалить ее проблематично), ее можно и оставить, но на ней делают насечки, необходимые для улучшения адгезии между штукатуркой и масляным составом. Что касается старой штукатурки, разрешается не трогать ее только в одном случае — если она держится прочно, не отваливаясь. Если «бухтит», то лучше ее убрать. На этом этапе не стоит жалеть времени, так как зачистка должна быть тщательной.

Следующий шаг – мытье от пыли, грязи и частиц старой отделки. Покрытие должно быть чистым и слегка шероховатым.

Теперь можно приступать к грунтовке. Рекомендуется использовать состав глубокого проникновения. Эту процедуру придется выполнять 2 — 3 раза, каждый раз дожидаясь, пока высохнет предыдущий слой.

Прежде чем устанавливать штукатурные маяки для стен с помощью лазерного уровня, поверхность следует обработать, где все зависит от материала из которого она сделана. Кирпичные оставляются как есть. Для бетонных поверхностей применяют жидкий цементный раствор. Собранные из дерева или металла укрепляют, для чего подойдут специальные штукатурные сетки, закрепляемые между маяками.

Это основные моменты подготовки перед выставлением маячков. Прежде чем начинать любые ремонтные работы, следует защитить все близлежащие предметы и поверхности наклеив малярную ленту.

Подготовительные работы — один из наиболее важных этапов

Установка маяков с помощью лазерного уровня

Прежде чем выставлять маяки, на обрабатываемую поверхность наносится разметка. Сделать это можно несколькими способами. Наиболее простой — указатели линий устанавливаются на раствор, выбранный для отделочных работ.

Ход работ:

1. Сперва обозначаются отступы: от угла — 30 см, от пола и потолка — 15 см.
2. Проводится вертикальная линия (для проверки используем уровень). Аналогично делается для другой стороны стены.
3. Замеряем промежуток между линиями.
4. Полученную длину делим на участки по 150 см (делается, чтобы узнать, сколько понадобится маяков).
5. Сверху и снизу вдоль линий высверливаем выемки, куда устанавливаем дюбели.
6. Расчерчиваем поверхность полосами. Между ними должно быть расстояние в 1,5 м.

Технология выглядит следующим образом: в отверстия вставляются саморезы, головки которых соединяются нитью. В месте пересечения протянутой полосы и линии сверлят отверстие, куда сперва вставляют дюбели, а потом саморезы.

Важно, чтобы верхушки саморезов имели одинаковую высоту. Для правильного расчета необходимо сложить:

• искажение по горизонтали;
• толщину указателей;
• резервные 5 мм.

Получится сумма, указывающая, какой должен быть отступ крепежа от стены. Выставив саморезы приступают к натягиванию нитей по диагонали. На этом этапе маяком проводят по плоскости. Хорошо, если он слегка касается ниток (но не проходит свободно и не рвет). Далее шнуры снимают, а поверхность покрывают грунтовкой. Так устроены штукатурные маяки.

Разметка — процедура, требующая времени и терпения

Выставляя маяки, не нужно торопиться. Рассмотрим подробней, как при помощи лазерного уровня проверить ровность стены. В первую очередь определяют возможные отклонения по горизонтали, для чего прибор ставят около противоположной поверхности и включают крест-нивелир. На этом же этапе определяют, какой толщины будет штукатурный слой.

Далее уровень выставляется на расстоянии 0,4 м от угла и находится вертикальная линия. Нужно найти место, где между линией и стеной минимальный разрыв. Теперь берем 50 см рейку и на ее поверхности отмечаем точку, равную только что полученному расстоянию, куда следует добавить толщину маяка и резервные 5 мм. Полосы смазываем клеем, и рейкой поджимаем маяк таким образом, чтобы отметка совпала с линией лазера.

Переходим к установке маяков. Есть несколько способов сделать эту работу, но наиболее распространенный – при помощи строительного раствора или клея. На каждом составе есть инструкция по применению. Чтобы цементная или известковая смесь быстрее высохла, в состав можно добавить немного гипса или алебастра. Сперва наносят небольшие порции раствора – каждые 150 – 200 мм. Маяки ставят на одном уровне с саморезами, но лучше монтажные точки определить лазерным нивелиром. Если раствора слишком много, то избыток удаляют и выставляют следующие маячки.

Только специалисты высокого класса способны штукатурить поверхности, не используя вспомогательное оборудование, и то речь идет только о небольших стенах. Если работает новичок, то уровни и маяки – те изделия, которые помогут вовремя скорректировать ошибки.

Лазер отображает ровность поверхности

Штукатурка стен по маякам

Процедура выравнивания поверхности состоит из нескольких этапов. Порядок следующий:

1. Готовим штукатурный раствор. В ведро добавляется сухая смесь и вода. Тщательно перемешиваем состав дрелью со специальной насадкой. По консистенции первый слой будет схож со сметаной, то есть достаточно жидкий.
2. Процедура нанесения (обрызг). Берем штукатурный ковшик и набрасываем приготовленный состав на стену. Делать это лучше с усилием, чтобы раствор прилипал к поверхности и заполнял собой все углубления. Рекомендуемая толщина – 5 мм.
3. Наносим основной слой. Готовим раствор по-новому, таким образом, чтобы масса напоминала тесто. Наносить второй слой можно только после высыхания первого. Для работ используем ковшик или кельму. Толщина слоя – 5 мм.

Важно! Допускается нанесение нескольких слоев. Но, конечный штукатурный слой должен иметь толщину от 5 до 7 см, не более.

4. Выравниваем поверхность. Как правило, на этом этапе раствор уже выходит за маячки. Для выравнивания используем правило и проводим им по направляющим снизу-вверх. Собранный «лишний» раствор можно применить повторно.
5. Демонтируем маяки. Для вытаскивания направляющих достаточно поддеть их шпателем. В случае с алюминиевыми изделиями, их допускается оставлять в стене.
6. Замазываем отверстия от маячков. Для заполнения щелей используем штукатурный раствор, который наносим шпателем.
7. Выравниваем штукатурку в углах. Для этой задачи понадобится особый угловой шпатель.
8. Устанавливаем перфорированные уголки. Их ставят на все наружные углы и откосы. Для удобства работ пригодится уровень.
9. Наносим накрывку (финишный слой). Для нанесения используем штукатурную малку. Сам раствор должен иметь сметанообразную консистенцию. Операция делается с той целью, чтобы поверхность получилась как можно более гладкой.
10. Затираем штукатурку. После схватывания накрывки ее обрабатывают малокой круговыми движениями с небольшим усилием.

Важно! Гипсовая штукатурка сохраняет свои качества примерно 20 – 30 минут, поэтому не рекомендуется сразу готовить большую порцию. Если раствор схватился, наносить его нельзя.

Придерживаясь описанной технологии, поверхность стен станет практически идеально гладкой. Уже на этом этапе можно приступать к последующей отделке: декоративной штукатуркой, жидкими обоями и прочими подобными материалами.

Выравнивание правилом

Заключение

Если штукатурить стены по маякам, поверхность получается ровной, гладкой, прочной и сохраняется их способность «дышать». Лазерный уровень, используемый для выравнивания стен – дополнительный помощник для выполнения работ. Он пригодится новичкам-штукатурам, так как позволяет добиться оптимального качества поверхности.

Лазерный уровень — применение на практике в отделочных работах

Сейчас никого не удивишь применением лазерного уровня в процессе ремонта. Польза этого прибора
нисколько не преувеличена — с помощью лазерных линий можно очень быстро выполнять множество операций,
которые занимают значительно больше времени при использовании обычного пузырькового уровня. Лазерный
нивелир не всегда способен заменить обычный уровень, однако он способен стать верным помощником
практически во всех отделочных работах.

В данном обзоре мы не будем рассматривать разновидности и классификации этих приборов, оставим это
удовольствие авторам рекламных каталогов. Мы рассмотрим непосредственно приемы использования лазерных
линий в тех или иных работах.

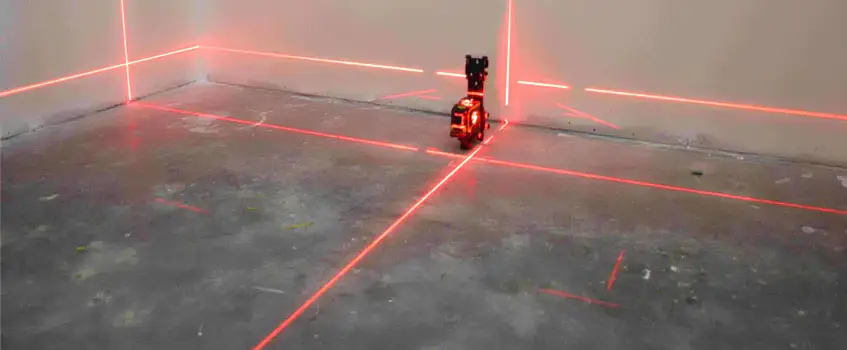

Промерить помещение на перепады и отклонения

Как правило, перед началом каких-либо работ, нужно иметь представление о перепадах полов, стен и прочего.
Так же лазерный уровень поможет проконтролировать выполненные работы.

Уровень полов

Перед заливанием стяжки или монтажом любых других видов полов, необходимо промерить все перепады основания.
Специалисты называют эту операцию «составлением карты полов». Сложно себе представить замеры без лазерного
уровня, он здесь практически незаменим.

Для замера достаточно расположить прибор в начальном помещении на возвышении, например табуретке или
воспользоваться штативом (если он идет в комплекте с прибором). С помощью рулетки промеряются расстояния
от основания пола до горизонтального луча во всех интересующих точках. Стандартно точки замеров
располагаются вблизи всех углов и одна точка посередине помещения. Все результаты замеров заносятся на план
помещения или пишутся на стенах возле измеряемой точки.

Когда замеры сняты в одной комнате, уровень следует перенести в следующее помещение. Чтобы не потерять
выставленную изначально высоту, перед перемещением нужно поставить метку по лучу лазера на стене, до которой
луч достанет из следующего помещения. Переместив уровень, следует настроить луч на оставленную метку и
приступить к следующим замерам расстояний от основания до луча.

Когда все помещения промерены и отметки на плане проставлены, по высоте отметок, с достаточно высокой
точностью можно судить о всех уклонах и возвышенностях полов. Данные измерения позволяют определиться с
высотой чистового пола, толщиной стяжки и в конце концов, с типом требуемых работ вообще.

Проверить ровность стен

Оценить отклонения стен от вертикали так же достаточно просто и быстро. Для этого нужно расположить
вертикальный луч параллельно стене, в 5-10 см от нее и рулеткой, по аналогии с полами, промерить
расстояния от стены до луча. Чтобы расположить правильно сам уровень изначально, можно сначала отложить
от стены равные расстояния на полу и по отметкам выровнять луч.

Данная операция позволит судить о нужных слоях штукатурки, возможности облицовки гипсокартоном и прочими
материалами. Так же, для наблюдения нужных слоев при соблюдении геометрии помещения (параллельные стены, углы
90 градусов), луч лазерного уровня нужно ровнять на заранее размеченные оптимальные оси помещения. Оси —
достаточно сложная для описания тема, возможно об этом будет отдельная статья.

Для проверки углов, как внутренних, так и наружных, достаточно лишь направить вертикальный луч на исследуемый
угол.

Лазерный уровень для маяков

Одна из наиболее часто используемых мной операций с лазерным уровнем. Установка маяков обходится без ниток и
правила. Выставлять маяки удобно на полу, стенах и не только…

Маяки для пола

Данный метод работает с предварительным выставлением саморезов под маяки. Впрочем, можно аналогично делать и
при других способах выставления маяков.

Когда уже есть отметка уровня стяжки, уровень устанавливается в любое место, откуда можно захватить лучом
все точки установки маяков. Нужно выставить уровень так, чтобы отметка уровня пола была немного ниже (5-10 см)
горизонтального луча. Рулеткой замеряется точное расстояние от точки стяжки до луча, из полученного расстояния
вычитается толщина маяка. При монтаже маяков без саморезов, сразу на раствор, толщина маячкового профиля не
вычитается.

Теперь, ориентируясь по лазеру и рулетке, саморезы или маяки выставляются точно под полученный выше размер.
Как показывает практика, такие манипуляции гораздо более эффективные, чем использование правила и пузырькового
уровня.

Маяки для штукатурки

Операции по установке маяков для штукатурки аналогичны вышеописанным, с той лишь разницей, что работы
производятся в вертикальной плоскости, соответственно с вертикальной линией уровня. Прибор выравнивают
лучом на отмеченную на полу линию (хватит пары отметок), которая параллельна выставляемой плоскости. Ну а
дальше все то же самое: находим разницу между выставляемой плоскостью и лучом, и оперируя этой разницей
выставляем штукатурные маяки, или саморезы под них.

В отличие от пола, выставление маяков для штукатурки стен с помощью лазерного уровня значительно упрощается,
в сравнение со стандартным методом (выставление рамки из ниток с двумя отвесами). Стоит отметить, что для
получения качественно выставленных маяков, нужно использовать точный прибор и хорошую рулетку. Естественно,
внимательность и аккуратность мастера никто не отменял.

Усвоив горизонтальное и вертикальное выставление маяков, вам не составит труда, аналогичными навыками выставить
лаги для пола, профиля для облицовки гипсокартоном и многое, многое другое.

Укладка плитки по лазеру

Здесь, конечно, не обойтись без стандартного пузырькового уровня, лазерный уровень выполняет роль
вспомогательного устройства. Несмотря на это, роль его очень значимая.

При укладке плитки, лазером проверяется ровность вертикальных и горизонтальных швов. Любой плиточник знает,
что при облицовке помещения вкруговую (санузел, ванная), крайне важно не отклонить горизонтальный шов. Неопытные
плиточники зачастую отклоняются от горизонтали, итогом становится перепад горизонтальных швов в углах. Ведь для
восприятия глазом достаточно отклониться на один миллиметр и перепад будет бросаться в глаза.

Для контроля горизонтальных швов, прибор удобно расположить на импровизированной полочке (если конструкция уровня не
предусматривает иного крепления на стене). Полочка перемещается вместе с каждым уложенным рядом, с переставлением в
противоположный угол.

Вертикальные швы контролируются время от времени, путем установки устройства напротив шва.

Наклеивание обоев

И тут наше устройство будет очень полезно. Как известно, для наклеивания обоев используются вертикальные линии
для наклеивания первой полосы на стене. Проверенный временем способ с отвесом и простым карандашом не всегда
актуален, а если у вас имеется лазерный уровень — это кощунство. Дело в том, что простой карандаш на стене
иногда может просвечивать через обои, даже высохшие. А уровень, поставленный напротив оклеиваемой стены никаких
отметин на стене не оставит. По лучу даже гораздо удобнее ориентироваться, нежели по линии от отвеса.

Помимо наклеивания первой полосы, нивелир удобно использовать при резе обоев внахлест, как при вертикальных
резах, так и горизонтальных. Дело в том, что рез необходимо выполнять по ровному, тонкому предмету — например
металлической линейке. Но длинна линейки около метра, а рез может быть во всю высоту. Здесь можно обойтись лазером
и более коротким шпателем, используя луч как направляющую для шпателя, а шпатель как направляющую для ножа.

Безусловно, роль устройства при наклейке обоев минимальна, только для обоев покупать его конечно не стоит.
Однако, когда уровень имеется в наличии — польза однозначна.

Заключение

В этом очерке, естественно, указаны не все области применения этого полезнейшего устройства. Но и этой,
небольшой информации достаточно, чтобы понять: лазерный уровень — очень полезный помощник отделочнику и
домашнему мастеру.

Безусловно, многие мастера до сих пор пользуются старыми методами, которые ничем не хуже лазерного нивелира.
Но в современном мире время — ценный ресурс, а нивелир его существенно экономит. Ну и не следует забывать,
что главный инструмент мастера — руки и голова, а потом уже все остальное.

Оцените публикацию:
Оценка: 5.0 (3 голосов)

Смотрите также другие статьи

Как выставить маяки под штукатурку по лазерному уровню

В данном видео я делюсь своим опытом выставления маяков под штукатурку при помощи лазерного уровня. В результате вы получаете идеально ровную стену для дальнейшей отделочной работы.

🛠 Видео будет полезно, если Вы ищите: 🛠
— как выставить маяки по лазерному уровню,
— какие маяки лучше для штукатурки,
— как выставить маяки под штукатурку,
— чем крепить маяки для штукатурки,
— какие маяки лучше для штукатурки стен,
— як ставити маяки на штукатурку,
— зачем нужны маяки,
— як виставити маяки на стіни,
— какие маяки использовать для штукатурки,
— маяки установка,
— как выставить маяки.
◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆

☝️ Надеюсь ролик понравился и он заслужил 👍ЛАЙК!👍

☑️Советую подписаться на мой канал, а также не забудьте нажать на 🔔КОЛОКОЛЬЧИК🔔, чтобы не пропустить новые 🎥ВИДЕО🎥.

🖊 Если есть вопросы, напишите мне в 👇🏻КОММЕНТАРИЯХ 👇🏻 и я Вам обязательно отвечу. 🖊

⬇️Рекомендую к просмотру:⬇️

👉 Ошибки ремонта youtube.com/playlist?list=PL57…
👉 Советы по ремонту youtube.com/playlist?list=PL57…
👉 Советы электрика youtube. com/playlist?list=PL57…
👉 Ремонт квартиры youtube.com/playlist?list=PL57…
👉Сериал о ремонте 1к квартиры youtube.com/playlist?list=PL57…

👀Приятного Вам просмотра!!!👀

✉️ РЕКЛАМА И СОТРУДНИЧЕСТВО: ✉️
[email protected]

👉Помощь на развитие канала donationalerts.ru/r/remont_nai…

◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆
Группа в Фейсбук facebook.com/groups/1944359581…
Группа в Вконтакте vk.com/remont_naiznanky
◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆ ◇◆

Мой канал можно рассматривать как «Журнал бригадира», в котором освещаются все тонкости ремонта и отделки. Просмотрев мастер-классы вы с легкостью сможете сделать ремонт квартиры своими руками. А если у Вас есть «квартирный вопрос» задавайте его в комментариях.

КЛЮЧЕВЫЕ СЛОВА ВИДЕО
ремонт наизнанку, ремонт квартир, ошибки ремонта, дизайн квартир, ремонт своими руками, штукатурка, маяки под штукатурку, маяки на стену, маяки для штукатурки, маяки в ванной, маяки в штукатурке, маяки в строительстве, маяки лазерным уровнем, маяки лазером, маяки на штукатурку, маяки под шпаклевку, маяки штукатурні,что такое маяки.

#Штукатурка
#УстановкаМаяков
#КакВыставитьМаяки
#МаякиДляШтукатурки
#РемонтНаизнанку

металлические, штукатурные, струнные и деревянные

Как выставить маяки под штукатурку, задумывается каждый начинающий мастер, приступающий к ремонту своей или чужой жилой площади. Как правило, несмотря на многочисленные мастер-классы, первый опыт оказывается неудачным – первая стена будет далека от ровного состояния, но это не мешает чувству удовлетворения. Для начинающих мастеров идеальная поверхность является первой наградой за их труд, «шишки» и неудачи.

Многие профессиональные специалисты вспоминают свои первые качественные стены, почти детское желание их погладить, а себя – похвалить. Но как же этого всего достичь с первого раза, сэкономив собственное время и силы? Прежде всего, нужно уяснить для себя технологию нанесения штукатурки.

Она состоит в следующем: неровности стен можно исправить с помощью штукатурной смеси, которая наносится с помощью правила, передвигаемого по маякам. Технология в целом очень проста и понятна, но основную роль в ней играют точно выставленные направляющие. Сложность состоит в том, чтобы обеспечить идеальную точность всех четырех стен и, соответственно, точность установки маяков для всего помещения.

Внимания заслуживает и выбор способа монтажа, многие строители используют растворные маяки, такой способ устройства не требует дополнительных затрат. В отдельных случаях возможно применение деревянных планок в качестве направляющих с последующей штукатуркой выемки. Для высокоточной штукатурной облицовки под плитку рекомендуются струнные маяки. В нашем обзоре мы расскажем обо всех вариантах и способах их установки.

Приведенные примеры установки штукатурных маяков позволяют выполнить самые сложные работы, в том числе, с нарушенной геометрией помещения с максимальным качеством и с первого раза.

Штукатурка стен: обмеры и расчеты

Расход штукатурки будет зависеть от кривизны стен. Если вы собираетесь делать утепление стены, при большой погрешности рекомендуется сначала оштукатурить цементно-песчаным раствором, с помощью которого делается выравнивание стен, а затем нанести слой дорогостоящей теплоизоляции с содержанием вермикулита. Если неровность стен незначительная, можно использовать влагостойкую гипсовую штукатурку, которая наносится в один слой до 5 см, делает помещение теплее и комфортнее.

Маяки устанавливаются по схеме: с отступом от угла в 30 см и между маяками 150 см. Такое расстояние обусловлено удобством оштукатуривания стены одним человеком. Работая вдвоем, можно делать монтаж направляющих на удобном для себя расстоянии, зависящим от размера правила и количества работников на данной операции.

Для начала делаются обмеры с помощью уровня (лазерного или обычного строительного), натягивается красная нить, которая будет выступать в качестве ограничителя и экпресс-теста правильной установки. Ее натягивают наискосок и горизонтально, после устанавливают маяки. То же самое можно сделать с помощью лазерного уровня и разметки.

Сканирование стен и установка разметки без лазерного уровня

Как быстро сканировать стены и установить разметку для последующей установки маяков. Это можно сделать с помощью обычного уровня в следующей последовательности..

Выполните следующие действия:

• с противоположных сторон стены просверлите два отверстия на расстоянии 10 см от стен и 1,5 м от пола и вкрутите саморезы, шляпки должны находится на расстоянии 5-10 см от выравниваемой стены;

• для обмеров приготовьте длинное правило (длиной 2,5 – 3м) и пузырьковый уровень, который скрепите между собой скотчем;
• правило устанавливается вертикально с касанием к ограничительной нити, мастер должен передвигаться вдоль нити с шагом 30-40 см, отслеживая правильное положение вертикального уровня;

• в какой-то момент правило заденет стену, при этом до нити останется несколько миллиметров, это и есть точка новой фиксации направляющей;
• измерьте расстояние от нити до правила и проведите корректировку направляющей, настраивая саморезы;

• проведите проверку нового положения нити.

Как правило, не всегда есть в распоряжении лазерный уровень, но у мастеров есть свои методы, как исправлять неправильную геометрию квартиры с максимальным качеством и без специализированного оборудования.

Как вывести прямой угол между стенами для последующей установки маяков

При разметке и установке важно не только сделать ровные стены, но и вывести прямые углы между перпендикулярно размещенными перегородками. К сожалению, эти работы выполняются крайне редко, что связано с большим перерасходом штукатурки при ремонте. При самостоятельном выполнении работ рекомендуем вывести идеальную геометрию каждой комнаты, накладные расходы будут небольшими при использовании цементно-песчаной или гипсовой штукатурки.

Работы по выравниванию углов выполняются в следующем порядке:

• выберите стену, от которой будете отталкиваться: в помещениях с окнами за основу принимается наружная стена квартиры, во внутренних – центральная стена, в которую упираетесь взглядом, когда заходите в помещение;

• последующие действия зависят от состояния основной стены, если она имеет форму «пропеллера» (различные неровности), начинают установку закладных маяков и «стягивается» стена в ровную вертикальную плоскость, затем делается разметка остального помещения;

• чтобы вывести угол (для стены, которая завалена «от себя»), используйте угольник или керамическую плитку в качестве образца и правило, которое приставляется к стене с определением кривизны угла, – прочертите линию с учетом закладной. Аналогичным образом проделать для всех трех стен;

• чтобы вывести угол (для стены, которая завалена «на себя») разметка делается по потолку при помощи помощника, но это очень трудоемкая задача. На практике выравнивание выполняется аналогично варианту стены, заваленной «от себя», с помощью вертикального уровня, чтобы определить максимальный «внутренний» угол наклона стены. Затем прямые углы комнаты выставляются аналогично предыдущему варианту.

Корректировка планировки квартиры по осям

Если вы хотите достигнуть идеального качества штукатурки с идеальной геометрией квартиры, рекомендуем сделать корректировку планировки квартиры по осям. Речь пойдет о комплексной проверке конструкции и правильности размещения перегородок. Рекомендуем будет выполнить эти работы перед выполнением разметки, о которой шла речь выше. Иными словами – сделать корректирующую разметку для установки маяков сразу по всему жилому помещению.

Для начала делается ситуационная съемка, чтобы определить неправильное размещение стен. Отправной точкой в корректировке стен и углов будет наружная стена, впоследствии нужно выставить правильное положение всех внутренних перегородок – перпендикулярно по отношению к наружной стене и параллельно между собой. Это делается с помощью контрольного шнура, по которому впоследствии будут монтироваться маяки под штукатурку.

Типы металлических маяков

В продаже представлен целый ряд металлических маяков, которые могут быть использованы для установки и нанесения штукатурного слоя. Основа профиля имеет перфорированную поверхность, которая обеспечивает качественное сцепление с раствором. Профиль маячковый выпускается с размерами – от 6 до 16 мм, которые предназначены для облицовки стен разного предназначения и нанесения разных слоев штукатурки. Длина составляет 3 м, рассчитанная на стандартную высоту потолков.

Установка маяков

Процесс и качество установки маяков неотъемлем от разметки стены и корректировки геометрии помещения. В этом случае можно добиться идеального качества работ, которая будет радовать вас или ваших клиентов долгие годы.

На сегодняшний день самыми распространенными считаются следующие виды направляющих-маяков, которые используются для последующего оштукатуривания поверхности:

• металлические маяки с установкой на раствор и саморезы для армирования штукатурного слоя;
• маяки из гипсокартонных закладов для оштукатуривания стен с наклоном до 10 см;
• растворные маяки для гипсовой штукатурки;
• струнные маяки, позволяющие выполнять работы с ультравысокой точностью.

Перечисленные способы установки помогут в тех или иных ситуациях, когда нужно быстро и эффективно проделать ремонтные работы с гарантированным уровнем качества. Предложенные способы заслужили доверие в рамках многолетней практики.

Установка металлических маяков без лазерного уровня на раствор

Установка металлических маяков на раствор является самым распространенным способом монтажа направляющих для оштукатуривания поверхностей. Единственным недостатком металлических профилей являются дополнительные расходы, которые приходится нести строителям при покупке. Между тем это надежный способ армирования штукатурки, которую нужно нанести довольно толстым слоем, что часто необходимо при нарушенной геометрии помещений и ее выравнивании за счет строительного раствора.

Металлический маяк имеет особую форму, которая облегчает монтаж, способствует надежному креплению направляющей в растворе и обеспечивает удобство работы во время нанесения гипсового или цементно-песчаного раствора. Важным моментом является установка металлического маяка без лазерного уровня с высоким уровнем качества. Это можно сделать с обычными приспособлениями следующим способом.

Последовательность работ при монтаже металлических маяков:

• Сделайте вертикальную разметку стен в помещении для установки металлических направляющих с отступом между ними 1,3-1,5 м. Для этих целей используйте уровень, чтобы исключить погрешность.
• Вверху одной из линий вбейте штырь на расстоянии 10 см от стены и подвесьте отвес, который будет играть роль вертикальной направляющей, затем закрепите леску на отмеченном уровне на штыре с нижней части стены. Эта линия является идеальной вертикальной направляющей, полученной посредством силы тяжести. Такую же направляющую нитку делают с другой стороны стены.

• Сделайте «бегунок», прикрепив горизонтальную нить между вертикальными.

• Проведите замеры отступа от стены, выбрав самую выступающую часть.

• На выбранной направляющей внизу закрепите саморез и закрутите его на расстоянии шляпки, соответствующем положению бегунка.

• На каждой линии разметки проводится монтаж саморезов на уровне «бегунка».
• Заключительный этап подразумевает набрасывание раствора и крепление на него по направляющим саморезам металлических маяков;
• Дополнительно конструкцию можно использовать для армирования штукатурного слоя, в этом случае сделайте дополнительное крепление с помощью саморезов и цементно-песчаного раствора.

Жесткая установка металлических маяков

В отдельных случаях может понадобится жесткая установка маяков, которая будет надежно удерживать штукатурную смесь. В этом случае направляющие устанавливаются на заготовки из металлического профиля (27*28), необходимая длина отрезка – 3 см. Потребуется также срезать лишний бортик и сделать крепление.

Последовательность установки:

• сделайте разметку для установки маяка и отметки каждые 30 см;

• используйте заготовку для крепления направляющей;

— вкрутите саморезы в стену с высотой, выставленной по лазерному уровню, и закрепите маяк с помощью крепления к стене с использованием самодельных алюминиевых креплений;

• «забейте» пространство под маяками цементно-песчаным раствором;

Такие маяки помогают добиться выравнивания стен с сильно искривленной геометрией, не опасаясь в последствии за штукатурный слой в течение всего срока эксплуатации.

Особенности установки маяков из гипсокартона и оштукатуривания стен при наклоне около 10 см

Большие расхождения в геометрии квартиры – это существенная проблема, которая должна быть решена заранее. Выставить маяки на стене, которая заваливается на 5-10 см довольно сложно, нужно учитывать целый ряд условий, а также общий расход штукатурки. Основной рекомендацией, если имеется такая проблема в помещении, будет полная очистка стен от старой штукатурки и установка растворных маяков, сформированных с помощью закладных.

Установка маяков проводится с небольшим слоем штукатурной смеси, чтобы исключить оплывание. Для выравнивания стен с большими завалами используют гипсовую штукатурку (для внутренних работ) и влагостойкий стеновой гипсокартон толщиной 12 мм.

Работы выполняются в следующем порядке:

• нарежьте гипсокартон полосками шириной 5 см и закладные размером 5*5 см;
• прочертите линии на месте будущего маяка, по которому будет делаться наброс;

• выставите закладные из гипсокартона и раствора по уровню с учетом завала стены;
• уровень закладных регулируется с помощью нескольких слоев гипсокартона;
• на заключительном этапе формируется растворный маяк по закладным с помощью полосы, который будет направляющей при оштукатуривании поверхности.

Установка растворных маяков

Самым популярным видом маяков, которые используются для оштукатуривания внутренних помещений являются растворные маяки. Они выполняются из гипсового раствора и не требуют дополнительных расходов на установку. Это не единственное их преимущество.

Гипсовые маяки отлично подходят для оштукатуривания откосов и углов, обеспечивают быструю и эффективную работу мастера, очень удобны при нанесении слоя гипсовой штукатурки до 5 см, тем самым обеспечивая хорошее утепление комнаты.

Последовательность работы при установке растворных маяков:

• сделайте разметку, по которой будет выполняться установка маяков (на расстоянии 30-40 см от угла, 1,3-1,5 см между собой). При разметке учитывайте, что гипсовая штукатурка наносится в 1 слой, толщина которого не должна превышать 5 см;
• для нанесения маяка используйте правило с закрепленным уровнем;

• нанесите гипсовый раствор на правило и придавите его к стене на нужном расстоянии, выставляя уровень, снимите остатки раствора сбоку;
• после высыхания гипсовый маяк полностью готов к работе.

На сегодняшний день это самый распространенный и удобный способ для оштукатуривания поверхностей комнат, растворные маяки обеспечивают быстрое и удобное нанесение штукатурки.

Преимущество таких маяков не только в удобстве, по сути они после высыхания штукатурного раствора становятся единым слоем, то есть полностью исключается растрескивание стен в местах установки маяков и улучшается качество работ без лишних накладных расходов.

Струнные маяки

Самым новым и интересным вариантом является так называемая струнная штукатурка, для которой используются струнные маяки. Преимущество такого вида работ состоит в высокой точности результата, поэтому данный способ нередко используется в ванных, когда после штукатурки требуется сделать точную укладку дорогого кафеля. Используя струнные маяки можно быть полностью уверенными в полученном результате.

Для этих целей потребуется специальный комплект маяков, которые могут быть в принципе заменены другими приспособлениями. Полная видеоинструкция по установке данного вида маяков, доступная в сети, содержит пошаговую информацию, которая позволит не ошибиться в установке.

Струнные маяки являются самым современным способом установки направляющих для штукатурки. Кроме технологичности гарантирована еще и очень быстрый монтаж, который позволяет сократить сроки работ.

Видеоинструкция по быстрому монтажу растворных маяков

В этом обзоре мы привели самые популярные, распространенные и новые способы установки направляющих для выполнения штукатурки ручным способом. Сопутствующая информация поможет скорректировать геометрию помещения и добиться 100% результата уже с первого раза проведения подобных работ. Каждый вариант маяков рассчитан на определенный тип работ, поэтому рекомендации могут быть использованы для разного типа внутренней и внешней облицовки.

лазерный уровень для маяков штукатурки

Установка маяков с помощью лазерного уровня.

Одним из основных элементов в ремонте помещения является ровное покрытие стен. Когда стены обладают гладкой поверхностью, можно приступать непосредственно к следующим видам отделки таким, как покраска, выкладывание плитки и т.д. Для получения максимального результата работы не логично полагаться лишь на собственный глазомер или мастерство, необходимо применять современные технологии для выравнивания стен. Одной из таких технологий может являться установка маяков для штукатурки с помощью лазерного уровня. Такая технология позволяет достигнуть достаточно ровной поверхности стен и избежать негативных последствий человеческого фактора. Более того, с экономической точки зрения соотношение показателей трудозатрат и качества установка маяков для штукатурки с лазерным уровнем обладает лучшими показателями. Рассмотрим поэтапно установку маяков для штукатурки с помощью лазерного уровня.

Перед началом работы с установкой маяков необходимо осмотреть рабочую поверхность стены. Если на стене имеется старая штукатурка, тогда следует проверить её на сыпучесть и отслаивание. Если качество старой штукатурки неудовлетворительно, то её следует удалить. Если на стене есть краска, тогда следует сделать насечки, либо удалить краску полностью, со всей поверхности. Затем на стены наносится слой грунтовки — это необходимо делать для того, чтобы обеспечить сцепление поверхностей разнородных консистенций, а также укрепить основание. Кроме того, слой грунтовки обладает водоотталкивающей способностью.

• Установка маяков лазерным уровнем.

По завершении подготовительного этапа можно приступать к установке непосредственно самих маяков. В роли маяков выступает оцинкованный профиль. По середине выбранной для штукатурки стены устанавливается лазерный уровень таким образом чтобы луч лазерного уровня находился параленьно стене на максимально близком расстоянии от нее. Установку маяков необходимо начинать от угла перемещаясь к центру стен на расстоянии 120-150 см друг от друга. Далее готовится штукатурная смесь и наносится по вертикали вдоль тех мест куда планируется установка маяка. Затем следует взять профиль и приставить к стене там, где была нанесена штукатурка и с помощью правила-уровня вдавливается профиль в штукатурку, пока лучь лазерного уровня не окажеться на маяке при этом маяк должен максимально близко прилегать к стене.

Ту же последовательность операций следует проделать с противоположного угла. После завершения установки крайних маяков проецируется лазерный луч на соответствующий профиль, при этом следует следить за тем, чтобы лучше лёг строго параллельно поверхности. В дальнейшем луч используется, как координата для создания других направляющих подобно линейке. Суть установки маяков по лазерному уровню в целом такова: в местах установки маяков, которые выбираются с учётом параметров правила, накладывается слой штукатурки, затем устанавливается профиль так, чтобы лазерный луч был на поверхности уровня равномерным. Таким образом, можно добиться идеально ровного покрытия стен и значимой экономии времени на постановку направляющих. Когда будут установлены все маяки, лазерным лучом осуществляется проверка на гладкость поверхности, и благодаря лазерному лучу можно обнаружить самые мелкие неровности профиля, которые необходимо в дальнейшем выровнять.

• Штукатурка стен по установленным маякам.

Когда установлены все направляющие, шпаклёвка должна высохнуть, в связи с этим штукатурка стен по маякам проводится не ранее, чем через сутки. Когда штукатрную массу нанесли между маяками, можно выравнивать стены по указывающему лучу направляющих маяков. Важно учитывать, что если проводится оштукатуривание поверхностей из газобетона, то толщина слоя шпаклёвки не может быть выше 10 мм, т.к. подобный слой не должен препятствовать диффузии шпаклёвки с воздухом, а это очень важная характеристика газобетона, благодаря которой он является достаточно популярным. Если существует необходимость в нанесении толстого слоя штукатурки, примерно от 2 до 4 см, то оштукатуривание стен по маякам будет проводиться в несколько этапов, то есть будет накладываться несколько слоёв последовательно, и в таком случае первые слои наносятся с помощью шпателя гребенчатой модели. Положительным результатом данного способа нанесения штукатурки является надёжность в сцеплении штукатурки с поверхностью. После осуществления нанесение завершающего слоя, который затем требуется выровнять, тогда стена уже через 24 часа будет подготовлена к завершающей обработке. Таким образом, возможности лазерного уровня подчёркивают удобство и простоту его использования для выравнивания поверхности стен, пола, потолков и т.д. При наведении лазерного луча вдоль поверхности можно обнаружить любые неровности и в последствие их устранить. Уровень можно располагать вертикально, горизонтально, более того, есть возможность создавать углы в 90 градусов, и выставлять единую плоскость по всему помещению.

Разметка маяков лазерным уровнем

Здравствуйте, уважаемые читатели! По многочисленным просьбам я решил выпустить урок по установке маяков при помощи лазерного уровня. Точнее о том, как это сделать оптимально, с моей точки зрения.

Применение лазера вместо отвеса позволяет сократить временные затраты на установку штукатурных маяков примерно в 3 раза. Один человек может без проблем подготовить стены под штукатурку в комнате площадью 20 кв.м. за 3 часа. Причем в это время будет входить грунтование стен. В то время как разметка и подготовка той же комнаты с применением отвеса и шнура может занять весь рабочий день. Что ж, давайте узнаем, как процесс разметки и установки маяков проходит у меня. Но для начала советую вам ознакомиться с общей технологией штукатурки стен по маякам, чтобы понимать основы. Без их понимания разобраться в происходящем будет сложновато, я думаю))

Для начала все стены подлежат разметке. Штукатурить мы традиционно планируем двухметровым правилом, поэтому исходим из расстояния между маяками в 1.8 – 1.9 м. До разметки наша комната выглядит так:

Берем какую-нибудь стену и смотрим, с какой стороны логичнее начать. Чаще всего это не имеет значение, главное – выдержать расстояние в 30 (примерно) сантиметров между первым маяком и углом. Ставим в этом месте черточку. Берем в руки двухметровое правило и прикладываем к стене так, что бы один его конец заходил за нашу черту на 5-10 см. А можно просто воспользоваться рулеткой и отмерить от черты 180 см, но так будет дольше. Вторую черту ставим, опять же, что бы она заходила за конец правила на 5-10 см.

Иногда бывает, что маяк при разметке попадает в дверной проем. В этом случае ставим его ближе к предыдущему, прямо перед проемом, либо, если расстояние между концом проема и предыдущим маяком менее 2.5 метров – ставим его после проема. В этом случае придется работать длинным правилом, не каждый сможет, учтите это.

Самое неудобное – размечать стену с оконным проемом. Обычно сначала ставятся два маяка по бокам окна. По ним штукатурится две горизонтальные полосы: над окном и под ним (если возможно снять радиатор отопления). После схватывания этих полос, по их плоскости выставляются саморезы для крайних маяков, которые по ним ставятся, и всего их уже получается 4, что дает возможность спокойно доштукатурить всю стену. Если же радиатор снять нельзя – все еще больше усложняется, это уже тема для отдельного урока.

Итак, положения маяков определены, теперь нам нужно на этих местах провести линии (можно пунктирные), что бы удобно было накладывать штукатурный раствор. Для этого как раз удобно использовать наш лазер. Ставим его на удалении от стены под прямым углом к ней, включаем и направляем на одну из отметок:

Прочерчиваем маркером по лучу линию от потолка до пола. В непосредственной близости от них делаем линию сплошной.

И так для всех отметок. Затем определяем высоту всех верхних саморезов. Для чего их устанавливать на одной высоте? А для того, что бы сделать все маяки одинаковой длины, тем самым экономя дополнительное время и силы – не нужно замерять длину каждого из них. Бурим отверстие под потолком, загоняем в него дюбель, вкручиваем саморез и вешаем на него лазер (если для вашей модели это возможно). Если для вашего прибора такое крепление не предусмотрено, значит, вы купили его зря)) Придется как-то импровизировать. Включаем лазер и ставим горизонтальные отметки в тех местах, где луч пересечет наши вертикальные линии:

Ту же операцию, понятое дело, проделываем и с нижними рядами саморезов, предварительно отмерив от верхнего ряда примерно 240 см (в случае использования для установки маяком правила 2.5 метра).

В принципе, возможно ничего и не чертить, а ограничиться перекрестиями. Просто можно будет при накладывании раствора снова включить лазер и ориентироваться на луч, а не на линии. Теперь мы уже можем пробурить отверстия для всех саморезов – все отметки проставлены.

На этом этапе следует внимательно отнестись к угрозе попадания буром в электропроводку. Процесс бурения недолог. Пока вы делаете отверстия, ваш напарник уже может вставлять в них дюбели. Конвейер. На этом этапе (после дюбелей) логичнее всего будет произвести грунтовку размеченных стен, раз уж мы больше пылить не собираемся. У меня на фото стены уже были загрунтованы, приходится потом очищать. Сразу после грунтовки в дюбели вкручиваются саморезы. Лучше для этого использовать шуруповерт – так гораздо быстрее. Я всегда стараюсь вкручивать сильнее, чем надо, т.к. потом мы будем работать отверткой (нужна точность), а выкручивать ею будет легче, чем закручивать.

Когда все саморезы вкручены, приступаем к их выставлению в вертикальную плоскость. Ставим лазерный уровень в угол (от которого ближайший саморез отстоит на 30 см) впритык к стене и включаем. На этом этапе нам нужно добиться плоскости, параллельной имеющейся стене. Так у нас получится наименьший слой штукатурки. Это делается просто. Берется рулетка и прикладывается к стене прямо возле прибора. Вертикальный луч падает, к примеру, на отметку 3 см, теперь прикладываем рулетку в противоположном от прибора углу, можно заблокировать ее и положить на пол, если у вас нет помощника и некому ее держать. Добиваемся попадания луча в ту же отметку – 3 см.

Следующий этап – мы должны определить, где у нас будет минимальный слой. Не трогая ни в коем случае лазер, прикладываем рулетку к стене прямо возле каждого самореза, смотрим расстояние от стены до луча и записываем его на этом месте маркером.

Не лишним будет пройтись рулеткой по всей высоте будущих маяков, ведь может случиться такое, что бугор выскочит посреди стены, и наш маяк попросту не пройдет. Если таких бугров нет (а чаще всего их нет), вкручиваем саморез возле самого выпирающего места по минимуму, чтоб его шляпка выступала от плоскости стены на толщину маяка – 6 мм. Я использую для контроля непосредственно его самого, точнее его обрезок:

Итак, вкрутили/выкрутили этот саморез. Теперь мы должны поставить на отвертке метку в месте, где на нее попадает луч лазера (который все время неподвижно стоит в углу). Делается это остро заточенным карандашом по всей окружности отвертки. Важно: на отвертку лучше наклеить малярный скотч, поскольку на металле карандаш почти не виден, как и лазерный луч.

Теперь, ориентируясь на эту отметку, вкручиваем/выкручиваем все остальные саморезы. Таким образом, они окажутся у нас в одной вертикальной плоскости. Однако мы не можем захватить один – верхний, расположенный вблизи того угла, где стоит уровень. Просто луч на него не падает – не хватает развертки. Это не проблема. Убеждаемся еще раз, что все остальные шляпки у нас стоят строго по метке. Теперь берем лазер и ставим его в противоположный угол, направляя его луч на шляпку нижнего самореза, который сначала был ближайшим к прибору.

Велика вероятность, что на смежной стене вы увидите тень от шляпки:

Если нет, то поставьте сразу за ней ладонь. На ней уж точно увидите. Теперь мы просто должны добиться такой же тени от верхнего самореза. Ставим за ним ладонь и крутим, пока тень от шляпки не станет такой же. Все. Маяки размечены, можно начинать установку. Процесс установки не требует применения лазера, поэтому описывать его лишний раз я не буду. Разве что с его помощью можно легко проверить качество установки каждого маяка в отдельности, посветив на него с острого угла:

Таким образом, основную массу времени мы экономим на выставлении шляпок саморезов в одну плоскость, этот процесс у нас занимает от силы пять минут. В то время как мучения с отвесом забрали бы у нас не меньше часа, а то и двух, если стена длинная. Следующим крупным выигрышем является избавление от танцев с рулеткой при откладывании длины маяков. Ну, и в целом, наша разметка выходит качественнее, аккуратнее и культурнее. К тому же, заказчики прутся от лазера)) Пока для них это в диковинку.

На этом объявляю конец статьи!) До встречи на страницах сайта!

Лазерный нивелир для штукатурки

С помощью лазерного нивелира можно точно и быстро выполнить разметочные работы во всех строительных операциях. Прибор прост в использовании. Обслуживается одним человеком. Действие луча достигает 50 м. В работе он помогает узнать перепады высот поверхностей, точно выполнить монтаж дверей, окон, перегородок. Лучи выдерживают не только угол, но и прямые линии. Проецирует точные горизонтальные и вертикальные плоскости, относительно которых наносится разметка. Она получается более точной и одновременно на разных плоскостях помещения, на стенах, полу, и потолке. Он также нужен и в быту при установке мебели.

Кратко о конструкциях лазерного нивелира.

Типы этого прибора разделяются на классы: ротационные и позиционные. Ротационные приборы формируют яркую точку, превращающуюся в светящуюся линию. Таким типом лазера пользуются при установке натяжных потолков. Позиционные приборы формируют видимые плоскости. Этот тип лазера чаще всего используется при отделочных работах. Ниже приводятся некоторые данные лазера, широко применяемого в штукатурных работах.

Прибор оснащён многофункциональными креплениями. Они позволяют размещать лазер в удобном месте. Его закрепляют на шурупах, закрученных в плоскости. На штативах, стойках, на профилях и металлических поверхностях. Питание прибора осуществляется от четырёх пальчиковых батареек. В комплекте додаётся мишень на магните. Окупаемость лазера компенсируется через месяц его использования . Сегодня на рынке цена лазера нивелира колеблется от 4000 р. и выше.

Металлический маяк в штукатурном деле.

Лазерные нивелиры, перекрёстные лазерные уровни применяются в установке штукатурных маяков. Это широко применяемый в оштукатуривании конструктивный элемент. Его основное назначение — выдержать оптимальный уровень штукатурного раствора, соответствующего данным технического проекта. По своему виду он напоминает форму профиля и похож на букву «Л» или на «Т». Изготовлен маяк из лёгкого сплава. Самым ходовым в штукатурном процессе является маяк, высота которого 6 или 10 мм. Его размер по ширине 10—20 мм. Длину иногда подрезают ножницами по металлу. Он выпускается до трёх метров. По высоте профиля маяка устанавливают толщину слоя штукатурки. Покупая металлический маяк надо выбирать более жёсткую конструкцию. Маяк, изготовленный из тонкого листа, может прогибаться под воздействием усилий, передаваемых через правило.

Установка маяков с помощью лазерного уровня, отвеса и нити.

Сначала перед установкой маяк подбирают по высоте. При необходимости подрезают его до нужной длины. Отступив от края стены на 30 см, в разных её углах устанавливают 2 маяка. Их закрепляют на заранее нанесённые броски (шлепки) гипсовой смеси. Прижав и вдавив плотно маяк к гипсовым кучкам, проверяют его шаблоном по высоте. Закрепив в торцах маяков шурупы, привязывают к ним нитку-отбивку. Разделяют расстояние между двумя крайними маяками на одинаковые вертикальные участки. От их ширины зависит, каким размером правила разравнивать, распределять штукатурный раствор.

Ниже маяков забивают гвозди или вкручивают само резы. Натягивают шнур. Размечают расстояние и устанавливают промежуточные маяки. Прижимая их в нанесённый ранее раствор. При этом его высоту контролируют по шаблону. Вертикальность проверяют, ватерпасом. Потом выдерживают время до полного затвердения раствора. Этот способ установки маяков хорошо испытан на практике, но достичь идеальной поверхности затруднительно. Высшего качества поверхности можно добиться, применяя лазерный нивелир. Установка маяков этим способом сокращает затраты рабочего времени. Он более быстрый и экономный. Отпадает необходимость измерять уровень маяков.

Сам процесс оштукатуривания по маякам прост. Наносят между маяками ровным слоем раствор и выводят его правилом. Выравнивание требует умения, выносливости. Вести правило начинают снизу верх. Заполняя раствором пустоты и удаляя излишки. Под сильным нажатием правило будет прогибаться, и поверхность не будет ровной. Усилие надо соизмерять, не допуская изгиба правила. После схватывания смеси плоскость увлажняют и ещё раз выравнивают правилом.

Подготовка стены к оштукатуриванию и её разметка.

Стену необходимо подготовить. Оценивают неровности стены. Устраняют наплывы штукатурки и приставшие к плоскости остатки строительных материалов. На чистую поверхность наносят грунтовку.

После нанесения грунта на стенах отмечают места для установки маяков. Ведь от правильности их установки зависит вид всей штукатурной работы. Крайние маяки необходимо разместить, соблюдая расстояние между углом, краем стены и первым маяком в 20—30 см. Это место обозначаем чертой. После этого устанавливаем положение промежуточных маяков. Они должны располагаться на одинаковом расстоянии. Если штукатурят двухметровым правилом, значит, дистанцию между ними соблюдают до 1,9 м. Это расстояние может быть и меньше, под правила более короткой длины.

Если есть двухметровое правило его прикладывают к стене так, чтобы конец перекрывал черту на 10 см. Замер можно сделать и рулеткой, отмерив от черты 180 см. Вторую проставляем так, чтобы она была на 10 см ближе к первому маяку.

Особенности разметки под маяки стен, окон, проёмов.

Сначала оценивают неровности стены, используя лазерный нивелир. Определяют уровень и расположение контрольных точек.

Иногда случается, что при разметке черта, обозначающая местоположения маяка, попадает на проём. Тогда черту ставим ближе к первой разметке, то есть перед проёмом.

Или, если расстояние до окончания проёма и предыдущим маяком меньше 2,5 м отметку ставим после проёма для этого случая надо выбирать более длинное правило. Разглаживать раствор при такой длине правила весьма затруднительно.

Есть особенности в разметке маяков на стенах с оконным проёмом. В таком случае сначала устраивают по два горизонтальных маяка сверху и снизу окна. Это при условии снятия, или отсутствия радиатора отопления. Четырёх маяков достаточно для оштукатуривания стены вокруг окна.

Расставив на поверхности отметки, прочёркиваем вертикальные или горизонтальные линии. Приставляем к каждой метке строительный уровень и прочёркиваем вертикальные линии на всю высоту помещения.

Регулировка высоты шурупов лазерным нивелиром.

Лазер ставится вплотную к поверхности стены. Включив его, получаете плоскость для регулировки высоты шурупов. Параллельно ей выставляется луч на минимальном расстоянии от стены.

В самую высокую точку поверхности вкручивают шуруп. Он должен выступать по высоте из стены меньше других шурупов. Вкручивают его отвёрткой до минимума. Луч лазера отмечают на отвёртке меткой. Теперь каждый оставшийся само рез вкручивают до тех пор, пока отметка на отвёртке совпадёт с лазерным лучом. Луч будет лучше виден на отвёртке, если её обмотать малярным скотчем или пластырем.

Если нивелир закреплён на стойке, то регулируют его по высоте. Размещают его в центре стены. В точке соприкосновения горизонтальной и вертикальной линий. Если лазер без штатива тогда ставим его на пол в центре горизонтальной линии. Такое размещение уменьшает погрешность.

После включения на потолке и стенах появятся спроецированные линии. Необходимо, лазер разместить так, чтобы расстояние от линии лазера до оштукатуриваемой поверхности измерялось от 15 и не более 30 мм.

Этот диапазон соответствует толщине всех слоёв штукатурки. Указанное расстояние в любом случае выдерживают. Если расстояние больше указанных пределов, так это потому, что корпус нивелира упирается в стену. Тогда в этом месте выдалбливают и устанавливают нужное расстояние между линией и стеной.

Итак, спроецированные линии установлены правильно. Требуемое расстояние выдержано. Дальше с помощью рулетки проверяем расстояние точек оштукатуриваемой поверхности до линии лазера. Приложив к плоскости рулетку, на её шкале отобразится луч лазера. Проверка выборочных точек показывает, что разброс отклонений лежит в диапазоне 15—30 мм. Что вполне допустимо.

С другой стороны, если в одной точке замера расстояние до луча более 30 мм, значит, в этой точке находится углубление больше указанного диапазона. Если расстояние до луча меньше 15 мм, значит, здесь находится бугор. Его сбивают зубилом. Или если сбить его невозможно, тогда лазер отодвигают от поверхности и снова сверяют расположение спроецированных линий.

После правильного расположения нивелира и настройки принимаются за установку маяков. Их можно устанавливать как с использованием дюбелей, так и без них.

Использование лазерного нивелира для установки маяков без дюбелей.

Подбирают маяки нужной длины и толщиной в 6- мм. Замешивают с водой строительный алебастр. Преимущество такой смеси её быстрое затвердевание за несколько минут. На разметке маяка быстро наносим небольшое количество (шлепки) смеси. Начиная сверху, посредине и снизу. Потом с усилием прижимаем к раствору маячок. Установить нужно так, чтобы его верх (наружная сторона) была непосредственно под плоскостью лазера и не перекрывала его. Правильность установки маяка контролируем линейкой. По всей длине маяка луч должен находиться впритык к нему. Таким способом устанавливаем и все оставшиеся маяки. Этот способ установки маяков быстрый, но не совсем прочный.

Использование лазерного уровня для установки маяков с дюбелями.

Прочную установку маяков можно добиться с использованием дюбелей. Так же как и в предыдущем случае для фиксации маяка замешивают смесь воды со строительным алебастром. Смесь необходима для закрепления маяков на плоскости. Берём дюбеля с шурупами, которые будут играть для них упором. На предварительно расчерченных линиях для установки маяков, просверливают отверстия и забивают в них дюбеля. Под каждым маяком вбивают 5 дюбелей, соблюдая равное расстояние между ними. Это в том случае, если высота стен помещения выполнена по стандартному проекту.

Вкручивая первый шуруп, регулируем его положение. Для этого поставив на шляпку шурупа линейку, отмечаем деление, на которое указывает луч лазера. Высота шурупа должна быть такой, чтобы на него можно было поместить маяк.

От верхушки маяка до спроецированной линии лазера, выдерживают расстояние в один миллиметр. Пример: при 6 миллиметровой высоте маяка до линии лазера будет расстояние в 7 мм. Линия лазера отражается на линейке с отметкой 7 мм.

Преимущество использования лазерного нивелира

Использования лазера увеличивает производительность почти в два раза и улучшает качество облицовочных работ.

Сокращает время на установку штукатурных маяков. Пример. Один рабочий устанавливает маяки в комнате 20 м 2 всего за 3 часа. В том числе была выполнена и грунтовка стен. Подготовка и размещение маяков в такой же комнате без лазера занимает целый день.

Штукатурка стен: 1 — монтаж маяков

Итак, что мы имеем. Небольшая квартира в новостройке, заказчик выдал ключи/деньги и улетел, обещав прилететь к заселению (то есть, полное доверие), чертежей пока нет (но планировку вчера по е-мейлу с первого раза утвердили).
Чтобы не терять драгоценное в ремонте время, начинаем прямо сегодня.
Стяжку лить рано, пока не определились с отоплением и конвекторами, а вот штукатурить стены по периметру уже можно.

Самое (почти) главное и важное в качественном ремонте — это ровные стены. К сожалению, наши современные (аж уж тем более и несовременные) дома этим делом не блещут. Выравнивать стены надо, и с этим, надеюсь, никто спорить не будет.
Если завести в поиск Яндекса «штукатурка стен», то голова пойдет кругом от ссылок «Школы ремонта» до «Своими руками».

Вот конкретные примеры (ИЗ ИНТЕРНЕТА):
«Смонтированы» маяки на еще не оштукатуренную стену, НО (. ) гипрочный короб (инсталяция!) уже стоит. Хочется аплодировать стоя! И даже ссылка есть на сайт этого недоразумения:

Дальше. Установленный маяк (ИЗ ИНТЕРНЕТА). На чопики! И тоже громкая ссылка:

И еще фото из интернета о том как «правильно», но уже скромно, без ссылки:

Так вот, друзья мои. Что я хочу вам сказать по этому поводу.
Если ваши строители пришли к вам штукатурить стены с «чопиками» и «уровнем с пузырьком», ЗНАЙТЕ — Вы платите не за работу, а за видимость работы и за воздух из этого пузырька. Буквально, как в древности.

Как ставим маяки мы.
Первое, и далеко немаловажное, — это хороший и точный инструмент.
Для построения вертикальных и горизонтальных плоскостей (различных конструкций) мы используем только лазерный нивелир, который проецирует луч в трех плоскостях на 360°:

Такой нивелир стоит недешево, порядка 17-18 тысяч, но у нас таких пять.

Выключаем ненужные плоскости и смотрим нужные нам 360 по стене.
Результат аховый. Здесь я соединила четыре отдельных фото одной стены по четырем углам. Завал очевиден:

Это другая стена. Тут ситуация еще хуже — «винт»/»вертолет»:

Первое: делаем «дорожку». Смесь должна перекрывать лазерный луч:

Второе: ставим маяк. Не пальцами и на «чопики», а двухметровым уровнем с V-образной канавкой и на «дорожку». Только так и никак иначе маяк не прогнется и встанет идеально ровно:

Дальше убираем излишки штукатурной смеси. Лазерный луч должен идти строго по краю маяка по всей его высоте:

После того как маяк правильно выставлен, лазерный луч должен пробивать плоскость:

Следом, когда установлен второй маяк, лазерный луч также должен пробивать нужную плоскость:

Показателем того, что все маяки выставлены идеально, является замкнутый круг лазерного луча (толщиной 2 мм) на 360 градусов по плоскости стены, и при этом лазер должен захватывать край каждого маяка. Фото панорамное с айфона, понятно, что стена не круглая:

Только в этом случае можно сказать, что работа выполнена отлично.

Что дальше? Маякам надо «встать» — застыть. Пока можно посчитать какой примерно расход штукатурки потребуется. Это нам на четыре стены:

По чеку 44 тысячи только за это фото.
Кто там про «150 тыщ с материалами» что говорил?

Лазерный уровень для штукатурки стен и установки маяков

Качество оштукатуривания стены во многом зависит от правильной установки направляющих маяков. В этом вам поможет лазерный уровень для стен. Используя его в своей работе вы получите значительный прирост точности, в сравнении с традиционными строительными уровнями, и значительно сэкономите время.

Как выбрать лазерный уровень для стен?

Основным требованием к лазерному уровню для штукатурки стен и установки маяков является возможность его размещения вплотную к стене и минимальное расстояние от лазерного излучателя от края прибора. Такими параметрами обладают лазерные уровни с боковым излучателем, например, Bosch GLL 3-80 P или RGK PR-3M.

Более простые нивелиры с вертикальными излучателями, например, RGK UL-41, поставить вплотную к стене не удастся. В таком случае, вкручивая шурупы, вам понадобится прикладывать рулетку или линейку и ориентироваться по значению, на которое попадает лазерный луч. Также можно сделать отметку на отвертке.

Точность лазерного уровня для установки маяков должна быть не ниже 0,2 мм/м. Это позволит использовать прибор даже в помещениях большой площади. Работая с нивелиром с меньшей точностью придется производить разметку в несколько этапов, перенося прибор вдоль стены.

Как пользоваться лазерным уровнем для штукатурки стен?

Перед использованием лазерного нивелира для стен необходимо подготовить поверхность. Внимательно осмотрите стену и выполните отбивку наплывов и непрочных участков старой штукатурки. Финальным этапом подготовки стены к установке маяков является грунтовка. Она не только укрепит основание, но и обеспечит лучшее сцепление штукатурки с поверхностью.

Когда поверхность готова, можно приступать к установке маяков с помощью лазерного уровня:

• Проведите на стене вертикальные линии по всей высоте стены с интервалом 1-1.5 метра. Для этого установите лазерный уровень на расстоянии 1-2 метра от стены и направьте на нее вертикальную лазерную линию.
• Отметьте на размеченных линиях точки установки маяков. Для того, чтобы все точки в одном ряду располагались в линию, используйте горизонтальный излучатель нивелира.
• Установите нивелир вплотную к стене и активируйте вертикальный излучатель – получится ровная лазерная плоскость параллельная стене.
• Вкрутите саморезы по размеченным точкам так, чтобы лазерный луч проходил по кромке шляпки.
• Выложите маяки из штукатурки так, чтобы их поверхность была вровень с шляпками шурупов.

Перед нанесением выравнивающего слоя штукатурки необходимо дать маякам высохнуть – примерно сутки. Вместо штукатурки в качестве маяков можно использовать металлический профиль. В таком случае, после завершения работ его необходимо будет извлечь и заделывать образовавшиеся штробы, что занимает много времени.

Другие варианты использования лазерного нивелира

Функционал современных нивелиров позволяет использовать их для большинства подготовительных работ: от выравнивания пола, стен и установки потолочных конструкций до монтажа гипсокартонных перегородок, дверей и оконных проемов.

Когда все черновые ремонтные работы выполнены наступает время отделки. Здесь вам тоже поможет нивелир. Например, вы можете использовать лазерный уровень для поклейки обоев. Причём использовать его можно не только для определения положения первого полотна, но и для контроля всех последующих. Ведь даже минимальное смещение полос может привести к значительному разрыву в конце стены. Также лазерный нивелир поможет при декорировании помещения и установке мебели.

Следуя нашим рекомендациям, вы сможете выбрать лазерный нивелир, который превратит ремонт в квартире в простую задачу. Обширный ассортимент нашего магазина позволяет подобрать инструмент с любым функционалом и за любые деньги.

Выбрать и купить лазерный уровень для стен в Москве вы можете в магазине или на сайте РУСГЕОКОМ. Мы также осуществляем доставку в другие регионы.

Штукатурка по маякам 2

На этот раз штукатурить будем гипсовой штукатуркой. Маяки берем металлические. Применим лазерный уровень, пузырьковый пока отложим. Будет у нас высокоточная штукатурка.

Раз есть у нас этот полезный агрегат, будет уместно его максимально использовать. Наметим будущее расположение маяков.

На этой стене у нас их четыре. Так чтобы удобно было работать двухметровым правилом. Расстояние между маяками примерно 1600мм. Как по мне, это оптимальный размер. Но тут каждый выбирает по себе, навязывать не буду. Кстати уже я редко ставлю, если стена позволяет. А бывает даже под трехметровое правило расставляю. Над проемами широкими и т.д. Тогда приходится с напарником сдирать.

Сверлимся в стену буром на 6.

Забиваем в отверстие дюбель и закручиваем саморез.

Для удобства, по полу можно отбить линию, вдоль которой будем стрелять лазером.

Вот так. Луч идет по линии. Это нужно чтобы потом точно поставить лазер навстречу, с другой стороны.

Линия эта, как правило находится на максимально близком расстоянии, которое нам даст корпус лазера. Ставим лазер как можно ближе и понимаем где она должна быть. Дальше нам нужно закрутить саморезы как можно ближе к стене, но так чтобы они находились все в одной плоскости. Плоскость от которой начинается остчет у нас есть. Теперь ставим метку на держателе бит шуруповерта и ориентируясь на неё закручиваем саморезы. Какие-то из них будут ближе к стене, какие-то дальше, это уже зависит от стены с которой мы работаем. Если в конце процесса видим, что у самого ближнего самореза есть еще запас, можно сделать новую метку и докрутить по ней остальные.

Все виды штукатурных маяков и способы их быстрой установки – пошаговый мастер-класс + полезные советы на все случаи ремонта

Как выставить маяки под штукатурку, задумывается каждый начинающий мастер, приступающий к ремонту своей или чужой жилой площади. Как правило, несмотря на многочисленные мастер-классы, первый опыт оказывается неудачным – первая стена будет далека от ровного состояния, но это не мешает чувству удовлетворения. Для начинающих мастеров идеальная поверхность является первой наградой за их труд, «шишки» и неудачи.

Многие профессиональные специалисты вспоминают свои первые качественные стены, почти детское желание их погладить, а себя – похвалить. Но как же этого всего достичь с первого раза, сэкономив собственное время и силы? Прежде всего, нужно уяснить для себя технологию нанесения штукатурки.

Она состоит в следующем: неровности стен можно исправить с помощью штукатурной смеси, которая наносится с помощью правила, передвигаемого по маякам. Технология в целом очень проста и понятна, но основную роль в ней играют точно выставленные направляющие. Сложность состоит в том, чтобы обеспечить идеальную точность всех четырех стен и, соответственно, точность установки маяков для всего помещения.

Внимания заслуживает и выбор способа монтажа, многие строители используют растворные маяки, такой способ устройства не требует дополнительных затрат. В отдельных случаях возможно применение деревянных планок в качестве направляющих с последующей штукатуркой выемки. Для высокоточной штукатурной облицовки под плитку рекомендуются струнные маяки. В нашем обзоре мы расскажем обо всех вариантах и способах их установки.

Приведенные примеры установки штукатурных маяков позволяют выполнить самые сложные работы, в том числе, с нарушенной геометрией помещения с максимальным качеством и с первого раза.

Штукатурка стен: обмеры и расчеты

Расход штукатурки будет зависеть от кривизны стен. Если вы собираетесь делать утепление стены, при большой погрешности рекомендуется сначала оштукатурить цементно-песчаным раствором, с помощью которого делается выравнивание стен, а затем нанести слой дорогостоящей теплоизоляции с содержанием вермикулита. Если неровность стен незначительная, можно использовать влагостойкую гипсовую штукатурку, которая наносится в один слой до 5 см, делает помещение теплее и комфортнее.

Маяки устанавливаются по схеме: с отступом от угла в 30 см и между маяками 150 см. Такое расстояние обусловлено удобством оштукатуривания стены одним человеком. Работая вдвоем, можно делать монтаж направляющих на удобном для себя расстоянии, зависящим от размера правила и количества работников на данной операции.

Для начала делаются обмеры с помощью уровня (лазерного или обычного строительного), натягивается красная нить, которая будет выступать в качестве ограничителя и экпресс-теста правильной установки. Ее натягивают наискосок и горизонтально, после устанавливают маяки. То же самое можно сделать с помощью лазерного уровня и разметки.

Сканирование стен и установка разметки без лазерного уровня

Как быстро сканировать стены и установить разметку для последующей установки маяков. Это можно сделать с помощью обычного уровня в следующей последовательности..

Выполните следующие действия:

• с противоположных сторон стены просверлите два отверстия на расстоянии 10 см от стен и 1,5 м от пола и вкрутите саморезы, шляпки должны находится на расстоянии 5-10 см от выравниваемой стены;

• для обмеров приготовьте длинное правило (длиной 2,5 – 3м) и пузырьковый уровень, который скрепите между собой скотчем;
• правило устанавливается вертикально с касанием к ограничительной нити, мастер должен передвигаться вдоль нити с шагом 30-40 см, отслеживая правильное положение вертикального уровня;

• в какой-то момент правило заденет стену, при этом до нити останется несколько миллиметров, это и есть точка новой фиксации направляющей;
• измерьте расстояние от нити до правила и проведите корректировку направляющей, настраивая саморезы;

• проведите проверку нового положения нити.

Как правило, не всегда есть в распоряжении лазерный уровень, но у мастеров есть свои методы, как исправлять неправильную геометрию квартиры с максимальным качеством и без специализированного оборудования.

Как вывести прямой угол между стенами для последующей установки маяков

При разметке и установке важно не только сделать ровные стены, но и вывести прямые углы между перпендикулярно размещенными перегородками. К сожалению, эти работы выполняются крайне редко, что связано с большим перерасходом штукатурки при ремонте. При самостоятельном выполнении работ рекомендуем вывести идеальную геометрию каждой комнаты, накладные расходы будут небольшими при использовании цементно-песчаной или гипсовой штукатурки.

Работы по выравниванию углов выполняются в следующем порядке:

• выберите стену, от которой будете отталкиваться: в помещениях с окнами за основу принимается наружная стена квартиры, во внутренних – центральная стена, в которую упираетесь взглядом, когда заходите в помещение;

• последующие действия зависят от состояния основной стены, если она имеет форму «пропеллера» (различные неровности), начинают установку закладных маяков и «стягивается» стена в ровную вертикальную плоскость, затем делается разметка остального помещения;

• чтобы вывести угол (для стены, которая завалена «от себя»), используйте угольник или керамическую плитку в качестве образца и правило, которое приставляется к стене с определением кривизны угла, – прочертите линию с учетом закладной. Аналогичным образом проделать для всех трех стен;

• чтобы вывести угол (для стены, которая завалена «на себя») разметка делается по потолку при помощи помощника, но это очень трудоемкая задача. На практике выравнивание выполняется аналогично варианту стены, заваленной «от себя», с помощью вертикального уровня, чтобы определить максимальный «внутренний» угол наклона стены. Затем прямые углы комнаты выставляются аналогично предыдущему варианту.

Корректировка планировки квартиры по осям

Если вы хотите достигнуть идеального качества штукатурки с идеальной геометрией квартиры, рекомендуем сделать корректировку планировки квартиры по осям. Речь пойдет о комплексной проверке конструкции и правильности размещения перегородок. Рекомендуем будет выполнить эти работы перед выполнением разметки, о которой шла речь выше. Иными словами – сделать корректирующую разметку для установки маяков сразу по всему жилому помещению.

Для начала делается ситуационная съемка, чтобы определить неправильное размещение стен. Отправной точкой в корректировке стен и углов будет наружная стена, впоследствии нужно выставить правильное положение всех внутренних перегородок – перпендикулярно по отношению к наружной стене и параллельно между собой. Это делается с помощью контрольного шнура, по которому впоследствии будут монтироваться маяки под штукатурку.

Типы металлических маяков

В продаже представлен целый ряд металлических маяков, которые могут быть использованы для установки и нанесения штукатурного слоя. Основа профиля имеет перфорированную поверхность, которая обеспечивает качественное сцепление с раствором. Профиль маячковый выпускается с размерами – от 6 до 16 мм, которые предназначены для облицовки стен разного предназначения и нанесения разных слоев штукатурки. Длина составляет 3 м, рассчитанная на стандартную высоту потолков.

Установка маяков

Процесс и качество установки маяков неотъемлем от разметки стены и корректировки геометрии помещения. В этом случае можно добиться идеального качества работ, которая будет радовать вас или ваших клиентов долгие годы.

На сегодняшний день самыми распространенными считаются следующие виды направляющих-маяков, которые используются для последующего оштукатуривания поверхности:

• металлические маяки с установкой на раствор и саморезы для армирования штукатурного слоя;
• маяки из гипсокартонных закладов для оштукатуривания стен с наклоном до 10 см;
• растворные маяки для гипсовой штукатурки;
• струнные маяки, позволяющие выполнять работы с ультравысокой точностью.

Перечисленные способы установки помогут в тех или иных ситуациях, когда нужно быстро и эффективно проделать ремонтные работы с гарантированным уровнем качества. Предложенные способы заслужили доверие в рамках многолетней практики.

Установка металлических маяков без лазерного уровня на раствор

Установка металлических маяков на раствор является самым распространенным способом монтажа направляющих для оштукатуривания поверхностей. Единственным недостатком металлических профилей являются дополнительные расходы, которые приходится нести строителям при покупке. Между тем это надежный способ армирования штукатурки, которую нужно нанести довольно толстым слоем, что часто необходимо при нарушенной геометрии помещений и ее выравнивании за счет строительного раствора.

Металлический маяк имеет особую форму, которая облегчает монтаж, способствует надежному креплению направляющей в растворе и обеспечивает удобство работы во время нанесения гипсового или цементно-песчаного раствора. Важным моментом является установка металлического маяка без лазерного уровня с высоким уровнем качества. Это можно сделать с обычными приспособлениями следующим способом.

Последовательность работ при монтаже металлических маяков:

• Сделайте вертикальную разметку стен в помещении для установки металлических направляющих с отступом между ними 1,3-1,5 м. Для этих целей используйте уровень, чтобы исключить погрешность.
• Вверху одной из линий вбейте штырь на расстоянии 10 см от стены и подвесьте отвес, который будет играть роль вертикальной направляющей, затем закрепите леску на отмеченном уровне на штыре с нижней части стены. Эта линия является идеальной вертикальной направляющей, полученной посредством силы тяжести. Такую же направляющую нитку делают с другой стороны стены.

• Сделайте «бегунок», прикрепив горизонтальную нить между вертикальными.

• Проведите замеры отступа от стены, выбрав самую выступающую часть.

• На выбранной направляющей внизу закрепите саморез и закрутите его на расстоянии шляпки, соответствующем положению бегунка.

• На каждой линии разметки проводится монтаж саморезов на уровне «бегунка».
• Заключительный этап подразумевает набрасывание раствора и крепление на него по направляющим саморезам металлических маяков;
• Дополнительно конструкцию можно использовать для армирования штукатурного слоя, в этом случае сделайте дополнительное крепление с помощью саморезов и цементно-песчаного раствора.

Жесткая установка металлических маяков

В отдельных случаях может понадобится жесткая установка маяков, которая будет надежно удерживать штукатурную смесь. В этом случае направляющие устанавливаются на заготовки из металлического профиля (27*28), необходимая длина отрезка – 3 см. Потребуется также срезать лишний бортик и сделать крепление.

Последовательность установки:

• сделайте разметку для установки маяка и отметки каждые 30 см;

• используйте заготовку для крепления направляющей;

— вкрутите саморезы в стену с высотой, выставленной по лазерному уровню, и закрепите маяк с помощью крепления к стене с использованием самодельных алюминиевых креплений;

• «забейте» пространство под маяками цементно-песчаным раствором;

Такие маяки помогают добиться выравнивания стен с сильно искривленной геометрией, не опасаясь в последствии за штукатурный слой в течение всего срока эксплуатации.

Особенности установки маяков из гипсокартона и оштукатуривания стен при наклоне около 10 см

Большие расхождения в геометрии квартиры – это существенная проблема, которая должна быть решена заранее. Выставить маяки на стене, которая заваливается на 5-10 см довольно сложно, нужно учитывать целый ряд условий, а также общий расход штукатурки. Основной рекомендацией, если имеется такая проблема в помещении, будет полная очистка стен от старой штукатурки и установка растворных маяков, сформированных с помощью закладных.

Установка маяков проводится с небольшим слоем штукатурной смеси, чтобы исключить оплывание. Для выравнивания стен с большими завалами используют гипсовую штукатурку (для внутренних работ) и влагостойкий стеновой гипсокартон толщиной 12 мм.

Работы выполняются в следующем порядке:

• нарежьте гипсокартон полосками шириной 5 см и закладные размером 5*5 см;
• прочертите линии на месте будущего маяка, по которому будет делаться наброс;

• выставите закладные из гипсокартона и раствора по уровню с учетом завала стены;
• уровень закладных регулируется с помощью нескольких слоев гипсокартона;
• на заключительном этапе формируется растворный маяк по закладным с помощью полосы, который будет направляющей при оштукатуривании поверхности.

Установка растворных маяков

Самым популярным видом маяков, которые используются для оштукатуривания внутренних помещений являются растворные маяки. Они выполняются из гипсового раствора и не требуют дополнительных расходов на установку. Это не единственное их преимущество.

Гипсовые маяки отлично подходят для оштукатуривания откосов и углов, обеспечивают быструю и эффективную работу мастера, очень удобны при нанесении слоя гипсовой штукатурки до 5 см, тем самым обеспечивая хорошее утепление комнаты.

Последовательность работы при установке растворных маяков:

• сделайте разметку, по которой будет выполняться установка маяков (на расстоянии 30-40 см от угла, 1,3-1,5 см между собой). При разметке учитывайте, что гипсовая штукатурка наносится в 1 слой, толщина которого не должна превышать 5 см;
• для нанесения маяка используйте правило с закрепленным уровнем;

• нанесите гипсовый раствор на правило и придавите его к стене на нужном расстоянии, выставляя уровень, снимите остатки раствора сбоку;
• после высыхания гипсовый маяк полностью готов к работе.

На сегодняшний день это самый распространенный и удобный способ для оштукатуривания поверхностей комнат, растворные маяки обеспечивают быстрое и удобное нанесение штукатурки.

Преимущество таких маяков не только в удобстве, по сути они после высыхания штукатурного раствора становятся единым слоем, то есть полностью исключается растрескивание стен в местах установки маяков и улучшается качество работ без лишних накладных расходов.

Струнные маяки

Самым новым и интересным вариантом является так называемая струнная штукатурка, для которой используются струнные маяки. Преимущество такого вида работ состоит в высокой точности результата, поэтому данный способ нередко используется в ванных, когда после штукатурки требуется сделать точную укладку дорогого кафеля. Используя струнные маяки можно быть полностью уверенными в полученном результате.

Для этих целей потребуется специальный комплект маяков, которые могут быть в принципе заменены другими приспособлениями. Полная видеоинструкция по установке данного вида маяков, доступная в сети, содержит пошаговую информацию, которая позволит не ошибиться в установке.

Струнные маяки являются самым современным способом установки направляющих для штукатурки. Кроме технологичности гарантирована еще и очень быстрый монтаж, который позволяет сократить сроки работ.

Видеоинструкция по быстрому монтажу растворных маяков

В этом обзоре мы привели самые популярные, распространенные и новые способы установки направляющих для выполнения штукатурки ручным способом. Сопутствующая информация поможет скорректировать геометрию помещения и добиться 100% результата уже с первого раза проведения подобных работ. Каждый вариант маяков рассчитан на определенный тип работ, поэтому рекомендации могут быть использованы для разного типа внутренней и внешней облицовки.

[1.17] Улучшения зеркал, лазеров и маяков: minecraftsuggestions

Недавно пользователь u / dino_took_my_wallet опубликовал сообщение о возможном зачаровании подзорной трубы, которое могло бы направлять солнечный свет как разрушающий лазер. Я хотел расширить эту идею, а также включить некоторые другие общие предложения (в частности, комбинацию арбалета + подзорной трубы и улучшения маяка).

Итак, во-первых, я за новый вариант арбалета, сочетающий в себе подзорную трубу и арбалет.Это было бы потрясающее изменение, и я думаю, что там может быть несколько интересных чар с некоторыми моими собственными предложениями (хотя любые другие предложения более чем приветствуются):

Focus / Flare (I, II, III) — Focus (или Вспышка, я не очень хорошо умею называть вещи) — это чары для арбалета подзорной трубы, которые будут наносить урон огнем (и, возможно, поджигать мобов спустя достаточно долгое время), когда центр обзора находится на них, при продолжении использования это повреждение истощает долговечность предмета.Он будет работать только тогда, когда пользователь находится под прямыми солнечными лучами (что-то, что система Minecraft может отследить), и, по сути, будет «огненным» заклинанием для арбалета. Наносит больше урона и / или быстрее поджигает мобов в зависимости от уровня зачарования. Надеюсь, можно понять, что это не будет подавлено, поскольку большинство враждебных мобов появляются только ночью, и диапазон будет довольно ограничен (возможно, примерно на расстоянии от арбалета, выпущенного параллельно горизонту).

Метка — Метка — это чары, которые нельзя комбинировать с Фокусом.После отслеживания моба в течение секунды или двух с помощью арбалета подзорной трубы (не обязательно находиться в центре, только в пределах фактического обзора), цель получает эффект светящегося зелья на пару секунд. Пассивно, это чары также наносят дополнительный урон любому мобу под эффектом Glowing (что делает Spectral Arrows интересным случаем: первая стрела будет наносить нормальный урон, а вторая — больше). Я бы не подумал, что чары будут иметь несколько уровней (поскольку плоский бонус к урону + эффект свечения довольно хорош), но, очевидно, если бы это было так, оно просто нанесло бы больше урона светящимся целям или быстрее применило бы эффект свечения.

Опять же, любые предложения по дополнительным чарам приветствуются, но я не думаю, что арбалет или арбалет подзорной трубы нуждаются в каких-либо чарах сверх 2 или 3.

Теперь второе дополнение будет возвращаться к тому, из чего сделаны подзорные очки: из аметиста. Мне нравится идея Дино об оружии, которое использует солнце (идет в ногу с фэнтезийной эстетикой Minecraft, будучи действительно уникальным), и поэтому я подумал, что аметистовое зеркало будет отличным дополнением. Зеркало можно поставить на любой прочный блок (например, дверь, оно сломается, если его опорный блок сломается) и содержит две части: зеркало и регулируемую раму / подставку.Угол и направление зеркала можно изменить, щелкнув правой кнопкой мыши по стороне подставки для зеркала или включив его красным камнем, при этом предел поворота зеркала ограничен лицевой стороной поддерживающего блока, на который оно помещено (если вы поместите его под блоком он не может быть направлен вверх и т. д.). Главное в вращении заключается в том, что я не уверен, насколько оно будет произвольным (с заданными углами или полностью произвольным) и как вы могли бы направить его с помощью красного камня. Возможно, использование щелчка правой кнопкой мыши было бы произвольной формой, но включение его с помощью красного камня с определенной стороны (слева, справа, спереди, сзади) изменило бы угол / направление на заданное значение.Я не программист и не инженер по красному камню, поэтому я не собираюсь делать все возможное.

Если поместить аметистовое зеркало под прямыми солнечными лучами, он получает одну секунду «заряда» за каждый час или около того, пока оно остается там (разрушение зеркала, очевидно, снимает весь заряд). После того, как зеркало будет заряжено, вы можете потратить этот заряд, щелкнув правой кнопкой мыши на задней части подставки для зеркала, что заставит зеркало запустить длинный лазер в том направлении, в которое оно обращено. Главное вот что: чтобы запустить этот лазер, зеркало всегда должно быть обращено вверх к солнцу.Если он смотрит вниз, он не может ни заряжаться, ни стрелять. Мы поговорим о том, что он может делать, повернувшись вниз, немного позже.

Этот лазер с солнечной батареей будет работать до тех пор, пока не будет израсходован весь заряд или пока не будет произведен повторный щелчок правой кнопкой мыши по зеркалу (активированный лазер никогда не сможет получить больше заряда, пока не перестанет стрелять). Выстреленный лазер простирается примерно на 50 блоков (большое, но ограниченное расстояние), прежде чем он затухает более чем на 4-5 блоков. Любой моб, пораженный лазером (не пронзающий), получает умеренный урон (как будто стоит в огне) и поджигается.Легковоспламеняющиеся блоки (шерсть, дерево и т. Д.) Могут быть подожжены, если правило игры doFireTick истинно и лазер удерживается на них в течение значительного времени (скажем, 3-4 уровня заряда). Это было бы интересным вариантом защиты дома, смертельной ловушкой или осадным орудием при творческом использовании, и я могу придумать тысячи приложений для этого в сборке, карте приключений или в сеттинге выживания.

Второе применение Зеркала Аметиста — улучшить жалкий диапазон радиомаяков, не увеличивая дальность до смехотворного.Когда зеркало помещается лицом вниз над маяком, этот свет маяка может быть направлен так же, как лазер на солнечной энергии. Вместо того, чтобы наносить урон, этот маяковый лазер будет предоставлять эффекты зелья маяка любому мобу, которого поражает лазер (очевидно, что такие эффекты длятся одинаковое количество времени, поэтому необходимо повторное применение, если вы хотите, чтобы эффект продолжался) . Таким образом вы можете, скажем, направить лазер на дорожку и получить эффект скорости вашего маяка даже на расстоянии.Я бы предположил, что диапазон все еще будет ограничен (возможно, дальше, чем у лазера с солнечным питанием, но я не слишком уверен, насколько далеко), но это дало бы столь необходимый бафф дальности для маяка, не ограничивая только зону действия лазера. маяк покрывает всю базу. При правильной настройке зеркала вы можете направить его в разные части с помощью restone или, в сценарии PVP, его можно использовать для усиления союзников на расстоянии (было бы здорово иметь какое-то аметистовое зеркало короля горы. который может быть направлен на базу команды, которая его контролирует, давая людям внутри баффы с зельями).

Мне нечего сказать по этой теме, но мне просто нравится идея сделать больше с линзами и аметистом в целом. Я надеюсь, что они действительно сделают что-то крутое с аметистом, а не просто сделают его декоративным блоком с 1-2 возможными рецептами крафта.

(PDF) Новая навигационная система маяка

8

Подтверждение

Эта работа поддержана проектом Comisión de Ciencia y Tecnología 1FD97-

1580 и Junta de Castilla y León “Programa proye

researchación 2002)

Ссылки

1.Бетке, М., Гурвиц, Л., 1994, «Локализация мобильного робота с использованием ориентиров».

1994 Международная конференция по интеллектуальным роботам и системам (IROS’94).

Мюнхен, Германия, 12–16 сентября, стр. 135–142.

2. Боренштейн, Дж. И Фенг, Л., 1994, «UMBmark — метод измерения,

Сравнение и исправление ошибок счисления точного счета в мобильных роботах». Технический отчет

, Университет Мичигана UM-MEAM-94-22, декабрь

3. Браун, Р. Г. и П. Ю.К. Хван. 1992. Введение в случайные сигналы и

Прикладная фильтрация Калмана, второе издание, John Wiley & Sons, Inc.

4. Коэн, К. и Косс, Ф., 1992, «Комплексное исследование трех объектов

Триангуляция. ” Труды конференции SPIE 1993 года по мобильным роботам,

Бостон, Массачусетс, 18-20 ноября, стр. 95-106.

5. Кокс, И.Дж., 1991, «Бланш — эксперимент в управлении и навигации автономного самолета

». Мобильный робот ». IEEE Transactions Robotics and Automation, 7 (3),

стр.193-204.

6. Кроули, Дж. Л. и Ренье, П., 1992, «Асинхронное управление вращением и преобразование

для транспортного средства-робота». Робототехника и автономные системы, Vol. 10. С.

243-251.

7. MacLeode.N., Chiarella M., 1993, «Прорыв в навигации и управлении для автоматизированной мобильности

». Труды, SPIE Vol. 2058, Mobile Robots VIII, стр. 57-

68.

8. МакГиллем К. и Раппапорт Т., 1988, «Инфракрасная система определения местоположения для

навигации автономных транспортных средств.Материалы конференции IEEE International

по робототехнике и автоматизации, Филадельфия, Пенсильвания, 24-29 апреля, стр. 1236-

1238.

9. SIMAN — Siman Sensors & Intelligent Machines Ltd., MTI-Misgav, DN

Мисгав 20179, Израиль, + 972-4-

8.

10. TRC — Transitions Research Corp., «Система навигации маяка», продукт

Литература, Shelter Rock Lane, Danbury, CT 06810, 203-798-8988.

Мы можем построить мощный лазер и позволить любой цивилизации в пределах 20 000 световых лет знать, что мы здесь.Хотя … А мы должны?

Мощный лазер — это то, что нужно для того, чтобы заявить о нашем присутствии как технологического вида в этом рукаве галактики. Инженеры выстроились бы в очередь для работы над этим проектом. Но стоит ли сообщать каким-либо таинственным соседям по галактике о том, что мы здесь?

Пара ученых из Массачусетского технологического института (MIT) опубликовала статью, в которой описывается, как можно создать мощный лазер, чтобы сообщить о нашем присутствии любым другим технологическим цивилизациям в окрестностях нашей Галактики.Джеймс Р. Кларк, один из авторов статьи и аспирант факультета аэронавтики и астронавтики Массачусетского технологического института, говорит, что такой лазер можно создать с помощью технологий, которые нам доступны. Кларк подчеркивает, что документ представляет собой «технико-экономическое обоснование», а не план действий.

«Я хотел посмотреть, смогу ли я взять те виды телескопов и лазеров, которые мы строим сегодня, и сделать из них обнаруживаемый маяк». Джеймс Кларк, аспирант, факультет аэронавтики и астронавтики Массачусетского технологического института.

Лазер должен быть мощным, от 1 до 2 мегаватт. Это довольно мощно, но далеко не самое мощное в мире. В 2015 году Япония выпустила лазер мощностью 2 петаватта (2 квадриллиона ватт), но только на 1 триллионную долю секунды. И другие исследователи по всему миру работают над более мощными лазерами, чем этот. Кларк указывает на проект Airborne Laser ВВС США, который был разработан для уничтожения баллистических ракет. Он был в том же диапазоне мощности, что и система Кларка, и был успешно протестирован, так что идея не является надуманной.

Лазерная противоракетная система ВВС США в башне Боинга 747. Изображение предоставлено: фотография Бобби Джонса ВВС США — http://news.com/2300-1008_3-6192767-4.html?tag= ne.gall.pg, Public Domain

Но это технико-экономическое обоснование касается не только лазера. Это тоже касается телескопов. Мощный лазер будет стрелять через телескоп диаметром от 30 до 45 метров. Что-то вроде жарки жуков на тротуаре с лупой в детстве. (Дети все еще так делают?)

В этом диапазоне строятся телескопы.Тридцатиметровый телескоп (TMT) и Европейский чрезвычайно большой телескоп (EELT) с главным зеркалом длиной 39,3 метра. Так что технология телескопов не является надуманной.

Мощный лазер, направленный через достаточно большой телескоп, справился бы с этой задачей. Этот художественный вид с высоты птичьего полета показывает купол Европейского чрезвычайно большого телескопа ESO (E-ELT) во всей красе, расположенный на вершине чилийского Серро-Армасонеса. E-ELT имеет главное зеркало длиной 39,3 метра, и его первый свет намечен на 2024 год. Предоставлено: ESO

. Лазер должен быть настолько мощным, потому что для любого далекого инопланетного астронома свет нашего Солнца заглушил бы более низкий свет. активный лазер.Лазер будет настроен на инфракрасный диапазон, и он будет отличаться от естественного изменения инфракрасного излучения Солнца. Сигнал был бы виден любым инопланетным наблюдателям в пределах 20 000 световых лет, если бы они присмотрелись достаточно внимательно.

Инопланетные астрономы в нашем районе увидели бы маяк, если бы они проводили лишь беглый обзор. Хорошо известная звезда TRAPPIST-1 находится всего в 40 световых годах от нас и является домом для 7 экзопланет, некоторые из которых находятся в обитаемой зоне.Наш ближайший звездный сосед, Проксима Центавра, находится всего в 4 световых годах, и у нее есть планета, которая потенциально находится в обитаемой зоне.

«Если бы мы успешно завершили рукопожатие и начали общаться, мы могли бы выдать сообщение…» — Джеймс Кларк, аспирант, факультет аэронавтики и астронавтики Массачусетского технологического института.

Маяк может использоваться как система связи, посылая импульсы, подобные азбуке Морзе. «Если бы мы успешно завершили рукопожатие и начали общаться, мы могли бы выдать сообщение со скоростью около нескольких сотен бит в секунду, что было бы сделано всего за несколько лет», — говорит Кларк, аспирант. из отдела аэронавтики и астронавтики Массачусетского технологического института и автор исследования.

Кларк проанализировал, какие комбинации мощности лазера и размеров телескопа потребуются для создания маяка, который выделялся бы из ослепляющих бликов Солнца. Он пришел к выводу, что 2-мегаваттный лазер, направленный через 30-метровый телескоп, может создать достаточно сильный сигнал, чтобы достичь Проксимы Центавра B. Лазер с половинной мощностью — всего 1 мегаватт — если направить его через 45-метровый телескоп, будет виден всем. инопланетные астрономы в системе TRAPPIST-1.

Оттиск художника показывает вид с поверхности одной из планет системы TRAPPIST-1.Мощный лазерный маяк, использующий современные технологии и технологии ближайшего будущего, может послать сигнал, достаточно сильный, чтобы его могли обнаружить здесь любые инопланетные астрономы. Предоставлено: NASA / ESA / HST

. Но еще слишком рано думать о конкретных целях для этого маяка, и вся идея на первый взгляд может показаться сомнительной. Это скорее мысленный эксперимент, чем план. Идея заключалась в том, чтобы изучить необходимые комбинации лазеров и телескопов и посмотреть, как они будут работать. «Я хотел посмотреть, смогу ли я взять те виды телескопов и лазеров, которые мы строим сегодня, и сделать из них обнаруживаемый маяк», — говорит Кларк.

Если бы такая система когда-либо была построена, она была бы размещена на вершине горы, как наши лучшие обсерватории. Это ограничило бы атмосферные помехи. Это имеет смысл, но во всей идее есть и опасный элемент.

Лазер мощностью 2 мегаватта — ничего страшного. Типичный лазер в глазной хирургии составляет всего 40 Вт. Мощный лазер в этой системе межзвездных радиомаяков был бы очень разрушительным, если бы кто-нибудь взглянул на него. Поскольку он будет в инфракрасном диапазоне, мы не сможем его увидеть, но он все равно может повредить глазные яблоки.Это представляет более реальную опасность для любого космического корабля или спутников, пролетающих прямо над головой. Луч потенциально может перебить любую направленную на Землю систему камер.

Но обе эти проблемы, вероятно, можно было спланировать и решить. Может быть, построив его на Луне?

Возможно, Луна будет лучшим местом для создания нашего мощного лазерного маяка. Там почти ничего не происходит. Предоставлено: НАСА Годдард

. «Если вы хотели построить эту штуку на обратной стороне Луны, где никто не живет и не вращается по орбите, тогда это может быть более безопасным местом для нее», — говорит Кларк.«В общем, это было технико-экономическое обоснование. Хорошая ли это идея или нет, это обсуждение для будущей работы ».

Как только Кларк определил типы технологий, необходимых для создания этого мощного лазерного маяка, он взглянул на него с другой стороны. Какие технологии потребуются, чтобы увидеть это? Насколько продвинуты должны быть инопланетные наблюдатели, чтобы обнаружить его? Насколько вероятно, что они даже посмотрят в нашу сторону?

Кларк пришел к выводу, что телескоп с основным телескопом длиной всего 1 метр может обнаружить сигнал, но, и это большое но, его нужно будет направить прямо на источник.Он говорит, что это маловероятно. «Маловероятно, что обзор с помощью телескопа действительно обнаружит внеземной лазер, если мы не ограничим наш обзор ближайшими звездами», — говорит Кларк.

По словам Кларка, вся эта идея связана с другими нашими научными целями, касающимися экзопланет. Он надеется, что это исследование будет способствовать развитию методов получения инфракрасных изображений, не только для обнаружения любых лазерных маяков, которые могут быть созданы инопланетными астрономами, но и для определения газов в атмосфере далекой планеты, которые могут указывать на наличие жизни.Мы уже создаем технологию для поиска биомаркеров в атмосферах экзопланет, так что, когда мы станем лучше в этом, возможно, нам повезет и мы увидим чужой инфракрасный маяк.

«С нынешними методами и инструментами съемки маловероятно, что нам действительно повезет сфотографировать вспышку маяка, если предположить, что инопланетяне существуют и создают их». — Джеймс Кларк, аспирант, факультет аэронавтики и астронавтики Массачусетского технологического института.

«При нынешних методах и инструментах исследования маловероятно, что нам действительно повезет сфотографировать вспышку маяка, если предположить, что инопланетяне существуют и создают их», — говорит Кларк.«Однако, поскольку инфракрасные спектры экзопланет изучаются на предмет следов газов, которые указывают на жизнеспособность жизни, и поскольку обзоры полного неба достигают большего охвата и становятся более быстрыми, мы можем быть более уверены в том, что, если E.T. звонит, мы его обнаружим ».

Но подожди секунду. Даже если мы сможем построить этот маяк или еще более мощный, не так ли? Любой, кто читает научную фантастику, вероятно, будет осторожен.

Стивен Хокинг предостерег нас от рекламы нашего присутствия инопланетянам с помощью мощных лазеров или любых других технологий.Он был действительно умным парнем, так что, возможно, нам стоит его послушать. Предоставлено: Кембриджский университет

. Если мы построим этот большой свет, есть ли риск привлечь какие-то отвратительные виды бабочек? Придется ли нам построить еще один, более мощный лазер для борьбы с ними? Где закончится это лазерное здание? Погрузится ли человечество в некую галактическую гонку вооружений?

Стивен Хокинг предупредил нас, чтобы мы не торопились рекламировать свое присутствие. Предполагая, что жизнь в другом мире эволюционировала в результате естественного отбора, мы также можем предположить, что любой доминирующий вид будет иметь ярко выраженную агрессивную черту, как и люди.Иначе как бы они продвинулись до технологической стадии?

«Независимо от того, хорошая ли это идея, это обсуждение для будущей работы». — Джеймс Кларк, аспирант, факультет аэронавтики и астронавтики Массачусетского технологического института.

Да начнется обсуждение!

Как это:

Нравится Загрузка …

Сборка многолучевого маяка — Технические описания

Лаборатория реактивного движения НАСА, Пасадена, Калифорния

Оптическая сборка, которая объединяет выход взаимно некогерентных лазеров в многолучевой источник для передачи в свободное пространство, была разработана, собрана и испытана.Эта конструкция была мотивирована потребностью в наземных источниках радиомаяков, необходимых для передачи лазерных лучей в космические системы оптической связи в свободном космосе спутник-земля. Эти маяки будут обеспечивать наведение и отслеживание для космической оптической системы связи и использоваться для передачи команд и данных на космический корабль по восходящей линии связи. Сборка была испытана в полевых условиях путем передачи лучей через телескоп с апертурой 0,6 м на 45-километровую атмосферную трассу от вершины до вершины с приемными датчиками, расположенными на другом конце.Ключевые преимущества конструкции следующие:

• Уменьшение флуктуаций освещенности, вызванных атмосферной турбулентностью, благодаря некогерентному усреднению перекрывающихся лучей в дальней зоне, эффективно устраняя или значительно уменьшая замирания, возникающие в космическом датчике.
• Распределение необходимой оптической мощности между несколькими лучами, что в некоторых случаях позволяет увеличить пропускную способность оптики без превышения порога повреждения оптических поверхностей, а в других случаях может помочь поддерживать безопасные для глаз уровни излучения на передающей апертуре.

На схеме показано, как восемь лазерных лучей распространяются через одну апертуру телескопа. На вставке — фотография отдельных лазерных пятен на главном зеркале телескопа. Лучи перекрываются в дальней зоне, и некогерентное усреднение приводит к тому, что флуктуации интенсивности (мерцание), вызванные атмосферой, устраняются или значительно уменьшаются.

Сборка (см. Рисунок) включает четыре многомодовых лазерных диода с волоконной связью (62,5 мкм), излучающих на длине волны ~ 780 нм. Выходной сигнал каждого лазера дополнительно разделяется на два луча с помощью многомодовых оптоволоконных разветвителей.Каждый результирующий выходной сигнал соединяется в свободном пространстве через коллиматоры с фокусным расстоянием 11 мм, что дает оптическую мощность ~ 10 мВт на луч. Затем коллимированные выходы направляются радиально к восьми прямоугольным призмам (см. Рисунок), расположенным симметрично относительно оптической оси оптической последовательности, состоящей из положительной объединяющей линзы, за которой следует отрицательная дуплетная линза и, наконец, полевая линза на Кудефокусе телескоп. Фокусное расстояние телескопа составляло 25 м. Вся оптическая сборка была выбрана так, чтобы обеспечить расходимость луча по всей ширине (100% энергии) 123 мкра, что также соответствовало пятнам субапертуры ~ 42 мм, расположенным симметрично на главном зеркале передающего телескопа.

На вставке к рисунку показаны пятна луча на главном зеркале. Размер пятна варьировался от 33 до 48 мм, что приводило к разным расходимостям пучка.

В ходе полевых испытаний ожидаемое уменьшение флуктуаций освещенности, вызванных атмосферной турбулентностью, было установлено путем измерения нормированной дисперсии принимаемой мощности. Таким образом, наблюдаемый диапазон нормализованной дисперсии (также называемый индексом мерцания) от 0,8 до 1,3, наблюдаемый для одиночных лучей, был уменьшен до 0,13 до 0.55 после объединения всех восьми лучей. Диапазон наблюдаемых нормированных дисперсий был зарегистрирован в течение трех отдельных кампаний, проведенных в период с июня по сентябрь 2000 г. Наблюдаемый диапазон значений объясняется вариациями (1) степени перекрытия лучей и (2) вариаций атмосферной турбулентности в течение период измерений.

Эта работа была выполнена Малкольмом Райтом, Абхиджитом Бисвасом, Норманом Пейджем и Бабаком Сани из Калифорнийского технологического института для Лаборатории реактивного движения НАСА.

В соответствии с публичным законом 96-517 подрядчик решил сохранить за собой право собственности на это изобретение.Запросы относительно прав на его коммерческое использование следует направлять по адресу

Группа интеллектуальной собственности

JPL
Mail Stop 202-233
4800 Oak Grove Drive
Pasadena, CA 91109
(818) 354-2240

Обратитесь к NPO-21119.

Это краткое описание включает пакет технической поддержки (TSP).

Сборка многолучевого маяка

(каталожный номер NPO21119) в настоящее время доступна для загрузки из библиотеки TSP.

ВОЙТИ ДЛЯ ЗАГРУЗКИ

Нет учетной записи? Подпишите здесь.

Photonics Tech Briefs Magazine

Эта статья впервые появилась в выпуске журнала Photonics Tech Briefs за октябрь 2001 года.

Другие статьи из архивов читайте здесь.

ПОДПИСАТЬСЯ

Лазерный маяк для оптической связи в открытом космосе на малых спутниковых платформах на низкой околоземной орбите

Абстрактные

Оптическая связь в свободном пространстве (FSO), или лазерная связь, способна обеспечивать высокоскоростные каналы связи, удовлетворяя растущие потребности космических миссий в нисходящей линии связи, в том числе на малых спутниковых платформах.Связь FSO использует преимущества узких лазерных лучей с высоким коэффициентом усиления для достижения более высокой эффективности канала, чем традиционные радиочастотные системы. Чтобы установить и поддерживать связь FSO, система определения и управления космическим аппаратом должна обеспечивать точное наведение на оптическую наземную станцию. Однако небольшие спутники, такие как CubeSats, имеют ограниченные возможности отслеживания земли с помощью существующих датчиков ориентации. С другой стороны, миниатюрная система слежения за лазерными маяками может предоставить точные данные об ориентации на земле, что позволяет осуществлять лазерную связь на малых спутниковых платформах.В этом тезисе подробно описывается разработка камеры с лазерным маяком размером с CubeSat, способной достичь субмиллирадианской точности знания об ориентации с низкой вероятностью замирания в различных условиях неба, достаточной для поддержки высокоскоростной линии связи FSO на платформе CubeSat на низкой Земле. орбита. Подробно представлены архитектура системы высокоуровневого эксперимента по оптическому нисходящему каналу наноспутников (NODE), концептуальный дизайн камеры радиомаяка, а также разработка прототипа. Было построено сквозное моделирование радиомаяка для проверки характеристик определения положения модуля в условиях ожидаемой атмосферной турбулентности и яркости неба.Результаты моделирования показывают высокую точность определения положения и низкую вероятность замирания, что позволяет поддерживать лазерные линии связи NODE.

Описание

Диссертация: S.M., Массачусетский технологический институт, факультет аэронавтики и астронавтики, 2015.

Эта электронная версия была представлена ​​автором-студентом. Заверенная диссертация имеется в Архиве и специальных собраниях института.

Каталогизируется из представленной студентами версии диссертации в формате PDF.

Включает библиографические ссылки (страницы 91-94).

Отдел

Массачусетский Институт Технологий. Кафедра воздухоплавания и космонавтики.

Издатель

Массачусетский технологический институт

Ключевые слова

Аэронавтика и космонавтика.

Маяк

— Factorio Wiki

Маяк — это устройство, которое передает эффекты модуля на соседние машины в квадрате 9 × 9.Эффекты передаются только с половинной эффективностью. Однако маяк позволяет передавать эффект модуля на несколько машин и эффект всех маяков в пределах досягаемости одного стека машин. Кроме того, маяки могут обеспечивать повышение сверх нормальных пределов слотов внутренних модулей, например, повышение производительности насосной станции на истощенной скважине до 0,25 нефти за цикл, где в одиночку она могла бы достичь только 0,2 выхода.

Маяк излучает электрический заряд с постоянным интервалом, цвет меняется в зависимости от того, какие модули помещены в маяк, или если он вообще не содержит.

Использование

Маяки лучшие в следующих сценариях:

• Есть много совместимых машин в плотной зоне

Это позволяет эффекту маяка достигать нескольких машин, позволяя игроку экономить материалы для создания модулей.

• Есть одна машина, которая должна иметь экстремальную скорость работы

Горные буровые установки — лучший тому пример. Когда участок руды небольшой, но богатый, для удовлетворения спроса необходимо увеличить скорость бурения, поскольку добавление дополнительных сверл невозможно.Таким образом, несколько маяков модуля скорости вокруг горной буровой установки (с модулями в самой буровой установке) можно использовать для увеличения скорости отдельной буровой установки в несколько раз, чтобы компенсировать небольшое количество сверл.

Маяки , а не , должны использоваться в следующих сценариях:

• Усиливаемые машины работают нечасто

Это приводит к потерям энергии, поскольку маяки всегда потребляют энергию, даже если машины, которые они разгоняют, остановлены.Однако этого можно избежать с помощью некоторого планирования и использования выключателя питания.

• Попытка активировать несовместимые с модулями машины

Только машины, у которых есть слоты для модулей, будут затронуты маяком.

Ограничения

• Только здания со слотами для модулей могут получить эффект маяка (то есть лазерная турель не работает). Единственными исключениями из этого правила являются сами маяки, которые не используют для модули, вставленные сами в себя (или другие маяки), поэтому их стоимость энергии не может быть уменьшена.

• Передаваемый эффект маяка — это только половина эффекта модулей внутри. Итак, два одинаковых модуля = стоимость одного переданного модуля. Это ограничение можно преодолеть с помощью большего количества маяков с перекрывающимися областями.

Максимальное количество на здание

Максимальное количество маяков, которые могут быть построены в пределах досягаемости здания, зависит от занимаемой площади здания:

• Здания размером от 2х2 до 4х4: 12 маяков .

Обратите внимание, что эта конфигурация может быть практически невозможна без использования роботов для снабжения здания, так как может не хватить места для ремней и устройств для вставки.

• 5х5 корпусов: 16 маяков .

Единственное здание такого размера, в котором могут быть установлены маяки, — это нефтеперерабатывающий завод. Они не могут поставляться роботом, но все их входы и выходы представляют собой жидкости по трубопроводу (за исключением сжижения угля), что означает, что устройства для вставки не нужны, а также предлагают более универсальную 9-элементную (без переходов) максимальную длину подземной трубы.

• 9х9 корпусов: 20 маяков .

На данный момент единственное здание такого размера в игре — это ракетная шахта. В отличие от небольших зданий, эта конфигурация допускает зазор в 2 плитки между маяками и зданием и промежуток в 1 плитку между маяками, выровненными по центральной плитке здания, что дает место для ремней и вставщиков.

Максимальное количество маяков, которые могут быть построены в зоне действия ряда зданий:

• Ряд 3х3 домов: 8 маяков .

Каждое здание в ряду может находиться в зоне действия 8 маяков (здания в конце ряда, возможно, больше), если двойной ряд маяков (без промежутков между ними) построен параллельно (может находиться на расстоянии до 2 клеток) .Однако центральный ряд зданий, подлежащих усилению, должен быть смещен относительно ряда маяков; то есть центральная плитка без здания в центральном ряду может лежать на линии, соединяющей центральные плитки любой пары обращенных друг к другу маяков в двух рядах маяков.

• Ряд зданий 5 × 5: 10 маяков .

Применяются те же правила, что и раньше, за исключением того, что теперь центральный ряд должен быть смещен на , а не на ; то есть центры усиленных зданий должны совпадать с центрами какой-либо пары маяков.Для этого необходимо оставить промежуток в 1 плитку между зданиями в центральном ряду (при условии, что ряды маяков не имеют зазоров). Поскольку единственными зданиями 5 × 5, имеющими право на получение маяка, являются нефтеперерабатывающие заводы, свободный тайл фактически полезен для того, чтобы игрок мог перемещаться по ряду (беспрерывный ряд нефтеперерабатывающих заводов — нет).

Массивы радиомаяков

Маяки могут значительно повысить общие возможности фабрики. Однако они потребляют значительную мощность (480 кВт на штуку), занимают нетривиальное пространство, усложняют логистику, а также относительно дороги в изготовлении.Следовательно, при построении всей производственной линии с высоким усилением маяков значительно экономичнее построить ряд производственных зданий, окруженных рядом (ами) маяков, а не отдельные здания, окруженные максимально возможным теоретически возможным количеством маяков. Это также упрощает логистику и делает конструкцию более удобной для укладки плитки.

Максимально возможные преимущества несколько снижаются в конфигурации ряда рядов (для зданий 3×3 возможно 8 маяков на здание вместо 12; для зданий 5×5 — 10 вместо 16), но количество маяков, необходимых для достижение этого уровня наддува значительно ниже.Например, для одного ряда зданий 3 × 3, окруженных двойным рядом маяков, так что каждое производственное здание находится в зоне действия 8 маяков, общее количество требуемых маяков составляет 2n + 6 , где n — это количество производственных корпусов.

Среднее количество маяков на одно здание составляет 2 + (6 ÷ n) , что имеет тенденцию к 2 (т. Е. Сокращение на 75% количества необходимых маяков по сравнению с изолированными зданиями с 8 отдельными маяками в каждом), когда n уходит в бесконечность.Например, n = 10 формула дает 2,6, что по-прежнему означает сокращение количества необходимых радиобуев на 67,5%.

Многорядные массивы

Для большого количества зданий, подлежащих усилению, эффективность можно дополнительно повысить, разделив производственные здания на несколько рядов. В этом случае маяки во всех рядах массива, кроме крайних, могут использоваться двумя рядами производственных зданий с обеих сторон. (Обратите внимание, что не имеет значения, производят ли они разные рецепты и / или это разные здания вместе.) Общее количество требуемых радиомаяков, принимая во внимание производственные здания размером 3 × 3 и ряды одинаковой длины, составляет B (r, c) = (r + 1) (c + 3) = rc + 3r + c + 3 , где r — количество рядов производственных корпусов, а c — количество производственных корпусов в одном ряду.

Количество маяков на усиленное здание составляет (3 ÷ rc) + (1 ÷ r) + (3 ÷ c) + 1 , что стремится к 1, поскольку и r , и c уходят в бесконечность. Для конечных массивов оптимальное количество строк равно r = -0.5 + sqrt [(n ÷ 3) + 0,25] , где n — общее количество зданий, которые нужно улучшить.

Приведенная выше формула обычно не возвращает целочисленные результаты. Если найденное таким образом r не является целым числом, выполните итерацию вокруг него, т. Е. Вычислите количество необходимых маяков с этаж (r) (следующее меньшее целое число) и потолок (r) (следующее большее целое число) строк и сравните результаты. Для каждого такого целого числа r вычислите c как floor (n ÷ r) , затем вычислите количество маяков как B (r, c) + mod (n, r) + 1, где B (r, c) приведено выше, а mod (n, r) равно n по модулю r , т.е.е., остаток ( n ÷ r ), равный n — ( r × c ).

В любом случае останется mod (n, r) построек; они должны быть добавлены по одному для каждой строки к концам непрерывного блока соседних строк, чтобы вычисление общего числа маяков, приведенное выше, было действительным. Другие конфигурации для остатков (например, все, добавленные в конец одной строки, по одному в конце каждой второй строки и т. Д.) Требуют большего количества маяков для покрытия.

Оптимальные массивы

Для структур 3 × 3 оптимальными являются массивы, удовлетворяющие условию c = 3r , в том смысле, что они минимизируют количество маяков, необходимых для покрытия общего количества структур ( rc ), что позволяет максимально использовать индивидуальные возможности. маяк. Поскольку структуры могут быть построены только в целочисленных количествах, ниже разумного порогового значения общего размера массива существует только конечное число целочисленных структур, рассчитанных на rc , при этом оптимальный массив такой, что c = 3r и c и r — целое число может быть построено.Первые несколько подсчетов, а также связанные с ними размеры массивов и отношения маяков к структурам приведены в таблице ниже.

Примечания к таблице:

• Размер массива в тайлах (последний столбец таблицы) предполагает, что пространство в 2 тайла (например, устройство для вставки + сундук) оставлено либо над, либо под каждой строкой структур, в то время как больше нигде не остается места.
• Массив из 5 строк (75 структур) является самым большим, который может быть покрыт логистической сетью, созданной из робопортов, расположенных за пределами его зоны обслуживания. Для больших массивов, по крайней мере, минимальное количество робопортов должно быть стратегически размещено внутри, чтобы обеспечить покрытие, тем самым несколько ухудшив соотношение маяков и структур.

История

• 0,13,0 :
  • Переименован с базового маяка в маяк.

• 0.12.0 :
  • Вставщики теперь могут извлекать из маяков.

• 0.9.0 :
  • Область действия теперь видна при наведении курсора.

• 0,7,5 :
  • Деактивированные маяки не дают бонусов.

• 0.7.3 :
  • Ограниченное использование модулей производительности в маяках.

См. Также

Россия представила новую лазерную систему посадки самолета

Российская компания Красногорский завод представила лазерную систему курсово-планирующей посадки LLS 1A, разработанную совместно с Национальным медицинским центром инновационных технологий. Система обеспечивает безопасную посадку самолетов и вертолетов в сумерках, ночью и в сложных метеоусловиях.

Лазерный комплекс состоит из трех маяков: двух глиссадных и одного курсового. Как сообщили Mil.Press Today разработчики системы, лазерные лучи помогают экипажу соблюдать идеальную траекторию захода на посадку. Это поддерживает безопасную высоту полета, по существу устраняя опасность неконтролируемого контакта с поверхностью; обеспечивает точное совпадение с взлетно-посадочной полосой; и помогает найти точку выхода из строя и визуально наблюдать точку приземления на взлетно-посадочную полосу.

Маяк лазерной системы курсово-планирующей посадки

ПАО «Красногорский завод»

Кроме того, разработчики заявляют, что излучение LLS 1A безопасно для экипажа на любом расстоянии, потому что даже на выходе из модуля плотность луча в 40 раз ниже, чем у обычного лазерного указателя.

По словам Петра Сыгурова, советника директора научно-технического центра компании, заслуженного авиаконструктора России, испытания подтвердили, что лучи системы в некоторых случаях могут быть обнаружены в 7 км от аэродрома при видимости на взлетно-посадочной полосе. более 250 метров.

Система полностью адаптирована для работы на арктических аэродромах, добавил Сыгуров.

«Удлиненный корпус с одной стороны сделан специально. Внутри есть дефлекторы, предотвращающие засорение лазерных модулей снегом.От отопительной системы отказались, так как при любом отоплении снег тает и наледь накапливается. Все это сделано для того, чтобы установить маяки на островах Котельный и Новая Земля, чтобы обозначить идеальные посадочные площадки в суровых условиях. Система отлично работает и в полярную ночь », — сказал эксперт.

Перепрограммирование радиомаяка ДЛС 1А

ПАО «Красногорский завод»

Источник Mil.Press Today, ранее занимавшийся метеорологической службой на авиабазе Темп, согласился, что такая система может быть полезной.Например, если срочно необходима авиация на острове Котельный при тяжелых погодных условиях. В таких ситуациях такая дополнительная поддержка была бы весьма полезна пилотам.

Однако генерал-майор ВВС Александр Ахлюстин скептически отнесся к представленной новинке: «Лазерные системы курсового планирования — это давняя история, которая не получила широкого распространения, за исключением, может быть, авианосцев.
