Как вязать арматуру на фундамент: схемы вязки, основные принципы, фото

Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

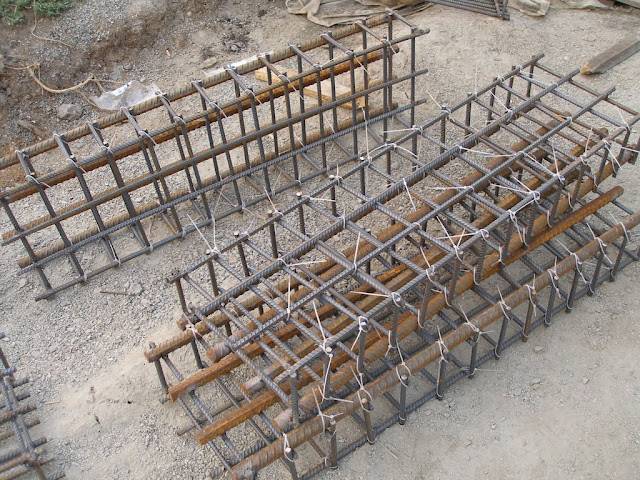

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

• относительная конструктивная простота,
• возможность оборудовать подвальное помещение,
• способность выдерживать тяжелые перекрытия,
• отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Страница не найдена — ГидФундамент

Содержание статьи1 Для кровли1.1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила  армирования2 Для перекрытий3 Общие принципы устройства армопояса3. 1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды  армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3.1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4. 1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Страница не найдена — ГидФундамент

Содержание статьи1 Для кровли1. 1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила  армирования2 Для перекрытий3 Общие принципы устройства армопояса3.1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды  армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3.1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4. 1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Как правильно вязать арматуру для фундамента?

Прочность фундамента влияет на надёжность удерживаемой конструкции. Прочность достигается за счёт качественного бетона и армирования основы. Для этого используется стальная проволока требуемого сечения, соединяемая в металлический каркас. Сегодня мы научимся вязать арматуру для фундамента, рассмотрим, что для этого требуется. Также читайте: «Какая арматура нужна для фундамента».

Способы вязки арматуры

Сначала определим, какую проволоку лучше использовать для вязки армирующего каркаса. Оптимальное сечение 1,2-1,4 мм. Более тонкий вариант непрочен, а проволока с большим сечением сложна в использовании.

Различают три способа, которыми можно сформировать каркас фундамента – сваривание, соединение на проволоку и фиксация пластиковыми хомутами. При кажущейся простоте, оперативности, сварка не самое лучшее решение. Связано это с потребностью привлечения стороннего специалиста, услуги которого придётся оплачивать и с тем, что прочность арматуры и каркаса на её основе при сваривании снижается, что может иметь негативные последствия.

Стоит помнить о том, что уплотнение бетонного раствора с помощью вибраторов приводит к деформированию сварных соединений и даже разрушению. С этим связан факт, что подобный метод используется очень редко, а на смену ему приходят другие, более совершенные технологии.

Всё более популярным вариантом соединения арматуры становится фиксация пластиковыми хомутами. Процедура не нуждается в подготовке и наличия специализированного оборудования. Всё что нужно – затянуть хомуты в тех местах, где пересекаются прутья арматуры. Сам пластик характеризуется прочностными параметрами, стоек к коррозионным проявлениям, выдерживает значительную нагрузку.

Ручная вязка

Не менее актуален вариант со связыванием арматуры стальной проволокой. При незначительном объёме строительства операции проводятся ручным методом используя пассатижи или крюк, выполненный из толстой проволоки. Для большого объема работ целесообразно задействовать – винтовой крюк, а ещё лучше пистолет.

Ручная вязка подразумевает предварительную подготовку проволоки и нарезку на куски нужной длины. Затем её сворачивают вдвое – получается подобие петли, и продевают между арматурными элементами, затягивая до нужного уровня прочности.

При использовании крюка скручивание происходит за счёт вращения рукояти. Винтовой крюк предусматривает совершение поступательных движений вверх-вниз. Использование этих приспособлений экономит время вязки и делает сам процесс проще.

Автоматизация процедуры

Покупка вязального пистолета оправдана в ситуации, когда требуется вязать арматуру в большом объёме – стоимость его велика, поэтому для иных ситуаций его покупка не оправдана.

Пистолет способен работать с проволокой сечением 0,8-1,5 мм – зависит от марки аппарата и его производителя. У этого инструмента есть рядом достоинств:

• Оперативность связывания – одно соединение занимает до 0,8 с;
• Незначительный вес аппарата позволяет обойтись без привлечения дополнительной рабочей силы – придерживать конструкцию можно второй рукой;
• Интегрированная система регулировки длины проволоки на одно соединение минимизирует отходы, а выбор усилия закручивания обеспечивает равномерное распределение напряжения внутри всей конструкции;
• Работа с арматурой разного диаметра.

Процесс связывания проходит следующим образом: выходя из встроенной внутрь катушки, проволока проходит по направляющим между элементами каркаса, формируя при этом требуемое число витков. После этого приходит в действие специальный механизм, выполняющий скрутку и обрезающий излишек проволоки.

Очерёдность действий в процессе вязки

Поговорим подробно о порядке вязки арматуру для ленточного фундамента. Речь будет идти о ручной вязке, работы по которой проводят в такой очерёдности.

В первую очередь формируют схему каркаса, принимая во внимание габариты постройки и ту нагрузку, которая будет восприниматься фундаментом.

Подбирают число поясов армирования – этот фактор зависит от длины ленточного фундамента и высоты. При незначительных нагрузках использование дополнительных прутьев в рамках одного пояса нецелесообразно, а схема имеет формат куба, каждый из сегментов которого состоит из 8 креплений. Шаг вязки по фундаменту, равно как и высота формируемого сегмента идентичны – 30 см. Процесс вязки включает в себя следующее:

• Проволоку нарезают на куски 30 см длиной;
• Складывают вдвое;
• Подводят под участок соединения двух прутьев цельной стороной вперёд;
• Цепляют петлю крюком, оборачивают арматуру;
• Укладывают свободный конец на крюк, начинают скрутку;
• Проворачивают инструмент по часовой стрелке;
• Извлекают крюк, переходят к формированию следующего соединения.

Не перетягивайте проволоку, поскольку это приведет к разрыву.

Ничего сверхсложного в процедуре вязки арматуры фундамента ленточного типа нет. Выполнение работы не требует особых познаний, навыков и специального инструмента. Главное не проявлять чрезмерной поспешности, соблюдать те советы и правила, о которых мы рассказали.

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Содержание статьи

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см², а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент часто используется в качестве основы для сооружений. Это замкнутый контур, напоминающий железобетонную ленту, который устанавливается по периметру несущих стен здания. Такой фундамент оптимизирует нагрузку на основание, распределяя ее по всей площади дома, что повышает сопротивление здания к проседанию и препятствует его перекосу.

Такая конструкция позволяет создавать различные здания, включая деревянные дома и монолитные сооружения из бетона. Кроме того, для нее требуется гораздо меньше материалов и подготовительных работ, что позволяет сэкономить на строительстве, но для качественного основания, необходимо хорошее армирование лент, которое производится с помощью связной арматуры.

Укладка и вязание арматуры

Для создания и укрепления ленточного фундамента используется обычная арматура, скрепленная между собой в одну конструкцию. Основная нагрузка приходится на нее, что увеличивает срок жизни фундамента.

Для работы необходимо выбрать правильную арматуру. Для этого подойдет материал с индикатором K — устойчивый к коррозии. Используют и индикатор C, но он рассчитан на соединение путем сварки.

Внимание! Арматуру без индикатора лучше вовсе не брать.

Перед тем как вязать арматуру для фундамента, необходимо выбрать способ ее соединения. Зачастую используют вязание, что позволяет скрепить части с помощью обычной проволоки. Для этого используют три соединителя:

• проволоку;
• пластиковые хомуты;
• пластиковые хомуты с металлической сердцевиной.

Чаще всего используют проволоку, ведь это надежный и проверенный вариант. Но пластиковые хомуты более удобны, быстрее крепятся и не требуют инструментов. Их единственный недостаток — плохая фиксация, но он проявляется лишь при нагрузке на каркас перед заливкой. После застывания бетона пластиковые хомуты не уступают по свойствам проволоке.

Совет! Можно использовать хомуты с металлической сердцевиной. Они комбинируют преимущества обоих вариантов, являясь прочным соединением для армирования.

После выбора арматуры и соединителя нужно определиться со способом вязания, который зависит от инструмента.

Инструменты для вязания арматуры на фундамент

Так как правильно вязать арматуру на фундамент вручную достаточно сложно, для этого используют инструменты. Они позволяют ускорить процесс и существенно улучшить качество креплений. Хороший инструмент обеспечит быстрое армирование ленточного фундамента.

Среди основных инструментов для вязки арматуры используют:

• вязальный крючок;
• дрель с насадкой;
• вязальный пистолет;
• самодельный крючок.

Иногда используют пластиковые фиксаторы (бобышки), но они неудобны в работе и требуют готового основания. Все инструменты действуют по схожему принципу, используясь для «смотки» проволоки после ее вязания. Отличается лишь вязальный пистолет, который самостоятельно захватывает конструкцию и обвязывает ее.

Однако ленточный фундамент неудобно вязать с помощью него, так как область работы мала.

Практичным и универсальным вариантом является вязальный крючок. Это профессиональный инструмент для соединений, который можно использовать везде. Он компактный и может использоваться при вязке арматуры в ленточном фундаменте. Самодельный крючок копирует его, являясь обычным крючком на рукоятке.

Для ускорения процесса используется дрель с насадкой. Она быстро проводит смотку соединений до упора, надежно закрепляя конструкцию. Правда, если инструмент большой, то он будет неудобен при вязке ленточного каркаса.

Совет! Такую дрель можно сделать самостоятельно. Для этого подойдет насадка в виде крючка и обычный шуруповерт.

Принцип работы всех инструментов схож — смотка проволоки на каркасе. Поэтому выбор зависит от личных предпочтений и на результат не влияет.

Схема вязания арматуры для ленточного фундамента

Вязать арматурный фундамент вручную достаточно просто. Перед этим нужно правильно установить каркас. Для этого подойдет следующая схема ленточного каркаса:

Количество поясов армирования зависит от длины и высоты ленточного фундамента. Если конструкция проста, то дополнительные прутья в одном поясе отсутствуют, схема превращается в обычный куб с восемью креплениями в сегменте. N и L отвечают за расстояние, через какое вязать арматуру на фундамент. Зачастую это 100-300 миллиметров, что зависит от нагрузки на конструкцию. Высоту сегмента делают такой же, а ширину — около 300 миллиметров. При необходимости можно добавить дополнительные линии арматуры, как сделано на рисунке.

Схема вязания арматуры проста и состоит из нескольких шагов:

• берется кусок проволоки длиной 25-30 см;
• складывается вдвое;
• подводим под соединение прутьев цельной стороной;
• петля цепляется крючком и полностью огибает арматуру;
• после этого свободный конец кладется на крючок, начинается смотка;
• крючок нужно вертеть по часовой стрелке до упора;
• после завершения крючок вынимается, соединение готово.

Важно! Не стоит сильно закручивать проволоку, ведь она может лопнуть.

Путь петли для вязки ленточного фундамента можно увидеть на этой схеме, где единицей отмечены действия до 5 шага, а остальные — двойкой.

Наличие шуруповерта с насадкой упрощает смотку проволоки, а вязальный пистолет самостоятельно проводит весь процесс. С практикой, скорость ручной смотки повышается, как и надежность таких соединений.

Другие способы соединения арматуры

Для соединения каркаса в ленточном фундаменте используют и другие способы помимо вязки. Это хомуты из пластика, которые ранее упоминались, а также сварка. Их использование имеет ряд преимуществ, но многие предпочитают обычную проволоку. И этому есть причина.

Хомуты из пластика — удобный и простой способ соединения конструкции. Он быстро закрепляется, не требует инструментов и не уступает в надежности после затвердевания бетона. Но у него есть недостатки:

• цена;
• слабость соединения до заливки бетоном;
• неустойчивость к температурам.

Такое соединение дорогостоящее, а его надежность сомнительна до заливки бетоном. При небольших нагрузках арматуру может попросту повести, испортив всю работу до этого. Низкие температуры для хомута губительны, надежность соединений падает при небольших морозах. Поэтому его лучше использовать для быстрых и простых конструкций.

Нужно ли вязать арматуру в фундаменте, когда есть сварка? Это надежное соединение, которое требует лишь опыта и сварочного аппарата. Оно обеспечивает хорошее крепление каркаса и требует минимум средств при самостоятельной работе.

Но недостаток этого способа — потеря прочности арматуры. Металл при тепловом воздействии теряет свои свойства, что особенно влияет на его устойчивость к низким температурам. Поэтому готовая конструкция может попросту лопнуть при первых морозах. Да и времени уходит на него много. Поэтому в вопросе «вязать или варить арматуру» многие предпочитают именно первый вариант.

Как вязать пластиковую арматуру

Стеклопластик — альтернатива металлу в создании фундамента. Он имеет меньшую стоимость и вес, а его срок жизни куда выше. Но процедура вязки такого каркаса несколько отличается от обычной.

Перед тем как вязать пластиковую арматуру для фундамента, нужно провести точные расчеты — это не металл, который выдержит небольшие погрешности в весе и нагрузке, здесь нужен просчет и точное распределение веса. Расстояние между стержнями при вязке варьируется от 15 до 35 сантиметров, в легких конструкциях иногда доходит до 60.

Для создания основания всегда используются пластиковые поддоны (бобышки), которые позволяют конструкции не проседать при заливке бетоном. Стеклопластиковая арматурная вязка проводится так же, используется проволока или хомуты. При этом не допускается работа без измерений, все соединения должны равномерно распределяться по периметру.

Важно! Для устойчивости стеклопластиковой конструкции используют специальные металлические элементы, которые препятствует деформации и проседанию каркаса.

Связывание арматуры ленточного фундамента — процесс простой, но требующий внимания к каждому элементу. От этого зависит итоговая прочность конструкции и надежность готового фундамента. Для этого используются различные инструменты и схемы, но сам процесс довольно прост. Для более подробного объяснения тому, как вязать арматуру ленточного фундамента, стоит посмотреть видео:

Как правильно вязать арматуру для фундамента?

Долговечность и надежность любого здания напрямую зависит от качества фундамента, на котором оно стоит. Без нормального прочного фундамента даже самые крепки стены со временем начнут рушиться. Для того, чтобы повысить прочность фундамента оптимальным решением остается – использование арматуры. В итоге правильного соединения арматурных прутьев получится прочная конструкция, которая сможет выдержать общий вес постройки. Поэтому особое внимание уделятся вязке арматуры под фундамент.

Прочное основание под фундамент также можно создать, сварив отдельные металлические стержни между собой. Однако данный способ применяется все реже.  И так как правильно вязать арматуру для фундамента. Все чаще по некоторым причинам прибегают к вязке:

1. Самостоятельное строительство и процесс варки не совместимы, так как редко кто способен полностью разобраться в нюансах и тонкостях этого дела. Проще освоить технику вязки, которая к тому же выходит еще и значительно быстрее.
2. Со временем в местах сварки начнут прогрессировать окислительные процесс, в результате протекания которых сварной шов становится менее крепким, а фундамент соответственно менее надежным. Риск возникновения коррозии, если говорить о вязке арматуры под фундамент, значительно снижается.
3. Сварка становится причиной нарушения структуры металла, что негативно скажется на конечном качестве работ. Правильно выполненная вязка станет гарантией надежности и долговечности перемычек, фундамента и прочих конструкций из железобетона.

Материалы для вязки арматуры

Перед тем, как приступить к правильной вязке арматуры для фундамента, необходимо приобрести все необходимое. В качестве арматуры используются пруты из стали определенной длины и диаметра. Прочность, долговечность и надежность фундамента напрямую зависит от толщины используемой арматуры. Запрещено использовать прутья, диаметр которых меньше 6 мм. Что касается длины, для обустройства фундамента чаще всего используется арматура длиной от 6 метров. Удобно заказывать арматурные стержни с доставкой. Это позволит вам сэкономить не только время, но и силы, которые вы благополучно в дальнейшем потратите на возведение фундамента. Обратите внимание на поверхность арматуры. Сегодня продаются как гладкие изделия, так и прутья с рифлением, гребнями и насечками. Рельефные — более удачный вариант, так как они имеют более высокую адгезию с бетоном.

Между собой стержни из металла соединяются при помощи проволоки или хомутов из пластика. От качества соединительных материалов также зависит прочность и целостность конечного результата.

Для вязки арматуры под фундамент подойдет проволока круглого сечения с диаметром 12 – 14 мм. Не стоит брать более толстую, так как ее будет сложно гнуть, а более тонкая просто не справится с нагрузками. Отличный вариант – обожженная проволока из стали, продаваемая в бухтах. Легко сгибается и принимает необходимую форму, но характеризуется высоким уровнем прочности и долговечностью. Необожженная проволока не подходит. Она тяжело гнется, часто ломается. Однако любую необожженную проволоку можно превратить в обожженную, просто подержав ее над открытым огнем и оставив остывать на воздухе на полчаса.

Проволоку необходимо поделить на равные отрезки длиной 25-30 сантиметров. Откусывать или обрезать каждый раз нужный кусок неудобно. Умудренные опытом мастера рекомендуют в несколько раз согнуть проволоку, соблюдая необходимую длину, а затем места сгиба за раз перерезать болгаркой. Так за несколько минут можно подготовить все элементы, не тратя время на постоянное обрезание.

Пластиковые хомуты, популярность которых набирает обороты, многие строители-консерваторы все-таки использовать опасаются, не доверяя данному методу крепления. Однако использование хомутов пластиковых также способно обеспечить полноценную надежную фиксацию стальной арматуры. Существует и несколько нюансов. Такой каркас часто не способен выдерживать динамические нагрузки. Если во время сборки неправильно наступить на какой-либо верхний элемент или неправильно произвести заливку бетоном, некоторые крепления из пластика могут треснуть. Особую аккуратность также необходимо проявить во время работы с вибрационным оборудованием, используемым для уплотнения бетонного слоя. Значительным преимуществом пластиковых хомутов, если сравнивать их с проволокой, является простота работы с ними. Ничего гнуть не нужно. Стоит лишь прочно затянуть хомут и соединение готово.

Необходимые для вязки инструменты

Проволоку гнуть, конечно, можно и голыми руками, однако с целью упрощения и ускорения процесса рекомендуем использовать специально предназначенные для этого инструменты. Например, крючок для вязки арматуры под фундамент, приобрести который можно в любом строительном магазине. Современный рынок представляет в широком ассортименте и самые обычные модели, и винтовые, и полуавтоматические, которые хоть и делают работу более простой, но все-таки требуют от исполнителя приложения определенной физической силы. Опытные мастера утверждают, что магазинные крючки в большинстве случаев неудобны и быстро выходят из строя, поэтому они самостоятельно изготавливают личный инструмент для работы, что позволяет не только сэкономить деньги, но и сделать процесс вязки более удобным. Чтобы своими руками сделать такой крючок, вам понадобится отрезок арматуры с рифлением и подшипник для ручки.

Отличная альтернатива всем самодельным приспособлениям и крючкам – специальный пистолет для вязки. Устройство идеально для использования при масштабном строительстве. Оно способно ускорить и значительно облегчить процесс вязки. Прибор самостоятельно скручивает проволоку с установленным усилием за 0,8 с. Такие пистолеты имеют малый вес, освобождая вторую руку, которой теперь можно придерживать крепеж. Модель пистолета, которая вам необходима, зависит от диаметра используемой арматуры. Единственным недостатком подобного рода техники можно назвать высокую цену. Растраты будут неоправданными, если пистолет приобретается для единичного строительства.

Можно создать самостоятельно в домашних условиях подобие пистолета для вязки. для этого достаточно переоборудовать шуруповерт, вставив в патрон инструмента крючок, изготовленный из проволоки с круглым сечением 4 мм. Не стоит использовать для данных целей дрель. Из-за большей скорости оборотов она не сможет справиться с поставленной задачей. Работать с самодельным инструментом следует предельно аккуратно, держа его в обеих руках.

Использование пистолета для вязки арматуры сокращает общую продолжительность работ в пять – семь раз, если сравнивать с вязкой с помощью крючка. Однако устройство не подходит для применения в труднодоступных местах, а также неэкономично расходует проволоку и нуждается в регулярном перезаряде батареи.

Схемы и способы вязки

Первое, что необходимо сделать, подготовить все необходимые материалы, отнести их к месту локации фундамента, если нужно выровнять арматурные прутья, подложить под арматуру фиксаторы из пластика, которые необходимо уложить между опалубкой и арматурой для того, чтобы отдельные части используемой арматуры не показывались из-под бетона. Можно приступать к вязке, которая может осуществляться несколькими методами.

Если для вязки арматуры использовать самозатягивающиеся хомуты из пластика, то никаких особых вопросов не возникнет. Главное, хорошо затянуть каждое соединение. Еще легче работать с пистолетом, который практически делает все сам и за мгновение. Наиболее сложным процесс станет с использованием крючка и проволоки. Именно при работе с крючком может использоваться несколько основных приемов и методов.

Сегодня известно множество вариантов вязки арматуры, отличающихся друг от друга направлением загиба проволоки. По крепости и надежности почти все методы вязки одинаковы, основным критерием выбора техники становится удобство.

Способ первый

Наиболее простой и часто используемый способ вязки арматуры для фундамерта, включает в себя такую последовательность действий:

1. отрезок проволоки складывается вдвое;
2. в месте соединения двух арматурных прутьев проволока проводится под арматуру;
3. крючок продевается в петлю проволоки;
4. пальцами необходимо подтянуть свободный конец проволоки к крючку и наложить на него, немного согнув;
5. вращательными движениями крючка скрутите оба кона проволоки;
6. сделав три – пять оборотов, убедитесь в надежности крепления и выньте крючок из петли.

Способ второй

Не слишком отличается от первого. Этапы:

1. проволока складывается вдвое и в месте соединения стержней заводится под арматуру;
2. в петлю продевается крючок;
3. через крючок перегибаем второй конец так, чтобы получилась О-образная петля;
4. вращательными движениями скручиваем полученную петлю, пока соединение не станет надежным;
5. вытаскиваем крючок.

Способ третий

Именно данный способ вязки арматуры под фундамент опытные матера называют самым удобным, так как он высвобождает одну руку:

1. проволока заводится под арматуру;
2. в петлю вставляется крючок, которым необходимо поддеть 2-ой конец проволоки;
3. по направлению вниз загибаем соединительную проволоку;
4. тянем крюк на себя и крутим несколько раз. Готово.

Способ четвертый

1. проволока вновь складывается пополам и заводится под арматуру;
2. крепко прижимая к стержню, концы ее необходимо согнуть в направлении на себя;
3. в петлю вставляем крюк, и после нескольких оборотов извлекаем его.

Такой способ дает возможность получить более прочную скрутку. Умудренные опытом профессионалы рекомендуют подгибать проволоку до начала скрутки, чтобы не приходилось раз за разом делать множество оборотов, что значительно снижает риск частого перелома проволоки. Оптимальным количеством оборотов считается три – пять.

Все способы между собой достаточно схожи, за исключением нескольких нюансов. Уже после нескольких попыток человек, который решил вязать арматуру своими руками, приловчится и сможет выбрать способ, который будет для него наиболее удобным. Бытует мнение, что легче работать с винтовым крючком, но это также, по нашему мнению, дело привычки и техники.

Заключение

Вязка арматуры хоть и не считается простым и быстрым занятием, однако, вполне доступным даже мастеру без наличия подобного опыта. Сейчас вы узнали как же правильно вязать арматуру для фундамента. Главное подобрать правильно расходные материалы и инструмент. Без сомнения, применение пластиковых хомутов или специального пистолета сделает процесс максимально быстрым и простым, но и дорогостоящим. Поэтому крючок по-прежнему остается наиболее выгодным вариантом.

Как связать арматуру для фундамента

Фундамент в первую очередь должен быть надежной опорой дома. Для того, чтобы он был прочным, использования одного бетона недостаточно. Эту конструкцию обязательно армируют. Такой способ устройства позволяет возводить конструкции, способные выдерживать как огромную массу стен, так и давление на грунт во время пружинных ударов.

Для изготовления арматурной сетки используйте стальные прутки толщиной от 6 до 32 мм. Они могут быть как гладкими, так и гофрированными.Чтобы соединить их в единую конструкцию, в основном используются два метода: сварка и вязание. В промышленном строительстве чаще всего применяется первый, так как сетка поставляется готовой с завода, где такую ​​конструкцию сделать проще.

В частном домовладении и строительстве небольших конструкций такой способ подключения можно считать нецелесообразным, так как нужно много сварщиков, чтобы быстро сделать сетку на месте. Поэтому в таких случаях обычно используют второй способ (вязание).Далее рассмотрим, как связать арматуру.

Этот метод лучше использовать еще и потому, что сварка ослабляет конструкцию. Кроме того, в швах в будущем может появиться ржавчина, что также сделает каркас арматуры не очень надежным, а это обязательно скажется на долговечности фундамента и здания в целом. Итак, как связать арматуру под фундамент?

В первую очередь необходимо подготовить сами стержни, а также проволоку. Последний обычно имеет диаметр 0.8-1,2 мм. Его разрезают на куски длиной от одного до двух метров. Сколько существует ответов на вопрос «как связать арматуру». Самый простой способ — установить с помощью плоскогубцев. В этом случае проволока складывается пополам, проходит через соединенные стержни и связывается. Далее лишние концы обрезаются кусачками.

Часто при самостоятельном строительстве мастера задаются вопросом, как связать арматуру крючком. Это еще один довольно распространенный метод, при котором используются не плоскогубцы, а специальное приспособление, которое можно купить либо в магазине, либо изготовить самостоятельно из проволоки.Этот инструмент представляет собой крючок, который

Петля вязанной проволоки сложена пополам. Его концы также наматываются на крючок после того, как они предварительно пропущены через шатуны.

Итак, «как связать арматуру крючком» — дело несложное. В обоих случаях проволока натягивается закручиванием крючка. Заводские модели оснащены специальной ручкой для облегчения этого процесса. Вы также можете использовать отвертку. Крючок просто вставляется в гнездо вместо винта. Используя ручное вязание, можно получить очень гибкие и эластичные конструкции.К их недостаткам можно отнести возможность смещения узлов в процессе заливки фундамента.

Есть еще один метод, в котором используется особая проволока: скобы, соединители и замки. В этом случае для связывания не нужно использовать никаких инструментов. Все работы производятся непосредственно руками. С использованием таких элементов процесс вязания можно ускорить. В этом случае узлы будут намного прочнее.

Итак, теперь у вас есть представление о том, как связать арматуру. Приступая к этой работе, у вас самого все будет хорошо.Этот процесс прост и вполне осуществим.

Учимся вязать арматуру под ленточный фундамент

Фундамент — это основа всех основ. Во всяком случае, что касается строительства. При неудовлетворительном качестве его заполнения дом долго не прослужит. Собираясь построить дом своими руками, не помешает узнать, как связать арматуру под ленточный фундамент.

Почему именно этот тип? Дело в том, что это самый дешевый, а значит, и самый распространенный вид основы не только в нашей стране, но и во всем мире.К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.

Зачем вязать?

Известно, что некоторые строители при возведении домов применяют сварку арматурного основания. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в будущем снижают механическую прочность металла.

Кроме того, места сварки очень подвержены коррозии. Учитывая, что любая строительная смесь для заливки фундамента представляет собой смесь воды, цемента и заполнителей, потенциальная опасность этого метода становится очевидной.Так как же связать арматуру под ленточный фундамент?

Ручной режим

К сожалению, на многих отечественных стройплощадках и по сей день используется техника ручного армирования переплетов. Конечно, этот метод доступен каждому и не требует особых финансовых затрат, но это медленный процесс, и квалификация рабочих здесь играет немалую роль.

Автоматика

Если вы задумываетесь о том, как связать основу под ленту арматуры, лучше всего приобрести специальную вязальную машину.Это не только существенно облегчит такую ​​работу, но и многократно ускорит ее выполнение. Таким образом, стыковка одного сустава занимает всего пару секунд.

Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как связать арматуру под ленточный фундамент.

Начало работы

Перед тем, как вязать арматуру под ленточный фундамент, необходимо осмотреть ее на предмет механических повреждений и больших очагов коррозии.

Не думайте, что мы слишком внимательно относимся к несущественным моментам: дело в том, что армирующая основа с очагами коррозии — потенциально опасный элемент, из-за которого вся конструкция может разрушиться в долгосрочной перспективе.

Работа по вязанию проводится в строго определенной последовательности. Подготовлены клапаны к подаче. После этого ее привозят к месту установки, разравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Обычно длина нахлеста должна быть не менее 250 мм.

Перед повторным осмотром вязкого армирующего основания, его очищают металлической щеткой и, при необходимости, выравнивают молотком.

Укладываем арматуру в опалубку

Это самый ответственный этап. По крайней мере, два человека отвечают за подготовку и скрепление арматуры. Устанавливают и фиксируют в желаемом положении три человека. Если сборка осуществляется в траншеях или траншеях, арматурное основание подается через траверсу или лотки.

Так готовится и вяжется арматура под ленточный фундамент.

Как вязать арматуру для фундамента: рекомендации

Если вас интересует вопрос, как вязать арматуру для фундамента, стоит знать, что это организованный рабочий процесс, требующий соблюдения правильности вязки и определенного порядка. Сначала каждый элемент подготавливается к установке, и если один или несколько из них неисправны, их необходимо предварительно очистить и выпрямить.Далее выполняется стропа, после чего каждый элемент подается непосредственно к месту вязки. Затем элементы устанавливаются в правильное конструктивное положение, после чего можно приступать к вязанию. Об этом стоит рассказать подробнее.

Как связать арматуру для фундамента: процесс работы

Процедура стыковки осуществляется с помощью металлической проволоки определенного диаметра, а также с помощью точек крепления, то есть монтажных крючков. Складывание стержней производится внахлест, после чего их удары соединяются посередине и по краям с помощью стальной проволоки.Во избежание обрыва провода в местах соединения его диаметр нужно подбирать правильно, в полном соответствии с нормативами. Процедура вязки может производиться пистолетом или вручную. Первый вариант считается оптимальным, так как выполняется в автоматическом режиме, не требует дополнительных работ и экономит время. Увеличивает скорость работы и силу скрепления, что положительно сказывается на качестве получаемого результата. Ручное связывание — это процесс, при котором связывание выполняется с помощью специального крючка.У этого метода есть недостаток — значительные временные затраты. Если вас интересует, как связать арматуру для фундамента, то следует сказать, что это можно сделать с помощью специальных скоб, которые можно приобрести в специализированном строительном магазине. Очень часто стыковка производится для небольших домов, так как они опираются на незначительный вес конструкции на возведенный фундамент.

Говоря о том, как правильно вязать арматуру, стоит также отметить, что для многоквартирных домов фурнитура производится сваркой.Такой способ не лишен недостатков. Во-первых, речь идет о большом объеме работ, требующих дополнительного количества сварщиков. Применение электросварки вызывает снижение прочности арматуры, что связано с воздействием на нее повышенных температур. Пока сварка увеличивает жесткость получившейся конструкции, при ее уплотнении вибратором часто нарушается целостность сварных швов в местах стыков. Как правильно ввязать арматуру для фундамента, чтобы не потерять целостность? Все чаще для этих целей мы применяем метод вязания скобами или проволокой при формировании каркаса.Благодаря этому конструкция получает оптимальную степень соединения, снижает риск разрушения арматуры в процессе заливки бетона и его последующего уплотнения.

Теперь вы не только знаете, как связать арматуру для фундамента, но и имеете представление, как это сделать правильно и качественно.

расчет армирования, укладки и вязки

Для правильного армирования фундамента частного дома необходимо произвести расчет арматуры, ее грамотную укладку и вязку.Неправильный расчет приведет к повреждению фундамента или к лишним расходам. Мы обсудим армирование фундаментов различных конструкций и принцип расчета стальной арматуры, сопровождаемые схемами и сводными таблицами.

Армирование фундамента требует исследования конструкции каркаса из арматуры, выбора и расчета сечения, длины и массы стального профиля. Недостаточность армирования приводит к снижению прочности и возможному нарушению целостности здания, а его переизбыток — к неоправданно высоким затратам на этом этапе.

Что нужно знать о фурнитуре

При армировании бетонного основания используется два вида строительной арматуры:

• класс A-I — гладкая;
• класс А-III — ребристый.

Гладкая арматура используется в ненагруженных участках. Он только образует каркас. Ребристая арматура за счет развитой поверхности обеспечивает лучшее сцепление с бетоном. Такие стержни используются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах одного фундамента..

Диаметр стержня зависит от типа грунта и массы конструкции.

Таблица № 1. Минимальные стандартные диаметры арматуры

Если планируется строительство деревянного одноэтажного дома на плотном грунте, значения диаметров арматуры могут приниматься табличными. Если дом массивный, а грунт пучинистый, диаметры продольной арматуры принимают в пределах 12-16 мм, в исключительных случаях — до 20 мм.

При расчетах вам понадобится информация об арматуре из ГОСТ-2590-2006.

№ стола 2

1,5102

Расход арматуры для разных типов фундаментов

Конструкции фундаментов разной конструкции имеют разную нагрузку распространяется. Для каждого вида расчет количества арматуры проводится согласно его требованиям. Для корректного сравнения расчет всех фундаментов будет проводиться для домов следующих размеров:

• ширина — 6 м;
• длина — 8 м;
• Длина несущих стен — 14 м.

Расчет арматуры для плитного фундамента

Это наиболее материалоемкий тип фундаментов. В бетоне есть два уровня арматурных решеток, расположенных на 50 мм ниже верхней и выше нижней границы плиты. Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня / кирпича ячейка каркаса обычно составляет 200 × 200 мм. В точках пересечения арматуры верхний и нижний уровни каркаса соединяются вертикально расположенными стержнями.

Арматурный каркас плитного фундамента

Рассчитаем арматуру для нашего эталонного дома (см. Выше).

1. Горизонтальная арматура Ø 14 мм, гофрированная.

• 8000 мм / 200 мм + 1 = 41 шт. длина 6 м.
• 6000 мм / 200 мм + 1 = 31 шт. длина 8 м.
• Итого: (41 шт. X 6 м + 31 шт. X 8 м) x 2 = 988 м — для обоих уровней.
• Масса 1 пог.м прутка O 14 мм — 1,21 кг.
• Общий вес — 1195,5 кг.

2.Вертикальная арматура Ø 8 мм, гладкая. Для плиты толщиной 200 мм длина прутка составит 100 мм.

• Количество переходов горизонтальной арматуры: 31 х 41 = 1271 шт.
• Общая длина: 0,1 м x 1271 шт. = 127,1 м.
• Вес: 127,1 м x 0,395 кг / м = 50,2 кг.

3. В качестве вязальной проволоки обычно используется термообработанная проволока диаметром 1,2–1,4 мм. Поскольку место одного стыка, как правило, перевязывают два раза — сначала при укладке горизонтальных прутьев, затем вертикальных, общее количество проволоки увеличивается вдвое.Для одного подключения требуется примерно 0,3 м тонкого провода.

• 1271 шт. х 2 х 0,3 м = 762,6 м.
• Удельный вес проволоки Ø 1,4 мм — 12,078 г / м.
• Вес проволоки: (762,6 м x 12,078 г / м) / 1000 = 9,21 кг.

Так как тонкий провод может порваться / потеряться, нужно приобретать его с наценкой.

Общее количество материалов для армирования каркаса плиты приведено в таблице №3.

Таблица №3

армированная полоса найдена

бетонные балки, расположенные под всеми несущими стенами. Он содержит прямые участки, уголки и тройники. Расчет выполняется для прямых участков с небольшим запасом на армирование углов.Принимаем ширину ленты — 400 мм, глубину — 700 мм.

Схематическое изображение прямого участка ленточного фундамента

Место стыка несущих внутренней и внешней стен

Внешний или внутренний угол наружных стен

Армирование ленточного фундамента также двухуровневое. Для продольных сечений используется пруток класса А-III, а для вертикальных и поперечных (прижимы) — пруток класса А-I. Сечение арматуры берется для ленточных фундаментов несколько меньше, чем для плитных, при тех же условиях строительства.

Рассчитаем арматуру для эталонного здания, выбранного в качестве примера (см. Выше).

1. Горизонтальная продольная арматура Ø 12 мм с пазами. Для ленты шириной 400 мм достаточно уложить по две штанги в каждом из двух уровней. Для более широкой ленты уложите 3 стержня.

• Длина всех ремней: (8 м + 6 м) x 2 + 14 м = 42 м.
• Общая длина арматуры: 42 м x 4 = 168 м.
• Вес арматуры: 168 м x 0,888 кг = 149,2 кг.
• С учетом усиления уголков масса штанг составит 160 кг.

2. Вертикальная арматура Ø 8 мм, гладкая. При глубине ремня 700 мм длина стержня составляет 600 мм. Расстояние между вертикальными планками по длине ленты принимаем 500 мм.

• Количество стержней: 42 м / 0,5 + 1 = 85 шт.
• Общая длина стержней: 85 шт. х 0,6 м = 51 м.
• Вес стержня: 51 м x 0,395 кг / м = 20,1 кг.

3. Горизонтальная поперечная (зажимная) арматура Ø 6 мм, гладкая. Для ленты шириной 400 мм длина планки составляет 300 мм.Расстояние между поперечными стержнями по длине ленты принимаем 500 мм.

• Количество стержней: 42 м / 0,5 + 1 = 85 шт.
• Общая длина стержней: 85 шт. х 0,3 м = 25,5 м.
• Вес стержня: 25,5 м x 0,222 кг / м = 5,7 кг.

4. Проволока для вязания. Расчет при привязке каждого соединения одним проводом Ø 1,4 мм:

• Количество узлов: 85 х 4 = 340 шт.
• Общая длина: 340шт х 0,3 м = 102 м.
• Общий вес: (102 м x 12.078 г / м) / 1000 = 1,23 кг.
• При двукратной вязке узлов вес проволоки составляет 2,5 кг.

Общее количество материалов для армирования ленточного каркаса приведено в таблице №4.

Таблица №4

фундамент состоит из опор, нижняя часть которых находится ниже зоны промерзания, и опирающегося на них ленточного фундамента. При глубине промерзания 1,5 м высота столбов составляет 1300 мм (см.рис.), Т.е. их основание находится на 1700 мм ниже уровня почвы.

Устройство арматуры в столбчатом фундаменте, вид сбоку: 1 — песчаная подушка; 2 — арматура Ø 12 мм; 3 — свайная арматура

Столбы устанавливаются по углам здания и вдоль ленты через каждые 2-2,5 м.

Рассчитаем количество стержней для конфигурации дома на примере (см. Выше). Для этого нужно рассчитать количество арматуры для столбов и сложить его с результатом расчета для ленточного фундамента.

В стойки загружаются только вертикальные стержни, для формирования каркаса используются горизонтальные. Столб диаметром 200 мм усилен четырьмя вертикальными арматурами. Количество опор: 42 м / 2 м = 21 шт.

1. Вертикальная арматура Ø 12 мм, с пазами.

• Общая длина фитингов: 21 шт. х 4 шт. х 1,3 м = 109,28 м.
• Вес арматуры: 109,29 м x 0,888 кг = 97,0 кг.

2. Горизонтальная арматура Ø 6 мм, гладкая. Для перевязки горизонтальные зажимы следует размещать на расстоянии не более 0.5 мес. Для глубины 1,3 м достаточно трех уровней перевязки. Расстояние между вертикальными секциями составляет 100 мм. Длина каждого горизонтального сегмента 130 мм.

• Общая длина турников: 21 шт. х 3 шт. х 4 шт. х 0,13 м = 32,76 м.
• Вес стержня: 32,76 м x 0,222 кг / м = 7,3 кг.

3. Проволока для вязания. Каждый столб содержит три уровня горизонтальных стержней, которые связывают четыре вертикальных.

• Длина вязальной проволоки на полюс: 3 шт. х 4 шт.х 0,3 м = 3,6 м.
• Длина провода для всех полюсов: 3,6 м x 21 шт. = 75,6 м.
• Общий вес: (75,6 м x 12,078 г / м) / 1000 = 0,9 кг.

Общий объем материалов для усиления столбчатого фундамента с учетом ленточного каркаса приведен в таблице №5.

Таблица №5

Способы и приемы соединения арматуры

Для соединения перекрестных стержней применяют сварку и проволочную вязку. Для фундамента сварка — не лучший способ установки, так как она ослабляет конструкцию из-за нарушения целостности конструкции и риска возникновения коррозии.Поэтому, как правило, армированный каркас «вяжут».

Это можно сделать вручную с помощью плоскогубцев, крючков или специального пистолета. С помощью плоскогубцев вяжется неотожженная проволока большого диаметра.

Приемы ручного вязания арматуры плоскогубцами: 1 — вязание проволокой в ​​пучках без подтягивания вверх; 2 — вязание угловых узлов; 3 — двухрядный узел; 4 — поперечный узел; 5 — мертвый узел; 6 — крепление стержней соединительным элементом; 7 — стержни; 8 — соединительный элемент; 9 — вид спереди; 10 — вид сзади

Для тонкой отожженной проволоки удобнее использовать крючки: простые или винтовые.

Видео: Наглядное занятие по вязанию арматуры самодельным крючком

Пистолет для вязания

Для больших объемов работы используйте вязальный пистолет. При этом скорость вязки намного выше традиционных методов, но есть зависимость от источника питания. Кроме того, именно для фундамента пистолет нельзя использовать везде — некоторые участки труднодоступны.

Как связать арматуру в ленточном фундаменте

Чтобы сообщить о надежности ленточного фундамента, его необходимо укрепить.Стержни арматуры будут отличаться в зависимости от типа конструкции, определяемой толщиной. Для фундамента под хозпостройку вполне будет диаметр 10 мм, для основы дома арматура должна быть толще.

Вам понадобится

• — Стержни арматуры;
• — проволока вязальная;
• — Инструменты в зависимости от выбранного метода.

Инструкции

1

Обвязка арматуры проволокой потребует труда квалифицированных рабочих, которые соединяют конструкцию стержней с помощью плоскогубцев или специальных крючков.Стержни стыкуются внахлест, после чего стык обвязывается стальной проволокой в ​​трех местах — по краям и посередине. Диаметр проволоки, используемой для этого, будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, необходимо будет произвести дополнительную загибку крючков — это несколько увеличивает трудоемкость всего процесса.

2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой.Многие вроде бы предпочитают ручную сварку, но у нее есть недостатки, например, большой объем работы, требующий либо времени, либо большого количества исполнителей. Кроме того, нельзя использовать контактную сварку с диаметром арматуры более тридцати двух миллиметров. Есть еще одно неудобство — стыки при сварке будут создавать большую жесткость всей конструкции, и при последующей эксплуатации целостность сварных конструкций может быть нарушена.

3

Хорошим вариантом считается вязальный пистолет с проволокой — работа автоматическим инструментом в разы снижает трудоемкость вязания.Процесс быстрый, качество работы хорошее. Пистолет для вязания может работать от аккумулятора. Для использования с ним понадобится провод от сменных катушек. Арматура не должна при этом ложиться на дно фундамента — необходимо использовать специальные держатели или подкладывать кирпичи под цапфы. Их можно воткнуть прямо в землю.

4

Перед началом работы все стержни, предназначенные для стыковки арматурной сетки, необходимо по мере необходимости подготовить. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка поправляют молотком.Элемент подается в предназначенное для него место, как и должно быть закреплено, выровнено в нужное положение согласно проекту. После этого можно провязать стыки.

Как связать пластиковую фурнитуру. Характеристики фундамента из стеклопластиковой арматуры, расчеты и установка

Композитная арматура относится к современным материалам, призванным заменить дорогой металл и обеспечить большую устойчивость к негативному воздействию внешних факторов. После того, как этот вид полимерной катанки с 2012 года начал производиться в России, интерес строителей к нему стал расти с каждым годом.

Применение стекловолоконных материалов для армирования монолитных бетонных конструкций особенно актуально в случаях возможного воздействия влаги, так как полимеры не подвержены коррозии.

Пластиковые стержни используются в индивидуальных постройках, при возведении крупных зданий и сооружений, прибрежных укреплений и автомобильных дорог. В частном строительстве из него делают арматурные каркасы для ленточных и плитных фундаментов, а также армирующую кладку из пеноблоков.

Материал, из которого изготовлена ​​пластиковая арматура, представляет собой полимерную смесь продольного стеклопластика повышенной прочности и термостойкой смолы. Стандартные диаметры изготавливаемых стержней от 4 до 32 мм. Максимальная рабочая температура 60˚C. Предел прочности на разрыв 150 МПа.

Подготовка материалов для сборки арматурного каркаса

Для повышения общей прочности бетонного монолита его армируют стекловолоконной арматурой в виде плоской сетки или пространственного каркаса, который собирается из круглых стержней переменного или постоянного сечения.Отдельные элементы таких конструкций соединяются между собой при помощи вязальной проволоки, фиксирующих зажимов или специального пистолета.

Следовательно, чтобы связать арматурный каркас необходимо приобрести:

• Арматура пластиковая проектных диаметров;
• вязальная проволока или длинные зажимы.

В отличие от традиционных металлических стержней, арматура из стекловолокна поставляется в виде бухты.

Поэтому перед тем, как приступить к сборке каркаса, его необходимо размотать и разрезать на куски необходимой длины.Резка производится ножовкой или другим инструментом, не допускающим нагрева материала. Отметить точки среза на поверхности несложно с помощью обычного маркера.

Проволока для вязания должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не порваться при скручивании. Чтобы быстро получить отрезки проволоки необходимой длины для вязания, всю свернутую катушку необходимо разрезать болгаркой на 3 или 4 части.

Чтобы сделать вязальную проволоку более мягкой, ее можно обжечь в огне паяльной лампой или в огне.Необожженный провод хуже изгибается и не всегда обеспечивает плотное покрытие соединения. Кроме того, неподготовленный металл имеет более низкую пластичность и часто ломается в процессе эксплуатации.

Вязание фиксаторами.
Общая схема вязки.

Инструмент для армирования проволочной обвязки

Использовать плоскогубцы для вязания не очень удобно. Они не обеспечивают необходимой плотности покрытия компаундом и требуют больших усилий. Поэтому стальную проволоку на арматурных стержнях скручивают с помощью специальных крючков или вязального пистолета.В инструментальных магазинах продаются два вида крючков, предназначенных для вязания фурнитуры:

• простая рука, которую необходимо все время вращать во время работы;
• винтовой полуавтомат, с крючком, вращающимся при нажатии на ручку;
• пластиковые зажимы в виде колец и вертикальных стоек, надеваемых на арматуру.

Нельзя купить простой крючок, а сделать его самостоятельно (подробнее о том, как это сделать -), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет что связать конструкцию прутьев, не покупая инструмента.

Метод использования вязального пистолета ускоряет и упрощает процесс, но этот довольно большой инструмент может не обеспечивать доступ к отдельным местам. К тому же такой инструмент приводит к перерасходу провода.

Пластиковые фиксаторы необходимы для того, чтобы зафиксировать собранный арматурный каркас в необходимом пространственном положении внутри опалубки перед подачей бетона.

Технология ручного вязания проволоки для армирования стекловолокном

Чтобы арматурный каркас или сетка приобрели необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы должны быть надежно соединены между собой.Чаще всего для этого используют вязальную проволоку. Вязание — это простой и быстрый способ подключения, не требующий высокой квалификации. К тому же арматуру из стекловолокна просто невозможно соединить сваркой, а потому такой вид крепления в данном случае наиболее приемлем.

Весь процесс вязания стеклопластиковой арматуры для фундамента можно разделить на следующие пошаговые этапы:

1. арматура, свернутая в бухту, разматывается и разрезается на части проектной длины;

На поперечные стержни нижнего армирующего слоя ставят

2. пластиковых фиксатора;
3. продольных стержня уложены на разнесенные поперечные элементы на заданном расстоянии друг от друга;
4. во всех точках пересечения арматуры соединения производятся скручиванием петель из сложенной вдвое вязальной проволоки;
5. после сборки нижнего ряда вяжутся вертикальные армирующие элементы до пересечений наружных ячеек;
6. к верхним концам или к середине вертикальных стоек в зависимости от расчетного количества рядов привязывают поперечные отрезки;
7. укладывается и вяжется следующий ряд продольной арматуры;
8. Собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Работу можно значительно упростить, совместив арматуру стекловолокном с металлом. Из стальных прутьев можно заранее подготовить прямоугольные рамки и тогда не нужно выполнять отдельную вязку вертикальных отрезков.

Нюансы вязания конструкций для заливки плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в этой конструкции арматурные стержни не считаются продольными и поперечными.Чтобы поднять сетку дна над слоем гидроизоляции на арматуре, через каждые пол-два метра надевают вертикальные стойки из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

Важной особенностью сборки арматуры для плитного фундамента является то, что она производится на месте. Это необходимо в связи с большими размерами конструкции и невозможностью последующего перемещения. Поэтому во время вязания нужно быть предельно осторожным, чтобы не наступить на уложенные арматурные стержни и не повредить конструкцию.

В утепленной плите Швеции и Финляндии (подробнее об этом) необходимо предусмотреть пересечение стержней плиты с армирующим каркасом боковой опорной ленты. Для этого стержни нарезают длиннее, впускают их в вертикальные боковые арматурные обоймы и соединяют проволокой.

Нюансы вязания стеклопластиковых рам для ленточного фундамента

Особенностями сборки арматуры для ленточного фундамента является наличие боковых упоров, пересечений и углов.

В местах примыкания лент под внутренними стенами соединение перпендикулярного каркаса с наружным осуществляется с помощью гнутых П-образных элементов.
В углах арматуру загибают под прямым углом или завязывают подготовленные Г-образные элементы. Длина внахлест соединяемых стержней должна быть не менее 30 см и на этом участке делается не менее 2 петель.

Арматуру из стекловолокна следует гнуть очень осторожно, не подвергая термообработке.Эластичные свойства пластика затрудняют процедуру гибки. Поэтому для сборки уголков и стыков рекомендуется покупать сборные гнутые элементы.

Точки пересечения стеклопластиковой арматуры под ленточным фундаментом можно соединить прямыми отрезками или собрать одну из пересекающихся конструкций на месте установки.

Арматурные клетки можно собирать на открытом воздухе, вдали от вырытой траншеи. Правильный монтаж уже собранной конструкции предусматривает расстояние от стен опалубки и днища не менее 25 мм.

Наконец

Вязание стеклопластиковой арматуры для фундамента — это технологически простой процесс, не требующий особых профессиональных навыков. Его быстро выучит даже неподготовленный человек. Вам просто нужно немного попрактиковаться.

Небольшой вес материала значительно упрощает работу, а большая длина арматурного стержня в бухте позволяет резать прутки любой желаемой длины. Это уменьшает количество стыков, в отличие от стальных материалов.

Более подробно о том, как правильно связать арматуру из стекловолокна, вы можете посмотреть в следующих видео.

Похожие видео

Популярность вопроса о том, как наиболее правильно вязать для укрепления фундамента и других конструкций из бетона, связана с тем, что этот материал все чаще применяется как в капитальном, так и в частном строительстве. Многих из тех, кто собирается использовать этот инновационный материал, также интересует вопрос, насколько эффективно его использовать для усиления стен зданий, построенных из блочных строительных элементов.

История появления стеклопластиковой арматуры в строительстве

Арматура из стекловолокна

— не новинка на строительном рынке, ее разработали и начали производить еще в 60-х годах прошлого века. Однако его высокая стоимость на момент запуска производства способствовала тому, что его использовали для армирования только тех конструкций, в которых стальные арматурные элементы подвергались активной коррозии: бетонные конструкции, работающие в тяжелых климатических условиях, опоры мостов и т. Д.

Активное развитие химической промышленности привело к тому, что со временем стоимость производства стеклопластиковой арматуры значительно снизилась, что позволило нам начать ее более активно использовать. Широкому распространению этого материала способствовало еще и то, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но и к методам испытаний стекловолоконной арматуры.

Согласно требованиям указанного нормативного документа может изготавливаться в диапазоне диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, получили изделия диаметром 6, 8 и 10 мм. В отличие от аналогичных стальных изделий, стеклопластиковая арматура заказчику не поставляется в виде отдельных стержней, а наматывается в бухты.

В нормативном документе помимо технических характеристик стеклопластиковой арматуры указываются требования к состоянию ее наружной поверхности.Согласно этим требованиям не допускается наличие сколов, расслоений, вмятин и других дефектов на поверхности таких изделий.

Характеристики материала

Арматура из композиционных материалов, в зависимости от используемого для ее изготовления сплошного армирующего наполнителя, подразделяется на несколько категорий:

• стеклянный композит, который обозначается аббревиатурой ASK;

Углеродный композит

• , обозначенный как AUC;
• комбинированный или ACC;
• и ряд других категорий.

При выборе композитной арматуры для усиления фундамента или стен возводимых строительных конструкций следует учитывать ее основные характеристики:

• экстремальная температура, при которой этот якорь может эффективно эксплуатироваться;
• предел прочности изделия на разрыв, измеренный при растяжении; этот параметр рассчитывается как отношение приложенной силы к площади поперечного сечения арматурного стержня, для изделий категории АСК он должен быть не менее 800 МПа, а для арматуры АУК — не менее 1400 МПа;

Модуль упругости при растяжении

• ; для углепластиковой арматуры этот показатель превышает аналогичную характеристику изделий из стеклопластика более чем в 2 раза.5 раз;
• предел прочности изделия на разрыв, измеренный при сжатии; для всех видов композитной арматуры этот показатель должен быть не менее 300 МПа;
• предел прочности арматуры при растяжении, измеренный в поперечном сечении; для различных видов композитной арматуры этот показатель должен быть: для арматуры АСК — 150 МПа и более; для AUC — более 350 МПа.

Арматура из металла или композитных материалов?

Решая, какую арматуру использовать для укрепления фундамента или стен здания, следует сравнить характеристики традиционных изделий из металла и стекловолокна.По сравнению с металлом арматура из стекловолокна имеет следующие преимущества:

• исключительная устойчивость к коррозии: фундамент, для усиления которого используется композитная арматура, не боится взаимодействия с кислой, соленой и щелочной средами;
• , обладая низкой теплопроводностью, арматура из стекловолокна не создает мостиков холода, что является особенно актуальным качеством для эксплуатации построек в климатических условиях нашей страны;
• материалы, используемые для изготовления арматуры из стекловолокна, являются диэлектриками, поэтому основания и стены, для усиления которых она используется, имеют абсолютную прозрачность для радио- и электромагнитных волн;
• вес композитной арматуры значительно меньше массы изделий из металла;
  прочность арматуры из стекловолокна почти в 2–3 раза выше, чем у металлической арматуры;
• в связи с тем, что композитная арматура поставляется заказчику пролетами по 100-150 метров, при усилении фундамента с ее использованием можно минимизировать количество стыковых стыков, которые, как известно, являются наиболее слабыми местами в любых бетонная конструкция;
• приобретение композитной арматуры более рентабельно за счет того, что вы можете купить ровно столько, сколько вам нужно для усиления фундамента или стен вашего сооружения, не ориентируясь на фиксированную длину стержней, как в случае с металлом. продукты;
• коэффициент теплового расширения композиционных материалов практически совпадает с таким же параметром бетона, поэтому в конструкциях, для армирования которых они используются, трещины практически не возникают.

Если сравнивать по стоимости, то стоимость использования изделий из металла и стеклопластика практически одинакова.

Самым существенным недостатком арматуры из стекловолокна является довольно низкая прочность на излом, что ограничивает ее использование для усиления высоконагруженных бетонных конструкций.

Особенности применения композитной арматуры

Арматура из композитных материалов в основном используется для усиления ленточных или плитных фундаментов в малоэтажном строительстве.Объясняется это тем, что данная арматура в связи с относительно недавним появлением на отечественном строительном рынке мало изучена и не проверена длительной практикой ее использования.

Прежде чем приступить к установке арматурного каркаса, необходимо подготовить опалубку для заливки будущего фундамента. Эта процедура выполняется по стандартной схеме, как и в случае использования металлической фурнитуры. Для усиления ленточных фундаментов небольших построек в основном используются композитные стержни диаметром 8 мм, что соответствует металлическим изделиям диаметром 12 мм.Из таких прутьев в первую очередь вяжутся сетки, из которых затем монтируется армирующий каркас.

При использовании стержней из композитных материалов важно знать, как связать арматуру из стекловолокна, чтобы из нее получился надежный каркас, который эффективно укрепит бетонную конструкцию. Элементами, которые позволят надежно и правильно связать такую ​​конструкцию, могут быть пластиковые зажимы или обычная вязальная проволока. Выбор того или иного варианта зависит только от личных предпочтений и наличия тех или иных устройств под рукой.

Как сделать надежный каркас для фундамента

Для того, чтобы правильно сделать основу под ленточный фундамент, для которого будет использовано армирование стекловолокном, можно посмотреть обучающее видео и воспользоваться простыми рекомендациями. Итак, алгоритм изготовления такой рамы следующий.

• Перед тем, как вам нужно составить чертеж вашего будущего каркаса и вырезать все элементы для его изготовления по точным размерам.
• Поперечные стержни нижнего слоя арматурного каркаса позиционируются с помощью специальных зажимов.Такие элементы могут быть установлены как до начала сборки арматурного каркаса, предварительно измерив размер его ячеек, так и после его готовности.
• Размер ячеек зависит в первую очередь от размера ленточного фундамента, который вы собираетесь укреплять. Этот размер может варьироваться в широких пределах: 15–30 см.
• Перед вязанием продольные стержни арматурного каркаса лучше уложить на землю и отметить их маркером в тех местах, где к ним будут крепиться поперечные элементы.Начиная вязать арматуру, следует следить за тем, чтобы элементы крепились друг к другу строго под прямым углом.
• Крестовые перемычки необходимо вязать с продольными элементами каркаса с их нижней стороны. Чтобы армирующий каркас и, соответственно, будущий фундамент получился надежным и устойчивым, в местах стыков следует вязать посильнее пластиковые хомуты или вязальную проволоку.
• Изначально делают горизонтальные слои армирующего каркаса, только потом их следует связать вместе вертикальными перемычками.Также необходимо крепление вертикальных перемычек с внутренней стороны ячеек каркаса, это позволит получить надежную и устойчивую конструкцию, которая не будет подвергаться коррозии при заливке бетона и отлично будет выполнять свои армирующие функции.
• Углы — особое место армирующей конструкции, и им нужно уделять особое внимание. Арматуру из стекловолокна не рекомендуется гнуть самостоятельно под воздействием нагрева, что может самым негативным образом сказаться на ее прочностных характеристиках.Поэтому угловые элементы арматурного каркаса лучше связать из уже гнутых прутьев, которые можно приобрести сегодня, или аккуратно согнуть без нагрева.
• После того, как армирующая конструкция будет полностью готова, ее нужно аккуратно уложить во внутреннюю часть уже подготовленной опалубки.

Схема усиления углов ленточного фундамента

Как связать арматуру из стекловолокна?

Нейлоновые стяжки или отожженная проволока диаметром 0.8-1,2 мм вручную, с помощью крючка или пистолета. Для соединения фурнитуры также можно использовать специальные пластиковые зажимы.

Какая арматура лучше металлическая или стеклопластиковая?

Арматура из стекловолокна превосходит металлическую при армировании конструкций, подверженных растягивающим усилиям, и уступает ей при преобладающих поперечных нагрузках.

Как гнуть (гнуть) арматуру из стекловолокна?

Невозможно гнуть арматуру с превышением минимально допустимого радиуса.Гнутые элементы могут быть изготовлены по чертежам на заводе. Формирование углов при армировании должно осуществляться вязкими отдельными прямыми стержнями или с использованием готовых элементов.

Как армировать стекловолокном?

Низкий бетонный слой армируется единой сеткой из соединенных стержней, уложенных на специальные пластиковые зажимы необходимой высоты. Для объемных конструкций перемычки образуют каркас из нескольких решеток, установленных на ребре или расположенных одна над другой.

Замена стальной арматуры на стеклопластик

Зависит от прочности на разрыв для конкретной марки композитной арматуры. Стержни из стекловолокна с предельным значением 1200 МПа могут быть заменены стальными (класс A-III), диаметром на треть больше:

Как размотать арматуру из стекловолокна?

Необходимо надежно закрепить один из концов стержня и, удерживая бухту в вертикальном положении, свернуть свернутый сегмент по прямой на ровной поверхности.

Как делают фурнитуру из стекловолокна?

Пропитывают отдельные пучки ровницы термореактивным связующим и образуют из них цилиндрический стержень. Затем они оборачивают его другим скрученным пучком и протягивают через туннельную печь, в которой полимеризуется.

Как подключить арматуру из стекловолокна?

Арматура из стекловолокна позволяет формировать каркас из цельных стержней без компонентов. Пересекающиеся стержни соединяются между собой пластиковыми стяжками, отожженной вязальной проволокой или специальными зажимами.Если без компонентов не обойтись, они накладываются друг на друга, перекрывая примерно 100 диаметров используемой арматуры.

Как сделать теплицу из стеклопластика?

Высота теплицы должна позволять ей стоять в полный рост. Из арматуры стекловолокном практичнее делать арочные или стеновые полуарочные конструкции. Для капитальных теплиц устраивают армированный композитом ленточный фундамент, в котором перед заливкой бетона фиксируют концы арок из арматуры.Для сборно-разборных конструкций используются отрезки пластиковых или стальных труб в виде закладных деталей. Крепление к стене осуществляется при помощи деревянной балки с отверстиями для концов дуг.

Как сделать теплицу из стеклопластика?

Высота теплицы обычно колеблется от 0,5 до 1,5 метра. Концы дуг можно воткнуть прямо в землю. Для их крепления практичнее всего из деревянного бруса сделать прямоугольный каркас необходимого размера со сквозными отверстиями.

Как установить арматуру из стекловолокна?

Стержни необходимой длины отрезаются, места крепления отмечаются маркером, раскладываются на ровной поверхности и соединяются перемычками с сеткой при помощи хомутов или проволоки. Для объемных каркасов готовые сетки соединяются между собой.

Стекловолокно Arc

Радиус изгиба дуги должен быть не меньше произведения номинального диаметра стержня на отношение модуля упругости к пределу прочности.Например, для фитингов АСК-10-1200 / 55 его минимальное значение составляет 458 мм.

Сетка из стекловолокна

Арматурное изделие из одного слоя взаимно перпендикулярных арматурных стержней, соединенных между собой на заводе. Поставляется в листах или рулонах и позволяет значительно ускорить выполнение строительных работ.

Армированная стекловолокном теплица Arc

Возможно изготовление небольшой арочной теплицы из стеклопластика диаметром 6-8 мм.Высокий модуль упругости позволит легко изгибать стержни дуги конструкции шириной всего один метр. С учетом углубления в земле для такой конструкции потребуется 4 м длины арматуры.

Сваи из стекловолокна

В подготовленный колодец опускается пространственный каркас из стеклопластиковой арматуры. После его укладки бетон подается слоями.

Стекловолокно Армопояс

Композитные материалы могут использоваться практически во всех типах армирующих лент, кроме ростверка: цокольного, межэтажного и мауэрлата.

Дом из стекловолокна

Стеклокомпозитные материалы используются в малоэтажных домах для усиления фундаментов и ламинированной кирпичной кладки, а также в монолитном строительстве.

Изделия из стекловолокна

Представляют собой стержни мерной длины или отрезки в бухтах диаметром от 4 до 32 мм. Они могут быть предложены в виде листов или рулонов готовых арматурных сеток из соединенных между собой взаимно перпендикулярных стержней.

Купол из стекловолокна

Арочная конструкция для теплиц, теплиц, беседок или небольших ангаров.Самая простая конструкция напоминает полушар, у которого концы дуг (например, меридианов) сходятся на четырех полюсах, расположенных на одинаковом расстоянии друг от друга. Устойчивость купола повышается с увеличением числа опор, а в его основании лежит арматурное кольцо, закрепленное на колоннах фундамента.

Арматурный забор из стекловолокна

В обычном понимании арматуры забора металлокомпозитные материалы не заменят. Стеклопластиковые стержни и сетку здесь можно использовать для усиления фундамента, кирпичной кладки или при изготовлении плит забора.

Арматурная кладочная сетка из стекловолокна

Готовое изделие изготовлено из взаимно перпендикулярных тонких композитных стержней. Предназначен для армирования слоистой кладки, бетонных конструкций небольшой толщины, а также для выполнения широкого спектра отделочных работ.

Гибкие соединения из стекловолокна

Благодаря чрезвычайно низкой теплопроводности и высокой коррозионной стойкости арматура из стекловолокна небольшого диаметра является отличным материалом для изготовления гибких соединений.Их можно использовать при кладке стен для соединения с внешним слоем облицовки.

Элементы, армированные стекловолокном

Предназначен для формирования уголков, жестких окончаний и кольцевых частей каркаса при армировании. Они изготавливаются на заводе в виде G-, P- и C-образных элементов разных размеров.

Арматурный каркас из стекловолокна

В зависимости от назначения каркаса арматурные сетки, расположенные горизонтально, используются с перемычками для монолитных плит или устанавливаются на кромку для ленточных фундаментов.При формировании каркаса для армирующего пояса целесообразно использовать готовые гнутые С-образные элементы, внутри которых закреплены стержни. Для выполнения угловых соединений используются стандартные Г-образные детали.

DIY Стекловолоконная беседка

Наиболее практичной является арочная конструкция, состоящая из нескольких дуг, концы которых залиты в бетонный фундамент. Его легко накрыть листом поликарбоната. Из арматуры сложнее сделать беседку купольного типа, особенно это касается кровли.

Каркас теплицы, армированный стекловолокном

Самая простая и устойчивая конструкция теплицы — конструкция арочного типа. Горизонтальные стяжки и внутренние перемычки удобно скреплять пластиковыми тройниками от оросительной системы, надеваемыми непосредственно на дуговые стержни. Из стеклопластика внутри теплицы также можно сделать решетки для подвязки растений.

Вес арматуры из стекловолокна

Определяется диаметром стержня и длиной сегмента.Относительная плотность стекловолокна составляет около 1,9 тонны на кубический метр. Диаметр круглого стержня одинакового размера по объему (для арматуры АКП-10) составляет примерно 9 мм, что составляет 1,2 грамма на миллиметр его длины.

Весовая катушка для усиления из стекловолокна

Фитинги из стекловолокна Вес погонного метра

Представляет собой бетонную заливку в виде непрерывной полосы прямоугольного сечения, повторяющей в плане форму несущих стен дома.

Получается прочная и надежная опора, выдерживающая значительные нагрузки.

По степени денежных и трудовых затрат ленточные основы — лучший вариант для получения максимального эффекта с минимумом вложений.

Эти преимущества по праву вывели ленточный фундамент на лидирующие позиции.

На основе обычной ленточной основы было разработано несколько дополнительных типов, расширяющих возможности и объем конструкции.

Бетон — это особый материал, который легко выдерживает очень высокие сжимающие нагрузки, но имеет низкое сопротивление растягивающим нагрузкам.Если к бетонной ленте приложить изгибающую силу, то одна поверхность будет находиться под давлением, а противоположная поверхность — под натяжением.

В результате лента потрескается и порвется. Избежать этого поможет каркас из арматуры, прочный брус из металла или композитных материалов, поверхность которого покрыта небольшой гофрой для улучшения сцепления с бетоном.

Арматура представляет собой пространственную решетку из стержней, расположенных внутри ленты на небольшом расстоянии от внешних краев (обычно 5-10 см, в зависимости от размера), воспринимающих растягивающие нагрузки.

Без него даже относительно небольшое усилие изгиба порвет ленту, что пагубно скажется на состоянии стен дома. Без арматурного каркаса основания не производятся.

Что входит в стыковку

Основную работу выполняет продольная арматура. Чтобы удерживать их в нужном положении до момента заливки бетона, используются вертикально расположенные стержни с гладкой поверхностью и меньшего диаметра (зажимы).

Для сборки каркаса используется метод вязания, соединение стержней на проволочные скрутки.Альтернативой является сварной способ подключения, но он более дорогой, требует подключения к линии электропередачи.

Кроме того, сварные соединения не выдерживают перепадов нагрузок, которые возможны при затвердевании, и способны ломаться, в то время как скрутки проволоки имеют небольшую степень свободы, компенсируя движение материала.

Стыки сваркой обязательны только для прутков диаметром более 25 мм, не применяемых в частном домостроении.

Требования к армированию

Требования и условия выполнения работ подробно описаны в СНиП 52-01-2003.

Список условий и требований достаточно широк, но к основным из них относятся:

• Форма и размер ленты должны обеспечивать стандартное геометрическое размещение стержней с заданным шагом.
• Слишком глубокое или неглубокое погружение стержней в тело ленты не допускается. Предельные размеры и поля допусков подробно описаны в таблицах СНиП.
• Используйте только подходящие стержни, параметры которых соответствуют расчетным показателям.
• В местах пересечения стержней, расположенных по углам или примыкающих к решетке каркаса, должны быть предусмотрены прочные стыки. «Плавающие» стержни не допускаются.
• Расстояние между стержнями должно соответствовать нормативным требованиям и обеспечивать свободное течение бетонной массы при. Слишком близкое расположение стержней может привести к образованию пузырьков воздуха, что снизит несущую способность ленты.

Расположение арматурных стержней необходимо тщательно проверять на соответствие требованиям СНиП. Существуют армированные методы армирования с использованием предварительно напряженных стержней или канатных систем, но они реализуются только с помощью специального оборудования и не используются в частном домостроении из-за своей избыточности.

Выбрать арматуру

Наиболее распространенные размеры бетонной полосы, применяемой в малоэтажном частном домостроении, составляют 30-40 см в высоту и 50-70 см в высоту.Оптимальный вариант — использовать продольные стержни диаметром 12-14 мм, а для прижимов использовать гладкую планку диаметром 8 мм.

Такие результаты получаются при расчете фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.

Существует также композитная арматура (стекловолокно), имеющая некоторое преимущество перед традиционными металлическими стержнями:

• Легкий вес.
• Полная коррозионная стойкость.
• Высокая несущая способность.
• Низкая цена.

К недостаткам можно отнести только невозможность изгиба, что в некоторых случаях требует дополнительных стыков, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований простой формы выбор композитной арматуры вполне оправдан и рационален.

ПРИМЕЧАНИЕ!

На рынке много некачественных стержней, изготовленных с нарушениями технологии. В частности, часто встречается расслоение спирального оребрения.При покупке нужно обратить внимание на производителя и проверить сертификаты.

Выбрать материал для вязания

Оптимальный вариант — это отожженная стальная оцинкованная проволока, обеспечивающая прочное и надежное соединение. Практически не растягивается, устойчив к коррозии и не слишком твердый, что немаловажно при длительной работе с большим количеством стыков.

Принципиальных ограничений по толщине проволоки нет, они обычно подходят по принципу простоты использования .Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых стержней толщина проволоки увеличивается.

Главный критерий выбора — жесткость материала, от которой зависят рабочие качества и удобство использования. Чрезмерно твердый материал вызывает быстрое утомление, что снижает производительность.

Обычно проволока продается бухтами, но есть и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

Также есть пластиковые хомуты, которые значительно ускоряют процесс соединения каркаса.Специалисты не любят с ними работать, так как они не обладают достаточной прочностью и способны лопнуть под нагрузкой, что часто обнаруживается уже в процессе заливки.

Инструменты

Для ручного вязания используется специальный крючок. Его можно приобрести в строительном магазине или изготовить самостоятельно. Это кусок проволоки с загнутым и слегка заостренным концом, который вставляется в проволочную петлю и вращается, затягивая соединение.

Существуют механические устройства, в которых крючок вращается от ручного привода, работающего от возвратно-поступательного движения ручки.

Для больших объемов работ используются специальные вязальные пистолеты . Крюк вращается с помощью электродвигателя, установленного в устройстве. Батареи обеспечивают питание, прямое сетевое питание неудобно и используется только в определенных случаях.

Часто вязальные пистолеты заменяют обычными отвертками, зажимающими крючок в патроне устройства.

Узоры для вязания

Схемы для вязания — это практичные техники скручивания проволочной петли.Существует несколько схем, немного отличающихся друг от друга и являющихся вариантами установки крючка относительно проволоки.

Та или иная схема никоим образом не влияет на результат, являясь, по сути, наиболее удобным способом для данной моторики человека выполнить простую операцию. Если петля закручена не по часовой стрелке, а наоборот, это не может изменить качество связи, поэтому нет смысла рассматривать возможные варианты.

Как установить

Процесс вязания арматуры состоит из следующих элементов:

• От бухты вязальной проволоки отделяется отрезок длиной 25-30 см.
• Сегмент согнут пополам.
• Получившаяся полупетля наматывается под перекрестие арматурных стержней и по диагонали обвивается вокруг нее.
• Крючок входит в петлю, свободный конец удерживается рукой.
• Свободный конец перекрывается вращающимся крючком. В результате проволочная петля скручивается и прочно соединяет стержни. Обычно хватает 3-4 оборотов.

При продольном соединении стержней выполняются аналогичные действия, только охват петли не диагональный, а поперечный. На каждое продольное соединение рекомендуется устанавливать не менее 2 скручиваний.

Арматура из стекловолокна

Для вязания стержней из стекловолокна можно использовать как вязальную проволоку, так и пластиковые зажимы. Вес арматуры значительно ниже, чем при использовании металлических прутьев, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются неподготовленным строителям, не имеющим опыта вязания каркасов.

Все техники вязания металлических стержней используются также при изготовлении каркасов из стекловолокна.Принципиальных отличий нет.

Композитные разновидности арматурных стержней используются сравнительно недавно, поэтому они мало изучены. Специальных способов соединения каркасов пока не разработано; на практике используются стандартные технологические приемы.

Арматура композитная

Прежде всего, необходимо уточнить, что арматура стекловолокном также относится к композитному типу, являясь одной из разновидностей. Кроме того, есть углеродное волокно и базальтопластовая арматура с аналогичными качествами.

Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, а стержни из стекловолокна имеют светло-желтоватый цвет. К этим видам применимы все техники и способы вязания традиционных металлических каркасов.

Единственное отличие всех разновидностей композитов — невозможность сварных соединений. Кроме того, существует возможность более широкого использования пластиковых хомутов вместо проводных соединений, что связано с малым весом материала.

Крепление на углы фундамента

Углы арматурного каркаса — ответственные узлы, которые несут дополнительные нагрузки в поперечных плоскостях.

Для в качестве армирующих элементов используются:

• Сетка арматурная.
• Отдельные арматурные стержни (анкеры), изогнутые под прямым углом.

На практике чаще используются анкеры, которые можно сделать прямо на площадке из той же арматуры, которая используется для прямых участков. Обычные методы вязания используются для соединения анкеров с соседними частями каркаса.

Могут также использоваться зажимы типа G и U, специальные муфты или привариваемые угловые элементы конструкции. В частном домостроении наиболее распространены обычные угловые анкеры, доступные и позволяющие использовать ту же технику вязания.

В качестве альтернативы вместо дополнительных элементов изгибаются прямые арматурные стержни, если их длина позволяет для этого варианта использования. Это исключает дополнительное соединение, что увеличивает прочность углового узла и увеличивает надежность каркаса в целом.

Полезное видео

Из этого видео вы научитесь вязать арматуру:

Заключение

От качества соединения арматурных стержней зависит устойчивость каркаса к напряжениям, возникающим как при затвердевании бетона, так и в последующий период эксплуатации.

Поскольку долговечность и безопасность всего здания напрямую зависит от прочности и надежности фундамента, необходимо с максимальной внимательностью и аккуратностью отнестись ко всем элементам конструкции из ленты.

Привязка рамы должна выполняться с соблюдением всех требований СНиП, чтобы обеспечить достаточную жесткость и устойчивость к возможным нагрузкам. Это позволит изготовить качественный фундамент, гарантирующий надежную опору конструкции.

В контакте с

Технологический прогресс неумолимо вторгается во все сферы современной жизни. Он не мог обойти вниманием зону строительных материалов. Ежегодно рынок пополняется новыми разработками, облегчающими и упрощающими процесс строительства.Благодаря новым технологиям сегодня стало возможным закладывать фундамент из стеклопластиковой арматуры как основу для малоэтажной застройки. Этот вид строительного каркаса, появившийся на рынке не так давно, уже успел существенно вытеснить привычные и популярные изделия из чугуна и стали. Каковы основные преимущества стеклопластика? Какова сфера его применения?

Сравнительная характеристика материалов

В названии материала содержится его основная характеристика.Он изготовлен из пластиковых или стеклянных нитей, прочно спаянных в однородные стержни с гладкой или гофрированной структурой поверхности и круглым поперечным сечением. Гофрированная конструкция способствует лучшему сцеплению с бетоном и получается в результате переплетения гладких стержней со стекловолокном.

Изделия с гофрированной поверхностью несут основную нагрузку возводимой конструкции, а гладкие служат для соединения отдельных частей каркаса.В отличие от обычных металлических изделий, материалы нового поколения обладают рядом особенностей, благодаря которым арматура из стекловолокна для ленточного фундамента прочно удерживает пальму первенства на рынке строительных материалов.

Основные различия между стекловолокном и металлом включают:

Определение расхода материала

На расчет арматуры из стекловолокна для фундамента здания в первую очередь влияют тип конструкции и ее размеры.Для малоэтажных домов рекомендуется использовать ребристую арматуру диаметром не более десяти миллиметров. При расчетах необходимо учитывать, что основа ленточного фундамента — двухъярусный каркас, а шаг ячеек не должен превышать пятидесяти сантиметров. Его размеры влияют на общее количество стыков в конструкции. Расход материала зависит также от наличия в здании несущих капитальных стен, так как каждая из них требует заливки основания с двухъярусным каркасом.

В тех случаях, когда планируется заливка фундамента своими руками, без привлечения профессионалов, очень важно произвести правильный расчет количества строительного материала. Его можно произвести по приведенному ниже алгоритму.

Расчет размера продольной рамы

1. В первую очередь необходимо определить периметр сооружения исходя из его габаритов, затем прибавить к полученному значению общий размер капитальных стен, предусмотренных проектом.Если мы возьмем в качестве примера здание длиной четыре метра и шириной пять метров, имеющее одну несущую стену длиной четыре метра, результат расчета будет следующим: 4 * 2 + 5 * 2 + 4 = 22 метра.
2. Учитывая необходимость использования двухуровневого каркаса, состоящего из четырех параллельных стержней, то есть по два в каждом ярусе, необходимо увеличить итоговую общую длину арматуры в четыре раза. Результат будет такой: 22 * ​​4 = 88 метров.
3. Поскольку стекловолокно не поддается сварке, а части каркаса перекрываются, необходимо отвести по одному дополнительному метру на каждый угол здания.Для этого нужно количество наружных и капитальных стен постройки умножить на единицу, а затем на количество стержней, то есть четыре. В принятом примере расчет будет выглядеть так: (4 + 1) * 1 * 4 = 20 метров.
4. Сумма общей длины стен и дополнительных объемов для стыковки даст искомую величину: 88 + 20 = 108 метров.

Однако на этом расчеты не заканчиваются. Далее необходимо рассчитать количество строительного материала, необходимого для соединения жил каркаса в единую конструкцию.Для этих целей вполне подойдут гладкие стержни диаметром сечения около 8 миллиметров. Они значительно дешевле ребристых и отлично справляются с соединительными функциями.

Расчет размеров поперечных швов

1. Поскольку технология заливки фундамента требует, чтобы шаг между соединительными кольцами не превышал полуметра, необходимо определить количество необходимых ячеек. Для этого нужно общий размер основы разделить на пятьдесят сантиметров.В этом примере результат будет таким: 88: 0,5 = 44 ячейки. Это значит, что потребуется установить 44 соединительных кольца.
2. Для расчета расхода стройматериала на одну обвязку нужно определить ее периметр исходя из стандартных параметров 50 на 25 сантиметров. Периметр будет: 0,5 * 2 + 0,25 * 2 = 1,5 метра.
3. Количество материала, необходимого для соединительных колец, можно рассчитать, умножив периметр на количество колец.Искомое значение будет таким: 1,5 * 44 = 66 метров.
4. Учитывая, что при монтажных работах в результате резки часто возникают различные отходы, разумно добавить к необходимому количеству определенный процент от резерва, от пяти до десяти единиц. В результате получается желаемое значение порядка семидесяти метров.

Расчет количества креплений

В последнюю очередь необходимо определить количество пластиковых креплений для стыковки поперечных колец и продольных стержней арматуры.Для этого количество соединительных колец нужно умножить на количество точек стыковки. Получается: 44 * 4 = 176 креплений.

Итого, для усиления ленточного фундамента стекловолокном здания из примера, принятого выше, потребуется покупка:

• 108 метров гофрированной арматуры диаметром 10 миллиметров;
• 70 метров гладкой арматуры диаметром 8 миллиметров;
• 176 пластиковые крепления для стыковки рамы.

Несмотря на некоторую кажущуюся громоздкость приведенных выше вычислений, любой непрофессионал вполне способен проделать это самостоятельно.

Порядок установки фундамента

Несмотря на различия в характеристиках и особенностях использования стали и стеклопластика, инструкция по установке фундамента остается идентичной. Этапы работы носят общий характер и не меняются в зависимости от типа используемого материала.

1. Прежде всего, необходимо построить деревянную опалубку, соответствующую проектным размерам здания.
2. После подготовки фундамента под будущий фундамент необходимо собрать каркас из стеклопластиковой арматуры. Для этого стержни необходимо надежно соединить между собой с помощью проволочных или пластиковых зажимов, соблюдая необходимый шаг ячеек. Учитывая, что, в отличие от стальных изделий, арматура из стекловолокна не может быть статически закреплена сваркой, особое внимание следует уделить связке стержней, подверженность фундамента смещению зависит от прочности каркаса.Поскольку стеклопластиковые стержни практически не гнутся, на стыках стен будущего здания можно использовать специальные уголки из того же полимера.
3. После завершения сборки каркаса опалубку заливают бетоном. Подсчитать объем раствора довольно просто. Периметр основания нужно умножить на его высоту и ширину. После заливки дальнейшие работы возможны только после окончательного затвердевания бетона, которое произойдет не ранее, чем через две-три недели.

Использование в строительстве изделий из материалов нового поколения, которые смело можно отнести к стекловолокну, благодаря их легкости, прочности, надежности и долговечности, позволяет значительно снизить стоимость работ при одновременном повышении их качества.

Армирующее вязание: инструменты, материалы, способы и схемы вязания. Крепежные материалы

Залог надежности и долговечности любого сооружения — фундамент. Даже самые прочные стены без нормального фундамента будут постепенно разрушаться, и чтобы сделать их прочными, обычно используют армирование.Но его также необходимо правильно подключить, чтобы в итоге получилась прочная конструкция, способная выдержать вес всего здания. Именно поэтому процесс вязания армирования требует особого внимания и внимательного подхода.

Чтобы создать прочное основание для фундамента, отдельные металлические стержни можно сваривать вместе. Но этот способ сейчас используется гораздо реже, чем вязание по ряду причин.
Во-первых , при самостоятельной конструкции процесс сварки обычно невозможен, потому что мало кто в совершенстве знает все тонкости и нюансы этого дела, поэтому перейти к вязанию намного проще.Более того, это тоже происходит намного быстрее.
Во-вторых, , в местах сварки постепенно могут начать развиваться окислительные процессы, а значит, сварной шов станет не таким прочным, а фундамент потеряет часть своей надежности. При обвязке арматуры значительно снижается риск возникновения коррозии, что становится еще одним преимуществом этого метода.
В-третьих, , при сварке, особенно неправильно, нарушается структура металла, что не очень хорошо сказывается на конечном качестве работы.Если привязка арматуры произведена правильно, то фундамент, перемычки и другие железобетонные конструкции будут надежными и прочными. Но упор здесь нужно делать именно на правильность работы.

Материалы для вязания арматуры

Чтобы связать арматуру, необходимо предварительно купить все необходимое. Прежде всего, это сама арматура : используются стальные стержни определенного диаметра и длины. Надежность и прочность готового фундамента напрямую зависит от толщины арматуры, а стержни должны быть не менее 6 мм в диаметре.В целом все удочки стандартной длины — от 6 метров. Лучше приобретать фурнитуру с доставкой: это удобно и сэкономит время и силы, затрачиваемые на возведение фундамента. Также стоит обратить внимание на поверхность арматуры, ведь есть изделия гладкие, а есть стержни с насечками, выступами, гофрами. Последние отличаются лучшей адгезией к бетону, поэтому в результате получается более прочная конструкция.

Металлические стержни соединяются проволокой или пластиковыми зажимами.И именно качество этих соединительных элементов напрямую влияет на целостность и прочность.

Проволока для обвязки арматуры выбирается круглого сечения и диаметром 1,2-1,4 мм: если взять более тонкую, то она не справится с нагрузкой, а если толще, то будет его сложно согнуть. Отожженная стальная проволока, которая обычно продается в бухтах, отлично подходит для этой цели. Он легко гнется, быстро принимает желаемую форму, но при этом отличается высокой прочностью и долговечностью.Необожженную проволоку для этих целей лучше не использовать, работать с ней намного сложнее: сложно гнуть, часто ломается, но при необходимости можно превратить в обожженную проволоку. Итак, достаточно подержать его на открытом огне, а затем дать остыть на воздухе в течение получаса.

Для вязания понадобится отрезка проволоки длиной 25-30 см: отрезать или откусить каждый раз необходимый отрезок не очень удобно, поэтому опытные специалисты рекомендуют складывать проволоку несколько раз, соблюдая необходимую для работы длину. , а потом просто вырезать складки болгаркой.Таким образом, через несколько минут все элементы будут готовы, и вам не придется отвлекаться на постоянную резку.

Сейчас они становятся все более популярными. Пластиковые зажимы Однако многие строители остаются консервативными и не доверяют этому способу крепления. Тем не менее использование хомутов обеспечивает надежную фиксацию арматуры, но также связано со многими тонкостями. Так, «голый» каркас не выдерживает динамических нагрузок, и если при сборке неправильно наступить на верхние элементы всей конструкции или неправильно залить бетоном, то некоторые крепежи могут не выдержать и потрескаться.При уплотнении бетона также необходимо использовать вибрационное оборудование с особой осторожностью. Очевидным преимуществом пластиковых хомутов является простейший процесс их использования, ведь достаточно просто хорошо затянуть хомут на стыке двух стержней, а сделать это можно быстро и легко.

Инструменты для связывания арматуры

Конечно, вы можете вязать проволоку вручную, но этот процесс будет проще, быстрее и эффективнее, если вы будете использовать для этого специальные инструменты. Итак, вы можете использовать крючок : их много в хозяйственных магазинах, и купить их не проблема.Вы можете найти как самые распространенные модели, так и винтовые и полуавтоматические крючки: хотя они облегчают работу, они все же требуют приложения физической силы, пусть даже не при вращении крючка, а при вытягивании инструмента. Многие профессионалы говорят, что магазинные крючки не всегда удобны, они короткие и быстро ржавеют, поэтому советуют сделать такой инструмент самостоятельно: в итоге можно сэкономить и сделать будущий процесс вязания более удобным. Для этого может понадобиться кусок гофрированной арматуры, а в ручку можно встроить подшипник, чтобы облегчить работу.Для этих целей подойдет и гвоздь, который можно использовать как насадку для отвертки.

Альтернатива крючкам и всем самоделкам — пистолет для обвязки арматуры … Это устройство, которое значительно упрощает и автоматизирует весь процесс и станет просто незаменимым при крупномасштабном строительстве. Само устройство раскручивает проволоку с необходимой силой и до некоторой степени за рекордное время — 0,8 с. К тому же такие устройства немного весят, поэтому второй рукой можно будет свободно удерживать крепление с ее помощью.В зависимости от диаметра арматуры подбирается конкретная модель пистолета, а современный ассортимент позволяет подобрать снаряжение под любой диаметр стальных стержней. Из-за дороговизны этого устройства покупать его имеет смысл только крупным строительным компаниям.

В домашних условиях можно создать альтернативу вязальному пистолету для армирования и переделать для этого обычную отвертку: сверло не будет работать из-за большей скорости вращения. В держатель инструмента вставляется своеобразный крючок для вязания, который можно сделать самостоятельно из проволоки сечением 4 мм, толстого сколотого гвоздя, куска электрода и т. Д.Вращать своими руками не обязательно — нужно просто нажать на кнопку и крепко удерживать инструмент.

При помощи ружья обвязывание арматуры происходит в 5-7 раз быстрее, чем при использовании крючка, но у этого метода есть и свои недостатки. Он очень плохо подходит для труднодоступных мест, потребляет больше проводов и требует регулярной подзарядки аккумулятора или подключения к электросети.

Способы и схемы вязания арматуры

В первую очередь необходимо подготовить все материалы к установке, перенести их на место установки, при необходимости выровнять арматуру и подложить под нее пластиковые зажимы, которые ставятся между арматура и опалубка и необходимы, чтобы отдельные части арматуры не торчали из-под бетона.Теперь вы можете сделать связку. Связывание арматуры может происходить несколькими способами, в зависимости от используемых инструментов и материалов.

Итак, если для вязания используются самозатягивающиеся зажимы из пластика , то вопросов тут в принципе возникнуть не может, а главное хорошо их затягивать. Еще проще дело обстоит с пистолетом, который буквально в одно мгновение все делает сам. Самым сложным и трудоемким является процесс обвязывания арматуры проволокой и крючком: используется несколько основных приемов и приемов.

Сегодня существует множество вариантов связки арматуры, которые различаются местом изгиба проволоки. В принципе, по надежности и прочности все варианты практически одинаковы, и каждый может выбрать наиболее удобную для него технику.

№ способа 1

Самый простой и распространенный вариант, который включает в себя следующую последовательность действий:

• сложите кусок проволоки пополам;
• протягиваем проволоку под арматуру, к месту соединения двух стержней;
• продеваем крючок в петлю проволоки;
• Свободный конец проволоки пальцами натягиваем на крючок и надеваем на него, немного сгибая;
• начинаем вращательные движения крючка, закручивая оба конца проволоки;
• через 3-5 оборотов, когда соединение надежно закреплено, можно вывести крючок из петли.

№ метода 2

Процесс имеет много общего с предыдущим, но все же немного отличается:

• складываем провод пополам и кладем под арматуру, до нужной точки соединения;
• вязать петли крючком;
• загнуть второй конец через крючок, так что в результате образовалась О-образная петля;
• скручиваем получившуюся петлю до надежной закрутки, а затем вынимаем крючок.

Метод № 3

По мнению многих специалистов, этот способ наиболее удобен, так как освобождает одну руку:

• заводим проволоку под арматуру;
• вставляем в петлю крючок и зацепляем им второй конец проволоки;
• загнуть провод вниз;
• потяните крючок на себя, несколько раз поверните его, и готово.

Метод № 4

• снова сложите провод пополам и заведите его под якорь;
• хорошо прижать к стержню, а концы загнуть на себя;
• вставьте крючок, сделайте несколько оборотов и выньте крючок.

Этот способ позволяет получить более надежную скрутку. Самые опытные мастера советуют перед скручиванием согнуть провод, чтобы не делать много витков, потому что надежность не увеличится, но есть вероятность, что провод просто порвется.Оптимальное количество оборотов — 3-5.

Как видите, все методы очень похожи, и отличаются только нюансами. Если вам нужно связать арматуру своими руками, то после нескольких попыток вы сможете привыкнуть и выбрать для себя оптимальный вариант. Некоторые мастера утверждают, что процесс ручного вязания упрощается за счет использования винтовых крючков, но это вопрос техники и привычек.

В заключение

Вязание фурнитуры хоть и не самое простое, но, в принципе, вполне выполнимо даже самому неопытному мастеру.Вам просто нужно запастись необходимыми инструментами, выбрать подходящий способ вязания и приступить к действиям. Конечно, использование пластиковых зажимов — это самый простой и дешевый способ, а специальный вязальный пистолет еще быстрее, но он будет стоить дорого, поэтому многие все же используют специальный крючок: хоть он и работает дольше, но при определенном навыке он не сложно, но в итоге получаются прочные связи.
