Как утеплить изнутри фундамент: Как утеплять фундамент дома изнутри

Содержание

Как утеплять фундамент дома изнутри

Данную статью мы начнем несколько необычно: с рекомендаций избегать утепления фундамента изнутри. К сожалению, многие индивидуальные застройщики допускают столь роковую ошибку, считая, что теплоизоляцию вполне можно наносить на внутренние стены железобетонного основания дома. Причем, даже тогда, когда вполне можно устроить наружную теплоизоляцию фундамента.

Почему не стоит делать утепление фундамента изнутри

Перечислим основные причины, по которым внутренняя теплоизоляция не рекомендована ни для несущих стен, ни для фундаментов:

  • промерзание железобетонной конструкции. Фундамент в этом случае никак не защищен от температурных изменений, что негативно сказывается на его сроке службы;
  • ввиду смещения точки росы в область границы «утеплитель-фундамент» требуется создание дополнительного паронепроницаемого слоя со стороны помещения;
  • последнее мероприятие в целом влияет на микроклимат в подвальном помещении, существенно повышая влажность воздуха. Отсюда – необходимость устройства эффективной вентиляции и, соответственно, повышение затрат на отопление;
  • уменьшение полезного внутреннего пространства подвала;
  • в конечном итоге – увеличение стоимости работ и материалов по сравнению с устройством наружной теплоизоляции

Из всего вышесказанного следует очевидный вывод: утепление фундамента изнутри – мера вынужденная, которая находит применение лишь в тех случаях, когда устройство теплоизоляции в соответствии с правилами строительной теплотехники невозможно по уважительным причинам.

Когда нет другого выбора: утепляем фундамент своими руками изнутри

Очевидно, что такое утепление имеет смысл для заглубленных фундаментов, подземная часть является подвалом дома. Вся работа проводится в несколько этапов:

  • подготовка внутренней поверхности фундамента, которая заключается в зачистке и выравнивании основания;
  • выбор подходящего теплоизоляционного материал. Можно проводить утепление пенополиуретаном (напыление), плитами экструдированного пенополистирола или ватными утеплителями. При этом необходимо учитывать, что потребуется создать такие условия, чтобы паропроницаемость создаваемого «пирога» была минимальной. Если используем напыляемые полимерные составы или ЭППС, которые и так имеют неплохие показатели, создавать дополнительный паронепроницаемый слой нет необходимости. В случае же с ватными материалами, утеплитель придется дополнительно изолировать от среды подвального помещения;
  • расчет толщины теплоизоляции;
  • крепление материалов (или напыление – в случае с пенополиуретаном) клеевыми составами на основе битума, либо дюбелями;
  • дальнейшие работы сводятся к устройству внутренней отделки подвала

Еще один нюанс: утепления требуют все конструкции, примыкающие к стенам фундамента. Речь идет о подвальных помещениях с внутренними стенами-перегородками, которые также нуждаются в покрытии теплоизоляционными материалами. В противном случае в углах подвала будут образовываться влажные участки со всеми вытекающими отсюда последствиями, а сами стены будут являться мостиками холода.

Какие материалы лучше использовать

При выборе теплоизоляции для внутренних работ стоит смотреть не только на их коэффициент теплопроводности, но и на поведение материала в предполагаемых условиях эксплуатации. Считается, что утепление фундамента пенополистиролом – оптимальный вариант ввиду сопоставимо высоких теплоизоляционных качеств. Но в то же время необходимо учитывать, что пенопласт при комнатных температурах постепенно деполимеризуется с образованием стирола. Т.е. если вы планируете использовать подвал в качестве полноценного отапливаемого помещения, то стоит несколько раз подумать над применением утеплителей на основе пенополистирола. В свою очередь, отделка помещения штукатурными материалами позволяет существенно уменьшить эмиссию стирола. Если же вы решили сделать ставку на ватную теплоизоляцию, то в обязательном порядке утеплитель нужно защитить от воздействия влажного воздуха, созданием паронепроницаемого барьера на его поверхности. Применение напыляемых составов является одним из лучших вариантов, однако осуществить задуманное, что называется своими руками, у вас вряд ли получится – придется вызывать специалистов с соответствующим оборудованием.

Загрузка…

Как утеплить фундамент изнутри дома своими руками?

Содержание

Производить утепление фундамента изнутри для дома используя утеплитель под сайдинг затея не самая разумная, но вполне выполнимая. Дело в том, что утепление фундамента изнутри для дома имеет множество проблем, которые после произведения такого утепления обязательно всплывут наружу.

Однако в случаях, когда другого выбора попросту не имеется, данный способ можно реализовать, в том числе и своими руками.

Теплоизоляционные плиты под фундаментом

Первым делом следует разобраться с тем, как произвести утепление фундамента для деревянного дома, или любого другого, внутри, а затем плавно перейти к тому, почему данная затея заведомо проигрышная и почему проблем на выходе окажется больше, нежели плюсов.

1 Процесс утепления фундамента изнутри

Прежде всего, следует помнить, что утепление фундамента деревянного дома внутри приемлемо лишь для заглубленного типа фундамента, когда подземная его часть является, собственно говоря, подвалом дома.

В иных случаях, например для ленточного типа фундамента, утепление ни керамзитом, ни пенопластом, ни чем бы то ни было еще не производится своими руками из-за отсутствия смысла в этом действии.

Если же данная процедура нужна не для ленточного, а для заглубленного фундамента и утепления цоколя снаружи, тогда перед ее выполнением следует выбрать материал для утепления.

Важным параметром и свойством теплоизоляционных материалов, на который следует смотреть, является коэффициент теплопроводности. Кроме того, смотреть следует и на характеристики теплоизоляционного материала, дабы выяснить в каких эксплуатационных условиях он может применяться.

Наиболее предпочтительным вариантом утепления фундамента для деревянного здания изнутри является утепление пенопластом. Утепление пенопластом своими руками в данном случае хорошо тем, что у него достаточно высокие теплоизоляционные качества.Так же данный материал применим для ленточного фундамента, хотя и этот плюс не имеет отношения к данной ситуации.

У данного материала на утепление фундамента и отмостки также есть и недостатки: утепление пенопластом фундамента деревянного дома плохо тем, что при обычной комнатной температуре этот материал плавно деполимеризуется со временем, что приведет к образованию стирола.

Утепление здания изнутри

Более того, утепление пенопластом еще и опасно возможностью возникновения пожара, так как данный материал является горючим. Однако эту проблему можно исключить, попросту приобретая теплоизоляционный пенопласт актуальный нынешним изоляционным запросам.

Поэтому в данном случае лучше потратиться на утепление фундамента для деревянного дома с помощью пенопласта, нежели затем получить огромное количество проблем.

Вторым оптимальным вариантом утепления является утепление керамзитом. Стоит заметить, что утепление керамзитом применяется куда реже для заглубленного фундамента, нежели утепление пенопластом.

Наружное утепление фундамента деревянного дома керамзитом  больше подходит для ленточного фундамента, однако в случаях, когда другого выхода нет, данный материал подойдет и для заглубленного типа фундамента. Однако и для ленточного фундамента данный материал противопоказан, и применяется лишь как импровизация на страх и риск владельцев здания.

Как только будет сделан выбор утеплителя для фундамента внутри здания, необходимо производить монтаж. Монтаж производится строго по следующей поэтапной инструкции:

  • Первым делом подготавливается внутренняя поверхность фундамента. Подготовка заключается в зачистке и последующем выравнивании основания фундамента своими руками;
  • Производится расчет толщины выбранной теплоизоляции;
  • Далее необходимо произвести крепление теплоизоляционных материалов (а в случае, если используются пенополиуретановые теплоизоляторы, тогда производят напыление) с помощью клеевых смесей на основе компонента битума;
  • Далее следует лишь устроить внутреннюю отделку подвального помещения здания.

Утеплительные работы в фундаменте

Подытожив можно с уверенностью утверждать, что процесс утепления фундамента изнутри здания весьма легок и прост, хотя и неразумен.

к меню ↑

2 Причины не утеплять фундамент изнутри

Существует пять весомых причин, из-за которых проведение таких строительных работ нецелесообразно. Они представлены так:

  1. Промерзание всей железобетонной конструкции здания даже с пароизоляцией Изоспан В. Фундамент при такой ситуации ничем не защищен от нестабильных температурных скачков, что пагубно сказывается на его эксплуатационном сроке;
  2. Из-за того, что будет происходить смещение так называемой «точки росы» на границу «утеплитель-фундамент» в последующем необходимо будет добавить дополнительных паронепроницаемый слой, что ударит по общему бюджету утеплительных работ;
  3. Реализация предыдущего пункта приведет к тому, что нарушится микроклимат в подвале, достаточно сильно увеличится влажность воздуха. Следовательно, дополнительно потребуется установить эффективную вентиляции, что еще раз негативно скажется на общем бюджете;
  4. Из-за такого огромного количества дополнительного оборудования пространство внутри подвального помещения будет значительно меньше исходного;
  5. В целом, на выходе владелец здания будет иметь огромные финансовые затраты на сами строительные работы и приобретение различных материалов, чего лишен способ наружной теплоизоляции.

Внутреннее утепление фундамента здания

Решать проводить или нет утепление фундамента здания изнутри с Изоспаном АМ необходимо лишь его владельцу, однако все специалисты в области утепления однозначно не рекомендуют проводить данную процедуру.

Таким образом, куда проще и экономнее сделать наружную теплоизоляцию.

к меню ↑

2.1 Причины утепления здания изнутри (видео)

Как утеплить фундамент дома снаружи и внутри своими руками

Колебания температуры и влажности почвы вызывают постепенное растрескивание основания дома и его разрушение. Теплоизоляция фундамента решает эту проблему и сокращает утечку тепла на треть. Эта мера в комплексе с гидроизоляцией защищает помещения и коммуникации от промерзания и сырости.





Чем утеплять фундамент

Утепление фундамента дома выполняется традиционными материалами, которые применяются для стен или потолка:



Наиболее эффективное утепление фундамента дома снаружи проводится с применением прогрессивных методик и материалов:

Утепление фундамента пенополиуретаном считается дорогим, но оно окупается уже в ближайшем будущем — затраты на утепление дома с такой теплоизоляцией минимальны.

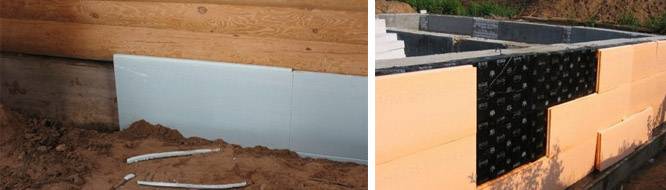

Утепление фундамента экструдированным пенополистиролом . Материал похож на пенопласт, но прочнее него и содержит воздушные ячейки, увеличивающие его теплоизоляционные свойства. Выпускается в виде удобных для монтажа плит.



Технология утепления фундамента экструзионным пенополистирлом

  1. Фундамент очищают от грязи и гидроизолируют полимерной или битумной мастикой.
  2. Готовят клей для полистирола и наносят его на внутреннюю поверхность плит. Если фундамент неровный — достаточно нанести клей в местах его соприкосновения с утеплителем.
  3. Плиту на несколько секунд прижимают к фундаменту и при необходимости выравнивают.
  4. Следующую плиту монтируют, совмещая соединительный паз.
  5. Фиксировать пеноплекс к подземной части фундамента необязательно — плита надежно зафиксируется при засыпке грунтом.
  6. Когда клей высохнет, материал дополнительно приделывают к фундаменту при помощи дюбелей.



Как рассчитать необходимое количество утеплителя

На расход термоизоляции влияет несколько факторов: тип и площадь фундамента, климатические условия местности, вид утеплителя. Зная внешнюю площадь стены фундамента, легко рассчитать количество теплоизоляции. Сложнее вычислить её толщину. Её вычисляют по формуле: R=p/k, где р — толщина стенки фундамента в метрах, k — коэффициент теплопроводности материала, Вт/м*к. Теплопроводность утеплителей указана на упаковке производителя. Для каждой местности имеются нормативы по теплосопротивлению фундаментов, стен и потолков жилых зданий. Зная эту величину для материала, из которого выполнен фундамент, вычисляют толщину изоляции, которая необходима для соблюдения строительной нормы.



Нужна ли паро- и гидроизоляция при утеплении

Изоляция фундамента от влаги — важнейшее условие при строительстве дома. Эта мера предотвращает контакт дождевых и талых вод с основанием. В противном случае неизбежно произойдет отсыревание стен, подвала и цоколя здания, а также сопутствующие явления — развитие грибка и плесени, разрушение бетона. Мера особенно актуальна для местностей с частыми осадками, особенно если здание построено в низине или на почве с высоким уровнем грунтовых вод.

Есть несколько типов парогидроизоляции для фундаментов:



Все они эффективны при условии сохранения герметичности.



Утепление ленточного фундамента

Утепление мелкозаглубленного ленточного фундамента лучше проводить вспененным полистиролом или пенополиуретаном.



Технология утепления ленточного фундамента снаружи

  1. По периметру фундамента выкапывается траншея до уровня подушки. Ширина её равна толщине промерзания грунта +5 см.
  2. Фундамент гидроизолируют мастикой или рулонной изоляцией на основе битума.
  3. Утеплитель сверху покрывают пленкой или геотекстилем. Это нужно для предотвращения повреждений материала при вспучивании грунта.
  4. Плиты теплоизоляции крепят к фундаменту при помощи клея или той же битумной мастики. Альтернативный вариант — использование горелки, с помощью которой материал плавят в нескольких местах и придавливают к поверхности фундамента. Окончательную фиксацию проводят с помощью дюбелей.



Утепление плитного фундамента



  1. Плиту утеплителя устанавливают на глубину промерзания почвы. На углах толщину материала увеличивают в полтора раза.
  2. Чтобы защитить термоизоляцию от жидкого раствора во время строительных работ, её покрывают полиэтиленовой пленкой. От сварки материал защищают бетонной стяжкой из бетона низких марок.
  3. Утепление цоколя фундамента снаружи пенополистирольными плитами выполняется клеем или путем подплавления битума.



Утепление столбчатого фундамента

Чтобы теплоизолировать такой фундамент, создают забирку — особый тип цоколя в виде прослойки между грунтом и фундаментом, который защищает от влаги и перепадов температур. Создают забирку в несколько этапов:

  1. Вырывают траншею глубиной 20-40 см.
  2. Траншею засыпают щебнем или песком на одну треть.
  3. К столбам фундамента крепят брусья с пазами.
  4. В пазы вставляются специальные тонкие доски.
  5. Нижняя часть конструкции заполняется керамзитом.



Утепление свайного фундамента

Многие интересуются, как утеплить свайный фундамент деревянного дома. Особенность зданий с таким типом фундамента — наличие воздушной прослойки между основанием и почвой, которая при отсутствии теплоизоляции приводит к значительным потерям тепла. Поэтому утепление свайного фундамента снаружи — это необходимое мероприятие, от которого зависит комфорт жильцов дома.



Как утеплить фундамент на винтовых сваях

  1. Перед тем, как утеплить свайно-винтовой фундамент, гидроизолируйте ростверк.
  2. Установите утепление винтового фундамента.
  3. Сделайте финишную отделку наружного слоя теплоизоляции.



Утепление цоколя свайно-винтового фундамента выполняется, в основном, пенопластом. Также при утеплении свайно-винтового фундамента деревянного дома большое внимание уделяется качественной гидроизоляции.

Посмотрите наше видео про выбор теплоизоляции

Утепление фундамента изнутри — 5 методов утеплить фундамент изнутри!

Утепление фундамента изнутри применяют в тех случаях, когда утепление фундамента снаружи недостаточно эффективно или по какой-либо причине невозможно. Следует иметь в виду, что внутренняя теплоизоляция позволяет повысить температуру внутри подвального помещения или цокольного этажа, утеплить полы в доме, но не предохраняет сам фундамент от повреждений, вызванных его промерзанием.

Утепление фундамента изнутри

Способов утепления фундамента изнутри несколько, и часто их совмещают с внутренней отделкой подвального помещения. В любом случае, до начала монтажа теплоизоляции следует позаботиться об эффективной и качественной гидроизоляции фундамента, причем лучше отдать предпочтение тем способам гидрозащиты, которые позволяют сделать всю толщу бетона устойчивой к промоканию, например, проникающей гидроизоляции фундамента. Сухой фундамент менее подвержен промерзанию, а значит и повреждениям.

Наружное и внутреннее утепление подвала

Виды внутренней теплоизоляции фундамента

В целом, приемы утепления фундамента изнутри похожи на наружное утепление фундамента. Наиболее часто применяются следующие способы:

  • Засыпка полуподвального помещения керамзитом. Позволяет уменьшить охлаждение пола первого этажа. Недостаточно эффективный способ, подходит для дачных домов временного проживания;
  • Утепление стен подвала плитами – пенопластом, полистиролом или пеноплексом, с их последующей отделкой. Очень популярный способ теплоизоляции, применяемый чаще всего в комплексе с наружной теплоизоляцией фундамента для зданий с используемыми подвальными помещениями.
  • Утепление фундамента изнутри пенополиуретаном. Очень эффективный способ дополнительной или самостоятельной теплоизоляции фундамента, позволяющий создать бесшовное покрытие с отличной адгезией, но выполнение этих работ требует привлечения профессионалов со специальной установкой.

Выбор способа утепления фундамента изнутри

При выборе способа необходимо ориентироваться на несколько факторов:

  • Конструкция здания, размеры подвального или полуподвального помещения;
  • Наличие внешнего утепления и температурный режим с внешней стороны фундамента;
  • Тип грунта и расположение грунтовых вод;
  • Требуемый температурный режим в подвальном помещении после утепления, наличие отопления и вентиляции;
  • Необходимость дальнейшей декоративной отделки.

Дешевый метод внутренней теплоизоляции фундамента – засыпка пространства под полом керамзитом. Этот материал отводит воду и создают воздушную подушку, предохраняющую полы первого этажа от охлаждения. Засыпать можно как все пространство под полом, так и опалубку, установленную с внутренней стороны на некотором расстоянии от стен фундамента.

Если подвальное помещение используется для размещения бытовых помещений, и его стены нуждаются не только в утеплении, но и в отделке, целесообразно использовать полистирольные или пеноплексовые плиты, позволяющие создать ровное покрытие, готовое к облицовке. Наиболее качественным и долговечным в этом случае будет утепление фундамента как снаружи, так и изнутри – устранив перепад температур, можно избежать образования конденсата на внутренних стенках подвала. Если утепление снаружи невозможно, необходимо выполнить проникающую гидроизоляцию фундамента: обработанный таким способом бетон не подвержен промерзанию, но сохраняет паропроницаемость, уменьшая влажность под плитами утеплителя. Также необходимо обустройство приточной и вытяжной вентиляции, так как эти материалы не пропускают влагу.

Если позволяют средства, можно выбрать теплоизоляцию пенополиуретаном – этот способ эффективен и подходит для любого подвального помещения.

Технология засыпки фундамента керамзитом

Эту технологию используют обычно в деревянных домах, дачных и садовых домиках. Материалы для выполнения засыпной теплоизоляции недороги, а выполнение ее не требует никаких специальных навыков.

Засыпка фундамента керамзитом

Технология выполнения засыпной теплоизоляции:

  1. Подготавливают опалубку из досок или фанерных щитов, устанавливая их на расстоянии не менее 0,3 метра от внутренних стен фундамента по всему периметру. Высота опалубки – до уровня пола первого этажа.
  2. Доски, используемые для выполнения опалубки, тщательно обрабатывают антисептиком для древесины, эксплуатируемой в контакте с грунтом. Укрепляют опалубку откосами. На дно опалубки укладывают полиэтиленовую пленку – она служит гидроизоляционной защитой от впитывания керамзитом влаги из грунта.
  3. Засыпку производят сухим керамзитом – галькой вулканического происхождения. Слой керамзита должен равняться высоте опалубки. В отдельных случаях, при небольшой высоте полуподвального помещения можно засыпать керамзитом все пространство под полом первого этажа, гидроизоляцию при этом укладывают на всю площадь засыпки.
  4. Можно дополнительно утеплить полы, уложив между лагами слой парогидроизоляционной мембраны и маты из минеральной ваты.

Технология утепления фундамента плитами из полистирола

Полистирол – это второе название привычного пенопласта, модифицированного для придания ему специальных свойств. На рынке представлены полистирольные плиты различных марок, отличаются они плотностью, устойчивостью к механическим повреждениям, толщиной. Для утепления фундамента изнутри достаточно полистирольных плит толщиной 50-100 мм.

Утепление фундамента плитами из полистирола

Технология теплоизоляции фундамента изнутри полистиролом:

  1. Подготавливают стены к теплоизоляции: выравнивают, устраняют большие перепады на стенках. Швы и трещины при необходимости расшивают до прочного основания, а затем гидроизолируют и заделывают специальным составом.
  2. Выполняют гидроизоляцию фундамента. Для зданий, построенных на влажных и пучинистых грунтах, а также для строений, не имеющих внешней теплоизоляции, рекомендуется использовать проникающую гидроизоляцию.
  3. Плиты полистирола клеят на специальный клей, который продается в виде сухой смеси или раствора. Клей наносят на плиту точечно, не менее 6-8 точек на лист, и прочно прижимают к основанию.

    Процесс нанесения на плиты специального клея

  4. Листы имеют пазы для удобства укладки, при укладке необходимо их совмещать. Если теплоизоляцию укладывают в несколько рядов, следует размещать их в шахматном порядке.
  5. После высыхания клея необходимо дополнительно закрепить листы полистирола специальными дюбелями с широкой круглой шляпкой. В полистирольных плитах сверлят отверстие такой глубины, чтобы оно прошло насквозь плит утеплителя и зашло в фундамент на 50-60 мм. В отверстия забивают пластиковый дюбель, после чего добивают в дюбель специальный гвоздь. Шляпки дюбелей должны быть заподлицо с плитами утеплителя.

    В полистирольную плитку забивают специальный дюпель со шляпкой

  6. К существенным недостаткам полистирола относится его неустойчивость к повреждению грызунами, поэтому со стороны помещения его необходимо защитить армирующей металлической сеткой. Сетку кладут на слой клея на основе цемента, после чего по ней оштукатуривают. По высохшей штукатурке можно выполнить любое финишное покрытие.

Пенополиуретановое утепление фундамента и подвала

Современный высокоэффективный способ, наносимый методом распыления пенящейся жидкости под давлением. В результате образуется слой пены с закрытой структурой, устойчивой к намоканию, без швов и стыков. Нанесение пенополиуретана не требует никакой специальной подготовки стен и может быть выполнено в предельно сжатые сроки. Единственным серьезным недостатком данного метода является его высокая цена и необходимость вызова специалистов, что, впрочем, окупается в процессе эксплуатации здания благодаря отличным тепло- и гидроизоляционным свойствам пенополиуретанового покрытия. На него можно наносить любые отделочные материалы и использовать его для внутреннего и внешнего утепления не только фундамента, но и любых других конструкций дома.

Пенополиуретановое утепление подвала

Как утеплить фундамент, утеплить фундамент снаружи, утеплить фундамент изнутри

Как утеплить фундамент? Варианта собственно два, утеплить фундамент снаружи и утеплить фундамент изнутри. О том как утеплить фундамент и собственно зачем это нужно, а так же какой из способов утепления более эффективен, рассмотрим ниже.

Утепление фундамента снаружи

Наружная теплоизоляция фундамента – перестраховка и трата денег и времени?

Однозначно нет. Утеплить фундамент нужно и снаружи, и изнутри. Дом теряет 20-25% тепла через свой фундамент. Но не всегда хозяева частных домов считают нужным утеплять фундамент, особенно в тех случаях, когда не используют подвал. И зря, поскольку хорошее утепление фундамента снаружи существенно уменьшает теплопотери, снижает влажность в подвале и намного продлевает жизнь фундаменту, а значит, и всему дому.

Почему важнее выполнить внешнее утепление фундамента, ведь проще утеплить цоколь изнутри? В этом случае можно контролировать состояние теплоизоляции, при необходимости легко произвести небольшой ремонт. А что будет с наружным слоем, засыпанным грунтом, через пару сезонов, после всех подвижек грунта от морозного пучения, ведь не посмотришь.

Но это слабый аргумент. Изоляция помещения подвала от низких температур – это хорошо. Но материалы, из которых сделан фундамент, без внешней защиты испытают на себе все разрушающее действие холода и воды. Бетон является материалом с капиллярной структурой, и будет впитывать влагу. Объемное расширение воды при замерзании примерно 9%, и бетон рано или поздно начнет крошиться и потеряет прочность. Защитный слой рабочей арматуры составляет в фундаментах такого типа 50 мм, и когда микротрещины дойдут до арматуры, начнется ее коррозия, и процесс разрушения фундамента пойдет по нарастающей.

Вкратце о необходимости наружного утепления фундамента:

  • утепление фундамента снаружи позволит защитить его от промерзания и разрушения. Точка росы смещается в сторону теплоизоляции, которая намного эффективнее справляется с холодом и влагой по сравнению с бетонным массивом
  • при использовании утеплителя любого вида внешняя теплоизоляция предотвращает промерзание фундамента и создает барьер отрицательным температурам
  • внешняя теплоизоляция защищает бетон, сохраняя его качества, и обеспечивает заданную прочность конструкции фундамента на длительное время
  • наружная теплоизоляция работает в комплексе с гидроизоляцией, предохраняя фундамент от капиллярной влаги и грунтовой воды
  • наружная теплоизоляция ставит барьер сезонным перепадам температур, которые возникают в цокольных помещениях

Но в тех случаях, когда дом уже построен без теплоизоляции фундамента, и нет возможности утеплить его снаружи, ничего не остается, как утеплять его изнутри.

Утепление фундамента изнутри

В случае утепления фундамента изнутри преимуществ немного:

  • утепление изнутри улучшит микроклимат в цокольных помещениях и во всем доме
  • внутренний утеплитель предотвратит скопление конденсата в помещениях подвала

Минусы заключаются в том, что фундамент с внешней стороны будет продолжать промерзать, и в результате перепада температур и влияния сил морозного пучения грунта начнутся деформации фундамента с появлением трещин по периметру и наклонных трещин в массиве конструкции.

Вариантов утеплить фундамент изнутри существует достаточно, но ни один из этих вариантов не отменяет выполнение качественной гидроизоляции, причем стоит обратить внимание на защиту всего массива бетона с помощью проникающей гидроизоляции. Утепление рационально совмещать с внутренней отделкой подвала.

Способы утеплить фундамент изнутри выбирают в зависимости от факторов:

  • вид грунта и уровень грунтовых вод
  • есть или нет утепление изнутри
  • температурный режим с наружной стороны фундамента
  • условия, которые требуется создать в помещении подвала – температура, влажность, с учетом того, как решены вентиляция и отопление
  • конструктивные особенности дома, размеры подвала и цокольного этажа
  • нужна ли декоративная отделка цокольных помещений в дальнейшем

Старый проверенный метод теплоизоляции керамзитом применяется до сих пор, несмотря на огромное количество новых технологичных и эффективных материалов. Керамзит, засыпанный в зазор под полом, создает воздушную подушку и отводит воду. Пол можно утеплить, положив между лагами минераловатные маты по слою пароизоляции из полиэтиленовой пленки.

Утепление фундамента пенополистиролом

Рассмотрим способ утепления фундамента изнутри пенополистиролом.

Экструзионный пенополистирол (ЭППС), или пеноплэкс, для внутренней теплоизоляции стен подвала достаточно взять толщиной 50 -100 мм, в зависимости от климатической зоны, и прочностью на сжатие не менее 200 кПа.

  1. Зачистить все швы и трещины в стенах для, гидроизолировать и заделать герметиком или пеной. Выровнять стены.
  2. Выполнить гидроизоляцию. Если фундамент не имеет внешней гидроизоляции и находится в пучинистых влажных грунтах, целесообразно выбрать проникающую гидроизоляцию.
  3. Плитный ЭППС приклеивают к стенам специальным клеем, имеющимся в продаже в виде сухой смеси. Можно использовать готовый клей из группы полимерных или полиуретановых. Клей наносят точечно или полосами и прочно прижимают лист к стене. Пазы, имеющиеся в листах пеноплэкса, при совмещении дают ровный и плотный стык. При укладке рядами удобно размещать листы в шахматном порядке.
  4. После того, как клей полностью высохнет, листы утеплителя прикрепляют к стенам специальными тарельчатыми дюбелями в оболочке из пластика, предотвращающей образование мостиков холода. Дюбеля устанавливают в просверленные отверстия с заходом с бетон не менее 50 мм, и специальными гвоздями. Шляпки дюбелей находятся заподлицо с листами утеплителя, минимальное количество дюбелей на одну плиту — 4 шт.

И еще одно примечание: утеплять требуется все конструкции, которые примыкают к фундаменту, в том числе внутренние перегородки и стены. Если пренебречь изоляцией, то примыкания этих стен дадут мостики холода, а в углах подвального помещения будет образовываться конденсат.

Углы являются местами с наибольшими теплопотерями, и требуют дополнительного утепления. Дополнительный слой теплоизоляции рекомендуется выполнять шириной 0,5 метра с каждой стороны угла. Крепится второй слой по такой же методике, как и первый.

Таки образом, выполнение теплоизоляции изнутри возможно, и на первый взгляд выглядит вполне привлекательно. Но специалисты рекомендуют этот вариант только как крайнюю меру.

Еще один нюанс: дом уже построен, а фундамент не изолирован снаружи. В таком случае, если принято решение все-таки выполнять наружную изоляцию, то это потребует длительных и трудоемких работ. Фундамент придется окапывать постепенно, по одной стене. Причем длина каждой траншеи не должна быть больше половины длины стены фундамента. И только после засыпки и уплотнения одной траншеи можно приступать к следующей, поскольку искусственно снижать несущую способность грунтов основания уже построенного дома не только неразумно, но и опасно.

И самый «тяжелый» случай – если о состоянии фундамента информации просто нет, допустим, куплен дом с неутепленным фундаментом. В этом случае, чтобы утеплить фундамент, придется проводить расследование путем локальных раскопок, определять глубину заложения подошвы и состояние бетона конструкции, делать выводы и выбирать тип и способ устройства необходимой теплоизоляции.

Как утеплить фундамент дома изнутри и следует ли это делать?

Большинство профессиональных строителей категорически не рекомендуют проводить утепление фундамента изнутри – со стороны подпола (цокольного пространства). Однако большинство «любителей» решать проблемы «своим умом и своими руками», все же, предпочитают именно такой способ утепления основания.

Поэтому в данной статье мы расскажем вам о «непризнанной» технологии «внутреннего» утепления фундамента. И подскажем, как минимизировать риски, связанные с попыткой утеплить стенки фундамента изнутри.

Почему не следует делать утепление фундамента изнутри?

Большинство специалистов утверждают, что внутреннее утепление – это далеко не лучший способ изменить теплостойкость цокольной части фундамента. И это действительно так, ведь эффективность данной технологии сомнительна, а последствия такого опрометчивого решения – очевидны.

Посудите сами: внутренний утеплитель не способен предотвратить промерзание цоколя фундамента, следовательно, о комфортной температуре эксплуатации основания можно и не вспоминать.

Кроме того, такое утепление не сместит точку росы в тело кладки (или монолита), а лишь закроет ее, следовательно, эффект конденсации влаги в зоне контакта теплого воздуха подполья с холодной стеной никуда не исчезнет.

Вдобавок, внутренний утеплитель уменьшит и без того небольшой объем подпола, что осложнит ревизию цокольного перекрытия, а равно и ремонтные работы во внутренней части цокольной зоны.

Утепляем фундамент своими руками изнутри — когда нет других вариантов

Процесс утепления основания изнутри начинается с тщательной подготовки утепляемой поверхности (внутренней стороны стен фундамента).

Для этого нужно сделать следующее:

  • Во-первых, устранить все дефекты на стенах фундамента (заделать трещины, щели, отверстия).
  • Во-вторых, нанести на внутреннюю сторону стены фундамента слой морозоустойчивой гидроизоляции.
  • В-третьих, укутать внутреннюю поверхность цокольного перекрытия слоем пароизоляции, проницаемой только со стороны дома (сверху вниз).

После этого можно приступать к выбору утепляющего материала и технологии монтажа термоизолятора. Причем, в большинстве случаев, в качестве изолятора используют либо керамзит, либо грунт обратной засыпки, либо пенопластовые панели.

Соответственно, грунт и керамзит просто засыпают в пазухи фундамента – о возможной ревизии подпола и его ремонта в этом случае следует забыть сразу же. Но такой способ очень дешев и в этом его главное достоинство.

Впрочем, насыпную термоизоляцию можно обустроить только в открытом фундаменте, лишенном цокольного перекрытия. Монтаж панельной изоляции можно устроить когда угодно.

И выглядит данная операция следующим образом:

  • Пенопластовые панели наклеивают на внутреннюю поверхность основания или фиксируют с помощью термодюбелей.
  • Швы между панелями заполняются монтажной пеной.
  • Поверх панелей натягивается армирующая сетка из стекловолокна.
  • По сетке наносят слой фасадной штукатурки, увеличивающей огнестойкость отделки.

Подобный метод является более затратным, но эффективность данной методики сравнима с прогрессивной внешней отделкой.

В завершении процесса утепления основания следует позаботиться о вентиляции подпола. Для этого в теле стены фундамента необходимо оставить продухи – сквозные отверстия, расположенные на одной оси. В теплое время года продухи открывают, и естественное течение воздуха удаляет из подпола конденсат, скопившийся за холодный сезон. Ну а зимой продухи тщательно герметизируют, пресекая утечки тепла из подпола.

Утеплитель для фундамента Пеноплэкс | Утепление фундамента снаружи и изнутри: материалы и инструкции.

Зачем утеплять фундамент?


Конструктивные элементы подземных частей здания при эксплуатации испытывают значительные физические нагрузки от давления грунта и перепадов температур, что может привести к смещению конструкции фундамента и образованию трещин в его структуре.


На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания сокращает утечку тепла, защищает конструкцию фундамента от промерзания и позволяет избежать появления сырости, плесени и грибка.


Особое внимание вопросу теплоизоляции при сооружении фундаментов следует уделять в регионах с глубоким промерзанием грунтов.


Пучение — увеличение объемов грунта в процессе его промерзания. Такая особенность объясняется наличием в грунте большого количества влаги. При замерзании жидкость кристаллизуется, что существенно сказывается на объеме почвы. В случае содержания в грунте чрезмерного количества влаги пучение неизбежно. Такой процесс неравномерен — подъем грунта под разными частями фундамента может осуществляться на различную высоту. Это может привести к частичному или полному разрушению основания дома.

Решения Пеноплэкс для утепления фундамента экструзионным пенополистиролом

Особенности утепления фундамента различных видов

В частном домостроении используются различные виды фундаментов:

Ленточный;

  • Глубокого заложения;
  • Малого заложения;

Плитный;

  • Утепленная плита;
  • Плита;


Свайный;

Столбчатый.

Выберите необходимый тип фундамента и перейдите по ссылке, чтобы увидеть инструкцию и схемы по утеплению.

Особенности применения


Ленточный фундамент из монолитного железобетона – популярное техническое решение при строительстве частных домов. Он прост в исполнении и применим в строительстве на большинстве типов грунтов. Два типа исполнения фундамента: глубокого заложения и малого заложения. Первый тип применяется при строительстве заглубленных помещений: подвалов, гаражей, технических помещений, цокольных этажей. При строительстве таких сооружений рекомендуется применять ПЕНОПЛЭКС®ЭКСТРИМ. Второй тип используется при строительстве без заглубленных помещений на всей территории России. Для ускорения строительства по данной технологии разработана система несъёмной опалубки с ПЕНОПЛЭКС®.


Плитный фундамент — отличное решение для устройства фундамента на водонасыщенных и пучинистых грунтах. Делится на два типа: плита, где теплоизоляция располагается снизу железобетонной плиты, так называемая утепленная плита. Эта конструкция идеальная для пучинистых и водонасыщенных грунтов, т.к. плита является плавающей, что позволяет даже при пучении грунтов избежать деформаций стен дома. Утепленная плита предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Вторй вариант: утеплитель располагается поверх железобетонной фундаментной плиты. Данный тип фундамента еще называют полы по грунту. Этот тип фундамента в основном используется в районах где отсутствует или минимальное промерзание грунтов или на прочных грунтах, не подверженных пучению. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.


Свайный фундамент — популярное решение для частного дома. В современном домостроении свайные фундаменты изготавливаются из железобетона или металла и различаются по типу обустройства: забивные, буронабивные, винтовые.


Для каркасных домов сегодня часто применяют винтовые металлические сваи. Среди достоинств отмечают высокую скорость монтажа, небольшую стоимость, возможность устройства на различных грунтах. Подбор свай производят с учетом существующих грунтов и нагрузок.


В домах на винтовых сваях могут выполнять два вида перекрытий первого этажа: пол по лагам (вентилируемое подполье) и пол по грунту. Чтобы снизить потери тепла через вентилируемое подполье, устраивают пол по лагам с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ®. В полах по грунту также необходима теплоизоляция, чтобы сократить расходы на отопление дома. Ее монтируют поверх железобетонной плиты.


Столбчатые фундаменты представляют собой отдельно стоящие опоры дома и изготавливаются из железобетона, природного камня или полнотелого кирпича.

Какой утеплитель для фундамента выбрать


Специально для нагруженных конструкций разработана высокоэффективная теплоизоляция, изготавливаемая методом экструзии из полистирола общего назначения ПЕНОПЛЭКС ФУНДАМЕНТ®.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ

®?


Высокоэффективная теплоизоляция из экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ® обладает уникальными качествами:


  • Прочность на сжатие при 10% линейной деформации составляет для ПЕНОПЛЭКС ФУНДАМЕНТ® не менее 0,3 МПа (30 т/м2). Эффективный утеплитель надежно защитит дом от трещин, деформаций и разрушений.
  • Плиты эффективной теплоизоляции не изменяют своих свойств в течение всего срока эксплуатации — более 50 лет.
  • Теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ® абсолютно стабильны с точки зрения геометрических размеров и физических свойств.
  • Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и дома надежно защищена от влаги из земли и воздуха.
  • Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ® обладает высокими теплозащитными характеристиками — расчетный коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.
  • Теплоизоляция ПЕНОПЛЭКС ФУНДАМЕНТ® — биологически стойкий материал. Находясь под землей, фундамент надежно защищен в течении всего срока службы от любых микроорганизмов.

 Необходимая толщина теплоизоляции и ширина вылета «теплоизоляционной юбки» для зданий в разных климатических зонах:

Видеоинструкции по утеплению фундамента

Сохранение тепла — Раздел 6: Изоляция подвала: полы, стены и подвалы

Подвалы могут составлять около 20 процентов общих потерь тепла в доме. Это связано с большой неизолированной площадью поверхности как выше, так и ниже уровня земли. Вопреки распространенному мнению, земля — ​​плохой изолятор. Также существует значительная утечка воздуха через окна и проходы подвала (включая трещины в этих областях) и в верхней части стены фундамента (область подоконника). Многие подвалы практически не имеют теплоизоляции, поэтому есть большой потенциал для улучшения.Изоляция часто может быть связана с другими ремонтными или ремонтными работами, такими как гидроизоляция, очистка от радона или отделка подвала.

Виды цокольного строительства

Наиболее распространенным типом строительства является цокольный этаж со сплошным фундаментом, в основном со стенами фундамента ниже уровня земли, поддерживающими конструкцию дома. Многие дома были построены с фундаментными стенами неполной глубины, которые создают под домом пространство для обхода. Некоторые старые дома, коттеджи или передвижные дома строятся на столбах и опорах, оставляя пространство под домом открытым или огороженным стеной.Другие дома строятся на одноэтажном перекрытии, где совсем нет подвала и подполья.

i) Бетонные фундаменты

Фундаменты из заливных или бетонных блоков строятся с 1920-х годов, как правило, с наружной отделкой, гидроизоляцией и дренажной плиткой. Однако все, что старше 20 лет, может нуждаться в ремонте. Этот тип фундамента можно утеплить снаружи или изнутри, если нет серьезных проблем с водой или конструкцией.

ii) Новые дома или новые фундаменты под старыми домами

Если дом новый или в нем был построен новый подвал, дайте ему просохнуть в течение года перед изоляцией или ремонтом.Поскольку бетон содержит большое количество влаги, лучше всего дать ему высохнуть перед изоляцией и отделкой, если только используемый метод ремонта не может справиться с этой увлеченной влагой.

iii) Фундаменты из старого щебня, кирпича или камня

Более старые фундаменты часто бывают неровными и могут различаться по глубине и толщине. Эти основания редко подвергались гидроизоляции; некоторые имеют внутренний дренажный канал, и все они имеют высокое содержание строительного раствора, который может поглощать воду из почвы. Их лучше всего изолировать снаружи, но возможна внутренняя изоляция.Всегда обращайтесь за консультацией к специалисту до

.

в производстве по реабилитации.

iv) Другие типы фондов

Многие новые дома построены на фундаменте из консервированной древесины. Они влагонепроницаемы и, как правило, полностью изолированы.

Оценка фундамента

Прежде чем планировать работу, оцените состояние вашего подвала. Вот некоторые из проблем, на которые следует обратить внимание:

i) Утечка воды

Основные утечки воды, такие как постоянные утечки и наводнения весной и во время дождя, должны быть устранены.Часто решение требует земляных работ, гидроизоляции или гидроизоляции подвала, добавления дренажной системы и изоляции снаружи.

Незначительные утечки воды иногда можно исправить, отводя воду от фундамента, наклоняя уклон, направляя водосточные трубы в сторону от дома и заделывая фундамент внутри.

Устраните любые проблемы с отстойниками или резервной канализацией перед началом изоляционных работ.

ii) сырость

Симптомы сырости на основе и отделке включают появление пятен или рост плесени, образование пузырей и отслаивание краски, высолы (беловатый минеральный налет на поверхности), растрескивание (ухудшение поверхности), а также затхлый запах.Небольшую сырость можно исправить изнутри; более серьезные проблемы следует устранять извне. Конденсат также может образовываться на стенах фундамента летом, когда воздух очень влажный, а фундамент прохладный.

Проверка на влажность

Если фундаментные стены, плиты и земляные полы кажутся сухими, а пространство кажется влажным, это может указывать на то, что влага просачивается через фундамент и испаряется быстрее, чем может накапливаться.

Чтобы проверить это, отрежьте лист пластика примерно 1 м (40 дюймов.) квадрат и приклейте его к бетонным стенам и плите. Для земляных полов прижмите края песком или палками. Через день-два проверьте пластик. Если на его поверхности образовался конденсат, это указывает на высокий уровень внутренней влажности. (См. Подробности в Части 2.4, Контроль потока влаги и Части 9.4, Вентиляция и воздух для горения.)

Осторожно удалите пластик и обратите внимание на конденсат на дне пластика, на смачивание бетона или почвы. Конденсат, образующийся под пластиком, указывает на перемещение влаги из земли в дом, а также на возможность выделения радона.

Чтобы уменьшить проникновение влаги в дом от фундамента, установите влагозащитный барьер (см. Часть 6.3, Подземные пространства) или сделайте внутреннюю или внешнюю бетонную изоляцию или гидроизоляцию.

iii) Трещины

Если в подвале есть активная трещина (т. Е. Трещина, которая становится больше или меньше), обратитесь за профессиональной помощью, чтобы определить, требует ли ситуация структурного ремонта.

iv) Радон

Радон может присутствовать во всех домах, с проблемами влажности и влажности и без них (см. Часть 1.4, Соображения, касающиеся здоровья и безопасности, для получения дополнительной информации).

Изолировать внутри или снаружи?

Изоляция снаружи лучше всего, но часто бывает необходимо изолировать изнутри по экономическим и практическим причинам. Иногда требуется сочетание подходов. Внимательно изучите преимущества каждого подхода.

i) Изоляция внутри

Это может включать установку жесткой теплоизоляционной плиты и гипсокартона, стены из деревянного каркаса и изоляции или других комбинаций изоляции.Ваш выбор метода будет зависеть от ряда факторов, в том числе от наличия проблем с влажностью, необходимости учитывать барьеры для влаги и воздуха / пара, от того, как вы планируете использовать пространство и, наконец, от стоимости.

Преимущества внутренней изоляции

  • Можно включить в план отделки подвала.
  • Работу можно делать в любое время года, по одной части за раз. Часто работа целиком или частично может быть сделана своими руками.
  • Часто бывает проще и дешевле изолировать всю стену и добиться высоких показателей теплоизоляции.
  • Озеленение и подъездная дорога не будут нарушены.

Недостатки внутренней изоляции

  • Не утеплять подвал с проблемами влажности изнутри (протечки, сырость, высолы и вздутие краски). Если необходимо, примите меры по устранению влаги перед установкой изоляции, иначе ваши новые стены сгниют.
  • Если утеплить внутреннюю часть, стены фундамента станут еще холоднее. Любой влажный воздух, соприкасающийся с этими холодными стенами, будет конденсироваться.Внутренняя отделка скрывает или скрывает проблемы с влажностью по мере их развития. Это может привести к длительному воздействию плесени, поскольку люди с меньшей вероятностью решат проблему влажности, если им придется удалить возведенную отделку.
  • Такие препятствия, как электрические панели, проводка, водопровод, лестницы и перегородки, усложняют работу, а изоляция и воздушный барьер менее эффективны. Если часть стены подвала уже закончена, это тоже может оказаться проблематичным, хотя стеновые панели легко снять и установить заново.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые органы власти выразили обеспокоенность возможностью воздействия мороза и повреждения конструкций при изоляции фундаментов изнутри. Беспокоит то, что иней будет глубже проникать за пределы стены фундамента. Исследования показали, что это не проблема. При некоторых обстоятельствах, например, в почвах, которые особенно чувствительны к морозам в экстремальных климатических условиях, могут возникнуть проблемы, вызванные некоторыми методами строительства.Проконсультируйтесь с местными строительными властями или узнайте, испытывали ли ваши соседи какие-либо трудности с воздействием мороза на их фундамент.

ii) Изоляция снаружи

Это включает в себя земляные работы вокруг фундамента, гидроизоляцию и установку изоляции, как показано на Рисунке 6-3. Необходимо установить гидроизоляцию для предотвращения попадания воды за изоляцию и установить защитное покрытие на открытые части изоляции.

Преимущества внешней изоляции

  • Наружная стена, как правило, более сплошная и ее легче изолировать.
  • Вы можете эффективно увидеть и исправить любые проблемы, связанные с влажностью или структурой (высолы, трещины, отслаивание и эрозия раствора). Фундаменты из щебня или кирпича, а также фундаменты с протечкой воды, сыростью или другими проблемами влажности должны быть изолированы снаружи. Ремонт фундамента, обшивка, гидроизоляция и установка дренажной системы могут производиться одновременно.
  • В доме нет перебоев, внутренних работ и потери внутреннего пространства.
  • Устранены напряжения замерзания-оттаивания, и маловероятно проникновение мороза до подошв.
  • Масса фундамента находится в пределах изолированной части дома и будет иметь тенденцию сглаживать колебания температуры.

Недостатки внешней изоляции

  • Выкопать траншею вокруг дома вручную может быть сложно и рискованно в зависимости от типа почвы и глубины. Гораздо проще использовать технику, но доступ к ней может быть проблемой.
  • Хранение грязи может быть проблемой.
  • Земляные работы нельзя проводить зимой и могут быть проблемой весной или в течение всего года, если на участке высокий уровень грунтовых вод.
  • Такие элементы, как несъемные ступеньки, мощеные навесы, кусты, деревья или заборы, могут затруднить работу.
  • Фундаменты из щебня или кирпича могут частично поддерживаться грунтом. Перед тем, как начать, посоветуйтесь с экспертом.
  • Получение высоких уровней изоляции — дорогое удовольствие, и модернизация может ухудшить внешний вид дома.

6.1 ИЗОЛЯЦИЯ ПОДВАЛА СНАРУЖИ

Наружная изоляция включает

  1. раскопки
  2. гидроизоляция
  3. изоляция
  4. водоотвод и засыпка
  5. защитное покрытие и оклад

Рисунок 6-3 Компоненты внешней изоляции

Изображение большего размера

В дополнение к предыдущему введению, перед началом работы оцените следующее:

  • внешние элементы, такие как подземные и наземные услуги, подъездные пути и линии участка, препятствующие выемке грунта
  • требования к изоляции (тип и толщина, высота и глубина) детали отделки (защитное покрытие, гидроизоляция)
  • необходимый инструмент и оборудование (для земляных работ, гидроизоляции, изоляции и т. Д.)

6.1.1 Особые меры безопасности

Общие рекомендации по безопасным рабочим процедурам см. В части 1.4 «Соображения, касающиеся здоровья и безопасности».

Для всех подземных коммуникаций, которые входят в ваш дом (например, газ, электричество, телефон, вода и канализация), выясните, где они расположены, прежде чем начинать копать. Коммунальные предприятия предоставляют эту услугу бесплатно.

Как утеплить снаружи подвала

Работа может потребовать нескольких недель усилий.Запланируйте дополнительное время, если вам нужно провести земляные работы, отремонтировать трещины, гидроизолировать внешние фундаментные стены и установить дренажную систему.

Изоляция подвала снаружи включает следующие шаги:

i) Выкопайте траншею

В идеале выемка должна идти до фундамента, но никогда не ниже. Траншея должна быть достаточно широкой, чтобы в ней можно было работать. Это большая работа, поэтому не увеличивайте ее еще больше, используя негабаритную траншею. Копать можно вручную или с помощью соответствующей техники.Вынутую из раскопок грязь можно хранить на брезенте или листе полиэтилена на расстоянии не менее 610 мм (24 дюйма) от котлована.

В некоторых случаях может оказаться целесообразным установить изоляцию минимум на 610 мм (24 дюйма) ниже уровня земли, особенно когда фундаментные стены и дренажная система находятся в хорошем состоянии. Это снизит затраты на земляные работы, но при этом обеспечит значительную тепловую защиту и может быть дополнено дополнительной внутренней изоляцией. Также можно добавить дополнительную горизонтальную жесткую изоляционную юбку для уменьшения потерь тепла на поверхность, что может уменьшить проблемы, связанные с морозом (см. Рисунок 6-4).

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

В частности, соблюдайте меры безопасности при рытье траншей, чтобы избежать случайного захоронения и обрушения траншеи. Защищайте траншею от проточной воды и непогоды и убедитесь, что люди и животные не могут упасть в нее. Некоторые почвы нестабильны, и для предотвращения обрушения могут потребоваться распорки. Если вы делаете это самостоятельно, проконсультируйтесь с местными строительными властями для получения рекомендаций по правильной опалубке и рытью траншей.

Рисунок 6-4 Наружная изоляция подвала

Изображение большего размера

Текстовая версия

Рисунок 6-4 Наружная изоляция подвала

A) Минимум

  • мигающий
  • Защитное покрытие
  • Маркировка
  • Минимум 600 мм (24 дюйма.) ниже отметки
  • Водосточная плитка
  • Дополнительно — удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
  • Балка перекрытия
  • Жесткая изоляция
  • Песок, при необходимости
  • Стена подвала
  • Стойка

B) Полная глубина

  • мигающий
  • Защитное покрытие
  • Водосточная плитка
  • Дополнительно — удлинить изоляцию на 600 мм (24 дюйма) по горизонтали с уклоном от дома
  • Балка перекрытия
  • Жесткая изоляция
  • Стена подвала
  • Стойка
  • Песок, при необходимости

ii) Подготовка поверхности и площадки

Сначала очистите поверхность основания металлической щеткой и скребком или используйте мойку высокого давления, если вода легко удаляется.Осмотрите и отремонтируйте все крупные отверстия, трещины или повреждения, а затем заделайте все отверстия. Выровняйте или замените изношенные поверхности и старую чистку новым подходящим типом. Дайте ремонту высохнуть.

Рисунок 6-5 Изоляция дренажного типа должна быть установлена ​​вертикально до основания

Изображение большего размера

Проверьте состояние дренажной плитки и при необходимости отремонтируйте. Установите дренажную систему, если ее нет, но только если это можно сделать должным образом (т.е.е. тот, который может сливаться в соответствующий слив). Лучше всего выполнять эту задачу после завершения работ с фундаментной стеной. Перед продолжением проконсультируйтесь со специалистом по дренажным системам.

Попросите подрядчика нанести гидроизоляционный материал от уровня грунта до и поверх опор, а затем заделать все отверстия и перекрытия. Доступны листовые материалы, спреи и шариковые компаунды. Следуйте указаниям всех производителей.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Некоторые специалисты предлагают использовать два слоя утеплителя с перекрытием стыков.Изоляция удерживается на месте на верхнем крае за счет гидроизоляции и с помощью коррозионно-стойких креплений и шайб. Часть изоляции ниже уровня будет удерживаться на месте засыпкой, но может потребоваться некоторый крепеж, чтобы удерживать ее на месте во время процесса.

iii) Нанесите изоляцию

На внешней стороне стен подвала используются три типа изоляции: жесткие плиты из минеральной ваты, полистирол высокой плотности (тип IV) и плиты из полиуретана / полиизоцианурата.(Для получения дополнительной информации см. Часть 4.2, Конопатки и другие герметизирующие материалы.)

Полистирол

Тип IV — это материал, который чаще всего используется для наружных работ в грунтовых условиях (см. Рисунок 6-3 и Рисунок 6-4).

Изоляция с дренажной способностью (см. Рисунок 6-5), такая как плита из минеральной ваты, должна использоваться только в следующих случаях:

  • Наносится на всю глубину фундаментной стены.
  • Имеется дренажная система.
  • Изоляция не имеет горизонтальных швов, прерывающих дренажный путь.

Измерьте и обрежьте изоляцию до желаемой высоты (обычно от верха опор до наружной стены). Начните устанавливать изоляцию с одного угла, перекрывая углы и прижимая изоляционные листы к стене как можно плотнее (см. Рисунок 6-6).

Может быть удобно (хотя и дороже) приобрести специальную систему блокировки из профилированных пенополистирольных плит со стальными швеллерами. Их следует использовать в надземной части только на глубину 305 мм (12 дюймов).). Также есть специальные зажимы и крепления для крепления жесткой доски к стене; проверить строительные магазины.

Рисунок 6-6 Изоляция должна перекрывать углы

Изображение большего размера

После завершения всех ремонтных работ нанесите стяжку на щебеночные и кирпичные фундаменты, чтобы выровнять стены. Тип и гибкость изоляции будут определять требуемую гладкость обрезки. Правильный обрезной материал также будет действовать как жертвенный поверхностный материал, помогая защитить строительный раствор в стене фундамента.Сделайте изоляцию водонепроницаемой, изолируйте и действуйте, как указано выше.

iv) Нанесите оклейку

Накладка помогает удерживать изоляцию на месте, предотвращает попадание воды за нее и обеспечивает чистое и аккуратное соединение. Здесь необходимо учитывать два основных момента: расположение гидроизоляции, определяющее, насколько далеко простирается изоляция по стене, и тип используемого гидроизоляции.

Если сайдинг можно частично снять или загрунтовать, используйте стандартную Z-образную планку, вставленную минимум на 50 мм (2 дюйма.) за сайдингом и строительной бумагой (т.е. за плоскостью дренажа). Если вы не можете вставить гидроизоляцию за сайдингом (например, с помощью кирпича), тогда необходимо установить металлический J-образный канал до изоляции или установить деревянную гидроизоляцию после изоляции.

Гидроизоляция должна соответствовать ширине изоляции и защитного покрытия. Деревянный оклад должен иметь наклон с вылетом не менее 20 мм (¾ дюйма) и иметь отвод на нижней стороне.

Для деревянного гидроизоляции или J-образного профиля заделайте стык между гидроизоляцией и домом подходящей герметиком.

В случае кирпичного сайдинга держите открытыми дренажные отверстия, чтобы вода могла выходить из-за кирпича.

Рисунок 6-7 Типы гидроизоляции фундамента — переход первого этажа

Изображение большего размера

В идеале, протяните изоляцию выше области коллектора не менее чем на 150 мм (6 дюймов), как показано на Рисунке 6-8. Часто это невозможно сделать по практическим или эстетическим причинам. Если изоляция проводится только до области коллектора или ниже, тогда необходимо выполнить герметизацию и изолировать область коллектора от внутренней части.Это описано далее в этом разделе.

Рисунок 6-8 Изоляция области коллектора снаружи

Изображение большего размера

v) Защитите снаружи, закрыв открытую изоляцию

Защитите изоляцию от солнечного света и физических повреждений с помощью покрытия, нанесенного от верхней части изоляции до точки примерно на 300 мм (12 дюймов) ниже уровня земли.

Варианты покрытия включают следующее:

  • планка металлическая просечно-вытяжная с цементной стяжкой
  • Модифицированные полимером детали, которые устанавливаются непосредственно на некоторые типы изоляции без металлической планки — см. Документацию производителя.
  • обработанная под давлением фанера, установленная с использованием крепежа из нержавеющей стали, винила или другого сайдинга, подходящего к сайдингу дома

vi) Засыпьте выемку

Сначала накройте сливную плитку (т.е. перфорированная пластиковая труба) с 150 мм (6 дюймов) чистого гравия — 4 мм? дюймов) или больше — и полосу фильтровальной ткани. Если используется изоляция дренажа, гравий должен выступать как минимум на 100 мм (4 дюйма) вверх по стороне изоляции.

Засыпьте выкопанный участок поэтапно, удаляя крупные предметы из засыпки, а затем уплотняя или утрамбовывая землю. В плохо дренируемых почвах, таких как экспансивная глина, лучше использовать самодренажную засыпку. Когда котлован будет засыпан, убедитесь, что земля имеет уклон от дома.Обычно уклон составляет 10 процентов (т. Е. 200 мм [8 дюймов] для первых 2 м [6 футов]), чтобы обеспечить возможность осадки. Это будет способствовать дренажу от изоляции, так же как и добавление карнизов и водосточных труб, которые направляют избыточную поверхностную воду от фундамента не менее чем на 2 м (6 футов).

Покройте засыпанный котлован любым типом поверхности — садовыми камнями, травой или садом. Может произойти дополнительное оседание, поэтому лучше подождать, прежде чем предпринимать какие-либо дорогостоящие процедуры, такие как мощение.

Рисунок 6-9 Наружная защита должна быть ниже уровня

.

Изображение большего размера

vii) Завершите отделочные детали

Окна обычно можно закончить, обернув изоляцией фундамент, чтобы он соответствовал оконной раме. Сверху утеплителя на край оконной рамы накладываем рейку и обрезку. Закупорите стык между рамой и обрезкой и периодически осматривайте его, чтобы убедиться, что он все еще герметичен.

Двери должны быть выделены J-образным каналом или аналогичным элементом.Возможно, вам придется расширить порог, чтобы защитить мигание под дверью.

Герметизирует проникновение сквозь изоляцию и покрытие для предотвращения попадания ветра, воды и паразитов. Некоторые проходы (газовые линии, электрические кабели) следует загерметизировать совместимым и гибким герметиком.

viii) Изолируйте внешнюю область перекрытия балки

Если внешняя изоляция не выходит за пределы области коллектора как минимум на 150 мм (6 дюймов), герметизируйте и изолируйте область коллектора изнутри подвала.(См. Часть 6.2, Изоляция подвала изнутри.)

Рисунок 6-10 Подоконник должен отклоняться от окна

Изображение большего размера

6.1.2 Осложнения

Если часть стены подвала окружает холодный подвал или неотапливаемый гараж, примените изоляцию внутри подвала к холодным стенам подвала или гаража, обращаясь с ними как с внешними стенами подвала. Уплотнитель и утеплить дверной проем из подвала. Наконец, утеплите потолок холодного подвала или гаража.(См. Часть 6.4, Открытые фундаменты, для получения информации о незащищенных полах.)

Расширьте внешнюю изоляцию вокруг остальной части подвала не менее чем на 610 мм (24 дюйма) за пределы стыка внутренней стены, чтобы минимизировать потери тепла в этих точках. (Информацию об утеплении холодного подвала см. В части 6.2 «Утепление подвала изнутри»).

Если бетонное крыльцо упирается в стену подвала, мощеную подъездную дорожку или какое-либо другое препятствие, изоляция должна переключиться на внутреннюю часть вокруг этих препятствий.Оставьте не менее 610 мм (24 дюйма) перекрытия, чтобы обеспечить непрерывное покрытие и снизить теплопотери через тепловой мост.

6.2 ИЗОЛЯЦИЯ ПОДВАЛА ИЗНУТРИ

Поскольку тип и состояние подвала будут влиять на то, как вы будете утеплять, не забудьте также принять во внимание следующие факторы:

  • признаки структурных проблем (например, трещины и вздутия)
  • требования к изоляции (например, тип, значение RSI (R) и расположение)
  • модернизация электропроводки и сантехники
  • детали отделки

Проконсультируйтесь с местными строительными властями, чтобы убедиться, что предлагаемый вами проект соответствует требованиям норм.Кроме того, в некоторых регионах есть особые проблемы, такие как морозное пучение из-за обширных глинистых почв, которые следует учитывать перед началом работ.

Обычные типы изоляции, используемые в качестве внутренней изоляции подвала, включают войлок или одеяло, неплотный наполнитель из стекловолокна, полиуретановый спрей и жесткую пластиковую панель.

Пенополиуритан с закрытыми порами, наносить который должен только сертифицированный монтажник, является высококачественным методом изоляции для всех типов стен, в том числе неровных.Пена с закрытыми порами также помогает контролировать сырость на стенах подвала.

Рисунок 6-11 Утепление фундамента внахлест в местах, где изоляция не может быть нанесена снаружи

Изображение большего размера

Жесткая изоляция из пластиковых панелей обычно имеет более высокое значение RSI на миллиметр, чем изоляция из войлока, и требует меньше места в подвале и более тонкого несущего каркаса. (Для получения дополнительной информации см. Часть 3.1, Изоляция.)

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

При работе в подвалах см. Часть 1.4, Соображения, касающиеся здоровья и безопасности, и следуйте этим рекомендациям. Кроме того, поскольку при ремонте подвала часто используются крепежные инструменты для порошкового бетона, внимательно следуйте инструкциям по применению.

6.2.1 Как утеплить подвал, используя только изоляцию из жестких плит

Жесткая изоляция из плит включает

  1. герметизация старых стен
  2. установка изоляции
  3. чистовая

Рисунок 6-12 Изоляция жесткой внутренней изоляцией

Изображение большего размера

Этот метод лучше всего работает, если стена подвала ровная и вертикальная (т.е.е. заливной бетон или бетонный блок), так как материал плиты достаточно жесткий. Прикрепите жесткие и влагонепроницаемые изоляционные панели к бетону с помощью механически прикрепленных крепежных лент, а затем защитите сборку, прикрепив гипсокартон толщиной 12,7 мм (½ дюйма) к крепежным полосам (подробности см. На Рисунке 6-12). Электрические розетки и выключатели обычно устанавливаются на поверхности.

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Поскольку изоляционная плита действует как барьер для влаги, используйте вспененные плиты средней и высокой плотности с хорошими влагостойкими свойствами, такие как экструдированный полистирол и пенополистирол типа IV. Изоляционная плита с фольгированной облицовкой может испортиться при контакте с цементом и строительным раствором, поэтому перед использованием проконсультируйтесь с производителем.

Установка

Изоляцию можно прикрепить к фундаменту, нанеся пенопластовый клей по периметру пенопласта перед его креплением к стене.Если за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный распыляемой пене.

Поскольку для крепления гипсокартона к стене необходимы механические крепления, используйте деревянные крепежные ленты поверх изоляции. В качестве альтернативы изоляция может удерживаться на месте с помощью специальных деревянных или металлических крепежных лент, которые входят в пазы или выемки, вырезанные на заводе-изготовителе в изоляционных панелях. В любом случае привинтите или прибейте гипсокартон к полосе, которая была прикреплена к бетону с помощью коррозионно-стойких бетонных креплений.

Установите как минимум RSI 2.1 (R-12), если местные строительные нормы и правила не требуют большего. Рассмотрите возможность установки изоляции в перекрывающихся слоях, чтобы минимизировать потери тепла через крепежные ленты. Плотно установите изоляцию, чтобы исключить циркуляцию воздуха по краям, и используйте пенопласт и техническую ленту, чтобы заделать все стыки и детали.

Чистовая

Изолируйте и загерметизируйте область балок (если балки не залиты бетоном). См. Пространство заголовка балки позже в этой части.Защитите всю стену гипсокартоном толщиной 12,7 мм (1/2 дюйма) или аналогичной противопожарной защитой. Сюда входит пространство балок, если новый потолок не устанавливается.

6.2.2 Как оформить и утеплить подвал

Существует три распространенных метода изоляции интерьера подвала, включающего каркасную стену. Каждый метод следует оценивать по основным принципам практичности: способность выполнять работу самостоятельно, стоимость материалов и рабочей силы, если он был заключен по контракту, и ожидаемый результат (например,грамм. это будет готовый подвал или просто кладовка?).

Три текущих подхода:

  • каркасная стена с одинарным или двойным слоем утеплителя
  • каркасная стена, заполненная изоляционным войлоком и жесткой изоляционной подложкой из панелей
  • каркасная стена заполнена изоляционным войлоком и подложкой из распыляемой пены

Подготовка

После проверки стены и выполнения необходимого ремонта, герметизируйте все пути утечки, например, на подоконнике и вокруг проходов.Этот важный шаг обеспечивает первичную систему воздушного барьера.

Для получения информации о материалах и методах см. Раздел 3 «Материалы» и Раздел 4 «Комплексный контроль утечки воздуха».

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

Используйте сухой пиломатериал для обрамления. Если брус не высох, дайте каркасу высохнуть не менее двух недель, прежде чем добавлять теплоизоляцию и покрывать стену воздухо- и пароизоляцией. К каркасу можно прикрепить временные распорки, чтобы влажные стойки не перекручивались при высыхании.

6.2.3 Каркасная стена с одинарным или двойным слоем утеплителя

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой. Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в изолированную стену, на пластике образовывалась конденсация, которая вызывала смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не утечка), которая проникает в новую стену, высыхает либо внутри дома, либо к верхней части фундамента, который находится выше уровня земли.Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены. Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте внутри дома асфальтовую строительную бумагу (гудрон), так как она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

  1. горизонтально между фундаментной стеной и стойками
  2. по вертикали между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

  • Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
  • Расположите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной изоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через шпильки и лучшую защиту от влаги.Нижняя пластина должна располагаться над продолжением обертки дома и на непрерывной непроницаемой мембране, такой как прокладка подоконника (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена идет параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия, позволяющий вертикальное перемещение плиты / пола подвала. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной стойки до центра следующей). Убедитесь, что это расстояние обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, но для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите всю необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней панели, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной теплоизоляции, плотно прилегая между стойками, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод — использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования нейлон-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая изменяется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балок. Закройте все края, швы и отверстия акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Деталь на Рисунке 4-3).

Второй альтернативный метод — использовать систему воздухо- и пароизоляции, известную как подход к герметизации гипсокартона (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметичен и привязан к системе воздухо- и пароизоляции в остальной части дома.Ниже приводится неполный список рекомендаций по герметизации ADA:

  • Каркас герметичных коробов для проходов трубопровода, водопровода и канализации с прокладкой на лицевой стороне коробки и заделкой проходов труб (см. Рисунок 3-6 и Рисунок 6-16).
  • Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
  • Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
  • Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
  • Установите прокладки из пеноматериала и заделайте верхний край верхней пластины и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
  • Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
  • Обрамляйте и герметизируйте отдельно все электрические панели, которые не устанавливаются на поверхность, а затем герметизируют все проходы.
  • Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в Части 6.2.6, Пространство заголовка балки) перед прикреплением чистовой поверхности. Эта зона особенно подвержена утечке воздуха и должна быть должным образом герметизирована и изолирована в рамках любой модернизации подвала.
  • Отделка должна включать пароизоляционную грунтовку или краску.

6.2.4 Каркасная стена с изоляцией из войлока и изоляцией из жестких плит

Этот метод включает приклеивание жесткой теплоизоляции из плит к фундаментной стене с последующим покрытием ее каркасной стеной с утеплителем из войлока.Результатом являются более высокие показатели изоляции с меньшими потерями внутреннего пространства, очень хорошее сокращение тепловых мостиков и отсутствие необходимости в дополнительном влагобарьере. Лучше всего, если стена подвала будет ровной и вертикальной (например, залитый бетон или бетонный блок), поскольку плита достаточно жесткая. Используйте только влагостойкий картонный утеплитель, например, экструдированный полистирол или пенополистирол IV типа.

Подготовка

Выполните подготовительные действия, указанные в Части 6.2.1 «Как изолировать подвал изнутри, используя только изоляцию из жестких плит».

Установка

Используя изоляцию из жестких плит с RSI не менее 1,76 (R-10), закрепите и закрепите ее на фундаменте, нанеся пенопластовый клей по периметру пенопласта, прежде чем прикреплять его к стене. Если бы за изоляцией образовалась плесень, ее можно было бы локализовать. Воздух, прижимающий пенопласт к стене, создает барьер для воздуха и влаги, в некоторой степени эквивалентный распыляемой пене. Если у вас есть чувствительность к клею, можно использовать специальные механические застежки.Установите изоляцию плотно, чтобы исключить циркуляцию воздуха по краям. Используйте герметик из пенополиуретана и техническую ленту, чтобы заделать все стыки и детали пенопласта.

Затем установите деревянную каркасную стену в непосредственном контакте с жесткой изоляцией из плит. Следуйте методам, описанным в Части 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией из войлока.

Добавление дополнительной изоляции

Теперь каркасную стену можно обработать шероховатостью для любой проводки и водопровода и изолировать, как указано ранее в Части 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя. Для получения подробной информации об обработке области балки см. Часть 6.2.6, Пространство заголовка балки.

Чистовая

Не используйте полиэтиленовый воздухо- и пароизоляцию при таком подходе, так как существует риск создания двойной пароизоляции с пенопластом. Вместо этого используйте интеллектуальный барьер или метод ADA.

Если вы используете интеллектуальный барьер, оставьте достаточно пленки вверху для соединения с воздушным барьером в пространстве балок.

Если вы используете метод ADA, обратите особое внимание на надлежащую герметизацию воздуха и пара, включая слой пароизоляционной краски. Любая незащищенная изоляция из пенопласта может потребовать противопожарной защиты в соответствии с требованиями норм.

6.2.5 Каркасная стена с изоляционным войлоком и подкладкой из распыляемой пены

Это становится популярным гибридным методом изоляции. Он включает в себя строительство каркасной стены на расстоянии 25-50 мм (1-2 дюйма) от фундамента, а затем привлечение профессионального подрядчика по монтажу распылительной пены на расстоянии около 50 мм (2 дюйма) от фундамента.) из пенополиуретана средней или высокой плотности у стены. Распыляемая пена заполняет и приклеивается непосредственно к элементам каркаса и стене, обеспечивая высокий коэффициент изоляции (около RSI 0,98 [R-5,6 / дюйм]), уменьшая тепловые мостики и обеспечивая барьер для влаги. Затем каркасная стена заполняется утеплителем.

Основным ограничением этого подхода является более высокая стоимость, хотя его использование снижает потребность в дополнительных материалах и рабочей силе (см. Рис. 6-17).

Подготовка

Обсудите с контактором пены для распыления на месте, что следует сделать перед началом распыления.В первую очередь необходимо решить такие серьезные проблемы, как активные структурные трещины и частые и крупные утечки воды.

Установите деревянную каркасную стену на расстоянии от фундамента в соответствии с указаниями подрядчика, включая обе стороны угловых стоек. Следуйте методам создания каркаса, описанным в Части 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией из войлока.

Рисунок 6-17 Вид сверху каркасной стены с изоляцией из войлока и пеной для распыления

Изображение большего размера

Добавление дополнительной изоляции

После того, как подрядчик установит пену, каркасную стену можно обработать для прокладки проводки и водопровода и изолировать.Опять же, использование полиэтиленовой пароизоляции не рекомендуется.

Для получения подробной информации об обработке области балки см. Часть 6.2.6, Пространство заголовка балки. Для отделки см. Предыдущий метод каркасной стены в Части 6.2.3, Каркасная стена с однослойной или двухслойной изоляцией из войлока.

6.2.6 Пространство заголовка балки

Пространство заголовка балки также называется пространством балки обода, пространством заголовка фундамента или просто пространством балки. Это область, где перекрытия перекрытий пересекаются и поддерживаются фундаментными стенами как в подвалах, так и в подпольях.Проще говоря, это место, где конструкция дома опирается на фундамент. Эта зона подвержена утечке воздуха и редко бывает должным образом изолирована, что приводит к нежелательным сквознякам, проникновению пыли и пыльцы и доступу паразитов.

Существует три основных конфигурации соединений, каждая из которых определяет, как лучше всего герметизировать и изолировать:

  • балки перекрытия на пороге (Рисунок 6-18, Часть A и Рисунок 6-19, Часть A)
  • перекрытия перекрытия частично встроены в фундамент (Рисунок 6-18, Часть B и Рисунок 6-19, Часть B)
  • балки перекрытия, полностью встроенные в фундамент (Рисунок 6-18, Часть C и Рисунок 6-19, Часть C)

Если невозможно расширить внешнюю изоляцию фундамента, чтобы покрыть всю площадь балок коллектора, пространство необходимо изолировать и герметизировать изнутри.

Если фундаментные стены изолированы от внутренней части, воздухо- и пароизоляция должна быть непрерывной для стены и пространства коллектора.

На рис. 6-19 показано, как герметизировать и изолировать три общих типа пространств коллектора балок.

Для полностью заделанных балок не превышайте 25 мм (1 дюйм) теплоизоляции из пенопласта, так как бетон под полом может сделать пол над полом неприятно холодным и склонным к повреждению.

Для всех подходов, показанных на Рис. 6-18 и Рис. 6-19, строительные нормы и правила могут предписывать уровни изоляции, поэтому уточняйте у своих местных властей рекомендуемые уровни и методы.

Пенополиуритан

, установленный сертифицированным подрядчиком, обеспечивает отличную герметичность и изоляцию этого пространства. Однако пенопласт необходимо покрыть огнестойким материалом, если он не перекрыт потолком подвала.

Рисунок 6-18 Уменьшение утечки воздуха в зоне коллектора балок

Изображение большего размера

Текстовая версия

Рисунок 6-18 Уменьшение утечки воздуха в области заголовка балки

A) Балки перекрытия на пороге

  • Накладка порога
  • Стена подвала
  • Черный пол
  • Балки перекрытия
  • Герметик вдоль подоконника, балок и под черным полом

B) Балки перекрытия частично монолитные

  • Заполнить большие зазоры расширяющейся пеной
  • Черный пол
  • Балки перекрытия
  • Заливка балок
  • Стена подвала

C) Балки перекрытия цельнолитые

  • Черновой пол
  • Балки перекрытия
  • Герметик вокруг балок и под черным полом
  • Стена подвала

Рисунок 6-19 Изоляция области заголовка балки

Изображение большего размера

Текстовая версия

Рисунок 6-19 Изоляция области заголовка балки

A) Балки перекрытия на пороге

  • Изоляционный батон
  • Накладка порога
  • Стена подвала
  • Жесткая изоляция
    • 25 мм (1 дюйм.) толщиной
    • Обрезать плотно
    • Покрытие гипсокартоном
  • Черный пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом

B) Балки перекрытия частично монолитные

  • Изоляционный батон
  • Стена подвала
  • Жесткая изоляция
    • Толщина 25 мм (1 дюйм)
    • Обрезать плотно
    • Покрытие гипсокартоном
  • Черный пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом
  • 2х4 блокировка

C) Балки перекрытия цельнолитые

  • Стена подвала
  • Жесткая изоляция
    • 25 мм (1 дюйм.) толщиной
    • Обрезать плотно
    • Покрытие гипсокартоном
  • Черный пол
  • Балка перекрытия
  • Заливка балок, вдоль стены и под черным полом

6.2.7 Осложнения

Следующие факторы могут усложнить процесс установки изоляции:

Пространство стены прервано трубами, воздуховодами или электрической панелью

  • Отодвиньте водопроводы от стены или установите изоляцию и пароизоляцию за трубами так, чтобы они находились на теплой стороне.Никогда не кладите изоляцию перед трубами. Любые трубы, проходящие через воздухо- и пароизоляцию, должны проходить через фанерную коробку, герметизированную по отношению к основной воздухо- и пароизоляции, а зазоры вокруг труб должны быть заделаны.
  • Не изолируйте дымоходные трубы. В зависимости от типа дымохода требуются разные зазоры. Проконсультируйтесь с производителями или специалистом по отопительным системам. Точно так же не делайте теплоизоляцию, если вы не можете поддерживать надлежащие зазоры между топками, дровяными печами и стеной.
  • Будьте осторожны при работе с электрическими панелями. Даже когда остальная часть дома отключена, панель все равно будет под напряжением. Попросите электрика запечатать или переместить панель, чтобы она соответствовала новой стене.

Стена подвала прервана окном

  • Используя герметик из распыляемой пены с низкой кратностью, заделайте место, где оконная рама примыкает к стене. Затем герметизируйте рамы к системе пароизоляции.

6.2.8 Щебень и стены подвалов и подползников неправильной формы

Подвал неправильной формы обычно строится из камня или щебня и редко бывает гидроизолирован снаружи (см. Рисунок 6-2).Хотя всегда рекомендуется внешняя модернизация, возможно, можно будет утеплить изнутри, если нет проблем с водой или влажностью.

Рисунок 6-20 Изоляция стены пони — это двухэтапный процесс, в ходе которого образуется небольшой выступ

Изображение большего размера

Сначала покройте внутреннюю стену стяжкой на цементной основе, чтобы выровнять поверхность и защитить существующий раствор. Затем постройте каркасную стену, добавьте максимум изоляционного материала RSI 2.1 (R-12) и закончите, как описано ранее в Части 6.2.3, Каркасная стена с одинарным или двойным слоем утеплителя.

Как правило, не используйте изоляцию с более высокими показателями, так как существует риск того, что стена может подвергнуться разрушительным циклам замораживания-оттаивания. Обратитесь к местным строительным властям для получения дополнительной информации о том, как решить эту потенциальную проблему.

Пенополиуретан

с закрытыми порами успешно используется для уменьшения проблем с влажностью стен из щебня, обеспечивая при этом некоторую термозащиту. Не превышайте RSI 2.1 (Р-12). Этот продукт должен быть установлен сертифицированным установщиком и покрыт соответствующим огнестойким материалом.

Для очень влажных подвалов, склонных к затоплению и проблемам с высокой влажностью, лучше не утеплять стены подвала. Вместо этого проконсультируйтесь с вашими строительными властями и опытным генеральным подрядчиком о возможности обработки пространства балок пола как открытого и изолированного пола.

Потребуются дополнительные модификации для ухода за водопроводной и отопительной системой.

6.2.9 Часть подвала — холодный подвал или неотапливаемый гараж

Нанесите изоляцию на холодный подвал или стену гаража, отделяя отапливаемый подвал от неотапливаемого помещения, как если бы это была внешняя стена. Уплотнитель и утеплить дверной проем из подвала. Изолируйте потолок, как описано в Части 6.4, Открытые фундаменты, а также на Рисунке 6-11.

Если вы изолируете холодный подвал, проверьте зимнюю температуру, чтобы вы могли внести коррективы во избежание замерзания.Если в комнате все еще слишком тепло или верхний этаж холодный, вы можете утеплить потолок холодной комнаты (см. Часть 6.4, Открытые фундаменты).

6.2.10 Подвальные стены пони

Стена пони представляет собой короткую деревянную каркасную стену, установленную на обычном бетонном фундаменте. В этом случае деревянная часть каркаса изолирована между стойками, а бетонная часть изолирована внутри (при условии отсутствия проблем с влажностью). Изоляция на бетоне увеличена примерно на 200 мм (8 дюймов).) для перекрытия с рамкой Дет. На этом этапе создается выступ (см. Рисунок 6-20). Чтобы не было выступа, установите каркасную стену от пола до потолка и заполните полость утеплителем.

Этот метод обеспечивает более высокие тепловые характеристики, но создает глубокую оконную раму.

6.2.11 Свесы

Герметизируйте и изолируйте перекрытия, выступающие над фундаментом. Обычно возможно удалить отделку под свесом и герметизировать пространство между балками над фундаментом с помощью пенополиуретана или герметичной жесткой изоляции с низкой проницаемостью.Изолируйте пространство балок с помощью войлока или одеяла и добавьте воздушный барьер перед повторной установкой отделки.

Рисунок 6-21 Свесы должны быть герметизированы перед изоляцией

Изображение большего размера

В некоторых случаях слой жесткой теплоизоляции из плит с защитной внешней отделкой может быть нанесен на нижнюю сторону свеса, но пространство все равно должно быть герметичным и изолированным. В качестве альтернативы подрядчик может распылить пену в полости или продуть плотную волокнистую изоляцию через отверстия, просверленные на нижней стороне.

6.2.12 Цокольные этажи

Поскольку большая часть тепла теряется через верхнюю часть стен фундамента, плиты перекрытия подвала редко утепляются. Для повышения комфорта, контроля влажности и уменьшения содержания радона нанесите на пол влагозащитный барьер или уплотните пол, чтобы предотвратить скопление влаги между изоляцией и плитой. Как вариант, под новым полом можно установить дренажную систему.

Если вы устанавливаете или заменяете пол из бетонных плит, это дает прекрасную возможность установить внутрипольное отопление или сделать его готовым к излучению .Готовность к лучистому излучению — это место, где перед заливкой новой плиты устанавливаются изоляция и линии отопления, что позволяет в будущем использовать лучистое тепло (в том числе солнечное) в этой области. Проконсультируйтесь с подрядчиком по отоплению, имеющим опыт в области водяного теплого пола.

6.2.13 Нежилые подвалы и подвалы

Пенополиуретан средней и высокой плотности иногда используется в подвалах и подвальных помещениях с залитыми бетонными стенами, бетонными блоками, кирпичными или каменными стенами и не предназначен для использования в качестве жилых помещений.В этих случаях аэрозольная пена укладывается непосредственно на фундаментную стену, а затем на нее наносится негорючее покрытие в соответствии с местными нормативными требованиями.

6,3 РАССТОЯНИЕ

Подземное пространство можно изолировать двумя способами:

  • Стены люка можно утеплить как изнутри, так и снаружи, в результате чего возникает отапливаемая зона.
  • Пол дома над ним можно утеплить, чтобы в первую очередь не допустить попадания тепла в подзарядку.

Как правило, относитесь к отапливаемым подвальным помещениям как к коротким, а иногда и очень коротким подвалам и ремонтируйте их, как описано ранее в этой главе.

Устраните любые утечки воды и удалите источники проникновения воды, как указано в Части 2.4, Контроль потока влаги.

Помните, как и в случае с подвалом, никогда не выпускайте сушилку для белья в подвал.

Изоляция стен рекомендуется, чтобы избежать необходимости изолировать и защитить все водопроводные трубы и системы распределения тепла. Стены можно изолировать снаружи, чтобы уменьшить проблемы с внутренней влажностью, которые могут возникать во влажных подпольях, и сохранить теплоту почвы под фундаментом.Также обычно легче изолировать стены, чем потолок, расположенный выше, особенно в тесноте или там, где расстояние между балками неравномерно. Стены, как правило, требуют меньше материалов, чем потолки.

Если на полу подполья нет барьера для влаги, добавьте его. Минимальный барьер должен составлять 0,10 мм (4 мил) прозрачного или непрозрачного полиэтилена с нахлестом, заделкой и заклеиванием швов. Белый непрозрачный полиэтилен, хотя его труднее найти, осветляет пространство, легче показывает участки утечки или проникновения паразитов и скрывает влагу или плесень, которые могут быть на другой стороне пластика.

Прикрепите влагобарьер к стенам и всем препятствиям, через которые он не может пройти, например, опорным стойкам пола, механически. Он также должен быть герметизирован для любого барьера влаги, добавленного к стенам. Чтобы пластик не вздулся, что иногда случается, прижмите его несколькими старыми досками или каким-нибудь гладким обрезком. Если есть вероятность движения транспорта, защитите полиэтилен длинным пластиковым ковриком. Не используйте песок или гравий.

6.3.1 Как утеплить отапливаемое подвальное помещение

снаружи

Рисунок 6-22 Изоляция за пределами подвального помещения аналогична изоляции всего подвала

Изображение большего размера

  • Изолируйте внешнюю стену точно так же, как описано ранее для внешней стены подвала (см. Рисунок 6-22 и Часть 6.1, утепление подвала снаружи).
  • Если внешние препятствия (например, крыльцо или мощеная подъездная дорожка) не позволяют полностью окружить пространство для обхода снаружи дома, то изолируйте внутреннюю часть стены в этих точках. Перекрывайте внутреннюю и внешнюю изоляцию как минимум на 610 мм (24 дюйма). См. Рисунок 6-11.
  • Если подвал не переходит в полноценный подвал, в нем должна быть вентиляция. Как правило, не используйте вентиляционные отверстия, которые открываются наружу, так как летом существует риск конденсации влаги.Вместо этого попробуйте объединить пространство для обхода с подходом к вентиляции всего дома или подумайте об использовании осушителя. Любые существующие вентиляционные отверстия должны быть окончательно закрыты, если вы выполняете полный ремонт, в котором будет отапливаться пространство.
  • Если фундаментные опоры находятся выше линии промерзания, заизолируйте внешнюю сторону стен подвесного пространства. За счет утепления снаружи стены будут оставаться более теплыми, избегая возможности мороза. Неглубокие опоры можно сохранить теплее, поместив слой горизонтальной изоляции с уклоном в сторону от фундамента.

Изнутри

  • При использовании жесткой плиты или изоляции из напыляемой пены, следуйте подходу, описанному для внутренней части подвала (см. Часть 6.2, Изоляция подвала изнутри). Обработайте пространство между балками, как описано в Части 6.2.2, Как оформить каркас и утеплить внутри подвала. Если используется пенная изоляция, спросите своего строительного инспектора, требуются ли противопожарные покрытия в вашем конкретном подвальном помещении.
  • Примените полиэтиленовый барьер от влаги к полу помещения для подполья и убедитесь, что это пространство достаточно вентилируется, как указано в третьем пункте Части 6.3.1, Как утеплить отапливаемое подлётное пространство снаружи.

6.3.2 Как изолировать частично отапливаемое подвальное помещение

Можно утеплить между балками и под балками и создать неотапливаемое пространство для подполья. Однако это может привести к замерзанию труб, промерзшей земле и возможной гнили на концах балок. По этим причинам используйте изоляцию пола только в сочетании с изоляцией фундамента и стены, чтобы создать частично обогреваемое пространство для ползания.

Пункты общей важности

Рисунок 6-23 Изоляция стен и пола создает частично обогреваемое пространство для доступа

Изображение большего размера

  • Воздухопароизоляция должна быть нанесена на теплую (верхнюю) сторону утеплителя.Если пол над проходом уже покрыт непроницаемым материалом (например, виниловым покрытием, линолеумом или фанерой), у вас уже есть воздухо- и пароизоляция там, где вы этого хотите. Твердые материалы пола могут служить воздухо- и пароизоляцией, но обязательно найдите и загерметизируйте любые утечки воздуха (например, отверстия для труб и проводов). Воздухонепроницаемость в области балок по краю имеет решающее значение и может быть герметизирована пенополиуретаном.
  • Изоляция батата может удерживаться на месте воздухопроницаемой строительной пленкой, прикрепленной к балкам, проволочной сеткой, листами полистирольных бортов (тип I или II) или имеющейся в продаже системой поддержки изоляции.
  • Плотно прижмите изоляцию к нижней стороне пола выше, заполнив полость балки до опорной системы изоляции.
  • Заклейте швы всех каналов отопления лентой и изолируйте все каналы и водопроводные трубы в подвесном пространстве. Помните, что даже изолированные водопроводные трубы могут замерзнуть, если температура в подвальном помещении опустится ниже нуля. Рассмотрите возможность установки энергоэффективных, саморегулирующихся электрических тепловых сетей для защиты водопроводных труб.
  • Убедитесь, что пространство для подполья достаточно вентилируется весной.Вентиляционные отверстия должны устанавливаться в соотношении от 1 до 500 (площадь вентиляции к площади пола). Не проветривайте зимой; вентиляционные отверстия должны быть закрыты и изолированы. Проверяйте и контролируйте уровень влажности и состояние подвесного помещения как минимум ежемесячно.
  • На полу подполья должен быть барьер для влаги. Для полных подвалов с частью подвального помещения, где часть верхнего этажа была изолирована, изолируйте стену, отделяющую подвал от подвального помещения.
  • Если уровень земли внутри подполья ниже уровня земли снаружи, существует риск того, что морозное пучение может повредить стены, толкнув их внутрь.Приложите все усилия, чтобы вода не попала в фундаментные стены.
  • В качестве дополнительной меры предосторожности вы можете установить термостат, прикрепленный к небольшому обогревателю в подвальном помещении. Этот блок может автоматически предотвращать замерзание ползункового пространства.

6.4 ОТКРЫТЫЕ ФОНДЫ

Рисунок 6-24 Наклонная жесткая изоляция, заглубленная в почву, обеспечивает защиту плиты от замерзания на уровне

.

Изображение большего размера

Некоторые старые дома, коттеджи и модульные / мобильные дома имеют открытый фундамент и открытые полы.Они должны быть изолированы между балками так же, как и рабочие пространства, с пароизоляцией, расположенной над изоляцией (всегда на теплой стороне), а не снизу. Должна быть хорошая герметичность, а изоляция должна быть защищена от ветра, насекомых и животных. Можно построить изолированную юбку вокруг фундамента, чтобы создать обогреваемое пространство для обхода.

В модульных / передвижных домах пол может содержать изоляционную систему с мешками. Очень важно закрыть любые перфорации или отверстия в системе.Обратите особое внимание на герметизацию мешка вокруг водопровода, канализационного соединения, газового или нефтяного трубопровода и входа воздуха для горения в топку.

Если пространство балок уже закрыто, подумайте о том, чтобы обдувать пространство пола плотной волокнистой изоляцией, чтобы не было воздушного пространства между изоляцией и полом над ней. В качестве альтернативы, пену средней или высокой плотности можно использовать в качестве пароизоляции, воздушного барьера и первичного изоляционного слоя.

Ни в коем случае не выпускайте сушилку для белья на пол.

6.5 БЕТОННАЯ ПЛИТА МАРКИ

Изоляция применяется к домам с фундаментным фундаментом из плит точно так же, как если бы вы изолировали снаружи цельный подвал (см. Часть 6.1, Изоляция подвала снаружи). Если фундамент находится на морозоустойчивых почвах, установите слой непроницаемой изоляции в грунте горизонтально с уклоном 1: 5 на расстояние не менее 1 м (3 фута). Для получения более конкретной информации обратитесь в местную строительную администрацию.

Назад: Раздел 5: Крыши и чердаки Далее: Раздел 7: Изоляция стен

Пена для внутренней изоляции существующих стен фундамента

Вкладка «Соответствие» содержит информацию о программе и коде.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали уровни, указанные в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 г. и Уровень изоляции Кодекса IECC 2012 — Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или местный требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать или превышать местные обязательные требования. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какой кодекс был принят в каждом штате.

Контрольный список проверки дизайна оценщика

3. Высококачественная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Соответствует или превышает уровни IECC 2009 года 4, 5, 6 OR ;
3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: 5, 6

  • 3 ACH50 в ЧР 1, 2
  • 2,5 ACH50 в CZs 3, 4
  • 2 ACH50 в CZs 5, 6, 7
  • 1,5 ACH50 в ЧР 8

4. Воздушное уплотнение (Если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.3 Надставные подоконники, прилегающие к кондиционируемому пространству, герметично прилегают к фундаменту или черновому полу. Прокладка также размещается под пластиной верхнего порога, если она опирается на бетон / кирпичную кладку и прилегает к кондиционируемому пространству. 26,27

Требования к строителю системы водного хозяйства

1.8 Дренажная плитка установлена ​​на стенах подвала и в подвальных помещениях, при этом верх дренажной трубы из плиток расположен ниже нижней части бетонной плиты или пола в подполье. Дренажная плитка, окруженная слоем толщиной ≥ 6 дюймов.от ½ до ¾ дюйма промытого или чистого гравия и со слоем гравия, полностью обернутого тканевой тканью. Сливная плитка на уровне или под уклоном для выпуска на внешний уровень (дневной свет) или в отстойник. Если дренажная плитка находится на внутренней стороне опоры, то канал через опору должен быть выведен на внешнюю сторону. 8

Дом DOE с нулевым потреблением энергии (Версия 07)

Программа DOE Zero Energy Ready Home — это добровольная программа высокоэффективной маркировки домов для новых домов, управляемая Соединенным Королевством.С. Министерство энергетики. Строители и ремонтники, проводящие модернизацию, могут пройти сертификацию существующих домов в рамках этой добровольной программы.

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS.

EPA Indoor airPLUS (редакция 04)

1.4 Изоляция подвала и подвала и кондиционированный воздух.

  • Герметизируйте подвал и стены периметра подвала для предотвращения проникновения наружного воздуха.
  • Изолируйте подполье и стены периметра подвала в соответствии с предписывающими значениями, определенными местными нормами или правилами R-5, в зависимости от того, что больше.
  • Обеспечить кондиционированный воздух из расчета не менее 1 куб. Фут / мин на 50 кв.футов горизонтальной площади пола. Это может быть достигнуто с помощью специальной поставки (IRC, раздел R408.3.2.2 2015 г.) или с помощью вытяжки из пространства для обхода (IRC, раздел R408.3.2.1 2015 г.). Однако, если требуются радоностойкие функции (см. Спецификацию 2.1), не используйте метод вытяжки из обходного пространства.

Исключения см. В технических характеристиках Indoor airPLUS.

2009-2021 IECC и IRC Минимальные требования к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015, 2018 и 2021 годов, могут быть найдено в этой таблице.

Международный кодекс энергосбережения, 2009 г. (IECC)

Раздел 401.3 Свидетельство

Раздел 402.1.1 Критерии изоляции и оконного проема

Таблица 402.1.1 Требования к изоляции и оконным проемам по компонентам

Таблица 402.1.3 Эквивалентные коэффициенты U

Раздел 402.2.7 Стены подвала

Таблица 402.4.2 Критерии компонентов контроля воздушного барьера и изоляции

2012 IECC

Раздел R401.3 Сертификат

Раздел R402.1.1 Критерии изоляции и оконного проема

Таблица R402.1.1 Требования к изоляции и оконным проемам по компонентам

Таблица R402.1.3 Эквивалентные коэффициенты U

Участок R402.2.8 Стены подвала

Таблица R402.4.1.1 Установка воздушного барьера и изоляции

2015 и 2018 IECC

Раздел R401.3 Сертификат

Раздел R402.1.2 Критерии изоляции и оконного проема

Стол R402.1.2 Требования к изоляции и оконным проемам для компонентов

Таблица R402.1.4 Эквивалентные коэффициенты U

Участок R402.2.9 Стены подвала

Таблица R402.4.1.1 Установка воздушного барьера и изоляции

Модернизация:

2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Международный жилищный код (IRC) 2009 г.

Участок R401.3 Дренаж

Раздел R403.1.4.1 Защита от замерзания

Секция R403.1.6 Крепление фундамента

Участок R403.3 Фундамент с защитой от замерзания

Раздел R403.3.4 Повреждение термитами

Участок R404.1.4.2 Бетонные фундаментные стены

Участок R405 дренаж фундамента

Раздел R406 Гидроизоляция и гидроизоляция фундамента

Раздел N1101.4 Теплоизоляция здания

Раздел N1101.9 Свидетельство

Раздел N1102.1 Критерии изоляции и оконного проема

Таблица N1102.1 Требования к изоляции и оконным проемам по компонентам

Таблица N1102.1.2 Эквивалентные коэффициенты U

Участок N1102.2.7 Стены подвала

Таблица N1102.4.2 Проверка герметичности и изоляции

2012 IRC

Участок R401.3 Дренаж

Раздел R403.1.4.1 Защита от замерзания

Секция R403.1.6 Крепление фундамента

Участок R403.3 Фундамент с защитой от замерзания

Раздел R403.3.4 Повреждение термитами

Участок R404.1.4.2 Бетонные фундаментные стены

Участок R405 дренаж фундамента

Раздел R406 Гидроизоляция и гидроизоляция фундамента

Раздел N1101.12.1 (R303.1.1) Теплоизоляция здания

Раздел N1101.16 (R401.3) Сертификат (обязательно)

Раздел N1102.1.1 (R402.1.1) Критерии изоляции и оконного проема

Таблица N1102.1.1 (R402.1.1) Требования к изоляции и оконному стеклу по компонентам

Таблица N1102.1.3 (R402.1.3) Эквивалентные коэффициенты U

Участок N1102.2.8 (R402.2.8) Стены подвала

Таблица N1102.4.1.1 (402.4.1.1) Проверка герметичности и изоляции

2015 и 2018 IRC

Участок R401.3 Дренаж

Раздел R403.1.4.1 Защита от замерзания

Раздел R403.1.6 Крепление фундамента

Участок R403.3 Фундамент с защитой от замерзания

Раздел R403.3.4 Повреждение термитами

Участок R404.1.4.2 Бетонные фундаментные стены

Участок R405 дренаж фундамента

Раздел R406 Гидроизоляция и гидроизоляция фундамента

Раздел N1101.10.1 (R303.1.1) Теплоизоляция здания

Раздел N1101.14 (R401.3) Сертификат (обязательно)

Раздел N1102.1.2 (R402.1.1) Критерии изоляции и оконного проема

Таблица N1102.1.2 (R402.1.1) Требования к изоляции и оконному стеклу по компонентам

Таблица N1102.1.4 (R402.1.4) Эквивалентные коэффициенты U

Участок N1102.2.9 (R402.2.9) Стены подвала

Таблица N1102.4.1.1 (402.4.1.1) Проверка герметичности и изоляции

Модернизация:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Как утеплить ваш подвал

Новые продукты и лучшее понимание строительной науки могут помочь вам изолировать, сделать водонепроницаемым и улучшить практически любое подземное пространство.

Повышенный комфорт, высокое качество воздуха в помещении, экономия на HVAC и контроль влажности являются привлекательными преимуществами отделки подвалов. Фактически, Министерство энергетики США сообщает, что домовладельцы могут сэкономить до 390 долларов на расходах на электроэнергию в год с готовым подвалом (в домах, где электричество используется для отопления). И хотя окупаемость инвестиций требует времени, модернизация изоляции на самом деле обеспечивает более быструю окупаемость, чем замена окон.

«Мы считаем, что фактор комфорта — самая важная составляющая для домовладельцев», — подтверждает Кевин Колвелл, президент Newton, Массачусетс.фирма по производству ограждающих конструкций BE RETROFIT. «Утепление стен противоречит интуиции для некоторых домовладельцев, пытающихся решить эту проблему, но результаты никогда не разочаровывают».

Бетон, контроль температуры и влажности

Неизолированные фундаментные стены вызывают такие большие потери тепла, что Джейсон Тодд, менеджер по обучению в GreenHomes America, национальная строительная компания из Ирвина, Калифорния, специализирующаяся на модернизации домов, называет их самой большой ахиллесовой пятой дома.

Однако, по его словам, прежде чем вступать в какую-либо дискуссию о стратегиях и системах изоляции подвальных стен, вы должны сначала рассмотреть вопрос о контроле влажности.

«Пропуск влаги через бетонный или каменный фундамент всегда будет направлен во внутренние помещения дома, поэтому сборка стен должна контролировать естественное поступление влаги внутрь, иначе она обречена на неудачу», — объясняет Колвелл.

Таким образом, когда строители начинают рассматривать варианты изоляции, вопросы управления водными ресурсами, дренажа, системы воздушных барьеров и барьеров для водяного пара должны существенно влиять на уравнение.

Например, стена с деревянным каркасом, утепленная стекловолокном и отделанная гипсокартоном, будет работать эффективно только в том случае, если на внешней стороне фундаментной стены установлен пароизоляционный слой.«Этот пароизоляционный слой может быть цементным герметиком или жесткой пеной и дренажным матом», — говорит Колвелл.

Динамика изоляции и контроля влажности — очень сложные вопросы строительной науки, к которым необходимо обращаться с умением и опытом.

«В доме необходимо базовое понимание физики воздуха, тепла и влаги», — подтверждает Тодд. «Понимание потока пара и потенциала конденсации также очень важно. При переоборудовании подвала детали, позволяющие улучшить это пространство, зависят от множества факторов, включая климат, температуру, влажность и материалы.”

Правильный утеплитель для подвала типа

Прежде чем углубляться в подробности того, как детализировать утепленную подвальную систему для контроля влажности, давайте быстро обсудим некоторые из распространенных изоляционных материалов и подходы к различным типам подвалов.

Несмотря на то, что на рынке представлены буквально сотни продуктов, пять основных категорий: пенопласт, изоляция из полиуретановой пены (SPF), стекловолокно, целлюлоза, минеральная вата. В некоторых случаях также может быть эффективным гибрид систем, например EnergyComplete от Owens Corning.

Джон Б. Смит, инженер технического центра Johns Manville в Денвере, описывает следующие 5 сценариев изоляции.

  1. Монолитный бетон . Жесткую пенопластовую плиту из полиизо или экструдированного полистирола (XPS) можно использовать для изоляции внутренних стен, а SPF также применяется для герметизации и изоляции балок обода. Менее затратным вариантом может стать оклейка пенопластом. Другой альтернативой является «гибридная» комбинация проклеенного пенопластом и утеплителя из войлока.
  2. Готовый цоколь. В идеале внешняя изоляция должна быть установлена ​​перед засыпкой стен. Однако, если постоянные объекты, такие как пешеходные дорожки, проезды или патио, делают раскопки стены подвала слишком дорогостоящими, тогда пенопласт должен спускаться на несколько футов вдоль внешней стены фундамента. Затем эта доска должна продолжаться горизонтально от вертикальных стен на 3–5 футов. Кстати, такой же подход и для защищенных от мороза фундаментов мелкого заложения.
  3. Недостроенный подвал . Как и в случае монолитного бетона, рекомендуется комбинация пенопласта и распыляемой пены или проклеенного пенопластом для герметизации и изоляции стен подвала.
  4. Двойная кирпичная стена с щебнем или бетонным блоком . SPF с закрытыми порами — это самый простой способ обеспечить внутреннюю изоляцию и герметичность.
  5. Насыпной каменный фундамент . Смит рекомендует тот же подход, что и стена из двойного кирпича, заполненная щебнем, в то время как Socolean предлагает гидроизоляцию и изоляцию снаружи с помощью пароизоляционной мембраны, размещенной по всему полу.

Пена для распыления может одновременно решить несколько задач по отделке подвала, объясняет Колвелл.В некоторых случаях она может служить в качестве поверхности для контроля воздуха, воды, влаги и температуры в стене. Однако при массовом применении его нельзя оставлять открытым. Он должен быть защищен термическим / противопожарным барьером.

«В зависимости от деталей, аэрозольная пена может действовать как плоскость дренажа, а также как воздушный барьер», — добавляет Тодд. «Это подход, который применяется в ползунках».

По словам строителя из Калифорнии, одной менее ортодоксальной стратегией изоляции для особых сценариев является использование полиизоцианурата, облицованного фольгой, для нанесения на верхнюю половину налитой или блочной бетонной стены.«Он имеет высокое значение R на дюйм и устойчив к влаге, но имеет не очень законченный вид и может соответствовать или не соответствовать местным нормам пожарной безопасности».

Почему половина стены? Поскольку этот тип изоляции изготавливается с пароизоляционной поверхностью, его не следует использовать для всей стены. В этом сценарии он может задерживать влагу.

Предполагая, что подвал до отделки не имеет трещин и был установлен с хорошим дренажем снаружи и влагонепроницаемым барьером на вертикальной бетонной стене, распыляемая пена (SPF) предлагает быстрый и эффективный способ утепления.Его напыляют на бетон внутри помещения, а затем на каркас стен, в данном случае стальной, и покрывают влагостойким гипсокартоном. Иллюстрация: buildingscience.com

Управление влажностью

С любой водой, которая проникает через бетонные стены, необходимо бороться. Если гидроизоляция наружных стен не является безупречной, у стен должен быть «выход» для конденсата и другой инфильтрации воды. Деннис Соколеан, генеральный директор Rinnovo Group, Данвилл, Калифорния, предполагает, что если изоляция установлена ​​на расстоянии не менее 1 дюйма от стены, а на дне «мертвого» пространства используется дренажная система, то тогда стены любого типа утеплитель будет работать.

Однако, чтобы начать с общей картины, строители должны решить проблему управления водными ресурсами, убедившись, что все желоба не повреждены, и установить водоотливной насос, если уровень грунтовых вод высокий. Подрядчик должен убедиться, что дренажная система фундамента работает исправно.

Фундаменты создают сложный поток влаги, который необходимо хорошо понимать, чтобы правильно детализировать ограждающую конструкцию здания. Например, говорит Смит, «фундаментная стена должна быть достаточно теплой, чтобы не допустить конденсации влаги, или необходимо снизить влажность воздуха в подвале.Воздух, содержащий влагу, также может проходить через фундамент, поэтому система изоляции должна контролировать воздушный поток, снижать вероятность конденсации и допускать попадание воды ».

В то время как строители традиционно использовали изоляцию из войлока непосредственно напротив бетонного фундамента и покрывали его стеновыми плитами, это рискованно, если фундаментные стены не были установлены и тщательно гидроизолированы. Скорее, как объясняет Соколеан, «лучшим подходом может быть установка водостойкой изоляции — обычно пенопласта — напротив бетонной фундаментной стены, в то время как стеновая плита используется в качестве внутренней установки.”

Точно так же Смит рекомендует изоляцию из пенопласта или гибридную систему с пеной у основания. «В гибридных системах следует использовать необработанные волокнистые материалы (такие как стекловолокно), чтобы изоляционная система просохла изнутри», — добавляет он.

Между тем, Колвелл отмечает, что наиболее важным аспектом этой установки является обеспечение непрерывности с воздушным и изоляционным барьером настенной системы.

Следовательно, при использовании SPF он объясняет, что ленточные балки и концы коробов должны быть изолированы и соединены с черным полом первого этажа.

«Использование жестких изоляционных плит с высоким показателем R — полиизоцианурата — еще одно хорошее решение, которое хорошо работает на заливном бетоне с плоской поверхностью», — говорит он. «Использование жесткой доски добавляет второй этап герметизации воздуха. Также следует использовать комплектный воздушный герметик из пенополиуретана для герметизации жесткой теплоизоляционной панели с черным полом первого этажа, чтобы создать необходимый воздушный барьер и непрерывность теплового барьера ».

Тодд объясняет, что когда дело доходит до изоляции подвала, серебряной пули не бывает.Каждый проект необходимо оценивать на основе его собственных переменных, таких как климат, температура, влажность, материалы стен, а также возможность выкапывания и изоляции фундамента снаружи. В конечном итоге цель состоит в том, чтобы снизить потребление энергии и потери тепла, одновременно улучшая комфорт в помещении.

Барбара Хорвиц-Беннетт — опытный деловой репортер, писатель и редактор, специализирующаяся на строительстве и строительстве. Как регулярно пишущий редактор журнала Green Builder, она глубоко разбирается в строительных материалах и системах.

Часто задаваемые вопросы

Насколько «зеленым» считается пенопласт?

С чисто внешней точки зрения материалы пенопласта не такие «зеленые», как целлюлоза или, возможно, стекловолокно (которое изготавливается из песка). Пенопласт, будь то полиизоцианурат или полистирол, требует для производства большого количества ископаемого топлива.

«Полиизоцианурат и пенополистирол, как правило, используют менее вредные пенообразователи, чем другие пенопласты, — отмечает Тодд, — а пены для распыления с открытыми ячейками, как правило, имеют водную основу, и это хорошо.”

Как указывает Колвелл, пенопласт может стать более весомым аргументом в пользу устойчивости с точки зрения того, сколько энергии он сэкономит в течение своего срока службы. На занятой стадии происходит около 94% общего воздействия на окружающую среду дома, поэтому высокие характеристики пены имеют большой вес.

Но необходимы более точные данные о жизненном цикле. Вот отличный пример продукта, который можно было бы извлечь из сторонней оценки жизненного цикла и исследования продолжительности жизни с долгосрочной целью «замкнуть цикл».”

Достаточно ли осушителя, чтобы мой готовый подвал оставался сухим?

Наверное, нет. Обычный домашний увлажнитель воздуха может удалить 30 литров воды в день. Это чуть меньше четырех галлонов. Если со стен вашего подвала капает конденсат или пол имеет тенденцию намокать после дождя, вы можете через регулярные промежутки времени использовать 50 или 100 галлонов капающей воды.

Вместо того, чтобы пытаться лечить симптом, сосредоточьтесь на уменьшении и контроле количества воды, поступающей в подвал, прежде чем рассматривать его как жилое помещение.

Какой гипсокартон мне следует использовать для стен подвала?

Гипсокартон бывает специальных влагостойких разновидностей, в том числе «зеленая доска» или зеленый гипсокартон и ПУРПУРНЫЙ гипсокартон, который производится только National Gypsum. Для подвальных помещений любой вариант лучше стандартного белого гипсокартона. Если подвал подвержен высокому риску затопления или постоянной высокой влажности, вы также можете рассмотреть вопрос о цементных изделиях, таких как гладкие панели Джеймса Харди, или даже оцинкованный металл или другие модернистские отделочные материалы.

Как лучше всего утеплить стены подвала?

Пять основных категорий низкокачественной изоляции включают пенопласт, изоляцию из распыляемой полиуретановой пены (SPF), стекловолокно, целлюлозу, минеральную вату. В некоторых случаях также может быть эффективным сочетание систем, например, стекловолокна и распыляемой пены, используемых вместе.

Важно ли утеплять готовый подвал?

Да. Изоляция ниже уровня земли повышает комфорт и обеспечивает экономию HVAC и контроль влажности.Министерство энергетики США (DOE) сообщает, что домовладельцы могут сэкономить до 390 долларов на электричестве в год с готовым подвалом. И хотя окупаемость инвестиций требует времени, модернизация изоляции на самом деле обеспечивает более быструю окупаемость, чем замена окон.

Какую внешнюю изоляцию следует использовать для подвала?

В идеале внешняя изоляция должна быть установлена ​​перед засыпкой стен. Однако, если постоянные объекты, такие как пешеходные дорожки, проезды или патио, делают рытье стены подвала слишком дорогостоящей, тогда пенопласт должен спускаться на несколько футов вдоль внешней стены фундамента, а затем продолжаться горизонтально от вертикальных стен на 3–5 футов.


Примечание редактора. Эта статья была первоначально опубликована 14 апреля 2014 года. Она была обновлена ​​и переиздана с новой информацией, отражающей изменения в технологиях и продуктах.

Предотвращение появления плесени в подвалах — ремонт и отделка

Подвалы не обязательно должны быть покрыты плесенью, это первое, что нужно понять.

Легко построить подвал лучше или правильно закончить существующий подвал , нам просто нужно понять, что они ведут себя иначе, чем стены над уровнем земли, и строить соответственно, чтобы эффективно справляться с влажностью, обнаруженной под землей — и тем самым , остановите условия, способствующие росту плесени .

В зависимости от возраста вашего дома у вас может быть какая-то внутренняя изоляция подвала, а может и вообще нет. Вы можете нанести наружный гидроизоляционный спрей на стены фундамента, но, скорее всего, не использовать надлежащий дренажный коврик и меры по предотвращению затопления по периметру или подвала.

Внешние улучшения — идеальное решение, учитывая, что стены подвала в прошлом оставались открытыми; однако, если у вас нет серьезных структурных проблем или вы не планируете раскопки по другим причинам, это может стать огромными дополнительными затратами для проекта ремонта интерьера.Гораздо доступнее решить большинство проблем с влажностью внутри здания. Предлагаемые здесь решения по утеплению подвала предназначены для тех, у которых нет внешней защиты.

Что вызывает рост плесени в подвалах?

Плесень может расти практически на любом органическом материале , пока присутствует необходимый уровень влажности и кислород.

Поскольку плесень поедает или переваривает то, на чем она растет, она может повредить здание и его мебель. Если оставить это без внимания, плесень в конечном итоге может вызвать структурные повреждения строительных материалов и вызвать проблемы со здоровьем — вот почему мы не хотим, чтобы плесень в наших подвалах!

В частности, мы можем предотвратить повреждение зданий и их содержимого в подвальных помещениях, сэкономить деньги и избежать этих потенциальных проблем со здоровьем, контролируя влажность, где влажность в воздухе конденсируется, и, таким образом, устраняя рост плесени.

Быстрая проверка фактов: Удалить все плесень и споры плесени в помещении практически невозможно, но контроль влажности в помещении и скрытой влажности в стенах подвала будет контролировать рост плесени в помещении.

Согласно EPA, относительная влажность (RH) в помещении должна поддерживаться ниже 60 процентов — в идеале от 30 до 50 процентов. Помимо предотвращения образования плесени, поддержание правильного уровня влажности также может иметь дополнительный эффект — отпугивать вредителей. такие как тараканы, чешуйница (щетинохвост) и пылевые клещи, населяющие человеческую пещеру!

Итак, шаг первый, получение измерителя влажности и отслеживание уровня относительной влажности в вашем подвале — это первая часть понимания проблемы плесени в любом доме или подвале.

Сравните бюджетные варианты и специальные предложения для ручных измерителей влажности здесь (мы пробовали, и нам понравился ThermoPro TP 50)

Или, если у вас Умный дом или вы собираетесь туда, См. Здесь, чтобы сравнить измерители влажности в Интернете, включая смарт-трекеры и сигнализацию, и найти специальные предложения и обзоры

Где находится влага и куда она хочет уйти:

Ключ к построению более качественных подвалов без плесени — это понимание того, что стены, построенные ниже уровня земли, сталкиваются с совершенно другим набором проблем.

Самый большой источник влаги, с которой приходится сталкиваться вышеупомянутому классу, — это теплый влажный воздух, образующийся при приготовлении пищи, стирке и простом дыхании. Ниже уровня земли это большая пористая губка, называемая бетоном, которая всасывает воду из влажной земли.

Другая проблема требует другого решения — дождевик сохранит сухость при стоянии под холодным дождем, но не сохранит сухость при беге под жарким солнцем. И, к несчастью для многих домовладельцев, отделка подвалов за последние несколько десятилетий так же логична, как бег в плаще.

Стены выше класса рассчитаны на высыхание снаружи. Ниже уровня это невозможно, но мы почему-то все равно строим так, как будто это было. Несмотря на то, что внутренние пароизоляции в сборках стен ниже уровня земли являются обычным явлением, разочарованные ученые-строители настаивают на том, что их установка — худшее, что вы могли бы там сделать.

Ремонт подвала демонстрирует рост плесени на внутренней стойке стены © Ecohome

Выше фотография ремонтируемого подвала после затопления.Повреждение плесенью, которое вы видите, вызвано длительным воздействием влаги, а не однократным затоплением. Это была типичная конструкция стены подвала, со стеной из опор, непосредственно прилегающей к фундаменту, с изоляцией из стекловолокна и пароизоляцией. Обратите внимание на разницу между стойками к фундаменту и стойками, образующими внутреннюю разделительную стену; пароизоляция не защитила внешнюю стену от повреждений и роста плесени. Это вызвало повреждение, так как стена не высохла во внутреннем пространстве и вместо этого удерживала влагу.

Профессор Джон Штрауб из Университета Ватерлоо, один из ведущих специалистов по здоровому строительству подвалов, назвал этот типичный тип конструкции стен «камерой инкубации плесени». Чтобы еще больше убедить эту тему, прочтите «Построен неправильно с самого начала» Джозефа Лстибурека из Building Science Corporation.

Методы лучшей изоляции подвала:

Выбранные вами материалы и конструкция очень важны для предотвращения образования плесени и должны соответствовать окружающей среде, в которой они предназначены.Будьте очень осторожны, как и где вы устанавливаете изоляцию из дерева и стекловолокна в подвалах (если необходимо), и убедитесь, что они не увидят длительного воздействия влаги или контакта с влажными поверхностями, если вы не хотите, чтобы они заплесневели.

Пенополиуретан для распыления (SPUF):

Когда SPUF заработает, он может стать одним из наиболее эффективных продуктов для подвальных помещений. Распыляемая непосредственно на бетонные стены, обеспечивает равномерную и полную защиту. SPUF имеет высокое значение R на дюйм, действует как воздушный барьер и пароизоляция.Однако известно, что после нанесения он дает усадку, оставляя воздушные зазоры и теряя тепловую защиту.

Еще одним недостатком оригинального SPUF является то, что некоторые пенообразователи обладают высоким потенциалом глобального потепления (GWP). По этой причине нам нравится исследовать менее вредные альтернативы, когда это возможно, — хотя обновление * за январь 2018 года: новые пенообразователи для распыляемой пены практически устраняют парниковые газы, подробнее читайте здесь.

Вероятно, самая тревожная проблема (как сообщает установщик SPUF) заключается в том, что у подрядчиков по монтажу есть большой соблазн немного повозиться с химической смесью, придав ей больший объем с меньшим количеством материала, что более выгодно для монтажников.Сообщений о таких случаях не так много, но когда что-то идет не так, все идет не так, как надо. Лично я бы не позволил кому-то распылять пену в моем доме без хороших рекомендаций, которые я использовал.

С учетом всего сказанного, вот как действовать, если вы планируете утеплить подвал с помощью SPUF:

  • Каркас стены каркаса 2×4 с центрами 24 дюйма , оставляя зазор не менее одного дюйма между стойками и бетоном.
  • Установите подкладку на нижние пластины , чтобы вода могла проходить под ними в случае небольшого затопления.
  • Распылите пену на бетонную стену . Пространство, оставшееся между бетоном и стойками, имеет решающее значение для создания бесшовного изоляционного слоя, создающего воздушный и пароизоляционный барьер. Незащищенная древесина, соприкасающаяся с бетоном, впитывает влагу и, в конечном итоге, гниет. Один дюйм SPUF решит ваши проблемы; четыре или 5 дюймов уменьшат потери тепла и сэкономят ваши деньги в долгосрочной перспективе.
  • Придуйте изоляцию на балки обода , если это еще не сделано.
  • Пену необходимо покрыть гипсокартоном для защиты от огня.
  • Не устанавливать дополнительную пароизоляцию за гипсокартоном ; в этом качестве выступит латексная краска.

Пена для распыления или SPUF правильно устанавливается на стены подвала © Bala Structures

Сообщалось о нескольких кошмарных случаях, когда установка SPUF выходила из строя и, по всей видимости, делала дома непригодными для жилья. Учитывая тот факт, что при нанесении используется влажный спрей, который затвердевает на поверхности, его очень трудно удалить.

Эти случаи редки, но если вас это вообще беспокоит, существуют альтернативы распыляемой пене для изоляции подвалов, перечисленные ниже, которые хорошо работают в борьбе с заплесневелыми подвалами.

EPS (пенополистирол), XPS (экструдированный полистирол), минеральная вата:

SPUF стоит довольно дорого; поэтому жесткие изоляционные панели и стена 2×4 с изоляцией из войлока могут быть гораздо более доступным вариантом — но вам нужно знать правильные методы для успешной сборки стены без плесени в подвале — читайте дальше!

Жесткая изоляционная плита от бетона увеличивает значение R, разрушает тепловой мост и повышает температуру каркасной стены, что помогает предотвратить конденсацию влажного воздуха.Каркасная стена позволяет установить проводку, дополнительную изоляцию и гипсокартон.

Гипсокартон следует прикреплять непосредственно к стойкам, латексная краска действует как замедлитель парообразования, замедляя любую миграцию влаги наружу, а также позволяет стенам высыхать внутрь.

Вы можете услышать, что пенополистирол в некоторой степени проницаем для влаги; это правда, но совсем немного, и этого недостаточно, чтобы быть проблемой. По словам профессора Штраубе, два дюйма пенополистирола имеют показатель химической стойкости в диапазоне 60-75 нг, или 1-1.25 US perms, что прямо на пороге того, что определяется строительными нормами как подходящий пароизоляционный слой (60 нг и ниже).

При таком уровне влагопроницаемости почти неизмеримо небольшое количество влаги может проникнуть в стену, но без внутреннего пароизоляции она пройдет безвредно. EPS, XPS и минеральная вата не повреждаются от влаги, и, что, возможно, наиболее важно, EPS и XPS вряд ли станут питательной средой для плесени. Чтобы увидеть демонстрацию использования пенополистирола непосредственно на бетонной стене подвала, см. Здесь.

Полиэтиленовый барьер может быть включен без причинения вреда (как показано ниже), если он находится за стенкой стойки, а не спереди. Правильно заданный для подвала Radon Mitigation, он также будет действовать как газовый барьер для радона для защиты качества воздуха в помещении, и он удовлетворит инспекторов строительства, которые не привыкли видеть стены без пароизоляции, и могут не позволить вам продолжить.

Защита от радонового газа и ремонтная изоляция в подвалах © Ecohome

Примечание: на приведенной выше диаграмме показана идеальная и полная реконструкция подвала, начиная с разрушения и удаления существующего бетонного пола.Большинство старых подвалов имеют очень ограниченное пространство над головой, и владельцы часто не хотят понижать его еще больше, добавляя изоляцию к полу. Это также позволяет добавить трубку для отвода радона, которая представляет собой перфорированную трубку и Т-образное соединение на этом изображении.

Удалив бетонный пол и, возможно, часть грязи под ним, у вас будет место для надлежащей теплоизоляции. Удаление существующего бетона не так сложно, как кажется — обычно его можно разбить кувалдой и удалить по частям.Это действительно связано с тяжелой работой и тяжелой работой, но конечным результатом будет не только более эффективный и комфортный дом, но и более ценный при перепродаже и с меньшей вероятностью создать условия, которых лучше избегать — высокая влажность плюс вероятные точки конденсации — оба фактора, способствующие появлению плесневого нездорового подвала.

Идеальная сборка стены подвала для предотвращения роста плесени:

  • Установите двухдюймовую жесткую изоляционную плиту непосредственно на бетон .Легче всего прикрепить его к стене с помощью пары бетонных гвоздей или даже клея, пока вы обрамляете стены.
  • Обрамляет внутреннюю каркасную стену 2×4 с шагом 24 дюйма , плотно прижимая к пенопластовым панелям.
  • Установить в углублениях маты из минеральной ваты . Минеральная вата не повреждается влагой, и если она намокнет, она сохранит свою форму и значение R при высыхании; стеклопластик не такой упругий.
  • Наконец, установите гипсокартон и покрасьте его только латексной краской .

Этот метод жесткой и войлочной изоляции может потребовать еще нескольких шагов, но он может предложить вам большее значение R на вложенный доллар, чем SPUF, и позволяет вам выполнять гораздо больше (или всю) работу самостоятельно.

По причинам, выходящим за рамки производительности, мы предпочитаем минеральную вату или пенополистирол вместо XPS. XPS имеет немного более высокое значение R на дюйм, но, как и SPUF, пенообразователи значительно более вредны, примерно в 200 раз больше, чем EPS.

Что еще помогает предотвратить рост плесени в подвалах? Вентиляция!

Еще одним значительным улучшением защиты подвалов от плесени является обеспечение соответствующей вентиляции .Если в вашем подвале есть окна, это нормально, если влажность на улице благоприятная, об этом довольно сложно судить; Поэтому лучшей альтернативой является выбор системы HRV или ERV хорошего качества со скидкой и с автоматическим электронным контролем влажности.

Наряду с удалением загрязняющих веществ из воздуха, слишком много или слишком мало влаги в наших домах влечет за собой последствия для здоровья. Есть бактерии, вирусы, плесень и клещи, которые появятся на любом конце спектра, если ваш воздух слишком влажный или слишком сухой.

Как сообщает EPA, обычно считается, что относительная влажность где-то в диапазоне от 35 до 50% является лучшим вариантом для предотвращения большинства рисков для здоровья и раздражителей. Он достаточно высокий, чтобы не было потрескавшейся мебели, потрескавшихся губ или постоянных кровотечений из носа, и он не слишком влажный для проблем с комфортом, конденсацией или потреблением тепла.

Если вы живете в старом доме над подвалом, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство.Если вы чувствуете себя хорошо, ваш подвал хорошо пахнет, а из окон (и стен) не капает, расслабьтесь!

Однако, если ваш подвал имеет определенный затхлый запах или характерную черную плесень и следы плесени в углах или за мебелью, для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который будет стоить вам не более 20-30 долларов. хозяйственные магазины. Если у вас есть проблема, а уровень влажности зашкаливает, то вероятность — у вас заплесневелый подвал, даже если вы его еще не видите…

Чтобы быть уверенным, приобретите датчик влажности и отслеживайте уровни влажности, см. Здесь

Лучшие советы: для здорового, комфортного и без плесени подвала:

Дополнительная литература по предотвращению плесени в подвалах:

Как правильно утеплить подвал — варианты

Наиболее распространенные методы, применяемые в настоящее время для отделки интерьеров подвалов, поскольку жилые помещения редко учитывают воздействия, связанные с дополнительной влажностью ниже уровня , или количеством тепла, которое будет потеряно в земле.

Существующие подвалы обычно недостаточно изолированы или не изолированы вообще, а если да, то они почти всегда задерживают влагу внутри стеновых конструкций. Это приводит к предотвратимому росту плесени и гниению подвальных стен — часто из-за межклеточного конденсата.

Следующие методы изоляции подвала, перечисленные здесь, разработаны, чтобы предложить наиболее разумные и долговечные варианты внутренней изоляции, внешней изоляции или, в идеале, их комбинации.

Эти сборки были разработаны для предотвращения проникновения влаги в течение срока службы здания, а также для обеспечения выхода исходной влаги, содержащейся в строительных материалах, без причинения ущерба.

Различные типы теплоизоляции включены в разные точки при сборке стен. Подробную информацию и характеристики различных материалов смотрите на нашей странице выбора утеплителя.

НАЖМИТЕ ИЗОБРАЖЕНИЕ, ЧТОБЫ УВЕЛИЧИТЬ


Изоляция снаружи и внутри, снаружи внутрь:

  • Фиброцементная плита и обрезка выше марки
  • 3 дюйма из минеральной ваты или пенополистирола (пенополистирола).3 дюйма лучше, 2 дюйма хватит — не путать с пенополистиролом
  • дренажный мат
  • Гидроизоляционный спрей для наружной бетонной стены
  • 2-дюймовая плита из минеральной ваты или пенополистирол у внутренней бетонной стены
  • Стена с каркасом 2х4 с прорезями из минеральной ваты
  • гипсокартон с латексной краской в ​​качестве пароизоляции.

НАЖМИТЕ ИЗОБРАЖЕНИЕ, ЧТОБЫ УВЕЛИЧИТЬ


Только внутренняя изоляция:

  • плита из минеральной ваты или пенополистирол для термического разрыва бетонной стены
  • Стена с каркасом 2х4 с прорезями из минеральной ваты
  • гипсокартон с латексной краской в ​​качестве пароизоляции.

Примечание. Отсутствие надлежащей защиты от наружной влаги для этой конструкции стены будет означать, что влага будет перемещаться внутрь. Минеральная вата не повреждается влагой, но могут возникнуть дополнительные нагрузки по нагреву и охлаждению из-за более высокого уровня относительной влажности. Осушители воздуха в подвале помогают поддерживать приемлемый уровень влажности. См. Нашу страницу о модернизации существующих подвалов.

НАЖМИТЕ ИЗОБРАЖЕНИЕ, ЧТОБЫ УВЕЛИЧИТЬ


Только внешняя изоляция:

  • Фиброцементная плита и обрезка выше марки
  • 4 дюйма из пеноматериала EPS
  • дренаж матовый
  • битумная гидроизоляция.

Передовой опыт строительства нового подвала:

Идеальные характеристики и долговечность достигаются за счет изоляции как внутренних, так и внешних стен фундамента. Этот метод может повысить тепловые характеристики подвалов, снизить теплопотери и эксплуатационные расходы. Это также помогает снизить вероятность возникновения проблем с внутренней влажностью за счет повышения температуры первой внутренней конденсирующейся поверхности, бетона.

Ниже приведено тепловое изображение описанного выше подвала с изоляцией с обеих сторон.Эффективное значение R этой стены составляет R40. Три дюйма пенополистирола под плитой обойдутся в 12,6 рэндов. Существует веский финансовый аргумент в пользу увеличения этого показателя, особенно с включением излучаемого тепла в пол.

Тепловое изображение изоляции подвала и потери тепла © Ecohome


Наружная изоляция подвала встречается реже, вероятно, из-за того, что она может быть более дорогой.И уж точно меньше случаев, когда утеплитель устанавливается с двух сторон. Утепляя стены подвала снаружи, мы потребляем меньше внутреннего пространства и предотвращаем воздействие на стены сезонного цикла замораживания / оттаивания, известного как «тепловой удар», который может вызвать растрескивание фундамента.

Изоляция интерьеров подвала, а не экстерьеров, может быть более дешевым вариантом, если вы выберете только один, особенно если они предназначены для отделки жилого помещения. Он также может более легко решить проблемы с тепловым мостом на верхушках стен, а также на стыке между опорами и фундаментными стенами.

Поскольку нет единого мнения о конструкции фундамента и используемых материалах или оптимальном уровне тепловых характеристик, мы полностью ожидаем, что найдутся те, кто сочтет это экстремальным и ненужным как с точки зрения долговечности, так и с точки зрения производительности. Мы считаем, что это связано с тем, что подвалы в настоящее время сырые и заплесневелые, имеют хроническую недостаточную теплоизоляцию, и что мы просто привыкли платить высокую стоимость отопления.

Ecohome максимально продвигает философию удержания тепла, а не генерации тепла.Дополнительные затраты на изоляцию часто сводятся на нет ежемесячной экономией, а хорошо спроектированный и утепленный подвал будет иметь гораздо больший срок службы без ремонта.

Одним из наиболее часто упускаемых из виду преимуществ экстремальной теплоизоляции в домах является тепловая безопасность, поскольку экстремальные погодные явления в холодные месяцы обычно вынуждают жителей покидать свои дома из-за отсутствия электричества и тепла. Дома, которые лучше расположены для сохранения тепла, в таких ситуациях могут обеспечить больший комфорт в течение более длительного периода времени.

Проблемы и решения для всех конструкций подвальных стен:

Прокладка из пенополистирола на нижней части каркасных стен подвала © floodsill.com


Распорки под нижними плитами : Укрепление нижних плит подкладными стержнями или кусками пенопласта может быть дополнительной мерой прочности в случае любого затопления внутри помещения, позволяя воде проходить под стенами.

Прочтите все о том, как остановить затопление подвалов — предотвращение наводнений, насосы и сигнализация, здесь

Плиточные перекрытия: Большая часть тепла теряется в плохо изолированные подвалы, в том числе перекрытые перекрытиями.Оптимальный уровень изоляции под плитами зависит от региона и климата, а также от конкретной строительной площадки и условий почвы.

Чтобы сэкономить деньги и энергию, мы рекомендуем минимум 20 рандов под плитами на большей части территории Канады, по крайней мере, вдоль канадско-американской границы, где проживает большинство канадцев. Повышенные уровни рекомендуются для более северных регионов. Более подробную информацию см. На наших страницах, посвященных изоляции субплит.

Наружная изоляция фундамента из минеральной ваты Roxul © Roxul


Наружный пенополистирол или минеральная вата: Ни один из них не поврежден влагой.С осторожностью их можно в значительной степени удерживать на месте у внешних стен с засыпкой ниже уровня земли и закреплять выше уровня с помощью фиброцементной плиты, прикрепленной к стенам фундамента.

Дренаж: Независимо от расположения или количества изоляции, фундаментные стены должны быть защищены от грунтовых вод, которые должны быть направлены к дренажным плиткам с правильным уклоном и перфорацией. Любая засыпка у стен должна легко стекать, а водостоки из мокрой плитки должны быть покрыты геотекстильной мембраной, чтобы предотвратить засорение.Включение прочищающего стыка в мокрую плитку может облегчить долгосрочное обслуживание.

Трап по периметру фундамента © Ecohome


Поверхностный водосток может быть ценной дополнительной мерой защиты, как показано выше на схеме внутренней и внешней изоляции.

Настоятельно рекомендуется для металлических крыш, в частности, поскольку они, как известно, сбрасывают желоба карниза, когда сбрасывают снег.При отсутствии карнизных желобов (по выбору или иным образом) кровельная вода попадает по периметру стен фундамента.

Избегайте соединений дерева и бетона в фундаменте © Ecohome


Избегайте соединений дерева и бетона: Бетонному фундаменту требуется пять лет для полного высыхания, и это только в том случае, если он полностью отделен от грунтовой влаги и воды внешними водонепроницаемыми барьерами.Не нарушая соединения грязи с пористым бетоном, фундаментные стены никогда не высохнут и продолжат отводить влагу.

Обычно древесина закладывается непосредственно в бетон для обрамления оконных и дверных проемов. Такая практика подвергает элементы каркаса риску гниения. Даже если подвалы полностью закрыты снаружи, древесина впитает всю доступную влагу в бетоне.

Капиллярный разрыв между опорой и фундаментом © Delta


Разрыв капилляра: Опоры не защищены от влаги внизу, наличие капиллярного разрыва между опорами и фундаментом предотвращает проникновение влаги в стены.Для этого есть специальные мембраны, но полиэтилен толщиной 6 мил тоже подойдет, возможно, более доступный.

Изолированные балки обода: Это очень сложное место для успешной изоляции и герметизации. Пенополиуретан в виде спрея (SPUF) — одно из предпочтительных решений для этого проблемного места. При утеплении интерьеров подвала SPUF может быть установлен так, чтобы обеспечить изоляцию внутренних стен, разрушив тепловой мост между плитами порогов пола.

Еще одним эффективным методом может быть установка балок пола с внешней стороны бетона, чтобы обеспечить непрерывную изоляцию балок с внешней стороны.

Изоляция стен и войлока: Мы снова рекомендуем минеральную вату из-за ее более высокого значения R, содержания вторичного сырья и способности противостоять влаге. Тем не менее, риск повреждения от влаги на каркасной стене намного ниже, чем на бетонной, поэтому при желании минеральную вату можно безопасно заменить стекловолокном, особенно в зонах с низким риском наводнений.

Жидкая пароизоляционная грунтовка © Benjamin Moore


Гипсокартон для внутренних работ: Латексная краска (или пароизоляционная грунтовка) рекомендуется в качестве внутреннего пароизоляционного слоя ниже уровня грунта.Очень важно не включать полиэтиленовый пароизоляционный материал или другие паронепроницаемые материалы, препятствующие высыханию стен.

Пароизоляция

толщиной 6 мил — это решение, предназначенное для высыхания стен снаружи, что невозможно ниже уровня грунта. Единственная сушка, которая будет происходить ниже уровня земли, — это внутренняя сушка.

Ученые-строители сходятся во мнении, что полиэтиленовые пароизоляции внутри подвальных стен обречены на провал. Источником влаги, от которого необходимо защищаться, является наружный грунт и бетон, а не относительная влажность внутри помещения.

Для получения помощи в

при выборе из различных типов изоляции жестких панелей см. Здесь и для руководства по правильной изоляции внешних стен снаружи см. Здесь — из EcoHome Green Building Guides

Дополнительная литература:

% PDF-1.5
%
6 0 obj
>
эндобдж

xref
6 1207
0000000016 00000 н.
0000026041 00000 п.
0000026166 00000 п.
0000030088 00000 п.
0000030216 00000 п.
0000030356 00000 п.
0000030821 00000 п.
0000031307 00000 п.
0000031688 00000 п.
0000032011 00000 п.
0000032046 00000 п.
0000032144 00000 п.
0000034594 00000 п.
0000034774 00000 п.
0000034954 00000 п.
0000035135 00000 п.
0000035318 00000 п.
0000035501 00000 п.
0000038206 00000 п.
0000038387 00000 п.
0000038559 00000 п.
0000042151 00000 п.
0000042496 00000 п.
0000046039 00000 п.
0000046222 00000 п.
0000046403 00000 п.
0000049481 00000 п.
0000049615 00000 п.
0000051855 00000 п.
0000052036 00000 н.
0000054537 00000 п.
0000057856 00000 п.
0000060505 00000 п.
0000060777 00000 п.
0000060861 00000 п.
0000060916 00000 п.
0000061029 00000 п.
0000061140 00000 п.
0000061263 00000 п.
0000061378 00000 п.
0000061501 00000 п.
0000061624 00000 п.
0000061747 00000 п.
0000061870 00000 п.
0000061993 00000 п.
0000062116 00000 п.
0000062239 00000 п.
0000062362 00000 п.
0000062485 00000 п.
0000062608 00000 п.
0000062733 00000 п.
0000062856 00000 п.
0000062979 00000 п.
0000063102 00000 п.
0000063227 00000 н.
0000063350 00000 п.
0000063473 00000 п.
0000063588 00000 п.
0000063711 00000 п.
0000063780 00000 п.
0000063912 00000 п.
0000085913 00000 п.
0000086173 00000 п.
0000086693 00000 п.
0000086718 00000 п.
0000087267 00000 п.
0000087336 00000 п.
0000087451 00000 п.
0000105616 00000 п.
0000105891 00000 н.
0000106237 00000 п.
0000106262 00000 п.
0000106687 00000 н.
0000106756 00000 н.
0000106861 00000 н.
0000122602 00000 н.
0000122868 00000 н.
0000123166 00000 н.
0000123191 00000 н.
0000123584 00000 н.
0000145931 00000 н.
0000146184 00000 п.
0000146602 00000 н.
0000170999 00000 н.
0000171246 00000 н.
0000171722 00000 н.
00001

00000 н.
0000191882 00000 н.
0000192259 00000 н.
0000211100 00000 н.
0000211361 00000 п.
0000211687 00000 н.
0000219401 00000 п.
0000219688 00000 н.
0000220089 00000 н.
0000237626 00000 н.
0000237665 00000 н.
0000255401 00000 н.
0000255440 00000 н.
0000273068 00000 н.
0000273107 00000 н.
0000273415 00000 н.
0000273628 00000 н.
0000273749 00000 н.
0000273894 00000 н.
0000274202 00000 н.
0000274415 00000 н.
0000274536 00000 н.
0000274681 00000 н.
0000275044 00000 н.
0000275441 00000 н.
0000275672 00000 н.
0000275818 00000 н.
0000275963 00000 н.
0000276194 00000 н.
0000276562 00000 н.
0000276875 00000 н.
0000277253 00000 н.
0000277450 00000 н.
0000277595 00000 н.
0000277950 00000 н.
0000278266 00000 н.
0000278634 00000 н.
0000278986 00000 н.
0000283432 00000 н.
0000291908 00000 н.
0000292541 00000 н.
0000292615 00000 н.
0000292954 00000 н.
0000293028 00000 н.
0000293370 00000 н.
0000293444 00000 н.
0000293786 00000 н.
0000293860 00000 н.
0000294192 00000 н.
0000294266 00000 н.
0000294600 00000 н.
0000294674 00000 н.
0000295009 00000 н.
0000295083 00000 н.
0000295418 00000 н.
0000295492 00000 н.
0000295834 00000 н.
0000295908 00000 н.
0000296473 00000 н.
0000296547 00000 н.
0000296621 00000 н.
0000297136 00000 н.
0000297210 00000 н.
0000297728 00000 н.
0000297802 00000 н.
0000298265 00000 н.
0000298339 00000 н.
0000298907 00000 н.
0000298981 00000 н.
0000299431 00000 н.
0000299505 00000 н.
0000299994 00000 н.
0000300068 00000 н.
0000300523 00000 п.
0000300597 00000 п.
0000301101 00000 п.
0000301175 00000 н.
0000301642 00000 н.
0000301716 00000 н.
0000302250 00000 н.
0000302324 00000 н.
0000302801 00000 п.
0000303275 00000 н.
0000303349 00000 н.
0000303423 00000 н.
0000303938 00000 н.
0000304012 00000 н.
0000304527 00000 н.
0000304601 00000 п.
0000305067 00000 н.
0000305141 00000 н.
0000305714 00000 н.
0000305788 00000 н.
0000306236 00000 п.
0000306310 00000 н.
0000306789 00000 н.
0000306863 00000 н.
0000307317 00000 н.
0000307391 00000 н.
0000307892 00000 н.
0000307966 00000 н.
0000308433 00000 н.
0000308507 00000 н.
0000309037 00000 н.
0000309111 00000 п.
0000309589 00000 н.
0000310066 00000 н.
0000310140 00000 п.
0000310662 00000 н.
0000310736 00000 н.
0000311068 00000 н.
0000311142 00000 н.
0000311658 00000 н.
0000311732 00000 н.
0000312310 00000 н.
0000312384 00000 н.
0000312835 00000 н.
0000312909 00000 н.
0000313366 00000 н.
0000313440 00000 н.
0000313946 00000 н.
0000314020 00000 н.
0000314557 00000 н.
0000314631 00000 н.
0000315115 00000 н.
0000315189 00000 н.
0000315660 00000 н.
0000315734 00000 н.
0000315808 00000 н.
0000316328 00000 н.
0000316402 00000 н.
0000316918 00000 н.
0000316992 00000 н.
0000317461 00000 н.
0000317535 00000 н.
0000318100 00000 н.
0000318174 00000 н.
0000318632 00000 н.
0000318706 00000 н.
0000319190 00000 п.
0000319264 00000 н.
0000319722 00000 н.
0000319796 00000 н.
0000320302 00000 н.
0000320376 00000 н.
0000320847 00000 н.
0000320921 00000 н.
0000321465 00000 н.
0000321539 00000 н.
0000322018 00000 н.
0000322491 00000 н.
0000322565 00000 н.
0000322639 00000 н.
0000323160 00000 н.
0000323234 00000 н.
0000323756 00000 н.
0000323830 00000 н.
0000324295 00000 н.
0000324369 00000 н.
0000324949 00000 н.
0000325023 00000 н.
0000325480 00000 н.
0000325554 00000 н.
0000326040 00000 н.
0000326114 00000 н.
0000326570 00000 н.
0000326644 00000 н.
0000327152 00000 н.
0000327226 00000 н.
0000327698 00000 н.
0000327772 00000 н.
0000328311 00000 н.
0000328385 00000 н.
0000328874 00000 н.
0000329348 00000 н.
0000329422 00000 н.
0000329760 00000 н.
0000329834 00000 н.
0000330355 00000 н.
0000330429 00000 н.
0000330951 00000 п.
0000331025 00000 н.
0000331483 00000 н.
0000331557 00000 н.
0000332015 00000 н.
0000332089 00000 н.
0000332600 00000 н.
0000332674 00000 н.
0000333211 00000 н.
0000333285 00000 н.
0000333776 00000 н.
0000333850 00000 н.
0000333924 00000 н.
0000334454 00000 н.
0000334528 00000 н.
0000335052 00000 н.
0000335126 00000 п.
0000335595 00000 н.
0000335669 00000 н.
0000336248 00000 н.
0000336322 00000 н.
0000336784 00000 н.
0000336858 00000 н.
0000337351 00000 п.
0000337425 00000 н.
0000337886 00000 н.
0000337960 00000 н.
0000338472 00000 н.
0000338546 00000 н.
0000339022 00000 н.
0000339096 00000 н.
0000339637 00000 н.
0000339711 00000 н.
0000340198 00000 н.
0000340674 00000 н.
0000340748 00000 н.
0000340822 00000 н.
0000341351 00000 н.
0000341425 00000 н.
0000341952 00000 н.
0000342026 00000 н.
0000342498 00000 н.
0000342572 00000 н.
0000343153 00000 п.
0000343227 00000 н.
0000343688 00000 н.
0000343762 00000 н.
0000344254 00000 н.
0000344328 00000 н.
0000344788 00000 н.
0000344862 00000 н.
0000345369 00000 н.
0000345443 00000 п.
0000345915 00000 н.
0000345989 00000 н.
0000346539 00000 н.
0000346613 00000 н.
0000347103 00000 п.
0000347581 00000 п.
0000347655 00000 н.
0000348185 00000 н.
0000348259 00000 н.
0000348596 00000 н.
0000348670 00000 п.
0000349193 00000 п.
0000349267 00000 н.
0000349729 00000 н.
0000349803 00000 п.
0000350268 00000 н.
0000350342 00000 н.
0000350851 00000 п.
0000350925 00000 н.
0000351466 00000 н.
0000351540 00000 н.
0000352029 00000 н.
0000352103 00000 п.
0000352177 00000 н.
0000352699 00000 н.
0000352773 00000 н.
0000353290 00000 н.
0000353364 00000 н.
0000353831 00000 н.
0000353905 00000 н.
0000354477 00000 н.
0000354551 00000 н.
0000355000 00000 н.
0000355074 00000 н.
0000355557 00000 н.
0000355631 00000 н.
0000356088 00000 н.
0000356162 00000 н.
0000356666 00000 н.
0000356740 00000 н.
0000357210 00000 п.
0000357284 00000 н.
0000357824 00000 н.
0000357898 00000 п.
0000358383 00000 н.
0000358858 00000 н.
0000358932 00000 н.
0000359006 00000 н.
0000359527 00000 н.
0000359601 00000 н.
0000360124 00000 н.
0000360198 00000 н.
0000360668 00000 н.
0000360742 00000 н.
0000361306 00000 н.
0000361380 00000 н.
0000361829 00000 н.
0000361903 00000 н.
0000362386 00000 н.
0000362460 00000 н.
0000362912 00000 н.
0000362986 00000 н.
0000363491 00000 н.
0000363565 00000 н.
0000364035 00000 п.
0000364109 00000 н.
0000364646 00000 н.
0000364720 00000 н.
0000365205 00000 н.
0000365677 00000 н.
0000365751 00000 н.
0000366269 00000 н.
0000366343 00000 п.
0000366867 00000 н.
0000366941 00000 н.
0000367278 00000 н.
0000367352 00000 н.
0000367802 00000 н.
0000367876 00000 н.
0000368331 00000 н.
0000368405 00000 н.
0000368909 00000 н.
0000368983 00000 п.
0000369516 00000 н.
0000369590 00000 н.
0000370076 00000 н.
0000370150 00000 н.
0000370224 00000 н.
0000370741 00000 н.
0000370815 00000 н.
0000371329 00000 н.
0000371403 00000 н.
0000371867 00000 н.
0000371941 00000 н.
0000372511 00000 н.
0000372585 00000 н.
0000373040 00000 н.
0000373114 00000 н.
0000373596 00000 н.
0000373670 00000 н.
0000374126 00000 н.
0000374200 00000 н.
0000374704 00000 н.
0000374778 00000 н.
0000375249 00000 н.
0000375323 00000 н.
0000375854 00000 н.
0000375928 00000 н.
0000376408 00000 н.
0000376884 00000 н.
0000376958 00000 н.
0000377032 00000 н.
0000377551 00000 н.
0000377625 00000 н.
0000378146 00000 н.
0000378220 00000 н.
0000378686 00000 н.
0000378760 00000 н.
0000379332 00000 н.
0000379406 00000 н.
0000379864 00000 н.
0000379938 00000 н.
0000380431 00000 н.
0000380505 00000 н.
0000380964 00000 н.
0000381038 00000 п.
0000381544 00000 н.
0000381618 00000 н.
0000382089 00000 н.
0000382163 00000 п.
0000382698 00000 н.
0000382772 00000 н.
0000383253 00000 н.
0000383728 00000 н.
0000383802 00000 н.
0000384321 00000 п.
0000384395 00000 н.
0000384911 00000 н.
0000384985 00000 н.
0000385440 00000 н.
0000385514 00000 н.
0000385850 00000 н.
0000385924 00000 н.
0000386386 00000 п.
0000386460 00000 н.
0000386965 00000 н.
0000387039 00000 п.
0000387580 00000 п.
0000387654 00000 н.
0000388134 00000 н.
0000388208 00000 н.
0000388282 00000 н.
0000388806 00000 п.
0000388880 00000 н.
0000389391 00000 п.
0000389465 00000 н.
0000389933 00000 н.
00003

00000 н.
00003 00000 н.
00003

00000 н.
00003

00000 н.
00003

00000 н.
00003

00000 н.
00003

00000 н.
0000392178 00000 н.
0000392252 00000 н.
0000392752 00000 н.
0000392826 00000 н.
0000393297 00000 н.
0000393371 00000 н.
0000393904 00000 н.
0000393978 00000 н.
0000394464 00000 н.
0000394940 00000 н.
0000395014 00000 н.
0000395088 00000 н.
0000395613 00000 п.
0000395687 00000 н.
0000396198 00000 н.
0000396272 00000 н.
0000396734 00000 н.
0000396808 00000 н.
0000397368 00000 н.
0000397442 00000 н.
0000397890 00000 н.
0000397964 00000 н.
0000398441 00000 н.
0000398515 00000 н.
0000398971 00000 н.
0000399045 00000 н.
0000399543 00000 н.
0000399617 00000 н.
0000400088 00000 н.
0000400162 00000 п.
0000400688 00000 н.
0000400762 00000 н.
0000401251 00000 н.
0000401727 00000 н.
0000401801 00000 н.
0000402325 00000 н.
0000402399 00000 н.
0000402913 00000 н.
0000402987 00000 н.
0000403436 00000 н.
0000403510 00000 н.
0000403964 00000 н.
0000404038 00000 н.
0000404381 ​​00000 п.
0000404455 00000 п.
0000404956 00000 н.
0000405030 00000 н.
0000405556 00000 н.
0000405630 00000 н.
0000406115 00000 н.
0000406189 00000 н.
0000406263 00000 н.
0000406781 00000 н.
0000406855 00000 н.
0000407376 00000 н.
0000407450 00000 н.
0000407920 00000 п.
0000407994 00000 н.
0000408563 00000 н.
0000408637 00000 н.
0000409091 00000 н.
0000409165 00000 н.
0000409649 00000 н.
0000409723 00000 н.
0000410185 00000 п.
0000410259 00000 н.
0000410760 00000 н.
0000410834 00000 п.
0000411301 00000 п.
0000411375 00000 н.
0000411913 00000 н.
0000411987 00000 н.
0000412471 00000 н.
0000412946 00000 н.
0000413020 00000 н.
0000413094 00000 н.
0000413614 00000 н.
0000413688 00000 н.
0000414209 00000 н.
0000414283 00000 н.
0000414859 00000 н.
0000414933 00000 н.
0000415393 00000 н.
0000415467 00000 н.
0000415953 00000 н.
0000416027 00000 н.
0000416481 00000 н.
0000416555 00000 н.
0000417027 00000 н.
0000417101 00000 н.
0000417639 00000 п.
0000417713 00000 н.
0000418203 00000 н.
0000418277 00000 н.
0000418746 00000 н.
0000419206 00000 н.
0000419280 00000 н.
0000419801 00000 н.
0000419875 00000 н.
0000420394 00000 н.
0000420468 00000 н.
0000420923 00000 н.
0000420997 00000 н.
0000421457 00000 н.
0000421531 00000 н.
0000422065 00000 н.
0000422139 00000 п.
0000422477 00000 н.
0000422551 00000 н.
0000423040 00000 н.
0000423114 00000 п.
0000423188 00000 п.
0000423711 00000 н.
0000423785 00000 н.
0000424304 00000 н.
0000424378 00000 н.
0000424948 00000 н.
0000425022 00000 н.
0000425477 00000 н.
0000425551 00000 п.
0000426042 00000 н.
0000426116 00000 н.
0000426570 00000 н.
0000426968 00000 н.
0000427042 00000 н.
0000427116 00000 н.
0000427629 00000 н.
0000427703 00000 н.
0000428192 00000 н.
0000428266 00000 н.
0000428723 00000 н.
0000428797 00000 н.
0000429291 00000 п.
0000429659 00000 н.
0000429733 00000 н.
0000430188 00000 п.
0000430262 00000 н.
0000430805 00000 н.
0000430879 00000 н.
0000430953 00000 п.
0000431474 00000 н.
0000431548 00000 н.
0000432065 00000 н.
0000432139 00000 н.
0000432608 00000 н.
0000432682 00000 н.
0000433258 00000 н.
0000433332 00000 н.
0000433783 00000 н.
0000433857 00000 н.
0000434339 00000 н.
0000434413 00000 п.
0000434869 00000 п.
0000434943 00000 н.
0000435448 00000 н.
0000435522 00000 н.
0000435996 00000 н.
0000436070 00000 н.
0000436607 00000 н.
0000436681 00000 п.
0000437163 00000 п.
0000437639 00000 п.
0000437713 00000 н.
0000437787 00000 н.
0000438314 00000 п.
0000438388 00000 п.
0000438897 00000 н.
0000438971 00000 п.
0000439438 00000 п.
0000439512 00000 н.
0000440087 00000 н.
0000440161 00000 п.
0000440614 00000 п.
0000440688 00000 н.
0000441172 00000 н.
0000441246 00000 н.
0000441701 00000 н.
0000441775 00000 н.
0000442276 00000 н.
0000442350 00000 н.
0000442820 00000 н.
0000442894 00000 н.
0000443428 00000 н.
0000443502 00000 н.
0000443989 00000 н.
0000444466 00000 н.
0000444540 00000 н.
0000445065 00000 н.
0000445139 00000 п.
0000445652 00000 п.
0000445726 00000 н.
0000446174 00000 н.
0000446248 00000 н.
0000446589 00000 н.
0000446663 00000 н.
0000447120 00000 н.
0000447194 00000 н.
0000447695 00000 н.
0000447769 00000 н.
0000448309 00000 н.
0000448383 00000 п.
0000448871 00000 н.
0000448945 00000 н.
0000449019 00000 н.
0000449093 00000 н.
0000449627 00000 н.
0000449701 00000 н.
0000450224 00000 н.
0000450298 00000 н.
0000450774 00000 н.
0000450848 00000 н.
0000451431 00000 н.
0000451505 00000 н.
0000451969 00000 н.
0000452043 00000 н.
0000452532 00000 н.
0000452606 00000 н.
0000453071 00000 н.
0000453145 00000 н.
0000453657 00000 н.
0000453731 00000 н.
0000454205 00000 н.
0000454279 00000 н.
0000454829 00000 н.
0000454903 00000 н.
0000455392 00000 н.
0000455868 00000 н.
0000455942 00000 н.
0000456016 00000 н.
0000456548 00000 н.
0000456622 00000 н.
0000457152 00000 н.
0000457226 00000 н.
0000457702 00000 н.
0000457776 00000 н.
0000458358 00000 п.
0000458432 00000 н.
0000458896 00000 н.
0000458970 00000 н.
0000459461 00000 п.
0000459535 00000 п.
0000459997 00000 н.
0000460071 00000 н.
0000460585 00000 п.
0000460659 00000 н.
0000461139 00000 н.
0000461213 00000 н.
0000461763 00000 н.
0000461837 00000 н.
0000462328 00000 н.
0000462806 00000 н.
0000462880 00000 н.
0000463412 00000 н.
0000463486 00000 н.
0000464012 00000 н.
0000464086 00000 н.
0000464550 00000 н.
0000464624 00000 н.
0000465086 00000 н.
0000465160 00000 н.
0000465672 00000 н.
0000465746 00000 н.
0000466294 00000 н.
0000466368 00000 н.
0000466859 00000 н.
0000467303 00000 н.
0000467377 00000 н.
0000467451 00000 н.
0000467525 00000 н.
0000468053 00000 н.
0000468127 00000 н.
0000468649 00000 н.
0000468723 00000 н.
0000469199 00000 н.
0000469273 00000 н.
0000469858 00000 н.
0000469932 00000 н.
0000470396 00000 п.
0000470470 00000 н.
0000470964 00000 н.
0000471038 00000 н.
0000471501 00000 н.
0000471575 00000 н.
0000472090 00000 н.
0000472164 00000 н.
0000472637 00000 н.
0000472711 00000 н.
0000473258 00000 н.
0000473332 00000 н.
0000473818 00000 н.
0000474295 00000 н.
0000474369 00000 н.
0000474443 00000 н.
0000474974 00000 н.
0000475048 00000 н.
0000475572 00000 н.
0000475646 00000 н.
0000476121 00000 н.
0000476195 00000 н.
0000476779 00000 н.
0000476853 00000 н.
0000477314 00000 н.
0000477388 00000 п.
0000477877 00000 н.
0000477951 00000 п.
0000478411 00000 н.
0000478485 00000 н.
0000478996 00000 н.
0000479070 00000 н.
0000479553 00000 н.
0000479627 00000 н.
0000480174 00000 н.
0000480248 00000 н.
0000480744 00000 н.
0000481222 00000 н.
0000481296 00000 н.
0000481830 00000 н.
0000481904 00000 н.
0000482424 00000 н.
0000482498 00000 н.
0000482958 00000 н.
0000483032 00000 н.
0000483496 00000 н.
0000483570 00000 н.
0000484079 00000 н.
0000484153 00000 н.
0000484700 00000 н.
0000484774 00000 н.
0000485264 00000 н.
0000485708 00000 н.
0000485782 00000 н.
0000485856 00000 н.
0000485930 00000 н.
0000486460 00000 н.
0000486534 00000 н.
0000487055 00000 н.
0000487129 00000 н.
0000487608 00000 н.
0000487682 00000 н.
0000488271 00000 н.
0000488345 00000 н.
0000488807 00000 н.
0000488881 00000 н.
0000489374 00000 н.
0000489448 00000 н.
0000489909 00000 н.
0000489983 00000 н.
00004

00000 н.
00004

00000 н.
00004

00000 н.
00004

00000 н.
00004

00000 н.
00004

00000 н.
0000492229 00000 н.
0000492708 00000 н.
0000492782 00000 н.
0000492856 00000 н.
0000493388 00000 н.
0000493462 00000 н.
0000493988 00000 н.
0000494062 00000 н.
0000494538 00000 п.
0000494612 00000 н.
0000495196 00000 н.
0000495270 00000 н.
0000495733 00000 н.
0000495807 00000 н.
0000496300 00000 н.
0000496374 00000 п.
0000496832 00000 н.
0000496906 00000 н.
0000497410 00000 п.
0000497484 00000 н.
0000497962 00000 н.
0000498036 00000 н.
0000498590 00000 н.
0000498664 00000 н.
0000499154 ​​00000 н.
0000499631 00000 н.
0000499705 00000 н.
0000500238 00000 н.
0000500312 00000 н.
0000500834 00000 н.
0000500908 00000 н.
0000501373 00000 н.
0000501447 00000 н.
0000501906 00000 н.
0000501980 00000 н.
0000502494 00000 н.
0000502568 00000 н.
0000503121 00000 н.
0000503195 00000 н.
0000503688 00000 н.
0000504132 00000 н.
0000504206 00000 н.
0000504280 00000 н.
0000504354 00000 н.
0000504889 00000 н.
0000504963 00000 н.
0000505491 00000 н.
0000505565 00000 н.
0000506037 00000 н.
0000506111 00000 н.
0000506684 00000 н.
0000506758 00000 н.
0000507216 00000 н.
0000507290 00000 н.
0000507778 00000 н.
0000507852 00000 н.
0000508312 00000 н.
0000508386 00000 н.
0000508896 00000 н.
0000508970 00000 н.
0000509445 00000 н.
0000509519 00000 н.
0000510066 00000 н.
0000510140 00000 н.
0000510633 00000 н.
0000511108 00000 н.
0000511182 00000 н.
0000511256 00000 н.
0000511789 00000 н.
0000511863 00000 н.
0000512388 00000 п.
0000512462 00000 н.
0000512934 00000 н.
0000513008 00000 н.
0000513588 00000 н.
0000513662 00000 н.
0000514110 00000 н.
0000514184 00000 н.
0000514674 00000 н.
0000514748 00000 н.
0000515209 00000 н.
0000515283 00000 н.
0000515794 00000 н.
0000515868 00000 н.
0000516341 00000 п.
0000516415 00000 н.
0000516957 00000 н.
0000517031 00000 н.
0000517524 00000 н.
0000518003 00000 н.
0000518077 00000 н.
0000518610 00000 н.
0000518684 00000 н.
0000519211 00000 н.
0000519285 00000 н.
0000519737 00000 н.
0000519811 00000 н.
0000520270 00000 н.
0000520344 00000 н.
0000520855 00000 н.
0000520929 00000 н.
0000521471 00000 н.
0000521545 00000 н.
0000522037 00000 н.
0000522483 00000 н.
0000522557 00000 н.
0000522631 00000 н.
0000522705 00000 н.
0000523288 00000 н.
0000523362 00000 н.
0000523875 00000 н.
0000523949 00000 н.
0000524495 00000 н.
0000524844 00000 н.
0000524918 00000 н.
0000525447 00000 н.
0000525521 00000 н.
0000526029 00000 н.
0000526103 00000 н.
0000526594 00000 н.
0000526960 00000 н.
0000527034 00000 п.
0000527394 00000 н.
0000527468 00000 н.
0000527804 00000 н.
0000527878 00000 н.
0000528214 00000 н.
0000528288 00000 н.
0000528769 00000 н.
0000528843 00000 н.
0000529185 00000 н.
0000529259 00000 н.
0000529600 00000 н.
0000529674 00000 н.
0000530015 00000 н.
0000530089 00000 н.
0000530444 00000 н.
0000530518 00000 н.
0000530899 00000 н.
0000530973 00000 н.
0000531344 00000 н.
0000531418 00000 н.
0000531795 00000 н.
0000531869 00000 н.
0000531943 00000 н.
0000532333 00000 н.
0000532407 00000 н.
0000532791 00000 н.
0000532865 00000 н.
0000533217 00000 н.
0000533291 00000 н.
0000533654 00000 н.
0000533728 00000 н.
0000534098 00000 н.
0000534172 00000 п.
0000534520 00000 н.
0000534594 00000 н.
0000534945 00000 н.
0000535019 00000 н.
0000535435 00000 н.
0000537409 00000 н.
0000537484 00000 н.
0000537824 00000 н.
0000537899 00000 н.
0000538237 00000 п.
0000538312 00000 п.
0000538701 00000 п.
0000539082 00000 н.
0000539471 00000 н.
0000539621 00000 н.
0000539768 00000 н.
0000540270 00000 н.
0000540345 00000 н.
0000540716 00000 н.
0000540791 00000 п.
0000541149 00000 н.
0000541224 00000 н.
0000541609 00000 н.
0000541684 00000 н.
0000542068 00000 н.
0000542143 00000 п.
0000542526 00000 н.
0000542601 00000 п.
0000542985 00000 п.
0000543060 00000 н.
0000543442 00000 н.
0000543517 00000 н.
0000543906 00000 н.
0000543981 00000 н.
0000544348 00000 н.
0000544423 00000 н.
0000544771 00000 н.
0000544846 00000 н.
0000545254 00000 н.
0000545329 00000 н.
0000545756 00000 п.
0000545831 00000 н.
0000546171 00000 п.
0000546246 00000 н.
0000546582 00000 н.
0000546657 00000 н.
0000546993 00000 н.
0000547068 00000 н.
0000547406 00000 н.
0000547481 00000 н.
0000547818 00000 н.
0000547893 00000 н.
0000548234 00000 н.
0000548309 00000 н.
0000548646 00000 н.
0000548721 00000 н.
0000549058 00000 н.
0000549133 00000 п.
0000549470 00000 н.
0000549545 00000 н.
0000549881 00000 н.
0000549956 00000 н.
0000550294 00000 н.
0000550369 00000 н.
0000550700 00000 н.
0000550775 00000 н.
0000551107 00000 н.
0000551182 00000 н.
0000551524 00000 н.
0000551599 00000 н.
0000551934 00000 н.
0000552009 00000 н.
0000552347 00000 п.
0000552422 00000 н.
0000552757 00000 н.
0000552832 00000 н.
0000553168 00000 п.
0000553243 00000 н.
0000553583 00000 н.
0000553658 00000 п.
0000553997 00000 н.
0000554072 00000 н.
0000554411 00000 н.
0000554486 00000 н.
0000554824 00000 н.
0000554899 00000 н.
0000555243 00000 н.
0000555318 00000 н.
0000555654 00000 н.
0000555729 00000 н.
0000556066 00000 н.
0000556141 00000 п.
0000556480 00000 н.
0000556555 00000 н.
0000556895 00000 н.
0000556970 00000 н.
0000557307 00000 н.
0000557382 00000 п.
0000557717 00000 н.
0000557792 00000 н.
0000558127 00000 н.
0000558202 00000 н.
0000558543 00000 н.
0000558618 00000 п.
0000558955 00000 н.
0000559030 00000 н.
0000559370 00000 п.
0000559445 00000 н.
0000559781 00000 н.
0000559856 00000 н.
0000560196 00000 п.
0000560271 00000 н.
0000560606 00000 н.
0000560681 00000 н.
0000561017 00000 п.
0000561092 00000 п.
0000561433 00000 н.
0000561508 00000 н.
0000561852 00000 п.
0000561927 00000 н.
0000562268 00000 н.
0000562343 00000 п.
0000562678 00000 п.
0000562753 00000 п.
0000563097 00000 п.
0000563172 00000 п.
0000563512 00000 н.
0000563587 00000 п.
0000563925 00000 н.
0000564000 00000 н.
0000564343 00000 п.
0000564418 00000 н.
0000564755 00000 н.
0000564830 00000 н.
0000565170 00000 н.
0000565245 00000 н.
0000565599 00000 н.
0000565674 00000 н.
0000566016 00000 н.
0000566091 00000 н.
0000566430 00000 н.
0000566505 00000 н.
0000566836 00000 н.
0000566911 00000 н.
0000567255 00000 н.
0000567330 00000 н.
0000567670 00000 н.
0000567745 00000 н.
0000568108 00000 н.
0000568183 00000 п.
0000568544 00000 н.
0000568619 00000 п.
0000568977 00000 н.
0000569052 00000 н.
0000569454 00000 п.
0000569529 00000 п.
0000569931 00000 н.
0000570006 00000 н.
0000570435 00000 н.
0000570510 00000 н.
0000570947 00000 н.
0000571022 00000 н.
0000571458 00000 н.
0000571533 00000 н.
0000571969 00000 н.
0000572044 00000 н.
0000572461 00000 н.
0000572536 00000 н.
0000572875 00000 н.
0000572950 00000 н.
0000573359 00000 н.
0000573434 00000 н.
0000573850 00000 н.
0000573925 00000 н.
0000574337 00000 н.
0000574412 00000 н.
0000574829 00000 н.
0000574904 00000 н.
0000575317 00000 н.
0000575392 00000 н.
0000575798 00000 н.
0000575873 00000 н.
0000576278 00000 н.
0000576353 00000 н.
0000576760 00000 н.
0000576835 00000 н.
0000577236 00000 п.
0000577311 00000 н.
0000577711 00000 н.
0000577786 00000 н.
0000578131 00000 п.
0000578206 00000 н.
0000578616 00000 н.
0000578691 00000 п.
0000579126 00000 н.
0000579201 00000 н. kď
U6 (4H DjP7ĘF «CySlpϻ {{Q0ӗ | u) 7 @ fF = rJDXJi # Rnh * Δ {= K /% V6u> t $ h68 膇 4> + KGJmq * 5wf ٰ & z` Ѯm34-s \] 25ǬIl»} ՛ B ע Git7> f-] O1d & n.6J ‘] 1ki.ncvk5`[email protected] «L [5 \
rr. «gAlh% 1tu ~ Ln Dj [UdNѰG9 @ ؄ b; $ Kr4i0k-c) K» C \! S-u: X
g ې Vv

Как избежать ошибок при теплоизоляции подвала | Будьте профессионалом

Поделиться статьей:

Неправильно установленная изоляция подвала — одна из самых распространенных ошибок подрядчиков, с которыми я регулярно сталкиваюсь. Часто результаты оказываются плачевными из-за серьезных проблем с плесенью и грибком, не говоря уже о потере экономии на счетах за отопление, которая со временем растет.

В течение многих лет подрядчики обрабатывали подвалы как обычные жилые помещения.Нередко можно увидеть изоляцию подвала из стекловолокна в непосредственном контакте со стенами фундамента. Обычно здесь, на северо-востоке, я вижу несколько методов, в том числе:

  • Пластиковый пароизоляционный слой против бетонной стены, изоляция из стекловолокна внутри каркасной стены, затем гипсокартон.
  • Изоляция из стекловолокна внутри «мешка», свисающего с балки обода вдоль фундаментной стены.
  • Стена из каркаса, заполненная изоляцией из стекловолокна, на расстоянии одного-двух дюймов от бетонной стены.

Это может показаться очевидной проблемой, но тот факт, что я вижу подрядчиков, все еще использующих изоляцию из стекловолокна в подвалах, заставляет меня думать, что отрасли необходимо лучше обучать наших строителей.Чтобы понять проблемы с изоляцией подвала, в первую очередь важно понять роль пароизоляции и паропроницаемости в подвалах.

Пароизоляция подвала

Уловка с работами по утеплению подвала заключается в понимании того, где хранится водяной пар и куда он направляется. Бетон похож на огромную губку, которая годами удерживает воду и водяной пар. По мере высыхания стены водяной пар выходит из бетона и пытается проникнуть через изоляцию и стену.Здесь водяной пар может попасть в стекловолокно и вызвать серьезные проблемы с плесенью. Для более подробного обсуждения пароизоляции ознакомьтесь с этой статьей .

Пена с закрытыми порами — спрей или картон типа

На протяжении многих лет я полагался на два подхода к проектам изоляции и реконструкции подвала, включая пенопласт с закрытыми порами и пенопласт XPS с закрытыми порами. При установке правильной толщины эти методы обеспечивают надлежащую пароизоляцию и превосходную изоляцию.

Часто мы заканчиваем изоляцией стен подвала гибридным подходом. Сначала мы устанавливаем двухдюймовую изоляцию из жесткого пенопласта (с закрытыми ячейками). Затем мы строим каркасную стену, которая удерживает пенопласт на месте, но также обеспечивает место для проводки и вентиляции и кондиционирования. В зависимости от необходимого уровня изоляции полость стойки может быть изолирована стекловолокном или минеральной ватой. Чтобы узнать больше об этом методе, прочтите статью об утеплении подвала .

Получите образование — станьте профессионалом!

Посмотрим правде в глаза, мы живем в то время, когда строительная промышленность и строительная наука быстро меняются.

Leave a reply

Ваш адрес email не будет опубликован.
