Как усилить фундамент из бутового камня: Ремонт бутовых фундаментов

Содержание

Ремонт бутовых фундаментов

Дата публикации: 22.03.2017 07:00

Бутовые фундаменты наиболее часто встречаются в очень старых, иногда даже ветхих домах, и именно от них зачастую зависит устойчивость всей конструкции. Что делать, если основание из бутового камня вышло из строя? Поможет грамотное обследование фундаментов с их последующим ремонтом. И даже многовековая конструкция этому ремонту поддается вполне неплохо!

Бутовый камень: в чем особенность?

Такие основания сохраняются десятилетиями, и иногда их устанавливают даже в новых домах. Конструкции демонстрируют:

высокую несущую способность,
отличную прочность,
высоким сопротивлением к сжатию (не менее 100 кг/кв. м),
устойчивость к воздействию грунтовых вод.

Такие фундаменты стоят недорого, и ремонтировать их тоже будет дешево. Важно учитывать специфику конструкции – это кладка камней, выполненная горизонтальными рядами, которые заливаются цементным раствором. Это и будет обусловливать особенности последующих работ.

Если нужен минимальный ремонт

Многие бутовые основания выдерживают даже самую экстремальную эксплуатацию, поэтому чаще всего их не нужно менять полностью. Усиление, укрепление, цементация фундаментов — основные варианты их ремонта. Это актуально, если:

основание пострадало от укладки трубопровода или тоннеля,
часть фундамента нарушилась из-за возведения рядом нового здания,
в подвальные помещения проникли дождевые, талые воды или стоки.

Если прочность и плотность основания нарушена, в нем появляются трещины и пустоты, которые нужно заделать, иначе неизбежно разрушение стен. Лучший способ ремонта в данном случае – создание бетонной рубашки, которая может быть одно- или двусторонней. Создается она при помощи инъекций цемента в основание. Работа производится захватами в 2,5 м с перерывами до 7 дней между процессами реконструкции каждой части. Такое усиление будет достаточно трудоемким, и нужно быть готовым к множеству различных манипуляций:

В начале работы создается траншея захвата шириной 1,2-2 м,
Фундамент очищается, после чего на глубине 10-15 мм насекается его поверхность,
В основание в шахматном порядке через каждые 25 см ставятся штыри диаметром 16 мм,
Устанавливаются инъекторы и производится штробление отверстий глубиной 100 мм и шириной 150 мм под будущую обойму,
Производится усиление грунта обоймой, монтируется ее арматурный каркас, устанавливается нижняя часть опалубки,
Готовая бутовая кладка цементируется,
Производится монтаж опалубки верхней части и бетонирование обоймы,
Как только опалубка набирает прочность в 50%, производится ее съем.

На завершающем этапе устанавливается битумная гидроизоляция (два слоя).

Если нужен капитальный ремонт бутового фундамента

В ряде случаев целостность основания серьезно нарушается, и тогда нельзя провести лишь частичную замену или усиление его частей. Признаки необходимости серьезного ремонта:

трещины на стенах, которые заметно увеличиваются,
дефекты бетонной отмостки,
проседание основания, которое может быть чревато его разрушением.

Эти проблемы могут возникать из-за промерзания основания или же слишком высокой нагрузки на него от конструкции, под которую оно не было рассчитано. Такая ситуация возможна в домах, где на первый этаж внезапно решили надстроить второй.

В этом случае ремонтные работы по объему похожи на усиление основания, только они предполагают его полную обработку. В начале также прорывается траншея, и изначально ее создают вдоль одной стены дома, где и производятся работы. Когда они будут завершены, аналогичная траншея прорывается у другой стороны. Работа проходит так:

Освобожденная сторона очищается от почвы (без использования воды) и проходит дополнительную обработку;
На кладку с помощью молотка или перфоратора наносятся насечки, и проделываются отверстия под металлическую арматуру, проволоку и штыри – это обеспечит более надежное сцепление раствора со старым фундаментом;
По всей протяженности стены устанавливается опалубка;
Траншея утрамбовывается и засыпается песком, а затем бутовым камнем, поверх которого заливается цементный раствор (в него может добавляться щебень, куски проволоки, обломки красного кирпича).

Этот вид ремонта поможет предотвратить дальнейшее проседание основания и его разрушения. Поверх обновленного фундамента ставится бетонная отмостка, которая должна полностью примыкать к дому. Она создает дополнительную защиту (в частности, от влаги).

Цементирование трещин: зачем это нужно?

Если в целом бутовый фундамент выглядит и функционирует нормально, но в нем есть небольшие трещины, усиление конструкции можно провести за счет их цементирования. Такая работа позволит:

Укрепить сам фундамент, продлив срок его эксплуатации,
Защитить строение от дальнейшего разрушения,
Создать основу для дальнейшего капитального ремонта дома и цементирования трещин в стенах.

Устранение трещин также предполагает создание траншеи и очистку кладки от грунта. Затем в пустоты методом инъекции вводится раствор. Если они слишком глубоки, процесс проводится с перерывами: это позволит уже введенному раствору затвердевать, постепенно сужая саму трещину. Дальнейшие действия – такие же, как при обычном усилении фундамента.

При правильном ремонте бутового основания можно продлить срок функционирования старого здания еще на несколько десятилетий. Прочный фундамент позволит защититься от любых проблем, связанных с деформацией и разрушением объекта.

Усиление и ремонт фундаментов своими руками: способы, порядок действий

Укрепление и усиление фундамента дома необходимо при появлении в стенах или основании трещин а также, если планируется увеличение нагрузки: будет возводиться мансарда или планируется заливка стяжки взамен деревянных полов.

Методов усиления есть немало, но не все из них могут быть реализованы своими руками. Есть некоторые ситуации, при которых без профессионалов просто не обойтись. Иногда разрушения настолько велики, что построить новый дом дешевле, чем отремонтировать фундамент. Так что и метод и способ действий зависит от степени разрушения и причин, которые стали тому причиной.

Проблемы с фундаментом нужно решать вовремя

Чаще всего возникают проблемы с ленточными фундаментами неглубокого залегания (это если основание заканчивается выше глубины промерзания грунта). Они не всегда создают проблемы, но при изменении условий (изменении уровня подземных вод, сдвигах грунта и т.п.) могут выдавливаться пучением или размываться.

Меньше всего проблем бывает с плитным фундаментом. Его усиление — редко встречающаяся проблема. Если и требуются какие-то мероприятия, то обычно это отвод воды или, в крайнем случае, цементирование нижерасположенных сыпучих грунтов.

Проще всего проводить ремонт фундамента деревянного дома. Древесина (бревно или брус, все равно) благодаря волокнистому строению нормально переносит все работы, а перекосы компенсирует за счет гибкости. С кирпичными, бетонными, блочными домами ситуация другая — тут малейшая ошибка может привести к разрушению стены. Потому необходимо зоны вмешательства (работ по укреплению) делать совсем небольшими — так меньше шансов нанести серьезный вред.

Проще всего работать с деревянными домами

Содержание статьи

Подготовительные мероприятия — диагностика

Выбор метода усиления фундамента зависит от причины, которая привела к появлению трещин. Потому первым делом необходимо провести диагностику. Для этого выполняем два мероприятия:

устанавливаем маячки на трещины на стенах;
обследуем фундамент в местах разрушения.

Мероприятия не очень сложные, но из них можно почерпнуть довольно много информации, которая поможет в выборе способа действий.

Устанавливаем маячки

Нам необходимо узнать следующие вещи:

продолжается ли процесс разрушения или он уже остановился,
если продолжается, то, в каком направлении происходит усадка, и с какой скоростью;
что стало причиной появления трещин.

Для этого на трещины вверху и внизу ближе к краям ставят маркеры — это небольшие латки из гипса, смеси цемента и гипса, штукатурки и т.п. Главное условие при выборе состава — хрупкость материала, чтобы в случае подвижек он лопнул.

Первым делом устанавливают на трещинах маячки

Делают маяки поперек трещины. Глубина и ширина латки — 3-5 см, длина 10-12 см. Сначала зачищают место, где устанавливать будут маркеры (для лучшего сцепления), потом шпателем наносят готовый раствор. После на лицевой поверхности оставляют длинную узкую горизонтальную черту: вдавливают примерно на 3-4 мм ребром линейку или мастерок. Маячок готов. Их нужно делать не меньше двух штук на каждой трещине.

Потом состояние маркеров периодически проверяют. В промышленных условиях ведут журнал. Для частника тоже не помешает делать записи — потом можно будет определиться, что вызвало активизацию или наоборот, остановило расширение трещины.

Если на протяжении нескольких недель никаких изменений с маячками не произошло, значит усадка здания завершена. В принципе, можно просто заделать трещины и больше ничего не предпринимать: неправильно выбранный способ может усугубить ситуацию, а не улучшить.

Методы усиления фундаментов разнообразны, но сложны в исполнении

Если трещины продолжили расширяться, необходимо определиться какая из частей здания «садиться». Именно с этой стороны и необходимо проводить работы.

Это вся информация, которую может дать эта мера. Теперь будем определять, что привело к разрушениям.

Роем шурфы

Если на дне шурфа есть вода, необходимо провести работы по водоотведению — создать дренажную систему

В тех местах, где идет процесс расширения трещин, отрываем фундамент, но только на глубину его залегания, не ниже. Причем длина шурфа должна быть небольшой, а ширина — так чтобы в нем можно было орудовать лопатой. При необходимости его затем можно расширить.

Так как ремонтные и восстановительные работы — рискованное занятие, не лишними будут меры предосторожности — установите подпорки, которые будут поддерживать сены в месте раскопок. Действуйте аккуратно.

Определяем причины и методы усиления

Используя данные, полученные при наблюдении за маячками и при рытье шурфа, находим причины, которые привели к появлению трещин в фундаменте и стенах. В зависимости от причин, выбирается метод устранения трещин.

Высыпание цемента

По мере откапывания фундамента вы можете оценить его состояние. Нередко, к сожалению, причиной появления трещин является нарушение технологии и использование неправильно составленных бетонов. Может бетон рассыпаться из-за того, что вода поменяла свою кислотность, стала более щелочной или кислотной, и разъела материал. В этом случае необходимо воду отвести, удалить все осыпающиеся части на небольшом участке. Далее требуется укрепить рассыпающийся раствор.

Делают это при помощи специального аппарата, который подает связующие составы или цементный раствор вглубь фундамента. Этот метод называется цементацией.

Как может проводится цементация

Сначала необходимо проделать в фундаменте отверстия. Они делаются под углом, на 0,4-0,6 глубины основания. Чтобы не нанести вреда, их располагают в шахматном порядке, на расстоянии не менее 1 м друг от друга. Подготовленные отверстия сначала очищают от мусора (продувают под давлением), затем заливают грунтовку глубокого проникновения, которая свяжет рассыпающиеся частицы. После чего в отверстия вводится укрепляющий состав. После застывания пропитки состояние фундамента улучшается.

Вымывание грунта

Если при рытье шурфа обнаружились пустоты, это значит, что грунт вымывался из-под вашего здания. В этом случае на дне канавы через некоторое время появится вода. Если это так, вам необходимо провести дренажные работы для отведения воды от фундамента или устроить дренажную систему. Выбор комплекса мероприятий зависит от типа грунтов и количества воды.

Способы усиления фундамента зависят от того, что вызвало разрушение

После дренажа нужно сделать гидроизоляцию, или (лучше) утепление фундамента и цоколя. Пустоты тщательно засыпать грунтом и утрамбовать. Необходимая мера по завершении этих работ — устройство отмостки. И, снова- таки, лучше утепленной.

Этот комплекс — дренаж, гидроизоляция и отмостка -необходим даже в том случае, если вода просто появилась в шурфе. Этот уровень подпочвенных вод слишком высок — шурф то вы вырыли на глубину залегания фундамента. И если в нем появилась вода, значит, она оказывает свое негативное воздействие на ваш дом. Даже если не вымывает почвы, ее лучше отвести. И делать это лучше при помощи дренажной системы и отмостки.

Проседание ненадежных грунтов

Если проседание существенное, почвы песчаные или супесчаные, необходимо усиление самих грунтов. В этом случае бурят скважины, которые заканчиваются под основанием — его подошвой. В них потом закачиваются укрепляющие составы или цементный раствор.

Иногда здание проседает из-за ненадежных грунтов под подошвой, тогда их заливают цементирующими растворами

Если на фундаменте есть явные разломы и сдвиги, требуются доливка фундамента или усиление его сваями. Такие повреждения возникают или из-за подвижек грунта, или из-за изменения нагруженности дома: при заливке объемной цементной стяжки, устройстве мансарды и т.п.

Сначала определяем, какая из частей проседает. Как? По маячкам. Мы наносили риску на маркеры. При проседании правой части дома смещается вниз риска справа, при проседании левой — плывет вниз левая. Если в разных частях здания вниз идут разноименные риски, значит, проседает середина здания.

Определяем, какая из частей здания дает усадкуУсиление сваями может решить даже серьезные проблемы

Определившись с тем, какая часть оседает, знаем фронт работ: справа или слева — при проседании одной из частей, и вокруг всего здания, при проседании середины. Следующим шагом нужно определиться с методом. Их в этом случае два: укрепление фундамента сваями и цементной рубашкой.

Свайный метод предусматривает глубокое бурение и установку буровых, буроинъекционных или буронабивных свай. Они соединяются с существующим основанием. За счет глубокого проникновения могут помочь при большой толщине ненадежных сыпучих грунтов, когда инъекциями ничего не добьешься. Устанавливаться могут с одной стороны или по периметру.

Создание цементной рубашки

Это один из немногих методов усиления фундаментов, который можно реализовать своими руками. Но действовать нужно осторожно и не нарушать технологию.

Идея в том, чтобы расширить основание проседающей, более нагруженной части, тем самым остановив его. Этот метод применяется для ленточных фундаментов мелкого заложения (выше уровня промерзания грунта).

Создание цементной рубашки (обоймы) — эффективный, но сложный метод усиления старого фундамента

Для этого часть фундамента, на которой будут проводиться работы, делится на три части. Но длина одной части не более 2 м. Если получается больше — делайте больше фрагментов. Работы начинают с расположенного посредине. Этот участок фундамента открывают на глубину залегания фундамента.

Метод состоит в том, что в фундаменте сверлятся отверстия, в них вставляется арматура, которая будет на несколько десятков сантиметров длиннее. Диаметр арматуры 14-16 мм. Она забивается накрепко: именно на нее придется большая часть нагрузки. Ставят штыри с шагом 50 см.

Установленные штыри перевязываются поперечными прутками арматуры, с использованием вязальной проволоки. Потом устанавливается опалубка, в нее заливается раствор. После его схватывания (не менее двух недель) переходят к следующему участку. Так, попеременно, обходят все необходимые делянки.

Усиление фундамента быками

Этот метод по методике похож на предыдущий, только меняется порядок выполнения работ. Он более приемлем, если «проседают» углы. В некоторых случаях его используют при увеличении нагрузки (надстройка этажа или заливка стяжки большой площади).

Усиление быками эффективно при проседании углов

Усиление делают по углам. Также вбивают штыри, перевязывают их, устанавливают опалубку, в которую заливают бетонную смесь. При большой длине или значительном увеличении нагрузки, делают еще промежуточные столбы-быки. После схватывания, их связывают лентой, заглубленной на то же расстояние, что и сделанное ранее основание.

Усиление бутового фундамента

Ремонт и реконструкция бутового фундамента имеет некоторые особенности. Чаще всего проблемы возникают с основаниями старой кладки. В них забутовка за лицевым рядом не всегда выполнена тщательно, имеются пустоты.

Раньше при кладке часто использовались камни разной прочности, и некоторые из них со временем раскрошились, недостаточно прочные растворы выкрошились, вымылись или высыпались. Все эти недостатки со временем усугубляются. Проблемы проявляются при активизации строительства в округе или при изменении уровня грунтовых вод (вызванных, зачастую, все тем же строительством).

Старые бутовые фундаменты устроены очень ненадежно

Метод усиления бутового фундамента зависит от того, какая проблема вызвала разрушения. Если это грунтовые воды — проводите дренажные работы, отводите воду от фундамента. После чего делаете отмостку вокруг дома.

Если просели пустоты, выкрошился раствор, необходима цементация кадки. Для этого фундамент откапывают (участки, если дом кирпичный или блочный небольшие — не больше 2 м). Всю поверхность очищают от земли. Делать это нужно «на сухую», не использую воду — намокшая кладка быстро разрушается. После чего участок сушат — оставляют открытым на некоторое время. Если при работах найдены пустоты, в них вставляют трубки, через которые вводят цементный раствор.

Укрепление одной из сторон можно сделать при помощи описанной выше цементной рубашки. Только штыри забивают в швы, бурить камни не нужно. Если имеются выкрошенные камни, их удаляют, пустоты заполняют раствором, вставляя в него отрезки арматуры. Для лучшего сцепления со старым фундаментом, из швов местами на некоторую глубину удаляют старый раствор. Он при заливке заменится новым. Вот и все особенности.

Усиление бутового фундамента цементной рубашкой

При размывании грунта решение аналогичное приведенным выше — отведение вод, а затем цементирование пустот через вбитые в грунт трубы.

Итоги

Ремонт и восстановление фундамента — нелегкая задача. Часто с ней могут справиться только профессионалы. Но нередко бывает так, что стоимость восстановления очень высока. Тогда можно провести усиление фундамента своими руками.

Ремонт фундамента

Несколько лет назад мы купили старый деревенский дом за городом. Жилище построено на фундаменте из бутового камня, сложено из брёвен, снаружи обитых досками. В общем, типичный небольшой сельский домик, с низкими потолками, отапливаемый печкой, в которых по всей стране жили небогатые советские колхозники.

Цель покупки – ведение подсобного хозяйства, без постоянного проживания, да жарка шашлыка на выходных и праздниках, поэтому на техническое состояние дома большого внимания не обращали, стены, крыша есть, и то хорошо.

Чтобы в доме можно было ночевать на выходных, сделали небольшой косметический ремонт в стиле кантри, с максимальным вкраплением в интерьер предметов старины. Отремонтировали печь, переделанную с дровяного отопления на газовое, заменили электрику, установили на крыше систему водослива. Вокруг дома тоже навели порядок. Как смогли, сделали так популярный сегодня ландшафтный дизайн участка, установили теплицу, в которой выращиваем богатый урожай овощей.

В общем, влились в общество поклонников сельского образа жизни. Через пару лет захотелось привести дом в порядок снаружи. Начать решили с основ – с ремонта фундамента. За годы эксплуатации дома он практически полностью разрушился. В фундаменте образовались даже не трещины, а щели.

Цемент потрескался, бутовый камень в некоторых местах вывалился из кладки, кирпич, которым был обложен цоколь, рассыпался на кусочки.

Это произошло вследствие того, что в своё время не была сделана гидроизоляция фундамента. На крыше отсутствовал водосток, поэтому дождь и снег круглогодично оказывали на цоколь дома своё неблагоприятное воздействие. Вода, разбив кладку до щели, замерзала там в холодное время года, а лёд делал трещины ещё шире.

Создавалось впечатление, что ремонт фундамента в таком запущенном состоянии невозможен. Но как говорится в пословице, глаза боятся, а руки делают. Важным стимулом в этой истории было то, что дом мы сносить не планировали. Есть желание сделать к нему пристройку, но ломать полностью мыслей не было.

РЕМОНТ ФУНДАМЕНТА

Первым делом разобрали цоколь дома, сделанный из красного кирпича. Строительный материал выкидывать не стали, а сделали из него подпорную стенку и сложили ножки для лавочки.

С помощью перфоратора отбили шатавшиеся бутовые камни и цементные выступы, расширили щели, вынули из фундамента все куски кирпича, которые плохо держались.

В итоге осталось только то, что держится ещё крепко. Веником смахнули пыль на землю, а мусор отвезли в ближайшую канаву.

Так как мы планировали залить цоколь цементным раствором, то пришлось бензопилой отрезать 20 см планок, которыми были обиты стены дома, чтобы они в дальнейшем не мешали работе.

Нижние венцы сруба, которые стали видны, обработаем отработанным машинным маслом, защитив их от влаги и воздействия жучков-точильщиков.

Вдоль фундамента выкопаем небольшую траншею, глубиной на штык лопаты, а шириной 20 см. Землю можно вывезти на огород, или, если в ней много мусора, выбросить. Глубже и шире копать траншею не надо, так как нагрузки на эту часть фундамента не будет.

Чтобы цементный раствор держался на старом фундаменте, его нужно укрепить рифлёной арматурой. Нарежем куски арматуры диаметром 12 мм, длиной 60 см и вобьём их рядом с цоколем на глубину 30 см через 50 см друг от друга.

Теперь отрежем прут арматуры по длине стены, разместим его ниже уровня земли, чтобы он лежал в траншее, и вязальной проволокой привяжем к вертикальным стойкам.

Приготовим цементный раствор, состоящий из одной части цемента, трёх частей песка и трёх частей щебня, размешаем всё с водой и выльем в траншею.

Снова возьмём длинные прутья арматуры и привяжем их к вертикальным стойкам на высоте 15-20 см от земли. В большие щели фундамента вобьём короткие куски и обвяжем их проволокой. На такой конструкции раствор будет держаться крепко.

Пришло время выставлять опалубку. Мы сделаем её из досок шириной 10 см, толщиной 2 см. Высота цоколя у нас будет 45 см, поэтому надо сделать щиты из 5 тесин, состыковав их друг с другом. Соединять доски между собой мы будем саморезами, прикручивая перпендикулярно к ним короткие бруски через 1 м друг от друга. Длину щитов делаем по длине фундамента. Внутреннюю часть щита обобьём плёнкой ПВХ, чтобы доски не пачкались цементным раствором и их можно было использовать в дальнейшем.

Опалубку будем крепить с помощью колышков. Делается это так: отступив 10см от цоколя, устанавливаем щит. На расстоянии 50 см от щита вбивается в землю колышек, он с вертикальным бруском на щите соединяется дощечкой снизу, щит выравнивается уровнем по вертикали и соединяется сверху ещё одним бруском с колышком. Чем чаще кольев вы набьёте в землю, тем прочнее щит опалубки будет держаться.

Таким же образом укрепляем опалубку по всему периметру дома, соединяя щиты между собой саморезами.

С торца дома в фундаменте есть вентиляционное отверстие, через которое воздух поступает под деревянные полы. Сделаем в этом месте опалубки вырез под размер пластиковой трубы.

Чтобы фундамент был залит на одинаковой высоте, с помощью гидроуровня определим самую высокую точку старого фундамента и нарисуем на стенах горизонтальную линию. С помощью угольника перенесём её на внутреннюю часть опалубки и натянем леску вдоль всех щитов. Это будет нашим уровнем, по который мы нальём раствор.

В старой ванне размешаем цементный раствор пожиже и зальём его внутрь опалубки, чтобы он заполнил все щели фундамента.

Если раствор окажется выше лески, которую мы натянули, разровняем его мастерком. Таким образом, мы заполним всю опалубку. Чтобы дождевая вода не задерживалась на цоколе, сделаем небольшой уклон в сторону отмостки. Оставим цементный раствор сохнуть. Через 3 дня опалубку можно будет разобрать.

На этом ремонт фундамента завершён. Неровности цоколя можно заштукатурить. Когда раствор высохнет полностью, фундамент можно будет оклеить декоративной плиткой или обшить сайдингом.

что это такое, усиление бутобетонной конструкции неглубокого заложения своими руками, ленточный вариант из бутового камня

Возведение зданий любого назначения и сложности не обходится без выполнения работ по закладке фундамента. Для этого используются различные методы и материалы. Среди данного перечня стоит выделить бутовый фундамент, которой пользуется популярностью уже давно.

Что это такое?

Именно сооружение фундамента является основополагающим этапом, предшествующим всем остальным строительным работам при строительстве домов или других конструкций. Несмотря на то, что на строительном рынке представлен широкий ассортимент разных материалов, натуральное сырье все также востребовано. К природному строительному сырью, используемому для закладки фундамента, стоит отнести бутовый камень, который является качественной и экологичной породой, нашедшей свое применение в строительстве.

Некоторые люди ошибочно считают, что использование камня невозможно в ходе закладки фундамента ввиду его неправильной формы, однако даже с минимальным опытом в строительстве грамотно обустроить каменный фундамент здания можно даже своими руками.

Именно такой фундамент в большинстве своем предпочитали возводить строители в недалеком прошлом.

Сейчас бутобетонное основание для строений увеличивает их внешнюю привлекательность, а главное, позволяет выполнить работы по обустройству с минимальными затратами, применяя достаточно простую технологию реализации проекта постройки.

Как показывает практика, срок службы бутового фундамента достигает порядка 150 лет, встречаются даже крепости, при строительстве которых применялся этот природный материал. Главной особенностью оснований из бутового камня является устойчивость к грунтовым водам, а также промерзанию грунта.

Специалисты применяют в работе несколько разновидностей этого сырья:

Промышленный камень. Его выпуском занимаются в специальных комплексах, в которых изготавливается щебень. Такой вид востребован в ходе работ по укреплению железнодорожных полотен или гидротехнических конструкций.
Округлый камень. Процесс формирования такой породы происходит естественным образом.
Постелистый. Ему присуща неправильная геометрия, за счет чего бут востребован для закладки фундамента, а также выступает в роли декоративного материала, используемого в работах по созданию ландшафтного дизайна.

Каких-либо жестких требований к бутовой породе, используемой для закладки основания строения нет, главное, чтобы сырье не крошилось.

Лучше всего использовать плиточную либо же пастелисную породу. Такой материал имеет ровные грани, что облегчает укладку, поскольку образцы правильной формы расположить максимально плотно друг к другу будет в разы легче.

Анализируя технологию возведения фундамента из бутовой породы, можно сказать, что принцип ее выполнения схож с работами по строительству стен из кирпича – составляющие в ходе укладки располагаются друг на друга, а соединение всех элементов происходит при использовании раствора. Разница заключается лишь в материалах и используемом составе, обеспечивающем связку – для каменного основания необходимо использовать прочный бетонный раствор.

Стандартный ленточный бутовый фундамент, как правило, имеет высоту около 1,6 м с основанием, расположенным на специальной подушке из песка и дренажа.

Закладка основания выполняется выше уровня промерзания грунта обычно на расстоянии около 30 сантиметров, далее уже располагается цоколь здания и цокольный этаж.

Плюсы

Среди особенностей бутового фундамента стоит выделить его основные преимущества:

Применение данной породы позволяет сооружать основания, которые будут отличаться высотой и прочностью. Это актуально для строительства частных домов, имеющих большую площадь.
Сырье состоит из натуральных компонентов, поэтому относится к группе материалов, не представляющих опасности для здоровья человека. Кроме того, материал не наносит вред окружающей среде.

Основания из бутового камня выделяются долговечностью и надежностью, поскольку порода имеет прекрасные показатели прочности.
Подобные конструкции устойчивы к износу.
Материал можно использовать для возведения фундамента любого дома, с разными формами и площадью.
Усиление для таких оснований требуется довольно редко.
Камень устойчив к влаге, поэтому основание не разрушается от воздействия талых либо грунтовых вод.

Булыжники в разрезе представляют собой очень привлекательный материал.
Породу можно сочетать в работе с другим строительным сырьем. В некоторых случаях часть основания, выступающую на поверхность, возводят из кирпича, а оставшуюся, которая располагается в земле, обустраивают при использовании бутового камня. Такой способ, согласно отзывам специалистов, дает возможность сэкономить на строительных работах.
Основание из породы имеет высокие показатели устойчивости к отрицательным температурам.
Примечательно, что бутовый фундамент практически не нуждается в проведении ремонтных работ, поскольку дефекты на нем с течением времени не образуются.

Минусы

Фундаменты из данного материала также имеют недостатки.

К ним стоит отнести следующие моменты:

Поскольку камень является натуральным сырьем, стоимость он имеет достаточно высокую.
Для проведения подготовительных работ, предшествующих возведению фундамента, необходимо рассчитать количество требуемого материала, что требует определенной квалификации и опыта. Вся технология обустройства основания должна проводиться согласно СНиП, кроме того, необходимо выполнить замеры уровня залегания грунтовых вод в данной местности.
Весь процесс укладки камней выполняется вручную.

Породу неправильной формы достаточно сложно выложить в ровную конструкцию.
В основании из бутового камня может возникать эрозия связей – во время проникновения в цементный раствор воды при дальнейшем ее промерзании происходит разрушение бетона, а ветром разрушенные песчинки материала выдуваются из основания, что приводит к разрушению.
В случае нарушений в расчетах прочности фундамента и веса строения может потребоваться усиление основания. Также оно необходимо на участках, где имеются признаки подвижности грунта.

Устройство

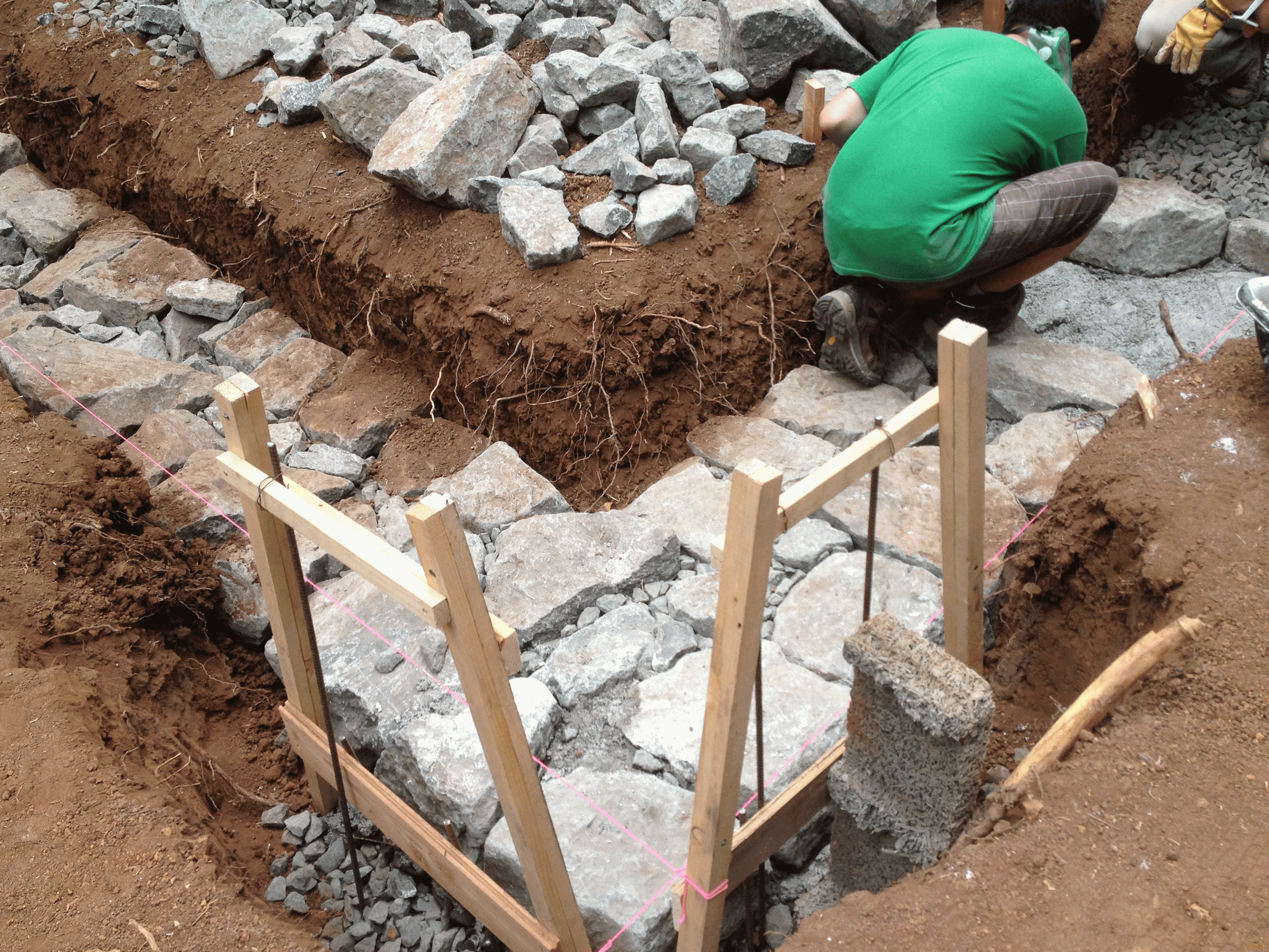

Работам по укладке предшествуют подготовительные мероприятия по обустройству траншей, а также сортировке бута – его необходимо разделить, исходя из размеров. Чтобы сократить время на проведение укладки породы, в траншее обустраивают деревянную опалубку друг против друга, которую можно будет регулировать по высоте.

Возведение каменного основания может быть выполнено двумя способами:

прямой метод – который предполагает заливку в траншею бетона с толщиной слоя, при котором порода на половину будет утопать в нем;
обратный вариант – в данном случае первый слой бута заливают цементным раствором, который по максимуму скрывает его, после чего производится укладка последующих слоев камня.

Перед забутовкой большинство строителей советуют расстелить на песчаную подушку слой полиэтилена с высоким уровнем прочности.

Он позволит сохранить свойства раствора, не давая выход цементному молочку. Породу укладывают двумя параллельными линиями с зазором для раствора между элементами, составляющим около 5 сантиметров. Верхний ряд должен укладываться таким образом, чтобы камни перекрывали швы нижнего ряда.

Чтобы раствор был подходящим по прочности, для его приготовления стоит использовать цемент М 500. Густота состава должна позволять ему свободно проникать в швы между бутовыми булыжниками. Камень перед укладкой советуют немного увлажнить, чтобы снять пыль, что положительно скажется на сцеплении с раствором.

Как сделать?

При выполнении работ по возведению бутового фундамента следует придерживаться пошаговой инструкции, а также приобрести все необходимые материалы и инструменты:

песок и щебень;
цемент;
каменная порода;
емкость для раствора;
штыковая лопата, кельма;
строительный уровень;
отвес и трамбовка.

Щебень будет использован для заполнения пустот, которые возникают в ходе укладки камней, песок нужен для приготовления раствора, а также обустройства подушки внизу даже при условии неглубокого заложения фундамента. Чем меньше по размерам бут, тем большее количество его понадобится для основания. Кроме того, для работ потребуется гидроизоляция. В качестве такого материала может быть использован рубероид или любая другая продукция.

Технология укладки бутового фундамента включает в себя выполнение таких работ:

Устройство траншеи. Стоит обратить внимание, что ее ширина должна составлять не меньше, чем 2,5 метра. Обусловлена подобная необходимость большими размерами породы. Лента основания получится около 0,5-0,6 м.
С внутренней стороны ленты оставляется отступ около 0,7 м, с наружной – 1,2 м. Такая особенность поможет в работах по передвижению опалубки. Внешний зазор заполняется песком.
Для бетонирования с укладкой породы опалубку необходимо выполнять по размерам, соответствующим высоте цоколя здания.
Внутренняя поверхность досок укрывается пленкой, которая предотвратит вытекание бетонного раствора сквозь имеющиеся зазоры между планками. Кроме того, она не даст древесине впитывать в себя влагу из состава.

Укладка бутового камня производится по такой схеме:

после укладки пленки на дно выполняется заливка раствора;
на него укладывается два ряда камней, следует подбирать элементы схожие по размеру;
далее заливается слой раствора, который необходимо разровнять;
выполняется перевязка наружной или же внутренней стороны тычковым рядом;
после этого кладка выполняется продольными слоями;
углы конструкции перевязываются породой.

В ходе работ с раствором следует контролировать заполнение всех имеющихся пустот.

Чтобы не оставалось необработанных участков, важно подготовить для работы пластичную смесь.

Для повышения этого показателя используются различные добавки, например, пластификаторы для бетона или же моющие составы.

Бетонирование фундамента с камнем выполняют по следующей схеме:

на дно траншеи заливают слой бетона, его толщина должна составлять около 300 мм;
после чего укладывают камень, слой породы должен быть 200 мм;
чтобы погрузить породу в состав, необходимо воспользоваться арматурным прутком или же специальным инструментом;
оставшиеся 500 мм основания заливаются без укладки породы. Для армирования конструкции используют стальные прутья.

Советы

Специалисты, имеющие многолетний опыт работы, в своей практике активно пользуются полезными алгоритмами выполнения тех или иных процессов, которые позволяют оптимизировать ход выполнения поставленных задач. Подобные советы стоит принять на вооружение менее опытным строителям.

Существует ряд практических рекомендаций, благодаря которым можно существенно облегчить самостоятельную работу по возведению бутового фундамента своими силами:

обустройство пологих откосов в траншеях под основание обеспечит более комфортную рабочую площадь для заливки фундамента, поскольку эта особенность ускорит подачу породы и раствора;
неудобства, связанные с крутыми склонами, можно решить при помощи монтажа деревянных подмостков;
в боковых частях траншей, имеющих небольшую глубину, стоит размещать емкости, в которых будет находиться цементно-песчаный состав, а между ними можно сделать заготовки из камней необходимого размера;
перед проведением работ по заливке фундамента стоит заранее рассчитать и отметить места, где будут проложены коммуникации и вентиляция, что позволит сократить срок проведения работ по обустройству основания;

все подсчеты количества материалов, требуемых для работы, должны проводиться до того, как начались работы по заливке основания, так как нарушение технологии выполнения работ может привести к негативным последствиям, которые отразятся на качестве фундамента из бутового камня;
природные булыжники, имеющие максимально ровные края, будут выступать в роли опоры для всего основания и строения, поэтому их необходимо тщательно вдавливать в дно траншеи, контролируя, чтобы они не качались и были расположены вдоль траншеи, а не поперек. Поэтому очень важным этапом в работе является сортировка бута по фракциям.

Об основах кладки бутового камня смотрите в видео ниже.

Бутовый фундамент — ремонт в доме

Ремонт бутовых фундаментов

Дата публикации: 22.03.2017 07:00

Бутовый камень: в чем особенность?

высокую несущую способность,
отличную прочность,
высоким сопротивлением к сжатию (не менее 100 кг/кв. м),
устойчивость к воздействию грунтовых вод.

Если нужен минимальный ремонт

Многие бутовые основания выдерживают даже самую экстремальную эксплуатацию, поэтому чаще всего их не нужно менять полностью. Усиление, укрепление, цементация фундаментов – основные варианты их ремонта. Это актуально, если:

основание пострадало от укладки трубопровода или тоннеля,
часть фундамента нарушилась из-за возведения рядом нового здания,
в подвальные помещения проникли дождевые, талые воды или стоки.

Создается она при помощи инъекций цемента в основание. Работа производится захватами в 2,5 м с перерывами до 7 дней между процессами реконструкции каждой части.

Такое усиление будет достаточно трудоемким, и нужно быть готовым к множеству различных манипуляций:

В начале работы создается траншея захвата шириной 1,2-2 м,
Фундамент очищается, после чего на глубине 10-15 мм насекается его поверхность,
В основание в шахматном порядке через каждые 25 см ставятся штыри диаметром 16 мм,
Устанавливаются инъекторы и производится штробление отверстий глубиной 100 мм и шириной 150 мм под будущую обойму,
Производится усиление грунта обоймой, монтируется ее арматурный каркас, устанавливается нижняя часть опалубки,
Готовая бутовая кладка цементируется,
Производится монтаж опалубки верхней части и бетонирование обоймы,
Как только опалубка набирает прочность в 50%, производится ее съем.

На завершающем этапе устанавливается битумная гидроизоляция (два слоя).

Если нужен капитальный ремонт бутового фундамента

трещины на стенах, которые заметно увеличиваются,
дефекты бетонной отмостки,
проседание основания, которое может быть чревато его разрушением.

Освобожденная сторона очищается от почвы (без использования воды) и проходит дополнительную обработку;
На кладку с помощью молотка или перфоратора наносятся насечки, и проделываются отверстия под металлическую арматуру, проволоку и штыри – это обеспечит более надежное сцепление раствора со старым фундаментом;
По всей протяженности стены устанавливается опалубка;
Траншея утрамбовывается и засыпается песком, а затем бутовым камнем, поверх которого заливается цементный раствор (в него может добавляться щебень, куски проволоки, обломки красного кирпича).

Цементирование трещин: зачем это нужно?

Укрепить сам фундамент, продлив срок его эксплуатации,
Защитить строение от дальнейшего разрушения,
Создать основу для дальнейшего капитального ремонта дома и цементирования трещин в стенах.

Источник: http://BurInzhStroy.ru/stati/article_post/remont-i-tsementatsiya-fundamenta-iz-buta-po-vsem-pravilam

Как отремонтировать и усилить фундамент

Проблемы с фундаментом нужно решать вовремя

Меньше всего проблем бывает с плитным фундаментом. Его усиление — редко встречающаяся проблема. Если и требуются какие-то мероприятия, то обычно это отвод воды или, в крайнем случае, цементирование нижерасположенных сыпучих грунтов.

С кирпичными, бетонными, блочными домами ситуация другая — тут малейшая ошибка может привести к разрушению стены.

Потому необходимо зоны вмешательства (работ по укреплению) делать совсем небольшими — так меньше шансов нанести серьезный вред.

Проще всего работать с деревянными домами

Подготовительные мероприятия — диагностика

устанавливаем маячки на трещины на стенах;
обследуем фундамент в местах разрушения.

Устанавливаем маячки

Нам необходимо узнать следующие вещи:

продолжается ли процесс разрушения или он уже остановился,
если продолжается, то, в каком направлении происходит усадка, и с какой скоростью;
что стало причиной появления трещин.

Первым делом устанавливают на трещинах маячки

После на лицевой поверхности оставляют длинную узкую горизонтальную черту: вдавливают примерно на 3-4 мм ребром линейку или мастерок. Маячок готов. Их нужно делать не меньше двух штук на каждой трещине.

Потом состояние маркеров периодически проверяют. В промышленных условиях ведут журнал. Для частника тоже не помешает делать записи — потом можно будет определиться, что вызвало активизацию или наоборот, остановило расширение трещины.

Методы усиления фундаментов разнообразны, но сложны в исполнении

Это вся информация, которую может дать эта мера. Теперь будем определять, что привело к разрушениям.

Роем шурфы

Если на дне шурфа есть вода, необходимо провести работы по водоотведению — создать дренажную систему

Определяем причины и методы усиления

Высыпание цемента

Может бетон рассыпаться из-за того, что вода поменяла свою кислотность, стала более щелочной или кислотной, и разъела материал. В этом случае необходимо воду отвести, удалить все осыпающиеся части на небольшом участке.

Далее требуется укрепить рассыпающийся раствор.

Как может проводится цементация

Сначала необходимо проделать в фундаменте отверстия. Они делаются под углом, на 0,4-0,6 глубины основания. Чтобы не нанести вреда, их располагают в шахматном порядке, на расстоянии не менее 1 м друг от друга.

Подготовленные отверстия сначала очищают от мусора (продувают под давлением), затем заливают грунтовку глубокого проникновения, которая свяжет рассыпающиеся частицы. После чего в отверстия вводится укрепляющий состав.

После застывания пропитки состояние фундамента улучшается.

Вымывание грунта

Способы усиления фундамента зависят от того, что вызвало разрушение

Этот комплекс — дренаж, гидроизоляция и отмостка -необходим даже в том случае, если вода просто появилась в шурфе.

Этот уровень подпочвенных вод слишком высок — шурф то вы вырыли на глубину залегания фундамента. И если в нем появилась вода, значит, она оказывает свое негативное воздействие на ваш дом.

Даже если не вымывает почвы, ее лучше отвести. И делать это лучше при помощи дренажной системы и отмостки.

Проседание ненадежных грунтов

Иногда здание проседает из-за ненадежных грунтов под подошвой, тогда их заливают цементирующими растворами

Определяем, какая из частей здания дает усадку

Усиление сваями может решить даже серьезные проблемы

Создание цементной рубашки

Создание цементной рубашки (обоймы) — эффективный, но сложный метод усиления старого фундамента

Для этого часть фундамента, на которой будут проводиться работы, делится на три части. Но длина одной части не более 2 м. Если получается больше — делайте больше фрагментов. Работы начинают с расположенного посредине. Этот участок фундамента открывают на глубину залегания фундамента.

Усиление фундамента быками

Усиление быками эффективно при проседании углов

Усиление бутового фундамента

Старые бутовые фундаменты устроены очень ненадежно

Если просели пустоты, выкрошился раствор, необходима цементация кадки. Для этого фундамент откапывают (участки, если дом кирпичный или блочный небольшие — не больше 2 м). Всю поверхность очищают от земли.

Делать это нужно «на сухую», не использую воду — намокшая кладка быстро разрушается. После чего участок сушат — оставляют открытым на некоторое время.

Если при работах найдены пустоты, в них вставляют трубки, через которые вводят цементный раствор.

Укрепление одной из сторон можно сделать при помощи описанной выше цементной рубашки. Только штыри забивают в швы, бурить камни не нужно.

Если имеются выкрошенные камни, их удаляют, пустоты заполняют раствором, вставляя в него отрезки арматуры.

Для лучшего сцепления со старым фундаментом, из швов местами на некоторую глубину удаляют старый раствор. Он при заливке заменится новым. Вот и все особенности.

Усиление бутового фундамента цементной рубашкой

Итоги

Источник: http://baniwood.ru/usilenie-i-remont-fundamentov.html

Как сделать укрепление кирпичного фундамента и бутового в старом доме? | Бетон и строительные технологии – помощь

Главная >> Фундаменты >> Укрепление, кирпичного, фундамента, усиление, бутовый, фундамент

admin 22.12.2014

Доброго здравия посетители моего сайта бетон и строительные технологии, сегодня разберемся с таким вопросом как усиление и укрепление кирпичного фундамента и еще бутового.

Прежде чем пойдем дальше прочтите предыдущую мою статью как нужно делать вообще ремонт фундамента, а о специфике ремонта кирпичного и бутового мы и рассмотрим далее.

Следует отметить, что такие фундаменты сегодня встречаются очень редко, думаю что лет 30 их вообще практически не применяют.

Тем не менее это имеет место быть, кто то хочет сохранить такой дом как память о своих предках, кто то не имеет финансовых возможностей построить новый дом, в общем причины разные.

[tip] Хочу дать совет! Если это не подарок и не наследство старайтесь не покупать очень старый и особенно деревянный дом, это постоянные проблемы, зачастую построить новый будет значительно дешевле! [/tip]

Все таки предположим, что вы стали хозяином старого деревянного дома, будьте готовы к многочисленным и увы постоянным ремонтным работам.

Пригласите хорошего специалиста и определите фронт работы.

Самое главное – это фундамент, его ремонт или укрепление будет вам стоить дороже всего!

Когда Вам повезло стать хозяином деревянного дома, Вам всегда стоит быть готовым к многочисленным работам по его восстановлению. Первым делом стоит оценить путь работы, определить слабые места и найти решение для поставленных перед Вами задач. Хотелось бы подметить, что самым тяжёлым является ремонт фундамента конкретно старого дома.

Как провести обследование дома и особенно фундамента?

Пригласите специалиста профессионала и определите следующее:

Имеется ли перекос здания;
Обследуйте фундамент, это самое главное и самое дорогое, если делать ремонт;
Посмотрите есть ли оседание строения;
Состояние кровли, есть ли протечки;
Ну и конечно состояние стен.

Из всего этого многообразия выявленных дефектов, пожалуй остановимся на самом главном и сложном

Делаем ремонт и усиление бутового или кирпичного фундамента?

Почему именно фундамента – это самое главное в доме, думаю всем понятно, почитайте мою статью о фундаментах и пожалуй еще одну о том как защитить кирпичную кладку от влаги, если конечно у вас стены кирпичные.

Рассмотрим один из самых наиболее часто встречающихся видов ремонта – простое укрепление кирпичного фундамента, это когда он еще не разрушился полностью и есть возможность его восстановить.

Я и мои друзья и коллеги строители, с кем мы часто обмениваемся опытом по вопросам технологий ремонта пришли к выводу, что наиболее предпочтительным и малобюджетным вариантом в плане укрепление кирпичного фундамента дома является такой вариант:

Восстановить бутовый или кирпичный фундамент лучше методом укрепления бетоном!

Как сделать такую работу?

Предлагаю сначала посмотреть короткий видео фильм, если он по каким то приченам не будет отображаться на странице, можете посмотреть его по этой ссылке http://youtu.be/6YaorPPJ2Ro

Если смотрели внимательно, то вам думаю все понятно, но все таки распишу по пунктам:

Вокруг всего дома копаем траншею пошире, не менее 0,5 метра от края фундамента;
Используем перфоратор и очищаем разрушившиеся участки фундамента;
Если появилась грунтовая вода необходимо делать водоотвод;
Если есть возможность засверливаем отверстия и замоноличиваем анкера;
Обязательно уплотняем дно траншеи;
К анкерам привариваем продольную прутковую арматуру по всему периметру;
Отступив 30,0 см от края существующего фундамена (учитываем только его целостную часть) устанавливаем;
Заливаем бетонную смесь, желательно не менее М150 подвижностью не менее П4;
Для лучшего проникновения бетонной смеси в полости старого кирпичного или бутового фундамента, бетон лучше брать со щебнем фракции 5 – 10;
Если будете бетонную смесь сами советую почитать мою статью о том как сделать бетон в экстремальной ситуации, там даны рекомендации по рецептуре;
Перед укладкой бетона обильно промыть водой под напором старую часть, это обеспылит поверхность и даст лучшую сцепку старого фундамента с бетоном;
Не зависимо от времени года обеспечиваем уход за залитым бетоном, почитайте статью по ссылке;
Через 2 дня можно опалубку снимать;
Подождав дней 5 нужно нанести на свежеуложенный бетон гидроизоляцию, как это сделать почитайте по ссылке.

Если сделали все правильно, ваш дом простоит еще лет 50.

Вот так будет выглядеть отремонтируемый вами фундамен.

Безусловно это только один из вариантов, как сделать укрепление кирпичного фундамента или бутового.

[important] Еще раз советую, прежде чем начинать такую ответственную работу как укрепление кирпичного фундамента пригласите профессионала и внимательно обследуйте весь дом в том числе и состояние грунта в пределах фундамента. [/important]

На этом вроде и все, будут вопросы пишите.

Желаю вам успехов, пусть ваш дом стоит вечно!

Прежде чем покинуть страницу почитайте о другом и интересном на этом сайте, до следующей встречи, Николай Пастухов.

Источник: http://www.helpbeton.ru/ukreplenie-i-remont-kirpichnogo-i-butovogo-fundamenta-starogo-doma.html

Бутовый фундамент: особенности и технология возведения

Именно сооружение фундамента является основополагающим этапом, предшествующим всем остальным строительным работам при строительстве домов или других конструкций.

Несмотря на то, что на строительном рынке представлен широкий ассортимент разных материалов, натуральное сырье все также востребовано.

К природному строительному сырью, используемому для закладки фундамента, стоит отнести бутовый камень, который является качественной и экологичной породой, нашедшей свое применение в строительстве.

Специалисты применяют в работе несколько разновидностей этого сырья:

Промышленный камень. Его выпуском занимаются в специальных комплексах, в которых изготавливается щебень. Такой вид востребован в ходе работ по укреплению железнодорожных полотен или гидротехнических конструкций.
Округлый камень. Процесс формирования такой породы происходит естественным образом.
Постелистый. Ему присуща неправильная геометрия, за счет чего бут востребован для закладки фундамента, а также выступает в роли декоративного материала, используемого в работах по созданию ландшафтного дизайна.

Закладка основания выполняется выше уровня промерзания грунта обычно на расстоянии около 30 сантиметров, далее уже располагается цоколь здания и цокольный этаж.

Среди особенностей бутового фундамента стоит выделить его основные преимущества:

Применение данной породы позволяет сооружать основания, которые будут отличаться высотой и прочностью. Это актуально для строительства частных домов, имеющих большую площадь.
Сырье состоит из натуральных компонентов, поэтому относится к группе материалов, не представляющих опасности для здоровья человека. Кроме того, материал не наносит вред окружающей среде.

Основания из бутового камня выделяются долговечностью и надежностью, поскольку порода имеет прекрасные показатели прочности.
Подобные конструкции устойчивы к износу.
Материал можно использовать для возведения фундамента любого дома, с разными формами и площадью.
Усиление для таких оснований требуется довольно редко.
Камень устойчив к влаге, поэтому основание не разрушается от воздействия талых либо грунтовых вод.

Булыжники в разрезе представляют собой очень привлекательный материал.
Породу можно сочетать в работе с другим строительным сырьем. В некоторых случаях часть основания, выступающую на поверхность, возводят из кирпича, а оставшуюся, которая располагается в земле, обустраивают при использовании бутового камня. Такой способ, согласно отзывам специалистов, дает возможность сэкономить на строительных работах.
Основание из породы имеет высокие показатели устойчивости к отрицательным температурам.
Примечательно, что бутовый фундамент практически не нуждается в проведении ремонтных работ, поскольку дефекты на нем с течением времени не образуются.

Фундаменты из данного материала также имеют недостатки.

К ним стоит отнести следующие моменты:

Поскольку камень является натуральным сырьем, стоимость он имеет достаточно высокую.
Для проведения подготовительных работ, предшествующих возведению фундамента, необходимо рассчитать количество требуемого материала, что требует определенной квалификации и опыта. Вся технология обустройства основания должна проводиться согласно СНиП, кроме того, необходимо выполнить замеры уровня залегания грунтовых вод в данной местности.
Весь процесс укладки камней выполняется вручную.

Породу неправильной формы достаточно сложно выложить в ровную конструкцию.
В основании из бутового камня может возникать эрозия связей – во время проникновения в цементный раствор воды при дальнейшем ее промерзании происходит разрушение бетона, а ветром разрушенные песчинки материала выдуваются из основания, что приводит к разрушению.
В случае нарушений в расчетах прочности фундамента и веса строения может потребоваться усиление основания. Также оно необходимо на участках, где имеются признаки подвижности грунта.

Возведение каменного основания может быть выполнено двумя способами:

прямой метод – который предполагает заливку в траншею бетона с толщиной слоя, при котором порода на половину будет утопать в нем;
обратный вариант – в данном случае первый слой бута заливают цементным раствором, который по максимуму скрывает его, после чего производится укладка последующих слоев камня.

песок и щебень;
цемент;
каменная порода;
емкость для раствора;
штыковая лопата, кельма;
строительный уровень;
отвес и трамбовка.

Чем меньше по размерам бут, тем большее количество его понадобится для основания. Кроме того, для работ потребуется гидроизоляция. В качестве такого материала может быть использован рубероид или любая другая продукция.

Технология укладки бутового фундамента включает в себя выполнение таких работ:

Устройство траншеи. Стоит обратить внимание, что ее ширина должна составлять не меньше, чем 2,5 метра. Обусловлена подобная необходимость большими размерами породы. Лента основания получится около 0,5-0,6 м.
С внутренней стороны ленты оставляется отступ около 0,7 м, с наружной – 1,2 м. Такая особенность поможет в работах по передвижению опалубки. Внешний зазор заполняется песком.
Для бетонирования с укладкой породы опалубку необходимо выполнять по размерам, соответствующим высоте цоколя здания.
Внутренняя поверхность досок укрывается пленкой, которая предотвратит вытекание бетонного раствора сквозь имеющиеся зазоры между планками. Кроме того, она не даст древесине впитывать в себя влагу из состава.

Укладка бутового камня производится по такой схеме:

после укладки пленки на дно выполняется заливка раствора;
на него укладывается два ряда камней, следует подбирать элементы схожие по размеру;
далее заливается слой раствора, который необходимо разровнять;
выполняется перевязка наружной или же внутренней стороны тычковым рядом;
после этого кладка выполняется продольными слоями;
углы конструкции перевязываются породой.

Бетонирование фундамента с камнем выполняют по следующей схеме:

на дно траншеи заливают слой бетона, его толщина должна составлять около 300 мм;
после чего укладывают камень, слой породы должен быть 200 мм;
чтобы погрузить породу в состав, необходимо воспользоваться арматурным прутком или же специальным инструментом;
оставшиеся 500 мм основания заливаются без укладки породы. Для армирования конструкции используют стальные прутья.

обустройство пологих откосов в траншеях под основание обеспечит более комфортную рабочую площадь для заливки фундамента, поскольку эта особенность ускорит подачу породы и раствора;
неудобства, связанные с крутыми склонами, можно решить при помощи монтажа деревянных подмостков;
в боковых частях траншей, имеющих небольшую глубину, стоит размещать емкости, в которых будет находиться цементно-песчаный состав, а между ними можно сделать заготовки из камней необходимого размера;
перед проведением работ по заливке фундамента стоит заранее рассчитать и отметить места, где будут проложены коммуникации и вентиляция, что позволит сократить срок проведения работ по обустройству основания;

все подсчеты количества материалов, требуемых для работы, должны проводиться до того, как начались работы по заливке основания, так как нарушение технологии выполнения работ может привести к негативным последствиям, которые отразятся на качестве фундамента из бутового камня;
природные булыжники, имеющие максимально ровные края, будут выступать в роли опоры для всего основания и строения, поэтому их необходимо тщательно вдавливать в дно траншеи, контролируя, чтобы они не качались и были расположены вдоль траншеи, а не поперек. Поэтому очень важным этапом в работе является сортировка бута по фракциям.

Об основах кладки бутового камня смотрите в видео ниже.

Источник: http://www.stroy-podskazka.ru/fundament/butovyj/

Особенности бутового фундамента

Самым старым, насчитывающим уже 4 тыс. лет, видом по праву считается фундамент из бутового камня. Почти все уцелевшие до нашего времени старинные крепости и замки имеют бутовые фундаменты. Этот факт легко объяснить, если вспомнить про устойчивость горных пород к природному разрушению.

Схема бутовой кладки

Главными достоинствами бявляются его доступность и относительная дешевизна, так как природные материалы для его постройки можно найти практически в любой местности.

Такой фундамент, пока он строится в грунте, можно возводить в несколько приемов со значительными перерывами, и это не повлияет на его прочность.

Если вы ради надежного основания для своего дома готовы перебрать не одну сотню булыжников, то фундамент из бутового камня как раз то, что вам нужно. На бутовом фундаменте можно строить кирпичные, деревянные дома, а также бетонные, каменные и каркасные.

В строительстве бутовым камнем или бутом называют любые, полученные при разработке каменных карьеров, куски скальной породы. При строительстве доля таких камней может доходить в нем до 90%. Обычно это камни неправильной формы размерами от 20 до 50 см.

Если камни больших размеров и весят больше 30 кг, то с помощью кувалды выполняют их плинтовку (раскалывают на более мелкие камни).

Пород камня, которые используются для этих целей, достаточно много: это и песчаник, и ракушник, и туф, и известняк, и гранит, и доломит.

Бут не должен быть больше 50 см по своей самой длинной диагонали. Необходимо, чтобы он соответствовал строительным требованиям по прочности, водостойкости и морозостойкости.

При ударе молотком по камню звук от удара должен быть чистым, а камень остаться целым.

Устройство основания из бута

Схема усиления бутовых фундаментов.

При постройке из бута лучше использовать плитчатый камень, у которого более ровные грани. Следует заметить, что когда речь идет о бутовом основании, то подразумевается устройство фундамента ленточного типа. Устройство столбового типа из бута в тоже возможно, но технологически это намного сложнее, чем построить ленточный.

Процесс постройки из бута по природе своей не может быть быстрым. Во-первых, глубина его залегания должна быть ниже глубины промерзания грунта, чтобы предотвратить его осадку. Во-вторых, при его постройке будьте готовы к тому, что вам придется немало повозиться, подбирая подходящие по форме и размерам камни. Перед началом кладки их необходимо очистить от грязи и смочить водой.

Инструменты, которые понадобятся для постройки бутового основания:

штыковая лопата;
совковая лопата;
кельма;
молоток-кирочка;
горизонтальный уровень;
водяной уровень;
отвес;
рулетка;
кувалда;
трамбовка;
молоток;
зубило.

Ширину основания обычно делают на 20-30 см больше, чем толщина будущих стен, но не меньше 40 см. Перед кладкой бута нужно сделать плотно утрамбованное песчаное основание толщиной в 15-20 см.

Если грунт достаточно прочный и нет большого риска обвала стен траншеи, то можно обойтись без опалубки, в противном случае ее устройство необходимо.

Но независимо от того, будет опалубка или нет, обязательно нужно сделать гидроизоляцию основания фундамента, использовав для этой цели уложенные внахлест листы рубероида.

Схема бутового столбчатого фундамента.

Нижний слой кладки фундамента укладывают из камней с максимально горизонтальными поверхностями. Если таких камней не хватает, то придется поработать зубилом и молотком для придания камням нужной формы.

По углам ленты следует размещать максимально прочные и ровные камни. При этом нужно помнить, что первый слой бута должен быть уложен вдоль основания.

Камни укладываются на песчаную подушку, впечатываясь в песок, при этом они должны сесть плотно – не качаться.

Свободное пространство между камнями заполняется щебнем, после чего слой заливают заранее приготовленным жидким цементным раствором.

При этом марка цемента, используемая для приготовления раствора, должна быть не ниже М-100. Далее следует залить уложенный ряд камней шаром густого цементного раствора, в котором соотношение цемента и песка будет 1:3.

Цементный слой должен быть тем тоньше, чем плотнее прилегают друг к другу бутовые камни.

Способы укладки камней

Под лопатку. При этом способе камни подгоняют друг к другу, при необходимости скалывая или обтесывая, и выкладывают слоями 20-25 см высотой. Первый ряд укладывают на подготовленное основание.

По углам конструкции и на пересечении стен устанавливают верстовые камни и по ним выполняют укладку ряда. Каждый уложенный ряд уплотняется трамбовкой. Пустоты между бутом заполняются мелким щебнем.

Нельзя допускать малейшего движения камней, кладка должна быть плотной.

Схема из бутобетона: 1 — Фундамент, 2 — Гидроизоляция, 3 — Пол первого этажа, 4 — Отмостка.

Под залив. Укладка последующих слоев по своей сути почти во всем похожа на укладку первого ряда. Единственное отличие заключается в том, что камни в четных слоях укладываются не вдоль, а поперек ленты. Таким образом выполняется своеобразная перевязка каменной кладки, по виду и по способу выполнения очень похожая на кирпичную кладку.

Укладка ведется слоями. Камни, как и в первом слое, подбираются наиболее подходящие по форме и размеру друг к другу. Укладка камней ведется прямо на раствор, при этом необходимо стараться, чтобы швы между камнями были как можно меньше. Щели между камнями заливаются цементным раствором, и в этот раствор утрамбовывают мелкий щебень (можно и небольшие куски красного кирпича).

Каменные слои устраиваются на высоту 30-40 см., а их количество зависит от высоты. В случае необходимости для повышения прочности последние ряды можно усилить кусками арматуры.

Способы постройки

Чтобы облегчить работу по устройству фундамента из каменного бута, применяют способ, известный в строительстве как бутобетон. При его применении нижний слой укладывается как обычно, а затем в траншею шарами заливается бетонная масса, одновременно в эту массу погружаются бутовые камни.

Этот способ значительно ускоряет процесс постройки, но его нельзя выполнять в одиночку, так как при его применении нельзя делать остановок в работе.

Необходимо также заметить, что бутобетонный фундамент нельзя сделать без помощи вибромашин, поэтому в дачном и частном строительстве он используется довольно редко.

Схема осадки бутового фундамента.

Гораздо чаще используется способ “сухой” укладки. Но следует сразу предупредить: для того чтобы построить бутовый фундамент таким способом, нужно обладать достаточным опытом каменщика.

По нему укладку бута до уровня земли ведут без применения цементного раствора, при этом камни в кладке как можно тщательнее увязывают друг с другом, укладывая широкими площадями вниз, и с помощью мелкого щебня делают распорку, чтобы исключить малейшее шатание камней.

Не доходя 8-10 см до поверхности земли, укладку прекращают и выполняют заливку цементным или бетонным раствором.

При выводе цоколя выше уровня грунта нужно особенно тщательно выполнять укладку и не забыть расшить швы расшивкой.

Вначале по вертикальному уровню укладываем углы ленты, затем по всему периметру натягиваем шнуры и, пользуясь ими как ориентиром, укладываем камень в ленту фундамента, не вылезая из него, чтобы по всей протяженности ленты ее вертикальные плоскости были ровными.

Если случается, что часть какого-то камня невозможно уложить таким образом, над этим нужно поработать молотком и зубилом. Если же полученный результат будет выглядеть недостаточно эстетично, то поверхность всегда можно оштукатурить, постаравшись максимально сохранить красоту естественного рельефа бутовой кладки.

Ремонт основы

Правильно сложенный бутовый фундамент – конструкция достаточно прочная, но “ничто не вечно под луной”, и даже такая прочная конструкция не исключение.

Первыми признаками нарушения целостности бутового фундамента являются мелкие трещины в бетонной отмостке и на стенах дома, которые со временем могут увеличиваться в размерах.

Если не сделать срочный ремонт фундамента, дом может стать непригодным для проживания.

Прежде чем браться за ремонт, необходимо определить причину его деформации. Таких причин может быть несколько. Наиболее часто встречающаяся – глубина залегания бутового фундамента недостаточная, в результате чего зимой фундамент промерзает, находящиеся в нем капельки воды превращаются в лед и постепенно разрушают фундамент.

http://www.youtube.com/watch?v=wzdixhYnzIc

Довольно часто деформация бывает вызвана нашей собственной беспечностью. Например, толщина фундамента была рассчитана на постройку одноэтажного дома, а мы решили сделать капитальную реконструкцию и достроить второй этаж. В этом случае фундамент запросто может просесть или деформироваться под излишней тяжестью.

Схема укладки ленточного бутового фундамента.

Еще одна причина деформации может возникнуть, если в непосредственной близости от дома ведется какое-то новое строительство. В этом случае вполне возможна подвижка грунта, которая может спровоцировать собой подвижку части бутового фундамента.

Но не нужно опускать руки, причем не только в переносном, но и в прямом смысле. Если не полениться и приложить необходимые усилия, то фундамент можно отремонтировать.

Ремонт заключается в усилении его несущей способности .Прежде всего по всему периметру в непосредственной от него близости нужно прокопать траншею шириной не менее 1 м.

Копать нужно на глубину, которая будет превышать глубину залегания фундамента.

Ремонт проводится по частям. Сначала выкапываем траншею вдоль одной стены дома и делаем ремонт данной стороны. Сделав ее ремонт и засыпав траншею, переходим к следующей стороне – и так по кругу.

Откопанная сторона очищается от грунта. Затем молотком или перфоратором на нее наносятся насечки для лучшего сцепления фундамента с новым раствором. Для этой же цели в фундаменте перфоратором проделываются отверстия, в которые впоследствии вставляются металлические штыри или куски арматуры.

После окончания нужно установить опалубку по всей протяженности выкопанной траншеи. Грунт внизу траншеи нужно хорошенько утрамбовать и насыпать подушку из песка.

В траншею закладываем бутовый камень и заливаем ее цементным раствором, в который можно добавить щебенку, небольшие куски кирпича и проволоки.

Они послужат заполнителями свободного пространства между бутовыми камнями и значительно сэкономят количество заливаемого цементного раствора.

Инструменты, которые понадобятся для ремонта:

лопата штыковая;
лопата совковая;
пила-ножовка;
молоток;
перфоратор;
кельма.

Нужно сделать ремонт со всех сторон дома, поочередно усилив фундамент под всеми стенами. Как следствие такого усиления прекращается проседание и деформация. Закончив ремонт, обязательно поверх обновленного фундамента нужно восстановить бетонную отмостку, чтобы обеспечить дополнительную защиту обновленного фундамента от влаги.

Источник: http://o-cemente.info/montazh-izdelij-iz-betona/osobennosti-butovogo-fundamenta.html

Как сделать бутовый фундамент своими руками – усиление основания из бутового камня

Главным компонентом бутового фундамента являются осколки скальной породы самых разных габаритов. Отдельные экземпляры, предназначенные для строительства, могут достигать размеров до полуметра по наибольшей из сторон и веса до 50 кг. Более громоздкие камни невозможно использовать без применения спецтехники, поэтому средние габариты камней, применяющиеся для возведения фундамента, колеблются в пределах 30-50 см.

Пример готового фундамента из бутового камня

Бутовый камень широко используется не только в строительстве различных сооружений, но и в качестве декоративного элемента.

Им отделывают стены и фасады зданий, выполняют альпийские горки и другие конструкции в ландшафтном дизайне.

Вернуться к оглавлению

Содержание материала

Каким бывает бутовый камень

Характеристики бутового камня достаточно разнообразны и каждая из них имеет свое влияние на его стоимость.

В первую очередь камень делится на виды – это может быть песчаник, известняк или доломит. Кроме того, различают и классы горных пород:

Осадочные, возникшие под воздействием внешней среды;
Метаморфические, образованные вследствие изменения структуры минералов под действием давления или температуры;
Магматические, создавшиеся в результате кристаллизации или затвердевания магмы.

Но для строительства наибольшее значение имеет не столько состав и причина возникновения бутового камня, сколько его форма.

Существующие виды природного камня

Здесь также имеется своя классификация, основанная на происхождении материала:

Чаще всего применяющийся промышленный бут производится на выработках по добыче щебня. Собственно сам камень и является сырьем для этого материала;
Округлый бут образовывается в силу естественных причин, и принимает сглаженную форму благодаря воздействию внешних факторов, таких как вода или ветер. Чаще всего применяется при строительстве крупных промышленных объектов благодаря неправильной форме;
Постелистый бут идеально подходит для частного строительства, в том числе и возведения фундаментов. Основной признак этого вида – как минимум две параллельных грани, позволяющие довольно просто уложить камень на раствор.

Имеет значение и место выработки, где добывается камень, так как в разных районах состав материала имеет свои особенности.

Вернуться к оглавлению

Плюсы и минусы бутового фундамента

Главным плюсом подобного типа фундамента является его очень высокая прочность и надежность независимо от породы, из которой он создан. В свою очередь это гарантирует и долговечность использования такого основания. Более того, при некачественной укладке, в случае если в некоторых местах раствор раскрошился, дефект без проблем можно устранить, при этом качество основания не пострадает.

Скальные породы менее остальных подвержены воздействию внешней среды, в том числе и влаги, благодаря чему фундаменту, а при правильно выполненной гидроизоляции и дому, подтопление совершено неопасно.

Бут не подвержен промерзанию, поэтому вполне можно сэкономить на теплоизоляции дома.

К тому же фундамент, выполненный из бутового камня, выглядит более чем презентабельно даже без финишной отделки.

Процесс постройки фундамента из бута

Сам бутовый камень – материал недорогой, увеличение стоимости, причем существенное, происходит за счет доставки материала к месту строительства. Поэтому в местности, расположенной рядом с выработкой его цена невелика. В этих районах бутовый камень является самым бюджетным вариантом для строительства.

Дополнительный расход вы понесете и при строительстве, если планируется привлечение наемных работников. Укладка бутового камня проводится только вручную, что на порядок увеличивает трудоемкость работы, а соответственно и ее стоимость.

Однако если время и силы позволяют, отстроить фундамент из бутового камня можно практически в одиночку.

Вернуться к оглавлению

В каких случаях можно применять фундамент из бутового камня

При всей своей привлекательности бутовый фундамент можно использовать не для всех типов строения. Проблема в том, что фундамент из бута довольно подвижен в сравнении с другими типами основания.

Он идеально подходит для очень тяжелых строений в 2-3 этажа, которые придавливают его своей массой. Также на нем неплохо стоят деревянные строения, которые достаточно устойчивы к нагрузкам на растяжение. Но если здание имеет бетонные или кирпичные стены, и их веса недостаточно, то такой дом прослужит недолго и вскоре покроется довольно обширными трещинами.

Есть свои требования и грунту, на котором планируется возведение фундамента:

Не рекомендуется использовать это вид фундамента на сильно пучинистых почвах.
В случае если перенести постройку на более подходящий участок невозможно, перед засыпкой песчаной подушки под фундамент грунт подвергают тщательной трамбовке.
Почва не должна проседать, так как вес у бутового фундамента столь же основателен, как и его надежность, поэтому не выбирайте участки, где преобладает торф, песок или глина.
Основание их бутового камня можно использовать на почвах с любой влажностью, при этом гидроизоляция выполняется только на уровне ростверка. Однако, при сильной водонасыщенной почве или при необходимости постройки здания с подвалом, требуется сделать качественную дренажную систему.

Для того чтобы определить характеристики грунта на участке и расположение подземных вод имеет смысл заказать геологические изыскания. На основании полученных результатов вы сможете определиться, подходит ли вам фундамент из бутового камня, а также рассчитать его параметры, такие как глубина и ширина основания.

Процедура заливки бетоном фундамента из бутового камняВернуться к оглавлению

Изготовление бутового фундамента

Стоит сразу оговориться, что в основном из бута изготавливают ленточный фундамент. Дело в том, что создание столбчатого основания – процесс достаточно сложный и трудоемкий, поэтому используется такое основание достаточно редко.

В ряде случаев используют столбчато-ленточный фундамент, когда грунт под застройкой имеет сложные характеристики. Основная сложность в изготовлении этих двух типов фундамента в том, что для того чтобы подобрать подходящий камень, порой приходится перебирать десятки экземпляров, вес которых достаточно ощутимый.

Ленточный фундамент из бутового камня

Изготовление этого типа основания очень похоже на заливку монолитного фундамента, однако, имеет свои особенности:

В первую очередь прорывается система траншей под основание с заглублением ниже глубины промерзания грунта. При этом ширина канавы в районе дна должна быть на 20 см больше, чем по верхнему краю, то есть в поперечном разрезе траншея должна иметь трапециевидное сечение.

Если это необходимо грунт на дне ямы тщательно утрамбовывают, после чего засыпают песок на высоту в 15-20 см.

Если почва сильно насыщена водой, первым слоем закладывают щебень средней фракции, который будет исполнять роль дренажной системы. Поверх также засыпается песок с обязательной проливкой для создания плотного основания.

Нередко поверх подушки для надежности выполняется заливка бетонной армированной прослойки в 30 см.

Готовый ленточный фундамент из бутового камня

В этом случае между цементной и песчаной подушкой прокладывают дополнительную гидроизоляцию для предотвращения разрушения бетона.

Технология укладки бута

Далее начинается сам процесс укладки бута. Камни укладываются рядами с соблюдением горизонтальности рядов и проверкой точности углов. Заливку проводят стандартным цементным раствором из соотношения цемента к песку 1:3.

Если грунт не склонен к осыпанию, опалубка необходима только в случае, когда требуется идеально ровная наземная часть.

Существует несколько технологий, подходящих для возведения фундамента под различные типы строений:

Первым слоем укладывают более крупные камни округлой формы, поверх на уровне наземного фундамента используются образцы более правильной формы и меньшего размера;
Довольно часто используется камень типового размера с параллельными гранями. Такой вид бута чаще всего используют при строительстве столбчатых и столбчато-ленточных фундаментов;
Один из самых простых видов исполнения бутового фундамента – его изготовление из камней разного размера с добавлением в пространство между ними щебня крупной и мелкой фракции. Такой вид основания отлично подойдет для легких деревянных сооружений, например, бани. Однако использовать его для более основательных построек не рекомендуется, так как дом на подобном фундаменте быстрее всего поведет. Для повышения надежности можно использовать виброуплотнитель. По отзывам специалистов, прочность основания в этом случае повышается почти на 50%;
Существует еще один вид фундамента из бута – бутобетонный, где бетон и бутовый камень берутся из соотношения 1:1. При этом допустимо добавление других наполнителей типа щебня, боя кирпича или гравия.

Требования к правильной укладке

При выполнении любой укладки необходимо соблюдать следующие условия:

Необходимо соблюдать главное требование: камни из разных рядов не должны соприкасаться ни одной из своих сторон, причем зазор между ними обязательно должен быть как минимум в 3-5 см.
Для того чтобы выполнить это условие выдерживайте паузу между укладкой рядов около часа, за это время бетон схватится и следующий ряд не будет тонуть в растворе.
Камни в ряду должны лежать плотным слоем таким образом, чтобы пустот оставалось как можно меньше.
Перед укладкой камней обязательно вымочите их в воде около часа, это обеспечит более прочную адгезию материалов. Но пред укладкой его нужно немного обсушить до состояния небольшой влажности.
Пример укладки бутового камня
Обязательно обеспечьте перевязку швов, то есть соблюдайте очередность укладки, если один слой выкладывается вдоль траншеи, следующий необходимо положить поперек, при этом камень верхнего ряда должна располагаться на двух-трех нижних. Это условие обязательно практически при любом способе укладки, за исключением способа, когда при закладке дополнительно применяется щебень.

Изготовление ростверка

При исполнении ростверка также рекомендуется следовать некоторым правилам:

Подробная схема по изготовлению ростверка фундамента

В случае если впоследствии планируется строительство бетонных или кирпичных стен поверх фундамента в обязательном порядке укладывается армирующая сетка.

Усиление фундамента: способы укрепления своими руками

Существует большое количество причин, из-за которых начинает разрушаться фундаментное основание. И даже если ликвидировать причину такого негативного явления, здание все равно остается в аварийном состоянии, требуя проведения работ, направленных на усиление фундамента, для чего необходимо подобрать наиболее подходящий способ. Естественно, что строить новый дом значительно дороже, но, чтобы качественно отремонтировать фундаментную основу, необходимо определить точную причину, влияющую на целостность конструкции.

Мероприятия подготовительного характера

Укреплять основание частного дома рекомендуется при обнаружении деформационных признаков или в случае надстройки дополнительного этажа.

До того, как приступить к практическим мероприятиям, выполняется полный анализ старого фундамента, оценивается степень его разрушений или вероятность появления повреждений в перспективе, после чего начинаются работы по укреплению.

Проектирование

До того, как составить проект на усиление фундаментной конструкции, следует провести технический осмотр сооружения и проанализировать причины, снижающие несущие возможности железобетонного основания и почвенного состава.

Техническое обследование проводится комплексно. Любой осмотр начинают с изучения проектно-сметной документации не только на саму постройку, но и на прилегающую к ней территорию.

Проверка объекта подразумевает комплекс мероприятий, включающий в себя:

уточнение схемы взаимных расположений основных несущих конструкций здания;
проведение замеров;

технический осмотр всех элементов и фундаментного основания;
определение физико-механических показателей строительных материалов и почвенного состава;
определение предполагаемых и испытываемых нагрузочных воздействий;
выявление дефектных участков и причин, способствовавших их образованию.

Установление причины

Выявить все имеющиеся дефекты могут опытные специалисты, но подобный осмотр можно выполнить самостоятельно, если соблюдать все правила.

Первичные разрушительные процессы определяются по очевидным либо скрытым признакам. Первые легко отмечаются визуально, и к их перечню относятся:

деформирование пола в помещении;
изменения уровня грунта, появление провалов у цокольной части;
разрушения на облицовочном слое стен, появление дефектов;
образование трещин на стенах и перекрытиях;
небольшие разрушения локального характера на здании и примыкающей к нему территории, обнесенной забором.

Для выявления невидимых дефектных участков требуется специальное оборудование. Но если вас тревожат отслоения штукатурного слоя или небольшие проседания грунта, следует позвать на помощь специалистов.

Опытные профессионалы быстро установят причину разрушений, порекомендуют способы для ее устранения, выполнение которых вы легко организуете своими руками.

Причинами, способствующими ремонту и усилению фундамента, являются:

ошибки, допущенные при проектировании объекта и связанные с неправильным определением нагрузочного воздействия на фундамент дома;
выполняемые возле сооружения земляные работы;
нарушения, допущенные при обустройстве фундаментного основания;
промерзания почвенного состава;
плохая гидроизоляция основания, либо ее полное отсутствие;
экономия на строительных работах, использование материалов низкого качества;
изменения, происшедшие с грунтовыми слоями за весь эксплуатационный период;
постоянная вибрация;
нарушения условий эксплуатации;
увеличение давления на фундаментное основание, перепланировка или реконструкция старого деревянного дома;
отсутствие дренажной системы либо неправильное ее устройство.

Кроме перечисленных причин, на состояние фундаментной основы влияют погодные условия – осадки в виде снега и дождя, изменения климата, подземные толчки. Все это влияет на уровень грунтовых вод и пучинистость почвы. Предугадать подобные явления нельзя, но просчитать наиболее вероятные риски следует на стадии проектирования.

Анализируем разрушения

Перед тем, как укрепить просевший фундамент, следует изучить тип почвенного состава, выяснить, какой грунт здесь преобладает. Кроме того, проводятся определенные исследования, помогающие выбрать вариант усиления слабого фундамента.

Изначально осматривается конструкция фундаментного основания, определяется уровень ее заглубленности, использованные для возведения строительные материалы. После этого проводится надземный осмотр, позволяющий определить нагрузочное воздействие, выявить перекосы и трещины, которые придется устранять при реконструкции.

Необходимость усиления основания определяется следующими признаками:

сооружение осело больше разрешенного значения;
усилилась нагрузка на основу;
возле объекта или внутри постоянно происходит вибрирование.

Чтобы узнать, как укрепить просевший фундамент, следует убедиться, точно ли сооружение дало усадку. Для этого поперек появившихся трещин располагаются маяки. Если в течение месяца они не сместились, можно начинать работы, используя один из существующих способов усиления фундаментов.

Разгружаем основание

Заключительный этап подготовки – разгрузка фундаментной конструкции, проводимая частично или в полной мере. Мероприятие важное, так как исключает образование перекосов в процессе укрепления.

Частично фундамент каркасного дома разгружается временными опорными элементами, изготовленными из древесины, металлическими и деревянными подкосами. Для этого на первом этаже или в повале устанавливаются специальные подушки на удалении полутора – двух метров от стен, на них укладываются опорные элементы, устанавливаются стойки, которые в дальнейшем соединяются с балками перекрытия.

Теперь посмотри, как полностью разгрузить основание под кирпичным домом, используя металлические балки-обвязки. Под тычковый ряд кирпичного камня с обеих сторон с шагом в два метра пробиваются штрабы, устанавливаются рандбалки, соединяемые между собой болтами.

Внизу стены, у верхнего края фундаментной основы, с интервалом в два – три метра устраивают сквозные отверстия под поперечные балки. Под каждый такой элемент устраивают пару опорных подушек, предварительно уплотнив основание.

Основные способы

Для усиления фундамента существуют различные методы, выбираемые с учетом разрушения основания, использованных материалов и прочих факторов. Помимо этого, немаловажную роль играет и причина, из-за которой фундаментная конструкция разрушилась.

Предлагаем рассмотреть основные способы для усиления старых фундаментов.

Защита от выветривания

Рассмотрим, как укрепить фундамент, если происходит химическое и физическое выветривание стройматериалов, если подобными процессами кладка кирпичного дома затронута частично, а сквозные трещины в фундаментной основе отсутствуют. Чаще всего усиление от выветривания требуется фундаменту из кирпича или бутового камня, отличающемуся пониженным показателем прочности и устойчивости к воздействию воды.

Химические выветривания происходят по причине неудовлетворительной адгезии цементного раствора или компонента, добавляемого в вяжущий состав при воздействии агрессивных сред.

Чтобы выполнить усиление ленточного основания или обвязать цоколь дома, проводят оштукатуривание цементным раствором по фундаментным поверхностям или наложенной на них стальной сетке.

Если выветривание наблюдается по всей площади, проводится усиление фундамента железобетонной обоймой, способствующей восстановлению несущих способностей конструкции.

Увеличение прочности с помощью расширения

Такой способ укрепления треснувшего ленточного фундамента считается достаточно сложным, но с ним вполне справится бригада из нескольких человек.

Итак, как укрепить фундамент старого дома таким способом? Сначала основание размечается с интервалом в два с половиной – три метра, по бокам конструкции и под ней производится выемка грунтового состава.

Данная технология усиления фундамента подразумевает закладку под старую основу армированной стяжки. По бокам основания железобетонная рубашка поднимается на уровень, сантиметров на пятнадцать превышающий цоколь.

Инъекционная методика

Усиление фундамента с помощью инъекций считается передовой технологией, выполнить которую самостоятельно не получится, так как потребуется привлечение специального оборудования. Особенность инъецирования заключается в обустройстве скважин диаметром в шестнадцать – двадцать четыре сантиметра. Устраивают их на глубину с учетом характеристик почвенного состава, располагая под уклоном в сорок пять градусов.

Чтобы укрепление инъекционным способом дало положительные результаты, бурение скважин рекомендуется выполнять до твердого почвенного слоя. После этого в них подается спецраствор и выполняется установка буроинъекционных свай, заполняемых под давлением бетонной смесью.

В результате выполнения таких работ проводится усиление грунтов основания, размер свайных опор увеличивается на пять – десять процентов. Цементный раствор, залитый в почву, заполняет пустотные участки, увеличивая прочность.

Метод инъектирования имеет второе название – метод струйной цементации грунтов.

Торкретирование

Это напыление цементного раствора, подаваемого под высоким давлением, слоями. С помощью торкретирования проводится усиление фундаментов и оснований ленточного типа, имеющих разрушения в несущей основе.

С помощью такого способа усиления фундамента здания выполняется одновременное укрепление цокольной части, увеличивается показатель устойчивости к воздействию влажной среды.

Применение вдавливаемых свай

Среди способов усиления основания фундамента имеется и такая методика. Ее применяют, когда невозможно забурить скважины из-за слабого почвенного состава, плохого состояния сооружения или существующего запрета на подобные работы.

Усиление столбчатого фундамента укрепляется вдавливаемыми или буронабивными опорами. Отличие в технологиях состоит в том, что используются готовые к забивке опоры. После усиления таким свайным фундаментом появляется возможность перенести нагрузочные усилия от сооружения на новую опорную конструкцию.

Примерно таким способом можно поднять бревенчатый дом и укрепить фундамент под ним.

Установка винтовых опор

Укрепление фундамента свайно-винтовыми опорами немного отличается от предыдущего способа. Проблема заключается в том, что опору, ввинченную в землю, отрегулировать уже не получается.

Учитывая такую особенность, строители пользуются для укрепления фундамента старого дома винтовыми сваями одной из двух технологий:

с двух сторон фундаментной ленты устанавливают под уклоном винтовые опоры. Чтобы после того, как выполнено укрепление фундамента, изнутри дома к опорам оставался доступ, необходимо в определенных местах демонтировать пол. Лента сдавливается сваями и больше не дает просадку;
буром с алмазным наконечником устраиваются отверстия сквозного типа, вертикально устанавливаются винтовые сваи с каждой из сторон. Сооружение поднимается на домкратах, а для укрепления фундамента дома внутри отверстий размещаются швеллер или двутавр, которые потом привариваются к свайным опорам.

Отливы и обоймы

Рассмотрим еще два вида усиления фундаментов.

Отливы рекомендуется использовать для оснований, возведенных из кирпичного материала или бутового камня. Как усилить фундамент дома в этом случае? Железобетонный отлив выполняет функцию арматурного каркаса. Установка его выполняется с двух сторон, отжим выполняется таким образом, чтобы верхняя часть не соприкасалась со стеной.

После этого сооружение закрепляется домкратами, отрываются траншеи с двухметровыми захватками. Свободное пространство, находящееся между стеной и отливом, бетонируется.

Как правильно укрепить фундамент старого дома обоймами? Для этого в грунте устраиваются скважины, в которые устанавливаются арматурные прутья или железобетонные балки и выполняется их соединение со старой несущей конструкцией. Увеличивается прочность фундамента, уменьшается его усадка.

Железобетонные обоймы могут быть уширенными и вертикальными. В первом случае нижняя часть элемента выведена за границу контуров стен на расстояние, соответствующее их толщине.

Усиление ленточной конструкции

Теперь рассмотрим, как укрепить ленточный фундамент, чтобы он не садился. Тем более, что такой тип конструкций в частном строительстве применяется чаще всего.

Алгоритм действий выглядит следующим образом:

фундаментная основа объекта обкапывается по всему периметру;
старый бетон удаляется, отверстия расширяются, основание просверливается, вставляются арматурные прутья;
выступающие бетонные части по возможности удаляются;
по арматурным пруткам наваривается металлический каркас;
выставляется опалубочная конструкция;
заливается бетонный раствор.

Укрепление основания из бутового материала

Усиление фундамента из камня или фбс требуется, если за лицевой стороной забутовка выполнена плохо, либо использовались менее прочные камни, размылся раствор.

Ели разрушительные процессы связаны с грунтовой водой, необходимо устроить дренаж и отмостку.

При проседании из-за образования пустот выполняется цементация кладки. Метод цементации заключается в подаче бетона по трубам, подведенным к пустотам.

Замена цокольной части

Если разрушительные процессы происходят в цоколе, то такую часть придется полностью менять, так как укрепить элемент из-под земли не получится. Лучше всего такие работы проводятся на объектах, возведенных из древесины, так как весит она меньше, чем каменный или кирпичный материал.

Если здание построено из кирпича или блочного камня, цокольный участок меняется отрезками, длина которых не превышает одного метра, а промежутки между новыми участками составляют три и более метра.

Чтобы выполнить установку опалубочных щитов, следует пройти в подвальное помещение, для чего в доме разбираются полы в тех местах, где предполагается замена цоколя.

Цепной пилой устраиваются пропилы в количестве пяти – десяти штук, при этом расстояние между крайними из них должно быть в пределах одного метра.

Участок делится на небольшие куски с помощью горизонтальных пропилов. Вырезанные куски извлекаются, поверхность основания очищается.

Устанавливается две опалубки – для внутренней и наружной частей сооружения. По бокам опалубочных щитов устраиваются отверстия под арматурные прутья.

По ширине опалубка должна превышать аналогичный параметр стены на пять – семь сантиметров с каждой из сторон.

Вертикально устанавливаются штыри каркасного основания. Делается все с таким расчетом, чтобы арматурные отрезки возвышались над фундаментной основой на десять – пятнадцать сантиметров. К ним горизонтально приваривают длинные прутья.

Заливается бетонная смесь, в которую добавлены пластификаторные компоненты. Через три – четыре недели можно менять соседние участки старого цоколя.

Заключение

За счет добавления новых элементов можно укрепить любое бетонное основание. Четкое соблюдение технологических процессов гарантирует, что фундамент сооружения будет эксплуатироваться длительный период. Если вам не известно, как выполнить такие работы, то пример расчета усиления любого фундамента можно найти в интернете.

Строительство каменного фундамента | Этот Cob House

Зданию нужен прочный фундамент, на который можно опираться. Это первая деталь, которую следует учитывать при возведении любого сооружения. Это должна быть единая и устойчивая основа для вашего здания, на которой можно будет сидеть, а также она должна выдерживать нагрузку здания. Во время первой недели из серии семинаров по устойчивому укрытию Апровечо (www.aprovecho.net) нашей целью было построить каменный фундамент для здания, над которым мы будем работать в течение следующих 7 недель.

Алан Эш, главный каменщик (thestonemason.com), был приглашен, чтобы проинструктировать и направить процесс строительства фундамента. Алан работает с камнем 30 лет, и у него был огромный багаж знаний и опыта, который он мог передать нам в течение недели. Алан — настоящий персонаж, с которым приятно работать! Он знает, как это сделать! И как он скажет: «Черт, я в порядке!» Он действительно чертовски хорош!

Фундамент был заложен в основном из сухого сложенного камня (местный базальт штата Орегон) и заделан известковым раствором на каждой опоре.Между другими камнями более высокого уровня был использован глиняно-известковый раствор. При сухой каменной кладке сила тяжести, трение и мастерство рабочего — вот что скрепляет вашу каменную работу.

Я подумал, что вместо того, чтобы писать большие длинные абзацы о том, что мы сделали, вот простой пошаговый процесс того, что мы сделали для создания нашей основы. Если у вас есть вопросы о каких-либо этапах процесса, оставьте комментарий ниже.

1. Подготовка площадки

Очистите площадку для выравнивания вашего здания.Сделайте его со всех сторон как минимум на 3 фута больше, чем размер вашего здания, чтобы у вас было пространство для маневра.
Установите доски для теста. Они позволяют прокладывать струны внутри и снаружи траншеи фундамента. Всегда используйте линейный уровень для выравнивания этих струн.
Убедитесь, что ваш фундамент «квадратный», используя теорему Пифагора.
Выкопайте траншею под фундамент до линии промерзания (зависит от того, где вы находитесь). Сделайте стороны траншеи вертикальными, квадратными по бокам и утрамбуйте дно.
Определите точку дренажа и сделайте дно траншеи с уклоном туда, где будет стекать вода. Стандартная хорошая практика — иметь наклон вниз ¼ дюйма на фут (1 дюйм на 4 фута). Это довольно незначительно. Для этого используйте переходник или уровень воды. Египтяне использовали уровни для воды, чтобы выровнять пирамиды, поэтому не отключайте их с помощью этого древнего инструмента. Он работает так же хорошо, как транзит для этой работы. Только убедитесь, что в нем нет пузырей.

2.Траншея для щебня и дренажная труба

Есть несколько способов сделать траншею под щебень для фундамента. У меня есть более подробное руководство в моей электронной книге «Построй дом из глыбы: пошаговое руководство».

Вот основы:

Положите несколько дюймов гравия на дно траншеи и утрамбуйте его. Используйте дренажный гравий.
Используйте ландшафтную ткань, чтобы покрыть дно и боковые стороны остальных поверхностей траншеи. Оставьте достаточно сверху, чтобы вы могли снова завернуть его, когда закончите.
Обычно вы хотите начать каменный фундамент или стену на высоте около 6 дюймов ниже уровня земли. Так что измерьте расстояние от верха траншеи примерно на 6 дюймов. Это будет то место, где заканчивается ваша траншея для щебня.
Снова заполните примерно 1/3 траншеи дренажным гравием. Теперь заполните верхнюю часть ландшафтной ткани.
Положите перфорированную дренажную трубу поверх этого слоя гравия. Убедитесь, что он ведет к месту слива.
Засыпьте оставшуюся часть траншеи гравием и накройте дренажную трубу, но пока оставьте еще 2 дюйма свободными.(Не забудьте оставить 6 дюймов ниже уровня земли, чтобы начать фундамент вашей стены ствола.) Так что оставьте около 8 дюймов свободным от гравия на этом этапе.
Покройте ландшафтной тканью поверх гравия, сделав своего рода «буррито». Покройте это еще 2 дюймами дренажного гравия со всех сторон.
Утрамбуйте гравий внутри траншеи.
Начните каменный фундамент или стену ствола.

3. Укладка камня

Оцените свой камень — отсортируйте камни по размеру.Более крупные камни войдут в основание вашего фундамента. Также выберите угловые камни с хорошим углом в 90 градусов и отметьте их большим X.
Установите следующий набор конических досок для теста. Вы должны построить их в соответствии с вашей структурой. Верхняя поверхность стен каменного фундамента должна быть НЕ МЕНЕЕ 16 дюймов в ширину. Минимальная высота стенки ствола над уровнем земли также должна составлять 18 дюймов. Наши баттеры поднимались на 2 дюйма на каждый фут вверх.
Уложите угловые камни для первого слоя и начните с него.
Сначала уложите внешний слой. Вероятно, у вас будет один внутренний и внешний слой камней для вашего фундамента.
Всегда кладите камни вдоль стены! Это важно для того, чтобы ваш фундамент прослужил долго.
Положите камни так, чтобы «лицо», которое вы хотите, было видно снаружи стены фундамента. Попробуйте использовать грани с небольшим наклоном вверх. Это поможет придать вашей стене красивый вид.
Вы хотите, чтобы все ваши камни соприкасались.Их все нужно трогать!
Вставьте «сердцевину» между большими камнями. Это важный шаг! Сердцевина — это просто камни меньшего размера или гравий, которые помогают поддерживать большие камни и заполняют промежутки. Используйте для этого свою «пустую» породу. Попробуйте вставить один камень побольше, а затем несколько меньших. Добавляя сердечко, всегда кладите его с внутренней стороны каменной стены, а не с внешней стороны стены. Это предотвращает их выклинивание со временем. Кроме того, не заставляйте сердце войти внутрь.Вы не хотите беспокоить положение ваших больших камней.
Теперь выложите внутренний слой камней. Используйте камни без хорошей формы или лица для внутренних слоев, так как они не будут видны. Как сказал нам Алан Эш: «Просто возьмите самый дерьмовый большой камень!» Слова Мастера… (Примечание: это не всегда его общее практическое правило. У него есть причина для того, что он говорит.) Добавьте больше сердечности, чтобы заполнить все пробелы.
Для «статической» укладки камней вы кладете камни по одному слою за раз.Для каждого слоя проложите струну, прикрепив ее к двум противоположным конусным доскам для теста. Это также поможет вам подняться на правильный склон.
Следуйте правилу «1 больше 2». Положите один камень, чтобы закрыть разрыв между двумя камнями под ним. Это называется «разрыв сустава».

4. Стыковка

Если вы измельчаете камни вместе, поднимите камни и отложите их в сторону. Держите их в одном направлении, чтобы знать, как они должны вернуться на место.
Положите раствор туда, где будет сидеть ваш камень.
Поместите камни на место поверх раствора.
Снова вставьте сердцевину и при необходимости добавьте новую сердцевину в ступку.
Для этой конструкции мы использовали раствор Natural Hydraulic Lime. Вы также можете использовать цементный раствор, если хотите. NHL лучше всего подходит для заделки камней под землей, поскольку они затвердевают в воде. Его труднее найти, чем цементный раствор, и он стоит намного дороже. Если вы живете на восточном побережье, вы можете получить НХЛ и известковую замазку через Virginia Lime Works.
Это потенциально хороший рецепт известкового раствора: используйте 3 части песка на 1 часть NHL. Количество воды может варьироваться, но это будет примерно ½ части воды. Мы протестировали песок, который мы использовали, на наличие пустот, а также на градацию, и именно так мы пришли к формуле 3-1. Часто это может быть 2,5,1 или даже меньше.
Хороший рецепт глиняно-известкового раствора: 6 частей песка, 1 1/2 части просеянной глины, 1/2 части известковой замазки и примерно 1 часть воды. (Сначала добавьте воду и известь.) Этот раствор можно использовать только на части стены выше уровня.

Это в основном суммирует то, что мы сделали, и как построить каменный фундамент для вашего дома из глины или любого другого здания, которое вы можете себе представить. Не забудьте оставить свои вопросы и комментарии ниже. Вы также можете увидеть много других фотографий этого проекта на нашей странице в facebook!

Также посмотрите мое видео ниже, чтобы узнать, как собирать камни.

А если вам нужны еще более подробные инструкции о том, как построить один из этих каменных фундаментов, присоединяйтесь к моему онлайн-семинару по початкам, где вы получите более 9 часов подробных видеоуроков.Нажмите здесь, чтобы присоединиться сейчас.

Вы успешно подписались! Проверьте свой почтовый ящик на наличие ссылки для скачивания.

Фундамент траншеи из щебня

1. Траншея

Траншея должна проходить под всеми внешними
точки опоры нагрузки, непрерывно по всему периметру
строительство.Любые внутренние точки нагрузки (под домом)
может просто отдыхать на ненарушенной земле (устойчивая почва, очищенная от верхнего слоя
почвы), так что объем необходимой копки минимален по сравнению с вашим
стандартная бетонная плита.

Минимальная глубина траншеи определяется местным
безморозная глубина. Это та глубина, на которой температура никогда не
опускается до нуля C, поэтому любая вода, попадающая в траншею, будет
поэтому не замерзнуть.Затем дно траншеи должно иметь уклон.
с ровным спуском не менее 3 см на каждый метр траншеи,
отвод воды к одной точке. С этого момента вода может
быть отведено от фундамента через выпуск к любому
дневном свете или в сухом хорошо.

2. Геотекстиль для фильтровальной ткани

Затем траншея должна быть облицована геотекстилем, чтобы
предотвратить засорение траншеи окружающей почвой
и розетка.Этот геотекстиль действительно единственный ненатуральный
материал, который вам нужен для правильной работы этого фундамента. В
траншея, вероятно, обошлась бы без нее хотя бы на
в то время как любое заиливание постепенно снижает способность траншеи
для слива воды, в конечном итоге превращая траншею для щебня
совершенно бесполезный, с морозным пучением, которое только и ждет, чтобы случиться.

3. Щебень

После облицовки траншеи геотекстилем ее постепенно заполняют.
с угловатыми и мытыми камнями (см. рисунок внизу справа), средний размер которых составляет
2,5-5 см, уплотнение через каждые 30 см с помощью ручного привода
тампер или пневматический тампер.Щебень нужно помыть
перед заполнением траншеи, иначе она будет содержать песок и
более мелкие частицы, которые могут засорить траншею и / или выходное отверстие
время.
Продолжаете засыпать траншею щебнем и утрамбовывать ее
через каждые 30 см слоя, пока не достигнете глубины 20-30 см ниже уровня грунта.
(поверхность земли). Здесь начинается каменная кладка.

Искусство скользящей опалубки: грунтовка для каменной кладки — Сделай сам

Узнайте, как строить дома с помощью скользящей опалубки.Эта грунтовка для каменной кладки показывает, как скользящая форма позволяет создавать долговечные, неприхотливые, устойчивые к атмосферным воздействиям и огнестойкие дома. (См. Фотографии и схемы каменной кладки в галерее изображений.)

Каменные дома обладают как прочными, так и привлекательными качествами. Войдите в него, и мгновенная и ощутимая аура безвременья становится очевидной, и все другие формы строительства кажутся хрупкими по сравнению с этим. Строительство из материалов столь же старых, как природа, также заставляет дом казаться частью истории страны.Памятник вашей семье.

В этой грунтовке для каменной кладки используется метод каменной кладки, который мы называем скользящей опалубкой. По обеим сторонам стены размещены короткие крепостные стены до двух футов высотой, служащие ориентиром для каменной кладки. Вы заполняете формы камнем и бетоном, а затем «выскакиваете» формы на следующий уровень. Слипформинг упрощает работу с камнем даже для новичка.

Слипформинг — это старомодный стиль кладки, в результате которого получается беспорядочный или «бутовый» вид, без однородных швов или резких, чистых линий, как у большинства современных каменных блоков.Фактически, опалубка сравнительно грязная, и вы часто обнаружите, что капли цемента постоянно прилипают к поверхности породы, когда вы удаляете формы. Но эти пятна также способствуют образованию «патины» на каменной кладке, придавая ей вид состаренного. Мы редко удаляем потеки, даже когда можем.

Формование скольжения сочетает в себе каменную кладку и бетонные работы, чтобы сформировать стену, обладающую одинаковыми свойствами. Стены имеют красоту и прочность камня с армированием из бетона и стали.Конечный продукт долговечен, не требует особого ухода и практически устойчив к атмосферным воздействиям и возгоранию.

В литературе, доступной на момент начала строительства, были показаны стены, которые были каменными снаружи и бетонными внутри (буквы от A до H, упомянутые в этой статье, относятся к схемам в галерее изображений). У них были каркасные стены, построенные против бетона для удержания изоляции и крепления гипсокартона (A). Эта комбинация всегда казалась нам неэффективной, отчасти из-за дублирования несущей стены, но также и потому, что стойки представляют собой проводящие щели в изоляции.В некоторых проектах мы избежали необходимости во внутренних стойках, применив клеи для приклеивания жесткой изоляции и гипсокартона непосредственно к бетону (B). (Электропроводка и водопровод проложены в изоляцию.)

Нам также нравится, чтобы наши дома выглядели такими же естественными как внутри, так и снаружи, поэтому мы всегда строим стены из камня внутри и снаружи с жесткой изоляцией внутри. Для этого мы формируем обе стены одновременно и проталкиваем короткие куски арматуры горизонтально через изоляцию, чтобы связать стены вместе (C).В нашем доме некоторые каменные стены полностью находятся внутри дома, они предназначены для поддержки верхнего этажа из бревен и защищены от непогоды теплицей впереди. Эти стены не имеют теплоизоляции, а просто состоят из камня с обеих сторон и бетона в сердцевине (D). (Электропроводка и сантехника могут быть помещены в этот тип стены, но я не рекомендую это для новичков.)

Ширина каждой стены на чертежах определяется количеством места, необходимого для камня и бетона, и размером размерной древесины, используемой для обрамления дверей и окон.Например, 2 на 10 действительно имеет ширину 9 1/4 дюйма, поэтому мы делаем стены такой ширины и прикручиваем скользящие формы непосредственно к лицевым сторонам оконных или дверных коробок.

Для следующего поколения технологии скользящих форм мы планируем использовать листы белого полистирола с изоляцией изголовья толщиной 6 дюймов с полосками обшивки 1 на 2, встроенными в одну поверхность, для крепления гипсокартона (E). Мы вырежем все двери и окна и установим листы размером 4 на 8 футов, поместив в бокс по всему дому изоляцию.Этот утеплитель будет служить опалубкой внутри дома, избавляя от необходимости половину опалубки и половину опалубочных работ. Это также обеспечит прямые, отвесные стены с самого начала.

Стойки

Фундаменты для каменных стен очень похожи на те, что используются в обычном строительстве, только больше. Для большинства каменных работ я рекомендую обрамлять опоры 2 х 10. Сделайте опоры широкими, как стены, плюс достаточно дополнительной ширины, чтобы установить формы для первого слоя скользящей опалубки.Самое главное, используйте много стальной арматуры — по крайней мере, три пролета арматурного стержня 1/2 дюйма на опоре шириной 18 дюймов, желательно больше. Опор такого размера будет достаточно для каменных стен высотой примерно до 12 футов. По поводу более высоких стен проконсультируйтесь с инженером. Вам также следует проконсультироваться с инженером, если вы строите на почвах, которые кажутся вечно влажными, содержат значительное количество песка или мягкой глины или иным образом кажутся возможными смещения.

«Эксперты» говорят, что опоры следует размещать ниже линии замерзания (от 4 до 5 футов глубиной в Монтане), но подрядчики строят здесь обычные дома с опорами только на 2 1/2 фута вниз, по какой причине я до сих пор не знаю .В любом случае, есть несколько способов минимизировать ваши расходы, поэтому вы не строите и не зарываете в землю четыре фута совершенно хорошей стены. Один из способов — спроектировать дом с полуподвалом, чтобы использовать всю высоту фундаментной стены. Другой метод — построить неглубокий фундамент и изолировать землю от дома, чтобы линия замерзания была выше уровня основания. Третий метод — залить фундамент как часть «плавающей плиты» на толстой подушке из гравия, чтобы дом «парил» над любыми морозными пучками.

Конкретная информация о проектировании и строительстве фундаментов выходит за рамки этой статьи, но доступна во многих обычных строительных книгах. Однако последний этап подготовки к возведению каменной стены — это установка анкеров в свежий бетон, чтобы связать опоры и будущие стены вместе. Легкий способ сделать это — проткнуть арматуру через опору через каждые два фута вдоль стен, за исключением дверных проемов. Таким образом, работы с вертикальной арматурой для стен полностью завершены, и вы не забудете об этом позже.

Профили

Формы скольжения просты в изготовлении. Просто прикрутите куски фанеры размером 2 на 8 футов 1/2 дюйма на рамы 2 на 4. Фанера должна быть окрашена отработанным моторным маслом или обычным маслом, чтобы бетон не прилипал к дереву. Скользящие формы — это универсальный инструмент. Мы используем их для строительных лесов, и однажды мы скрепили их все вместе, чтобы сделать временный навес для хранения на зиму.

Чтобы установить скользящие формы, начните с нанесения меловой линии на опоры для направляющей и расположите формы вдоль стен, внутри и снаружи; затем прибейте их вплотную.Желательно, чтобы шипы на обратной стороне форм были выровнены между внутренним и внешним наборами. Теперь сделайте временные распорки из обрезков дерева, например, 2 на 2. Они должны быть обрезаны по ширине стены и помещены между формами, чтобы удерживать нижние части друг от друга (F). Распорки для верхней части форм изготавливаются аналогичным образом, но их следует прибивать к более тонким кускам дерева, например, фанере или 1 на 2, и размещать поперек вершин форм. Прокладки 2 на 2 удерживают формы отдельно, в то время как более длинные 1 на 2 прибивают к вершинам форм, чтобы связать формы вместе (G).Это устраняет необходимость в проволочной стяжке в верхней части форм. Чтобы связать днища вместе, просто просверлите отверстия по обеим сторонам шпилек через заднюю часть формы. Купите моток проволочной связки в строительном магазине и пропустите проволоку через формы, обернув их вокруг шпилек, и скрутите концы проволоки вместе за пределами форм. Вставьте гвоздь между проволоками и скрутите проволоки, чтобы формы плотно прижались к деревянным распоркам (H). На обратной стороне формы должны быть верхняя и нижняя прокладки и проволочная стяжка для каждой шпильки.

Очень важно получить прямую и вертикальную установку первой формы. К счастью, скользящие формы почти выравниваются, когда вы затягиваете стяжки. Небольшие неровности здесь и там и несколько прокладок — все, что обычно требуется для выпрямления и выравнивания форм.

Арматура

Арматурный стержень или арматурный стержень, как его обычно называют, — это просто стальной стержень, встроенный в бетон, чтобы связать всю кладку вместе. Арматура помогает защитить кирпичную кладку от растрескивания или разрушения, если земля под вашим домом смещается.Небольшое смещение может произойти из-за веса дома, оседающего в земле, но наибольшее смещение вызвано землетрясениями. Землетрясения создают серьезные нагрузки на здание, поскольку земля раскачивается взад и вперед, а надземная конструкция создает инерцию в одном направлении, а затем срывается в другом направлении. Дома, построенные в земле, страдают меньше, потому что они имеют тенденцию перемещаться при землетрясениях.

Люди бегут из Калифорнии каждый раз, когда происходит сильное землетрясение, но этот штат на самом деле является одним из наиболее безопасных мест для землетрясения.Крупные землетрясения возле мегаполисов в Калифорнии приводят к удивительно небольшому количеству смертельных случаев из-за строгих строительных стандартов. Землетрясения аналогичной силы в странах третьего мира могут убить тысячи людей, потому что их дома из глины, камня или каменной кладки не имеют арматуры, которая могла бы удерживать их вместе.

Люди за пределами Калифорнии слишком довольны строительными стандартами. Хотя большая часть страны может не испытывать такой сильной сейсмической активности, все части страны периодически подвергаются сильным землетрясениям.Независимо от того, где вы живете, важно использовать много арматуры для каменных стен.

Как отмечалось в разделе, посвященном опорам, мы начинаем с отрезков арматурного стержня длиной 1/2 дюйма по вертикали, расположенных через каждые два фута вдоль стены. Мы сгибаем их вокруг оконных рам по мере приближения к ним, чтобы в этих точках было сравнительно больше усиления.

Мы укладываем арматуру горизонтально примерно на каждый фут по стене. Это особенно важно в углах, и арматурный стержень в этих точках должен быть изогнут на три или более футов в каждом направлении.

Арматурный стержень удивительно дешев, стоит всего около трех долларов за 20-футовый стержень диаметром 1/2 дюйма, но он все равно складывается, когда вы покупаете его много. К счастью, для арматуры вы можете использовать любой достаточно чистый, тонкий кусок стали. Мы связали вместе все стены в нашем доме над дверью и оконными рамами с помощью найденных нами стальных тросов диаметром в один дюйм длиной 40 футов. Наши стены и опоры забиты всевозможными другими кабелями, стальными столбами для забора и колючей проволокой.Вы можете обнаружить, что кладка может быть конструктивным способом навести порядок в вашем районе!

Скалы

Камня можно купить практически на любом кирпичном заводе, но гораздо лучше приобрести свои собственные, если у вас есть источник. Камни из кирпичного завода дороги, отчасти потому, что их обычно перевозят за сотни миль от карьера, но также потому, что камни выбираются для ручной кладки, с одинаковой толщиной и плоскими, похожими на кирпичи платформами по всему периметру. Кладка скользящих форм гораздо более щадящая, чем ручная работа, и вы можете легко сэкономить от 100 до 200 долларов за час усилий, путешествуя по сельской местности, собирая практически любые камни, которые вы можете найти.Только будьте осторожны, чтобы не перегружать свой автомобиль. Как правило, масса камней в кузове пикапа в фут глубиной составляет кубический ярд и весит примерно 2000 фунтов!

Камни должны быть твердыми, без трещин и крошек. У формы должна быть хотя бы одна хорошая плоская поверхность. Избегайте соблазнительных тонких камней толщиной всего в один-два дюйма. Они могут в конечном итоге оторваться от стены, оставив некрасивый участок бетона обнаженным. Камни должны иметь среднюю толщину около двух третей ширины стены, которую вы формируете, но может варьироваться от 3 1/2 до 7 дюймов в стене шириной 9 1/4 дюйма.Не используйте камни толщиной со стены; Бетонная основа является неотъемлемой частью системы скользящей опалубки.

Фермы часто являются хорошими источниками камня. Фермеры собирают камни с полей и удобно складывают их в кучу для загрузки. Обычно они дают вам сваи, потому что они им не нужны. Мы собрали большую часть наших камней в горах в пределах мили от нашего дома, но мы также собрали речные камни вокруг джакузи и принесли с собой несколько особых камней с пикников.Дом на этих фотографиях (внешние размеры 25 на 40 футов) был построен из камней, которые мы собрали в заброшенном карьере. В нем 16 грузовиков, и, наверное, вдвое больше, чем в нашем собственном доме.

Бетон

Работа с цементом — это всегда весело, потому что вы можете создавать камни. Цемент изготавливается из известняка или мела, а также из сланца или глины, измельченных в порошок и обожженных в печи. Вода химически связана с исходными материалами, и для разрыва молекулярных связей требуется большое количество тепла. Этот тип цемента называется портландцемент типа I и II, и именно это вам следует просить на кирпичном заводе.

Добавление воды к цементному порошку активирует химическую реакцию связывания цементной пыли с породой. Большая часть химической реакции происходит в течение первых нескольких дней, но цемент продолжает заметно затвердевать в течение месяца, а в последующие годы становится все труднее. Чтобы химия работала должным образом, важно не допускать высыхания цемента в первые день или два. Свежую кладку можно обрызгать водой или накрыть брезентом или одеялом в очень жаркую и сухую погоду, чтобы она не высыхала слишком быстро.

Для изготовления бетона в цемент добавляют песок и гравий. Частицы разного размера сцепляются друг с другом, создавая более прочную связь, как если бы вы сцепили пальцы обеих рук, чтобы не дать кому-нибудь их развести. Поищите на желтых страницах источник песка и гравия. Гравий, используемый в бетоне, обычно представляет собой ячейку размером 3/4 дюйма, что означает, что он проходит через экран с отверстиями такого размера. Я предпочитаю мелкий гравий (3/8-дюймовая сетка), потому что он лучше течет между камнями, но иногда он дороже, чем обычный бетонный гравий.Для бетона можно использовать промытый или кладочный песок. Кладочный песок более мелкий и обычно более дорогой, но он лучше подходит для отделочных работ. В нашем районе песок и гравий стоят около 5,50 долларов за ярд и выше, плюс около 6 долларов за ярд за доставку (50 миль). Мы заказываем полную загрузку каждого из них за раз (от 10 до 15 ярдов). Стены скольжения состоят примерно из равных частей из бетона и камня.

Бетономешалка с электроприводом является обязательным условием для работы с sfipform, и вы можете получить хорошую бывшую в употреблении менее чем за 200 долларов.Мы делаем бетонную смесь из одной части цемента, трех частей песка и трех частей гравия. Получается примерно две кофейные банки с цементом, одно пятигаллонное ведро песка и одно гравийное ведро.

Укладка камня

Начните первый ряд, выложив слой бетона толщиной от одного до двух дюймов и поместите в него самые большие камни. В противном случае для максимальной эффективности я рекомендую закладывать как можно больше камня во всех формах. Часто перед заливкой бетоном можно уложить камни на несколько глубин.Просто убедитесь, что вокруг каждого камня есть место для нанесения раствора. Также работайте над эффектом «наслоения кирпича», перекрывая стыки между камнями на каждом уровне. Положите столько камней, сколько сможете, а затем начните перемешивать цемент.

Сделайте первую партию бетона, смешав ингредиенты в сухом состоянии, затем добавьте воду. В идеале смесь должна быть достаточно липкой, чтобы скользить по каждому камню, но не настолько жидкой, чтобы она стекала через стыки и спускалась по скалам.

Измерьте количество воды, использованной в этой первой партии, затем налейте такое же количество воды в миксер, чтобы очистить его.Сохраните эту воду и добавьте в воду гравий, цемент и песок в указанном порядке для смешивания последующих партий. Добавление песка в последнюю очередь позволяет ему проникать в промежутки между гравием, а не скапливаться сзади.

Вы должны носить резиновые перчатки, чтобы защитить руки от цемента. Резиновые перчатки также пригодятся для работы с раствором между камнями. Мы используем банки из-под кофе, чтобы забить бетон из тачки в стены, а затем опускаем руки в перчатках в стену, чтобы бетон между камнями вибрировал.Залейте бетон поверх каменной кладки, затем поместите новый ряд камней на свежий раствор и продолжайте укладку, как раньше.

Это нормально, если некоторые камни выступают над формами, но наклоняют их назад хотя бы на четверть дюйма, в противном случае они имеют тенденцию выпирать формы на следующем уровне.

В конце дня вы должны накрывать кладку одеялами или мешками с цементом, особенно в жаркую, сухую или морозную погоду. И всегда замачивайте старую кладку из шланга, прежде чем снова начинать ее добавлять.В противном случае сухой раствор впитает влагу из нового материала до того, как он должным образом застынет.

Движение вверх по стенам

Самый простой способ переместить формы вверх по стене — это установить новые формы поверх предыдущего слоя. Однако, как правило, более желательно снять старые формы и сколоть любые комки бетона на скалах, прежде чем они станут слишком твердыми. Поднимите формы вверх и удерживайте их на ходулях. Стойки можно просто подпереть снизу или навинтить на боковые стороны форм.Сначала формы будут шататься, пока вы не прижмете их к стене проволочными стяжками.

Легче перемещать формы вверх по стене в тех местах, где дверные и оконные рамы уже установлены. Просто поднимите формы на нужную высоту и прикрутите их к раме. В этих точках вам не понадобятся проволочные стяжки или распорки.

Окна и двери

Есть много способов сэкономить деньги и утилизировать старые ресурсы при строительстве дома, но вы должны быть очень осторожны с повторным использованием окон и дверей.Например, мы склонны думать, что экономно и экологически разумно спасать окна и повторно использовать их. Но затраты и энергия, затраченные на изготовление нового окна, ничтожны по сравнению с количеством и стоимостью энергии, которая просочится через стекло в течение его срока службы. Часто самый разумный способ действий — выбросить старые окна, особенно одинарные, и заменить их стеклопакетами с двойным или тройным остеклением.

Конечно, всегда есть компромиссы, особенно когда вы платите наличными по мере использования.Иногда целесообразнее установить старые окна, а в будущем просто принять более высокие счета за топливо. Мы установили в теплице б / у стеклопакеты для раздвижных дверей, потому что они были практически бесплатными, а дом мы строили почти без денег. Наш дом достаточно эффективен с этими окнами, но для того, чтобы в конечном итоге достичь 100-процентного пассивного солнечного отопления, нам придется заменить эти блоки новыми криптоновыми газовыми окнами с тройным остеклением и низким энергопотреблением, которые появятся на рынке.

Если вы все-таки устанавливаете бывшие в употреблении окна и двери, то вы должны, по крайней мере, убедиться, что размеры взаимозаменяемы с теми, что есть на рынке сегодня. В противном случае, если вы сделаете новые окна, специально изготовленные для проемов нестандартного размера, ваши расходы, как минимум, удвоятся, когда вы все же решите обновить.

Для установки новых окон вы должны выбрать их перед началом строительства и построить рамы в соответствии с «приблизительным размером», указанным для каждой единицы. Вы также можете сделать рамы очень большими, чтобы изолировать тепловой зазор, который проходит через каменную кладку (I).Мы добавляем рамы на три дюйма в ширину и высоту, чтобы внутри оставалось место для жесткой изоляции и гипсокартона. Прибиваем 2 х 4 шайбы по внешнему краю, чтобы прикрепить окна (J). В нашем следующем проекте у нас будут оконные рамы, изготовленные по индивидуальному заказу из листового полистирола высокой плотности, чтобы исключить как тепловую утечку, так и деревянную раму (K). Мы будем использовать окна, которые можно приклеивать, а не прибивать гвоздями.

Постройте оконные и дверные коробки на земле и прикрепите распорки по углам, чтобы они оставались прямоугольными.Частично просверлите винты по периметру рамы, чтобы закрепить дерево к бетону. Большие рамы должны быть временно закреплены внутри, чтобы они не изгибались внутрь сбоку или сверху, пока вы занимаетесь каменной кладкой.

Дверные коробки часто устанавливают прямо на опоры, при этом следует оставлять щель в формах хотя бы через один дверной проем. так что вы можете входить и выходить на тачке. Для симметрии мы обычно выравниваем верхние части окон с верхними частями дверей, даже если окна имеют несколько размеров.Измерьте расстояние от верха дверной коробки, чтобы найти начальную точку для установки окон. Отметьте это с помощью уровня и карандаша на внутренней стороне форм. Иногда самое сложное — это не забыть перестать класть камни, прежде чем раскачивать весь вход!

Каменная кладка должна заканчиваться на один или два дюйма ниже окон. Затем уложите в толстый слой раствора и опустите оконную раму в формы, вдавив ее в раствор. Проверяйте уровнем во всех направлениях и перепроверяйте его по мере работы до конца дня.Имейте в виду, что и ваши успехи, и ваши ошибки будут навсегда «высечены в камне».

Оконные и дверные коробки шириной до четырех футов можно перекрыть камнем, выложив несколько отрезков арматуры 1/2 дюйма в слой раствора глубиной один дюйм поперек верхних частей рам. Покройте арматуру бетоном, затем добавьте камни. Более длинные пролеты могут быть выполнены с использованием 6-дюймовой арматуры.

Крыша

Опалубка в верхней части стены должна быть очень ровной.Заполните формы каменной кладкой, но остановитесь на 1-2 дюйма ниже верха. Закройте верх стены толстым слоем раствора, но будьте осторожны, чтобы раствор не попадал на внешний край, чтобы он не стекал по каменной кладке. Разровняйте раствор по верху стен, затем вбейте анкерные болты в свежую кладку примерно через каждые четыре фута вдоль стен. Когда кладка затвердеет, прикрепите «пластину порога» к анкерным болтам и прикрепите кровельную систему к пластине порога.

Торцы фронтона легко заполнить камнем после того, как будут установлены стропила или фермы.просто убедитесь, что вы выровняли стропила так, чтобы по одному комплекту можно было забетонировать в каждом фронтоне, предпочтительно по внутренним краям стен (L). Затем продолжите работу со скользящей опалубкой, используя стропила в качестве направляющих внутри формы. Вам нужно будет остановиться у основания стропил, затем снять формы и построить плавающие стропила (M) с опорами, опирающимися на каменную кладку. Теперь закончите оставшуюся каменную кладку между опорами (N). Это будет работа от руки, без использования форм.

Обратите внимание, когда вы строите изолированную двойную стену, внутренняя стена должна заканчиваться достаточно короткой, чтобы обеспечить непрерывную линию изоляции от стены до крыши.

Заполнение швов

Каменная кладка не совсем закончена, когда вы снимаете формы со стены. Вы увидите зазоры самых разных размеров между камнями и куски бетона, неплотно прилипшие к стене. Бетон в любом случае получается комковатым, поэтому между камнями его нужно затереть более мелким раствором. Это называется заливкой швов или зашивкой стены.

Заливка швов на стене заполняет все маленькие пространства; это делает камень более прочным и защищает стену от непогоды.Однако сначала вам нужно использовать молоток, долото или кирку, чтобы расколоть бетон на поверхности стены. Также отбейте бетон на дюйм или около того между камнями; это даст достаточно места для раствора для затирки швов. Очевидно, что лучше всего удалить бетон через день или два после заливки, пока он не затвердел. Просто будьте осторожны с камнями. Плохой удар может легко расшатать камень.

Затирку швов не нужно делать сразу, но лучше делать это, пока у вас еще есть импульс к проекту.Кроме того, затирка подчеркнет красоту вашей каменной кладки. Это кладка, эквивалентная обрамлению картины.

Мы испробовали много различных смесей для затирки швов, и теперь мы предпочитаем смесь из одной части извести, а не из двух частей цемента (Тип I и II) и восьми частей песка для каменной кладки. Отмеряем это кофейными банками и перемешиваем в тачке мотыгой. Раствор должен быть достаточно влажным, чтобы легко проникать в стену, но при этом он не должен быть настолько влажным, чтобы не проседать в стыках или не размазаться по всей поверхности камня.Промойте стену из шланга перед тем, как начать заливку раствора, чтобы старый бетон не высасывал влагу из свежего раствора.

Дополнительные инструменты, которые вам понадобятся для затирки швов, — это растворная доска и небольшие шпатели. Строительную доску можно сделать, прикрепив любую ручку к середине 12-дюймового квадратного куска фанеры 1/2 дюйма. Возьмите доску снизу и насыпьте строительный раствор сверху. Затем приложите край доски к стене, где вы работаете, и вытолкните раствор прямо с доски в швы раствора вокруг камней.В продаже имеются шпатели для затирки швов или шпатели разных размеров, но моим любимым инструментом по-прежнему остается дешевый гибкий шпатель шириной около 1 1/4 дюйма.

Может показаться странным использование такого широкого шпателя, когда так много стыков раствора меньше дюйма в ширину, но есть и более широкие стыки, и этот инструмент подходит для всех. Заливаем швы цементом, затем снова вдавливаем кельмы под углом по краям камней; это выделяет отдельные камни, выступая в центре швов раствора.Конечно, существует множество стилей затирки швов, и вам следует практиковаться на удаленной части стены, пока не найдете технику, которая вам нравится.

Заливка швов может быть мучительно медленной, но я научился получать удовольствие от этого процесса. Слишком часто мы спешим, спешим, кидаемся от одного проекта к другому, но затирку швов нельзя торопить. Вы можете потратить целый день на заливку швов на участке стены размером 8 на 10 футов, но это медитативная работа. У вас будет время поразмышлять о своих мечтах и о том, как и дальше их добиваться самыми легкими способами.В конечном итоге вы можете сэкономить больше времени на всех своих других проектах, чем вы на самом деле потратили, глядя на стену, делая затирку! Затем, в конце дня, вы можете отступить и моргнуть, понимая, что стены вашего замка закончены, и это действительно не заняло так много времени!

Томас и Рене Элпель владеют и управляют открытой начальной школой Hollowtop в Пони, штат Монтана. В школе проводятся семинары по каменной кладке и другим альтернативным методам строительства, а также занятия по навыкам примитивной жизни.Для получения дополнительной информации о школе напишите им уход за HOPS, Pony, MT.

Первоначально опубликовано: декабрь 1996 г. / январь 1997 г.

школ EQR из бутового камня

Обновлено: май 2015 г.

В период с 2007 по 2012 год Фонд Smart Shelter Foundation построил сейсмостойкие школы и здания в 20 деревнях Непала. Все постройки пережили недавнее землетрясение без значительных повреждений. Доказано, что наши здания и техника выдерживают сильные землетрясения.

Smart Shelter Foundation работает в областях с низким уровнем знаний в области строительства и ограниченными возможностями выбора материалов. Мы подсчитали, что добавление следующих шагов к проекту делает ваши здания примерно на 20–30% дороже. Это означает, что за разумные дополнительные инвестиции вы можете значительно снизить риск обрушения во время землетрясения.

На этой странице вы можете найти пошаговое руководство о том, как построить сейсмостойкие школы из щебня или горных камней , в соответствии с непальским контекстом.Если вы хотите получить это руководство в виде документа, отправьте нам электронное письмо через страницу контактов и сообщите нам, как и где вы планируете его использовать.

Важное примечание! Имейте в виду, что нам потребовались годы присутствия на объекте, чтобы получить эти знания и опыт. Мы всегда советуем искать соответствующую техническую помощь для таких конкретных проектов, связанных со строительством. Возможно, мы сделаем для вас дизайн, за который попросим небольшую плату.

10 практических правил для одноэтажных зданий в каменной кладке из щебня

Следующие практические правила применимы к зданиям, у которых есть только первый этаж.Все описанные шаги также показаны в галерее изображений ниже.
Изображение предоставлено и отредактировано: Bothara, J. and Brzev, S .; Учебное пособие по каменной кладке, Мировая жилищная энциклопедия EERI.

Правило 1. НЕ строите прямо на склонах.

Для строительных площадок в холмистой местности рекомендуется строить на расстоянии не менее 3 метров от склона. В качестве альтернативы можно построить подпорную стену, чтобы предотвратить возможное обрушение откоса.

Правило 2. Используйте простые и симметричные формы в плане.

ЗАПРЕЩАЕТСЯ делать неправильные формы в плане, такие как L, H, T и U-образные формы. Во время землетрясения здания неправильной формы, вероятно, пострадают больше, чем аналогичные здания правильной формы.
НЕОБХОДИМО сделать планы регулярными; Квадраты, прямоугольники и круглые планы — хорошие формы.

Правило 3. Разделите объемы здания на отдельные блоки.

Разделите здание на более мелкие регулярные блоки с зазором не менее 3–4 дюймов.Другой вариант — создать коридор или переход между отдельными объемами.
L, U и T формы могут быть разделены на прямоугольные блоки, разделенные промежутками.

Правило 4. Максимальные размеры здания.

Максимальное соотношение ширины к длине = 1: 3.
Максимальный свободный пролет комнат = 6 метров = 20 футов.
Максимальная высота стены из бутового камня составляет 3 метра = 10 футов (у нас высота 2,6 метра).
При стенах из бутового камня сделайте контрфорсы на всех углах и стыках, чтобы укрепить стены.Лучше всего сделать и внутренние стены, и контрфорсы.

Пример. В Непале мы делаем классы максимальной длиной 6 метров. Это означает, что максимальная длина любого строительного объема составляет 18 метров. Таким образом, наш максимальный размер здания составляет 6 x 18 метров = 20 x 60 футов, и в нем есть 3 классных комнаты. Если мы делаем школу из 5 классов, мы делим ее на 2 тома с промежутком или коридором между ними.

Правило 5. Фундамент должен быть прочным и иметь хорошее сцепление.

Глубина и ширина фундамента во многом зависят от плотности почвы. Это необходимо определять на месте.
НЕ используйте глиняный раствор для фундамента, так как грязь может вымыться в сезон дождей, ослабив тем самым фундамент.
Мы ДЕЙСТВИТЕЛЬНО рекомендуем цементный раствор для всего фундамента, понимая, что он дорогостоящий, но дает вам хороший и прочный фундамент для строительства.
При строительстве фундамента из бутового камня необходимо соблюдать правило каменной кладки 7c.Достаточное соединение является обязательным, и вы должны включать достаточное количество сквозных камней через соответствующие промежутки времени.

Правило 6. Включите горизонтальные полосы на нескольких уровнях.

Непрерывные ленты действуют как лента, удерживая стены вместе и заставляя здание действовать как единое целое. Они чрезвычайно важны для хороших характеристик здания во время землетрясения. Для получения точных размеров, правильного диаметра стали и соединений арматуры, как для балок, так и для швов, всегда обращайтесь за соответствующей технической консультацией!

Правило 6а. Минимум 4 балки для зон сильных землетрясений:

Цокольная балка поверх фундамента.
Подоконная балка под окнами (в настоящее время мы исследуем, можем ли мы расположить эту балку по-другому!)
Перемычка над всеми дверями и окнами.
Верхняя балка поверх стен.

Правило 6b. Горизонтальные стежки:

На всех углах и на стыках порога и перемычки.
Примечание: в настоящее время мы изучаем необходимость и положение этих стежков.

Правило 6с. Надлежащее соединение между стенами и балками:

Перед тем, как наложить горизонтальную ленту, вставьте куски вертикально стоящего камня в стену внизу. Это позволяет улучшить сцепление между стеной и горизонтальной арматурой.

Правило 7а. НЕ используйте вертикальные стальные стержни в углах и стыках.

НЕ рекомендуются вертикальные стальные стержни на углах стен и пересечениях.
В толстых стенах из бутового камня трудно класть камни вокруг этих решеток; это ослабляет углы и соединения.Кроме того, ожидается, что эти стержни вообще не будут эффективно противостоять сейсмическим воздействиям.

Правило 7b. НЕ ИСПОЛЬЗУЙТЕ глиняный раствор, НЕ ИСПОЛЬЗУЙТЕ цементный раствор.

Мы рекомендуем использовать цементный раствор для кладки бутового камня. Эта дополнительная прочность необходима и улучшает общие характеристики вашего здания.
Мы использовали для наших школ цементно-песчаную смесь 1: 6.
В качестве альтернативы можно использовать цемент: известь: песчаный раствор 1: 2: 9.

Правило 7c. Правильная конструкция стены имеет решающее значение.

Стены должны быть как можно более тонкими, при кладке из бутового камня мы рекомендуем меньше значит больше. НЕ превышайте толщину 450 мм. Стены в наших школах имеют толщину 1 фут 2 дюйма = 350 мм.
Используйте правильные камни. Если стены возводятся из круглых камней, невозможно добиться надлежащего склеивания, и сейсмическая безопасность таких стен находится под угрозой. Камни должны быть прямоугольной формы или «одетыми».
Самое важное — это правильно склеить кирпичную кладку и вставить сквозные камни по всей толщине стен.Они делают стены более прочными, и это соединение удерживает их вместе.
Сквозные камни следует вставлять на расстоянии 3 фута (90 см) по горизонтали и вертикали.

Правило 8. Максимальные размеры отверстий.

Общая длина дверных и оконных проемов (b1 + b2 + b3) не должна превышать 50% длины стены (между поперечными стенами).
Длина опор между проемами (b4) должна быть минимум 60 см = 2 фута.
Длина опор на углах и Т-образных секциях (b5) предпочтительно составляет минимум 90 см = 3 фута.
Очень важно. Двери должны открываться наружу, чтобы выходы не могли быть заблокированы во время чрезвычайной ситуации.

Правило 9а. Соединение между верхней балкой и крышей.

Лучше всего, если вы найдете стальные анкеры, залитые в балки. Затем к этим анкерам привинчиваются фермы или балки крыши.
В качестве альтернативы можно использовать стальную оцинкованную проволоку. Мы связали длинные отрезки этой проволоки вокруг горизонтальных стальных стержней перед отливкой балки перемычки.Проволока проходит через стены и верхнюю балку. Затем мы надежно затянули фермы с помощью этих торчащих отрезков стальной проволоки.

Правило 9b. Легкая и жесткая кровельная система.

Для зданий первого этажа мы предпочитаем делать двускатную крышу. ЗАПРЕЩАЕТСЯ строить фронтоны из тяжелого бутового камня.
Лучше разместить фермы на торцевых стенах и накрыть их деревянными досками. Обеспечьте вентиляционные отверстия, чтобы в здании было прохладнее.
Фермы соединены между собой поперечными распорками для усиления системы крыши и для того, чтобы крыша действовала как один элемент.
Мы также делаем потолок в наших классах. Вместе со всеми соединенными фермами это делает всю кровельную систему более прочной.
Мы не рекомендуем использовать крышу из бетонных плит. Это дорого, и, как правило, невозможно получить все необходимые сведения о правильных соединениях и бетоне хорошего качества.

Правило 10а. Правильное использование материалов, контроль качества и постоянный надзор!

Ключевое правило! Все здания должны быть построены с использованием материалов хорошего качества и обученных строителей.Это включает в себя непрерывное обучение и тщательный контроль на протяжении всего процесса строительства.
Имейте в виду, что здания, построенные из некачественных строительных материалов и в которых использовались некачественные методы строительства, с большей вероятностью пострадают от значительного землетрясения.
Пожалуйста, обратитесь к нашему отдельному руководству « Выбор правильных материалов и контроль качества для несамолетостойкой конструкции » относительно правильного использования материалов, правильного смешивания бетона и улучшения общего качества строительства.

Правило 10b. Полная самоотдача и присутствие на месте. Сделать сейсмостойкую конструкцию — это одно. Другое дело — убедиться, что он выполняется правильно. Если каменщики и плотники не умеют его строить, сооружение может быть небезопасным. Требуется:

Обширное обучение и постоянный надзор на строительной площадке.
Включите получателей с первого дня, сделайте их владельцами своего проекта и позвольте им внести свой вклад в реализацию.
Найдите преданного и надежного местного партнера, который знает местность, понимает местные обычаи и определяет реальные потребности.
Не изобретайте велосипед и уж точно не гадайте и не надейтесь на лучшее. Найдите людей, у которых есть знания и опыт работы с этими конкретными способами строительства.

Важное примечание! Имейте в виду, что нам потребовались годы присутствия на объекте, чтобы получить эти знания и опыт. Мы всегда советуем искать соответствующую техническую помощь для таких конкретных проектов, связанных со строительством.Возможно, мы сделаем для вас дизайн, за который попросим небольшую плату.

Код

говорит, что мне нужен цементный нижний колонтитул для моего каменного фундамента (форум естественного строительства в Перми)

Привет, Сюзанна,

Простите, что вам пришлось пройти через такую глупость. Если я не ошибаюсь, вы недалеко от Итаки и границы с Пенсильванией … верно?

Вы можете попытаться вежливо посоветовать «исполнителю кода», что «бетон — это не то, как спроектировано и построено большинство старых и очень хорошо построенных традиционных домов в вашем районе.Далее я хотел бы поделиться с ними … «красиво» … что эти постройки выдерживают десятилетия, которые их состаривают … намного лучше … чем многие современные дома. Фундаменты «гравийной траншеи» … «на самом деле вообще не требуют цементных нижних колонтитулов в большинстве областей, и если они (исполнитель кодов) могут,« будьте так любезны », чтобы показать вам, где в местных строительных нормах и правилах говорится, что это требуется для «тектонического или уплотненного гравийного фундамента, чтобы добавить цемент в формат здания?» Вам понадобятся большие «подоконники» и / или очень прочная бетонная смесь, которая никогда не будет такой прочной, как сам камень, пока вы не познакомитесь с некоторыми из «геополимеров», поставщиков которых, я думаю, в вашем районе пока нет. , разве что в Итаке сейчас.

Может быть полезно иметь PE взглянуть на ваши проекты и подписать их, поскольку это «заменит» авторитет «разработчиков кода» почти в каждом примере, который я когда-либо видел здесь, в Америке. В большинстве случаев они (исполнители кода) пытаются «запугать» людей, заставляя их строить структуру так, как «они понимают, что это должно быть сделано» и / или как они «интерпретируют код». Штамп PE позаботится об этом очень быстро и даст вам уверенность в надежности вашего дизайна. Если вы пойдете по этому пути, обязательно найдите того, кто разбирается в традиционном строительстве, и это может быть проблемой в некоторых областях.

Кроме того, если вы просто «уступите» им и согласитесь заливать бетон, вам понадобится: «Фибробетон с высокой начальной прочностью на основе OPC» …

Общий формат для гравийной траншеи / площадки для каменных стен:

Формат с бетоном или без него обычно заключается в том, чтобы копать до уровня, на котором вы строите свой «каменный подвал» под домом, и продвигаться примерно на 600 мм (~ 2 фута) дальше этой точки.

Теперь вы также должны установить все свои дренажные траншеи в это время с соответствующей фильтровальной тканью, если это является частью конструкции.

«Бетонные нижние колонтитулы» (если они «должны быть» частью системы) должны выступать на 300 мм (~ 1 фут) за внешние края предполагаемой толщины основания каменной стены и должны быть толщиной около 12 дюймов. (16 дюймов намного лучше.)

В вашем случае я предполагаю, что основание каменной стены имеет ширину от 800 мм до 1 метра (от 2,5 футов до 3 футов) и имеет хороший внешний вид.

Верх стены, как я полагаю, примерно (~ 1 фут) в ширину для стены высотой 2,4 метра (~ 8 футов), с выступом примерно на 500 мм (~ 20 дюймов) над готовым уровнем.Это может быть разным, но без ваших чертежей я не могу дать более простой ответ, чем это.

Теперь участок, до того как гравий будет «засыпан», а не просто «насыпан», должен быть ровным и чистым минеральным грунтом с правильно проложенным дренажем.

Первый подъем (слой) камня / гравия должен состоять из 50 мм (~ 2 дюймов) щебня за два 200 мм (~ 8 дюймов) «подъема» (также называемых слоями), чтобы начать этот процесс. Некоторые люди теперь добавляют «геотекстиль» перед гравием и между подъемниками, чтобы добавить стабильности каменной матрице.Примечание: некоторые PE требуют этого.

Уплотнение традиционно производилось с помощью «забивателя пней», но сегодня вы можете арендовать «пластинчатый уплотнитель», который должен проходить через каждый подъемник … 8 раз.

Последний «полулифт» может быть уложен из чистого щебня толщиной 20 мм (~ 3/4) (не из «твердого камня», который представляет собой камень с «добавлением каменной пыли»). Он также должен быть должным образом «тектонически стабилизирован» (также известный как уплотненный.)

Этот последний слой — это то место, где ваша «формовочная работа» начнется для … -дюймовых нижних колонтитулов из высокопрочного бетона, армированного волокном OPC.« Эта« опалубка »может представлять собой простые плиты перекрытия, хорошо уложенные и квадратные. Формы должны быть хорошо закреплены и поддерживаться от разрушения под давлением заливки, а также с хорошей« смазкой для формы », нанесенной на дерево, чтобы бетон не прилипает к доскам.Это может быть «смывка пчелиным воском» или просто бумажная облицовка, однако у поставщиков бетона будет свой выбор, и они смогут правильно обработать форму … За определенную плату.

Я надеюсь, что я рассмотрел основы, и я рад предложить дополнительную помощь, где я могу.

С уважением,

Как гидроизолировать подвал с помощью камня…

, 21 апреля 2014 г. • Мэтью Сток.

Большинство американских домов, построенных после Первой мировой войны, стоит на фундаменте из бетонных блоков или заливного бетона. Усовершенствование и широкая доступность этих материалов, наряду с появлением грузовиков и автомагистралей для доставки их к строительным площадкам, позволили построить прочный фундамент, который можно было построить быстро и относительно недорого.

До эры заливного бетона и бетонных блоков, уходящей корнями в самые ранние дни американской истории, материалом для фундаментов жилых домов был камень, и не без оснований. Камень прочный, впитывает очень мало воды и не разлагается со временем или под воздействием почвы.

Самое главное, пожалуй, то, что его было много, особенно в восточной части страны, которая была заселена первой. Фермеры вспахали тонны полевого камня при подготовке к посадке, и он замусорил ландшафт во многих областях.Карьеры в Новой Англии поставляли гранит; предприятия на Среднем Западе и в других местах занимались добычей и резкой известняка и других материалов.

Исторически сложилось так, что каменные фундаменты возводились в одном из трех стилей:

Щебень — найденные камни разной величины

Fieldstone — найдены камни более однородного размера

Cut or Dressed Stone — камень, разрезанный на блоки или имеющий форму, подходящую во время строительства.

Хотя некоторые каменные фундаменты были построены сухим способом, большинство из них было заложено с помощью строительного раствора, либо из камней, уложенных в слой раствора, либо с помощью раствора, используемого для заполнения отверстий после сухого строительства.Хотя сам камень остается в отличном состоянии, именно эти швы, заделанные строительным раствором или сухие, могут пропускать воду и создавать необходимость в гидроизоляции подвала.

Как сделать гидроизоляцию каменного фундамента

Каменный фундамент чаще всего гидроизолирован снаружи, но при определенных проблемах гидроизоляция также может быть сделана изнутри.

Внешняя гидроизоляция — Для гидроизоляции каменного фундамента снаружи, снаружи просачивающейся стены выкапывают котлован до основания стены.(Каменные фундаменты обычно не имеют опор, но используют более широкое основание для распределения веса здания.)

Внешняя поверхность фундаментной стены очищается от почвы и удаляется растрескавшийся или испорченный раствор. После того, как стена была подготовлена, на всю стену наносится слой свежего раствора для создания более гладкой поверхности. После затвердевания грунтовочного покрытия наружную гидроизоляционную мембрану из полиуретана, модифицированного асфальтом, наносят с помощью шпателя толстым слоем для создания постоянного водонепроницаемого барьера.

В ситуациях с очень высоким уровнем грунтовых вод можно установить наружную дренажную плитку для отвода грунтовых вод.

Внутренняя гидроизоляция — Каменный фундамент может просачиваться через трещины в полу подвала или в точке, где пол встречается со стеной, либо утечка, вызванная гидростатическим давлением под фундаментом. Установка внутренней дренажной плитки, системы перфорированных труб, погруженных в промытый гравий под цокольным полом, снизит это давление и направит воду в отстойник для утилизации.

При выполнении наружной гидроизоляции каменного фундамента очень важно, чтобы домовладелец выбрал подрядчика по гидроизоляции фундамента, имеющего опыт работы на каменном фундаменте. Земляные работы вокруг каменного фундамента, если они не выполняются грамотно и осторожно, могут привести к структурному повреждению фундамента и привести к дорогостоящему и неудобному ремонту.

В US Waterproofing мы столкнулись с нашей долей каменных фундаментов за 57 лет работы в сфере гидроизоляции подвалов и знаем лучшие и самые безопасные способы их рентабельной гидроизоляции.Почему бы не спросить нашего бесплатного совета, если ваш каменный фундамент протекает?

Если вы хотите узнать больше о проблемах каменных фундаментов (и их решениях), задайте свои вопросы в поле для комментариев ниже.

Готовы начать?

Запишитесь на БЕСПЛАТНУЮ консультацию сейчас.

просто введите свой почтовый индекс:

Теги:
водоустойчивый каменный фундамент подвала, каменный фундамент водоустойчивый подвал

Архив Учебного центра

Исторический каменный фундамент — ремонт и обслуживание старого каменного фундамента

Веб-сайты WHK3

Каменный фундамент
Билл Киббел

Каменные фундаменты, наиболее распространенный тип ниже зданий
построенные до 1915 года, часто вызывают беспокойство у владельцев
Старый
дома.С их наклонным полом и потрескавшейся штукатуркой естественно
подозревают, что основной причиной является отказ фонда. Краткий визуальный осмотр
быстро обнаружит выпуклость, изгиб, смещение или оседание, которые могут потребовать
опытный каменщик по ремонту. Если есть рассыпчатое покрытие из раствора, некоторые
небольшие щели в суставах, но камни обычно находятся там, где
их разместил оригинальный строитель, после чего самые умные мастера могут восстановить и
поддерживать фундамент своего дома.

Большинство каменных фундаментов в моем районе имеют (или изначально имели
в свое время) строительный раствор по внутренней части. Это строительное покрытие будет
неизбежно отслаиваются от миграции влаги и обнажают камни. Как это
покрытие продолжает разрушаться, начинается мягкий песчаный раствор между камнями.
выпадать. Когда это происходит, необходимо как можно скорее переориентировать. Если
выпадает достаточно старого раствора, камни начнут перемещаться и
стены начинают выпирать внутрь.Чтобы избежать постоянного перенаправления, лучше всего
поддерживать фундамент, заделывая внутреннее строительное покрытие, когда
нужный.

Если
требуется переориентация, очень редко весь фундамент нуждается в
повторного наведения, именно там, где он разрушился или выпал между
камни. Подрядчики, не имеющие опыта работы с каменными фундаментами, часто
Предположим, что старый раствор должен быть песчаным, песчаным и рыхлым.
полностью заменен. Это потому, что они предполагают, что все началось как
современный раствор и должен «склеивать» камни.Оригинал
раствор использовался только для засыпки камней и заполнения неровных пустот
между.

Есть много информации об использовании «мягкого» раствора, чего нет.
содержат современный портландцемент для ремонта исторической кладки. Я вижу много, много
каменные основания перетянуты и покрыты широко распространенной предварительно смешанной твердой
раствор и, честно говоря, он никогда не показывал никаких признаков проблем, когда
Применяется на салоне . Если вы выполняете перенаправление или ремонт на
внешний вид , раствор на основе извести будет лучшим выбором, особенно если
камни более мягкие, осадочные.

Поперечное сечение обычного полевого камня или щебня
Фонд.

Проникновение влаги через
камень
фундамент не только разрушает раствор, но и в избытке может вызвать
давление
против фундамента и морозного пучения в условиях холодного зимнего климата. В
строительный раствор, нанесенный на интерьер, не останавливает воду
проникновение и большинство каменных фундаментов позволят
влага.Правильный
дренаж по периметру здания важно избегать
серьезные проблемы, вызванные водой. Грунтовые и непроницаемые поверхности,
как патио, прилегающие к
фундамент, должен иметь положительный уклон в сторону от конструкции. Крыша
сток
следует собирать в ухоженной водосточной системе с водосточными трубами.

Ремонт бутовых фундаментов

Бутовый камень: в чем особенность?

Если нужен минимальный ремонт

Если нужен капитальный ремонт бутового фундамента

Цементирование трещин: зачем это нужно?

Усиление и ремонт фундаментов своими руками: способы, порядок действий

Подготовительные мероприятия — диагностика

Устанавливаем маячки

Роем шурфы

Определяем причины и методы усиления

Высыпание цемента

Вымывание грунта

Проседание ненадежных грунтов

Создание цементной рубашки

Усиление фундамента быками

Усиление бутового фундамента

Итоги

Ремонт фундамента

РЕМОНТ ФУНДАМЕНТА

что это такое, усиление бутобетонной конструкции неглубокого заложения своими руками, ленточный вариант из бутового камня

Что это такое?

Плюсы

Минусы

Устройство

Как сделать?

Советы

Бутовый фундамент — ремонт в доме

Ремонт бутовых фундаментов

Бутовый камень: в чем особенность?

Если нужен минимальный ремонт

Если нужен капитальный ремонт бутового фундамента

Цементирование трещин: зачем это нужно?

Как отремонтировать и усилить фундамент

Подготовительные мероприятия — диагностика

Устанавливаем маячки

Роем шурфы

Определяем причины и методы усиления

Высыпание цемента

Вымывание грунта

Проседание ненадежных грунтов

Создание цементной рубашки

Усиление фундамента быками

Усиление бутового фундамента

Итоги

Как сделать укрепление кирпичного фундамента и бутового в старом доме? | Бетон и строительные технологии – помощь

Как провести обследование дома и особенно фундамента?

Восстановить бутовый или кирпичный фундамент лучше методом укрепления бетоном!

Бутовый фундамент: особенности и технология возведения

Особенности бутового фундамента

Устройство основания из бута

Способы укладки камней

Способы постройки

Ремонт основы

Как сделать бутовый фундамент своими руками – усиление основания из бутового камня

Каким бывает бутовый камень

Плюсы и минусы бутового фундамента

В каких случаях можно применять фундамент из бутового камня

Изготовление бутового фундамента

Ленточный фундамент из бутового камня

Технология укладки бута

Требования к правильной укладке

Изготовление ростверка

Усиление фундамента: способы укрепления своими руками

Мероприятия подготовительного характера

Проектирование

Установление причины

Анализируем разрушения

Разгружаем основание

Основные способы

Защита от выветривания

Увеличение прочности с помощью расширения

Инъекционная методика

Торкретирование

Применение вдавливаемых свай

Установка винтовых опор

Отливы и обоймы

Усиление ленточной конструкции

Укрепление основания из бутового материала

Рекомендации специалистов
