Кабель прогревочный для бетона: Купить греющий кабель — провод для прогрева бетона ПНСВ, 40КДБС (220В) в Санкт-Петербурге

Кабель для бетона КДБС | обогрев бетона греющим кабелем bet

Процесс затвердевания бетона и набора прочности напрямую связан с температурой на улице. При снижении температуры воздуха до +5°С необходимо принимать меры по предотвращению замерзания бетона. Что делать?

 На помощь приходят специальные нагревательные кабели и провода для прогрева бетона. Обогрев бетона в зимнее время — весьма популярный способ продолжить строительство, связанное с бетонными работами, даже зимой (до -30 градусов).

Секция нагревательная кабельная КДБС это двухжильный резистивный кабель, мощностью 40 Вт на метр.

В процессе прогрева бетона кабель равномерно нагревается до 60 градусов, что не приводит к перегреву или кипению бетона, тем самым исключая образование пузырей и раковин, уменьшающие прочность бетонной конструкции!

Прогрев бетона с помощью кабеля КДБС – идеальный вариант быстрой и правильной заливки, не требующий применения специальных дорогостоящих прогревочных трансформаторов и проводов.

Инструкция по монтажу кабеля 40КДБС.

     1. До начала работ необходимо замерить сопротивление кабеля КДБС и сверить с табличными данными

(паспорт прилагается с кабелем).

                        2. Для простоты расчёта длины кабеля следует учесть, что радиус обогрева кабеля составляет примерно 15 см.

       3. Оптимальным расстоянием между греющими проводами считается  250 мм, при этом соединительная муфта и весь оранжевый элемент полностью погружаются в бетонную смесь!

      4. Нагревательный элемент крепится непосредственно к армируемой конструкции с помощью обычных кабельных стяжек. Не допускается крепление вязальной проволокой, во-избежании повреждения греющего элемента.

                                                     5.  Кабель категорически запрещается наращивать, укорачивать и укладывать в нахлест !

6. После завершения монтажа необходимо повторно замерить сопротивление кабеля и убедиться в том ,что секция не повреждена.

7. При раскладке  бетона следите за аккуратным распределением массы, исключая возможность повреждения кабеля.

8. После заливки бетона кабель подключается к сети 220В.

9. Контрольный замер температуры на поверхности бетона спустя 24 часа после заливки.

10. Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.

Преимущество системы нагревательных кабелей КДБС заключается не в цене за метр кабельной продукции, а в снижении расходов на: хранение, обслуживание, аренду и доставку дорогостоящего прогревочного оборудования, привлечение труда специалистов по проведению расчетов, организацию дежурств у прогревочных трансформаторов, а также в возможности совмещения основных объемов монолитных работ с технологическими подливками элементов конструкций.

Основная область применения кабеля для обогрева бетона:

‐при заливке небольших монолитных конструкций;

‐ при заливке колонн, тумб, стенок, технологических подливок, отмосток;

‐ при подаче бетона из миксера на объекте;

‐ при использовании вибратора без опаски повреждения кабеля.

Обогрев бетона обычно занимает  от 3 до 7 суток, в зависимости от температуры окружающей среды.

Благодаря включению специальных добавок и пластификаторов бетонные растворы не теряют своих прочностных характеристик при низких температурах. Но для просушки и отвердевания раствора важно использовать надежные и безопасные конструкции, к которым относится греющий кабель для бетона Bet или КДБС.

Технические и эксплуатационные параметры греющего кабеля

Нагревательная секция для бетона КДБС (или его аналог ВЕТ) – простая в использовании система, которая разработана для сушки и прогрева малых бетонных конструкций, изготавливаемых в деревянной опалубке. Обогрев бетона греющим кабелем является универсальной технологией, успешно работающей при обустройстве разных объектов: ленточные фундаменты, стенки, перегородки, открытые террасы, пандусы, подъезды к паркингам и др.

Кабель для просушки и прогрева бетонных растворов обладает следующими характеристиками:

• допускается укладка кабеля для бетона 40КДБС при температуре воздуха до -25 ºС;

• нет необходимости приобретения дорогостоящего оборудования и привлечения квалифицированного персонала;

• монтаж кабеля осуществляется без подготовки проекта и технологической карты – достаточно выполнить расчет оптимальной длины провода;

• равномерность прогрева бетона без трансформатора, электродов и постоянного контроля процесса – благодаря уникальной системе изоляции и передачи тепла полностью исключается риск закипания раствора даже при прогреве массы до +60 ºС;

• при использовании провода сокращается срок проведения подготовительных работ, после распределения по поверхности конструкции (опалубке, каркасу) система крепится пластиковыми хомутами.

Преимущества обогрева бетона греющим кабелем с разъемом 220В.

Представленные в каталоге кабеля для сушки бетонных конструкций значительно превосходят традиционные системы для прогрева монолитных изделий. Использование кабеля в сфере гражданского и промышленного строительства – это ряд преимуществ, которые смогут оценить частные и корпоративные застройщики:

• универсальность – использование кабеля для бетона Bet и/или КДБС рекомендовано при обустройстве ленточных фундаментов, открытых террас, опорных стенок и других малых бетонных конструкций;

• экономия – кабель подключается в розетку, поэтому не нужна покупка или аренда подстанций, трансформаторов, генераторов и другого дорогостоящего габаритного оборудования;

• комфорт – готовый к работе кабель для бетона КДБС имеет компактные размеры, прост в хранении и использовании;

• безопасность – в зависимости от габаритов объекта допускается применение миксеров без риска повреждения изоляционного покрытия и стальной жилы.

Греющий кабель для прогрева бетона в зимнее время »BET»

• Финская система БЕТ предназначена для прогрева и сушки малых бетонных конструкций в деревянной опалубке, а также для изготовления открытых террас и подъездов к паркингам. Самый мощный на рынке кабель для прогрева бетона 40 Вт/м погонный допускает работу миксером и вибратором, обеспечивает равномерный прогрев без кипения и выгорания проводов типа пнсв, которые обычно используют в несколько контуров, а нарушение режима прогрева которых может привести к эффекту дрожжевого теста в бетоне.

• Применение БЕТ обеспечивает равномерный прогрев бетона и дает экономию не за счет цены на провод, который остается в бетоне, а за счет стоимости покупки, хранения, обслуживания, аренды, транспортировки и перегрузки дорогостоящего прогревочного оборудования с   привлечением труда специалистов для расчетов и монтажа контуров, организации дежурств и регулировок.

• БЕТ кабель рекомендуется к применению с присадками, обеспечивает быстрое созревание бетона и дает отличные возможности для выполнения отделочных работ с сушкой.

• Система БЕТ удобна для малоэтажного домостроения, а также для изготовления колонн, перегородок и технологических подливок на крупных объектах.

Сортировка:
по порядкупо росту ценыпо снижению ценыпо новизне

в виде галереи

в виде списка

В наличииОптом и в розницу

В наличииОптом и в розницу

В наличииОптом и в розницу

В наличииОптом и в розницу

В наличииОптом и в розницу

В наличииОптом и в розницу

В наличииОптом и в розницу

товаров на странице:
16243248

Кабель прогревочный для бетона | аренда генераторов

Прогрев бетонных конструкций за счет тепловыделения заложенного в них провода

   Прогревочный провод ― рассчёт, подключение, монтаж прогревочного кабеля, круглосуточное дежурство  для наблюдения и поддержания заданной температуры

   Прогревочный трансформатор

Услуга монтаж прогревочного провода включает в себя:

1. Подбор и заготовку провода для прогрева бетона (отрезков заданной длины)
2. Монтаж заготовленного провода (заключается в укладке заготовленного монтажного провода в строительные конструкции, подлежащие прогреву)
3. Подключение прогревающего провода к источнику питания (заключается в прокладке временных линий электроснабжения от трансформатора прогрева к проводу прогрева, заложенного в прогреваемую конструкцию и соединение монтажных кусков прогревочного провода определенным образом)
4. Включение электрического прогрева и оперативное дежурство (регулярный контроль, изменение степени нагрева, устранение мелких неисправностей)

Вы действительно можете:

                                                                                     Заливать бетон при низких температурах!

                                                                                                     Не прерывать строительство ввиду внезапного наступления холодов!

                                                                                                                      Строить стабильно! Не планировать выплату неустойки!  Не затягивать сдачу проекта! Зарабатывайте для себя!

Монтаж прогревочного провода

Как подобрать провод для прогрева бетона?

В ж/б конструкцию укладываются проводники, которые при прохождении по ним электрического тока нагреваются, выделяя при этом тепловую энергию. На практике применяют различные варианты такого прогрева , отличающиеся рабочим напряжением, маркой используемого бетона и способом подключения нагревательного элемента. Выбор способа зависит от местных условий.

Наиболее популярный кабель для прогрева бетона – ПНСВ сечением не менее 1,2 мм (со стальной центральной жилой). При этом выбирается рабочий ток в пределах 14 – 16 А. Это обеспечивает наиболее эффективный прогрев. Но особенность данной марки проводника в том, что при такой силе тока на открытом воздухе он перегревается и сгорает. Поэтому в местах «выхода» ПНСВ из бетона к его концам прикручиваются провода АПВ-2,5 или -4 («холодные концы») длиной от 0,5 до 1 м. Для этого можно использовать и отрезки «родного» проводника, только соединенные в параллель.

Рассчёт монтаж подключение прогрева монолитного бетона проводом

Схема прогрева монолитного бетона проводом ПНСВ может быть в 1 или в 3 «нитки». В первом случае длина провода рассчитывается на необходимую силу тока (14-16 А) в зависимости от его сечения и подающегося напряжения. Во втором – отрезки скручиваются концами в одной точке (по принципу «звезды»), которая подсоединяется к источнику тока. Их длина определяется делением соответствующего значения для одинарной нити на 1,73.

Услуга Круглосуточное дежурство

1. обходы и осмотры электрооборудования системы электрического прогрева бетона;
2. оперативные переключения;
3. замеры электрических величин, характеризующих состояние системы электрического прогрева бетона;
4. замену предохранителей, контрольных ламп, устранение мелких неисправностей;
5. ведение документации (оперативного журнала системы электрического прогрева бетона).

1. Обходы и осмотры включают в себя визуальный осмотр всех электроустановок на предмет выявления неисправностей и аварийных режимов работы.

2. Оперативные переключения включают в себя:

• включение и отключение элементов системы электрического прогрева бетона, переключение вводов;
• изменение степени нагрева регулировкой выходного напряжения трансформатора (для КТПТО – 80 и аналогичных).

3. Замеры электрических величин осуществляются для контроля состояния системы электрического прогрева бетона. Результаты замеров заносятся в специальный оперативный журнал. Измерения сводятся к замеру токов в указанных на схеме точках (токоизмерительными клещами) и, в случае необходимости, к замеру напряжения (вольтметром переменного тока).

4. Замена предохранителей, контрольных ламп, устранение мелких неисправностей производятся в интересах бесперебойного функционирования системы электрического прогрева бетона.

Внимание!  Оперативное дежурство должно осуществляться квалифицированным электротехническим персоналом ввиду того, что включает в себя производство электрических измерений и требует принятия самостоятельных решений. Нежелательно возлагать на оперативный персонал функции контроля за температурами бетонной конструкции, так как при этом не обеспечивается должный контроль за качеством работы электротехнического персонала.

Аргументы в пользу прогрева бетона зимой

Прогрев бетона в холодное время года сложное дело. Нужно знать следующее.

• Цемент вступает во взаимодействие только с водой, а не со льдом. Именно для ее предохранения от кристаллизации и применяется прогревание.
• Кроме замедления процесса отвердевания, низкие температуры (или ее перепады) приводят к образованию пустот в массе раствора, что в итоге отражается на прочности.
• Как в зимний, так и в летний период времени прогрев значительно повышает скорость отвердевания бетона, следовательно, сокращает сроки строительных работ.

Закажите услугу у нас! Почему мы?

У нас квалифицированный электротехнический персонал!

Имеем свой парк прокатной техники до 100 единиц!

Сервисная служба мобильна и работает круглосуточно, т.е. 24 часа без выходных и праздников!

Прогревочный кабель для обогрева бетона в Хабаровске.

Нагревательный кабель КС(Б)
предназначен для прогрева бетона при низких температурах воздуха (до — 30⁰ С) от сети
220 v.

Секция нагревательная кабельная
КС(Б)-  это двухжильный резистивный кабель, мощностью 40 Вт/м. Состоит из
металлических нагревательных жил в ПВХ изоляции, соединительной и концевой муфт
и силовым проводом для подключения к источнику тока

В процессе
прогрева бетона кабель равномерно нагревается до 60⁰ С, что не
приводит к перегреву бетона, тем самым исключая образование пузырей и раковин,
уменьшающих прочность бетонной конструкции.

Кабель используется при минусовых
температурах для  последующего затвердевания бетона, что позволяет вести
строительство в зимних условиях, без
использования дорогостоящих и мощных трансформаторов. Его можно также
использовать для временного обогрева строительной площадки.

Основная область применения кабеля
для обогрева бетона:

‐при заливке небольших монолитных
конструкций;

‐ при заливке колонн, тумб,
стенок, отмосток;

‐ при подаче бетона из миксера
на объекте;

‐ при использовании вибратора
без опаски повреждения кабеля.

Прогрев бетона обычно занимает
 от 3 до 7 суток, в зависимости от температуры окружающей среды.

Использование кабеля КС(Б) для
прогрева бетона позволяет экономить на:

Аренде/покупке трансформаторов.

Аренде/покупке генератора и топлива
(для питания мощного трансформатора)

Вспомогательном оборудовании и
материалах (в т.ч. проводах для обогрева бетона)

Доставки оборудования и материалов
на объект.

Рабочем времени, т.к. регулировка
температуры осуществляется автоматически.

Охране вышеупомянутом оборудовании и
материалах.

Электроэнергии, т.к. в пересчете
потребления на кв.м. кабель для прогрева бетона потребляет меньше.

Технические
характеристики:

Напряжение
питания: ~220 В

Линейная
мощность в установившемся режиме: 40 Вт/м

Сопротивление
изоляции: 10³ МОм*м

Минимальная
температура монтажа: -30 °С

Минимальный
допустимый радиус однократного изгиба: 35 мм

Минимальный
радиус изгиба при хранении: 150 мм

Номинальный
размер нагревательного кабеля (диаметр): 5–7 мм

Длина
установочного провода: 2 м

Минимальное
расстояние между нитками нагревательного кабеля: 70 мм

Степень
защиты: IP67

СТН КСБ 40-50 — кабель для обогрева бетона 50 м

• Наименование: СТН КСБ 40-50
•
  Длина греющей части, м: 50
•
  Мощность, Вт: 2000
• Сопротивление, Ом (при +20С): 24,2
•
  Подключение: наконечник штыревой ( 3 шт. )

Полезные материалы:

Кабель СТН КСБ 40-50 – применяется для обогрева бетона при зимнем бетонировании. Кабель СТН КСБ 40-50 крепится к арматуре, которая затем заливается бетоном. После заливки бетоном нагревательная секция СТН КСБ 40-50 включается в сеть 220 В, нагревая бетон и ускоряя тем самым процесс застывания в зимний период. После полного затвердевания бетона концы кабеля отрезаются, а он сам остается внутри конструкции.

Технические характеристики СТН КСБ (кабельные секции для бетона)

Провод для прогрева бетона: рогревочный кабель

Бетонирование зимой, как правило, не производится, так как раствор не может схватиться при минусовой температуре. Но бывают случаи, когда стройку необходимо закончить в кротчайшие сроки и переносить работы на весну не представляется возможным. Тогда может помочь применение нагревательного провода, особенности которого мы и рассмотрим в данной статье.

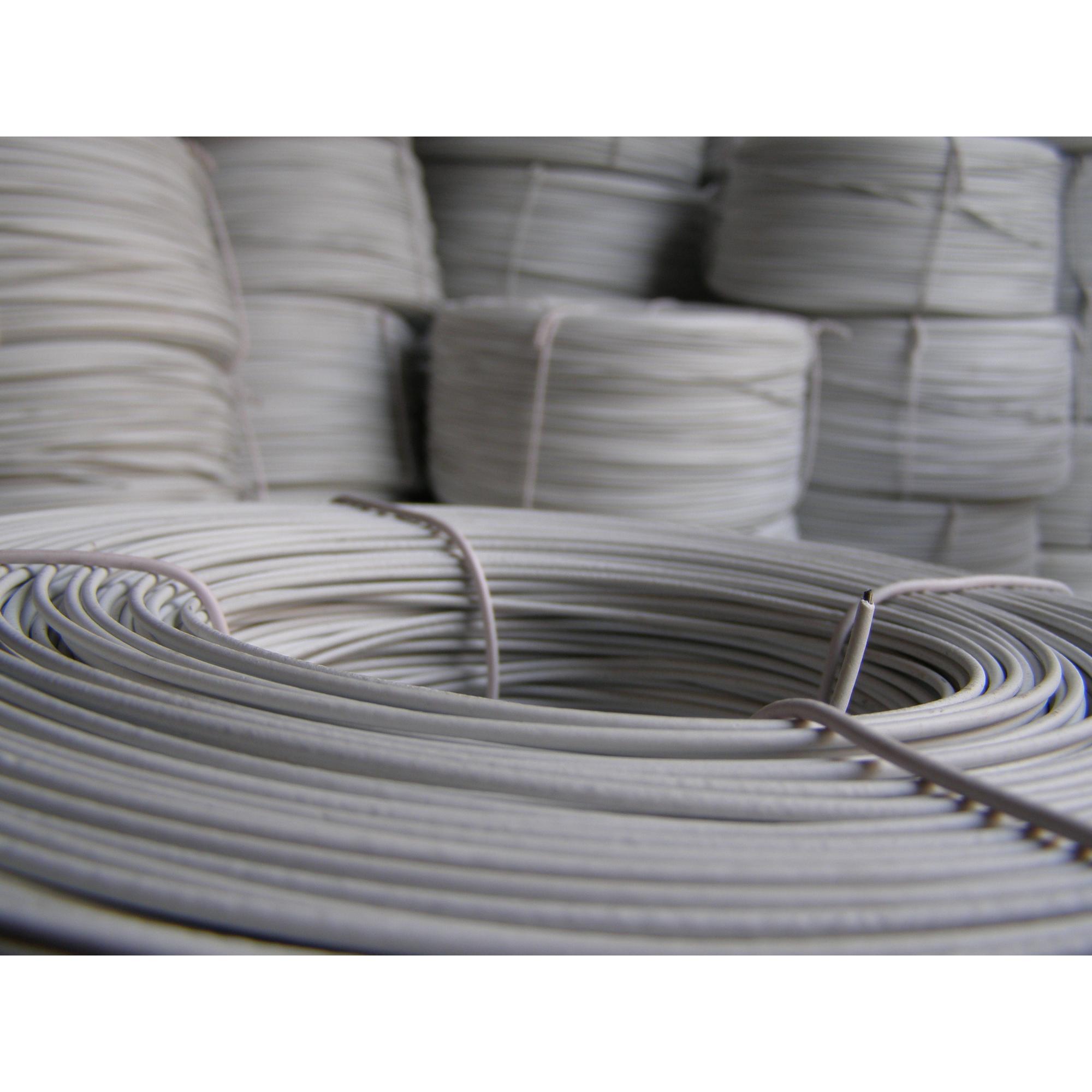

Фото бухты подходящего для осуществления обогрева кабеля

Общие положения

Почему нельзя заливать бетон при минусовой температуре? Всё просто. В его составе находится вода, которая, как известно, кристаллизуется и расширяется на морозе.

В таком состоянии она буквально «пропахивает» структуру раствора, нарушая его целостность, и мешает фиксации цементного камня. После оттаивания вы получите рыхлую субстанцию, мало похожую на то, что вы ожидали.

Чтобы обеспечить положительную температуру смеси и используется прогрев бетона проводом.

Сам процесс заключается в следующем:

• Перед заливкой бетонного раствора на арматуру и элементы опалубки фиксируется электрический кабель определённых параметров и подключается к одному или двум трансформаторам, в зависимости от величины конструкции.

Трансформаторы подают необходимый ток для обогрева бетона

• После бетонирования по нему подаётся электрический ток, который разогревает шнур до +80 градусов.
• Цемент, обладающий высокой теплопроводностью, быстро распространяет тепло по всему массиву, создавая тем самым благоприятные условия для набора максимальной прочности. После этого какую-либо деформацию сможет осуществить только резка железобетона алмазными кругами.

Алмазное бурение отверстий в бетоне, набравшем оптимальную прочность при минусовой температуре посредством электрического прогревания

Цена такого мероприятия, конечно, немалая, но результат того стоит.

Совет: рекомендуется также в процессе обогрева уложить сверху на конструкцию утепляющие материалы. Так вы добьётесь лучших результатов и сможете сэкономить на расходе электроэнергии.

Технические данные

Необходимый шнур для проведения обогрева монолитных конструкций из бетона и железобетона в зимнее время обладает определёнными параметрами (читайте также статью «Технология прогрева бетона: особенности строительства в зимний период»).

Строение

Схема элементов кабеля ПНСВ

Прогревочный провод для бетона имеет простую структуру:

1. Стальная жила, состоящая из одной проволоки, способная проводить электрический ток и имеет круглую форму. Её диаметр может быть от 1,2 мм до 3 мм.
2. Слой изоляции, выполняемый обычно из поливинилхлорида или полиэтилена.

Эксплуатационные характеристики

• Имеет высокую стойкость к перепадам температуры. Он не теряет своих качеств и способен исправно работать в диапазоне с -60 градусов Цельсия до +50, что в случае с нашим климатом означает всегда.

Совет: укладку же не рекомендуется производить при морозе ниже -15⁰С. Это связано с тем, что во время гнуться может повредиться промёрзшая изоляция.

Низкая температура делает оболочку жилы менее эластичной и склонной к излому

• Полиэтиленовое или ПВХ покрытие обеспечивает высокие водоотталкивающие свойства, выдерживает воздействие двадцатипроцентного раствора соли и тридцатипроцентного щелочи.
• Укладывая кабель, вам наверняка придётся сворачивать и сгибать его. Если переусердствовать с этим, то металлическая проволока может обломаться внутри изоляционной оболочки. Чтобы этого не произошло, величина радиуса изгиба не должна оказаться менее двадцати пяти миллиметров.

Пример правильного монтажа прогревающего провода своими руками

• Инструкция также предполагает соблюдение минимального расстояния между элементами провода не менее пятнадцати миллиметров. Перегрев может привести к нарушению изоляционного покрытия, после чего последует замыкание. Достаточный отступ избавит вас от переживаний по этому поводу.

Соблюдайте необходимый зазор между нагревательными элементами даже при столь хаотичном их расположении

• В процессе эксплуатации кабель должен работать в повторно-кратковременном или же длительном режиме.
• Подключение к питанию необходимо реализовывать «холодными» концами и выводить места спайки за пределы области прогрева.

Совет: пайку рекомендуется выполнять с использованием бандажа из медной проволоки. Такой способ наиболее рационален для рассматриваемой операции.

• Эксплуатационный срок при соблюдении всех правил эксплуатации составляет шестнадцать и более лет.

Электрические показатели

1. Сопротивление рассматриваемого изделия зависит от толщины его сечения, уменьшаясь с его увеличением:

• 1,2 мм – 0,15 Ом;
• 1,4 мм – 0,1 Ом;
• 2 мм – 0,025 Ом;
• 3 мм – 0,005 Ом.

2. Напряжение подающегося переменного тока допускается до 380 В.
3. Питание же в данном случае считается наиболее подходящим около 65 В.
4. Количество выделяемого тепла зависит от наличия арматуры в конструкции:

• Железобетонный массив – 30-35 Ватт на погонный метр.
• Обычный бетон без металлических вставок – 35-40 Ватт на погонный метр.

5. Необходимая цикличность прогревания составляет обычно трое суток.

Заключение

Бетон на морозе не способен схватиться должным образом. Это происходит из-за кристаллизации находящейся в нём воды. Для того чтобы сделать данный процесс всё же возможным, используется специальный прогревающий кабель, который монтируется внутрь железобетонной конструкции (см.также статью «Марка бетона для фундамента: критерии выбора и основные показатели качества»).

С характеристиками такого изделия вы ознакомились выше.

Готовый к эксплуатации уложенный провод для осуществления обогрева бетонной смеси

Видео в этой статье предоставит вашему вниманию на изучение дополнительные материалы, которые имеют непосредственное отношение к рассмотренной теме.

Бетонируйте в любое время года, но подходите к этому делу правильно.

Провод прогревочный | Торговая компания «САЙФ»

Провод прогревочный ПНСВ предназначен для обогрева при монтаже монолитного и железобетона в зимнее время при температурах до минус 30 градусов Цельсия.  Провод прогревочный ПНСВ состоит из двух элементов — стальной однопроволочной жилы круглой формы и изоляции из ПВХ-пластиката или полиэтилена. Провод прогревочный ПНСВ обладает стойкостью стойки к смене температуры окружающей среды: от -60°до +50°С Максимально допустимая температура эксплуатации провода прогревочного ПНСВ составляет +80°С.  Прокладка провода прогревочного ПНСВ должна проводиться при температуре окружающей среды не ниже -15°С.

В корзину

К несомненным преимуществам использования провода ПТПЖ следует отнести высокую энергоемкость и экономичность технологии. Также плюсами являются исключение замерзания бетона в раннем возрасте и обеспечение высокого качества работ.

Греющие провода укладываются непосредственно в саму возводимую конструкцию перед началом работ. Провод ПТПЖ оптимально использовать для прогрева монолитного бетона или железобетона, напольных нагревателей, которые работают при напряжении переменного тока до 380 В и номинальной частоте 50 Гц или постоянном токе до 1000 В.

Технические особенности:

•
  две жилы изготовлены из стальной проволоки диаметром 1,2 мм
•
  диапазон рабочих температур от -60ºС до 50ºС, при этом температура непосредственной прокладки и монтажа
•
  такого провода должна быть не менее -25ºС и не более 50ºС;
•
  сопротивление изоляции (на 1000 м) составляет не менее 1МОм при температуре 20ºС

В корзину

Компания «САЙФ» реализует:

Нагревательный кабель КДБС специально разработан для ускорения застывания бетона при строительстве зданий и сооружений.

Кабельные секции КДБС обеспечивают возможность проведения монолитно-строительных работ круглый год. Нагревательный кабель КДБС это –

•
  самый эффективный способ прогрева бетона;
•
  быстрое и равномерное твердение бетона при низких температурах;
•
  простой монтаж;
•
  отсутствие трансформатора для подключения питания и затрат, связанных с его применением;
•
  стабильная мощность и равномерный прогрев без кипения и выгорания проводов.

КАК КУПИТЬ? ЗВОНИТЕ (3412) 77-19-00, 77-20-00

ИЛИ ПИШИТЕ [email protected]

Принцип действия — Нагревательный кабель раскладывается на арматуре объекта, подлежащего заливке бетоном. После заливки бетона в опалубку, кабель подключают к сети электропитания. Кабель КДБС, проявляя свои нагревательные свойства, сушит бетон необходимое время, исходя из условий эксплуатации и размеров бетонной конструкции. После высушивания кабель отключают от сети питания, обрезают концы и оставляют внутри бетонной конструкции.

Конструкция секций КДБС

Секция КДБС состоит из двухжильного кабеля, соединенного с установочным проводом. Кабель с одной стороны соединен с установочным проводом при помощи соединительной муфты, а с другой стороны имеет концевую муфту.

Изоляция-химически сшитый полиэтилен, оболочка-ПВХ.

Муфты – на основе термоусаживающихся трубок — обеспечивают герметичность соединения.

Сечения установочного провода УДБ 3:  1,5; 2,5 и 4,0 мм2 в зависимости от мощности секции

ХОТИТЕ УЗНАТЬ БОЛЬШЕ ЗВОНИТЕ (3412) 77-19-00, 77-20-00

Технические характеристики

Рекомендации по необходимой мощности и монтажу секций КДБС

•
  Кабель монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности, масса внутри элемента конструкции обычно не прогревается.
•
  Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке.
•
  Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.
•
  Обычно на 1 кв. м прогреваемой поверхности идет 4 погонных метра кабеля.
•
  Необходимая ориентировочная мощность для прогрева: на 1куб. м монолитного бетонного изделия требуется от 0,4 — 1,5 кВт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.

Форма для расчета необходимого количества секций 40КДБС

Отверждение бетона

Разогрев бетона

Примечание.

При разогреве бетонной смеси скорость нагрева не должна превышать 6°С/час. Следует принимать во внимание, что скорость разогрева смеси постепенно снижается. Скорость разогрева смеси в первые часы разогрева может превышать среднюю скорость в 1,5 — 2 раза.

ПРИМЕР:

Требуется разогрев смеси от 10°С до 40°С за 24 часа.

Средняя скорость разогрева составляет (40-10)/24 = 1,25°С/час.

В первые часы после включения системы обогрева скорость разогрева смеси составит 2 — 2,5°С/час.

Удельные теплоемкости, плотности и коэффициенты теплопроводности теплоизоляций

Удельные теплоемкости, плотности и коэффициенты теплопроводности материалов опалубки

Скачать файл по расчету кабеля КДБС

В корзину

Теплая зона

Кабель для обогрева пола в плите

Внутриплитные теплые полы Введение

Кабель для теплого пола In-Slab
разработан для установки в новые бетонные плиты. Термокабель прикреплен к
повторно сетку и заделывают примерно на 2 дюйма ниже поверхности. Кабель In-Slab использует бетонную плиту для
равномерно распределять тепло по намеченной площади. Плита также сохраняет тепло, благодаря чему
система.высокоэффективный. Кабель доступен по цене и может быть установлен для обогрева любого типа
напольные покрытия, включая паркет, ковролин, плитку и т. д.

Система лучистого теплого пола Warmzone In-Slab
одна из самых эффективных существующих систем отопления. Система теплого пола предлагает
не требует обслуживания, проста в установке и рассчитана на 10-летний срок службы.
Гарантия производителя.

Внутриплитные системы теплого пола

Термокабель In-Slab

Warmzone — прочный,
качественный нагревательный кабель, который можно установить, чтобы обеспечить роскошный теплый пол для практически
любой тип поверхности пола в жилых или коммерческих помещениях.Тепловой кабель In-Slab популярен, потому что он
очень прочный кабель, который доступен по цене, чрезвычайно эффективен и может использоваться в различных
приложений.

Durable In-Slab термокабель имеет защитную
металлический экран и водонепроницаемый, поэтому его можно использовать как во влажных, так и в сухих условиях.
Тепловой кабель In-Slab, рассчитанный на выработку 12-27 Вт на квадратный фут, является лучшим излучающим материалом.
решение для подогрева пола для установки в плитах как в небольших, так и в крупных жилых помещениях.
коммерческие проекты лучистого отопления.Система теплого пола обеспечивает комфортное
тепло практически для всех типов полов и систем отопления.

Система лучистого теплого пола управляется
технологически продвинутый, простой в использовании термостат со встроенным GFCI и датчиком температуры пола. В
программируемый термостат
имеет функцию часов, которая позволяет вам устанавливать четыре события в день как
а также настройки будних и выходных дней. Систему теплого пола можно запрограммировать так, чтобы ваши полы
подогреваются перед тем, как вы проснетесь утром, а затем выключаются, когда вы уходите на работу.Программируемая функция позволяет эффективно использовать систему лучистого тепла именно тогда, когда вы
необходимость. Вы также можете временно изменить температуру для одного события с помощью программируемого
термостат. После этого система теплого пола вернется к расписанию программы в следующий раз.
запланированное мероприятие.

Еще одно преимущество Warmzone In-Slab electric
Система теплого пола заключается в том, что тепловой кабель нагревает ваши полы быстро и равномерно.В отличие от некоторых систем
которые требуют значительного времени для нагрева пола, электрическая система In-Slab имеет быструю реакцию
время, что также увеличивает эффективность системы за счет сокращения времени работы.

Энергоэффективность, не требует обслуживания и проста в эксплуатации.
Система лучистого теплого пола Warmzone In-Slab является доступной системой для
приложения, требующие, чтобы кабель был встроен в бетонную плиту перекрытия. Позвоните в теплый пол
эксперт сегодня, чтобы узнать больше,
по телефону 888-488-9276 .

Кабели и маты для плавления снега

Кабели и маты для плавления снега | Таяние льда на проезжей части и тротуарах

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Щелкните подкатегорию ниже или прокрутите список, чтобы увидеть все продукты в этой категории.Вы также можете использовать фильтры слева, чтобы отсортировать продукты в этой категории.

• EasyHeat Sno-Melter Встроенные электрические коврики для плавления снега Нагрейте бетон или асфальт выше точки замерзания, чтобы растопить снег или лед.

• Электрические нагревательные маты Danfoss GX для плавления снега. Встроенные электрические коврики для плавления снега Нагревают бетон или асфальт выше точки замерзания, чтобы растопить снег или лед.

• Комплекты кабелей для плавильных устройств EasyHeat серии SMK. Встроенные электрические нагревательные кабели для таяния снега Нагревают бетон выше 32F для таяния снега или льда для прогулок, лестниц, патио и проездов

• Электрические нагревательные кабели Danfoss GX для таяния снега.Встроенные электрические кабели для плавления снега Нагревают бетон или асфальт выше точки замерзания, чтобы растопить снег или лед.

• Прочный саморегулирующийся нагревательный кабель nVent RAYCHEM ElectroMelt. EM2-XR предотвращает появление снега и льда на пандусах, погрузочных площадках, внешних лестницах и подъездах

• Кабель для растапливания снега King Electric серии SC. Изготовленный на заказ бетонный кабель (тротуары, проезды, лестницы и т. Д.) Для таяния снега и льда. 208 или 240 Вольт. 35 — 535 футов длины. 12 Вт / кв. ft.

• Кабель для растапливания снега King Electric серии SCM Маты шириной 24, 30 или 36 дюймов.Изготовленные на заказ бетонные (тротуары, проезды, пандусы и т. Д.) Маты для плавления снега и льда.

• Коврики для плавления снега WarmlyYours WHMA

• Кабель для плавления снега WarmlyYours WHCA

• Коврик для плавления снега Proline SMA для особо горячего асфальта. Прочный термокабель выдерживает температуру 460F до 10 минут, что намного выше типичных температур.

• Коврик для плавления снега Proline SM, бетон 240 В, асфальт и коврики для дорожных покрытий. Напряжение: 240

• Кабель для таяния снега Proline SC, 240 В.Для применения в бетоне, асфальте и асфальтоукладчиках. Напряжение: 240

• Нагревательный кабель стандарта MI nVent RAYCHEM, тип SUB для поверхностного таяния снега в бетоне, асфальте и брусчатке

• Нагревательный кабель стандарта MI nVent RAYCHEM, тип SUA. Растапливание снега на поверхности в бетоне, асфальте и брусчатке

• Warmup Встраиваемые маты для плавления снега WSMM защищают подъездные и пешеходные дорожки от снега и льда. Их кладут под бетон, асфальт или брусчатку, чтобы предотвратить скопление льда и снега.

• Warmup Встраиваемые кабели для таяния снега WSM защищают проезды и пешеходные дорожки от снега и льда. Их кладут под бетон, асфальт или брусчатку, чтобы предотвратить скопление льда и снега.

1. Snow Owl 25516 Датчик снега / льда


   ETI (Environmental Technology Inc) автоматический воздушный датчик 24 В переменного / постоянного тока, работающий с контроллером или контактором — Обогреваемая сетка измерения влажности — Устанавливается на 3/4 «ПВХ кабелепровод — Заданное значение 38F — Время удержания 1 минута — 3-проводное соединение (2 для мощности 1 для реле)

   342 доллара.86

2. G05X18-4-50-D 480 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 5 футов x 18 дюймов 480 В — 375 Вт

   149 долларов.79

3. G10X18-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 10 футов x 18 дюймов 240 В — 750 Вт

   188 долларов.73

4. G15X18-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 15 футов x 18 дюймов 240 В — 1125 Вт

   254 доллара.58

5. G20X18-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 20 футов x 18 дюймов 240 В — 1500 Вт

   301 доллар.44 год

6. G30X18-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 30 футов x 18 дюймов 240 В — 2250 Вт

   378 долларов.38

7. G05X36-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 5 футов x 36 дюймов 240 В — 750 Вт

   190 долларов.15

8. G30X36-2-50-D 240 В 20 футов холодные провода


   Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (10 проводов AWG) — 30 футов x 36 дюймов 240 В — 4500 Вт

   651 доллар США.72

9. SMK00502 Snow Melt Cable 200 футов 50 кв. Футов


   EasyHeat SMK Series Sno-Melter Cable Kit — Снегоплав для бетона Встроенный электрический нагревательный кабель — 20-футовые силовые выводы — 50 квадратных футов покрытия с шагом 3 дюйма — 240 В — 2209 Вт — 9.2 А — длина кабеля 200 футов

   295,10 долл. США

10. G15X36-2-50-D 240 В, 20 футов холодные провода


    Снежный коврик EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 15 футов x 36 дюймов, 240 В — 2250 Вт

    381 доллар США.23

11. G20X36-2-50-D 240 В 20 футов холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (10 проводов AWG) — 20 футов x 36 дюймов 240 В — 3000 Вт

    452 доллара.66

12. 088L3208 GX Коврик для плавления снега 240V 2500W


    Danfoss GX Встроенный электрический нагревательный мат для бетона или асфальта для плавления снега — 240 В — (50 Вт / кв.футов) — 25 футов в длину — 2 фута в ширину — 50 кв. футов Тепловое покрытие — 10,4 А — 2500 Вт — Провода питания длиной 20 футов

    469,28 $

13. 088L3215 Коврик для плавления снега GX 240V 6500W


    Danfoss GX Встроенный электрический нагревательный мат для бетона или асфальта для плавления снега — 240 В — (50 Вт / кв.футов) — 65 футов в длину — 2 фута в ширину — 130 кв. футов Тепловое покрытие — 27,1 А — 6500 Вт — Провода мощностью 20 футов

    929,97 долл. США

14. G04X36-2-50-D 240 В 20 футов холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 4 фута x 36 дюймов, 240 В — 600 Вт

    181 доллар.05

16. G20X18-2-50-75A 240 В 75 футов холодные провода


    Коврик для плавления снега EasyHeat серии G с общим количеством холодных проводов 75 футов (дополнительная длина 40 футов, 14 проводов AWG) — 20 футов x 18 дюймов 240 В — 1500 Вт

    643 доллара.01

17. G30X18-2-50-50B 240 В, 50 футов холодные провода


    Коврик для плавления снега EasyHeat серии G с общей длиной 50 футов холодных проводов (30 футов дополнительной длины, 10 проводов AWG) — 30 футов x 18 дюймов 240 В — 2250 Вт

    485 долларов.04

18. G04X36-8-50-D 208V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 4 фута x 36 дюймов 208 В — 600 Вт

    181 доллар.05

19. G08X18-2-50-D 240 В, 20 футов холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 8 футов x 18 дюймов 240 В — 600 Вт

    171 доллар.69

20. G05X18-7-50-D 277V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 5 футов x 18 дюймов 277 В — 375 Вт

    149 долларов.79

21. G06X18-2-50-D 240 В, 20 футов холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 6 футов x 18 дюймов 240 В — 450 Вт

    155 долларов.77

22. G07X18-2-50-D 240 В 20 футов холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 7 футов x 18 дюймов, 240 В — 525 Вт

    165 долларов.71

23. G09X18-2-50-D 240 В 20 футов холодные провода


    Снежный коврик EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 9 футов x 18 дюймов, 240 В — 675 Вт

    183 доллара.70

24. G08X18-8-50-D 208V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 8 футов x 18 дюймов 208 В — 600 Вт

    171 доллар.69

25. G07X18-8-50-D 208V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 7 футов x 18 дюймов 208 В — 525 Вт

    165 долларов.71

26. G06X18-8-50-D 208V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 6 футов x 18 дюймов 208 В — 450 Вт

    155 долларов.77

27. G05X18-8-50-D 208V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 5 футов x 18 дюймов 208 В — 375 Вт

    149 долларов.79

28. G08X18-7-50-D 277V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 8 футов x 18 дюймов 277 В — 600 Вт

    171 доллар.69

29. G05X36-7-50-D 277V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с 20-футовыми холодными выводами (14 проводов AWG) — 5 футов x 36 дюймов 277 В — 750 Вт

    190 долларов.15

30. G10X36-7-50-D 277V 20-футовые холодные провода


    Коврик для плавления снега EasyHeat Dual Conductor серии G с общим количеством холодных проводов 20 футов (14 проводов AWG) — 10 футов x 36 дюймов 277 В — 1500 Вт

    303 доллара.71

Фильтр

Варианты покупок

Тип прекращения обогрева

Отопление бетонных полов — Warmquest

Заливаете новый бетон? Как насчет добавления лучистого тепла? Warmquest предлагает несколько продуктов для теплого пола, которые отлично подходят для бетонных плит.С электрическими нагревательными кабелями, встроенными в бетонную плиту, вы можете наслаждаться полом с подогревом независимо от напольного покрытия.

Для небольших помещений наши продукты Floorizwarm и Heatwave идеально подходят, а Cozy Heat и Tuff Cable отлично подходят для обогрева больших помещений, включая коммерческие здания. Наши специалисты могут помочь вам подобрать продукт для вашего конкретного проекта и привнести в ваше пространство полы с подогревом.

Запрос цены на утепление пола

Кабели обогрева, встроенные в бетонные опоры

В случаях, когда требуется нагретый бетон для предотвращения накопления снега или льда, идеальным решением являются кабели обогрева с минеральной изоляцией, заделанные в бетон.По сравнению с саморегулирующимися тепловыми кабелями с обычным полиолефиновым покрытием, кабели с минеральной изоляцией имеют уникальную оболочку, состоящую из сплава нержавеющей стали, которая не изнашивается из-за шероховатостей бетона. Кроме того, эта металлическая оболочка непроницаема для коррозии и не вызовет каких-либо проблем с электролизом, которые в противном случае создал бы оголенный медный провод рядом со стальной арматурой.

Эти кабели обогрева с минеральной изоляцией позволяют создавать обогреваемые бетонные площадки, в которых используются датчики влажности, подключенные к панели управления, чтобы минимизировать потребление электроэнергии.Датчики имеют небольшой нагревательный элемент, который превращает любой соседний снег в воду, который затем обнаруживает датчик влажности и затем передает сигнал в систему управления, чтобы активировать кабели обогрева.

В дополнение к удобству автоматического обнаружения снега, эта система на основе датчиков очень энергоэффективна и оптимизирована для максимального использования доступной мощности. В зависимости от интенсивности снегопада, система теплового кабеля в состоянии покоя может сэкономить до 60 процентов обычных затрат на электроэнергию с тепловым кабелем.Кроме того, параметры на панели управления заставляют цепи постепенно активироваться, чтобы избежать выброса электричества, который был бы вызван, если бы все цепи активировались одновременно.

Процесс установки

Для правильной работы теплового кабеля с минеральной изоляцией требуется особый процесс установки. К долговечной и надежной системе снеготаяния при установке предъявляются три основных требования: качественные материалы для дорожного покрытия, соответствующее армирование, электрическая система, способная обеспечить соответствующую мощность, и точное мастерство монтажа.

Рекомендации по укладке теплопроводов с минеральной изоляцией включают соответствующий дренаж, чистые участки мощения без корней или других препятствий и достаточную толщину бетона, чтобы выдерживать желаемую нагрузку — например, 4 дюйма для пешеходных дорожек и 6 дюймов для опорных транспортных средств. Деформационные швы в бетоне — это дополнительная проблема, которая должна быть предусмотрена на больших площадях или при изменении толщины плиты.

Как система довольно высокой мощности, вся электрическая система, включая переключатели, автоматические выключатели и контроллеры, должна иметь возможность отключать обе стороны линии в незаземленных цепях.Автоматическое управление доступно, но не обязательно для каждой системы. При активации системы обогрева вручную рекомендуется световой индикатор, сигнализирующий о том, включена или выключена система.

Электротехнические и дорожные подрядчики, устанавливающие кабели, должны проявлять особую осторожность, чтобы не повредить их острыми предметами, обычно присутствующими на строительных площадках. С кабелями обогрева следует обращаться с особой осторожностью при транспортировке и разгрузке, и они должны быть заделаны как минимум на 2–3 дюйма ниже конечной бетонной поверхности.

Области применения

Теплоотводы с минеральной изоляцией выпускаются двух размеров: «K» с меньшим диаметром и «B» с немного большим диаметром. Как правило, кабели используются из-за их прочного внешнего вида, способного выдерживать высокие температуры и суровые условия, в которых стандартные саморегулирующиеся тепловые кабели с полиолефиновым покрытием не выдержат. Эти условия включают в себя трубопроводы, подвергающиеся воздействию чрезвычайно высоких температур, таких как очистка паром, обработка пищевых продуктов с использованием высоких температур и сырой нефти, которые должны регулироваться по высокой температуре.Укладка кабелей в бетон или асфальт также возможна из-за их прочного внешнего вида.

Производственное предприятие ремонтирует пешеходную дорожку

В одном случае на производственном предприятии в Висконсине использовались нагретые бетонные подушки для смягчения негативных последствий чрезмерного накопления снега и льда на дорожке, ведущей к входу в здание. Инженеры проекта создали модульные и энергоэффективные бетонные площадки с подогревом, которые позволяют предприятию заменять поврежденные участки дорожки по мере необходимости без обширной реконструкции, а датчик в бетоне обнаруживает снег и автоматически включает систему обогрева, когда это необходимо.

При установке этих бетонных подушек на объекте наблюдалось чрезмерное накопление снега, который в некоторых случаях мог блокировать вход в здание. Кроме того, снег со временем повреждает бетон, когда вода из талого снега проникает в трещины и щели в бетоне и повторно замерзает, растрескивая и взламывая бетон, вызывая преждевременное старение. Лед и снег, скопившиеся снаружи здания, также создавали опасную среду, в результате чего сотрудники и автомобили теряли сцепление с дорогой.В одном случае автомобиль не справился с управлением и физически ударился о стену здания.

Решение этих проблем, связанных со льдом и снегом, заключалось в том, чтобы сначала полностью разрушить бетонную дорожку, ведущую к объекту. Новый проход состоял из отдельных площадок размером 10 на 10 футов, простирающихся примерно на 90 футов от стоянки до входа в здание. Каждая площадка была оборудована кабелями обогрева с минеральной изоляцией, встроенными в бетон во время его заливки.Кабели были привязаны проволокой к арматурной сетке внутри каждой бетонной подушки по схеме, предназначенной для равномерного распределения тепла по всей площади.

Нагревательные кабели питаются от системы управления, управляемой датчиком снега, который автоматически определяет наличие влаги рядом с бетоном и запускает систему для ее активации. При заливке бетона в комплекте был небольшой корпус для датчика. При минимальной мощности 30 Вт на квадратный фут, необходимой для эффективного таяния снега на бетоне, для работы этой системы требуется около 27 000 Вт энергии.Датчик влажности, встроенный в систему, играет большую роль в регулировании чрезмерного потребления энергии. Перед установкой руководители предприятия были обеспокоены необходимостью замены всей системы в случае выхода из строя или повреждения кабелей. Инженеры рекомендовали бетонные подушки размером 10 футов на 10 футов, чтобы ни один из тепловых кабелей не проходил через компенсатор, что позволяет заменять каждую подушку по отдельности. Эта модульная конструкция не очень распространена в отрасли, хотя она обеспечивает гораздо большую гибкость при ремонте или расширении в будущем.

Модульная конструкция также увеличивает долговечность тепловых кабелей. Наиболее частая точка выхода из строя тепловых кабелей — это компенсационные швы между бетонными подушками, но отсутствие прокладки кабеля через компенсационные швы из-за модульной конструкции полностью исключает этот риск. Инженеры-проектировщики могли бы разработать бетонную площадку размером 20 на 10 футов, но выбрали меньший размер, чтобы повысить долговечность тепловых кабелей.

После успешной установки этой энергоэффективной автоматизированной кабельной системы электрообогрева на производственном предприятии больше не возникает проблем с накоплением излишков снега и льда.Система автоматически активируется каждый раз, когда накапливается снег, растапливая снег и лед и расчищая путь для безопасного доступа пешеходов. На предприятии также используется энергоэффективная конструкция системы управления и возможность индивидуальной замены каждой бетонной подушки при необходимости.

Дополнительные области применения

Дополнительные области применения для бетонных подушек, обогреваемых с помощью теплоотводов с минеральной изоляцией, включают остановки грузовиков, где сотрудникам обычно приходится ложиться на плиты из мерзлого бетона для выполнения технического обслуживания своих грузовиков.Более толстая бетонная подушка заливается, чтобы выдержать вес тяжелой техники, и могут быть включены кабели обогрева, чтобы обеспечить более теплую поверхность для сотрудников, а также растопить любой лед или снег, который грузовики могут отложить на бетон.

При некоторых открытых горных работах температура окружающей среды может стать очень низкой и создать опасную среду для рабочих, обслуживающих крупногабаритное оборудование. Подогреваемые бетонные подушки в этом случае могут быть настолько эффективными, что повышают температуру окружающей среды в пространстве, окружающем бетон.

Другой пример — ангар аэропорта с большой раздвижной дверью, прикрепленной к металлическим рельсам, которые в зимние месяцы замерзают и прилипают. Под дверью была установлена ​​обогреваемая бетонная площадка, и тепло излучалось на рельсы, чтобы растопить накопившийся снег или лед, позволяя дверям свободно открываться и закрываться даже в самых холодных условиях.

Кабели обогрева с минеральной изоляцией обладают достаточной упругостью, чтобы предложить эти удобные решения в приложениях, которые могут повредить стандартные саморегулирующиеся кабели обогрева.В сочетании с датчиком влажности и системой автоматического контроля бетонные опоры со встроенными кабелями обогрева с минеральной изоляцией могут стать уникальной альтернативой там, где снег, лед или низкие температуры вызывают нежелательные условия.

Полы с подогревом в бетонном полу

Требуемая мощность зависит от типа отапливаемого помещения. Обычно нагревательные кабели прокладываются в нижней части слоя стяжки (бетона) толщиной 30-50 мм, поверх теплоизоляции с высокими изоляционными свойствами.Всегда рекомендуется устанавливать изоляцию под бетонный пол, чтобы избежать потери тепла вниз.

В проектах реконструкции или когда по другим причинам необходимо поддерживать минимальную высоту пола, используются специальные низкопрофильные стяжки, которые обеспечивают толщину до 10-15 мм.

Толщина пола
Толщина традиционной / стандартной стяжки пола составляет около 5 см. Nexans обычно рекомендует максимальную толщину 6 см, так как превышение этого значения дает очень толстый пол с высокой степенью аккумулирования тепла (что означает медленное регулирование температуры).

Нижнюю часть / слой бетона / стяжку в более толстых полах также довольно сложно уплотнить при заливке, что, в свою очередь, может привести к снижению теплопроводности. Следовательно, это может означать еще большее уменьшение возможности регулировать температуру пола. В худшем случае слой бетона с недостаточной теплопроводностью может привести к перегреву нагревательного кабеля и, в конечном итоге, к повреждению и неисправности кабеля.

Заливка бетона / стяжки
Для всех типов бетонных полов важно хорошее перемешивание, правильное соотношение смешивания (внимательно следуйте инструкциям производителя) и хорошее уплотнение стяжки, чтобы избежать образования воздушных карманов и обеспечить теплопроводность стяжки максимально хорошая.

Бетонные стяжки должны сохнуть и затвердеть естественным путем, а нагревательный кабель можно подключать и осторожно использовать через 6-8 недель (обычно).

Контроль и регулировка температуры
Для достижения наиболее энергоэффективного пола рекомендуется использовать электронный программируемый термостат, который допускает понижение температуры днем ​​и ночью. Степень КПД во многом будет зависеть от установленной мощности и толщины пола (в сочетании с качеством используемой стяжки).

Теплый пол в сочетании с водяным теплом
Нагревательные кабели можно комбинировать с водяным теплым полом. Это может быть полезно в летнее время, когда желательно некоторое отопление, например. в ванной.

Часто нецелесообразно использовать централизованную систему отопления только для обогрева одной или двух ванных комнат. В такой конструкции пола нагревательные кабели следует прокладывать над водопроводными трубами, а не непосредственно рядом с водопроводными трубами.

Нагревательная кабельная система внутри плиты 62-104 кв. Фута от flooringsupplyshop.com

Нагревательная кабельная система внутри плиты 240 В 62-104 кв. Фута

Кабель в плите предназначен для использования в конструкции бетонного пола.

Кабель для прогрева в плите — это специально разработанный кабель, совместимый со всеми разделительными мембранами. Его можно установить на расстоянии 2, 3 или 4 дюймов. Сам кабель обеспечивает первичный нагрев благодаря двухжильному кабелю из ETFE для максимальной мощности.Гарантия 10 лет. Еще лучшие результаты при использовании с интеллектуальным термостатом Warmup 4iE®.

Ключевые преимущества

Напольное покрытие можно менять. — Без повреждения обогревателя, экономия денег и повышение гибкости.

Optimal Output — Мощный выходной кабель можно проложить с разным интервалом, чтобы обеспечить оптимальную выходную мощность в дополнение к отделке пола или дизайну помещения

Работает под любой отделкой пола — In-Slab Cable работает с любым напольным покрытием, совместимым с полом с подогревом.

Технические характеристики;

• Рабочее напряжение — 240 В и 208 В (со снижением)
• Толщина — 3/8 дюйма (10 мм)
• Выходная мощность — 5,5 Вт погонных футов
• Длина хвостовика катушки — А16.4 дюйма (610 см)
• Допуск по длине кабеля +/- 5%
• Максимальная рабочая температура — 240 ° C (464 ° F)
• Допуски CSA

Гарантия на установку защитной сетки — Если вы случайно повредите систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим ее на другой обогреватель той же марки и модели.

10-летняя ограниченная гарантия — На этот продукт предоставляется 10-летняя гарантия. Мы полностью уверены в стандарте нашей продукции.

Изоляционные плиты — Использование изоляционных плит с подогревом полов значительно сокращает время нагрева и эксплуатационные расходы.

Термостат — Выбор правильной системы управления имеет решающее значение для обеспечения того, чтобы ваша система отопления работала наилучшим образом, эффективно и легко

Для какого проекта предназначен кабель In-Slab Cable?

Если вам нужны полы с подогревом для бетонных полов, для этой цели предназначена система In-Slab Cable System.Кабельное отопление In-Slab особенно идеально подходит для установки в бетонных перекрытиях в новостройках, где высота пола не является проблемой. Для модернизации существующих бетонных полов, где меньше места для изменения высоты пола, более подходящим вариантом может быть другая система электрического теплого пола.

Система электрического теплого пола In-Slab Cable предназначена для установки в бетонную стяжку толщиной 2-6 дюймов. Если изоляция отсутствует или находится под бетонным основанием более чем на 4 дюйма, необходимо использовать изоляционные плиты для обеспечения оптимального времени нагрева.

Нагреватель In-Slab Heater подходит практически для любой отделки пола, особенно там, где пол (дерево, ковер, винил) можно время от времени заменять.

Более медленное время нагрева и охлаждения кабеля In-Slab Cable делает его особенно подходящим для помещений, которые постоянно используются, поскольку плита может использоваться как форма накопительного обогрева

Напольные покрытия, подходящие для кабеля In-Slab

С In-Slab Cable можно рассмотреть практически любое напольное покрытие.Поскольку обогреватель надежно встраивается в цементную плиту, уменьшается риск повреждения нагревательного кабеля, если напольное покрытие время от времени будет меняться. Следующие напольные покрытия подходят для In-Slab Cable:

Tiles — Если плиточный пол укладывается сверху, необходимо использовать гибкий плиточный клей и раствор для системы электрического теплого пола In-Slab Cable.

Ламинат / дерево — Для полов из ламината или инженерных деревянных панелей важно, чтобы толщина пола не превышала 18 мм, чтобы обеспечить передачу тепла.Если вы используете слой мягкой изоляции под полом, он должен быть совместим с установкой поверх системы теплого пола.

Ковер — Для полов с ковровым покрытием необходимо использовать ковры с гессиановой подкладкой, а рейтинг Tog ковра и подложки не должен превышать 2,5 тог.

Монтаж внутриплитного кабельного теплого пола на бетонных полах

Перед началом любой установки важно сначала прочитать руководство по установке.Если бетонное основание толще 4 дюймов или черновой пол неизолированный, рекомендуется применить изоляционные плиты и проложить провод непосредственно на этой изоляции. Если бетонное основание толщиной менее 4 дюймов или изолированное, провод можно проложить на бетонная плита. Хотя последний вариант приемлем, изоляция непосредственно под нагревательным кабелем повысит эффективность системы.

Перед тем, как начать, убедитесь, что черный пол изготовлен из подходящего материала, подходит для заливки плит, является жестким и свободным от пыли и мусора.

Кабель внутри плиты должен быть проложен на расстоянии не менее 2 дюймов друг от друга и не менее 2 дюймов на глубину внутри плиты. Для крепления кабеля In-Slab к черному полу вам потребуются металлические крепежные ленты. Металлические крепежные планки укладываются перпендикулярно нагревательному элементу и крепятся к изоляционной плите или бетонному полу с помощью крепежных гвоздей или клея; всегда следить за тем, чтобы крепления не двигались. Затем нагревательный кабель укладывают вверх и вниз по комнате и зажимают в металлической фиксирующей планке. Всегда располагайте кабель равномерно, чтобы обеспечить равномерное распределение тепла по полу.

После того, как кабель вставлен, следующим шагом является заливка системы отопления путем осторожной заливки цементного материала на закрепленный в плите кабель на глубину не менее 2 дюймов. Поместите напольный зонд, поставляемый с термостатом, как можно ближе к окончательная отделка пола, заделка ее в плиту. Завершите укладку, подключив нагревательный кабель к термостату.

Когда бетон или выравнивающая смесь полностью высохнут, можно приступать к укладке окончательного напольного покрытия.

СДЕЛАНО В США

Разминка, как видео

Установка разогрева в плите и спецификация

Данные по прогреву в плите и обзор

Рампа Отопление | Рампы для таяния снега и льда

Кабели электрообогрева Thermon KSR — Электрообогрев

Саморегулирующиеся обогревательные кабели Thermon KSR обеспечивают растапливание снега / льда и предназначены для непосредственного захоронения в бетонных пандусах — мы можем предоставить системы электрообогрева для систем обогрева пандусов, включая автостоянки.

Кабели для электрообогрева Thermon KSR

ОТОПИТЕЛЬ НАСОСА

Снег и таяние льда — системы обогрева подъездов и пандусов поддерживают движение пешеходов и транспортных средств, отводя тепло к пандусу в периоды отрицательных температур.

Пандусное отопление обеспечивает беспрепятственный и безопасный доступ общественности к зданиям, подверженным снежным и ледовым условиям зимой.

Использование нагревательных кабелей для рампы Thermon для обеспечения постоянного доступа жителей и посетителей как к подземным, так и к подвальным и многоэтажным автостоянкам в зимние месяцы — в энергоэффективной системе обогрева рампы используются саморегулирующиеся кабели, подающие питание, когда температура окружающей среды опускается ниже 3 ° C или до заданной температуры, запрограммированной в термостате.

Опасные и разрушительные уровни замерзшего льда и снегопада не могут накапливаться на рампе автостоянки, что снижает количество аварий и устраняет необходимость в зимнем техническом обслуживании за счет ручной очистки снега, такой как «пескоструйная обработка».

Пандусы для инвалидов можно очистить от снега и льда, обеспечивая безопасный вход / выход пешеходов или инвалидных колясок в общественные и частные здания.

Пандусы для вилочных погрузчиков и наклонные погрузочные площадки, ведущие к торговым и служебным помещениям, продолжают без сбоев отправлять и принимать грузы, обеспечивая чистоту рамп и штабелирование полок магазинов во время праздничных и рождественских праздников.

Целевой обогрев рампы для автостоянок с использованием кабелей электрообогрева и систем электрообогрева

Обычно пандусы, пешеходные переходы или проезды полностью обогреваются для обеспечения полного равномерного электрического обогрева поверхностей и очистки от снега / льда — там, где энергоснабжение или капитальные затраты ограничены, можно установить частичную систему подогрева пандусов для эффективного таяния снега и льда. Обычно это связано с нагревом дорожек для шин, чтобы обеспечить точную подачу электрического тепла к участкам с интенсивным движением на рампе.

Нагревательные кабели и системы

Trace могут быть установлены для предотвращения оседания снега и образования мерзлого льда на дорогах, пандусах, лестницах, пешеходных дорожках и в зонах аварийных выходов.

T&D может предоставить профессиональные консультации по техническим вопросам и проектированию систем обогрева пандусов.

Подогрев рампы с использованием кабеля Thermon KSR-2. Защита от снега и льда на пандусе парковки супермаркета

НАГРЕВАТЕЛЬНЫЙ кабель RAMP Спецификация

• Номинальное напряжение питания: 208-277 В переменного тока
• Максимальная температура воздействия: 177 ° C (350 ° F)
• Защита цепи: Требуется защита от замыкания на землю 30 мА
• Минимальный радиус изгиба кабеля: 32 мм (1.25 ″)
• Провод шины: 16 AWG Никелированная медь
• Нагревательный сердечник: Матрица полупроводникового нагрева
• Первичная диэлектрическая изоляция: Высококачественный фторполимер
• Металлическая оплетка: луженая медь
• Наружная оболочка: Силиконовая резина

Саморегулирующиеся нагревательные кабели для аппарелей Thermon KSR увеличивают выходную мощность при понижении температуры, обеспечивая гарантированную очистку бетонных аппарелей от снега и льда.

Установка систем обогрева рампы с использованием кабелей для таяния снега

Во время заливки и отделки бетона нагревательный кабель аппарели следует контролировать на предмет сопротивления между заземлением и проводами шины на протяжении всей установки. Во время заливки следует соблюдать осторожность, чтобы свести к минимуму риск порезания или повреждения кабеля для плавления снега, что может вызвать короткое замыкание. Если показание теста сопротивления внезапно уменьшается, нагревательный кабель поврежден! Система обогрева рампы и кабель для плавления снега не должны находиться под напряжением в течение как минимум 7 дней после установки, чтобы обеспечить полное отверждение бетонной плиты.

Проложите нагревательный кабель рампы поверх арматурного стержня в виде змеевика, начиная с силовой коробки, на расстоянии осевой линии, как указано на проектных чертежах. Сгибайте нагревательный кабель плавными дугами радиусом не менее 50 мм. Избегайте пересечения компенсаторов при разводке кабеля.

НАГРЕВАТЕЛЬНЫЕ кабели Thermon KSR RAMP

Видео Thermon с обзором передовых методов прокладки кабелей обогрева как в промышленных, так и во взрывоопасных зонах.В видеоролике рассказывается о выборе, испытании, проверке, проверке и подготовке трубопровода для кабелей теплового тракта перед прокладкой кабелей к трубам, клапанам, фланцам и неизолированным опорам труб.

Выбор кабеля thermon ksr

THERMON KSR КАБЕЛЬНАЯ КОНСТРУКЦИЯ

Подогрев рампы с использованием кабелей электрообогрева: разработан, чтобы выдерживать температуры и механические нагрузки, связанные с заливкой бетона

Нагревательные кабели Thermon обеспечивают поддержание температуры и защиту от замерзания трубопроводов и механических систем во всех отраслях промышленности — типичные области применения включают технологические трубопроводы нагрева, трубопроводы приборов и резервуары для хранения для поддержания вязкости или предотвращения повреждений от замерзания, что является неотъемлемой задачей установки. .

TRACE HEATING UK & INTERNATIONAL

Электрообогрев: защита крыш, желобов, пандусов, труб и резервуаров от мороза, снега и льда

➡ Полную техническую информацию, спецификации и информацию для заказа нагревательного кабеля для наклонной рампы можно найти в следующих разделах.

Таблицы данных

.
