Содержание

схема подключения и укладки, технология

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента.
    Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

  • В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:
  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

  • Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
  • В отличие от сушки электродами вероятность поражения электричеством минимальна.
  • Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Прогрев бетона проводом — технология прогрева проводом ПНСВ и расчет его длины

Прогрев бетона необходим при минусовых температур окружающей среды (более, чем — 5 С), а также при низких плюсовых температурах для ускорения твердения бетона. Если не осуществить своевременный прогрев бетона, то он не затвердеет, не наберет нужную прочность и может быстро разрушиться.



Одним из способов предотвратить это — осуществить прогрев бетона проводами. Для этой цели существуют различные марки нагревательных проводов: ПНСВ, ПГПЖ, ПНВЖ. Наиболее популярный способ — прогрев бетона проводом ПНСВ.


Рекомендуем просмотреть краткое видео, где специалист строительной компании показывает, как проходит прогрев бетона проводом ПТПЖ, и почему это выгоднее:

Технология прогрева бетона проводом ПНСВ


Для прогрева бетона проводом ПНСВ его погружают в бетон. Для прогрева таким способом обязательно нужен трансформатор. Ток на провод ПНСВ выбирают в диапазоне 14-16 А, причем подключенный провод нельзя выносить на воздух, где он просто сгорит, подача напряжения осуществляется, когда провод погружен в бетон. При прогреве бетона проводом ПНСВ сам провод укладывают нитками внутри конструкции. Концы, которые, выходят из бетона изготавливаются из другой марки провода — АПВ-4, АПВ-2,5, длиной примерно 0,5-1 метр. Провод ПНСВ равномерно распределяется витками по площади прогрева шагом 2,5-20 см, в зависимости от места прогрева бетона. Таким образом провод ПНСВ может прогреть бетонную конструкцию толщиной 10 см. Если конструкция больше по толщине, то нужно делать несколько ниток провода ПНСВ в вертикальной плоскости (шаг 8-10см).


Заказать провод ПНСВ

Расчёт провода для прогрева бетона


Расчет провода для прогрева бетона необходим, чтобы избежать как перегрева короткого провода, так и дополнительных расходов на его излишек.


Формула расчёта провода для прогрева бетона выглядит следующим образом, где:


U-рабочее напряжение, В


S-сечение жилы провода, мм2


p-удельное сопротивление жилы при рабочей температуры, Ом*мм2/м


pt-погонная нагрузка на провод, Вт/м


Погонная нагрузка на провод зависит от типа бетонных конструкций: для армированных — 30-35 Вт/м, для неармированных — 35-40 Вт/м.


Удельное сопротивление жилы при определенной рабочей температуре можно рассчитать по формуле или определить по таблице соотношения максимальной температуры и погонной нагрузки. Формула и таблицы приведены в Рекомендациях по выбору технологических параметров электро прогрева бетона и расчету нагревательных проводов (стр 13-17).


Для получения консультации по прогревочным проводам вы можете обратиться к специалистам нашей компании по тел. 8(800) 555-88-72 или задать вопрос он-лайн



Для получения консультации по прогревочным проводам вы можете обратиться к специалистам нашей компании по тел. 8(800) 555-88-72 или задать вопрос он-лайн


Задать вопрос

схема укладки и подключения, расчет

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

  • не обеспечена достаточная теплоизоляция монолита и опалубки;
  • монолит слишком массивен, что затрудняет его равномерный прогрев;
  • низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:

  • Удельное сопротивление составляет 0,15 Ом/м;
  • Стабильная работа в температурном диапазоне от -60°C до +50°C;
  • На 1 кубометр бетона расходуется до 60 м провода;
  • Возможность применения до температур до -25°C;
  • Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.
Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Провод ПНСВ для прогрева бетона. Читайте об особенностях выбора и использования на сайте ВиброМоторы.рф

Известно, что жидкость в бетонном растворе при минусовой температуре превращается в ледяные кристаллы, ввиду чего раствор лишается всякой прочности. Поэтому бетон нуждается в подогреве сразу, как только температура воздуха за окном опустилась ниже +5 градусов.

Как только значение термометра начинает приближаться к отметке «+5», строителям, ведущим бетонные работы, следует задуматься о том, как они будут осуществлять прогрев бетона. Одним из способов считают добавление в бетонный раствор специальных морозостойких добавок. Такой метод решает вопрос замерзания жидкости в смеси бетона во время транспортировки, но для поддержания температуры бетонного раствора до его схватывания необходимо дополнительно прогревать бетон специальным кабелем.



КАБЕЛЬ ДЛЯ ПРОГРЕВА БЕТОНА ПНСВ.


Для электропрогрева бетона используют провод со стальной жилой в изоляционной оболочке марки ПНСВ.

Это название является аббревиатурой и расшифровывается следующим образом:

  •  «П»  — «провод»;
  • «Н» — «нагревательный»;
  • «С» — «стальной»;
  • «В» — обозначает наличие у кабеля изоляционного слоя, в качестве которого выступает поливинилхлорид.



Провод ПНСВ изготавливается разной толщины. Диаметр самого тонкого — 1,2 мм, а самый толстый имеет диаметр 3 мм. Чаще всего строители выбирают провод диаметром 1,2 мм, однако иногда используют 1,4 мм и более. Чем больше диаметр провода, тем выше его мощность и устойчивость изоляции к механическим повреждениям.

Провод ПНСВ обычно скручивают в спирали диаметром 30-40 мм. Это можно сделать с помощью специального станка, либо при помощи обычной дрели и куска арматуры. Такие нагревательные спирали удобно хранить и монтировать.

После того, как провод ПНСВ скрутили в нагревательные спирали, его оснащают «холодными концами». «Холодные концы» – это тоже провод, но большего сечения, чем ПНСВ. Их наличие необходимо потому, что рабочий ток для погруженного в бетон провода ПНСВ составляет примерно 15А; на воздухе такое значение тока недопустимо велико, поэтому выводы от получившейся нагревательной спирали оснащают так называемыми «холодными концами» длиной 50-100 см, выполняемыми обычно проводом АПВ-4.

Соединение нагревающих проводов с «холодными концами» и между собой производят скруткой, провода под скрутку зачищают на 8-10 см. Место соединения 2-х проводов изолируют х/б лентой, более стойкой, чем полимерная.

После этого провод ПНСВ равномерно растягивают вдоль арматуры, а «холодные концы» закрепляют на временных линиях электроснабжения от трансформатора прогрева к проводам ПНСВ, соединенных определенным образом.

Все соединения  должны проводиться квалифицированными электриками строго в соответствии с монтажной схемой, так как любые неисправности электрической части работы неизбежно приводят к значительным материальным убыткам.

КАК РАССЧИТАТЬ ОБЪЕМ НЕОБХОДИМОГО КАБЕЛЯ

Для того, чтобы рассчитать, сколько кабеля ПНСВ необходимо для осуществления заливки определенного количества бетонной смеси и какую мощность для этого необходимо обеспечить, можно воспользоваться специальными калькуляторами  в Интернете или самостоятельно произвести примерный расчет по известными данным:

  • Тепловыделение одного погонного метра провода приблизительно 35Вт;
  • Для прогрева 1 м3 бетона в зимнее время требуется мощность 1,3…2,5 кВт в зависимости от температуры воздуха;
  • Таким образом, для прогрева 1м3 бетона понадобится от 37 до 70 м кабеля.



Безусловно, если Вы выполняете расчет впервые, то лучше осуществить его в специальной программе, так как на итоговый результат в значительной мере влияют не только температура воздуха и объем заливаемого бетона, но и модель выбранного кабеля, наличие арматуры в конструкции, мощность используемого трансформатора для прогрева и проч.

Для того, чтобы  осуществить прогрев бетона правильно, нужно  вмонтировать провод  ПНСВ в конструкцию во время выполнения заливки бетонной смеси,  при этом соблюдая расстояние не менее 1,5 см от соседнего провода.



ВАЖНО!  Не допускается соприкосновение кабеля ПНСВ с прочими материалами, кроме раствора бетона, так как это приводит к перегреву кабеля или станции, обеспечивающей прогрев. Также не допускается укладка провода при температуре воздуха менее — 15°C.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ









ПНСВ-1,2

ПНСВ-3,0

Напряжение переменного тока

380В

380В

Рекомендуемое напряжение источника питания

60-70В

60-70В

Сопротивление одного метра жилы провода

0,15 Ом

0,02 Ом

Удельная мощность

1,5-2,5 кВт/м3

1,5-2,5 кВт/м3

Расход провода

50 — 60 п. м./м3 бетона

50 — 60 п.м./м3 бетона



КОНСТРУКЦИЯ ПРОВОДА ПНСВ

  1.  Кабельная жила  из стали круглого сечения;
  2. Изоляция из специального полиэтилена или поливинилхлорида (ПВХ).



Прогрев бетонного раствора с помощью провода ПНСВ  позволяет сократить время набора 70%-ной прочности до нескольких дней.

При такой высокой эффективности данный метод прогрева бетона выгодно отличается своей экономичностью и общей скоростью проведения работ в минусовую температуру.



ВЫГОДНО ЛИ ПРОГРЕВАТЬ БЕТОН ПРОВОДОМ ПНСВ?


Исходя из тех факторов, что для заливки бетона зимой, необходимо использование довольно дорогостоящих инструментов и материалов, многие делают вывод о том, что строить зимой не выгодно.

Это обуславливается также тем, что зимой короче световой день, а значит, для обеспечения полноценного трудового дня на объекте необходимо продумать систему освещения, наличие теплых помещений и проч. Однако не все так печально.

Зима – это время, когда сильно падает спрос на строительные материалы и услуги, но компании, предоставляющие их, продолжают существовать и работать. Более того, почти все предлагают сниженные цены на строительные материалы, услуги по их доставке и проч. Цены на аренду техники и различных устройств (опалубка и тд.) также становятся значительно ниже. Все эти смягчающие факторы в конечном счете приводят строителей к такому выводу, что стоимость летнего и зимнего строительства примерно одинакова.

Да, зимой строительство протекает медленнее; да, зимой нужно проводить больше подготовительных мероприятий для обеспечения качественного результата. Но строить зимой можно, и более того – при наличии трансформаторов для прогрева бетона, дизельных генераторов (если строительный объект большой и требуется прогревать большие объемы бетона), строительные компании могут сэкономить на материалах и услугах и, кроме того – соблюсти все сроки, не приостанавливая ход строительства. Ведь не секрет, что климат в большинстве регионов нашей страны довольно холодный, и планируя приостановить работу в ноябре до марта из-за наступления зимы, мы рискуем отложить строительство практически на полгода и даже больше.

Для серьезных строительных компаний такое решение может стоить слишком дорого.


В заключении скажем, что способ прогрева нагревательным проводом не единственный, но один из самых надежных и окупаемых, так как все дорогостоящее оборудование имеет большой рабочий ресурс и прослужит еще много зим. Надеемся, что данная статья была познавательной и интересной, а полученные знания помогут Вам выбрать правильный способ прогрева бетона в зимнее время и все необходимое для этого оборудование.



Полезные ссылки:

Сведения о прогреве бетона греющим проводом.

Рекомендации по выбору технологических параметров электропрогрева бетона и расчету нагревательных проводов.

Прогрев бетона проводом — пошаговое руководство, схема програва

Ни одно строительство не обходится без такого материала, как бетон. Иногда он требует прогрева, а это процесс достаточно серьезный. Здесь важно знать в точности всю технологию процесса. От этого напрямую зависит прочность и долговечность изготавливаемого материала. Самый распространенный способ – прогрев бетона проводом.

Зачем прогревают бетон?

Строительство зданий, сооружений и прочих конструкций с использованием раствора в зимнее время не обходится без обогрева. Как правило, гидратация раствора при отрицательных температурах полностью не проходит. А еще вы можете прочитать про марку бетона для ленточного фундамента, его типы, технология заливки, самостоятельный расчет. Он затвердевает не целиком, некоторые участки смеси замерзают. После оттаивания связь смеси будет нарушена, что непременно скажется на качестве и долговечности сооружения.

Зимой электрический прогрев конструкции обязателен. Процесс затвердевания смеси ускоряется в определенных (плюсовых) температурных условиях. При этом не нарушается структура связующей смеси, и не страдает прочность непосредственно самой конструкции. Вот зачем прогревают бетон проводом в холодное время года.

Каким материалом воспользоваться?

Самым распространенным материалом для этого является провод нагревательный ПНСВ. Он прост в применении, к тому же сравнительно недорогой. Состоит из оцинкованной или стальной однопроволочной жилы, имеющей круглую форму, и полиэтиленовой или ПВХ пластикатовой изоляции. Такой материал используют для прогрева в температурных условиях от + 5 градусов и ниже. На этой странице вы сможете узнать про пропорции для приготовления бетона, его компоненты и параметры.

Способ прогрева бетона проводом ПНСВ достаточно прост. ПНСП сильно нагреваются и передают тепло конструкции. Для проведения процедуры одного нагревательного элемента не достаточно. Понадобится трансформаторная подстанция (понижающая), которая имеет систему, отвечающую за регулировку тепловой силы. Исходя из внешних изменений температурного режима, устройство регулирует тепловую мощность. Именно от такой подстанции и будет происходить нагрев. Такая установка позволяет нагревать смесь до 30 куб.м.

Как рассчитать обогрев конструкции?

Расчет прогрева бетона проводом заключается в следующем: на один кубический метр смеси понадобится примерно 60 метров ПНСВ. Учитывается так же площадь, вид конструкции, необходимая электрическая мощность. Необходимая длина секции нагревательного элемента также может завесить от напряжения трансформаторной подстанции. То есть чем ниже ее напряжение, тем меньше нужна длина. Перед тем как приступать к расчету, прочитайте про бетон для фундамента: состав, пропорции, основные марки. А так же про то, какой расход цемента в бетонной смеси: основные качества составляющих, пропорции цемента в различных марках бетона, допустимые погрешности.

Провод ПНСВ, будучи погруженным в раствор, нормально функционирует при рабочем токе в 14-16 Ампер. Поэтому преимущественно выбирать именно такой показатель рабочего тока. При этом на открытом воздухе с таким показателем нагревательный элемент достаточно быстро выходит из строя. Вследствие этого его холодные концы (часть, которая должна остаться за пределами конструкции) должны состоять из другого провода – АПВ. Их длина обычно составляет от полуметра до метра. Оптимальным напряжением будет третья ступень трансформаторной подстанции – 75 Вольт.

Перед тем как прогреть бетон проводом, следует разработать субъективную для конкретной конструкции технологическую карту и составить схему укладки нагревательного элемента. Схема прогрева бетона проводом обычно выглядит так: чертеж конструкцией с обозначениями мест укладки провода. Он обычно укладывается змейкой, не соприкасаясь друг с другом. На чертеже обязательно следует определить точки выхода (холодных концов) нагревательного элемента.

Технология прогрева: пошаговое руководство

После того, как произведены все расчеты, составлена технологическая карта и схема, можно приступать к процессу прогрева:

  1.  Нагревательный элемент следует уложить равномерно в места заливки. Он не должен соприкасаться с другими своими частями. Так же следует следить, чтобы нагревательный элемент не выходил за пределы конструкции и не касался опалубки.
  2.  Прежде чем вывести концы кабеля за пределы обогрева, следует соединить холодные концы с нагревательными выходами, спаяв их. Для того, что бы тепловое поле хорошо сохранялось, рекомендуется участки пайки обвернуть металлической фольгой.
  3.  При помощи мегомметра следует провести тест-проверку для того, чтобы обеспечить размеренную нагрузку тока по фазам.
  4.  Заливают конструкцию раствором бетона.
  5.  На этом этапе через трансформаторную подстанцию (понижающую) можно подавать ток.

Это один из самых простых способов, как осуществить прогрев бетона проводом. Видео по теме поможет лучше разобраться и понять, что собой представляет технологический прогрев бетона.

Обогрев конструкции без трансформатора

Прогрев бетона проводом без трансформатора осуществляется при помощи специального финского кабеля «БЕТ» или электрической резиновой кабельной греющей секции. И «БЕТ», и греющий кабель работают от обычной розетки питания с напряжением 220 Вольт. Так же как и прогрев бетона проводом ПНСВ, процесс его прогрева без трансформатора прост: материал укладывается в места заливки по соответствующей схеме, бетонируется, а выведенные концы подключаются к сети.

Из всего вышесказанного, следует вывод, что технология прогрева бетона проводом не представляет особой сложности. Главное в этом деле – правильный расчет и точная схема, по которой следует максимально точно распределить нагревательный элемент по бетонной конструкции. А здесь вы сможете узнать про бетон марки М200.

схема укладки ПНСВ, маркировка и цены

Технология кабельного прогрева заливаемого бетона применяется при необходимости проведения работ при отрицательных температурах или их ускорения. Данный способ считается самым экономичным, он соответствует требованиям СНиП 3. 03.01-87 и используется на строительных площадках любого типа. Главным преимуществом является достижение равномерного прогрева массива изнутри, при правильном подборе толщины и шага провода достигается температура в пределах 40-50 °C, что обеспечивает оптимальные режимы гидратации и набора прочности цементными растворами.

Оглавление:

  1. Виды проводов
  2. Технология монтажа
  3. Средние цены

Разновидности и особенности нагревательных проводов

Для монолитного бетона и железобетона используется одно- и двужильный стальной оцинкованный кабель круглого сечения с достаточно надежной изоляцией из сшитого полиэтилена или поливинилхлорида. Провод остается в толще раствора, покупать дорогие разновидности нецелесообразно, оптимальными для этих целей считаются жилы с диаметром в пределах 1,2-3 мм. Существуют и другие методы, они описаны в статье об особенностях прогрева бетона.

К наиболее востребованным вариантам относят:

Провод Нагревательный со Стальной жилой и оболочкой из Винила, оптимальный по цене и характеристикам вид. Для прогрева бетонного раствора используется кабель с диаметром от 1,2 до 3 мм, реже – 4. Рабочий подбирается в пределах 14-16 А, выдержка определенного промежутка между соседними линиями составляет не менее 15 мм. Их нельзя оставлять открытыми, питание подводится через алюминиевый кабель АПВ (в пределах 1 м).

Провод Токопроводящий с Параллельными оцинкованными стальными Жилами. Его изоляция также выполняется из полиэтилена, стандартный диаметр лежит в пределах 0,6-1,8 мм, для прогрева оптимальным считается сечение в 1,2. Основное назначение – монтаж ретрансляционных сетей, его укладка выбирается из-за снижения риска повреждения токоведущих жил (при случайном перебитии вторая линия останется рабочей и конструкция застынет правильно).

Двужильный кабель для прогрева бетона с запиткой от сети 220 В. Выпускается в секциях с длиной от 3 до 150 м, с одной стороны имеющим вилку или соединительную муфту, с другой – концевую. Токоведущие жилы у него изолированы полиэтиленом, внешняя оболочка изготавливается из ПВХ. КДБС – российская маркировка, зарубежным аналогом являются системы для обогрева заливаемых конструкций ВЕТ (Финляндия).

ПНСВ и ПТПЖ запитываются от линии в 380 В, что подразумевает обязательное добавление в схему подключения понижающего трансформатора. В полный перечень необходимого оборудования также входят медный кабель для питания силовой станции и алюминиевый для трассы и холодных концов. Длину нагревательных стальных жил определяет расчет, для удобства можно воспользоваться онлайн-калькуляторами или табличными данными. В среднем на 1 м2 бетона уходит 50-60 м кабеля ПНСВ или ПТПЖ и от 20 КДБС. У армированных конструкций расход выше из-за обхода проводов вокруг прутьев или сетки и более низкой погонной нагрузки (30-35 Вт/м у ж/б в сравнении с 35-40 у неармированных).

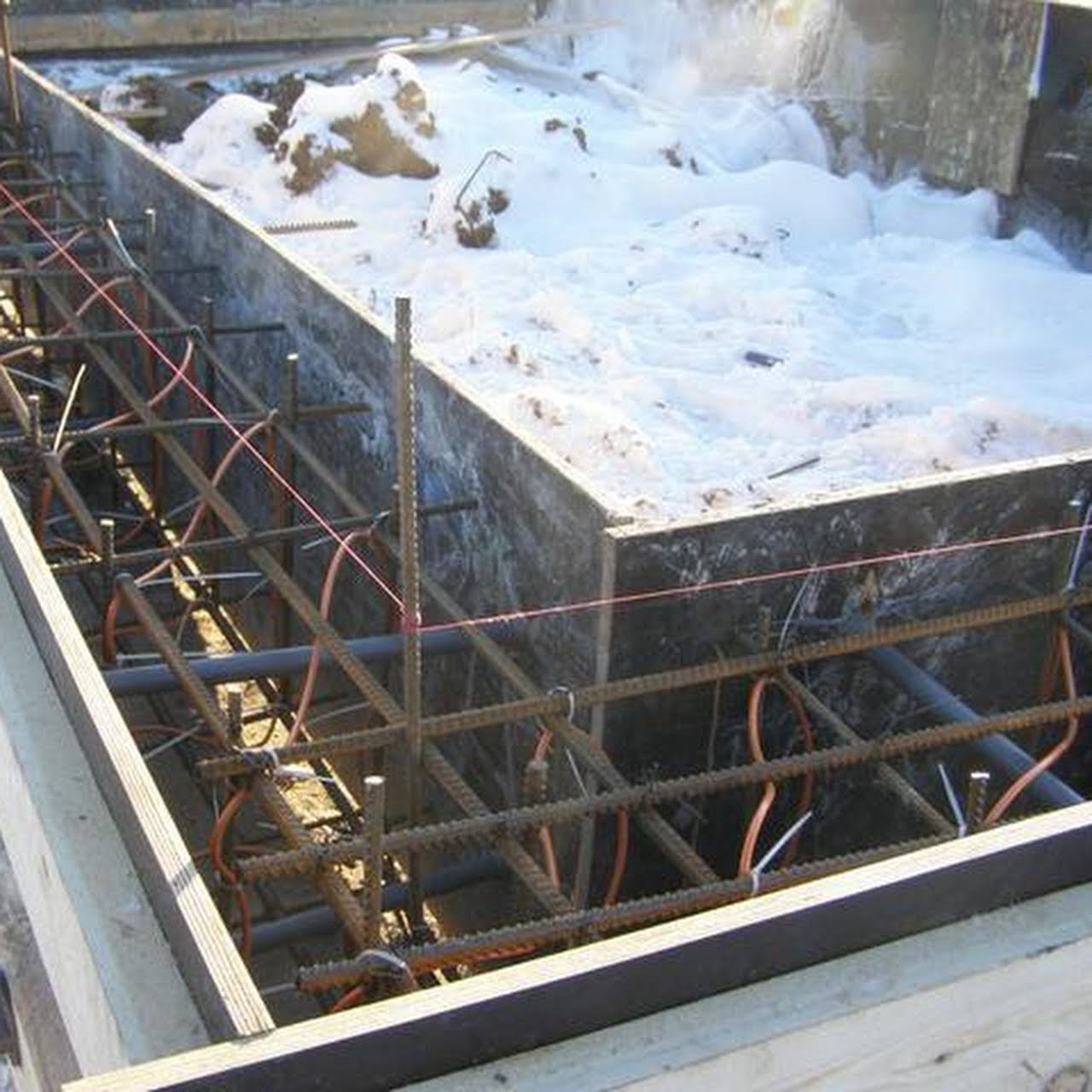

Схема укладки

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

Приветствуется применение инвентарных шаблонов (часто используются при обустройстве теплых полов, они помогут провести монтаж с одинаковым интервалом и правильными радиусами). Профессиональный прогрев подразумевает установку термодатчиков или термометров для контроля процесса.

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки. При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м3 бетона требуется 1 кВт.

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м2 по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м3, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

  • Минимальная температура заливаемого состава составляет +5 °C.
  • Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
  • Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
  • Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

Маркировка Материал изоляции Диаметр токопроводящей жилы, мм Электрическое сопротивление, Ом/м Длина в бухте, м Цена за 1 п. м., рубли
ПТПЖ 2 Полиэтилен высокого давления 0,6 0,55 500 4,5
1,2 0,14 4,9
1,4 0,1 5
ПНСВ 1 Полиэтилен или ПВХ 1,2 0,15 1000 1,3
2,0 0,044 3,5
3,0 0,02 3,7

Расценки на саморегулирующейся кабель в секциях, соответственно, составляют:

Маркировка Номинальный диаметр нагревательного кабеля, мм Длина рабочей части, м Мощность стартовая/ номинальная, КТ Сопротивление секции, Ом Цена, рубли
40 КДБС с изоляцией их сшитого полиэтилена и ПВХ оболочкой 5-7 10 440/400 104,5-121 1570
20 910/800 50,5-58,5 2020
53 2250/2120 19,9-23,1 4190
82 4080/3280 11,3-13,1 5460
100 5120/4000 9-10,4 6960
150 7680/6000 6-6,9 13000

Прогрев бетона проводами зимой

Твердый и надежный бетон образуется благодаря химическому процессу, известному как «гидратация». Выражаясь проще, это соединение молекул воды и цемента. В результате такого соединения образуются прочные гелеобразные массы. Песок и щебень добавляются в состав бетона только для того, чтобы составить каркас для этих масс и исключить последующую усадку и деформацию.

Итак, гидратация – это основа основ для бетона. Но гидратация возможна только с водой, а никак не со льдом, в который эта вода превращается при отрицательных температурах. Более того, вода – это одно из немногих веществ на земле, которые при остывании и затвердевании не уменьшаются, а наоборот увеличиваются в объеме.

1.     В чем проблема гидратации для бетона зимой?

А теперь представим себе процесс затвердевания бетона при отрицательных температурах:

  1. Свободная вода превращается в лед, остается «лишний» цемент, не имеющий возможности участвовать в гидратации;
  2. Растущие кристаллы льда разрывают еще не затвердевший бетон изнутри, снижая его плотность и прочность
  3. Под воздействием низких температур гидратация, как и любой другой химический процесс, замедляется, и процесс застывания бетона растягивается практически до бесконечности.
  4. Стоит ли говорить, что при таких условиях бетон, заливаемый зимой без применения специальных мер, уже просто не может соответствовать совершенно никаким критериям качества?

2. Как решается вопрос заливки бетона зимой?

Для того чтобы исключить замерзание воды в бетоне и ускорить процесс схватывания, в состав смеси добавляют специальные присадки, используют укрывные пологи для свежезалитых конструкций. Но главной мерой, конечно, был и остается прогрев на протяжении времени, необходимого конструкции для набора 50% марочной прочности (метод термоса). При условии прогрева 50% марочной прочности достигается бетоном уже через 2-5 суток.

Прогрев может осуществляться тепловыми пушками или электродами, погружаемыми внутрь бетонной конструкции и подключаемыми к трансформатору. Эти методы неплохо сочетаются с использованием укрывного полога.

Но самым эффективным способом поддержания температуры застывающего бетона в зимний период является электропрогрев при помощи проводов ПНСВ.

Провод прогревочный ПНСВ 1,2

ПНСВ – это провод (П) нагревательный (Н) со сплошной стальной жилой (С) в оболочке из винила (В). Жила этого провода может быть черной, а может быть оцинкованной. В последнем случае провод имеет большую стойкость к коррозии, что очень важно для электрических соединений между секциями, а также проводом ПНСВ и «холодными концами», о которых речь пойдет ниже.

Ряд стандартных сечений ПНСВ включает в себя следующие значения: 1.0, 1,1; 1,2; 1,3; 1,4 кв. мм. Чаще всего для прогрева бетона используется оцинкованный ПНСВ сечением 1,2 кв. мм. Реже используется провод сечением 1,4 кв. мм.

3. В чем суть технологии прогрева бетона зимой?

Бетон греется теплом, которое выделяет провод ПНСВ при прохождении через этот провод электрического тока. В этом и состоит главное отличие от прогрева при помощи элекродов: используется не электрическая, а тепловая проводимость бетона. Таким образом, прогрев с помощью ПНСВ более безопасен, чем прогрев электродами, а равномерность прогрева ПНСВ остается на достаточно высоком уровне, так как незастывший бетон имеет очень высокую теплопроводность.

Конечно, для застывающего бетона очень важна положительная температура, но перегрев для него тоже крайне нежелателен. Поэтому нагревательную линию ПНСВ необходимо рассчитать таким образом, чтобы температура бетона сохранялась на уровне не более 80 градусов.

Чтобы провод ПНСВ сечением 1,2 кв. мм. обеспечивал среде такую температуру, необходимо, чтобы по нему протекал ток 14-16 ампер. Если учесть, что удельное сопротивление этого провода составляет 0,15 Ом/м, то при подключении к сети 220 вольт протяженность линии должна составлять 110 метров. Провод 1,4 кв. мм. при подключении к той же сети 220 вольт должен иметь длину 140 метров.

Если сеть имеет напряжение не 220 вольт, то длину провода необходимо изменить пропорционально. Например, в сети 380 вольт провод ПНСВ 1,2 должен иметь длину 180 метров, а провод ПНСВ 1,4 – около 250 метров.

4. Технологические тонкости прогрева бетона зимой

Весь расчет токовой нагрузки на провод ПНСВ рассчитан на то, что тепло от этого провода будет быстро отводиться бетоном. Поэтому необходимо побеспокоиться, чтобы весь греющий провод был залит, а концы для подключения (те самые «холодные концы») необходимо выполнить проводом АПВ, либо тем же ПНСВ, с использованием двух жил на «фазу» и двух жил на «ноль». Иначе ПНСВ, расположенный в воздушной среде, не выдержит нагрузки и элементарно сгорит.

По той же причине при прокладке ПНСВ необходимо выдерживать минимальное расстояние между жилами – 15 мм. Прокладывать этот провод внутри конструкции, подлежащей заливке бетоном, следует после возведения опалубки, сварки арматуры и установки закладных. ПНСВ должен быть распределен равномерно, без натяжения, с минимальным радиусом изгиба не менее пяти наружных диаметров провода. Провод нигде не должен касаться деревянных конструкций и теплоизолирующих материалов. Обыкновенно он просто подвязывается к арматуре.

Для расчета потребного количества провода необходимо учесть удельную мощность, которая равна 30-40 ватт на погонный метр для провода ПНСВ 1,2 при напряжении 220 вольт. При этом расход провода для прогрева будет составлять 50-60 погонных метров на кубометр конструкции.

Прогрев бетона трансформатором

Для питания линий прогрева бетона следует использовать подстанции, имеющие выводы разных ступеней низкого напряжения. Это необходимо потому, что в процессе работы изменить длину провода уже не удастся и корректировать величину тока будет можно только изменением величины питающего напряжения. К числу подстанций, подходящих для прогрева бетона ПНСВ, относятся подстанции ТСДЗ-80, КТП ТО-80/86, ТСДЗ-63/0,38. Нужно помнить, что на каждый кубометр прогреваемого бетона потребуется около двух киловатт электрической энергии. Электрический прогрев бетона – энергоемкая технология.

Трансформатор для прогрева бетона ТСДЗ-80 для прогревки бетона

Комплектно трансформаторная подстанции КТПТО-80-86 для прогревки бетона

К выводам подстанций подключаются именно холодные концы. Для соединения холодных концов и греющего провода следует использовать сертифицированные зажимы и клеммники. То же самое можно сказать и о соединении проводов ПНСВ внутри заливаемой конструкции. Соединение ПНСВ и холодных концов должно быть снаружи для того, чтобы окончании прогрева это соединение было возможно просто разобрать.

Прогрев начинается сразу после заливки. Температура бетона контролируется термометрами, устанавливаемыми в специально оставленных скважинах. И если эта температура будет выходить за пределы нормы, то интенсивность нагрева следует изменить, понизив/увеличив питающее напряжение.

Термометр применяемый при замерах прогреваемого бетона

При этом контролируется и ток в проводах, ведь если они разрушатся, то прахом пойдет вся заливка. Измерения температуры и тока следует производить каждый час в первые три часа после заливки и каждую смену – впоследствии вплоть до окончания прогрева.

Утепление бетона проволокой ПНСВ: схема и техника укладки

Утепление бетона проводом ПНСВ, схема укладки которого будет описана ниже, применяется для наружных работ зимой. Такие манипуляции необходимы по той причине, что при понижении температуры раствор медленно начинает набирать силу, при этом вода просто начинает превращаться в лед. Более длительное затвердевание бетона приводит к затягиванию работ на недели и месяцы, кроме того, велика вероятность того, что конструкция не достигнет необходимой прочности, осыпется в процессе эксплуатации.

Принцип работы проволоки

Технология утепления бетона проволокой ПНСВЛес заключается в том, что перед началом заливки берется кабель нужного сечения и напряжения, укладывается в штабель, а затем заливается. Затем кабель подключается к сети. Не бойтесь, что качество бетона изменится под воздействием высоких температур, пузыри не появятся, как и трещины после затвердевания, но процесс затвердевания не остановится низкими температурами, что даст прочную и надежную конструкцию. .

Технические особенности проволоки для бетона

Проволока для утепления бетона ПНСВ, как правило, имеет некоторые особенности. Обычно это токопроводящий сердечник с изолирующим покрытием. Защита может быть из полиэстера или поливинилхлорида. Диаметр 1,2 мм, но среднее сопротивление эквивалентно 0,15 Ом / м. Его можно использовать в диапазоне температур -60- + 50 ° С. При эксплуатации сила тока может составлять 14-16 Ампер.

Штабелирование можно производить при -25- + 50 ° С. Перед покупкой необходимо определить, сколько будет использовано проволоки, так, на 1 м раствора 3 потребуется около 55 м.

Зимнее утепление бетона проводом ПНСВ полностью безопасно, так как при производстве изделие получает качественную изоляцию, предотвращающую возгорание. Опасности того, что вена разорвется, практически нет, потому что она достаточно прочная. Не эксплуатируйте провод, пока он не будет погружен в раствор. В противном случае произойдет выгорание из-за повышенного тока. Однако такие явления не опасны для выводов, поскольку имеют в своей структуре проволоку более внушительного сечения, представляющую собой так называемые холодные концы.Их производят от АПВ-4, максимальная длина которого составляет 1 м.

Область применения

Способ утепления бетона проволокой ПНСВ предполагает возможность использования его не только в бытовых, но и в промышленных масштабах. Иногда установка

в фундаменты и заборы

.

Проведение монтажа кабеля

Работа с кабелем требует ответственных действий. Перед тем, как приступить к процессу укладки, нужно очистить поверхность от мусора и посторонних предметов, а также тех элементов, которые могут повредить провод.При этом важно следить за тем, чтобы кабель не перегибался. Для этого рекомендуется устанавливать полукругом, но при этом не должно быть пустых участков. Змея — самый простой способ укладки.

После переключения нужно быть осторожным. Значит, перепадов напряжения быть не должно, для этого нужно применить стабилизатор, иначе провод просто сгорит, и убрать его не удастся.

Схема нагревательного провода бетона ПНС в статье.После того, как вы примените это на практике, вы можете заполнить и подключить, что предполагает подведение кабеля к источнику питания. Рекомендуется использовать при подключении трансформатора. Как правило, специалисты рекомендуют использовать станции для прогрева марок СПБ-40, СПБ-80.

Подключение может производиться по двум электрическим цепям, первая из которых называется «звездой», а вторая — «треугольником». В последнем случае провода в проводе делятся на 3 равные части, а провода каждого ответного сопрягаются параллельно.Сформированные комплекты необходимо соединить в 3 узла и подключить к 3-м терминалам станции.

Особенности прогрева

Перед тем, как начать, необходимо узнать время прогрева бетона с проводом ПНСВ.

В течение первого периода раствор будет нагреваться, при этом недопустимо повышение температуры более чем на 10 0 С за два часа. Второй период должен сопровождаться повышением температуры не более 80. 0 С. На завершающей стадии происходит охлаждение.В этом случае тоже не стоит торопиться, и снижение не должно быть более 5 0 С за час.

Прогрев бетона проводом ПНСВ, схема укладки которого описана здесь, не сильно отличается от технологии монтажа системы «теплый пол». Кроме того, этот кабель можно использовать для достижения этих целей. Однако в этом случае систему придется немного доработать, соорудив нагревательный элемент из проводов, при этом систему необходимо защитить сверху изоляцией.

Стоимость нагревательного кабеля

Перед покупкой необходимо ознакомиться с ценами на кабель. В разных районах может по разному стоить, но средняя цена остается неизменной, она равна 2 руб / м. Не стоит покупать товар, не проверив, соответствует ли он установленным государственным стандартам, поэтому кабель изготавливается по стандартам 12.1.013-78.

Проведение обработки бетона после прогрева

Многие строители задаются вопросом, можно ли произвести манипуляции по резке или сверлению бетона после того, как он наберет прочность.Этот вопрос связан с тем, что на момент прекращения прогрева конструкция еще не приобрела марочную прочность. На этот вопрос можно ответить положительно, но с некоторыми оговорками. Хотя резать можно, но создавать ударные нагрузки недопустимо. Наиболее подходящее решение — использование алмазного инструмента. Так, если на этом этапе использовать алмазное сверление, то отверстия в бетоне приобретут ровные края, и трещин не возникнет. Более того, если тело из бетона просверливается через алмазную коронку, то менять инструмент на время преодоления арматуры не потребуется, что справедливо для железобетона.

Рекомендации специалиста

Прогрев бетона проволокой ПНСВ, схема укладки которой приведена в статье, может производиться методом его первоначальной намотки на стальной каркас, при этом необходимо обеспечить отсутствие напряжений. Можно просто уложить его между элементами металлического каркаса. Следует помнить, что проволока не должна касаться поверхности опалубки, она также не должна выступать из тела бетона после заливки.

Нагревательный провод можно только монтировать.после укладки арматурного каркаса нет необходимости начинать эти работы до тех пор, пока закладные элементы не окажутся в пространстве ограждающей конструкции. К этому моменту также должны быть завершены сварочные работы. Прогрев бетона проволокой ПНСВ, схема укладки которой показана на рисунке, не должен продолжаться после застывания раствора в пределах 50%.

Тепло, исходящее от ядра, должно быть способно нагреть раствор до 40–800 0 СО. Срок до полного набора прочности смеси будет зависеть от характеристик объекта и, как правило, занимает до трех дней.Тепловая станция должна работать на периодической или длительной основе. Шаг между проводами не должен быть более 15 мм.

Расчет нагрева бетонной проволоки ПНС представлен в статье, но его соблюдение все равно не дает полного успеха Ведь важно учитывать технологию монтажа, которая подразумевает исключение контакта провода или его пересечение. Чтобы можно было контролировать температурный режим в конструкциях, залитых раствором, необходимо делать специальные колодцы.Не начинайте процесс разогрева, пока раствор полностью не уложится, так как это противоречит соображениям безопасности, а также может повредить провод. Проведение подобного рода работ предпочтительно доверить специалистам, так как установка кабеля сопряжена с определенными трудностями и требует наличия у мастера навыков проведения подобных манипуляций.

Расчет провода для обогрева бетона

С учетом вышеизложенного можно сделать следующий вывод: на 1 м 3 Бетон потребуется примерно 55 м кабеля.Для того чтобы рассчитать проволоку, сначала нужно знать, сколько раствора будет заливаться в опалубку. Итак, на 20 м 3 смеси необходимо закупить 1100 м.

Общестроительные работы Желательно проводить в теплое время года, что особенно актуально для частных застройщиков. Как правило, ведение заливки бетона в холодный период связано с необходимостью доставить объект к определенному времени. Подобные работы в рамках жилищного строительства влекут за собой дополнительные расходы на закупку антифриза, греющих кабелей и прочего.Да и трудозатрат зимой при заливке бетона намного больше, потому что замес труднее, чем последующее распределение смеси по опалубке.

Утепление бетона проволокой ПНСВ: схема и техника укладки

Утепление бетона проводом ПНСВ, схема укладки которого будет описана ниже, применяется для наружных работ зимой. Такие манипуляции необходимы по той причине, что при понижении температуры раствор медленно начинает набирать силу, при этом вода просто начинает превращаться в лед.Более длительное затвердевание бетона приводит к затягиванию работ на недели и месяцы, кроме того, велика вероятность того, что конструкция не достигнет необходимой прочности, осыпется в процессе эксплуатации.

Принцип работы проволоки

Технология утепления бетона проволокой ПНСВЛес заключается в том, что перед началом заливки берется кабель нужного сечения и напряжения, укладывается в штабель, а затем заливается. Затем кабель подключается к сети.Не бойтесь, что качество бетона изменится под воздействием высоких температур, пузыри не появятся, как и трещины после затвердевания, но процесс затвердевания не остановится низкими температурами, что даст прочную и надежную конструкцию. .

Технические особенности проволоки для бетона

Проволока для утепления бетона ПНСВ, как правило, имеет некоторые особенности. Обычно это токопроводящий сердечник с изолирующим покрытием. Защита может быть из полиэстера или поливинилхлорида.Диаметр 1,2 мм, но среднее сопротивление эквивалентно 0,15 Ом / м. Его можно использовать в диапазоне температур -60- + 50 ° С. При эксплуатации сила тока может составлять 14-16 Ампер.

Штабелирование можно производить при -25- + 50 ° С. Перед покупкой необходимо определить, сколько будет использовано проволоки, так, на 1 м раствора 3 потребуется около 55 м.

Зимнее утепление бетона проводом ПНСВ полностью безопасно, так как при производстве изделие получает качественную изоляцию, предотвращающую возгорание.Опасности того, что вена разорвется, практически нет, потому что она достаточно прочная. Не эксплуатируйте провод, пока он не будет погружен в раствор. В противном случае произойдет выгорание из-за повышенного тока. Однако такие явления не опасны для выводов, так как имеют в своей структуре проволоку более внушительного сечения, представляющую собой так называемые холодные концы. Их производят от АПВ-4, максимальная длина которого составляет 1 м.

Область применения

Способ утепления бетона проволокой ПНСВ предполагает возможность использования его не только в бытовых, но и в промышленных масштабах.Иногда установка

в фундаменты и заборы

.

Проведение монтажа кабеля

Работа с кабелем требует ответственных действий. Перед тем, как приступить к процессу укладки, нужно очистить поверхность от мусора и посторонних предметов, а также тех элементов, которые могут повредить провод. При этом важно следить за тем, чтобы кабель не перегибался. Для этого рекомендуется устанавливать полукругом, но при этом не должно быть пустых участков. Змея — самый простой способ укладки.

После переключения нужно быть осторожным. Значит, перепадов напряжения быть не должно, для этого нужно применить стабилизатор, иначе провод просто сгорит, и убрать его не удастся.

Схема утепления бетона проволокой ПНСВ в статье. После того, как вы реализуете это на практике, вы можете произвести заливку и подключение, что предполагает подведение кабеля к источнику питания. При подключении рекомендуется использовать трансформатор. Как правило, специалисты рекомендуют использовать станции для отопления марок СПБ-40, СПБ-80.

Соединение может быть выполнено двумя электрическими цепями, первая из которых называется «звездой», а вторая — «треугольником». В последнем случае провода в проводе делятся на 3 равные части, и провода каждой соединяются параллельно. Сгенерированные наборы необходимо подключить к 3 узлам и подключить к 3-му терминалу станции.

Особенности прогрева

Перед началом работы необходимо узнать время прогрева бетонной проволоки ПНСВ.

В течение первого периода раствор будет нагреваться, при этом недопустимо повышение температуры более чем на 10 0 С за два часа.Второй период должен сопровождаться повышением температуры не более 80 0 С. На завершающем этапе происходит охлаждение. В этом случае тоже не стоит торопиться, и снижение не должно превышать 5 0 С за час.

Утепление бетона проводом ПНСВ, схема укладки которого описана здесь, мало чем отличается от технологии монтажа системы «теплый пол». Кроме того, этот кабель можно использовать для достижения таких целей. Однако в этом случае систему придется немного доработать, соорудив ТЭП из проводов, при этом сверху систему следует защитить изоляцией.

Стоимость нагревательного кабеля

Перед приобретением необходимо ознакомиться с ценой на кабель. В разных районах может по разному стоить, но средняя цена остается неизменной, она равна 2 руб / м. Не покупайте товар, не проверив, соответствует ли он установленным ГОСТам, поэтому кабель изготавливается по нормам 12.1.013-78.

Обработка бетона после прогрева

Многие строители задаются вопросом, следует ли манипулировать резкой или сверлением бетона после того, как он наберет прочность.Эта проблема связана с тем, что на момент отключения отопления конструкция еще не набирает силу. Ответьте на этот вопрос положительно, но с некоторыми оговорками. Резать хоть и можно, но создавать ударные нагрузки недопустимо. Наиболее подходящее решение — использование алмазного инструмента. Так, если на этом этапе в работе использовать алмазное сверление, то отверстия в бетоне получатся ровными, и трещины не возникнут. Более того, если просверлить бетонное тело через алмазную коронку, то менять инструмент в момент преодоления арматуры не придется, что справедливо для железобетона.

Рекомендации специалиста

Утепление бетона проводом ПНСВ, схема укладки которого приведена в статье, может производиться методом его первоначальной намотки на стальной каркас, при этом необходимо обеспечить отсутствие напряжений. Можно просто уложить его между элементами металлического каркаса. Следует помнить, что проволока не должна касаться поверхности опалубки, она не должна выступать из бетонного корпуса после заливки.

Нагревательный провод можно монтировать только после того, как произведена укладка арматурного каркаса, начинать эти работы не нужно и до тех пор, пока закладные элементы не появятся в ограждающей конструкции пространства.К этому времени также должны быть завершены сварочные работы. Утепление бетона проволокой ПНСВ, схема расположения которой приведена на рисунке, не должно продолжаться после установки прочности раствора в пределах 50%.

Тепло, исходящее от ядра, должно быть способно нагреть раствор до 40-800 0 ОТ. Срок до полного набора прочности смеси будет зависеть от особенностей объекта и, как правило, занимает до трех дней. Станция повторного нагрева должна работать на краткосрочной или долгосрочной основе.Шаг между проводами не должен быть более 15 мм.

Расчет нагрева бетона представлен в статье проволокой, но ее соблюдение все равно не дает полного успеха. Ведь важно учитывать технологию монтажа, которая предполагает устранение контакта провода или его пересечения. Чтобы можно было контролировать температурный режим в растворах, которые нужно заливать раствором, необходимо делать специальные колодцы.Не начинайте процесс разогрева, пока раствор не будет полностью уложен, так как это противоречит соображениям безопасности, а также может повредить провод. Такой вид работ предпочтительнее доверить специалистам, так как установка кабеля сопряжена с определенными трудностями и требует от мастера навыков проведения подобных манипуляций.

Расчет проволоки для утепления бетона

С учетом вышеизложенного можно сделать следующий вывод: на 1 м бетона 3 потребуется примерно 55 м кабеля.Для того чтобы рассчитать проволоку, сначала нужно знать, сколько раствора будет налито в опалубку. Итак, на 20 м 3 Смеси нужно закупить 1100 м.

В целом строительные работы предпочтительнее проводить в теплое время года, что особенно актуально для частных застройщиков. Как правило, ведение заливки бетона в холодный период связано с необходимостью сдачи объекта на определенное время. Такие работы в жилищном строительстве связаны с дополнительными расходами на закупку антифризов, греющих кабелей и прочего.Да и трудозатрат зимой при заливке бетона намного больше, ведь замес сложнее, как и последующее распределение смеси по опалубке.

Прогрев бетона сварочным аппаратом

В общих чертах схема прогрева бетонного сварочного аппарата остаётся точно такой же, как и у выходного трансформатора — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших предметов и почти идеален в домашних условиях, учитывая, что вам не нужно искать дополнительную мощность.Например, мы используем устройство на 250а при заливке небольшой тарелки 4х5м, а в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

Прогрев бетона

Примечание. Согласно СНиП 13.03.01-87 несущие конструкции При понижении среднесуточной температуры на улице ниже 5⁰С следует производить электрообогрев бетона. Это используется для того, чтобы в свежем растворе вокруг арматуры не образовывалась ледяная пленка.

В домашних условиях можно прогреть бетон сварочным трансформатором.

Использовать нагревательный контур

Принципиальная схема — Как разогреть бетон сварочным аппаратом

Примечание. Помимо петель, обогрев свежих бетонных конструкций может осуществляться электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

Если затвердевание раствора происходит при сбоях в температурном режиме (смесь движется), прочность резко падает и поверхность получается усадочной — это сразу видно при вырезании железобетонных алмазных кругов или алмазном сверлении отверстий в бетоне.

Обогрев конструкций конструкций тепловыми контурами по принципу подачи предельного тока в кабель нужен в основном для площадок (фундаментов плит) перекрытий и реже для стен, когда не слышно само помещение. Такие схемы обычно питаются через понижающие трансформаторы, на которых есть регулировка напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод экономичнее электродного ().

Что нам нужно

  • Итак, как мы уже сказали, нам нужен трансформатор, значит дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250а, хотя можно и больше, но мы будем специально рассмотреть минимум, чтобы научиться извлекать выгоду по максимуму. Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации прикладываем отрезки по 18м.
  • Еще нам понадобится алюминиевый одинарный провод сечением 2.5-4 мм 2 (подходит АПВ), ватная изолента и проход, ток клещи. Ну и, конечно, такие работы можно выполнять только на тех участках, где есть блок питания 220В — это может быть блок питания, но также (это бывает в начале строительства) можно использовать карбюратор или дизель ( более экономичный) генератор.

Сопротивление PNSV в зависимости от толщины кабеля

Приступаем к работе

У нас есть сварочный аппарат на 250а, теперь нам понадобится ПНСВ, количество которых рассчитывается, опираясь на формулу R = U / I, а если мы знаем, что U = 220V, i = 250a, то r = u / i = 220/250 = 0.88.

Что из этого следует — если у нас на выходе максимум 250а, то чтобы не перегружать прибор, сделайте руками 8 петель по 25а — этого будет вполне достаточно. Для этого возьмите кусок ПНСВ длиной 18м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5м будет достаточно.

Очистите концы ПНСВ 40-50 мм и подсоедините к каждому из них алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — позаботьтесь, чтобы скрутка получилась плотная — от этого будет зависеть правильность работы нашей конструкции.Длина алюминиевой проволоки будет зависеть от того, на каком расстоянии вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе. Если эти концы получились короткими — не расстраивайтесь — их можно в любой момент увеличить до необходимой длины, только тщательно изолировать скрутку ().

Теперь нужно поставить ПНСВ, равномерно распределив его по площади так, чтобы скрутки с алюминием попали внутрь стерневой пластины, но ни в коем случае не выходили из строя металлический каркас! Лучше всего, если вам удастся повернуть PNSV на два дюйма — внутри рамы — так, чтобы кабель был внутри как раз посередине плиты, как масло в бутерброде между двумя ломтиками хлеба одинаковой толщины.

При заливке раствора вы можете легко сместить провод, поэтому его следует испытать на арматуре с кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагретый бетон с помощью сварочного аппарата будет эффективен и безопасно.

Вы также можете разрезать ПНСВ на части на одной и той же петле и с каждой вывести алюминиевые концы, так будет намного проще проворачивать проволоку между стержнями арматуры в каркасе, только здесь нужно быть внимательным, чтобы не перепутать концы.Лучше всего пометить их маркером на изоляцию (поставить значки + и -).

Для подключения сварочного аппарата можно использовать заземляющий кабель и тот, который идет к держателю, или прикрепить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее подключить схему после заливки и включить хотя бы регулятор напряжения, включить тумблер и проверить напряжение.

Изначально возможен прыжок до 240-250а, но по мере разогрева и замораживания массы она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

Заключение

Так как греть бетон сварочным аппаратом надо постепенно, потом каждые 2 часа проверять напряжение, постепенно увеличивая его (

Климатические условия на большей территории Российской Федерации. Они диктуют свои условия для всех видов строительно-монтажных работ, проводимых в холодное время года.

В связи с этим заливка бетонных конструкций в условиях отрицательной температуры окружающего воздуха возможна только при наличии технической возможности на строительной площадке смелого утепления конструкции, в том числе с помощью электричества.

В промышленных масштабах прогрев бетона выполняется с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ Допускается прогрев бетона сварочным аппаратом мощностью от 150 до 200 ампер.

Что нужно для прогрева бетона сварочным аппаратом?

  • Бытовой сварочный аппарат мощностью 150-200 А. Важно! Не сварочный инверторный, а сварочный (трансформаторный) аппарат;
  • Проволока нагревательная ПНСВ диаметром 1.5 мм;
  • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
  • Лента хлопковая;
  • Плоскогубцы для бесконтактного определения силы тока.

Подготовительные работы

Провод ПНСВ разрезан на отрезки (нагревательные петли) 17-18 м. Полученные отрезки равномерно ложатся на арматурный каркас под заливку бетонной конструкции. При этом петли располагаются выше середины залитой плиты, если колонна заливается — слой бетона над нагревательными контурами должен быть не менее 4 см.

Подвязка выводит изолированный алюминиевый провод. Идеально, если петли «змейки». Расстояния между петлями принимаются в зависимости от температуры воздуха — от 10 до 40 см. Здесь действует правило — «чем ниже температура, тем меньше расстояние».

Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как одна петля потребляет 17-25 А, в нашем случае (мощность 250 А) можно использовать не более 7-8 петель для ношения длиной 17-18 м.

Важно! При укладке петель делается разметка окончания — один конец отмечают лентой, второй оставляют свободным.

Петли уложены и завязаны. Теперь им нужно построить алюминиевые провода, которые будут подключены к сварочному аппарату. Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

Скрутка нагревательного контура и протяженный провод — изолирующая НВ лентой, и у нас она такова, что остается в толщине заполнения конструкции. В противном случае скрутка перегреется и подгорит. Маркировка ленты переносится на концы алюминиевых проводов.

Подключение к сварочному аппарату и прогрев

После заливки бетона все алюминиевые концы (обширные) петли присоединяются к сварочному аппарату. При этом концы с маркировкой ленты и без нее подключаются к разным полюсам сварочного трансформатора. Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

Клещи проверяют каждую из шлейфов — потребляемый ток должен быть не более 12-14 ампер. Через 1 час вы можете добавить половину мощности машины, а через 2 часа вы можете включить устройство на полную мощность.

Еще раз проверьте силу тока в каждой петле. Сила тока должна быть не более 25 А. Как показывает практика, мощности шлейфа 20 А хватит для прогрева бетона при температуре окружающей среды до минус 10 ° С.

Особенности прогрева бетона сварочным трансформатором

  • Время прогрева зависит от мощности конструкции и температуры окружающего воздуха. При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
  • Поверхность бетонной конструкции необходимо изолировать напитками или циновками;
  • Бетон перегревать не надо — конструкция под слоем утеплителя должна быть чуть теплой и ничего лишнего.
  1. Прогрев бетона нагревательной проволокой;
  2. Разогрев бетона кабелем;
  3. Разогрев бетона с помощью сварочного аппарата.

Для данной операции понадобится нагревательный провод марки ПНСВ. Принцип действия этого метода основан на разогреве бетона сильной борьбой. Нагрев провода осуществляется с помощью понижающего трансформатора, имеющего схему регулировки напряжения с помощью двигателя, регулирующего количество витков на обмотке.Такой способ удобен тем, что при постоянной смене погодных условий можно регулировать количество тепла, отдаваемого бетону.

Технологическая карта обогрева бетонной проволокой

  1. Нагревательная проволока укладывается в уже подготовленную конструкцию с опалубкой и арматурной сеткой так, чтобы проволока не касалась стен опалубки, не пересекала друг друга и не выходила за уровень заполнения бетона.
  2. После укладки провода концы следует вытащить, но перед его пайкой холодные концы (шипы должны быть изолированы металлической фольгой для сохранения тепла, отдаваемого проводом).
  3. Для расчета необходимого количества проводов необходимо использовать нормативно-техническую документацию (чертежи, технологические карты, ППР и т. Д.)
  4. Необходимо измерить сопротивление жилы и изоляции мегомметром (необходимо знать равномерность нагрузки).
  5. Установленная схема обслуживает напряжение с понижающим трансформатором.

Технологическая карта разрабатывается каждый раз новой для разных конструкций и марок бетона.

Метод разогрева бетона Кабельный метод более пикантный, чем метод утепления проволокой, так как не требует дополнительных энергозатрат и дополнительного оборудования.

Технологическая карта обогрева бетонного кабеля

  1. Составьте схему монтажа кабеля.
  2. Нагревательный кабель монтируется в основании конструкции перед заливкой бетона.
  3. Греющий кабель фиксируется крепежом (хомуты, проволока).
  4. После монтажа кабеля перед заливкой необходимо проверить его целостность и правильность прокладки.
  5. Провести испытания кабеля.
  6. Подключите кабель к низковольтной сети.

Метод основан на нагреве стальных элементов с помощью сварочного трансформатора.

  1. Стальные элементы, например, остатки арматуры одной секции, по низу конструкции разместите одинаково. (Не используйте усиленную конструкцию в качестве стальных элементов).
  2. Соедините стальные элементы параллельно электрической цепи с помощью проводов и выведите лампу изменения напряжения для управления изменением напряжения на выходах (при смене лампы лампа будет светить, яркой или тусклой).
  3. Подключите сварочный аппарат к выводам данной конструкции.

Время затвердевания бетона более 1 месяца.

Внимание !!! Сварочный аппарат следует подключить в отдельную группу, чтобы не вызывать перегрузки других низковольтных сетей.

На морозе вода, содержащаяся в бетоне, замерзает, что приводит к остановке или торможению химических процессов, способствующих застыванию бетона. Известна пара часто используемых методов:

  1. Добавление антифриза в бетон.
  • Бетонная заливка в опалубке.
  • Противоморозные присадки хорошо переносят морозы При температуре -30 С сохраняют свои физико-химические свойства. В состав присадок входит жидкое вещество антифриз, которое не дает воде замерзнуть. Для железобетонных конструкций подходят добавки с нитритом натрия и натриевым форматом. Основная способность — сохранение физико-химических и антикоррозионных свойств при понижении температуры ниже 0 С.

    Калий — химическое вещество, хорошая антикоррозионная добавка. Хорошо растворяется даже в небольшом количестве воды, разрушения не вызывает. Материал экономически выгоден в строительстве при утеплении бетона.

    При применении следует ознакомиться с инструкцией по применению и безопасности.

    Заливку бетонной стяжки проводят не только летом, когда стоит теплая погода, но и зимой, когда температура редко поднимается выше нуля. Как известно из школьных курсов физики, вода минус температура воздуха из жидкого состояния переходит в твердое состояние, и поэтому зимой нужно будет прогреть бетон сварочным аппаратом, потому что этот материал попадает в воду.


    Сегодня активно используются такие способы разогрева бетона, как нагрев через Кабель ПНСВ, который специализируется на этой процедуре, разогрев с помощью специализированных термоматов, но наиболее популярным является то, что именно сварочный аппарат у нас рассмотрю.

    Кратко о главном

    Сварочный аппарат представляет собой автономную установку для выполнения сварочных работ на металлических деталях, резки материалов электродуговой сваркой.Сварочные агрегаты имеют помимо основных элементов для производства сварки еще и дополнительные элементы.

    Вспомогательные элементы сварочного агрегата:

    • Генератор сварочного тока;
    • Аппарат для воздушно-плазменной резки металлов;
    • Установка блока напряжения холостого хода;
    • Блок разогрева бетона и других твердых материалов.

    Свойства бетона

    Многие считают, что бетон застывает всего за несколько дней, но такое расхожее мнение очень ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 дней.Однако за этот период, как утверждают опытные специалисты, бетон полностью не застывает, так как процесс застывания может продолжаться годами.

    Доказано, что бетон через 28 суток приобретает основные качественные характеристики: прочность, морозостойкость, водонепроницаемость. Именно поэтому не рекомендуется сообщать о вышеуказанном времени бетонной стяжки фундамента или пола со всевозможными нагрузками.

    Разогрев с помощью сварочного аппарата

    Для прогрева бетонного основания на строительной площадке строители часто используют специальные приспособления, но при выполнении этого может возникнуть необходимость в обычных сварочных аппаратах.Приоритетным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично справятся отрезки арматуры.

    Арматура, в свою очередь, монтируется равномерно по всему участку работ, который засыпается опилками. Опилки служат прекрасным дополнением теплоизоляционного слоя бетонной поверхности. Кроме того, опилки сократят испарение влаги до минимума. Далее клапаны соединяются между собой таким образом, что выходят параллельные цепочки.

    Цепи соединяются прямой и обратной сварочной проволокой, при этом стоит обратить внимание на то, чтобы они замыкали друг друга. С помощью лампы накаливания узнаем о наличии напряжения, при этом свет необходимо установить между цепями. Во время нагрева арматуры необходимо внимательно следить за температурой нагрева самого бетона, чтобы не было перегрева. Контроль температуры осуществляется с помощью любого градусника.

    Вышеупомянутый метод нагрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя применения какого-либо дополнительного сложного оборудования на протяжении всей процедуры.Несмотря ни на что, сварочный аппарат предпочтительнее использовать с небольшими рабочими поверхностями из бетона.

    Подниматься сварочной цепью к бетонной арматуре настоятельно не рекомендуется, так как этот способ не принесет ожидаемого результата, а учет расхода электроэнергии будет очень не привлекательным. Способы утепления Есть несколько.

    Другие способы разогрева бетона:

    1. Обогреваемые электродами;
    2. Утепление с помощью инфракрасных волн.

    Прогрев бетонной поверхности электродами

    Метод утепления поверхности бетона с помощью электродов основан на пропускании электрического тока. В свою очередь, существует несколько типов электродов, которые могут отлично служить при нагревании бетонной поверхности.

    Типы электродов:

    • Полоса;
    • пластинчатый;
    • String;
    • Стержень.

    Разогрев бетона должен производиться с учетом рабочей поверхности, правил техники безопасности и безопасного обращения, в частности, с использованием сварочного аппарата.Перед тем как использовать сварочный аппарат для прогрева рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-то еще, необходимо проконсультироваться с грамотными и опытными специалистами.

    Сегодня у нас популярны такие способы прогрева бетона, как прогрев бетона проводом ПНСВ тёплым кабелем, утепление специальными термоматами, трансформаторами и станциями. Но остается наиболее проверенное, а главное, самое доступное большинство.

    Зимнее бетонирование.

    Основным материалом современного строительства зданий является бетон. Для того, чтобы конструкция могла непрерывно круглый год при минусовой температуре, ее используют для утепления бетона. Утепленный бетон схватывается так же, как и при положительной температуре, в будущем он имеет необходимую прочность. Если бетон замерзает, он не захватывается, соответственно никакой прочности не имеет, а при размерах крошится.
    Для утепления бетона применяется понижающий трансформатор — 380В./ 55 вольт. Также нихромовая проволока, НДМГ — 1.5КВ.ММ. А с нижней стороны трансформатора кабель большого диаметра, обычно — 35 — 50кв.мм. В зависимости от максимально допустимой нагрузки трансформатора. Обычно это 510а. Поэтому кабель диаметром 50кв.мм. На этой же фазе хватит на полную нагрузку трансформатора.
    Зимнее бетонирование. Прогрев бетона. Горизонтальный обогрев производится следующим образом. Внутри арматурного каркаса перед заливкой бетона укладывается изолированная нихромовая проволока.Проволока укладывается петлями. Длина провода того же шлейфа должна быть 25 метров, тогда сила тока в проводе будет 10а, что является оптимальным значением для его нагрева. Начало провода подключается к одной фазе кабеля низковольтного трансформатора, конец провода подключается к другой фазе. Он разложен равномерно по площади, готов под заливку бетона. Расстояние между вытянутой проволокой начала петли и удлиненной проволокой конца петли, а также между соседними петлями должно быть 20-25 см.Это обеспечит плавный прогрев всей поверхности. К кабелям нижней стороны трансформатора шлейфы подключаются равномерно между фазами. Когда все петли соединены, начинается заливка бетоном. После заливки бетона участок обогрева защищают, и включают трансформатор. Горизонтальное отопление применяется при бетонировании полов и межэтажных перекрытий.

    Вертикальный протирочный бетон для колонн и несущих элементов здания изготавливается таким образом. Внутри вертикальной арматурной колонны или стен каркаса с помощью изоляторов устанавливаются электроды по всей высоте.Обычно это стальная проволока диаметром 8мм. Электрод не должен касаться арматурной рамки. Чаще всего изоляторы, и в то же время крепления электродов представляют собой крепежные элементы из изолированной проволоки. Среда проводов наматывается вокруг электрода, края наматываются на якорь рамы так, чтобы электрод находился в напряжении изолированного провода. К верхним концам электродов нижняя сторона трансформатора соединяется поводками. Распределение нагрузки должно быть равномерным и производится следующим образом.Фаза «А» подключается к первому электроду. Фаза «В», ко второму электроду. Фаза «C» к третьему электроду. Далее — в той же последовательности. Четвертый электрод — это фаза «А», пятый — фаза «В» … и так далее.
    После заливки бетона и включения обогрева нужно сразу проверить значение тока в проводах низкого давления. Если кабель, например, имеет сечение 35мм.кв. А ток больше 400а, его надо разгрузить. То есть выключить трансформатор и выключить несколько электродов.Прогрев от 12 до 17 часов. За это время вода полностью испаряется и бетон схватывается.

    Работы по заливке бетона проводить не позднее, чем через 4-6 часов после замешивания материала. Удобнее всего заливать бетон (в том числе по высоте) — с помощью специального насоса. В этом случае можно вставить в переходник шланг, чтобы снизить скорость бетона. Струю рекомендуется направлять сначала на углы, откосы, ответвления стены, края ям, а затем на основную часть опалубки.По окончании заливки бетон необходимо уплотнить, чтобы исключить раковины и пустоты. Материал уплотняется методом пазла. При этом бетон по глубине прокрашивают штыковой лопатой или куском арматуры. Более качественной считается разработка смеси специальным вибрационным или иммерсионным вибратором.

    Зимой бетонный бетон должен содержать в своем составе специальные компоненты — кислотные или соляные. Также рекомендуется над местом работы соорудить пластиковые теплицы, внутри которых размещается тепловая пушка или канориор.

    Электрический нагрев бетона осуществляется при заливке в зимний период или в ситуациях, когда необходимо ускорить время, за которое бетон будет схватываться. В этом случае необходимо строго соблюдать установленный технический режим. В противном случае изделие из бетона может потерять прочность или потрескаться. После заливки необходимо поверхность бетона залить водой и закрыть полиэтиленовой пленкой для исключения испарения влаги.

    Сетка бетонная — теплоизоляционно-конструкционный материал на вяжущей минеральной основе.Имеет пористую структуру, что обусловлено смешиванием бетона с пеной и сверхлегкими заполнителями, газообразованием и воздуховодом. Существует несколько разновидностей ячеистого бетона, самые популярные из которых пенобетон, пенобетон, фальш-бетон, газосиликат, пенополистирол.

    Характеристики и применение бетона

    Бетон — основной материал при возведении зданий и сооружений, заливке фундаментов и изготовлении различных строительных конструкций.Чтобы добиться ее должного качества, особенно при заливке в условиях низких температур, необходимо строго соблюдать технологию изготовления бетонной смеси.
    В состав бетона в большом количестве входит вода, химически не связанная с остальными компонентами раствора — цементом, песком и наполнителем. Таким образом, при понижении температуры окружающей среды до нулевых температур происходит ее промерзание, что приводит к увеличению сроков схватывания и снижению прочности бетона.

    При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

    Для бесперебойного и качественного строительства в зимний период, а также для сохранения прочностных качеств бетона существует несколько способов его прогрева:

    Термос. Технология термического утепления смеси заключается в утеплении опалубки;

    Добавки изогнутых ускорителей, пластификаторов и загрязняющих добавок.Отличается от создания утепленной опалубки добавлением химических реагентов, способствующих ускорению схватывания бетона и предотвращающих замерзание водяной смеси с водой;

    Предварительный нагрев бетона. Это доставка бетона с завода к месту заливки в подогреваемых бетоносмесителях и создание двойной опалубки, в которую подается горячий воздух. Таким образом, проще всего решить вопрос, как прогреть бетон без больших затрат;

    Прогрев смеси электродным методом.В бетон монтируется электрод или специальная арматура, через которую пропускается электрический ток. За счет этого электроды нагреваются, и от них нагревается массив бетона;

    Инфракрасная обогревающая бетонная смесь. Для прогрева массива бетонной конструкции, освещенного инфракрасными лучами;

    Индукционный метод прогрева. В качестве нагревательного элемента используется электромагнитный индуктор, как нагревательный элемент, нагревающий бетонную смесь с помощью вихревых токов.

    Прогрев бетона сварочным аппаратом

    Прогрев бетона сварочным аппаратом
    При проведении строительных работ Часто требуется прогрев бетона.Для этого есть специальные приспособления, но можно использовать и обычный сварочный аппарат.

    В первую очередь потребуются дополнительные электроды для разогрева. В таком качестве можно использовать фурнитуру. По возможности их равномерно устанавливают по всей бетонной поверхности, которую следует засыпать опилками. Эти пилорамы послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
    После этого уложенную арматуру соединяют проволокой между собой так, чтобы образовались параллельные цепочки.Эти цепи прикрепляют прямую и обратную сварочную проволоку. Очень важно, чтобы они не лезли друг на друга! Наличие напряжения определяется по лампе накаливания, установленной между цепями. При обогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Контроль температуры производится любым градусником.

    Таким образом можно прогреть бетон, не прибегая к дорогостоящим и сложным устройствам. Но все же сварочный аппарат лучше применять с не очень большими объемами бетона.

    Следует сразу отказаться от идеи «упростить» процесс, просто замкнув сварочную цепочку на бетонной арматуре. Кроме пустой траты времени и электричества это не даст никакого результата.

    Среди множества марок сварочных аппаратов особо выделяется Lincoln Electric. Их превосходное качество, надежность, высокая производительность и простота использования давно признаны профессиональными сварщиками и теми, кто использует устройства для собственных нужд.Недавно Lincoln Electric выпустила в продажу устройство для плазменной резки, способное легко работать с любыми металлами и сплавами.

    Зимний бетон и его применение

    Какие качества требуются от бетона, используемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Так что смешивать бетон в привычных условиях невозможно. Это привело к тому, что все заводы по производству бетона могут быть зимними и летними. Первые не могут производить продукцию с отрицательным температурным режимом.Во-вторых, можно производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от работающих летом тем, что оснащены парогенератором, который нагревает инертные компоненты; Теплый производственно-смесительный отсек; промышленный котел, повышающий температуру горячей воды; работать по специальным технологиям; Закрепите смесители для горячей воды.

    Рецепт приготовления бетона зимой отличается специальными добавками, позволяющими смеси не замерзать, сохраняя пластичность.Компания «Бетонные системы» имеет два предприятия, специализирующихся на производстве бетона в зимний период. Это бетонный завод для а / п Ржевка и бетонный завод в селе Белоостров.
    Можно ли заливать и укладывать бетон зимой? Да, но необходимы два условия:

    1. При транспортировке и бетонировании необходимо использовать специальные морозостойкие добавки в бетон.
    2. Пока бетон схватывается, необходимо повышать температуру воздуха с помощью специальных приспособлений.

    В процессе бетонирования и до его полного окаменения необходимо создать необходимую температуру. На этот процесс не влияют специальные добавки, поэтому в зимних условиях бетон нужно закрыть полиэтиленом или мешковиной, применить тепловые пушки или постоянное напряжение.

    Какие технологии используются для повышения температуры? Это тепловые завесы, которые создаются с помощью тепловых пушек или строительных явлений. Это оборудование подводится воздушной струей в зону обогреваемой конструкции, которую необходимо защищать.Можно сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

    При выполнении заливки бетоном зимой необходимые прочностные характеристики могут сильно отличаться от реальных. Самое главное требование — поддерживать определенную температуру. Минимальная температура зависит от антифриза, обычно минус пять, десять, пятнадцать градусов по Цельсию.

    методов нагрева бетона. Нагрев бетона сварочным аппаратом — проверенный метод. Зимний бетон Как прогреть бетон сварочным аппаратом схема

    Подогрев бетона проводом ПНСВ, схема укладки которого будет описана ниже, применяется при работе вне помещения зимой.Такие манипуляции необходимы по той причине, что при воздействии раствора он начинает медленнее набирать силу, в нем вода просто начинает превращаться в лед. Более длительное застывание бетона становится причиной того, что работы затягиваются на недели и месяцы, кроме того, существует вероятность того, что конструкция не приобретет должной прочности, в процессе эксплуатации она осыпется.

    Принцип работы провода

    Технология с проводом ПНСВ заключается в том, что перед началом заливки снимается, прокладывается и заливается кабель необходимого сечения и напряжения.Затем кабель подключается к сети. Не бойтесь, что качество бетона изменится под воздействием высоких температур, не появятся пузыри, а также трещины после затвердевания, но процесс затвердевания не остановится низкими температурами, что позволит получить прочный и надежная конструкция.

    Технические характеристики бетонной проволоки

    Проволока для обогрева бетона ПНСВ, как правило, имеет некоторые особенности. Обычно это токопроводящий сердечник с изолирующим покрытием.Защита может быть из полиэстера или ПВХ. В данном случае диаметр составляет 1,2 мм, но среднее сопротивление эквивалентно 0,15 Ом / м. Его можно использовать в диапазоне температур -60- + 50 ° С. Во время работы сила тока может составлять 14-16 Ампер.

    Укладку можно производить при -25 — + 50 ° С. Перед покупкой необходимо определиться, сколько проволоки потребуется использовать, поэтому на 1 м 3 раствора потребуется около 55 м.

    Зимний провод ПНСВ полностью безопасен, так как при производстве изделие получает качественную изоляцию, предотвращающую возгорание.Опасности перелома вены практически нет, так как она достаточно прочная. Не эксплуатируйте провод, пока он не будет погружен в раствор. В противном случае произойдет выгорание из-за повышенного тока. Однако выводы таких явлений не боятся, так как содержат провода более внушительного сечения, представляющие собой так называемые холодные концы. Их изготавливают из АПВ-4, максимальная длина которого составляет 1 м.

    Область применения

    Метод нагрева бетона проводом ПНСВ предполагает возможность его использования не только в бытовых, но и в промышленных масштабах.Иногда монтаж

    проводят в фундаменты и заборы

    .

    Прокладка кабеля

    Работа с кабелем требует ответственных манипуляций. Перед началом процесса монтажа необходимо очистить поверхность от мусора и посторонних предметов, а также тех элементов, которые могут повредить провод. При этом важно следить за тем, чтобы кабель не перегибался. Для этого рекомендуется класть полукругом, но при этом не должно образовываться пустых зон.Змея выступает как самый простой способ укладки.

    После включения необходимо соблюдать осторожность. Значит, падений напряжения быть не должно, для достижения этой цели требуется стабилизатор, иначе провод просто перегорит, и убрать его не удастся.

    Схема прогрева бетона проводом ПНСВ — в статье. После того, как вы внедрили это на практике, вы можете заполнить и подключить, что предполагает подведение кабеля к источнику питания. При подключении рекомендуется использовать трансформатор.Как правило, специалисты рекомендуют использовать станции отопления марок СПБ-40, СПБ-80.

    Подключение может производиться по двум схемам, первая из которых называется «звезда», а вторая — «треугольник». В последнем случае жилы в проводе делятся на 3 равные части, и жилы каждой соединяются параллельно. Сформированные наборы необходимо соединить в 3 узла и подключить к 3 терминалам станции.

    Особенности прогрева

    Перед тем, как начать, необходимо узнать время прогрева бетона проводом ПНСВ.

    В течение первого периода раствор будет нагреваться, при этом повышение температуры более чем на 10 0 С за два часа недопустимо. Второй период должен сопровождаться повышением температуры не более чем на 80 0 С. На завершающем этапе выполняется охлаждение. В этом случае тоже не стоит торопиться, а снижение не должно быть более 5 0 С в течение часа.

    Обогрев бетона проводом ПНСВ, схема укладки которого описана здесь, мало чем отличается от технологии монтажа системы «теплый пол».Кроме того, этот кабель можно использовать для достижения таких целей. Однако в этом случае систему придется немного доработать, соорудив из проводов проводов нагревательный элемент, при этом сверху систему необходимо защитить изоляцией.

    Стоимость нагревательного кабеля

    Перед покупкой необходимо ознакомиться с ценами на кабель. В разных районах может по разному стоить, но средняя цена остается неизменной, она равна 2 руб / м. Не стоит покупать товар, не проверив, соответствует ли он установленным ГОСТам, поэтому кабель изготавливается по нормам 12.1.013-78.

    Обработка бетона после нагрева

    Многие строители задаются вопросом, можно ли манипулировать резкой или сверлением бетона после того, как он приобрел прочность. Этот вопрос связан с тем, что на момент прекращения нагрева конструкция еще не приобрела фирменной прочности. Ответ на этот вопрос может быть утвердительным, но с некоторыми оговорками. Хотя резать можно, но создавать ударные нагрузки недопустимо. Наиболее подходящее решение — использование алмазного инструмента.Так, если на этом этапе в работе использовать алмазное сверление, отверстия в бетоне приобретут ровные края, и трещины не появятся. Более того, если вы просверлите бетонный корпус с помощью, то вам не придется менять инструмент в момент преодоления арматуры, что справедливо для железобетона.

    Нагрев бетона проводом ПНСВ, схема укладки которого есть в статье, может производиться методом его первоначальной намотки на стальной каркас, при этом необходимо следить за тем, чтобы не было натяжения.Можно просто уложить его между элементами металлического каркаса. Следует помнить, что проволока не должна касаться поверхности опалубки, она не должна выступать из бетонного тела после заливки.

    Устанавливать нагревательную проволоку можно только после того, как произведена укладка арматурного каркаса, начинать эти работы не нужно и до тех пор, пока закладные элементы не окажутся в пространстве. К этому времени также должны быть завершены сварочные работы. Нагрев бетона проводом ПНСВ, схема укладки которого приведена на рисунке, не должен продолжаться после застывания раствора в пределах 50%.

    Тепло, исходящее от жилы, должно быть способно нагреть раствор до 40-800 0 C. Период, пока смесь полностью наберет прочность, будет зависеть от характеристик объекта и, как правило, занимает до трех дней. . Тепловая станция должна работать на краткосрочной или долгосрочной основе. Шаг между проводами не должен быть более 15 мм.

    В статье представлен расчет обогрева бетона проводом ПНСВ, но его соблюдение пока не дает полного успеха.Ведь также важно учитывать технологию монтажа, которая предполагает исключение контакта провода или его пересечения. Чтобы можно было контролировать температурный режим в конструкциях, залитых раствором, необходимо делать специальные колодцы. Не начинайте процесс прогрева, пока раствор полностью не уложится, так как это противоречит соображениям безопасности, кроме того, это может повредить провод. Такой вид работ предпочтительно доверить специалистам, так как установка кабеля сопряжена с определенными трудностями и требует от мастера навыков проведения подобных манипуляций.

    Расчет провода для обогрева бетона

    С учетом вышеизложенного можно сделать следующий вывод: на 1 м 3 бетона потребуется около 55 м кабеля. Для того чтобы рассчитать проволоку, необходимо предварительно узнать, сколько раствора будет заливаться в опалубку. Итак, на 20 м 3 смеси нужно закупить 1100 м 3.

    В целом строительные работы предпочтительнее проводить в теплое время года, что особенно актуально для частных застройщиков.Как правило, проведение заливки бетона в холодный период связано с необходимостью сдать объект к определенному времени. Подобные работы в рамках жилищного строительства связаны с дополнительными расходами на покупку нагревательных кабелей и прочего. А трудозатраты зимой при заливке бетона оказываются намного выше, потому что смешивание сложнее, как и последующее распределение смеси по опалубке.

    Минусовые температуры отрицательно влияют на гидратацию бетонной смеси.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Сегодня мы рассмотрим простые приемы, позволяющие проводить бетонные работы зимой.

    Географическое положение нашей страны диктует свои правила и технологии для всех видов строительных работ, проводимых в холодное время года. При повышении отрицательных температур бетонные работы возможны только на тех участках, где заранее заложена техническая возможность электрического обогрева или другого вида подогрева бетонной смеси.Как вы уже догадались, речь идет о крупных строительных площадках, где вне зависимости от погодных условий заливать бетон нужно в строго определенные сроки.

    Отрицательные температуры отрицательно влияют на гидратацию (время отверждения) бетонной смеси. Вспомним, из чего он сделан: цемента, песка, воды и гравия. Вода является катализатором химической реакции процесса схватывания бетона. При отрицательных температурах замерзает влага, которая крайне необходима для процесса твердения, потеря прочности бетона ставит под угрозу все дальнейшие виды работ.Основная задача зимнего бетонирования — удержание влаги и поддержание нужного температурного режима для оптимального схватывания бетона. Если в бетонной смеси закристаллизовалась влага, то этот бетон уже нельзя спасать, и не стоит ждать оттепели — этот процесс необратим.

    1. Оптимальная температура схватывания бетона + 10… + 20 ° C.
    2. При температуре -20 … + 10 ° C необходимо принять меры для обеспечения нормальной гидратации бетона.
    3. При температуре ниже -20 ° C все виды бетонных работ запрещены.

    Способы обогрева бетона в домашних условиях

    При температуре 0 … + 10 ° С допускается работа с бетоном при условии добавления пластификаторов, препятствующих потере смеси необходимого набора прочности. В зависимости от температуры окружающей среды добавка разводится строго в той пропорции, которая указана в прилагаемой инструкции. Приобрести антифриз можно в любом строительном магазине.

    Недостатком пластификаторов является замедленный набор прочности, если при +17 ° С бетон набирает брендовую прочность за 7 суток, то при +7 ° С с использованием пластификаторов процесс может занять до 30 суток. Чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно присыпать ее опилками, что почти вдвое сократит процесс гидратации.

    Пенополистирол

    и пенофлекс отлично подходят в качестве утеплителя, но покупать его на одну заливку не очень рентабельно.Гораздо дешевле купить пенопластовую крошку и залить ею плиту, чтобы легкую крошку не сдуло ветром, ее необходимо накрыть клеенкой или брезентом, прижав по периметру наливаемой плиты.

    Колонны и стены защищают опалубкой, но все же не лишним будет застелить открытые участки бетона той же клеенкой или брезентом. Во время твердения бетона происходит химическая реакция, из-за которой сама бетонная смесь выделяет определенное количество тепла, которое необходимо удерживать с помощью дополнительной изоляции.

    Если градусник опустился ниже нуля, то выделяемого тепла уже недостаточно. На объектах промышленного строительства для нагрева бетона при минусовых температурах применяют специальные трансформаторы, с помощью которых бетон нагревается нагревательными проводами.

    Купить специальный трансформатор, чтобы на морозе залить пару кубиков бетона — не очень хорошая идея. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150-200 А.Ниже приведен список материалов, необходимых для нагрева небольшой пластины сварочным аппаратом:

    1. Сварочный аппарат 150-200 ампер.
    2. Провод ПНСВ 1,5мм.
    3. Проволока алюминиевая одинарная АВВГ 1х2,5мм.
    4. Лента изоляционная НВ (черная).
    5. Токовые клещи.

    Подготовка к разминке

    Нагревательный провод ПНСВ необходимо разрезать на отрезки длиной 17-18 метров. Полученные отрезки (петли) равномерно укладываются и перевязываются по всему арматурному каркасу заливаемой конструкции.Петли укладываем так, чтобы после заливки они находились чуть выше середины плиты, при заливке колонны или стены слой бетона над петлями должен быть не менее 4 см. Лучше всего перевязать нагревательный провод изолированным алюминиевым проводом. Он не должен идти растяжкой, в идеале он должен располагаться волнообразно. Расстояние между петлями в зависимости от температуры воздуха составляет от 10 до 40 см. Чем ниже температура замерзания, тем меньше расстояние между петлями.Количество нагревательных контуров зависит от мощности сварочного аппарата. Один шлейф потребляет 17-25 ампер, а это значит, что 6-8 нагревательных шлейфов — это максимум, который потянет сварочный аппарат на 250 ампер.

    При укладке петель важно разметить концы, как вариант, на один конец каждой петли намотать полоску изоленты, а другой конец оставить свободным.

    После того, как петли уложены и привязаны, на них нужно нарастить алюминиевые концы, которые затем присоединяются к устройству.Длина холодных концов определяется расположением самого сварочного аппарата, но не более 8 метров. Сращивание петли и холодного конца скруткой длиной 4-5 см. Тщательно заизолируйте скрутку лентой НВ и уложите так, чтобы после заливки она оставалась в бетоне, так как скрутка выгорит на воздухе. Разметку изолентой необходимо перенести на прикрепленный холодный конец петли.

    Подключение и прогрев

    После заливки все холодные концы необходимо подсоединить к сварочному аппарату, концы с маркировкой и без маркировки положить на разные полюса аппарата.После того, как все подключено, проверяем весь контур отопления и включаем прибор на минимальной нагрузке регулятора мощности. Токовыми клещами измеряем каждую петлю отдельно, норма 12-14 ампер. Через час прибавляем половину запаса хода прибора, через два часа откручиваем регулятор полностью. Очень важно равномерно добавлять ампер в нагревательные петли, каждая петля должна показывать не более 25 ампер. При -10 ° C, 20 ампер на петле обеспечивают нормальную температуру, необходимую для схватывания бетона.По мере схватывания бетона сила тока в контуре падает, что позволяет постепенно увеличивать ее на сварочном аппарате. Перед увеличением смотрим, упало ли значение на самих петлях или нет. Если сила тока не изменилась с момента последней проверки, то ждем, пока она упадет минимум на 10%, и только после этого увеличиваем ток.

    Время разогрева зависит от объема заправки и температуры окружающей среды. Как и при бетонировании с добавками, дополнительно утепляем залитую конструкцию.При морозах до 10 градусов для нормальной гидратации бетона достаточно 48 часов. После отключения нагревательных контуров дополнительные нагреватели остаются еще минимум 7 дней. Не допускайте перегрева бетона, так как это чревато чрезмерным испарением влаги, что впоследствии приведет к образованию трещин и потере прочности бетона. Плита под утеплителем должна быть немного теплой и не более того. Нагрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен выполняться только при наличии необходимого запаса электротехнических знаний и профессиональных навыков работы со сварочным аппаратом.

    При отсутствии сварочного аппарата можно использовать старый метод обогрева — «тепловой тент». При заливке небольших конструкций над ними возводится тент из брезента или фанеры, в котором воздух нагревается с помощью тепловых пушек или газовых обогревателей. «Чудо-печи», работающие на дизельном топливе, хорошо зарекомендовали себя с этим способом отопления. При экономном расходе топлива (2 литра за 12 часов) одна топка нагревает 10-15 кубометров воздуха тепловой палатки до нужной температуры гидратации бетона.

    Видео по теме

    Заливка бетона зимой имеет свои проблемы. Основной проблемой считается нормальное застывание раствора, в котором вода может замерзнуть, а технологической прочности он не наберет. Даже если этого не произойдет, медленная скорость высыхания состава сделает работу нерентабельной. Нагрев бетона проводом ПНСВ поможет решить этот вопрос.

    Электрообогрев бетона зимой — самый удобный и дешевый способ добиться необходимой твердости материала.Это разрешено нормами СП 70.13330.2012, может применяться при выполнении любых строительных работ. После застывания бетона проволока остается внутри конструкции, поэтому использование дешевого ПНСВ дает дополнительный экономический эффект.


    Приложение

    Нагревание бетона зимой с помощью кабеля позволяет решить две основные проблемы. При отрицательной температуре вода в растворе превращается в кристаллы льда, в результате реакция гидратации цемента не только замедляется, но и полностью прекращается.Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры она уже не наберет необходимой прочности.

    Раствор затвердевает с оптимальной скоростью и сохраняет свои характеристики при температуре около 20 ° С. При понижении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой без обогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем не обойтись в таких ситуациях, когда:

    • не предусмотрена недостаточная теплоизоляция монолита и опалубки;
    • монолит слишком массивный, что затрудняет его равномерное нагревание;
    • низкая температура окружающей среды, при которой вода в растворе замерзает.

    Характеристики провода

    Кабель для обогрева бетона PNSV состоит из стального сердечника сечением от 0,6 до 4 мм² и диаметром от 1,2 мм до 3 мм. Некоторые типы оцинкованы, чтобы уменьшить воздействие агрессивных компонентов в растворах. Дополнительно он покрыт термостойкой изоляцией из поливинилхлорида (ПВХ) или полиэстера, не боится перегибов, истирания, агрессивных сред, прочен и обладает высоким удельным сопротивлением. Кабель
    ПНСВ имеет следующие технические характеристики:

    • Удельное сопротивление 0.15 Ом / м;
    • Стабильная работа в диапазоне температур от -60 ° С до + 50 ° С;
    • На 1 куб.м бетона расходуется до 60 м проволоки;
    • Подходит для температур до -25 ° C;
    • Установка при температуре до -15 ° C.

    Кабель подсоединяется к холодным концам через алюминиевый провод APV. Электропитание может подаваться через трехфазную сеть 380 В при подключении к трансформатору. При правильном расчете ПНСВ можно подключать и к бытовой сети 220 вольт, при этом длина должна быть не менее 120 м.По системе, находящейся в бетонном массиве, должен протекать рабочий ток 14-16 А.

    Отопительная техника и схема укладки

    Перед установкой системы обогрева бетона зимой монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см в зависимости от температуры наружного воздуха, ветра и влажности. Проволока не растягивается и крепится к арматуре специальными зажимами. Изгибы радиусом менее 25 см и перекрытия токоведущих проводов не допускаются.Минимальное расстояние между ними должно составлять 1,5 см, это поможет предотвратить короткое замыкание.

    Самая популярная схема монтажа ПНСВ — «змейка», напоминающая систему «теплый пол». Обеспечивает нагрев максимального объема бетонной массы при экономии нагревательного кабеля. Перед заливкой раствора в опалубку убедитесь, что в нем нет льда, температура смеси не ниже + 5 ° С, монтаж схемы подключения выполнен правильно, холодные концы выведены на достаточную длину.

    К проводу ПНСВ прикреплена инструкция, которую необходимо прочитать перед нагревом бетона. Подключение осуществляется через секции сборных шин двумя способами по схеме «треугольник» или «звезда». В первом случае система разделена на три параллельные секции, подключенные к выводам трехфазного понижающего трансформатора. Во втором в один узел подключаются три одинаковых провода, затем к трансформатору аналогично подключаются три свободных контакта. Электроснабжение устанавливается не дальше 25 м от точки подключения, отапливаемая территория ограждена забором.

    Система подключается после полного заполнения всего объема раствора. Технология нагрева бетона нагревательным кабелем ПНСВ включает несколько этапов:

    1. Нагрев осуществляется со скоростью не более 10 ° С в час, что обеспечивает равномерный нагрев всего объема.
    2. Нагрев при постоянной температуре продолжается до тех пор, пока бетон не достигнет половины своей технологической прочности. Температура не должна превышать 80 ° С, оптимальный показатель — 60 ° С.
    3. Охлаждение бетона должно происходить со скоростью 5 ° C в час, это поможет избежать растрескивания массива и обеспечит его прочность.

    В соответствии с технологическими требованиями материалу придается класс прочности, соответствующий его составу. По окончании работ ПНСВ остается в бетоне и служит дополнительным армирующим элементом.

    Следует отметить, что использовать кабель KDBS или VET намного проще, так как их можно подключить напрямую к сети 220 В через распределительный щит или розетку.Они разделены на секции, чтобы избежать перегрузки. Но эти кабели дороже ПНСВ, поэтому реже используются при строительстве крупных объектов.

    Еще одна популярная технология — использование опалубки с ТЭНами и электродами, когда арматура вводится в раствор и подключается к сети с помощью сварочного аппарата или понижающего трансформатора другого типа. Этот способ нагрева не требует специального нагревательного кабеля, но он более энергоемкий, так как вода в бетоне играет роль проводника, а ее сопротивление значительно увеличивается при застывании.

    Расчет длины

    Для расчета длины провода PNSV для обогрева бетона необходимо учитывать несколько основных факторов. Главный критерий — количество тепла, подводимого к монолиту для его нормального застывания. Это зависит от температуры окружающей среды, влажности, наличия теплоизоляции, объема и формы конструкции.

    В зависимости от температуры шаг кабеля определяется при средней длине петли от 28 до 36 м. При температуре до -5 ° C расстояние между проводниками или шаг составляет 20 см, при уменьшении температуры на каждые 5 градусов она уменьшается на 4 см, при — 15 ° С — на 12 см.

    При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для наиболее популярного диаметра 1,2 мм он составляет 0,15 Ом / м, для проводов с большим сечением сопротивление меньше диаметра 2 мм имеет сопротивление 0,044 Ом / м, а для 3 мм — 0,02 Ом / м. . Рабочий ток в проводнике должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и равна 38.4 Вт. Для расчета общей мощности нужно этот показатель умножить на длину проложенного провода.

    Напряжение понижающего трансформатора рассчитывается аналогично. Если проложить 100 м ПНСВ диаметром 1,2 мм, то его полное сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение равным произведению силы тока и сопротивления, в этом случае оно будет равно 240 В.

    Купить обогреватель можно. проволока ПНСВ-1,2 по выгодной цене здесь

    Применение провода ПНСВ — один из самых дешевых способов нагрева бетона.Но он больше подходит для использования профессиональными строителями, так как для его подключения требуются специальные знания и оборудование. Этот кабель можно использовать и в бытовых условиях, правильно рассчитав потребляемую мощность. Использование теплоизоляционных материалов поможет снизить затраты при нагревании раствора, в этом случае нагрев будет происходить быстрее, а снижение температуры будет происходить более равномерно, что улучшит качество бетона.

    Климатические условия на большей территории Российской Федерации диктуют свои условия для всех видов строительно-монтажных работ, выполняемых в холодное время года.

    В связи с этим заливка бетонных конструкций в условиях отрицательных температур окружающей среды возможна только при наличии на строительной площадке технической возможности обогрева монолитной конструкции, в том числе с помощью электроэнергии.

    В промышленных масштабах бетон нагревают с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ допускается нагрев бетона сварочным аппаратом мощностью от 150 до 200 Ампер.

    Что нужно для разогрева бетона сварочным аппаратом?

    • Бытовой сварочный аппарат мощностью 150-200 А. Важно! Не сварочный инвертор, а сварочный (трансформаторный) аппарат;
    • Провод нагревательный ПНСВ диаметром 1,5 мм;
    • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
    • Лента хлопковая;
    • Плоскогубцы для бесконтактного определения тока.

    Подготовительные работы

    Провод ПНСВ нарезается отрезками (нагревательными петлями) по 17-18 м.Полученные отрезки равномерно привязывают к арматурному каркасу для заливки бетонной конструкции. При этом следите за тем, чтобы петли располагались выше середины заливаемой плиты, при заливке колонны слой бетона над нагревательными петлями должен быть не менее 4 см.

    Подвязка выполняется изолированной алюминиевой проволокой. Идеально, если петли имеют змеевидную форму. Расстояния между петлями берутся в зависимости от температуры воздуха — от 10 до 40 см. Здесь действует правило: «чем ниже температура, тем короче расстояние».

    Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как один контур потребляет 17-25А, в нашем случае (мощность 250А) можно использовать не более 7-8 нагревательных контуров длиной 17-18 м.

    Важно! При укладке петель размечаются окончания — один конец размечают изолентой, второй оставляют свободным.

    Петли уложены и завязаны. Теперь необходимо нарастить на них алюминиевые провода, которые будут подключены к сварочному аппарату.Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

    Я изолирую изгибы нагревательного контура и растягивающегося провода изолентой и размещаю его таким образом, чтобы он оставался в толщине заливаемой конструкции. В противном случае скрутка перегреется и подгорит. Маркировка изолентой переносится на концы алюминиевых проводов.

    Подключение к сварочному аппарату и нагревательные элементы

    После заливки бетона все алюминиевые концы (выдвинутые) петель присоединяются к сварочному аппарату.В этом случае концы, помеченные изолентой и без нее, подключаются к разным полюсам сварочного трансформатора. Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

    Каждую из шлейфов проверяют плоскогубцами — ток потребления должен быть не более 12-14 Ампер. Через 1 час вы можете добавить половину мощности устройства, а через 2 часа вы можете включить устройство на полную мощность.

    Снова проверяем силу тока на каждом шлейфе. Сила тока должна быть не более 25 А.Как показывает практика, мощности контура 20 А достаточно для качественного нагрева бетона при температуре окружающей среды до минус 10 ° С.

    Особенности нагрева бетона сварочным трансформатором

    • Время прогрева зависит от мощности конструкции и температуры окружающей среды. При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
    • Поверхность бетонной конструкции необходимо изолировать с помощью поилок или циновок;
    • Не перегревайте бетон слишком сильно — конструкция под слоем утеплителя должна быть немного теплой и не более того.

    Бетон — строительный материал, без которого невозможно возводить здания, ремонтировать квартиры и дома. Нагрев бетона — это серьезный процесс, поэтому важно знать всю технологию изготовления, чтобы в итоге получился качественный и прочный, а главное долговечный материал.

    • Нагрев бетона проволокой.
    • Нагрев бетона кабелем.
    • Нагрев бетона сварочным аппаратом.

    Обогрев бетона проволокой

    Обогрев бетона проволокой

    Для нагрева бетона используется простой и относительно недорогой нагревательный провод ПНСВ.

    Проволока состоит из двух элементов:

    1. Трос стальной однопроволочный, круглой формы.
    2. Изоляция — ПВХ или полиэтилен.

    Метод нагрева бетона проволокой основан на передаче тепла бетону от сильно нагретой проволоки. Нагрев проводов осуществляется с помощью понижающих трансформаторных подстанций, имеющих систему регулирования. Такая система очень удобна, она позволяет регулировать тепловую мощность в зависимости от изменения внешней температуры.

    Технология обогрева бетона проволокой:

    1. Проволока укладывается в конструкции равномерно, при этом не должна касаться друг друга, не касаться опалубки и не выходить за пределы бетонных уровней.
    2. Вывод концов наружу нагрева осуществляется после соединения нагревательного провода и холодных концов путем их пайки. Рекомендуется обернуть место пайки металлической фольгой для сохранения теплового поля.
    3. Количество и длина нагревательного элемента рассчитывается на основании подготовленной технологической документации и карты.
    4. Тестовая проверка провода выполняется мегомметром для обеспечения равномерной токовой нагрузки по фазам.
    5. Ток подается через понижающую трансформаторную подстанцию.

    Количество и длина нагревательного элемента рассчитывается на основе: типа конструкции, площади нагрева, объема бетона и необходимой для этого электроэнергии.

    При работе с обогревом бетона проволокой обязательно разрабатывается отдельная и индивидуальная технологическая карта для каждой конструкции.Проводятся регулярные лабораторные наблюдения, фиксируется время нагрева и время твердения бетона.

    Нагрев бетона кабелем

    Способ нагрева бетона кабелем не требует больших энергозатрат и вспомогательного оборудования.

    Технология обогрева бетона кабелем:

    1. Кабель устанавливается на бетонное основание перед заливкой швов.
    2. Крепление с помощью крепежа.
    3. Кабель не должен быть поврежден при установке и эксплуатации и не должен пересекать друг друга.
    4. Подключение кабеля к низковольтному электрическому шкафу.

    При использовании кабеля для обогрева бетона составляется схема прокладки кабеля и проводятся температурные испытания.

    Нагрев бетона сварочным аппаратом

    Способ нагрева бетона сварочным аппаратом включает использование: частей арматуры, лампы накаливания и обычного термометра. Кусочки арматуры устанавливаются параллельно цепи, с соседними обратным и прямым проводами, между ними устанавливается лампа накаливания для измерения напряжения, а для измерения температуры используется термометр.Время затвердевания бетона очень велико и составляет более месяца. При таком нагреве конструкция не должна подвергаться холоду и затоплению.

    Этот метод используется с небольшим количеством бетона и хорошими погодными условиями.

    Прогрев бетона зимой

    Зимой бетон перестает твердеть, так как вода замерзает и не участвует в химических реакциях. Также ухудшается качество и прочность бетона. Поэтому обогрев бетона зимой очень важен и необходим.

    Способы и способы нагрева бетона:

    • Добавление антифриза.
    • Прогрев методом «термос».
    • Другие методы нагрева бетона.
    • Технологический нагрев бетона.

    Добавление антифриза

    Присадки к антифризу выдерживают сильные холода, даже при температуре -30 C соответствуют своим химическим показаниям. Состав присадок разный, но основной компонент — антифриз — жидкость, препятствующая замерзанию воды.Для железобетонных конструкций и армирования полов подходят смеси с добавлением нитрита натрия и натриевого формата. Их главная особенность — сохранение физических, химических и антикоррозионных свойств при низких температурах.

    Для товарного бетона, пустотелых железобетонных блоков, при изготовлении бордюров и тротуарной плитки подходят смеси с добавлением хлорида кальция. Свойства этого вещества широко известны во всем мире.Благодаря скорости застывания, устойчивости к низким температурам и невысокой стоимости строительство зимой стало доступно каждому.

    Химическим веществом является калий, идеальная добавка к антифризу. Быстро растворяется даже при минимальном количестве воды, не вызывает коррозии. Использование поташа при нагревании бетона — это значительная экономия строительных материалов.

    При использовании антифризов обязательно соблюдать все нормы безопасности. Например: бетон с этими добавками нельзя использовать, когда конструкция находится под напряжением, возводятся монолитные дымоходы и т. Д.

    Прогрев методом «термос»

    Метод «термос» заключается в том, что бетон закладывается в утепленную опалубку с температурой 20-25 градусов. За счет уходящего тепла конструкция набирает прочность. Также распространенным методом является дополнительный прогрев бетона с последующим помещением его в уже утепленную опалубку.

    Другие методы нагрева бетона

    Метод трансформаторного нагрева аналогичен методу нагрева «термосом», но вместо обычного нагрева опалубка нагревается трансформатором или проволокой.

    Нагрев электродов осуществляется с помощью ленточных, пластинчатых или струнных электродов, погруженных в бетон. Ток распределяется по электродам через понижающий трансформатор.

    Инфракрасный нагрев бетона происходит не сразу для всей конструкции, а для отдельных зон. В этих зонах размещаются инфракрасные устройства, состоящие из отражателей и непосредственно от излучателей. Инфракрасные лучи передают тепловую энергию на весь выбранный участок конструкции.Благодаря боковому излучению прогреваются все холодные места.

    Технологический нагрев бетона

    Технологический нагрев бетона основан на передаче тока по кабелю или проводу, которые устанавливаются на конструкцию перед заливкой бетона. Концы провода или кабеля подключаются к трансформатору, затем применяется тепло. Уровень напряжения регулируется в соответствии с установленным и разработанным проектом и обязательно учитывается; площадь строительства, погодные условия, марка бетона, длина провода.

    Утепление бетона в зимних условиях — необходимая составляющая любых строительных работ. Существует множество различных схем нагрева бетона и выбор делается индивидуально для каждой конструкции.

    Как прогреть бетон с помощью трансформатора. Разогрев бетона сварочным аппаратом

    Заливка бетона зимой имеет свои трудности. Основная проблема — нормальное застывание раствора, вода в котором может замерзнуть, и технологической прочности он не набирает.Даже если этого не произойдет, низкая скорость композиции сделает работы нерентабельными. Разогрев бетона проводом ПНСВ поможет снять этот вопрос.

    Электроходка по бетону зимой — самый удобный и дешевый способ добиться нужной твердости материала. Это разрешено правилами СП 70.13330.2012, и может использоваться при выполнении любых строительных работ. После затвердевания бетона проволока остается внутри конструкции, поэтому использование дешевого ПНСВ дает дополнительный экономический эффект.


    Приложение

    Прогрев бетона в зимнее время кабелем позволяет решить две основные проблемы. При отрицательных температурах вода в растворе превращается в ледяную кристаллическую, в результате реакция гидратации цемента не просто замедляется, а полностью прекращается. Известно, что при замерзании вода расширяется, разрушая образующиеся коммуникации в растворе, поэтому после повышения температуры он больше не набирает желаемой прочности.

    Раствор затвердевает с оптимальной скоростью и сохраняет характеристики при температуре около 20 ° C.При понижении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без утепления бетона проводом ПНСВ или другим кабелем для этого в таких ситуациях, когда:

    • достаточная теплоизоляция монолита и опалубки;
    • Монолит

    • слишком массивен, что затрудняет его повреждение;
    • низкая температура окружающего воздуха, при которой вода замерзает в растворе.

    Характеристики провода

    Кабель для разогрева бетона ПНСВ состоит из стальной жилы сечением от 0,6 до 4 мм² и диаметром от 1,2 мм до 3 мм. Некоторые виды покрывают оцинковкой, чтобы снизить воздействие агрессивных компонентов на строительные растворы. Дополнительно он покрыт термостойким утеплителем из поливинилхлорида (ПВХ) или полиэстера, он не боится попрошаек, истирания, агрессивных сред, прочен и обладает высоким удельным сопротивлением.Кабель
    ПНСВ имеет следующие технические характеристики:

    • Удельное сопротивление 0,15 Ом / м;
    • Стабильная работа в диапазоне температур от -60 ° С до + 50 ° С;
    • на 1 куб.м бетона расходуется до 60 м проволоки;
    • Возможность использования до температуры -25 ° С;
    • Установка при температуре до -15 ° C.

    Кабель подсоединяется к холодным концам через провод АПВ из алюминия. Питание может осуществляться от трехфазной сети 380 В, подключенной к трансформатору.При правильном расчете ПНСВ его можно подключать и к бытовой сети 220 вольт, длина не должна быть меньше 120 м. По расположенной в бетонном массиве системе должен протекать рабочий ток 14-16 А.

    Технология утепления и схема укладки

    Перед установкой системы утепления бетона в зимний период монтируется опалубка и арматура. После этого разворачивают ПНСВ с интервалом между проводами от 8 до 20 см в зависимости от температуры наружного воздуха, ветра и влажности.Проволока не растягивается и крепится к клапану специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и подслушивания токоведущих печенок. Минимальное расстояние между ними должно составлять 1,5 см, это поможет предотвратить короткое замыкание.

    Самая популярная схема укладки ПНСВ — Змея, напоминающая систему «теплый пол». Обеспечивает прогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой опалубки из раствора необходимо убедиться, что в ней нет льда, температура смеси не ниже + 5 ° С, монтаж схемы подключения выполнен правильно, холодные концы удалены. на достаточной длине.

    Провод ПНСВ прилагается к инструкции, с которой необходимо ознакомиться перед прогревом бетона. Подключение осуществляется через секции сборной шины двумя способами по схеме «Треугольник» или «Звезда». В первом случае система разбивается на три параллельных участка, подключенных к выводам трехфазного понижающего трансформатора. Во втором — к одному узлу подключаются три одинаковых провода, затем к трансформатору аналогично подключаются три свободных контакта.Устройство подачи устанавливают не дальше 25 м от места подключения, зона утепления прикладывается к забору.

    Система подключается после полной заливки всего объема строительного раствора. Технология разогрева бетона Warving Cable PNSV включает в себя несколько этапов:

    1. Нагрев осуществляется со скоростью не более 10 ° С в час, что обеспечивает равномерный прогрев всего объема.
    2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности.Температура не должна превышать 80 ° С, оптимальный показатель — 60 ° С.
    3. Охлаждение бетона должно происходить со скоростью 5 ° С в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

    В соответствии с технологическими требованиями, материал будет напечатан по прочности, соответствующей его составу. По окончании работы ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

    Следует отметить, что использование кабеля CDBS или Vet значительно проще, поскольку их можно подключить напрямую к сети 220 В через панель или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели дороже ПНСВ, поэтому реже используются при строительстве крупных объектов.

    Другой популярной технологией является использование опалубки с заглушкой и электродами, когда арматура вводится в раствор и подключается к сети с помощью сварочного аппарата или нижнего трансформатора другого типа.Этот метод прогрева требует не специального нагревательного кабеля, а большего расхода энергии, так как вода в бетоне играет роль проводника, а ее сопротивление при застывании значительно увеличивается.

    Расчет длины

    Для расчета длины провода ПНСВ для прогрева бетона необходимо учитывать несколько основных факторов. Главный критерий — количество тепла, подводимого к монолиту для его нормального застывания. Это зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

    В зависимости от температуры определяется шаг прокладки кабеля со средней длиной петли 28 или 36 м. При температуре до -5 ° С расстояние между жилками или ступенькой составляет 20 см, при понижении температуры на каждые 5 градусов оно уменьшается на 4 см, при 15 ° С — 12 см.

    При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для наиболее популярного диаметра 1,2 мм он равен 0,15 Ом / м, в проводах с большим сечением сопротивление ниже диаметра 2 мм имеет сопротивление 0.044 Ом / м, а 3 мм — 0,02 Ом / м. Рабочий ток в корпусе должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению тока на удельное сопротивление и составляет 38,4 Вт. Для расчета общей мощности необходимо этот показатель умножить на длину проложенного провода.

    Аналогичным образом рассчитывается напряжение понижающего трансформатора. Если 100 м ПНСВ диаметром 1.Было проложено 2 мм, тогда его общее сопротивление будет 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение равное произведению тока на сопротивление в этом случае будет равно 240 В.

    Купить провод прогрева ПНСВ- 1.2 по выгодной цене здесь

    Применение провода ПНСВ — один из самых дешевых способов прогрева бетона. Но он больше подходит для использования профессиональными строителями, так как для его подключения требуются специальные знания и оборудование.Этот кабель можно применять и в бытовых условиях за счет правильно рассчитанной потребляемой мощности. Снизить затраты при утеплении раствора поможет использование теплоизоляционных материалов, в этом случае нагрев будет происходить быстрее, а снижение температуры будет происходить равномерно, что улучшит качество бетона.

    Климатические условия на большей территории Российской Федерации диктуют свои условия для всех видов строительно-монтажных работ, проводимых в холодный период года.

    В связи с этим заливка бетонных конструкций в условиях отрицательной температуры окружающего воздуха возможна только при наличии технической возможности на строительной площадке смелого утепления конструкции, в том числе с помощью электричества.

    В промышленных масштабах прогрев бетона выполняется с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ допускается прогрев бетона сварочным аппаратом мощностью от 150 до 200 ампер.

    Что нужно для прогрева бетона сварочным аппаратом?

    • Бытовой сварочный аппарат мощностью 150-200 А. Важно! Несварочный инверторный, а сварочный (трансформаторный) аппарат;
    • Проволока нагревательная ПНСВ диаметром 1,5 мм;
    • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
    • Лента хлопковая;
    • Плоскогубцы для бесконтактного определения силы тока.

    Подготовительные работы

    Провод ПНСВ разрезан на отрезки (нагревательные петли) 17-18 м.Полученные отрезки равномерно ложатся на арматурный каркас под заливку бетонной конструкции. При этом петли располагаются выше середины залитой плиты, если колонна заливается — слой бетона над нагревательными контурами должен быть не менее 4 см.

    Подвязка выводит изолированный алюминиевый провод. Идеально, если петли «змейки». Расстояния между петлями принимаются в зависимости от температуры воздуха — от 10 до 40 см. Здесь действует правило — «чем ниже температура, тем меньше расстояние.

    Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как одна петля потребляет 17-25 А, в нашем случае (мощность 250 А) можно использовать не более 7-8 петель для ношения длиной 17-18 м.

    Важно! При укладке петель делается разметка окончания — один конец отмечают лентой, второй оставляют свободным.

    Петли уложены и завязаны. Теперь им нужно построить алюминиевые провода, которые будут подключены к сварочному аппарату. Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

    Скрутка нагревательного контура и протяженный провод — изолирующая НВ лентой, и у нас она такова, что остается в толщине заполнения конструкции. В противном случае скрутка перегреется и подгорит. Маркировка ленты переносится на концы алюминиевых проводов.

    Подключение к сварочному аппарату и прогрев

    После заливки бетона все алюминиевые концы (обширные) петли присоединяются к сварочному аппарату. При этом концы с маркировкой ленты и без нее подключаются к разным полюсам сварочного трансформатора.Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

    Клещи проверяют каждую из шлейфов — потребляемый ток должен быть не более 12-14 ампер. Через 1 час вы можете добавить половину мощности машины, а через 2 часа вы можете включить устройство на полную мощность.

    Еще раз проверьте силу тока в каждой петле. Сила тока должна быть не более 25 А. Как показывает практика, мощности контура в 20 А хватит для прогрева бетона при температуре окружающей среды до минус 10 ° С.

    Особенности прогрева бетона сварочным трансформатором

    • Время прогрева зависит от мощности конструкции и температуры окружающего воздуха. При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
    • Поверхность бетонной конструкции необходимо изолировать напитками или циновками;
    • Бетон перегревать не надо — конструкция под слоем утеплителя должна быть чуть теплой и ничего лишнего.

    Сегодня у нас популярны такие способы прогрева бетона, как прогрев бетона проводом ПНСВ тёплым кабелем, утепление специальными термоматами, трансформаторами и станциями.Но остается наиболее проверенное, а главное, самое доступное большинство.

    Зимнее бетонирование.

    Основным материалом современного строительства зданий является бетон. Для того, чтобы строительство велось непрерывно, круглый год, с минусовой температурой, используется бетонное предупреждение. Утепленный бетон схватывается так же, как и при положительной температуре, в будущем он имеет необходимую прочность. Если бетон замерзает, он не захватывается, соответственно никакой прочности не имеет, а при размерах крошится.
    Для утепления бетона применяется понижающий трансформатор — 380В. / 55 вольт. Также нихромовая проволока, НДМГ — 1.5КВ.ММ. А с нижней стороны трансформатора кабель большого диаметра, обычно — 35 — 50кв.мм. В зависимости от максимально допустимой нагрузки трансформатора. Обычно это 510а. Поэтому кабель диаметром 50кв.мм. На этой же фазе хватит на полную нагрузку трансформатора.
    Зимнее бетонирование. Прогрев бетона. Горизонтальный обогрев производится следующим образом. Внутри арматурного каркаса перед заливкой бетона укладывается изолированная нихромовая проволока.Проволока укладывается петлями. Длина провода того же шлейфа должна быть 25 метров, тогда сила тока в проводе будет 10а, что является оптимальным значением для его нагрева. Начало провода подключается к одной фазе кабеля низковольтного трансформатора, конец провода подключается к другой фазе. Он разложен равномерно по площади, готов под заливку бетона. Расстояние между вытянутой проволокой начала петли и удлиненной проволокой конца петли, а также между соседними петлями должно быть 20-25 см.Это обеспечит плавный прогрев всей поверхности. К кабелям нижней стороны трансформатора шлейфы подключаются равномерно между фазами. Когда все петли соединены, начинается заливка бетоном. После заливки бетона участок обогрева защищают, и включают трансформатор. Горизонтальное отопление применяется при бетонировании полов и межэтажных перекрытий.

    Таким образом производится вертикальный нагрев бетона для колонн зданий и несущих стен. Внутри вертикальной арматурной колонны или стен каркаса с помощью изоляторов устанавливаются электроды по всей высоте.Обычно это стальная проволока диаметром 8 мм. Электрод не должен касаться арматурной рамки. Чаще всего изоляторы, а вместе с тем и крепления электродов представляют собой отрезки жесткого изолированного провода. Среда проводов наматывается вокруг электрода, края наматываются на якорь рамы так, чтобы электрод находился в напряжении изолированного провода. К верхним концам электродов нижняя сторона трансформатора соединяется поводками. Распределение нагрузки должно быть равномерным и производится следующим образом.Фаза «А» подключается к первому электроду. Фаза «В», ко второму электроду. Фаза «C» к третьему электроду. Далее — в той же последовательности. Четвертый электрод — это фаза «А», пятый — фаза «В» … и так далее.
    После заливки бетона и включения обогрева нужно сразу проверить значение тока в проводах низкого давления. Если кабель, например, имеет сечение 35мм.кв. А ток больше 400а, его надо разгрузить. То есть выключить трансформатор и выключить несколько электродов.Прогрев от 12 до 17 часов. За это время вода полностью испаряется и бетон схватывается.

    Работы по заливке бетона проводить не позднее, чем через 4-6 часов после замешивания материала. Самый удобный способ заливки бетона (в том числе по высоте) — с помощью специального насоса. В этом случае можно вставить в переходник шланг, чтобы снизить скорость бетона. Струю рекомендуется направлять сначала на углы, откосы, ответвления стены, края ям, а затем на основную часть опалубки.По окончании заливки бетон необходимо уплотнить, чтобы исключить раковины и пустоты. Материал уплотняется методом пазла. При этом бетон по глубине прокрашивают штыковой лопатой или куском арматуры. Более качественной считается разработка смеси специальным вибрационным или иммерсионным вибратором.

    Зимой бетонный бетон должен содержать в своем составе специальные компоненты — кислотные или соляные. Также рекомендуется над местом работы соорудить пластиковые теплицы, внутри которых размещается тепловая пушка или канориор.

    Электрический нагрев бетона осуществляется при заливке в зимний период или в ситуациях, когда необходимо ускорить время, за которое бетон будет схватываться. В этом случае необходимо строго соблюдать установленный технический режим. В противном случае изделие из бетона может потерять прочность или потрескаться. После заливки необходимо поверхность бетона залить водой и закрыть полиэтиленовой пленкой для исключения испарения влаги.

    Сетка бетонная — теплоизоляционно-конструкционный материал на вяжущей минеральной основе.Имеет пористую структуру, что обусловлено смешиванием бетона с пеной и сверхлегкими заполнителями, газообразованием и воздуховодом. Существует несколько разновидностей ячеистого бетона, самые популярные из которых пенобетон, пенобетон, фальш-бетон, газосиликат, пенополистирол.

    Характеристики и применение бетона

    Бетон — основной материал при возведении зданий и сооружений, заливке фундаментов и изготовлении различных строительных конструкций.Чтобы добиться ее должного качества, особенно при заливке в условиях низких температур, необходимо строго соблюдать технологию изготовления бетонной смеси.
    В состав бетона в большом количестве входит вода, химически не связанная с остальными компонентами раствора — цементом, песком и наполнителем. Таким образом, при понижении температуры окружающей среды до нулевых температур происходит промерзание, что приводит к увеличению сроков схватывания и снижению прочности бетона.

    При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

    Для бесперебойного и качественного строительства в зимний период, а также для сохранения прочностных качеств бетона существует несколько способов его прогрева:

    Термос. Технология термического утепления смеси заключается в утеплении опалубки;

    Добавки изогнутых ускорителей, пластификаторов и загрязняющих добавок.Отличается от создания утепленной опалубки добавлением химических реагентов, способствующих ускорению схватывания бетона и предотвращающих замерзание водяной смеси с водой;

    Предварительный нагрев бетона. Это доставка бетона с завода к месту заливки в подогреваемых бетоносмесителях и создание двойной опалубки, по которой подается горячий воздух. Таким образом, проще всего решить вопрос, как прогреть бетон без больших затрат;

    Прогрев смеси электродным методом.В бетон монтируется электрод или специальная арматура, через которую пропускается электрический ток. За счет этого электроды нагреваются, и от них нагревается массив бетона;

    Инфракрасная обогревающая бетонная смесь. Для прогрева массива бетонной конструкции, освещенного инфракрасными лучами;

    Индукционный метод прогрева. В качестве нагревательного элемента используется электромагнитный индуктор, как нагревательный элемент, нагревающий бетонную смесь с помощью вихревых токов.

    Прогрев бетона сварочным аппаратом

    Прогрев бетона сварочным аппаратом
    При проведении строительных работ часто бывает необходимо утеплить бетон.Для этого есть специальные приспособления, но можно использовать и обычный сварочный аппарат.

    В первую очередь потребуются дополнительные электроды для разогрева. В таком качестве можно использовать фурнитуру. По возможности их равномерно устанавливают по всей бетонной поверхности, которую следует засыпать опилками. Эти пилорамы послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
    После этого уложенную арматуру соединяют проволокой между собой так, чтобы образовались параллельные цепочки.Эти цепи прикрепляют прямую и обратную сварочную проволоку. Очень важно, чтобы они не лезли друг на друга! Наличие напряжения определяется по лампе накаливания, установленной между цепями. При обогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Контроль температуры производится любым градусником.

    Таким образом можно прогреть бетон, не прибегая к дорогостоящим и сложным устройствам. Но все же сварочный аппарат лучше применять с не очень большими объемами бетона.

    Следует сразу отказаться от идеи «упростить» процесс, просто замкнув сварочную цепочку на бетонной арматуре. Кроме пустой траты времени и электричества это не даст никакого результата.

    Среди множества марок сварочных аппаратов особо выделяется Lincoln Electric. Их превосходное качество, надежность, высокая производительность и простота использования давно признаны профессиональными сварщиками и теми, кто использует устройства для собственных нужд.Недавно Lincoln Electric выпустила в продажу устройство для плазменной резки, способное легко работать с любыми металлами и сплавами.

    Зимний бетон и его применение

    Какие качества требуются от бетона, используемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Поэтому смешивать бетон в обычных условиях невозможно. Это привело к тому, что все заводы по производству бетона могут быть зимними и летними. Первые не могут производить продукцию с отрицательным температурным режимом.Во-вторых, можно производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от работающих летом тем, что оснащены парогенератором, который нагревает инертные компоненты; Теплый производственно-смесительный отсек; промышленный котел, повышающий температуру горячей воды; работать по специальным технологиям; Закрепите смесители для горячей воды.

    Рецепт приготовления бетона зимой отличается специальными добавками, позволяющими смеси не замерзать, сохраняя пластичность.Компания «Бетонные системы» имеет два предприятия, специализирующихся на производстве бетона в зимний период. Это бетонный завод для а / п Ржевка и бетонный завод в селе Белоостров.
    Можно ли заливать и укладывать бетон зимой? Да, но необходимы два условия:

    1. При транспортировке и бетонировании необходимо использовать специальные морозостойкие добавки в бетон.
    2. Пока бетон схватывается, необходимо повышать температуру воздуха с помощью специальных приспособлений.

    В процессе бетонирования и до его полного окаменения необходимо создать необходимую температуру. На этот процесс не влияют специальные добавки, поэтому нужно в зимних условиях закрыть бетон полиэтиленом или мешковиной, применить тепловые пушки или постоянное напряжение.

    Какие технологии используются для повышения температуры? Это тепловые завесы, которые создаются с помощью тепловых пушек или строительных волос. Это оборудование подводится воздушной струей в зону обогреваемой конструкции, которую необходимо защищать.Можно сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

    При выполнении заливки бетоном зимой необходимые прочностные характеристики могут сильно отличаться от реальных. Самое главное требование — поддерживать определенную температуру. Минимальная температура зависит от антифриза, обычно минус пять, десять, пятнадцать градусов по Цельсию.

    Для обеспечения схватывания и оптимизации времени затвердевания бетона без загрязняющих добавок раствор должен иметь положительную температуру.При заливке опалубки зимой вода в бетонном растворе замерзает, и процесс гидратации цемента прекращается. Также при отрицательной температуре лед в бетонной смеси разрушает бетонный монолит. В то же время повышение температуры восстанавливает и ускоряет процессы гидратации, происходящие в растворе. Если объем бетона большой, а температура отрицательная, требуется установка провода ПНСВ и подключение отопительного контура к сети 380В или 220В. Но, в зависимости от объема бетонного раствора и внешней температуры, выделяемого в нем тепла может хватить для естественного схватывания смеси.

    При слишком низких температурах на строительной площадке для нагрева проходного объема бетона применяется секционная прокладка кабеля ПНСВ. Также этот способ применяют, если нет возможности сделать качественный слой теплоизоляции для опалубки или если отношение площади бетонного слоя к объему раствора больше 10 м — 1.

    Технические и эксплуатационные характеристики кабеля ПНСВ:

    Не во всех случаях нагревать бетон электричеством — технологическая карта нагрева бетонного раствора Кабель ПНСВ имеет некоторые особенности:

    1. Сталь в токоведущем кабеле имеет высокое удельное сопротивление (ρ), поэтому кабель при прохождении тока средней силы нагревается намного сильнее, чем медный или алюминиевый кабель.Нормативное значение тока для забетонированного кабеля ПНСВ — 14-16А. Необходимо помнить, что это значение тока плавки изоляции по открытой схеме, не укладываемой в бетон. Поэтому кабель PNSV необходимо подключать к источнику питания медным или алюминиевым кабелем, имеющим меньшее сопротивление ρ. При отсутствии такого провода допускается подключение схемы отопления к напряжению сдвоенного жилого ПНСВ.
    2. Нельзя допускать обратное или прокладку нескольких кабелей на расстоянии ≤ 15 мм, чтобы произошел перегрев кабеля, повреждение электроизоляции и КЗ.
    3. Стальная проволока имеет низкую гибкость, поэтому кабель необходимо прокладывать в бетоне с радиусом изгиба не менее 25 мм.
    4. Технологический процесс нагрева слоя бетона по схеме с кабелем ПНСВ ограничивает прокладку участка при уличной температуре выше -15 0 С. При морозе ниже -15 0 тонкий слой пластиковой изоляции становится жестким и хрупким. , а при изгибе часто ломается.
    5. Для равномерного приготовления бетонного раствора рекомендуется кабель ПНСВ защищать слоем металлической фольги толщиной 0.25-0,5 мм.
    6. Электрическая схема нагревательной секции состоит из нескольких отрезков провода. Провода можно соединять между собой как с помощью соединительных колодок, так и обычных скручиваний. Прогрев бетонного раствора всегда организован как одноразовая и краткосрочная мера, поэтому контактирующие поверхности не успевают окисляться во влажной среде. Тем не менее, контакты «холодного» провода (кабеля, идущего к источнику напряжения) с проводом ПНСВ необходимо усилить пайкой или подключением на клеммах.

    Самая простая электрическая схема прокладки провода ПНСВ для прогрева массы бетона называется «змейка».

    Механические и электрические характеристики электрического кабеля определяются методом утепления бетона. При нагревании монолитного слоя температура будет повышаться со скоростью 10 0 в час, после прекращения нагрева — снижаться со скоростью 5 0 в час. Если неправильно рассчитать длину проволоки, скорость нагрева будет больше, что приведет к увеличению внутренних напряжений и появлению микротрещин в бетоне.Напряжение регулируется с помощью электронной или электромеханической схемы в самом трансформаторе.

    При напряжении питания 380 В через понижающий трансформатор основным фактором ограничения тока является перегрев секции PNSV. Поэтому в схему прокладки провода часто включают несколько параллельных цепей для прогрева бетона.

    Как рассчитать длину провода в сечении

    1. Бетон нужно прогреть. Количество тепла, сохраняемого в бетоне, зависит от температуры улицы, ветра, правильно уложенной теплоизоляции, геометрии опалубки и марки цемента.
    2. Номинальная мощность кабеля питания (P). Если бетон армированный, то p ≈ 30-35 Вт / м, для обычного бетона P ≈ 35-40 Вт / м.

    В идеале надо подавать на сечение тока 14-16 А. Тут пригодится закон Ома — u = i x r, где:

    • U — напряжение питания;
    • I — Ток в цепи;
    • R — сопротивление сайта.

    Пример: при напряжении U = 75 В и токе I = 15 А после нижнего трансформатора требуется получить сопротивление участка R = 75 ˸ 15 = 5 Ом.Если сечение жилы 1,4 мм, то такое сопротивление будет у провода длиной 50 м. Расчет такой: 5 Ом ˸ 100 Ом / км = 0,05 км (50 м).

    Это пример упрощенного метода расчета. В реальных условиях сопротивление кабеля будет изменяться при изменении температуры, поэтому необходимо будет ввести результат поправки.

    После набора прочности бетон можно обрабатывать механическим способом — резкой, сверлением, прокаткой, но желательно все операции проводить инструментами с алмазным напылением, чтобы не вызвать образование микротрещин.Например, сверление алмазным корончатым сверлом можно проводить по железобетону.

    Часто электроды используются для прогрева бетонной колонны или стены. Электроды вставляются в бетонный раствор группами после заливки в опалубку по схеме:

    Также есть схема расположения струнных электродов по опалубке:

    Вода в бетонном растворе действует как проводник, и в процессе гидратации и затвердевания бетона ток, протекающий через электроды, уменьшается.Катанка, выполняющая роль электродов после застывания бетона, остается в Армокаркасе. У такого способа прогрева есть один недостаток — большой расход электроэнергии.

    Применение провода ПНСВ в домашних условиях

    Универсал для домашних условий — это прогрев бетонного слоя зимой с помощью кабеля высокого сопротивления и понижающего трансформатора. При укладке арматурного каркаса нагревательный элемент сразу герметизируется, при этом геометрия и форма опалубки для бетона значения не имеют.

    После укладки арматуры в бетон или прокладки маяков под наливными перекрытиями кабель ПНСВ необходимо проложить змейкой на расстоянии 15-20 см друг от друга. Длина петли — 28-36 метров. В быту источником питания часто служит сварочный аппарат. Подключите провод ПНСВ к сварке по такой схеме:

    Важно! К трансформатору нельзя подключать кабель, не уложенный в толщу бетона, так как без теплопоглощающего слоя он оплавился из-за перегрева слоя.

    Чтобы предотвратить выход кабеля из строя, необходимо сделать скрученный или оконечный переход с PNSV на алюминиевый или медный кабель. Для этого выходные концы провода ПНСВ нужно освободить от раствора на 10-15 см. Рекомендуемый ток в проводе 11-17 А контролируется специальными токовыми клещами. При бытовом использовании будет достаточно провода ПНСВ Ø 1,2 мм. Характеристики провода:

    • 0,15 Ом / м;
    • Ток по проводу, погруженному в раствор — 14-16 А;
    • Уличная температура -25 ° C / -50 ° C.

    На 1 кубометр бетонного раствора расходуется около 60 рядов кабеля марки ПНСВ. Температура внутри бетона при таком способе нагрева — + 80 ° С, контролировать температуру можно с помощью любого градусника. Также следует следить за температурным набором бетона — она ​​не должна быть выше 10 ° С в час.

    Некоторая экономия затрат на электроэнергию может быть достигнута за счет покрытия зоны опалубки кабелем ПНСВ любым теплоизоляционным материалом.Например, можно засыпать бетонные опилки или спрятать солому. Для получения необходимого результата бетонный раствор перед заливкой в ​​опалубку также рекомендуется прогреть. В любом случае температура бетона перед заливкой должна быть + 5 ° C и выше.

    Утепление бетона схемой прокладки проводов ПНСВ Обновлено: 18.11.2016 автор: Артём


    Бетонирование — один из основных строительных процессов. Замерзание нездоровой бетонной смеси приводит к значительной потере прочности готовой конструкции, так как кристаллы льда вызывают расширение и разрушение конструкции.Прогрев бетонных электродов дает возможность проводить строительные работы зимой без ухудшения качества готовой конструкции.

    Электродный метод не требует использования сложного оборудования. Принцип действия основан на свойствах электрического тока — при прохождении через влажную среду выделяется тепло, которое способствует прогреву бетонной смеси и ее равномерному застыванию.

    Электроды для нагрева бетона

    Режим выбирается исходя из массивности и геометрии конструкции, марки бетонной смеси, погодных условий, эксплуатации надземной конструкции.Электродный прогрев бетона осуществляется по одной из следующих схем:

    • два этапа: разогрев бетонной смеси и последующая изотермическая выдержка;
    • двухступенчатый: Отопление и охлаждение с полной теплоизоляцией или сооружение отопительной опалубки;
    • трехступенчатый: Прогрев, изотермическая выдержка, охлаждение.

    При утеплении бетона электродами очень важно соблюдать температурные параметры.Процесс начинать с +5 градусов, затем повышать температуру со скоростью 8-15 градусов в час. Максимальные допуски зависят от марки бетона и составляют +55 … +75 градусов. Для контроля проводятся периодические измерения температуры.

    Время изотермической выдержки определяется на основании лабораторных исследований кубической прочности при сжатии. Зависит от марки цемента, температурного режима нагрева и необходимой прочности готового бетона.

    Допустимая скорость охлаждения 5-10 градусов / час.Точный параметр зависит от объема конструкции. Повторная теплоизоляция после площадки требуется, если разница температур окружающего воздуха и бетонных поверхностей составляет более 20 градусов.

    Разновидности электролитов для разогрева бетона

    В зависимости от типа и геометрии конструкции для прогрева бетона используются различные электроды. Для каждого из них разработана своя схема подключения:

    • Строка.
    • Стержень.
    • Пластина.
    • Полоса.

    Строка. Переходят от арматуры длиной 2-3 м при диаметре 10-15 мм. Используется для колонн и других подобных вертикальных конструкций. Подключите к разным фазам. В качестве одного из электродов можно использовать усиливающий элемент.

    Стержень. Это отрезки фурнитуры толщиной 6-12 мм. Располагается в решении рядами с расчетным шагом. Первый и последний электроды в ряду подключаются к одной фазе, остальные — ко 2 и 3.Используется для сюжета любой сложной геометрии.

    Пластина. Они подвешиваются на противоположных краях опалубки, не смешиваясь с раствором, и подключаются к разным фазам. Электроды создают электрическое поле, которое нагревает бетон.

    Полоса. Выполняется в виде металлических полос шириной 20-50 мм. Они размещаются на поверхности раствора с одной стороны конструкции и подключаются к разным фазам. Используется для плит перекрытий и других элементов в горизонтальной плоскости.

    Способы установки электродов в строительстве

    Электродный утепляющий бетон применяется при возведении стен, колонн, диафрагм и других вертикальных элементов. Этот способ не подходит для изготовления тарелок.

    Вставные электроды с расчетным шагом (60-100 см), в зависимости от геометрии конструкции и погодных условий, вводятся в заливной раствор. Локальный перегрев отрицательно сказывается на качестве бетона, поэтому размещение электродов должно быть равномерным.Эскизное устройство составлено с основными нормами:

    • минимальное расстояние между электродами 200-400 мм;
    • расстояние от электродов до стержней рамы 50-150 мм;
    • расстояние от электрода до технологического шва — не менее 100 мм;
    • расстояние от крайнего ряда до опалубки — не менее 30 мм.

    Если соответствие этим требованиям невозможно из-за размера или конструктивных особенностей нагреваемых поверхностей, электроды в опасных зонах должны быть изолированы трубкой из черного дерева.

    После заливки бетона необходимо скрыть обогреваемый участок рубриоидом, пленкой или другим теплоизоляционным материалом — без дополнительного утепления нагревание не имеет смысла.

    Через понижающий трансформатор, включенный по схеме, на электроды подается однофазный или трехфазный переменный ток. Постоянный ток использовать нельзя, так как он запускает процесс электролиза. В электркет обязательно включить контрольные приборы — так же надо регулировать параметры подаваемого тока.

    Правила безопасности при нагревании электродов

    Использование электродов для прогрева бетона на строительной площадке требует повышенного внимания к правилам безопасности:

    • Прогрев заливки с армирующей конструкцией осуществляется при пониженном напряжении (60-127 В).
    • Использование напряжения до 220 В возможно для обогрева придомовой территории, не содержащей никаких токоведущих элементов (металлический каркас, арматура) и не связанной с соседними конструкциями.
    • Гарантировано напряжением до 380 в допустимо в исключительных случаях для неприкосновенности.
    • Электроды необходимо устанавливать в строго определенных проектных местах. Допускать их контакт с армирующими элементами категорически нельзя — это приведет к короткому замыканию и выходу оборудования из строя.

    Электродное разогревание бетонной смеси должно производиться в строгом соответствии с технологией. Нарушение временного или температурного режима схем расположения электродов может привести к локальному перегреву и недостаточному прихвату прочности, что впоследствии приведет к появлению трещин в конструкции и возможному разрушению.При правильно выполненной операции раствор затвердевает с равномерной усадкой, что обеспечивает однородную структуру получаемого материала и прочность изделия при эксплуатации.

    Электрический нагрев бетона сварочным трансформатором. Как нагревают бетон сварочным аппаратом

    Климатические условия на большой территории Российской Федерации диктуют свои условия для всех видов строительно-монтажных работ, выполняемых в холодное время года.

    В связи с этим заливка бетонных конструкций в условиях отрицательных температур окружающей среды возможна только при наличии на строительной площадке технической возможности обогрева монолитной конструкции, в том числе с помощью электроэнергии.

    В промышленных масштабах бетон нагревают с помощью специальных трансформаторов и нагревательных кабелей. В домашних условиях при небольших объемах бетонных работ допускается нагрев бетона сварочным аппаратом мощностью от 150 до 200 Ампер.

    Что нужно для разогрева бетона сварочным аппаратом?

    • Аппарат сварочный бытовой мощностью 150-200 А.Важный! Не сварочный инверторный, а сварочный (трансформаторный) аппарат;
    • Провод нагревательный ПНСВ диаметром 1,5 мм;
    • Проволока алюминиевая одинарная АВВГ 1х2,5 мм;
    • Лента хлопковая;
    • Плоскогубцы для бесконтактного определения тока.

    Подготовительные работы

    Провод ПНСВ нарезается отрезками (нагревательными петлями) по 17-18 м. Полученные отрезки равномерно привязывают к арматурному каркасу для заливки бетонной конструкции. При этом следите за тем, чтобы петли располагались выше середины заливаемой плиты, при заливке колонны слой бетона над нагревательными контурами должен быть не менее 4 см.

    Подвязка выполняется изолированной алюминиевой проволокой. Идеально, если петли имеют змеевидную форму. Расстояния между петлями берутся в зависимости от температуры воздуха — от 10 до 40 см. Здесь действует правило: «чем ниже температура, тем короче расстояние».

    Количество нагревательных контуров зависит от мощности конкретного сварочного аппарата. Так как один шлейф потребляет 17-25А, то в нашем случае (мощность 250А) можно использовать не более 7-8 нагревательных шлейфов длиной 17-18 м.

    Важно! При укладке петель размечаются окончания — один конец размечают изолентой, второй оставляют свободным.

    Петли уложены и завязаны. Теперь необходимо нарастить на них алюминиевые провода, которые будут подключены к сварочному аппарату. Длина алюминиевой проволоки определяется расположением сварочного аппарата, но не более 8 метров.

    Я изолирую изгибы нагревательного контура и растягивающегося провода изолентой и размещаю его таким образом, чтобы он оставался в толщине заливаемой конструкции. В противном случае скрутка перегреется и подгорит.Маркировка изолентой переносится на концы алюминиевых проводов.

    Подключение к сварочному аппарату и нагревательные элементы

    После заливки бетона все алюминиевые концы (выдвинутые) петель присоединяются к сварочному аппарату. В этом случае концы, помеченные изолентой и без нее, подключаются к разным полюсам сварочного трансформатора. Включите сварочный аппарат на минимальную нагрузку регулятора мощности.

    Каждую из шлейфов проверяют плоскогубцами — ток потребления должен быть не более 12-14 Ампер.Через 1 час вы можете добавить половину мощности устройства, а через 2 часа вы можете включить устройство на полную мощность.

    Снова проверяем силу тока на каждом шлейфе. Сила тока должна быть не более 25 А. Как показывает практика, мощности контура 20 А достаточно для качественного нагрева бетона при температуре окружающей среды до минус 10 ° С.

    Особенности нагрева бетона сварочным трансформатором

    • Время прогрева зависит от мощности конструкции и температуры окружающей среды.При температуре воздуха до минус 10 ° С для гидратации бетона достаточно двух суток;
    • Поверхность бетонной конструкции необходимо изолировать с помощью поилок или циновок;
    • Не перегревайте бетон слишком сильно — конструкция под слоем утеплителя должна быть немного теплой и не более того.


    Бетонирование — один из основных строительных процессов. Замерзание незатвердевшей бетонной смеси приводит к значительной потере прочности готовой конструкции, поскольку кристаллы льда вызывают расширение и разрушение конструкции.Нагрев бетона электродами дает возможность проводить строительные работы зимой без ухудшения качества готовой конструкции.

    Электродный метод не требует использования сложного оборудования. Принцип действия основан на свойствах электрического тока — при прохождении через влажную среду выделяется тепло, которое способствует нагреву бетонной смеси и ее равномерному застыванию.

    Режимы нагрева бетона электродами

    Режим выбирается в зависимости от массивности и геометрии конструкции, марки бетонной смеси, погодных условий и режима возводимой конструкции.Электродный нагрев бетона осуществляется по одной из следующих схем:

    • два этапа: нагрев бетонной смеси и последующая изотермическая выдержка;
    • двухступенчатый: отопление и охлаждение с полной теплоизоляцией или устройство обогревающей опалубки;
    • трехступенчатый: нагрев, изотермическая выдержка, охлаждение.

    При нагреве бетона электродами критически важно соблюдать температурные параметры.Процесс начинается от +5 градусов, затем температура повышается со скоростью 8-15 градусов в час. Максимальные допуски зависят от марки бетона и составляют + 55 … +75 градусов. Для контроля проводятся периодические измерения температуры.

    Время изотермической выдержки определяется на основании лабораторных исследований кубической прочности на сжатие. Зависит от типа цемента, температуры нагрева и необходимой прочности готового бетона.

    Допустимая скорость охлаждения 5-10 градусов / час.Точный параметр зависит от объема конструкции. Повторная изоляция после зачистки требуется, если разница температур окружающего воздуха и бетонных поверхностей превышает 20 градусов.

    Разновидности электролитов для нагрева бетона

    В зависимости от типа и геометрии конструкции для нагрева бетона используются разные электроды. Для каждого из них разработана своя схема подключения:

    • Струны.
    • Стержень.
    • Ламеллярный.
    • В полоску.

    Струны. Изготавливаются из арматуры длиной 2–3 м и диаметром 10–15 мм. Используется для колонн и других подобных вертикальных конструкций. Подключите к разным фазам. В качестве одного из электродов можно использовать усиливающий элемент.

    Стержень. Это куски арматуры толщиной 6–12 мм. Они располагаются в растворе рядами с рассчитанным шагом. Первый и последний электроды в ряду подключаются к одной фазе, остальные — ко 2-й и 3-й.Их используют для сюжета любой сложной геометрии.

    Пластинчатый. Они подвешиваются на противоположных краях опалубки, не погружаясь в раствор, и подключаются к разным фазам. Электроды создают электрическое поле, которое нагревает бетон.

    В полоску. Изготавливаются в виде металлических полос шириной 20-50 мм. Их кладут на поверхность раствора с одной стороны конструкции и подключают к разным фазам.Используется для плит перекрытия и других элементов в горизонтальной плоскости.

    Способы установки электродов в конструкцию

    Электродный нагрев бетона применяется при возведении стен, колонн, диафрагм и других вертикальных элементов. Этот метод не подходит для изготовления плит.

    Электроды вводятся в залитый раствор с расчетным шагом (60–100 см) в зависимости от геометрии конструкции и погодных условий. Локальный перегрев отрицательно сказывается на качестве бетона, поэтому размещение электродов должно быть равномерным.Проект планировки составлен с учетом основных норм:

    • минимальное расстояние между электродами 200-400 мм;
    • расстояние от электродов до стержней рамы 50-150 мм;
    • расстояние от электрода до технологического шва конструкции — не менее 100 мм;
    • расстояние от внешнего ряда до опалубки — не менее 30 мм.

    Если эти требования не могут быть выполнены из-за размеров или конструктивных особенностей нагреваемых поверхностей, электроды во взрывоопасных зонах должны быть изолированы эбонитовой трубкой.

    После заливки бетона нужно укрыть отапливаемое место рубероидом, пленкой или другим теплоизоляционным материалом — обогревание не имеет смысла без дополнительного утепления.

    Через понижающий трансформатор, подключенный по схеме, на электроды подается однофазный или трехфазный переменный ток … Использовать постоянный ток нельзя, так как он запускает процесс электролиза. В электрическую цепь обязательно должны быть включены управляющие устройства — по мере затвердевания требуется регулировка параметров подаваемого тока.

    Правила безопасности при нагреве электродов

    Применение технологии обогрева бетона электродами на строительной площадке требует повышенного внимания к соблюдению правил безопасности:

    • Нагрев заполнения с армирующей структурой осуществляется при пониженном напряжении (60–127 В).
    • Использование напряжений до 220 В возможно для обогрева придомовой территории, не содержащей токопроводящих элементов (металлический каркас, арматура) и не связанной с соседними конструкциями.
    • Прогрев напряжением до 380 В допускается в исключительных случаях для неармированных секций.
    • Электроды необходимо устанавливать в местах, строго определенных проектом. Категорически запрещается допускать их соприкосновение с армирующими элементами — это приведет к короткому замыканию и выходу оборудования из строя.

    Электродный нагрев бетонной смеси должен производиться в строгом соответствии с технологией. Нарушение временного или температурного режима расположения электродов может привести к локальному перегреву и недостаточному приросту прочности, что впоследствии приведет к появлению трещин в конструкции и возможному разрушению.При правильном выполнении работы раствор затвердевает с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

    • 1 Зачем нагревать раствор
    • 2 Основные методы нагрева
    • 3 Расчет нагрева
    • 4 Нагрев раствора проволокой
      • 4.1 Технология нагрева раствора проволокой
    • 5 Нагревание кабелем
      • 5.1 Технология обогрева раствора кабелем
    • 6 Нагрев раствора с помощью сварочного аппарата
    • 7 Нагрев бетона зимой
      • 7.1 Антифриз
      • 7.2 Термос-метод
    • 8 Заключение

    Бетон — популярный, недорогой и широко используемый материал, без которого становятся невозможными такие процессы, как строительство, а также ремонт зданий и сооружений. Чтобы такой раствор позволял создавать качественные, прочные, а главное долговечные конструкции, важно знать не только рецепт и технологию его приготовления, но и иметь информацию о том, как нагреть бетон и при какой температуре нагрев бетона является обязательным и необходимым.

    Нагревание бетона для строительных работ в зимний период

    Зачем подогревать раствор

    Нагревательные термоматы

    Отрицательная температура отрицательно влияет на процесс гидратации или твердения бетонной смеси. Этот вид раствора состоит из цемента, песка, воды и гравия.

    В этой смеси именно вода является катализатором процесса затвердевания раствора. Но при отрицательных температурах влага замерзает, что ставит под угрозу не только процесс застывания раствора, но и дальнейшие строительные работы.

    Основная задача работ по разработке схемы подключения — как прогреть бетон при производстве бетонирования зимой для обеспечения оптимального температурного режима процесса застывания.

    Примечание! Если влага в растворе еще успевает кристаллизоваться, раствор уже ничего не спасет. Не стоит ждать оттепели, ошибочно полагая, что раствор приобретет требуемые характеристики, когда в нем тает вода.

    • Оптимальный температурный режим схватывания бетона без добавок и нагрева + 10 … + 20 градусов;
    • Бетонирование при температуре от -20 до +10 градусов заставит задуматься о том, как правильно прогреть бетон;
    • При температуре ниже -20 градусов все работы с раствором запрещены.

    Основные методы нагрева

    Укладка нагревательного кабеля

    Существует три основных метода нагрева раствора в условиях низких температур:

  • Проволока;
  • С кабелем;
  • Использование сварочного аппарата.
  • Расчет отопления

    Теперь, когда вы знаете, при какой температуре необходимо нагреть бетон, вам нужно выяснить, как рассчитать нагрев.

    Подобные расчеты по каждому методу должны учитывать следующие параметры:

    • Тип бетонной конструкции;
    • Общая площадь изделия, требующего обогрева;
    • Объем раствора;
    • Требуемая электрическая мощность.

    Нагревание раствора проводом

    На фото — пример прокладки провода

    Для реализации данного способа обогрева вам понадобится провод ПНСВ, цена на который невысокая.

    Этот провод состоит всего из двух конструктивных элементов:

  • Однопроволочный токопроводящий скругленный провод из стали;
  • Изоляция из ПВХ или полиэтилена.
  • Этот метод основан на передаче тепла бетонной массе от нагретой проволоки. Нагрев самих проводов осуществляется с помощью трансформаторных подстанций с системой управления. Эта система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.

    Технология нагрева раствора проволокой

    Инструкция по подключению нагрева бетона предусматривает выполнение следующих этапов работ:

  • Проволока укладывается в конструкцию, перед заливкой раствором , чтобы он не соприкасался с опалубкой. Концы проволоки должны выступать из бетонной поверхности, чтобы можно было соединиться;
  • Пайка используется для удаления концов нагревательных проводов;
  • Консультации.Для сохранения теплового поля места пайки следует обернуть металлической фольгой.

  • Количество нагревательных проводов и длина каждого из них взяты из расчетных и технологических карт;
  • Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции с помощью мегомметра;
  • Подача тока на провода осуществляется через понижающую трансформаторную подстанцию.
  • Расположение нагревательного провода

    Для реализации этого метода обязательно составление технологической карты, индивидуальной для каждой конструкции.

    Обогрев с помощью кабеля

    Преимущество обогрева этим методом заключается в том, что нет необходимости использовать дополнительное оборудование. Кроме того, представленный способ не требует больших энергозатрат.

    Нагревательный раствор с кабелем

    Прокладка кабеля

    Процесс, который отвечает на вопрос о том, как нагреть бетон дома с помощью кабеля, состоит из следующих этапов:

    • Кабель укладывается прямо в основание бетонной конструкции. перед заливкой раствора;
    • Трос фиксируется крепежными элементами;
    • В процессе монтажа кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
    • Кабель подключается через шкаф низкого напряжения.

    Кабельный нагревательный контур

    Примечание! При реализации этого метода необходимо разработать кабельную разводку и провести температурные испытания.

    Нагрев раствора с помощью сварочного аппарата

    Реализация метода с использованием сварочного оборудования

    Зная, при какой температуре нагревается бетон, можно также использовать сварочный аппарат для нагрева.

    Для реализации этого метода вам понадобится следующее оборудование и материалы:

    • Несколько единиц арматуры;
    • Лампы накаливания;
    • Термометр.

    Якорь в этом случае располагается параллельно цепи, состоящей из прямого и обратного проводов. Между ними размещают лампы накаливания, с помощью которых будут производиться измерения напряжения. Самый распространенный термометр используется для измерения температуры.

    Процесс затвердевания раствора довольно длительный и может занять около месяца. В процессе нагрева и застывания раствора конструкцию ни в коем случае нельзя заливать водой и подвергать воздействию холода.

    Этот метод применим, когда требуется нагрев небольших бетонных отливок и приемлемые погодные условия.

    Нагревание бетона зимой

    Зимой наиболее актуальный вопрос — как и при какой температуре нагревается бетон. Это связано с тем, что в это время чаще всего может наблюдаться явление кристаллизации воды в растворе, что исключает ее участие в химической реакции, связанной с застыванием массы.

    Поэтому подогрев бетона зимой — очень важная процедура, которая может быть реализована следующими методами:

    • Внесение в раствор антифриза;
    • Нагрев методом «термос».

    Присадки к антифризу

    Присадки на основе антифриза

    Присадки к антифризу способны выдерживать экстремальные холода даже при температуре -30 градусов. Состав таких добавок может быть разным, но основной компонент — антифриз — вещество, препятствующее замерзанию воды.

    Любой строитель своими руками может добавить в раствор антифризы.

    Для железобетонных изделий или армирования полов лучше использовать добавки с добавкой нитритного или натриевого формата.Именно эти добавки обеспечат сохранение физико-химических свойств конструкций и станут антикоррозийной защитой железобетона при низких температурах.

    Консультации. Если после упрочнения таких монолитных конструкций необходимо просверлить отверстие или выровнять края, можно использовать такие методы, как алмазное сверление отверстий в бетоне или резка железобетона алмазными кругами.

    Метод термоса

    Суть метода заключается в размещении бетона в теплой обогреваемой опалубке, которая будет поддерживать температуру 20-25 градусов в течение всего периода твердения.Благодаря такому нагреву конструкция сохранит свою прочность.

    Консультации. Чтобы ускорить процесс застывания, можно в разогретую опалубку налить нагретый раствор.

    Наконец

    Заливка бетона зимой

    Нагревание бетонного раствора зимой — необходимая составляющая строительных работ. Способов нагрева бетонной массы может быть очень много, и выбор той или иной схемы должен производиться индивидуально для каждой конструкции в соответствии с ее основными параметрами.

    А видео в этой статье раскроет вам еще больше особенностей и нюансов процесса нагрева раствора для создания монолитных бетонных изделий.

    В общих чертах схема нагрева бетона сварочным аппаратом остаётся точно такой же, как и понижающим трансформатором — разница в том, что в этом случае мощность агрегата будет меньше. Этот метод приемлем для небольших объектов и почти идеален дома, поскольку вам не нужно искать дополнительную мощность.Например, мы используем аппарат на 250А при заливке небольшой плиты 4х5м, и в качестве дополнительного материала мы покажем вам видео в этой статье по этой теме.

    Сварочный трансформатор BRIMA TIG 250

    Нагрев бетона

    Примечание. Согласно СНиП 13.03.01-87 на несущие конструкции, если среднесуточная температура на улице опускается ниже 5⁰С, бетон следует нагревать электрическим способом. Это используется для предотвращения образования ледяной пленки в свежем растворе вокруг арматуры.

    В домашних условиях можно прогреть бетон сварочным трансформатором.

    Использование нагревательного контура

    Схема

    Принципиальная схема — как нагреть бетон сварочным аппаратом

    Примечание. Свежие бетонные конструкции можно нагревать не только петлями, но и электродным методом, в нагревательной опалубке, жидкостных установках, индукционным и инфракрасным излучением.

    Если застывание раствора происходит при сбоях в температурном режиме (смесь замерзает), то прочность резко падает и поверхность оказывается крошащейся — это сразу видно при резке железобетона алмазными кругами или алмазном сверлении отверстия в бетоне.

    Обогрев железобетонных конструкций нагревательными контурами по принципу подачи ограничивающего тока по кабелю необходим в основном для площадок (плит фундаментов) полов и реже для стен, когда само помещение не отапливается. Такие схемы, как правило, питаются через понижающие трансформаторы, которые имеют регулировку напряжения — это позволяет поддерживать необходимую тепловую мощность в зависимости от изменения температуры воздуха на улице. Этот метод более экономичен, чем электродный (см. Также статью «Резак для стен из пенобетона: особенности конструкции и применение»).

    Что нам нужно

    PNSV (Нагревательная проволока стального типа с виниловой оболочкой)

    • Итак, как мы уже сказали, нам нужен трансформатор, а это значит, что дома для этих целей мы будем использовать мощность сварочного аппарата — в нашем случае до 250A, хотя можно и больше, но мы специально рассмотрим минимум, чтобы узнать, как максимально использовать преимущества. Кроме того, как требует инструкция, нам понадобится провод ПНСВ — в этой ситуации нарежем куски по 18м.
    • Еще нам понадобится алюминиевый одинарный провод сечением 2,5-4 мм2 (подойдет АПВ), ватная изолента и плоскогубцы, токовые клещи. И, конечно, такие работы можно выполнять только на тех участках, где есть источник питания 220В — это может быть линия электропередачи, но также (это бывает в начале строительства) можно использовать карбюратор или дизель (более экономичный ) генератор.

    Сопротивление ПНСВ в зависимости от толщины кабеля

    Начало работы

    Так будет выглядеть укладка

    У нас есть сварочный аппарат на 250А, теперь нам нужен ПНСВ, количество которого мы рассчитываем по формуле R = U / I, а если мы знаем, что U = 220V, I = 250A, то R = U / I = 220 / 250 = 0.88 Ом.

    Что из этого следует — если у нас будет максимальный выход 250А, то чтобы не перегружать устройство сделаем своими руками 8 шлейфов по 25А каждая — этого будет вполне достаточно. Для этого возьмите кусок ПНСВ длиной 18 м и диаметром 3,0 мм (0,05 см / метр) — для плиты 4х5 м этого будет достаточно.

    Очищаете концы ПНСВ 40-50 мм и к каждому из них подключаете алюминиевый провод (можно, конечно, медь, но цена на алюминий намного ниже) — проследите, чтобы скрутка была тугой — это определит правильную работу нашей конструкции.Длина алюминиевой проволоки будет зависеть от того, как далеко вы сможете установить сварочный аппарат — целесообразнее будет подвести как можно ближе. Если эти концы короткие — не переживайте — их можно в любой момент удлинить до необходимой длины, просто тщательно изолируйте скрутку (см. Также статью «Пигменты для бетона: основные характеристики, область применения и способы самостоятельного приготовления»).

    Укладка петель на металлический каркас. Фото

    Теперь нужно уложить ПНСВ, равномерно распределив по всей площади, чтобы скрутки с алюминием находились внутри залитой плиты, но ни в коем случае не касайтесь металлического каркаса! Лучше всего, если вам удастся протянуть PNSV между двумя планками — внутри рамы — так, чтобы кабель был внутри как раз посередине пластины, как масло в бутерброде между двумя кусками хлеба одинаковой толщины.

    При заливке раствора можно легко сместить проволоку, поэтому ее следует привязать к арматуре кусками изолированного алюминия, но будьте осторожны, чтобы не повредить изоляцию на ПНСВ — так нагрев бетона сварочным аппаратом будет эффективным. и безопасно.

    Вы также можете разрезать ПНСВ на части по одному и удалить с каждого алюминиевые концы, так будет намного проще продеть проволоку между стержнями арматуры в раме, только здесь нужно быть осторожным, чтобы не перепутать заканчивается.Лучше всего пометить их изоляционным маркером (поставить знаки + и -).

    Для подключения сварочного аппарата можно использовать кабели — заземляющий и тот, который идет к держателю, или прикрутить алюминиевый провод непосредственно к клеммам. Постарайтесь как можно быстрее после заливки подключить схему и включить регулятор напряжения на минимум, включить прерыватель и проверить напряжение.

    Сначала возможен скачок до 240-250А, но по мере того, как масса нагревается и застывает, она будет падать, и вы можете постепенно увеличивать ее по мере необходимости.

    Заключение

    Так как нагревать бетон сварочным аппаратом необходимо постепенно, проверяйте напряжение каждые 2 часа, постепенно увеличивая его (читайте также статью «Фундаменты: что это такое и как это делается правильно»).

    Примерно через 8 часов вы достигнете максимума, а через 3 дня печь должна просохнуть (но это не степень эксплуатации).

    1. Нагрев бетона нагревательной проволокой;
    2. Нагрев бетона с помощью кабеля;
    3. Нагрев бетона с помощью сварочного аппарата.

    Для этой операции требуется нагревательный провод PNSV. Принцип действия этого метода основан на нагреве бетона очень горячей проволокой. Проволока нагревается с помощью понижающего трансформатора, который имеет схему регулировки напряжения с помощью ползунка, регулирующего количество витков на обмотке. Этот способ удобен тем, что при постоянной смене погодных условий можно регулировать количество тепла, передаваемого бетону.

    Технологическая карта обогрева бетона проводом

    1. Нагревательная проволока укладывается в уже подготовленную конструкцию с опалубкой и арматурной сеткой, чтобы проволока не касалась стенок опалубки, не пересекалась между собой и не выходила за уровень заливки бетона.
    2. После прокладки провода концы следует вытащить, но перед этим необходимо припаять холодные концы (места пайки заизолировать металлической фольгой для сохранения тепла, отдаваемого проводом).
    3. Для того, чтобы рассчитать количество необходимого количества провода, необходимо использовать нормативно-техническую документацию (чертежи, технологические карты, ППР и т. Д.)
    4. Необходимо проверить сопротивление жил и изоляции мегаомметром (необходимо выяснить равномерность нагрузки).
    5. По смонтированной схеме напряжение подается от понижающего трансформатора.

    Технологическая карта каждый раз разрабатывается новая для разных конструкций и марок бетона.

    Метод обогрева бетона кабелем более экономичен, чем метод обогрева проволокой, так как не требует дополнительных затрат энергии и дополнительного оборудования.

    Технологическая карта обогрева бетона кабелем

    1. Составьте схему прокладки кабеля.
    2. Нагревательный кабель устанавливается в основание конструкции перед заливкой бетона.
    3. Греющий кабель фиксируется крепежом (хомуты, проволока).
    4. После установки кабеля необходимо перед заливкой проверить его целостность и правильность установки.
    5. Проверьте кабель.
    6. Подключите кабель к сети низкого напряжения.

    Метод основан на нагреве стальных элементов с помощью сварочного трансформатора.

    1. Равномерно уложите стальные элементы, например, остатки арматуры того же сечения, вдоль дна конструкции.(не используйте армированную конструкцию в качестве стальных элементов).
    2. Подключите стальные элементы параллельно электрической цепи проводами и выведите их за пределы конструкции; для контроля изменения напряжения к клеммам монтируется сигнальная лампа накаливания (при изменении напряжения лампа будет светить либо ярко, либо тускло).
    3. Подключите сварочный аппарат к клеммам данной конструкции.

    Время твердения бетона более 1 месяца.

    Внимание !!! Сварочный аппарат следует подключить в отдельную группу, чтобы не перегружать другие низковольтные сети.

    При морозах вода, содержащаяся в бетоне, замерзает, что приводит к остановке или торможению химических процессов, способствующих затвердеванию бетона. Известны несколько часто используемых методов:

    1. Добавление антифриза в бетон.
  • Заливка бетона в изолированную опалубку.
  • Присадки к антифризу хорошо переносят морозы, сохраняют свои физико-химические свойства при температуре -30 С. В состав присадок входит антифриз — жидкое вещество, препятствующее замерзанию воды.Для железобетонных конструкций подходят добавки, содержащие нитрит натрия и натриевый формат. Основная способность — сохранение физических, химических и антикоррозионных свойств при понижении температуры ниже 0 С.

    Калий — химическое вещество, хорошая антифризная добавка. Хорошо растворяется даже при небольшом количестве воды, разрушений не вызывает. Материал экономически выгоден в строительстве при нагревании бетона.

    При применении следует ознакомиться с инструкцией по применению и техникой безопасности.

    Прогрев бетона сварочным трансформатором с электродной техникой. Как утеплить бетон зимой при строительстве? Добавление противокоррозионных присадок

    Бетон — строительный материал, без которого невозможно строительство зданий, ремонт квартир и домов. Разогрев бетона — серьезный процесс, поэтому важно знать всю технологию изготовления, чтобы в результате получить качественный и долговечный, а главное долговечный материал.

    • Проволока утепленная бетонная.
    • Кабель для прогрева бетона.
    • Прогрев бетона сварочным аппаратом.

    Проволока для прогрева бетона

    Проволока для прогрева бетона

    Для прогрева бетона применяется простой и относительно недорогой нагревательный провод ПНСВ.

    Проволока состоит из двух элементов:

    1. Однопрочный стальной жил, круглой формы.
    2. Изоляция — пластик ПВХ или полиэтилен.

    Метод утепления бетонной проволоки основан на передаче тепла бетону от сильно нагретой проволоки.Электропроводка обогрева осуществляется с помощью понижающих трансформаторных подстанций, имеющих систему регулировки. Такая система очень удобна, она позволяет регулировать тепловую мощность исходя из изменений внешней температуры.

    Провод для технологии обогрева бетона:

    1. Проволока укладывается равномерно в конструкцию, при этом она не должна соприкасаться между собой, не касаться опалубки и не выходить за уровни бетона.
    2. Вывод концов за пределы нагрева осуществляется после соединения нагревательного провода и холодных концов методом их пайки.Место пайки рекомендуется обернуть металлической фольгой для сохранения теплового поля.
    3. Количество и длина нагревательного элемента рассчитывается на основании подготовленной технологической документации и карты.
    4. Выполняется тестовая проверка проводов мегомметра для обеспечения равномерной токовой нагрузки по фазам.
    5. А ток подается через пониженную трансформаторную подстанцию.

    Количество и длина нагревательного элемента рассчитывается на основе: типа конструкции, площади прогрева, объема бетона и необходимой для этого электрической мощности.

    При работе с прогревом бетона проволока обязательно разрабатывается, технологическая карта является отдельной и индивидуальной для каждой конструкции. Проводятся регулярные лабораторные наблюдения за временем нагрева и заливки бетона.

    Кабель для прогрева бетона

    Способ утепления бетона Кабелем не требует больших энергозатрат и не требует вспомогательного оборудования.

    Кабель для обогрева бетона:

    1. Кабель устанавливается на бетонное основание перед заливкой раствора.
    2. Крепежный элемент.
    3. Кабель не должен быть поврежден при установке и эксплуатации и не должен пересекаться друг с другом.
    4. Подсоедините кабель к низковольтному электрическому шкафу.

    При использовании кабеля для утепления бетона составляется схема прокладки кабеля и проводятся температурные испытания.

    Прогрев бетона сварочным аппаратом

    Метод разогрева бетона сварочным аппаратом включает использование арматуры, ламп накаливания и обычного термометра.Детали арматуры устанавливаются в параллельные цепочки, к которым примыкают обратный и прямой провода, между ними устанавливается лампа накаливания для измерения напряжения, а для измерения температуры используется термометр. Время выдержки бетона очень долгое и составляет более месяца. При нагреве таким способом конструкция не должна быть подвержена воздействию холода и проливной воды.

    Этот метод используется с небольшим количеством бетона и хорошими погодными условиями.

    Прогрев бетона зимой

    Зимой затвердевание бетона прекращается, так как вода замерзает и не участвует в химических реакциях.Также происходит ухудшение качества и прочности бетона. Поэтому нагревать бетон зимой очень важно и необходимо.

    Способы и способы укладки бетона:

    • Добавление антикоррозионных присадок.
    • Разминка по методике «Термос».
    • Другие методы нагрева бетона.
    • Технологическое утепление бетона.

    Добавление антикоррозионных присадок

    Противокоррозионные присадки выдерживают сильный холод даже при температуре -30 C, соответствуют своим химическим показателям.Состав присадок разный, но основной компонент — антифриз — жидкость, не дающая воде замерзнуть. Для железобетонных конструкций и арматурных полов подходят смеси с добавкой нитрита натрия и натриевого формата. Их главная особенность — сохранение физико-химических и антикоррозионных свойств при низких температурах.

    Для изделий из бетона, пустотелых железобетонных блоков подходят смеси с добавлением хлористого кальция при изготовлении бордюров и тротуарной плитки.Свойства этого вещества широко известны во всем мире. Благодаря скорости застывания, низкотемпературной стойкости и невысокой цене строительство зимой стало доступно каждому.

    Химическое вещество — Калий, отличная антикоррозионная добавка. Быстро растворяется даже при минимальном количестве воды, не вызывает коррозии. Использование поташа при утеплении бетона — это значительная экономия строительных материалов.

    При использовании антикоррозионных присадок необходимо соблюдать все нормы безопасности.Например: нельзя использовать бетон с этими добавками, когда конструкция находится под напряжением, возводятся монолитные дымоходы и т. Д.

    Разминка по методике «Термос»

    Метод «термос» заключается в том, что в утепленную опалубку температурой 20-25 градусов укладывается бетон. За счет уходящего тепла конструкция приобретает прочность. Также распространенным методом является дополнительный обогрев бетона, после чего помещение уже в утепленной опалубке.

    Другие методы нагрева бетона

    Трансформаторный метод прогрева аналогичен методу прогрева «термос», только вместо традиционного обогрева используется обогрев опалубки трансформатором или проводом.

    Нагрев электродов происходит с помощью ленточных, пластинчатых или струнных электродов, погруженных в бетон. Ток распределяется по электродам через понижающий трансформатор.

    Инфракрасный обогревающий бетон

    предназначен не сразу для всей конструкции, а для отдельных зон. На эти зоны устанавливаются инфракрасные устройства, которые состоят из отражателей и непосредственно от излучателей. Инфракрасные лучи передают тепловую энергию на весь выбранный участок конструкции. Благодаря боковому излучению отапливаются все холодные места.

    Технологическое утепление бетона

    Технологический утеплитель бетона основан на передаче тока по кабелю или проводу, которые устанавливаются на конструкции перед заливкой бетона. Концы провода или кабеля подключаются к трансформатору, после чего течет тепло. Уровень напряжения регулируется по установленному и разработанному проекту, при этом обязательно учитывается; Площадь проектирования, погодные условия, марки бетона, длина проводов.

    Утепление бетона в зимних условиях необходимая составляющая для любых строительных работ.Существует множество различных схем прогрева бетона и выбор происходит индивидуально для каждой конструкции.


    Бетонирование — один из основных строительных процессов. Замерзание нездоровой бетонной смеси приводит к значительной потере прочности готовой конструкции, так как кристаллы льда вызывают расширение и разрушение конструкции. Прогрев бетонных электродов дает возможность проводить строительные работы зимой без ухудшения качества готовой конструкции.

    Электродный метод не требует использования сложного оборудования. Принцип действия основан на свойствах электрического тока — при прохождении через влажную среду выделяется тепло, которое способствует прогреву бетонной смеси и ее равномерному застыванию.

    Электроды для нагрева бетона

    Режим выбирается исходя из массивности и геометрии конструкции, марки бетонной смеси, погодных условий, эксплуатации надземной конструкции.Электродный прогрев бетона осуществляется по одной из следующих схем:

    • два этапа: разогрев бетонной смеси и последующая изотермическая выдержка;
    • двухступенчатый: Отопление и охлаждение с полной теплоизоляцией или сооружение отопительной опалубки;
    • трехступенчатый: Прогрев, изотермическая выдержка, охлаждение.

    При утеплении бетона электродами очень важно соблюдать температурные параметры.Процесс начинать с +5 градусов, затем повышать температуру со скоростью 8-15 градусов в час. Максимальные допуски зависят от марки бетона и составляют +55 … +75 градусов. Для контроля проводятся периодические измерения температуры.

    Время изотермической выдержки определяется на основании лабораторных исследований кубической прочности при сжатии. Зависит от марки цемента, температурного режима нагрева и необходимой прочности готового бетона.

    Допустимая скорость охлаждения 5-10 градусов / час.Точный параметр зависит от объема конструкции. Повторная теплоизоляция после площадки требуется, если разница температур окружающего воздуха и бетонных поверхностей составляет более 20 градусов.

    Разновидности электролитов для разогрева бетона

    В зависимости от типа и геометрии конструкции для прогрева бетона используются различные электроды. Для каждого из них разработана своя схема подключения:

    • Строка.
    • Стержень.
    • Пластина.
    • Полоса.

    Строка. Переходят от арматуры длиной 2-3 м при диаметре 10-15 мм. Используется для колонн и других подобных вертикальных конструкций. Подключите к разным фазам. В качестве одного из электродов можно использовать усиливающий элемент.

    Стержень. Это отрезки фурнитуры толщиной 6-12 мм. Располагается в решении рядами с расчетным шагом. Первый и последний электроды в ряду подключаются к одной фазе, остальные — ко 2 и 3.Используется для сюжета любой сложной геометрии.

    Пластина. Они подвешиваются на противоположных краях опалубки, не смешиваясь с раствором, и подключаются к разным фазам. Электроды создают электрическое поле, которое нагревает бетон.

    Полоса. Выполняется в виде металлических полос шириной 20-50 мм. Они размещаются на поверхности раствора с одной стороны конструкции и подключаются к разным фазам. Используется для плит перекрытий и других элементов в горизонтальной плоскости.

    Способы установки электродов в строительстве

    Электродный утепляющий бетон применяется при возведении стен, колонн, диафрагм и других вертикальных элементов. Этот способ не подходит для изготовления тарелок.

    Вставные электроды с расчетным шагом (60-100 см), в зависимости от геометрии конструкции и погодных условий, вводятся в заливной раствор. Локальный перегрев отрицательно сказывается на качестве бетона, поэтому размещение электродов должно быть равномерным.Эскизное устройство составлено с основными нормами:

    • минимальное расстояние между электродами 200-400 мм;
    • расстояние от электродов до стержней рамы 50-150 мм;
    • расстояние от электрода до технологического шва — не менее 100 мм;
    • расстояние от крайнего ряда до опалубки — не менее 30 мм.

    Если соответствие этим требованиям невозможно из-за размера или конструктивных особенностей нагреваемых поверхностей, электроды в опасных зонах должны быть изолированы трубкой из черного дерева.

    После заливки бетона необходимо скрыть обогреваемый участок рубриоидом, пленкой или другим теплоизоляционным материалом — без дополнительного утепления нагревание не имеет смысла.

    Через понижающий трансформатор, включенный по схеме, на электроды подается однофазный или трехфазный переменный ток. Постоянный ток использовать нельзя, так как он запускает процесс электролиза. В электркет обязательно включить контрольные приборы — так же надо регулировать параметры подаваемого тока.

    Правила безопасности при нагревании электродов

    Использование электродов для прогрева бетона на строительной площадке требует повышенного внимания к правилам безопасности:

    • Прогрев заливки с армирующей конструкцией осуществляется при пониженном напряжении (60-127 В).
    • Использование напряжения до 220 В возможно для обогрева придомовой территории, не содержащей никаких токоведущих элементов (металлический каркас, арматура) и не связанной с соседними конструкциями.
    • Гарантировано напряжением до 380 в допустимо в исключительных случаях для неприкосновенности.
    • Электроды необходимо устанавливать в строго определенных проектных местах. Допускать их контакт с армирующими элементами категорически нельзя — это приведет к короткому замыканию и выходу оборудования из строя.

    Электродное разогревание бетонной смеси должно производиться в строгом соответствии с технологией. Нарушение временного или температурного режима схем расположения электродов может привести к локальному перегреву и недостаточному прихвату прочности, что впоследствии приведет к появлению трещин в конструкции и возможному разрушению.При правильно выполненной операции раствор затвердевает с равномерной усадкой, что обеспечивает однородную структуру получаемого материала и прочность изделия при эксплуатации.

    Сегодня у нас популярны такие способы прогрева бетона, как прогрев бетона проводом ПНСВ тёплым кабелем, утепление специальными термоматами, трансформаторами и станциями. Но остается наиболее проверенное, а главное, самое доступное большинство.

    Зимнее бетонирование.

    Основным материалом современного строительства зданий является бетон. Для того, чтобы строительство велось непрерывно, круглый год, с минусовой температурой, используется бетонное предупреждение. Утепленный бетон схватывается так же, как и при положительной температуре, в будущем он имеет необходимую прочность. Если бетон замерзает, он не захватывается, соответственно никакой прочности не имеет, а при размерах крошится.
    Для утепления бетона применяется понижающий трансформатор — 380В./ 55 вольт. Также нихромовая проволока, НДМГ — 1.5КВ.ММ. А с нижней стороны трансформатора кабель большого диаметра, обычно — 35 — 50кв.мм. В зависимости от максимально допустимой нагрузки трансформатора. Обычно это 510а. Поэтому кабель диаметром 50кв.мм. На этой же фазе хватит на полную нагрузку трансформатора.
    Зимнее бетонирование. Прогрев бетона. Горизонтальный обогрев производится следующим образом. Внутри арматурного каркаса перед заливкой бетона укладывается изолированная нихромовая проволока.Проволока укладывается петлями. Длина провода того же шлейфа должна быть 25 метров, тогда сила тока в проводе будет 10а, что является оптимальным значением для его нагрева. Начало провода подключается к одной фазе кабеля низковольтного трансформатора, конец провода подключается к другой фазе. Он разложен равномерно по площади, готов под заливку бетона. Расстояние между вытянутой проволокой начала петли и удлиненной проволокой конца петли, а также между соседними петлями должно быть 20-25 см.Это обеспечит плавный прогрев всей поверхности. К кабелям нижней стороны трансформатора шлейфы подключаются равномерно между фазами. Когда все петли соединены, начинается заливка бетоном. После заливки бетона участок обогрева защищают, и включают трансформатор. Горизонтальное отопление применяется при бетонировании полов и межэтажных перекрытий.

    Таким образом производится вертикальный нагрев бетона для колонн зданий и несущих стен. Внутри вертикальной арматурной колонны или стен каркаса с помощью изоляторов устанавливаются электроды по всей высоте.Обычно это стальная проволока диаметром 8 мм. Электрод не должен касаться арматурной рамки. Чаще всего изоляторы, а вместе с тем и крепления электродов представляют собой отрезки жесткого изолированного провода. Среда проводов наматывается вокруг электрода, края наматываются на якорь рамы так, чтобы электрод находился в напряжении изолированного провода. К верхним концам электродов нижняя сторона трансформатора соединяется поводками. Распределение нагрузки должно быть равномерным и производится следующим образом.Фаза «А» подключается к первому электроду. Фаза «В», ко второму электроду. Фаза «C» к третьему электроду. Далее — в той же последовательности. Четвертый электрод — это фаза «А», пятый — фаза «В» … и так далее.
    После заливки бетона и включения обогрева нужно сразу проверить значение тока в проводах низкого давления. Если кабель, например, имеет сечение 35мм.кв. А ток больше 400а, его надо разгрузить. То есть выключить трансформатор и выключить несколько электродов.Прогрев от 12 до 17 часов. За это время вода полностью испаряется и бетон схватывается.

    Работы по заливке бетона проводить не позднее, чем через 4-6 часов после замешивания материала. Самый удобный способ заливки бетона (в том числе по высоте) — с помощью специального насоса. В этом случае можно вставить в переходник шланг, чтобы снизить скорость бетона. Струю рекомендуется направлять сначала на углы, откосы, ответвления стены, края ям, а затем на основную часть опалубки.По окончании заливки бетон необходимо уплотнить, чтобы исключить раковины и пустоты. Материал уплотняется методом пазла. При этом бетон по глубине прокрашивают штыковой лопатой или куском арматуры. Более качественной считается разработка смеси специальным вибрационным или иммерсионным вибратором.

    Зимой бетонный бетон должен содержать в своем составе специальные компоненты — кислотные или соляные. Также рекомендуется над местом работы соорудить пластиковые теплицы, внутри которых размещается тепловая пушка или канориор.

    Электрический нагрев бетона осуществляется при заливке в зимний период или в ситуациях, когда необходимо ускорить время, за которое бетон будет схватываться. В этом случае необходимо строго соблюдать установленный технический режим. В противном случае изделие из бетона может потерять прочность или потрескаться. После заливки необходимо поверхность бетона залить водой и закрыть полиэтиленовой пленкой для исключения испарения влаги.

    Сетка бетонная — теплоизоляционно-конструкционный материал на вяжущей минеральной основе.Имеет пористую структуру, что обусловлено смешиванием бетона с пеной и сверхлегкими заполнителями, газообразованием и воздуховодом. Существует несколько разновидностей ячеистого бетона, самые популярные из которых пенобетон, пенобетон, фальш-бетон, газосиликат, пенополистирол.

    Характеристики и применение бетона

    Бетон — основной материал при возведении зданий и сооружений, заливке фундаментов и изготовлении различных строительных конструкций.Чтобы добиться ее должного качества, особенно при заливке в условиях низких температур, необходимо строго соблюдать технологию изготовления бетонной смеси.
    В состав бетона в большом количестве входит вода, химически не связанная с остальными компонентами раствора — цементом, песком и наполнителем. Таким образом, при понижении температуры окружающей среды до нулевых температур происходит промерзание, что приводит к увеличению сроков схватывания и снижению прочности бетона.

    При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

    Для бесперебойного и качественного строительства в зимний период, а также для сохранения прочностных качеств бетона существует несколько способов его прогрева:

    Термос. Технология термического утепления смеси заключается в утеплении опалубки;

    Добавки изогнутых ускорителей, пластификаторов и загрязняющих добавок.Отличается от создания утепленной опалубки добавлением химических реагентов, способствующих ускорению схватывания бетона и предотвращающих замерзание водяной смеси с водой;

    Предварительный нагрев бетона. Это доставка бетона с завода к месту заливки в подогреваемых бетоносмесителях и создание двойной опалубки, по которой подается горячий воздух. Таким образом, проще всего решить вопрос, как прогреть бетон без больших затрат;

    Прогрев смеси электродным методом.В бетон монтируется электрод или специальная арматура, через которую пропускается электрический ток. За счет этого электроды нагреваются, и от них нагревается массив бетона;

    Инфракрасная обогревающая бетонная смесь. Для прогрева массива бетонной конструкции, освещенного инфракрасными лучами;

    Индукционный метод прогрева. В качестве нагревательного элемента используется электромагнитный индуктор, как нагревательный элемент, нагревающий бетонную смесь с помощью вихревых токов.

    Прогрев бетона сварочным аппаратом

    Прогрев бетона сварочным аппаратом
    При проведении строительных работ часто бывает необходимо утеплить бетон.Для этого есть специальные приспособления, но можно использовать и обычный сварочный аппарат.

    В первую очередь потребуются дополнительные электроды для разогрева. В таком качестве можно использовать фурнитуру. По возможности их равномерно устанавливают по всей бетонной поверхности, которую следует засыпать опилками. Эти пилорамы послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
    После этого уложенную арматуру соединяют проволокой между собой так, чтобы образовались параллельные цепочки.Эти цепи прикрепляют прямую и обратную сварочную проволоку. Очень важно, чтобы они не лезли друг на друга! Наличие напряжения определяется по лампе накаливания, установленной между цепями. При обогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Контроль температуры производится любым градусником.

    Таким образом можно прогреть бетон, не прибегая к дорогостоящим и сложным устройствам. Но все же сварочный аппарат лучше применять с не очень большими объемами бетона.

    Следует сразу отказаться от идеи «упростить» процесс, просто замкнув сварочную цепочку на бетонной арматуре. Кроме пустой траты времени и электричества это не даст никакого результата.

    Среди множества марок сварочных аппаратов особо выделяется Lincoln Electric. Их превосходное качество, надежность, высокая производительность и простота использования давно признаны профессиональными сварщиками и теми, кто использует устройства для собственных нужд.Недавно Lincoln Electric выпустила в продажу устройство для плазменной резки, способное легко работать с любыми металлами и сплавами.

    Зимний бетон и его применение

    Какие качества требуются от бетона, используемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Поэтому смешивать бетон в обычных условиях невозможно. Это привело к тому, что все заводы по производству бетона могут быть зимними и летними. Первые не могут производить продукцию с отрицательным температурным режимом.Во-вторых, можно производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от работающих летом тем, что оснащены парогенератором, который нагревает инертные компоненты; Теплый производственно-смесительный отсек; промышленный котел, повышающий температуру горячей воды; работать по специальным технологиям; Закрепите смесители для горячей воды.

    Рецепт приготовления бетона зимой отличается специальными добавками, позволяющими смеси не замерзать, сохраняя пластичность.Компания «Бетонные системы» имеет два предприятия, специализирующихся на производстве бетона в зимний период. Это бетонный завод для а / п Ржевка и бетонный завод в селе Белоостров.
    Можно ли заливать и укладывать бетон зимой? Да, но необходимы два условия:

    1. При транспортировке и бетонировании необходимо использовать специальные морозостойкие добавки в бетон.
    2. Пока бетон схватывается, необходимо повышать температуру воздуха с помощью специальных приспособлений.

    В процессе бетонирования и до его полного окаменения необходимо создать необходимую температуру. На этот процесс не влияют специальные добавки, поэтому нужно в зимних условиях закрыть бетон полиэтиленом или мешковиной, применить тепловые пушки или постоянное напряжение.

    Какие технологии используются для повышения температуры? Это тепловые завесы, которые создаются с помощью тепловых пушек или строительных волос. Это оборудование подводится воздушной струей в зону обогреваемой конструкции, которую необходимо защищать.Можно сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

    При выполнении заливки бетоном зимой необходимые прочностные характеристики могут сильно отличаться от реальных. Самое главное требование — поддерживать определенную температуру. Минимальная температура зависит от антифриза, обычно минус пять, десять, пятнадцать градусов по Цельсию.

    При работе с бетоном при низких температурах всегда необходимо утеплить этот строительный материал.В том случае, если объем таких работ не слишком велик, для прогрева бетона можно использовать двухфазные сварочные аппараты малой мощности. Причем прогреть бетонную смесь можно даже маломощными моделями сварочных аппаратов, которыми пользуются обычные домовладельцы. Мы расскажем, как выполняется такой прогрев бетона сварочным аппаратом.

    Зачем нужно утеплять бетон

    Большинство распространенных в настоящее время разновидностей этого строительного материала используются при температурах выше 5 градусов Цельсия.Только при таких положительных температурах обеспечивается качественное застывание материала, который быстро набирает прочность, отсутствуют трещины и другие дефекты. Если бетон работает неравномерно при минусовых температурах, появляются трещины, материал начинает крошиться, что приводит к необходимости проведения дорогостоящих ремонтных работ. Использование специального оборудования для прогрева бетона позволяет обеспечить правильное твердение и затвердевание этого материала, при этом все такие строительные работы можно проводить даже при минусовой температуре.Если при больших объемах работ используются специальные масляные и электрические нагреватели, то при небольшом количестве бетонирования намного проще и удобнее использовать для прогрева компактные переносные сварочные аппараты.

    Несколько любительских моделей больше подходят для этой работы, чем мощная профессиональная техника. Такие сварочные инверторы отличаются мобильностью, они более экономичны и позволяют плавно регулировать сварочный ток. Такой сварочный аппарат легко найти в доме каждого домовладельца, а при необходимости его можно арендовать и выполнить правильную заливку бетона с прогревом используемого строительного материала.

    Прогрев бетона сварочным аппаратом: схема работы

    Для выполнения деформации бетона тросом ПНСВ потребуется:

    • Сварочный аппарат мощностью 150-250 ампер.
    • Алюминиевый кабель.
    • Лента на тканевой основе.
    • Амперметр.
    • Кабели ПНСВ.

    Кабель, используемый PNSV, необходимо разрезать на ленты длиной около 15-20 метров.Каждый такой сегмент должен выдерживать сварочный ток мощностью 25 ампер. Если использовать максимальную мощность сварочного аппарата, то потребуется около 10 сегментов ПНСВ. С обеих сторон каждого такого провода ПНСВ необходимо закрепить алюминиевые тросы одинаковой длины. Скрутка должна быть в разогревающемся бетоне, а другой конец проволоки в последующем соединить со сварочным инвертором. Подергивание в бетоне следует заизолировать изолентой.

    Режущие провода следует привязать к арматуре пластмассовыми креплениями и заизолировать такое соединение качественной проволокой.Это позволит избежать короткого замыкания. Не забудьте пометить провода плюсом и минусом.

    Заливаем арматурой с подключенными проводами ПНСВ, после чего подключаем кабельные наконечники к выводам сварочного аппарата. Устанавливаем минимальный ток, после чего основывается на основном и токопроводящем отрезке измерения сварочного тока. В нашем конкретном случае на основной разводке индикатор сварочного тока должен быть 250 ампер, а на каждом сегменте — 20 ампер. Помните, что по мере того, как бетон нагревает ток, ток падает, поэтому необходимо увеличить ток в машине.При этом старайтесь не допускать резкого повышения напряжения на кабелях, а сам увлекательный материал лучше всего накрыть изоляцией и полиэтиленовой пленкой. Это исключает потери тепла, и материал будет сохнуть равномерно, что исключит появление трещин на его поверхности.

    Прогрев бетона Рекомендуется проводить перед покупкой топочной печи должной прочности. Обычно для затвердевания и набора прочности бетона требуется около 30-40 часов. Все это время цемент должен прогревать, не допуская его резкого остывания.

    Прогрев бетона сварочным аппаратом: схема подключения

    Популярность также получила технология разогрева со сварочным аппаратом с использованием электродов, вживленных непосредственно в бетон в качестве нагревательных элементов. При этом через замороженный раствор протекает ток, нагревая электроды и нагретый строительный материал. Недостатком такой технологии прогрева бетона является опасность поражения электрическим током людей и домашних животных, находящихся в непосредственной близости от бетонной смеси.Поэтому необходимо ограничить напряжение на уровне 36 В.

    Можно использовать стержни арматуры, которые вписываются в конструкцию и соединяются последовательно, что позволяет получать изолированные сегменты. Такие изолированные отрезки соединяются прямым и обратным проводом. Контролировать мощность тока можно подключив к лампе накаливания между двумя электродами.

    Выполняя нагрев с помощью электродов, необходимо постоянно контролировать температуру бетона, не допуская его растрескивания и обезвоживания.Присыпанную конструкцию рекомендуется накрыть утеплителем или пленкой, что позволит избежать потери тепла и влаги.

    Заключение

    Сварочные аппараты малой мощности идеально подходят для обработки строительных материалов. Наибольшую популярность в настоящее время получили две технологии разогрева бетона с помощью сварочных аппаратов с использованием специальных нагревательных кабелей или армирующих электродов. Относительно того, какой метод утепления материала выбран, нужно качественно и аккуратно выполнить соединение проводов и арматуры, которое станет залогом реализации такого утеплительного материала.


    Строительные работы по бетонированию монолитных конструкций выполняются круглый год. Зимой строителям предстоит решить ряд задач, чтобы обеспечить прочность бетона и не допустить замерзания воды в водном растворе. Для поддержания положительной температуры раствора и обеспечения оптимальных условий схватывания бетон нагревается. Подробно рассмотрим способы обогрева с использованием электрической энергии и инфракрасных лучей.

    Как утеплить бетон зимой

    С наступлением зимних холодов строителям необходимо заниматься серьезными проблемами, связанными с особенностями бетонного раствора.Он содержит гравий, портландцемент и песок с добавлением воды. Раствор в нормальных условиях приобретает эксплуатационные характеристики за месяц. Однако вода при замерзании увеличивается, что может разрушить монолит.

    В процессе строительно-ремонтных работ в условиях низких температур для ускорения брака бетонного раствора необходимо использовать бетонный предупредительный знак

    Для поддержания температуры используются следующие технические приемы:

    • электрический обогрев со специальным кабелем.Для повышения температуры используется Провод ПНСВ, который заранее проложен конструкцией к заливке;
    • электронагреватель со сварочным трансформатором. Источник питания соединяет кабель для нагрева бетона с помощью электрода, введенного в массив;
    • отопление специальной опалубкой. В штатные элементы щитовой конструкции опалубки монтируются быстросъемные электронагревательные элементы;
    • инфракрасный прогрев. Он основан на использовании направленного инфракрасного излучения, повышающего температуру бетона;
    • предварительный разогрев смеси.Раствор нагревают до заливки таким образом, чтобы при застывании он сохранял положительную температуру;
    • Устройство специальных палаток. Строится каркасная конструкция с брезентовым или полиэтиленовым нахлестом, внутри которой работает тепловая пушка.

    Решение о применении конкретного метода отопления принимается на основании предварительно выполненных расчетов. В комплексе, проанализировав все факторы и оценив экономическую сторону вопроса, можно определиться и принять правильное решение.Остановимся подробнее на особенностях каждого способа нагрева.

    Электрообогрев бетона кабелем ПНСВ

    С помощью проволоки для разогрева бетона PNSV легко обеспечить температуру, оптимальную для заливки. Этот способ достаточно простой и предусматривает прокладку специального провода ПНСВ, который нагревается при подаче низкого напряжения от нижнего трансформатора.

    Этот метод работает по довольно простому принципу. Перед выполнением заливки прокладывают проволоку для прогрева бетона

    .

    Электрообогрев со специальной проволокой имеет ряд преимуществ:

    • обеспечивает высокую эффективность.Правильно подобранная и профессионально проложенная нагревательная проволока способна нагреть бетонный массив увеличенного объема;
    • гарантирует эффективность. Незначительное потребление электроэнергии позволяет избежать значительных финансовых затрат и значительно снижает сметную стоимость работ;
    • сохраняет структуру монолита. При подаче питающего напряжения не образуются трещины в зонах прокладки кабеля, а также пузырьки воздуха в утепленном проводе с бетонным массивом;
    • универсален.Электрообогрев можно применять для монолитных конструкций из обычного бетона, а также железобетонной арматуры.

    Несмотря на серьезные достоинства, метод имеет ряд недостатков:

    • требует подготовительных работ, при выполнении нагревательного кабеля для бетона. Важно соблюдать аккуратность при прокладке проволочных петель и придерживаться рабочего контура;
    • необходимо использовать специальный трансформатор. Мощность опускного оборудования должна обеспечивать возможность повышения температуры бетонного массива до желаемого уровня.

    Используется специальный кабель, состоящий из токопроводящей жилы и изоляционного покрытия. Проволока подбирается на основании расчетов с учетом ряда факторов:

    • напряжение питания трансформатора;
    • диаметр токопроводящих жил;
    • длина провода.

    Необходимо учитывать, что прокладка петель проходки обычно производится при неблагоприятных погодных условиях.

    При прокладке кабеля важно соблюдать следующие требования:

    • обеспечивают чистоту поверхности и исключают возможность повреждения кабеля;
    • избегайте удлинения жил и равномерно прокладывайте провод по всей площади.

    Важно обеспечить необходимую интенсивность нагрева:

    • в течение первых двух часов нагрева скорость не должна увеличиваться более чем на 10 градусов в час;
    • рабочая температура должна быть стабильной в течение всего периода прогрева;
    • скорость охлаждения предварительно нагретого массива не должна превышать 5 градусов Цельсия в час.

    Берите провод для прогрева бетона только от проверенных производителей, и уточняйте наличие сертификата.Способ использования кабеля для обогрева бетонного раствора аналогичен процессу устройства теплого пола.

    Прогрев бетона сварочным аппаратом

    Раствор

    Heat можно использовать с использованием сварочного оборудования и проволочных электродов. Метод положительно зарекомендовал себя при заливке вертикальных конструкций в зимнее время:

    Возможно изготовление электродов из бетона с использованием электродов, заменяющих провода PNSV

    В качестве токопроводящих элементов можно использовать:

    • арматура стальная;
    • Проволока

    • диаметром 8-10 мм;
    • металлических пластин.

    Практическая реализация метода проста:

    • после бетонирования вертикальных конструкций необходимо вставить в бетонный массив электродов;
    • , затем используйте кабель для подачи напряжения питания от понижающего трансформатора.

    При нагревании вертикального столба небольшого сечения достаточно одного электрода. При этом разогрев бетонной смеси будет осуществляться подачей напряжения на арматурный каркас и стальной стержень, установленный в раствор.

    При выполнении работ важно соблюдать следующие требования:

    • подобрать расстояние между стержнями, которое должно быть не менее 60 см в зависимости от климатических условий;
    • регулируют напряжение питания для достижения необходимой температуры прогрева бетонного массива.

    результаты
    Голосовать

    Где бы вы предпочли жить: в частном доме или квартире?

    Назад

    Где бы вы предпочли жить: в частном доме или квартире?

    Назад

    Достоинства метода:

    • простая практическая реализация;
    • возможность использования на крупных объектах;
    • ускоренный монтаж элементов.

    Разогрев электродов прост в использовании и установке, но его проведение требует значительных затрат на электроэнергию.

    Слабые места:

    • повышенное потребление электроэнергии;
    • невозможность повторного использования электродов.

    Роль проводника электрической энергии в этом варианте играет вода.

    Использование опалубки для обогрева

    С помощью специальной опалубки, в щитках которой монтируются электронагреватели, можно зимой поддерживать положительную температуру бетонного раствора.

    Преимущества этого метода:

    • возможность быстрой замены электронагревателей, доступ к которым осуществляется снаружи конструкции;
    • универсальность опалубки, которую можно многократно использовать на различных объектах;
    • повышенной эффективности, что позволяет проводить строительные мероприятия при понижении температуры до минус 25 градусов Цельсия;
    • повышенный КПД, за счет которого снижается потребление энергии, а рентабельность увеличивается;
    • ускоренный монтаж опалубки, конструкция которой позволяет на ограниченное время соединять щиты и подключать электричество.

    Для обогрева бетона в такую ​​опалубку монтируются нагревательные элементы, замена которых производится по мере необходимости

    Несмотря на достоинства комплекса, есть ряд недостатков:

    • увеличенная стоимость конструкции;
    • проблематично использовать на сложных конфигурациях.

    Инфракрасный метод обогрева

    Направленное воздействие инфракрасного излучения позволяет прогреться до нужной температуры в необходимом помещении.Интенсивность теплового излучения регулируется изменением интервала между поверхностью бетона и инфракрасными элементами.

    Отопительная техника с термоматом довольно проста:

    • в раствор введены добавки, ускоряющие твердение;
    • На поверхность укладывается

    • специальных матов;
    • подано напряжение питания.

    Этот метод используется для нагрева бетонных поверхностей, расположенных в горизонтальной плоскости.

    Преимущества техники:

    • снижение энергопотребления;
    • простота;
    • регулировка интенсивности излучения;
    • возможность обогрева через опалубку.

    .

    Leave a reply

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
