Монтаж потолка армстронг: схема установки — инструкция, видео

Монтаж потолка Армстронг, видео-инструкция по установке

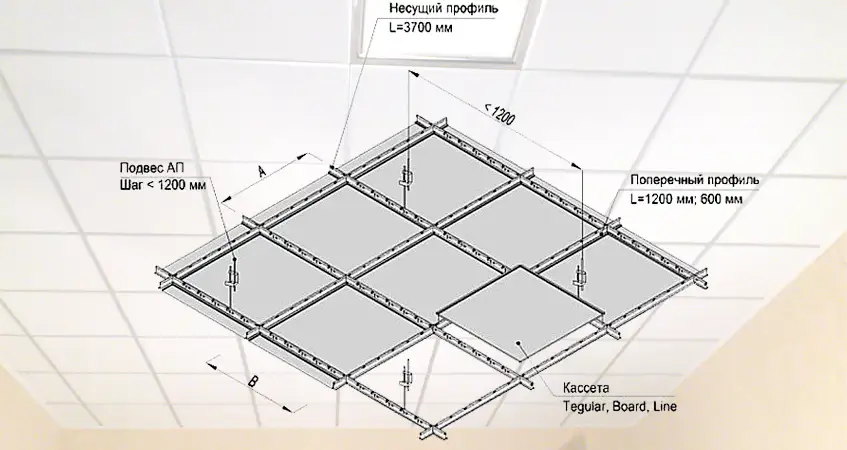

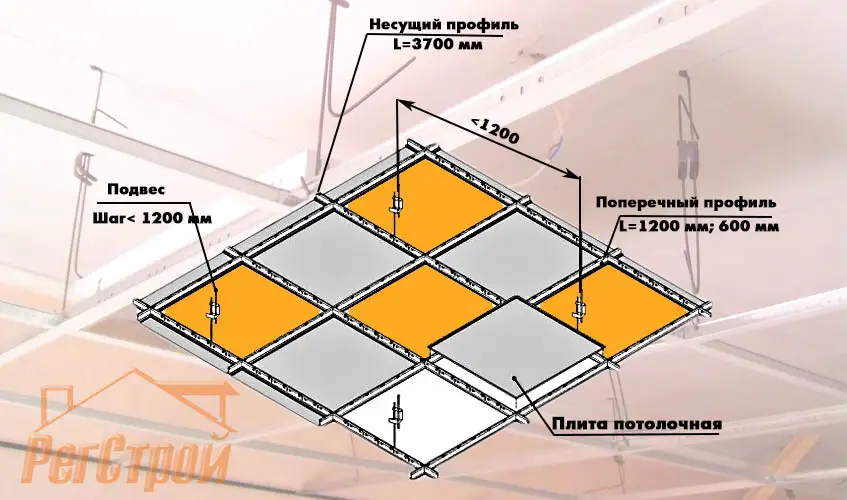

Схема установки потолка армстронг

  • 1. Плита потолочная 600х600мм
  • 2. Рейка 0,6м
  • 3. Несущая рейка 3,7м
  • 4. Рейка 1,2м
  • 5. Пружинный зажим подвеса
  • 5а. Тяга подвеса с крючком
  • 5б. Тяга подвеса с ушком
  • 6. Угловой профиль 3,0м
  • 7. Дюбель-гвоздь/анкер
  • 8. Дюбель крепления углового профиля

Порядок установки потолка армстронг

Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:

I. Установка пристенного уголка (углового профиля)

Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.

II. Установка несущих направляющих и пружинных подвесов

Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.

III.

Установка поперечных реек каркаса

Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.

Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.

IV. Установка растровых светильников

Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.

V. Установка потолочных плит

На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.


Калькулятор потолка армстронг


Поделись с друзьями!

Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок — гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок небо – как сделать оригинальный потолок
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.

Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок — гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок небо – как сделать оригинальный потолок
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.

Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок — гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок небо – как сделать оригинальный потолок
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.

как сделать все своими руками в инструкции от IVD.ru

Монтаж подвесного потолка армстронг можно провести своими руками. Все, что для этого нужно — инструкция, где пошагово описываются все необходимые действия. Специальное оборудование и особые навыки не потребуются. У каждой модели есть своя схема и хитрости установки, которые нужно учитывать. Каждое инженерное решение тщательно просчитано и технически оправдано. Разобраться в его особенностях не составит труда. Повесить покрытие так же просто, как сделать алюминиевую обрешетку и обшить ее гипсокартоном.

Монтируем потолок армстронг своими руками

Плюсы и минусы системы
Характеристики
Пошаговая инструкция по установке

— Необходимые инструменты

— Расчет материалов

— Подготовка основания

— Руководство по сборке

У системы есть свои преимущества и недостатки.

Преимущества

  • Система позволяет скрыть неровности и другие дефекты перекрытия без сложных отделочных работ, занимающих много времени.
  • Поверхность можно покрасить или сделать рисунок на заказ. Обычно ее не требуется украшать — внешняя сторона обладает хорошими декоративными качествами.
  • Обрешетка и панели весят немного. Они не перегружают перекрытие и не ослабляют его.
  • Систему легко снимать и вешать при ремонте или переезде. Ее элементы соединяются с помощью болтов и саморезов. Собирать и разбирать каркас несложно. Для этого понадобится обычная отвертка.
  • Внутреннее пространство подходит для прокладки скрытых коммуникаций — труб, проводов, вентиляционного короба.
  • Облицовка не требует специального ухода. Она легко моется. Исключение составляют изделия с открытой пористой структурой — их протирают влажной отжатой тряпкой.
  • При необходимости один элемент можно заменить — для этого не придется разбирать всю конструкцию.
  • Детали не горят и не выделяют токсичные вещества. Они не создают запаха и безопасны для здоровья.
  • Большинство моделей не боится воды и высоких температур.
  • Материал не выгорает на солнце и со временем не теряет декоративные качества.
  • Плиты обладают тепло- и звукоизолирующими свойствами. Внутреннее пространство часто заполняют акустическими и теплоизоляционными материалами.

Недостатки

  • Покрытие хорошо вписывается в интерьер офиса, но в квартире и частном доме оно смотрится слишком строго. Его сложно сочетать с классическим интерьером. Оно больше подходит для современных стилей. Чаще всего такое решение используют при оформлении санузлов и кухонь.
  • Система менее компактна, чем натяжной потолок. Перед тем как ее смонтировать, нужно провести расчет высоты и выяснить общую толщину обрешетки и обшивки. В типовых квартирах, где важен каждый миллиметр, этот показатель является решающим.
  • Минераловатные панели вредны для здоровья.

Сборные элементы

Основой служит каркас из легких сплавов, образующий ячейки. В них вставляются панели, создающие внешнее покрытие. Модели отличаются по способу крепления и соединения элементов.

Набор элементов
  • Облицовочные панели.
  • Несущие стеновые профили в форме уголков — их крепят на основании и монтируют на них весь каркас.
  • Направляющие Т-образные профили.
  • Поперечные профили, перпендикулярные направляющим и образующие с ними прямоугольные ячейки.
  • Металлические подвесы на саморезах и анкерах, соединители и фиксаторы.

Существуют и более сложные схемы.

Высота регулируется с помощью подвесов. Внутрь можно поместить светильники и вентилятор. Электрику прокладывают в гофрированном шланге. Это делается для того, чтобы не допустить контакт кабеля с поверхностью плит и обрешетки.

Материалы

Обшивка отличается по качеству. Ее свойства зависят от материала.

  • Плиты на основе минеральной ваты и органики отличаются низкими показателями влагостойкости, тепло- и звукоизоляции. Они не подходят для кухонь и санузлов. Кроме того, такие материалы вредны для здоровья — из тонких твердых волокон выделяется минераловатная пыль, проникающая в легкие. Декоративные качества оставляют желать лучшего.
  • Металлические изделия — сплошные и решетчатые. Они используются в любых помещениях. Металл имеет защитное покрытие и не боится коррозии, однако на поверхности хорошо заметны следы высохших капель.
  • Стекла и зеркала — они помогают визуально расширить пространство помещения. В полупрозрачные стекла можно установить светильники. Покрытие хрупкое и требует постоянного ухода. Загрязнения будут хорошо заметны.
  • Дерево и его аналоги — их обрабатывают антисептиками и лаком. На производстве заготовки проходят просушку, поэтому при эксплуатации не деформируются в отличие от обычного массива. Ограничений по использованию нет, но лучше деревянные детали не вешать в ванной.
  • Пластик — изделия, относящиеся к премиум-классу, прослужат долго. Они обладают всеми необходимыми качествами, но при высоких температурах могут плавиться, теряя форму. Это свойство характерно для поливинилхлорида (ПВХ). Существуют пластики, хорошо выдерживающие температурное воздействие в бытовых условиях. Перед тем как делать потолок армстронг над плитой либо вокруг каминного дымохода, нужно изучить инструкцию. Возможно, есть ограничения.
  • Мягкие панели на основе целлюлозы легко режутся и укладываются, но хорошо впитывают влагу.

Плиты крепятся изнутри, но есть модели, в которых их монтируют снаружи с помощью защелкивающихся фиксаторов. Обшивка может быть расположена в одной плоскости или сразу в нескольких. Система позволяет создавать многоуровневые конструкции, регулируя подвесы. Облицовка бывает прямой, многоугольной, волнистой, с перфорацией и рельефом.

Рассмотрим технологию монтажа потолка армстронг своими руками более подробно. Как правило, к комплекту прилагается пошаговое руководство, где описаны все этапы установки. Наша инструкция является одним из примеров.

Необходимые инструменты

  • Дрель.
  • Молоток.
  • Пассатижи.
  • Строительный уровень.
  • Правило — прямая рейка, при помощи которой можно проверять перепады по уровню.
  • Рулетка и карандаш.
  • Ножовка или ножницы для резки металла.

Расчет профилей и панелей

Комплект включает в себя детали следующих размеров.

Размеры деталей
  • Плитки — 60х60 см.
  • Несущий уголок, примыкающий к стене — 3 м. Его крепят на саморезы по периметру.
  • Несущий Т-образный профиль, расположенный параллельно короткой стене — 3,7 м.
  • Направляющий профиль — 1,2 м. Его ставят на несущий уголок с шагом 60 см, соответствующим стороне панели.
  • Т- образный поперечный элемент — 60 см.

При необходимости детали обрезают. Центральную часть обрешетки удерживают подвесы на анкерах, оснащенные крюками и штангами.

Перед тем как собрать потолок армстронг, нужно посчитать расход плит и реек. Предположим, общая площадь равна 24 м2.

Пример расчета
  • Площадь плитки — 60 х 60 см = 0,36 м2. Значит, нам потребуется 24 / 0,36 = 66,6 плиток. Округлим их количество до 67 шт. Если получилось дробное число, один ряд придется подрезать.
  • Длина пристенного уголка равна периметру помещения. В помещении 4х6 периметр равен (4 + 6) х 2 = 20 м. Стандартный размер изделий — 3 м. Их количество рассчитать не сложно: 20 / 3 = 7 целых уголков.
  • Несущий Т-образный профиль ставят на расстоянии 0,6 м от стены 4 м с шагом 1,2 м. На каждый ряд потребуется 3,7 + 0,3 м. В итоге нам нужно 6 / 1,2 = 5 шт. Еще одну шестую заготовку пустим на обрезки по 0,3 м.
  • Переходим к направляющим: 6 / 1,2 = 5 целых заготовок в ряду. Шаг установки — 60 см. Всего у нас 4 / 0,6 = 6,66 рядов. Эту величину округляют в меньшую сторону. Общее количество будет равным 5 х 6 = 30 шт.
  • Теперь посчитаем поперечные элементы: 6 / 1,2 = 5. 4 / 0,6 = 7 (в данном случае полученную величину округляют в большую сторону). 5 х 7 = 35 шт.
  • Подвесы стоят с шагом 1,2 м. Делим на него обе стены, округляя результат в большую сторону. Полученные значения перемножаем: (4 / 1,2) х (6 / 1,2)= 4 х 5 = 20 подвесов.

Материалы берут с запасом 5-10 % на случай брака или порчи при выполнении работ. Чтобы не допустить ошибку, следует подготовить схему с отображением всех элементов. На ней должны быть отмечены вентиляторы, кондиционер, осветительные приборы и коммуникации. Тяжелые трубы и массивные устройства крепят на дополнительные подвесы.

Подготовка основания

Плиту не будет видно за облицовкой, поэтому идеально выравнивать и отделывать ее не нужно. Слой штукатурки следует удалить, чтобы он не обвалился и не испортил облицовку. Основание под решетчатые блоки красят при необходимости. Перекрытие очищают от грязи, пыли и обезжиривают спиртовым раствором. Осыпающиеся части удаляют. Поверхность пропитывают антисептиком, который препятствует появлению бактерий, затем покрывают укрепляющей грунтовкой.

Трещины заделывают цементно-песчаным раствором и грунтуют свежий слой.

Чтобы избежать протечек, проводят гидроизоляцию перекрытия. Высота конструкции составляет около 20 см. Ее можно подогнать под конкретную толщину теплоизоляционных плит. Удобнее использовать неформованные минераловатные волокна. В этом случае не придется подрезать изделия, чтобы разместить проводку. Материал с обеих сторон закрывают герметичной полиэтиленовой пленкой, препятствующей проникновению влаги внутрь.

Как собирается потолок армстронг

  • Начинают с разметки. Ее проводят по строительному уровню от угла. На нем отмечают высоту так, чтобы можно было менять ее при необходимости. По этой отметке наносят линии на стены. На перекрытии размечают положение анкеров.
  • К основанию крепят уголки. На углах на них делают надрез и сгибают под 90 градусов.
  • На перекрытие устанавливают подвесы согласно разметке. Их размещают с шагом 120 см. Минимальное расстояние до стены — 60 см. В нашем случае оно равно 120 см. Конструкция представляет собой штангу с петлей и стержень, который в нее вдевается. Снизу у него есть крюк, на который вешают обрешетку.
  • Т-образную несущую рейку цепляют за крюки. Их вводят в специальные отверстия. Торцы планки упираются в уголки. Если длины не хватает, ее наращивают, фиксируя доборные элементы (обрезки по 0,3 м). Каждый шаг проверяют по строительному уровню.
  • Остальные детали каркаса монтируют на шурупы или соединители, входящие в комплект. Обрезанные ряды размещают у входа в помещение либо возле окна, где их будут скрывать шторы. В целых рядах должны образовываться ячейки 60х60 см. Погрешности не допускаются.
  • Внутреннее пространство заполняют утеплителем. Если планируется использование светильников и другого оборудования, начинают с него. Обычно применяют квадратные устройства с галогеновыми лампами 59х59 см. Они хорошо подходят для технических помещений, но не для жилых. Под точечные светильники и вентиляционные каналы вырезают отверстия необходимого диаметра. Кондиционер размещают в углу возле окна.
  • Панели фиксировать не нужно. Их вкладывают в ячейки без использования саморезов.
  • Материал подготовил:
    Артем Филимонов

Монтаж подвесного потолка армстронг: важные моменты

На чтение 3 мин. Опубликовано

Полная и максимально подробная инструкция для поэтапной сборки подвесного потолка Армстронг:.
Так же выделены особенности о важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Монтаж подвесного потолка Армстронг способен освоить даже ребенок. Лишь бы хватило сил просверлить перфоратором отверстие и сообразительности пользоваться уровнем.

Ну а если серьезно, то ниже мы постарались привести полную и максимально подробную инструкцию для поэтапной сборки подвесной конструкции.

Так же выделены особенности и важные моменты монтажа, на которых многие совершают большое количество ошибок. Читайте и не совершайте своих ошибок.

Приведем пошаговую инструкцию по монтажу подвесного потолка Армстронг:

ШАГ 1

Необходимо произвести полную установку или разметку всех инженерных коммуникаций и сетей над вашим потолком.

ВАЖНО

Учтите, что расстояние от перекрытия не должно быть меньше 15-ти см



ШАГ 2

Разметьте горизонтали по всей длине периметра стен помещения при помощи лазерного нивелира, уровня, гидравлического уровня, линейки или другого инструмента

ВАЖНО

При значительной (более 4 м ) высоте помещения высота установки подвесного потолка обязательно будет влиять на такие характеристики помещения как:

  • конвекция тепла и воздухооборот в помещении
  • освещенность рабочего места
  • общая освещенность помещения

Учитывайте эти характеристики при выборе и проектировании высоты установки подвесных потолков

ШАГ 3

Установите по размеченным линиям L-образный профиль при помощи дюбель — шурупов

ШАГ 4

ВАЖНО

В отсутствие подробного проекта, необходимо правильно определить середину потолка помещения для того, чтобы он в дальнейшем выглядел наиболее эстетично (а для этого должна быть соблюдена симметрия).

ШАГ 5

Центр комнаты и будет являться отправной точкой для монтажа профиля Т24, от которой потом размечаются параллели шагом 1200 мм.

ШАГ 6

От определенной нами центральной точки, где монтируется 1-й подвес на последующих параллельных линиях, крепятся подвесы для направляющих профилей с шагом 90 см. Крепление подвесов для направляющих и других профилей к перекрытию осуществляется при помощи забивных дюбелей, анкерных болтов, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

ШАГ 7

Закрепив все подвесы, монтируем направляющие профиля L3600 и L1200.

ШАГ 8

Регулируем уровень установки профилей при помощи специальных «бабочек» на подвесах.

ШАГ 9

Соединяем направляющие профили поперечным профилем L1200.
Каждый следующий поперечный профиль монтируется через 600 мм.

ШАГ 10

Усиливаем дополнительными подвесами места установки растровых светильников. В итоге мы должны получить решетчатый каркас с размером кластеров 60 х 60 см в осях.

ШАГ 11

Устанавливаем специальные панели (вентиляционные решетки, кондиционирование решеткы, освещение).

ШАГ 12

Устанавливаем рядовые панели на потолок Армстронг

При установке панелей необходимо применение защитных перчаток в целях недопущения контакта с минеральной ватой комплектующих и сохранения эстетического вида панелей. И не забывайте следить за рисунком панелей — не отступайте от проекта.

P.S. Можно сохранить несколько панелей, поскольку следующая партия производителя обязательно будет отличаться от установленной и при необходимости небольшого ремонта могут возникнуть нежелательные отличия.

ИТАК,

скажем еще раз коротко о преимуществах потолков по типу Армстронг:

  • удобство в ремонте
  • возможность подобрать ряд заданных характеристик
  • возможность ремонтировать почти все инженерные коммуникации без полного демонтажа

и все же о некоторых недостатках:

  • ограниченность в выборе дизайнерских и архитектурных решений
  • невысокая средняя стойкость к механическим повреждениям
  • обязательное уменьшение высоты помещения.

Зная о недостатках и преимуществах, имея на руках проект, что еще вам было нужно??

Правильно — пошаговая инструкция по монтажу подвесного потолка Армстронг!

Именно такой расширенный пакет знаний и умений позволяет вам не только качественно проконтролировать ход работ, но даже и выполнить их самому.

Посмотрите видео о том, как сделать монтаж потолка типа армстронг

Желаем удачи.

расчеты, инструкция по установке, советы

Потолок типа «Армстронг» относится к подвесным потолкам. Плитно-ячеистая конструкция обеспечивает простой монтаж и легкую замену элементов, позволяет скрыть коммуникации и проводку, а также придает помещению строгий и сдержанный вид.

Подвесной потолок Армстронг

Плюсы и минусы потолков Армстронг

Содержание материала

Область применения Армстронга достаточно широка: его используют для отделки потолков в общественных местах и офисах, спортивных и культурных центрах, кафе и магазинах. Также удачно вписываются они в дизайн квартир.

Подвесной потолок Армстронг семейства Trulok

Достоинства потолков Армстронг:

  • невысокая цена;
  • хорошая звуко- и теплоизоляция;
  • большой выбор материалов плит позволяет создать любой дизайн;
  • не требуется предварительная подготовка потолка;
  • простой монтаж, не требующий привлечения специалистов;
  • возможность скрыть коммуникации и вентиляционные системы, обеспечить простой доступ для их осмотра и ремонта;
  • простая установка встроенных светильников;
  • возможен демонтаж и повторное использование (система потолка полностью разборная).

Потолок Армстронг с плитами из натуральной древесины

Недостатки такой конструкции заключаются в том, что она:

  • понижает высоту потолка минимум на 20 см, поэтому для отделки квартир подходит не всегда;
  • не подходит для помещений нестандартной формы;
  • не защищает от протечек;
  • боится влаги, органические плиты размокают и деформируются.

Благодаря огромному списку достоинств популярность потолков Армстронг не уменьшается, несмотря на новые технологии подвесных и натяжных потолков. Потолок Армстронг достаточно просто установить своими руками в квартире или офисе.

Цены на потолок «Армстронг»

потолок «Армстронг»

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко

Конструкция потолков Армстронг

Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие  плиты могут быть выполнены из следующих материалов:

  • цельные или перфорированные металлические листы;

    Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер

  • стекло и зеркало;

    Стеклянные потолки

  • пластик;
  • деревянные панели.

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

Цвета плит потолка Армстронг

Органические мягкие плиты для потолков Армстронг применяются довольно часто, состоят из вторичного целлюлозного сырья и абсолютно безопасны, имеют небольшой вес, легко режутся при монтаже.

Потолочные плиты Армстронг из дерева

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

потолок «Армстронг» из дерева

Комплектация потолка Армстронг

  1. Потолочная плита размером 60х60 см.
  2. Поперечный Т-образный профиль, длина — 0,6 м.
  3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
  4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
  5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
  6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
  7. Анкер или дюбель для крепления подвеса в черновом потолке.
  8. Обрезанная потолочная плита для подгонки под размер комнаты.

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность.

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

  1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

  1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

  1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

  1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

  1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

  1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м Количество плит, шт. Стеновой профиль, шт. Несущий профиль, шт. Продольный профиль, шт. Поперечный профиль, шт. Подвесы, шт.
3х3 25 4 2 12 10 9
3х4 34 5 3 16 15 12
3х5 42 6 4 20 20 15
4х4 45 6 6 24 18 16
4х5 56 6 8 30 24 20
4х6 67 7 10 30 30 20
5х5 70 7 8 40 36 25
5х6 84 8 10 40 45 25
5х7 98 8 12 48 63 30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Цены на встраиваемые светильники

встраиваемые светильники

Эскиз потолка и места установки элементов

Обратите внимание! Все элементы лучше заказать с небольшим запасом на случай подгонки или повреждения при монтаже.

Подготовка потолка

Как и другие виды подвесных потолков, Армстронг полностью скрывает недостатки чернового перекрытия, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска крепко держится на потолке, ее можно не удалять. В случае отслоения отдельных участков или разрушения штукатурки отпавшие куски старой отделки могут повредить плиты, поэтому лучше их удалить, а щели и трещины заделать цементной или алебастровой шпаклевкой.

Снятие штукатурки

Заделка трещин на потолке

Потолки Армстронг с мягкими плитами боятся воды и при намокании падают на пол и ломаются. Поэтому в помещениях, где возможны протечки воды, необходимо выполнить гидроизоляцию потолка.

Между чистовым потолком и перекрытиями остается расстояние 20-25 см, в котором можно разместить звуко- и теплоизоляционные материалы. В этом случае сначала монтируют каркас из деревянного бруска для волокнистых плит утеплителя, располагая его так, чтобы он был смещен относительно каркаса подвесного потолка. Укладывают утеплитель и закрывают его паропроницаемой влагоизоляционной пленкой. При использовании пенополистирола, его крепят прямо к черновому потолку на клей и дюбели-грибки.

Монтаж каркаса поверх утеплителя

Обратите внимание! При монтаже теплоизоляции не забудьте вывести проводку для светильников и вентиляционные каналы.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Потолок Армстронг Axiom KE Canopy — инструкция по установке. Файл для скачивания.

Инструкция

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации Описание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Видео – Установка потолка Армстронг, инструкция

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Цены на потолок «Армстронг Axiom KE Canopy»

Потолок Армстронг Axiom KE Canopy

Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Подвесной потолок Армстронг: технические характеристики

Здесь вы найдете подробное описание технических характеристик подвесных систем Армстронг! Кроме того, рекомендуем прочитать статью про подвесной потолок в ванную реечный.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

F-5061 Руководство по установке | Армстронг Полы Жилой

Глава 1 — Обучение установке
Содержит информацию об учебных курсах по установке, краткое содержание курсов и программу сертифицированных установщиков Armstrong Flooring.

Глава 2 — Начало работы
Описывает общие условия на рабочей площадке, такие как температура, основания и подкладки, а также хранение материалов. Также предоставляется информация о том, как быть профессиональным установщиком, обучаться и безопасно работать.

Глава 3 — Основы и подкладки
Предоставляет подробные спецификации по рекомендуемым деревянным основам, бетону, существующим упругим полам, полимерным наливным полам, металлу, керамической плитке, терраццо, мрамору и затирочным покрытиям и заплатам. Включает, как проводить испытания на адгезию, а также рекомендуемые испытания и допустимые пределы влажности для бетона для получения упругого напольного покрытия.

Глава 4 — Системы укладки
Содержит подробную информацию о системах укладки напольных покрытий Armstrong.Обрисовывает в общих чертах основания, условия работы, монтаж, клеи, зазубрины шпателем и пошаговые инструкции по установке.

Глава 5 — Клеи, насечки шпателем, обработка швов и затирка
Описываются отдельные клеи Armstrong для полов и обработка швов. Предоставляет информацию о применении, нормах внесения, рекомендуемых продуктах, характеристиках продукта, очистке и удалении.

Глава 6 — Схема и установка
Содержит инструкции по расположению эластичного листового и плиточного пола. Описывает методы разметки по образцу, прямой разметки и нарезания ножом от руки для укладки упругих полов.

Глава 7 — Швы
Предоставляет информацию о сопоставлении с образцом. Как вытащить разметку, двойную или прямую кромку и стыковые швы. Содержит инструкции по покрытию швов на высоко-, низко- и полуглянцевых листовых полах жилых домов и ремонту; и подробные инструкции по герметизации швов с помощью S-761 и тепла.

Установка деревянного пола

Следуйте этим советам, чтобы укладывать красивый деревянный пол без напряжений — независимо от того, нанимаете ли вы профессионала или DIY.

Важно помнить об установке, независимо от того, на каком этапе пути к покупке пола вы находитесь. Знание того, что следует учитывать до, во время и после, упростит ваше решение о покупке и обеспечит правильную укладку древесины твердых пород, обеспечивающую максимальную красоту, производительность и долговечность.

Перед покупкой

  • Знайте варианты установки

    Для древесины твердых пород тип способа установки будет зависеть от того, какой продукт вы выберете. Дополнительные сведения см. В разделе «Установка» на странице продукта. Для твердой древесины требуются скоба, гвозди или клей. Многие изделия из дерева можно плавать (что удобнее делать своими руками) или устанавливать с помощью скоб или клея.

  • Учитывайте проблемы при укладке деревянного пола.

    Планируете ли вы установку в подвале, на бетонной плите или на тепловом излучении? Выбирайте деревянные изделия вместо цельных. Ни в коем случае нельзя укладывать твердые породы дерева в ванной или прачечной.См. Инструкции по продукту.

  • Составьте точный бюджет.

    Даже для опытных энтузиастов DIY установка деревянных полов с помощью скоб, гвоздей или клея может быть сложной задачей. Мы настоятельно рекомендуем нанять опытного установщика. Для самостоятельной укладки деревянных полов изделия с нашей технологией блокировки являются самыми быстрыми и простыми для самостоятельной установки — доски соединяются только друг с другом, поэтому они «плавают» над черным полом.
  • Решите, делать ли сделай сам или нанять профессионала.

    Даже для опытных энтузиастов DIY установка паркетных полов с помощью скоб, гвоздей или клея может быть сложной задачей. Мы настоятельно рекомендуем нанять опытного установщика. Для самостоятельной укладки деревянных полов изделия с нашей технологией блокировки являются самыми быстрыми и простыми для самостоятельной установки — доски соединяются только друг с другом, поэтому они «плавают» над черным полом.

Препарат

  • Прочтите инструкцию по установке.

    Внимательно изучите подробные инструкции для вашего напольного покрытия, чтобы узнать, что вам понадобится и чего ожидать.Сделайте это заранее.

  • Подготовить комнату.

    Убрать мебель. При необходимости удалите и утилизируйте старый пол. Осторожно удалите основание стены, столярные изделия или отделку, которые вы хотите использовать повторно.

  • Подготовить черный пол.

    Убедитесь, что пол, на который вы укладываете, сухой, чистый и ровный. Если требуется ремонт, сделайте его до начала установки.

  • Соберите дополнительные материалы и инструменты.

    Ваш список может включать согласованные планки и молдинги, подложку, клеи, гвозди, скобы, воздушный компрессор и другие инструменты.Подробности см. В инструкциях по установке.

  • Акклиматизируйте пол в соответствии с инструкциями.

    Этот решающий шаг дает древесине время приспособиться к условиям помещения, в котором она будет установлена. Мы рекомендуем акклиматизировать всю твердую твердую древесину, но для конструкционной древесины в этом нет необходимости.

Препарат

  • Прочтите инструкцию по установке.

    Внимательно изучите подробные инструкции для вашего напольного покрытия, чтобы узнать, что вам понадобится и чего ожидать.Сделайте это заранее.

  • Подготовить комнату.

    Убрать мебель. При необходимости удалите и утилизируйте старый пол. Осторожно удалите основание стены, столярные изделия или отделку, которые вы хотите использовать повторно.

  • Подготовить черный пол.

    Убедитесь, что пол, на который вы укладываете, сухой, чистый и ровный. Если требуется ремонт, сделайте его до начала установки.

  • Соберите дополнительные материалы и инструменты.

    Ваш список может включать согласованные планки и молдинги, подложку, клеи, гвозди, скобы, воздушный компрессор и другие инструменты.Подробности см. В инструкциях по установке.

  • Акклиматизируйте пол в соответствии с инструкциями.

    Этот решающий шаг дает древесине время приспособиться к условиям помещения, в котором она будет установлена. Мы рекомендуем акклиматизировать всю твердую твердую древесину, но для конструкционной древесины в этом нет необходимости.

Во время установки

Инструкции по укладке могут отличаться в зависимости от типа выбранного деревянного пола. Прочтите каждый шаг инструкций, представленных на нашем веб-сайте.Они описывают важные детали, которые могут быть неочевидны, кроме как для опытного профессионала, в том числе: требования к черному полу и основанию, как подготовить дверные проемы и стены, а также установить отправную точку.

Если у вас или у вашего профессионального установщика возникнут вопросы до или во время установки, свяжитесь с нашей службой поддержки клиентов.

После установки

После того, как новые полы будут уложены, удалите инструменты и материалы, удалите ленту и сотрите остатки клея чистой влажной тканью.Затем очистите пол с помощью рекомендованного очистителя для деревянных полов.

Подпишитесь на новости о наших последних новинках в области напольных покрытий — и вдохновляйтесь на свой следующий проект.

Зарегистрироваться

Инструкции по установке сетки 15-16 и 9-16 — Потолки Армстронг — США — Каталоги в формате PDF | Документация

Как установить подвесной потолок Armstrong СОВЕТЫ ПО БЕЗОПАСНОСТИ: • Во время установки рекомендуется надевать защитные очки и перчатки. Компоненты металлической сетки могут быть острыми.• При работе над головой убедитесь, что в вашей рабочей зоне нет препятствий и что ваша лестница устойчива. ВАЖНАЯ ИНФОРМАЦИЯ: • Храните и устанавливайте панели в зонах с диапазонами температуры и влажности, соответствующими конкретным гарантийным требованиям продукта. • выньте панели из картонных коробок за 24 часа до установки и дайте им приспособиться к нормальным внутренним условиям в зоне R, где будет производиться установка. • Никогда не устанавливайте потолочные панели ниже существующего потолка, который содержит встроенные теплообменники.• Не наносите неплотный наполнитель или ватный утеплитель так, чтобы он прилегал непосредственно к панелям. • Держите руки в чистоте, чтобы не запачкать готовый потолок. • Всегда разрезайте потолочные панели из минерального волокна или стекловолокна острым канцелярским ножом лицевой стороной вверх. • Основные балки следует устанавливать перпендикулярно балкам. • Основные балки обычно устанавливаются по центрам 4 ‘. Если конфигурация вашей комнаты необычная, вам могут потребоваться дополнительные компоненты. • Для обеспечения доступности и возможности установки потолочной плитки минимальное падение высоты составляет 3 дюйма с традиционной подвесной проволокой или 2 дюйма.5 дюймов с крючками для сетки T QuickHang ™ (инструкции QuickHang отмечены серым фоном) ПРИМЕЧАНИЕ. Крючки и скобы QuickHang можно приобрести у некоторых розничных продавцов. Где купить, посетите ceilings.com/stores. • Для установки с осветительными приборами, скорее всего, потребуется Дополнительный зазор и опора. Подробные сведения см. в инструкциях производителя светильника I. • При установке под существующий потолок из гипсокартона для установки панелей требуется падение не менее 4 дюймов. Балки должны быть расположены на W и отмечены.ПРИМЕЧАНИЕ. Крепеж QuickHang нельзя использовать под потолками из гипсокартона. ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ ВАШЕГО ПОТОЛКА УСТАНАВЛИВАЙТЕ СКРЫТЫЕ СТРЕЛКИ ДЛЯ УСТАНОВКИ ПРОВОЛОЧНЫХ КРЕПЕЖЕЙ Используйте либо прибор для поиска шпилек, либо найдите скрытые балки, постучав по потолку, пока не услышите твердый глухой удар. Забейте сюда гвоздь. Повторите это, чтобы найти другие балки и определить их направление. Отметьте места балок мелом. • меж балок (A). F • заклепайте гвозди, чтобы найти точную осевую линию балок. D • меловая линия ворса для каждой балки (B). S Образцовая комната A Балка обычно 16 дюймов по центру B Направление балок нарезанные мелом в центре балок ПЛАНИРОВАНИЕ ВАШЕГО ПОТОЛОКА ARMSTRONG Основные балки обычно проходят перпендикулярно балкам.Если у вас есть потолок из гипсокартона, вам нужно будет найти и

Armstrong Установка виниловых полов, гарантия и многое другое

Armstrong — лидер в отрасли напольных покрытий, предлагающий новейшие технологии и дизайн на рынке. Armstrong предлагает множество коллекций винила, однако BestLaminate специализируется на следующих коллекциях: LUXE с жестким сердечником, Rigid Core Elements и PRYZM. Найдите каждую коллекцию ниже с описанием укладки виниловых полов Armstrong, гарантией и стандартами выбросов, а также полезными ссылками.

Руководства по установке виниловых полов Armstrong

Виниловые полы Armstrong оснащены системой фиксации шпунта и паза, удобной для самостоятельного использования. Обязательно ознакомьтесь с инструкциями производителя по установке перед тем, как приступить к проекту напольного покрытия.

Видео по установке Armstrong PRYZM

Следующее видео представляет собой пошаговое руководство по установке напольных покрытий Armstrong PRYZM.Пожалуйста, прочтите инструкции по установке для других коллекций.

Гарантии на виниловые полы Armstrong

Виниловые полы Armstrong имеют гарантии для жилых и коммерческих помещений. Сроки и условия зависят от коллекции.

Техническое обслуживание

Техническое обслуживание и очистка виниловых полов Armstrong очень проста. Следуйте приведенным ниже рекомендациям, чтобы ваши полы на долгие годы выглядели новыми!

Сертификаты Armstrong по выбросам

Armstrong занимается вопросами безопасности и устойчивого развития.Все виниловые пленки Armstrong сертифицированы FloorScore и соответствуют стандартам выбросов в атмосферу.

Виниловые перемычки Armstrong

Обзор напольных покрытий Armstrong PRYZM | 2021 Плюсы / минусы, стоимость, очистка и установка

Мы следим за нашим обзором доски LUXE от Armstrong, в обзоре Armstrong PRYZM, нового интригующего, отмеченного наградами пола, в котором используется та же технология жесткого сердечника, что и в коллекции досок LUXE.

ЧТО ТАКОЕ ARMSTRONG PRYZM

Armstrong Pryzm относится к категории полов с жесткой сердцевиной: это своего рода композитный эластичный напольный материал, который находится где-то между роскошной виниловой доской и ламинатом.Armstrong использует гибридный метод строительства для изготовления жестких основных линий.

Состоит из нескольких склеенных между собой слоев разного материала:

  • высокоэффективный износостойкий слой, аналогичный тому, что вы найдете на ламинатах
  • очень реалистичный дизайнерский слой с текстурой
  • невероятно плотная водонепроницаемая сердцевина
  • Прикрепленная пробковая подкладка.

Таким образом, это один из самых эффективных типов упругих полов на рынке.

Коллекция Pryzm является одним из нескольких вариантов гибридных жестких сердечников, доступных в Armstrong, и получила высокую оценку за чрезвычайно реалистичный и модный дизайн, за что получила Платиновую награду за превосходный дизайн от журнала Design Journal .

ОПЦИИ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СТИЛИ

В настоящее время в коллекции напольных покрытий Armstrong Pryzm 17 различных дизайнов, и, как и следовало ожидать от продукта, который является относительно новым для рынка, дизайн в основном выполнен в современном стиле.

Большинство дизайнов имитируют дерево, но есть один довольно круто выглядящий вариант с имитацией бетона, доступный в темно-сером цвете.

Некоторые дизайны доступны в более чем одном цвете, что дает вам дополнительный выбор, включая серый, белый, потертый, потертый, рустикальный и т. Д. Также есть несколько классических видов дерева, так что здесь действительно есть что-то на любой вкус.

Что касается размеров, все доски с жесткой сердцевиной Pryzm имеют длину 47,56 дюйма и 0.256 дюймов (6,55 мм) толщиной; планки имеют ширину 5 дюймов, 5,7 дюймов или 6,6 дюймов, за исключением элементов дизайна «Элементы наследия», которые продаются в картонных коробках разной ширины, составляющих 4,3, 5,6 и 7 дюймов.

Все напольные покрытия Pryzm с жесткой сердцевиной имеют низкую глянцевую поверхность, рельефную текстуру и скошенные кромки.

Плюсы и минусы

Преимущества полов Armstrong Pryzm с жесткой сердцевиной:

  • Полы с жесткой сердцевиной — самый водостойкий из доступных в настоящее время эластичных полов; ближе всего к керамической плитке
  • отличная прочность, устойчивость к царапинам, пятнам и вмятинам
  • , поскольку он водонепроницаем, его можно установить в любом помещении, включая ванные комнаты и прачечные.
  • может быть установлен на уровне земли, ниже или выше
  • можно установить поверх лучистого отопления
  • обычно не требуется акклиматизация перед установкой
  • очень хорошая коллекция модных дизайнов и цветов с отличной детализацией и текстурой

К недостаткам настила с жесткой сердцевиной Armstrong Pryzm относятся:

  • Эластичные полы по высокой цене
  • : доски тонкие, поэтому они не ощущаются под ногами, как натуральное дерево.
  • не так уж много классических дизайнов, выдержат ли модные из них испытание временем?
  • предполагалось легко установить в качестве самостоятельного проекта, но также легко ошибиться (см. Ниже)

УСТАНОВКА

Armstrong предоставляет очень подробные инструкции по установке на своем веб-сайте.

В большинстве жилых помещений пол с жесткой сердцевиной Armstrong Pryzm укладывается методом плавающего пола, но его также можно укладывать методом приклеивания (рекомендуется в помещениях с большим количеством прямых солнечных лучей).

ГДЕ Я МОГУ УСТАНОВИТЬ ARMSTRONG PRYZM?

Доски Pryzm можно укладывать на всех уровнях дома, включая подвал; и во всех комнатах, включая ванные комнаты. Однако напольные покрытия Pryzm не следует укладывать в помещениях с очень высокой влажностью, таких как сауны, влажные комнаты или парные.

Этот пол можно укладывать на большинство типов черных полов, кроме ковролина. Вы также можете укладывать пол PRYZM на черновые полы со встроенным лучистым обогревом, при условии, что температура во время использования не превышает 85 ° F.

КАК ПОДГОТОВИТЬ КОМНАТУ ПЕРЕД УСТАНОВКОЙ PRZYM?

Как и во всех других проектах полов, необходимо подготовить черновой пол — убедиться, что он чистый, сухой и ровный. Пол с жесткой сердцевиной, как известно, более щадит неровный черный пол, но хорошо подготовленный черновой пол всегда дает лучший результат.

Armstrong предоставляет очень подробные инструкции по подготовке каждого типа чернового пола, поэтому стоит внимательно изучить это и следовать рекомендациям, прежде чем начинать свой проект.

Одна вещь, которая отличает жесткую сердцевину от других типов композитных полов, заключается в том, что до тех пор, пока влажность и температура поддерживаются на требуемом уровне, вам не нужно акклиматизировать доски Pryzm перед укладкой.

Это имеет большое значение для планирования проекта, поскольку другим материалам полов иногда требуется несколько дней акклиматизации перед укладкой.С Pryzm, когда ваш черновой пол будет готов, можно приступать к укладке!

А КАК НАСЧЕТ РАССМОТРЕНИЯ?

Доски

Pryzm поставляются со встроенным нижним слоем, поэтому вам больше ничего не понадобится. Однако для некоторых типов чернового пола может потребоваться пароизоляция, которая, по мнению некоторых, является своего рода подкладкой!

МОГУ ЛИ Я УСТАНОВИТЬ ARMSTRONG PRYZM САМОСТОЯТЕЛЬНО?

Полы с жесткой сердцевиной

Armstrong заявлены как легкие в установке начинающими домашними мастерами, но наш обзор опыта клиентов показывает, что может потребоваться определенный уровень знаний.

Наихудшие отзывы об этом напольном покрытии указывают на проблемы, которые не были учтены до или во время укладки, например, непонимание уровней влажности в доме или невнимание к тому, чтобы по периметру оставались зазоры расширения.

Наш совет, если вы все еще хотите сделать это своими руками, — внимательно прочитайте инструкции по установке перед покупкой этого пола и убедитесь, что вы полностью понимаете все, что вам нужно сделать перед установкой.

Также имейте в виду, что жесткая сердцевина — это относительно новый тип напольных покрытий, и если вы предпочитаете нанять профессионального установщика, убедитесь, что ваш установщик имеет достаточный опыт укладки этого типа напольных покрытий.

ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Поддерживать великолепный внешний вид вашего пола с жесткой сердцевиной Pryzm довольно просто: достаточно регулярной уборки пылесосом и влажной уборки с помощью подходящего средства для уборки пола. Конечно, Armstrong рекомендует использовать свои собственные чистящие средства, но подойдет и большинство неабразивных чистящих средств.

ЧТО НЕ ДЕЛАТЬ!

Напольные покрытия с жесткой сердцевиной никогда не следует мыть паром, полировать, обрабатывать воском или шлифовать. Следует осторожно обращаться с тяжелой мебелью и подвижной мебелью, чтобы не поцарапать; можно использовать такие решения, как войлочные прокладки под мебель.

ЦЕНЫ И СРАВНЕНИЕ

Armstrong Pryzm продается у нескольких розничных продавцов напольных покрытий, включая Wayfair, по цене от 5 до 7 долларов за квадратный фут. Это ставит его в верхнюю ценовую категорию для полов с жесткой сердцевиной.

Труднее сравнивать продукты Armstrong с жестким сердечником с продуктами других брендов, поскольку их гибридная жесткая конструкция сердечника немного отличается от других брендов, которые используют конструкцию жесткого сердечника WPC (древесно-пластиковый композит) или SPC (каменно-пластиковый композит).

Но что касается продуктов Armstrong, мы можем сравнить цены Pryzm с коллекцией Rigid Core Essentials от Armstrong, которые продаются в розницу от 3,50 до 4,50 долларов, а коллекция Armstrong Luxe — от 4 до 5,50 долларов.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ЦЕН

Несмотря на различный метод строительства, стоит сравнить виниловые полы Pryzm с другими продуктами с жесткой сердцевиной, как показано в таблице ниже.

ОТЗЫВЫ ПОТРЕБИТЕЛЕЙ

Покупатели высоко оценили долговечность напольного покрытия. Покупатели также очень положительно относятся к эстетике коллекции Pryzm и хвалят ее подлинность и современный дизайн.

Покупатели были особенно довольны дизайном досок, которые были многоцветными, и отметили, что в каждой картонной коробке было много вариантов для создания желаемого ими вида.

С другой стороны, некоторым клиентам было непросто установить доски, а также то, что доски не выдерживали очень влажных сред.

« Это фантастический этаж! Мы в восторге, куплю еще раз. Нет двух одинаковых предметов, а цвета очень яркие! » — Април

Хорошо подходит для наших домашних собак, вы не можете испачкать песчаные отпечатки лап, и это очень сложно. Даже наш установщик был впечатлен! » — Джуди

Обожаю! Он кажется современным, но все же подходит к моему современному дому середины века. Его легко содержать в чистоте, и он кажется неразрушимым ». — Сьюзан

Эти доски очень трудно резать, и черный пол должен быть действительно ровным.Совсем непросто для новичка установить ». — MP

« Я очень расстроен, так как только что обнаружил, что влажность в моем доме слишком высока для этого напольного покрытия! Хотел бы я знать об этом перед установкой — теперь все должно быть заменено, так как оно везде деформируется! » — Хью

ARMSTRONG A95UH ИНСТРУКЦИЯ ПО УСТАНОВКЕ Pdf Скачать

A95UH, A93UH, 95G1UH и 92G1UH

Восходящий поток / горизонтальный левый и правый выпуск воздуха

Это предупреждающий знак, который нельзя игнорировать.Когда вы видите этот символ на этикетках или в

, будьте осторожны с возможностью получения травм или смерти.

Как и в случае любого механического оборудования, травмы могут быть

возникает в результате контакта с острыми краями листового металла. Be

Будьте осторожны при обращении с этим оборудованием.

Размеры агрегата ………………………………………… ………… 2

Общий …………………………………………. …………………… 6

Фильтры ……………………………………………….. ……………… 13
Система воздуховодов ………………………………………… ……………. 13

* 506501-01 *

506501-01

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Газовая печь с теплым воздухом

Это руководство необходимо оставить домовладельцу для использования в будущем.

ВНИМАНИЕ

СОДЕРЖАНИЕ

Неправильная установка, регулировка, изменение, обслуживание или

техническое обслуживание может привести к материальному ущербу или травмам.

или гибель людей.Монтаж и обслуживание должны быть выполнены

лицензированным профессиональным установщиком (или аналогичным), сервис

агентство или поставщик газа.

Газопровод ………………………………………… ……………… 31
Электрооборудование …………………………………………. ……………….. 34
Запуск агрегата ……………………………………….. …………….. 37

Услуга …………………………………………. ………………….. 42
Планируемое обслуживание…………………………………………… ……. 44
Коды отказов ………………………………………… ………….. 44

A Компания Lennox International, Inc.

ПРЕДУПРЕЖДЕНИЕ

Произведено

Allied Air Enterprises, Inc.

Метрополитен Драйв, 215,

West Columbia, SC 29170

Стр. 1 из 48

537643 3 Циркулятор Armstrong серии Astro 2 Инструкции по установке Руководство пользователя

Установка

и инструкция по эксплуатации

Astro 2

модели циркуляторов

4

предупреждение

• Перед установкой прочтите эти инструкции по установке и эксплуатации

.Установка и эксплуатация

должны соответствовать местным нормам и принятым кодексам надлежащей практики

.

•  Использование этого продукта требует опыта и знания

края продукта. Только лицензированные или обученные установщики

должны устанавливать этот продукт.

•  Для подключения питания используйте провода, допустимые как минимум для

90 ° C (194 ° f).

•  Риск поражения электрическим током: этот насос не тестировался для использования в плавательных бассейнах

или на морских территориях.

•  Для снижения риска поражения электрическим током: отсоедините от сети перед обслуживанием,

см. Инструкции по правильной установке, подключайтесь только к правильно заземленной розетке с заземлением.

•  Только для использования внутри помещений.

•  Используйте только медные провода.

•  Не устанавливайте двигатель выше или ниже корпуса насоса.

•  Не погружать.

•  Не запускайте насос всухую.

Данная инструкция по установке и эксплуатации применима к

, следующим за моделями Astro 2.

1.0 введение

Вы собираетесь установить насос из лучшей многоскоростной линии мокрых циркуляционных насосов

, представленных сегодня на рынке. Циркуляционные насосы Armstrong Astro

2 предназначены для закрытых систем водоснабжения или питьевой воды

. Они предназначены для циркуляции воды или растворов гликоля

. Для перекачивания хозяйственно-питьевой воды используйте корпус насоса из не содержащей железа свинца

бронзы или нержавеющей стали.

Astro 2 работает очень тихо и смазывается жидкостью системы

, перекачиваемой циркуляционным насосом.

Эти циркуляционные насосы, за исключением Astro 286, предназначены для работы при

температурах и давлениях до 230 ° F (110 ° C) и 150 фунтов на кв. Дюйм.

Astro 286 разработан для работы при температуре и давлении

до 150 ° F (65 ° C) и 150 фунтов на квадратный дюйм. Для температуры жидкости до 185 ° F

(85 ° C) рабочий ток не должен превышать 1,35a. Для насосов из бессвинцовой бронзы и нержавеющей стали

, используемых в системах питьевой воды

tems, рекомендуется поддерживать рабочую температуру жидкости

на как можно более низком уровне (т.е.е. ниже 150 ° F / 65 ° C), чтобы избежать осаждения

кальция.

При распаковке циркуляционного насоса проверьте, нет ли повреждений

во время транспортировки. Проверьте наличие ослабленных, отсутствующих или

поврежденных деталей.

2.0 установка

Мы рекомендуем выполнять пайку до фактической установки насоса

. Это исключит возможность попадания припоя

в корпус насоса.

Тщательно промойте систему перед установкой циркуляционного насоса.

Перед установкой убедитесь, что направление потока воды

через корпус насоса совпадает со стрелкой на корпусе циркуляционного насоса

. Циркуляционный насос поставляется для установки с восходящей разгрузкой.

Установите циркуляционный насос либо на выходе, либо на входе котла

или водонагревателя. Важно установить эти циркуляционные насосы

с разделением между корпусом циркуляционного насоса и двигателем в вертикальном положении

. Это обеспечивает эффективную работу.

См. Примеры установки.

astro 2 модели

модель электрические

вход

рейтинг

astro 210ci

115v, 60hz

однофазный

200w, 1.72a

astro 210ss 200w, 1.72a

astro 225ssu 83w, 0.69a

astro 225bs ½ «swt 75w, 0.64a

astro 225bs O» swt 75w, 0.64a

astro 230ss 97w, 0.81a

astro 230ci 97w, 0.81a

astro 230ci-r 97w, 0.81a

astro 250ss 117w, 0.98a

astro 250ci 117w, 0.98a

astro 250ci-r 117w, 0.98a

astro 280ci 218w, 1.9a

210002 astro 280ss , 1.9a

astro 290ci 218w, 1.9a

astro 290ss 218w, 1.9a

astro 280ci 230v

230v, 60hz

Однофазный

210w, 0.

Leave a reply

Ваш адрес email не будет опубликован.
