ГОСТ 13579-78 Блоки бетонные для стен подвалов. Технические условия / 13579 78

ГОСТ 13579-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ

ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

Дата введения 01. 01.79

Настоящий стандарт распространяется на
блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного
силикатного бетона средней плотности (в высушенном до постоянной массы
состоянии) не менее 1800 кг/м³ и предназначаемые для стен подвалов и
технических подпольев зданий.

Сплошные блоки допускается применять для
фундаментов.

(Измененная редакция, Изм.
№ 1).

1.1. Блоки подразделяют на три типа:

ФБС — сплошные;

ФБВ — сплошные с вырезом для укладки
перемычек и пропуска коммуникаций под потолками подвалов и технических
подпольев;

ФБП — пустотные (с открытыми вниз
пустотами).

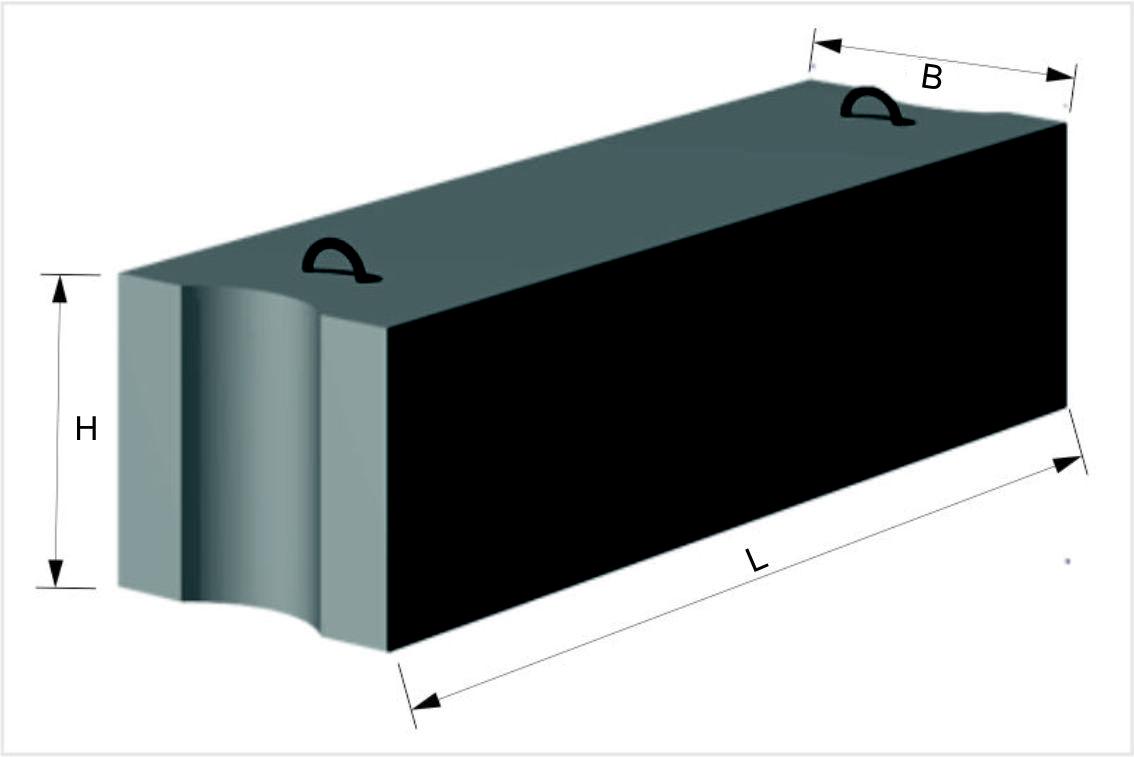

1.2. Форма и размеры блоков должны
соответствовать указанным на черт. 1 — 3 и в табл. 1.

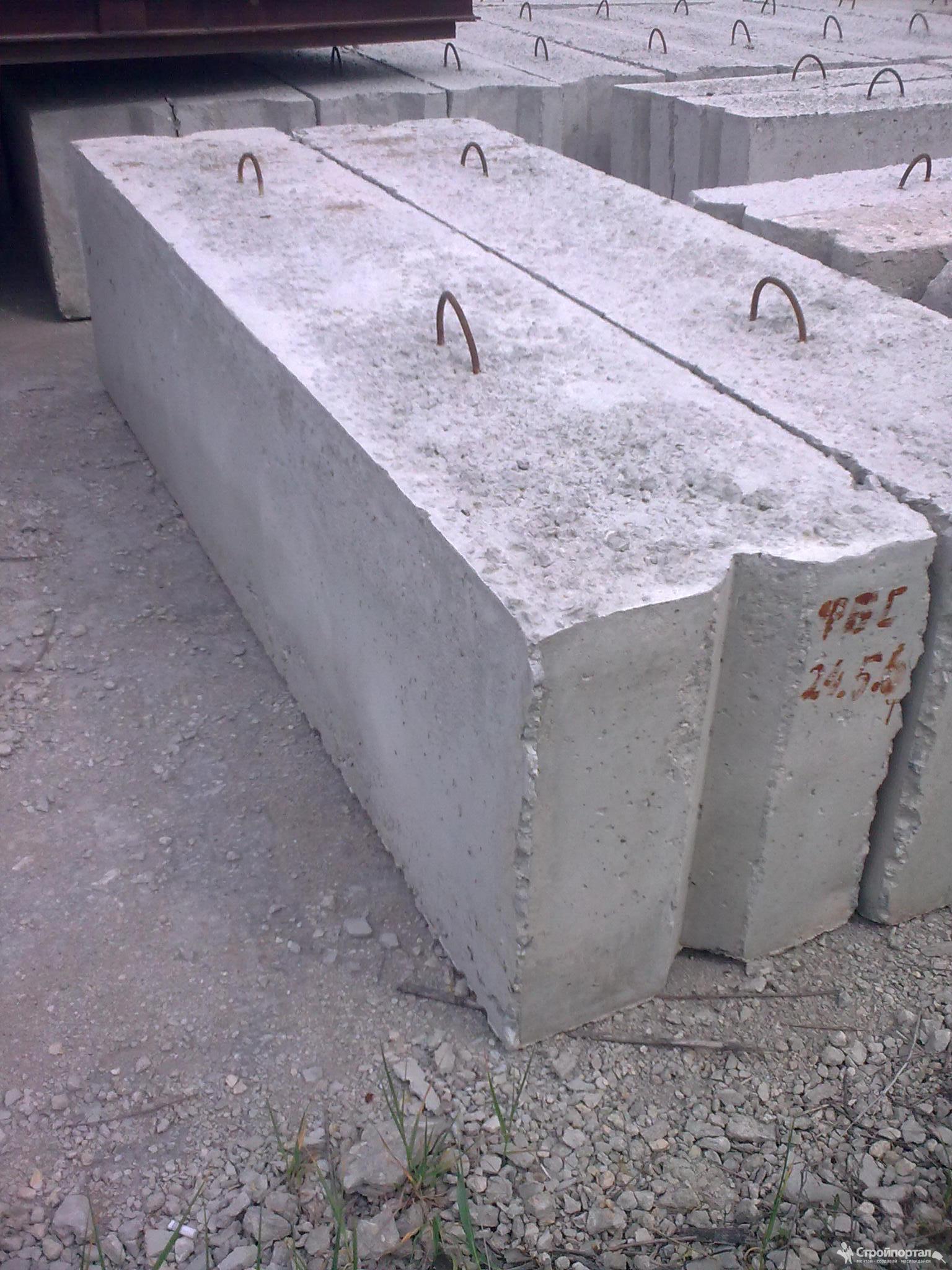

Блоки типа ФБС

Блоки шириной 300 мм

Черт.
1

Блоки шириной 400, 500 и 600 мм

Черт. 1 (продолжение)

Блоки типа ФБВ

Черт. 2

Блоки типа ФБП

Черт. 3

Таблица 1

1. 3. Структура
условного обозначения (марок) блоков следующая:

Пример условного
обозначения блока типа ФБС длиной 2380
мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС24.4.6-Г ГОСТ 13579-78

То же, типа ФБВ длиной 880
мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях
(керамзитобетона):

ФБВ9.4.6-П ГОСТ 13579-78

То же, типа ФБП длиной 2380 мм, шириной
500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП24.5.6-С ГОСТ 13579-78

Примечание. Допускается изготовление и применение
блоков длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых
проектах зданий, на время действия этих проектов.

1.4. Марки и характеристики блоков из
тяжелого бетона приведены в табл. 2, из керамзитобетона — в табл. 3, из
плотного силикатного бетона — в табл. 4.

При соответствующем обосновании допускается
применение блоков из бетона с классами по прочности на сжатие, отличающимися от
указанных в табл. 2 — 4. При этом во всех случаях класс бетона по
прочности на сжатие должен приниматься не более В15 и
не менее:

В3,5 — для блоков из тяжелого бетона и
керамзитобетона;

В12,5     «       «     «   плотного
силикатного бетона.

Примечание. В условное обозначение блоков из бетона
классов по прочности на сжатие, отличающихся от указанных в табл. 2 — 4, должен
вводиться соответствующий цифровой индекс перед буквой, характеризующей вид
бетона.

Таблица 2

Примечание. Масса блоков приведена для тяжелого
бетона средней плотностью 2400 кг/м³.

Таблица 3

Примечание. Масса блоков, а также марка монтажных
петель приведены для блоков из керамзитобетона средней плотностью 1800 кг/м³.

Таблица 4

Примечание. Масса блоков, а также монтажных петель
приведена для блоков из плотного силикатного бетона средней плотностью 2000
кг/м³.

1.5. Расположение монтажных петель в
блоках должно соответствовать указанному на черт. 1 — 3. Конструкции монтажных петель
приведены в приложении.

Допускается устанавливать монтажные петли
в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и
заподлицо с его верхней плоскостью.

При применении для подъема и
монтажа блоков специальных захватных устройств допускается, по согласованию
изготовителя с потребителем и проектной организацией, изготовление блоков без
монтажных петель.

1.4, 1.5. (Измененная
редакция, Изм. № 1).

2.1. Материалы, применяемые для
приготовления бетона, должны обеспечивать выполнение технических требований,
установленных настоящим стандартом, и соответствовать действующим стандартам
или техническим условиям на эти материалы.

2.2. Фактическая
прочность бетона блоков (в проектном возрасте и отпускная) должна
соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от
нормируемой прочности бетона, указанной в проектной документации на здание или
сооружение, и от показателей фактической однородности прочности бетона.

(Измененная редакция, Изм. № 1).

2.3. Морозостойкость и
водонепроницаемость бетона должны назначаться в проекте в зависимости от режима
эксплуатации конструкций и климатических условий района строительства согласно СНиП 2.03.01
для тяжелого бетона и керамзитобетона и СН 165 для плотного силикатного бетона.

2. 4. Бетон, а также
материалы для приготовления бетона блоков, предназначенных для применения в
условиях воздействия агрессивной среды, должны удовлетворять требованиям СНиП 2.03.11, а также
дополнительным требованиям СН 165 для блоков из плотного силикатного бетона.

2.5. Классы бетона по прочности на
сжатие, марки бетона по морозостойкости и водонепроницаемости, а при
необходимости и требования к бетону и к материалам для его приготовления (см.
п. 2.4),
должны соответствовать проектным, указываемым в заказах на изготовление блоков.

2.6. Поставка блоков потребителю должна
производиться после достижения бетоном требуемой отпускной прочности (п. 2.2).

2.7.
Значение нормируемой отпускной прочности бетона блоков в процентах от класса по
прочности на сжатие следует принимать равным:

50 — для тяжелого бетона и
керамзитобетона класса В 12,5 и выше;

70      »          »            »     класса
В 10 и ниже;

80      »   керамзитобетона    »     В 10  »     »

100 »     плотного силикатного бетона.

При поставке блоков в холодный период года допускается
повышать значение нормируемой отпускной прочности бетона в процентах от класса
по прочности на сжатие, но не более:

70 — для бетона класса В 12,5 и выше;

90      »        »          »     В
10 и ниже.

Значение нормируемой отпускной прочности
бетона следует принимать по проектной документации на конкретное здание или
сооружение в соответствии с требованиями ГОСТ
13015.

Поставку блоков с отпускной прочностью
бетона ниже прочности, соответствующей его классу по прочности на сжатие,
производят при условии, если изготовитель гарантирует достижение бетоном блоков
требуемой прочности в проектном возрасте, определяемой по результатам испытания
контрольных образцов, изготовленных из бетонной смеси рабочего состава и
хранившихся в условиях согласно ГОСТ 18105.

2.5 — 2.7. (Измененная редакция, Изм.
№ 1).

2.8. При отпуске блоков потребителю
влажность керамзитобетона не должна быть более 12 %.

2.9. Монтажные петли блоков
должны изготовляться из стержневой горячекатаной арматуры гладкой класса A-I
марок ВСт3пс2 и ВСт3сп2 или периодического профиля Ас-II марки 10ГТ по
ГОСТ 5781.

Арматуру из стали марки ВСт3пс2 не
допускается применять для монтажных петель, предназначенных для подъема и
монтажа блоков при температуре ниже минус 40 °C.

2.10. Отклонения в миллиметрах размеров
блоков не должны превышать:

по длине………………………………………………………………………………………… ±
13

по ширине и высоте………………………………………………………………………. ±
8

по размерам вырезов……………………………………………………………………… ±
5

2.11. Отклонение от прямолинейности
профиля поверхностей блока не должно превышать 3 мм на всю длину и ширину
блока.

2.12. Устанавливают
следующие категории бетонной поверхности блоков:

A3 — лицевой, предназначенной под
окраску;

А5 — лицевой, предназначенной под отделку
керамическими плитками, укладываемыми по слою
раствора;

А6 — лицевой неотделываемой;

А7 — нелицевой, невидимой в условиях
эксплуатации.

Требования к качеству поверхностей блоков
— по ГОСТ
13015.

(Измененная редакция, Изм. № 1).

2.13. (Исключен, Изм. № 1).

2.14. В бетоне блоков, принимаемых
согласно разд. 3,
не допускаются трещины, за исключением местных поверхностных усадочных, ширина
которых не должна превышать 0,1 мм в блоках из тяжелого и плотного силикатного бетона
и 0,2 мм в блоках из керамзитобетона.

2.15. Монтажные петли должны быть очищены
от наплавов бетона.

3.1. Приемку блоков
следует проводить партиями в соответствии с требованиями ГОСТ 13015 и
настоящего стандарта.

3.2. Приемку блоков по морозостойкости и
водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по
водопоглощению бетона блоков, предназначенных для эксплуатации в среде с
агрессивной степенью воздействия, следует проводить по результатам
периодических испытаний.

3.3. Испытания бетона на
водонепроницаемость и водопоглощение блоков, к которым предъявляют эти
требования, следует проводить не реже одного раза в 3 мес.

3.4. Отпускную влажность керамзитобетона
следует контролировать не реже одного раза в месяц по результатам испытания
проб, отобранных из трех готовых блоков.

Оценку фактической отпускной влажности
следует проводить по результатам проверки каждого контролируемого блока по
среднему значению влажности отобранных из него проб.

3.5. Приемку блоков по показателям
прочности бетона (классу бетона по прочности на сжатие и отпускной прочности),
соответствия монтажных петель требованиям настоящего стандарта, точности
геометрических параметров, ширины раскрытия технологических трещин и категории
бетонной поверхности блоков следует проводить по результатам приемосдаточных
испытаний.

3.6. Приемку блоков по показателям
точности геометрических параметров, категории бетонной поверхности и ширины
раскрытия технологических трещин следует осуществлять по результатам
одноступенчатого выборочного контроля.

3. 7. Приемку блоков по наличию монтажных
петель, правильности нанесения маркировочных надписей и знаков следует
проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по
указанным показателям.

Разд. 3. (Измененная редакция, Изм.
№ 1).

4.1. Прочность бетона
на сжатие следует определять по ГОСТ 10180
на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся
в условиях, установленных ГОСТ 18105.

При испытании блоков неразрушающими методами
фактическую отпускную прочность бетона на сжатие следует определять
ультразвуковым методом по ГОСТ 17624 или
приборами механического действия по ГОСТ
22690, а также другими методами, предусмотренными стандартами на методы
испытания бетона.

(Измененная редакция, Изм. № 1).

4.2. (Исключен, Изм. № 1).

4.3. Марка бетона по
морозостойкости должна контролироваться в соответствии с ГОСТ 10060. 0 -
ГОСТ 10060.4.

4.4.
Водонепроницаемость бетона блоков следует определять по ГОСТ 12730.0
и ГОСТ 12730.5 на серии
образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Изм. № 1).

4.4.1. (Исключен, Изм. № 1).

4.5. Водопоглощение
бетона блоков, предназначенных для применения в условиях воздействия агрессивной
среды, следует определять в соответствии с требованиями
ГОСТ 12730.0
и ГОСТ
12730.3 на серии образцов,
изготовленных из бетонной смеси рабочего состава.

4.6. (Исключен, Изм. № 1).

4.7. Влажность
керамзитобетона следует определять по ГОСТ 12730.0
и ГОСТ
12730.2 испытанием проб, отобранных
из готовых блоков.

От каждого блока следует отобрать не
менее двух проб.

Допускается определять влажность бетона
блоков диэлькометрическим методом по ГОСТ
21718.

(Измененная редакция, Изм. № 1).

4.8. Размеры и
отклонение от прямолинейности блоков, положение монтажных петель, а также
качество поверхностей и внешний вид блоков проверяют по ГОСТ 13015.

5.1. Маркировка блоков
— по ГОСТ 13015.

Маркировочные надписи и знаки следует
наносить на боковой поверхности блока.

(Измененная редакция, Изм. № 1).

5.2. Блоки должны храниться в штабелях
рассортированными по маркам и партиям и уложенными вплотную друг к другу.

Высота штабеля из блоков не должна быть
более 2,5 м.

5.3. При хранении и транспортировании
каждый блок должен укладываться на деревянные прокладки, расположенные по
вертикали одна над другой между рядами блоков.

Подкладки под нижний ряд блоков должны
укладываться по плотному, тщательно выровненному основанию.

5.4. Толщина прокладок должна быть не
менее 30 мм.

5.5. Транспортирование блоков должно
производиться с надежным закреплением, предохраняющим их от смещения.

Высота штабеля при транспортировании
устанавливается в зависимости от грузоподъемности транспортных средств и
допускаемого габарита погрузки.

5.6. Погрузка, транспортирование,
разгрузка и хранение блоков должны производиться с соблюдением мер, исключающих
возможность их повреждения.

5.7.
Требования к документу о качестве блоков, поставляемых потребителю, — по ГОСТ 13015.

Дополнительно в документе о качестве
блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости,
а также водопоглощение бетона (если эти показатели оговорены в заказе на
изготовление блоков).

(Измененная редакция, Изм.
№ 1).

6.1. Изготовитель должен гарантировать
соответствие поставляемых блоков требованиям настоящего стандарта при
соблюдении потребителем правил транспортирования, условий применения и хранения
блоков, установленных настоящим стандартом.

МОНТАЖНЫЕ ПЕТЛИ

Спецификация и
выборка стали на одну монтажную петлю

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральным научно-исследовательским и
проектным институтом типового и экспериментального проектирования жилища
(ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательским
институтом заводской технологии сборных железобетонных конструкций и изделий
(ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому
строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета Совета Министров СССР по делам строительства от
30.12.77 № 234

3. ВЗАМЕН ГОСТ 13579-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ИЗДАНИЕ (октябрь 2005
г.) с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

ГОСТ 13579-78

ГОСТ 13579-78 «Блоки бетонные для стен подвалов» распространяется на блоки, изготавливаемые из тяжелого, а также легкого и плотного силикатного бетонов средней плотности (не менее 1800 кг/м3)и предназначаемые для стен подвалов и технических подпольев зданий. Сплошные блоки ФБС допускается применять для фундаментов.

Блоки фундаментные железобетонные по ГОСТ 13579-78 – это конструкции, которые используются в качестве сборных фундаментов при возведении малоэтажных зданий и сооружений. Также с помощью фундаментных блоков строятся подземные помещения различной глубины, где блоки выступают в качестве стенок (подвальные и цокольные помещения, технические подполья зданий и др.).

Жб фундаментные блоки по ГОСТ 13579-78 применяются при возведении столбчатых или ленточных фундаментов – они укладываются по периметру и осевым линиям предполагаемой постройки. Стык между блоками заполняется специальным раствором, обеспечивающим прочность соединения блоков и защиту от повреждений, вызываемых окружающей средой (влажность, смена температуры воздуха, климатические осадки и т.д.).

Основное направление, где фундаментные блоки по ГОСТ 13579-78 нашли применение, – это промышленное строительство. Однако небольшой вес и универсальность блоков позволяет использовать их и в частном строительстве – без необходимости привлечения тяжелой техники можно в кратчайшие сроки устроить фундамент любой площади и конфигурации. Фундаментные блоки используются также в дорожном строительстве, где они выполняют функцию постоянных или временных барьерных преград на проезжей части автомобильных дорог и в местах, которые не предназначаются для заезда транспорта.

Жб фундаментные блоки по ГОСТ 13579-78 подразделяются на три типа:

Железобетон способен легко и максимально долго переносить различные нагрузки, которые воздействуют на сооружение. Помимо этого железобетон обладает высоким порогом водонепроницаемости: поверхность бетона не разрушается под действием влаги и активных химических соединений, в избытке содержащихся во влажной среде. Поэтому его применение в качестве материала для изготовления подземных фундаментов вполне обосновано: фундамент из сборных бетонных блоков по ГОСТ 13579-78 полностью выполняет свою функцию — восприятие нагрузок от веса здания на его основание и последующее распределение этих нагрузок в грунт.

Фундаментные блоки по ГОСТ 13579-78 изготавливаются из тяжелого, легкого или плотного силикатного бетона. Класс бетона по прочности на сжатие принимается от В3,5 до В15 – для блоков из легкого и тяжелого бетонов, В12,5 – для блоков из плотного силикатного бетона. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от проекта и климатических условий в районе строительства.

Фундаментные блоки по ГОСТ 13579-78, как правило, не армируются. Но в некоторых случаях блоки имеют арматурные выпуски, например, для установки ленточного фундамента: блоки жестко связываются между собой и объединяются в единую рамную конструкцию. Монтажные петли блоков изготавливаются из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Аc-II, марки 10ГТ. Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже -40°С.

ГОСТ 13579-2018 Блоки бетонные для стен подвалов. Технические условия

Текст ГОСТ 13579-2018 Блоки бетонные для стен подвалов.

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC,

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия

Издание официальное

*ж_.—- ..

ммжжя

СтМ1ЛфТМ1фП[М

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — Институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2018 г. № 109-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2018 г. N9 709-ст межгосударственный стандарт ГОСТ 13579—2018 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2019 г.

5 ВЗАМЕН ГОСТ 13579-78

Информация об изменениях х настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационномуказатбле«Национальныестандарты». Вслучаепбресмотра(замены)илиотмбны настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

© Стандартинформ. оформление. 2018

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 13579—2018

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Concrete blocks for walls of basements. Specifications

Дата введения — 2019—05—01

1 Область применения

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также лег* кого и плотного силикатного бетона средней плотности не менее 1800 кг/м³ и предназначенные для стен подвалов и технических подпольев зданий.

Настоящий стандарт устанавливает типы и конструкции бетонных блоков стен подвалов, технические требования к ним.

Сплошные блоки допускается применять для фундаментов.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на бетонные блоки стен подвалов конкретных типов.

2 Нормативные ссылки

8 настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 10060—2012 Бетоны. Методы определения морозостойкости

ГОСТ 10180—2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10922—2017 Арматурные и закладные изделия, их сварные, вязаные и механические

соединения для железобетонных конструкций. Общие технические условия

ГОСТ 12730.0—78 Бетоны. Общие требования к методам определения плотности, влажности.

водопоглощения. пористости и водонепроницаемости

ГОСТ 12730.2—78 Бетоны. Метод определения влажности ГОСТ 12730. 3—78 Бетоны. Метод определения водопоглощения ГОСТ 12730.5—84 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015—2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 17624—2012 Бетоны. Ультразвуковой метод определения прочности ГОСТ 18105—2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 21718—84 Материалы строительные. Диалькометрический метод определения влажности ГОСТ 22690—2015 Бетоны. Определение прочности механическими методами неразрушающего

контроля

ГОСТ 26433.0—85 Система обеспечения точности геометрических параметров в строительстве.

Правила выполнения измерений. Общие положения

ГОСТ 26433.1—89 Система обеспечения точности геометрических параметров в строительстве.

Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 34028—2016 Прокат арматурный для железобетонных конструкций. Технические условия

Издание официальное

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет иш по ежегодному информационному указателю «Национагъные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 блок: Конструктивный сборный элемент или изделие прямоугольной формы, массой от десятка килограммов до нескольких тонн, изготовляемый обычно в заводских условиях.

3.2 бетонный блок: Блок, прочность которого в стадии эксплуатации обеспечивается одним бетоном. Блок считается бетонным, если е нем имеется конструктивное армирование или рабочая арматура на ограниченных участках — зонах концентрации усилий.

3.3 бетонный блок для стен подвала: Бетонный блок, применяемый для устройства стен подвала или технического подполья здания.

4 Типы и конструкция блоков

4.1 Блоки подразделяют на три типа:

ФБС — сплошные;

ФБВ — с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев:

ФБП — пустотные (с открытыми вниз пустотами).

4.2 Форма и размеры блоков должны соответствовать указанным на рисунках 1.2.3 и в таблице 1.

А — блоки шириной 300 мм

Б — блоки шириной 400, 500,600 мм

1-1 А

Рисунок 2 — Блоки типа ФБВ

2-2

R45 при Ь = 400

Рисунок 3 — Блоки типа ФБП

П2 — монтажные петли

Таблица 1

4.3 Структура условного обозначения (марок) блоков следующая:

Рииври блока в дмтютрос Длина (округленно)

Шфнна

высота (округленно)

Вир батоне:

тажягый-Т

летний-Л

ПШЛМв (МЛИЖТНЫН-С Обозначение натвищжо стандарта

Пример условного обозначени я (марки) блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм из тяжелого бетона:

ФБС 24.4.6-Т ГОСТ 13579—2018

То же. типа ФБВ длиной 880 мм. шириной 400 мм и высотой 580 мм из легкого бетона:

ФБВ 9.4.6-Л ГОСТ 13579—2018

То же. типа ФБП длиной 2380 мм. шириной 500 мм и высотой 580 мм из плотного силикатного бетона:

ФБП 24.S.6-C ГОСТ 13579—2018

Примечание — Допускается принимать обозначения марок блоков в соответствии с рабочими чертежами типовых конструкций.

4.4 Марки и характеристики блоков из тяжелого бетона приведены в таблице 2. из легкого бетона — в таблице 3. из плотного силикатного бетона — в таблице 4.

При соответствующем обосновании допускается применение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4. При этом во всех случаях класс бетона по прочности на сжатие следует принимать не более В15 и не менее:

В3.5 — для блоков из тяжелого и легкого бетонов;

В12.5 — для блоков из плотного силикатного бетона.

Примечание — В условное обозначение блоков из бетонов классов по прочности на сжатие, отличающихся от указанных в таблицах 2—4, следует вводить соответствующий цифровой индекс перед буквой В. обозначающей вид бетона.

4.5 Расположение монтажных петель в блоках должно соответствовать указанному на рисунках 1—3. Конструкции монтажных петель приведены на рисунке А.1 приложения А.

Допускается устанавливать монтажные петли в блоках типа ФБС длиной 1180 и 2380 мм на расстоянии 300 мм от торцов блока и заподлицо с его верхней плоскостью.

Таблица 2

Таблица 3

Примечание — Значения массы, а также марка монтажных петель приведены с учетом изготовления блоков из легкого бетона средней плотности 1800 кг/м³.

Таблица 4

Окончание таблицы 4

Примечание к таблицам 2—4 — Справочные значения показателей расхода стали приведены для определения сметной стоимости изделия.

4.6 При применении для подъема и монтажа блоков специальных захватных устройств допускается, по согласованию изготовителя с потребителем и проектной организацией, изготовление блоков без монтажных петель.

5 Технические требования

5.1 Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и соответствовать действующим стандартам или техническим условиям на эти материалы.

5.2 Бетон

5.2.1 Фактическая прочность бетонных блоков (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в проектной документации на здание или сооружение, и от показателя фактической однородности прочности бетона.

5.2.2 Морозостойкость и водонепроницаемость бетона следует обозначить в проекте в зависимости от режима эксплуатации конструкций и климатических условий района строительства согласно нормативным документам на тяжелый и легкий бетоны¹ и плотный силикатный бетон², действующим на территории государства — участника Соглашения, принявшего настоящий стандарт.

5.2.3 Бетон, а также материалы для приготовления бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, должны удовлетворять требованиям действующих нормативных документов³, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, а также дополнительным требованиям для блоков из плотного силикатного бетона нормативных документов², действующих на территории государства — участника Соглашения. принявшего настоящий стандарт.

5.2.4 Классы бетона по прочности на сжатие, марки бетона по морозостойкости и водонепроницаемости. а при необходимости и требования к бетону и материалам для его приготовления (см. 5.4) должны соответствовать проектным, указываемым в заказах на изготовление блоков.

5.2.5 Поставку блоков потребителю следует производить после достижения бетоном требуемой отпускной прочности (см. 5.1).

5.2.6 Значение нормируемой отпускной прочности бетонных блоков (в процентах от класса по прочности на сжатие) следует принимать не менее:

50 — для бетона класса В15 и выше:

70 — для бетона класса В12. 5 и ниже:

100 — для бетона автоклавного твердения.

Знамение нормируемой отпускной прочности бетона следует принимать по проектной документа* ции на конкретное здание или сооружение в соответствии с требованиями ГОСТ 13015.

Поставку блоков с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, проводят при условии, если изготовитель гарантирует достижение бетоном требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105.

5.2.7 При отпуске блоков потребителю влажность легкого бетона не должна быть более 12 %.

5.3 Арматурные изделия

5.3.1 Монтажные петли блоков следует изготовлять из стержневой горячекатаной гладкой арматуры класса А240 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса АсЗОО марки 10ГТ по ГОСТ 34028.

Арматуру из стали марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже минус 40 *С.

5.3.2 Требования к маркам сталей для арматурных изделий (в том числе монтажных петель), а также к защите от коррозии открытых поверхностей арматурных изделий — по ГОСТ 13015.

5.3.3 Форма и размеры арматурных изделий и их положение в блоках должны соответствовать указанным в рабочих чертежах.

5.3.4 Сварные арматурные и стальные закладные изделия должны соответствовать требованиям ГОСТ 10922.

5.4 Точность геометрических параметров блоков

5.4.1 Отклонения проектных размеров блоков не должны превышать, мм:

по длине………………………………..±13:

по ширине и высоте………………………..±8;

по размерам вырезов……………………….±5.

5.4.2 Отклонение от прямолинейности профиля поверхностей блока не должно превышать 3 мм на всей длине и ширине блока.

5.5 Качество поверхностей блоков

5.5.1 Требования к качеству поверхностей блоков — по ГОСТ 13015.

Устанавливаются следующие категории бетонной поверхности блоков:

АЗ — лицевой, предназначенной под окраску:

А5 — лицевой, предназначенной под отделку керамическими плитками, укладываемыми по слою раствора:

А6 — лицевой, неотделываемой;

А7 — нелицевой, не видимой в условиях эксплуатации.

5.5.2 В бетоне блоков, принимаемых согласно разделу 6. не допускаются трещины, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0.1 мм в блоках из тяжелого и плотного силикатного бетонов и 0.2 мм — в блоках из легкого бетона.

5.5.3 Монтажные петли должны быть очищены от наплывов бетона.

6 Правила приемки

6.1 Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

6.2 Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности легкого бетона, а также по водопоглощению бетонных блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.

6.3 Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в 3 мес.

6.4 Отпускную влажность легкого бетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.

Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.

6.5 Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверх* ности блоков следует проводить по результатам приемо-сдаточных испытаний и контроля.

6.6 Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам выборочного контроля.

6.7 Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отбраковкой блоков, имеющих дефекты по указанным показателям.

7 Методы контроля и испытаний

7.1 Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При испытании блоков методами неразрушающего контроля фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. а также другими методами, предусмотренными стандартами на методы испытания бетона.

7.2 Марку бетона по морозостойкости следует определять по ГОСТ 10060.

7.3 Водонепроницаемость бетонных блоков следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.4 Водопоглощение бетонных блоков, предназначенных для применения в условиях воздействия агрессивной среды, следует определять е соответствии с требованиями ГОСТ 12730.0 и ГОСТ 12730.3 на серии образцов, изготовленных из бетонной смеси рабочего состава.

7.5 Влажность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.2 испытанием проб, отобранных из готовых блоков.

От каждого блока следует отобрать не менее двух проб.

Допускается определять влажность бетона блоков дизлькометрическим методом по ГОСТ 21718.

7.6 Размеры и отклонения от прямолинейности блоков, положение монтажных петель, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетонных блоков следует определять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

8 Маркировка, хранение и транспортирование

8.1 Маркировка

8.1.1 Маркировку блоков следует проводить по требованиям ГОСТ 13015.

8.1.2 Маркировочные надписи и знаки следует наносить на боковую поверхность блока.

Допускается по согласованию изготовителя с потребителем и проектной организацией — автором

проекта конкретного здания вместо марок наносить на блоки их сокращенные условные обозначения, принятые е проектной документации конкретного здания.

8.2 Хранение и транспортирование

8.2.1 Хранить и транспортировать плиты следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.

8.2.2 Блоки следует хранить в штабелях рассортированными по маркам и партиям и уложенными вплотную друг к другу.

Высота штабеля из блоков должна быть не более 2.5 м.

8.2.3 При хранении и транспортировании каждый блок следует укладывать на прокладки.

Прокладки должны быть расположены по вертикали одна над другой в местах, указанных в рабочих чертежах, а при отсутствии таких указаний — между рядами блоков.

Подкладки под нижний ряд блоков следует укладывать ло плотному, тщательно выровненному основанию.

8.2.4 Толщина прокладок должна быть не менее 30 мм.

8.2.5 При транспортировании блоки должны быть надежно закреплены от смещения.

высоту штабеля при транспортировании устанавливают в зависимости от грузоподъемности транспортных средств и допускаемых габаритов погрузки.

8.2.6 Погрузку, транспортирование, разгрузку и хранение блоков следует проводить с соблюдением мер. исключающих возможность их повреждения.

8.2.7 Требования к документу о качестве блоков, поставляемых потребителю. — по ГОСТ 13015.

Дополнительно в документе о качестве блоков должны быть приведены марки бетона по морозостойкости и водонепроницаемости, а также по водопоглощению (если эти показатели оговорены в заказе на изготовление блоков).

9 Гарантии изготовителя

Изготовитель должен гарантировать соответствие поставляемых блоков требованиям настоящего стандарта и технических условий при соблюдении транспортными организациями правил транспортирования. а потребителем — условий применения и хранения блоков, установленных настоящим стандартом.

Приложение А (обязательное)

Монтажные петли

На рисунке А.1 и в таблице А.1 приведены монтажные петли П1. П2. П2а. ПЗ. П4.

Рисунок А.1 —Монтажные петли П1. П2. П2а. ПЗ. П4

Таблица А.1 — Спецификация и выборка стали на одну монтажную петпо

УДК 691.328.1.022*413:006.354 МКС 91.080.40

Ключевые слова: блок бетонный, блок подвала, длина и ширина, марка, бетон, класс, технические требования, монтажная петля

БЗ 6—2018/57

Редактор Л.С. Зимипова Технический редактор В.Н. Прусакова Корректор Л.С. Лысенко Компьютерная верстка И.А. Напейкиной

Сдано в набор 08.. Гарнитура Ариал. Усл. печ. л. 1.86. Уч.-иад. л. 1.68.

Подготовлено на основе электронной версии, предоставленной разработчиком стандарта

Создано в единичном исполнении . 117418 Москва, Нахимовский пр-т, д. 31. к. 2. wwbv.gostinfo.ru

¹

В Российской Федерации действует СП 63.13330.2012 «СНиП 52-01—2003 Бетонные и железобетонные конструкции. Основные положения».

²

В Российской Федерации действует СП 95.13330.2016 «СНиП 2.03.02—86 Бетонные и железобетонные конструкции из плотного силикатного бетона».

³

В Российской Федерации действует СП 28.13330.2012 «СНиП 2.03.11—85 Защита строительных конструкций от коррозии».

ФБС 12-4-6 т по стандарту: ГОСТ 13579-78

Фундаментные блоки сплошные ФБС 12-4-6 т – это надежная основа. Прочность, стойкость и долговечность – это лишь часть свойств, которым должна отвечать основа дома. Фундаментные блоки ФБС 12-4-6 т – «суровый» строительный материал, который представляет собой железобетонный краеугольный камень. Широкое применение этих элементов для строительства фундаментных конструкций не оставляет сомнений, что это действительно подходящий для этого материал. Может быть произведено строительство как жилых, так и производственных зданий.

1.Варианты написания маркировки.

Обозначение фундаментных блоков ФБС 12-4-6 т осуществляется согласно ГОСТ 13579-78 и включает две группы: буквенная – тип изделия, цифровая – размеры и класс по прочности. Написание маркировки производится следующими вариантами (ошибки в любом случае – нет):

1. ФБС 12-4-6 т т ;

2. ФБС 12-4-6 т п ;

3. ФБС 12-4-6 т ш ;

4. ФБС 12-4-6 т с ;

2.Основная сфера применения.

Блоки сплошного сечения ФБС 12-4-6 т используются для строительства сборных фундаментов для зданий различного назначения. Это могут быть как жилые дома, так и производственные строения. Блоки данного вида могут быть использованы и для дачного строительства, где заливка фундаментной конструкции не может быть произведена вручную. За счет особой формы этих железобетонных изделий строительство объекта сокращается по срокам вдвое.

Технология укладки блоков ФБС 12-4-6 т в качестве фундамента и стен подвального или технического подземного помещения полностью оправдывает себя на практике, как наиболее простая и быстровозводимая. Подвалы могут иметь различную глубину. Фундаментные блоки ФБС 12-4-6 т могут быть применены для возведения технических зданий и неотапливаемых помещений. Монтаж фундаментных элементов производится при помощи спецтехники, для подъема на высоту используют монтажные петли. В качестве захватов используют однорогие крюки с защелкой.

3.Обозначение маркировки изделий

Фундаментные блоки сплошного сечения ФБС 12-4-6 т маркируют согласно ГОСТ 13579-78. В группе обозначений указывают тип изделия, размерный ряд. Габаритные размеры блока составляют 1180х400х580 , где соответственно указаны длина, ширина и высота.

Рассмотрим обозначение ФБС 12-4-6 т, где маркированы следующие параметры:

1. ФБС – фундаментный блок сплошной;

2. 12 – длина, указывается в дц.;

3. 4 – ширина, указывается в дц.;

4. 6 – высота, указывается в дц.

Дополнительные данные для характеристики фундаментных блоков сплошного сечения:

1. Масса – 640 ;

2. Геометрический объем изделия – 0,2738 ;

3. Объем бетона, расходуемый на один элемент – 0,27 ;

Маркировочные знаки, дата изготовления и вес изделий должны быть нанесены на торцевую грань несмываемой черной краской. Дополнительно может быть указан товарный знак компании-производителя.

4.Основные материалы для изготовления и характеристики.

В качестве основного материала для изготовления блоков сплошного сечения ФБС 12-4-6 т используется пористый бетон. Это прочный и долговечный материал, который проявляет высокие свойства стойкости к действию различных сред. Пористая структура изделий обеспечивает их высокую теплопроводность. Малый вес позволяет не обустраивать внушительное основание для фундамента. Высокая несущая способность (могут быть построены стены в 1,5 кирпича) значительно расширяет сферу использования фундаментных блоков сплошного сечения. Так как «работа» производится под действием постоянных сдавливающих и сжимающих деформаций, блоки должны быть армированы. Плотность должна соответствовать величине – не менее чем 1800 кг/м3. Марка по прочности на сжатие должна соответствовать пределам М100, допускается применять марки М50 и М200. Бетон должен также отвечать требованиям по водонепроницаемости и морозостойкости (температурный диапазон достигает до -70 градусов), так как эксплуатация осуществляется в достаточно жестких условиях. Не допускается к закладке в фундамент элементов с трещинами, наплывами, сколами и торчащими элементами арматурной сетки. Армируется в редких случаях, используется стальная углеродистая проволока класса А1 и А111. Подобные дефекты снижают несущую способность готового элемента и приводят к его быстрой негодности (под действием пучения грунтов и в условиях постоянного действия грунтовых вод). На выходе блок ФБС 12-4-6 т должен соответствовать заявленным качествам согласно ГОСТ 13579-78.

5.Хранение и транспортировка.

Хранение блоков сплошных ФБС 12-4-6 т производится в штабелях. Послойно укладывают деревянные подкладки. Под штабель обустраивается щебенчато-песчаная подушка. Предпочтительна сортировка по видам и сортам изделий. Транспортирование железобетонных блоков для фундаментов производится посредством спецтранспорта с надежным закреплением каждого изделия. Не допускается перегрузка транспорта, обязательно учитывается грузоподъемность машины.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

ФБС 9.3.6: цена, характеристики, гост

Фундаментные блоки ФБС 9.3.6 представляют собой высококачественные железобетонные изделия, использующиеся для возведения фундаментов жилых, промышленных или хозяйственных объектов, подвалов, цокольных участков. Блок ФБС 9.3.6 производится по ГОСТ 13579-78 — серия 1.116.1-8. Наличие таких блоков гарантирует оперативное возведение и долгосрочную устойчивость сооружения.

ФБС 9.3.6 являются устойчивыми к низким температурам, обладают повышенной прочностью, а их характеристики отвечают требованиям современных государственных стандартов качества. Блоки способны выдерживать серьезные нагрузки и не чувствительны к резким переменам погоды и катаклизмам.

Особенности

Блок ФБС 9.3.6 обладает формой параллелепипеда, но в отдельных случаях форма может варьироваться в зависимости от конфигурации сооружения и персональных пожеланий. Поверхность как правило, гладкая, но возможны отклонения от данной закономерности при обработке гидроизоляционными смесями, являющимися гарантом водонепроницаемости бетона.

Сплошные фундаментные блоки (а именно так расшифровывается аббревиатура) используются:

— для возведения стен несущего характера;
— для строительства фундаментных оснований;
— для возведения подпорных стенок, мостов, пандусов, эстакад;
— для строительства объектов инженерного типа;
— в строительстве объектов хозяйственного и жилого направления в целом;
— для возведения ограждений и заборов.

Явным достоинством ФБС 9.3.6 является тот факт, что при использовании блоков не нужно производить технологических перерывов для приобретения материалом прочности. Фундаментные блоки разрешено применять в строительстве в любой сезон независимо от температурного режима. Этот факт помогает ощутимо сократить время, которое задействуется на возведение объекта.

К преимуществам фундаментных блоков относится следующее:

— позволяют возводить объекты независимо от погодных условий и сезона;
— на строительство тратится намного меньше времени;
— отличаются удобством монтажа;
— блоки способны выдерживать большие нагрузки и перемены температуры.

Почему выгодно приобретать фундаментные блоки именно у нашего завода:

— мы предлагаем сертифицированную и высококачественную продукцию, соответствующую последним требованиям и стандартам;
— клиент может выбрать искомый товар среди широкого спектра изделий любого размера и требуемых характеристик;
— наш завод гарантирует быструю доставку заказа;
— гуманные цены;

Маркировка ФБС 9.3.6 габариты 880х300х580

Железобетонные изделия  этой серии выпускаются в различных размерных и конструктивных вариациях, поэтому в производстве встречаются ЖБИ с различной буквенно-цифровой маркировкой.

Цифры обозначают размер (толщину изделия).

Маркировка римскими цифрами показывает тип арматуры (напрягаемая стержневая, ненапрягаемая).

Доставка ФБС 9.3.6

Доставка ФБС 9.3.6 осуществляется собственным транспортом в г. Москва, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.

Транспортировать тяжеловесный груз согласно ГОСТ 13579-78 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.

Блок ФБС 9.3.6 цена в Москве

Блоки ФБС 9.3.6 цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать напрямую от производителя на заводе ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Купить блок ФБС 9.3.6 на заводе ЖБИ

Выгодно купить блоки ФБС 9.3.6 в Москве без посредников на заводе ЖБИ Перспектива. Новые ФБС 9.3.6 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Фундаментные блоки — ТП Витязь, строительные материалы в Кургане

Компания «Витязь»  предлагает по самым выгодным ценам в Кургане фундаментные блоки Курганского производства и производства

ООО «Винзилинский завод керамзитового гравия». Без посредников напрямую с завода изготовителя, что позволяет нам максимально недорого и быстро поставлять продукцию нашим заказчикам!

Бетонные блоки Курганского производства ГОСТ 13579-78

ООО «Винзилинский завод керамзитового гравия»

Блок изготавливается из керамзитобетона, крупный заполнитель — гравий керамзитовый по ГОСТ 9757-90 различных фракций, мелкий заполнитель — песок строительный, вяжущее-портландцемент.

Производитель: ООО «Винзилинский завод керамзитового гравия»

Заключение (протокол испытаний №78 от 22 июля 2010г.): представленные на испытание образцы из керамзитобетона, отобранные из продукции серийно выпускаемой ООО «Винзилинский завод керамзитового гравия» имеют следующие показатели: класс(марка) по прочности на сжатие В15(М200), средняя плотность 1440 кг\м3, коэффициент теплопроводности 0,553 Вт\(мС), марка по морозостойкости F75, водопоглощение 15,2%, марка по водонепроницаемости W6

Название говорит само за себя. В основном, фундаментные блоки ФБС применяются при устройстве фундаментов и стен подвалов. Фундаментные бетонные блоки из тяжелого бетона – это основные элементы ленточных фундаментов, которые предназначены для устройства фундаментов и цоколей.

Для увеличения несущей способности фундамента, бетонные блоки ФБС монтируют на предварительно уложенные фундаментные подушки ФЛ. Основное предназначение ФЛ — расширение подошвы фундамента. Часто, вместо подушек, в основании будущей коробки из фундаментных блоков ФБС, отливается монолитная плита из товарного бетона.

Аббревиатура ФБС — фундаментные блоки стен. Так же их называют блоки стен подвалов. Фундаментные блоки (ФБС) это часть фундамента, передающая нагрузки на естественное или искусственное основание. Частоблоки ФБС используют в качестве временных ограждений от въезда автомобилей. Фундаментные блоки ФБС — одни из самых рапространённых изделий ЖБИ.

Выбор фундаментного блока определяется геологическими и гидрогеологическими условиями, назначением здания и величиной нагрузки.

Фундаментные блоки (ФБС) подразделяются на три типа:
ФБС — сплошные;
ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП — пустотные (с открытыми вниз пустотами).

Наиболее распространены стеновые фундаментные блоки: сплошные ФБС и пустотелые ФБП. Для пропуска коммуникаций устанавливают сплошные фундаментные блоки с вырезом ФБВ. В наше время фундаментные блоки применяют в любом строительстве, без них невозможно осуществить современные и качественные конструкции.

Фундаментные блоки помимо своего основного предназначения, могут так же применяться при сооружений технических зданий, гаражей, складов и так далее.

Виды и особенности использования фундаментных блоков (ФБС)

Фундаментные блоки, выполнены из тяжелого бетона, являются основным элементом ленточных фундаментов, которые активно используются для строительства цоколей. Такие блоки достаточно плотные и прочные, именно поэтому их и используют, как основу в несущих конструкциях, обладающие большими нагрузками.

Фундаментные блоки бывают разных типов, но чаще всего на практике встречаются:

— ФБ стенового типа;

— ФБ пустотного типа;

— унифицированные дырчатые блоки, которые представляют собой совокупность элементов прямоугольного сечения. В них встроены проемы также прямоугольной формы с шагом, который равняется высоте блоков — 60 см. На рынке стройматериалов можно найти УДБ как с закрытыми, так и с открытыми концами, а также которые включают выпуски арматуры.

Фундаментные блоки стенового типа (ФБС)

Стеновые фундаментные блоки достаточно часто используются в строительстве при массовом высотном домостроении, так и при возведении частных малоэтажных домов. Такие блоки применяют в качестве фундамента, а также стен для подземных и цокольных частей зданий. При этом ФБС могут иметь различные размеры. Чаще всего на практике используют такие типоразмеры, как:

— высота — 30, 60 см;

— ширина — 30, 40, 50, 60 см;

— длина — 60, 80, 90, 120 и 240 см.

ГОСТ 13579-78. Блоки бетонные для стен подвалов

ГОСТ 13579-78 устанавливает правила изготовления блоков бетонных, предназначенных для стен технических подполий и подвалов, из тяжелого, легкого и плотного силикатного бетона не менее 1800 кг/м3 плотности. Стандарт разрешает применение блоков сплошных (ФБС) из перечисленных выше видов бетона для сооружения фундаментов зданий и сооружений во всех видах строительства. ГОСТ 13579-70 действует с 01.01.79г.

ГОСТ 13579-78

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ

Технические условия

Concrete blocks for walls of basements.

Specifications





ОКП 58 3500



Дата введения 1979-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН

Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя

Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Министерства промышленности строительных материалов СССР

ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30.12.77 N 234

3. ВЗАМЕН ГОСТ 13579-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



5. ПЕРЕИЗДАНИЕ (июль 1994 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 3-86)

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/куб.м и предназначаемые для стен подвалов и технических подпольев зданий.

Сплошные блоки допускается применять для фундаментов.

(Измененная редакция, Изм. N 1).

1. ТИПЫ И КОНСТРУКЦИЯ БЛОКОВ

1.1. Блоки подразделяются на три типа:

ФБС — сплошные;

ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;

ФБП — пустотные (с открытыми вниз пустотами).

1.2. Форма и размеры блоков должны соответствовать указанным на черт.1-3 и в табл.1.

Таблица 1



1.3. Структура условного обозначения (марок) блоков следующая:



Х Х. Х. Х-Х Х

— — — — — —

| | | | | |

| | | | | |

+—+—+——+-+—+—- Тип блока (п. 1.1)

| | | | |

| | | | | Размеры блока в дециметрах:

+—+——+-+—+—- длина (округленно)

| | | |

+——+-+—+—- ширина

| | |

+-+—+—- высота (округленно)

| |

| | Вид бетона: тяжелый — Т; на пористых

+—+—- заполнителях (керамзитoбетон) — П;

| плотный силикатный — С

|

+—- Обозначение настоящего стандарта



Пример условного обозначения блока типа ФБС, длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:

ФБС 24.4.6 -Т ГОСТ 13579-78

То же, типа ФБВ, длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетона):

ФБВ 9.4.6 -П ГОСТ 13579-78

То же, типа ФБП, длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:

ФБП 24.5.6 -С ГОСТ 13579-78

Примечание. Допускается изготовление и применение блоков, длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.

Блоки типа ФБС

А. Блоки шириной 300 мм

Б. Блоки шириной 400, 500 и 600 мм

Черт.1

Блоки типа ФБВ

Черт.2

Блоки типа ФБП

Черт.3

1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл.2, из керамзитобетона — в табл.3, из плотного силикатного бетона — в табл.4.

При соответствующем обосновании допускается применение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл.2-4. При этом во всех случаях класс бетона по прочности на сжатие должен приниматься не более Б15 и не менее:

В3,5 — для блоков из тяжелого бетона и керамзитобетона;

В12,5 » » » плотного силикатного бетона.

Примечание. В условное обозначение блоков из бетонов с классами по прочности на сжатие, отличающимися от указанных в табл.2-4, должен вводиться соответствующий цифровой индекс перед буквой, характеризующей вид бетона.

Таблица 2



Примечание. Масса блоков приведена для тяжелого бетона средней плотности 2400 кг/куб.м.

Таблица 3

Примечание. Масса блоков, а также марка монтажных петель приведены для блоков из керамзитобетона средней плотности 1800 кг/куб.м.

Таблица 4
