Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель. Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Стандартная и верхняя установки

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме. Мы рекомендуем стандартный вариант установки, который и рассмотрим подробнее.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см. ограничения на установку в инструкции, прилагающей к каждому доводчику)
3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

• Каждый доводчик комплектуется шаблоном масштаба 1:1 (см. изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.

  От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери.
  Для нашей установки мы выбираем усилие EN4.
• Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см. изображение выше).
• Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика. Далее просверлите необходимые отверстия для установки доводчика.
• Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.

  Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.
• Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
  Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» —
  когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

  Если вышеперечисленные условия соблюдены, то соедините части рычага.
• Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

  После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать, а именно:

  — Через полмесяца после установки проверьте затяжку шурупов и винтов

  — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия

  — Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т. к. при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Установка и регулировка

Варианты установки Нам примере продукции Palladium Инструкция по установке для варианта «Перпендикулярный рычаг» для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для левосторонних дверей разметку правосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC                    до 120 град.              95.3                 110             120                 110                до 180 град.                 65                65                80                    80 Порядок действий при установке Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса дверного доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага. Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери. Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его. Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава. Оденьте на свободный квадратный штифт декоративный колпачок. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Инструкция по установке дверного доводчика на косяк двери для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для правосторонних дверей разметку левосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC             до 120 град.              110                  110                    130                   130            до 180 град.                 80                   80                    100                   100 Порядок действий при установке Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Используя входящие в комплект саморезы, закрепите на косяке двери подошву рычага. Используя входящие в комплект саморезы, прикрепите корпус доводчика к двери. Установите рычаг на квадратный штифт на корпусе доводчика (как показано на рисунке внизу) и надежно закрепите его. Отведите рычаг в сторону так, чтобы его рукав оказался перпендикулярным плоскости двери (см. рисунок внизу) и, в таком положении, отрегулируйте длину рукава. Оденьте на свободный квадратный штифт декоративный колпачок. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Инструкция по установке для варианта «Параллельный рычаг» для модели 1025D для модели 1045D, 1060 для модели 1085 BC для модели 10120 BC разметка приведена для правосторонних дверей разметку левосторонних дверей следует производить в зеркальном отображении все размеры указаны в миллиметрах шаблоны изображены не в масштабе Max. угол раскрывания двери РАЗМЕР-А модель 1025D РАЗМЕР-А модель 1045D, 1060 РАЗМЕР-А модель 1085 BC, 10120 BC РАЗМЕР-А модель 1085 BC РАЗМЕР-А модель 10120 BC         до 120 град.           150                 120                   200             170            150        до 180 град.             120                 90                170              140              120 Порядок действий при установке варианта «Параллельный рычаг» Выберите требуемый угол раскрытия двери. Руководствуйтесь размерами, приведенными выше. Сделайте разметку для 4 отверстий на двери для корпуса доводчика и 2 отверстия на косяке двери для подошвы рычага. Для более легкого ввертывания саморезов желательно тонким сверлом сделать несколько не глубоких ответстий. Прилагающимся саморезом закрепите на двери корпус доводчика. Установите на месте и закрепите кронштейн параллельного рычага. С помощью ключа отведите квадратный штифт в нижней части доводчика на 45 градусов в сторону дверной петли. Удержива штифт в таком положении, оденьте рычаг на штифт в верхней части доводчика так, как показано на рисунке снизу и закрепите рычаг винтом с шайбой. Отрегулируйте длину рукава основного рычага и прикрепите его к кронштейну. Следуя инструкциям, отрегулируйте скорости ЗАКРЫВАНИЯ и ДОВОДКИ. Схема установки Регулировка Рабочие функции доводчика («ЗАКРЫВАНИЕ» и «ДОВОДКА») управляются двумя независимыми и регулируемыми клапанами. При настройке, сначала регулируйте скорость ЗАКРЫВАНИЯ, затем скорость ДОВОДКИ. 1. Регулировка скорости ЗАКРЫВАНИЯ производится вращением регулировочного винта соответствующего клапана: при вращении винта по часовой стрелке скорость ЗАКРЫВАНИЯ уменьшается; при вращении против часовой стрелки скорость ЗАКРЫВАНИЯ возрастает. 2. Регулировка скорости ДОВОДКИ производится вращением регулировочного винта соответствующего клапана: при вращении винта по часовой стрелке скорость ДОВОДКИ уменьшается; при вращении против часовой стрелки скорость ДОВОДКИ возрастает.  Справочная информация ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ВРАЩАТЬ РЕГУЛИРОВОЧНЫЕ ВИНТЫ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ БОЛЕЕ ЧЕМ НА ДВА ПОЛНЫХ ОБОРОТА ОТ ЗАВОДСКОЙ УСТАНОВКИ, ТАК КАК ЭТО МОЖЕТ ПРИВЕСТИ К ВЫПАДАНИЮ ВИНТА ИЗ КОРПУСА, ПРОТЕЧКЕ ЖИДКОСТИ И ПОЛОМКЕ ИЗДЕЛИЯ.                                    НЕ ПЫТАЙТЕСЬ САМОСТОЯТЕЛЬНО ОТКРЫТЬ КОРПУС ДОВОДЧИКА — ЭТО ОПАСНО ДЛЯ ЖИЗНИ И МОЖЕТ ПРИЧИНИТЬ ВРЕД ВАШЕМУ ЗДОРОВЬЮ.            ДОВОДЧИК ПОДЛЕЖИТ УТИЛИЗАЦИИ В ЗАВОДСКИХ УСЛОВИЯХ СПЕЦИАЛЬНО ОБУЧЕННЫМИ ЛЮДЬМИ.                                                                        Ознакомиться с продукцией и получить более подробную техническую информацию, описание товара Вы можете в нашем каталоге или в разделе вопрос-ответ, а также связавшись с нашим менеджером при помощи формы обратной связи или по телефону в Санкт-Петербурге +7 (800) 333-28-24. Мы будем рады Вашему звонку и постараемся ответить на все Ваши вопросы, поможем купить качественную и надежную дверную фурнитуру, смесители, аксессуары для ванной, кухни, полкодержатели, роликовые направляющие и т.д.

Установка и регулировка верхнего доводчика своими руками

Дверной доводчик хорошего производителя – это не только качественная и долговечная работа устройства, но и простота монтажа. Компания «Фапиком» предлагает купить доводчики от ведущих европейских производителей – Dorma, Geze, Abloy, которые вы сможете установить и отрегулировать самостоятельно, достаточно лишь иметь базовые навыки, минимум инструментов (дрель, отвертка, карандаш и линейка) и следовать инструкции.

Как установить дверной доводчик

В комплекте дверного доводчика есть установочный шаблон, выполненный в масштабе 1 к 1. Для разного класса усилия обозначены разные места для отверстий. Схему нужно зафиксировать в месте крепления изделия и сделать наметки для отверстий карандашом (можно пробить небольшие отверстия-отметки). Всего их будет 6: 4 для доводчика, 2 для коробки. Саморезы для фиксации есть в комплекте, нередко в двух вариантах – для дерева или металла (металлопластика). На момент установки корпус и рычаг не должны быть соединены.Порядок установки:

1.
   Проделываем отверстия.

2.
   Фиксируем тягу.

3.
   Устанавливаем рычаг тяги.

4.
   Соединяем рычаг и тягу.

Проще всего поставить доводчик на деревянную дверь. В пластике дрелью нужно проделать лишь небольшие отверстия, увеличивая их шурупом, в противном случае крепления будут болтаться. При монтаже на алюминиевую дверь могут понадобиться резьбовые бонки.

Как отрегулировать доводчик

Нередко доводчик не справляется со своей функцией, недостаточно плотно захлопывая дверь, или же «превышает полномочия», беря на себя дополнительную функцию тренажера. Это говорит не о плохом качестве изделия, а скорее о плохой его настройке. Для достижения оптимального напряжения необходима регулировка механизма.

Совет: Для оценки результата регулировки ориентируйтесь не на собственные ощущения, а на отзывы тех, кто будет пользоваться дверью с доводчиком. Если это дети или люди преклонного возраста, ослабьте винты.

За регулировку отвечают два винта:

•
  Верхний винт (1)– нужен для настройки скорости закрытия, позволяет ускорить закрывание.

•
  Нижний винт (2) – нужен для регулировки скорости закрывания (захлопывания) створки в финальном промежутке – от 15 до 0 градусов, он обеспечивает плавное закрывание без хлопка. Таким образом, вы сможете различить регулировочные винты, например, в моделях Geze TS 1000 или Dorma TS Profill, а вот на Assa Abloy DC 110 аналогичные болты будут обозначены буквами L (1) и R(2).

Некоторые модели отличаются более сложной схемой регулировки для обеспечения идеального результата. Например, Assa ABLOY DC700 имеет большее число винтов регулировки: B – тормоз открывания, С – скорость закрывания, L – конечная скорость закрывания, D – задержка закрывания.

Качественный доводчик легко установить и несложно настроить. Он будет служить вам долгие годы, снижая затраты на отопление и оберегая нервы людей. Купить дверные доводчики Geze, Abloy, Dorma вы можете на сайте компании «Фапиком». Мы быстро доставим товар в любую точку РФ и СНГ. Гарантируем оригинальность продукции и низкие цены. Для оптовых клиентов предусмотрены особые условия сотрудничества.

Facebook

Вконтакте

Одноклассники

Регулировка доводчика двери своими руками: тонкости и нюансы

Оглавление публикации:
Регулировка доводчика двери своими руками: что регулируется, а что нет
Как отрегулировать дверной доводчик: особенности настройки приспособления

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

   Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

   Регулировка дверного доводчика фото

2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

   Регулировка доводчиков дверей фото

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Регулировка доводчика двери, инструкция: советы по настройке

Доводчик является полезным механизмом, обеспечивающий надежное закрытие дверного проема. Но вскоре после приобретения, у многих покупателей возникает проблема, как отрегулировать доводчик двери. Несмотря на скромные размеры и простоту, у этого механизма предусмотрены несколько вариантов регулировки, но при этом необходимо учесть температурные условия, тип дверей, габариты дверного проема и несколько других параметров.

Устройство дверного доводчика

Механический доводчик двери – устройство, которое призвано автоматизировать процесс ее закрывания. Крепится он либо на дверном коробе, либо непосредственно на ее полотне.

Обычно бывают трех видов:

• С зубчатым приводом
• Кулачковые
• Пружинные

По сути, это простая альтернатива пружине, которая раньше использовалась на калитках. Но так как пружины производили захлопывание очень резко и быстро, то пришлось усовершенствовать их конструкцию. Доводчик, состоит из пружины, помещенной в закрытый корпус и толкающего поршня. В середине поршень соединен с зубчатым колесом, это регулируется рычагом снаружи. Поворот рычага приводит в действие колесо, которое заставляет двигаться поршень. Таким образом, осуществляется закрытие двери.

Настройка доводчика своими руками

Производители предоставляют возможность настроить минимум два-три параметра, скорость закрытия двери, задержку и дохлоп. На современных устройствах, может присутствовать функция регулирования скорости в промежутке от 80 до 90 градусов.

Перед тем приступить к установке, нужно внимательно прочитать инструкцию.

Если регулировка доводчика производится своими руками, без помощи специалиста, а в руках только схематическая инструкция, следует обратить внимание на несколько вещей:

1. Доводчики применяются для дверей разных типов – как для комнатных, так и наружных. Внутри дома допустимо настраивать его на медленный ход. Для входных дверей рекомендуется более быстрый ход, что бы исключить попадание холодного воздуха или насекомых. Не следует забывать о личных предпочтениях пользователя и сезонность.
2. Если помещением часто пользуется большим количество народа, то настроив промежуточный ход, можно обеспечить проход сразу нескольких человек. Если же задействовать специальный винтик, можно держать двери открытыми постоянно.
3. Когда регулировка доводчика двери проводится своими руками, многие часто забывают о дохлопе. Он служит для более быстрого закрытия. Следует найти оптимальную величину, при которой не будет сильного удара о косяк или резкого закрытия.

Пользователь сам выбирает параметры из диапазона, который предоставляет производитель.

Регулирование скорости

Сразу после установки своими руками, следует проверить работу дверного доводчика. Если скорость закрытия слишком быстрая, то регулировка доводчика двери позволяет ее уменьшить, для чего нужно покрутить регулировочный винт. Для уменьшения скорости, достаточно прокрутить на пол-оборота по часовой стрелке. Если же скорость медленная, все описанные действия повторяются наоборот. Регулировка производится до нахождения оптимальной скорости.

Настройка промежуточного хода

Обычно промежуточный ход настраивается в унисон основному ходу дверей, но есть и другие варианты. Например, если нужно чуть понизить скорость на половине пути, закрывающейся двери. Для это пользуются третьим регулировочным болтом. Этот болт служит для удержания дверного полотна в определенном положении. К примеру, в квартиру нужно занести больше шкафы.

Винт можно отрегулировать так, что на некоторое время дверь останется в открытом положении, и только потом начнет закрываться.

Регулировка дохлопа

Настройка дохлопа схожа с регулировкой скорости, за тем исключением, что дохлоп обеспечивает скорость, только на последних 20 – 25 сантиметрах. Ускорение дохлопа приводит, к увеличению силы удара двери о косяк. Поэтому нужно настраивать его умеренно.

Чего следует избегать, настраивая доводчик своими руками?

Существует всего одно правило, которое ни в коем случае не следует нарушать. Нельзя выкручивать регулировочные винты более, чем на два оборота. Работа практически всего механизма, происходит благодаря гидравлике. Когда регулировочные винты выкручиваются на более чем два оборота, из доводчика начинает течь масло. Масло закачивается туда под давлением, и своими руками закачать его обратно довольно проблематично.

Выкручивать регулировочные винты необходимо с осторожностью и понемногу. Прокручивание хотя бы на полтора оборота, сделает скорость закрытия очень резким.

Как быстро отрегулировать доводчик:

Советы и рекомендации

На самом деле в том, как отрегулировать доводчик, нет ничего сложного. Это достаточно простой механизм, но чтобы он всегда оставался в хорошем состоянии, следует придерживаться определенных мер и правил:

• Не следует, подпирать двери каким-либо предметом (стулом, табуреткой и т.д). Для того, чтобы зафиксировать положение, достаточно отрегулировать специальные винты.
• Следует внимательно ознакомиться с инструкцией, прежде чем приступать к регулированию дверного доводчика своими руками.
• При покупке доводчика, необходимо учитывать температурные условия, в которых он будет эксплуатироваться. Некоторые модели не подходят, для использования снаружи дома.
• При покупке напольного доводчика, следует помнить, что необходимо заранее все спланировать, так как такие устройства устанавливаются вместе с дверью.

Дверной доводчик — установка и регулировка

Итак, вы приобрели дверной доводчик марки «НОРА-М». Поздравляем, это прекрасный выбор! Наши дверные доводчики зарекомендовали себя как изделия высокой надёжности. Подтверждение тому – пятилетний гарантийный срок на работу основной линейки доводчиков. Однако эксплуатация дверного доводчика зависит не только от качества деталей и сборки. Соблюдение нескольких несложных правил эксплуатации обеспечит вашему доводчику безупречную работу в течение долгих лет. Вот эти правила.

Верная установка

От этапа монтажа во многом зависит дальнейшая работа дверного доводчика. Подробно об установке этого устройства мы уже писали. Напомним, что входит в комплект поставки: сам доводчик дверной, инструкция по эксплуатации, а также комплект крепежа для металлических (винты) и деревянных (саморезы) дверей. В пошаговой инструкции содержится полноразмерная схема, которая позволит без труда сделать разметку под доводчик.

При установке советуем обратить внимание не только на технически правильный ход монтажа, но также на состояние дверной конструкции. Проследите, чтобы полотно было ровное, без перекосов. Особое внимание обратите на места крепления корпуса доводчика и рычажного башмака. Дверные петли должны быть исправны. Исключите люфт, провисание петель, затирание дверного полотна. А также убедитесь, что класс дверного доводчика соответствует параметрам дверного полотна.

Установочная и сезонная регулировка

Сразу после установки доводчик может работать не в том режиме, какой нужен пользователю: скорость движения дверного полотна после отпускания может оказаться слишком низкой или, напротив, слишком высокой. Нужна установочная регулировка. Каждый доводчик «НОРА-М» оснащён парой регулировочных винтов. Они выведены наружу и после установки должны располагаться на той стороне тела доводчика, которая обращена к дверным навесам. Затягивая или послабляя винты, можно регулировать скорость движения закрывающейся двери.

Обратите внимание, что в разных помещениях можно установить разные скорости работы доводчика. Например, в многолюдных торговых центрах, где сквозь двери проходят большие потоки людей, часто устанавливают медленную скорость работы доводчика. На входных дверях в частный дом, наоборот, увеличивают скорость.

Один из регулировочных винтов необходим для выставления скорости движения двери непосредственно от отпускания и до угла 7–18˚. Этот участок движения полотна называется «углом закрывания». Вторым винтом можно установить скорость дохлопа, или доводки, т.е. скорость движения полотна до полного закрывания. Часто требуется сделать доводку более быстрой, чтобы помочь сработать дверной защёлке или обеспечить более плотное закрытие двери.

В ходе эксплуатации дверного доводчика также очень важна сезонная регулировка. В доводчиках марки «НОРА-М» используется специальное гидравлическое масло. Оно обеспечивает внутреннему механизму бесперебойную работу в широком диапазоне температур: от – 45 до + 60˚С.

Однако при разных температурах масло ведёт себя по-разному: становится более вязким в мороз и, наоборот, разжижается в жаркую погоду. Возможно, вы замечали, что с приходом зимы дверь, например, подъезда начинает открываться туго, а летом захлопывается слишком быстро, иногда даже с громким звуком. Это означает, что сезонная регулировка доводчика на двери не проводится. Если вы хотите, чтобы дверь закрывалась плавно и бесшумно круглый год, обязательно учитывайте эти рекомендации.

Сезонная регулировка относится, в первую очередь, к доводчикам, стоящим на входных дверях или калитках и подвергающихся перепадам температуры в зависимости от времени года. Однако обращаем ваше внимание, что затяжку винтов и шурупов доводчика следует проверять каждый месяц. При этом вывинчивать из корпуса винты регулировки полностью ни в коем случае нельзя – это приведёт к поломке устройства.

Своевременная регулировка доводчика способна не только сохранять плавность хода двери в первоначально заданных параметрах. Она значительно увеличивает срок службы механизма.

Правила на каждый день

Установка (в случае, если она проведена верно) – это разовое мероприятие. Регулировка – периодическое. Но есть ещё ряд простых правил, которые необходимо соблюдать буквально каждый день. Они не сложные, потому что в основном определяют то, чего не следует делать при пользовании доводчиком:

• Нельзя принудительно ускорять закрывание двери. Если вы считаете, что дверь закрывается слишком медленно, что скорости её движения не достаточно для комфортной эксплуатации доводчика, попробуйте отрегулировать устройство.
• Нельзя принудительно удерживать дверь с доводчиком в открытом положении. Одна из самых частых ошибок эксплуатации доводчиков – это подставка под дверь стульев, подкладывание кирпичей, булыжников и т.п. Все эти стопоры не только загромождают проход. Они негативно сказываются на работоспособности механизма доводчика. Как же быть, если необходимо пропустить сквозь двери большой поток людей или проветрить помещение? Выход прост: купить на нашем сайте дверные доводчики оптом с функцией фиксации двери.
• Нельзя регулярно разбирать узел рычага. Это ещё один приём, часто используемый для удержания двери открытой. Постоянное раскручивание/скручивание рычага рано или поздно значительно ослабит крепление, и весь рычаг придёт в негодность.
• Нельзя утяжелять дверную конструкцию: вешать на ручку двери сумки, позволять детям висеть или кататься на дверях. Утяжелённое, дверное полотно может перестать соответствовать классу доводчика. А это даст слишком высокую нагрузку на его рабочие узлы и ускорит их изнашивание.
• Нельзя полностью выкручивать регулировочные винты. Это приведёт к разгерметизации доводчика: масло вытечет, доводчик придёт в негодность.
• Нельзя разбирать доводчик!!! Это жизненно важное правило не только для доводчика, но и для человека. Помните, что мощная пружина из закалённой стали в корпусе доводчика находится под давлением. При попытке разобрать доводчик пружина может вылететь и ранить человека!

Вот, пожалуй, и все основные условия, необходимые для комфортной и долговременной эксплуатации дверного доводчика. Даже если вам кажется, что правил слишком много, на деле их соблюдение не составит большого труда. Вместе с тем, данные правила помогут значительно продлить работоспособность доводчиков «НОРА-М».

Установка и регулировка доводчика на дверь

Дверной доводчик представляет собой механизм, который обеспечивает плавное закрывание дверей в автоматическом режиме. Грамотная установка и регулировка доводчика на дверь обеспечивает корректную работу запирающих устройств и способствует поддерживанию в помещении оптимальной температуры, сохраняя тепло в зимний период и прохладу кондиционера в летний зной.

Прототипом современного доводчика является обыкновенная пружина, просто закрепляемая на двери. Закрывание такой двери непременно сопровождалось сильным хлопком, приносившим определенное неудобство.

Содержание

В основу работы доводчика также положена пружина, размещенная в металлическом корпусе, который заполняется специальным маслом. Для замедления и плавности закрытия дверей были реализованы принципы гидравлики: преобразование механической силы, приложенной в момент открытия, на замедление последующего закрытия двери.

устройство доводчика

Доводчик работает по следующему, достаточно простому принципу:

• в момент открывания дверей к ним прикладывается определенное усилие;
• происходит сжатие пружины через рычажную тягу, поршень и выходную ось доводчика;
• освобожденная от поршня часть корпуса заполняется маслом;
• в момент закрывания дверей пружина постепенно разжимается, и масло перетекает в прежнее положение.

Регулировка доводчика двери происходит при помощи специально установленных регулирующих клапанов, которые влияют на скорость закрывания.

Установка доводчиков возможна как на обычные межкомнатные двери, так и на внешние заграждения или ворота.

[include id=»1″ title=»Реклама в тексте»]

При выборе доводчика в первую очередь следует обратить внимание на следующие параметры:

1. Вес двери и габариты дверного полотна

Основным параметром любого доводчика является его мощность или по-другому сила закрытия дверей. Поэтому чем шире дверное полотно и тяжелее дверь, тем большей мощностью должен он обладать. Иногда для увеличения усилий на особо крупных заграждениях необходимо устанавливать сразу два доводчика.

Нормирование усилий доводчика рассчитывается на основании европейского стандарта EN 1154, определяющего доводчики семи различных классов (EN1 – EN7). Следуя рекомендациям стандартов, доводчик класса EN1 предназначается для узких и легких дверей, а доводчик класса EN7 для широких и массивных входных заграждений. При установке на обычных внутренних и небольших наружных дверях рекомендуется использовать доводчики 3-5 классов.

классификация дверных доводчиков

2. Возможность регулировки параметров доводчика

В качестве основных параметров регулировки доводчика можно отметить:

• силу закрывания;
• скорость закрывания.

Ряд механизмов, предназначенных для решения дополнительных задач, оснащаются более широким функционалом:

• ветровой тормоз (Back Check ), предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
• задержка закрывания (Delay Action) позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
• функция HOLD OPEN – это возможность жесткой фиксации двери в открытом положении;
• плавная регулировка усилия пружины.

3. Тип тягового устройства

В зависимости от условий монтажа и профиля дверной конструкции доводчик комплектуется следующими типами тяговых устройств:

• стандартное тяговое устройство;
• устройство со скользящей тягой;
• тяга с фиксатором открытого положения.

4. Способ крепления доводчика

По способу монтажа различают следующие типы доводчиков:

• для поверхностного монтажа, когда устройство монтируется непосредственно на дверную коробку или полотно;
• для напольного монтажа, когда доводчик устанавливается в пол и может одновременно служить опорными петлями для дверей;
• при скрытом типе монтажа доводчик размещается внутри дверного полотна.

способы установки доводчика

5. Диапазон рабочих температур

Установка доводчика на дверь требует обязательного учета условий функционирования и возможных перепадов температуры окружающей среды. Сегодня в продаже появились модели с интервалом от минус 35С до плюс 70С. Также созданы доводчики, рассчитанные на работу в особо холодных условиях – до минус 45С.

6. Срок службы и защита от вандализма

Доводчик внешней двери должен обладать повышенной надежностью и антивандальными характеристиками, а также иметь продолжительный срок службы.

Такие параметры как надежность и срок службы определяются на основании европейского стандарта EN 1154 и зависят от минимального количества циклов открывания-закрывания дверей без ухудшения качества эксплуатационных характеристик. Согласно стандарту дверной доводчик должен отработать не менее 500 000 циклов. Кроме того, корпус внешних доводчиков должен быть изготовлен из прочных материалов, не подверженных процессам коррозии.

7.  Дизайн доводчика

Внешнее оформление доводчика во многом определяется его функциональным назначением. Это могут быть миниатюрные устройства, выполненные в любой цветовой гамме, и массивные стальные конструкции в белом, темно-коричневом и серебристо-сером оформлении.

оформление дверного доводчика

Также существует ряд дополнительных параметров, на которые следует обратить внимание при выборе дверного доводчика. Сюда относится частота эксплуатации двери, качество установленных дверных петель и креплений, наличие на дверях электромеханических замков, а для внешних дверей – наличие постоянных сквозняков.

Независимо от типа двери и особенностей монтажа, для установки доводчика своими руками вам потребуются:

A. Для установки корпуса доводчика:

• монтажная, угловая и подвесная платины;
• пластина для крепления.

B. Для скользящего канала:

• угловая пластина;
• монтажная пластина.

Перед началом монтажа дверного доводчика необходимо обратить внимание на параметры открывания двери.

[include id=»2″ title=»Реклама в тексте»]

Это могут быть левосторонние или правосторонние двери, открывающиеся как «от себя», так и «на себя».

монтаж доводчика

При установке доводчика с внешней стороны двери, открывающейся внутрь, корпус устройства необходимо расположить на дверном полотне, а основание рычага на дверной коробке.

При дверях, открывающихся «от себя», доводчик крепиться на дверной коробке, а основание рычага монтируется на дверном полотне.

ВНИМАНИЕ! Не следует использовать доводчик в качестве ограничителя  открывания двери! Для этого рекомендуется использовать специальные дверные упоры. Также необходимо следить за тем, чтобы дети не катались на автоматически закрывающихся дверях.

В стандартную комплектацию доводчика входят:

• доводчик;
• крепеж;
• рычаг;
• монтажная схема.

Для удобства пользователей большинство производителей доводчиков прилагают схему крепления в натуральную величину. Это позволяет использовать ее для точной разметки крепления доводчика.

1. Выбрав оптимальный угол открывания двери из прилагаемой в описании таблицы, и используя схему, необходимо произвести разметку 4-х отверстий для доводчика и 2-х отверстий на коробке двери.
2. Просверлите отмеченные отверстия.
3. Далее на косяке двери закрепите рычаг доводчика с помощью шурупов.
4. Поместив основной рычаг на квадратную ось доводчика, закрепите его с помощью крепежного винта.
5. Тщательно закрепите корпус доводчика. При этом гайка, которая регулирует силу пружины, должна располагаться напротив дверной петли.
6. Необходимо отрегулировать длину изменяемого рычага так, чтобы он располагался перпендикулярно дверной коробке, и соединить его с основным рычагом.
7. Закрепить  малый декоративный колпак непосредственно под квадратную ось корпуса доводчика.
8. Отрегулировать все требуемые параметры работы доводчика.

Качественный монтаж дверного доводчика – это залог эффективности его работы, поэтому регулировка доводчика двери должна  выполняться непосредственно в момент установки механизма. Правильно смонтированный доводчик позволит дверному полотну закрываться плавно и без рывков.

Однако в процессе эксплуатации возникает необходимость дополнительной регулировки. Для устранения неисправностей в работе доводчика рекомендуется воспользоваться следующими советами:

1. При слишком медленном или, наоборот, слишком быстром закрывании дверей необходимо отрегулировать регулировочный клапан доводчика.
2. Для увеличения или уменьшения скорости «дохлопа» используется регулировка второго клапана.
3. Корректировка силы натяжения пружины и угла открытия  двери происходит при помощи регулировочной гайки.
4. Для удержания двери в открытом положении достаточно затянуть фиксатор. Для снятия фиксации необходимо просто закрыть дверь.

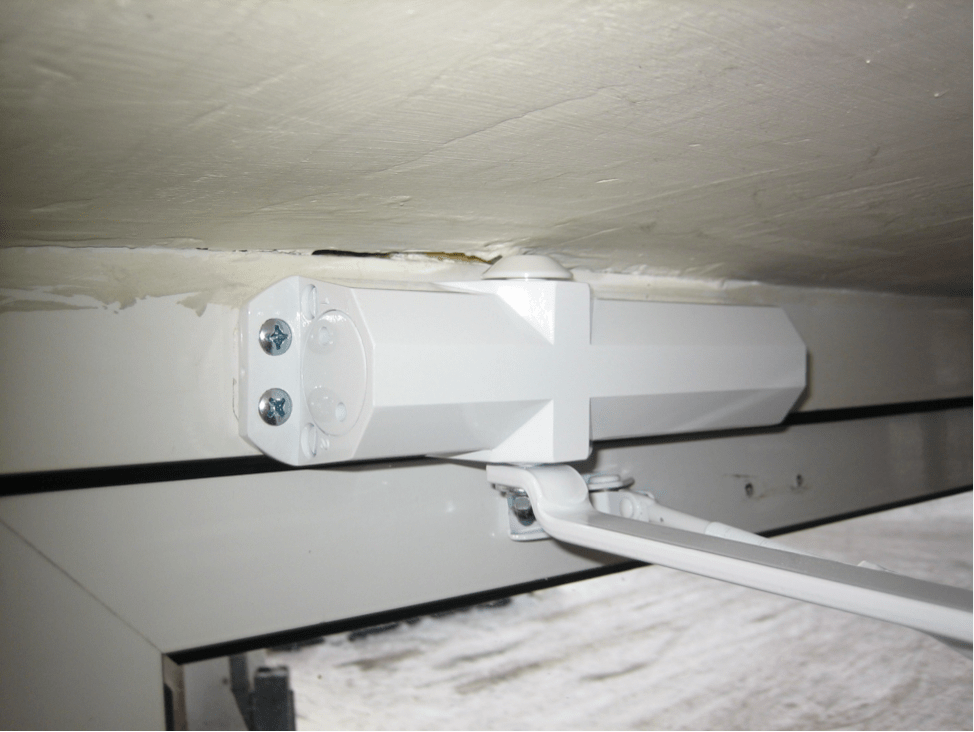

регулировка доводчика двери

Все регулировки выполняются по ходу или против движения часовой стрелки. Направление движения будет зависеть от требуемого результата.

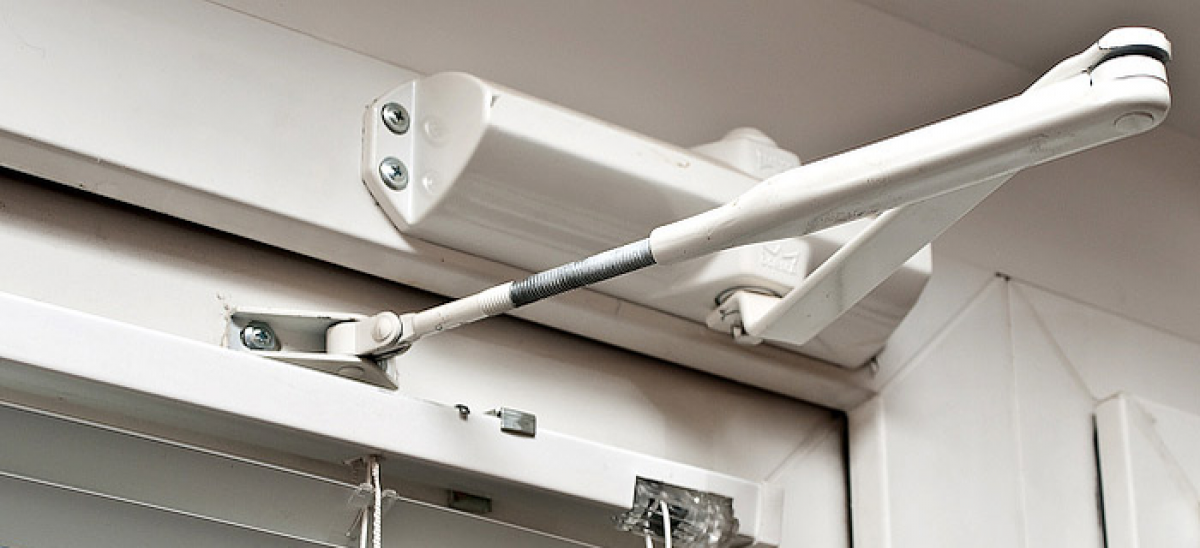

регулировка дверного доводчика

ВНИМАНИЕ! Чтобы дверной доводчик работал эффективно, запрещается подпирать двери посторонними предметами или вешать на них тяжелые вещи.

Два раза в год рекомендуется менять смазку в шарнирах соединений рычагов. Также каждые полгода необходимо проводить регулировку доводчика.

Раздвижную дверную конструкцию тоже можно оборудовать доводчиком, действие которого демонстрирует ролик.

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик. Если у вас есть подходящий инструмент для вашего доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы обеспечить плавное закрывание двери:
• Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты. Вращение открывания замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания. Обычно это клапан, расположенный отдельно от петель.
• Размах (основная скорость) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
• Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания. Обычно это ближайший к петле клапан, расположенный рядом с проходом.

Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны и вам необходимо заменить доводчик двери.

Шаг 1: Снимите крышку

Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если есть застежки, ослабьте их и снимите крышку. Если застежек нет, крышка удерживается натяжением и ее можно просто стянуть. Теперь вы должны увидеть регулирующие клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3. Отрегулируйте обратную проверку

Марка 1.25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

Шаг 4: Отрегулируйте скорость развертки / основную скорость

Сделайте 1,5–2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

Шаг 5: Отрегулируйте скорость фиксации

Марка 1.5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость защелки зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее. Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость.Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые необходимо учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия. Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы удовлетворить эти требования.

Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

Как отрегулировать доводчик двери

Как отрегулировать скорость доводчика двери

Регулировка доводчика двери для поверхностного монтажа

Гидравлический доводчик двери — это механическое устройство, которое автоматически закрывает дверь с помощью пружин и системы камер, заполненных гидравлической жидкостью, для управления движением / скоростью двери.Наиболее распространенные регулировки доводчика:

• Скорость закрывания (или «развертки») — регулировка скорости закрывания двери.
• Скорость защелкивания — последние несколько дюймов дверного замка для правильного закрывания. Клиенты часто называют это давлением доводчика двери, поскольку именно регулировка обеспечивает удержание двери закрытой.
• Некоторые модели доводчиков дверей с гидравлическим приводом также позволяют регулировать обратный ход. Дверной доводчик BC (или B ack C heck) означает реакцию двери при полном открытии — величину сопротивления при открытии двери после определенной точки.Иногда мы слышим, как клиенты говорят, что дверь трудно открыть или что они хотят, чтобы мы отрегулировали натяжение дверного доводчика, в этих случаях они часто имеют в виду обратную проверку.
• Вы также можете настроить задержку срабатывания двери. Когда дверь открыта, задержанное действие — это время задержки, которое установлено для удержания двери открытой в течение некоторого времени (примерно до 30 секунд), прежде чем она продолжит закрытие, в зависимости от установленной скорости развертки.

Вы можете отрегулировать автоматический доводчик двери, используя только лестницу и соответствующий инструмент (отвертку, шестигранный ключ или небольшой гаечный ключ), сделав небольшие повороты — менее 1/4 оборота — одного из регулировочных винтов.Эти винты будут контролировать скорость закрывания двери, задержку двери и скорость запирания двери. Поворот против часовой стрелки увеличивает скорость / силу закрывания двери, по часовой стрелке уменьшает или замедляет дверь. Поверните винт, проверьте дверь и повторите.

Правильно отрегулированный дверной доводчик помогает гарантировать, что гидравлический дверной доводчик прослужит дольше, а также что сама дверь прослужит дольше (неправильно установленный или неисправный доводчик отрицательно повлияет на дверь и / или ее обрамление). Это также гарантирует, что вы соблюдаете кодекс, ограничивая ответственность вашей компании по искам о возмещении ущерба.

В этой статье объясняется, как отрегулировать доводчик двери, если вам нужно предотвратить хлопанье двери или у вас есть другие проблемы с закрыванием двери. Если после прочтения этой статьи вы не почувствуете себя комфортно при регулировке доводчика двери, вам будет проще описать местному слесарю проблемы, с которыми вы сталкиваетесь, и тип услуг, которые вы запрашиваете.

ВНИМАНИЕ: Неправильная регулировка гидравлического доводчика двери может быть опасной и причинить серьезный вред.Мы видели, как детали дверных доводчиков застревают в стенах. Пытайтесь все отрегулировать на свой страх и риск. Если у вас есть проблемы, наймите слесаря ​​в вашем городе.

Перейти к:

Быстрые ответы на вопросы о регулировке доводчика двери

Да, ты можешь. Но вам нужно быть осторожным, поскольку неправильное выполнение может привести к серьезным повреждениям.

Наиболее распространенные настройки — это скорость поворота закрытия, скорость фиксации и задержка закрытия

Обычно.Если дверной доводчик правильно подобран по размеру и не поврежден, регулировка может помочь двери правильно закрываться. Мы покажем вам, что искать.

Что нужно знать перед попыткой регулировки доводчика двери

Дверные доводчики работают за счет уравновешивания двух сил. Первая сила — это пружина, которая хочет вернуть дверь в закрытое положение. Само по себе это достигает цели, однако само по себе это также привело бы к тому, что дверь врезалась в раму с чрезмерной силой, что привело к повреждению двери, рамы или любых пальцев, которые могут быть на пути!

Внутри дверного доводчика

Чтобы уравновесить эту силу и предотвратить захлопывание дверного доводчика, используется система гидравлики.

Внутри доводчика находятся камеры, заполненные маслянистой жидкостью. Когда дверь открывается, открывается обратный клапан, и жидкость устремляется в дальнюю камеру практически без сопротивления. Очень быстро.

Но для того, чтобы дверь закрылась, жидкость должна вернуться в исходную камеру. Первоначальный обратный клапан не позволит жидкости вернуться обратно в том виде, в котором она поступила; вместо этого жидкость должна проходить через ограниченные камеры или трубки с гораздо меньшими отверстиями. Ограничение обратного потока таким образом замедляет движение жидкости и, таким образом, снижает скорость закрывания двери, позволяя ей закрываться со скоростью, которая является гораздо более деликатной для всего дверного узла.

Таким образом, чтобы отрегулировать скорость закрытия дверцы, вы будете регулировать, насколько быстро жидкость может вернуться в исходную камеру.

Этот основной метод используется в дверных доводчиках более 100 лет. Хотя это простая концепция, различные адаптации принципов позволяют использовать дополнительные функции дверных доводчиков, которые используются в различных приложениях. Независимо от того, есть ли у вас очень простая или очень сложная модель, они разработаны таким образом, чтобы вы могли настроить доводчик для оптимальной работы.

Доступ к регулировочным винтам для типов дверных доводчиков

Дверной доводчик для поверхностного монтажа Наиболее распространенные дверные доводчики устанавливаются на поверхность. Эти доводчики не требуют специальной подготовки двери для установки. Они бывают разных конфигураций, подходящих для большинства применений, где требуется самозакрывающаяся дверь. Если вам нужно отрегулировать настройки дверного доводчика, это замечательно, потому что доступ к регулировочным клапанам проще.

Второй распространенный тип — скрытый доводчик. Корпус этих доводчиков спрятан в «кармане» в верхней части дверной коробки (или внутри самой двери).Обычно они незаметны для глаз, поэтому не отвлекают от эстетики «чистых линий», которая желательна на современных рабочих местах.

Доводчик для скрытых дверей в нашем магазине замков в Скоттсдейле. Доводчики для скрытых дверей также используются для дверей, которые открываются в обоих направлениях, что невозможно с доводчиками для поверхностного монтажа. Скрытые доводчики отлично подходят для дверей с интенсивным движением, таких как входы в магазины, и там очень часто встречаются. Регулировка доводчика двери для них может быть более сложной, так как винты регулировочного клапана должны быть открыты.

Существуют также напольные доводчики дверей и доводчики с приводом от петель, но они редко встречаются в типичных коммерческих зданиях и также могут быть более сложными, требуя надлежащего обслуживания местного слесаря.

Размер является важным фактором дверных доводчиков. Их размер от 1 до 6. Какой размер дверного доводчика у вас есть / нужен, зависит от того, какое усилие прикладывает основная пружина, чтобы закрыть дверь. Он основан на размере и весе двери. Размер 1 предназначен для самых легких дверей, размер 6 — для самых тяжелых.

Поможет регулировка доводчика двери — нужно ли заменить доводчик

Перед тем, как вносить какие-либо изменения в доводчик, рекомендуется проверить доводчик на наличие других проблем, которые могут быть либо основной проблемой, либо указывать на то, что обслуживания недостаточно для корректировки скорости закрытия двери.

Утечка масла дверного доводчика Первое, на что следует обратить внимание, — это наличие видимых утечек масла или масляных пятен вокруг того места, где расположен дверной доводчик.Если вы видите масло, не нужно идти дальше. Протекающий доводчик необходимо заменить, а не отрегулировать.

Иногда вы можете легко увидеть масло (как на фото), но для более темных дверей из дюронотического стекла будет трудно обнаружить пятно.

Если у вас есть навыки обращения с инструментами, вы, вероятно, сможете самостоятельно заменить протекающий дверной доводчик для поверхностного монтажа. Вы можете найти много коммерческих дверных доводчиков на Amazon по хорошим ценам.

Если вам не нужен товар промышленного уровня или вам просто нужно что-то для легкой межкомнатной двери, в Home Depot сложно превзойти цены на доводчики.

Закрытые дверные доводчики должны заменяться только квалифицированными лицензированными слесарями по замкам.

Если снаружи нет видимых признаков, осмотрите внутреннюю часть на предмет утечки.

Накладные дверные доводчики имеют пластиковую или металлическую крышку, которая удерживается только за счет натяжения. Если вы не видите на этой крышке явных застежек, ее можно просто снять. Если у него есть застежки, вам потребуется лишь ослабить их, чтобы крышка могла соскользнуть.Довольно часто крышка отсутствует, что избавляет вас от этого шага.

Доводчики скрытого монтажа труднее обнажить. В типичной входной двери магазина с алюминиевой рамкой мастер по установке замков или установщик дверей должен открыть регулировочные винты, просверлив отверстия в верхней пластине дверной коробки, чтобы вы могли регулировать доводчик, не снимая пластину. Иногда этого не делалось. Даже если бы это было так, вы не сможете внимательно рассмотреть его, чтобы проверить наличие признаков повреждения.

Крышку для доводчиков скрытого монтажа обычно можно снять парой винтов, но иногда требуется снять дверцу, чтобы снять эту пластину.

Если вы способны выполнить эту работу самостоятельно:

• Снимите пластину, чтобы проверить корпус доводчика двери на герметичность (см. Ниже),
• Если при первоначальной установке регулировочные отверстия не просверливались, измерьте расположение регулировочных винтов и просверлите отверстия в верхней пластине, чтобы сделать их доступными.
• Замените пластину (и, если необходимо, дверцу), и вы сможете получить доступ к этим регулировкам, установив дверную пластину на место.

Иногда скрытые дверные доводчики могут быть немного сложными, если вы захотите вместо этого нанять профессионального слесаря-слесаря.Но если вы готовы принять вызов, возможно, вы сможете сэкономить, решив его самостоятельно.

На что обращать внимание при осмотре доводчика двери

Основная причина разоблачения поближе — проверка на утечки. Уплотнения вокруг регулировочных винтов и интерфейса доводчика (уплотнение шпинделя) могут выйти из строя из-за возраста, ржавчины и погодных условий.

Утечка масляной жидкости из доводчика означает только одно: пора заменить доводчик. Попытки починить утечку масла в доводчике двери в лучшем случае бесполезны, а в худшем — бесполезны.Вы можете решить проблему на короткое время, но она будет возвращаться снова и снова и может выйти из строя во время использования, что может быть опасно, и ваша компания будет нести ответственность. К тому же это трудозатратно, так что, в конце концов, его просто дешевле заменить.

Вы, вероятно, сможете заменить протекающий дверной доводчик для поверхностного монтажа, особенно если вы заказываете ту же модель, чтобы существующие отверстия совпадали с новым устройством. Вы можете найти множество дверных доводчиков на Amazon по хорошим ценам.

Лучший ответ на вопрос «Как исправить протекающий доводчик?» заменить его. Очень часто, если ваша проблема — «, как не дать моей двери хлопнуть », скорее всего, это связано с утечкой масла из доводчика двери.

Также необходимо проверить ослабленные винты или болты на рычаге доводчика двери или сломанные компоненты в узле рычага. Узлы рычагов обычно доступны для замены, если дверной доводчик этого типа еще доступен.

Незакрепленные компоненты изнашиваются быстрее и / или не работают должным образом, поэтому проверка того, что все правильно собрано, может решить многие проблемы — иногда вам вообще не нужно регулировать доводчик двери, если затягивание незакрепленных компонентов решает вопрос о том, как починить доводчик!

Регулировка приближения двери — Регулировка поворота и защелки

Регулировка доводчика двери, которую можно произвести Большинство людей даже не думают о работе доводчика двери — до тех пор, пока он не перестанет работать должным образом.

Две основные проблемы с закрытием двери: либо дверь захлопывается, либо дверь закрывается не полностью. Если доводчик в остальном исправен, то эти проблемы можно решить с помощью регулировки двух клапанов, клапана скорости поворота и клапана скорости защелки.

Типичные регулировочные винты В большинстве случаев они отмечены на доводчике буквами или цифрами. В Соединенных Штатах клапан скорости развертки будет отмечен буквой «C» (для «закрытия») или «S» (для «развертки»). Клапан-защелка будет отмечен буквой «L».В европейских моделях клапан скорости поворота будет иметь маркировку «1», а клапан-фиксатор — «2».

Перед выполнением любых регулировок следует обратить внимание на одну ОЧЕНЬ важную вещь: НИ ПРИ КАКИХ-ЛИБО ОБСТОЯТЕЛЬСТВАХ ПОЛНОСТЬЮ ОТКРУЧИВАТЬ ЭТИ ВИНТЫ КЛАПАНА. Поступая таким образом, вы позволяете жидкости внутри стекать на вас, разрушая дверной доводчик, вашу одежду, а также любые ковровые покрытия или другие пористые поверхности.

Требуется очень небольшая регулировка (1/8 оборота за раз), чтобы существенно повлиять на работу доводчика двери, поэтому нет необходимости делать какие-либо большие повороты, которые могли бы позволить этим (или другим регулировочным) клапанам выйти.

Когда дверь находится в закрытом положении, используйте отвертку или шестигранный ключ (шестигранный ключ), чтобы полностью закрыть эти два клапана, повернув их по часовой стрелке. Для этого НЕ нужно применять чрезмерную силу. Когда он перестанет вращаться, этого будет достаточно. Чрезмерное затягивание этих винтов может повредить уплотнения доводчика двери и вызвать утечки. Если при открытии двери у вас не будет доступа к этим точкам, поверните их на 1/4 оборота против часовой стрелки, чтобы убедиться, что хотя бы немного жидкости может пройти через них и позволить двери закрываться, чтобы вы могли может внести любые дополнительные необходимые корректировки.

В идеале открытая дверь должна закрываться через 7–9 секунд (это время может регулироваться местными строительными нормами; всегда уточняйте в местных руководящих органах нормативные акты, чтобы убедиться, что вы вносите изменения в соответствии с нормативными требованиями в вашем регионе).

Этого можно добиться, сделав небольшие (на 1/8 оборота против часовой стрелки) регулировку подметальных и запорных клапанов. Первоначально обе эти регулировки могут быть выполнены одинаково, и это обеспечит плавное закрытие всей двери.Проверяйте дверь после каждой регулировки.

Иногда, однако, дверь может не запираться должным образом при закрытии, поэтому скорость защелкивания можно отрегулировать немного быстрее, чтобы обеспечить правильное закрытие защелки. Этот клапан воздействует на дверь только тогда, когда она закрывается в последний момент (обычно 10-20 градусов). Входные двери вестибюлей или ветреные зоны или разница в давлении воздуха между зданиями и снаружи также являются причинами, по которым вам может потребоваться регулировка настроек доводчика, чтобы дверь каждый раз закрывалась должным образом.

После того, как ваша дверь закрывается должным образом, вы захотите проверить ее несколько раз, даже 10 раз, чтобы убедиться, что она каждый раз правильно закрывается. Если да, то, вероятно, так будет и дальше.

Если после пары попыток «отрегулировать доводчик» он по-прежнему не работает стабильно, то с доводчиком могут быть другие проблемы, которые нельзя решить с помощью регулировок. Как правило, его необходимо заменить, так как ремонт МОЖЕТ быть возможным, но это будет трудозатратным, что делает замену более экономичным решением.Если вы сомневаетесь, вы всегда можете обратиться к хорошему местному слесарю и помочь вам сделать эти решения.

Регулировка доводчика других дверей

Почти все дверные доводчики имеют два вышеуказанных регулирующих гидравлических клапана, но у некоторых есть дополнительные функции, которые можно регулировать аналогичным образом.

Обратный клапан, если он присутствует, обычно устанавливается отдельно от первых двух обсуждаемых и может быть отмечен буквой «B» или «BC». Эта регулировка используется для предотвращения слишком полного или слишком быстрого открывания двери.Это заставляет доводчик замедляться после открытия более чем на 80 градусов, чтобы предотвратить врезание двери в стену или другое препятствие. Вращение винта клапана по часовой стрелке затруднит полное открытие двери, а вращение против часовой стрелки позволит ей полностью открыться легче.

Другой клапан, который может быть представлен, — это клапан с задержкой действия. Этот клапан позволяет двери оставаться открытой до 30 секунд, чтобы дать время человеку с ограниченными физическими возможностями, чтобы пройти через дверь, прежде чем она закроется.При повороте по часовой стрелке он дольше остается открытым, а при повороте против часовой стрелки — быстрее.

Возможные регулировки дверного доводчика

Иногда людям или компаниям необходимо знать, как держать дверь открытой. Некоторые производители дверных доводчиков используют эту опцию как нерегулируемую настройку, называемую «Hold Open» (HO). Конструкция HO должна удерживать дверь открытой, просто открывая дверь достаточно широко.

С другой стороны, дверные доводчики

Non-Hold Open (NHO) не удерживают дверь открытой, и вам нужно удерживать ее открытой с помощью какого-либо предмета.Если у вас есть дверной доводчик NHO, вы можете заменить его на дверной доводчик, если вы хотите, чтобы дверь оставалась открытой после полного открытия.

У некоторых доводчиков есть регулировочная гайка, расположенная на рычаге доводчика двери, с помощью которой ее можно изменить, чтобы удерживать дверь открытой или нет. Есть несколько конструктивных отличий в работе рычага дверного доводчика; Лучше всего определить, какой у вас ближе, и попытаться найти руководство к нему в Интернете. Или, конечно, вы можете позвонить своему местному слесарю, который узнает, как отрегулировать эти настройки.

И, наконец, некоторые дверные доводчики регулируются по силе, прилагаемой пружиной. Эта регулировка обычно находится на дальнем конце доводчика, наиболее удаленном от шпинделя, и обычно это большая гайка, для которой используется серповидный гаечный ключ. При повороте по часовой стрелке пружина закручивается, чтобы она закрывалась сильнее, а при повороте против часовой стрелки она закрывается менее сильно (здесь могут быть значения, указывающие, какой силы можно достичь с помощью регулировки). Это также повлияет на то, насколько легко дверь можно открыть.

Этот параметр очень важен, потому что при неправильной настройке (или при использовании нерегулируемого доводчика неправильного размера) со временем сама дверная рама может быть повреждена, если она установлена ​​слишком высоко, а если установить слишком низкую, дверь может не защелкнуться. правильно каждый раз. Если ваш доводчик был правильно подобран по размеру и установлен правильно, это не нужно регулировать.

Если при настройке вышеуказанных настроек дверного доводчика по-прежнему трудно открыть или дверь все еще не запирается, после выполнения этих других регулировок, возможно, «мощность» или размер дверного доводчика неправильные.Если дверной доводчик не имеет этой регулируемой функции, подумайте о том, чтобы нанять слесаря, чтобы заменить его на модель более подходящего размера.

Как отрегулировать доводчик двери

Обзор простой регулировки доводчика двери.

Сводка

Регулировка дверного доводчика по скорости и фиксации — это проект, с которым легко справится большинство владельцев бизнеса, обслуживающий персонал. Однако, если вы видите какие-либо масляные пятна в непосредственной близости от дверного доводчика, вам необходимо немедленно заменить его, чтобы избежать ответственности.Замена дверного доводчика для поверхностного монтажа — это проект, с которым вы, возможно, сможете справиться в зависимости от вашего уровня квалификации, но скрытые дверные доводчики должны быть заменены только профессиональным слесаром-слесарем.

Раскрытие информации: как партнер Amazon / Google / Home Depot / eBay я могу получать доход от соответствующих покупок.

Как сделать регулировку двери ближе

Большинство дверных доводчиков поставляются с завода предварительно настроенными на наиболее распространенные настройки в соответствии с тем, что было заказано.После установки доводчика могут потребоваться дополнительные регулировки для правильной работы отверстия. В этом посте мы рассмотрим некоторые общие настройки дверного доводчика, которые помогут обеспечить правильное закрытие двери.

Зоны управления доводчиком дверей

Вот схема, показывающая основные зоны управления, которыми можно управлять с помощью доводчика.

Более подробные настройки, о которых мы поговорим, не будут включать зону управления отложенным действием.Задержка срабатывания не обязательна для некоторых доводчиков дверей при заказе, но обычно не включается.

Клапаны регулировки доводчика двери

В зависимости от типа дверного доводчика, который вы установили, регулирующие клапаны доводчика будут расположены в разных местах на корпусе дверного доводчика. Регулирующие клапаны обычно располагаются в доступном месте, так что доводчик двери можно отрегулировать после того, как он уже установлен. Вот несколько примеров:

Как видите, есть некоторые корпуса доводчиков с клапанами наверху, спереди или по бокам корпуса доводчика.Для поворота регулирующих клапанов требуется шестигранный ключ для винтов или иногда отвертка. Обязательно ознакомьтесь с более подробными инструкциями, чтобы узнать, что необходимо для регулировки.

Доводчики скрытого монтажа часто имеют регулировочные винты, видимые, даже если корпус доводчика скрыт в раме, двери или в полу.

Скрытый доводчик

Регулировка двери ближе

После того, как вы нашли клапаны, вам необходимо убедиться, что вы настраиваете правильный клапан и поворачиваете его в правильном направлении.

ВНИМАНИЕ! СЛИШКОМ ОТКРЫТИЕ РЕГУЛИРУЮЩИХ КЛАПАНОВ МОЖЕТ ПРИВЕСТИ К БЛИЖАЙШЕЙ УТЕЧКЕ, ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ВНИМАТЕЛЬНО СОБЛЮДАЙТЕ ВСЕ ИНСТРУКЦИИ, ПРЕДОСТАВЛЯЕМЫЕ С БЛИЖАЙШИМ.

Затягивание клапанов обычно снижает скорость каждой зоны управления, тогда как ослабление клапанов увеличивает скорость каждой зоны управления. Затягивание силы пружины увеличит общую скорость доводчика, а ослабление уменьшит общую скорость доводчика.Обычно поворот клапана по часовой стрелке приводит к его затяжке, а поворот против часовой стрелки — к ослаблению.

Регулировки часто не требуют большого поворота для значительного изменения скоростей зоны контроля.

Не поворачивайте клапаны слишком сильно при регулировке. Даже небольшие четверть оборота клапана могут иметь большое значение.

Если клапан ослаблен слишком сильно, это может привести к утечке дверного доводчика и нарушению его работы.Вероятно, это потребует замены корпуса доводчика. Если вы неправильно отрегулировали клапаны дверных доводчиков, на это не распространяется гарантия завода-изготовителя.

Регулировка стопорной гайки

Когда дверной доводчик имеет рычаг фиксации с помощью фрикционной гайки, дверной доводчик можно отрегулировать так, чтобы он оставался открытым при степени открытия, определяемой установщиком. При отгрузке с завода по умолчанию обычно устанавливается значение удержания в открытом положении на 90 градусов.

Чтобы отрегулировать фиксирующую гайку, ослабьте гайку и затем откройте дверцу в желаемое фиксирующее положение.Здесь вы надежно затянете фиксирующую гайку. Некоторые стили удержания открытой руки потребуют немного других настроек.

Важно следовать инструкциям, прилагаемым к установленному вами доводчику. Это сообщение в блоге служит введением в клапаны доводчиков дверей и возможность управлять открыванием с помощью регулировок доводчиков дверей, доступных на большинстве коммерческих доводчиков.

Как отрегулировать и устранить неисправности вашего коммерческого дверного доводчика

Регулировка доводчика двери — это навык, требующий знаний, терпения и умения несколько раз подниматься и спускаться по лестнице.Но с этими атрибутами и подходящим гаечным ключом, шестигранным ключом или отверткой вы можете сделать это самостоятельно. Эта статья в первую очередь касается доводчиков для коммерческих дверей , но идеи, представленные здесь, могут быть применены и к другим типам доводчиков.

Большинство регулировок доводчиков дверей производятся путем открытия и закрытия гидравлических клапанов. Когда дело доходит до поворота винтов, которые приводят в действие эти клапаны, небольшая часть имеет большое значение. Поворот всего на пять градусов может значительно увеличить или уменьшить скорость закрытия.

Регулировка доводчика коммерческих дверей

Если вы посмотрите на доводчик и не увидите регулировочных винтов, скорее всего, на доводчике есть крышка. Крышка обычно пластиковая, но может быть и металлической. Если вы не видите креплений, удерживающих крышку, это означает, что крышка удерживается натяжением. Снимите его, и если вы увидите застежки, вы можете ослабить, но не снимать, застежки и крышка соскользнут.

1. Если вы обнаружите, что масло в крышке или масло на корпусе доводчика или вытекает из него — остановитесь прямо сейчас — вам нужен новый доводчик двери
   .(Если, однако, утечки нет, продолжайте.)
2. Теперь, когда крышка снята, вы должны увидеть регулировочные винты. Они должны быть отмечены на ближнем корпусе относительно того, что они собой представляют, или внутри крышки будет схема. В противном случае вам, возможно, придется немного поэкспериментировать, чтобы увидеть, что есть что.
3. Помните, что когда дело доходит до поворота регулировочных винтов доводчика коммерческой двери, небольшая часть имеет большое значение. Начните с не более 1/8 оборота. Поверните регулировочный винт по часовой стрелке, чтобы замедлить доводчик, и против часовой стрелки, чтобы ускорить его.
4. Откройте дверь и посмотрите, как она закроется. Если с первого раза закрывается правильно, проверьте еще 10 раз. Если он каждый раз закрывается правильно, все готово. Если нет, вернитесь по лестнице и сделайте еще одну регулировку.
5. Когда он закроется так, как вы хотите, 10 раз подряд, он, вероятно, продолжит это делать.
6. В идеале доводчик без задержки закрывает и защелкивает дверь за семь-восемь секунд.

Поиск и устранение неисправностей в доводчике коммерческих дверей

1. Если есть проблема с петлями, деформированная дверь или дверь должна подниматься вверх, чтобы закрываться, доводчик зайдет так далеко, чтобы решить проблему.Иногда дверь необходимо отремонтировать, прежде чем она закроется и заперется автоматически.
2. Если доводчик перестает закрывать дверь до того, как она закроется полностью, или фактически отскакивает назад, когда вы пытаетесь вручную закрыть дверь, вероятно, рычаг неправильно установлен на валу. Загрузите инструкции с веб-сайта производителя доводчика и посмотрите, правильно ли он установлен.
3. Если рычаг издает шум и подпрыгивает вверх и вниз во время движения двери, затяните крепления, которые удерживают рычаг, к доводчику, к жатке и к суставу, который удерживает две части рычага вместе.

Когда пришло время заменить дверной доводчик для коммерческого использования:

1. Если масло течет из доводчика двери, его необходимо заменить.
2. Если доводчик хлопает дверью и не может быть отрегулирован, чтобы сделать это иначе, либо утечка жидкости, либо изношены уплотнения клапана. В любом случае лучше всего заменить его.
3. Если в доводчике нет натяжения пружины и регулировка натяжения пружины вращается безрезультатно, пружина сломана, доводчик
   необходимо заменить.
4. Если у вас возникли какие-либо из этих проблем с коммерческим доводчиком и вы хотите увидеть варианты замены, позвоните нам по телефону
   или посетите нас в Интернете, и мы будем рады обсудить ваши варианты!

Как отрегулировать дверь ближе, чтобы избежать захлопывания

Если у вас когда-либо возникали проблемы с доводчиком, вы знаете, что он может создать множество проблем в вашем коммерческом или жилом доме. Если ваша дверь хлопает слишком сильно, это может вызвать чрезмерный износ вашей двери и привести к травмам из-за того, что дверь ударит людей.
Если ваша дверь закрывается недостаточно сильно, это может создать проблемы с безопасностью, так как ваша дверь не полностью запирается при закрытии.

Однако не для каждой проблемы с доводчиком требуется профессиональный визит. У большинства дверных доводчиков есть регулировки, которые могут быть выполнены с помощью нескольких основных инструментов, которые могут быстро и легко решить возникшую у вас проблему, прежде чем вам придется платить технику для обслуживания двери. Вот несколько простых советов, которые следует помнить при настройке доводчика двери.

Есть 4 области, которые вы можете настроить на доводчике, в зависимости от вашей модели:

1.Обратный контроль (последние 5-15 градусов открытия двери)
2. Скорость поворота (от открытого положения до последних 5-15 градусов во время закрывания)
3. Скорость фиксации (последние 5-15 градусов закрытия двери)
4. Сила пружины (сила или сопротивление дверного доводчика)

Необходимых инструментов:

1. Шестигранный ключ
2. Отвертка

Перед выполнением любых регулировок убедитесь, что дверца закрыта и доводчик находится в «нерабочем» состоянии. Сняв крышку с доводчика, найдите нужные регулировочные винты.Обычно вы можете найти индикаторы на доводчике, которые подскажут, какая регулировка относится к каждому винту; иногда на самом доводчике есть диаграмма, которая поможет вам их идентифицировать. Если ничего не помогает, вы можете обратиться за помощью к руководству по доводчику.

После того, как вы определили, какие винты необходимо повернуть для регулировки, поверните свой шестигранный ключ внутри винта вправо или влево по мере необходимости. Имейте в виду, что немного важнее; используйте 1/8 оборота для регулировки и периодически проверяйте дверь, чтобы убедиться, что регулировка удовлетворительна.

Если у вас есть другие вопросы, или если ваш доводчик все еще вызывает проблемы после регулировки, свяжитесь с нами, и мы поможем вам решить вашу проблему.

% PDF-1.4
%
1501 0 объект
>
эндобдж

xref
1501 333
0000000016 00000 н.
0000007644 00000 н.
0000007733 00000 н.
0000007935 00000 п.
0000010332 00000 п.
0000010371 00000 п.
0000010449 00000 п.
0000021842 00000 п.
0000022310 00000 п.
0000022575 00000 п.
0000036032 00000 п.
0000036651 00000 п.
0000037227 00000 п.
0000037751 00000 п.
0000038181 00000 п.
0000053128 00000 п.
0000066788 00000 п.
0000081598 00000 п.
0000097223 00000 п.
0000111675 00000 н.
0000111806 00000 н.
0000126481 00000 н.
0000129176 00000 н.
0000130547 00000 н.
0000135445 00000 н.
0000139311 00000 п.
0000139478 00000 н.
0000140704 00000 п.
0000142030 00000 н.
0000142283 00000 н.
0000142400 00000 н.
0000142610 00000 н.
0000142727 00000 н.
0000142972 00000 н.
0000143089 00000 н.
0000143365 00000 н.
0000143482 00000 н.
0000143680 00000 н.
0000143797 00000 н.
0000144056 00000 н.
0000144173 00000 п.
0000144444 00000 н.
0000144561 00000 н.
0000144766 00000 н.
0000144883 00000 н.
0000145141 00000 п.
0000145258 00000 н.
0000145526 00000 н.
0000145643 00000 п.
0000145853 00000 п.
0000145970 00000 н.
0000146231 00000 п.
0000146348 00000 п.
0000146577 00000 н.
0000146694 00000 н.
0000146900 00000 н.
0000147036 00000 н.
0000147234 00000 н.
0000147351 00000 п.
0000147611 00000 п.
0000147728 00000 н.
0000147926 00000 н.
0000148043 00000 н.
0000148252 00000 н.
0000148369 00000 н.
0000148575 00000 н.
0000148692 00000 п.
0000148890 00000 н.
0000149026 00000 н.
0000149224 00000 н.
0000149341 00000 п.
0000149539 00000 н.
0000149656 00000 н.
0000149867 00000 н.
0000149984 00000 н.
0000150182 00000 н.
0000150299 00000 н.
0000150497 00000 н.
0000150614 00000 н.
0000150824 00000 н.
0000150941 00000 н.
0000151151 00000 н.
0000151268 00000 н.
0000151466 00000 н.
0000151583 00000 н.
0000151781 00000 н.
0000151898 00000 н.
0000152105 00000 н.
0000152222 00000 н.
0000152440 00000 н.
0000152557 00000 н.
0000152755 00000 н.
0000152872 00000 н.
0000153070 00000 н.
0000153187 00000 н.
0000153385 00000 н.
0000153502 00000 н.
0000153733 00000 н.
0000153869 00000 н.
0000154067 00000 н.
0000154183 00000 н.
0000154393 00000 н.
0000154510 00000 н.
0000154716 00000 н.
0000154833 00000 н.
0000155031 00000 н.
0000155148 00000 н.
0000155346 00000 н.
0000155462 00000 н.
0000155672 00000 н.
0000155806 00000 н.
0000156004 00000 н.
0000156119 00000 н.
0000156317 00000 н.
0000156452 00000 н.
0000156677 00000 н.
0000156791 00000 н.
0000156989 00000 н.
0000157105 00000 н.
0000157320 00000 н.
0000157434 00000 н.
0000157632 00000 н.
0000157749 00000 н.
0000157961 00000 н.
0000158076 00000 н.
0000158378 00000 н.
0000158495 00000 н.
0000158720 00000 н.
0000158835 00000 н.
0000159268 00000 н.
0000159385 00000 н.
0000159593 00000 н.
0000159708 00000 н.
0000160052 00000 н.
0000160169 00000 н.
0000160379 00000 н.
0000160494 00000 н.
0000160962 00000 н.
0000161079 00000 п.
0000161307 00000 н.
0000161422 00000 н.
0000161835 00000 н.
0000161952 00000 н.
0000162180 00000 н.
0000162293 00000 н.
0000162491 00000 н.
0000162608 00000 н.
0000162831 00000 н.
0000162944 00000 н.
0000163142 00000 н.
0000163259 00000 н.
0000163487 00000 н.
0000163602 00000 н.
0000163800 00000 н.
0000163917 00000 н.
0000164149 00000 н.
0000164264 00000 н.
0000164462 00000 н.
0000164579 00000 н.
0000164841 00000 н.
0000164957 00000 н.
0000165185 00000 н.
0000165300 00000 н.
0000165498 00000 н.
0000165615 00000 н.
0000165879 00000 н.
0000165995 00000 н.
0000166213 00000 н.
0000166328 00000 н.
0000166526 00000 н.
0000166662 00000 н.
0000166938 00000 н.
0000167055 00000 н.
0000167284 00000 н.
0000167399 00000 н.
0000167621 00000 н.
0000167738 00000 н.
0000168009 00000 н.
0000168126 00000 н.
0000168351 00000 н.
0000168466 00000 н.
0000168700 00000 н.
0000168817 00000 н.
0000169085 00000 н.
0000169202 00000 н.
0000169432 00000 н.
0000169547 00000 н.
0000169782 00000 н.
0000169899 00000 н.
0000170128 00000 н.
0000170245 00000 н.
0000170463 00000 п.
0000170578 00000 н.
0000170810 00000 н.
0000170927 00000 н.
0000171125 00000 н.
0000171242 00000 н.
0000171440 00000 н.
0000171574 00000 н.
0000171807 00000 н.
0000171924 00000 н.
0000172122 00000 н.
0000172239 00000 н.
0000172437 00000 н.
0000172573 00000 н.
0000172771 00000 н.
0000172888 00000 н.
0000173086 00000 н.
0000173203 00000 н.
0000173401 00000 н.
0000173518 00000 н.
0000173716 00000 н.
0000173833 00000 н.
0000174031 00000 н.
0000174148 00000 н.
0000174414 00000 н.
0000174531 00000 н.
0000174729 00000 н.
0000174846 00000 н.
0000175159 00000 н.
0000175276 00000 н.
0000175474 00000 н.
0000175609 00000 н.
0000175926 00000 н.
0000176043 00000 н.
0000176241 00000 н.
0000176377 00000 н.
0000176623 00000 н.
0000176740 00000 н.
0000176962 00000 н.
0000177079 00000 н.
0000177324 00000 н.
0000177441 00000 н.
0000177675 00000 н.
0000177792 00000 н.
0000178038 00000 н.
0000178155 00000 н.
0000178390 00000 н.
0000178507 00000 н.
0000178764 00000 н.
0000178881 00000 н.
0000179113 00000 п.
0000179230 00000 н.
0000179472 00000 н.
0000179589 00000 н.
0000179822 00000 н.
0000179938 00000 н.
0000180200 00000 н.
0000180316 00000 н.
0000180560 00000 н.
0000180677 00000 н.
0000180922 00000 н.
0000181039 00000 н.
0000181303 00000 н.
0000181420 00000 н.
0000181676 00000 н.
0000181793 00000 н.
0000182069 00000 н.
0000182186 00000 н.
0000182435 00000 н.
0000182552 00000 н.
0000182823 00000 н.
0000182940 00000 н.
0000183170 00000 н.
0000183287 00000 н.
0000183555 00000 н.
0000183672 00000 н.
0000183870 00000 н.
0000183987 00000 н.
0000184216 00000 н.
0000184333 00000 н.
0000184531 00000 н.
0000184648 00000 н.
0000184846 00000 н.
0000184962 00000 н.
0000185160 00000 н.
0000185296 00000 н.
0000185494 00000 н.
0000185610 00000 н.
0000185808 00000 н.
0000185944 00000 н.
0000186142 00000 н.
0000186259 00000 н.
0000186457 00000 н.
0000186574 00000 н.
0000186772 00000 н.
0000186889 00000 н.
0000187087 00000 н.
0000187204 00000 н.
0000187402 00000 н.
0000187519 00000 н.
0000187833 00000 н.
0000187950 00000 н.
0000188148 00000 н.
0000188265 00000 н.
0000188595 00000 н.
0000188712 00000 н.
0000188910 00000 н.
0000189046 00000 н.
0000189383 00000 н.
0000189500 00000 н.
0000189698 00000 н.
0000189834 00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
0000190561 00000 н.
0000190824 00000 н.
0000190940 00000 н.
0000191174 00000 н.
0000191291 00000 н.
0000191559 00000 н.
0000191675 00000 н.
0000191910 00000 н.
0000192027 00000 н.
0000192327 00000 н.
0000192444 00000 н.
0000192676 00000 н.
0000192793 00000 н.
0000193131 00000 н.
0000193248 00000 н.
0000193481 00000 н.
0000193598 00000 н.
0000193831 00000 н.
0000193948 00000 н.
0000194210 00000 н.
0000194327 00000 н.
0000194591 00000 н.
0000194708 00000 н.
0000194832 00000 н.
0000195185 00000 н.
0000195309 00000 н.
0000006956 00000 н.
трейлер
] >>
startxref
0
%% EOF

1833 0 объект
> поток
x ڔ OhAξh6i% i + PK1iM4jc «fEziHzB» {ȡC9I] j *
«= ҋ Bm
f =

Установка доводчика металлических дверей | B&M Metal Doors

Традиционная мудрость гласит: «Когда закрывается одна дверь, открывается другая.Однако, если вы спросите The Door Guru в B&M Metal Doors, он ответит вам: «Когда одна дверь закрывается, ваш автоматический доводчик работает идеально!

В B&M Metal Doors мы делаем больше, чем просто продаем металлические двери, рамы и дверную фурнитуру. Мы также советуем нашим клиентам, как лучше всего установить и настроить продукты, которые мы продаем, в зависимости от их конкретной установки.

При работе с дверными доводчиками необходимо учитывать многое — конфигурацию, размещение, силу пружины, скорость закрывания, регулировку фиксации и обратного хода.Тип доводчика в сочетании с этими важными настройками может иметь значение, правильно ли закрывается дверь или нет.

Компания B&M предлагает несколько различных линий дверной фурнитуры. Выбор подходящего дверного доводчика может зависеть от нескольких различных факторов, включая предпочтения клиента и характеристики здания. Другие факторы, которые следует учитывать, включают:

• Размер и вес двери
• Расположение двери
• Частота открывания и закрывания
• Место установки
• Требования к замаху

В сегодняшнем сообщении блога мы обсудим, как выбрать, правильно установить и настроить автоматические дверные доводчики, чтобы они работали безупречно.

Критические точки закрытия

Посмотрев следующие видеоролики по установке доводчика, вы заметите два основных момента, которые являются наиболее важными: конфигурация и размещение доводчика и регулировки.

Более подробная конфигурация и размещение

Конфигурация доводчика зависит от места установки доводчика на двери.

Стандартное крепление (выдвижная сторона)

Это когда доводчик монтируется на тяговой стороне двери, а рычаг прикрепляется к лицевой стороне головки рамы.

Установка верхнего откоса (со стороны толкания)

В этой конфигурации доводчик устанавливается на лицевой стороне головки рамы, а рычаг прикрепляется к двери.

Параллельная установка (нажимная сторона)

Используя положение параллельного монтажа, доводчик монтируется к двери и кронштейн крепится к потолку рамы, затем рычаг прикрепляется к кронштейну.

Четыре более близких приспособления

Регулировка усилия пружины

Большинство современных доводчиков имеют регулируемую пружину для использования с дверьми разных размеров.Инструкции по установке для вашего конкретного доводчика должны иметь таблицу, в которой описывается, сколько оборотов и в каком направлении нужно повернуть для регулировки пружины.

Скорость закрытия

Регулировка скорости закрывания предназначена для регулирования угла закрывания двери от 90 ° до закрывания.

Регулировка фиксации

Регулировка фиксации — это точная регулировка непосредственно перед точкой закрывания, когда дверь приближается к раме, но не касается (в пределах пары дюймов), до места, где дверь надежно фиксируется в раме.Регулировка фиксации особенно эффективна, когда в комнате или здании есть положительный воздушный поток, который толкает дверь, создавая дополнительное давление воздуха при закрытии двери.

Регулировка обратного контроля

Эта регулировка применяется, когда дверь находится в углу комнаты. Чтобы дверь не ударилась о стену при открытии двери на 90 °. При правильной настройке, чем ближе к 90 °, дверь становится труднее толкать, и она не откроется больше чем на 90 ° или чуть меньше.

Есть вопросы?

Не совсем разбираетесь в установке и регулировке дверных доводчиков? Компания B&M Metal Doors & Frames LLC всегда рада ответить на все ваши вопросы.Если у вас возникнут ситуации во время ремонта или новостройки, и у вас есть вопросы по металлическим дверям и рамам, не стесняйтесь, звоните нам сегодня! Мы будем более чем счастливы прийти к вам на рассмотрение и увидеть, что требуется для вашей оценки.
