Зачем нужна песчаная подушка под ленточный фундамент

Фундамент — это наиважнейшая часть здания или сооружения, и от того как качественно сделан фундамент зависит долговечность и прочность здания или сооружения в целом.

В случае халатного отношения и выполнения некачественного фундамента, при производстве которого не соблюдались специализированные нормы и правила строительства, здание, которое будет возводится на таком фундаменте заранее обречено на краткосрочную службу, оно за короткий период времени придёт в состояние негодности и невозможности его эксплуатации.

Так что самая важная основа любого строительства — это качественно выполненный фундамент. А он может быть выполнен качественно, только в случае соблюдения технологии возведения. Одной из основных составляющих фундамента является подушка из песка, именно она является гарантом прочности и долговечности фундамента. В этом случае вам не будет необходимости переживать за сохранность дома, так как основание дома выполнено с точным соблюдением технологии строительства.

При строительстве зданий и сооружений предусматривается организация песчаной подушки под фундамент, данная составная часть технологического процесса в строительстве фундамента служит для минимизации влияния оказываемого на фундамент почвой в периоды межсезонья, во время изменения уровня грунтовых вод, для отвода воды из-под основания фундамента, для повышения амортизационных свойств фундамента и соответственно для увеличения надёжности и срока службы всего будущего сооружения.

Согласно рекомендациям по изготовлению фундамента на первоначальном этапе выполняется разметка и выкапывается траншея под будущий фундамент. Соответственно технологии строительства для ленточного фундамента необходимо организовать песчаную подушку. Толщина песчаной подушки зависит от типа грунтов на которых производятся строительные работы, в особенности глубины их промерзания в зимнее время, в среднем эта толщина составляет от 30 до 60 см. (может достигать 80 см.). И вообще, чем больше толщина подушки под фундамент, тем выше качественные показатели амортизации фундамента и тем ниже деформационные нагрузки на фундамент.

Пропорциональное соотношение толщины ленточного фундамента к толщине песчаной подушки приблизительно 1/3. Таким образом ширина песчаной подушки может превышать по толщине ширину ленточного фундамента в 3 раза. Если говорить о форме сечения песчаной подушки, то целесообразно соблюдать трапецевидную форму, которая плавно сужается к низу под углом приблизительно около 30 гр.
Одним из важных условий качественного исполнения песчаной подушки является её хорошая послойная утрамбовка, во избежание возможной осадки и деформирования грунта. Для её производства используется песок средней или крупной гравелистой фракции. Утрамбовка производится слоями по до 20 см, при помощи специализированных катков или площадочными вибраторами. Уплотнение лучше производить мокрым песком, то есть песок предназначенный для использования под песчаную подушку необходимо заранее смачивать водой, а затем уже производить укладку его в траншею. Во влажном виде песок лучше утрамбовывается и уплотняется, а так же посредством заблаговременного увлажнения из песка вымываются различные ненужные примеси, такие как, ил и глина, что способствует улучшению его качества.

Песчаная подушка после утрамбовывания должна иметь ровную поверхность, и выравненной относительно линии горизонта. Соответствие плотности утрамбованности песка, проверяется следующим образом: на утрамбованной поверхности не должно оставаться следа от протектора обуви.

Вообще для выполнения такого элемента строительства, как песчаная подушка под ленточный фундамент нужно использовать информацию представленную в ведомственных строительных нормах ВСН-29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах».

Внимание! Некоторые «знатоки» для организации подушки используют вместо песка глину, объясняя это тем, что глина является более водоотталкивающим материалом и способна лучше предохранить фундамент от воздействия воды поступающей из грунта. Такое мнение ошибочно. Да, в действительности вода задерживается слоем глины, но в то же время вместе с этим, прямо пропорционально увеличивается пучинистость грунта под фундаментом сооружения, что в свою очередь приводит к повышению нестабильности подлежащего грунта, а соответственно к уменьшению качественных характеристик фундамента, уменьшению срока его службы и надёжности.

Для продления срока службы песчаной подушки, для того чтобы предотвратить заиливание песка при повышенном уровне грунтовых вод, перед тем, как засыпать песок в подготовленную траншею, необходимо проложить дно траншеи материалом «геотекстиль» и в последствии уже на него выкладывать песок, предназначенный для изготовления подушки, геотекстиль предотвратит возможность смешивания песка с основным подлежащим грунтом.

песчаная, щебеночная, бетонная – зачем нужна и как делать

Всем известно, что опорой дома является фундамент. Если подземная часть будет выполнена правильно, то строение простоит долго. В период эксплуатации на его фасаде не появятся трещины, окна не перекосятся, а цоколь не разрушится. Подушка под фундамент является первым слоем основания почти каждого строения. Она считается важной функциональной составляющей, а ее устройство подчиняется определенным правилам.

Зачем нужна подушка

Казалось бы, для чего нужны подушки для фундамента, если под ним в качестве основания будет находиться плотный слой грунта? Но оказывается, что именно благодаря им:

• соблюдается равномерность перераспределения поступающих нагрузок на грунт;
• происходит снижение точечного давления;
• сводится к минимуму воздействие на подземные конструкции сил морозного пучения;
• выравнивается дно выемки, причем сделать это можно своими руками;
• гарантируется горизонтальность расположения фундаментной подошвы;
• снижается УГВ, а от фундамента отводится дождевая и талая вода;
• обеспечивается стабильность положения всего строения;
• минимизируются усадки различного происхождения.

Для устойчивого основания требуется, чтобы подушка под фундамент имела правильные размеры, достаточное уплотнение и выравнивание. Ее ширина должна быть больше ширины фундаментной подошвы, а высота – выбираться с учетом:

• глубины промерзания грунта;
• уровня подземных вод;
• примерной величины постоянных и временных нагрузок;
• геологических условий.

Подсыпка под фундамент является своеобразным балластом, ограждающим строение от контакта с почвой и от сезонных подвижек грунта.

Нередко подушка под фундамент заменяет неподходящий или слабый почвенный слой. В этом случае он удаляется, а на его место подсыпается крупный песок. Для предотвращения его вымывания или заиливания, при высоком уровне грунтовых вод в выемку укладывают геотекстиль.

Материалы

При устройстве фундаментных подушек можно использовать:

• речной и карьерный песок;
• щебень и гравий;
• бетонный раствор.

Уточнения по составу и размерам подстилающего слоя даются в проектной документации. Как правило, в ней учитывается доступность материалов по регионам и их приемлемая стоимость. Но основным аргументом, все же, остаются геологические условия. К примеру, для слабых грунтов гравийно -песчаная подушка под фундамент закладывается в пропорции:

• 40% песка;
• 60% щебня, либо гравия.

Некоторые мастера предлагают устройство фундаментной подушки из глины. Они утверждают, что выравнивающий слой будет выполнять гидроизоляционную функцию. Конечно, глина сможет защитить бетон от капиллярного всасывания воды. Но этот грунт является пучинистым, поэтому при промерзании увеличивается в объеме и начинает давить на подземную конструкцию. Из этого следует вывод, что суждение о том, что для основания под фундамент можно использовать глину – абсолютно не правильно.

Песчаная подушка

Устройство подстилающего слоя своими руками лучше сделать из песка, так как материал вполне доступен во многих регионах страны. У неопытных застройщиков часто возникает вопрос о том, какой песок нужен для фундамента и подушки – речной или карьерный, и какая фракция зерен должна быть.

Следует начать с того, чем отличается речной песок от карьерного. Первый считается намного чище, так как природная дислокация материала и технологические особенности добычи подразумевают отсутствие в составе инородных частиц. В нем нет глинистых включений, слишком опасных для конструкции основания. При замесе бетонной смеси и устройстве подушки для фундамента лучше использовать речной песок или промытый карьерный, который обойдется несколько дешевле.

Карьерный песок добывается в больших объемах из открытых разработок. Именно поэтому в его составе присутствует много различных примесей, таких как глина, крупные камни и пылевидные частицы. Без дополнительной обработки он применяется лишь в некоторых случаях, например при прокладке дорог.

Для фундамента и подушки грязный карьерный песок использовать не рекомендуется, так как присутствие в нем даже небольшого количества вредных включений может отрицательно сказаться на устойчивости подземной части дома и его долговечности. Зачем же рисковать из-за разовой экономии, когда существует лучшая по качеству альтернатива?

Отличить речной сыпучий материал от чистого карьерного песка можно по внешнему виду зерен. Нужно просто посмотреть на них сквозь лупу. В первом случае частички будут округлыми, а во втором – с острыми гранями.

Песок для фундамента и подушки выбирают крупных фракций.

Как говорилось выше, сделать песчаную подушку для фундамента своими руками будет совсем несложно. Для этого потребуется сам материал, трамбовка и вода. При большой площади строения лучше будет использовать специальную вибро — плиту или каток. А при уплотнении подстилающего слоя в траншее можно воспользоваться и проверенными дедовскими инструментами, например бревном с поперечной ручкой.

Песчаная подушка под ленточный фундамент или бетонную плиту засыпается послойно. Каждый пласт разравнивается, увлажняется и тщательно трамбуется. Обильный полив водой способствует лучшему уплотнению песка и обеспечивает максимальную плотность основания. При высоком уровне грунтовых вод на дно траншеи подсыпается щебень. Он берет на себя функции дренирующего слоя. При его отсутствии основание дома рано или поздно будет размыто.

Специалисты рекомендуют сделать подушку для фундамента из песка в случаях, когда:

• возводится одноэтажный дом;
• для наземной части строения используются легкие материалы;
• грунтовые воды залегают на большой глубине.

Еще до начала работ следует определиться с толщиной песчаной подушки для фундамента. Она, как правило, составляет 10-20см, но при устройстве основания под бетонную плиту или при замене слабого грунта размер может увеличиваться до 50-80см. Для ленточной конструкции максимальная высота подстилающего слоя ограничивается показателем тройной толщины ленты. Что касается ширины подушки, то она должна быть больше аналогичного размера подошвы или плиты для фундамента на 20-25см.

Щебеночная подсыпка

Подушка из щебня под фундамент считается прочнее предыдущего варианта устройства основания. Ее также можно выполнить своими руками. На начальном этапе дно выемки покрывается крупным песком слоем 10-15см, после чего выполняется его разравнивание и тщательная трамбовка с увлажнением.

Далее укладывается щебень средней фракции (20-40мм) слоем толщиной 20-25см. Для его уплотнения следует использовать вибро — плиту. Зачем? Да только лишь потому, что дедовскими методами сделать это будет слишком трудоемко.

Щебеночная подушка под ленточный фундамент способна принять нагрузки от кирпичных и каменных домов малой этажности.

Нередко в проекте предусматривается щебеночно-песчаное основание. Оно засыпается послойно с чередованием материалов и уплотнением. Такой вид подсыпки хорошо зарекомендовал себя при строительстве объектов на слабонесущих грунтах.

Бетонное основание

Самый дорогой и надежный вид подстилающего слоя. Подушка из бетона может использоваться даже для фундаментов многоквартирных домов. Технология ее выполнения достаточно проста и доступна для самостоятельной работы. Процесс состоит из нескольких этапов:

• выравнивания дна выемки;
• подсыпки щебня слоем 10см и трамбовки;
• установки опалубки на высоту, согласно проекту;
• настила гидроизоляции;
• укладки арматуры;
• заливки бетонного раствора;
• набора монолитом проектной прочности;
• демонтажа опалубки.

Для прочного сцепления основания с фундаментом, в подушке устанавливаются выступающие над поверхностью стальные стержни. Они служат соединительными анкерами, максимально усиливающими подземную конструкцию.

Заключение

Три основных вида фундаментных подушек могут использоваться как отдельно друг от друга, так и в различных комбинациях. Выбор зависит от многих факторов, а окончательное решение принимается проектировщиками.

Подушка под ленточный фундамент: нужна ли подсыпка и как правильно её сделать

Конструкция ленточного фундамента экономична и проста.

В большинстве случаев он образует опору для наружных и внутренних несущих стен, являясь их продолжением в нижней части и опираясь на грунт.

Для уменьшения нагрузок, создаваемых процессами пучения и прочими факторами, между лентой и дном траншеи создают слой песчано-гравийной подсыпки, играющий роль демпфирующей и дренажной прокладки.

Функции песчаной подушки важны, но полного понимания ее роли в строении ленточного фундамента у большинства неподготовленных людей нет.

При самостоятельном строительстве никаких неясных вопросов быть не должно, поэтому о строении и функциях слоя песчаной засыпки следует поговорить особо.

Содержание статьи

Что представляет собой подушка под ленточный фундамент?

Подушка — это уплотненный слой песчаной или песчано-гравийной подсыпки, образующий ровную и горизонтальную площадку для размещения бетонной ленты.

Она выполняет несколько важных функций:

• Выравнивание опорной линии.
• Компенсация нагрузок пучения, создаваемых грунтовыми слоями.
• Замещение проблемных грунтов, непосредственно соприкасающихся с лентой, на более устойчивые и стабильные слои.
• Отсечка бетонной ленты от воздействия влаги, предотвращение капиллярного впитывания воды.

Слой отсыпки, более рыхлой по сравнению с окружающим грунтом, позволяет дренировать траншею путем сбора влаги на дне и отвода по системе дренажных труб в специальный колодец.

Кроме того, даже относительно тонкий слой песка способен эффективно компенсировать нагрузки пучения, что особенно заметно на мелкозаглубленных типах ленты.

ОБРАТИТЕ ВНИМАНИЕ!

Параллельно с этим происходит замещение грунтовых слоев, способных запереть грунтовую влагу вокруг бетонного основания, что вызовет впитывание и разрушение материала при замерзании воды.

Нужна ли она

Несмотря на важную и ответственную роль песчаной подушки, нередко звучат доводы против ее использования.

Аргументы, которые приводят противники подсыпки, звучат следующим образом:

• Как бы тщательно ни трамбовался слой песка, некоторая осадка будет присутствовать в любом случае. Чем толще подушка, тем сильнее осадка, которая создает существенную опасность для ленты из-за своей неравномерности. Из-за этого толщину подсыпки ограничивают — она не должна быть больше, чем трехкратная ширина ленты.
• Слой песка, засыпанный в траншею, выкопанную в глинистом грунте, станет аккумулятором для влаги. Глина не выпустит ее из углубления, поэтому необходима качественная дренажная система.
• Слой подушки приходится учитывать при траншеи или котлована, что увеличивает объемы земляных работ и количество вынутого грунта.

Специалисты, имеющие многолетнюю практику, единодушны во мнении, что основной функцией подушки является выравнивание дна траншеи (или котлована). Образовать ровную и горизонтальную площадку одним только рытьем никогда не удается.

Все попытки в этом направлении оборачиваются значительной тратой времени без удовлетворительных результатов, поэтому подсыпка позволяет сократить время подготовки. В отношении ситуация обычно известна заранее, поскольку гидрогеологическая обстановка на участке анализируется в первую очередь.

Поэтому приоритетная задача подушки — образование ровной и горизонтальной опорной линии на нужном уровне высоты.

Остальные функции песчаной засыпки можно считать дополнительными, хотя и они имеют немалое значение и выполняются вполне эффективно.

Виды

Существует несколько вариантов конструкции подушки под ленту:

• Песчаная. Представляет собой слой песка определенной толщины, максимально уплотненный и горизонтальный. Распределяет нагрузку от веса ленты и постройки, обеспечивает отсечку от грунтовых вод, позволяет заменить неподходящий грунт на более стабильный и дешевый речной песок. Используется преимущественно для относительно легких построек, под тяжелые и массивные здания такая подушка не используется.
• Гравийная подушка. Используется слой гравия или щебня, позволяющий значительно увеличить вес постройки. В частном строительстве такой тип подушки используется достаточно широко, поскольку позволяет более плотно утрамбовать слой засыпки и обладает высокой несущей способностью для любых домов. В составе гравийной засыпки песок также присутствует, заполняя полости между более крупными элементами, что делает слой более плотным. Обычно присутствует 60% щебня и 40% песка.
• Бетонная стяжка (подбетонка). Представляет собой слой заливки из меньшей плотности. Наиболее прочный и надежный вариант подушки, обеспечивающий горизонталь и высокую несущую способность. Применяется для самых тяжелых построек, обходится в значительные суммы.

Выбор наиболее подходящего варианта обусловлен весом будущей постройки, особенностями грунта и прочими факторами. Он производится во время создания проекта, при расчетах фундамента.

Условия, при которых требуется подсыпка

Наличие подушки обязательно при создании ленточного фундамента. Слои грунта, расположенные под лентой, создают нагрузки, выталкивающие основание из траншеи. Подушка принимает на себя эти усилия и в значительной степени компенсирует их.

Дополнительным условием наличия подушки является возможность попадания в траншею грунтовых или дождевых вод. Слой засыпки способствует аккумулированию стоков на дне траншеи, где влага попадает в дренажные трубы и выводится в специальные колодцы или водоемы.

Необходимо учитывать, что песчаная подушка хотя бы минимальной толщины присутствует в любом случае.

Она выравнивает дно траншеи, позволяя получить горизонтальную и ровную плоскость без использования сложных и трудоемких технологических приемов.

Что выбрать, песок или щебень?

Выбор материала для засыпки обусловлен весом постройки. Чем она тяжелее, тем крупнее фракция засыпки должна быть использована. Песчаный слой имеет более заметную осадку, поэтому его чаще всего применяют для каркасных, деревянных домов, построек из ячеистых бетонов и т.д.

Используется чистый речной крупнозернистый песок, не имеющий посторонних (в особенности — органических) примесей или глинистых включений.

Слой щебня имеет большую упругость и несущую способность. Его проще и легче трамбовать, подушка получается более жесткая и надежная. Засыпку из гравия или щебня используют при строительстве домов большей этажности, из тяжелых и плотных материалов.

В чистом виде щебень не применяется, на практике используется ПГС (песчано-гравийная смесь) в соотношении 60% щебня к 40% песка, хотя в некоторых ситуациях объем песка может быть уменьшен или увеличен.

ВАЖНО!

Перед засыпкой щебня в любом случае делается промежуточный песчаный слой толщиной около 15-20 см. Это делается для выравнивания основания и создания компенсационного слоя, необходимого для приема нагрузок пучения.

Какая толщина должна быть для различных материалов

Толщина слоя засыпки, рекомендуемая при строительстве ленточного фундамента, зависит от внешних факторов. В расчет принимаются параметры постройки (вес, размеры) и свойства грунта (состав, уровень грунтовых вод, величина морозного пучения). Определение параметров подушки производится при , это сложная инженерная задача, доступная только подготовленным и грамотным специалистам.

При использовании песчаной засыпки, наиболее распространенная толщина слоя находится в диапазоне 25-60 см. Верхним пределом толщины слоя принята трехкратная ширина ленты, но до таких значений обычно никогда не доходит.

Материал укладывают послойно, по 20 см и тщательно уплотняют. Для увеличения плотности трамбовки подушку смачивают водой.

Подушка из щебня может состоять из разных видов материала:

• Известняковый.
• Гравийный.
• Гранитный щебень.

Наиболее востребованная фракция — 20-40 мм. Минимальная толщина слоя — 25 см. Укладывается на песчаный подготовительный слой 15-20 см, что необходимо учитывать при траншеи.

Песок увлажняется и тщательно трамбуется, после чего производится укладка щебня с увлажнением и трамбовкой.

Все работы выполняются с максимальной тщательностью.

Плотность слоя подсыпки согласно СНиП должна составлять не менее 1,6 т/м3, что требует использования строительной техники (или, как минимум, усердной работы ручной трамбовкой или катком).

Технология укладки

Рассмотрим порядок действий при создании подушки под ленточный фундамент. Для большей информативности следует обратиться к ленточному фундаменту под массивный двухэтажный коттедж из штучных материалов (кирпича).

Его вес достаточно велик, чтобы использовать гравийную подушку.

Необходимо выполнить следующие этапы работ:

Песчаная засыпка

Это самый нижний слой, обеспечивающий горизонталь и ровную поверхность. Он имеет толщину 15-20 см, засыпается и выравнивается по горизонтали. Производится тщательная трамбовка с поливом водой до появления максимальной плотности.

Распространенным методом контроля качества уплотнения песка является ходьба по поверхности засыпки — если следов не остается, работа выполнена качественно. Некоторые источники предлагают под песчаную засыпку укладывать слой бутового камня.

Рекомендация сомнительная, так как песок заполняет промежутки между крупными обломками и сложнее трамбуется, что впоследствии проявится в виде увеличенной осадки фундамента.

Засыпка щебня

Укладка материала производится послойно, минимальная толщина засыпки составляет 25 см. При укладке материал тщательно выравнивается по горизонтали и трамбуется с увлажнением и использованием строительной виброплиты.

Наличие песка в массе щебня позволяет получить более плотный слой, допускающий качественную трамбовку. Основная задача — постоянный контроль горизонтали поверхности слоя засыпки. Если не проверять состояние и уровень, то можно получить волнистый слой с заметным уклоном, что недопустимо.

ОБРАТИТЕ ВНИМАНИЕ!

Проверка производится строительным или лазерным уровнем с немедленным исправлением обнаруженных перекосов или неровностей.

Выравнивающий слой

После окончания укладки и трамбовки слоя ПГС производится повторная засыпка относительно тонкого (около 5 см) слоя песка. Он выполняет функции выравнивания и «запечатывает» поверхность слоя щебня, образуя плотную и гладкую поверхность для укладки геотекстиля.

Этот материал необходим для исключения утечек воды при подбетонки (если она планируется), либо при . Материал укладывается на уплотненный выравнивающий слой с заходом на стены траншеи, чтобы залитый бетон оказался в ложбине и вода из него не уходила в грунт.

При заливке основной ленты слой геотекстиля служит дополнительной защитой от утечек на случай, если порвет гидроизоляционную пленку.

Полезное видео

В данном видео вы узнаете, как правильно сделать подушку под ленточный фундамент:

Заключение

Создание песчаной подушки под ленту является важным и необходимым этапом . Основной задачей является понимание смысла всех действий и соблюдение технологии строительства, результатом чего станет прочная и надежная опорная поверхность.

Необходимо выбирать качественный материал, экономия на создании элементов фундамента недопустима. Это позволит снизить осадку и создать надежное и стабильное основание.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Песчанная подушка под фундамент

Подушка из песка под фундамент – это слой песка, который насыпается перед строительством фундамента. В основном такая подушка используется для ленточного фундамента, особенно если строительство осуществляется на неустойчивых грунтах.

Зачем нужен песок под фундамент?

Устройство песчаной подушки под фундаменты необходимо в следующих случаях:

• Проблемный грунт. Если строительство осуществляется на пучинистой почве, торфянике, то здесь ленточный фундамент очень быстро перекашивается и разрушается. Устройство подушки помогает фундаменту длительно стоять на своем месте, сохраняя целостность и прочность.
• Тонкий слой песчаного грунта под фундамент можно использовать для выравнивания основания.
• Утрамбованный песок – материал, который отлично противостоит растяжению и сжатию. Поэтому он предотвращает чрезмерную усадку сооружения.
• Песчаная подушка под фундамент прерывает капиллярное сообщение, и поэтому предотвращает контакт фундамента с влагой. Это тоже продлевает срок его службы.

Как утрамбовать песок под фундамент: последовательность работ

Основные этапы, из которых состоит трамбовка песка под фундамент:

• Сначала необходимо выполнить разметку и произвести все необходимые расчеты. Для этого используется рулетка и строительный уровень.
• После этого, в соответствии с осуществленной разметкой, выкапывают траншею или котлован необходимых размеров и глубины.
• Далее необходимо тщательно выровнять дно траншеи или котлована. Это особенно актуально в тех случаях, когда рытье осуществлялось при помощи экскаватора. После выравнивания грунт на дне хорошенько трамбуют.
• Далее переходят непосредственно к устройству песчаной подушки под фундамент. Насыпают слой песка и тщательно его трамбуют. В это время нужно смачивать его водой, чтобы он лучше утрамбовался и приобрел большую плотность. Иногда используют смесь песка и гравия. Как определить, что основание утрамбовано должным образом? Самый простой способ – пройтись по слою песка в ботинках. Если следы не остаются – трамбовка песка под фундамент выполнена правильно. Как утрамбовать песок под фундамент? Это можно делать вручную (ручной вибратор, самодельный брус с ручками) или при помощи специальной техники (виброплита – ее применение существенно ускоряет процесс). Целесообразность того или иного способа определяется размерами сооружения и объемом работ.
• Песчаную подушку под фундамент насыпают и трамбуют слоями по 200 мм. После плотной утрамбовки одного слоя переходят к следующему. При этом постоянно контролируют ровность основания при помощи уровня.

Какой песок под фундамент нужно выбирать?

Наиболее оптимальное решение – использовать гравелистый песок крупной фракции. Песок тонкой и мелкой фракции нежелателен – он имеет низкое сопротивление сжатию, поэтому сооружение дает большую усадку. Если встал вопрос о том, какой песок на фундамент выбирать, то можно использовать и обычный речной песок средней фракции.

Песок для подушки фундамента можно смешивать с гравием – получится смесь с хорошими эксплуатационными характеристиками.

Кстати, совсем не обязательно задаваться вопросом о том, какой песок нужен для фундамента. Можно использовать и другие материалы, обладающие необходимыми характеристиками.

Большим преимуществом покупки винтовых свай, которые предлагает компания «РадоСваи» является то, то для них не требуется устройства песчаной подушки под фундамент. Нижний конец сваи погружают в плотные устойчивые слои грунта, в которых они надежно фиксируются и конечно, не последним плюсом является стоимость сваи.

Песчаная полушка под фундамент: толщина

Толщина песчаной подушки обычно составляет от 100 до 200 мм. При минимальной толщине песчаная подушка под фундамент предназначена в основном для выравнивания основания.

Максимальная толщина песчаной подушки под фундамент рассчитывается как ширина самой ленты фундамента, умноженная на три.

После того как подушка устроена, можно непосредственно переходить к строительству фундамента.

Как при устройстве песчаной подушки под фундамент повысить ее надежность?

Наибольшей надежностью обладает песчаная подушка под фундамент трапециевидной формы, которая постепенно сужается книзу под углом 30⁰.

Наиболее распространенной проблемой основания здания на песчаной подушке является смешивание песка с грунтом, его заиливание при высоком УГВ. Для того чтобы предотвратить это и продлить срок службы фундамента, можно перед насыпанием песка положить на основание гидроизоляционную пленку или другой материал, который станет надежным барьером между материалом подушки и грунтом.

Следует отметить, что даже правильно устроенная подушка из песка далеко не всегда обеспечивает нужную прочность и долговечность ленточной конструкции. Поэтому при строительстве на неустойчивых грунтах часто предпочтение отдают винтовым сваям. Компания «РадоСваи» сегодня предлагает качественную продукцию, предоставляет услуги по установке винтовых свай под разные дома: деревнные, кирпичные, каркасные, газобетонные, из бревна и бруса, а также другие сооружения.

Песчаная подушка под фундамент: в каких случаях она просто не нужна

При возведении фундамента принято насыпать и утрамбовывать слой песчаной подушки. Осуществление этого мероприятия многие застройщики считают абсолютно неоспоримой необходимостью.

Есть такие случаи, когда без песчаной прослойки фундамент действительно получается ненадёжным. Но укладку песчаного слоя уместно делать далеко не всегда, иногда его насыпкой можно даже ухудшить несущую способность опорного основания дома.

Когда песчаная засыпка действительно необходима

Привычка делать песчаную засыпку под фундамент зародилась ещё во времена индустриализации и массовой застройки. В эпоху доминирования крупноблочного строительства в каждом городе работало по нескольку заводов ЖБИ. Среди прочих изделий там изготавливались и бетонные фундаментные блоки. При наличии подъёмной техники возведение сборных ленточных фундаментов осуществляется в максимально короткие сроки.

Именно под такие фундаменты и необходимо выкладывать выравнивающую песчаную подушку. Дно траншей и котлованов никогда не получается идеально ровным, поэтому нагрузка от здания передаётся через блок не по всей его площади основания, а только по точкам примыкания к неровностям грунта. С помощью песчаной или гравийной засыпки намного легче выровнять поверхность. По окончании выравнивания песчаный слой подлежит уплотнению.

Для чего уплотняют песчаную подушку

Многие застройщики почему-то уверены, что уплотнённый песок препятствует проникновению влаги. Но даже идеально уплотнённый песчаный слой при поднятии грунтовых вод промокнет в течение нескольких минут. Защиту от влаги производят гидроизоляционными материалами, но никак не песком.

Песчаную подушку уплотняют для того, чтобы она в будущем не проседала под тяжестью построенного здания. Влага способствует уплотнению песка, поэтому засыпку сначала немного увлажняют, а потом утрамбовывают с помощью вибрационных площадок.

Нужна ли песчаная подушка под заливным ленточным фундаментом

Если заливной ленточный фундамент закладывается ниже уровня промерзания грунта, то песчаная подушка ему не нужна. Все неровности грунтового основания дна будут полностью залиты жидкой бетонной смесью. Поэтому нагрузка от здания будет распределяться равномерно. Более того, иногда наличие песка здесь может оказаться даже вредным. Глинистый грунт, находящийся ниже глубины промерзания, но выше уровня залегания грунтовых вод, имеет туго пластичную структуру, что является хорошим основанием для заливного фундамента. Песок же, даже качественно уплотнённый, легко впитывает и удерживает влагу, которая в любом случае проникает в грунт разными путями. Таким образом на поверхности тугой глины оказывается аналог влажной губки. Глина становится мягче, соответственно и основание получается менее устойчивым.

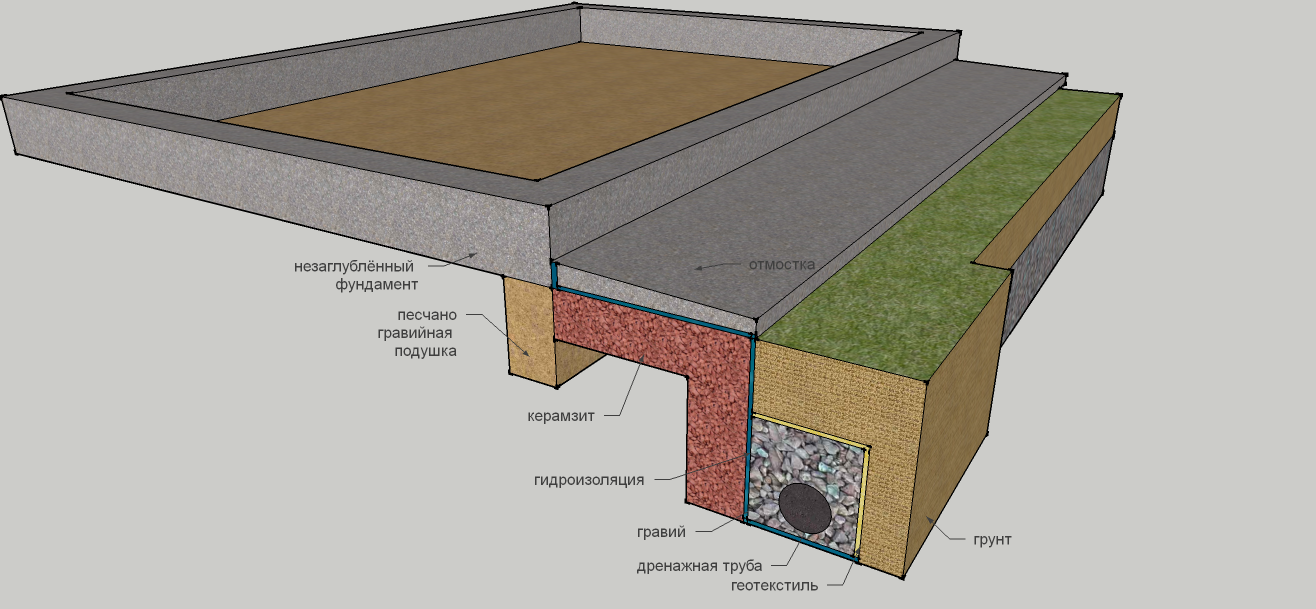

Песчаная подушка под фундаментом неглубокого заложения

Песчаную подушку следует устраивать под ленточные заливные фундаменты неглубокого заложения. Сыпучая структура песка здесь компенсирует деформирующие подвижки основания во время сезонного пучения грунта. Но с наличием пучинистого грунта под фундаментом неглубокого заложения необходимо произвести и другие мероприятия:

• Вдоль фундаментной подошвы нужно обязательно проложить дренажную трубу.
• Сам фундамент в любом случае должен иметь качественную гидроизоляцию.
• В строении отмостки без всяких оговорок должны присутствовать слои гидроизоляции и утепления.
• Насыпкой одной лишь песчаной подушки все эти мероприятия не заменить.

Песчаная подушка не является универсальным средством, пригодным для обустройства любого фундаментного основания. Здесь всегда нужно учитывать наличие разных факторов, к которым относятся характеристики грунта, уровни подземных вод и глубины промерзания, нагрузка от самого здания.

Понимание сути процессов часто облегчает условия реализации многих проектов, в том числе и в строительстве. Это избавляет людей от лишних трат времени, сил и денежных средств.

Разве разумно воспроизводить какие-либо действия, только потому что так делают все?

Задать
вопрос эксперту

Подушка под ленточный фундамент: толщина подсыпки, устройство

Эскиз с обозначением местонахождения песчаной подушки

Возведение каждого здания начинается с устройства фундамента. Его главная функция – создание прочной опоры и обеспечение поддержки здания во время всего периода эксплуатации. Для облегчения этапа заливки и придания основанию большей надежности, нужна песчаная подушка под ленточный фундамент. Ее задача − обеспечить ровную и устойчивую поверхность для устройства основания.

Функции подушки

До укладки железобетонных ленточных оснований или использования для этой цели железобетонных блоков, обычно нужна подсыпка из песка, щебня или гравия. Песчаная или гравийная подошва выполняет следующие функции:

• выравнивает траншею под заливку основания и сглаживает возможные неровности грунта;
• равномерно распределяет нагрузки от веса фундамента на нижние слои грунта;
• отсекает влагу и отводит грунтовые воды от основания, предотвращая вспучивание в холодное время года.

При наличии высокого уровня вод на строительном участке, перед тем как будет сделана подушка под ленточный фундамент, дно траншеи или котлована выкладывают геотекстилем. Слой этого материала предотвратит возможное заиливание песчаного слоя.

Основные параметры ленточного фундамента

Схема отображающая параметры ленточного основания

Основания ленточного типа устраивают по периметру будущих стен конструкции (как внешних, так и внутренних) на глубину разработки почвы.

Устройство такого типа основания предусматривает два основных параметра:

• ширина;
• глубина.

Существует следующее требование к ширине – она должна быть не меньше, чем толщина стены. Но, чаще всего, этого бывает мало для того чтобы на выходе получить площадь, обеспечивающую несущую способность фундамента. Можно увеличить ширину на всю высоту фундамента, но это экономически невыгодно.

Исходя из этого, для увеличения площади основания здания, часто устраивается расширение в его более заглубленной части. Таким образом, фундамент имеет трапециевидную форму. Это оптимальная форма сечения ленты основания для принятия нагрузок.

В этом случае, углы наклона боковых стен равны 30º и 45º, где первый показатель приведен для кирпичных фундаментов, а второй – для бетонных. Такая конструкция позволяет избежать опасных растягивающих или скалывающих напряжений на боковых гранях основания.

Более того, нижняя (расширенная) часть препятствует выдвижению основания из грунта и нейтрализует влияние касательных сил пучения в мороз. Устройство основания в виде трапеции позволяет значительно снизить расходы, сокращает объем бетонной смеси и арматуры. При этом такой фундамент характеризуется хорошими несущими способностями.

Устройство подушки и материалы

Необходимые материалы для обустройства подушки ленточного фундамента

Материалами, для подготовки подушки под фундамент ленточного типа могут быть:

• чистый песок крупной фракции, не содержащий глинистых примесей;
• галька;
• смесь щебня и песка;
• бетон и железобетон.

Если выполняется устройство подушки на слабых грунтах, то нужна подсыпка из песка и щебня или песчаной гравийной смеси в следующем соотношении: 40% песка крупной фракции и 60% щебня или песка. Такой вид оснований подходит для фундаментов одноэтажных небольших домов, то есть для относительно легких строений. Подушки такого типа не требуют увлажнения и послойной утрамбовки.

Отсыпка песчаной гравийной или щебеночной смеси дает меньшую усадку после укладки, в сравнении с подушками из песка. Однако при возведении конструкций большего веса, например кирпичных домов, этап утрамбовки является обязательным.

Устройство песчаной подушки

Схема устройства песчаной подушки

Подсыпка песка в подготовленную траншею выполняется послойно, толщина каждого слоя должна быть примерно 10− 20 см. Утрамбовка также выполняется послойно. Для равномерной утрамбовки используют площадочные вибраторы или катки. В индивидуальном строительстве обычно применяют подручные трамбовочные средства, например, обрезок бревна с импровизированной ручкой наверху.

Увлажнять или не увлажнять песок? Ответ на этот вопрос зависит от состояния грунта на строительном участке. Если грунт надежный, каждый слой перед утрамбовкой необходимо немного пролить водой. Это позволит хорошо уплотнить его перед тем, как будет выполнена отсыпка следующего слоя.

В случае наличия слабых грунтов, в траншею нужна подсыпка предварительно увлажненного песка. Кроме того, при увлажнении до укладки в траншею, из песка вымываются глинистые примеси.

Высота, толщина и гидроизоляция

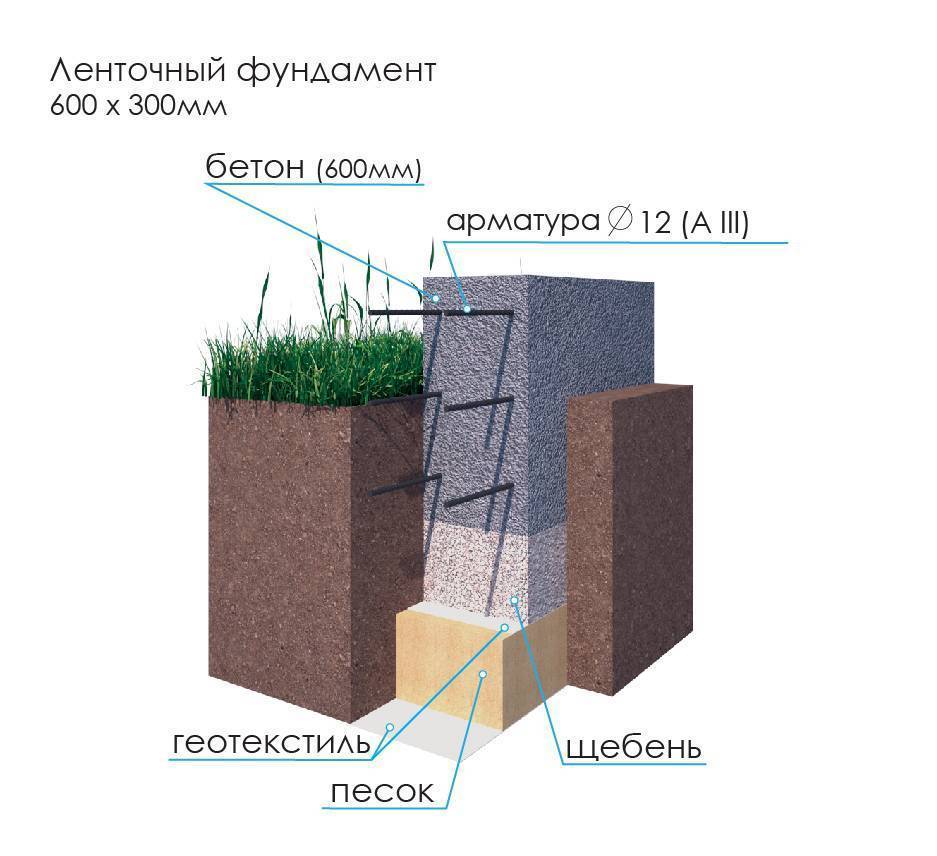

Схематическое изображение песчаной подушки с размерами

При закладке подошвы под фундамент ленточного типа, общая высота в зависимости от грунта, может быть до 60 см. (ширина фундамента 3м). Для грунтов, подверженных сильному морозному пучению, этот показатель несколько выше, и составит 80см. Непосредственно ширина самой подушки, должна превосходить фундамент по обе стороны на 10 −15 см.

Также возможна бетонная подготовка для возведения ленточного фундамента. Выбор этого варианта имеет относительное преимущество и обуславливается характеристиками почв:

• забетонированная плоскость предоставляет возможность выполнить армирование каркасов или сеток с хорошими показателями жесткости;
• на такой поверхности легче выполнять опалубку и армирование в холодное время года.

После того, как определены размеры периметра будущего строения, проводится подсыпка песчаной подушки на 10 −15 см при ширине, превышающей основание фундамента на 30 и более сантиметров.

Далее выполняют бетонную подготовку из бетона низкой марки или цементного раствора.

Независимо от выбранного типа (песчаной подушки или бетонной подготовки), размеры готового фундамента должны в точности соответствовать проектным отметкам по горизонтали. То есть, на этапе рытья траншеи, принимаются в расчет размеры подушки и высота фундамента.

Еще одно преимущество укладки бетонного основания – возможность уменьшить защитный слой над армированным каркасом. Если подсыпка песка требует слоя в 5−7см, то при втором варианте его толщина уменьшается почти вдвое – до 3− 4см.

Кроме того, чем больше толщина засыпки под основание и пол подвального помещения, тем меньшее фундамент будет подвержен силам пучения. Отсыпка щебня, песка и гравия хорошо защитит фундамент и пол.

Ленточный тип основания с устроенной подушкой обязательно должен быть защищен от вредного влияния почвенных вод. Для этих целей могут применяться гидроизоляционные рулонные материалы. Они наклеиваются в один или два слоя. Верх фундамента также обрабатывается гидроизоляционными материалами, чтобы не допустить проникновения влаги из бетона.

Делать или не делать подсыпку?

Уплотнение песчаной подушки вручную

Несмотря на все аргументы, приведенные выше, бывают случаи, когда она абсолютно не нужна. Поэтому, следует перечислить случаи, когда отсыпка песка и формирование подушки, скорее навредят, чем помогут:

1. Если отсыпка песка выполняется в плотные почвы, например, глины или суглинки, то в сравнении с окружающими почвами, песок будет менее плотным заполнителем, который втянет всю воду в себя. Как следствие этого, подушка защитит от поднятия влаги к основе фундамента, но будет накапливать воду от атмосферных осадков. В результате, почва под основанием будет менее прочной, что снизит характеристики фундамента.  Чтобы избежать такой ошибки, выполняется укладка дренажной системы для отвода дождевой и талой воды.
2. Влага в почве присутствует как в виде воды, так и в виде пара. Пар легко преодолевает песчаную преграду и приводит к конденсату влаги непосредственно на фундаменте. Для того чтобы не допустить образование конденсата, применяют влагостойкий бетон или выполняют гидроизоляцию.
3. Выравнивание грунта и равномерное распределение нагрузки по всей поверхности необходимы для сборных конструкций, например, из ФБС блоков. При их установке на неровную поверхность, под блоками образуются пустоты, которые могут располагаться в разных местах. В итоге после окончания работ и неравномерной усадки, возможны деформации. Поэтому отсыпка песчаной подушки под такое основание устранит перепады и равномерно распределит вес каждого элемента.

Подсыпка песка не нужна в случае заливки монолитной ленты. Пластичный бетон заполнит возможные перепады, и не допустит образования пустот. Монолитная конструкция будет передавать нагрузку, и распределять ее всей поверхностью.

Фундаментная подушка для ленточного фундамента

Как правильно сделать подушку под ленточный фундамент: устройство и размеры, этапы работ.

Схема заливки монолитного фундамента.

Основными параметрами технологии устройства ленточного фундамента являются:

• Глубина. Эта величина зависит от веса здания, а также от границы промерзания грунта в данной местности.
• Ширина. Зависит от материала и ширины стен и должна быть как минимум равна. но лучше, если будет превышать на 10-15 см ширину стен.

После расчета размера необходимого фундамента следует определиться с размерами подушки под него. Основание выполняет несколько функций :

1. Выравнивает поверхность. на которую будет укладываться фундамент. В большей степени это важно в случае, если используются бетонные блоки. Под ними не остается пустот и на грунт они опираются всей поверхностью. В случае заливки ленточного фундамента. выравнивание имеет меньшее значение.
2. Обеспечивает равномерное распределение нагрузок на грунт от фундамента.
3. Есть еще одна важная функция, которую выполняет подушка, это борьба с влагой в грунте и ее воздействием на всю конструкцию вследствие сезонных температурных изменений.

Обратите внимание! Если убрать пучинистый грунт и заменить его непучинистым. это существенно снизит воздействие на фундамент при замерзании воды в зимний период.

Простая деформация основания.

Грунт будет давить на боковые стенки фундамента, выталкивая его наверх, причем значения выталкивающей силы могут достигать 5 — 7 тонн на 1м² основания дома. Это особенно опасно для деревянных или каркасных зданий, имеющих небольшой собственный вес. Каменные строения, за счет своей массы, могут компенсировать боковые силы воздействия на фундамент.

Обезопаситься от пучения можно, если устроить подушку под фундамент, заменив пучинистый грунт не пучинистым. То же самое относится и к обратной засыпке – использование не расширяющегося грунта уменьшит действие касательных нагрузок.

Устройство и размеры подушки.

Усредненным значением толщины песчаной подушки принято считать значение в 60 см. Оно может варьироваться в ту или иную сторону в зависимости от типа грунта. Сильнопучинистые грунты могут потребовать увеличить это значение до 80 и более сантиметров. Часто можно встретить рекомендацию, что толщина подушки должна составлять 3 ширины фундамента.

Фундаментные подушки.

По ширине подушка должна выступать за габариты фундамента на 15 — 20 см в каждую сторону. В том случае, если планируется устройство подвала. то песчаная подушка должна быть устроена не только под фундаментом, но и под всей площадью дома.

Бетонный пол подвала подвержен тем же нагрузкам, а значит, его также надо защитить от воздействия грунта из-за температурных колебаний.

В том случае, если грунт сильнопучинистый. используется песчано-щебеночная подушка, в которой песок занимает 40% объема.

Для укладки необходимо применять заранее увлажненный песок, что улучшит утрамбовку. Увлажнять можно и после укладки песка в траншею, но делать это только в том случае, если грунт не склонен к размыванию.

Важно! Желательно использовать геотекстиль для предотвращения заиливания песка и его смешивания с грунтом.

Песок укладывается слоями 15-20 см с обязательной утрамбовкой, для чего используются катки или площадочные вибраторы. В крайнем случае, можно использовать обычное бревно с ручкой, но тогда толщину слоя придется уменьшить до 10 см и менее. Утрамбовка производится до плотности 1,6 т/м³. Проверить это просто. если, пройдясь по утрамбованному песку, не остается следов, то можно приступать к засыпке следующего слоя.

При использовании песчано-щебеночной смеси для построек из дерева или каркасно-сборных конструкций утрамбовкой можно пренебречь. Если же будет возводиться здание из кирпича и подобного материала, то утрамбовка должна осуществляться, но толщина может быть увеличена на несколько слоев.

Какой материал выбрать для подушки?

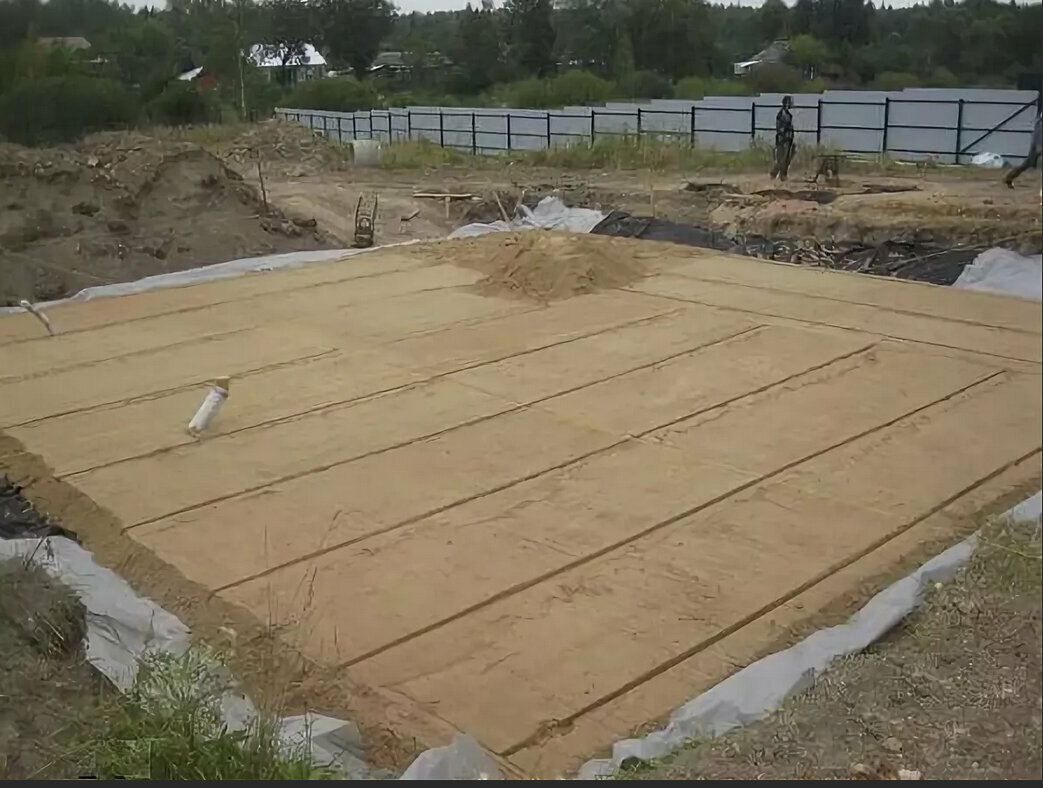

Песчаная подушка под фундамент.

Для использования в качестве подушки под фундамент используют разные материалы:

• Песок. Лучший вариант – использовать гравелистый песок средней или крупной фракции. В нем не должны содержаться пылевидные и глинистые примеси. Этим требованиям отвечает, например, речной песок .
• Щебень. Оптимальный размер фракции – 20-40 мм .

Повторим, наличие фракций глины в песке или использование для устройства подушки глины недопустимо .

Внимание! На слабых грунтах, с близким расположением почвенных вод, полезным будет монтаж дополнительной дренажной системы.

Этапы работ.

Виды и устройство подушки под фундамент.

• Устройство подушки фундамента
  • Подушка под ленточный фундамент из песка
  • Подушка из щебня
  • Подушка под фундамент бетонная

Формирование фундамента – это один из важных процессов при строительстве дома. Соблюдение всех требований при его укладке даст возможность постройке прослужить длительный срок без причинения своему хозяину различного рода проблем.

Фундаментная подушка для ленточного фундамента.

Устройство фундамента на песчаной подушке.

Весомое значение при строительстве основы имеет подушка под фундамент. Благодаря ее правильной организации:

1. Нагрузка по всему периметру основы распределяется равномерно.
2. С ее помощью выравнивают дно под закладку.
3. Выполняется дренаж (отводятся талые и дождевые воды).
4. Не происходит промерзание нижнего участка сооружения.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки.

Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Для ленточного фундамента подушка из бетона станет прочной основой с достаточно длительным сроком использования. При правильной ее организации она выдержит значительный вес сооружения и послужит прекрасной основой.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Устройство подушки под ленточный фундамент.

Фундаментная подушка для ленточного фундамента коттеджа.

Для того, чтобы ленточный фундамент прослужил надежной опорой дому как можно дольше, следует строго придерживаться всех технологий его изготовления. Устройство подушки под фундаментом, помогает повысить амортизационные качества фундамента и снизить уровень воздействия на него влаги. О том как правильно изготовить подушку под ленточный фундамент своими руками, рассмотрим далее.

Преимущества изготовления ленточного фундамента для дома.

Ленточный фундамент чаще всего применяется в загородном домостроении. Кроме того, он также популярен при возведении дач, хозпостроек или коттеджей. Данное основание способно выдержать любой дом, как деревянный или каркасный, так кирпичный или каменный. Именно из-за высокой крепости и надежности фундамента он является отличным основанием под массивные стены. Кроме того, данный фундамент позволяет также монтировать цокольный этаж.

Фундаментная подушка для ленточного фундамента размеры.

Ленточный фундамент — это железобетонная форма, которая укладывается по периметру здания и на участках несущих стен и перегородок. Таким образом, удается исключить перекосы или деформацию дома. Так как, правильно обустроенный фундамент позволяет равномерно распределить нагрузку от всего веса здания.

Обязательным этапом обустройства ленточного фундамента является укладка песчано-гравиевой подушки. Она обеспечит его надежную защиту от воздействия влаги, а в частности подземных вод.

Выбор ленточного фундамента связан прежде всего с наличием огромного количества земляных работ, которые выполняются или вручную или с привлечением специальной техники. Кроме того, чтобы обустроить такой фундамент потребуется много физический усилий и время, особенно на его застывание.

В соотношении с технологией изготовления ленточного фундамента, он бывает трех типов:

Песчаная подушка под фундамент разрез.

Первый вариант основывается на установке бетонных блоков во внутрь траншеи и их соединение между собой с помощью раствора на основе песка и цемента.

Монолитный вариант, хотя и требует большего количества времени и сил для его возведения, отличается более высокой прочностью и качеством соединенных элементов. Монолитность конструкции обеспечивается заливкой ранее установленной арматуры фундамента бетонным раствором.

Комбинированный вариант ленточного фундамента основывается на соединении двух предыдущих вариантов. Свайное поле собирается по верхней части фундамента, а нижняя его часть заливается бетонным раствором. Далее производится монтаж железобетонных блоков.

Среди преимуществ ленточного фундамента отметим:

• стоимость строительных работ, по сравнению с качеством фундамента, является доступной;
• длительный срок эксплуатации — ленточный фундамент способен прослужить его владельцам более ста лет, главное правило — соблюдение технологии его возведения, кроме того, такой тип фундамента способен легко реставрироваться и даже частично или полностью заменяться;
• простота работ — при желании, все работы можно провести вручную, хотя для этого и потребуется много времени, удастся значительно сэкономить;
• способность выдерживать внушительные нагрузки — еще одно весомое преимущество ленточного фундамента, такой фундамент подойдет для дома, изготовленного из любых материалов;
• возможность обустройства цокольного этажа под домом позволяет обустроить дополнительное место для хранения вещей или для отдыха.

Фундаментная подушка для ленточного фундамента заливка.

Среди недостатков ленточного фундамента выделим:

• сложность проведения работ, необходимость в большом количестве времени для застывания бетона;
• необходимость в проведении точных расчетов глубины фундамента, толщины подушек и т.д.;
• возникновение проблем с фундаментом при несоблюдении технологии его возведения.

Ленточный фундамент нуждается в проведении очень точных расчетов перед его возведением. Его глубина и ширина должна четко сопоставляться с весом здания и типом почвы, на которой он возведен.

Минимальное значение пятки фундамента составляет 0,3×0,8 м. Кроме того, необходимо учесть качество и особенности выполнения перевязки двух поясов. При наличии слишком слабого армирующего пояса, существует риск разделения фундамента на несколько частей.

Если почва на местности, на которой возводится фундамент является твердой, то траншея расширяется только для установки опалубки. Для мягкой почвы, следует оставить небольшое место, толщиной около 12 см, для засыпки его песком. С помощью данной подушки удается компенсировать подвижки грунта при сезонных изменениях местности.

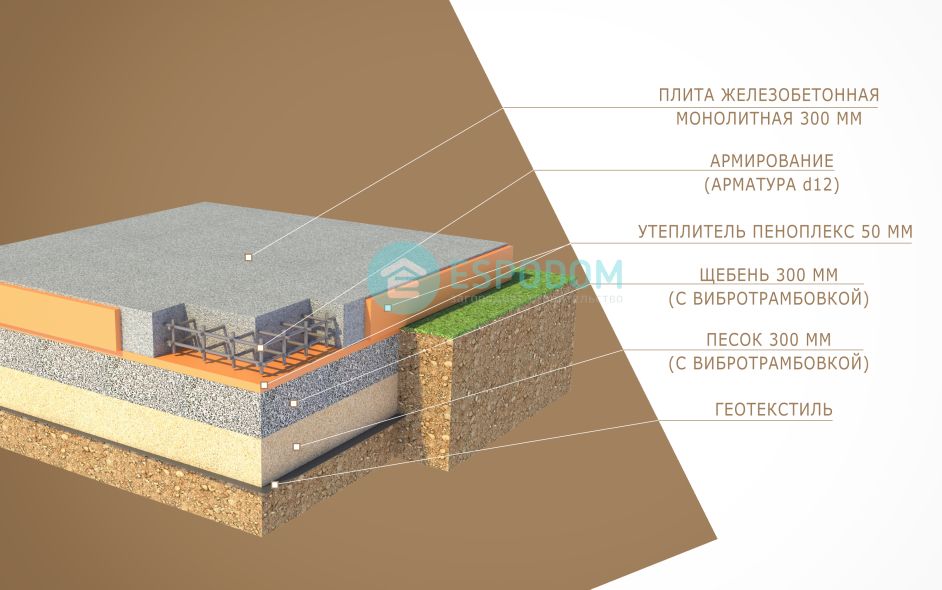

Фундаментная подушка для плитного фундамента дома.

Технология устройства подушки под ленточный фундамент.

Перед тем как разобраться в технологии изготовления подушки под ленточный фундамент, предлагаем изучить ее функции. Песчаная подушка способна:

• отвести влагу от основания фундамента, тем самым продлевая длительность его эксплуатации, так как влага, способна через микротрещины попасть во внутрь фундамента и разрушить его;
• равномерно распределить нагрузку от здания и передать ее на почву, песчаная подушка — это так называемый промежуточный слой, который противостоит сжатию почвы под давлением от веса здания;
• выровнять основания для выполнения последующей заливки фундамента бетонным раствором;
• с помощью песка производится полная замена почвы под домом, при необходимости, таким образом, удается избежать пучения грунта в следствии перепада температуры в зимнее время года.

Совет: Если почва в данной местности характеризуется высоким уровнем влажности и если уровень заложения грунтовых вод находится на высоком уровне, то перед обустройством подушки из песка, дно траншеи, застилается гидроизоляцией, например, материалами на основе геотекстиля. С его помощью удастся предотвратить размывание песчаного слоя.

Фундаментная подушка для фундамента дома.

Строительство ленточного фундамента начинается с определения его размеров, а именно:

• нагрузка от здания и уровень промерзания почвы в определенном климатическом регионе, определяют глубину фундамента;
• материал, из которого будут изготавливаться стены дома и их толщина, являются ключевыми, при определении ширины траншеи.

Учтите, что в любом случае, ширина фундамента всегда больше, нежели толщина стен, минимум на 10 см. В таком случае, остается определить какой вариант ленточного фундамента будет использоваться:

Возможен вариант изготовления ленточного фундамента трапециеводной формы. В таком случае, нижняя часть фундамента немного шире, нежели верхняя. Несущие характеристики основания сохраняются, а количество бетона, необходимого для заливки — снижается.

Для того, чтобы обустроить песчаную подушку в ленточном фундаменте, потребуется наличие:

• крупного песка, желательно речного;
• щебенки, фракция которой определяется индивидуально;
• гальки;
• бетона или армированного бетона.

Фундаментная подушка для ленточного фундамента частного коттеджа.

Инструкция по выполнению работ, связанных с изготовлением песчаной подушки под ленточный фундамент:

1. Выкопайте котлован или траншею, ранее определенного в проекте размера.

2. Обустройте ее дно как можно ровнее, работы качественнее всего проводить вручную.

3. Засыпайте дно котловая слоем песка не более двадцати сантиметров. Постепенно увлажняйте песок, утрамбовывая его специальными механизмами.

4. Качество утрамбовки проверяется следующим образом: если на поверхности не остается следов от обуви, то утрамбовка считается завершенной.

5. Толщина слоя песчаной подушки определяется еще на стадии проектировки. Наличие перекосов или неровностей на песчаной подушке — недопустимо, так как они будут способствовать стеканию воды в одну или другую сторону.

К выбору песка для обустройства подушки для ленточного фундамента следует отнестись с особой серьезностью. Материал не должен быть слишком мелким или пыльным. Кроме того, не приветствуется содержание в нем большого количества глиняных примесей.

При наличии на строительном участке слабой почвы, рекомендуем укрепить поверхность с помощью песчано-гравиевого состава, который на сорок процентов состоит из песка, а на шестьдесят из гравия.

Если стены дома выполнены из легких материалов, то слишком сильная трамбовка подушки не потребуется. В противном случае, лучше воспользоваться специальным станком. При этом, трамбовка осуществляется в несколько слоев, постепенно, поливая каждый слой водой. Подушка из песка, комбинированного с гравием отличается меньшей усадкой, нежели песчаная.

Фундаментная подушка для ленточного фундамента дома.

Глинистая почва не подходит для строительства подушки под ленточный фундамент, так как она сделает почву в зимнее время слишком пучиннистой, что приведет к большему разрушению фундамента.

Песчаная подушка под ленточный фундамент укладывается на дно траншеи, толщиной в 100-200 мм. Далее следует утрамбовка и увлажнение данного слоя. Для выполнения утрамбовки используют следующие средства:

• каток или площадочный вибратор уместен в том случае, если предвидится значительная площадь выполнения работ, и ширина фундамента более 60 см;
• самодельные агрегаты помогут утрамбовать песок в частном домостроении.

Песок поливается с помощью воды лишь в том случае, если почва под фундаментом не отличается особой влажностью. На слабой почве, предпочтительнее отказаться от воды, при этом, песок, который укладывается в траншею должен быть предварительно увлажненным.

Кроме того, предварительное увлажнение песка перед его укладкой поможет вымыть глину, которая в нем содержится. Максимальное значение высоты песчаной подушки под строительство ленточного фундамента составляет около 65 см. Данное значение изменяется в ту или иную сторону в соотношении с состоянием почвы в данном регионе. Оптимальное значение песчаной подушки составляет двадцать сантиметров. По сведениям некоторых специалистов, высота песчаной подушки ровняется значению ширины фундамента, умноженному на три.

Кроме того, учтите тот факт, что по ширине, подушка должна быть на 12-15 см больше самого основания фундамента с обеих сторон.

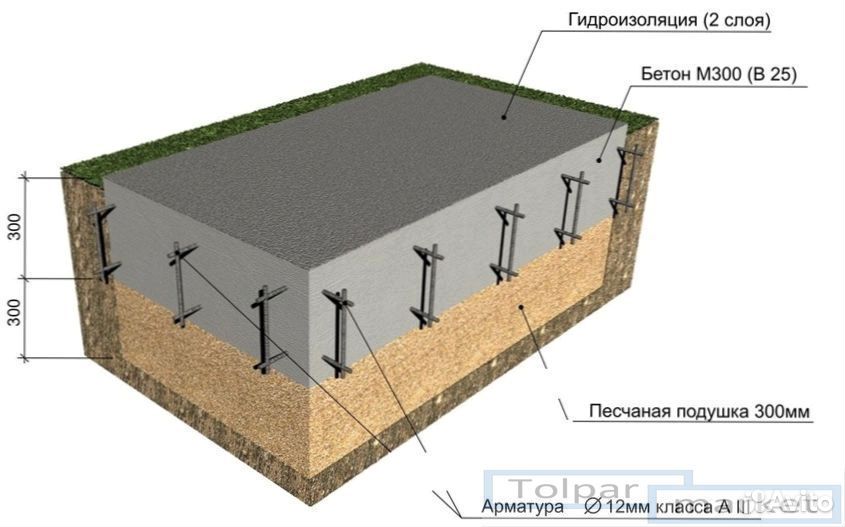

Фундаментная подушка для плиты фундамента.

В некоторых случаях подушка под ленточный фундамент, выполняется из бетона. Данный вариант выбирается в том случае, если почва местности не позволяет установить подушку из песка. Кроме того, арматурный каркас удобнее устанавливать именно на бетонном основании.

Среди преимуществ бетонной подушки, отметим:

• возможность установки укрепляющего каркаса на более жесткой поверхности с более максимальной прочностью;
• зимой, на бетонном основании гораздо проще устанавливать опалубку и проводить заливку фундамента.

После того как выполнится геодезическая разметка территории, производится монтаж подушки из песка, толщина которой не превышает 14 см, а ширина, на 35 см больше, нежели ширина самого фундамента. Далее производится подготовка поверхности бетонным методом. Для этих целей используется низкокачественный бетон, который также называется тощим. Возможен вариант использования состава на основе песка с цементом.

Далее производится монтаж на готовое основание готовых блоков из армированного бетона, таким образом, получается готовое основание под фундамент.

Учтите, что высота как песчаной, так и бетонной подушки должны быть такими, чтобы фундамент не нарушал горизонтальную целостность ранее выкопанной траншеи. Копая траншею, учитывайте в точности до сантиметров, размеры подушки из песка или бетона.

Изготовление подушки из бетона для укрепления фундамента, позволяет также снизить расходы на высококачественный бетон, с помощью которого осуществляется заливка арматуры.

При наличии цокольного или подвального этажа в доме, песчаную подушку следует установить по всей его площади. Так как почва, способна разрушить не только фундамент, то и основание подвала.

Совет: Чем выше толщина песчаной подушки под фундамент, тем ниже уровень пучения, настигнет почву в зимнее время года и весной. Кроме того, песчаная подушка под подвалом, обеспечит надежную защиту его пола от влаги и разрушения.

Не следует забывать, что кроме обустройства песчаной подушки, фундамент нуждается в обязательной гидроизоляции. Для этого, его поверхность оклеивается рулонными битумными материалами и битумной мастикой. Если на ленточном фундаменте планируется возведение каркасного дома, то предварительно установите в нем закладные элементы, с помощью которых фундамент будет соединен с зданием.

Фундаментная подушка для ленточного фундамента частного дома.

Существуют ситуации, когда обустройство песчаной подушки не выполняется. Если под домом находится плотная почва, такая как глина, суглинок. В таком случае, влага, будет накапливаться в песке, попадая через него в фундамент. В таком случае, потребуется обустройство дренажной системы, которая будет отводить влагу из-под основания фундамента. Для этих целей используется щебенка.

Строительство подушки из песка должно сопровождаться дополнительной гидроизоляцией, в противном случае, подушка не способна защитить фундамент от разрушительного действия влаги.

Рекомендация: Хорошая обзорная статья. Хорошо раскрывает вопрос в общих чертах о фундаментной подушки для ленточного фундамента. Читатель поймет важность подушки фундамента. Поэтому при ошибке в устройстве подушки, вы построите бракованный фундамент и в итоге потеряете свои деньги.

Трамбовка вручную. Подушка песочная под фундамент

Если в ваши планы на обозримую перспективу входит строительство, следует внимательно рассмотреть все без исключения детали, в том числе самые мелкие и, казалось бы, незначительные. Не является исключением из общего правила и песочная подушка под фундамент. В этих отношениях нужно понимать, что далеко не всем разрешено использовать песок для фундамента. Любой строитель прекрасно знает, что этот материал отличается своей маркировкой.Соответственно, каждый из видов строительных работ предполагает использование того или иного вида песка.

Если вы ищете ответ на вопрос, какой тип песка использовать для получения песчано-гравийной подушки высочайшего качества, будьте готовы к тому, что однозначного ответа быть не может. Причем выбор во многом зависит не столько от того, какой материал используется, карьер или река, сколько от ряда других факторов. В частности, от места его изготовления и качественных характеристик.

В настоящее время добыча песка не представляет особой сложности. Количество компаний, у которых его можно купить без проблем и сколько вам нужно, достаточно велико. Но прежде чем сделать выбор в пользу того или иного продавца, обратите внимание на некоторые рекомендации, которые позволят выбрать наиболее подходящий речной или карьерный природный материал.

Как показывает практика, не всегда участок, на котором планируется фундамент под здание или сооружение, имеет устойчивый грунт… И в этом случае подушка оказывается необходимой для того, чтобы не заглубленный фундамент был прочнее и, соответственно, лучше. Кроме того, песчано-гравийная подушка под фундамент выполняет еще несколько важных функций:

• защищает фундамент здания от разрушительного воздействия грунтовых вод;
• выравнивает площадь предстоящего строительства;
• позволяет сэкономить за счет невысокой стоимости такого стройматериала, как песок.

Какой песок лучше использовать

Как мы уже выяснили, песок (как карьерный, так и речной) можно разделить на несколько различных фракций.Самые маленькие из них вообще не используются при выполнении таких работ, как устройство фундамента. Даже если вы делаете не встраиваемый цокольный вариант для светлой веранды или беседки. Это связано с тем, что мелкий материал быстро осядет, из-за чего подушка за короткое время потеряет форму, что приведет к перекосу готовой постройки.

Соответственно, чтобы фундаментная подушка прослужила как можно дольше, лучше использовать более крупный песок.

Многие специалисты в области строительства сходятся во мнении, что в качестве подушки для неглубокого фундамента лучше всего подходит речной песок средней фракции.Однако если использовать крупный песок, это никак не отразится на качестве строительных работ.

Что касается карьерного песка, то его использование в принципе также вполне приемлемо. Но по своим качественным характеристикам он существенно отличается от речного. Поэтому многие предпочитают действовать по принципу: зачем покупать материал низкого качества, если лучшего качества можно купить ненамного дороже.

При выборе песка для изготовления подушки под фундамент следует обратить внимание на следующие моменты:

• если материал имеет большое количество включений глинистого характера, раствор из такого песка будет недостаточно крепким;
• нужно выбирать не слишком рыхлыми, но и не слишком влажными;
• перед применением песок необходимо дополнительно просеять.

Зачем нужен песок под основание

Устройство песчаной подушки под фундамент необходимо чаще всего в следующих случаях:

1. В проблемных почвенных условиях. Например, если строительство планируется на пучинистом грунте или торфе, всегда существует опасность того, что непогруженный фундамент за короткое время обрушится или покоробится. Устройство песчаной подушки позволяет основанию длительное время стоять в том месте, где оно необходимо, сохраняя при этом собственную прочность и целостность.
2. Использование подушки позволяет прервать капиллярную связь, благодаря чему полностью прекращается контакт влаги с фундаментом.

Как правильно утрамбовать песок

Уплотненный песок — это материал, который отлично сопротивляется как растяжению, так и сжатию. Соответственно такому процессу, как уплотнение песка, следует уделить особое внимание. Чтобы незаглубленный фундамент получился качественным и долговечным, перед началом таких работ, как устройство песчаной подушки, следует произвести тщательные расчеты, определить, сколько требуется песка, и определить, какой толщины подушка должна быть в вашем доме. частный случай.

Для работы вам понадобится строительный уровень и обычная рулетка. Первым делом нужно сделать разметку и вырыть траншею или котлован под фундамент.

Дно нужно очень тщательно выровнять, а почву тщательно утрамбовать.

После этого можно переходить к самому процессу укладки подушки. Чтобы все сделать правильно, нужно насыпать слой песка, толщина которого соответствует технологии укладки того или иного типа фундамента.Материал необходимо предварительно смочить водой. Это необходимо для того, чтобы плотность песка в процессе уплотнения была как можно большей.

В отдельных случаях допускается использование не чистого песка, а смешанного с гравием. При этом толщина слоя не должна изменяться. Самый простой способ добиться утрамбовки материала — пройтись по слою песка в обуви и хорошенько его растоптать. Как вариант, вы можете использовать ручной вибратор. По особой технике можно использовать виброплиту.Это значительно ускорит процесс.

Толщина каждого слоя песка должна быть не более 200 мм. Минимальная толщина в этом случае не может быть меньше 100 мм. И в этом случае колодка используется для выравнивания основания.

Максимальная толщина песчаной подушки под фундаментом обычно рассчитывается исходя из ширины самой полосы фундамента.

Подушка бетонная под перекрытие

В некоторых случаях песчаная подушка под основанием заменяется бетонной.Подушка под плиту имеет повышенную несущую способность, что позволяет использовать ее на самых разных грунтах … Недостаток этого слоя только один — довольно высокая стоимость. Но во многих ситуациях вопрос: «Зачем переплачивать, если можно использовать более бюджетный песчаный вариант» не возникает из-за отсутствия альтернативы.

Бетонную подушку под плитой можно дополнительно укрепить арматурой. Для этих целей понадобится металлический стержень, который будет использоваться в качестве арматуры.

Если вы планируете закладывать незаглубленный фундамент, но не знаете, зачем вам подушка и в какой последовательности выполнять необходимые действия, лучше воспользоваться помощью опытных специалистов.

Помимо фундаментов из железобетонных блоков, для их основания принято делать подушку из песка и / или щебня. Эта подушка выполняет две важные функции:

1. Равномерное распределение веса фундамента по всей поверхности .
   При подготовке котлована под ленту или траншею поверхность никогда не бывает идеально ровной. Устройство песчаной подушки под фундамент выравнивает поверхность, сглаживая все неровности грунта.
2. Отсечение капиллярной влаги от основания фундамента .
   Благодаря почвам они могут «поднимать» влажность: глинистые на 1-1,5 м, песчаные не более чем на 30 см. Влага у основания фундамента нежелательна, так как она также может проникать в бетон по капиллярным путям, достигать арматуры и вызывать ее коррозию.Песочная подушка (а тем более подушка из мелкого гравия) защищает от капиллярного подъема.

Толщина подушки фундамента

Минимальная толщина песчаной подушки под фундаментом 20-30 см. Это как раз из соображений защиты от капиллярной влаги. Для равномерного распределения достаточно толщины 5-10 см.

Как правильно сделать подушку под фундамент?

Для устройства подушки нужно использовать только крупный песок или мелкий щебень (фракции 20-40 мм).Мелкий и пыльный песок не подойдет из-за его склонности к пучению.

Подушка должна служить хорошей основой, поэтому ее нужно тщательно утрамбовывать: насыпать мокрый песок небольшими слоями толщиной 10-15 см и утрамбовать виброплитой. Когда слой следует сделать тоньше — 5-10 см. Для улучшения утрамбовки рекомендуется разлить песок с водой, но это нужно делать перед засыпкой в ​​траншею под фундамент, так как в этом случае вода может размыть почву. под подушку, а это снизит несущую способность и приведет к неравномерной усадке.Кроме того, промывка песка водой перед засыпкой позволит удалить с него мелкие частицы глины, которые совершенно не нужны под основанием фундамента.

В вырытую траншею их укладывают, что играет роль фильтра между песчаной подушкой и окружающей почвой и не позволяет мельчайшим частицам глины попадать в песок, приводя к его заиливанию и дальнейшему пучение.

Затем песок укладывается и утрамбовывается слоями. Затем собирают, укладывают слой гидроизоляции, ставят арматурный каркас и заливают бетон.

В общий вид песчаная подушка под ленточным фундаментом представлена ​​на рисунке.

Когда вам нужна фундаментная подушка?

Несмотря на то, что необходимость в песчаной подушке редко ставится под сомнение, оказывается, что она нужна не всегда, а в некоторых случаях даже навредит.

Во-первых, в окружении плотных грунтов с плохой водопроницаемостью (глина, суглинок) песчаная подушка будет менее плотной почвой, и вся вода в почве вокруг будет накапливаться в ней.Таким образом, подушка действительно защищает от подъема капиллярной влаги к основанию фундамента, но способствует скоплению дождевой или талой воды. В результате это приводит к переувлажнению почвы под основанием фундамента и снижает его несущую способность. Чтобы этого не произошло, нужно сделать дренажную систему, которая будет сливать всю эту воду.

Во-вторых, влага в почве не только в виде воды, но и в виде пара. Пар легко пройдет через песчаную подушку и конденсируется на фундаменте.Поэтому с точки зрения защиты от влаги песочная подушка не нужна, так как не решает всех проблем. В любом случае придется использовать либо гидроизоляцию, либо влагостойкий бетон.

В-третьих, равномерное распределение общего веса по поверхности, выравнивание неровностей грунта необходимо только для сборных фундаментов, например, ленты из блоков ФБС. Поверхность траншеи имеет небольшие неровности, из-за этого блок не весь своей поверхностью поднимается на землю, под ним остаются пустоты.

Размер таких пустот разный, при нагрузке на фундамент усадка будет, и для каждого блока она будет разной. Из-за этого блоки могут разойтись.

Чтобы этого не происходило под такими фундаментами, действительно нужно сделать подушку из песка: она заполнит все неровности и равномерно распределит вес каждого блока.

Однако в случае монолитного ленточного фундамента подушка больше не нужна: при заливке бетон сам заполнит все неровности грунта, пустот под монолитным фундаментом не будет, он перенесет нагрузка на землю всей поверхностью, поэтому песчаная подушка для нее не нужна.

Для защиты от влаги целесообразнее использовать в бетон либо добавки, повышающие его влагостойкость, либо.

выводы

1. При строительстве блочного фундамента необходима песчаная подушка.
2. При заливке монолитного фундамента подушка не нужна.
3. При установке песчаной подушки в глинистых грунтах необходима дренажная система для отвода воды.
4. Сама подушка не защищает основу фундамента от влаги; для этого необходима гидро- и пароизоляция.

Песчано-гравийные или просто гравийные подушки по-прежнему делают для всех типов фундаментов, но смысл их в другом — в уплотнении грунта щебнем. Опять же, сам по себе щебень, насыпанный под основание фундамента, ничего не дает, но при утрамбовывании каждый камень вбивается в землю и дополнительно сжимает ее.

На начальном этапе строительства, когда земляные работы закончены, приступают к подготовке основания основания фундамента.На дне вырытой траншеи или котлована делают. Для мелких предметов подушку лучше сформировать из песка. Возникает вопрос, как правильно выбрать песок для подушки фундамента?

Песок — универсальный природный строительный материал. Это осадочная порода, состоящая из зерен минерального кварца.

Порода подразделяется на несколько модулей зернистости породы:

• Крупная — от 2,5 до 3,5 мм;
• Средний — от 2 до 2.5 мм;
• Малая — от 1,5 до 2 мм;
• Очень мелкие — от 1,5 до 0,7 мм.

Действующее в России законодательство обязывает всех производителей строительных материалов, в том числе песчаного минерала, сертифицировать свою продукцию. Строительный материал делится на три класса:

• Grade 1 объединяет пески с прочностью на сжатие до 30 МПа. Их используют для изготовления бетонных и железобетонных конструкций;
• Ко 2 классу относятся материалы с прочностью на сжатие до 20 МПа.Используется для изготовления бетонных и железобетонных изделий и других конструкций;
• Песчаник особого сорта 3 имеет прочность на сжатие до 40 МПа. Применяется для производства железобетонных изделий с высокой несущей способностью.

Пески по своему природному происхождению и способы их добычи бывают нескольких видов:

Карьерный песок

Минерал добывается в карьерах механизированным способом … Эта порода содержит множество включений в виде камней и глины.Без дополнительной обработки его можно использовать как. Карьерный минерал просеивают или промывают. Посторонние примеси в виде камней и частиц глины отсеиваются через специальное сито.

Порода промывается большим количеством воды, вымывая глину и другие включения. Аллювиальные песчаные породы содержат мелкие частицы размером около 0,6 мм. Может использоваться для штукатурных работ.

Добываю речной минерал плавучими земснарядами со дна реки. Эта порода лучше других видов песка по своим качественным характеристикам.Высокое качество и чистота песка обусловлены естественной очисткой реки.

Как и морская галька, песчинки речного песка имеют округлую форму. Поэтому при использовании речного песка в качестве подушки фундамента потребуется усиленное уплотнение песчаного слоя.

Морской песок

Для использования морского песка в качестве строительного материала его подвергают двойной обработке. Сначала при добыче песка из него удаляются посторонние примеси, затем порода подвергается гидромеханической обработке.

Морской минерал считается одним из минералов высочайшего качества. Его используют во всех сферах строительства.

Песочный щебень

Песочный щебень добывается механическими мельницами для дробления горных пород. Стоимость его довольно высока, что отражается на цене материала.

Достоинством материала является неправильная форма песчинок. Благодаря этому обеспечивается плотное соединение частиц породы между собой. При утрамбовывании происходит небольшое уменьшение объема засыпки, что снижает расход песка.

Песочная подушка

Нижний слой подошвы фундамента многофункциональный по своему назначению:

• Засыпка под основание фундамента выравнивает грунтовое основание траншеи или котлована. Под сборными бетонными фундаментными блоками обязательно устраивать песчаную подстилку.
• Слой песка помогает предотвратить смещение фундамента на слабых пучинистых грунтах. За счет добавки увеличивает несущую способность земляного полотна.
• При толщине песчаной подстилки более 30 см исключается возможность капиллярного проникновения влаги из почвы в основание здания.
• Песчаный камень отводит воду лучше, чем другие строительные материалы, тем самым защищая фундаментную конструкцию от пучения почвы. Без дополнительного дренажного устройства минерал может заилиться. Перед тем как приступить к строительству, необходимо определить, какой дренаж лучше для нижележащего слоя фундамента.

Для устройства нижележащего слоя стараются использовать только крупный и средний песок. Слой песка защищает от заиливания гидроизоляции грунтовых вод. При заиливании нижележащий слой может превратиться в пучинистое основание.

Геотекстиль для амортизационной изоляции

Во избежание этого, на земле в вырытых траншеях под монолитной лентой, на дне котлована под железобетонную плиту уложить в два слоя рубероид, полимерный материал, геотекстиль или другой гидроизоляционный материал .Какой вид гидроизоляции использовать — решать застройщику.

Если насыпь большая, то песок под фундамент насыпают слоями высотой 200 мм. Каждый слой смачивают для увеличения сцепления песчинок.

Уплотнение следующего слоя песка обязательно. Для этого используется как электромеханическая виброплита, так и трамбовка из подручного материала.

Подушечки для трамбовки

Ручной трамбовщик прост в изготовлении.На верхнюю часть подушек прибивают двустороннюю ручку, а к нижнему срезу бревна прикрепляют широкую доску толщиной 25-30 мм. Высота устройства должна быть удобной для работы.

Прокладка считается качественной, если на поверхности подушки не остается следов обуви. Посмотрите видео, как правильно утрамбовать песчаную подушку.

Толщина песчаной подушки рассчитывается с учетом характеристик будущего сооружения, качества земляного полотна.В поперечном сечении подушка имеет вид трапеции. Его нижнее основание должно быть на треть шире, чем верхнее. Исходя из длины периметра фундаментной ленты и площади сечения определяется, сколько потребуется песка. Крайняя граница нижележащего слоя должна выступать на 100-200 мм. От монолитного основания вертикальной поверхности.

На каменистых, твердых почвах неглубокие хозяйственные постройки не требуют строительства специальных площадок … Песочный фундамент, утрамбованный ручной трамбовкой, выдержит небольшие нагрузки.

Из всего вышесказанного можно понять, что за песок и сколько его потребуется для сооружения песчаной подушки фундамента.

Для нижележащего слоя фундамента можно использовать: карьерные, речные, морские и щебеночные песчаные породы, средней и крупной зернистости, первого и второго класса прочности на сжатие.

Как построить плотный фундамент, используя его преимущества?

Плотный фундамент нечасто используется при строительстве частных домов.Однако во всем мире он довольно широко используется для строительства самых разных зданий. Свойства этого типа основы делают его пригодным для многих климатических зон. Конечно, помимо существенных преимуществ есть и недостатки. Давайте разберемся, как построить плотный фундамент и его особенности!

Что такое плотный фундамент?

Изготавливается из железобетонной плиты и устанавливается по всей площади здания на уровне земли или вырывается внутри.Назначение плотного фундамента — распределение нагрузки по объему, что предотвращает деформацию построенных объектов при движении грунта.

Толщина бетонной плиты может варьироваться от 8 до 12 дюймов. Укладка плит предполагает подготовку грунта и устройство песчаной «подушки».

Плотные фундаменты типов

Существует два типа этого типа фундамента: классический и плавающий.

1. Классический тип расположен ниже нормального уровня промерзания почвы. Таким образом можно дополнить вашу конструкцию цокольным этажом или цокольным этажом.
2. Плавучий тип укладывается на глубину 25-35 дюймов, что исключает возможность строительства цокольного этажа или подвала.

Также существуют следующие виды плотового фундамента:

1. Обычный. Его укладка возможна при обычной рытье котлована, который затем утрамбовывается и выравнивается. Минимальная толщина «подушки» должна быть не менее 6 дюймов.
2. Цельный (монолитный) или утепленный, что чаще всего используется в холодном климате.
3. Перекрытие решетчатое целиком.Он используется в основном для огромных объектов.

Сфера применения

Плотный фундамент считается лучшим вариантом при строительстве домов из различных материалов, как легких, так и тяжелых. Допускается на любых почвах, от песчаных до торфяных. Эта плита идеально выравнивает вертикальные и горизонтальные смещения грунта. Не боится грунтовых вод, которые оказывают довольно сильное воздействие. В частном строительстве фундамент из плит можно комбинировать с любыми материалами.

Технология укладки

Первоначально необходимо обследовать грунт на месте будущего строительства для определения толщины песчаной «подушки». Только тогда сделайте финальный сюжет.

Установка плотного фундамента включает следующие этапы:

1. Снимите верхний слой грунта и выкопайте яму. Его глубина должна превышать глубину промерзания почвы. Выровняйте и утрамбуйте дно ямы.
2. Положите песчаную «подушку», также выровняйте и утрамбуйте.
3. Монтаж гидроизоляционных и дренажных систем.
4. Установить опалубку по всему периметру будущего здания.
5. Далее также по периметру установить фурнитуру и сделать арматуру.
6. Начало заливки бетона. Бетон следует заливать слоями по 6 дюймов каждый. Если вы используете готовые плоты, сделайте сверху бетонную стяжку.
7. Орудие вибрации затвердевшего бетона для придания дополнительной прочности.

Плотный фундамент различается по типам используемых плит:

• Для строительства небольших конструкций обычно используются монолитные плиты, отличающиеся простотой технологии формования и небольшой глубиной укладки;
• Для промышленных и многоэтажных зданий используют фундаментные плиты с ребрами жесткости, собранные из отдельных скрепленных между собой деталей, или используют полностью монолитную конструкцию;
• Для сверхустойчивых конструкций, особенно в районах с повышенной сейсмической активностью, используют коробчатые конструкции, собранные из модульных или монолитных бетонных коробов, жестко скрепленных между собой.

Преимущества и недостатки

Основным преимуществом плотного фундамента является его большая опорная поверхность, которая значительно снижает давление на грунт. Как следствие, исключается дифференциальная осадка и деформация стен.

Среди других преимуществ можно отметить следующие:

• Простота установки;
• Гарантия безопасности и долговременной прочности;
• Противостояние грунтовым и грунтовым водам;
• Предотвращение движения грунта;
• Создание подвала;
• Использование плотов в качестве основания первого этажа.

Существенным недостатком является его стоимость, более высокая по сравнению с другими вариантами. Однако они оправданы гарантированной надежностью к неблагоприятным природным условиям.

Рекомендовать:

Детальная инструкция по устройству и ремонту фундаментной плиты.

Как легко залить фундамент. Полезные советы по отливке ленточного фундамента. Подушка-песок под фундамент.

Построить дом самостоятельно с нуля — задача сложная, но выполнимая. Тщательные расчеты, грамотный подбор строительных материалов и качественное выполнение каждого процесса помогут справиться без привлечения специалистов. Самым ответственным этапом является закладка фундамента, ведь от прочности основания зависит долговечность и надежность любого здания. На изготовление фундамента под дом своими руками уйдет около 2-3 месяцев.

Чтобы понять этот Псалом и его отношение к нашей жизни, нужно сначала понять, что значит «строить».«Затем мы хотим рассмотреть значение слов« дом »и« город », и, наконец, мы хотим понять, как жить так, чтобы Господь строил вместе с нами, чтобы мы не работали напрасно и не растратили жизнь зря».

Технология устройства фундамента под дом

Начнем с того, что разберемся, что такое «застройка». Как и многие другие отрывки, этот отрывок имеет естественное и фундаментальное духовное значение. «Строительство» означает создание чего-то прочного, достойного времени. В некотором смысле ценность вашей жизни зависит от того, что вы строите.Если то, что вы строите, имеет ценность, ваша жизнь имеет ценность. Если то, что вы строите, не имеет реальной ценности, ваша жизнь будет потрачена впустую. Если то, что вы строите, не длится долго, вся ваша тяжелая работа будет напрасной.

Для строительства жилых домов чаще всего используют ленточный фундамент. Он может быть неглубоким, если дом одноэтажный и небольшой по площади, или стандартным — заложенным на глубине 1,8-2 м. Ширина основной ленты обычно составляет 40 см, но она может быть увеличена в зависимости от конкретной нагрузки здания.При проектировании дома следует сразу учитывать возможные пристройки и устройство подвалов и цокольных этажей. Наличие общего цоколя значительно упростит установку веранды или других конструкций, которые могут понадобиться в дальнейшем.

Поэтому очень важно тщательно продумать, что вы строите и как вы это делаете. Человек назидается, потому что Бог назидает, и Бог создал человека по Своему собственному образу. Сегодня Христос Иисус строит Церковь. Каждый человек, которого спасает Бог, создан Богом.

В некотором смысле Библия учит, что то, что человек назидает, определяет ценность его жизни. В Книге Бытия вскоре после Ноева потопа люди хотели построить высокую башню, чтобы чувствовать себя важными. На протяжении всей истории пожилые люди строили царства, народы и империи, такие как египтяне, вавилоняне, греки, римляне и многие другие. Они построили очень важные города.

Чтобы не ошибиться с параметрами фундамента, нужно внимательно рассчитать общую нагрузку на квадратный метр почвы и сравнить ее с допустимыми значениями.

Общие типы фундаментов

Люди вечно растят, «строят» семьи. Семья может быть красивым зданием, выходящим далеко за рамки земной жизни человека. Если это здание имеет настоящую ценность и прослужит какое-то время, оно почувствует свою жизнь. Если он не имеет реальной ценности или недолговечен, это будет потраченная впустую жизнь. Если ничего не будет построено, его жизнь будет потрачена зря.

Итак, каждый человек должен остановиться, чтобы внимательно обдумать то, что он создает. Вы меня слушаете, что строите? И что еще более важно, создается ли Бог вместе с вами? Это очень важные вопросы.Помните об этом по мере продвижения вперед. Этот псалом был написан как песня для тех, кто совершил паломничество в Иерусалимский храм.

При расчете нагрузки учитываются следующие факторы:

Расчеты производятся с использованием специальных таблиц для каждого фактора отдельно. После этого все нагрузки суммируются, что определяет глубину фундамента на этом участке и допустимую ширину основания основания.

Мы помним, что в Ветхом Завете, чтобы поклоняться Богу с помощью жертвоприношений, нужно было идти в Иерусалимский храм. Таким образом, Бог ясно дал понять, что пути больше не достигают Его, а только путь, который Он установил. Этот путь — Иисус Христос. Это было время великой радости поклоняться Богу. Входить в присутствие Бога для поклонения Ему — не величайшая привилегия в мире. Поэтому пришло время совершить эту поездку в Иерусалим, чтобы праздновать Бога и радоваться.

У нас тоже есть привилегия поклоняться Богу, и мы должны рассматривать это просто как большую привилегию.Также важно помнить, что мы паломники, путешествующие по небу. Этот мир не наш дом. Ждем небесный город! Этот псалом был приглашением для этих паломников, и нам нужно думать о том, как мы назидаем, путешествуя по жизни.

Базовая маркировка

Для разметки площадки под фундамент потребуются колышки, прочная тонкая веревка и рулетка. Сначала удаляют все, что может мешать разметке — камни, кусты, сухие пни и так далее.Определите линию фасада дома относительно участка и обозначьте ее натянутой между колышками веревкой. Расстояние от одного маяка до другого должно быть на 30-40 см больше ширины фасада. На веревке отмечается расположение углов дома, и через эти точки проводятся 2 перпендикулярные линии, по длине немного превышающие длину боковых стен.

Особенности технологии правильной заливки фундамента под будущую постройку

Это суть Псалма.Этот момент очень важен и очень ясен. Если Господь не строит, все напрасно. Чтобы лучше понять значение этой песни и всего Псалма, остановимся на понимании значения термина «дом». Фактически, когда в этом стихе говорится о «доме», а затем о «городе», это означает то же самое.

Цель жизни — построить что-то ценное за пределами земной жизни. На уровне земли мужчины строят дома и города. Хорошо построенный дом может прослужить намного дольше, чем застройщик, а также город.Но на самом деле мы можем видеть духовные вещи в доме и в городе. Фактически, Библия использует термин «дом» как минимум по трем причинам.

Теперь измерьте расстояние от угла фасада до угловой задней стены и отметьте точки на обеих линиях, а затем потяните еще одну веревку, параллельную первой. Пересечения канатов образуют углы постройки, и именно от этих точек нужно измерить диагонали получившегося прямоугольника. Если диагонали равны, разметка правильная.После этого обозначают внутренние границы фундаментной ленты, отступив от разметочных линий на 40 см внутрь периметра. Колышки следует располагать за пределами периметра, чтобы лучше определять углы основания. Последние — это внутренние несущие стены, основание для веранды или крыльца.

Полезные советы по заливке ленточного фундамента

Прежде всего, термин «дом» используется для описания народа Божьего. Поэтому, например, мы читаем в Послании к Евреям 3, что Моисей был верен в «доме», что в тот момент относится к народу Божьему.Бог — это Церковь, состоящая из всех истинно верующих. Итак, чтобы что-то построить, действительно нужно заниматься строительством Церкви.

Конечно, в Библии слово «дом» используется также для описания дома из кирпича и дерева. Кроме того, не раз в Библии слово «дом» используется для обозначения семьи, обычно не только одного семейного ядра, но и всех потомков. Например, мы часто читаем выражение «дом Давида», которое относится к потомкам Давида. Человек может создать свою семью, чтобы оставить духовное наследие на земле, если он хорошо наставляет.

Когда разметка готова, начинают рыть траншеи под фундамент. Сделать это можно лопатой или с помощью специального оборудования, что будет в разы быстрее и удобнее. Для неглубокого фундамента глубина траншей составляет 60-70 см, для обычного фундамента — от 1,8 м в зависимости от уровня промерзания грунта. Дно траншеи должно быть минимум на 20 см ниже этого уровня. Глубина измеряется от самой низкой точки разметки.

Способы заливки фундамента

В древнееврейском языке Ветхого Завета термины «дом», «сын» и «дочь» происходят от одного корня — глагола «назидать».«Фактически, семья, построенная с сыновьями и дочерьми, строит« дом из камня и дерева ». Поэтому, когда в этом Псалме говорится о строительстве дома и управлении городом, который является частью строительства города, в первую очередь подразумевается строительство дома. семья и даже церковь, это станет ясно, если вы вместе посмотрите Псалом.Это только здания, которые могут прослужить после смерти и иметь вечную ценность, если они построены хорошо.

Стены траншей необходимо выровнять по вертикали, если грунт осыпается, устанавливаются подпорки.После выемки необходимо проверить дно на горизонтальность, срезать все неровности лопатой, удалить лишний грунт. Расположение и ширина траншей должны полностью соответствовать проекту. Следующий этап — установка песчано-гравийной подушки, призванной снизить нагрузку от здания на грунт.

Увидев, что понятие «дом» является чем-то гораздо более важным, чем просто дом из камня и дерева, давайте теперь рассмотрим вопрос о строительстве кирпичного и деревянного дома, чтобы понять некоторые из принципов, которые полезны для нашей жизни.Строить семью — все равно что строить дом из кирпича и бруса. В период Ветхого Завета для семьи было нормальным строить собственный дом, возможно, с помощью родственников. У них не было моторизованного транспортного средства, у них не было инвалидных колясок, подобных нашим, и у них не было всех инструментов, которые мы используем сегодня.

Устройство песчано-гравийного слоя следующее:

• дно траншей по периметру засыпано тонким слоем речного крупнозернистого песка;
• песок залить водой и тщательно утрамбовать;
• насыпается и снова уплотняется еще один слой песка;
• насыпается мелкий щебень и разравнивается слоем 15 см;
• утрамбовать поверхность.

Для неглубокого фундамента внутренняя поверхность траншей перед засыпкой песком облицовывается геотекстилем. Этот материал защищает песчаную подушку от эрозии грунтовыми водами и заиления.

Поэтому работа была очень сложной и требовала огромных усилий. Однако если строился добротный и прочный дом, это было нелегко. В этом Псалме говорится, что если Господь не построит дом, то вся усталость строителей будет напрасной, бесполезной и не принесет длительных результатов.

Песочная подушка под фундамент

Хотя строители знают, что делают и делают, но если Господь не построит их для них, они будут напрасны. У них будут пустые жизни. Перестань задумываться о значении этих слов. Что означает термин «тщеславие»? Это означает «без эффекта, без результата, совершенно бесполезно».

Установка опалубки

Фундамент жилого дома должен возвышаться над поверхностью земли не менее чем на 15 см. На затопленных участках высота надземной части основания может достигать 50-70 см.Опалубка собирается с учетом необходимой высоты из имеющихся материалов.

Если что-то пусто, это означает, что все усилия и обязательства потеряны, потому что они не дают желаемого результата … Какое ужасное разочарование за столько, столько лет, столько усилий, а потом обнаружение что все было напрасно! Это будет жизнь каждого, кто назидает человека, если только не будет Бога, который назидает его.

Бог не хочет довести нас до этого момента, поэтому в этом Псалме и во многих других песнях он вспоминает, что ему нужно, чтобы не жить зря.Перейдем ко второму примеру, то есть к охранникам, патрулирующим город. Даже город — это нечто важное, что люди пытаются построить. Важным аспектом строительства большого города является защита его от врагов: по этой причине нужна охрана. Это также относится к нашей жизни и к тому, как мы должны быть осторожны, чтобы защитить себя от бедствий, которые могут разрушить то, что мы построили. часть стиха.

При установке опалубки вам потребуется:

Доски крепятся в прямоугольные доски, закрепляя их поперечными планками снаружи.Саморезы вкручиваются изнутри, чтобы было удобнее демонтировать опалубку. По этой же причине рекомендуется использовать саморезы, а не гвозди. При сборке следует учитывать расположение канализационных отверстий и делать в досках вырезы соответствующего диаметра. Наконец, щиты покрывают пленкой, которая не позволит дереву впитывать воду из раствора.

Где начинается заливка?

Представьте себе город с высокими стенами.Охранники в сторожевой башне внимательно следят, чтобы предупредить город об опасности. Поскольку стража может быть осторожна и бдительна, если Господь не охраняет город, все напрасно.

Случай: ничего страшного, если Бог не благословит

Без Божьей заботы город не будет в безопасности. Он понесет большой урон и будет уничтожен. Много усилий, но напрасно. Очень важно понять суть этого стиха. Бог позволяет людям жить от Него. Бог позволяет нам, верующим, не ходить так, как следует.Мы можем много работать во многих проектах и ​​в разных компаниях.

Опалубку устанавливают по частям по обе стороны траншей, а затем через каждые полметра армируют поперечными брусками. Щиты ставят строго вертикально, соблюдая одинаковое расстояние между противоположными сторонами по всей длине периметра. Снаружи опалубка подпирается деревянными подпорками. Между нижним краем досок и верхним краем траншей не должно быть зазоров, иначе раствор потечет.

Однако, если Бог не будет строить для нас, мы не сможем построить что-то ценное в нашей жизни. Если Бог не защитит нас, все наши усилия будут напрасными и не принесут никаких плодов. Будет столько усилий, столько жертв и столько усилий, но все это будет напрасно.

Мы не можем благословить себя. Тщеславие в противоположность благословению. Этот стих противопоставляет два совершенно разных образа жизни. Если мы попытаемся построить для себя, наша жизнь будет непрерывной работой. Когда мы стремимся строить самостоятельно, времени всегда не хватает.Мы рано встаем и поздно ложимся спать, неудобно работать, но не можем все это закончить.

Наличие армирующего каркаса в толще фундамента позволяет усилить основание и в несколько раз продлить срок его службы. Для изготовления каркаса обычно используется стальная арматура сечением 10-16 мм. Очень важно правильно связать стержни, чтобы равномерно распределить нагрузку по всей площади.

Этот стих описывает жизнь многих людей и, к сожалению, многих верующих.Эти люди всегда заняты, они всегда чувствуют тяжесть всего, что нужно сделать. Те, кто живет таким образом, не знают остальной части души, о которой Иисус говорит в Матфея 11, а скорее ложатся спать, думая о том, сколько еще ему нужно сделать, и встают, чувствуя тяжесть нового дня.

Тот, кто живет таким образом, несмотря на большое ежедневное обязательство, обязательство, которое заставляет его ложиться спать от сильной усталости, ест хлеб тяжелой работы. Вы также можете перевести слово «трудно» на «грустно».Живя своей собственной силой, возможно, прося помощи у Бога, но все еще строя самостоятельно, это совершенно напрасная жизнь.

Для работы вам дополнительно понадобятся:

Если Господь не в центре того, что мы строим, у нас не будет радости нашего спасения, у нас не будет мира Божьего, и вся наша работа будет напрасно. Настоящих плодов это не приносит. Как отличается жизнь тех, кто ходит глазами ко Христу и находит радость в Вечном! В этом стихе говорится, что Господь дает покой его наслаждениям.К его удовольствию, Вечный дает спокойный отдых. Этот верующий занят днем, но затем спокойно ложится спать, зная, что все находится под контролем и идет правильным путем, потому что Бог работает в его жизни.

Когда человек находит удовольствие в Вечном и в своем Законе, Бог действует таким образом, что его жизнь становится подобна дереву, посаженному на берегу воды. Его жизнь принесет хорошие плоды, и даже в ее трудностях ее листья не исчезнут. Этот верующий будет преуспевать во всем, что он делает.Вот почему он упокоится с миром. Его хлеб не будет «тяжелым», беспокойным хлебом. Фактически, он будет наслаждаться хлебом каждый день, а затем спокойно спать, зная, что Господь строит для него.

• проволока вязальная;
• строительный уровень;
• болгарский;
• обрезка пластиковой трубы;
• рулетка.

Арматура вырезается болгаркой по длине и ширине траншей, после чего из нее вяжется решетка с ячейками от 30 см.Для этого скрепляют 4-5 продольных стержней поперечными отрезками через каждые 30 см.

Категорически не рекомендуется использовать для соединения сварку, так как она ослабляет места крепления и способствует коррозии стержней. Каркас должен быть объемным, поэтому горизонтальные решетки ставят на 3-4 уровнях, связывая вертикальными прутьями.

Дополнительные крепления следует делать на каждом углу фундамента и в местах пересечения несущих внутренних стен… Можно опускать каркас в траншеи по частям, а уже внутри связать их между собой. Чтобы максимально избежать коррозии, арматуру не следует укладывать прямо на песок: возьмите старую пластиковую трубу, нарежьте ее на кольца шириной 4-5 см и подкладывайте под решетку по углам и через каждые 50-60 см. см по траншеям. Между боковыми стенками и краями каркаса должно быть оставлено около 5 см, то же самое касается верхнего края арматуры.

При закреплении решетки внутри опалубки уровень бетонирования указывается на внутренней стороне панелей.Сделать это можно с помощью лески: на концах опалубки набиваются гвоздики и на них закрепляется леска, натянутая строго горизонтально. Он должен располагаться на 5 см выше краев арматурной сетки и проходить по всему периметру на одном горизонтальном уровне.

Раствор рекомендуется заливать единовременно, но не всей массой, а слоями. Каждый слой должен быть не толще 20 см; это равномерно распределит его между ячейками армирования и уменьшит количество воздушных пустот.Для изготовления смеси берут цемент М400 или М500, мелкозернистый щебень и крупный речной песок.

Очень важно правильно соблюдать пропорции при смешивании, иначе качество раствора будет ниже нормы. На 1 ведро цемента необходимо 3 ведра просеянного песка и 5 ведер щебня. От общего количества воды нужно взять примерно половину, добавлять порциями, чтобы не переборщить. Раствор не должен быть ни слишком жидким, ни слишком густым: качественный бетон имеет однородную консистенцию, при переворачивании лопаты он медленно скользит вниз в общей массе.

После заливки первой порции раствор выравнивают лопатой и протыкают по всей длине траншеи куском арматуры, чтобы выпустить воздух, скопившийся в растворе при перемешивании. Очень эффективно уплотнять бетон вибратором, он увеличивает прочность монолита в несколько раз. Остальные слои заливаются таким же образом до тех пор, пока поверхность бетона не выровняется с натянутой леской. По опалубке постукивают молотком, после чего поверхность раствора выравнивается правилом или кельмой.

На укрепление фундамента уходит около месяца. Чтобы поверхность не растрескалась, ее постоянно смачивают и накрывают полиэтиленом от дождя. В жаркую погоду бетон также следует защищать от прямых солнечных лучей, чтобы избежать растрескивания. Опалубку можно демонтировать через 10-15 дней после заливки, а через 28-30 дней продолжить строительные работы.

Видео — Фундамент под дом своими руками

В частном домостроении используется несколько типов фундаментов, каждый из которых имеет свои конструктивные особенности.

1. Лента — конструкция представляет собой монолитный железобетонный каркас, который в точности повторяет контуры всех несущих стен будущего здания. Преимущества — простая конструкция, выполняемая вручную. Подходит для строительства зданий с большой площадью. Относительно доступная стоимость. Недостатки — требуется постоянный контроль линий на этапе земляных работ. Чем больше площадь застройки, тем больше возможная ошибка.
2. Колонна — основная несущая нагрузка приходится на железобетонные опоры, заглубленные в землю.Их изготавливают самостоятельно путем заливки бетона в подготовленные углубления с предварительно установленной в них арматурой. Количество опор и шаг между ними рассчитываются исходя из веса постройки. Обязательный монтаж на стыках стен. Преимущества — очень дешево и не требует привлечения тяжелой строительной техники. Для почв с глубокими грунтовыми водами это идеальное решение при строительстве небольших одноэтажных построек. Недостатки — при устройстве на глинистых и пучинистых грунтах, а также имеющих глубину промерзания более полуметра глубина заливки будет не менее двух метров.
3. Стол — его еще называют плавающим. Применяется при строительстве зданий на мягких грунтах с высоким уровнем грунтовых вод, неустойчивых и пучинистых. Конструктивно это железобетонная плита толщиной от 40 см и более в зависимости от веса постройки и типа грунта. Такое основание также выполняет роль цокольного или цокольного этажа. Производится заливкой бетона в котлован, соответствующий площади здания, с заранее установленной арматурой. Преимущества — выдерживает здания разной этажности, при заливке не требуется опалубка и ручное перемешивание для равномерного распределения состава по лоткам Недостатки — большой расход бетона, соответственно высокая стоимость, поэтому не подходит для строительства зданий с большой площадью.

Эти типы являются базовыми, и для каждого проекта могут применяться индивидуальные решения, основанные на характеристиках здания. Например, для усиления конструкции сверху столбчатый фундамент оборудуют лентой из монолитного бетона или сборных блоков.

Подготовительный этап

Макет

начинается с изучения топографических снимков и сопроводительной документации. Этот этап еще называют нулевым, так как само строительство еще не началось, а работы уже ведутся. Здесь производятся замеры, целью которых является создание контура основания, а также снос зеленых насаждений и подготовка строительной площадки.

Ровность основных несущих конструкций и соответствие проекту.При строительстве небольших хозяйственных построек, например, гаража, допускается использование аналоговых измерительных приборов. В жилищном строительстве необходимо работать с лазерными дальномерами.

Ширина будущего возьмите на несколько сантиметров больше толщины ограждающих конструкций, лежащих на нем. Необходимо учитывать припуск на толщину опалубки для ленточных конструкций.

При заливке подземных опор и подсчете их количества учитывается, что их необходимо размещать на стыках стен.

Для разметки периметра во внешнем и внутреннем углах устанавливаются деревянные колышки, соединенные отрезками шпагата. После окончания разметки производится контрольный замер.

Земляные работы

Это самая трудоемкая часть конструкции, но требует высокой точности. Их может быть выполнено:

• С привлечением спецтехники.
• С помощью ручного труда.

Глубина котлована должна соответствовать проектной документации. Первый вариант дороже, но позволяет сократить временные затраты и облегчить трудозатраты. Применимо для строительства больших и средних зданий. Для небольших хозяйственных построек использование машин невыгодно, так как фундамент здесь обычно неглубокого типа.

При заливке опор на глубину более метра и выборе столбчатого основания применяют механизированное бурение. Удаление грунта для плитного фундамента производится машинным способом, так как объем работ и временные затраты полностью оправдывают использование экскаватора.

В случае ленточного основания также можно использовать экскаватор, но обязательно очистить дно и стенки траншеи вручную, если опалубка не используется. Готовую яму долго хранить без заливки не рекомендуется, так как края начнут осыпаться.

Опалубка и арматура

Чтобы бетонная конструкция не растрескалась от разнонаправленных нагрузок, ее армируют. Сам процесс представляет собой создание каркаса из стальных стержней, который впоследствии заливается бетоном и остается внутри корпуса фундамента. Соединение стержней может быть сварным или механическим. Существует два типа арматуры круглым стержнем:

• Ребристый — имеет повышенную жесткость.
• Гладкий.

Опалубка — это форма будущего фундамента, в которую заливается жидкий бетон. Изготавливается из деревянных, реже металлических щитов.

Деревянная конструкция может быть сделана из фанеры или досок.

Дренаж и балласт

Независимо от выбранного типа основания, необходимо устроить балласт, который является промежуточным слоем между бетоном и грунтом.Это позволяет равномерно распределить нагрузку и снизить влияние влаги на конструкцию.

Для плитного или ленточного основания на дно котлована укладывают геотекстиль, поверх которого насыпают смесь песка и щебня. Ткань не даст песку со временем превратиться в глину.

Высота этого слоя от сорока до шестидесяти сантиметров, но не более половины высоты всего фундамента. Под столбик укладывается геотекстиль в зависимости от глубины котлована.

Для лучшего уплотнения песок смачивают водой, а затем вручную или с помощью виброплиты уплотняют поверхность балласта. По окончании утрамбовки поверхность под ленточно-плитный фундамент покрывают гидроизоляцией и приступают к установке опалубки и армирования.

Опалубка

Высота опалубки принимается равной высоте цоколя или выше. Предпочтение отдается доскам из обрезных досок, так как фанера из-за длительного контакта с влажным бетоном быстро выходит из строя и не подлежит повторному использованию.

Щиты устанавливаются по периметру заливки фундамента, размеченного согласно плану. Доски должны располагаться как можно ближе друг к другу, а чтобы полностью исключить протечку, на дно формы кладут полиэтилен. Его края должны выходить за верхнюю границу опалубки.

Щиты соединены между собой крепежными элементами, дополнительно усилены деревянными опорами, так как вес жидкого бетона довольно большой.

Арматура

1. Для столбчатого фундамента — арматура устанавливается при формировании опорного тела … Каркас должен быть предварительно изготовлен, для чего три ребристых стержня размещаются продольно на равном расстоянии друг от друга так, чтобы они образовывали треугольник в профиле. Соединение между ними производится проволокой меньшего сечения сваркой в ​​нескольких местах. Полученная конструкция погружается в бетон, когда форма заполняется наполовину.Если в дальнейшем не планируется приваривать какие-либо элементы к внешней арматуре, то высота каркаса должна быть на десять сантиметров ниже верхнего уровня опоры. Это исключит коррозию металла.
2. Для плитных и ленточных фундаментов — арматурный каркас монтируется перед заливкой в ​​опалубку. Крепление продольных стержней осуществляется к арматуре, выходящей из подземных опор, если таковые предусмотрены, а также поперечными стяжками.В остальных случаях каркас просто укладывается на подготовленное основание.

Заливка бетона

Количество бетона рассчитывается исходя из размеров будущего фундамента. Рекомендуется использовать цемент устойчивые к влаге. Для фундаментов простой формы приготовление и заливка раствора осуществляется вручную.

В случае механизированной подачи из бетономешалки нужно постоянно помогать доступным инструментом для равномерного распределения внутри опалубки.Жидкий бетон имеет достаточно высокую вязкость и если не прогонять массу, скапливающуюся в точке застывания, это приведет к статическому перенапряжению, разрушению опалубки или переливу через ее верх.

В конце заливки необходимо контролировать уровень высоты раствора, а концы полиэтилена, используемого для защиты от протекания через опалубку, должны быть загнуты, чтобы защитить конструкцию от быстрого высыхания.

Как ухаживать за фундаментом

Время полного высыхания составляет до четырех недель, в зависимости от сезона и влажности.Все это время конструкция остается в опалубке.

В засушливое время года с очень сухим воздухом поверхность фундамента периодически опрыскивают водой.

Арматуру, выходящую на поверхность, необходимо защитить от коррозии путем покрытия полиэтиленом. По истечении установленного срока можно снимать опалубку и приступать к возведению ограждающих конструкций.

При сборке опалубки панели, обращенные друг к другу, лучше всего фиксировать шпильками с помощью гаек. Предварительно просверлите в древесине отверстия, через которые пройдет штифт.После затвердевания раствора крепеж можно легко снять и использовать повторно.

Количество бетона на ленточном фундаменте. Расчет армирования бетонных и ленточных фундаментов.

Как рассчитать кубатуру фундамента? — Здесь поможет алгебра и геометрия школьного курса. В основном объем бетонной смеси рассчитывается по кубатуре вместимости внутренней опалубки, которая определяется на этапе проектирования либо по чертежам, либо еще точнее по данным, которые снимаются с готовой конструкции.

Самым простым решением является использование специальной программы-калькулятора, в которую вводятся расчетная длина, ширина, высота и толщина стены фундамента. В результате получается точный объем необходимого раствора и даются рекомендации по его приготовлению из песка, цемента и гравия.

Фундамент — это фундамент всей несущей конструкции. Технические и эксплуатационные качества конструкции зависят от правильности произведенных расчетов и ее укладки.Поэтому очень важен этап расчета стоимости строительства и составления соответствующей сметы.

Грамотно рассчитанная кубатура — это возможность избежать лишних денежных затрат на стройматериалы и не нарушить технологию процесса заливки.

Бетон измеряют по его объему, а не по массе из-за разницы значений веса на 1 кубометр смеси разных марок. При наличии сложной геометрии фундамента процесс расчета облегчается за счет разделения конструкции на более простые составляющие.

Важность состава почвы

Для качественного обустройства основания необходимо определиться с типом грунта под возводимую конструкцию. Грунты песчаного типа могут проседать, поэтому закладку фундамента проводят на глубину 4-8 дм.

Глинистые грунты могут промерзать, поэтому траншея под устройством фундамента роется на всю ее глубину. Глубина заливки основания также зависит от степени промерзания основания, что влияет на географическое положение.

Если глубина устройства основания зависит от состава грунта и расположения грунтовых вод, а длина будет зависеть от размеров конструкции, то ширина — от толщины возводимых стен — от 20 до 40 см. .Поэтому рассчитать базовый куб несложно, важно лишь определить его тип.

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого осуществляется по уже построенной конструкции опалубки или по чертежам.Табличка располагается под всей площадью здания.

Его давление на землю минимально, при этом сохраняются значительные опорные нагрузки. Объем этой конструкции рассчитывается путем умножения площади основания цоколя на высоту опалубки.

Площадь подошвы рассчитывается путем умножения ширины ростверка на длину.

Например, чтобы рассчитать базовый куб с параметрами решетки 10х12 м и высотой плиты 0.4 м, все значения нужно перемножить, чтобы получить 48 кубометров. м (10х12х0,4 = 48 м3). Для точности кубатура армирующего слоя рассчитывается по этому результату.

Ленточный фундамент

Это аналогичный прямоугольный параллелепипед, полый изнутри, с возможным расположением внутри него опорных элементов для внутренних стеновых панелей.

Для малоэтажного строительства ленточное основание популярно благодаря высокой несущей способности, малым габаритам и простоте монтажа.Как рассчитать кубатуру фундамента в этом случае?

Для этого рассчитывается разница, где объем параллелепипеда от внешних стен опалубки действует как уменьшенный, а объем параллелепипеда из уже внутренних стен действует как вычитаемый.

Например, при объеме основания 10х12 м с шириной основания ленты 0,4 м и глубиной 2 м с дополнительной 1-й внутренней лентой толщиной 0,5 м:

• Внешний параллелепипед будет 10х12х 2 = 240 м3;
• Внутренний — (10-0.4-0,4) х (12-0,4-0,4) х2 = 206,08 м3;
• Объем ленточного основания под несущие конструкции 240–206,08 = 33,92 м3;
• Внутренняя ленточная основа (10-0,4-0,4) х0,5х2 = 9,2 м3;
• Требуемый куб заливки 33,92 + 9,2 = 43,12 м3.

Пример расчета фундамента смотрите на видео:

Свайная основа

— ориентированная группа опор, заглубленных в землю. Простая и экономичная основа.При его возведении методом бурения бетон заливается в предварительно пробуренные круглые скважины.

В данном случае кубатура — это сумма двух геометрических фигур. Первая фигура — подошва, в виде широкого и низкого параллелепипеда. Вторая фигура представляет собой столб в виде высокого и узкого параллелепипеда.

Это значение умножается на количество стоек в основании, которые располагаются по периметру через каждые 2 м.

Например, для конструкции 6х6 м с количеством опор 20 столбов (4 по углам и 16 промежуточных), основание которой равно 0.5х0,5х0,2 м, а опоры столба 0,3х0,3х0,8 м объем основания будет 20х0,5х0,5х0,2 = 1м3. Для столбовых опор это значение составляет 20х0,3х0,3х0,8 = 1,44 м3. Соответственно кубатура насыпи 1 + 1,44 = 2,44 м3.

Пример расчета свайно-ленточного фундамента смотрите на видео:

Фундамент буронабивной с монолитным ростверком

Базовый объем в данном случае представляет собой сумму кубов опорных элементов и плиты ростверка.Сложная конструкция разделена на множество простых фигур, для которых объем рассчитывается отдельно.

Объем опорных элементов — произведение площади основания на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглого основания равна 1/4 произведения удвоенного диаметра и числа π (3,14).

Пример для 20 опор сечением 0,4 м, углубленных на 2.5 м и элемент ростверка 10х12х0,3 м:

Объем опор выполнен как 20х (1 / 4х 3,14х0,4х0,4) х2,5 = 6,28 м3;

Кубатура элемента ростверка составляет 10х12х0,3 = 36 м3;
Всего будет 36 + 6,28 = 42,28 м3.

Создание базы — сложный и многоэтапный процесс. Полный курс расчета расходных стройматериалов — это масса нюансов, которые может сделать опытный инженер.

Вот упрощенные модели для расчета основы в помощь домовладельцу, который должен адекватно тратить свои деньги на процессы строительства.

При возведении здания важно правильно рассчитать фундамент. Рассчитать фундамент можно как при помощи специалистов, так и самостоятельно с помощью калькулятора фундамента. Рассмотрим самые важные моменты, сюда входит расчет нагрузки, объем котлована и советы, которые необходимо учитывать при создании проекта фундамента дома. Для расчета фундамента можно воспользоваться калькулятором фундамента.

1. Рассчитайте вес конструкции дома.

Пример расчета веса конструкции дома : Вы хотите построить дом высотой 1 этаж, 5 м на 8 м, также с внутренней стеной, высота от пола до потолка 3 метра.

Подставляем данные и рассчитываем длину стен: 5 + 8 = 13 метров, прибавляем длину внутренней стены: 13 + 5 = 18 метров. В итоге получаем длину всех стен, затем рассчитываем площадь, длину умножаем на высоту: S = 18 * 3 = 54 м.

Рассчитываем площадь подвала , длину умножаем на ширину: S = 5 * 8 = 40 м. Такой же площади будет и мансардный этаж.

Рассчитываем площадь крыши , длину листа умножаем на ширину, например лист кровли имеет длину 6 метров, а ширину 2 метра в итоге площадь одного лист будет 12 м, значит нам понадобится по 4 листа с каждой стороны. Всего получится 8 листов кровли площадью 12 м.Общая площадь кровли составит 8 * 12 = 96 м.

2. Рассчитайте количество бетона, необходимое для фундамента.

Чтобы начать строительство здания, необходимо спроектировать фундамент частного дома, из которого можно рассчитать необходимое количество стройматериалов для постройки. В нашем случае необходимо рассчитать количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона .

3. Расчет площади фундамента и веса.

Самым главным фактором является грунт под фундамент, он может не выдерживать больших нагрузок. Чтобы этого не произошло, нужно рассчитать общий вес постройки, включая фундамент.

Пример расчета веса фундамента : Вы хотите построить кирпичное здание и выбрали для него ленточный фундамент. Фундамент углубляется в землю ниже глубины промерзания и будет иметь высоту 2 метра.

Затем рассчитываем длину всей ленты, то есть периметр: P = (a + b) * 2 = (5 + 8) * 2 = 26 м, прибавляем длину внутренней стены, 5 метров, в итоге получаем общую длину фундамента 31 м.

Далее делаем расчет объема для этого нужно ширину фундамента умножить на длину и высоту, допустим ширина 50 см, значит 0,5 см * 31м * 2м = 31м2. Железобетон. имеет площадь 2400 кг / м 3, теперь находим вес фундаментной конструкции: 31м3 * 2400 кг / м = 74 тонны 400 килограмм.

Контрольная площадь будет 3100 * 50 = 15500 см 2. Теперь прибавляем вес фундамента к весу здания и делим на контрольную площадь, теперь у вас килограммовая нагрузка 1 см 2.

Ну а если по вашим расчетам максимальная нагрузка превышала эти типы грунтов, то меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас фундамент ленточного типа, то его опорную площадь можно увеличить за счет увеличения ширины, а если у вас фундамент столбчатого типа, то увеличить размер колонны или их количество.Но следует помнить, что общий вес дома от этого увеличится, поэтому рекомендуется произвести пересчет.

При возведении фундамента любого сооружения важным этапом является решение вопроса о том, как рассчитать кубатуру фундамента. Представленная процедура не требует сложных математических расчетов и выполняется за считанные минуты при знании отдельных показателей.

Общие особенности расчета и возможные решения

По общему правилу расчет кубатуры фундамента определяется объемом возведенной опалубочной системы.Простыми словами, какова вместимость внутренней полости опалубки, такое количество бетона потребуется для возведения фундамента.

Необходимое количество раствора поможет заполнить базу за один раз.

Вы можете установить желаемый показатель еще на этапе проектирования по имеющимся данным на чертеже. При этом расчеты по второму способу позволят более точно провести расчет и заранее приготовить необходимое количество бетонной смеси.

Наряду с описанными выше методами определения объема, с развитием современных информационных технологий разработчики получили возможность проводить расчет с использованием специальных программных средств, имеющихся в информационной сети Интернет.

Вбив необходимые значения, практически мгновенно можно получить не только желаемое значение, но и советы специалистов по рациональному приготовлению смеси и рекомендуемым пропорциям составляющих компонентов.

Расчет кубатуры в зависимости от типа фундамента

Из курса школьной алгебры объем любого тела можно рассчитать, найдя произведение его высоты, длины и ширины. Однако расчет кубатуры распространенных типов фундамента дома определяет учет их индивидуальных характеристик.

Расчет объема монолита

Основание этого типа имеет форму прямоугольного параллелепипеда, грани которого можно определить, сравнив с эскизом на этапе проектирования или фактически измерив возведенную опалубку.

При замере высоты опалубки следует учитывать, что на ней проводятся отметки необходимого уровня бетона, и она возводится с запасом в 10-15 см.

Посмотрите видео, в котором эксперт расскажет, как правильно рассчитать монолитную плиту.

Объем представленной базы рассчитывается по общей формуле: H x A x B, где H — высота, A — длина, B — ширина. Для наглядности стоит привести пример. Итак, при глубине фундамента 0.8 м, длиной 10 м и шириной 10 м, кубатура необходимого бетона 0,8 х 10 х 10 = 80 м3.

Для более точных расчетов следует учитывать объем армированной сетки, размещаемой во внутреннем пространстве возводимой опалубки. Однако арматура не сможет сильно повлиять на общие характеристики из-за своих незначительных, в данном случае, габаритов.

Расчет объема ленты

Расчет кубического объема ленточного фундамента дома также сводится к расчету объема прямоугольного параллелепипеда за вычетом внутренних полостей.Несмотря на кажущуюся сложность, на практике этот показатель легко рассчитывается.

Для расчета необходимо вычислить объемы внешнего и внутреннего параллелепипеда по составленному чертежу, найти их разность, а затем добавить к результату кубатуру внутренних элементов ленты.

Итак, при размерах фундамента 12 х 15 м и ширине ленты 0,5 м, заглубленной в грунт на 1,5 м, с внутренней дополнительной лентой шириной 0,6 м кубатура основания рассчитывается следующим образом:

1. Задайте кубическую форму внешнего параллелепипеда: 12 x 15 x 1.5 = 270 м3.
2. Определяем аналогичный показатель для внутренней цифры: (12 — 0,5 — 0,5) х (15 — 0,5 — 0,5) х 1,5 = 231 м3.
3. Находим разницу полученных значений: 270 — 231 = 39 м3.
4. Рассчитываем кубатуру внутренней ленты: (12 — 0,5 — 0,5) х 0,6 х 1,5 = 9,9 м3.
5. Общий объем заливки ленточного фундамента: 39 + 9,9 = 48,8 м3.

Счетный фундамент колонны

Объем оснований столбчатого типа рассчитывается как сумма объемов двух геометрических тел — параллелепипеда колонны и ее подошвы, умноженная на общее количество опорных элементов.

В цифровом выражении для строительства 8х8 м с общим количеством стоек с шагом 2 м в 16 экземплярах (4 угловых и 12 вспомогательных), подошвы которых размером 0,6 х 0,6 х 0,3 м и корпус столба опор 0,4 х 0,4 х 1, рассчитывается по следующему принципу:

1. Общий объем подошвы: 16 х 0,6 х 0,6 х 0,3 = 1,73 м3.
2. Итоговая кубатура опор столбов: 16 х 0,4 х 0,4 х 1 = 2,56 м3.
3. Общий объем необходимого бетона: 1.73 + 2,56 = 4,29 м3.

Посмотрите видео, как правильно рассчитать фундамент колонны своими руками.

Подсчет объема буронабивного фундамента с цельной ростверковой частью

Суммарная кубатура фундамента дома представленного типа задается как сумма объемов буронабивных опор (цилиндров) и монолитной плиты перекрытия. часть ростверка (классический параллелепипед). Как и при расчете кубических объемов представленных выше оснований, для расчета общего объема бетона необходимо будет разбить фигуру на составные элементы, задать объем каждого из них и сложить полученные значения.

При этом необходимо помнить, что объем колонны или любого строительного элемента цилиндрической формы рассчитывается как произведение площади основания на высоту. В этом случае площадь подошвы находится по формуле:

, где π — математическая константа (3,1415 …), D — диаметр круга (подошвы).

Для наглядности приведем для примера общий объем основания на 20 опорах диаметром 0,5 м и глубиной 2 м в грунте, поддерживающем ростверк размерами 10 х 15 х 0.5 м, устанавливается по следующему принципу:

Кубатура столбов: 20 х (3,14 х 0,5 х 0,5 / 4) = 7,85 м3.

1. Кубический размер марсоходной части: 10 х 15 х 0,5 = 75 м3.
2. Общий объем: 7,85 + 75 = 82,85 м3.

Заключение

Расчет кубатуры фундамента — мероприятие достаточно простое. Расчет необходимого количества бетона осуществляется на интуитивном уровне и полностью реализуется самостоятельно без специальных знаний в строительстве.

Правильно рассчитав требуемый показатель, любой заказчик без труда заранее спрогнозирует свой бюджет и рассчитает необходимое количество смеси, что сэкономит много времени.

Комментарии:

• Расчет для фундаментной плиты
• Расчет для столбчатого фундамента

Чтобы получить необходимое количество материалов, нужно знать формулу, как рассчитать кубатуру фундамента, и уметь ею пользоваться.Без этой стоимости количество заказанного бетона или количество закупленных материалов для его самостоятельного производства наверняка окажется намного больше или меньше. Для работ по заливке основания обе эти ситуации одинаково вредны.

Какие данные нужны для расчета?

В большинстве случаев кубичность фундамента считается равной внутреннему пространству опалубки. Из этого логично следует, что, узнав наиболее точный объем опалубки, вы одновременно узнаете точную кубатуру фундамента.

В зависимости от проекта конструкция опалубки может быть:

Зная размеры опалубки, расчет кубатуры фундамента можно произвести до или после ее установки с помощью замеров. Второй вариант даст более точные результаты, поэтому при заливке фундамента покупным бетоном лучше использовать его. Воспользовавшись первым вариантом, вы сможете получить все необходимые стройматериалы до начала работ, что очень важно, если бетон предполагается производить непосредственно на строительной площадке.

Независимо от выбора варианта, для его выполнения потребуются следующие данные:

• длина траншеи;
• ширина траншеи;
• высота опалубки.

Для каждого вида опалубки определение ее объема имеет свои особенности, которые вам обязательно стоит знать. Для наиболее точного определения необходимого объема бетона необходимо рассчитать кубатуру арматурной сетки и уменьшить полученную кубатуру фундамента на ее значение.Но на практике такой расчет арматурных ремней редко выполняется даже профессиональными проектными организациями. Для одно- или двухэтажных частных домов объем закладываемой в их фундамент арматуры не настолько велик, чтобы ее нельзя было пропустить без особого ущерба точности расчетов.

Вернуться к содержанию

Расчет для плиты основания

Этот тип фундамента наиболее удобен для проведения расчетов. Он выполнен в виде прямоугольного монолитного параллелепипеда.Для определения объема коробки достаточно сначала умножить длину на ширину, чтобы узнать площадь, а затем умножить полученное значение на его высоту.

Например, монолитная плита размером 9х12 м и толщиной 35 см. Сначала нужно умножить 9 м ширины на 12 м длины плиты. В результате получается 108 м² единственной площади будущей плиты. Далее следует площадь подошвы, умноженная на высоту плиты: 108 м², умноженную на 0.35 м, в сумме даст 37,8 м³. Соответственно, для заливки такой плиты потребуется 38 кубометров готового бетона.

Если плита сделана с дополнительными ребрами жесткости, то к полученному результату следует прибавить их объемы. Чаще всего их делают по 4, по одному с каждой стороны пластины. Для начала нужно узнать объем одного ребра, а затем результат умножить на их количество.

В приведенном выше примере плита может иметь два ребра жесткости длиной 9 м и два ребра жесткости длиной 12 м.Их ширина и высота обычно делаются одинаковыми, например, шириной 30 см и высотой 25 см. Следовательно, объем 9-метровой нервюры составит: 9х0,3х0,25 = 0,675 м³. Два таких ребра будут 0,675х2 = 1,35 м³.

Объем 12-метровой нервюры составит 12х0,3х0,25 = 0,9 м³. Объем двух ребер составляет 0,9х2 = 1,8 м³. Общий объем такой плиты будет 37,8 + 1,35 + 1,8 = 40,95 м³.

Вернуться к содержанию

Расчет для ленточной основы

Если пластина представляет собой монолитный прямоугольный параллелепипед, то лента представляет собой такую ​​же геометрическую фигуру, но полую внутри.Кроме того, в этой полости могут быть расположены один или несколько дополнительных элементов для поддержания внутренних несущих стен.

Есть два варианта подсчета. Первый — рассчитать объемы двух параллелепипедов: по внешнему периметру и внутреннему пустотному пространству. Затем необходимо вычесть меньшее из полученного большего числа и прибавить к полученному значению отдельно рассчитанные объемы внутренних элементов. Второй вариант предусматривает подсчет по каждой ленте отдельно.В этом случае общая кубатура фундамента будет суммой полученной стоимости всех его лент.

Например, ленточное основание 9х12 м с шириной ленты 40 см и высотой опалубки 1,5 м с дополнительной внутренней лентой шириной 40 см.

В первом варианте расчет будет производиться следующим образом: сначала распознается объем внешнего параллелепипеда (9x12x1,5 м), который в конкретном примере будет 162 м³. Затем определяется объем внутреннего параллелепипеда, который будет равен 137.76 м³ ((9–0,4–0,4 м) x (12–0,4–0,4 м) x1,5 м). Разница полученных значений составит желаемую кубатуру для наружной фундаментной полосы: 162 м³-137,76 м³ = 24,24 м³. Для получения окончательного результата к полученному значению необходимо прибавить объем внутренней ленты. Легко узнать: (9 м-0,4 м-0,4 м) х 0,4 м х 1,5 м = 4,92 м³. Общая кубатура фундамента, приведенная в примере, составит 24,24 + 4,92 м³ = 29,16 м³.

Для расчета ленточного фундамента нужно периметр умножить на длину и ширину.

Если этот метод кажется вам слишком сложным, вы можете поступить иначе. Для начала нужно узнать объем одной длинной ленты. В приведенном выше примере это будет 7,2 м³ (12 м x 0,4 м x 1,5 м). Затем нужно узнать объем ширины одной ленты.

Алгоритм расчета будет следующий: от общей длины ленты при ширине основания 9 м отнять 0,4 м ширины длины ленты и снова вычесть 0,4 м из ширины второй ленты длины. Остальное просто: 8.2 м х 1,5 м (высота) х 0,4 м (ширина) = 4,92 м³.

Основа имеет две ленты по длине, поэтому результат длинной ленты необходимо удвоить: 7,2 м³ х2 = 14,4 м³. В результате ширина ленты должна быть утроена, потому что в приведенном выше примере внутренняя лента имеет те же размеры, что и внешние. Если размеры внешней и внутренней лент не совпадают (а это случается практически всегда), то необходимо провести расчет сначала для внешних, а затем отдельно для внутренних.Но в приведенном примере все предельно просто: 4,92 м³ х3 = 14,76 м³. Для определения общего объема опалубки полученные результаты следует сложить: 14,40 + 14,76 = 29,16 м³. Несложно проверить, что результат, независимо от метода расчета, будет один.

Иногда встречаются ленточные фундаменты в виде расширяющейся к основанию трапеции. При такой форме ленты необходимо сначала определить ее площадь поперечного сечения. Для этого прибавьте его к ширине основы вверху и разделите результат на 2.Затем умножьте полученное значение на высоту ленты и умножьте площадь поперечного сечения на длину ленты (или на их общую длину, если все ленты одинаковой ширины и высоты))

Если в данном примере ленты будут такой формы, например, внизу 50 см, а вверху 40 см, то это следует рассматривать следующим образом: (0,5 м + 0,4 м): 2×1,5 м x длина ленты. Все полученные результаты в совокупности дают общий желаемый результат.

Сегодня, в зависимости от грунта, на котором планируется строительство здания, используются три основных типа первичных элементов.

1. Монолит.
2. Лента.
3. Колонна.

Каждый из вышеперечисленных типов фундамента имеет свои достоинства и недостатки. Это связано с тем, что каждый тип фундамента по-разному ведет себя на разных грунтах в зависимости от этажности возводимого дома.

Монолитный

Представляет собой монолитную решетчатую железобетонную плиту.Его делают путем заливки всей площади будущей постройки бетоном. Этот вид фундамента очень популярен при возведении построек на плавучих или рыхлых грунтах.

Преимущества:

• Простота изготовления.
• Возможность возводить конструкции на грунтах, имеющих плавучесть или большую просадку.

Недостатки:

• Из-за необходимости большого количества бетона и арматуры этот тип фундамента стоит дорого.
• Очень трудоемкий производственный процесс.

Лента

Изготавливается из железобетона и прокладывается только под несущими стенами здания и между перегородками помещения. Этот тип первичного элемента предпочтительно использовать для зданий с толстыми стенами или полами. Также для зданий, в которых требуется изготовление подвального оборудования.

Преимущества:

• Высокая прочность.
• Длительный срок службы.
• Возможность использования для домов различной формы.

Недостатки:

• Из-за необходимости проведения земляных работ процесс строительства сильно затягивается.
• Дороговизна материалов.
• Это трудоемкий процесс.

Столбчатый

Это один из распространенных типов основания, так как имеет невысокую стоимость изготовления. Как правило, его используют на плавучих грунтах для построек с легкими стенами. Его делают путем установки железобетонных столбов, а пространство между ними засыпают землей.

Преимущества:

• Не требует кропотливых затрат на строительство.
• Низкая стоимость изготовления.

Недостатки:

• Сложность монтажа.
• Нельзя использовать для зданий с толстыми стенами.
• Низкая устойчивость на плавучих грунтах.

Основным аспектом выбора фундамента является тип грунта, на котором планируется возведение здания.Также выбор первичного элемента зависит от типа здания, его этажности, строгости стен и потолка.

Влияние грунта на глубину фундамента

Незнание особенностей грунта, на котором планируется строительство, любого здания может привести к тому, что оно начнет проседать и разрушаться.

Как правило, верхний слой земли имеет значительное количество органических остатков, что сказывается на его неравномерной просадке и усадке.Поэтому такой слой грунта нельзя использовать в качестве подушки под основание.

Крупные, средние песчаные и гравийные почвы лучше всего подходят для закладки фундамента. Минимальная глубина закладки может составлять 0,5 метра. Если почва состоит из мелкого песка или песчаного песка, стоит учитывать уровень грунтовых вод. Поскольку песок, набравшись воды, теряет несущие свойства. Также при промерзании такой грунт может неравномерно набухать и провисать.

Что касается глинистых и супесчаных грунтов, то они обладают хорошими несущими свойствами, но при намокании начинают проседать под собственным весом.

Чтобы определить, на какой глубине необходимо закладывать фундамент, необходимо руководствоваться следующими особенностями.

• Этажность здания, тип конструкции, строгость стен и полов.
• Величина нагрузок на будущее.
• Глубина первичного элемента в соседних зданиях (если они есть).
• Геологические и гидрогеологические свойства почвы, на которой планируется строительство.
• Подошва земли под фундаментом не должна быть вздымающейся.
• Максимальная глубина промерзания в местах, где планируется строительство.

Имея всю информацию о вышеперечисленных особенностях, вы сможете определить наиболее подходящую глубину для закладки фундамента.

Формула расчета кубической площади фундамента

Для расчета кубической площади первичного элемента воспользуйтесь формулой расчета объема. Для чего я использую следующие данные:

Эти данные перемножаем между собой и получаем кубическую площадь основания.Пример ШхВхГ = кубическая площадь. Также стоит помнить, что бетон имеет свойство усадки при высыхании, это связано с испарением из него воды, поэтому при расчете кубической площади следует учитывать этот фактор. Насколько процент усадки бетона зависит от марки бетона, эти данные вы можете узнать из его спецификации.

Как рассчитать

У каждого типа первичного элемента свой метод расчета необходимого объема бетона.Также для расчета необходимо знать тип грунта и его несущие свойства. Расчет объема первичной основы для каждого из видов выглядит следующим образом:

• Плита монолитная. Для расчета плиточного основания нужно знать площадь возводимого здания и толщину заливаемого первичного элемента. Имея эти значения, достаточно их перемножить между собой, чтобы получить необходимое количество бетонных кубиков.Также, если в базовой конструкции предусмотрены ребра жесткости, необходимо рассчитать объем каждого ребра и прибавить их к общему количеству кубометров фундамента.
• Ленточная основа. Для расчета объема первичного элемента ленты достаточно разделить его на условные стенки. Затем рассчитайте их объем, умножив их ширину на высоту и длину. Полученные результаты необходимо суммировать между собой. Таким образом будет известно, сколько кубометров бетона нужно для укладки ленточного фундамента.
• Основание столбчатое. Расчет объема первичного элемента сваи осуществляется следующим образом, объем одной сваи умножается на их количество, в результате получается необходимое количество бетона. Единственная сложность при расчете свайного фундамента — это расчет объема одной колонны, так как их форма может быть как цилиндрической, так и пятиугольной. Расчеты объема простых цилиндрических форм производятся следующим образом: площадь круга (3.2, где R — радиус сваи, половина ее диаметра) основания колонны умножается на ее высоту.

Также при расчете объема первичного базиса могут возникнуть более сложные вычисления. Например, когда на одном объекте используется несколько типов фундаментов. В таких случаях необходимо провести отдельный расчет для каждого вида, а затем подвести итоги.

Пример расчета

Допустим, вы хотите заложить ленточный фундамент под одноэтажный жилой дом длиной 10 метров и шириной 6 метров на ровной площадке.В этом случае грунт гравийный и минимальная глубина первичного элемента может составлять 0,5 метра. Ширина фундамента также планируется 0,5 метра.

Таким образом, есть все необходимые данные для того, чтобы произвести расчет, который состоит из следующих шагов:

1. Необходимо узнать общую длину закладываемого фундамента. Для этого необходимо просуммировать между собой длину и ширину постройки. Пример D 10мx2 = 20м и W 6мx2 = 12м, 20м + 12м = 32м общая длина основания.
2. Имея полную длину первичного элемента, вы можете рассчитать кубическую площадь, умножив его высоту на ширину и длину. Пример 0,5м х 0,5м х 32м = 8 кубометров.

По результатам примера следует, что для закладки фундамента под дом размером примерно 10 на 6 метров (так как процент усадки бетона неизвестен) необходимо 8 кубометров бетона.

Если плиточное основание будет использоваться в одном доме, то расчет будет следующим:

1. Нужно узнать общую площадь фундамента, для этого длину постройки умножаем на ее ширину.Пример Д 10м х Ш 6м = 60 кв.
2. Полученную общую площадь фундамента необходимо умножить на его толщину. Пример 60 м2 х Т 0,5м = 30 куб.

Как видно из примеров, процедура расчета кубической площади основания не содержит ничего сверх естественного, так что рассчитать ее может любой, не имеющий архитектурного образования.

Сметная стоимость

1. Земляные работы. Стоимость земляных работ в среднем 150 рублей за кубометр. То есть за котлован глубиной 0,5 м и шириной 0,5 м, за ленточный первичный элемент для дома 10 на 6 метров придется отдать 1200 руб. Пример L 10mx2 = 20m и W 6m x 2 = 12m, 20m + 12m = 32m, L 32m x W 0.5mx W 0.5m = 8 кубометров земли которые умножаем на стоимость работ 8×150 = 1200 руб.
2. Укладка песчаной подушки. После того, как котлован будет готов, необходимо сделать песчаную подушку по всему периметру фундамента толщиной 0.2 метра. Следовательно, 32мx0,5м x 0,2м = 3,2 кубометра песка. Примерная стоимость песка 600 руб. За куб 600х3,2 = 1920 руб. Также нужно учитывать стоимость работ, которая составляет 100 рублей за куб, выходит 1920 + 320 = 2240 рублей.
3. Укладка щебеночного основания. Щебень для фундамента также укладывается по всему периметру толщиной 0,2 метра. Из предыдущих расчетов известно, что при такой толщине потребуется 3,2 кубометра щебня.Стоимость щебня с доставкой примерно 1500 рублей, а стоимость его укладки — 150 рублей за кубометр. Результат — 4980 руб. За работу и щебень.
4. Установка опалубки. Для опалубки, как правило, используют обрезную доску толщиной не менее 0,2 мм и брус 50 х 50 мм для распорок. При высоте опалубки 0,5 м, ширине доски 30 см и длине 6 метров потребуется 16 штук. Стоимость одной доски примерно 200 рублей за штуку, получается 3200 плюс 700 рублей за брус итого 3900 за опалубку.
5. Заливка бетона . Как известно из предыдущих расчетов, для заливки фундамента необходимо 8 кубометров. Стоимость одного кубометра бетона марки М 300 — 4200 рублей. Получается, что стоимость бетона составит 33 600 рублей.

Рассчитав примерную стоимость работ и материалов, можно резюмировать: 1200 + 2240 + 4980 + 3900 + 33600 = 45920 рублей; ориентировочная стоимость ленточной базы будет оглашена.

Заливка плинтуса вместе с полом.Заземленная технология, ленточный фундамент. Основные этапы настила пола

Рассмотрим подробнее, что такое ленточный фундамент — железобетонные полосы, которые укладываются под несущие стены и распределяют вес здания по всему периметру. Такое решение позволяет обеспечить достаточное сопротивление, выдавливая грунт, избегая перекоса и проседания постройки. Как правило, для ленточного фундамента первого этажа выбирают бетонный пол.

На самом деле это большая работа с большим количеством оборудования и заслуживает пошаговой статьи. Отметьте границу вашей плиты, проверьте уровень и, если необходимо, выкопайте. Создайте прочную основу из утрамбованного гравия. Обрамление формы объемным деревом. Возможно, вам понадобятся усиливающие балки на усилителе, особенно по периметру.

Залейте предварительно приготовленный бетон в форму. Распределите бетон по всем участкам формы. Выровняйте направляющую линейку в верхней части формы, используя 2 раза резак, чтобы скруглить края плиты.Контроль стыка срезом с помощью линейки и паза.

Пошаговый процесс укладки бетонного перекрытия первого этажа с ленточным фундаментом

После монтажа первого этажа или завершения фундамента переходите к следующему этапу — устройству пола на готовый ленточный фундамент. В результате в процессе возведения фундамента (ленты) по периметру здания выкопанный грунт аккуратно засыпается при подготовке котлована. После этого грунт насыпается до необходимого уровня и затем тщательно уплотняется.Для уплотнения почвы ее поливают водой равномерно по всему периметру участка на 2-4 часа. Когда грунт полностью проседает, выполняется засыпка слоем щебня. Следует выбирать слой щебня не менее 10 см, а сами фракции щебня могут быть как крупной, так и средней и мелкой фракции.

Шаг 2 — подготовьте бетон и пространство

Бетон должен продолжать застывать в течение 3-4 дней, его можно пропитать водой и накрыть пластиком для предотвращения растрескивания.После этого удалите форму, создайте вокруг нее пространство и отполировайте. Если вы пролили плиту, она должна быть в очень хорошем состоянии, но если вы полируете уже существующий кусок бетона, самое время проверить все на предмет ремонта и обслуживания. В это время следует удалить любые негабаритные вещества, такие как сухой строительный клей.

Обустраиваем бетонный пол первого этажа

По периметру участка застройки необходимо насыпать 6-10 сантиметровый слой песка и сверху слой щебня.Для защиты песчаного слоя от влаги выкладываем полиэтиленовую пленку. Поверх пленки будет уложена армирующая сетка толщиной 10-12 мм (в зависимости от будущей нагрузки). Арматурную сетку необходимо вязать с размером ячеек до 20 сантиметров. В тех местах, где будут пересечения арматуры, то есть углы сетки сваривают сваркой или связывают вязальной проволокой. Когда сетка полностью завязана, ее нужно поднять выше уровня песка.Это делается для создания защитного слоя при будущей заливке бетонного слоя. Такой раствор позволяет защитить армирующий слой от неблагоприятного воздействия атмосферных осадков. Связанная арматура, залитая в бетон, равномерно распределяет всю нагрузку.

В результате этого процесса образуется много полировального порошка, поэтому лучше содержать вещи в чистоте. Убедитесь, что комната, в которой мы работаем, отделена от остальной части гостиной пылезащитными барьерами. Если в бетоне уже есть конец, он удаляется первым проходом с помощью специального полировального станка.Этот инструмент представляет собой шлифовально-полировальный станок с вращающимися дисками внизу. Это выгодно для многих домашних магазинов. Не забудьте купить пылесос с закрытым пылесосом.

Ленточный фундамент — главное во всем.

Полировка бетона начинается с алмазного диска, прикрепленного к более тяжелым металлическим зернам. Это позволит удалить любую отделку и мелкие дефекты на вашей плите. Не торопитесь с каждым проходом, прокалывая немного, чтобы не было облысения. Этот подход будет в центре всего процесса.

При уровне бетонного слоя 20 см арматурную сетку необходимо приподнять на несколько сантиметров над поверхностью. Когда армированная сетка поднята над почвой, щебнем, полиэтиленовой пленкой и слоем песка, переходят к началу заливки бетонного слоя. Как правило, для этого используется бетон марки 200. Для правильных расчетов необходимого объема бетона толщину налитого слоя нужно умножить на общую площадь пола (например, 20 сантиметров), + 5% для запаса, так как чаще всего заводы не добавляют бетон или погрешности в расчетах может возникнуть.Часто при строительстве дома допускаются большие ошибки, именно по этой причине стоит сделать небольшой запас.

Шаг 4 — Полировка тяжелых металлов

После завершения первого шага проверьте наличие дополнительных дефектов шлифования. Используйте эпоксидный бетон для ремонта, чтобы заполнить трещины или дефекты. Теперь, когда первый шаг в создании плиты сделан и дефекты устранены, пришло время поработать алмазный диск с алмазными металлами, пока вы переходите от тяжелого к легкому. Опять же, не торопитесь с каждым проходом, следя за тем, как он удаляется с поверхности.Возможно, вам придется заменить диски, чтобы все было в порядке, прежде чем вы будете готовы перейти на следующий уровень.

Чтобы надежно защитить готовый фундамент и пол от попадания влаги, потребуется выполнить качественную гидроизоляцию.
Посмотрите, как это сделать, на видео:

Для того, чтобы правильно залить бетонный пол по уровню, необходимо натянуть нить (маячки) по двум диагоналям или прямо по комнате, и при достижении заданного уровня бетонная поверхность начинает выравниваться.Для этого используется башмак или лопата. Это черновая основа, и последний уровень пола будет удален от бетона.

Заполнение и техника

Если полировальная машинка не доходит до краев вашей комнаты, вам нужно арендовать отдельную кромку, чтобы все было ровно. Как и во всем остальном в процессе, не торопитесь и пропустите шаг. Поскольку полированный вид такой изысканный, он покажет вам, где он был снят.

Шаг 5 — Насос для полировки и полировки бетона

После интенсивного шлифования он почти готов к шлифовке.Но перед этим нужно сделать важный шаг, который добавит годы вашему полированному бетону и упростит уход за ним. Плотный бетонный раствор необходимо нанести на всю установку. Этот материал впитывает бетон и более плотно с ним сцепляется. Эта поверхность более сложная и легче захватывает эмаль.

Финал

Ленточные фундаменты довольно распространены, так как они могут быть созданы без использования тяжелой строительной техники.Но создавая такой фундамент, нужно быть готовым к определенным неприятностям. Если в нем не будут созданы вентиляционные отверстия, это приведет к появлению конденсата в подземном пространстве. Чтобы избежать подобных проблем, стоит сделать закрытый черновой пол с вентиляцией. Но более простой вариант — создать пол на земле на ленточном фундаменте.

Когда герметизирующий материал высохнет, установите полимерные алмазные диски, прикрепленные к бетонной мельнице, и начните полировку. Как и в предыдущем процессе, двигайтесь вниз от более тяжелых к более светлым зернам, не торопясь с каждым шагом, пока бетон не достигнет желаемого уровня эмали.

Теперь, когда ваш пол достиг желаемого уровня блеска, можно наносить герметик для бетона. Этот шаг не является обязательным, потому что плита должна быть достаточно твердой от уплотнения, но герметик поможет сохранить бетон в чистоте. Ухаживать за полированным бетоном несложно. Отклонение микрофибры поможет избавиться от легкой пыли и грязи. При интенсивном движении можно использовать влажную уборку, чистую воду или средство для мытья полов. К тому же бетон должен прослужить долгие годы.

Характеристики пола первого этажа дома на ленточном фундаменте

Стоит помнить, что грунт под полом не промерзает и пропитан влагой.Именно поэтому в подвале дома делают вентиляционные отверстия, которые остаются открытыми даже зимой. При создании вентилируемого подпольного пространства можно использовать любые теплоизоляционные материалы.

В простом процессе можно использовать базовый строительный материал, такой как бетон, и придать ему блеск, создавая прочный элемент дизайна, который может вписаться практически в любой стиль. Первый вариант укладки пола — это поставить его на прочное и ровное основание. Мы будем использовать его в основном на этажах, в подвале, а также в многоквартирном доме.

Технология плавающих стяжек

Прежде всего, основание должно быть абсолютно ровным и сухим. Удалим с него весь щебень и прочие загрязнения. Затем мы измерим подходящие длинные опорные балки. Вам не обязательно быть сильным, вам понадобится толстый 25 мм толщиной, если у вас достаточно коротких шпилек на досках. Поместите эти картофелины сбоку от более короткой стены на расстоянии не менее 1 метра друг от друга. Прикрутите как минимум два винта к основанию, чтобы не повредить конструкцию.

Если подвал здания низкий, то места для вентиляции недостаточно.Именно в таких случаях создается пол на земле. Во время создания такого пола стоит помнить, что ремонт коммуникаций потребует полного снятия стяжки в том месте, где они установлены. Чтобы таких проблем не было, достаточно сделать дублирующие рукава всех сетей под полом. В этом случае при засорении можно подключиться к резервным сетям, не разрушая стяжку под полом.

Покрытие на загрунтованной основе

На этом вареном картофеле мы обжариваем половицы с помощью специальных крючков и зубчатых колес или плоских щек.Переходим от одной стены к другой, сохраняя компенсационные швы по всем стенам не менее 10 мм. Второй вариант — построить пол прямо на земле, на камне, просто на любом грунтовом основании. Мы будем использовать его в основном в сельской местности, когда у нас нет подвального дома. Сначала уложите перекрытие из балок. Мне это занятие не очень нравится. Балки должны быть одинаковой высоты и располагаться горизонтально в соответствии с уровнем.

Характеристики этажей на земле

Перед тем, как приступить к созданию перекрытий на земле, стоит узнать о требованиях к таким конструкциям:

1. Для защиты бетонной конструкции от влаги необходимо создать водосточную систему вокруг дома.Также важно создать ливневую канализацию, чтобы вся вода сразу уходила из конструкции. Если этого не сделать, фундамент и пол первого этажа будут постоянно подвергаться воздействию влаги, что приведет к его разрушению. Об этом стоит помнить. Дренажная система должна быть рассчитана на максимальное количество воды, которая может скапливаться вокруг конструкции.
2. Для засыпки котлована под дом необходимо использовать щебень и песок. Если использовать грунт, дом начнет проседать, что приведет к появлению деформаций конструкции.После засыпки слоя в 20 см важно утрамбовать щебень. Если этого не сделать, материал может просесть после создания бетонной конструкции.
3. Перед укладкой пола первого этажа не следует создавать слой геотекстиля, так как это сведет на нет эффективность уплотнения грунта.

Мы помогаем утрамбовать гравий под ним и особенно зазоры между ними. Балки не нужно натягивать так сильно, только по одной на каждые два метра.Во всяком случае, зазоры между ними должны быть выровнены по их верхнему краю с меньшим количеством щебня. Когда балки в порядке, прибиваем напыленную фольгу, а затем перекрещиваем ее по балкам картофеля. Режем утеплитель между картошкой фри.

Нагрузка досок такая же, как и в предыдущем случае, только швы вокруг стен с большей вероятностью останутся на несколько миллиметров больше. Завершающий этап устройства пола — крепление досок. Выбираем достаточно широкие.Лучше всего прикрепить поручни к стене, потому что пол будет подходящим, а поручни можно разделить.

Из чего состоит напольный торт?

Чтобы правильно сделать описанный тип пола, необходимо создать все его слои:

1. Нижний слой состоит из песка и щебня. Эти материалы тщательно утрамбовываются перед укладкой последующих элементов пола. Это нужно для того, чтобы конструкция не давала усадку после возведения.
2. После создания слоя песка и гравия формируется бетонная плита.Его толщина должна быть от 4 до 7 см. Плита изготовлена ​​из бетона низкой прочности.
3. После этого укладывается гидроизоляционный материал, который необходим для защиты пола от поступающей с земли влаги. Для гидроизоляции стоит использовать различные рулонные материалы.
4. Слой теплоизоляции должен быть из прочного материала … Его высота зависит от климатических условий и характеристик материала. Создание теплоизоляционного слоя позволяет предотвратить теплопотери и сэкономить на обогреве дома.
5. После этого формируется железобетонная стяжка. Это основа для укладки напольных материалов. На стяжку можно укладывать линолеум, плитку, доски, пробку и другие материалы. Стоит помнить, что перед укладкой паркета необходимо создать основу из многослойной фанеры.

Важно! Поскольку глубина котлована под полом больше отметки, на которой должно быть дно песчаной подушки, необходимо засыпать углубление грунтом, который после каждого слоя в 20 см тщательно уплотняют.Высота подушки должна быть не менее 60 см.

Как этого не сделать?

Типичное расположение слоев пола на земле выглядит так: балласт, на который опирается бетонная доска, на доске — влаго- и теплоизоляция, все покрыто подушкой для пола. Отклонения от этого канона могут быть связаны с расположением теплоизоляции или влаги. Различия также могут возникать в зависимости от типа используемого напольного покрытия, но в основном они влияют на внешний вид и толщину слоя.

Также можно установить фильтрующий слой из гравия толщиной 20 мм и заполнить основание подстилкой. Для ручного уплотнения используйте ручные или механические уплотнители. Компактный балласт должен быть ровным и обеспечивать устойчивую основу бетонной плиты. Выполнен из плотного бетона. Из акустических соображений желательно отделить панель от стен с помощью вставок из пенопласта, но это не обязательно. Такие распорки шириной 2-3 см устанавливают вокруг стен перед бетонированием.

Создание плавающей самовыравнивающейся стяжки

Создание пола на земле в любом случае подразумевает устройство основания из низкопрочного бетона.Из нее можно создать железобетонную плиту, но часто хозяева дома устанавливают регулируемые лаги, на которые крепят отделочный материал для пола. Плавающая самовыравнивающаяся стяжка создается следующим образом:

На создание бетона уйдет около десяти дней, прежде чем мы сможем перейти к следующему этапу. В это время, особенно в летний сезон, мы должны следить за тем, чтобы солнце не сушило его слишком сильно. Связывание не может быть слишком быстрым. По возможности накроем тарелку фольгой или сбрызнем водой.

Изоляция полов — не допускайте попадания влаги!

Присоединяйтесь к нам и следите за обновлениями. Влагозащита пола состоит из двух слоев мембраны. Укладываем первую полосу первого слоя приклеиванием к основе с помощью клея. Их соединяют удерживанием 10 сантиметров. Затем второй слой липнет, снова запоминая соответствующие предметы. Если мы используем термосварочную бумагу, то в этом нет необходимости. Папайя острая. Используются специальные обогреватели.

1. Сначала создается песчаная подушка.Во время засыпки необходимо утрамбовать каждый слой толщиной 20 см. Если этого не сделать, материал начнет оседать после создания конструкции.
2. После этого создается черновая стяжка, не армированная металлическими прутьями. В некоторых случаях под стяжку укладывают пленочную гидроизоляцию. Но и в этом нет необходимости. Бетонная стяжка может иметь высоту 50-70 мм. Для его создания обычно используют бетон марки М100.
3. На следующем этапе укладывается гидроизоляционная мембрана.Часто используется рубероид или пленка. Материал следует укладывать в 2 слоя, чтобы надежно защитить пол от проникновения влаги из почвы. Материал необходимо завернуть на высоту 15-20 см.
4. Затем закрепляется изоляционный материал. Для утепления пола стоит использовать экструдированный пенополистирол. Он намного эффективнее других обогревателей, имеющихся в хозяйственных магазинах. К тому же этот материал устойчив к влаге и может использоваться долгое время.
5. На последнем этапе создается чистовая стяжка с армированием.Для этого создается проволочная сетка, размер ячеек 50х50 мм. Для заливки используется бетон марки М150 с щебеночным заполнителем. Важно помнить, что при создании раствора не нужно использовать глину.

Заливка бетонных полов

Также можно использовать два слоя самоклеющейся бумаги. Бетонное основание перед установкой должно быть полностью сухим. Влагоизоляция также выполнена из плоской пленки толщиной не менее 0.2 мм. Наиболее предпочтительно использовать толщину от 0,4 до 2 мм. Его можно укладывать даже на свежий бетон, прямо на балласт или изоляционные плиты. Pope подходит только для твердых и сухих оснований.

Фильмы выкладываются в один слой, бесплатно. Его необходимо заклеить односторонним или двусторонним скотчем. Вместо лент можно добиться клеевой массы. Вы также можете использовать самоклеящуюся ленту, которая постоянно прикрепляется к основе. Помните, что изоляционный материал также необходимо натянуть на стены фундамента так, чтобы он образовывал одну поверхность с мокрым утеплителем фундамента.Внимание! Гидроизоляцию можно выполнить и на изоляционном слое, если он имеет низкую впитывающую способность — пенополистироле с повышенной водостойкостью или экструдированном пенополистироле.

Важно! Чтобы уменьшить теплопотери, можно сделать пол с подогревом. Для этого при создании чистовой стяжки в бетон устанавливают трубы с теплоносителем.

Монтаж деревянных бревен

Установка регулируемых лагов — самый бюджетный вариант, который выбирают хозяева домов на ленточном фундаменте.Нахлест с лагами создается следующим образом:

Заключительный этап устройства пола на земле

Строительная пленка также обычно рассеивается на изоляционных плитах перед укладкой напольного покрытия из раствора. В этом случае свежий раствор не будет мешать тарелке, а гладкая поверхность фольги лучше растечется. Такую защиту можно исключить, если использовать для утепления плиты связанные с утеплителем.

Толщина утеплителя выбирается дизайнером.Мы можем только решить увеличить его. Также напомним, что на перекрытиях, расположенных на уровне промерзания земли, требуется более толстый слой утеплителя, то есть в зависимости от региона страны от 0,8 до 1,4 м ниже уровня земли. Более глубокие подвальные этажи могут иметь более тонкий слой. Как и в других местах, плитки укладываются на расстоянии друг от друга, свариваются, которые не должны пересекаться, а образовывать Т-образные стыки.

1. Первый шаг — создать песчаную подушку.Важно утрамбовывать каждые 20 см, потому что если не выполнить это действие, конструкция может осесть после строительства.
2. После этого укладывается гидроизоляционный материал. Чтобы пол был надежно защищен от влаги, необходимо его укладывать в 2 слоя.
3. На следующем этапе заливается бетонная стяжка, высота которой должна быть около 60 см.
4. Следующий этап — установка опор под регулируемые бревна. Верхняя часть всех опор обрезается так, чтобы установленные балки находились на одинаковой высоте.
5. На оставшееся пространство между лагами необходимо уложить теплоизоляционный материал … Для утепления можно приобрести экструдированный пенополистирол, так как он достаточно прочный и долговечный. Также часто используется базальтовая вата.
6. Следующий этап — создание чернового пола, на который впоследствии будет укладываться настил.
7. После выбора определенного материала его закрепляют на фанере или досках.

Описанные работы по созданию пола в доме по бетонной ленте можно выполнить своими руками без привлечения профессиональных строителей.

Сухая стяжка на земле

Пол в доме на ленточном фундаменте можно создать методом сухой стяжки. В этом случае работа ведется в несколько этапов:

1. Сначала создается песчано-гравийная подушка и черновая стяжка, как в предыдущем случае. Все остальные работы при выборе указанного варианта выполняются по другой технологии.
2. После этого укладывается гидроизоляционный материал. Чтобы утеплить пол от влаги, исходящей из почвы, стоит использовать полиэтиленовую пленку.
3. Следующий этап — установка маяков. Лучше всего использовать гипсовые профили. При установке важно следить за тем, чтобы все элементы располагались горизонтально.
4. Тогда необходимо засыпать между маяками из крошки керамзита. Его выравнивают по правилу маяков и уплотняют.
5. Затем следует укладка шпунтовых гипсоволокнистых плит. Стыки всех листов проклеиваются и скрепляются саморезами. Стоит помнить, что стыки разных слоев не должны перекрываться.

Особенности работы

При выполнении описанной работы необходимо учитывать несколько тонкостей:

1. Перед тем, как создать фундамент и перекрытие на земле, необходимо полностью удалить плодородный слой, так как он не подходит для утрамбовки. В этом случае важно удалить все корни растений, которые находятся под домом.
2. В качестве гидроизоляции лучше всего использовать различные модификации ПВХ или поликарбоната.Стоит помнить, что материал необходимо укладывать в 2 слоя. Причем он должен не только задерживать попадание влаги, но и защищать от проникновения пара.
3. При укладке гидроизоляционного материала необходимо подвести его к ленточному основанию стен дома примерно на 20 см. После создания пола излишки гидроизоляционного материала необходимо срезать.
4. Толщина утеплителя не должна превышать высоту ленточного фундамента.
5. При заливке чистовой стяжки необходимо по краю стен уложить демпферную ленту.Это необходимо для компенсации разрастаний стяжки. Это также предотвращает растрескивание.

При создании перекрытия на ленточном фундаменте толщину грунта необходимо подбирать с учетом особенностей климата региона.

Фундаментные системы для высотных сооружений

Под фундаментными основаниями понимаются компоненты фундамента, которые передают свои нагрузки на грунт только за счет нормальных напряжений и касательных напряжений.Фундаменты с насыпью — это одинарные, ленточные или плотные фундаменты. Требование к разложенным фундаментам — это несущая способность подпочвы под основанием фундамента. Если недра имеет недостаточную несущую способность, требуется улучшение системы грунта или альтернативные системы фундамента.

В основном, глубина уровня фундамента указывается для обеспечения незамерзания фундамента. В Германии это минимум 80 см от поверхности. Информация о различной региональной глубине промерзания содержится в [1–3].

При подготовке уровня фундамента необходимо избегать следующих инцидентов:

• Выщелачивание
• Снижение насыпной плотности за счет заносной воды
• Мацерация
• Циклическое замораживание и размораживание

Перед укладкой слепящего бетона уровень фундамента должен быть проверен геотехником.

3,1
Фундамент однополосный и ленточный

Для выемки одиночных нагрузок, таких как колонны, используются одиночные фундаменты.Ленточные фундаменты используются для линейных нагрузок. Оба типа раздвижных фундаментов могут быть спроектированы с армированием или без него, при этом следует отдавать предпочтение армированным фундаментам из-за их большей прочности. На Рисунке 3.1 показаны два типа фундаментов.

Как правило, достаточно проектирования одинарных и ленточных фундаментов по контактному давлению. В большинстве случаев контактное давление можно определить методом трапеции напряжений. Деформации грунта и здания, а также взаимодействие грунта и конструкции не учитываются.

Рисунок 3.1

Одинарный и ленточный фундамент.

3,2
Плот-фундамент

Фундаменты на плотах используются, когда сетка нагрузок плотная и деформации основания и конструкции должны быть гомогенизированы. Плотные фундаменты можно использовать как часть так называемого белого желоба или в сочетании с дополнительной системой уплотнения (например, битумными слоями) для предотвращения притока грунтовых вод [4–7].

Толщина железобетонной плиты зависит от изгибающего момента, а также от продавливания (сосредоточенных нагрузок).Увеличивая толщину плиты или укладывая бетонные полы, можно избежать сдвиговой арматуры. Чтобы предотвратить проникновение грунтовых вод или отразить погодные условия, ширина трещин в бетоне должна быть ограничена. В любом случае монтаж строительных швов, компенсационных швов и осадочных швов должен быть точно спланирован и контролироваться на этапе строительства.

3,3
Геотехнический анализ

3.3.1
Основы

Две разные теоретические модели используются для геотехнического анализа SLS и ULS.Для анализа предельного состояния устойчивости (SLS) рассматривается линейно-упругое поведение материала грунта. Напротив, для расчета предельного состояния по пределу прочности (ULS) рассматривается поведение жестко-пластичного материала грунта. Эта проблема с фондами распространения поясняется на Рисунке 3.2.

В соответствии с техническими стандартами и регламентами необходимо проанализировать следующие инциденты [8–11]:

• Общая устойчивость
• Раздвижной

  Рисунок 3.2

  Кривая нагрузки-расчета для насыпного фундамента.

• Базовый отказ
• Коллективное разрушение грунта и конструкции
• Вырубка, прессование
• Разрушение конструкции в результате движения фундамента
• Крупные поселки
• Большое поднятие морозов
• Недопустимые колебания

Если основания насыпи расположены в районе насыпей, необходим анализ провала откоса. Необходимо учитывать все возможные механизмы разрушения (круги скольжения, сложные механизмы разрушения) [12–14].

В простых случаях и при определенных условиях геотехнический анализ насыпного фундамента может быть выполнен на основе стандартных табличных значений. Стандартные табличные значения учитывают анализ защиты от отказов и вредных осаждений [10].

3.3.2
Распределение контактного давления

Знание распределения контактного давления является основой для анализа разложенного фундамента. Доступны следующие процедуры расчета [15,16].

• Распределение контактного давления под жестким фундаментом по Буссинеску [17]
• Напряжение трапеции
• Метод определения модуля реакции земляного полотна
• Метод модуля жесткости
• Численные методы, например, метод конечных элементов

Распределение контактного давления под жестким фундаментом согласно Буссинеску (a) теоретически предлагает бесконечно большие напряжения на краю фундамента, которые не могут возникнуть из-за процессов переноса в подпочве под фундамент.Этот способ применим только в простых случаях.

Самой простой процедурой является метод трапеции напряжений (b), поскольку предполагается только линейное распределение напряжений. Распределение контактного давления как следствие метода трапеции напряжений является полезным подходом при использовании небольших фундаментов и небольших глубин фундаментов.

Метод модуля реакции земляного полотна (c) и метод модуля жесткости (d) подходят, если глубина фундамента большая. Может использоваться для одинарных, ленточных и плотных фундаментов.Используя метод модуля реакции земляного полотна, грунт рассматривается как система независимых пружин. Равномерная нагрузка приводит к равномерной осадке без отстойника. Используя метод модуля жесткости, грунт рассматривается как упругое полупространство с системой связанных пружин. Равномерная нагрузка приводит к отстойнику. Метод модуля жесткости позволяет получить наиболее реалистичное распределение контактного давления.

Методы расчета (a) — (d) являются приблизительными решениями для определения распределения контактного давления под разложенным фундаментом.Этих методов обычно достаточно для анализа. Наиболее реалистичное распределение контактного давления дает численный анализ, поскольку можно учитывать жесткость конструкции, а также нелинейное поведение материала в грунте.

Распределение контактного давления зависит от жесткости фундамента, а также от соотношения между нагрузкой и устойчивостью грунта [18]. Возможные распределения контактного давления показаны на рисунке 3.3. Случай (а) показывает распределение контактного давления при плохом использовании несущей способности. Когда нагрузка приближается к несущей способности, могут возникнуть два разных механизма отказа. В случае (b) нагрузка приводит к пластиковому шарниру внутри фундамента, который вызывает перераспределение контактного давления. В этом случае несущая способность фундамента зависит от вращательной способности пластиковой петли. В случае (c) нагрузка приводит к перераспределению контактного давления к центру фундамента, что приводит к разрушению основания.

Если фундамент не обладает достаточной пластичностью, происходит хрупкое разрушение, превышающее внутреннюю несущую способность, например, пробивка. Перераспределения контактного давления не произойдет.

Предположение о постоянном распределении контактного давления дает надежные результаты для анализа ULS. Для анализа SLS предположение о постоянном распределении контактного давления приводит к небезопасным результатам.

Рисунок 3.На фиг.4 показана осадочная впадина, распределение контактного давления и кривая момента в зависимости от нагрузки. С увеличением нагрузки в центре сильно увеличиваются постоянные осадки под фундаментом. При этом контактное давление, которое сосредоточено в приграничной зоне, смещается к центру фундамента. Изгибающие моменты сосредоточены под нагрузкой.

Рисунок 3.3

Распределение контактного давления при одиночном фундаменте.а) упругое поведение фундамента и грунта; (б) Пластиковая петля в фундаменте; (c) Разрушение базы. (Из Катценбаха и др., Baugrund-Tragwerk-Interaktion. Handbuch für Bauingenieure: Technik, Organization und Wirtschaftlichkeit. Springer-Verlag, Heidelberg, Germany, 1471–1490, 2012.)

3.3.2.1
Жесткость системы

Для определения переменной внутренней силы необходимо проанализировать контактное давление, которое зависит от соотношения жесткости конструкции и жесткости грунта.

Рисунок 3.4

Качественное развитие деформаций и напряжений одиночного фундамента в зависимости от его нагрузки. а) деформация; (б) контактное давление; (c) изгибающий момент. (Из Катценбаха и др., Baugrund-Tragwerk-Interaktion. Handbuch für Bauingenieure: Technik, Organization und Wirtschaftlichkeit. Springer-Verlag, Heidelberg, Germany, 1471–1490, 2012.)

Рисунок 3.5

Распределение контактного давления для мягких (а) и жестких (б) фундаментов.

Таблица 3.1

Различие между вялым и жестким основанием

Для фундаментов с мягким разбросом распределение контактного давления соответствует распределению нагрузки.Для жестких оснований возникает нелинейное распределение контактного давления с высокими краевыми напряжениями (рисунок 3.5). Различие между мягким и жестким фундаментом определяется жесткостью системы K согласно Кани, которая является величиной для оценки взаимодействий между конструкцией и фундаментом (уравнение 3.1). Дифференцирование указано в таблице 3.1 [16,21]. Жесткость системы K определяется согласно уравнению 3.2. Он определяется высотой компонента h, длиной l и модулем упругости строительного материала E _B , который находится в упругом изотропном полупространстве (рисунок 3.6) [16–20]:

3.1
K = жесткость конструкции; жесткость грунта.

3.2
K = EB⋅IBEs⋅b⋅l3 = EB⋅b⋅h412Es⋅b⋅l3 = 112⋅EBEs⋅ (hl) 3

где:

Рисунок 3.6

Размеры для определения жесткости системы.

Фундаменты с круглым простиранием с высотой элемента h и диаметром d имеют системную жесткость K в соответствии с

.

3.3
К = 112⋅EBEs⋅ (hd) 3

При расчете разложенного фундамента обычно используется только жесткость компонента фундамента, чтобы учесть жесткость здания. Жесткость подъемной конструкции учитывается только в особых случаях.

Для слабо разложенных фундаментов (K <0.001) осадка в характерной точке такая же, как осадка жесткого разложенного фундамента (рисунок 3.7). Характерная точка для прямоугольных фундаментов находится на 0,74 полуширины наружу от центра. Для фундаментов с круговым разбросом характерная точка находится на 0,845 радиуса наружу от центра.

Независимо от положения и размера груза жесткие раздвижные фундаменты сохраняют свою форму. Распределение контактного давления имеет сильно нелинейный характер с большими краевыми напряжениями (Рисунок 3.5).

Рисунок 3.7

Характерная черта прямоугольного фундамента.

Для жестких фундаментов, одинарных фундаментов и ленточных фундаментов большой толщины распределение контактного давления может быть определено по Буссинеска или методом трапеции напряжений [16]. В противном случае необходимы более подробные исследования или достаточно консервативные предположения, которые «на всякий случай».

3.3.2.2
Распределение контактного давления под жестким фундаментом согласно Boussinesq

Основываясь на предположении, что недра моделируется как упругое изотропное полупространство, в 1885 году Буссинеск разработал уравнения, которые можно использовать для жестких оснований в простых случаях [17].

Распределение контактного давления под жестким ленточным фундаментом шириной b определяется уравнением 3.4 (рисунок 3.8). Для эксцентрической нагрузки с эксцентриситетом e Боровицка улучшила следующие уравнения [22]:

3,4
σ0 = 2⋅Vπ⋅b⋅11-ξ2, где ξ = 2⋅xb

3.5
e≤b4, σ0 = 2⋅Vπ⋅b⋅1 + (4⋅e⋅ξb) 1-ξ2

3,6
e> b4, σ0 = 2⋅Vπ⋅b⋅1 + ξ11-ξ12, где ξ1 = 2x + b-4e2b-4e

Рисунок 3.8

Распределение контактного давления под жестким фундаментом по Буссинеску.

Рисунок 3.9

Распределение контактного давления под жесткими основаниями от центрических нагрузок на упругое изотропное полупространство

Для круглых и прямоугольных фундаментов с жестким разбросом распределение контактного давления можно определить с помощью рисунка 3.9.

На краю разложенного фундамента возникают бесконечно большие напряжения. Из-за предельной несущей способности, обусловленной прочностью грунта на сдвиг, эти пиковые напряжения не могут возникать. Подземный слой пластифицируется по краям фундамента, и напряжения смещаются к центру фундамента [23].

3.3.2.3
Напряжение трапеции

Метод трапеции напряжений — это статически определенный метод, который является самым старым для определения распределения контактного давления. Метод трапеции напряжений основан на теории балок и принципах упругости.

Распределение контактного давления определяется условиями равновесия ΣV и ΣM, без учета деформаций здания или взаимодействия грунта, соответственно. Для расчета грунт упрощается с линейным упругим поведением.Теоретически возможны даже большие краевые напряжения. Обнаружение уменьшения пиков напряжения из-за пластификации невозможно сразу. Все рассуждения основаны на предположении Бернулли о том, что поперечные сечения остаются плоскими.

Сила V является результатом приложенной нагрузки, собственного веса и силы плавучести. Равнодействующие сил и контактных давлений имеют одинаковую линию влияния и одинаковую величину, но указывают в противоположных направлениях. Чтобы определить распределение контактного давления произвольно расположенного основания, уравнение 3.7 используется. Для осей координат используется произвольно прямоугольная система координат, где нулевая точка соответствует центру тяжести подповерхности (рисунок 3.10) [24].

Рисунок 3.10

Система координат контактного давления (метод трапеции напряжений).

3,7
σ0 = VA + My⋅Ix-Mx⋅IxyIx⋅Iy-Ixy2⋅x + My⋅Ix-My⋅IxyIx⋅Iy-Ixy2⋅y

Если оси x и y являются главными осями системы координат, центробежный момент I _xy = 0. Уравнение 3.7 упрощается до следующего уравнения 3.8. Если результирующая сила V действует в центре тяжести подпочвы, крутящие моменты M _x = M _y = 0. Результатом является постоянное распределение контактного давления в соответствии с уравнением 3.9.

3.8
σ0 = VA + MyIy⋅x + MxIx⋅y

3.9
σ0 = VA

Если эксцентриситет результирующих сил V слишком велик, теоретически возникают растягивающие напряжения, которые не поглощаются подпочвенной надстройкой системы. Возникает открытый разрыв. В этом случае уравнения с 3.7 по 3.9 не применимы, и определение максимального контактного давления выполняется в соответствии со следующим уравнением в сочетании с таблицей 3.2:

3.10
σ0, макс = μ⋅VA

Таблица 3.2

Коэффициенты μ для определения максимума контактного давления грунта

3.3.2.4
Метод определения модуля реакции земляного полотна

Исторически взаимодействие между грунтом и конструкцией было впервые учтено с помощью метода модуля реакции земляного полотна. Реакция подготовленного земляного полотна в зависимости от изменения формы была сформулирована в девятнадцатом веке Винклером [25].Создан для проектирования железнодорожных путей.

Согласно Винклеру, упругая модель грунта, которую также называют полупространством Винклера, представляет собой модель пружины, где в любой точке контактное давление σ ₀ пропорционально осадке s (уравнение 3.11). Константа пропорциональности k _s называется модулем реакции земляного полотна. Модуль реакции земляного полотна можно интерпретировать как пружину из-за линейного механического подхода к поведению грунта (Рисунок 3.11). Однако этот метод не учитывает взаимодействия между независимыми, подвижными вертикальными пружинами.

3.11
σ0 (х) = ks⋅s (х)

где:

Используя теорию изгиба балки, можно описать кривую изгибающего момента для произвольного, бесконечно длинного и упругого ленточного фундамента шириной b, который основан на полупространстве Винклера.

Кривая изгибающего момента ленточного фундамента с жесткостью на изгиб E _b × I определяется как

3,12
M (x) = — Eb⋅I⋅d2s (x) dx2

Двойное дифференцирование уравнения 3.12 дает

3,13
d2M (x) dx2 = -q (x) = — EB⋅I⋅d4s (x) dx4

Рисунок 3.11

Модель пружины для метода модуля реакции земляного полотна.

Действие q (x) соответствует контактному давлению σ ₀ (x), которое можно описать как

3,14
q (x) = — σ0 (x) ⋅b = -ks⋅s (x) ⋅b = EB⋅I⋅d4s (x) dx4

При длине резинки L, заданной как

3.15
L = 4⋅EB⋅Iks⋅b4

и исключая s (x), следует уравнение 3.16. Для большого количества граничных условий уравнение 3.16 может быть решено. Для бесконечного длинного ленточного фундамента распределение контактного давления σ ₀ (x), распределение изгибающего момента M (x) и распределение поперечных сил получаются в соответствии с уравнениями с 3.17 по 3.19.

3,16
d4M (x) dx4 + 4M (x) L4 = 0

3,17
σ0 = V2⋅b⋅L⋅e-xL⋅ (cosxL + sinxL)

3,18
M (x) = V⋅L4⋅e-xL⋅ (cosxL-sinxL)

3,19
Q (x) = ± V2⋅e-xL⋅cosxL

Модуль реакции земляного полотна не является параметром грунта.Это зависит от следующих параметров:

• Эдометрический модуль подпочвы
• Толщина сжимаемого слоя
• Размеры разложенного фундамента

Метод модуля реакции земляного полотна не учитывает влияние соседних контактных давлений. Поэтому он в основном подходит для расчета тонких, относительно слабых фундаментов с большими расстояниями между колоннами. С помощью метода модуля реакции земляного полотна невозможно определить осадки около насыпного фундамента (Рисунок 3.12).

Рисунок 3.12

Распределение осаждений по методу модуля реакции земляного полотна.

3.3.2.5
Метод модуля жесткости

Метод модуля жесткости согласно Ohde (1942) описывает взаимодействие грунта и конструкции более точно, чем метод модуля реакции земляного полотна, поскольку влияние соседних контактных давлений учитывается при оседании произвольной точки разложенного фундамента [19,26 ]. В методе модуля жесткости изгибающий момент смоделированного линейно-упругого разложенного основания связан с изгибающим моментом линейно-упругого, смоделированного изотропно смоделированного осадочного желоба.Возникают те же деформации.

На рис. 3.13 показано распределение осадки разложенного фундамента по методу модуля жесткости.

В инженерно-геологической практике фундаментные фундаменты со сложной нагрузкой и геометрическими граничными условиями обычно исследуются с помощью компьютерных программ. В большинстве случаев для статически неопределимой системы уравнений нет замкнутых решений.

Предположение о бесконечном упругом грунте приводит к тому, что теоретически бесконечные большие пики напряжения возникают на краю разложенного основания.Из-за пластифицирующего действия грунта эти пики напряжений в действительности не возникают. Мощные компьютерные программы учитывают это основное механическое поведение почвы.

3.3.3
Геотехнический анализ

В следующем разделе определяется геотехнический анализ устойчивости и пригодности насыпного фундамента в соответствии с действующим техническим регламентом EC 7.

Рисунок 3.13

Распределение осаждений по методу модуля жесткости.

Анализ устойчивости включает

• Анализ защиты от потери равновесия из-за опрокидывания
• Анализ безопасности против скольжения
• Анализ защиты от отказа основания
• Анализ защиты от плавучести

Анализ исправности включает

• Анализ поворота фундамента и ограничения открытого зазора
• Анализ горизонтальных перемещений
• Анализ расчетов и дифференциальных расчетов

3.3.3.1
Анализ защиты от потери равновесия из-за опрокидывания

До сих пор анализ защиты от потери равновесия из-за опрокидывания проводился путем приложения равнодействующей сил ко второй ширине активной зоны. Это означает, что нижняя поверхность разложенного фундамента имеет лишь небольшую часть с открытым зазором. Этот подход описан в [27,28]. Таким образом, результирующая сила в первой ширине сердечника создает напряжение сжатия по всей нижней поверхности разложенного фундамента.

Согласно действующему техническому регламенту, анализ защиты от потери равновесия из-за опрокидывания основан на принципе механики твердого тела. Дестабилизирующие и стабилизирующие силы сравниваются на основе фиктивной наклонной кромки на краю разложенного фундамента:

3.20
Edst, d≤Estb, d

Расчетное значение дестабилизирующей силы оценивается в соответствии с уравнением 3.21, а расчетное значение стабилизирующего действия оценивается в соответствии с уравнением 3.22:

3,21
Edst, d = EG, dst, k⋅γG, dst + EQ, dst, k⋅γQ, dst

3,22
Estb, d = Estb, k⋅γG, stb

На самом деле положение наклонной кромки зависит от жесткости и прочности основания на сдвиг. При уменьшении жесткости и уменьшении прочности на сдвиг наклонная кромка перемещается к центру нижней поверхности разложенного фундамента.

Следовательно, самого этого анализа недостаточно. Он был дополнен анализом ограничения открытого зазора, который определен для предельного состояния эксплуатационной пригодности.Согласно [10], результирующая сила постоянных нагрузок должна быть приложена к первой ширине сердечника, а результирующая сила переменных нагрузок должна быть приложена ко второй ширине сердечника (рисунок 3.21).

3.3.3.2
Анализ безопасности против скольжения

Анализ защиты от скольжения (предельное состояние GEO-2) рассчитывается согласно уравнению 3.23. Силы, параллельные нижней поверхности разложенного фундамента, должны быть меньше полного сопротивления, состоящего из сопротивления скольжению и пассивного давления грунта.Если учитывается пассивное давление грунта, необходимо проверить предельное состояние эксплуатационной пригодности в отношении горизонтальных смещений.

3,23
Hd≤Rd + Rp, d

где: Rd = RkγR, hRp, d = Rp, kγR, h

Сопротивление скольжению определяется в трех следующих случаях:

• Сползание в щель между насыпным фундаментом и нижележащим полностью уплотненным грунтом:

  3,24
  Rd = Vk⋅tanδγR, ч

  куда:

  V k	= характерное значение вертикальных нагрузок [кН]
  δ	= характеристическое значение угла базового трения [°]

• Сползание при прохождении щели через полностью уплотненный грунт, например, при устройстве выемки фундамента:

  3.25
  Rd = Vk⋅tanφ ′ + A⋅c′γR, h

где:

• Скольжение по водонасыщенным грунтам из-за очень быстрой загрузки:

  3.26
  Rd = A⋅cuγR, ч

где:

Для насыпных фундаментов, которые бетонируются in situ , характеристическое значение угла трения основания δ совпадает с характеристическим значением угла трения φ ‘грунта.Для сборных раздвижных фундаментных элементов характерное значение угла базового трения δ должно быть установлено равным 2/3 φ ′. Характерное значение угла базового трения должно быть δ ≤ 35 °.

Пассивное давление грунта можно рассматривать, если фундамент достаточно глубокий. Из-за горизонтальных деформаций пассивное давление грунта должно быть ограничено до 50% от возможного пассивного давления грунта. По сути, необходимо проверить, существует ли пассивное давление грунта на всех возможных этапах строительства и на этапе эксплуатации фундамента.

3.3.3.3
Анализ защиты от отказа основания

Анализ защиты от разрушения основания гарантируется, если расчетное значение несущей способности R _d превышает расчетное значение активной силы V _d . R _d рассчитывается согласно уравнению 3.27. Принципиальная схема выхода из строя опоры раздвижного фундамента представлена ​​на рисунке 3.14.

3,27
Rd = Rn, kγR, v

Сопротивление несущей способности определяется свойствами грунта (плотность, параметры сдвига), размерами и глубиной заделки разложенного фундамента.Подробную информацию можно найти в дополнительном стандарте [29,30]. Характеристическое сопротивление несущей способности R _{n, k} рассчитывается аналитически с помощью трехчленного уравнения, которое основано на моментном равновесии коэффициента разрушения несущей способности в идеальном пластическом состоянии с плоской деформацией [31]. Трехчленное уравнение несущей способности учитывает ширину фундамента b, глубину заделки фундамента d и сцепление c ‘подпочвы. Все три аспекта необходимо разложить на множители с коэффициентами несущей способности N _b , N _d и N _c :

Рисунок 3.14

Показатель разрушения несущей способности ленточного фундамента 1, Железобетонная стена; 2, площадь; 3, результирующее контактное давление; 4, цокольный этаж; 5, поверхность скольжения, форма зависит от угла трения φ; 6 — пассивная зона Ренкина тела разрушения; 7 — активная зона Ренкина тела разрушения; 8, зона Прандтля тела разрушения.

3,28
Rn, k = a′⋅b′⋅ (γ2⋅b′⋅Nb + γ1⋅d⋅Nd + c′⋅Nc)

где:

• N _b = N _b0 · v _b · i _b · λ _b · ξ _b
• N _d = N _d0 · v _d · i _d · λ _d · ξ _d
• N _c = N _c0 · v _c · i _c · λ _c · ξ _c

Плотность γ ₁ описывает плотность грунта над уровнем фундамента.Плотность γ ₂ описывает плотность грунта под уровнем фундамента. Коэффициенты несущей способности N _b , N _d и N _c учитывают следующие граничные условия:

• Базовые значения коэффициентов несущей способности: N _b0 , N _d0 , N _c0
• Параметры формы: ν _b , ν _d , ν _c
• Параметр для наклона груза: i _b , i _d , i _c
• Параметры для наклона ландшафта: λ _b , λ _d , λ _c
• Параметры для наклона основания: ξ _b , ξ _d , ξ _c

Параметры коэффициентов несущей способности N _b0 , N _d0 , N _c0 зависят от угла трения грунта φ ’и рассчитываются согласно таблице 3.3.

Таблица 3.3

Базовые значения коэффициентов несущей способности

Таблица 3.4

Параметры формы νi

Параметры формы ν _b , ν _d , ν _c учитывают геометрические размеры разложенного фундамента.Для стандартной применяемой геометрии параметры формы приведены в Таблице 3.4.

Если необходимо учитывать эксцентрические силы, необходимо уменьшить площадь основания. Результирующая нагрузка должна находиться в центре тяжести. Приведенные размеры a ‘и b’ рассчитываются согласно уравнениям 3.29 и 3.30. Обычно применяется это a> b и a ′> b ′ соответственно. Для насыпных фундаментов с открытыми частями для анализа могут использоваться внешние размеры, если открытые части не превышают 20% всей площади основания.

3,29
а ‘= а-2еа

3,30
b ′ = b-2eb

3,31
m = ma⋅cos2ω + mb⋅sin2ω

, где ma = 2 + a′b′1 + a′b ′ и mb = 2 + b′a′1 + b′a ′

Усилия T _k , параллельные уровню фундамента, учитываются параметрами i _b , i _d , i _c для наклона нагрузки. Определение угла наклона груза показано на рисунке 3.15. Определение параметров наклона груза показано в таблицах 3.5 и 3.6. Ориентация действующих сил определяется углом ω (рисунок 3.16). Для ленточного фундамента ω = 90 °.

Рисунок 3.15

Определение угла наклона груза.

Таблица 3.5

Параметр ii для наклона нагрузки, если φ ′> 0

Таблица 3.6

Параметр ii наклона нагрузки, если φ ′ = 0

Наклон ландшафта учитывается параметрами λ _b , λ _d , λ _c для наклона ландшафта.Параметры зависят от наклона откоса β. Наклон откоса должен быть меньше угла трения грунта φ ‘, а продольная ось фундамента должна быть параллельна краю откоса. Определение параметров наклона ландшафта показано на Рисунке 3.17 и Таблице 3.7.

Рисунок 3.16

Угол ω для наклонно действующей нагрузки.

Рисунок 3.17

Эксцентричный, наклонно нагруженный ленточный фундамент на склоне.

Таблица 3.7

Параметры λi для ландшафтного наклона

Таблица 3.8

Коэффициент ξi наклона основания

Наклон основания учитывается параметрами ξ _b , ξ _d , ξ _c для наклона основания (Таблица 3.8), которые зависят от угла трения φ ‘подпочвы и наклона основания α выкладываемый фундамент.Определение наклона основания показано на рисунке 3.18. Угол наклона основания α положительный, если тело разрушения формируется в направлении горизонтальных сил. Угол наклона основания α отрицательный, если тело разрушения образуется в противоположном направлении. В сомнительных случаях необходимо провести расследование по обоим неисправным органам.

Прямое применение определенных уравнений возможно только в том случае, если поверхность скольжения сформирована в одном слое грунта. Для слоистых грунтовых условий допускается расчет с усредненными параметрами грунта, если значения отдельных углов трения не изменяются более чем на 5 ° от среднего арифметического.В этом случае отдельные параметры грунта могут быть взвешены в соответствии с их влиянием на сопротивление разрушению при сдвиге. Взвешивание происходит следующим образом.

Рисунок 3.18

Угол наклона основания α.

• Средняя плотность связана с процентным соотношением отдельных слоев в площади поперечного сечения тела разрушения
• Средний угол трения и средняя когезия связаны с процентным соотношением отдельных слоев в площади поперечного сечения тела разрушения

Авторитетным для поверхности скольжения является средний угол трения φ.Чтобы определить, имеет ли тело разрушения более одного слоя, рекомендуется определить тело разрушения в соответствии с уравнениями 3.32–3.38 (рисунок 3.19). Для простых случаев (α = β = δ = 0) должны применяться уравнения с 3.39 по 3.42.

3,32
ϑ = 45 ° -φ2- (ε1 + β) 2

Рисунок 3.19

Определение тела отказа.

где: sinε1 = -sinβsinφ

3,33
ϑ2 = 45 ° -φ2- (ε2-δ) 2

3,34
ϑ3 = 45 ° -φ2- (ε2-δ) 2

, где sinε2 = -sinδsinφ

3,35
v = 180 ° -α-β-ϑ1-ϑ2

3.36
r2 = b′⋅sinϑ3cosα⋅sin (ϑ2 + ϑ3)

3,37
r1 = r2⋅e0.00175⋅v⋅tanφ

3,38
1 = r1⋅cosφcos (ϑ1 + φ)

3,39
ϑ1 = 45 ° -φ2

3,40
ϑ2 = ϑ3 = 45 ° + φ2

3,41
v = 90 °

3,42
г2 = b′2⋅cos (45 ° + φ2)

Для разложенных фундаментов на склонах необходимо учитывать глубину фундамента d ‘(уравнение 3.43) и параметры λ _b , λ _d , λ _c для наклона ландшафта (рисунок 3.20). Кроме того, необходимо провести сравнительный расчет при β = 0 и d ′ = d. Меньшее сопротивление лежит в основе анализа несущей способности при разрушении основания.

3,43
d ′ = d + 0.8⋅s⋅tanβ

Рисунок 3.20

Разложите фундамент на склоне.

3.3.3.4
Анализ защиты от плавучести

Анализ защиты от плавучести (предельное состояние UPL) выполняется с использованием уравнения 3.44. Это уравнение является доказательством того, что чистый вес конструкции достаточно велик по сравнению с подъемной силой воды. Сдвиговые силы (силы трения сбоку) можно учитывать только в том случае, если обеспечивается передача сил. Действующие поперечные силы Т _к могут быть

3.44 год
Gdst, k⋅γG, dst + Qdst, rep⋅γQ, dst≤Gstb, k⋅γG, stb + Tk⋅γG, stb

где:

• Вертикальная составляющая активного давления грунта E _{av, k} на подпорной конструкции в зависимости от горизонтальной составляющей активного давления грунта E _{ah, k} , а также угла трения стенки δ _a (Уравнение 3 .45)

  3,45
  Tk = ηz⋅Eah, k⋅tanδa

• Вертикальная составляющая активного давления грунта в стыке недр, например, начинающаяся в конце горизонтального выступа, в зависимости от горизонтальной составляющей активного давления грунта и угла трения грунта φ ′:

  3,46
  Tk = ηz⋅Eah, k⋅tanφ ′

Должно использоваться минимально возможное горизонтальное давление грунта min E _{ah, k} . Для расчетной ситуации BS-P и BS-T поправочный коэффициент составляет η _z = 0.80. Для расчетной ситуации BS-A поправочный коэффициент составляет η _z = 0,90. Только в обоснованных случаях сплоченность может быть принята во внимание, но она должна быть уменьшена поправочными факторами. Для постоянных конструкций необходимо определить, что в расчетной ситуации BS-A защита от плавучести дается без каких-либо поперечных сил T _k .

3.3.3.5
Анализ поворота фундамента и ограничения открытого зазора

Обычно предельные состояния эксплуатационной пригодности относятся к абсолютным деформациям и смещениям, а также к дифференциальным деформациям.В особых случаях, например, необходимо учитывать зависящие от времени скорости смещения материала.

Для анализа вращения фундамента и ограничения открытого зазора результирующая статическая нагрузка должна быть ограничена первой шириной сердечника, что означает, что открытого зазора не возникает. Первую ширину сердцевины для фундаментов прямоугольной формы можно определить в соответствии с уравнением 3.47. Для фундаментов с круговым разбросом используется уравнение 3.48. Кроме того, следует гарантировать, что результирующая постоянных нагрузок и переменных нагрузок будет приходиться на ширину второй жилы, поэтому открытый зазор не может возникнуть поперек осевой линии разложенного фундамента.Ширина второй жилы для прямоугольных схем может быть определена в соответствии с уравнением 3.49. Для фундаментов кругового распространения используется уравнение 3.50. На рис. 3.21 показаны ширина первой и второй жилы для прямоугольного фундамента.

Рисунок 3.21

Ограничение эксцентриситета.

3,47
xea + yeb = 16

3,48
e≤0,25⋅r

3,49
(xea) 2+ (yeb) 2 = 19

3,50
e≤0,59⋅r

Для одинарных и ленточных фундаментов, которые основаны на несвязных грунтах средней плотности и жестких связных грунтах соответственно, несовместимых деформаций фундамента нельзя ожидать при соблюдении допустимого эксцентриситета.

Анализ поворота фундамента и ограничения открытого зазора является обязательным согласно [10], если анализ защиты от потери равновесия из-за опрокидывания выполняется с использованием одной кромки разложенного фундамента в качестве наклонной кромки.

3.3.3.6
Анализ горизонтальных перемещений

Как правило, для насыпных фундаментов анализ горизонтального смещения наблюдается, если:

• Анализ безопасности против скольжения выполняется без учета пассивного давления грунта.
• Для средне-плотных несвязных грунтов и жестких связных грунтов, соответственно, учитываются только две трети характеристического сопротивления скольжению на уровне фундамента и не более одной трети характеристического давления грунта.

Если эти аргументы не соответствуют действительности, необходимо проанализировать возможные горизонтальные смещения. Следует учитывать постоянные нагрузки и переменные нагрузки, а также редкие или уникальные нагрузки.

3.3.3.7
Анализ поселений и дифференциальных расчетов

Определения осадки насыпных фундаментов проводятся в соответствии с [32].Обычно глубина воздействия контактного давления находится между z = b и z = 2b.

Из-за сложного взаимодействия между недрами и сооружением сложно предоставить информацию о приемлемых или дифференциальных оседках для сооружений [33]. На рис. 3.22 показаны коэффициенты повреждения угловой деформации в результате оседания [33–35].

Рисунок 3.22

Критерий повреждения.

Что касается опрокидывания высотных конструкций, анализ защиты от наклона должен проверять, что происходящий опрокидывание безвредно для конструкции [33].Анализ фундаментов прямоугольной формы выполняется в соответствии с уравнением 3.51. Анализ для фундаментов с круговым простиранием выполняется в соответствии с уравнением 3.52.

3,51
b3⋅EmVd⋅hs⋅fy≥1

3,52
r3⋅EmVd⋅hs⋅fy≥1

в уравнениях 3.51 и 3.52:

E _м = Модуль сжимаемости грунта

h _s = Высота центра тяжести над уровнем фундамента

f _r и f _y = коэффициенты наклона

V _d = Расчетное значение вертикальных нагрузок

Более подробную информацию можно найти в [33] и [36].

3.3.3.8
Упрощенный анализ насыпных фундаментов в стандартных случаях

Упрощенный анализ разложенного фундамента в стандартных случаях состоит из простого сравнения между сопротивлением основания σ _{R, d} и контактным давлением σ _{E, d} (уравнение 3.53). Для насыпных фундаментов с площадью A = a × b или A ′ = a ′ × b ′ в стандартных случаях может применяться анализ безопасности от сползания и разрушения основания, а также анализ предельного состояния эксплуатационной пригодности.Эти стандартные случаи включают:

• Горизонтальная нижняя поверхность фундамента и почти горизонтальный ландшафт и слои грунта
• Достаточная прочность грунта на глубину, в два раза превышающую ширину фундамента, ниже уровня фундамента (минимум 2 м)
• Никаких регулярных динамических или преимущественно динамических нагрузок; отсутствие порового давления воды в связных грунтах
• Пассивное давление грунта может применяться только в том случае, если оно обеспечивается конструктивными или другими процедурами
• Наклон равнодействующей контактного давления подчиняется правилу tgδ = H _k / V _k ≤ 0.2 (δ = наклон равнодействующей контактного давления; H _k = характерные горизонтальные силы; V _k = характерные вертикальные силы)
• Соблюдается допустимый эксцентриситет результирующего контактного давления
• Выполнен анализ защиты от потери равновесия из-за опрокидывания

3,53
σE, d≤σR, d

Расчетные значения контактного давления σ _{R, d} основаны на комбинированном исследовании разрушения основания и осадки.Если анализируется только SLS, допустимое контактное давление увеличивается с увеличением ширины разложенного основания. Если анализируется только ULS, допустимое контактное давление уменьшается с увеличением ширины разложенного фундамента. На рис. 3.23 показаны два основных требования для адекватного анализа отказов основания (ULS) и анализа оседания (SLS). Для ширины фундамента, превышающей ширину b _s , допустимое контактное давление снижается из-за оседания.

Расчетные значения контактного давления σ _{R, d} для упрощенного расчета ленточных фундаментов указаны в таблицах. Табличные значения также могут использоваться для отдельных фундаментов [10,37,38].

Если уровень фундамента со всех сторон ниже уровня поверхности более чем на 2 м, табличные значения могут быть увеличены. Подъем может быть в 1,4 раза больше разгрузки из-за выемки грунта на глубину ≥2 м.

Расчетные значения в таблицах относятся к отдельно стоящему ленточному фундаменту с центральной нагрузкой (без эксцентриситета).Если возникают эксцентрические нагрузки, необходимо проанализировать эксплуатационную пригодность. Для применения текущих значений таблицы важно отметить, что в более ранних редакциях этих таблиц были даны значения характеристик [10].

Упрощенный анализ ULS и SLS ленточных фундаментов в несвязных грунтах учитывает расчетную ситуацию BS-P. Для расчетной ситуации BS-T табличные значения «в безопасности». Табличные значения применимы для вертикальных нагрузок. Промежуточные значения можно интерполировать линейно.Для эксцентрических нагрузок табличные значения могут быть экстраполированы, если ширина b ‘<0,50 м. Между нижней поверхностью фундамента и уровнем грунтовых вод должно быть расстояние. Расстояние должно быть больше ширины b или b 'фундамента. Для применения таблиц для несвязных грунтов должны выполняться требования таблицы 3.9. Краткие формы почвенных групп поясняются в таблице 3.10.

Рисунок 3.23

Максимальное контактное давление σR, d с учетом устойчивости (ULS) и работоспособности (SLS).

Таблица 3.9

Требования к применению расчетных значений σR, d в несвязных грунтах

Коэффициент однородности C _и описывает градиент гранулометрического состава в области прохождения фракций 10% и 60% и определяется согласно уравнению 3.54 [39]. Согласно [40], плотность D описывает, является ли грунт рыхлым, средне-плотным или плотным. Плотность D определяется пористостью n согласно уравнению 3.55. Степень сжатия D _pr представляет собой соотношение между плотностью проктора ρ _pr (плотность при оптимальном содержании воды) и сухой плотностью ρ _d [41]. Степень сжатия рассчитывается с использованием уравнения 3.56.

Таблица 3.10

Расшифровка почвенных групп

3.54
Cu = d60d10

3,55
D = макс n-nmax n-min n

3,56
Дпр = ρдрпр

Для упрощенного расчета ленточных фундаментов В таблице 3.11 приведены допустимые расчетные значения контактного давления σ _{R, d} для несвязных грунтов с учетом адекватной защиты от разрушения основания. Если необходимо дополнительно ограничить расчет, необходимо использовать Таблицу 3.12. Для целей таблицы 3.12 поселения ограничиваются 1-2 см.

Допустимые расчетные значения контактного давления σ _{R, d} для ленточных фундаментов в несвязных грунтах с минимальной шириной b ≥ 0.50 м, а минимальная глубина заделки d ≥ 0,50 м может быть увеличена следующим образом:

• Увеличение проектных значений на 20% в таблицах 3.11 и 3.12, если отдельные фундаменты имеют соотношение сторон a / b <2 соотв. a ′ / b ′ <2; для Таблицы 3.11 он применяется только в том случае, если глубина заделки d больше 0,60 × b соответственно. 0,60 × b ′

  Таблица 3.11

  Расчетные значения σR, d для ленточных фундаментов в несвязных грунтах и ​​достаточная защита от гидравлического разрушения с вертикальным результирующим контактным давлением

  Наименьшая глубина заделки фундамента [м]	Расчетное значение контактного давления σ R, d [кН / м 2 ] в зависимости от ширины фундамента b соотв. б ′
  	0,50 м	1,00 м	1,50 м	2,00 м	2,50 м	3,00 м
  0,50	280	420	560	700	700	700
  1,00	380	520	660	800	800	800
  1.50	480	620	760	900	900	900
  2,00	560	700	840	980	980	980
  Для зданий с глубиной заделки 0,30 м ≤ d ≤ 0,50 м и шириной фундамента b соотв. b ′ ≥ 0,30 м	210

  Таблица 3.12

  Расчетные значения σR, d для ленточных фундаментов в несвязных грунтах и ​​ограничение осадки 1-2 см с вертикальной равнодействующей контактного давления

  Наименьшая глубина заделки фундамента [м]	Расчетное значение контактного давления σ R, d [кН / м 2 ] в зависимости от ширины фундамента b соотв. б ′
  	0,50 м	1,00 м	1,50 м	2,00 м	2,50 м	3,00 м
  0,50	280	420	460	390	350	310
  1,00	380	520	500	430	380	340
  1.50	480	620	550	480	410	360
  2,00	560	700	590	500	430	390
  Для зданий с глубиной заделки 0,30 м ≤ d ≤ 0,50 м и шириной фундамента b соотв. b ′ ≥ 0,30 м	210

• Увеличение проектных значений на 50% в таблицах 3.11 и 3.12, если недра соответствует значениям в таблице 3.13 на глубину вдвое большей ширины под уровнем фундамента (минимум 2 м под уровнем фундамента)

Допустимые расчетные значения контактного давления для ленточных фундаментов в несвязных грунтах в таблице 3.11 (даже увеличенные и / или уменьшенные из-за горизонтальных нагрузок) должны быть уменьшены, если необходимо учитывать грунтовые воды:

• Снижение проектных значений на 40%, если уровень грунтовых вод совпадает с уровнем фундамента


  Таблица 3.13

  Требования к увеличению проектных значений σR, d для несвязных грунтов

  Группа грунта согласно DIN 18196	Коэффициент однородности согласно DIN 18196 C u	Плотность согласно DIN 18126 D	Степень сжатия согласно DIN 9167	Точечное сопротивление пенетрометра для грунта q c [МН / м 2 ]
  SE, GE, SU, GU, ST, GT	≤3	≥0.50	≥98%	≥15
  SE, SW, SI, GE GW, GT, SU, GU	> 3	≥0,65	≥100%	≥15

• Если расстояние между уровнем грунтовых вод и уровнем фундамента меньше, чем b или b ‘, оно должно быть интерполировано между уменьшенными и несокращенными проектными значениями σ _{R, d}
• Снижение проектных значений на 40%, если уровень грунтовых вод выше уровня фундамента, при условии, что глубина заделки d ≥ 0.80 м и d ≥ b; отдельный анализ необходим только в том случае, если оба условия не верны

Допустимые расчетные значения контрактного давления σ _{R, d} в таблице 3.12 могут использоваться только в том случае, если расчетные значения в таблице 3.11 (даже увеличенные и / или уменьшенные из-за горизонтальных нагрузок и / или грунтовых вод) больше.

Допустимые расчетные значения контактного давления σ _{R, d} для ленточных фундаментов в несвязных грунтах, указанные в таблице 3.11 (даже увеличенные и / или уменьшенные из-за грунтовых вод), должны быть уменьшены для комбинации характеристической вертикали (V _k ) и горизонтальные (H _k ) нагрузки следующим образом:

• Уменьшение на коэффициент (1 — H _k / V _k ), если H _k параллельна длинной стороне фундамента и если соотношение сторон a / b ≥ 2 соотв.а ′ / b ′ ≥ 2
• Уменьшение на коэффициент (1 — H _k / V _k ) ² во всех остальных случаях

Расчетные значения контактного давления, приведенные в таблице 3.12, могут применяться только в том случае, если расчетные значения σ _{R, d} , указанные в таблице 3.11 (даже увеличенные и / или уменьшенные из-за грунтовых вод), больше.

Упрощенный анализ ULS и SLS ленточных фундаментов в связных грунтах предназначен для расчетной ситуации BS-P. Для расчетной ситуации BS-T табличные значения «безопасны».Табличные значения применимы для вертикальных и наклонных нагрузок. Промежуточные значения можно интерполировать линейно. Таблицы приведены для разных типов почв. Краткие формы почвенных групп поясняются в таблице 3.10. Если использовать таблицы 3.14–3.17, можно ожидать осадки 2–4 см. В принципе, таблицы с 3.14 по 3.17 применимы только для типов грунтов с зернистой структурой, которые не могут внезапно разрушиться.

Расчетные значения σ _{R, d} для ленточных фундаментов в связном грунте приведены в таблицах 3.14–3,17 (даже уменьшенная из-за ширины фундамента b> 2 м) может быть увеличена на 20%, если соотношение сторон a / b <2 соответственно. а '/ Ь' <2.

Таблица 3.14

Расчетные значения σR, d для ленточных фундаментов в иле

Таблица 3.15

Расчетные значения σR, d ленточных фундаментов в смешанных грунтах

Таблица 3.16

Расчетные значения σR, d ленточных фундаментов в глинистых, илистых грунтах

Таблица 3.17

Расчетные значения σR, d для ленточных фундаментов из глины

Расчетные значения σ _{R, d} для ленточных фундаментов в связном грунте приведены в таблицах 3.14–3,17 (даже увеличенные из-за удлинения) должны быть уменьшены на 10% на метр при ширине фундамента b = 2–5 м. Для фундаментов шириной b> 5 м ULS и SLS должны проверяться отдельно согласно классическому механическому анализу грунта.

3,4
Примеры выкладывания фундаментов из инженерной практики

В последние десятилетия рост плотности населения во всем мире привел к строительству все более высоких высотных зданий. До 1960 года во Франкфурте-на-Майне, Германия, здания в 10–15 этажей считались высотными.В 1961 году было построено первое 20-этажное здание, а в 1969 году была завершена первая 30-этажная башня Commerzbank Tower высотой 130 м. В 1970-х и начале 1980-х годов было построено несколько других небоскребов высотой 150–180 м. Все они были основаны в очень активном поселении Франкфурт-Клей. Опыт Франкфурта-на-Майне показывает, что окончательные осадки при разложенном фундаменте могут быть в 1,7-2,0 раза больше, чем осадки в конце фазы строительства. Произошли окончательные осадки на 15–35 см [42,43].

Почти все высотные здания, построенные на раздвинутом фундаменте во Франкфурте-Глине, имеют дифференциальные осадки, которые приводят к наклону надстроек [43]. Статистическая оценка измерений показывает, что этот наклон составляет до 20–30% от средней осадки, даже если фундамент нагружен по центру [44]. Дифференциальные осадки возникают из-за неоднородности грунта Франкфурта.

3.4.1
Комплекс высотных зданий Zürich Assurance

Комплекс высотных зданий Zürich Assurance Company во Франкфурте-на-Майне, Германия, строился с 1959 по 1963 год.Он состоит из двух башен высотой 63 м и 70 м соответственно и пристройки высотой до восьми этажей. Весь комплекс состоит из двух подуровней и основан на разложенном фундаменте. Глубина фундамента — 7 м от поверхности. Вид земли показан на рисунке 3.24.

Состояние почвы и грунтовых вод типично для Франкфурта-на-Майне. На поверхности — насыпи и четвертичные пески и гравий. На глубине около 7 м ниже поверхности начинается третичная Франкфуртская глина, которая состоит из чередующихся слоев жесткой и полутвердой глины и известняка.На глубине 67 м под поверхностью следует Франкфуртский известняк. Уровень грунтовых вод находится примерно на 5–6 м ниже поверхности.

Измеренные осадки по окончании строительства надстройки составляют около 60% от окончательной осадки (Рисунок 3.25). После окончания строительства расчетная ставка снизилась из-за процесса консолидации. Примерно через 5 лет после окончания строительства поселения заканчиваются примерно на 8,5–9,5 см.

Рисунок 3.24

Вид с земли на комплекс высотных зданий Zürich Assurance.

Рисунок 3.25

Измеренные населенные пункты.

В 2001 и 2002 годах комплекс высотных зданий демонтировали. На его месте сейчас Опертурм высотой 177 м [45,46].

3.4.2
Западные ворота

Высотное здание Westend Gate (прежнее название: Senckenberganlage) во Франкфурте-на-Майне, Германия, было построено с 1972 по 1974 год (рис. 3.26). Он имеет высоту 159 м и основан на системе разложенного фундамента.В подвале три подуровня. Здание представляет собой офисную башню до 23 этажа. Над офисной частью находится гостиница Марриотт. Почвенные и грунтовые воды аналогичны комплексу высотных зданий Zürich Assurance.

Westend Gate — высотное здание с самыми большими поселениями во Франкфурте-на-Майне [47]. Измеренные осадки здания превышали 30 см из-за сравнительно высокого контактного давления 650 кН / м ² . Фундаменты плота устроили только под многоэтажку.Подуровни пристройки заложены на едином фундаменте (рис. 3.27). Для контроля осадки и дифференциальной осадки между элементами фундамента и надстройкой были устроены компенсационные швы. Деформационные швы закрыли после отделки железобетонных стержней. Гибкая стальная конструкция, простирающаяся с третьего по 23 этаж, не пострадала от поселений и дифференциальных поселений. Этажи выше 23 этажа построены из железобетонных ячеек сравнительно высокой жесткости.Гидравлические домкраты были установлены между гибкой стальной конструкцией и жесткими бетонными ячейками. Гидравлические домкраты уравновешивают возникающие осадки. Из-за длительного оседания почвы несколько стыков на верхних этажах оставались открытыми до двух лет после строительства [47,48].

Рисунок 3.26

Вестендские ворота.

3.4.3
Серебряная башня

Серебряная башня (ранее Dresdner Bank) во Франкфурте-на-Майне, Германия, имеет высоту 166 м и была построена с 1975 по 1978 год (Рисунок 3.28). Серебряная башня построена на плоту средней толщины 3,5 м. Уровень фундамента находится на глубине 14 м от поверхности. Почвенные и грунтовые воды аналогичны комплексу высотных зданий Zürich Assurance.

Из-за эксцентрической нагрузки на северо-западе под плотом фундамента были установлены 22 подушки давления (рис. 3.29) [42,49]. Напорные подушки имеют размер 5 м × 5 м и состоят из мягкой резины толщиной 3 мм. Перед установкой была проверена герметичность нажимных подушек.Сначала подушки были заполнены водой. Давление внутри подушек регулировалось, поэтому возникали только небольшие дифференциальные осадки. После окончания строительства и наладки многоэтажки воду в подушках заменили строительным раствором.

Рисунок 3.27

Этапы строительства.

Рисунок 3.28

Серебряная башня (левое здание; справа высотное здание Скайпер).

Рисунок 3.29

Гидравлические устройства для регулировки населенных пунктов.

3.4.4
Франкфуртский офисный центр (FBC)

FBC — это высотное здание высотой 142 м во Франкфурте-на-Майне, Германия, которое основано на плотном фундаменте толщиной 3,5 м. Уровень фундамента находится примерно на 12,5 м ниже поверхности. На рис. 3.30 показано высотное здание с юга. Он строился с 1973 по 1980 год. Длительное время строительства было связано с нехваткой инвестиций во время нефтяного кризиса. Почвенные и грунтовые воды аналогичны комплексу высотных зданий Zürich Assurance.

С начала строительства населенные пункты обмерены за 5 лет (рисунок 3.31). Максимальное окончательное оседание составило около 28 см в центральной части многоэтажки [42]. Примерно через 1,5 года после окончания строительства поселения составляли около 70% окончательных поселений. Дифференциальные осадки между высотным зданием и прилегающими зданиями составляют от 9,5 см до 20 см (рисунок 3.32). Наклон многоэтажки составляет около 1: 1350 [50].

Рисунок 3.30

Франкфуртский центр бюро (FBC).

Рисунок 3.31

Измеренные населенные пункты.

Рисунок 3.32

Поперечный разрез конструкции и обмерные поселения.

3.4.5
Башни-близнецы Deutsche Bank

Башни-близнецы Deutsche Bank во Франкфурте-на-Майне, Германия, имеют высоту 158 м и были построены с 1979 по 1984 год (рис. 3.33). Башни находятся на фундаменте размером 80 м × 60 м и толщиной 4 м. Уровень фундамента находится примерно на 13 м ниже поверхности [51].Почвенные и грунтовые воды аналогичны комплексу высотных зданий Zürich Assurance.

Измеренные осадки от 10 см до 22 см. На рис. 3.34 показаны изолинии населенных пунктов. Чтобы минимизировать влияние башен-близнецов на соседние здания, были установлены гидравлические домкраты (рис. 3.35). Возможное регулирование дифференциала осадки гидравлическими домкратами составляло около ± 8 см.

Рисунок 3.33

Башни-близнецы Deutsche Bank.

Рисунок 3.34

Измеренные населенные пункты.

Рисунок 3.35

Разрез надстройки с гидроцилиндрами.

Список литературы

Bundesministerium für Verkehr, Bau und Stadtentwicklung (2012): Richtlinie für die Standardisierung des Oberbaus von Verkehrsflächen (RStO 12).

Bundesministerium für Verkehr, Bau und Stadtentwicklung (2009): Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau (ZTV E-StB 09).

Deutsches Institut für Normung e.V. (2001): DIN EN ISO 13793 Тепловые характеристики зданий: Тепловое проектирование фундаментов во избежание мороза. Beuth Verlag, Берлин.

Deutscher Ausschuss für Stahlbeton e.V. (2003): DAfStb-Richtlinie Wasserundurchlässige Bauwerke aus Beton (WU-Richtlinie). Beuth Verlag, Берлин.

Deutscher Ausschuss für Stahlbeton e.V. (2006): Heft 555 Erläuterungen zur DAfStb-Richtlinie Wasserundurchlässige Bauwerke aus Beton. Beuth Verlag, Берлин.

Lohmeyer, G .; Эбелинг, К. (2013): Weiße Wannen einfach und sicher. 10. Auflage, Verlag Bau + Technik, Дюссельдорф, Германия.

Хаак, А .; Эмиг, К.-Ф .. (2003): Abdichtungen im Gründungsbereich und auf genutzten Deckenflächen. 2. Auflage, Ernst & Sohn Verlag, Берлин.

Deutsches Institut für Normung e.V. (2014): DIN EN 1997-1 Еврокод 7: Геотехническое проектирование: Часть 1: Общие правила. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2010): DIN EN 1997-1 / NA Национальное приложение: Параметры, определяемые на национальном уровне — Еврокод 7: Геотехническое проектирование — Часть 1: Общие правила.Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2010): DIN 1054 «Недра: проверка безопасности земляных работ и фундаментов — дополнительные правила к DIN EN 1997-1». Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2012): DIN 1054 Недра: проверка безопасности земляных работ и фундаментов — дополнительные правила к DIN EN 1997-1: 2010; Поправка A1: 2012 г. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2009): DIN 4084 Грунт: Расчет разрушения насыпи и общей устойчивости подпорных конструкций.Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2012): DIN 4084 Основание: Расчет общей устойчивости — Приложение 1: Примеры расчетов. Beuth Verlag, Берлин.

Hettler, A. (2000): Gründung von Hochbauten. Эрнст энд Зон Верлаг, Берлин.

Deutsches Institut für Normung e.V. (1974): DIN 4018 Грунт: Распределение контактного давления под плотным фундаментом, анализ. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (1981): DIN 4018, приложение 1 «Недра: анализ распределения контактного давления под плотным фундаментом»; Пояснения и примеры анализа. Beuth Verlag, Берлин.

Буссинеск, M.J. (1885): Application des Potentials à l’Etude de l’Equilibre et du Mouvement des Solides Élastiques. Готье-Виллар, Париж, Франция.

Katzenbach, R .; Зильч, К .; Мурманн, К. (2012): Baugrund-TragwerkInteraktion. Handbuch für Bauingenieure: Technik, Organization und Wirtschaftlichkeit. Springer Verlag, Гейдельберг, Германия, 1471–1490.

Кани, М. (1959): Berechnung von Flächengründungen. Эрнст энд Зон Верлаг, Берлин.

Кани, М. (1974): Berechnung von Flächengründungen, Band 2, 2. Auflage, Ernst & Sohn Verlag, Берлин.

Мейерхоф, Г. (1979): Общий отчет: Взаимодействие грунта и конструкции и основания. 6-я Панамериканская конференция по механике грунтов и проектированию фундаментов, 2–7 декабря, Лима, Перу, 109–140.

Боровицка, Х. (1943): Über ausmittig belastete starre Platten auf elastischisotropem Untergrund.Ingenieur-Archiv, XIV. Band, Heft 1, Springer Verlag, Berlin, 1–8.

Lang, H.J .; Huder, J .; Аманн, П. (2003): Bodenmechanik und Grundbau. 7. Auflage, Springer Verlag, Берлин.

Смолчик, У .; Фогт, Н. (2009): Flachgründungen. Grundbautaschenbuch, часть 3: Gründungen und geotechnische Bauwerke. 7. Auflage, Ernst & Sohn Verlag, Берлин, 1–71.

Винклер, Э. (1867): Die Lehre von der Elastizität und Festigkeit. Verlag Dominicus, Прага, Чехия.

Охде, Дж.(1942): Die Berechnung der Sohldruckverteilung unter Gründungskörpern. Der Bauingenieur 23, Германия, Heft 14/16, 99–107 и 122–127.

Deutsches Institut für Normung e.V. (2005): DIN 1054 «Недра: проверка безопасности земляных работ и фундаментов». Beuth Verlag, Берлин.

Katzenbach, R .; Болед-Мекаша, Г .; Вахтер, С. (2006): Gründung turmar-tiger Bauwerke. Beton-Kalender, Ernst & Sohn Verlag, Берлин, 409–468.

Deutsches Institut für Normung e.V.(2006): DIN 4017 Грунт: Расчет расчетной несущей способности грунта под фундаментом мелкого заложения. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2006): DIN 4017 Грунт: Расчет расчетной несущей способности грунта под фундаментом мелкого заложения — Примеры расчетов. Beuth Verlag, Берлин.

Прандтль, Л. (1920): Über die Härte plastischer Körper. Nachrichten von der Königlichen Gesellschaft der Wissenschaften zu Göttingen. Mathematische Klasse, Берлин.

Deutsches Institut für Normung e.V. (2011): DIN 4019 Почва: Анализ оседания. Beuth Verlag, Берлин.

Arbeitskreis Berechnungsverfahrender Deutschen Gesellschaft für Erd- und Grundbau e.V. (1993): Empfehlungen Verformungen des Baugrund bei bauli-chen Anlagen: EVB. Эрнст энд Зон Верлаг, Берлин.

Skempton, A.W .; Макдональд, Д.Х. (1956): Допустимые поселения зданий. Труды Института гражданского строительства, 10 мая, Лондон, Великобритания, 727–783.

Бьеррум, Л. (1973): Допустимые осадки конструкций.Норвежский геотехнический институт, публикация Nr. 98, Осло, Норвегия, 1–3.

Schultze, E .; Мухс, Х. (1967): Bodenuntersuchungen für Ingenieurbauten. 2. Auflage, Springer Verlag, Берлин.

Ziegler, M. (2012): Geotechnische Nachweise nach EC 7 und DIN 1054: Einführung mit Beispielen. 3. Auflage, Wilhelm Ernst & Sohn, Берлин.

Dörken, W .; Dehne, E .; Клиш, К. (2012): Grundbau in Beispielen Teil 2. 5. Auflage, Werner Verlag, Нойвид, Германия.

Deutsches Institut für Normung e.V. (2011): DIN 18196 Земляные работы и фундаменты: Классификация грунтов для целей гражданского строительства. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (1996): DIN 18126 Почва, исследование и испытания: определение плотности несвязных грунтов для максимальной и минимальной плотности. Beuth Verlag, Берлин.

Deutsches Institut für Normung e.V. (2012): DIN 18127 Почва, исследование и испытание: тест Проктора. Beuth Verlag, Берлин.

Зоммер, Х. (1976): Setzungen von Hochhäusern und benachbarten Anbauten nach Theorie und Messungen.Vorträge der Baugrundtagung в Нюрнберге, Германия, 141–169.

Зоммер, Х. (1978): Messungen, Berechnungen und Konstruktives bei der Gründung Frankfurter Hochhäuser. Vorträge der Baugrundtagung в Дюссельдорфе, Германия, 205–211.

Sommer, H .; Tamaro, G .; ДеБенедитис, К. (1991): Башня Messeturm, фундамент самого высокого здания в Европе. Материалы 4-й Международной конференции по свайным и глубоким фундаментам, апрель, Стреза, Италия, 139–145.

Katzenbach, R .; Леппла, С.; Зайп, М. (2011): Das Verformungsverhalten des Frankfurter Tons infolge Baugrundentlastung. Bauingenieur 86, May, Springer VDI Verlag, Дюссельдорф, Германия, 233–240.

Katzenbach, R .; Леппла, С. (2013): Деформационное поведение глины из-за разгрузки и последствия для строительных проектов в городских районах. 18-я конференция Международного общества механики грунтов и инженерной геологии, 2–6 сентября, Париж, Франция, Vol. 3, 2023–2026.

Katzenbach, R. (1995): Hochhausgründungen im setzungsaktiven Frankfurter Ton.10. Христиан Ведер Коллоквиум, 20 апреля, Грац, Австрия, 44–58.

Моос, Г. (1976): Hochhaus Senckenberganlage во Франкфурте-на-Майне. Ph. Holzmann AG, Technischer Bericht, Франкфурт, Германия, 1–25.

Gravert, F.W. (1975): Ein Beitrag zur Gründung von Hochhäusern auf bindigen Böden. Deutsche Konferenz Hochhäuser, Deutsche Gruppe der Internationalen Vereinigung für Brückenbau und Hochbau, 2–4 октября, Майнц, Германия, 216–224.

Stroh, D .; Katzenbach, R. (1978): Der Einfluss von Hochhäusern und Baugruben auf die Nachbarbebauung.Bauingenieur 53, Springer-Verlag, Berlin, 281–286.

Katzenbach, R .; Bachmann, G .; Болед-Мекаша, Г .; Рамм, Х. (2005): Комбинированные свайно-плотные фундаменты (CPRF): подходящее решение для фундамента высотных зданий. Словацкий строительный журнал, № 3, 19–29.

GEO5 раздвижная опора | Geoengineer.org

Эта программа используется для проектирования раздвижных опор (раздвижных или ленточных), подверженных общей нагрузке. Он вычисляет вертикальную и горизонтальную несущую способность, осадку и вращение основания, а также определяет необходимую продольную и поперечную арматуру (продавливание).Основные особенности программы GEO5 Spread Footing:

• Анализы основаны на большом количестве теорий (EC 7, PN, IS, Brinch-Hansen, Meyerhof, Vesic)
• Различные теории анализа поселений (Janbu, NEN- Buismann, Мягкий грунт, с использованием индекса и коэффициента сжатия
• , вторичная осадка согласно Ladd)
• Проверочный анализ может быть выполнен с использованием EN 1997-1, LRFD или классического подхода (предельные состояния, коэффициент безопасности)
• EN 1997 — возможность выбора частных коэффициентов на основе национальных приложений
• EN 1997 — возможность выбора всех подходов к проектированию с учетом проектных ситуаций
• Расчет железобетона в соответствии с EN 1992 (EC 2), BS, PN, IS, ACI, GP, СНиП, ЧСН
• Формы фундамента — центрический, эксцентрический, ленточный, круговой, ступенчатоцентрический, ступенчато-эксцентрический, ступенчато-круговой, раздвинутый с тазом
• Автоматическое определение размеров раздельного основания.
