Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

1. С гайкой;
2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.

Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.

Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.

Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

1. Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.
2. Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.
3. Материал изготовления болта.
4. Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.
5. Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.
6. Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.

Таблица 2. Материал изготовления анкеров

Зимняя температура наружного воздуха	От -40°C и выше	От -40°C до -50°C	От -51°C до -65°C
Марка стали	Ст20 ВСт3пс2 ВСт3кп2	10Г2С1-6 09Г2С-6	10Г2С1-8 09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.

Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкерный болт — виды, размеры и способы анкерного крепежа

Анкерные болты — виды и принцип действия

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт

Анкерный болт с гайкой — как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

Cхема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Анкер шпилька клиновая

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить?

Такой образец совмещает в себе функции анкера и гвоздя.

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж: как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Анкерный болт с кольцом

Общие рекомендации

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

И хотя некоторые типы не требуют высокой точности сверления отверстия (например, разжимной), но чем оно точнее, тем надежнее сцепление анкера с основанием.

Информация на заметку: Жидкое стекло, Растворитель 646 , уайт — спирит.

Анкер фото. Механические анкерные болты — установка, разновидности, варианты применения

Анкерный болт: какие бывают и для чего применяются

Оглавление статьи:Анкерный болт: разновидности и назначениеКак правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

   Анкерный болт с гайкой фото

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

   Анкерный болт с крюком фото

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

   Анкерный болт с кольцом фото

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

   Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

   Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

stroisovety.org

Анкер забивной: устройство, виды, монтаж

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

• металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
• втулка, которая располагается на распорном элементе;
• непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

• по материалу изготовления: стальной и латунный;
• по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

• простоту использования;
• отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
• доступную стоимость;
• высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

разновидности, область применения и установка

Оглавление статьи:Анкерный болт: разновидности и назначениеКак правильно установить анкерный болт

Если речь идет о креплении тяжелых предметов на стену, фиксировании массивных конструкций к полу и даже подвеске чего-либо к потолку, то ничего лучше чем анкерный болт придумать невозможно. В некотором роде этот крепеж можно назвать универсальным, если, конечно, говорить о его установке в плотный и твердый материал – этот крепеж не для газобетона и пустотелых стеновых блоков. Бетон – вот его прямое предназначение. В этой статье от сайта stroisovety.org мы подробно изучим разновидности современных анкерных болтов, разберемся с их назначением, конструкцией и технологией установки.

Анкерный болт фото

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

   Анкерный болт с гайкой фото

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

   Анкерный болт с крюком фото

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

   Анкерный болт с кольцом фото

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

   Анкерный болт двухраспорный фото

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Как правильно установить анкерный болт

Вопрос, как крепить анкерные болты, имеет отнюдь не сложный ответ – поверьте, профессиональные строители о нем даже не задумываются. Все происходит, как говорится, на полном автомате. Технология их установки очень простая, практически не имеет нюансов и выглядит она следующим образом.

1. Сверлим отверстие в стене или потолке (или где вам необходимо). Самый главный нюанс на этом этапе работ заключается в правильном выборе бура – важно подобрать не только его диаметр, но и длину. Как правило, диаметр анкерного болта в полной мере соответствует диаметрам производимых нынче буров – к примеру, имеется у вас анкер диаметром 12мм, следовательно, бур нужен аналогичный. Что касается длины, то тут самое главное, чтобы бур не был короче, чем сам анкер. Здесь нужно понимать одну вещь – если анкер полностью не войдет в стену, то его придется вынимать, а отверстие досверливать. Поверьте мне на слово, вытаскивать даже незатянутый анкер из бетона – занятие сложное.
2. Вставляем анкер в отверстие, предварительно очистив его от пыли – отверстие можно даже продуть, только не ртом, а, например, маленькой клизмой. Если будете дуть ртом, запорошите себе глаза, что не очень приятно. Если анкер входит в отверстие свободно, это неправильно – наверняка вы воспользовались немного согнутым буром. Этот крепеж, по-хорошему, должен вбиваться в отверстие легкими ударами молотка.
3. Дальше затягиваем гайку, расклинивая конусный шток внутри отверстия. Здесь сложного нет ничего – тянем гайку до упора, после чего откручиваем ее, цепляем на шпильку то, что хотели, а дальше навинчиваем гайку назад, хорошенько затягивая ее ключом.

   Как установить анкерный болт фото

Таким способом устанавливается большая часть современных анкерных винтов – исключение могут составить разве что забивные конструкции, но и в случае с ними разница в технологии несущественная. Вместо того чтобы крутить гайку, распирая шток анкера в отверстии, вы просто бьете по нему молотком, что есть силы и, как говорится, дело с концом.

И в заключение темы скажу несколько слов об анкере с цангой – его достаточно часто используют для крепления чего-либо толстого (например, вентиляционного канала толщиной 400мм). Такой анкер состоит из четырех частей – цанги, в которой нарезана внутренняя конусная резьба, длинной шпильки, шайбы и гайки. Установка таких анкерных болтов выглядит следующим образом. Как и во всех случаях, в стене сверлится отверстие, в него забивается молотком шпилька, на конце которой наживлена цанга. Когда последняя упирается в конец отверстия, шпильку начинают вращать с помощью разводного ключа до тех пор, пока не послышится скрип. А дальше все стандартно – на одну или несколько шпилек надевается устанавливаемая конструкция, после чего просто прикручивается посредством гайки и шайбы.

В принципе, это все, что можно сказать по поводу вопроса, что такое анкерный болт и как он устанавливается? Как видите, все достаточно просто, а главное с минимальным количеством тонкостей – именно по этой причине современный анкерный болт и получил такое широкое распространение в строительстве и ремонте.

Автор статьи Александр Куликов

vashesamodelkino.ru

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

• 8×6×60 или 8/6×60;
• 12×10×100 или 12/10×100;
• 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

• первая цифра – внешний диаметр анкера, мм;
• вторая цифра – диаметр внутреннего болта, мм;
• третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

• HA – анкер с кольцом;
• HG – анкер с крюком;
• HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Общие характеристики механических анкерных болтов

1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):

2. Возможный диаметр стержня анкера – 6…20 мм.
3. Стандартная длина стержней – 45…220 мм.
4. Вес – 16…100 гр.
5. Вырывающая сила в бетоне — 10,5…18,3 кН.
6. Допустимый изгибающий момент — 5,2…25,7 Н´м.
7. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

• конструктивные или типовые;
• расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

gidproekt.com

Анкерный болт с гайкой: размеры, ГОСТ, вес, монтаж

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

Установочные параметры анкерных болтов с гайкой

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.

Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Виды анкеров

Главная страница > Крепеж и метизы > Анкеры и дюбели

Видов анкеров на самом деле не так много, поскольку все они объединены одним и тем же (в большинстве случаев) принципом действия. Поэтому иногда некоторые авторы описывают одновременно и дюбели, и анкеры, как один вид крепежа. Однако на самом деле дюбель (кроме дюбель-гвоздя) используется обычно только в комплекте с другим крепежом, приобретаемым отдельно (обычно это шурупы, саморезы различных типов и пр.), тогда как анкер – самостоятельный вид крепежа, состоящий из двух, иногда и трех, разных элементов. Как правило, элементы от одного вида анкера нельзя использовать с другим видом и/или модификацией того же диаметра и длины. Причем элементы эти иногда неразъемные, и отделить их от друга можно только грубым механическим способом. В магазинах отдельно друг от друга данные элементы не встречаются. В данной публикации мы разберем их все.

1. Клиновой анкер, или «анкер-шпилька» – довольно распространенный вид, в основном применяемый при наружных работах, чаще в промышленном строительстве. Клиновые анкера предназначены для производства сквозного монтажа через устанавливаемый на основание материал – таким способом крепят, например, стойки рекламных и газетных щитов к фундаментам, различные информационные носители – к стенам зданий и сооружений, осветительную арматуру разнообразных типов, консоли для складирования арматуры, профильной трубы и так далее. В быту данный вид может пригодиться при установке спортивных снарядов: боксерской груши, например, а также кронштейнов под тяжелую аппаратуру. Для установки нужно просверлить отверстие, забить в него анкер (лучше киянкой, чтобы не повредить резьбу), а затем затянуть гайку гаечным ключом, в процессе чего распорное кольцо на задней части разожмется. Различают электрооцинкованный тип, горячеоцинкованый тип, и кислотоупорный тип (КАН). Есть также и желтопассированный вариант изготовления.

2. Винтовые анкеры конструктивно очень схожи с клиновыми, однако вместо гайки имеется винт, который к тому же утапливается во втулку, что может быть удобно для осуществления полускрытого монтажа (окна, двери, перегородки). Различают электрооцинкованный тип и нержавеющий.

3. Забивной анкер-клин устроен несколько проще: это простая стальная шпилька со стопорной шляпкой и клин, в этой шляпке подвижно укрепленный. Бурим отверстие, вставляем туда анкер-клин и забиваем его молотком – клин передвигается вдоль шпильки, и происходит расклинивание. Примитивно, но действенно, да и устанавливается легко. Изготавливается оцинкованным.

4. Анкер с подрезкой применяется для крепления в твердые полнотелые основания: бетоны различных видов (в том числе т. н. «растянутая зона»), природный камень, бут и так далее. Выпускаются: нержавеющий тип, гальванизированный тип, оцинкованный тип. Принцип действия сходен с клиновыми анкерами.

5. Распорный анкер, распорник работает следующим образом: поместив его в отверстие, нужно начать закручивать головку болта (есть версии и с винтами), после чего распорное кольцо на задней части будет разжиматься. Предназначен для крепления в жестких полнотелых основаниях. Выпускаются оцинкованный и желтопассированный типы.

6. Анкер-гильза представляет собой металлическую гильзу с болтом, снабженную просечками. Когда вы закручиваете болт, гильза разжимается по просечкам, и анкер расклинивается в отверстии. Предназначен для установки в жесткие полнотелые основания (бетон, кирпич, бут, гранит и т. д.)

7. Складной пружинный анкер со шпилькой применяется для крепления в запреградном пространстве, например, внутри подшивного потолка (через стойку профиля), через глухую перегородку, или в пустотелых материалах, имеющих достаточные пустоты. Просверливается отверстие, в которое помещается пружинный анкер в сложенном виде. После того, как его лепестки проникают в пустоты, они раскладываются в них, удерживая деталь. Для окончательной фиксации необходимо затянуть гайку ключом.

8. Анкер со сменной пружиной предназначен для монтажа временных конструкций, например, при установке опалубки. Монтируется при помощи гайковерта, причем пружина служит средством расклинивания и может быть заменена на другую после выкручивания анкера. Выдерживает довольно большие нагрузки.

9. Анкер-крюк употребляется для создания подвесов и растяжек. Отличие его от других видов анкеров в том, что вместо болта или винта в него встроен крюк (прямой или качельный) или кольцо. Принцип действия: клиновой, рамный. Есть также интересные модификации, которые расклиниваются при приложении нагрузки (используется рубашка с просечками под углом), но они применяются редко. Данный вид выпускается оцинкованным, желтопассированным, нержавеющим.

10. Забивной анкер для газобетона исключительно прост в применении – он просто забивается молотком, и все. Предназначен для подвеса инженерного оборудования (водо- и газопроводы, обогреватели, кондиционеры и т. п.) в пористые бетоны.

11. Рамный анкер изготавливается из металла и представляет собой винт со шлицом и конусной гайкой, «упакованный» в разрезанную стальную тонколистовую втулку. При затягивании винта втулка распирается конусом вначале в основании, а затем и в прикрепляемой к нему конструкции. Подобные дюбели используются для крепления разнообразных листовых материалов и профиля; также можно производить на них монтаж дверей или окон, но из-за высокой степени деформации материала (нужно высверливать отверстия большого диаметра, забивать дюбель молотком) и сложности регулировки зазора между шляпкой винта и основанием, что часто весьма актуально при установке оконных и дверных коробок, такое применение не очень распространено.

12. Анкер-шуруп используется для непосредственного бездюбельного вкручивания в полнотелые основания – бетон, мрамор, природный камень, бут, дерево и так далее. Принцип действия его прост: сверлится отверстие, а затем вы берете анкер-шуруп и закручиваете его туда. Специальная конфигурация резьбы позволяет такому шурупу надежно расклиниться. Закручивать можно вручную, но при больших объемах лучше механизировать процесс, так как физическое усилие нужно немаленькое. В зависимости от типа передней части (головка бывает под шестигранник, под гаечный ключ или «звездочку», встречается и шпилька с гайкой, которую нужно затянуть при установке) монтаж ведется при помощи гайковерта, шуруповерта либо электродрели.

13. Анкер регулировочный по высоте (лифт регулировочный, анкер-домкрат, винтовая опора, компенсатор усадки) представляет собой специфическое крепежное изделие из двух сравнительно толстых (до 6 мм.) металлических пластин, насаженных на шпильку, снабженную метрической резьбой, с гайкой и шайбой. Собственно, он мало похож на другие виды анкеров, за исключением одного: принцип действия его аналогичный, а именно – расклинивание в процессе затягивания гайки.

Регулировочный анкер устанавливается под основания колонн, стропила и прочие элементы, а затем натяжением гайки регулируется зазор. Предназначена эта конструкция для компенсации усадки деревянных зданий и сооружений – с помощью регулировочных винтов можно как бы растягивать их в нужной пропорции.

14. Закладные анкеры устанавливаются в бетонные конструкции в процессе заливки. Они имеют шпильку (шток), которая с одной стороны оканчивается чашкой (также она может быть снабжена резьбой, как наружной, так и внутренней), а с другой – поперечиной, которая, собственно, и удерживает данный тип крепежа в стене или потолке. Используются такие конструкции для самых разных целей, например, для подвеса инженерных систем или коммуникаций. При крайней необходимости можно изготовить такую закладную самостоятельно при помощи электросварки. Существует усовершенствованная модификация этого вида под названием «анкерный болт», о чем рассказано ниже.

15. Анкер фундаментный (фундаментный болт, анкерный болт, болт с анкерной плитой) используется для закрепления различных конструкций на фундаментах зданий и сооружений. Используется практически во всех видах строительства, как в монолитном домостроении, так и в деревянном, при сооружении гражданских, промышленных и военных объектов. Представляет собой шпильку с резьбой по обеим сторонам (обычно внушительной длины и толщины), с одной стороны которой навинчена гайка, а с другой – т. н. «анкерная плита» (стальной квадрат).

Бывают также и другие модификации фундаментных болтов: например, на верхней части может быть две или даже три гайки с шайбами, посредством чего можно крепить, например, листовые материалы друг над другом в несколько уровней. Есть анкеры и без плиты – в этом случае шпилька в нижней части загнута Г-образно, и резьбы не имеет. Встречается также вариант и с L-образной шпилькой. Фундаментный анкер, как правило, закладывается в бетон на этапе заливки фундамента.

Мы рассмотрели в данной публикации 15 различных видов анкеров, используемых в самых разнообразных областях гражданского и промышленного строительства. При правильном подборе любой из них является чрезвычайно эффективным и долговечным типом крепежа как для легких, так и для тяжеловесных конструкций. Несколько отстоит от всего этого так называемый химический анкер, о котором будет особо рассказано в следующей статье.

silite.spb.ru

Анкер-клин потолочный. Размер 6х40 с фото. Характеристики. Описание

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепеж — анкер-клин. Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO. Наибольший интерес купить анкер — клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепеж.

Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин — заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ. В первую очередь это простота монтажа и невысокая цена. Большой диаметр шляпки обеспечивает достаточную площадь прижима, что особенно важно при закреплении металлического листа, профиля, тонколистовых элементов. Анкеры-клины, ввиду достаточно узкой специализации, выпускаются производителями всего в нескольких типоразмерах для разной толщины прикрепляемого материала. Например, у HILTI это версии DBZ 6/4,5 и DBZ 6/35; у FISCHER — FDN 6/5 и FDN 6/35. Конструкцию и размеры анкер-клина 6х40 смотри ниже.

Назначение

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

• подвесных потолков

• вентиляционных систем

• металлических подконструкций

• фасонного (уголок, швеллер), полосового проката

• металлических листов

• перфорированных лент

• кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского — из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм. Оцинкованная сталь обеспечивает крепежу хорошую прочность, термо- и антикоррозионную стойкость, эстетичный вид.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

• в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

• отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

• прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

• ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

• распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

• допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

• минимальные осевые расстояния (обычно 200 мм)

• критические краевые расстояния (обычно 150 мм)

• максимальная толщина прикрепляемой детали

• эффективная глубина анкеровки

• минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры. Например,

• Анкер-клин HILTI DBZ 6/4,5

  DBZ — версия крепежного изделия

  6 — диаметр бура 6 мм

  4,5 — толщина прикрепляемой детали до 4,5 мм

• Анкер-клин FISCHER FDN 6/35 (6х65)

  FDN — версия крепежного изделия

  6 — диаметр бура 6 мм

  35 — толщина прикрепляемой детали до 35 мм

  65 — длина анкера 65 мм

• Анкер-клин 6х40 (китайского производства) 6 — диаметр бура 6 мм 40 — длина анкера 40 мм

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

www.rusbolt.ru

Размеры анкерных болтов

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Зачем нужен — анкер болт

Крепёжные элементы предназначены для надёжной фиксации и удержания тяжёлых предметов и конструкций. Анкеры могут быть установлены в основания из кирпича, бетона, камня — то есть в высокопрочных и устойчивых к разрушению материалах. И именно размеру анкерных болтов следует уделить максимальное внимание при выборе. Важно учитывать 2 основных параметра:

1. Диаметр. От него зависит максимальный вес, который способен выдержать анкер болт без разрушения или деформации. Также от его внешнего диаметра напрямую зависит диаметр просверливаемого монтажного отверстия. В продаже Вы можете встретить анкерные болты диаметром от 6,5 до 20 мм.

2. Длина. Выбирать длину нужно с учётом толщины материала, в который будет монтироваться анкер. При этом нужно добиваться максимального вхождения анкерного болта в основание, но исключать его выход с другой стороны — в этом случае его надёжная фиксация окажется невозможной. У нас Вы можете купить анкер болты длиной от 18 до 400 мм.

Важно учитывать, что показатели длины и толщины анкерных болтов взаимосвязаны. Длинные крепёжные элементы обладают большей толщиной и способны выдержать повышенные весовые нагрузки. Для определения нагрузок используется показатель «килограмм/силы», значения которого приравнивается к весу закреплённого с помощью анкера предмета. К примеру, при диаметре анкерного болта в 6,5 мм и его длине в 18 мм допустимая нагрузка на него составляет 800 кгс, а при длине толщине 8 мм и длине 25 мм она увеличивается до 1200 кгс.

Как правильно читать маркировку анкерных болтов

Каждое крепёжное изделие сопровождается соответствующей маркировкой, в которой указывается его диаметр и длина. Именно в такой последовательности. Например, изделия с маркировкой 8х25 выпускаются толщиной 8 мм, а длиной — 25 мм. Это существенно облегчает покупку нужного Вам анкерного болта не только по цене, но и по параметрам.

Надёжность и долговечность фиксации предметов напрямую зависит от правильного выбора размеров крепежа. При этом важно помнить, что диаметр просверлённого отверстия должен в точности совпадать с толщиной анкера. При большом отверстии он не сможет прочно зафиксироваться в основании, что приводит к существенному снижению допустимой весовой нагрузки, а при недостаточном — монтаж анкера будет невозможен.

В каталоге нашего интернет-магазина представлен широкий выбор анкерных болтов МКТ различных конфигураций, подходящих для решения любых задач. Вы обязательно найдёте у нас крепёжный элемент необходимого Вам типоразмера. Для получения профессиональной консультации и помощи в выборе Вы всегда можете обратиться к специалистам нашей компании.

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами. При их выборе есть несколько нюансов, соблюдение которых позволит подобрать идеально отвечающий поставленным задачам анкерный болт. Попробуем их рассмотреть.

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

• кирпич;
• бетон;
• камень;
• древесина;
• природный камень и др.

Анкерный болт состоит из таких элементов:

• внутренний болт;
• гайка;
• корпус;
• пластиковая прокладка.

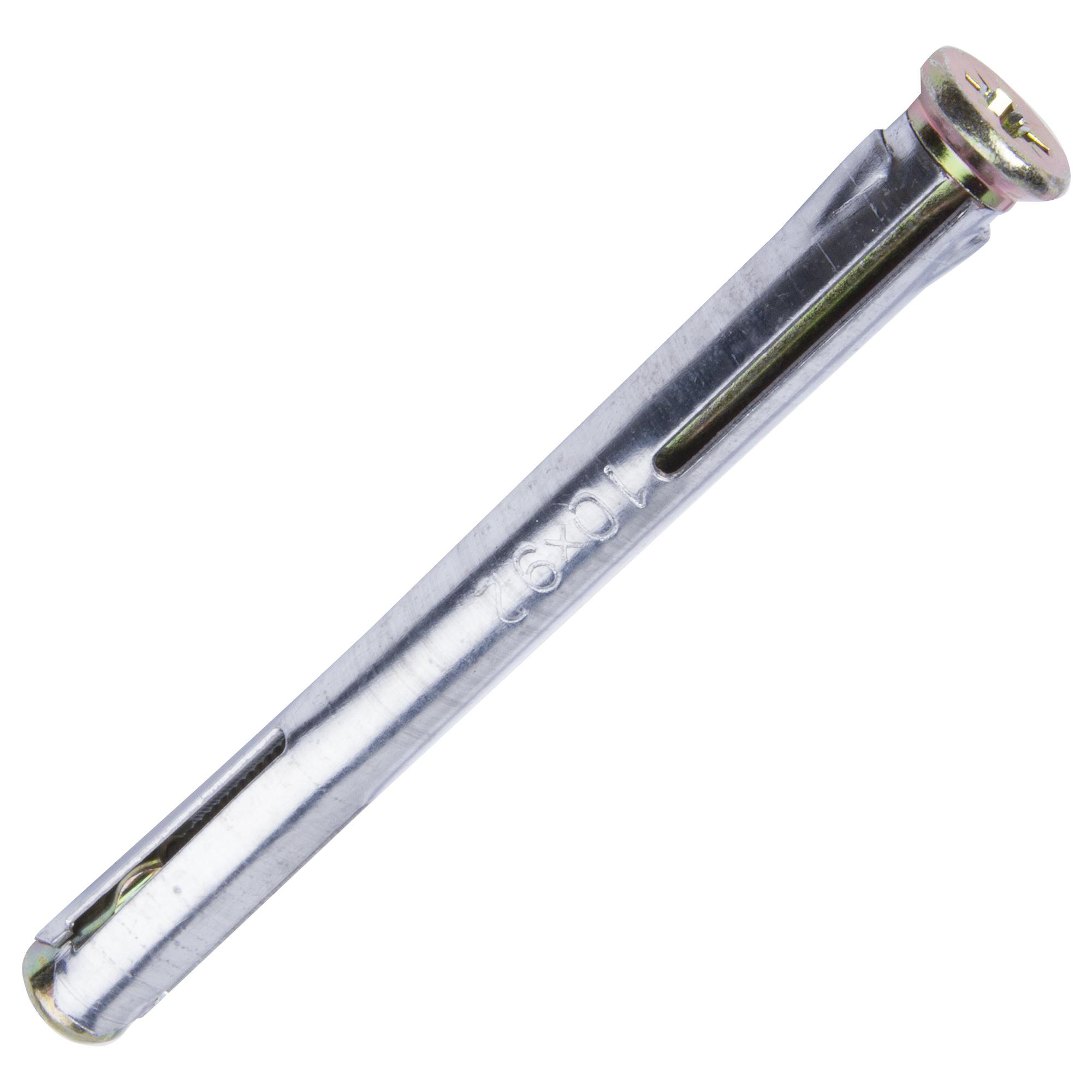

Фото 1. Анкерные болты

Основные преимущества механических анкеров

1. Выдерживает большие нагрузки.
2. Легкий и простой монтаж.
3. Сокращает время монтажа, снижает трудоемкость процесса.
4. Достаточно долговечное крепление.

Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

• водонагреватель;
• спортивная стенка;
• спутниковая тарелка;
• настенный котел;
• настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

• крепление тяжелых элементов;
• соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

1. Определение положения анкера; разметка.
2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
3. Очистка отверстия от пыли.
4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

• 8×6×60 или 8/6×60;
• 12×10×100 или 12/10×100;
• 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

• первая цифра – внешний диаметр анкера, мм;
• вторая цифра – диаметр внутреннего болта, мм;
• третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

• HA – анкер с кольцом;
• HG – анкер с крюком;
• HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Общие характеристики механических анкерных болтов

1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):

2. Возможный диаметр стержня анкера – 6…20 мм.
3. Стандартная длина стержней – 45…220 мм.
4. Вес – 16…100 гр.
5. Вырывающая сила в бетоне — 10,5…18,3 кН.
6. Допустимый изгибающий момент — 5,2…25,7 Н´м.
7. Максимальный крутящийся момент – 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

• конструктивные или типовые;
• расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Анкерный болт с кольцом – как монтировать? + Видео

1 Устройство и область применения анкера

Анкерный болт с кольцом монтируют в несущее основание из бетона, кирпича (обязательно полнотелого), природного камня и крепят к нему несъемные подвесные конструкции, строительные леса и тому подобного.

Состоит он из:

1. Стержня, один конец которого согнут в кольцо, а на другом – резьба.
2. Шайбы или приваренной гайки на стержне под кольцом.
3. Корпуса-втулки с разжимной цангой (участок втулки с прорезями) на одном конце и шляпкой на другом.
4. Распорной гайки, одна сторона которой имеет цилиндрическую форму, а другая конусообразную и продольные насечки на поверхности.

Чтобы подготовить анкерный болт с кольцом к монтажу, необходимо стержень вставить в корпус-втулку резьбой к цанге и кольцом к шляпке. После этого на стержень накручивают распорную гайку конусной стороной к втулке до упора в цангу.

Принцип действия этого крепежа механическо-распорный.

Во время вращения стержня с помощью кольца распорная гайка начинает накручиваться на резьбу. При этом за счет насечек на ее поверхности она не вращается, а двигается только поступательно внутрь втулки, разжимая (расширяя) цангу, которую распирает в отверстии, что и обеспечивает фиксацию анкерного болта.

Для прочного, надежного подвешивания тяжелых объектов применяют двухраспорный анкерный болт с кольцом, который оснащен двумя-тремя цангами (распорными гильзами), составленными в единый корпус-втулку благодаря конической форме вставляемой части следующего звена. При закручивании такого крепежа распорная гайка не только переводит последнюю цангу в рабочее положение, но и сдвигает ее внутрь предыдущей, которая тоже расширяется и фиксируется в отверстии. Так в двухраспорном крепеже создается дополнительное удерживающее усилие. Надежно зажать такой анкерный болт вручную невозможно, поэтому для облегчения его монтажа под кольцом предусмотрена приваренная гайка под ключ.

Анкерный болт с кольцом используют для крепления материалов и конструкций к потолку, стенам, наклонным поверхностям с его фиксацией в твердом полнотелом основании. Его применяют на производстве, в строительстве и быту для:

• подвешивания тяжелых несъемных конструкций, нагревателей воды, спортивных стенок, ворот;
• стационарного крепления (натяжения) кабельных трасс, цепей, тросов;
• для монтирования потолочных вентиляторов, люстр;
• другого.

2 Материал, ГОСТ и размеры болтов с кольцом

Материалы, из которых изготавливают анкерный крепеж данного типа:

• Обычная сталь – упрощенное исполнение, не имеющее дополнительной обработки.
• Оцинкованная сталь – защитное покрытие обеспечивает стойкость к воздействию окружающей среды и значительно больший срок службы, чем у обычного крепежа.
• Нержавеющая сталь – как правило применяют такие марки как A1, A2, A3. В зависимости от сплава у крепежа соответствующие эксплуатационные и прочностные характеристики.
• Латунь – мягкий, но с высокими антикоррозионными свойствами металл. Анкер из него выдерживает меньшие нагрузки, чем из других материалов, но может применяться в условиях с повышенной влажностью, устанавливаться непосредственно в воде.

В настоящее время ГОСТ на современные виды анкеров не существует. Каждая новая продукция сертифицируется отдельно, ее пригодность для использования в строительстве подтверждается соответствующим техническим свидетельством, которое выдает Минрегиона России, а подготавливает ФАУ ФЦС. Если нужны характеристики анкера, то необходимо не ГОСТ искать, а брать цифры на конкретный товар определенного производителя из его сопроводительной документации. На сегодня среди подобного крепежа стандартизированы БСР (распорные самоанкерующиеся болты) и болты фундаментные – ГОСТ 28778-90 и ГОСТ 24379.1-80 соответственно.

Анкерный крепеж с кольцом выпускается в основном следующих размеров:

• диаметром втулки-корпуса 8–20 мм;
• под минимальную длину отверстия 40–130 мм;
• с метрической резьбой М6–М16 на стержне.

У каждого производителя могут быть другие свои типоразмеры. Наиболее востребован анкерный болт с кольцом 8х45, обозначение которого расшифровывается: изделие под отверстие 8 мм длиной 45 мм, с резьбой М6.

3 Правильная установка анкерного болта

Анкерный болт с кольцом устанавливается с соблюдением определенных правил. Его монтаж в бетонную стену производят следующим образом:

1. Для надежной фиксации анкерного крепежа он должен находиться непосредственно в бетоне на глубине, обеспечивающей прочное удерживание подвешиваемой конструкции. Поэтому сначала следует выяснить толщину штукатурки (если она есть) и подобрать анкер с соответствующей длиной гильзы согласно техническим характеристикам болта.
2. Разметку отверстий под анкер выполняют максимально точно. Установленный и зафиксированный крепеж извлечь уже невозможно.
3. Диаметр отверстия должен быть точным, чтобы корпус-втулка заходила в стену под небольшим усилием. Надо соблюдать перпендикулярность отверстия. Его глубина должна быть не меньше указанной производителем.
4. Отверстие тщательно очищают от крошек бетона и пыли (пылесосом, ершиком, продувают напором воздуха).
5. Анкер вставляют в отверстие, досаживают его до шайбы под кольцом легким постукиванием молотка.
6. Закручивают крепеж гаечным ключом или используя кольцо. Обычно достаточно одного-трех полных оборотов. О готовности крепежа к эксплуатации будет свидетельствовать невозможность провернуть его в отверстии и высокое сопротивление дальнейшему затягиванию.

Как повесить картины на гипсовые стены — 5 секретов, чтобы не повредить стены

Вот все, что вам нужно знать о том, как вешать картины на гипсовые стены. Узнайте об основных различиях между подвешиванием на гипсовой стене и гипсокартоном, а также о том, какую опору использовать в зависимости от веса вашей картины.

Перед тем, как начать, вот несколько рекомендаций, которые следует помнить при вешании картин на гипсовые стены.Во-первых, избегайте использования гипсовых гвоздей, потому что они вызывают растрескивание. Во-вторых, всегда полезно предварительно просверлить отверстие, прежде чем что-либо вставлять в гипсовую стену. Наконец, всякий раз, когда вы просверливаете стену, приклейте на стену кусок малярной ленты или малярной ленты, чтобы все оставалось нетронутым.

Из чего сделана гипсовая стена?

До 1940-х годов в качестве внутренней стены предпочитали оштукатурить. Многослойные деревянные планки, называемые планками, кладут друг на друга, чтобы создать толстую и прочную стену.Эту планку поддерживает деревянный каркас, называемый стеновой стойкой. Деревянные планки и шпильки скрепляются гвоздями. Чтобы стена имела красивую отделку, сверху намазывают несколько слоев штукатурки.

В двух словах, гипсовая стена состоит из планки, прикрепленной к стойкам стены и покрытой штукатуркой. Современные дома со временем перешли на использование панелей из гипсокартона. В основном это было связано с тем, что они легче устанавливаются и менее хрупкие. Однако в некоторых кругах гипсокартон возвращается.

Преимущества гипсокартона перед гипсокартоном

Стена из гипса имеет несколько замечательных качеств. Прежде всего, он часто имеет шероховатую и неровную поверхность, которая придает стильный вид старинному дому. С другой стороны, гипсокартон плоский и гладкий и не имеет особого характера.

Во-вторых, стена из гипса толще гипсокартона, что обеспечивает необходимый уровень звукоизоляции. Наконец, гипсовая стена более удобна для контуров и позволяет строителям создавать изгибы вокруг потолка и краев стены.Однако одним из недостатков гипсовой стены является то, что она более хрупкая, чем гипсокартон, и ее намного легче сломать.

Как повесить тяжелые предметы на гипсовые стены с помощью каркаса

Вообще говоря, тяжелые картины лучше всего вешать на каркас стены. Как упоминалось ранее, каркас стены — это место, где деревянная рейка крепится к деревянной раме за штукатуркой. Таким образом, это самая прочная часть стены и идеальное место для подвешивания картин. При этом каркас стены может находиться не в идеальном месте, чтобы стилистически повесить вашу картину.

Как найти каркас стены

Чтобы найти стойку в стене, вам понадобится магнитный прибор для поиска стоек. Поисковые системы работают, обнаруживая металлические гвозди в стойках стены. После того, как вы нашли шпильку, вы можете просто измерить 16 дюймов (стандартное расстояние между шпильками) с каждой стороны, чтобы найти другие шпильки.

Вы можете использовать длинный деревянный шуруп для гипса, чтобы повесить картину на каркас стены. Настоятельно рекомендуется сначала просверлить отверстие, так как это значительно снизит риск растрескивания штукатурки.Еще один лучший способ — наклеить кусок малярной ленты на область, в которой вы будете сверлить.

Как повесить на гипсовые стены с помощью системы для подвешивания картин

Идеальным решением для подвешивания картин на гипс является использование системы для подвешивания картин, такой как универсальный комплект для подвешивания кабеля с защелкивающейся рейкой . Эта система работает путем простой установки рельса вдоль стены, а затем картины свешиваются на прикрепленных к рельсе тросах и закрепляются крючками. Поскольку подвесные тросы можно защелкнуть или вставить в направляющую в любом месте, у вас всегда есть гибкость, когда дело доходит до подвешивания и перестановки настенных украшений.Это также придает уникальный музейный вид любой комнате вашего дома, будь то для развешивания произведений искусства в гостиной или небольших картин в вашем офисе.

Какой вес может выдержать подвесная система для картин?

Поскольку вес картины распределяется по всей направляющей, он может выдержать до 300 фунтов, что делает его идеальным решением для подвешивания вещей на гипсовых стенах. Пример, ссылка на который выше, может поддерживать до 4 изображений. Эта система предотвращает повреждение стен, подходит для украшения нескольких стен и может удерживать тяжелые предметы в течение многих лет!

« Подвесные системы работают путем простой установки перил вдоль стены, а затем картины подвешиваются на прикрепленных к ним тросах и крепятся с помощью крючков »

Вешают картины на гипсовую стену без гвоздей

Клейкие крючки

Отличный вариант для подвешивания светлой картины — использование липкого крючка.Они идеально подходят для фотографий весом менее 5 фунтов .

Начните с очистки поверхности стены медицинским спиртом или мыльной водой. Когда поверхность высохнет, снимите защитную полосу на задней части крючка, затем приклейте липкий крючок к стене и вуаля! Ваша картина будет красиво висеть с нулевым повреждением стен. Однако важно знать, что если ваша оштукатуренная стена сильно текстурирована, клеевые крючки не подойдут.

Двусторонний скотч

Для очень светлых фотографий, до 2 фунтов , очень удобный вариант — использовать двусторонний скотч.Обязательно перед этим тщательно очистите и высушите стены. Наклеив ленту на раму, плотно прижмите ее к стене, пока она не закрепится должным образом.

В случае двустороннего скотча, однако, важно знать, что при удалении он часто оставляет пятна на стене.

Как повесить картины на гипс с помощью гипсового крючка

Крючки для гипса (или крючки для подвешивания картин) — распространенное решение для подвешивания картин на гипсовую стену. Как правило, они могут поддерживать изображения весом до 20 фунтов.

Как упоминалось ранее, избегайте использования гвоздей для штукатурки стены, потому что они могут вызвать растрескивание гипсокартона. Вместо этого используйте шуруп, потому что они не сломают гипсовую стену. Шурупы также будут держаться намного лучше, потому что они будут крепиться к планке за гипсокартоном.

Навесить картины на гипсовые анкеры

При сверлении штукатурки настоятельно рекомендуется использовать анкер. Стеновые анкеры обеспечивают надежную фиксацию шурупов для штукатурной стены и не разрушают штукатурку вокруг них.Лучшие анкеры для штукатурных стен предлагают дополнительную поддержку, расширяясь и вгрызаясь в другую сторону стены, когда винт проходит через анкер.

Пластиковые анкеры для стен, болты Молли или стопорные болты?

Пластиковые анкеры для стен не работают с реечными и оштукатуренными стенами. Вместо этого используйте гипсовые анкеры из металла, такие как болт молли или коленчатый болт. Обязательно используйте ту, которая достаточно длинна, чтобы зайти за штукатурку и планку. При сверлении штукатурки вам понадобится сверло по камню.Болты Molly и коленчатые болты идеально подходят для фотографий весом от 25 до 50 фунтов.

Посмотрите следующее видео, чтобы узнать, как повесить тяжелое зеркало на гипсовую стену.

Заключение

В свете всех факторов, упомянутых выше, лучший способ повесить картины на гипсовые стены — это подвесная система для картин с подвесными тросами и крючками. Помимо придания вашему дому оригинального и музейного вида, у вас будет возможность изменить рамы на стене, отрегулировать их положение или даже добавить новые.

Кроме того, вы не повредите свои стены, и у вас будет система, которая подходит для различных украшений стен и будет оставаться прочной и надежной на долгие годы! См. Наши рекомендуемые подвесные изделия AS ниже.

Преимущества AS Hanging

Гибкость

Позволяет мгновенно заменять изображения или изменять их расположение!

Долговечность

После установки подвесные рельсовые направляющие AS будут оставаться на месте и устойчиво, пока вы их не снимете.

Solidity

Подвесные рельсовые пути AS могут выдерживать до 78 фунтов. Этого должно быть много!

Наши рельсовые пути оставляют ваши стены нетронутыми, без дыр, которые нужно заделать.

Лучшие гвозди для вешания картин в 2021 году

Фото: iStockphoto.com

Когда вы вешаете любимое произведение искусства, вы должны быть уверены, что оно останется на месте. Неправильное оборудование может привести к катастрофе, включая падающие рамы и поврежденные стены.На самом деле, иногда лучшие гвозди для развешивания картин — вовсе не гвозди. Стены из гипсокартона, штукатурки, панелей и кирпичной кладки обладают уникальными свойствами, поэтому для подвешивания картин требуется различная обработка.

Простой финишный гвоздь может подойти для того, чтобы повесить небольшой легкий каркас на гипсокартон. С другой стороны, большие и тяжелые рамы требуют более прочной системы анкеров для гипсокартона, которая распределяет вес на большую площадь и не выскакивает из стены.

Также для гипсокартона, тонких панелей и штукатурки можно использовать вешалку для картин.Это аппаратное обеспечение, которое позволяет быстро и легко устанавливать изображения. Он включает в себя монтажный гвоздь и специально разработанный крючок с двумя отверстиями в верхней части, которые направляют монтажный гвоздь в стену под точным углом.

Винты с когтями Bear — еще один отличный вариант для штукатурки. Это саморезы с двойной головкой, которые легко устанавливаются без предварительного сверления. Поднятая вторичная головка винта удерживает детали рамы так же надежно, как и крюк.

Для пустотелых и сплошных стен из кирпича, рифленые каменные гвозди, шурупы по бетону, коленчатые болты и некоторые другие варианты подойдут.

Наши фавориты

Когда вы покупаете лучшие гвозди для подвешивания картин, защита ваших стен не менее важна, чем защита ваших произведений искусства. Если вам нужен простой гвоздь или прочный анкер, этот список предлагает вам безопасные и надежные решения.

Фото: amazon.com

Вешалки для картин Yellow Paw включают 200 оцинкованных вешалок и финишных гвоздей. Это отличное оборудование для установки произведений искусства и других предметов в рамке.Эти крючки также могут удерживать ключи, инструменты или другие «подвесы» ниже 30-фунтового предела.

Отверстия в верхней части крючка выравнивают гвоздь для облегчения установки и надежной фиксации. Они поставляются в удобном пластиковом футляре с защелкой для удобного хранения. Эти вешалки для картин разработаны и протестированы, чтобы удерживать до 30 фунтов каждая на гипсокартонных или деревянных поверхностях стен.

Фото: amazon.com

Hillman 592301 Polished Finishing Nail — отличный выбор, если вам нужен простой универсальный гвоздь.Это гвоздь 6d, диаметром 0,12 дюйма и длиной 2 дюйма, с гладким стержнем и маленькой головкой. Полированная поверхность тоже хорошо смотрится.

Забейте его под углом 45 градусов вверх как надежную точку крепления для небольших изображений. Другие распространенные применения включают внутреннюю отделку и отделочные работы. Этот гвоздь не предназначен для обработки обработанной древесины или там, где может возникнуть коррозия.

Фото: amazon.com

OOK Сверхмощные вешалки для картин — хорошее решение для подвешивания больших предметов в тяжелой раме, например зеркал или картин, на гипсокартон или штукатурку.Профессионалы используют такие вешалки для установки бесценных предметов в музеях и галереях.

Тонкие иглы на этих тонких гвоздях оставляют в стене лишь крошечные отверстия. Закаленная вороненая сталь не прогнется при вбивании в твердую штукатурку. Эти гвозди легко снимать и использовать повторно благодаря легким в использовании головкам. Эти вешалки с тремя гвоздями на крючок выдерживают до 100 фунтов.

Фото: amazon.com

Набор для подвешивания картин Hecho Assorted Picture включает в себя набор вешалок для картин и монтажного оборудования.В комплект входит 59 вешалок для картин: 25 — вместимостью 10 фунтов, 15 — вместимостью 20 фунтов, 10 — вместимостью 30 фунтов, 6 — вместимостью 40 фунтов и 4 — вместимостью 75 фунтов.

В комплект также входят 25 1,5-дюймовых гвоздей, 10 футов монтажной проволоки, 10 крючков с проушинами, 10 крючков с пилообразными зубьями и 10 крючков D. Эти предметы поставляются предварительно отсортированными в сегментированном закрывающемся ящике. Все винты и гвозди поставляются с соответствующим крепежом.

Фото: amazon.com

Самосверлящиеся пластиковые анкеры для гипсокартона Toofix обеспечивают надежное и быстрое соединение без предварительного сверления.Используйте отвертку Phillips, чтобы вкрутить анкер с широкой резьбой в гипсокартон, затем вкрутите анкерный винт и приступайте к развешиванию картин весом до 50 фунтов.

Конструкция с глубокой резьбой обеспечивает прочное сцепление с гипсокартоном ⅜, ½ или ⅝ дюйма (гипсокартон). Их легче удалить, чем анкеры для пустотелых стен других типов. Просто удалите анкерный винт и открутите анкер. В комплекте 20 пластиковых анкеров и саморезов.

Фото: amazon.com

Забивной гвоздь CONFAST в анкере специально разработан для использования в бетоне, блоках и кирпиче.Для установки просверлите отверстие диаметром ¼ дюйма (глубиной от дюйма до 1¼ дюйма) в поверхности кладки, вставьте анкер в отверстие, затем забейте гвоздь в анкер. Он обеспечивает надежную и постоянную точку крепления для картин и произведений искусства весом до 450 фунтов, в зависимости от материала и состояния стен.

Этот анкер устанавливается быстрее и требует меньшего предварительно просверленного отверстия, чем многие другие анкеры для каменной кладки. Для сверления кладки требуется сверло с твердосплавным наконечником, прикрепленное к перфоратору. Но будьте осторожны: после установки этот анкер нельзя снять, не повредив стену.В комплект входит 100 анкеров и гвоздей.

Фото: amazon.com

Двуглавые вешалки «палач с медвежьим когтем» — это саморезы с коническим хвостовиком, которые легко врезаются в твердую штукатурку без предварительного сверления. Нижняя головка в верхней части резьбы обеспечивает стабильный контакт со стеной, в то время как верхняя головка легко соединяется с замочными скважинами, D-образными кольцами, скобами с пилообразными зубьями или проволочной фурнитурой на обратной стороне художественных работ в рамке.

Самое приятное то, что вешалки с когтями медведя палача не треснут вашу штукатурку.Эти винты рассчитаны на 30 фунтов и до 100 фунтов при ввинчивании в шпильку. В этот набор входит 25 вешалок.

Фото: amazon.com

Command Маленькие крючки из нержавеющей стали — отличный вариант для людей, которые не хотят использовать инструменты, а также для жилищ, где нельзя проделывать отверстия в стенах. Основа с отслаиванием и приклеиванием приклеивается к множеству гладких поверхностей, включая окрашенный гипсокартон, обработанное дерево, плитку, металл и стекло. Потяните за нижний язычок и растяните полоску, чтобы удалить ее без остатка.

Эти крючки из нержавеющей стали выглядят более стильно, чем их пластиковые аналоги, и это здорово, если они подвергаются воздействию ключей или украшений. Они вмещают до полуфунта, что вполне достаточно для оправ малого и среднего размера. В упаковке восемь крючков и десять прозрачных липких лент.

Индекс
Протокол калибровки и оборудование, октябрь 2011 г.

ПРИЛОЖЕНИЕ F. РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ АППАРАТА

ОБЗОР / ОБЛАСТЬ ПРИМЕНЕНИЯ

Целью данного руководства является описание установки и правильного использования следующих компонентов системы калибровки FWD (см. Рисунок 103):

• Калибровочное оборудование.
• Бетонная тестовая площадка.
• Контрольный датчик нагрузки.
• Анкеры по бетону.
• Якорь с шаровым шарниром.
• Коробка акселерометра.
• Стенд для калибровки геофона.
• Стенд калибровки сейсмометра.
• Адаптеры для геофонов.
• Компоненты сбора данных (Keithley DAQ и формирователь сигналов Vishay).
• Портативный компьютер.

Приведенные здесь инструкции предполагают использование программного пакета WinFWDCal .

Рисунок 103. Фото. Компоненты системы калибровки.

ОБЪЕКТЫ

Для объектов калибровочного центра требуются следующие характеристики:

• Легкий доступ для прицепа FWD и тягача.
• Большой ровный пол, на котором можно разместить как переднеприводный прицеп, так и буксирный тягач.
  автомобиль в помещении.
• Стабильная температура в помещении от 50 до 100 ° F (от 10 до 38 ° C).
• Шкафы хорошей безопасности для калибровочного оборудования.

ИСПЫТАТЕЛЬНАЯ ПАНЕЛЬ

Хотя AASHTO R32-09 не требует специально построенной испытательной площадки для калибровки FWD, некоторые агентства либо нуждаются, либо предпочитают построить бетонную испытательную площадку. ⁽¹⁾ Если да, то тестовая площадка должна иметь следующие характеристики:

• Высота 12 на 15 футов (4 на 4,5 м) и свободная зона шириной 8 футов (2,5 м) (минимально допустимая 5 футов (1,75 м)) по периметру для обеспечения маневрирование FWD и калибровочного оборудования.
• Ровная, гладкая поверхность из портландцементного бетона без трещин.Допускается небольшое растрескивание по линии роста волос. Если на тестовой подушке появятся видимые открытые трещины на 0,0585 дюйма (1,5 мм) или более, ее следует заменить.
• Он должен быть изолирован от окружающего пола с помощью пропитанного фетрового разрыхлителя или пропиленного и заделанного шва.
• Он должен находиться на расстоянии от 20 до 24 дюймов (от 500 до 600 мм) позади груза FWD.
  пластина, тестовая площадка должна прогибаться на 20 ± 4 мил (500 ± 100 мкм) при пиковой динамической нагрузке 16000 фунтов силы (71 кН).

ОПОРНАЯ НАГРУЗОЧНАЯ ЯЧЕЙКА

Детали и инструменты

Рисунок 104. Фото. Эталонная сборка весоизмерительной ячейки.

Калибровка

Эталонный датчик нагрузки требует ежегодной калибровки для обеспечения точности. Для калибровки эталонного датчика нагрузки требуется универсальная испытательная машина с грузоподъемностью 120000 фунтов-силы (500 кН) или более. Хотя датчик нагрузки откалиброван всего на 24 000 фунтов силы (107 кН), более высокая грузоподъемность испытательной машины гарантирует, что испытательная рама будет достаточно жесткой.

Формирователь сигналов Vishay 2310, Keithley KUSB-3108 DAQ, эталонный датчик нагрузки и сигнальный кабель датчика нагрузки считаются одной системой и должны калиброваться вместе. После завершения калибровки она применяется только ко всей системе, которая использовалась во время калибровки.
Если какой-либо компонент системы изменяется, весоизмерительному датчику требуется новая калибровка.

Болты, которыми крышка и ножки крепятся к датчику веса (см. Рисунок 105), не должны сниматься ни при каких обстоятельствах.Если какой-либо из этих болтов будет удален, калибровка датчика веса станет недействительной и должна быть возвращена в утвержденный центр калибровки для повторной калибровки.

Рисунок 105. Фото. Вид снизу эталонного тензодатчика.

Использование

1. Убедитесь, что направляющие пальцы прикреплены к корпусу весоизмерительного датчика во время нагрузки FWD.
   калибровка ячейки.
2. Подсоедините сигнальный кабель от тензодатчика к формирователю сигнала и дайте электронике прогреться не менее 1 часа.
3. Осторожно выровняйте эталонный датчик нагрузки под нагрузочной пластиной FWD, убедившись, что направляющие пальцы и нагрузочная пластина не взаимодействуют (см. Рисунок 106).
4. Следуйте инструкциям на экране, предоставленным WinFWDCal для полной загрузки.
   калибровка ячейки.

Рисунок 106. Фото. Эталонный датчик нагрузки расположен под нагрузочной пластиной FWD.

УСТАНОВКА БЕТОННОГО АНКЕРА

Бетонные анкеры, рекомендуемые для использования с калибровочным оборудованием FWD, относятся к
вставная разновидность (см. рисунок 107).Эти инструкции предназначены для анкеров McMaster-Carr ^® .
Только p / n 97082A031. Для получения информации о других аналогичных анкерах обращайтесь к производителю.
инструкции по установке.

Детали и инструменты

Рисунок 107. Фото. Бетонный анкер.

Установка

1. Определите подходящее место для анкера шарового шарнира на испытательной площадке. Передний привод должен обеспечивать прогиб в 16–24 мил (400–600 мкм) при нагрузке 16 000 фунтов-силы (71 кН) в том месте, где будет расположен шаровой шарнир.
2. Используя стержень основания от анкера шарового шарнира (B04, чертеж CLRP-BJ03) в качестве ориентира, отметьте, где будут установлены два анкера.Отверстия должны находиться на расстоянии 6 дюймов (152,4 мм) от центра к центру.
3. Просверлите пилотные отверстия в местах крепления анкеров с помощью сверла для кирпичной кладки ¼ дюйма (6,35 мм) и, если возможно, перфоратора. Отверстия должны быть немного больше 1,5 дюймов (38,1 мм) в глубину, чтобы анкер располагался ниже поверхности бетона. В идеале отверстия должны быть просверлены примерно на ¹ ⁄ ₁₆ дюймов (1,59 мм) глубже, чем высота анкера (см. Рисунок 108).

Рисунок 108.Фото. Шаг установки бетонного анкера 3.

4. Просверлите последние отверстия для анкеров сверлом ½ дюйма (12,7 мм). Не используйте перфоратор для этих отверстий.
5. Выдуйте мусор из отверстий сжатым воздухом.
6. Опустите анкеры в отверстия и осторожно постучите по верхней части анкера молотком, чтобы вставить его в отверстие. Будьте осторожны, чтобы не повредить якорь. Если анкер не сидит заподлицо в отверстии, не пытайтесь вбить его, ударяя непосредственно по анкеру, потому что это повредит анкер.При необходимости снимите анкер и просверлите немного глубже (см. Рисунок 109).

Рисунок 109. Фото. Шаг установки анкера по бетону 6.

7. Как только анкеры окажутся на нужной глубине в отверстии, используйте установочный инструмент, чтобы расширить анкер, поместив установочный инструмент внутрь анкера и ударив по нему молотком (см. Рисунок 110).

Рисунок 110. Фото. Шаг установки бетонного анкера 7.

ЯКОРЬ ШАРНИРНЫЙ

Детали и инструменты

Рисунок 111. Фото. Детали и инструмент для сборки шаровых опор

Сборка

1. Присоедините зажим (B02) к основанию зажима (B03) с помощью двух M8 x 0.Винты с головкой под торцевой ключ (B08) 975 дюймов (25 мм).
   Примечание. Не наносите Loctite ^® на два винта.

   Примечание. Не наносите Loctite ^® на два винта.

2. Полностью разберите шаровой шарнир (B01), открутив два винта (B01d). Тщательно удалите всю старую смазку с шара и гнезда и нанесите тонкий слой смазки Molykote ^® типа G (B12) на сопрягаемые поверхности.
3. Используйте Loctite ^® и три M8 x 0.Винты с головкой под торцевой ключ (B07) размером 624 дюйма (16 мм) и ответная часть
   шаровой шарнир (B01a) и компоненты зажима, собранные на этапе 1, через расточенные отверстия в шаре.
4. Соберите шаровой шарнир (B01).

   Примечание. Не наносите Loctite ^® при установке винтов (B01d).

5. Прикрепите опорную балку (B04) к завершенному шаровому шарниру с помощью Loctite ^® (B09) и трех винтов M8 x 0,624 дюйма (16 мм) с головкой под торцевой ключ (B07) через отверстия с зенковкой в ​​нижней части корпуса. базовая планка.Для доступа винты шарового шарнира (B01d) должны быть выровнены по длине стержня основания, как показано на рисунке 112.
6. Наденьте упор (B05) на шаровой шарнир и закрепите его на стержне основания (B04).
   с четырьмя винтами M6 x 0,624 дюйма (16 мм) с головкой под торцевой ключ (B06). На рисунке 113 представлена ​​фотография сборки анкера шарового шарнира.

Рисунок 112. Фото. Правильная центровка болтов шаровых шарниров.

Рисунок 113.Фото. Сборка шарового анкера.

КОРОБКА АКСЕЛЕРОМЕТРА

Детали и инструменты

Сборка

1. Акселерометр крепится к крышке коробки (A03) с помощью двух чашек # 4-40 x ½ дюйма (12,7 мм).
   крепежные винты с головкой (A06) с нейлоновыми стопорными шайбами ​​№4 (A07). Чувствительный элемент
   акселерометр должен быть ориентирован правильно. Элемент отмечен на
   корпус акселерометра, как показано на рисунке 114. Этот элемент должен быть отцентрован и
   стыкуется с внутренней стороной верхней части коробки.
2. Смотайте проводку акселерометра (A01c) в верхнюю часть коробки и проденьте провод через канал.
   в передней части верхней части коробки так, чтобы приемник амфенола (A01b) находился заподлицо с передней частью
   коробка.
3. Емкость для амфенола (A01b) прикреплена к лицевой стороне крышки коробки с помощью четырех
   Крепежные винты с цилиндрической головкой # 4-40 x ½ дюйма (6,35 мм) (A08) и средней прочности
   Loctite ^® # 242 (A14).
4. Верхняя часть коробки и низ коробки (A02) соединены вместе четырьмя # 4-40 x ³ ⁄ ₈ дюймов (9.52-мм)
   винты с цилиндрической головкой (A05) и средней прочности Loctite ^® # 242 (A14). Финал
   сборка показана на рисунке 115.

Рисунок 114. Фото. Детали для сборки коробки акселерометра.

Рисунок 115. Фото. Блок акселерометра в сборе.

Узел калибровочного стола

1. Прикрепите пузырьковый уровень (A10) к калибровочному диску (A04) с помощью трех # 4-40 x дюйма
   (6.35 мм) крепежные винты с полукруглой головкой (A08). Обратите внимание, что резьбовые отверстия для
   винты с накатанной головкой не отцентрированы на стороне калибровочного диска. Проверить правильность
   выравнивание коробки акселерометра на опорном диске перед установкой пузырькового уровня.
2. Три выравнивающих держателя ввинчиваются в калибровочный диск и увенчаны тремя
   ³ ⁄ ₈ дюймов (9,52 мм) 16 стопорных барашковых гаек (A12).
3. Коробка акселерометра крепится к калибровочной пластине с помощью двух # 10-24 x ½ дюйма.
   (12.7-мм) винты с накатанной головкой (A09), как показано слева на рисунке 116.

Рисунок 116. Фото. Коробка акселерометра прикреплена к калибровочной пластине.

Хранение акселерометра

1. Прикрепите блок акселерометра к калибровочной пластине, когда он не используется, с помощью двух # 10-24
   прилагаются винты с накатанной головкой (A09).
2. Акселерометр необходимо хранить на пластине и выровнять не менее 24 часов до
   использовать.

Калибровка акселерометра

1. Поместите калибровочный диск с прикрепленной коробкой акселерометра на плоскую поверхность и
   аккуратно разровняйте блюдо.
2. Выверните винты с накатанной головкой и прижмите блок акселерометра к калибровочному диску с помощью
   Палец. В противном случае вес кабеля может привести к падению блока акселерометра на пол.
3. Следуя инструкциям на экране из WinFWDCal , продолжайте нажимать
   коробку акселерометра к калибровочному диску.
4. Переверните блок акселерометра, когда получите указание.

КАЛИБРОВОЧНЫЕ СТЕНДЫ

Детали и инструменты

Сборка

См. Рисунок 117 с фотографией оборудования, необходимого для сборки калибровочного стенда.

1. Пузырьковый уровень (S04) крепится к держателю ручки любой стойки (S01 или S02) с помощью трех крепежных винтов # 4-40 x ¼ дюйма (6,35 мм) с цилиндрической головкой (S05). Поскольку существует четыре возможных места для крепления уровня, оператор центра калибровки должен определить, какое место является подходящим для видимости и комфорта во время использования.
2. Две фенольные ручки (S03) привинчиваются в одном из двух доступных положений в зависимости от предпочтений оператора.
3. Блок кнопок (описанный в другом месте) должен быть прикреплен с помощью липучки ^® к подставке на том же уровне, что и ручки, и в месте, где до него можно легко добраться во время использования. См. Пример на рисунке 118.
4. Как для стенда для калибровки геофонов, так и для стенда для калибровки сейсмометров штырь соединителя крепится к стойке с помощью Loctite ^® # 242 средней прочности.На Рис. 125 показан стенд для калибровки геофона с прикрепленным штырем разъема.

Рисунок 117. Фото. Оборудование для сборки калибровочного стенда.

Рисунок 118. Фото. Стенд для калибровки с ручками, пузырьковым уровнем и кнопкой.

Расположение блока акселерометра

На стенде для калибровки геофонов блок акселерометра прикреплен к полке на полпути вверх с помощью двух # 10-24 x ½ дюйма (12.7 мм) винты с накатанной головкой (S11).

На стенде для калибровки сейсмометра блок акселерометра находится в середине третьей полки на стойке и удерживается двумя винтами с накатанной головкой (S11). Коробку акселерометра необходимо прикрепить перед сейсмометрами, чтобы обеспечить простоту использования.

Датчики отклонения

Для стенда калибровки геофонов существует четыре различных типа геофонов, которые можно калибровать: Carl Bro, Dynatest ^® , KUAB и JILS.

Геофоны Carl Bro и JILS крепятся к стойке аналогичным образом, хотя для каждого из них требуются собственные адаптеры. Геофон и его соответствующий адаптер (S06 и S07) прикручивают вместе с шайбой внутреннего диаметра ¾ дюйма (19,05 мм) (S08), размещенной между адаптером и полкой стойки, и ³ ⁄ ₈ — шайба (S09) с внутренним диаметром дюйма (9,53 мм), помещенная между геофоном и полкой. На Рис. 119 показаны геофон JILS и адаптер, прикрепленные к стойке.Адаптеры для геофонов Carl Bro (S06) имеют резьбу разного размера и окрашены в красный цвет.

В геофонах Dynatest ^® используется магнит для присоединения к стойке (см. Рисунок 120). Для этого адаптер JILS (S07) переворачивают вверх дном и прикрепляют к подставке с помощью ³ ⁄ ₈ дюймов.

(От 9,53 мм) до 24 x ⁵ ⁄ ₈ -дюймовый (609,6 x 15,88 мм) винт с шестигранной головкой (S10), как показано на
Рис. 121. После этого геофон Dynatest ^® устанавливается на адаптер.

В геофонах KUAB используется хомут (S12), магнит (S13) и модифицированная ручка (S14) для крепления к стойке, как показано на рисунках 122 и 123. Ручки окрашены в золотой цвет. Модификации ручки заключаются в том, чтобы просверлить и нарезать крепежный винт # 10-24 по всей длине ручки, а также
Вырежьте ¹ ⁄ ₈ дюймов (3,18 мм) глубиной на 1 дюйм (25,4 мм) диаметром в верхней части хвостовика, чтобы магнитный узел мог поместиться внутри.

Рисунок 119.Фото. Крепление геофона JILS или Carl Bro к стойке.

Рисунок 120. Фото. Размещение блока акселерометра на стойке геофона.

Рисунок 121. Фото. Крепление геофона Dynatest ^® к стойке.

Рисунок 122. Фото. Аппаратура адаптера геофонов КУАБ.

Рисунок 123. Фото. Крепление адаптера геофона KUAB.

Для стенда калибровки сейсмометров КУАБ сейсмометры выровнены в двухколонный
конфигурацию, как показано на рисунке 124. Пользователи должны затянуть установочный винт в нижней части
сейсмометр на стойки на стенде.

Рисунок 124. Фото. Стойка сейсмометра с прикрепленными датчиками.

Использование подставки

При калибровке датчика отклонения калибровочный стенд следует настраивать в следующем порядке:

1. Прикрепите стойку к анкеру шарового шарнира.
2. Закрепите блок акселерометра на стойке после калибровки акселерометра.
3. Поместите датчики отклонения в правильную конфигурацию, как показано на экране в
   Программа WinFWDCal .
4. Используйте липучку ^® , чтобы прикрепить кнопку к стойке.

Следующая процедура используется при переходе от одного испытания к другому при относительной и эталонной калибровке:

• Для геофонов Dynatest ^® снимите датчик, наклонив его корпус, пока магнитная сила не уменьшится настолько, чтобы вытащить его из стойки.Никогда не тяните за проводку датчика, чтобы снять его.
• Для геофонов Carl Bro и JILS ослабьте адаптер, отвинтив его до точки, в которой комбинацию адаптера / датчика можно будет выдвинуть из стойки как единое целое.
• Для геофонов KUAB снимите датчик и манжету, наклонив корпус до тех пор, пока магнитная сила не уменьшится настолько, чтобы вытащить его из стойки. Никогда не тяните за проводку датчика, чтобы снять его.
• Для сейсмометров KUAB не перемещайте датчики в стойке.Просто поверните подставку горизонтально вокруг соединительного штифта на 180 градусов.

Для соединения стойки с шаровым шарниром используйте следующее:

• Для обоих калибровочных стендов штырь соединителя входит в зажим, как показано на
  рисунок 125. Затем зажим затягивается так, чтобы подставку нельзя было снять.
• Очень важно, чтобы штифт, выходящий из калибровочного стенда, был плотно зафиксирован в
  стоять. Нанесите несколько капель Loctite ^® на резьбу, чтобы штифт не соскочил.
  свободный.Это уменьшит изменчивость собираемых данных об отклонении.
• Винты, удерживающие штифт в зажиме, должны быть надежно затянуты. Два болта, которые держат
  анкер с шаровым шарниром к полу также должен быть плотным. Однако не используйте Loctite ^® .
  по этим соединениям.
• Наконец, два винта, которые регулируют трение шарового шарнира, должны быть установлены так, чтобы калибровка
  подставка будет оставаться в вертикальном положении, когда она не удерживается вертикально, но небольшое нажатие по горизонтали
  заставьте подставку легко упасть до упора.

Рисунок 125. Фото. Соединение калибровочного стенда и шарового якоря.

СИСТЕМА СБОРА ДАННЫХ

Детали и инструменты

Кабельная сборка

Все кабели должны быть изготовлены по соответствующим чертежам. Полный набор калибровочных кабелей включает сигнальный кабель акселерометра (D05), сигнальный кабель тензодатчика (D04), кабель Vishay — KUSB DAQ (D03) и блок кнопок (D06).

Обрыв соединения

На рисунке 126 показаны компоненты и соединения системы сбора данных FWD. В следующем списке объясняется разрыв соединения:

• Персональный компьютер центра калибровки для Keithley KUSB-3108 DAQ USB : используйте стандартный кабель USB и подключите его к свободному разъему USB 2.0 на калибровочном компьютере.
• Кабель DAQ Vishay — KUSB (D01): Обратитесь к чертежу CLRP-DAQ01 для получения информации о том, как подключить сигнальный кабель к DAQ. Разъем Molex ^® (серийный номер (s / n)
  38331-5608) подключается к выходному разъему на задней панели формирователя сигнала.
• Кабель Vishay для тензодатчика (D02): 15-контактный штекер Amphenol (серийный номер PT06A-14-15P

  ) конец сигнального кабеля тензодатчика (рисунок CLRP-DAQ02) подключается к входной розетке на задней панели формирователя сигнала.Конец кабеля с пятиконтактным штекером Amphenol (серийный номер MS3106A 14S-5S) подключается к розетке на датчике веса.
• Кабель Vishay к акселерометру (D03): 15-контактный штекер Amphenol (серийный номер PT06A-14-15P
  ) конец сигнального кабеля акселерометра (рисунок CLRP-DAQ03) подключается к входной розетке на задней панели формирователя сигнала. Конец кабеля с шестигранной вилкой типа Amphenol (серийный номер PT06A-10-6S ) подключается к розетке на коробке акселерометра.
• От кнопки к кабелю сбора данных KUSB (D04): См. Рисунок CLRP-DAQ04 для получения информации о том, как подключить кнопку к DAQ.

Рисунок 126. Иллюстрация. Компоненты и соединения системы сбора данных FWD.

Настройки преобразователя сигналов Vishay 2310

КОМПЬЮТЕР

В таблице 48 представлены минимальные требования к калибровочному компьютеру. Ноутбук рекомендуется для портативности.

Как повесить фоторамку — повесить картину прямо в первый раз

Повесить картину на стену — это, пожалуй, самый простой из всех проектов по благоустройству дома своими руками.На самом деле, ошибиться практически невозможно. Почти . Как и в большинстве случаев, есть правильный и неправильный способ вешать картинки. Наиболее распространенные проблемы включают надежное подвешивание рамы, чтобы она не упала, определение местоположения гвоздя, чтобы картина висела именно там, где вы хотите, и подвешивание рамы так, чтобы она была идеально ровной.

⚒ Хотите, чтобы следовать руководствам «Сделай сам» было проще? Присоединяйтесь к Pop Mech Pro!

Не существует универсального способа вешать рамы для картин, потому что существует очень много различий по форме, размеру и дизайну, но эти советы помогут вам с основами, чтобы вы могли заполнить некоторое пространство на стене с идеально ровными фотографиями и артом.

Прочность

При развешивании картины лучше всего вбить гвоздь в стойку стены для большей прочности. Но, скорее всего, вы этого не сделаете. Шпильки обычно расположены на расстоянии 16 дюймов по центру и имеют толщину всего 1,5 дюйма, поэтому вероятность того, что гвоздь окажется в том же месте, где вы хотите повесить свою фотографию, мала — вы гораздо чаще забиваете гвоздь в пустоту. между двумя шпильками. И для картинок малого и среднего размера это нормально.

Одиночный гвоздь диаметром 1 1/2 дюйма (4d) или 2 дюйма (6d) подходит для большинства изображений, даже если он забивается между гвоздями.Хитрость заключается в том, чтобы вбить гвоздь в стену под крутым углом, не менее 45 градусов. Это обеспечит гораздо большую удерживающую способность, чем вбивание гвоздя прямо в стену.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Другой вариант — использовать крючок для подвешивания картин с гвоздем небольшого диаметра. Эти специальные застежки бывают самых разных размеров и удивительно прочные, если их правильно установить.Сначала проденьте гвоздь в гильзу на крючке, затем прижмите крючок к стене на нужной высоте. (Крючок автоматически выравнивает гвоздь под оптимальным углом.) Затем нажмите на гвоздь до упора. Только будьте осторожны, чтобы не ударить крючок, иначе он врежется в стену.

Обычно винты обеспечивают большую удерживающую способность, чем гвозди, поэтому они лучше подходят для подвешивания больших и тяжелых картин. При подвешивании картины между стойками используйте анкер для пустотелых стен, такой как болт с шарнирным соединением, болт молли или спиральный анкер.Спиральный анкер установить проще всего: просто забейте его отверткой в ​​стену, а затем вбейте винт в анкер. Некоторые спиральные анкеры поставляются со специальными крючками для подвешивания картин.

Накладки на бампер самоклеящиеся

GorillaGrit
amazon.com

8,97 долл. США

Подвески для медвежьих когтей с двумя головками

Палач
амазонка.ком

11,55 долл. США

Место размещения

Мы были там: вы смотрите на стену, пытаясь понять, куда вам нужно забить ногти, чтобы ваши фотографии висели в нужном месте. Вот два быстрых и эффективных способа разобраться в этом.

Метод 1. Прижмите картину к стене на желаемой высоте, затем нарисуйте короткую карандашную линию в углублении, которое отмечает верхнюю часть того места, где будет располагаться картина.Необязательно рисовать всю верхнюю часть изображения — просто сделайте короткую линию в центре.

Снимите картинку; повесьте измерительную ленту на подвесной трос, прикрепленный к задней части рамы (или что-то еще, что будет сидеть на гвозде, чтобы удерживать картину). Туго натяните проволоку и измерьте расстояние до верхнего края рамы. Теперь просто отмерьте такое же расстояние от линии карандаша на стене, отметьте точку и забейте гвоздь. Если вы используете крючок для подвешивания картин, убедитесь, что крючок, а не гвоздь, находится на одном уровне с отмеченной вами точкой.

Метод 2. Сделайте простой инструмент для подвешивания картинок из проволочной вешалки для одежды. Сначала используйте плоскогубцы, чтобы отрезать кусок проволоки длиной от 12 до 14 дюймов. На одном конце отмерьте 3–4 дюйма от конца проволоки и согните ее под прямым углом — это будет ваша ручка. На другом конце согните проволоку в противоположном направлении, чтобы получилась ножка длиной 1 дюйм. Обрежьте самый конец ноги под углом, чтобы получился острый конец.

Чтобы использовать инструмент, зацепите короткий заостренный конец под подвесной трос на обратной стороне рисунка.Удерживайте изображение на месте, используя проволочную ручку. Надавите на картинку ладонью. Заостренный конец проволоки проткнет стену, указывая, где именно нужно вбить гвоздь.

Прямолинейность

Конечно, вы знаете, как использовать уровень для получения прямых изображений. Но если ваши картинки не ровные, попробуйте этот простой трюк.

Сходите в домашний центр и купите упаковку небольших резиновых бамперов с липкой основой, которую можно отшелушивать и прилипать. Возьмите обидный снимок и положите его лицевой стороной вниз на крытую поверхность.Наклейте по одному бамперу на каждый нижний и задний угол рамы, затем переставьте изображение. Резиновые бамперы обеспечат небольшое сцепление и помогут удерживать изображение ровным и ровным. И в качестве бонуса бамперы создают воздушное пространство за картиной, что предотвращает скопление пыли и грязи и создание «теней» на стене.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Болт

— парус и якорь | Фото

{«photo_id»: 256383515, «photo»: {«photo_img_sm»: «https: \ / \ / untappd.akamaized.net \ / photos \ / 2019_10_01 \ /adcddfcd78e394e1d832ccfcbd4abdd5_200x200.jpg», «https:» photo_img_mg_mg » \ /untappd.akamaized.net \ / photos \ / 2019_10_01 \ /adcddfcd78e394e1d832ccfcbd4abdd5_640x640.jpg «,» photo_img_lg «:» https: \ / \ / untappd.akamaized.net \ / photos \ / 2019_1039d8cd1cd_dddddddd1ddddddd1ddd1dddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddjpg «,» photo_img_og «:» https: \ / \ / untappd.akamaized.net \ / photos \ / 2019_10_01 \ /adcddfcd78e394e1d832ccfcbd4abdd5_raw.jpg «},» created_at «:» Вт, 01 октября 2019 г., 10:13:39 +0000 «,» checkin_id «: 811736550,» beer «: {» bid «: 58309,» beer_name «:» Bolt «,» beer_label «:» https: \ / \ / untappd.akamaized.net \ / site \ / assets \ /images\/temp\/badge-beer-default.png»,»beer_abv»:4.6,»beer_ibu»:0,»beer_slug»:»sail-and-anchor-bolt»,»beer_description «:» «,» is_in_production «: 1,» beer_style_id «: 38,» beer_style «:» Lager — Pale «,» rating_score «: 2.4,» rating_count «: 100,» count «: 100,» beer_active «: 1,» on_list «: false , «has_had»: false, «auth_rating»: 0, «wish_list»: false}, «brewery»: {«brewery_id»: 3325, «brewery_name»: «Парус и якорь», «brewery_slug»: «парусный якорь» , «brewery_page_url»: «\ / SailandAnchor», «brewery_label»: «https: \ / \ / untappd.akamaized.net \ / site \ / brewery_logos \ /brewery-3325_c06d9.jpeg «,» country_name «:» Австралия «,» contact «: {» twitter «:» «,» facebook «:» http: \ / \ / www .facebook.com \ / sailandanchor «,» url «:» http: \ / \ / www.sailandanchorbeer.com.au «},» location «: {» brewery_city «:» Fremantle «,» brewery_state «:» WA » , «lat»: — 32.056, «lng»: 115.749}, «brewery_active»: 1}, «user»: {«uid»: 3154703, «user_name»: «granttomkins», «first_name»: «grant», » last_name «:» t «,» user_avatar «:» https: \ / \ / untappd.akamaized.net \ / profile \ / 202c45621c0024074f5d54871da98fba_100x100.jpg «,» is_private «: 0},» Место проведения «: [[]]}

{«photo_id»: 50829490, «photo»: {«photo_img_sm»: «https: \ / \ / untappd.akamaized.net \ / photo \ / 2015_09_17 \ /f9a228cf7a09aace8910c38cbf251a49_100x100.jpg», \ «photo_img»: «https:» / \ /untappd.akamaized.net \ / photo \ / 2015_09_17 \ /f9a228cf7a09aace8910c38cbf251a49_320x320.jpg «,» photo_img_lg «:» https: \ / \ / untappd.akamaized.net \ / photo \ / 2015_0109c09c09c09c08c8c_f405c09c08c_f408c8c_f405c09c06a / photo_img_og «:» https: \ / \ / untappd.akamaized.net \ / photo \ / 2015_09_17 \ / f9a228cf7a09aace8910c38cbf251a49_raw.jpg «},» created_at «:» Thu, 17 Sep 2015 04:55:15 +0000 «,» checkin_id «: 2257
