Техническая справка
Технические характеристики продукции, выпускаемой ОАО «Смолевичский завод железобетонных изделий»
Бетон — это смесь воды, цемента, песка и наполнителя. В качестве наполнителя на ОАО «Смолевичский завод железобетонных изделий» используется щебень гравийный (фракция 3-20 мм) и щебень гранитный (фракция 5-20 мм).
Щебень в широком смысле — это дробленый гравий, валуны, горные породы, отходы или некондиция горных производств. В нашем конкретном случае это дробленый гравий и гранит оптимальных размеров зерна 3-20 мм и 5-20 мм соответственно.
Прочность заполнителей непосредственно влияет на прочность бетона.
Гранитный щебень имеет более угловатую и шероховатую поверхность и потому лучше сцепляется с цементом. Тем самым обеспечивает большую прочность бетона. Но гравийный щебень за счет округлой, окатанной, гладкой поверхность делает бетон более подвижным. Такой бетон лучше заполняет сложные формы или формы с высокой частой армирования.
Подвижность бетона. Удобоукладываемость.
Подвижность бетонной смеси – это способность раствора растекаться под собственным весом. На нашем предприятии товарные бетоны выпускаются двух подвижностей: П1 и П3 (под заказ выпускаются бетоны и растворы любых характеристик!) . П1 — более густой бетон, такую подвижность заказывают при доставке бетона с помощью самосвала. При доставке бетона с помощью автобетоносмесителя АБС-7 (бетономешалка, миксер) готовят бетон с подвижностью П3, более жидкий. Кладочная смесь (РСГП) нашего производства имеет подвижность Пк2, оптимальную для кладки блоков или кирпича. Такая смесь подается самосвалом. Смесь штукатурная РСПИ — подвижность Пк1, т.е. более густая и потому наиболее удобная при производстве штукатурных работ.
Таблица соответствия (зависимости) марок и классов бетона
Класс бетона по прочности (СНиП 2. 03.01-84*) — Обозначается буквой B и числами отвечающими значению гарантированной прочности бетона на сжатие и осевое растяжение в МПа, с обеспеченностью 95%.
Класс бетона по прочности (СНБ 5.03.01-02) — Обозначается буквой С, а так же цифрами, характеризующими качество бетона, означающими значения нормативного сопротивления и гарантированной прочности на осевое сжатие в Н/мм2 (МПа). К примеру С20/25: перед чертой — значение нормативного сопротивления fck, Н/мм2, после черты — гарантированная прочность бетона fс,Gcube, Н/мм2.
Марка бетона по прочности | Класс бетона по прочности (B) по СНиП | Класс бетона по прочности (С) по СНБ |
---|---|---|
М 50 | В 3,5 | — |
М 75 | В 5 | — |
M 100 | В 7,5 | — |
М 150 | В 10 | С 8/10 |
М 150 | В 12,5 | С 10/12,5 |
М 200 | В 15 | С 12/15 |
М 250 | В 20 | С 16/20 |
М 300 | В 22,5 | С 18/22,5 |
М 350 | В 25 | С 20/25 |
М 350 | В 27,5 | С 22/27,5 |
М 400 | В 30 | С 25/30 |
М 450 | В 35 | С 28/35 |
М 500 | — | С 30/37 |
М 550 | В 40 | С 32/40 |
М 600 | В 45 | С 35/45 |
М 700 | В 50 | С 40/50 |
М 700 | В 55 | С 45/55 |
М 800 | В 60 | С 50/60 |
М 900 | В 65 | — |
М 900 | В 70 | C60/70 |
М 1000 | В 75 | С 60/75 |
Водонепроницаемость бетона
Бетон (и изделия из железобетона), как нам известно, водопроницаем. Но очень часто есть необходимость защитить строительные конструкции от проникновения влаги. Для частного домостроения водонепроницаемый бетон применяется в первую очередь для подвалов (стены и пол) и фундамента. Не редко водонепроницаемый бетон применяется для гаражей и хозпостроек (смотровая яма, погреб).
Грунтовые воды и осадки могут создать немало проблем, поэтому конструкции необходимо от них защищать. И водонепроницаемый бетон решает эту проблему.
Бетоны по водопроницаемости делятся на несколько категорий и обозначаются буквой W в маркировке (W2, W4,…W18,W20).
Цифра – это максимально допустимое давление воды в атмосферах. К примеру W4 – это значит, что бетон выдержит давление воды в 4 атмосферы и не пропустит влагу. Если давление будет выше – то бетон промокнет и ваш подвал «потечет».
Иногда в маркировке ЖБ изделий нет букв W. К примеру, ФБС 24.6.6-О, КСф 10.9-Н (Б) F150.
О — особо низкой проницаемости
Н — нормальной проницаемости
П — пониженной проницаемости
Наше предприятие изготавливает фундаментные блоки для стен подвалов двух типов: с нормальной водопроницаемостью W2-W4 и с проницаемостью ниже W2. Под заказ изготавливаются изделия с любой водопроницаемостью (Н, П, О).
Обращаем ваше внимание, что с большей вероятностью влага будет проникать через швы между блоками, чем через сам бетон. Поэтому уделите особое внимание герметизации стыков.
Для фундаментов рекомендовано выбирать ФБС максимально возможной длины, чтобы сделать конструкцию более прочной и долговечной и сократить количество швов. Чем меньше будет стыков, тем крепче будет основание, да и монтаж пройдет куда быстрее. Самая популярная ширина фундамента (Фундаментных блоков) 300-400 мм.
ФБС 24.4.6 ФБС 24.4.6-Н
ФБС 12.4.6 ФБС 12.4.6-Н
ФБС 9.4.6 ФБС 9.4.6 –Н
Стоимость блоков с Н (нормальная водопроницаемость, W2) выше на 10-12%
Тип одноэтажного дома* | Рекомендуемая марка бетона, не менее чем: | |
Слабопучинстый грунт | Пучинстый грунт | |
Щитовой, каркасный дом | БСГ В 15 П3 F100 W4 (М-200) | БСГ В 20 П3 F150 W4 (М-250) |
Брусовой, бревенчатый дом | БСГ В 20 П3 F150 W4 (М-250) | БСГ В 22,5 П3 F150 W6 (М-300) |
Газобетонный, пенобетонный, керамзитобетонный дом | БСГ В 22,5 П3 F150 W6 (М-300) | БСГ В 25 П3 F200 W8 (М-350) |
Кирпичный, монолитный дом | БСГ В 25 П3 F200 W8 (М-350) | БСГ В 30 П3 F200 W8 (М-400) |
*При строительстве 2-3 этажного дома рекомендуется использовать бетон на марку выше (но не выше М400).
Как изготавливают блоки ФБС? | Евробетон
Фундаментные блоки сплошного сечения (далее – ФБС) изготавливаются из товарного бетона М100. Технология производства, габариты изделий и пропорции компонентов прописаны в ГОСТ 13579-78. Готовые строительные материалы применяются для возведения цокольных этажей, подвальных помещений и фундаментов ленточного типа. Блоки отличаются высокой скоростью монтажа и пригодны для установки в зимний период. Для повышения эксплуатационных характеристик ФБС в их состав вводят химические присадки.
Состав и пропорции смеси для заливки
Прочность фундаментных блоков напрямую зависит от качества бетонной смеси. Для производства допускается применять тяжелый, керамзитный, либо силикатный бетон. Они приготавливаются из портландцемента М400 и речного очищенного песка в различных пропорциях.
Указанные компоненты поочередно загружаются в бетоносмеситель и тщательно перемешиваются с затворителем в течение 10 минут. На заключительном этапе в состав вводят морозостойкие и пластифицирующие присадки.
Технология приготовления товарного бетона регламентирована ГОСТ 7473-2010. В соответствии с ним качественная смесь должна соответствовать ряду критериев. Главным из них считается отсутствие земли, глины и других примесей в составе раствора, т.к. они снижают морозостойкость и прочность полотна на 15-20%. Вода также не должна содержать солей, взвесей, осадка, а также иметь высокую жесткость.
Технология производства
Для изготовления фундаментных блоков используют разборные, либо кассетные металлические формы. На подготовительном этапе их стенки тщательно обрабатывают промышленной смазкой. Впоследствии она упростит выемку блоков из формы. Металлическую заготовку фиксируют на ровной поверхности.
Технология производства ФБС включает 5 этапов:
- Загрузка товарной смеси в бетоноукладчик. Через него раствор дозировано подают в форму и распределяют таким образом, чтобы по периметру опалубки не было перепадов.
- Установка закладных. В бетон погружают монтажные петли, которые потребуются для подъема и транспортировки готового ФБС. Блоки не содержат других армирующих элементов, так как испытывают только сжимающую нагрузку.
- Вибропрессование бетона. Чтобы уплотнить смесь и придать ей форму, используются переносной глубинный вибратор, стол либо вибропрессовальная площадка. Продолжительность воздействия зависит от плотности смеси. Длительное прессование может привести к расслоению полотна.
- Установка в пропарочную камеру. Под воздействием высоких температур блоки набирают отпускную прочность за короткий срок.
- Демонтаж фиксирующих элементов. С закладных снимаются все фиксаторы, производится распалубка формы и выемка изделия.
Сроки демонтажа зависят от времени, за которое полотно набирает первичную прочность. Как правило, крепость, достаточная для складирования, достигается за 24 часа. При добавлении в бетонную смесь ускорителя твердения ХК она набирает прочность за 5-8 часов.

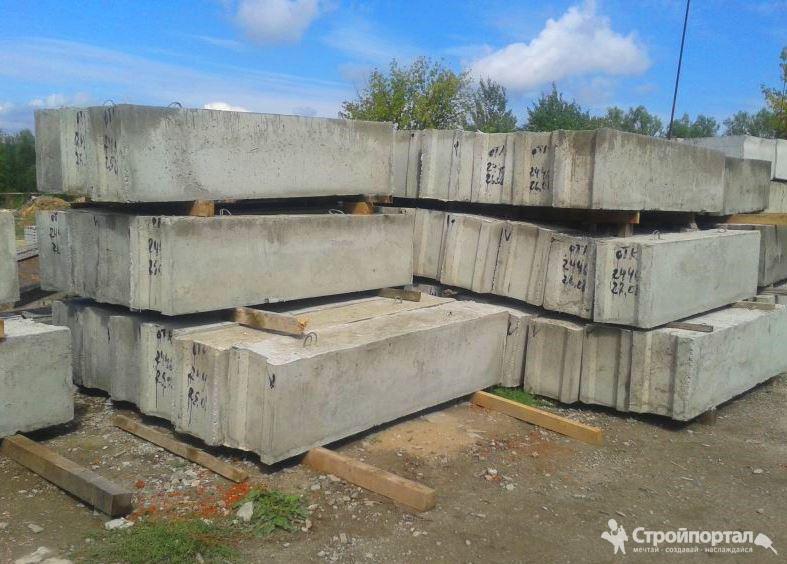

Готовые блоки хранят штабелями на складах ЖБИ и КСМ. Высота каждого штабеля не превышает 2 метров, ряды перестилают деревянными досками. Здесь строительные материалы дозревают в течение недели, набирая отпускную прочность.
Во время транспортировки ФБС укладывают в грузовые автомобили с бортами в 1 ряд.
Виды готовых изделий
Комбинаты строительных материалов и заводы ЖБИ производят строительные блоки. Наиболее популярными из них являются:
- ФБС – фундаментные блоки сплошные;
- ФБВ – сплошные плиты с вырезом для коммуникаций;
- ФБП – пустотные;
- ФЛ – фундаментные плиты для основания.
Блоки маркируют с учетом их габаритов:
- ФБС 9-6-6 – строительные материалы с параметрами 800 мм-600 мм-580 мм;
- ФБС 12-6-6 – блоки размером 1180-600-580;
- ФБС 24-6-6 с габаритами 2300-600-580.
В качестве основания для блоков строители рекомендуют заливать подбетонку. Для этого на дне траншеи/котлована устанавливают опалубку высотой до 20 см, армируют ее изнутри и заливают товарный бетон слоем до 20 см.
Строительные материалы от компании «Евро Бетон»
Завод «Евро Бетон» реализует строительные блоки различных габаритов. Покупая ФБС, клиенты экономят время и деньги на таких этапах, как:
- возведение опалубки;
- заливка бетона;
- набор прочности лентой;
- распалубка готового полотна.
Чтобы оформить заказ, оставьте заявку на обратный звонок. Менеджер компании предоставит необходимую информацию, а также поможет подобрать габариты и количество блоков для заявленного объекта. Предлагаем услуги по доставке и монтажу фундаментных плит в подготовленные котлованы.
Смотрите также
Блоки ФБС, Плотный силикатный фото
Блоки фундаментные бетонные и железобетонные – это сборные элементы, которые используются в качестве фундаментов при строительстве малоэтажных зданий и сооружений различного назначения. С помощью фундаментных блоков также строятся подземные помещения различной глубины, где блоки выступают в качестве стенок (например, подвальные и цокольные помещения, технические подполья зданий и др.). Поэтому часто они носят название железобетонные блоки стен подвалов.
Жб блоки фундаментные широко применяются для возведения столбчатого или ленточного фундамента – они укладываются по периметру и осевым линиям предполагаемой постройки, создавая прочную основу для будущего здания или сооружения. Стыки между блоками заполняются специальным раствором, обеспечивающим не только необходимую прочность соединения блоков, но и защиту от повреждений, которые могут произойти от воздействия окружающей среды (влажность, смена температуры воздуха, климатические осадки и т.д.).
Бетонные и железобетонные фундаментные блоки и блоки стен подвала используются во многих сферах строительства (например, энергетическое, индустриальное и промышленное строительство). Однако небольшой вес и универсальность блоков позволяет использовать их и в частном строительстве: они не требуют наличия тяжелой техники, поэтому можно в кратчайшие сроки проложить фундамент абсолютно любой площади и конфигурации. Фундаментные блоки могут также использоваться в дорожном строительстве в качестве постоянных или временных барьерных преград на проезжей части автомобильных дорог и в местах, которые не предназначаются для заезда транспорта.
Железобетон, из которого изготавливаются фундаментные блоки, обладает значительными преимуществами перед другими строительными материалами. Высокая прочность бетона изделий позволяет им максимально долго переносить различные нагрузки. Помимо этого, бетон обладает высоким порогом водонепроницаемости, его поверхность не разрушается под действием влаги и активных химических соединений, в избытке содержащихся во влажной среде. Поэтому его применение в качестве материала для изготовления подземных фундаментов вполне обосновано: фундамент из сборных бетонных блоков полностью выполняет свою функцию — восприятие нагрузок от веса здания на его основание и последующее распределение этих нагрузок в грунт.
Фундаментные блоки делятся на несколько типов:
- бетонные и железобетонные блоки ФБС – это сплошные блоки стенного типа, которые используются как фундаментные блоки для укладки ленточного фундамента и как блоки стен подвалов;
- бетонные и железобетонные блоки ФБВ – сплошные блоки, имеющие один или несколько вырезов для укладки перемычек и прокладки инженерных коммуникаций под потолками подвалов и технических подпольев;
- бетонные и железобетонные блоки ФБП – это пустотные блоки с открытыми вниз пустотами, необходимыми для заполнения их дополнительным утеплителем или для омоноличивания связываемых сборных элементов. Применяются, как правило, в неотпаливаемых помещениях.
Стандартный железобетонный фундаментный блок представляет собой прямоугольный параллелепипед, боковые грани которого имеют специальные пазы. При монтаже пазы заливаются гидроизолирующим раствором. Верхняя плоскость фундаментного блока имеет монтажные петли, которые служат для удобства монтажа.
Фундаментные блоки изготавливаются в соответствии с ГОСТ 13579-78 «Блоки бетонные для стен подвалов» из тяжелого, легкого и плотного силикатного бетонов. Класс бетона по прочности на сжатие принимается: от В3,5 до В15 – для блоков из легкого и тяжелого бетонов, В12,5 – для блоков из плотного силикатного бетона. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от проекта, состояния грунта и климатических условий в районе строительства.
Фундаментные блоки, как правило, не армируются. В некоторых случаях блоки имеют арматурные выпуски, например, для установки ленточного фундамента или при строительстве сооружений в нестабильных грунтах: фундаментные блоки и блоки стен подвалов фото жестко связываются между собой и объединяются в единую рамную и более прочную конструкцию. Монтажные петли блоков изготавливаются из стержневой горячекатаной арматуры гладкой класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля Аc-II, марки 10ГТ. Арматуру из стали марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа блоков при температуре ниже -40°С.
В компании ГК «БЛОК» можно не только заказать блоки фундаментные железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных фундаментных блоков и рассчитать общую стоимость заказа. Купить железобетонные фундаментные блоки фото и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам компании ГК «БЛОК»: Санкт-Петербург: (812) 309-22-09, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. Компания ГК «БЛОК» осуществляет доставку железобетонных фундаментных блоков по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.
По вопросам монтажа железобетонных фундаментных блоков обращаться по телефону (812) 309-22-09.
Блоки ФБС. Размеры и способы монтажа на стройке
Блоки ФБС (Фундаментные стеновые блоки) от компании «Строитель-М» это изделия из тяжелого бетона класса В15. ФБС предназначены для возведения сборных фундаментов, стен подвалов, цоколей домов.
Фундаментный блок используют при необходимости быстрого монтажа подземных конструкций без установки опалубки. По сравнению с монолитным, возведение сборного основания можно вести даже зимой, не заботясь о прогреве бетона и сделать его за несколько дней. Сфера применения включает как частное малоэтажное строительство, так и высотные дома. Высокая прочность достигаются применением тяжелого бетона.
Размеры ФБС по ГОСТ 13579-78.

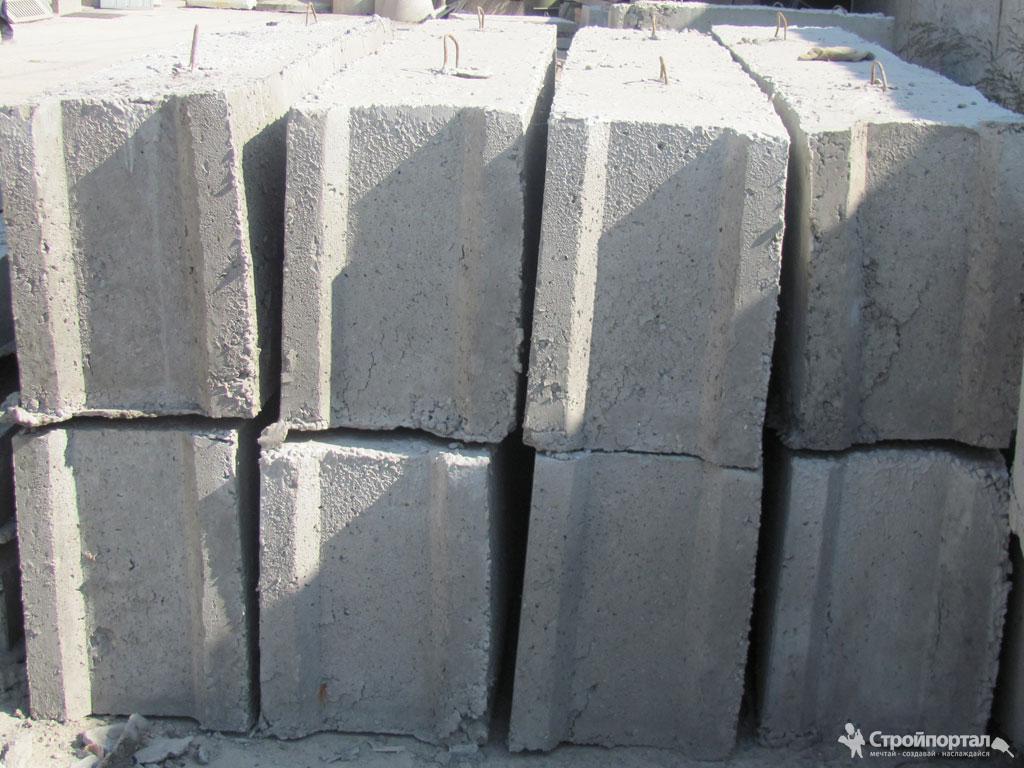

ФБС в поперечном сечении прямоугольные, имеют петли для облегчения транспортировки и монтажа. Они рассчитаны только на передачу веса сооружения на грунт, поэтому согласно ГОСТа не армируются. Металл присутствует только в качестве закладных элементов. По торцам блоков есть специальные 30мм углубления для дополнительного сцепления элементов цементным раствором и расположения монтажных петель.
«Строитель-М» выпускает бетонные блоки длиной 2380 мм при высоте 580мм. Варьируется только ширина: 300, 400, 500, 600 мм. Отклонения от гостовских размеров не превышают ±13 мм по длине и ±5 по высоте и ширине. Точные геометрические размеры позволяют избежать погрешностей при строительстве. Внушительные размеры и вес элементов подразумевают их монтаж только подъемной техникой, при наличии удобного подъезда к объекту.
Особенности монтажа
Перед поднятием первого блока, убедитесь в том, что опоры крана находятся находятся на достаточном расстоянии от края котлована или траншеи во избежание сползания или осыпания грунта. Если проектные размеры стены не кратны длине ФБС, пустые промежутки можно заполнять бетонной смесью или планировать прохождение в них водоводов и прочих сетей.
Подготовка основания
На первом этапе разбивают оси на дне готового котлована, заглубленного ниже глубины промерзания (для района Урала это не менее 1,8м). По осям основания натягиваются нити на колышках с соблюдением прямых углов. Прямой угол выдерживается специальным лазерным разметчиком. Далее от осевой нити на расстояние половины ширины блока с припуском до 5см натягивают шнуры, обозначающие внешние грани блочного фундамента.
Укладку ведут на выровненный и уплотненный грунт или предварительно подготовленное песчаное основание (толщиной не менее 10 см), очищенные от снега или воды на дне котлована или траншеи.
Если грунт песчаный, монтировать можно прямо на выровненную поверхность. Поперечная ширина песчаного основания должна быть больше опорной части блоков на 20-30 см.
Необходимые инструменты и материалы:
- Комплект блоков с подготовленными для сетей отверстиями;
- строительный кран;
- бетономешалка.
- песок крупной фракции;
- цементобетонная смесь;
- плоская арматурная сетка;
- гидроизоляционные материалы;
- лопата;
- лазерный уровень и отвес;
- бечевка и колышки для разметки;
Установка блоков
Начинают установку с угловых участков, не забывая связывать наружные стены с внутренними перегородками. В процессе тщательно проверяют горизонтальные и вертикальные уровни. Все швы плотно заполняются цем.раствором. ФБС размещают со смещением швов вразбежку (перевязкой) на расстояние не менее 25-60 см подобно кирпичной кладке с чередованием рядов.
Перемещение блоков проводится подъемным краном в присутствии профессионального такелажника. Поверхности изделий заранее очищают от грязи и слегка смачивают для лучшего сцепления с цементным раствором. Минимальная толщина цементной стяжки составляет 15 мм. Вертикальные швы заполняются с двух торцов раствором и уплотняются.
Отверстия под инженерные коммуникации намечают и пробивают в блоках заранее на этапе монтажа. Так же их можно предусмотреть простым горизонтальным смещением фбс-блока. Входы и стыки для сетей обрабатывают гидрофобными составами.
Внешняя гидроизоляция
По верхнему ряду основания выполняется гидроизоляция. А при наличии повышенной влажности грунтов – дополнительно проводят мероприятия по гидрофобизации наружных поверхностей. Стандартно это обмазка гудроном или специальными составами.
Цена фундамента
В финансовом плане монтаж фундамента из ФБС — наиболее экономичен. Подсчитать расходы на стройматериалы несложно. И, хотя 1 куб. блоков-ФБС стоит несколько дороже куба бетона, вы сэкономите на опалубке и арматуре. Земляные работы в любом случае одинаковы. Узнать цены и Заказать ФБС можно ЗДЕСЬ
Фундамент дома из ФБС. Если строите дом, то бетонные блоки ФБС — идеальный вариант фундамента дома.
Бетонный блок ФБС, пожалуй, самый распространенный вариант для строительства фундамента дома. И чаще всего используется сплошной бетонный фундаментный блок, обозначаемый аббревиатурой ФБС. Их используют для монтажа фундаментов домов под наружные и внутренние несущие стены.
Кроме того, бетонные блоки используют для сооружения подпорных стенок, пандусов, заборов, платформ и эстакад.
В производстве фундаментных блоков сплошных (ФБС) предприятие «Строитель-МП» применяет Технические условия производства, типовые размеры и прочностные характеристики, регламентируемые Государственным стандартом № 13579 от 1978 года.
Преимущества бетонных блоков для фундамента
- Значительное снижение сроков строительных работ, чем при заливке монолитного фундамента дома. Мы, кстати оказываем услугу по заливке монолита собственным бетононасосом 21 куб.м.;
- Стандартные размеры блоков позволяют быстро и точно рассчитать нужное количество ФБС;
- Нет необходимости в дорогостоящей опалубке, добавках против замерзания бетона;
- Долговечность сборного фундамента более 100 лет (при правильном монтаже и соблюдении условий эксплуатации).
ТамбовБизнесСтрой — Фундаментные блоки
Фундаментные блоки стеновые представляют собой своеобразное семейство в виде современных материалов, применяемых в качестве оснований для тех или иных сооружений. За счет конкретной принадлежности к марке, классу и виду бетона, для фундаментных блоков характерным является различие между собой в габаритах, а, соответственно, и рассчитываются они на широчайший диапазон температурных режимов, а также оказываемых на них нагрузок. Чтобы не запутаться в том ассортименте, которым располагают ФБС, принята определенная маркировка, при этом буквенные и цифровые их значения совсем нетрудно запомнить.
Обозначение типов блоков производится в виде букв, при этом первые две определяют, собственно, фундаментные блоки – ФБ. По третьей букве можно определить конкретно используемый для ФБС вид бетона. Так, буква «Т» определяет бетон тяжелый, буква «П» – бетон пористый, а буква «С» – бетон силикатный. Теперь остановимся на маркировке в виде цифр, в округленном виде они указывают на то, какие размеры имеют фундаментные блоки. Ширина, длина и высота изделий определяется в дециметрах. К примеру, требование купить блоки фундаментные при предоставлении к вниманию потребителя ФБС-9-4-6 определяет для него такие параметры: основание выполняется длиной в 880 мм (9), ширина составляет 400 мм (4), высота – 580 мм (6). Предлагаемый вариант блоков располагает, как видно, небольшими размерами, при этом такие блоки удобны в укладке. Несмотря на это, в Тамбове блоки фундаментные пользуются наибольшей популярностью в виде ФБС-12 и ФБС-24, потому как они являются наиболее длинными. Для ФБС-12 длина составляет 1180 мм, а для ФБС-24 она определена в 2380 мм.
Если рассматривать актуальность применения ФБС, то следует заметить, что они подходят едва ли не для любого типа строений вне зависимости от их размеров. Блоки фундаментные, цена на которые является достаточно приемлемой, при правильно возведенном фундаменте обеспечивают исключительную его долговечность и надежность. Применяются фундаментные стеновые блоки и в устройстве оснований в строительстве малоэтажного типа, и в возведении зданий многоэтажного типа. Между тем, только данными областями их использование не ограничивается. Так, например, блоки ФБС используются в создании резервуаров подземного и наземного типа, причем начиная от небольших и стандартных размеров и заканчивая огромными объемами. Также эти блоки используются в возведении различного типа подвалов и хранилищ. Все это является лишь незначительной толикой в перечислении подходящих для них областей использования.
Цены на фундаментные блоки в Тамбове
Наименование | Размер, мм | Вес, кг | Цена за 1 шт с НДС, руб | ||
---|---|---|---|---|---|
L – длина | B – ширина | H – высота | |||
ФБС 24.3.6. | 2380 | 300 | 580 | 980 | 2900 |
ФБС 24.4.6. | 2380 | 400 | 580 | 1300 | 3800 |
ФБС 24.5.6 | 2380 | 500 | 580 | 1630 | 4750 |
ФБС 24.6.6. | 2380 | 600 | 580 | 1960 | 5800 |
ФБС 12. 3.6. | 1180 | 300 | 580 | 490 | 1500 |
ФБС 12.4.6. | 1180 | 400 | 580 | 650 | 2000 |
ФБС 12.5.6. | 1180 | 500 | 580 | 815 | 2350 |
ФБС 12.6.6. | 1180 | 600 | 580 | 980 | 2850 |
ФБС 9.3.6. | 880 | 300 | 580 | 366 | 1150 |
ФБС 9.4.6. | 880 | 400 | 580 | 488 | 1500 |
ФБС 9.5.6. | 880 | 500 | 580 | 611 | 1800 |
ФБС 9.6.6. | 880 | 600 | 580 | 735 | 2200 |
ФБС 12.3.3. | 1180 | 300 | 280 | 230 | 900 |
ФБС 12.4.3. | 1180 | 400 | 280 | 310 | 1050 |
ФБС 12.5.3. | 1180 | 500 | 280 | 380 | 1250 |
ФБС 12.6.3. | 1180 | 600 | 280 | 460 | 1550 |
Осуществляем доставку по Тамбову и Тамбовской области!
Шуруп по бетону UltraCut FBS II US A4
Шуруп по бетону UltraCut FBS II US A4 — крепления fischer
Высокопроизводительный шуруп по бетону для абсолютной простоты установки и наружного применения
Винт для бетона UltraCut FBS II US A4 от fischer со специально закаленным красным наконечником представляет собой высокоэффективное анкерное решение для быстрой установки.Шуруп по бетону с прессованной шайбой идеально подходит для использования вне помещений или во влажных помещениях. Европейский технический сертификат для бетона с трещинами и бетона без трещин, а также для сейсмических нагрузок и классификация по классу огнестойкости R 120 гарантирует еще большую безопасность. Геометрия зубьев пилы обеспечивает быструю и простую установку. При установке в перекрытиях и полах очистка просверленных отверстий не требуется. Анкерное крепление (поднутрение) без расширения обеспечивает малые расстояния между краями и осями.
Преимущества
- Специально закаленный красный наконечник обеспечивает более быструю и безопасную установку.
- Шуруп для бетона из нержавеющей стали гарантирует высокий уровень коррозионной стойкости, особенно для влажных помещений и внешних применений.
- Специальная геометрия зубьев пилы позволяет быстро врезаться в бетон.
- Не требуется чистка просверленных отверстий при вертикальной установке (потолок и пол). Для крепления к полу отверстие необходимо просверлить в 3 раза глубже.
- Сертификат ETA распространяется на применение в бетоне с трещинами и сейсмостойкость категорий C1 и C2.
- Утвержденная регулировка для шурупов по бетону позволяет отвинтить винт дважды, чтобы разместить уплотнение максимум на 10 мм ниже головки опорной плиты или выровнять прикрепленную часть, а затем снова затянуть винт.
- Три глубины заделки позволяют использовать UltraCut FBS II A4 во многих различных приложениях и обеспечивают высокую гибкость.
- Короткий UltraCut FBS II A4 с уменьшенной глубиной заделки позволяет сверлить отверстие малой глубины, быструю установку и меньшее количество ударов по арматуре.
14 Найденные варианты продукта
14 найденных вариантов продукта
Вариант
Сертификат ETA
Мин.глубина сверления для сквозных креплений
h 2
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 70 [мм] |
Винт d s x l s | 10 x 60 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/10 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308174 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 80 [мм] |
Винт d s x l s | 10 x 70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/20 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/5 [мм] |
Привод | SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308181 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 90 [мм] |
Винт d s x l s | 10 x 80 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/30 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/65 [мм] |
Привод | SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308198 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 100 [мм] |
Винт d s x l s | 10 x 90 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/40 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/55 [мм] |
Привод | SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308204 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 70 [мм] |
Винт d s x l s | 12 x 60 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/5 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308211 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 80 [мм] |
Винт d s x l s | 12 x 70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/15 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/5 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308228 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 90 [мм] |
Винт d s x l s | 12 x 80 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/25 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/15 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/65 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308235 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 100 [мм] |
Винт d s x l s | 12 x 90 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/35 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/55 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/5 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308242 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 110 [мм] |
Винт d s x l s | 12 x 100 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/45 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/35 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/15 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308259 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 130 [мм] |
Винт d s x l s | 12 x 120 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/65 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/25 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/35 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962308266 |
ETA-разрешение | |
Диаметр сверла d 0 | 12 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 80 [мм] |
Винт d s x l s | 14 x 70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 60/10 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 17 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962308273 |
ETA-разрешение | |
Диаметр сверла d 0 | 12 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 95 [мм] |
Винт d s x l s | 14 x 85 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 60/25 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 75/10 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 75/10 [мм] |
Привод | SW 17 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962308280 |
ETA-разрешение | |
Диаметр сверла d 0 | 12 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 120 [мм] |
Винт d s x l s | 14 x 110 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 60/50 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 75/35 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 100/10 [мм] |
Привод | SW 17 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962308297 |
ETA-разрешение | |
Диаметр сверла d 0 | 12 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 140 [мм] |
Винт d s x l s | 14 x 130 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 60/70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 75/55 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 100/30 [мм] |
Привод | SW 17 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962308303 |
Легенда
знак равно
Доступно разрешение
знак равно
Разрешение недоступно
Области применения
- Поручни
- Консоли / опорные плиты
- Металлические профили
- Стальные конструкции
- Фасады
- Защитные ограждения
Строительные материалы
Одобрено для:
- Бетон от C20 / 25 до C50 / 60, с трещинами и без трещин
Также подходит для:
- Бетон C12 / 15
- Твердые строительные материалы
- Кладка с плотной строение
Подробную информацию о строительных материалах можно найти в регистрационном документе.
Разрешение
- ETA-17/0740
- ДОП № 0134
- ДОП № 0148
Подробности см. В соответствующих документах.
Функциональные возможности
- UltraCut FBS II A4 рекомендуется для сквозной установки.
- Не требуется чистка просверленных отверстий при вертикальной установке (потолок и пол). Для крепления к полу отверстие необходимо просверлить в 3 раза глубже.
- Мы рекомендуем использовать тангенциальную ударную отвертку с подходящей головкой для ударной отвертки или внутренний звездообразный ключ.
- Винт установлен правильно, когда головка винта находится заподлицо с приспособлением и не может быть вкручена глубже (визуальный контроль настройки).
Показать инструкцию по сборке в формате PDF
Ударное сверло Quattric II
Шуруп по бетону UltraCut FBS II US
Винт по бетону UltraCut FBS II SK A4
Шуруп по бетону UltraCut FBS II SK
Этот веб-сайт использует файлы cookie.Если вы продолжите навигацию, пожалуйста, подтвердите использование файлов cookie.
fe80 :: cdf: 293c: f52e: 7cbe% 5
Шуруп по бетону UltraCut FBS II US
Шуруп по бетону UltraCut FBS II US — крепления fischer
Высокопроизводительный саморез по бетону для абсолютной простоты установки
Винт для бетона UltraCut FBS II US от fischer — это мощное решение для анкеровки с максимальным комфортом при установке.Шуруп по бетону с напрессованной шайбой идеально подходит для фиксации в пазах и анкеровке деревянных конструкций, а также балок и подоконников. Европейский технический сертификат для бетона с трещинами и бетона без трещин, а также для сейсмических нагрузок и классификация по классу огнестойкости R 120 гарантирует еще большую безопасность. Геометрия зубьев пилы обеспечивает быструю и простую установку. При установке в перекрытиях и полах очистка просверленных отверстий не требуется. Система анкеровки без расширения обеспечивает малые расстояния между краями и осями.
Преимущества
- UltraCut FBS II US имеет до 3-х глубин заделки и позволяет использовать один и тот же винт для компонентов разной толщины.
- Специальная геометрия зубьев пилы позволяет быстро врезаться в бетон.
- Не требуется чистка просверленных отверстий при вертикальной установке (потолок и пол). Для крепления к полу отверстие необходимо просверлить в 3 раза глубже.
- Анкеровка без растяжения (поднутрение) обеспечивает минимальные краевые и осевые расстояния.
- Сертификат ETA распространяется на применение в бетоне с трещинами и сейсмостойкость категорий C1 и C2.
- Утвержденная регулировка для шурупов по бетону позволяет отвинтить винт дважды, чтобы разместить уплотнение максимум на 10 мм ниже головки опорной плиты или выровнять прикрепленную часть, а затем снова затянуть винт.
- Контрольный калибр позволяет повторно использовать во временных креплениях (например, наклонных опорах), подпадающих под действие национального сертификата.
28 Найденные варианты продукта
28 найденных вариантов продукта
Вариант
Сертификат ETA
Мин.глубина сверления для сквозных креплений
h 2
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 65 [мм] |
Винт d s x l s | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/5 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251340 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 80 [мм] |
Винт d s x l s | 10 x 70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/20 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/5 [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251357 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 90 [мм] |
Винт d s x l s | 10 x 80 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/30 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/65 [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251364 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 100 [мм] |
Винт d s x l s | 10 x 90 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/40 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/55 [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251371 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 110 [мм] |
Винт d s x l s | 10 x 100 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/50 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/35 [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251388 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 120 [мм] |
Винт d s x l s | 10 x 110 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/60 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 65/75 [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251395 |
ETA-разрешение | |
Диаметр сверла d 0 | 8 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 140 [мм] |
Винт d s x l s | 10 x 130 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 50/80 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | TX40 / SW 13 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251401 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 70 [мм] |
Винт d s x l s | 12 x 60 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/5 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | — [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251418 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 80 [мм] |
Винт d s x l s | 12 x 70 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/15 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/5 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251425 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 90 [мм] |
Винт d s x l s | 12 x 80 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/25 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/65 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | — [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251432 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 100 [мм] |
Винт d s x l s | 12 x 90 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/35 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/55 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/5 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251449 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 110 [мм] |
Винт d s x l s | 12 x 100 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/45 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/35 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/15 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251456 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 130 [мм] |
Винт d s x l s | 12 x 120 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/65 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/25 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/35 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251463 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений ч 2 | 150 [мм] |
Винт d s x l s | 12 x 140 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/85 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/45 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/55 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251470 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 170 [мм] |
Винт d s x l s | 12 x 160 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/105 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/15 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/75 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 50 [ул.] |
GTIN (код EAN) | 4048962251487 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 210 [мм] |
Винт d s x l s | 12 x 200 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/145 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/135 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/115 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962251494 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 240 [мм] |
Винт d s x l s | 12 x 230 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/175 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/165 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/145 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962251500 |
ETA-разрешение | |
Диаметр сверла d 0 | 10 [мм] |
Мин. глубина сверления для сквозных креплений h 2 | 270 [мм] |
Винт d s x l s | 12 x 260 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom1 / t fix | 55/205 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom2 / t fix | 65/95 [мм] |
Глубина ввинчивания в зависимости от толщины крепежа h nom3 / t fix | 85/175 [мм] |
Привод | SW 15 |
Упаковка | Складной ящик |
Количество | 20 [г.] |
GTIN (код EAN) | 4048962251517 |
Легенда
знак равно
Доступно разрешение
знак равно
Разрешение недоступно
Приложения
- Защитные перила
- Консоли / опорные плиты
- Металлические профили
- Стеллажные системы
- Защитные ограждения
- Анкеры для результатов / балок
- Временное крепление, напр.г. оборудования стройплощадки
- Стойка опалубочная
Строительные материалы
Одобрено для:
- Бетон от C20 / 25 до C50 / 60, с трещинами и без трещин
Также подходит для:
- Бетон C12 / 15
- Твердые строительные материалы
- Кладка с плотной строение
Подробную информацию о строительных материалах можно найти в регистрационном документе.
Разрешение
- ETA-15/0352
- ETA-20/0321
- DoP 0184
- DoP 0225
- DoP 0227
- ДОП № 0078
- ДОП № 0146
Подробности см. В соответствующих документах.
Функциональные возможности
- UltraCut FBS II рекомендуется для сквозной установки.
- Не требуется чистка просверленных отверстий при вертикальной установке (потолок и пол). Для крепления к полу отверстие необходимо просверлить в 3 раза глубже.
- Мы рекомендуем использовать тангенциальную ударную отвертку с подходящей головкой для ударной отвертки или внутренний звездообразный ключ.
- Винт установлен правильно, когда головка винта находится заподлицо с приспособлением и не может быть вкручена глубже (визуальный контроль настройки).
Показать инструкцию по сборке в формате PDF
Ударное сверло Quattric II
Винт по бетону UltraCut FBS II SK A4
Шуруп по бетону UltraCut FBS II SK
Винт по бетону UltraCut FBS II US A4
Этот веб-сайт использует файлы cookie.Если вы продолжите навигацию, пожалуйста, подтвердите использование файлов cookie.
fe80 :: cdf: 293c: f52e: 7cbe% 5
Amazon.com: Винт по бетону Fischer ULTRACUT FBS II 8×60 10 / -US A4 для крепления перил, металлических профилей, полок в бетоне, для улицы, 50 шт. В упаковке, серый: благоустройство дома
Цена: | 175 долларов.08 (3,50 долл. США / штюк) + Депозит без импортных сборов и $ 39,55 за доставку в Российскую Федерацию Подробности
|
Материал | Нержавеющая сталь |
Тип металла | Нержавеющая сталь |
Марка | Фишер |
Цвет | серый |
Стиль головы | Außensechskant mit Rand |
- Убедитесь, что это подходит
введя номер вашей модели. - Специально закаленный красный наконечник обеспечивает более быструю и безопасную установку.
- Регулировка, соответствующая разрешению, позволяет дважды ослабить бетонный винт, чтобы уложить и / или выровнять монтажную деталь.
- В комплекте: 50 x Fischer Ultra RACUT FBS II 8 x 60 10 / — US A4
- Международные продукты имеют отдельные условия, продаются из-за границы и могут отличаться от местных продуктов, включая соответствие, возрастные категории и язык продукта, маркировку или инструкции.
›
См. Дополнительные сведения о продукте
Шуруп по бетону FBS-R-6.3 | EJOT
канадских долларов
*
Благодарим вас за интерес к нашим данным САПР.Чтобы использовать эту область, просто войдите в систему или зарегистрируйтесь здесь.
CAD и многое другое — ваша зона онлайн-обслуживания
К сожалению, в настоящее время у вас нет разрешения на использование «CAD и др.».
К сожалению, эти данные не могут быть предоставлены вам без согласия соглашения о конфиденциальности.
Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Пишите на: [email protected]
Предоставить доступ к данным САПР
К сожалению, в настоящее время у вас нет разрешения на использование «CAD и др.».
Подать заявку на доступ к данным САПР.
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Электронная почта: service-Industrie @ ejot.com
Спасибо!
Ваш запрос будет проверен вручную, это может занять от 1 до 3 рабочих дней.
Вы получите письмо по электронной почте, как только ваш доступ к «CAD & more» будет активирован.
Спасибо за терпение.
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Пишите на: [email protected]
Подтвердите обновление данных CAD
В отправленном нами электронном письме вы найдете ссылку для подтверждения вашей учетной записи, пожалуйста, нажмите на нее.
Если вы не получите электронное письмо в течение нескольких минут, проверьте папку со спамом.
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Пишите на: [email protected]
Не может быть продлен
Пожалуйста, свяжитесь с нашей службой поддержки клиентов
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Электронная почта: service-Industrie @ ejot.com
Не могу обработать ваш запрос на CAD
Пожалуйста, свяжитесь с нашей службой поддержки клиентов
По техническим вопросам обращайтесь к нашей горячей линии +49 2751 529-123
Проблемы с доступом? Пишите на: [email protected]
FSBHUV10 | FBS II 6×55 M8 / M10 Болт для бетона с внутренней резьбой ZP ** Ultracut ** (546401) |
FSBHU08055 | |
FSBHU08070 | FBS II 8X70 20/5 Болт с шестигранной головкой ** Ultracut ** (536852) |
FSBHU08090 | FBS II 8×90 40/25 Болт с шестигранной головкой ** Ultracut ** (536854) |
FSBHU10060 | FBS II 10×60 5 / — / — Болт с шестигранной головкой ** Ultracut ** (536858) |
FSBHU10070 | FBS II 10×70 Болт с шестигранной головкой 15/5 / ** Ultracut ** (536859) |
FSBHU10080 | |
FSBHU10090 | FBS II 10×90 35/25/5 Винт с шестигранной головкой ** Ultracut ** (536861) |
FSBHU10100 | 10×100 45/35/15 Болт с шестигранной головкой ** Ultracut ** (536862) |
FSBHU10120 | FBS II 10×120 65/55/35 Болт с шестигранной головкой ** Ultracut ** (536863) |
FSBHU10140 | FBS II 10×140 85/75/55 Винт с шестигранной головкой ** Ultracut ** (536864) |
FSBHU10160 | 105/75 Hex1 Болт с головкой под винт ** Ultracut ** (536865) |
FSBHU10200 | FBS II 10×200 145/135 // 115 Болт с шестигранной головкой ** Ultracut ** (536866) |
FSBHU10230 | FBS II 10×230 175/165/145 Шестигранная головка Винт-болт ** Ultracut ** (536867) |
FSBHU10260 | FBS II 10×260 205/195/175 Болт с шестигранной головкой ** Ultracut ** (536868) |
FBS II 12×70 10 / — / — Болт с шестигранной головкой ** Ultracut ** (536869) | |
FSBHU12085 | FBS II 12×85 25/10 / — Болт с шестигранной головкой ** Ultracut ** (536870) |
FSBHU12110 | FBS II 12×110 50/35/10 Болт с шестигранной головкой ** Ultracut ** (536871) |
FSBHU12130 | |
FSBHU12150 | FBS II 12×150 90/75/50 Болт с шестигранной головкой ** Ultracut ** (536873) |
FSBHU14075 | FBS II 14X75 10 / — / — Болт с шестигранной головкой ** Ultracut ** (536874) |
FSBHU14100 | FBS II 14X100 35/15 Болт с шестигранной головкой ** Ultracut ** (536876) |
FSBHU14125 | FBS II 14X125 60/40/10 Болт с шестигранной головкой ** Ultracut ** (536877) |
FSBHU14150 | FBS II 14X1 Болт с головкой Hetx 85/65 * Ultracut ** (536878) |
FSBHUCSK08060 | FBS II 8×60 10 / — Болт с головкой SK Csk ** Ultracut ** (536880) |
FSBHUCSK080 Винт с головкой 8×80 / 30/15 SK Csk ** Ultracut ** (536881) | |
FSBHUCSK08090 | FBS II 8×90 40/25 SK Csk Болт с головкой ** Ultracut ** (536882) |
FSBHUCSK10065 | 9000 2 FBS II 10×65 10 / — / — Болт с головкой под Csk ** Ultracut ** (536884) |
FSBHUCSK10100 | FBS II 10×100 45/35/15 Болт с головкой под Csk ** Ultracut ** ( 536887) |
FSBHUCSK10120 | FBS II 10×120 65/55/35 Болт с головкой под Csk ** Ultracut ** (536888) |
FSBHUSS0808 5 / — Болт с шестигранной головкой из нержавеющей стали A4 ** Ultracut ** (543566) | |
FSBHUSS10080 | FBS II 10X80 25/15 / — Болт с шестигранной головкой из нержавеющей стали A4 ** Ultracut ** (543571) |
FSBHUSS10090 | FBS II 10×90 5 / — Болт с шестигранной головкой, нержавеющая сталь A4 ** Ultracut ** (543572) |
FSBHUSS10100 | FBS II Болт с шестигранной головкой A4 10X100 15 / — Болт с шестигранной головкой A4 10X100 15 / ** Ultracut ** (543573) 900 05 |
FSBHUSS12085 | FBS II 12×85 25/10 / — Болт с шестигранной головкой A4 нержавеющий ** Ultracut ** (543576) |
FSBHUSS12110 | |
FBSHUSS12130 | FBS II 12×130 Болт с шестигранной головкой из нержавеющей стали A4 |
FSBHUSSK080BS68 9005 Винт-болт из нержавеющей стали A4 ** Ultracut ** (543579) | |
FSBHUSSCSK08080 | FBS II 8×80 30/15 Болт с головкой под Csk из нержавеющей стали A4 ** Ultracut ** (543580) |
FSB8090USSC | FBS II 8×90 40/25 Csk Болт с головкой под винт A4 Нержавеющая сталь ** Ultracut ** (543581) |
FSBHUSSCSK10065 | FBS II 10×65 10 / — / — Винт с головкой под Csk, нержавеющий A4 ** Ultracut ** (543582) |
FSBHUSSCSK10080 | FBS II 10×80 25/15 / — Болт с головкой под Csk из нержавеющей стали A4 ** Ultracut ** (543583) |
FSBHUSSCSK10100 | FBS II 10×100 45/35/15 Винт с головкой под Csk Болт A4 Нерж. 65/55/35 Csk Болт с головкой под головку A4 Нержавеющая сталь ** Ultracut ** (543586) |
ULTRACUT FBS II / Винт по бетону US TX
Мощный саморез по бетону для максимального удобства установки.
Основные характеристики:
- Шестигранная головка с шестигранным углублением.
- Быстрое врезание благодаря особой геометрии зубьев пилы.
- Допуск к многократному использованию для временных анкеровок.
- ETA для бетона с трещинами: максимальная безопасность.
- Не требуется чистка просверленных отверстий при установке в потолке или полу.
Сертификат
fischer ULTRACUT FBS II — идеальный винт для бетона, обеспечивающий максимальный комфорт при установке. Специальная геометрия зубьев пилы позволяет быстро врезаться в бетон.Очистка просверленных отверстий не требуется при установке в потолке или полу. Благодаря национальному разрешению разрешено многократное использование для временных анкеровок (например, при строительстве опалубки). Для установки настенного шурупа мы рекомендуем тангенциальную ударную отвертку с совместимой головкой или специальную насадку TORX. Шуруп для бетона идеален, например, для крепления перил, защитных ограждений, консолей и опалубки.
Преимущества:
- Максимальная гибкость в отношении нагрузки и толщины крепления за счет до двух утвержденных значений глубины заделки.
- Специальная геометрия зубьев пилы позволяет быстро врезаться в бетон.
- Не требуется чистка просверленных отверстий при установке в потолке или полу, а также использование полых сверл с отсасыванием.
- Анкерное крепление без расширения (поднутрение) обеспечивает действительно низкие краевые и осевые зазоры.
- Сертификат ETA распространяется на применение в бетоне с трещинами и сейсмостойкость категорий C1 и C2.
- Регулировка, соответствующая разрешению, позволяет дважды откручивать бетонный винт и подкладывать или регулировать приспособление.
- Национальное разрешение допускает многократное использование для временных анкеров (например, при строительстве опалубки).
Приложения:
- Поручни
- Консоли / опорные плиты
- Металлопрофиль
- Стеллажные системы
- Защитные ограждения
- Результаты / анкеры для балок
- Временное крепление, например строительного оборудования
- Стойка опалубочная
Строительные материалы:
Утверждено для:
- Бетон от C20 / 25 до C50 / 60, с трещинами и без трещин
Также подходит для:
- Бетон C12 / 15
- Твердые строительные материалы
- Кладка с плотной структурой
Функционирование:
- ULTRACUT FBS II подходит для сквозного монтажа.
- При установке в потолок и пол чистка просверленных отверстий не требуется. Для просверливания отверстий в полу пользователь должен просверлить их в 3 раза глубже, чем диаметр просверленного отверстия.
- Устанавливается с помощью тангенциального ударного ключа с головкой, подходящей для этого типа гаечного ключа, или специальной насадки Torx.
- Прилегание головки к крепежной детали гарантирует правильную установку винта (визуальный контроль установки).
FISCHER fbs ii 14×125 60/40/10 us шуруп по бетону fbs
Оборудование
Гедоре
+ 23 категории- Автомобильные инструменты
- Молоток и долота
- Инструменты vde
- Пильный, опиловочный, измерительный инструмент, различный
- Динамометрические инструменты, множители момента
- Тележки для инструментов, верстаки, шкафы, чемоданы
- Gereedschapsortimenten, модули
- Инструменты для установки
- Ключи
- Трещотки, торцевые ключи, наборы
- Отвертки, гаечные ключи
- Тракторы
- Трубные работы
- Рабочая одежда
- Ножи
- Клеевые щипцы
- Кухонные принадлежности
- Плоскогубцы
- Ножницы
- Круглая кисть
- Щетка для труб
- Обзор шпинделя
- Гидравлические прессы
Показать больше…
Коробки передач
Технические изделия
Одежда — безопасность
Гигиена — окружающая среда
Бестселлеры
Все бренды
54 Продукты
ГОВАРД ЛЕЙТ
863 Продукты
МЕЖДУНАРОДНЫЕ ИНСТРУМЕНТЫ
152 Продукты
ПРОЕКТ РАБОЧАЯ ОДЕЖДА
282 Продукты
СПЕЦИАЛЬНАЯ ОДЕЖДА СНИКЕРС
Акции
- Служба поддержки клиентов
- Блог
|
Популярность
Звездочки показывают, сколько раз товар был просмотрен и продан.
Sluiten
Вам необходимо приобрести этот товар по 10 .
Внимание: последний товар на складе!
- Марка FISCHER
- Номер ссылки
FISCHER 536877 - Ean
4048962251609
Применение
- Поручни
- Консоли / опорная плита
- Металлический профиль
- Тезисы
- Защита привода
- Результаты / анкеровка балки
- Временная сборка, например, строительного оборудования
- Для поддержки опалубки
Строительные материалы
- Одобрено для:
- Бетон от C20 / 25 до C50 / 60, с трещинами и без трещин
- Также подходит для:
- Бетон C12 / 15
- Массивные строительные материалы
- Кладка с высокой плотностью
Подходит для
- Винт для бетона устанавливается очень быстро с помощью ударного ключа (используйте подходящий колпачок), что дает значительную экономию времени.
- Стандартные крепления.
- При ввинчивании бетонного шурупа зубья врезаются в стенку бетонной скважины.
- Шуруп для бетона установлен правильно, если головка хорошо прилегает к приставке, достаточно визуального осмотра.
- Очистка ствола скважины больше не требуется при вертикальной установке. При установке в полу необходимо просверлить отверстие в 3 раза больше диаметра.
- При использовании полых сверл полностью не требуется ручная очистка ствола скважины.
Преимущества
- Сверхкороткий саморез по бетону с уменьшенной глубиной анкеровки — быстрый и экономичный выбор для очень широкого спектра применений.
- FBS 6 одобрен ETA для многократного крепления ненесущих систем в пустотных плитах, бетоне с трещинами и без трещин, что делает его идеальным для монтажа трубопроводов, подвесных потолков и т. Д.
- Саморез по бетону позволяет полная разборка и очень подходит для временного крепления.
- Имея три разные глубины анкеровки, можно установить бетон разной толщины с помощью одного размера шурупа для бетона.
- FBS II 8–14 одобрен ETA для использования как в рваном, так и в без трещин бетоне (ETA вариант 1).
- Сейсмические сертификаты C1 и C2 гарантируют соблюдение высочайших требований безопасности.
- FBS II одобрен для повторного использования как в рваном, так и в непротрещенном бетоне с использованием контрольной втулки.
Характеристики для
FISCHER FBS II 14X125 60/40/10 US БЕТОННЫЙ ВИНТ FBS
запись | SW 21 |
размер винта (мм) | 16 х 125 |
Диаметр скважины (мм) | 14 |
мин.глубина скважины для сквозной установки (мм) | 140 |
глубина ввинчивания с толщиной зажима (hnom1 — tfix мм) | 65/60 |
глубина ввинчивания с толщиной крепежа (hnom2 — tfix мм) | 85/40 |
глубина ввинчивания с толщиной зажима (hnom3 — tfix мм) | 115/10 |
.
