Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Поделиться записью

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;

дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться.
Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

маркировке, надписям, аббревиатуре;

функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.

Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.

С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.

Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Подробнее…

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Подробнее…

отличия, что лучше выбрать, и как установить

Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный.

Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка.

Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод.

Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.

Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

по надписям на лицевой панели;
маркировке;
функциональной схеме.

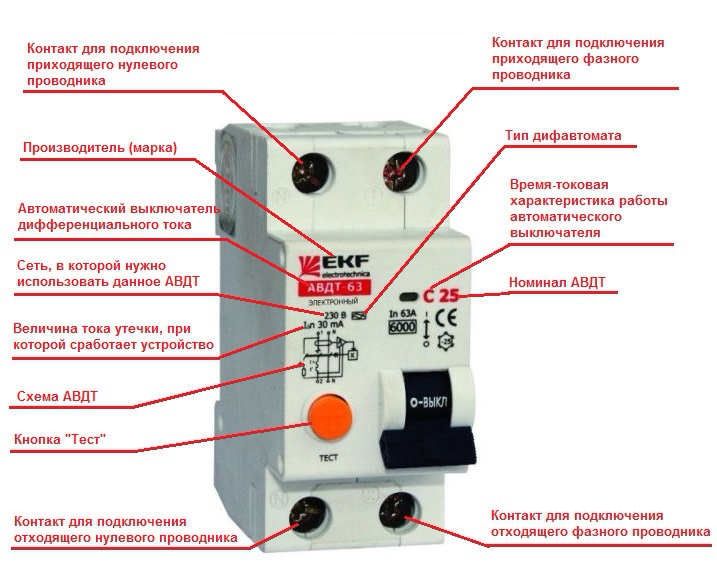

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство.

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Другие различия

Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.

Стоимость

Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.

Размеры и ремонтопригодность

Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.

Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.

Подключение

Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.

Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу.

Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.

Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.

Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке.

Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Чем отличается УЗО от дифавтомата. Отличие УЗО от дифференциального автомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое — дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально — так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) — это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель — это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

В чем отличие УЗО от дифавтомата?

Большинство людей не очень хорошо разбирается в разновидностях защитных устройств для электрической сети, поэтому зачастую не понимает, в чем разница между ними. На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем. Прочитав статью, представленную вашему вниманию, вы узнаете, каково отличие УЗО от дифавтомата, а также сможете понять, когда и какой из этих приборов лучше устанавливать.

УЗО и дифференциальный автомат: выполняемые задачи

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.

Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.

Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.

Наглядно разница между устройствами показана на видео:

Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.

Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.

Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

УЗО и автомат дифференциальный: различие по маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков – маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

Еще раз посмотрим на вышеприведенное фото. На корпусной части УЗО стоит маркировка «16А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 16А. На АВДТ, рассчитанном на аналогичную величину номинального тока, проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Различие приборов по электросхеме

На устройстве защитного отключения значки расцепителей отсутствуют.

Аббревиатура на корпусе

Поскольку производителям известно, что обычные люди нередко путаются в этих устройствах, то многие из них наносят на боковую сторону корпуса соответствующие аббревиатуры. Устройству защитного отключения соответствуют буквы ВД (выключатель дифференциальный), техническая аббревиатура дифавтомата – АВДТ (что означает – автоматический выключатель дифференциального тока).

Этот признак позволяет безошибочно понять, что представляет собой конкретный прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются лишь на аппаратах российских производителей, импортные приборы этой маркировки не имеют.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат.

Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались с тем, что представляют собой УЗО и дифференциальный АВ, каковы особенности их функционирования, а также – чем ВД отличается от автомата (дифференциального). Помните, что выбирая УЗО или дифавтомат с целью защиты сети, нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно устанавливать как устройство защитного отключения по отдельности с АВ, так и АВДТ – принципиальной разницы в этом нет.

Что касается крупных построек с большим количеством нагрузок (например, коттеджи с котельными и хозблоками), лучше отдать предпочтение дифференциальному автомату.

Отличие дифференциального автомата от УЗО

Здравствуйте, уважаемые читатели и гости сайта http://zametkielectrika.ru.

Анализируя полученные письма, я сделал вывод, что многие из Вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить Вам этот вопрос.

Речь пойдет об функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:

устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД)
дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ)

В качестве примера рассмотрим продукцию от фирмы IEK:

УЗО типа ВД1-63, 16 (А), 30 (мА)
дифференциальный автомат типа АВДТ32, С16, 30 (мА)

Вот они:

По фотографиям видно, что по внешним признакам они очень похожи.

Главное отличие дифференциального автомата от УЗО

В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.

1. Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылочкам и читайте):

Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузов — его само необходимо защищать, устанавливая перед ним автоматический выключатель. Более подробно об этом я рассказывал в статье про выбор и покупку УЗО.

2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т. е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Условно, дифавтомат можно представить в виде тождества:

Если сказать проще, то дифавтомат — это тоже самое УЗО, только с функцией защиты от токов короткого замыкания и перегруза.

Надеюсь, что с этим все понятно. А теперь давайте разберемся, как же эти два устройства отличить между собой.

Как отличить УЗО от дифавтомата?

1. Надпись названия устройства

В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).

2. Маркировка

Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку.

Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В моем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики — отсутствует.

Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифференциального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

3. Схема

Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.

Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.

Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.

4. Габаритные размеры

Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т.к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.

Как Вы видите, в моем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.

Для тех кто ленится читать материал в текстовом виде, смотрите видео:

P.S. В данной статье мы разобрали все отличия дифференциального автомата от УЗО и научились внешне отличать их друг от друга. Теперь нам нужно сделать выбор в ту или иную сторону. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат». Жду от Вас вопросов и комментариев.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как отличить дифференциальный автомат от УЗО

Устройство защитного отключения электричества, или УЗО — это дифференциальный выключатель. Дифференциальный автомат или дифавтомат — это полностью автоматический выключатель дифференциального тока.

Главное отличие между ними — это различная функциональность, то есть они служат для разных целей.

УЗО предназначено для защиты человека от воздействия электрического тока (прямо или косвенно), дополнительно выполняя роль следящего устройства, которое при возникновении неполадок в проводке отключает ее полностью. Устройство защитного отключения не может защитить электрооборудование и электропроводку от перегрузок и коротких замыканий — для этого перед ним должен быть установлен автоматический выключатель (автомат).

Дифференциальный автомат сочетает в себе функции и автоматического выключателя, и УЗО. Он способен защитить человека от поражения током, отключить электричество в случае утечек и иных повреждений и защитить проводку и подключенное оборудование от коротких замыканий и перегрузов. Проще говоря, устройство состоит из двух приборов — УЗО и автомат.

Как можно отличить дифавтомат и УЗО?

1) Первый и самый простой способ — прочитать название устройства на корпусе.

Либо там будет написано «выключатель дифференциальный» (это УЗО), либо «автоматический выключатель дифференциального тока (АВДТ)» (это дифавтомат).

2) Второй способ — обратить внимание на маркировку прибора.

Если перед величиной номинального тока стоит какая-либо буква (обычно B, C или D), то перед вами АВДТ, если же указано только значение тока — это дифференциальный выключатель.

3) В-третьих, если вы посмотрите на схему, изображенную на самом устройстве, и увидите на ней, помимо трансформатора, обмотки расцепителей, то это дифференциальный автомат. В противном случае — это УЗО.

4) Последний способ — оценить визуально размеры прибора.

Некоторое время назад дифавтоматы были большего размера, нежели устройства защитного отключения, из-за того, что внутри корпуса нужно было размещать большее количество элементов. Сегодня, с развитием технологий, произошло обратное: габариты дифференциального автомата стали немного меньше, чем у обычных УЗО.

Надеемся, что эта информация пригодится многим из вас.

Раки против Узо | Алиос Турс

Местные спиртные напитки — в каждой стране свои, особенно Раки и Узо. В Германии это шнапс, в Америке — бурбон, а в Италии — граппа. Итак, когда дело доходит до великолепных греческих национальных спиртных напитков, есть только один возможный выбор; Узо.

Или есть?

Благодаря своему географическому положению, Раки стал еще одним популярным напитком в стране, находящимся под влиянием соседних стран. Это национальный напиток соседних Албании, Турции и Болгарии, каждый со своими вариациями.И, конечно же, не забывая о греческом острове Крит, где находится Раки, который носит прозвище «Цикудхия».

Давайте узнаем больше о каждом из этих острых напитков.

Что такое раки?

Раки — чрезвычайно крепкий спирт, обычно крепкий на 90%, и представляет собой «бренди», приготовленный из винограда.

Обычно его получают из кожуры мякоти винограда, однако в некоторых странах также используются изюм и инжир. Несомненно, он известен своим характерным вкусом аниса, некоторые говорят, что он очень похож на узо и пастис.

Раки, широко потребляемые круглый год, часто подают в качестве дижестива после еды. Если вы не являетесь опытным поклонником раки, прозрачную жидкость смешивают с водой для получения молочной консистенции — в Турции это называется «львиное молоко»!

Благодаря высокой эффективности, Раки (смешанный с водой) можно пить медленно, маленькими глотками.

Для поклонников напитка в декабре в Адане, Турция, проходит Всемирный фестиваль раки.

Что такое Узо?

Действительно, самый известный греческий напиток помимо греческого кофе, Узо является синонимом поездки в Грецию.Большинство из нас купили крошечные сувенирные бутылочки домой на память или подарки для семьи и друзей — другие были достаточно смелы, чтобы попробовать это из первых рук!

Да, Узо имеет давние традиции, восходящие к 14 ^году веку. Хотя это было только на рубеже 1900-х годов, когда из него дистиллировали напиток, который мы знаем сегодня. Впервые он был изготовлен в Тырнавосе в Фессалии.

Спирт, производимый в медных перегонных кубах, смешивается с водой и анисом, а также с популярными греческими специями, чтобы создать знаменитый вкус.

Обычно стойкость около 35-45% (иногда сильнее). Узо — крепкий алкогольный напиток, который лучше всего разбавлять водой, особенно новичкам. Хотя его можно пить прямо (как это делают многие греки), нужно добавить немного воды, чтобы разбавить спирт, пока он не станет мутно-белым. Если вы поклонник аромата аниса, то он имеет безошибочные оттенки черной лакрицы. Это вкус, к которому новичкам нужно привыкнуть.

Узо — это летний напиток, который медленно пьют вместе с меззе (греческие тапас) и рыбными блюдами.Для тех, кто любит это, по всей стране есть несколько известных «узери». Есть более 300 различных видов продукции, на которые стоит обратить внимание, в том числе; Барбагианнис, Мини Митилинис и Цантали.

Происхождение

Прекрасный остров Лесбос (Митилини) — главный центр коммерческого производства узо. На его долю приходится как минимум половина экспорта страны — из 17 различных винокурен.

На Крите есть различные винокурни, специализирующиеся на производстве раки.Сюда входит знаменитый золотой ликеро-водочный завод Кедрия. Чтобы узнать больше о великолепных вкусах Крита, в том числе о греческих мезе, закажите частный гастрономический и винный тур.

В чем главное отличие Раки от Узо?

Исходя из вышесказанного, легко спутать два средиземноморских ликера. Однако, когда дело доходит до Узо и Раки, есть некоторые ключевые различия.

Прежде всего, Узо — это напиток из Греции, а Раки — из Турции.

Да, процесс дистилляции для обоих схож, с использованием виноградной мякоти для получения отчетливого анисового аромата. Но объемы алкоголя различаются.

Главное отличие в том, что Раки обычно намного сильнее Узо. Часто это доказательство на 90%, что почти вдвое больше, чем у Узо. И если вы этого не видите, вы непременно почувствуете разницу!

Если вы хотите узнать больше о местных спиртных напитках, ознакомьтесь с нашим путеводителем по Хиосу.

Что такое узо?

Узо — это ликер со вкусом аниса, изготовленный из виноградного сусла (остатки виноделия). Он может быть сделан только в Греции и на Кипре и может включать другие специи, кроме аниса. Ни один другой напиток не является таким уникальным греческим или так тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и унций (узо-бары) подают вместе с закусками, называемыми мезе . Узо, которое часто пьют отдельно или в слегка разбавленном виде, имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть. Это также крепкий ликер, который не для слабонервных.

Ель ест / Брианна Гилмартин

Узо vs.Раки

Узо и раки — два восточно-средиземноморских дистиллированных спирта с характерным ароматом аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых напитков, в том числе узо. Оба продукта дистиллированы из остатков виноделия, анис является доминирующим вкусовым ингредиентом, и их чаще всего едят с мезе. У них одинаково сильный аромат и вкус, но самая большая разница — крепость. Там, где крепость узо обычно не превышает 90 пробы, легко найти раки до 180 пробы.

Быстрые факты

Состав: Анис, виноградное сусло, другие специи
Крепость: 75–90
Крепость: 37,5–45%
Калорийность в шоте: 103
Происхождение: Греция
Вкус: Сильный анис, сладкий
Подача: Пряный, со льдом, коктейли

Из чего делают узо?

Узо производится аналогично ципуро , что является греческим эквивалентом итальянской граппы.Ципуро издавна производился в Греции и представляет собой бренди, дистиллированный из сусла или остатков винограда, спрессованных для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут быть использованы в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей узо и быть разлит в бутылки минимум 37 раз.5-процентный объем алкоголя (крепость 75%).

Большинство узо падает примерно на 80 доказательств. Хотя это кажется мягким по сравнению с высокопрочным виски и ромом, узо обладает мощным и огненным вкусом. Высокое содержание сахара задерживает попадание алкоголя в организм. Тем, кто пьёт, рекомендуется соблюдать осторожность, потому что действие узо незаметно для вас.

Узо был впервые подвергнут коммерческой дистилляции в 1856 году. Это исключительно продукт Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо.Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на долю которого приходится половина узо страны, производимая 17 заводами. Он широко известен одними из лучших узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них тщательно охраняются семейными секретами.

Какой на вкус узо?

Прозрачный и шелковистый, с отчетливым ароматом лакричника, узо завораживает и незабываемо.

Как пить узо

Узо обычно подают в чистом виде, без льда и часто в высоком тонком стакане, который называется kanoakia (похож на стакан для хайболла). Греки могут добавить ледяную воду, чтобы разбавить крепость, в результате чего жидкость станет непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовыми маслами и похож на louche , производимый при наливании абсента. Если вы добавите лед непосредственно в узо, на поверхности напитка появятся некрасивые кристаллы.

Большинство греков посмеются над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воду, лимонный сок, листья мяты и мед, чтобы приготовить узо-лимонад. В других частях света его иногда используют в качестве миксера для коктейлей или вместо других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что в Греции есть бесчисленные узо-бары под названием узери . Это обычные заведения, которые специализируются на разных типах узо, но, что еще более важно, они популярны из-за их соблазнительного множества закусок, известных как мезете .Эти пикантные маленькие тарелки еды являются важным компонентом социальной стороны употребления узо. Несмотря на сильный вкус, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда вы пьете узо, обычный тост — « стин уэя су», (стин и-е-е-а-а), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Тем не менее, его можно использовать как замену другим ликерам со вкусом аниса, таким как абсент, анисовка, пастис и самбука.

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать особый аромат аниса практически любому блюду.Греки будут использовать узо в рецептах, от маринадов из морепродуктов до печенья.

функций устройства и приложений. Как отличить электромеханическое УЗО от электронного

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. В этот же момент в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т. е. опасный для жизни потенциал «вышел» на проводящий корпус машины.Если в такой ситуации человек (не дай бог) коснется корпуса станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит поражение электрическим током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеприведенного примера очень мала. Необходимо, чтобы в один момент ноль тоже оборвался, и в электрическом приборе замкнулась фаза на корпус, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но электронные устройства имеют более сложную конструкцию и вероятность их выхода из строя намного выше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими.Но они не менее распространены, так как по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е. если напряжение на его выводах превышает 240 (В), то он автоматически отключается. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики. К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Так что есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются с устройствами, отключенными от сети.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ — рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле. Реле обычно обозначается прямоугольником или квадратом. От него пунктирная линия — механическая связь с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).Вы также заметите там линии, от которых берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один вид устройства от другого не совсем прост, и без должного опыта можно легко ошибиться.Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчиковые «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем, любые батарейки, которые найдутся под рукой — только для того, чтобы они были заряжены ..

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов.Например, один провод к входу (1), а другой провод к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замкнуты на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который вызывает срабатывание поляризованного реле.Реле воздействует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если в этот раз отключилось УЗО, то оно электромеханическое, если еще раз не отключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Это все. Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

Как отличить электронное УЗО от электромеханического

Разница в конструкции этих устройств не влияет на производительность.Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим устройство электронного и электромеханического устройства.

Вариант электромеханической защиты включает тороидальный дифференциальный трансформатор, поляризованное реле и триггер. Дифференциальный трансформатор определяет разницу между токами фазного и нейтрального проводов, усиливает ее с помощью вторичной повышающей обмотки трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Выстреливает и активирует спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, поскольку сигнал усиливается электронной платой, которая питается от сетевого напряжения и подает сигнал на поляризованное реле, которое также связано с курком. Электронная защита работает только при наличии сетевого напряжения. Но наша сеть еще не достигла хорошего качества.

В конструкции УЗО электронного присутствует электронный усилитель А, работающий от сетевого напряжения (справа)

Сбои в работе сети, пониженное или повышенное напряжение, импульсные помехи, внезапные скачки напряжения — не редкость.Электронное наполнение защиты может не выдержать таких испытаний и выйти из строя. Еще один вариант, когда электронная защита не может выполнять свои функции — это перегорание или обрыв нулевого провода (актуально для старой проводки).

Нейтральный провод может перегореть в вашем электрическом щите у входа, и поскольку электронное устройство защиты работает от сетевого напряжения, защита будет отключена. Вы будете лишены защиты по току утечки остаточного фазного напряжения. Поэтому для электронного варианта выключателя необходимо часто проверять его работу, нажимая кнопку «ТЕСТ».Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Следовательно, их надежность будет выше, чем у электронных выключателей.

Внешняя разница между электронным и электромеханическим УЗО

На корпусе дифференциального выключателя имеется маркировка и схема включения этого типа устройства. На представленной схеме электромеханического устройства вы можете увидеть дифференциальный трансформатор, его вторичную обмотку с подключенным поляризованным реле и пунктирную линию, показывающую соединение реле с триггером.

Схема УЗО электромагнитного (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронной форме устройства на корпусе вы найдете разницу в схеме в дополнительном треугольнике с обозначением И электронного усилителя между трансформатором и поляризованным реле и подключения этого треугольника к силе, фазе и нейтрали. провода.

Испытание электромагнитного устройства

Если у вас возникли трудности с выбором защиты по схеме на корпусе, то определить тип устройства можно обычным пальцем или любым другим аккумулятором.Для этого подключите провод к верхней клемме фазы, а другой провод к нижней клемме фазы устройства и включите его. Подключаем концы проводов к аккумулятору.

Если защита не срабатывает, поменяйте полярность АКБ. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство работать не будет, так как нет сетевого напряжения. Для проверки можно подключить аккумулятор к клеммам нулевой защиты. Другой тест проводится с постоянным магнитом.

Методика проверки типа УЗО пальцевой батареей

Магнит перемещается по корпусу дифференциального выключателя (защита должна быть включена) до срабатывания защиты. Конструкция дифференциального переключателя отличается у разных производителей, поэтому вам придется подбирать расположение дифференциального трансформатора с помощью магнита. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как не подано сетевое напряжение.

Для защиты от утечек тока используются дифференциальные токовые выключатели, в народе их просто называют УЗО. Сегодня таким устройством никого не удивишь. Многие из них установлены в свои щиты и это правильно.

Всем привет, электрик в доме на связи. В сегодняшней статье я хочу рассмотреть тему УЗО, а именно, какие бывают УЗО по внутреннему исполнению. Все, что здесь будет написано, относится и к дифавтоматам, так как всем известно, что УЗО — их неотъемлемая часть.

На написание этой статьи меня побудил случай в магазине электротоваров. На один взлом понадобился дифавтомат, остановился на IEK AVDT. Когда продавца спросили, какой тип узо, электронный или электромеханический, используется внутри, продавец, мягко говоря, поплыл. Хотя для опытных электриков это вообще не проблема определить, продавец мне не ответил, а только во всем со мной согласился и согласился.

Мне стало очень любопытно, многие ли люди могут, как говорится, сразу отличить электромеханическое узо от электронного.Поэтому считаю своим долгом полностью осветить этот вопрос.

Чем отличается электромеханическое узо от электронного

Как вы уже догадались, УЗО и дифавтоматы по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Сразу отмечу, что тип внутреннего устройства никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос, а в чем их отличие?

УЗО

электромеханического типа сработает в любом случае при появлении тока утечки в зоне повреждения, независимо от сетевого напряжения.Основным рабочим органом электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте возникает утечка, то во вторичной обмотке этого трансформатора наводится напряжение для срабатывания поляризованного реле, что, в свою очередь, приводит к срабатыванию механизма отключения.

Электронные УЗО

срабатывают при наличии утечки тока в зоне повреждения и наличии напряжения в сети. То есть для полноценной работы устройству дифференциального тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим органом УЗО электронного УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания. Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220 В — УЗО будет работать! Если нет сетевого напряжения, то защитное устройство не сработает.

Думаю, суть ясна в чем разница между электромеханическим узо и электронным … Для первого сработал только ток утечки , для второго сработал ток утечки и сетевое напряжение .

Теперь давайте разберемся с вопросом, как вы думаете, насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения и важно это вообще или нет.

Уверен, что многие пользователи ответят примерно так: «Если в сети есть напряжение, то электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит брать утечку тока негде.«Это, конечно, правда, но, как говорится, палка с обоих концов.

Какие аварийные ситуации вы знаете, когда в доме или квартире может пропасть напряжение, или, как говорят в народе, «нет света»?

Ну первое, что приходит в голову — это ремонтные работы. Бригада рабочих выполняет профилактические или восстановительные работы и в целях безопасности отключила автоматы и выключатели где-нибудь на ТП (трансформаторной подстанции).

Второе, что мне близко как электроэнергетике — это аварийные отключения в сети.Да, ваша розетка на 220 вольт не идет напрямую от тепловой или атомной электростанции по двум проводам. Электроэнергия вырабатывается на электростанциях и передается потребителям через множество трансформаторов и сотни километров линий электропередачи. Повреждение происходит в каждой такой области, что в свою очередь сказывается на потребителях.

Что еще приходит на ум? Еще одна очень частая проблема — перегоревание нулевого провода в щите. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус.

Если в этот момент прикоснуться к корпусу машины, произойдет утечка и УЗО должно сработать. Но в этом случае электронное защитное устройство не сработает, так как на его электронную плату с усилителем поступает только «фаза». Нет источника питания и электронная плата не зафиксирует возникающий ток утечки, импульс отключения не будет отправлен на механизм отключения, и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому как ни печально при появлении тока утечки в этом случае электронное УЗО не сработает.

Вы не поверите, но этот случай произошел со мной лично. Пару дней назад в квартире стал на короткое время гаснуть свет. Пропадает примерно на полчаса и появляется. Первое, что я подумал, это то, что кто-то делает какую-то работу. Но когда однажды, вернувшись домой, я увидел, что у всех соседей свет в доске пола (индикация была на счетчиках), и только у меня спал счетчик, я понял, что проблема возникла и ее нужно устранить. решено.

Проанализировав щит, я выявил следующую проблему — выгорел ноль с корпуса щита. Да-да, ровно ноль, а болт, на который накручивалась проволока, был приварен настолько, что я не мог его открутить, пришлось сесть на другой. Электронное УЗО я, конечно, не устанавливал, но корпус, как говорится, есть случай и факт остается фактом.

Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть.Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт.

Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и дифференциальные автоматические устройства. Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Обобщая этот раздел и выделяя следующее, в сети электропитания могут возникать различные аварийные ситуации, в которых электронные УЗО или дифавтоматы могут потерять свои защитные функции.

Для электромеханических защитных устройств вышеперечисленные проблемы не представляют опасности, так как они не требуют внешнего источника питания для работы.Будет ли напряжение в сети или нет. электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети. Внутри нет электронных компонентов, которые могут быть повреждены скачками напряжения.

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях. Поэтому в следующем разделе мы рассмотрим .

Как отличить узо электромеханическое от электронного

Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их.Многим это покажется трудным, и они скажут, что это могут сделать только профессионалы. Но уверяю, это не так, ничего сложного здесь нет. Достаточно просто знать некоторые нюансы.

Итак, есть несколько способов отличить электромеханическое УЗО от электронного. Изучив их, вы сможете уверенно определить, какой тип УЗО перед вами. Теперь рассмотрим каждую из них подробнее.

1. Схема на корпусе УЗО

Первый и самый простой способ — изучить схему, изображенную на корпусе УЗО.Электрическая схема применяется к любому защитному устройству. Если вы научитесь читать и распознавать эти схемы, вы легко сможете определить не только тип устройства. Кстати, если вы помните, в статье о том, как отличить УЗО от дифавтомата, мы уже встречались с подобными схемами. Если присмотреться, то между отображаемыми схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, подключенное к вторичной обмотке.Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Вам просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов.

Дифференциальный трансформатор помечен овалом вокруг фазного и нулевого проводов. От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом (в нашем случае это квадрат). Пунктирная линия от реле указывает на механическую связь с триггером отключения.

Здесь также указывается кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку рассчитанного номинала). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Дизайн состоит из чистой механики.

Теперь рассмотрим электронный УЗО … Например, я воспользуюсь электронным дифавтоматом от марки IEK AVDT32 C20, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.

Но если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А». Это та же электронная плата с усилителем.

Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль». Это как раз тот внешний источник питания, который необходим для полноценной работы данного типа УЗО.

Питания не будет, и УЗО не заработает.Независимо от того, есть утечка или нет.

2. Внешний источник питания — тест батареи.

Второй способ немного сложнее первого, так как нужно иметь при себе дополнительные элементы — аккумулятор и провода для подключения. Вроде бы ничего сложного, но согласитесь, пользоваться ими не всегда удобно, особенно если вы находитесь в магазине. Рынок все еще может позволить вам их использовать, но ведущие магазины электронной продукции вам в этом точно откажут (ну, какой менеджер согласится иметь перед собой узо или диф).

Итак, для теста нам понадобится самый обычный заряженный аккумулятор, любой (пальчик, корона и т.д.) У меня под рукой был коронный аккумулятор на 9В.

Берем электромеханическое УЗО , к верхнему выводу прикручиваем одну проводку, к нижнему выводу ТАКИХ ПОЛЮСОВ прикручиваем другую проводку. Хочу заметить, что совершенно не важно, к какой из полюсов вы будете крепить провода к фазе или к нулю. Но если сверху вы подключили провод к клемме фазного полюса, то внизу также нужно подключить провод к фазному полюсу, иначе замкнутой цепи не будет.

Теперь включаем наше УЗО (RCBO) и замыкаем концы выступающих проводов на аккумулятор. В момент, когда выводы замкнуты на клеммы аккумулятора, через полюс УЗО начнет течь ток. УЗО должно выключиться.

Если этого не происходит, поменяйте полярность батареи, то есть поменяйте местами полюса «+» и «-». Если выключится УЗО, можно с 200% уверенностью сказать, что это электромеханический типа .

Электронное УЗО не отреагирует на такую проверку, так как для его работы дополнительно требуется наличие напряжения на электронной плате.

3. Используем постоянный магнит

Включаем УЗО, берем постоянный магнит и водим им по корпусу. Под действием магнитного поля во вторичной обмотке дифференциального трансформатора индуцируется ток, срабатывает поляризованное реле и отключается УЗО. Все это произойдет, если защитное устройство будет электромеханическим.

В этом методе есть некая ошибка, но имеет право на жизнь. Во-первых, этот магнит может быть недостаточно сильным, во-вторых, у каждой марки защитного устройства рабочие элементы находятся на разных участках.Что я имею в виду? Например, для Schneider Electric дифференциальный трансформатор может быть расположен с правой стороны корпуса, для ABB — в середине корпуса, для IEK — слева. Визуально внутренностей не видно.

Следовательно, применяя этот метод для каждой модели защитного устройства, вам необходимо «прощупать» область, в которую вы хотите водить магнит. Не всем удается найти эту область, и ошибочные выводы могут быть сделаны по ошибке.

Устройства защитного отключения (УЗО) — одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями.Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

Устройство остаточного тока. Основы

Устройства защитного отключения (УЗО) или устройства дифференциальной защиты предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных утечкой. токи и замыкания на землю… Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто подразумевает утечку электричества, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампера? Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют — хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через влажные опилки происходит их самовозгорание. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, величина которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers).В этом случае сопротивлениями заземления и проводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативно-справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующее стандартизованное значение — это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после протекания по телу тока 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что надо уже быть защищенным от тока равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: — «токоподвод», «токоподвод», «управление».Ток, соответствующий фазному напряжению, приложенному к нагрузке, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. Если нет утечек в нагрузке и защищенном участке проводки, общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключено к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в РФ — принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрациями крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора приняты решения по оснащению фонда жилых и общественных зданий данными устройствами (в Москве — Распоряжение Правительства Москвы № 868-РП от 20.05.94 г.).

УЗО бывают разные …. Трехфазные и однофазные …

Но на этом деление УЗО на подклассы не заканчивается …

На данный момент на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО — электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение — отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства он не может вернуться в исходное состояние — защелку) — играет роль порогового элемента.

3) Реле — обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Их стоимость намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили широкое распространение в большинстве стран мира? Все очень просто — этот тип УЗО сработает, если обнаружен ток утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже большой, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов, или косвенная, в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и обязательным устройством для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не предоставляется информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия при исправном состоянии УЗО его срабатывания в результате появления тока утечки.Преимущество — дешевизна и доступность.

В принципе, электронное УЗО построено по той же схеме, что и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевом токе утечки. ).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев — использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нулевой провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате протекания муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток — это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Нет смысла ставить перед УЗО УЗО на ток больше номинального тока автомата. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) — обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100-300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфические и не интересуют рядового потребителя.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

Как уже говорилось, УЗО бывают двух типов — электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

Всего можно выделить три основных способа различить УЗО:

⚡
по схеме на корпусе УЗО
⚡
с аккумулятором
⚡
с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

⚡
нарисованный дифференциальный трансформатор
⚡
нарисовано реле, имеющее связь с трансформатором
⚡
нарисован отключающий механизм
⚡
также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые изображены на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисован в виде прямоугольника или треугольника, установленного между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника — фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО от аккумулятора

Необходимый инвентарь для проверки:

⚡
батарейка (палец или корона)
⚡
два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, переверните полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Магнит должен касаться разных мест корпуса, так как у разных производителей дифференциальный трансформатор находится в разных частях УЗО (справа, посередине или слева).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет — электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

характеристик, назначение. Дифференциальный автомат или узо как выбрать

Приветствую вас дорогие гости и постоянные читатели сайта!

Мы начинаем следующую серию публикаций в рамках курса, на этот раз посвященных дифференциальным автоматам. Начнем с обзора устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифференциал — Это устройство, которое объединяет в одном случае функции автоматического выключателя и УЗО. Те. защищает контролируемую цепь от токов перегрузки и короткого замыкания (автоматический выключатель с функцией ) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляция токоведущих частей электроустановки.

Конструктивно дифавтоматы выполнены из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка такая же, как установка УЗО.

Для однофазных сетей 220В доступны биполярные дифавтоматы . Фазный и нейтральный проводники питающей сети подключаются к клеммам верхних полюсов, а фазный и нейтральный проводники нагрузки — к клеммам нижних полюсов. При этом, в зависимости от марки производителя и серии, они могут занимать два и более модуля для установки на DIN-рейку.

Для трехфазной сети 380В выпускается квадрупольных дифлавоматов . К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам подведены три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают более четырех модулей, в зависимости от марки производителя. Те. четыре полюса для подключения проводов, а занимаемое пространство в электрощите больше четырех модулей, за счет блока дифференциальной защиты.

Использование двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить установку вместо отдельно установленных автоматических выключателей и УЗО (которые вместе занимают три модуля).

Из раздела, посвященного устройствам защитного отключения, мы помним, что УЗО не защищает от сверхтоков и требует установки автоматического выключателя последовательно с ним.

При разветвленной разводке с большим количеством групп экономия места в электрощите может быть весьма значительной.Однако зачастую стоимость дифавтомата превышает стоимость отдельно установленного станка и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного выключателя и последовательно подключенного к нему модуля дифференциальной защиты. Подробно конструкция и принцип работы мы рассмотрели и в предыдущих разделах, ссылки на них внизу этой статьи.

Кратко рассмотрим основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазных проводниках и содержит тепловой расцепитель , для защиты от токов перегрузки и электромагнитный расцепитель , (катушка соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как у обычного выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, она изгибается и, если ток в цепи не уменьшается, активирует механизм отключения, размыкая защищенную цепь.

В случае короткого замыкания ток в цепи мгновенно увеличивается, индуцированное в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепления и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги используется камера прерывателя .

Модуль дифференциальной защиты, через который проходят фазный и нейтральный проводники (первичная обмотка) и управляющая обмотка (вторичная обмотка). В четырехполюсных дифавтоматах через трансформатор дифференциального тока проходит три фазных провода и ноль.

В нормальном режиме работы ток течет к нагрузке через фазный провод, а от нагрузки через нейтральный провод, т.е.е. токи равны и направлены в противоположную сторону. Геометрическая сумма токов равна нулю, индуцированные ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку ток утечки также течет в фазном проводе вместе с током нагрузки. Токи в фазном и нейтральном проводниках индуцируют магнитные потоки разной величины, их баланс нарушается, и в тороидальном сердечнике трансформатора тока появляется разностный магнитный поток.Под действием дифференциального магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превышает пороговое значение, срабатывает механизм отключения и силовые контакты дифавтомата отключаются от сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханический или электронный . В электронных корпусах при возникновении утечки ток в обмотке управления подается на плату электронного усилителя с электромагнитной катушкой сброса и через расцепляющий механизм отключает силовые контакты дифференциальной машины от сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность, если фазный или нейтральный провод будет отключен от сети (подробности см. В видео), так как для работы платы усилителя не требуется питания.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, позволяющие определить причину срабатывания:

— дифавтомат сработал от сверхтока: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или модуль дифференциальной защиты дифференциальной машины сработал в результате утечки тока.

Если таких индикаторов нет, то в случае отключения дифавтомата непонятно, что вызвало отключение — перегрузка по току, либо сработал дифавтомат в результате тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат выключился, значит он исправен.

Более наглядно принцип работы смотрите на видео Устройство Дифавтомат и принцип работы :

Основная масса потребителей вообще не различает, что перед ними УЗО (устройство защитного отключения) или Дифавтомат (дифференциальный автомат).Существует даже заблуждение, что это абсолютно ненужные устройства в электрощите, только увеличивающие стоимость электромонтажных работ. В этой статье мы рассмотрим, что лучше дифференциального автомата или узо.

В целом проблема, которая стоит перед потребителями по обеспечению сохранности своего жилья, стоит достаточно остро. Мы не будем говорить о том, что в некоторых отдаленных районах (и не только) до сих пор существуют старые электросчетчики с керамическими вилками, внутри которых вместо керамического предохранителя намотан «жучок» или даже кусок гвоздя.

Эта проблема, по мнению профессионалов, уже приближается к критической точке. Поэтому пройдемся по небольшой образовательной программе на эту тему, тем более, что знать будет очень полезно не только рядовым потребителям электроэнергии, но и профессиональным электрикам.

Самой распространенной до недавнего времени схемой защиты электрических сетей была установка автоматических выключателей. Правила работы, основанные на отключении электроэнергии при коротком замыкании или при перегрузках, т.е.е. при превышении номинального тока. Работа данной машины основана на двойном типе защиты, основанном на двух типах разъединителей:

Разъединитель электромагнитный, размыкает цепь питания потребителя
при возникновении короткого замыкания. Основное действие происходит за счет мгновенного увеличения силы тока, что приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Основным средством защиты человека от поражения электрическим током является УЗО.
В быту часто возникают ситуации при использовании таких устройств, как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление отсутствует как класс, в этом случае нам на помощь приходит УЗО.

Основное отличие УЗО от автоматического выключателя состоит в том, что в конструкцию УЗО добавлен трансформатор тока, который обнаруживает наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом.Также при появлении незначительного тока утечки в месте повреждения начинается нагрев изоляции, что может спровоцировать возгорание. Для этого устанавливается УЗО для защиты от поражения электрическим током и повреждения проводки. УЗО не отключает устройства и оборудование от сети при перегрузках и коротких замыканиях и устанавливается совместно с автоматическим выключателем. То есть, говоря обычным языком, УЗО — это лишь показатель повреждения изоляции электропроводки. Допустим, вы включили в сеть все электроприборы, которые есть в вашем доме (электроплита, фен, микроволновая печь, пылесос и т. Д.).) УЗО работать не будет и не отключит сеть при перегрузке.

Для комплексной защиты от коротких замыканий, перегрузок и повреждений изоляции установлен дифференциальный автомат. Узо или дифференциальный автомат, что выбрать? Итак, вы можете понять основные отличия. О том, как выбрать УЗО, читайте.

Дифференциальный автомат или узо: отличия

Дифавтомат позволяет одновременно добиться нескольких уровней защиты:
1.защита от короткого замыкания;
2. защита от перегрузок;
3. Защита от поражения электрическим током.

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, сочетающее в одном корпусе свойства автоматического выключателя и УЗО. Проще говоря, он позволяет защитить электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания. в результате повреждения изоляции электропроводки электроустановок.

В дифференциальной машине УЗО и автоматический выключатель сосредоточены вместе. Работа дифавтомата полностью аналогична работе автоматического выключателя УЗО +. Установка альфавата экономит место в электрическом щите и упрощает монтажные работы.

Как отличить УЗО от дифавтомата по занимаемому месту в щите

УЗО занимает два места в щите и плюс автоматический выключатель.Результат — три места на DIN-рейке.
Дифференциальная машина занимает всего два места и при нехватке места в щите предпочтение отдается этому устройству.
Также эти два устройства можно различить по внешнему виду. На первый взгляд они абсолютно одинаковые: та же кнопка «ТЕСТ», переключатель, схема, а также некоторые буквы и цифры.

Схема подключения узо и дифавтомата

А теперь разберемся, чем отличается автомат или узо по внешним признакам

Основных внешних отличий четыре:

маркировка номинального тока;
электрическая схема;
имя — отпечаток на устройстве;
сокращенная надпись на приборе.

Что ж, начнем с первого: одно из отличий Узо от Дифоматомат — это текущая маркировка. Основными характеристиками УЗО являются номинальный ток в амперах и установка тока утечки. Такие характеристики являются базовыми и указаны на корпусе устройства, то есть на лицевой панели.
Основными характеристиками автоматического выключателя являются номинальный ток и время — характеристика скорости срабатывания при перегрузке. Эта характеристика обозначается буквенным обозначением номинального тока перед номинальным током.Естественно, если в конструкции автомата диффомата есть УЗО и автоматический выключатель, то маркировка этих устройств должна быть на корпусе автомата дифво.

Так оно и есть. В нашем случае, если на корпусе указана только цифра, например 16А, это УЗО. Самый большой ток, который может выдерживать УЗО в течение длительного времени, сохраняя при этом свои стабильные рабочие характеристики и защитные функции. Отражено на передней панели. Величина номинального тока, которая определяется сечением используемых проводов и контактов внутри устройства УЗО и конструкцией его силовых контактов.

Если на лицевой панели прибора перед цифрой есть еще и буквенное обозначение, например B, C или D (пример C16), то это не более чем дифференциальный автомат.

А теперь перейдем к электрической схеме. Для непосвященного эти схемы — «темный лес», поэтому не будем вдаваться в подробности о том, что именно там изображено. Остановимся лишь на основных моментах.

На принципиальной схеме УЗО — основные элементы устройства: дифференциальный трансформатор обозначен овалом, реагирующим на токи утечки и размыкающим электромеханическим реле.

В дополнение к обозначениям, имеющимся на УЗО, обозначения тепловых и электромагнитных разъединителей, реагирующих на ток перегрузки и короткое замыкание.

Теперь, посмотрев схемы этих двух устройств, можно легко определить, что перед вами, и легко понять, чем УЗО отличается от дифференциального автомата.

Дифференциальный автомат или узо по названию

Вот будет самое интересное. Если вам будет сложно запомнить все, что было сказано выше, то производитель, зная такую проблему, особенно русский язык, напишет название на боковой панели устройства.Например, УЗО — это дифференциальный выключатель.
На боковой стороне дифавтомата надпись — автоматический выключатель дифференциального тока.

Ну и последнее — это аббревиатура по устройству.

В основном такой вопрос возникает при выборе аппаратов иностранного производства. На устройствах российского производства таких проблем обычно не возникает, так как там написано, если это УЗО, то пишут УЗО и маркировку, например, ВД. А если это дифавтомат — АВДТ.

Напомню, что правильное название устройства защитного отключения (УЗО) — дифференциальный выключатель.А дифференциальный автоматический выключатель носит название дифференциального автоматического выключателя.

Чем отличается Узо от дифференциала: итоги

По цене УЗО и дифавтоматы конечно имеют отличия. Конечно, качественный Узо в связке с автоматом российского производства стоит дороже, чем дифференциальный автомат такого же качества. Импортные устройства того же класса, конечно, дороже, чем устройства российского производства, но их качественные показатели выше.Отечественный производитель в принципе выпускает хорошие продукты, но проигрывает по такой главной характеристике, как время отклика, и уступает корпусам. Что выбрать УЗО или дифавтомат, особенности, которые следует учитывать при выборе.

Вследствие того, что дифференциальный автомат является универсальным устройством, невозможно определить, по какой причине отключение (утечка, короткое замыкание или перегрузка) вызвано работой дифавтомата.

Большой плюс — удобство монтажных работ.Судите сами, электромонтажные работы обычно проводят в очень стесненных условиях (электрические шкафы, щиты) и насколько важно электрику затянуть на два-четыре винта меньше. И надежность никто не отменял, все знают, что чем меньше подключений, тем надежнее схема.

Зато дешевле ремонт с парным автоматическим выключателем УЗО. Если что-то сломается, можно будет поменять отдельно, а дифференциал машины нужно будет менять полностью.

В любом случае при составлении схемы подключения нужно подходить индивидуально. Так что для квартир выбор между парой УЗО и дифференциальным автоматом разницы практически нет. Другое дело полностью с частными домами и коттеджами. Здесь нужно смотреть и выбирать по максимальной нагрузке, где можно поставить автоматический выключатель дифференциального тока, а где пара автоматических выключателей дифференциального тока.

Дифавтомат — устройство, в котором одновременно совмещены функции автоматического выключателя и УЗО.На рынке представлены различные типы дифференциальных машин, предназначенные для защиты человека от поражения электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы прибора

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальное электричество относительно земли (ток утечки). Преобразуя это в механическое напряжение, автоматический выключатель возвращается в исходное положение.

Дифференциальный выключатель оборудован двумя системами разомкнутой цепи:

Электромагнитный расцепитель отключает линию питания в случае короткого замыкания.
Thermal — срабатывает при перегрузке.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и машина, если она работает, должна выключиться.

Виды и характеристики дифлавоматов

Основные технические характеристики дифференциальных машин такие же, как у станков и УЗО:

Номинальный ток В — ток в амперах, который прибор может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
Номинальный ток — максимально возможный ток, который может пройти контактную систему устройства без повреждений. Это же значение используется для расчета других характеристик устройства.
Время-токовая характеристика B, C или D указывается перед значением номинального тока.
Номинальный отключающий дифференциальный ток (уставка тока утечки) IΔn = 10, 30, 100, 300, 500 мА.
Номинальное напряжение Напряжение, при котором устройство работает в нормальных условиях.220В для однофазной сети и 380В для трехфазной электросети.
Тип (класс) модуля дифференциальной защиты . Тип динамика — реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды. Тип А — реагирует на синусоидальные переменные и пульсирующие прямые токи утечки.
Номинальная отключающая способность — максимальный ток короткого замыкания, который дифавтомат способен отключать и оставаться в рабочем состоянии.Он указан на лицевой панели прямоугольником в амперах (3000, 4500, 6000, 10 000 А).
Класс ограничения тока . Он определяется временем от момента размыкания силовых контактов до полного гашения электрической дуги в дугогасительной камере. Всего существует три класса — 1, 2, 3. Информация о них указана в квадрате на лицевой панели.
Тип встроенного модуля дифференциальной защиты по конструкции — электромеханический или электронный.
Количество полюсов — 2 или 4.
Диапазон температур от -25 до + 40 ° С (обозначен символом снежинки на лицевой панели).

Как и УЗО, дифференциальные автоматы являются селективными. Они используются как вводные защитные устройства. Им нужна временная задержка для возможности отключения дифференциального тока устройств, подключенных после входа. Если этого не происходит, активируется селективный автомат.

Выбранные дифавтоматы обозначаются буквами, в зависимости от задержки срабатывания:

Буквенное обозначение	Задержка срабатывания, мс
Тип s	200–300
Тип g	60–80

Что лучше — электромеханическое или электронное?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует дополнительной мощности для работы. Энергия для срабатывания катушки отключения, которая выводит устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности устройства в целом.

Электронные аналоги, помимо датчика тока утечки и катушки отключения, содержат электронную схему с усилителем сигнала.Небольшой сигнал от датчика увеличивается до амплитуды и мощности, достаточных для срабатывания катушки расцепителя. Такие дифавтоматы более компактные.

При обрыве питающей линии дифференциальные машины с электронным управлением становятся бесполезными. Пропадает напряжение питания электроники, что делает невозможным выключение прибора. Поэтому, несмотря на компактность, такие устройства целесообразно использовать только совместно с реле напряжения.

Исходя из вышесказанного, мы можем определить, какая версия устройства более приемлема в конкретном случае.

Различные типы дифференциальных машин могут успешно применяться в однофазных и трехфазных сетях переменного тока. Такие устройства помогают повысить уровень безопасности при эксплуатации различных электроприборов.

Основное отличие дифавтомата в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками.Установка дифавтомата производится на DIN-рейку 35 мм.

Назначение

дифавтомат

Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от электронных повреждений. ток, если он касается токоведущих частей или попадает под напряжение в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от токов перегрузки и короткого замыкания (сверхтоков).Кроме того, в Дальний Восток предусмотрена защита от перенапряжения, т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип работы

дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик — дифференциальный трансформатор, определяющий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, выход которого соединен с катушкой сброса электромагнита.
Для проверки работы дифавтомата в работе предусмотрена схема управления с кнопкой проверки.
Когда рычаг управления установлен в положение ON, он получает питание MDZ.
Когда ток нагрузки протекает через его силовые провода, в магнитной цепи датчика создаются равные противоположно направленные магнитные потоки, и в обмотке III практически не возникает напряжения. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, которого коснулись) равенство потоков нарушается и в обмотке III индуцируется напряжение, примерно пропорциональное дифференциалу ток.При определенном значении этого напряжения (настройка датчика) усилитель размыкается и подает ток от дополнительного источника питания на катушку соленоида сброса. Магнит сброса сдвигает защелку независимого отключающего механизма автоматического выключателя. Происходит принудительное раскрытие его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества

высокая скорость
защита от перегрузок и таких коротких замыканий
широкий диапазон рабочих температур от -25 до +50 ° C
высокая механическая прочность

недостатки

Основным недостатком является то, что дифавтоматы нельзя использовать, если к данной розеточной группе подключены компьютеры. Когда они включены, не редкость ложные срабатывания.

Есть еще один нюанс.Если лучше присмотреться, то можно заметить, что дифавтоматы занимают немного больше места, чем автоматический выключатель и УЗО. Да и стоит почему-то не меньше, чем занимает место.

Технические характеристики

дифавтомат

Номинальное рабочее напряжение, В	~ 230/400
Частота тока сети, Гц	50
Максимальное сечение провода, подключаемого к зажимам, мм 2	25
Количество полюсов	2
Номинальный коммутируемый ток, lн, А	6, 10, 16, 25, 32, 40, 50, 63
Уставка отключения по дифференциальному току, lDn, (мА)	10, 30, 100, 300
Номинальная отключающая способность (A)	4500
Степень защиты по ГОСТ 14254-96	IP20
Диапазон рабочих температур, o C	-25 — +40
Рабочие характеристики при дифференциальном токе с компонентами постоянного тока	AC
Количество циклов механического переключения, не менее	10 000
Количество срабатываний от дифференциального тока, не менее	4500
Срок службы не менее, лет	15

Сначала рассмотрим принцип работы УЗО.Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они нейтрализуют друг друга. При утечке тока в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство срабатывает при отключении от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

Теперь поговорим о дифференциальной автоматике (дифференциальная токовая защита и общая защита).Устройство предназначено для защиты цепи от утечки тока (аналог Узо), но преимущество дифференциала. автомат заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты схемы от коротких замыканий и перегрузок. Два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат. Получился своего рода технический симбиоз.

Трехфазная дифференциальная машина

Если под обычным Узо устанавливаются 3 или 4 группы отдельных выключателей, то дифференциальный автомат обеспечивает отдельную группу для защиты электрической цепи. Под дифференциальным автоматом выключатели не устанавливаются, он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока на землю. Вы, конечно, можете поставить выключатели под дифференциал. автоматически, но это расточительно.

Прочтите следующие статьи об УЗО:

Как показано автоматическим выключателем на схеме. Обозначение розеток и выключателей на чертежах. Обозначение озо на однолинейной схеме

Никто, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи, не ознакомившись предварительно с символами, которые используются при электромонтаже почти на каждом этапе.Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может стать настоящим профессионалом своего дела.

Условные обозначения и диаграммы

Текущая электрическая энергия — Урок 4 — Подключение цепей. До сих пор эта часть курса физического класса была сосредоточена на основных компонентах электрической цепи и концепциях электрического потенциала, тока и сопротивления. Концептуальное значение терминов было введено и применено к простым схемам.Обсуждались математические отношения между электрическими величинами и их использование при решении задач. Урок 4 посвящен способам подключения двух или более электрических устройств к электрической цепи.

Приветствую всех друзей на сайте «Электро в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то свой, кто-то предоставляет заказчику.Среди множества этой документации можно найти экземпляры, в которых есть отличия легенды от тех или иных элементов. Например, в разных проектах одно и то же коммутационное устройство может отображаться по-разному графически. Встретил это?

Наше обсуждение будет проходить от простых схем до умеренно сложных схем. Для этих сложных схем будут применяться предыдущие принципы электрического потенциала, тока и сопротивления, и те же математические формулы будут использоваться для их анализа.

Катушки и трансформаторы

Электрические схемы, простые или сложные, можно описать по-разному. Электрическую схему обычно описывают простыми словами. Во многих случаях для описания простых шаблонов использовались уроки от 1 до 3 слов. Услышав эти слова, человек привык к быстрому рисованию схемы в уме. Но еще один способ описать схему — это просто нарисовать ее. Такие рисунки дают более быстрое представление о реальном контуре.

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это выполняется.

Каждый начинающий мастер должен внимательно ознакомиться с общепринятыми стандартами и правилами маркировки электрических предметов и оборудования на планах и чертежах. Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженеры-проектировщики и преподаватели вузов.

Схемы, подобные приведенной ниже, повторно используются в уроках 1 -. Конечным средством описания электрической схемы является использование условных символов схемы для создания схемы для схемы и ее компонентов.Ниже приведены некоторые условные обозначения, используемые в схематических представлениях.

Один элемент или другой источник питания представлен длинной и короткой параллельной линией. Набор элементов или батарей представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет положительный выход источника энергии, а короткая линия представляет отрицательный выход. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами схемы. Электрическое устройство, которое обеспечивает сопротивление потоку заряда, обычно называется резистором и представлено зигзагообразной линией.

Уверяю вас, что это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы , но и необходимо знать, как различные устройства связи графически отображаются на схемах устройств безопасности, приборов учета, розеток и выключателей. В общем, активно применяю проектную документацию в своей повседневной работе.

Разомкнутый переключатель обычно представляет собой разрыв прямой линии путем подъема части линии вверх по диагонали.Эти обозначения цепей будут часто использоваться в оставшейся части урока 4, поскольку электрические схемы представлены диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете их использовать.

Чтобы проиллюстрировать использование электрических символов в схематических диаграммах, рассмотрим следующие два примера.

В приведенных выше схемах предполагается, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, проходил через каждую из трех лампочек последовательно.Путь положительного тестового заряда, оставляющий положительный полюс батареи и проходящий через внешнюю цепь, будет включать прохождение через каждую из трех подключенных лампочек перед возвращением к отрицательной клемме батареи.

Обозначение Озо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и стать причиной поломки дорогостоящего оборудования.

Выборочная защита подключения

Но разве это единственный способ подключить три лампочки? Следует ли их подключать последовательно, как показано выше? Фактически, пример 2 ниже содержит то же словесное описание, что и рисунок, а схематические изображения нарисованы по-разному. Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствуют два или более резистора, их можно подключать последовательно или параллельно. Остальная часть урока 4 будет посвящена изучению этих двух типов соединений и их влиянию на электрические величины, такие как ток, сопротивление и электрический потенциал.

Кроме того, неверные данные могут сбивать с толку сторонних специалистов, занимающихся электромонтажом, и вызывать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение Узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Будет обозначать разницу между рядами и параллельными соединениями. Используйте условные обозначения для построения схематических представлений для следующих схем.Одиночный элемент, лампочка и выключатель объединены в цепь, так что выключатель можно открывать и закрывать, чтобы включить лампочку.

Аннотация: В этой редакции добавлены абзацы, посвященные повторяющимся схемам, выбранным и согласованным частям и обозначениям размещенных компонентов на гибридных печатных схемах. Существенные изменения обозначаются вертикальными черными полосами по краю рядом с измененным текстом. Чтобы свести к минимуму путаницу, с тех пор были предприняты интенсивные и успешные усилия по гармонизации этих двух стандартов в их последующих редакциях.Объяснение метода нумерации блоков, представленное в Приложении A, не является частью этого стандарта, но сохранено для справки в связи с существующим оборудованием, на котором оно использовалось.

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие:

— ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах коммутационных аппаратов и контактных соединений»;
— ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, регулирующие обозначение в электрических схемах. Что дают данные ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме.

Коммутационные аппараты CSO

Подкомитету было поручено стандартизировать средства для физического размещения посредством формы условных обозначений, разделов частей и оборудования.Метод нумерации местоположения в Разделе 5 и метод кодирования местоположения в Разделе 6 настоящего стандарта основаны на существующих отраслевых практиках, которые успешно использовались для облегчения производства и обслуживания сложных устройств путем предоставления таких инструментов определения местоположения.

Как на схеме изображен дифавтомат?

Они особенно полезны в проектах, в которых повторно используются одни и те же или похожие части узлов. Область применения: Этот стандарт охватывает формирование и использование условных обозначений для электрических и электронных деталей и оборудования.Ориентировочные обозначения настоящего стандарта предназначены для однозначной идентификации и размещения дискретных элементов на схемах и в наборе, а также для сравнения элементов в наборе графических символов на схемах и элементов в списках деталей, описаний схем и инструкций.

Действующий ГОСТ на сегодняшний день не предъявляет особых требований к правилам приготовления и использования. УЗО графические символы не нажимает. Вот почему некоторые электрики предпочитают использовать свои собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может несколько отличаться от значений, к которым мы привыкли.

Этот стандарт включает три метода формирования и применения условных обозначений: метод номера единицы, метод нумерации местоположения и метод определения местоположения. Полное условное обозначение может включать условное обозначение, сформированное с использованием любого из этих методов на любом уровне от базовых деталей до полных узлов. Метод нумерации единиц давно успешно используется во всех типах электрического и электронного оборудования. Были разработаны метод нумерации местоположения и метод кодирования местоположения, позволяющие быстро физически размещать объекты в большом сложном оборудовании с многократным использованием множества идентичных или очень похожих элементов.

Для примера рассмотрим, какие символы нанесены на корпус самих устройств. Защитное отключение устройства от hager:

Или, например, УЗО от Schneider Electric:

Буквенно-цифровые обозначения на схемах

Эти методы следует применять таким образом, чтобы дублирование полных условных обозначений не происходило в оборудовании или системе. Этот стандарт не определяет функции устройства для передачи выключателя питания и промышленного управления.

Каждый техник, инженер или инженер-электронщик всегда должен иметь дело с электронными схемами и схемами. Чтобы читать схемы, он должен понимать и понимать символику и маркировку так называемого электрического оборудования. Электрооборудование — это устройство, с помощью которого оно может генерировать, преобразовывать, распределять и использовать электрическую энергию. Сюда входит электронное оборудование. Функции и взаимодействие рабочих инструментов показаны на принципиальных схемах. Для этого используются символы схемы, которые обозначаются буквой кода и номером счетчика.

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначения УЗО, который можно использовать практически в любой рабочей ситуации.

По своему функциональному назначению предохранительное устройство можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки — это дифференциальный ток, возникающий при неправильной установке электрооборудования.Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если имеется несколько принципиально идентичных рабочих инструментов или компонентов, подсчитывается количество счетчиков. Далее мы имеем дело со стандартами, по которым классифицируется оборудование. Для электронщика в основной задаче интересно, как электронные компоненты или компоненты упоминаются в электронных схемах.

С одной стороны, не каждый электронщик заметит изменение.С другой стороны, поддержка в схемах программ только откладывается. Кроме того, на многих старых электрических цепях может остаться старая маркировка. Маркировка оборудования проходила относительно несложно. Следующая таблица представляет собой выдержку из этого стандарта.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух второстепенных обозначений — выключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), что влияет на механизм размыкания контактов.

Пожалуйста, не используйте больше эту стандартную этикетку! В новом стандарте часть оборудования обозначается другой кодовой буквой. Классификация стала более тонкой, в результате чего некоторое оборудование получило новый идентификационный код и было объединено с другими ресурсами. «Задача оборудования» является преобладающей.

Новый стандарт был необходим для того, чтобы иметь единый действующий стандарт для Европы, а также потому, что электротехника сильно изменилась. Например, информационные технологии стали намного важнее.Следующая таблица представляет собой выдержку из нового стандарта.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме изображен дифавтомат?

О обозначениях дифавтоматов в ГОСТ на данный момент также нет данных. Но, исходя из приведенной выше схемы, дифавтомат графически также может быть представлен в виде двух элементов — УЗО и автоматического выключателя.В этом случае графическое обозначение дифактома на схеме будет выглядеть так.

Выключатели на схемах подключения

Если вы сравните старый стандарт с новым, вы заметите, что не все коды символов изменились. Для большинства оборудования существующие кодовые буквы остаются в силе. Для простоты наиболее важные электронные компоненты или ресурсы перечислены в следующей таблице со старыми и новыми кодовыми буквами.

Цепи заземления

Прежде всего, краткое введение: для тех, кто еще не знаком с термином «группа», группа состоит из тормозов и привода, состоящего из кривошипа, цепи, цепи, кассеты, переключения передач и переключателей переключения передач, а также рычаги переключения передач.Таким образом, это замкнутая система, которая перемещает велосипед вперед, а также останавливается из-за тормозов.

Буквенное обозначение Узо на электрических цепях

Любому элементу в электрических цепях присваивается не только графический символ, но и буквенное обозначение, указывающее номер позиции. Настоящий стандарт регулируется ГОСТ 2.710-81 «Обозначения в электрических цепях буквенно-цифровые» и является обязательным для использования со всеми элементами в электрических цепях.

Когда вы выбираете подходящую группу или гоночную трассу, основной принцип заключается в том, что чем больше вы вкладываете, тем лучше вы получаете. Группы переключения в более высоких ценовых классах более эффективны, долговечны и обеспечивают более простой процесс переключения при меньшем весе. Модели начального уровня часто изготавливаются из некачественного алюминия, который обеспечивает солидную функциональность, но не может поспевать за более дорогими группами. Здесь вы найдете качественные алюминиевые сплавы, при этом верхние версии сделаны не из углеродистой пружины и титана.

Например, по ГОСТ 2.710-81 автоматические выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д. Выключатели (разъединители) обозначаются как QS1, QS2, QS3 и т. Д. Предохранители в схемы обозначены как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах .

Как быть в этом случае? При этом многие мастера используют два варианта обозначения.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают порядковый номер устройства, находящегося в схеме.

То есть кодировка буквы Q означает — «переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель или переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциального автомата. Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных автоматов.

Какие выводы можно сделать из вышеизложенного?

Как указано узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица, «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Устройство вводной безопасности, расположенное сразу после счетчика. Кстати, как вы могли заметить буквенное обозначение УЗО — QD. Другой пример, обозначенный узо:

Обратите внимание, что на схеме, помимо элементов УГО, нанесена также их маркировка, а именно: тип устройства по типу тока (A, AC), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим в ЦСУ и маркировку дифференциальных автоматов:

Линии розеток на схеме подключены через дифференциальные автоматы. Буквенное обозначение дифавтомат на схеме QFD1, QFD2, QFD3 и др.

Еще один пример как обозначаются дифференциальные автоматы по однолинейной схеме накопитель.

Это все, дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, эта статья была для вас полезной и вы нашли здесь ответ на свой вопрос.Если есть вопросы, задавайте их в комментариях, с удовольствием отвечу. Давайте поделимся опытом, кто как подразумевает на схемах УЗО и АВДТ. Буду признателен за репост в соцсетях))).

Планирование размещения электропроводки в помещении — серьезная задача, от точности и правильности выполнения зависит качество и точность последующего монтажа, а также уровень безопасности людей на этой территории. Чтобы проводка была проложена качественно и грамотно, необходим подробный план.

Представляет собой чертеж, выполненный в выбранном масштабе, в соответствии с компоновкой корпуса, отражающий расположение всех узлов электропроводки и ее основных элементов, таких как распределительные группы и однолинейная принципиальная схема. Только после того, как чертеж будет составлен, можно говорить о подключении электриков.

Однако важно не только иметь под рукой такой рисунок, но и уметь его читать. Каждый человек, занимающийся работами, предполагающими необходимость проведения электромонтажа, должен условными изображениями ориентироваться на схему, обозначающую различные элементы электрооборудования.Они имеют вид определенных символов, и почти каждая электрическая цепь содержит их.

Но сегодня речь пойдет не о том, как начертить план схемы, а о том, что на нем изображено. Сразу скажу сложные элементы, такие как резисторы, автоматы, рубильники, выключатели, реле, моторы и т.д. мы не будем рассматривать, а будем рассматривать только те элементы, которые встречаются у любого человека каждый день, т.е. обозначение розеток. и переключатели на чертежах. Думаю, всем будет интересно.

По каким документам регламентируется обозначение

Разработанные еще в советское время ГОСТы четко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определенным определенным графическим обозначениям. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических символов выполняют элементарные геометрические фигуры: квадраты, круги, прямоугольники, точки и линии.Эти элементы во множестве стандартных комбинаций отражают все компоненты электроприборов, машин и механизмов, используемых в современной электротехнике, а также принципы их управления.

Часто возникает естественный вопрос о нормативном документе, регулирующем все вышеперечисленные принципы. Способы построения условных графических изображений электропроводки и оборудования на соответствующих схемах определяются ГОСТ 21.614-88 «Образы условных графических изображений электрооборудования и электропроводки на планах».Из него вы узнаете, как устроены розетки и выключатели в электрических цепях .

Обозначение розеток на схеме

Нормативно-техническая документация дает конкретное обозначение розетки по электрическим схемам. Его общий схематический вид представляет собой полукруг, от выпуклой части которого линия движется вверх, его внешний вид и определяет тип розетки. Одна линия — двухполюсная розетка, две — двойная двухполюсная, три, имеющие форму веера, — трехполюсную розетку.

Такие розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления указывается на схемах плоской линией, параллельной центру полукруга, которая различает обозначения всех отверстий розеток.

В случае, если установка скрыта, схематические изображения розеток изменяются путем добавления другого элемента в центральной части полукруга. Он имеет направление от центра к линии, обозначающей количество полюсов розетки.

Сами розетки встраиваются в стену, их уровень защиты от влаги и пыли находится в указанном выше диапазоне (IP20 — IP23). Стена не становится опасной, потому что в ней надежно спрятаны все токопроводящие части.

На некоторых схемах обозначения розеток имеют вид черного полукруга. Это влагозащищенные розетки, степень защиты корпуса которых IP 44 — IP55.Допускается их наружная установка на поверхности зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливают во влажных и сырых помещениях, например, в ванных и душевых.

Обозначение выключателей электрических цепей

Все типы переключателей имеют схематическое изображение в виде круга с линией вверху. Круг с линией, на конце которой находится крючок, обозначает однокнопочный выключатель освещения для открытой установки (степень защиты IP20 — IP23).Два крючка на конце приборной панели означают двухкнопочный переключатель, три — трехклавишный.

Если на схематических обозначениях перпендикулярная линия проведена над чертой, речь идет о выключателе скрытого монтажа (степень защиты IP20 — IP23). Линия одна — однополюсный выключатель, две — двухполюсные, три — трехполюсные.

Черный кружок указывает на влагозащищенный выключатель открытой установки (степень защиты IP44 — IP55).

Круг, пересеченный линией со штрихами на концах, используется для отображения на электрических цепях автоматических выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагозащищенные выключатели (IP44 — IP55) обозначены на схемах в виде закрашенного круга.

Как указывает блок переключателей с розеткой

Для экономии места и для разметки в общий блок устанавливается розетка с выключателем или несколько розеток и выключатель.Наверное, встречалось много таких блоков. Такое размещение коммутационных аппаратов очень удобно, так как располагается в одном месте, а кроме того, при прокладке электропроводки можно сэкономить на воротах (провода к выключателю и розеткам прокладываются в одном калибре).

В целом расположение блоков может быть любым и все, как говорится, зависит от вашей фантазии. Возможна установка блока выключателей с розеткой, несколькими выключателями или несколькими розетками. В этой статье я просто не имею права рассматривать такие блоки.

Итак, первый — выключатель розетки. Обозначение для скрытой установки.

Второй более сложный; Блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последние обозначения розеток и выключателей на электрических схемах отображаются в виде блока двух выключателей и розетки.

Для наглядности представлен только один небольшой пример; любую комбинацию можно собрать (нарисовать).Опять же, все зависит от вашей фантазии).

УЗО

★ УЗО

Автоматический выключатель дифференциального или остаточного тока — это устройство, которое быстро размыкает цепь, чтобы предотвратить серьезное повреждение от постоянного электрического удара. В некоторых случаях могут возникнуть травмы, например, если мужчина упадет после удара током или если человек коснется обоих проводов одновременно.

Узо — это имя, используемое в Соединенном Королевстве. В Соединенных Штатах и Канаде используется синхронизация УЗО, УЗО или прерывателя тока утечки устройства УЗО ALSI, также известного как прерыватель тока утечки LCDI). Если устройство УЗО дополнительно, защита от перегрузки интегрирована в одно устройство, то ниже он называется AVDT.

Автоматический выключатель тока утечки на землю ELCB может быть устройством остаточного тока, хотя существует и более старый тип утечки тока утечки на землю переключателя, управляемого напряжением.

Эти коммутационные устройства предназначены для быстрого и автоматического отключения цепи, когда обнаруживается, что электрический ток не сбалансирован между питающим и обратным проводниками цепи. Любая разница между токами в этих проводниках указывает на утечку тока, которая создает риск поражения электрическим током. Ток величиной примерно 30 мА и 0,030 ампер, проходящий через тело человека, потенциально может вызвать сердечный приступ или серьезный вред, если он сохраняется более малой доли секунды.УЗО предназначено для отсоединения проводов, «перемещающихся» достаточно быстро, чтобы предотвратить серьезную травму.

СКР переговоров и сбрасываемое устройство. Кнопка тестирования, безопасно, поскольку создает небольшую утечку, и кнопка сброса восстанавливает цепи после устранения неисправности. Некоторые УЗО отключают и пониженное напряжение, и обратный провод при двухполюсном КЗ, хотя один полюс выключателя отключает только провод под напряжением. Если неисправность не вернулась назад, провод «плавающий» или не ожидается, что он будет заземлен по какой-либо причине, то однополюсное УЗО должно оставить этот провод подключенным к цепи при обнаружении неисправности.

Дифференциальные автоматы; устройство, принцип работы. Типы дифференциальных автоматов

В этой статье мы подробно разберем:

Что такое дифавтомат?
Его назначение, применение и характеристики.
Узнать, в чем разница между УЗО и дифавтоматом?
Поговорим о существующих стандартах и типах AEDT

Что такое дифавтомат?

Дифференциальные автоматы (их еще называют дифавтоматами или АВДТ) в технической литературе определяются как автоматические выключатели, которые срабатывают при появлении в сети дифференциальных токов.Кроме того, дифференциальная машина должна иметь защиту от сверхтоков в виде теплового и электромагнитного расцепителя. В этом случае дифференциальный модуль должен одновременно выполнять три функции: определять дифференциальный ток, сравнивать его с заданным значением и отключать защищаемую сеть, если diff. ток превысил свое значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос — чем дифференциальный автомат отличается от УЗО со встроенной максимальной токовой защитой? Те.Обычным критерием является то, что компоновка явно недостаточна, поскольку УЗО со встроенной защитой также включает автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же разница между другим автоматом и УЗО?

Чтобы получить все ответы, достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). Они содержат исчерпывающую информацию, исключающую разногласия.На основании этих данных можно ответить на еще один очень известный простым людям вопрос, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и обобщена в таблице ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия дифференциальных автоматов УЗО и выключателей дифференциального тока

УЗО или дифавтомат, что выбрать? — ответ на этот вопрос будет зависеть от поставленной перед устройством задачи.Поясним.

Из приведенных выше данных следует, что основным отличием машины от УЗО будет не столько компоновка, сколько возможности и предназначение. Дифференциальный модуль AVDT предназначен для защиты людей при КОСВЕННОМ прикосновении, а УЗО — при КОСВЕННОМ и ПРЯМОМ ** прикосновениях. Другими словами, дифференциальный автомат не предназначен для спасения человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

В остальном — защита от сверхтоков и последствий появления токов утечки, возможности УЗО и УЗО со встроенной максимальной токовой защитой идентичны.Соответственно, вы можете ознакомиться с принципом работы AEDT на страницах, описывающих работу дифференциального модуля () и.

Стандарты

Общие требования, основные характеристики и порядок испытаний для бытовых и аналогичных АВД изложены в ГОСТ Р 51327.1-99, дополнениях к ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих стандартов IEC. Их действие распространяется на АВЭД на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, в зависимости и независимо от напряжения сети, с номинальными токами не более 125 А и с максимальной коммутационной способностью, не превышающей 25000 А при номинальный.

Различные типы AVDT

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по основным показателям. Для более удобного использования все типы сведены в таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Проектирование дифференциальных автоматов (дифференциальных автоматов)

В начале этой страницы уже была дана информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция не содержит каких-либо специальных элементов.Здесь в едином корпусе собраны: механический коммутационный блок со свободным расцеплением, электромагнитный и тепловой расцепители, а также дифференциальный модуль. Работа любого из них приводит к остановке машины. По отдельности эти узлы рассматривались в разделах по и. Часто производители используют унифицированные корпуса и основные компоненты с небольшими вариациями.

Характеристики дифференциальных автоматов (дифавтоматов) бытового назначения

Предыдущий список описывает классификацию дифференциальных автоматов по их наиболее важным конструктивным особенностям и техническим показателям.Почти все они также входят в число наиболее важных характеристик, сообщаемых производителями, а их предпочтительные значения указаны в стандарте ГОСТ Р 51327.1-99. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных автоматов бытового назначения

Применение дифференциальных автоматов (дифференциальных автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения в основном используются в жилищном секторе.Также они находят применение в электроснабжении небольших промышленных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров из-за отключения в случае утечки. Дифференциальные автоматы также защищают персонал от поражения электрическим током при прикосновении к зданиям и частям электроустановок при нарушении изоляции.

Дифференциальный автомат — низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя.Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

Назначение

Рассмотрим вкратце, зачем нужен дифавтомат. Его внешний вид изображен на фото:

Во-первых, это электрическое устройство служит для защиты участка электрической сети от повреждений из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя).Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате утечки электроэнергии через поврежденную изоляцию кабеля электропроводки или неисправного бытового прибора (функция устройства защитного отключения).

Устройство и принцип работы

Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:

Из обозначения видно, что основными конструктивными элементами дифавтомата являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из перечисленных выше элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он подъезжает к пусковому органу, который без промедления осуществляет отключение силовых контактов машины.

Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный дисбаланс тока — возникает дифференциальный ток и дифференциальный автомат должен работать, что говорит о его хорошем состоянии.

Электромагнитный расцепитель — это электромагнит с сердечником, который действует на механизм расцепления. Этот электромагнит срабатывает, когда нагрузка достигает порога срабатывания — обычно это происходит при.Это высвобождение происходит мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно это биметаллическая пластина, которая деформируется при протекающем по ней токе нагрузки, превышающем номинальный для данного агрегата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указан порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «C» указывает на то, что электромагнитный расцепитель сработает, если номинальное значение 16A будет превышено в 5-10 раз.

На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальную машину, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

Главное достоинство дифавтомата — компактность.Он занимает меньше места на распределительном щите, чем при установке двух отдельных устройств. Эта функция особенно актуальна, если в распределительном щите необходимо установить несколько автоматов защитного отключения и автоматических выключателей. В этом случае, установив дифавтоматов, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его габариты.

Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Нравится (0
)
Мне не нравится (0
)

Дифференциальный автоматический выключатель — это устройство, объединяющее в одном корпусе автоматический выключатель дифференциального тока и автоматический выключатель. Особенностью этого типа устройств является то, что их нецелесообразно использовать в сетях, где нейтральный и защитный проводники совмещены. При включении дифавтомата в такой сети защита будет работать постоянно.

Также не рекомендуется использовать такой автоматический выключатель в сетях с отсутствующим защитным проводом.В этом случае защита от токов утечки не сработает, пока не произойдет явное прикосновение к токоведущим частям оборудования или проводнику.

Однако этот вариант поможет защитить от опасного поражения электрическим током. Подробнее об этом вы можете прочитать в материале про УЗО.

Исходя из вышеизложенного, применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или аварийных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитный и заземляющий проводник.

Поскольку дифференциальный автомат представляет собой комбинированное устройство, его характеристики следует рассматривать в совокупности, а именно:

отключающая способность модуля токовой защиты;
ток отключения устройства защитного отключения.

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТИЧЕСКИХ МАШИН

В международной практике обозначение отключающей способности принято буквами латинского алфавита.

А — используются в сетях с большой протяженностью проводов и имеют отключающую способность 2-4 В.

Б — используются, как правило, в сетях, исключающих индуктивную нагрузку; в основном это сети, используемые для освещения; Отключающая способность — 3-6 В.

С — дифференциальные машины с данной маркировкой могут использоваться в сетях с комбинированной нагрузкой, то есть выдерживать кратковременные токовые перегрузки, возникающие при пуске электродвигателей; Отключающая способность — 5-10 В.

D — автоматические выключатели этой группы также используются в сетях с комбинированной нагрузкой, но в отличие от предыдущей группы имеют более высокую уставку тока — 10-20 In.

К — узкоспециализированные устройства, применяемые в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; Отключающая способность этой группы — 8-15 В.

Z — данная группа машин используется в слаботочных сетях или силовых цепях электронного оборудования, не допускающих даже кратковременных токовых перегрузок; Отключающая способность — 1-3 В. Что касается защиты от токов утечки, то здесь необходимо определить категорию помещения, в сети которого установлен дифференциал.машина. В настоящее время для защиты от токов утечки доступны устройства с разными настройками (IΔn), а именно:

10,30 мА– используются для защиты человека от поражения электрическим током;
100, 300, 500 мА — используются для исключения возгорания в результате повреждения изоляции или замыкания токоведущих частей на «массу».

Также на корпусе дифференциальной машины имеется буквенная маркировка, определяющая возможность отключения при разном характере токов утечки:

AC — переменный характер токов утечки.Машины с этой маркировкой используются в сетях со значительной индуктивной нагрузкой, осветительных сетях, силовых цепях электродвигателей.

А — наиболее распространенный тип, рекомендуемый для использования в силовых цепях бытовой техники. Рабочая характеристика токов утечки — переменно-пульсирующая.

S — используется для многоуровневой селективной защиты. Требуемая избирательность достигается за счет задержки срабатывания устройства; задержка отключения равна — 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания — 0.05-0.09 с.

По напряжению дифференциальные машины делятся на одно- и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата в качестве временной меры можно установить трехфазный в однофазной сети, правда, с понижением эффективности токовой защиты.

КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Ввиду большого набора характеристик доступных устройств, естественно возникает вопрос, какое из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент индивидуально:

Установка дифференциального автомата в квартире.

В этом случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а значит, номинал устройства защитного тока, как правило, не превышает 16-25 А. При этом уставка защиты от токов утечки не должно превышать — 50 мА.

Установка дифференциального автомата с высоким рейтингом работы от токов утечки нецелесообразна, так как в квартирах длительное время проводка прокладывается скрыто, под штукатуркой.

Исходя из вышесказанного, наиболее оптимальным выбором для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой 50 мА. .

Дифференциальный автомат для подачи.

Для этого варианта токовая нагрузка рассчитывается для каждого случая отдельно, так как на даче можно использовать поливочные насосы или другое оборудование с повышенной электрической мощностью. Кроме того, следует учитывать одновременную работу нескольких устройств — насоса, кондиционера, освещения.

Что касается настройки IΔn — необходимо учитывать состояние сети и дифференцировать защиту. Это достигается разделением сети на схемы электроснабжения, в которых есть электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как по отсечке по потоку, так и по характеристике тока утечки.

Отдельно стоит выделить полностью деревянные постройки, к которым применяются индивидуальные требования по прокладке электропроводки и разделению защиты на:

защита человека от воздействия токов утечки;
пожаротушение.

Выбор дифференциальной машины для частного дома.

Следует учитывать характер нагрузки, активную, индуктивную или смешанную, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. Если есть вероятность больших пусковых токов, лучшим выбором будет установка автоматического выключателя категории D.

Значение тока отсечки дифференциальной машины должно определяться исходя из существующей нагрузки и состояния питающей сети.Что касается защиты от токов утечки, лучшим выбором будет устройство с характеристикой — A и работой при — 50 мА.

Также при полностью деревянных конструкциях с установленными в них электроприборами защиту сетей от токов утечки следует разделять на противопожарную и защитную.

УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

Однозначного мнения по этому поводу нет. Одни специалисты советуют связку УЗО — автоматический выключатель, другие ратуют за установку дифференциала.автоматы. Давайте посмотрим на плюсы и минусы каждого из этих вариантов.

Место для установки — стыковое соединение УЗО и выключателя занимает три посадочных места в щите, а дифференциальный автомат — два. Экономия очевидна. Хотя, дифференциал уже появился на рынке. автоматы, занимающие одно место в щите.

Затруднение в определении причины срабатывания дифференциального автомата срабатывания. Вопрос не актуален, так как устройства с сигнальными флажками выдаются, по которым можно определить, какая часть устройства привела к отключению.

Сложность подключения УЗО и выключателя. Это спорно, так как для специалиста, соединяющего такую схему не вызывает каких-либо проблем, и любитель может сделать ошибку при подключении difavtomat.

Важным фактором, на который следует обратить внимание в этом вопросе, являются дифференциальные машины с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный провод остается неотключенным, что может привести к поражению электрическим током. .

Дифференциальные автоматы с электромеханическим агрегатом лишены этого недостатка и остаются работоспособными даже при обрыве нейтрального проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком — их высокая стоимость по сравнению с аналогичными электронными конструкциями.

Все материалы, представленные на сайте, носят ознакомительный характер и не могут быть использованы в качестве руководящих и нормативных документов.

Домашний электрик — тема довольно сложная и разноплановая, и основные детали желательно знать каждому домовладельцу, поскольку от этого зависят не только денежные затраты, но и безопасность вашего дома. В этой статье мы постараемся разобраться, что лучше — дифавтомат или УЗО.

Введение в тему, или что такое дифавтомат?

Чтобы разобраться с этой проблемой, сначала попробуем определить основные понятия. Итак, дифавтомат.

Устройство, называемое удачно сочетает в себе функции как УЗО, так и обычного, защищает человека в случае прикосновения к оголенным участкам токопроводящей части провода или к тем частям электрических сетей, которые находятся под напряжением из-за повреждения к проводке или другим подобным факторам.Сегодня существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, а также на разные токи утечки.

Его главная отличительная особенность состоит в том, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка дифавтомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

Учитывая скорость работы, которая составляет всего 0,04 секунды, дифференциальные машины обеспечивают наиболее адекватную защиту человека от поражения электрическим током практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение питания в условиях, когда на любом участке сети наблюдаются скачки напряжения более 250 В.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

Основные преимущества дифавтомата

Очень высокая скорость отклика.
. Защита оборудования от скачков напряжения и рабочих перегрузок.
. Возможность работы в условиях от -25 до +50 градусов Цельсия.
. Огромный порог износостойкости.

Что такое УЗО?

Нельзя игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО.«Что такое УЗО?»

Эта аббревиатура расшифровывается как «устройство остаточного тока». Операция проводится при обнаружении наличия токов утечки. Проще говоря, сколько тока пришло в устройство по одному проводу, столько же должно пройти к другому участку проводки.Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

Такую систему необходимо (!) размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не принимают во внимание несчастные электрики, которые часто используют только одно УЗО для удешевления схемы. К тому же есть корыстный интерес, когда его выдают как дифференциальный автомат, стоимость которого выше.

Основные сведения об УЗО

Каков принцип работы УЗО? Его работа основана на реакции на изменение дифференциального значения тока в проводниках.

Что такое датчик тока? Это самый распространенный трансформатор, но выполнен в виде тороидального сердечника. Порог срабатывания устанавливается с помощью магнитоэлектрического реле, которое имеет чрезвычайно высокую чувствительность.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который при необходимости размыкает электрическую цепь. Вот что включает в себя устройство УЗО.

Из каких частей состоит привод?

От группы прямого контакта установить на максимальное значение тока.
Пружина, которая непосредственно размыкает цепь в случае каких-либо сбоев в ее работе.

Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Проверить». В этом случае во вторичную обмотку искусственно подводится ток, и реле срабатывает (должно, во всяком случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

Принцип работы УЗО

Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2). У них точно одинаковый размер, за счет чего они взаимно отменяют друг друга. Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может работать.

Срабатывание УЗО при утечке

При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

Отличия двух систем защиты

Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Впрочем, удивляться тут нечему: они очень похожи даже на фотографиях.

Основное отличие дифференциальной машины от УЗО состоит в том, что они предназначены для нескольких разных целей. Об этом мы уже говорили выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и дифавтоматом.

Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с удовольствием сэкономят на собственном оборудовании.

Дифавтомат в этом отношении намного лучше, поскольку объединяет в одном корпусе как УЗО, так и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

Напомним еще раз, что дифференциальный выключатель можно использовать в качестве предохранителя в тех домах, где существует постоянная опасность хронических перегрузок в сети.

Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то пошли навстречу потребителям, соизволив указать на корпусе самого устройства информацию о дифавтомате или УЗО перед вами. Поэтому покупать подобное оборудование китайского производства мы бы не рекомендовали. Подлые азиаты либо вообще ничего не указывают, либо делают это, используя только некоторые четкие обозначения.

Примерно в эту же категорию входят советы по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только значение номинального тока (например, 16), а перед этим обозначением нет буквы, значит, вы держите УЗО. Обратите внимание, что «16» в данном случае означает «ампер». Если перед цифрами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особое внимание не стоит.

Кроме того, не помешает посмотреть и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна отображаться на корпусе. Итак, если на схеме указано только наличие дифавтомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, значит вы держите в руках дифференциальный автомат.

Наконец, имеет смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они на порядок шире, чем УЗО. В то время они просто не знали, как производить достаточно компактные расцепители, поэтому требовались корпуса большего размера. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

Однако важно предупредить, что уделять последнему пункту серьезное внимание не стоит, так как на данный момент существует огромное количество полностью идентичных по размерам устройств.

Переходим к основному

Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, проведем сравнение устройств сразу по шести показателям. Сравнив все за и против, попробуем прийти к единому мнению.

Объем, занимаемый устройством в щите

Конечно, в этом аспекте существенные отличия могут увидеть только те люди, у которых очень мало места в квартире, что не позволяет отметить нормальный электрический щиток в коридоре .Однако, учитывая всеобщее стремление к компактности и красоте, таких в нашей стране больше всего. Кроме того, лучше заранее все разместить как можно реже, так как впоследствии щит не придется расширять, если возникнет необходимость в установке в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное — в том числе) занимает в щите гораздо больше места, чем дифференциальный автомат. Что является причиной этого? Сами внимательные читатели уже могли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки автоматических выключателей перед УЗО, поэтому из-за этого вся конструкция в щите начинает занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места. Например: в стандартном случае УЗО с автоматическими выключателями занимают сразу три модуля, а дифференциальный выключатель — всего два.

Таким образом, в этом «раунде» победил дифавтомат, позволивший оставить место для расширения своей конструкции.

Простой монтаж

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода на вход расцепителя устанавливается перемычка. К входу также подключен ноль. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

Как смонтировать дифференциальную машину?

А как насчет подключения дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов гораздо меньше. Соответственно, внутренняя конструкция закрылков также значительно упрощается.

Таким образом, подключить дифавтомат намного проще и быстрее, поэтому и в этом случае мы уверенно награждаем его победой.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка тока. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если срабатывает автоматический выключатель, то причина вполне очевидна: перегрузка или короткое замыкание. Вам нужно только выяснить причину и устранить ее. Учитывая, что причина выключения машины более-менее понятна, сделать это будет не так уж и сложно.

Теперь рассмотрим то же самое, но применительно к дифференциальному автомату. Но когда вы его выключаете, причина не сразу выясняется, поэтому приходится проверять все известные причины. Соответственно, времени на это уйдет гораздо больше. Вот и в этом отличие УЗО от дифавтомата.

Таким образом, на данном этапе мы бы предпочли УЗО.

Стоимость выпуска

Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции компании EKF, которая довольно популярна среди профессиональных электриков.Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую же силу тока стоит те же 600 рублей, а автоматический выключатель продается по цене около 40 рублей. Приобретая то же самое на специализированных сайтах, вы даже можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на развес.

Перед подключением дифавтомата убедитесь в отсутствии частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения особенностей замены данного оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

и восстановительная стоимость

Можно предположить, что характеристики этого критерия автоматически вытекают из предыдущего. Всем известно, что любое электрооборудование имеет определенный срок службы, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по тем или иным причинам вышло из строя УЗО или автомат отключения. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

А вот с дифавтоматом не все так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность. Увы, это не беда, так как в любом случае придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который часто выходит из строя.

Таким образом, в этом раунде снова победа за УЗО.

Надежная работа

Среди экспертов широко распространено мнение, что устройства, сочетающие в себе несколько функций одновременно, менее надежны по сравнению с машинами, которые предназначены только для одной цели.Так УЗО или дифавтомат? Что выбрать для максимальной надежности?

Об этом можно долго спорить, но практика однозначно показала, что на самом деле интенсивность отказов практически такая же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод об однозначной пользе того или иного устройства крайне сложно.

Можно только сказать, что УЗО, схема включения которого мы рассмотрели выше, предполагает большую надежность в условиях бытовых падений напряжения.Естественно, если не забыть подключить перед ним автомат отключения, о чем мы уже много раз упоминали выше.

Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

Дифференциальные автоматы относятся к категории электромеханического оборудования, предназначенного для предотвращения поражения электрическим током при случайном контакте с токоведущим оборудованием, в случае разрыва цепи или утечки тока.Также они защищают электрические сети (оборудование) от коротких замыканий и перегрузок. Принцип работы дифференциальных автоматов основан на функции защитного отключения (автоматическое прерывание подачи электрического тока). В составе любого электрооборудования дифференциальные машины не имеют себе равных, потому что, если говорить доступным и понятным языком, они спасают жизнь человеку в самых сложных электрических условиях эксплуатации оборудования. Особенно это актуально для перегруженных цепей: в офисах, административных зданиях, жилых помещениях, общественных и производственных зданиях, ЖКХ.

Общие принципы дифференциальной защиты

Для защиты распределительных сетей напряжением 0,4 кВ в системах электроснабжения часто используются системы дифференциальной защиты, они работают на основе магнитоэлектрического реле. Принцип работы такого реле очень прост. Реле сравнивает значения прямого и обратного токов в линии и, если эти значения расходятся на величину, превышающую заданное значение, отключает линию. Обычно значение уставки реле дифференциальной защиты выбирается из диапазона 10, 30, 100, 300 мА.Ток утечки 10 и 30 мА позволяет предотвратить начало фибрилляции сердца человека и спасти ему жизнь, а настройки 100 и 300 мА чаще используются для защиты здания от пожара и устанавливают для защиты групп линий.

Реализация дифференциальной защиты

Реализация дифференциальной защиты возможна как в отдельном корпусе — в этом случае устройство называется УЗО, так и в корпусе совмещенном с штатным пулеметом. В этом случае устройства называются дифференциальными автоматами или дифференциальными автоматами.Дифференциальные автоматы объединяют в себе 3 вида защиты: тепловую защиту от перегрузки линии, мгновенную защиту от короткого замыкания и защиту от дифференциальных токов утечки на основе магнитоэлектрического реле. Подбор такого автомата необходимо проводить по всем 3 параметрам. Ошибка в выборе чревата не только потерей денег, потраченных на дифференциальную машину, но и пожарной опасностью. Также возможны ложные или неизбирательные срабатывания защиты. Доверьте выбор коммутационных устройств профессионалам.

АВДТ-63 серии А автоматические выключатели дифференциального тока типа А

Дифференциальные автоматические выключатели (AVDT) — это устройство, которое объединяет функции автоматического выключателя с электротехническим УЗО типа A.

Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство срабатывает, что приводит к отключению защищенной сети.AEDT реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, что позволяет без ограничений использовать его в зданиях и жилых домах, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины, и т. д.)

Принцип действия выключателей дифференциального тока серии АВДТ-63.

Дифференциальные автоматические выключатели объединяют два устройства, которые обеспечивают три типа защиты электрических цепей:

Автоматический выключатель серии ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;
— Электромеханическое УЗО типа А размыкание гарантируется в случае внезапного возникновения или медленного увеличения синусоидального или пульсирующего дифференциального тока.
Работоспособность защиты от токов утечки автоматических выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ». При нажатии автоматический выключатель должен немедленно отключиться.

Основные преимущества дифференциальных автоматов серии АВДТ:

Встроенное электромеханическое УЗО типа А.

Компактность

Гарантия 5 лет.

Срок службы более 20 лет.

Дифференциальные автоматические выключатели серии АД-32, АД-2, АД-4, АД-2С, АД-4С

Дифференциальный автоматический выключатель — это устройство, которое объединяет функции автоматического выключателя с устройством защитного отключения.Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство отключается, что приводит к отключению защищенной сети. AM реагируют на синусоидальный переменный дифференциальный ток, что позволяет использовать его в зданиях и жилых помещениях.

Автоматический выключатель типа ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;

Электронное УЗО переменного тока, размыкание гарантировано, если синусоидальный дифференциальный ток возникает внезапно или медленно увеличивается.

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Визуальное отличие

Различие по маркировке

Различие в электрической схеме

Различие в аббревиатуре

УЗО и дифавтомат в чем разница

отличия, что лучше выбрать, и как установить

Назначение устройств защитного отключения

Назначение дифференциального автомата

Внешний вид

Обозначение номинального тока

Функциональная схема

Другие различия

Стоимость

Размеры и ремонтопригодность

Подключение

Чем отличается УЗО от дифавтомата. Отличие УЗО от дифференциального автомата

Отличие узо от дифференциального автомата по функциональному предназначению

Визуальное отличие узо от дифавтомата

1. Маркировка по номинальному току

2. Электрическая схема, изображенная на устройстве

3. Название на корпусе устройства

4. Аббревиатурная надпись на устройстве

Подводим итоги как отличить узо от дифавтомата

В чем отличие УЗО от дифавтомата?

УЗО и дифференциальный автомат: выполняемые задачи

Отличие по внешнему виду УЗО от дифференциального автомата

УЗО и автомат дифференциальный: различие по маркировке

Различие приборов по электросхеме

Аббревиатура на корпусе

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Заключение

Отличие дифференциального автомата от УЗО

Главное отличие дифференциального автомата от УЗО

Как отличить УЗО от дифавтомата?

Как отличить дифференциальный автомат от УЗО

Как можно отличить дифавтомат и УЗО?

Раки против Узо | Алиос Турс

Что такое узо?

Узо vs.Раки

Быстрые факты

Из чего делают узо?

Какой на вкус узо?

Как пить узо

Рецепты коктейлей

Популярные бренды

Готовим с узо

функций устройства и приложений. Как отличить электромеханическое УЗО от электронного

Как отличить электромеханическое УЗО от электронного?

Как отличить электронное УЗО от электромеханического

Внешняя разница между электронным и электромеханическим УЗО

Испытание электромагнитного устройства

Чем отличается электромеханическое узо от электронного

Как отличить узо электромеханическое от электронного

1. Схема на корпусе УЗО

2. Внешний источник питания — тест батареи.

3. Используем постоянный магнит

По схеме на корпусе УЗО

Проверка УЗО от аккумулятора

Использование магнита для проверки УЗО

характеристик, назначение. Дифференциальный автомат или узо как выбрать

Дифференциальный автомат или узо: отличия

Как отличить УЗО от дифавтомата по занимаемому месту в щите

Схема подключения узо и дифавтомата

А теперь разберемся, чем отличается автомат или узо по внешним признакам

Дифференциальный автомат или узо по названию

Чем отличается Узо от дифференциала: итоги

Принцип работы прибора

Виды и характеристики дифлавоматов

Что лучше — электромеханическое или электронное?

Назначение

Принцип работы

Преимущества

недостатки

Технические характеристики

Как работает дифференциальный автоматический выключатель (дифференциальный автоматический выключатель)?

Как показано автоматическим выключателем на схеме. Обозначение розеток и выключателей на чертежах. Обозначение озо на однолинейной схеме

Условные обозначения и диаграммы

Катушки и трансформаторы
