Асбестоцементная труба напорная и безнапорная отличия: Напорные и безнапорные трубы

Содержание

Напорные или безнапорные трубы из асбестоцемента

На рынке строительных материалов в последнее время все чаще можно встретить разнообразные новинки. К таким новым материалам относится асбестоцементная безнапорная труба. Это изделие, которое успешно применяется в строительстве на протяжении нескольких лет, даже десятилетий. Чаще всего асбестоцементная напорная труба используется при прокладке различного рода трубопроводов. Это могут быть мелиоративные системы, трубопроводы для наружных сетей. Также асбестоцементные трубы могут применяться при устройстве вентиляционных систем, сооружений обсадных труб колодцев и т. д.

Что такое асбестоцемент?

Асбестоцемент – материал, получаемый на основе дисперсно-армированного бетона. В данном случае асбест выполняет функциональное предназначение арматуры. При этом материал должен равномерно распределяться по всему объему изделия. После затвердевания цемента образуется плотная матрица, в которой располагаются частицы асбеста. В большинстве изделий содержится 15 % асбеста и 85 % цементного раствора. Важно уяснить то, что асбест в данном материале находится в связанном состоянии. Необходимо отметить, что в эксплуатации исключено напыление. По этой причине асбестоцемент не опасен для здоровья.

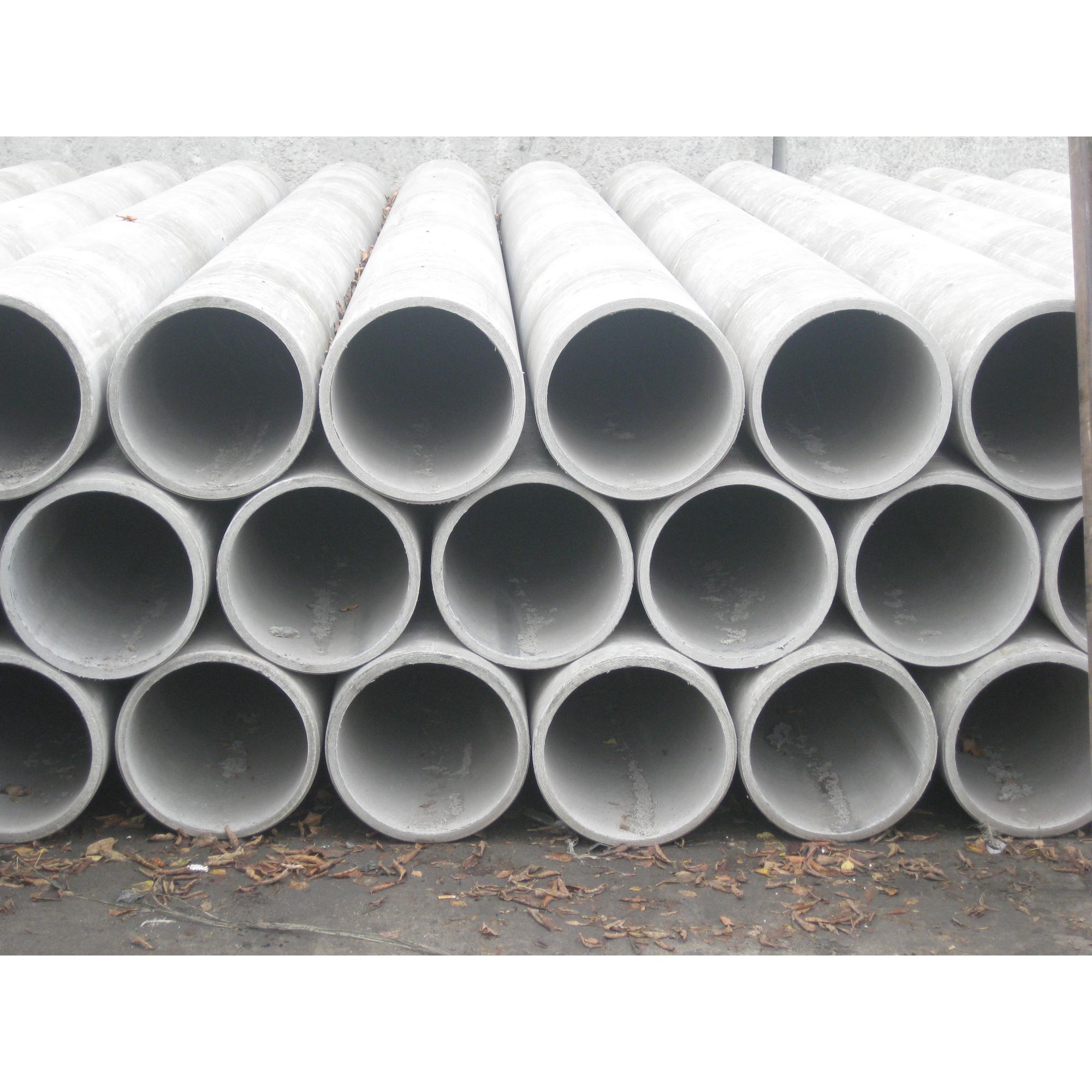

Асбестоцементные безнапорные трубы

Рассмотрим существующие виды асбестоцементных труб 150. Сегодня на рынке преобладают изделия из асбестоцемента отечественного производства. Посетив специализированный магазин, вы сумеете найти безнапорные асбестоцементные трубы, а также напорные их аналоги. Важно уяснить то, что напорные трубопроводы должны производиться согласно ГОСТу 539–80. Такие конституции рассчитаны на работу в условиях высокого давления. Основное предназначение – конструирование напорных водопроводов, канализации и теплотрасс. Также имеется возможность применения данных труб при строительстве систем вентиляции и дренажных коллекторов.

Отдельное внимание необходимо обратить на безнапорные асбестоцементные трубы. Более подробную информацию можно получить в ГОСТе 1839–80. Такого рода изделия находят применение при строительстве безнапорных трубопроводов, вентиляции и т. д. Строительство ограждений, мусоропроводов, опор, защитных кожухов также может осуществляться, посредством применения данных изделий.

Какими преимуществами обладает безнапорная труба

Широкое применение данного рода конструкционных элементов обусловлено наличием большого количества разнообразных преимуществ:

  • В первую очередь несомненным плюсом является отсутствие какой-либо подверженности к коррозии, а также устойчивость при контакте с агрессивными средами;
  • Простота монтажа и обработки;
  • Малый вес труб обеспечивает быстрые темпы строительства;
  • Повышенные показатели теплоизоляции;
  • Наличие гладкой внутренней поверхности позволяет в существенной мере снизить вероятность появления засоров в трубах;
  • Нет необходимости проведения ряда специализированных мероприятий по защите от воздействия грунтовых вод при строительстве трубопроводов;
  • Приемлемая цена. Дело в том, что асбестоцементная труба 150 доступна для множества потенциальных потребителей. При этом металлические, либо пластиковые аналоги обходятся в несколько раз дороже;
  • Длительный срок эксплуатации. Согласно ГОСТу, безнапорные трубы можно успешно эксплуатировать более 40 лет.

Хотелось бы отметить то, что для монтажа данных конструкций используются специальные асбестоцементные муфты, которые обеспечивают надежную и долговечную стыковку трубопроводов, канализаций и т. д.

Чем отличаются асбестоцементные трубы – напорные и безнапорные трубы

Асбестоцементные трубы нашли широкое применение в строительной и промышленной сфере. Существуют напорные и безнапорные изделия. И те, и другие используются для сооружения бытовых и промышленных трубопроводов. Они отличаются длительным сроком эксплуатации, доступной ценой, а также устойчивостью к перепадам температур. Асбест, являющийся основным компонентом для их производства, не выделяет токсических и радиоактивных веществ. Вместе с тем, следует помнить, что вдыхание асбестовой пыли вредное для здоровья человека. Чтобы этого избежать, необходимо использовать такое средство защиты, как респиратор. Важным преимуществом асбестоцементных труб является прочность, позволяющая использовать их для монтажа различных систем.

Асбестоцементные трубы известны своей устойчивостью к негативному воздействию окружающей среды. Они не поддаются коррозии и не гниют, и поэтому не испортят воду, которая по ним транспортируется. В отличие от пластиковой трубы, изделие из асбестоцемента не может быть повреждено грызунами. Кроме того, внутри труб не образуются различные отложения.

Основные отличия между напорными и безнапорными асбестоцементными трубами

В продаже представлено два вида асбестоцементных труб: напорные и безнапорные. Их основным отличием является разная устойчивость к давлению. Из напорных изделий изготовляются оросительные, мелиоративные и водопроводные трубопроводы. Также данная продукция подходит для обустройства других трубопроводов напорного типа. К ним можно отнести водопровод и газопровод. Из напорных асбестоцементных труб возводят основания для зданий, которые строятся в заболоченной местности, кормовые системы для животноводческих ферм и обсадные колодцы.

Давление, которое способны выдержать данные конструкции, составляет около двадцати атмосфер. В длину такие трубы могут достигать 6 метров, а их ширина в зависимости от диаметра, составляет от 3 до 40 миллиметров.
В свою очередь, безнапорные трубы могут применяться исключительно в тех системах, где нет напора. Это может быть канализация, дымоход или вентиляция. Они широко используются в строительной сфере. К примеру, из них получаются надежные и долговечные фундаменты и ограждения. Не редко их используют в качестве короба для электрокабелей. Выбор того или иного вида асбестоцементных труб зависит от сферы их использования.

Визуально отличить напорную трубу от безнапорной можно наличием фаски (обточенные края). У напорной трубы фаска есть, а у безнапорной — её нет.

Хризотилцементные трубы – особенности, технические характеристики, сходства и отличия с асбестоцементными трубами

Безнапорные трубы создаются по упрощенной схеме. Изделия цилиндрической формы, без углублений для уплотнительного кольца.  Трубы такого типа используются для организации ливневки, дренажных систем, мусоропроводов или опалубки при устройстве колонн фундамента. В некоторых случаях допустимо использование безнапорных труб для создания вентиляционных каналов.

Трубы хризотилцементные безнапорные и напорные делятся по диаметру.

А напорные асбестоцементные и хризотилцементные трубы еще делятся по давлению ВТ6 (6 атмосфер), ВТ9 (9 атмосфер) и ВТ12 (12 атмосфер).

Изготовление. Нормативные документы

Технология изготовления достаточно проста. Хризотил-асбест и цемент смешивается в камерно-ситовом цилиндре с добавлением воды, после чего происходит естественный, либо контролируемо-принудительный процесс обезвоживания смеси.

Когда содержание влаги достигает заданного порога, начинается процесс «обертывания». На втулку (стержень или модельный шаблон) наматывают получившиеся полотна. Процесс продолжают до тех пор, пока толщина стенки не достигнет нужного размера. После первого этапа проходит торцовка – в зависимости от заказа труба нарезается в соответствии с заявленной длиной.  Оставшиеся части трубы в дальнейшем будут использоваться в виде соединительных муфт к трубам меньшего диаметра.

На данный момент безнапорные асбестоцементные трубы производят по ГОСТу 1839-80, 31416-2009 диаметром 100мм, 150мм, 200мм, 250мм, 300мм, 400мм. и 500мм. Напорные асбестоцементные трубы производятся только по ГОСТу 31416-2009.

Хризотилцементные трубы, производимые по ТУ 5786-008-00281571-2011(техническому условию) немного отличаются от хризотилцементные труб, производимых по ГОСТу. Отличие в условном проходе (диаметре) и толщине стенки. Но данные отличия незначительные. Диметр (условный проход) 100мм, 150мм, 200мм, 250мм, 300мм, 350мм, 400мм, и 500мм.

Ниже приведено небольшое сравнение асбестоцементных труб по ГОСТу и по ТУ (техническому условию):



















№ п/п

ГОСТ/ТУ

Условный проход  (мм)

Наружный диаметр (мм)

Внутренний диаметр (мм)

Толщина стенки (мм)

Длина (мм)

Тип трубы

1

ТУ

100

109

95

7

3950

БНТТ

2

ГОСТ

100

118

100

9

3950

БНТ

3

ТУ

150

145

130

8

3950

БНТТ

4

ГОСТ

150

161

141

10

3950

БНТ

5

ТУ

200

198

180

9

3950

БНТТ

6

ГОСТ

200

213

191

11

3950

БНТ

7

ТУ

200

198

180

9

5000

БНТТ

8

ГОСТ

200

213

191

11

5000

БНТ

9

ТУ

250

250

228

12

5000

БНТТ

10

ГОСТ

250

252

228

12

5000

БНТ

11

ТУ

300

293

269

13

5000

БНТТ

12

ГОСТ

300

309

279

15

5000

БНТ

13

ТУ

350

348

320

14

5000

БНТТ

14

ТУ

400

388

356

16

5000

БНТТ

15

ГОСТ

400

402

394

17

5000

БНТ

16

ТУ

500

499

455

22

5000

БНТТ

17

ГОСТ

500

514

465

24

5000

БНТ

Также асбестовые трубы, изготовленные по ГОСТу и ТУ, отличаются стоимостью – трубы по ТУ (техническому условию) стоят значительно дешевле.

Особенности хранения

Правила хранения для хризотилцементных труб в первую очередь созданы для того, чтобы обезопасить рабочих и клиентов от получения травм. Нужно исключить возможность «прокатки» трубы, поэтому закреплять нужно очень качественно на предварительно подготовленной поверхности без изломов и наклонов. Если труба лопнет под своим весом, то никакая стяжка ее не остановит – она скатится.  Поэтому хранят трубы штабелями с «башмаками» и стяжками на ровных поверхностях.

Монтаж труб

При монтаже трубы техника необходима только на этапе подачи трубы к месту ее фиксации. Сам процесс стыковки происходит вручную. Для соединения используется только ручной инструмент.

При использовании пролонгированных соединений необходимо провести обточку краев, чтобы повысить адгезию материала и тщательно закрепить муфты.

При использовании в коммуникационной системе поворотных узлов используются кубы. В монтаже под «кубом» понимается кубической формы изделие с камерой перегонки. Внутренняя часть куба содержит металлическую (стальную) колбу. Благодаря этому изделию прямые трубы можно коммутировать в цельную систему.

Компания «Восточный Альянс» предлагает асбестоцементные трубы по низким ценам.

Соединение и монтаж асбестоцементных труб

Производство труб из асбестоцемента осуществляется из каменного материала, который образуется путем смешивания асбеста, портландцемента и определенного количества воды. Доля асбеста на весь материал составляет всего 15-20%.

Безнапорные асбестоцементные трубы

Цепкое соединение с бетоном позволяет безопасно использовать изделия в разных сферах.

Cодержание статьи

Применение асбестоцементной трубы

Для решения задач современного строительства без асбестоцементных изделий просто не обойтись. С их помощью происходит монтаж водопроводных систем питьевого и технического назначения и систем канализации напорного и безнапорного типа.

Однако, применение изделий из асбестоцемента выходит за рамки наладки трубопроводов. Они незаменимы для устройства мелиорации, дренажей, при прокладке кабелей, а также для сооружения ливневых отводов. Их характеристики позволяют применять изделие для обсадки колодцев, скважин, сооружения мусоропроводов.

Применение материала регулируется СНиП 41-01-2003, в котором указано, что асбестоцементная труба может применяться для сооружения дымоходов. В Западных странах она нашла свое место в системах теплоснабжения и газопроводов. В таких условиях асбестовые конструкции успешно работают несколько десятков лет. Популярно применение материала в ядерной и ракетостроительной промышленности.

Хризотилцементные и керамические изделия

Хризотилцементные трубопроводы – это разновидность асбестовых изделий. Их производство началось совсем недавно. Разница между двумя типами материалов состоит в том, что хризотил максимально безопасный для здоровья и окружающей среды.

Асбестоцементная муфта применяется для соединения керамических трубопроводов

Амфиболовый асбест, который до недавнего времени применялся для канализации, может спровоцировать раковые заболевания.

Он отнесен к группе канцерогенов, так как после попадания в организм он остается в нем на длительный срок, так как выводится из него крайне медленно.

Монтаж трубопровода между собой предполагает резку магистрали. Распил приводит к образованию пилы, которая делает изделия вредоносными. При работе с материалом настоятельно рекомендуется использовать респиратор.

Именно из-за патогенности влияния амфибола на организм сегодня применяется хризотоп. То, как маркируется труба, указывает, что хризотилцементные изделия имеют большую прочность. Например БНТ-100 пригодна для систем с небольшой нагрузкой, а БНТ 150 – отличается универсальностью и может использоваться в любым системах.

Виды асбестоцементных труб

Делятся асбестоцементные изделия в зависимости от их назначения на:

  • газопроводные;
  • водопроводные;
  • канализационные.

В зависимости от режима эксплуатации конструкция бывает:

  • напорная;
  • безнапорная.

Напорные и безнапорные БНТ изделия регулируются согласно ГОСТ 539-80, ГОСТ 1839-80, ГОСТ 11310-90. Напорная труба имеет диаметр по внутренней стороне от 50 мм до 600 мм. Она может выдерживать давление в пределах от 6 до 9 атмосфер. Характеризуется напорная труба устойчивостью к износу, а также незначительным гидравлическим сопротивлением, что позволяет применять ее для решения строительных задач.

Используется напорная труба при наладке напорного водо-, газопровода, а также для обустройства оросительных и мелиоративных систем. Она пригодна для обустройства колодцев, а также перекрытия построек хозяйственно-бытового назначения.

Безнапорные асбестоцементные трубы или БНТ выпускаются в отрезках от 2,95 м до 5 м. Внутренний диаметр может находиться в пределах от 50 до 500 мм. БНТ пригодны для наладки безнапорных инженерных конструкций: канализации, воздухоотвода и т.д. Они характеризуются тем, что демонстрируют высокое электрическое сопротивление.

Соединение трубопроводов с помощью полиэтиленового тройника

Материал БНТ изделий не боится коррозии. БНТ изделия применяются в качестве опор при закладке заборов, а также других ограждений.

Технические характеристики и производство изделий

На практике асбестоцемент представляет собой фибробетон. Его производство включает такие этапы:

  • размельчение асбестового сырья, полученного с добывающих предприятий;
  • распушка асбеста с дальнейшей разделкой волокон;
  • добавление воды к соотношению цемента с асбестом 85:15;
  • изъятие полученной пульпы на барабан с сетчатой структурой;
  • наматывание пленки на скалку для придания изделию требуемой толщины стенок.

Производство изделий происходит только под строгим контролем согласно ГОСТ. Вес асбестоцементной трубы на 1 м составляет от 6 до 11 кг. Например, вес 300 мм изделий меньше 500 мм.

Напорная труба выпускается в отрезках по 3,95 или 5 метров. Ее проходное сечение имеет следующие размеры: 100, 150, 200, 250, 300, 400 и 500 мм. Вес изделия варьируется от 45 кг для изделия на 100 мм до 67 кг для изделия на 150 мм или 19 кг – для 300 мм.

Изделия с малым диаметром 100 и 150 больше подходят для обустройства колодцев или мусоропроводов. Незначительный вес допускает их монтаж в частном домовладении. Трубы с диаметром 300 и больше имеют значительный вес, а применяются они для прокладки промышленных трубопроводов.

Также, как другие изделия, напорная труба 300 водонепроницаемая. Диаметр 300 мм позволяет выполнить быстрый и дешевый монтаж системы.

Безнапорные изделия выпускаются в отрезках длиной 3.95 м, диаметр которых составляет от 100 до 200 мм. БНТ 100 имеет вес 24 кг. Изделия 150 имеют вес 37 кг. Безнапорная труба асбестоцементная 200, вес которой не превышает 64 кг, обеспечивает чистую подачу воды по трубопроводу, поэтому ее монтаж популярен в хозяйственной сфере.

Все о хризолитовых трубах (видео)

Монтаж асбестоцементных трубопроводов

Монтируются асбестоцементные трубы согласно некоторым правилам, среди которых:

  1. Перед тем, как произвести монтаж, следует обточить наружный диаметр торцов каждой трубы, чтобы подогнать размеры и получить шероховатую поверхность.
  2. Соединение отрезков между собой выполняется при помощи муфт. Качественно соединить изделия удается при помощи канавок, нанесенных на муфту. Благодаря резиновым кольцам, которые установлены в канавки, удается выполнить максимально плотное соединение.
  3. За компенсацию упругой деформации во время эксплуатации отвечает радиальный зазор, нанесенный на соединение муфты с трубопроводом.
  4. Благодаря наличию зазора между торцами, соединение может обойтись без температурных компенсаторов.
  5. При нагревании изделие удлиняется только на 0.4 мм на 5-метровую длину, что в 12 раз ниже, чем удлинение стального аналога.

Чтобы обеспечить плотное соединение, следует выбирать муфту, наружный диаметр которой подходит под размер линии.

Асбестоцементные трубы в Москве. Цены, размеры 100-500

Свойства асбестоцементных труб

асбестоцементные трубы выдерживают многократные колебания высоких и низких температур без существенных потерь прочности.
Хризотилцементные трубы, в отличие от металлических, не поддаются коррозии и легко противостоят агрессивным средам и высокой влажности.
Биологически стойки и негорючи за счёт особой структуры и волокон асбеста.
Не подвержены электрохимической коррозии и имеют низкое гидравлическое сопротивление.

Характеристики

Асбестовые трубы по способности держать давление транспортируемых жидкостей, ГОСТ 31416-2009 (пришёл взамен устаревшего ГОСТ 539-80) разделяет напорные трубы на типы по способности выдерживать давление, см. таблицу:

ТИП ТРУБЫВТ-6ВТ-9ВТ-12ВТ-15
Давление, МПа0,60,91,21,5

Асбоцементные трубы размеры и цены

Промышленность выпускает асбестоцементные трубы диаметром 150, 200, 250, 300, 350, 400. 500мм.

Их используют для:

  1. Сооружения напорной канализации и теплотрасс;
  2. Прокладки напорных газо-, водо- и нефтепроводов;
  3. Установки систем вентиляции и дымоходов.

Трубы соединяются при помощи асбоцементных муфт. Уплотнение соединения осуществляется специальными резиновыми кольцами.

Если эксплуатационное давление не превышает атмосферное, то применяют безнапорные (БНТ) асбестовые трубы, цена которых значительно ниже, чем у напорных.

Их используют для:

  • Устройства самотечной канализации.
  • Смотровых колодцев.
  • Дренажных систем и прокладки кабелей.
  • Систем ливневой канализации.
  • Мусоропроводов и опор для ограждений.

Купить трубу асбестовую разных размеров можно в нашей компании, кроме того у нас представлены другие сопутствующие изделия из асбеста: волновой шифер , а также купить ацэид.

Асбестоцементные трубы (напорные и безнапорные) и комплектующие к ним

Асбестоцементные трубы изготавливаются из портландцемента и хризотил-асбеста в соответствии с ГОСТ 31416-2009 «Трубы и муфты хризотилцементные. Технические условия» (взамен ГОСТ 539-80 и ГОСТ 1839-80).

Настоящий стандарт устанавливает общие требования на безнапорные и напорные асбестоцементные трубы (хзотилцементные трубы) и муфты к ним.



Асбестоцементные безнапорные трубы (хризотилцементные безнапорные трубы) и муфты предназначены для наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем, вентиляционных воздуховодов (в системах вытяжной вентиляции), прокладки кабелей телефонной связи, попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей. Допускается применять тонкостенные безнапорные трубы и муфты для прокладки кабелей телефонной связи, а также для устройства наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем и других целей.

Условное обозначение асбестоцементных безнапорных труб (хризотилцементных безнапорных труб) (муфт) состоит из буквенного выражения БНТ (БНМ), обозначения условного прохода в миллиметрах, длины трубы в миллиметрах.

Условное обозначение асбестоцементных безнапорных тонкостенных труб (хризотилцементных безнапорных тонкостенных труб) (муфт) состоит из буквенного выражения БНТТ (БНТМ), обозначения условного прохода в миллиметрах, длины трубы в миллиметрах.



Асбестоцементные напорные трубы (хризотилцементные напорные трубы) и муфты предназначены для напорных водопроводных и мелиоративных систем; теплотрасс отопления и горячего водоснабжения городов, поселков и сельскохозяйственных комплексов при температуре теплоносителя (воды) не более 115°С и рабочем давлении до 1,6 МПа, вентиляционных систем (в системах вытяжной вентиляции), попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей.

Асбестоцементные напорные трубы и соответствующие им муфты подразделяют на классы в зависимости от значения рабочего давления:

— напорные трубы для водопроводов на четыре класса: ВТ6, ВТ9, ВТ12, ВТ15;

— напорные трубы для теплопроводов на шесть классов: ТТ3, ТТ6, ТТ9, ТТ10, ТТ12, ТТ16.

Для соединения напорных асбестоцементных труб служат асбестоцементные муфты типа САМ. Для уплотнения соединений в муфтах применяются кольца из термостойкой резины, которые под действием давления воды в трубопроводе надёжно поджимаются к уплотняемым поверхностям и герметизируют стыковое соединение.

Размер асбестоцементной безнапорной трубы:

Ф100, Ф150, Ф200, длина 3950мм

Ф200, Ф250, Ф300, Ф400, Ф500, длина 5000мм



Размер асбестоцементной напорной трубы ВТ-6:

Ф100, Ф150, длина 3950мм

Ф200, Ф250, Ф300, Ф400, Ф500, длина 5000мм



Размер асбестоцементной напорной трубы ВТ-9:

Ф100, Ф150, длина 3950мм

Ф200, Ф250, Ф300, Ф400, Ф500, длина 5000мм



Асбестоцементная труба — обзор

Анализ выживаемости

Анализ выживаемости — это раздел статистики, имеющий дело с износом и отказом с течением времени и включающий моделирование времени, прошедшего между инициирующим и конечным событием [70]. В случае трубопроводных сетей исходным событием может быть установка трубы, наблюдение за утечкой воды или начало обработки трубы. Случаи терминальных событий могут быть повторением предыдущей утечки, исправлением или ошибкой.Метод основан на оценке надежности компонента и его срока службы с учетом множества факторов риска. Цель состоит в том, чтобы дать ответы о доле популяции (например, трубы), которая выживает после ожидаемого срока службы, о влиянии различных факторов риска на срок службы системы, а также о вероятности выживания и ожидаемой средней наработке на отказ [70 , 74]. Значения данных, используемые в анализе, объединяют как полные, так и цензурированные наблюдения. В первом случае считается, что произошло конечное событие, а во втором случае конечное событие еще не произошло.Предполагается, что конечное событие происходит только один раз для каждого субъекта.

В математических терминах функция выживаемости трубы S за время, прошедшее T до возникновения разрушения трубы, определяется выражением:

(5. 1) S (t) = ∫T∞p (t) dt = 1 − P (t).

Таким образом, функция выживания — это вероятность того, что время наработки до отказа больше некоторого заданного времени t . Кроме того, P (t) — это кумулятивная функция распределения, которая обозначает вероятность того, что труба выживет до момента времени t , а p (t) — соответствующая функция плотности вероятности.Функция выживаемости S численно вычисляется с использованием ядер (таких как ядро ​​Эпанечникова и оценка Каплана-Мейера (Kaplan and Meier, 1958). Оценка Каплана-Мейера имеет особое значение, потому что она непараметрическая, поэтому полагается на данные, а не по аналитическим уравнениям и функциям плотности вероятности для построения кривых выживаемости.Другое важное преимущество кривой Каплана-Мейера состоит в том, что метод может учитывать данные, подвергнутые цензуре как слева, так и справа.

Для иллюстрации метода в таблице 5.1 показан гипотетический набор из 15 событий для труб из двух различных типов материалов и разного возраста. Результаты событий («неудача», «выживаемость», «неизвестно») и вычисленное время выживания также занесены в таблицу. Время выживания, включая цензурированные значения (обозначенные знаком «+» в таблице 5.2), затем вычисляются и упорядочиваются по возрастающей продолжительности. Затем набор данных группируется по типу материала, и данные для труб из материала типа «2» используются для вычисления значений выживаемости и кумулятивной доли выживаемости, S (t).В случае цензурированного времени доля выживших принимается равной 1.

Таблица 5.1. Примеры данных о разрыве трубы, использованные для демонстрации метода анализа выживаемости.

ID трубы Срок службы (месяцев) Результат NOPB Тип материала Возраст трубы (лет)
1 4 Отказ 0 2 35
2 4 Отказ 0 2 39
3 7 Отказ 0 2 45
4 8 Отказ 0 2 36
5 9 Неизвестно 0 2 26
6 11 Отказ 0 1 35
7 12 Выжил 0 2 32
8900 30

12 Отказ 0 2 30
9 15 Отказ 0 1 31
10 18 Неизвестно 0 1 33
11 25 Отказ 0 2 26
12 28 Выжил 0 1 33
13 40 Отказ 0 1 28
14 58 Отказ 0 1 19
15 75 Выжил 0 1 21

Таблица 5. 2. Расчеты анализа выживаемости образцов.

Внутренний диаметр трубы (тип материала «2») Срок службы (месяцев) Число известных выживших (ri) Отказ (fi) Выжившая доля (pi) Суммарно. доля выживших (S (t))
0 1.000
1 4 8
2 4 8 2 (8-2) / 8 = 0.750 1.000 × 0,750 = 0,750
3 7 6 1 (6 — 1) / 6 = 0,833 0,750 × 0,833 = 0,625
4 8 5 1 (5 — 1) / 5 = 0,800 0,625 × 0,800 = 0,500
5 9+
7 12 3 1 (3 — 1) / 3 = 0,667 0. 500 × 0,667 = 0,333
8 12+
11 25 1 1 (1 — 1) / 1 = 0,000 0,333 × 0,000 = 0,000

Знак «+» в столбце «Время выживания» указывает на цензурированное время.

Что касается трубопроводных сетей, функция выживаемости, как было показано, зависит от нескольких факторов, наиболее важными из которых являются «количество наблюдаемых предыдущих разрывов (NOPB)», возраст и материал труб [33] .Эти факторы риска были тщательно изучены [27,33] как при действии по отдельности, так и при действии в тандеме. Например, анализ выживаемости, проведенный Christodoulou и Ellinas [27] для городской водораспределительной сети в ненормальных условиях эксплуатации, показал почти идентичные кривые выживаемости для сетевой магистрали и ее домашних подключений, но при группировании по «количеству наблюдаемых предыдущих разрывов ( NOPB) »кривые выживаемости существенно различались.

Типичный набор кривых выживаемости показан на рис.5.2A и 5.2B. Кривые были получены на основе данных о производительности реальной сети, приведенных в литературе [27]. Первая цифра относится к трубам из другого материала, а вторая цифра конкретно относится к асбестоцементным (AC) трубам. Кроме того, данные на рис. 5.2B были сгруппированы в соответствии с «количеством наблюдаемых предыдущих разрывов (NOPB)», с четырьмя кривыми выживаемости, построенными на основе кластеров NOPB размера «ноль», «маленький» (1⩽NOPB⩽4 ), «Средний» (5⩽NOPB⩽8) и «большой» (9⩽NOPB).Как показано на рис. 5.2B, даже в случае «NOPB = 0» трубу в конечном итоге придется заменить примерно через 20 000 дней (≈ 55 лет), в то время как труба, которая уже сломалась более чем в 8 раз 1 , не предполагается прожить более 18 лет. Более того, труба, которая хотя бы однажды сломалась, очень уязвима, поскольку ее кривая выживаемости быстро уменьшается по сравнению с трубой, которая никогда не была повреждена.

Рисунок 5.2. Кривые долговечности: (A) для труб в зависимости от типа материала, (B) для асбестоцементных (AC) труб в зависимости от количества предыдущих разрывов (NOPB).

Идеальная трубка | WaterWorld

Учитывая большое разнообразие доступных материалов для труб, как инженеры и подрядчики выбирают подходящий для своих разнообразных проектов? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?

Наиболее распространенными материалами для производства водопроводных труб и фитингов являются металл (чугун, высокопрочный чугун, сталь и медь), глиняные и бетонные трубы (стекловидная глина, железобетон и асбестоцемент) и пластмассы (ПВХ, ПНД и стекловолокно).Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Разветвления, обслуживающие отдельные дома, офисы, здания и предприятия, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (основная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы.Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходят для какой системы? А что это за системы?

Столичный округ по мелиорации воды Большого Чикаго ищет дальновидного исполнительного директора. The District — отмеченное наградами агентство по очистке сточных вод, которое более 120 лет является лидером в защите водной среды Чикаго. Для получения информации и обращения к , щелкните здесь или свяжитесь с ExDir @ mwrd.org . Округ является работодателем с равными возможностями.

ПРИНУДИТЕЛЬНАЯ СЕТЬ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из силовой магистрали или самотечной канализации. Первые полагаются на приложенные напоры, создаваемые водяными насосами для создания потока в трубах. Вторые полагаются на силу тяжести (и тот факт, что вода течет под гору), чтобы учесть потоки воды. Силовые магистрали имеют тенденцию быть меньшего диаметра, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.

Водопроводные сети обычно получают свой напор непосредственно от перепада высот между пользователем и водным резервуаром для хранения воды в общине. Хотя здесь используется гравитационная подача, это не пример гравитационного потока, поскольку насосы изначально использовались для подачи воды в приподнятый резервуар. Давление измеряется в футах напора по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в доме пользователя. Плотность воды 62.43 фунта на фут, один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Доступный приводной напор дополнительно снижается за счет поточных потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных приспособлениями и вспомогательными приспособлениями (труба отводы, тройники, задвижки, счетчики, фланцы и т. д.). Возникающее напор внутри трубы должно сдерживаться самой стенкой трубы без разрывов и трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.

Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких потенциальных ударов является гидроудар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается из-за закрытия клапана или когда поток воды резко меняет направление, как при изгибе трубы. Достаточно сильный гидроудар может вызвать разрыв трубы или даже взрыв. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (фут / с) или установив воздушные ловушки, стояки, выпускные клапаны, вакуумные предохранительные клапаны и ограничители гидравлического удара.Воздействие гидроудара на изгибы трубы можно свести к минимуму, усилив их бетонными упорными блоками или механическими ограничителями соединения (такими как металлические кольца, прикрепленные к трубе и прикрученные болтами к соседней неподвижной конструкции). Собственный вес блоков или предел прочности удерживающих колец предотвратят смещение или даже поломку изгиба трубы.

Возможность разрыва трубы в любом трубопроводе в первую очередь зависит от характеристик материала труб и того, как они реагируют на приложенные внутренние и внешние силы.Некоторые материалы труб могут быть слишком хрупкими. Другие химически небезопасны для использования в системах водоснабжения. Трубы из других материалов могут эффективно использоваться только в качестве труб большого диаметра.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой, . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

КАНАЛИЗАЦИЯ ГРАВИТАЦИОННОГО ПОТОКА
Гравитационная канализация — еще одно основное применение трубопроводов в общественных местах. Гравитационная канализация — это сеть подземных трубопроводов, по которым ливневые воды выводятся в естественные водоемы и передают сточные воды на очистные сооружения (хотя оба могут использовать промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока). В обоих случаях потоки вызываются силой тяжести и перепадами высот по длине труб, проложенных с уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые входят в центральную канализационную магистраль, по которой основная часть накопленных потоков направляется к конечному пункту назначения.

Коллекторы имеют размер и спроектированы таким образом, чтобы отводить потоки, по существу, в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы обычно превышает диаметр силовой магистрали или водопровода, по которому проходят те же потоки, поскольку силовая магистраль имеет дополнительную энергию, получаемую за счет приложенного давления. Однако канализационным коллекторам требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут забить трубу (обычно 2 к 2.5 кадров в секунду).

Из-за необходимости поддерживать плавный поток даже на изменчивой местности, глубина выемки грунта, необходимая для установки канализационной трубы в траншею, может быть значительной. Учитывая потенциально большие объемы потока, которые должны нести коллекторы, их диаметры должны быть пропорционально большими. Необходимость устанавливать их в городских условиях с их потенциалом нарушения движения и наличием существующих подземных коммуникаций усложняет строительство канализационной сети. Вместе эти факторы могут привести к значительным затратам на строительство и монтаж.Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов и вибрации транспортных средств. Но они более уязвимы к повреждениям из-за движений грунта, которые смещают трубы, вызывая трещины и смещенные стыки. А трудность доступа может затруднить эксплуатацию и техническое обслуживание.

МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунные трубы были оригинальными металлическими трубами, которые использовались для большинства городских водопроводных магистралей на протяжении 20-го века до 1970-х годов. Чугун все еще можно найти в старых частях городских систем водоснабжения.Его было относительно легко изготовить и установить. Однако он очень хрупкий, поэтому склонен к растрескиванию и разрушению конструкции. Поскольку все городские водопроводные сети подвержены смещению из-за движения грунта и ударных нагрузок от движения тяжелых грузовиков, ожидаемый срок службы чугунных труб относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительный ущерб наносится чугунным водопроводам в результате отрицательных температур и расширения льда в водопроводе.

Труба из высокопрочного чугуна была разработана для замены чугунных труб и в значительной степени так и поступила. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Таким образом, он лучше справляется с ударами и вибрациями и менее подвержен поломкам из-за замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить стыковые соединения и значительно истончить стенку трубы. Для защиты от коррозии внутренние стенки труб из высокопрочного чугуна часто покрывают слоем цементного раствора.Это изолирует стенки металлических труб от воды, которую они переносят. Устойчивость к давлению и прочность конструкции делают его идеальным выбором для водопроводных сетей.

Стальная труба

дороже трубы из высокопрочного чугуна; он также устойчив к ржавчине и коррозии, легче и прочнее. Стыки могут быть выполнены путем сварки концов труб вместе, что обеспечивает общую прочность трубопровода. Одна из его проблем — восприимчивость к штаммам, вызываемым температурой. С более высоким коэффициентом теплового расширения стальная труба больше увеличивается при более высоких температурах и больше сжимается при более низких температурах. Подрядчики и инженеры должны учитывать это при проектировании и установке сети стальных трубопроводов, чтобы предотвратить возможное коробление отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.

Медная труба

используется для последнего прохода от водопровода к домохозяйствам и предприятиям, получающим воду. Это использование меди продолжается в доме со всеми водопроводными трубами и приспособлениями.В частности, медные трубопроводы типа K используются для линий подключения к водопроводу. У нее более толстая стенка трубы и более высокое номинальное давление, чем у других имеющихся в продаже медных труб (Тип L и Тип M). Медь относительно мягкая, с ней легко манипулировать, из нее образуются трубы и приспособления различных размеров и форм. Это обеспечивает простоту установки, простоту соединения сваркой и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.

Подрядчики и инженеры должны учитывать ряд факторов при проектировании трубопроводной сети.

ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Керамическая глина, или керамические трубы, является старейшим видом канализационных и водопроводных трубопроводов в истории, первые такие трубопроводы были проложены в Месопотамии 6000 лет назад. С самого начала глиняные трубы использовались для канализационных и ливневых вод, и они оставались основным видом канализационных труб до начала 20-го века (хотя многие из этих канализационных систем с керамическими трубами работают до сих пор).Чтобы предотвратить раздавливание, разрушение и утечку, глиняные трубы, как правило, проектировались и производились с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позже, в 19 веке, железная дорога сделала возможной экономическую транспортировку от центральных заводов-производителей.

Производство керамических труб требует отливки сегментов глиняных труб в формы и формы с последующей сушкой на воздухе в течение 24 часов.Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубу из стеклокерамики очень «зеленым» строительным материалом. После полного высыхания на воздухе сегменты трубы обжигаются в печи не менее 48 часов. В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительная прочность по отношению к приложенным нагрузкам давления может быть достигнута за счет заделки ее в бетон и, следовательно, армирования трубы из керамической глины. Однако глиняные трубы подвержены повреждению из-за проникновения корней, и с ними неудобно работать по сравнению с более легкими трубными материалами, такими как ПВХ.

ФОТО: CORE & MAIN
Core & Main предлагает инновационные решения для нового строительства и устаревшей инфраструктуры
.

Железобетонные трубы — это широко используемый материал для изготовления труб из цемента. Однако из железобетона трудно формовать трубы с тонкими стенками и / или небольшими диаметрами. Бетон сам по себе относительно силен на сжатие, но слаб при растяжении. Таким образом, приложенная к трубопроводу нагрузка может вызвать изгибающий момент части или всей его длины. Возникающий в результате «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы.Это вызывает растрескивание, если не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальной арматуре) делают его идеальным для трубопроводов большого диаметра для передачи воды, самотечных канализационных коллекторов и колодцев. Таким образом, железобетонные трубопроводы будут использоваться в основных соединителях и акведуках, соединяющих резервуар водоснабжения с городом, использующим воду. Железобетонная труба может достигать 20 футов в диаметре.

Труба из железобетона была впервые произведена в США в начале 20 века. Существует пять основных методов изготовления: мокрое литье, центробежное / вращение, сухое литье, пакерная головка и трамбовка. Мокрая заливка использует более влажную бетонную смесь, чем другие методы (осадка бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, требующих высокой текучести бетонной смеси для заполнения всех уголков и пространств в литейной форме.Необходимость схватывания бетона снижает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Все методы сухого литья используют своего рода низкочастотную и высокоамплитудную вибрацию для заливки бетона высокой плотности в надлежащую форму. Эти сухие процессы позволяют разливать несколько деталей без деформации, увеличивая производительность одной формы. Кусочки выскальзывают из формы, напоминают твердую глину и высыхают в течение часа.

Асбестоцементная труба

отличается от обычного бетона тем, что состоит из смешанного водного раствора, на четыре пятых состоящего из портландцемента и на одну пятую длинных и средних волокон хризотилового асбеста. Шлам обезвоживается с помощью вращающегося ситового цилиндра, который также служит формой для труб. После сушки и снятия с вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи. Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.

Асбестоцементная труба

была популярна благодаря своим многочисленным физическим преимуществам (легкий, не подверженный коррозии и ржавчине, простота изготовления, низкая стоимость и т. Д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено экологически опасным и слишком большим для здоровья человека. Асбестоцементные трубы не производятся в США с 1970-х годов. Асбестоцементные трубы используются редко и обычно удаляются.

ПЛАСТИКОВЫЕ ТРУБЫ
Трубы из полиэтилена высокой плотности (HDPE) выпускаются двух видов: гофрированные и цельностенные. Гофрированную трубу можно соединить в трубопроводы путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков. ПНД со сплошными стенками соединяют между собой путем стыкового соединения концов сегментов трубы вместе с использованием приложенного тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы.Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, таких как трубопроводы, по которым проходят токсичные химические вещества или фильтрат со свалки, выходящие за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. Напротив, плавленый полиэтилен высокой плотности также может иметь перфорацию или прорези, чтобы действовать как дренажная труба во французских дренажных системах или в системах сбора и извлечения сточных вод на свалках.

Труба из ПНД

классифицируется по рейтингу SDR. «SDR» означает «Стандартное размерное соотношение» и равно нормальному внешнему диаметру трубы и толщине ее стенки.Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина ее стенки. При такой рейтинговой системе трубы с более низкими значениями SDR на самом деле будут прочнее, так как их толщина стенки трубы будет больше по сравнению с ее внешним диаметром.

Считается, что прочность трубы из ПНД, обычно устанавливаемой в траншее, против приложенных нагрузок частично зависит от окружающего грунта для засыпки. Как нежесткая труба, не находящаяся под давлением, стабильность трубы HDPE следует рассматривать как часть системы грунт / труба.Его способность к раздавливанию, прогибу или другому структурному разрушению в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем упругости грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). Помимо того, что они должны выдерживать статические нагрузки от засыпки и перекрытия дорожного покрытия, трубы из ПЭВП рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки. Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на моделировании движения 20-тонного грузовика и результирующем ударе.При минимальном укрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтам на квадратный фут.

ПНД

производится из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются вместе и экструдируются до требуемой формы, а в процессе охлаждения ее заставляют сохранять эту форму. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его задача — принимать сырую смолу через загрузочную воронку, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнекового питателя и выталкивать материал через фильеру подходящего размера для создания трубы.

Труба из поливинилхлорида (ПВХ)

широко используется для новых водопроводных сетей. Материал трубы ПВХ недорогой, прочный и легкий. Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химикатов. Только трубы из высокопрочного чугуна используются, как часто, для водопроводных сетей. Трубы из ПВХ производятся по технологии, аналогичной той, что используется для производства труб из полиэтилена высокой плотности, для чего требуется экструдер. Вместо смолы HDPE первым этапом производства труб из ПВХ является сочетание этилена и хлора для получения промежуточного продукта, называемого дихлоридом этилена.Он становится химическим сырьем для порошка ПВХ, который подается в экструдер.

PVC классифицируется по своим рейтингам Schedule (SCH), при этом SCH 40 и SCH 80 являются наиболее часто используемыми. График ПВХ — это измерение толщины стенки трубы. Более высокий рейтинг по графику указывает на более толстую стенку трубы. Обе трубы SCH 40 и SCH 80 имеют одинаковый внешний диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за ее толстой стенки.Это приводит к разному номинальному давлению для каждого типа трубы из ПВХ. Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, которая имеет номинальное давление всего 220 фунтов на квадратный дюйм.

Как более жесткая труба, прочность трубы из ПВХ зависит от самой трубы. Прочностные характеристики трубной основы также важны, но труба из ПВХ не считается структурной системой труба / грунт, такой как ПНД, независимо от окружающего грунта или засыпки.Прилагаемые нагрузки для труб из ПВХ, заглубленных на глубину менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула рассчитывает потенциальный горизонтальный прогиб трубы в зависимости от приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля упругости грунтового основания. Предполагается, что прогнозируемый максимальный прогиб в 7% обеспечивает коэффициент безопасности от 4 до 1 против раздавливания труб.

Стекловолоконная труба

(также известная как термореактивный пластик, армированный стекловолокном или «FRP») используется для водопровода, магистральной магистрали и самотечной канализации большого диаметра.Как и ПНД и ПВХ, стеклопластиковые трубы устойчивы к коррозии. Обычный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и производство резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не путем экструзии, а путем намотки, в которой эпоксидные смолы сочетаются с самоупрочняющимися непрерывными стеклянными нитями. В результате получается материал, который по своей природе является прочным и устойчивым к химическим веществам и теплу. Он популярен при добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления.

PVC классифицируется по шкале (SCH)
, при этом SCH 40 и SCH 80 являются наиболее часто используемыми.

ОСНОВНЫЕ ПОСТАВЩИКИ
Krausz USA предлагает широкий ассортимент муфт, включая семейство Krausz HYMAX. Семейство муфт HYMAX спроектировано так, чтобы обеспечить быструю установку и гибкость, а также исключительную долговечность в любых рабочих условиях, включая максимальную рабочую температуру 125 ° F. Линия продуктов HYMAX прошла полевые испытания на более чем миллионе установок в Северной Америке.Муфты HYMAX выпускаются с номинальным диаметром трубы от 1,5 до 60 дюймов. Krausz может разрабатывать изделия на заказ, в том числе сверхширокие размеры, с использованием разнообразных продуктов и сырья. Продукты HYMAX размером от 14 до 24 дюймов во всех конфигурациях доступны с прокладками из NBR в дополнение к EPDM. Продукты HYMAX MTO (изготавливаемые на заказ) можно заказать с прокладками из бутадиен-нитрильного каучука размером от 26 до 60 дюймов. Запасные комплекты центрирующих болтов теперь доступны для муфт HYMAX размером 14 дюймов и выше.

Удерживающие устройства Krausz HYMAX GRIP сочетают в себе запатентованную технологию муфты HYMAX с уникальной системой фиксации, соединяющей концы труб и предотвращающей любое возможное движение. Трубные ограничители HYMAX GRIP, разработанные с использованием запатентованной технологии Krausz, работают со всеми металлическими и пластиковыми трубами и подходят для самых разных применений. HYMAX GRIP соединяет и ограничивает широкий выбор труб разных типов и диаметров; он также позволяет соединять трубы из одного или разных материалов и диаметров. HYMAX GRIP предотвращает осевое перемещение трубы без использования упорных блоков. Запатентованная прокладка HYMAX GRIP эффективно превращает соединение труб в гибкое соединение и позволяет динамически отклонять трубу до 4 градусов на каждую сторону, уменьшая вероятность появления трещин и разрывов труб в будущем.GRIP изготовлен из высокопрочного высокопрочного чугуна и выдерживает рабочую температуру до 125 ° F и более.

Сплавление трубы большого диаметра в траншее.

US Pipe, компания Forterra, предлагает полный ассортимент труб из ковкого чугуна, труб с фиксированным соединением, сборных материалов, прокладок и фитингов, а также другую продукцию для водоснабжения и водоотведения. US Pipe производит высокотехнологичные трубные изделия для систем водоснабжения и канализации. Более 100 лет компания US Pipe поставляет критически важные компоненты для создания прочной инфраструктуры водоснабжения и канализации.Обширный выбор продукции компании позволяет US Pipe предлагать клиентам поддержку, необходимую для обеспечения долговечной системы водоснабжения. US Pipe предлагает дополнительную поддержку отраслевых инженерных групп, которые помогают проектировать, создавать и управлять проектами.

Компания Core & Main, расположенная в Сент-Луисе, является крупнейшим дистрибьютором товаров для водоснабжения, канализации, ливневой канализации и противопожарной защиты в США. Имея более 250 филиалов по всей стране, компания сочетает местный опыт с национальной цепочкой поставок, чтобы предоставить подрядчикам и муниципалитетам инновационные решения для нового строительства и устаревшей инфраструктуры.Компания распространяет продукцию, которая является неотъемлемой частью строительства, ремонта и обслуживания систем водоснабжения и водоотведения, а также является частью базовой муниципальной инфраструктуры, необходимой для поддержки населения и экономического роста, а также жилищного и коммерческого строительства. Их проекты варьируются от монтажа водопроводных и канализационных линий, систем удержания ливневых вод и строительства водоочистных сооружений до оборудования и услуг противопожарной защиты. Core & Main — один из крупнейших в стране дистрибьюторов труб из полиэтилена высокой плотности (HDPE) для широкого спектра применений, включая муниципальные, промышленные, свалки, геотермальные, горнодобывающие и другие.Более 3000 сотрудников компании придерживаются ее видения: способствовать развитию мира, в котором сообщества процветают, потому что его люди и продукты обеспечивают безопасную и устойчивую инфраструктуру для будущих поколений.

Коэффициенты Хазена-Вильямса

Коэффициенты Хазена-Вильямса используются в уравнении Хазена-Вильямса для расчета потерь на трение в воздуховодах и трубах. Коэффициенты для некоторых распространенных материалов, используемых в воздуховодах и трубах, указаны ниже:

900 28

Материал Коэффициент Хазена-Вильямса
c
ABS — Акрилонит-бутадиен-стирол 130
Алюминий 130-150
Асбестовый цемент 140
Асфальтовая футеровка 130-140
Латунь 130-140
Кирпичная канализационная труба 90-100
Чугун — новый без футеровки (CIP) 130
Чугун 10 лет 107-113
Чугун 20 лет 89-100
Чугун 30 лет 75-90
Чугун 40 лет 64-83
Cas чугун с асфальтовым покрытием 100
Чугун с цементным покрытием 140
Чугун с битумным покрытием 140
Чугун с морским покрытием 120
Чугун, кованая гладкая 100
Цементная футеровка 130-140
Бетон 100-140
Бетонная облицовка, стальные формы 140
Бетон облицованные деревянные формы120
Бетон, старый 100 — 110
Медь 130-140
Гофрированный металл 60
Труба из ковкого чугуна (DIP) 140
Ковкий чугун, футерованный цементом120
Волокно 140
Стекловолоконная труба — FRP150
Оцинкованное железо120
Стекло 130
Свинец 130-140
Металлические трубы — очень или очень гладкие 130-140
Пластик 130-150
Полиэтилен, ПЭ, ПЭН 140
Поливинилхлорид, ПВХ, ХПВХ 150
Гладкие трубы 140
Сталь новая без футеровки140 — 150
Сталь, гофрированная 60
Сталь, сварная и бесшовная 100
Сталь, внутренняя заклепка, без выступающих заклепок 110
Стальные, выступающие и горизонтальные заклепки100
Сталь, керамическая, спирально-клепанная 90-110
Сталь, сварная и бесшовная 100
Олово 130
Керамическая глина 110
Кованое железо, гладкое 100
Деревянные или кирпичные трубы — гладкие 120
Деревянный клепок 110–120

9 различных типов труб для водопровода и водоснабжения.

В этой статье вы подробно ознакомитесь с 9 лучшими и наиболее распространенными типами труб для водопровода и водопровода .

Итак, приступим.

Различные типы труб.

Трубы используются для безопасной транспортировки газа, холодной и горячей воды, а также других жидкостей из одного места в другое. В разных условиях используются разные типы труб.

Типы труб подбираются исходя из работы и пригодности, а также учитываются их цены.

Для водопровода и водоснабжения некоторые из наиболее часто используемых и лучших труб указаны ниже:

1. Труба чугунная.

2. Трубка G.I.

3. Труба из кованого железа.

4. Стальная труба.

5. Медная труба.

6. Пластиковая труба.

7. Асбестоцементная труба

8. Бетонная труба.

9. Трубка из керамической глины.

В этой статье мы подробно рассмотрим все вышеперечисленные типы трубопроводов.

Итак, приступим.

1. Труба чугунная:

Труба чугунная

широко используется в городских системах водоснабжения из-за ее высокой устойчивости к коррозии и, как следствие, длительного срока службы.

Труба чугунная изготавливается из чугуна. Такие трубы обычно изготавливают от 5 см до 120 см в диаметре.

При нормальных условиях срок службы чугунной трубы составляет 100 лет.

Обычная длина участка трубы составляет 12 футов, но можно получить длину до 20 футов.

Чугунные трубы изготавливаются нескольких классов толщины для различных давлений до 350 фунтов на квадратный дюйм.

Чугунные трубы обычно окунают в битумный компаунд для защиты от коррозии и улучшения их гидравлических качеств; большие размеры могут быть выполнены с футеровкой из цементного раствора.

Обычное соединение для чугунных труб — раструб и втулка. Несколько нитей джута оборачиваются вокруг втулки, прежде чем она вставляется в раструб, а затем в стык набивается еще больше джута.

Наконец, пространство между раструбом и патрубком обрабатывается расплавленным свинцом, который после охлаждения плотно заделывается в стык.

Для швов также используются запатентованные соединения серы и других материалов, а также чистый цементный раствор. Эти материалы дешевле свинца, но стыки обычно менее гибкие.

Труба с фланцем используется на насосных станциях, фильтровальных установках и других местах, где может потребоваться отсоединение трубы.

Фланцевые муфты должны быть идеально подогнаны и снабжены прокладкой, чтобы они были водонепроницаемыми.

Посмотрите видео по установке ниже.

Из-за того, что для свинцовых соединений требуется квалифицированный персонал, многочисленные механические муфты находят широкое применение и в значительной степени заменили раструбные соединения.

Эти муфты скреплены болтами и разработаны таким образом, чтобы избежать тщательной посадки, необходимой для обычных подвесных муфт, и обеспечить гибкость при размещении труб.

Одна из самых распространенных — муфта Dresser.

Трубы чугунные также дешевы и экономичны. Эти трубы можно легко соединить, а также легко разрезать и растачивать.

Они долговечны до 100 лет, но со временем их способность переносить воду уменьшается. Они не выдерживают давления более 7 кг на квадратный сантиметр:

Чугунные трубы обычно режут долотом и молотком, но для лучшей резки можно использовать резак и ножовку.

Для соединения чугунных труб используются следующие методы.

(я). Соединение раструба и втулки.

(ii). Подвесной шарнир.

(iii). Деформационный шов.

2. Труба из оцинкованного железа (G.I).

Трубы

G.I изготовлены из листовой мягкой стали. Его соединение по длине сварного шва. Труба G.I используется для подачи воды, газа или любой другой жидкости внутрь здания.

Эти типы труб изготавливаются из толщины 12 мм (0.От 5 дюймов) до 15 см (6 дюймов) в диаметре. Доступны они длиной 6 метров (20 футов).

Толщина стенки его листа различается в зависимости от их диаметра. Подготовив эту трубу, ее окунают в раствор цинка. Это действие известно как гальванизация. Таким образом, труба спасается от ржавчины.

Средний возраст этой трубы 10 лет. Их можно легко соединить, нарезать, нарезать резьбу и согнуть — тоже несложная задача. Они соединяются с помощью розетки.

Эти трубы легкие и дешевые. Кислые и щелочные воды плохо влияют на эти трубы.

Читайте также: 5 лучших методов очистки воды — полное руководство.

3. Труба кованая.

Эти типы труб похожи на трубы G. I. Они также используются для переноса воды, газа или другой жидкости из одного места в другое.

Единственная разница между коваными железными трубами и G.I заключается в том, что кованые трубы изготавливаются путем сварки листов кованого железа.Кроме того, также производятся бесшовные трубы.

Вес такой трубы меньше. Нарезать, нарезать резьбу и согнуть эту трубу довольно легко. Для соединения таких труб используются следующие соединения:

(i) Торцевой шарнир

(ii) Фланцевое соединение

(iii) Сварной стык

Трубы из кованого железа изготавливаются в диаметре от 12 мм (0,5 дюйма) до 15 см (6 дюймов).

4. Труба стальная.

Стальные трубы используются для транспортировки воды, газа или другой жидкости из одного места в другое под давлением.Эти трубы производятся из листовой стали.

Мелкие трубы имеют сварной шов по длине, который не виден. Крупногабаритные трубы имеют клепаное или сварное соединение.

После изготовления таких труб их окунают в раствор цинка. Это действие называется цинкованием и используется для предотвращения коррозии трубы. Средний возраст таких труб от 25 до 50 лет.

Эти трубы легкие. Их можно соединять сварным швом. Они размещаются на открытых опорах.Они также соединяются фланцевым соединением.

Такие трубы легко гнуть. Кислая вода и щелочная вода могут вызвать коррозию этих труб. Ремонт такого типа трубы сложен. Они также могут подвергаться давлению из-за меньшей толщины стенок.

5. Труба медная.

Медные трубы изготавливаются небольшого диаметра. Поскольку медь не пропускает ржавчину, эти трубы долговечны. Однако, поскольку медь стоит дорого, они используются в ограниченных местах.

Эти типы труб обычно используются для подачи горячей воды или пара.Они не гнутся и не провисают даже при высокой температуре.

Медь — мягкий металл. Поэтому медные трубы легко гнуть. К ним присоединяются фланцевые и соединительные муфты.

6. Пластиковая труба.

Эти трубы, в том числе резиновые трубы и трубы P. V. C. используются для подачи воды, кислой и щелочной воды. Горячую воду проводить не следует.

Эти трубы соединяются с помощью резьбового соединения или муфты, соединяемой раствором. Такие трубы не ржавеют.Они легкие по весу. Эти трубы легко резать, сгибать и соединять.

Эти типы труб обладают хорошей устойчивостью к электрическому току. Они становятся бесполезными при повышении температуры. Они также становятся бесполезными при закаливании гвоздями и т. Д.

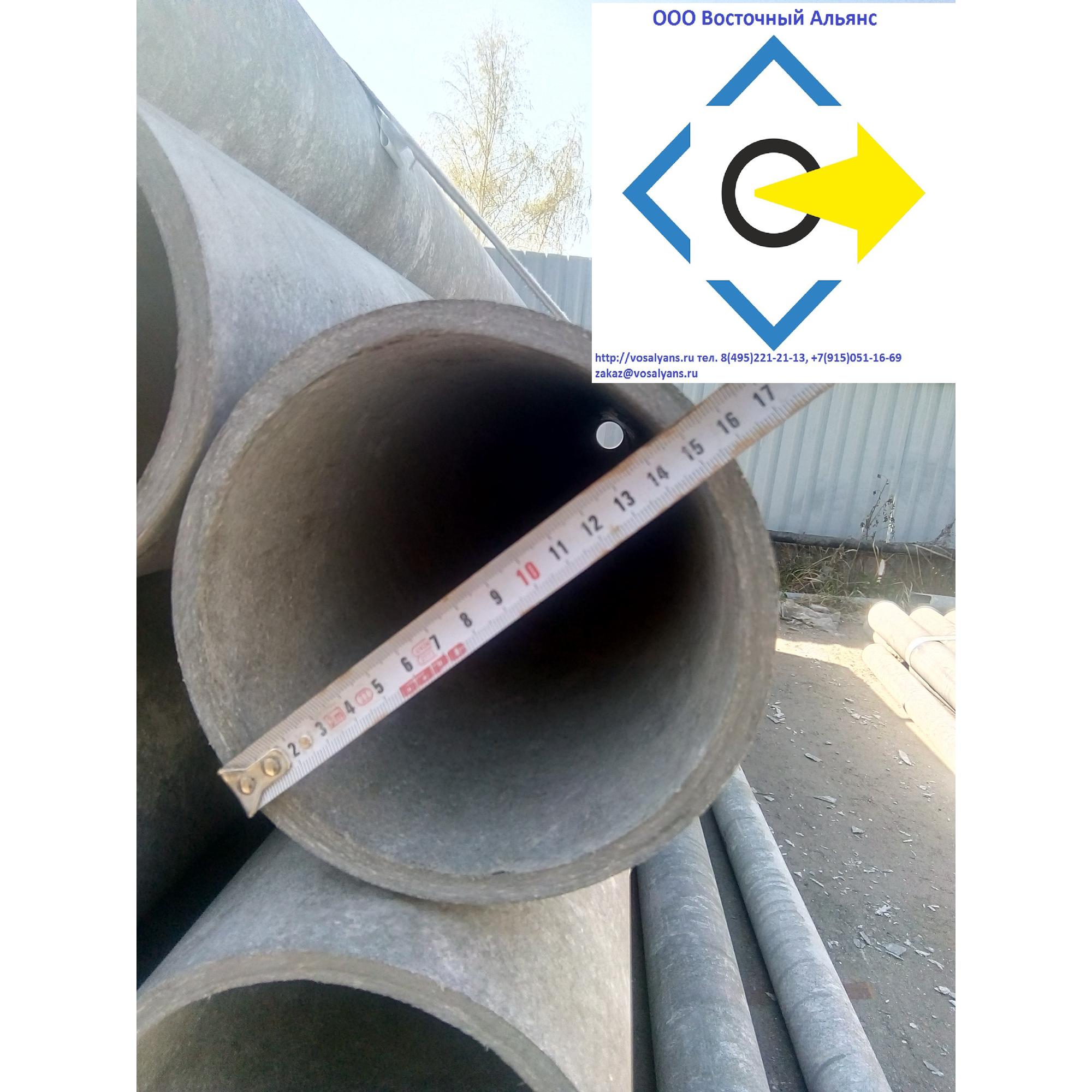

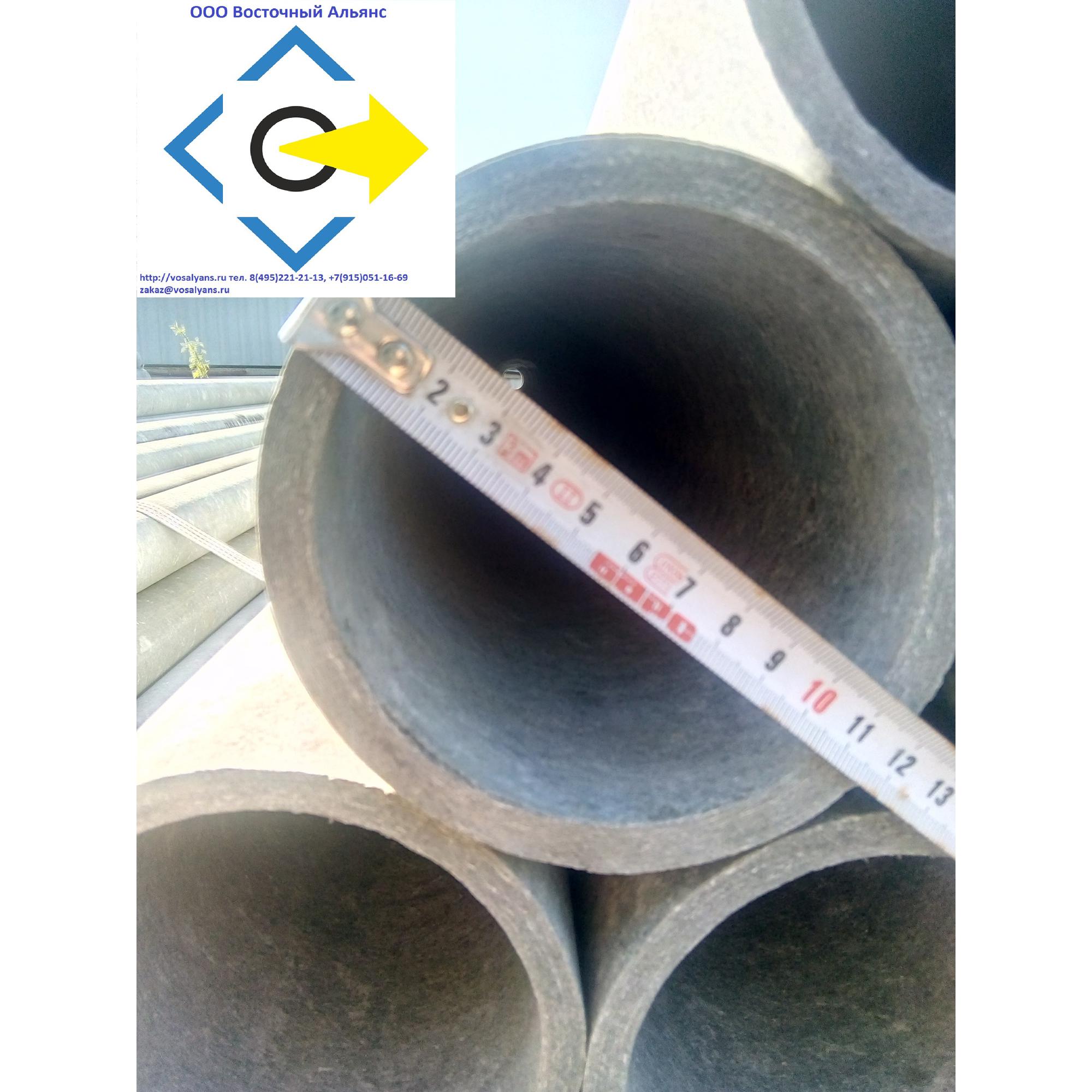

7. Асбестоцементная труба.

Асбестовая труба изготовлена ​​из асбеста, кремнезема и цемента, которые под давлением превращаются в плотный однородный материал, обладающий значительной прочностью.

Асбестовое волокно тщательно перемешивается с цементом и служит армирующим материалом.

Этот тип трубы доступен в диаметрах от 4 до 36 дюймов и длиной 13 футов. Трубы изготавливаются различных марок, самые прочные из которых предназначены для внутреннего давления до 200 фунтов на квадратный дюйм.

Асбестовая труба собирается с помощью специальной муфты, которая состоит из трубной муфты и двух резиновых колец, которые сжимаются между трубой и внутренней частью рукава.

Соединение устойчиво к коррозии, как и сама труба, и достаточно гибкое, чтобы допускать отклонение до 12 ° при укладке трубы вокруг изгибов.

Асбестоцементная труба легкая и может быть собрана без квалифицированного труда. Его можно присоединять к чугунной трубе со свинцом или соединениями на основе серы.

Легко режется, на нем можно нарезать резьбу и резьбу для сервисных соединений. Гидравлический КПД асбестовой трубы высокий.

Посмотрите видео нарезки ниже.


Однако резиновые уплотнения могут испортиться под воздействием бензина или других нефтепродуктов.

Труба легко повреждается землеройными инструментами и не имеет большой прочности при изгибе.

Используются для транспортировки воды под низким давлением.

Эти трубы мягкие изнутри. Вот почему их производительность лучше. Они не заржавели и к тому же дешевы.

8. Бетонная труба.

Сборные бетонные трубы доступны диаметром до 72 дюймов, а размеры до 180 дюймов изготавливаются по специальному заказу.

Сборные железобетонные трубы армированы, за исключением диаметров менее 24 дюймов.Усиление может иметь форму спирально намотанной проволоки или эллиптической стрелы.

В больших трубах арматура обычно состоит из двух цилиндрических сепараторов. Сборная железобетонная труба обычно изготавливается путем быстрого вращения формы вокруг оси трубы.

Центробежная сила плотно прижимает раствор к опалубке и приводит к образованию водонепроницаемого бетона высокой плотности.

Для низких напоров бетонная труба обычно соединяется раструбным соединением, заделанным раствором, но для высоких давлений требуется замковое соединение или какое-либо другое специальное соединение.

Для напоров выше 100 футов сварной стальной цилиндр часто заливают в трубу для обеспечения водонепроницаемости.

Из-за лучшего контроля при производстве сборные бетонные трубы обычно более высокого качества и не должны быть такими же толстыми, как монолитные трубы того же размера.

Читайте также: Отверждение бетона — методы, время и требования.

Из-за необходимости перемещать оборудование и формы на большие расстояния монолитные трубы являются относительно дорогими и обычно используются только для размеров труб, недоступных в сборных формах, или там, где трудности транспортировки делают использование сборных труб невозможным.

Для гравитационного потока в Калифорнии была разработана бетонная труба без стыков.

Размер этой трубы составляет от 24 до 72 дюймов. Применяется специальный трубоукладчик с скользящей формой.

Скорость производства варьируется от 40 до 120 футов / час. Хотя эта труба не армирована, на сегодняшний день накоплен хороший опыт.

Посмотрите видео по установке ниже.

Бетонная труба должна прослужить не менее 35–50 лет при средних условиях.Щелочная вода может вызвать быстрое разрушение тонких бетонных секций.

Бетонные трубы, по которым проходят сточные воды, могут быть подвержены сульфидной коррозии и могут просуществовать недолго, если не будут приняты надлежащие меры предосторожности.

Бетонные трубы сегодня широко используются. Они используются как при низком, так и при высоком давлении. Трубы из простого бетона предназначены для низкого давления, а трубы R. C. C. (армированный цементный бетон) — для высокого давления.

Обычные бетонные трубы могут выдерживать напор воды до 15 метров (50 футов) R.Трубы C. C. могут выдерживать напор воды до 75 метров (230 футов). Для давления больше этого изготавливаются предварительно напряженные трубы.

На их обслуживание требуется меньше затрат. Ржавчина на этих трубах не влияет, и их можно делать по желанию.

Такие трубы тяжелые. Так что их транспортировка затруднительна. Их тоже сложно отремонтировать.

Трубка из керамической глины.

Труба из керамической глины не часто используется в качестве напорной трубы, но широко используется в канализации и дренаже для потока на частичной глубине.

Основным преимуществом трубы из керамической глины является то, что она практически не подвержена коррозии, имеет долгий срок службы, а ее гладкая поверхность обеспечивает высокий гидравлический КПД.

Использование трубы из керамической глины под давлением обычно предотвращается из-за ее низкой прочности на растяжение и сложности обеспечения водонепроницаемых соединений.

Самым распространенным соединением для труб из керамической глины является гибкое компрессионное соединение раструб и втулка, в котором прецизионные сопряженные поверхности плотно контактируют друг с другом.

Резиновые муфты, удерживаемые на месте с помощью коррозионно-стойких стальных лент, иногда используются с глиняными трубами с гладким концом,

… но чаще стыки труб этого типа оставляют открытыми, чтобы вода могла проходить внутрь или из трубы.

Посмотрите видео по установке ниже.

Труба из керамической глины обычно изготавливается длиной 3 фута, но могут быть получены трубы длиной 2, 2,5 и 4 фута.

Внутренний диаметр изменяется с шагом 2 дюйма от 4 до 12 дюймов и с шагом 3 дюйма выше 12 дюймов.

Глиняная труба диаметром более 36 дюймов используется редко.

Из-за изменений размеров, когда труба находится в печи, необходимы большие допуски по всем размерам.

Спасибо! для чтения. Не забудьте поделиться этой статьей.

Читайте также: Строительство стенок полостей — достоинства, недостатки.

Трение в трубах и каналах

Когда жидкость или газ течет по трубе, трение между стенкой трубы и жидкостью или газом вызывает потерю давления или напора.Эта потеря давления или напора является необратимой потерей потенциальной энергии жидкости. Расчет этих потерь имеет фундаментальное значение при проектировании любой трубопроводной системы.

Взаимосвязь между давлением и напором определяется следующей формулой

P = ρgh

Где

P — давление (Н / м 2 )

ρ — плотность (кг / м 3 ),

г — ускорение свободного падения (9.81 м / с 2 )

h — напор (м).

При работе с жидкостями обычно лучше рассчитывать потери на трение как потерю напора, так как это упрощает гидравлические расчеты. Для газового потока нельзя определить постоянную плотность, поэтому проще рассчитать потери на трение как давление.

Потеря напора на отрезке трубы определяется уравнением Дарси

Где

f — коэффициент трения

L — длина трубы (м)

U — средняя скорость жидкости (м / с)

D — диаметр трубы или гидравлический диаметр (м).

Гидравлический диаметр определяется как

D = 4 x площадь поперечного сечения / смоченный периметр.

Для стандартной круглой трубы гидравлический диаметр такой же, как фактический диаметр трубы.

Для определения коэффициента трения необходимо сначала рассчитать число Рейнольдса. Число Рейнольдса определяется как

.

Re = UD / ν

Где ν — кинематическая вязкость

Число Рейнольдса — это отношение сил инерции к силам вязкости.Для чисел Рейнольдса до 2000 поток обычно считается ламинарным, выше 3000 поток является турбулентным, при числах Рейнольдса между 2000 и 3000 поток находится в критической зоне, прогнозирование коэффициента трения в критической зоне затруднено, поскольку это невозможно. не очевидно, следует ли рассматривать поток как ламинарный или турбулентный.

Для условий ламинарного потока коэффициент трения

Для турбулентного потока коэффициент трения

(Примечание: используйте журнал по основанию 10)

где k — значение шероховатости стенки трубы (м).

Таблица значений шероховатости, k (мм)

мм
Гладкие трубы
Тянутая латунь, медь, алюминий 0,0025
Стекло, пластик, плексиглас, стекловолокно 0,0025
Трубы стальные
Труба новая гладкая 0.025
Эмали центробежного нанесения 0,025
Футеровка, хорошая отделка 0,05
Футеровка, средняя отделка 0,1
Легкая ржавчина 0,25
Асфальты, эмали и гудроны тяжелые щеточные 0,5
Сильная ржавчина 1,0
Водопровод при общих туберкулезах 1. 2
Бетонные трубы
Новый необычно гладкий бетон с гладкими стыками 0,025
Опалубки стальные, высшего качества с гладкими стыками 0,025
Новый или относительно новый, гладкий бетон и стыки 0,1
Формы стальные, средней обработки, стыки гладкие 0,1
Древесина, гладкая или матовая, в хорошем состоянии, с хорошими соединениями 0.25
Разъеденные острыми предметами при транспортировке следы, видимые на деревянных формах 0,5
Сборные трубы с хорошей обработкой поверхности, средние стыки 0,25
Трубы с сегментной футеровкой в ​​хороших грунтовых условиях с расширенной облицовкой из клиновых блоков 1,0
Трубы с сегментной футеровкой в ​​прочих условиях 2,0
Трубы прочие
Воздуховоды из листового металла с гладкими стыками 0.0025
Оцинкованные металлы, нормальная отделка 0,15
Оцинкованные металлы, гладкая поверхность 0,025
Чугун без покрытия и с покрытием 0,15
Асбестоцемент 0,025
Трубка резиновая прямая гибкая с гладким проходом 0,025
Зрелые грязные канализационные трубы 3,0

Плотность и кинематическая вязкость некоторых жидкостей и газов

Жидкость Плотность ( ρ ) кг / м 3 Кинематическая вязкость ( ν) м 2 / с
Водород 0.09 1,1 х 10 -4
Воздух 1,2 1,5 x10 -5
Сырая нефть 860 1,0 х 10 -5
Jet A1 (-40 o C) Керосин 851 9,5 x 10 -6
Jet A1 (0 o C) Керосин 823 2,5 x 10 -6
Jet A1 (50 o C) Керосин 786 1.0 х 10 -6
Вода (0 o C) 999,8 1,79 x 10 -6
Вода (4 o C) 1000 1,52 х 10 -6
Вода (10 o C) 999,7 1,31 x 10 -6
Вода (15 o C) 999,1 1,14 x 10 -6
Вода (20 o C) 998 1.0 х 10 -6
Вода (30 o C) 996 0,80 x 10 -6
Вода (40 o C) 992,1 0,66 x 10 -6
Морская вода (0 o C) 1030 1,73 x 10 -6
Морская вода (15 o C) 1027 1,46 x 10 -6
Морская вода (30 o C) 1022 0.85 х 10 -6
Меркурий 13600 1,1 x 10 -7

Информация и данные, представленные на этом сайте, предназначены только для ознакомления. Fluid Mechanics Ltd не гарантирует достоверность предоставленной информации. Если у вас есть конкретная проблема с гидравликой, свяжитесь с нами для получения технической консультации.

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Справка службы автоматизации Bentley

Ознакомительные сведения об услуге Bentley Automation

Bentley i-model Composition Server для PDF

Подключаемый модуль службы разметки

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения об управлении геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительное проектирование

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

OpenBuildings GenerativeComponents Readme

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Дренаж и коммунальные услуги

Справка OpenRail ConceptStation

Ознакомительные сведения по OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Справка по Bentley Coax

Справка по PowerView по Bentley Communications

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка по OpenComms Designer

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительный ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу рабочих пакетов ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка по управлению SYNCHRO

SYNCHRO Pro Readme

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

Руководство по настройке подстанции

— управляемая конфигурация ProjectWise

Руководство пользователя sisNET

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка по Bentley CivilStorm

Справка Bentley HAMMER

Справка по Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

AssetWise ALIM Linear Referencing Services Help

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

OpenCities Map Ultimate для Финляндии Readme

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Ознакомительные сведения о карте Bentley

Дизайн шахты

Помощь по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

Справка по подготовке к LEGION CAD

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения об OpenPlant Isometrics Manager

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения об OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка по PlantWise

Ознакомительные сведения о PlantWise

Реализация проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Структурный анализ

Справка OpenTower iQ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Закройте пробел в сотрудничестве (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

Программа физического моделирования STAAD.Pro

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

% PDF-1.7
%
545 0 объект
>
эндобдж

xref
545 136
0000000016 00000 н.
0000006154 00000 п.
0000006349 00000 п.
0000006984 00000 н.
0000007477 00000 н.
0000007514 00000 н.
0000007626 00000 н.
0000007740 00000 н.
0000007997 00000 н.
0000008483 00000 н.
0000008599 00000 н.
0000008723 00000 н.
0000027692 00000 п.
0000045842 00000 п.
0000063762 00000 п.
0000078321 00000 п.
0000095807 00000 п.
0000115498 00000 п.
0000116035 00000 н.
0000116298 00000 н.
0000116880 00000 н.
0000135998 00000 н.
0000155192 00000 н.
0000157841 00000 н.
0000167334 00000 н.
0000176856 00000 н.
0000176983 00000 н.
0000177110 00000 н.
0000177237 00000 н.
0000234591 00000 н.
0000234630 00000 н.
0000271767 00000 н.
0000271806 00000 н.
0000271881 00000 н.
0000272176 00000 н.
0000272251 00000 н.
0000311768 00000 н.
0000311843 00000 н.
0000311913 00000 н.
0000312008 00000 н.
0000330174 00000 п.
0000330455 00000 н.
0000330880 00000 н.
0000330907 00000 н.
0000331381 00000 н.
0000331521 00000 н.
0000349820 00000 н.
0000350087 00000 н.
0000350597 00000 н.
0000351054 00000 н.
0000364422 00000 н.
0000364695 00000 н.
0000365114 00000 п
0000365533 00000 п
0000378806 00000 н.
0000379087 00000 н.
0000379490 00000 н.
0000379908 00000 н.
0000382717 00000 н.
0000382792 00000 н.
0000382819 00000 н.
0000383257 00000 н.
0000383397 00000 н.
0000383467 00000 н.
0000383557 00000 н.
0000394517 00000 н.
0000394804 00000 н.
0000395112 00000 н.
0000395139 00000 н.
0000395479 00000 н.
0000395624 00000 н.
0000395694 00000 п.
0000395784 00000 н.
0000408126 00000 н.
0000408422 00000 н.
0000408740 00000 н.
0000408767 00000 н.
0000409107 00000 н.
0000409258 00000 н.
0000409667 00000 н.
0000410076 00000 н.
0000410454 00000 п.
0000410850 00000 н.
0000411225 00000 н.
0000411627 00000 н.
0000413020 00000 н.
0000413095 00000 н.
0000413122 00000 н.
0000413511 00000 н.
0000413651 00000 п.
0000414117 00000 н.
0000414554 00000 н.
0000414915 00000 н.
0000415297 00000 н.
0000415652 00000 н.
0000416038 00000 п.
0000417353 00000 н.
0000417428 00000 н.
0000417455 00000 н.
0000417864 00000 н.
0000418009 00000 н.
0000418036 00000 н.
0000418447 00000 н.
0000418598 00000 н.
0000418625 00000 н.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
