Армирование буронабивных свай: пошаговое руководство

Буронабивные сваи – это железобетонные устройства, состоящие из круглых столбов, устанавливаются по всему периметру будущей постройки. Глубина конструкции может быть самой разной, все зависит от несущей способности и типа почвы. А на количество столбов и их расположение влияет общая тяжесть дома. Чем она выше, тем ближе будут монтироваться сваи, но обязательно под несущими основными стенами. Форма изделий предполагает армирование буронабивных свай прутками круглыми и продольными.

Процесс армирования

Для установки бурится скважина минимум диаметром 15 см, но при необходимости опора может увеличиться в размере способом расширения. Для постройки легкого каркасного дома на склоне, где отмечаются большие перепады высоты, этот фундамент на сваях будет рациональным и верным решением. Особенно важно установить такую конструкцию в местах, где почва промерзает ниже 150 см.

Техника выполнения армирования

Подготавливается схема армирования буронабивных свай, место под монтаж и бурения скважин, где устанавливается опалубка цилиндрической формы. Она может быть съемной или нет, изготавливается из гибкого ПВХ. Достоинства материала: дает возможность поднять оголовок, устроить расширенную систему; материал удобный при транспортировке и легкий, хорошо сворачивается в компактный рулон.

Неподвижной сухой почве ПВХ идеально подходит, для многослойных грунтов используется опалубка из стали с цинковой защитной или полимерной обработкой от коррозии. Получить больше надежности можно, добавив рубероид, он заранее сворачивается в трубу. Это нужно, чтобы изолировать материал от агрессивной внешней среды, погодной непредсказуемости, влаги и существенно увеличить срок службы установки.

Неважно, какой материал вы взяли для опалубки, диаметром он должен соответствовать размерам сваи или быть меньше. Армирование буронабивных свай без устройства опалубки не выполняется. Это может привести к сдвигу арматуры и обвалу грунта.

Столбы из арматуры

  1. Строительство начинается с точной разметки закладки будущего основания, проводится расчет необходимого материала;
  2. В условленном месте раскапывается траншея глубиной 0,5 м;
  3. Теперь, где были поставлены метки грунтового промерзания, нужно пробить отверстия конической или цилиндрической формы;
  4. Проводится укладка рубероида в 2 слоя, в месте установки сваи;
  5. В подготовленное углубление вставляется армированный скелет, важно следить, чтобы он не достал дна отверстия;
  6. Готовится бетонный раствор;
  7. Окончательно правильно фиксируются сваи;
  8. Осуществляется заливка бетоном.

Устройство опалубки и ростверка

Для удаления образовавшихся воздушных пузырьков потребуется специальная вибрационная машинка. Также необходимо уплотнить бетонный состав и сформировать хорошую основу. Торчащие отрезки арматуры далее закрепятся в толще ростверка. Если образовались зазоры между сваями и обсадкой, они устраняются песочной смесью. Как правило, армирование буронабивных свай диаметром 30 см происходит гораздо чаще, чем с другими размерами. Подобная конструкция хорошо держит дома, которым необходим фундамент с большой глубиной залегания.

Установка арматуры

Следующий этап заключается в устройстве опалубки и засыпке песка в траншее. Это нужно для амортизационного эффекта дома. Далее, происходит армирование опоры здания, монтируются связанные решетки из арматуры. Следующим слоем кладется ростверк и производится последняя стадия бетонирования основания.

Использование ростверка на этом этапе жизненно важно для фундамента. Он является прочным каркасом, который будет противостоять всем разрушительным силам извне, во время длительной эксплуатации объекта. До полной готовности и сушки фундамента должно пройти несколько дней.

Арматурный каркас

Это вертикально стоящие металлические прутки, соединяющиеся между собой такими же деталями, только вертикальными. Поверхность изделий ребристая. При вертикальном армировании берется арматура – 10-12-16 диаметра. Они хорошо держат нагрузку. Горизонтальная обработка выполняется из гладкой арматуры 6-8 мм диаметра. Шаг составляет 1м для связки жесткой конструкции.

Каркас делается следующим образом:

  • используются прутки продольной формы;
  • проводится жесткая или нежесткая сцепка арматуры.

Для жесткой связки понадобится сварка, арматура берется диаметром 8 мм. Для нежесткой сцепки понадобится проволока, которой делают спиралевидную обвязку снизу вверх. Бетон используется марки М 400, он работает на прочность осевого сжатия и по морозостойкости отвечает всем требованиям.

Что нужно знать про свайный фундамент?

Монтаж арматур

Фундамент на буронабивных сваях идеально подходит для небольших частных строений. Причем плюсы здесь очевидные: уменьшение финансовых затрат, повышение безопасности и долговечности постройки. Нагрузка на фундамент будет идти равномерно, даже самое сложное строение его не исказит. Следует подчеркнуть, что согласно снип, каркас для армирования может быть круглой или квадратной формы сечения.

Несмотря на доступность сделать процесс армирования своими руками, это достаточно сложная процедура, нужно знать много нюансов:

  • Обнаружив на дне пробуренной скважины воду даже в малых количествах, она должна быть немедленно откачена, еще перед заливкой бетона;
  • Труба из рубероида обязательна для подвижных почв. Когда застывает бетон, он не должен смешиваться с водой, иначе жидкость потечет в почву, что может привести к постепенному разрушению конструкции. Без рубероида действие мороза будет сильнее проявляться на сваях. Бетон должен быть постоянно влажным до полного застывания. Если он сухой, то нарушаются его прочностные способности. Только рубероид способен предотвратить утечку цементного молока в грунт;

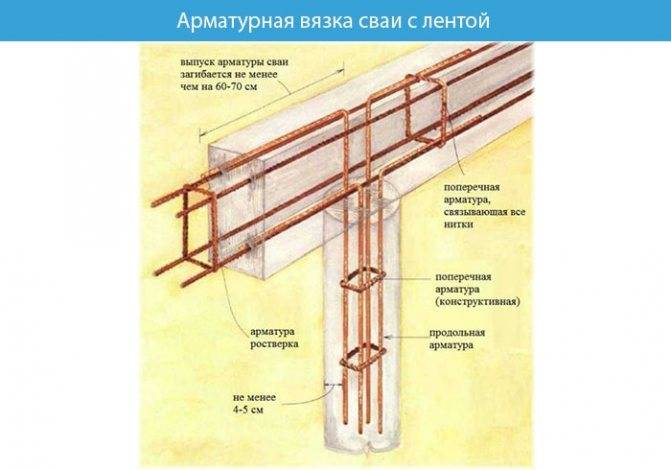

  • В процессе соединения ростверка со столбами вертикальные стержни располагаются выше высоты заливаемых свай. Расстояние равняется +3 см к высоте ростверка;
  • Через ростверк передается основная нагрузка постройки на грунт. На пучинистой почве его устанавливают на высоте 120-200 мм;
  • После установки каркаса в скважину бетон лучше подавать слоями.

Для почвы с большим, частым горизонтальным движением свайные фундаменты не подойдут. Зато он незаменим для грунта с неглубоким слоем промерзания. В частном домостроительстве буронабивные сваи гораздо практичнее и надежнее забивных. В самых сыпучих грунтах первые гарантируют фундаменту полную безопасность, значит, и дом будет в порядке. Такой фундамент вне всякой конкуренции среди других типов оснований, а срок эксплуатации превосходит в несколько раз службу винтовых установок.

Сжатие и разрыв свай

Для бурения скважины подходят ручные, бензиновые или электрические буры, их на рынке сейчас полно по самым разным ценам. Как известно, сваи работают на разрыв и на сжатие. В случае с фундаментом процесс идет на сжатие, поэтому они справляются с сильным морозным пучением. Бывает когда для столбчатого фундамента используется армирование буронабивных свай диаметром 50 см и возводится в пучинистой почве, что предполагает работу на разрыв.

Конструкция такую нагрузку выдержит, только если фундамент будет армироваться вертикальным способом. Понадобится арматура 1 см диаметром, разрешается 1,2 см. Гладким прутом скрепляются между собой прутки периодичностью в 1 м. Диаметр такого прута от 6 до 8 мм, длина 5 – 8 см. Получается надежная, жесткая, прочная металлическая конструкция, которая погружается в скважину.

Одно из основных преимуществ в строительстве фундамента буронабивными сваями – это малозатратность. В качестве основного материала выступает бетон, арматура разного профиля, инструменты, подручный материал для опалубки. Поэтому столбчатые фундаменты популярны в строительстве каркасных домов, дач, гаражей, бань.

Еще очень важное достоинство – простота в сборке, даже армирование свай под буронабивной фундамент под силу выполнить одному, причем неспешна. Каждая свая – это отдельный элемент, который также поштучно обрабатывается. Благодаря этому не нужно замешивать тонны бетона и быстро его использовать, как при монолитных конструкциях.

Недостатки фундамента на армированных трубах: нет возможности обустроить подвальную комнату, небольшая теплоизоляция нижней части дома.

Армирование буронабивных свай. Способы и рекомендации.

10 Октябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
2676

Армирование буронабивных свай

Современные строительные технологии сделали большой шаг вперед за последние несколько лет, что позволило сделать шаг вперед в строительстве на новых территориях. Так, например, армирование буронабивных свай позволило проводить крупномасштабные строительные работы на площадях с нестабильными грунтами. Данная технология хорошо себя зарекомендовала, и многие строители стали широко его применять.

Множество разнонаправленных сил в толще земли оказывают постоянное давление, что приводит к деформации фундамента, изгибу, сдвигу или разрушению его отдельных элементов. Бетон, как материал, способен хорошо выдерживать только лишь сжимающие нагрузки, но никак не изгибающие. Для придания необходимых свойств и была введена в практику технология армирования свай. Применение стальных стержней, которые вводятся в толщу бетона, позволяет модернизировать материал, придавая дополнительную устойчивость свайному фундаменту к нагрузкам на растяжение.

Общие данные о буронабивных сваях

Буронабивные и буросекущие сваи могут состоять лишь из бетона, однако новые железобетонные конструкции имеют более высокие эксплуатационные характеристики за счет применения арматуры. Несмотря на кажущуюся сложность данной технологии, абсолютно все этапы их изготовления могут быть выполнены и неподготовленными лицами без специального образования. Помните, что армирование буронабивных свай – эта относительно простая технология, которая позволит значительно укрепить фундамент Вашего дома.

Для проведения работ по созданию подобного фундамента Вам потребуются некоторые специфические инструменты:

  • Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
  • Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
  • Болгарка с минимальным набором дисков для работы с арматурой;

Кроме всего прочего, перед началом работ необходимо проверить запас необходимых материалов, среди которых обязательно наличие:

  • Обсадных труб или рубероида;
  • Арматуры для усиления или армирования буронабивных свай;
  • Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

к оглавлению ↑

Сжатие и разрыв свай

Как было упомянуто выше, для проведения работ по армированию буронабивных свай необходимо предварительно провести бурение скважины. На современном строительном рынке Вы без труда найдете множество различных буров (ручных, бензиновых или электрических) по самым доступным ценам.

Известно, что сваи прекрасно справляются с механической деформацией на разрыв и сжатие. В отличие от них, фундамент способен справляться лишь с сжатием. Именно совместным использованием двух конструкций возможно достичь высоких показателей противостоянию с сильнейшим морозным пучением или же пучением в рыхлых почвах. Очень хорошо для решения подобных проблем себя показали буронабивные сваи с диаметром 30 см. Именно такой поперечник позволяет справиться с чрезмерными нагрузками практически в любых условиях.

Армирование вертикальным методом, показывает максимальную прочность

Для придачи максимальной прочности необходимо проводить армирование вертикальным методом. Для этого используют арматуру с диаметром в 1 см (иногда 1,2 см). Гладкие прутья используются для скрепления арматуры в единую конструкцию через один метр. Диаметр гладких прутьев может варьироваться от 6 до 8 мм, а длина – до 8 см. Таким образом, возможно бюджетное создание надежной, жесткой, прочной металлической конструкции, которая впоследствии будет погружена непосредственно в полость скважины.

Итак, несмотря на относительную сложность процесса создания подобной укрепляющей конструкции, ее основным преимуществом является низкая стоимость по сравнению с технологиями по укреплению фундамента. Для ее создания применяют очень доступные материалы, которые возможно приобрести в любом строительном магазине, что позволяет ее применять при возведении каркасных домов, дач, гаражей, бань и загородных домов.

Именно благодаря устойчивости к высоким нагрузкам на сжатие и разрыв буронабивные сваи диаметром 300 мм получили такую большую популярность. Помните, что стандартный бетонный фундамент практически не способен переносить такие виды нагрузок, что приводит к его быстрому разрушению. Подобные разрушения зачастую приводят к появлению повышенной влажности, грибка, плесени, потере температуры и многим другим отрицательным последствиям, которые способны значительно ухудшить микроклимат в помещении.

Согласитесь, что минимальные финансовые потери, которые Вы можете понести в ходе создания и установки буронабивных свай, это адекватная цена за комфорт и удобство на протяжении многих лет Вашей жизни в будущем доме.

к оглавлению ↑

Классификация буронабивных свай

Сегодня инженеры активно работают над усовершенствованием данной технологии, однако уже на текущий момент времени существует целый ряд различных способов армирования фундамента с помощью свай, среди которых выделяют следующие:

  • Одиночные сваи, которые устанавливаются через определенный шаг и объединяются стяжками из деревянных досок, железобетонных плит или стальных тонкостенных листов;
  • Бурокасающиеся сваи;
  • Опережающие и пересекающиеся сваи;

Армирование фундамента с помощью свай

Кроме всего прочего, сваи классифицируют и по ряду других признаков, среди которых форма (цилиндрические с различным сечением или квадратные), материал (бетон, железобетон или цементно-песчаные растворы), способ армирования сваи (армированные пространственно по всей длине или частично), а также множество других.

Для удобства, в современной профессиональной литературе все типы данной технологии смогли объединить в три больших класса, которые удобны для понимания абсолютно всем:

  • Сваи, которые не требуют спец. подготовки для закрепления боковых стенок скважин;
  • Сваи, стены скважин которых укреплены дополнительным глинистым или иным раствором или чрезмерным водяным давлением;
  • Сваи, которые изготавливаются с закреплением боковой стенки не извлекаемой или инвентарной обсадной трубой;

Конечно, все они обладают рядом преимуществ и недостатков, но в мелкомасштабном строительстве широко прижились первые два способа, которые показывают замечательный результат и способны выдерживать возлагаемые на них нагрузки.

к оглавлению ↑

Какие сваи армируются?

Помните, что абсолютно все типы железобетонных свай (забивные, буронабивные, буроинъекционные) должны быть подвержены армированию. При проведении крупномасштабных строительных работ и подготовке материалов для их проведения, все сваи забивного типа создаются на специализированных производственных линиях, где завершают все этапы по их формированию. Данные виды работ производятся как на заводах, так и на специализированных металлопрокатных предприятиях.

Буронабивные и буроинъекционные конструкции изготавливают непосредственно на месте строительства, а затем там же и завершают их армирование. Методика армирования обоих типов конструкций практически идентична, однако отдельные этапы производятся в различной последовательности. При установке буронабивных свай изначально создается скважина, куда затем помещается поперечно-продольный армированный каркас. После этого с помощью специального механизма производят заполнение полости скважины бетонным или иным специализированным укрепляющим раствором. Установка буроинъекционных свай происходит после заливки в полость скважины бетона путем вибрационного погружения.

Буроинъекционные и буронабивные сваи

Обе технологии показали себя с хорошей стороны, однако второй способ требует наличия дополнительного дорогостоящего оборудования. Несомненно, для малоэтажных строений идеально подойдет первый вариант, так как он требует гораздо меньше технических, финансовых и временных затрат.

к оглавлению ↑

Фундамент на буронабивных сваях собственноручно

Перед началом работ по усилению свай необходимо тщательно проанализировать формирование строения фундамента, так как непосредственно от него будет полностью зависеть применяемые методы укрепления для достижения наилучших результатов. Для начала производят точную разметку границ фундамента, а затем в четко определенных местах выкапывают траншею, глубина которой должна достигать полуметра. Затем в соответствии с проведенными расчетами намечают точки бурения, которые обычно располагаются по периферии самого здания и под точками, где располагаются несущие опоры.

После того, как была завершена разметка, непосредственно приступают к бурению скважин. Используя специализированную технику, создают цилиндрическое или конической отверстие (форма зависит от опорных поверхностей свай) в отмеченных точках до момента достижения границы промерзания грунта. Затем закладывают листы рубероида в два слоя в полость скважины для создания изоляционной границы, которая защитит сваю от пагубного влияния грунтов, повышенной влажности. Данный метод способен вдвое продлить срок гарантированной службы сваи. Конечно, можно обойтись и без изоляции, но так можно поступать лишь при наличии грунтов высокой плотности. Наличие неустойчивого грунта является показателем к обязательному использованию рубероида.

После этого приступают к усилению буронабивных свай. В созданное отверстие погружают армированный скелет, который не должен касаться дна скважины. Следующим этапом является приготовление бетонного раствора любым удобным способом, а затем производят его заливку. Помните, что для достижения наилучших результатов необходимо применить так называемую вибрационную машину, которая позволит максимально уплотнить смесь бетона в скважине и устранит пузыри воздуха в толще раствора.

Затем приступают к созданию амортизирующей подушки, которая создается путем засыпания песчаной смеси в ранее приготовленную траншею. Следующим этапом является создание опалубки и армирование фундамента. Помните, что важно создать прочную связь опалубки с колоннами буронабивных свай, чтобы гарантированно создать общий армированный стержень, который будет противодействовать нагрузкам во время эксплуатации здания.

Итак, как Вы можете видеть, современные строительные технологии сделали большой шаг вперед, что позволило значительно увеличить гарантированный срок службы строящихся помещений. Кроме того, относительная простота технологий и их дешевизна позволяет их применять даже при самостоятельном бюджетном строительстве. Как показывает опыт, практически все справляются с установкой и укреплением фундамента буронабивными сваями. Не бойтесь допустить ошибку, так как сваи даже с минимальной ошибкой добавят прочности Вашему фундаменту за счет уникальных свойств арматуры и железобетонной конструкции, которая обязательно поможет сохранить Ваш дом в будущем. Очень внимательно производите предварительные расчеты необходимого количества материала, чтобы после завершения работ у Вас не осталось неиспользованных строительных единиц. Это позволит Вам максимально снизить финансовые потери в ходе строительства.

    Метки: Буронабивные сваи

Армирование свай

На данной странице представлена информация о армировании свай. Вы узнаете, какие сваи подлежат армированию и какие виды укрепления железобетонных изделий существуют. Также будет детально рассмотрена технология армирования буронабивных конструкций и расчеты, предшествующие данному процессу.
Наша фирма предоставляет услуги по реализации свайных изделий с квадратным, прямоугольным и круглым сечением, обладающих продольным и продольно-поперечным армированием. Мы поставляем все распространенные типоразмеры свай длиной от 3-12 метров. СК «Установка свай» ведет приемлемую ценовою политику — стоимость наших свай существенно ниже, чем у конкурентов не только по Москве, но и по всему центральному региону России.

Виды армирования свай

Важно: классификация способов армирования свай приведена в нормативе ГОСТ №10992 «Арматурные каркасы для ЖБ изделий». Согласно данному документы, выделяют два вида армирования — продольным и продольно-поперечным каркасом.

Рассмотрим каждый способ подробнее.

Армирование продольного типа

Железобетонные конструкции, армированные продольным способом, подлежат к использованию в устойчивой среднеплотной почве, к которой относится суглинок, глинистый грунт и супесь. Из-за уменьшения расхода арматуры при производстве такие сваи стоят дешевле, однако в плане сопротивления нагрузкам на изгиб и растяжение они уступают конструкциям с продольно-поперечным армированием, что не позволяет применять их в гидротехническом строительстве и в сейсмически опасных регионах.

Важно: армокаркас при продольном армировании состоит из параллельно расположенных арматурных прутьев в количестве 4 (для свай 20х20 — 30х30 см) или 8 шт. (для свай 35х35 и 40х40 см). Диаметр применяемой арматуры варьируется в пределах от 12 до 15 мм. (используются стержни рифленого типа марки А1 и А2).

Рис. 1.1: Продольное армирование свай

Части ствола сваи, испытывающие в процессе погружения повышенную нагрузку, укрепляются дополнительным армированием:

  • Верхний контур сваи усиливается металлическими сетками, расположенными на расстоянии 5 см. друг от друга (количество 4-5 шт). За счет наличия сеток уменьшается риск возможного повреждения конструкции в процессе забивки молотом;
  • Нижняя часть ствола укрепляется стальной обоймой конической формы, которая приваривается к поверхности подогнутых вовнутрь арматурных прутьев. Обойма усиливает бетонное острие сваи, которое во время погружения может сталкиваться с камнями и горными породами.

Армирование продольно-поперечного типа

Для продольно-поперечного способа армирования железобетонных конструкций применяется пространственный армокарас, состоящий из параллельных прутьев арматуры (диаметр 11-15 мм., класс А1 или А2) и соединяющих их поперечных перемычек (диаметр 8-12 мм). Также в качестве соединяющих элементов может применяться собранная в цилиндр металлическая сетка, такой подход реализуется при армировании свай круглого сечения.

Рис. 1.2: Каркас для продольно-поперечного армирования

Важно: поскольку разные участки ствола в процессе забивки свай и работы в грунте испытывают отличающиеся по силе нагрузки, шаг поперечных перемычек по периметру ствола отличается. В центральной части он варьируется в диапазоне 20-30 см. (для конструкций длиной до 12 м — 30 сантиметров, длиннее 12 м — 20 см), по боковым граням ствола — 10 см.

Рис. 1.3: Продольно-поперечное армирование

Оголовки свай, армированных данным методом, также усиливаются арматурной сеткой и конусообразной стальной обоймой на острие ствола.

Армирование по методу предварительного напряжения

Метод преднапряжения является вспомогательной технологией, реализация которой позволяет достичь увеличения плотности бетона и, как следствие, существенного повышения сопротивления сваи нагрузкам на разрыв и изгиб.

Преднапряжению подлежат сваи как с продольными, так и с продольно-поперечными армокаркасами. Главное условие — используемая арматура должна изготавливаться из высокопрочных сталей 35-ГС и 30-ХГ2С (применяются стержни 13-20 мм в диаметре).

Рис. 1.4: Гидродомкрат для преднапряжения арматуры

Суть метода состоит в следующем: после укладки армокаркаса в заливочную форму он растягивается с помощью гидравлических домкратов (для увеличения эффективности растяжения на арматуру воздействуют электрическим током, за счет которого снижается плотность стали). После фиксации каркаса в растянутом состоянии заливочная форма заполняется бетоном. Напряжение домкратами убирается после схватывания бетона «на отлип» — арматура возвращается до первоначального размера и в месте с ней сжимается и уплотняется бетон, частично отвердевший вокруг прутьев.

Рис. 1.5: Гидродомкрат в процессе работы

Какие сваи армируются

Важно: армированию подлежат все виды железобетонных свай — забивные, буронабивные и буроинъекционные.

Армирование забивных конструкций

Изготовление свай забивного типа осуществляется на производственной линии, где выполняются все стадии их формирования, включая укрепление арматурным каркасом. Создание армокаркаса может выполняться как на заводе, изготавливающем ЖБИ, так и на предприятиях, специализирующихся на металлопрокате, у которых завод закупает арматурную заготовку.

Рис. 1.6: Изготовления арматурного каркаса

Армокаркас при производстве сваи размещается внутри металлоформы — специальной опалубки, разделенной продольными бортами на отсеки, соответствующие размерами форме изготавливаемых свай. После укладки арматурных каркасов отсеки металлоформы заполняются бетоном, и опалубка транспортируется в камеру пропарки, где при повышенной температуре происходит отвердевание бетона. После набора бетоном нормативной прочности сваи, посредством лебедочных механизмов, изымаются из металлоформы и складируются на месте хранения.

Рис. 1.7: Металлоформа для свай

Армирование буронабивных и буроинъекционных конструкций

Данные виды свай изготавливаются в почве непосредственно на территории строительного объекта, там же происходит и их армирование.

Методика армирования набивных и инъекционных конструкций отличается лишь последовательностью реализации технологических операций:

  • При монтаже свай буронабивного типа первоначально в грунте пробуривается скважина, после проходки полости на требуемую глубину в нее с помощью крана устанавливается продольно-поперечный армокаркас. Далее в устье скважины монтируется бетонолитная труба и полость заполняется бетонной смесью;
  • Скважины для буроинъекционных свай разрабатываются специальными буровыми колоннами, во внутренней части которых присутствует канал для нагнетания бетона. Заполнения полости бетоном происходит сразу же по завершению ее проходки, и уже в бетон посредством вибропогружателя загружается каркас из арматуры.

Рис. 1.8: Погружение армокаркаса в скважину под буронабивную сваю

Технология армирования набивных железобетонных конструкций при их самостоятельном изготовлении практически не отличается от вышеприведенной, за исключением того, что все технологические операции выполняются вручную.

Расчёты

Армирование железобетонных свай требует проведения предварительных расчетов, направленных на определение количества используемой для создания каркаса арматуры. В качестве примера рассмотрим расчет арматуры под 20 буронабивных свай диаметром 30 см и высотой 2 м., используемых для обустройства фундамента под дом из пенобетона.

Рис. 1.9: Схема армирования буронабивных свай

Для армирования свай диаметром 30 и больше сантиметров используется пространственный армокаркас и 4-ех продольных прутьев и соединяющих их поперечных перемычек в количестве 3-ех шт., по одной в каждой части ствола сваи (низ-центр-верх).

Важно: длина продольных прутьев должна на 25-30 см. превышать высоту тела сваи, выпуски арматуры впоследствии соединяются с армокаркасом ростверка.

Имея исходные данные можно рассчитать общую длину требуемой продольной арматуры:

  • 4*(2+0.3) = 9,2 м. — на одну сваю;
  • 20*9,2 = 184 м. — на все сваи.

Далее высчитываем длину гладкой арматуры, используемой в качестве продольных перемычек (по 3 шт. на каждую сваю). Для этого потребуется определить длину окружности сваи, делается это по формуле O = p*d, в которой: d — диаметр сваи, p — 3,14 (константа). В нашем случае длина окружности составляет 94.5 см.

  • 3*0,945 = 2,84 м. — на одну сваю;
  • 20*2,84 = 56,7 м. — на все сваи.

В итоге мы определили, что для армирования 20 буронабивных свай нам потребуется 184 м. продольной арматуры (используются рифленые прутья диаметром 12-50 мм) и 57 м. арматуры для поперечных перемычек (гладкие прутья диаметром 8-10 мм).

Важно: учитывая отходы при резке арматуры, имеет смысл брать прутья с запасом в 10-15 метров, поскольку сваривание недостающих по размеру обрезков с краев арматуры в один стержень негативно сказывается на общей прочности армокаркаса.

Как выполняется армирование ЖБ свай

Для армирования железобетонных конструкций, при их самостоятельном изготовлении, нужна болгарка и сварочная установка. Сварка, при надобности, заменяется вязальной проволокой, которой также можно соединять отдельные стержни в армокаркас.

Рис. 2.0: Вязка армокаркаса проволокой

Технология выполнения работ следующая:

  • Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;
  • Подготавливаются прутья для поперечных перемычек — их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;
  • Имея в наличии исходный материал начинается сборка армокракасов — два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;
  • По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Рис. 2.1: Сварной арматурный каркас

Монтаж армокаркаса в скважину выполняется по следующей технологии:

  • После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;
  • Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;
  • Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;
  • Подготовленный армокракас устанавливается внутри опалубки;
  • Скважина заполняется бетонной смесью (класс бетона — М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном

К дальнейшему строительству армированная свая будет готова спустя 25-30 дней после заливки — простой нужен для набора бетоном прочности.

Полезные материалы

Арматурный каркас для фундамента

Арматурный каркас — это остов фундамента, собираемый из стальных прутьев, воспринимающих растягивающие нагрузки и препятствующий деформациям.









Армирование столбчатого фундамента на буронабивных сваях

Арматурный каркас для свай.

Армирование столбчатого фундамента является обязательным условием, позволяющим получить прочное, надежное основание для дома. Бетон способен выдерживать нагрузки на сжатие, но деформируется под воздействием на изгиб и растяжение. Существует несколько видов металлических каркасов для буронабивных свай. Они монтируются по различной технологии в зависимости от параметров опоры и условий ее эксплуатации.

Виды металлического каркаса

Армирование может быть нескольких видов:

  • Плоским, сделанным из нескольких слоев металлических прутьев, соединенных между собой поперечными перемычками с помощью проволоки или сварки. Используются в качестве основы для закладки буронабивных опор и повышения прочности железобетонных опор небольшого диаметра.
  • Объемным в виде круга или квадрата, изготавливаются с помощью автоматизированных сварочных линий. Требуют выполнения точных расчетов перед монтажом. Применяются для конструкций, несущих на себе значительную нагрузку от домостроения.

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Верхние концы опор усиливают сеткой из арматуры, а на нижний конец надевают стальной наконечник.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Армирование буронабивных свай

Буронабивные опоры изготавливаются на строительном участке, там же происходит и их усиление металлическим каркасом.

В грунте бурят скважину нужных размеров. Затем в нее с помощью крана вставляют предварительно смонтированный стальной каркас. Затем устанавливают трубу и заливают бетонным раствором.

Последовательность монтажа буронабивных свай:

  1. Выполняют все необходимые расчеты. Определяют количество и диаметр свай.
  2. Согласно проекту выполняют разметку расположения опор на участке.
  3. Бурят скважину: 150-200 см земли удаляют с помощью буровой насадки, остальную глубину достигают, используя шнек.
  4. На дно отверстия насыпают песок, толщиной 250-300 мм, песчаная подушка служит для повышения несущих свойств почвы.
  5. Опускают обсадную трубу, выполняющую функцию опалубки.
  6. Выполняют армирование буронабивных свай. В пробуренное отверстие с помощью крана вводят каркас из арматуры. Его изготавливают с горизонтальной обвязкой из вертикальных прутьев диаметром 10-16 мм.
  7. Скважину заливают цементно-песчаным раствором, приготовленным в пропорции 1:3.
  8. Обсадную трубу по мере заполнения полости раствором поднимают.
  9. Когда скважина полностью заполнена бетонным раствором, обсадную трубу вынимают, формируют оголовок опоры.

Для предотвращения нарушения целостности только что залитой сваи, опоры заливают бетонным раствором через одну. Стоящую рядом сваю монтируют после того, как предыдущая наберет прочность не менее 30%.

Армирование буроинъекционных опор

Технология устройства буроинъекционных свай похожа на монтаж буронабивных опор. Меняется только последовательность при заливке и монтаже армирования.

При монтаже буроинъекционных опор сначала отверстие заливают цементным раствором, сразу пока он не застыл внутрь опускают предварительно смонтированный армированный каркас.

Буроинъекционное строительство включает в себя метод нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Таким способом устанавливают опоры сечением до 25 см.

Армирование забивных опор

Сваи забивного типа изготавливают в заводских условиях. На специальных производственных линиях выполняются все циклы производства, включая монтаж металлического каркаса.

Опалубкой служит металлическая труба, в нее вставляют армированный каркас. После этого конструкцию заполняют бетоном и перевозят в специальную камеру, где под действием определенной температуры происходит затвердевание бетона. Когда прочность достигает нужных параметров, сваю перевозят на склад.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

  • болгарка для нарезки металлических прутьев;
  • сварочный аппарат для монтажа армированного каркаса;
  • вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
  • буровая машина;
  • бетономешалка;
  • лопаты;
  • готовый бетон или его составляющие: песок, цемент, щебень;
  • металлические прутья рифленые и гладкие;
  • рубероид;
  • проволока.

Пошаговая инструкция по армированию свай своими руками:

  1. Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
  2. Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
  3. Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
  4. Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
  5. Обрабатывают составами против коррозии.
  6. Опускают армированный каркас в подготовленное отверстие.
  7. Заливают бетонным раствором, уплотняют его вибрационной установкой.

Соединение арматуры для свай с каркасом ростверка.

После монтажа свай и набора ими достаточной прочности приступают к монтажу ростверка. Монтируют опалубку из досок, которая должна быть выставлена строго по уровню.

Армирование ростверка

Ростверк служит для равномерной передачи нагрузки от домостроения через столбы на плотные слои грунта. Он предохраняет постройку от чрезмерной усадки в местах наибольшей несущей нагрузки. Он бывает висячий или заглубленный в грунт.

Армирование выполняют двумя рядами металлических стержней, уложенных вдоль бетонной ленты. Верхний и нижний ряды прутьев соединяют с помощью вертикальных и горизонтальных перемычек.

В качестве перемычек применяют:

  • Выгнутую в виде хомутов арматуру прямоугольной формы. Ее изготавливают из гладких металлических стержней класса А, сечением 8-10 мм.
  • Прутья приваривают к верхнему и нижнему продольным рядам. Все элементы должны быть изготовлены из одного материала.

В продольных рядах стержни монтируют с шагом 10 сантиметров по 3-4 ряда стержней в каждом поясе. Перемычки устанавливают на расстоянии 200-300 мм. Вертикальные стержни крепят с шагом, не менее 40 см друг от друга.

Арматура должна быть спрятана в бетон. При взаимодействии с воздухом и осадками она со временем начнет разрушаться.

После обрезки свай до нужного размера, из них будет выступать арматура. Она будет использоваться в качестве соединительного элемента между ростверком и столбами.

Перед началом армирования рассчитывают нагрузки, делают чертеж расположения арматурного каркаса.

Свайный фундамент с ростверком.

Пошаговая инструкция по армированию ростверка:

  1. Монтируют опалубку, следят, чтобы ее боковые стенки располагались строго по уровню.
  2. Металлические стержни скрепляют между собой по 3-4 штуки проволокой и опускают в опалубку. Перемычки устанавливают на расстоянии друг от друга 200-400 мм.
  3. Углы соединяют с помощью гнутых Г- и П-образных профилей.
  4. Арматура должна отступать от опалубки по 50 мм с каждой стороны и снизу, чтобы впоследствии не оказалось, что ее края выступают из бетонной ленты.

Стальной каркас должен располагаться строго по горизонтальному и вертикальному уровню. От этого зависит качество ростверка и надежность дома.

Диаметр применяемых свай должен быть не менее 30 см, количество стальных прутьев в продольном поясе от 3 и более штук, припуск арматуры под монтаж ростверка предусматривают не менее 50 см.

Нюансы строительства столбчатого фундамента представлены на видео:

Чтобы дом имел длительный срок эксплуатации, был прочным и надежным, а также не давал неравномерной усадки, нужно выполнять армирование столбчатого фундамента и ростверка. Должны быть выполнены все расчеты в зависимости от типа грунта и веса будущего дома.

Армирование свай: типы свай и области применения, суть буронабивного варианта, материалы, армирование, подготовка и заливка | ofundamentah.com

При всех однозначных преимуществах любого свайного фундамента, каждый строитель подтвердит, что если установка стержней проходит самостоятельно, можно быть полностью уверенным в качестве работ.

Фото: делаем сваи самостоятельно

Делаем собственный железобетон

Давайте отметим типы свайного базиса и на одном из них остановимся более подробно.

Типы свай и области применения

Сегодня в строительстве на проблемных грунтах наиболее часто применяются сваи.

Этот вид базиса может быть следующих типов:

  • Винтовой. Металлические стержни с винтовыми лопастями.
  • Набивной. Железобетонное изделие вбивается в землю при помощи мощного молота.
  • Буроинъекционный. Более распространён в укреплении фундаментов.
  • Буронабивной. Вот о нем-то мы и поговорим более обстоятельно.

Области применения сваи достаточно разнообразны, никто нам не запрещает использовать эти изделия в работе с обычными почвами, однако больше всего для стержней подходит песчаный и глиняный, проблемный грунт.

Суть буронабивного варианта

Скажем так, здесь мы готовы многое сделать собственными силами, причем, если глубина заложения небольшая, то мы бурим и скважину самостоятельно и армирование буронабивной сваи проводим.

Армирование

В общем, схематически весь процесс создания стержня можно описать следующими шагами:

  • Разметка фундамента. Она должна производиться строго по проектным рекомендациям. Важно соблюдать шаг между установкой стержней, и стараться, чтобы все несущие конструкции приходились именно на сваю.
  • Бурение скважины. Здесь важно буриться на глубину промерзания. В принципе она в среднем не достигает более полутора метров, однако за более точными данными можно и в гидрометцентр обратиться.
  • Далее формируем расширение внизу скважины. Не забываем, что свая должна опираться на плотный слой почвы. Поэтому можно расшириться и утрамбовать основание.

Важно!
Момент с устройством плотного слоя в основании сваи важен тем, что у нас не должно происходить нарушения целостности всего свайного поля.
То есть изделия железобетонные не должны давать разный уровень усадки!

Как только мы заканчиваем с земляными работами, начинается следующий этап, здесь уже нас ждут армокаркасы для буронабивных свай и бетонные работы.

Армокаркас

Материалы

Суть буронабивного метода в том и заключается, что мы сначала буримся, а потом набиваем скважину. То есть ответ в самом термине заложен!

А чтобы получить железобетонное изделие нужно несколько компонентов, поэтому готовим материал:

  • Цемент, мы всегда рекомендуем брать высокую марку прочности и морозостойкости. Это довольно дорого, но фундамент не та конструкция, которая располагает к экономии средств.
  • Песок. Здесь все просто, покупаем карьерный песок, самый недорогой и распространенный.
  • Гравий. Можно порекомендовать гранитный гравий, его на устройство фундамента уйдет не так уж и много, и, несмотря на то, что цена этого варианта выше, чем стоимость известнякового щебня, гранит добавит нашему базису прочности!
  • Арматура. А вот здесь постоянно идут споры, о том, какую именно арматуру выбирать, понятно, что есть СНиП, но мы все равно предложим арматуру сечением в 12-14 мм.
  • Рубероид, материал нам потребуется для создания своеобразной опалубки.

Подготовка к заливке

Армирование

Теперь остановимся на основном моменте, это арматурный каркас для свай, который нам предстоит собрать и «связать самостоятельно.

Самые простые каркасы

Предлагаем один из самых простых способов — создание прямоугольного каркаса.

Для этого нам потребуется:

  • Собственно арматура, нарезанная по размеру.
  • Катанка, это специальная проволока, достаточно жесткая.
  • Вязальная проволока. Гибкая, но прочная

Готовим сначала прямоугольники из катанки. Размер подбираем в соответствии с необходимостью по свае будущей. Для того чтобы работа шла быстро, можно использовать простой метод с тисками. Делаем прямоугольники из расчета шага в 30-40 см.

Далее располагаем, например на трех стульях, два арматурных прута, на которые надеваем все приготовленные прямоугольники. Распределяем их с необходимым шагом, и связываем вязальной проволочкой. Естественно арматура вяжется по углам прямоугольника.

Как только у нас все завязано, инструкция требует продеть еще два жгута арматуры и повторить процедуру связывания. Таким образом, у нас получается достаточно мощный каркас, который и будет армирующим элементом всей конструкции.

Совет!
Чтобы у нас свайное поле получилось собрать и залить за день, сразу готовим необходимое количество каркасов.

Подготовка к заливке

В скважину опускаем рубероидный стакан. Это будет наша опалубка для фундамента, плюс, ростверк выполнит функцию и гидроизоляции.

Рубероидный ростверк

Следующим этапом опускаем каркас из арматуры в скважину. Мы уже упомянули, что она у нас порезана по размеру, сделаем небольшую сноску.

Можно по-разному поступить с выпуском арматуры. Если у нас каркасный дом будет, нам придется все срезать и монтировать оголовки, а вот в случае с кирпичным строением, выпуски арматуры могут связываться со стеной, или с ленточной бетонной полосой.

В любом случае, хорошее армирование буронабивные сваи при любом виде основания и строения.

Рубероидный стакан устанавливаем в скважину с выпуском в 20-30 см над землей, если предполагается такой вынос стержня по проекту.

Заливка

Бетон готовим в пропорциях: одна порция цемента к четырём песка и гравия. Перед началом бетонных работ можно озаботиться если не покупкой, то хотя бы арендой бетономешалки, это очень облегчит работу по замесу бетона.

Бетон стараемся месить достаточно жидким, чтобы он нормально заполнил абсолютно все пространство скважины. Здесь очень важным моментом всегда является трамбовка бетона, или вибрирование.

Заливаем бетон из миксера

Если нет вибратора промышленного, то можно воспользоваться простым шестом, но постоянно вибрировать бетонную массу в рубероидном стакане! Только так заливка и армирование сваи, получаться действительно хорошо.

Особых рекомендаций по заливке фундамента нет. Конечно, прерывать процесс заливки бетона в одном отдельно взятом стакане больше чем на несколько часов, не рекомендуется, а вот заливать все свайное поле в несколько заходов никто не запрещает.

Вывод

Как мы видим, сложностей с тем, чтобы качественно провести армирование буронабивных свай и их заливку бетоном вообще не должно возникать. Все инструкции достаточно просты и понятны.

Еще стоит стараться не отходить от проектных требований и соблюдать все размеры, тогда точно все сваи будут отлично работать в качестве мощного и долговечного фундамента.

Плюс, самостоятельная работа позволит точно знать, насколько все качественно сделано, завязано, завибрировано и залито! А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Читать далее…

Самостоятельное армирование буронабивных свай в строительстве

Армирование буронабивных свай – важный этап строительства. Объяснить это утверждение очень просто: силы пучения, образовывающиеся в почве, стараются выгнуть, разорвать или вытолкнуть наружу железобетонный элемент, бетон, в свою очередь, может противостоять только сжимающим нагрузкам. Рифленые стержни из стали, которые вносят в состав бетона по предварительному расчету, при армировании, дают возможность свайному фундаменту противодействовать растягивающим нагрузкам.

Применение буронабивных свай

Основание такого типа подходит для неустойчивых почв

Буронабивные сваи – это колонны из бетона, которые укреплены армированной конструкцией. Их закладывают при разметке расположения будущего фундамента. Чтоб выкопать лунки под сваи, применяют буровую технику. Предназначение этих свай заключается в равномерном распределении нагрузки от постройки, при небольшом заглублении фундамента. Указанные сваи прекрасно подходят для строительства, в местах, где размещение устойчивого шара почвы находится очень глубоко или когда нужно выполнять строительные работы в болотистых почвах.

Каркасы для буронабивных свай диаметром 30 см изготавливаются как конструкции, представленные в виде арматурных стержней скрепленные между собой сварочным швом к ростверку.

Виды армирования

Каркасы делятся на такие типы:

  • объемные;
  • плоские.

Каркас для буронабивного основания

В первом случае каркасы для фундамента могут иметь сечение в виде круга или квадрата, с их помощью можно усилить буронабивные сваи. Если диаметр сваи составляет 30 см, то для нее применяют изделие из металла сечением 0,8-1,2 см.

Каркасы с указанным сечением используются при заливке фундамента, имеющего большие количество бетона. Изготавливают их при использовании специального оборудования, а также автоматизированной линии сварки после предварительных расчетов.

Для изготовления плоских каркасов используют несколько слоев стержней, их соединяют друг с другом при помощи прутьев. Такие строительные изделия используются для увеличения степени прочности ж/б конструкций, имеющих линейный вид, без их утяжеления. К тому же они часто используются для заложения основы под постройку буронабивных свай.

Достоинства арматурных конструкций:

  • уменьшение рабочей силы;
  • снижение затрат на строительство;
  • увеличение скорости строительства.

Определиться с необходимым видом армированной конструкции можно лишь сделав определенные расчеты.

Принцип расчета каркаса

Чтоб сделать указанный расчет, нужно определиться с размерами постройки. Важным фактором при этом есть тип фундамента. Если он известен, то можно приступать к расчету необходимых прутьев на армирование сваи. Затем назначается диаметр и класс прутьев, при этом нужно учитывать, что буронабивная свая часто имеет диаметр 30 см.

Если свая диаметром 30 см подвергается только вертикальному давлению и при этом опирается на пласт почвы с хорошей устойчивостью, то сваю можно не армировать, так как прочности бетона достаточно для жесткости конструкции. В остальных случаях, диаметр арматурных стержней повлияет на прочностные свойства всего каркаса.

Правильный расчет — залог устойчивости основания дома

При расчете сечения стержней нужно учитывать вес будущей постройки и тип несущей почвы. Если грунт имеет хорошие показатели устойчивости, то можно применять различные типы фундамента, так как почва при этом, принимая нагрузки от постройки, практически не подвержена деформации.

Для расчета количества свай, застройщику необходимо посчитать общую нагрузку от постройки и разделить ее на несущую способность одной сваи, так как каждая заглубленная в землю конструкция свайного фундамента диаметром 30 см имеет конкретную несущую способность, которую в зависимости от степени устойчивости грунта можно рассчитать.

Изготавливается армирование для свай как на заводах при помощи штамповки составляющих элементов, так и на месте стройки. В первом случае, конструкция будет иметь такие расчетные характеристики:

  • тип сечения – призма или цилиндр диаметром до 30 см;
  • максимальная общая длина 14 м;
  • весит конструкция до 4,5 кг.
  • рабочая арматура имеет размер 1,2-4 см, а спиральная 0,6-1,6 см;
  • соединения стержней выполняется наложением сварочного шва.

Свайные опоры вполне возможно смонтировать своими руками

Для ручной сборки характерны такие показатели:

  • любой тип сечения, максимальный 30 см;
  • максимальный вес конструкции 10 т;
  • длина конструкции до 16 м;
  • диаметр рабочей и спиральной арматуры любой;
  • соединяются стержни вязальной проволокой или свариваются полуавтоматом.

Если в расчетах присутствует горизонтальная нагрузка, то каркас опускается на всю глубину скважины, в его комплектацию добавляются такие элементы:

  • Квадрат диаметром 30-40 см, или кольца;
  • Промышленные пластиковые прокладки.

Хомуты создают каркасу нужную геометрическую форму, они крепятся с шагом 30-70 см. Пластиковые прокладки предотвращают коррозию металла.

Этапы армирования

В нормативных документах указывается, что армирование сваи происходит с использованием арматуры соответствующей ГОСТ 5781:

  1. Арматуру с рифленой поверхностью (класс А3) используют для вертикальных стержней каркаса сваи и продольных стержней фундамента, потому что она имеет повышенное сцепление с бетоном. Маркируется она следующим образом – А400 или А500.
  2. С гладкой поверхностью (класс А1) используют для хомутов и маркируется – А240.

Посмотрите видео, как монтируется арматурный каркас.

Делая армирование сваи, нужно применять специальную арматуру, которая не теряет своих свойств на стыках при их сваривании. Она имеет в своей маркировке букву С, такой материал создается из легированных сталей.

Расчет необходимой арматуры лучше предоставить высококвалифицированным специалистам, так как любые погрешности в расчете, могут привести к неустойчивости и разрушению постройки. К тому же, делая указанный расчет, необходимо обеспечивать двукратный запас прочности. Для компенсации погрешности или если выбран маленький диаметр сваи, специалисты рекомендуют удвоить при расчете массу стен и перекрытий.

Из опыта строители знают, что одной или двух свай диаметром 30 см и длиной 2,5 м достаточно для того, чтоб выдержать вес коттеджа, если свая достигает несущего пласта.

Установленная арматура

Армирование сваи проходит в несколько этапов после проведения расчетов количества прутьев и буронабивных свай:

  1. Устанавливается армированный каркас только после монтажа опалубки под фундамент.
  2. Затем по всей длине фундаментной ленты формируют арматурный каркас. Для этого крайние пруты располагают не менее чем 5 см от краев траншеи. Вертикальные стержни располагают с шагом 25-30 см, затем к ним крепят перемычки. Для скрепления прутов друг с другом используют сварку.
  3. Армирование сваи начинают с нарезки вертикальных стержней, их длина зависит от высоты ростверка и глубины забоя. Чтоб связать стержень с каркасом ростверка, к его длине добавляют 30 см.
  4. Затем изготавливают хомуты диаметр колец или квадратов, которых должен быть на 4-8 см меньше диаметра скважины. Это дает возможность обеспечить защитный слой армированию от коррозии.
  5. Вяжут пруты к хомутам через 30-70 см.
  6. После этого в скважину опускают рулон рубероида, образовывая таким способом трубу, в которую будет опускаться арматурный каркас. Проводят данный этап работ только для сыпучих грунтов.
  7. Затем погружают в скважину каркас для опоры и связывают его с каркасом ростверка.
  8. Посмотрите видео, как сделать следующий шаг в работе с опорами — заливку своими руками.

Заливку скважины и ростверка производят одновременно, чтобы образовалась устойчивая, долговечная ж/б конструкция.

армокаркасы для укрепления буронабивных опор, цена

Опоры для свайного фундамента подразделяются на готовые, т.е. изготовленные в заводских условиях и  устраиваемые на месте.

По характеру работы в грунте сваи делятся на висячие и сваи – стойки. Отличие их состоит  в том, что свая стойка должна опираться нижним концом на твердый прочный грунт, преимущественно скалистый или плотный глинистый, а висячая свая в основном опирается на грунт своими боковыми поверхностями.

Готовые сваи заводского изготовления забиваются в грунт при помощи сваебойных установок или опускаются в заранее пробуренную скважину. Форма поперечного сечения готовых свай может быть квадратной, многогранной, прямоугольной или полой. Погружение свай  в грунт может быть вертикальным или наклонным. Материалом для свай может служить бетон, дерево, металл.

Бетон, как правило, армируется металлическими стержнями и тогда свая называется железобетонной. О том, как производится армирование свай и пойдет речь в этой статье.

Сваи для загородного дома своими руками

Естественно, что при строительстве загородного дома или дачи, никто не будет нанимать сваебойную технику и делать фундамент из свай заводского изготовления. Это очень дорого

и к тому же, в большинстве случаев, не нужно.

Чаще всего при строительстве частных построек применяются:

  • Буронабивные сваи.
  • Винтовые.
  • Буроинъекционные.

Винтовые  не пользуются популярностью из-за быстрой коррозии металлических частей сваи. Буроинъекционные применяются для укрепления фундаментов. Остаются буронабивные, которые мы и будем рассматривать. И особое внимание уделим вопросу армирования буронабивной сваи.

Сваи чаще всего применяются в тех случаях, если грунты слабые.

Земляные работы

В первую очередь бурят скважины согласно  проектной разметке. Их необходимо размещать на углах дома, под всеми несущими стенами с шагом, который определяется при составлении проекта. Также в проекте должен быть и расчет армирования сваи.

Однозначно можно сказать, что глубина скважины должна быть ниже глубины промерзания грунта в данной местности.

Для буронабивной сваи необходимо сделать внизу скважины пятку, для чего производится расширение низа скважины.

Здесь важно соблюдать одинаковую глубину скважин, чтобы каждая свая давала одинаковую усадку. В противном случае здание будет подвержено перекосам и возможному разрушению впоследствии.

Арматурные работы

Прежде, чем приступить к армированию буровых свай, необходимо приобрести материалы для их устройства:

  • Песок.
  • Цемент.
  • Арматуру.
  • Гравий.
  • Рубероид.

Песок и гравий не должны иметь включения глины и других посторонних веществ, для чего они должны промываться.

Цемент для приготовления бетонной смеси используется марки 300. Арматуру рекомендуют выбирать диаметром 10-12мм периодического профиля – это для вертикальных стержней. Для поперечного армирования можно брать металл меньшего диаметра.

Рубероид потребуется для создания внутри скважины опалубки.

Типы армирования свай для буронабивных конструкций могут быть разными по своей конфигурации в поперечном сечении — круглыми и квадратными, прямоугольными и многогранными. Мы будем рассматривать квадратную форму, как наиболее простую для возведения фундамента под частный дом.

Технология возведения буронабивных свай квадратной формы

Сперва, следует нарезать по размерам сваи продольные и поперечные элементы каркаса. Для поперечных хомутов можно взять проволоку катанку. Из нее делают прямоугольники

необходимых размеров, для чего пользуются тисками или клещами. Концы хомутов должны быть прочно закреплены, лучше точечной сваркой. Таким образом производится армирование забивных свай, и мы не будем отступать от этой технологии.

Кроме хомутов и продольных стержней следует приготовить еще Г-образные элементы, посредством которых будет совершаться присоединение арматурного каркаса сваи к каркасу ростверка.

После этого собирают сам каркас. Вначале раскладывают все прямоугольные хомуты с шагом 30-40 см, внутрь которых продевают два продольных стержня, и привязывают вязальной отожженной проволокой стержни к хомутам по углам. После этого поделывают такую же операцию  с двумя другим продольными стержнями, расположенными напротив первых. В итоге должна получиться конструкция, напоминающая объемную длинную коробочку решетчатого вида.  На одном конце каркаса нужно привязать Г- образные стержни, которые должны будут выступать из тела самой сваи и впоследствии связываться с арматурой ростверка.

Специалисты рекомендуют устанавливать арматурные каркасы в скважины и одновременно делать каркас для ростверка, который свяжет все сваи в единую жесткую конструкцию и будет являться основой для возведения стен.

В скважины опускают куски рубероида так, чтобы они образовали трубы, в которые будет вставляться арматурный каркас. Это актуально для слабых сыпучих грунтов. Рубероид обвязывается сверху проволокой. Вместо рубероида можно использовать асбестоцементные трубы.

Следует помнить о том, что арматура не должна доходить до края сваи на 5 см. Такой слой бетона должен надежно защищать металл каркаса от коррозии. Чтобы выдержать это расстояние необходимо между арматурным каркасом и стенкой скважины поставить распорки толщиной не менее 5 см.

Заливка и армирование сваи производятся не одновременно, поскольку следует собрать полностью арматурный каркас ростверка. Он также усиливается Г- и П-образными стержнями там, где предполагается связка с арматурой сваи. После сборки всех арматурных элементов, устанавливается опалубка ростверка и только затем происходит заливка бетонной массы внутрь скважины.

Методы и преимущества буронабивных свайных фундаментов

Буронабивная свая, также называемая просверленным валом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая — это бетонная свая, залитая на месте, то есть свая залита на строительной площадке. Это отличается от других бетонных свайных фундаментов, таких как центробежные и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи. Буронабивные сваи обычно используются для строительства мостов, высотных зданий и массивных промышленных комплексов, для которых требуются глубокие фундаменты.

Процесс забивки буронабивных свай

Установка буронабивной сваи начинается с просверливания вертикального отверстия в почве с помощью буронабивной машины. Машина может быть оснащена специально разработанными буровыми инструментами, ковшами и грейферами для удаления почвы и камней. Сваи могут быть пробурены на глубину до 60 метров и диаметром до 2,4 метра. Процесс бурения может включать в себя забивание временного стального цилиндра или гильзы в почву. Он остается на месте в верхней части отверстия до тех пор, пока не будет залита куча.

После того, как отверстие просверлено, сооружается конструкция из арматурной арматуры, которая опускается в отверстие, а затем отверстие заполняется бетоном. Верх сваи может быть покрыт опорой или опорой около уровня земли для поддержки конструкции, расположенной выше.

Буронабивные работы должны выполняться подрядчиком по бурению свай. Это узкоспециализированная операция, требующая обширных знаний и опыта в области строительства и проектирования буронабивных свай, а также условий почвы и площадки.

Применение буронабивных свай

Буронабивные сваи используются для фундаментов и предназначены для зданий и других конструкций, которые создают нагрузки в тысячи тонн. Они также особенно хорошо подходят для неустойчивых или сложных почвенных условий. Помимо фундаментных систем, буронабивные сваи используются для создания структурных подземных стен для удержания грунта. Сваи могут быть размещены близко друг к другу, с расстоянием между сваями от 75 до 150 мм (так называемая непрерывная стенка свай ), или они могут быть размещены таким образом, чтобы они перекрывали друг друга, чтобы создать секущую стенку свай , которая часто используется для контроля миграции грунтовые воды.

Проблемы строительства буронабивных свай

Как и любая другая система глубокого фундамента, буронабивные сваи создают проблемы для подрядчика. Поскольку используемый метод бурения зависит от типа почвы, подрядчик должен провести тщательное исследование почвы и составить отчет. Подрядчик по укладке свай полагается на отчет о грунте и прошлый опыт, чтобы выбрать лучший метод бурения, который минимизирует нарушение окружающей почвы.

Когда грунт не связан, например, с песком, гравием и илом, или скважина выходит за пределы уровня грунтовых вод, яма должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Это решение может оказаться очень запутанным процессом и значительно усложнить проект.

Преимущества буронабивной сваи

Основные преимущества буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай:

  • Сваи переменной длины можно наращивать через мягкие, сжимаемые или набухающие почвы в подходящий несущий материал.
  • Сваи можно наращивать до глубины ниже промерзания и сезонных колебаний влажности.
  • Большие выемки грунта и последующая засыпка сведены к минимуму.
  • Меньше разрушения прилегающей почвы.
  • Вибрация относительно низкая, что снижает возмущение соседних свай или конструкций.
  • Кессоны большой вместимости могут быть сконструированы путем расширения основания ствола сваи до трехкратного диаметра ствола, что устраняет необходимость в крышках над группами из нескольких свай.
  • Для многих проектных ситуаций буронабивные сваи обеспечивают более высокую пропускную способность и потенциально лучшую экономичность, чем забивные сваи.

(PDF) Требования к армированию буронабивных свай на основе анализа методом конечных элементов

Международная конференция по инженерно-геологической инженерии 3-6 октября 2004 г., Шарджа, ОАЭ

206

глубина примерно 2,5D, что соответствует максимальному приложенному

момент.

2) Эффект боковой нагрузки:

На рисунке 21 показано влияние боковой нагрузки на распределение напряжений

вдоль пробуренной сваи в глине.Растягивающее напряжение

будет увеличиваться по мере увеличения приложенной поперечной нагрузки

, и, следовательно, глубина нулевого растягивающего напряжения также увеличится на

, как показано на рисунке 15. В общем, максимальное растягивающее напряжение

будет примерно на уровне 4D. до 6D для боковой нагрузки

от (30) до (10) процентов от приложенной нагрузки, соответственно.

Нулевое растягивающее напряжение будет около 11,5D для боковой нагрузки

, составляющей 30% приложенной нагрузки.

3) Влияние длины сваи:

На рисунке 22 показано влияние длины буронабивной сваи на распределение напряжений

, если она погружена в глину. Очевидно

, что при увеличении длины сваи сжимающие напряжения

увеличиваются, и, следовательно, свая

не будет подвергаться каким-либо растягивающим напряжениям.

4) Влияние диаметра сваи:

На рисунке 23 показано влияние диаметра сваи на распределение напряжения

вдоль пробуренной сваи в глине.Минимальное напряжение

будет уменьшаться по мере увеличения диаметра сваи до

и достигнет максимального растягивающего напряжения при диаметрах

(1,8 м) и (2,0 м) с глубиной около 6D.

Это может быть связано с высокой боковой нагрузкой, приложенной к вершине сваи

. Эти два диаметра будут иметь глубину

приблизительно 7D для нулевого растягивающего напряжения.

5) Влияние сцепления грунта:

На рисунке 24 показано влияние сцепления грунта на распределение напряжений

вдоль ствола буронабивной сваи, заделанной в глину.

Сцепление оказывает значительное влияние на изменение

кривых напряжения. Напряжение увеличивается по мере увеличения сцепления грунта

из-за увеличения жесткости грунта. Для мягкого грунта

(низкое сцепление, c = 20 кПа) свая будет подвергаться растягивающему напряжению

при максимальном примерно 6D и 12D для нулевого растягивающего напряжения

.

Для буронабивных свай, заделанных в песок, глубины нулевого

растягивающего напряжения не будут превышать 9.5D, таблица 2, где

соответствует максимальной приложенной боковой нагрузке. Глубина нулевого момента

, при которой свая полностью находится в состоянии сжатия

, появится примерно на 14D, таблица 3.

Для буронабивных свай в глине, таблица 2 показывает, что сваи не будут подвергаться растяжению

. напряжения ниже глубины 12D. Это большое значение

появляется в мягкой почве. Из Таблицы 3, глубина нулевого момента

также будет иметь место в мягком грунте, и это будет на

глубине 16D.

Таблица 4 показывает, что для буронабивных свай глубина нулевого

растягивающего напряжения в глине больше, чем в песке, и

, как правило, не превышает половины длины сваи, за исключением

(2,0 м). диаметр сваи в глине, равный

(0,56) от длины сваи.

Из вышесказанного видно, что; глубина необходимых

арматурных стержней в случае буронабивных свай, заделанных в глину, составляет

, более или менее равная рекомендованной (Bowles,

1996), и она будет уменьшена для других случаев.

Таблица 5 показывает, что для буронабивных свай глубина нулевого момента

в мягких грунтах (песке или глине) больше, чем у

средних или жестких грунтов. Эта глубина будет не менее одной —

половины длины сваи.

ВЫВОДЫ

Для монолитных буронабивных свай коды проектирования не рекомендуют

определенной глубины для арматурных стержней, которые должны быть предусмотрены для

, чтобы выдерживать растягивающие напряжения. Задача

оставлена ​​на усмотрение разработчика.На основании результатов

, полученных методом конечных элементов, можно сделать следующие выводы

:

1) Сваи, заделанные в песок, должны быть снабжены арматурными стержнями

, проходящими на глубину не менее

, чем (0,4 ) умножить на длину ворса.

2) Армирование, необходимое для буронабивных свай в глине

, в основном зависит от прочности грунта на сдвиг. В жесткой глине

длина арматуры

может быть уменьшена до верхней четверти только для обеспечения анкеровки с помощью заглушки сваи

.В мягких глинах эта длина может быть увеличена до

.

покрывают более половины длины ворса.

3) Сравнение анализа методом конечных элементов

, проведенного в этой статье, и решения в закрытой форме

Бромса (1965) показало, что первый метод дает

меньших значений бокового отклонения для всех значений

без дренажа. сплоченность.

4) Для свай в глине максимальная длина требуемых

стержней арматуры находится в диапазоне от (70 до 78)

% от минимальной длины проходки, необходимой для

сваи, рассчитанной с помощью решения для замкнутой формы.

ССЫЛКИ

Bowles, J. E., (1988). Foundation Analysis and Design, 4

th

edition, McGraw-Hill Book Company.

Боулз, Дж. Э. (1996). Foundation Analysis and Design, 5

th

edition, McGraw-Hill Book Company.

Бромс, Б. Т. (1964a). Боковое сопротивление свай в

связных грунтах, Journal of Soil Mechanics and

Foundations Division, American Society of Civil

Engineers, Vol.90, № СМ2, п.п. 27-63.

Бромс, Б. Т. (1964b). Боковое сопротивление свай в несвязных грунтах

, Журнал механики грунтов и

Отдел фондов

Американского общества гражданских инженеров

, Vol. 90, № СМ3, п.п. 123-156.

Бромс Б. Т. (1965). Проектирование свай с боковой нагрузкой,

Журнал отдела механики грунтов и фундаментов,

Американское общество инженеров-строителей, Vol. 91, № СМ3,

с.п. 79-99.

Буронабивные сваи — Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте.Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с использованием ковшей и / или шнеков с приводом от ударного бурения (вибромолоты) или вращательного бурения (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть с опорой или без опоры.

Если сваи выполняются в устойчивом грунте, можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет заглублено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Кожух временный

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи — Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с использованием ковшей и / или шнеков с приводом от ударного бурения (вибромолоты) или вращательного бурения (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть с опорой или без опоры.

Если сваи выполняются в устойчивом грунте, можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет заглублено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Кожух временный

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи — Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с использованием ковшей и / или шнеков с приводом от ударного бурения (вибромолоты) или вращательного бурения (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть с опорой или без опоры.

Если сваи выполняются в устойчивом грунте, можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет заглублено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Кожух временный

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи — Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с использованием ковшей и / или шнеков с приводом от ударного бурения (вибромолоты) или вращательного бурения (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть с опорой или без опоры.

Если сваи выполняются в устойчивом грунте, можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет заглублено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

[править] Кожух временный

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона.Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением. Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном.Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Буронабивные сваи — Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи — это сваи, в которых удаление грунта образует отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с использованием ковшей и / или шнеков с приводом от ударного бурения (вибромолоты) или вращательного бурения (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть с опорой или без опоры.

Если сваи выполняются в устойчивом грунте, можно просверлить и уложить бетон без предварительной облицовки отверстия. Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли.Операция повторяется до тех пор, пока отверстие не будет заглублено на требуемую глубину. В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторное бурение работает внутри обсадной колонны или футеровки.

Leave a reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
