Армирование буронабивных свай. Способы и рекомендации.

10 Октябрь 2016 Стройэксперт Главная страница » Фундамент » Монтаж Просмотров:
3079

Армирование буронабивных свай

Современные строительные технологии сделали большой шаг вперед за последние несколько лет, что позволило сделать шаг вперед в строительстве на новых территориях. Так, например, армирование буронабивных свай позволило проводить крупномасштабные строительные работы на площадях с нестабильными грунтами. Данная технология хорошо себя зарекомендовала, и многие строители стали широко его применять.

Множество разнонаправленных сил в толще земли оказывают постоянное давление, что приводит к деформации фундамента, изгибу, сдвигу или разрушению его отдельных элементов. Бетон, как материал, способен хорошо выдерживать только лишь сжимающие нагрузки, но никак не изгибающие. Для придания необходимых свойств и была введена в практику технология армирования свай. Применение стальных стержней, которые вводятся в толщу бетона, позволяет модернизировать материал, придавая дополнительную устойчивость свайному фундаменту к нагрузкам на растяжение.

Общие данные о буронабивных сваях

Буронабивные и буросекущие сваи могут состоять лишь из бетона, однако новые железобетонные конструкции имеют более высокие эксплуатационные характеристики за счет применения арматуры. Несмотря на кажущуюся сложность данной технологии, абсолютно все этапы их изготовления могут быть выполнены и неподготовленными лицами без специального образования. Помните, что армирование буронабивных свай – эта относительно простая технология, которая позволит значительно укрепить фундамент Вашего дома.

Для проведения работ по созданию подобного фундамента Вам потребуются некоторые специфические инструменты:

Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
Болгарка с минимальным набором дисков для работы с арматурой;

Кроме всего прочего, перед началом работ необходимо проверить запас необходимых материалов, среди которых обязательно наличие:

Обсадных труб или рубероида;
Арматуры для усиления или армирования буронабивных свай;
Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

к оглавлению ↑

Сжатие и разрыв свай

Как было упомянуто выше, для проведения работ по армированию буронабивных свай необходимо предварительно провести бурение скважины. На современном строительном рынке Вы без труда найдете множество различных буров (ручных, бензиновых или электрических) по самым доступным ценам.

Известно, что сваи прекрасно справляются с механической деформацией на разрыв и сжатие. В отличие от них, фундамент способен справляться лишь с сжатием. Именно совместным использованием двух конструкций возможно достичь высоких показателей противостоянию с сильнейшим морозным пучением или же пучением в рыхлых почвах. Очень хорошо для решения подобных проблем себя показали буронабивные сваи с диаметром 30 см. Именно такой поперечник позволяет справиться с чрезмерными нагрузками практически в любых условиях.

Армирование вертикальным методом, показывает максимальную прочность

Для придачи максимальной прочности необходимо проводить армирование вертикальным методом. Для этого используют арматуру с диаметром в 1 см (иногда 1,2 см). Гладкие прутья используются для скрепления арматуры в единую конструкцию через один метр. Диаметр гладких прутьев может варьироваться от 6 до 8 мм, а длина – до 8 см. Таким образом, возможно бюджетное создание надежной, жесткой, прочной металлической конструкции, которая впоследствии будет погружена непосредственно в полость скважины.

Итак, несмотря на относительную сложность процесса создания подобной укрепляющей конструкции, ее основным преимуществом является низкая стоимость по сравнению с технологиями по укреплению фундамента. Для ее создания применяют очень доступные материалы, которые возможно приобрести в любом строительном магазине, что позволяет ее применять при возведении каркасных домов, дач, гаражей, бань и загородных домов.

Именно благодаря устойчивости к высоким нагрузкам на сжатие и разрыв буронабивные сваи диаметром 300 мм получили такую большую популярность. Помните, что стандартный бетонный фундамент практически не способен переносить такие виды нагрузок, что приводит к его быстрому разрушению. Подобные разрушения зачастую приводят к появлению повышенной влажности, грибка, плесени, потере температуры и многим другим отрицательным последствиям, которые способны значительно ухудшить микроклимат в помещении.

Согласитесь, что минимальные финансовые потери, которые Вы можете понести в ходе создания и установки буронабивных свай, это адекватная цена за комфорт и удобство на протяжении многих лет Вашей жизни в будущем доме.

к оглавлению ↑

Классификация буронабивных свай

Сегодня инженеры активно работают над усовершенствованием данной технологии, однако уже на текущий момент времени существует целый ряд различных способов армирования фундамента с помощью свай, среди которых выделяют следующие:

Одиночные сваи, которые устанавливаются через определенный шаг и объединяются стяжками из деревянных досок, железобетонных плит или стальных тонкостенных листов;
Бурокасающиеся сваи;
Опережающие и пересекающиеся сваи;

Армирование фундамента с помощью свай

Кроме всего прочего, сваи классифицируют и по ряду других признаков, среди которых форма (цилиндрические с различным сечением или квадратные), материал (бетон, железобетон или цементно-песчаные растворы), способ армирования сваи (армированные пространственно по всей длине или частично), а также множество других.

Для удобства, в современной профессиональной литературе все типы данной технологии смогли объединить в три больших класса, которые удобны для понимания абсолютно всем:

Сваи, которые не требуют спец. подготовки для закрепления боковых стенок скважин;
Сваи, стены скважин которых укреплены дополнительным глинистым или иным раствором или чрезмерным водяным давлением;
Сваи, которые изготавливаются с закреплением боковой стенки не извлекаемой или инвентарной обсадной трубой;

Конечно, все они обладают рядом преимуществ и недостатков, но в мелкомасштабном строительстве широко прижились первые два способа, которые показывают замечательный результат и способны выдерживать возлагаемые на них нагрузки.

к оглавлению ↑

Какие сваи армируются?

Помните, что абсолютно все типы железобетонных свай (забивные, буронабивные, буроинъекционные) должны быть подвержены армированию. При проведении крупномасштабных строительных работ и подготовке материалов для их проведения, все сваи забивного типа создаются на специализированных производственных линиях, где завершают все этапы по их формированию. Данные виды работ производятся как на заводах, так и на специализированных металлопрокатных предприятиях.

Буронабивные и буроинъекционные конструкции изготавливают непосредственно на месте строительства, а затем там же и завершают их армирование. Методика армирования обоих типов конструкций практически идентична, однако отдельные этапы производятся в различной последовательности. При установке буронабивных свай изначально создается скважина, куда затем помещается поперечно-продольный армированный каркас. После этого с помощью специального механизма производят заполнение полости скважины бетонным или иным специализированным укрепляющим раствором. Установка буроинъекционных свай происходит после заливки в полость скважины бетона путем вибрационного погружения.

Буроинъекционные и буронабивные сваи

Обе технологии показали себя с хорошей стороны, однако второй способ требует наличия дополнительного дорогостоящего оборудования. Несомненно, для малоэтажных строений идеально подойдет первый вариант, так как он требует гораздо меньше технических, финансовых и временных затрат.

к оглавлению ↑

Фундамент на буронабивных сваях собственноручно

Перед началом работ по усилению свай необходимо тщательно проанализировать формирование строения фундамента, так как непосредственно от него будет полностью зависеть применяемые методы укрепления для достижения наилучших результатов. Для начала производят точную разметку границ фундамента, а затем в четко определенных местах выкапывают траншею, глубина которой должна достигать полуметра. Затем в соответствии с проведенными расчетами намечают точки бурения, которые обычно располагаются по периферии самого здания и под точками, где располагаются несущие опоры.

После того, как была завершена разметка, непосредственно приступают к бурению скважин. Используя специализированную технику, создают цилиндрическое или конической отверстие (форма зависит от опорных поверхностей свай) в отмеченных точках до момента достижения границы промерзания грунта. Затем закладывают листы рубероида в два слоя в полость скважины для создания изоляционной границы, которая защитит сваю от пагубного влияния грунтов, повышенной влажности. Данный метод способен вдвое продлить срок гарантированной службы сваи. Конечно, можно обойтись и без изоляции, но так можно поступать лишь при наличии грунтов высокой плотности. Наличие неустойчивого грунта является показателем к обязательному использованию рубероида.

После этого приступают к усилению буронабивных свай. В созданное отверстие погружают армированный скелет, который не должен касаться дна скважины. Следующим этапом является приготовление бетонного раствора любым удобным способом, а затем производят его заливку. Помните, что для достижения наилучших результатов необходимо применить так называемую вибрационную машину, которая позволит максимально уплотнить смесь бетона в скважине и устранит пузыри воздуха в толще раствора.

Затем приступают к созданию амортизирующей подушки, которая создается путем засыпания песчаной смеси в ранее приготовленную траншею. Следующим этапом является создание опалубки и армирование фундамента. Помните, что важно создать прочную связь опалубки с колоннами буронабивных свай, чтобы гарантированно создать общий армированный стержень, который будет противодействовать нагрузкам во время эксплуатации здания.

Итак, как Вы можете видеть, современные строительные технологии сделали большой шаг вперед, что позволило значительно увеличить гарантированный срок службы строящихся помещений. Кроме того, относительная простота технологий и их дешевизна позволяет их применять даже при самостоятельном бюджетном строительстве. Как показывает опыт, практически все справляются с установкой и укреплением фундамента буронабивными сваями. Не бойтесь допустить ошибку, так как сваи даже с минимальной ошибкой добавят прочности Вашему фундаменту за счет уникальных свойств арматуры и железобетонной конструкции, которая обязательно поможет сохранить Ваш дом в будущем. Очень внимательно производите предварительные расчеты необходимого количества материала, чтобы после завершения работ у Вас не осталось неиспользованных строительных единиц. Это позволит Вам максимально снизить финансовые потери в ходе строительства.

Метки: Буронабивные сваи

Армирование буронабивных свай: пошаговое руководство

Буронабивные сваи – это железобетонные устройства, состоящие из круглых столбов, устанавливаются по всему периметру будущей постройки. Глубина конструкции может быть самой разной, все зависит от несущей способности и типа почвы. А на количество столбов и их расположение влияет общая тяжесть дома. Чем она выше, тем ближе будут монтироваться сваи, но обязательно под несущими основными стенами. Форма изделий предполагает армирование буронабивных свай прутками круглыми и продольными.

Процесс армирования

Для установки бурится скважина минимум диаметром 15 см, но при необходимости опора может увеличиться в размере способом расширения. Для постройки легкого каркасного дома на склоне, где отмечаются большие перепады высоты, этот фундамент на сваях будет рациональным и верным решением. Особенно важно установить такую конструкцию в местах, где почва промерзает ниже 150 см.

Техника выполнения армирования

Подготавливается схема армирования буронабивных свай, место под монтаж и бурения скважин, где устанавливается опалубка цилиндрической формы. Она может быть съемной или нет, изготавливается из гибкого ПВХ. Достоинства материала: дает возможность поднять оголовок, устроить расширенную систему; материал удобный при транспортировке и легкий, хорошо сворачивается в компактный рулон.

Неподвижной сухой почве ПВХ идеально подходит, для многослойных грунтов используется опалубка из стали с цинковой защитной или полимерной обработкой от коррозии. Получить больше надежности можно, добавив рубероид, он заранее сворачивается в трубу. Это нужно, чтобы изолировать материал от агрессивной внешней среды, погодной непредсказуемости, влаги и существенно увеличить срок службы установки.

Неважно, какой материал вы взяли для опалубки, диаметром он должен соответствовать размерам сваи или быть меньше. Армирование буронабивных свай без устройства опалубки не выполняется. Это может привести к сдвигу арматуры и обвалу грунта.

Столбы из арматуры

Строительство начинается с точной разметки закладки будущего основания, проводится расчет необходимого материала;
В условленном месте раскапывается траншея глубиной 0,5 м;
Теперь, где были поставлены метки грунтового промерзания, нужно пробить отверстия конической или цилиндрической формы;
Проводится укладка рубероида в 2 слоя, в месте установки сваи;
В подготовленное углубление вставляется армированный скелет, важно следить, чтобы он не достал дна отверстия;
Готовится бетонный раствор;
Окончательно правильно фиксируются сваи;
Осуществляется заливка бетоном.

Устройство опалубки и ростверка

Для удаления образовавшихся воздушных пузырьков потребуется специальная вибрационная машинка. Также необходимо уплотнить бетонный состав и сформировать хорошую основу. Торчащие отрезки арматуры далее закрепятся в толще ростверка. Если образовались зазоры между сваями и обсадкой, они устраняются песочной смесью. Как правило, армирование буронабивных свай диаметром 30 см происходит гораздо чаще, чем с другими размерами. Подобная конструкция хорошо держит дома, которым необходим фундамент с большой глубиной залегания.

Установка арматуры

Следующий этап заключается в устройстве опалубки и засыпке песка в траншее. Это нужно для амортизационного эффекта дома. Далее, происходит армирование опоры здания, монтируются связанные решетки из арматуры. Следующим слоем кладется ростверк и производится последняя стадия бетонирования основания.

Использование ростверка на этом этапе жизненно важно для фундамента. Он является прочным каркасом, который будет противостоять всем разрушительным силам извне, во время длительной эксплуатации объекта. До полной готовности и сушки фундамента должно пройти несколько дней.

Арматурный каркас

Это вертикально стоящие металлические прутки, соединяющиеся между собой такими же деталями, только вертикальными. Поверхность изделий ребристая. При вертикальном армировании берется арматура – 10-12-16 диаметра. Они хорошо держат нагрузку. Горизонтальная обработка выполняется из гладкой арматуры 6-8 мм диаметра. Шаг составляет 1м для связки жесткой конструкции.

Каркас делается следующим образом:

используются прутки продольной формы;
проводится жесткая или нежесткая сцепка арматуры.

Для жесткой связки понадобится сварка, арматура берется диаметром 8 мм. Для нежесткой сцепки понадобится проволока, которой делают спиралевидную обвязку снизу вверх. Бетон используется марки М 400, он работает на прочность осевого сжатия и по морозостойкости отвечает всем требованиям.

Что нужно знать про свайный фундамент?

Монтаж арматур

Фундамент на буронабивных сваях идеально подходит для небольших частных строений. Причем плюсы здесь очевидные: уменьшение финансовых затрат, повышение безопасности и долговечности постройки. Нагрузка на фундамент будет идти равномерно, даже самое сложное строение его не исказит. Следует подчеркнуть, что согласно снип, каркас для армирования может быть круглой или квадратной формы сечения.

Несмотря на доступность сделать процесс армирования своими руками, это достаточно сложная процедура, нужно знать много нюансов:

Обнаружив на дне пробуренной скважины воду даже в малых количествах, она должна быть немедленно откачена, еще перед заливкой бетона;
Труба из рубероида обязательна для подвижных почв. Когда застывает бетон, он не должен смешиваться с водой, иначе жидкость потечет в почву, что может привести к постепенному разрушению конструкции. Без рубероида действие мороза будет сильнее проявляться на сваях. Бетон должен быть постоянно влажным до полного застывания. Если он сухой, то нарушаются его прочностные способности. Только рубероид способен предотвратить утечку цементного молока в грунт;
В процессе соединения ростверка со столбами вертикальные стержни располагаются выше высоты заливаемых свай. Расстояние равняется +3 см к высоте ростверка;
Через ростверк передается основная нагрузка постройки на грунт. На пучинистой почве его устанавливают на высоте 120-200 мм;
После установки каркаса в скважину бетон лучше подавать слоями.

Для почвы с большим, частым горизонтальным движением свайные фундаменты не подойдут. Зато он незаменим для грунта с неглубоким слоем промерзания. В частном домостроительстве буронабивные сваи гораздо практичнее и надежнее забивных. В самых сыпучих грунтах первые гарантируют фундаменту полную безопасность, значит, и дом будет в порядке. Такой фундамент вне всякой конкуренции среди других типов оснований, а срок эксплуатации превосходит в несколько раз службу винтовых установок.

Сжатие и разрыв свай

Для бурения скважины подходят ручные, бензиновые или электрические буры, их на рынке сейчас полно по самым разным ценам. Как известно, сваи работают на разрыв и на сжатие. В случае с фундаментом процесс идет на сжатие, поэтому они справляются с сильным морозным пучением. Бывает когда для столбчатого фундамента используется армирование буронабивных свай диаметром 50 см и возводится в пучинистой почве, что предполагает работу на разрыв.

Конструкция такую нагрузку выдержит, только если фундамент будет армироваться вертикальным способом. Понадобится арматура 1 см диаметром, разрешается 1,2 см. Гладким прутом скрепляются между собой прутки периодичностью в 1 м. Диаметр такого прута от 6 до 8 мм, длина 5 – 8 см. Получается надежная, жесткая, прочная металлическая конструкция, которая погружается в скважину.

Одно из основных преимуществ в строительстве фундамента буронабивными сваями – это малозатратность. В качестве основного материала выступает бетон, арматура разного профиля, инструменты, подручный материал для опалубки. Поэтому столбчатые фундаменты популярны в строительстве каркасных домов, дач, гаражей, бань.

Еще очень важное достоинство – простота в сборке, даже армирование свай под буронабивной фундамент под силу выполнить одному, причем неспешна. Каждая свая – это отдельный элемент, который также поштучно обрабатывается. Благодаря этому не нужно замешивать тонны бетона и быстро его использовать, как при монолитных конструкциях.

Недостатки фундамента на армированных трубах: нет возможности обустроить подвальную комнату, небольшая теплоизоляция нижней части дома.

Армирование свай

На данной странице представлена информация о армировании свай. Вы узнаете, какие сваи подлежат армированию и какие виды укрепления железобетонных изделий существуют. Также будет детально рассмотрена технология армирования буронабивных конструкций и расчеты, предшествующие данному процессу.
Наша фирма предоставляет услуги по реализации свайных изделий с квадратным, прямоугольным и круглым сечением, обладающих продольным и продольно-поперечным армированием. Мы поставляем все распространенные типоразмеры свай длиной от 3-12 метров. СК «Установка свай» ведет приемлемую ценовою политику — стоимость наших свай существенно ниже, чем у конкурентов не только по Москве, но и по всему центральному региону России.

Виды армирования свай

Важно: классификация способов армирования свай приведена в нормативе ГОСТ №10992 «Арматурные каркасы для ЖБ изделий». Согласно данному документы, выделяют два вида армирования — продольным и продольно-поперечным каркасом.

Рассмотрим каждый способ подробнее.

Армирование продольного типа

Важно: армокаркас при продольном армировании состоит из параллельно расположенных арматурных прутьев в количестве 4 (для свай 20х20 — 30х30 см) или 8 шт. (для свай 35х35 и 40х40 см). Диаметр применяемой арматуры варьируется в пределах от 12 до 15 мм. (используются стержни рифленого типа марки А1 и А2).

Рис. 1.1: Продольное армирование свай

Части ствола сваи, испытывающие в процессе погружения повышенную нагрузку, укрепляются дополнительным армированием:

Верхний контур сваи усиливается металлическими сетками, расположенными на расстоянии 5 см. друг от друга (количество 4-5 шт). За счет наличия сеток уменьшается риск возможного повреждения конструкции в процессе забивки молотом;

Нижняя часть ствола укрепляется стальной обоймой конической формы, которая приваривается к поверхности подогнутых вовнутрь арматурных прутьев. Обойма усиливает бетонное острие сваи, которое во время погружения может сталкиваться с камнями и горными породами.

Армирование продольно-поперечного типа

Для продольно-поперечного способа армирования железобетонных конструкций применяется пространственный армокарас, состоящий из параллельных прутьев арматуры (диаметр 11-15 мм. , класс А1 или А2) и соединяющих их поперечных перемычек (диаметр 8-12 мм). Также в качестве соединяющих элементов может применяться собранная в цилиндр металлическая сетка, такой подход реализуется при армировании свай круглого сечения.

Рис. 1.2: Каркас для продольно-поперечного армирования

Важно: поскольку разные участки ствола в процессе забивки свай и работы в грунте испытывают отличающиеся по силе нагрузки, шаг поперечных перемычек по периметру ствола отличается. В центральной части он варьируется в диапазоне 20-30 см. (для конструкций длиной до 12 м — 30 сантиметров, длиннее 12 м — 20 см), по боковым граням ствола — 10 см.

Рис. 1.3: Продольно-поперечное армирование

Оголовки свай, армированных данным методом, также усиливаются арматурной сеткой и конусообразной стальной обоймой на острие ствола.

Армирование по методу предварительного напряжения

Метод преднапряжения является вспомогательной технологией, реализация которой позволяет достичь увеличения плотности бетона и, как следствие, существенного повышения сопротивления сваи нагрузкам на разрыв и изгиб.

Преднапряжению подлежат сваи как с продольными, так и с продольно-поперечными армокаркасами. Главное условие — используемая арматура должна изготавливаться из высокопрочных сталей 35-ГС и 30-ХГ2С (применяются стержни 13-20 мм в диаметре).

Рис. 1.4: Гидродомкрат для преднапряжения арматуры

Суть метода состоит в следующем: после укладки армокаркаса в заливочную форму он растягивается с помощью гидравлических домкратов (для увеличения эффективности растяжения на арматуру воздействуют электрическим током, за счет которого снижается плотность стали). После фиксации каркаса в растянутом состоянии заливочная форма заполняется бетоном. Напряжение домкратами убирается после схватывания бетона «на отлип» — арматура возвращается до первоначального размера и в месте с ней сжимается и уплотняется бетон, частично отвердевший вокруг прутьев.

Рис. 1.5: Гидродомкрат в процессе работы

Какие сваи армируются

Важно: армированию подлежат все виды железобетонных свай — забивные, буронабивные и буроинъекционные.

Армирование забивных конструкций

Изготовление свай забивного типа осуществляется на производственной линии, где выполняются все стадии их формирования, включая укрепление арматурным каркасом. Создание армокаркаса может выполняться как на заводе, изготавливающем ЖБИ, так и на предприятиях, специализирующихся на металлопрокате, у которых завод закупает арматурную заготовку.

Рис. 1.6: Изготовления арматурного каркаса

Армокаркас при производстве сваи размещается внутри металлоформы — специальной опалубки, разделенной продольными бортами на отсеки, соответствующие размерами форме изготавливаемых свай. После укладки арматурных каркасов отсеки металлоформы заполняются бетоном, и опалубка транспортируется в камеру пропарки, где при повышенной температуре происходит отвердевание бетона. После набора бетоном нормативной прочности сваи, посредством лебедочных механизмов, изымаются из металлоформы и складируются на месте хранения.

Рис. 1.7: Металлоформа для свай

Армирование буронабивных и буроинъекционных конструкций

Данные виды свай изготавливаются в почве непосредственно на территории строительного объекта, там же происходит и их армирование.

Методика армирования набивных и инъекционных конструкций отличается лишь последовательностью реализации технологических операций:

При монтаже свай буронабивного типа первоначально в грунте пробуривается скважина, после проходки полости на требуемую глубину в нее с помощью крана устанавливается продольно-поперечный армокаркас. Далее в устье скважины монтируется бетонолитная труба и полость заполняется бетонной смесью;

Скважины для буроинъекционных свай разрабатываются специальными буровыми колоннами, во внутренней части которых присутствует канал для нагнетания бетона. Заполнения полости бетоном происходит сразу же по завершению ее проходки, и уже в бетон посредством вибропогружателя загружается каркас из арматуры.

Рис. 1.8: Погружение армокаркаса в скважину под буронабивную сваю

Технология армирования набивных железобетонных конструкций при их самостоятельном изготовлении практически не отличается от вышеприведенной, за исключением того, что все технологические операции выполняются вручную.

Расчёты

Армирование железобетонных свай требует проведения предварительных расчетов, направленных на определение количества используемой для создания каркаса арматуры. В качестве примера рассмотрим расчет арматуры под 20 буронабивных свай диаметром 30 см и высотой 2 м., используемых для обустройства фундамента под дом из пенобетона.

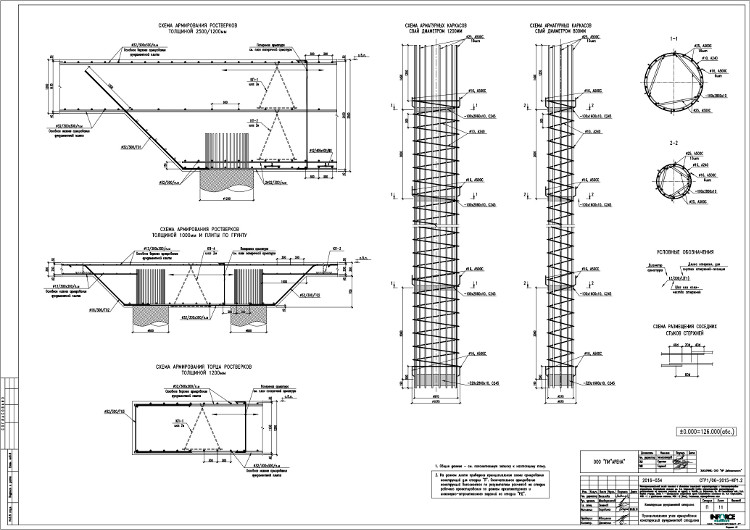

Рис. 1.9: Схема армирования буронабивных свай

Для армирования свай диаметром 30 и больше сантиметров используется пространственный армокаркас и 4-ех продольных прутьев и соединяющих их поперечных перемычек в количестве 3-ех шт., по одной в каждой части ствола сваи (низ-центр-верх).

Важно: длина продольных прутьев должна на 25-30 см. превышать высоту тела сваи, выпуски арматуры впоследствии соединяются с армокаркасом ростверка.

Имея исходные данные можно рассчитать общую длину требуемой продольной арматуры:

4*(2+0.3) = 9,2 м. — на одну сваю;

20*9,2 = 184 м. — на все сваи.

Далее высчитываем длину гладкой арматуры, используемой в качестве продольных перемычек (по 3 шт. на каждую сваю). Для этого потребуется определить длину окружности сваи, делается это по формуле O = p*d, в которой: d — диаметр сваи, p — 3,14 (константа). В нашем случае длина окружности составляет 94.5 см.

3*0,945 = 2,84 м. — на одну сваю;

20*2,84 = 56,7 м. — на все сваи.

В итоге мы определили, что для армирования 20 буронабивных свай нам потребуется 184 м. продольной арматуры (используются рифленые прутья диаметром 12-50 мм) и 57 м. арматуры для поперечных перемычек (гладкие прутья диаметром 8-10 мм).

Важно: учитывая отходы при резке арматуры, имеет смысл брать прутья с запасом в 10-15 метров, поскольку сваривание недостающих по размеру обрезков с краев арматуры в один стержень негативно сказывается на общей прочности армокаркаса.

Как выполняется армирование ЖБ свай

Для армирования железобетонных конструкций, при их самостоятельном изготовлении, нужна болгарка и сварочная установка. Сварка, при надобности, заменяется вязальной проволокой, которой также можно соединять отдельные стержни в армокаркас.

Рис. 2.0: Вязка армокаркаса проволокой

Технология выполнения работ следующая:

Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;

Подготавливаются прутья для поперечных перемычек — их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;

Имея в наличии исходный материал начинается сборка армокракасов — два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;

По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Рис. 2.1: Сварной арматурный каркас

Монтаж армокаркаса в скважину выполняется по следующей технологии:

После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;

Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;

Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;

Подготовленный армокракас устанавливается внутри опалубки;

Скважина заполняется бетонной смесью (класс бетона — М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном

К дальнейшему строительству армированная свая будет готова спустя 25-30 дней после заливки — простой нужен для набора бетоном прочности.

Полезные материалы

Арматурный каркас для фундамента

Арматурный каркас — это остов фундамента, собираемый из стальных прутьев, воспринимающих растягивающие нагрузки и препятствующий деформациям.

Армирование свай: типы свай и области применения, суть буронабивного варианта, материалы, армирование, подготовка и заливка | ofundamentah.com

При всех однозначных преимуществах любого свайного фундамента, каждый строитель подтвердит, что если установка стержней проходит самостоятельно, можно быть полностью уверенным в качестве работ.

Фото: делаем сваи самостоятельно

Делаем собственный железобетон

Давайте отметим типы свайного базиса и на одном из них остановимся более подробно.

Типы свай и области применения

Сегодня в строительстве на проблемных грунтах наиболее часто применяются сваи.

Этот вид базиса может быть следующих типов:

Винтовой. Металлические стержни с винтовыми лопастями.
Набивной. Железобетонное изделие вбивается в землю при помощи мощного молота.
Буроинъекционный. Более распространён в укреплении фундаментов.
Буронабивной. Вот о нем-то мы и поговорим более обстоятельно.

Области применения сваи достаточно разнообразны, никто нам не запрещает использовать эти изделия в работе с обычными почвами, однако больше всего для стержней подходит песчаный и глиняный, проблемный грунт.

Суть буронабивного варианта

Скажем так, здесь мы готовы многое сделать собственными силами, причем, если глубина заложения небольшая, то мы бурим и скважину самостоятельно и армирование буронабивной сваи проводим.

Армирование

В общем, схематически весь процесс создания стержня можно описать следующими шагами:

Разметка фундамента. Она должна производиться строго по проектным рекомендациям. Важно соблюдать шаг между установкой стержней, и стараться, чтобы все несущие конструкции приходились именно на сваю.
Бурение скважины. Здесь важно буриться на глубину промерзания. В принципе она в среднем не достигает более полутора метров, однако за более точными данными можно и в гидрометцентр обратиться.
Далее формируем расширение внизу скважины. Не забываем, что свая должна опираться на плотный слой почвы. Поэтому можно расшириться и утрамбовать основание.

Важно!
Момент с устройством плотного слоя в основании сваи важен тем, что у нас не должно происходить нарушения целостности всего свайного поля.
То есть изделия железобетонные не должны давать разный уровень усадки!

Как только мы заканчиваем с земляными работами, начинается следующий этап, здесь уже нас ждут армокаркасы для буронабивных свай и бетонные работы.

Армокаркас

Материалы

Суть буронабивного метода в том и заключается, что мы сначала буримся, а потом набиваем скважину. То есть ответ в самом термине заложен!

А чтобы получить железобетонное изделие нужно несколько компонентов, поэтому готовим материал:

Цемент, мы всегда рекомендуем брать высокую марку прочности и морозостойкости. Это довольно дорого, но фундамент не та конструкция, которая располагает к экономии средств.
Песок. Здесь все просто, покупаем карьерный песок, самый недорогой и распространенный.
Гравий. Можно порекомендовать гранитный гравий, его на устройство фундамента уйдет не так уж и много, и, несмотря на то, что цена этого варианта выше, чем стоимость известнякового щебня, гранит добавит нашему базису прочности!
Арматура. А вот здесь постоянно идут споры, о том, какую именно арматуру выбирать, понятно, что есть СНиП, но мы все равно предложим арматуру сечением в 12-14 мм.
Рубероид, материал нам потребуется для создания своеобразной опалубки.

Подготовка к заливке

Армирование

Теперь остановимся на основном моменте, это арматурный каркас для свай, который нам предстоит собрать и «связать самостоятельно.

Самые простые каркасы

Предлагаем один из самых простых способов — создание прямоугольного каркаса.

Для этого нам потребуется:

Собственно арматура, нарезанная по размеру.
Катанка, это специальная проволока, достаточно жесткая.
Вязальная проволока. Гибкая, но прочная

Готовим сначала прямоугольники из катанки. Размер подбираем в соответствии с необходимостью по свае будущей. Для того чтобы работа шла быстро, можно использовать простой метод с тисками. Делаем прямоугольники из расчета шага в 30-40 см.

Далее располагаем, например на трех стульях, два арматурных прута, на которые надеваем все приготовленные прямоугольники. Распределяем их с необходимым шагом, и связываем вязальной проволочкой. Естественно арматура вяжется по углам прямоугольника.

Как только у нас все завязано, инструкция требует продеть еще два жгута арматуры и повторить процедуру связывания. Таким образом, у нас получается достаточно мощный каркас, который и будет армирующим элементом всей конструкции.

Совет!
Чтобы у нас свайное поле получилось собрать и залить за день, сразу готовим необходимое количество каркасов.

Подготовка к заливке

В скважину опускаем рубероидный стакан. Это будет наша опалубка для фундамента, плюс, ростверк выполнит функцию и гидроизоляции.

Рубероидный ростверк

Следующим этапом опускаем каркас из арматуры в скважину. Мы уже упомянули, что она у нас порезана по размеру, сделаем небольшую сноску.

Можно по-разному поступить с выпуском арматуры. Если у нас каркасный дом будет, нам придется все срезать и монтировать оголовки, а вот в случае с кирпичным строением, выпуски арматуры могут связываться со стеной, или с ленточной бетонной полосой.

В любом случае, хорошее армирование буронабивные сваи при любом виде основания и строения.

Рубероидный стакан устанавливаем в скважину с выпуском в 20-30 см над землей, если предполагается такой вынос стержня по проекту.

Заливка

Бетон готовим в пропорциях: одна порция цемента к четырём песка и гравия. Перед началом бетонных работ можно озаботиться если не покупкой, то хотя бы арендой бетономешалки, это очень облегчит работу по замесу бетона.

Бетон стараемся месить достаточно жидким, чтобы он нормально заполнил абсолютно все пространство скважины. Здесь очень важным моментом всегда является трамбовка бетона, или вибрирование.

Заливаем бетон из миксера

Если нет вибратора промышленного, то можно воспользоваться простым шестом, но постоянно вибрировать бетонную массу в рубероидном стакане! Только так заливка и армирование сваи, получаться действительно хорошо.

Особых рекомендаций по заливке фундамента нет. Конечно, прерывать процесс заливки бетона в одном отдельно взятом стакане больше чем на несколько часов, не рекомендуется, а вот заливать все свайное поле в несколько заходов никто не запрещает.

Вывод

Как мы видим, сложностей с тем, чтобы качественно провести армирование буронабивных свай и их заливку бетоном вообще не должно возникать. Все инструкции достаточно просты и понятны.

Еще стоит стараться не отходить от проектных требований и соблюдать все размеры, тогда точно все сваи будут отлично работать в качестве мощного и долговечного фундамента.

Плюс, самостоятельная работа позволит точно знать, насколько все качественно сделано, завязано, завибрировано и залито! А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Читать далее…

Армирование свай буронабивных. Как выполнять армирование фундаментов для дома?

Армирование буронабивных свай: пошаговое руководство

Процесс армирования

Техника выполнения армирования

Столбы из арматуры

Строительство начинается с точной разметки закладки будущего основания, проводится расчет необходимого материала;
В условленном месте раскапывается траншея глубиной 0,5 м;
Теперь, где были поставлены метки грунтового промерзания, нужно пробить отверстия конической или цилиндрической формы;
Проводится укладка рубероида в 2 слоя, в месте установки сваи;
В подготовленное углубление вставляется армированный скелет, важно следить, чтобы он не достал дна отверстия;
Готовится бетонный раствор;
Окончательно правильно фиксируются сваи;
Осуществляется заливка бетоном.

Устройство опалубки и ростверка

Установка арматуры

Арматурный каркас

Каркас делается следующим образом:

используются прутки продольной формы;
проводится жесткая или нежесткая сцепка арматуры.

Что нужно знать про свайный фундамент?

Монтаж арматур

Обнаружив на дне пробуренной скважины воду даже в малых количествах, она должна быть немедленно откачена, еще перед заливкой бетона;
Труба из рубероида обязательна для подвижных почв. Когда застывает бетон, он не должен смешиваться с водой, иначе жидкость потечет в почву, что может привести к постепенному разрушению конструкции. Без рубероида действие мороза будет сильнее проявляться на сваях. Бетон должен быть постоянно влажным до полного застывания. Если он сухой, то нарушаются его прочностные способности. Только рубероид способен предотвратить утечку цементного молока в грунт;
В процессе соединения ростверка со столбами вертикальные стержни располагаются выше высоты заливаемых свай. Расстояние равняется +3 см к высоте ростверка;
Через ростверк передается основная нагрузка постройки на грунт. На пучинистой почве его устанавливают на высоте 120-200 мм;
После установки каркаса в скважину бетон лучше подавать слоями.

Для почвы с большим, частым горизонтальным движением свайные фундаменты не подойдут. Зато он незаменим для грунта с неглубоким слоем промерзания. В частном домостроительстве буронабивные сваи гораздо практичнее и надежнее забивных. В самых сыпучих грунтах первые гарантируют фундаменту полную безопасность, значит, и дом будет в порядке. Такой фундамент вне всякой конкуренции среди других типов оснований, а срок эксплуатации превосходит в несколько раз службу винтовых установок.

Сжатие и разрыв свай

nafundamente.ru

Армирование свай

На данной странице представлена информация о армировании свай. Вы узнаете, какие сваи подлежат армированию и какие виды укрепления железобетонных изделий существуют. Также будет детально рассмотрена технология армирования буронабивных конструкций и расчеты, предшествующие данному процессу. Наша фирма предоставляет услуги по реализации свайных изделий с квадратным, прямоугольным и круглым сечением, обладающих продольным и продольно-поперечным армированием. Мы поставляем все распространенные типоразмеры свай длиной от 3-12 метров. СК «Установка свай» ведет приемлемую ценовою политику — стоимость наших свай существенно ниже, чем у конкурентов не только по Москве, но и по всему центральному региону России.

Виды армирования свай

Важно: классификация способов армирования свай приведена в нормативе ГОСТ №10992 «Арматурные каркасы для ЖБ изделий». Согласно данному документы, выделяют два вида армирования — продольным и продольно-поперечным каркасом.

Рассмотрим каждый способ подробнее.

Армирование продольного типа

Железобетонные конструкции, армированные продольным способом, подлежат к использованию в устойчивой среднеплотной почве, к которой относится суглинок, глинистый грунт и супесь. Из-за уменьшения расхода арматуры при производстве такие сваи стоят дешевле, однако в плане сопротивления нагрузкам на изгиб и растяжение они уступают конструкциям с продольно-поперечным армированием, что не позволяет применять их в гидротехническом строительстве и в сейсмически опасных регионах.
Важно: армокаркас при продольном армировании состоит из параллельно расположенных арматурных прутьев в количестве 4 (для свай 20х20 — 30х30 см) или 8 шт. (для свай 35х35 и 40х40 см). Диаметр применяемой арматуры варьируется в пределах от 12 до 15 мм. (используются стержни рифленого типа марки А1 и А2).

Рис. 1.1: Продольное армирование свай

Верхний контур сваи усиливается металлическими сетками, расположенными на расстоянии 5 см. друг от друга (количество 4-5 шт). За счет наличия сеток уменьшается риск возможного повреждения конструкции в процессе забивки молотом;

Нижняя часть ствола укрепляется стальной обоймой конической формы, которая приваривается к поверхности подогнутых вовнутрь арматурных прутьев. Обойма усиливает бетонное острие сваи, которое во время погружения может сталкиваться с камнями и горными породами.

Армирование продольно-поперечного типа

Рис. 1.2: Каркас для продольно-поперечного армирования

Важно: поскольку разные участки ствола в процессе забивки свай и работы в грунте испытывают отличающиеся по силе нагрузки, шаг поперечных перемычек по периметру ствола отличается. В центральной части он варьируется в диапазоне 20-30 см. (для конструкций длиной до 12 м — 30 сантиметров, длиннее 12 м — 20 см), по боковым граням ствола — 10 см.

Рис. 1.3: Продольно-поперечное армирование

Армирование по методу предварительного напряжения

Рис. 1.4: Гидродомкрат для преднапряжения арматуры

Рис. 1.5: Гидродомкрат в процессе работы

Какие сваи армируются

Важно: армированию подлежат все виды железобетонных свай — забивные, буронабивные и буроинъекционные.

Армирование забивных конструкций

Рис. 1.6: Изготовления арматурного каркаса

Рис. 1.7: Металлоформа для свай

Армирование буронабивных и буроинъекционных конструкций

При монтаже свай буронабивного типа первоначально в грунте пробуривается скважина, после проходки полости на требуемую глубину в нее с помощью крана устанавливается продольно-поперечный армокаркас. Далее в устье скважины монтируется бетонолитная труба и полость заполняется бетонной смесью;

Скважины для буроинъекционных свай разрабатываются специальными буровыми колоннами, во внутренней части которых присутствует канал для нагнетания бетона. Заполнения полости бетоном происходит сразу же по завершению ее проходки, и уже в бетон посредством вибропогружателя загружается каркас из арматуры.

Рис. 1.8: Погружение армокаркаса в скважину под буронабивную сваю

Расчёты

Рис. 1.9: Схема армирования буронабивных свай

Важно: длина продольных прутьев должна на 25-30 см. превышать высоту тела сваи, выпуски арматуры впоследствии соединяются с армокаркасом ростверка.

Имея исходные данные можно рассчитать общую длину требуемой продольной арматуры:

4*(2+0.3) = 9,2 м. — на одну сваю;

20*9,2 = 184 м. — на все сваи.

3*0,945 = 2,84 м. — на одну сваю;

20*2,84 = 56,7 м. — на все сваи.

Важно: учитывая отходы при резке арматуры, имеет смысл брать прутья с запасом в 10-15 метров, поскольку сваривание недостающих по размеру обрезков с краев арматуры в один стержень негативно сказывается на общей прочности армокаркаса.

Как выполняется армирование ЖБ свай

Рис. 2.0: Вязка армокаркаса проволокой

Технология выполнения работ следующая:

Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;

Подготавливаются прутья для поперечных перемычек — их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;

Имея в наличии исходный материал начинается сборка армокракасов — два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;

По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Рис. 2.1: Сварной арматурный каркас

Монтаж армокаркаса в скважину выполняется по следующей технологии:

После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;

Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;

Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;

Подготовленный армокракас устанавливается внутри опалубки;

Скважина заполняется бетонной смесью (класс бетона — М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном К дальнейшему строительству армированная свая будет готова спустя 25-30 дней после заливки — простой нужен для набора бетоном прочности.

Полезные материалы

Арматурный каркас для фундамента

ustanovkasvai.ru

Армирование столбчатого фундамента на буронабивных сваях

Арматурный каркас для свай.

Армирование столбчатого фундамента является обязательным условием, позволяющим получить прочное, надежное основание для дома. Бетон способен выдерживать нагрузки на сжатие, но деформируется под воздействием на изгиб и растяжение. Существует несколько видов металлических каркасов для буронабивных свай. Они монтируются по различной технологии в зависимости от параметров опоры и условий ее эксплуатации.

Виды металлического каркаса

Армирование может быть нескольких видов:

Плоским, сделанным из нескольких слоев металлических прутьев, соединенных между собой поперечными перемычками с помощью проволоки или сварки. Используются в качестве основы для закладки буронабивных опор и повышения прочности железобетонных опор небольшого диаметра.
Объемным в виде круга или квадрата, изготавливаются с помощью автоматизированных сварочных линий. Требуют выполнения точных расчетов перед монтажом. Применяются для конструкций, несущих на себе значительную нагрузку от домостроения.

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Верхние концы опор усиливают сеткой из арматуры, а на нижний конец надевают стальной наконечник.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Армирование буронабивных свай

Буронабивные опоры изготавливаются на строительном участке, там же происходит и их усиление металлическим каркасом.

В грунте бурят скважину нужных размеров. Затем в нее с помощью крана вставляют предварительно смонтированный стальной каркас. Затем устанавливают трубу и заливают бетонным раствором.

Последовательность монтажа буронабивных свай:

Выполняют все необходимые расчеты. Определяют количество и диаметр свай.
Согласно проекту выполняют разметку расположения опор на участке.
Бурят скважину: 150-200 см земли удаляют с помощью буровой насадки, остальную глубину достигают, используя шнек.
На дно отверстия насыпают песок, толщиной 250-300 мм, песчаная подушка служит для повышения несущих свойств почвы.
Опускают обсадную трубу, выполняющую функцию опалубки.
Выполняют армирование буронабивных свай. В пробуренное отверстие с помощью крана вводят каркас из арматуры. Его изготавливают с горизонтальной обвязкой из вертикальных прутьев диаметром 10-16 мм.
Скважину заливают цементно-песчаным раствором, приготовленным в пропорции 1:3.
Обсадную трубу по мере заполнения полости раствором поднимают.
Когда скважина полностью заполнена бетонным раствором, обсадную трубу вынимают, формируют оголовок опоры.

Для предотвращения нарушения целостности только что залитой сваи, опоры заливают бетонным раствором через одну. Стоящую рядом сваю монтируют после того, как предыдущая наберет прочность не менее 30%.

Армирование буроинъекционных опор

Технология устройства буроинъекционных свай похожа на монтаж буронабивных опор. Меняется только последовательность при заливке и монтаже армирования.

При монтаже буроинъекционных опор сначала отверстие заливают цементным раствором, сразу пока он не застыл внутрь опускают предварительно смонтированный армированный каркас.

Буроинъекционное строительство включает в себя метод нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Таким способом устанавливают опоры сечением до 25 см.

Армирование забивных опор

Сваи забивного типа изготавливают в заводских условиях. На специальных производственных линиях выполняются все циклы производства, включая монтаж металлического каркаса.

Опалубкой служит металлическая труба, в нее вставляют армированный каркас. После этого конструкцию заполняют бетоном и перевозят в специальную камеру, где под действием определенной температуры происходит затвердевание бетона. Когда прочность достигает нужных параметров, сваю перевозят на склад.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

болгарка для нарезки металлических прутьев;
сварочный аппарат для монтажа армированного каркаса;
вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
буровая машина;
бетономешалка;
лопаты;
готовый бетон или его составляющие: песок, цемент, щебень;
металлические прутья рифленые и гладкие;
рубероид;
проволока.

Пошаговая инструкция по армированию свай своими руками:

Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
Обрабатывают составами против коррозии.
Опускают армированный каркас в подготовленное отверстие.
Заливают бетонным раствором, уплотняют его вибрационной установкой.

Соединение арматуры для свай с каркасом ростверка.

После монтажа свай и набора ими достаточной прочности приступают к монтажу ростверка. Монтируют опалубку из досок, которая должна быть выставлена строго по уровню.

Армирование ростверка

Ростверк служит для равномерной передачи нагрузки от домостроения через столбы на плотные слои грунта. Он предохраняет постройку от чрезмерной усадки в местах наибольшей несущей нагрузки. Он бывает висячий или заглубленный в грунт.

Армирование выполняют двумя рядами металлических стержней, уложенных вдоль бетонной ленты. Верхний и нижний ряды прутьев соединяют с помощью вертикальных и горизонтальных перемычек.

В качестве перемычек применяют:

Выгнутую в виде хомутов арматуру прямоугольной формы. Ее изготавливают из гладких металлических стержней класса А, сечением 8-10 мм.
Прутья приваривают к верхнему и нижнему продольным рядам. Все элементы должны быть изготовлены из одного материала.

В продольных рядах стержни монтируют с шагом 10 сантиметров по 3-4 ряда стержней в каждом поясе. Перемычки устанавливают на расстоянии 200-300 мм. Вертикальные стержни крепят с шагом, не менее 40 см друг от друга.

Арматура должна быть спрятана в бетон. При взаимодействии с воздухом и осадками она со временем начнет разрушаться.

После обрезки свай до нужного размера, из них будет выступать арматура. Она будет использоваться в качестве соединительного элемента между ростверком и столбами.

Перед началом армирования рассчитывают нагрузки, делают чертеж расположения арматурного каркаса.

Свайный фундамент с ростверком.

Пошаговая инструкция по армированию ростверка:

Монтируют опалубку, следят, чтобы ее боковые стенки располагались строго по уровню.
Металлические стержни скрепляют между собой по 3-4 штуки проволокой и опускают в опалубку. Перемычки устанавливают на расстоянии друг от друга 200-400 мм.
Углы соединяют с помощью гнутых Г- и П-образных профилей.
Арматура должна отступать от опалубки по 50 мм с каждой стороны и снизу, чтобы впоследствии не оказалось, что ее края выступают из бетонной ленты.

Стальной каркас должен располагаться строго по горизонтальному и вертикальному уровню. От этого зависит качество ростверка и надежность дома.

Диаметр применяемых свай должен быть не менее 30 см, количество стальных прутьев в продольном поясе от 3 и более штук, припуск арматуры под монтаж ростверка предусматривают не менее 50 см.

Нюансы строительства столбчатого фундамента представлены на видео:Чтобы дом имел длительный срок эксплуатации, был прочным и надежным, а также не давал неравномерной усадки, нужно выполнять армирование столбчатого фундамента и ростверка. Должны быть выполнены все расчеты в зависимости от типа грунта и веса будущего дома.

Статьи по теме:

kakfundament.ru

Армирование буронабивных свай. Способы и рекомендации.

10 Октябрь 2016 Стройэксперт Главная страница » Фундамент » Монтаж Просмотров: 948

Армирование буронабивных свай

Общие данные о буронабивных сваях

Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
Болгарка с минимальным набором дисков для работы с арматурой;

Обсадных труб или рубероида;
Арматуры для усиления или армирования буронабивных свай;
Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

к оглавлению ↑

Сжатие и разрыв свай

Армирование вертикальным методом, показывает максимальную прочность

к оглавлению ↑

Классификация буронабивных свай

Одиночные сваи, которые устанавливаются через определенный шаг и объединяются стяжками из деревянных досок, железобетонных плит или стальных тонкостенных листов;
Бурокасающиеся сваи;
Опережающие и пересекающиеся сваи;

Армирование фундамента с помощью свай

Сваи, которые не требуют спец. подготовки для закрепления боковых стенок скважин;
Сваи, стены скважин которых укреплены дополнительным глинистым или иным раствором или чрезмерным водяным давлением;
Сваи, которые изготавливаются с закреплением боковой стенки не извлекаемой или инвентарной обсадной трубой;

к оглавлению ↑

Какие сваи армируются?

Буроинъекционные и буронабивные сваи

к оглавлению ↑

Фундамент на буронабивных сваях собственноручно

Метки: Буронабивные сваи

stroykarecept.ru

Самостоятельное армирование буронабивных свай в строительстве

Монтаж фундамента
Выбор типа
Из блоков
Ленточный
Плитный
Свайный
Столбчатый
Устройство
Армирование
Гидроизоляция
После установки
Ремонт
Смеси и материалы
Устройство
Устройство опалубки
Утепление
Цоколь
Какой выбрать
Отделка
Устройство
Сваи
Виды
Инструмент
Работы
Устройство
Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Нюансы и секреты армирования буронабивных свай.

Способы армирования буронабивной сваи

Содержание

Арматурный каркас для буронабивных свай, которые обладают диаметром в 30 см, представлен в виде особой конструкции, которая изготовлена с применением металлической арматуры.

Армирование буронабивных свай и формирование такой конструкции, как арматурный каркас происходит с применением стержней одного направления на разных сферах армирования железобетонных конструкций.

Арматурный каркас согласно требованиям СНИПа соединяется посредством хомутов, благодаря которым будет создана поперечная металлическая конструкция.

1 Области применения и преимущества арматурных каркасов

Основное предназначение такого изделия, как арматурный каркас заключено в том, что оно надежно и надолго укрепляет любую железобетонную конструкцию, например буронабивную сваю с диаметром, равным 30 см.

Кроме того арматурный каркас с ориентировкой на требования СНИПа отлично зарекомендовал себя при строительстве таких объектов, как:

Промышленные здания;
Жилые здания;
Мосты.

На первоначальном этапе заливки фундамента или при установке буронабивных свай с диаметром в 30 см используется такой арматурный каркас, который формируется из трех или четырех стандартных каркасных конструкций.

Армирование буронабивного фундамента возводимого своими руками

Стоит также отметить, что армирование сваи согласно СНИПу может быть произведено с участием такого каркаса, который обладает квадратной или круглой формой сечения.

В большинстве случаев буронабивные сваи, подвергающиеся армированию обладают диаметром в 30 см. Как правило, буронабивные сваи широко используются при строительстве фундаментов, которые нуждаются в большой глубине залегания.

Сама буронабивная свая представлена в виде цилиндрической конструкции, состоящей и армированных окружностей с диаметром равным 30 см. Продольный каркас состоит из арматуры с гораздо большим диаметром в 50-55 см, что строго регламентируется рамками СНИПа.

В связи с широчайшим распространением арматурных каркасов в строительной отрасли эти изделия дают целый ряд весомых преимуществ:

Значительное сокращение всего цикла производственных работ;
Увеличение показателя скорости монтажа железобетонных изделий;
Применение арматурных отходов с сечением в 40 см;
Использование на поверхностях любого типа;
Существенное увеличение рентабельности всего производства.

Кроме того арматурные каркасы для свай с диаметром сечения в 40 см по СНИПу могут быть применены неподалеку от уже отстроенных зданий, что существенно снизит уровень динамической нагрузки при устройстве нового фундамента.

Армированные буронабивные сваи

Содержание

1.1 Виды арматурных каркасов

В современном строительстве применяются две основных категории каркасов армированного типа, они могут быть объемными и плоскими.

Каркасы объемного типа могут быть представлены в форме квадратных и круглых форм и согласно СНИПу укреплять буронабивные сваи.

Размер сечения изделий может колебаться от 1,2 см до 0,8 см при диаметре сваи в 30 сантиметров. Применяются представленные изделия также при заливке больших объемов бетона.

Сам каркас изготавливается из трех и более решеток сварного типа, которые соединяются друг с другом посредством металлического стержня с ориентировкой на перпендикулярную плоскость.

Такие каркасы могут подойти к сваями, имеющим практически любой диаметр. В соответствии со СНИПом формы могут быть изменены и подстроены под нужные методы производства.

Так, например, каркасы с крупными габаритами изготавливаются в индивидуальном порядке, а каркасы для буронабивных свай со стандартизированными согласно СНИПу размерами, на автоматизированных сварочных линиях.

Буронабивной фундамент своими руками

Арматурные каркасы плоского типа представлены в виде двух или трех продольных слоев арматурной сетки, которые соединены друг с другом с помощью прутьев. Он соединяются согласно СНИПу посредством наклонных, поперечных или непрерывных стальных прутьев.

Изделия применяются для повышения параметра прочности конструкций линейного типа без их последующего утяжеления. Кроме того изделие активно применяется в процессе заложения фундаментного основания и армирования железобетонных изделий – буронабивных свай.

Содержание

2 Назначение армирования

Под процессом армирования сваи буронабивного типа понимается искусственное укрепление бетонного основания посредством металлических стержней.

После этого изделие согласно регламенту СНИПа становится железобетонным. Стоит отметить, что для производства буронабивных свай используется только высококачественное сырье.

Перед тем, как начать процесс армирования буронабивных свай нужно обзавестись необходимыми материалами и инструментами. При этом не обойтись без:

В строительстве наблюдается широкое применение буронабивных свай

Важно следить за тем, чтобы ни гравий, ни песок не имели в своей структуре глинистых включений и прочих посторонних примесей.

Для этого нужно произвести их промывку. Для формирования бетонной смеси используется цемент с маркировкой 300. Диаметр арматуры должен быть равен 10-12 миллиметрам.

Для того чтобы обеспечить поперечное армирование должен быть использован металл с наименьшим показателем диаметра.

Применение рубероида нужно для того, чтобы создать внутри скважины опалубку. Типы армирования свай для конструкций буронабивного типа могут варьироваться с ориентировкой на параметры конфигурации в поперечном сечении.

Содержание

2.1 Как проводить армирование?

В первую очередь с ориентировкой на размеры сваи производится нарезка продольных и поперечных каркасных элементов.

В качестве поперечных хомутов может быть использована проволока-катанка. Из нее изготавливают прямоугольники с ориентировкой на нужные размеры при помощи тисков и клещей. При этом концы хомутов прочно закрепляются с помощью точечной сварки.

Каркас сваи буронабивной

Помимо хомутов и стержней продольного типа нужно произвести подготовку Г-образных элементов, с помощью которого и будет проводиться монтаж каркасной арматуры свай к ростверку. Далее производится сборка самого каркаса.

Для этого все имеющиеся в наличии прямоугольные хомуты раскладываются с параметром шага в 30-40 сантиметров, после чего внутрь вводятся два стержня продольного типа, которые привязываются посредством вязальной проволоки к хомутам, находящимся по углам.

Далее та же последовательность действий проводится с двумя остальными продольными стержнями, которые располагаются напротив первых. В результате образуется конструкция, которая имеет вид объемной длинной коробки решетчатого вида.

Один конец каркаса дополняется Г-образными стержнями, которые впоследствии вытянутся из тела буронабивной сваи и свяжутся с арматурой ростверка. Настоятельно рекомендуется производить установку арматурных каркасов вглубь скважин и при этом параллельно формировать каркасную конструкцию для ростверка.

В процессе все сваи будут связаны в одну конструкцию, которая будет иметь высокие показатели жесткости, и послужит надежной основой для строящихся стен.

Также в скважины следует опустить некоторое количество кусков рубероида таким образом, чтобы они приняли форму труб, в которые впоследствии будет вставлен арматурный каркас.

Особенно важно выполнять такие действия в слабых и обладающих высокой степенью сыпучести грунтах. Сверху рубероид связывается с помощью крепкой проволоки. Альтернативой рубероиду может послужить асбестоцементная труба.

Содержание

2.2 Погружение каркаса буронабивной сваи (видео)

По материалам сайта: http://homebuild2.ru

fix-builder.ru

Как армировать фундамент для дома: монолитного, ростверка

Любой вменяемый архитектор скажет вам, что использование армирования внутри бетонных несущих конструкций — это обязательная процедура. Без правильно установленной арматурной сетки любая бетонная конструкция быстро разрушится, или станет попросту намного слабее.

Причем армирование помогает повысить прочность не только фундаментов, но и различного рода стяжек, отмосток и других вспомогательных элементов, которые тем не менее, тоже нуждаются в достаточном запасе прочности.

Стальные щиты опалубки и арматурный каркас для ленточного фундамента

В данной статье будут рассмотрены способы и технология армирования разных видов фундамента своими руками, согласно требованиям действующих СНиП, приведены сопутствующие схемы и необходимые расчеты. Также вы узнаете о том, как правильно применять технологию армирования отмостки вокруг дома, углов конструкций, и какое оборудование для этого необходимо.

Читайте также: технология армирования фундаментной плиты.

Армирование ленточного фундамента

Для начала рассмотрим схему и технологию армирования ленточного фундамента дома, как самого популярного и востребованного в наших краях. Ленточный фундамент в процессе эксплуатации дома переносит большое количество разноплановых нагрузок:

несущая нагрузка – исходящая от массы самого дома;
динамическая нагрузка – возникающая вследствие движений почвы;
негативные воздействия пучения – которые происходят из-за замерзания грунтовых вод в верхних слоях породы, что провоцирует сезонное изменение объема грунта.

Грунты склонные к пучению, вообще, являются главным врагом любого фундамента, так как зимой их объем увеличивается, вследствие чего происходит выталкивание фундамента.

Ну а весной, когда грунтовые воды тают – наоборот, объем грунта уменьшается, что провоцирует просадки фундаментов, построенных не в соответствии с технологией СНиП.

Для того чтобы фундамент вашего дома был надежно защищен, и с успехом переносил любые нагрузки, необходимо очень серьезно отнестись к его армированию, которое значительно увеличит его прочность, и улучшит несущую способность.

к оглавлению ↑

Особенности армирования

Поскольку вся нагрузка на сжатие приходится на бетон балок фундамента, а нагрузка на растяжение – на арматуру, расположенную в нём, имеет смысл армировать лишь верхнюю и нижнюю часть фундамента.

Арматурный каркас для фундамента мелкого заглубления

Например, СНиП не предусматривает армирования среднего участка фундаментных балок, поскольку они не испытывают серьезных нагрузок. В этой части фундамента армирование выполняется только точечно, за счет использования хомутовых подставок.

Читайте также: этапы и правила укладки фундаментных блоков.

Для создания арматурного каркаса необходимо использовать рифлёную арматуру класса А3, изготовленную по горячекатаной технологии, диаметром 10-15 мм. Для вертикальных перемычек используется гладкая арматура А1, диаметром 6-8 миллиметров.

Шаг между вертикальными перемычками при армировании монолитного фундамента должен составлять минимум 25 см. Для соединения арматуры используется вязальная проволока. Каркас должен быть утоплен внутрь бетонных балок не менее чем на 5 см.

Крайне важно выполнить правильное армирование для углов фундамента — чтобы качество проведенных работ соответствовало стандартам СНиП. СНиП не разрешает выполнять его обычным перекрестным способом, поскольку такое соединение углов не обеспечивает необходимой итоговой прочности конструкции.

к оглавлению ↑

Армирование свайного фундамента

Свайный фундамент распространен не так широко, но тоже встречается нередко. Армирование фундамента из свай имеет свои интересные особенности. Армирование свайного фундамента необходимо в двух случаях:

Армирование винтовых оснований не выполняется, так как и забивных железобетонных свай, которые уже с завода идут укрепленными и полностью готовыми к эксплуатации.

Читайте также: как и для чего проводят динамические испытания свай?

к оглавлению ↑

Армирование буронабивных свай

Пример армирования буронабивных свай

Сначала обратимся к армированию свай буронабивного типа. А начнем разбор, выполняя расчет всех необходимых материалов и подобрав рабочее оборудование.

к оглавлению ↑

Расчет и необходимое оборудование

Выполняя расчет арматуры, которая потребуется для армирования буронабивных свай, необходимо выполнять, основываясь на проектной высоте и диаметре сваи.

Для примера произведем расчет металлической или стеклопластиковой арматуры, необходимой для армирования фундамента из шестнадцати буронабивных свай, расстояние между которыми условно составляет 200 см, высота одной сваи – 200 см., а диаметр – 20 см.

Для армирования сваи высотой в 2 метра нам понадобятся прутья арматуры высотой в 2.35 м. 200 см из которых уйдут на подземную колонну, а 35 сантиметров – на соединения сваи и балок ростверка. Согласно требованиями СНиП, на одну буронабивную колонну должно использоваться четыре прутка арматуры, которые соединяются в один каркас.

Исходя из вышеуказанных данных, выполняем расчет: на одну буронабивную сваю уйдет 4 * 2.35 = 9.4 метра рифлёной арматуры диаметром 10 мм. Общая длина арматуры, которая уйдет на фундамент составляет: 16 * 9.4 = 150,4 метра.

Также необходимо выполнить расчет вязальной проволоки, либо арматуры гладкой арматуры маленького диаметра, посредством которой прутья будут соединяться в один каркас. Существует два отвечающих требованиям СНиП способы выполнения арматурного каркаса – соединения посредством сварки, и с помощью вязальной проволоки.

Лучше всего делать это своими руками с помощью вязальной проволоки и крючка для вязки арматуры, так как такое соединения придаст каркасу большую прочность и устойчивость к динамичным нагрузкам.

Арматурная сетка на специальных подставках

Арматурный каркас для сваи будет соединяться в трех местах, при этом на одно соединение уйдет 3.14 * 20 = 62.8 см вязальной проволоки, а на три соединения 1.9 метра. Исходя из этого, делаем расчет общего количества необходимой вязальной проволоки: 1.9 *16 = 30.4 метра.

Если вы планируете выполнять армирование подошвы уширения сваи, то количество рифлёной арматуры необходимо увеличить на 10-15%, так как дополнительная длина прутьев потребуется на придание каркасу L-образной формы.

Никакое дополнительное оборудование для армирования буронабивных свай не требуется, все действия выполняются своими руками. Вам понадобятся лишь стандартное оборудование для обустройства буронабивного фундамента с ростверком – лопата, бур, бетономешалка, ведра, либо тачка, для транспортировки бетона.

к оглавлению ↑

Особенности процесса армирования

В первую очередь выполняется бурение скважины под сваю, и, в случае обустройства подошвы уширения, придание ей конической формы. Далее, в скважину погружается обсадная труба (существуют способы существенно сэкономить на этом этапе – например, использование скрученного своими руками рубероида в качестве обсадки сваи).

Далее, связанная в один каркас арматура погружается в скважину и фиксируется, после чего выполняется заливка скважины бетоном.

Для придания буронабивной свае большей прочности, рекомендуется позаботиться об уплотнении бетона, для этого применяются специальные вибрационные машины, но своими руками это можно сделать посредством штыкования.

к оглавлению ↑

Армирование ростверка

Теперь обратим внимание на аналогичные работы, но уже связанные с укреплением ростверка. Он тоже играет важную роль в деле создания устойчивого основания.

Читайте также: как и чем укрепить фундамент, требующий ремонта?

к оглавлению ↑

Расчет количества материалов

Пример обвязки и армирования ростверка свайного фундамента

Расчет необходимого количества арматуры выполняется исходя из особенностей грунта, и нагрузок, которые будут оказывать на ростверк несущие стены здания.

Читайте также: как делается ручная вязка арматуры для фундамента?

Для примера приведем алгоритм правильно рассчитанного количества арматуры, необходимой для армирования балок ростверка под свайный фундамент для небольшого здания площадью 6*10 метров, с двумя внутренними стенами.

Для армирования балок любого фундамента, в том числе и ростверка, должна использоваться исключительно арматура с ребристой поверхностью, поскольку адгезия таких прутьев с бетоном в несколько раз лучше, чем у гладкой арматуры.

В сейсмически безопасных регионах с нормальными грунтами для армирования фундамента дома (углов и других частей конструкции) можно с успехом использовать арматуру диаметром в 10 миллиметров.

Однако на проблемной почве, склонной к сдвигам и пучениям, имеет смысл использовать прутья диаметром 14-16 миллиметров, что значительно увеличит общую надежность фундамента.

В нормальных грунтах общепринятое расстояние между элементами, которым обладает сетка каркаса, составляет 20 сантиметров (0.2 метра). Узнать о количестве элементов, которые будет включать схема, можно, выполнив расчет требуемого количества арматуры: 10/0,2 +1 = 51 прутьев по 10 метров, и 6/0,2+1 = 31 прут по 6 метров, всего – 51+31 = 82.

к оглавлению ↑

Особенности армирования

Обустройство свайного фундамента невозможно без правильно выполненного армирования балок ростверка, которое требуется для придания ему высоких прочностных показателей.

Арматурная сетка для фундамента

Неармированный ростверк под воздействием внешних динамических нагрузок, из-за деформации почвы, которая производит выталкивающее давление на сваи, может попросту треснуть, вследствие чего дом сразу же окажется в аварийном положении.

Армирование балок для опалубки ростверка согласно требованиям СНиП выполняется в два армирующих пояса – верхнего и нижнего, которые соединяются между собой вертикальными перемычками с шагом в 20-35 сантиметров, при этом каждый из поясов должен состоять как минимум из пары арматурных прутьев диаметром от 10 до 15 миллиметров.

Вертикальные прутья не выполняют функцию распределения нагрузки и укрепления ростверка, они лишь соединяют элементы каркаса в одну целую конструкцию, поэтому для поперечных перемычек можно использовать гладкую арматуру диаметром 8-10 мм.

Когда планируется схема работ, следует учитывать, что расстояние между арматурным каркасом внутри ростверка и поверхности балок должно составлять 3-5 сантиметров, для того чтобы получить необходимое расстояние в нижней части ростверка, каркас перед заливкой бетона можно приподнять на деревянных брусках подходящих размеров.

Дополнительное укрепление фундаменту придает соединение арматурного каркаса свай с арматурой самого ростверка. Для этого, согласно СНиП, схема обустройства буронабивных свай всегда предусматривает около 20-30 сантиметровый участок каркаса, расположенный над поверхностью земли.

Арматура балок ростверка и сваи соединяется посредством гладкой арматуры меньшего диаметра и вязальной проволоке, что придает конструкции фундамента дома необходимую эластичность, которая позволяет эффективно переносить любые внешние динамические нагрузки.

Для армирования углов ростверка, горизонтальную арматуру необходимо гнуть, придерживаясь прямых углов, либо резать на куски нужной длинны и соединять их в каркасе посредством сварки.

На практике более целесообразен последний вариант, поскольку производить гибку арматуры без специального оборудования сложно, однако можно воспользоваться гибщиком арматуры, который без проблем можно сделать своими руками.

к оглавлению ↑

Армирование отмостки

Армированием отмостки вокруг дома часто пренебрегают ввиду того, что требования СНиП не предусматривают его обязательного выполнения. Однако практика показывает, что правильно укрепленная отмостка обладает в разы большим эксплуатационным сроком, чем конструкция, схема которой не армировалась.

Более того, даже в случае повреждения отмостки, армирующая сетка будет способствовать уменьшению разрушений, и целостности всей конструкции, что позволит без проблем выполнить её ремонт своими руками.

Армирующая сетка позволяет отмостке переносить большие сжимающие и растягивающие внешние нагрузки, которые происходят вследствие сезонного пучения (замерзания грунтовых вод в верхних слоях почвы, что приводит к изменению её объемов).

Пример армирования отмостки возле дома

Для укрепления отмостки используется армирующая сетка с ячейками 100*100*4, либо сетка меньших размеров, которую можно приобрести в любом строительном магазине, или металлобазе.

Дополнительное оборудование, которое требует армирование отмостки – это болгарка с 125-ми, или 230-ми дисками по металлу, она понадобится, чтобы порезать сетку на участки нужных размеров. Также не помешает сварка, которой можно прихватить края сетки, однако такое оборудование можно заменить обычной вязальной проволокой.

После нарезки сетки на куски 2-3 метровой длинны, она помещается в заранее подготовленную опалубку для фундамента (обязательно наличие хорошо утрамбованной подсыпной подошвы из мелкофракционного щебня и песка).

Укладывать сетку нужно не прямо на поверхность подсыпной подошвы, а расположить её на высоте 2-3 см над ней, чтобы после заливки сетка находилась в середине бетонной отмостки.

Для этого под неё нужно подложить небольшие бруски дерева, либо подходящий по размеру щебень. Для участков, где отмостка огибается вокруг углов дома, рекомендуется вырезать дополнительные куски сетки, и уложить их вторым слоем, поверх основной конструкции.

Схема армирования может быть любой – можно сначала заложить прямые участки, а потом выполнить покрытие углов отмостки. После укладывания всей сетки, отмостка заливается бетоном марок М 150, либо М 250.

Читайте также: способы создания отмостки вокруг дома своими руками.

к оглавлению ↑

Пример армирования ленточного фундамента (видео)

pofundamenty.ru

армокаркасы для укрепления буронабивных опор, цена

Опоры для свайного фундамента подразделяются на готовые, т.е. изготовленные в заводских условиях и устраиваемые на месте.

По характеру работы в грунте сваи делятся на висячие и сваи – стойки. Отличие их состоит в том, что свая стойка должна опираться нижним концом на твердый прочный грунт, преимущественно скалистый или плотный глинистый, а висячая свая в основном опирается на грунт своими боковыми поверхностями.

Готовые сваи заводского изготовления забиваются в грунт при помощи сваебойных установок или опускаются в заранее пробуренную скважину. Форма поперечного сечения готовых свай может быть квадратной, многогранной, прямоугольной или полой. Погружение свай в грунт может быть вертикальным или наклонным. Материалом для свай может служить бетон, дерево, металл.

Бетон, как правило, армируется металлическими стержнями и тогда свая называется железобетонной. О том, как производится армирование свай и пойдет речь в этой статье.

Сваи для загородного дома своими руками

Естественно, что при строительстве загородного дома или дачи, никто не будет нанимать сваебойную технику и делать фундамент из свай заводского изготовления. Это очень дорого

и к тому же, в большинстве случаев, не нужно.

Чаще всего при строительстве частных построек применяются:

Буронабивные сваи.
Винтовые.
Буроинъекционные.

Винтовые не пользуются популярностью из-за быстрой коррозии металлических частей сваи. Буроинъекционные применяются для укрепления фундаментов. Остаются буронабивные, которые мы и будем рассматривать. И особое внимание уделим вопросу армирования буронабивной сваи.

Сваи чаще всего применяются в тех случаях, если грунты слабые.

Земляные работы

В первую очередь бурят скважины согласно проектной разметке. Их необходимо размещать на углах дома, под всеми несущими стенами с шагом, который определяется при составлении проекта. Также в проекте должен быть и расчет армирования сваи.

Однозначно можно сказать, что глубина скважины должна быть ниже глубины промерзания грунта в данной местности.

Для буронабивной сваи необходимо сделать внизу скважины пятку, для чего производится расширение низа скважины.

Здесь важно соблюдать одинаковую глубину скважин, чтобы каждая свая давала одинаковую усадку. В противном случае здание будет подвержено перекосам и возможному разрушению впоследствии.

Арматурные работы

Прежде, чем приступить к армированию буровых свай, необходимо приобрести материалы для их устройства:

Песок.
Цемент.
Арматуру.
Гравий.
Рубероид.

Песок и гравий не должны иметь включения глины и других посторонних веществ, для чего они должны промываться.

Цемент для приготовления бетонной смеси используется марки 300. Арматуру рекомендуют выбирать диаметром 10-12мм периодического профиля – это для вертикальных стержней. Для поперечного армирования можно брать металл меньшего диаметра.

Рубероид потребуется для создания внутри скважины опалубки.

Типы армирования свай для буронабивных конструкций могут быть разными по своей конфигурации в поперечном сечении — круглыми и квадратными, прямоугольными и многогранными. Мы будем рассматривать квадратную форму, как наиболее простую для возведения фундамента под частный дом.

Технология возведения буронабивных свай квадратной формы

Сперва, следует нарезать по размерам сваи продольные и поперечные элементы каркаса. Для поперечных хомутов можно взять проволоку катанку. Из нее делают прямоугольники

необходимых размеров, для чего пользуются тисками или клещами. Концы хомутов должны быть прочно закреплены, лучше точечной сваркой. Таким образом производится армирование забивных свай, и мы не будем отступать от этой технологии.

Кроме хомутов и продольных стержней следует приготовить еще Г-образные элементы, посредством которых будет совершаться присоединение арматурного каркаса сваи к каркасу ростверка.

После этого собирают сам каркас. Вначале раскладывают все прямоугольные хомуты с шагом 30-40 см, внутрь которых продевают два продольных стержня, и привязывают вязальной отожженной проволокой стержни к хомутам по углам. После этого поделывают такую же операцию с двумя другим продольными стержнями, расположенными напротив первых. В итоге должна получиться конструкция, напоминающая объемную длинную коробочку решетчатого вида. На одном конце каркаса нужно привязать Г- образные стержни, которые должны будут выступать из тела самой сваи и впоследствии связываться с арматурой ростверка.

Специалисты рекомендуют устанавливать арматурные каркасы в скважины и одновременно делать каркас для ростверка, который свяжет все сваи в единую жесткую конструкцию и будет являться основой для возведения стен.

В скважины опускают куски рубероида так, чтобы они образовали трубы, в которые будет вставляться арматурный каркас. Это актуально для слабых сыпучих грунтов. Рубероид обвязывается сверху проволокой. Вместо рубероида можно использовать асбестоцементные трубы.

Следует помнить о том, что арматура не должна доходить до края сваи на 5 см. Такой слой бетона должен надежно защищать металл каркаса от коррозии. Чтобы выдержать это расстояние необходимо между арматурным каркасом и стенкой скважины поставить распорки толщиной не менее 5 см.

Заливка и армирование сваи производятся не одновременно, поскольку следует собрать полностью арматурный каркас ростверка. Он также усиливается Г- и П-образными стержнями там, где предполагается связка с арматурой сваи. После сборки всех арматурных элементов, устанавливается опалубка ростверка и только затем происходит заливка бетонной массы внутрь скважины.

Буронабивные сваи, сопряжение сваи с ростверком

Буронабивная свая – пространственный стержень, который располагается вертикально в грунте, являясь при этом связующим элементом между расположенным выше зданием и основанием. Он удерживается в равновесии за счёт сил трения между поверхностью сваи и грунтом.

Когда применяются буронабивные сваи

Буронабивные сваи целесообразно применять в следующих случаях:

При внутренней плотной застройке между существующими зданиями, когда отсутствует возможность вести какие-либо работы при устройстве котлована, ввиду обрушения соседствующих зданий. Такая необходимость, например, возникает при техническом перевооружении предприятия, когда существующий цех демонтируется, а на его месте устраивается новый. А также в случаях, когда невозможно использовать забивные и вдавливаемые сваи. См. Рисунок №1.
При повышенном расположении уровня зеркала воды, когда отсутствует возможность вести земляные работы из-за постоянного затапливания котлована водой. При этом в устройстве искусственного водопонижения нет необходимости, ввиду отсутствия в проектируемом здании технического подполья, цокольного этажа или подвала. Пример см. на Рисунке №2 и Рисунке №3.
При наличии слабых грунтов. См. Рисунок №4. На нём видно, что верхние слои грунта с ИГЭ №1 по ИГЭ №4, составляют слабые слои грунта, а далее идут грунты с хорошей несущей способностью. Поэтому в этом месте необходимо сваей разрезать верхние слои и закрепиться в нижних слоях грунта. В противном случае, здание может «поскользнуться» на суглинках, так как они просто лопнут под нагрузкой и фундамент, вместе с вышележащими этажами просядет вниз, пока не упрётся в плотные слои песка.

Рисунок №1 – Строительство нового «Смесительного цеха» внутри завода по производству силикатного кирпича.Рисунок №2 – Объект: «Очистные сооружения производственных сточных вод» в Ярославской области, Рыбинский район. Инженерно-геологический разрез.Рисунок №3 – Объект: «Очистные сооружения производственных сточных вод» в Ярославской области, Рыбинский район. Сводная ведомость лабораторных испытаний грунтов.Рисунок №4 – Инженерно-геологические характеристики грунта.

Недостатки фундамента из буронабивных свай

Невозможность устройства под зданием техподполья, подвала или цокольного этажа.
Минимальная глубина сваи по СНиП в 3000 мм выставляет рамки грамотного планирования вышележащих этажей с перераспределением усилий. В противном случае, выгоднее использовать фундамент ленточный мелкого заложения ввиду его экономичности.

В каких нормативных документах регламентируется качество таких свай

— СП 24.13330–2011 (СHиП 2.02.03–85) «Проектирование фундаментов из разных типов свай»

Как выбирать материалы для буронабивных свай

— Минимальную марку бетона следует назначать не менее B15 для таких свай. Но чем ниже марка бетона, тем ниже долговечность конструкции при работе под нагрузкой.

— Минимальный класс вертикальной арматуры расположенной вдоль длины сваи следует принимать не ниже А300, но следует помнить о том, что он зависит от прочности бетона, так как речь идёт о совместной работе железобетонной конструкции. Чем ниже прочность бетона, тем выше диаметр продольно арматуры. Арматура стоит дороже, чем бетон, поэтому есть смысл поиграть с комбинированием данных материалов между собой. Поперечную арматуру можно изготавливать из любого класса, но «правило свариваемости» их между собой и «конструкторские требования» должны соблюдаться.

— Марка морозостойкости бетона напрямую зависит от проектируемого срока службы бетона. В России 4 времени года (лето, зима, осень, весна), а дома люди строят на века, т.е. 80-100 лет. Значит, марка морозостойкости бетона в этом случае будет равна: 80х4 = F320.

— Марка по водонепроницаемости зависит от давления грунтовых вод на поверхность бетона. Чем выше значение, тем большее давление воды выдержит структура бетона, и при этом не пропустит влагу через себя. Чтобы определиться с этим показателем, нужно знать подпор воды на строительной площадке.

— На сульфатостойкие добавки следует обращать внимание, если строительство ведётся вблизи или на территории с агрессивной средой.

Как сконструировать буронабивную сваю

Буронабивные армированные сваи для промышленного и гражданского строительства конструируют с поперечным сечением в виде окружности. Диаметр окружности взаимосвязан с длиной сваи расчётом на проектирование сваи с типом работы «висячий стержень в грунте». Конструктивная длина сваи – это вертикальный отрезок, который равен разнице между нижней отметкой ж/б ростверка и проектируемой отметкой обреза сваи по низу. Марка бетона, заглубление сваи в ж/б ростверк, класс рабочей продольной арматуры и поперечной арматуры определяется по расчёту.

Пример конструктивного определения диаметра сваи: допустим, что наружная кирпичная стена здания толщиной 510мм, значит ж/б ростверк следует принимать кратно 100мм, т.е. 600мм шириной. Из полученного значения вычитаем минимальное значение анкеровки конструкции сваи с конструкцией ростверка с обеих сторон по 100мм и получаем: 600мм-100мм-100мм=400мм. Значит, минимальный диаметр сваи для начала расчёта равен D=400мм.

Ж/б свая имеет вид пространственного вертикального цилиндра. Если мысленно сделать сечение вдоль длины ж/б ростверка, который имеет вид многопролётной балки, то получим разрез в виде прямоугольника «в плоскости действия усилий», внутри которого присутствуют напряжения от изгибающего расчётного момента и поперечной расчётной силы.

Если мысленно сделать сечение поперёк длины ж/б ростверка, т.е. поперёк наружной стены здания, то мы тоже получим прямоугольный разрез, но уже «из плоскости действия усилий», в сечении которого уже будут отсутствовать напряжения от изгибающих моментов и поперечных усилий.

Все пространственные ж/б конструкции собираются из пространственных каркасов, и буронабивная свая не исключение. Рабочая арматура внутри которой располагается как «в плоскости действия усилий», так и «из плоскости действия усилий», где расчётное статическое напряжение при проектировании отсутствуют.

У сваи с поперечным сечением в виде окружности – ядро сечения тоже будет представлено в виде окружности, размеры которого находятся по расчёту. Внутри ядра сечения действуют напряжения только одного значения, по отношению к свае – это сжатие, по тому, что она расположена в грунте, а наружная стена давит на сваю от верха к низу через ж/б ростверк, поэтому внутри сваи будут усилия сжатия, а сама эпюра напряжений будет трапециевидной.

Арматурный каркас сваи.

Следовательно, каркас из арматуры будет в виде окружности. А продольные стержни каркаса будут находиться в промежутке между внешней гранью круглого ядра сечения, и внешней гранью ж/б сваи, т.е. в той зоне бетона, где преобладают растягивающие напряжения. Это связано с тем, что бетон является искусственным камнем, который слабо работает на растягивающие усилия, а арматурная сталь компенсирует на себя все эти издержки.

Распределение рабочего армирования в изгибаемой зоне бетона требует её равномерного распределения по площади всего поперечного сечения. Защитный слой в данной комплектации обеспечивает высокий срок службы ж/б элемента, но при этом съедает часть растянутой зоны. Более подробно об армировании бетона и расчёте арматуры Вы можете прочитать в специальной статье: расчёт армирования бетона.

После сборки каркаса, он как самостоятельный элемент ставится в проектное положение внутри пробуренной полости в грунте, затем приводится в вертикальное положение и крепится фиксирующими элементами с последующей заливкой бетонным мелкозернистым раствором.

Как сконструировать стык сваи с ростверком

Буронабивная свая — это независимая отдельностоящая конструкция, которая является самостоятельным элементом в совокупности с другими частями здания. Примыкающим элементом, с которым она напрямую стыкуется – это монолитный армированный ростверк. С другими элементами здания она связана поэтажно через стыковку отдельных конструкций здания друг с другом, через передачу нагрузки от самого верха сверху к низу при вертикальной сборке, где свая располагается внизу этой схемы, образуя с ростверком жёсткий неподвижный диск с грунтом основания.

Каркас ростверка.

Для создания жёсткого сопряжения собирают жёсткий стык узла обреза сваи с монолитным телом ростверка. Жёсткость и равно устойчивость стыка сваи с ж/б ростверком зависит от глубины анкеровки рабочей арматуры, в составе пространственного единого каркаса сваи, внутрь тела ростверка. Длина анкеруемого стержня определяется расчётом от внешних усилий здания от самого неблагоприятного сочетания комбинаций при разных типах загружений. Анкеруют арматуру стержней в виде прямого участка или при помощи отгибов по определённому радиусу, опираясь на положения СП 52–101–2003. Анкеруемый стержень + защитный арматурный слой бетона = проектируемая, конструируемая высота ж/б ростверка, которая, в свою очередь, будет единой как «в расчётной плоскости» направления усилий, так и «из расчётной плоскости» направления усилий.

Но этого недостаточно для того, чтобы конструкция работала устойчиво. Теперь необходимо зафиксировать (собрать) сваю в ж/б ростверк как один конструктивный элемент с другим конструктивным элементом. Для этого необходимо наращивание ростверка по ширине «из расчётной плоскости» направления усилий в противоположные стороны от ж/б сваи с отступом минимальным в 100 мм, опираясь на указания по конструированию свайного фундамента.

Не выполнение данного условия приведёт к выпучиванию сваи из ж/б ростверка из-за бокового неравномерного давления грунта, с образованием вертикальных трещин в месте их пересечения. А так мы имеем компенсатор, который препятствует свае работать в этом случае как самостоятельный элемент в плоскости наименьшей жёсткости, и обеспечивает совместную работу поперечного сечения ж/б ростверка с оголовком сваи. В этом случае внутренние напряжения перераспределяются. Исходное положение этих конструкций относительно друг друга не изменяется. А также сохраняется единый принцип их совместной работы между собой. Наличие малых и больших эксцентриситетов тем самым нивелируется, что ведёт к сохранности соосности привязок центров осей симметрии ж/б свай с центральной осью симметрии сечения монолитного ростверка.

Армирование продольными стержнями ростверка включает в себя огибание вертикальных выпусков из ж/б сваи, как по наружному, так и по внутреннему обмеру стыкуемого узла. Горизонтальная арматура ростверка закрепляется с выпусками из сваи при помощи специальной вязательной проволоки по ГОСТу 3282–74. При этом получается надстройка в виде многоэтажной сборки, где один элемент является основанием для другого, с расцентровкой арматурных продольных пространственных элементов в виде каркасов в теле ж/б элемента.

Продольные стрежни огибают ростверк по контуру, располагаясь между наружной гранью ядра сечения в виде ромба и защитным слоем бетона, внутри растянутой зоны поперечного сечения ростверка. При детальной прорисовке видно, что ядро сечения обжато равномерным армированием со всех сторон.

Для обеспечения долговечности фундамента желательно покрыть его гидроизоляцией. О том как это делают можно узнать подробнее в статье: гидроизоляция элементов фундамента, её виды, технологии нанесения.

(PDF) Требования к армированию буронабивных свай на основе анализа методом конечных элементов

Международная конференция по инженерно-геологической инженерии 3-6 октября 2004 г., Шарджа, ОАЭ

206

глубина примерно 2,5D, что соответствует максимальному приложенному

момент.

2) Эффект боковой нагрузки:

На рисунке 21 показано влияние боковой нагрузки на распределение напряжений

вдоль пробуренной сваи в глине. Растягивающее напряжение

будет увеличиваться по мере увеличения приложенной поперечной нагрузки

и, следовательно, глубина нулевого растягивающего напряжения также увеличится на

, как показано на Рисунке 15.Как правило, максимальное растягивающее напряжение

будет составлять приблизительно от 4D до 6D для боковой нагрузки

от (30) до (10) процентов от приложенной нагрузки, соответственно.

Нулевое растягивающее напряжение будет около 11,5D для боковой нагрузки

, составляющей 30% приложенной нагрузки.

3) Влияние длины сваи:

На рисунке 22 показано влияние длины буронабивной сваи на распределение напряжений

, если она погружена в глину. Очевидно,

, что при увеличении длины сваи сжимающие напряжения

увеличиваются, и, следовательно, свая

не будет подвергаться каким-либо растягивающим напряжениям.

4) Влияние диаметра сваи:

На рисунке 23 показано влияние диаметра сваи на распределение напряжений

вдоль пробуренной сваи в глине. Минимальное напряжение

будет уменьшаться по мере увеличения диаметра сваи до

и достигнет максимального растягивающего напряжения при диаметрах

(1,8 м) и (2,0 м) с глубиной около 6D.

Это может быть связано с высокой боковой нагрузкой, приложенной к вершине сваи

. Эти два диаметра будут иметь глубину

приблизительно 7D для нулевого растягивающего напряжения.

5) Влияние сцепления грунта:

На рисунке 24 показано влияние сцепления грунта на распределение напряжений

вдоль ствола буронабивной сваи, заделанной в глину.

Сцепление оказывает значительное влияние на изменение

кривых напряжения. Напряжение увеличивается по мере увеличения сцепления грунта

из-за увеличения жесткости грунта. Для мягкого грунта

(низкое сцепление, c = 20 кПа) свая будет подвергаться растягивающему напряжению

при максимальном примерно 6D и 12D для нулевого растягивающего напряжения

Для буронабивных свай, заделанных в песок, глубины нулевого растягивающего напряжения

не будут превышать 9,5D, таблица 2, что

соответствует максимальной приложенной боковой нагрузке. Глубина нулевого момента

, при которой свая полностью находится в состоянии сжатия

, появится примерно на уровне 14D, таблица 3.

Для буронабивных свай в глине, таблица 2 показывает, что свая не будет подвергаться растяжению

. напряжения ниже глубины 12D. Это большое значение

появляется в мягкой почве.Из Таблицы 3, глубина нулевого момента

также будет иметь место в мягком грунте, и это будет на

глубине 16D.

Таблица 4 показывает, что для буронабивных свай глубина нулевого

растягивающего напряжения в глине больше, чем в песке, и

, как правило, не превышает половины длины сваи, за исключением

(2,0 м). диаметр сваи в глине, равный

(0,56) от длины сваи.

Из вышесказанного видно, что; глубина необходимых

арматурных стержней в случае буронабивных свай, заделанных в глину, составляет

, более или менее равная глубине, рекомендованной (Bowles,

1996), и она будет уменьшена для других случаев.

Таблица 5 показывает, что для буронабивных свай глубина нулевого момента

в мягких грунтах (песке или глине) больше, чем у

средних или жестких грунтов. Эта глубина будет не менее одной —

половины длины сваи.

ВЫВОДЫ

Для монолитных буронабивных свай коды проектирования не рекомендуют

определенной глубины для арматурных стержней, которые должны быть предусмотрены для

, чтобы выдерживать растягивающие напряжения. Задача

оставлена на усмотрение разработчика.На основании результатов

, полученных методом конечных элементов, можно сделать следующие выводы

1) Сваи, заделанные в песок, должны быть снабжены арматурными стержнями

, проходящими на глубину не менее

, чем (0,4 ) умножить на длину ворса.

2) Армирование, необходимое для буронабивных свай в глине

, в основном зависит от прочности грунта на сдвиг. В жесткой глине

длина арматуры

может быть уменьшена до верхней четверти только для обеспечения анкеровки с помощью заглушки сваи

.В мягких глинах эта длина может быть увеличена до

покрывают более половины длины ворса.

3) Сравнение анализа методом конечных элементов

, проведенного в этой статье, и решения в замкнутой форме

Бромса (1965) показало, что первый метод дает

меньших значений бокового отклонения для всех значений

без дренажа. сплоченность.

4) Для свай в глине максимальная длина требуемых

стержней арматуры находится в диапазоне от (70 до 78)

% от минимальной длины проходки, необходимой для

сваи, рассчитанной с помощью решения для замкнутой формы.

ССЫЛКИ

Bowles, J. E., (1988). Foundation Analysis and Design, 4

edition, McGraw-Hill Book Company.

Боулз, Дж. Э. (1996). Foundation Analysis and Design, 5

edition, McGraw-Hill Book Company.

Бромс, Б. Т. (1964a). Боковое сопротивление свай в

связных грунтах, Journal of Soil Mechanics и

Foundations Division, Американское общество гражданского общества

Engineers, Vol.90, № СМ2, п.п. 27-63.

Бромс, Б. Т. (1964b). Боковое сопротивление свай в несвязных грунтах

, Журнал механики грунтов и

Отдел фондов

Американского общества гражданских инженеров

, Vol. 90, № СМ3, п.п. 123-156.

Бромс Б. Т. (1965). Проектирование свай с боковой нагрузкой,

Журнал отдела механики грунтов и фундаментов,

Американское общество инженеров-строителей, Том. 91, № СМ3,

с.п. 79-99.

Обеспечение продольной арматуры в сваях: решенный пример

Сборные сваи спроектированы таким образом, чтобы выдерживать нагрузки, возникающие при их установке, и нагрузки, связанные с их сроком службы. С другой стороны, буронабивные сваи обычно рассчитаны на то, чтобы выдерживать нагрузки, которым они подвергаются при опоре надстройки, и другие ожидаемые воздействия. Это могут быть силы землетрясения, другие боковые нагрузки или подъемные силы. Кроме того, сваи всех типов могут подвергаться изгибающим напряжениям, вызванным внецентренной нагрузкой, либо в результате расчетных условий нагружения, либо в результате отклонения головок свай от их предполагаемого положения.Этот пост направлен на изучение методов обеспечения продольной арматуры для буронабивных свай и минимально допустимого армирования.

Изгиб свай, заделанных в твердый грунт, не может произойти, если они не нагружены сверх их грузоподъемности, поэтому нет необходимости проектировать такие сваи как тонкие колонны. Однако, когда сваи выступают над уровнем земли, необходимо учитывать такое поведение. Кроме того, когда свая проходит через очень слабый пласт глины с низкой боковой жесткостью и опирается на твердый пласт, изгиб становится проблемой.Если сопротивление грунта на сдвиг без дренажа c _u меньше 10 кН / м ², то необходимо проверить коробление.

Читайте также….

Конструктивное проектирование крышек свай с использованием модели распорок и анкеров

Проектирование свай в песке: пример Lekki Pennisula Lagos

Требования к армированию и детализация буронабивных свай
Раздел 9.8.5 стандарта EN 1992-1-1: 2004 касается требований к детализации буронабивных свай. В пункте 9.8.5 (3) сказано, что буронабивные сваи диаметром не более 600 мм должны иметь минимальное продольное армирование A _{s, bpmin}.Рекомендуемая минимальная продольная арматура для забивных буронабивных свай приведена в таблице 9.6N стандарта EN 1992-1-1: 2004 и воспроизведена ниже;

Требование также гласит, что минимальный диаметр продольных стержней не должен быть менее 16 мм. Сваи должны иметь не менее 6 продольных стержней, а расстояние в свету между стержнями не должно превышать 200 мм, измеренное по периферии сваи.

Однако эти правила отличаются от требований стандарта BS EN 1536: 2010 + A1 (2015), который гласит, что для армированных свай минимальная продольная арматура должна составлять 4 стержня диаметром 12 мм, а расстояние должно быть максимальным, чтобы обеспечить надлежащую расход бетона, но не более 400 мм.

В соответствии с пунктом 6.9.2.1 стандарта BS 8004: 2015 расчетное сопротивление сжатию (R _{c, d}) усиленной длины сваи, забитой на месте, определяется по формуле;

R _{c, d} = f _cd A _{c, d} + f _ярдов A _{s, d}

Где;
f _cd = расчетная прочность бетона на сжатие = (α _cc × f _ck) / (k _f × γ _c)
α _cc = коэффициент, учитывающий долгосрочное снижение по прочности бетона (принять за 0.85)
f _ck = нормативная прочность бетона на сжатие
k _f = множитель к частному коэффициенту бетона для бетонных свай без несъемной опалубки (значение 1,1)
γ _c = частный коэффициент для бетона
A _{c, d} = площадь поперечного сечения сваи

f _ярдов = расчетный предел текучести стали = (f _yk / γ _s)
f _yk = характеристический предел текучести стали
γ _c = частный коэффициент для стали

A _{s, d} = Требуемая площадь стали

Звенья, обручи или спиральные арматуры должны быть спроектированы в соответствии с EC2, но диаметр стержня не должен быть менее 6 мм, или четверти максимального диаметра продольных стержней.Максимальное армирование следует принимать равным 4% площади поперечного сечения.

В соответствии с пунктом 6.9.2.6 стандарта BS 8004: 2015, в зависимости от величины нагрузки, монолитная свая может быть усилена по всей длине, по части ее длины или просто снабжена короткими стыковочными стержнями. вверху для приклеивания к заглушке ворса. Если ожидается, что бетонная свая будет противостоять растягивающим усилиям, арматуру следует растянуть на всю длину.

Решенный пример

Свая диаметром 500 мм имеет безопасную рабочую нагрузку 540 кН, а фактическая нагрузка, которой она подвергается, составляет 485 кН.Обеспечьте подходящее армирование сваи, если характерная прочность бетона и стали составляет 30 МПа и 500 МПа соответственно.

Решение

R _{c, d} = f _cd A _{c, d} + f _ярдов A _{s, d}

A _{c, d} = πd ²/4 = (π × 500 ²) / 4 = 196349,54 мм ²
f _кд = (0,85 × 30) / (1,1 × 1,5) = 15,45 Н / мм ²

f _ярдов = (500/1.15) = 434,782 Н / мм ²
R _{c, d} = 540000 Н

540000 = (196349,54 × 15,45) + 434,782 A _{s, d}
Небольшое рассмотрение покажет, что решение для A _{s, d} даст нам отрицательное значение, поэтому обеспечит минимальное усиление

Поскольку Ac <0,5 м ²;
A _{s, bpmin} = 0,005 × A _{c, d} = 0,005 × 196349,54 = 982 мм ²
Обеспечьте 6х26 мм (A _{s, prov} = 1206 мм ²)

В строгом соответствии с требованиями EC 2 к деталям, расстояние в свету 200 мм не было превышено.

Обеспечивает спиральные звенья h20 мм с шагом 300 мм

Читайте также;

Как применить модель нагрузки 1 к автомобильным мостам

Анализ ферм с использованием метода прямой жесткости

Минимальные бетонные покрытия (пункт 7.6.4 BS 8004: 2015)
60 мм для свай диаметром> 600 мм
50 мм для свай диаметром ≤ 600 мм

При особых обстоятельствах крышка может быть увеличена до 75 мм.

Спасибо, что посетили Structville сегодня… Да благословит вас Бог

Soletanche Bachy

Свая — это структурный элемент, расположенный в грунте для передачи нагрузок и ограничения деформации.Нет никаких ограничений на его коэффициент гибкости. Сваи могут быть однородно прямыми, резьбовыми, развальцованными, расширенными или сборными.

Сваи могут использоваться по отдельности или группами. Они также могут образовывать смешанную, непрерывную, секущую или касательно сложенную навесную подпорную стену или композитную навесную стену, такую как стена берлинского типа или аналогичные. Сваи также используются в качестве погружных колонн (или стоек) для структурного встраивания в здание с цокольными уровнями.

Колонны этого типа устанавливаются перед началом любых земляных работ и могут принимать на себя часть нагрузки, создаваемой надстройкой, когда она строится параллельно уровням подвала.Они могут быть повреждены там, где это указано в стандартах на установку.

К основным видам сваи относятся:

Буронабивные сваи и заклепки различаются правильной формой поперечного сечения:

Буронабивные сваи большого диаметра (LDA, Kelly) являются наиболее традиционной и распространенной формой забивки свай во всем мире. Они способны выдерживать очень высокие нагрузки и справляться со сложными почвенными условиями. Они используются в основном в фундаментах крупных сооружений, но могут также использоваться для обеспечения поддержки внутри секущих свайных стен.

Сваи круглого сечения.
Квадратный, прямоугольный, Т-образный, L-образный или любая другая подобная конфигурация называются заколками. Методика заколки и ее преимущества подробно описаны в описании техники стенок диафрагмы

Экономичные сваи с более высоким коэффициентом несущей способности

Сваи могут быть построены на суше или с плавучих платформ

Доступен ряд сменных инструментов для работы с различными типами местности

Реализация

Технология LDA требует использования мощных гидравлических сваебойных машин, которые могут использовать сменные насадки, такие как шнеки, ковши или колонковые бочки.

Эти инструменты могут работать со всеми типами гранулированных или связных грунтов, включая горные породы с прочностью на сжатие до 100 МПа:

Шнеки для связных и сухих несвязных грунтов
Ковши для выемки гранул
Комбинация каменных шнеков и колонковых бочек для более твердых пластов

В сваях

LDA используется временный стальной кожух для поддержки неустойчивых пластов и обеспечения безопасных условий работы на уровне платформы для бурения свай.Обсадная труба устанавливается с помощью сваебойной установки с использованием ряда технологий, разработанных для различных типов грунтов: вибрации, колебаний или вращения. После бетонирования кожух немедленно удаляется для повторного использования, хотя в некоторых случаях его можно оставить на месте для обеспечения защиты или усиления.

Как и в случае стенки диафрагмы, жидкости-носители, такие как бентонит или полимер, могут быть более эффективным способом стабилизации глубокого ствола сваи, чем использование более длинной обсадной колонны.

Общий принцип здесь заключается в поддержании положительной гидростатической нагрузки флюида в стволе над уровнем грунтовых вод.За этапом выемки ствола следует замена или удаление бурового раствора, установка стальной арматуры и бетонирование сваи. Бетонирование начинается на дне ствола скважины с помощью тремовых труб.

Буронабивные сваи обычно представляют собой монолитный бетон, армированный стальным арматурным каркасом.

Однако армирование также может быть обеспечено сборными бетонными и / или стальными элементами при подготовке к установке подпорных стен (например,грамм. Стены берлинского типа) или погружные колонны.

Характеристики

Диаметр буронабивной сваи обычно составляет от 600 мм до 3,6 метра, но постоянно увеличивается и в некоторых случаях может достигать 5 метров.
Глубина 100 метров также становится относительно обычным явлением на суше, подходящей для этого типа техники.

Знаете ли вы?

Soletanche Bachy использует ряд дополнительных методов для улучшения характеристик стандартных свай LDA.

ASC Construction

Буронабивные сваи сооружаются путем бурения кругового поперечного сечения с укладкой арматуры и бетона в грунт.

Буронабивные сваи могут быть построены с использованием машин и оборудования различной мощности и размеров, в зависимости от таких факторов, как: состояние почвы и грунтовых вод, диаметр, вместимость и длина сваи. Бурение буронабивных свай производится бентонитовым раствором или обсадной колонной в зависимости от условий грунта во время бурения, длины свай и мощности оборудования.

После бурения бентонитовый раствор очищается от песка, арматурный каркас опускается в буровую установку с помощью крана и размещается на заданных отметках.

Буронабивные сваи строятся в следующие этапы соответственно;

сверление,
размещение арматуры,
бетонирование.

Укладка арматуры осуществляется при помощи тремерных труб, начиная от низа сваи до поверхности.

Обычно диаметры буронабивных свай просверливаются с помощью обычного бурового оборудования до размеров от 65 см до 300 см.

Основной контроль качества во время строительства обеспечивается контролем вертикальных и глубинных размеров с помощью специально разработанных измерительных приборов, позиционирования арматуры, объема бетона, а также испытаний целостности (целостности) и нагрузок (статических, динамических или ячейкой Эстерберга) после строительства.

ЧТО ТАКОЕ НАБОРНЫЕ СВАИ?

Буронабивная свая — еще один тип железобетонной сваи, которая используется для поддержки высоких зданий, испытывающих большие вертикальные нагрузки.Буронабивная свая — это монолитная бетонная свая , в которой буронабивные сваи должны быть залиты на строительной площадке, в то время как другие бетонные сваи, такие как Spun Pile и Reinded Concrete Square Pile , представляют собой сборные бетонные сваи, которые они залиты. на заводе.

Обычно буронабивные сваи устанавливаются на те высокие здания или массивные промышленные комплексы, для которых требуются фундаменты, способные выдержать нагрузку в тысячи тонн, скорее всего, в нестабильных или сложных грунтовых условиях.Буронабивная сваи забивается с помощью буронабивной машины , которая имеет специально разработанный буровой инструмент, ковши и грейферные захваты, которые используются для удаления грунта и скальных пород. Обычно это может быть бурение почвы на глубину 50 метров. Преимуществом буронабивной сваи является метод бурения, низкая вибрация и низкий уровень шума.

Метод бурения зависит от состояния почвы, подрядчик по сваи должен провести исследование почвы и решить, какую технологию бурения следует продолжить. Подрядчик по укладке свай выбирает правильную технологию бурения и сводит к минимуму нарушение окружающей почвы. Для несвязных грунтов, таких как песок, гравий, ил и т. Д., Независимо от того, находится ли он под уровнем грунтовых вод или нет, ствол сваи должен поддерживаться стальным кожухом или стабилизирующими растворами, такими как бентонитовая суспензия. После этого в отверстие будет вставлена арматура, и в отверстие будет заливаться бетон.

Буронабивная свая широко используется в строительстве в качестве фундамента, особенно для мостовых работ, а также для высотных зданий.Работы по бурению свай должны выполняться специализированным подрядчиком по бурению свай, обычный подрядчик по установке свай не может быть выполнен без опыта и знаний о буронабивных сваях .

Буронабивные сваи — методы строительства

СПОСОБ СТРОИТЕЛЬСТВА БЫТОВЫХ СВАЙ

1.0-) ОПИСАНИЕ

Буронабивные сваи конструируются для передачи нагрузок от слабых пластов к несущим пластам или в глубоких выработках для противодействия боковым нагрузкам.Эти сваи также известны как буровые сваи. Способ строительства зависит от участка и характеристик грунта, диаметра сваи и глубины. Можно пробурить скважину диаметром от 50 см до 200 см.

Фонд «Алтяпы» Инжиниринговая подрядная компания. способна производить буронабивные сваи глубиной до 60 метров с помощью усовершенствованного оборудования и богатого опыта

2.0-) МАШИНЫ / ОБОРУДОВАНИЕ

— Сервисный кран
— Буровая установка с вращающимся буром
— Келли — штанга
— Буровая установка и инструменты
— Вибромолот
— Осадитель для обсадных труб — Смеситель бака

—
— Циркуляционные насосы
— Tremie
— Стержневые, отрезные и гибочные станки
— Электрогенератор (при необходимости)

3.0-) ДЕТАЛИ МЕТОДОВ СТРОИТЕЛЬСТВА

ALTYAPI имеет возможность выбирать различные методы и оборудование в соответствии с условиями и характеристиками почвы. Такие как;

3.1-) В почвах, которые нестабильны, склонны к затеканию в скважину, забивают и извлекают временную обсадную колонну. Методы, используемые для вождения и извлечения:

— Забивка и извлечение обсадной колонны с помощью вибромолота.
— Забивка и извлечение двустенной обсадной трубы с помощью гидравлического осциллятора
— Забивка и извлечение одностенной / двустенной обсадной трубы с использованием гидравлического и вращательного давления

3.2-) В нестабильных почвах вместо обсадной колонны используется бентонитовая суспензия.

— Бентонит и вода смешиваются до получения необходимой плотности и прочности геля
— Бентонитовая суспензия должна выдерживаться мин. при бурении находиться на уровне 1м до уровня грунтовых вод.
— Плотность бентонитовой суспензии и процентное содержание песка проверяются перед бетонированием. Бентонитовый раствор обновляется в случае возникновения проблем с бетонированием с использованием треми.

3.3-) Бурение

Скважина пробуривается с помощью роторного бурового станка, установленного на гусеничном кране, или гидравлической буровой установки. Иногда используются грейферы и долота, если того требуют почвенные условия.

В нестабильных почвах или почвах с высоким уровнем грунтовых вод используется обсадная или бентонитовая суспензия. В устойчивых грунтах скважину пробуривают короткой обсадной трубой. Во время бурения используется соответствующее оборудование для твердых грунтов. Бурение завершается достижением глубины в проекте.

3.4-) Крепление, установка и размещение арматурного каркаса

— Арматурные каркасы устанавливаются возле скважины. Клетка фиксируется жестко, чтобы не потерять форму при установке.
— Арматура укладывается в скважину с помощью сервисного крана.
— Бетонные или пластмассовые распорки закреплены внизу и по бокам каркаса арматуры, чтобы обеспечить достаточное расстояние.

3.5-) Бетонирование

— Tremie помещается в забой скважины сразу после укладки арматуры с помощью сервисной планки
— Сегрегация бетона предотвращается за счет использования tremie во время бетонирования
— Бетон должен иметь высокую осадку (мин. 15 см) и be fluid
— Непосредственно перед бетонированием трему поднимают на 30-40 см.
— Tremie должен находиться внутри бетона не менее 2 м, чтобы предотвратить смешивание бетона и грунтовых вод.
— Бетонирование продолжается до тех пор, пока не выйдет прочный бетон

3.6-) Контроль качества

Во время и после бурения глубина скважины измеряется ленточной линией.

— Из каждых 100 м3 бетона отбирается 4 образца и сообщаются результаты 7- и 28-дневных испытаний на прочность.
— Испытание на нагрузку на сваи проводится по запросу.
— Испытание на целостность сваи (PIT) применяется по запросу.

3.7-) Записи

Учетная карточка заполняется на каждую стопку в том числе;

— Номер, место и дата сваи
— Верхний и нижний уровни сваи
— Диаметр и длина бурения сваи
— Дата начала и окончания бурения
— Количество использованного бетона и количество образцов
— Длина кожуха
— Профиль почвы, если требуется.

Вращающаяся буронабивная сваи | Quinn Piling Contractors Великобритания и Ирландия

Вращающиеся буронабивные сваи

Вращающиеся буронабивные сваи обычно используются для крупных коммерческих и промышленных объектов, общественных зданий, транспортной инфраструктуры и морских проектов.Буронабивные сваи часто имеют больший диаметр, чем обычные сваи с непрерывным шнеком (CFA), и используются для выдерживания больших нагрузок, преодоления подземных препятствий, проникновения в землю, слишком труднопроходимую для бурения с помощью шнека непрерывного действия, или для создания свай с уровнем отсечения под платформой. уровень. Поскольку метод вращающегося бурения позволяет добавлять арматуру в открытый ствол, а не в готовый залитый бетон, как в CFA, он имеет явное преимущество, позволяя клетке быть на всю глубину сваи.

Стандартный метод строительства — ввинчивание временного внешнего стального кожуха / втулки в землю. В то же время, для выемки грунта и «навоза» внутри обсадной колонны используется шнековый ковш или колонковый бочонок. По достижении уровня носка сваи в отверстие вводится армированный стальной каркас и бетон заливается с помощью «треми-трубы» до необходимого уровня. Затем временная сегментная стальная обсадная колонна может быть извлечена буровой установкой или осциллятором обсадной колонны и использоваться на следующем месте расположения сваи.

Quinn Piling накопила специальный опыт в реализации крупных, сложных и технически сложных проектов.

В дополнение к базовой технике Quinn Piling Ltd использует проверенные специалистами приспособления для более сложных грунтовых условий, требований или программ площадки, например, забивание камня для достижения высоких нагрузок, использование несъемных обсадных труб или геотекстильных носков для предотвращения промывки. -вытеснение и потеря бетона, использование буровых растворов, таких как бентонит и винилполимер, когда канал требует поддержки во время выемки грунта, а также использование специальных пневмоударников для погружения в отверстие (DTH), чтобы через более твердые породы.

Наше раннее участие в проектах часто приводило к значительной экономии как программы, так и затрат для многих наших клиентов. Наш успех в этих проектах привел к очень высокому проценту повторных заказов и непревзойденной репутации в области качества, безопасности и экономичных решений.

Преимущества буронабивных свай

Для больших грузов
Возможна большая глубина до 60 м
Подходит для всех типов почв
Широкий выбор размеров до 3 м в диаметре
Высокий уровень точности
Подходит для морских работ
Позволяет использовать комплексную аппаратуру для испытания свай
Лучше подходит для использования полноразмерных арматурных каркасов, поскольку каркас помещается в отверстие перед бетонированием

Установки

RTB более мощные и способны выполнять бурение в сложных грунтовых условиях

Установки

RTB оснащены широким ассортиментом шнеков, инструментов для выемки грунта и керна, которые можно относительно быстро заменить для преодоления широкого спектра условий грунта и препятствий

Что такое буронабивная забивка (мокрый процесс)? — ПИЛИНГ ПАТ-ТАРА

Что такое буронабивные сваи (мокрый процесс)?

Буронабивная сваи — это метод, который включает в себя просверливание круглого отверстия в земле, установку стальной арматуры и заполнение просверленного отверстия бетоном для образования сваи.Бурение на проектную глубину осуществляется крановыми или гусеничными гидравлическими буровыми установками.

Процесс

Установка временной обсадной трубы

После того, как место выемки будет найдено, установите временную обсадную трубу, используя вибромолот, чтобы вдавить обсадную трубу в землю. Проверьте расстояние по горизонтали от центра каждой оси и соблюдайте погрешность расстояния по вертикали не более 1/100 расстояния сваи.В случаях, когда почва очень жесткая (например, в местах с небольшим количеством воды или без нее), временные оболочки могут вообще не понадобиться.

Всегда проверяйте, находится ли временная обсадная колонна в правильном месте, смещая от 2 точек оси с помощью линейки для измерения от обсадной колонны, если число смещения правильное.

Выкапывание почвы Сухой процесс

После установки обсадной колонны в нужной точке используйте шнек для выкапывания сухой почвы, по достижении влажной почвы добавьте жидкий навоз, чтобы сохранить целостность скважины.

Выемка почвы Влажный процесс

Измените буровую головку на ковш после выемки на большую глубину и добавьте жидкий раствор, чтобы сохранить целостность скважины, всегда оставляя раствор заполненным над существующим грунтом. Когда желаемая глубина будет достигнута, очистите дно ямы с помощью чистящего ведра, пока дно не будет выровнено.

Проверьте целостность отверстия

После того, как дно отверстия было очищено должным образом, проверьте фактическую глубину отверстия с помощью маятника, прикрепленного к измерительной ленте и опускаясь в отверстие, чтобы определить глубину, и проверьте, выровнено ли дно отверстия снова.

Установка арматурных каркасов для подготовки к цементированию

Убедитесь, что секции арматурного каркаса имеют прямоугольную форму, затем сварите детали вместе с расстоянием внахлестку, в 40 раз превышающим диаметр клетки. Проверьте расстояние до бетонной опоры, которая удерживает арматурный каркас внутри траншеи.

Установка труб Tremie

Поочередно опускайте трубы tremie в арматурный каркас, но оставляйте зазор 2-3 метра на конце трубы до дна траншеи, это позволит бетону беспрепятственно стекать в траншею.Затем поместите воронку в верхнюю часть трубы, чтобы избежать просыпания бетона.

Бетонирование

Перед заливкой бетона в траншею убедитесь, что в грунтовку залили пенопласт, чтобы между жидким раствором и бетоном был буфер. После заливки бетона в траншею раствор будет вытекать автоматически, потому что он заменяется плотной бетонной смесью. Во время бетонирования труба должна оставаться в траншее до тех пор, пока бетонирование не будет полностью закончено, а бетонирование должно выполняться непрерывно.Когда объем бетона в траншее увеличивается, необходимо вынуть трубу для дрожания, но всегда оставлять не менее 2 м или 3-5 м в зависимости от ситуации, пока весь раствор не будет заменен бетоном.
