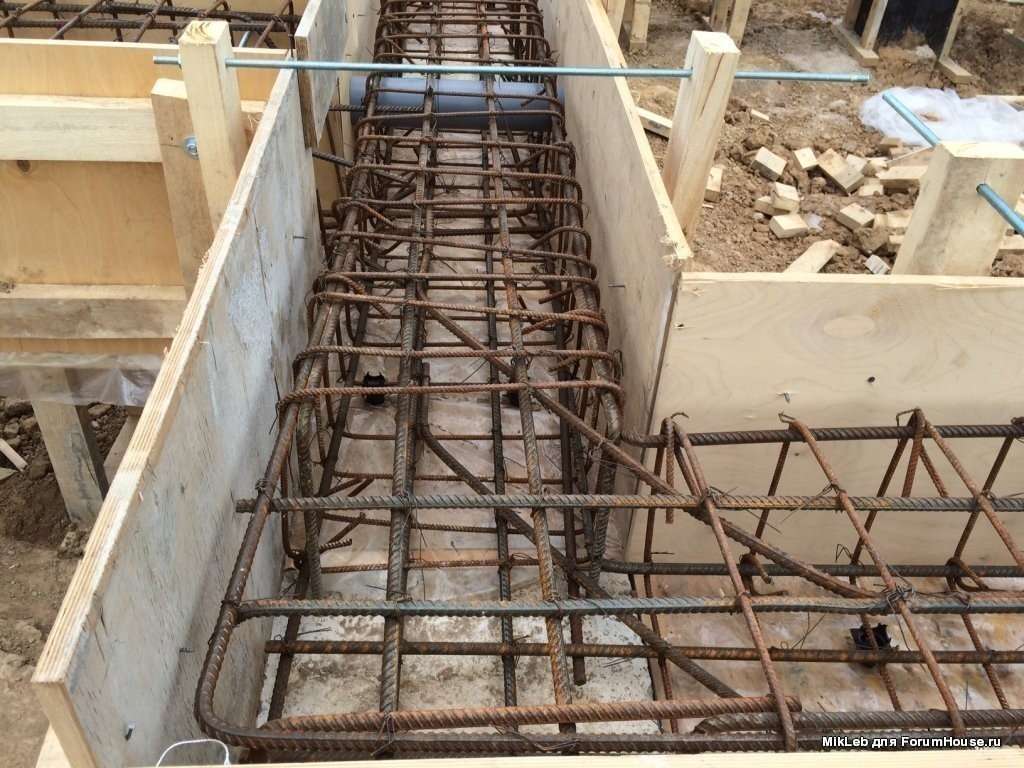

Арматурный каркас для ленточного фундамента: Как сделать арматурный каркас для фундамента своими руками

Содержание

выбор, инструкция по работе со столбчатым и ленточным типами, советы

Как ни один человек не обходится без своего скелета, так и фундамент не сможет выполнять свои функции без качественно выполненного армирования. Сравнение это не случайно. Арматурный каркас для фундамента – это и есть его надёжный “скелет”, правильно выполнив который, можно обеспечить основанию необходимую прочность и стойкость, а также долговечность. Не обязательно обращаться к специалистам, чтобы изготовить его – с этим заданием может вполне справиться каждый из нас, стоит только захотеть.

Основные критерии выбора арматуры для возведения фундамента

Армирование фундамента нужно в первую очередь для предотвращения его скорого разрушения и обеспечения его долговечности. “Правильный” материал для армирования, благодаря которому основание дома простоит не один десяток лет, должен соответствовать чётким требованиям и стандартам. Он должен быть обязательно коррозиеустойчивым, обладать высокой прочностью, усталостной долговечностью и пластичностью, хорошо сцепляться с бетоном. Кроме того, для укрепления фундаментов используется данный материал определённого диаметра и класса.

Существующая на современном рынке стройматериалов арматура бывает двух разновидностей – металлическая и неметаллическая. Первую изготавливают из особой стали горячего (стержневая) или холодного (проволочная) проката. Неметаллическую ещё называют композитной, так как она производится из волокон стекла, базальта, углерода или арамида с использованием термопластичной или термореактивной полимерной пропитки. В отечественном строительстве первый вид арматуры используется чаще, чем второй, ввиду сравнительно недавнего внедрения последней. Поэтому лучше выбирать “проверенный” вариант.

Рифлёная арматура

По способу формирования различают проволочную, стержневую и канатную арматуру. Её поверхность может быть либо гладкой, либо рифлёной (с периодическим профилем). Для возведения фундаментов используются именно стержни с ребристой поверхностью, так как они позволяют прочнее сцепиться с бетоном. Круглая гладкая арматура служит в основном конструктивным элементом, её диаметр должен быть меньше, чем у профилированной.

Следующий параметр, который необходимо чётко знать при выборе арматуры – её толщина, или диаметр. Он может во многом определить прочность арматурного каркаса и, следовательно, фундамента в целом. Толщина арматурных прутьев обычно зависит от вида почвы и предполагаемой нагрузки на фундамент. Чаще всего используются изделия диаметром 8-16 мм, но лучше выбирать не менее 10 мм.

Вид арматуры будет зависеть также от того, где именно она будет использоваться. Так, для предотвращения возникновения вертикальных трещин используется продольная, для наклонных – поперечная. По назначению и сферам применения различают также такие разновидности строительной арматуры:

  • рабочая – применяется для снижения внешних нагрузок и уменьшения напряжения, которое оказывает блочная масса;
  • распределительная – как видно из названия, используется для распределения нагрузки и сохранения устойчивости рабочих стержней;
  • хомуты – защищают бетонную конструкцию от появления трещин у опор, а также применяются для связки стержней в арматурном каркасе;
  • монтажная – необходима для сборки арматурного “скелета”, поддерживает стальные прутья при бетонировании в нужном положении; производится в виде каркаса, конструкции или сетки;
  • штучная – также применяется при сборке каркаса, но при том условии, что объём работы невелик.

Арматура для фундамента

Важные моменты, которые необходимо знать при выборе арматуры

Внимательно ознакомившись с характеристиками материалов для арматурного каркаса будущего фундамента, можно смело совершать их закупку. Но и здесь не обойтись без некоторых тонкостей. Прежде чем выбирать и покупать арматуру, следует предусмотреть несколько важных моментов. Вовремя обратив на них внимание, вы не ошибётесь с выбором и точно сможете создать крепкий и долговечный “костяк” вашего фундамента.

  1. Тип грунта и вес будущего строения. Эти параметры нужно знать, чтобы рассчитать нагрузку на фундамент и, следовательно, выбрать нужную вам арматуру. Если планируется постройка деревянного дома на устойчивой почве, то подойдёт арматура толщиной 10 мм; соответственно, для тяжёлых зданий и слабого грунта потребуется более основательная (от 14 до 17 мм в диаметре). Эти требования касаются продольных, нижних и верхних частей каркаса; поперечные же могут быть немного тоньше.
  2. Тип будущего фундамента. От того, какое основание для будущего дома или иной постройки планируется возвести, будет зависеть и тип арматуры. Так, например, для столбчатой основы подойдут прутья диаметром 10 мм, а для ленточной или монолитной – более толстые. Хотя, как показывает практика, десятимиллиметровых будет достаточно и в этом случае.
  3. Расчёт количества и стоимости арматуры. Здесь необходимо принять во внимание не только вышеописанные параметры (тип грунта, тип фундамента и т. д.), но и размеры будущего строения, для столбчатого фундамента – количество столбов. Также не лишним будет узнать цены на арматуру, чтобы заранее рассчитать сумму, которую придётся отдать за неё.

Как самому армировать столбчатый фундамент?

Основное преимущество столбчатого фундамента состоит в том, что его можно ставить абсолютно в любых климатических условиях, даже на самых неблагоприятных почвах. Основной же его недостаток – к тяжёлым домам, а также к постройкам, имеющим подвалы, применить его нельзя. Если же планируется строительство дома с щитовыми, рублеными или каркасными стенами без цокольного этажа или подвала, то столбчатое основание – это один из лучших вариантов. К тому же, технология его армирования не является такой уж сложной.

Армирование столбчатого фундамента

Для укрепления столбчатого фундамента потребуется арматура с ребристой поверхностью. Рифлёная поверхность обеспечивает хорошее сцепление с бетонной массой. Перед началом работы её необходимо очистить от грязи и пыли. Арматурный каркас для фундамента столбчатого типа обычно скрепляется на его углах.

Первый этап – это подготовка арматурных прутьев. Потребуется 4-6 длинных десятимиллиметровых стержней с рифлёной поверхностью и несколько более тонких, шестимиллиметровых. Если же столбы узкие, можно обойтись двумя прутами. Длина их должна быть примерно на 10-15 см короче самих столбов – это нужно для того, чтобы предотвратить коррозию, повреждения и выдавливание из бетонной основы. Далее всё зависит от предполагаемой нагрузки на фундамент. Если она небольшая, то прутья можно связать проволокой, если же будущее здание будет тяжёлым, то для большей надёжности нужно воспользоваться сварочным оборудованием.

Устанавливать арматурный каркас следует на подготовленную заранее гидравлическую подушку. После этого можно заливать бетонную смесь. Делать это нужно аккуратно и постепенно – по 20-25 см. Чтобы избежать появления случайных пустот и образования пузырьков воздуха, бетон необходимо тщательно прессовать.

Как самому армировать ленточный фундамент?

Ленточная основа является одной из самых распространённых фундаментных конструкций. Она представляет собой горизонтальную полосу, опоясывающую весь периметр здания, проходящую под его наружными несущими стенами и внутренними конструктивными перегородками. Основное её преимущество – это сравнительная простота изготовления. Как и любому другому типу фундамента, ей нужен надёжный “скелет”, который обеспечит её прочность и продлит срок эксплуатации. Далее речь пойдёт о том, как самому сделать арматурный каркас для ленточного фундамента.

Для изготовления последнего потребуется стальная арматура. Она почти не сжимается, весьма пластична, предотвращает деформации фундамента и стен, а также сдвиги почвы. Сначала нужно грамотно её подобрать – в зависимости от фактической нагрузки на основание. Следует учесть вес будущего здания и глубину фундамента, и только затем выбрать изделия нужного диаметра (обычно – 10-12 мм).

Армирование ленточного фундамента

Изготовление арматурного каркаса для фундамента ленточного типа не обходится без некоторых нюансов. Необходимо предварительно рассчитать расстояние между прутьями каркаса и отразить его в проекте. Зависит оно от глубины будущей основы и может составлять 10-25 см. Сами ячейки каркаса не могут быть больше или меньше, чем 40×30 см (длина и ширина соответственно), глубина же их будет зависеть от предполагаемой нагрузки на фундамент.

Как известно, существует два варианта соединения частей арматурного каркаса фундамента – связывание и сварка. В случае с ленточной основой сварку использовать не рекомендуется, так как она меняет физические свойства металла и делает его значительно тоньше. Лучше всего связывать прутья в местах соединения при помощи проволоки. Желательно при этом обеспечивать их целостность и избегать промежуточных соединений.

Подробная инструкция в деталях расскажет, как собрать крепкий и надёжный “костяк” для основания данного типа.

Первый и самый главный этап – это проектирование. Да, даже для создания арматурного каркаса необходим проект, в котором следует указать каждый его прутик, их количество и основные параметры (диаметр и длину). Только после этого можно приступать к подготовке самого каркаса.

Для начала необходимо приготовить арматуру – основную, диаметром 10-12 мм, и потоньше, диаметром, например, 8 мм. Последнюю нужно согнуть в прямоугольные “кольца”.

Начинать монтаж арматурного “скелета” нужно практически одновременно с установкой опалубки. Для выполнения его обвязки следует приготовить крючок и вязальную проволоку. Правильно выполненное армирование обеспечит достаточную прочность всей конструкции и не позволит ей деформироваться в процессе заливки бетона.

Затем необходимо вбить стальные прутья в землю по всему периметру постройки. К ним будут впоследствии привязаны верхний и нижний пояса конструкции. Так обеспечивается её оптимальная жёсткость.

Установка арматуры производится попарно, вертикально или горизонтально. В зависимости от способа, шаг будет 30 см или 2 м соответственно. В случае с горизонтальным типом армирования на стыках перемычек также нужно вертикально уложить прутья. Если по каким-либо причинам характеристики их в проекте не указаны, то каркас создаётся из двух рядов вертикальных прутьев, а крепятся они горизонтальными полосами, количество которых будет зависеть от глубины основания.

Следуя этим рекомендациям, можно вполне справиться с заданием самостоятельно.

Залог успешного создания арматурного каркаса

Подводя итоги вышесказанного, следует заметить, что без арматурного каркаса строительство крепкой опоры для здания, способной прослужить не одно десятилетие и даже век, невозможно. Только так можно надёжно укрепить его и предотвратить всевозможные деформации. От правильно выбранной и установленной арматуры зависит целостность и сохранность не только фундамента, но и стен постройки, особенно несущих.

Необязательно иметь специальную технику и бригаду квалифицированных специалистов, чтобы армировать основание дома. С этим заданием можно вполне справиться своими руками, имея минимальный набор навыков, инструментов и, конечно же, саму арматуру. Последнюю важно, прежде всего, правильно выбрать. А для этого нужны некоторые знания.

Так, необходимо знать, из чего изготовлена арматура и по какой технологии. В современном отечественном строительстве наиболее распространёнными являются изделия из специальной стали. Композитная арматура, хоть и признана лучшей по многим параметрам альтернативой металлическим изделиям, у нас используется нечасто. Поэтому лучше отдать предпочтение проверенному варианту.

Выбирая арматуру, следует обратить внимание не только на материал, но и на её диаметр, и на поверхность. Лучшей для строительства фундаментов считается стержневая с рифлёной поверхностью, так как обеспечивает лучшее сцепление с бетонными смесями. Диаметр будет зависеть от последующей нагрузки на основание, но чаще всего используются изделия толщиной от 10-12 мм, более тонкие – в качестве конструктивных, связующих элементов.

Способов создания арматурного каркаса существует всего два – сварка и связывание специальной проволокой. Первый способ, хоть и является более быстрым и аккуратным, не рекомендуется, так как вследствие сварки металл теряет свои физические свойства и становится более тонким. А это для прочного арматурного каркаса неприемлемо. Лучше всего проявить терпение и сноровку и использовать в качестве соединительного элемента вязальную проволоку.

Также помните, что арматура для каркаса должна быть, прежде всего, качественной. Она должна быть устойчивой к коррозии, достаточно пластичной, весьма прочной – словом, такой, чтобы выдерживать максимальные нагрузки и обеспечить сохранность фундамента и всего здания. Поэтому выбирать её лучше в специализированных магазинах и только от проверенных производителей. Подручные средства в качестве арматуры не подойдут.

Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

  • относительная конструктивная простота,
  • возможность оборудовать подвальное помещение,
  • способность выдерживать тяжелые перекрытия,
  • отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

  • Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
  • Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
  • Вращательными движениями крючка создается скрутка из нескольких оборотов;
  • Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Армирование ленточного фундамента – основа прочности здания

Правильно построенный фундамент – гарантия прочного, сухого, теплого дома. Из разновидностей фундаментов ленточный средний по затратам материалов и трудоемкости. Использованный арматурный каркас делает из бетонной ленты жесткую раму, выдерживающую значительные нагрузки от стен, перекрытий, кровли, внутреннего наполнения дома.

Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Особенности конструкции армирующего каркаса

Ленточный фундамент фактически состоит из монолитных длинных балок, работающих на изгиб при неравномерных нагрузках сверху от элементов здания и неравномерных просадок снизу от разной плотности грунта.

Поэтому и армируются они в двух зонах балки:

  • сверху, под защитным слоем из бетона – от нагрузок на концах балки, когда середина находится на опоре;
  • снизу, чуть выше нижнего защитного слоя – при нагрузке на середину полосы ленты и опорах под углами здания.

В схеме армирования ленточного фундамента несколько продольных стержней нижнего ряда удерживаются на определенном расстоянии от слоя стержней верхнего ряда вертикальными поперечными стержнями, идущими с шагом от 300 до 500 – 700 мм.

По ширине продольные пруты арматуры удерживаются горизонтальными поперечными стержнями, расположенными с тем же шагом, что и вертикальные.

Поперечные стержни арматуры предназначены:

  • воспринимать поперечные усилия, прилагаемые к балке;
  • ограничивать увеличение образовавшихся трещин;
  • удерживать положение продольных стержней по требованиям чертежа;
  • удерживать стержни от выпучивания в любую сторону.

Стержни связываются проволокой или свариваются в объемный каркас. Его высота и ширина меньше на удвоенную толщину защитного слоя бетона.

Основные функции защитного слоя бетона:

  • сохранение арматуры от внешнего, в т. ч. и агрессивного воздействия, в основном, воды или водяного пара;
  • передача нагрузок от бетона на арматуру;
  • обеспечение анкеровки, т. е. «зацепляемости» арматуры в толще бетона;
  • обеспечение стыка элементов арматуры;
  • обеспечение стойкости арматуры в пламени пожара.

Обычно толщина защитного слоя от 25 – 30 мм до 50 – 60 мм.

Требования к арматуре для ленточного фундамента

В качестве продольной арматуры для мелкозаглубленных фундаментов используют стальную или композитную арматуру с профилированной поверхностью. Профили на стержнях обеспечивают передачу большей нагрузки от изгибающегося бетона на арматурный стержень, чем при гладкой поверхности стержня.

Обычно используют стержни диаметром от 10 до 16 – 18 мм.

Для поперечного армирования обычно берут гладкие стержни диаметром 6 – 8 мм.

Количество стержней, их диаметр, шаг арматуры при установке, толщину защитного слоя, способы и конструкции для армирования углов фундамента и мест пересечения с внутренними несущими стенами должен рассчитывать профессиональный строитель, имеющий высшее образование и практику в этом деле. Он же и отразит принятые решения в чертежах ленточного фундамента, в т. ч. и разработает схему армирования ленточного фундамента.

В СНиП 52-01-2003 по бетонным и железобетонным конструкциям в п. 5.3 изложены требования к арматуре как стальной, так и композитной.

Стальная арматура может быть гладкая и профилированная, горячекатаная, профилированная упрочненная термомеханически, холоднодеформированная, т. е. упрочненная механически без нагревания.

Правильное армирование углов ленточного фундамента

Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.

Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:

  • арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
  • стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
  • наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
  • внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
  • первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.

Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.

Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.

Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.

Этапы строительства ленточного армированного фундамента

Этапы строительства такие:

  • Выкапывание котлована или траншей. Глубина должна учитывать глубину тела фундамента и противопучинистой подушки.
  • Разметка. (см. статью «Как разметить ленточный фундамент своими руками»).
  • Засыпать в траншею песчаную подушку и утрамбовать ее, потом – щебневую.
  • Установить и закрепить щиты опалубки. Уложить на дно и стены слой гидроизоляции в виде полиэтиленовой пленки.
  • Связать и подготовить продольные куски арматурных каркасов. Установить их в опалубку и проверить равенство расстояний от опалубки до каркаса с обеих сторон. В качестве дистанционных элементов использовать заранее заготовленные бруски из бетона или специальные пластиковые стойки-«стульчики». Те же расстояния обеспечить и в нижней части каркаса. Куски кирпича не использовать.
  • Правильно связать угловые части каркасов и места пересечения с несущими стенами.
  • Проверить установку каркасов – защитные расстояния, высоту, горизонтальность, правильность и полноту увязки, и другие требования, изложенные в чертеже фундамента.
  • Залить бетонный раствор одним заходом и тщательно провибрировать его. Выждать 10 – 15 дней и можно снимать опалубку.
  • Основа дома будет готова на 10 – 15 день после заливки, ее можно понемногу нагружать строительством стен. Полная готовность будет на 28 – 30 день после окончания бетонирования.

Основные ошибки при армировании

Ошибок делается много и разных, но главные из них такие:

  1. Для арматурного каркаса не делается защитный слой бетона или делается недостаточной толщины. Как дистанционные прокладки используются куски керамического или даже силикатного кирпича, хорошо пропускающие воду.
  2. Не используется пленка для предотвращения вытекания жидкого цементного «молочка» через деревянную опалубку. Или большие щели в опалубке – через них тоже течет.
  3. Нет гидроизоляции между подошвой и стенками ленточного фундамента – при высокой водопроницаемости бетона коррозия его разрушит за 10 – 15 лет, в т. ч. его будет «рвать» ржавеющая арматура.
  4. Песчано-щебневая смесь под подошвой имеет крупный щебень и не закрыта сверху гидроизоляцией от бетона.
  5. Бетон при заливке подается порциями через день или реже – получают две или три балки с независимым армированием. Интервалы – не более 1,5 – 2 часов.
  6. Укладка стержней в углах с обычным поворотом

наружных и внутренних стержней или, что еще хуже с их простым перекрещиванием.

Армирование фундамента: каркас для ленточного фундамента

Обустройство фундаментного основания – важнейший этап строительства здания. От того, насколько качественным и надежным оно будет, зависит срок службы всего строения. Для того, чтобы фундамент обладал необходимыми прочностными характеристиками, в нем в обязательном порядке монтируется арматурный каркас. Правильное армирование ленточного или другого фундамента обеспечивает устойчивость фундамента к различным деформационным изменениям.

Выбираем арматуру

Создание армированного каркаса всегда начинается с выбора арматуры.

В первую очередь при выборе учитывается такой фактор, как общий вес здания. Если монтируется арматурный каркас для легкого строения не выше двух этажей, то достаточно прутьев с сечением 10-24мм.

Для упрочения конструкции используют специальные рифленые арматурные прутья. Они немного дороже, но зато гораздо лучше сцепляются с бетонной смесью.

Когда армирование фундамента проводится на однородной почве, допускается меньшее сечение прута – в диапазоне 10-14мм. Если грунт неоднородный, то фундамент будет испытывать большие нагрузки, в связи с этим нужны прутья большей толщины.

Чтобы правильно армировать фундамент, нужно иметь в виду, что класс арматурных стержней должен быть не менее А400.

Виды арматурных стрежней

Каркас из арматуры включает в себя три типа прутьев:

  • Продольные – основной рабочий материал.
  • Горизонтально-поперечные – хомуты. Они надежно скрепляют между собой продольные прутья. Сечение – минимум 6мм.
  • Вертикально-поперечные – также предназначены для соединения продольных стержней в вертикальной плоскости. Сечение этих прутьев зависит от толщины фундамента. При толщине 0,8м нужны прутья с диаметром не меньше 6мм, при большей толщине – не меньше 8мм.

Ленточный фундамент: армирование

Как правильно армировать ленточный фундамент своими руками – достаточно распространенный вопрос. Его популярность в первую очередь связана с тем, что фундамент-лента является одним из самых популярных типов основания.

Итак, арматурный каркас для ленточного фундамента монтируется следующим образом:

  • Устанавливается опалубка, которую изнутри выстилают рубероидом.
  • На расстоянии 40-60см друг от друга в грунт забивают гладкие арматурные прутки с сечением 10мм.
  • Армирование подошвы ленточного фундамента проводится на специальной подставке. По ней раскладываются рабочие пруты, соединяющиеся горизонтально-поперечными хомутами.
  • Затем достраивается весь арматурный каркас, согласно выбранной схеме и производится вязка прутьев.

Схема армирования

Стандартная схема армирования ленточного фундамента выглядит примерно следующим образом.

Чтобы арматурный каркас имел наилучшие эксплуатационные характеристики, металлические прутья нужно между собой не сваривать, а вязать. Особенно это касается угловых участков.

Арматурные каркасы для фундамента связываются с применением специализированной отожженной вязальной проволоки с сечением 0,8-1,5мм.

Вы можете осуществлять вязку специальным крючком (это достаточно долгий процесс) либо воспользоваться профессиональным пистолетом.

Вяжем арматуру

Вязка при укладке арматуры в ленточный фундамент на прямых участках не представляет труда.

Ее осуществляют согласно следующей схеме.

С углами дело обстоит посложнее. Существует несколько угловых  схем армирования фундамента.

«Лапкой»

Данная схема армирования предполагает загиб прутьев на конце под углом 900. Длина загнутой части должна как минимум в 35 раз превышать диаметр прута.

Г-образный хомут

Эта схема похожа на предыдущую. Но здесь уже не загибается рабочая арматура, а используется отдельный «уголок» со сторонами, длины которых как минимум в 50 раз превышают сечение прута.

На картинке ниже показано, как армировать фундамент с применением г-образного хомута различными способами в местах примыкания стенок.

П-образный хомут

Армирование фундамента своими руками также может выполняться с помощью соединений п-образной формы. Вязка в этом случае выполняется по такой схеме.

Тупой угол при обустройстве ленточного фундамента армируется следующим образом.

А на рисунке ниже показана последовательность действий связывания прутьев вязальной проволокой.

Рекомендации по армированию

При возведении ленточного монолитного армированного фундамент следует придерживаться нескольких несложных рекомендаций:

  • Армированию подвергается вся площадь фундамента.
  • Оголение арматурных кромок запрещено во избежание коррозии металла.
  • Не следует пользоваться сварочным способом соединения прутьев.
  • Вертикальные и поперечные хомуты могут быть гладкими, но в качестве продольных элементов необходимо использовать исключительно арматуру рифленого типа.
  • Металлический каркас лучше всего вязать на поверхности и опускать в траншею уже после выполнения всех работ.

Расчет армирования монолитного фундамента вы можете осуществить с помощью онлайн-калькулятора.

Чем и как правильно вязать арматуру для ленточного фундамента частного дома

Начиная с этапа проектирования, и заканчивая монтажными работами, стальным стержням для армирования уделяют повышенное внимание. И это вполне оправданно, ведь именно она обеспечивает необходимые конструкционные качества ленте. Грамотный подход в организации работ по сборке железобетонного основания для дома включает правильный расчет и монтаж металлического каркаса.

Чем и как правильно армировать ленточный фундамент: виды арматуры и ее назначение

Правильно подобранный бетон для основания дома обладает высоким уровнем прочности, однако при этом он слабо противостоит нагрузкам на изгиб, сдвиг и растяжение. Другими словами конструкции недостает достаточной степени пластичности, из-за чего она трескается или расслаивается. Эти недостатки способен устранить армирующий скелет.

Перед тем, как браться своими руками вязать арматуру для ленточного фундамента, неплохо будет узнать о ней более подробно. По функциональным параметрам стальные стержни делятся на три вида, но отнюдь не факт, что все они будут задействованы в одной конструкции:

  • Рабочие – самые крупные стержни, которые выполняют ключевую задачу по противостоянию растягивающим деформациям. Они обычно расположены вдоль ленты.
  • Конструктивная – используется в случае, когда длина балки довольно большая и осевая жесткость сводится к минимуму. В целях монолитности каркаса ряды рабочей арматуры связывают поперек стержнями меньшего диаметра.
  • Анкеровочная – за исключением оснований для заборов с кирпичными столбами, лента редко бывает линейной. Обычно для дома основа выглядит в виде замкнутой фигуры с отводами внутри. Чтобы надежно скрепить конструкцию в узлах примыкания используют закладные элементы того же диаметра, как и у рабочих стержней.

Правильно армировать ленточный фундамент – это значит обязательный учет пропорционального содержания арматуры и бетона. В нашем случае минимальное присутствие стержней в конструкции должно быть 0,1% от общего сечения фундаментной балки. Однако это в теории, на практике же стержней содержится всегда больше нормы, тем самым гарантируется запас прочности.
В основаниях со сложными поперечными сечениями типа Т и Н велика вероятность возникновения разрывающих нагрузок, действующих на выступающие элементы. Чтобы компенсировать эти воздействия, используют сложные С- и Г-образные закладные элементы, повторяющие по форме поперечный срез балки.

Важно! Грамотно распределенный в пространстве каркас всегда полезнее, чем беспорядочная укладка больших объемов стержней.

Классы материалов для арматурного каркаса стандартного фундамента-ленты

Для армирования стандартами допускается применение горячекатаных строительных прутьев периодического профиля, термически обработанные или механически упрочненные стержни. Они бывают шести классов и обозначаются литерой «А» с римскими цифрами. Чем выше класс, тем больше прочность, также существуют отличия в сечении. Некоторые особенности заключаются в следующем:

  • Первый класс – гладкие прутья с круглым профилем.
  • Второй класс – оснащен выступающими ребрами, расположенные навивкой. У всех старших классов ребра расположены «елочкой».
  • Индекс «Т» – означает термически упрочненный продукт.
  • Индекс «С» — стержни, пригодные к свариванию.

Рабочий арматурный каркас для ленточного фундамента выполняется из прутьев класса А2 или старше исходя из конструкционных требований. Для распределительного поперечного армирования при компенсации нагрузок на изгиб и скручивание используется продукция класса А1 или А2.

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры Минимально допустимый диаметр стержней, мм Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м 10 Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м 12 «То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см 6 п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см 8 «там же»

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

  1. Оцинкованная.
  2. Из черного металла.

Строители, знающие, как и чем правильно армировать стандартный ленточный фундамент, подсказывают: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ
  • Согнуть проволоку пополам.
  • Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
  • Наложить готовую деталь на узел соединения и захватить петлю крючком.
  • Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
  • Сделать 4-5 оборотов.
  • Вытянуть цангу и загнуть или обрезать концы.

Мастера, которые вяжут арматуру для монолитного ленточного фундамента много лет, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ
  • Проволочную заготовку сложить пополам.
  • Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
  • Вставить в петлю крючок и провернуть его 4-5 раз.
  • Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ
  • Сложить отрезок проволоки пополам.
  • Завести заготовку снизу скрепляемого узла.
  • Крючком захватить петлю.
  • Загнуть через цангу оставшиеся концы.
  • Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод
  • Свернуть проволочную заготовку вдвое.
  • Установить крючок в петлю и захватить им же второй конец заготовки.
  • Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
  • Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

Расчет арматуры для фундамента – рекомендации от ТК Газметаллпроект

Любой жилой дом, производственное, офисное или складское помещение монтируются на заранее подготовленный фундамент. Конструкция основания может отличаться в зависимости особенностей почвы, климатических характеристик региона, массы и размеров здания. При этом армирование фундамента является обязательным условием длительной эксплуатации объекта, без повреждений и деформаций конструкции.

Назначение арматурного каркаса в фундаменте здания

Существует несколько типов оснований, выполняемых из бетонного раствора. Наиболее востребованными считаются плитные и ленточные фундаменты, мелко- и глубокозаглубленные. Также применяются основания на сваях, глубина заложения которых зависит от параметров грунта и уровня промерзания почвы.

Для армирования фундамента применяются металлические прутья с рифленой или гладкой поверхностью, которые соединяются в жесткий и прочный каркас. Армирование выполняется в следующих целях:

  • стальная основа принимает нагрузки на растяжение и изгиб, равномерно распределяет их по всей конструкции основания;
  • каркас исключает деформации бетона, позволяет избежать или минимизирует образование трещин и других дефектов фундамента;
  • за счет арматурного каркаса удается снизить объем используемого для заливки основания бетонного раствора, уменьшить и снизить стоимость конструкции;
  • армирование делает возможным строительство дома или производственного здания на слабых грунтах, в том числе сыпучих, болотистых, в регионах с экстремально низкими зимними температурами;
  • возрастает несущая способность основания, арматура делает фундамент более приспособленным к высоким нагрузкам по массе, усилиям на растяжение и деформацию.

После заливки фундамента бетонный раствор постепенно набирает прочность. При этом монолит приобретает высокую прочность к сжатию, но не отличается хорошими показателями на растяжение. Арматурный каркас позволяет поднять данные параметры на должный уровень.

Как правильно рассчитать арматуру для фундамента

Для монтажа прочного и долговечного фундаментного основания необходимо выполнить расчет арматуры и каркаса. Такой подход обеспечивает соответствие требованиям нормативных документов. Для правильного расчета необходимо учитывать следующие моменты:

  • в качестве конструктивных элементов лучше всего закладывать металлические прутья с рифленой поверхностью, толщина которых начинается от 12 мм – посмотреть каталог арматуры для фундамента;
  • оптимальным является использование проката марки А400, А500 и А240;
  • все расчеты выполняются в соответствии с требованиями СНиП 52-01-2003 и 2.02.01-83;
  • при проектировании учитываются характеристики грунта, для каменистой, болотистой, сыпучей почвы арматурный каркас будет отличаться;
  • обязательно учитывается при расчетах суммарная нагрузка на конструкцию, которая складывается из собственного веса фундамента, массы стен, перекрытий, перегородок, установленного в здании оборудования и предметов повседневного использования, среднегодового количества осадков;
  • обязательно учитывается запас прочности, каркас должен быть прочнее расчетных показателей на 5-10%;
  • несмотря на большое количество доступных онлайн-калькуляторов, расчет арматуры с их использованием получится приблизительным, желательно воспользоваться услугами специалиста в данной отрасли.

Выполняя указанные правила расчета арматурного каркаса можно быть уверенным в прочности и долговечности бетонного основания. При движении грунта, больших климатических и механических нагрузках, фундамент не получит повреждений. Соответственно стенам здания не угрожают деформации, появление трещин и щелей.

Конструктивное исполнение каркаса

В зависимости от типа и сложности фундамента, арматурный каркас может быть выполнен несколькими способами. Соответственно расчеты также отличаются для конструкций плитного, ленточного, свайного и других типов. После выбора подходящей схемы каркаса выполняется подбор необходимых комплектующих. Рассчитывается количество и длина прутьев, объем армирующей сетки. Необходимо определиться со способом соединения стержней между собой, направленностью конструкций, сечением металла и другими характеристиками.

Стандартный каркас собирается из прутков, расположенных в продольном и поперечном направлениях. Шаг ячеи определяется нагрузкой на основание, а для соединения используется технология сварки, вязальная проволока, специальные муфты.

Для ленточных фундаментов каркас представляет собой набор продольных прутков, соединенных между собой поперечными элементами. Такие сетки располагаются в несколько рядов. Для плитной конструкции подойдет плоский каркас из арматуры. Для свайного фундамента металлические прутки монтируются вертикально.

Расчет арматуры для фундамента плитного типа

Использование фундамента плитного типа актуально при возведении жилых домов и коттеджей, в которых не планируется выделение подвального помещения. Визуально основание выполнено в форме монолитной плиты, толщина которой может превышать 0,2 метра. При этом армирующая сетка укладывается в 1, 2 или более рядов, в зависимости от массы здания и типа грунта.

При выборе арматуры в первую очередь оценивается категория грунта. Для непучинистой почвы подойдут ребристые прутки толщиной от 10 мм. Если планируется строительство на слабой почве или участке с наклоном. Минимальный диаметр стержней должен быть 14 мм и более. Связи между сетками выполняются из арматуры на 6 мм. Стандартный шаг сетки составляет 0,2 метра, но данный показатель может меняться в большую или меньшую сторону. Связки продольных и поперечных стержней выполняются проволокой или сваркой.

Технология расчета арматуры предполагает выполнение следующих этапов:

  • при толщине фундамента до 0,2 метра желательно использовать 2 плоских каркаса с вертикальной связкой, если основание более габаритное, число сеток увеличивается;
  • для расчета количества продольных прутьев длина большей стороны делится на шаг 0,2 метра, что позволяет получить общую длину стержней;
  • аналогичным образом рассчитывается общая длина поперечных звеньев каркаса;
  • так как диаметр прутка принимается одинаковым, можно быстро вычислить необходимое количество стержней и рассчитать объем приобретаемой арматуры;
  • для расчета вертикальных прутков подсчитывает количество точек соединения одной и сеток, размер связей равняется высоте фундаментной подушки, далее нетрудно подсчитать общую протяженность стальных стержней;
  • если фиксация прутков выполняется на вязальную проволоку, вычисляется число соединений арматуры, средний расход составляет 0,4 метра на одну точку.

После выбора конструкции фундаментного основания и необходимой толщины арматуры, рассчитать объем приобретаемой продукции можно самостоятельно. Для этого достаточно знать площадь фундамента и его высоту, количество арматурных сеток, шаг ячеи. Все расчеты можно выполнить с помощью обычного калькулятора.

Расчет арматуры для фундамента ленточного типа

Для большинства зданий и сооружений выбор ленточного фундамента является оптимальным вариантом. Такая конструкция качественно выполняет свои функции, а затраты на монтаж существенно ниже, чем расходы на заливку монолитного основания. В состав каркаса входят продольные, поперечные и вертикальные металлические стержни.

Для продольной арматуры стандартным диаметром является 12-16 мм, поперечные и вертикальные связи могут быть меньшей толщины. Шаг ячеи принимается равным 0,2 метра, но может быть изменен в зависимости от конструкции и нагрузки на основание. Технология расчета арматурного каркаса ленточного фундамента будет следующей:

  • в конструкцию обязательно закладывается 2 сетки, верхняя связывает основание при просадках грунта, нижняя исключает деформации при вспучивании почвы;
  • для обустройства каркаса потребуется 4 продольных прутка, протяженность каждого из которых равняется периметру ленточного фундамента;
  • количество поперечных прутков рассчитывается, исходя из принятого шага ячейки, длина стержней равна толщине бетонного основания;
  • вертикальная арматура рассчитывается, исходя из количества соединение продольных и поперечных стержней, высота прутков определяется аналогичными показателями фундамента;
  • для соединения прутков используется вязальная проволока, длина которой определяется из расчета 0,4 метра на 1 узел.

Путем достаточно простых вычислений удается подсчитать общую длину продольных, поперечных и вертикальных стержней, а также вязальной проволоки. В зависимости от длины имеющейся в продаже арматуры вычисляется число отдельных элементов. При этом учитывается некоторый запас, наличие которого необходимо в непредвиденных случаях.

Арматурные каркасы для фундаментов другого типа рассчитываются аналогичным образом. Для этого необходимо знать размеры каждого блока, определиться с конструкцией, толщиной используемых прутков. С помощью несложных математических расчетов определяется общая длина стержней, расходы на их приобретение.

Монтаж фундамента любого типа будет некачественным, если в основу не заложить металлический каркас. Стальные прутья, сваренные или связанные между собой, защищают фундамент от деформации, выкрашивание, излома и растяжения. Количество и стоимость необходимого материала можно рассчитать самостоятельно. При отсутствии опыта желательно обратиться к профессионалам, предлагающим свои услуги в данной сфере.

Способы увязки арматурных каркасов для ленточного фундамента




Содержание

В начале любого строительства необходимо залить фундамент. Это делается для увеличения срока службы каждой постройки. На здание будут воздействовать различные факторы — изменение температуры, выпадение отсадков, ветровая нагрузка и так далее. При изменении времени года возникает промерзание почвы и содержащаяся в ней влага превращается в лед. Это вызывает дополнительные нагрузки на постройку. Также влага может скапливаться в небольших трещинах бетонных оснований, что может привести, со временем, к разрушению целостности бетонной конструкции.

Для того что бы минимизировать воздействие внешней среды и увеличить прочностные характеристики здания в траншею для фундамента перед заливкой бетона укладывается арматура. Она увязывается в армокаркасы и после этого заливается бетоном.













Особенности ленточного фундамента

За длительную историю строительства люди научились применять бетон для укрепления построек и только несколько веков назад, человек догадался закладывать в бетон стальные прутки. Таким образом получив железобетонную конструкцию и значительно увеличив допустимую нагрузку и срок службы подобных сооружений. На сегодняшний день эта практика используется повсеместно.



Существует много разновидностей фундаментов, но для постройки малоэтажных домов из кирпича, шлакоблока, бруса или при монолитном возведении принято использовать ленточные фундаменты. Такое распространение он получил благодаря ряду плюсов:

  1. Простота технологии.
  2. Может использоваться для зданий с цокольными этажами.
  3. Возможен монтаж без использования строительной техники.

Но у ленточных фундаментов так же есть и отрицательная сторона. Его можно возвести без сложностей и дополнительных затрат на сухих или каменистых основаниях. При монтаже на участках почвы с высоким содержанием влаги или возможностью подтопления требуется значительное увеличение глубины фундамента, что повышает его стоимость.

Ленточный фундамент заливается под все несущие стены, а в идеальном варианте, под каждую стену. Он имеет замкнутую форму



Для чего нужно применение арматуры?

В теории, распределении нагрузки на фундамент должно быть равномерное по всей его площади. Однако на практике это условие не выполняется. Это происходит из-за различных факторов — изменения плотности почвы, неравномерность перепада температур, ошибки при проектировании, неравномерность распределения нагрузки кровли и так далее.

Бетонное основание обладает высоким показателем сопротивления на сжатие, но при этом очень плохо переносит растяжение. Для этого и используется арматура. Она не позволяет разрушаться бетону в следствии возникновения растягивающих напряжений.







Использование армировочных каркасов в фундаменте позволяет увеличить не только срок эксплуатации сооружения, но и снизить стоимость строительства. Это стало возможным за счет уменьшения расхода бетона.



Требования, предъявляемые к армированию

Существуют требования, предъявляемые к армировке, они регламентируются нормативным документом СНиП 52-01-2003. Так же в нем есть положения о вязке арматуры.

Основные требования к армокаркасу:

  • Расположить армокаркас нужно таким образом, чтобы он не нарушал технологию заливку бетона.
  • Перед увязкой арматуры в каркас нужно правильно произвести расчет шага прутьев
  • В местах стыков каркаса запрещено использовать подвижные соединения арматуры, вне зависимости от способа стыковки.
  • Важно обеспечить антикоррозионное покрытие.
  • При замене сечений арматуры необходимо обеспечить такой же запас прочности конструкции.

Важно учитывать правильность расположения прутьев угловых соединений и не располагать их произвольно, это вызовет разрушение структуры армокаркаса и может спровоцировать возникновение трещин и внутренних дефектов. Что в свою очередь может повлечь проседания всей постройки.









Необходимые инструменты и материалы

Основным материалом при формировании арматурного каркаса является арматура. Она переносит на себя все нагрузки по растяжению фундамента, поэтому ей нужно уделить особое внимание.



Разновидности арматуры

На российском рынке можно купить различные разновидности арматуры. Их можно разбить на группы по профилю и материалу изготовления.

Арматура бывает рифленая и гладкая. Гладкая арматура используется, как вспомогательный элемент каркаса в качестве перемычек, а рифленая — как основной материал. Поверхностное рифление обеспечивает высокую степень сопряжения с бетоном и не позволяет арматуре изменять свое положение внутри готового фундамента.



По материалу изготовления арматуру можно разбить на два типа:

  • Композитная
  • Стальная

Стальная арматура — это классический вариант. Она широко используется в строительстве уже много лет и имеет положительный опыт использования при строительстве зданий различной сложности, мостов, промышленных объектов и многого другого. Она подразделяется на множество классов и с различными свойствами и видами рифления. При формировании армировочных каркасов чаще всего используется арматура А500С. Она получила широкое распространение в силу своих хороших показателей изгиба, возможности использования дуговой электросварки при монтаже и высокой прочности. Более подробно о разновидностях металлической арматуры вы можете прочитать на нашем сайте. Читать далее…

Композитная — арматура изготавливается из скрученных волокон различных материалов (базальт, кремний, углерод). Она обладает высокими показателями прочности на растяжение, но очень низкой пластичностью. Что может вызывать ее разрушение при возникновении напряжениях среза.



Материалы для соединения арматуры

Соединение арматуры при создании каркаса может производится при использовании различных материалов:

  • Отожженной проволоки (вязальной) — в основном используется диаметр 1,2 мм, в некоторых случаях могут применять диаметры от 0,8мм до 6мм. Есть различные способы формирования узлов.
  • Муфтовое соединение — могут использоваться обжимные или резьбовые муфты.
  • Пластиковые фиксаторы — хомуты быстрого монтажа, не подверженные воздействию коррозии, однако данный способ противоречив и имеет, как своих приверженцев, так и тех, кто считает его нарушением норм.

  • Электродуговая сварка — позволяет быстро изготовить армировочный каркас, однако может использоваться только с определенными видами стальной арматуры и при отсутствии квалификации у сварщика сварной шов может растрескиваться и разрушаться со временем.



Инструменты для увязки каркаса

Формирование каркаса для фундамента чаще всего осуществляется путем увязки арматуры. Это позволяет получить более качественное соединение, обладающее эластичностью. Узлы из вязальной проволоки можно делать вручную или при помощи специальных инструментов. Ручная увязка арматуры значительно увеличивает время изготовление каркаса и приводит к большому расходу рукавиц.



Инструменты для вязки:

Вязальный пистолет. Позволяет в кратчайшие сроки связывать прутки арматуры, но обладает рядом отрицательных сторон — сложно использовать в труднодоступных местах, большой перерасход проволоки, высокая стоимость пистолета.

Крюк для увязки. Внешне напоминает крюк с острым концом и рукояткой на другой стороне. Для увеличения скорости скручивания его могут зажимать в патроне шуруповерта.







Самодельные крюки. При небольшом объеме работ можно использовать самодельный крюк, его делают из гвоздя подходящей длины. Однако такой инструмент не обеспечит хорошего скручивания проволоки и оставит люфты на стыках прутьев.



Как рассчитать необходимое количество арматуры

Прежде всего нужно ознакомиться с терминологией

Рабочая арматура — продольный прутки арматуры, находящиеся по периметру фундамента.

Хомут — соединяют каркас. Бывают нескольких типов горизонтальные и вертикальные.

При изготовлении армокаркаса для малоэтажных зданий или хозяйственных построек используется арматура сечением от 6 до 18 мм. Для мало нагруженных фундаментов гаражей и хозяйственных построек с небольшим весом можно применять диаметры от 6 до 10 мм.



Элементы каркаса формируются следующим образом:

Горизонтальные элементы. Прутки арматуры соединяются в нахлест что бы избежать разрыва ленты и соединяются с вертикальными элементами. В фундаменте с небольшой глубиной формируют 2 слоя по 2 или 4 прутка, при большой глубине — 3. Стержни укладываются на расстоянии 30-40 сантиметров.

Вертикальные элементы выступают опорой для горизонтальных прутьев и не позволяют им провисать. Они располагаются на расстоянии 40-90 см друг от друга. Вертикальные элементы могут изготавливаться из меньших диаметров арматуры чем горизонтальные. Для них так же можно использовать гладкую арматуру.

Защита от коррозии достигается тем, что арматура находится внутри бетона. Каркас должен располагаться внутри фундамента на расстоянии 6-10 см от краев.

Что бы рассчитать необходимое количество арматуры для фундамента необходимо сформировать схему армирования. Она позволит посчитать нужное количество прутков и их длину.







Арматура продается по весу. Для того что бы произвести перерасчет длины в килограммы можно воспользоваться специальными таблицами пересчета. Однако это будет теоретический вес. Фактический вес арматуры может отличаться на 5-7%, так же не нужно забывать о дополнительном расходе на нахлесты и возможные отходы после резки на необходимые размеры.



Порядок увязки арматуры и армировка углов

Формирование армокаркаса происходит путем укладки прутков арматуры под углом 90 градусов друг к другу и последующей вязки ее на стыках. Процесс увязывания провозится по следующей схеме:

  • Проволока для увязки нарезается на длины порядка 30 сантиметров.
  • Отрезок проволоки изгибается пополам и заводится под перекрестие прутков.
  • Крючком поддевают место изгиба, противоположный конец проволоки обводится над стыком прутков и ложится над крючком.
  • Путем вращения крючка формируется скрутка. Как правило достаточно 3-4 оборотов.
  • Вытаскиваем крючок и загибаем проволоку.

Армирование углов фундамента производится особым способом, для этого необходимо изготовить специальные элементы. Арматура изгибается и только после этого укладывается в угол. После выкладки арматуры в углах она усиливается анкерам П-образного профиля.







Перехлест прямых прутьев в углах не допускается. Если использовать обычный перехлест прямых прутков арматуры это может спровоцировать разрушение конструкции.



Порядок выполнения работ

Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.







Производится сборка хомутов. Для проверки вертикальности установки используется отвес.

Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.

После этого монтируем верхний горизонтальный пояс.

Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.

Устанавливаем опалубку.

Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)

Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.

После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.



Выводы

Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.

Как построить ленточный железобетонный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и фундамент может быть построен из бетона или без него, при условии, что наверху, вдоль его средней оси, подготовлена ​​канавка для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма арматуры получается путем размещения двух стальных стержней (арматурных стержней, арматуры, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от сторон .

Стержни должны быть прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самым простым способом конфигурирования стержней является следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманным и надежным решением для усиления фундамента является строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь при этом рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные опоры и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но на его создание уходит больше времени, и оно слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Также можно использовать железобетон для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Как это сделать правильно: использование арматуры в фундаменте

Один из наших геодезистов недавно испытал некоторый шок, когда посетил участок для пристройки дома.

Их вызвали для проверки арматуры перед бетонированием фундамента, но ранее они не были на площадке для проведения земляных работ или осмотра начала работ. «Строитель» гордо отступил и сообщил офицеру, что он выкопал 450 мм, но все еще находится в засыпанной земле, поэтому вместо этого решил построить усиленный фундамент плота.

Более того, он помогал окружающей среде, перерабатывая тележки для покупок в качестве арматуры.

«Каждая мелочь помогает», — ответил ошеломленный офицер, прежде чем объяснить, что случилось.Впоследствии от проекта отказались из-за дополнительных затрат на его правильное выполнение, и он вернулся в патио.

Если вы участвуете в строительстве фундамента на плоту, необходимо учитывать несколько ключевых факторов, чтобы обеспечить правильную установку армирующей ткани. Это альтернатива, если вы не можете использовать традиционный ленточный или траншейный фундамент, но важно отметить, что фундаменты на плотах подходят не во всех случаях и обычно требуют проектирования инженером-строителем.

В отличие от ленточных фундаментов подвесных полов, где сетка просто помещается в нижнюю часть бетона, чтобы действовать на растяжение, плоты обычно имеют сетку вверху, чтобы противостоять сжатию от тяжелых точечных нагрузок, таких как внутренние стены, и внизу для растяжения, чтобы распределять нагрузку по более широкая поверхность.

Ключевые точки армирования

  • Армирование бывает разных размеров и классов , но чаще всего используются тканевое армирование A и B. В таблице ниже показаны размеры и центры стержней для наиболее часто используемых стержней:
  • Армирующая ткань должна быть очищена от рыхлой ржавчины, масла, жира, грязи и любых других загрязнений , которые могут повлиять на долговечность бетона.
  • Необходимо обеспечить достаточное покрытие вокруг стали , чтобы защитить ее внутри бетона. 40 мм — это минимальное покрытие, необходимое для всех поверхностей бетонной плиты. Внизу это может быть достигнуто с помощью запатентованных табуретов / сеток / пенополистирола / подъемников (не лишних кирпичей) по 20 штук на лист с гистулом или проволочными прокладками между любыми слоями по 5 на лист, чтобы гарантировать, что верхний слой останется там, где должен, а не нет. просто просачивайтесь сквозь бетон (особенно когда он заливается или утрамбовывается и по нему ходят) и удерживает минимальное покрытие на поверхности.
  • Ткань класса B можно определить по размеру продольных и поперечных стержней, при этом продольные стержни расположены с шагом 100 мм по центру и всегда расположены в направлении пролета. Поперечные стержни расположены на расстоянии 200 мм по центру, как указано в таблице 1 в руководстве по техническим стандартам LABC Warranty.
  • Там, где армирующая ткань нахлестывается, практическое правило — это минимальное перекрытие из двух стержней плюс 50 мм, т.е. 200 + 200 + 50 = 450 мм, но это иногда может быть уменьшено за счет инженерного проектирования в соответствии с Еврокодом 2 Таблица 2 в руководстве по техническим стандартам гарантии LABC. минимальные размеры нахлеста для ткани B.

Перемычки должны быть связаны проволочной обвязкой.

Обратите внимание: LABC не поддерживает использование корзины для покупок / тележки в фундаменте!

Дополнительная информация

Основание плотного фундамента

Руководство по техническим стандартам, версия 9 или специальный раздел «Основы».

Обратите внимание: были приняты все меры, чтобы информация была верной на момент публикации. Предоставленные письменные инструкции не заменяют профессионального суждения пользователя.Ответственный за выполнение работ или лицо, выполняющее работы, обязаны обеспечить соблюдение соответствующих строительных норм и технических стандартов.

6 ключевых факторов, позволяющих удерживать фундаменты плота на плаву

Плотный фундамент — это железобетонная плита под всем зданием или пристройкой, «плавающая» по земле, как плот плывет по воде. Этот тип фундамента распределяет нагрузку здания на большую площадь, чем другие фундаменты, снижая давление на землю.

Это альтернатива, если вы не можете использовать традиционный ленточный или траншейный фундамент. Однако важно отметить, что фундаменты на плотах подходят не во всех случаях и обычно требуют проектирования инженером-строителем.

Вот важные соображения, если вы думаете об использовании фундамента на плоту:

  • Конструкция плота обычно имеет «краевую балку», образованную клеткой из стальной арматуры, которую необходимо тщательно собрать на месте.Иногда требуются и внутренние балки жесткости. Эти балки переносят строительные нагрузки через остальную часть плиты, а затем равномерно по земле.
  • Инженеру обычно требуется обследование площадки, чтобы понять, что такое земля. Очень плохой грунт может означать, что вам нужно другое решение, например, сваи.
  • Конструкция плота обычно требует жесткого основания для выравнивания земли. Этот камень следует утрамбовать механически.
  • Вы должны убедиться, что стальная арматура нахлестана не менее 450 мм (как для сетки, так и для стержней из низкоуглеродистой стали) и имеет бетонное покрытие 40 мм.«Наступление» арматуры во время заливки бетона не является подходящим способом размещения арматуры — используйте специальные «стулья» или «солдатики» для поддержки сетки.
  • Кромка плота должна быть тщательно детализирована с учетом влажного покрытия и положения мембраны, для чего может потребоваться формирование «ступеньки» в бетоне на краю плота.
  • Изоляция обычно размещается поверх плота — следите за тем, чтобы избежать образования мостиков холода в местах соединения с внешними стенами.

Важно! Инженер-строитель, проектирующий плотный фундамент, может не знать в полной мере о проблемах сырости, мостиков холода или загрязнения земли.Убедитесь, что проектировщик здания учел эти детали перед постройкой плота — после заливки бетона преодолеть это может быть трудно.

В случае сомнений обратитесь к инспектору по контролю за зданием местного органа власти. Воспользуйтесь нашим бесплатным инструментом поиска по почтовому индексу, чтобы найти контакты местной команды LABC.

По LABC

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

BuildStore Консультации по созданию основы вашего…

Существует четыре типа фундамента: глубокий ленточный, плотный, насыпной и насыпной. По возможности устанавливайте грунтовые условия с помощью обследования, чтобы заранее определить метод фундамента, наиболее подходящий для вашего участка.

Фундаменты с глубокой ленточкой
Фундаменты с глубокой ленточкой являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм. Бетон должен иметь минимальную глубину 225 мм.

Фундамент для засыпки траншеи
Фундамент для засыпки траншей заполняет котлован почти до самого верха.Хотя этот метод дороже, чем фундамент Deep Strip, он быстро вытащит вас из-под земли. Фундамент Trenchfill используется при рыхлом грунте или на участках с высоким уровнем грунтовых вод. На участках с тяжелой глиной и при наличии деревьев фундамент для засыпки траншеи можно уложить глубже, до уровня, при котором содержание влаги в грунте не пострадает. Также может потребоваться армирование сеткой, и стороны траншеи, возможно, потребуется футеровать с одной или обеих сторон сжимаемым материалом и / или скользящей мембраной.

Фундаменты на плотах
Фундаменты на плотах используются там, где грунт изначально устойчив, но там, где условия глубоко под поверхностью, такие как горные работы, могут привести к смещению грунта. Усиленный плот налит поверх прочного хардкорного каркаса и имеет форму по краю, обеспечивающую ступеньку, на которой строятся оба листа стены.

Свайные фундаменты
Свайные фундаменты используются там, где хорошая несущая поверхность может быть найдена только на более глубоких уровнях или где физические ограничения делают невозможными другие формы фундамента.Свайный фундамент обычно выполняется специализированными подрядчиками. Сваи можно вырыть, просверлить или забить в землю. Они поддерживают бетонную кольцевую балку или грунтовую балку, простирающуюся от сваи до сваи, на которой построен дом. Эта кольцевая балка может быть изготовлена ​​заранее, но если она будет отлита на месте, может потребоваться уже готовые арматурные каркасы в соответствии со спецификациями инженера. В определенных ситуациях может также потребоваться иметь под рукой сжимаемые материалы, чтобы выровнять нижнюю или боковые стороны балки.

Ключевые моменты
  • Бетон обжигает кожу, поэтому всегда надевайте защитные перчатки и обувь.
  • Убедитесь, что основание любой траншеи под фундамент чистое, ровное, сухое и не содержит рыхлых материалов. Борта траншеи должны быть обрезаны под прямым углом к ​​основанию. Идеальная ситуация — вырыть траншею и залить бетон в тот же день. Доступны специальные смеси, которые обтекают весь канал, что исключает возникновение бугров.
  • Заливка фундамента в зимних условиях должна выполняться в соответствии со строгими правилами и должна быть закрыта.
  • Лучше всего проконсультироваться с прогнозом погоды относительно возможных морозов, потому что ночные морозы могут испортить бетон.
  • Если вы решите использовать бетононасос для укладки бетона, предупредите поставщиков о своем намерении.
  • Найдите ближайший пункт проката, если вам срочно понадобится водяной насос на случай затопления.

Перенаселенность на площадке
Имейте в виду, что во время строительства в короткие сроки может потребоваться ряд предметов, таких как строительные леса, экскаваторы, самосвалы или краны, поэтому убедитесь, что для них достаточно места.Также неплохо, если у вас есть место, разместить на месте скип для сбора и регулярного вывоза мусора по мере выполнения сборки.

Использование, типы и стоимость фундаментов для плотин

При рассмотрении проекта нового здания строительным фирмам необходимо найти наиболее подходящие методы проектирования и строительства для этой конкретной постройки, чтобы предложить экономичное решение, отвечающее требованиям проекта и подходящее для конкретной площадки. условия.Когда дело доходит до фундаментов, традиционные траншейные фундаменты не всегда являются наиболее подходящим маршрутом, поэтому каждый профессионал в области строительства должен иметь четкое представление о фундаментах на плотах.

Что такое плотный фундамент?

Также известные как матовые основания или опоры для плотов, фундаменты для плотов — это в основном бетонные плиты, которые располагаются на твердом ровном слое почвы и простираются по большей части или даже по всей площади здания. Хотя это неглубокие фундаменты, они могут обеспечить гораздо лучшее распределение напряжений, чем обычные траншейные фундаменты.Поскольку вес здания распределяется на гораздо большую площадь поверхности, чем при использовании традиционных фундаментов траншей или свайных фундаментов, нагрузка, действующая на почву под ними, значительно снижается.

Когда использовать плотный фундамент

В прошлом фундаменты на плотах широко использовались при строительстве коммерческих зданий, таких как склады или супермаркеты. Однако за последние несколько десятилетий они становятся все популярнее как простое и недорогое решение для внутренних строительных проектов, таких как пристройки и зимние сады.

Фундаменты на плотах подходят там, где площадь основания здания достаточно мала, а требования к нагрузке на конструкцию не являются обременительными. Они также подходят для подвальных конструкций, где фундаментная плита может воспринимать прямые нагрузки в зависимости от использования здания. На участках с плохими почвенными условиями или ограниченным доступом к крупным земляным работам фундаменты на плотах снова могут оказаться отличным решением.

При проектировании бетонных плит необходимо учитывать три типа нагрузок:

  1. Статическая нагрузка плиты:
    (Статическая нагрузка: собственный вес плиты = масса / вес плиты i.е. Плотность * Площадь.)
  2. Живая нагрузка на плиту:
    (Вес людей (живых существ), мебели и т. Д. = См. IS 875 для условий нагрузки в различных типах зданий.)
  3. Нагрузка на отделку пола:
    (Нагрузка, действующая из-за штукатурки, окраски, плитки и т. Д.)

Техническое заключение : С точки зрения конструкции, в случае, если допустимое напряжение грунта настолько низкое и / или вертикальные нагрузки, которые передаются от надстройки к фундаменту через колонны и / или стены, таковы высокая: более 50% площади фундамента должно быть покрыто изолированными опорами, использование плотового фундамента значительно снижает затраты на опалубку и поэтому настоятельно рекомендуется.

Типы фундаментов и примеры использования

Различают пять основных типов плотного фундамента:

  1. Плот сплошной плиты,
  2. Плот балки перекрытия,
  3. Сотовые плоты,
  4. Фундаменты свайные на плотах; и,
  5. Балансирующие (или плавучие) плоты.

Первый тип — плотные плоские плоты — можно далее разделить на плоские плоты, широкопалые плоты, плоские плоты и плоты скольжения.

Фундаменты из массивных плит

Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по гарантийному обслуживанию конструкций Advantage Insurance (AHCI) изучает, что является передовой практикой для фондов в 2020 году.

В этом выпуске PBC Today, ориентированном на строительство, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и стандартах Великобритании, призванных гарантировать, что фундаменты спроектированы таким образом, чтобы оптимально выполнять свое предназначение. Само собой разумеется, что исправление ошибок на этой ранней стадии строительства может оказаться дорогостоящим и может нанести ущерб структуре и долговечности здания.

Функция фундамента

По сути, функция фундамента заключается в обеспечении эффективной и сбалансированной передачи структурных нагрузок, действующих на грунт, поддерживающего здание, при одновременном предотвращении перенапряжения этого грунта.Основание земли будет одним из важнейших факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточный фундамент

Ленточный фундамент — один из наиболее часто используемых фундаментов. Обычно они используются для грунтов с хорошей несущей способностью. Ленточные фундаменты предназначены для конструкций, где нагрузка относительно невелика, например, для жилых домов низкой и средней этажности. Традиционная форма строительства большинства домов позволяет использовать ленточный фундамент.

Ленточный фундамент представляет собой непрерывную бетонную полосу, сформированную по центру под несущими стенами. Непрерывная полоса действует как опора, для которой возводятся стены, и имеет ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдерживать нагрузку без чрезмерного уплотнения (см. Таблицу ленточного фундамента).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов продиктованы местными условиями грунта, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня готовой земли во избежание повреждений. от воздействия мороза на морозостойком грунте. (См. BS 8004 для правильного руководства по глубине и ширине фундамента).

Фундаменты глубокие — Фундаменты свайные

Сваи часто называют колоннами в земле.Они могут быть непопулярным выбором фундамента из-за необходимости в тяжелом оборудовании, а также из-за затрат и дополнительного времени, связанных с этим.

Для участков с менее благоприятными грунтовыми условиями свайный фундамент часто является единственным возможным решением, если проект только начинается. Свайный фундамент устанавливается там, где качество грунта у поверхности плохое или непостоянное. Использование столь глубокого фундамента в этих условиях часто бывает обязательным. Как правило, свайные фундаменты делятся на 2 различных типа, и они различаются по типу в зависимости от способа установки.

Сваи забивные (забивные)

Вытесняющие сваи устанавливаются путем забивания твердой сваи или пустотелой обсадной трубы в более глубокие грунты, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровней шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где шум запрещен.(Стандарт BS 5228 касается шума и вибрации свай).

Сваи сменные (буронабивные)

Напротив, сменные сваи устанавливаются путем удаления некоторого объема грунта и «замены» его сваями, поддерживающими нагрузку. Почву удаляют с помощью полого грейфера с утяжелителями или роторно-бурового шнека. Обрушение выработки предотвращается за счет введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит замещается бетоном, когда он заливается в котлован.Существует четыре основных формы сменной сваи, см. Ниже:

  • Буронабивные монолитные сваи (малый диаметр)
  • Буронабивные монолитные сваи (большой диаметр)
  • Сваи фрикционные и концевые
  • Сваи для инъекций раствора
Присоединение к сваям

Во многих случаях сваи подвергаются точечным нагрузкам. Нередко нагрузка на здание превышает грузоподъемность одной свайной колонны. Поэтому сваи часто группируются, чтобы выдержать приложенную нагрузку.Присоединения к концам свай называются заглушками; они используются для соединения головок соседних свай и в качестве платформы для нагрузки здания. Балки грунта вводятся в соединения свай, чтобы равномерно распределять нагрузку (UDL) традиционных построенных жилых домов и, следовательно, выступать в качестве подходящего стыка между стенами и сваями.

Фундаментная балка обычно монтируется на месте с использованием опалубки вокруг заглушек свай. Бетон заливается в опалубку и обычно армируется решеткой из стальной арматуры.Бетонные распорки устанавливаются на стальную арматуру, чтобы гарантировать, что, когда бетон схватится, будет обеспечено достаточное покрытие стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным распоркам).

В заключение, свайный фундамент должен быть установлен соответствующим специалистом под наблюдением инженера-конструктора. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать заданную нагрузку.

Плотный фундамент

Проекты фундаментов

могут быть предложены и представлены инженером с соответствующей квалификацией, если они подходят по назначению и являются рентабельными. Важно, чтобы плотный фундамент имел адекватную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава пластов. Возлагаемая нагрузка распределяется по более широкой площади, обычно по всей площади основания, и можно подумать, что она «плавает» по земле аналогично плоту, плывущему по воде.

Они построены из железобетонных плит одинаковой толщины, как правило, от 150 до 300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно встроить стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. Д.) Или где требуется дополнительная поддержка для определенных нагрузок.Типы плотного фундамента следующие:

  • Плот сплошной плиты
  • Плот свайный
  • Плот перекрытия балки
  • Плот сотовый

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

  • Есть подвал?
  • Площадь пола, высота и нагрузки
  • Дифференциальный расчет
  • Где невозможно построить отдельные ленточные фундаменты для покрытия площади опорной поверхности
  • Где невозможно производить раскопки на значительную глубину.

В целом, фундаменты на плотах объединяют плиту перекрытия с фундаментом, что приводит к меньшему расходу материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в местах сосредоточения структурных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Рекомендуемые статьи по теме

Типы подушечного фундамента — Designing Buildings Wiki

Фундаменты с подушками — это форма разложенного фундамента, образованного прямоугольными, квадратными или иногда круглыми бетонными «подушками», которые выдерживают локализованные одноточечные нагрузки, такие как несущие колонны, группы колонн или каркасные конструкции. Эта нагрузка затем распределяется подушкой на несущий слой почвы или породы ниже. Фундамент с подкладкой также можно использовать для опоры грунтовых балок.

Есть несколько различных типов подушечного фундамента:

Фундаменты с плоской бетонной подушкой, не использующие арматуру, являются экономичным решением, но только там, где приложенная нагрузка будет относительно небольшой. Их также можно назвать опорами. Общее правило заключается в том, что глубина подушки должна быть равна расстоянию от грани вертикального элемента до края площадки с обеих сторон.

Добавление арматуры позволяет создавать относительно широкие, но неглубокие подушечные фундаменты.Чтобы упростить сборку и размещение арматурного каркаса, подушки, как правило, имеют квадратную форму в плане. Основание из железобетона спроектировано таким образом, чтобы пролетать в одном направлении, с продольными основными стержнями внизу.

Если ширина основания ограничена или имеется эксцентричная / наклонная нагрузка, могут быть разработаны прямоугольные подушки.

Это место, где два опорных основания объединены в более длинный и могут использоваться там, где внешняя колонна находится близко к границе участка или существующей стене.Цель состоит в том, чтобы можно было уравновесить эффект внутренней колонны. Форма в плане обычно представляет собой прямоугольник.

Здесь опорные плиты объединены в единый длинный структурный элемент. Это часто случается, когда опорные площадки и колонны, которые они поддерживают, расположены близко друг к другу. Расширяя арматуру между колодками, можно противодействовать дифференциальной оседке и можно улучшить продольную жесткость.

Фундаменты, покрывающие всю площадь здания, обычно называют «фундаментами на плотах».

Это похоже на сплошную площадку, но отличается тем, что изолированные площадки меньшего размера соединены заземляющими балками. Это помогает повысить жесткость конструкции.

[править] Статьи по теме «Проектирование зданий» Wiki

.

Leave a reply

Ваш адрес email не будет опубликован.
