Устройство теплого пола в частном доме: Как правильно сделать теплые полы в частном доме

технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

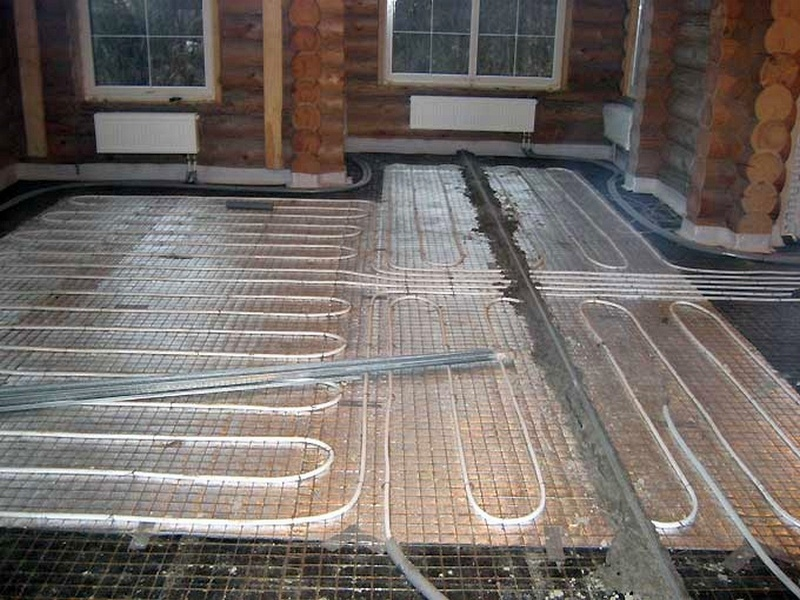

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

• водяной;
• электрический кабельный;
• электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

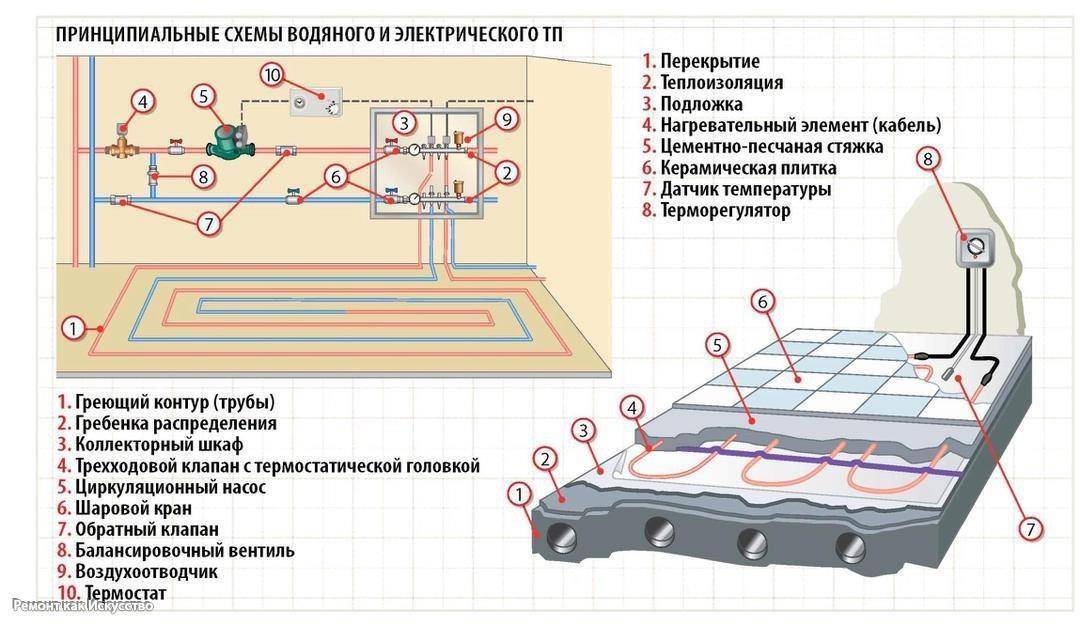

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

• Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
• «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.

Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.

Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».

Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.

Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

• сравнительная быстрота и простота монтажа;
• равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

• риск пожара при коротком замыкании;
• высокая стоимость электричества;
• необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.

Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

• по принципу действия: инфракрасные или конвективные;
• по виду котла: онможет работать на твердом или дизельном топливе, на газу или электричестве;
• по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.

Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

• на грунт;
• на основание, обычно это бетонная плита;
• на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

• труб, которые обычно изготавливают из полипропилена или металлопластика;
• крепежей;
• теплоизоляционных материалов;
• коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

• Схема прямого подключения.

• Схема с трехкодовым клапаном.

• Схема с насосно-смесительным узлом.

• Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.

Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

• змейкой;
• двойной змейкой;
• угловой змейкой;
• улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.

Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

• экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
• равномерное прогревание всех помещений;
• устранение вероятности ожога;
• возможность использования такой системы обогрева как единственной во всем доме;
• не создается электромагнитное поле;
• воздух в комнатах не высушивается;
• возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
• его обслуживание обходится недорого;
• для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
• создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

• монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
• иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
• существует риск снижения давления в отопительной системе;
• нужно устанавливать смесители, чтобы регулировать температуру;
• на лестничных площадках загородного дома его установка невозможна;
• цена водяных теплых полов в частном доме намного выше, чем электрической системы.

Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

• линейное расширение: до 0,025 мм/м;
• теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.

Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

• кабельные;
• нагревательные маты;
• инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.

Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

• надежность и отсутствие протечек;
• бесшумное функционирование;
• эстетичный внешний вид;
• длительность использования системы;
• вся территория прогревается равномерно;
• система проста в управлении.
• простота монтажа;
• низкая стоимость;
• не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

• большой расход электроэнергии;
• возникает слабое электромагнитное излучение;
• для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.

Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.

Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

• высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
• месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
• ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
• насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.

Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

• обеспечивать формирование теплового потока, идущего вверх;
• снижать или устранять теплопотери вниз, на перекрытие;
• быть устойчивым и прочным материалом, не разрушающимся со временем;
• иметь низкий коэффициент теплопроводности;
• быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
• восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

• советы специалистов и продавцов;
• обзоры в интернете;
• стоимость материала;
• производитель и его репутация.

Виды утеплителя для теплых полов:

• пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
• пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
• пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
• минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.

Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

• насколько сложный монтаж;
• долговечность;
• надежность;
• пригодность к ремонту отдельных элементов нагревающей системы;
• инерционность;
• экономичность;
• законно ли использование;
• производит ли шум в процессе функционирования;
• цена;
• совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.

Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

Как сделать качественный теплый пол в частном доме?

Технологии отопления прошлого века с радиаторными батареями по эффективности уступают новым, услуги центрального отопления постоянно дорожают. Поэтому потребители ищут альтернативу, как сделать теплый пол в частном доме с автономным экономичным отоплением.

Пример укладки теплого пола в ванной

Достоинства теплого пола

Эта технология более экономична с точки зрения затрат на топливо, она позволяет убрать громоздкие радиаторы, освобождая пространство для других полезных элементов интерьера. Трубы под напольным покрытием не портят внешний вид обстановки и не мешают уборке помещений.

С экологической стороны теплый пол обеспечивает идеальное распределение тепла для комфортного состояния человека. Хорошо прогревается пространство на уровне 1-1.5 м над полом, выше – более прохладный воздух. Поэтому многие изучают методики, как сделать теплые полы в частном доме. Простота отработанных технологий позволяет сделать теплый пол своими руками.

Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии. Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м² с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м². Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

Водяные теплые полы

Технология водяных теплых полов эффективна в процессе эксплуатации с экономической точки зрения. Расходы по оплате по сравнению с классической радиаторной системой составляют на 20-30 % меньше. Но монтаж системы трудоемкий, конструкция содержит большое количество дорогостоящих элементов и узлов соединения.

Основные элементы:

• Отопительный котел: модели могут быть электрические, газовые на жидком и твердом топливе, гибридные варианты. Выбор делается исходя из стоимости и доступности энергетических ресурсов в конкретном регионе.

На теплые полы в доме особенно востребованы газовые модели, это объясняется автономностью этого вида котлов. Газ во многих регионах России является наиболее доступным и недорогим топливом. Система обогрева данных котлов не зависит от центрального отопления и водоснабжения. Она позволяет самостоятельно регулировать потребляемую мощность и расход топлива в зависимости от потребностей.

• Трубы. Расходуются по 3-5 м на 1 м² отапливаемой поверхности, эти нормативы определены многолетним практическим опытом. Популярны модели труб из сшитого полиэтилена, прочные термостойкие изделия с плотностью материала 60-80 %. Для достижения этих качеств используется разные способы обработки.

Конструкция трубы сшитого полиэтилена

При облучении потоком электронов в магнитном поле достигается плотность 60 %, обработка пероксидом создает плотность сшивки 75 %, газом селаном –65 %. В любом случае этой плотности достаточно для укладки теплых полов.

Хороший вариант – металлопластиковые трубы, прочные и термостойкие, имеют три несущих слоя и два клеевых.

Конструкция металлопластиковых труб

Внутренний и внешний слой – это сшитый полиэтилен, средний слой – алюминиевая фольга 0,2-2,5 мм, герметично сваренная по всей длине.

• Коллектор. Распределяет теплоноситель по контурам, это основной узел теплосмешения, в нем соединяются все отдельные контуры. Устанавливается коллектор с таким количеством термоклапанов, сколько в системе контуров. Длина контуров разная, поэтому количество теплоносителя в них не одинаково, время остывания жидкости в контурах не совпадает. Для поддержания заданной температуры в каждом контуре установлены датчики температур, они своевременно управляют сервоприводами, распределяя горячие и охлажденные потоки в заданные направления.
• Термовентиль. Часто используется трехходовой механический вентиль, распределяющий интенсивность горячих и охлажденных потоков. Для автоматического управления на вентиль ставятся электрические приводы.

Термовентиль с электроприводом

• Циркуляционный насос. Рекомендуется ставить насос с мокрым ротором, его крыльчатка вращается и смазывается теплоносителем, работа очень тихая.

Циркулярный насос

• Теплоноситель. Это может быть вода, антифриз или тосол.

Потребуются затраты на материалы гидроизоляции, теплоизоляции, цементной стяжки и напольного покрытия.

Последовательность укладки

В полуподвальных помещениях на грунте делается предварительная стяжка, поверхность засыпается песком на 5-7 см, потом щебнем 3-5 мм на толщину 8-10 см. Для пароизоляции все накрывается полиэтиленовой пленкой, сверху накладывается слой 8-10 см речного песка с отсевом фракции от 0,05 до 0,1 см.

На предварительную стяжку укладывают слой гидроизоляции. Это может быть битумно-резиновая мастика, наносится она кисточкой. Проще использовать клеящиеся рулоны, в основе которых битум с полимерными ингредиентами. Структура листов – армированная стекловолокном или полиэстером. Сверху укладывается утеплительный слой – экструзионный пенополистирол (пенопласт). Толщина утеплительного слоя в подвальных помещениях 10 см и более, на верхних этажах достаточно 5-10 см.

Очень эффективно использовать тонкие эластичные утеплители с отражающей поверхностью. Структуру рулонов составляет полимер, наполненный пузырьками воздуха, или минеральная вата, толщина слоя от 2 до 50 мм.

Отражающий слой, 14-20 микрон, бывает нескольких вариантов структуры:

• двухсторонние – фольга с двух сторон рулона;
• односторонние;
• самоклеющиеся, с одной стороны – клеящаяся поверхность, с другой –фольгированная.

Может быть интересно

На отражающий утеплитель укладываются термостойкие металлопластиковые трубы в форме змейки или улитки. Крепятся трубы на специальные металлические или пластиковые планки, часто для армирования стяжки и равномерного распределения нагрузки на трубы накладывают металлическую сетку.

Трубы фиксируются к сетке пластиковыми жгутами, проволока на сетке Ø 3-4 мм, размер ячеек 5-10 см. Бетонная стяжка наносится толщиной 7-8 сантиметров, она тщательно выравнивается, после высыхания укладывается напольное покрытие.

Для теплого пола рекомендуется использовать керамическое покрытие, оно лучшим образом аккумулирует и передает тепло. При монтаже труб на бетонных плитах элементы предварительной стяжки не делаются. Процесс начинается с очистки, выравнивания поверхности и гидроизоляции, остальные операции те же самые.

Нельзя делать бетонную стяжку на деревянных перекрытиях, они могут не выдержать вес и обрушиться. В деревянных домах на пол монтируется гидро,- и теплоизоляция, прибиваются лаги, между которыми прокладываются трубы. На лаги кладут доски, фанеру, ДСП, после чего наносят облицовочное покрытие, паркет, ламинат или другие материалы.

Электрический теплый пол

Оборудования для монтажа этой конструкции требуется меньше, монтаж осуществляется проще. Отсутствие жидкого теплоносителя значительно упрощает всю систему отопления. Для обогрева используется греющий кабель или инфракрасная пленка, в электрические цепи они подключаются через терморегуляторы.

Укладка греющего кабеля и пластин

При отсутствии жидкого теплоносителя гидроизоляцию на плитах можно исключить, так как вероятности протечки не будет. При укладке на грунт предварительную стяжку и гидроизоляцию рекомендуется оставить. Такой теплый гидроизолированный пол в частном доме исключит проникновение влаги из грунта в помещение. В остальном материалы для стяжки и последовательность остаются прежними.

Кабеля укладываются аналогичным образом, змейкой или улиткой. Для прогрева хорошо утепленных помещений до +18-25  ̊С требуется 150-200 Вт/1м², если взять 3-5 м кабеля на 1м², то шаг укладки составит 10-30 см. Порог температуры для помещений рассчитывают исходя из их функционального назначения, в ванной потеплее – до +25  ̊С, в зале – +20  ̊С. Производители делают разные кабели, при покупке нужно интересоваться, сколько мощности потребляет 1 погонный метр.

Инфракрасные пластины производят рулонами шириной 800 мм, 500 мм и 1 метр, длина 0,7-15 м. Они фиксируются к теплоизоляционному покрытию термоскотчем, укладываются на 20 см от стен и не ближе, чем на 6 мм друг от друга, подключаются параллельно к сети 220В.

Пример укладки и подключения инфракрасной пластины

Потребляемая мощность пластин – 45-65 Вт/м²*ч, это количество электроэнергии, расходуемой 1м² пленки в час, температура плавления изолирующей пленки на пластинах 130 ̊С. Бывают готовые маты, утеплители с отражающим слоем к ним закреплены на инфракрасные пластины, ширина таких изделий – 83 см, длина – 1-12 м.

Обязательно нужно учитывать места установки мебели и крупногабаритной бытовой техники (стиральная машина, холодильник, шкафы) в помещении. Под ними прокладывать кабеля и пластины не рекомендуется.

Схема размещения греющих элементов

Укладку греющих кабелей и пластин надо планировать на свободной поверхности напольного покрытия. Это снизит нагрузку на источники тепла, пространство в помещении будет обогреваться эффективнее.

Подключение элементов электрообогрева

Существует разные виды кабелей:

• Однопроводные – не делятся на части, производятся определенной мощности и длины. После укладки включаются в сеть через термостат, противоположными концами;

Конструкция однопроводного кабеля

• Двухпроводные – кабели, замкнутые на одном конце, который герметично запаян пластиковым колпачком. Другой конец с двумя проводами подключается к сети через термостат, кабель на части не режется.

Конструкция двухжильного кабеля

• Двухпроводной саморегулирующийся кабель – режется на части в определенных местах. В качестве термостата работает пленочная матрица, расположенная по всей длине между медными проводниками. Сопротивление меняется в зависимости от температуры окружающей среды. Ток начинает протекать между проводами в тех местах, где температура ниже +5 ̊С. Чем ниже температура вокруг кабеля, тем больше ток и разогрев кабеля. Такие модели дорого стоят.

Терморегуляторы

Производители предлагают много различных видов:

• Механические (аналоговые) регуляторы – самые простые и надежные.

Внешний вид механического терморегулятора

• Цифровые – с жидкокристаллическими дисплеями, на которых отображается несколько параметров: температура напольного покрытия, воздуха в комнате, иногда текущее время.

Внешний вид цифрового терморегулятора

• Цифровые программируемые терморегуляторы – позволяют установить определенную температуру на разное время суток (день – ночь) или по дням недели. При отсутствии людей температура снижается, перед приходом повышается, это делает режим работы более экономичным.

Программируемый терморегулятор

• Терморегуляторы с дистанционным управлением могут управляться пультом в инфракрасном диапазоне, как на телевизорах, по радиоканалу. Более дорогостоящие модели работают по сети GSM, по интернету в режиме онлайн, управляются с айфона, планшета или ПК, с любого места, где есть сотовая связь или кабельный интернет.

Терморегуляторы отличаются по органам управления: в механических моделях проволочное сопротивление меняется перемещающимся контактом на пластиковом диске в корпусе прибора.

В цифровых регуляторах сопротивление меняется микросхемой, в состав которой входит реле электронных переключений. Управление может осуществляться механическими кнопками или сенсорными сегментами на дисплее, как на мобильных айфонах или планшетах.

Независимо от модели терморегулятора, блоки управления подключаются по типичной схеме к одинаковым по функциональному назначению элементам:

• к сети 220В;
• к греющему кабелю;
• к одному или нескольким датчикам температуры;
• через заземление.

В целях безопасности все электрические системы отопления в частном домовладении подключается в РЩ к сети через автомат защиты от короткого замыкания и УЗО (устройство защиты от прикосновений).

Итог

Технологии устройства теплых полов предусматривают много различных вариантов монтажа. Чтобы определить подходящий метод и лучшие материалы, надо исходить из финансовых возможностей, учитывать климатические условия расположения объекта и функциональное назначение помещений.

виды, достоинства и недостатки, способы укладки, отзывы

Сейчас мало кто знает, что тёплые полы появились в очень древние времена примерно в 80 веке до нашей эры. Спустя столько столетий люди усовершенствовали процесс подогрева полов. В случае, если Вы не имеете каких-либо специальных навыков по установке тёплых полов, то не стоит расстраиваться, ведь это можно сделать своими руками без особых трудностей. Частный дом — это не квартира, пол которой подогревают нижние этажи. От земли постоянно идёт холод, поэтому нужно серьёзно позаботиться о том, чтобы Вашим ногам было тепло и комфортно. Для этого существует много вариантов, как можно утеплить полы в доме.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

• Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
• Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:

Разновидности тёплых электрических полов	Свойства
Кабельные полы	Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами	В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы	По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Достоинства и недостатки теплого пола

Достоинства:

1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
2. По сравнению с другими полами имеют длительный срок службы.
3. Нет радиаторов.
4. Широкий выбор функций регуляции температуры.
5. Нагреватель обладает низкой температурой.
6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Способы укладки теплого пола в частном доме

В основном существует четыре способа хотя бы немного утеплить пол: напольная стяжка, настил из дерева и другие системы, позволяющие сделать пол теплее, то есть те же самые жидкостные и электрические полы.

Стяжка является, пожалуй, самым дешёвым способом утепления. Не только материалы стоят дёшево, но и сам процесс наложения стяжки на пол. Очень существенный недостаток — после утепления всё равно будет веять холодом, то есть особого утепления стяжка обеспечить не может. Укладывается она довольно просто: под стяжкой закладывается пенопласт. Он выступает в качестве утеплителя. Современная стяжка включает в себя и арматуру, без которой стяжка не прослужить много лет. Итак, более подробная инструкция по укладке армированной стяжки:

• Перед укладкой утеплителя и стяжки сначала необходимо подумать о гидроизоляции, так как влага, находящаяся в грунте, может просочиться в основание дома, что вполне может привести к появлению плесени. Гидроизоляцией может быть обычная полиэтиленовая плёнка.
• Нужен специальный шов. А нужен он для того, чтобы при температурный воздействиях стяжка, расположенная над пенопластом, не потрескалась. Шов изготавливается из вспененного объёмного винила, укладываемого по всей площади дома высотой около 15 см от самого фундамента.
• Наложение на шов пенопласта. Накладывается плотно друг на друга слоями. Если остались щели, заполняем их монтажной пеной.
• Армирование. На пенопласте стяжка долго обычно не лежит, поэтому необходимо армирование. Для обеспечения долговечности стяжки также можно использовать вместо арматуры металлическую сетку.
• Непосредственно установление самой стяжки. Её толщина не должна быть меньше 5 см. Раствор лучше сделать в соотношении 1:3 для более прочной стяжки.

Если же Вы желаете утеплить пол в доме деревянным настилом, то следует знать, что существует три основных способа утепления деревом:

1. В основе конструкции под напольное покрытие — опорные столбы. Такие полы устанавливают при достаточно высоком уровне грунтовых и сточных вод. Укладка данных полов уместна лишь тогда, когда напольные материалы никак не будут связаны со стенами, то есть будет «плавающая» конструкция.
2. Дощатый пол (одинарный). Является самым простым в монтаже и последующем использовании. Однако пол остаётся холодным, поэтому подходит для тех, кто в холодные времена не собирается жить в доме.
3. Двойной дощечный пол. Вся установка состоит в том, что друг на друга накладывается два слоя деревянных досок. Данная конструкция позволяет хорошо утеплить дом.

Как было описано выше, хорошим вариантом утеплить полы в частном доме может быть установка водяных и электрических полов. Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они долговечнее и обеспечивают сохранение теплоты и комфорта для Ваших ног в суровую холодную погоду.

Отзывы о теплых полах

Два года назад установили тёплый пол в своём доме. Вроде пока всё хорошо, не жалуемся. Вот только укладывать такой пол очень рекомендую в перчатках, иначе руки потом долгое время будут чесаться. Видимо слишком много в таких полах химикатов.

Алик

Инфракрасные теплые полы — это отличный способ утепления. После установки пол сразу же начать функционировать, греет превосходно. Я думаю, такие полы вообще можно использовать как основную систему отопления. Плюс к этому, они не чувствуются под ногами.

Игорь

По своему опыту могу сказать, что наиболее подходящим вариантом для установки тёплых полов являются полы с нагревательными матами, так как отлично греют и никаких механических сбоев не наблюдалось.

Михаил

В заключение, хотелось бы, конечно, ещё раз отметить тот факт, что частным домикам, особенно расположенным по близости к воде, настоятельно рекомендуется утеплять полы в доме, иначе весь холод постоянно будет проходить к Вам через грунт. Утеплить полы можно многими способами и из различных материалов, поэтому в зависимости от своих предпочтений, Вы можете выбрать подходящий вид тёплого пола, удовлетворяющий Вашим желаниям и потребностям.

Электрический теплый пол — отопление частного дома

На чтение 7 мин Просмотров 920 Опубликовано 4 января, 2017 Обновлено 11 мая, 2021

Установить электрический теплый пол в доме в частном секторе – значит сделать свое жилье максимально современным и уютным. Потому это стремление нельзя назвать обычным желанием приблизиться к высоким технологиям и экономии. Современные системы обогрева отличаются простотой использования, они не требовательны в обслуживании. Потому это не предмет роскоши или модная тенденция, а необходимый элемент любого жилья, обеспечивающий обогрев.

Электрический пол в деревянном доме – устройство на основе электрического греющего кабеля. От составляющей зависит нормальное функционирование и срок эксплуатации системы. Устройство теплого пола простое. Работа базируется на подаче напряжения от сети 220 В. Электрическое сопротивление способствует превращению электрической энергии в тепловую.

Важно! Повышается только температура нагревательного элемента. Далее он передает свой потенциал бетонному или иному финишному покрытию.

Установка может быть самостоятельным источником тепла, а может использоваться как вспомогательная. Если хозяин рассчитывает исключительно на работу панельного отопления, то мощность 1 м2 должна быть порядка 150 Вт и более при теплопотерях менее 80 Вт с одного квадрата. В случаях, когда на электрический пол в доме в частном секторе возлагается лишь частичная нагрузка, то будет достаточно мощности 110-120 Вт/м2.

Стоит понимать, что числа условные. Потому все зависит от разработанного проекта и приведенных расчетов.

Инфракрасный теплый пол – уютный и теплый дом

Усовершенствованные до предела возможности производственных площадок позволяют потребителям пользоваться не просто эффективным средством отопления, но и экономически выгодной системой, не требовательной в обслуживании.

Для обогрева частного дома используются любые из представленных ниже видов теплых полов:

• инфракрасный пленочный;
• проводной;
• нагревательные маты.

Каждый из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Наиболее простыми считаются кабельные модели. С появлением пленочных вариаций рынок теплых полов перевернулся с ног на голову. Они максимально выгодны с точки зрения экономии электроэнергии. При эксплуатации удается сэкономить до 60% электричества. При этом укладка такого электрического теплого пола в доме наиболее проста. Финишное покрытие можно стелить сразу после установки пленки. Стяжка не нужна.

Важно! Инфракрасную систему нагрева можно монтировать на любую поверхность (наклонная, вертикальная, горизонтальная). Этому способствует способ «сухого монтажа».

Пользователям нужно понимать, что панельное отопление выделяет тепловую энергию во всех направлениях. В итоге часть тепла будет утеряна. Потому нужно не пожалеть средств на приобретение тепловой изоляции. Это снизит теплопотери в подвальное помещение, если система отопления устанавливается на первом этаже.

Монтаж теплого электрического пола в частном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Потому приступать к укладке теплого пола нужно после отделочных работ. Пол жилья нужно очистить от пыли и прочих загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор нужно убрать шпателем. Остальные загрязнения убираются щеткой после тщательного увлажнения пола.

Стоит знать: для оптимальной работы теплые электрические полы в деревянном доме стоит устанавливать исключительно на ровную поверхность. Перепады по уровню должны быть минимальны.

Остальные работы можно объединить в следующие группы, которые и буду представлять собой этапы монтажа:

1. Укладка напольной тепловой изоляции. Используется пенопласт или плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется использовать фольгу в силу ее быстрого износа.
2. Подключение терморегулятора. Монтаж проводится на стене, нередко в нише.
3. Установка датчика температуры. Устройство нужно для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается непосредственно перед самой укладкой.
4. Монтаж отопления. Кабели, маты или пленка укладываются непосредственно после проделывания вышеописанных работ. Технология укладки будет представлена ниже.
5. Завершающий этап. Он включает в себя монтаж финишного покрытия, заливку стяжки (если таковая предусматривается), тестирование системы.

Теплые полы электрические в деревянном доме: видео урок монтажа

Все стадии установки теплого пола не так просты. Потому необходимо рассмотреть каждую более подробно.

Изоляция. Материал препятствует нагреву плит перекрытия. Тепловая изоляция экранирует радиационную составляющую теплового потока, направляя ее тем самым в помещение. Толщина и тип материала подбирается, исходя из особенностей нижнего этажа, его назначения. Так, в случае многоэтажки можно применять фольгированную рулонную изоляцию. Монтаж теплого пола электрического в деревянном доме предусматривает использование плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется использовать в комбинации с отражающими материалами. В зонах с повышенным влаговыделением нужно использовать дополнительную пароизоляцию.

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели нужно через штробу, которая делается в стене, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур монтируется в сам теплый пол. При этом нужно выдержать расстояние от стены с терморегулятором 0,5–0,7 м.

Укладка нагревательных элементов. Монтаж предусматривает раскладку кабеля с отступами от перегородок и стен величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под тяжелыми предметами система может перегреться. Кроме того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Монтаж пленочного теплого пола в частном доме позволяет укладывать конструкцию под мебель.

Крепление отдельных элементов кабельной и инфракрасной системы должно выполняться двухсторонним скотчем. А вот нагревательные маты крепятся между собой при помощи монтажной клейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и более см. При укладке нужно следить, чтобы провода не находились в натянутом состоянии, а перегибы были плавными.

Финишное покрытие. В качестве облицовочного могут использоваться все доступные стройматериалы, кроме паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется использовать плитку.

При заливке стяжкой нужно дать ей высохнуть в период 30 дней. Только после этого можно покрывать пол ламинатом, линолеумом или другим материалом.

Управление электрическим теплым полом в загородном доме

Система может быть зональной, а может укладываться по всей комнате. Иногда нет нужды нагревать все помещение или хочется в целях экономии обогреть определенный угол (например, рабочее место). Да и постоянное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль необходим, если на несколько дней все семейство уезжает из дому.

Устройство электрических теплых полов в деревянном доме предусматривает монтаж датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать заданный температурный режим в помещении. Продвинутые вариации позволят следить за работой системы в автоматическом режиме. Так, можно задать параметры, чтобы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры следят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет опасная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу же распечатать для большего удобства при изучении.

Пленочный теплый пол в каркасном доме. Типичные ошибки пользователей

Инфракрасный теплый пол в частном доме каркасного типа – незаменимая система. Такое отопление позволит в разы сэкономить, если подойти к процессу установки и дальнейшей эксплуатации грамотно, профессионально. Немногие представляют, как должен в идеале проходить процесс установки и уход за обогревом.

Стоит рассмотреть типичные ошибки, чтобы знать, как их избежать:

• Подбор греющего элемента по всей площади. Необходимо провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме;
• Подключение кабеля в сеть, если не высохла стяжка или клеевой раствор. Чревато летальными последствиями;
• Нельзя ходить в твердой обуви по пленочному полу. Существует риск его повредить;
• Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в деревянном доме стоит быть предельно внимательным, и обогрев будет работать должным образом.

устройство и монтаж, материалы, рекомендации специалистов

Проживая в загазованном городе, всё больше наших сограждан начинают задумываться о смене места своего проживания на более экологичное. Уже довольно давно владельцы загородного дома могут наслаждаться тишиной и чистым воздухом.

Однако подобная жизнь обеспечивает несколько иной уровень комфорта, нежели при проживании в городской квартире. К наиболее актуальным проблемам отдельного жилого строения следует отнести недостаточную температуру пола.

Сегодня есть решения, позволяющие устранить подобный недостаток. Речь идёт о системе водяного тёплого пола, которую по силам устроить своими руками любому домовладельцу. Добиться желаемого результата можно при условии наличия необходимых навыков и опыта.

Типы тёплого пола

На сегодняшний день у владельца загородного дома есть два пути решения проблемы обогрева помещения: устройство водяного отопления и использование электроэнергии.

На электричестве сегодня работают инфракрасные плёночные конструкции. Но, учитывая его высокую стоимость, подобный вариант не может использоваться для решения проблемы обогрева дома с позиции целесообразности.

По этой причине большинство владельцев загородных домов все чаще останавливают выбор на водяных системах отопления.

Однако на фоне водяного пола электрические системы имеют важное достоинство, которое заключается в отсутствии сложностей при установке. Выполнить укладку электрического кабеля по силам любому человеку. А вот справиться с монтажом труб и подключением их к отопительному котлу не каждый способен с первого раза.

В то же время необходимо помнить о том, что при использовании электрических систем обогрева отмечается отрицательный эффект со стороны электромагнитных волн на здоровье людей, проживающих в частном строении.

Принципиальное устройство водяного тёплого пола в частном доме

Действие системы водяного пола основывается на движение нагретой воды, которая содержится в трубах, проложенных под напольным покрытием. Излучаемое ею тепло распространяется на напольное покрытие, а оно уже начинает нагревать воздух в помещении.

Монтаж трубопровода требует соблюдения определённого шага. Выбор этого параметра осуществляется на основании теплотехнических расчётов, при выполнении которых необходимо принимать во внимание ряд факторов:

• толщина материал стен;
• мощность используемого для обогрева котла;
• материал, из которого выполнены трубы;
• тип напольного основания;
• площадь помещения, которое планируется отапливать;
• высота потолков;
• особенности климата конкретной территории.

Обычно при выполнении монтажа тёплого водяного пола в частном доме владельцы останавливают выбор на трубах из пластика или металлопластика.

Причиной такого решения является доступная цена. Также здесь отсутствуют сложности с установкой, при этом они имеют длительный срок службы, который может достигать 50 лет.

После укладки труб их подключают к отопительному котлу. Наряду с обычной водой распространять тепло по трубам могут и иные виды незамерзающих жидкостей.

Подготовительные работы

Ещё до начала укладки водяного тёплого пола в частном доме следует уделить внимание основанию, которое должно отличаться прочностью и не иметь неровностей.

Для приведения его к требуемому виду проводят подготовительные мероприятия, которые заключаются в устройстве гидроизоляции, укладке утеплителя и создании цементно-песчаной стяжки.

Также следует позаботиться о том, чтобы в помещении были установлены окна и двери, оштукатурены стены, а также определены места, где будет производиться подключение отопительного, канализационного и водяного трубопровода.

Подготовка плиты перекрытия

Довольно часто тёплый пол в загородном доме приходится укладывать на железобетонную плиту перекрытия. В подобных ситуациях первым делом необходимо разместить слой паро-гидроизоляции.

При устройстве гидроизоляции можно применять специальные составы, имеющие битумную основу либо оклеить основание при помощи таких материалов, как рубероид, стеклохолст, стеклоткань. Для их фиксации необходимо использовать составы на аналогичной основе.

Что касается пароизоляции, то с этой ролью отлично справится полиэтиленовая плёнка с минимальной толщиной 0,2 мм. Устройство гидро — и пароизоляции является обязательным требованием, выполнение которого позволяет обеспечить защиту утепляющего слоя от влаги.

Риск появления последней повышается на фоне образования конденсата, когда тёплая плита перекрытия контактирует с холодной землёй.

При устройстве плёночной пароизоляции либо гидроизоляции на основе оклеечных материалов применяют материал в виде полос, которые следует размещать внахлёст 10–15 см. При работе с плёнкой её необходимо зафиксировать при помощи скотча.

Если приходится иметь дело с полотнами оклеечной гидроизоляции, то для фиксации используют битумные составы. Вне зависимости от используемого типа изоляции он должен быть размещён на вертикальной поверхности над утеплительным слоем и зафиксирован к стенам.

Подготовка грунтового основания

Распространёнными являются ситуации, когда процесс строительства частных домов проходит без использования плиты перекрытия. Подобный вариант выбирают в тех случаях, когда проектом не предусмотрено подвальное помещение.

Подготовительные мероприятия сводятся к созданию первичного слоя на основе песка и щебня. Причём их выкладывают в виде отдельных слоёв друг на друга, выдерживая высоту не более 10 см. Обязательной процедурой, которой должен подвергаться каждый слой, является увлажнения и утрамбовка.

Далее, приступают к заливке бетонной смесью площади помещения, выбранного для укладки водяного тёплого пола. Нелишним будет размещение арматурной сетки, которая повысит надёжность конструкции. Следует обеспечить горизонтальность поверхности, применяя для сверки строительный уровень.

При заливке бетона необходимо ориентироваться на маячные рейки. Их польза заключается не только в упрощении соблюдения горизонтальности, но и в выполнении ими роли температурных швов. Следуя строительным нормам и правилам, необходимо следить за тем, чтобы перепады по горизонтали не превышали 1 сантиметра.

Утепление пола

При устройстве тёплого водяного пола в загородном доме своими руками важная роль отводится теплоизоляции. Основная её задача заключается в ограничении доступа тепла, исходящего от труб с горячей водой, в нижнюю часть подпольного пространства, в качестве которого может выступать грунт или подвальное помещение.

Эффективная работа системы будет достигнута лишь в том случае, когда тепло будет направляться лишь вверх в жилое помещение.

Особое внимание следует уделить правильному выбору материала для теплоизоляции и его толщины. Это в значительной степени окажет влияние на то, насколько удастся уменьшить расходы на отопление.

Правила создания теплоизоляции

При выборе толщины утепляющего слоя учитывают следующие параметры:

1. Характеристики материала стен.
2. Климатические условия.
3. Уровень грунтовых вод в случае отсутствия плит перекрытия.
4. Объём помещения, где планируется выполнить монтаж тёплого пола.

Если следовать нормативам, то утепляющий слой, на котором в дальнейшем будет построена стяжка, создаваемый над грунтовым основанием или холодным подвалом, должен иметь толщину от 50 мм. В случае укладки на плитах перекрытия этот параметр может быть уменьшён.

В большинстве случаев роль теплоизолятора выполняет пенополистирол, имеющий на одной из сторон покрытие на основе фольги. Работа с этим материалом сопряжена с некоторыми неудобствами, поскольку для фиксации труб приходится использовать подручные средства, скажем, хомуты.

Однако избавиться от подобных трудностей можно, если купить более современные плиты на основе пенополистирола, обеспечивающие ускоренную укладку и более высокий уровень качества монтажа.

За счёт особого исполнения эти плиты обеспечивают прочное соединение, чему в немалой степени способствует использование замковых устройств. Поэтому, если применять подобные конструкции, то проблема по созданию сплошного, прочного и ровного основания решается довольно просто.

Используемый материал имеет высокие характеристики плотности и пароизоляционный слой, представленный плёнкой на основе жёсткого полистирола. В дополнение к этому в конструкции плит предусмотрены особые каналы, предназначенные для размещения труб отопления.

Технология монтажа подобных плит в загородном доме не требует использования рулетки или иных измерительных инструментов. От подобной необходимости избавляет наличие на краях линейной разметки.

За счёт этого появляется возможность за меньшее время выполнить установочные работы. Это достоинство является не единственным, которое присуще этим плитам, однако, уже с учётом этого можно понять, что подобный выбор не будет ошибочным.

Следует позаботиться о том, чтобы пенополистирольные плиты были размещены по всей площади пола. При подобном варианте укладки можно гарантировать высокий уровень прочности бетонной стяжки и надёжности всей системы отопления.

Особенности тёплого пола

Несмотря на наличие у вас определённых знаний относительно монтажа труб в квартире, лучше всего, чтобы эту работу выполняли квалифицированные специалисты. Только в этом случае можно гарантировать эффективную работу системы водяного тёплого пола.

Во время укладки подобных систем отопления необходимо соблюдать ряд правил:

• Частота размещения труб непосредственным образом влияет на уровень нагрева напольного покрытия, что определяет температурный режим, который будет поддерживаться в помещениях.
• При укладке труб вблизи внешних стен необходимо стремиться размещать их как можно плотнее, нежели в средней части помещения. Это необходимо делать, помня о том, что определённое количество тепла будет уходить на их обогрев.
• При укладке труб в петлях их необходимо размещать с шагом, равным 10–25 см.
• Недопустимой является укладка элементов системы отопления по схеме, при которой будут перекрыты стыки плит перекрытия. Если нет возможности разместить их на разных плитах, то необходимо первым делом уложить на пересечении плит стальной кожух, в который должны быть размещены трубы.
• Лестницы, тамбуры входных дверей и иных помещений, не отличающихся большим простором, нежелательно отапливать при помощи тёплого пола.

Среди всех доступных сегодня вариантов отопления подпольные системы являются наиболее предпочтительными, превосходя по своим характеристикам радиаторные и воздушные аналоги. Но необходимо помнить, что не всем владельцам по силам правильно выполнить устройство водяного тёплого пола своими руками.

В то же время многие могут справиться с подготовкой основания. Пренебрегать выполнением подобной работы не следует, поскольку это поможет сэкономить немало средств на монтаже системы подпольного обогрева в загородном доме.

Оцените статью: Поделитесь с друзьями!

Теплый пол в частном доме: схемы и правила монтажа

В отличие от электрического теплого пола на жидком теплоносителе требует более сложных расчетов для интеграции в систему отопления. Срок службы и эффективность системы напрямую зависят от правильного выбора материалов, фурнитуры, монтажа и схемы работы отопления.

Выбор труб для теплого пола

Вопреки расхожему мнению, выбор труб для установки теплообменника в пол не такой уж и широкий.Всего существует два варианта: XLPE и медь. Наиболее очевидные преимущества специальных материалов — это прочность, устойчивость к деформации, низкий коэффициент линейного расширения. Но главным преимуществом является кислородный барьер, который в конечном итоге предотвращает образование отложений на внутренней поверхности труб ..

Смысл использования меди в высокой теплопроводности труб и устойчивости к коррозии. Очевидный недостаток — сложность монтажа и высокий риск выхода из строя при наличии твердых частиц (песка) в теплоносителе.Несмотря на то, что для пайки требуется только недорогая газовая лампа и флюс, правильно согнуть катушку — задача непростая. И это при том, что витков медной трубки может быть несколько десятков и одна ошибка, приводящая к обрыву, приводит к браку всего сегмента или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубы имеют более высокий коэффициент теплового расширения, кроме того, они теряют свои прочностные свойства при нагревании выше рабочих температур, однако в теплых полах теплоноситель в принципе не нагревается выше 40 ° С. .Несомненный плюс — легкость установки. Легко сгибается и укладывается в спираль или катушку. Труба поставляется бухтами по 200 м каждая, что позволяет без единого стыка установить теплый пол во всем объеме будущей стяжки. Большинство фирменных полиэтиленовых труб предполагают использование специальных инструментов для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом полов не работают по гравитационному принципу и всегда летучие.Из-за этого происходит перегрев: сбои в системе циркуляции и рециркуляции могут поставить даже 70–80? C, поэтому средства от экономии на применении полимерных труб нужно хотя бы частично потратить на совершенствование автоматики и вспомогательных механизмов.

Расход теплоносителя в трубках строго регламентирован производителем; возложение этой задачи на общую циркуляцию системы означает увеличение риска неисправностей. Перед коллекторным блоком необходимо установить устройство принудительной циркуляции, после чего каждый из контуров настраивается на требуемый расход.Это определяет максимальную длину контура каждого контура и разницу температур в его начале и конце.

Для перекачки воды в системе используются циркуляционные насосы, предназначенные для систем радиаторного отопления. Диаметр форсунок определяется необходимой пропускной способностью трубы, с помощью которой насос подключается к коллектору. Высота подъема (или давление нагнетания) определяется общим гидродинамическим сопротивлением труб, заявленным их производителем для различных конфигураций петель и радиусов изгиба.Каждое соединение требует увеличения высоты подъема. Регулировка скорости для насосов теплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого входа в режим.

Коллектор в сборе

При использовании более одного ответвления для теплого пола наличие коллекторного агрегата (гребенки) обязательно. Самостоятельная пайка коллектора даже на две петли желаемого результата не даст, балансировать линии при отсутствии равномерного распределения и клапанных регуляторов практически невозможно.

Коллектор выбирается как по количеству ответвлений, так и по общей пропускной способности. По сути, это многоканальный регулятор расхода. Из материалов корпуса предпочтительны нержавеющая сталь и качественная латунь. Для теплого пола можно использовать два типа коллекторов. Если разница в длине контуров меньше 20-30 метров, подойдут обычные латунные краны с шаровыми кранами. При большем разбросе гидродинамических сопротивлений необходим специализированный коллектор с регуляторами расхода на каждом ответвлении.

Обращаем ваше внимание, что покупать двойной (подача + возврат) коллектор не обязательно. На подающей линии можно установить качественный смеситель с расходомерами, а на обратке более дешевый — с вентильными (не шаровыми) кранами. Отдельно стоит обратить внимание на то, для какого типа труб рассчитан коллектор. Самые дешевые изделия подразумевают подключение труб МП, которые плохо подходят для теплого пола и поэтому используются все реже. Для полиэтиленовых контуров лучше потратиться на надежные и проверенные коллекторы REHAU, для систем медных труб — Valtec и APE.Подключение медных труб к коллектору рекомендуется через раструб и / или резьбовой фитинг; прямая пайка не рекомендуется из-за низкой ремонтопригодности таких соединений.

Блок подготовки температуры

Коллектор — это не весь коллектор. В собранном виде смесительный узел комплектуется специальной арматурой, обеспечивающей регулировку температуры воды перед поступлением в систему. Смешивать можно как горячую, так и холодную воду, что в корне определяет специфику работы двух видов перемешивания.

Простая схема включения теплого пола. 1 — трехходовой клапан; 2 — циркуляционный насос; 3 — шаровой кран с термометром; 4 — распределительный коллектор с расходомерами; 5 — обратный коллектор с регулирующими клапанами; 6 — контур теплого пола. Температура в контуре регулируется вручную и сильно зависит от температуры охлаждающей жидкости на входе.

Первый тип использует замкнутый цикл циркуляции, смешивая горячую воду с трехходовым клапаном по мере необходимости. Недостатком системы является то, что при сбоях в работе автоматики или использовании твердотопливных котлов единовременно может подаваться большое количество горячей воды, что негативно сказывается на полимерах, а также напольном покрытии и микроклимат в помещении.Поэтому перекачка горячей воды практикуется в основном в системах с медными трубами.

Готовый смесительный агрегат для теплого пола. Контроль температуры и степени перемешивания теплоносителя осуществляется полностью автоматически.

Для полиэтиленовых контуров предпочтительны более дорогие коллекторы, которые смешивают холодную воду из обратной линии для снижения температуры на входе. Сложность таких смесительных агрегатов обусловлена ​​наличием дополнительного рециркуляционного насоса. Регулировка может осуществляться либо с помощью регулируемого двухходового клапана, либо с помощью электронного термостата, который регулирует скорость двигателя насоса.Последний пример борьбы за точность и снижение инерции системы, кстати, очень успешный. Однако такие системы непостоянны ..

Брать ли сборку коллектора — вопрос спорный. Конечно, наличие гарантии — очевидный плюс, но не всегда удается найти модель с необходимой обвязкой и количеством отводов, в таких случаях придется собрать устройство самостоятельно.

Изоляционно-накопительный слой

Пирог водяного теплого пола выглядит следующим образом: пенополимерная изоляция, трубы отопления и теплоаккумулирующая стяжка в порядке снизу вверх.Толщина и материалы, используемые для основных слоев, должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель подбирается с учетом планируемой температуры отопления, а точнее разницы температур между теплым и черным полом. В основном используют плиты EPS или PPU с стыковкой кромок. Этот материал практически несжимаем при распределенной нагрузке, при этом сопротивление теплопередаче одно из самых высоких. Приблизительная толщина полимерной изоляции составляет 35 мм для перепада температур 30 ° C и затем 3 мм на каждые 5 ° C.

Способы устройства теплого пола в частном доме. Предлагается три варианта крепления и разводки труб: А — Использование специальных монтажных матов для теплых полов. Б — Установка на арматурную сетку с шагом 10 & nbs; см при помощи пластиковых стяжек. C — Укладка труб в подготовленных желобах в изоляции с помощью световозвращающих экранов. Конструкция теплого пола: 1 — бетонное основание черного пола; 2 — изоляция; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Стяжка не только защищает трубы от повреждений, но и регулирует инерцию системы отопления и сглаживает разницу температур между участками пола непосредственно над трубами и между ними. Если котел работает в циклическом режиме, то нагретый бетон будет отдавать тепло даже при временном отсутствии горячей воды. При случайном перегреве теплопоглощающая стяжка обеспечит отвод температуры, исключив повреждение трубы. Средняя толщина стяжки составляет 1/10–1 / 15 расстояния между соседними трубами.Увеличивая толщину, можно избавиться от эффекта зебры с помощью разреженной окантовки. Естественно, увеличивается расход материалов, а также инерционность и время выхода системы на режим. ПГС. Щебень можно заменить керамзитом для дополнительной теплоизоляции. На утепленных каркасных полах теплый пол можно укладывать непосредственно поверх гидроизоляционного средства, которым покрывается черновой пол во избежание выделения цементного молока из стяжки.В лучшем случае под трубками устраивают термоотключающий слой из пенополиуретана или ППС толщиной 20–25 мм. Даже такого тонкого слоя достаточно для устранения мостиков холода в виде несущей конструкции пола, а также для распределения нагрузки от стяжки.

Нюансы монтажа

Монтаж водяного теплого пола должен производиться согласно предварительным требованиям. плановая схема. Коллектор требует оборудованного места для установки, это может быть как котельная, так и скрытый в стене отсек.Обоснование установки промежуточных коллекторов зависит от того, будет ли достигнута экономия по сравнению с прокладкой труб от центрального распределительного устройства, а также от того, допустимо ли такое увеличение длины самой большой петли. Подводить трубы к зонам отопления рекомендуется в помещениях, не требующих целевого подогрева пола: кладовых, коридорах и им подобных.

Крепите трубы теплого пола только к специальной монтажной системе. Перфорированная лента или сетка обеспечивает точную регулировку шага укладки, надежную фиксацию при застывании смеси и необходимые для температурного раствора зазоры.

Крепление инсталляционной системы к полу осуществляется через утеплитель без значительного давления. В отверстия, образовавшиеся после загибания лепестков, нужно закрепить его, чтобы обжать трубочки. Таким образом, точки крепления расположены максимально близко к нагревательным элементам, что исключает их всплытие, смещение или подъем всей системы при заливке бетона.

Полы с подогревом — наше важное руководство по утеплению вашего дома

Узнайте все, что вам нужно знать о теплых полах

Когда погода прохладная, ничто не сравнится с роскошью тепла под ногами, особенно с утра. Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы могли подумать.

Прочтите, чтобы получить дополнительную информацию о том, какие типы полов с подогревом доступны, и о том, как их установить.

Дополнительные советы по отоплению: эти полезные советы помогут избежать рождественских бедствий, связанных с отоплением дома.

Почему выбирают теплые полы?

Изображение предоставлено: Лиззи Орм

Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах. Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене.Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный комфорт за счет равномерного и бережного распределения тепла. Здесь нет холодных пятен, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить обогрев на кухне, но оставить его включенным для остальной части дома. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше для притяжения жира и пыли, а полы с подогревом также уменьшат движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

Знайте свои типы полов с подогревом — влажные или сухие системы

Существует два типа полов с подогревом — электрические или «сухие» системы и системы на водной основе или «мокрые» системы.

Электрические системы более просты в установке и менее трудны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.

Системы горячего (или влажного) водоснабжения

Изображение предоставлено: Worcester Bosch

Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.

Вода перекачивается по пластиковым трубам, проложенным к черновому полу, перед тем, как будет установлена ​​новая окончательная поверхность.Большинство пластиковых водопроводных труб, установленных в современных системах, являются непрерывными, поэтому нет опасности утечки, поскольку нет соединений, и система обычно считается необслуживаемой.

По своей природе их установка более дорогостоящая и сложная (особенно если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на нагрев воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).

Если вы хотите обогреть большую площадь, это лучший вариант.

Электрические матовые (или сухие) системы

Изображение предоставлено: Система электрического теплого пола от Warmup

Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладывают, соединяют вместе, а затем подключают к термостату и электросети. Затем поверх укладывается ваш пол.

Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система пленочных матов разработана специально для ламината.

В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.

Где использовать теплые полы

Изображение предоставлено: Дэвид Джайлс

Полы с подогревом в основном используются в помещениях на первом этаже, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы, или там, где строятся новые этажи, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонь с жилыми зонами открытой планировки.

Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее размещения. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.

Можно ли укладывать теплый пол на деревянный пол?

Как правило, полы из массивной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных с волокнами центрального слоя, идущими под прямым углом к ​​наружным слоям, менее подвержены движению, и большинство из них могут использоваться для полов с подогревом.

«Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор The Natural Wood Flooring Company. «Прочная и надежная инженерная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится под воздействием изменений температуры и уровня влажности»

Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (его легко скрыть плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и будет неплохо прислушаться к их советам.

А как насчет других типов полов?

Полы вашего типа могут способствовать прохождению тепла или уменьшать его. Толстый ковер уменьшит преимущества, но плитка, ламинат, а также полы из массивной и инженерной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).

Ковер

UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тог. Показания показывают, что для большинства стилей ковров термическое сопротивление составляет менее 1 тг.

Камень, керамика, сланец и терракота

По мере того, как эти напольные покрытия становятся все более модными, увеличилось количество домов, в которых используется УФГ. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.

Винилы и ламинаты

UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.

Полы с подогревом — правильный выбор времени

Для обогрева комнаты с помощью UFH требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пару часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.

Сколько стоит установка и запуск полов с подогревом?

Изображение предоставлено: Холли Джолифф

Установка влажной UFH-системы в новом здании будет стоить около 5 000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и того, сколько требуется подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за квадратный метр без учета фитингов.

В любом случае установка такой системы значительно дороже, чем установка сухой УВГ-системы. Однако хорошая новость заключается в том, что после установки влажный UFH может быть на 30 процентов эффективнее традиционных радиаторов и намного экономичнее в использовании. Кроме того, он значительно дешевле в эксплуатации, чем сухой UFH.

Электрооборудование имеет экономический смысл, если разместить его в одном помещении. Цены на выкатываемые маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а на комплекты свободного покроя — примерно от 100 фунтов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.

Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.

Как установить теплый пол

Изображение предоставлено Дэвидом Пармитером

1. Перед началом работы обратитесь за советом к специалисту

Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и тип необходимого напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.

«Начните с обращения как минимум с двумя уважаемыми и опытными поставщиками», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На веб-сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и напольных покрытий с потенциальными поставщиками ».

2. Планируете ли вы ремонт или переоборудование?

Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо заменить существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, влияет на плинтусы и означает, что двери придется перевешивать. Одно из решений — использовать очень неглубокие трубы диаметром менее 20 мм.

Если вы планируете ретроспективно, низкопрофильные и легкие супертонкие системы можно применять на поверхностях чернового пола.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.

«Если ваш пол с подогревом будет установлен в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости дополнительного отопления».

3.Учитывать изоляцию

Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться объединить пол с подогревом с радиаторами, чтобы создать достаточно тепла.

4. Подумайте, куда пойдут элементы управления

В случае влажных систем убедитесь, что у вас есть место для размещения элементов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.

5. Могу я сам?

Наборы

DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.Они проверит, достаточно ли мощность котла, чтобы поддерживать систему, и настроят таймеры и управление клапанами.

Другое дело

Электрические сухие системы. Если вы будете следовать инструкциям, это достаточно просто, чтобы установить сухие системы в качестве самостоятельного продукта. Однако вам следует воспользоваться услугами квалифицированного электрика для подключения кабелей или матов к электросети. Любая бытовая установка электрического отопления также должна быть подписана электриком в соответствии с Частью P Строительных норм от 2005 года.

6. Определитесь с установщиком

Наконец, подумайте, кто будет выполнять установку за вас. У вас есть местный сантехник, который может установить эту систему? В противном случае у вашего поставщика тепла должна быть сеть монтажников, к которым они могут направить вас.

Оставайтесь поджаренными людьми!

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция. более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания….

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства….

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной комнаты и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома….

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек.
более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

«Шварцвальд» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и …

более

Средняя стоимость теплых полов

Хотите узнать, сколько стоит теплый пол? В этой статье мы разбиваем цены на установку теплых полов в любой комнате дома и по квадратным метрам.Это позволяет любому домовладельцу быстро и легко понять, прежде чем нанять торговца.

Средняя стоимость теплых полов:

На выполнение этого типа работы обычно уходит 1-2 дня

£ 800

Сколько стоит теплый пол?

Полы с подогревом становятся популярной альтернативой обычным радиаторам, особенно при ремонте элитных ванных комнат, но также популярны во многих новостройках в качестве основного источника центрального отопления.

Полы с подогревом можно установить практически под любой тип пола, включая пол из камня, дерева, плитки и даже ковров. Существует два разных типа полов с подогревом: электрический (сухая система) и водяной (влажная система).

Электрические теплые полы

Электрические системы дешевле, так как их проще установить и их даже можно выполнить как самостоятельный проект, в то время как установка влажной системы намного сложнее, поэтому обычно зарезервирована для новостроек или как часть более крупного проекта реконструкции.Но электрические системы, безусловно, являются лучшим выбором для модернизации существующей недвижимости.

Водяной (влажный) теплый пол

Если вы планируете установить «мокрый» пол, который будет подключен к вашей системе центрального отопления, вам потребуется найти надежного и компетентного местного сантехника.

MyJobQuote.co.uk может помочь с бесплатной услугой, которая сопоставляет вакансии, размещенные домовладельцами, с местными торговцами. Все, что вам нужно сделать, это указать свою работу, используя простую и короткую онлайн-форму, затем вы можете расслабиться, и до трех местных торговцев свяжутся с вами, чтобы дать совет и организовать домашние визиты, чтобы затем они могли предоставить письменные расценки.

Типовые цены на теплый пол

Теплый пол на что стоит обратить внимание

Влажные системы подходят только для новостройки или капитального ремонта, так как они требуют обширных трубопроводов по всему дому, которые должны быть снова подключены к вашей системе центрального отопления.

Необходимо убрать все этажи, а трудозатраты будут очень дорогими. Но при установке в новом доме трудозатраты на установку намного меньше. Эксплуатационные расходы на электрические полы с подогревом выше, чем на системы водяных полов, но их гораздо дешевле модернизировать, и они по-прежнему нагревают пол, создавая ощущение роскоши, но они не так хороши для обогрева всей комнаты, особенно если большая комната, но обычно подходят для небольших комнат, таких как ванная комната.

Если у вас старый дом с большими комнатами, который уже имеет тенденцию к холоду в зимние месяцы, то электрические полы с подогревом могут не производить достаточно тепла, чтобы сделать комнаты комфортными. Системы водяного теплого пола обладают гораздо большей мощностью, поскольку они подключаются к существующим котлам, поэтому они могут полностью заменить радиаторы и при этом обогреть комнаты до комфортного уровня.

Готовы получить цену за свою работу?

Сделай сам

Системы влажных полов с подогревом не подходят для самостоятельного использования.Для их установки, как минимум, потребуется помощь сантехника или теплотехника. С системой, которая подключена к вашему основному котлу, просто не стоит менять ее и делать это самостоятельно, поэтому всегда консультируйтесь с местным инженером-теплотехником или компанией по теплым полам, чтобы они посоветовали вам, прежде чем браться за эту работу.

Обследование, проведенное профессионалом, поможет вам выбрать лучшую систему теплого пола и убедиться, что ваш котел может поддерживать дополнительную систему отопления.А вот электрические теплые полы своими руками с использованием тепловых матов намного проще и дешевле в установке.

Вам все равно понадобится электрик, чтобы подключить питание к вашей системе отопления, но для типичной ванной комнаты общая стоимость электрического теплого пола, сделанного своими руками, может быть менее 500 фунтов стерлингов. Для тех, кто очень уверен в своих силах, есть также комплекты для подогрева полов для влажных полов.

Эти полные комплекты включают насос, клапаны, термостаты и трубопровод для обогрева около 20 квадратных метров. Если вы выполнили большую часть работы своими руками и просто наняли сантехника или инженера-теплотехника для выполнения важных задач, у вас может быть система влажных полов с подогревом в вашей ванной комнате менее чем за 1000 фунтов стерлингов.

Контрольный список для теплых полов

• Полы с подогревом могут быть одним из самых экономичных способов обогрева вашего дома
• Электрические коврики для теплого пола легко установить своими руками
• Полы с подогревом могут стать компактной альтернативой радиаторам
• Для нагрева полов с подогревом требуется больше времени, чем для обычных радиаторов

Часто задаваемые вопросы

Как работает электрический теплый пол?

В системах электрического теплого пола используется сеть проводов, проложенных в коврике, который укладывается под поверхностью пола.Они согревают пол, но не так хорошо нагревают комнату, поэтому их лучше всего устанавливать в небольших помещениях и они популярны в ванных комнатах.

Как работает влажный теплый пол?

Системы водяного теплого пола намного сложнее установить, поэтому они лучше всего подходят для больших домов, поскольку они очень хорошо обогревают помещения. Они используют сеть труб для подачи горячей воды из котла, которая затем излучает тепло через пол в пространство комнаты. Эти системы влажных полов намного более эффективны, чем электрические системы полов, и даже могут быть более эффективными, чем обычные радиаторы.

Каковы недостатки теплого пола?

Полы с подогревом нагреваются дольше, чем радиаторы, и в некоторых случаях они не смогут обогреть комнату с комфортом, а это значит, что вам все равно понадобятся радиаторы. Кроме того, установка полов с подогревом может быть дорогостоящей при модернизации.

Можно ли использовать теплые полы для отопления всего дома?

Да, фактически, это дало бы ряд преимуществ, включая снижение энергопотребления и увеличение жилой площади без радиаторов.Во многих случаях системы влажных полов можно использовать в качестве основного источника тепла, если сами комнаты хорошо изолированы. Чтобы определить, сколько тепла необходимо, необходимо произвести расчет теплопотерь, и это обычно выполняется архитектором или инженером-теплотехником.

Стоит ли эксплуатировать теплые полы дешевле, чем радиаторы?

Да, возможно, теплый пол в некоторых установках оказался на 25% дешевле в эксплуатации, чем радиаторы с конденсационным котлом.Но каждая установка индивидуальна, поэтому при выборе системы теплого пола лучше всегда проводить профессиональное обследование.

Могу ли я самостоятельно полностью установить электрические теплые полы?

Нет, в то время как большая часть установки теплого пола может быть выполнена компетентным энтузиастом DIY, термостаты и другая проводка требуют электромонтажных работ, которые должны выполняться электриком.

Последнее обновление MyJobQuote 26 октября 2020 г.

Устройство теплых полов в крошечных домах

Warmup NZ работала над всевозможными проектами — большие и малые многоквартирные дома, частные дома — как новостройки, так и отремонтированные, гостиницы и дома престарелых, и теперь мы также можем добавить крошечные дома в наш портфель проектов. Absolute Tiny Houses строят удивительные крошечные домики, переносные домики, мастерские, спальные места и т. Д.

Описание проекта

Работа заключалась в установке теплого пола в переносном доме.Причин, по которым заказчик выбрал именно этот вид отопления, несколько. В таких небольших зданиях необходимо грамотно организовать каждый дюйм пространства. Экономия места имеет решающее значение. Полы с подогревом — это постоянный, надежный и полностью контролируемый источник тепла, не занимающий места и безопасный в использовании. Кроме того, теплые полы экономичны и энергоэффективны, что очень важно для небольших домов. Несправедливо получать огромные счета за электроэнергию для таких маленьких домов. Кроме того, полы с подогревом создают роскошный комфорт, но не требуют больших затрат на установку и эксплуатацию.

Система теплого пола

На деревянный черновой пол специалист Warmup положил изоляционные плиты Marmox. Это необходимо сделать, чтобы сделать отопление более эффективным и сэкономить на эксплуатационных расходах.

После этого был установлен нагревательный провод. Вся площадь пола (кроме мест, где будет установлена ​​мебель и техника) должна быть равномерно покрыта проволокой, чтобы не было холодных пятен.

После того, как проволока была проложена, разогреватель нанес выравнивающий состав, чтобы герметизировать проволоку и сделать пол идеально ровным.

Для лечения требуется 24 часа. После этого компания Absolute Tiny Houses уложила ламинатный пол.

Обогрев можно включить или выключить по запросу, а температуру можно контролировать с помощью термостата подогрева.

Полы с подогревом: роскошь и разумное вложение | Independent

Улучшение вашего дома — отличный способ повысить ваши шансы привлечь внимание покупателя, когда придет время продавать.Но какой проект лучше всего предпринять для увеличения стоимости и привлекательности?

Раньше агенты по недвижимости предлагали новые кухни или ванные комнаты, каждая из которых могла стоить вам тысячи. Более поздняя тенденция — полы с подогревом, которые, хотя изначально дороги, могут быть рентабельными.

Полы с подогревом похожи на установку традиционной системы центрального отопления как по цене, так и по технологии. «Думайте об этом, как о большом горизонтальном низкотемпературном радиаторе, установленном в полу», — говорит Грэм Пул, менеджер по продажам компании Floor Heating Online.

С ростом счетов за топливо и растущим зеленым лобби меры по энергосбережению становятся все более важными для охотников за домом. Но, по данным Национального строительного общества, нам также нужны теплые дома — отсутствие центрального отопления снижает стоимость недвижимости в среднем на 9%.

Nationwide также сообщает, что британские дома являются одними из наименее энергоэффективных в Европе, на них приходится 27 процентов общих выбросов углерода в Великобритании. «В Германии крайне редко можно найти дом без полов с подогревом, и аналогичная ситуация наблюдается в Скандинавии», — говорит Ян Миллс из Ассоциации производителей систем обогрева полов.

Экологически чистые улучшения помогают сократить расходы и сократить выбросы, что послужило толчком для ряда государственных инициатив, направленных на поощрение домовладельцев к их осуществлению. Но слишком многие из них выходят за рамки бюджетов многих домовладельцев. Такие меры, как изоляция, более простые, поскольку почти вся недвижимость в Великобритании имеет право на получение гранта определенного уровня.

Схема утилизации котлов, запущенная ранее в этом году, предусматривает скидку до 400 фунтов стерлингов на установку нового (конденсационного) котла класса А взамен котла с рейтингом G.Любой котел старше 15 лет, скорее всего, будет иметь рейтинг G. Но если вы обдумываете это, вам нужно действовать достаточно быстро, поскольку официальные ваучеры заканчиваются; так что, возможно, стоит подумать о новой системе отопления в целом.

Конденсационные котлы идеально подходят для теплого пола. Но во многих британских домах котлы поставляют тепло системе динозавров. Конденсационные котлы конденсируются только тогда, когда обратный поток горячей воды ниже 60 ° C, но традиционное центральное отопление через радиаторы часто включает возвратный поток около 60-70 ° C.

Тенденции в отоплении приходят и уходят. Тем не менее, радиаторы в значительной степени остались стандартом, и ведутся давние споры о том, являются ли радиаторы энергоэффективными. Короткий ответ: нет. Несмотря на то, что радиаторы не позволяют многим новым котлам работать в соответствии с их экологическими стандартами, чтобы ощутить все преимущества, вам, вероятно, придется забраться на верхнюю часть шкафа, поскольку горячий воздух поднимается к потолку. . Энергия, необходимая для теплого пола, может составлять всего две трети энергии, необходимой для стандартного центрального отопления.

Стоимость материалов и установки варьируется, но вы столкнетесь с тысячами счетов. Напротив, новая система повысит ценность вашего дома, в отличие от некоторых других так называемых улучшений.

Berkeley Homes уже использует в своих разработках различные системы теплых полов — газовые, электрические и вытяжные тепловые насосы. Последний предполагает забор воздуха из теплых частей дома, таких как кухня и ванная, и его использование для нагрева воды для теплого пола.В этом вся прелесть такой системы. В отличие от радиаторов, здесь требуется теплая вода. Например, для деревянного пола требуется вода с температурой около 40 ° C, и можно использовать любой источник тепла.

Воздушные тепловые насосы теперь имеют право на грант в размере до 900 фунтов стерлингов и могут использоваться вместо котла (что позволяет домовладельцам воспользоваться схемой утилизации котла стоимостью 400 фунтов стерлингов). Насосы на 310% эффективнее современных бытовых котлов. Поскольку он рециркулирует воздух, на каждый 1 кВт электроэнергии, использованной для работы насоса, 3.Циркулирует 1 кВт тепла по сравнению с мощностью чуть менее 1 кВт от стандартного котла.

Тепловые насосы также могут использоваться для обогрева традиционных радиаторов, что позволяет использовать смешанную систему теплого пола в пристройках или переоборудовании в сочетании с существующими радиаторами в других местах.

Модернизация системы — например, подъем половиц и установка труб между существующими балками — будет стоить больше, чем работа с нуля, но здесь одержимость британцами DIY вступает в силу. Уложить трубы и подсоединить их к коллектору относительно просто.«Любой компетентный домашний мастер должен уметь справиться с этим», — говорит Грэм Пул. Затем квалифицированный сантехник может подключить коллектор к источнику тепла. Самодельный комплект для трехкомнатного дома площадью 120 квадратных метров будет стоить от 3500 до 5000 фунтов стерлингов.

Одним из недостатков является то, что ванные комнаты труднее отапливать, поскольку ванна занимает большую часть площади пола. Но в другом месте система пола будет казаться высотой роскоши, отправляя тапочки в корзину для собаки — но собака не будет в корзине: она будет растянута по полу.

Ассоциация производителей теплых полов (
uhma.org.uk) для получения списка участников для поставки и установки; Напольное отопление онлайн (
floorheatingonline.com) продает системы и аксессуары; Фонд энергосбережения (
energysavingtrust.org.uk) для получения подробной информации о грантах и ​​различных способах экономии энергии

«Мы можем обустроить комнаты, как нам нравится, без радиаторов»

Карен Мейн и ее муж Джордж установили полы с подогревом в 2003 году, когда они переехали в свой викторианский фермерский дом за пределами Райда на острове Уайт.

«Мы выбрали полы с подогревом в основном из-за гибкости отсутствия радиаторов, которые ограничивают ваши возможности. пространство стены и то, как можно оформить комнату », — говорит Карен.«Кроме того, потому что он дает более равномерный нагрев. У нас есть отопление под плавающими деревянными полами, и они работают очень хорошо. Под ногами приятно, и животные это любят». Слово предупреждения, хотя. На Рождество дочь Карен купила ей пару шоколадных туфель на шпильке, которые сели под елкой. 25-го она открыла лужу растопленного шоколада.

Бамбуковые полы для теплых полов

Полы с подогревом становятся все более популярным методом обогрева помещений в жилых домах как из соображений экономии энергии, так и из соображений комфорта.Полы с подогревом могут стать отличной альтернативой радиаторам в ванных комнатах, кухнях или во всем доме. В холодные зимние месяцы это особенно полезно, так как термостат можно установить на определенную температуру перед сном, чтобы вы могли наслаждаться теплом на полу по утрам. Поскольку бамбуковые полы — это натуральный продукт, они намного лучше сохраняют тепло, чем что-то искусственное, например, ламинат. Такая продолжительная теплопередача означает, что вы не только выиграете от того, что пол будет дольше оставаться теплым, но и при этом будет немного дешевле в эксплуатации.

Обычно системы теплых полов связаны с использованием плиточных или каменных полов, но все наши инженерные и цельные бамбуковые полы Uniclic также полностью совместимы. При укладке наших инженерных или массивных бамбуковых полов Uniclic поверх системы теплого пола можно использовать либо специальную подкладку для теплого пола (с низким коэффициентом вязкости), либо вы можете приклеивать доски непосредственно к бетонному основанию с помощью гибкого клея для пола. При установке бамбукового пола нельзя использовать гвозди или шурупы, если они пробьют трубы теплого пола.

Наши спроектированные и прочные бамбуковые напольные покрытия Uniclic очень стабильны и могут использоваться с обоими типами полов с подогревом, при условии, что уровни температуры соответствуют рекомендациям производителей напольных покрытий.

Щелкните здесь, чтобы просмотреть все наши бамбуковые полы, совместимые с системой «теплый пол».

Различные типы систем теплого пола

Существует два основных типа полов с подогревом: водяные полы с подогревом и электрические полы с подогревом.Названия систем говорят о том, как они работают: они питаются либо от теплой воды, протекающей по трубам, либо от электрических нагревательных кабелей, проложенных под полом. Основной принцип выработки тепла от системы теплого пола остается неизменным независимо от того, какой тип системы используется. Поскольку тепло излучается от пола, оно равномерно распределяется по комнате и естественным образом поднимается вверх, по сравнению с радиаторами, где много энергии тратится впустую, поскольку тепло сначала излучается в окружающую среду.

Водяной теплый пол

При установке водяного теплого пола необходимо убедиться, что ваш котел совместим. Как только это будет одобрено, к вашему котлу будет подключена серия труб, по которым теплая вода будет циркулировать по всей площади пола, в свою очередь, нагревая ее. В качестве альтернативы вы можете использовать солнечную систему нагрева воды, но снова вам нужно будет проверить, совместима ли ваша конкретная система отопления.

Эффективность — одна из многих причин, по которым люди решают использовать водяные теплые полы. Их покупка и установка могут быть более дорогими, но в долгосрочной перспективе они гораздо более эффективны с финансовой точки зрения по сравнению с электрическими системами теплого пола. Это связано с тем, что система водяного теплого пола создает большую излучающую поверхность тепла, которая для того, чтобы быть эффективной, должна быть всего на несколько градусов выше температуры воздуха в комнате. Это означает, что температура воды в системе отопления может быть значительно ниже, чем если бы использовались обычные радиаторы.На основании испытаний, проведенных в рамках стандартной процедуры оценки (SAP) в 2009 году, системы водяного теплого пола обычно повышают КПД конденсационного котла на 3% по сравнению с радиаторами.

Как это работает

При установке системы водяного теплого пола необходимо убедиться, что под полом достаточно места для установки трубопроводов. Скорее всего, это будет означать, что вам придется поднять уровень пола, что сделает ретроспективную установку в существующие комнаты сложной и дорогой.Поэтому системы водяного теплого пола обычно считаются наиболее подходящими для новых зданий или конструкций пола, где пол может быть спроектирован специально для удержания трубопроводов. Все системы водяного теплого пола должны быть установлены профессионалом, который поможет посоветовать лучший тип системы для размера и формы вашей комнаты. Они также должны провести испытания котла, чтобы убедиться, что он может поддерживать желаемую систему.

Затраты

Хотя установка водяного теплого пола изначально является дорогой в установке, она более эффективна, чем использование радиаторов для отвода тепла.Кроме того, поскольку для установки системы водоснабжения всегда следует использовать квалифицированного инженера-теплотехника или специалиста по теплому полу, стоимость может исчисляться тысячами, если вы устанавливаете систему в большом количестве комнат. Согласно Energy Saving Trust (EST), водяные полы с подогревом обходятся дешевле и более эффективны, чем использование радиаторов (хотя цифра экономии всегда будет зависеть от того, насколько энергоэффективен ваш дом). При этом экономия очень минимальна; Смежный дом среднего размера с тремя спальнями может сэкономить около 20 фунтов стерлингов в год на счетах за электроэнергию по сравнению с домом, в котором используется новый конденсационный котел с радиаторами.

Электрический теплый пол

Система электрического теплого пола представляет собой серию электрических проводов, проложенных под полом для равномерного распределения тепла. Доступны различные электрические системы, в том числе нагревательные маты, система электрических кабелей и незакрепленная проводка. Выбор в конечном итоге будет зависеть от размера и формы комнаты.

Как это работает

Электрическая система теплого пола, состоящая из ряда листов, матов или кабелей, устанавливается под полом.Системы электрического теплого пола обычно довольно плоские, и их легче установить в существующем помещении, а это означает, что нет необходимости изменять высоту пола. По этой причине они становятся все более популярными при ретроспективной установке теплого пола, поскольку вызывают меньше повреждений, чем системы водоснабжения. Небольшую площадь электрических полов с подогревом может грамотно установить опытный домашний мастер, так как они требуют меньшего количества компонентов и их проще установить, чем системы с водяным питанием.Однако, если необходимо установить большую площадь или целую собственность, рекомендуется использовать квалифицированного инженера-теплотехника или специалиста по теплому полу.

Затраты

Электрические полы с подогревом обычно дешевле купить и установить, чем водяные полы с подогревом, но они могут иметь значительно более высокие эксплуатационные расходы. Поскольку установка очень проста, ее может выполнить компетентный домашний мастер, что снижает затраты, однако следует привлечь квалифицированного электрика, чтобы убедиться, что провода правильно подключены к вашей электросети.Поскольку электрические системы считаются более дорогостоящими в эксплуатации, Фонд энергосбережения (EST) не рекомендует их для использования на больших площадях или для длительного использования.

Плюсы и минусы теплого пола

Плюсы теплых полов

• Придает современный вид собственности
• Комфортная среда с теплыми полами в холодные и зимние месяцы
• Более эффективно распределяет тепло
• Нет необходимости в радиаторах, если система теплых полов достаточно большая
• Водяной теплый пол — более эффективный способ обогрева помещения (по сравнению с радиаторами)
• В зависимости от потребностей доступны различные системы теплого пола
• После установки требуется минимальное обслуживание
• Возможна установка в новостройке, ремонте или ретроспективно под пол
• Можно рассматривать как хороший аргумент в пользу продажи недвижимости

Минусы теплого пола

• Может иметь более медленное время нагрева по сравнению с другими методами нагрева
• Не всех систем достаточно для обогрева всего помещения (поэтому могут потребоваться радиаторы)
• Может быть дорого купить и установить
• Электрический теплый пол может быть дорогим в эксплуатации

.
